Page 01

長寿命の樹脂製外装材４シリーズNewColorScapeニューカラースケープRoyalYokobariロイヤルよこ張りRoyalTatebariロイヤルたて張り

Page 02

日本の過酷な気候風土から住まいを守る、塩化ビニル樹脂製外装材ゼオンサイディング®北米の樹脂サイディング規格にも適合しています。紫外線酸性雨潮風（塩害）雪（凍害）火山灰2

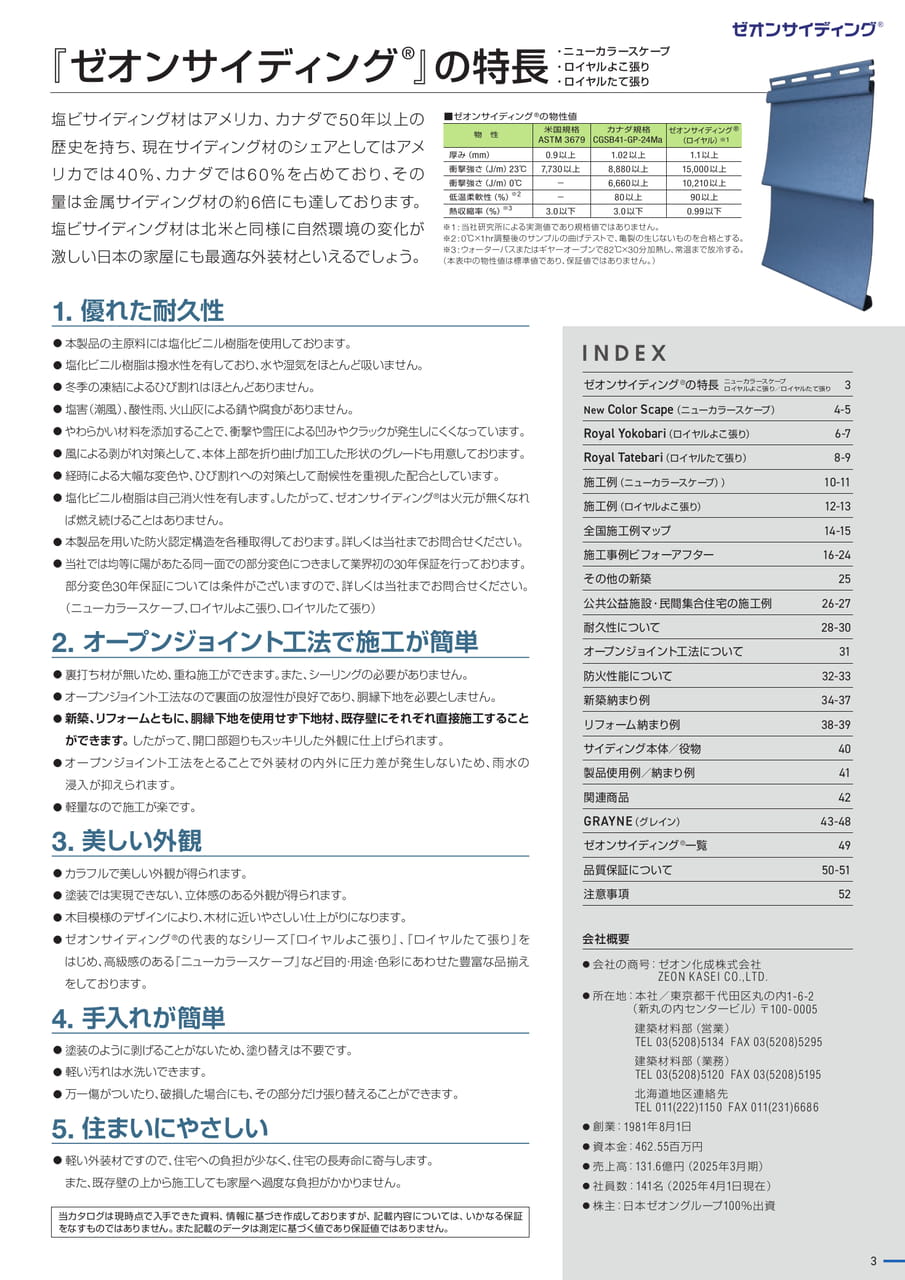

Page 03

『ゼオンサイディング®』の特長塩ビサイディング材はアメリカ、カナダで50年以上の歴史を持ち、現在サイディング材のシェアとしてはアメリカでは40%、カナダでは60%を占めており、その量は金属サイディング材の約6倍にも達しております。塩ビサイディング材は北米と同様に自然環境の変化が激しい日本の家屋にも最適な外装材といえるでしょう。・ニューカラースケープ・ロイヤルよこ張り・ロイヤルたて張り1.優れた耐久性●本製品の主原料には塩化ビニル樹脂を使用しております。●塩化ビニル樹脂は撥水性を有しており、水や湿気をほとんど吸いません。●冬季の凍結によるひび割れはほとんどありません。●塩害（潮風）、酸性雨、火山灰による錆や腐食がありません。●やわらかい材料を添加することで、衝撃や雪圧による凹みやクラックが発生しにくくなっています。●風による剥がれ対策として、本体上部を折り曲げ加工した形状のグレードも用意しております。●経時による大幅な変色や、ひび割れへの対策として耐候性を重視した配合としています。●塩化ビニル樹脂は自己消火性を有します。したがって、ゼオンサイディング®は火元が無くなれば燃え続けることはありません。●本製品を用いた防火認定構造を各種取得しております。詳しくは当社までお問合せください。●当社では均等に陽があたる同一面での部分変色につきまして業界初の30年保証を行っております。部分変色30年保証については条件がございますので、詳しくは当社までお問合せください。（ニューカラースケープ、ロイヤルよこ張り、ロイヤルたて張り）2.オープンジョイント工法で施工が簡単●裏打ち材が無いため、重ね施工ができます。また、シーリングの必要がありません。●オープンジョイント工法なので裏面の放湿性が良好であり、胴縁下地を必要としません。●新築、リフォームともに、胴縁下地を使用せず下地材、既存壁にそれぞれ直接施工することができます。したがって、開口部廻りもスッキリした外観に仕上げられます。●オープンジョイント工法をとることで外装材の内外に圧力差が発生しないため、雨水の浸入が抑えられます。●軽量なので施工が楽です。3.美しい外観●カラフルで美しい外観が得られます。●塗装では実現できない、立体感のある外観が得られます。●木目模様のデザインにより、木材に近いやさしい仕上がりになります。●ゼオンサイディング®の代表的なシリーズ『ロイヤルよこ張り』、『ロイヤルたて張り』をはじめ、高級感のある『ニューカラースケープ』など目的・用途・色彩にあわせた豊富な品揃えをしております。4.手入れが簡単●塗装のように剥げることがないため、塗り替えは不要です。●軽い汚れは水洗いできます。●万一傷がついたり、破損した場合にも、その部分だけ張り替えることができます。5.住まいにやさしい●軽い外装材ですので、住宅への負担が少なく、住宅の長寿命に寄与します。また、既存壁の上から施工しても家屋へ過度な負担がかかりません。当カタログは現時点で入手できた資料、情報に基づき作成しておりますが、記載内容については、いかなる保証をなすものではありません。また記載のデータは測定に基づく値であり保証値ではありません。INDEXゼオンサイディング®ニューカラースケープの特長ロイヤルよこ張り／ロイヤルたて張り3NewColorScape（ニューカラースケープ）4-5RoyalYokobari（ロイヤルよこ張り）6-7RoyalTatebari（ロイヤルたて張り）8-9施工例（ニューカラースケープ））10-11施工例（ロイヤルよこ張り）12-13全国施工例マップ14-15施工事例ビフォーアフター16-24その他の新築25公共公益施設・民間集合住宅の施工例26-27耐久性について28-30オープンジョイント工法について31防火性能について32-33新築納まり例34-37リフォーム納まり例38-39サイディング本体／役物40製品使用例／納まり例41関連商品42GRAYNE（グレイン）43-48ゼオンサイディング®一覧49品質保証について50-51注意事項52会社概要●会社の商号：ゼオン化成株式会社ZEONKASEICO.,LTD.●所在地：本社／東京都千代田区丸の内1-6-2（新丸の内センタービル）〒100-0005建築材料部（営業）TEL03(5208)5134FAX03(5208)5295建築材料部（業務）TEL03(5208)5120FAX03(5208)5195北海道地区連絡先TEL011(222)1150FAX011(231)6686●創業：1981年8月1日●資本金：462.55百万円●売上高：131.6億円（2025年3月期）●社員数：141名（2025年4月1日現在）●株主：日本ゼオングループ100％出資3

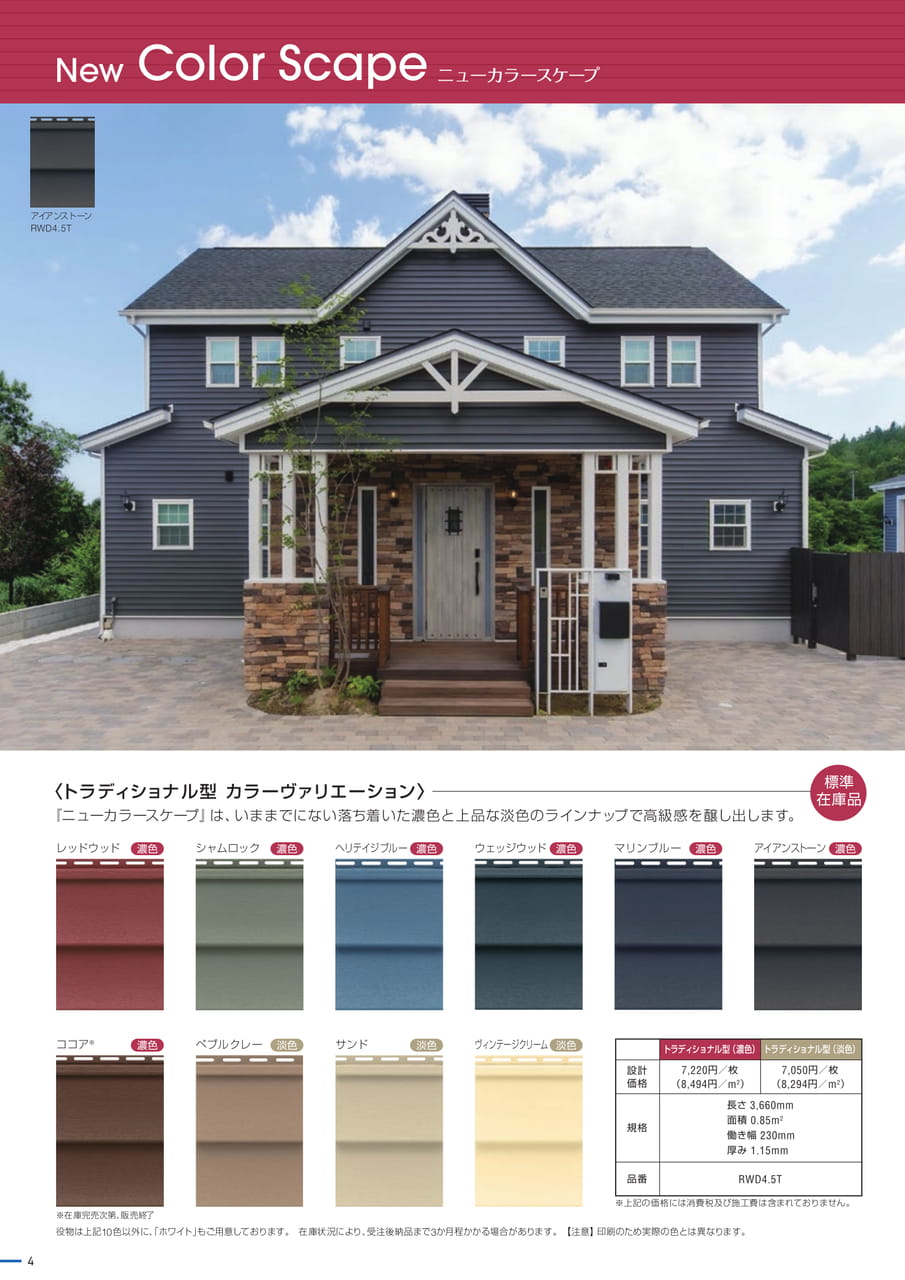

Page 04

NewColorScapeニューカラースケープアイアンストーンRWD4.5T〈トラディショナル型カラーヴァリエーション〉『ニューカラースケープ』は、いままでにない落ち着いた濃色と上品な淡色のラインナップで高級感を醸し出します。標準在庫品レッドウッドシャムロックヘリテイジブルーウェッジウッドマリンブルーアイアンストーンココア※ペブルクレーサンドヴィンテージクリームトラディショナル型（濃色）トラディショナル型（淡色）※在庫完売次第、販売終了※上記の価格には消費税及び施工費は含まれておりません。役物は上記10色以外に、「ホワイト」もご用意しております。在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。4

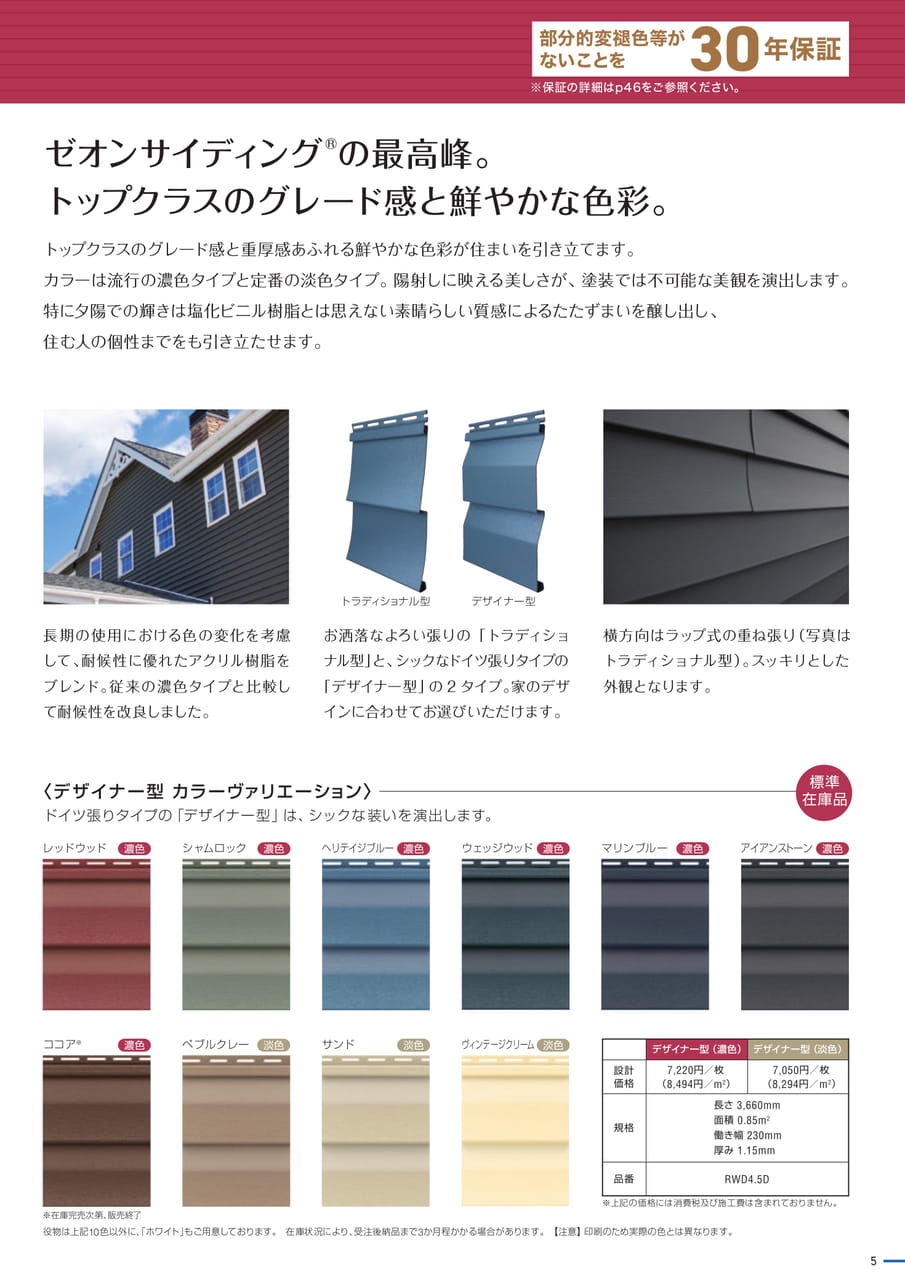

Page 05

部分的変褪色等が30ないことを年保証※保証の詳細はp46をご参照ください。ゼオンサイディング®の最高峰。トップクラスのグレード感と鮮やかな色彩。トップクラスのグレード感と重厚感あふれる鮮やかな色彩が住まいを引き立てます。カラーは流行の濃色タイプと定番の淡色タイプ。陽射しに映える美しさが、塗装では不可能な美観を演出します。特に夕陽での輝きは塩化ビニル樹脂とは思えない素晴らしい質感によるたたずまいを醸し出し、住む人の個性までをも引き立たせます。トラディショナル型デザイナー型長期の使用における色の変化を考慮して、耐候性に優れたアクリル樹脂をブレンド。従来の濃色タイプと比較して耐候性を改良しました。お洒落なよろい張りの「トラディショナル型」と、シックなドイツ張りタイプの「デザイナー型」の2タイプ。家のデザインに合わせてお選びいただけます。横方向はラップ式の重ね張り（写真はトラディショナル型）。スッキリとした外観となります。〈デザイナー型カラーヴァリエーション〉ドイツ張りタイプの「デザイナー型」は、シックな装いを演出します。標準在庫品レッドウッドシャムロックヘリテイジブルーウェッジウッドマリンブルーアイアンストーンココア※ペブルクレーサンドヴィンテージクリームデザイナー型（濃色）デザイナー型（淡色）※在庫完売次第、販売終了※上記の価格には消費税及び施工費は含まれておりません。役物は上記10色以外に、「ホワイト」もご用意しております。在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。5

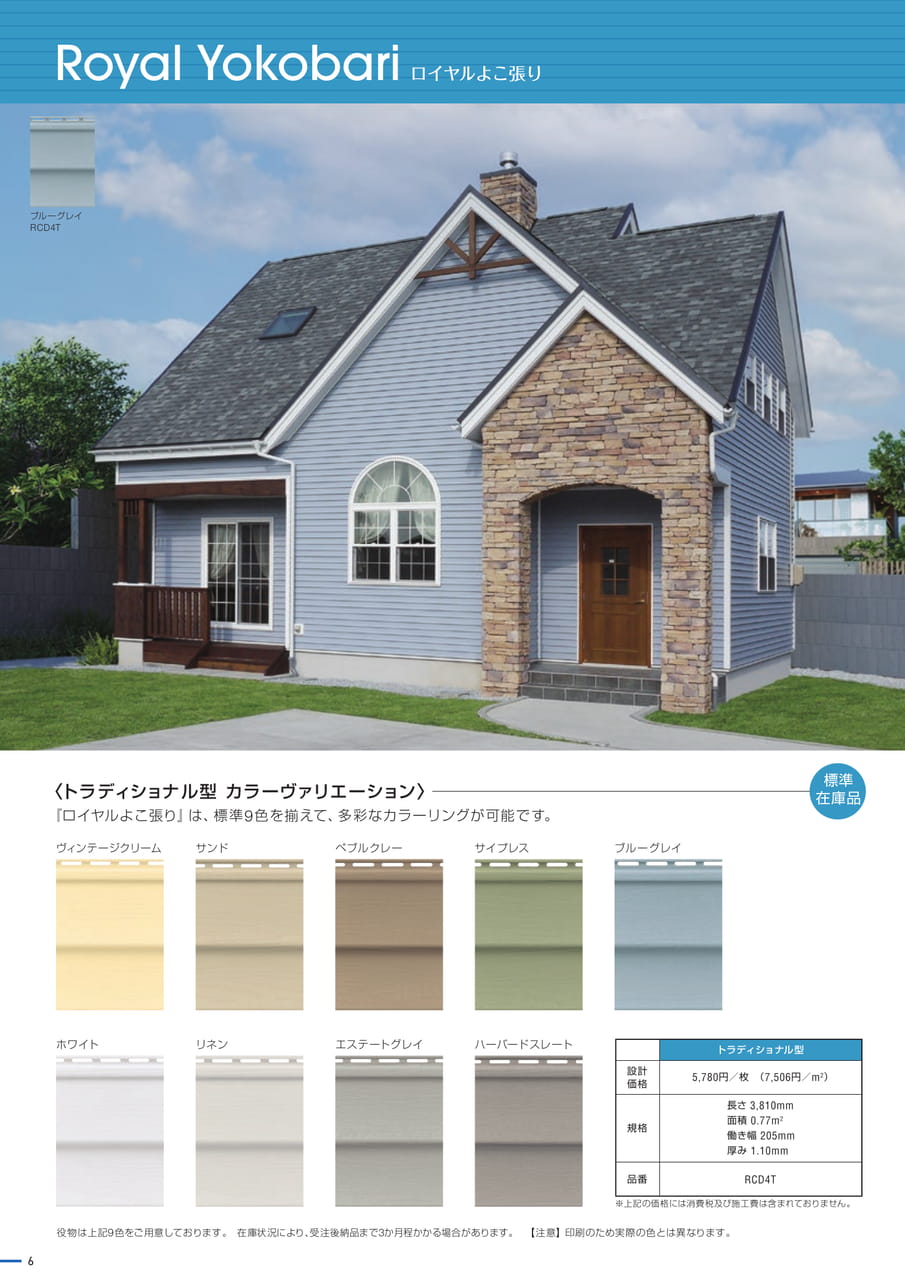

Page 06

RoyalYokobariロイヤルよこ張りブルーグレイRCD4T〈トラディショナル型カラーヴァリエーション〉『ロイヤルよこ張り』は、標準9色を揃えて、多彩なカラーリングが可能です。標準在庫品ヴィンテージクリームサンドペブルクレーサイプレスブルーグレイホワイトリネンエステートグレイハーバードスレートトラディショナル型※上記の価格には消費税及び施工費は含まれておりません。役物は上記9色をご用意しております。在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。6

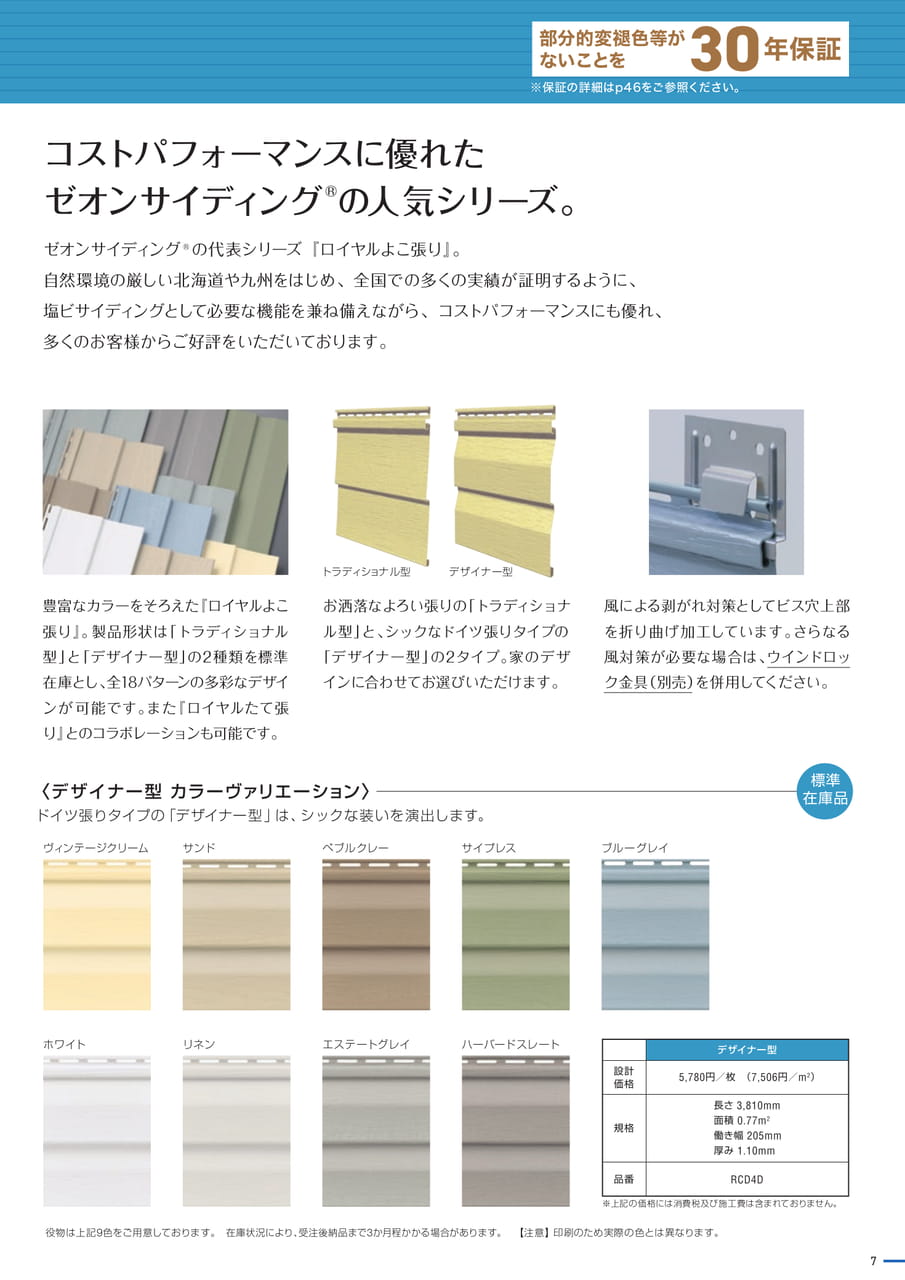

Page 07

部分的変褪色等が30ないことを年保証※保証の詳細はp46をご参照ください。コストパフォーマンスに優れたゼオンサイディング®の人気シリーズ。ゼオンサイディング®の代表シリーズ『ロイヤルよこ張り』。自然環境の厳しい北海道や九州をはじめ、全国での多くの実績が証明するように、塩ビサイディングとして必要な機能を兼ね備えながら、コストパフォーマンスにも優れ、多くのお客様からご好評をいただいております。トラディショナル型デザイナー型豊富なカラーをそろえた『ロイヤルよこ張り』。製品形状は「トラディショナル型」と「デザイナー型」の2種類を標準在庫とし、全18パターンの多彩なデザインが可能です。また『ロイヤルたて張り』とのコラボレーションも可能です。お洒落なよろい張りの「トラディショナル型」と、シックなドイツ張りタイプの「デザイナー型」の2タイプ。家のデザインに合わせてお選びいただけます。風による剥がれ対策としてビス穴上部を折り曲げ加工しています。さらなる風対策が必要な場合は、ウインドロック金具（別売）を併用してください。〈デザイナー型カラーヴァリエーション〉ドイツ張りタイプの「デザイナー型」は、シックな装いを演出します。標準在庫品ヴィンテージクリームサンドペブルクレーサイプレスブルーグレイホワイトリネンエステートグレイハーバードスレートデザイナー型※上記の価格には消費税及び施工費は含まれておりません。役物は上記9色をご用意しております。在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。7

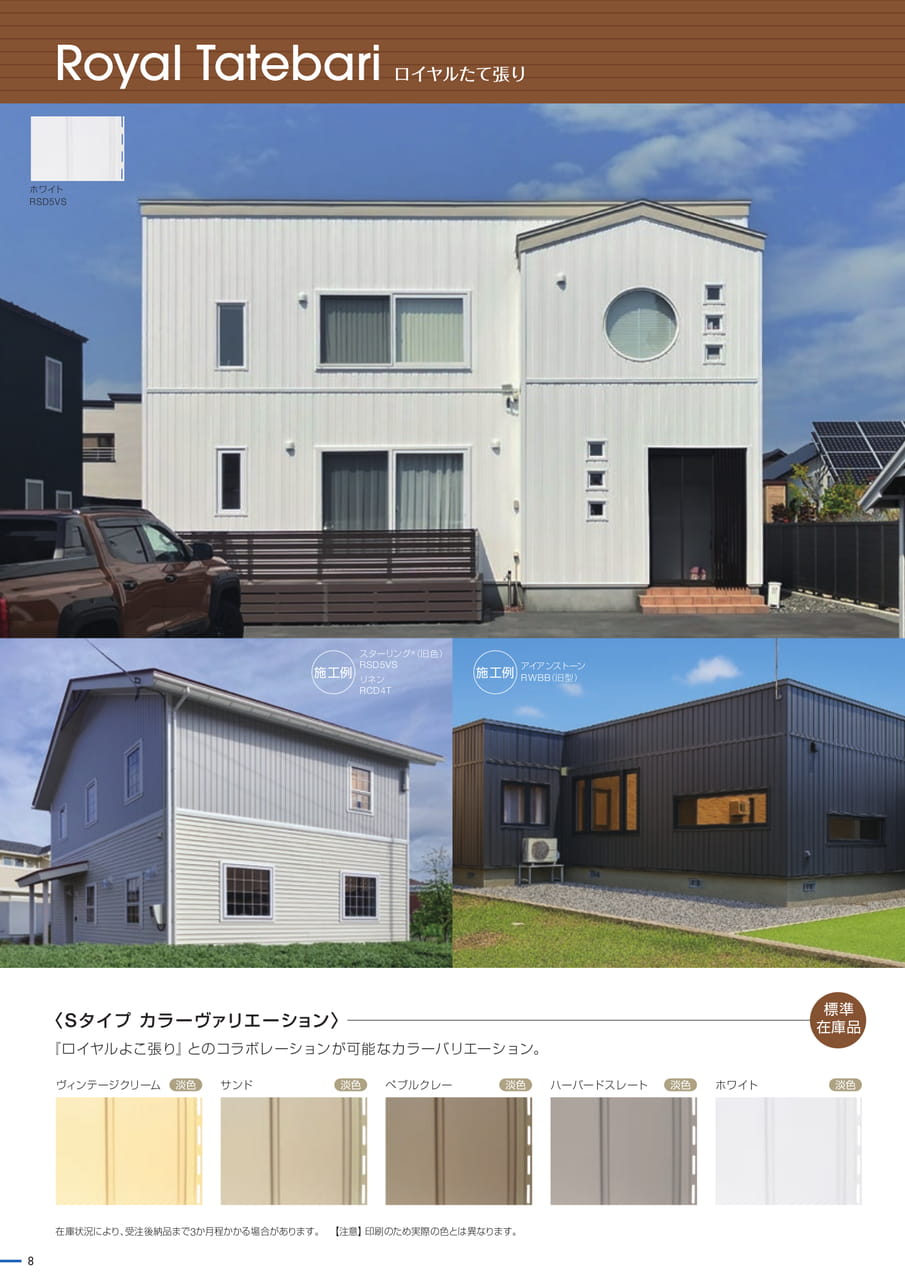

Page 08

RoyalTatebariロイヤルたて張りロイヤルたて張りRoyalTatebariホワイトRSD5VS施工例スターリング※（旧色）RSD5VSリネンRCD4T施工例アイアンストーンRWBB（旧型）〈Sタイプカラーヴァリエーション〉『ロイヤルよこ張り』とのコラボレーションが可能なカラーバリエーション。標準在庫品ヴィンテージクリームサンドペブルクレーハーバードスレートホワイト在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。8

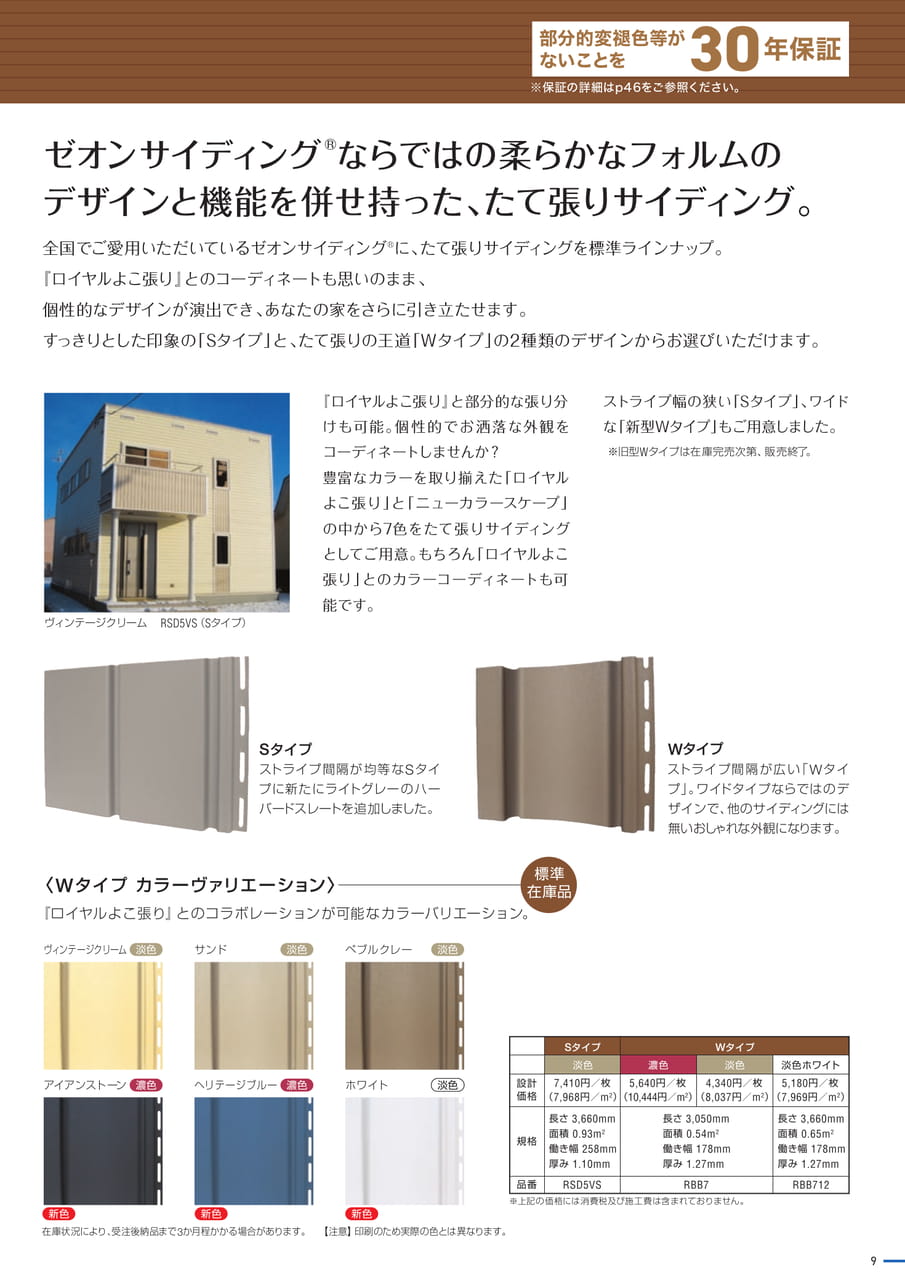

Page 09

部分的変褪色等が30ないことを年保証※保証の詳細はp46をご参照ください。ゼオンサイディング®ならではの柔らかなフォルムのデザインと機能を併せ持った、たて張りサイディング。全国でご愛用いただいているゼオンサイディング®に、たて張りサイディングを標準ラインナップ。『ロイヤルよこ張り』とのコーディネートも思いのまま、個性的なデザインが演出でき、あなたの家をさらに引き立たせます。すっきりとした印象の「Sタイプ」と、たて張りの王道「Wタイプ」の2種類のデザインからお選びいただけます。ヴィンテージクリームRSD5VS（Sタイプ）『ロイヤルよこ張り』と部分的な張り分けも可能。個性的でお洒落な外観をコーディネートしませんか？豊富なカラーを取り揃えた「ロイヤルよこ張り」と「ニューカラースケープ」色をたて張りサイディングとしてご用意。もちろん「ロイヤルよこ張り」とのカラーコーディネートも可能です。ストライプ幅の狭い「Sタイプ」、ワイドな「新型Wタイプ」もご用意しました。※旧型Wタイプは在庫完売次第、販売終了。Sタイプストライプ間隔が均等なSタイプに新たにライトグレーのハーバードスレートを追加しました。Wタイプストライプ間隔が広い「Wタイプ」。ワイドタイプならではのデザインで、他のサイディングには無いおしゃれな外観になります。〈Wタイプカラーヴァリエーション〉『ロイヤルよこ張り』とのコラボレーションが可能なカラーバリエーション。標準在庫品ヴィンテージクリームサンドペブルクレーSタイプWタイプアイアンストーンヘリテージブルーホワイト※上記の価格には消費税及び施工費は含まれておりません。在庫状況により、受注後納品まで3か月程かかる場合があります。【注意】印刷のため実際の色とは異なります。9

Page 10

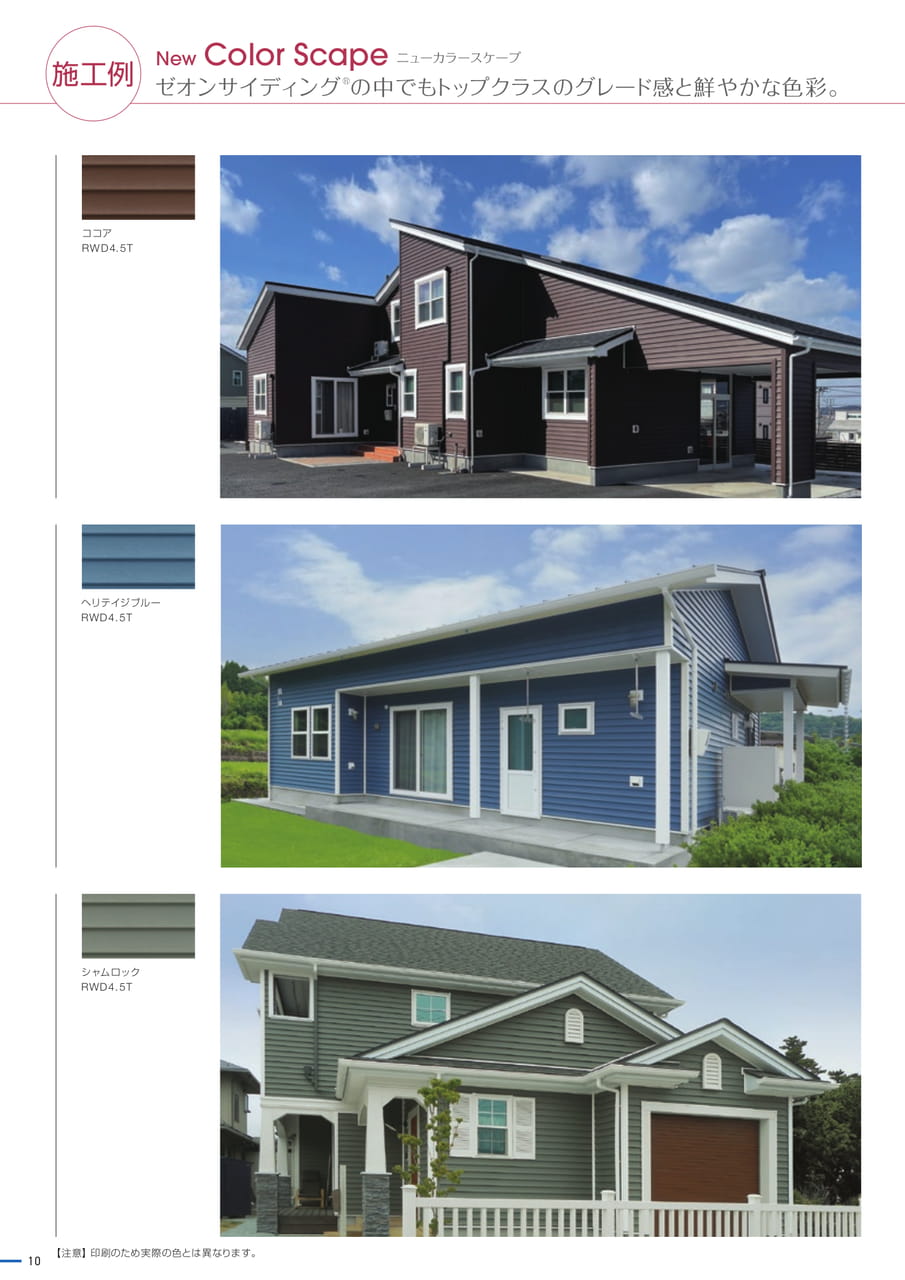

施工例NewColorScapeニューカラースケープゼオンサイディング®の中でもトップクラスのグレード感と鮮やかな色彩。ココアRWD4.5TヘリテイジブルーRWD4.5TシャムロックRWD4.5T10【注意】印刷のため実際の色とは異なります。

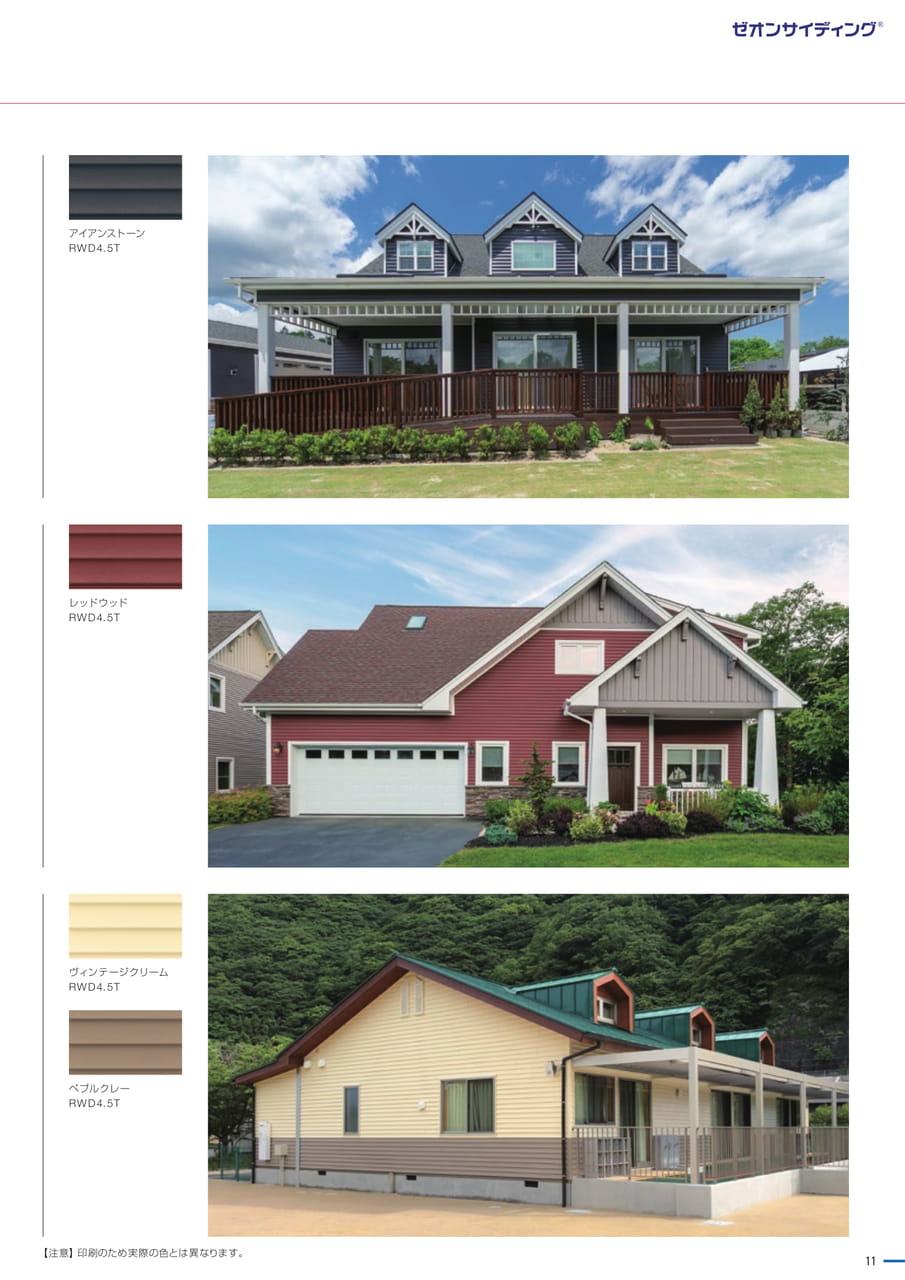

Page 11

アイアンストーンRWD4.5TレッドウッドRWD4.5TヴィンテージクリームRWD4.5TペブルクレーRWD4.5T【注意】印刷のため実際の色とは異なります。11

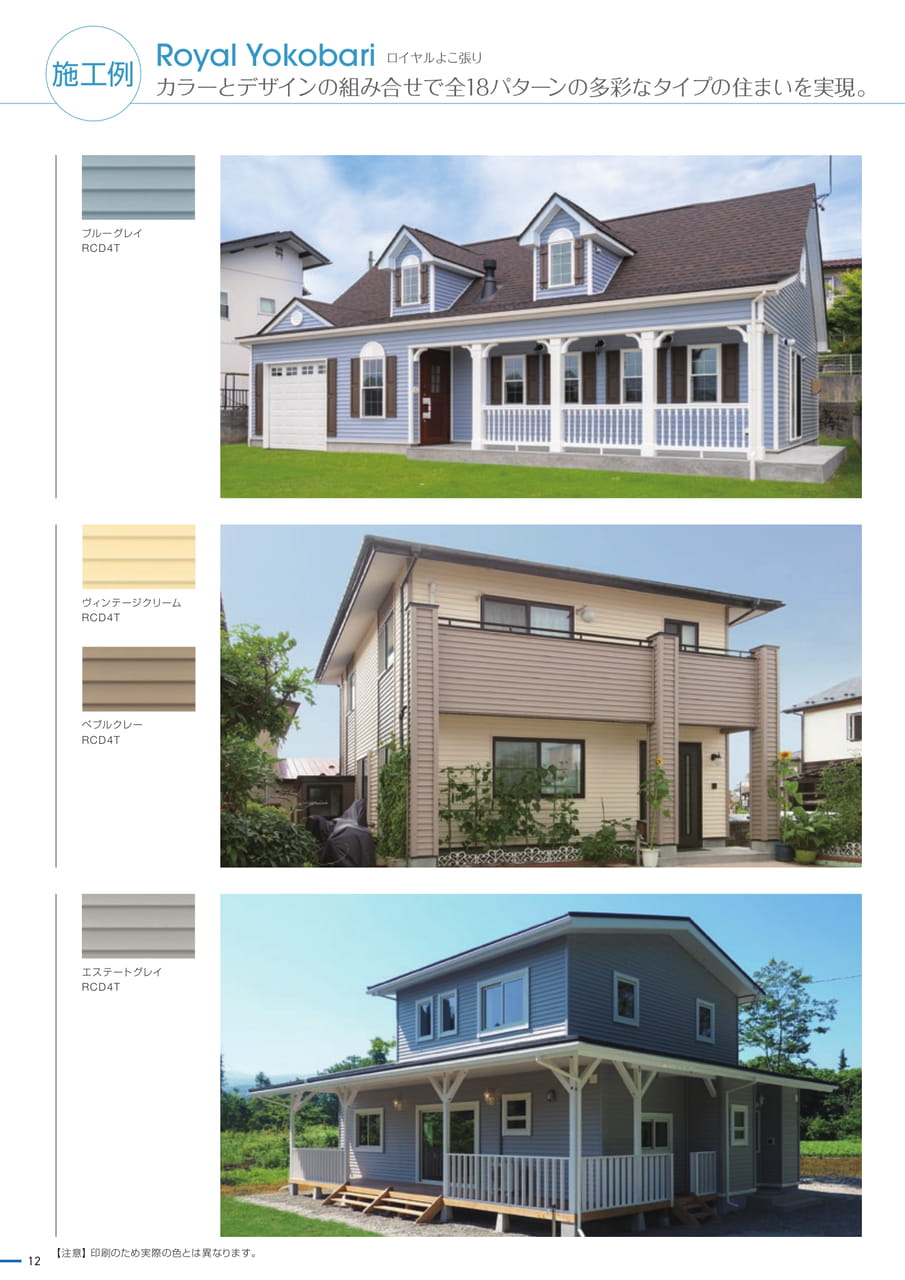

Page 12

施工例RoyalYokobariロイヤルよこ張りカラーとデザインの組み合せで全18パターンの多彩なタイプの住まいを実現。ブルーグレイRCD4TヴィンテージクリームRCD4TペブルクレーRCD4TエステートグレイRCD4T12【注意】印刷のため実際の色とは異なります。

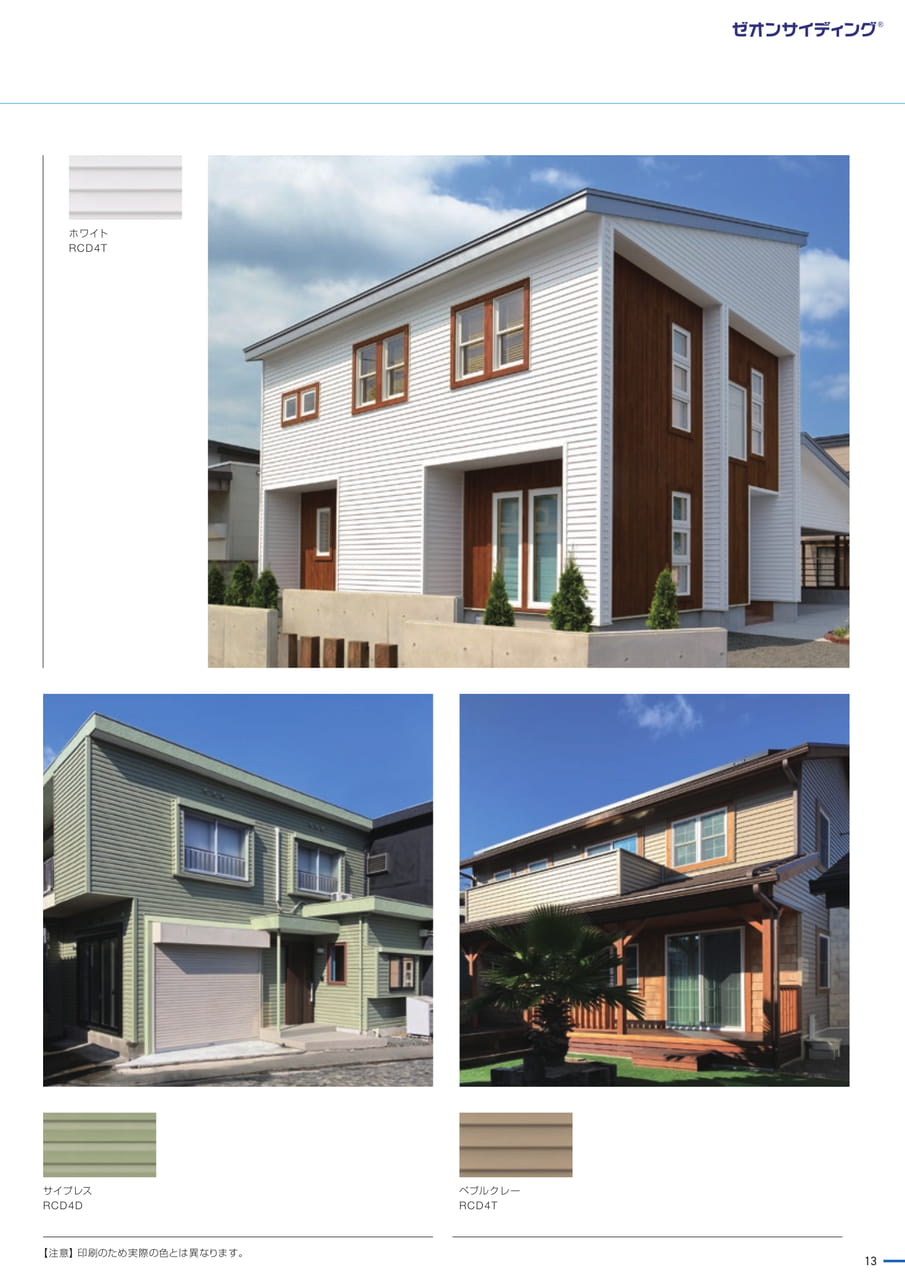

Page 13

ホワイトRCD4TサイプレスRCD4DペブルクレーRCD4T【注意】印刷のため実際の色とは異なります。13

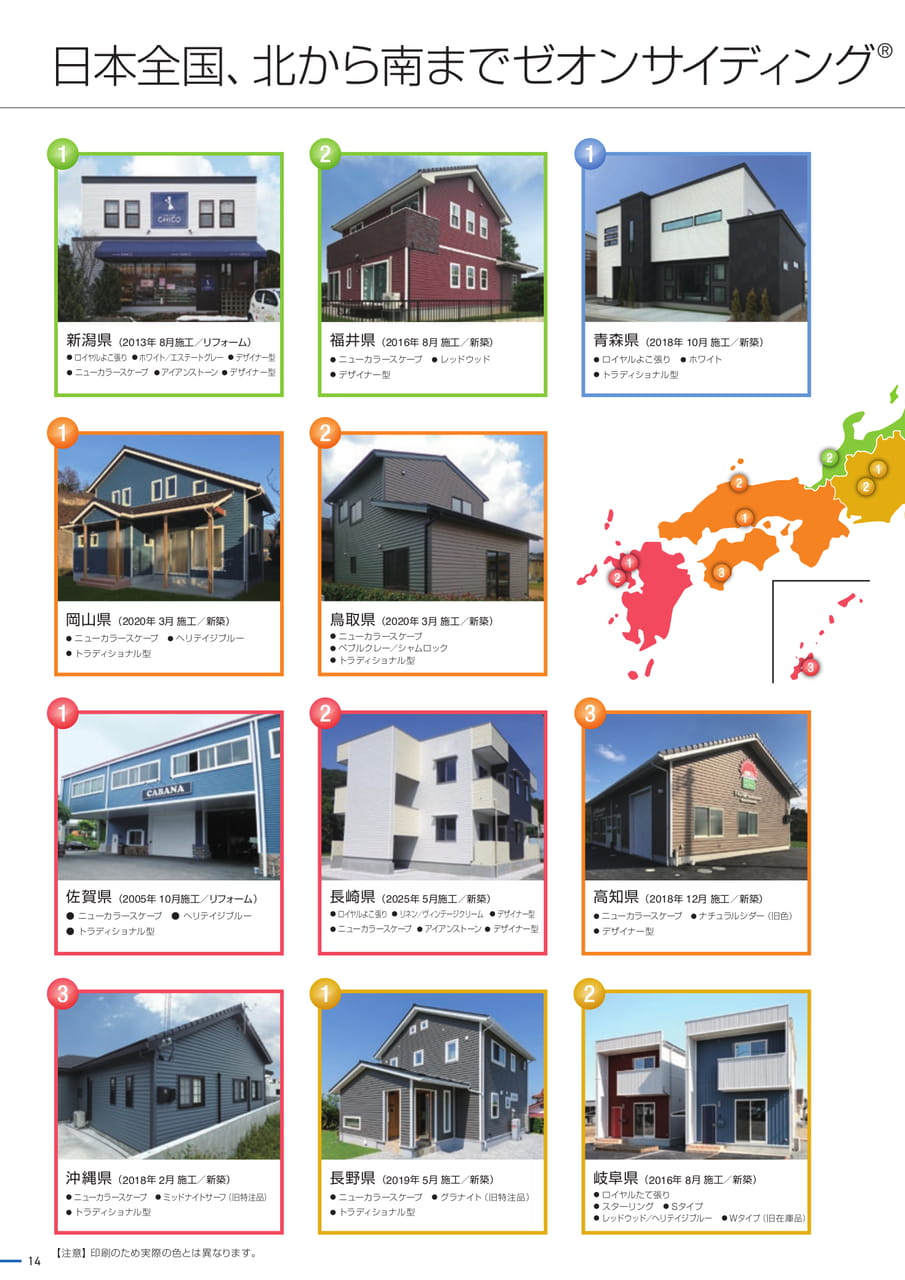

Page 14

新潟県（2013年8月施工／リフォーム）●ロイヤルよこ張り●ホワイト／エステートグレー●デザイナー型●ニューカラースケープ●アイアンストーン●デザイナー型福井県（2016年8月施工／新築）●ニューカラースケープ●レッドウッド●デザイナー型青森県（2018年10月施工／新築）●ロイヤルよこ張り●ホワイト●トラディショナル型岡山県（2020年3月施工／新築）●ニューカラースケープ●ヘリテイジブルー●トラディショナル型鳥取県（2020年3月施工／新築）●ニューカラースケープ●ペブルクレー／シャムロック●トラディショナル型佐賀県（2005年10月施工／リフォーム）●ニューカラースケープ●ヘリテイジブルー●トラディショナル型長崎県（2025年5月施工／新築）●ロイヤルよこ張り●リネン／ヴィンテージクリーム●デザイナー型●ニューカラースケープ●アイアンストーン●デザイナー型高知県（2018年12月施工／新築）●ニューカラースケープ●ナチュラルシダー（旧色）●デザイナー型沖縄県（2018年2月施工／新築）●ニューカラースケープ●ミッドナイトサーフ（旧特注品）●トラディショナル型長野県（2019年5月施工／新築）岐阜県（2016年8月施工／新築）●ニューカラースケープ●●グラナイト（旧特注品）ロイヤルたて張り●スターリング●Sタイプ●トラディショナル型●レッドウッド／ヘリテイジブルー●Wタイプ（旧在庫品）14【注意】印刷のため実際の色とは異なります。

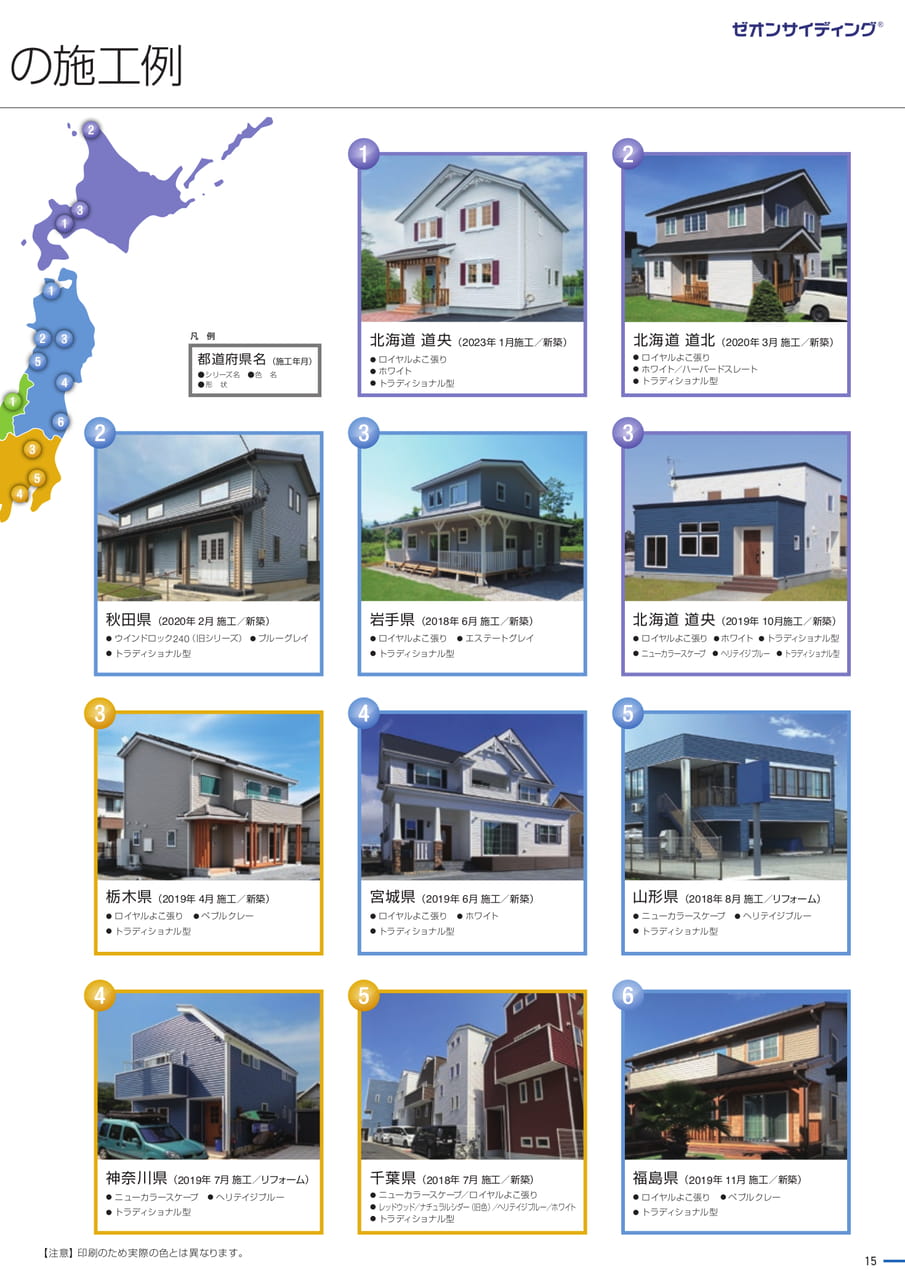

Page 15

凡例都道府県名（施工年月）●シリーズ名●色名●形状北海道道央（2023年1月施工／新築）●ロイヤルよこ張り●ホワイト●トラディショナル型北海道道北（2020年3月施工／新築）●ロイヤルよこ張り●ホワイト／ハーバードスレート●トラディショナル型秋田県（2020年2月施工／新築）●ウインドロック240（旧シリーズ）●ブルーグレイ●トラディショナル型岩手県（2018年6月施工／新築）●ロイヤルよこ張り●エステートグレイ●トラディショナル型北海道道央（2019年10月施工／新築）●ロイヤルよこ張り●ホワイト●トラディショナル型●ニューカラースケープ●ヘリテイジブルー●トラディショナル型栃木県（2019年4月施工／新築）●ロイヤルよこ張り●ペブルクレー●トラディショナル型宮城県（2019年6月施工／新築）●ロイヤルよこ張り●ホワイト●トラディショナル型山形県（2018年8月施工／リフォーム）●ニューカラースケープ●ヘリテイジブルー●トラディショナル型神奈川県（2019年7月施工／リフォーム）●ニューカラースケープ●ヘリテイジブルー●トラディショナル型千葉県（2018年7月施工／新築）●ニューカラースケープ／ロイヤルよこ張り●レッドウッド／ナチュラルシダー（旧色）／ヘリテイジブルー／ホワイト●トラディショナル型福島県（2019年11月施工／新築）●ロイヤルよこ張り●ペブルクレー●トラディショナル型【注意】印刷のため実際の色とは異なります。15

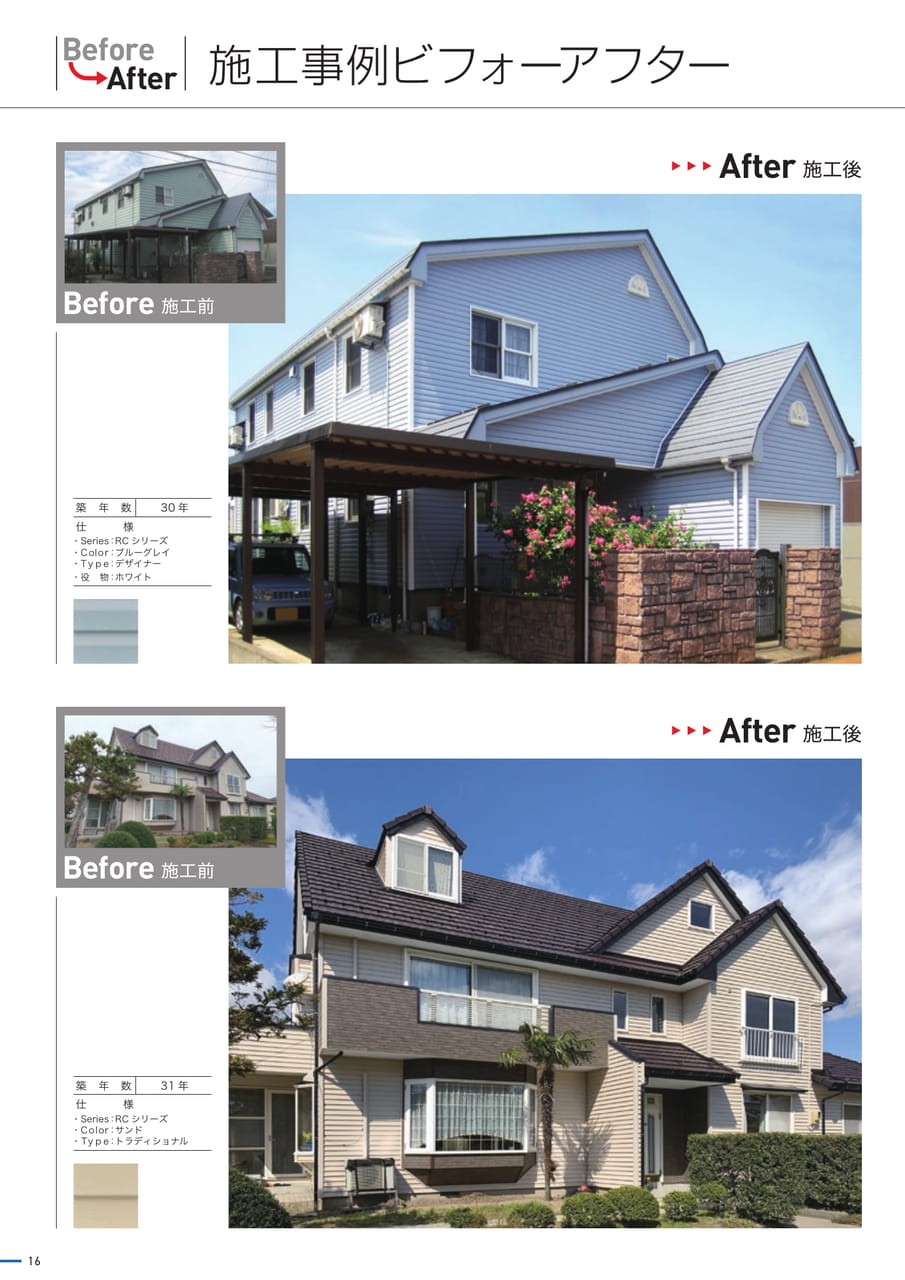

Page 16

BeforeAfter施工事例ビフォーアフターAfter施工後Before施工前築年数30年仕様RCシリーズブルーグレイデザイナー・役物：ホワイトAfter施工後Before施工前築年数31年仕様RCシリーズサンドトラディショナル16

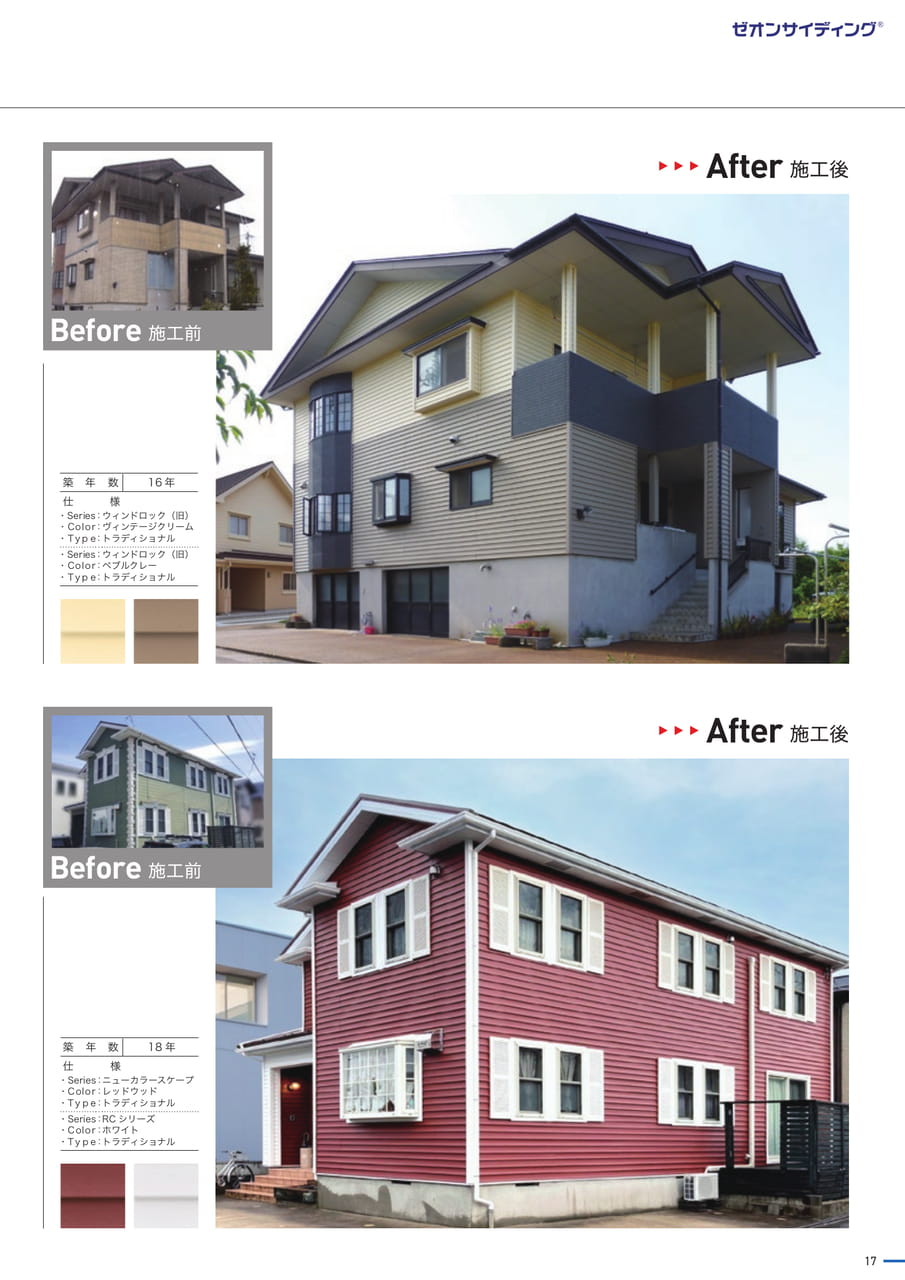

Page 17

After施工後Before施工前築年数16年仕様ウィンドロック（旧）・Color：ヴィンテージクリームトラディショナル・Series：ウィンドロック（旧）・Color：ペブルクレー・Type：トラディショナルAfter施工後Before施工前築年数18年仕様ニューカラースケープレッドウッドトラディショナル・Series：RCシリーズ・Color：ホワイト・Type：トラディショナル17

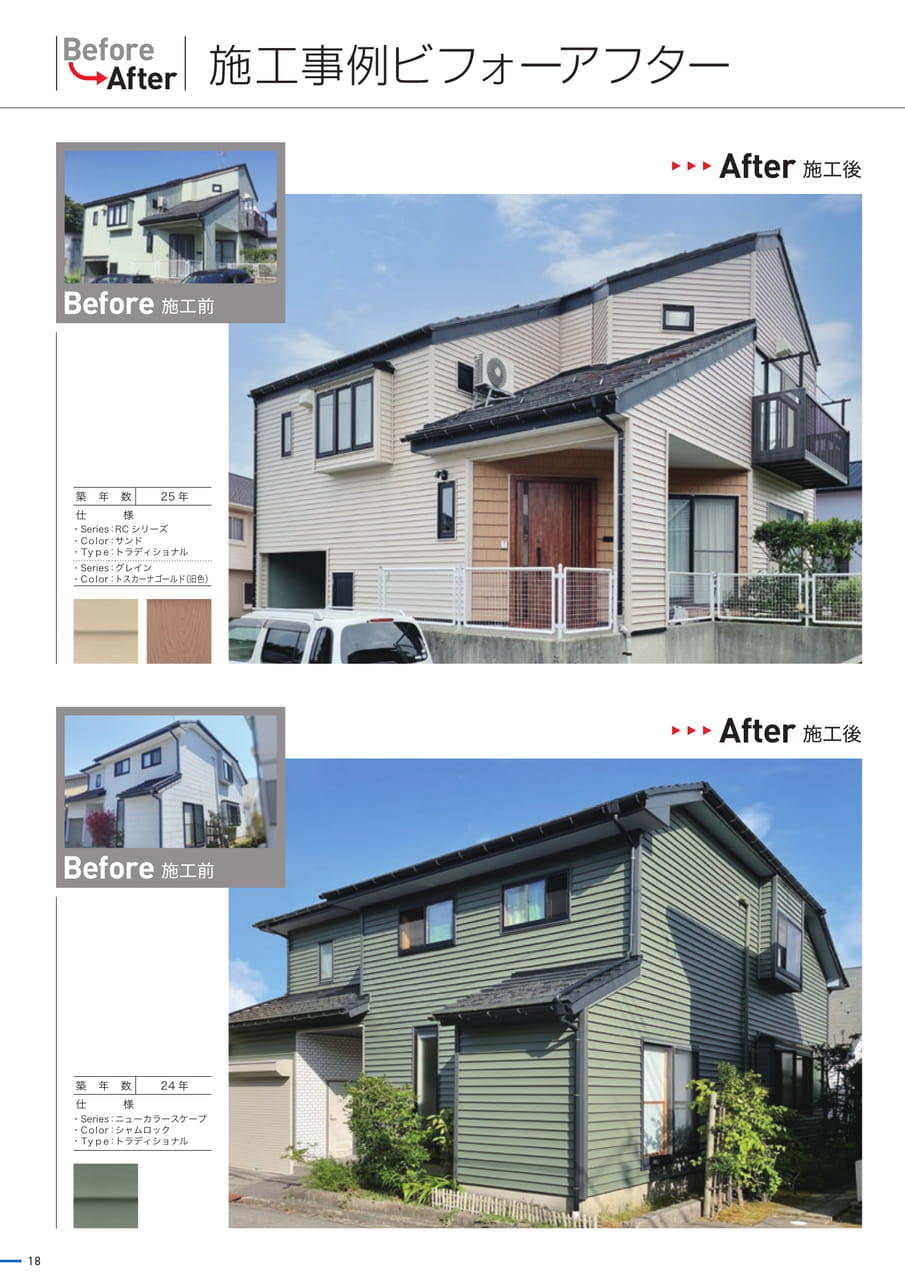

Page 18

BeforeAfter施工事例ビフォーアフターAfter施工後Before施工前築年数25年仕様RCシリーズサンドトラディショナル・Series：グレイン・Color：トスカーナゴールド（旧色）After施工後Before施工前築年数24年仕様ニューカラースケープシャムロックトラディショナル18

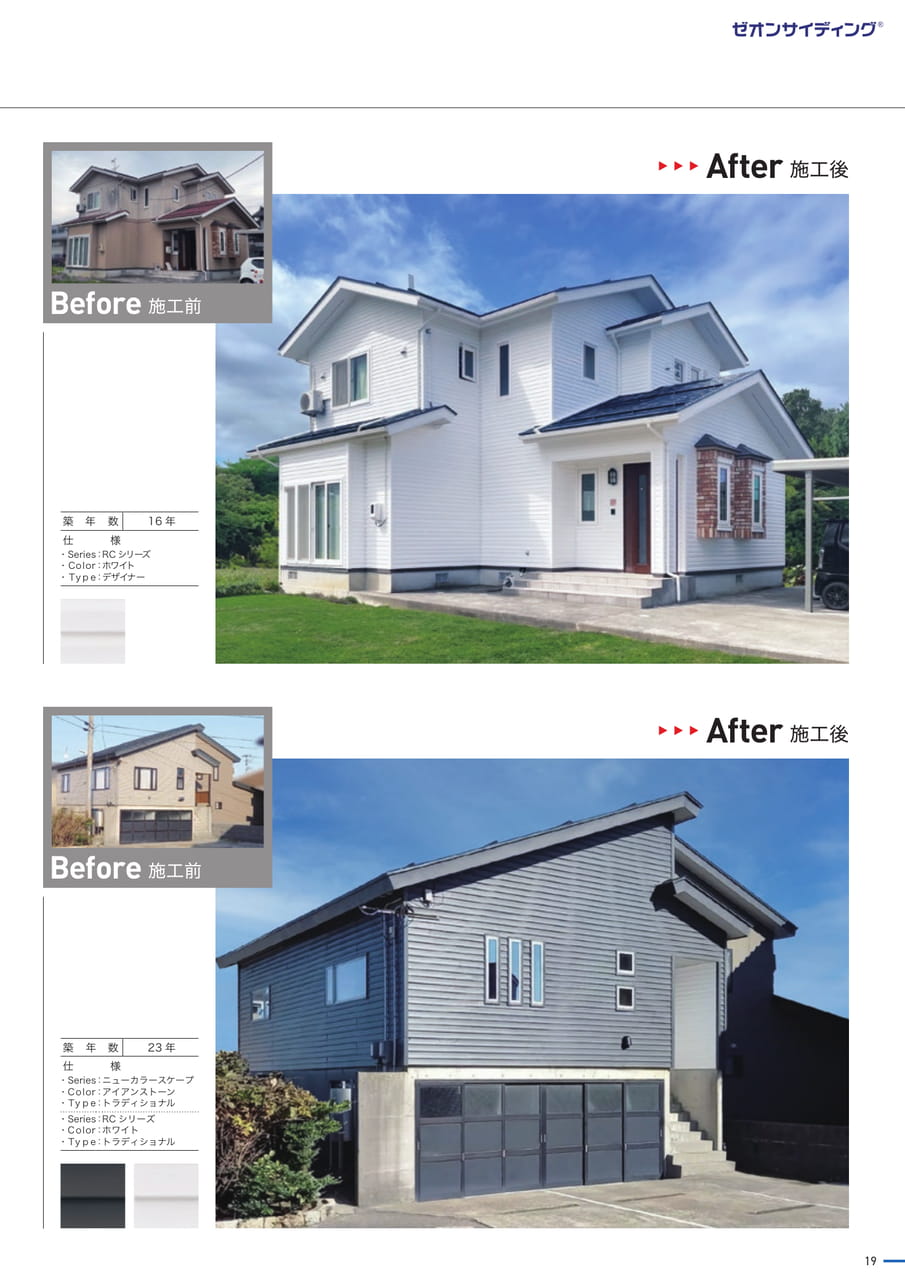

Page 19

After施工後Before施工前築年数16年仕様RCシリーズホワイトデザイナーAfter施工後Before施工前築年数23年仕様ニューカラースケープアイアンストーントラディショナル・Series：RCシリーズ・Color：ホワイト・Type：トラディショナル19

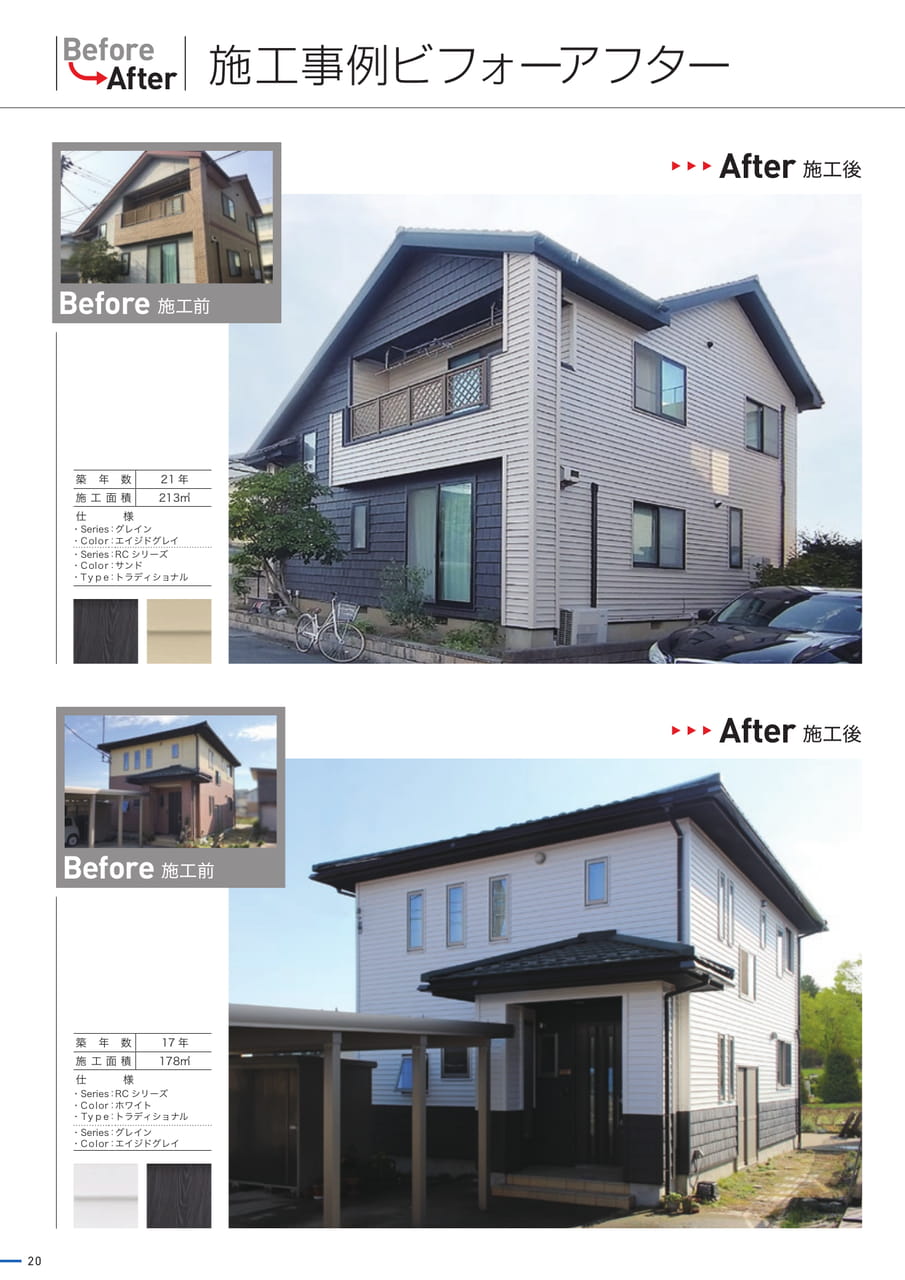

Page 20

BeforeAfter施工事例ビフォーアフターAfter施工後Before施工前築年数21年施工面積213㎡仕様グレインエイジドグレイ・Series：RCシリーズ・Color：サンド・Type：トラディショナルAfter施工後Before施工前築年数17年施工面積178㎡仕様RCシリーズホワイトトラディショナル・Series：グレイン・Color：エイジドグレイ20

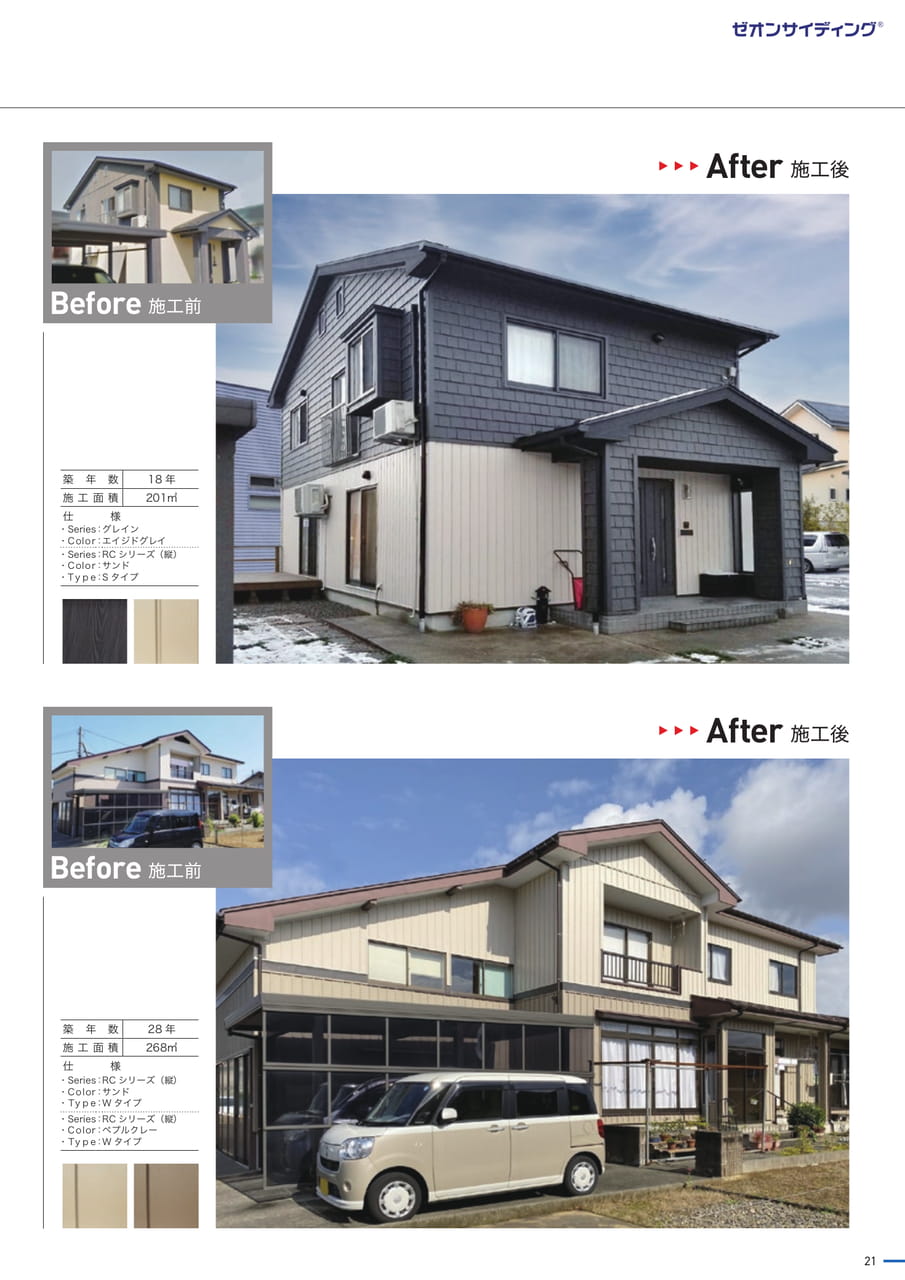

Page 21

After施工後Before施工前築年数18年施工面積201㎡仕様グレインエイジドグレイ・Series：RCシリーズ（縦）・Color：サンド・Type：SタイプAfter施工後Before施工前築年数28年施工面積268㎡仕様RCシリーズ（縦）・Color：サンドWタイプ・Series：RCシリーズ（縦）・Color：ぺプルクレー・Type：Wタイプ21

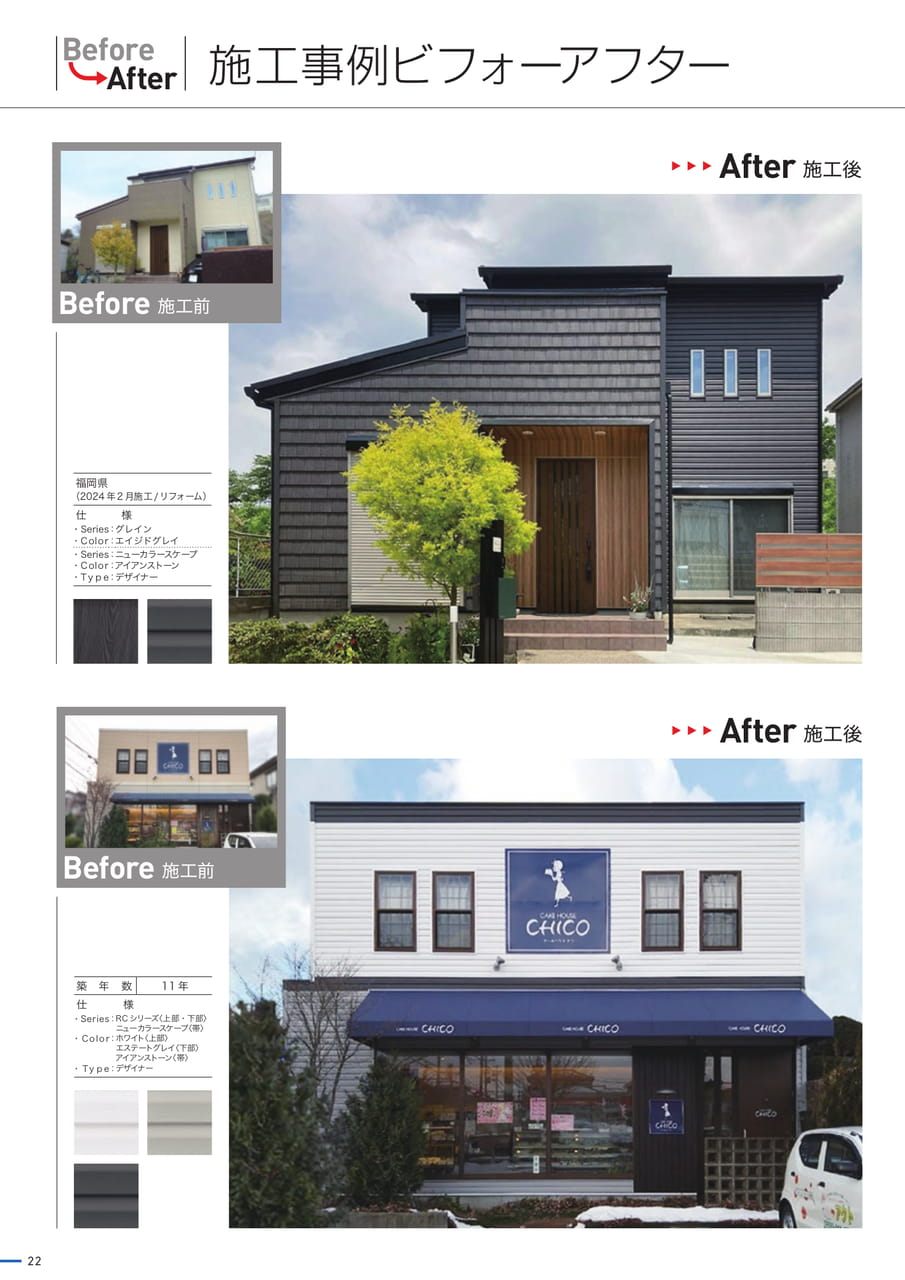

Page 22

BeforeAfter施工事例ビフォーアフターAfter施工後Before施工前福岡県（2024年2月施工/リフォーム）仕様グレインエイジドグレイ・Series：ニューカラースケープ・Color：アイアンストーン・Type：デザイナーAfter施工後Before施工前築年数11年仕様RCシリーズ〈上部・下部〉ニューカラースケープ〈帯〉ホワイト〈上部〉エステートグレイ〈下部〉アイアンストーン〈帯〉デザイナー22

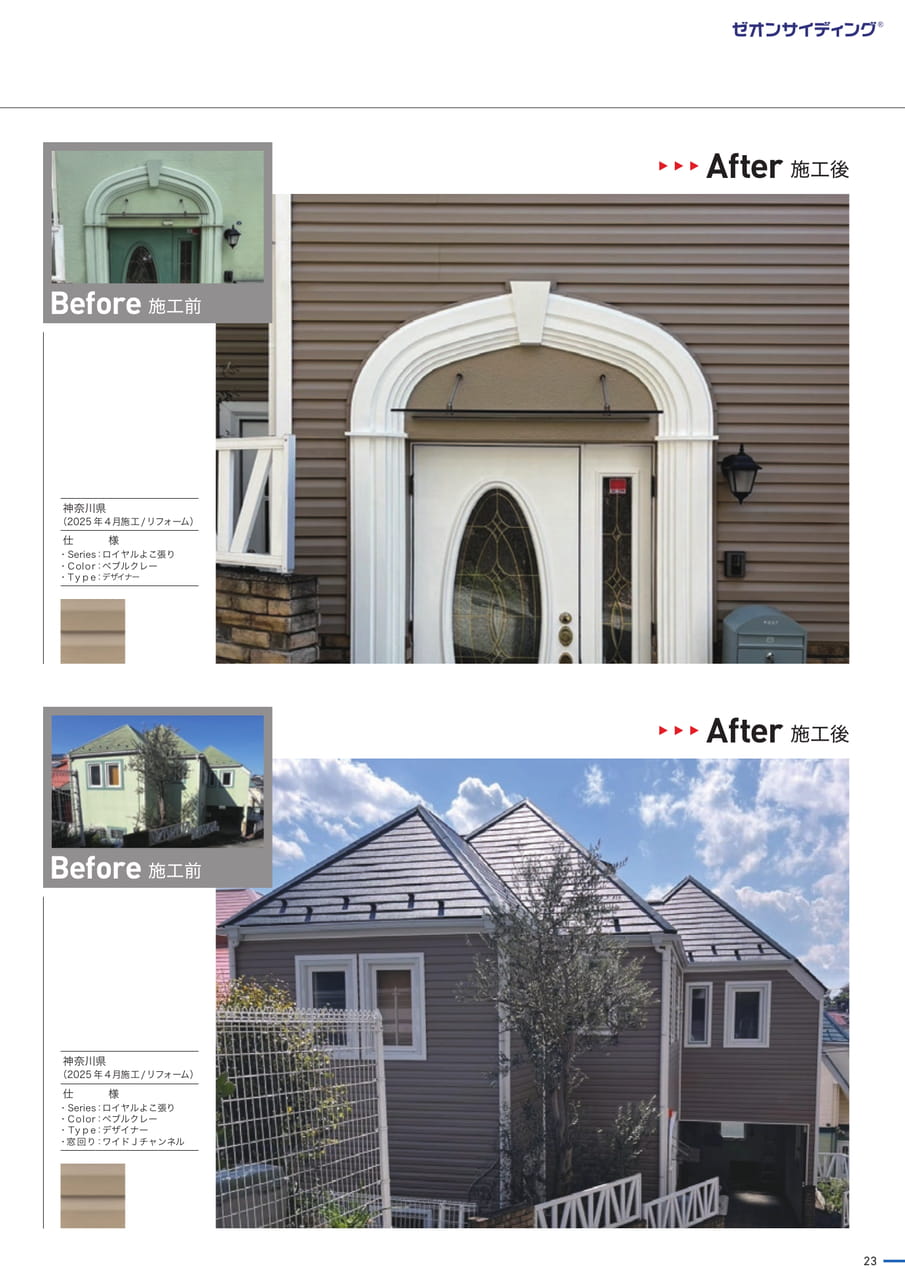

Page 23

After施工後Before施工前神奈川県（2025年4月施工/リフォーム）仕様ロイヤルよこ張りペブルクレーデザイナーAfter施工後Before施工前神奈川県（2025年4月施工/リフォーム）仕様ロイヤルよこ張りペブルクレーデザイナーワイドJチャンネル23

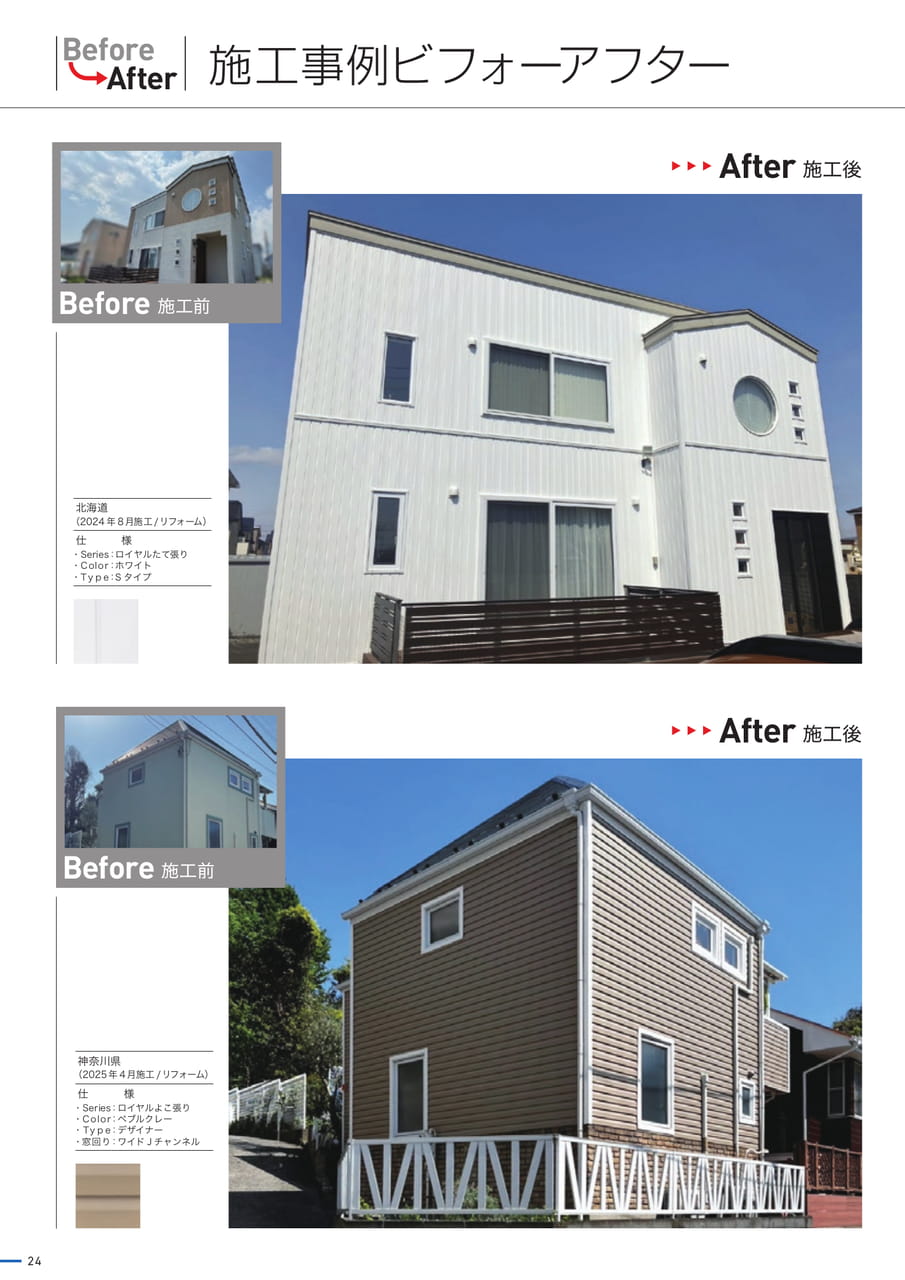

Page 24

BeforeAfter施工事例ビフォーアフターAfter施工後Before施工前北海道（2024年8月施工/リフォーム）仕様ロイヤルたて張りホワイトSタイプAfter施工後Before施工前神奈川県（2025年4月施工/リフォーム）仕様ロイヤルよこ張りペブルクレーデザイナーワイドJチャンネル24

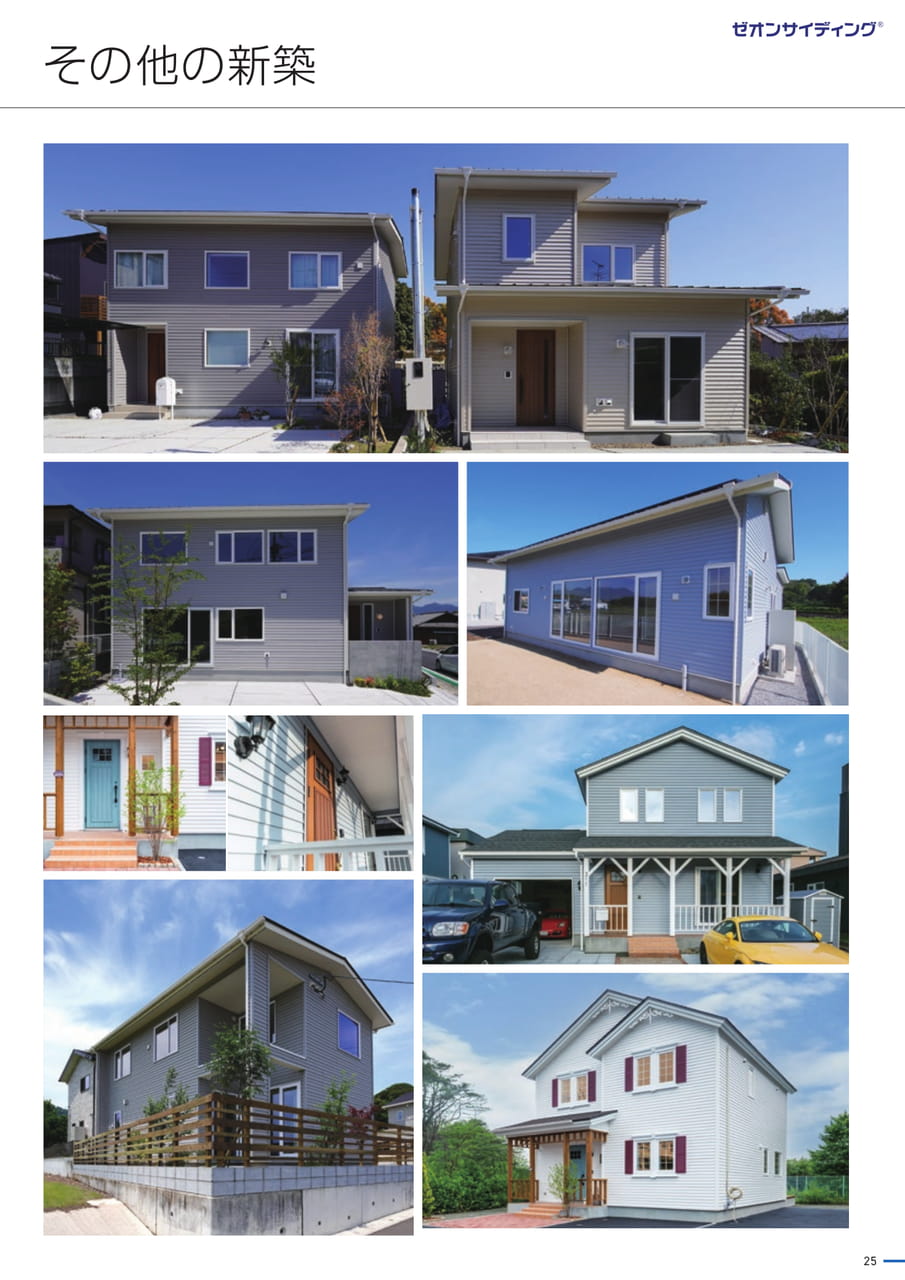

Page 25

その他の新築25

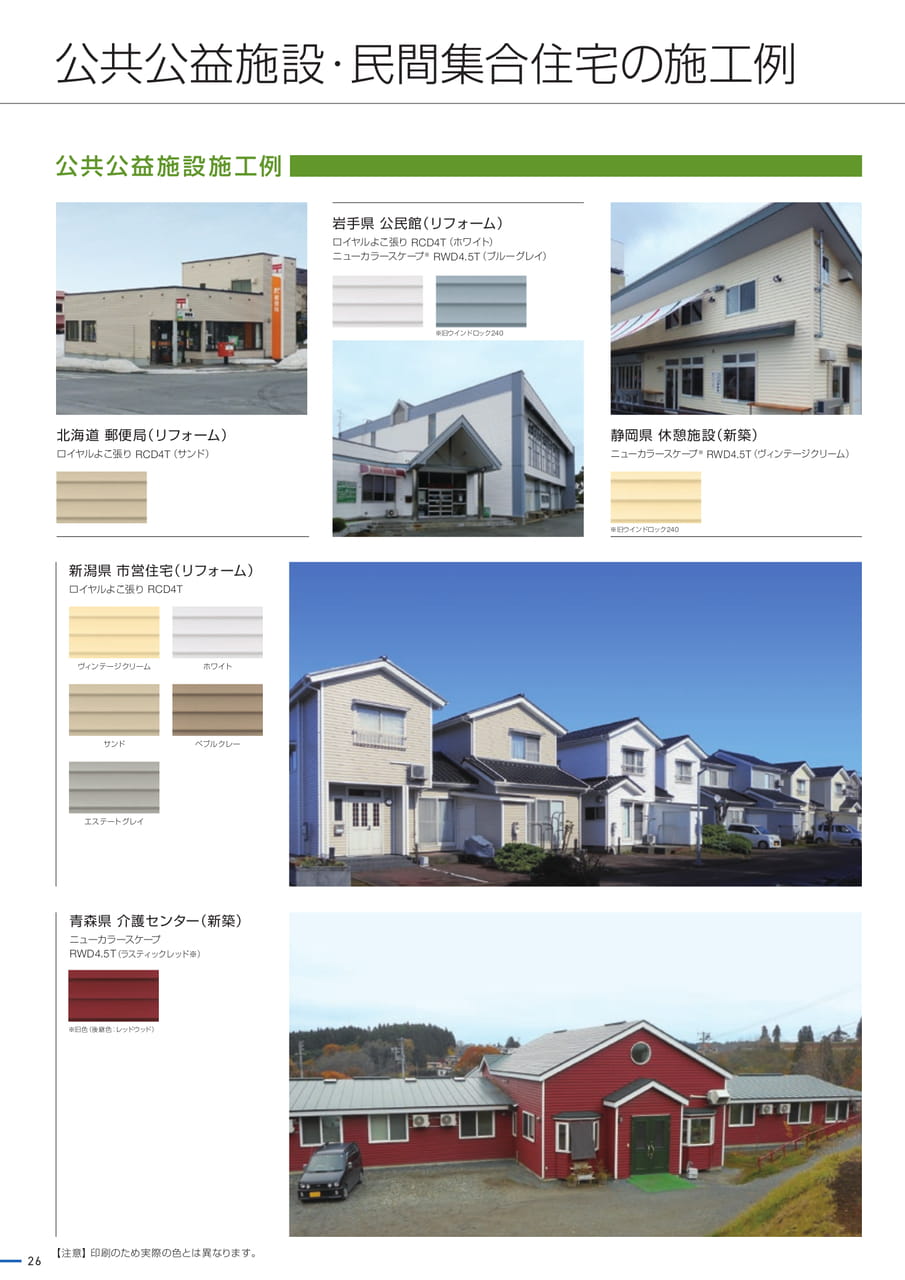

Page 26

公共公益施設・民間集合住宅の施工例岩手県公民館（リフォーム）ロイヤルよこ張りRCD4T（ホワイト）ニューカラースケープ※RWD4.5T（ブルーグレイ）※旧ウインドロック240北海道郵便局（リフォーム）ロイヤルよこ張りRCD4T（サンド）静岡県休憩施設（新築）ニューカラースケープ※RWD4.5T（ヴィンテージクリーム）※旧ウインドロック240新潟県市営住宅（リフォーム）ロイヤルよこ張りRCD4Tヴィンテージクリームホワイトサンドペブルクレーエステートグレイ青森県介護センター（新築）ニューカラースケープRWD4.5T（ラスティックレッド※）※旧色（後継色：レッドウッド）26【注意】印刷のため実際の色とは異なります。

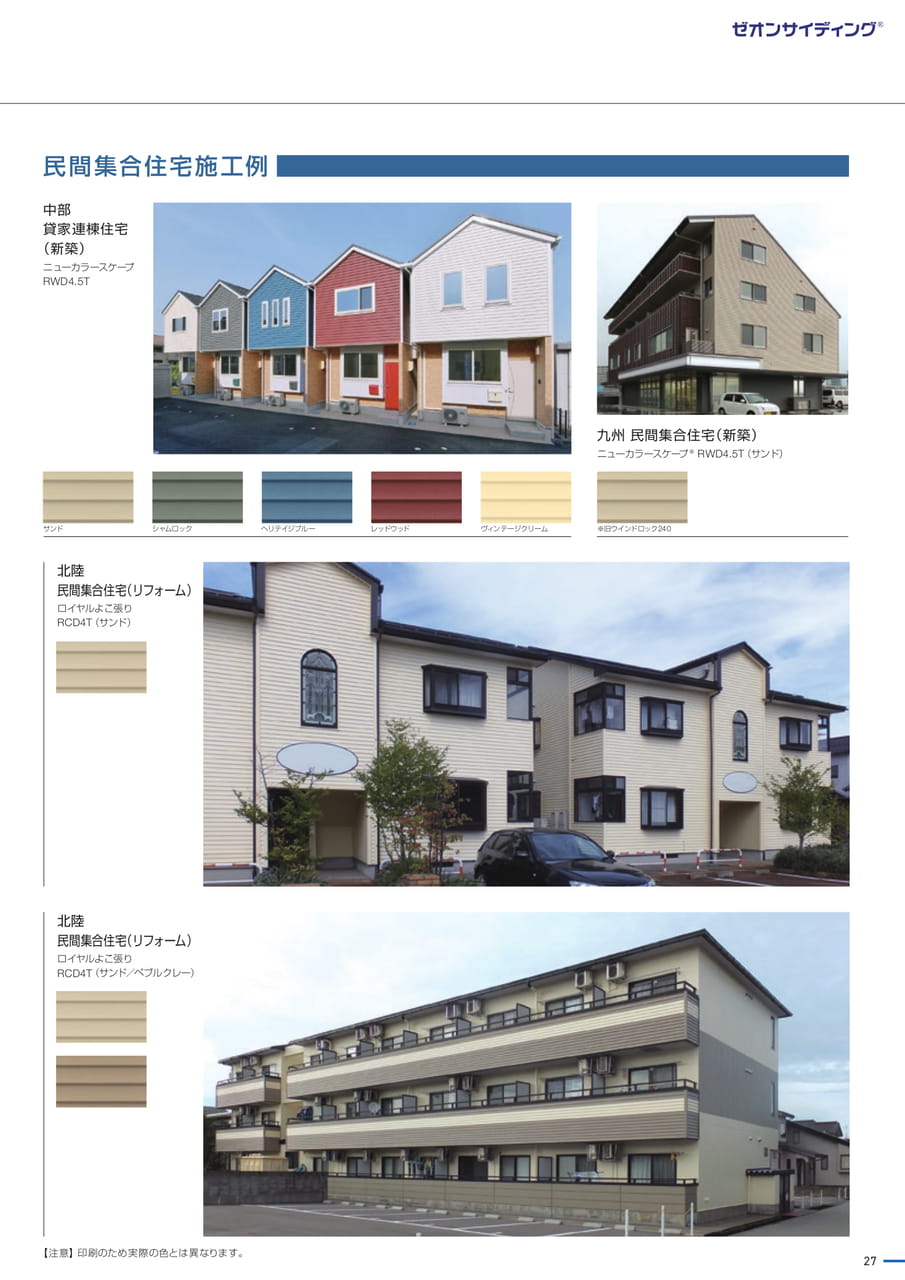

Page 27

中部貸家連棟住宅（新築）ニューカラースケープRWD4.5T九州民間集合住宅（新築）ニューカラースケープ※RWD4.5T（サンド）サンドシャムロックヘリテイジブルーレッドウッドヴィンテージクリーム※旧ウインドロック240北陸民間集合住宅（リフォーム）ロイヤルよこ張りRCD4T（サンド）北陸民間集合住宅（リフォーム）ロイヤルよこ張りRCD4T（サンド／ペブルクレー）【注意】印刷のため実際の色とは異なります。27

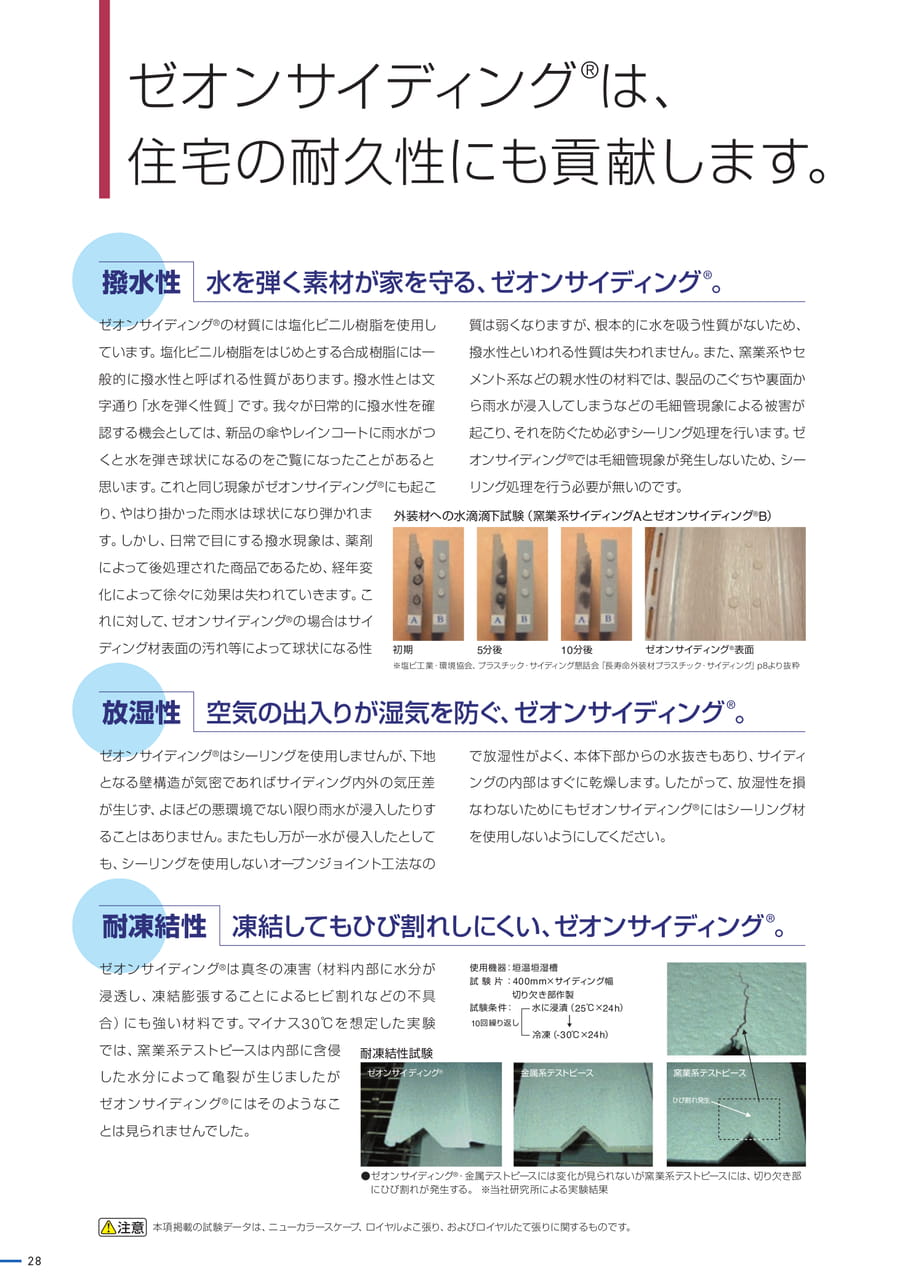

Page 28

ゼオンサイディング®は、住宅の耐久性にも貢献します。撥水性水を弾く素材が家を守る、ゼオンサイディング®。ゼオンサイディング®の材質には塩化ビニル樹脂を使用しています。塩化ビニル樹脂をはじめとする合成樹脂には一般的に撥水性と呼ばれる性質があります。撥水性とは文字通り「水を弾く性質」です。我々が日常的に撥水性を確認する機会としては、新品の傘やレインコートに雨水がつくと水を弾き球状になるのをご覧になったことがあると思います。これと同じ現象がゼオンサイディング®にも起こ質は弱くなりますが、根本的に水を吸う性質がないため、撥水性といわれる性質は失われません。また、窯業系やセメント系などの親水性の材料では、製品のこぐちや裏面から雨水が浸入してしまうなどの毛細管現象による被害が起こり、それを防ぐため必ずシーリング処理を行います。ゼオンサイディング®では毛細管現象が発生しないため、シーリング処理を行う必要が無いのです。り、やはり掛かった雨水は球状になり弾かれま外装材への水滴滴下試験（窯業系サイディングAとゼオンサイディング®B）す。しかし、日常で目にする撥水現象は、薬剤によって後処理された商品であるため、経年変化によって徐々に効果は失われていきます。これに対して、ゼオンサイディング®の場合はサイディング材表面の汚れ等によって球状になる性初期5分後10分後ゼオンサイディング®表面※塩ビ工業・環境協会、プラスチック・サイディング懇話会「長寿命外装材プラスチック・サイディング」p8より抜粋放湿性空気の出入りが湿気を防ぐ、ゼオンサイディング®。ゼオンサイディング®はシーリングを使用しませんが、下地となる壁構造が気密であればサイディング内外の気圧差が生じず、よほどの悪環境でない限り雨水が浸入したりすることはありません。またもし万が一水が侵入したとしてで放湿性がよく、本体下部からの水抜きもあり、サイディングの内部はすぐに乾燥します。したがって、放湿性を損なわないためにもゼオンサイディング®にはシーリング材を使用しないようにしてください。も、シーリングを使用しないオープンジョイント工法なの耐凍結性凍結してもひび割れしにくい、ゼオンサイディング®。ゼオンサイディング®は真冬の凍害（材料内部に水分が浸透し、凍結膨張することによるヒビ割れなどの不具合）にも強い材料です。マイナス30℃を想定した実験では、窯業系テストピースは内部に含侵耐凍結性試験使用機器：垣温垣湿槽試験片：400mm×サイディング幅切り欠き部作製試験条件：水に浸漬（25℃×24h）10回繰り返し冷凍（-30℃×24h）した水分によって亀裂が生じましたがゼオンサイディング®にはそのようなこゼオンサイディング®金属系テストピース窯業系テストピースひび割れ発生とは見られませんでした。●ゼオンサイディング®・金属テストピースには変化が見られないが窯業系テストピースには、切り欠き部にひび割れが発生する。※当社研究所による実験結果注意本項掲載の試験データは、ニューカラースケープ、ロイヤルよこ張り、およびロイヤルたて張りに関するものです。28

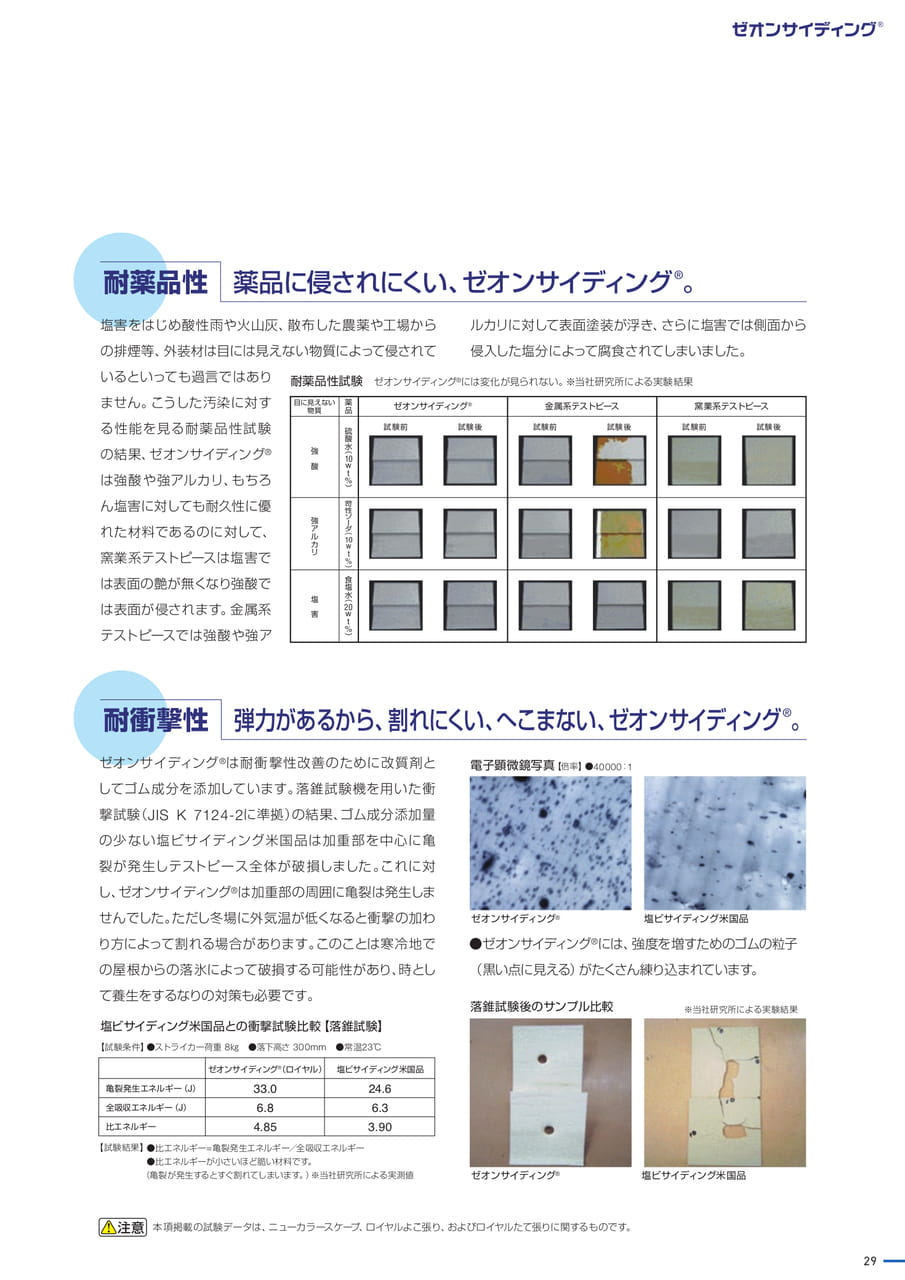

Page 29

耐薬品性薬品に侵されにくい、ゼオンサイディング®。塩害をはじめ酸性雨や火山灰、散布した農薬や工場からの排煙等、外装材は目には見えない物質によって侵されているといっても過言ではありません。こうした汚染に対する性能を見る耐薬品性試験の結果、ゼオンサイディング®は強酸や強アルカリ、もちろん塩害に対しても耐久性に優れた材料であるのに対して、窯業系テストピースは塩害では表面の艶が無くなり強酸では表面が侵されます。金属系テストピースでは強酸や強ア耐薬品性試験目に見えない物質試験前試験前試験後硫酸強アルカリ品金属系テストピース窯業系テストピース薬水（強酸%）10食性ソーダ（塩害wt10wt%）塩水（%）20苛wtルカリに対して表面塗装が浮き、さらに塩害では側面から侵入した塩分によって腐食されてしまいました。ゼオンサイディング®には変化が見られない。※当社研究所による実験結果ゼオンサイディング®試験前試験後耐衝撃性弾力があるから、割れにくい、へこまない、ゼオンサイディング®。ゼオンサイディング®は耐衝撃性改善のために改質剤としてゴム成分を添加しています。落錐試験機を用いた衝撃試験（JISK7124-2に準拠）の結果、ゴム成分添加量の少ない塩ビサイディング米国品は加重部を中心に亀裂が発生しテストピース全体が破損しました。これに対し、ゼオンサイディング®は加重部の周囲に亀裂は発生しませんでした。ただし冬場に外気温が低くなると衝撃の加わり方によって割れる場合があります。このことは寒冷地での屋根からの落氷によって破損する可能性があり、時として養生をするなりの対策も必要です。塩ビサイディング米国品との衝撃試験比較【落錐試験】【試験条件】●ストライカー荷重8㎏●落下高さ300mm●常温23℃電子顕微鏡写真【倍率】●40000：1ゼオンサイディング®塩ビサイディング米国品●ゼオンサイディング®には、強度を増すためのゴムの粒子（黒い点に見える）がたくさん練り込まれています。落錐試験後のサンプル比較※当社研究所による実験結果亀裂発生エネルギー（J）全吸収エネルギー（J）比エネルギーゼオンサイディング®（ロイヤル）33.06.84.85塩ビサイディング米国品24.66.33.90【試験結果】●比エネルギー=亀裂発生エネルギー／全吸収エネルギー●比エネルギーが小さいほど脆い材料です。（亀裂が発生するとすぐ割れてしまいます。）※当社研究所による実測値ゼオンサイディング®塩ビサイディング米国品注意本項掲載の試験データは、ニューカラースケープ、ロイヤルよこ張り、およびロイヤルたて張りに関するものです。29

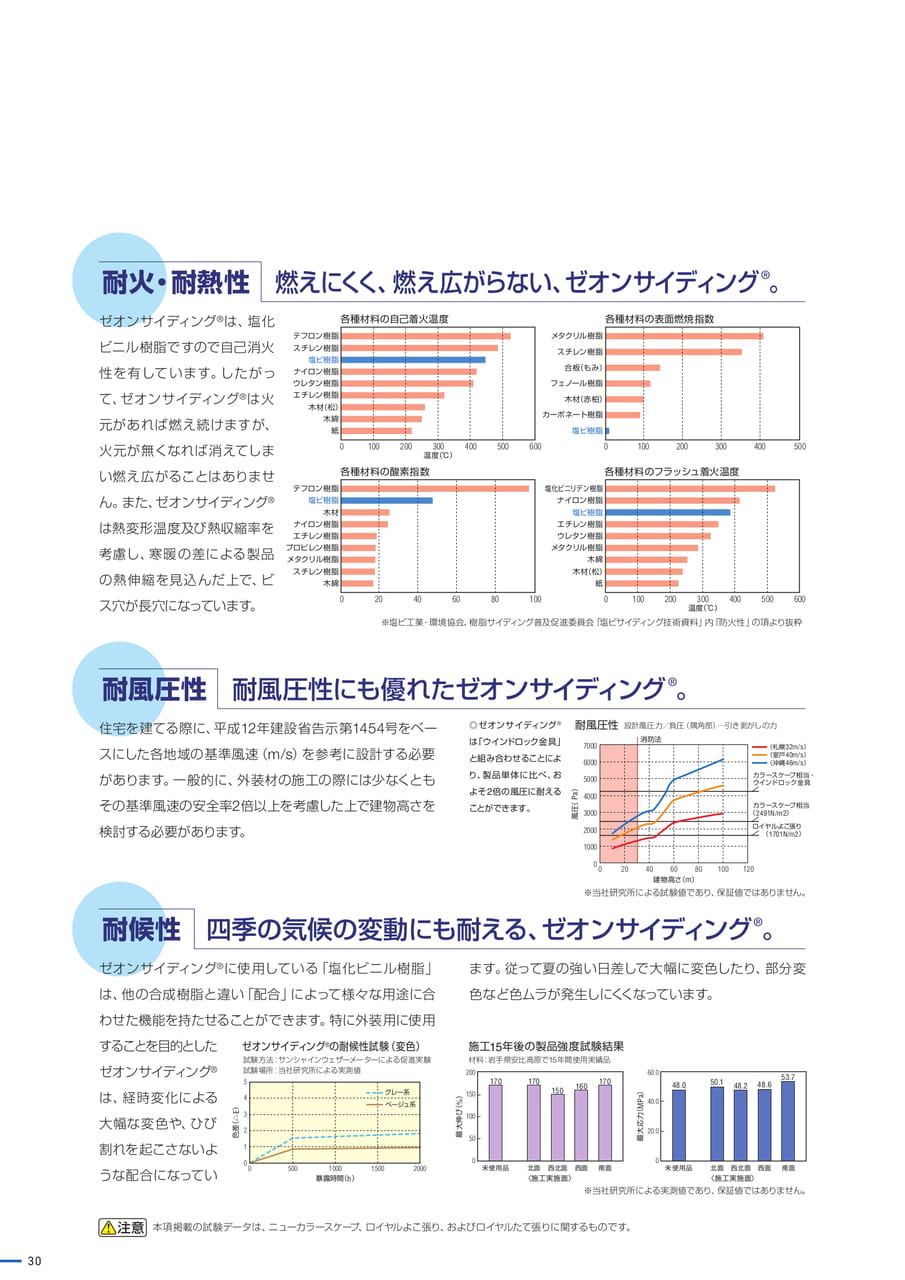

Page 30

耐火・耐熱性燃えにくく、燃え広がらない、ゼオンサイディング®。ゼオンサイディング®は、塩化ビニル樹脂ですので自己消火性を有しています。したがって、ゼオンサイディング®は火元があれば燃え続けますが、火元が無くなれば消えてしまい燃え広がることはありません。また、ゼオンサイディング®は熱変形温度及び熱収縮率を考慮し、寒暖の差による製品の熱伸縮を見込んだ上で、ビス穴が長穴になっています。テフロン樹脂スチレン樹脂塩ビ樹脂ナイロン樹脂ウレタン樹脂エチレン樹脂木材（松）木綿紙テフロン樹脂塩ビ樹脂木材ナイロン樹脂エチレン樹脂プロピレン樹脂メタクリル樹脂スチレン樹脂木綿各種材料の自己着火温度0100200300温度（℃）各種材料の酸素指数400500600020406080100メタクリル樹脂スチレン樹脂合板（もみ）フェノール樹脂木材（赤柏）カーボネート樹脂塩ビ樹脂塩化ビニリデン樹脂ナイロン樹脂塩ビ樹脂エチレン樹脂ウレタン樹脂メタクリル樹脂木綿木材（松）各種材料の表面燃焼指数0100200300400500各種材料のフラッシュ着火温度0100200300温度（℃）400500600※塩ビ工業・環境協会、樹脂サイディング普及促進委員会「塩ビサイディング技術資料」内「防火性」の項より抜粋紙耐風圧性耐風圧性にも優れたゼオンサイディング®。住宅を建てる際に、平成12年建設省告示第1454号をベースにした各地域の基準風速（m/s）を参考に設計する必要があります。一般的に、外装材の施工の際には少なくともその基準風速の安全率2倍以上を考慮した上で建物高さを検討する必要があります。◎ゼオンサイディング®は「ウインドロック金具」と組み合わせることにより、製品単体に比べ、お倍の風圧に耐えることができます。風圧（Pa）耐風圧性7000600050004000300020001000設計風圧力／負圧（隅角部）…引き剥がしの力消防法0020406080100120建物高さ（m）（札幌32m/s）（室戸40m/s）（沖縄46m/s）カラースケープ相当・ウインドロック金具カラースケープ相当（2491N/m2）ロイヤルよこ張り（1701N/m2）※当社研究所による試験値であり、保証値ではありません。耐候性四季の気候の変動にも耐える、ゼオンサイディング®。ゼオンサイディング®に使用している「塩化ビニル樹脂」は、他の合成樹脂と違い「配合」によって様々な用途に合ます。従って夏の強い日差しで大幅に変色したり、部分変色など色ムラが発生しにくくなっています。わせた機能を持たせることができます。特に外装用に使用することを目的としたゼオンサイディング®は、経時変化による大幅な変色や、ひび割れを起こさないような配合になってい色差（△E）ゼオンサイディング®の耐候性試験（変色）試験方法：サンシャインウェザーメーターによる促進実験試験場所：当社研究所による実測値54321005001000暴露時間（h）グレー系ベージュ系15002000最大伸び（%）施工15年後の製品強度試験結果材料：岩手県安比高原で15年間使用実績品200150170170150160170100500未使用品北面西北面西面南面〈施工実施面〉最大応力（MPa）60.048.050.148.248.653.740.020.00未使用品北面西北面西面南面〈施工実施面〉※当社研究所による実測値であり、保証値ではありません。注意本項掲載の試験データは、ニューカラースケープ、ロイヤルよこ張り、およびロイヤルたて張りに関するものです。30

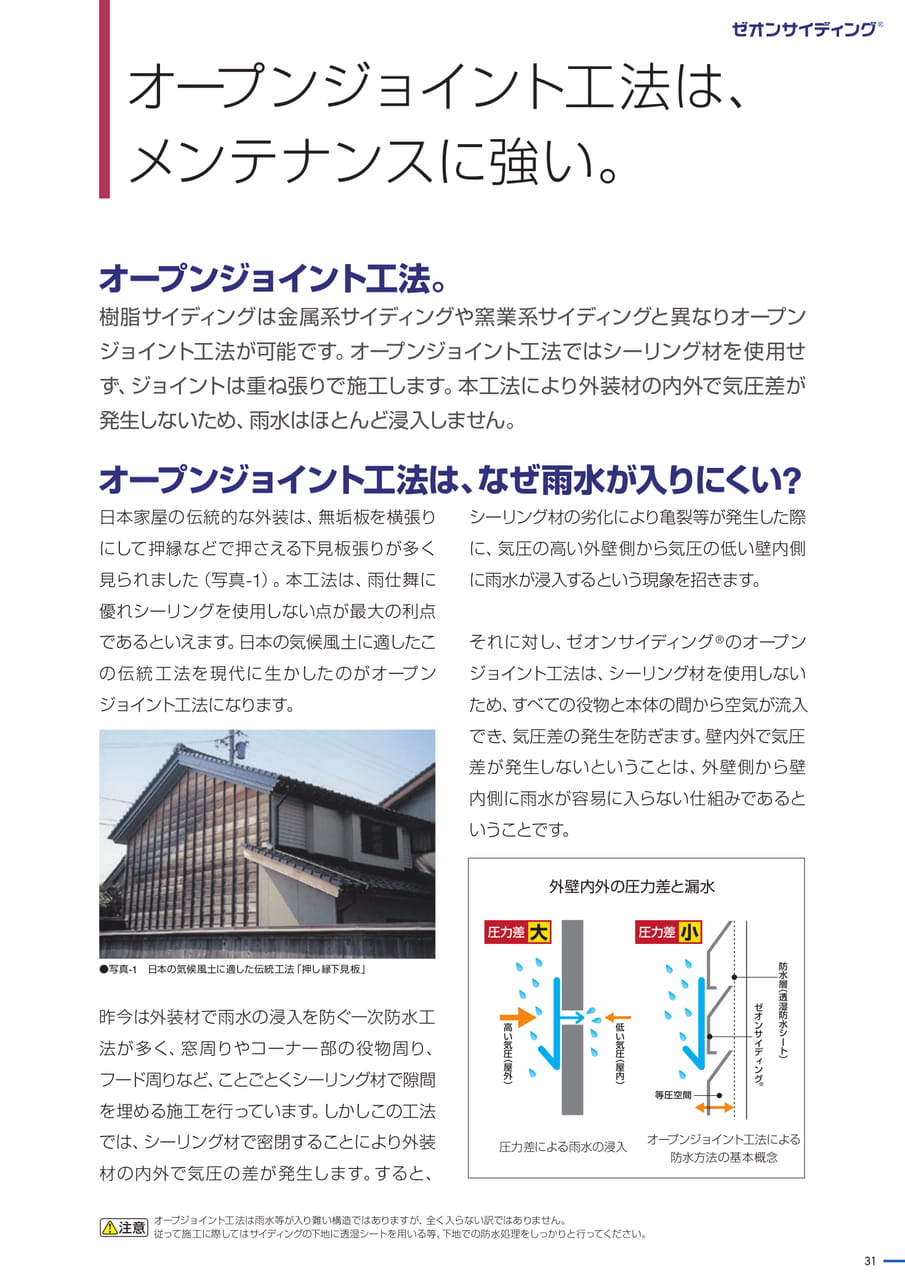

Page 31

防水層（透湿防水シート）高い気圧（屋外）低い気圧（屋内）オープンジョイント工法は、メンテナンスに強い。オープンジョイント工法。樹脂サイディングは金属系サイディングや窯業系サイディングと異なりオープンジョイント工法が可能です。オープンジョイント工法ではシーリング材を使用せず、ジョイントは重ね張りで施工します。本工法により外装材の内外で気圧差が発生しないため、雨水はほとんど浸入しません。オープンジョイント工法は、なぜ雨水が入りにくい?日本家屋の伝統的な外装は、無垢板を横張りシーリング材の劣化により亀裂等が発生した際にして押縁などで押さえる下見板張りが多く見られました（写真-1）。本工法は、雨仕舞にに、気圧の高い外壁側から気圧の低い壁内側に雨水が浸入するという現象を招きます。優れシーリングを使用しない点が最大の利点であるといえます。日本の気候風土に適したこの伝統工法を現代に生かしたのがオープンジョイント工法になります。それに対し、ゼオンサイディング®のオープンジョイント工法は、シーリング材を使用しないため、すべての役物と本体の間から空気が流入でき、気圧差の発生を防ぎます。壁内外で気圧差が発生しないということは、外壁側から壁内側に雨水が容易に入らない仕組みであるということです。外壁内外の圧力差と漏水●写真-1日本の気候風土に適した伝統工法「押し縁下見板」昨今は外装材で雨水の浸入を防ぐ一次防水工法が多く、窓周りやコーナー部の役物周り、フード周りなど、ことごとくシーリング材で隙間を埋める施工を行っています。しかしこの工法等圧空間ゼオンサイディング®では、シーリング材で密閉することにより外装材の内外で気圧の差が発生します。すると、圧力差による雨水の浸入オープンジョイント工法による防水方法の基本概念注意オープジョイント工法は雨水等が入り難い構造ではありますが、全く入らない訳ではありません。従って施工に際してはサイディングの下地に透湿シートを用いる等、下地での防水処理をしっかりと行ってください。31

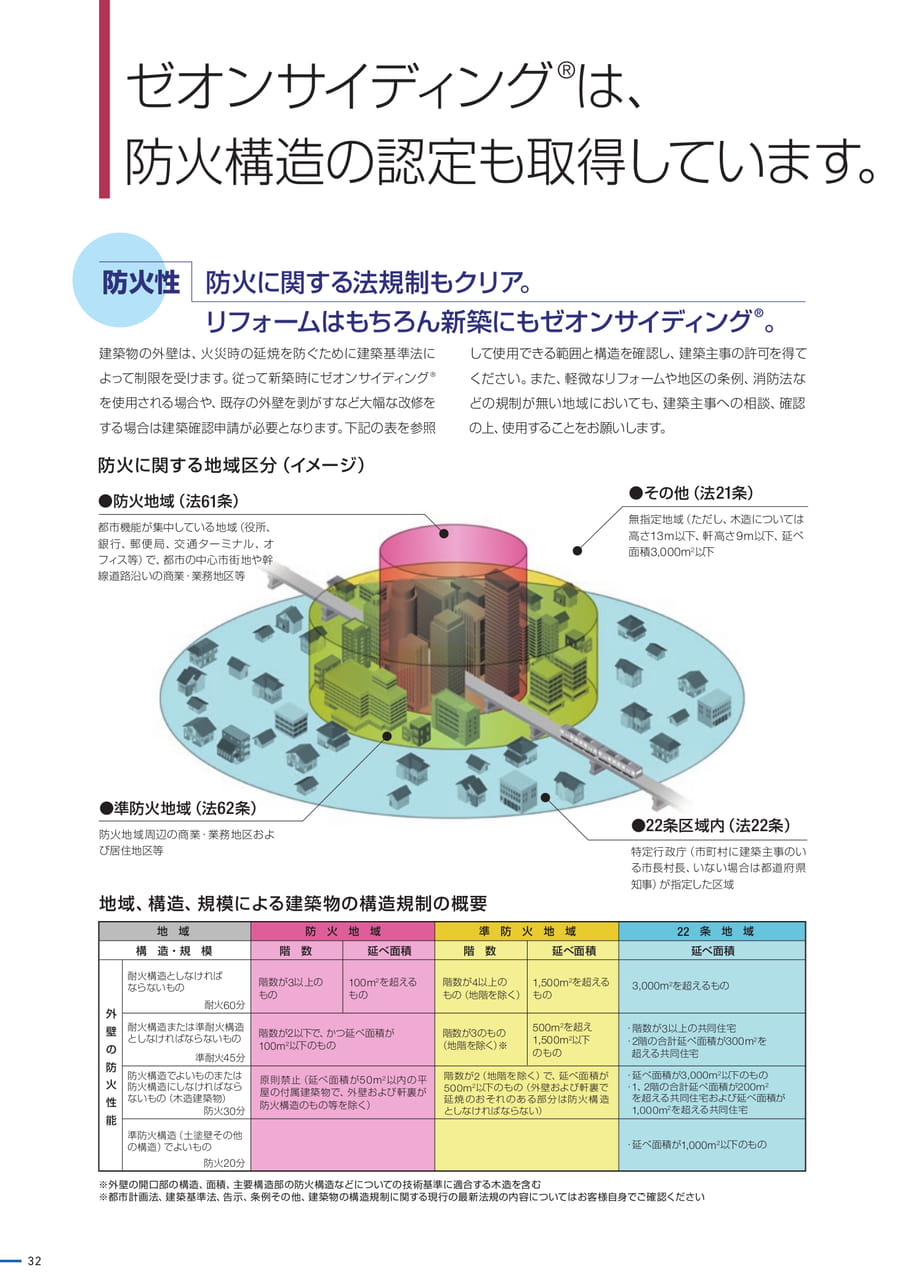

Page 32

壁の防火性ゼオンサイディング®は、防火構造の認定も取得しています。防火性防火に関する法規制もクリア。リフォームはもちろん新築にもゼオンサイディング®。建築物の外壁は、火災時の延焼を防ぐために建築基準法にして使用できる範囲と構造を確認し、建築主事の許可を得てよって制限を受けます。従って新築時にゼオンサイディング®ください。また、軽微なリフォームや地区の条例、消防法なを使用される場合や、既存の外壁を剥がすなど大幅な改修をどの規制が無い地域においても、建築主事への相談、確認する場合は建築確認申請が必要となります。下記の表を参照の上、使用することをお願いします。防火に関する地域区分（イメージ）●防火地域（法61条）都市機能が集中している地域（役所、銀行、郵便局、交通ターミナル、オフィス等）で、都市の中心市街地や幹線道路沿いの商業・業務地区等●その他（法21条）無指定地域（ただし、木造については以下、軒高さ9m以下、延べ面積3,000m2以下●準防火地域（法62条）防火地域周辺の商業・業務地区および居住地区等地域、構造、規模による建築物の構造規制の概要●22条区域内（法22条）特定行政庁（市町村に建築主事のいる市長村長、いない場合は都道府県知事）が指定した区域地防火地域準防火地域22条地域構造・規模階数延べ面積階数延べ面積延べ面積耐火構造としなければ以上の100mならないものもの域外2を超える以上の1,500m2を超える3,000m2を超えるものものもの（地階を除く）もの耐火60分耐火構造または準耐火構造500m階数が3のもの2を超え階数が以上の共同住宅2以下で、かつ延べ面積がとしなければならないもの1,500m（地階を除く）※2以下階の合計延べ面積が300m2を100m2以下のもののもの準耐火45分超える共同住宅防火構造でよいものまたは・延べ面積が3,000m2以下のもの原則禁止（延べ面積が50m2以内の平（地階を除く）で、延べ面積が防火構造にしなければなら500m・1、2階の合計延べ面積が200m屋の付属建築物で、外壁および軒裏が2以下のもの（外壁および軒裏で2ないもの（木造建築物）を超える共同住宅および延べ面積が防火構造のもの等を除く能防火30分）延焼のおそれのある部分は防火構造としなければならない）1,000m2を超える共同住宅準防火構造（土塗壁その他の構造）でよいもの防火20分・延べ面積が1,000m2以下のもの※外壁の開口部の構造、面積、主要構造部の防火構造などについての技術基準に適合する木造を含む※都市計画法、建築基準法、告示、条例その他、建築物の構造規制に関する現行の最新法規の内容についてはお客様自身でご確認ください32

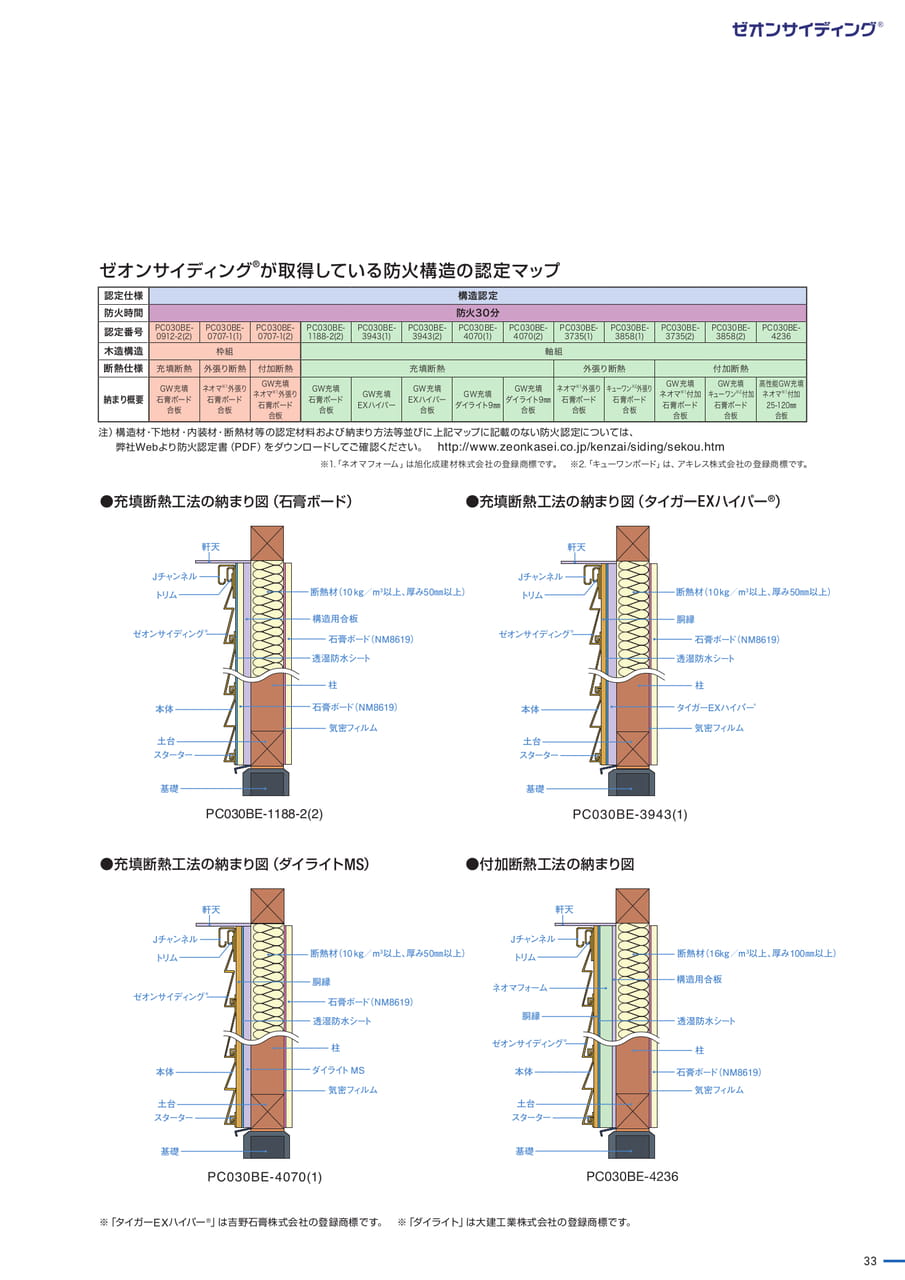

Page 33

ゼオンサイディング®が取得している防火構造の認定マップ認定仕様防火時間認定番号PC030BE-0912-2(2)PC030BE-0707-1(1)PC030BE-0707-1(2)PC030BE-1188-2(2)PC030BE-3943(1)PC030BE-3943(2)構造認定防火30分PC030BE-4070(1)PC030BE-4070(2)木造構造枠組軸組PC030BE-3735(1)PC030BE-3858(1)PC030BE-3735(2)注）構造材・下地材・内装材・断熱材等の認定材料および納まり方法等並びに上記マップに記載のない防火認定については、弊社Webより防火認定書（PDF）をダウンロードしてご確認ください。http://www.zeonkasei.co.jp/kenzai/siding/sekou.htmPC030BE-3858(2)断熱仕様充填断熱外張り断熱付加断熱充填断熱外張り断熱付加断熱納まり概要GW充填石膏ボード合板ネオマ※1外張り石膏ボード合板GW充填ネオマ※1外張り石膏ボード合板GW充填石膏ボード合板GW充填EXハイパーGW充填EXハイパー合板GW充填ダイライト9㎜GW充填ネオマ※1外張りダイライト9㎜石膏ボード合板合板キューワン※2外張り石膏ボード合板GW充填ネオマ※1付加石膏ボード合板GW充填キューワン※2付加石膏ボード合板PC030BE-4236高性能GW充填ネオマ※1付加25-120㎜合板※1.「ネオマフォーム」は旭化成建材株式会社の登録商標です。※2.「キューワンボード」は、アキレス株式会社の登録商標です。●充填断熱工法の納まり図（石膏ボード）●充填断熱工法の納まり図（タイガーEXハイパー®）断熱材（10ｋｇ／m3以上、厚み50㎜以上）断熱材（10ｋｇ／m3以上、厚み50㎜以上）気密フィルム気密フィルムPC030BE-1188-2(2)●充填断熱工法の納まり図（ダイライトMS）●付加断熱工法の納まり図断熱材（10ｋｇ／m3以上、厚み50㎜以上）断熱材（16ｋｇ／m3以上、厚み100㎜以上）ネオマフォーム気密フィルム気密フィルム※「タイガーEXハイパー®」は吉野石膏株式会社の登録商標です。※「ダイライト」は大建工業株式会社の登録商標です。33

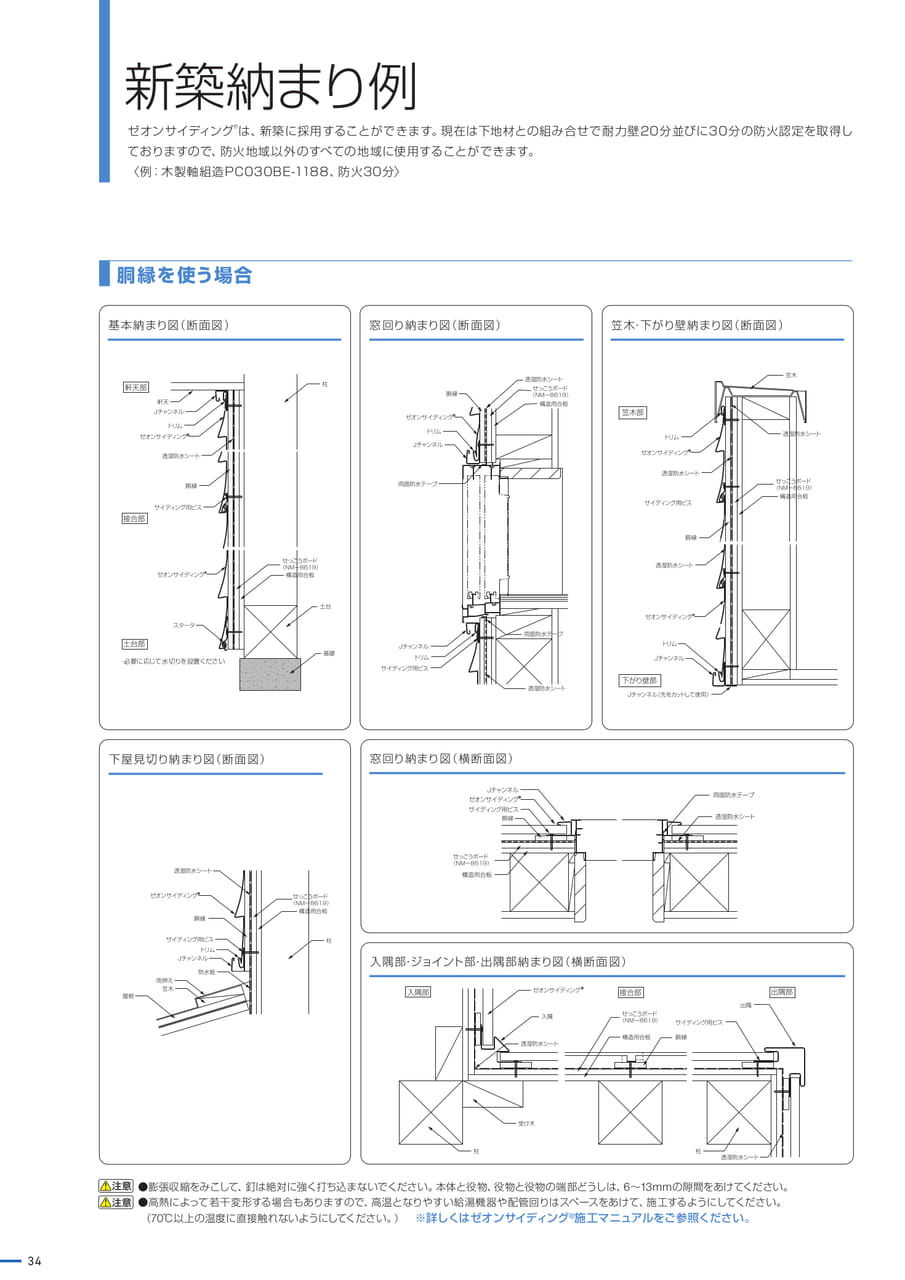

Page 34

新築納まり例ゼオンサイディング®は、新築に採用することができます。現在は下地材との組み合せで耐力壁20分並びに30分の防火認定を取得しておりますので、防火地域以外のすべての地域に使用することができます。〈例：木製軸組造PC030BE-1188、防火30分〉胴縁を使う場合基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）・必要に応じて水切りを設置ください下屋見切り納まり図（断面図）窓回り納まり図（横断面図）入隅部・ジョイント部・出隅部納まり図（横断面図）注意注意●膨張収縮をみこして、釘は絶対に強く打ち込まないでください。本体と役物、役物と役物の端部どうしは、6～13mmの隙間をあけてください。●高熱によって若干変形する場合もありますので、高温となりやすい給湯機器や配管回りはスペースをあけて、施工するようにしてください。（70℃以上の温度に直接触れないようにしてください。）※詳しくはゼオンサイディング®施工マニュアルをご参照ください。34

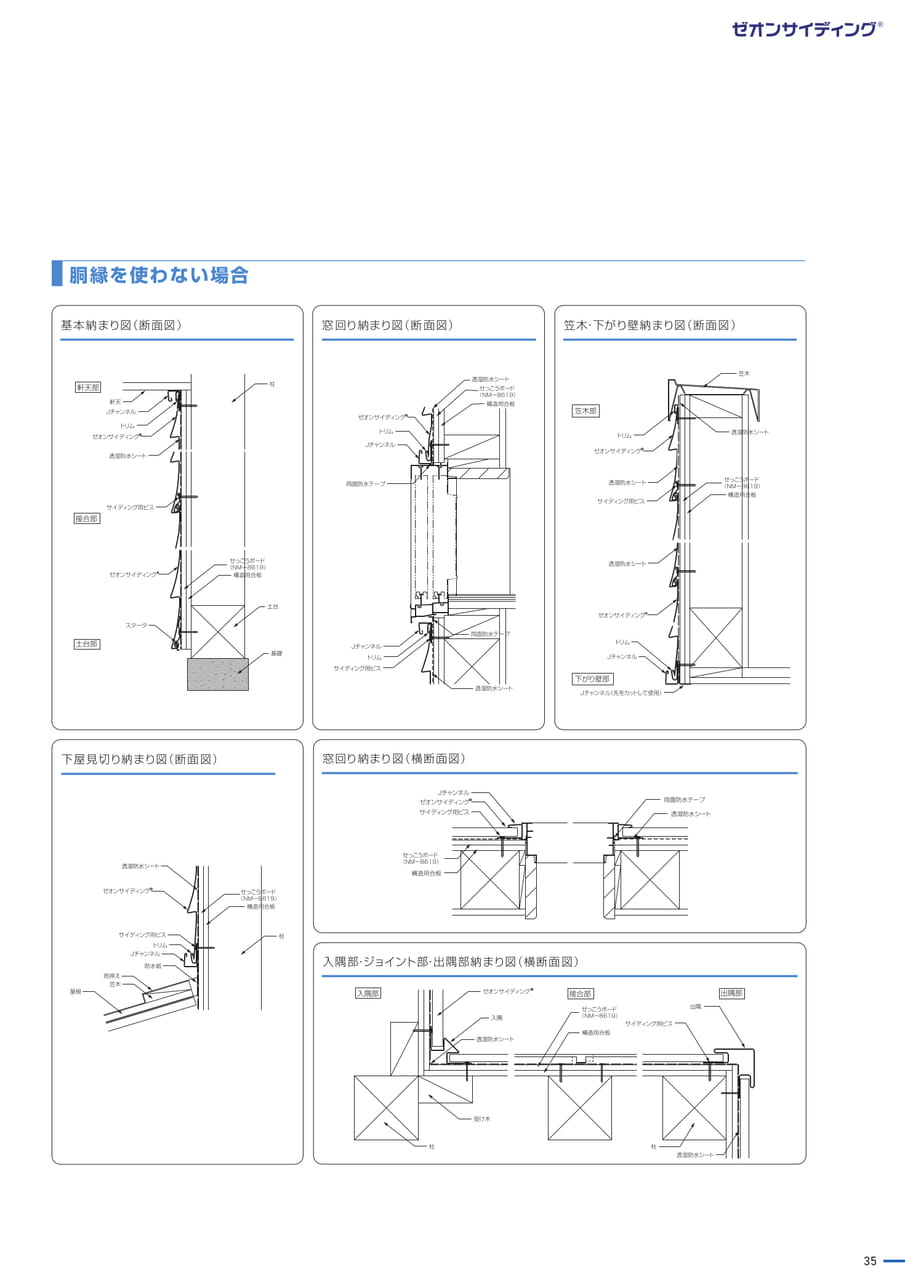

Page 35

胴縁を使わない場合基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）下屋見切り納まり図（断面図）窓回り納まり図（横断面図）入隅部・ジョイント部・出隅部納まり図（横断面図）35

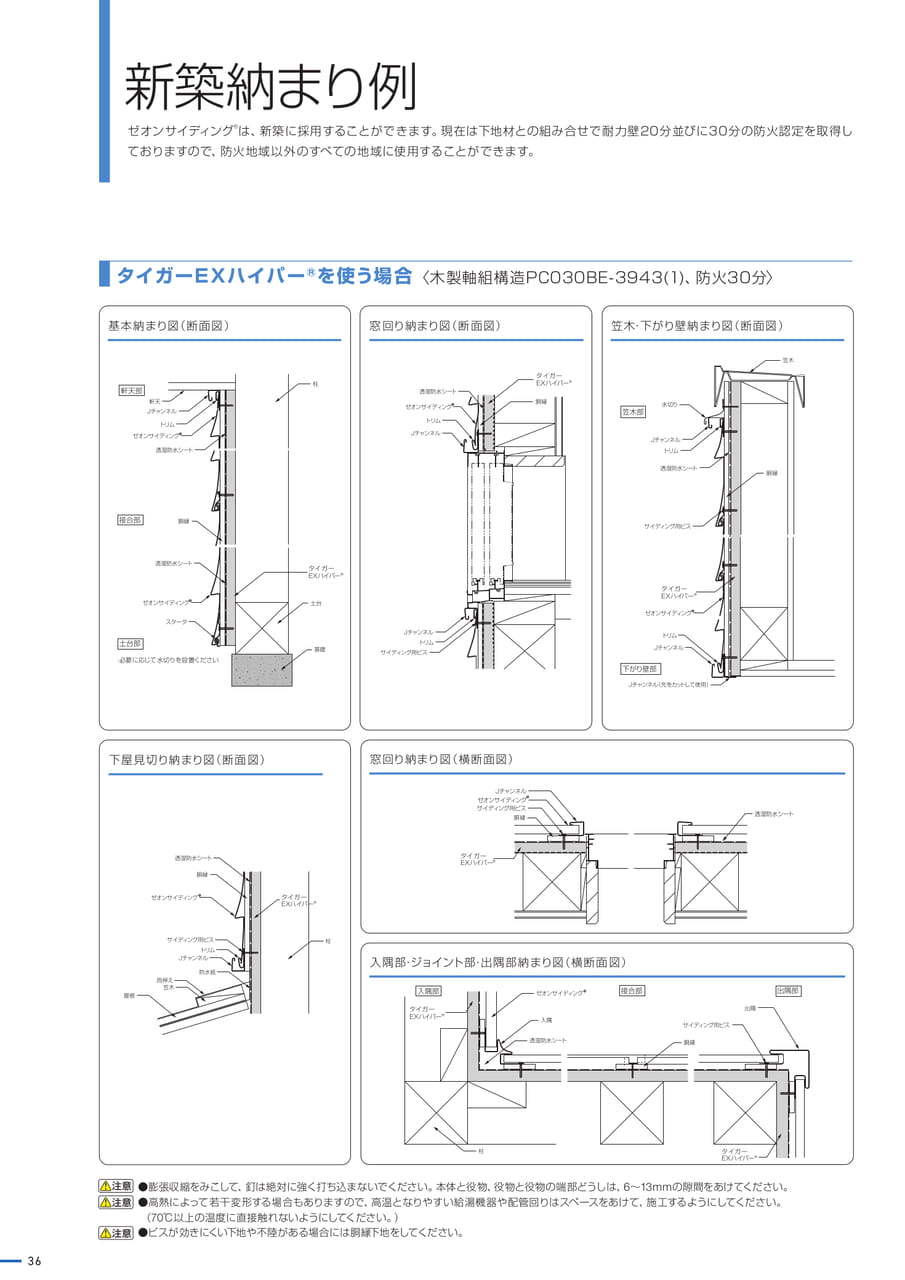

Page 36

新築納まり例ゼオンサイディング®は、新築に採用することができます。現在は下地材との組み合せで耐力壁20分並びに30分の防火認定を取得しておりますので、防火地域以外のすべての地域に使用することができます。タイガーEXハイパー®を使う場合〈木製軸組構造PC030BE-3943(1)、防火30分〉基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）タイガーEXハイパー®タイガーEXハイパー®タイガーEXハイパー®・必要に応じて水切りを設置ください下屋見切り納まり図（断面図）窓回り納まり図（横断面図）タイガーEXハイパー®タイガーEXハイパー®入隅部・ジョイント部・出隅部納まり図（横断面図）タイガーEXハイパー®タイガーEXハイパー®注意●膨張収縮をみこして、釘は絶対に強く打ち込まないでください。本体と役物、役物と役物の端部どうしは、6～13mmの隙間をあけてください。注意●高熱によって若干変形する場合もありますので、高温となりやすい給湯機器や配管回りはスペースをあけて、施工するようにしてください。注意（70℃以上の温度に直接触れないようにしてください。）●ビスが効きにくい下地や不陸がある場合には胴縁下地をしてください。36

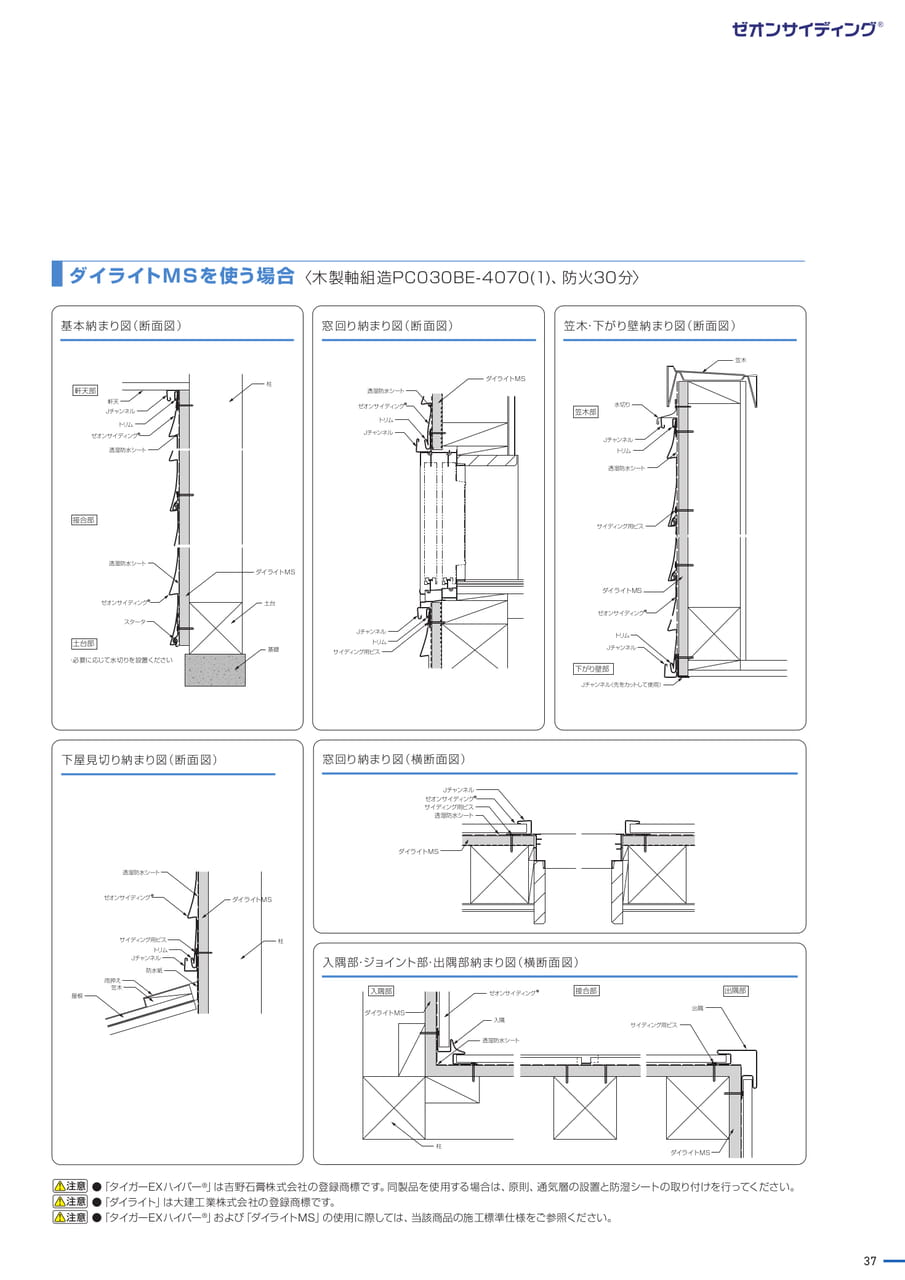

Page 37

ダイライトMSを使う場合〈木製軸組造PC030BE-4070(1)、防火30分〉基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）ダイライトMSダイライトMSダイライトMS・必要に応じて水切りを設置ください下屋見切り納まり図（断面図）窓回り納まり図（横断面図）ダイライトMSダイライトMS入隅部・ジョイント部・出隅部納まり図（横断面図）ダイライトMSダイライトMS注意●「タイガーEXハイパー®」は吉野石膏株式会社の登録商標です。同製品を使用する場合は、原則、通気層の設置と防湿シートの取り付けを行ってください。注意●「ダイライト」は大建工業株式会社の登録商標です。注意●「タイガーEXハイパー®」および「ダイライトMS」の使用に際しては、当該商品の施工標準仕様をご参照ください。37

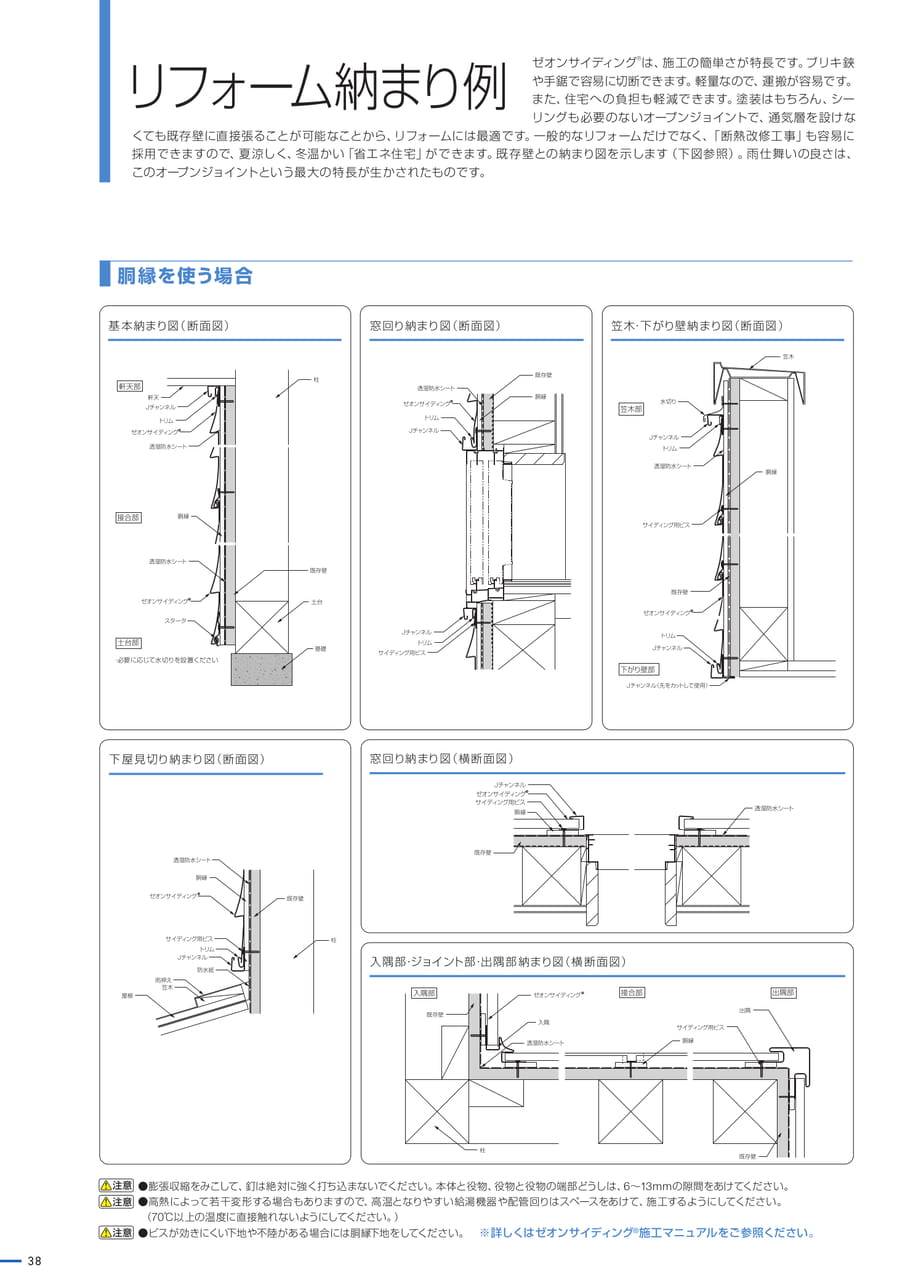

Page 38

リフォーム納まり例ゼオンサイディング®は、施工の簡単さが特長です。ブリキ鋏や手鋸で容易に切断できます。軽量なので、運搬が容易です。また、住宅への負担も軽減できます。塗装はもちろん、シーリングも必要のないオープンジョイントで、通気層を設けなくても既存壁に直接張ることが可能なことから、リフォームには最適です。一般的なリフォームだけでなく、「断熱改修工事」も容易に採用できますので、夏涼しく、冬温かい「省エネ住宅」ができます。既存壁との納まり図を示します（下図参照）。雨仕舞いの良さは、このオープンジョイントという最大の特長が生かされたものです。胴縁を使う場合基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）・必要に応じて水切りを設置ください下屋見切り納まり図（断面図）窓回り納まり図（横断面図）入隅部・ジョイント部・出隅部納まり図（横断面図）注意注意注意●膨張収縮をみこして、釘は絶対に強く打ち込まないでください。本体と役物、役物と役物の端部どうしは、6～13mmの隙間をあけてください。●高熱によって若干変形する場合もありますので、高温となりやすい給湯機器や配管回りはスペースをあけて、施工するようにしてください。（70℃以上の温度に直接触れないようにしてください。）●ビスが効きにくい下地や不陸がある場合には胴縁下地をしてください。※詳しくはゼオンサイディング®施工マニュアルをご参照ください。38

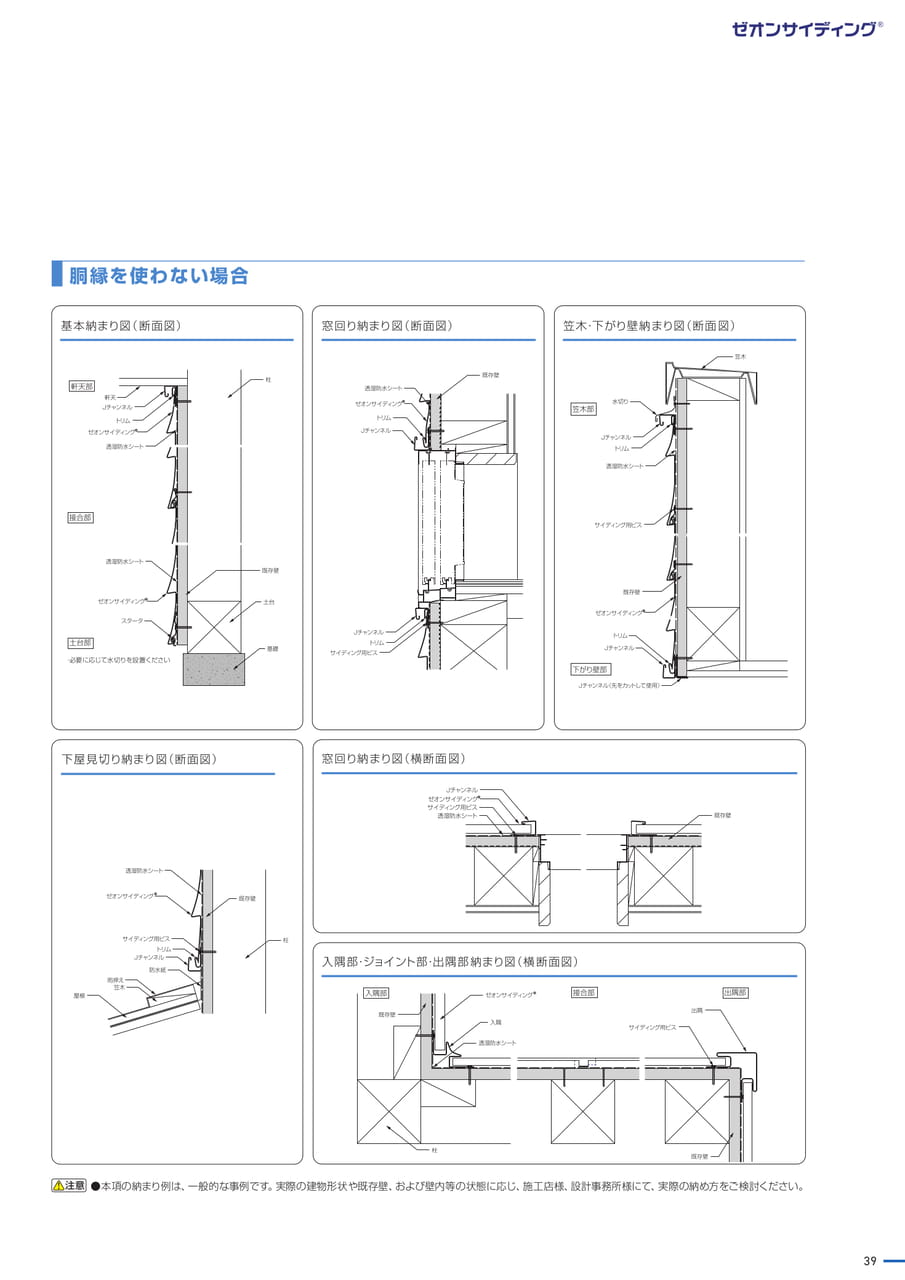

Page 39

胴縁を使わない場合基本納まり図（断面図）窓回り納まり図（断面図）笠木・下がり壁納まり図（断面図）・必要に応じて水切りを設置ください下屋見切り納まり図（断面図）窓回り納まり図（横断面図）入隅部・ジョイント部・出隅部納まり図（横断面図）注意●本項の納まり例は、一般的な事例です。実際の建物形状や既存壁、および壁内等の状態に応じ、施工店様、設計事務所様にて、実際の納め方をご検討ください。39

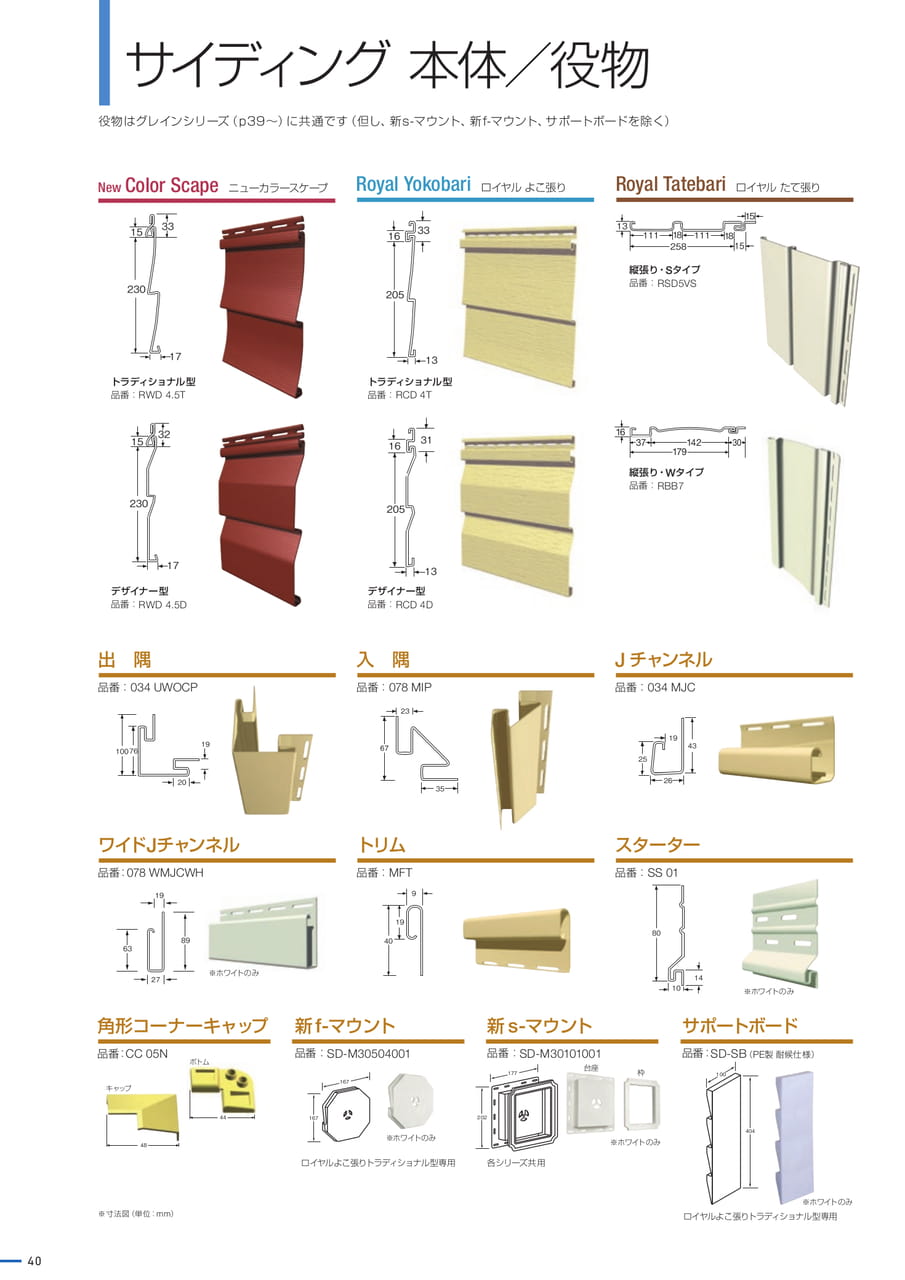

Page 40

サイディング本体／役物役物はグレインシリーズ（p39～）に共通です（但し、新s-マウント、新f-マウント、サポートボードを除く）NewColorScapeニューカラースケープRoyalYokobariロイヤルよこ張りRoyalTatebariロイヤルたて張り縦張り・Sタイプ品番：RSD5VSトラディショナル型品番：RWD4.5Tトラディショナル型品番：RCD4T163714217930縦張り・Wタイプ品番：RBB7デザイナー型品番：RWD4.5Dデザイナー型品番：RCD4D出隅品番：034UWOCP入隅品番：078MIPJチャンネル品番：034MJCワイドJチャンネル品番：078WMJCWHトリム品番：MFTスターター品番：SS01※ホワイトのみ※ホワイトのみ角形コーナーキャップ新f-マウント新s-マウントサポートボード品番：CC05Nキャップボトム品番：SD-M30504001167品番：SD-M30101001177台座枠品番：SD-SB（PE製耐候仕様）100167202※ホワイトのみ※ホワイトのみ404ロイヤルよこ張りトラディショナル型専用各シリーズ共用※ホワイトのみ※寸法図（単位：mm）ロイヤルよこ張りトラディショナル型専用40

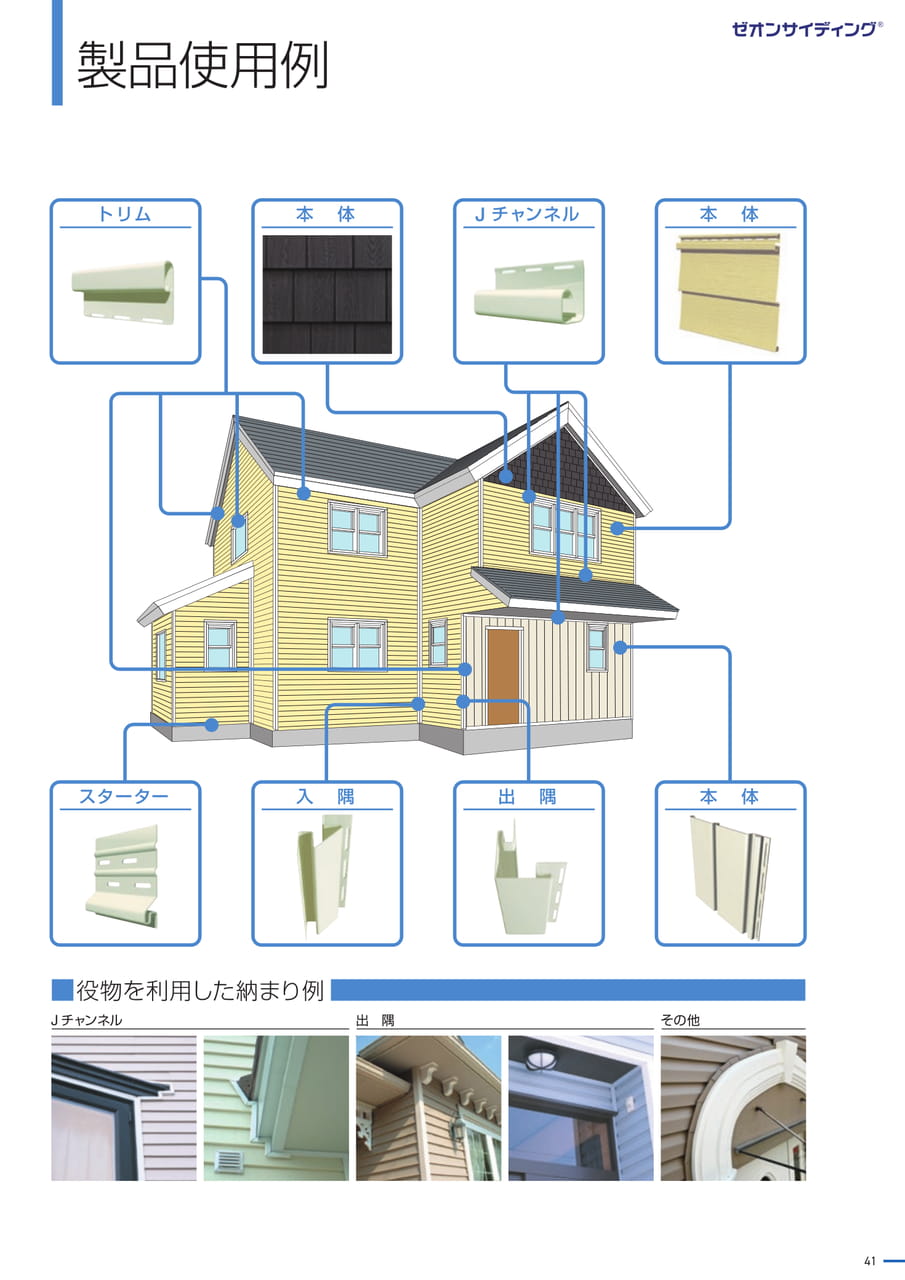

Page 41

製品使用例トリム本体Jチャンネル本体スターター入隅出隅本体役物を利用した納まり例Jチャンネル出隅その他41

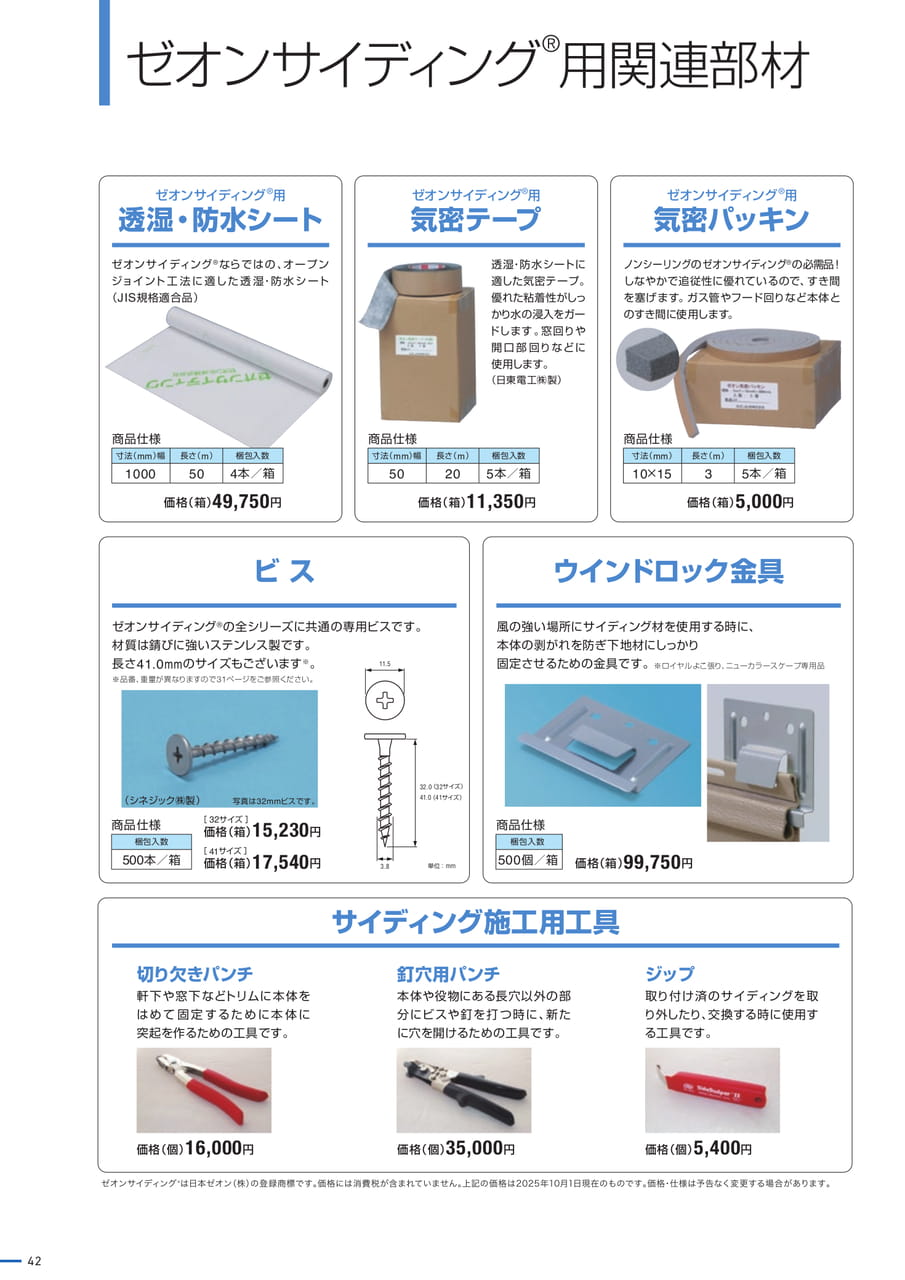

Page 42

ゼオンサイディング®用関連部材ゼオンサイディング®用透湿・防水シートゼオンサイディング®用気密テープゼオンサイディング®用気密パッキンゼオンサイディング®ならではの、オープンジョイント工法に適した透湿・防水シート（JIS規格適合品）透湿・防水シートに適した気密テープ。優れた粘着性がしっかり水の浸入をガードします。窓回りや開口部回りなどに使用します。（日東電工㈱製）ノンシーリングのゼオンサイディング®の必需品！しなやかで追従性に優れているので、すき間を塞げます。ガス管やフード回りなど本体とのすき間に使用します。商品仕様寸法（mm）幅長さ（m）梱包入数1000504本／箱価格（箱）49,750円商品仕様寸法（mm）幅長さ（m）梱包入数50205本／箱価格（箱）11,350円商品仕様寸法（mm）長さ（m）梱包入数10×1535本／箱価格（箱）5,000円ビスウインドロック金具ゼオンサイディング®の全シリーズに共通の専用ビスです。材質は錆びに強いステンレス製です。長さ41.0mmのサイズもございます※。※品番、重量が異なりますので31ページをご参照ください。11.5風の強い場所にサイディング材を使用する時に、本体の剥がれを防ぎ下地材にしっかり固定させるための金具です。※ロイヤルよこ張り、ニューカラースケープ専用品（シネジック㈱製）写真は32mmビスです。32.0（32サイズ）41.0（41サイズ）商品仕様梱包入数500本／箱［32サイズ］価格（箱）15,230円［41サイズ］価格（箱）17,540円3.8単位：mm商品仕様梱包入数500個／箱価格（箱）99,750円切り欠きパンチ軒下や窓下などトリムに本体をはめて固定するために本体に突起を作るための工具です。サイディング施工用工具釘穴用パンチ本体や役物にある長穴以外の部分にビスや釘を打つ時に、新たに穴を開けるための工具です。ジップ取り付け済のサイディングを取り外したり、交換する時に使用する工具です。価格（個）16,000円価格（個）35,000円価格（個）5,400円42

Page 43

43

Page 44

44

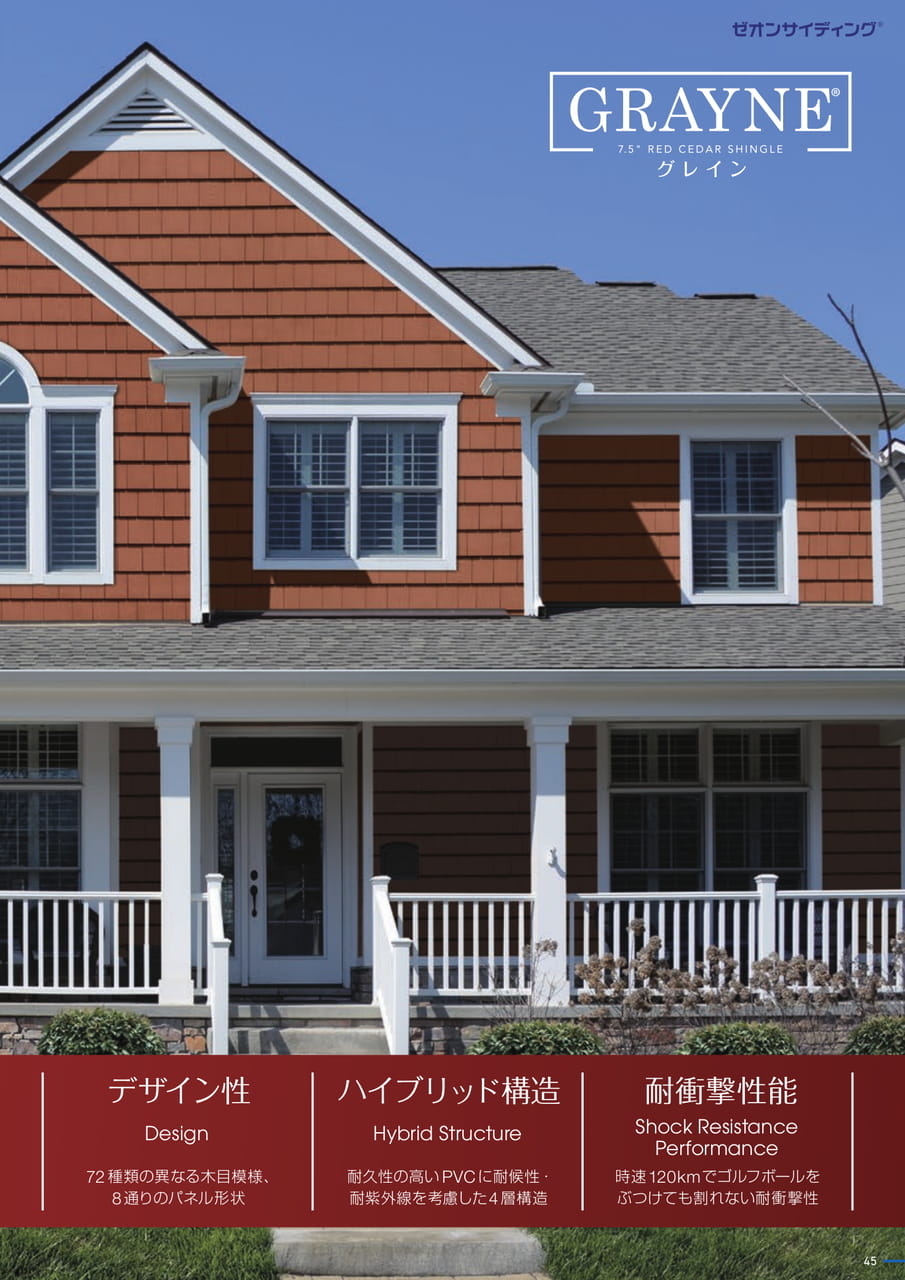

Page 45

グレインデザイン性ハイブリッド構造耐衝撃性能Design72種類の異なる木目模様、8通りのパネル形状HybridStructure耐久性の高いPVCに耐候性・耐紫外線を考慮した4層構造ShockResistancePerformance時速120kmでゴルフボールをぶつけても割れない耐衝撃性45

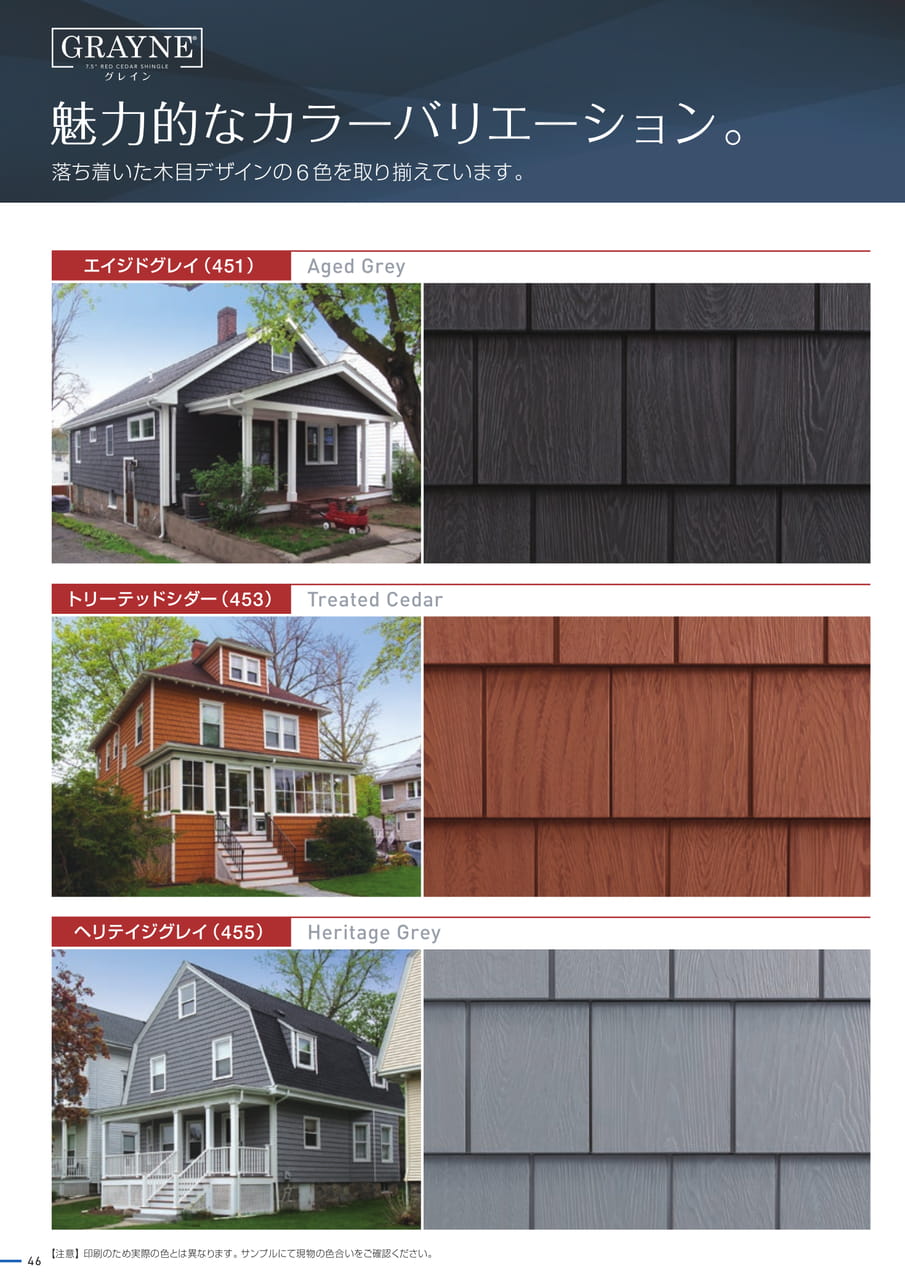

Page 46

【注意】印刷のため実際の色とは異なります。サンプルにて現物の色合いをご確認ください。46

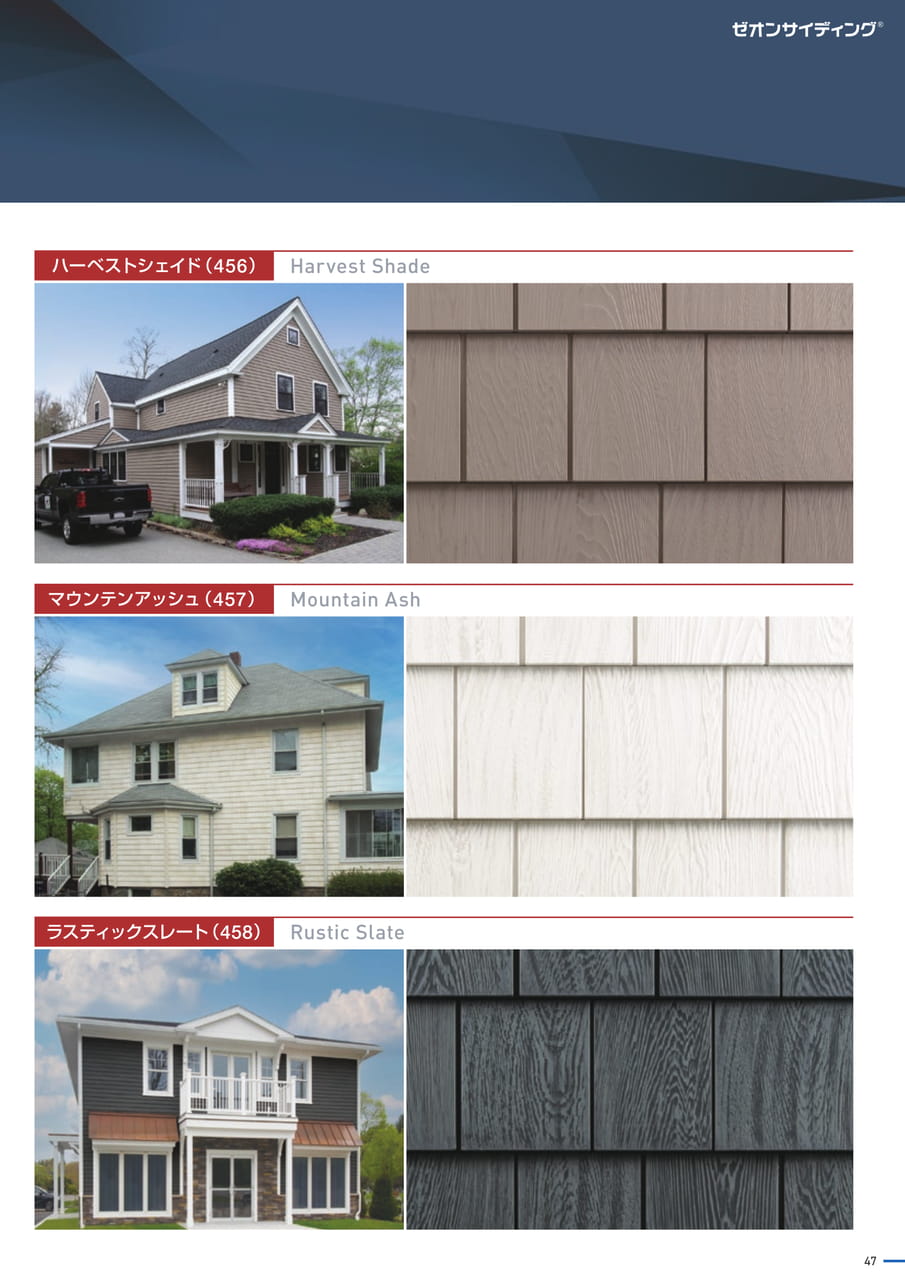

Page 47

47

Page 48

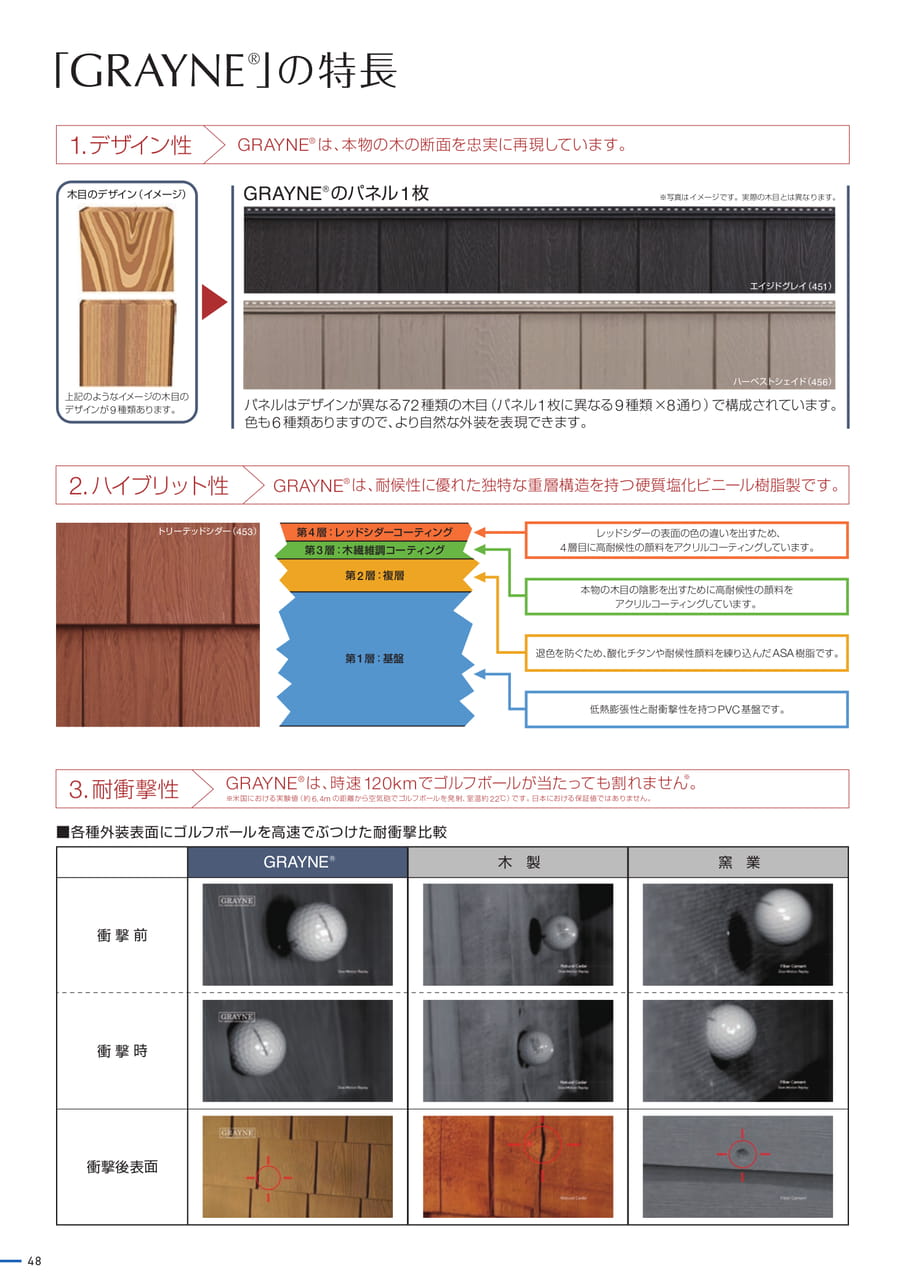

「GRAYNE®」の特長1.デザイン性GRAYNE®は、本物の木の断面を忠実に再現しています。木目のデザイン（イメージ）GRAYNE®のパネル1枚※写真はイメージです。実際の木目とは異なります。エイジドグレイ（451）上記のようなイメージの木目のデザインが9種類あります。ハーベストシェイド（456）パネルはデザインが異なる72種類の木目（パネル1枚に異なる9種類×8通り）で構成されています。色も6種類ありますので、より自然な外装を表現できます。2.ハイブリット性GRAYNE®は、耐候性に優れた独特な重層構造を持つ硬質塩化ビニール樹脂製です。トリーテッドシダー（453）第4層：レッドシダーコーティング第3層：木繊維調コーティング第2層：複層レッドシダーの表面の色の違いを出すため、4層目に高耐候性の顔料をアクリルコーティングしています。本物の木目の陰影を出すために高耐候性の顔料をアクリルコーティングしています。第1層：基盤退色を防ぐため、酸化チタンや耐候性顔料を練り込んだASA樹脂です。低熱膨張性と耐衝撃性を持つPVC基盤です。3.耐衝撃性GRAYNE®は、時速120kmでゴルフボールが当たっても割れません※。※米国における実験値（約6.4mの距離から空気砲でゴルフボールを発射、室温約22℃）です。日本における保証値ではありません。■各種外装表面にゴルフボールを高速でぶつけた耐衝撃比較GRAYNEⓇ木製窯業衝撃前衝撃時衝撃後表面48

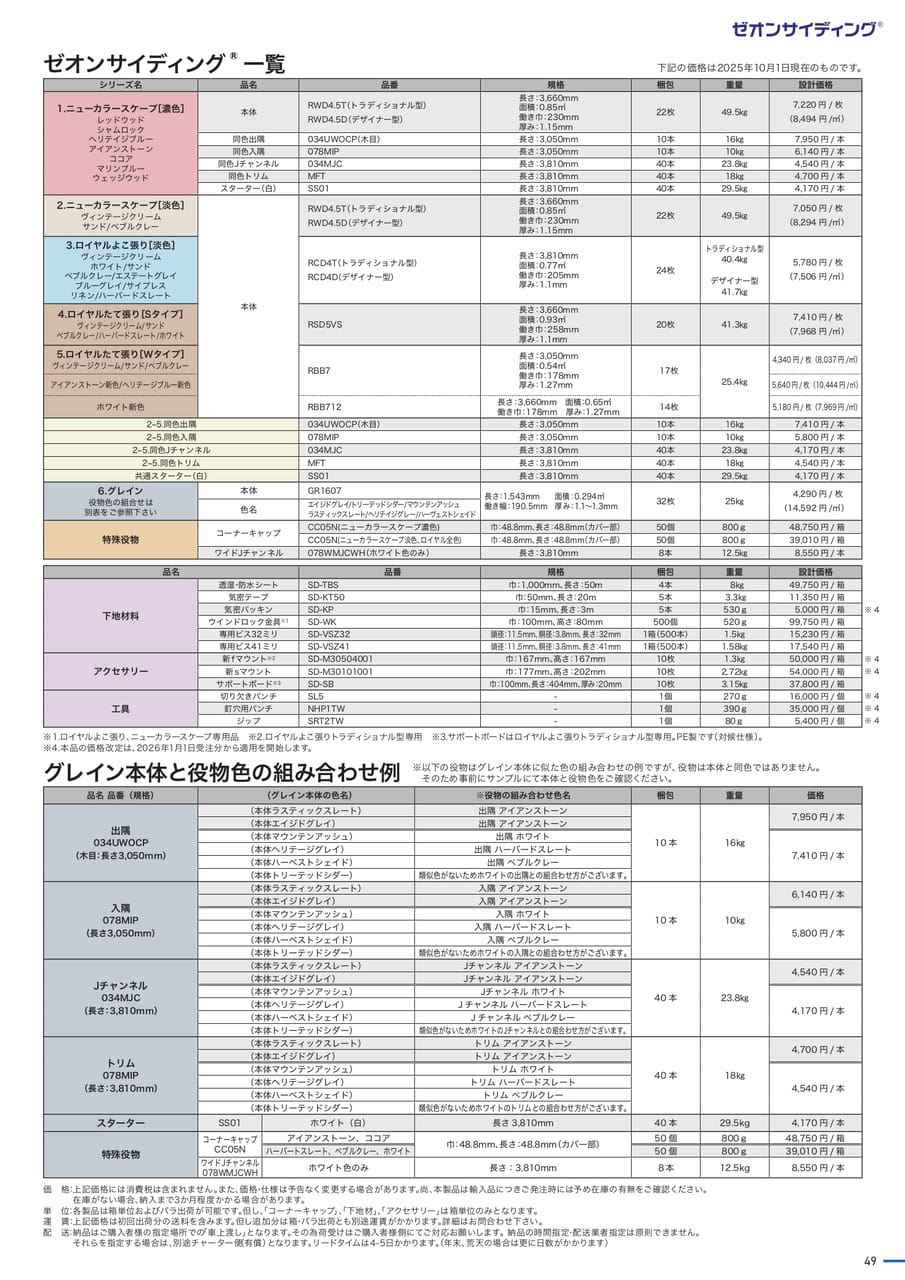

Page 49

ゼオンサイディング®一覧下記の価格は2025年10月1日現在のものです。シリーズ名品名品番規格梱包重量設計価格1.ニューカラースケープ［濃色］レッドウッドシャムロックヘリテイジブルーアイアンストーンココアマリンブルーウェッジウッド2.ニューカラースケープ［淡色］ヴィンテージクリームサンド/ペブルクレー3.ロイヤルよこ張り［淡色］ヴィンテージクリームホワイト/サンドペブルクレー/エステートグレイブルーグレイ/サイプレスリネン/ハーバードスレート4.ロイヤルたて張り［Sタイプ］ヴィンテージクリーム/サンドペブルクレー/ハーバードスレート/ホワイト本体RWD4.5T（トラディショナル型）RWD4.5D（デザイナー型）長さ：3,660mm面積：0.85㎡働き巾：230mm厚み：1.15mm22枚49.5kg7,220円/枚（8,494円/㎡）同色出隅034UWOCP（木目）長さ：3,050mm10本16kg7,950円/本同色入隅078MIP長さ：3,050mm10本10kg6,140円/本同色Jチャンネル034MJC長さ：3,810mm40本23.8kg4,540円/本同色トリムMFT長さ：3,810mm40本18kg4,700円/本スターター（白）SS01長さ：3,810mm40本29.5kg4,170円/本本体RWD4.5T（トラディショナル型）RWD4.5D（デザイナー型）RCD4T（トラディショナル型）RCD4D（デザイナー型）RSD5VS長さ：3,660mm面積：0.85㎡働き巾：230mm厚み：1.15mm長さ：3,810mm面積：0.77㎡働き巾：205mm厚み：1.1mm長さ：3,660mm面積：0.93㎡働き巾：258mm厚み：1.1mm22枚49.5kg24枚トラディショナル型40.4kgデザイナー型41.7kg20枚41.3kg7,050円/枚（8,294円/㎡）5,780円/枚（7,506円/㎡）7,410円/枚（7,968円/㎡）5.ロイヤルたて張り［Wタイプ］長さ：3,050mm4,340円/枚（8,037円/㎡）ヴィンテージクリーム/サンド/ペブルクレー面積：0.54㎡RBB717枚働き巾：178mmアイアンストーン新色/ヘリテージブルー新色厚み：1.27mm25.4kg5,640円/枚（10,444円/㎡）ホワイト新色6.グレイン役物色の組合せは別表をご参照下さい特殊役物RBB712長さ：3,660mm面積：0.65㎡働き巾：178mm厚み：1.27mm14枚5,180円/枚（7,969円/㎡）2~5.同色出隅034UWOCP（木目）長さ：3,050mm10本16kg7,410円/本2~5.同色入隅078MIP長さ：3,050mm10本10kg5,800円/本2~5.同色Jチャンネル034MJC長さ：3,810mm40本23.8kg4,170円/本2~5.同色トリムMFT長さ：3,810mm40本18kg4,540円/本共通スターター（白）SS01長さ：3,810mm40本29.5kg4,170円/本本体色名コーナーキャップGR1607エイジドグレイ/トリーテッドシダー/マウンテンアッシュラスティックスレート/ヘリテイジグレー/ハーヴェストシェイド長さ：1,543mm面積：0.294㎡働き幅：190.5mm厚み：1.1〜1.3mm32枚25kg4,290円/枚（14,592円/㎡）CC05N(ニューカラースケープ濃色)巾：48.8mm、長さ：48.8mm（カバー部）50個800ℊ48,750円/箱CC05N(ニューカラースケープ淡色、ロイヤル全色)巾：48.8mm、長さ：48.8mm（カバー部）50個800ℊ39,010円/箱ワイドJチャンネル078WMJCWH（ホワイト色のみ）長さ：3,810mm8本12.5kg8,550円/本下地材料アクセサリー工具品名品番規格梱包重量設計価格透湿・防水シートSD-TBS巾：1,000mm、長さ：50m4本8kg49,750円/箱グレイン本体と役物色の組み合わせ例気密テープSD-KT50巾：50mm、長さ：20m5本3.3kg11,350円/箱気密パッキンSD-KP巾：15mm、長さ：3m5本530ℊ5,000円/箱ウインドロック金具※1SD-WK巾：100mm、高さ：80mm500個520ℊ99,750円/箱専用ビス32ミリSD-VSZ32頭径：11.5mm、胴径：3.8mm、長さ：32mm1箱（500本）1.5kg15,230円/箱専用ビス41ミリSD-VSZ41頭径：11.5mm、胴径：3.8mm、長さ：41mm1箱（500本）1.58kg17,540円/箱新fマウント※2SD-M30504001巾：167mm、高さ：167mm10枚1.3kg50,000円/箱新sマウントSD-M30101001巾：177mm、高さ：202mm10枚2.72kg54,000円/箱サポートボード※3SD-SB巾：100mm、長さ：404mm、厚み：20mm10枚3.15kg37,800円/箱切り欠きパンチSL5-1個270ℊ16,000円/個釘穴用パンチNHP1TW-1個390ℊ35,000円/個ジップSRT2TW-1個80ℊ5,400円/個※1.ロイヤルよこ張り、ニューカラースケープ専用品※2.ロイヤルよこ張りトラディショナル型専用※3.サポートボードはロイヤルよこ張りトラディショナル型専用。PE製です（対候仕様）。※4.本品の価格改定は、2026年1月1日受注分から適用を開始します。※以下の役物はグレイン本体に似た色の組み合わせの例ですが、役物は本体と同色ではありません。そのため事前にサンプルにて本体と役物色をご確認ください。品名品番（規格）（グレイン本体の色名）※役物の組み合わせ色名梱包重量価格出隅034UWOCP（木目：長さ3,050mm）入隅078MIP（長さ3,050mm）Jチャンネル034MJC（長さ：3,810mm）トリム078MIP（長さ：3,810mm）（本体ラスティックスレート）出隅アイアンストーン（本体エイジドグレイ）出隅アイアンストーン（本体マウンテンアッシュ）出隅ホワイト（本体ヘリテージグレイ）出隅ハーバードスレート（本体ハーベストシェイド）出隅ぺブルクレー（本体トリーテッドシダー）類似色がないためホワイトの出隅との組合わせ方がございます。（本体ラスティックスレート）入隅アイアンストーン（本体エイジドグレイ）入隅アイアンストーン（本体マウンテンアッシュ）入隅ホワイト（本体ヘリテージグレイ）入隅ハーバードスレート（本体ハーベストシェイド）入隅ぺブルクレー（本体トリーテッドシダー）類似色がないためホワイトの入隅との組合わせ方がございます。（本体ラスティックスレート）Jチャンネルアイアンストーン（本体エイジドグレイ）Jチャンネルアイアンストーン（本体マウンテンアッシュ）Jチャンネルホワイト（本体ヘリテージグレイ）Jチャンネルハーバードスレート（本体ハーベストシェイド）Jチャンネルぺブルクレー（本体トリーテッドシダー）類似色がないためホワイトのJチャンネルとの組合わせ方がございます。（本体ラスティックスレート）トリムアイアンストーン（本体エイジドグレイ）トリムアイアンストーン（本体マウンテンアッシュ）トリムホワイト（本体ヘリテージグレイ）トリムハーバードスレート（本体ハーベストシェイド）トリムぺブルクレー（本体トリーテッドシダー）類似色がないためホワイトのトリムとの組合わせ方がございます。10本16kg10本10kg40本23.8kg40本18kg7,950円/本7,410円/本6,140円/本5,800円/本4,540円/本4,170円/本4,700円/本4,540円/本スターターSS01ホワイト（白）長さ3,810mm40本29.5kg4,170円/本特殊役物コーナーキャップCC05NワイドJチャンネル078WMJCWHアイアンストーン、ココア50個800ℊ48,750円/箱巾：48.8mm、長さ：48.8mm（カバー部）ハーバートスレート、ペブルクレー、ホワイト50個800ℊ39,010円/箱ホワイト色のみ長さ：3,810mm８本12.5kg8,550円/本価格：上記価格には消費税は含まれません。また、価格・仕様は予告なく変更する場合があります。尚、本製品は輸入品につきご発注時には予め在庫の有無をご確認ください。在庫がない場合、納入まで3か月程度かかる場合があります。単位：各製品は箱単位およびバラ出荷が可能です。但し「、コーナーキャップ」「、下地材」「、アクセサリー」は箱単位のみとなります。運賃：上記価格は初回出荷分の送料を含みます。但し追加分は箱・バラ出荷とも別途運賃がかかります。詳細はお問合わせ下さい。配送：納品はご購入者様の指定場所での「車上渡し」となります。その為荷受けはご購入者様側にてご対応お願いします。納品の時間指定・配送業者指定は原則できません。それらを指定する場合は、別途チャーター便（有償）となります。リードタイムは4-5日かかります（。年末、荒天の場合は更に日数がかかります）※4※4※4※4※4※449

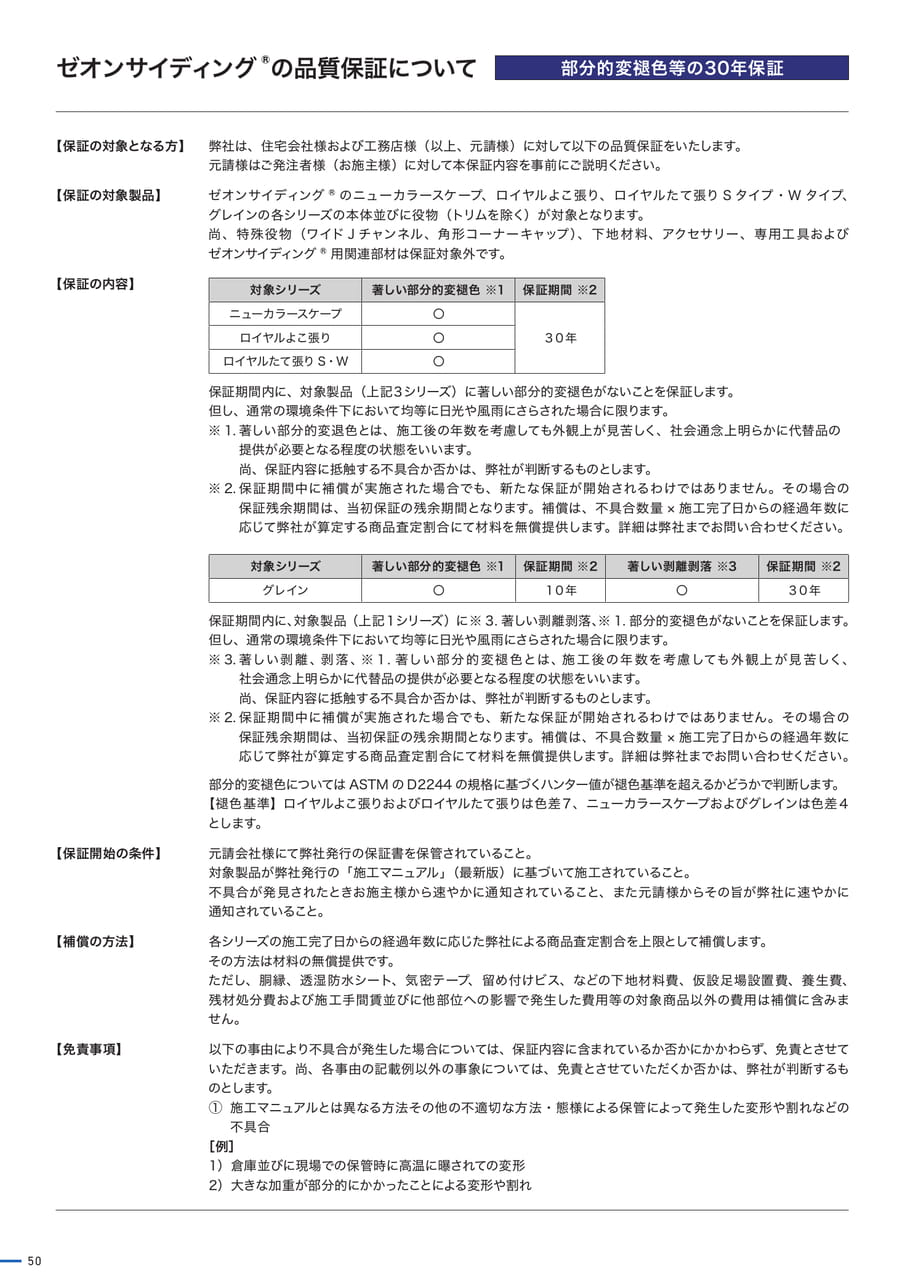

Page 50

ゼオンサイディング®の品質保証について部分的変褪色等の30年保証【保証の対象となる方】弊社は、住宅会社様および工務店様（以上、元請様）に対して以下の品質保証をいたします。元請様はご発注者様（お施主様）に対して本保証内容を事前にご説明ください。【保証の対象製品】のニューカラースケープ、ロイヤルよこ張り、ロイヤルたて張りSタイプ・Wタイプ、グレインの各シリーズの本体並びに役物（トリムを除く）が対象となります。尚、特殊役物（ワイドJチャンネル、角形コーナーキャップ）、下地材料、アクセサリー、専用工具およびゼオンサイディングR用関連部材は保証対象外です。【保証の内容】対象シリーズ著しい部分的変褪色※1保証期間※2ニューカラースケープロイヤルよこ張りロイヤルたて張りS・W〇〇〇３０年保証期間内に、対象製品（上記３シリーズ）に著しい部分的変褪色がないことを保証します。但し、通常の環境条件下において均等に日光や風雨にさらされた場合に限ります。※1.著しい部分的変退色とは、施工後の年数を考慮しても外観上が見苦しく、社会通念上明らかに代替品の提供が必要となる程度の状態をいいます。尚、保証内容に抵触する不具合か否かは、弊社が判断するものとします。※2.保証期間中に補償が実施された場合でも、新たな保証が開始されるわけではありません。その場合の保証残余期間は、当初保証の残余期間となります。補償は、不具合数量×施工完了日からの経過年数に応じて弊社が算定する商品査定割合にて材料を無償提供します。詳細は弊社までお問い合わせください。対象シリーズ著しい部分的変褪色※1保証期間※2著しい剥離剥落※3保証期間※2グレイン〇１０年〇３０年保証期間内に、対象製品（上記１シリーズ）に※3.著しい剥離剥落、※1.部分的変褪色がないことを保証します。但し、通常の環境条件下において均等に日光や風雨にさらされた場合に限ります。※3.著しい剥離、剥落、※1.著しい部分的変褪色とは、施工後の年数を考慮しても外観上が見苦しく、社会通念上明らかに代替品の提供が必要となる程度の状態をいいます。尚、保証内容に抵触する不具合か否かは、弊社が判断するものとします。※2.保証期間中に補償が実施された場合でも、新たな保証が開始されるわけではありません。その場合の保証残余期間は、当初保証の残余期間となります。補償は、不具合数量×施工完了日からの経過年数に応じて弊社が算定する商品査定割合にて材料を無償提供します。詳細は弊社までお問い合わせください。部分的変褪色についてはASTMのD2244の規格に基づくハンター値が褪色基準を超えるかどうかで判断します。【褪色基準】ロイヤルよこ張りおよびロイヤルたて張りは色差７、ニューカラースケープおよびグレインは色差４とします。【保証開始の条件】元請会社様にて弊社発行の保証書を保管されていること。対象製品が弊社発行の「施工マニュアル」（最新版）に基づいて施工されていること。不具合が発見されたときお施主様から速やかに通知されていること、また元請様からその旨が弊社に速やかに通知されていること。【補償の方法】各シリーズの施工完了日からの経過年数に応じた弊社による商品査定割合を上限として補償します。その方法は材料の無償提供です。ただし、胴縁、透湿防水シート、気密テープ、留め付けビス、などの下地材料費、仮設足場設置費、養生費、残材処分費および施工手間賃並びに他部位への影響で発生した費用等の対象商品以外の費用は補償に含みません。【免責事項】以下の事由により不具合が発生した場合については、保証内容に含まれているか否かにかかわらず、免責とさせていただきます。尚、各事由の記載例以外の事象については、免責とさせていただくか否かは、弊社が判断するものとします。①施工マニュアルとは異なる方法その他の不適切な方法・態様による保管によって発生した変形や割れなどの［例］不具合1）倉庫並びに現場での保管時に高温に曝されての変形2）大きな加重が部分的にかかったことによる変形や割れ50

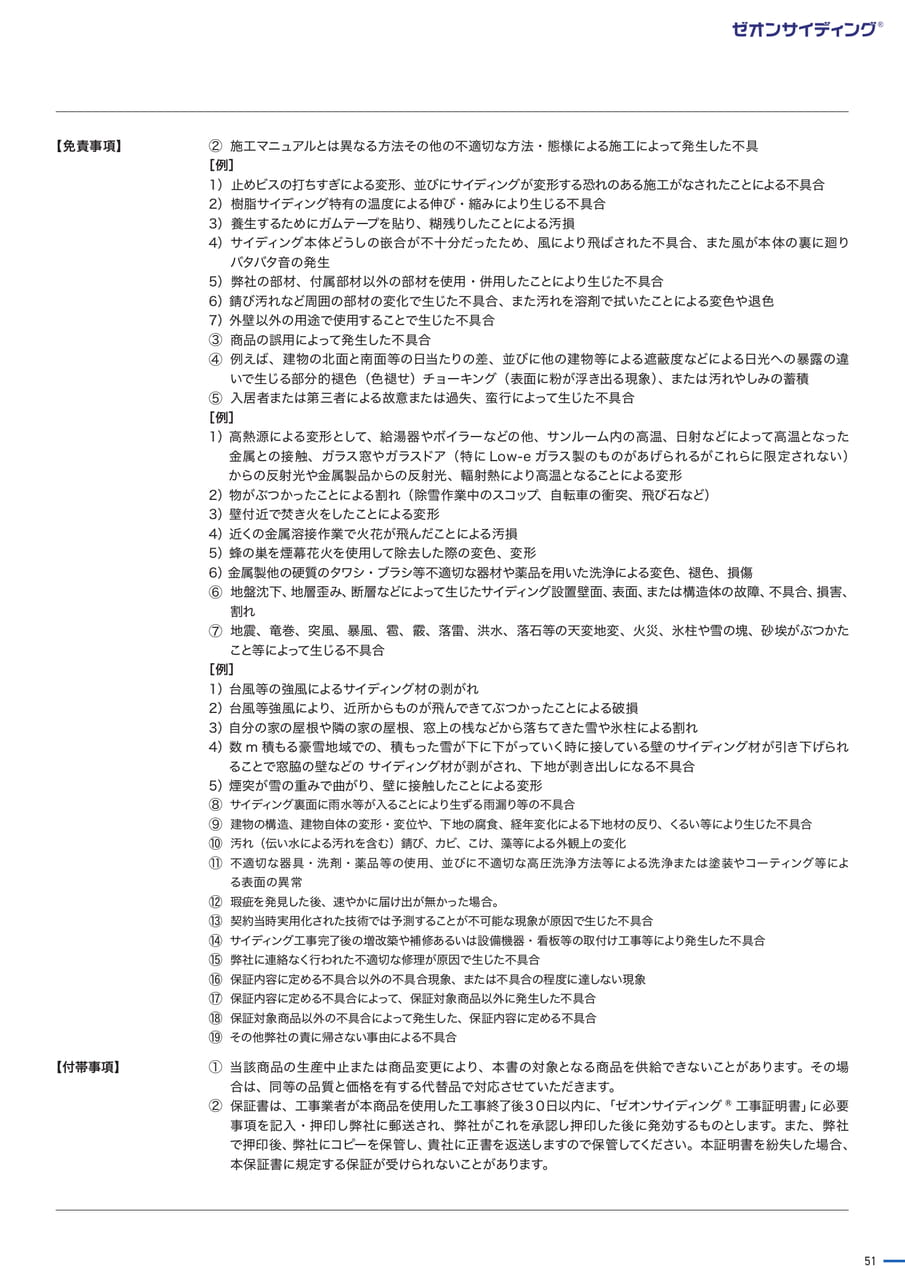

Page 51

【免責事項】【付帯事項】②施工マニュアルとは異なる方法その他の不適切な方法・態様による施工によって発生した不具［例］1）止めビスの打ちすぎによる変形、並びにサイディングが変形する恐れのある施工がなされたことによる不具合2）樹脂サイディング特有の温度による伸び・縮みにより生じる不具合3）養生するためにガムテープを貼り、糊残りしたことによる汚損4）サイディング本体どうしの嵌合が不十分だったため、風により飛ばされた不具合、また風が本体の裏に廻りバタバタ音の発生5）弊社の部材、付属部材以外の部材を使用・併用したことにより生じた不具合6）錆び汚れなど周囲の部材の変化で生じた不具合、また汚れを溶剤で拭いたことによる変色や退色7）外壁以外の用途で使用することで生じた不具合③商品の誤用によって発生した不具合④例えば、建物の北面と南面等の日当たりの差、並びに他の建物等による遮蔽度などによる日光への暴露の違いで生じる部分的褪色（色褪せ）チョーキング（表面に粉が浮き出る現象）、または汚れやしみの蓄積⑤入居者または第三者による故意または過失、蛮行によって生じた不具合［例］1）高熱源による変形として、給湯器やボイラーなどの他、サンルーム内の高温、日射などによって高温となった金属との接触、ガラス窓やガラスドア（特にLow-eガラス製のものがあげられるがこれらに限定されない）からの反射光や金属製品からの反射光、輻射熱により高温となることによる変形2）物がぶつかったことによる割れ（除雪作業中のスコップ、自転車の衝突、飛び石など）3）壁付近で焚き火をしたことによる変形4）近くの金属溶接作業で火花が飛んだことによる汚損5）蜂の巣を煙幕花火を使用して除去した際の変色、変形6）金属製他の硬質のタワシ・ブラシ等不適切な器材や薬品を用いた洗浄による変色、褪色、損傷⑥地盤沈下、地層歪み、断層などによって生じたサイディング設置壁面、表面、または構造体の故障、不具合、損害、割れ⑦地震、竜巻、突風、暴風、雹、霰、落雷、洪水、落石等の天変地変、火災、氷柱や雪の塊、砂埃がぶつかた［例］こと等によって生じる不具合1）台風等の強風によるサイディング材の剥がれ2）台風等強風により、近所からものが飛んできてぶつかったことによる破損3）自分の家の屋根や隣の家の屋根、窓上の桟などから落ちてきた雪や氷柱による割れ4）数m積もる豪雪地域での、積もった雪が下に下がっていく時に接している壁のサイディング材が引き下げられることで窓脇の壁などのサイディング材が剥がされ、下地が剥き出しになる不具合5）煙突が雪の重みで曲がり、壁に接触したことによる変形⑧サイディング裏面に雨水等が入ることにより生ずる雨漏り等の不具合⑨建物の構造、建物自体の変形・変位や、下地の腐食、経年変化による下地材の反り、くるい等により生じた不具合⑩汚れ（伝い水による汚れを含む）錆び、カビ、こけ、藻等による外観上の変化⑪不適切な器具・洗剤・薬品等の使用、並びに不適切な高圧洗浄方法等による洗浄または塗装やコーティング等による表面の異常⑫瑕疵を発見した後、速やかに届け出が無かった場合。⑬契約当時実用化された技術では予測することが不可能な現象が原因で生じた不具合⑭サイディング工事完了後の増改築や補修あるいは設備機器・看板等の取付け工事等により発生した不具合⑮弊社に連絡なく行われた不適切な修理が原因で生じた不具合⑯保証内容に定める不具合以外の不具合現象、または不具合の程度に達しない現象⑰保証内容に定める不具合によって、保証対象商品以外に発生した不具合⑱保証対象商品以外の不具合によって発生した、保証内容に定める不具合⑲その他弊社の責に帰さない事由による不具合①当該商品の生産中止または商品変更により、本書の対象となる商品を供給できないことがあります。その場合は、同等の品質と価格を有する代替品で対応させていただきます。②保証書は、工事業者が本商品を使用した工事終了後３０日以内に、「ゼオンサイディングR工事証明書」に必要事項を記入・押印し弊社に郵送され、弊社がこれを承認し押印した後に発効するものとします。また、弊社で押印後、弊社にコピーを保管し、貴社に正書を返送しますので保管してください。本証明書を紛失した場合、本保証書に規定する保証が受けられないことがあります。51

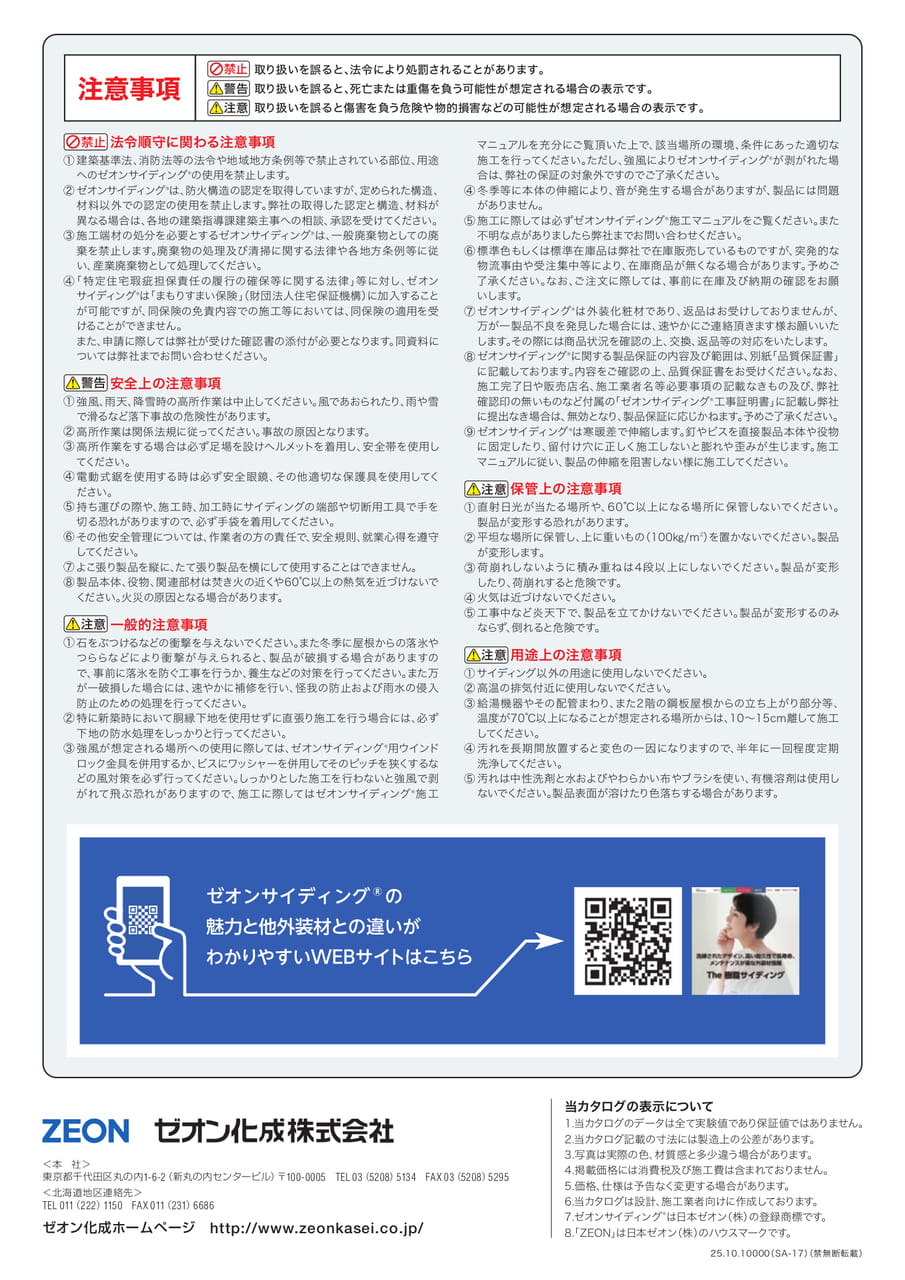

Page 52

注意事項禁止警告注意取り扱いを誤ると、法令により処罰されることがあります。取り扱いを誤ると、死亡または重傷を負う可能性が想定される場合の表示です。取り扱いを誤ると傷害を負う危険や物的損害などの可能性が想定される場合の表示です。禁止法令順守に関わる注意事項①建築基準法、消防法等の法令や地域地方条例等で禁止されている部位、用途へのゼオンサイディング®の使用を禁止します。②ゼオンサイディング®は、防火構造の認定を取得していますが、定められた構造、材料以外での認定の使用を禁止します。弊社の取得した認定と構造、材料が異なる場合は、各地の建築指導課建築主事への相談、承認を受けてください。③施工端材の処分を必要とするゼオンサイディング®は、一般廃棄物としての廃棄を禁止します。廃棄物の処理及び清掃に関する法律や各地方条例等に従い、産業廃棄物として処理してください。④「特定住宅瑕疵担保責任の履行の確保等に関する法律」等に対し、ゼオンサイディング®は「まもりすまい保険」（財団法人住宅保証機構）に加入することが可能ですが、同保険の免責内容での施工等においては、同保険の適用を受けることができません。また、申請に際しては弊社が受けた確認書の添付が必要となります。同資料については弊社までお問い合わせください。警告安全上の注意事項①強風、雨天、降雪時の高所作業は中止してください。風であおられたり、雨や雪で滑るなど落下事故の危険性があります。②高所作業は関係法規に従ってください。事故の原因となります。③高所作業をする場合は必ず足場を設けヘルメットを着用し、安全帯を使用してください。④電動式鋸を使用する時は必ず安全眼鏡、その他適切な保護具を使用してください。⑤持ち運びの際や、施工時、加工時にサイディングの端部や切断用工具で手を切る恐れがありますので、必ず手袋を着用してください。⑥その他安全管理については、作業者の方の責任で、安全規則、就業心得を遵守してください。⑦よこ張り製品を縦に、たて張り製品を横にして使用することはできません。⑧製品本体、役物、関連部材は焚き火の近くや60℃以上の熱気を近づけないでください。火災の原因となる場合があります。注意一般的注意事項①石をぶつけるなどの衝撃を与えないでください。また冬季に屋根からの落氷やつららなどにより衝撃が与えられると、製品が破損する場合がありますので、事前に落氷を防ぐ工事を行うか、養生などの対策を行ってください。また万が一破損した場合には、速やかに補修を行い、怪我の防止および雨水の侵入防止のための処理を行ってください。②特に新築時において胴縁下地を使用せずに直張り施工を行う場合には、必ず下地の防水処理をしっかりと行ってください。③強風が想定される場所への使用に際しては、ゼオンサイディング®用ウインドロック金具を併用するか、ビスにワッシャーを併用してそのピッチを狭くするなどの風対策を必ず行ってください。しっかりとした施工を行わないと強風で剥がれて飛ぶ恐れがありますので、施工に際してはゼオンサイディング®施工マニュアルを充分にご覧頂いた上で、該当場所の環境、条件にあった適切な施工を行ってください。ただし、強風によりゼオンサイディング®が剥がれた場合は、弊社の保証の対象外ですのでご了承ください。④冬季等に本体の伸縮により、音が発生する場合がありますが、製品には問題がありません。⑤施工に際しては必ずゼオンサイディング®施工マニュアルをご覧ください。また不明な点がありましたら弊社までお問い合わせください。⑥標準色もしくは標準在庫品は弊社で在庫販売しているものですが、突発的な物流事由や受注集中等により、在庫商品が無くなる場合があります。予めご了承ください。なお、ご注文に際しては、事前に在庫及び納期の確認をお願いします。⑦ゼオンサイディング®は外装化粧材であり、返品はお受けしておりませんが、万が一製品不良を発見した場合には、速やかにご連絡頂きます様お願いいたします。その際には商品状況を確認の上、交換、返品等の対応をいたします。⑧ゼオンサイディング®に関する製品保証の内容及び範囲は、別紙「品質保証書」に記載しております。内容をご確認の上、品質保証書をお受けください。なお、施工完了日や販売店名、施工業者名等必要事項の記載なきもの及び、弊社確認印の無いものなど付属の「ゼオンサイディング®工事証明書」に記載し弊社に提出なき場合は、無効となり、製品保証に応じかねます。予めご了承ください。⑨ゼオンサイディング®は寒暖差で伸縮します。釘やビスを直接製品本体や役物に固定したり、留付け穴に正しく施工しないと膨れや歪みが生じます。施工マニュアルに従い、製品の伸縮を阻害しない様に施工してください。注意保管上の注意事項①直射日光が当たる場所や、60℃以上になる場所に保管しないでください。製品が変形する恐れがあります。②平坦な場所に保管し、上に重いもの（100㎏/m2）を置かないでください。製品が変形します。③荷崩れしないように積み重ねは4段以上にしないでください。製品が変形したり、荷崩れすると危険です。④火気は近づけないでください。⑤工事中など炎天下で、製品を立てかけないでください。製品が変形するのみならず、倒れると危険です。注意用途上の注意事項①サイディング以外の用途に使用しないでください。②高温の排気付近に使用しないでください。③給湯機器やその配管まわり、また2階の鋼板屋根からの立ち上がり部分等、温度が70℃以上になることが想定される場所からは、10～15cm離して施工してください。④汚れを長期間放置すると変色の一因になりますので、半年に一回程度定期洗浄してください。⑤汚れは中性洗剤と水およびやわらかい布やブラシを使い、有機溶剤は使用しないでください。製品表面が溶けたり色落ちする場合があります。＜本社＞東京都千代田区丸の内1-6-2（新丸の内センタービル）〒100-0005TEL03（5208）5134FAX03（5208）5295＜北海道地区連絡先＞TEL011（222）1150FAX011（231）6686ゼオン化成ホームページhttp://www.zeonkasei.co.jp/当カタログの表示について1.当カタログのデータは全て実験値であり保証値ではありません。2.当カタログ記載の寸法には製造上の公差があります。3.写真は実際の色、材質感と多少違う場合があります。4.掲載価格には消費税及び施工費は含まれておりません。5.価格、仕様は予告なく変更する場合があります。6.当カタログは設計、施工業者向けに作成しております。7.ゼオンサイディング®は日本ゼオン（株）の登録商標です。8.「ZEON」は日本ゼオン（株）のハウスマークです。25.10.10000（SA-17）（禁無断転載）
