多機能ポンプコントローラーMFC-24

Page 2

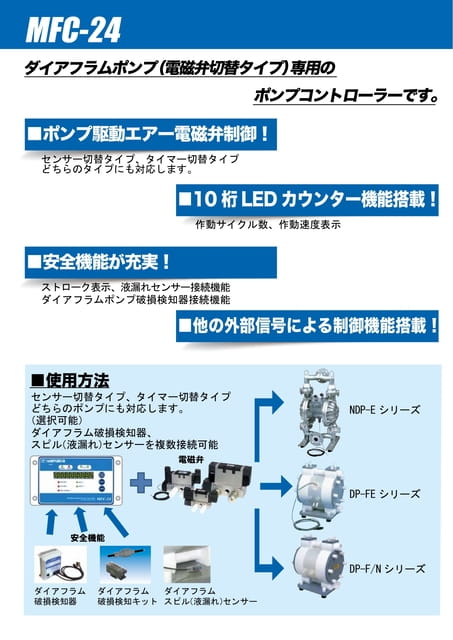

センサー切替タイプ、タイマー切替タイプどちらのポンプにも対応します。（選択可能）ダイアフラム破損検知器、スピル（液漏れ）センサーを複数接続可能■使用方法MFC-24ダイアフラムスピル（液漏れ）センサーダイアフラム破損検知キットダイアフラム破損検知器電磁弁安全機能NDP-EシリーズDP-FEシリーズDP-F/Nシリーズダイアフラムポンプ（電磁弁切替タイプ）専用のポンプコントローラーです。センサー切替タイプ、タイマー切替タイプどちらのタイプにも対応します。ストローク表示、液漏れセンサー接続機能ダイアフラムポンプ破損検知器接続機能■ポンプ駆動エアー電磁弁制御！■安全機能が充実！■10桁LEDカウンター機能搭載！■他の外部信号による制御機能搭載！作動サイクル数、作動速度表示

Page 3

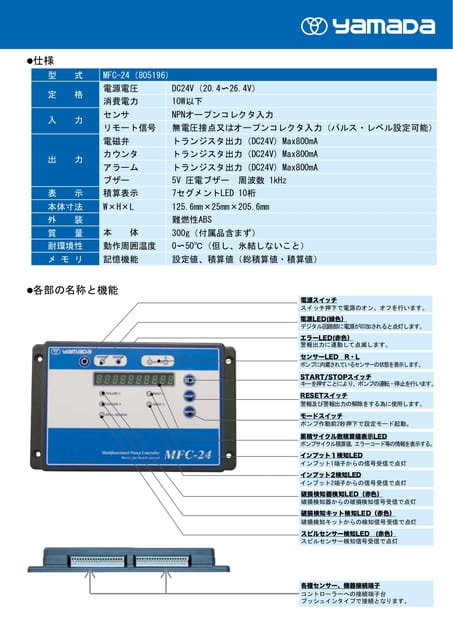

●仕様型式定格入力出力表示本体寸法外装質量耐環境性メモリMFC-24（805196）電源電圧DC24V（20.4〜26.4V）消費電力10W以下センサNPNオープンコレクタ入力リモート信号無電圧接点又はオープンコレクタ入力（パルス・レベル設定可能）電磁弁カウンタアラームトランジスタ出力（DC24V)Max800mAトランジスタ出力（DC24V)Max800mAトランジスタ出力（DC24V)Max800mAブザー5V圧電ブザー周波数1kHz積算表示W×H×L7セグメントLED10桁125.6mm×25mm×205.6mm難燃性ABS本体300g（付属品含まず）動作周囲温度0〜50℃（但し、氷結しないこと）記憶機能設定値、積算値（総積算値・積算値）●各部の名称と機能電源スイッチスイッチ押下で電源のオン、オフを行います。電源LED(緑色）デジタル回路部に電源が印加されると点灯します。エラーLED(赤色）警報出力に連動して点滅します。センサーLEDR・Lポンプに内蔵されているセンサーの状態を表示します。START/STOPスイッチキーを押すことにより、ポンプの運転・停止を行います。RESETスイッチ警報及び警報出力の解除をする為に使用します。モードスイッチポンプ作動前2秒押下で設定モード起動。累積サイクル数積算値表示LEDポンプサイクル積算値、エラーコード等の情報を表示する。インプット１検知LEDインプット1端子からの信号受信で点灯インプット2検知LEDインプット2端子からの信号受信で点灯破損検知器検知LED（赤色）破損検知器からの破損検知信号受信で点灯破損検知キット検知LED（赤色）破損検知キットからの検知信号受信で点灯スピルセンサー検知LED(赤色）スピルセンサー検知信号受信で点灯各種センサー、機器接続端子コントローラーへの接続端子台プッシュインタイプで接続となります。

Page 4

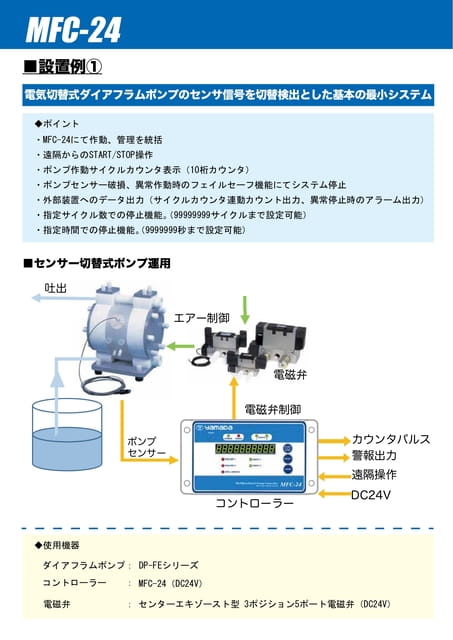

MFC-24■設置例①電気切替式ダイアフラムポンプのセンサ信号を切替検出とした基本の最小システム◆ポイント・MFC-24にて作動、管理を統括STOP操作10桁カウンタ）・ポンプセンサー破損、異常作動時のフェイルセーフ機能にてシステム停止サイクルカウンタ連動カウント出力、異常停止時のアラーム出力）・指定サイクル数での停止機能。（99999999サイクルまで設定可能）・指定時間での停止機能。（9999999秒まで設定可能）■センサー切替式ポンプ運用吐出エアー制御電磁弁電磁弁制御ポンプセンサーカウンタパルス警報出力遠隔操作コントローラーDC24V◆使用機器ダイアフラムポンプ：DP-FEシリーズコントローラー：MFC-24（DC24V）電磁弁：センターエキゾースト型3ポジション5ポート電磁弁（DC24V）

Page 5

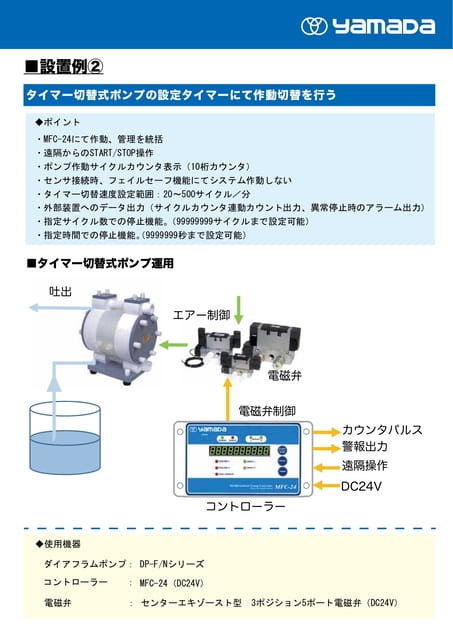

■設置例②タイマー切替式ポンプの設定タイマーにて作動切替を行う◆ポイント・MFC-24にて作動、管理を統括STOP操作10桁カウンタ）・センサ接続時、フェイルセーフ機能にてシステム作動しない20～500サイクル／分サイクルカウンタ連動カウント出力、異常停止時のアラーム出力）・指定サイクル数での停止機能。（99999999サイクルまで設定可能）・指定時間での停止機能。（9999999秒まで設定可能）■タイマー切替式ポンプ運用吐出エアー制御電磁弁電磁弁制御コントローラーカウンタパルス警報出力遠隔操作DC24V◆使用機器ダイアフラムポンプ：DP-F/Nシリーズコントローラー：MFC-24（DC24V）電磁弁：センターエキゾースト型3ポジション5ポート電磁弁（DC24V）

Page 6

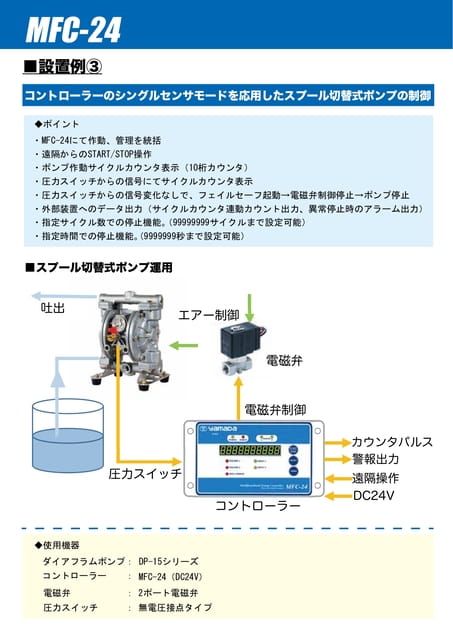

MFC-24■設置例③コントローラーのシングルセンサモードを応用したスプール切替式ポンプの制御◆ポイント・MFC-24にて作動、管理を統括STOP操作10桁カウンタ）・圧力スイッチからの信号にてサイクルカウンタ表示・圧力スイッチからの信号変化なしで、フェイルセーフ起動→電磁弁制御停止→ポンプ停止サイクルカウンタ連動カウント出力、異常停止時のアラーム出力）・指定サイクル数での停止機能。（99999999サイクルまで設定可能）・指定時間での停止機能。（9999999秒まで設定可能）■スプール切替式ポンプ運用吐出エアー制御電磁弁電磁弁制御圧力スイッチコントローラーカウンタパルス警報出力遠隔操作DC24V◆使用機器ダイアフラムポンプ：DP-15シリーズコントローラー：MFC-24（DC24V）電磁弁圧力スイッチ：2ポート電磁弁：無電圧接点タイプ

Page 7

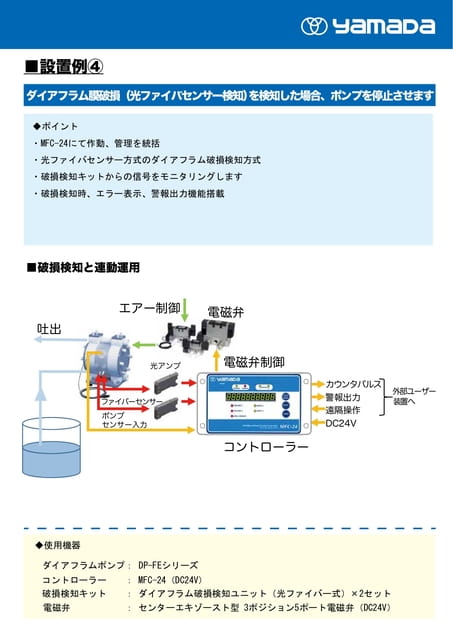

◆使用機器ダイアフラムポンプ：DP-FEシリーズコントローラー：MFC-24（DC24V）破損検知キット：ダイアフラム破損検知ユニット（光ファイバー式）×2セット電磁弁：センターエキゾースト型3ポジション5ポート電磁弁（DC24V）■設置例④■破損検知と連動運用ダイアフラム膜破損（光ファイバセンサー検知）を検知した場合、ポンプを停止させます◆ポイント・MFC-24にて作動、管理を統括・光ファイバセンサー方式のダイアフラム破損検知方式・破損検知キットからの信号をモニタリングします・破損検知時、エラー表示、警報出力機能搭載エアー制御電磁弁電磁弁制御吐出コントローラーカウンタパルス警報出力遠隔操作DC24Vポンプセンサー入力光アンプ外部ユーザー装置へファイバーセンサー

Page 8

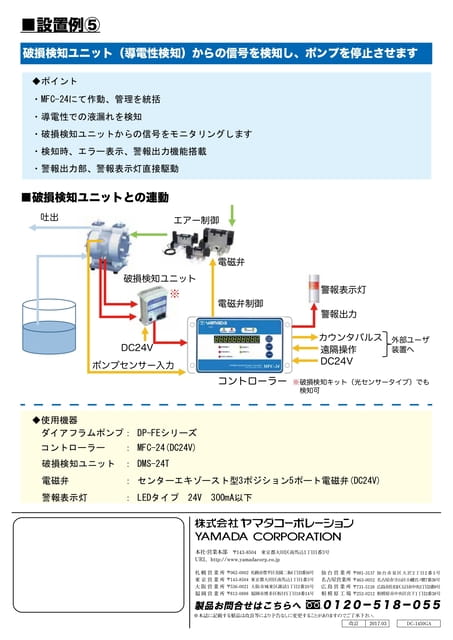

2017.03■設置例⑤■破損検知ユニットとの連動◆ポイント・MFC-24にて作動、管理を統括・導電性での液漏れを検知・破損検知ユニットからの信号をモニタリングします・検知時、エラー表示、警報出力機能搭載・警報出力部、警報表示灯直接駆動破損検知ユニット（導電性検知）からの信号を検知し、ポンプを停止させますコントローラーカウンタパルス警報出力遠隔操作DC24V電磁弁電磁弁制御エアー制御吐出ポンプセンサー入力警報表示灯DC24V外部ユーザ装置へ破損検知ユニット※※破損検知キット（光センサータイプ）でも検知可◆使用機器ダイアフラムポンプ：DP-FEシリーズコントローラー：MFC-24(DC24V)電磁弁：センターエキゾースト型3ポジション5ポート電磁弁(DC24V)警報表示灯：LEDタイプ24V300mA以下破損検知ユニット：DMS-24T
