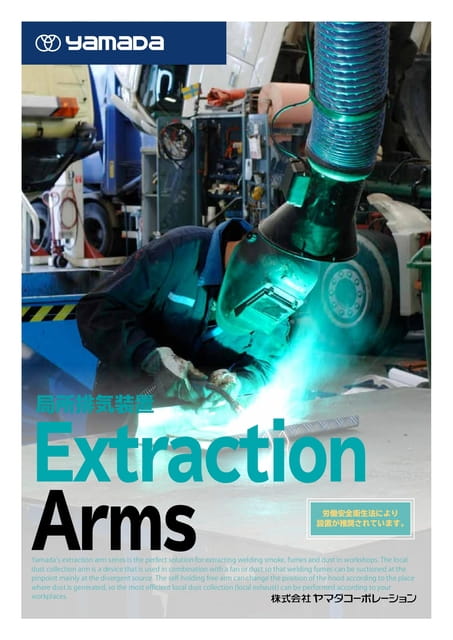

Page 1

局所排気装置ExtractionArms労働安全衛生法により設置が推奨されています。Yamada’sextractionarmseriesistheperfectsolutionforextractingweldingsmoke,fumesanddustinworkshops.Thelocaldustcollectionarmisadevicethatisusedincombinationwithafanorductsothatweldingfumescanbesuctionedatthepinpointmainlyatthedivergentsource.Theself-holdingfreearmcanchangethepositionofthehoodaccordingtotheplacewheredustisgenerated,sothemostefficientlocaldustcollection(localexhaust)canbeperformedaccordingtoyourworkplaces.

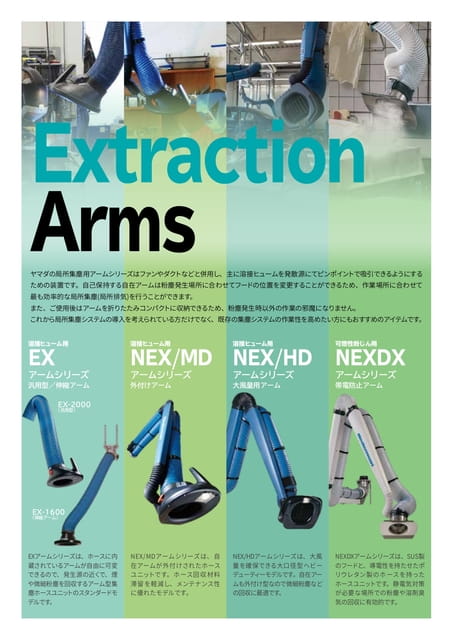

Page 2

ExtractionArmsヤマダの局所集塵用アームシリーズはファンやダクトなどと併用し、主に溶接ヒュームを発散源にてピンポイントで吸引できるようにするための装置です。自己保持する自在アームは粉塵発生場所に合わせてフードの位置を変更することができるため、作業場所に合わせて最も効率的な局所集塵(局所排気)を行うことができます。また、ご使用後はアームを折りたたみコンパクトに収納できるため、粉塵発生時以外の作業の邪魔になりません。これから局所集塵システムの導入を考えられている方だけでなく、既存の集塵システムの作業性を高めたい方にもおすすめのアイテムです。溶接ヒューム用EXアームシリーズ汎用型／伸縮アーム溶接ヒューム用NEX/MDアームシリーズ外付けアーム溶接ヒューム用NEX/HDアームシリーズ大風量用アーム可燃性粉じん用NEXDXアームシリーズ帯電防止アームEX-2000（汎用型）EX-1600（伸縮アーム）EXアームシリーズは、ホースに内蔵されているアームが自由に可変できるので、発生源の近くで、煙や微細粉塵を回収するアーム型集塵ホースユニットのスタンダードモデルです。NEX/MDアームシリーズは、自在アームが外付けされたホースユニットです。ホース回収材料滞留を軽減し、メンテナンス性に優れたモデルです。NEX/HDアームシリーズは、大風量を確保できる大口径型ヘビーデューティーモデルです。自在アームも外付け型なので微細粉塵などの回収に最適です。NEXDXアームシリーズは、SUS製のフードと、導電性を持たせたポリウレタン製のホースを持ったホースユニットです。静電気対策が必要な場所での粉塵や溶剤臭気の回収に有効的です。

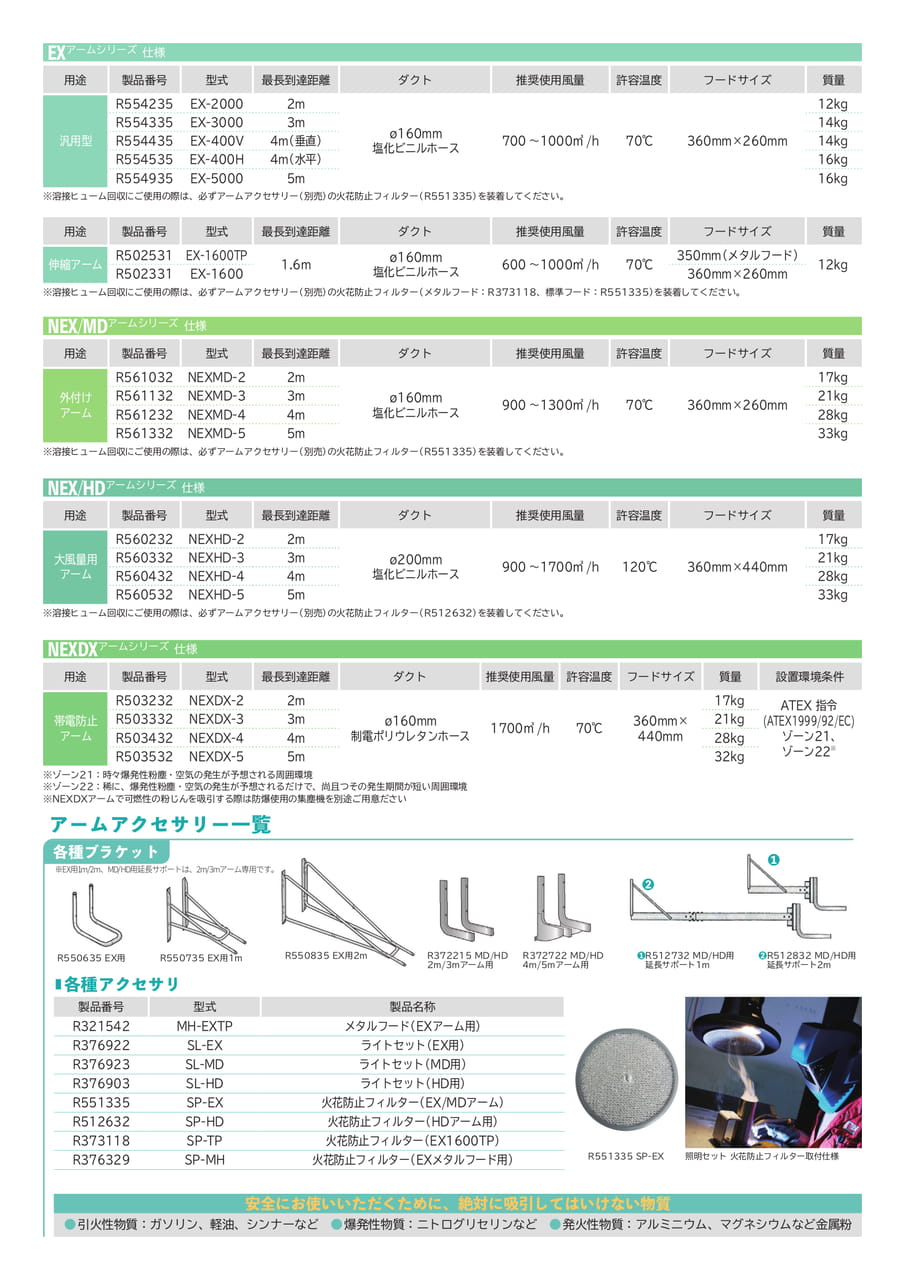

Page 3

EXアームシリーズ仕様用途製品番号型式最長到達距離ダクト推奨使用風量許容温度フードサイズ質量R554235EX-20002m12kg汎用型R554335R554435R554535EX-3000EX-400VEX-400H3m4m（垂直）4m（水平）ø160mm塩化ビニルホース700〜1000㎥/h70℃360mm×260mm14kg14kg16kgR554935EX-50005m16kg※溶接ヒューム回収にご使用の際は、必ずアームアクセサリー（別売）の火花防止フィルター（R551335）を装着してください。用途製品番号型式最長到達距離ダクト推奨使用風量許容温度フードサイズ質量伸縮アームR502531EX-1600TPø160mm350mm（メタルフード）1.6m600〜1000㎥/h70℃R502331EX-1600塩化ビニルホース360mm×260mm※溶接ヒューム回収にご使用の際は、必ずアームアクセサリー（別売）の火花防止フィルター（メタルフード：R373118、標準フード：R551335）を装着してください。12kgNEX/MDアームシリーズ仕様用途製品番号型式最長到達距離ダクト推奨使用風量許容温度フードサイズ質量外付けアームR561032NEXMD-22mR561132NEXMD-33mø160mm21kg900〜1300㎥/h70℃360mm×260mmR561232NEXMD-44m塩化ビニルホース28kgR561332NEXMD-55m33kg※溶接ヒューム回収にご使用の際は、必ずアームアクセサリー（別売）の火花防止フィルター（R551335）を装着してください。17kgNEX/HDアームシリーズ仕様用途製品番号型式最長到達距離ダクト推奨使用風量許容温度フードサイズ質量大風量用アームR560232NEXHD-22mR560332NEXHD-33mø200mm21kg900〜1700㎥/h120℃360mm×440mmR560432NEXHD-44m塩化ビニルホース28kgR560532NEXHD-55m33kg※溶接ヒューム回収にご使用の際は、必ずアームアクセサリー（別売）の火花防止フィルター（R512632）を装着してください。17kgNEXDXアームシリーズ仕様用途製品番号型式最長到達距離ダクト推奨使用風量許容温度フードサイズ質量設置環境条件帯電防止アーム各種ブラケットR503232NEXDX-22mR503332NEXDX-33mø160mm制電ポリウレタンホース1700㎥/h70℃360mm×21kgR503432NEXDX-44m440mm28kgR503532NEXDX-55m32kg※ゾーン21：時々爆発性粉塵・空気の発生が予想される周囲環境※ゾーン22：稀に、爆発性粉塵・空気の発生が予想されるだけで、尚且つその発生期間が短い周囲環境※NEXDXアームで可燃性の粉じんを吸引する際は防爆使用の集塵機を別途ご用意ださいアームアクセサリー一覧※EX用1m/2m、MD/HD用延長サポートは、2m/3mアーム専用です。❷17kgATEX指令(ATEX1999/92/EC)ゾーン21、ゾーン22※❶R550635EX用R550735EX用1mR550835EX用2mR372215MD/HDR372722MD/HD2m/3mアーム用4m/5mアーム用■各種アクセサリ製品番号型式製品名称R321542MH-EXTPメタルフード（EXアーム用）R376922SL-EXライトセット（EX用）R376923SL-MDライトセット（MD用）R376903SL-HDライトセット（HD用）R551335SP-EX火花防止フィルター（EX/MDアーム）R512632SP-HD火花防止フィルター（HDアーム用）R373118SP-TP火花防止フィルター（EX1600TP）R376329SP-MH火花防止フィルター（EXメタルフード用）R551335SP-EX❶R512732MD/HD用延長サポート1m❷R512832MD/HD用延長サポート2m照明セット火花防止フィルター取付仕様安全にお使いいただくために、絶対に吸引してはいけない物質●引火性物質：ガソリン、軽油、シンナーなど●爆発性物質：ニトログリセリンなど●発火性物質：アルミニウム、マグネシウムなど金属粉

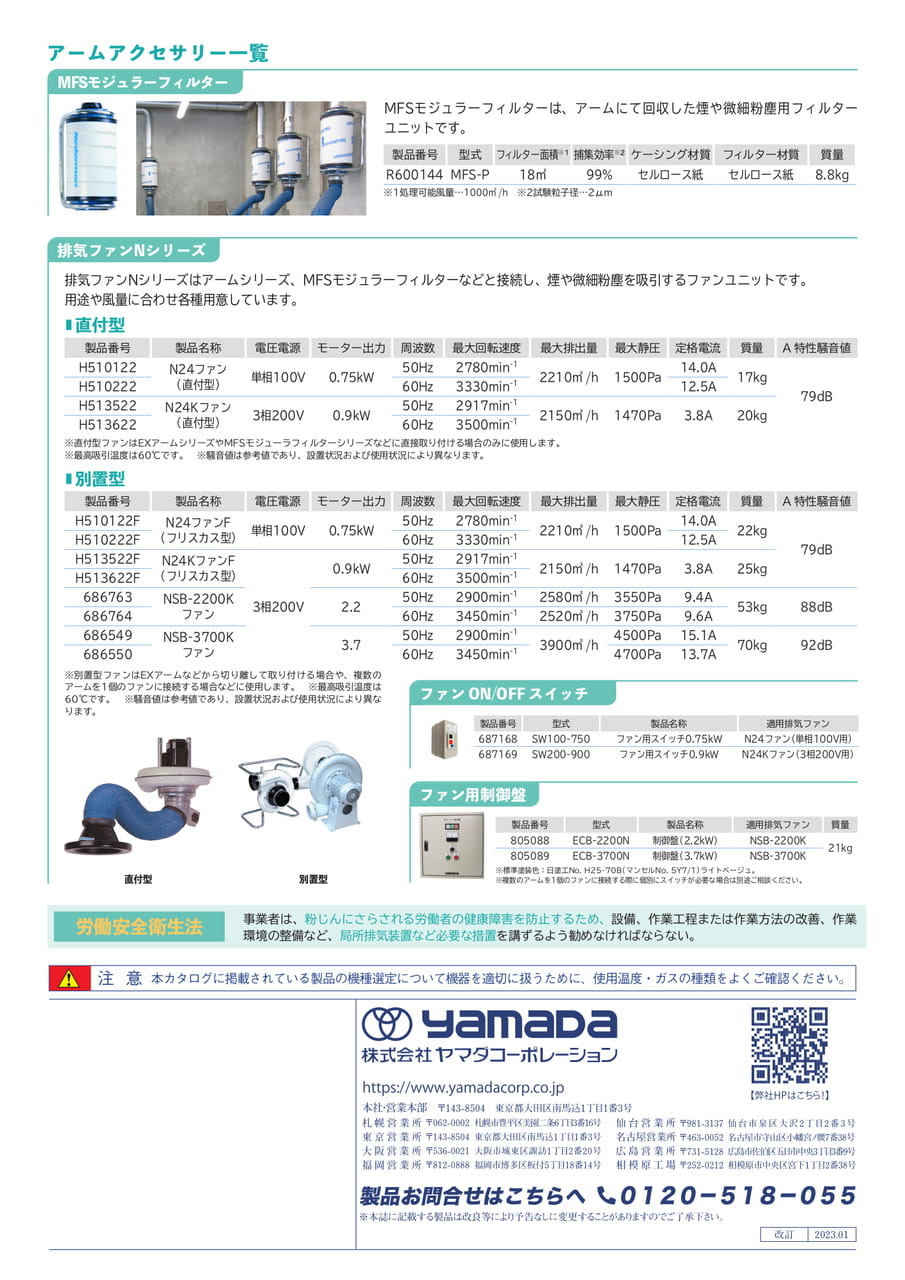

Page 4

アームアクセサリー一覧MFSモジュラーフィルターMFSモジュラーフィルターは、アームにて回収した煙や微細粉塵用フィルターユニットです。製品番号型式フィルター面積※¹捕集効率※²ケーシング材質フィルター材質質量R600144MFS-P18㎡99%セルロース紙セルロース紙8.8kg※1処理可能風量…1000㎥/h※2試験粒子径…2μm排気ファンNシリーズ排気ファンNシリーズはアームシリーズ、MFSモジュラーフィルターなどと接続し、煙や微細粉塵を吸引するファンユニットです。用途や風量に合わせ各種用意しています。■直付型製品番号製品名称電圧電源モーター出力周波数最大回転速度最大排出量最大静圧定格電流質量A特性騒音値H510122N24ファン50Hz2780min-114.0A単相100V0.75kW2210㎥/h1500PaH510222（直付型）60Hz3330min-112.5AH513522N24Kファン50Hz2917min-13相200V0.9kW2150㎥/h1470Pa3.8A20kgH513622（直付型）60Hz3500min-1※直付型ファンはEXアームシリーズやMFSモジューラフィルターシリーズなどに直接取り付ける場合のみに使用します。※最高吸引温度は60℃です。※騒音値は参考値であり、設置状況および使用状況により異なります。■別置型製品番号製品名称電圧電源モーター出力周波数最大回転速度最大排出量最大静圧定格電流質量A特性騒音値H510122FN24ファンF50Hz2780min-114.0A単相100V0.75kW2210㎥/h1500PaH510222F（フリスカス型）60Hz3330min-112.5AH513522FN24KファンF50Hz2917min-10.9kW2150㎥/h1470Pa3.8A25kgH513622F（フリスカス型）60Hz3500min-1686763NSB-2200K50Hz2900min-12580㎥/h3550Pa9.4A3相200V2.2686764ファン60Hz3450min-12520㎥/h3750Pa9.6A686549NSB-3700K50Hz2900min-14500Pa15.1A3.73900㎥/h686550ファン60Hz3450min-14700Pa13.7A※別置型ファンはEXアームなどから切り離して取り付ける場合や、複数のアームを1個のファンに接続する場合などに使用します。※最高吸引温度は60℃です。※騒音値は参考値であり、設置状況および使用状況により異なります。ファンON/OFFスイッチ17kg22kg53kg70kg79dB79dB88dB92dB製品番号型式製品名称適用排気ファン687168SW100-750ファン用スイッチ0.75kWN24ファン（単相100V用）687169SW200-900ファン用スイッチ0.9kWN24Kファン（3相200V用）ファン用制御盤直付型別置型製品番号型式製品名称適用排気ファン質量805088ECB-2200N制御盤（2.2kW）NSB-2200K805089ECB-3700N制御盤（3.7kW）NSB-3700K※標準塗装色：日塗工No.H25-70B（マンセルNo.5Y7/1）ライトベージュ。※複数のアームを1個のファンに接続する際に個別にスイッチが必要な場合は別途ご相談ください。21kg労働安全衛生法事業者は、粉じんにさらされる労働者の健康障害を防止するため、設備、作業工程または作業方法の改善、作業環境の整備など、局所排気装置など必要な措置を講ずるよう勧めなければならない。注意本カタログに掲載されている製品の機種選定について機器を適切に扱うために、使用温度・ガスの種類をよくご確認ください。製品お問合せはこちらへ改訂2023.01
