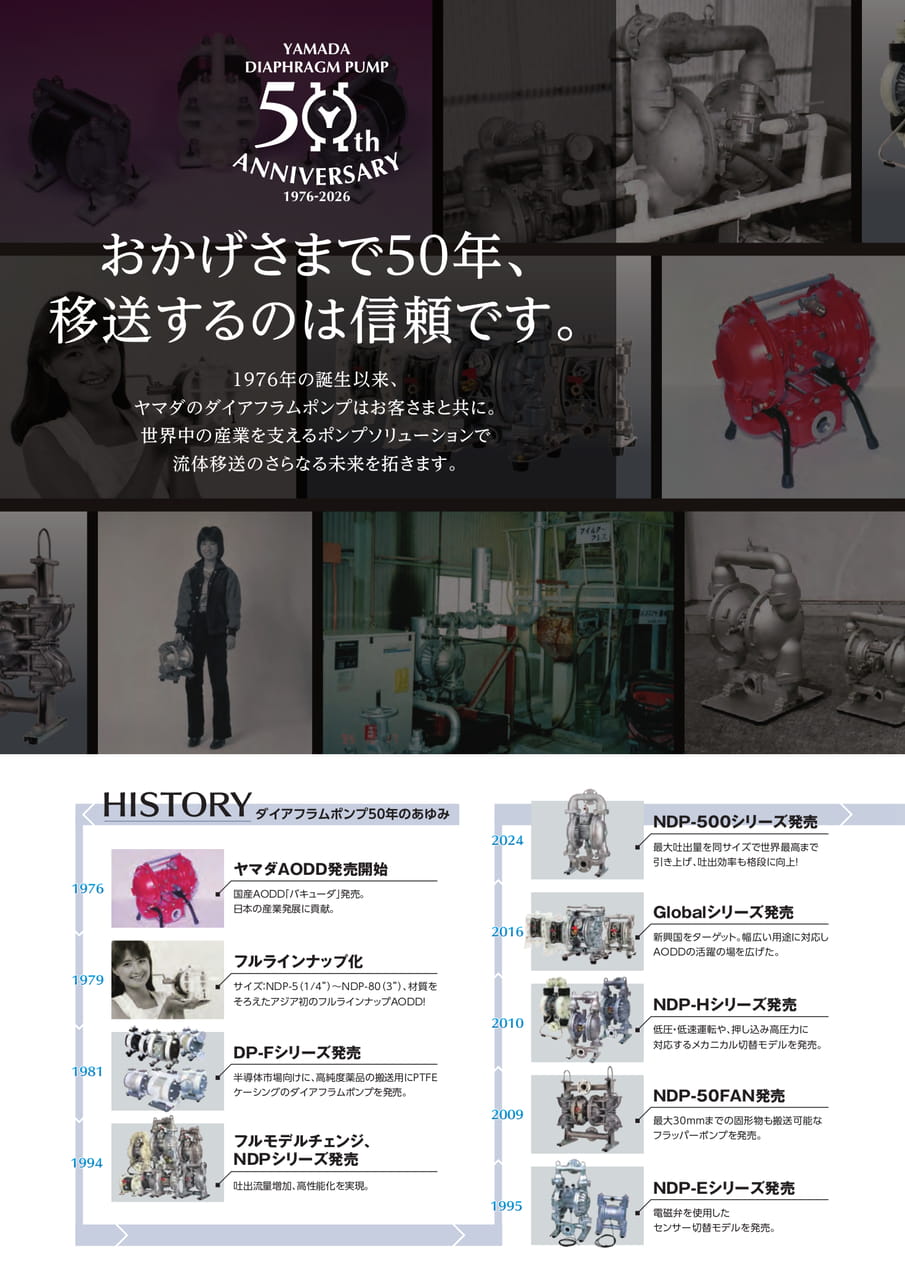

HISTORYダイアフラムポンプ50年のあゆみおかげさまで50年、移送するのは信頼です。1976年の誕生以来、ヤマダのダイアフラムポンプはお客さまと共に。世界中の産業を支えるポンプソリューションで流体移送のさらなる未来を拓きます。199519951994199420092009198119812010201019791979201620161976197620242024NDP-500シリーズ発売Globalシリーズ発売ヤマダAODD発売開始NDP-Hシリーズ発売フルラインナップ化NDP-50FAN発売DP-Fシリーズ発売NDP-Eシリーズ発売フルモデルチェンジ、NDPシリーズ発売最⼤吐出量を同サイズで世界最⾼まで引き上げ、吐出効率も格段に向上!新興国をターゲット。幅広い⽤途に対応しAODDの活躍の場を広げた。国産AODD「バキューダ」発売。日本の産業発展に貢献。低圧・低速運転や、押し込み⾼圧⼒に対応するメカニカル切替モデルを発売。サイズ：NDP-5（1/4”）～NDP-80（3”）、材質をそろえたアジア初のフルラインナップAODD！最⼤30mmまでの固形物も搬送可能なフラッパーポンプを発売。半導体市場向けに、⾼純度薬品の搬送⽤にPTFEケーシングのダイアフラムポンプを発売。電磁弁を使⽤したセンサー切替モデルを発売。吐出流量増加、⾼性能化を実現。

Page 03

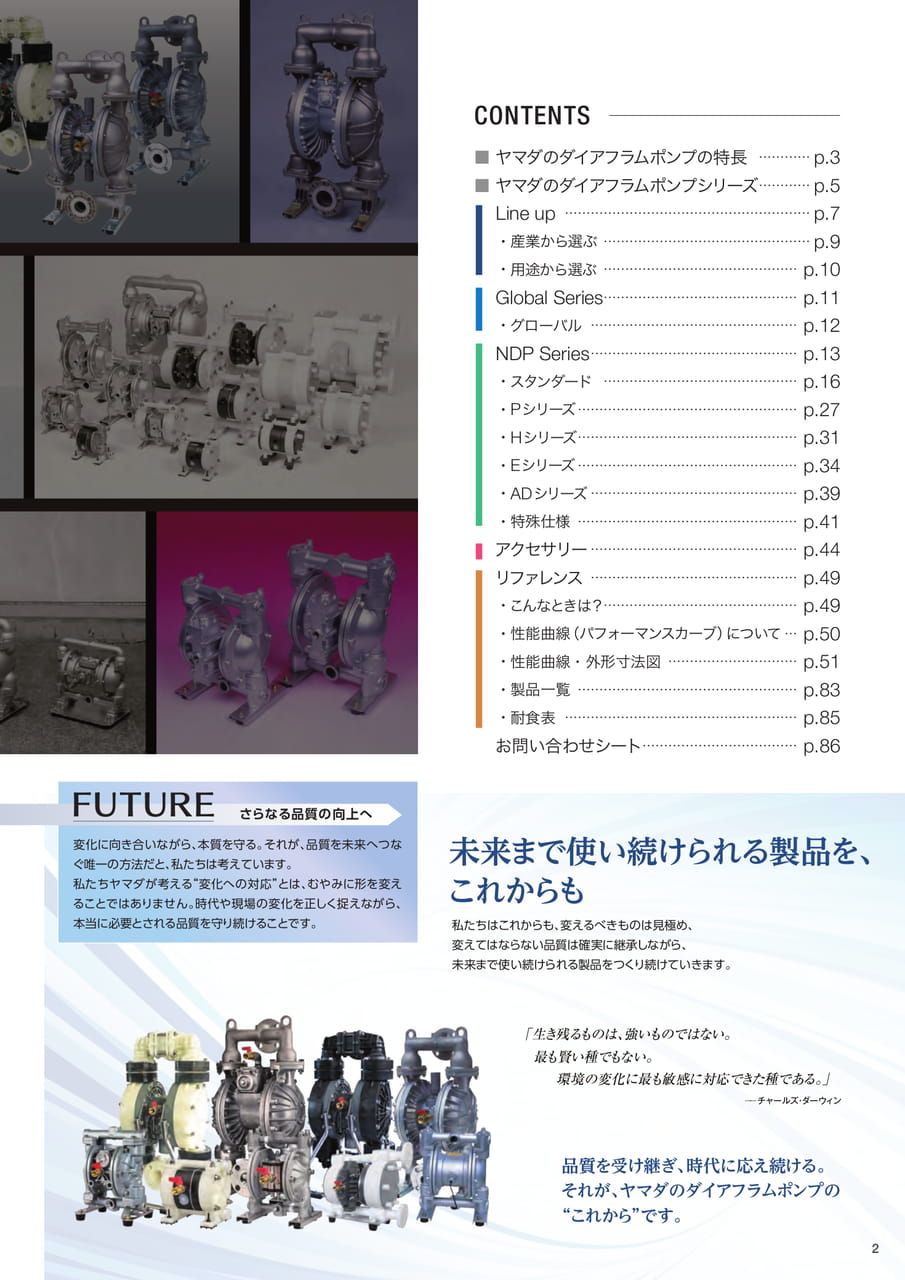

CONTENTS■ヤマダのダイアフラムポンプの特長…………p.3■ヤマダのダイアフラムポンプシリーズ…………p.5Lineup…………………………………………………p.7・産業から選ぶ…………………………………………p.9・用途から選ぶ………………………………………p.10GlobalSeries………………………………………p.11・グローバル…………………………………………p.12NDPSeries…………………………………………p.13・スタンダード………………………………………p.16・Pシリーズ……………………………………………p.27・Hシリーズ……………………………………………p.31・Eシリーズ……………………………………………p.34・ADシリーズ…………………………………………p.39・特殊仕様……………………………………………p.41アクセサリー…………………………………………p.44リファレンス…………………………………………p.49・こんなときは？………………………………………p.49・性能曲線（パフォーマンスカーブ）について…p.50・性能曲線・外形寸法図…………………………p.51・製品一覧……………………………………………p.83・耐食表………………………………………………p.85お問い合わせシート………………………………p.86FUTUREさらなる品質の向上へ変化に向き合いながら、本質を守る。それが、品質を未来へつなぐ唯一の方法だと、私たちは考えています。私たちヤマダが考える“変化への対応”とは、むやみに形を変えることではありません。時代や現場の変化を正しく捉えながら、未来まで使い続けられる製品を、これからも本当に必要とされる品質を守り続けることです。私たちはこれからも、変えるべきものは⾒極め、変えてはならない品質は確実に継承しながら、未来まで使い続けられる製品をつくり続けていきます。「⽣き残るものは、強いものではない。最も賢い種でもない。環境の変化に最も敏感に対応できた種である。」−−チャールズ・ダーウィン品質を受け継ぎ、時代に応え続ける。それが、ヤマダのダイアフラムポンプの“これから”です。2

Page 04

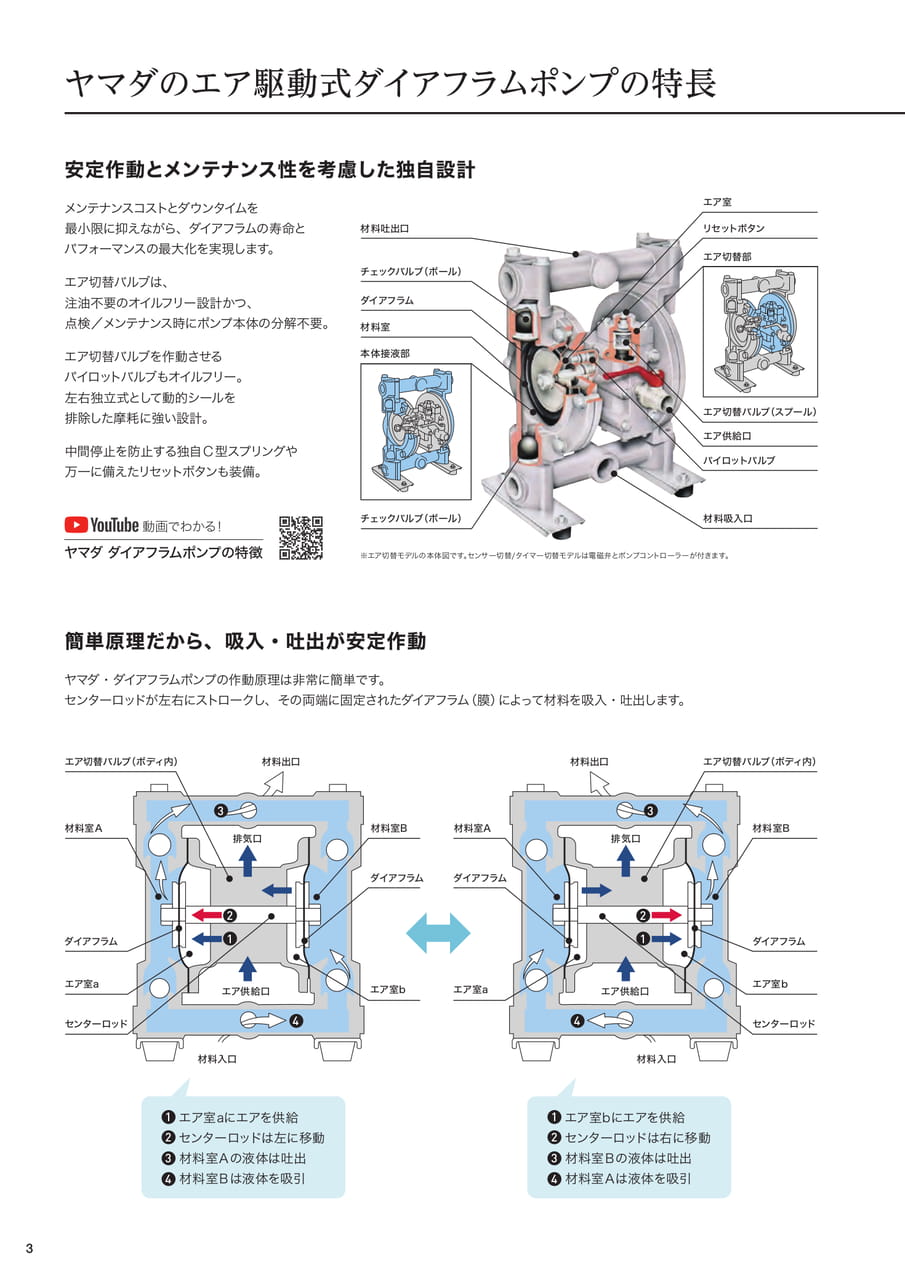

3エア室aにエアを供給センターロッドは左に移動材料室Ａの液体は吐出材料室Ｂは液体を吸引エア室bにエアを供給センターロッドは右に移動材料室Ｂの液体は吐出材料室Ａは液体を吸引エア切替バルブ（ボディ内）材料出口排気口エア供給口材料入口材料出口排気口エア供給口材料入口材料室A材料室Bダイアフラムエア室b材料室Aダイアフラムエア室aダイアフラムセンターロッドエア室aエア切替バルブ（ボディ内）材料室Bダイアフラムセンターロッドエア室bチェックバルブ（ボール）材料吐出口ダイアフラム材料室本体接液部リセットボタンエア室エア切替バルブ（スプール）エア供給口パイロットバルブ材料吸入口エア切替部※エア切替モデルの本体図です。センサー切替/タイマー切替モデルは電磁弁とポンプコントローラーが付きます。チェックバルブ（ボール）1123412342341234安定作動とメンテナンス性を考慮した独自設計メンテナンスコストとダウンタイムを最小限に抑えながら、ダイアフラムの寿命とパフォーマンスの最大化を実現します。エア切替バルブは、注油不要のオイルフリー設計かつ、点検／メンテナンス時にポンプ本体の分解不要。エア切替バルブを作動させるパイロットバルブもオイルフリー。左右独立式として動的シールを排除した摩耗に強い設計。中間停止を防止する独自C型スプリングや万一に備えたリセットボタンも装備。簡単原理だから、吸入・吐出が安定作動ヤマダ・ダイアフラムポンプの作動原理は非常に簡単です。センターロッドが左右にストロークし、その両端に固定されたダイアフラム（膜）によって材料を吸入・吐出します。動画でわかる！ヤマダダイアフラムポンプの特徴ヤマダのエア駆動式ダイアフラムポンプの特長

Page 05

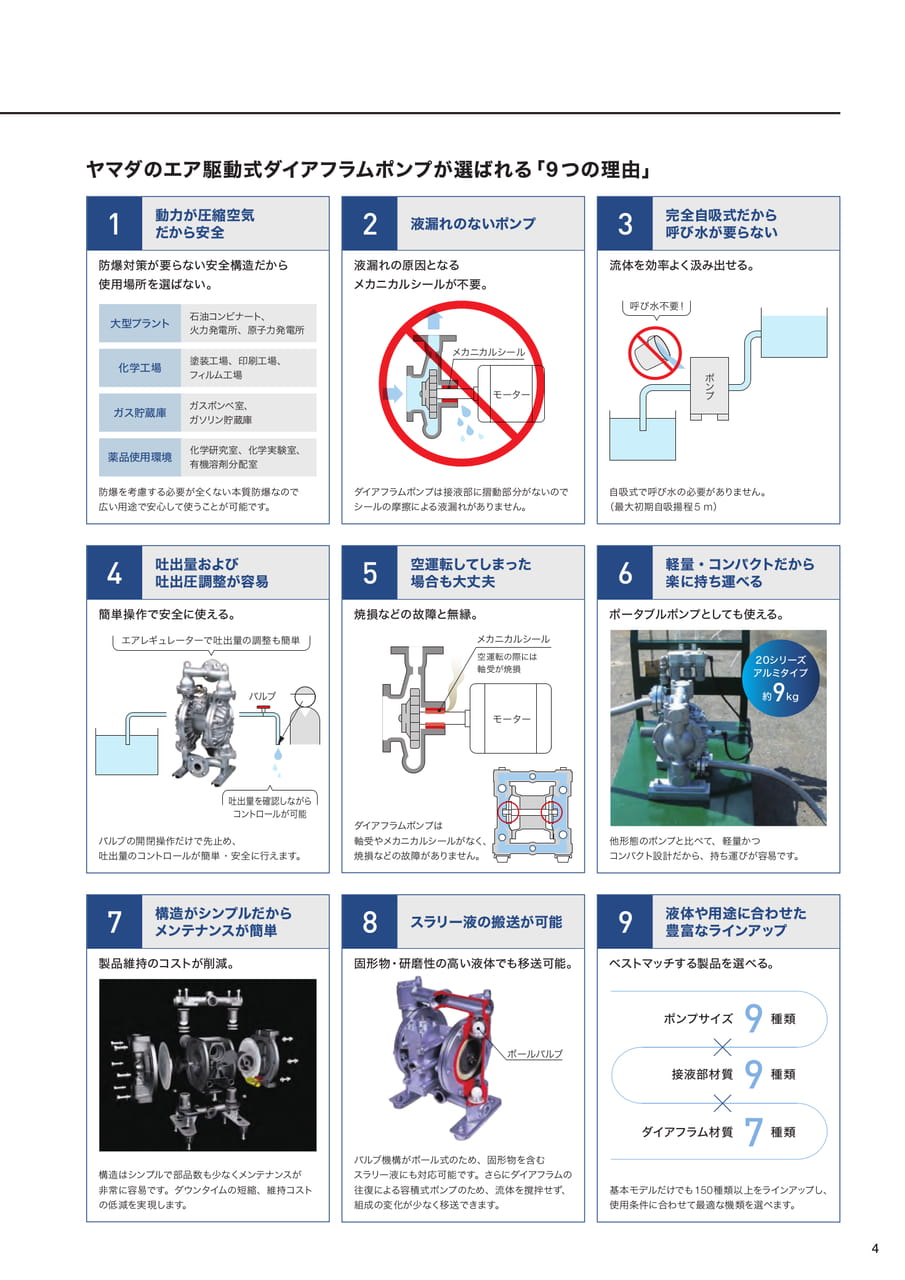

ヤマダのエア駆動式ダイアフラムポンプが選ばれる「9つの理由」1動力が圧縮空気だから安全2液漏れのないポンプ3完全自吸式だから呼び水が要らない防爆対策が要らない安全構造だから使用場所を選ばない。液漏れの原因となるメカニカルシールが不要。流体を効率よく汲み出せる。大型プラント石油コンビナート、火力発電所、原子力発電所呼び水不要！化学工場塗装工場、印刷工場、フィルム工場メカニカルシールガス貯蔵庫ガスボンベ室、ガソリン貯蔵庫モーター薬品使用環境化学研究室、化学実験室、有機溶剤分配室防爆を考慮する必要が全くない本質防爆なので広い用途で安心して使うことが可能です。ダイアフラムポンプは接液部に摺動部分がないのでシールの摩擦による液漏れがありません。自吸式で呼び水の必要がありません。（最大初期自吸揚程5m）4吐出量および吐出圧調整が容易5空運転してしまった場合も大丈夫6軽量・コンパクトだから楽に持ち運べる簡単操作で安全に使える。エアレギュレーターで吐出量の調整も簡単焼損などの故障と無縁。メカニカルシール空運転の際には軸受が焼損モーターポータブルポンプとしても使える。ポンプバルブ20シリーズアルミタイプ約9kgバルブの開閉操作だけで先止め、吐出量を確認しながらコントロールが可能吐出量のコントロールが簡単・安全に行えます。ダイアフラムポンプは軸受やメカニカルシールがなく、焼損などの故障がありません。他形態のポンプと比べて、軽量かつコンパクト設計だから、持ち運びが容易です。7構造がシンプルだからメンテナンスが簡単8スラリー液の搬送が可能9液体や用途に合わせた豊富なラインアップ製品維持のコストが削減。構造はシンプルで部品数も少なくメンテナンスが非常に容易です。ダウンタイムの短縮、維持コストの低減を実現します。固形物・研磨性の高い液体でも移送可能。ボールバルブバルブ機構がボール式のため、固形物を含むスラリー液にも対応可能です。さらにダイアフラムの往復による容積式ポンプのため、流体を撹拌せず、組成の変化が少なく移送できます。ベストマッチする製品を選べる。ポンプサイズ接液部材質ダイアフラム材質997種類種類種類基本モデルだけでも150種類以上をラインアップし、使用条件に合わせて最適な機類を選べます。4

Page 06

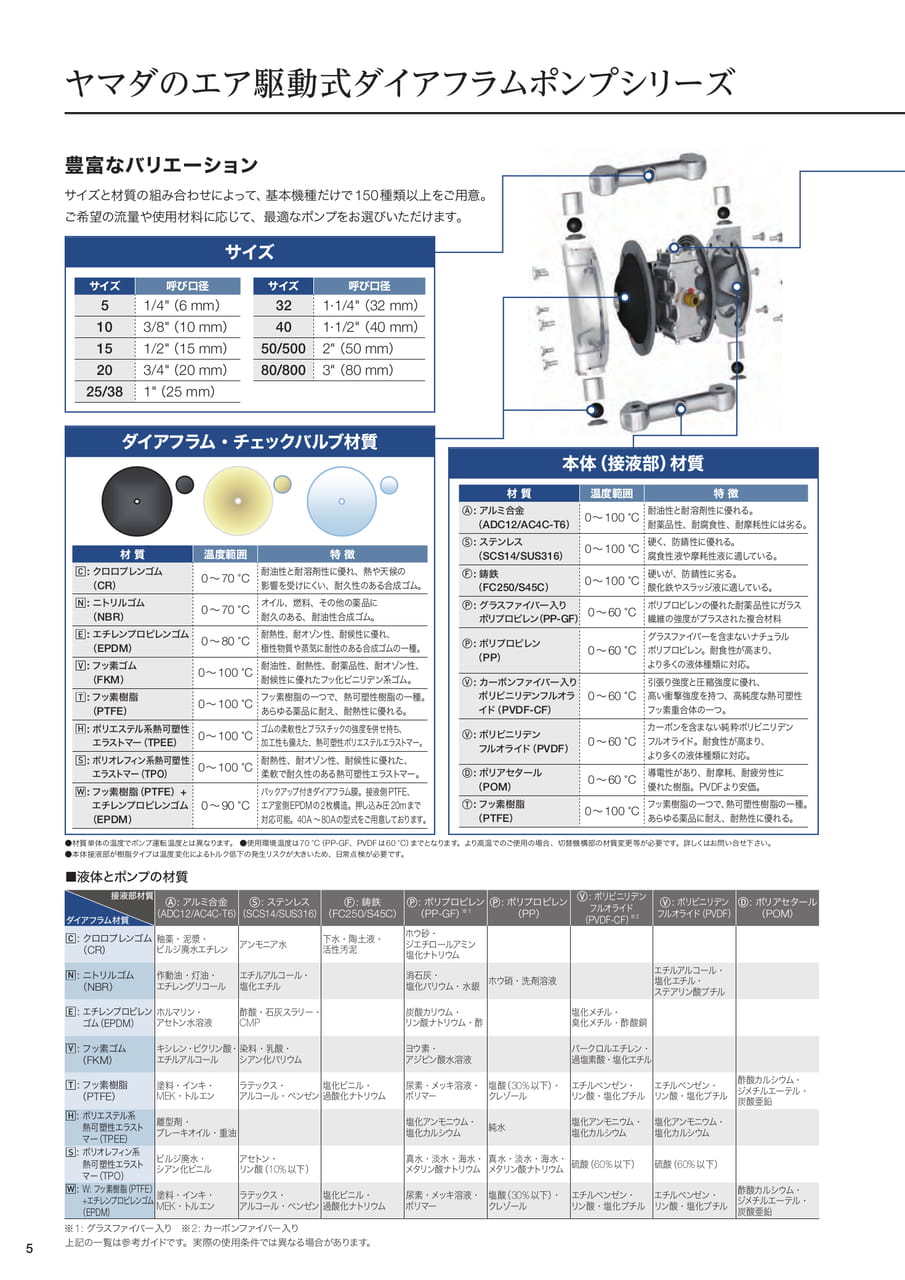

ヤマダのエア駆動式ダイアフラムポンプシリーズ豊富なバリエーションサイズと材質の組み合わせによって、基本機種だけで150種類以上をご用意。ご希望の流量や使用材料に応じて、最適なポンプをお選びいただけます。サイズサイズ呼び口径サイズ呼び口径51/4"（6mm）321·1/4"（32mm）103/8"（10mm）401·1/2"（40mm）151/2"（15mm）50/5002"（50mm）203/4"（20mm）80/8003"（80mm）25/381"（25mm）ダイアフラム・チェックバルブ材質材質温度範囲特徴:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）0～70°C耐油性と耐溶剤性に優れ、熱や天候の影響を受けにくい、耐久性のある合成ゴム。0～70°Cオイル、燃料、その他の薬品に耐久のある、耐油性合成ゴム。0～80°C耐熱性、耐オゾン性、耐候性に優れ、極性物質や蒸気に耐性のある合成ゴムの一種。0～100°C耐油性、耐熱性、耐薬品性、耐オゾン性、耐候性に優れたフッ化ビニリデン系ゴム。0～100°Cフッ素樹脂の一つで、熱可塑性樹脂の一種。あらゆる薬品に耐え、耐熱性に優れる。:ポリエステル系熱可塑性エラストマー（TPEE）0～100°Cゴムの柔軟性とプラスチックの強度を併せ持ち、加工性も備えた、熱可塑性ポリエステルエラストマー。:ポリオレフィン系熱可塑性エラストマー（TPO）:フッ素樹脂（PTFE）+エチレンプロピレンゴム（EPDM）0～100°C0～90°C耐熱性、耐オゾン性、耐候性に優れた、柔軟で耐久性のある熱可塑性エラストマー。バックアップ付きダイアフラム膜。接液側PTFE、エア室側EPDMの2枚構造。押し込み圧20mまで対応可能。40A～80Aの型式をご用意しております。本体（接液部）材質材質温度範囲特徴:アルミ合金（ADC12/AC4C-T6）0～100°C:ステンレス（SCS14/SUS316）0～100°C:鋳鉄0～100°C（FC250/S45C）:グラスファイバー入りポリプロピレン（PP-GF）0～60°C:ポリプロピレン（PP）:カーボンファイバー入りポリビニリデンフルオライド（PVDF-CF）0～60°C0～60°C耐油性と耐溶剤性に優れる。耐薬品性、耐腐食性、耐摩耗性には劣る。硬く、防錆性に優れる。腐食性液や摩耗性液に適している。硬いが、防錆性に劣る。酸化鉄やスラッジ液に適している。ポリプロピレンの優れた耐薬品性にガラス繊維の強度がプラスされた複合材料グラスファイバーを含まないナチュラルポリプロピレン。耐食性が高まり、より多くの液体種類に対応。引張り強度と圧縮強度に優れ、高い衝撃強度を持つ、高純度な熱可塑性フッ素重合体の一つ。カーボンを含まない純粋ポリビニリデン:ポリビニリデンフルオライド（PVDF）0～60°Cフルオライド。耐食性が高まり、より多くの液体種類に対応。:ポリアセタール（POM）:フッ素樹脂（PTFE）導電性があり、耐摩耗、耐疲労性に0～60°C優れた樹脂。PVDFより安価。0～100°Cフッ素樹脂の一つで、熱可塑性樹脂の一種。あらゆる薬品に耐え、耐熱性に優れる。●材質単体の温度でポンプ運転温度とは異なります。●使用環境温度は70°C（PP-GF、PVDFは60°C）までとなります。より高温でのご使用の場合、切替機構部の材質変更等が必要です。詳しくはお問い合せ下さい。●本体接液部が樹脂タイプは温度変化によるトルク低下の発生リスクが大きいため、日常点検が必要です。■液体とポンプの材質接液部材質:アルミ合金:ステンレス:鋳鉄（ADC12/AC4C-T6）（SCS14/SUS316）（FC250/S45C）ダイアフラム材質:クロロプレンゴム釉薬・泥漿・（CR）ビルジ廃水エチレンアンモニア水下水・陶土液・活性汚泥:ニトリルゴム（NBR）作動油・灯油・エチレングリコールエチルアルコール・塩化エチル:ポリプロピレン（PP-GF）※1:ポリプロピレン（PP）ホウ砂・ジエチロールアミン塩化ナトリウム消石灰・塩化バリウム・水銀ホウ硝・洗剤溶液:ポリビニリデンフルオライド（PVDF-CF）※2:ポリビニリデンフルオライド（PVDF）エチルアルコール・塩化エチル・ステアリン酸ブチル:ポリアセタール（POM）:エチレンプロピレンホルマリン・ゴム（EPDM）アセトン水溶液酢酸・石灰スラリー・CMP炭酸カリウム・リン酸ナトリウム・酢塩化メチル・臭化メチル・酢酸銅:フッ素ゴム（FKM）キシレン・ピクリン酸・染料・乳酸・エチルアルコールシアン化バリウムヨウ素・アジピン酸水溶液パークロルエチレン・過塩素酸・塩化エチル5:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）塗料・インキ・MEK・トルエン離型剤・ブレーキオイル・重油ビルジ廃水・シアン化ビニルラテックス・塩化ビニル・アルコール・ベンゼン過酸化ナトリウムアセトン・リン酸（10%以下）:W:フッ素樹脂（PTFE）塗料・インキ・ラテックス・塩化ビニル・+エチレンプロピレンゴムMEK・トルエンアルコール・ベンゼン過酸化ナトリウム（EPDM）※1:グラスファイバー入り※2:カーボンファイバー入り上記の一覧は参考ガイドです。実際の使用条件では異なる場合があります。尿素・メッキ溶液・ポリマー塩化アンモニウム・塩化カルシウム真水・淡水・海水・メタリン酸ナトリウム尿素・メッキ溶液・ポリマー塩酸（30%以下）・クレゾール純水真水・淡水・海水・メタリン酸ナトリウム塩酸（30%以下）・クレゾールエチルベンゼン・リン酸・塩化ブチル塩化アンモニウム・塩化カルシウムエチルベンゼン・リン酸・塩化ブチル塩化アンモニウム・塩化カルシウム硫酸（60%以下）硫酸（60%以下）エチルベンゼン・リン酸・塩化ブチルエチルベンゼン・リン酸・塩化ブチル酢酸カルシウム・ジメチルエーテル・炭酸亜鉛酢酸カルシウム・ジメチルエーテル・炭酸亜鉛

Page 07

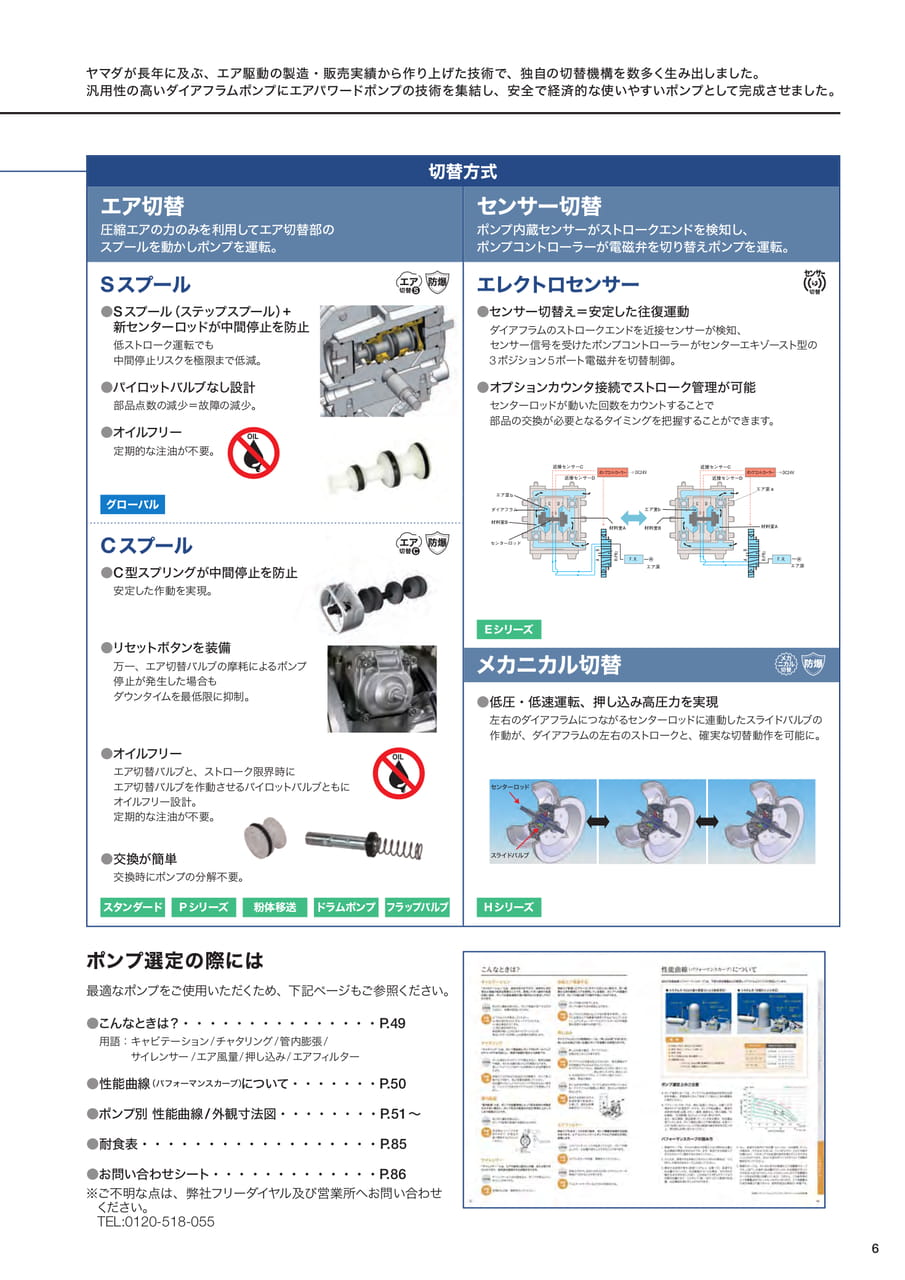

ヤマダが長年に及ぶ、エア駆動の製造・販売実績から作り上げた技術で、独自の切替機構を数多く生み出しました。汎用性の高いダイアフラムポンプにエアパワードポンプの技術を集結し、安全で経済的な使いやすいポンプとして完成させました。切替方式エア切替圧縮エアの力のみを利用してエア切替部のスプールを動かしポンプを運転。Sスプール●Sスプール（ステップスプール）+新センターロッドが中間停止を防止低ストローク運転でも中間停止リスクを極限まで低減。●パイロットバルブなし設計部品点数の減少＝故障の減少。●オイルフリー定期的な注油が不要。センサー切替ポンプ内蔵センサーがストロークエンドを検知し、ポンプコントローラーが電磁弁を切り替えポンプを運転。エレクトロセンサー●センサー切替え＝安定した往復運動ダイアフラムのストロークエンドを近接センサーが検知、センサー信号を受けたポンプコントローラーがセンターエキゾースト型の3ポジション5ポート電磁弁を切替制御。●オプションカウンタ接続でストローク管理が可能センターロッドが動いた回数をカウントすることで部品の交換が必要となるタイミングを把握することができます。ポンプコントローラーポンプコントローラーグローバルCスプール●C型スプリングが中間停止を防止安定した作動を実現。●リセットボタンを装備万一、エア切替バルブの摩耗によるポンプ停止が発生した場合もダウンタイムを最低限に抑制。●オイルフリーエア切替バルブと、ストローク限界時にエア切替バルブを作動させるパイロットバルブともにオイルフリー設計。定期的な注油が不要。Eシリーズメカニカル切替●低圧・低速運転、押し込み高圧力を実現左右のダイアフラムにつながるセンターロッドに連動したスライドバルブの作動が、ダイアフラムの左右のストロークと、確実な切替動作を可能に。センターロッド●交換が簡単交換時にポンプの分解不要。スタンダードPシリーズ粉体移送ドラムポンプフラップバルブスライドバルブHシリーズポンプ選定の際には最適なポンプをご使用いただくため、下記ページもご参照ください。●こんなときは？・・・・・・・・・・・・・・・P.49用語：キャビテーション/チャタリング/管内膨張/サイレンサー/エア風量/押し込み/エアフィルター●性能曲線（パフォーマンスカーブ）について・・・・・・・P.50●ポンプ別性能曲線/外観寸法図・・・・・・・・P.51～●耐食表・・・・・・・・・・・・・・・・・・P.85●お問い合わせシート・・・・・・・・・・・・・P.86※ご不明な点は、弊社フリーダイヤル及び営業所へお問い合わせください。TEL:0120-518-0556

Page 08

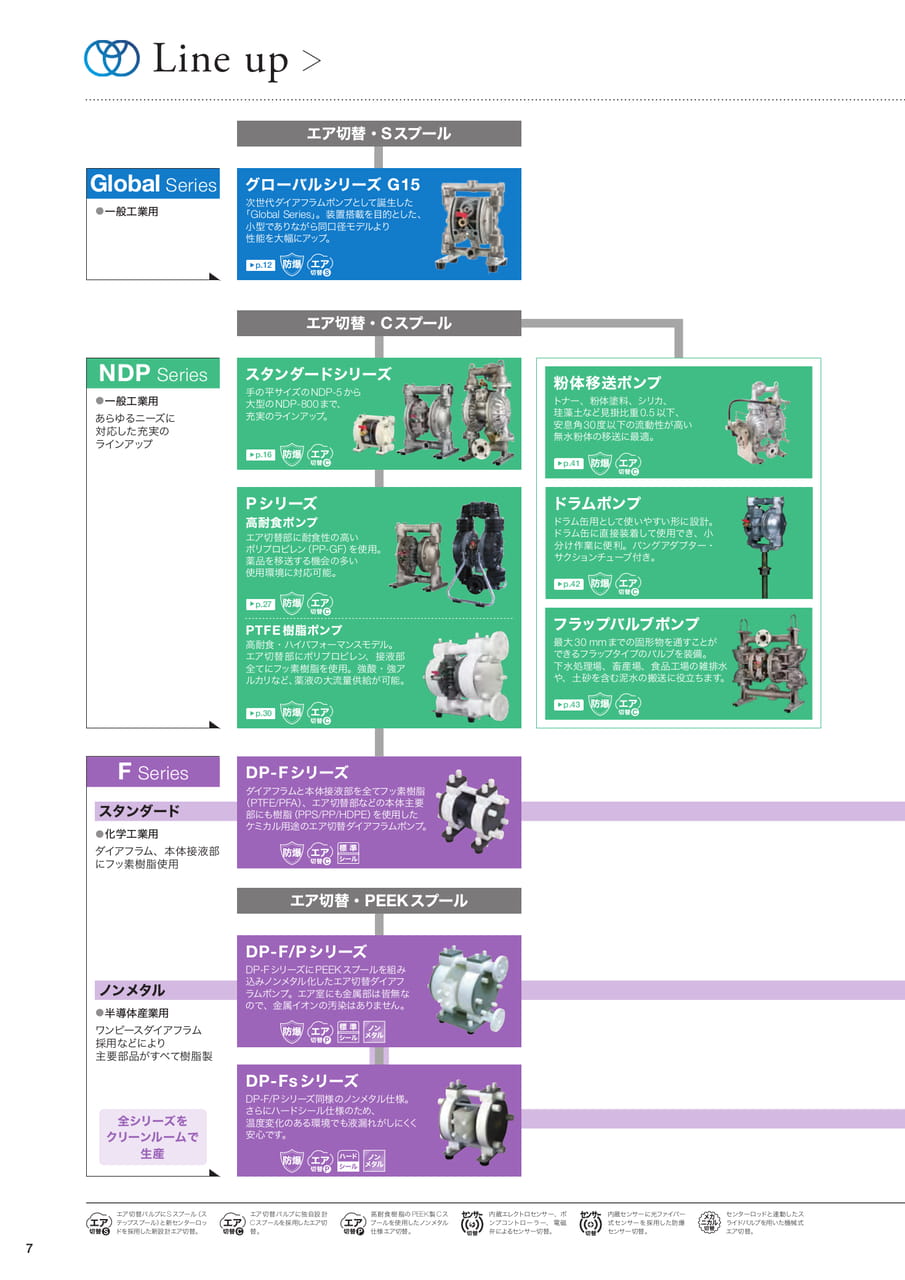

Lineupエア切替・SスプールGlobalSeries●一般工業用グローバルシリーズG15次世代ダイアフラムポンプとして誕生した「GlobalSeries」。装置搭載を目的とした、小型でありながら同口径モデルより性能を大幅にアップ。�p.12エア切替・CスプールNDPSeries●一般工業用あらゆるニーズに対応した充実のラインアップスタンダードシリーズ手の平サイズのNDP-5から大型のNDP-800まで、充実のラインアップ。�p.16粉体移送ポンプトナー、粉体塗料、シリカ、珪藻土など見掛比重0.5以下、安息角30度以下の流動性が高い無水粉体の移送に最適。�p.41Pシリーズ高耐食ポンプエア切替部に耐食性の高いポリプロピレン（PP-GF）を使用。薬品を移送する機会の多い使用環境に対応可能。�p.27PTFE樹脂ポンプ高耐食・ハイパフォーマンスモデル。エア切替部にポリプロピレン、接液部全てにフッ素樹脂を使用。強酸・強アルカリなど、薬液の大流量供給が可能。ドラムポンプドラム缶用として使いやすい形に設計。ドラム缶に直接装着して使用でき、小分け作業に便利。バングアダプター・サクションチューブ付き。�p.42フラップバルブポンプ最大30mmまでの固形物を通すことができるフラップタイプのバルブを装備。下水処理場、畜産場、食品工場の雑排水や、土砂を含む泥水の搬送に役立ちます。�p.30�p.43FSeriesスタンダード●化学工業用ダイアフラム、本体接液部にフッ素樹脂使用DP-Fシリーズダイアフラムと本体接液部を全てフッ素樹脂（PTFE/PFA）、エア切替部などの本体主要部にも樹脂（PPS/PP/HDPE）を使用したケミカル用途のエア切替ダイアフラムポンプ。エア切替・PEEKスプールノンメタル●半導体産業用ワンピースダイアフラム採用などにより主要部品がすべて樹脂製全シリーズをクリーンルームで生産DP-F/PシリーズDP-FシリーズにPEEKスプールを組み込みノンメタル化したエア切替ダイアフラムポンプ。エア室にも金属部は皆無なので、金属イオンの汚染はありません。DP-FsシリーズDP-F/Pシリーズ同様のノンメタル仕様。さらにハードシール仕様のため、温度変化のある環境でも液漏れがしにくく安心です。7エア切替バルブにSスプール（ステップスプール）と新センターロッドを採用した新設計エア切替。エア切替バルブに独自設計Cスプールを採用したエア切替。高耐食樹脂のPEEK製Cスプールを使用したノンメタル仕様エア切替。内蔵エレクトロセンサー、ポンプコントローラー、電磁弁によるセンサー切替。内蔵センサーに光ファイバー式センサーを採用した防爆センサー切替。センターロッドと連動したスライドバルブを用いた機械式エア切替。

Page 09

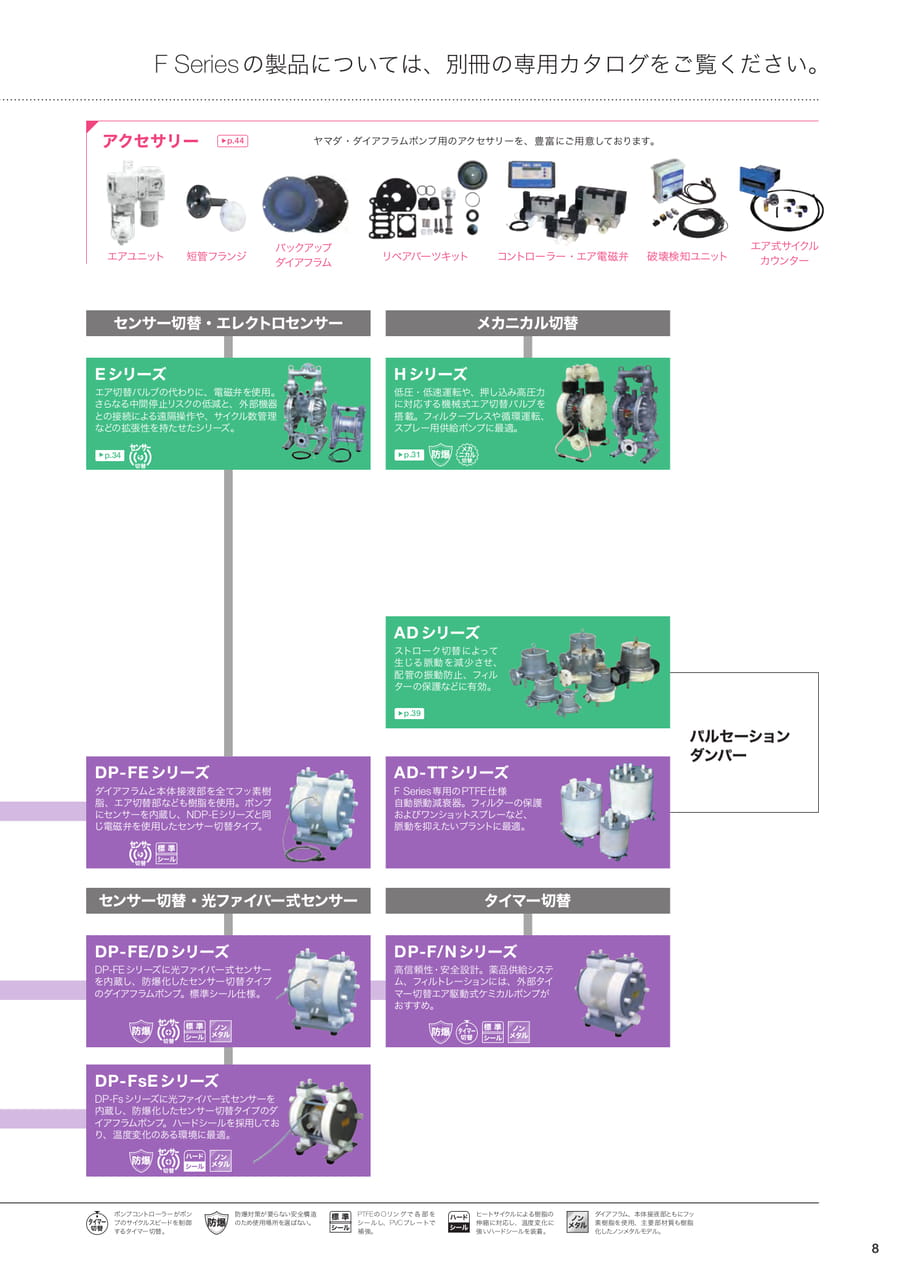

FSeriesの製品については、別冊の専用カタログをご覧ください。アクセサリー�p.44ヤマダ・ダイアフラムポンプ用のアクセサリーを、豊富にご用意しております。エアユニット短管フランジバックアップダイアフラムリペアパーツキットコントローラー・エア電磁弁破壊検知ユニットエア式サイクルカウンターセンサー切替・エレクトロセンサーメカニカル切替Eシリーズエア切替バルブの代わりに、電磁弁を使用。さらなる中間停止リスクの低減と、外部機器との接続による遠隔操作や、サイクル数管理などの拡張性を持たせたシリーズ。Hシリーズ低圧・低速運転や、押し込み高圧力に対応する機械式エア切替バルブを搭載。フィルタープレスや循環運転、スプレー用供給ポンプに最適。�p.34�p.31ADシリーズストローク切替によって生じる脈動を減少させ、配管の振動防止、フィルターの保護などに有効。DP-FEシリーズダイアフラムと本体接液部を全てフッ素樹脂、エア切替部なども樹脂を使用。ポンプにセンサーを内蔵し、NDP-Eシリーズと同じ電磁弁を使用したセンサー切替タイプ。�p.39AD-TTシリーズFSeries専用のPTFE仕様自動脈動減衰器。フィルターの保護およびワンショットスプレーなど、脈動を抑えたいプラントに最適。パルセーションダンパーセンサー切替・光ファイバー式センサータイマー切替DP-FE/DシリーズDP-FEシリーズに光ファイバー式センサーを内蔵し、防爆化したセンサー切替タイプのダイアフラムポンプ。標準シール仕様。DP-F/Nシリーズ高信頼性･安全設計。薬品供給システム、フィルトレーションには、外部タイマー切替エア駆動式ケミカルポンプがおすすめ。DP-FsEシリーズDP-Fsシリーズに光ファイバー式センサーを内蔵し、防爆化したセンサー切替タイプのダイアフラムポンプ。ハードシールを採用しており、温度変化のある環境に最適。ポンプコントローラーがポンプのサイクルスピードを制御するタイマー切替。防爆対策が要らない安全構造のため使用場所を選ばない。PTFEのOリングで各部をシールし、PVCプレートで補強。ヒートサイクルによる樹脂の伸縮に対応し、温度変化に強いハードシールを装着。ダイアフラム、本体接液部ともにフッ素樹脂を使用、主要部材質も樹脂化したノンメタルモデル。8

Page 10

産業から選ぶLineupFSeriesの製品については、別冊の専用カタログをご覧ください。一般産業・排水処理化学工業塗装・印刷用途移送流体導入理由離型剤の循環・スプレー、工場排水、廃油の汲み出しに離型剤、作動油・切削油、クーラント液、廃油、汚水離型剤の循環・スプレーにおける先止めが可能液体にスラッジや汚泥が混じっていても使用可能台車などで持ち運びが楽にでき、汎用性が高いNDPスタンダード�p.16NDPEシリーズ�p.34NDPHシリーズ�p.31NDPADシリーズ�p.39用途移送流体導入理由防爆エリアにおける引火性液体の移送薬品、添加剤、溶剤エア駆動式であること防爆対策が必要な工場での使用も安全・安心台車などで持ち運びが楽にでき、汎用性が高いNDPスタンダード�p.16FDP-FシリーズFDP-FEシリーズNDPPシリーズ�p.27用途移送流体導入理由ロールコーターへの塗料供給、外壁資材の塗装など塗装用ポンプとして塗料、ワニス、ラッカー、酸化チタン、ラテックス、フレキソ・グラビア等の低粘度インキ、溶剤吐出量の調整が容易、持ち運びが簡単、分解洗浄が可能なので塗装色の変更が容易先止めができるため、設備の簡素化NDPスタンダード�p.16NDPEシリーズ�p.34NDPADシリーズ�p.39エネルギー産業炭鉱セラミック発電所の排水・配管・タンク清掃時の廃液回収、用途防爆エリアでの燃料の移送に移送雨水、海水、洗浄液、重油、ナフサ、溶剤流体導入理由エア駆動式であること防爆対策が必要な工場での使用も安全・安心台車などで持ち運びが楽にでき、汎用性が高いNDPスタンダード�p.16NDPADシリーズ�p.39用途移送流体導入理由土砂混じりの液体移送、排水、オイルの移送に泥水、燃料油、オイル土砂混じりの液体移送も可能で鉱山やシェールオイル採掘で活躍！高いメンテナンス性NDPスタンダード�p.16NDPフラップバルブポンプ�p.43用途移送流体導入理由陶土、釉薬の移送に泥漿、釉薬スラリーの移送が可能先止めができるNDPスタンダード�p.16NDPEシリーズ�p.34NDPADシリーズ�p.39食品・飲料半導体製薬用途移送流体導入理由食品原料・添加物の移送、配管洗浄液の供給、廃油・廃水回収に食品原料、消毒液、食品添加物、アルコール、廃液分解洗浄が容易で作業性が高いエア駆動式のため、水回りでも安心NDPスタンダード�p.16NDPPシリーズ�p.27用途移送流体導入理由薬液供給システムポンプとして薬液、純水、廃液接液部がフッ素樹脂で耐食性が高い。ノンメタル仕様では金属イオンによる汚染の心配がないFDP-FシリーズFDP-FEシリーズFDP-F/PシリーズFDP-FsシリーズNDPPシリーズ�p.27用途アルコール、消毒液、溶剤の移送に移送流体導入理由アルコール、消毒液、溶剤、製剤、水ポンプサイズが小さく、省スペースに設置可能分解洗浄が行いやすいNDPスタンダード�p.16FDP-FシリーズNDPPシリーズ�p.27自動車造船粉体用途オイル、クーラント液、塗料等の供給に移送流体導入理由オイル、クーラント液、塗料等空運転が可能なため、オイル・燃料の抜き取りができるNDPスタンダード�p.16NDPEシリーズ�p.34NDPHシリーズ�p.31NDPADシリーズ�p.39雨水の排出、ビルジ・廃油の回収、薬品の移送、用途潤滑油の供給に移送ビルジ、雨水、廃油、薬液、潤滑油流体導入理由液体にスラッジや汚泥が混じっていても使用可能。高い自吸能力NDPスタンダード�p.16用途移送流体導入理由無水粉体の移送に珪藻土、トナー、粉体塗料、シリカ設備の簡素化、省スペース化エア駆動式で取り扱いが簡単NDP粉体移送ポンプ�p.419

Page 11

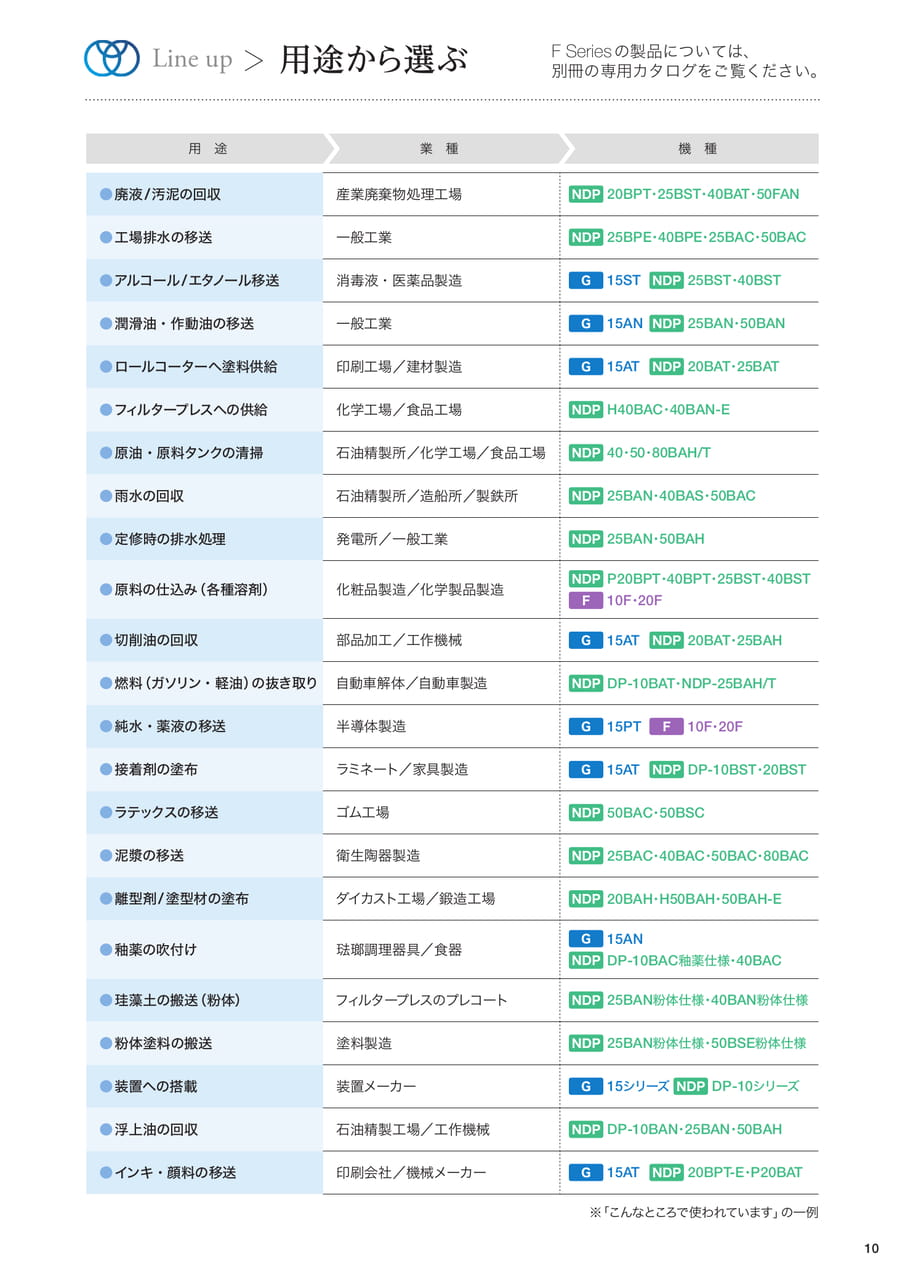

Lineup用途から選ぶFSeriesの製品については、別冊の専用カタログをご覧ください。用途業種機種●廃液/汚泥の回収産業廃棄物処理工場20BPT・25BST・40BAT・50FAN●工場排水の移送一般工業25BPE・40BPE・25BAC・50BAC●アルコール/エタノール移送消毒液・医薬品製造15ST25BST・40BST●潤滑油・作動油の移送一般工業15AN25BAN・50BAN●ロールコーターへ塗料供給印刷工場／建材製造15AT20BAT・25BAT●フィルタープレスへの供給化学工場／食品工場H40BAC・40BAN-E●原油・原料タンクの清掃石油精製所／化学工場／食品工場40・50・80BAH/T●雨水の回収石油精製所／造船所／製鉄所25BAN・40BAS・50BAC●定修時の排水処理発電所／一般工業25BAN・50BAH●原料の仕込み（各種溶剤）化粧品製造／化学製品製造P20BPT・40BPT・25BST・40BST10F・20F●切削油の回収部品加工／工作機械15AT20BAT・25BAH●燃料（ガソリン・軽油）の抜き取り自動車解体／自動車製造DP-10BAT・NDP-25BAH/T●純水・薬液の移送半導体製造15PT10F・20F●接着剤の塗布ラミネート／家具製造15ATDP-10BST・20BST●ラテックスの移送ゴム工場50BAC・50BSC●泥漿の移送衛生陶器製造25BAC・40BAC・50BAC・80BAC●離型剤/塗型材の塗布ダイカスト工場／鍛造工場20BAH・H50BAH・50BAH-E●釉薬の吹付け琺瑯調理器具／食器15ANDP-10BAC釉薬仕様・40BAC●珪藻土の搬送（粉体）フィルタープレスのプレコート25BAN粉体仕様・40BAN粉体仕様●粉体塗料の搬送塗料製造25BAN粉体仕様・50BSE粉体仕様●装置への搭載装置メーカー15シリーズDP-10シリーズ●浮上油の回収石油精製工場／工作機械DP-10BAN・25BAN・50BAH●インキ・顔料の移送印刷会社／機械メーカー15AT20BPT-E・P20BAT※「こんなところで使われています」の一例10

Page 12

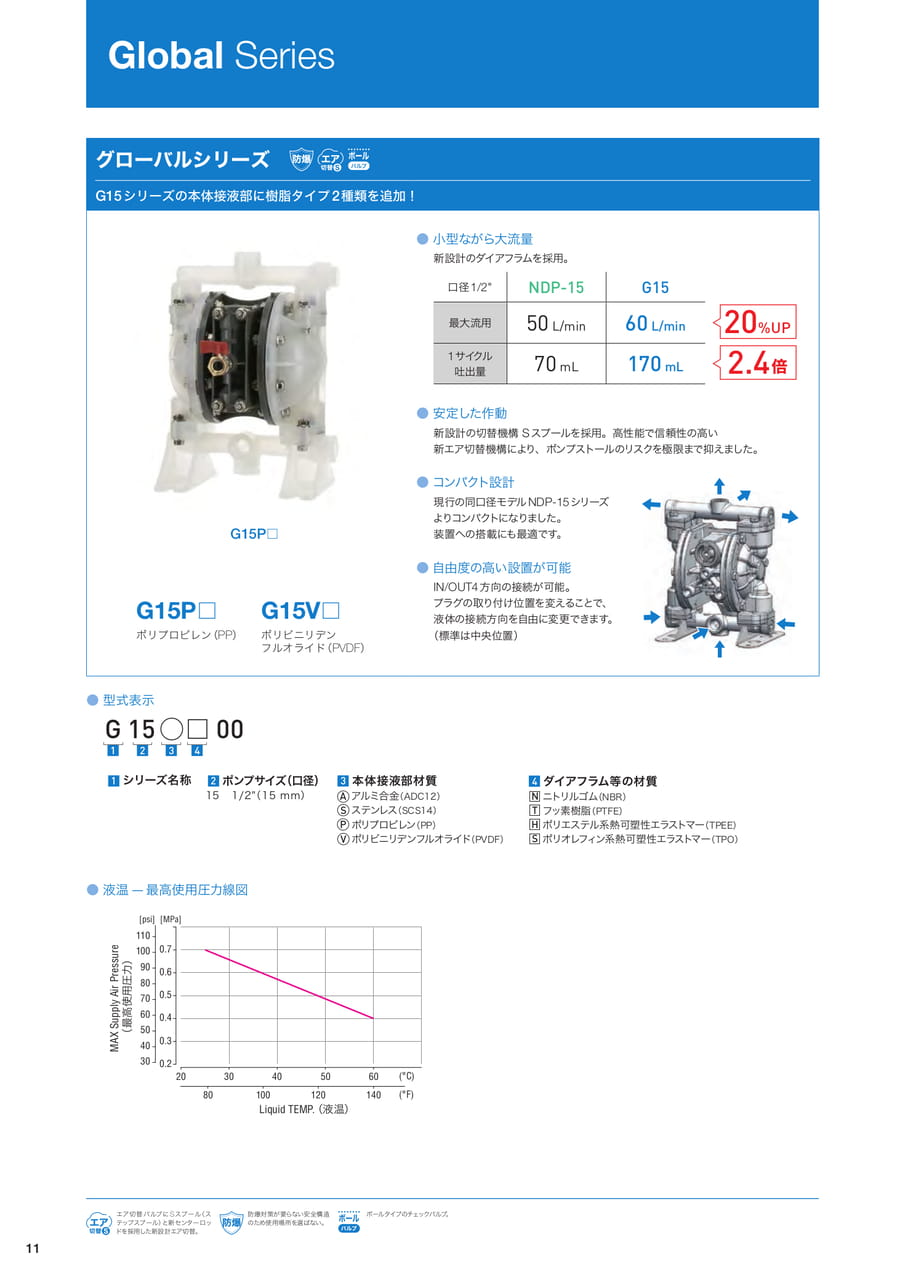

GlobalSeriesグローバルシリーズバルブG15シリーズの本体接液部に樹脂タイプ2種類を追加！●小型ながら大流量新設計のダイアフラムを採用。口径1/2"NDP-15G15最大流用50L/min60L/min20%UP1サイクル吐出量70mL170mL2.4倍●安定した作動新設計の切替機構Sスプールを採用。高性能で信頼性の高い新エア切替機構により、ポンプストールのリスクを極限まで抑えました。G15P□●コンパクト設計現行の同口径モデルNDP-15シリーズよりコンパクトになりました。装置への搭載にも最適です。G15P□ポリプロピレン（PP）G15V□ポリビニリデンフルオライド（PVDF）●自由度の高い設置が可能IN/OUT4方向の接続が可能。プラグの取り付け位置を変えることで、液体の接続方向を自由に変更できます。（標準は中央位置）●型式表示G15○□0012341シリーズ名称2ポンプサイズ（口径）151/2"（15mm）3本体接液部材質Aアルミ合金（ADC12）Sステンレス（SCS14）Pポリプロピレン（PP）Vポリビニリデンフルオライド（PVDF）4ダイアフラム等の材質NTHSニトリルゴム（NBR）フッ素樹脂（PTFE）ポリエステル系熱可塑性エラストマー（TPEE）ポリオレフィン系熱可塑性エラストマー（TPO）●液温—最高使用圧力線図MAXSupplyAirPressure（最高使用圧力）[psi][MPa]1101000.7900.680700.5600.450400.3300.2203040506080100120140LiquidTEMP（.液温）(°C)(°F)11エア切替バルブにSスプール（ステップスプール）と新センターロッドを採用した新設計エア切替。防爆対策が要らない安全構造のため使用場所を選ばない。ボールタイプのチェックバルブ。

Page 13

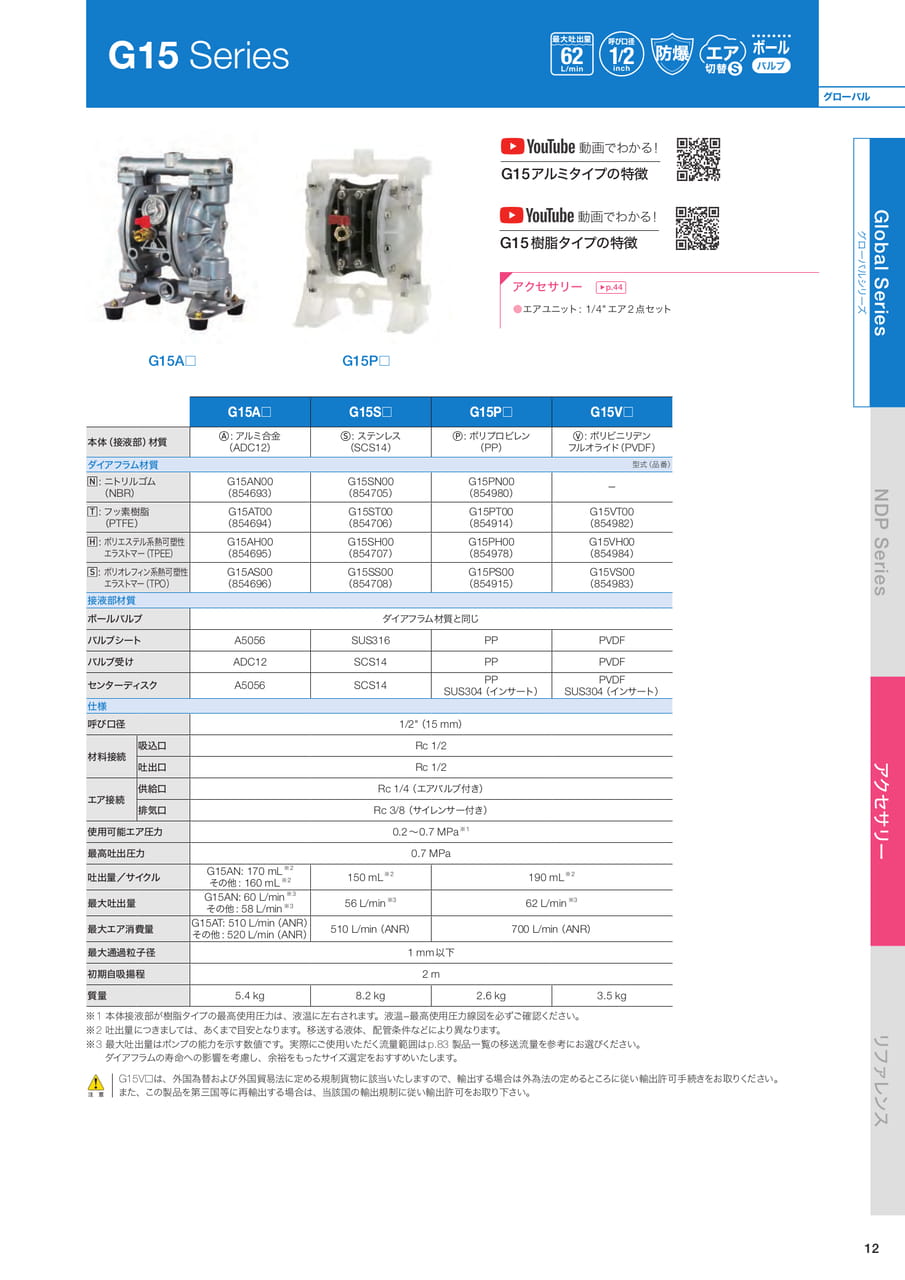

G15Series最大吐出量62L/min呼び口径1/2inchバルブグローバル動画でわかる！G15アルミタイプの特徴動画でわかる！G15樹脂タイプの特徴アクセサリー�p.44●エアユニット:1/4"エア2点セットグローバルシリーズGlobalSeriesG15A□G15P□G15A□G15S□G15P□G15V□本体（接液部）材質:アルミ合金（ADC12）:ステンレス（SCS14）:ポリプロピレン（PP）:ポリビニリデンフルオライド（PVDF）ダイアフラム材質型式（品番）:ニトリルゴム（NBR）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）接液部材質ボールバルブG15AN00（854693）G15AT00（854694）G15AH00（854695）G15AS00（854696）G15SN00（854705）G15ST00（854706）G15SH00（854707）G15SS00（854708）ダイアフラム材質と同じG15PN00（854980）G15PT00（854914）G15PH00（854978）G15PS00（854915）－G15VT00（854982）G15VH00（854984）G15VS00（854983）NDPSeriesバルブシートA5056SUS316PPPVDFバルブ受けADC12SCS14PPPVDFセンターディスクA5056SCS14仕様呼び口径1/2"（15mm）PPSUS304（インサート）PVDFSUS304（インサート）材料接続エア接続吸込口Rc1/2吐出口Rc1/2供給口Rc1/4（エアバルブ付き）排気口Rc3/8（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力吐出量／サイクル最大吐出量最大エア消費量最大通過粒子径0.7MPaG15AN:170mL※2その他:160mL※2150mL※2190mL※2G15AN:60L/min※3その他:58L/min※356L/min※362L/min※3G15AT:510L/min（ANR）その他:520L/min（ANR）510L/min（ANR）700L/min（ANR）1mm以下アクセサリー初期自吸揚程2m質量5.4kg8.2kg2.6kg3.5kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。注意G15V□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。リファレンス12

Page 14

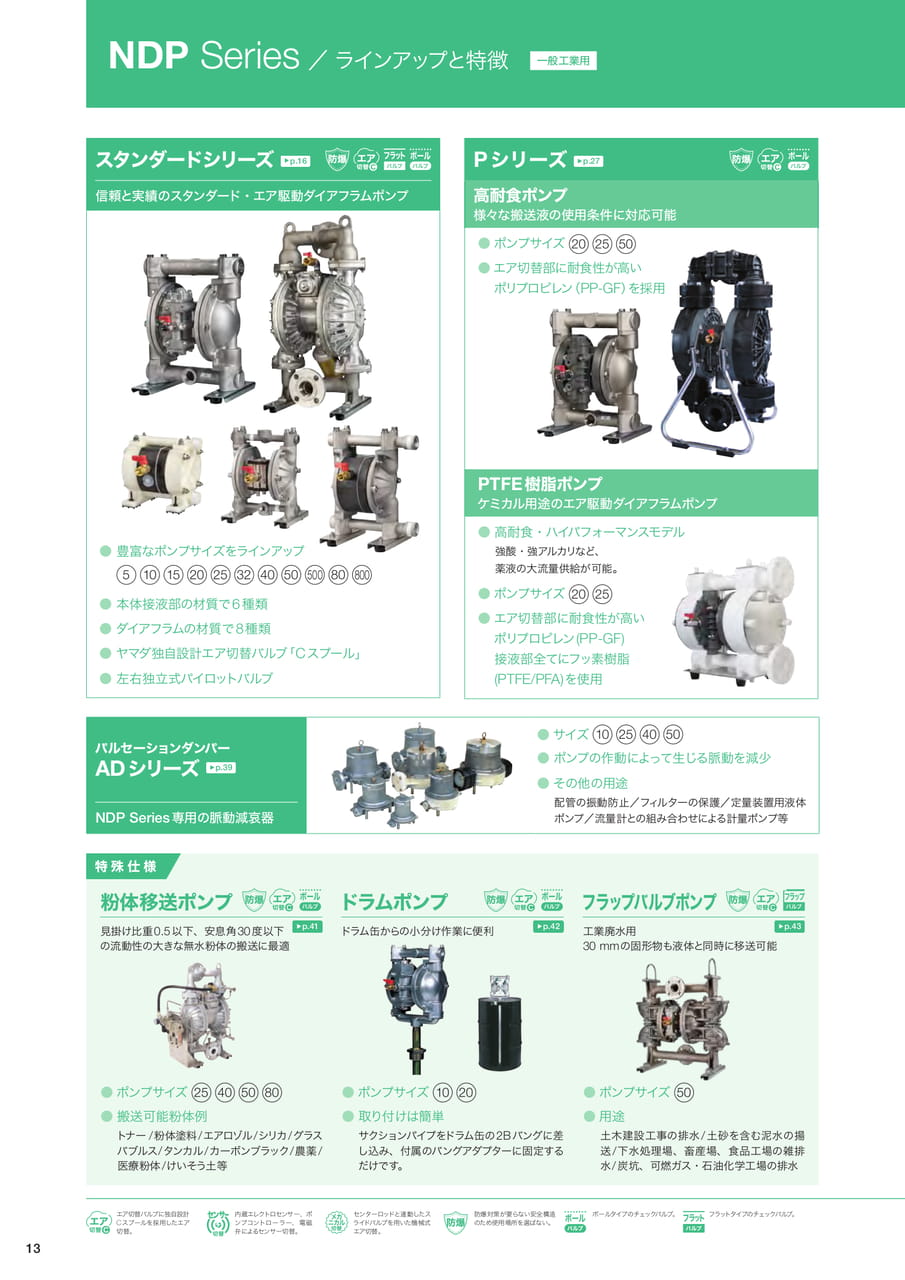

NDPSeries／ラインアップと特徴一般工業用スタンダードシリーズ�p.16バルブバルブPシリーズ�p.27バルブ信頼と実績のスタンダード・エア駆動ダイアフラムポンプ高耐食ポンプ様々な搬送液の使用条件に対応可能●ポンプサイズ●エア切替部に耐食性が高いポリプロピレン（PP-GF）を採用PTFE樹脂ポンプケミカル用途のエア駆動ダイアフラムポンプ●豊富なポンプサイズをラインアップ500800●本体接液部の材質で6種類●ダイアフラムの材質で8種類●ヤマダ独自設計エア切替バルブ「Cスプール」●左右独立式パイロットバルブ●高耐食・ハイパフォーマンスモデル強酸・強アルカリなど、薬液の大流量供給が可能。●ポンプサイズ●エア切替部に耐食性が高いポリプロピレン(PP-GF)接液部全てにフッ素樹脂(PTFE/PFA)を使用パルセーションダンパー�p.39ADシリーズNDPSeries専用の脈動減哀器●サイズ●ポンプの作動によって生じる脈動を減少●その他の用途配管の振動防止／フィルターの保護／定量装置用液体ポンプ／流量計との組み合わせによる計量ポンプ等特殊仕様粉体移送ポンプドラムポンプフラップバルブポンプ見掛け比重0.5以下、安息角30度以下の流動性の大きな無水粉体の搬送に最適�p.41ドラム缶からの小分け作業に便利�p.42工業廃水用30mmの固形物も液体と同時に移送可能�p.43●ポンプサイズ●搬送可能粉体例トナー/粉体塗料/エアロゾル/シリカ/グラスバブルス/タンカル/カーボンブラック/農薬/医療粉体/けいそう土等●ポンプサイズ●取り付けは簡単サクションパイプをドラム缶の2Bバングに差し込み、付属のバングアダプターに固定するだけです。●ポンプサイズ●用途土木建設工事の排水/土砂を含む泥水の揚送/下水処理場、畜産場、食品工場の雑排水/炭坑、可燃ガス・石油化学工場の排水13エア切替バルブに独自設計Cスプールを採用したエア切替。内蔵エレクトロセンサー、ポンプコントローラー、電磁弁によるセンサー切替。センターロッドと連動したスライドバルブを用いた機械式エア切替。防爆対策が要らない安全構造のため使用場所を選ばない。ボールタイプのチェックバルブ。フラットタイプのチェックバルブ。

Page 15

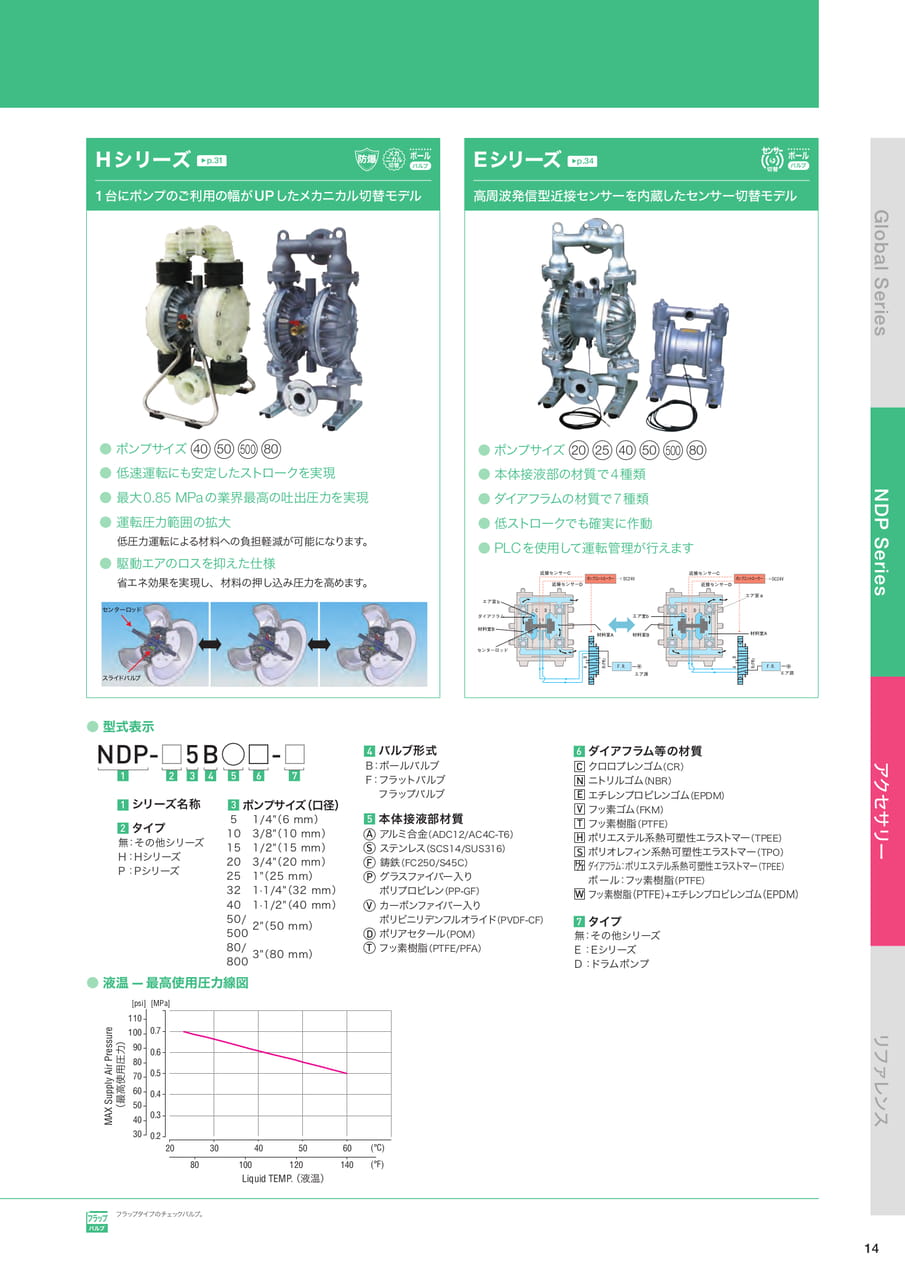

Hシリーズ�p.31バルブEシリーズ�p.34バルブ1台にポンプのご利用の幅がUPしたメカニカル切替モデル●ポンプサイズ500●低速運転にも安定したストロークを実現●最大0.85MPaの業界最高の吐出圧力を実現●運転圧力範囲の拡大低圧力運転による材料への負担軽減が可能になります。●駆動エアのロスを抑えた仕様省エネ効果を実現し、材料の押し込み圧力を高めます。センターロッドスライドバルブ●型式表示NDP-□5B○□-□11シリーズ名称2タイプ無：その他シリーズH：HシリーズP：Pシリーズ234567●液温—最高使用圧力線図MAXSupplyAirPressure（最高使用圧力）3ポンプサイズ（口径）51/4"（6mm）103/8"（10mm）151/2"（15mm）203/4"（20mm）251"（25mm）321·1/4"（32mm）401·1/2"（40mm）50/2"（50mm）50080/3"（80mm）800[psi][MPa]1101000.7900.680700.5600.450400.3300.2203040506080100120140LiquidTEMP.（液温）4バルブ形式B：ボールバルブF：フラットバルブフラップバルブ5ASFPVDT本体接液部材質アルミ合金（ADC12/AC4C-T6）ステンレス（SCS14/SUS316）鋳鉄（FC250/S45C）グラスファイバー入りポリプロピレン（PP-GF）カーボンファイバー入りポリビニリデンフルオライド（PVDF-CF）ポリアセタール（POM）フッ素樹脂（PTFE/PFA）(°C)(°F)高周波発信型近接センサーを内蔵したセンサー切替モデル●ポンプサイズ500●本体接液部の材質で4種類●ダイアフラムの材質で7種類●低ストロークでも確実に作動●PLCを使用して運転管理が行えますポンプコントローラーポンプコントローラー6ダイアフラム等の材質Cクロロプレンゴム（CR）Nニトリルゴム（NBR）Eエチレンプロピレンゴム（EPDM）Vフッ素ゴム（FKM）Tフッ素樹脂（PTFE）Hポリエステル系熱可塑性エラストマー（TPEE）Sポリオレフィン系熱可塑性エラストマー（TPO）HTダイアフラム：ポリエステル系熱可塑性エラストマー（TPEE）ボール：フッ素樹脂（PTFE）Wフッ素樹脂（PTFE）+エチレンプロピレンゴム（EPDM）7タイプ無：その他シリーズE：EシリーズD：ドラムポンプGlobalSeriesNDPSeriesアクセサリーリファレンスフラップタイプのチェックバルブ。14

Page 16

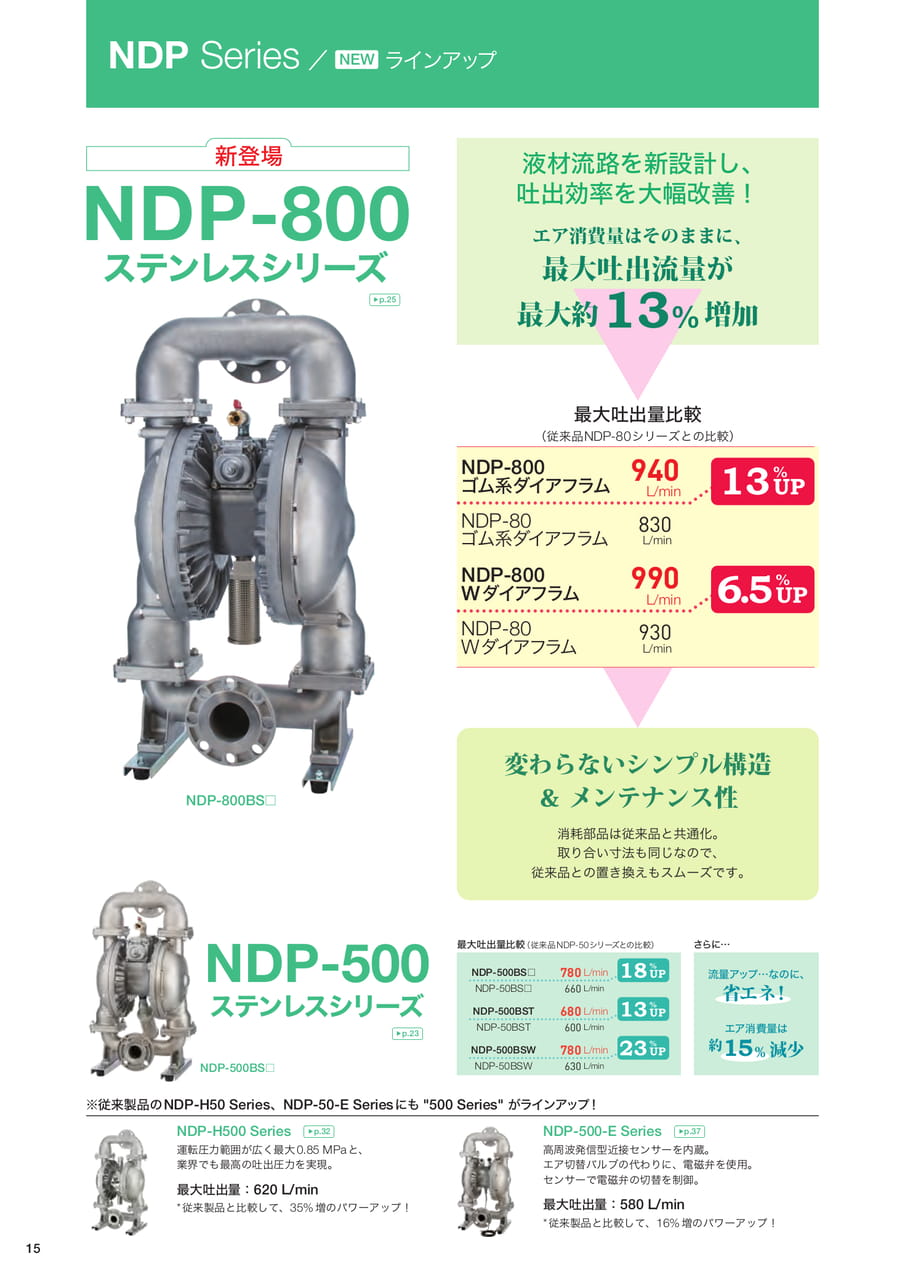

NDPSeries／NEWラインアップ新登場NDP-800ステンレスシリーズ�p.25液材流路を新設計し、吐出効率を大幅改善！エア消費量はそのままに、最大吐出流量が最大約13%増加最大吐出量比較（従来品NDP-80シリーズとの比較）NDP-800ゴム系ダイアフラム940L/minNDP-80ゴム系ダイアフラム830L/minNDP-800990WダイアフラムL/minNDP-80Wダイアフラム930L/min%13UP%6.5UPNDP-800BS□変わらないシンプル構造＆メンテナンス性消耗部品は従来品と共通化。取り合い寸法も同じなので、従来品との置き換えもスムーズです。NDP-500ステンレスシリーズNDP-500BS□�p.23最大吐出量比較（従来品NDP-50シリーズとの比較）NDP-500BS□NDP-50BS□NDP-500BSTNDP-50BSTNDP-500BSWNDP-50BSW780L/min660L/min680L/min600L/min780L/min630L/min%18UP%13UP%23UPさらに…流量アップ…なのに、省エネ！エア消費量は約15%減少※従来製品のNDP-H50Series、NDP-50-ESeriesにも"500Series"がラインアップ！NDP-H500Series�p.32運転圧力範囲が広く最大0.85MPaと、業界でも最高の吐出圧力を実現。最大吐出量：620L/min*従来製品と比較して、35%増のパワーアップ！NDP-500-ESeries�p.37高周波発信型近接センサーを内蔵。エア切替バルブの代わりに、電磁弁を使用。センサーで電磁弁の切替を制御。最大吐出量：580L/min*従来製品と比較して、16%増のパワーアップ！15

Page 17

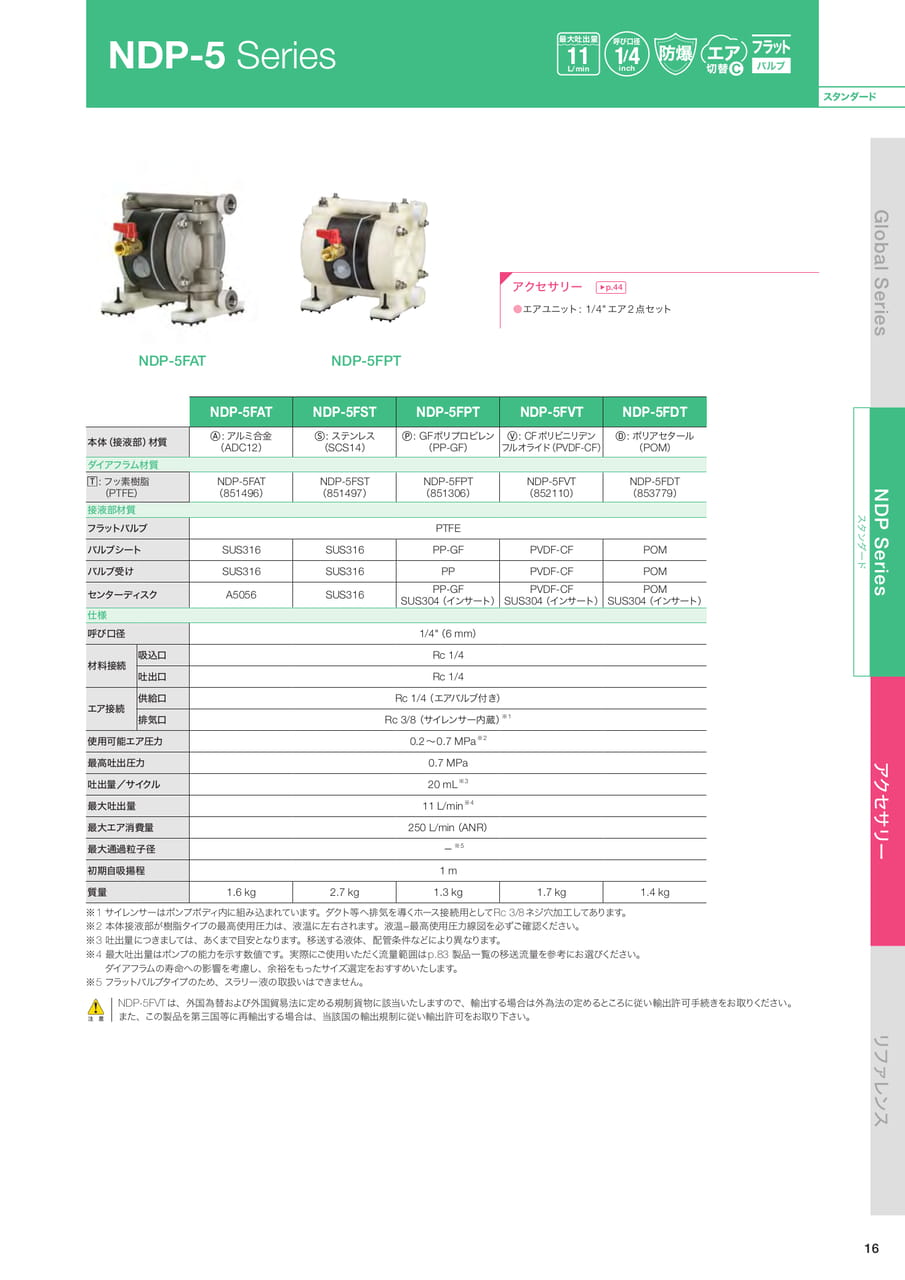

NDP-5Series最大吐出量11L/min呼び口径1/4inchバルブスタンダード本体（接液部）材質ダイアフラム材質:フッ素樹脂（PTFE）接液部材質フラットバルブNDP-5FATNDP-5FSTNDP-5FPTNDP-5FVTNDP-5FDT:アルミ合金（ADC12）NDP-5FAT（851496）:ステンレス（SCS14）NDP-5FST（851497）:GFポリプロピレン（PP-GF）NDP-5FPT（851306）PTFE:CFポリビニリデンフルオライド（PVDF-CF）NDP-5FVT（852110）:ポリアセタール（POM）NDP-5FDT（853779）バルブシートSUS316SUS316PP-GFPVDF-CFPOMバルブ受けSUS316SUS316PPPVDF-CFPOMセンターディスクA5056SUS316PP-GFSUS304（インサート）仕様呼び口径1/4"（6mm）材料接続エア接続吸込口Rc1/4吐出口Rc1/4供給口Rc1/4（エアバルブ付き）排気口Rc3/8（サイレンサー内蔵）※1使用可能エア圧力0.2～0.7MPa※2最高吐出圧力0.7MPa吐出量／サイクル20mL※3最大吐出量11L/min※4最大エア消費量250L/min（ANR）最大通過粒子径初期自吸揚程NDP-5FATNDP-5FPT－1mPVDF-CFSUS304（インサート）POMSUS304（インサート）質量1.6kg2.7kg1.3kg1.7kg1.4kg※1サイレンサーはポンプボディ内に組み込まれています。ダクト等へ排気を導くホース接続用としてRc3/8ネジ穴加工してあります。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※5フラットバルブタイプのため、スラリー液の取扱いはできません。NDP-5FVTは、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。注意また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。※5アクセサリー�p.44●エアユニット:1/4"エア2点セットスタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス16

Page 18

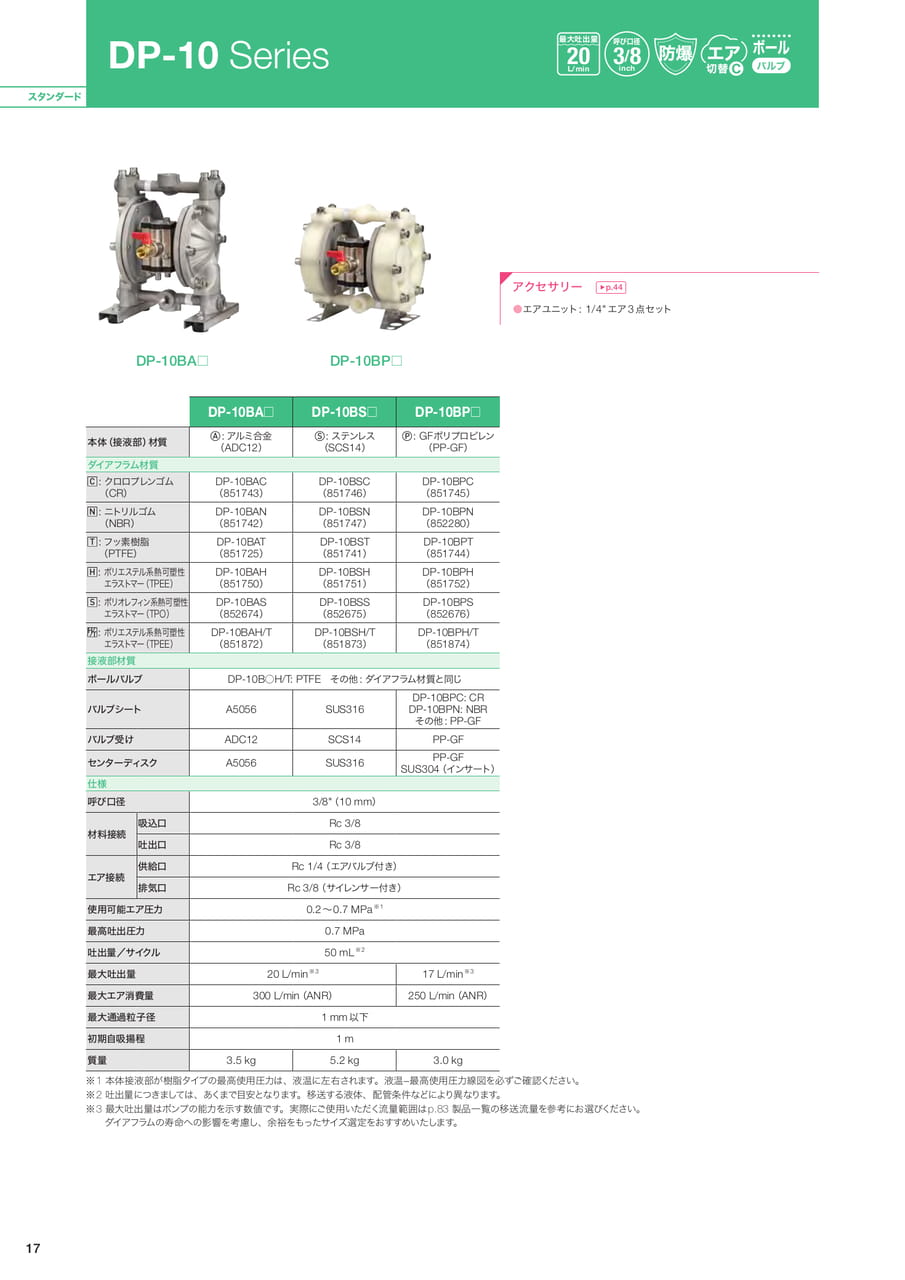

DP-10Series最大吐出量20L/min呼び口径3/8inchバルブスタンダードアクセサリー�p.44●エアユニット:1/4"エア3点セットDP-10BA□DP-10BP□本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブDP-10BA□DP-10BS□DP-10BP□:アルミ合金（ADC12）DP-10BAC（851743）DP-10BAN（851742）DP-10BAT（851725）DP-10BAH（851750）DP-10BAS（852674）DP-10BAH/T（851872）:ステンレス（SCS14）DP-10BSC（851746）DP-10BSN（851747）DP-10BST（851741）DP-10BSH（851751）DP-10BSS（852675）DP-10BSH/T（851873）:GFポリプロピレン（PP-GF）DP-10BPC（851745）DP-10BPN（852280）DP-10BPT（851744）DP-10BPH（851752）DP-10BPS（852676）DP-10BPH/T（851874）DP-10B○H/T:PTFEその他:ダイアフラム材質と同じバルブシートA5056SUS316DP-10BPC:CRDP-10BPN:NBRその他:PP-GFバルブ受けADC12SCS14PP-GFセンターディスクA5056SUS316仕様呼び口径3/8"（10mm）PP-GFSUS304（インサート）材料接続エア接続吸込口Rc3/8吐出口Rc3/8供給口Rc1/4（エアバルブ付き）排気口Rc3/8（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPa吐出量／サイクル50mL※2最大吐出量20L/min※317L/min※3最大エア消費量300L/min（ANR）250L/min（ANR）最大通過粒子径初期自吸揚程1mm以下1m質量3.5kg5.2kg3.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。17

Page 19

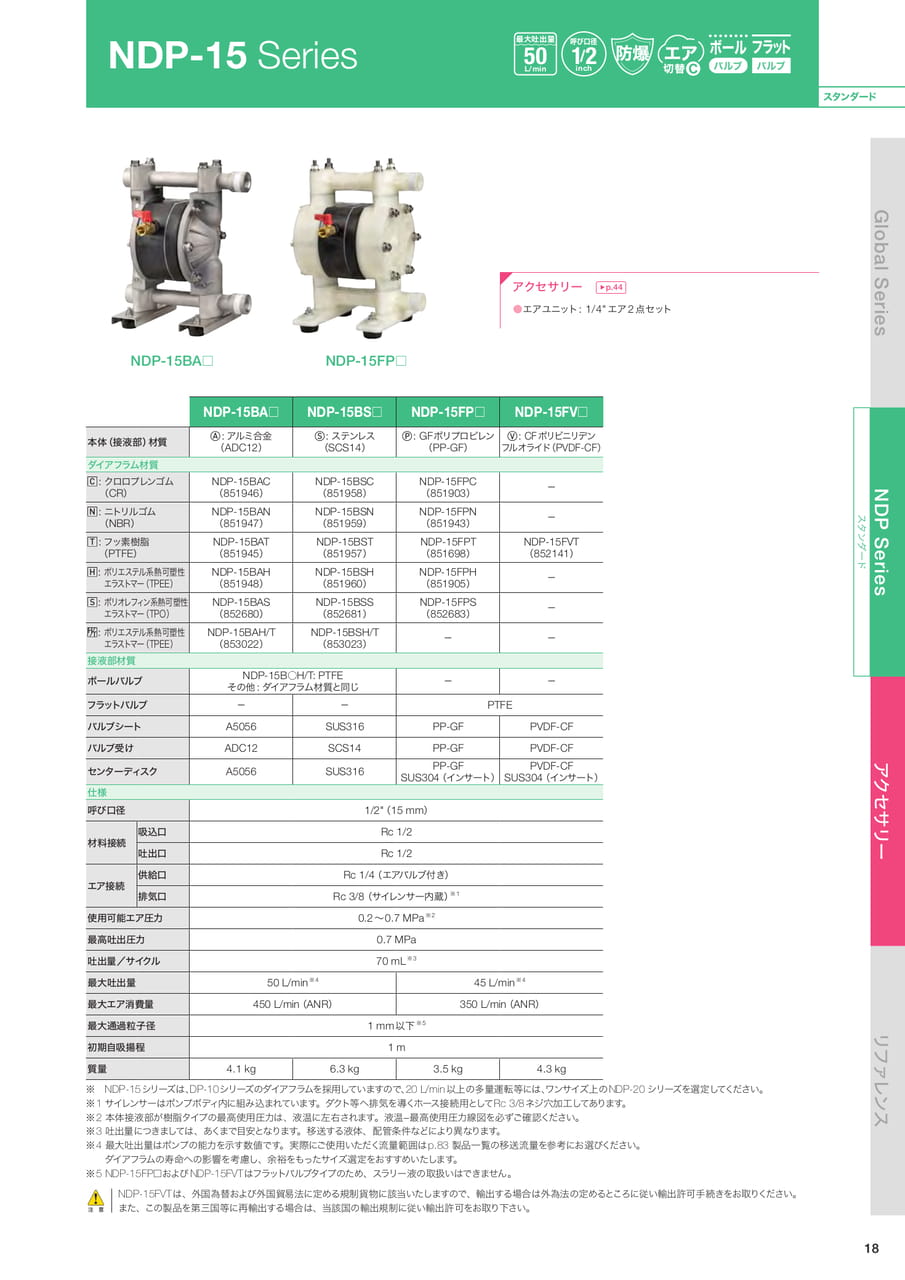

NDP-15Series最大吐出量50L/min呼び口径1/2inchバルブバルブスタンダード本体（接液部）材質ダイアフラム材質NDP-15BA□:クロロプレンゴム（CR）:ニトリルゴム（NBR）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブNDP-15FP□アクセサリー�p.44NDP-15BA□NDP-15BS□NDP-15FP□NDP-15FV□:アルミ合金（ADC12）NDP-15BAC（851946）NDP-15BAN（851947）NDP-15BAT（851945）NDP-15BAH（851948）NDP-15BAS（852680）NDP-15BAH/T（853022）:ステンレス（SCS14）NDP-15BSC（851958）NDP-15BSN（851959）NDP-15BST（851957）NDP-15BSH（851960）NDP-15BSS（852681）NDP-15BSH/T（853023）NDP-15B○H/T:PTFEその他:ダイアフラム材質と同じ:GFポリプロピレン（PP-GF）NDP-15FPC（851903）NDP-15FPN（851943）NDP-15FPT（851698）NDP-15FPH（851905）NDP-15FPS（852683）フラットバルブ－－PTFE－－●エアユニット:1/4"エア2点セット:CFポリビニリデンフルオライド（PVDF-CF）－－NDP-15FVT（852141）バルブシートA5056SUS316PP-GFPVDF-CFバルブ受けADC12SCS14PP-GFPVDF-CFセンターディスクA5056SUS316仕様呼び口径1/2"（15mm）材料接続エア接続吸込口Rc1/2吐出口Rc1/2供給口Rc1/4（エアバルブ付き）排気口Rc3/8（サイレンサー内蔵）※1使用可能エア圧力0.2～0.7MPa※2最高吐出圧力PP-GFPVDF-CFSUS304（インサート）SUS304（インサート）0.7MPa吐出量／サイクル70mL※3最大吐出量50L/min※445L/min※4最大エア消費量450L/min（ANR）350L/min（ANR）最大通過粒子径初期自吸揚程1mm以下1m※5質量4.1kg6.3kg3.5kg4.3kg※NDP-15シリーズは、DP-10シリーズのダイアフラムを採用していますので、20L/min以上の多量運転等には、ワンサイズ上のNDP-20シリーズを選定してください。※1サイレンサーはポンプボディ内に組み込まれています。ダクト等へ排気を導くホース接続用としてRc3/8ネジ穴加工してあります。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※5NDP-15FP□およびNDP-15FVTはフラットバルブタイプのため、スラリー液の取扱いはできません。－－－－スタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス注意NDP-15FVTは、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。18

Page 20

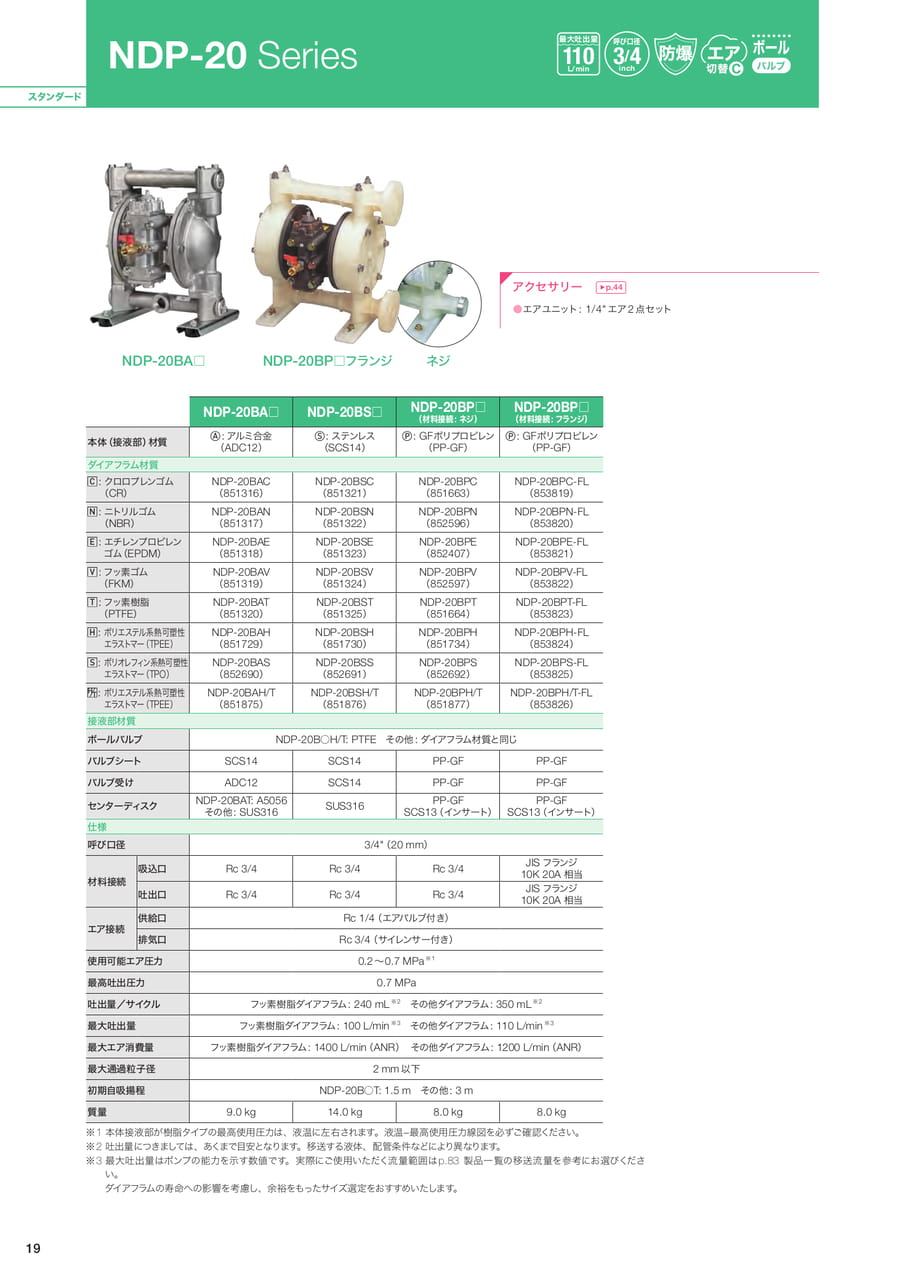

NDP-20Series最大吐出量110L/min呼び口径3/4inchバルブスタンダードアクセサリー�p.44●エアユニット:1/4"エア2点セットNDP-20BA□NDP-20BP□フランジネジ本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブNDP-20BA□NDP-20BS□NDP-20BP□（材料接続:ネジ）:アルミ合金（ADC12）NDP-20BAC（851316）NDP-20BAN（851317）NDP-20BAE（851318）NDP-20BAV（851319）NDP-20BAT（851320）NDP-20BAH（851729）NDP-20BAS（852690）NDP-20BAH/T（851875）:ステンレス（SCS14）NDP-20BSC（851321）NDP-20BSN（851322）NDP-20BSE（851323）NDP-20BSV（851324）NDP-20BST（851325）NDP-20BSH（851730）NDP-20BSS（852691）NDP-20BSH/T（851876）:GFポリプロピレン（PP-GF）NDP-20BPC（851663）NDP-20BPN（852596）NDP-20BPE（852407）NDP-20BPV（852597）NDP-20BPT（851664）NDP-20BPH（851734）NDP-20BPS（852692）NDP-20BPH/T（851877）NDP-20B○H/T:PTFEその他:ダイアフラム材質と同じNDP-20BP□（材料接続:フランジ）:GFポリプロピレン（PP-GF）NDP-20BPC-FL（853819）NDP-20BPN-FL（853820）NDP-20BPE-FL（853821）NDP-20BPV-FL（853822）NDP-20BPT-FL（853823）NDP-20BPH-FL（853824）NDP-20BPS-FL（853825）NDP-20BPH/T-FL（853826）バルブシートSCS14SCS14PP-GFPP-GFバルブ受けADC12SCS14PP-GFPP-GFセンターディスクNDP-20BAT:A5056その他:SUS316SUS316仕様呼び口径3/4"（20mm）材料接続エア接続PP-GFSCS13（インサート）吸込口Rc3/4Rc3/4Rc3/4吐出口Rc3/4Rc3/4Rc3/4供給口Rc1/4（エアバルブ付き）排気口Rc3/4（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1PP-GFSCS13（インサート）JISフランジ10K20A相当JISフランジ10K20A相当最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:240mL※2その他ダイアフラム:350mL※2最大吐出量フッ素樹脂ダイアフラム:100L/min※3その他ダイアフラム:110L/min※3最大エア消費量フッ素樹脂ダイアフラム:1400L/min（ANR）その他ダイアフラム:1200L/min（ANR）最大通過粒子径初期自吸揚程2mm以下NDP-20B○T:1.5mその他:3m質量9.0kg14.0kg8.0kg8.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。19

Page 21

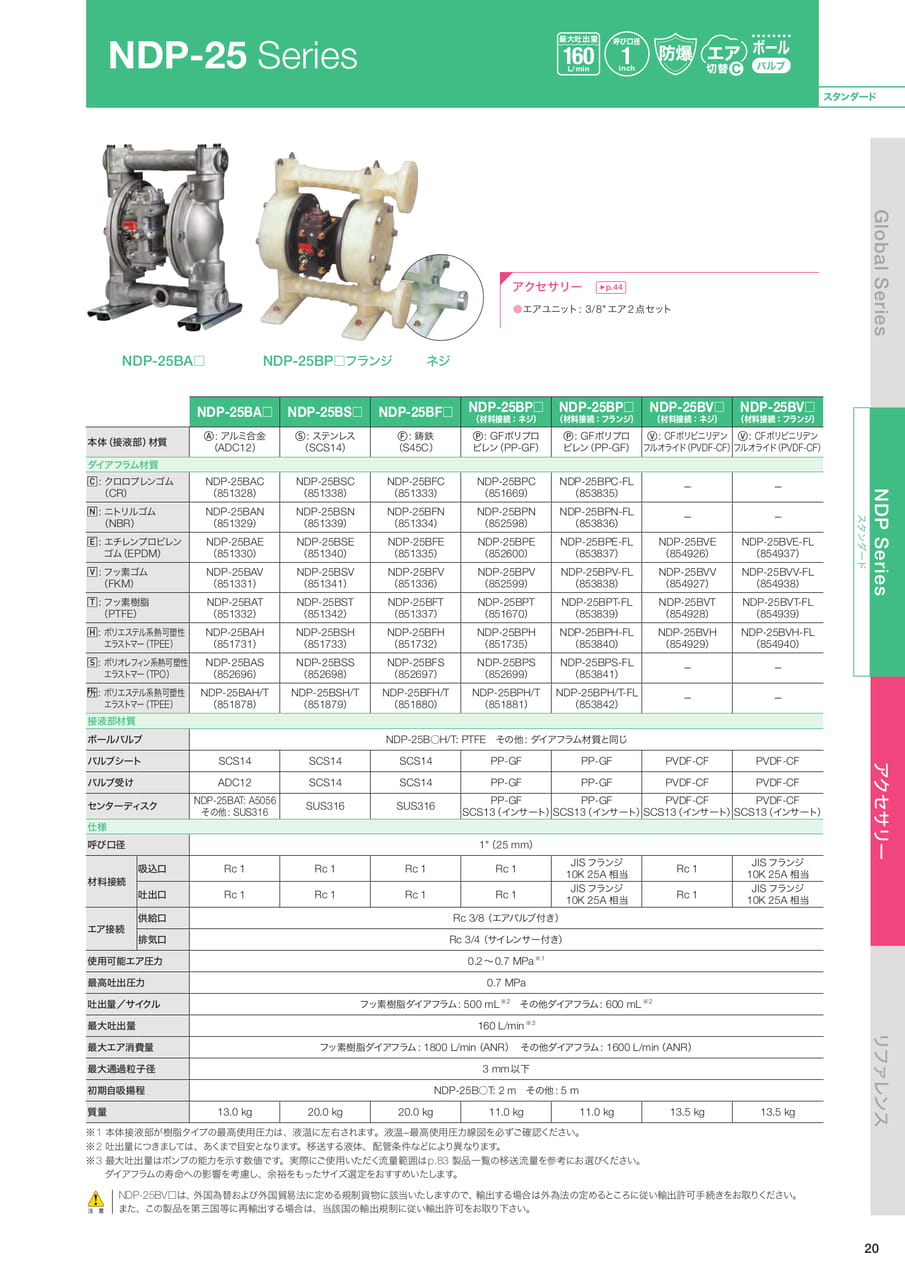

NDP-25Series最大吐出量160L/min呼び口径1inchバルブスタンダードNDP-25BA□本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブNDP-25BP□フランジNDP-25BA□NDP-25BS□NDP-25BF□NDP-25BP□（材料接続：ネジ）:アルミ合金（ADC12）NDP-25BAC（851328）NDP-25BAN（851329）NDP-25BAE（851330）NDP-25BAV（851331）NDP-25BAT（851332）NDP-25BAH（851731）NDP-25BAS（852696）NDP-25BAH/T（851878）:ステンレス（SCS14）NDP-25BSC（851338）NDP-25BSN（851339）NDP-25BSE（851340）NDP-25BSV（851341）NDP-25BST（851342）NDP-25BSH（851733）NDP-25BSS（852698）NDP-25BSH/T（851879）:鋳鉄（S45C）NDP-25BFC（851333）NDP-25BFN（851334）NDP-25BFE（851335）NDP-25BFV（851336）NDP-25BFT（851337）NDP-25BFH（851732）NDP-25BFS（852697）NDP-25BFH/T（851880）:GFポリプロピレン（PP-GF）NDP-25BPC（851669）NDP-25BPN（852598）NDP-25BPE（852600）NDP-25BPV（852599）NDP-25BPT（851670）NDP-25BPH（851735）NDP-25BPS（852699）NDP-25BPH/T（851881）アクセサリー�p.44●エアユニット:3/8"エア2点セットNDP-25BP□（材料接続：フランジ）:GFポリプロピレン（PP-GF）NDP-25BPC-FL（853835）NDP-25BPN-FL（853836）NDP-25BPE-FL（853837）NDP-25BPV-FL（853838）NDP-25BPT-FL（853839）NDP-25BPH-FL（853840）NDP-25BPS-FL（853841）NDP-25BPH/T-FL（853842）NDP-25B○H/T:PTFEその他:ダイアフラム材質と同じNDP-25BV□（材料接続：ネジ）NDP-25BV□（材料接続：フランジ）:CFポリビニリデン:CFポリビニリデンフルオライド（PVDF-CF）フルオライド（PVDF-CF）－－NDP-25BVE（854926）NDP-25BVV（854927）NDP-25BVT（854928）NDP-25BVH（854929）－－－－NDP-25BVE-FL（854937）NDP-25BVV-FL（854938）NDP-25BVT-FL（854939）NDP-25BVH-FL（854940）バルブシートSCS14SCS14SCS14PP-GFPP-GFPVDF-CFPVDF-CFバルブ受けADC12SCS14SCS14PP-GFPP-GFPVDF-CFPVDF-CFセンターディスクNDP-25BAT:A5056その他:SUS316SUS316SUS316PP-GFPP-GFPVDF-CFPVDF-CFSCS13（インサート）SCS13（インサート）SCS13（インサート）SCS13（インサート）仕様呼び口径1"（25mm）材料接続吸込口吐出口Rc1Rc1Rc1Rc1Rc1Rc1Rc1Rc1JISフランジ10K25A相当JISフランジ10K25A相当Rc1Rc1JISフランジ10K25A相当JISフランジ10K25A相当供給口Rc3/8（エアバルブ付き）エア接続排気口Rc3/4（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:500mL※2その他ダイアフラム:600mL※2最大吐出量160L/min※3最大エア消費量フッ素樹脂ダイアフラム:1800L/min（ANR）その他ダイアフラム:1600L/min（ANR）最大通過粒子径初期自吸揚程ネジ3mm以下NDP-25B○T:2mその他:5m質量13.0kg20.0kg20.0kg11.0kg11.0kg13.5kg13.5kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。－－スタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス注意NDP-25BV□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。20

Page 22

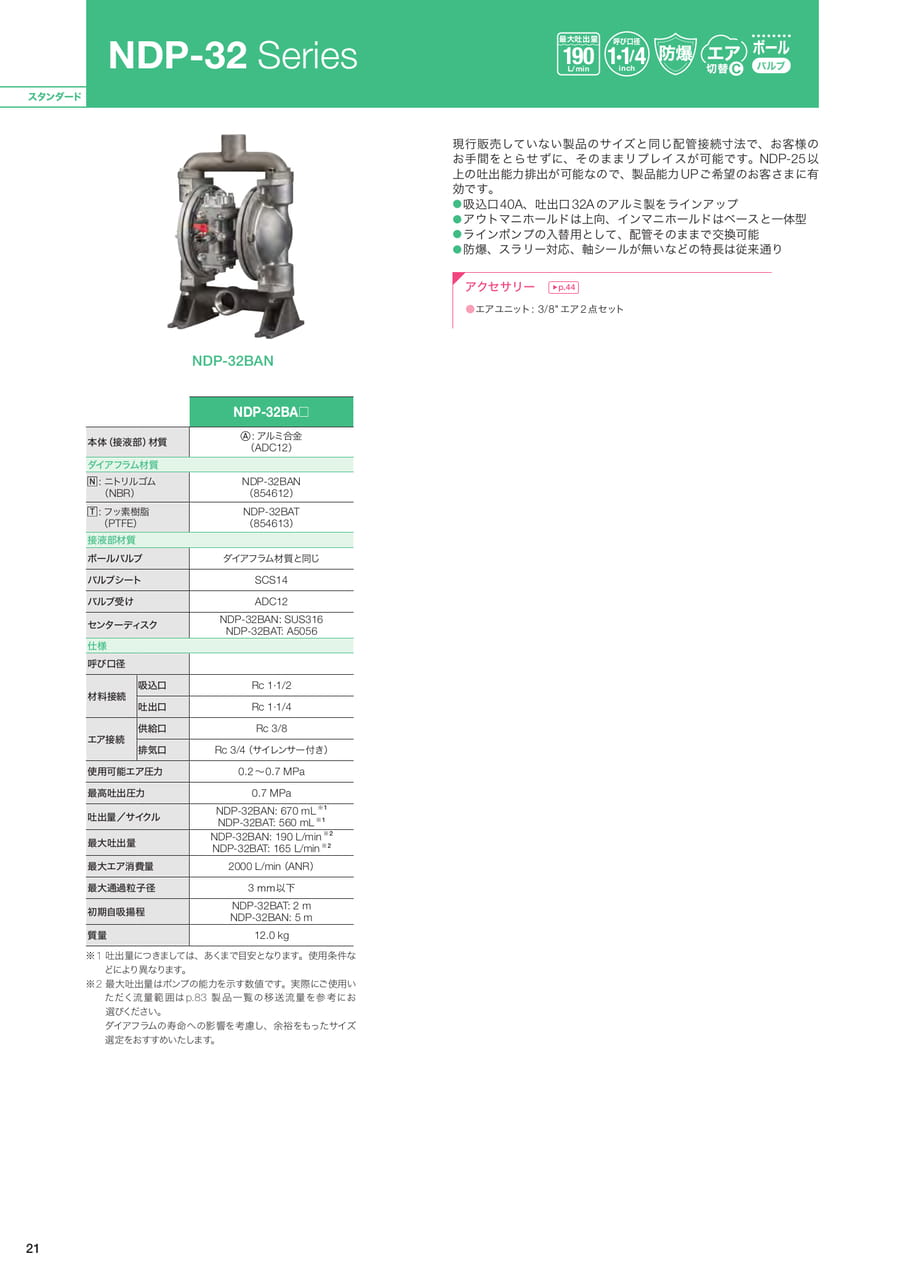

NDP-32Series最大吐出量190L/min呼び口径1·1/4inchバルブスタンダード現行販売していない製品のサイズと同じ配管接続寸法で、お客様のお手間をとらせずに、そのままリプレイスが可能です。NDP-25以上の吐出能力排出が可能なので、製品能力UPご希望のお客さまに有効です。●吸込口40A、吐出口32Aのアルミ製をラインアップ●アウトマニホールドは上向、インマニホールドはベースと一体型●ラインポンプの入替用として、配管そのままで交換可能●防爆、スラリー対応、軸シールが無いなどの特長は従来通りアクセサリー�p.44●エアユニット:3/8"エア2点セットNDP-32BANNDP-32BA□本体（接液部）材質ダイアフラム材質:ニトリルゴム（NBR）:フッ素樹脂（PTFE）接液部材質ボールバルブバルブシートバルブ受けセンターディスク仕様呼び口径:アルミ合金（ADC12）NDP-32BAN（854612）NDP-32BAT（854613）ダイアフラム材質と同じSCS14ADC12NDP-32BAN:SUS316NDP-32BAT:A5056材料接続エア接続吸込口Rc1·1/2吐出口Rc1·1/4供給口Rc3/8排気口Rc3/4（サイレンサー付き）使用可能エア圧力0.2～0.7MPa最高吐出圧力吐出量／サイクル最大吐出量0.7MPaNDP-32BAN:670mL※1NDP-32BAT:560mL※1NDP-32BAN:190L/min※2NDP-32BAT:165L/min※2最大エア消費量2000L/min（ANR）最大通過粒子径初期自吸揚程質量3ｍｍ以下NDP-32BAT:2mNDP-32BAN:5m12.0kg※1吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。21

Page 23

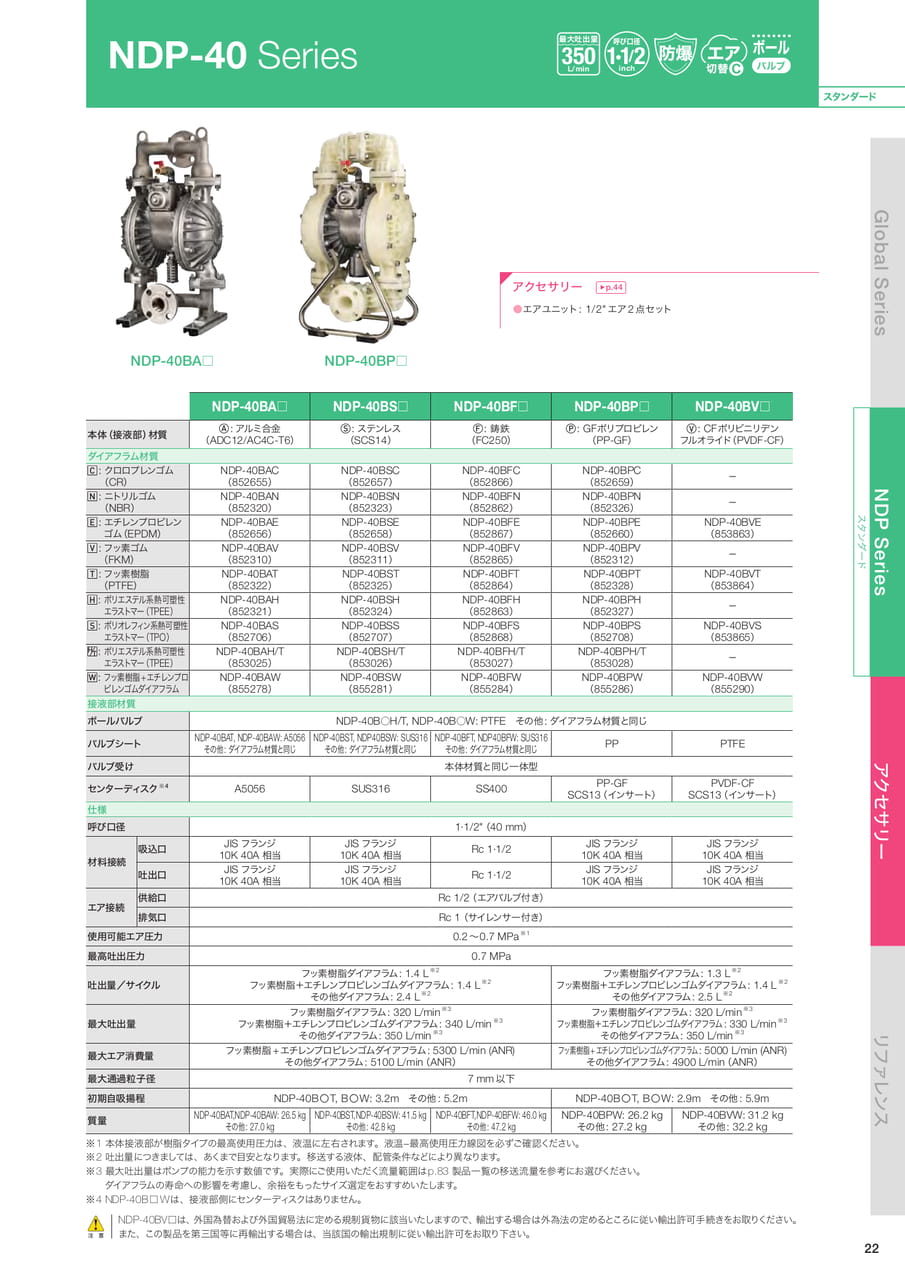

NDP-40Series最大吐出量350L/min呼び口径1·1/2inchバルブスタンダード本体（接液部）材質NDP-40BA□ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブバルブシートバルブ受けNDP-40BP□アクセサリー�p.44●エアユニット:1/2"エア2点セットNDP-40BA□NDP-40BS□NDP-40BF□NDP-40BP□NDP-40BV□:アルミ合金（ADC12/AC4C-T6）NDP-40BAC（852655）NDP-40BAN（852320）NDP-40BAE（852656）NDP-40BAV（852310）NDP-40BAT（852322）NDP-40BAH（852321）NDP-40BAS（852706）NDP-40BAH/T（853025）NDP-40BAW（855278）NDP-40BAT,NDP-40BAW:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-40BSC（852657）NDP-40BSN（852323）NDP-40BSE（852658）NDP-40BSV（852311）NDP-40BST（852325）NDP-40BSH（852324）NDP-40BSS（852707）NDP-40BSH/T（853026）NDP-40BSW（855281）:鋳鉄（FC250）NDP-40BFC（852866）NDP-40BFN（852862）NDP-40BFE（852867）NDP-40BFV（852865）NDP-40BFT（852864）NDP-40BFH（852863）NDP-40BFS（852868）NDP-40BFH/T（853027）NDP-40BFW（855284）:GFポリプロピレン（PP-GF）NDP-40BPC（852659）NDP-40BPN（852326）NDP-40BPE（852660）NDP-40BPV（852312）NDP-40BPT（852328）NDP-40BPH（852327）NDP-40BPS（852708）NDP-40BPH/T（853028）NDP-40BPW（855286）NDP-40B○H/T,NDP-40B○W:PTFEその他:ダイアフラム材質と同じNDP-40BST,NDP40BSW:SUS316その他:ダイアフラム材質と同じNDP-40BFT,NDP40BFW:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスク※4A5056SUS316SS400仕様呼び口径1·1/2"（40mm）材料接続吸込口吐出口JISフランジ10K40A相当JISフランジ10K40A相当JISフランジ10K40A相当JISフランジ10K40A相当Rc1·1/2Rc1·1/2供給口Rc1/2（エアバルブ付き）エア接続排気口Rc1（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPaフッ素樹脂ダイアフラム:1.4L※2吐出量／サイクルフッ素樹脂＋エチレンプロピレンゴムダイアフラム:1.4L※2その他ダイアフラム:2.4L※2フッ素樹脂ダイアフラム:320L/min※3最大吐出量フッ素樹脂＋エチレンプロピレンゴムダイアフラム:340L/min※3その他ダイアフラム:350L/min※3最大エア消費量フッ素樹脂+エチレンプロピレンゴムダイアフラム:5300L/min(ANR)その他ダイアフラム:5100L/min（ANR）最大通過粒子径7mm以下PPPP-GFSCS13（インサート）JISフランジ10K40A相当JISフランジ10K40A相当:CFポリビニリデンフルオライド（PVDF-CF）－－NDP-40BVE（853863）－NDP-40BVT（853864）－NDP-40BVS（853865）－NDP-40BVW（855290）PTFEPVDF-CFSCS13（インサート）JISフランジ10K40A相当JISフランジ10K40A相当フッ素樹脂ダイアフラム:1.3L※2フッ素樹脂＋エチレンプロピレンゴムダイアフラム:1.4L※2その他ダイアフラム:2.5L※2フッ素樹脂ダイアフラム:320L/min※3フッ素樹脂＋エチレンプロピレンゴムダイアフラム:330L/min※3その他ダイアフラム:350L/min※3フッ素樹脂+エチレンプロピレンゴムダイアフラム:5000L/min(ANR)その他ダイアフラム:4900L/min（ANR）初期自吸揚程NDP-40B〇T,B〇W:3.2mその他:5.2mNDP-40B〇T,B〇W:2.9mその他:5.9m質量NDP-40BAT,NDP-40BAW:26.5kgその他:27.0kgNDP-40BST,NDP-40BSW:41.5kgその他:42.8kgNDP-40BFT,NDP-40BFW:46.0kgその他:47.2kgNDP-40BPW:26.2kgその他:27.2kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※4NDP-40B□Wは、接液部側にセンターディスクはありません。NDP-40BVW:31.2kgその他:32.2kgスタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス注意NDP-40BV□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。22

Page 24

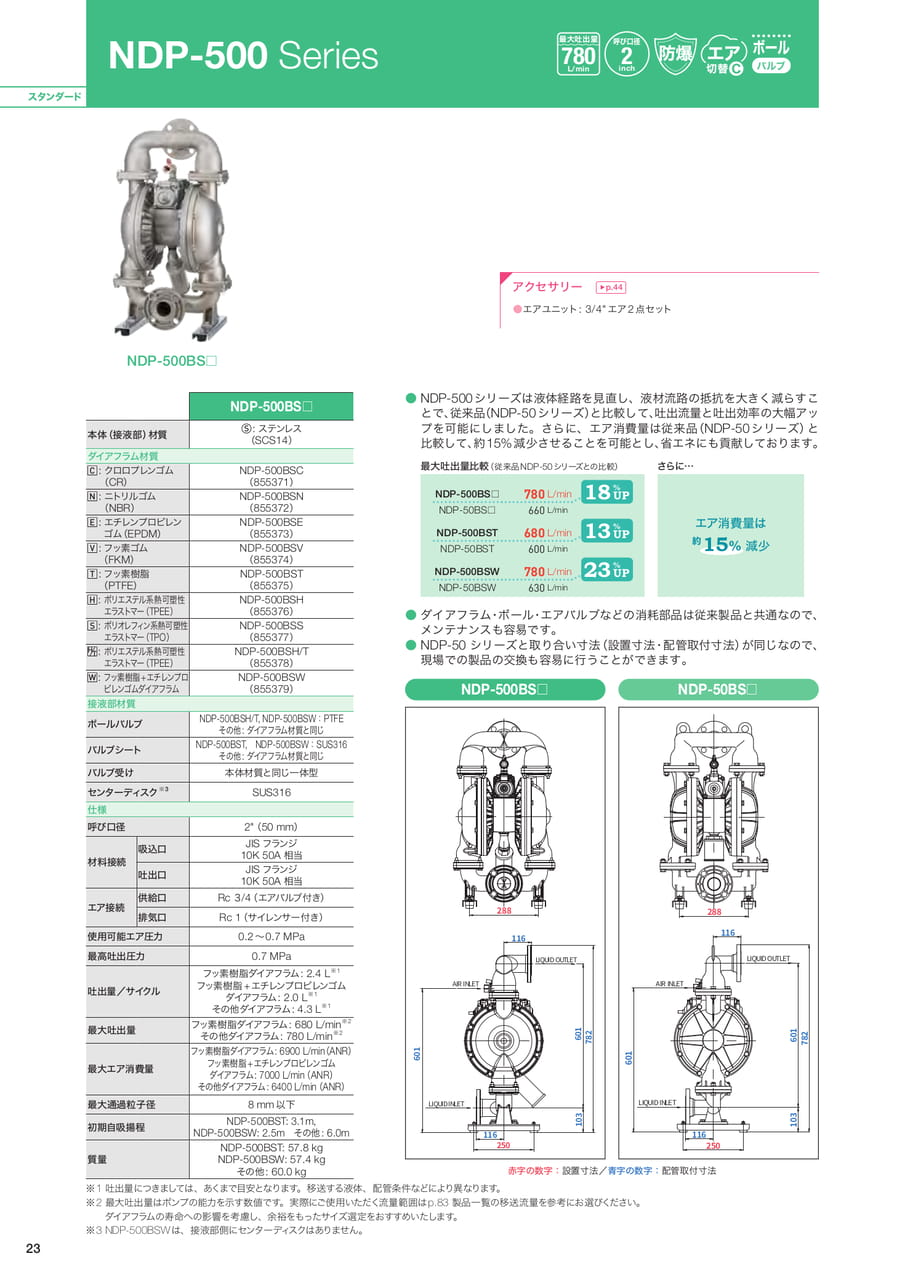

NDP-500Series最大吐出量780L/min呼び口径2inchバルブスタンダードアクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-500BS□23本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブバルブシートバルブ受けセンターディスク※3NDP-500BS□:ステンレス（SCS14）NDP-500BSC（855371）NDP-500BSN（855372）NDP-500BSE（855373）NDP-500BSV（855374）NDP-500BST（855375）NDP-500BSH（855376）NDP-500BSS（855377）NDP-500BSH/T（855378）NDP-500BSW（855379）NDP-500BSH/T,NDP-500BSW：PTFEその他:ダイアフラム材質と同じNDP-500BST,NDP-500BSW：SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型SUS316仕様呼び口径2"（50mm）材料接続吸込口吐出口JISフランジ10K50A相当JISフランジ10K50A相当供給口Rc３/4（エアバルブ付き）エア接続排気口Rc1（サイレンサー付き）使用可能エア圧力0.2～0.7MPa最高吐出圧力0.7MPaフッ素樹脂ダイアフラム:2.4L※1吐出量／サイクルフッ素樹脂+エチレンプロピレンゴムダイアフラム:2.0L※1その他ダイアフラム:4.3L※1最大吐出量フッ素樹脂ダイアフラム:680L/min※2その他ダイアフラム:780L/min※2フッ素樹脂ダイアフラム:6900L/min（ANR）最大エア消費量フッ素樹脂+エチレンプロピレンゴムダイアフラム:7000L/min（ANR）その他ダイアフラム:6400L/min（ANR）最大通過粒子径8mm以下初期自吸揚程NDP-500BST:3.1m,NDP-500BSW:2.5mその他:6.0mNDP-500BST:57.8kg質量NDP-500BSW:57.4kgその他:60.0kg●NDP-500シリーズは液体経路を見直し、液材流路の抵抗を大きく減らすことで、従来品（NDP-50シリーズ）と比較して、吐出流量と吐出効率の大幅アップを可能にしました。さらに、エア消費量は従来品（NDP-50シリーズ）と比較して、約15%減少させることを可能とし、省エネにも貢献しております。最大吐出量比較（従来品NDP-50シリーズとの比較）NDP-500BS□NDP-50BS□NDP-500BSTNDP-50BSTNDP-500BSWNDP-50BSW780L/min660L/min680L/min600L/min780L/min630L/min%18UP%13UP%23UP※1吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※3NDP-500BSWは、接液部側にセンターディスクはありません。さらに…エア消費量は約15%減少●ダイアフラム・ボール・エアバルブなどの消耗部品は従来製品と共通なので、メンテナンスも容易です。●NDP-50シリーズと取り合い寸法（設置寸法・配管取付寸法）が同じなので、現場での製品の交換も容易に行うことができます。601LIQUIDINLETNDP-500BS□AIRINLET288116250116LIQUIDOUTLET601782103601AIRINLETLIQUIDINLET赤字の数字：設置寸法／青字の数字：配管取付寸法NDP-50BS□288116250116LIQUIDOUTLET601782103

Page 25

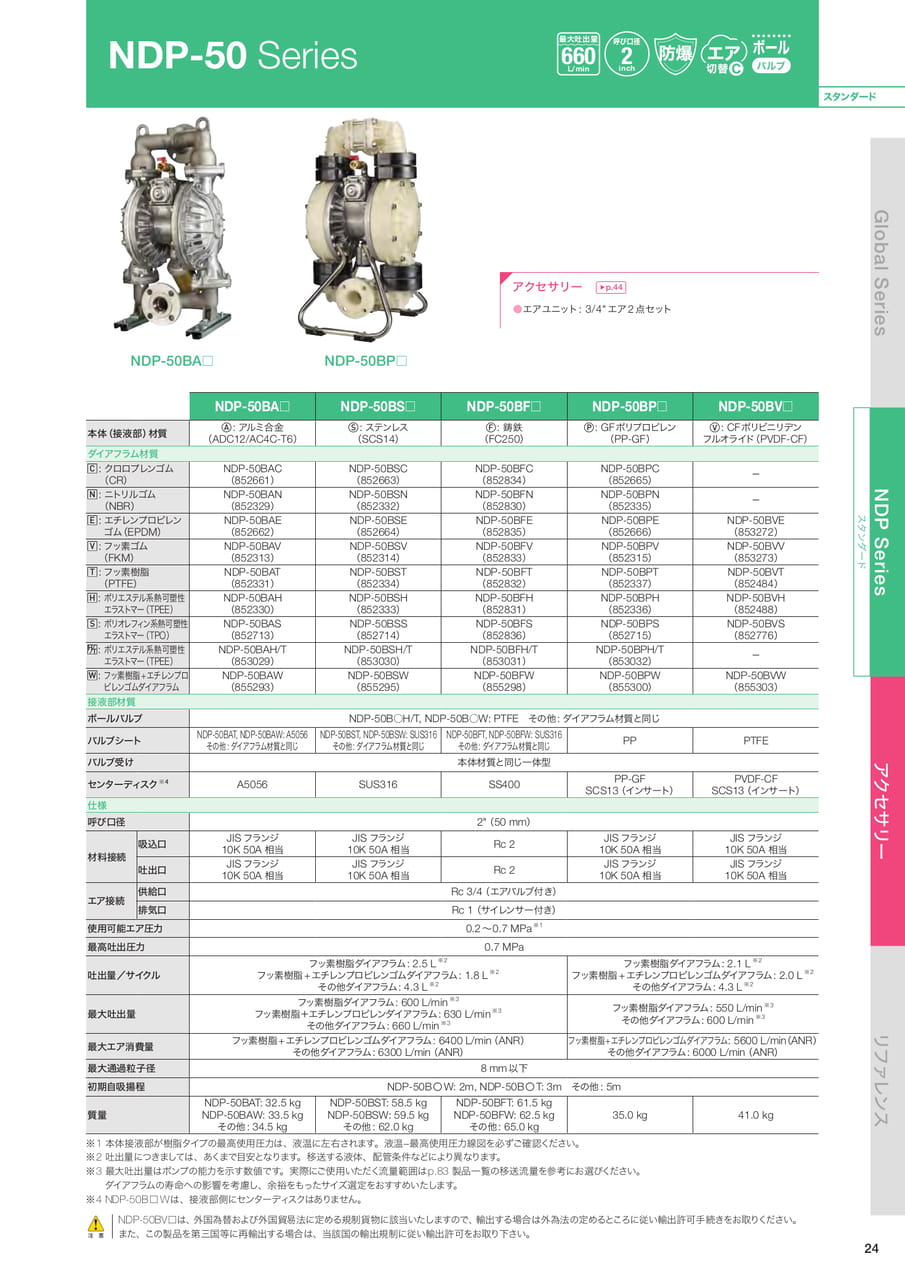

NDP-50Series最大吐出量660L/min呼び口径2inchバルブスタンダード本体（接液部）材質NDP-50BA□ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブバルブシートバルブ受けNDP-50BP□アクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-50BA□NDP-50BS□NDP-50BF□NDP-50BP□NDP-50BV□:アルミ合金（ADC12/AC4C-T6）NDP-50BAC（852661）NDP-50BAN（852329）NDP-50BAE（852662）NDP-50BAV（852313）NDP-50BAT（852331）NDP-50BAH（852330）NDP-50BAS（852713）NDP-50BAH/T（853029）NDP-50BAW（855293）NDP-50BAT,NDP-50BAW:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-50BSC（852663）NDP-50BSN（852332）NDP-50BSE（852664）NDP-50BSV（852314）NDP-50BST（852334）NDP-50BSH（852333）NDP-50BSS（852714）NDP-50BSH/T（853030）NDP-50BSW（855295）:鋳鉄（FC250）NDP-50BFC（852834）NDP-50BFN（852830）NDP-50BFE（852835）NDP-50BFV（852833）NDP-50BFT（852832）NDP-50BFH（852831）NDP-50BFS（852836）NDP-50BFH/T（853031）NDP-50BFW（855298）:GFポリプロピレン（PP-GF）NDP-50BPC（852665）NDP-50BPN（852335）NDP-50BPE（852666）NDP-50BPV（852315）NDP-50BPT（852337）NDP-50BPH（852336）NDP-50BPS（852715）NDP-50BPH/T（853032）NDP-50BPW（855300）NDP-50B○H/T,NDP-50B○W:PTFEその他:ダイアフラム材質と同じNDP-50BST,NDP-50BSW:SUS316その他:ダイアフラム材質と同じNDP-50BFT,NDP-50BFW:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスク※4A5056SUS316SS400仕様呼び口径2"（50mm）材料接続吸込口吐出口JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当Rc2Rc2供給口Rc3/4（エアバルブ付き）エア接続排気口Rc1（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPaフッ素樹脂ダイアフラム:2.5L※2吐出量／サイクルフッ素樹脂+エチレンプロピレンゴムダイアフラム:1.8L※2その他ダイアフラム:4.3L※2フッ素樹脂ダイアフラム:600L/min※3最大吐出量フッ素樹脂＋エチレンプロピレンダイアフラム:630L/min※3その他ダイアフラム:660L/min※3最大エア消費量フッ素樹脂+エチレンプロピレンゴムダイアフラム:6400L/min（ANR）その他ダイアフラム:6300L/min（ANR）最大通過粒子径8mm以下初期自吸揚程質量NDP-50BAT:32.5kgNDP-50BAW:33.5kgその他:34.5kgNDP-50BST:58.5kgNDP-50BSW:59.5kgその他:62.0kgNDP-50B〇W:2m,NDP-50B〇T:3mその他:5mNDP-50BFT:61.5kgNDP-50BFW:62.5kgその他:65.0kgPPPP-GFSCS13（インサート）JISフランジ10K50A相当JISフランジ10K50A相当※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※4NDP-50B□Wは、接液部側にセンターディスクはありません。:CFポリビニリデンフルオライド（PVDF-CF）－－NDP-50BVE（853272）NDP-50BVV（853273）NDP-50BVT（852484）NDP-50BVH（852488）NDP-50BVS（852776）－NDP-50BVW（855303）PTFEPVDF-CFSCS13（インサート）JISフランジ10K50A相当JISフランジ10K50A相当フッ素樹脂ダイアフラム:2.1L※2フッ素樹脂+エチレンプロピレンゴムダイアフラム:2.0L※2その他ダイアフラム:4.3L※2フッ素樹脂ダイアフラム:550L/minその他ダイアフラム:600L/min※3フッ素樹脂+エチレンプロピレンゴムダイアフラム:5600L/min（ANR）その他ダイアフラム:6000L/min（ANR）※335.0kg41.0kgスタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス注意NDP-50BV□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。24

Page 26

NDP-800Series最大吐出量990L/min呼び口径3inchバルブスタンダードアクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-800BS□25本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブバルブシートバルブ受けセンターディスク※3NDP-800BS□:ステンレス（SCS14）NDP-800BSC（855477）NDP-800BSN（855478）NDP-800BSE（855479）NDP-800BSV（855480）NDP-800BST（855481）NDP-800BSH（855482）NDP-800BSS（855483）NDP-800BSH/T（855484）NDP-800BSW（855485）NDP-800BSH/T,NDP-800BSW：PTFEその他:ダイアフラム材質と同じNDP-800BST,NDP-800BSW：SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型SUS316仕様呼び口径3"（80mm）材料接続吸込口吐出口JISフランジ10K80A相当JISフランジ10K80A相当供給口Rc３/4（エアバルブ付き）エア接続排気口Rc1（サイレンサー付き）使用可能エア圧力0.2～0.7MPa最高吐出圧力0.7MPaフッ素樹脂ダイアフラム:3.5L※1吐出量／サイクルフッ素樹脂+エチレンプロピレンゴムダイアフラム:4.6L※1その他ダイアフラム:8.4L※1フッ素樹脂ダイアフラム:690L/min※2最大吐出量フッ素樹脂+エチレンプロピレンゴムダイアフラム：990L/min※2その他ダイアフラム:940L/min※2フッ素樹脂ダイアフラム:7000L/min（ANR）最大エア消費量フッ素樹脂+エチレンプロピレンゴムダイアフラム:6700L/min（ANR）その他ダイアフラム:6900L/min（ANR）最大通過粒子径10mm以下初期自吸揚程NDP-800BST:2.4m,NDP800BSW:2.7m,その他:5.5m質量NDP-800BST:107kg,NDP800BSW:108kg,その他:112kg●NDP-800シリーズは液体経路を見直し、液材流路の抵抗を大きく減らすことで、従来品（NDP-80シリーズ）と比較して、吐出流量と吐出効率の大幅アップを可能にしました。LIQUIDINLETNDP-800BS□LIQUIDOUTLET赤字の数字：設置寸法／青字の数字：配管取付寸法※1吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※3NDP-800BSWは、接液部側にセンターディスクはありません。726最大吐出量比較（従来品NDP-80シリーズとの比較）NDP-800ゴム系ダイアフラムAIRINLET365136300136763981125940L/minNDP-80ゴム系ダイアフラム830L/minNDP-800Wダイアフラム990L/minNDP-80Wダイアフラム930L/min701AIRINLETLIQUIDINLETNDP-80BS□365136300136%13UP%6.5UP●ダイアフラム・ボール・エアバルブなどの消耗部品は従来製品と共通なので、メンテナンスも容易です。●NDP-80シリーズと取り合い寸法（設置寸法・配管取付寸法）が同じなので、現場での製品の交換も容易に行うことができます。LIQUIDOUTLET125764984

Page 27

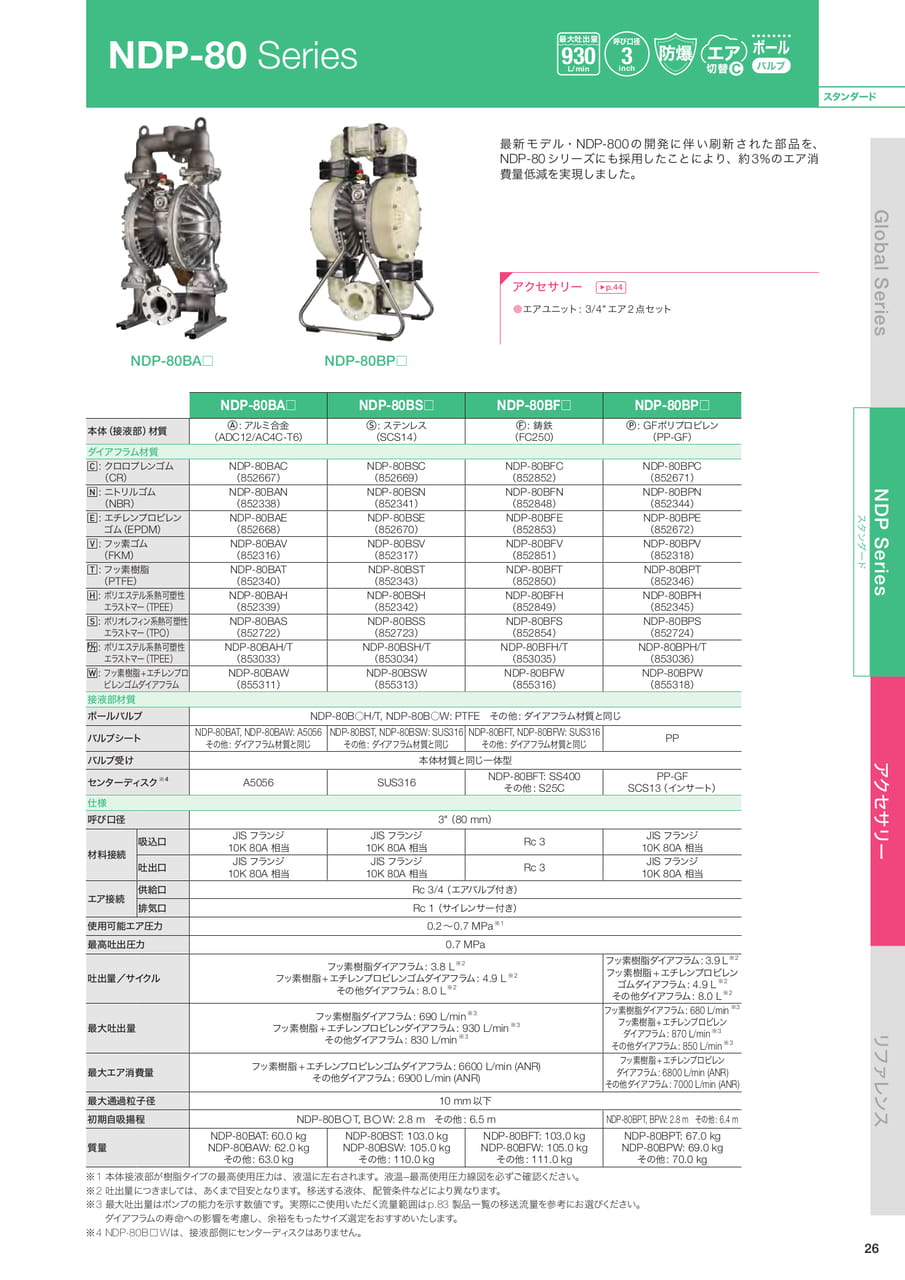

NDP-80Series最大吐出量930L/min呼び口径3inchバルブスタンダード最新モデル・NDP-800の開発に伴い刷新された部品を、NDP-80シリーズにも採用したことにより、約3％のエア消費量低減を実現しました。本体（接液部）材質NDP-80BA□ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブバルブシートNDP-80BP□アクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-80BA□NDP-80BS□NDP-80BF□NDP-80BP□:アルミ合金（ADC12/AC4C-T6）NDP-80BAC（852667）NDP-80BAN（852338）NDP-80BAE（852668）NDP-80BAV（852316）NDP-80BAT（852340）NDP-80BAH（852339）NDP-80BAS（852722）NDP-80BAH/T（853033）NDP-80BAW（855311）NDP-80BAT,NDP-80BAW:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-80BSC（852669）NDP-80BSN（852341）NDP-80BSE（852670）NDP-80BSV（852317）NDP-80BST（852343）NDP-80BSH（852342）NDP-80BSS（852723）NDP-80BSH/T（853034）NDP-80BSW（855313）:鋳鉄（FC250）NDP-80BFC（852852）NDP-80BFN（852848）NDP-80BFE（852853）NDP-80BFV（852851）NDP-80BFT（852850）NDP-80BFH（852849）NDP-80BFS（852854）NDP-80BFH/T（853035）NDP-80BFW（855316）NDP-80B○H/T,NDP-80B○W:PTFEその他:ダイアフラム材質と同じNDP-80BST,NDP-80BSW:SUS316その他:ダイアフラム材質と同じNDP-80BFT,NDP-80BFW:SUS316その他:ダイアフラム材質と同じバルブ受け本体材質と同じ一体型センターディスク※4A5056SUS316NDP-80BFT:SS400その他:S25C仕様呼び口径3"（80mm）材料接続吸込口吐出口JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当Rc3Rc3供給口Rc3/4（エアバルブ付き）エア接続排気口Rc1（サイレンサー付き）使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPa吐出量／サイクル最大吐出量最大エア消費量フッ素樹脂ダイアフラム:3.8L※2フッ素樹脂+エチレンプロピレンゴムダイアフラム:4.9L※2その他ダイアフラム:8.0L※2フッ素樹脂ダイアフラム:690L/min※3フッ素樹脂+エチレンプロピレンダイアフラム:930L/min※3その他ダイアフラム:830L/min※3フッ素樹脂+エチレンプロピレンゴムダイアフラム:6600L/min(ANR)その他ダイアフラム:6900L/min(ANR):GFポリプロピレン（PP-GF）NDP-80BPC（852671）NDP-80BPN（852344）NDP-80BPE（852672）NDP-80BPV（852318）NDP-80BPT（852346）NDP-80BPH（852345）NDP-80BPS（852724）NDP-80BPH/T（853036）NDP-80BPW（855318）PPPP-GFSCS13（インサート）JISフランジ10K80A相当JISフランジ10K80A相当フッ素樹脂ダイアフラム:3.9L※2フッ素樹脂+エチレンプロピレンゴムダイアフラム:4.9L※2その他ダイアフラム:8.0L※2フッ素樹脂ダイアフラム:680L/min※3フッ素樹脂+エチレンプロピレンダイアフラム:870L/min※3その他ダイアフラム:850L/min※3フッ素樹脂+エチレンプロピレンダイアフラム:6800L/min(ANR)その他ダイアフラム:7000L/min(ANR)最大通過粒子径10mm以下初期自吸揚程NDP-80B〇T,B〇W:2.8mその他:6.5mNDP-80BPT,BPW:2.8mその他:6.4m質量NDP-80BAT:60.0kgNDP-80BAW:62.0kgその他:63.0kgNDP-80BST:103.0kgNDP-80BSW:105.0kgその他:110.0kgNDP-80BFT:103.0kgNDP-80BFW:105.0kgその他:111.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※4NDP-80B□Wは、接液部側にセンターディスクはありません。NDP-80BPT:67.0kgNDP-80BPW:69.0kgその他:70.0kgスタンダードGlobalSeriesNDPSeriesアクセサリーリファレンス26

Page 28

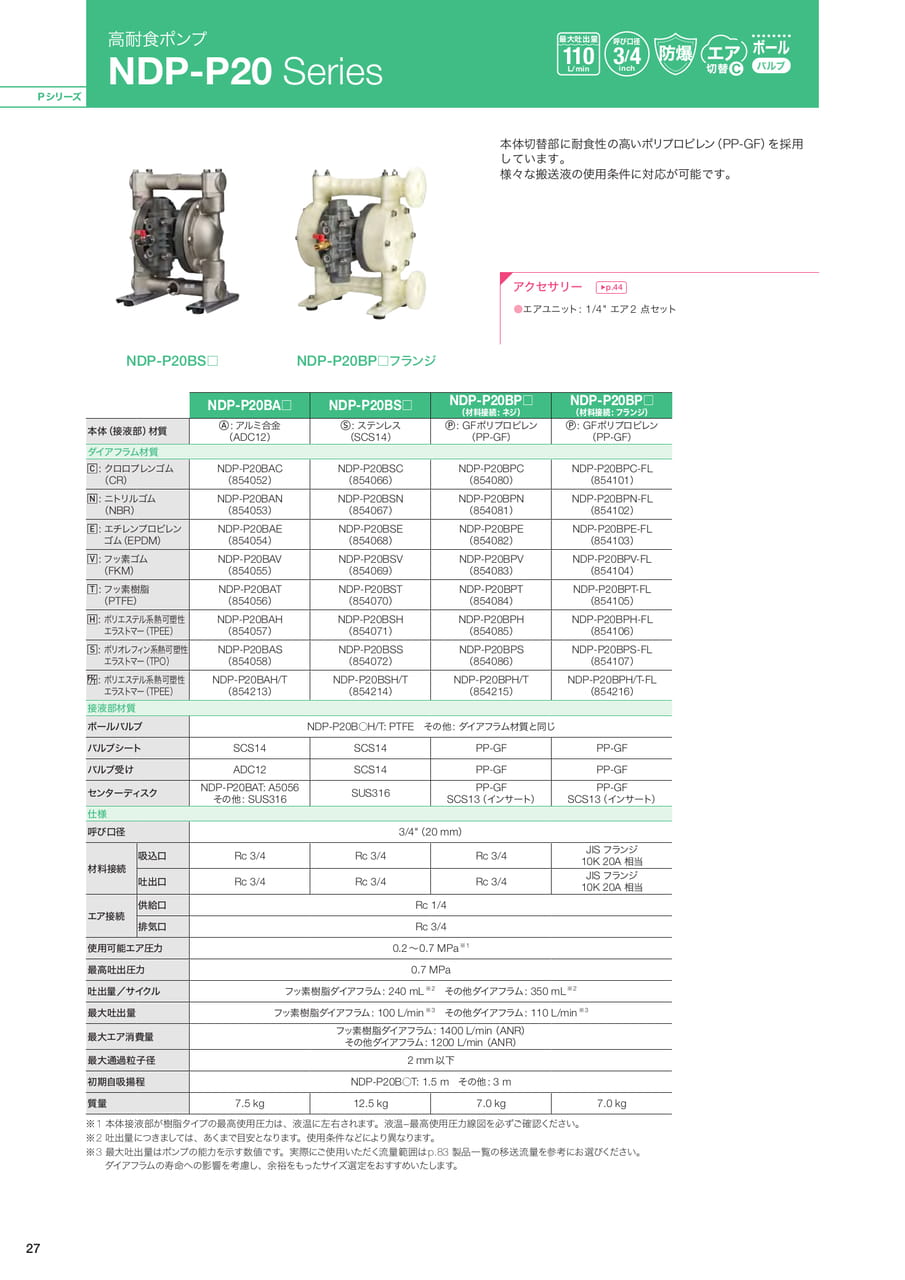

Pシリーズ高耐食ポンプNDP-P20Series最大吐出量110L/min呼び口径3/4inchバルブ本体切替部に耐食性の高いポリプロピレン（PP-GF）を採用しています。様々な搬送液の使用条件に対応が可能です。アクセサリー�p.44●エアユニット:1/4"エア2点セットNDP-P20BS□NDP-P20BP□フランジ本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブNDP-P20BA□NDP-P20BS□NDP-P20BP□（材料接続:ネジ）:アルミ合金（ADC12）NDP-P20BAC（854052）NDP-P20BAN（854053）NDP-P20BAE（854054）NDP-P20BAV（854055）NDP-P20BAT（854056）NDP-P20BAH（854057）NDP-P20BAS（854058）NDP-P20BAH/T（854213）:ステンレス（SCS14）NDP-P20BSC（854066）NDP-P20BSN（854067）NDP-P20BSE（854068）NDP-P20BSV（854069）NDP-P20BST（854070）NDP-P20BSH（854071）NDP-P20BSS（854072）NDP-P20BSH/T（854214）:GFポリプロピレン（PP-GF）NDP-P20BPC（854080）NDP-P20BPN（854081）NDP-P20BPE（854082）NDP-P20BPV（854083）NDP-P20BPT（854084）NDP-P20BPH（854085）NDP-P20BPS（854086）NDP-P20BPH/T（854215）NDP-P20B○H/T:PTFEその他:ダイアフラム材質と同じNDP-P20BP□（材料接続:フランジ）:GFポリプロピレン（PP-GF）NDP-P20BPC-FL（854101）NDP-P20BPN-FL（854102）NDP-P20BPE-FL（854103）NDP-P20BPV-FL（854104）NDP-P20BPT-FL（854105）NDP-P20BPH-FL（854106）NDP-P20BPS-FL（854107）NDP-P20BPH/T-FL（854216）バルブシートSCS14SCS14PP-GFPP-GFバルブ受けADC12SCS14PP-GFPP-GFセンターディスクNDP-P20BAT:A5056その他:SUS316SUS316仕様呼び口径3/4"（20mm）材料接続エア接続PP-GFSCS13（インサート）吸込口Rc3/4Rc3/4Rc3/4吐出口Rc3/4Rc3/4Rc3/4供給口Rc1/4排気口Rc3/4使用可能エア圧力0.2～0.7MPa※1PP-GFSCS13（インサート）JISフランジ10K20A相当JISフランジ10K20A相当最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:240mL※2その他ダイアフラム:350mL※2最大吐出量フッ素樹脂ダイアフラム:100L/min※3その他ダイアフラム:110L/min※3最大エア消費量最大通過粒子径フッ素樹脂ダイアフラム:1400L/min（ANR）その他ダイアフラム:1200L/min（ANR）2mm以下初期自吸揚程NDP-P20B○T:1.5mその他:3m質量7.5kg12.5kg7.0kg7.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。27

Page 29

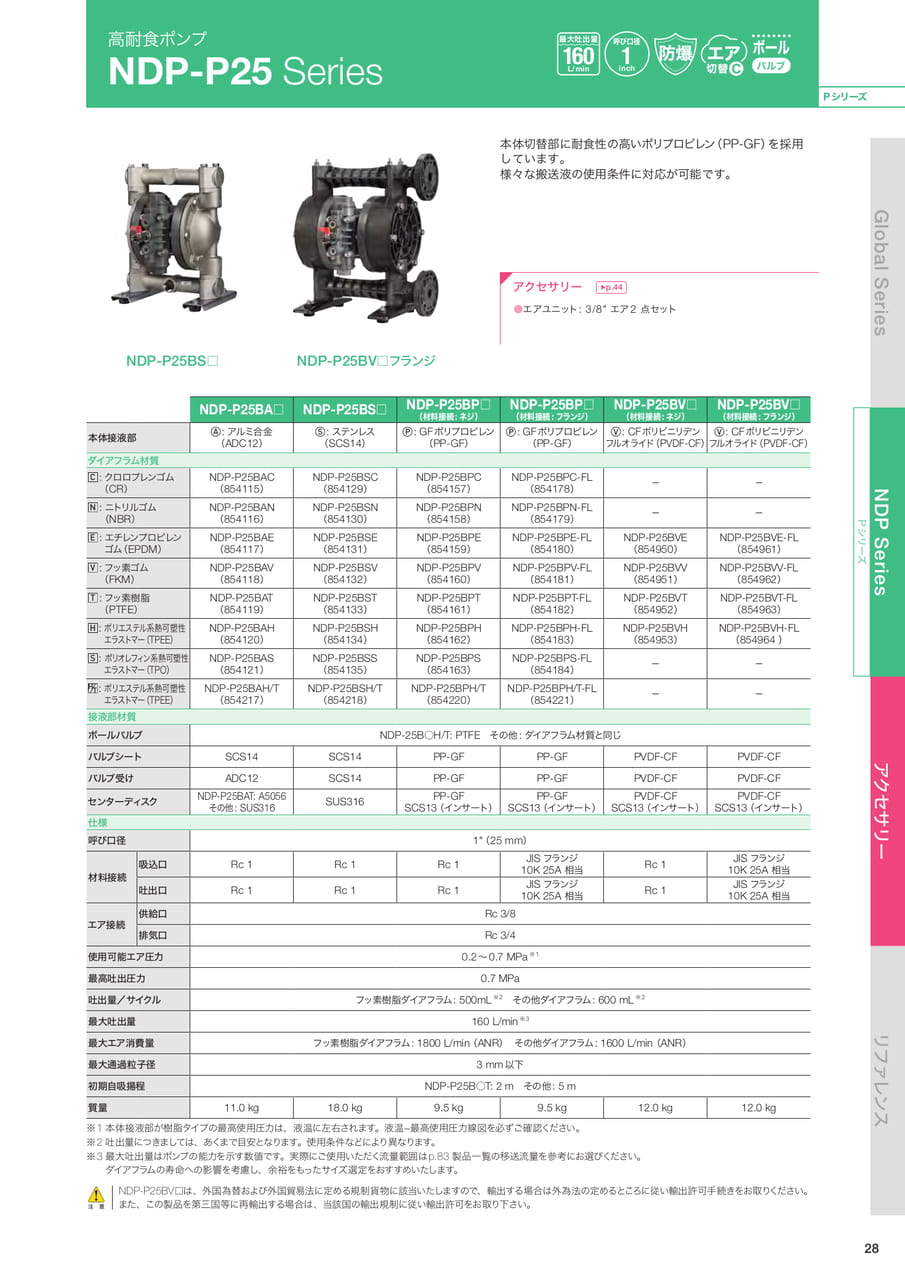

高耐食ポンプNDP-P25Series最大吐出量呼び口径1601L/mininchバルブPシリーズ本体切替部に耐食性の高いポリプロピレン（PP-GF）を採用しています。様々な搬送液の使用条件に対応が可能です。本体接液部ダイアフラム材質NDP-P25BS□:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブNDP-P25BV□フランジNDP-P25BA□NDP-P25BS□NDP-P25BP□（材料接続:ネジ）:アルミ合金（ADC12）NDP-P25BAC（854115）NDP-P25BAN（854116）NDP-P25BAE（854117）NDP-P25BAV（854118）NDP-P25BAT（854119）NDP-P25BAH（854120）NDP-P25BAS（854121）NDP-P25BAH/T（854217）:ステンレス（SCS14）NDP-P25BSC（854129）NDP-P25BSN（854130）NDP-P25BSE（854131）NDP-P25BSV（854132）NDP-P25BST（854133）NDP-P25BSH（854134）NDP-P25BSS（854135）NDP-P25BSH/T（854218）:GFポリプロピレン（PP-GF）NDP-P25BPC（854157）NDP-P25BPN（854158）NDP-P25BPE（854159）NDP-P25BPV（854160）NDP-P25BPT（854161）NDP-P25BPH（854162）NDP-P25BPS（854163）NDP-P25BPH/T（854220）アクセサリー�p.44●エアユニット:3/8"エア2点セットNDP-P25BP□（材料接続:フランジ）:GFポリプロピレン（PP-GF）NDP-P25BPC-FL（854178）NDP-P25BPN-FL（854179）NDP-P25BPE-FL（854180）NDP-P25BPV-FL（854181）NDP-P25BPT-FL（854182）NDP-P25BPH-FL（854183）NDP-P25BPS-FL（854184）NDP-P25BPH/T-FL（854221）NDP-25B○H/T:PTFEその他:ダイアフラム材質と同じNDP-P25BV□（材料接続:ネジ）NDP-P25BV□（材料接続:フランジ）:CFポリビニリデン:CFポリビニリデンフルオライド（PVDF-CF）フルオライド（PVDF-CF）－－NDP-P25BVE（854950）NDP-P25BVV（854951）NDP-P25BVT（854952）NDP-P25BVH（854953）－－－－NDP-P25BVE-FL（854961）NDP-P25BVV-FL（854962）NDP-P25BVT-FL（854963）NDP-P25BVH-FL（854964）バルブシートSCS14SCS14PP-GFPP-GFPVDF-CFPVDF-CFバルブ受けADC12SCS14PP-GFPP-GFPVDF-CFPVDF-CFセンターディスクNDP-P25BAT:A5056その他:SUS316SUS316PP-GFSCS13（インサート）PP-GFSCS13（インサート）仕様呼び口径1"（25mm）材料接続吸込口吐出口Rc1Rc1Rc1Rc1Rc1Rc1JISフランジ10K25A相当JISフランジ10K25A相当供給口Rc3/8エア接続排気口Rc3/4使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:500mL※2その他ダイアフラム:600mL※2最大吐出量160L/min※3PVDF-CFSCS13（インサート）最大エア消費量フッ素樹脂ダイアフラム:1800L/min（ANR）その他ダイアフラム:1600L/min（ANR）最大通過粒子径初期自吸揚程3mm以下NDP-P25B○T:2mその他:5mRc1Rc1－－PVDF-CFSCS13（インサート）JISフランジ10K25A相当JISフランジ10K25A相当質量11.0kg18.0kg9.5kg9.5kg12.0kg12.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。GlobalSeriesNDPSeriesアクセサリーリファレンスPシリーズ注意NDP-P25BV□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。28

Page 30

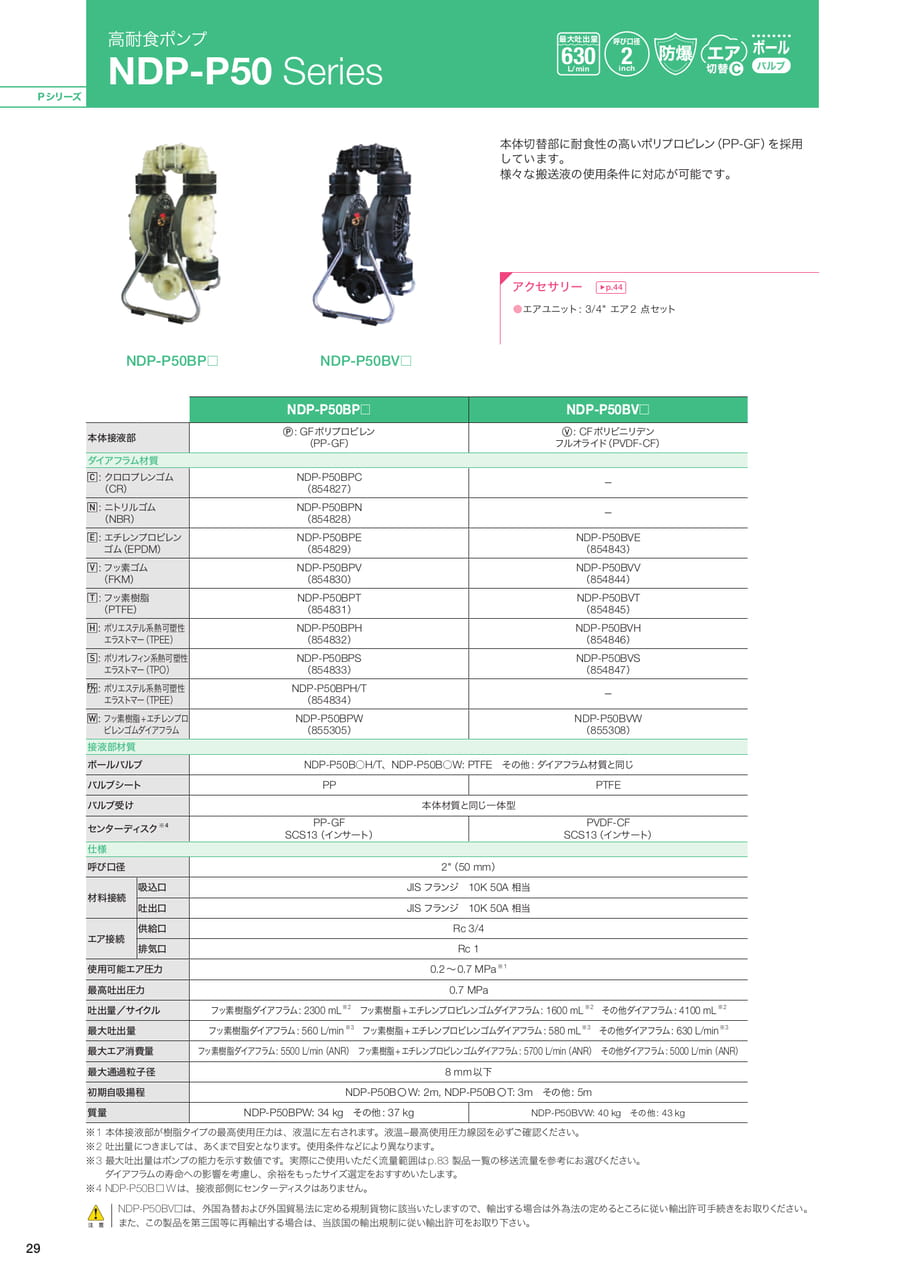

Pシリーズ高耐食ポンプNDP-P50Series最大吐出量呼び口径6302L/mininchバルブ本体切替部に耐食性の高いポリプロピレン（PP-GF）を採用しています。様々な搬送液の使用条件に対応が可能です。アクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-P50BP□NDP-P50BV□本体接液部ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）:フッ素樹脂+エチレンプロピレンゴムダイアフラム接液部材質ボールバルブNDP-P50BP□:GFポリプロピレン（PP-GF）NDP-P50BPC（854827）NDP-P50BPN（854828）NDP-P50BPE（854829）NDP-P50BPV（854830）NDP-P50BPT（854831）NDP-P50BPH（854832）NDP-P50BPS（854833）NDP-P50BPH/T（854834）NDP-P50BPW（855305）NDP-P50BV□:CFポリビニリデンフルオライド（PVDF-CF）－－NDP-P50BVE（854843）NDP-P50BVV（854844）NDP-P50BVT（854845）NDP-P50BVH（854846）NDP-P50BVS（854847）－NDP-P50BVW（855308）NDP-P50B○H/T、NDP-P50B○W:PTFEその他:ダイアフラム材質と同じバルブシートPPPTFEバルブ受けセンターディスク※4PP-GFSCS13（インサート）本体材質と同じ一体型仕様呼び口径2"（50mm）PVDF-CFSCS13（インサート）材料接続エア接続吸込口JISフランジ10K50A相当吐出口JISフランジ10K50A相当供給口Rc3/4排気口Rc1使用可能エア圧力0.2～0.7MPa※1最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:2300mL※2フッ素樹脂+エチレンプロピレンゴムダイアフラム:1600mL※2その他ダイアフラム:4100mL※2最大吐出量フッ素樹脂ダイアフラム:560L/min※3フッ素樹脂+エチレンプロピレンゴムダイアフラム:580mL※3その他ダイアフラム:630L/min※3最大エア消費量フッ素樹脂ダイアフラム:5500L/min（ANR）フッ素樹脂+エチレンプロピレンゴムダイアフラム:5700L/min（ANR）その他ダイアフラム:5000L/min（ANR）最大通過粒子径初期自吸揚程8mm以下NDP-P50B〇W:2m,NDP-P50B〇T:3mその他:5m質量NDP-P50BPW:34kgその他:37kgNDP-P50BVW:40kgその他:43kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※4NDP-P50B□Wは、接液部側にセンターディスクはありません。注意NDP-P50BV□は、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。29

Page 31

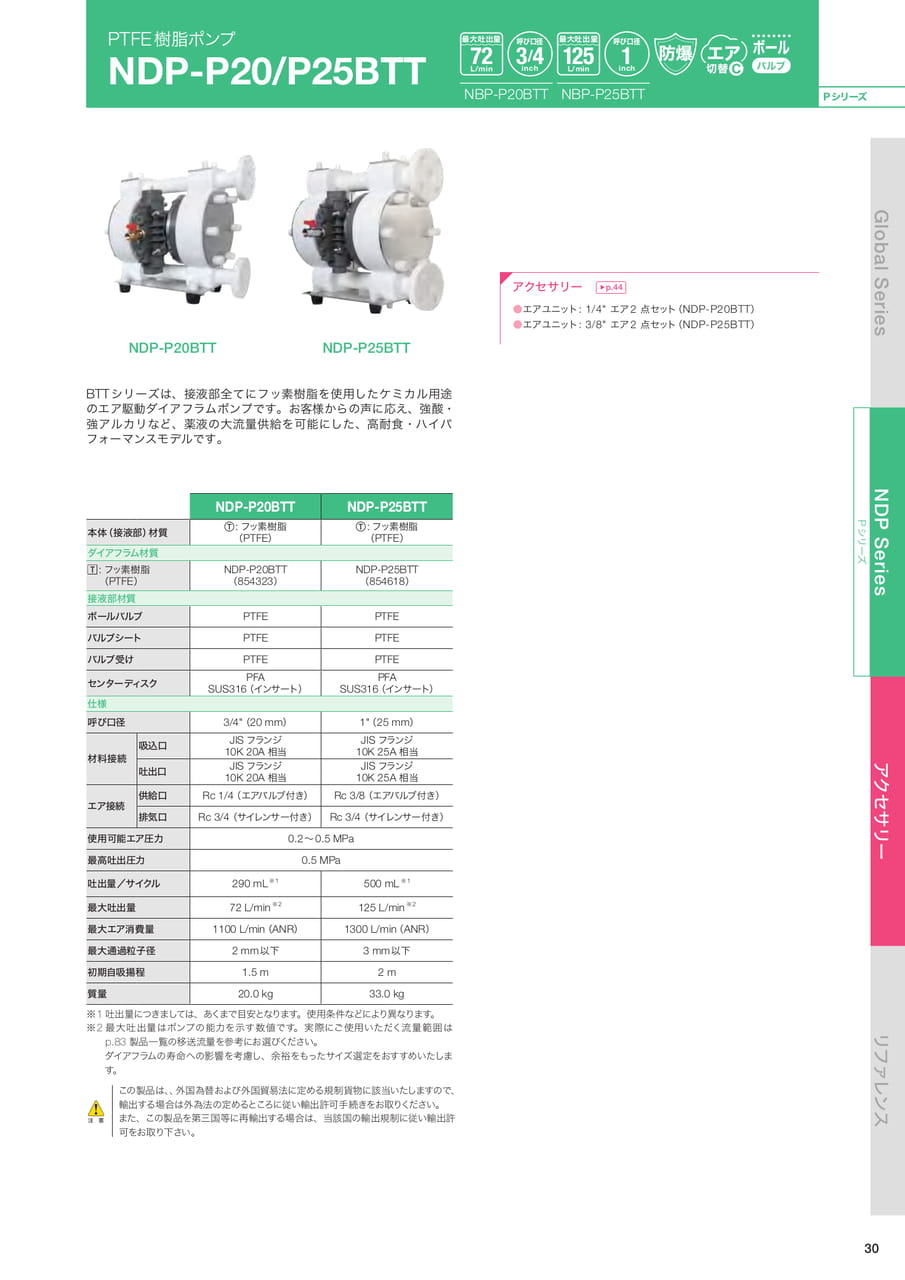

PTFE樹脂ポンプNDP-P20/P25BTT最大吐出量72L/min呼び口径3/4inchNBP-P20BTT最大吐出量125L/min呼び口径1inchNBP-P25BTTバルブPシリーズ本体（接液部）材質ダイアフラム材質:フッ素樹脂（PTFE）接液部材質NDP-P20BTTNDP-P20BTT:フッ素樹脂（PTFE）NDP-P20BTT（854323）NDP-P25BTTBTTシリーズは、接液部全てにフッ素樹脂を使用したケミカル用途のエア駆動ダイアフラムポンプです。お客様からの声に応え、強酸・強アルカリなど、薬液の大流量供給を可能にした、高耐食・ハイパフォーマンスモデルです。NDP-P25BTT:フッ素樹脂（PTFE）NDP-P25BTT（854618）ボールバルブPTFEPTFEバルブシートPTFEPTFEバルブ受けPTFEPTFEセンターディスクPFASUS316（インサート）PFASUS316（インサート）仕様呼び口径3/4"（20mm）1"（25mm）材料接続吸込口吐出口JISフランジ10K20A相当JISフランジ10K20A相当JISフランジ10K25A相当JISフランジ10K25A相当供給口Rc1/4（エアバルブ付き）Rc3/8（エアバルブ付き）エア接続排気口Rc3/4（サイレンサー付き）Rc3/4（サイレンサー付き）使用可能エア圧力最高吐出圧力0.2～0.5MPa0.5MPa吐出量／サイクル290mL※1500mL※1最大吐出量72L/min※2125L/min※2最大エア消費量1100L/min（ANR）1300L/min（ANR）最大通過粒子径2mm以下3mm以下初期自吸揚程1.5m2m質量20.0kg33.0kg※1吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。注意この製品は、、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。アクセサリー�p.44●エアユニット:1/4"エア2点セット（NDP-P20BTT）●エアユニット:3/8"エア2点セット（NDP-P25BTT）GlobalSeriesNDPSeriesアクセサリーリファレンスPシリーズ30

Page 32

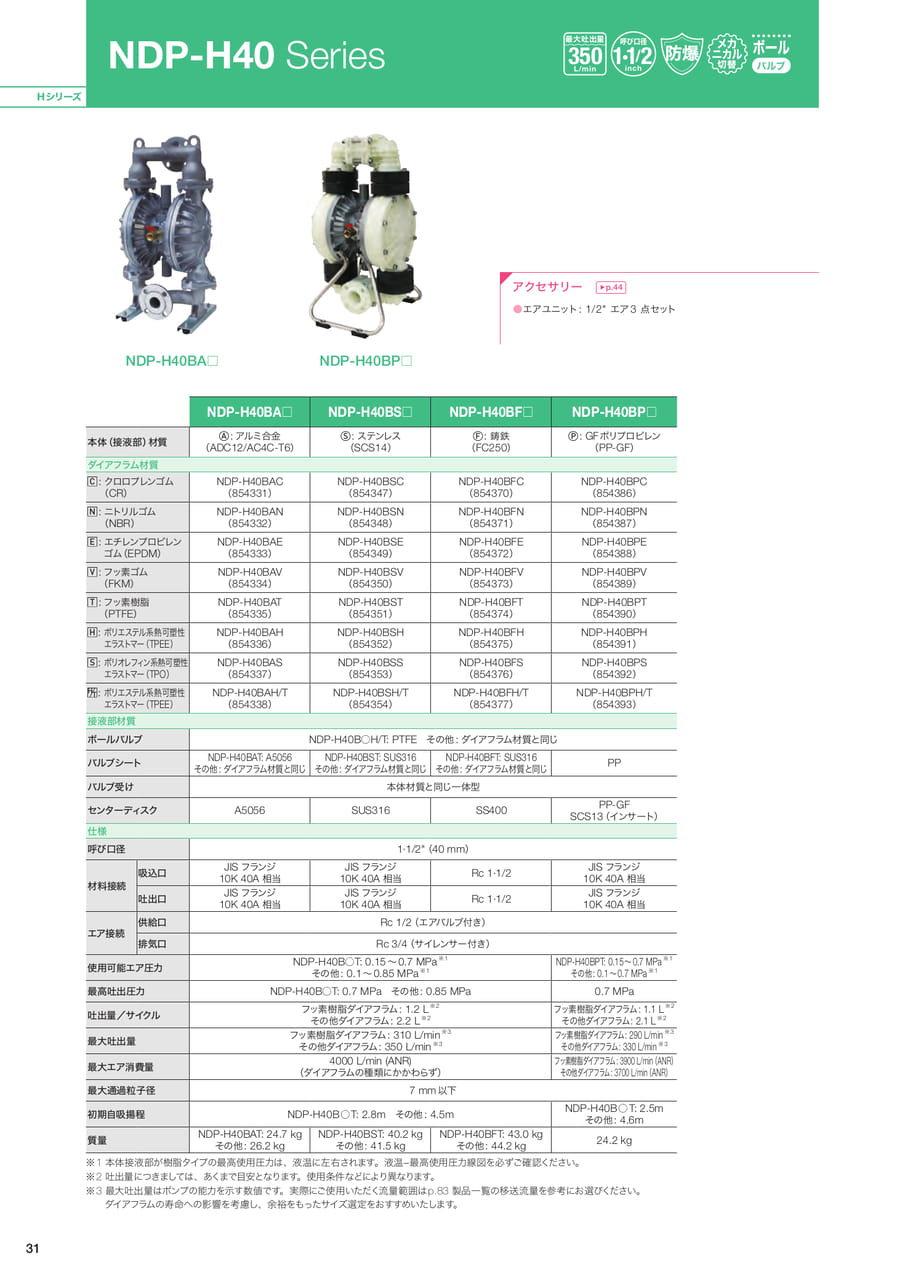

NDP-H40Series最大吐出量350L/min呼び口径1·1/2inchバルブHシリーズアクセサリー�p.44●エアユニット:1/2"エア3点セットNDP-H40BA□NDP-H40BP□本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブバルブシートバルブ受けNDP-H40BA□NDP-H40BS□NDP-H40BF□NDP-H40BP□:アルミ合金（ADC12/AC4C-T6）NDP-H40BAC（854331）NDP-H40BAN（854332）NDP-H40BAE（854333）NDP-H40BAV（854334）NDP-H40BAT（854335）NDP-H40BAH（854336）NDP-H40BAS（854337）NDP-H40BAH/T（854338）NDP-H40BAT:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-H40BSC（854347）NDP-H40BSN（854348）NDP-H40BSE（854349）NDP-H40BSV（854350）NDP-H40BST（854351）NDP-H40BSH（854352）NDP-H40BSS（854353）NDP-H40BSH/T（854354）:鋳鉄（FC250）NDP-H40BFC（854370）NDP-H40BFN（854371）NDP-H40BFE（854372）NDP-H40BFV（854373）NDP-H40BFT（854374）NDP-H40BFH（854375）NDP-H40BFS（854376）NDP-H40BFH/T（854377）NDP-H40B○H/T:PTFEその他:ダイアフラム材質と同じNDP-H40BST:SUS316その他:ダイアフラム材質と同じNDP-H40BFT:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスクA5056SUS316SS400仕様呼び口径1·1/2"（40mm）JISフランジJISフランジ吸込口Rc1·1/210K40A相当10K40A相当材料接続JISフランジJISフランジ吐出口Rc1·1/210K40A相当10K40A相当供給口Rc1/2（エアバルブ付き）エア接続排気口Rc3/4（サイレンサー付き）:GFポリプロピレン（PP-GF）NDP-H40BPC（854386）NDP-H40BPN（854387）NDP-H40BPE（854388）NDP-H40BPV（854389）NDP-H40BPT（854390）NDP-H40BPH（854391）NDP-H40BPS（854392）NDP-H40BPH/T（854393）PPPP-GFSCS13（インサート）JISフランジ10K40A相当JISフランジ10K40A相当使用可能エア圧力NDP-H40B○T:0.15～0.7MPa※1その他:0.1～0.85MPa※1NDP-H40BPT:0.15～0.7MPa※1その他:0.1～0.7MPa※1最高吐出圧力NDP-H40B○T:0.7MPaその他:0.85MPa0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:1.2L※2その他ダイアフラム:2.2L※2フッ素樹脂ダイアフラム:1.1L※2その他ダイアフラム:2.1L※2最大吐出量フッ素樹脂ダイアフラム:310L/min※3その他ダイアフラム:350L/min※3フッ素樹脂ダイアフラム:290L/min※3その他ダイアフラム:330L/min※3最大エア消費量最大通過粒子径4000L/min(ANR)（ダイアフラムの種類にかかわらず）7mm以下初期自吸揚程NDP-H40B○T:2.8mその他:4.5m質量NDP-H40BAT:24.7kgその他:26.2kgNDP-H40BST:40.2kgその他:41.5kgNDP-H40BFT:43.0kgその他:44.2kgフッ素樹脂ダイアフラム:3900L/min（ANR）その他ダイアフラム:3700L/min（ANR）NDP-H40B○T:2.5mその他:4.6m24.2kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。31

Page 33

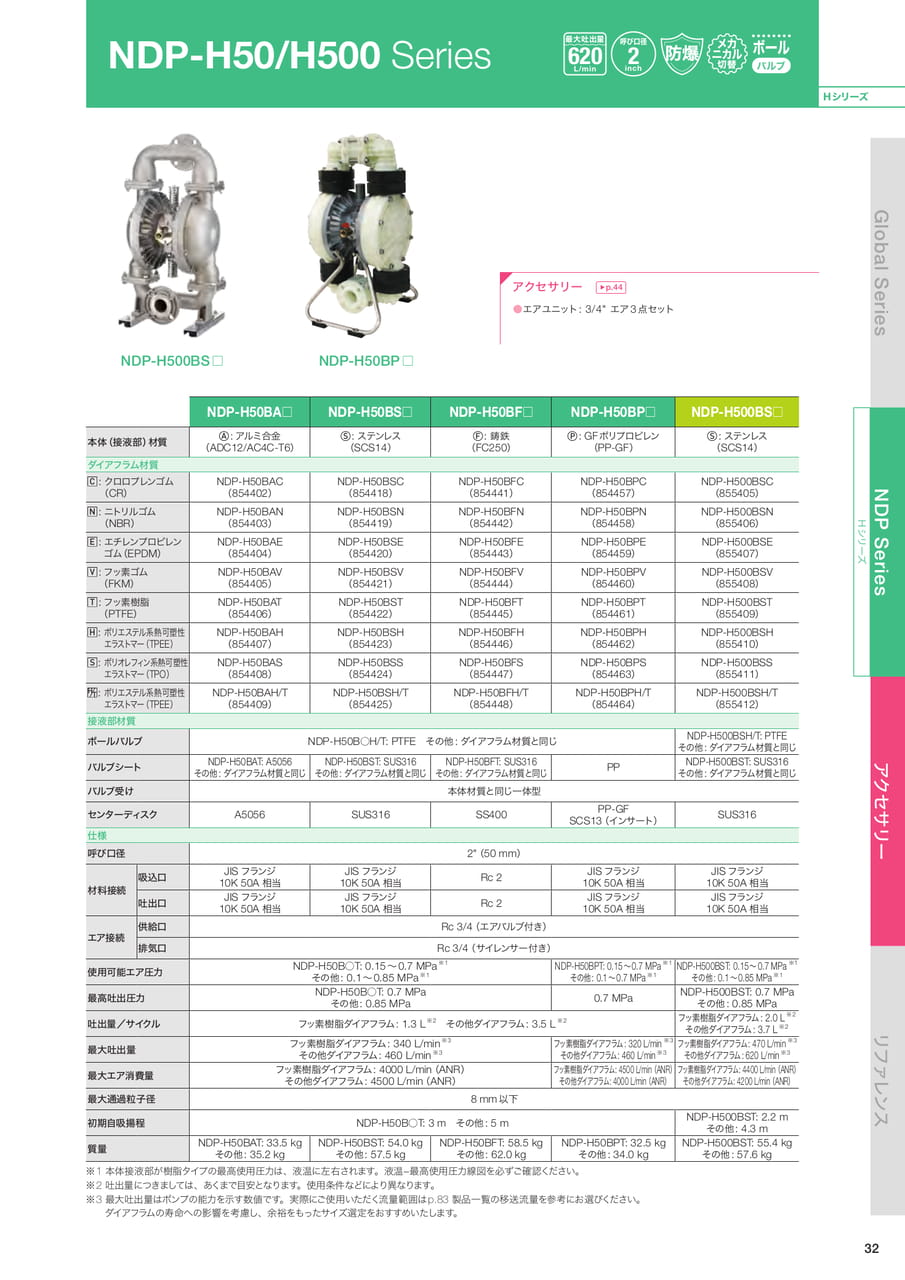

NDP-H50/H500Series最大吐出量620L/min呼び口径2inchバルブHシリーズNDP-H500BS□本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブバルブシートバルブ受けNDP-H50BP□アクセサリー�p.44●エアユニット:3/4"エア3点セットNDP-H50BA□NDP-H50BS□NDP-H50BF□NDP-H50BP□NDP-H500BS□:アルミ合金（ADC12/AC4C-T6）NDP-H50BAC（854402）NDP-H50BAN（854403）NDP-H50BAE（854404）NDP-H50BAV（854405）NDP-H50BAT（854406）NDP-H50BAH（854407）NDP-H50BAS（854408）NDP-H50BAH/T（854409）NDP-H50BAT:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-H50BSC（854418）NDP-H50BSN（854419）NDP-H50BSE（854420）NDP-H50BSV（854421）NDP-H50BST（854422）NDP-H50BSH（854423）NDP-H50BSS（854424）NDP-H50BSH/T（854425）:鋳鉄（FC250）NDP-H50BFC（854441）NDP-H50BFN（854442）NDP-H50BFE（854443）NDP-H50BFV（854444）NDP-H50BFT（854445）NDP-H50BFH（854446）NDP-H50BFS（854447）NDP-H50BFH/T（854448）NDP-H50B○H/T:PTFEその他:ダイアフラム材質と同じNDP-H50BST:SUS316その他:ダイアフラム材質と同じNDP-H50BFT:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスクA5056SUS316SS400仕様呼び口径2"（50mm）材料接続吸込口吐出口JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当Rc2Rc2供給口Rc3/4（エアバルブ付き）エア接続排気口Rc3/4（サイレンサー付き）:GFポリプロピレン（PP-GF）NDP-H50BPC（854457）NDP-H50BPN（854458）NDP-H50BPE（854459）NDP-H50BPV（854460）NDP-H50BPT（854461）NDP-H50BPH（854462）NDP-H50BPS（854463）NDP-H50BPH/T（854464）PPPP-GFSCS13（インサート）JISフランジ10K50A相当JISフランジ10K50A相当:ステンレス（SCS14）NDP-H500BSC（855405）NDP-H500BSN（855406）NDP-H500BSE（855407）NDP-H500BSV（855408）NDP-H500BST（855409）NDP-H500BSH（855410）NDP-H500BSS（855411）NDP-H500BSH/T（855412）NDP-H500BSH/T:PTFEその他:ダイアフラム材質と同じNDP-H500BST:SUS316その他:ダイアフラム材質と同じSUS316JISフランジ10K50A相当JISフランジ10K50A相当NDP-H50B○T:0.15～0.7MPa※1NDP-H50BPT:0.15～0.7MPa※1NDP-H500BST:0.15～0.7MPa※1使用可能エア圧力その他:0.1～0.85MPa※1その他:0.1～0.7MPa※1その他:0.1～0.85MPa※1NDP-H50B○T:0.7MPaNDP-H500BST:0.7MPa最高吐出圧力0.7MPaその他:0.85MPaその他:0.85MPa吐出量／サイクルフッ素樹脂ダイアフラム:1.3L※2その他ダイアフラム:3.5L※2フッ素樹脂ダイアフラム:2.0L※2その他ダイアフラム:3.7L※2フッ素樹脂ダイアフラム:340L/min※3フッ素樹脂ダイアフラム:320L/min※3フッ素樹脂ダイアフラム:470L/min※3最大吐出量その他ダイアフラム:460L/min※3その他ダイアフラム:460L/min※3その他ダイアフラム:620L/min※3最大エア消費量最大通過粒子径初期自吸揚程質量NDP-H50BAT:33.5kgその他:35.2kgフッ素樹脂ダイアフラム:4000L/min（ANR）その他ダイアフラム:4500L/min（ANR）8mm以下NDP-H50B○T:3mその他:5mNDP-H50BST:54.0kgその他:57.5kgNDP-H50BFT:58.5kgその他:62.0kgフッ素樹脂ダイアフラム:4500L/min（ANR）フッ素樹脂ダイアフラム:4400L/min（ANR）その他ダイアフラム:4000L/min（ANR）その他ダイアフラム:4200L/min（ANR）NDP-H50BPT:32.5kgその他:34.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。NDP-H500BST:2.2mその他:4.3mNDP-H500BST:55.4kgその他:57.6kgGlobalSeriesNDPSeriesアクセサリーリファレンスHシリーズ32

Page 34

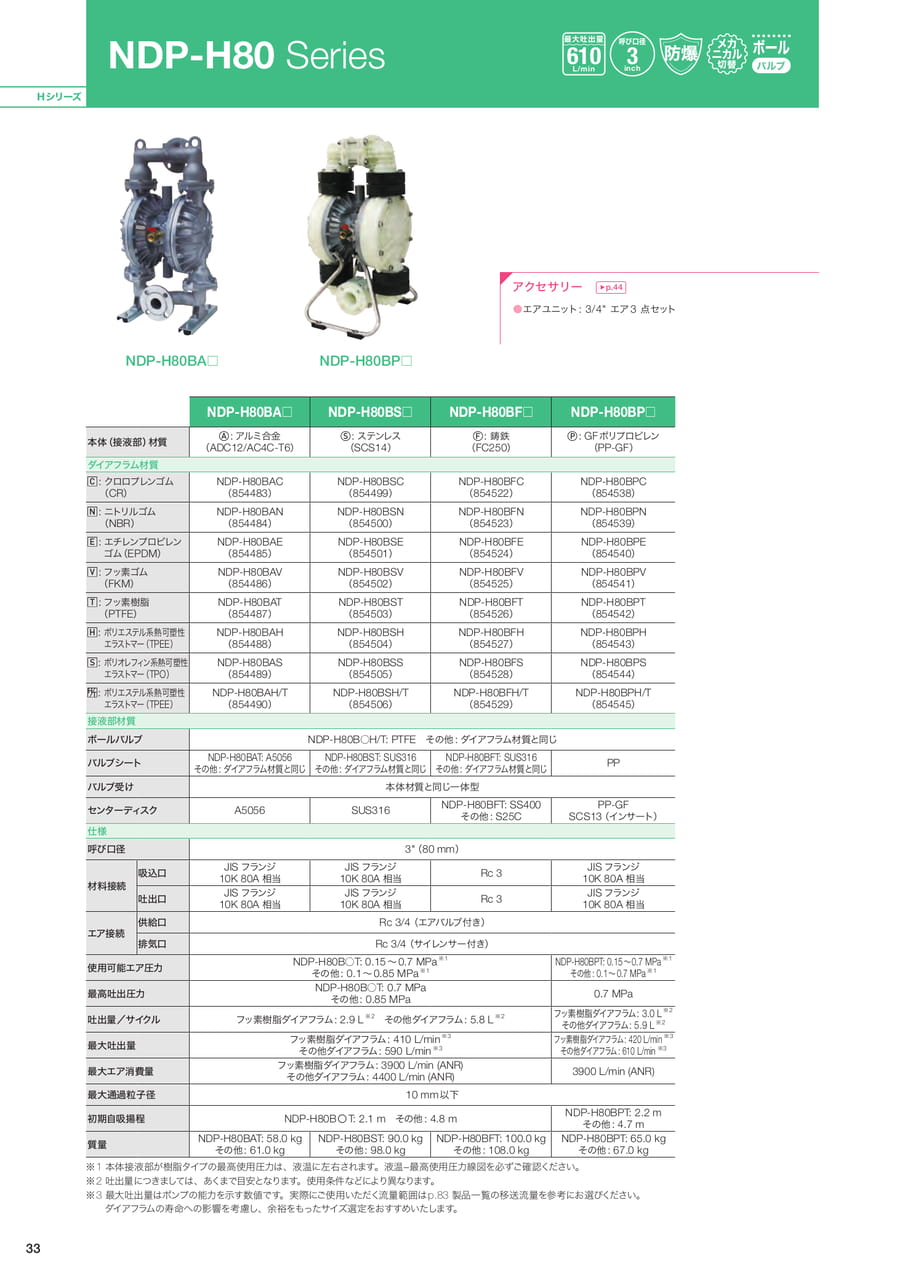

NDP-H80Series最大吐出量610L/min呼び口径3inchバルブHシリーズアクセサリー�p.44●エアユニット:3/4"エア3点セットNDP-H80BA□NDP-H80BP□本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）:ポリエステル系熱可塑性エラストマー（TPEE）接液部材質ボールバルブバルブシートNDP-H80BA□NDP-H80BS□NDP-H80BF□NDP-H80BP□:アルミ合金（ADC12/AC4C-T6）NDP-H80BAC（854483）NDP-H80BAN（854484）NDP-H80BAE（854485）NDP-H80BAV（854486）NDP-H80BAT（854487）NDP-H80BAH（854488）NDP-H80BAS（854489）NDP-H80BAH/T（854490）NDP-H80BAT:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-H80BSC（854499）NDP-H80BSN（854500）NDP-H80BSE（854501）NDP-H80BSV（854502）NDP-H80BST（854503）NDP-H80BSH（854504）NDP-H80BSS（854505）NDP-H80BSH/T（854506）:鋳鉄（FC250）NDP-H80BFC（854522）NDP-H80BFN（854523）NDP-H80BFE（854524）NDP-H80BFV（854525）NDP-H80BFT（854526）NDP-H80BFH（854527）NDP-H80BFS（854528）NDP-H80BFH/T（854529）NDP-H80B○H/T:PTFEその他:ダイアフラム材質と同じNDP-H80BST:SUS316その他:ダイアフラム材質と同じNDP-H80BFT:SUS316その他:ダイアフラム材質と同じバルブ受け本体材質と同じ一体型センターディスクA5056SUS316NDP-H80BFT:SS400その他:S25C仕様呼び口径3"（80mm）材料接続吸込口吐出口JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当Rc3Rc3供給口Rc3/4（エアバルブ付き）エア接続排気口Rc3/4（サイレンサー付き）:GFポリプロピレン（PP-GF）NDP-H80BPC（854538）NDP-H80BPN（854539）NDP-H80BPE（854540）NDP-H80BPV（854541）NDP-H80BPT（854542）NDP-H80BPH（854543）NDP-H80BPS（854544）NDP-H80BPH/T（854545）PPPP-GFSCS13（インサート）JISフランジ10K80A相当JISフランジ10K80A相当使用可能エア圧力NDP-H80B○T:0.15～0.7MPa※1その他:0.1～0.85MPa※1NDP-H80BPT:0.15～0.7MPa※1その他:0.1～0.7MPa※1最高吐出圧力NDP-H80B○T:0.7MPaその他:0.85MPa0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:2.9L※2その他ダイアフラム:5.8L※2フッ素樹脂ダイアフラム:3.0L※2その他ダイアフラム:5.9L※2最大吐出量フッ素樹脂ダイアフラム:410L/min※3その他ダイアフラム:590L/min※3フッ素樹脂ダイアフラム:420L/min※3その他ダイアフラム:610L/min※3最大エア消費量フッ素樹脂ダイアフラム:3900L/min(ANR)その他ダイアフラム:4400L/min(ANR)3900L/min(ANR)最大通過粒子径10mm以下初期自吸揚程NDP-H80B〇T:2.1mその他:4.8mNDP-H80BPT:2.2mその他:4.7m質量NDP-H80BAT:58.0kgその他:61.0kgNDP-H80BST:90.0kgその他:98.0kgNDP-H80BFT:100.0kgその他:108.0kgNDP-H80BPT:65.0kgその他:67.0kg※1本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※2吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※3最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。33

Page 35

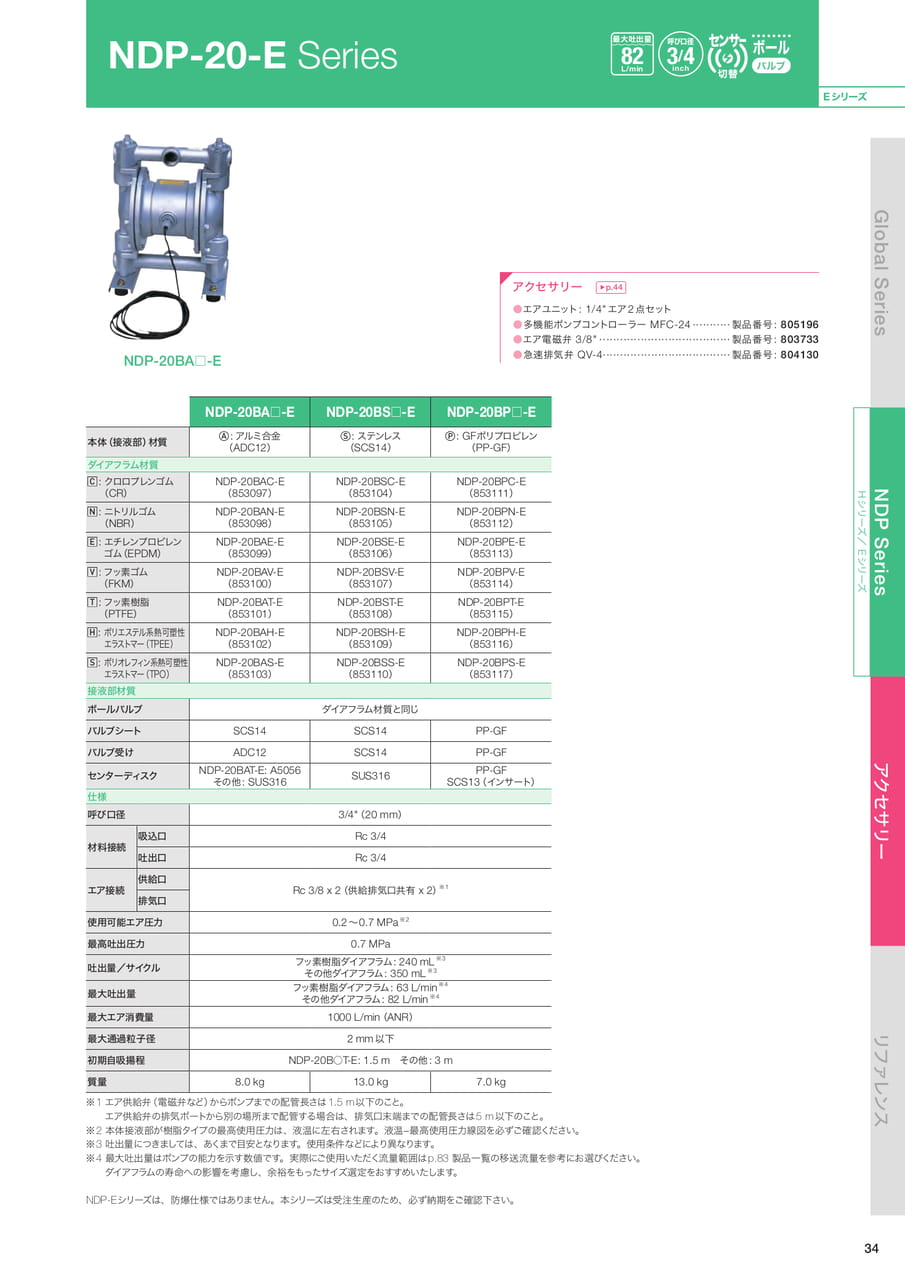

NDP-20-ESeries最大吐出量82L/min呼び口径3/4inchバルブEシリーズNDP-20BA□-E本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）接液部材質ボールバルブNDP-20BA□-ENDP-20BS□-ENDP-20BP□-E:アルミ合金（ADC12）NDP-20BAC-E（853097）NDP-20BAN-E（853098）NDP-20BAE-E（853099）NDP-20BAV-E（853100）NDP-20BAT-E（853101）NDP-20BAH-E（853102）NDP-20BAS-E（853103）:ステンレス（SCS14）NDP-20BSC-E（853104）NDP-20BSN-E（853105）NDP-20BSE-E（853106）NDP-20BSV-E（853107）NDP-20BST-E（853108）NDP-20BSH-E（853109）NDP-20BSS-E（853110）ダイアフラム材質と同じ:GFポリプロピレン（PP-GF）NDP-20BPC-E（853111）NDP-20BPN-E（853112）NDP-20BPE-E（853113）NDP-20BPV-E（853114）NDP-20BPT-E（853115）NDP-20BPH-E（853116）NDP-20BPS-E（853117）バルブシートSCS14SCS14PP-GFバルブ受けADC12SCS14PP-GFセンターディスクNDP-20BAT-E:A5056その他:SUS316SUS316仕様呼び口径3/4"（20mm）材料接続エア接続吸込口Rc3/4吐出口Rc3/4供給口排気口Rc3/8x2（供給排気口共有x2）※1使用可能エア圧力0.2～0.7MPa※2最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:240mL※3その他ダイアフラム:350mL※3最大吐出量フッ素樹脂ダイアフラム:63L/min※4その他ダイアフラム:82L/min※4最大エア消費量1000L/min（ANR）最大通過粒子径初期自吸揚程2mm以下NDP-20B○T-E:1.5mその他:3mPP-GFSCS13（インサート）アクセサリー�p.44●エアユニット:1/4"エア2点セット質量8.0kg13.0kg7.0kg※1エア供給弁（電磁弁など）からポンプまでの配管長さは1.5m以下のこと。エア供給弁の排気ポートから別の場所まで配管する場合は、排気口末端までの配管長さは5m以下のこと。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。●多機能ポンプコントローラーMFC-24···········製品番号:805196●エア電磁弁3/8"······································製品番号:803733●急速排気弁QV-4·····································製品番号:804130GlobalSeriesNDPSeriesアクセサリーリファレンスHシリーズ／EシリーズNDP-Eシリーズは、防爆仕様ではありません。本シリーズは受注生産のため、必ず納期をご確認下さい。34

Page 36

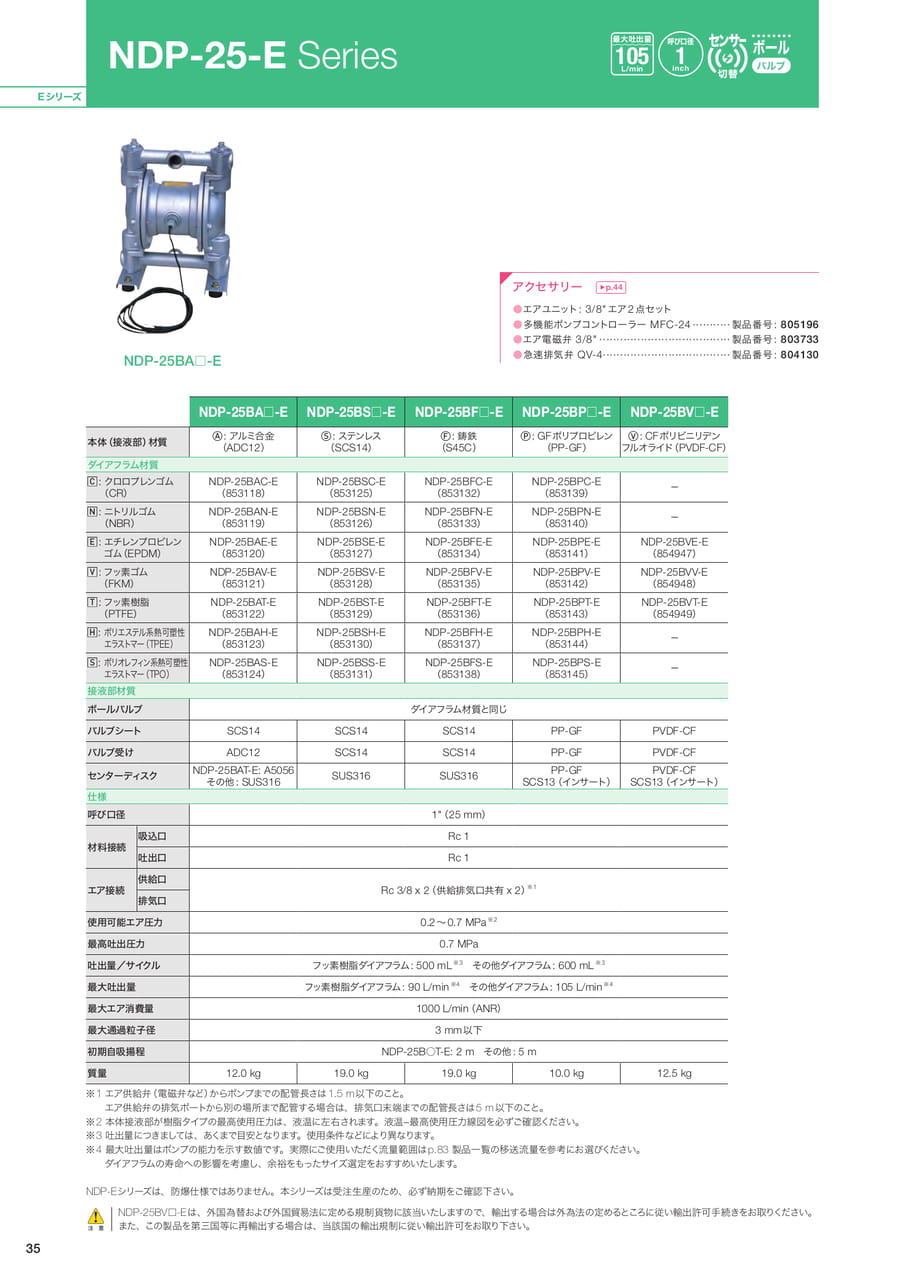

NDP-25-ESeries最大吐出量105L/min呼び口径1inchバルブEシリーズアクセサリー�p.44NDP-25BA□-E●エアユニット:3/8"エア2点セット●多機能ポンプコントローラーMFC-24···········製品番号:805196●エア電磁弁3/8"······································製品番号:803733●急速排気弁QV-4·····································製品番号:804130NDP-25BA□-ENDP-25BS□-ENDP-25BF□-ENDP-25BP□-ENDP-25BV□-E本体（接液部）材質:アルミ合金（ADC12）:ステンレス（SCS14）:鋳鉄（S45C）:GFポリプロピレン（PP-GF）:CFポリビニリデンフルオライド（PVDF-CF）ダイアフラム材質:クロロプレンゴム（CR）NDP-25BAC-E（853118）NDP-25BSC-E（853125）NDP-25BFC-E（853132）NDP-25BPC-E（853139）－:ニトリルゴム（NBR）NDP-25BAN-E（853119）NDP-25BSN-E（853126）NDP-25BFN-E（853133）NDP-25BPN-E（853140）－:エチレンプロピレンゴム（EPDM）NDP-25BAE-E（853120）NDP-25BSE-E（853127）NDP-25BFE-E（853134）NDP-25BPE-E（853141）NDP-25BVE-E（854947）:フッ素ゴム（FKM）NDP-25BAV-E（853121）NDP-25BSV-E（853128）NDP-25BFV-E（853135）NDP-25BPV-E（853142）NDP-25BVV-E（854948）:フッ素樹脂（PTFE）NDP-25BAT-E（853122）NDP-25BST-E（853129）NDP-25BFT-E（853136）NDP-25BPT-E（853143）NDP-25BVT-E（854949）:ポリエステル系熱可塑性エラストマー（TPEE）NDP-25BAH-E（853123）NDP-25BSH-E（853130）NDP-25BFH-E（853137）NDP-25BPH-E（853144）－:ポリオレフィン系熱可塑性エラストマー（TPO）NDP-25BAS-E（853124）NDP-25BSS-E（853131）NDP-25BFS-E（853138）NDP-25BPS-E（853145）－接液部材質ボールバルブダイアフラム材質と同じバルブシートSCS14SCS14SCS14PP-GFPVDF-CFバルブ受けADC12SCS14SCS14PP-GFPVDF-CFセンターディスクNDP-25BAT-E:A5056その他:SUS316SUS316SUS316仕様呼び口径1"（25mm）PP-GFSCS13（インサート）PVDF-CFSCS13（インサート）材料接続吸込口Rc1吐出口Rc1エア接続供給口排気口Rc3/8x2（供給排気口共有x2）※1使用可能エア圧力0.2～0.7MPa※2最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:500mL※3その他ダイアフラム:600mL※3最大吐出量フッ素樹脂ダイアフラム:90L/min※4その他ダイアフラム:105L/min※4最大エア消費量1000L/min（ANR）最大通過粒子径初期自吸揚程3mm以下NDP-25B○T-E:2mその他:5m質量12.0kg19.0kg19.0kg10.0kg12.5kg※1エア供給弁（電磁弁など）からポンプまでの配管長さは1.5m以下のこと。エア供給弁の排気ポートから別の場所まで配管する場合は、排気口末端までの配管長さは5m以下のこと。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。NDP-Eシリーズは、防爆仕様ではありません。本シリーズは受注生産のため、必ず納期をご確認下さい。注意NDP-25BV□-Eは、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。35

Page 37

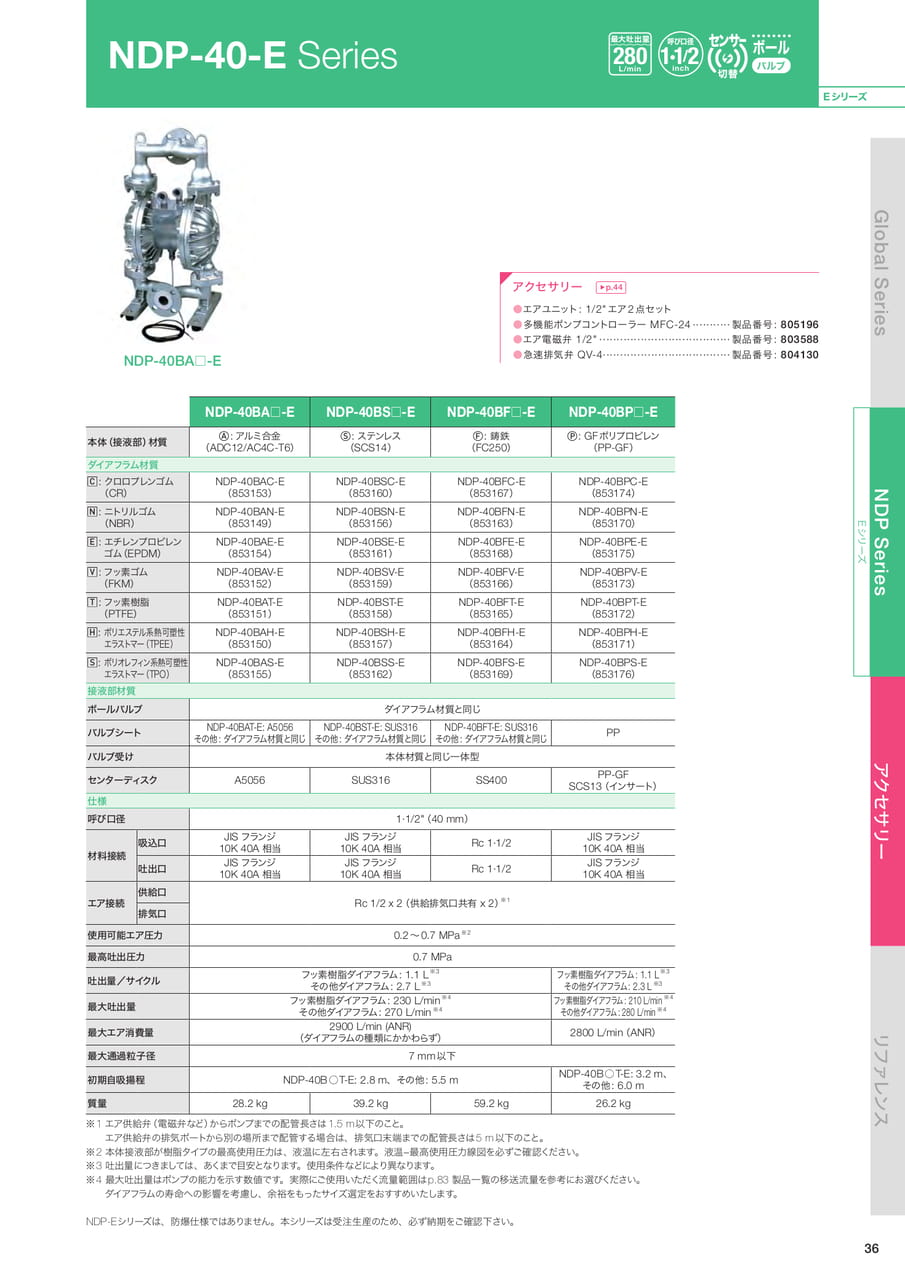

NDP-40-ESeries最大吐出量280L/min呼び口径1·1/2inchバルブEシリーズNDP-40BA□-E本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）接液部材質ボールバルブバルブシートバルブ受けアクセサリー�p.44●エアユニット:1/2"エア2点セットNDP-40BA□-ENDP-40BS□-ENDP-40BF□-ENDP-40BP□-E:アルミ合金（ADC12/AC4C-T6）NDP-40BAC-E（853153）NDP-40BAN-E（853149）NDP-40BAE-E（853154）NDP-40BAV-E（853152）NDP-40BAT-E（853151）NDP-40BAH-E（853150）NDP-40BAS-E（853155）NDP-40BAT-E:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-40BSC-E（853160）NDP-40BSN-E（853156）NDP-40BSE-E（853161）NDP-40BSV-E（853159）NDP-40BST-E（853158）NDP-40BSH-E（853157）NDP-40BSS-E（853162）NDP-40BST-E:SUS316その他:ダイアフラム材質と同じダイアフラム材質と同じ:鋳鉄（FC250）NDP-40BFC-E（853167）NDP-40BFN-E（853163）NDP-40BFE-E（853168）NDP-40BFV-E（853166）NDP-40BFT-E（853165）NDP-40BFH-E（853164）NDP-40BFS-E（853169）NDP-40BFT-E:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスクA5056SUS316SS400仕様呼び口径1·1/2"（40mm）材料接続吸込口吐出口JISフランジ10K40A相当JISフランジ10K40A相当JISフランジ10K40A相当JISフランジ10K40A相当Rc1·1/2Rc1·1/2供給口エア接続Rc1/2x2（供給排気口共有x2）※1排気口使用可能エア圧力0.2～0.7MPa※2●多機能ポンプコントローラーMFC-24···········製品番号:805196●エア電磁弁1/2"······································製品番号:803588●急速排気弁QV-4·····································製品番号:804130:GFポリプロピレン（PP-GF）NDP-40BPC-E（853174）NDP-40BPN-E（853170）NDP-40BPE-E（853175）NDP-40BPV-E（853173）NDP-40BPT-E（853172）NDP-40BPH-E（853171）NDP-40BPS-E（853176）PPPP-GFSCS13（インサート）JISフランジ10K40A相当JISフランジ10K40A相当最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:1.1L※3その他ダイアフラム:2.7L※3フッ素樹脂ダイアフラム:1.1L※3その他ダイアフラム:2.3L※3最大吐出量フッ素樹脂ダイアフラム:230L/min※4その他ダイアフラム:270L/min※4フッ素樹脂ダイアフラム:210L/min※4その他ダイアフラム:280L/min※4最大エア消費量2900L/min(ANR)（ダイアフラムの種類にかかわらず）2800L/min（ANR）最大通過粒子径7mm以下初期自吸揚程NDP-40B○T-E:2.8m、その他:5.5mNDP-40B○T-E:3.2m、その他:6.0m質量28.2kg39.2kg59.2kg26.2kg※1エア供給弁（電磁弁など）からポンプまでの配管長さは1.5m以下のこと。エア供給弁の排気ポートから別の場所まで配管する場合は、排気口末端までの配管長さは5m以下のこと。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。GlobalSeriesNDPSeriesアクセサリーリファレンスEシリーズNDP-Eシリーズは、防爆仕様ではありません。本シリーズは受注生産のため、必ず納期をご確認下さい。36

Page 38

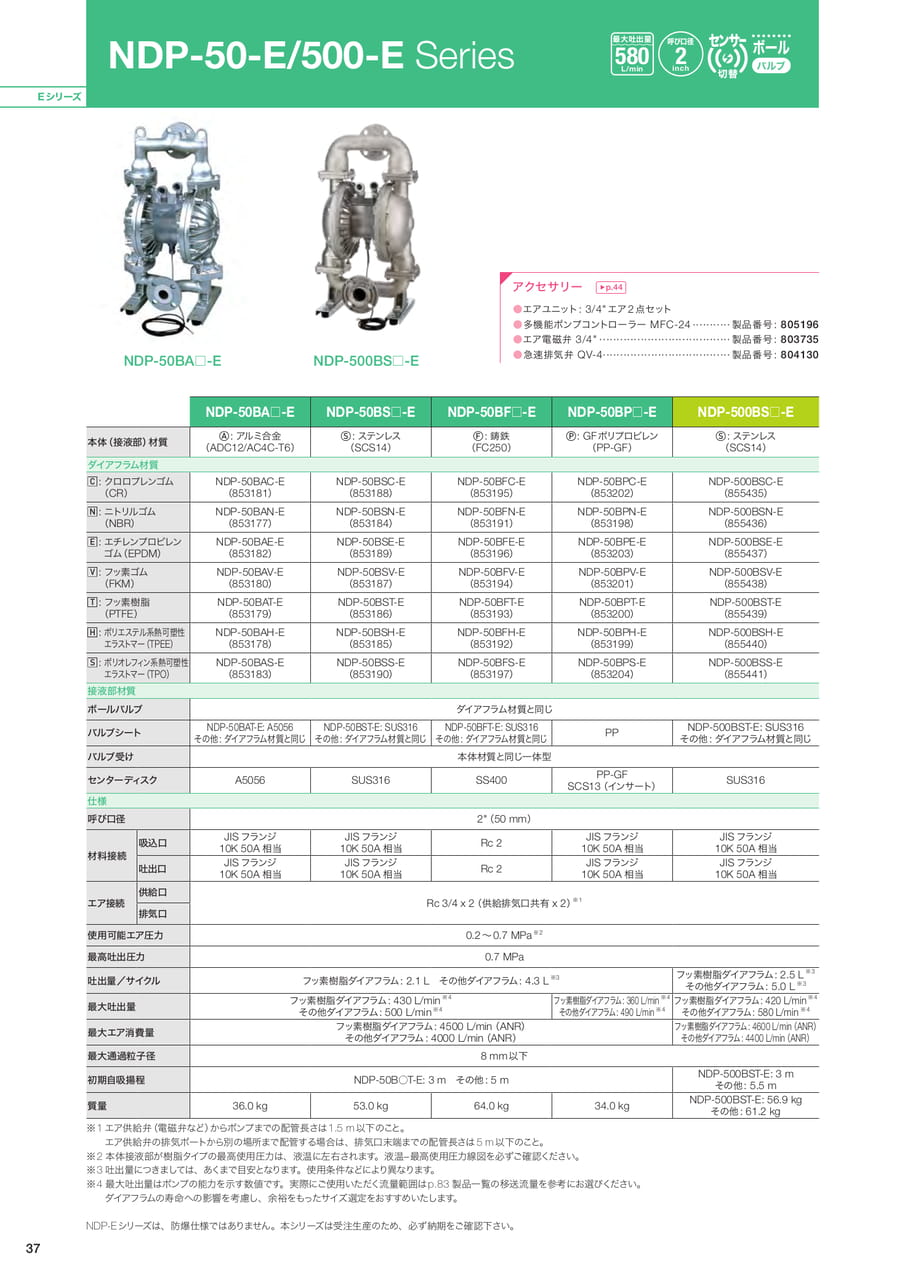

NDP-50-E/500-ESeries最大吐出量580L/min呼び口径2inchバルブEシリーズNDP-50BA□-ENDP-500BS□-Eアクセサリー�p.44●エアユニット:3/4"エア2点セット●多機能ポンプコントローラーMFC-24···········製品番号:805196●エア電磁弁3/4"······································製品番号:803735●急速排気弁QV-4·····································製品番号:804130NDP-50BA□-ENDP-50BS□-ENDP-50BF□-ENDP-50BP□-ENDP-500BS□-E本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）接液部材質ボールバルブバルブシートバルブ受け:アルミ合金（ADC12/AC4C-T6）NDP-50BAC-E（853181）NDP-50BAN-E（853177）NDP-50BAE-E（853182）NDP-50BAV-E（853180）NDP-50BAT-E（853179）NDP-50BAH-E（853178）NDP-50BAS-E（853183）NDP-50BAT-E:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-50BSC-E（853188）NDP-50BSN-E（853184）NDP-50BSE-E（853189）NDP-50BSV-E（853187）NDP-50BST-E（853186）NDP-50BSH-E（853185）NDP-50BSS-E（853190）NDP-50BST-E:SUS316その他:ダイアフラム材質と同じ:鋳鉄（FC250）NDP-50BFC-E（853195）NDP-50BFN-E（853191）NDP-50BFE-E（853196）NDP-50BFV-E（853194）NDP-50BFT-E（853193）NDP-50BFH-E（853192）NDP-50BFS-E（853197）ダイアフラム材質と同じNDP-50BFT-E:SUS316その他:ダイアフラム材質と同じ本体材質と同じ一体型センターディスクA5056SUS316SS400仕様呼び口径2"（50mm）材料接続吸込口吐出口JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K50A相当Rc2Rc2供給口エア接続排気口Rc3/4x2（供給排気口共有x2）※1:GFポリプロピレン（PP-GF）NDP-50BPC-E（853202）NDP-50BPN-E（853198）NDP-50BPE-E（853203）NDP-50BPV-E（853201）NDP-50BPT-E（853200）NDP-50BPH-E（853199）NDP-50BPS-E（853204）PPPP-GFSCS13（インサート）JISフランジ10K50A相当JISフランジ10K50A相当:ステンレス（SCS14）NDP-500BSC-E（855435）NDP-500BSN-E（855436）NDP-500BSE-E（855437）NDP-500BSV-E（855438）NDP-500BST-E（855439）NDP-500BSH-E（855440）NDP-500BSS-E（855441）NDP-500BST-E:SUS316その他:ダイアフラム材質と同じSUS316JISフランジ10K50A相当JISフランジ10K50A相当使用可能エア圧力0.2～0.7MPa※2最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:2.1Lその他ダイアフラム:4.3L※3フッ素樹脂ダイアフラム:2.5L※3その他ダイアフラム:5.0L※3最大吐出量フッ素樹脂ダイアフラム:430L/min※4その他ダイアフラム:500L/min※4フッ素樹脂ダイアフラム:360L/min※4フッ素樹脂ダイアフラム:420L/min※4その他ダイアフラム:490L/min※4その他ダイアフラム:580L/min※4最大エア消費量フッ素樹脂ダイアフラム:4500L/min（ANR）その他ダイアフラム:4000L/min（ANR）フッ素樹脂ダイアフラム:4600L/min（ANR）その他ダイアフラム:4400L/min（ANR）最大通過粒子径8mm以下初期自吸揚程NDP-50B○T-E:3mその他:5mNDP-500BST-E:3mその他:5.5m質量36.0kg53.0kg64.0kg34.0kgNDP-500BST-E:56.9kgその他:61.2kg※1エア供給弁（電磁弁など）からポンプまでの配管長さは1.5m以下のこと。エア供給弁の排気ポートから別の場所まで配管する場合は、排気口末端までの配管長さは5m以下のこと。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。37NDP-Eシリーズは、防爆仕様ではありません。本シリーズは受注生産のため、必ず納期をご確認下さい。

Page 39

NDP-80-ESeries最大吐出量呼び口径6003L/mininchバルブEシリーズNDP-80BA□-E本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）:フッ素ゴム（FKM）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）接液部材質ボールバルブバルブシートアクセサリー�p.44●エアユニット:3/4"エア2点セットNDP-80BA□-ENDP-80BS□-ENDP-80BF□-ENDP-80BP□-E:アルミ合金（ADC12/AC4C-T6）NDP-80BAC-E（853209）NDP-80BAN-E（853205）NDP-80BAE-E（853210）NDP-80BAV-E（853208）NDP-80BAT-E（853207）NDP-80BAH-E（853206）NDP-80BAS-E（853211）NDP-80BAT-E:A5056その他:ダイアフラム材質と同じ:ステンレス（SCS14）NDP-80BSC-E（853216）NDP-80BSN-E（853212）NDP-80BSE-E（853217）NDP-80BSV-E（853215）NDP-80BST-E（853214）NDP-80BSH-E（853213）NDP-80BSS-E（853218）NDP-80BST-E:SUS316その他:ダイアフラム材質と同じダイアフラム材質と同じ:鋳鉄（FC250）NDP-80BFC-E（853223）NDP-80BFN-E（853219）NDP-80BFE-E（853224）NDP-80BFV-E（853222）NDP-80BFT-E（853221）NDP-80BFH-E（853220）NDP-80BFS-E（853225）NDP-80BFT-E:SUS316その他:ダイアフラム材質と同じバルブ受け本体材質と同じ一体型センターディスクA5056SUS316NDP-80BFT-E:SS400その他:S25C仕様呼び口径3"（80mm）材料接続吸込口吐出口JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当JISフランジ10K80A相当Rc3Rc3供給口エア接続Rc3/4（供給排気口共有x2）※1排気口使用可能エア圧力0.2～0.7MPa※2●多機能ポンプコントローラーMFC-24···········製品番号:805196●エア電磁弁3/4"······································製品番号:803735●急速排気弁QV-4·····································製品番号:804130:GFポリプロピレン（PP-GF）NDP-80BPC-E（853230）NDP-80BPN-E（853226）NDP-80BPE-E（853231）NDP-80BPV-E（853229）NDP-80BPT-E（853228）NDP-80BPH-E（853227）NDP-80BPS-E（853232）PPPP-GFSCS13（インサート）JISフランジ10K80A相当JISフランジ10K80A相当最高吐出圧力0.7MPa吐出量／サイクルフッ素樹脂ダイアフラム:3.6L※3その他ダイアフラム:8.0L※3フッ素樹脂ダイアフラム：3.4L/min※3その他ダイアフラム：8.0L/min※3最大吐出量フッ素樹脂ダイアフラム:440L/min※4その他ダイアフラム:570L/min※4フッ素樹脂ダイアフラム:430L/min※4その他ダイアフラム:600L/min※4最大エア消費量4500L/min（ANR）最大通過粒子径初期自吸揚程質量NDP-80BAT-E:61.0kgその他:67.0kg10mm以下NDP-80B○T-E:2.9mその他:6.9mNDP-80BST-E:98.0kgその他:104.0kgNDP-80BFT-E:108.0kgその他:114.0kgNDP-80BPT-E:2.8mその他:6.7mNDP-80BPT-E:68.0kgその他:74.0kg※1エア供給弁（電磁弁など）からポンプまでの配管長さは1.5m以下のこと。エア供給弁の排気ポートから別の場所まで配管する場合は、排気口末端までの配管長さは5m以下のこと。※2本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温-最高使用圧力線図を必ずご確認ください。※3吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※4最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。GlobalSeriesNDPSeriesアクセサリーリファレンスEシリーズNDP-Eシリーズは、防爆仕様ではありません。本シリーズは受注生産のため、必ず納期をご確認下さい。38

Page 40

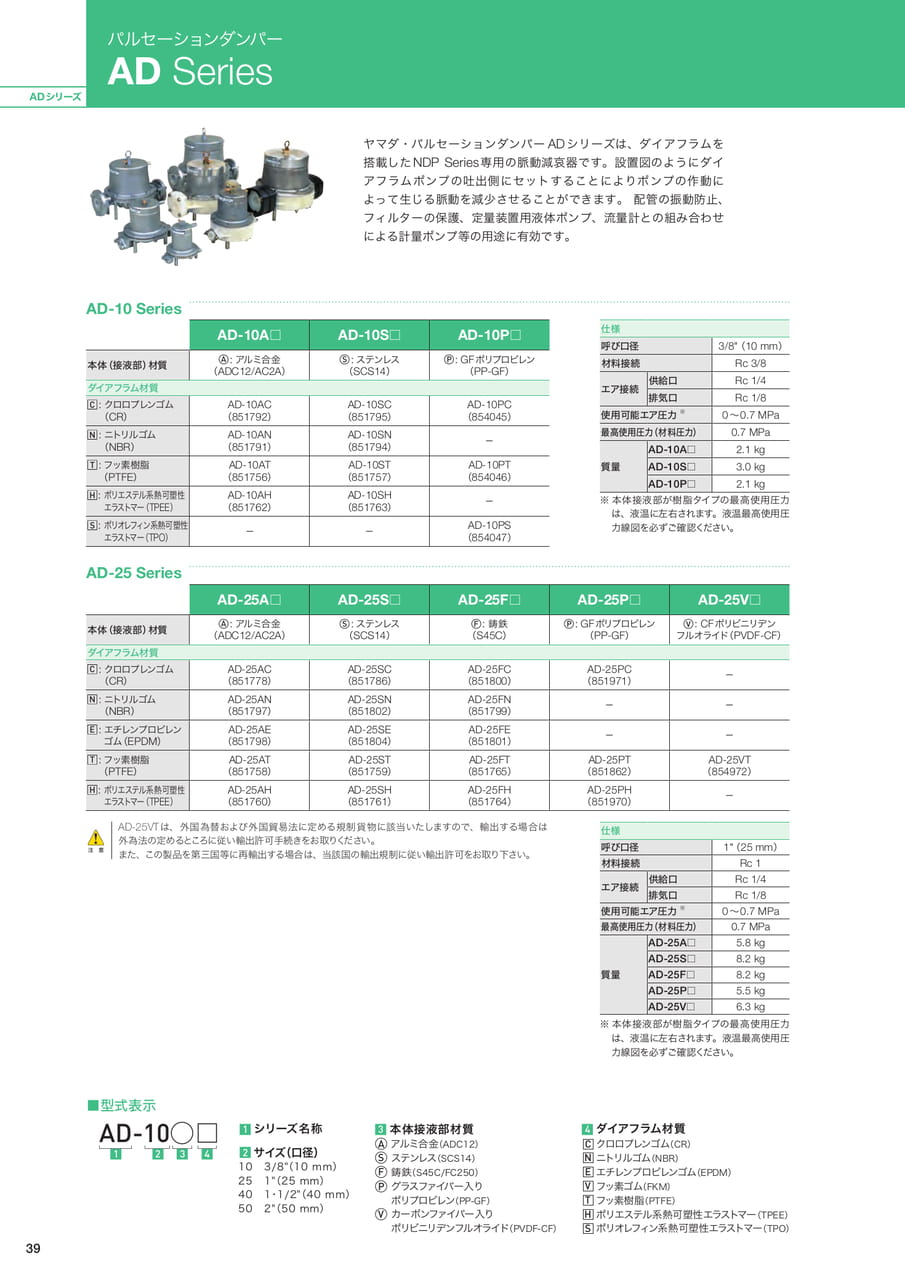

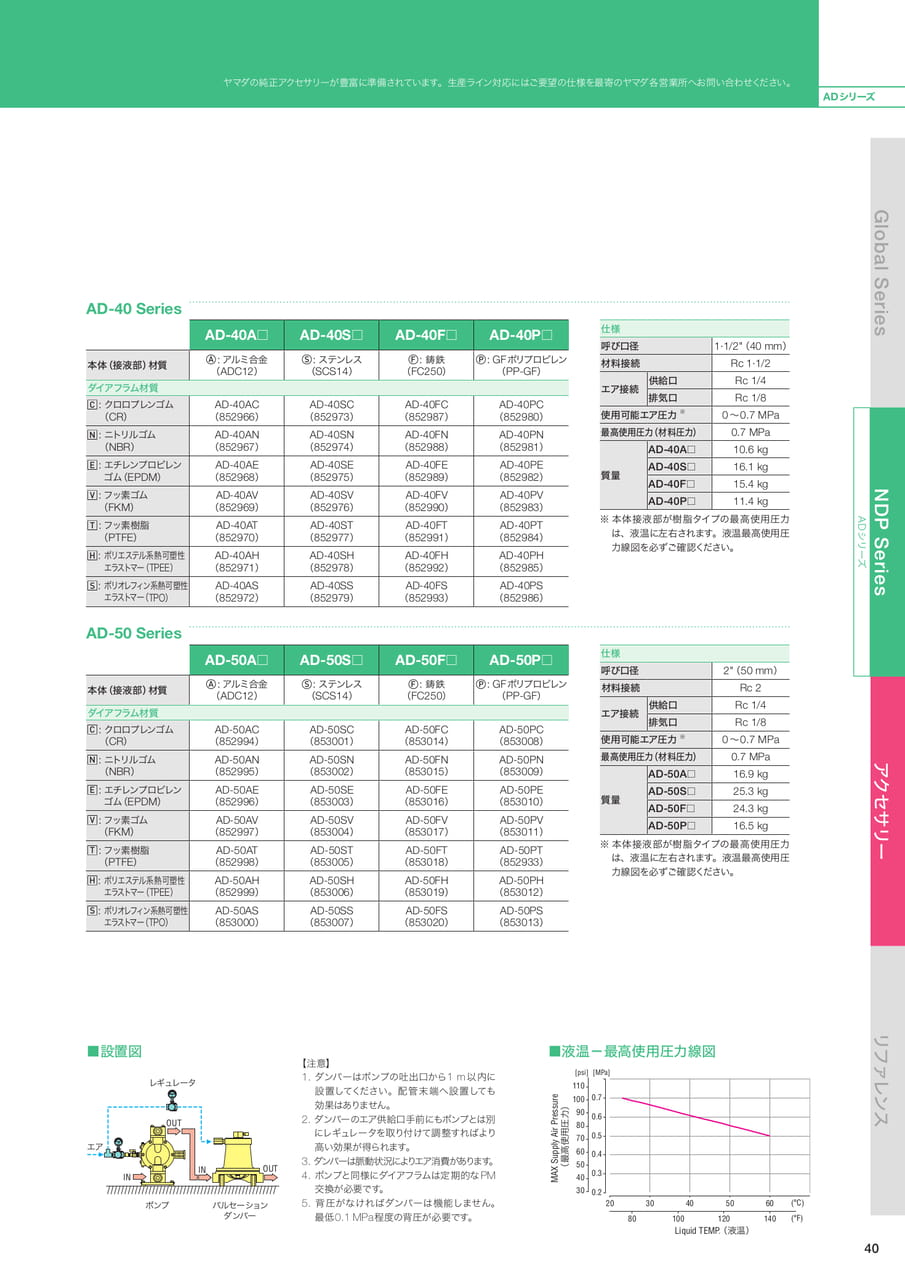

ADシリーズパルセーションダンパーADSeriesヤマダ・パルセーションダンパーADシリーズは、ダイアフラムをSeries専用の脈動減哀器です。設置図のようにダイアフラムポンプの吐出側にセットすることによりポンプの作動によって生じる脈動を減少させることができます。配管の振動防止、フィルターの保護、定量装置用液体ポンプ、流量計との組み合わせによる計量ポンプ等の用途に有効です。AD-10Series本体（接液部）材質ダイアフラム材質:クロロプレンゴム（CR）:ニトリルゴム（NBR）:フッ素樹脂（PTFE）:ポリエステル系熱可塑性エラストマー（TPEE）:ポリオレフィン系熱可塑性エラストマー（TPO）AD-25SeriesAD-10A□AD-10S□AD-10P□:アルミ合金（ADC12/AC2A）AD-10AC（851792）AD-10AN（851791）AD-10AT（851756）AD-10AH（851762）－:ステンレス（SCS14）AD-10SC（851795）AD-10SN（851794）AD-10ST（851757）AD-10SH（851763）－:GFポリプロピレン（PP-GF）AD-10PC（854045）－AD-10PT（854046）－AD-10PS（854047）仕様呼び口径3/8"（10mm）材料接続Rc3/8エア接続供給口排気口Rc1/4Rc1/8使用可能エア圧力※0～0.7MPa最高使用圧力（材料圧力）0.7MPaAD-10A□2.1kg質量AD-10S□3.0kgAD-10P□2.1kg※本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温最高使用圧力線図を必ずご確認ください。AD-25A□AD-25S□AD-25F□AD-25P□AD-25V□本体（接液部）材質:アルミ合金（ADC12/AC2A）:ステンレス（SCS14）:鋳鉄（S45C）:GFポリプロピレン（PP-GF）:CFポリビニリデンフルオライド（PVDF-CF）ダイアフラム材質:クロロプレンゴム（CR）AD-25AC（851778）AD-25SC（851786）AD-25FC（851800）AD-25PC（851971）－:ニトリルゴム（NBR）AD-25AN（851797）AD-25SN（851802）AD-25FN（851799）－－:エチレンプロピレンゴム（EPDM）AD-25AE（851798）AD-25SE（851804）AD-25FE（851801）－－:フッ素樹脂（PTFE）AD-25AT（851758）AD-25ST（851759）AD-25FT（851765）AD-25PT（851862）AD-25VT（854972）:ポリエステル系熱可塑性エラストマー（TPEE）AD-25AH（851760）AD-25SH（851761）AD-25FH（851764）AD-25PH（851970）－注意AD-25VTは、外国為替および外国貿易法に定める規制貨物に該当いたしますので、輸出する場合は外為法の定めるところに従い輸出許可手続きをお取りください。また、この製品を第三国等に再輸出する場合は、当該国の輸出規制に従い輸出許可をお取り下さい。仕様呼び口径1"（25mm）材料接続Rc1エア接続供給口排気口Rc1/4Rc1/8使用可能エア圧力※0～0.7MPa最高使用圧力（材料圧力）0.7MPaAD-25A□5.8kgAD-25S□8.2kg質量AD-25F□8.2kgAD-25P□5.5kgAD-25V□6.3kg※本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温最高使用圧力線図を必ずご確認ください。39■型式表示AD-10○□12341シリーズ名称2サイズ（口径）103/8"（10mm）251"（25mm）401・1/2"（40mm）502"（50mm）3本体接液部材質Aアルミ合金（ADC12）Sステンレス（SCS14）F鋳鉄（S45C/FC250）Pグラスファイバー入りポリプロピレン（PP-GF）Vカーボンファイバー入りポリビニリデンフルオライド（PVDF-CF）4ダイアフラム材質Cクロロプレンゴム（CR）Nニトリルゴム（NBR）Eエチレンプロピレンゴム（EPDM）Vフッ素ゴム（FKM）Tフッ素樹脂（PTFE）Hポリエステル系熱可塑性エラストマー（TPEE）Sポリオレフィン系熱可塑性エラストマー（TPO）

Page 41

40NDPSeriesリファレンスGlobalSeriesアクセサリーADシリーズADシリーズヤマダの純正アクセサリーが豊富に準備されています。生産ライン対応にはご要望の仕様を最寄のヤマダ各営業所へお問い合わせください。■液温－最高使用圧力線図LiquidTEMP.（液温）MAXSupplyAirPressure（最高使用圧力）[psi][MPa](°C)(°F)203040801001201405060300.20.30.40.50.60.7405060708090100110■設置図エアパルセーションダンパーポンプレギュレータINOUTOUTIN【注意】1.ダンパーはポンプの吐出口から1m以内に設置してください。配管末端へ設置しても効果はありません。2.ダンパーのエア供給口手前にもポンプとは別にレギュレータを取り付けて調整すればより高い効果が得られます。3.ダンパーは脈動状況によりエア消費があります。4.ポンプと同様にダイアフラムは定期的なPM交換が必要です。5.背圧がなければダンパーは機能しません。最低0.1MPa程度の背圧が必要です。AD-40SeriesAD-40A□AD-40S□AD-40F□AD-40P□本体（接液部）材質:アルミ合金（ADC12）:ステンレス（SCS14）:鋳鉄（FC250）:GFポリプロピレン（PP-GF）ダイアフラム材質:クロロプレンゴム（CR）AD-40AC（852966）AD-40SC（852973）AD-40FC（852987）AD-40PC（852980）:ニトリルゴム（NBR）AD-40AN（852967）AD-40SN（852974）AD-40FN（852988）AD-40PN（852981）:エチレンプロピレンゴム（EPDM）AD-40AE（852968）AD-40SE（852975）AD-40FE（852989）AD-40PE（852982）:フッ素ゴム（FKM）AD-40AV（852969）AD-40SV（852976）AD-40FV（852990）AD-40PV（852983）:フッ素樹脂（PTFE）AD-40AT（852970）AD-40ST（852977）AD-40FT（852991）AD-40PT（852984）:ポリエステル系熱可塑性エラストマー（TPEE）AD-40AH（852971）AD-40SH（852978）AD-40FH（852992）AD-40PH（852985）:ポリオレフィン系熱可塑性エラストマー（TPO）AD-40AS（852972）AD-40SS（852979）AD-40FS（852993）AD-40PS（852986）AD-50SeriesAD-50A□AD-50S□AD-50F□AD-50P□本体（接液部）材質:アルミ合金（ADC12）:ステンレス（SCS14）:鋳鉄（FC250）:GFポリプロピレン（PP-GF）ダイアフラム材質:クロロプレンゴム（CR）AD-50AC（852994）AD-50SC（853001）AD-50FC（853014）AD-50PC（853008）:ニトリルゴム（NBR）AD-50AN（852995）AD-50SN（853002）AD-50FN（853015）AD-50PN（853009）:エチレンプロピレンゴム（EPDM）AD-50AE（852996）AD-50SE（853003）AD-50FE（853016）AD-50PE（853010）:フッ素ゴム（FKM）AD-50AV（852997）AD-50SV（853004）AD-50FV（853017）AD-50PV（853011）:フッ素樹脂（PTFE）AD-50AT（852998）AD-50ST（853005）AD-50FT（853018）AD-50PT（852933）:ポリエステル系熱可塑性エラストマー（TPEE）AD-50AH（852999）AD-50SH（853006）AD-50FH（853019）AD-50PH（853012）:ポリオレフィン系熱可塑性エラストマー（TPO）AD-50AS（853000）AD-50SS（853007）AD-50FS（853020）AD-50PS（853013）仕様呼び口径1·1/2"（40mm）材料接続Rc1·1/2エア接続供給口Rc1/4排気口Rc1/8使用可能エア圧力※0～0.7MPa最高使用圧力（材料圧力）0.7MPa質量AD-40A□10.6kgAD-40S□16.1kgAD-40F□15.4kgAD-40P□11.4kg※本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温最高使用圧力線図を必ずご確認ください。仕様呼び口径2"（50mm）材料接続Rc2エア接続供給口Rc1/4排気口Rc1/8使用可能エア圧力※0～0.7MPa最高使用圧力（材料圧力）0.7MPa質量AD-50A□16.9kgAD-50S□25.3kgAD-50F□24.3kgAD-50P□16.5kg※本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。液温最高使用圧力線図を必ずご確認ください。

Page 42

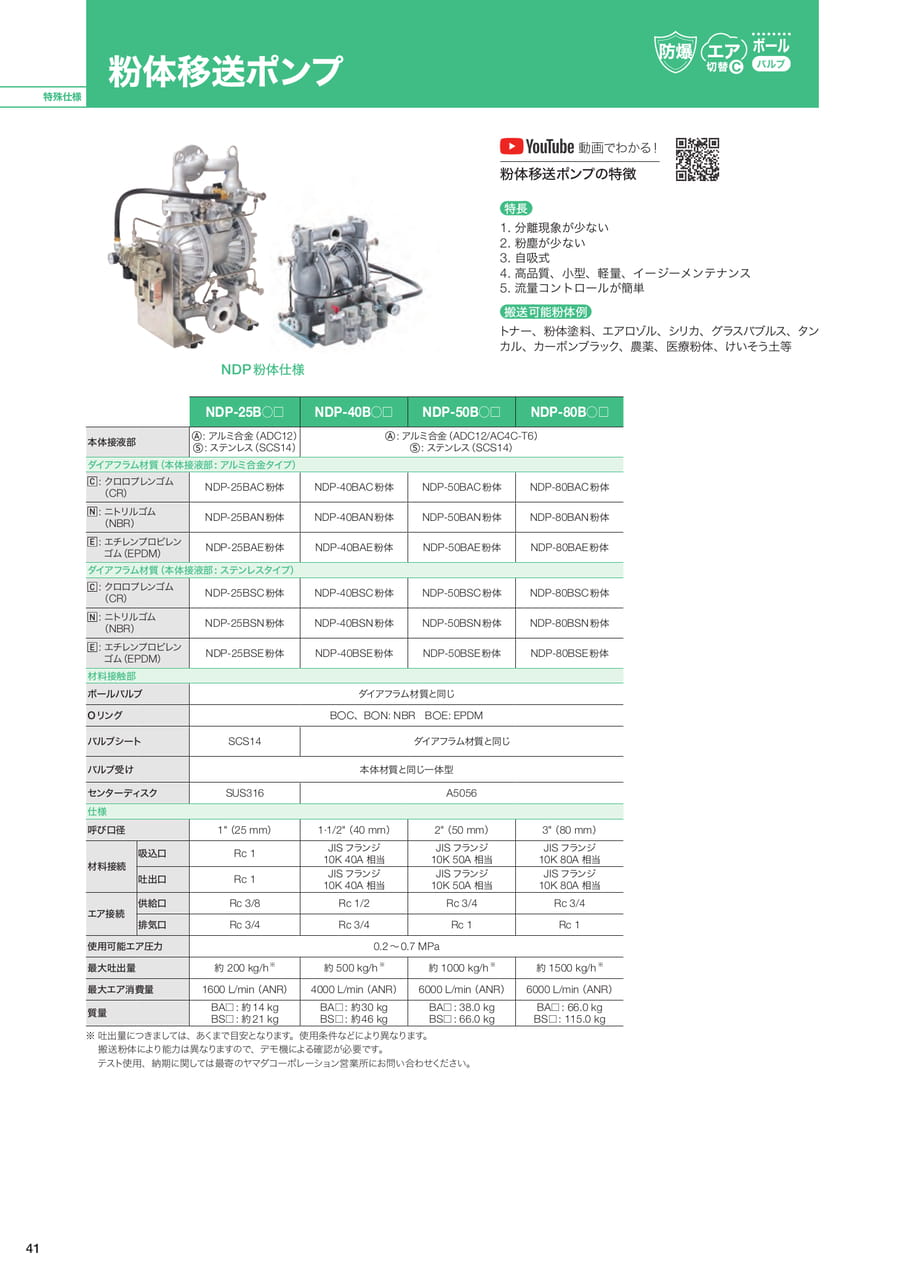

特殊仕様粉体移送ポンプバルブ動画でわかる！粉体移送ポンプの特徴NDP粉体仕様特長1.分離現象が少ない2.粉塵が少ない3.自吸式4.高品質、小型、軽量、イージーメンテナンス5.流量コントロールが簡単搬送可能粉体例トナー、粉体塗料、エアロゾル、シリカ、グラスバブルス、タンカル、カーボンブラック、農薬、医療粉体、けいそう土等本体接液部NDP-25B○□NDP-40B○□NDP-50B○□NDP-80B○□:アルミ合金（ADC12）:ステンレス（SCS14）ダイアフラム材質（本体接液部:アルミ合金タイプ）:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）ダイアフラム材質（本体接液部:ステンレスタイプ）:クロロプレンゴム（CR）:ニトリルゴム（NBR）:エチレンプロピレンゴム（EPDM）材料接触部ボールバルブ:アルミ合金（ADC12/AC4C-T6）:ステンレス（SCS14）NDP-25BAC粉体NDP-40BAC粉体NDP-50BAC粉体NDP-80BAC粉体NDP-25BAN粉体NDP-40BAN粉体NDP-50BAN粉体NDP-80BAN粉体NDP-25BAE粉体NDP-40BAE粉体NDP-50BAE粉体NDP-80BAE粉体NDP-25BSC粉体NDP-40BSC粉体NDP-50BSC粉体NDP-80BSC粉体NDP-25BSN粉体NDP-40BSN粉体NDP-50BSN粉体NDP-80BSN粉体NDP-25BSE粉体NDP-40BSE粉体NDP-50BSE粉体NDP-80BSE粉体ダイアフラム材質と同じOリングB〇C、B〇N:NBRB〇E:EPDMバルブシートSCS14ダイアフラム材質と同じバルブ受け本体材質と同じ一体型センターディスクSUS316A5056仕様呼び口径1"（25mm）1·1/2"（40mm）2"（50mm）3"（80mm）材料接続吸込口吐出口Rc1Rc1JISフランジ10K40A相当JISフランジ10K40A相当JISフランジ10K50A相当JISフランジ10K50A相当JISフランジ10K80A相当JISフランジ10K80A相当供給口Rc3/8Rc1/2Rc3/4Rc3/4エア接続排気口Rc3/4Rc3/4Rc1Rc1使用可能エア圧力0.2～0.7MPa最大吐出量約200kg/h※約500kg/h※約1000kg/h※約1500kg/h※最大エア消費量1600L/min（ANR）4000L/min（ANR）6000L/min（ANR）6000L/min（ANR）質量BA□:約14kgBS□:約21kgBA□:約30kgBS□:約46kgBA□:38.0kgBS□:66.0kg※吐出量につきましては、あくまで目安となります。使用条件などにより異なります。搬送粉体により能力は異なりますので、デモ機による確認が必要です。テスト使用、納期に関しては最寄のヤマダコーポレーション営業所にお問い合わせください。BA□:66.0kgBS□:115.0kg41

Page 43

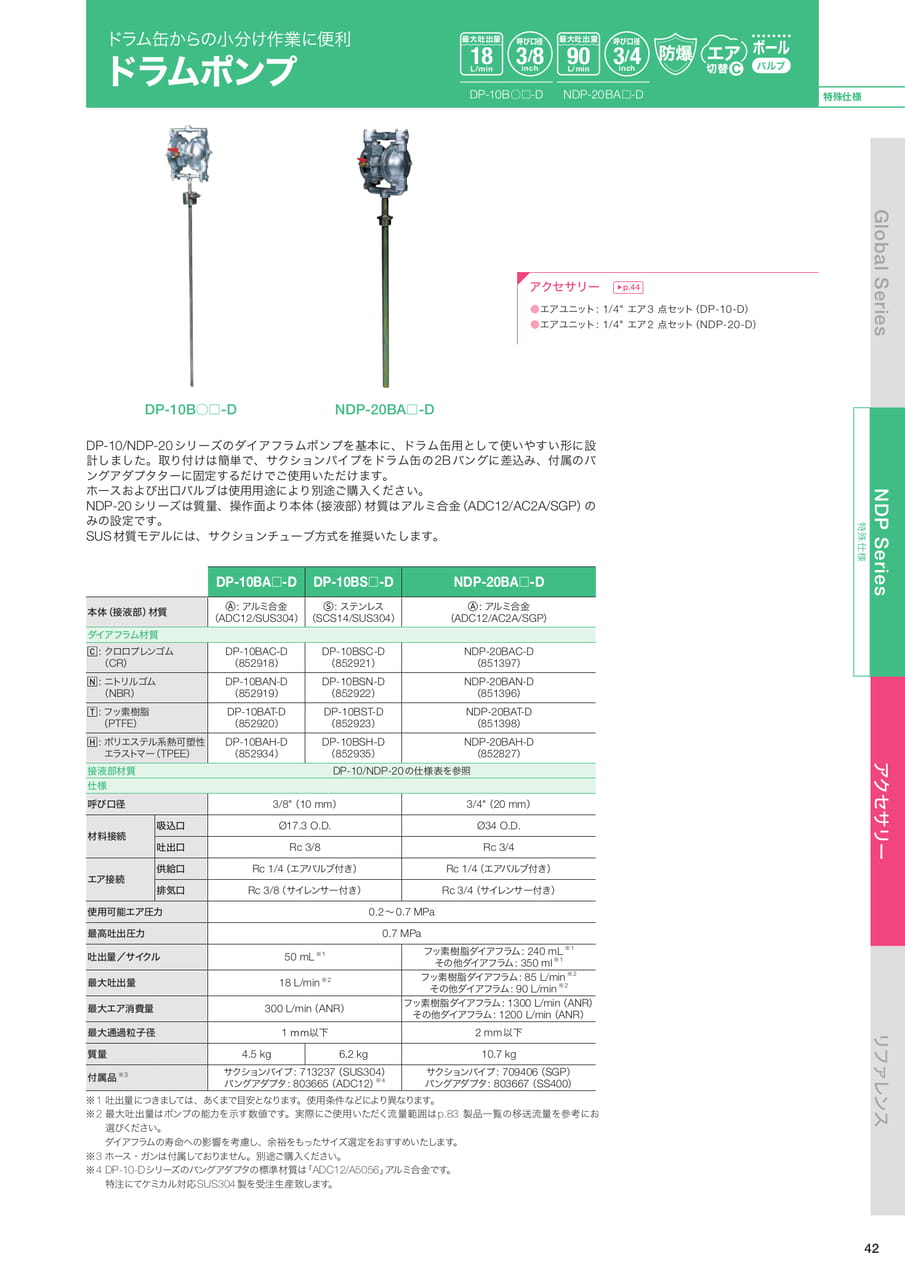

ドラム缶からの小分け作業に便利ドラムポンプ最大吐出量18L/min呼び口径3/8inchDP-10B○□-D最大吐出量90L/min呼び口径3/4inchNDP-20BA□-Dバルブ特殊仕様DP-10B○□-DNDP-20BA□-DDP-10/NDP-20シリーズのダイアフラムポンプを基本に、ドラム缶用として使いやすい形に設計しました。取り付けは簡単で、サクションパイプをドラム缶の2Bバングに差込み、付属のバングアダプタターに固定するだけでご使用いただけます。ホースおよび出口バルブは使用用途により別途ご購入ください。NDP-20シリーズは質量、操作面より本体（接液部）材質はアルミ合金（ADC12/AC2A/SGP）のみの設定です。SUS材質モデルには、サクションチューブ方式を推奨いたします。DP-10BA□-DDP-10BS□-DNDP-20BA□-D本体（接液部）材質:アルミ合金:ステンレス（ADC12/SUS304）（SCS14/SUS304）:アルミ合金（ADC12/AC2A/SGP）ダイアフラム材質:クロロプレンゴム（CR）DP-10BAC-D（852918）DP-10BSC-D（852921）NDP-20BAC-D（851397）:ニトリルゴム（NBR）DP-10BAN-D（852919）DP-10BSN-D（852922）NDP-20BAN-D（851396）:フッ素樹脂（PTFE）DP-10BAT-D（852920）DP-10BST-D（852923）NDP-20BAT-D（851398）:ポリエステル系熱可塑性エラストマー（TPEE）DP-10BAH-D（852934）DP-10BSH-D（852935）NDP-20BAH-D（852827）接液部材質DP-10/NDP-20の仕様表を参照仕様呼び口径3/8"（10mm）3/4"（20mm）材料接続エア接続使用可能エア圧力吸込口Ø17.3O.D.Ø34O.D.吐出口Rc3/8Rc3/4供給口Rc1/4（エアバルブ付き）Rc1/4（エアバルブ付き）排気口Rc3/8（サイレンサー付き）Rc3/4（サイレンサー付き）0.2～0.7MPaアクセサリー�p.44最高吐出圧力0.7MPa吐出量／サイクル50mL※1フッ素樹脂ダイアフラム:240mL※1その他ダイアフラム:350ml※1最大吐出量18L/min※2フッ素樹脂ダイアフラム:85L/min※2その他ダイアフラム:90L/min※2最大エア消費量300L/min（ANR）フッ素樹脂ダイアフラム:1300L/min（ANR）その他ダイアフラム:1200L/min（ANR）最大通過粒子径1ｍｍ以下2mm以下質量4.5kg6.2kg10.7kg※3サクションパイプ:713237（SUS304）サクションパイプ:709406（SGP）付属品バングアダプタ:803665（ADC12）※4バングアダプタ:803667（SS400）※1吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用いただく流量範囲はp.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。※3ホース・ガンは付属しておりません。別途ご購入ください。※4DP-10-Dシリーズのバングアダプタの標準材質は「ADC12/A5056」アルミ合金です。特注にてケミカル対応SUS304製を受注生産致します。●エアユニット:1/4"エア3点セット（DP-10-D）●エアユニット:1/4"エア2点セット（NDP-20-D）特殊仕様GlobalSeriesNDPSeriesアクセサリーリファレンス42

Page 44

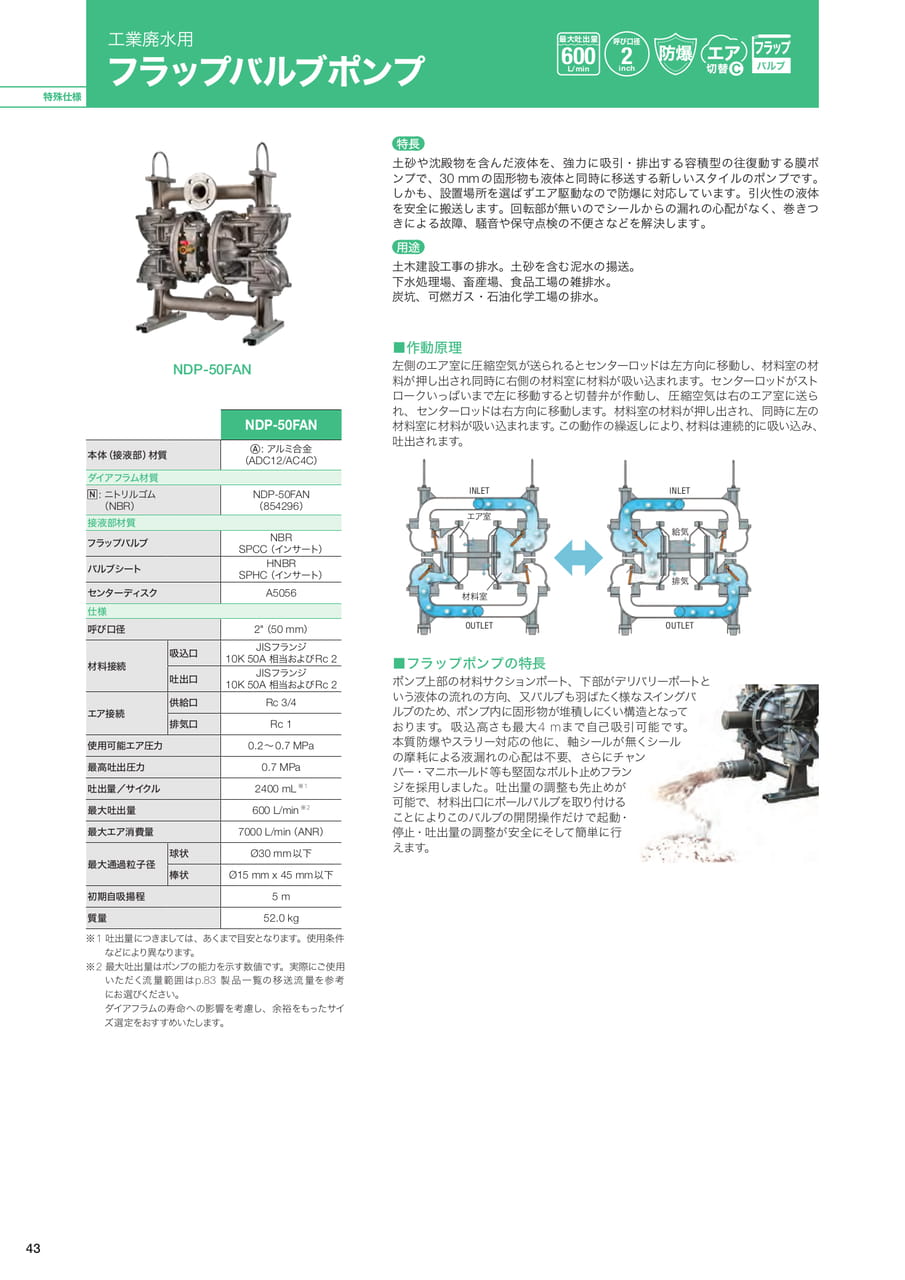

特殊仕様工業廃水用フラップバルブポンプ最大吐出量600L/min呼び口径2inchバルブ特長土砂や沈殿物を含んだ液体を、強力に吸引・排出する容積型の往復動する膜ポンプで、30mmの固形物も液体と同時に移送する新しいスタイルのポンプです。しかも、設置場所を選ばずエア駆動なので防爆に対応しています。引火性の液体を安全に搬送します。回転部が無いのでシールからの漏れの心配がなく、巻きつきによる故障、騒音や保守点検の不便さなどを解決します。用途土木建設工事の排水。土砂を含む泥水の揚送。下水処理場、畜産場、食品工場の雑排水。炭坑、可燃ガス・石油化学工場の排水。NDP-50FANNDP-50FAN本体（接液部）材質:アルミ合金（ADC12/AC4C）ダイアフラム材質:ニトリルゴム（NBR）NDP-50FAN（854296）接液部材質フラップバルブNBRSPCC（インサート）バルブシートHNBRSPHC（インサート）センターディスクA5056仕様呼び口径2"（50mm）材料接続吸込口吐出口JISフランジ10K50A相当およびRc2JISフランジ10K50A相当およびRc2供給口Rc3/4エア接続排気口Rc1使用可能エア圧力最高吐出圧力0.2～0.7MPa0.7MPa吐出量／サイクル2400mL※1最大吐出量600L/min※2最大エア消費量7000L/min（ANR）最大通過粒子径球状棒状Ø30mm以下Ø15mmx45mm以下■作動原理左側のエア室に圧縮空気が送られるとセンターロッドは左方向に移動し、材料室の材料が押し出され同時に右側の材料室に材料が吸い込まれます。センターロッドがストロークいっぱいまで左に移動すると切替弁が作動し、圧縮空気は右のエア室に送られ、センターロッドは右方向に移動します。材料室の材料が押し出され、同時に左の材料室に材料が吸い込まれます。この動作の繰返しにより、材料は連続的に吸い込み、吐出されます。INLETエア室材料室OUTLETINLET給気排気OUTLET■フラップポンプの特長ポンプ上部の材料サクションポート、下部がデリバリーポートという液体の流れの方向、又バルブも羽ばたく様なスイングバルブのため、ポンプ内に固形物が堆積しにくい構造となっております。吸込高さも最大4mまで自己吸引可能です。本質防爆やスラリー対応の他に、軸シールが無くシールの摩耗による液漏れの心配は不要、さらにチャンバー・マニホールド等も堅固なボルト止めフランジを採用しました。吐出量の調整も先止めが可能で、材料出口にボールバルブを取り付けることによりこのバルブの開閉操作だけで起動・停止・吐出量の調整が安全にそして簡単に行えます。初期自吸揚程5m質量52.0kg※1吐出量につきましては、あくまで目安となります。使用条件などにより異なります。※2最大吐出量はポンプの能力を示す数値です。実際にご使用.83製品一覧の移送流量を参考にお選びください。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。43

Page 45

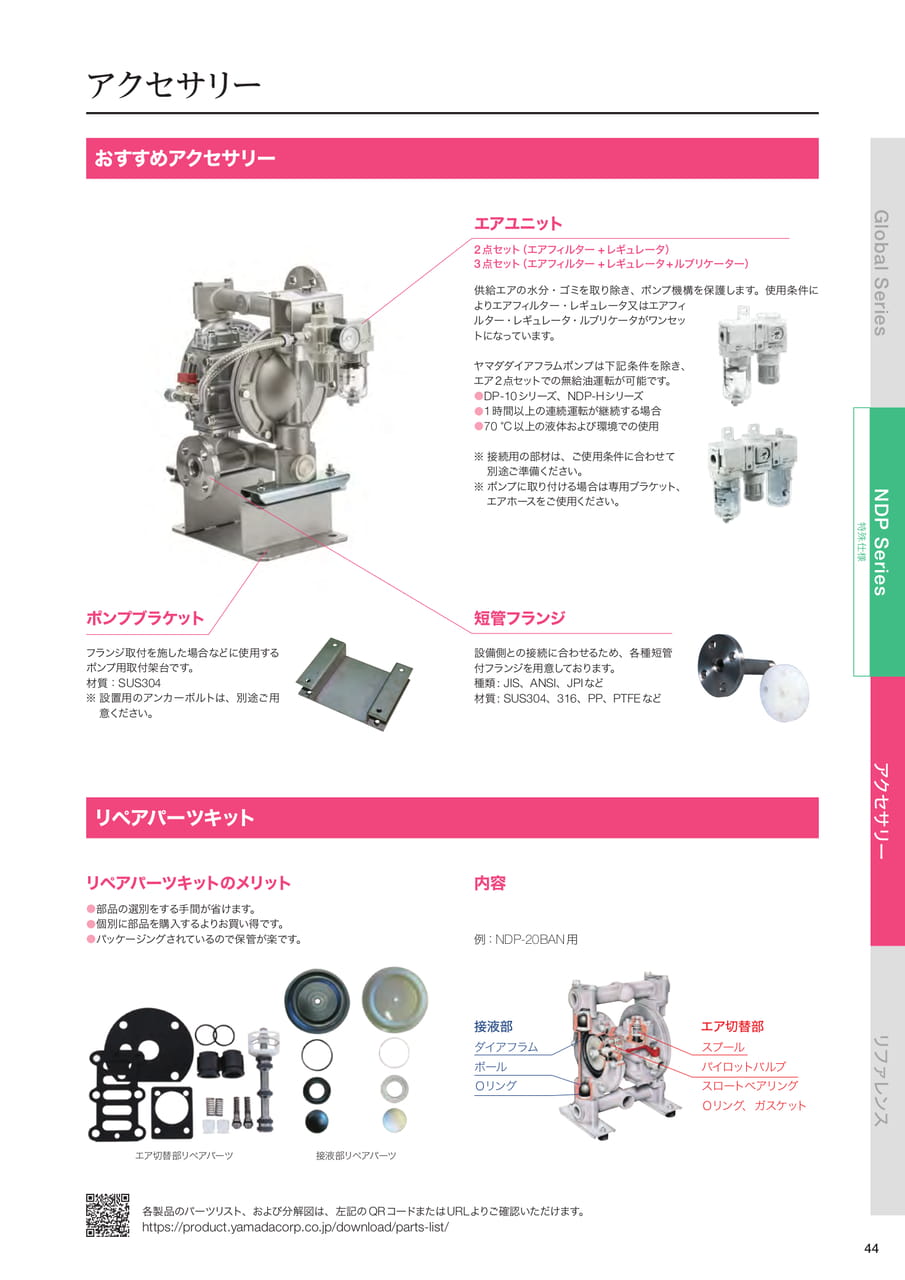

アクセサリーおすすめアクセサリーポンプブラケットフランジ取付を施した場合などに使用するポンプ用取付架台です。材質：SUS304※設置用のアンカーボルトは、別途ご用意ください。リペアパーツキットリペアパーツキットのメリット●部品の選別をする手間が省けます。●個別に部品を購入するよりお買い得です。●パッケージングされているので保管が楽です。エアユニット2点セット（エアフィルター+レギュレータ）3点セット（エアフィルター+レギュレータ+ルブリケーター）供給エアの水分・ゴミを取り除き、ポンプ機構を保護します。使用条件によりエアフィルター・レギュレータ又はエアフィルター・レギュレータ・ルブリケータがワンセットになっています。ヤマダダイアフラムポンプは下記条件を除き、エア２点セットでの無給油運転が可能です。●DP-10シリーズ、NDP-Hシリーズ●1時間以上の連続運転が継続する場合●70°C以上の液体および環境での使用※接続用の部材は、ご使用条件に合わせて別途ご準備ください。※ポンプに取り付ける場合は専用ブラケット、エアホースをご使用ください。短管フランジ設備側との接続に合わせるため、各種短管付フランジを用意しております。種類:JIS、ANSI、JPIなど材質:SUS304、316、PP、PTFEなど内容例：NDP-20BAN用接液部ダイアフラムボールＯリングエア切替部スプールパイロットバルブスロートベアリングＯリング、ガスケット特殊仕様GlobalSeriesNDPSeriesアクセサリーリファレンスエア切替部リペアパーツ接液部リペアパーツ各製品のパーツリスト、および分解図は、左記のQRコードまたはURLよりご確認いただけます。https://product.yamadacorp.co.jp/download/parts-list/44

Page 46

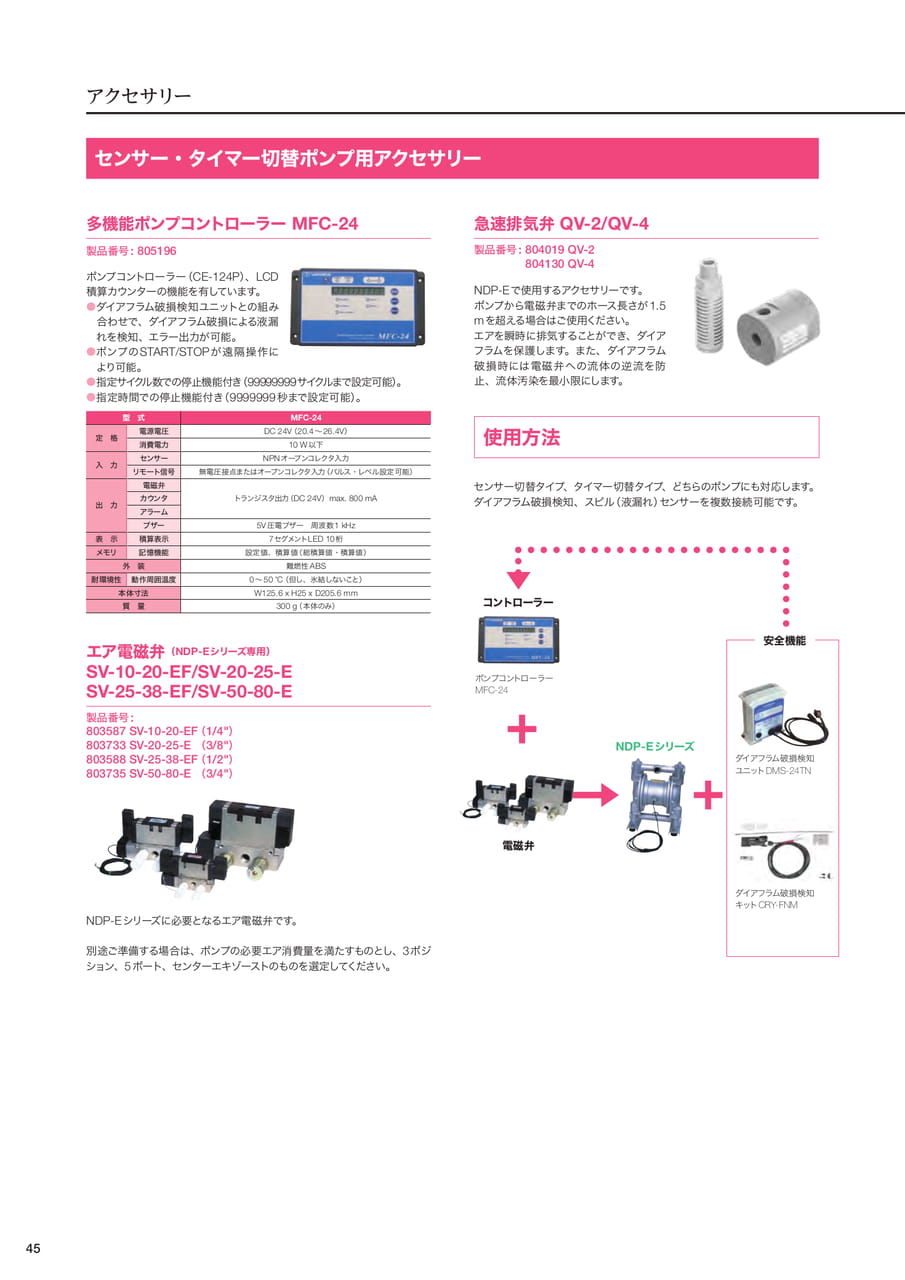

アクセサリーセンサー・タイマー切替ポンプ用アクセサリー多機能ポンプコントローラーMFC-24製品番号:805196ポンプコントローラー（CE-124P）、LCD積算カウンターの機能を有しています。●ダイアフラム破損検知ユニットとの組み合わせで、ダイアフラム破損による液漏れを検知、エラー出力が可能。●ポンプのSTART/STOPが遠隔操作により可能。●指定サイクル数での停止機能付き（99999999サイクルまで設定可能）。●指定時間での停止機能付き（9999999秒まで設定可能）。定格入力出力型式MFC-24電源電圧DC24V（20.4～26.4V）消費電力センサー10W以下NPNオープンコレクタ入力リモート信号無電圧接点またはオープンコレクタ入力（パルス・レベル設定可能）電磁弁カウンタアラームブザートランジスタ出力（DC24V）max.800mA5V圧電ブザー周波数1kHz表示積算表示7セグメントLED10桁メモリ記憶機能設定値、積算値（総積算値・積算値）外装難燃性ABS耐環境性動作周囲温度0～50°C（但し、氷結しないこと）本体寸法W125.6xH25xD205.6mm質量300g（本体のみ）急速排気弁QV-2/QV-4製品番号:804019QV-2804130QV-4NDP-Eで使用するアクセサリーです。ポンプから電磁弁までのホース長さが1.5mを超える場合はご使用ください。エアを瞬時に排気することができ、ダイアフラムを保護します。また、ダイアフラム破損時には電磁弁への流体の逆流を防止、流体汚染を最小限にします。使用方法センサー切替タイプ、タイマー切替タイプ、どちらのポンプにも対応します。ダイアフラム破損検知、スピル（液漏れ）センサーを複数接続可能です。コントローラーエア電磁弁（NDP-Eシリーズ専用）SV-10-20-EF/SV-20-25-ESV-25-38-EF/SV-50-80-EポンプコントローラーMFC-24安全機能製品番号:803587SV-10-20-EF（1/4"）803733SV-20-25-E（3/8"）803588SV-25-38-EF（1/2"）803735SV-50-80-E（3/4"）NDP-Eシリーズダイアフラム破損検知ユニットDMS-24TN電磁弁NDP-Eシリーズに必要となるエア電磁弁です。ダイアフラム破損検知キットCRY-FNM別途ご準備する場合は、ポンプの必要エア消費量を満たすものとし、3ポジション、5ポート、センターエキゾーストのものを選定してください。45

Page 47

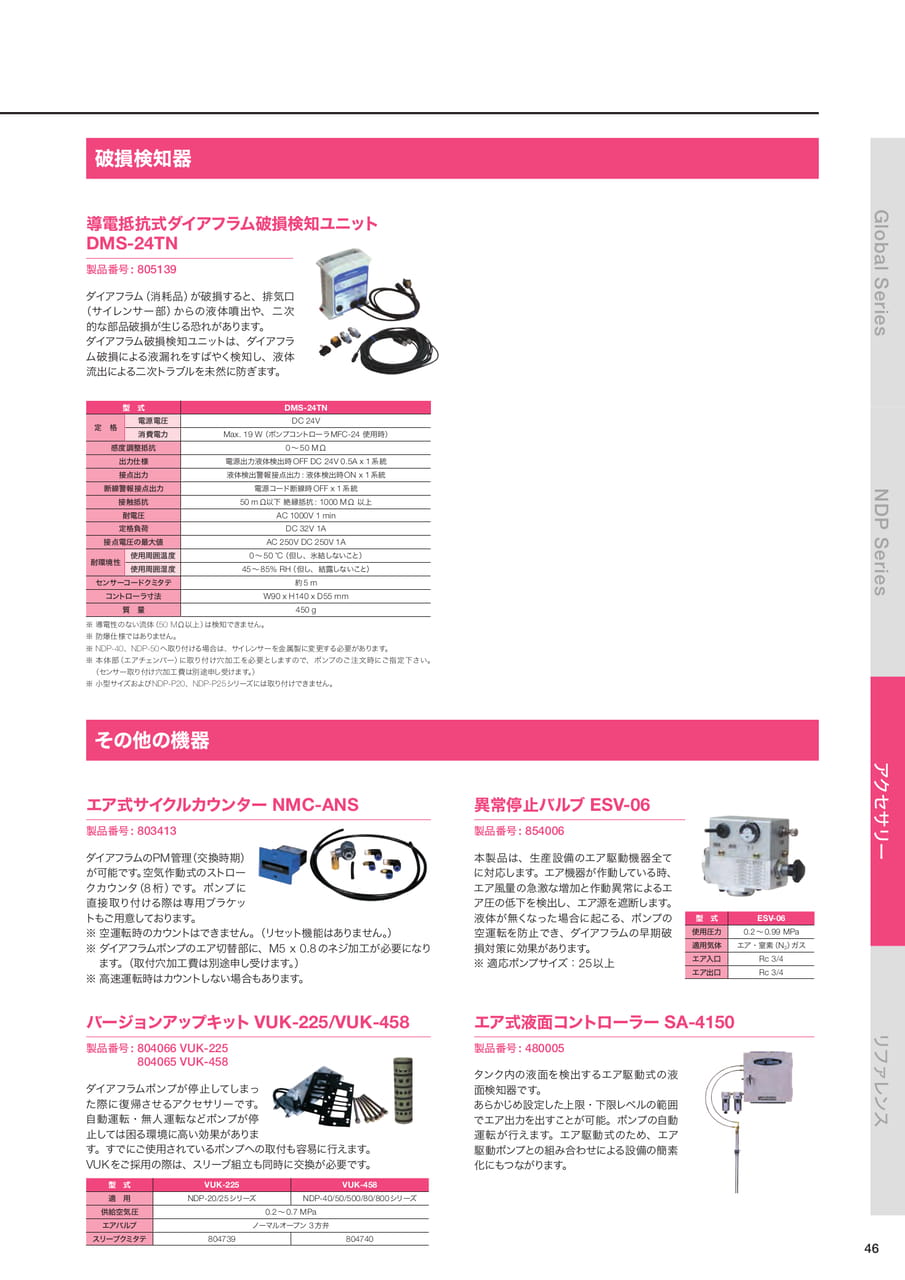

破損検知器導電抵抗式ダイアフラム破損検知ユニットDMS-24TN製品番号:805139ダイアフラム（消耗品）が破損すると、排気口（サイレンサー部）からの液体噴出や、二次的な部品破損が生じる恐れがあります。ダイアフラム破損検知ユニットは、ダイアフラム破損による液漏れをすばやく検知し、液体流出による二次トラブルを未然に防ぎます。定格型式電源電圧感度調整抵抗出力仕様接点出力断線警報接点出力接触抵抗耐電圧定格負荷接点電圧の最大値耐環境性DMS-24TNDC24V消費電力Max.19W（ポンプコントローラMFC-24使用時）0～50MΩ電源出力液体検出時OFFDC24V0.5Ax1系統液体検出警報接点出力:液体検出時ONx1系統電源コード断線時OFFx1系統50mΩ以下絶縁抵抗:1000MΩ以上AC1000V1minDC32V1AAC250VDC250V1A使用周囲温度0～50°C（但し、氷結しないこと）使用周囲湿度45～85%RH（但し、結露しないこと）センサーコードクミタテコントローラ寸法質量※導電性のない流体（50MΩ以上）は検知できません。※防爆仕様ではありません。約5mW90xH140xD55mm450g※NDP-40、NDP-50へ取り付ける場合は、サイレンサーを金属製に変更する必要があります。※本体部（エアチェンバー）に取り付け穴加工を必要としますので、ポンプのご注文時にご指定下さい。（センサー取り付け穴加工費は別途申し受けます。）※小型サイズおよびNDP-P20、NDP-P25シリーズには取り付けできません。GlobalSeriesNDPSeriesその他の機器エア式サイクルカウンターNMC-ANS製品番号:803413ダイアフラムのPM管理（交換時期）が可能です。空気作動式のストロークカウンタ（8桁）です。ポンプに直接取り付ける際は専用ブラケットもご用意しております。※空運転時のカウントはできません。（リセット機能はありません。）※ダイアフラムポンプのエア切替部に、M5x0.8のネジ加工が必要になります。（取付穴加工費は別途申し受けます。）※高速運転時はカウントしない場合もあります。異常停止バルブESV-06製品番号:854006本製品は、生産設備のエア駆動機器全てに対応します。エア機器が作動している時、エア風量の急激な増加と作動異常によるエア圧の低下を検出し、エア源を遮断します。液体が無くなった場合に起こる、ポンプの空運転を防止でき、ダイアフラムの早期破損対策に効果があります。※適応ポンプサイズ：25以上型式ESV-06使用圧力0.2～0.99MPa適用気体エア・窒素（N2）ガスエア入口Rc3/4エア出口Rc3/4アクセサリーバージョンアップキットVUK-225/VUK-458製品番号:804066VUK-225804065VUK-458ダイアフラムポンプが停止してしまった際に復帰させるアクセサリーです。自動運転・無人運転などポンプが停止しては困る環境に高い効果があります。すでにご使用されているポンプへの取付も容易に行えます。VUKをご採用の際は、スリーブ組立も同時に交換が必要です。エア式液面コントローラーSA-4150製品番号:480005タンク内の液面を検出するエア駆動式の液面検知器です。あらかじめ設定した上限・下限レベルの範囲でエア出力を出すことが可能。ポンプの自動運転が行えます。エア駆動式のため、エア駆動ポンプとの組み合わせによる設備の簡素化にもつながります。リファレンス型式VUK-225VUK-458適用NDP-20/25シリーズNDP-40/50/500/80/800シリーズ供給空気圧0.2～0.7MPaエアバルブノーマルオープン3方弁スリーブクミタテ80473980474046

Page 48

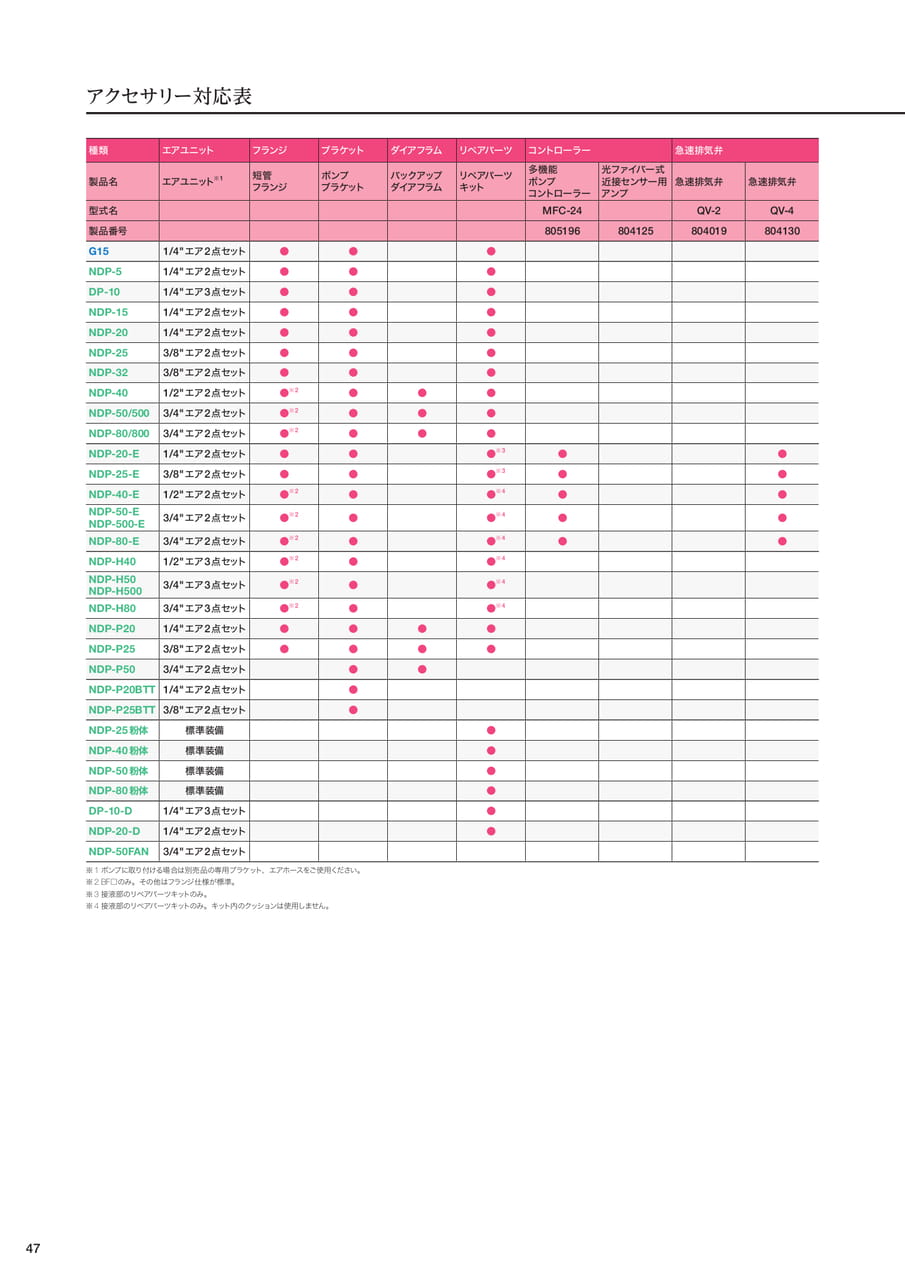

アクセサリー対応表種類エアユニットフランジブラケットダイアフラムリペアパーツコントローラー急速排気弁製品名エアユニット※1短管フランジポンプブラケットバックアップダイアフラムリペアパーツキット多機能ポンプコントローラー光ファイバー式近接センサー用アンプ急速排気弁急速排気弁型式名MFC-24QV-2QV-4製品番号805196804125804019804130G151/4"エア2点セット●●●NDP-51/4"エア2点セット●●●DP-101/4"エア3点セット●●●NDP-151/4"エア2点セット●●●NDP-201/4"エア2点セット●●●NDP-253/8"エア2点セット●●●NDP-323/8"エア2点セット●●●NDP-401/2"エア2点セット●※2●●●NDP-50/5003/4"エア2点セット●※2●●●NDP-80/8003/4"エア2点セット●※2●●●NDP-20-E1/4"エア2点セット●●●※3●●NDP-25-E3/8"エア2点セット●●●※3●●NDP-40-E1/2"エア2点セット●※2●●※4●●NDP-50-E3/4"エア2点セット●※2●●※4●●NDP-500-ENDP-80-E3/4"エア2点セット●※2●●※4●●NDP-H401/2"エア3点セット●※2●●※4NDP-H503/4"エア3点セット●※2●●※4NDP-H500NDP-H803/4"エア3点セット●※2●●※4NDP-P201/4"エア2点セット●●●●NDP-P253/8"エア2点セット●●●●NDP-P503/4"エア2点セット●●NDP-P20BTT1/4"エア2点セットNDP-P25BTT3/8"エア2点セット●●NDP-25粉体標準装備●NDP-40粉体標準装備●NDP-50粉体標準装備●NDP-80粉体標準装備●DP-10-D1/4"エア3点セット●NDP-20-D1/4"エア2点セット●NDP-50FAN3/4"エア2点セット※1ポンプに取り付ける場合は別売品の専用ブラケット、エアホースをご使用ください。※2BF□のみ。その他はフランジ仕様が標準。※3接液部のリペアパーツキットのみ。※4接液部のリペアパーツキットのみ。キット内のクッションは使用しません。47

Page 49

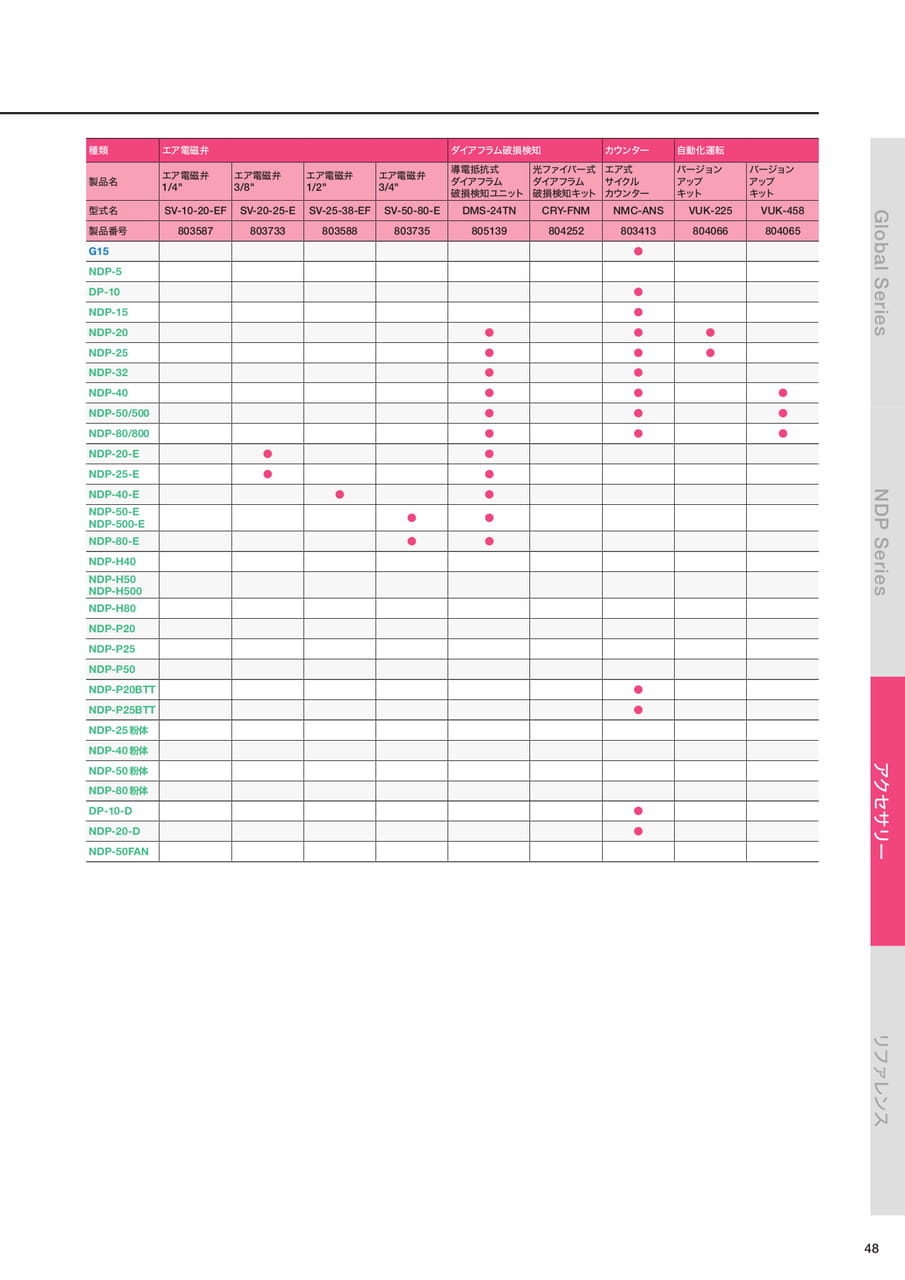

48リファレンスアクセサリーNDPSeriesGlobalSeries種類エア電磁弁ダイアフラム破損検知カウンター自動化運転製品名エア電磁弁1/4"エア電磁弁3/8"エア電磁弁1/2"エア電磁弁3/4"導電抵抗式ダイアフラム破損検知ユニット光ファイバー式ダイアフラム破損検知キットエア式サイクルカウンターバージョンアップキットバージョンアップキット型式名SV-10-20-EFSV-20-25-ESV-25-38-EFSV-50-80-EDMS-24TNCRY-FNMNMC-ANSVUK-225VUK-458製品番号803587803733803588803735805139804252803413804066804065G15●NDP-5DP-10●NDP-15●NDP-20●●●NDP-25●●●NDP-32●●NDP-40●●●NDP-50/500●●●NDP-80/800●●●NDP-20-E●●NDP-25-E●●NDP-40-E●●NDP-50-ENDP-500-E●●NDP-80-E●●NDP-H40NDP-H50NDP-H500NDP-H80NDP-P20NDP-P25NDP-P50NDP-P20BTT●NDP-P25BTT●NDP-25粉体NDP-40粉体NDP-50粉体NDP-80粉体DP-10-D●NDP-20-D●NDP-50FAN

Page 50

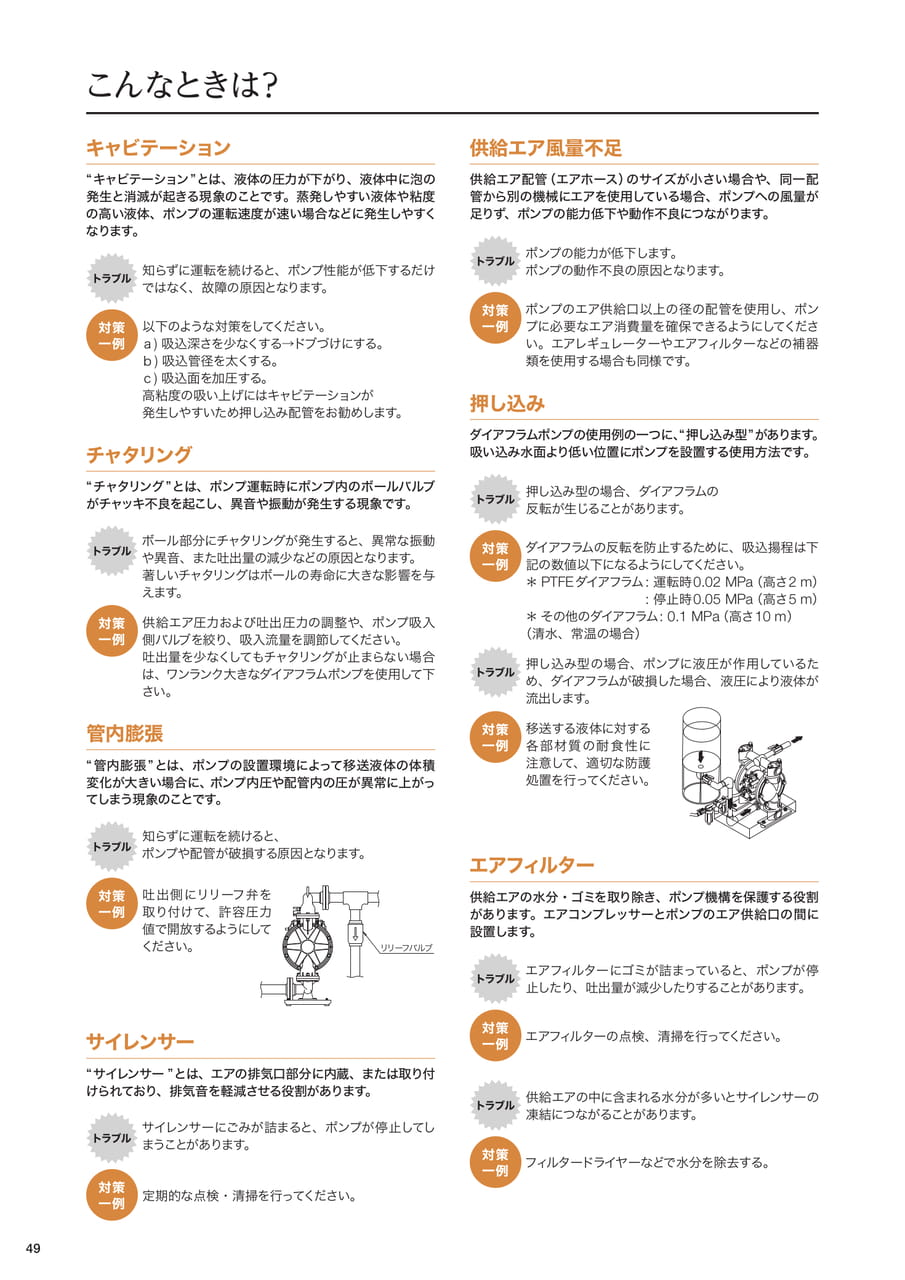

リファレンスこんなときは？キャビテーション“キャビテーション”とは、液体の圧力が下がり、液体中に泡の発生と消滅が起きる現象のことです。蒸発しやすい液体や粘度の高い液体、ポンプの運転速度が速い場合などに発生しやすくなります。知らずに運転を続けると、ポンプ性能が低下するだけではなく、故障の原因となります。以下のような対策をしてください。ａ)吸込深さを少なくする→ドブづけにする。ｂ)吸込管径を太くする。ｃ)吸込面を加圧する。高粘度の吸い上げにはキャビテーションが発生しやすいため押し込み配管をお勧めします。チャタリング“チャタリング”とは、ポンプ運転時にポンプ内のボールバルブがチャッキ不良を起こし、異音や振動が発生する現象です。管内膨張ボール部分にチャタリングが発生すると、異常な振動や異音、また吐出量の減少などの原因となります。著しいチャタリングはボールの寿命に大きな影響を与えます。供給エア圧力および吐出圧力の調整や、ポンプ吸入側バルブを絞り、吸入流量を調節してください。吐出量を少なくしてもチャタリングが止まらない場合は、ワンランク大きなダイアフラムポンプを使用して下さい。“管内膨張”とは、ポンプの設置環境によって移送液体の体積変化が大きい場合に、ポンプ内圧や配管内の圧が異常に上がってしまう現象のことです。知らずに運転を続けると、ポンプや配管が破損する原因となります。吐出側にリリーフ弁を取り付けて、許容圧力値で開放するようにしてください。リリーフバルブ供給エア風量不足供給エア配管（エアホース）のサイズが小さい場合や、同一配管から別の機械にエアを使用している場合、ポンプへの風量が足りず、ポンプの能力低下や動作不良につながります。押し込みポンプの能力が低下します。ポンプの動作不良の原因となります。ポンプのエア供給口以上の径の配管を使用し、ポンプに必要なエア消費量を確保できるようにしてください。エアレギュレーターやエアフィルターなどの補器類を使用する場合も同様です。ダイアフラムポンプの使用例の一つに、“押し込み型”があります。吸い込み水面より低い位置にポンプを設置する使用方法です。押し込み型の場合、ダイアフラムの反転が生じることがあります。ダイアフラムの反転を防止するために、吸込揚程は下記の数値以下になるようにしてください。＊PTFEダイアフラム:運転時0.02MPa（高さ2m）:停止時0.05MPa（高さ5m）＊その他のダイアフラム:0.1MPa（高さ10m）（清水、常温の場合）押し込み型の場合、ポンプに液圧が作用しているため、ダイアフラムが破損した場合、液圧により液体が流出します。移送する液体に対する各部材質の耐食性に注意して、適切な防護処置を行ってください。エアフィルター供給エアの水分・ゴミを取り除き、ポンプ機構を保護する役割があります。エアコンプレッサーとポンプのエア供給口の間に設置します。エアフィルターにゴミが詰まっていると、ポンプが停止したり、吐出量が減少したりすることがあります。サイレンサー“サイレンサー”とは、エアの排気口部分に内蔵、または取り付けられており、排気音を軽減させる役割があります。サイレンサーにごみが詰まると、ポンプが停止してしまうことがあります。エアフィルターの点検、清掃を行ってください。供給エアの中に含まれる水分が多いとサイレンサーの凍結につながることがあります。フィルタードライヤーなどで水分を除去する。定期的な点検・清掃を行ってください。49

Page 51

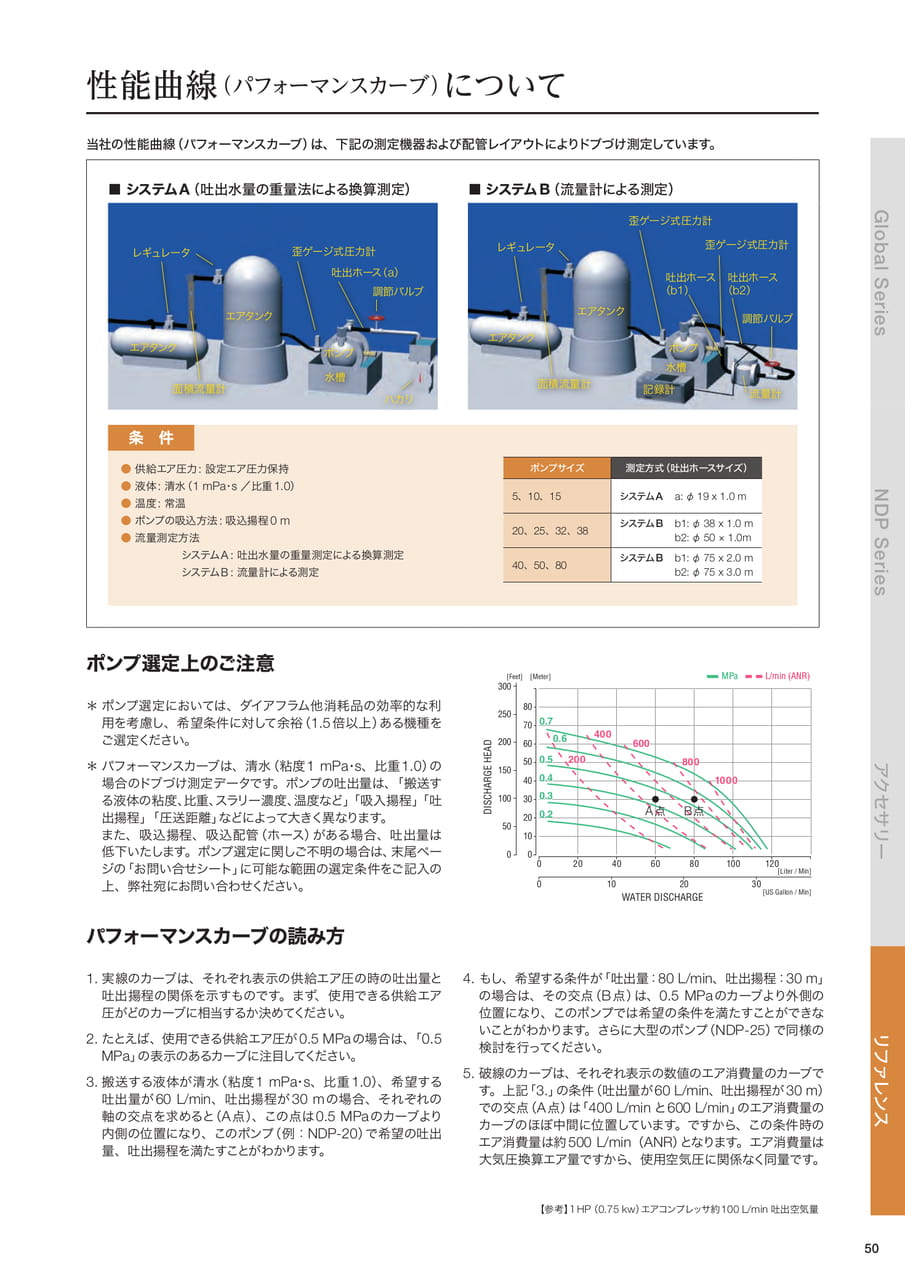

性能曲線（パフォーマンスカーブ）について当社の性能曲線（パフォーマンスカーブ）は、下記の測定機器および配管レイアウトによりドブづけ測定しています。■システムA（吐出水量の重量法による換算測定）■システムB（流量計による測定）レギュレータエアタンク条件●供給エア圧力:設定エア圧力保持●液体:清水（1mPa･s／比重1.0）●温度:常温面積流量計●ポンプの吸込方法:吸込揚程0m●流量測定方法エアタンクシステムＡ:吐出水量の重量測定による換算測定システムＢ:流量計による測定ポンプ選定上のご注意歪ゲージ式圧力計＊ポンプ選定においては、ダイアフラム他消耗品の効率的な利用を考慮し、希望条件に対して余裕（1.5倍以上）ある機種をご選定ください。＊パフォーマンスカーブは、清水（粘度1mPa･s、比重1.0）の場合のドブづけ測定データです。ポンプの吐出量は、「搬送する液体の粘度、比重、スラリー濃度、温度など」「吸入揚程」「吐出揚程」「圧送距離」などによって大きく異なります。また、吸込揚程、吸込配管（ホース）がある場合、吐出量は低下いたします。ポンプ選定に関しご不明の場合は、末尾ページの「お問い合せシート」に可能な範囲の選定条件をご記入の上、弊社宛にお問い合わせください。パフォーマンスカーブの読み方吐出ホース（a）調節バルブポンプ水槽ハカリ1.実線のカーブは、それぞれ表示の供給エア圧の時の吐出量と吐出揚程の関係を示すものです。まず、使用できる供給エア圧がどのカーブに相当するか決めてください。2.たとえば、使用できる供給エア圧が0.5MPaの場合は、「0.5MPa」の表示のあるカーブに注目してください。3.搬送する液体が清水（粘度1mPa･s、比重1.0）、希望する吐出量が60L/min、吐出揚程が30mの場合、それぞれの軸の交点を求めると（A点）、この点は0.5MPaのカーブより内側の位置になり、このポンプ（例：NDP-20）で希望の吐出量、吐出揚程を満たすことがわかります。DISCHARGEHEADレギュレータエアタンク[Feet]300250200150100500ポンプサイズ測定方式（吐出ホースサイズ）5、10、15システムAa:φ19x1.0m20、25、32、3840、50、808070605040302010面積流量計[Meter]0.70.50.40.30.2システムBシステムBb1:φ38x1.0mb2:φ50×1.0mb1:φ75x2.0mb2:φ75x3.0m0020406080100120[Liter/Min]00.6200エアタンク400歪ゲージ式圧力計600A点吐出ホース（b1）記録計ポンプ水槽800B点歪ゲージ式圧力計吐出ホース（b2）MPa1000調節バルブ流量計L/min(ANR)102030[USGallon/Min]WATERDISCHARGE4.もし、希望する条件が「吐出量：80L/min、吐出揚程：30m」の場合は、その交点（B点）は、0.5MPaのカーブより外側の位置になり、このポンプでは希望の条件を満たすことができないことがわかります。さらに大型のポンプ（NDP-25）で同様の検討を行ってください。5.破線のカーブは、それぞれ表示の数値のエア消費量のカーブです。上記「3.」の条件（吐出量が60L/min、吐出揚程が30m）での交点（A点）は「400L/minと600L/min」のエア消費量のカーブのほぼ中間に位置しています。ですから、この条件時のエア消費量は約500L/min（ANR）となります。エア消費量は大気圧換算エア量ですから、使用空気圧に関係なく同量です。GlobalSeriesNDPSeriesアクセサリーリファレンス【参考】１HP（0.75kw）エアコンプレッサ約100L/min吐出空気量50

Page 52

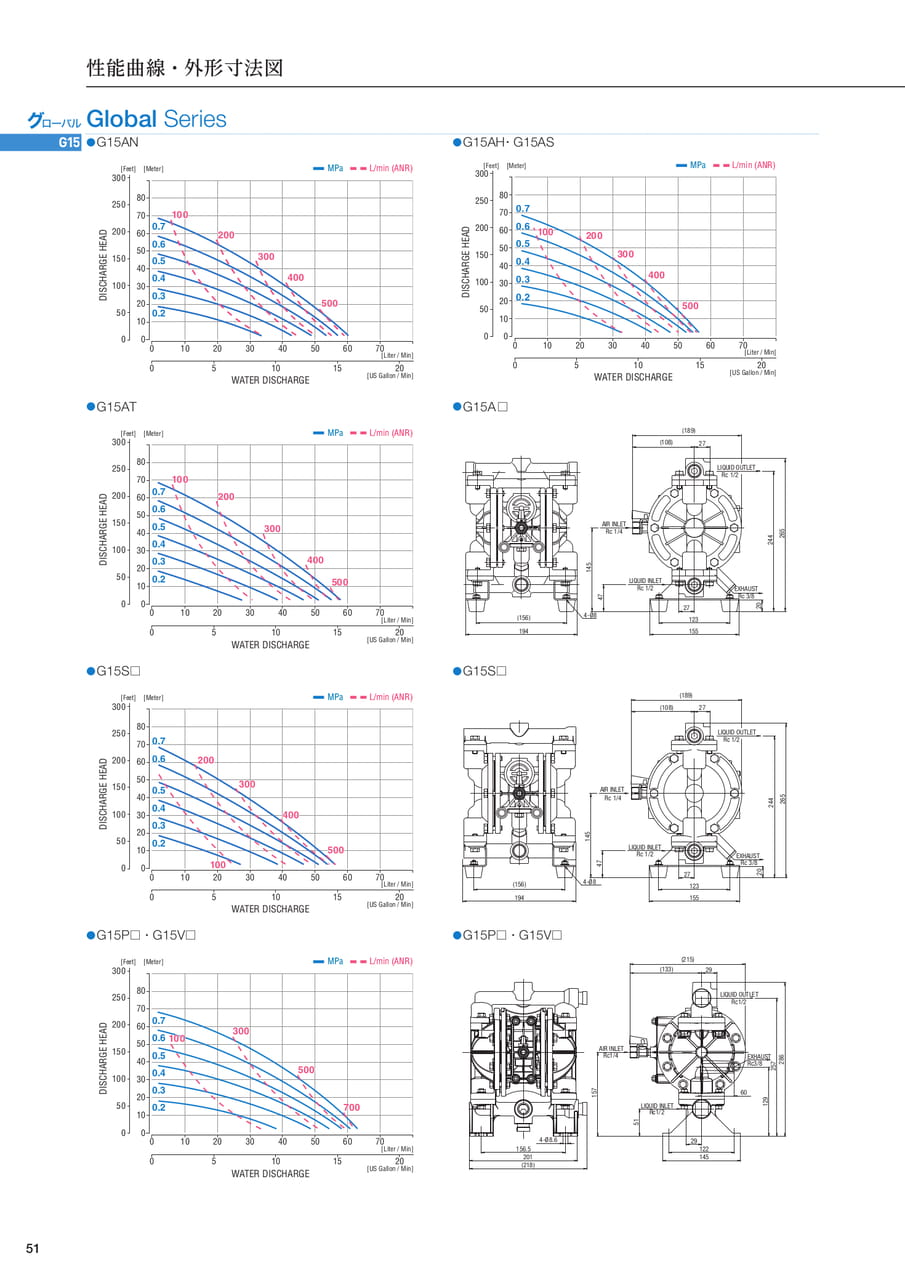

51性能曲線・外形寸法図GlobalSeries●G15AN●G15AH・G15AS[Meter]000103040506070510208070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD20150.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa100100500500300300200200400400L/min(ANR)L/min(ANR)[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD0010520304050607010152000100501020302001505040603002507080MPaMPa0.70.70.30.30.20.20.50.50.60.60.40.4L/min(ANR)L/min(ANR)300300500500200200100100400400●G15AT●G15A□[Meter]000103040506070510208070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD20150.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa100100500500300300200200400400L/min(ANR)L/min(ANR)20265244EXHAUSTLIQUIDOUTLETRc3/8Rc1/227145155(189)(108)47274-Ø8123AIRINLETLIQUIDINLETRc1/4Rc1/2194(156)●G15S□●G15S□[Meter]000103040506070510208070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD20150.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa100100500500300300200200400400L/min(ANR)L/min(ANR)194(156)4-Ø81451554727123AIRINLETLIQUIDINLETRc1/4Rc1/220EXHAUSTRc3/8265244LIQUIDOUTLETRc1/227(189)(108)●G15P□・G15V□●G15P□・G15V□[Meter]000103040506070510208070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD20150.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa100100700700300300500500L/min(ANR)L/min(ANR)25728615712960511221452929(215)(133)AIRINLETLIQUIDOUTLETEXHAUSTLIQUIDINLETRc1/2Rc3/8Rc1/2Rc1/4(218)201156.54-Ø8.6G15グローバル性能曲線・外形寸法図

Page 53

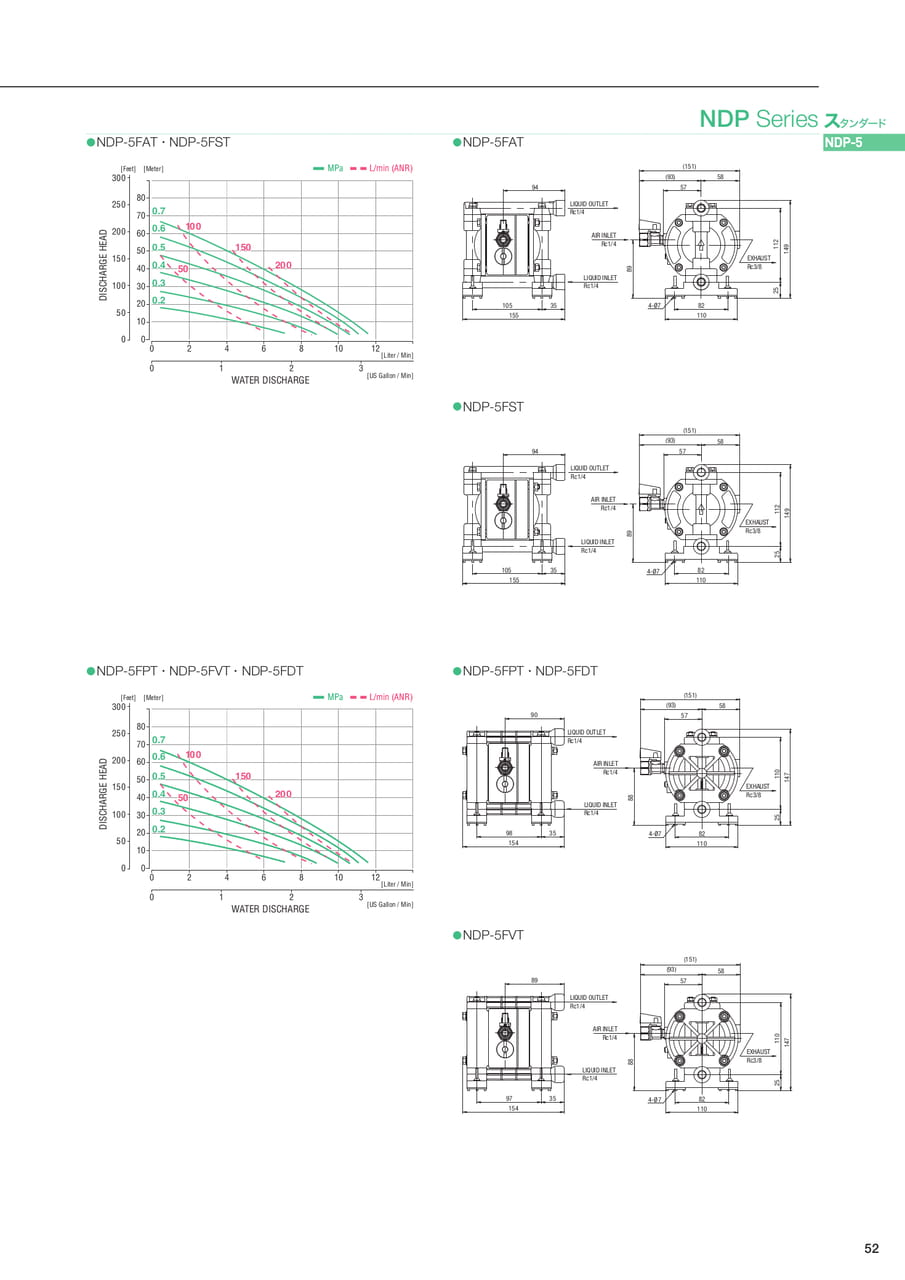

52NDPSeries●NDP-5FAT・NDP-5FST●NDP-5FAT[Meter]00026810121238070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD40.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa5050200200100100L/min(ANR)L/min(ANR)150150(93)82(151)895758149251121101059435155AIRINLETEXHAUSTLIQUIDOUTLETRc1/4LIQUIDINLETRc3/84-Ø7Rc1/4Rc1/4●NDP-5FST(93)82(151)895758149251121101051559435AIRINLETEXHAUSTLIQUIDOUTLETLIQUIDINLET4-Ø7Rc1/4Rc1/4Rc1/4Rc3/8●NDP-5FPT・NDP-5FVT・NDP-5FDT●NDP-5FPT・NDP-5FDT[Meter]00026810121238070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD40.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa5050200200100100L/min(ANR)L/min(ANR)15015090LIQUIDOUTLETLIQUIDINLETAIRINLET4-Ø7Rc1/4Rc1/4Rc1/49835154(93)82(151)88575814711011025EXHAUSTRc3/8●NDP-5FVT978935154(93)82(151)575814711011025LIQUIDOUTLETLIQUIDINLETAIRINLETEXHAUST4-Ø7Rc1/4Rc1/4Rc1/4Rc3/888NDP-5スタンダード

Page 54

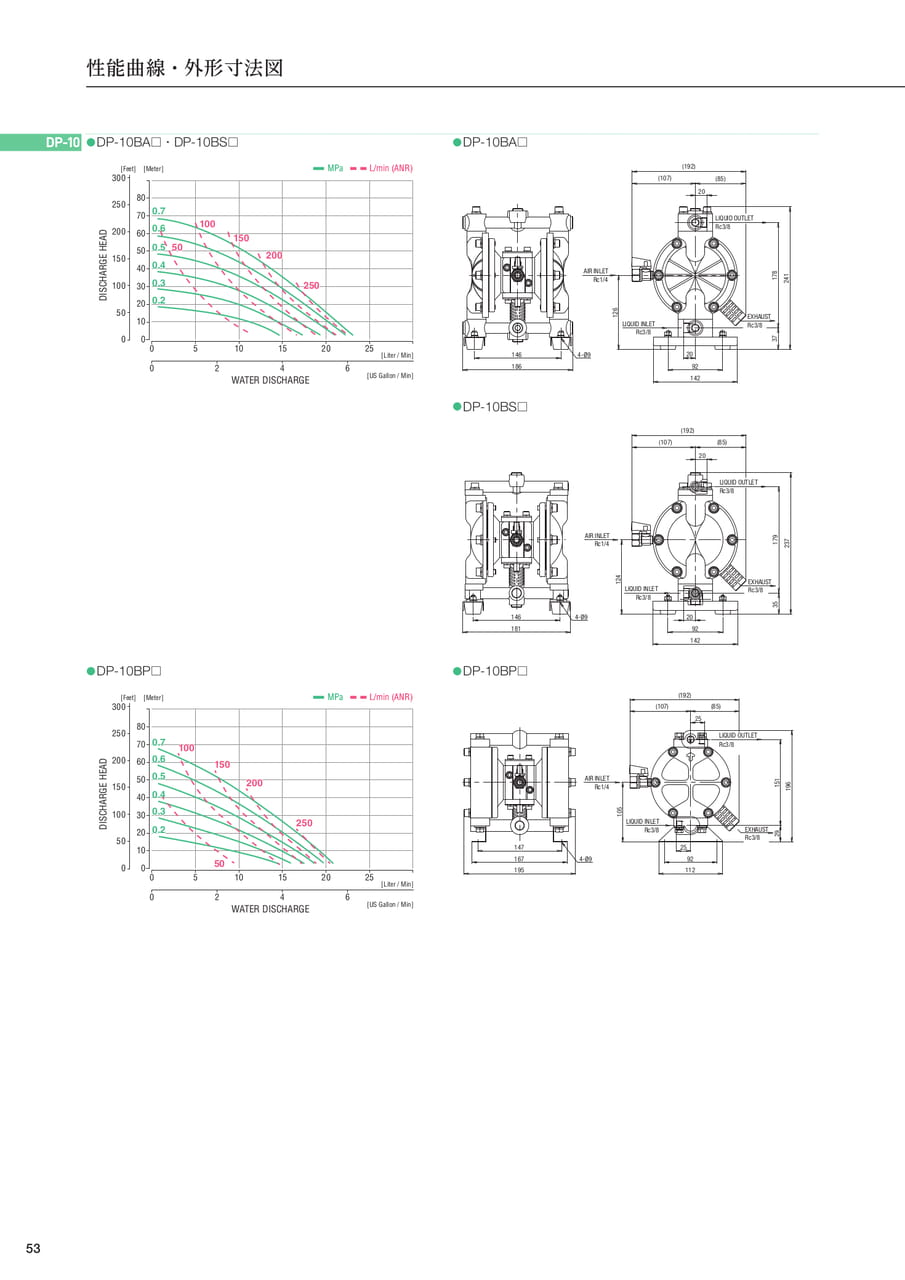

53性能曲線・外形寸法図●DP-10BA□・DP-10BS□●DP-10BA□[Meter]0005101520252468070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa5050200200250250100100L/min(ANR)L/min(ANR)150150146186921422020(192)126(107)(85)24137178LIQUIDOUTLETLIQUIDINLETAIRINLETRc1/4EXHAUSTRc3/84-Ø9Rc3/8Rc3/8●DP-10BS□1461814-Ø9124AIRINLETRc1/4LIQUIDINLETRc3/8921422020(192)(107)(85)23735179EXHAUSTLIQUIDOUTLETRc3/8Rc3/8●DP-10BP□●DP-10BP□[Meter]0005101520252468070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa5050200200250250100100L/min(ANR)L/min(ANR)150150147167195921122525(192)105(107)(85)19629151AIRINLETLIQUIDINLETEXHAUSTLIQUIDOUTLET4-Ø9Rc1/4Rc3/8Rc3/8Rc3/8DP-10

Page 55

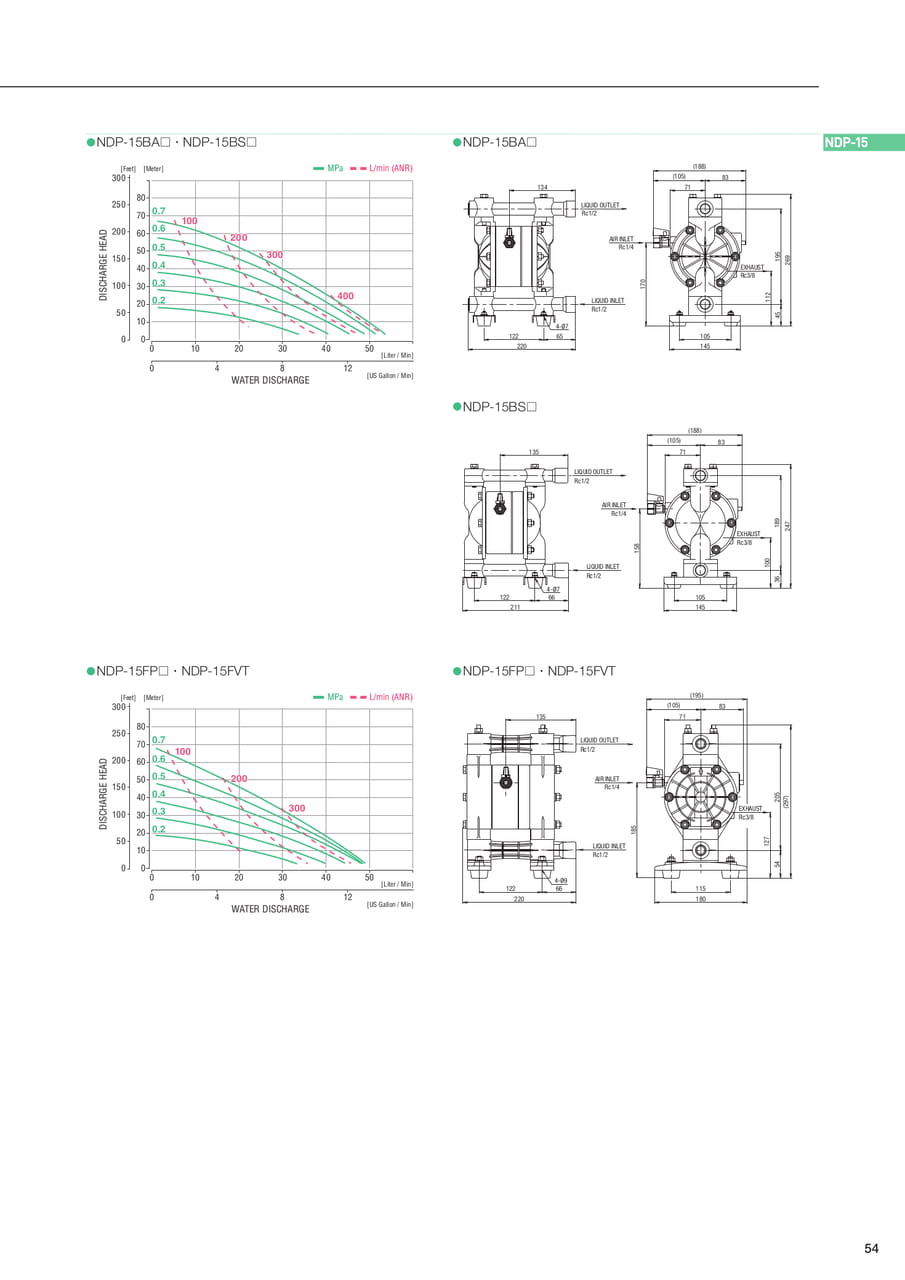

54●NDP-15BA□・NDP-15BS□●NDP-15BA□[Meter]000102030405048128070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200300300400400100100L/min(ANR)L/min(ANR)12222013465170LIQUIDOUTLETAIRINLETRc1/4Rc1/2LIQUIDINLETRc1/24-Ø710526945195145112EXHAUSTRc3/8(105)(188)7183●NDP-15BS□12221113515866LIQUIDOUTLETRc1/2LIQUIDINLETAIRINLETRc1/4Rc1/24-Ø7(105)105(188)718324736189145100EXHAUSTRc3/8●NDP-15FP□・NDP-15FVT●NDP-15FP□・NDP-15FVT[Meter]000102030405048128070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200300300100100L/min(ANR)L/min(ANR)12213566185AIRINLETLIQUIDINLETLIQUIDOUTLETRc1/2Rc1/4Rc1/22204-Ø9(105)115(195)7183(297)20518012754EXHAUSTRc3/8NDP-15

Page 56

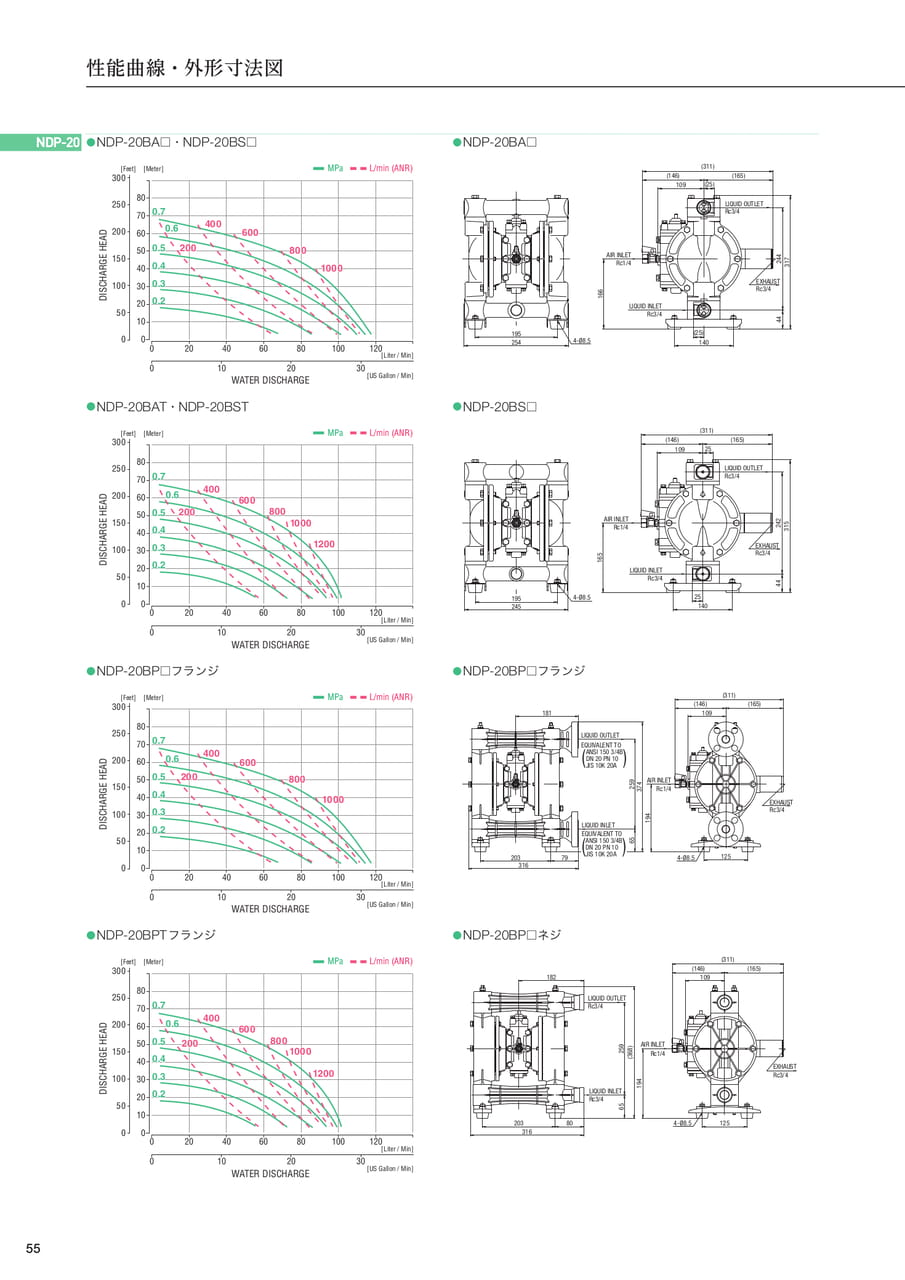

55性能曲線・外形寸法図●NDP-20BA□・NDP-20BS□●NDP-20BA□[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040080080010001000L/min(ANR)L/min(ANR)4-Ø8.5195254AIRINLETLIQUIDINLETRc1/4Rc3/4(25)14016644EXHAUSTRc3/4317244LIQUIDOUTLETRc3/4(165)109(25)(311)(146)●NDP-20BAT・NDP-20BST●NDP-20BS□[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040080080010001000L/min(ANR)L/min(ANR)1200120010925(165)(146)(311)LIQUIDOUTLETRc3/444242315EXHAUSTRc3/4165AIRINLETRc1/4LIQUIDINLETRc3/4251404-Ø8.5245195●NDP-20BP□フランジ●NDP-20BP□フランジ[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040080080010001000L/min(ANR)L/min(ANR)ANSI1503/4BDN20PN10JIS10K20ALIQUIDOUTLETEQUIVALENTTOLIQUIDINLETAIRINLETEXHAUSTANSI1503/4BDN20PN10JIS10K20AEQUIVALENTTO316203194259(165)(146)(311)4-Ø8.51816537412510979Rc1/4Rc3/4()()●NDP-20BPTフランジ●NDP-20BP□ネジ[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa2002006006004004008008001000100012001200L/min(ANR)L/min(ANR)AIRINLETEXHAUSTRc3/4Rc1/4(165)(146)(311)4-Ø8.5125194109LIQUIDOUTLETLIQUIDINLETRc3/4Rc3/420331618265259(368)80NDP-20

Page 57

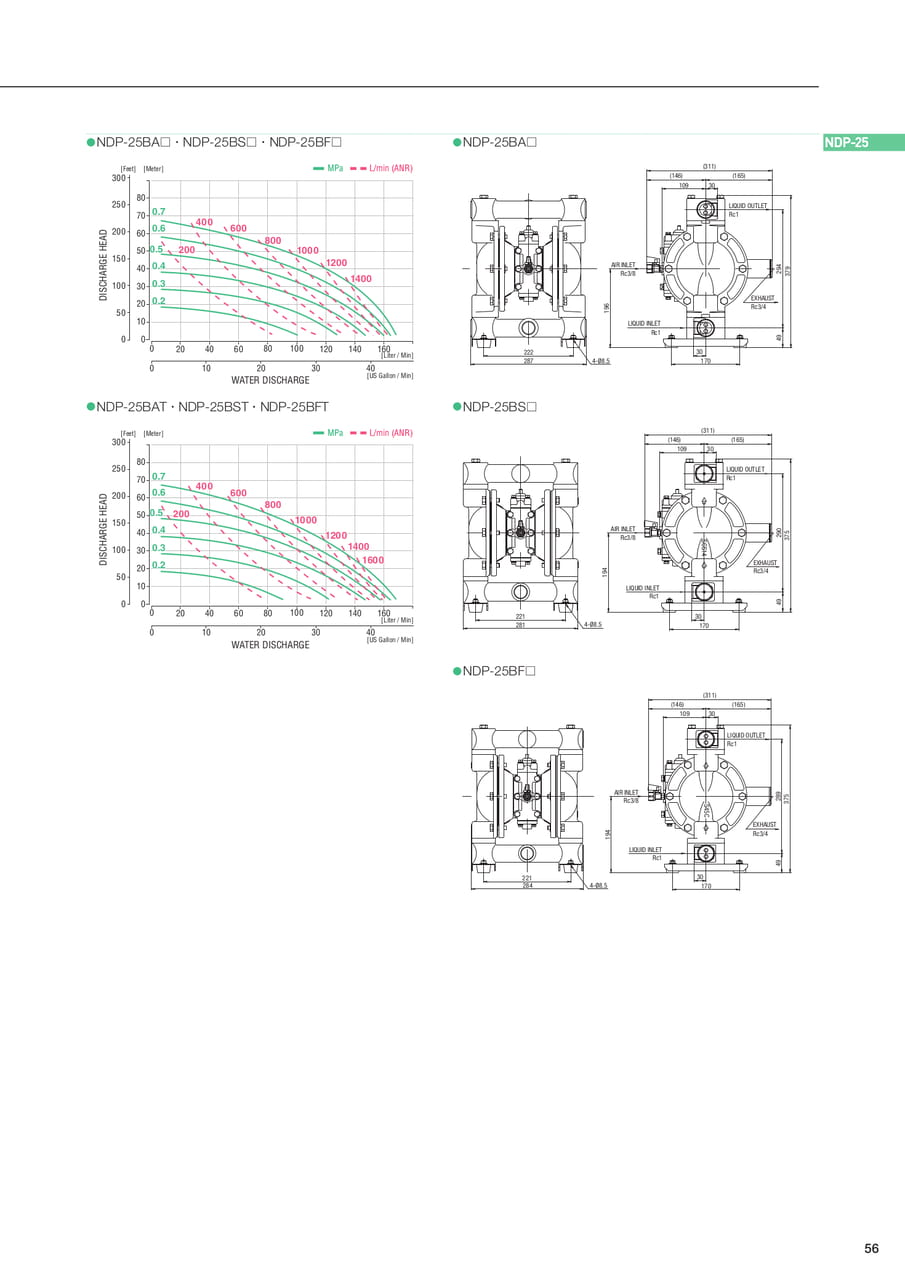

56●NDP-25BA□・NDP-25BS□・NDP-25BF□●NDP-25BA□[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040014001400L/min(ANR)L/min(ANR)800800100010001200120010930(311)(146)37929449(165)EXHAUSTRc1LIQUIDOUTLETRc3/417030196Rc1LIQUIDINLETAIRINLETRc3/84-Ø8.5287222●NDP-25BAT・NDP-25BST・NDP-25BFT●NDP-25BS□[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa2002006006004004001400140016001600L/min(ANR)L/min(ANR)80080010001000120012002212814-Ø8.5194AIRINLETRc3/8Rc1LIQUIDINLET10930(165)(146)(311)29049375Rc1LIQUIDOUTLETSCS1417030EXHAUSTRc3/4●NDP-25BF□2842214-Ø8.5LIQUIDINLETAIRINLETRc117030194Rc3/8S45CEXHAUST37528949Rc3/4LIQUIDOUTLETRc110930(146)(165)(311)NDP-25

Page 58

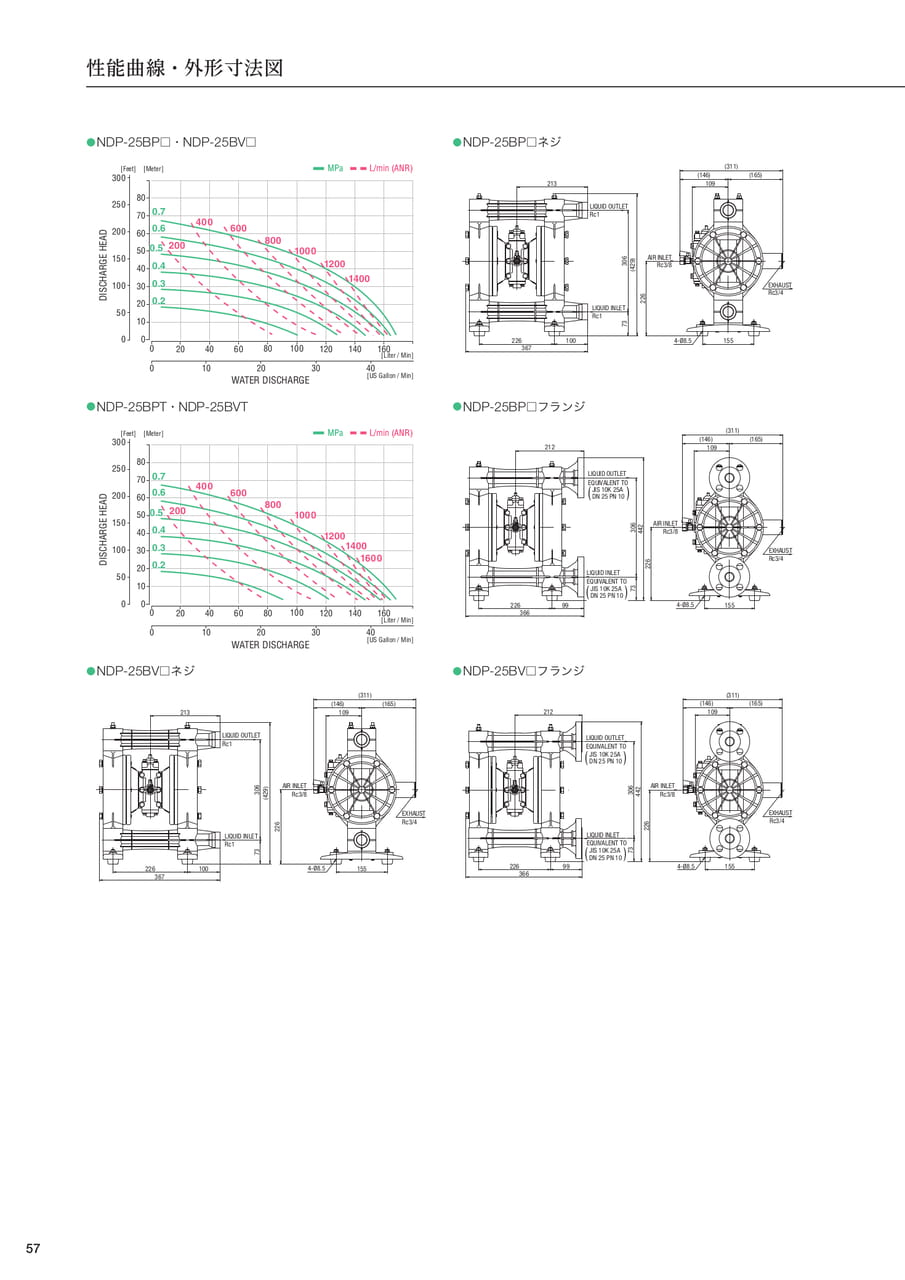

57性能曲線・外形寸法図●NDP-25BP□・NDP-25BV□●NDP-25BP□ネジ[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040014001400L/min(ANR)L/min(ANR)8008001000100012001200Rc1LIQUIDINLETRc1LIQUIDOUTLET30673(429)213226367100AIRINLETEXHAUST(165)(146)(311)4-Ø8.5155226109Rc3/8Rc3/4●NDP-25BPT・NDP-25BVT●NDP-25BP□フランジ[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa2002006006004004001400140016001600L/min(ANR)L/min(ANR)8008001000100012001200()3662262124423067399LIQUIDINLETLIQUIDOUTLETEQUIVALENTTOJIS10K25ADN25PN10EQUIVALENTTOJIS10K25ADN25PN10226AIRINLETRc3/8109(311)(146)(165)4-Ø8.5155EXHAUSTRc3/4()●NDP-25BV□ネジ●NDP-25BV□フランジ367226213(429)30622673100LIQUIDINLETRc1AIRINLETLIQUIDOUTLETRc1Rc3/8109(311)(146)(165)4-Ø8.5155EXHAUSTRc3/43662262124423062267399AIRINLETLIQUIDINLETEQUIVALENTTOLIQUIDOUTLETJIS10K25ADN25PN10EQUIVALENTTOJIS10K25ADN25PN10Rc3/8109(311)(146)(165)4-Ø8.5155EXHAUSTRc3/4()()

Page 59

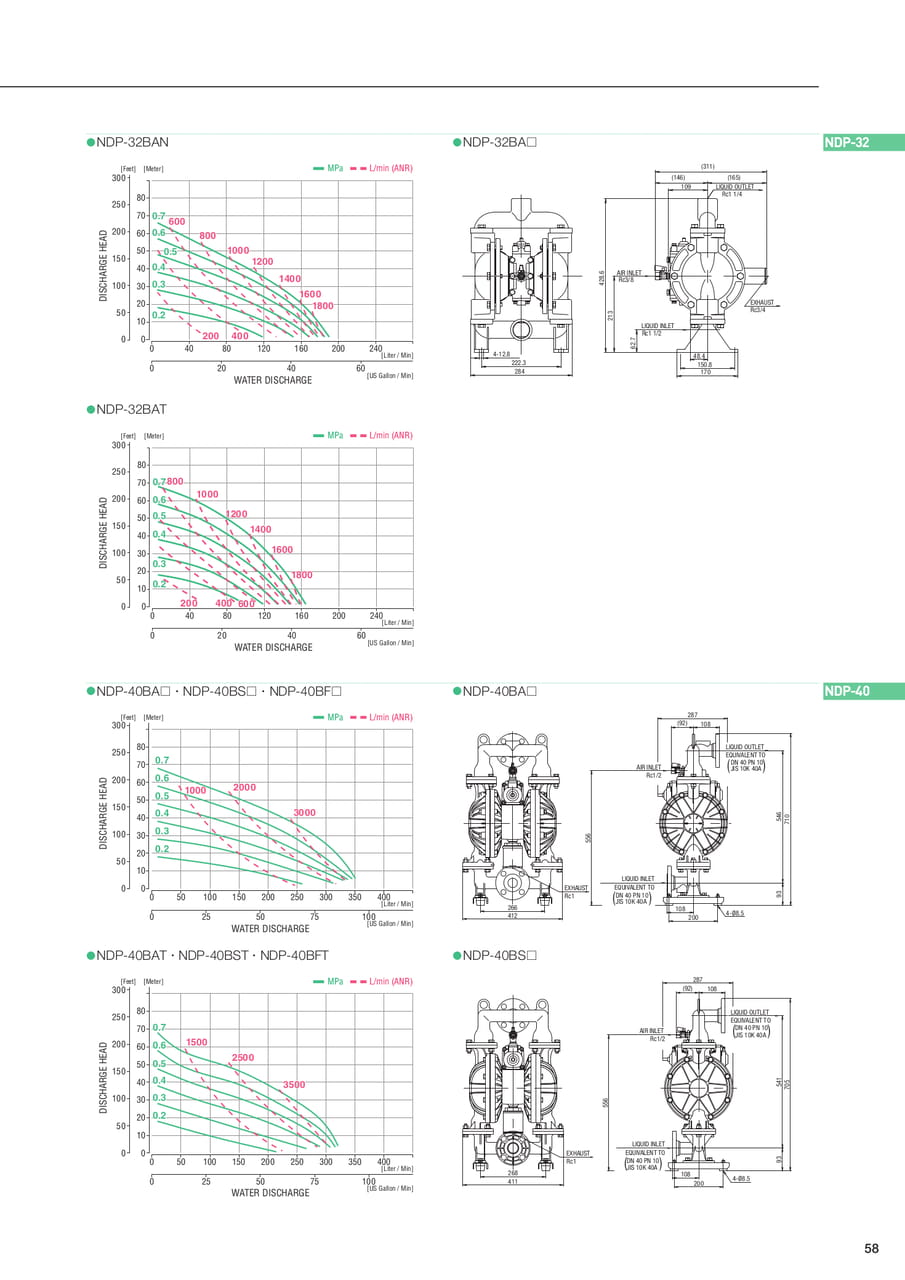

58●NDP-32BAN●NDP-32BA□[Meter]00040801201602002402040608070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa6006004004002002001000100080080014001400120012001800180016001600L/min(ANR)L/min(ANR)284222.34-12.8428.662.7213LIQUIDINLETAIRINLETRc3/8Rc11/2EXHAUSTRc3/4150.817048.4109(165)(311)(146)LIQUIDOUTLETRc11/4●NDP-32BAT[Feet][Meter]00004080120160200240204060501001502002503008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min]DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPaL/min(ANR)L/min(ANR)6006004004002002001000100080080014001400120012001800180016001600●NDP-40BA□・NDP-40BS□・NDP-40BF□●NDP-40BA□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD100302040806050701501005002502003000100502001503002504003500255075100MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)300030002000200010001000()()(92)108287AIRINLETRc1/2556LIQUIDINLETEQUIVALENTTODN40PN10JIS10K40AEXHAUSTRc141226671093546LIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40A2004-Ø8.5108●NDP-40BAT・NDP-40BST・NDP-40BFT●NDP-40BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD150100500250200300100302040806050700255075100010050200150300250400350MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)150015002500250035003500()()268411Rc1EXHAUST(92)108287Rc1/2AIRINLET556EQUIVALENTTOLIQUIDINLETDN40PN10JIS10K40ALIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40A935417052001084-Ø8.5NDP-32NDP-40

Page 60

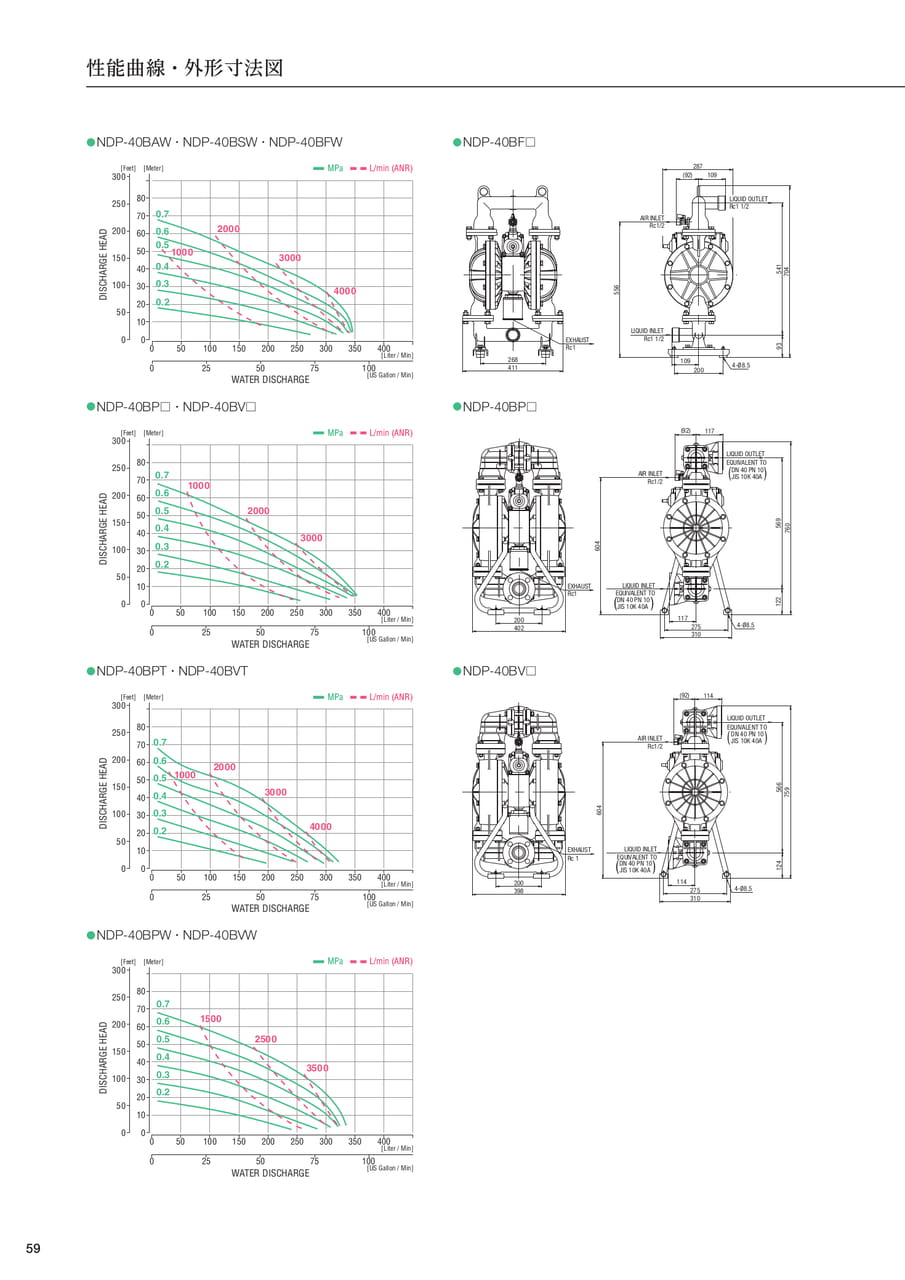

59性能曲線・外形寸法図●NDP-40BAW・NDP-40BSW・NDP-40BFW●NDP-40BF□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD025507510001005020015030025040035015010050100030204025020030080605070MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)40004000300030002000200010001000(92)109287541704LIQUIDOUTLETRc11/2AIRINLETRc1/2556934-Ø8.5LIQUIDINLETEXHAUSTRc1Rc11/2200109268411●NDP-40BP□・NDP-40BV□●NDP-40BP□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD150100500250200300100302040806050700255075100010050200150300250400350MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)100010002000200030003000()()402200EXHAUSTRc1AIRINLETRc1/2604EQUIVALENTTOLIQUIDINLETDN40PN10JIS10K40A117(92)760122569LIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40A2753104-Ø8.5117●NDP-40BPT・NDP-40BVT●NDP-40BV□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD025507510001005020015030025040035010030204080605070150100500250200300MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)40004000100010003000300020002000()()(92)114759124566EQUIVALENTTOLIQUIDOUTLETDN40PN10JIS10K40AEXHAUSTRc1398200604AIRINLETRc1/2LIQUIDINLETEQUIVALENTTODN40PN10JIS10K40A2753101144-Ø8.5●NDP-40BPW・NDP-40BVW[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD010050200150300250400350150100500100025302040507525020030080605070100MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)350035002500250015001500

Page 61

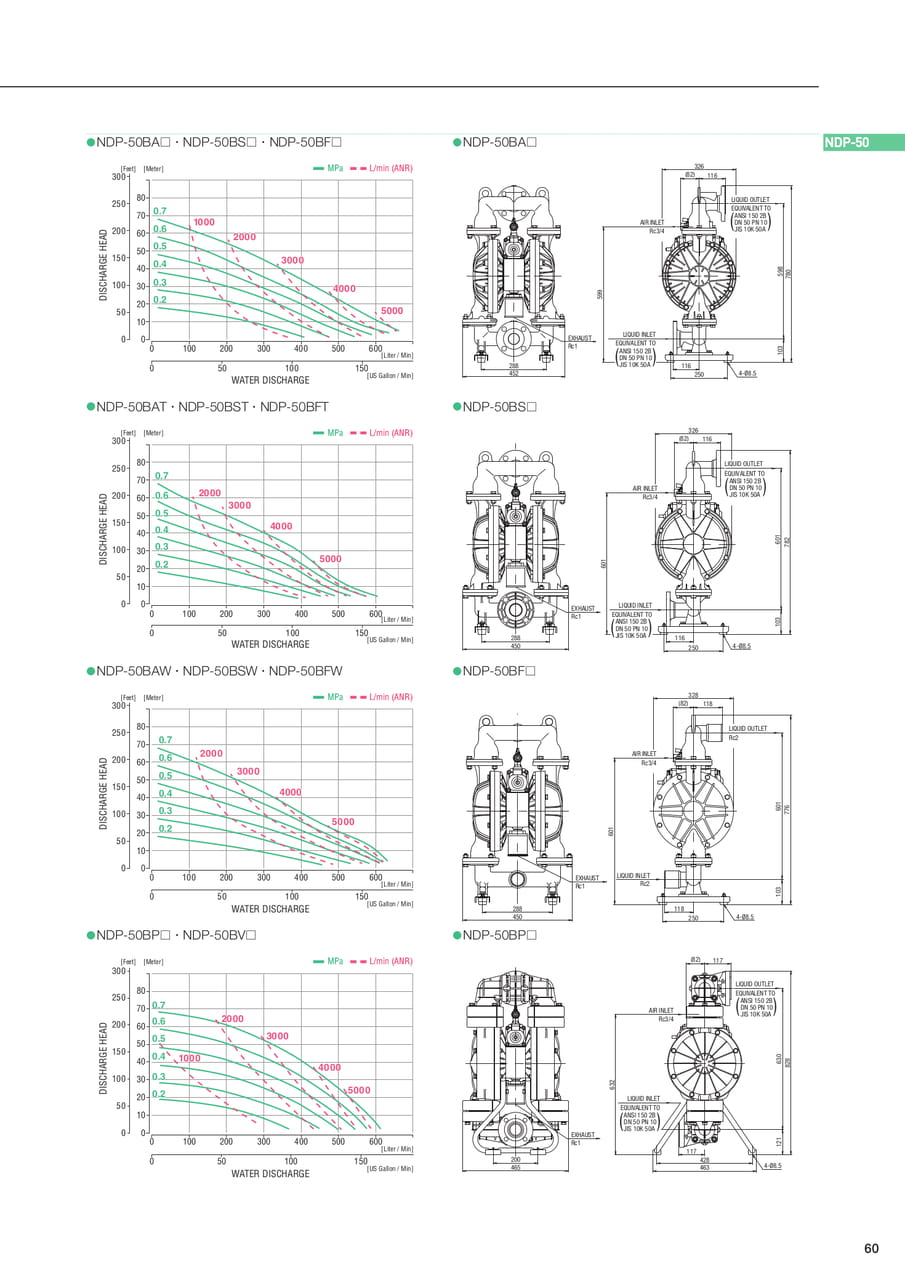

60●NDP-50BA□・NDP-50BS□・NDP-50BF□●NDP-50BA□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015015010050100030204025020030080605070MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)1000100020002000400040005000500030003000EXHAUSTRc1288452599AIRINLETLIQUIDINLETEQUIVALENTTORc3/42504-Ø8.5116780598103LIQUIDOUTLETEQUIVALENTTO()()ANSI1502BDN50PN10JIS10K50AANSI1502BDN50PN10JIS10K50A(82)116326●NDP-50BAT・NDP-50BST・NDP-50BFT●NDP-50BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD050100150500200010030040060015010050100030204025020030080605070MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)20002000300030004000400050005000()()(82)116326LIQUIDOUTLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50AAIRINLETRc3/4601601782LIQUIDINLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50A2501034-Ø8.5116288450EXHAUSTRc1●NDP-50BAW・NDP-50BSW・NDP-50BFW●NDP-50BF□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015015010050100030204025020030080605070MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)20002000300030004000400050005000(82)118328601776103Rc2LIQUIDOUTLETAIRINLETRc3/4601Rc2LIQUIDINLETEXHAUSTRc12501184-Ø8.5288450●NDP-50BP□・NDP-50BV□●NDP-50BP□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa10001000200020004000400050005000L/min(ANR)L/min(ANR)30003000()()200465EXHAUSTRc1632LIQUIDINLETEQUIVALENTTOAIRINLETANSI1502BDN50PN10JIS10K50ARc3/44284634-Ø8.5117828630121LIQUIDOUTLETANSI1502BDN50PN10JIS10K50AEQUIVALENTTO117(82)NDP-50

Page 62

61性能曲線・外形寸法図●NDP-50BPT・NDP-50BVT●NDP-50BV□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa10001000200020004000400050005000L/min(ANR)L/min(ANR)30003000()()200462EXHAUSTRc18246221254-Ø8.5LIQUIDOUTLETANSI1502BDN50PN10JIS10K50AEQUIVALENTTO435471632AIRINLETRc3/4LIQUIDINLETANSI1502BDN50PN10JIS10K50AEQUIVALENTTO115115(82)●NDP-50BPW・NDP-50BVW[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa10001000200020004000400050005000L/min(ANR)L/min(ANR)30003000

Page 63

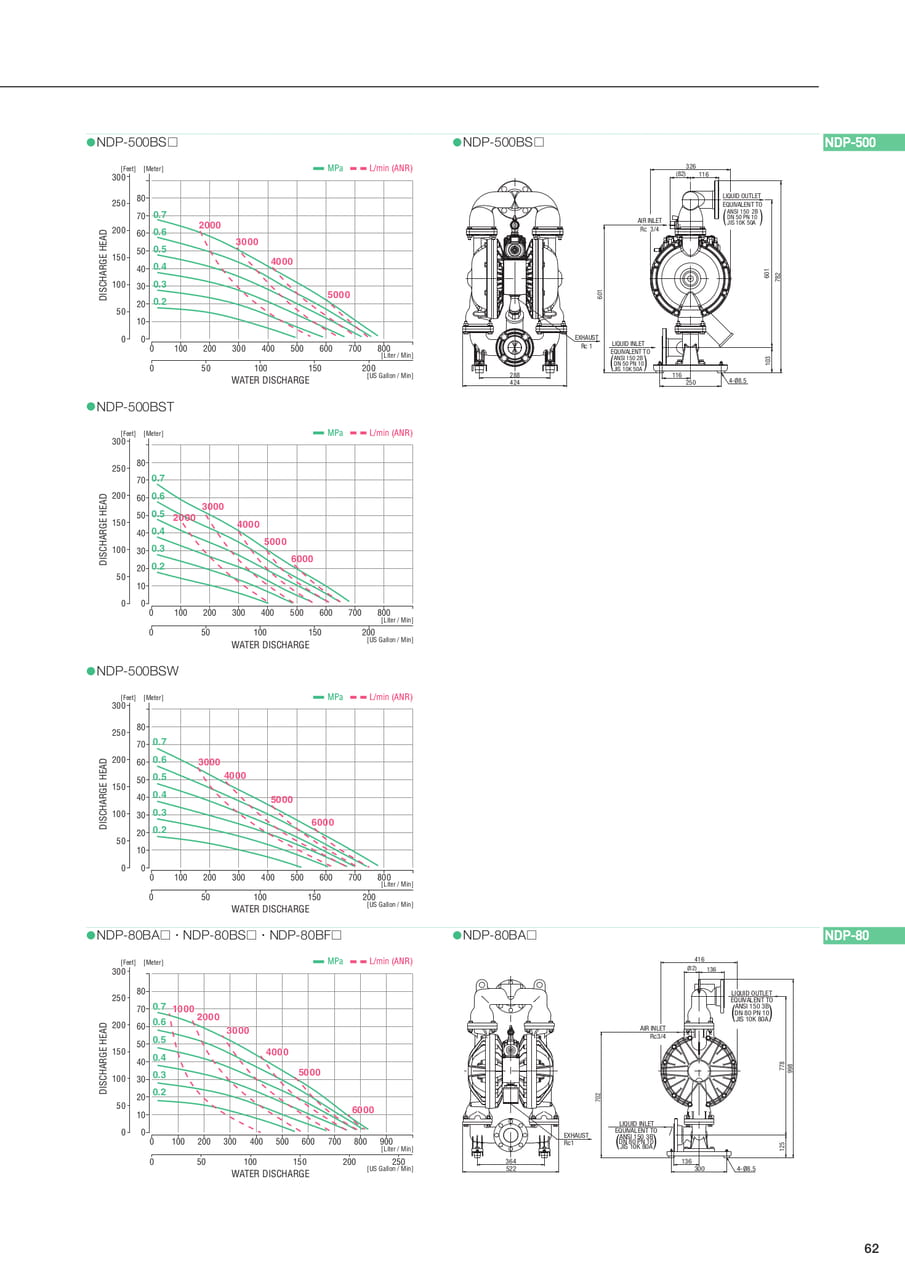

62●NDP-500BS□●NDP-500BS□050100150200020010040030060050080070015010050025020030010030204080605070[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEADMPaMPa0.70.60.50.40.30.2L/min(ANR)L/min(ANR)2000300040005000()()ANSI1502BDN50PN10JIS10K50AANSI1502BDN50PN10JIS10K50ALIQUIDINLETLIQUIDOUTLETAIRINLETEXHAUSTEQUIVALENTTOEQUIVALENTTORc3/4Rc1424288326(82)1166016017821031162504-Ø8.5●NDP-500BST[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD002001005040030010060050015080070020015010050100030204025020030080605070MPaMPa0.20.30.40.50.60.7L/min(ANR)L/min(ANR)60005000400030002000●NDP-500BSW[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD020010040030060050080070005010015020010030204080605070150100500250200300MPaMPa0.70.60.50.40.30.2L/min(ANR)L/min(ANR)6000500040003000●NDP-80BA□・NDP-80BS□・NDP-80BF□●NDP-80BA□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]100150DISCHARGEHEAD300002001005040050010070060015025090080020010030204080605070050250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)600060004000400030003000100010002000200050005000(82)7027781251363645223009984-Ø8.5136416EXHAUSTLIQUIDINLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80ALIQUIDOUTLETAIRINLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80ARc1Rc3/4()()NDP-500NDP-80

Page 64

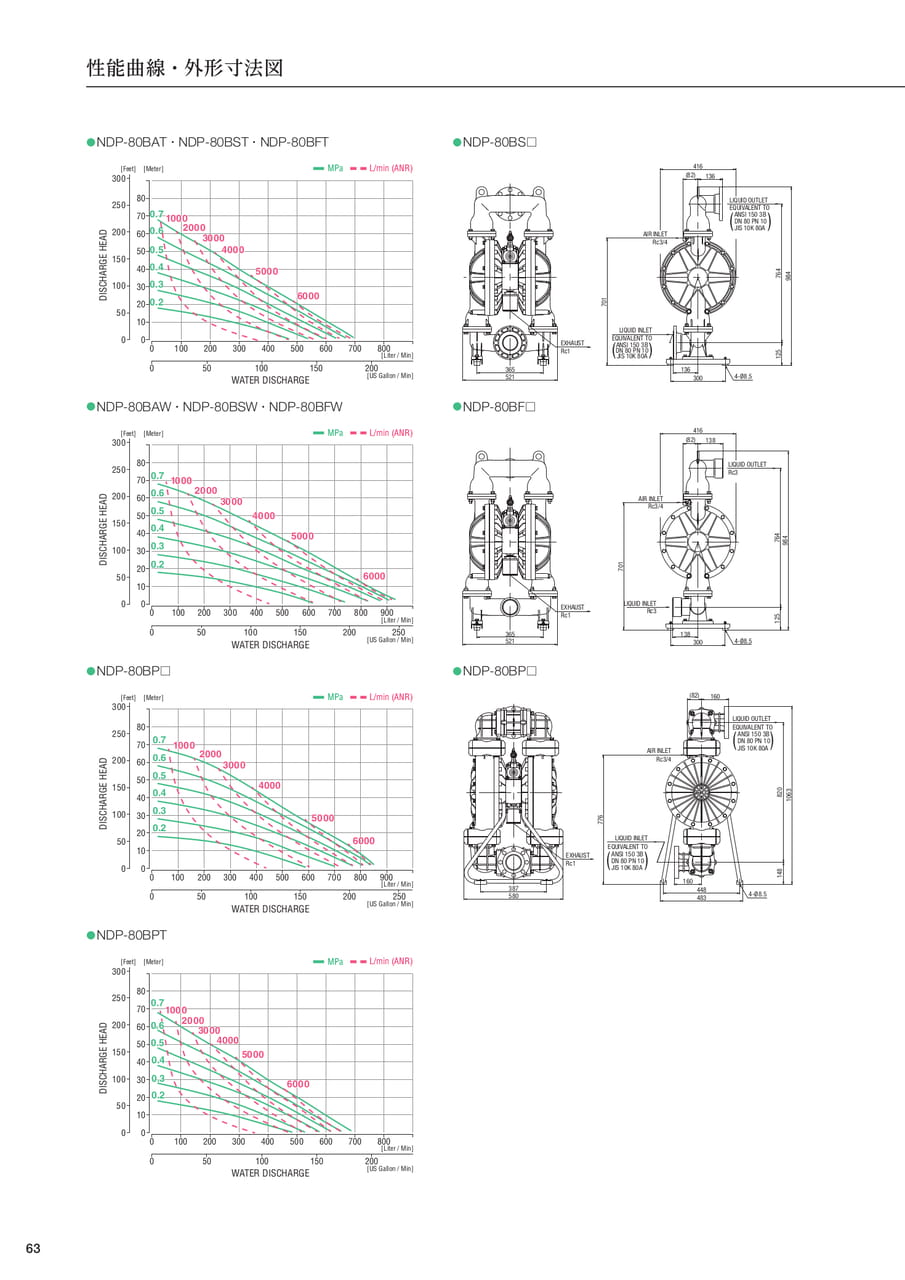

63性能曲線・外形寸法図●NDP-80BAT・NDP-80BST・NDP-80BFT●NDP-80BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD050100150200020010040030060050080070010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)600060005000500040004000300030002000200010001000()()(82)136416125764984LIQUIDOUTLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80AAIRINLETRc3/4701LIQUIDINLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80A3004-Ø8.5136EXHAUSTRc1365521●NDP-80BAW・NDP-80BSW・NDP-80BFW●NDP-80BF□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD300020010040050070060090080005010015025020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)600060005000500040004000300030001000100020002000(82)138416984764125LIQUIDOUTLETRc3AIRINLETRc3/4701Rc3LIQUIDINLET3004-Ø8.5138365521EXHAUSTRc1●NDP-80BP□●NDP-80BP□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD300002001005040050010070060015025090080020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)600060005000500040004000300030002000200010001000()()1481063820160(82)EQUIVALENTTOLIQUIDOUTLETANSI1503BDN80PN10JIS10K80ARc3/4AIRINLET776LIQUIDINLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80A4484834-Ø8.5160387580Rc1EXHAUST●NDP-80BPT[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD002001005040030010060050015080070020010030204080605070150100500250200300MPaMPa0.70.70.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)6000600050005000400040003000300010001000200020000.60.6

Page 65

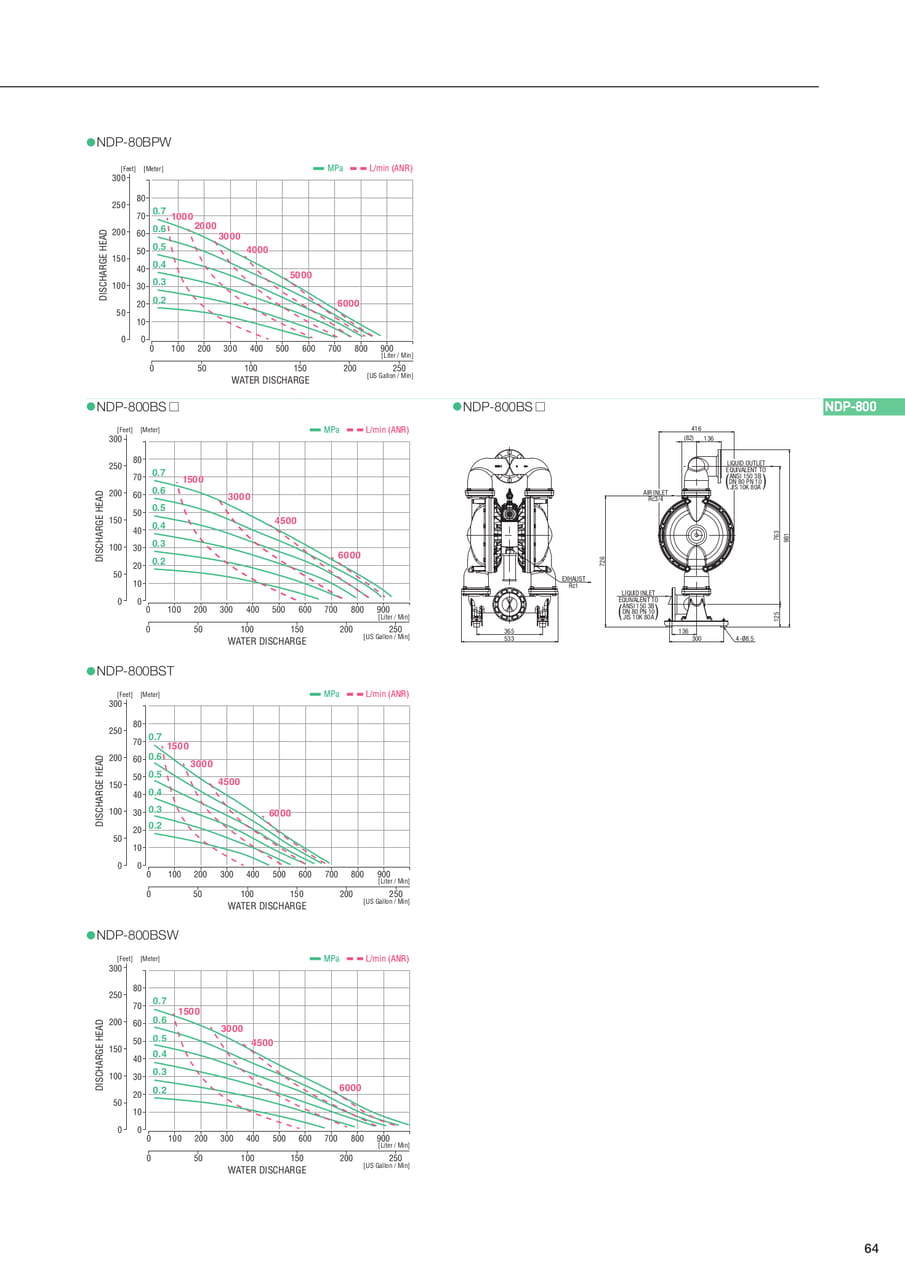

64●NDP-80BPW[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD300002001005040050010070060015025090080020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)600060005000500040004000300030002000200010001000●NDP-800BS□●NDP-800BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD300002001005040050010070060015025090080020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)60006000450045003000300015001500EXHAUSTLIQUIDOUTLETEQUIVALENTTOJIS10K80ADN80PN10ANSI1503BLIQUIDINLETEQUIVALENTTOJIS10K80ADN80PN10ANSI1503BAIRINLET()981763125416136(82)726136300Rc3/4533365Rc14-Ø8.5()●NDP-800BST[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD030020010040050070060090080005010015025020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)60006000450045003000300015001500●NDP-800BSW[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD300002001005040050010070060015025090080020010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)60006000450045003000300015001500NDP-800

Page 66

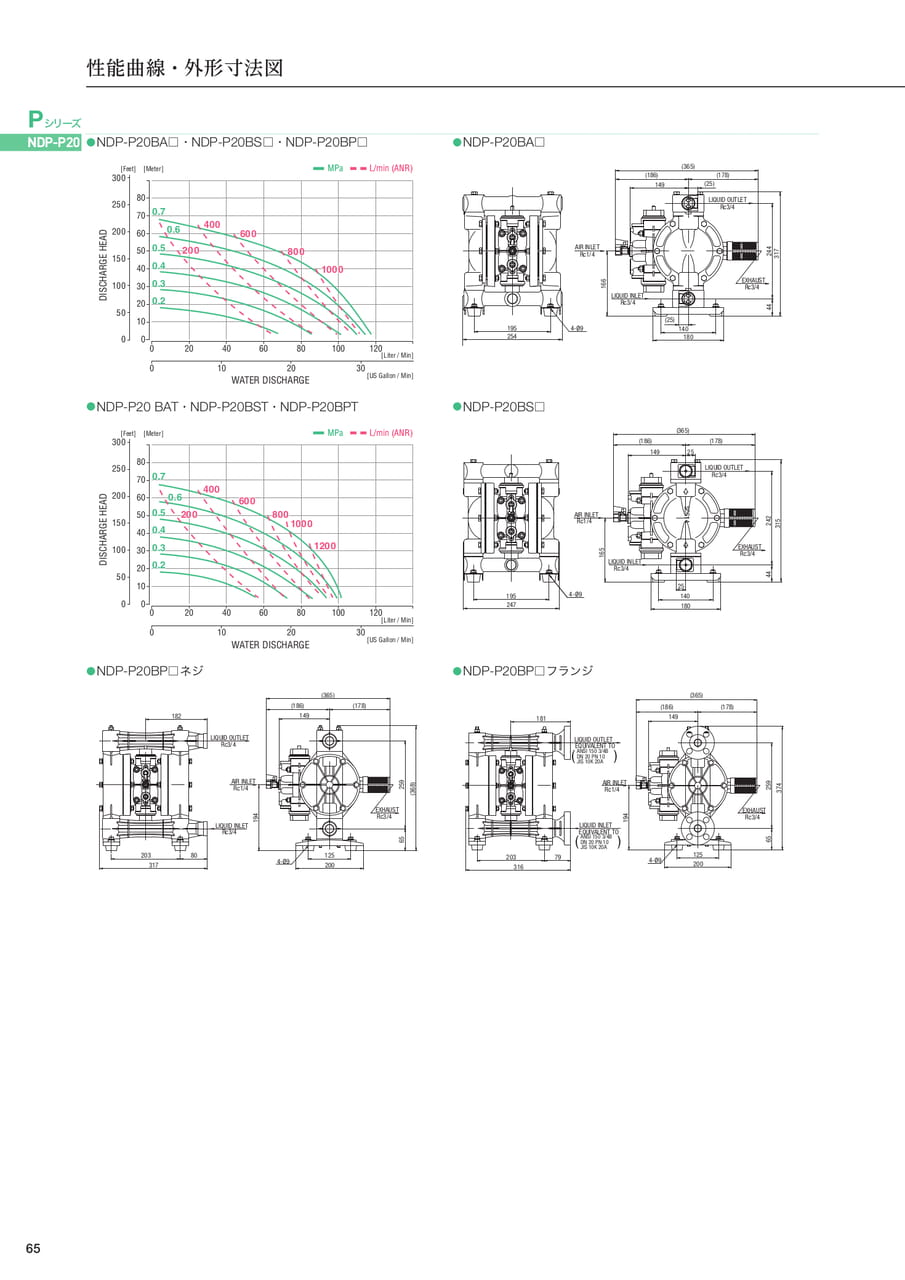

65性能曲線・外形寸法図●NDP-P20BA□・NDP-P20BS□・NDP-P20BP□●NDP-P20BA□[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa20020060060040040080080010001000L/min(ANR)L/min(ANR)Rc1/4Rc3/4Rc3/4Rc3/44-Ø9254195(25)(25)44180317244(365)(186)(178)149140166LIQUIDOUTLETAIRINLETEXHAUSTLIQUIDINLET●NDP-P20BAT・NDP-P20BST・NDP-P20BPT●NDP-P20BS□[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa2002006006004004008008001000100012001200L/min(ANR)L/min(ANR)SCS14165149(178)(186)(365)242315AIRINLETRc1/4EXHAUSTRc3/444LIQUIDINLETLIQUIDOUTLETRc3/4Rc3/4254-Ø919524714018025●NDP-P20BP□ネジ●NDP-P20BP□フランジLIQUIDINLETLIQUIDOUTLET20331718280194125149(178)(186)(365)259(368)AIRINLETRc1/4EXHAUSTRc3/4200654-Ø9Rc3/4Rc3/4194125149(178)(186)(365)259374AIRINLETRc1/4EXHAUSTRc3/4200654-Ø9LIQUIDINLETLIQUIDOUTLET20331618179EQUIVALENTTOANSI1503/4BDN20PN10JIS10K20A()EQUIVALENTTOANSI1503/4BDN20PN10JIS10K20A()NDP-P20Pシリーズ

Page 67

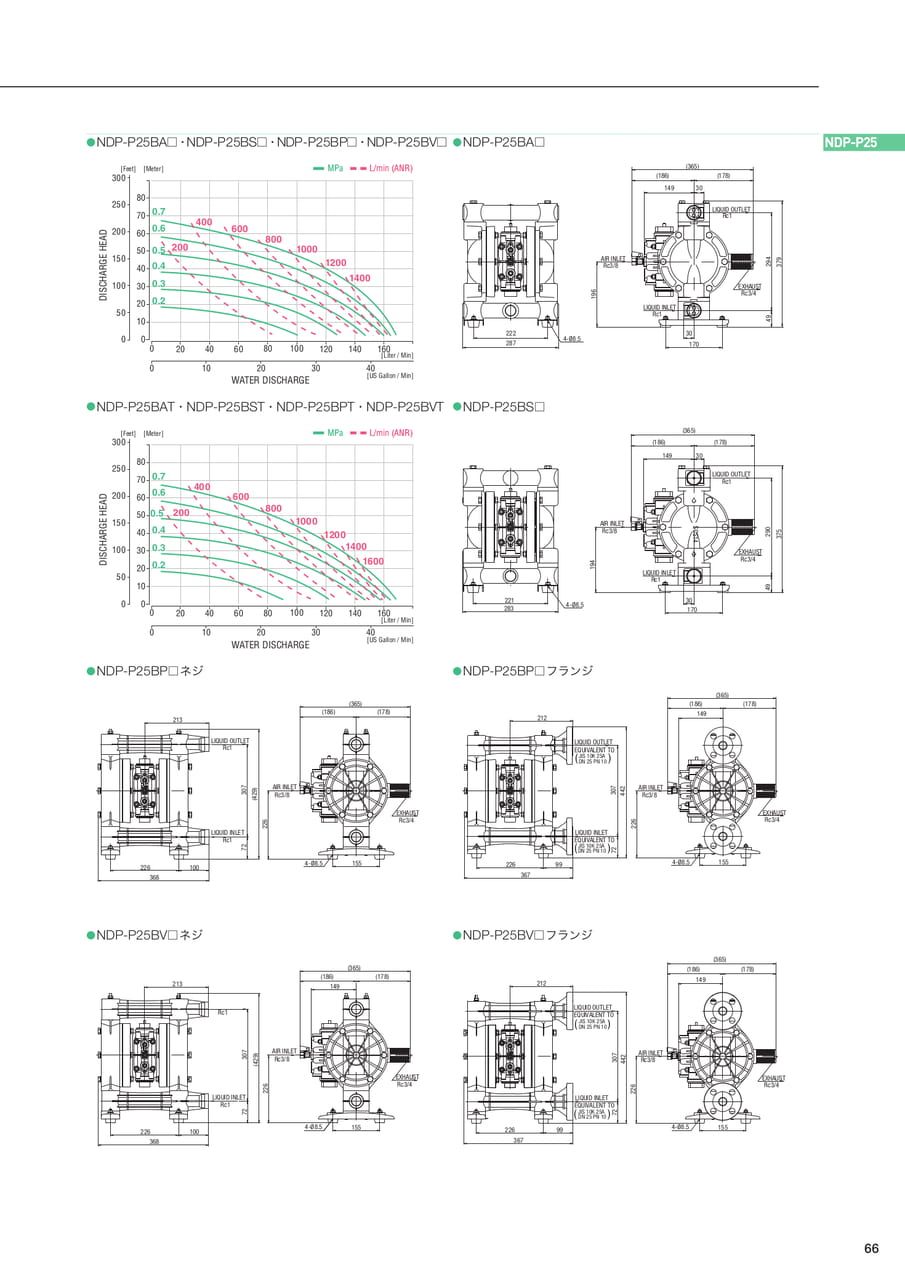

66●NDP-P25BA□・NDP-P25BS□・NDP-P25BP□・NDP-P25BV□●NDP-P25BA□[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)100010001200120014001400287222170Rc1LIQUIDINLETEXHAUST14930AIRINLETRc1LIQUIDOUTLET(365)30(186)379294494-Ø8.5Rc3/8196(178)Rc3/4●NDP-P25BAT・NDP-P25BST・NDP-P25BPT・NDP-P25BVT●NDP-P25BS□[Meter]00020801001020408070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD4060120140160300.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)10001000120012001400140016001600149Rc1LIQUIDINLETAIRINLET170Rc1LIQUIDOUTLET30(178)(186)(365)30290493751942214-Ø8.5283Rc3/8SCS14EXHAUSTRc3/4●NDP-P25BP□ネジ●NDP-P25BP□フランジRc1LIQUIDINLETAIRINLETRc1LIQUIDOUTLET(178)30772(429)(186)(365)2132263684-Ø8.5155226EXHAUST100Rc3/8Rc3/4()367226212149(365)(186)442307(178)22672LIQUIDINLET4-Ø8.5AIRINLETEXHAUST155LIQUIDOUTLETEQUIVALENTTOJIS10K25ADN25PN10JIS10K25ADN25PN10EQUIVALENTTO99Rc3/8Rc3/4()●NDP-P25BV□ネジ●NDP-P25BV□フランジ368226213149(365)(186)(429)307(178)22672LIQUIDINLETRc14-Ø8.5AIRINLETEXHAUST155Rc3/4Rc1100Rc3/8()4-Ø8.5()367226212149(365)(186)442307(178)22672AIRINLETEXHAUST15599EQUIVALENTTOLIQUIDINLETDN25PN10JIS10K25AEQUIVALENTTOLIQUIDOUTLETRc3/8Rc3/4DN25PN10JIS10K25ANDP-P25

Page 68

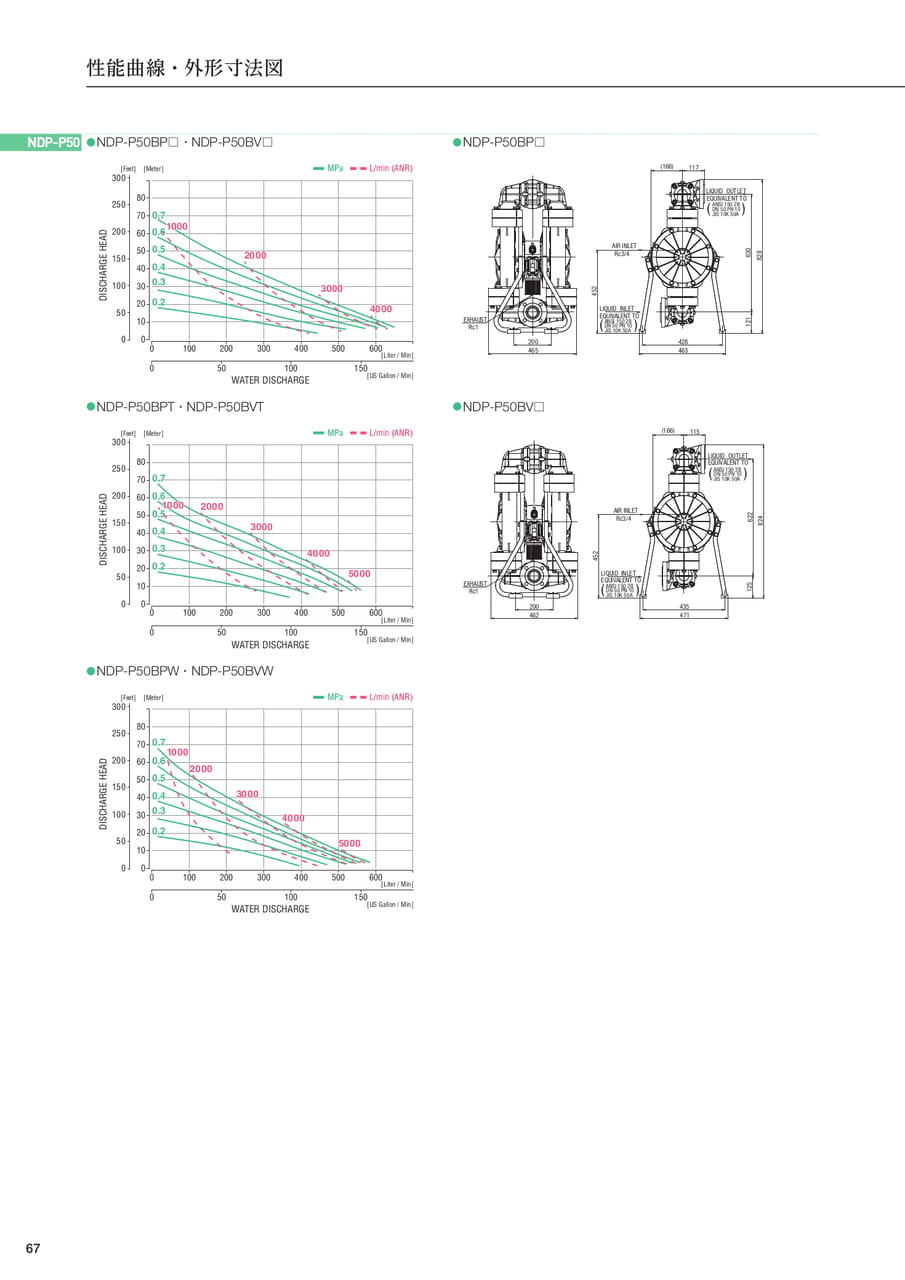

67性能曲線・外形寸法図●NDP-P50BP□・NDP-P50BV□●NDP-P50BP□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.40.40.30.30.50.50.60.60.70.7MPaMPa2000200010001000L/min(ANR)L/min(ANR)3000300040004000121630828452117428463AIRINLETLIQUIDINLETANSI1502BDN50PN10JIS10K50AEQUIVALENTTOLIQUIDOUTLET(166)200465Rc3/4Rc1EXHAUST()ANSI1502BDN50PN10JIS10K50AEQUIVALENTTO()●NDP-P50BPT・NDP-P50BVT●NDP-P50BV□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.40.40.30.30.50.50.60.60.70.7MPaMPa2000200010001000L/min(ANR)L/min(ANR)300030004000400050005000()()125622824452115435471AIRINLETRc3/4LIQUIDINLETLIQUIDOUTLET(166)200462EXHAUSTRc1ANSI1502BDN50PN10JIS10K50AEQUIVALENTTOANSI1502BDN50PN10JIS10K50AEQUIVALENTTO●NDP-P50BPW・NDP-P50BVW[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.40.40.30.30.50.50.60.60.70.7MPaMPa2000200010001000L/min(ANR)L/min(ANR)300030004000400050005000NDP-P50

Page 69

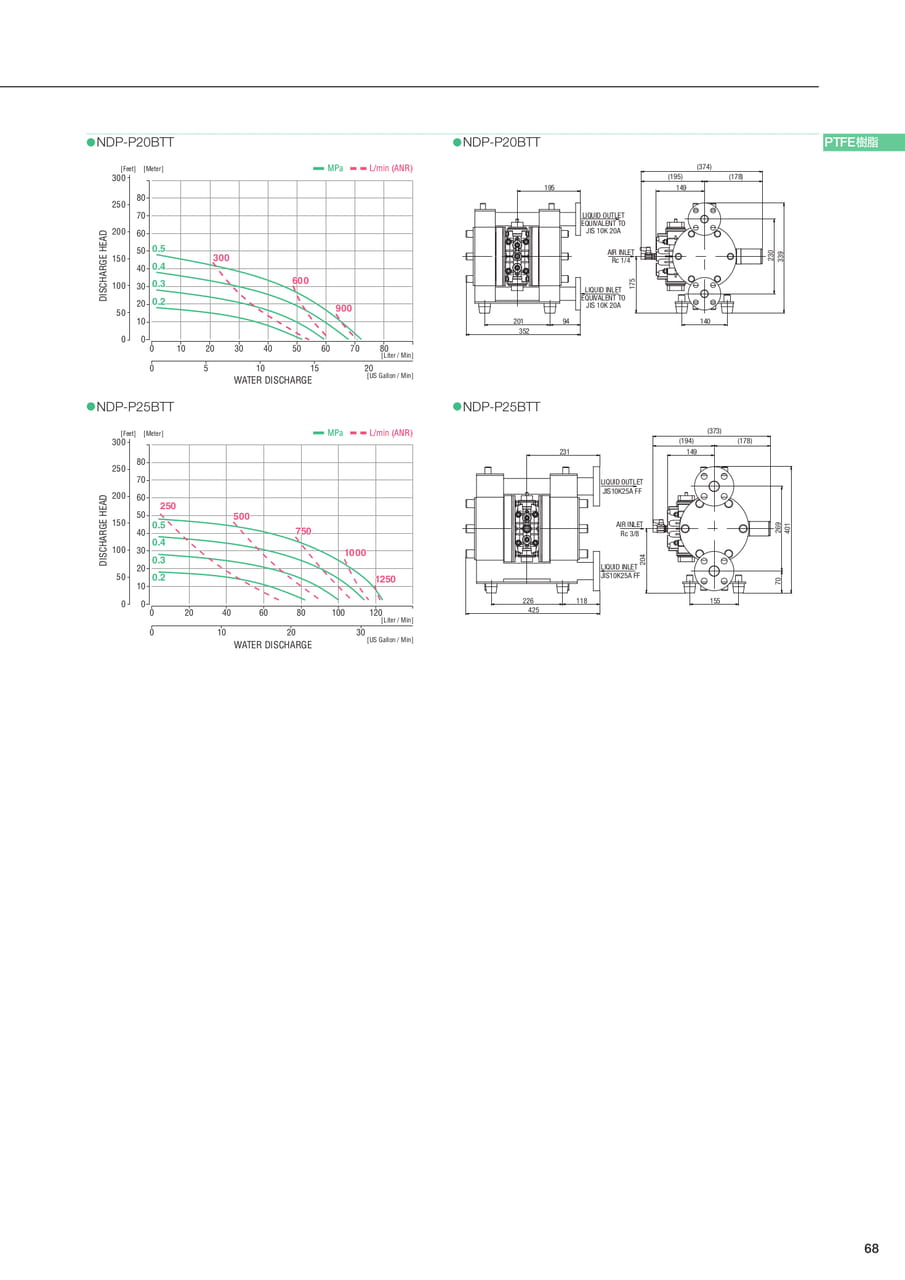

68●NDP-P20BTT●NDP-P20BTT[Meter]000103020405060708051015208070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEADMPaMPa0.20.20.30.30.40.40.50.5L/min(ANR)L/min(ANR)30030060060090090019520135294140149(195)(178)(374)230175339LIQUIDOUTLETEQUIVALENTTOJIS10K20ALIQUIDINLETEQUIVALENTTOJIS10K20AAIRINLETRc1/4●NDP-P25BTT●NDP-P25BTT[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.5MPaMPa2502501250125075075050050010001000L/min(ANR)L/min(ANR)231226425155(373)(178)(194)14911820470269401LIQUIDOUTLETJIS10K25AFFLIQUIDINLETJIS10K25AFFAIRINLETRc3/8PTFE樹脂PTFE樹脂

Page 70

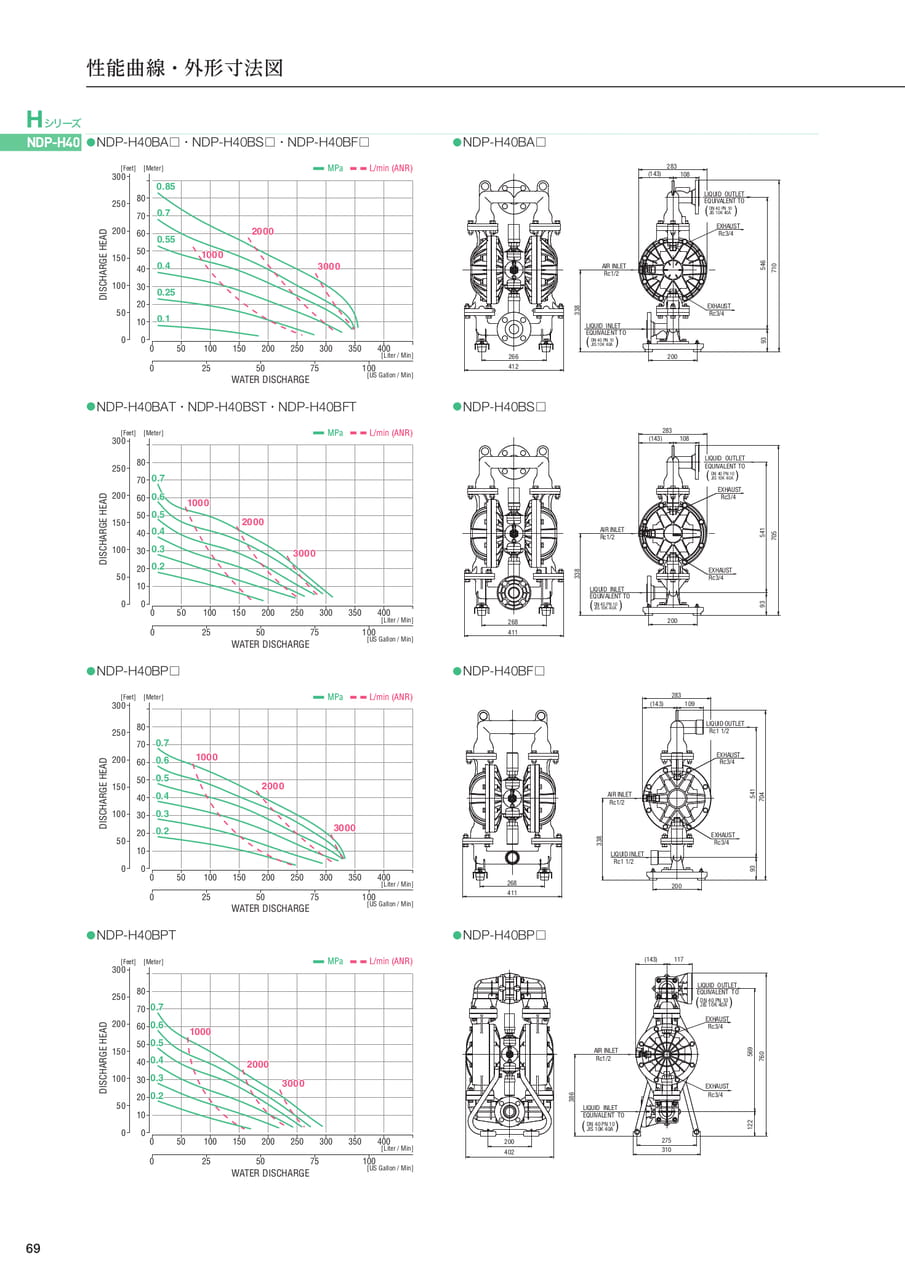

69性能曲線・外形寸法図●NDP-H40BA□・NDP-H40BS□・NDP-H40BF□●NDP-H40BA□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD025507510001005020015030025040035010030204080605070150100500250200300MPaMPa0.70.70.850.850.40.40.10.10.550.550.250.25L/min(ANR)L/min(ANR)10001000300030002000200041226633871093200283(143)546108LIQUIDINLETEQUIVALENTTOAIRINLETEXHAUSTLIQUIDOUTLETEXHAUSTEQUIVALENTTORc1/2Rc3/4Rc3/4DN40PN10JIS10K40ADN40PN10JIS10K40A()()●NDP-H40BAT・NDP-H40BST・NDP-H40BFT●NDP-H40BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD010050200150300250400350025507510015010050025020030010030204080605070MPaMPa0.50.50.60.60.70.70.40.40.30.30.20.2L/min(ANR)L/min(ANR)200020001000100030003000()()93541108200(143)338268411283705EQUIVALENTTOLIQUIDINLETAIRINLETEXHAUSTRc3/4Rc1/2DN40PN10JIS10K40AEXHAUSTEQUIVALENTTOLIQUIDOUTLETRc3/4DN40PN10JIS10K40A●NDP-H40BP□●NDP-H40BF□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD025507510001005020015030025040035015010050025020030010030204080605070MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)100010003000300020002000LIQUIDOUTLETAIRINLETLIQUIDINLETEXHAUSTEXHAUST93541338(143)109268411200283704Rc3/4Rc11/2Rc11/2Rc1/2Rc3/4●NDP-H40BPT●NDP-H40BP□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD025507510001005020015030025040035010030204080605070150100500250200300MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)100010002000200030003000(143)760122569402386200275310117EXHAUSTEXHAUSTEQUIVALENTTOLIQUIDOUTLETAIRINLETLIQUIDINLETEQUIVALENTTOJIS10K40ADN40PN10()JIS10K40ADN40PN10()Rc3/4Rc1/2Rc3/4NDP-H40Hシリーズ

Page 71

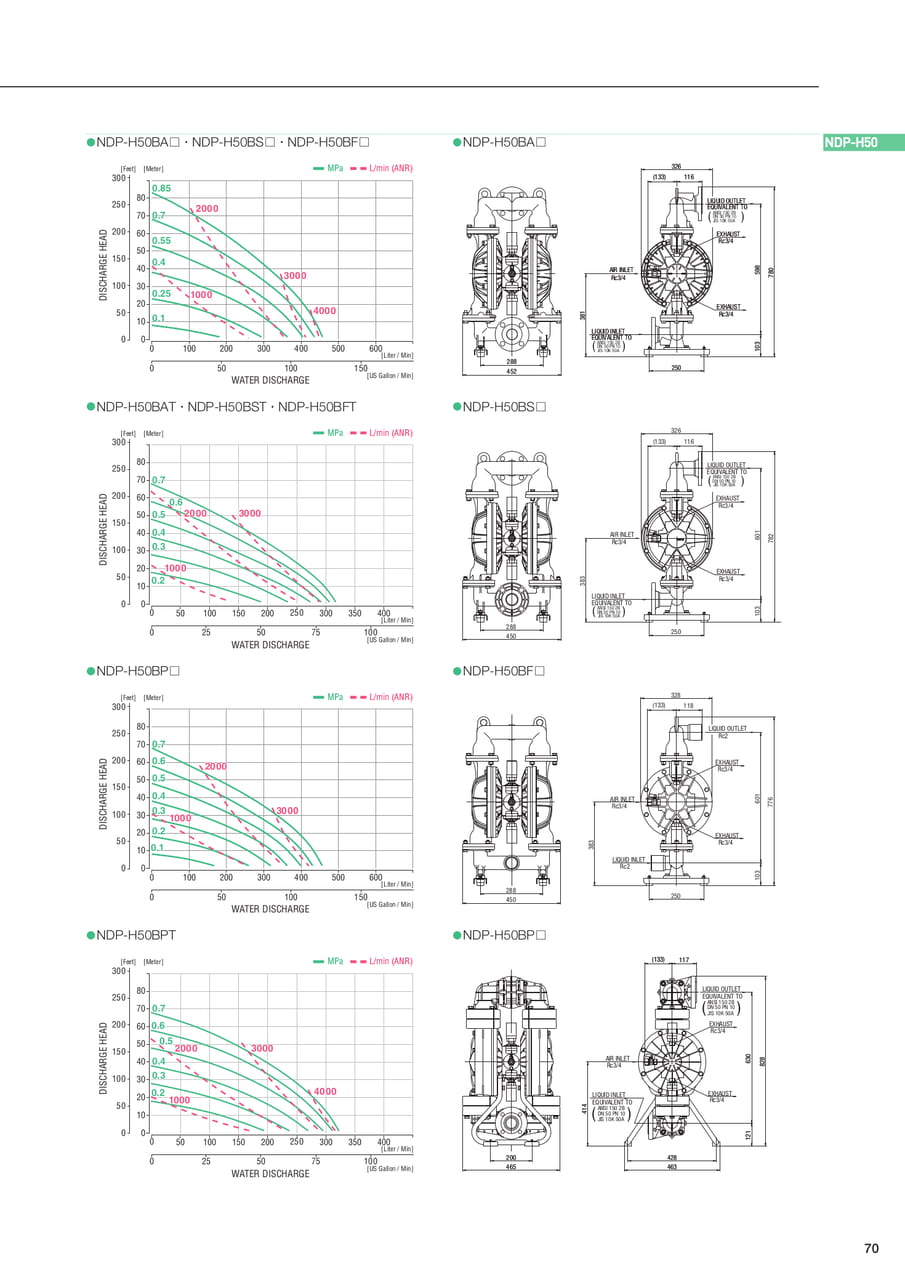

70●NDP-H50BA□・NDP-H50BS□・NDP-H50BF□●NDP-H50BA□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.250.250.10.10.40.40.550.550.70.7MPaMPa0.850.85200020001000100040004000L/min(ANR)L/min(ANR)30003000LIQUIDINLETLIQUIDINLETAIRINLETAIRINLETEXHAUSTEXHAUSTEXHAUSTEXHAUSTLIQUIDOUTLETLIQUIDOUTLETEQUIVALENTTOEQUIVALENTTOANSI1502BDN50PN10JIS10K50A103103381381(133)(133)116116288288452452250250780780598598326326Rc3/4Rc3/4Rc3/4Rc3/4Rc3/4Rc3/4()EQUIVALENTTOEQUIVALENTTOANSI1502BDN50PN10JIS10K50A()●NDP-H50BAT・NDP-H50BST・NDP-H50BFT●NDP-H50BS□[Meter]0005020025025501008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD100150300350400750.30.30.20.20.40.40.50.50.60.60.70.7MPaMPa200020001000100030003000L/min(ANR)L/min(ANR)()()AIRINLETEXHAUSTEXHAUSTLIQUIDINLETLIQUIDOUTLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50A288450383250103601782116(133)326Rc3/4Rc3/4Rc3/4EQUIVALENTTOANSI1502BDN50PN10JIS10K50A●NDP-H50BP□●NDP-H50BF□[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.10.10.40.40.30.30.50.50.60.60.70.7MPaMPa2000200010001000L/min(ANR)L/min(ANR)30003000288450601383776250103328118(133)LIQUIDINLETEXHAUSTAIRINLETEXHAUSTLIQUIDOUTLETRc2Rc2Rc3/4Rc3/4Rc3/4●NDP-H50BPT●NDP-H50BP□[Meter]0005020025025501008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD100150300350400750.30.30.20.20.40.40.50.50.60.60.70.7MPaMPa200020001000100030003000L/min(ANR)L/min(ANR)40004000LIQUIDINLETAIRINLETEXHAUSTLIQUIDOUTLETEXHAUSTANSI1502BEQUIVALENTTO()DN50PN10JIS10K50AANSI1502BEQUIVALENTTO()DN50PN10JIS10K50A(133)(133)117117414414200200465465428428463463828828630630121121Rc3/4Rc3/4Rc3/4NDP-H50

Page 72

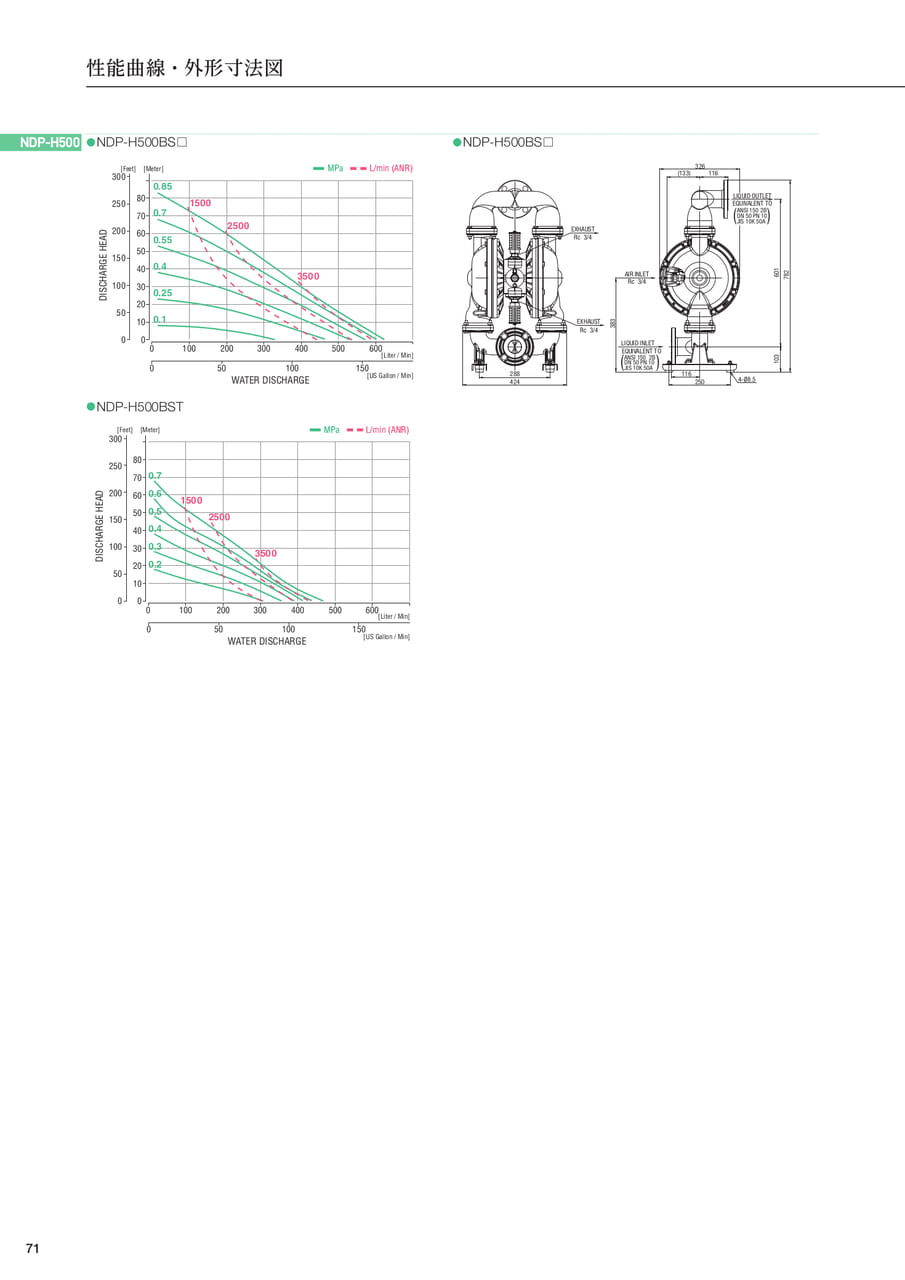

71性能曲線・外形寸法図●NDP-H500BS□●NDP-H500BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500150100502000010001005030204010030040025020030080605070600150MPaMPa0.10.40.70.250.550.85L/min(ANR)L/min(ANR)150025003500383LIQUIDINLETAIRINLETEXHAUSTEXHAUSTEQUIVALENTTO()288424326116(133)LIQUIDOUTLETEQUIVALENTTO()ANSI1502BDN50PN10JIS10K50AANSI1502BDN50PN10JIS10K50A1167821036012504-Ø8.5Rc3/4Rc3/4Rc3/4●NDP-H500BST[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500150100502000010001005030204010030040025020030080605070600150MPaMPa0.20.30.40.50.60.7L/min(ANR)L/min(ANR)150025003500NDP-H500

Page 73

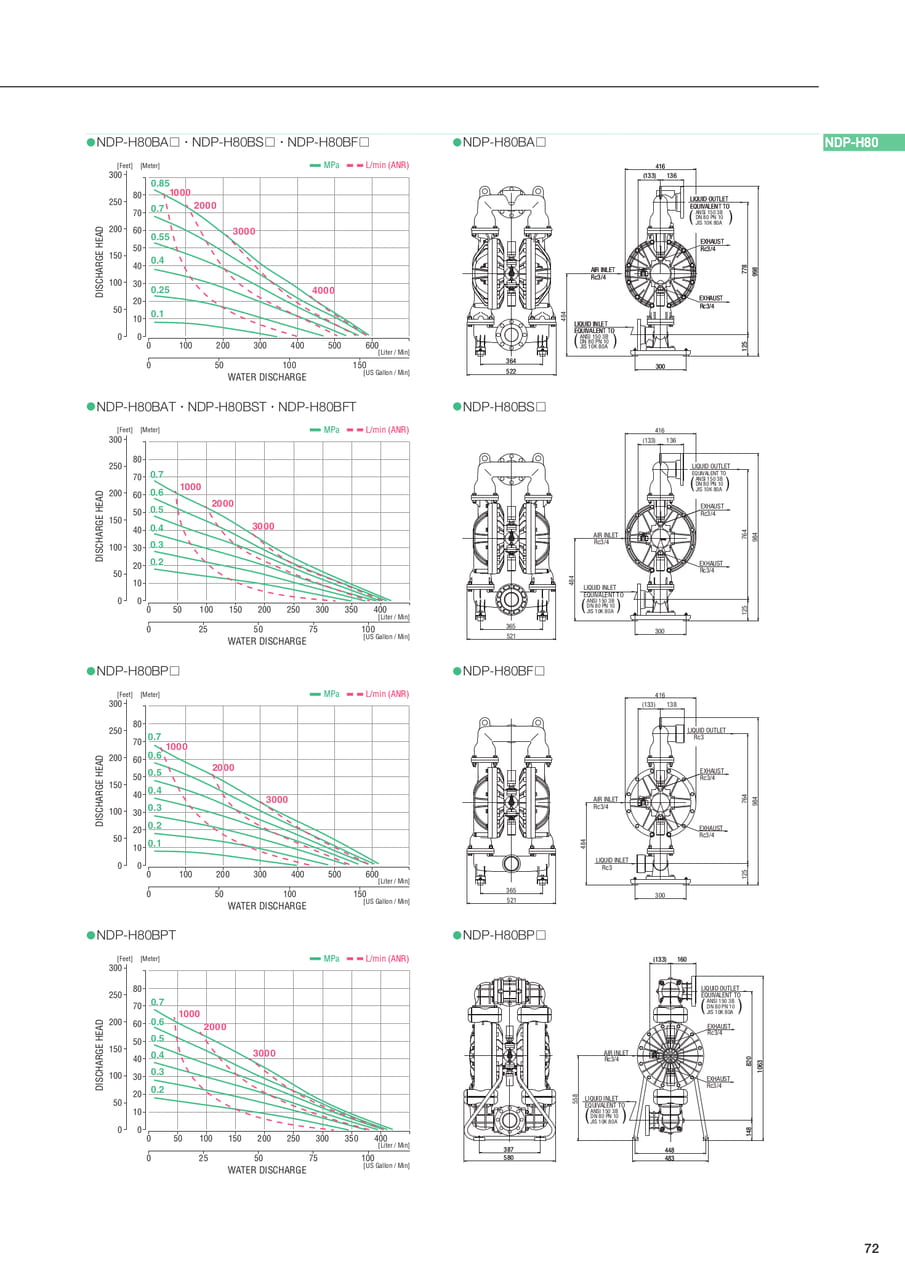

72●NDP-H80BA□・NDP-H80BS□・NDP-H80BF□●NDP-H80BA□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.850.850.70.70.550.550.40.40.250.250.10.1L/min(ANR)L/min(ANR)40004000300030002000200010001000778778125125136136(133)(133)416416484364364522522300300998998AIRINLETAIRINLETEXHAUSTEXHAUSTEXHAUSTEXHAUSTLIQUIDOUTLETLIQUIDOUTLETLIQUIDINLETLIQUIDINLETEQUIVALENTTOEQUIVALENTTOJIS10K80ADN80PN10ANSI1503B()EQUIVALENTTOEQUIVALENTTOJIS10K80ADN80PN10ANSI1503B()Rc3/4Rc3/4Rc3/4Rc3/4Rc3/4Rc3/4●NDP-H80BAT・NDP-H80BST・NDP-H80BFT●NDP-H80BS□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD001005025200150503002507540035010010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)300030002000200010001000()()484125136(133)764984300416365521LIQUIDOUTLETAIRINLETEXHAUSTEXHAUSTLIQUIDINLETJIS10K80ADN80PN10EQUIVALENTTOANSI1503BEQUIVALENTTOJIS10K80ADN80PN10ANSI1503BRc3/4Rc3/4Rc3/4●NDP-H80BP□●NDP-H80BF□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.30.30.60.60.20.20.40.40.50.50.70.70.10.1L/min(ANR)L/min(ANR)100010002000200030003000138(133)484LIQUIDINLETAIRINLETLIQUIDOUTLETEXHAUSTEXHAUST365521416984764125300Rc3Rc3Rc3/4Rc3/4Rc3/4●NDP-H80BPT●NDP-H80BP□[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD001005025200150503002507540035010010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)300030002000200010001000AIRINLETEXHAUSTEXHAUST55844844848348314814810631063820820LIQUIDOUTLETLIQUIDINLET160160(133)(133)387387580580JIS10K80ADN80PN10EQUIVALENTTOANSI1503B()JIS10K80ADN80PN10EQUIVALENTTOANSI1503B()Rc3/4Rc3/4Rc3/4NDP-H80

Page 74

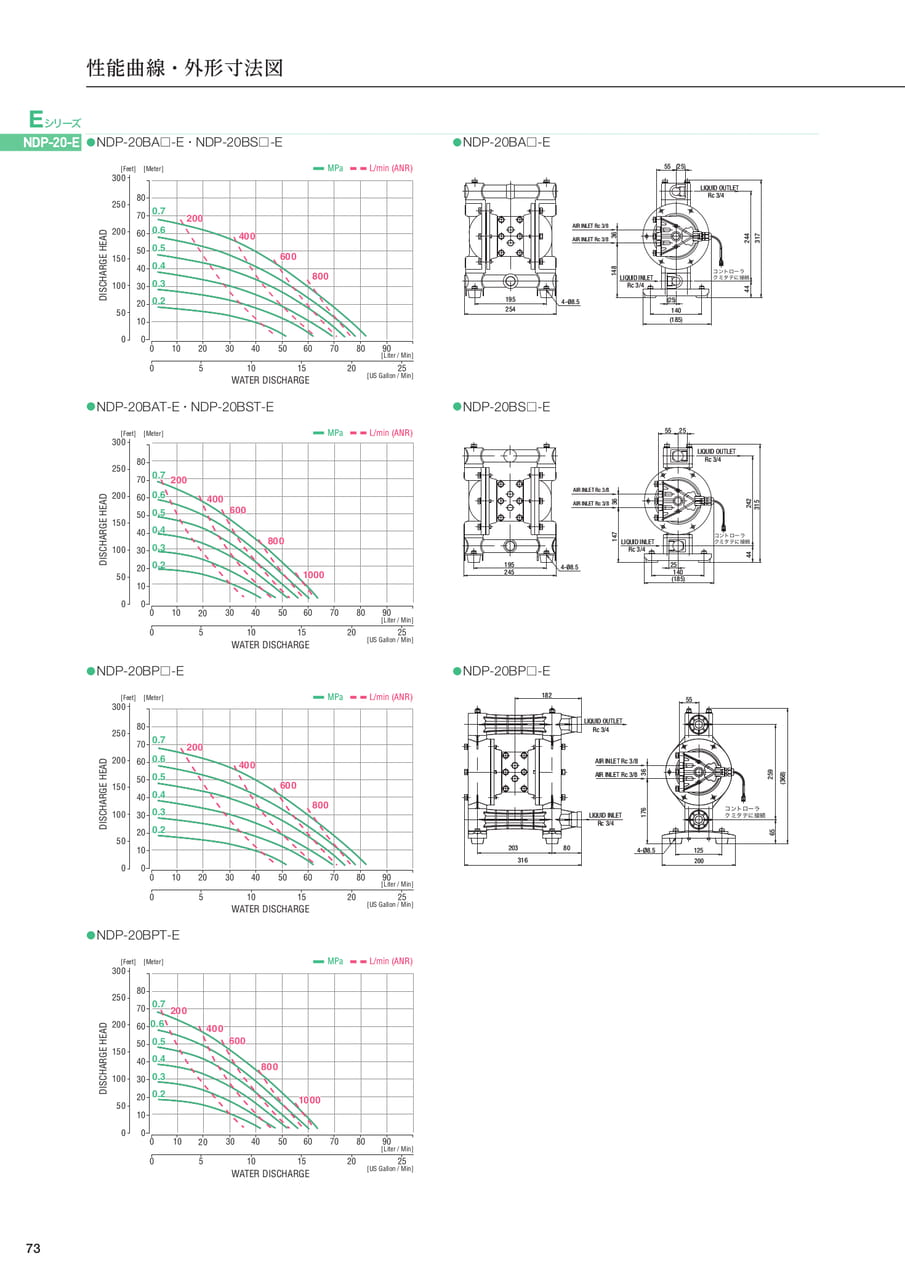

73性能曲線・外形寸法図●NDP-20BA□-E・NDP-20BS□-E●NDP-20BA□-E[Meter]00020103040607090510158070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD502080250.20.20.30.30.40.40.50.50.70.70.60.6MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)254254195195(25)(25)140140(185)(185)4-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc3/4Rc3/436364444148148244244317317(25)(25)5555LIQUIDOUTLETLIQUIDOUTLETコントローラクミタテに接続Rc3/4Rc3/4●NDP-20BAT-E・NDP-20BST-E●NDP-20BS□-E[Meter]00020103040607090510158070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD502080250.20.20.30.30.40.40.50.50.70.70.60.6MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)100010002452451951952525140140(185)(185)4-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc3/4Rc3/43636444414714724224231531525255555LIQUIDOUTLETLIQUIDOUTLETコントローラクミタテに接続Rc3/4Rc3/4●NDP-20BP□-E●NDP-20BP□-E[Meter]00020103040607090510158070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD502080250.20.20.30.30.40.40.50.50.70.70.60.6MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)3163161251252002004-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc3/4Rc3/436366565176176259259(368)(368)コントローラクミタテに接続LIQUIDOUTLETLIQUIDOUTLETRc3/4Rc3/455551821822032038080●NDP-20BPT-E[Meter]00020103040607090510158070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD502080250.20.20.30.30.40.40.50.50.70.70.60.6MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)10001000NDP-20-EEシリーズ

Page 75

74●NDP-25BA□-E・NDP-25BS□-E・NDP-25BF□-E●NDP-25BA□-E[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)28728722222230301701702102104-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc1Rc136364949178178294294379379LIQUIDOUTLETLIQUIDOUTLETRc1Rc130305555コントローラクミタテに接続●NDP-25BAT-E・NDP-25BST-E・NDP-25BFT-E●NDP-25BS□-E[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)100010002812811701702102104-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc1Rc136364949176176290290375375LIQUIDOUTLETLIQUIDOUTLETRc1Rc1555530302212213030コントローラクミタテに接続●NDP-25BF□-E2213753021017017655303649284289コントローラクミタテに接続LIQUIDINLETAIRINLETRc3/8LIQUIDOUTLETRc1AIRINLETRc3/84-Ø8.5Rc1●NDP-25BP□-E・NDP-25BV□-E●NDP-25BP□-E[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)3673671551552502504-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLETRc1Rc136367373208208306306(429)(429)LIQUIDOUTLETLIQUIDOUTLETRc1Rc15555226226100100213213コントローラクミタテに接続NDP-25-E

Page 76

75性能曲線・外形寸法図●NDP-25BPT-E・NDP-25BVT-E●NDP-25BV□-E[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa200200600600400400800800L/min(ANR)L/min(ANR)100010003673672262261001001551552502504-Ø8.54-Ø8.5AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8AIRINLETRc3/8LIQUIDINLETLIQUIDINLET36362082083063067373(429)(429)LIQUIDOUTLETLIQUIDOUTLETRc1Rc1Rc1Rc12132135454コントローラクミタテに接続●NDP-40BA□-E・NDP-40BS□-E・NDP-40BF□-E●NDP-40BA□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD02040608010005015025020030010030204080605070150100500250200300MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)200020001500150010001000280108266412937105464-Ø8.5AIRINLET2-Rc1/2483LIQUIDINLETEQUIVALENTTODN40PN10JIS10K40A108200250(89)(84)LIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40Aコントローラクミタテに接続31()()●NDP-40BAT-E・NDP-40BST-E・NDP-40BFT-E●NDP-40BS□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD10005015025020030010030204080605070150100500250200300020406080MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)10001000150015002000200025002500280108268411937045414-Ø8.5AIRINLET2-Rc1/2483108200250(89)(84)LIQUIDINLETEQUIVALENTTODN40PN10JIS10K40ALIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40A()()コントローラクミタテに接続31●NDP-40BP□-E●NDP-40BF□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD10005015025020030002040608010030204080605070150100500250200300MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)10001000150015002000200025002500281109268411937045414-Ø8.5AIRINLET2-Rc1/2483LIQUIDINLETRc1/2109200250(89)(84)LIQUIDOUTLETRc1/2コントローラクミタテに接続31NDP-40-E

Page 77

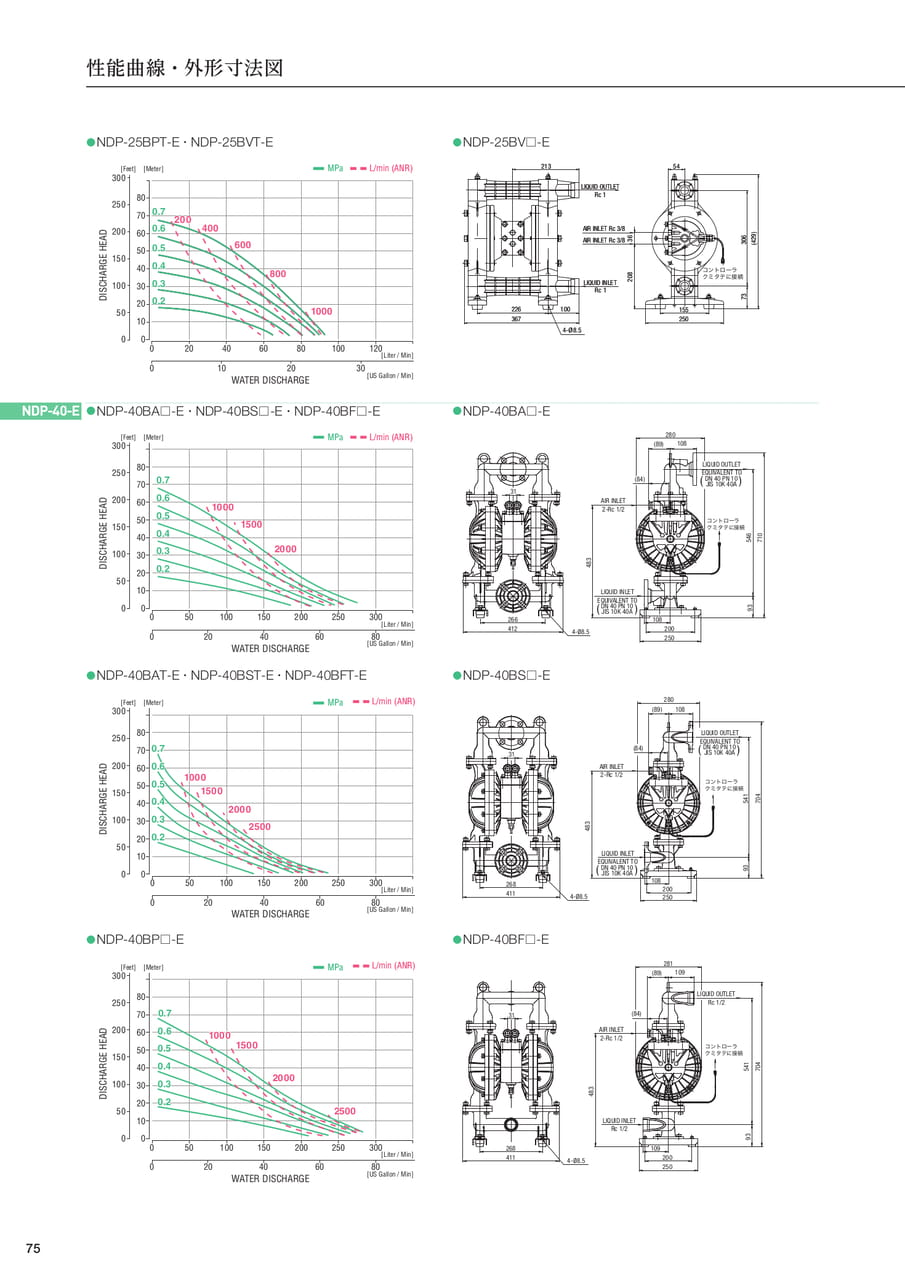

76●NDP-40BPT-E●NDP-40BP□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD02040608010005015025020030015010050025020030010030204080605070MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)250025002000200015001500100010001227605695304-Ø8.5LIQUIDINLETEQUIVALENTTODN40PN10JIS10K40A117275310LIQUIDOUTLETEQUIVALENTTODN40PN10JIS10K40Aコントローラクミタテに接続31200402117(89)(84)AIRINLET2-Rc1/2((●NDP-50BA□-E・NDP-50BS□-E・NDP-50BF□-E●NDP-50BA□-E[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa500500200020001000100040004000L/min(ANR)L/min(ANR)30003000()()1037805985264-Ø8.5LIQUIDINLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50Aコントローラクミタテに接続28845232611675AIRINLET2-Rc3/4LIQUIDOUTLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50A8431300250116●NDP-50BAT-E・NDP-50BST-E・NDP-50BFT-E●NDP-50BS□-E[Meter]0005020025025501008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD100150300350400750.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa10001000300030002000200040004000L/min(ANR)L/min(ANR)1037826015284-Ø8.5LIQUIDINLETEQUIVALENTTOコントローラクミタテに接続28845032811675AIRINLET2-Rc3/4LIQUIDOUTLETEQUIVALENTTO8431300250116()()ANSI1502BDN50PN10JIS10K50AANSI1502BDN50PN10JIS10K50A●NDP-50BP□-E●NDP-50BF□-E[Meter]000100200300400500600501001508070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa500500200020001000100040004000L/min(ANR)L/min(ANR)300030001037766015284-Ø8.5LIQUIDINLETRc2コントローラクミタテに接続28845032811875AIRINLET2-Rc3/4LIQUIDOUTLETRc28431300250118NDP-50-E

Page 78

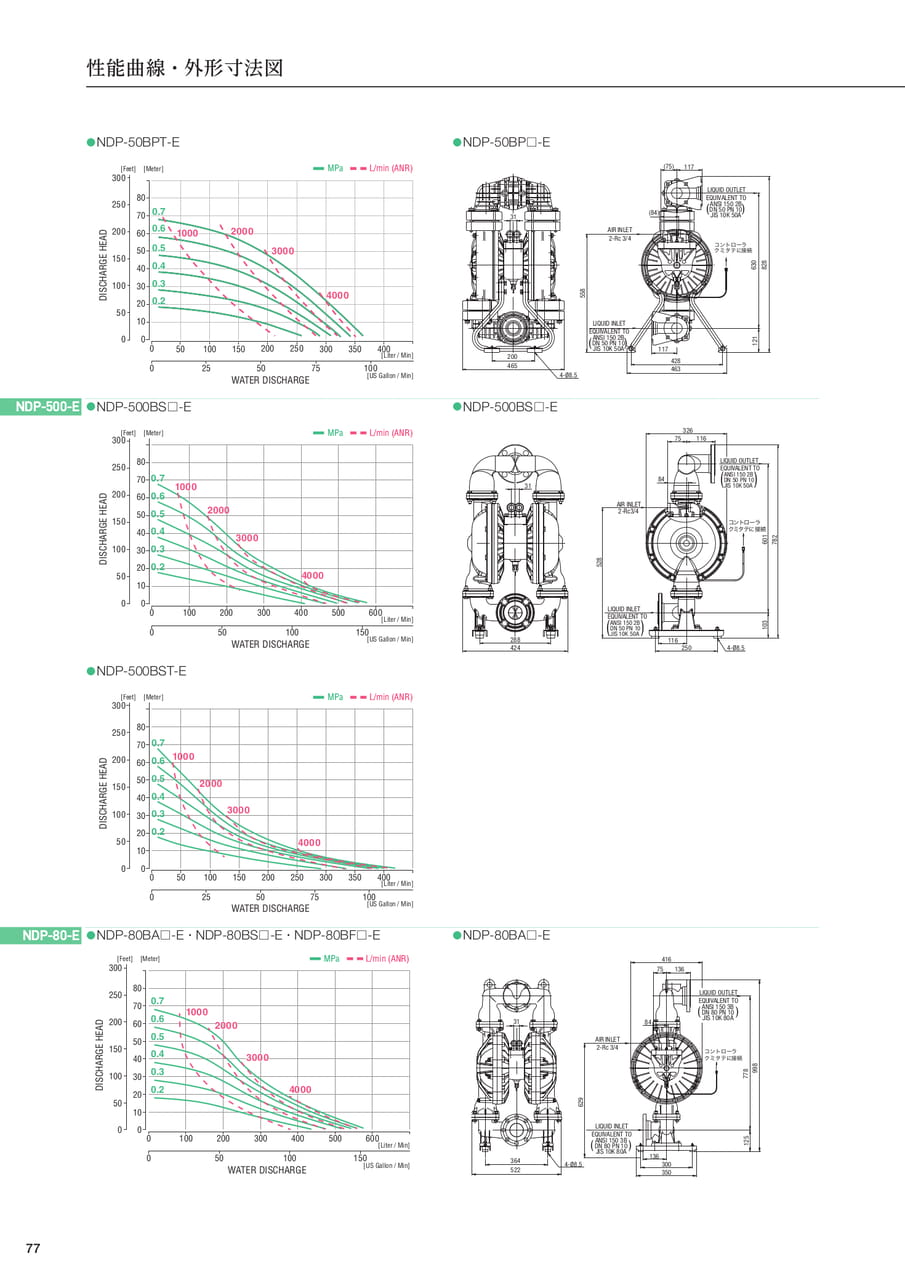

77性能曲線・外形寸法図●NDP-50BPT-E●NDP-50BP□-E[Meter]0005020025025501008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD100150300350400750.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa10001000300030002000200040004000L/min(ANR)L/min(ANR)20031465117(75)(84)1174284634-Ø8.5558828630121LIQUIDINLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50ALIQUIDOUTLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50AAIRINLET2-Rc3/4コントローラクミタテに接続()()●NDP-500BS□-E●NDP-500BS□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.70.60.50.40.30.2L/min(ANR)L/min(ANR)1000200030004000()()1164-Ø8.5ANSI1502BDN50PN10JIS10K50AEQUIVALENTTOLIQUIDINLETLIQUIDOUTLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50AAIRINLET2-Rc3/4コントローラクミタテに接続288424782103250326116601758452831●NDP-500BST-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD001005025200150503002507540035010010030204080605070150100500250200300MPaMPa0.70.60.50.40.30.2L/min(ANR)L/min(ANR)4000300020001000●NDP-80BA□-E・NDP-80BS□-E・NDP-80BF□-E●NDP-80BA□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)10001000200020003000300040004000313644-Ø8.55223503001364167513684629998778125LIQUIDINLETEQUIVALENTTOLIQUIDOUTLETEQUIVALENTTOAIRINLET2-Rc3/4コントローラクミタテに接続()()ANSI1503BDN80PN10JIS10K80AANSI1503BDN80PN10JIS10K80ANDP-500-ENDP-80-E

Page 79

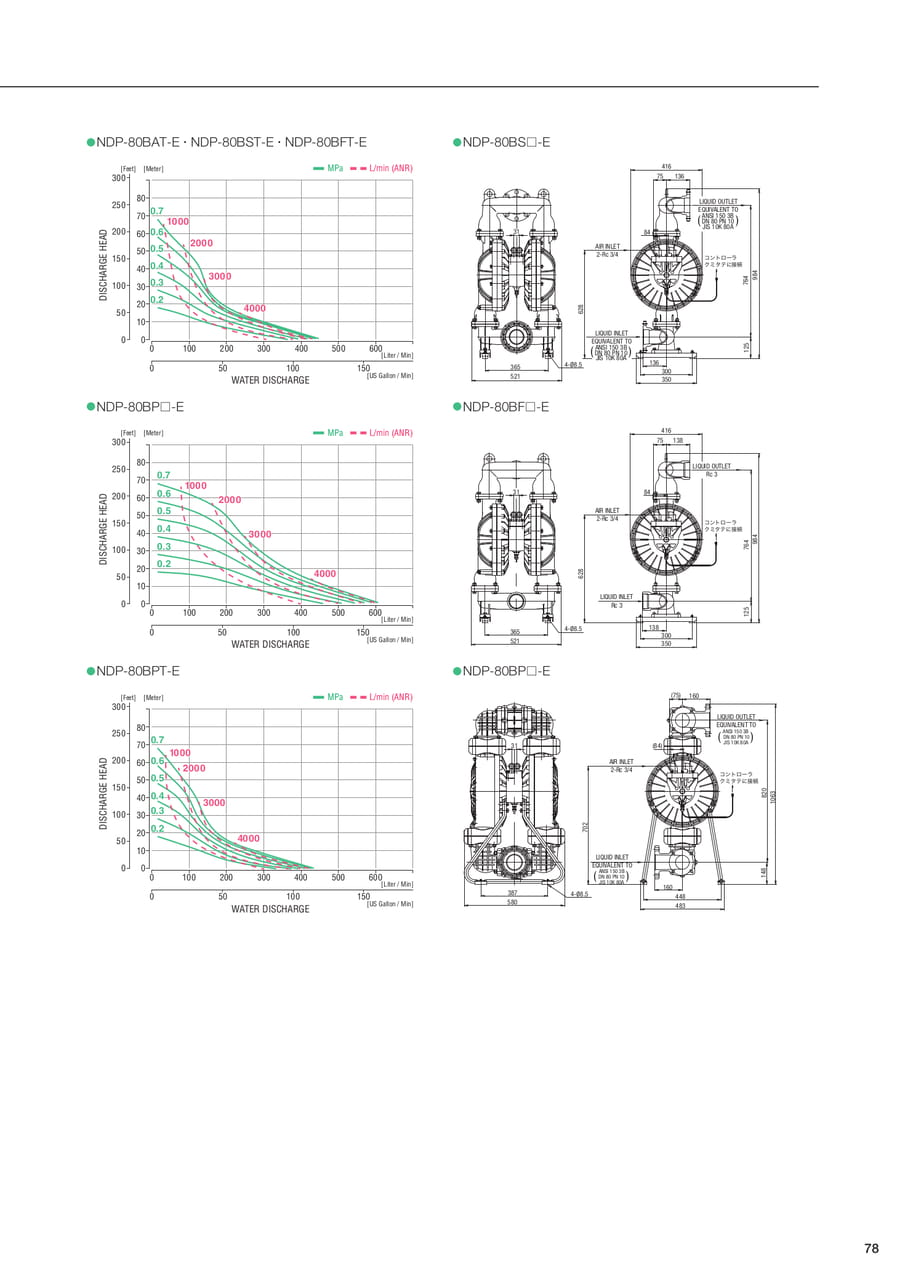

78●NDP-80BAT-E・NDP-80BST-E・NDP-80BFT-E●NDP-80BS□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)40004000300030002000200010001000313654-Ø8.55213503001364167513684628984764125LIQUIDINLETEQUIVALENTTOLIQUIDOUTLETEQUIVALENTTOAIRINLET2-Rc3/4コントローラクミタテに接続()()ANSI1503BDN80PN10JIS10K80AANSI1503BDN80PN10JIS10K80A●NDP-80BP□-E●NDP-80BF□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)10001000200020003000300040004000313654-Ø8.55213503001384167513884628984764125LIQUIDINLETRc3LIQUIDOUTLETRc3AIRINLET2-Rc3/4コントローラクミタテに接続●NDP-80BPT-E●NDP-80BP□-E[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEAD500200001005010030040060015010030204080605070150100500250200300MPaMPa0.70.70.60.60.50.50.40.40.30.30.20.2L/min(ANR)L/min(ANR)40004000300030002000200010001000313874-Ø8.55804834481607021063820148LIQUIDINLETEQUIVALENTTOLIQUIDOUTLETEQUIVALENTTOANSI1503BDN80PN10JIS10K80AAIRINLET2-Rc3/4コントローラクミタテに接続(75)160(84)()()ANSI1503BDN80PN10JIS10K80A

Page 80

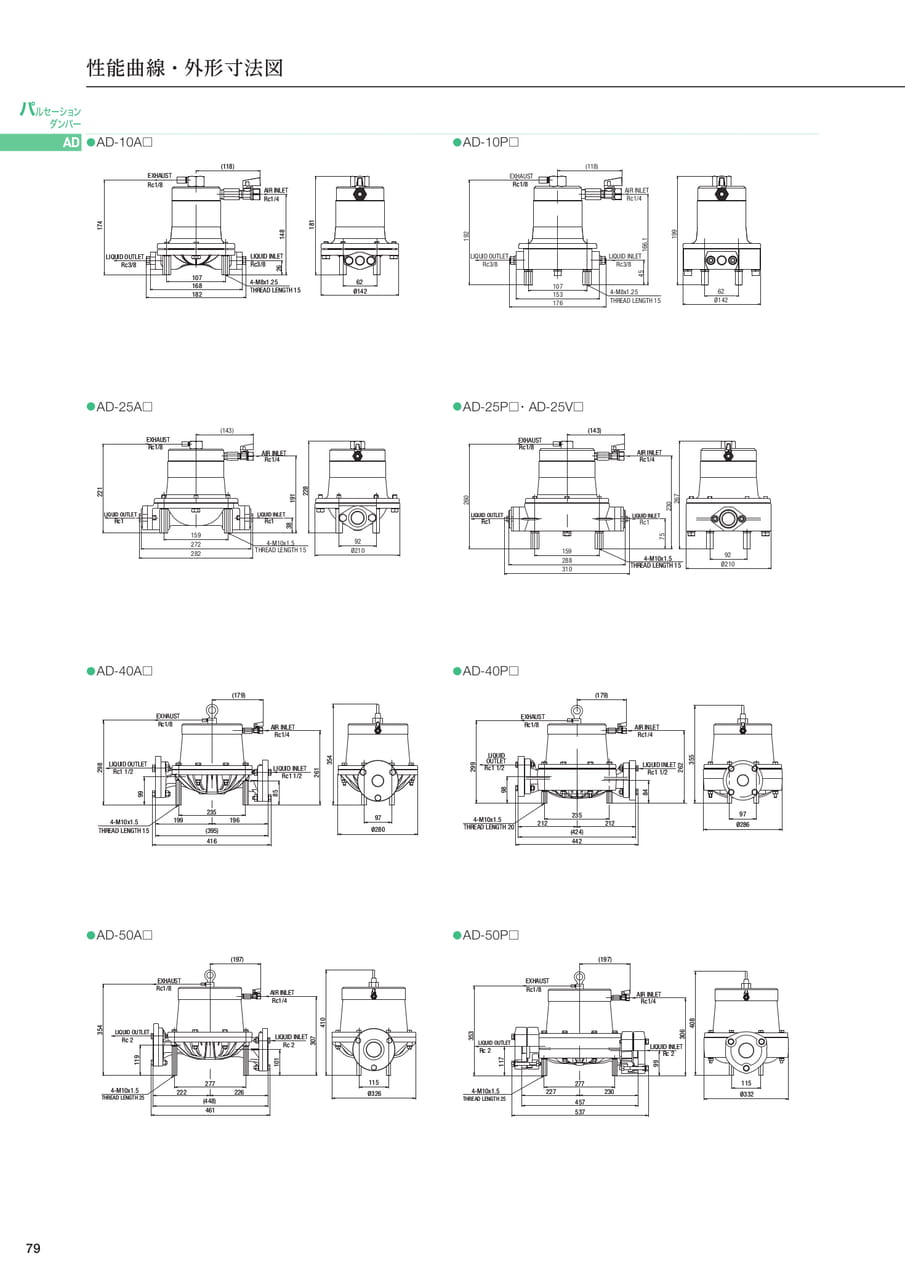

79性能曲線・外形寸法図●AD-10A□●AD-10P□1741746262107107(118)(118)2626182182168168148148Ø142Ø142181181THREADLENGTH15THREADLENGTH154-M8x1.254-M8x1.25LIQUIDINLETLIQUIDINLETEXHAUSTEXHAUSTLIQUIDOUTLETLIQUIDOUTLETAIRINLETAIRINLETRc3/8Rc3/8Rc1/8Rc1/8Rc3/8Rc3/8Rc1/4Rc1/4192(118)Rc3/8166.145176153107Ø14262199LIQUIDOUTLETEXHAUST4-M8x1.25THREADLENGTH15LIQUIDINLETAIRINLETRc3/8Rc1/8Rc1/8Rc1/4●AD-25A□●AD-25P□・AD-25V□(143)228228383819119122122115927228292Ø210EXHAUSTEXHAUSTLIQUIDINLETLIQUIDINLETLIQUIDOUTLETLIQUIDOUTLET4-M10x1.5THREADLENGTH15AIRINLETAIRINLETRc1Rc1Rc1Rc1Rc1/8Rc1/8Rc1/4Rc1/4Ø21092267260(143)(143)23075310288159LIQUIDOUTLETLIQUIDOUTLETEXHAUSTEXHAUST4-M10x1.54-M10x1.5THREADLENGTH15THREADLENGTH15LIQUIDINLETLIQUIDINLETAIRINLETAIRINLETRc1Rc1Rc1Rc1/8Rc1/8Rc1/4Rc1/4●AD-40A□●AD-40P□196196199199(395)(395)416416(179)(179)2982988585261261Ø280Ø28035435423523597979999AIRINLETAIRINLETEXHAUSTEXHAUSTLIQUIDOUTLETLIQUIDOUTLET4-M10x1.54-M10x1.5THREADLENGTH15THREADLENGTH15LIQUIDINLETLIQUIDINLETRc11/2Rc11/2Rc1/4Rc1/4Rc1/8Rc1/8Rc11/2Rc11/2212212212212(424)(424)44244298982992998484262262Ø286Ø286355355(179)(179)2352359797AIRINLETAIRINLETEXHAUSTEXHAUSTOUTLETOUTLET4-M10x1.54-M10x1.5THREADLENGTH20THREADLENGTH20LIQUIDINLETLIQUIDINLETLIQUIDLIQUIDRc11/2Rc11/2Rc1/4Rc1/4Rc1/8Rc1/8Rc11/2Rc11/2●AD-50A□●AD-50P□461461119119354354101101307307(197)(197)Ø326Ø326410410222222226226(448)(448)277277115115AIRINLETAIRINLETEXHAUSTEXHAUSTRc2Rc2LIQUIDOUTLETLIQUIDOUTLET4-M10x1.54-M10x1.5THREADLENGTH25THREADLENGTH25Rc2Rc2LIQUIDINLETLIQUIDINLETRc1/4Rc1/4Rc1/8Rc1/8230230227227537537(197)(197)Ø332Ø3324574571171173533533063069999408408277277115115AIRINLETAIRINLETRc1/4Rc1/4EXHAUSTEXHAUSTRc1/8Rc1/8Rc2Rc2LIQUIDOUTLETLIQUIDOUTLET4-M10x1.54-M10x1.5THREADLENGTH25THREADLENGTH25Rc2Rc2LIQUIDINLETLIQUIDINLETADパルセーションダンパー

Page 81

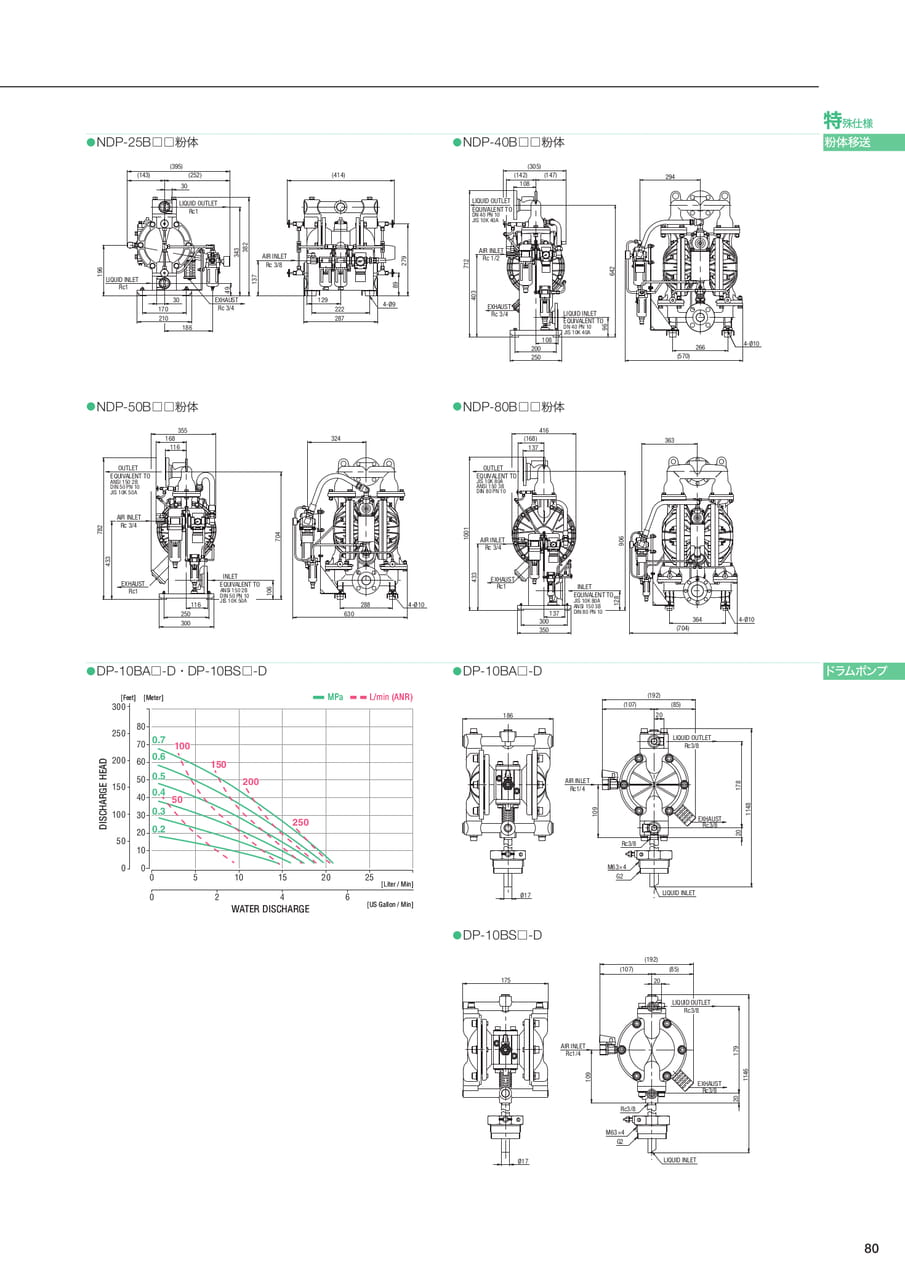

80●NDP-25B□□粉体●NDP-40B□□粉体(252)(395)(143)30196LIQUIDINLETRc1Rc3/430210170186EXHAUST49137Rc1LIQUIDOUTLET343382Rc3/8(414)287222892794-Ø9AIRINLET12964271240320025096108(142)108(305)(147)(570)2664-Ø10294Rc3/4Rc1/2EXHAUSTJIS10K40ADN40PN10LIQUIDINLETEQUIVALENTTOLIQUIDOUTLETJIS10K40ADN40PN10EQUIVALENTTOAIRINLET●NDP-50B□□粉体●NDP-80B□□粉体2883557047824332503001061161161686304-Ø10324DIN50PN10ANSI1502BJIS10K50AEQUIVALENTTOOUTLETAIRINLETJIS10K50ADIN50PN10ANSI1502BEQUIVALENTTOINLETEXHAUSTRc1Rc3/44-Ø10(704)3644161281001906300350137433137(168)363DIN80PN10ANSI1503BJIS10K80AINLETEQUIVALENTTOEXHAUSTRc1AIRINLETDIN80PN10ANSI1503BJIS10K80AOUTLETEQUIVALENTTORc3/4●DP-10BA□-D・DP-10BS□-D●DP-10BA□-D[Meter]0005101520252468070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD[Meter]WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]DISCHARGEHEADMPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPaL/min(ANR)L/min(ANR)5050200200250250100100L/min(ANR)L/min(ANR)150150186Ø1720(192)109(107)(85)114820178LIQUIDOUTLETAIRINLETEXHAUSTM63×4G2Rc1/4Rc3/8Rc3/8Rc3/8LIQUIDINLET●DP-10BS□-D175Ø1720(192)109(107)(85)114620179EXHAUSTLIQUIDOUTLETG2M63×4AIRINLETLIQUIDINLETRc3/8Rc3/8Rc3/8Rc1/4粉体移送特殊仕様ドラムポンプ

Page 82

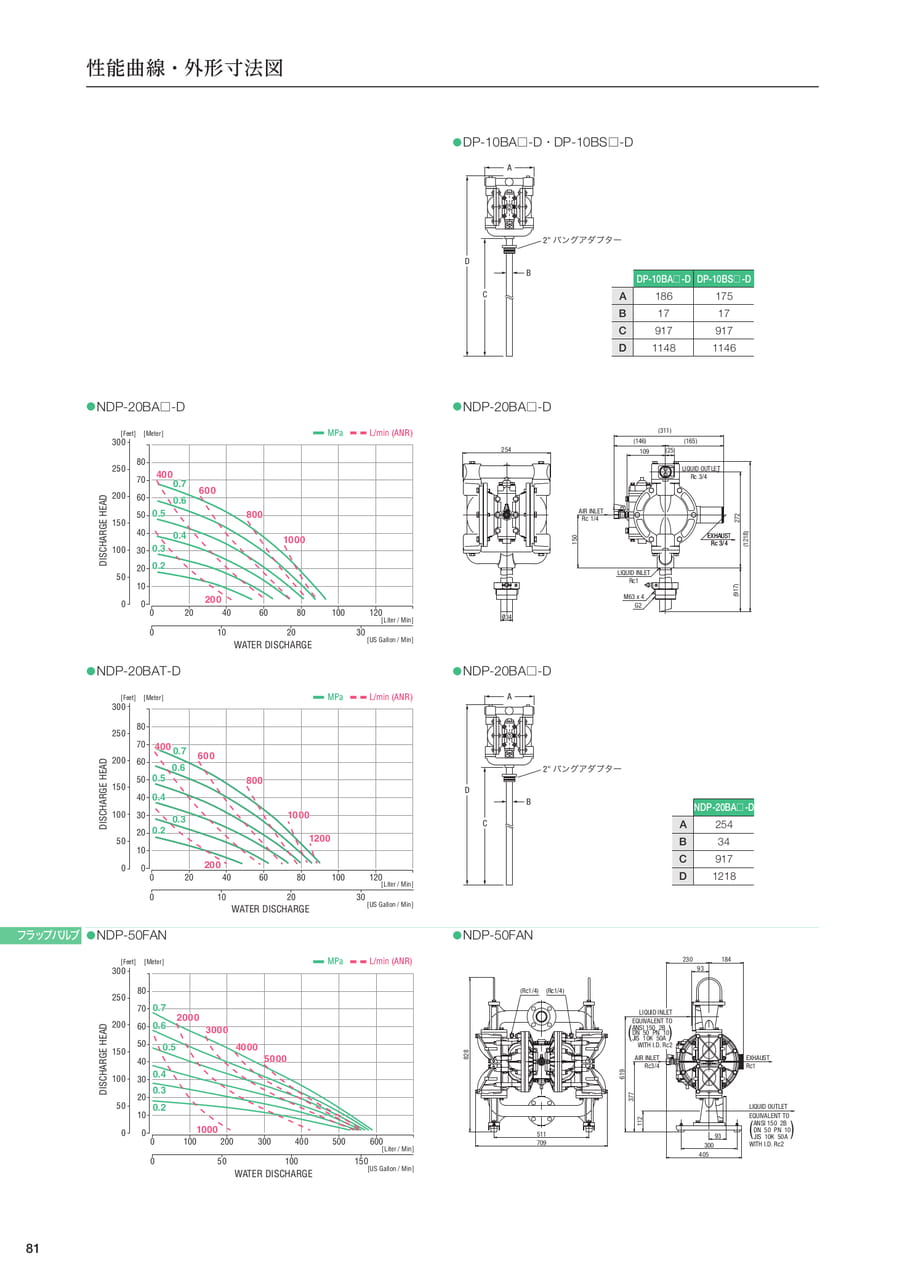

81性能曲線・外形寸法図●DP-10BA□-D・DP-10BS□-DABCD2"バングアダプター●NDP-20BA□-D●NDP-20BA□-D[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa40040020020080080060060010001000L/min(ANR)L/min(ANR)AIRINLETRc1G2M63x4LIQUIDINLETLIQUIDOUTLETRc1/4Ø34(25)150109(146)(165)(311)254272(917)(1218)Rc3/4EXHAUSTEXHAUSTRc3/4Rc3/4●NDP-20BAT-D●NDP-20BA□-D[Meter]000204060801001201020308070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min][Feet]050100150200250300DISCHARGEHEAD0.20.20.30.30.40.40.50.50.60.60.70.7MPaMPa2002006006004004008008001000100012001200L/min(ANR)L/min(ANR)ABCD2"バングアダプター●NDP-50FAN●NDP-50FAN[Feet][Meter]000010020030040050060050100150501001502002503008070605040302010WATERDISCHARGE[USGallon/Min][Liter/Min]DISCHARGEHEADMPaMPa0.20.20.30.30.40.40.50.50.60.60.70.7L/min(ANR)L/min(ANR)1000100030003000200020005000500040004000()()93184230LIQUIDOUTLETRc1EXHAUSTWITHI.D.Rc2EQUIVALENTTOANSI1502BDN50PN10JIS10K50ALIQUIDINLETEQUIVALENTTOANSI1502BDN50PN10JIS10K50A(Rc1/4)(Rc1/4)828709511WITHI.D.Rc2AIRINLETRc3/411237761940530093DP-10BA□-DDP-10BS□-DA186175B1717C917917D11481146NDP-20BA□-DA254B34C917D1218フラップバルブ

Page 83

82

Page 84

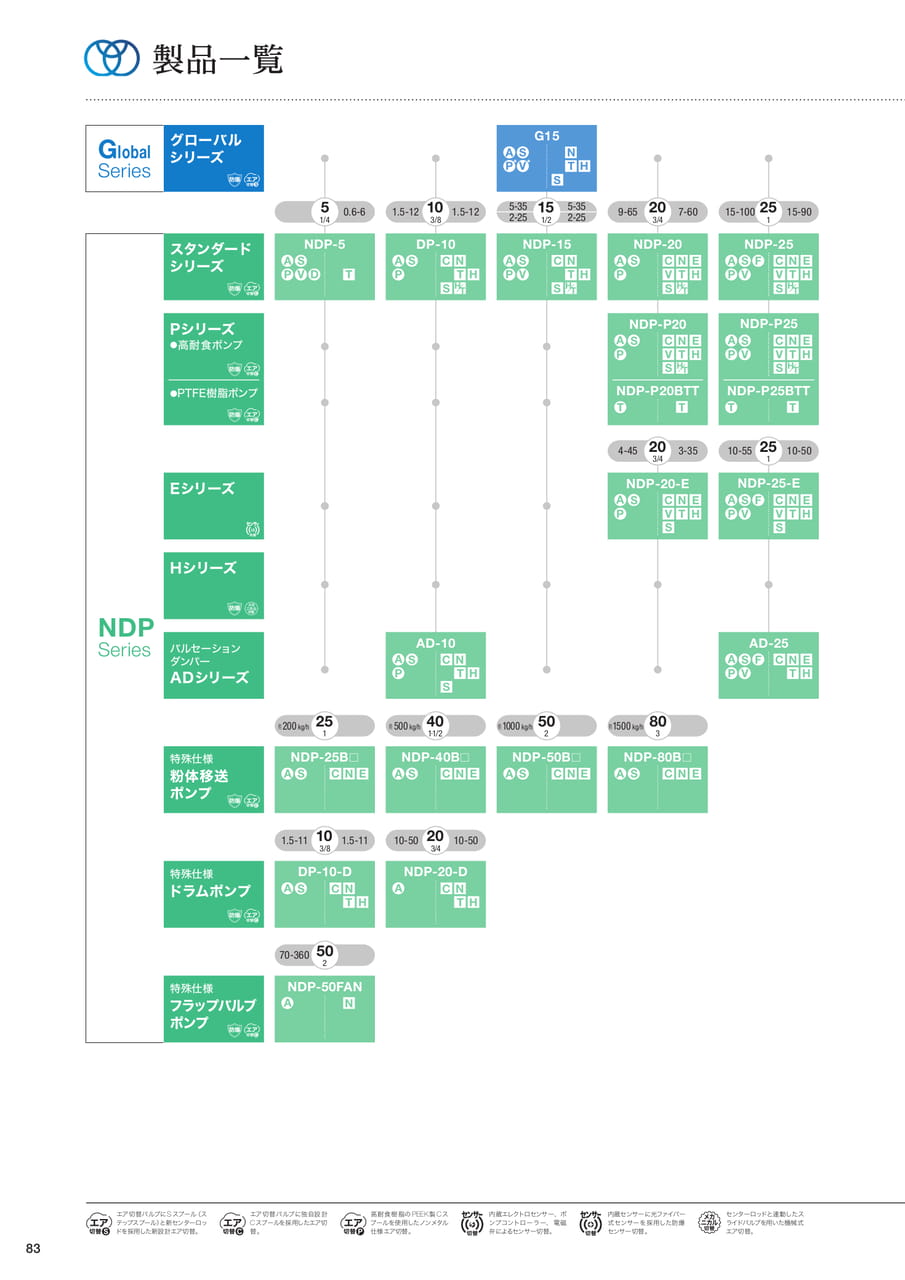

83製品一覧エア切替バルブにSスプール（ステップスプール）と新センターロッドを採用した新設計エア切替。エア切替バルブに独自設計Cスプールを採用したエア切替。高耐食樹脂のPEEK製Cスプールを使用したノンメタル仕様エア切替。内蔵エレクトロセンサー、ポンプコントローラー、電磁弁によるセンサー切替。内蔵センサーに光ファイバー式センサーを採用した防爆センサー切替。センターロッドと連動したスライドバルブを用いた機械式エア切替。GlobalSeriesNDPSeriesグローバルシリーズスタンダードシリーズPシリーズ●高耐食ポンプエア切替S防爆エア切替C防爆エア切替C防爆●PTFE樹脂ポンプADシリーズパルセーションダンパーエア切替C防爆NDP-5NDP-P20BTTNDP-P25BTTNDP-25NDP-P25AD-25NDP-20G15NDP-15DP-10NDP-P20AD-1051/40.6-6103/81.5-121.5-125-355-352-252-25203/47-609-6525115-9015-100203/43-354-4525110-5010-55ASFPVCNEVTHSTHASFPCNETHASPCNTHSTTTTASPVNTHSASPCNEVTASPVDTHSTHASPVCNEVTHSTHASPCNEVTHSTHASPVCNTHSTHASPCNTHSTHEシリーズHシリーズメカニカル切替防爆NDP-25-ENDP-20-EASFPVCNEVTHSASPCNEVTHS粉体移送ポンプ特殊仕様エア切替C防爆NDP-25B□NDP-40B□NDP-50B□NDP-80B□ASCNASCNASCNASCN251約200kg/h401·1/2約500kg/h502約1000kg/h803約1500kg/hドラムポンプ特殊仕様エア切替C防爆DP-10-DNDP-20-DASCNTHACNTH103/81.5-111.5-11203/410-5010-50フラップバルブポンプ特殊仕様エア切替C防爆NDP-50FANAN50270-3601/215EEEEV

Page 85

84803100-410125-56080360-220120-300SFCNEVTHSTHNDP-80NDP-H80NDP-80-EASFPCNEVTHSSFCNEVTHSTHWNDP-40NDP-50NDP-P50AD-50AD-40NDP-32401·1/240-19040-210321·1/417-9020-10050260-36050-400500260-41060-470401·1/220-15040-17050225-22050-250500250-24075-310ANTPVCNEVTHSTHASFPVCNEVTHSWTHASFPVCNEVTHSTHASFPCNEVTHSASFPCNEVTHSNDP-50-ENDP-40-ENDP-H40NDP-H50ASFPCNEVTHSASFPCNEVTHSASFPCNEVTHSTHASFPCNEVTHSTHWWNDP-500SCNEVTHSTHWNDP-500-ESCNEVTHSNDP-H500SCNEVTHSTHAPAP8003110-410120-590NDP-800SCNEVTHSTHW25115-9015-100ASFPVDCNEVTHSTHT表の見方NDP-P25BTTポンプサイズ呼び口径（inch）製品名目安移送流量（L/min）目安移送流量（L/min）本体接液部材質アルミ合金（ADC-12/AC4C-T6）Aステンレス（SCS14/SUS316）S鋳鉄（FC250/S45C）Fポリプロピレン（PP*/PP-GF）Pポリビニリデンフルオライド（PVDF*/PVDF-CF）Vポリアセタール（POM）Dフッ素樹脂（PTFE/PFA）Tダイアフラム材質クロロプレンゴム（CR）Cエチレンプロピレンゴム（EPDM）Eフッ素ゴム（FKM）Vフッ素樹脂（PTFE）Tポリエステル系熱可塑性エラストマー（TPEE）Hフッ素樹脂（PTFE）+エチレンプロピレンゴム（EPDM）Wボール：フッ素樹脂（PTFE）ポリオレフィン系熱可塑性エラストマー（TPO）SHTダイアフラム：ポリエステル系熱可塑性エラストマー（TPEE）ニトリルゴム（NBR）NTCEVHSHTNWWポンプコントローラーがポンプのサイクルスピードを制御するタイマー切替。防爆対策が要らない安全構造のため使用場所を選ばない。フッ素樹脂ポンプ締結部の寸法変化を吸収するためのPVC素材シールを装着。ヒートサイクルによる樹脂の伸縮に対応し、温度変化に強いハードシールを装着。ダイアフラム、本体接液部ともにフッ素樹脂を使用、主要部材質も樹脂化したノンメタルモデル。*:G15のみPP*:G15のみPVDF

Page 86

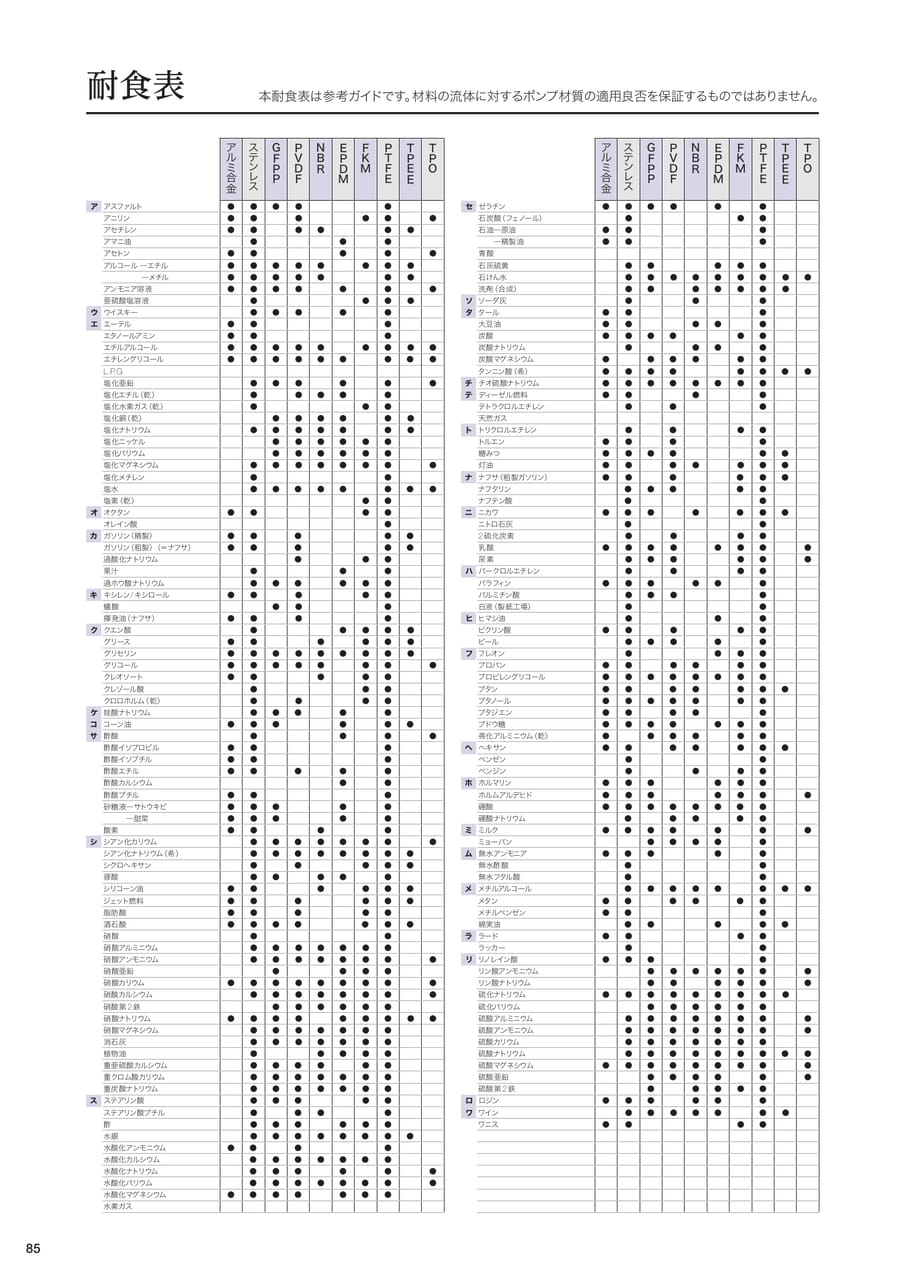

ステンレスステンレスアルミ合金アルミ合金ＮＢＲＮＢＲＧＦＰＧＦＰＰⅤＤＰＴＴＰＰⅤＤＰＴＴＰＦＫＦＫＥＰＤＥＰＤ耐食表本耐食表は参考ガイドです。材料の流体に対するポンプ材質の適用良否を保証するものではありません。ＰＦＭＭＦＥＥＥＰＦＭＭＦＥＥＥアスファルト●●●●●アニリン●●●●●●アセチレン●●●●●●アマニ油●●●アセトン●●●●●アルコール―エチル●●●●●●●●―メチル●●●●●●●アンモニア溶液●●●●●●●亜硫酸塩溶液●●●●ウウイスキー●●●●●エエーテル●●●エタノールアミン●●●エチルアルコール●●●●●●●●●エチレングリコール●●●●●●●●●L.P.G塩化亜鉛●●●●●●塩化エチル（乾）●●●●●塩化水素ガス（乾）●●●塩化銅（乾）●●●●●●塩化ナトリウム●●●●●●●塩化ニッケル●●●●●●塩化バリウム●●●●●●塩化マグネシウム●●●●●●●●塩化メチレン●●塩水●●●●●●●●塩素（乾）●●オオクタン●●●●オレイン酸●カガソリン（精製）●●●●●ガソリン（粗製）（＝ナフサ）●●●●●過酸化ナトリウム●●●果汁●●●過ホウ酸ナトリウム●●●●●●キキシレン/キシロール●●●●●蟻酸●●●揮発油（ナフサ）●●●●ククエン酸●●●●●グリース●●●●●●グリセリン●●●●●●●●●グリコール●●●●●●●●クレオソート●●●●●クレゾール酸●●●クロロホルム（乾）●●●●ケ娃酸ナトリウム●●●●●ココーン油●●●●●●サ酢酸●●●●酢酸イソプロピル●●●酢酸イソブチル●●●酢酸エチル●●●●●酢酸カルシウム●●酢酸ブチル●●●砂糖液―サトウキビ●●●●●―甜菜●●●●●酸素●●●●シシアン化カリウム●●●●●●●●シアン化ナトリウム（希）●●●●●●●●シクロヘキサン●●●●●蓚酸●●●●●シリコーン油●●●●●●ジェット燃料●●●●●●脂肪酸●●●●●酒石酸●●●●●●●硝酸●●硝酸アルミニウム●●●●●●●硝酸アンモニウム●●●●●●●●硝酸亜鉛●●●●硝酸カリウム●●●●●●●●●硝酸カルシウム●●●●●●●●硝酸第2鉄●●●●●●硝酸ナトリウム●●●●●●●●●硝酸マグネシウム●●●●●●●消石灰●●●●●●●植物油●●●●●重亜硫酸カルシウム●●●●●●重クロム酸カリウム●●●●●●●重炭酸ナトリウム●●●●●●●スステアリン酸●●●●●ステアリン酸ブチル●●●●酢●●●●●●水銀●●●●●●●●水酸化アンモニウム●●●●水酸化カルシウム●●●●●●●水酸化ナトリウム●●●●●●水酸化バリウム●●●●●●●●水酸化マグネシウム●●●●●●●水素ガスＴＰＯアゼラチン●●●●●●石炭酸（フェノール）●●●石油―原油●●●―精製油●●●青酸石灰硫黄●●●●●石けん水●●●●●●●●●洗剤（合成）●●●●●●●ソソーダ灰●●●タタール●●●大豆油●●●●●炭酸●●●●●●炭酸ナトリウム●●●●炭酸マグネシウム●●●●●●タンニン酸（希）●●●●●●●●チチオ硫酸ナトリウム●●●●●●●●テディーゼル燃料●●●●テトラクロルエチレン●●●天然ガストトリクロルエチレン●●●●トルエン●●●●糖みつ●●●●●●灯油●●●●●●●ナナフサ（粗製ガソリン）●●●●●●ナフタリン●●●●●ナフテン酸●●ニニカワ●●●●●●●ニトロ石灰●●2硫化炭素●●●●乳酸●●●●●●●●尿素●●●●●●ハパークロルエチレン●●●●パラフィン●●●●●●パルミチン酸●●●●白液（製紙工場）●●ヒヒマシ油●●●ピクリン酸●●●●●ビール●●●●●フフレオン●●●●プロパン●●●●●●プロピレングリコール●●●●●●●●ブタン●●●●●●●ブタノール●●●●●●●ブタジエン●●●●●ブドウ糖●●●●●●●弗化アルミニウム（乾）●●●●●●ヘヘキサン●●●●●●●べンゼン●●べンジン●●●●ホホルマリン●●●●●●ホルムアルデヒド●●●●●●●硼酸●●●●●●●●硼酸ナトリウム●●●●●ミミルク●●●●●●●ミョーバン●●●●●ム無水アンモニア●●●●●無水酢酸●●無水フタル酸●●メメチルアルコール●●●●●●●●メタン●●●●●●メチルベンゼン●●●綿実油●●●●●ララード●●●●ラッカー●●リリノレイン酸●●●●リン酸アンモニウム●●●●●●●リン酸ナトリウム●●●●●●硫化ナトリウム●●●●●●●●●硫化バリウム●●●●●●硫酸アルミニウム●●●●●●●●硫酸アンモニウム●●●●●●●●硫酸カリウム●●●●●●●硫酸ナトリウム●●●●●●●●●硫酸マグネシウム●●●●●●●●●硫酸亜鉛●●●●●●硫酸第2鉄●●●●●ロロジン●●●●●●ワワイン●●●●●●●ワニス●●●●ＴＰＯセ85

Page 87

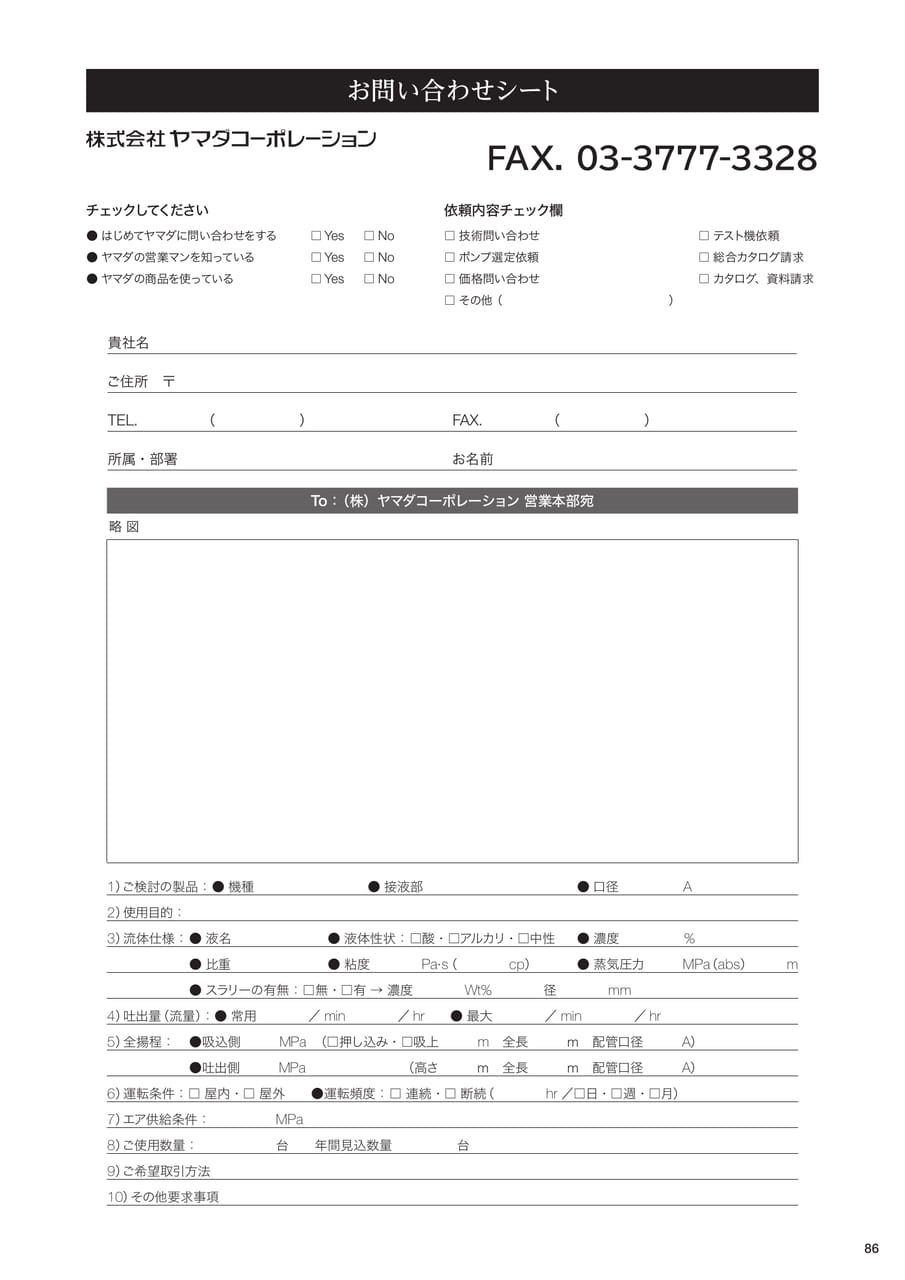

お問い合わせシートFAX.03-3777-3328チェックしてください依頼内容チェック欄●はじめてヤマダに問い合わせをする□Yes□No□技術問い合わせ□テスト機依頼●ヤマダの営業マンを知っている□Yes□No□ポンプ選定依頼□総合カタログ請求●ヤマダの商品を使っている□Yes□No□価格問い合わせ□カタログ、資料請求□その他（）貴社名ご住所〒TEL.（）FAX.（）所属・部署お名前To：（株）ヤマダコーポレーション営業本部宛略図1）ご検討の製品：●機種●接液部●口径A2）使用目的：3）流体仕様：●液名●液体性状：□酸・□アルカリ・□中性●濃度%●比重●粘度Pa·s（cp）●蒸気圧力MPa（abs）m●スラリーの有無：□無・□有→濃度Wt%径mm4）吐出量（流量）：●常用／min／hr●最大／min／hr5）全揚程：●吸込側MPa（□押し込み・□吸上m全長ｍ配管口径A）●吐出側MPa（高さｍ全長ｍ配管口径A）6）運転条件：□屋内・□屋外●運転頻度：□連続・□断続（hr／□日・□週・□月）7）エア供給条件：MPa8）ご使用数量：台年間見込数量台9）ご希望取引方法10）その他要求事項86

Page 88

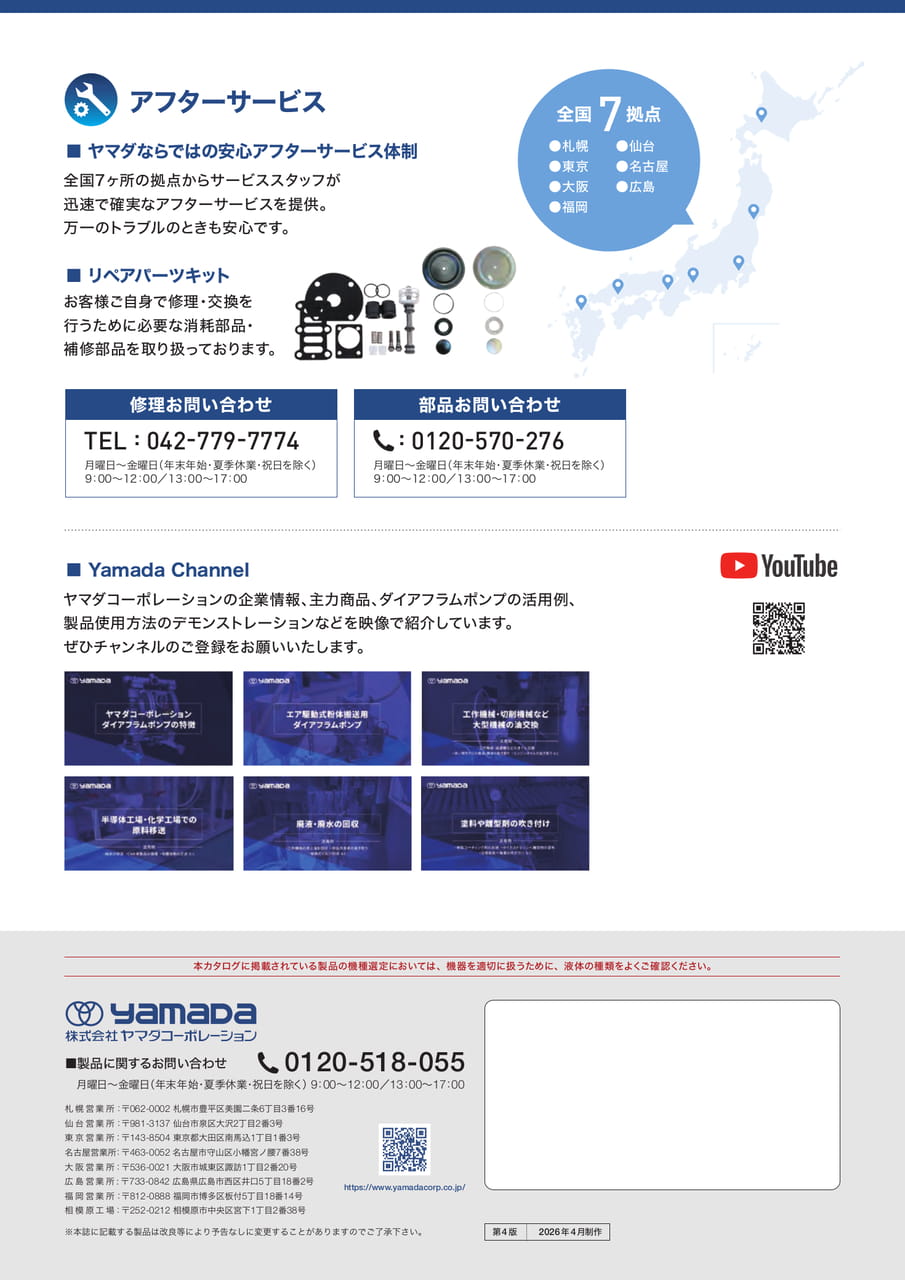

アフターサービス■ヤマダならではの安心アフターサービス体制全国7ヶ所の拠点からサービススタッフが迅速で確実なアフターサービスを提供。万一のトラブルのときも安心です。全国●札幌●東京●大阪●福岡7拠点●仙台●名古屋●広島■リペアパーツキットお客様ご自身で修理・交換を行うために必要な消耗部品・補修部品を取り扱っております。修理お問い合わせTEL:042-779-7774月曜日～金曜日（年末年始・夏季休業・祝日を除く）9：00～12：00／13：00～17：00部品お問い合わせ:0120-570-276月曜日～金曜日（年末年始・夏季休業・祝日を除く）9：00～12：00／13：00～17：00■YamadaChannelヤマダコーポレーションの企業情報、主力商品、ダイアフラムポンプの活用例、製品使用方法のデモンストレーションなどを映像で紹介しています。ぜひチャンネルのご登録をお願いいたします。本カタログに掲載されている製品の機種選定においては、機器を適切に扱うために、液体の種類をよくご確認ください。■製品に関するお問い合わせ0120-518-055月曜日～金曜日（年末年始・夏季休業・祝日を除く）9：00～12：00／13：00～17：00札幌営業所：〒062-0002札幌市豊平区美園二条6丁目3番16号仙台営業所：〒981-3137仙台市泉区大沢2丁目2番3号東京営業所：〒143-8504東京都大田区南馬込1丁目1番3号名古屋営業所：〒463-0052名古屋市守山区小幡宮ノ腰7番38号大阪営業所：〒536-0021大阪市城東区諏訪1丁目2番20号広島営業所:〒733-0842広島県広島市西区井口5丁目18番2号福岡営業所：〒812-0888福岡市博多区板付5丁目18番14号相模原工場：〒252-0212相模原市中央区宮下1丁目2番38号https://www.yamadacorp.co.jp/※本誌に記載する製品は改良等により予告なしに変更することがありますのでご了承下さい。第4版2026年4月制作
