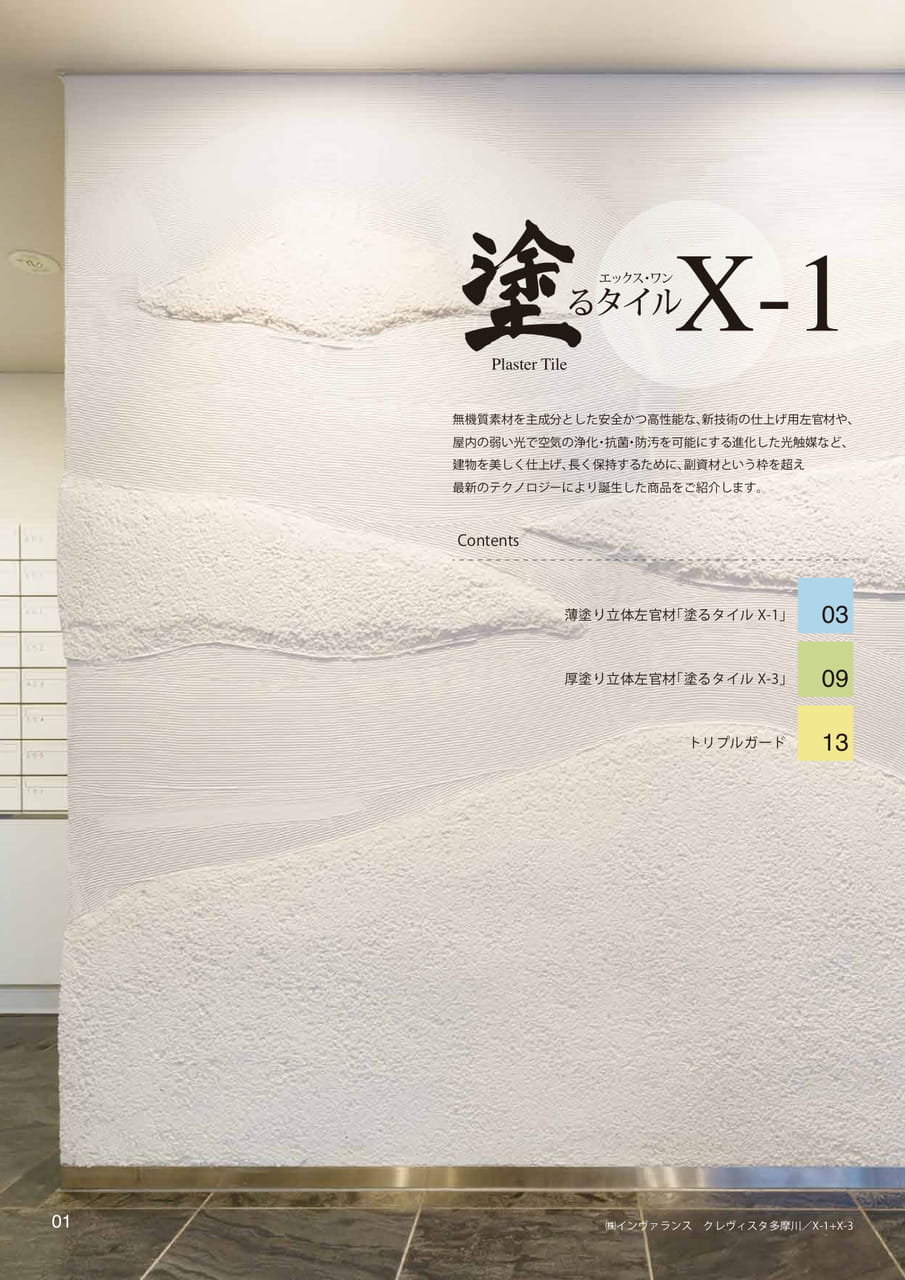

無機質素材を主成分とした安全かつ高性能な、新技術の仕上げ用左官材や、屋内の弱い光で空気の浄化・抗菌・防汚を可能にする進化した光触媒など、建物を美しく仕上げ、長く保持するために、副資材という枠を超え最新のテクノロジーにより誕生した商品をご紹介します。Contents薄塗り立体左官材「塗るタイルX-1」厚塗り立体左官材「塗るタイルX-3」トリプルガード03091301㈱インヴァランスクレヴィスタ多摩川／X-1+X-3

Page 03

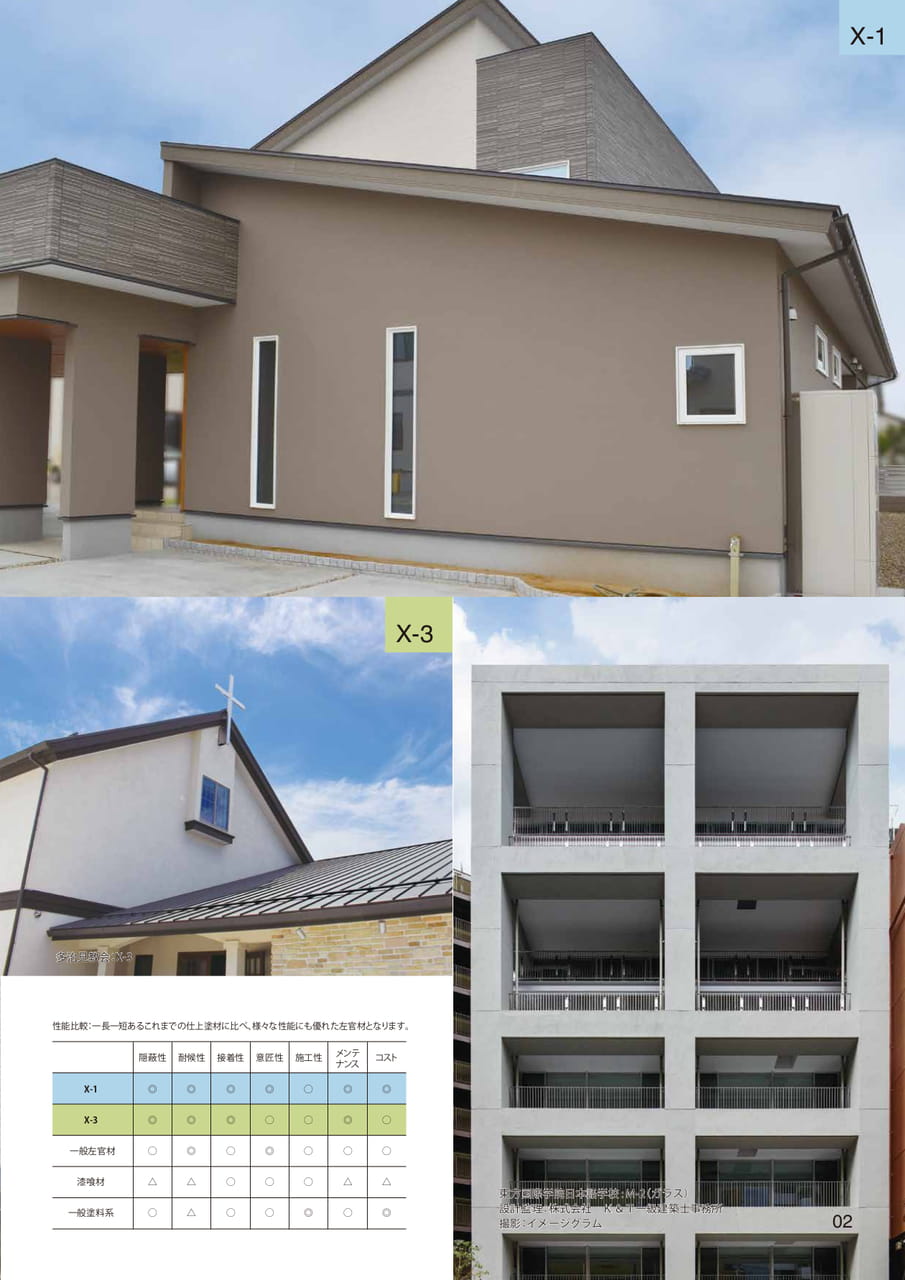

T様邸：X-1特注色（日塗工No.22-50B）多治見教会：X-3多治見教会：X-3東方国際学院日本語学校:M-2（ガラス）設計監理：株式会社Ｋ＆Ｔ一級建築士事務所撮影：イメージグラム東方国際学院日本語学校:M-2（ガラス）設計監理：株式会社Ｋ＆Ｔ一級建築士事務所撮影：イメージグラム02X-3耐候性隠蔽性接着性意匠性施工性メンテナンスコスト◎◯△◯X-1一般左官材一般塗料系漆喰材◎◎△△◎◯◯◯◎◎◯◯◯◯◯◎◎◯△◯◎◎X-3◎◎◯◯◎◯◯△◎性能比較：一長一短あるこれまでの仕上塗材に比べ、様々な性能にも優れた左官材となります。X-1

Page 04

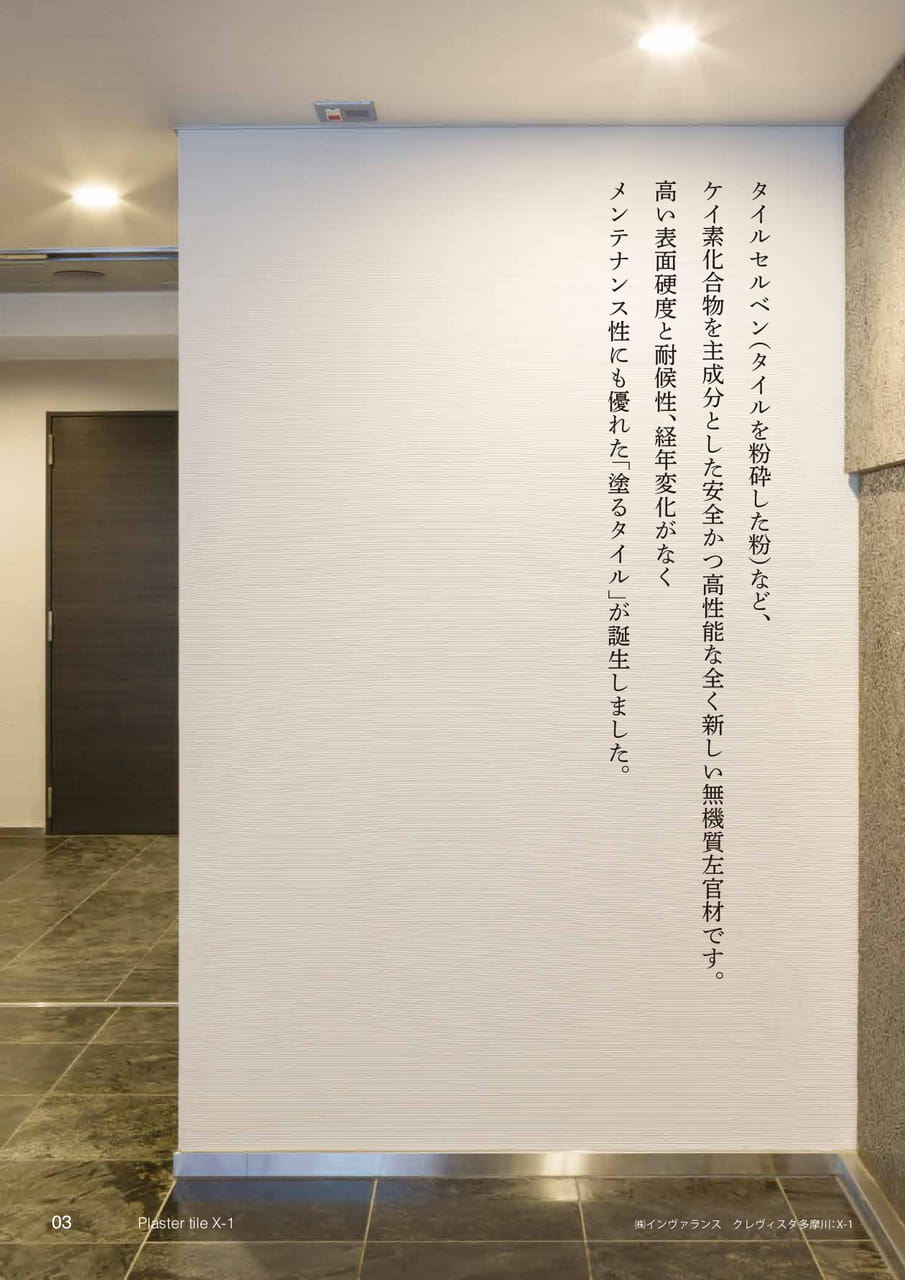

タイルセルベン（タイルを粉砕した粉）など、ケイ素化合物を主成分とした安全かつ高性能な全く新しい無機質左官材です。高い表面硬度と耐候性、経年変化がなくメンテナンス性にも優れた「塗るタイル」が誕生しました。03PlastertileX-1㈱インヴァランスクレヴィスタ多摩川：X-1

Page 05

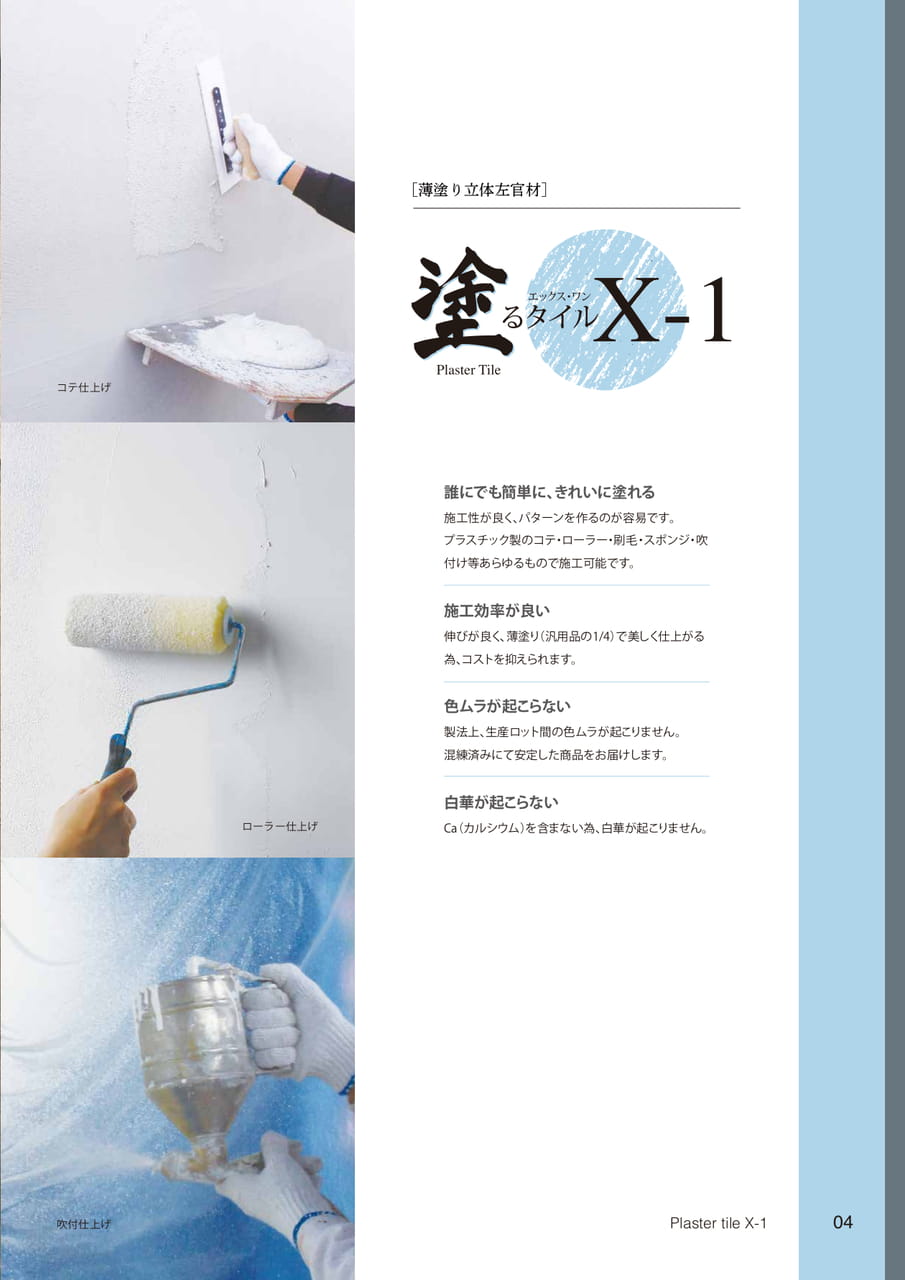

［薄塗り立体左官材］コテ仕上げ誰にでも簡単に、きれいに塗れる施工性が良く、パターンを作るのが容易です。プラスチック製のコテ・ローラー・刷毛・スポンジ・吹付け等あらゆるもので施工可能です。施工効率が良い伸びが良く、薄塗り（汎用品の1/4）で美しく仕上がる為、コストを抑えられます。色ムラが起こらない製法上、生産ロット間の色ムラが起こりません。混練済みにて安定した商品をお届けします。白華が起こらないローラー仕上げCa（カルシウム）を含まない為、白華が起こりません。吹付仕上げPlastertileX-104

Page 06

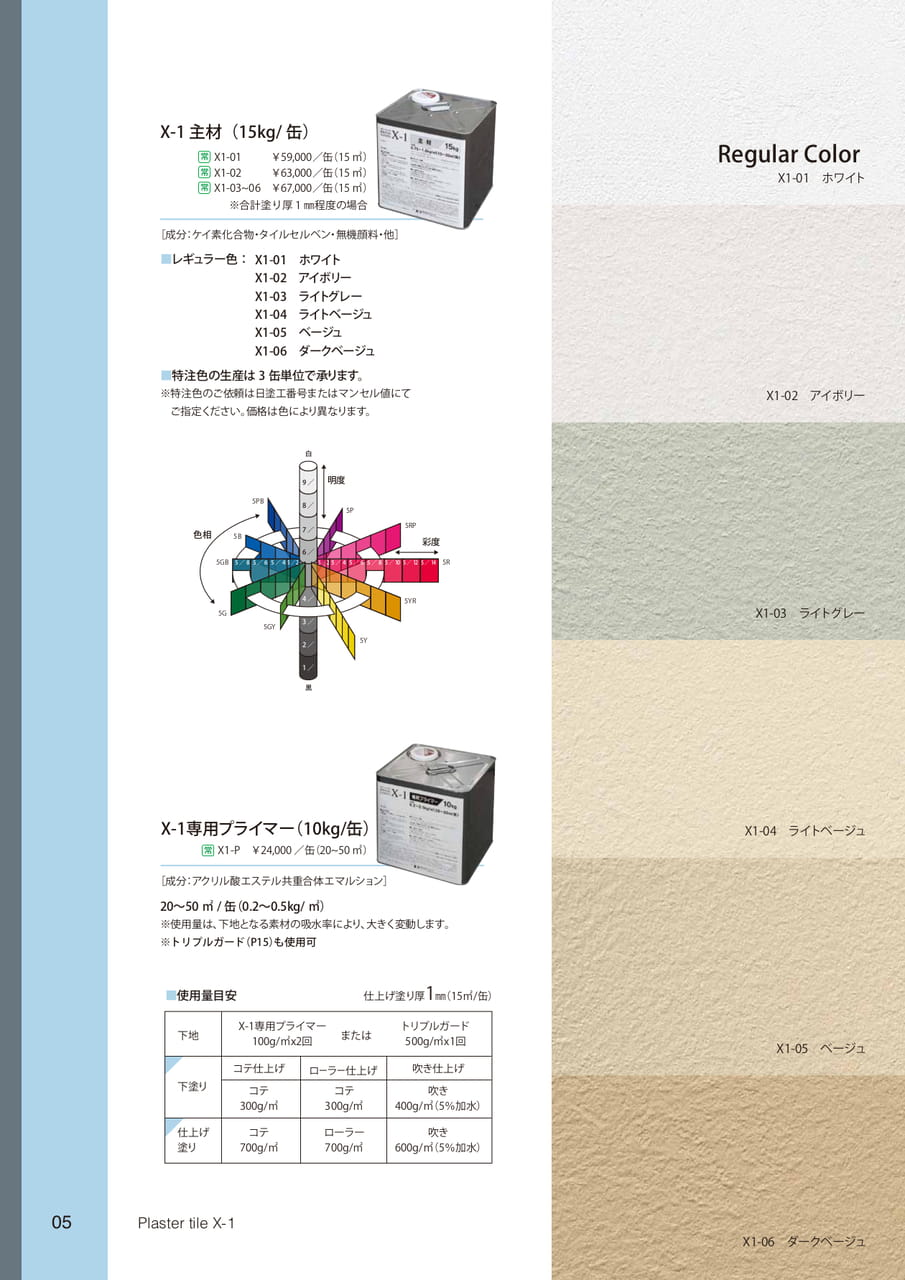

X-1主材（15kg/缶）常常常X1-01X1-02X1-03~06￥59,000／缶（15㎡）￥63,000／缶（15㎡）￥67,000／缶（15㎡）※合計塗り厚1㎜程度の場合RegularColorX1-01ホワイト［成分：ケイ素化合物・タイルセルベン・無機顔料・他］■レギュラー色：X1-01ホワイトX1-02アイボリーX1-03ライトグレーX1-04ライトベージュX1-05ベージュX1-06ダークベージュ■特注色の生産は3缶単位で承ります。※特注色のご依頼は日塗工番号またはマンセル値にてご指定ください。価格は色により異なります。X1-02アイボリー白9／明度5PB8／5P色相5B7／6／5GB5／85／65／45／25／25／45／65／85／105RP彩度5／125／145R5G5GY4／3／5YRX1-03ライトグレー2／5Y1／黒X-1専用プライマー（10kg/缶）常X1-P￥24,000／缶（20~50㎡）X1-04ライトベージュ［成分：アクリル酸エステル共重合体エマルション］20～50㎡/缶（0.2～0.5kg/㎡）※使用量は、下地となる素材の吸水率により、大きく変動します。※トリプルガード（P15）も使用可■使用量目安仕上げ塗り厚1㎜（15㎡/缶）下地X-1専用プライマー100g/㎡x2回またはトリプルガード500g/㎡x1回X1-05ベージュコテ仕上げローラー仕上げ吹き仕上げ下塗りコテ300g/㎡コテ300g/㎡吹き400g/㎡（5％加水）仕上げ塗りコテ700g/㎡ローラー700g/㎡吹き600g/㎡（5％加水）05PlastertileX-1X1-06ダークベージュ

Page 07

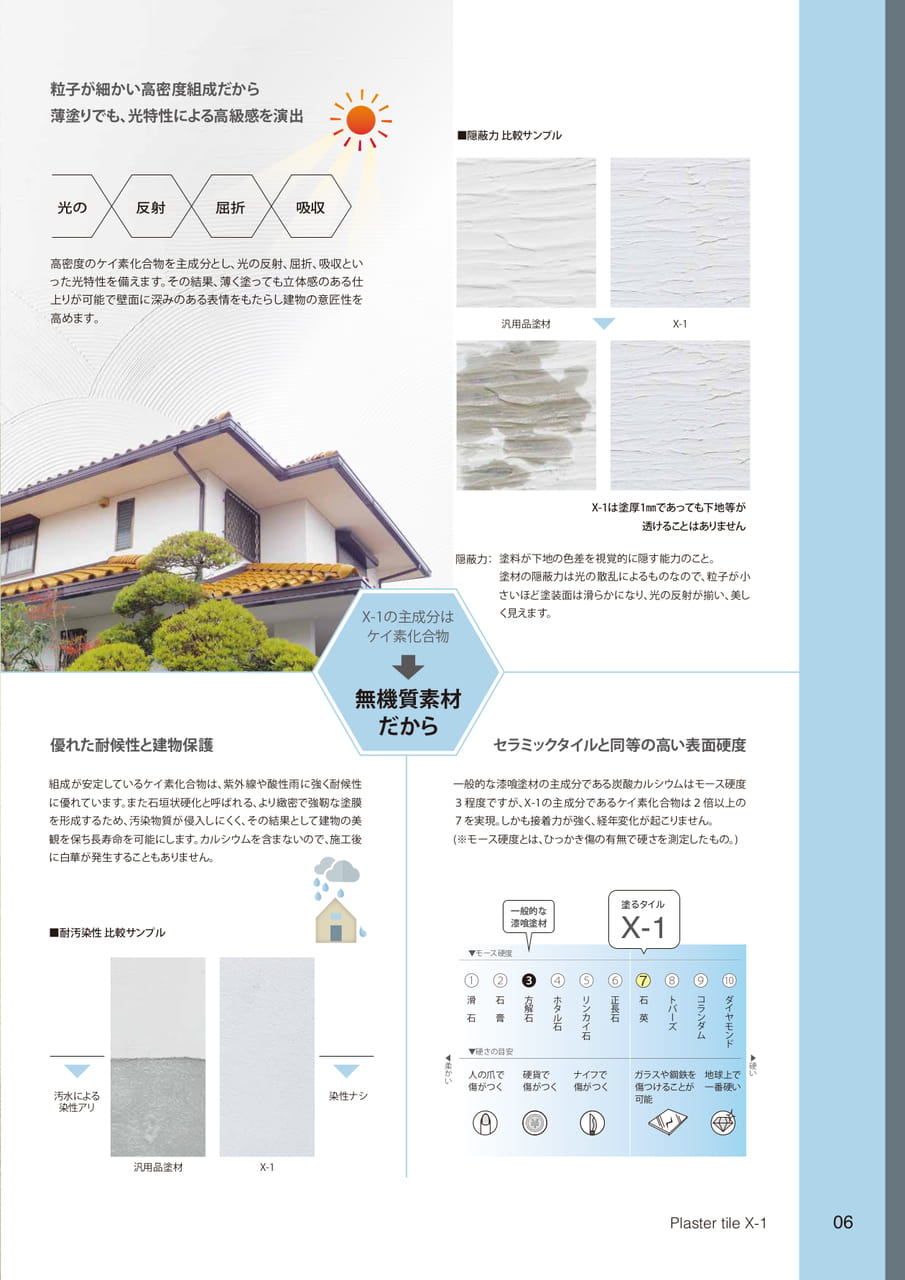

06PlastertileX-1高密度のケイ素化合物を主成分とし、光の反射、屈折、吸収といった光特性を備えます。その結果、薄く塗っても立体感のある仕上りが可能で壁面に深みのある表情をもたらし建物の意匠性を高めます。セラミックタイルと同等の高い表面硬度一般的な漆喰塗材の主成分である炭酸カルシウムはモース硬度３程度ですが、X-1の主成分であるケイ素化合物は２倍以上の７を実現。しかも接着力が強く、経年変化が起こりません。(※モース硬度とは、ひっかき傷の有無で硬さを測定したもの。)▼モース硬度人の爪で傷がつく硬貨で傷がつくナイフで傷がつくガラスや鋼鉄を傷つけることが可能地球上で一番硬い◀柔かい滑石石膏方解石ホタル石リンカイ石正長石石英トパーズコランダムダイヤモンド▶硬い一般的な漆喰塗材●①●②●❸●④●⑤●⑥●⑧●⑨●⑩●X-1の主成分はケイ素化合物無機質素材だから粒子が細かい高密度組成だから薄塗りでも、光特性による高級感を演出光の反射屈折吸収隠蔽力：▼硬さの目安塗料が下地の色差を視覚的に隠す能力のこと。塗材の隠蔽力は光の散乱によるものなので、粒子が小さいほど塗装面は滑らかになり、光の反射が揃い、美しく見えます。■隠蔽力比較サンプルX-1は塗厚1㎜であっても下地等が透けることはありません汎用品塗材X-1組成が安定しているケイ素化合物は、紫外線や酸性雨に強く耐候性に優れています。また石垣状硬化と呼ばれる、より緻密で強靭な塗膜を形成するため、汚染物質が侵入しにくく、その結果として建物の美観を保ち長寿命を可能にします。カルシウムを含まないので、施工後に白華が発生することもありません。■耐汚染性比較サンプル汎用品塗材X-1染性ナシ汚水による染性アリ優れた耐候性と建物保護⑦塗るタイルX-1

Page 08

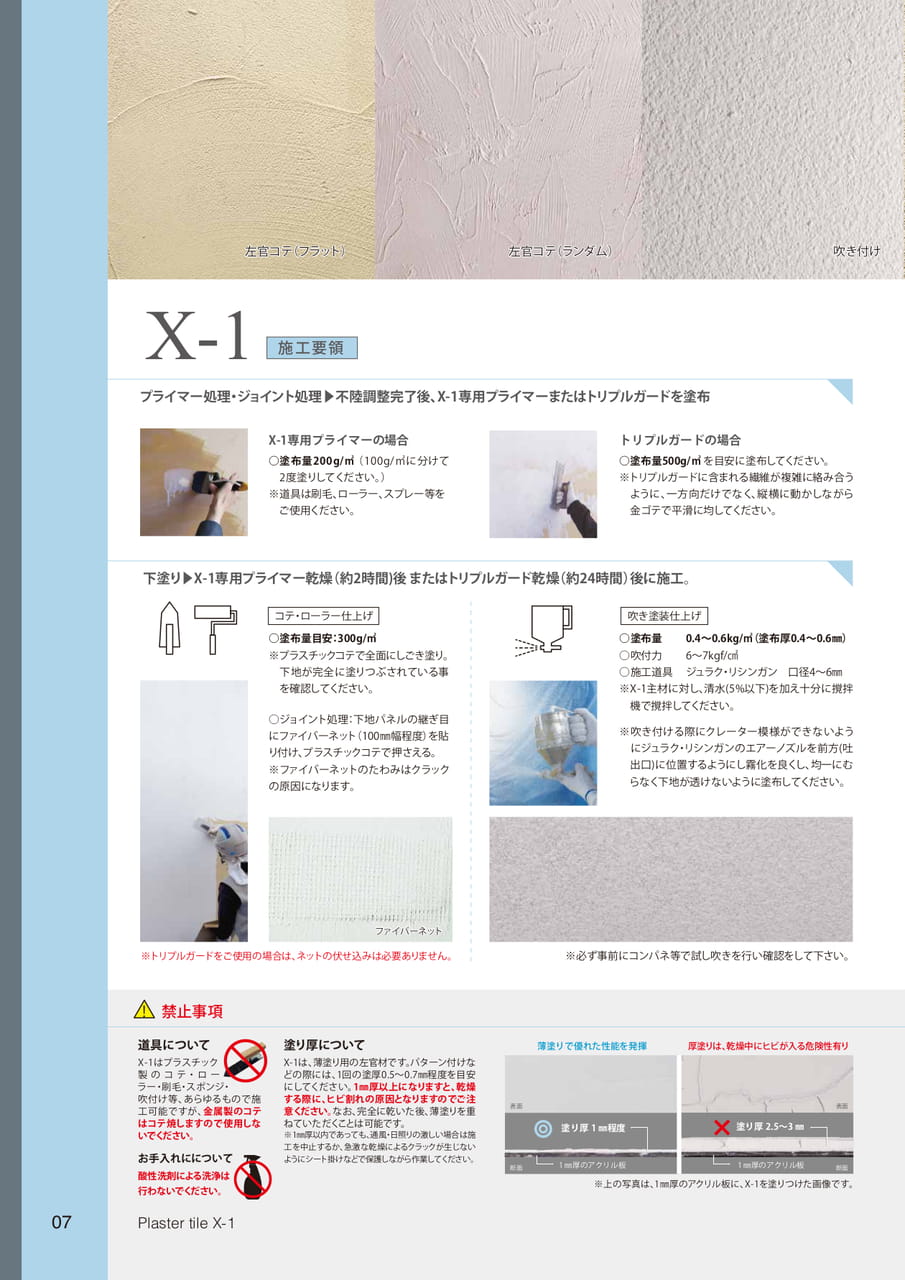

左官コテ（フラット）左官コテ（ランダム）吹き付けX-1施工要領プライマー処理・ジョイント処理▶不陸調整完了後、X-1専用プライマーまたはトリプルガードを塗布X-1専用プライマーの場合○塗布量200g/㎡（100g/㎡に分けて2度塗りしてください。）※道具は刷毛、ローラー、スプレー等をご使用ください。トリプルガードの場合○塗布量500g/㎡を目安に塗布してください。※トリプルガードに含まれる繊維が複雑に絡み合うように、一方向だけでなく、縦横に動かしながら金ゴテで平滑に均してください。下塗り▶X-1専用プライマー乾燥（約2時間)後またはトリプルガード乾燥（約24時間）後に施工。コテ・ローラー仕上げ○塗布量目安：300g/㎡※プラスチックコテで全面にしごき塗り。下地が完全に塗りつぶされている事を確認してください。○ジョイント処理：下地パネルの継ぎ目にファイバーネット（100㎜幅程度）を貼り付け、プラスチックコテで押さえる。※ファイバーネットのたわみはクラックの原因になります。吹き塗装仕上げ○塗布量0.4～0.6kg/㎡（塗布厚0.4～0.6㎜）○吹付力6～7kgf/㎠○施工道具ジュラク・リシンガン口径4～6㎜※X-1主材に対し、清水(5%以下)を加え十分に撹拌機で撹拌してください。※吹き付ける際にクレーター模様ができないようにジュラク・リシンガンのエアーノズルを前方(吐出口)に位置するようにし霧化を良くし、均一にむらなく下地が透けないように塗布してください。ファイバーネット※トリプルガードをご使用の場合は、ネットの伏せ込みは必要ありません。※必ず事前にコンパネ等で試し吹きを行い確認をして下さい。!禁止事項道具についてX-1はプラスチック製のコテ・ローラー・刷毛・スポンジ・吹付け等、あらゆるもので施工可能ですが、金属製のコテはコテ焼しますので使用しないでください。お手入れにについて酸性洗剤による洗浄は行わないでください。塗り厚についてX-1は、薄塗り用の左官材です。パターン付けなどの際には、1回の塗厚0.5～0.7㎜程度を目安にしてください。1㎜厚以上になりますと、乾燥する際に、ヒビ割れの原因となりますのでご注意ください。なお、完全に乾いた後、薄塗りを重ねていただくことは可能です。※1㎜厚以内であっても、通風・日照りの激しい場合は施工を中止するか、急激な乾燥によるクラックが生じないようにシート掛けなどで保護しながら作業してください。表面断面薄塗りで優れた性能を発揮厚塗りは、乾燥中にヒビが入る危険性有り表面塗り厚1㎜程度塗り厚2.5～3㎜1㎜厚のアクリル板1㎜厚のアクリル板断面※上の写真は、1㎜厚のアクリル板に、X-1を塗りつけた画像です。07PlastertileX-1

Page 09

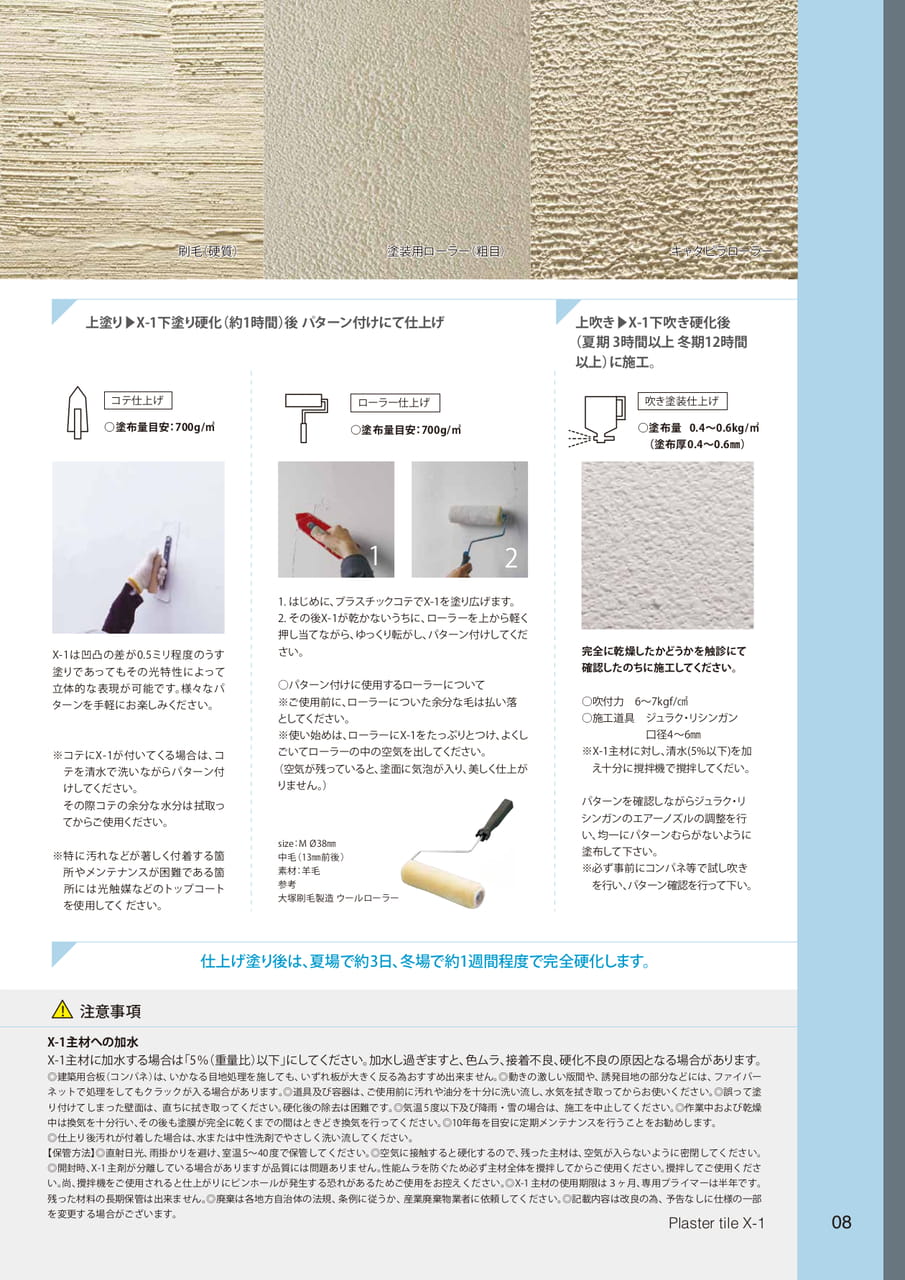

刷毛（硬質）塗装用ローラー（粗目）キャタピラローラー上塗り▶X-1下塗り硬化（約1時間）後パターン付けにて仕上げ上吹き▶X-1下吹き硬化後（夏期3時間以上冬期12時間以上）に施工。コテ仕上げローラー仕上げ吹き塗装仕上げ○塗布量目安：700g/㎡○塗布量目安：700g/㎡○塗布量0.4～0.6kg/㎡（塗布厚0.4～0.6㎜）12X-1は凹凸の差が0.5ミリ程度のうす塗りであってもその光特性によって立体的な表現が可能です。様々なパターンを手軽にお楽しみください。※コテにX-1が付いてくる場合は、コテを清水で洗いながらパターン付けしてください。その際コテの余分な水分は拭取ってからご使用ください。※特に汚れなどが著しく付着する箇所やメンテナンスが困難である箇所には光触媒などのトップコートを使用してください。1.はじめに、プラスチックコテでX-1を塗り広げます。2.その後X-1が乾かないうちに、ローラーを上から軽く押し当てながら、ゆっくり転がし、パターン付けしてください。○パターン付けに使用するローラーについて※ご使用前に、ローラーについた余分な毛は払い落としてください。※使い始めは、ローラーにX-1をたっぷりとつけ、よくしごいてローラーの中の空気を出してください。（空気が残っていると、塗面に気泡が入り、美しく仕上がりません。）size：MØ38㎜中毛（13㎜前後）素材：羊毛参考大塚刷毛製造ウールローラー完全に乾燥したかどうかを触診にて確認したのちに施工してください。○吹付力6～7kgf/㎠○施工道具ジュラク・リシンガン口径4～6㎜※X-1主材に対し、清水(5%以下)を加え十分に撹拌機で撹拌してくだい。パターンを確認しながらジュラク・リシンガンのエアーノズルの調整を行い、均一にパターンむらがないように塗布して下さい。※必ず事前にコンパネ等で試し吹きを行い、パターン確認を行って下い。仕上げ塗り後は、夏場で約3日、冬場で約1週間程度で完全硬化します。!注意事項X-1主材への加水X-1主材に加水する場合は「5％（重量比）以下」にしてください。加水し過ぎますと、色ムラ、接着不良、硬化不良の原因となる場合があります。◎建築用合板（コンパネ）は、いかなる目地処理を施しても、いずれ板が大きく反る為おすすめ出来ません。◎動きの激しい版間や、誘発目地の部分などには、ファイバーネットで処理をしてもクラックが入る場合があります。◎道具及び容器は、ご使用前に汚れや油分を十分に洗い流し、水気を拭き取ってからお使いください。◎誤って塗り付けてしまった壁面は、直ちに拭き取ってください。硬化後の除去は困難です。◎気温5度以下及び降雨・雪の場合は、施工を中止してください。◎作業中および乾燥中は換気を十分行い、その後も塗膜が完全に乾くまでの間はときどき換気を行ってください。◎10年毎を目安に定期メンテナンスを行うことをお勧めします。◎仕上り後汚れが付着した場合は、水または中性洗剤でやさしく洗い流してください。【保管方法】◎直射日光、雨掛かりを避け、室温5～40度で保管してください。◎空気に接触すると硬化するので、残った主材は、空気が入らないように密閉してください。◎開封時、X-1主剤が分離している場合がありますが品質には問題ありません。性能ムラを防ぐため必ず主材全体を攪拌してからご使用ください。攪拌してご使用ください。尚、攪拌機をご使用されると仕上がりにピンホールが発生する恐れがあるためご使用をお控えください。◎X-1主材の使用期限は３ヶ月、専用プライマーは半年です。残った材料の長期保管は出来ません。◎廃棄は各地方自治体の法規、条例に従うか、産業廃棄物業者に依頼してください。◎記載内容は改良の為、予告なしに仕様の一部を変更する場合がございます。PlastertileX-108

Page 10

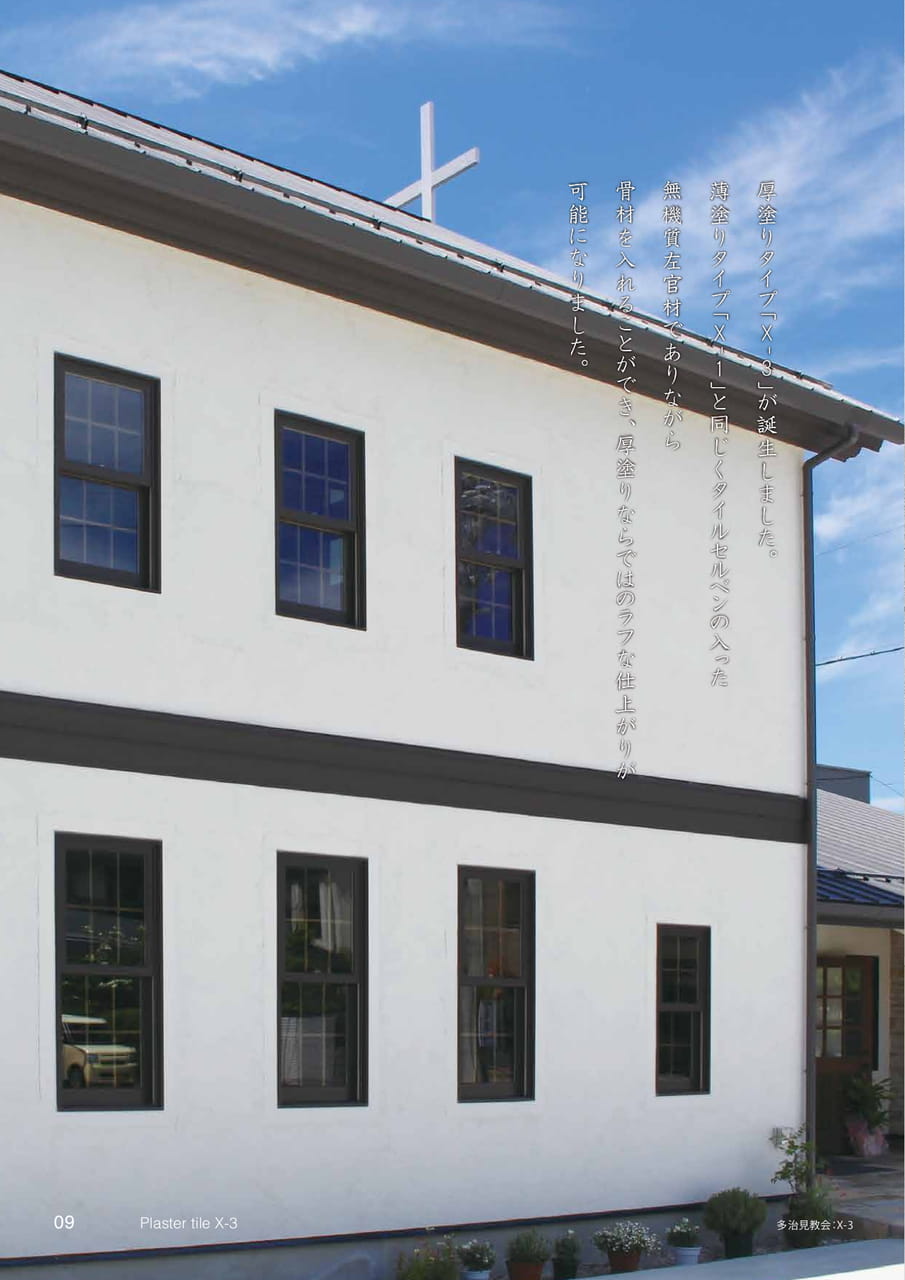

厚塗りタイプ「X-3」が誕生しました。薄塗りタイプ「X-1」と同じくタイルセルベンの入った無機質左官材でありながら骨材を入れることができ、厚塗りならではのラフな仕上がりが可能になりました。厚塗りタイプ「X-3」が誕生しました。薄塗りタイプ「X-1」と同じくタイルセルベンの入った無機質左官材でありながら骨材を入れることができ、厚塗りならではのラフな仕上がりが可能になりました。厚塗りタイプ「X-3」が誕生しました。薄塗りタイプ「X-1」と同じくタイルセルベンの入った無機質左官材でありながら骨材を入れることができ、厚塗りならではのラフな仕上がりが可能になりました。09PlastertileX-3多治見教会：X-3

Page 11

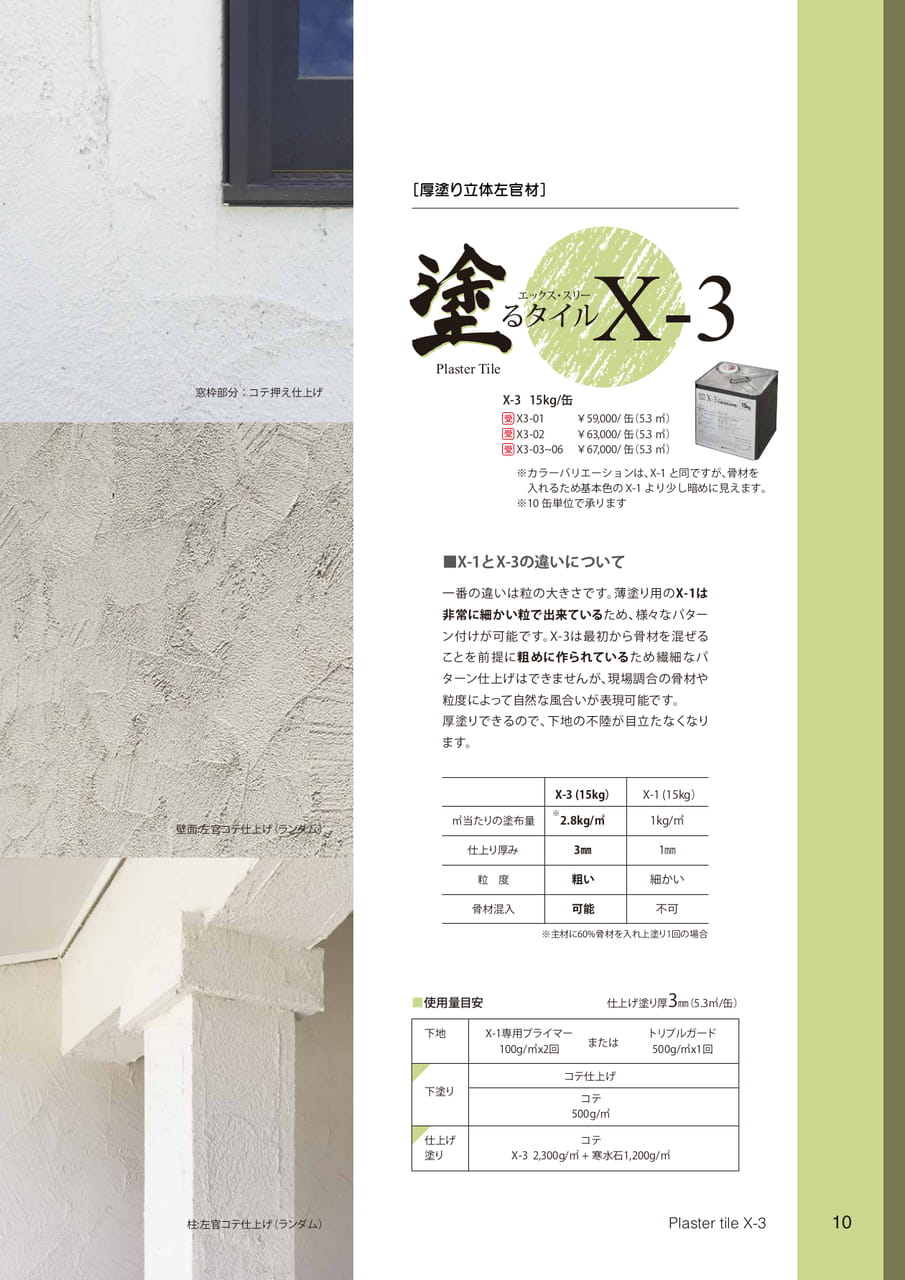

［厚塗り立体左官材］X-3エックス・スリーるタイルPlasterTile窓枠部分：コテ押え仕上げX-315kg/缶受受受X3-01X3-02X3-03~06￥59,000/缶（5.3㎡）￥63,000/缶（5.3㎡）￥67,000/缶（5.3㎡）※カラーバリエーションは、X-1と同ですが、骨材を入れるため基本色のX-1より少し暗めに見えます。※10缶単位で承ります■X-1とX-3の違いについて一番の違いは粒の大きさです。薄塗り用のX-1は非常に細かい粒で出来ているため、様々なパターン付けが可能です。X-3は最初から骨材を混ぜることを前提に粗めに作られているため繊細なパターン仕上げはできませんが、現場調合の骨材や粒度によって自然な風合いが表現可能です。厚塗りできるので、下地の不陸が目立たなくなります。X-3(15kg）X-1(15kg）壁面:左官コテ仕上げ（ランダム）㎡当たりの塗布量※2.8kg/㎡1kg/㎡仕上り厚み3㎜1㎜粒度粗い細かい骨材混入可能不可※主材に60%骨材を入れ上塗り1回の場合■使用量目安仕上げ塗り厚3㎜（5.3㎡/缶）下地X-1専用プライマー100g/㎡x2回またはトリプルガード500g/㎡x1回下塗り仕上げ塗りコテ仕上げコテ500g/㎡コテX-32,300g/㎡+寒水石1,200g/㎡柱:左官コテ仕上げ（ランダム）PlastertileX-310

Page 12

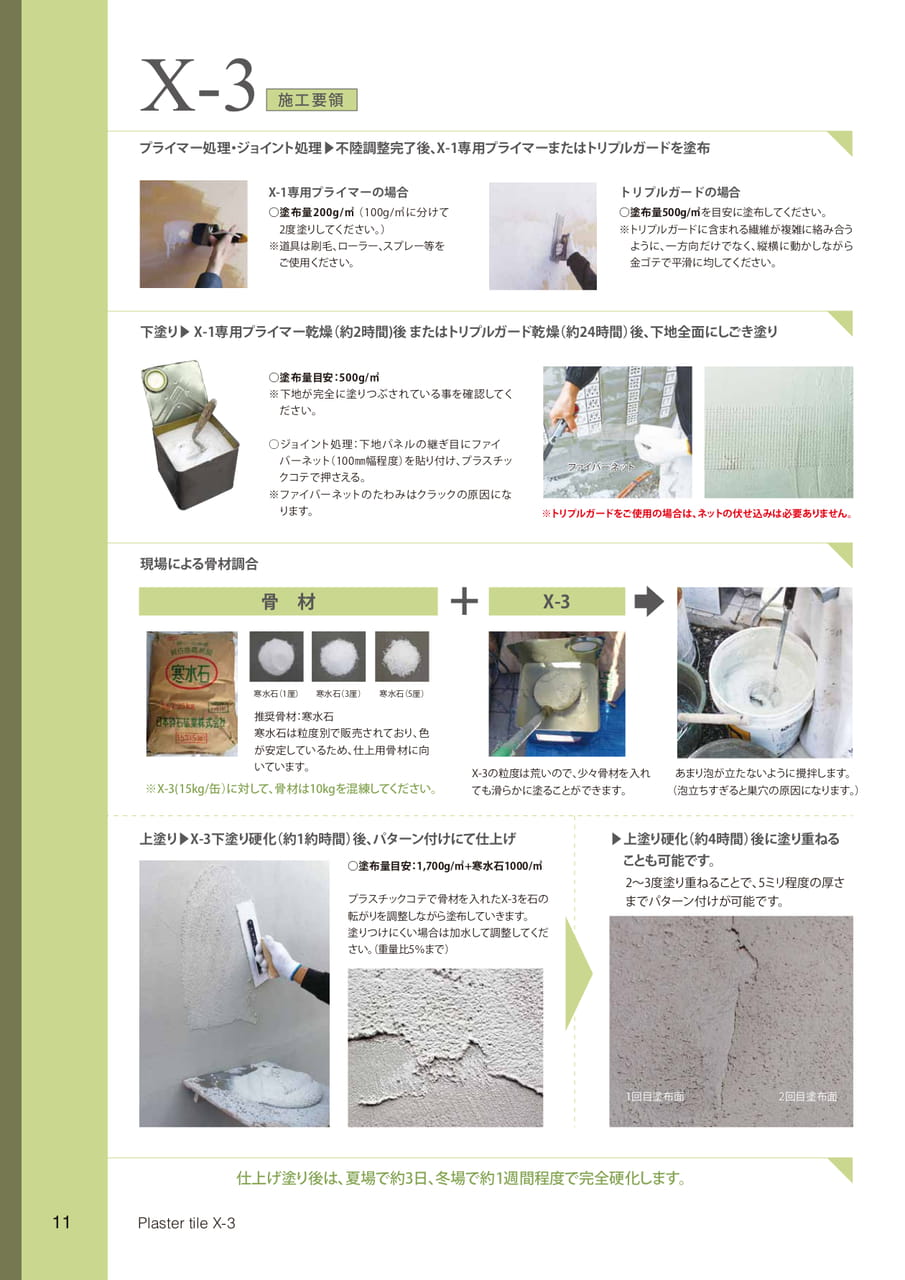

X-3施工要領プライマー処理・ジョイント処理▶不陸調整完了後、X-1専用プライマーまたはトリプルガードを塗布X-1専用プライマーの場合○塗布量200g/㎡（100g/㎡に分けて2度塗りしてください。）※道具は刷毛、ローラー、スプレー等をご使用ください。トリプルガードの場合○塗布量500g/㎡を目安に塗布してください。※トリプルガードに含まれる繊維が複雑に絡み合うように、一方向だけでなく、縦横に動かしながら金ゴテで平滑に均してください。下塗り▶X-1専用プライマー乾燥（約2時間)後またはトリプルガード乾燥（約24時間）後、下地全面にしごき塗り○塗布量目安：500g/㎡※下地が完全に塗りつぶされている事を確認してください。○ジョイント処理：下地パネルの継ぎ目にファイバーネット（100㎜幅程度）を貼り付け、プラスチックコテで押さえる。※ファイバーネットのたわみはクラックの原因になります。ファイバーネット※トリプルガードをご使用の場合は、ネットの伏せ込みは必要ありません。現場による骨材調合+骨材X-3寒水石（1厘）寒水石（3厘）寒水石（5厘）推奨骨材：寒水石寒水石は粒度別で販売されており、色が安定しているため、仕上用骨材に向いています。※X-3(15kg/缶）に対して、骨材は10kgを混練してください。X-3の粒度は荒いので、少々骨材を入れても滑らかに塗ることができます。あまり泡が立たないように攪拌します。（泡立ちすぎると巣穴の原因になります。）上塗り▶X-3下塗り硬化（約1約時間）後、パターン付けにて仕上げ○塗布量目安：1,700g/㎡+寒水石1000/㎡プラスチックコテで骨材を入れたX-3を石の転がりを調整しながら塗布していきます。塗りつけにくい場合は加水して調整してください（。重量比5％まで）▶上塗り硬化（約4時間）後に塗り重ねることも可能です。2～3度塗り重ねることで、5ミリ程度の厚さまでパターン付けが可能です。1回目塗布面2回目塗布面仕上げ塗り後は、夏場で約3日、冬場で約1週間程度で完全硬化します。11PlastertileX-3

Page 13

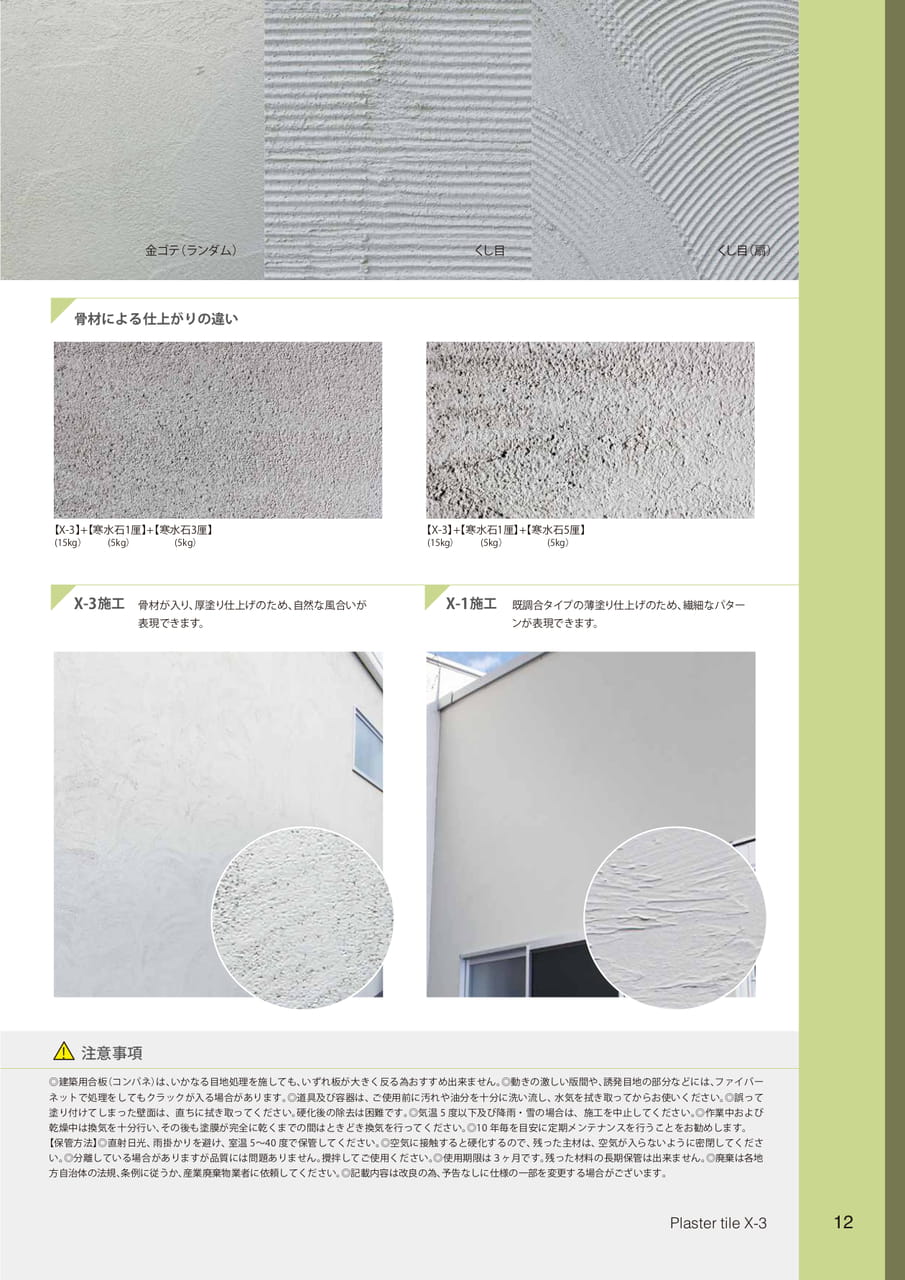

金ゴテ（ランダム）くし目くし目（扇）骨材による仕上がりの違い【X-3】+【寒水石1厘】+【寒水石3厘】(15kg）(5kg）(5kg）【X-3】+【寒水石1厘】+【寒水石5厘】(15kg）(5kg）(5kg）X-3施工骨材が入り、厚塗り仕上げのため、自然な風合いが表現できます。X-1施工既調合タイプの薄塗り仕上げのため、繊細なパターンが表現できます。!注意事項◎建築用合板（コンパネ）は、いかなる目地処理を施しても、いずれ板が大きく反る為おすすめ出来ません。◎動きの激しい版間や、誘発目地の部分などには、ファイバーネットで処理をしてもクラックが入る場合があります。◎道具及び容器は、ご使用前に汚れや油分を十分に洗い流し、水気を拭き取ってからお使いください。◎誤って塗り付けてしまった壁面は、直ちに拭き取ってください。硬化後の除去は困難です。◎気温5度以下及び降雨・雪の場合は、施工を中止してください。◎作業中および乾燥中は換気を十分行い、その後も塗膜が完全に乾くまでの間はときどき換気を行ってください。◎10年毎を目安に定期メンテナンスを行うことをお勧めします。【保管方法】◎直射日光、雨掛かりを避け、室温5～40度で保管してください。◎空気に接触すると硬化するので、残った主材は、空気が入らないように密閉してください。◎分離している場合がありますが品質には問題ありません。攪拌してご使用ください。◎使用期限は３ヶ月です。残った材料の長期保管は出来ません。◎廃棄は各地方自治体の法規、条例に従うか、産業廃棄物業者に依頼してください。◎記載内容は改良の為、予告なしに仕様の一部を変更する場合がございます。PlastertileX-312

Page 14

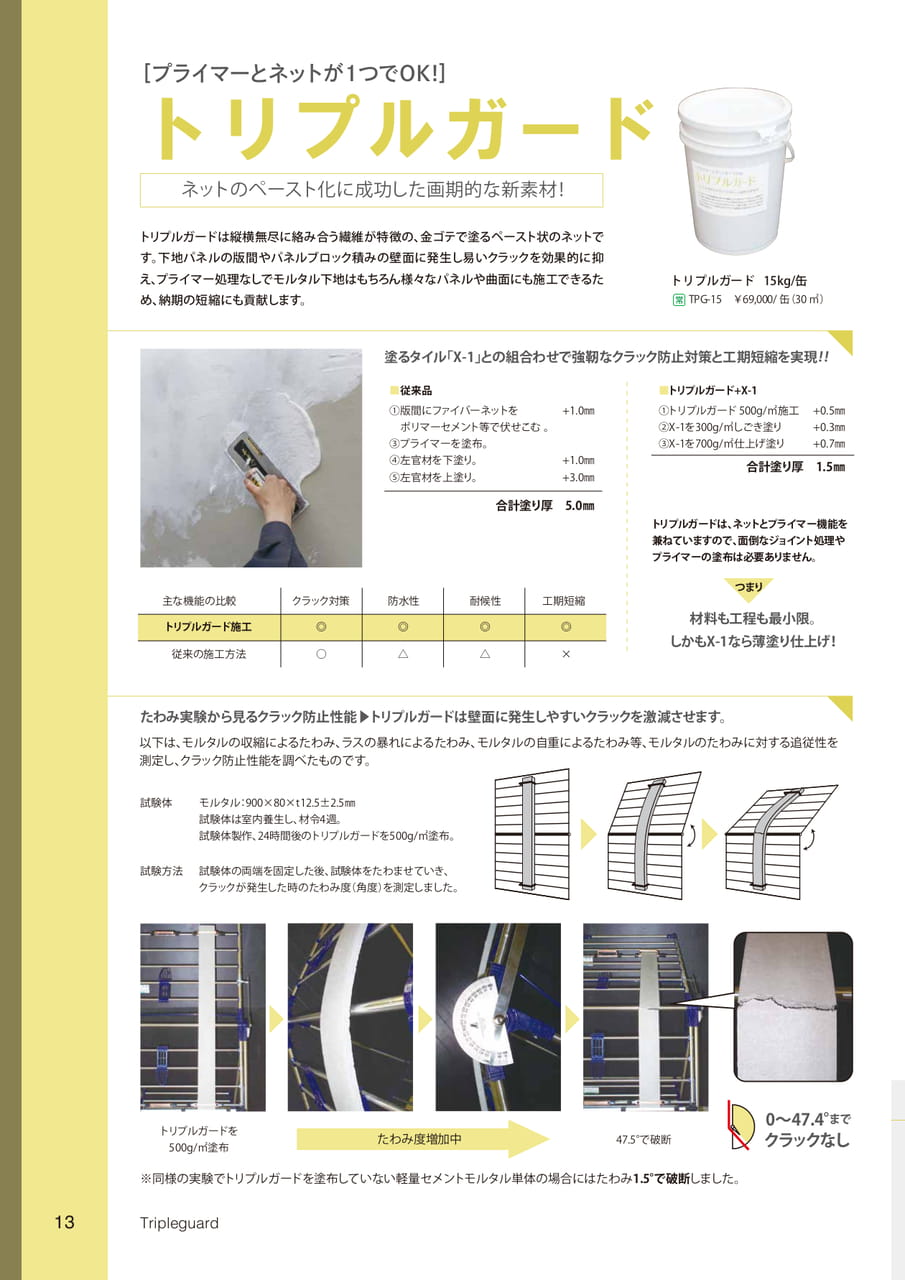

［プライマーとネットが１つでOK!］トリプルガードネットのペースト化に成功した画期的な新素材！トリプルガードは縦横無尽に絡み合う繊維が特徴の、金ゴテで塗るペースト状のネットです。下地パネルの版間やパネルブロック積みの壁面に発生し易いクラックを効果的に抑え、プライマー処理なしでモルタル下地はもちろん様々なパネルや曲面にも施工できるため、納期の短縮にも貢献します。トリプルガード15kg/缶常TPG-15￥69,000/缶（30㎡）塗るタイル「X-1」との組合わせで強靭なクラック防止対策と工期短縮を実現!!■従来品■トリプルガード+X-1①版間にファイバーネットを+1.0㎜①トリプルガード500g/㎡施工+0.5㎜ポリマーセメント等で伏せこむ。②X-1を300g/㎡しごき塗り+0.3㎜③プライマーを塗布。③X-1を700g/㎡仕上げ塗り+0.7㎜④左官材を下塗り。⑤左官材を上塗り。+1.0㎜+3.0㎜合計塗り厚1.5㎜合計塗り厚5.0㎜トリプルガードは、ネットとプライマー機能を兼ねていますので、面倒なジョイント処理やプライマーの塗布は必要ありません。主な機能の比較トリプルガード施工従来の施工方法クラック対策防水性耐候性工期短縮◎○◎△◎△◎×つまり材料も工程も最小限。しかもX-1なら薄塗り仕上げ！たわみ実験から見るクラック防止性能▶トリプルガードは壁面に発生しやすいクラックを激減させます。以下は、モルタルの収縮によるたわみ、ラスの暴れによるたわみ、モルタルの自重によるたわみ等、モルタルのたわみに対する追従性を測定し、クラック防止性能を調べたものです。試験体モルタル：900×80×t12.5±2.5㎜試験体は室内養生し、材令4週。試験体製作、24時間後のトリプルガードを500g/㎡塗布。試験方法試験体の両端を固定した後、試験体をたわませていき、クラックが発生した時のたわみ度（角度）を測定しました。トリプルガードを500g/㎡塗布たわみ度増加中47.5°で破断0～47.4°までクラックなし※同様の実験でトリプルガードを塗布していない軽量セメントモルタル単体の場合にはたわみ1.5°で破断しました。13Tripleguard

Page 15

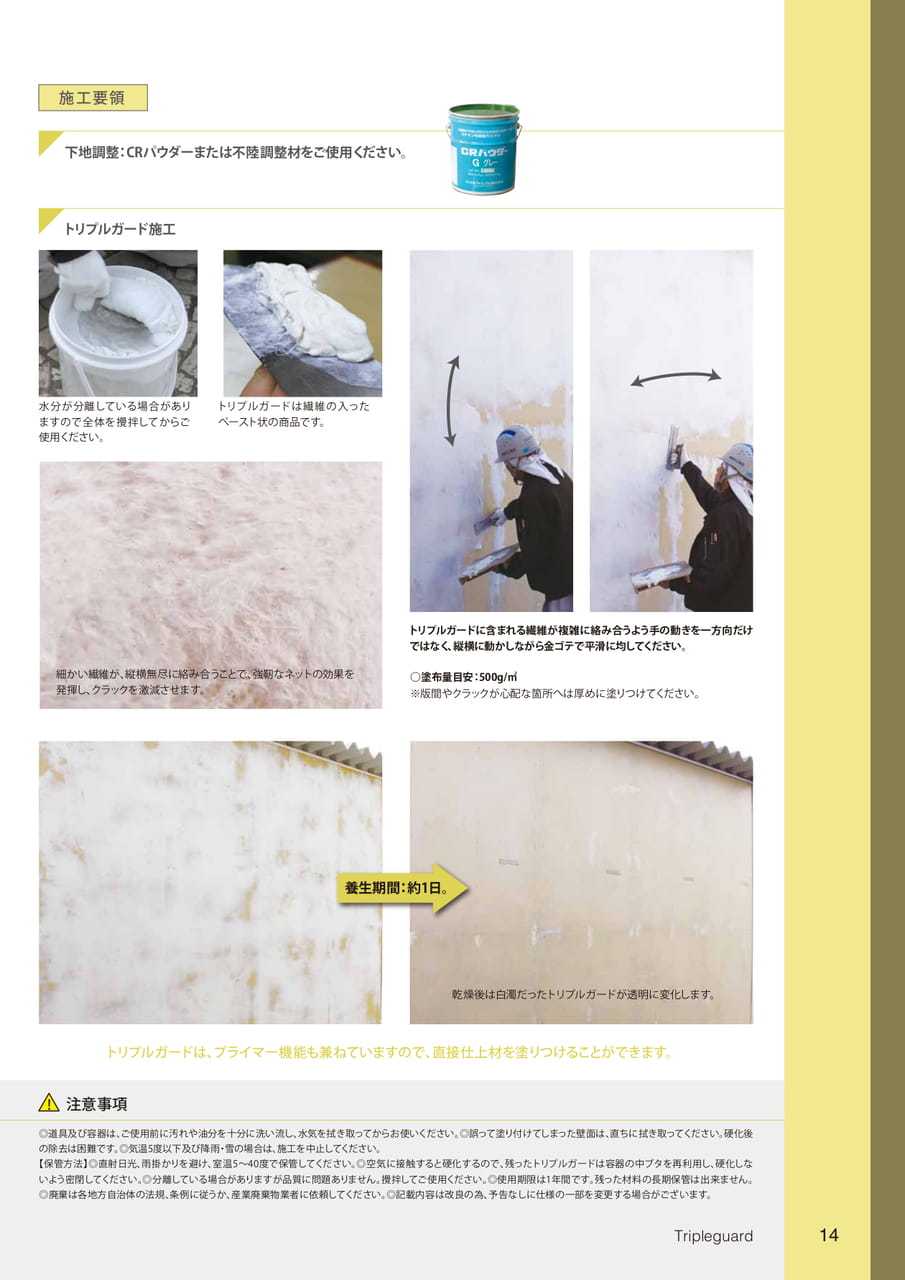

施工要領下地調整：CRパウダーまたは不陸調整材をご使用ください。トリプルガード施工水分が分離している場合がありますので全体を攪拌してからご使用ください。トリプルガードは繊維の入ったペースト状の商品です。トリプルガードに含まれる繊維が複雑に絡み合うよう手の動きを一方向だけではなく、縦横に動かしながら金ゴテで平滑に均してください。細かい繊維が、縦横無尽に絡み合うことで、強靭なネットの効果を発揮し、クラックを激減させます。○塗布量目安：500g/㎡※版間やクラックが心配な箇所へは厚めに塗りつけてください。養生期間：約1日。乾燥後は白濁だったトリプルガードが透明に変化します。トリプルガードは、プライマー機能も兼ねていますので、直接仕上材を塗りつけることができます。!注意事項◎道具及び容器は、ご使用前に汚れや油分を十分に洗い流し、水気を拭き取ってからお使いください。◎誤って塗り付けてしまった壁面は、直ちに拭き取ってください。硬化後の除去は困難です。◎気温5度以下及び降雨・雪の場合は、施工を中止してください。【保管方法】◎直射日光、雨掛かりを避け、室温5～40度で保管してください。◎空気に接触すると硬化するので、残ったトリプルガードは容器の中ブタを再利用し、硬化しないよう密閉してください。◎分離している場合がありますが品質に問題ありません。攪拌してご使用ください。◎使用期限は1年間です。残った材料の長期保管は出来ません。◎廃棄は各地方自治体の法規、条例に従うか、産業廃棄物業者に依頼してください。◎記載内容は改良の為、予告なしに仕様の一部を変更する場合がございます。Tripleguard14

Page 16

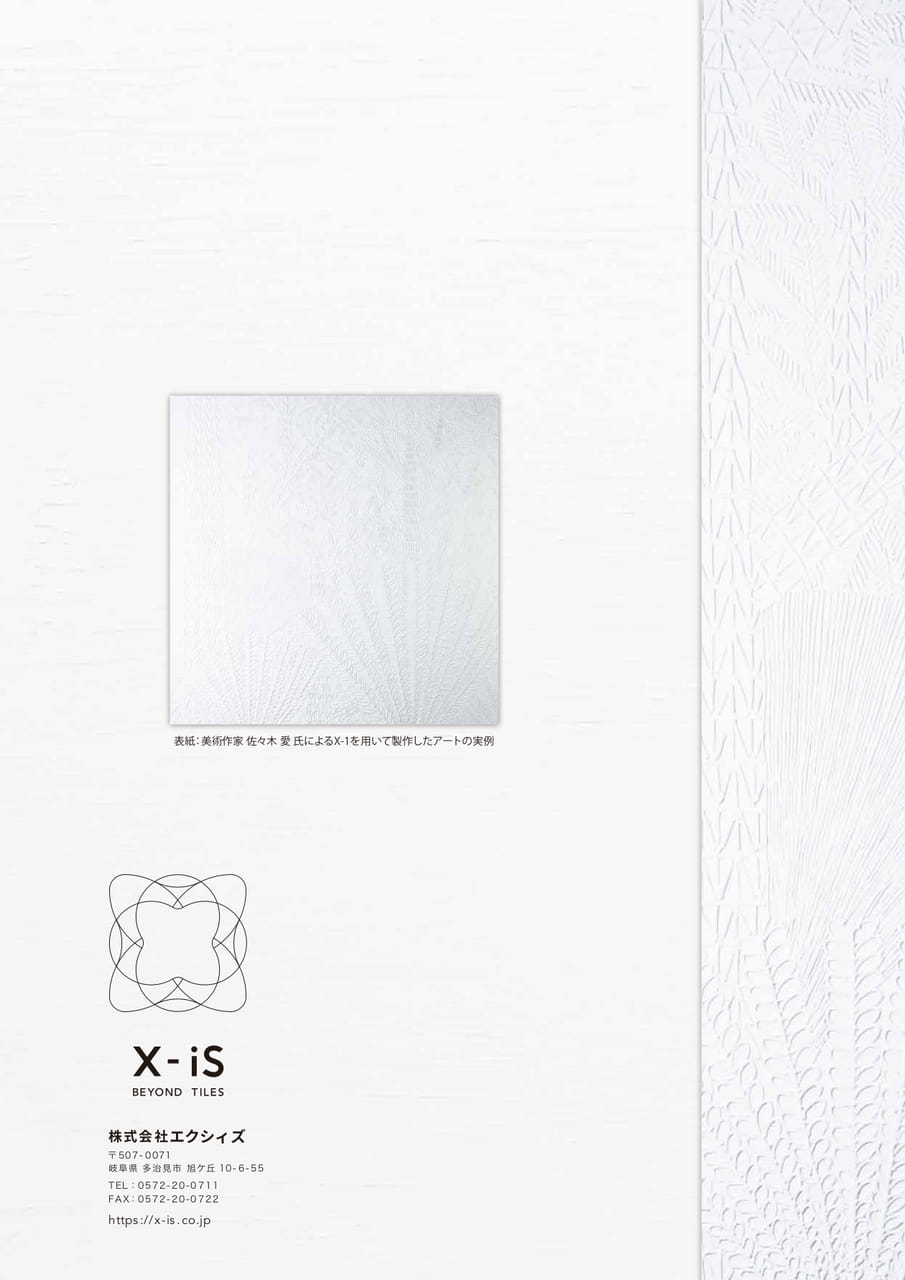

表紙：美術作家佐々木愛氏によるX-1を用いて製作したアートの実例株式会社エクシィズ〒507-0071岐阜県多治見市旭ケ丘10-6-55TEL：0572-20-0711FAX：0572-20-0722https://x-is.co.jp
