Page 01

制作協力：株式会社住宅あんしん保証

Page 02

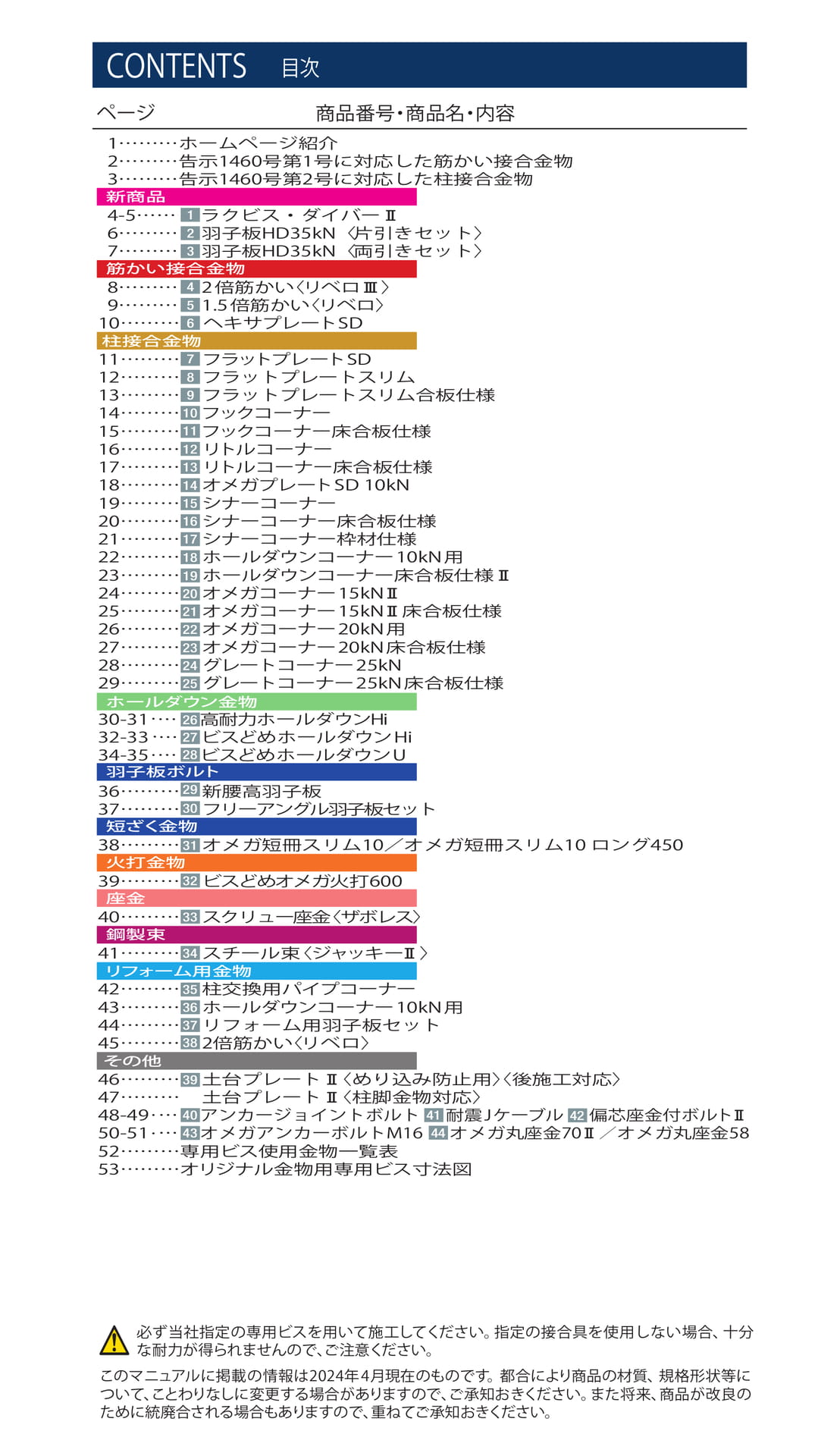

CONTENTS目次ページ商品番号・商品名・内容1………ホームページ紹介2………告示1460号第1号に対応した筋かい接合金物3………告示1460号第2号に対応した柱接合金物新商品4-5………1ラクビス・ダイバーⅡ6………2羽子板HD35kN〈片引きセット〉7………3羽子板HD35kN〈両引きセット〉筋かい接合金物8………42倍筋かい〈リベロⅢ〉9………51.5倍筋かい〈リベロ〉10………6ヘキサプレートSD柱接合金物11………7フラットプレートSD12………8フラットプレートスリム13………9フラットプレートスリム合板仕様14………10フックコーナー15………11フックコーナー床合板仕様16………12リトルコーナー17………13リトルコーナー床合板仕様18………14オメガプレートSD10kN19………15シナーコーナー20………16シナーコーナー床合板仕様21………17シナーコーナー枠材仕様22………18ホールダウンコーナー10kN用23………19ホールダウンコーナー床合板仕様Ⅱ24………20オメガコーナー15kNⅡ25………21オメガコーナー15kNⅡ床合板仕様26………22オメガコーナー20kN用27………23オメガコーナー20kN床合板仕様28………24グレートコーナー25kN29………25グレートコーナー25kN床合板仕様ホールダウン金物30-31.…高耐力ホールダウンHi32-33.26…ビスどめホールダウンHi34-35.27…28ビスどめホールダウンU羽子板ボルト36………29新腰高羽子板37………30フリーアングル羽子板セット短ざく金物38………31オメガ短冊スリム10／オメガ短冊スリム10ロング450火打金物39………32ビスどめオメガ火打600座金40………33スクリュー座金〈ザボレス〉鋼製束41………34スチール束〈ジャッキーⅡ〉リフォーム用金物42………35柱交換用パイプコーナー43………36ホールダウンコーナー10kN用44………37リフォーム用羽子板セット45………382倍筋かい〈リベロ〉その他46………39土台プレートⅡ〈めり込み防止用〉〈後施工対応〉47………土台プレートⅡ〈柱脚金物対応〉48-49.…アンカージョイントボルト耐震Jケーブル偏芯座金付ボルトⅡ50-51.404142…43オメガアンカーボルトM1644オメガ丸座金70Ⅱ／オメガ丸座金5852………専用ビス使用金物一覧表53………オリジナル金物用専用ビス寸法図必ず当社指定の専用ビスを用いて施工してください。指定の接合具を使用しない場合、十分な耐力が得られませんので、ご注意ください。このマニュアルに掲載の情報は2024年4月現在のものです。都合により商品の材質、規格形状等について、ことわりなしに変更する場合がありますので、ご承知おきください。また将来、商品が改良のために統廃合される場合もありますので、重ねてご承知おきください。

Page 03

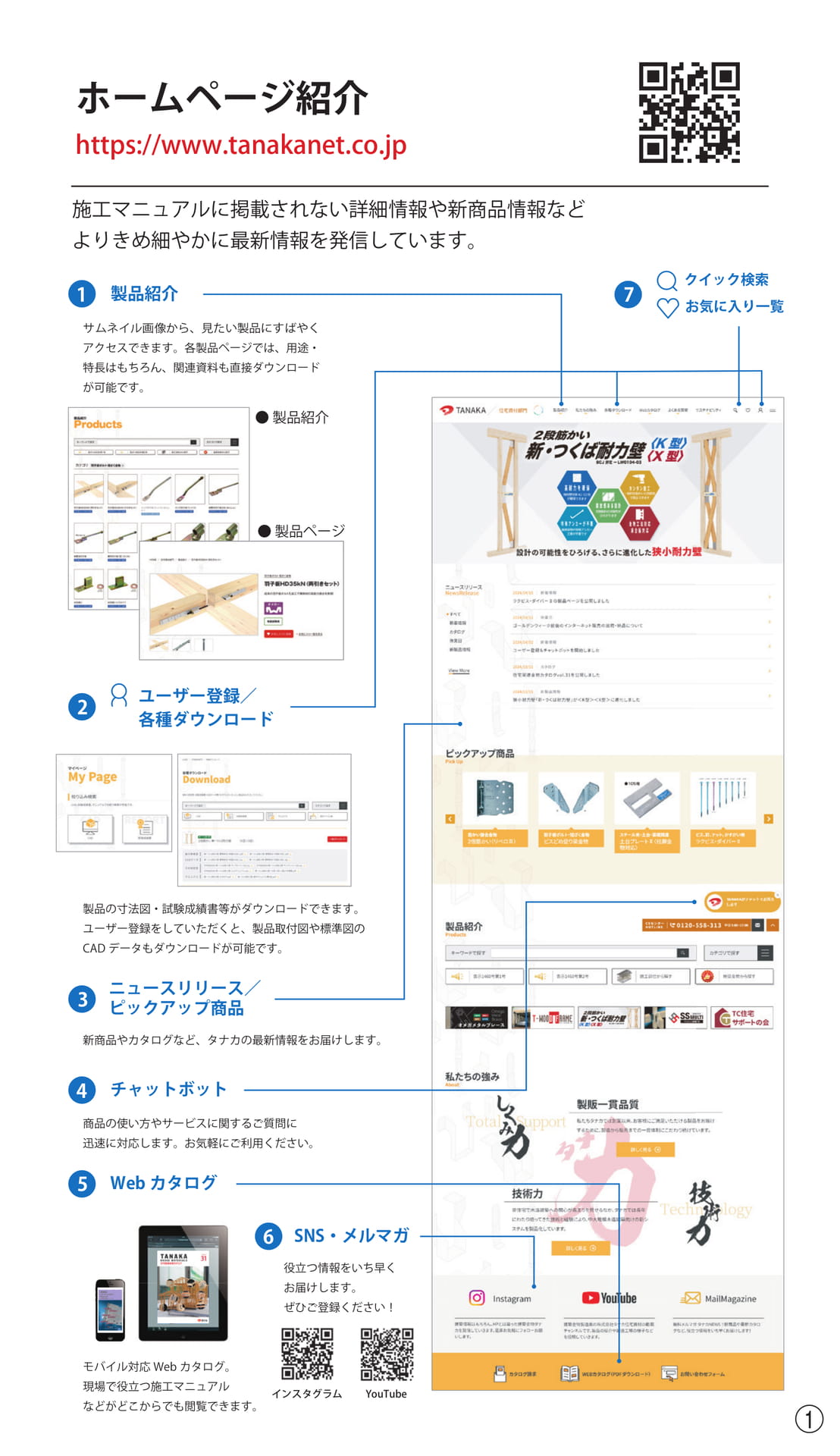

ホームページ紹介https://www.tanakanet.co.jp施工マニュアルに掲載されない詳細情報や新商品情報などよりきめ細やかに最新情報を発信しています。1製品紹介サムネイル画像から、見たい製品にすばやくアクセスできます。各製品ページでは、用途・特長はもちろん、関連資料も直接ダウンロードが可能です。●製品紹介7クイック検索お気に入り一覧●製品ページ2ユーザー登録／各種ダウンロード製品の寸法図・試験成績書等がダウンロードできます。ユーザー登録をしていただくと、製品取付図や標準図のCADデータもダウンロードが可能です。3ニュースリリース／ピックアップ商品新商品やカタログなど、タナカの最新情報をお届けします。4チャットボット商品の使い方やサービスに関するご質問に迅速に対応します。お気軽にご利用ください。5Webカタログ6SNS・メルマガ役立つ情報をいち早くお届けします。ぜひご登録ください！モバイル対応Webカタログ。現場で役立つ施工マニュアルインスタグラムなどがどこからでも閲覧できます。YouTube○1

Page 04

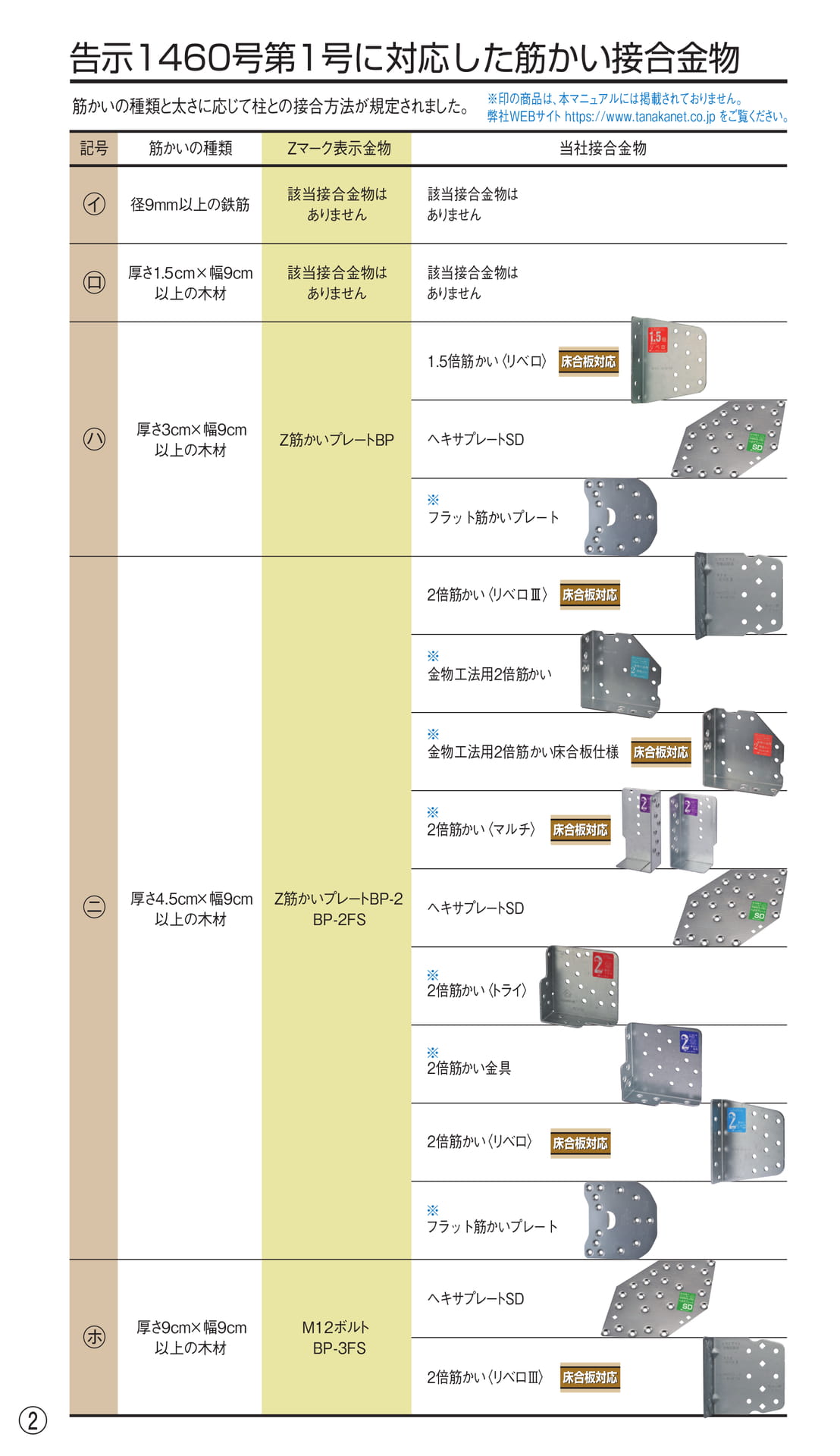

M12ボルト厚さ9cm×幅9cm以上の木材BP-3FS厚さ4.5cm×幅9cm以上の木材Z筋BP-2FSかいプレートBP-2ヘキサプレートSD径9mm以上の鉄筋該当接合金物はありません該当接合金物はありません○イ厚さ1.5cm×幅9cm以上の木材該当接合金物はありません該当接合金物はありません○ロZ筋かいプレートBP厚さ3cm×幅9cm以上の木材○ハ○ニ○ホ筋かいの種類と太さに応じて柱との接合方法が規定されました。フラット筋かいプレート金物工法用2倍筋かいヘキサプレートSD2倍筋かい〈リベロⅢ〉2倍筋かい〈リベロ〉※※2倍筋かい金具※○2※印の商品は、本マニュアルには掲載されておりません。弊社WEBサイトhttps://www.tanakanet.co.jpをご覧ください。告示1460号第1号に対応した筋かい接合金物フラット筋かいプレート※2倍筋かい〈リベロ〉2倍筋かい〈マルチ〉※2倍筋かい〈トライ〉※1.5倍筋かい〈リベロ〉記号筋かいの種類Zマーク表示金物当社接合金物※金物工法用2倍筋かい床合板仕様ヘキサプレートSD

Page 05

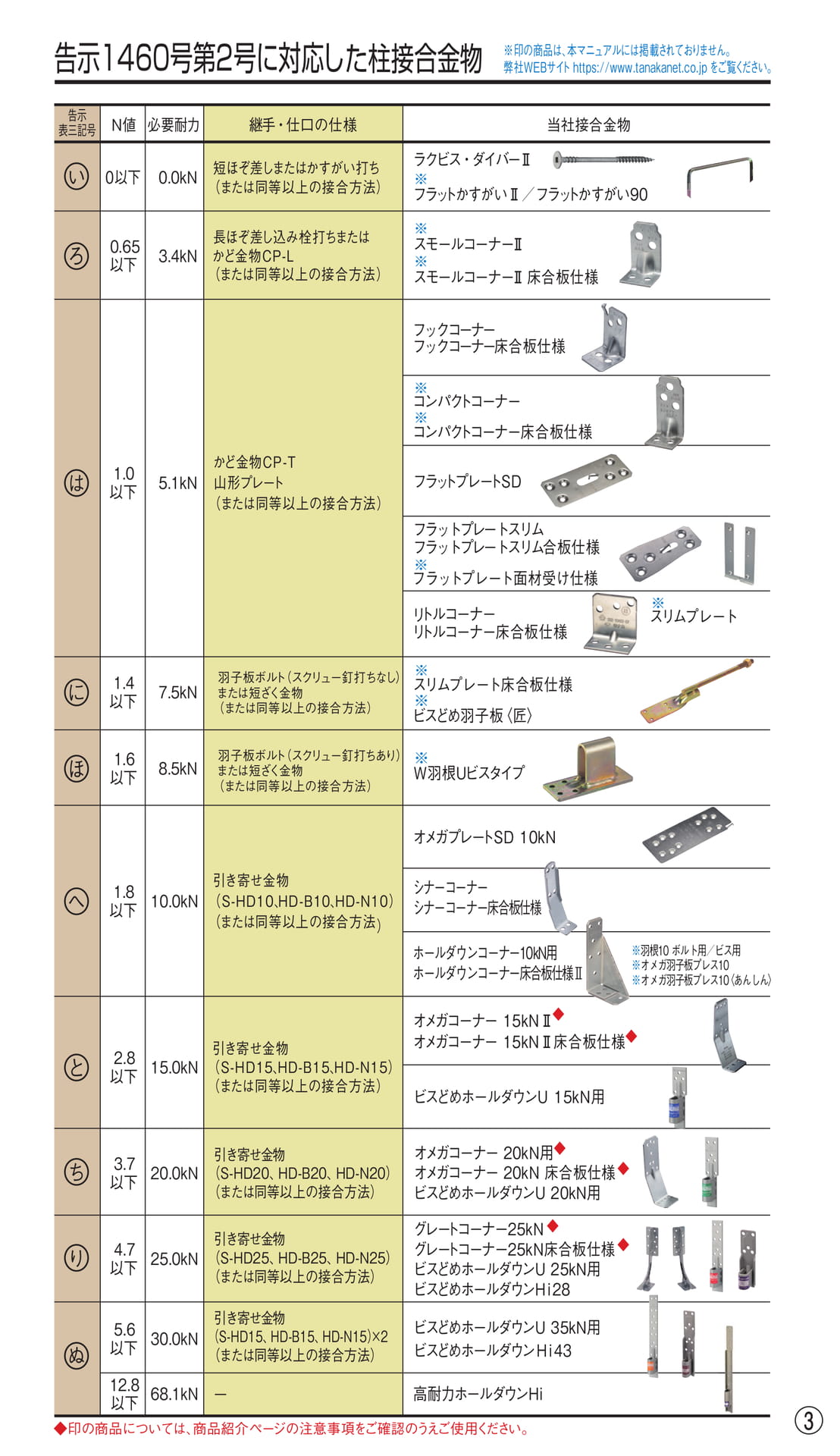

必要耐力継手・仕口の仕様当社接合金物フックコーナーフックコーナー床合板仕様コンパクトコーナーフラットプレートSDリトルコーナーリトルコーナー床合板仕様オメガプレートSD10kN短ほぞ差しまたはかすがい打ち（または同等以上の）引き寄せ金物（S-HD15、HD-B15、HD-N15）（または同等以上の接合方法）引き寄せ金物（S-HD20、HD-B20、HD-N20）（または同等以上の接合方法）引き寄せ金物（S-HD25、HD-B25、HD-N25）（または同等以上の接合方法）引き寄せ金物（S-HD15、HD-B15、HD-N15）×2（または同等以上の接合方法）ー告示表三記号いとちりぬN値0.0kN30.0kN68.1kN25.0kN20.0kN15.0kN0以下スモールコーナーⅡスモールコーナーⅡ床合板仕様長ほぞ差し込み栓打ちまたはかど金物CP-L（または同等以上の接合方法）ろ3.4kN0.65以下かど金物CP-T山形プレート（または同等以上の接合方法）は5.1kN1.0以下引き寄せ金物（S-HD10、HD-B10、HD-N10）（または同等以上の接合方法へ10.0kN1.8以下2.8以下3.7以下4.7以下5.6以下12.8以下ビスどめホールダウンU35kN用ビスどめホールダウンHi43オメガコーナー15kNⅡオメガコーナー15kNⅡ床合板仕様◆◆グレートコーナー25kNグレートコーナー25kN床合板仕様ビスどめホールダウンU25kN用ビスどめホールダウンHi28◆◆羽子板ボルト（スクリュー釘打ちなし）または短ざく金物（または同等以上の接合方法）に7.5kN1.4以下羽子板ボルト（スクリュー釘打ちあり）または短ざく金物（または同等以上の接合方法）ほ8.5kN1.6以下告示1460号第2号に対応した柱接合金物接合方法）○3◆印の商品については、商品紹介ページの注意事項をご確認のうえご使用ください。※印の商品は、本マニュアルには掲載されておりません。弊社WEBサイトhttps://www.tanakanet.co.jpをご覧ください。オメガコーナー20kN用オメガコーナー20kN床合板仕様ビスどめホールダウンU20kN用◆◆ビスどめホールダウンU15kN用高耐力ホールダウンHi※フララクビス・ダイバーⅡットかすがいⅡフラットかすがい90／※※※※※コンパクトコーナー床合板仕様ビスどめ羽子板〈匠〉※W羽根Uビスタイプ※※羽根10ボルト用／ビス用※オメガ羽子板プレス10※オメガ羽子板プレス10〈あんしん〉ホールダウンコーナー10kN用ホールダウンコーナー床合板仕様Ⅱシナーコーナーシナーコーナー床合板仕様フラットプレートスリムフラットプレートスリム合板仕様フラットプレート面材受け仕様※スリムプレート※スリムプレート床合板仕様

Page 06

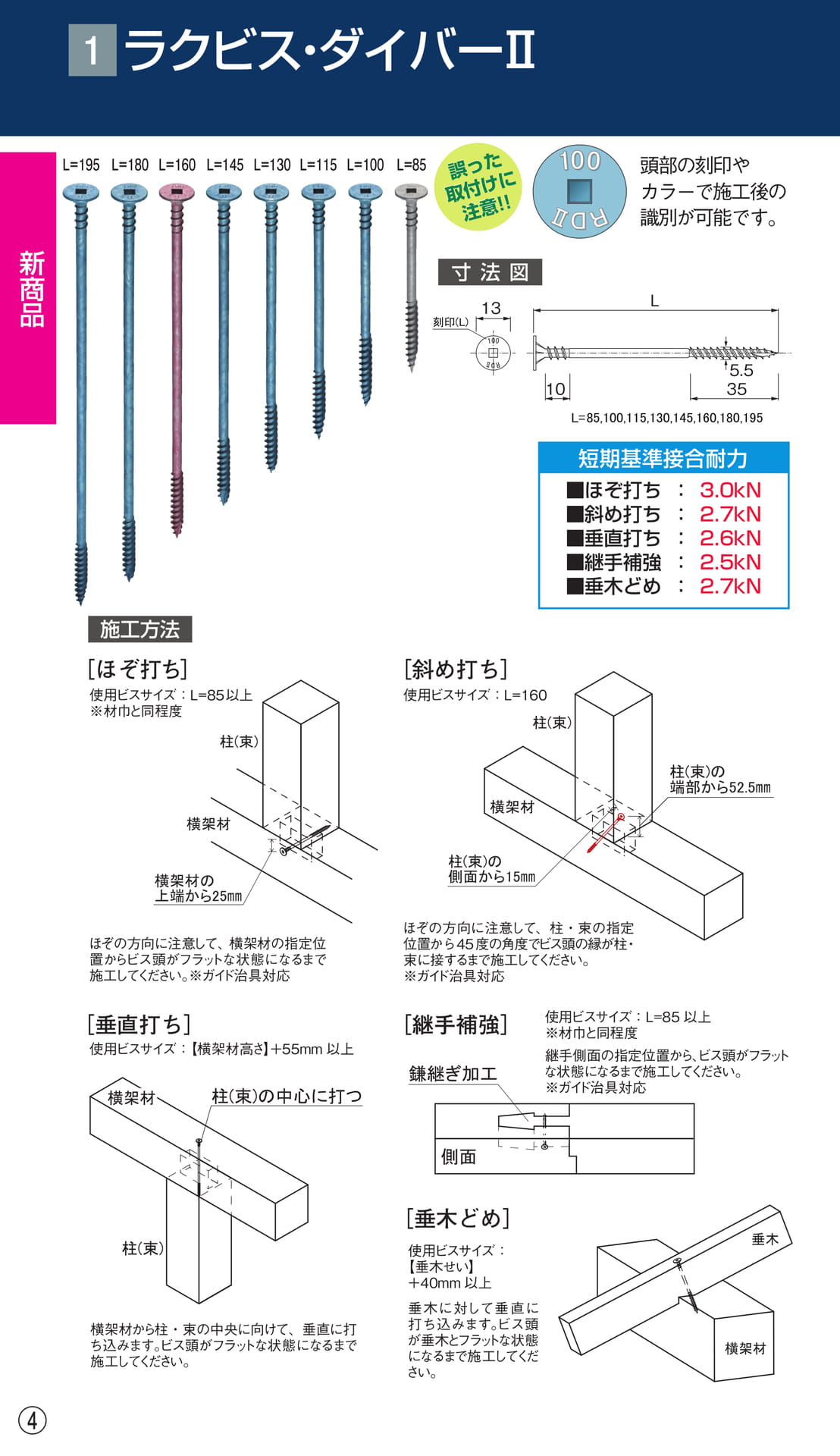

新商1ラクビス・ダイバーⅡL=195L=180L=160L=145L=130L=115L=100L=85誤った取付けに注意!!寸法図13品［ほぞ打ち］［斜め打ち］頭部の刻印やカラーで施工後の識別が可能です。LⅡ105.535短期基準接合耐力■ほぞ打ち：3.0kN■斜め打ち：2.7kN■垂直打ち：2.6kN■継手補強：2.5kN■垂木どめ：2.7kN施工方法使用ビスサイズ：L=85以上※材巾と同程度使用ビスサイズ：L=160ほぞの方向に注意して、横架材の指定位置からビス頭がフラットな状態になるまで施工してください。※ガイド治具対応ほぞの方向に注意して、柱・束の指定位置から45度の角度でビス頭の縁が柱・束に接するまで施工してください。※ガイド治具対応［垂直打ち］使用ビスサイズ：【横架材高さ】＋55mm以上［継手補強］使用ビスサイズ：L=85以上※材巾と同程度継手側面の指定位置から、ビス頭がフラットな状態になるまで施工してください。※ガイド治具対応横架材から柱・束の中央に向けて、垂直に打ち込みます。ビス頭がフラットな状態になるまで施工してください。［垂木どめ］使用ビスサイズ：【垂木せい】＋40mm以上垂木に対して垂直に打ち込みます。ビス頭が垂木とフラットな状態になるまで施工してください。○4

Page 07

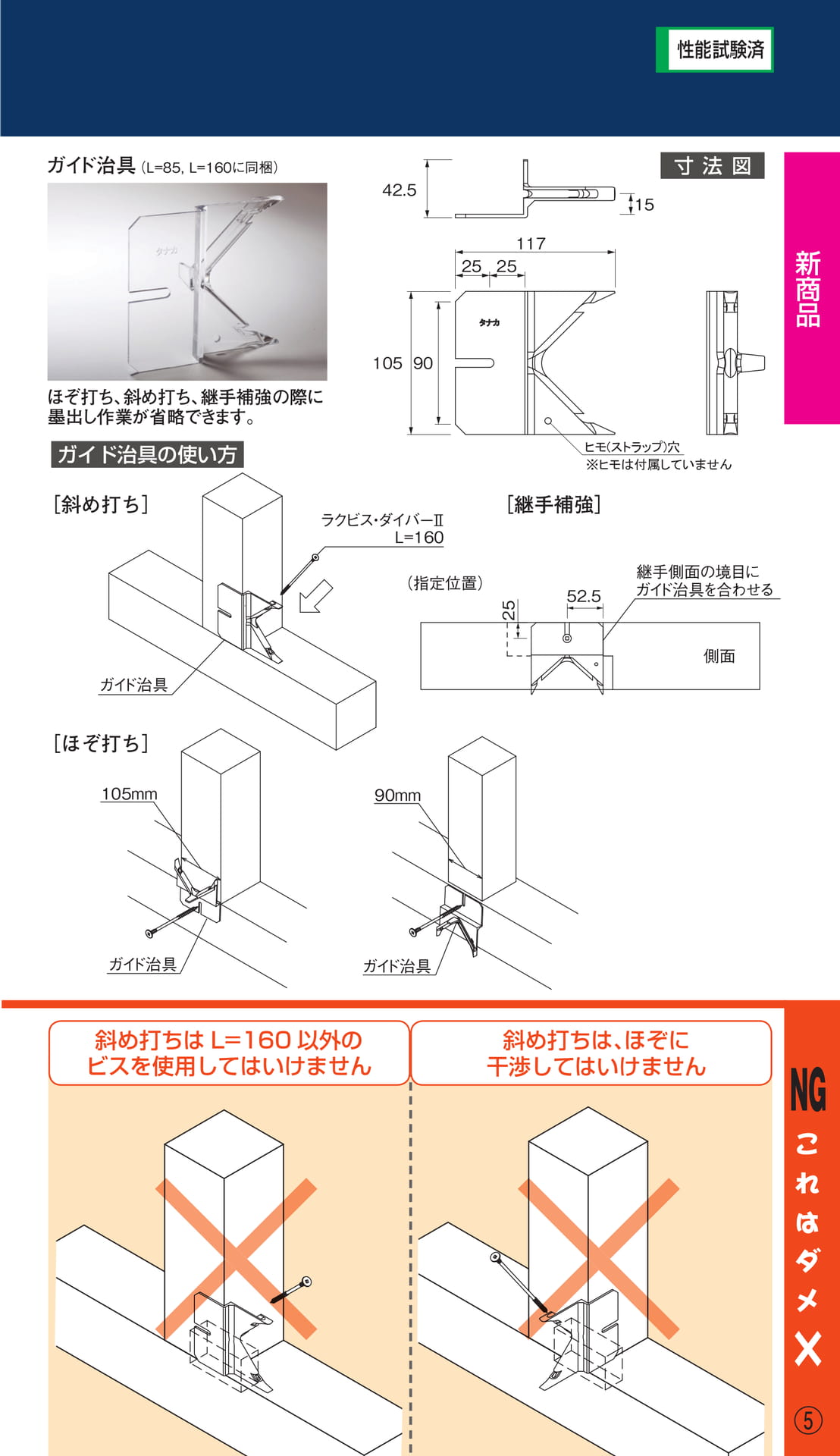

NG×寸法図斜め打ちはL=160以外のビスを使用してはいけません斜め打ちは、ほぞに干渉してはいけませんガイド治具の使い方ガイド治具（L=85,L=160に同梱）性能試験済○5105mmガイド治具ガイド治具ラクビス・ダイバーⅡL=160ガイド治具90mm52.525（指定位置）側面継手側面の境目にガイド治具を合わせるほぞ打ち、斜め打ち、継手補強の際に墨出し作業が省略できます。11725259010542.515新商品［斜め打ち］［ほぞ打ち］［継手補強］

Page 08

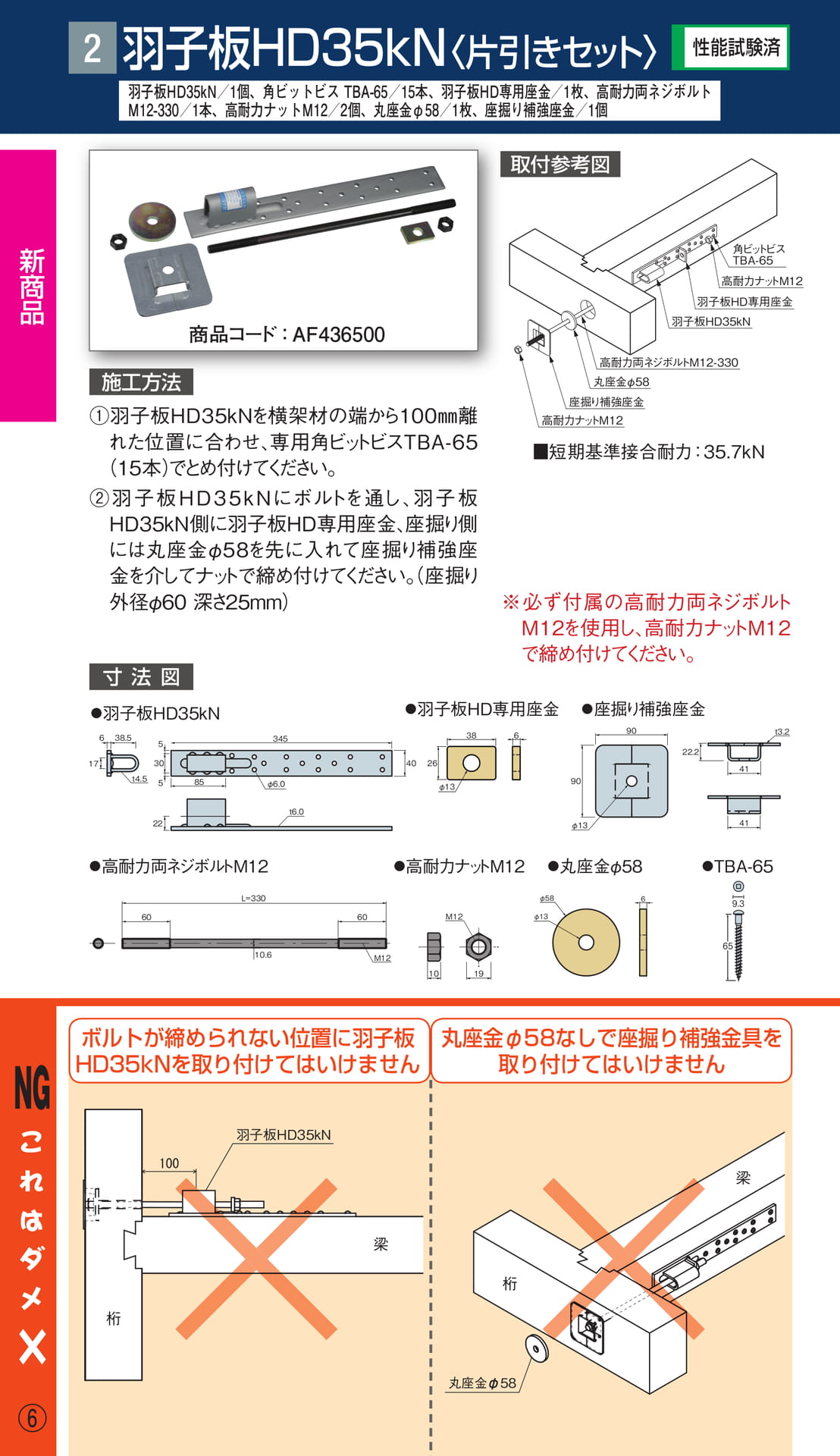

新商品2羽子板HD35kN〈片引きセット〉羽子板HD35kN／1個、角ビットビスTBA-65／15本、羽子板HD専用座金／1枚、高耐力両ネジボルトM12-330／1本、高耐力ナットM12／2個、丸座金φ58／1枚、座掘り補強座金／1個性能試験済取付参考図施工方法①羽子板HD35kNを横架材の端から100㎜離れた位置に合わせ、専用角ビットビスTBA-65（15本）でとめ付けてください。②羽子板HD35kNにボルトを通し、羽子板HD35kN側に羽子板HD専用座金、座掘り側には丸座金φ58を先に入れて座掘り補強座金を介してナットで締め付けてください。（座掘り外径φ60深さ25mm）寸法図●羽子板HD35kN17638.5t4.55305商品コード：AF43650085345φ6.0●羽子板HD専用座金4026φ1338※必ず付属の高耐力両ネジボルトM12を使用し、高耐力ナットM12で締め付けてください。690高耐力両ネジボルトM12-330丸座金φ58座掘り補強座金高耐力ナットM1290羽子板HD35kN22.2角ビットビスTBA-65高耐力ナットM12羽子板HD専用座金■短期基準接合耐力：35.7kN●座掘り補強座金41t3.222t6.0φ1341●高耐力両ネジボルトM12●高耐力ナットM12●丸座金φ58●TBA-65L=330φ5869.36060M12φ1310.6M12651019NGボルトが締められない位置に羽子板HD35kNを取り付けてはいけません羽子板HD35kN丸座金φ58なしで座掘り補強金具を取り付けてはいけません梁梁×○6桁桁丸座金φ58

Page 09

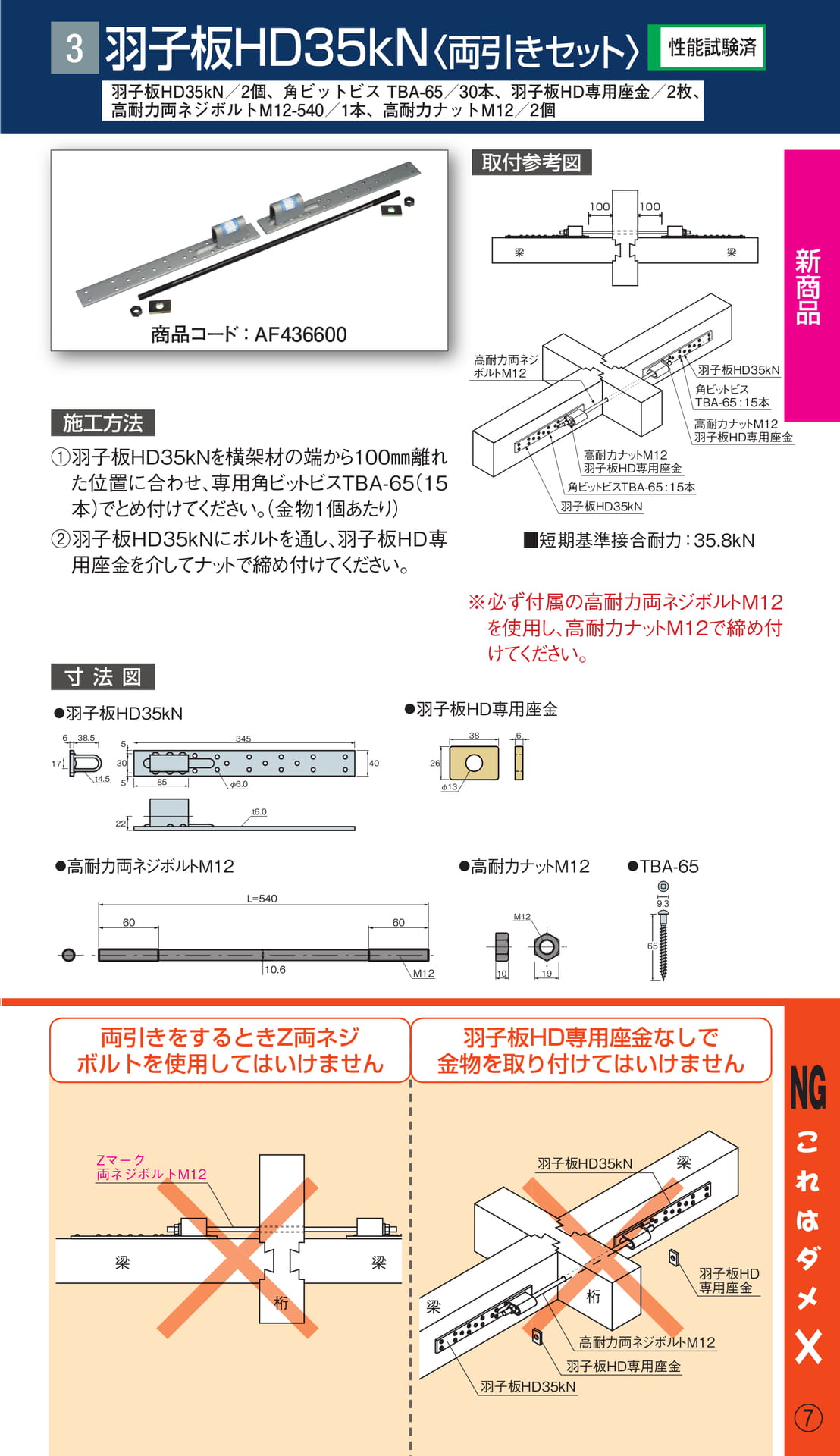

3羽子板HD35kN〈両引きセット〉羽子板HD35kN／2個、角ビットビスTBA-65／30本、羽子板HD専用座金／2枚、高耐力両ネジボルトM12-540／1本、高耐力ナットM12／2個性能試験済取付参考図施工方法商品コード：AF436600①羽子板HD35kNを横架材の端から100㎜離れた位置に合わせ、専用角ビットビスTBA-65（15本）でとめ付けてください。（金物1個あたり）②羽子板HD35kNにボルトを通し、羽子板HD専用座金を介してナットで締め付けてください。寸法図●羽子板HD35kN638.55345※必ず付属の高耐力両ネジボルトM12を使用し、高耐力ナットM12で締め付けてください。38梁高耐力両ネジボルトM12●羽子板HD専用座金6100100高耐力ナットM12羽子板HD専用座金角ビットビスTBA-65:15本羽子板HD35kN梁羽子板HD35kN角ビットビスTBA-65:15本高耐力ナットM12羽子板HD専用座金■短期基準接合耐力：35.8kN新商品17304026t4.5585φ6.0φ1322t6.0●高耐力両ネジボルトM12●高耐力ナットM12●TBA-65L=5406060M129.36510.6M121019両引きをするときZ両ネジボルトを使用してはいけません羽子板HD専用座金なしで金物を取り付けてはいけませんNGZマーク両ネジボルトM12羽子板HD35kN梁梁桁梁梁桁高耐力両ネジボルトM12羽子板HD専用座金羽子板HD35kN羽子板HD専用座金×○7

Page 10

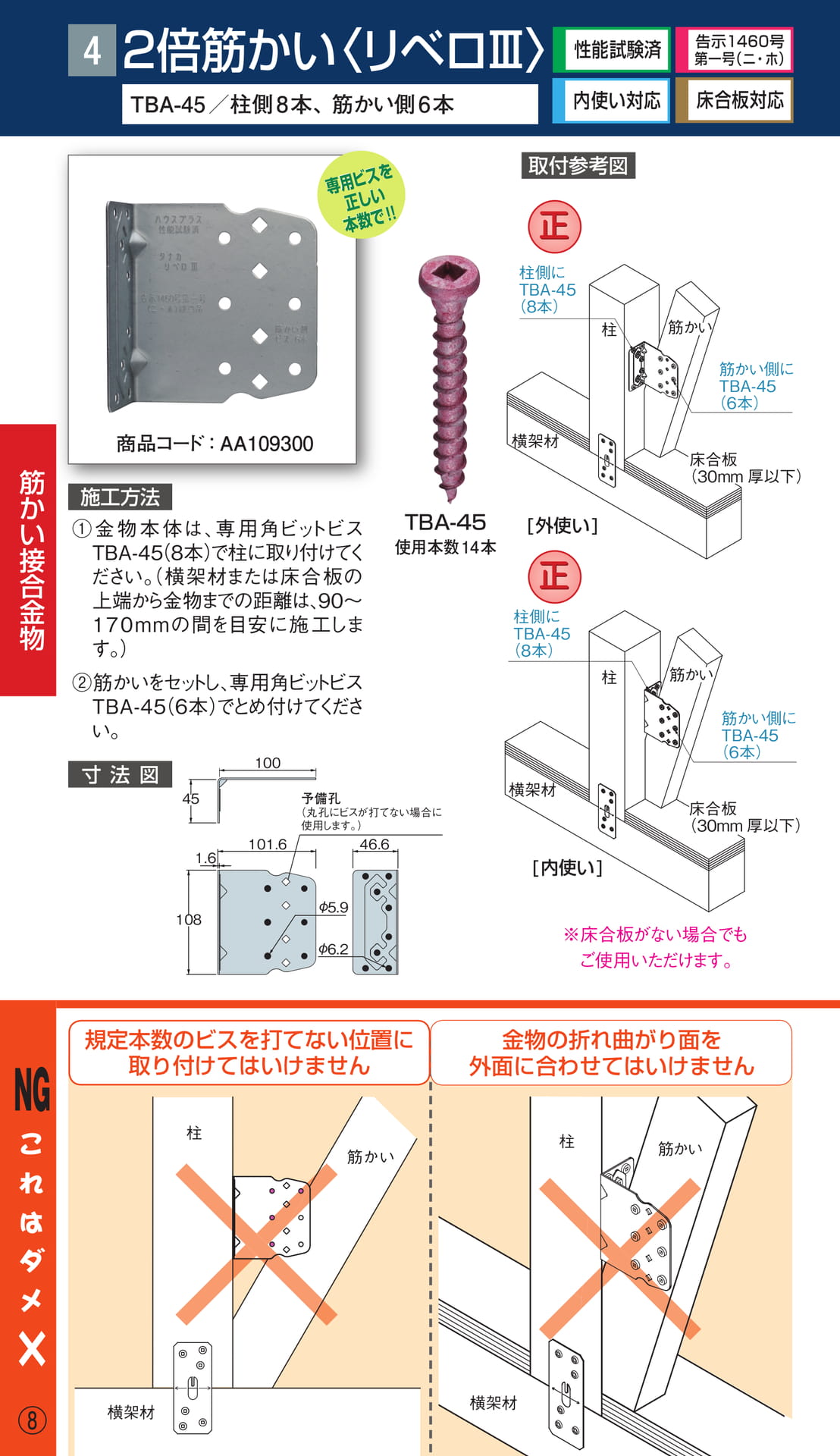

物金合接いか筋×NG2倍筋かい〈リベロⅢ〉TBA-45／柱側8本、筋かい側6本※床合板がない場合でもご使用いただけます。取付参考図専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA109300施工方法寸法図[外使い]性能試験済内使い対応床合板対応正使用本数14本TBA-454○8①金物本体は、専用角ビットビスTBA-45（8本）で柱に取り付けてください。（横架材または床合板の上端から金物までの距離は、90～170mmの間を目安に施工します。）②筋かいをセットし、専用角ビットビスTBA-45（6本）でとめ付けてください。φ45108101.61001.646.65.9φ6.2予備孔（丸孔にビスが打てない場合に使用します。）筋かい側にTBA-45（6本）柱側にTBA-45（8本）床合板（30mm厚以下）筋かい柱横架材柱横架材筋かい柱筋かい横架材取り付けてはいけません規定本数のビスを打てない位置に金物の折れ曲がり面を外面に合わせてはいけません正告示1460号第一号（ニ・ホ）[内使い]柱床合板（30mm厚以下）柱側にTBA-45（8本）筋かい筋かい側にTBA-45（6本）横架材

Page 11

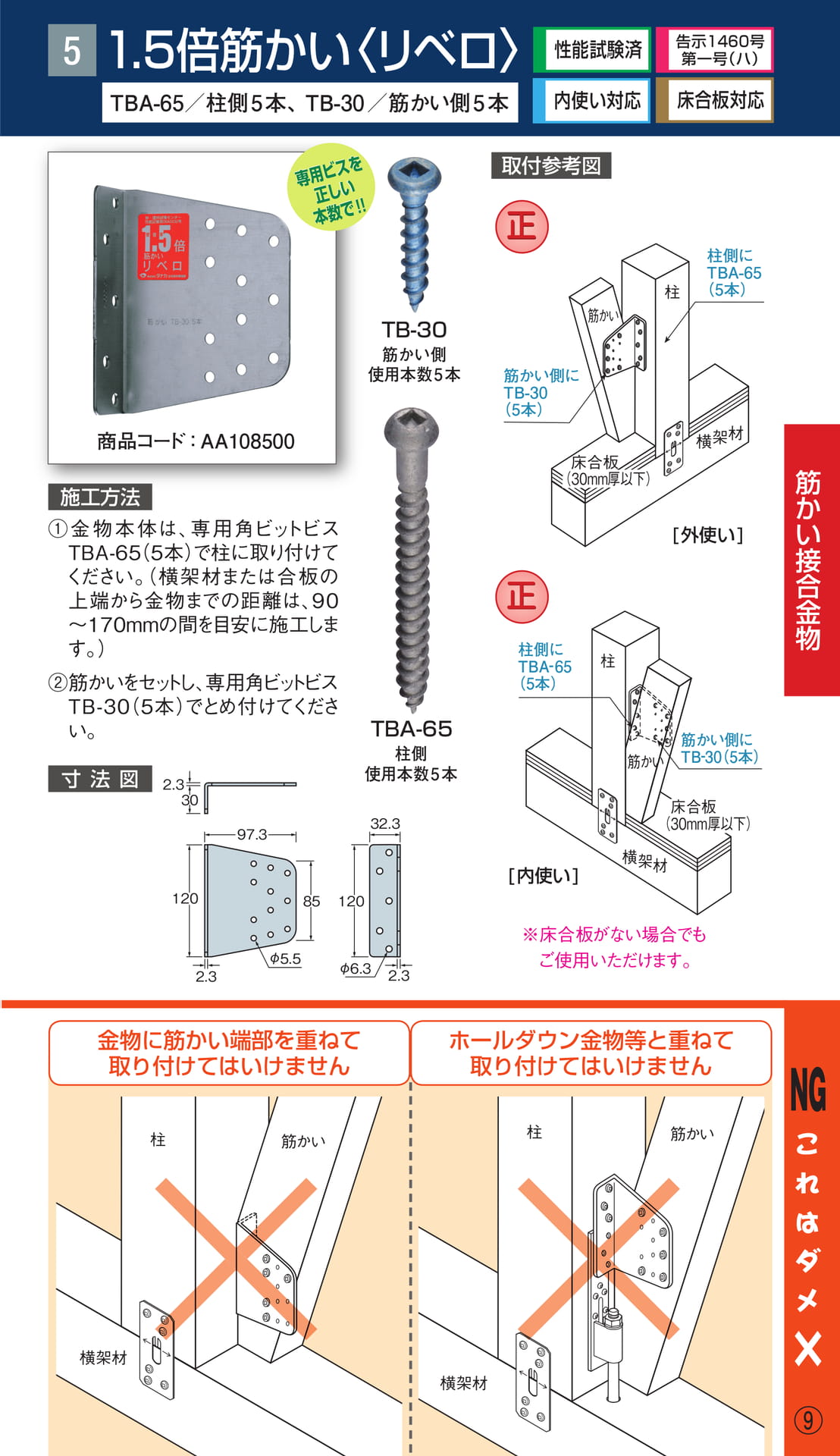

物金合接いか筋NG×※床合板がない場合でもご使用いただけます。施工方法[外使い][内使い]2.332.32.32.3φ5.5φ6.31203097.385120寸法図金物に筋かい端部を重ねて取り付けてはいけませんホールダウン金物等と重ねて取り付けてはいけません取付参考図1.5倍筋かい〈リベロ〉TBA-65／柱側5本、TB-30／筋かい側5本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA108500TB-30TBA-65筋かい側使用本数5本柱側使用本数5本柱横架材筋かい柱横架材筋かい性能試験済内使い対応床合板対応正5○9①金物本体は、専用角ビットビスTBA-65（5本）で柱に取り付けてください。（横架材または合板の上端から金物までの距離は、90～170mmの間を目安に施工します。）②筋かいをセットし、専用角ビットビスTB-30（5本）でとめ付けてください。正柱側にTBA-65（5本）筋かい側にTB-30（5本）柱横架材筋かい（30mm厚以下）床合板柱筋かい横架材柱側にTBA‐65（5本）筋かい側にTB‐30（5本）床合板（30mm厚以下）告示1460号第一号（ハ）

Page 12

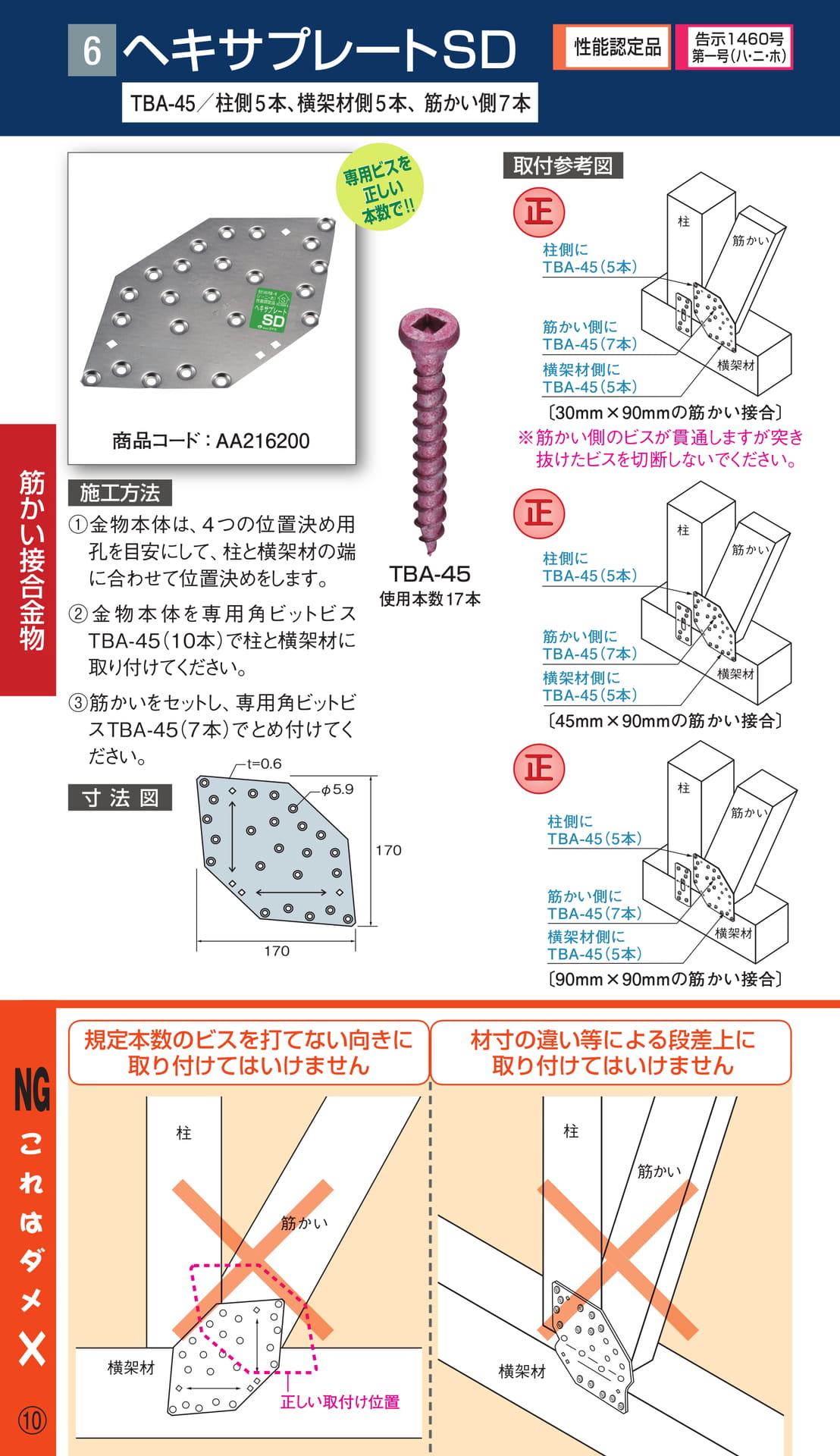

物金合接いか筋×NG商品コード：AA216200①金物本体は、4つの位置決め用孔を目安にして、柱と横架材の端に合わせて位置決めをします。②金物本体を専用角ビットビスTBA-45（10本）で柱と横架材に取り付けてください。③筋かいをセットし、専用角ビットビスTBA-45（7本）でとめ付けてください。ヘキサプレートSDTBA-45／柱側5本、横架材側5本、筋かい側7本専用ビスを正しい本数で!!専用ビスを正しい本数で!!規定本数のビスを打てない向きに取り付けてはいけません材寸の違い等による段差上に取り付けてはいけませんφ5.9170170t=0.6施工方法寸法図使用本数17本TBA-45柱筋かい横架材正しい取付け位置柱横架材筋かい性能認定品告示1460号第一号（ハ・ニ・ホ）○10筋か柱筋かい横架材柱側にTBA-45（5本）筋かい側にTBA-45（7本）横架材側にTBA-45（5本）柱筋かい横架材柱側にTBA-45（5本）筋かい側にTBA-45（7本）横架材側にTBA-45（5本）柱筋かい柱側にTBA-45（5本）筋かい側にTBA-45（7本）横架材側にTBA-45（5本）横架材※筋かい側のビスが貫通しますが突き抜けたビスを切断しないでください。取付参考図正正正〔90mm×90mmの筋かい接合〕〔30mm×90mmの筋かい接合〕〔45mm×90mmの筋かい接合〕6

Page 13

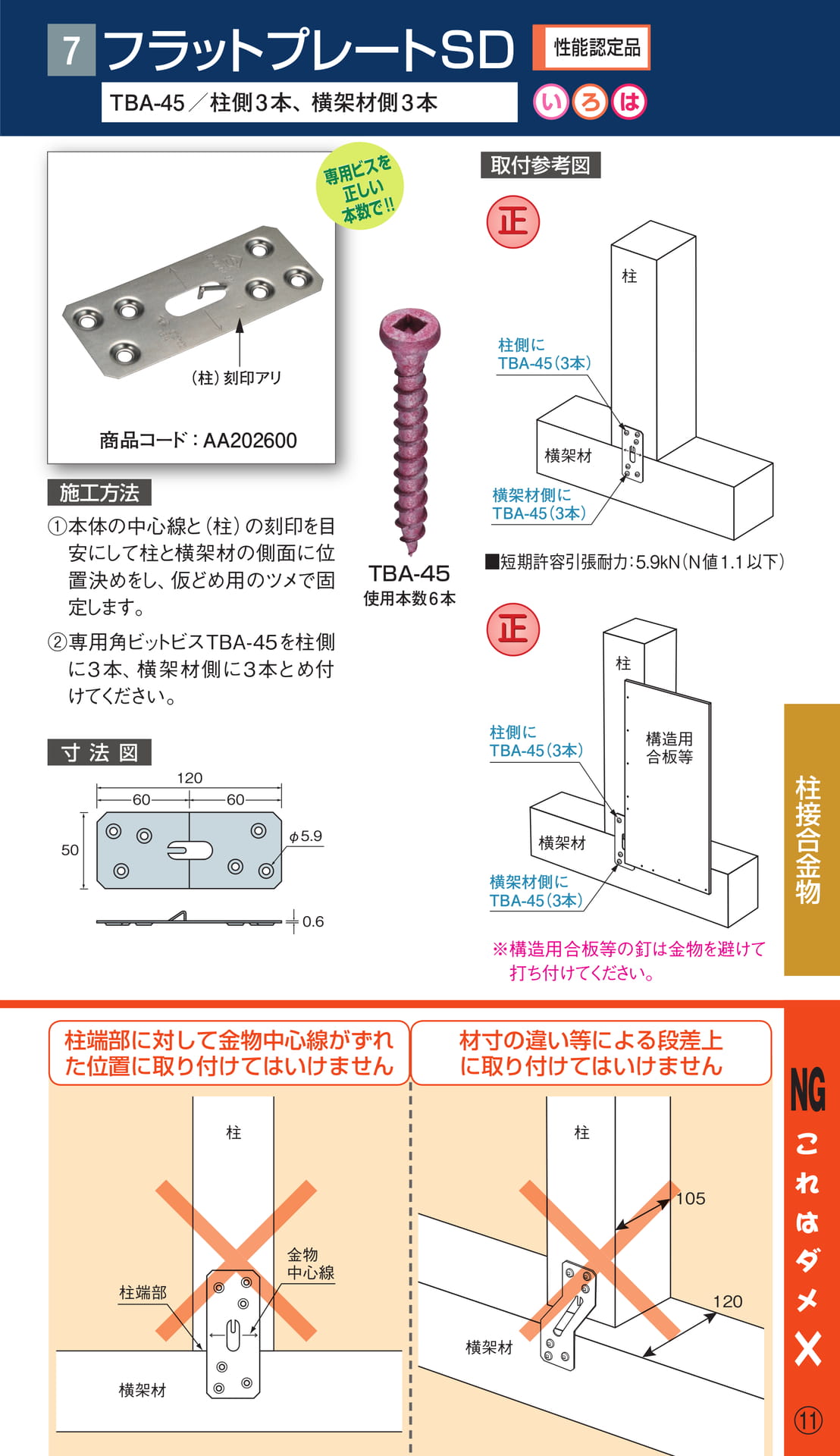

物金合接柱NG×NG×○11フラットプレートSDTBA-45／柱側3本、横架材側3本使用本数6本TBA-45①本体の中心線と（柱）の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。②専用角ビットビスTBA-45を柱側に3本、横架材側に3本とめ付けてください。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA202600※構造用合板等の釘は金物を避けて打ち付けてください。柱端部に対して金物中心線がずれた位置に取り付けてはいけません材寸の違い等による段差上に取り付けてはいけませんφ5.9120500.6取付参考図施工方法寸法図■短期許容引張耐力：5.9kN（N値1.1以下）柱端部金物中心線柱横架材柱横架材105120（柱）刻印アリいろは性能認定品正正柱横架材構造用合板等柱側にTBA-45（3本）横架材側にTBA-45（3本）柱横架材柱側にTBA-45（3本）横架材側にTBA-45（3本）60607105

Page 14

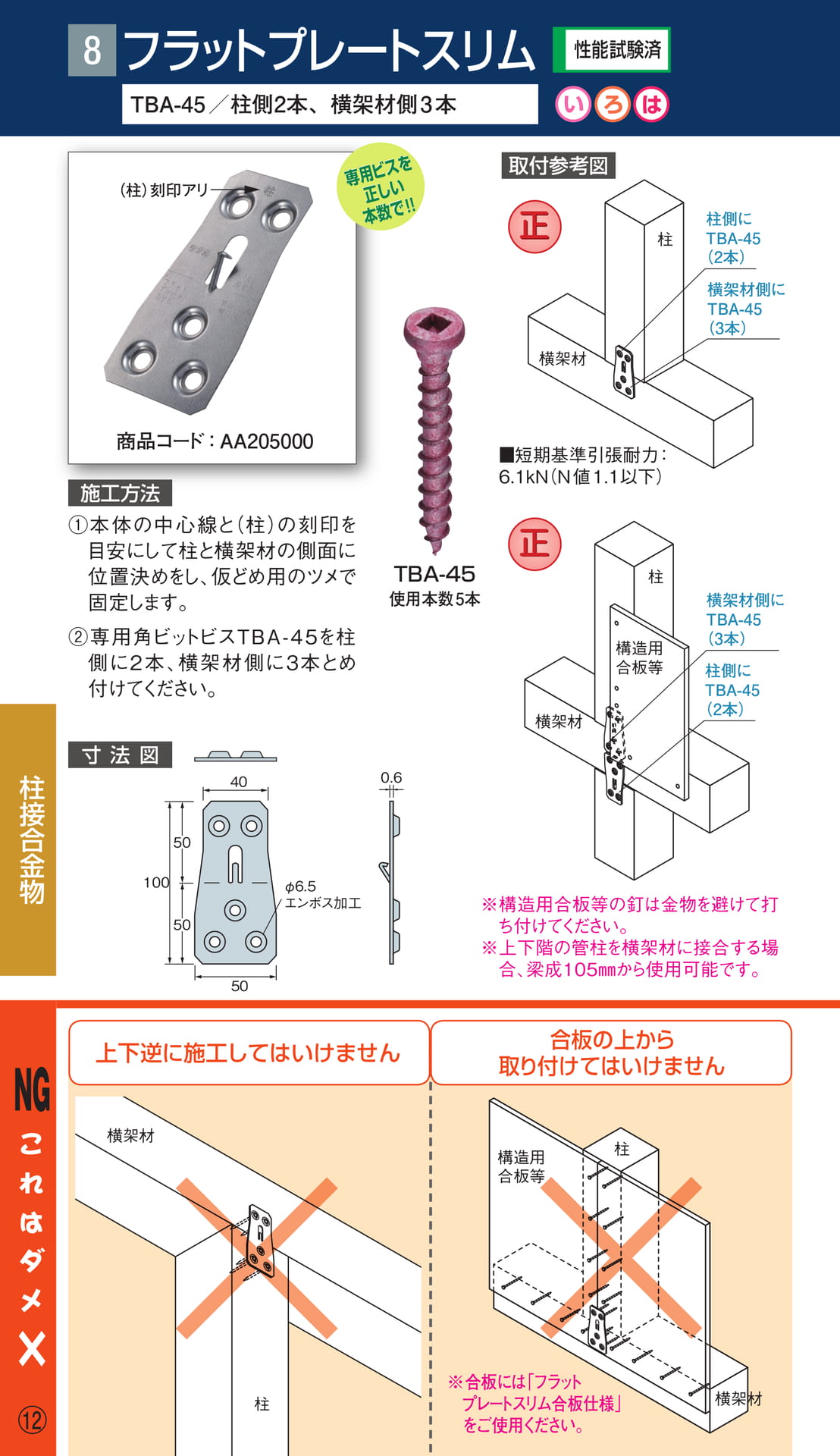

×NG使用本数5本フラットプレートスリムTBA-45／柱側2本、横架材側3本取付参考図専用ビスを正しい本数で!!専用ビスを正しい本数で!!TBA-45施工方法寸法図性能試験済正正商品コード：AA205000①本体の中心線と（柱）の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。②専用角ビットビスTBA-45を柱側に2本、横架材側に3本とめ付けてください。いろは4010050φ6.5エンボス加工※構造用合板等の釘は金物を避けて打ち付けてください。※上下階の管柱を横架材に接合する場合、梁成105㎜から使用可能です。■短期基準引張耐力：6.1kN（N値1.1以下）合板の上から取り付けてはいけません上下逆に施工してはいけません物金合接柱柱構造用合板等横架材柱横架材8○12柱横架材柱側にTBA-45（2本）横架材側にTBA-45（3本）柱横架材構造用合板等柱側にTBA-45（2本）横架材側にTBA-45（3本）合板等※合板には「フラットプレートスリム合板仕様」をご使用ください。（柱）刻印アリ0.65050

Page 15

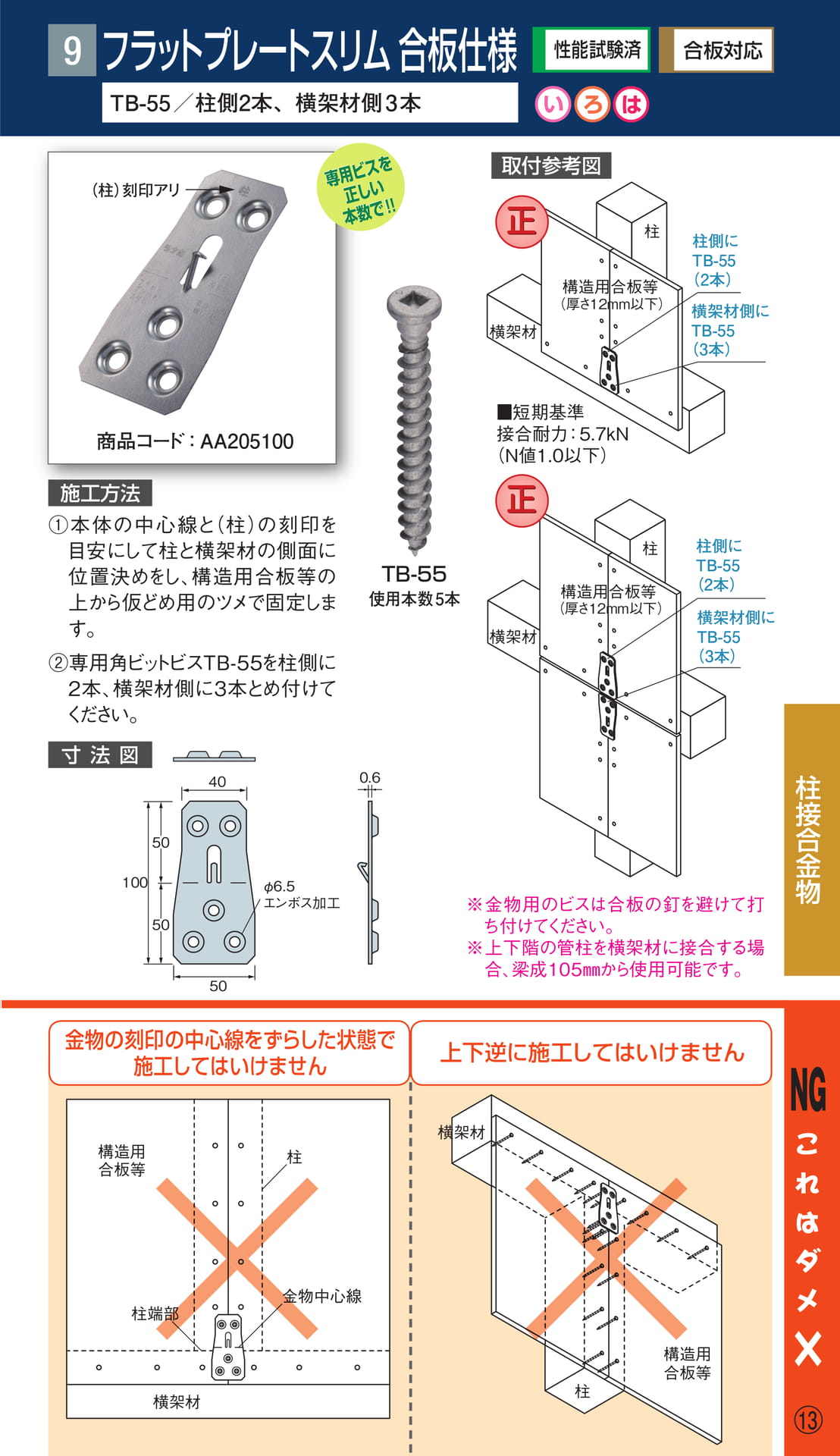

NG×施工方法寸法図取付参考図フラットプレートスリム合板仕様TB-55／柱側2本、横架材側3本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA205100①本体の中心線と（柱）の刻印を目安にして柱と横架材の側面に位置決めをし、構造用合板等の上から仮どめ用のツメで固定します。②専用角ビットビスTB-55を柱側に2本、横架材側に3本とめ付けてください。1004050φ6.5エンボス加工※金物用のビスは合板の釘を避けて打ち付けてください。※上下階の管柱を横架材に接合する場合、梁成105㎜から使用可能です。合板等柱横架材金物中心線柱端部構造用柱構造用合板等横架材使用本数5本TB-55性能試験済いろは■短期基準接合耐力：5.7kN（N値1.0以下）上下逆に施工してはいけません金物の刻印の中心線をずらした状態で施工してはいけません物金合接柱○13合板対応柱横架材構造用合板等（厚さ12mm以下）柱側にTB-55（2本）横架材側にTB-55（3本）柱構造用合板等（厚さ12mm以下）横架材柱側にTB-55（2本）横架材側にTB-55（3本）正正柱端部金物中心線（柱）刻印アリ50500.69

Page 16

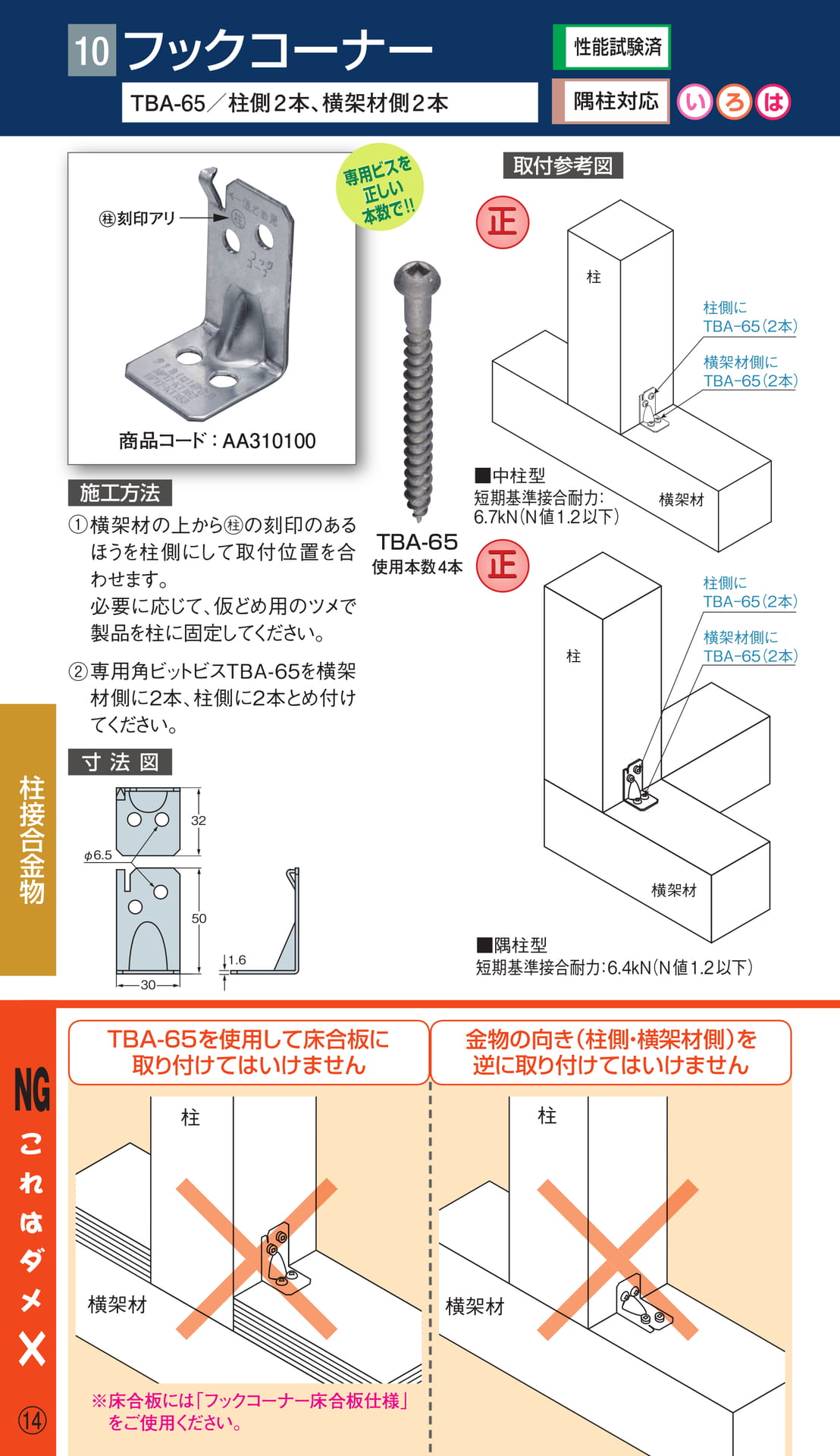

×NG商品コード：AA310100①②フックコーナーTBA-65／柱側2本、横架材側2本専用ビスを正しい本数で!!専用ビスを正しい本数で!!施工方法寸法図使用本数4本TBA-65いろは性能試験済横架材の上から◯の刻印のあるほうを柱側にして取付位置を合わせます。必要に応じて、仮どめ用のツメで製品を柱に固定してください。専用角ビットビスTBA-65を横架材側に2本、柱側に2本とめ付けてください。TBA-65を使用して床合板に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません柱取付参考図10○14※床合板には「フックコーナー床合板仕様」をご使用ください。3050321.6φ6.5正正柱横架材横架材柱隅柱対応■中柱型短期基準接合耐力：6.7kN（N値1.2以下）■隅柱型短期基準接合耐力：6.4kN（N値1.2以下）物金合接柱柱柱柱側にTBA-65（2本）横架材側にTBA-65（2本）柱側にTBA-65（2本）横架材側にTBA-65（2本）横架材横架材○柱刻印アリ○柱刻印アリ

Page 17

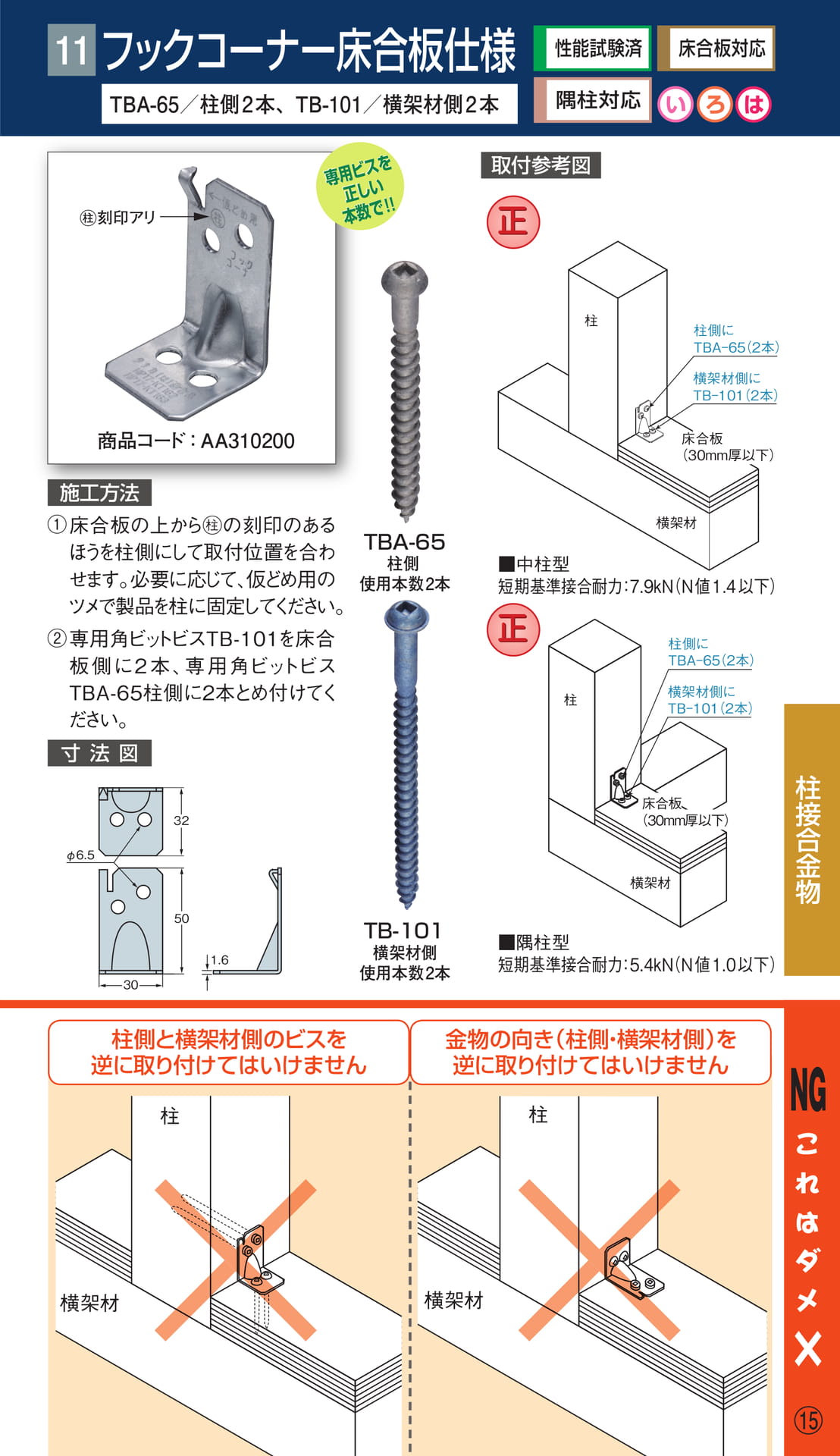

NG×NG×物金合接柱①床合板の上から◯の刻印のあるほうを柱側にして取付位置を合わせます。必要に応じて、仮どめ用のツメで製品を柱に固定してください。②専用角ビットビスTB-101を床合板側に2本、専用角ビットビスTBA-65柱側に2本とめ付けてください。使用本数2本TBA-65使用本数2本TB-101柱フックコーナー床合板仕様TBA-65／柱側2本、TB-101／横架材側2本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA310200取付参考図施工方法寸法図柱横架材柱横架材正正11○15柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません3050321.6φ6.5床合板対応性能試験済いろは柱横架材床合板（30mm厚以下）柱横架材柱側にTBA-65（2本）横架材側にTB-101（2本）柱側にTBA-65（2本）横架材側にTB-101（2本）隅柱対応■中柱型短期基準接合耐力：7.9kN（N値1.4以下）■隅柱型短期基準接合耐力：5.4kN（N値1.0以下）柱側横架材側床合板（30mm厚以下）○柱刻印アリ

Page 18

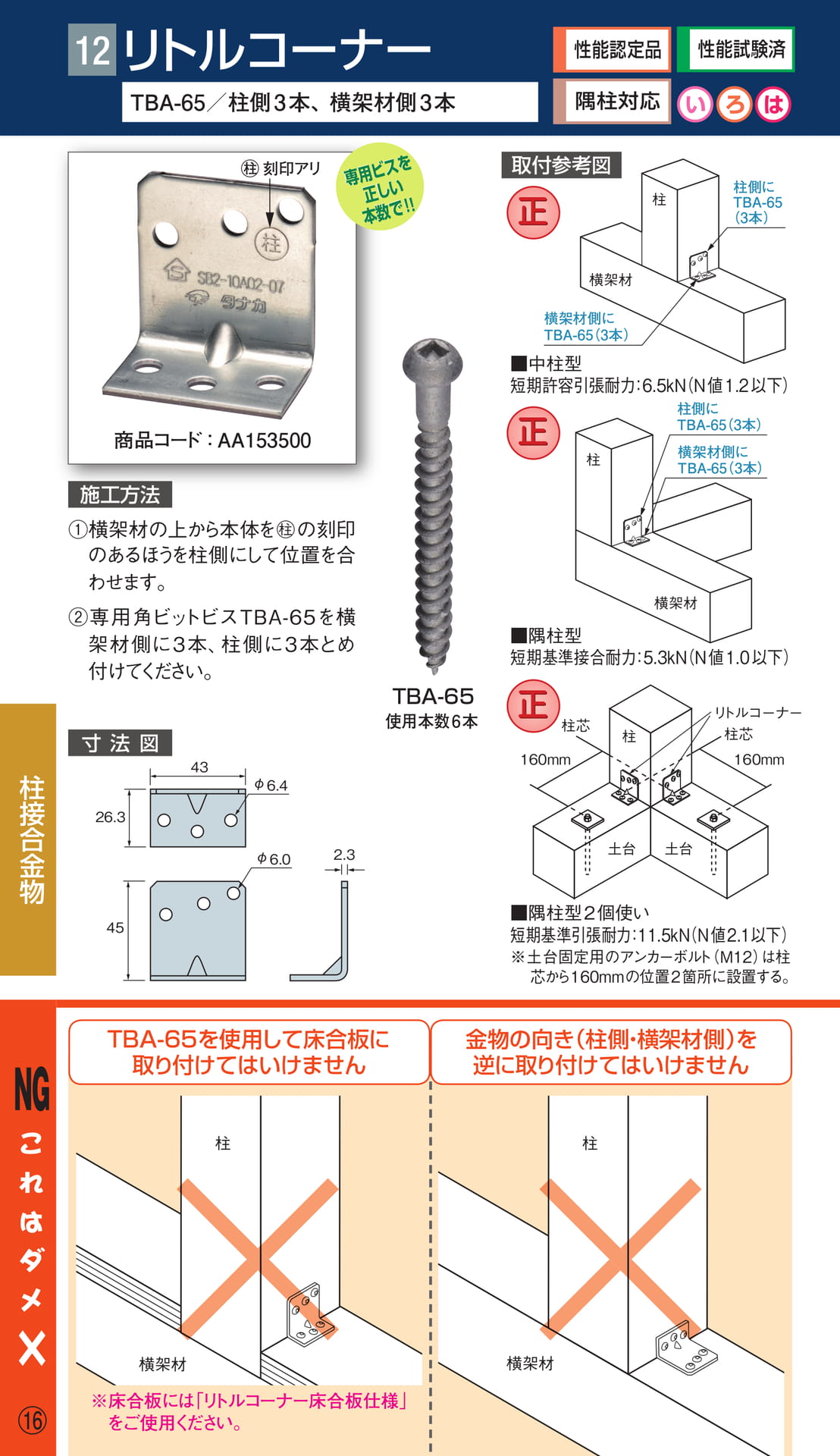

物金合接柱×NGTBA-65使用本数6本①横架材の上から本体を○柱の刻印のあるほうを柱側にして位置を合わせます。②専用角ビットビスTBA-65を横架材側に3本、柱側に3本とめ付けてください。リトルコーナーTBA-65／柱側3本、横架材側3本専用ビスを正しい本数で!!専用ビスを正しい本数で!!TBA-65を使用して床合板に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません※床合板には「リトルコーナー床合板仕様」をご使用ください。26.34543φ6.4φ6.0施工方法寸法図商品コード：AA153500■中柱型短期許容引張耐力：6.5kN（N値1.2以下）■隅柱型短期基準接合耐力：5.3kN（N値1.0以下）■隅柱型2個使い短期基準引張耐力：11.5kN（N値2.1以下）※土台固定用のアンカーボルト（M12）は柱芯から160mmの位置2箇所に設置する。取付参考図柱横架材柱横架材○柱刻印アリいろ隅柱対応は性能認定品性能試験済正正正2.312○16160mm160mm柱芯柱芯柱土台土台リトルコーナー柱横架材柱側にTBA-65（3本）横架材側にTBA-65（3本）柱横架材柱側にTBA-65（3本）横架材側にTBA-65（3本）

Page 19

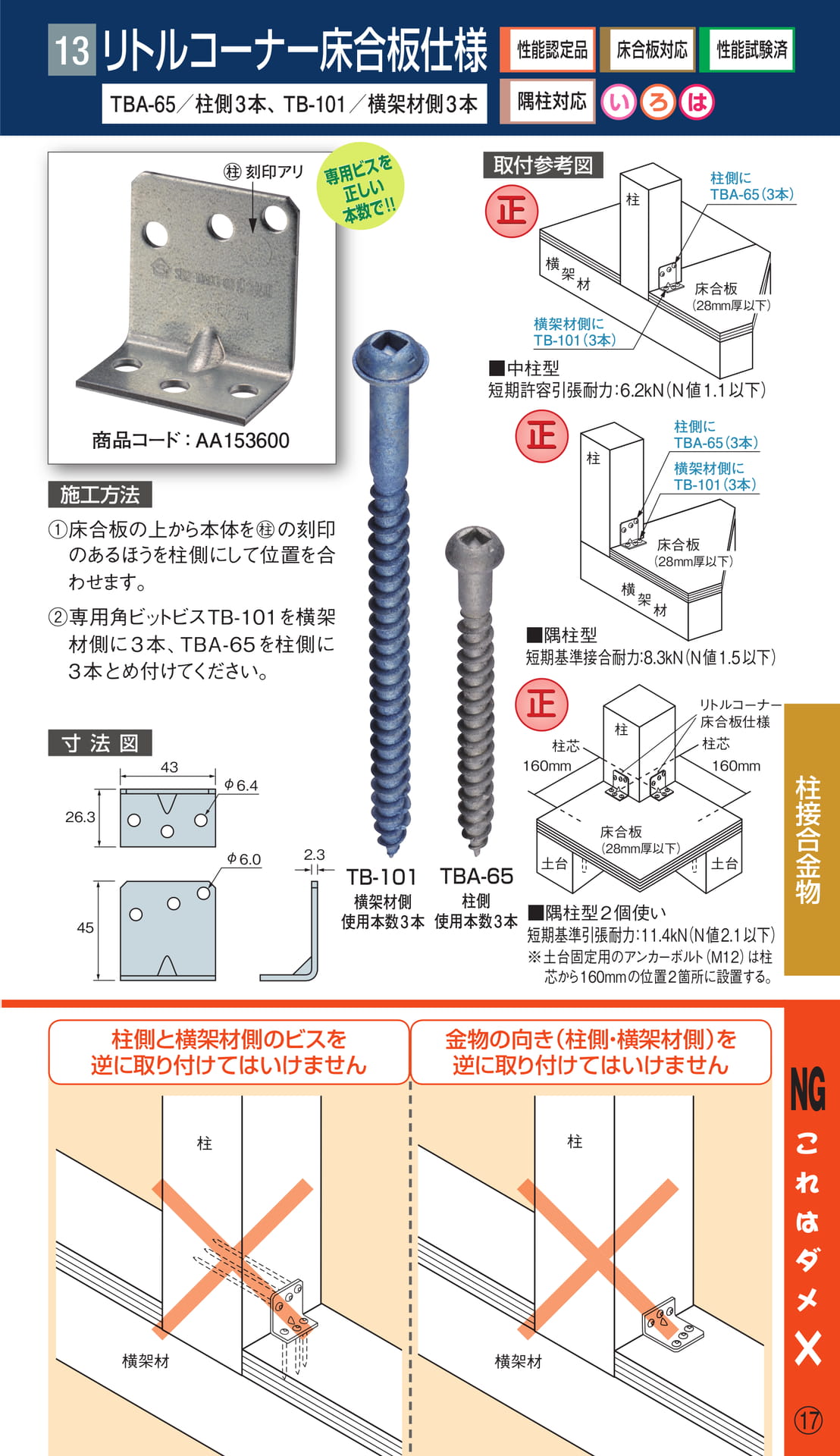

物金合接柱NG×リトルコーナー床合板仕様TBA-65／柱側3本、TB-101／横架材側3本専用ビスを正しい本数で!!専用ビスを正しい本数で!!TBA-65TB-101柱側使用本数3本横架材側使用本数3本①床合板の上から本体を○柱の刻印のあるほうを柱側にして位置を合わせます。②専用角ビットビスTB-101を横架材側に3本、TBA-65を柱側に3本とめ付けてください。柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません26.34543φ6.4φ6.0寸法図施工方法商品コード：AA153600■隅柱型2個使い短期基準引張耐力：11.4kN（N値2.1以下）■中柱型短期許容引張耐力：6.2kN（N値1.1以下）■隅柱型短期基準接合耐力：8.3kN（N値1.5以下）※土台固定用のアンカーボルト（M12）は柱芯から160mmの位置2箇所に設置する。取付参考図柱横架材柱横架材○柱刻印アリ床合板対応いろ隅柱対応は性能認定品性能試験済正正正2.3○1713160mm160mm柱芯柱芯柱床合板(28mm厚以下）土台土台リトルコーナー床合板仕様柱床合板（28mm厚以下）横架材柱側にTBA-65（3本）横架材側にTB-101（3本）柱横架材床合板（28mm厚以下）柱側にTBA-65（3本）横架材側にTB-101（3本）

Page 20

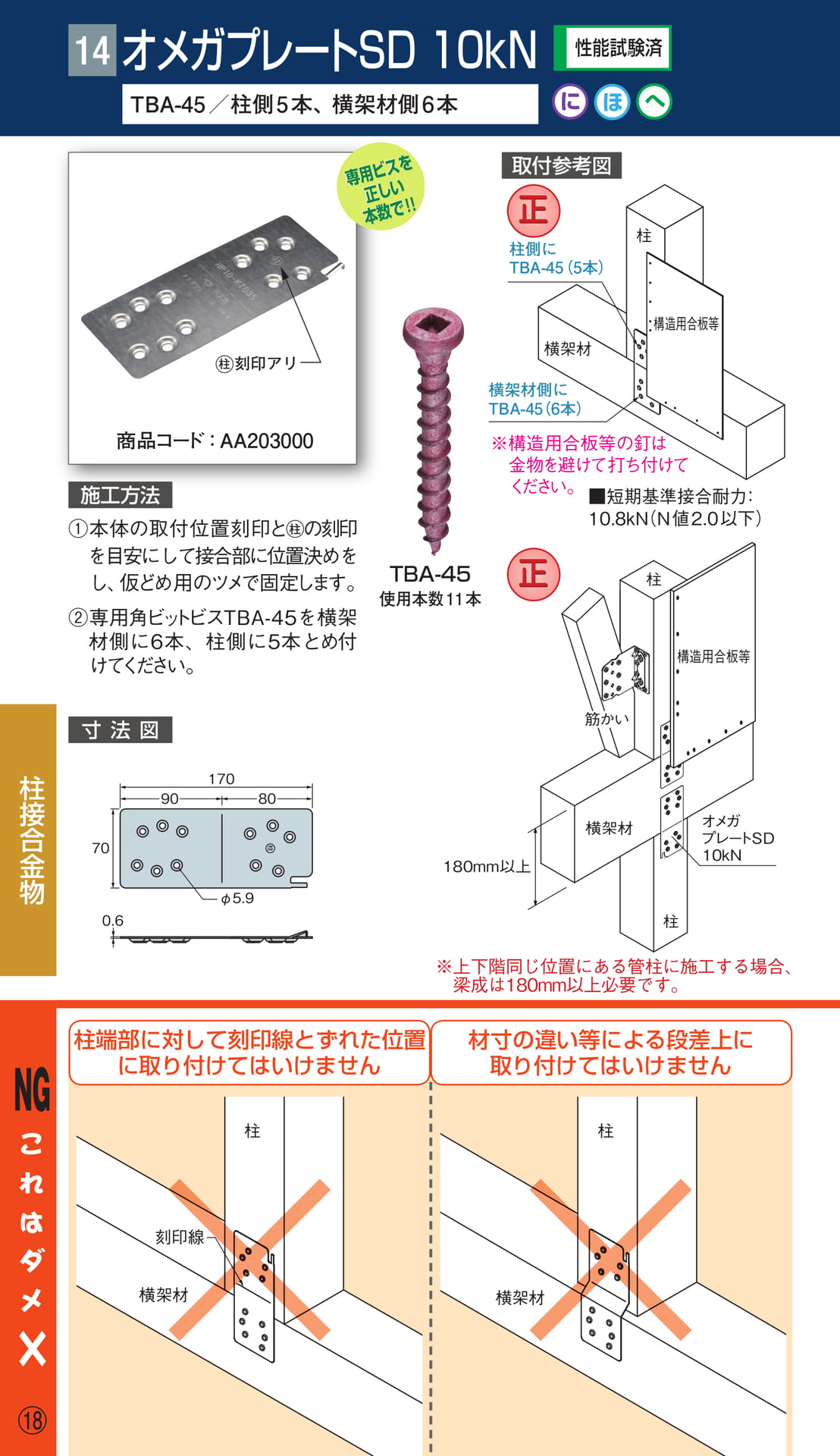

×NG物金合接柱オメガプレートSD10kNTBA-45／柱側5本、横架材側6本※上下階同じ位置にある管柱に施工する場合、梁成は180mm以上必要です。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA203000取付参考図寸法図使用本数11本TBA-45φ5.9700.6170■短期基準接合耐力：10.8kN（N値2.0以下）柱端部に対して刻印線とずれた位置に取り付けてはいけません材寸の違い等による段差上に取り付けてはいけません柱横架材刻印線柱横架材※構造用合板等の釘は金物を避けて打ち付けてください。正正柱柱側にTBA-45（5本）横架材側にTBA-45（6本）構造用合板等横架材性能試験済にほへ○刻印アリ柱①本体の取付位置刻印との刻印を目安にして接合部に位置決めをし、仮どめ用のツメで固定します。○柱9080施工方法②専用角ビットビスTBA-45を横架材側に6本、柱側に5本とめ付けてください。柱オメガプレートSD10kN横架材柱180mm以上筋かい構造用合板等○1814

Page 21

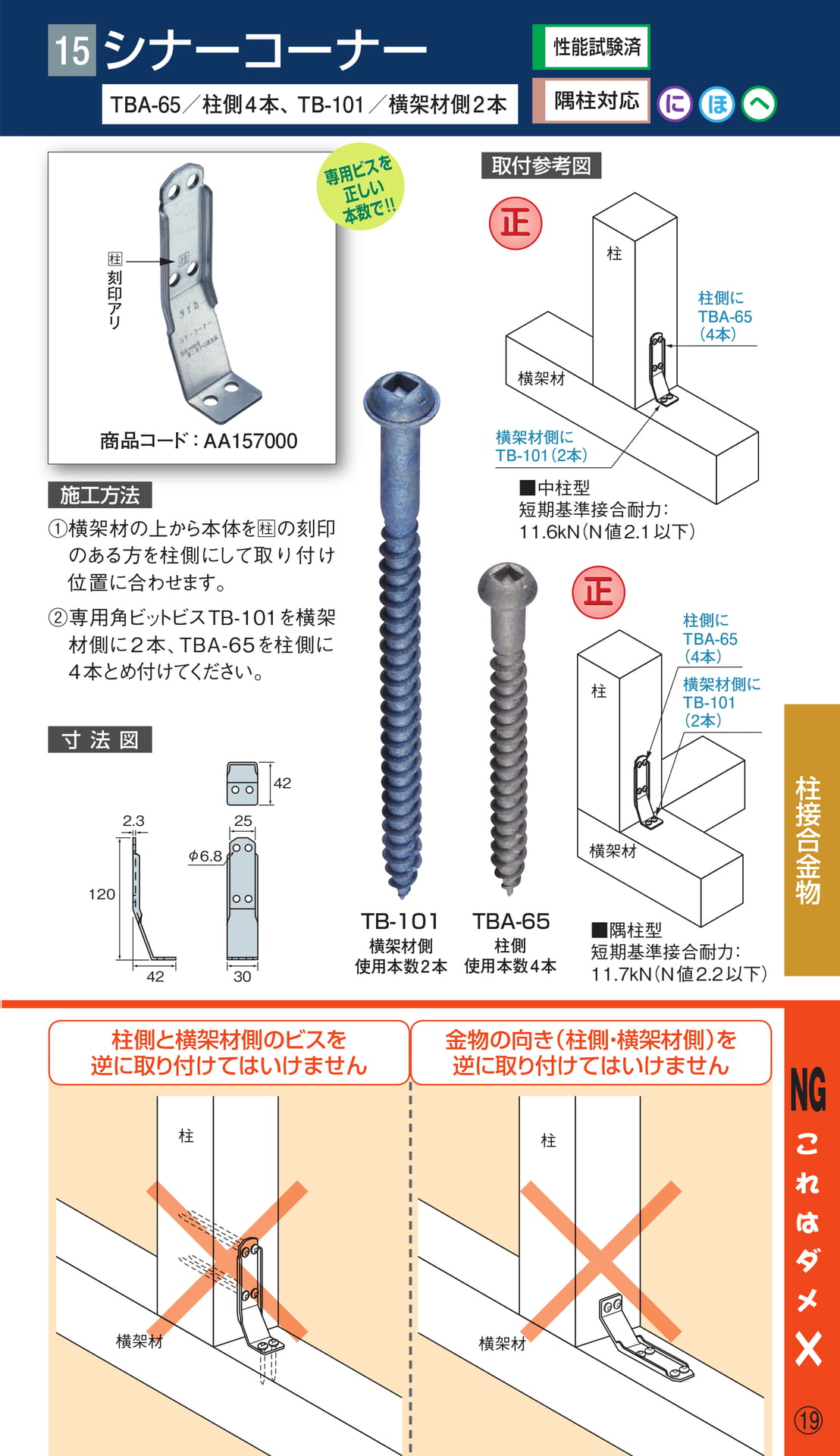

物金合接柱NG×シナーコーナーTBA-65／柱側4本、TB-101／横架材側2本①横架材の上から本体を□柱の刻印のある方を柱側にして取り付け位置に合わせます。②専用角ビットビスTB-101を横架材側に2本、TBA-65を柱側に4本とめ付けてください。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA157000TBA-65TB-101柱側使用本数4本横架材側使用本数2本柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません取付参考図施工方法寸法図■中柱型短期基準接合耐力：11.6kN（N値2.1以下）■隅柱型短期基準接合耐力：11.7kN（N値2.2以下）柱横架材柱横架材□柱リア印刻にほへ隅柱対応性能試験済正正柱横架材柱側にTBA-65（4本）横架材側にTB-101（2本）柱側にTBA-65（4本）柱横架材横架材側にTB-101（2本）4230421202.3φ6.825横架材横架材○1915

Page 22

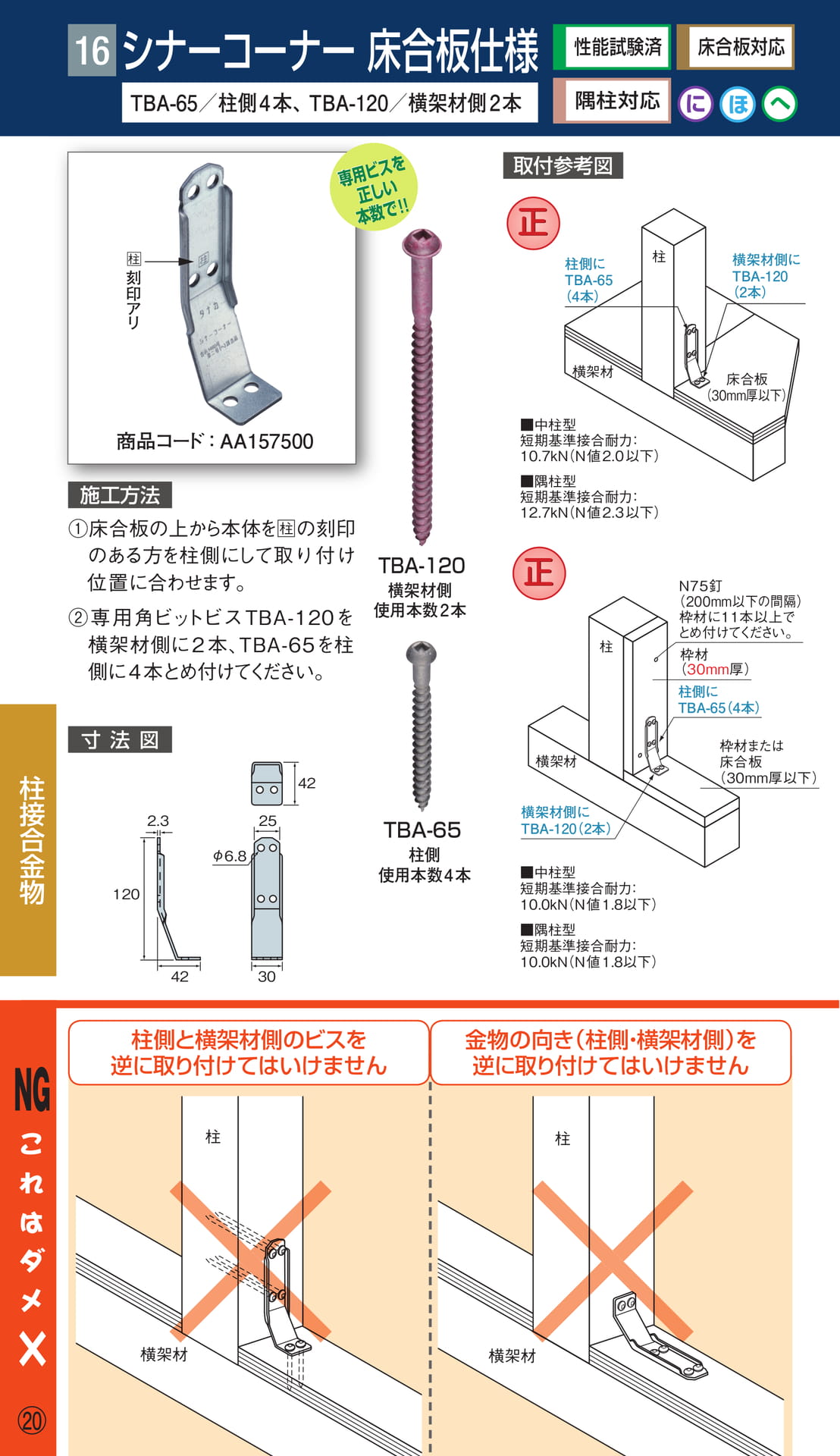

物金合接柱×NG①床合板の上から本体を□柱の刻印のある方を柱側にして取り付け位置に合わせます。②専用角ビットビスTBA-120を横架材側に2本、TBA-65を柱側に4本とめ付けてください。シナーコーナー床合板仕様TBA-65／柱側4本、TBA-120／横架材側2本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA157500TBA-65TBA-120柱側使用本数4本横架材側使用本数2本柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません取付参考図施工方法寸法図■中柱型短期基準接合耐力：10.7kN（N値2.0以下）■隅柱型短期基準接合耐力：12.7kN（N値2.3以下）■隅柱型短期基準接合耐力：10.0kN（N値1.8以下）■中柱型短期基準接合耐力：10.0kN（N値1.8以下）横架材柱横架材柱□柱リア印刻にほへ床合板対応隅柱対応性能試験済正正柱側にTBA-65（4本）柱横架材横架材側にTBA-120（2本）床合板（30mm厚以下）4230421202.3φ6.825横架材枠材または床合板（30mm厚以下）柱枠材（30mm厚）Ｎ75釘（200mm以下の間隔）枠材に11本以上でとめ付けてください。柱側にTBA-65（4本）横架材側にTBA-120（2本）16○20

Page 23

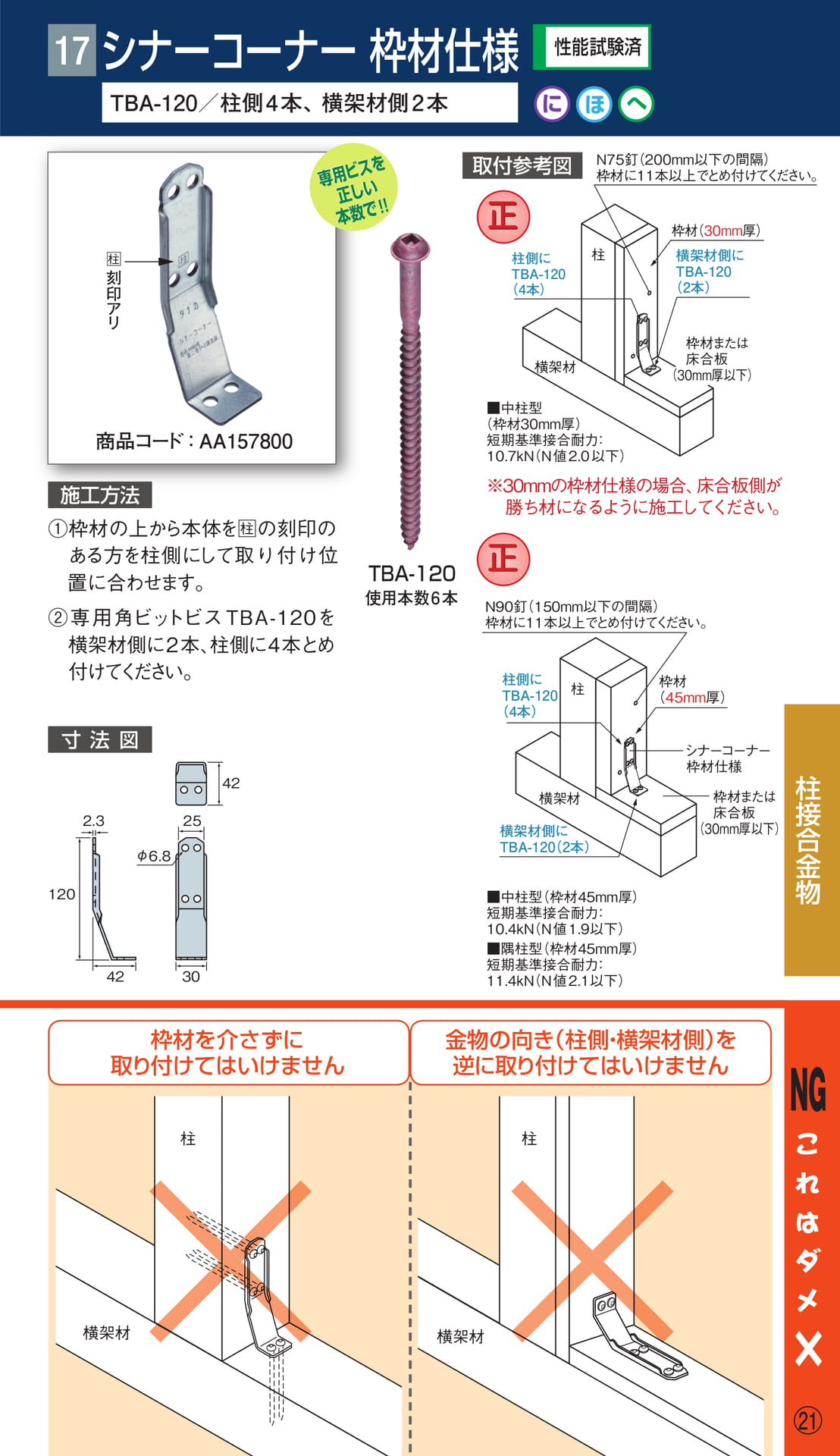

物金合接柱NG×■中柱型（枠材30mm厚）短期基準接合耐力：10.7kN（N値2.0以下）■中柱型（枠材45mm厚）短期基準接合耐力：10.4kN（N値1.9以下）■隅柱型（枠材45mm厚）短期基準接合耐力：11.4kN（N値2.1以下）①枠材の上から本体を□柱の刻印のある方を柱側にして取り付け位置に合わせます。②専用角ビットビスTBA-120を横架材側に2本、柱側に4本とめ付けてください。シナーコーナー枠材仕様TBA-120／柱側4本、横架材側2本専用ビスを正しい本数で!!専用ビスを正しい本数で!!TBA-120使用本数6本枠材を介さずに取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません取付参考図施工方法寸法図横架材柱□柱リア印刻にほへ性能試験済正正4230φ6.825421202.3商品コード：AA157800横架材柱17○21枠材（30mm厚）柱側にTBA-120（4本）横架材側にTBA-120（2本）※30mmの枠材仕様の場合、床合板側が勝ち材になるように施工してください。柱側にTBA-120（4本）横架材側にTBA-120（2本）横架材柱枠材（45mm厚）枠材または床合板（30mm厚以下）シナーコーナー枠材仕様N90釘（150mm以下の間隔）枠材に11本以上でとめ付けてください。N75釘（200mm以下の間隔）枠材に11本以上でとめ付けてください。柱横架材枠材または床合板（30mm厚以下）

Page 24

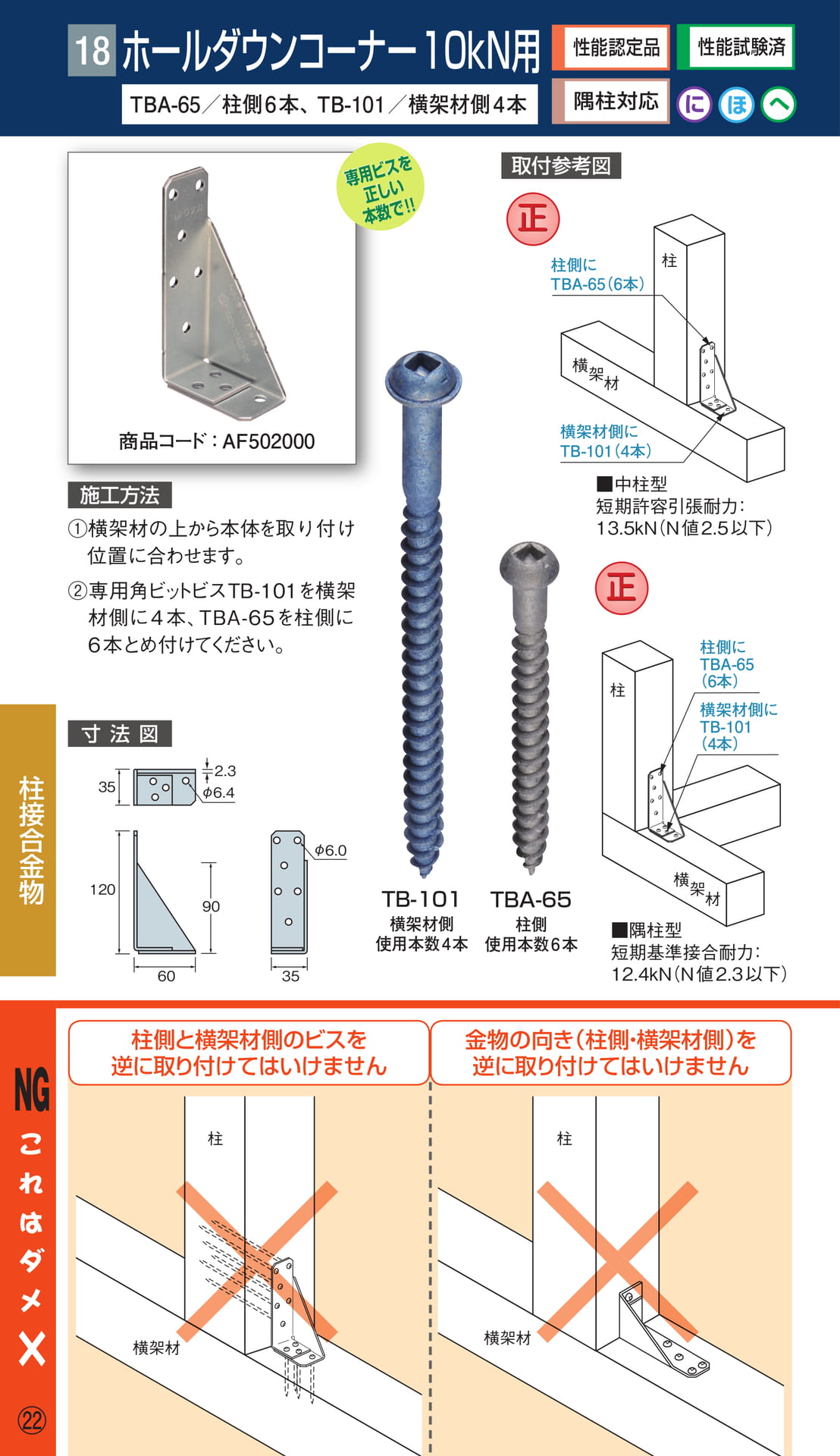

物金合接柱×NG柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけませんホールダウンコーナー10kN用TBA-65／柱側6本、TB-101／横架材側4本①横架材の上から本体を取り付け位置に合わせます。②専用角ビットビスTB-101を横架材側に4本、TBA-65を柱側に6本とめ付けてください。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AF502000TBA-65TB-101柱側使用本数6本横架材側使用本数4本60120903535φ6.4φ6.0取付参考図施工方法寸法図■隅柱型短期基準接合耐力：12.4kN（N値2.3以下）■中柱型短期許容引張耐力：13.5kN（N値2.5以下）柱横架材性能認定品性能試験済にほへ隅柱対応正正柱横架材2.318○22柱横架材柱側にTBA-65（6本）横架材側にTB-101（4本）柱横架材柱側にTBA-65（6本）横架材側にTB-101（4本）

Page 25

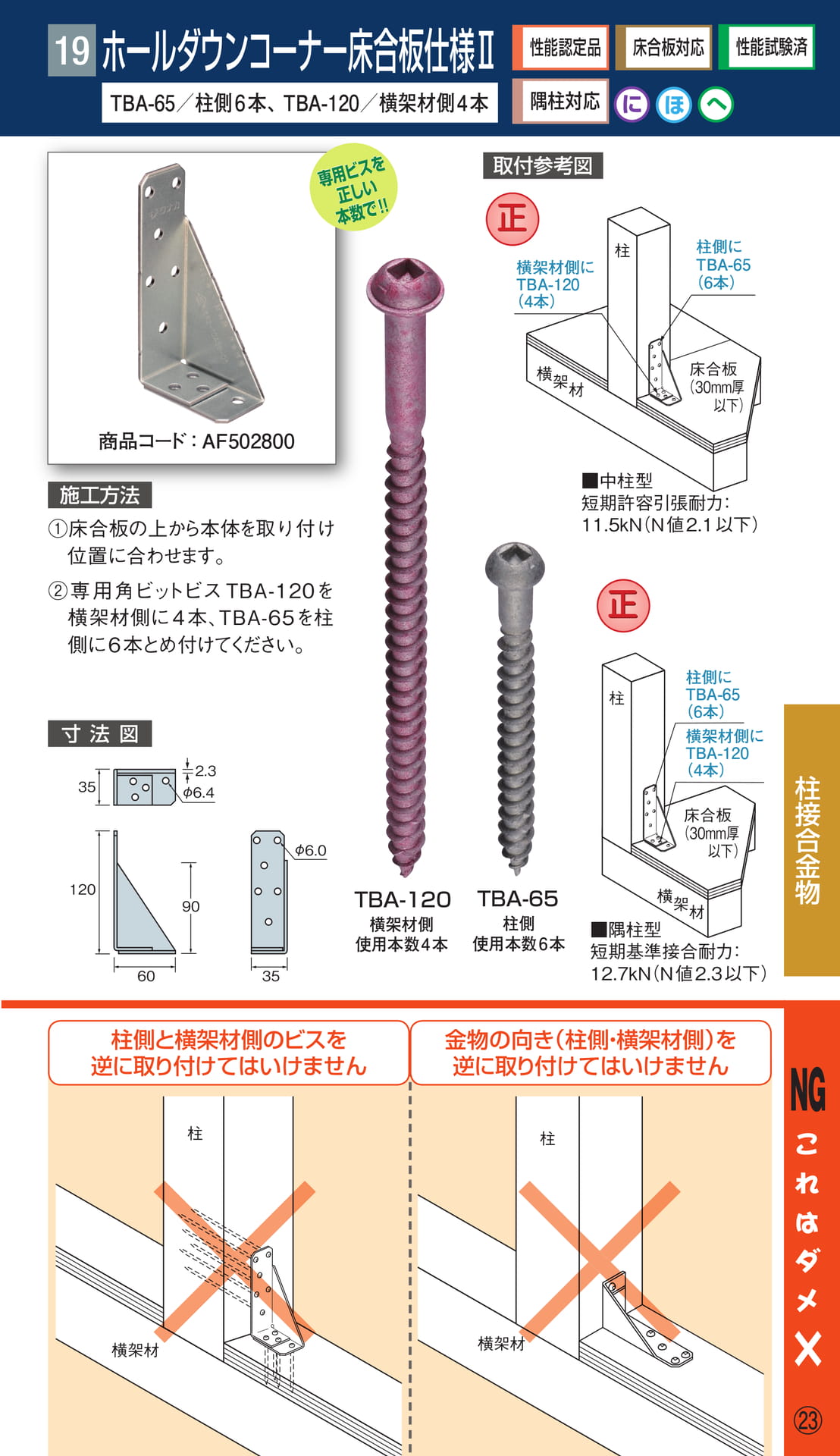

物金合接柱NG×柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません①床合板の上から本体を取り付け位置に合わせます。②専用角ビットビスTBA-120を横架材側に4本、TBA-65を柱側に6本とめ付けてください。TBA-65／柱側6本、TBA-120／横架材側4本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AF502800TBA-65TBA-120柱側使用本数6本横架材側使用本数4本60120903535φ6.4φ6.0取付参考図施工方法寸法図■隅柱型短期基準接合耐力：12.7kN（N値2.3以下）■中柱型短期許容引張耐力：11.5kN（N値2.1以下）横架材柱性能認定品にほへ床合板対応隅柱対応正正ホールダウンコーナー床合板仕様Ⅱ性能試験済柱横架材2.319○23柱横架材床合板（30mm厚以下）柱側にTBA-65（6本）横架材側にTBA-120（4本）柱横架材床合板（30mm厚以下）柱側にTBA-65（6本）横架材側にTBA-120（4本）横架材

Page 26

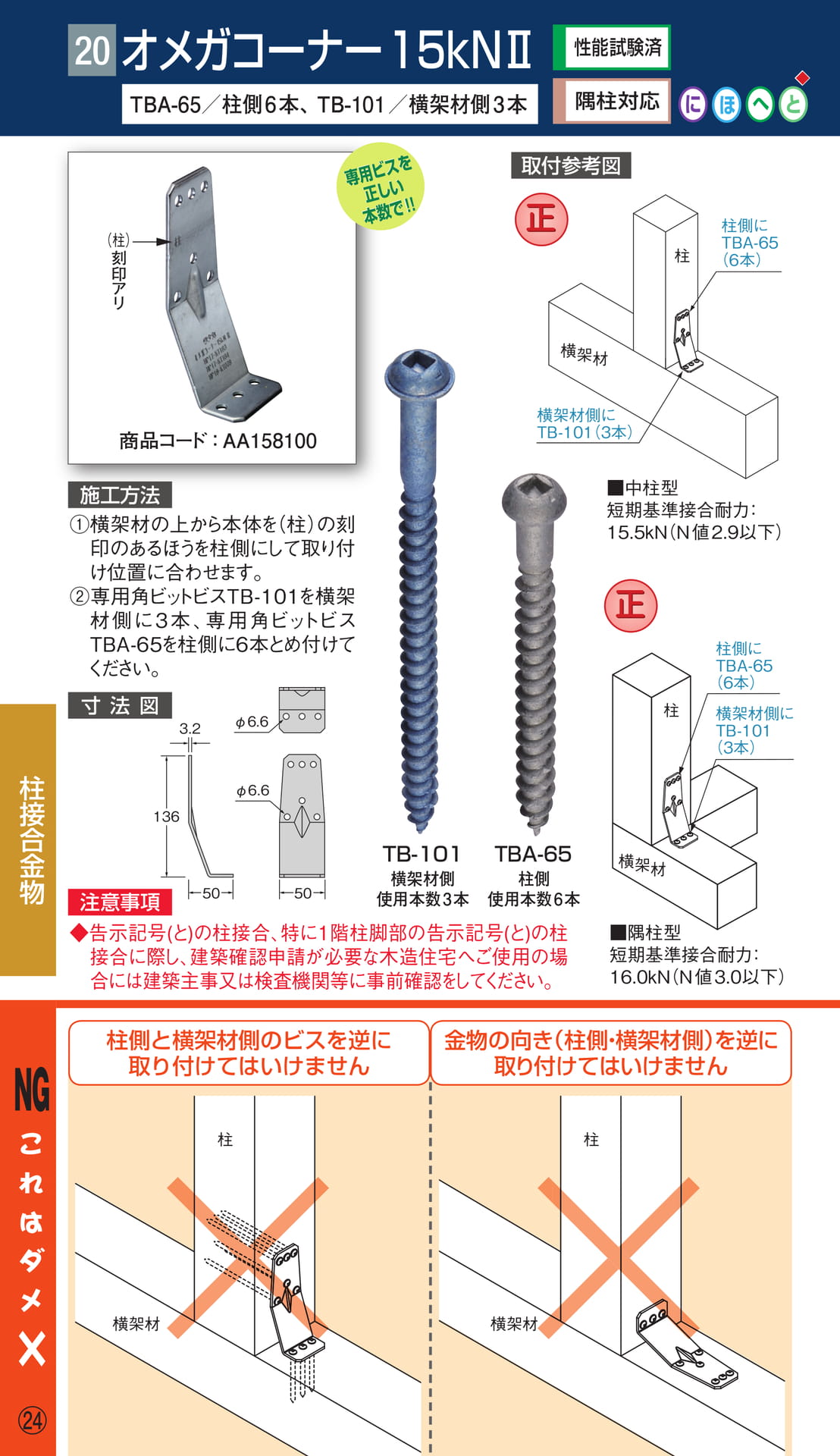

物金合接柱×NG柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません寸法図オメガコーナー15kNⅡTBA-65／柱側6本、TB-101／横架材側3本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA158100取付参考図TBA-65TB-101柱側使用本数6本横架材側使用本数3本■隅柱型短期基準接合耐力：16.0kN（N値3.0以下）■中柱型短期基準接合耐力：15.5kN（N値2.9以下）施工方法注意事項◆告示記号(と)の柱接合、特に1階柱脚部の告示記号(と)の柱接合に際し、建築確認申請が必要な木造住宅へご使用の場合には建築主事又は検査機関等に事前確認をしてください。横架材柱にほへ隅柱対応性能試験済と正正20○24（柱）リア印刻①横架材の上から本体を（柱）の刻印のあるほうを柱側にして取り付け位置に合わせます。②専用角ビットビスTB-101を横架材側に3本、専用角ビットビスTBA-65を柱側に6本とめ付けてください。φ6.6φ6.63.25050136柱柱横架材◆横架材柱横架材側にTB-101（3本）柱側にTBA-65（6本）横架材柱横架材側にTB-101（3本）柱側にTBA-65（6本）

Page 27

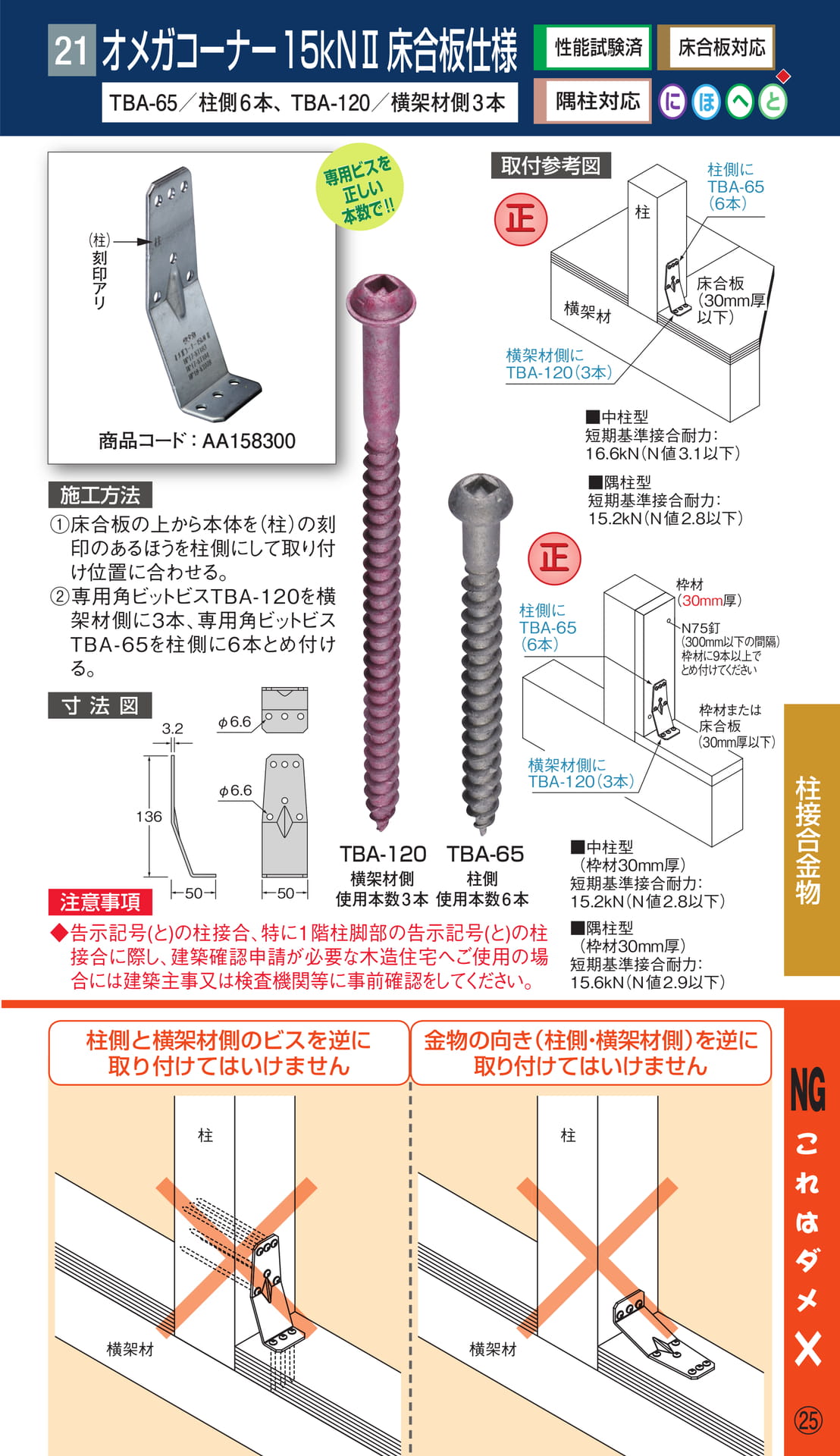

物金合接柱NG×柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません寸法図オメガコーナー15kNⅡ床合板仕様TBA-65／柱側6本、TBA-120／横架材側3本専用ビスを正しい本数で!!専用ビスを正しい本数で!!取付参考図TBA-65柱側使用本数6本TBA-120横架材側使用本数3本■隅柱型短期基準接合耐力：15.2kN（N値2.8以下）■中柱型短期基準接合耐力：16.6kN（N値3.1以下）■中柱型（枠材30mm厚）短期基準接合耐力：15.2kN（N値2.8以下）■隅柱型（枠材30mm厚）短期基準接合耐力：15.6kN（N値2.9以下）施工方法注意事項①床合板の上から本体を（柱）の刻印のあるほうを柱側にして取り付け位置に合わせる。②専用角ビットビスTBA-120を横架材側に3本、専用角ビットビスTBA-65を柱側に6本とめ付ける。◆告示記号(と)の柱接合、特に1階柱脚部の告示記号(と)の柱接合に際し、建築確認申請が必要な木造住宅へご使用の場合には建築主事又は検査機関等に事前確認をしてください。柱床合板対応隅柱対応性能試験済にほへと正21○25商品コード：AA158300φ6.6φ6.63.25050136（柱）リア印刻横架材柱◆床合板（30mm厚以下）横架材側にTBA-120（3本）柱側にTBA-65（6本）柱横架材正N75釘（300mm以下の間隔）枠材に9本以上でとめ付けてください柱横架材横架材側にTBA-120（3本）枠材または床合板（30mm厚以下）柱側にTBA-65（6本）枠材（30mm厚）柱横架材柱

Page 28

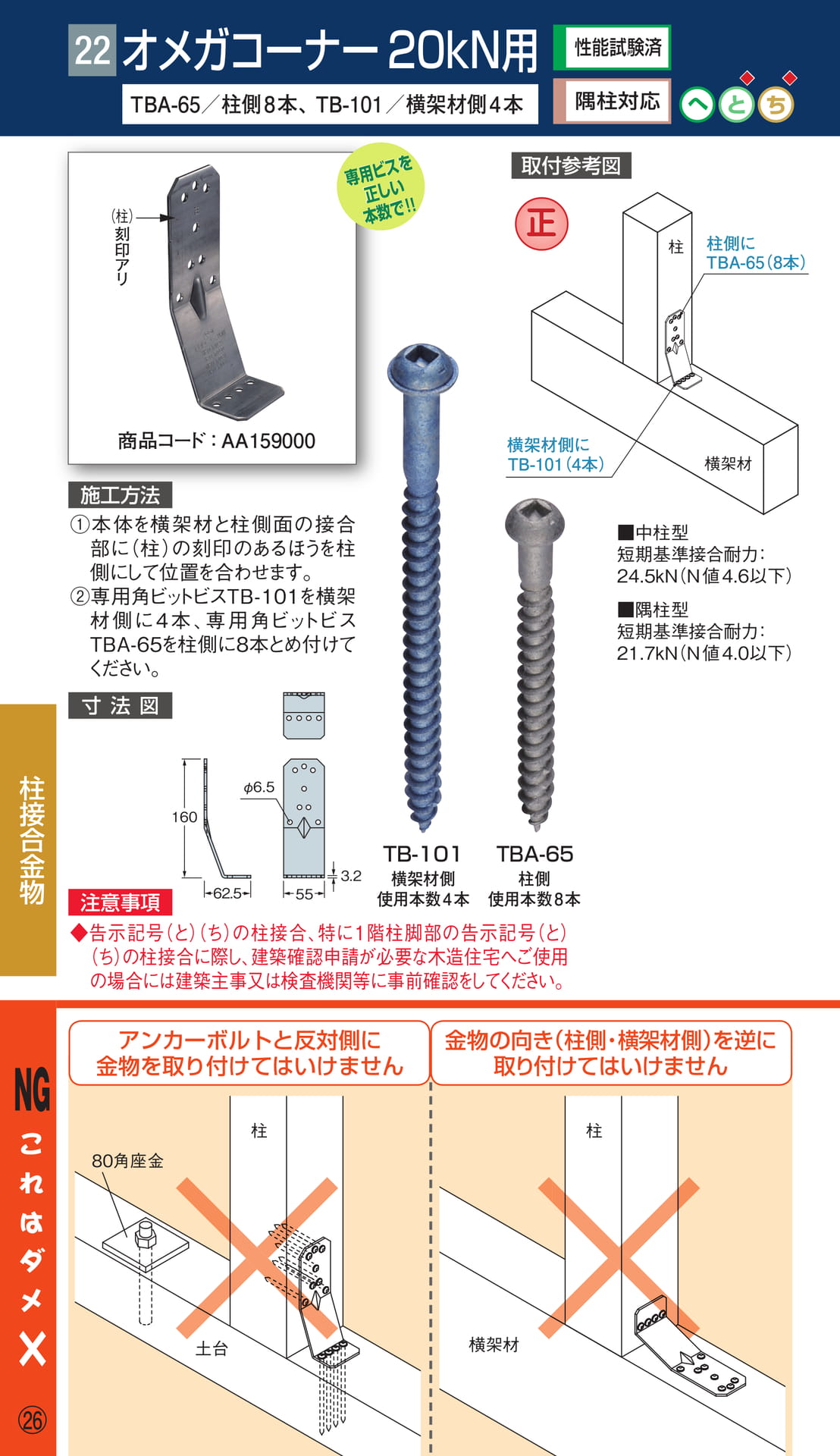

物金合接柱×NGアンカーボルトと反対側に金物を取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません寸法図オメガコーナー20kN用TBA-65／柱側8本、TB-101／横架材側4本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA159000取付参考図TBA-65TB-101柱側使用本数8本横架材側使用本数4本施工方法注意事項①本体を横架材と柱側面の接合部に（柱）の刻印のあるほうを柱側にして位置を合わせます。②専用角ビットビスTB-101を横架材側に4本、専用角ビットビスTBA-65を柱側に8本とめ付けてください。隅柱対応性能試験済へとち3.2φ6.516062.555正◆告示記号（と）（ち）の柱接合、特に1階柱脚部の告示記号（と）（ち）の柱接合に際し、建築確認申請が必要な木造住宅へご使用の場合には建築主事又は検査機関等に事前確認をしてください。（柱）リア印刻22○26◆◆柱土台80角座金柱横架材■中柱型短期基準接合耐力：24.5kN（N値4.6以下）■隅柱型短期基準接合耐力：21.7kN（N値4.0以下）柱横架材柱側にTBA-65（8本）横架材側にTB-101（4本）

Page 29

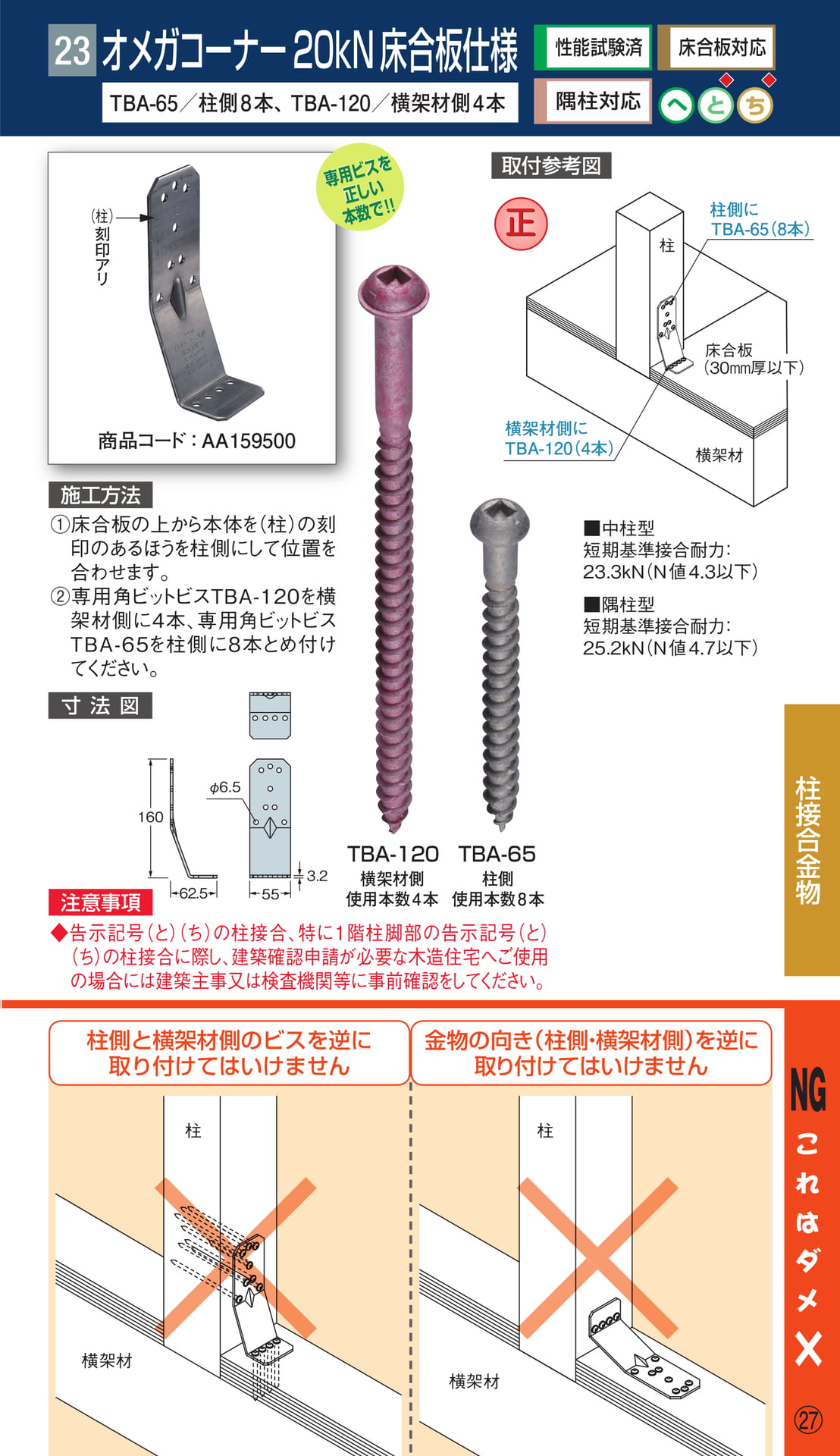

物金合接柱NG×柱側と横架材側のビスを逆に取り付けてはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません寸法図オメガコーナー20kN床合板仕様23TBA-65／柱側8本、TBA-120／横架材側4本専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA159500取付参考図TBA-65柱側使用本数8本TBA-120横架材側使用本数4本施工方法注意事項①床合板の上から本体を（柱）の刻印のあるほうを柱側にして位置を合わせます。②専用角ビットビスTBA-120を横架材側に4本、専用角ビットビスTBA-65を柱側に8本とめ付けてください。床合板対応隅柱対応性能試験済へとち3.2φ6.516062.555正◆告示記号（と）（ち）の柱接合、特に1階柱脚部の告示記号（と）（ち）の柱接合に際し、建築確認申請が必要な木造住宅へご使用の場合には建築主事又は検査機関等に事前確認をしてください。（柱）リア印刻○27◆◆柱横架材柱横架材■中柱型短期基準接合耐力：23.3kN（N値4.3以下）■隅柱型短期基準接合耐力：25.2kN（N値4.7以下）柱横架材柱側にTBA-65（8本）横架材側にTBA-120（4本）床合板（30mm厚以下）

Page 30

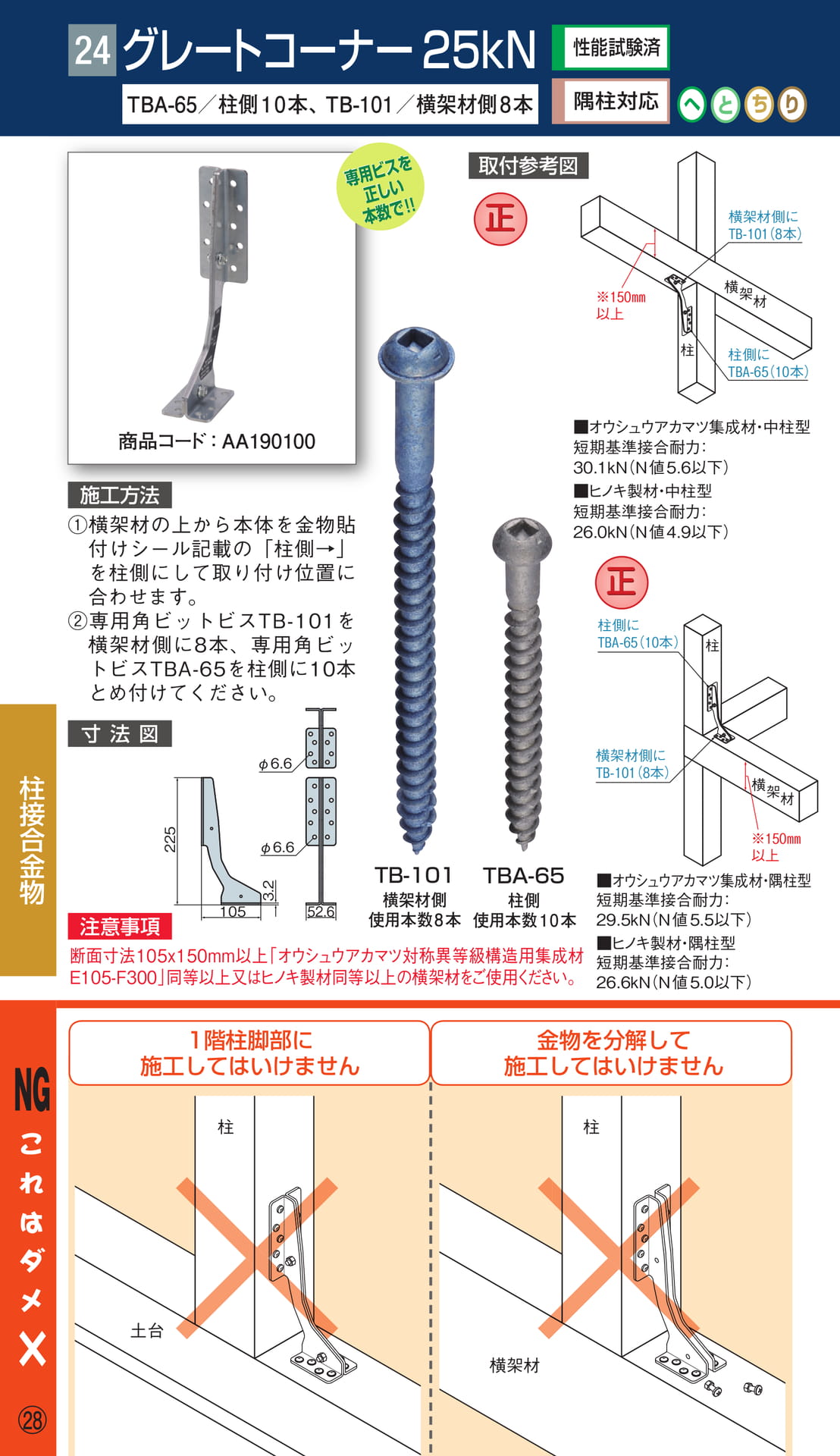

物金合接柱×NGグレートコーナー25kNTBA-65／柱側10本、TB-101／横架材側8本24○28隅柱対応専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA190100TBA-65TB-101柱側使用本数10本横架材側使用本数8本取付参考図施工方法寸法図■オウシュウアカマツ集成材・隅柱型短期基準接合耐力：29.5kN（N値5.5以下）■ヒノキ製材・隅柱型短期基準接合耐力：26.6kN（N値5.0以下）■オウシュウアカマツ集成材・中柱型短期基準接合耐力：30.1kN（N値5.6以下）■ヒノキ製材・中柱型短期基準接合耐力：26.0kN（N値4.9以下）正正①横架材の上から本体を金物貼付けシール記載の「柱側→」を柱側にして取り付け位置に合わせます。②専用角ビットビスTB-101を横架材側に8本、専用角ビットビスTBA-65を柱側に10本とめ付けてください。1階柱脚部に施工してはいけません金物を分解して施工してはいけません性能試験済へとちり注意事項断面寸法105x150mm以上「オウシュウアカマツ対称異等級構造用集成材E105-F300」同等以上又はヒノキ製材同等以上の横架材をご使用ください。φ6.6φ6.652.61053.2225横架材側にTB-101（8本）柱横架材※150㎜以上柱側にTBA-65（10本）柱横架材側にTB-101（8本）柱柱側にTBA-65（10本）※150㎜以上横架材柱柱土台横架材

Page 31

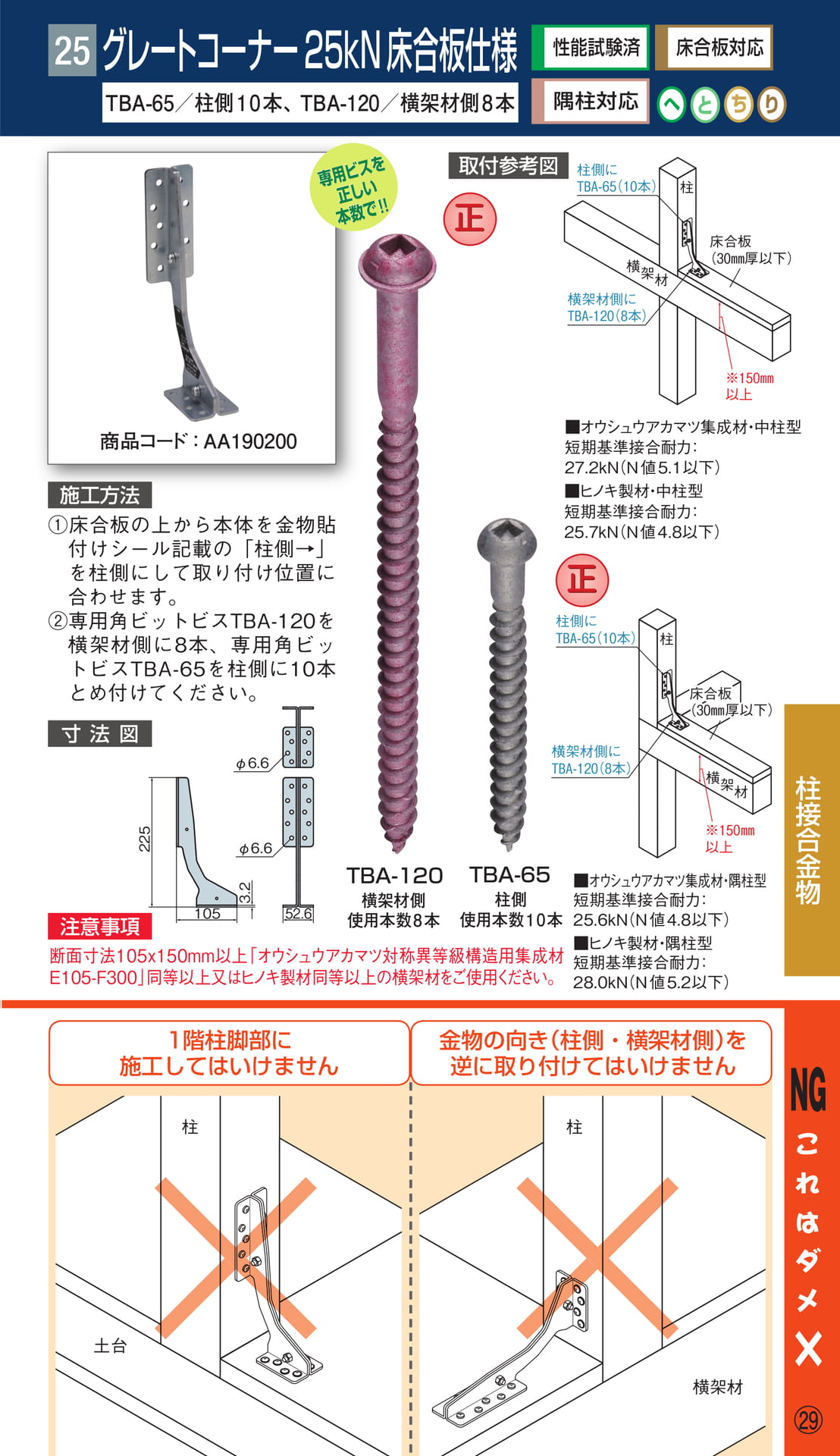

物金合接柱NG×グレートコーナー25kN床合板仕様25TBA-65／柱側10本、TBA-120／横架材側8本○29床合板対応隅柱対応専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA190200TBA-65TBA-120柱側使用本数10本横架材側使用本数8本取付参考図施工方法寸法図■オウシュウアカマツ集成材・隅柱型短期基準接合耐力：25.6kN（N値4.8以下）■ヒノキ製材・隅柱型短期基準接合耐力：28.0kN（N値5.2以下）■ヒノキ製材・中柱型短期基準接合耐力：25.7kN（N値4.8以下）■オウシュウアカマツ集成材・中柱型短期基準接合耐力：27.2kN（N値5.1以下）正①床合板の上から本体を金物貼付けシール記載の「柱側→」を柱側にして取り付け位置に合わせます。②専用角ビットビスTBA-120を横架材側に8本、専用角ビットビスTBA-65を柱側に10本とめ付けてください。1階柱脚部に施工してはいけません金物の向き（柱側・横架材側）を逆に取り付けてはいけません性能試験済へとちり注意事項断面寸法105x150mm以上「オウシュウアカマツ対称異等級構造用集成材E105-F300」同等以上又はヒノキ製材同等以上の横架材をご使用ください。φ6.6φ6.652.61053.2225正横架材側にTBA-120（8本）柱横架材柱側にTBA-65（10本）床合板(30㎜厚以下）※150㎜以上横架材側にTBA-120（8本）柱柱側にTBA-65（10本）床合板(30㎜厚以下）床合板(30㎜厚以下）※150㎜以上横架材柱柱土台横架材

Page 32

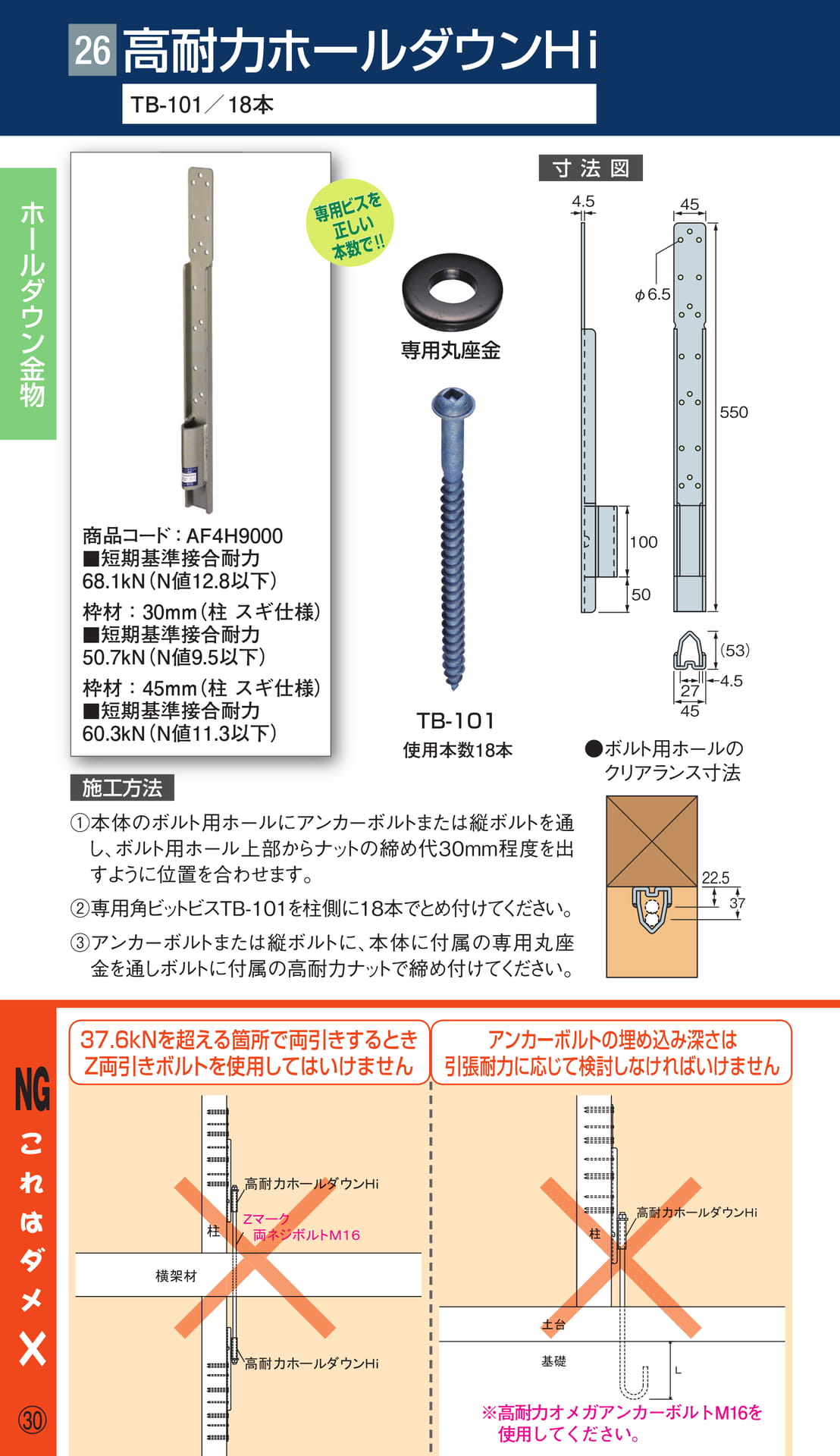

①本体のボルト用ホールにアンカーボルトまたは縦ボルトを通し、ボルト用ホール上部からナットの締め代30mm程度を出すように位置を合わせます。②専用角ビットビスTB-101を柱側に18本でとめ付けてください。③アンカーボルトまたは縦ボルトに、本体に付属の専用丸座金を通しボルトに付属の高耐力ナットで締め付けてください。×NGTB-101専用丸座金使用本数18本高耐力ホールダウンHiTB-101／18本施工方法寸法図高耐力ホールダウンＨｉ横架材高耐力ホールダウンＨｉ柱Ｚマーク両ネジボルトＭ１６土台基礎Ｌ高耐力ホールダウンＨｉ柱専用ビスを正しい本数で!!専用ビスを正しい本数で!!アンカーボルトの埋め込み深さは引張耐力に応じて検討しなければいけません37.6kNを超える箇所で両引きするときZ両引きボルトを使用してはいけません●ボルト用ホールのクリアランス寸法商品コード：AF4H9000■短期基準接合耐力68.1kN（N値12.8以下）枠材：30mm（柱スギ仕様）■短期基準接合耐力50.7kN（N値9.5以下）枠材：45mm（柱スギ仕様）■短期基準接合耐力60.3kN（N値11.3以下）※高耐力オメガアンカーボルトM16を使用してください。26○30高耐力ホールダウンＨｉＺマーク両ネジボル柱高耐力ホールダウンＨｉ土台柱

Page 33

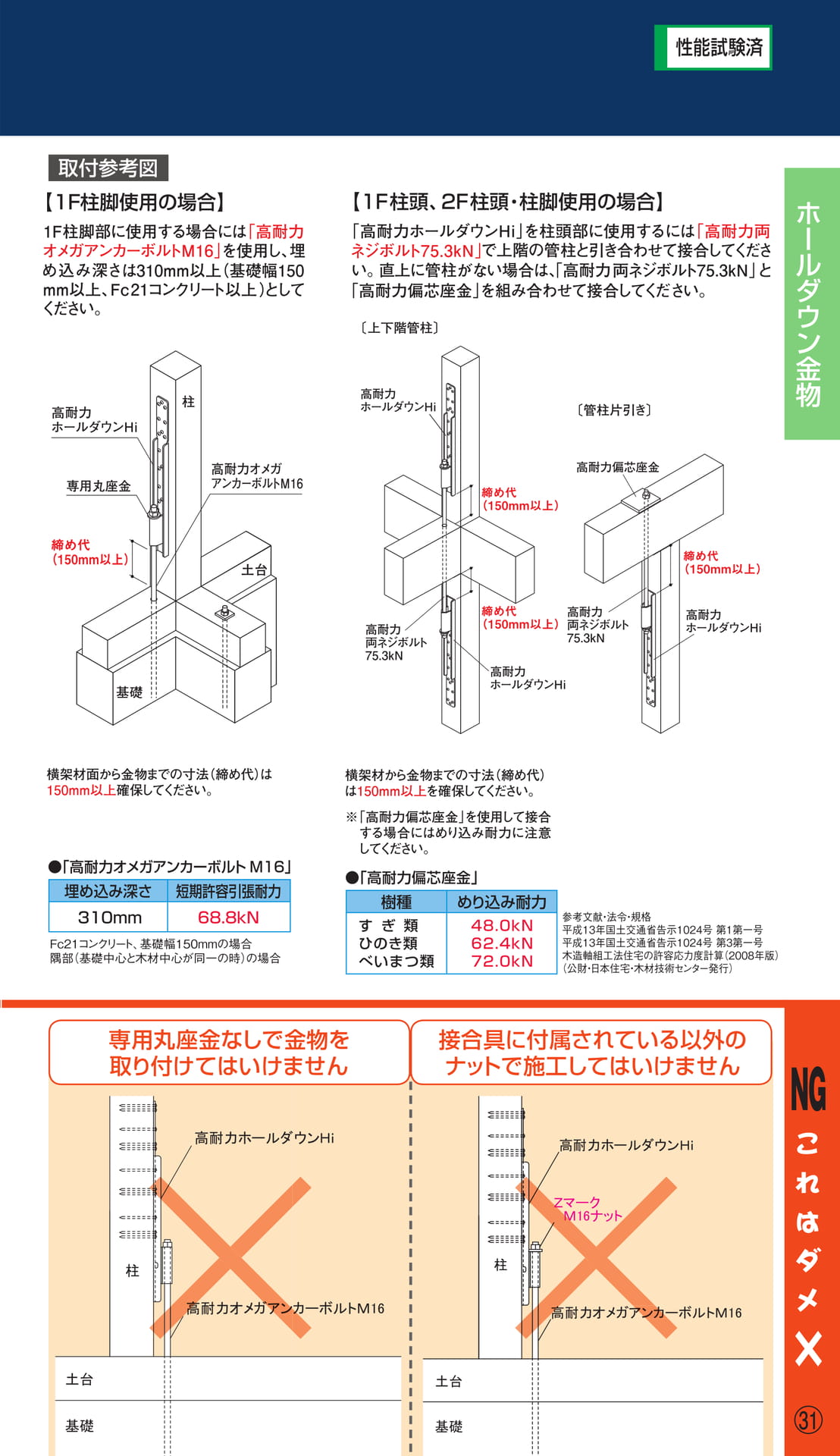

性能試験済取付参考図専用丸座金なしで金物を取り付けてはいけません高耐力ホールダウンＨｉ接合具に付属されている以外のナットで施工してはいけません高耐力ホールダウンＨｉNGＺマークＭ16ナット柱柱土台高耐力オメガアンカーボルトＭ16土台高耐力オメガアンカーボルトＭ16×基礎基礎○31

Page 34

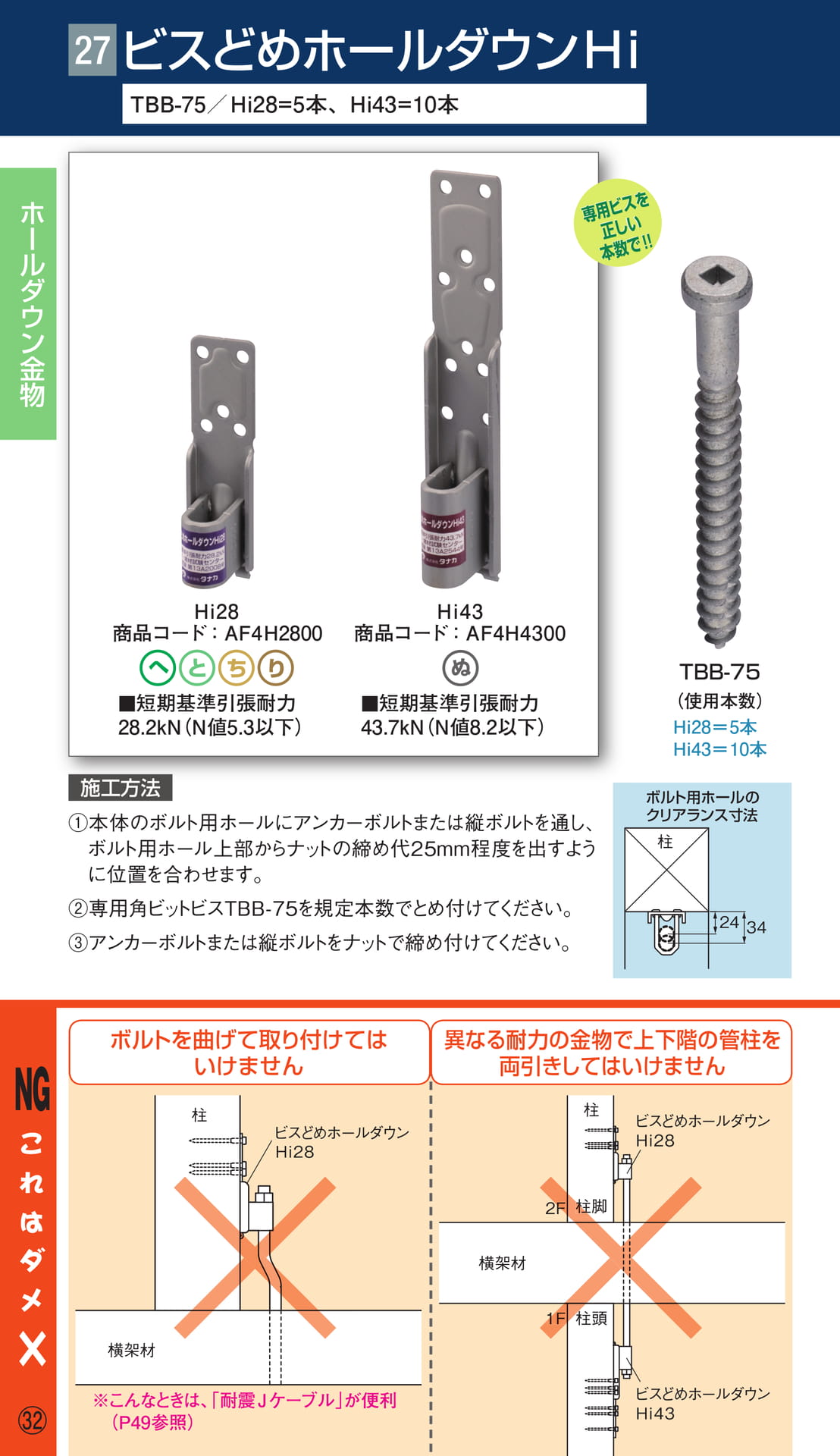

①本体のボルト用ホールにアンカーボルトまたは縦ボルトを通し、ボルト用ホール上部からナットの締め代25mm程度を出すように位置を合わせます。②専用角ビットビスTBB-75を規定本数でとめ付けてください。③アンカーボルトまたは縦ボルトをナットで締め付けてください。×NGTBB-75（使用本数）Hi28＝5本Hi43＝10本27ビスどめホールダウンHiTBB-75／Hi28=5本、Hi43=10本Hi28商品コード：AF4H2800■短期基準引張耐力28.2kN（N値5.3以下）Hi43商品コード：AF4H4300■短期基準引張耐力43.7kN（N値8.2以下）施工方法へとりちビスどめホールダウンＨｉ２８柱横架材ビスどめホールダウンＨｉ２８柱横架材2F1FビスどめホールダウンＨｉ４３柱脚柱頭専用ビスを正しい本数で!!専用ビスを正しい本数で!!異なる耐力の金物で上下階の管柱を両引きしてはいけませんボルトを曲げて取り付けてはいけません※こんなときは、「耐震Jケーブル」が便利（P49参照）ボルト用ホールのクリアランス寸法24柱34○321F柱2F柱

Page 35

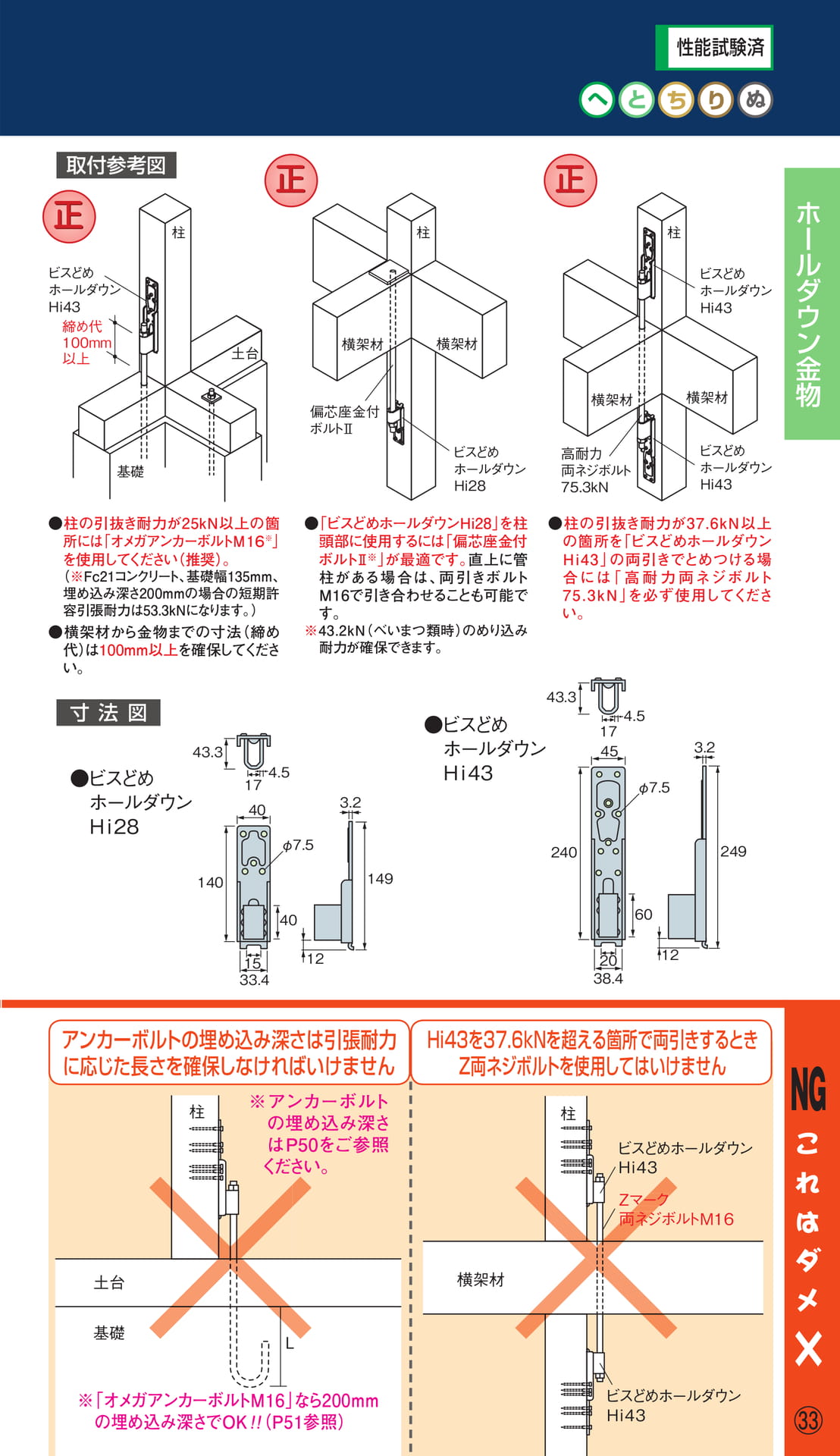

NG×取付参考図寸法図正正正●柱の引抜き耐力が25ｋＮ以上の箇所には「オメガアンカーボルトＭ１６※」を使用してください（推奨）。（※Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3ｋＮになります。）●横架材から金物までの寸法（締め代）は100mm以上を確保してください。●「ビスどめホールダウンHi28」を柱頭部に使用するには「偏芯座金付ボルトⅡ※」が最適です。直上に管柱がある場合は、両引きボルトM16で引き合わせることも可能です。※43.2kN（べいまつ類時）のめり込み耐力が確保できます。●柱の引抜き耐力が37.6kN以上の箇所を「ビスどめホールダウンHi43」の両引きでとめつける場合には「高耐力両ネジボルト75.3kN」を必ず使用してください。ビスどめホールダウンHi43締め代100mm以上基礎柱土台ビスどめホールダウンHi28柱横架材横架材偏芯座金付ボルトⅡビスどめホールダウンHi43柱横架材横架材ビスどめホールダウンHi43高耐力両ネジボルト75.3kNφ7.5140401533.43.212404.51743.34.51743.3φ7.5240602038.43.245へとりち柱土台基礎ＬHi43を37.6kNを超える箇所で両引きするときZ両ネジボルトを使用してはいけませんアンカーボルトの埋め込み深さは引張耐力に応じた長さを確保しなければいけませんビスどめホールダウンＨｉ４３横架材ビスどめホールダウンＨｉ４３柱Ｚマーク両ネジボルトＭ１６※「オメガアンカーボルトM16」なら200mmの埋め込み深さでOK!!（P51参照）●ビスどめホールダウンHi28●ビスどめホールダウンHi43※アンカーボルトの埋め込み深さはP50をご参照ください。性能試験済14924912○33Ｚマーク両ネジボルトＭ１６

Page 36

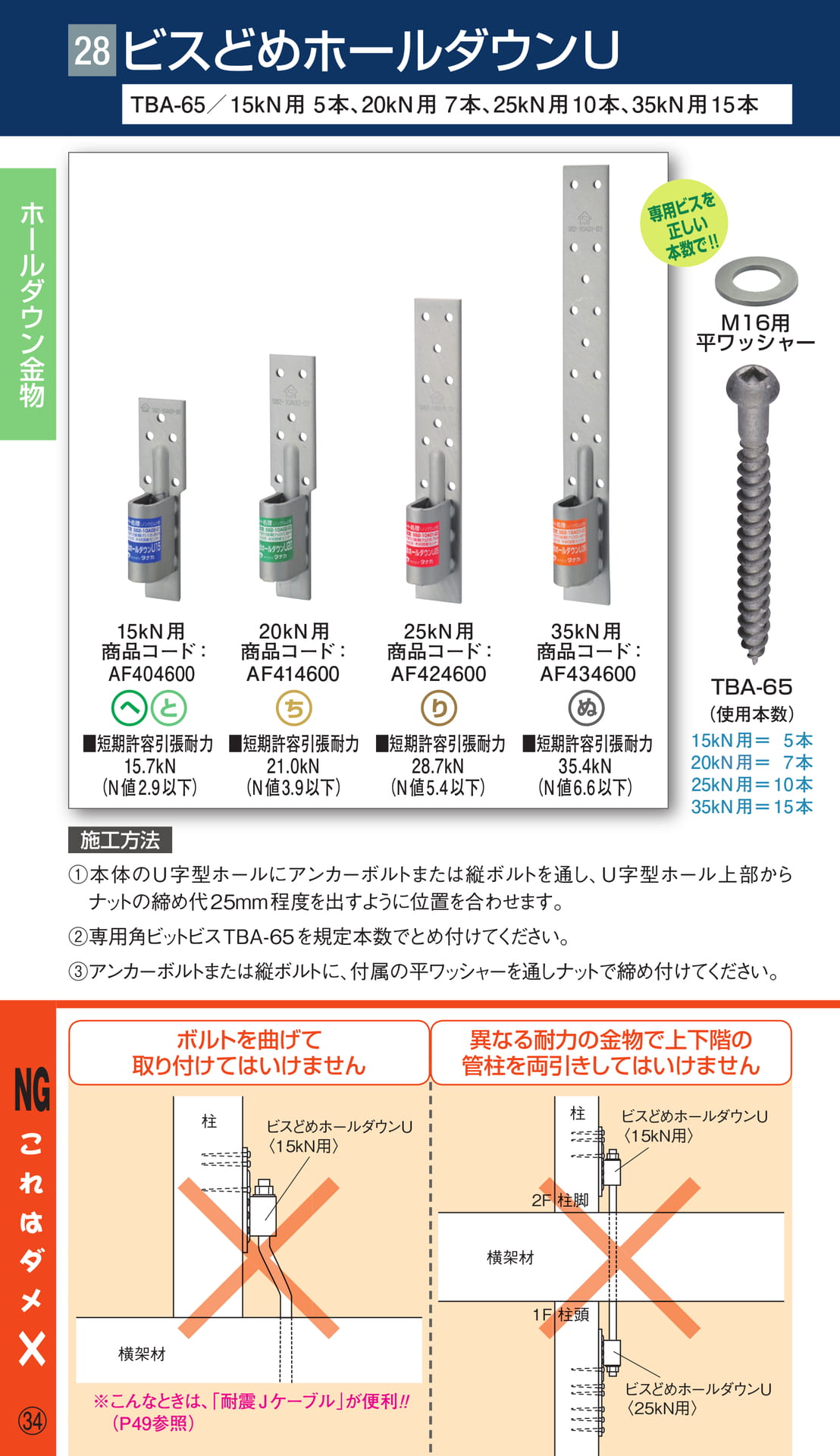

28ビスどめホールダウンUTBA-65／15kN用5本、20kN用7本、25kN用10本、35kN用15本専用ビスを正しい本数で!!M16用平ワッシャー15kN用20kN用25kN用35kN用商品コード：商品コード：商品コード：商品コード：AF404600AF414600AF424600AF434600へ施工方法と■短期許容引張耐力15.7kN（N値2.9以下）ち■短期許容引張耐力21.0kN（N値3.9以下）TBA-65（使用本数）15kN用＝5本20kN用＝7本25kN用＝10本35kN用＝15本①本体のU字型ホールにアンカーボルトまたは縦ボルトを通し、U字型ホール上部からナットの締め代25mm程度を出すように位置を合わせます。②専用角ビットビスTBA-65を規定本数でとめ付けてください。■短期許容引張耐力35.4kN（N値6.6以下）③アンカーボルトまたは縦ボルトに、付属の平ワッシャーを通しナットで締め付けてください。り■短期許容引張耐力28.7kN（N値5.4以下）ぬNGボルトを曲げて取り付けてはいけません柱ビスどめホールダウンU〈15kN用〉異なる耐力の金物で上下階の管柱を両引きしてはいけません柱ビスどめホールダウンU〈15kN用〉2F柱脚横架材×○34横架材※こんなときは、「耐震Jケーブル」が便利!!（P49参照）1F柱頭ビスどめホールダウンU〈25kN用〉

Page 37

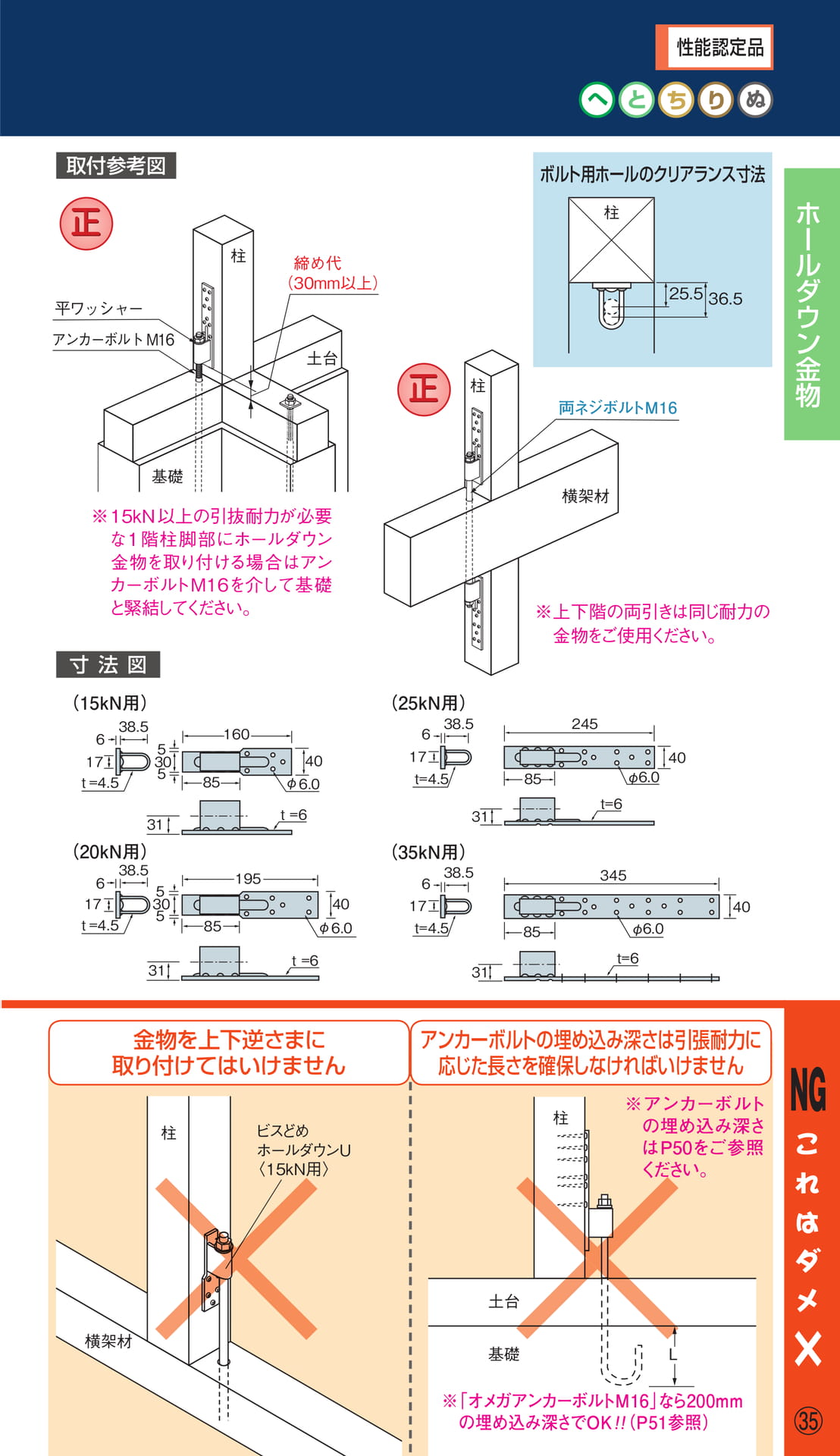

25.536.5柱土台基礎柱平ワッシャーアンカーボルトM16締め代（30mm以上）柱横架材両ネジボルトM16（15kN用）（20kN用）38.56178531φ6.024540t=6t=6t=4.585φ6.0345403138.5617t=4.5（25kN用）（35kN用）NG×金物を上下逆さまに取り付けてはいけませんアンカーボルトの埋め込み深さは引張耐力に応じた長さを確保しなければいけません取付参考図寸法図※上下階の両引きは同じ耐力の金物をご使用ください。※15kN以上の引抜耐力が必要な1階柱脚部にホールダウン金物を取り付ける場合はアンカーボルトM16を介して基礎と緊結してください。25.536.5柱ボルト用ホールのクリアランス寸法土台基礎柱Lへとりち正正※アンカーボルトの埋め込み深さはP50をご参照ください。柱横架材ビスどめホールダウンU〈15kN用〉※「オメガアンカーボルトM16」なら200mmの埋め込み深さでOK!!（P51参照）t=4.53116085φ6.0t=6304055638.51717t=4.519585φ6.0t=6304055638.531○35性能認定品

Page 38

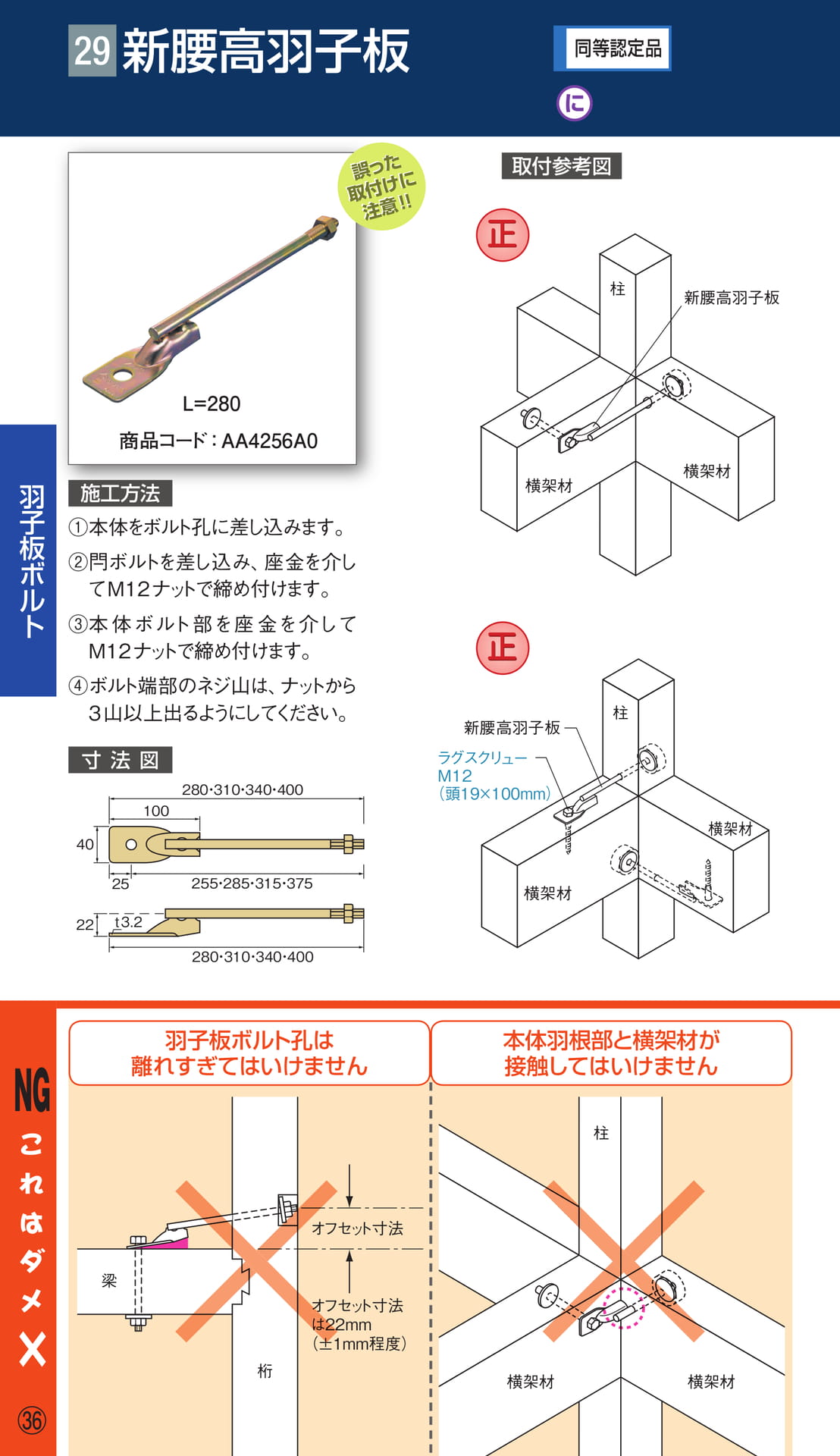

×NG羽子板ボルト孔は離れすぎてはいけません本体羽根部と横架材が接触してはいけませんトルボ板子羽新腰高羽子板①本体をボルト孔に差し込みます。②閂ボルトを差し込み、座金を介してM12ナットで締め付けます。③本体ボルト部を座金を介してM12ナットで締め付けます。④ボルト端部のネジ山は、ナットから3山以上出るようにしてください。誤った取付けに注意!!誤った取付けに注意!!402522100t3.2280・310・340・400280・310・340・400255・285・315・375商品コード：AA4256A0L=280取付参考図施工方法寸法図オフセット寸法オフセット寸法は22mm（±1mm程度）梁桁柱横架材横架材に同等認定品オは22±1正正29○36柱新腰高羽子板横架材横架材柱横架材横架材新腰高羽子板ラグスクリューM12（頭19×100mm）

Page 39

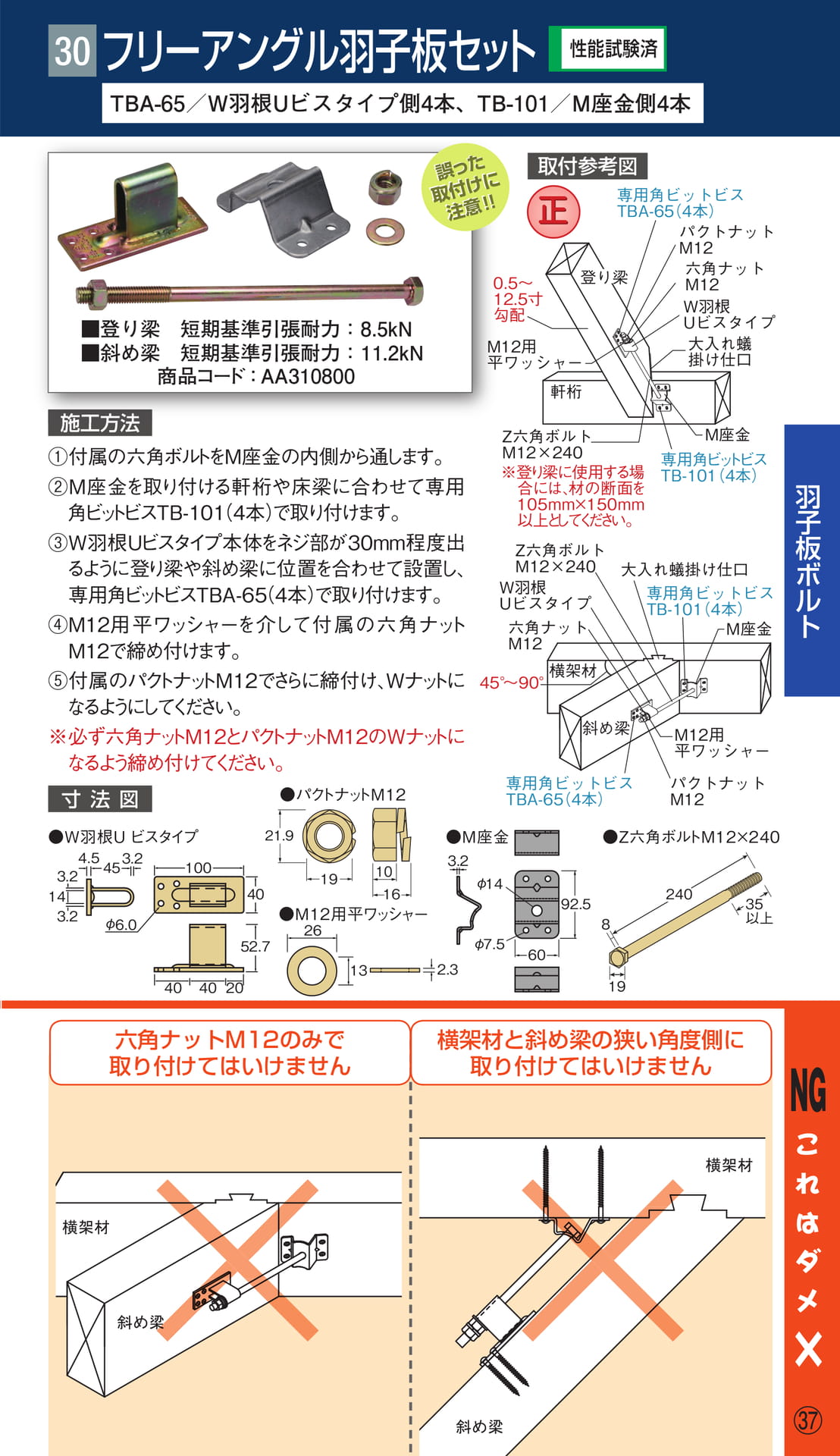

NG×トルボ板子羽○37施工方法寸法図正取付参考図●Ｗ羽根Uビスタイプ①付属の六角ボルトをM座金の内側から通します。②M座金を取り付ける軒桁や床梁に合わせて専用角ビットビスTB-101（4本）で取り付けます。③W羽根Uビスタイプ本体をネジ部が30mm程度出るように登り梁や斜め梁に位置を合わせて設置し、専用角ビットビスTBA-65（4本）で取り付けます。④M12用平ワッシャーを介して付属の六角ナットM12で締め付けます。⑤付属のパクトナットM12でさらに締付け、Wナットになるようにしてください。※必ず六角ナットM12とパクトナットM12のWナットになるよう締め付けてください。施工方法商品コード：AA310800誤った取付けに注意!!誤った取付けに注意!!4.53.2φ6.045100403.23.21452.7404020●パクトナットM12●M12用平ワッシャー19161021.9●M座金60φ14φ7.592.53.2専用角ビットビスTBA-65(4本）専用角ビットビスTB-101(4本）M座金大入れ蟻掛け仕口W羽根UビスタイプM12用平ワッシャー0.5～12.5寸勾配軒桁パクトナットM12Z六角ボルトM12×240六角ナットM12登り梁●Z六角ボルトM12×24081935以上240専用角ビットビスTBA-65(4本）専用角ビットビスTB-101(4本）M座金大入れ蟻掛け仕口W羽根UビスタイプM12用平ワッシャー斜め梁横架材パクトナットM12Z六角ボルトM12×240六角ナットM1245°～90°■登り梁短期基準引張耐力：8.5kN■斜め梁短期基準引張耐力：11.2kNフリーアングル羽子板セット性能試験済TBA-65／W羽根Uビスタイプ側4本、TB-101／M座金側4本30六角ナットM12のみで取り付けてはいけません斜め梁横架材斜め梁横架材と斜め梁の狭い角度側に取り付けてはいけません横架材斜め梁26132.3※登り梁に使用する場合には、材の断面を105mm×150mm以上としてください。

Page 40

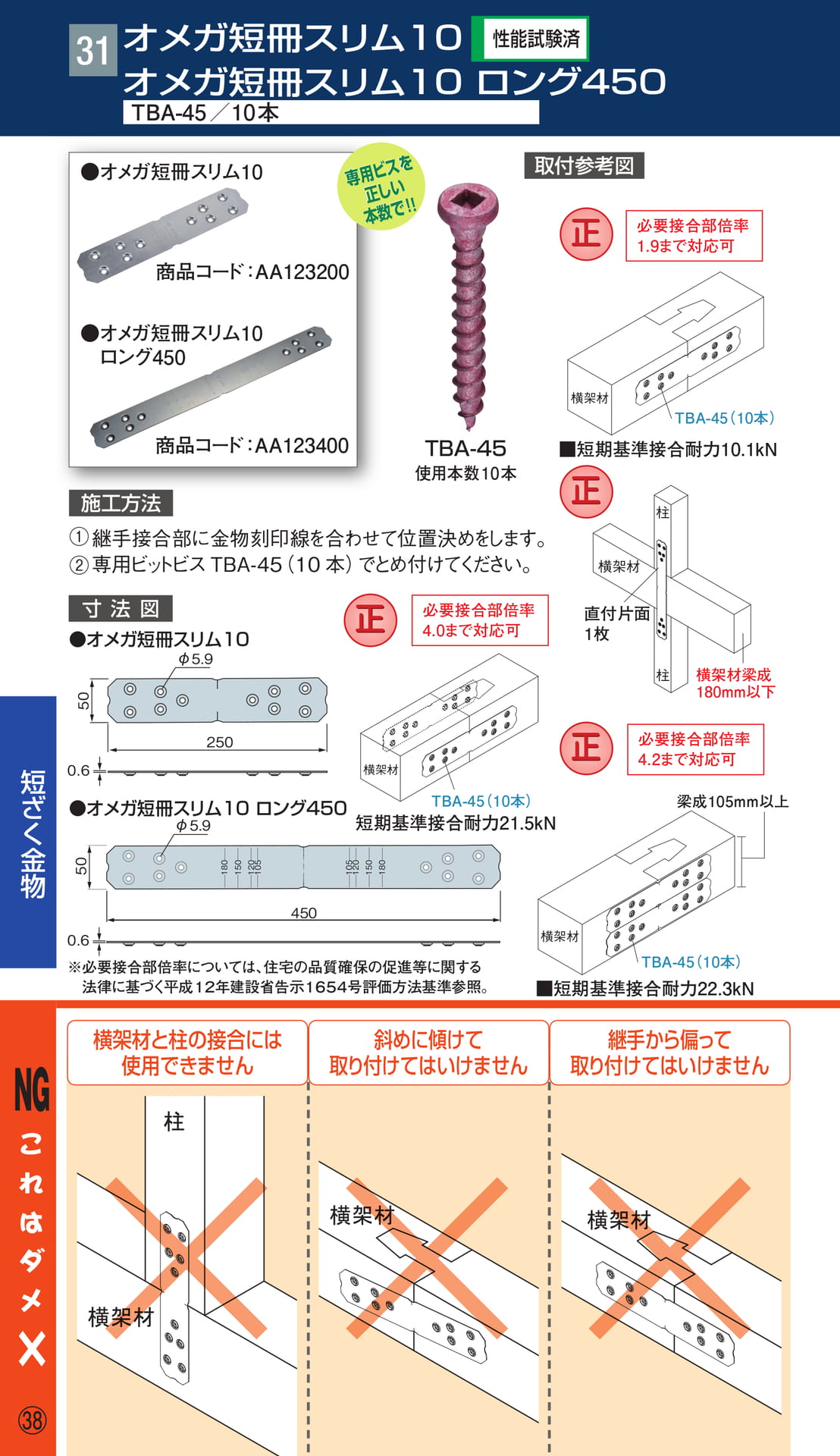

×NG○38斜めに傾けて取り付けてはいけません横架材と柱の接合には使用できません継手から偏って取り付けてはいけません横架材横架材柱横架材TBA-45／10本性能試験済オメガ短冊スリム10オメガ短冊スリム10ロング45031寸法図取付参考図正正正TBA-45使用本数10本専用ビスを正しい本数で!!専用ビスを正しい本数で!!①②施工方法継手接合部に金物刻印線を合わせて位置決めをします。専用ビットビスTBA-45（10本）でとめ付けてください。■短期基準接合耐力10.1kN短期基準接合耐力21.5kN■短期基準接合耐力22.3kN●オメガ短冊スリム10ロング450商品コード：AA123400商品コード：AA123200●オメガ短冊スリム10●オメガ短冊スリム10●オメガ短冊スリム10ロング450横架材架材架材必要接合部倍率1.9まで対応可TBA-45（10本）横架材正必要接合部倍率4.0まで対応可TBA-45（10本）横架材必要接合部倍率4.2まで対応可TBA-45（10本）梁成105mm以上横架材50φ5.92500.60.650φ5.9450180180150150120120105105※必要接合部倍率については、住宅の品質確保の促進等に関する法律に基づく平成１２年建設省告示１６５４号評価方法基準参照。短ざく金物柱柱横架材直付片面1枚横架材梁成180mm以下

Page 41

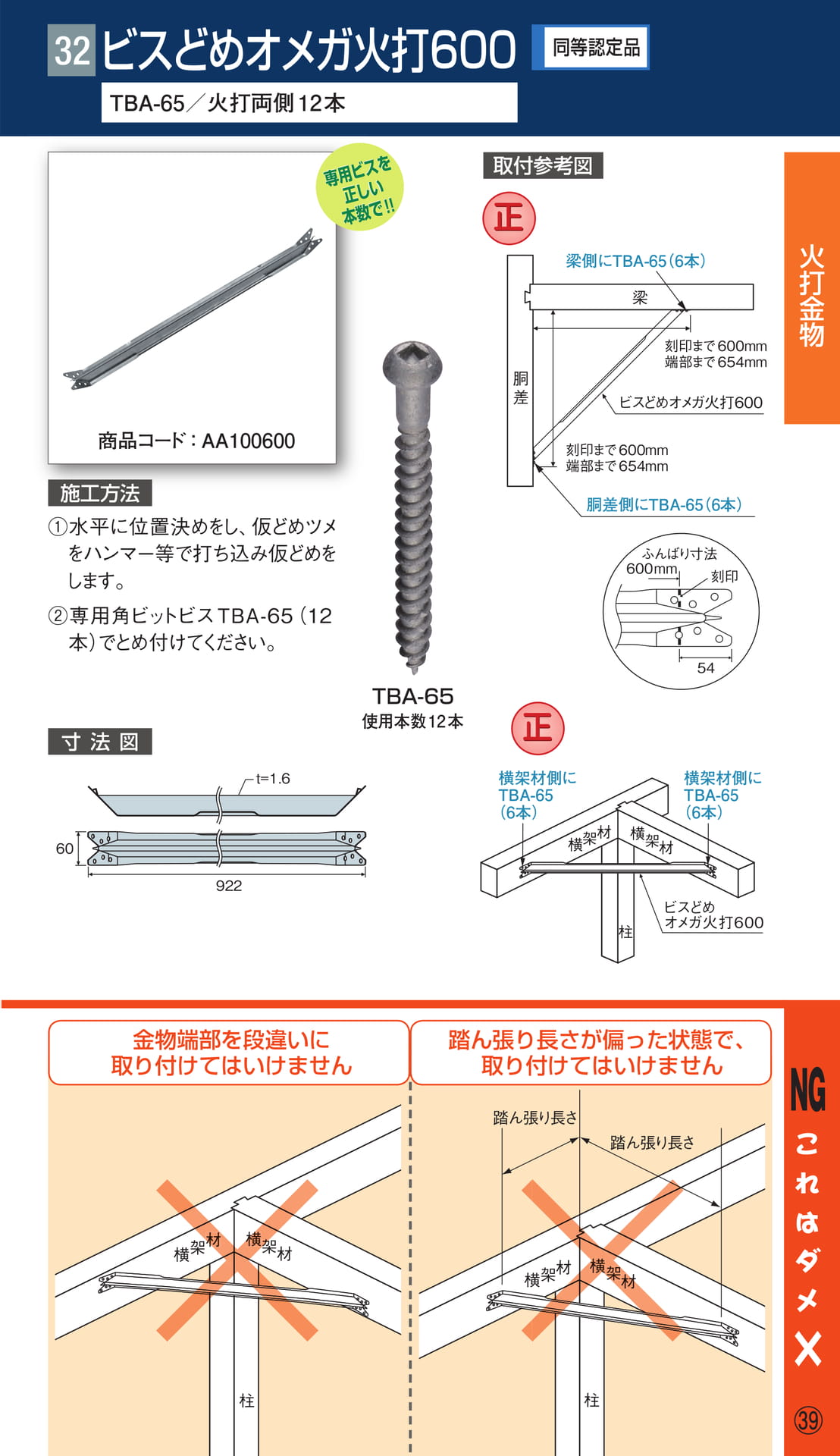

NG×NG×○39ビスどめオメガ火打600TBA-65／火打両側12本同等認定品32金物端部を段違いに取り付けてはいけません踏ん張り長さが偏った状態で、取り付けてはいけません柱横横架架材材柱横横架架材材踏ん張り長さ踏ん張り長さ横架材横架材①水平に位置決めをし、仮どめツメをハンマー等で打ち込み仮どめをします。②専用角ビットビスTBA-65（12本）でとめ付けてください。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA100600TBA-65使用本数12本92260取付参考図施工方法寸法図正正梁胴差刻印まで600mm端部まで654mm刻印まで600mm端部まで654mmビスどめオメガ火打600胴差側にTBA-65（6本）梁側にTBA-65（6本）ふんばり寸法600mm刻印５４柱ビスどめオメガ火打600横横架架材材横架材側にTBA-65（6本）横架材側にTBA-65（6本）t=1.6火打金物

Page 42

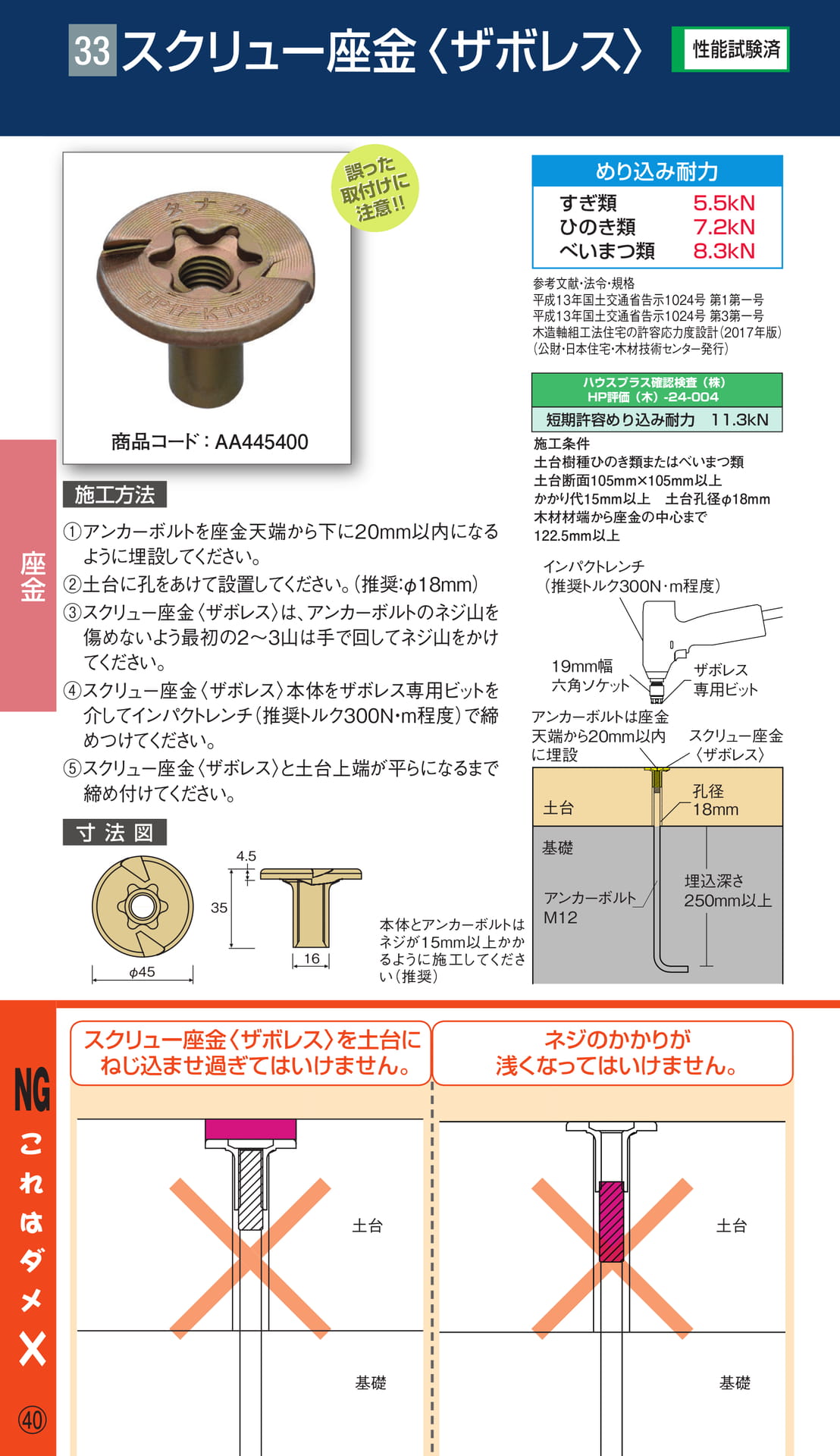

×NG○40施工方法誤った取付けに注意!!誤った取付けに注意!!寸法図商品コード：AA445400①アンカーボルトを座金天端から下に20mm以内になるように埋設してください。②土台に孔をあけて設置してください。（推奨：φ18mm）③スクリュー座金〈ザボレス〉は、アンカーボルトのネジ山を傷めないよう最初の2～3山は手で回してネジ山をかけてください。④スクリュー座金〈ザボレス〉本体をザボレス専用ビットを介してインパクトレンチ（推奨トルク３００Ｎ・ｍ程度）で締めつけてください。⑤スクリュー座金〈ザボレス〉と土台上端が平らになるまで締め付けてください。スクリュー座金〈ザボレス〉ザボレス専用ビット19mm幅六角ソケットインパクトレンチ（推奨トルク300N･m程度）アンカーボルトは座金天端から20mm以内に埋設孔径18mm土台基礎アンカーボルトM12埋込深さ250mm以上本体とアンカーボルトはネジが15mm以上かかるように施工してください（推奨）4.535φ4516スクリュー座金〈ザボレス〉を土台にねじ込ませ過ぎてはいけません。ネジのかかりが浅くなってはいけません。土台基礎土台基礎ハウスプラス確認検査（株）HP評価（木）-24-004短期許容めり込み耐力11.3kN参考文献・法令・規格平成13年国土交通省告示1024号第１第一号平成13年国土交通省告示1024号第３第一号木造軸組工法住宅の許容応力度設計（2017年版）（公財・日本住宅・木材技術センター発行）施工条件土台樹種ひのき類またはべいまつ類土台断面105mm×105mm以上かかり代15mm以上土台孔径φ18mm木材材端から座金の中心まで122.5mm以上めり込み耐力すぎ類ひのき類べいまつ類5.5kN7.2kN8.3kN座金33スクリュー座金〈ザボレス〉性能試験済

Page 43

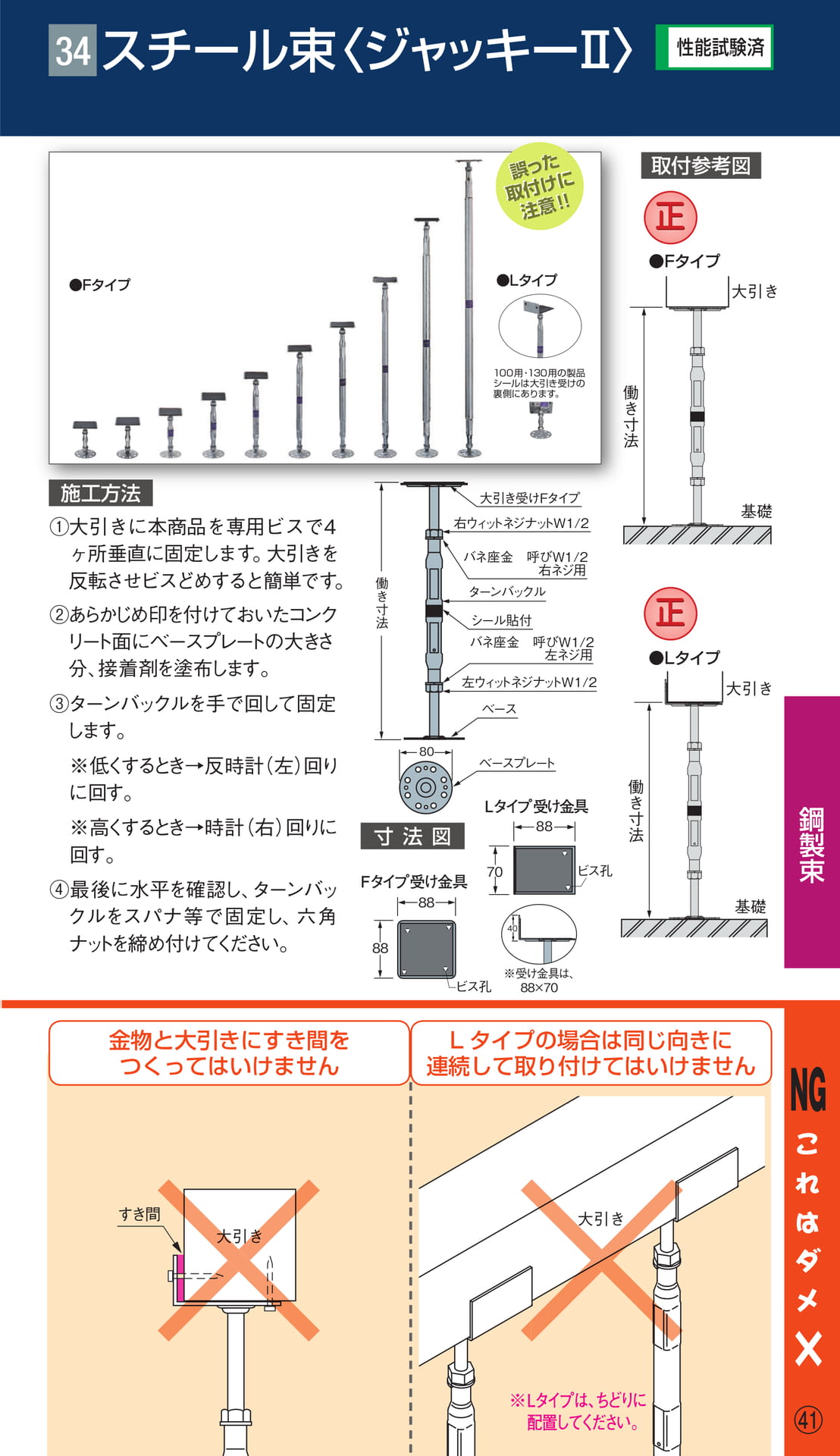

NG×○41●Fタイプ100用・130用の製品シールは大引き受けの裏側にあります。165用働き寸法145～198250用働き寸法195～296350用働き寸法275～455450用働き寸法370～550550用働き寸法450～641750用働き寸法600～850950用働き寸法800～10501100用働き寸法950～1200HP23-KT084HP23-KT083HP22-KT008HP22-KT009HP22-KT010HP22-KT011HP22-KT012HP22-KT013HP22-KT014HP22-KT015100用130用165用250用350用450用550用750用950用1100用ハウスプラス確認検査（株）性能試験●Lタイプ鋼製束金物と大引きにすき間をつくってはいけませんLタイプの場合は同じ向きに連続して取り付けてはいけません※Lタイプは、ちどりに配置してください。大引きすき間大引き大引き34スチール束〈ジャッキーⅡ〉性能試験済①大引きに本商品を専用ビスで4ヶ所垂直に固定します。大引きを反転させビスどめすると簡単です。②あらかじめ印を付けておいたコンクリート面にベースプレートの大きさ分、接着剤を塗布します。③ターンバックルを手で回して固定します。※低くするとき→反時計（左）回りに回す。※高くするとき→時計（右）回りに回す。④最後に水平を確認し、ターンバックルをスパナ等で固定し、六角ナットを締め付けてください。取付参考図誤った取付けに注意!!誤った取付けに注意!!ベースプレートFタイプ受け金具寸法図施工方法正正●Fタイプ大引き基礎働き寸法●Lタイプ基礎働き寸法大引き大引き受けFタイプ右ウィットネジナットW1/2左ウィットネジナットW1/2バネ座金呼びW1/2右ネジ用バネ座金呼びW1/2左ネジ用ターンバックルシール貼付ベース働き寸法8088ビス孔88Lタイプ受け金具70ビス孔8840※受け金具は、88×70大引き

Page 44

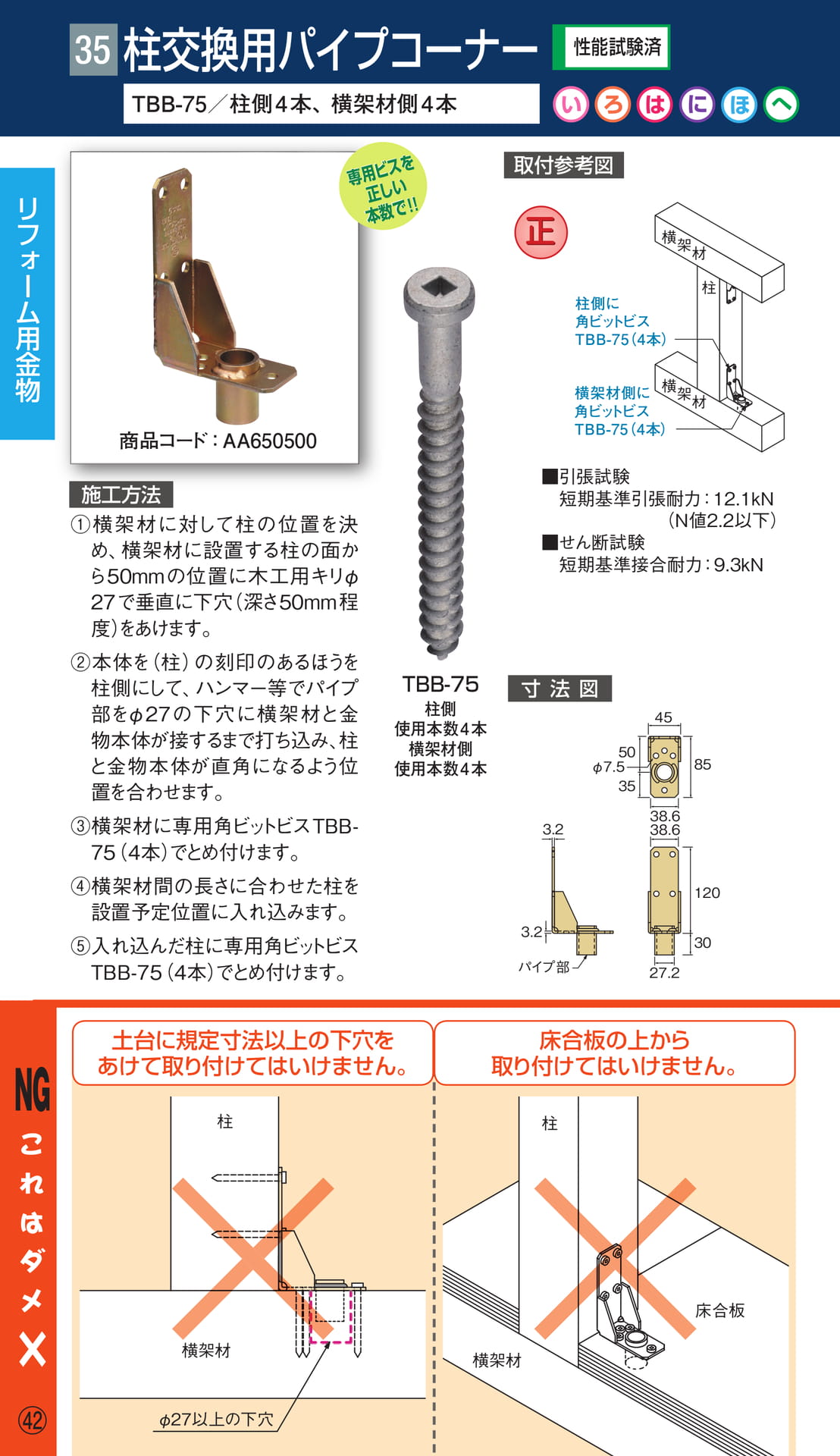

×NG○42土台に規定寸法以上の下穴をあけて取り付けてはいけません。床合板の上から取り付けてはいけません。横架材φ27以上の下穴柱横架材床合板柱リフォーム用金物柱交換用パイプコーナーTBB-75／柱側4本、横架材側4本性能試験済35にほへいろは①横架材に対して柱の位置を決め、横架材に設置する柱の面から50mmの位置に木工用キリφ27で垂直に下穴（深さ50mm程度）をあけます。②本体を（柱）の刻印のあるほうを柱側にして、ハンマー等でパイプ部をφ27の下穴に横架材と金物本体が接するまで打ち込み、柱と金物本体が直角になるよう位置を合わせます。③横架材に専用角ビットビスTBB-75（４本）でとめ付けます。④横架材間の長さに合わせた柱を設置予定位置に入れ込みます。⑤入れ込んだ柱に専用角ビットビスTBB-75（４本）でとめ付けます。専用ビスを正しい本数で!!専用ビスを正しい本数で!!TBB-75柱側使用本数4本横架材側使用本数4本柱横架材横架材柱側に角ビットビスTBB-75（4本）横架材側に角ビットビスTBB-75（4本）855030パイプ部27.2φ7.53.23.2120453538.638.6取付参考図寸法図■引張試験短期基準引張耐力：12.1kN（N値2.2以下）■せん断試験短期基準接合耐力：9.3kN正施工方法NG×○47柱交換用パイプコーナーTBB-75／柱側4本、横架材側4本性能試験済41①横架材に対して柱の位置を決め、横架材に設置する柱の面から50mmの位置に木工用キリφ27で垂直に下穴（深さ50mm程度）をあけます。②本体を（柱）の刻印のあるほうを柱側にして、ハンマー等でパイプ部をφ27の下穴に横架材と金物本体が接するまで打ち込み、柱と金物本体が直角になるよう位置を合わせます。③横架材に専用角ビットビスTBB-75（４本）でとめ付けます。④横架材間の長さに合わせた柱を設置予定位置に入れ込みます。⑤入れ込んだ柱に専用角ビットビスTBB-75（４本）でとめ付けます。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA6505TBB-75柱側使用本数4本横架材側使用本数4本柱横架材横架材柱側に角ビットビスTBB-754本横架材側に角ビットビスTBB-754本855030パイプ部27.2φ7.53.23.2120453538.638.6取付参考図寸法図■引張試験短期基準引張耐力：12.1kN■せん断試験短期基準接合耐力：9.3kN正施工方法リフォーム用金物土台に規定寸法以上の下孔をあけて取り付けてはいけません。床合板の上から取り付けてはいけません。横架材φ27以上の下孔柱横架材床合板柱商品コード：AA650500

Page 45

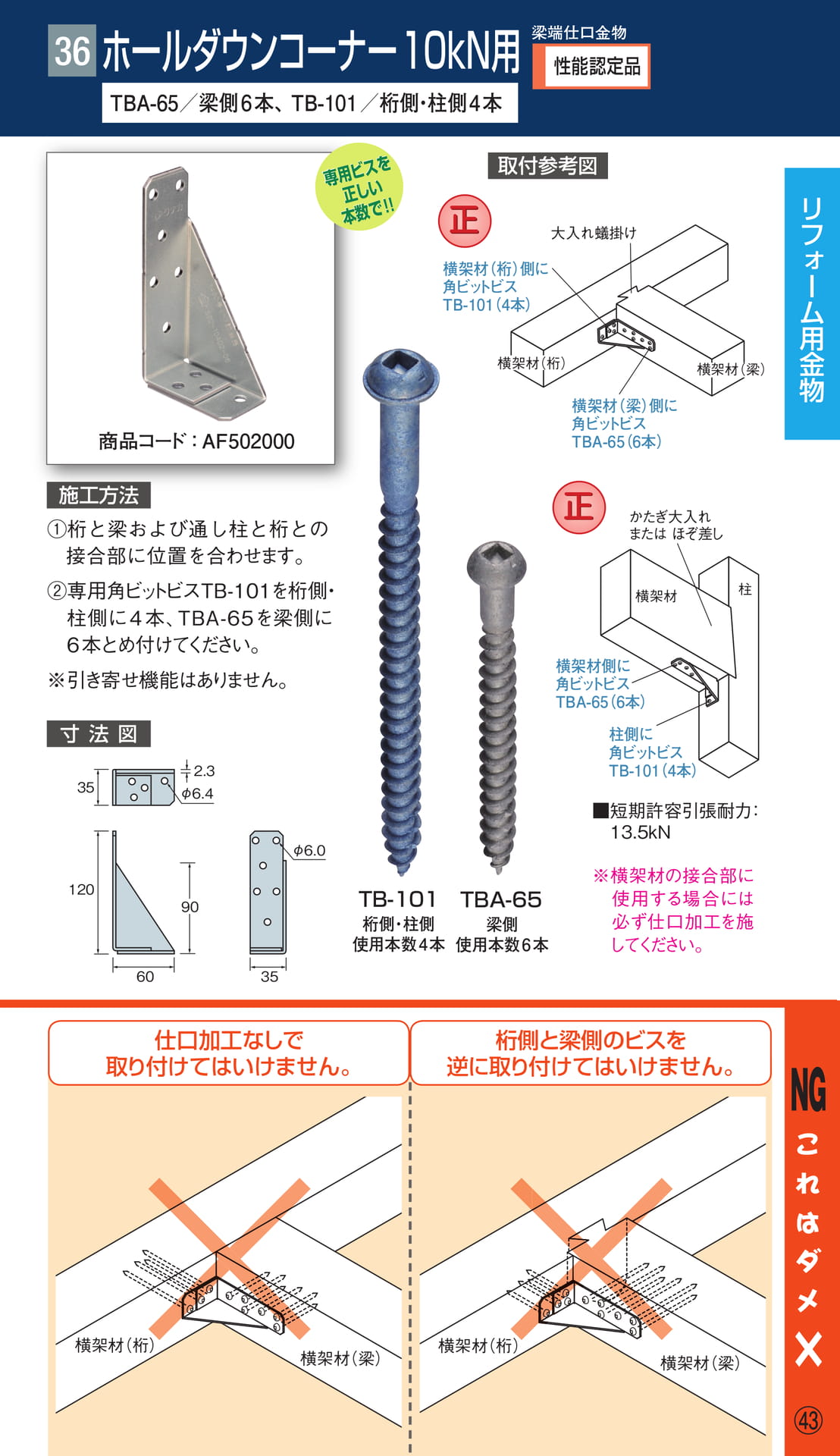

NG×○43リフォーム用金物仕口加工なしで取り付けてはいけません。桁側と梁側のビスを逆に取り付けてはいけません。横架材（桁）横架材（梁）横架材（桁）横架材（梁）ホールダウンコーナー10kN用TBA-65／梁側6本、TB-101／桁側・柱側4本梁端仕口金物性能認定品362.3①桁と梁および通し柱と桁との接合部に位置を合わせます。②専用角ビットビスTB-101を桁側・柱側に4本、TBA-65を梁側に6本とめ付けてください。※引き寄せ機能はありません。専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AF50200060120903535φ6.4φ6.0施工方法寸法図※横架材の接合部に使用する場合には必ず仕口加工を施してください。取付参考図■短期許容引張耐力：13.5kNTBA-65TB-101梁側使用本数6本桁側・柱側使用本数4本正正大入れ蟻掛け横架材（桁）側に角ビットビスTB-101（4本）横架材（梁）側に角ビットビスTBA-65（6本）横架材（桁）横架材（梁）柱側に角ビットビスTB-101（4本）横架材側に角ビットビスTBA-65（6本）横架材柱かたぎ大入れまたはほぞ差し

Page 46

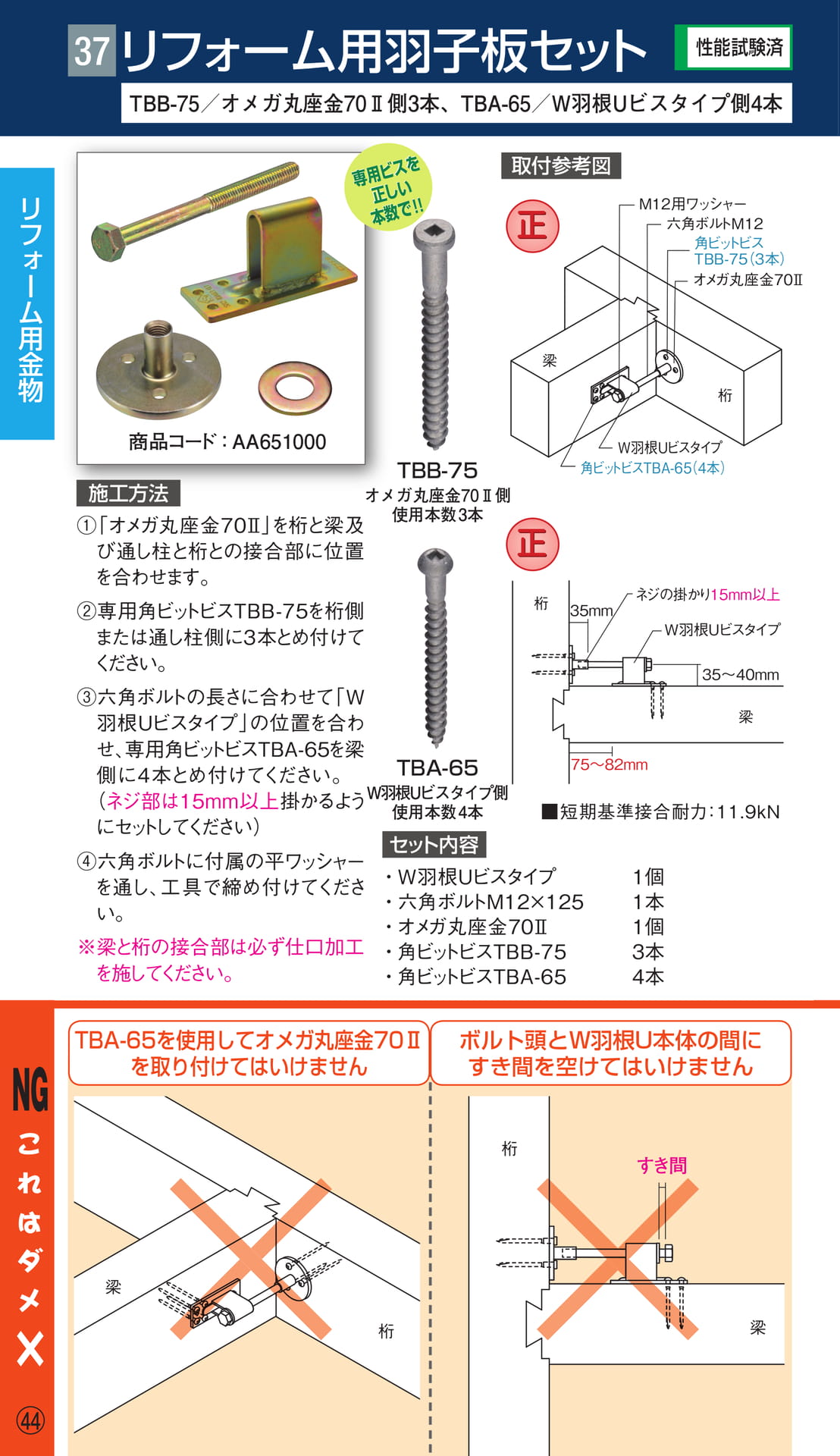

×NGリフォーム用金物TBA-65を使用してオメガ丸座金70Ⅱを取り付けてはいけませんボルト頭とW羽根U本体の間にすき間を空けてはいけませんすき間桁梁桁梁○44リフォーム用羽子板セットTBB-75／オメガ丸座金70Ⅱ側3本、TBA-65／W羽根Uビスタイプ側4本37性能試験済オメガ丸座金70Ⅱ側使用本数3本TBB-75W羽根Uビスタイプ側使用本数4本TBA-65施工方法正取付参考図①「オメガ丸座金70Ⅱ」を桁と梁及び通し柱と桁との接合部に位置を合わせます。②専用角ビットビスTBB-75を桁側または通し柱側に3本とめ付けてください。③六角ボルトの長さに合わせて「W羽根Uビスタイプ」の位置を合わせ、専用角ビットビスTBA-65を梁側に4本とめ付けてください。（ネジ部は15mm以上掛かるようにセットしてください）④六角ボルトに付属の平ワッシャーを通し、工具で締め付けてください。※梁と桁の接合部は必ず仕口加工を施してください。■短期基準接合耐力：11.9kN・W羽根Uビスタイプ1個・六角ボルトM12×1251本・オメガ丸座金70Ⅱ1個・角ビットビスTBB-753本・角ビットビスTBA-654本セット内容オメガ丸座金70Ⅱ角ビットビスTBB-75（3本）角ビットビスTBA-65（4本）W羽根UビスタイプM12用ワッシャー六角ボルトM12桁梁ネジの掛かり15mm以上35mm75～82mm35～40mm桁梁W羽根Uビスタイプ正商品コード：AA651000専用ビスを正しい本数で!!専用ビスを正しい本数で!!

Page 47

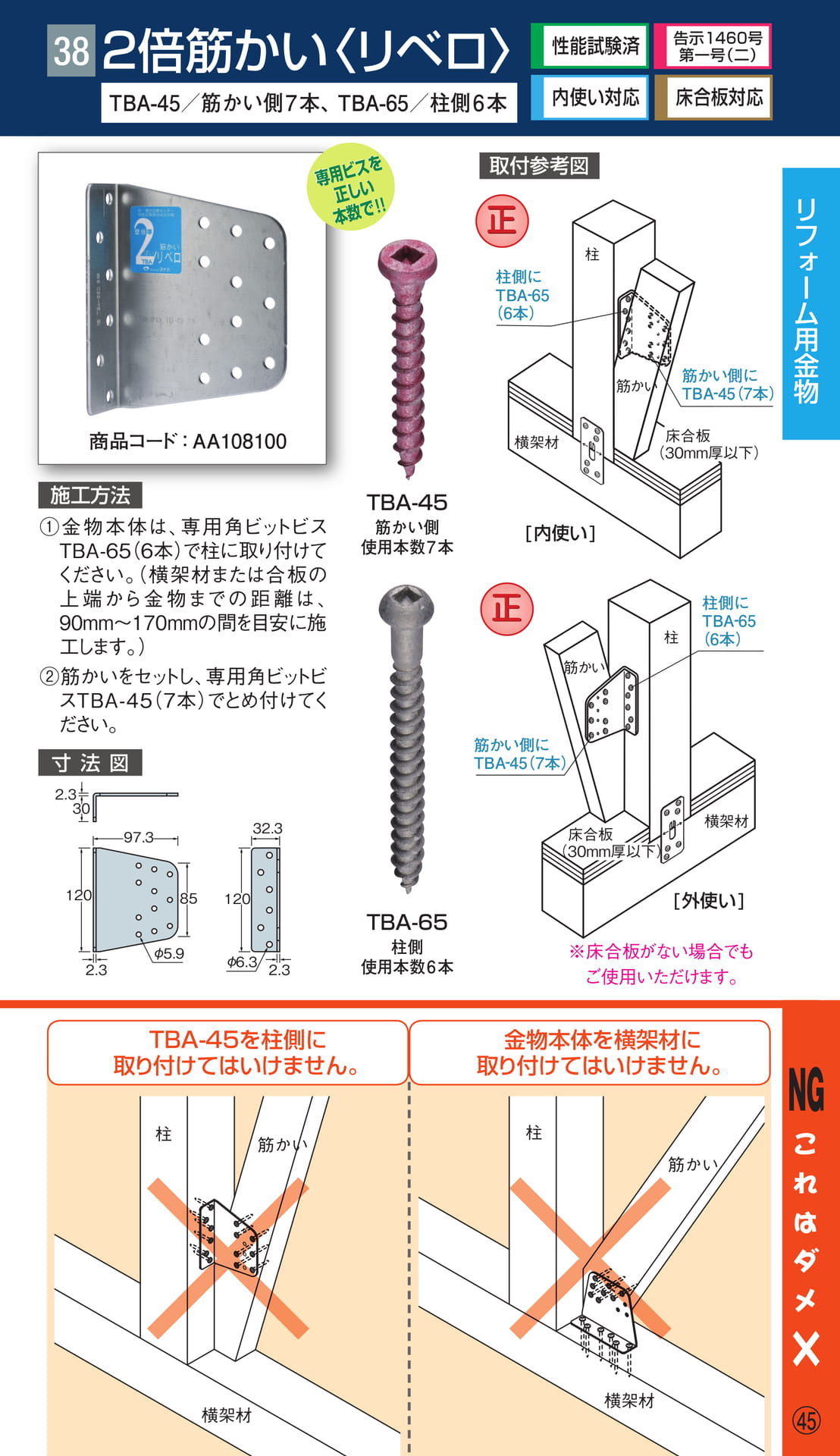

NG×リフォーム用金物TBA-45を柱側に取り付けてはいけません。金物本体を横架材に取り付けてはいけません。柱筋かい横架材柱筋かい横架材○452倍筋かい〈リベロ〉38TBA-45／筋かい側7本、TBA-65／柱側6本床合板対応性能試験済内使い対応告示1460号第一号（二）専用ビスを正しい本数で!!専用ビスを正しい本数で!!商品コード：AA108100施工方法寸法図取付参考図TBA-65柱側使用本数6本TBA-45筋かい側使用本数7本正正32.32.32.32.3φ5.9φ6.38512097.312030①金物本体は、専用角ビットビスTBA-65（6本）で柱に取り付けてください。（横架材または合板の上端から金物までの距離は、90mm～170mmの間を目安に施工します。）②筋かいをセットし、専用角ビットビスTBA-45（7本）でとめ付けてください。※床合板がない場合でもご使用いただけます。柱筋かい横架材柱側にTBA‐65（6本）筋かい側にTBA‐45（7本）床合板（30mm厚以下）[外使い][内使い]柱側にTBA‐65（6本）筋かい側にTBA‐45（7本）柱横架材筋かい床合板（30mm厚以下）

Page 48

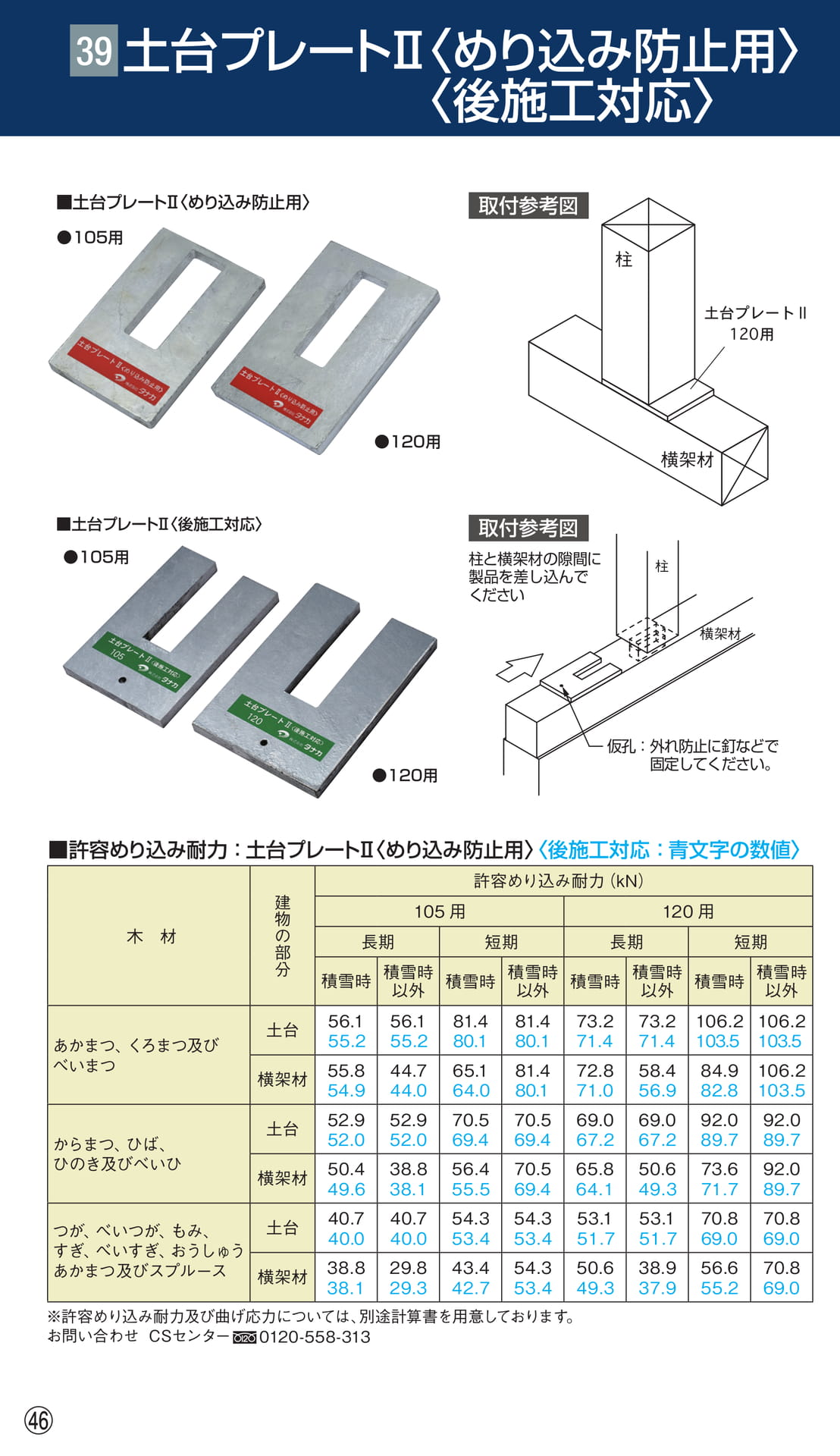

取付参考図取付参考図○柱横架材仮孔：外れ防止に釘などで固定してください。柱横架材■土台プレートⅡ〈めり込み防止用〉●105用●120用■土台プレートⅡ〈後施工対応〉●105用●120用■許容めり込み耐力：土台プレートⅡ〈めり込み防止用〉〈後施工対応：青文字の数値〉※許容めり込み耐力及び曲げ応力については、別途計算書を用意しております。お問い合わせCSセンター0120-558-313木材建物の部分許容めり込み耐力（kN）105用120用長期短期長期短期積雪時積雪時以外積雪時積雪時以外積雪時積雪時以外積雪時積雪時以外あかまつ、くろまつ及びべいまつ土台56.155.256.155.281.480.181.480.173.271.473.271.4106.2103.5106.2103.5横架材55.854.944.744.065.164.081.480.172.871.058.456.984.982.8106.2103.5からまつ、ひば、ひのき及びべいひ土台52.952.052.952.070.569.470.569.469.067.269.067.292.089.792.089.7横架材50.449.638.838.156.455.570.569.465.864.150.649.373.671.792.089.7つが、べいつが、もみ、すぎ、べいすぎ、おうしゅうあかまつ及びスプルース土台40.740.040.740.054.353.454.353.453.151.753.151.770.869.070.869.0横架材38.838.129.829.343.442.754.353.450.649.338.937.956.655.270.869.046土台プレートⅡ〈めり込み防止用〉〈後施工対応〉39柱と横架材の隙間に製品を差し込んでください

Page 49

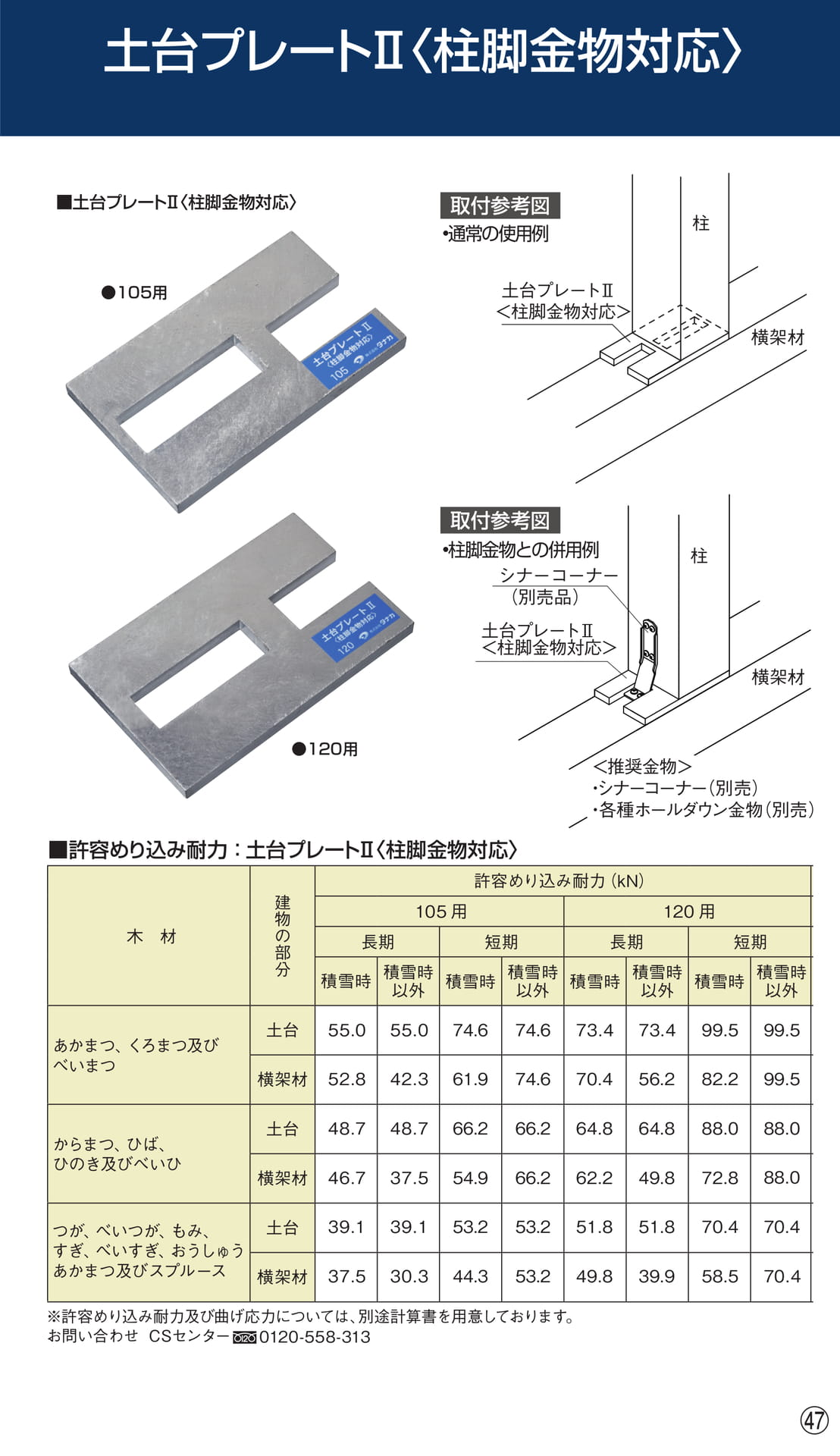

○47取付参考図取付参考図•通常の使用例•柱脚金物との併用例■土台プレートⅡ〈柱脚金物対応〉■許容めり込み耐力：土台プレートⅡ〈柱脚金物対応〉※許容めり込み耐力及び曲げ応力については、別途計算書を用意しております。お問い合わせCSセンター0120-558-313木材建物の部分許容めり込み耐力（kN）105用120用長期短期長期短期積雪時積雪時以外積雪時積雪時以外積雪時積雪時以外積雪時積雪時以外あかまつ、くろまつ及びべいまつ土台55.055.074.674.673.473.499.552.842.361.974.670.456.282.248.748.766.266.264.864.888.046.737.554.966.262.249.872.839.139.153.253.251.851.870.437.530.344.353.249.839.958.599.599.588.088.070.470.4横架材からまつ、ひば、ひのき及びべいひ土台横架材つが、べいつが、もみ、すぎ、べいすぎ、おうしゅうあかまつ及びスプルース土台横架材土台プレートⅡ〈柱脚金物対応〉●120用●105用柱横架材土台プレートⅡ＜柱脚金物対応＞柱横架材土台プレートⅡシナーコーナー＜柱脚金物対応＞（別売品）＜推奨金物＞・シナーコーナー（別売）・各種ホールダウン金物（別売）

Page 50

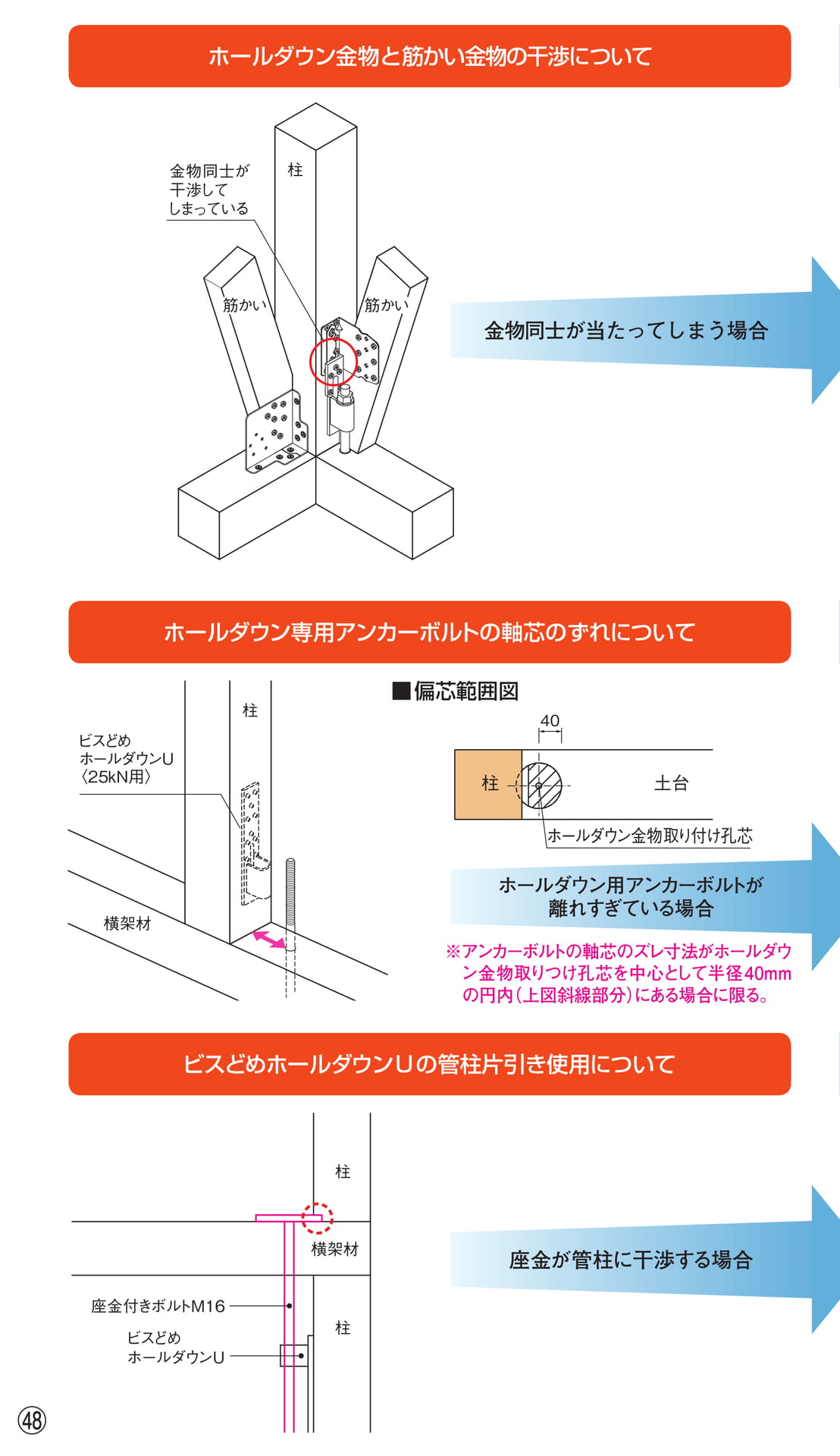

ホールダウン金物と筋かい金物の干渉について金物同士が干渉してしまっている柱筋かい筋かい金物同士が当たってしまう場合ホールダウン専用アンカーボルトの軸芯のずれについてビスどめホールダウンU〈25kN用〉柱■偏芯範囲図柱40土台ホールダウン金物取り付け孔芯横架材ホールダウン用アンカーボルトが離れすぎている場合※アンカーボルトの軸芯のズレ寸法がホールダウン金物取りつけ孔芯を中心として半径40mmの円内（上図斜線部分）にある場合に限る。ビスどめホールダウンUの管柱片引き使用について柱横架材座金が管柱に干渉する場合座金付きボルトM16ビスどめホールダウンU柱○48

Page 51

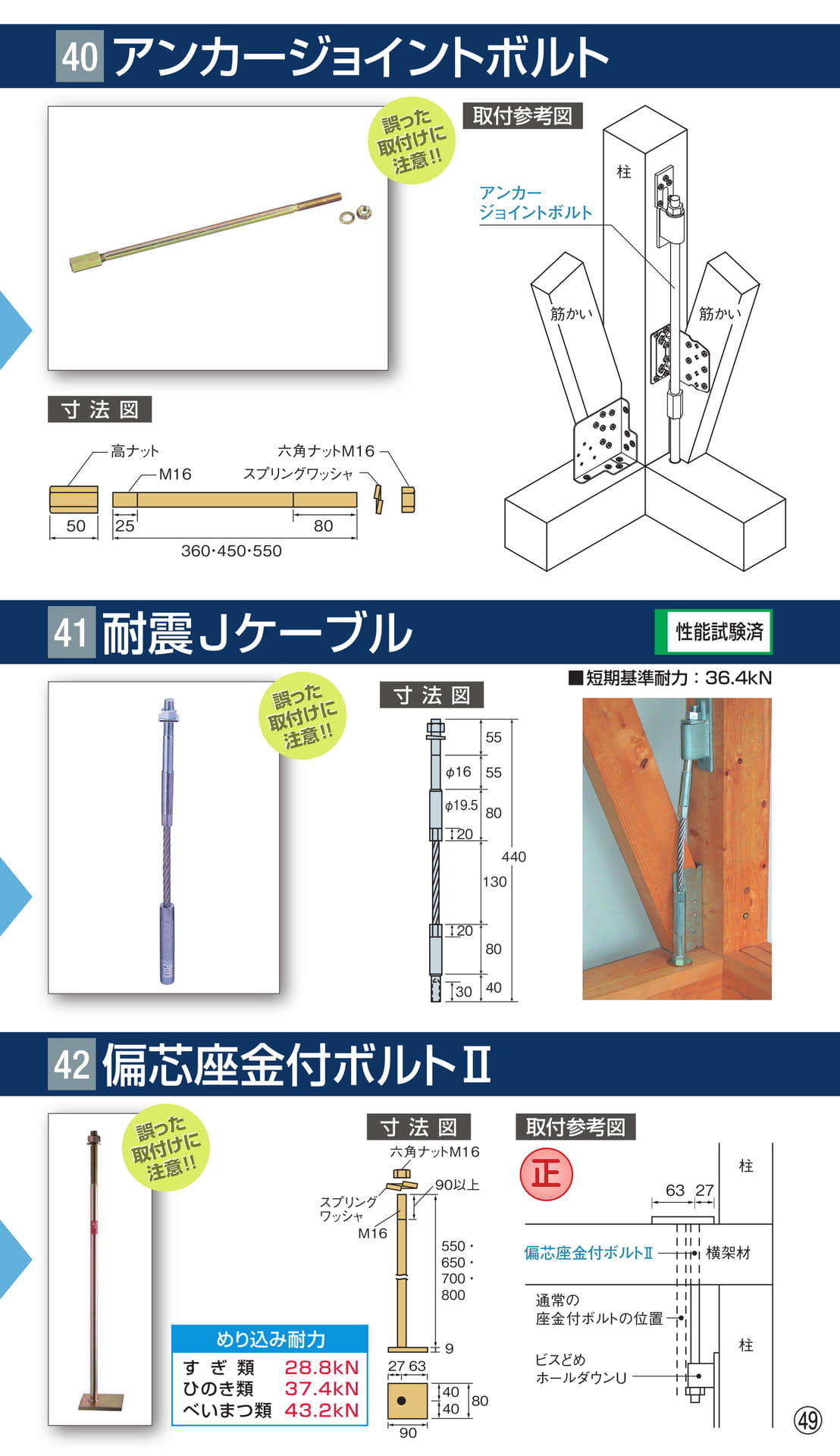

アンカージョイントボルト偏芯座金付ボルトⅡ4042誤った取付けに注意!!誤った取付けに注意!!誤った取付けに注意!!誤った取付けに注意!!耐震Jケーブル41寸法図寸法図寸法図取付参考図取付参考図誤った取付けに注意!!誤った取付けに注意!!■短期基準耐力：36.4kN304020208080130φ165555φ19.5440性能試験済正○49360・450・550スプリングワッシャ六角ナットM16508025高ナットM162763偏芯座金付ボルトⅡ横架材柱柱通常の座金付ボルトの位置ビスどめホールダウンU550・650・700・80090以上8040940M16276390六角ナットM16スプリングワッシャめり込み耐力すぎ類ひのき類べいまつ類28.8kN37.4kN43.2kN柱アンカージョイントボルト筋かい筋かい

Page 52

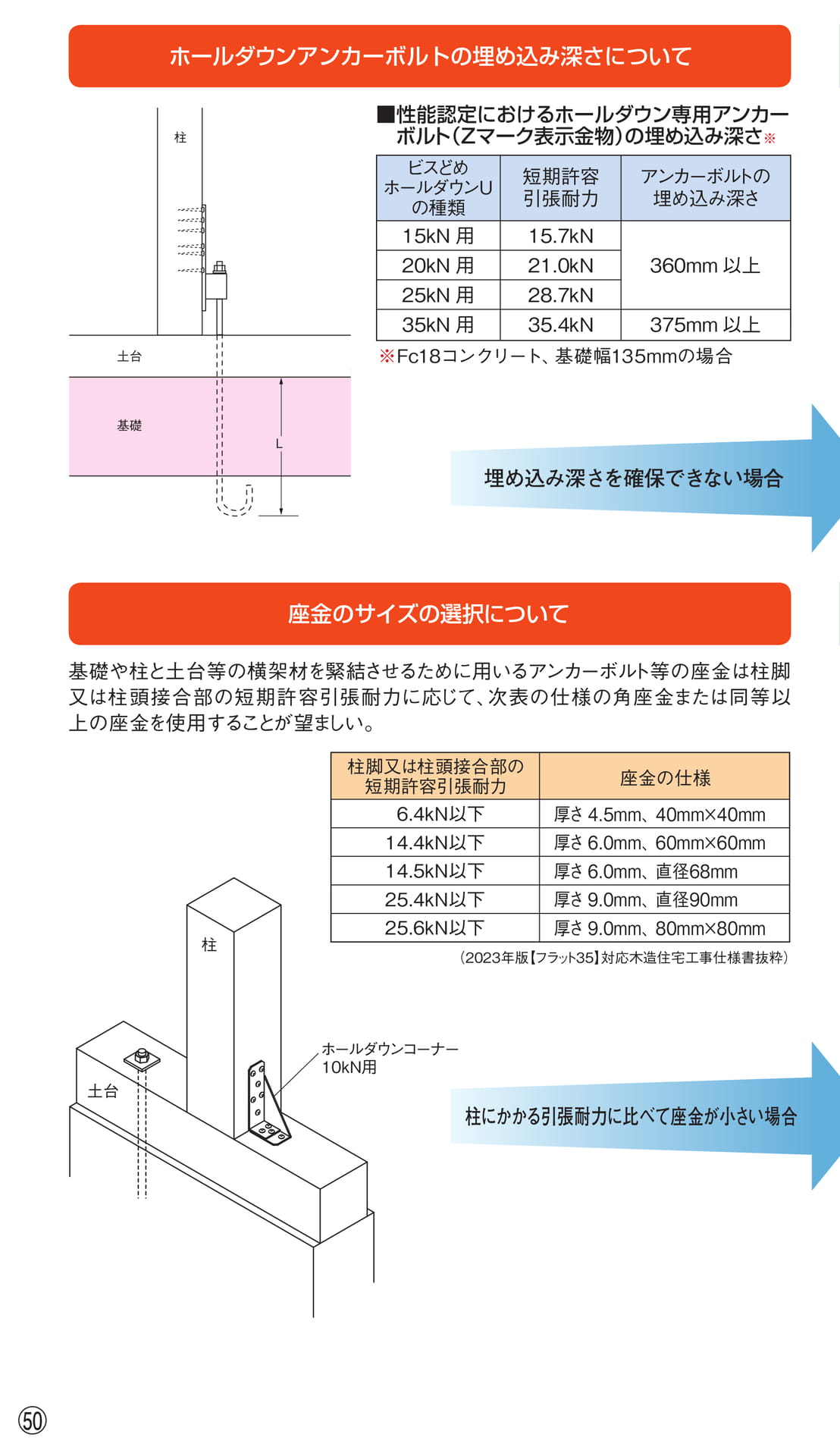

ホールダウンアンカーボルトの埋め込み深さについて埋め込み深さを確保できない場合柱にかかる引張耐力に比べて座金が小さい場合座金のサイズの選択について土台基礎柱L※Fc18コンクリート、基礎幅135mmの場合ビスどめホールダウンUの種類短期許容引張耐力アンカーボルトの埋め込み深さ15kN用20kN用25kN用35kN用15.7kN21.0kN28.7kN35.4kN360mm以上375mm以上○50■性能認定におけるホールダウン専用アンカーボルト（Zマーク表示金物）の埋め込み深さ※土台柱ホールダウンコーナー10kN用基礎や柱と土台等の横架材を緊結させるために用いるアンカーボルト等の座金は柱脚又は柱頭接合部の短期許容引張耐力に応じて、次表の仕様の角座金または同等以上の座金を使用することが望ましい。柱脚又は柱頭接合部の短期許容引張耐力座金の仕様6.4kN以下14.4kN以下14.5kN以下25.4kN以下25.6kN以下厚さ4.5mm、40mm×40mm厚さ6.0mm、60mm×60mm厚さ6.0mm、直径68mm厚さ9.0mm、直径90mm厚さ9.0mm、80mm×80mm（2023年版【フラット35】対応木造住宅工事仕様書抜粋）

Page 53

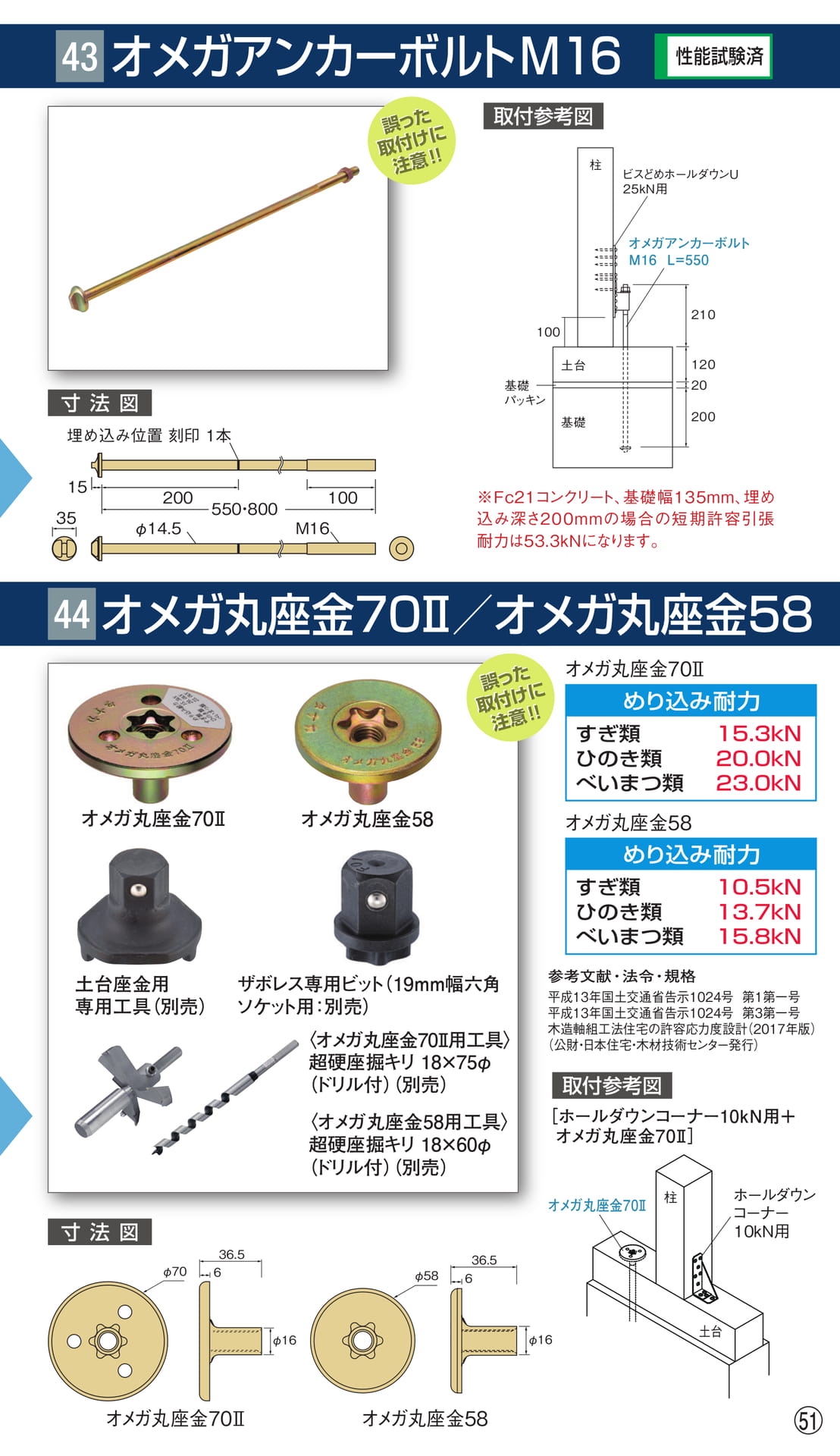

オメガアンカーボルトM16オメガ丸座金70Ⅱ／オメガ丸座金58オメガ丸座金70Ⅱオメガ丸座金70Ⅱ4344寸法図誤った取付けに注意!!誤った取付けに注意!!性能試験済○51めり込み耐力すぎ類ひのき類べいまつ類15.3kN20.0kN23.0kNオメガ丸座金58めり込み耐力すぎ類ひのき類べいまつ類10.5kN13.7kN15.8kN※Fc21コンクリート、基礎幅135mm、埋め込み深さ200mmの場合の短期許容引張耐力は53.3kNになります。15埋め込み位置刻印1本35200100M16φ14.5550・800柱21010012020200ビスどめホールダウンU25kN用オメガアンカーボルトM16L=550土台基礎基礎パッキン寸法図誤った取付けに注意!!誤った取付けに注意!!参考文献・法令・規格平成13年国土交通省告示1024号第１第一号平成13年国土交通省告示1024号第３第一号木造軸組工法住宅の許容応力度設計（2017年版）（公財・日本住宅・木材技術センター発行）［ホールダウンコーナー10kN用＋オメガ丸座金70Ⅱ］オメガ丸座金70Ⅱ〈オメガ丸座金70Ⅱ用工具〉土台座金用専用工具（別売）取付参考図取付参考図ホールダウンコーナー10kN用オメガ丸座金70Ⅱφ7036.56φ16柱土台オメガ丸座金70Ⅱザボレス専用ビット（19mm幅六角ソケット用：別売）超硬座掘キリ18×75φ（ドリル付）（別売）〈オメガ丸座金58用工具〉超硬座掘キリ18×60φ（ドリル付）（別売）φ5836.56φ16オメガ丸座金58オメガ丸座金58

Page 54

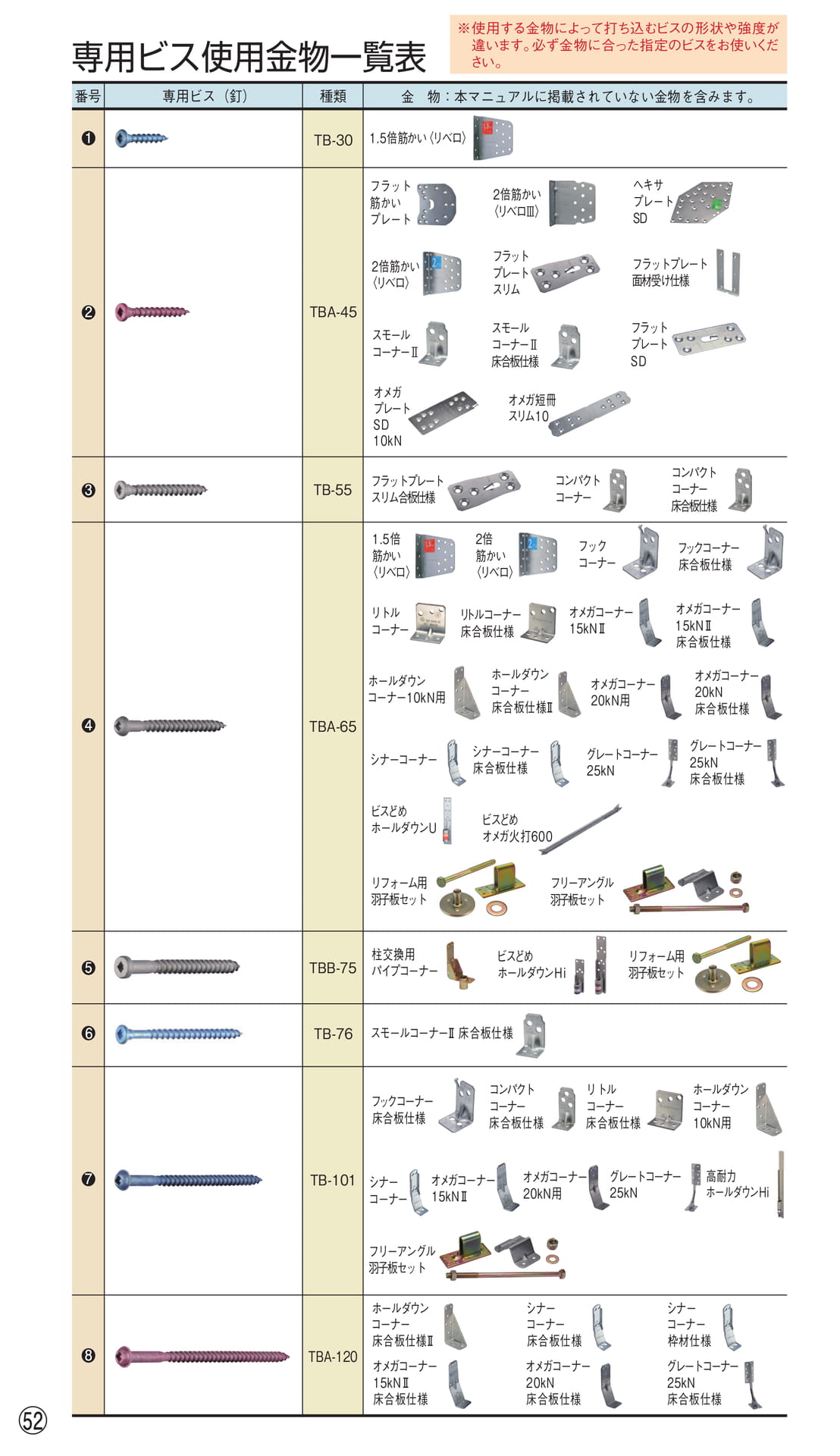

○52※使用する金物によって打ち込むビスの形状や強度が違います。必ず金物に合った指定のビスをお使いください。番号専用ビス（釘）種類金物：本マニュアルに掲載されていない金物を含みます。1.5倍筋かい〈リベロ〉フックコーナーフックコーナー床合板仕様オメガコーナー20kN床合板仕様リフォーム用羽子板セットフリーアングル羽子板セットビスどめオメガ火打600オメガコーナー15kNⅡ床合板仕様柱交換用パイプコーナーオメガコーナー15kNⅡ床合板仕様オメガコーナー15kNⅡコンパクトコーナー床合板仕様フリーアングル羽子板セットリトルコーナー床合板仕様ホールダウンコーナー10kN用シナーコーナーホールダウンコーナー床合板仕様Ⅱシナーコーナー床合板仕様235681TB-30TBB-75TBA-120シナーコーナーシナーコーナー床合板仕様シナーコーナー枠材仕様オメガコーナー15kNⅡオメガコーナー20kN用オメガコーナー20kN用オメガコーナー20kN床合板仕様スモールコーナーⅡ床合板仕様TB-761.5倍筋かい〈リベロ〉2倍筋かい〈リベロ〉コンパクトコーナーコンパクトコーナー床合板仕様TB-55フラットプレートスリム合板仕様ビスどめホールダウンHiビスどめホールダウンU25kNグレートコーナー25kN床合板仕様グレートコーナー25kN床合板仕様グレートコーナー25kNグレートコーナーTBA-6547TB-101高耐力ホールダウンHiTBA-452倍筋かい〈リベロⅢ〉フラットプレートSDオメガプレートSD10kNスモールコーナーⅡスモールコーナーⅡ床合板仕様フラットプレート面材受け仕様ヘキサプレートSD2倍筋かい〈リベロ〉フラットプレートスリムオメガ短冊スリム10フラット筋かいプレートートリトルコーナー床合板仕様ホールダウンコーナー床合板仕様Ⅱホールダウンコーナー10kN用リトルコーナーリフォーム用羽子板セットフックコーナー床合板仕様専用ビス使用金物一覧表

Page 55

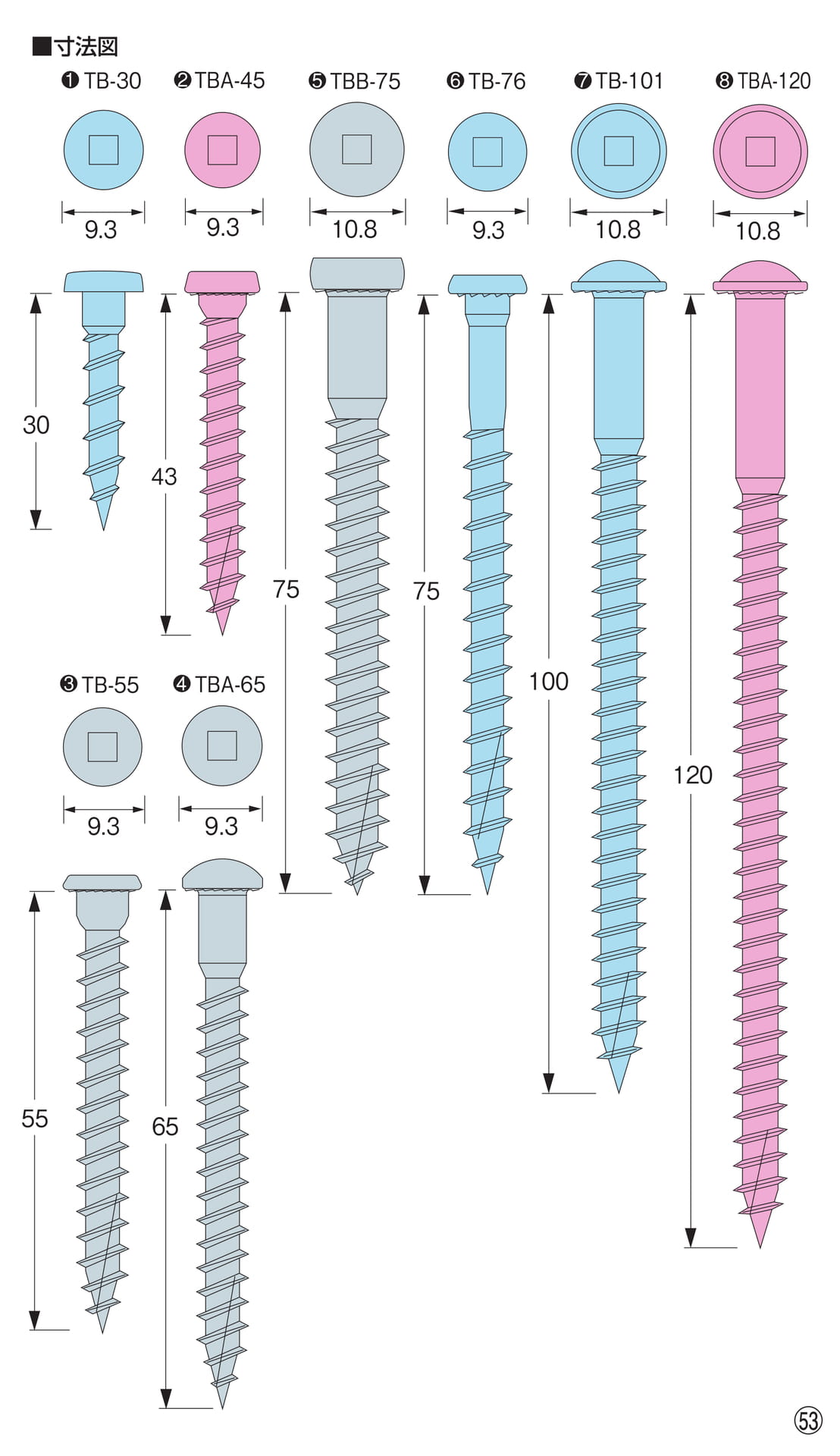

■寸法図TB-30TBA-45TBB-75TB-76TB-101TBA-1209.39.310.89.310.810.830437575TB-55TBA-651001209.39.35565○53

Page 56

〈東日本エリア〉〈西日本エリア〉〈中央エリア〉東京支店大阪支店名古屋支店茨城支店新潟フリーダイヤルCSセンター（受付時間平日9：00～17：00）0120-558-313スマートフォン・タブレット端末からこのマニュアルが閲覧できます。2024.4（AS）ホームページタナカ検索https://www.tanakanet.co.jp開発推進課cs@tanakanet.co.jp
