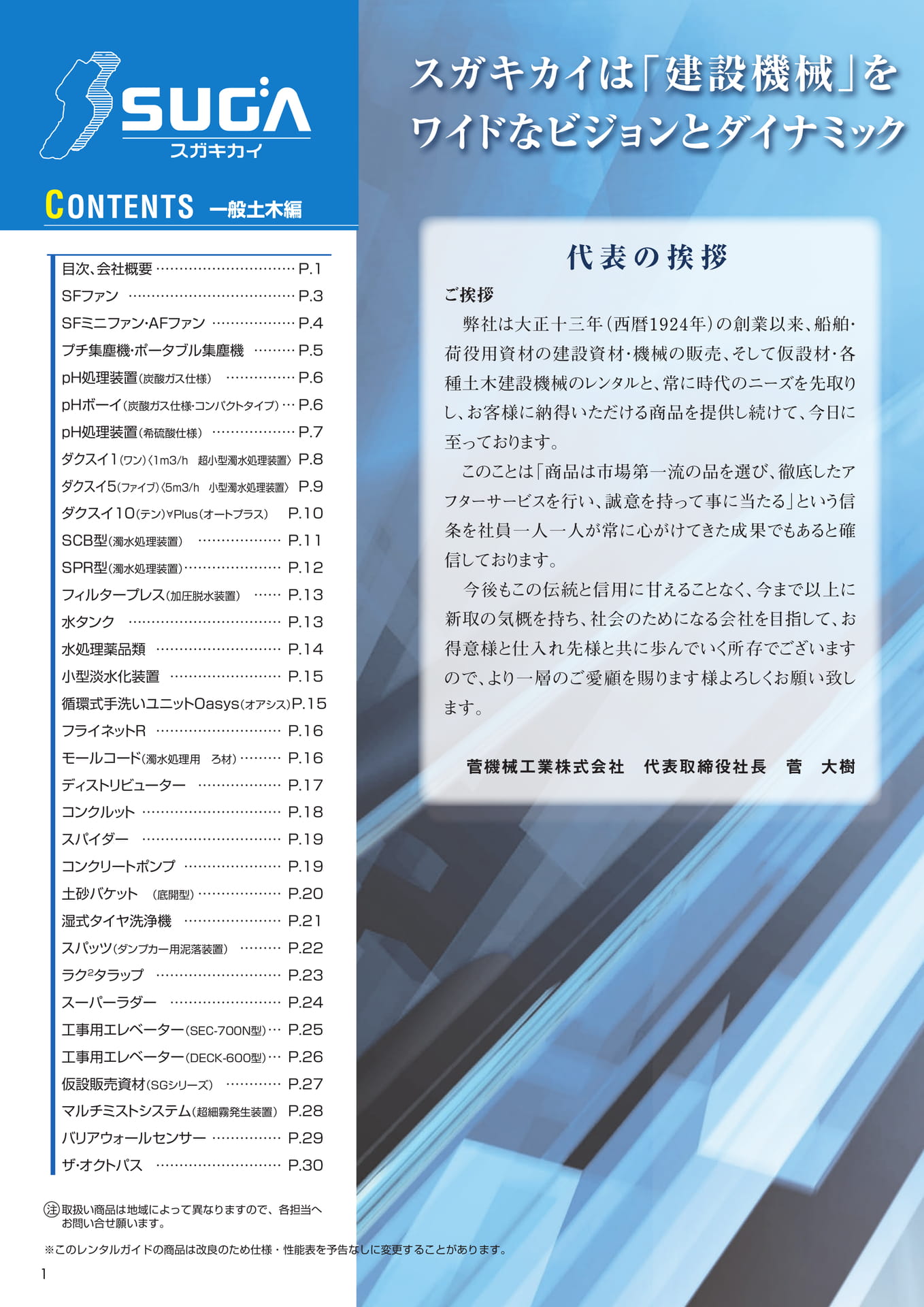

スガキカイは「建設機械」をワイドなビジョンとダイナミックCONTENTS一般土木編目次、会社概要……………………………P.1SFファン…………………………………P.3SFミニファン・AFファン…………………P.4プチ集塵機・ポータブル集塵機…………P.5ｐＨ処理装置（炭酸ガス仕様）………………P.6pHボーイ（炭酸ガス仕様・コンパクトタイプ）…P.6pH処理装置（希硫酸仕様）…………………P.7ダクスイ1（ワン）〈1ｍ3/ｈ超小型濁水処理装置〉…P.8ダクスイ5（ファイブ）〈5ｍ3/ｈ小型濁水処理装置〉…P.9ダクスイ10（テン）∀Plus（オートプラス）…P.10SCB型（濁水処理装置）………………P.11SPR型（濁水処理装置）…………………P.12フィルタープレス（加圧脱水装置）………P.13水タンク………………………………P.13水処理薬品類…………………………P.14小型淡水化装置………………………P.15循環式手洗いユニットＯasys（オアシス）…P.15フライネットＲ…………………………P.16モールコード（濁水処理用ろ材）…………P.16ディストリビューター…………………P.17コンクルット……………………………P.18スパイダー……………………………P.19コンクリートポンプ……………………P.19土砂バケット（底開型）…………………P.20湿式タイヤ洗浄機……………………P.21スパッツ（ダンプカー用泥落装置）…………P.22ラク2タラップ…………………………P.23スーパーラダー………………………P.24工事用エレベーター（SEC-700N型）…P.25工事用エレベーター（DECK-600型）…P.26仮設販売資材（SGシリーズ）……………P.27マルチミストシステム（超細霧発生装置）…P.28バリアウォールセンサー………………P.29ザ・オクトパス…………………………P.30代表の挨拶ご挨拶弊社は大正十三年（西暦1924年）の創業以来、船舶・荷役用資材の建設資材・機械の販売、そして仮設材・各種土木建設機械のレンタルと、常に時代のニーズを先取りし、お客様に納得いただける商品を提供し続けて、今日に至っております。このことは「商品は市場第一流の品を選び、徹底したアフターサービスを行い、誠意を持って事に当たる」という信条を社員一人一人が常に心がけてきた成果でもあると確信しております。今後もこの伝統と信用に甘えることなく、今まで以上に新取の気概を持ち、社会のためになる会社を目指して、お得意様と仕入れ先様と共に歩んでいく所存でございますので、より一層のご愛顧を賜ります様よろしくお願い致します。菅機械工業株式会社代表取締役社長菅大樹注取扱い商品は地域によって異なりますので、各担当へお問い合せ願います。※このレンタルガイドの商品は改良のため仕様・性能表を予告なしに変更することがあります。1

Page 01

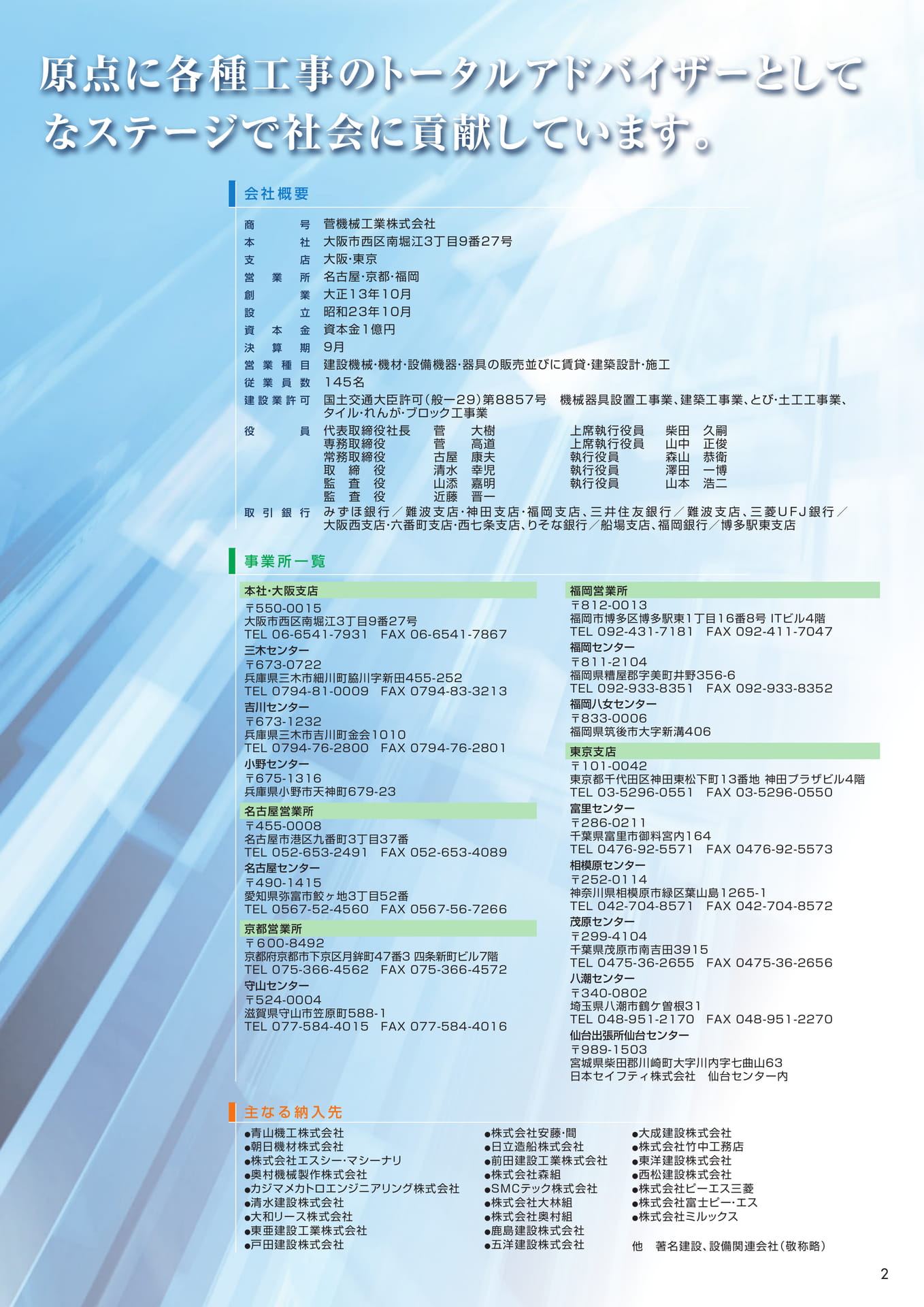

原点に各種工事のトータルアドバイザーとしてなステージで社会に貢献しています。会社概要商号本社支店営業所創業設立資本金決算期営業種目従業員数建設業許可役員取引銀行菅機械工業株式会社大阪市西区南堀江3丁目9番27号大阪・東京名古屋・京都・福岡大正13年10月昭和23年10月資本金1億円9月建設機械・機材・設備機器・器具の販売並びに賃貸・建築設計・施工145名国土交通大臣許可（般一29）第8857号機械器具設置工事業、建築工事業、とび・土工工事業、タイル・れんが・ブロック工事業代表取締役社長菅大樹上席執行役員柴田久嗣…専務取締役菅高道上席執行役員山中正俊…常務取締役古屋康夫執行役員森山恭衛取締役清水幸児執行役員澤田一博監査役山添嘉明執行役員山本浩二監査役近藤晋一みずほ銀行／難波支店・神田支店・福岡支店、三井住友銀行／難波支店、三菱ＵＦＪ銀行／…大阪西支店・六番町支店・西七条支店、りそな銀行／船場支店、福岡銀行／博多駅東支店事業所一覧本社・大阪支店〒550-0015大阪市西区南堀江3丁目9番27号TEL06-6541-7931FAX06-6541-7867三木センター〒673-0722兵庫県三木市細川町脇川字新田455-252TEL0794-81-0009FAX0794-83-3213吉川センター〒673-1232兵庫県三木市吉川町金会1010TEL0794-76-2800FAX0794-76-2801小野センター〒675-1316兵庫県小野市天神町679-23名古屋営業所〒455-0008名古屋市港区九番町3丁目37番TEL052-653-2491FAX052-653-4089名古屋センター〒490-1415愛知県弥富市鮫ヶ地3丁目52番TEL0567-52-4560FAX0567-56-7266京都営業所〒６00-8492京都府京都市下京区月鉾町47番3四条新町ビル7階TEL075-366-4562FAX075-366-4572守山センター〒524-0004滋賀県守山市笠原町588-1TEL077-584-4015FAX077-584-4016福岡営業所〒812-0013福岡市博多区博多駅東1丁目16番8号ITビル4階TEL092-431-7181FAX092-411-7047福岡センター〒811-2104福岡県糟屋郡字美町井野356-6TEL092-933-8351FAX092-933-8352福岡八女センター〒833-0006福岡県筑後市大字新溝406東京支店東京都千代田区神田東松下町13番地階TEL03-5296-0551FAX03-5296-0550富里センター千葉県富里市御料宮内164TEL0476-92-5571FAX0476-92-5573相模原センター神奈川県相模原市緑区葉山島1265-1TEL042-704-8571FAX042-704-8572茂原センター千葉県茂原市南吉田3915TEL0475-36-2655FAX0475-36-2656八潮センター埼玉県八潮市鶴ケ曽根31TEL048-951-2170FAX048-951-2270仙台出張所仙台センター宮城県柴田郡川崎町大字川内字七曲山63日本セイフティ株式会社仙台センター内主なる納入先●青山機工株式会社●朝日機材株式会社●株式会社エスシー・マシーナリ●奥村機械製作株式会社●カジマメカトロエンジニアリング株式会社●清水建設株式会社●大和リース株式会社●東亜建設工業株式会社●戸田建設株式会社●株式会社安藤・間●日立造船株式会社●前田建設工業株式会社●株式会社森組●SMCテック株式会社●株式会社大林組●株式会社奥村組●鹿島建設株式会社●五洋建設株式会社●大成建設株式会社●株式会社竹中工務店●東洋建設株式会社●西松建設株式会社●株式会社ピーエス三菱●株式会社富士ピー・エス●株式会社ミルックス他著名建設、設備関連会社（敬称略）2

Page 02

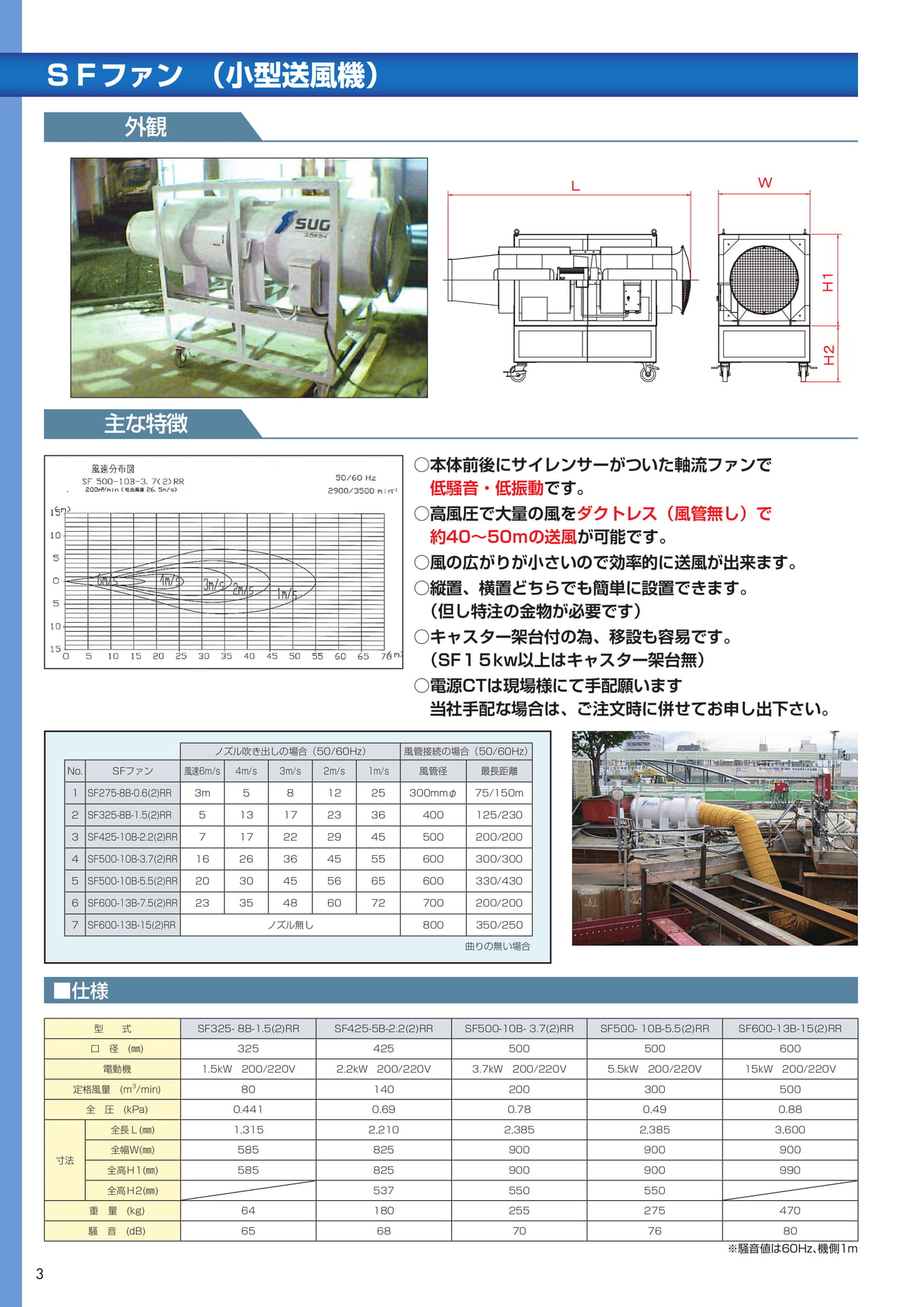

ＳＦファン（小型送風機）外観ＬＷＨ１Ｈ２主な特徴○本体前後にサイレンサーがついた軸流ファンで低騒音・低振動です。○高風圧で大量の風をダクトレス（風管無し）で約40～50ｍの送風が可能です。○風の広がりが小さいので効率的に送風が出来ます。○縦置、横置どちらでも簡単に設置できます。（但し特注の金物が必要です）○キャスター架台付の為、移設も容易です。（SF１５kw以上はキャスター架台無）○電源CTは現場様にて手配願います当社手配な場合は、ご注文時に併せてお申し出下さい。ノズル吹き出しの場合（50/60Hz）風管接続の場合（50/60Hz）No.SFファン風速6m/s4m/s3m/s2m/s1m/s風管径最長距離1SF275-8B-0.6(2)RR3m581225300mmφ75/150m2SF325-8B-1.5(2)RR513172336400125/2303SF425-10B-2.2(2)RR717222945500200/2004SF500-10B-3.7(2)RR1626364555600300/3005SF500-10B-5.5(2)RR2030455665600330/4306SF600-13B-7.5(2)RR2335486072700200/2007SF600-13B-15(2)RRノズル無し800350/250曲りの無い場合■仕様型式SF325-8B-1.5(2)RRSF425-5B-2.2(2)RRSF500-10B-3.7(2)RRSF500-10B-5.5(2)RRSF600-13B-15(2)RR口径(㎜)325425500500600電動機1.5kW200/220V2.2kW200/220V3.7kW200/220V5.5kW200/220V15kW200/220V定格風量(m3/min)80140200300500全圧(kPa)0.4410.690.780.490.88全長Ｌ(㎜)1,3152,2102,3852,3853,600寸法全幅Ｗ(㎜)585825900900900全高Ｈ1(㎜)585825900900990全高Ｈ2(㎜)537550550重量(kg)64180255275470騒音(dB)6568707680※騒音値は60Hz、機側1m3

Page 03

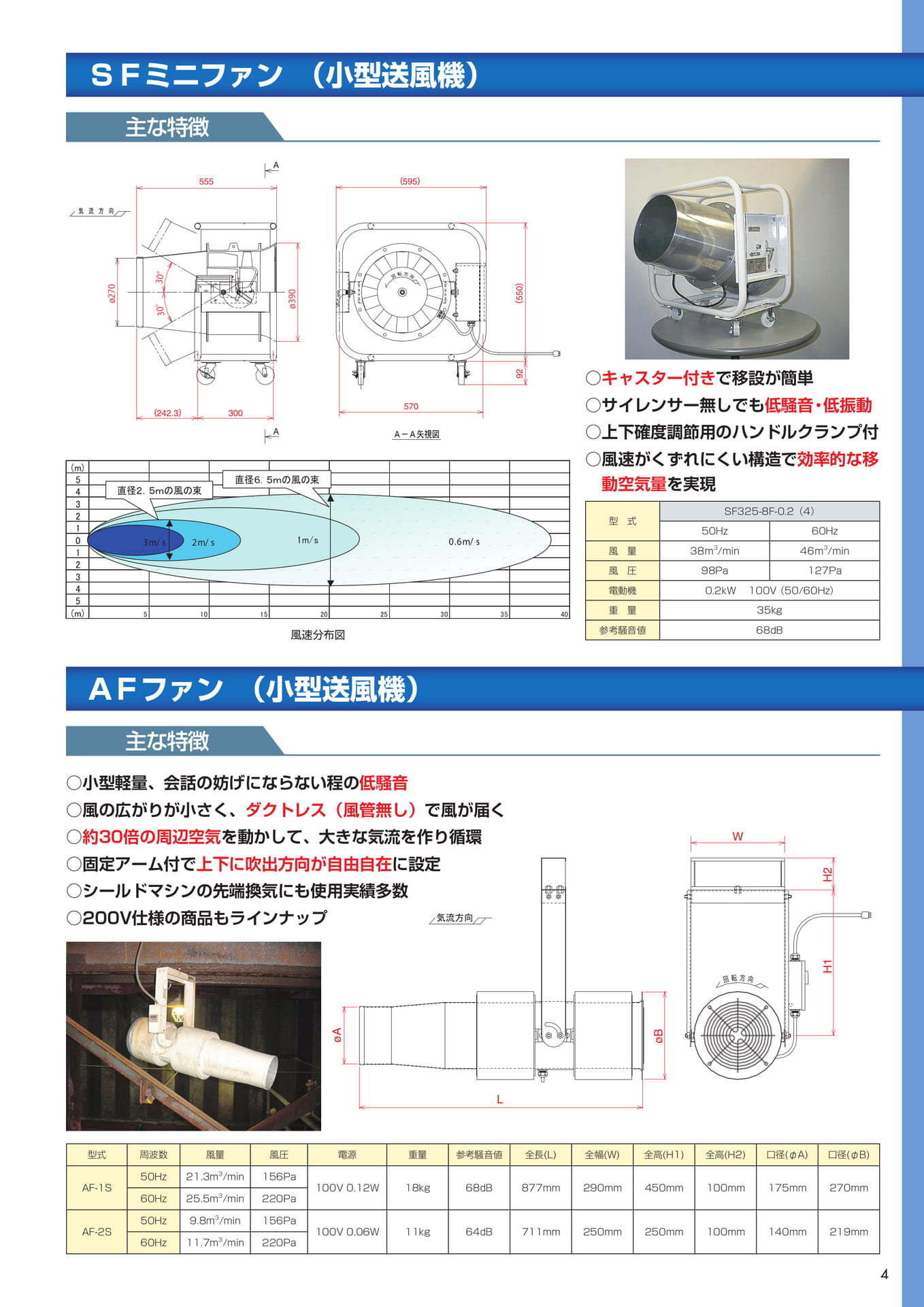

ＳＦミニファン（小型送風機）主な特徴555A（595）ø27030°30°ø390（550）(m)54321012345(m)570（242.3）300A直径６．５ｍの風の束直径２．５ｍの風の束3m/s2m/s1m/s0.6m/s510152025303540風速分布図92○キャスター付きで移設が簡単○サイレンサー無しでも低騒音・低振動○上下確度調節用のハンドルクランプ付○風速がくずれにくい構造で効率的な移動空気量を実現SF325-8F-0.2（4）型式50Hz60Hz風量38ｍ3/min46ｍ3/min風圧98Pa127Pa電動機0.2kW100V（50/60Hz）重量35kg参考騒音値68dBAＦファン（小型送風機）主な特徴○小型軽量、会話の妨げにならない程の低騒音○風の広がりが小さく、ダクトレス（風管無し）で風が届く○約30倍の周辺空気を動かして、大きな気流を作り循環○固定アーム付で上下に吹出方向が自由自在に設定○シールドマシンの先端換気にも使用実績多数○200V仕様の商品もラインナップWøAøBH1H2L型式周波数風量風圧電源重量参考騒音値全長(L)全幅(W)全高(H1)全高(H2)口径(φA)口径(φB)AF-1SAF-2S50Hz21.3m3/min156Pa60Hz25.5m3/min220Pa50Hz9.8m3/min156Pa60Hz11.7m3/min220Pa100V0.12W18kg68dB877mm290mm450mm100mm175mm270mm100V0.06W11kg64dB711mm250mm250mm100mm140mm219mm4

Page 04

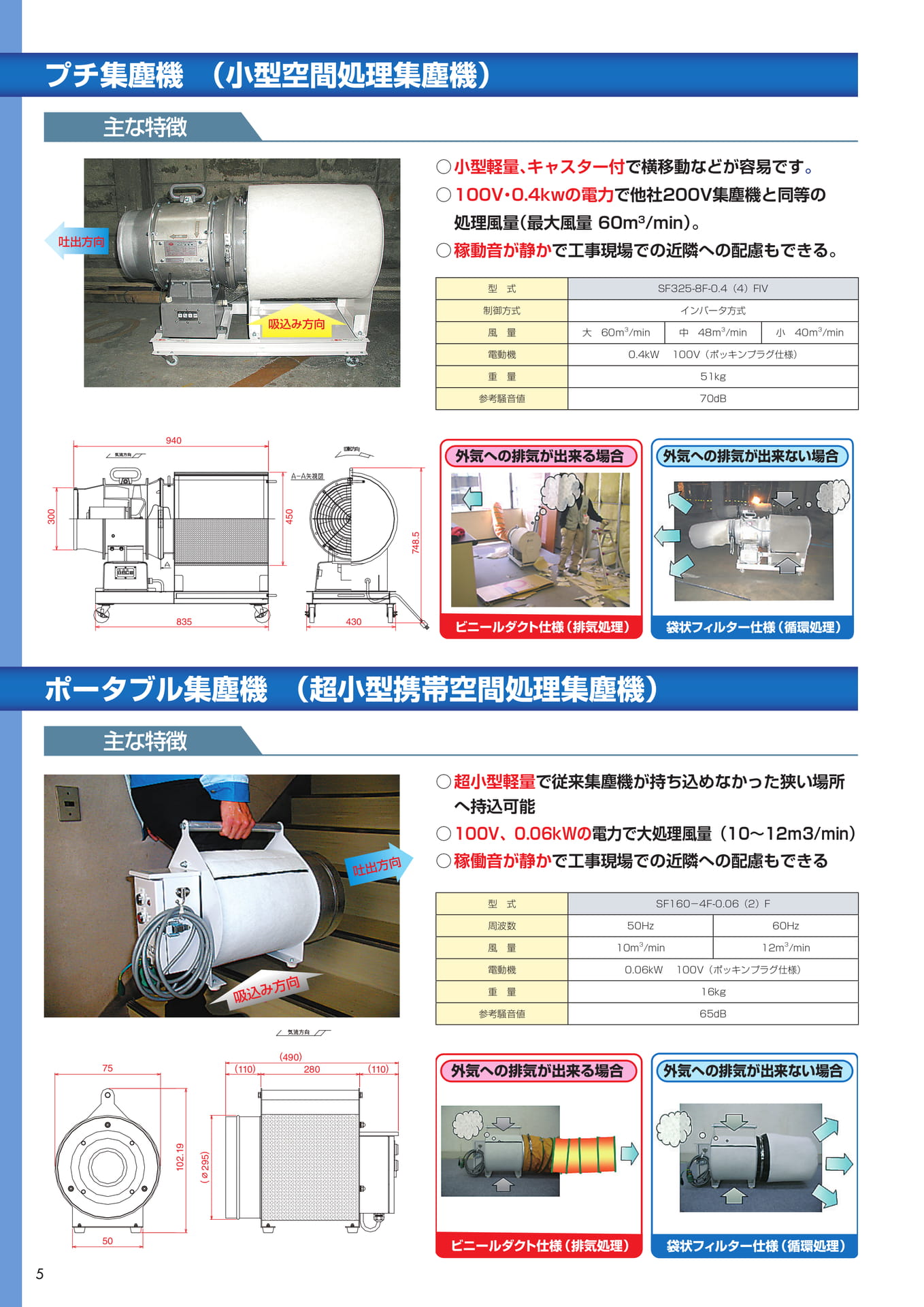

プチ集塵機（小型空間処理集塵機）主な特徴○小型軽量、キャスター付で横移動などが容易です。○100V・0.4kwの電力で他社200V集塵機と同等の処理風量（最大風量60m3/min）。○稼動音が静かで工事現場での近隣への配慮もできる。型式制御方式SF325-8F-0.4（4）FIVインバータ方式風量大60ｍ3/min中48ｍ3/min小40ｍ3/min電動機0.4kW100V（ポッキンプラグ仕様）重量参考騒音値51kg70dB940外気への排気が出来る場合外気への排気が出来ない場合748.5300450835430ポータブル集塵機（超小型携帯空間処理集塵機）主な特徴○超小型軽量で従来集塵機が持ち込めなかった狭い場所へ持込可能○100V、0.06kWの電力で大処理風量（10～12ｍ3/min）○稼働音が静かで工事現場での近隣への配慮もできる型式SF160－4F-0.06（2）F周波数50Hz60Hz風量10ｍ3/min12ｍ3/min電動機0.06kW100V（ポッキンプラグ仕様）重量16kg参考騒音値65dB75（490）（110）280（110）外気への排気が出来る場合外気への排気が出来ない場合102.19（∅295）505

Page 05

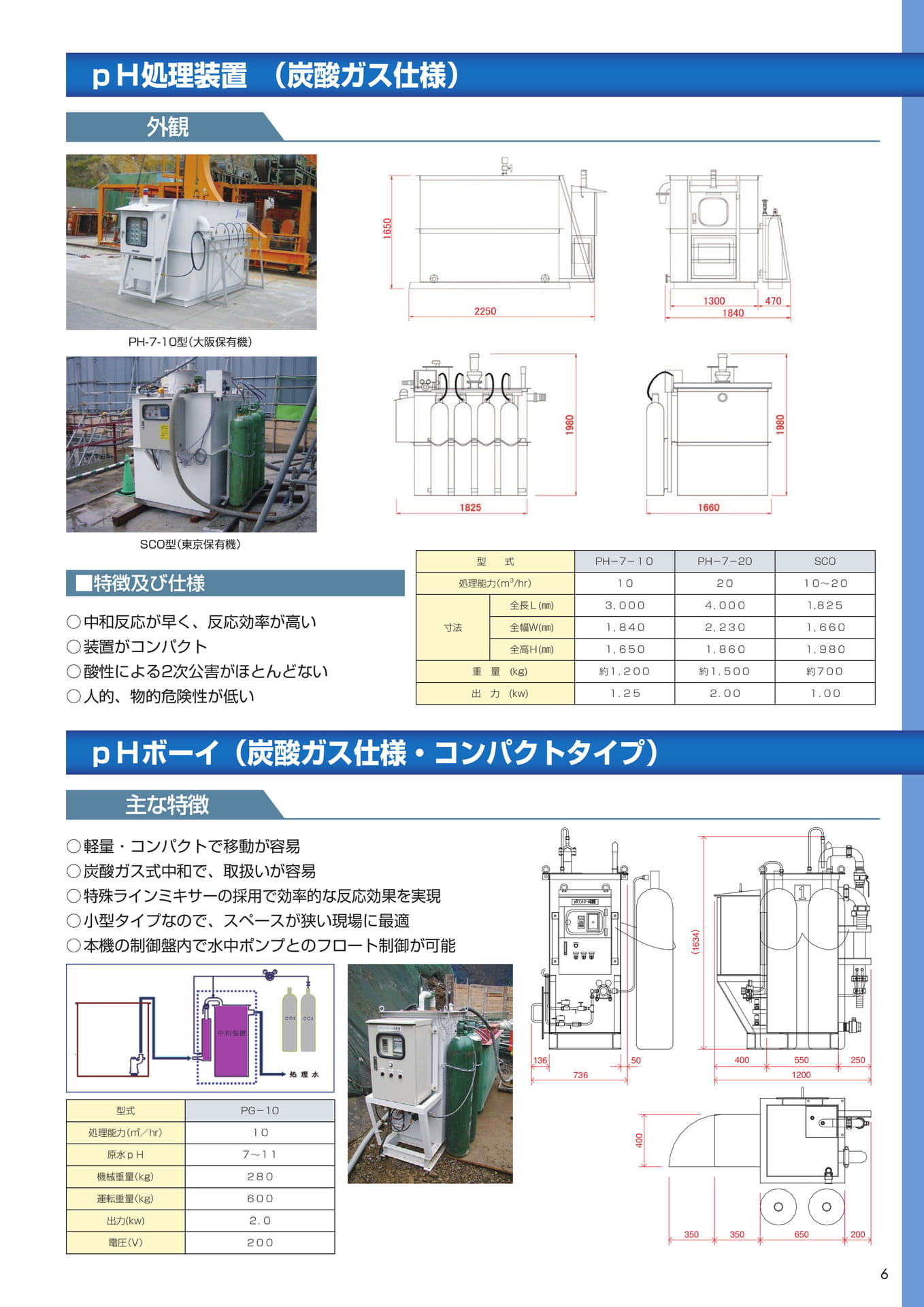

ｐＨ処理装置（炭酸ガス仕様）外観PH-7-10型（大阪保有機）SCO型（東京保有機）■特徴及び仕様○中和反応が早く、反応効率が高い○装置がコンパクト○酸性による2次公害がほとんどない○人的、物的危険性が低い型式PH－7－１０PH－7－20SCO処理能力（m3/hr）１０２０１０〜２０全長Ｌ(㎜)３，０００４，０００1,８２５寸法全幅Ｗ(㎜)１，８４０２，２３０１，６６０全高Ｈ(㎜)１，６５０１，８６０１，９８０重量(kg)約１，２００約１，５００約７００出力(kw)１．２５２．００１．００ｐＨボーイ（炭酸ガス仕様・コンパクトタイプ）主な特徴○…軽量・コンパクトで移動が容易○炭酸ガス式中和で、取扱いが容易○特殊ラインミキサーの採用で効率的な反応効果を実現○小型タイプなので、スペースが狭い現場に最適○本機の制御盤内で水中ポンプとのフロート制御が可能（1634）136736504005501200250型式PG－10処理能力（㎥／hr）１０原水ｐＨ７～１１400機械重量（kg）２８０運転重量（kg）６００出力(kw)２．０電圧（V）２００3503506502006

Page 06

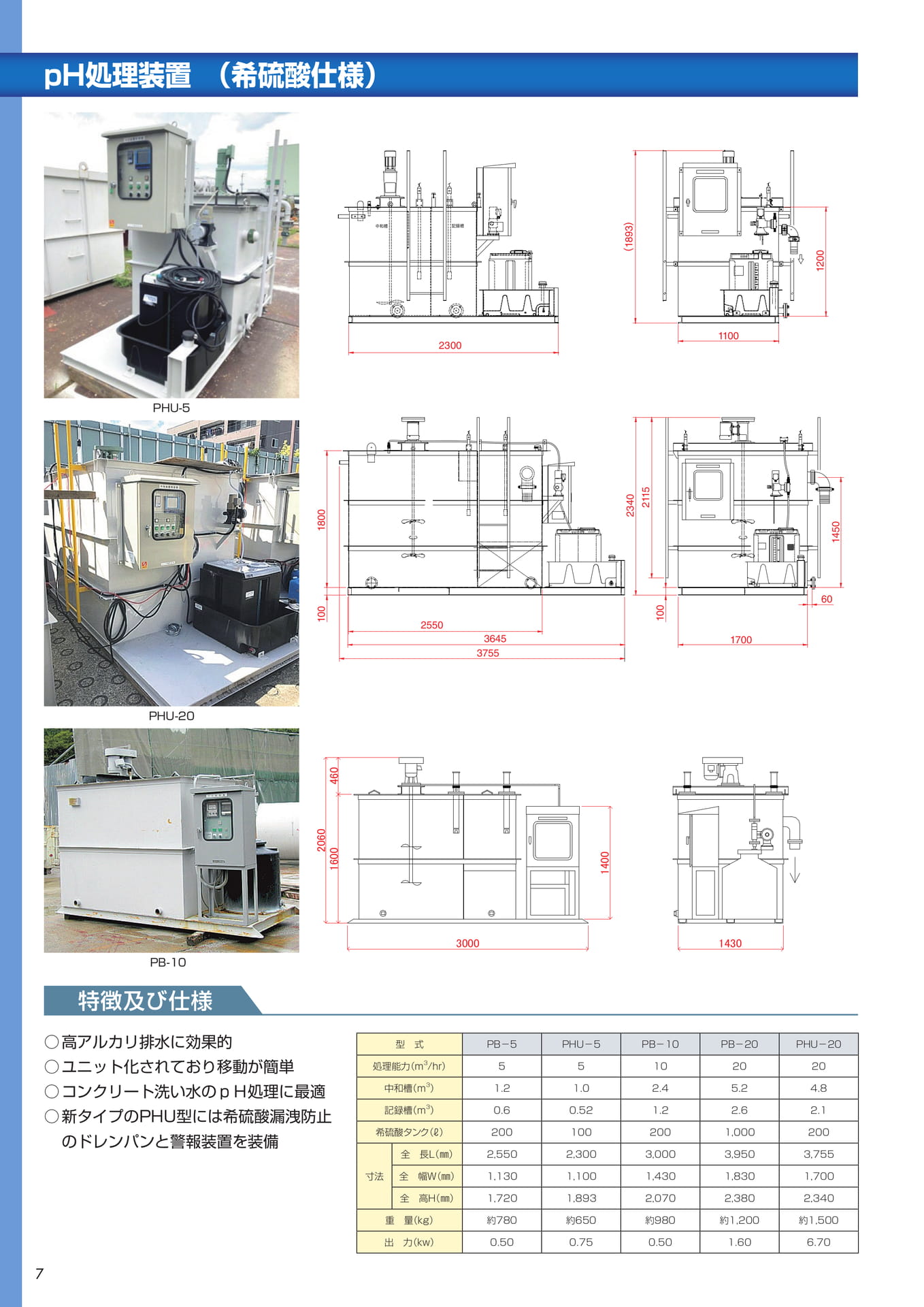

pH処理装置（希硫酸仕様）2060160046014001800234021151450（1893）120023001100PHU-5601002550364537551001700PHU-20PB-10特徴及び仕様30001430○高アルカリ排水に効果的○ユニット化されており移動が簡単○コンクリート洗い水のｐＨ処理に最適○…新タイプのPHU型には希硫酸漏洩防止のドレンパンと警報装置を装備型式PB－5PHU－5PB－10PB－20PHU－20処理能力（ｍ3/hr）55102020中和槽（ｍ3）1.21.02.45.24.8記録槽（ｍ3）0.60.521.22.62.1希硫酸タンク（ℓ）2001002001,000200全長Ｌ（㎜）2,5502,3003,0003,9503,755寸法全幅Ｗ（㎜）1,1301,1001,4301,8301,700全高Ｈ（㎜）1,7201,8932,0702,3802,340重量（kg）約780約650約980約1,200約1,500出力（kw）0.500.750.501.606.707

Page 07

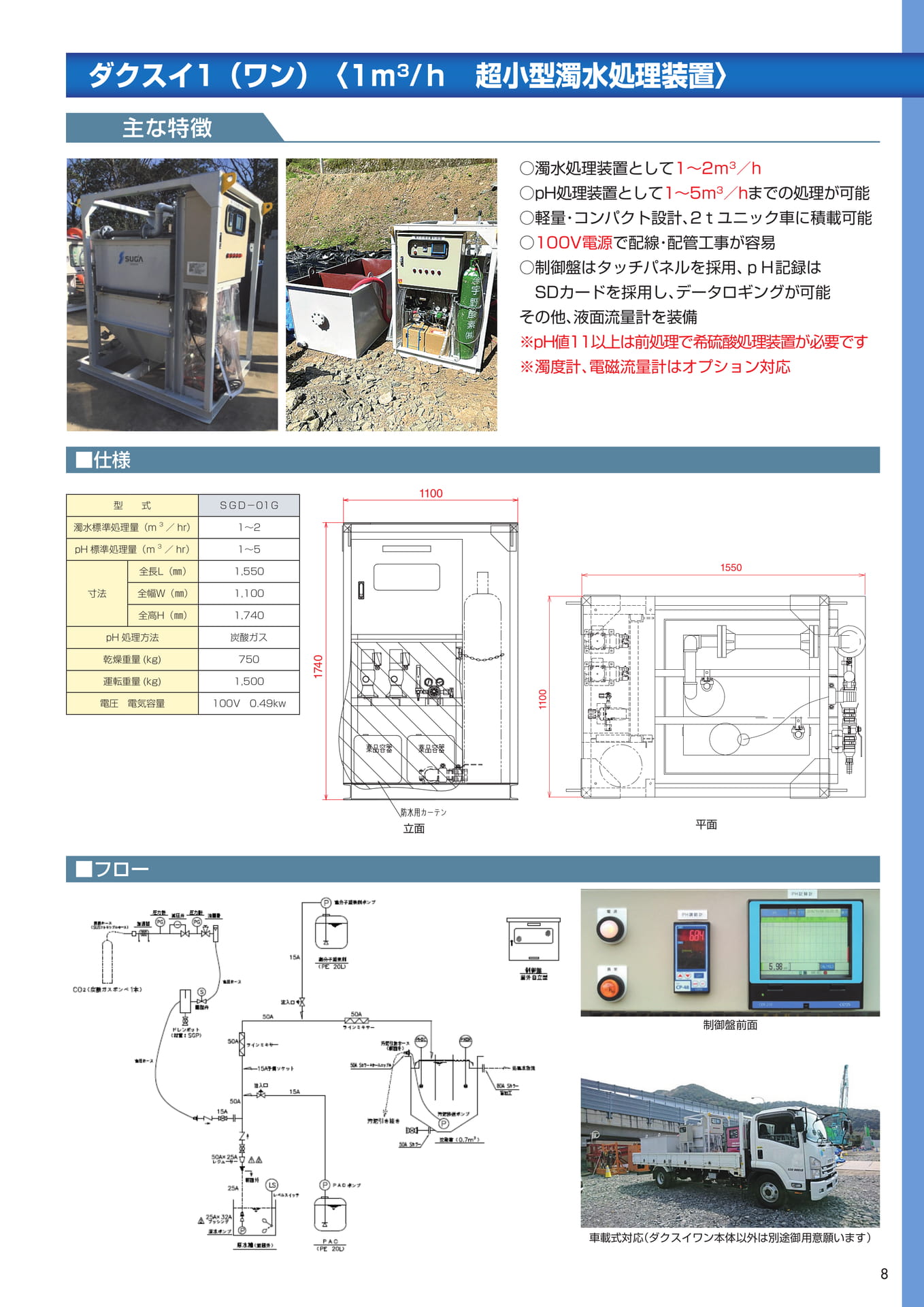

ダクスイ1（ワン）〈1ｍ3/ｈ超小型濁水処理装置〉主な特徴○濁水処理装置として1～2ｍ3／h○pH処理装置として1～5ｍ3／hまでの処理が可能○軽量・コンパクト設計、2ｔユニック車に積載可能○100V電源で配線・配管工事が容易○…制御盤はタッチパネルを採用、ｐＨ記録は…SDカードを採用し、データロギングが可能その他、液面流量計を装備※pH値11以上は前処理で希硫酸処理装置が必要です※濁度計、電磁流量計はオプション対応■仕様型式ＳＧＤ－01Ｇ1100濁水標準処理量（ｍ3／hr）1～2pH標準処理量（ｍ3／hr）1～5全長Ｌ（㎜）1,5501550寸法全幅Ｗ（㎜）1,100全高Ｈ（㎜）1,740pH処理方法炭酸ガス乾燥重量(kg)750運転重量(kg)1,500電圧電気容量100V0.49kw17401100立面平面■フロー制御盤前面車載式対応（ダクスイワン本体以外は別途御用意願います）8

Page 08

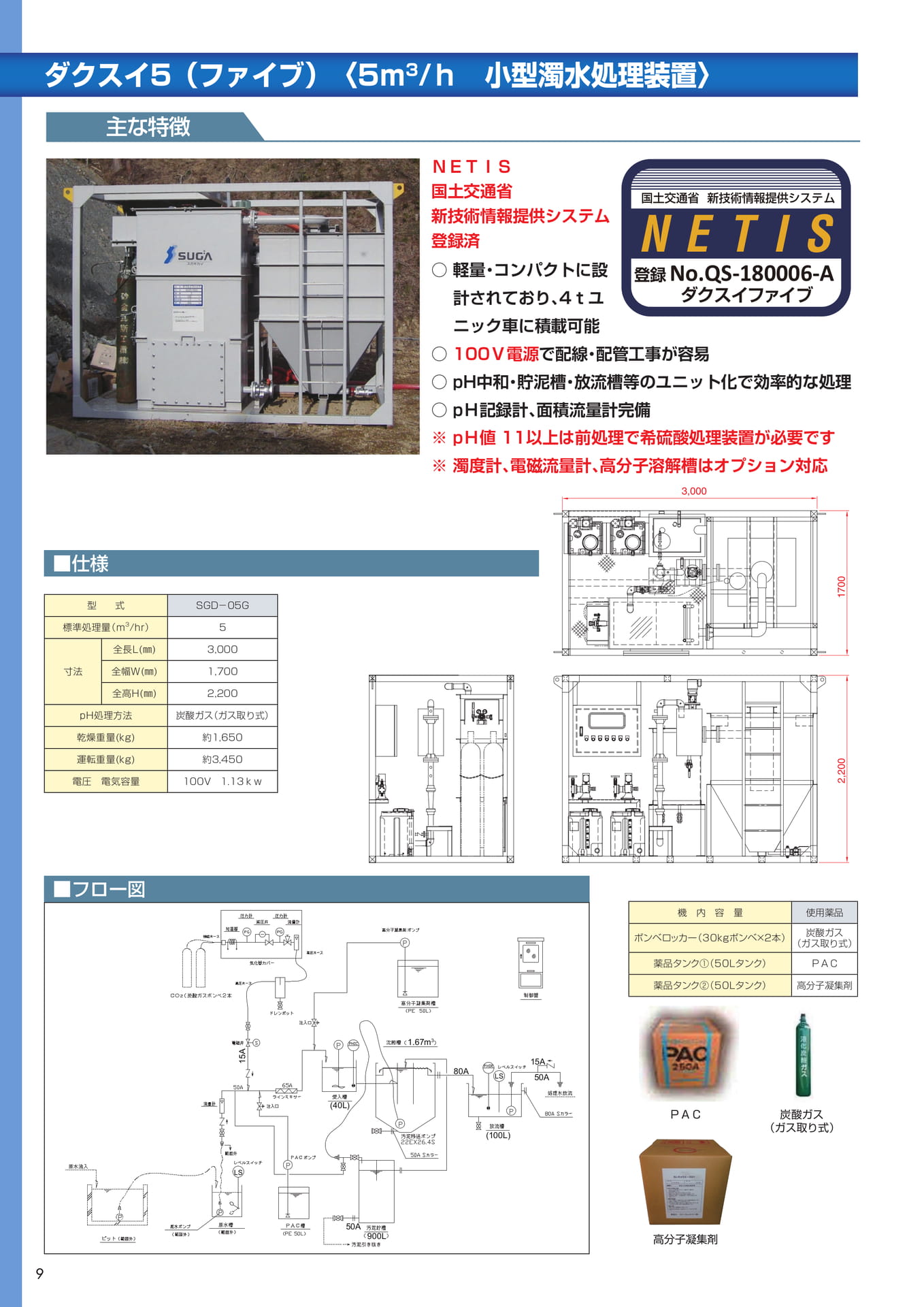

ダクスイ5（ファイブ）〈5ｍ3/ｈ小型濁水処理装置〉主な特徴ＮＥＴＩＳ国土交通省新技術情報提供システム登録済○軽量・コンパクトに設計されており、4ｔユニック車に積載可能○100Ｖ電源で配線・配管工事が容易○pH中和・貯泥槽・放流槽等のユニット化で効率的な処理○pＨ記録計、面積流量計完備国土交通省新技術情報提供システムNETIS登録No.QS-180006-Aダクスイファイブ※pＨ値11以上は前処理で希硫酸処理装置が必要です※濁度計、電磁流量計、高分子溶解槽はオプション対応3,0003,000■仕様型式SGD－05G17001700標準処理量（ｍ3/ｈｒ）5全長Ｌ(㎜)3,000寸法全幅Ｗ(㎜)1,700全高Ｈ(㎜)2,200ｐH処理方法炭酸ガス（ガス取り式）乾燥重量(kg)約1,650運転重量(kg)約3,450電圧電気容量100V1.13ｋｗ2,2002,200■フロー図機内容量使用薬品炭酸ガスボンベロッカー（30ｋｇボンベ×2本）（ガス取り式）薬品タンク①（50Ｌタンク）薬品タンク②（50Ｌタンク）ＰＡＣ高分子凝集剤1.67m315A80ALS15A50A(40L)(100L)ＰＡＣ炭酸ガス（ガス取り式）LS50A900L高分子凝集剤9

Page 09

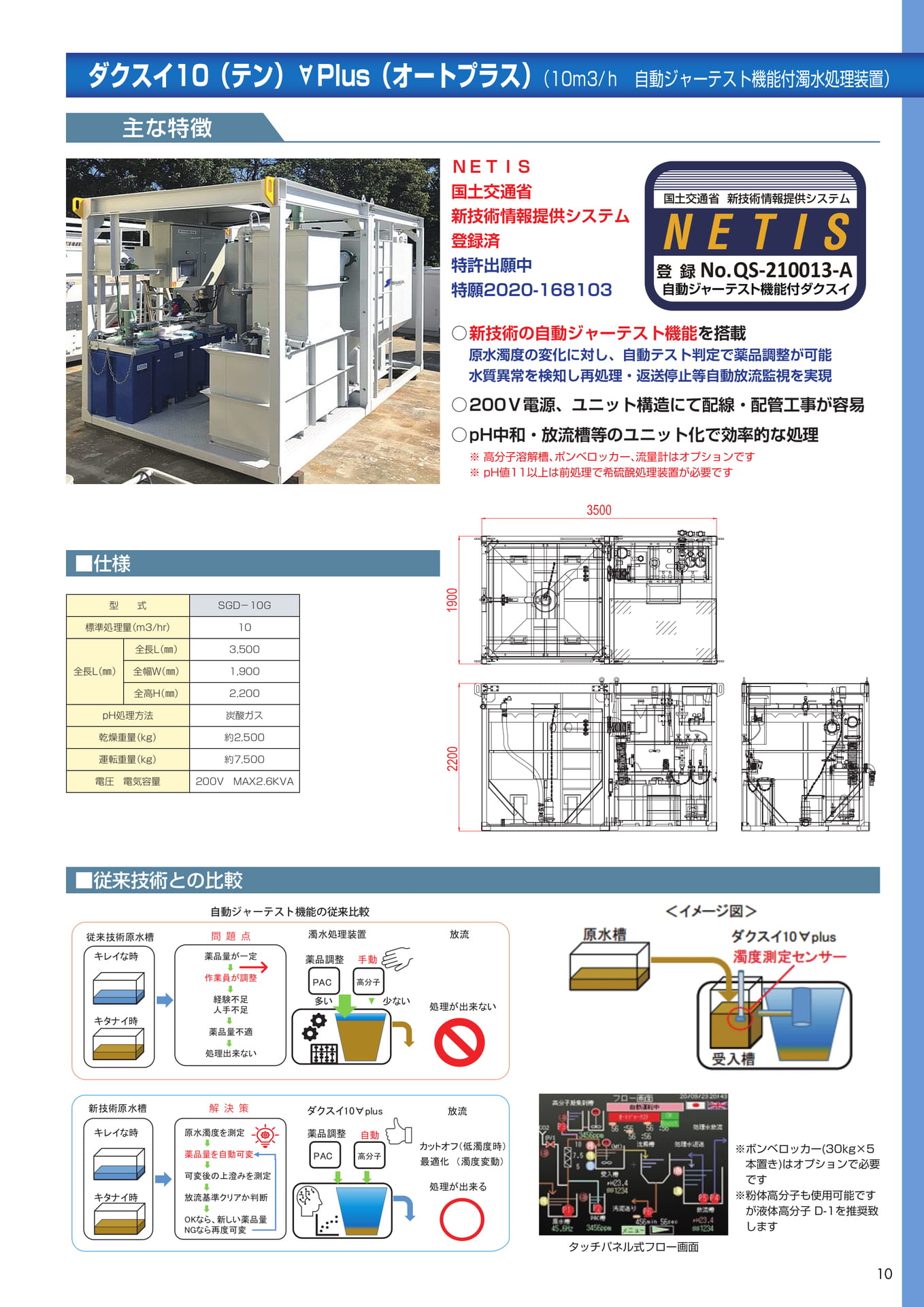

ダクスイ10（テン）∀Plus（オートプラス）（10ｍ3/ｈ自動ジャーテスト機能付濁水処理装置）主な特徴ＮＥＴＩＳ国土交通省新技術情報提供システム登録済特許出願中特願2020-168103国土交通省新技術情報提供システムNETIS登録No.QS-210013-A自動ジャーテスト機能付ダクスイ○新技術の自動ジャーテスト機能を搭載原水濁度の変化に対し、自動テスト判定で薬品調整が可能水質異常を検知し再処理・返送停止等自動放流監視を実現○200Ｖ電源、ユニット構造にて配線・配管工事が容易○pH中和・放流槽等のユニット化で効率的な処理※高分子溶解槽、ポンベロッカー、流量計はオプションです※pH値11以上は前処理で希硫醗処理装置が必要です■仕様型式SGD－10G標準処理量（ｍ3/ｈｒ）10全長Ｌ（㎜）3,500全長Ｌ（㎜）全幅Ｗ（㎜）1,900全高Ｈ（㎜）2,200ｐH処理方法炭酸ガス乾燥重量（kg）約2,500運転重量（kg）約7,500電圧電気容量200VMAX2.6KVA■従来技術との比較自動ジャーテスト機能の従来比較従来技術原水槽問題点濁水処理装置放流キレイな時薬品量が一定薬品調整手動作業員が調整PAC高分子キタナイ時経験不足人手不足薬品量不適多い少ない処理が出来ない処理出来ない新技術原水槽解決策ダクスイ10∀plus放流キレイな時キタナイ時原水濁度を測定薬品量を自動可変可変後の上澄みを測定放流基準クリアか判断OKなら、新しい薬品量NGなら再度可変薬品調整PAC自動高分子カットオフ（低濁度時）最適化（濁度変動）処理が出来る※…ボンベロッカー(30kg×5本置き)はオプションで必要です※…粉体高分子も使用可能ですが液体高分子D-1を推奨致しますタッチパネル式フロー画面10

Page 10

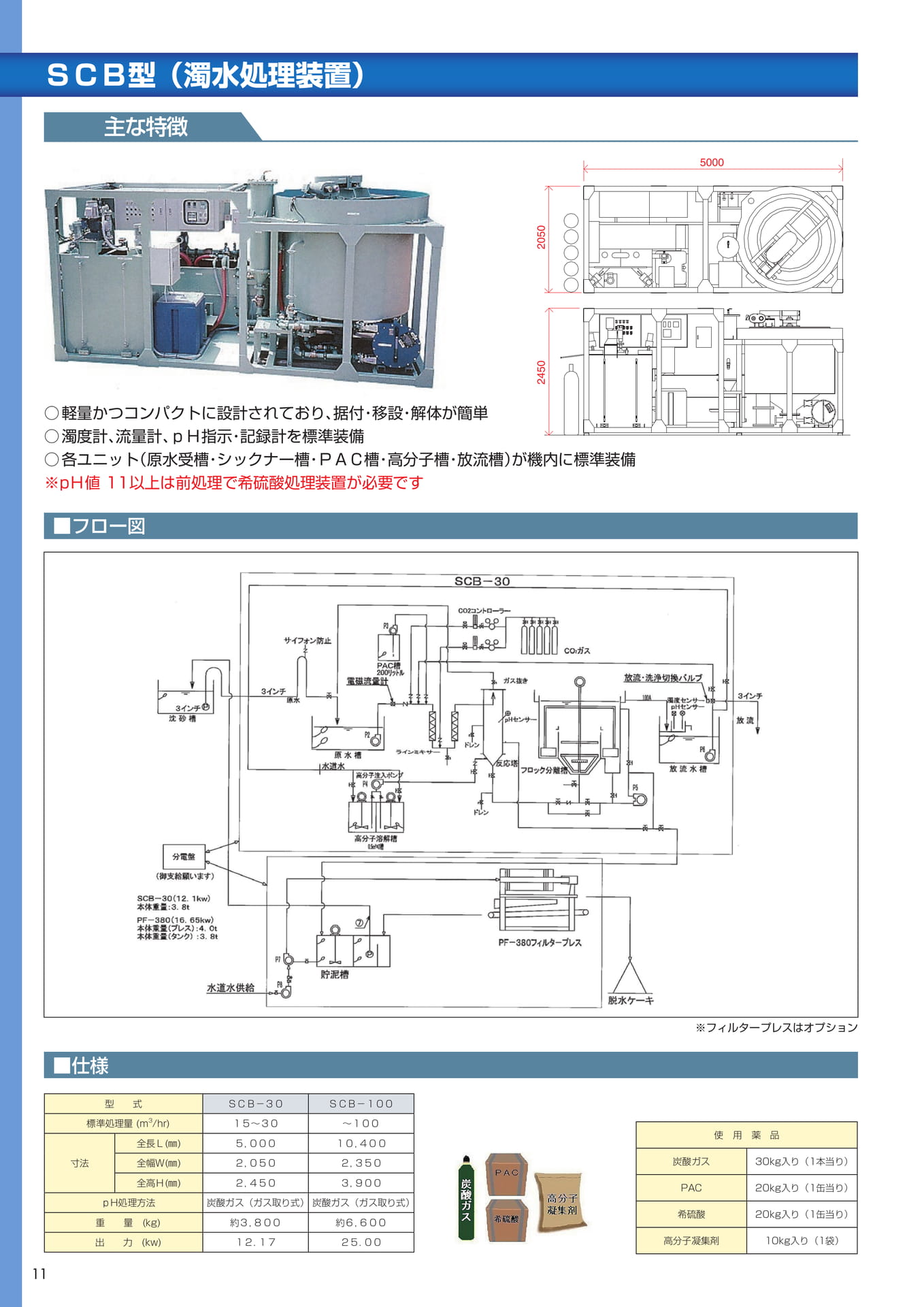

ＳＣＢ型（濁水処理装置）主な特徴500024502050○軽量かつコンパクトに設計されており、据付・移設・解体が簡単○濁度計、流量計、ｐＨ指示・記録計を標準装備○各ユニット（原水受槽・シックナー槽・ＰＡＣ槽・高分子槽・放流槽）が機内に標準装備※pＨ値11以上は前処理で希硫酸処理装置が必要です■フロー図※フィルタープレスはオプション■仕様型式ＳＣＢ－３０ＳＣＢ－１００標準処理量(m3/hr)１５～３０～１００全長Ｌ(㎜)５，０００１０，４００寸法全幅Ｗ(㎜)２，０５０２，３５０全高Ｈ(㎜)２，４５０３，９００ｐH処理方法炭酸ガス（ガス取り式）炭酸ガス（ガス取り式）重量(kg)約３，８００約６，６００出力(kw)１２．１７２５．００使用薬品炭酸ガス30kg入り（1本当り）PAC20kg入り（1缶当り）希硫酸20kg入り（1缶当り）高分子凝集剤10kg入り（1袋）11

Page 11

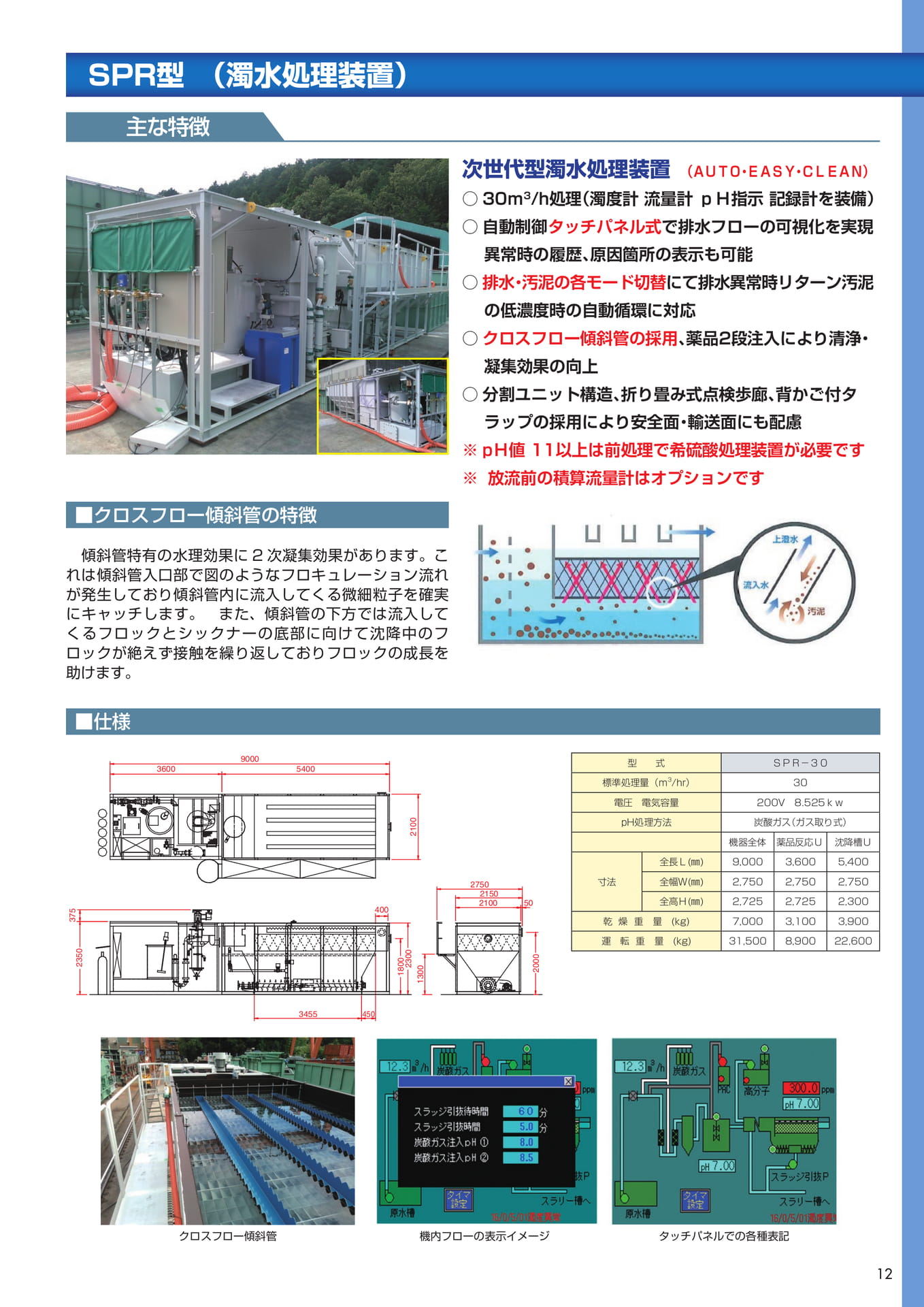

SPR型（濁水処理装置）主な特徴次世代型濁水処理装置（ＡＵＴＯ・ＥＡＳＹ・ＣＬＥＡＮ）○30ｍ3/h処理（濁度計流量計ｐＨ指示記録計を装備）○自動制御タッチパネル式で排水フローの可視化を実現異常時の履歴、原因箇所の表示も可能○排水・汚泥の各モード切替にて排水異常時リターン汚泥の低濃度時の自動循環に対応○クロスフロー傾斜管の採用、薬品2段注入により清浄・凝集効果の向上○分割ユニット構造、折り畳み式点検歩廊、背かご付タラップの採用により安全面・輸送面にも配慮※pＨ値11以上は前処理で希硫酸処理装置が必要です※放流前の積算流量計はオプションです■クロスフロー傾斜管の特徴傾斜管特有の水理効果に2次凝集効果があります。これは傾斜管入口部で図のようなフロキュレーション流れが発生しており傾斜管内に流入してくる微細粒子を確実にキャッチします。また、傾斜管の下方では流入してくるフロックとシックナーの底部に向けて沈降中のフロックが絶えず接触を繰り返しておりフロックの成長を助けます。■仕様360090005400型式ＳＰＲ－３０標準処理量（ｍ3/hr）30電圧電気容量200V8.525ｋｗ2100pH処理方法炭酸ガス（ガス取り式）機器全体薬品反応Ｕ沈降槽Ｕ全長Ｌ(㎜)9,0003,6005,40037540027502150210050寸法全幅Ｗ(㎜)2,7502,7502,750全高Ｈ(㎜)2,7252,7252,300乾燥重量(kg)7,0003,1003,900運転重量(kg)31,5008,90022,600235018002300130020003455450クロスフロー傾斜管機内フローの表示イメージタッチパネルでの各種表記12

Page 12

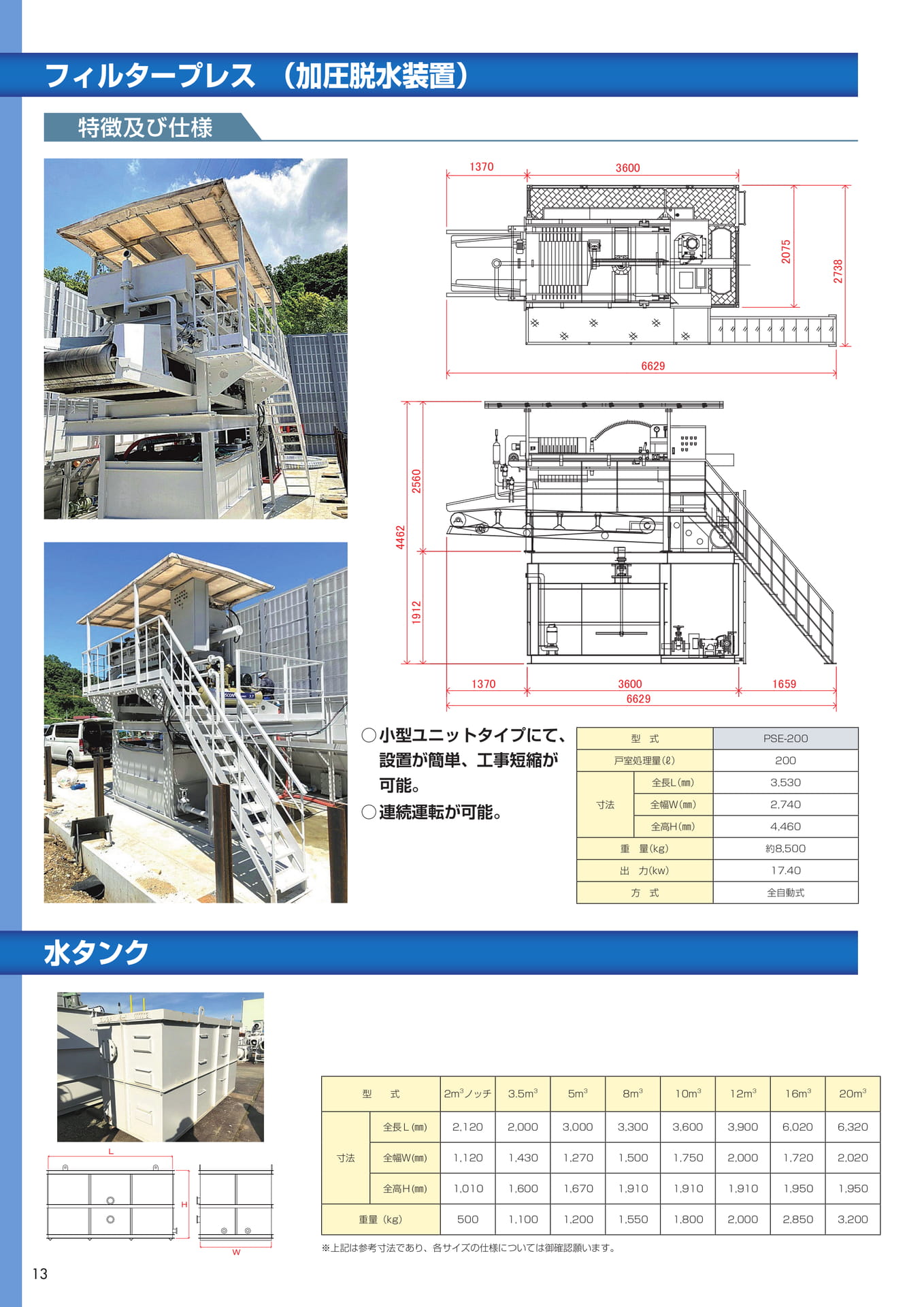

フィルタープレス（加圧脱水装置）特徴及び仕様137036001912446225602075273866291370360066291659○小型ユニットタイプにて、設置が簡単、工事短縮が可能。○連続運転が可能。型式PSE-200戸室処理量（ℓ）200全長Ｌ（㎜）3,530寸法全幅Ｗ（㎜）2,740全高Ｈ（㎜）4,460重量（kg）約8,500出力（kw）17.40方式全自動式水タンク型式2m3ノッチ3.5m35m38m310m312m316m320m3全長Ｌ(㎜)2,1202,0003,0003,3003,6003,9006,0206,320Ｌ寸法全幅Ｗ(㎜)1,1201,4301,2701,5001,7502,0001,7202,020Ｈ全高Ｈ(㎜)1,0101,6001,6701,9101,9101,9101,9501,950重量（kg）5001,1001,2001,5501,8002,0002,8503,200Ｗ※上記は参考寸法であり、各サイズの仕様については御確認願います。13

Page 13

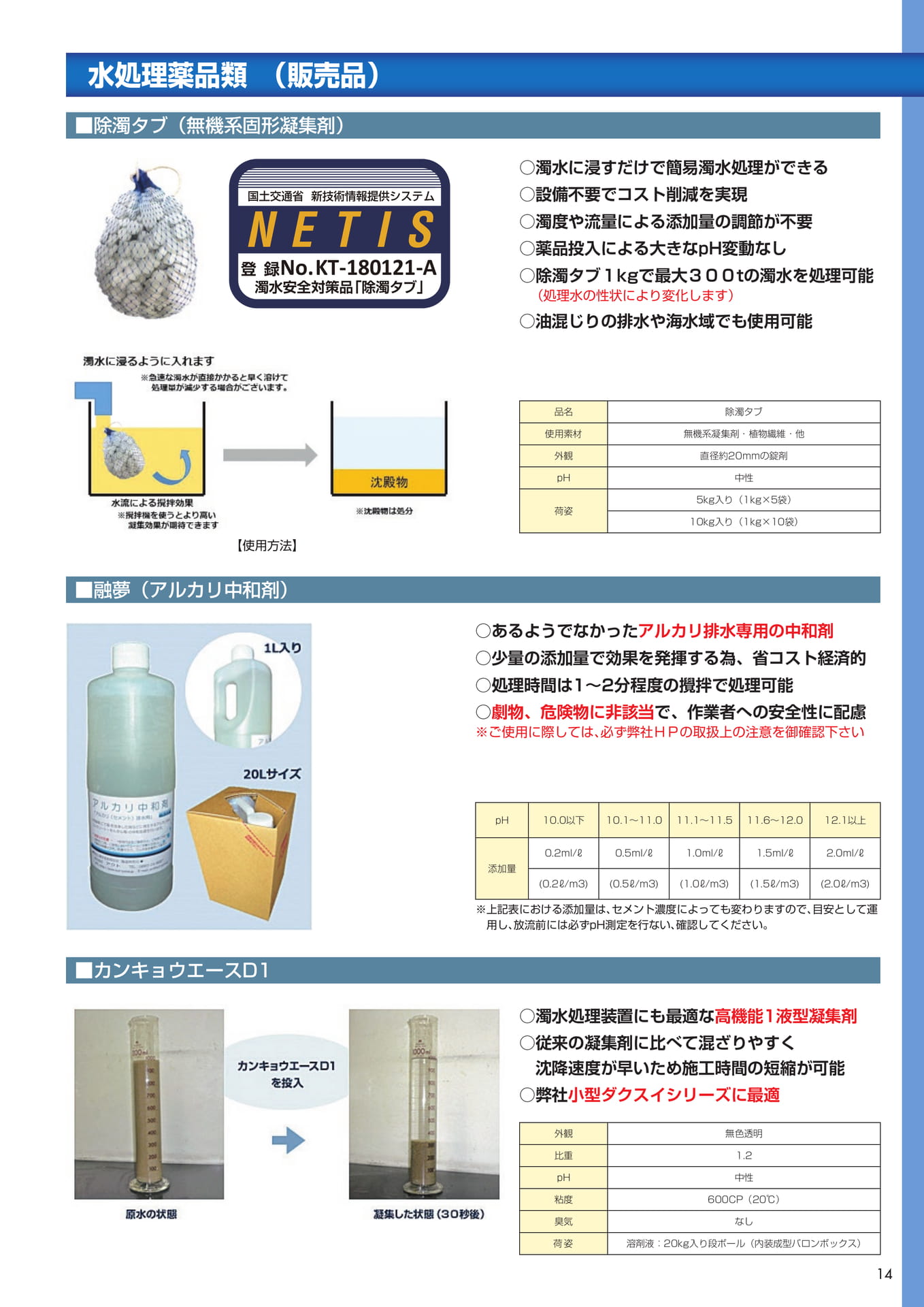

水処理薬品類（販売品）■除濁タブ（無機系固形凝集剤）国土交通省新技術情報提供システムNETIS登録No.KT-180121-A濁水安全対策品「除濁タブ」○濁水に浸すだけで簡易濁水処理ができる○設備不要でコスト削減を実現○濁度や流量による添加量の調節が不要○薬品投入による大きなpH変動なし○除濁タブ１kgで最大３００tの濁水を処理可能（処理水の性状により変化します）○油混じりの排水や海水域でも使用可能品名使用素材外観ｐＨ荷姿除濁タブ無機系凝集剤・植物繊維・他直径約20mmの錠剤中性5kg入り（1kg×5袋）10kg入り（1kg×10袋）【使用方法】■融夢（アルカリ中和剤）○あるようでなかったアルカリ排水専用の中和剤○少量の添加量で効果を発揮する為、省コスト経済的○処理時間は1～2分程度の攪拌で処理可能○劇物、危険物に非該当で、作業者への安全性に配慮※ご使用に際しては、必ず弊社ＨＰの取扱上の注意を御確認下さいｐＨ10.0以下10.1〜11.011.1〜11.511.6〜12.012.1以上添加量0.2ml/ℓ0.5ml/ℓ1.0ml/ℓ1.5ml/ℓ2.0ml/ℓ(0.2ℓ/m3)(0.5ℓ/m3)(1.0ℓ/m3)(1.5ℓ/m3)(2.0ℓ/m3)※…上記表における添加量は、セメント濃度によっても変わりますので、目安として運用し、放流前には必ずpH測定を行ない、確認してください。■カンキョウエースD1○濁水処理装置にも最適な高機能1液型凝集剤○従来の凝集剤に比べて混ざりやすく沈降速度が早いため施工時間の短縮が可能○弊社小型ダクスイシリーズに最適外観無色透明比重1.2ｐＨ中性粘度600CP（20℃）臭気なし荷姿溶剤液：20kg入り段ボール（内装成型バロンボックス）14

Page 14

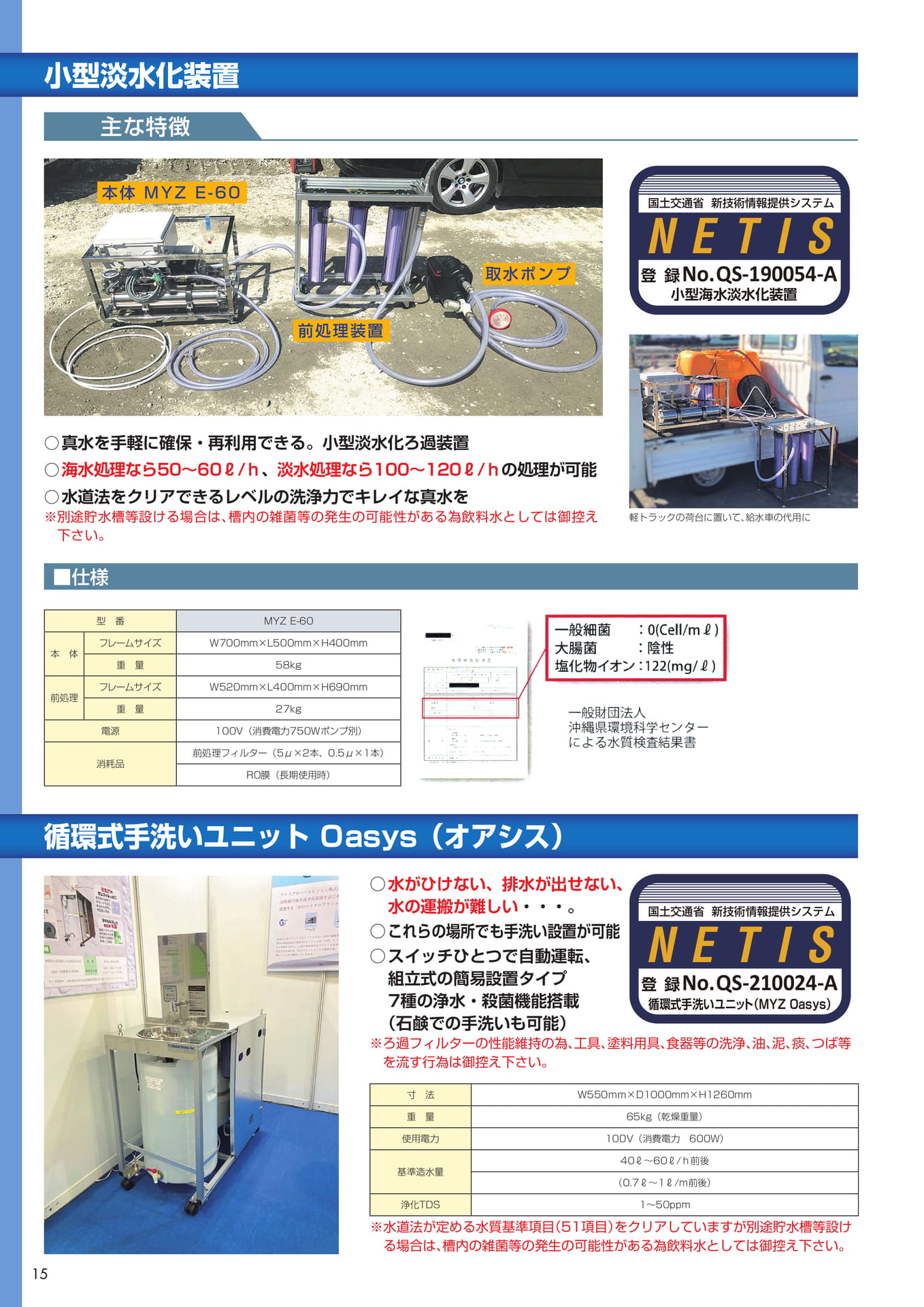

小型淡水化装置主な特徴本体MYZE-60取水ポンプ国土交通省新技術情報提供システムNETIS登録No.QS-190054-A小型海水淡水化装置前処理装置○…真水を手軽に確保・再利用できる。小型淡水化ろ過装置○…海水処理なら50～60ℓ/ｈ、淡水処理なら100～120ℓ/ｈの処理が可能○…水道法をクリアできるレベルの洗浄力でキレイな真水を※…別途貯水槽等設ける場合は、槽内の雑菌等の発生の可能性がある為飲料水としては御控え下さい。軽トラックの荷台に置いて、給水車の代用に■仕様型番MYZE-60本体前処理フレームサイズ重量フレームサイズ重量W700mm×L500mm×H400mm58kgW520mm×L400mm×H690mm27kg電源100V（消費電力750Wポンプ別）消耗品前処理フィルター（5μ×2本、0.5μ×1本）RO膜（長期使用時）循環式手洗いユニットＯasys（オアシス）○水がひけない、排水が出せない、水の運搬が難しい・・・。○これらの場所でも手洗い設置が可能○スイッチひとつで自動運転、組立式の簡易設置タイプ7種の浄水・殺菌機能搭載（石鹸での手洗いも可能）国土交通省新技術情報提供システムNETIS登録No.QS-210024-A循環式手洗いユニット（MYZOasys）※…ろ過フィルターの性能維持の為、工具、塗料用具、食器等の洗浄、油、泥、痰、つば等を流す行為は御控え下さい。寸法W550ｍｍ×D1000mm×H1260mm重量65kg（乾燥重量）使用電力100V（消費電力600W）基準造水量40ℓ～60ℓ/ｈ前後（0.7ℓ～1ℓ/ｍ前後）浄化TDS1～50ppm※…水道法が定める水質基準項目（51項目）をクリアしていますが別途貯水槽等設ける場合は、槽内の雑菌等の発生の可能性がある為飲料水としては御控え下さい。15

Page 15

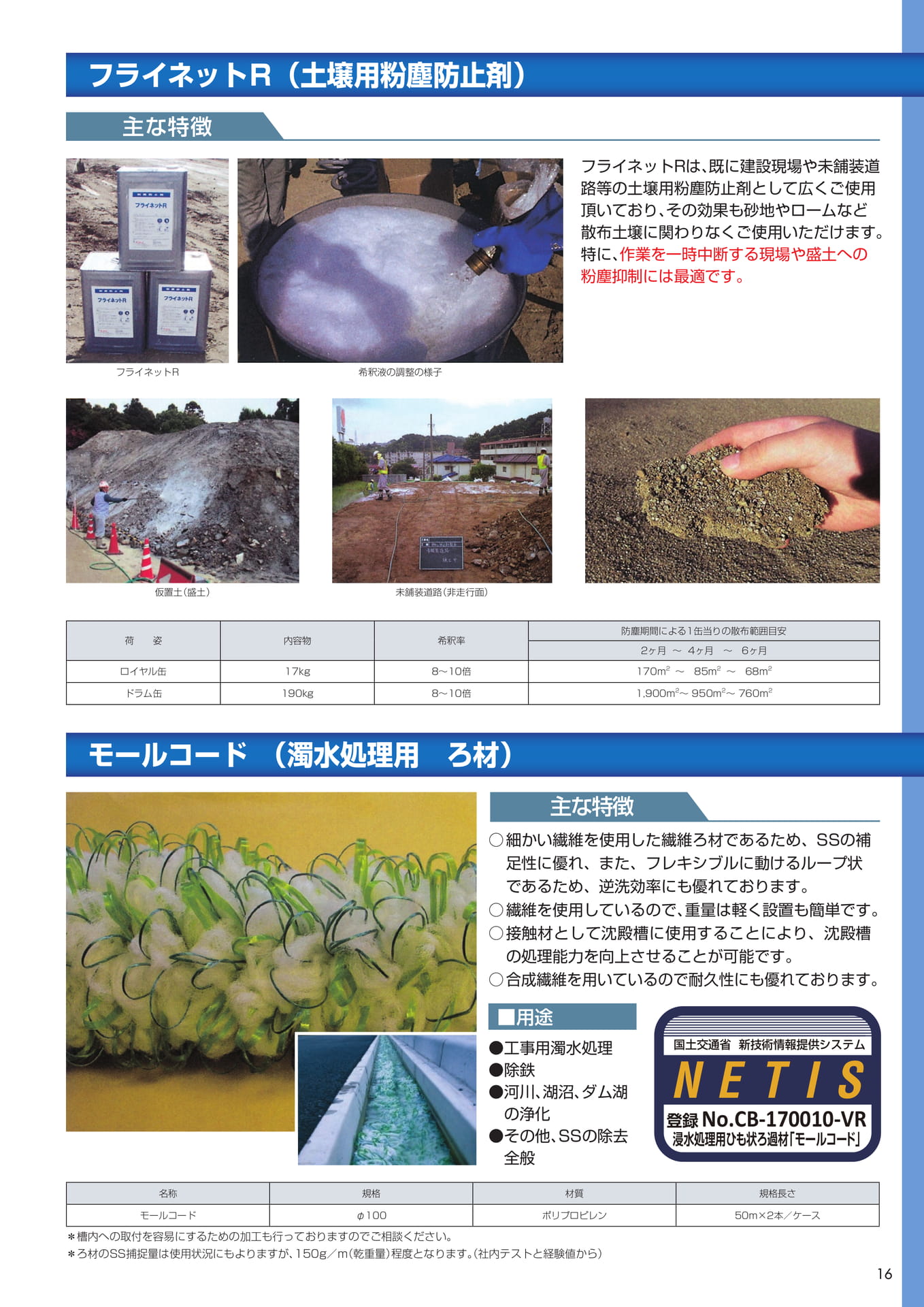

フライネットＲ（土壌用粉塵防止剤）主な特徴フライネットRは、既に建設現場や未舗装道路等の土壌用粉塵防止剤として広くご使用頂いており、その効果も砂地やロームなど散布土壌に関わりなくご使用いただけます。特に、作業を一時中断する現場や盛土への粉塵抑制には最適です。フライネットR希釈液の調整の様子仮置土（盛土）未舗装道路（非走行面）荷姿内容物希釈率防塵期間による1缶当りの散布範囲目安2ヶ月〜4ヶ月〜6ヶ月ロイヤル缶17kg8〜10倍170m2〜85m2〜68m2ドラム缶190kg8〜10倍1,900m2〜950m2〜760m2モールコード（濁水処理用モールコードろ材）(濁水処理用ろ材）主な特徴○…細かい繊維を使用した繊維ろ材であるため、SSの補足性に優れ、また、フレキシブルに動けるループ状であるため、逆洗効率にも優れております。○…繊維を使用しているので、重量は軽く設置も簡単です。○…接触材として沈殿槽に使用することにより、沈殿槽の処理能力を向上させることが可能です。○…合成繊維を用いているので耐久性にも優れております。■用途●工事用濁水処理●除鉄●河川、湖沼、ダム湖の浄化●その他、SSの除去全般国土交通省新技術情報提供システムNETIS登録No.CB-170010-VR浸水処理用ひも状ろ過材「モールコード」名称規格材質規格長さモールコードφ100ポリプロピレン50m×2本／ケース＊槽内への取付を容易にするための加工も行っておりますのでご相談ください。＊ろ材のSS捕捉量は使用状況にもよりますが、150g／m（乾重量）程度となります。（社内テストと経験値から）16

Page 16

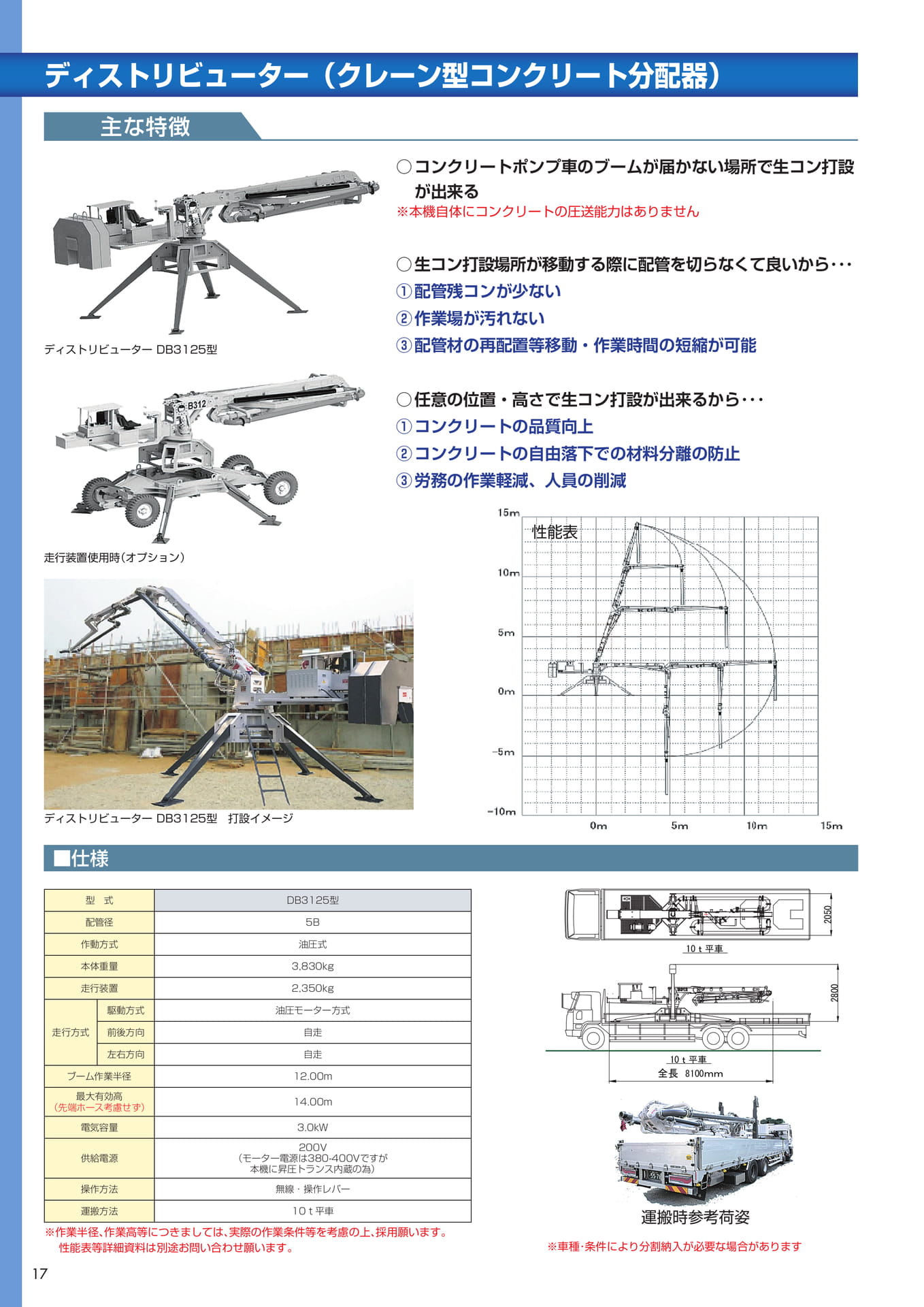

ディストリビューター（クレーン型コンクリート分配器）主な特徴○コンクリートポンプ車のブームが届かない場所で生コン打設が出来る※本機自体にコンクリートの圧送能力はありません○生コン打設場所が移動する際に配管を切らなくて良いから･･･①配管残コンが少ない②作業場が汚れない③配管材の再配置等移動・作業時間の短縮が可能○任意の位置・高さで生コン打設が出来るから･･･①コンクリートの品質向上②コンクリートの自由落下での材料分離の防止③労務の作業軽減、人員の削減型式DB3125型配管径5B作動方式油圧式本体重量3,830kg走行装置2,350kg走行方式駆動方式油圧モーター方式前後方向自走左右方向自走ブーム作業半径12.00m最大有効高（先端ホース考慮せず）14.00m電気容量3.0kW供給電源200V（モーター電源は380-400Vですが本機に昇圧トランス内蔵の為）操作方法無線・操作レバー運搬方法10ｔ平車※作業半径、作業高等につきましては、実際の作業条件等を考慮の上、採用願います。性能表等詳細資料は別途お問い合わせ願います。ディストリビューターDB3125型走行装置使用時（オプション）ディストリビューターDB3125型打設イメージ※車種･条件により分割納入が必要な場合があります運搬時参考荷姿性能表全長8100ｍｍ2800205010ｔ平車10ｔ平車■仕様17

Page 17

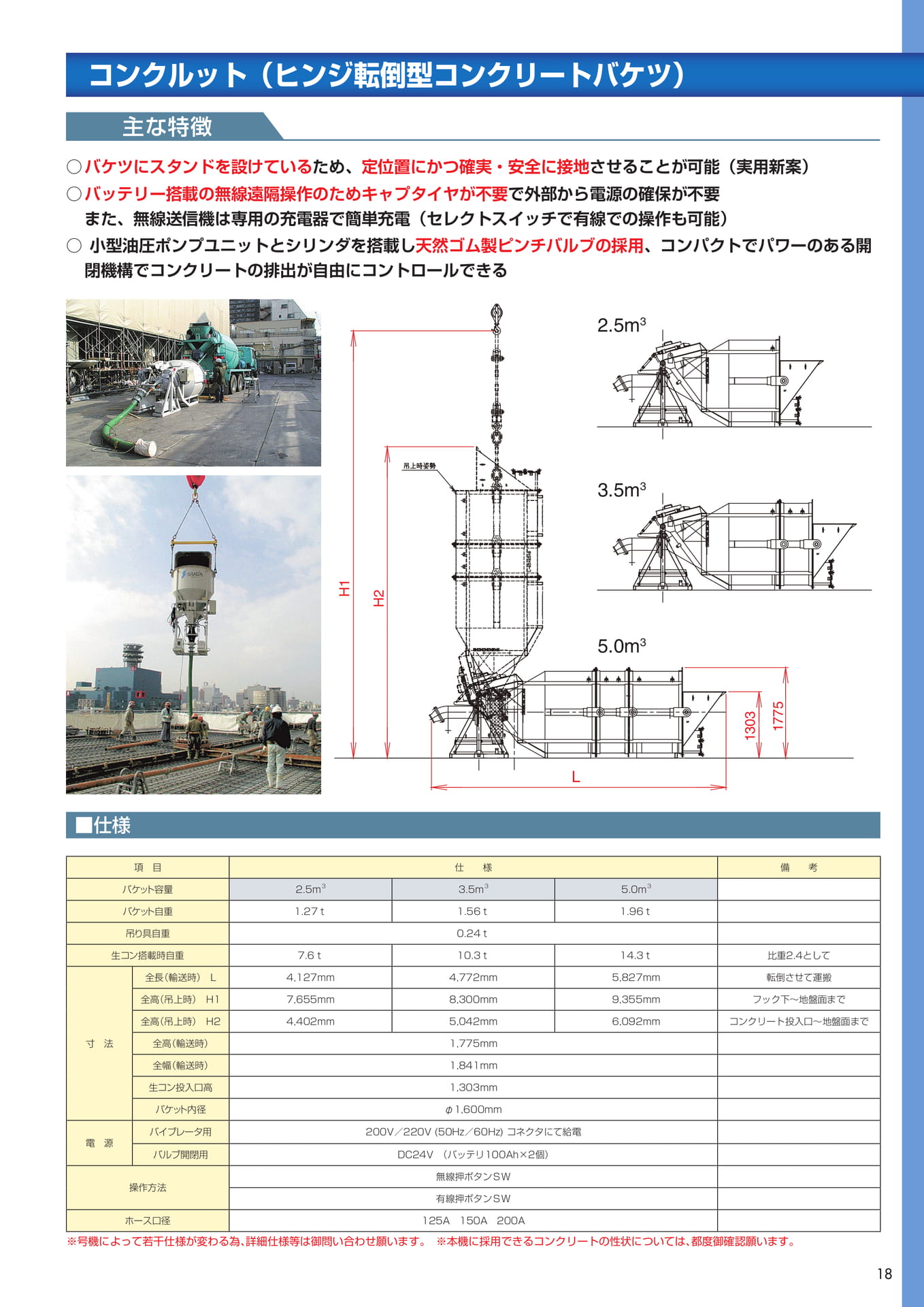

コンクルット（ヒンジ転倒型コンクリートバケツ）主な特徴○バケツにスタンドを設けているため、定位置にかつ確実・安全に接地させることが可能（実用新案）○バッテリー搭載の無線遠隔操作のためキャプタイヤが不要で外部から電源の確保が不要また、無線送信機は専用の充電器で簡単充電（セレクトスイッチで有線での操作も可能）○小型油圧ポンプユニットとシリンダを搭載し天然ゴム製ピンチバルブの採用、コンパクトでパワーのある開閉機構でコンクリートの排出が自由にコントロールできる2.5m33.5m35.0m313031775H1H2L■仕様項目仕様備考バケット容量2.5ｍ33.5ｍ35.0ｍ3バケット自重1.27ｔ1.56ｔ1.96ｔ吊り具自重0.24ｔ生コン搭載時自重7.6ｔ10.3ｔ14.3ｔ比重2.4として全長（輸送時）L4,127mm4,772mm5,827mm転倒させて運搬全高（吊上時）H17,655mm8,300mm9,355mmフック下～地盤面まで全高（吊上時）H24,402mm5,042mm6,092mmコンクリート投入口～地盤面まで寸法全高（輸送時）全幅（輸送時）生コン投入口高バケット内径1,775mm1,841mm1,303mmφ1,600mm電源バイブレータ用200V／220V(50Hz／60Hz)コネクタにて給電バルブ開閉用DC24V（バッテリ100Ah×2個）操作方法ホース口径無線押ボタンＳＷ有線押ボタンＳＷ125A150A200A※号機によって若干仕様が変わる為、詳細仕様等は御問い合わせ願います。※本機に採用できるコンクリートの性状については、都度御確認願います。18

Page 18

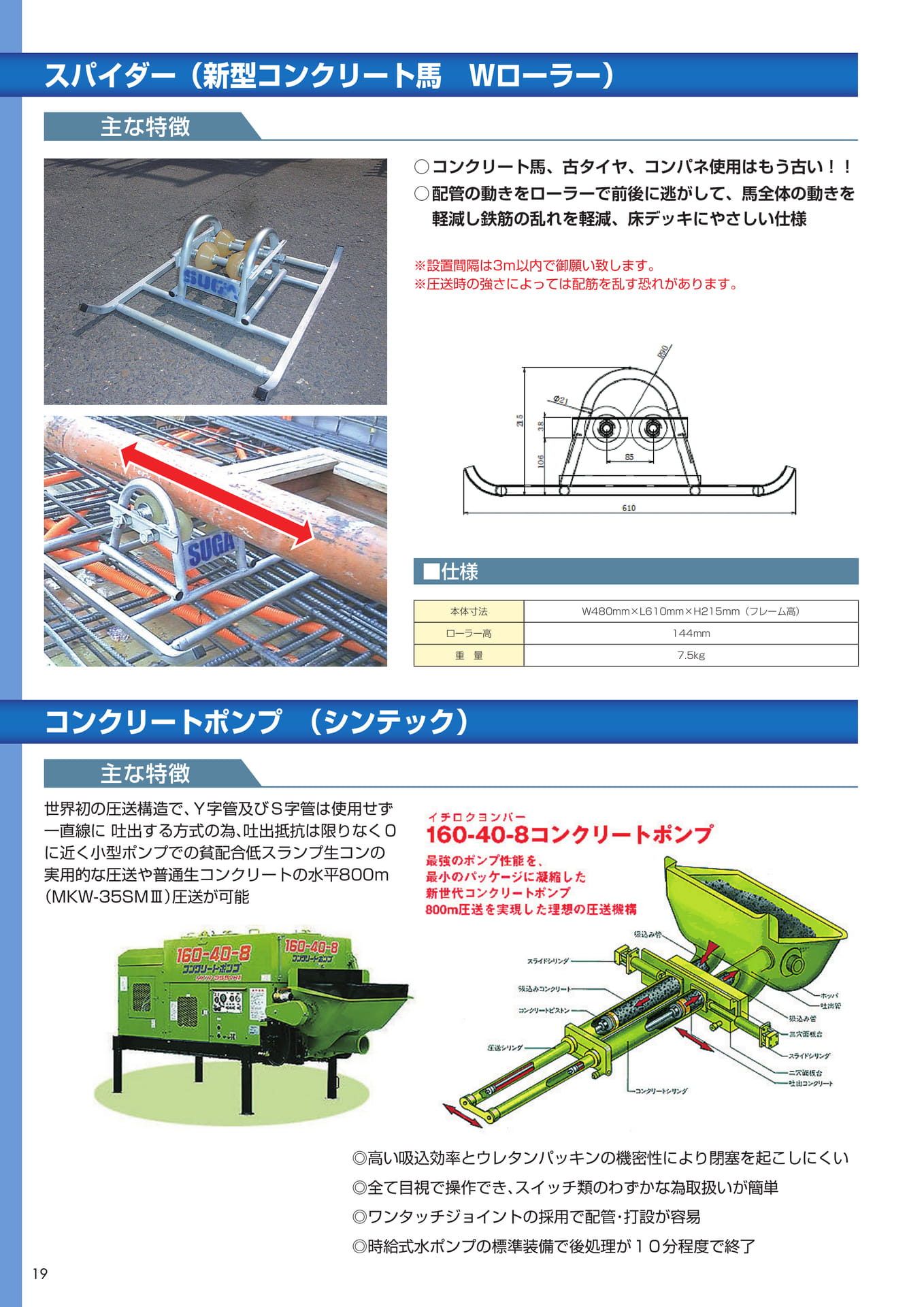

スパイダー（新型コンクリート馬Ｗローラー）主な特徴○コンクリート馬、古タイヤ、コンパネ使用はもう古い！！○配管の動きをローラーで前後に逃がして、馬全体の動きを軽減し鉄筋の乱れを軽減、床デッキにやさしい仕様※設置間隔は3ｍ以内で御願い致します。※圧送時の強さによっては配筋を乱す恐れがあります。■仕様本体寸法W480mm×L610mm×H215mm（フレーム高）ローラー高重量144mm7.5kgコンクリートポンプ（シンテック）主な特徴世界初の圧送構造で、Ｙ字管及びＳ字管は使用せず一直線に吐出する方式の為、吐出抵抗は限りなく０に近く小型ポンプでの貧配合低スランプ生コンの実用的な圧送や普通生コンクリートの水平800m（MKW-35SMⅢ）圧送が可能◎高い吸込効率とウレタンパッキンの機密性により閉塞を起こしにくい◎全て目視で操作でき、スイッチ類のわずかな為取扱いが簡単◎ワンタッチジョイントの採用で配管・打設が容易◎時給式水ポンプの標準装備で後処理が１０分程度で終了19

Page 19

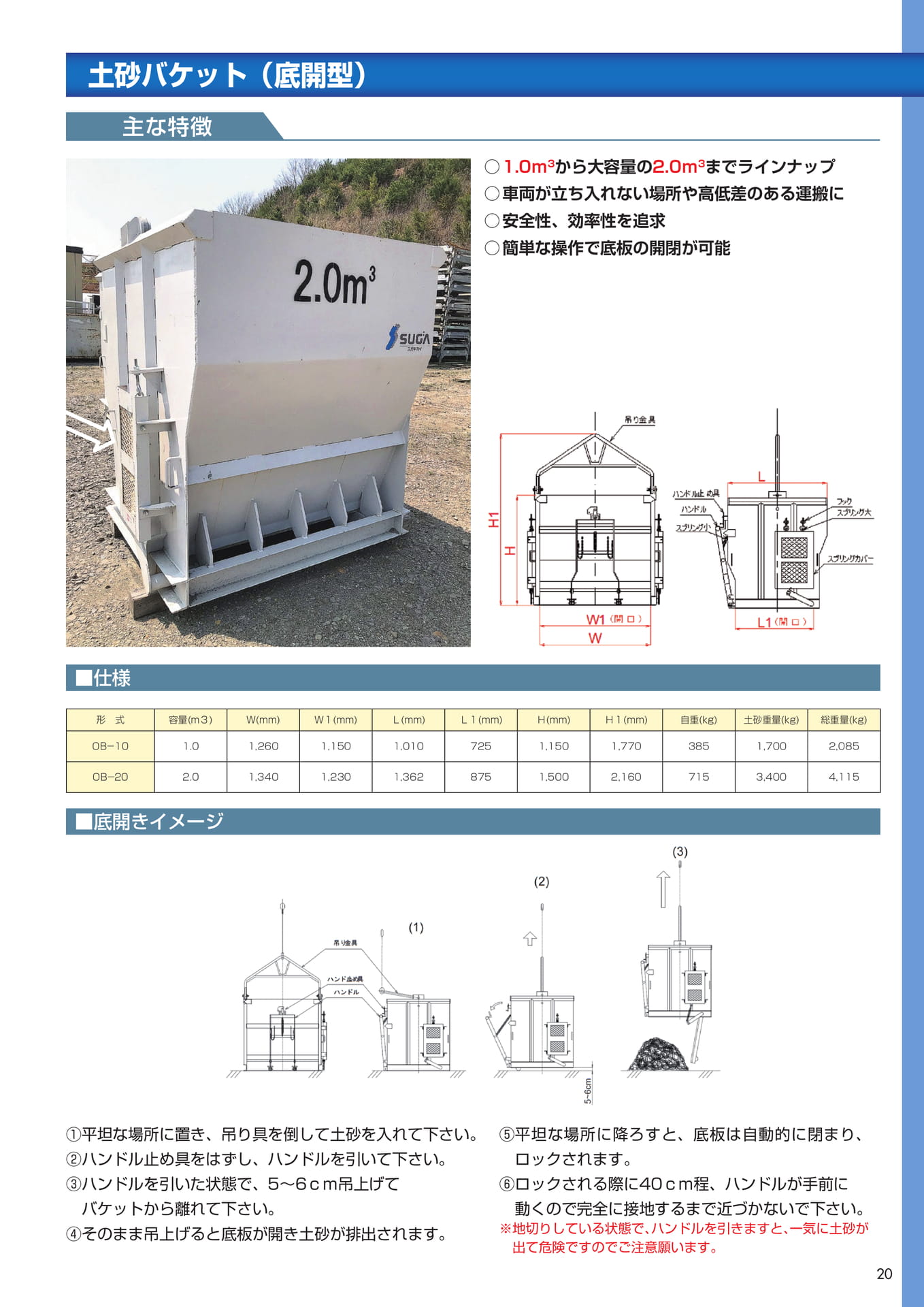

土砂バケット（底開型）主な特徴○1.0ｍ3から大容量の2.0ｍ3までラインナップ○車両が立ち入れない場所や高低差のある運搬に○安全性、効率性を追求○簡単な操作で底板の開閉が可能■仕様形式容量(m３)Ｗ(mm)Ｗ１(mm)Ｌ(mm)Ｌ１(mm)Ｈ(mm)Ｈ１(mm)自重(kg)土砂重量(kg)総重量(kg)ＯＢ－101.01,2601,1501,0107251,1501,7703851,7002,085ＯＢ－２０2.01,3401,2301,3628751,5002,1607153,4004,115■底開きイメージ①…平坦な場所に置き、吊り具を倒して土砂を入れて下さい。②…ハンドル止め具をはずし、ハンドルを引いて下さい。③…ハンドルを引いた状態で、5～6ｃｍ吊上げて…バケットから離れて下さい。④そのまま吊上げると底板が開き土砂が排出されます。⑤…平坦な場所に降ろすと、底板は自動的に閉まり、ロックされます。⑥…ロックされる際に40ｃｍ程、ハンドルが手前に…動くので完全に接地するまで近づかないで下さい。※…地切りしている状態で、ハンドルを引きますと、一気に土砂が出て危険ですのでご注意願います。20

Page 20

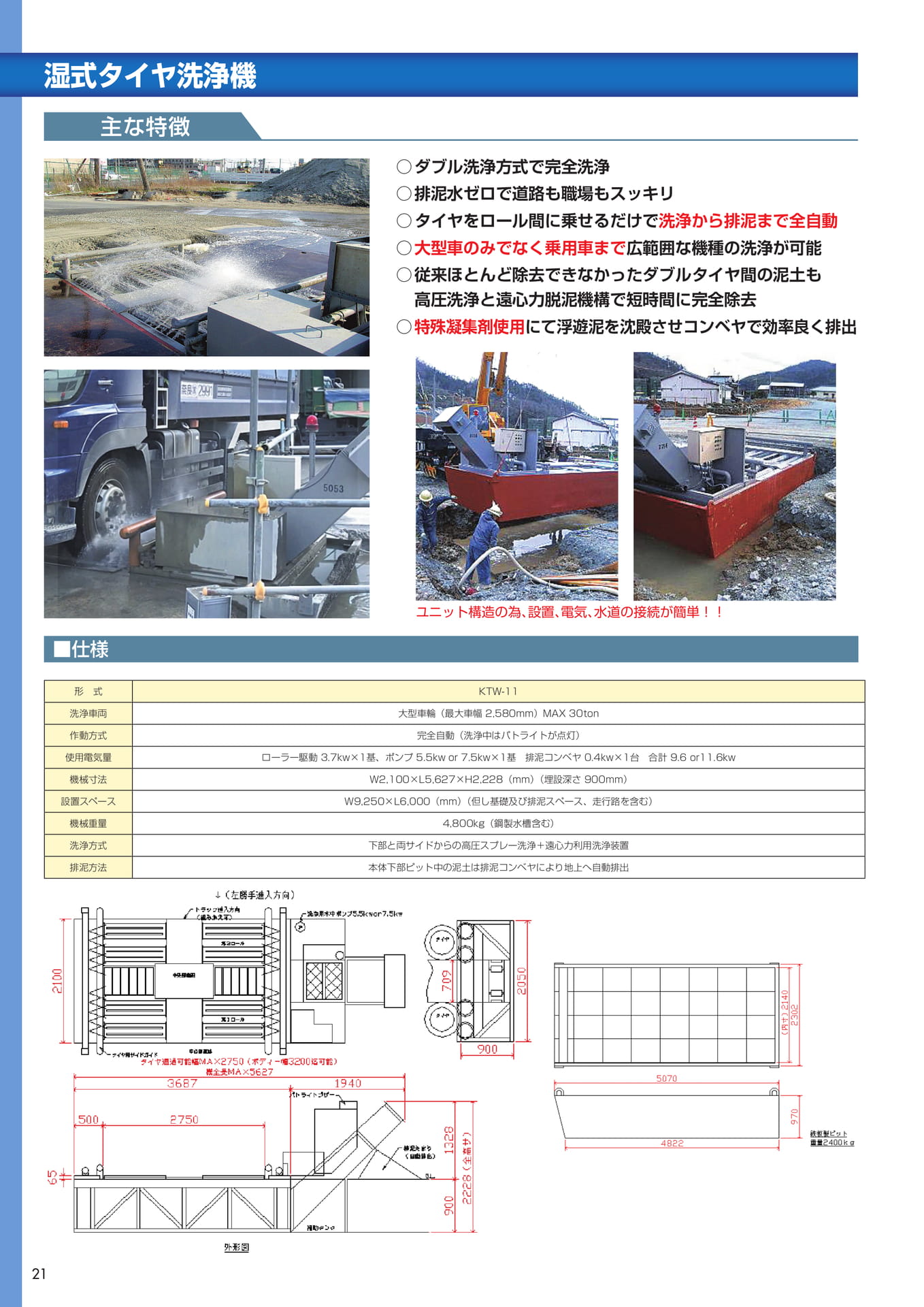

湿式タイヤ洗浄機主な特徴○ダブル洗浄方式で完全洗浄○排泥水ゼロで道路も職場もスッキリ○タイヤをロール間に乗せるだけで洗浄から排泥まで全自動○大型車のみでなく乗用車まで広範囲な機種の洗浄が可能○従来ほとんど除去できなかったダブルタイヤ間の泥土も高圧洗浄と遠心力脱泥機構で短時間に完全除去○特殊凝集剤使用にて浮遊泥を沈殿させコンベヤで効率良く排出ユニット構造の為、設置、電気、水道の接続が簡単！！■仕様形式洗浄車両KTW-11大型車輪（最大車幅2,580mm）MAX30ton作動方式完全自動（洗浄中はパトライトが点灯）使用電気量ローラー駆動3.7kw×1基、ポンプ5.5kwor7.5kw×1基排泥コンベヤ0.4kw×1台合計9.6or11.6kw機械寸法W2,100×L5,627×H2,228（mm）（埋設深さ900mm）設置スペースW9,250×L6,000（mm）（但し基礎及び排泥スペース、走行路を含む）機械重量4,800kg（鋼製水槽含む）洗浄方式排泥方法下部と両サイドからの高圧スプレー洗浄＋遠心力利用洗浄装置本体下部ピット中の泥土は排泥コンベヤにより地上へ自動排出21

Page 21

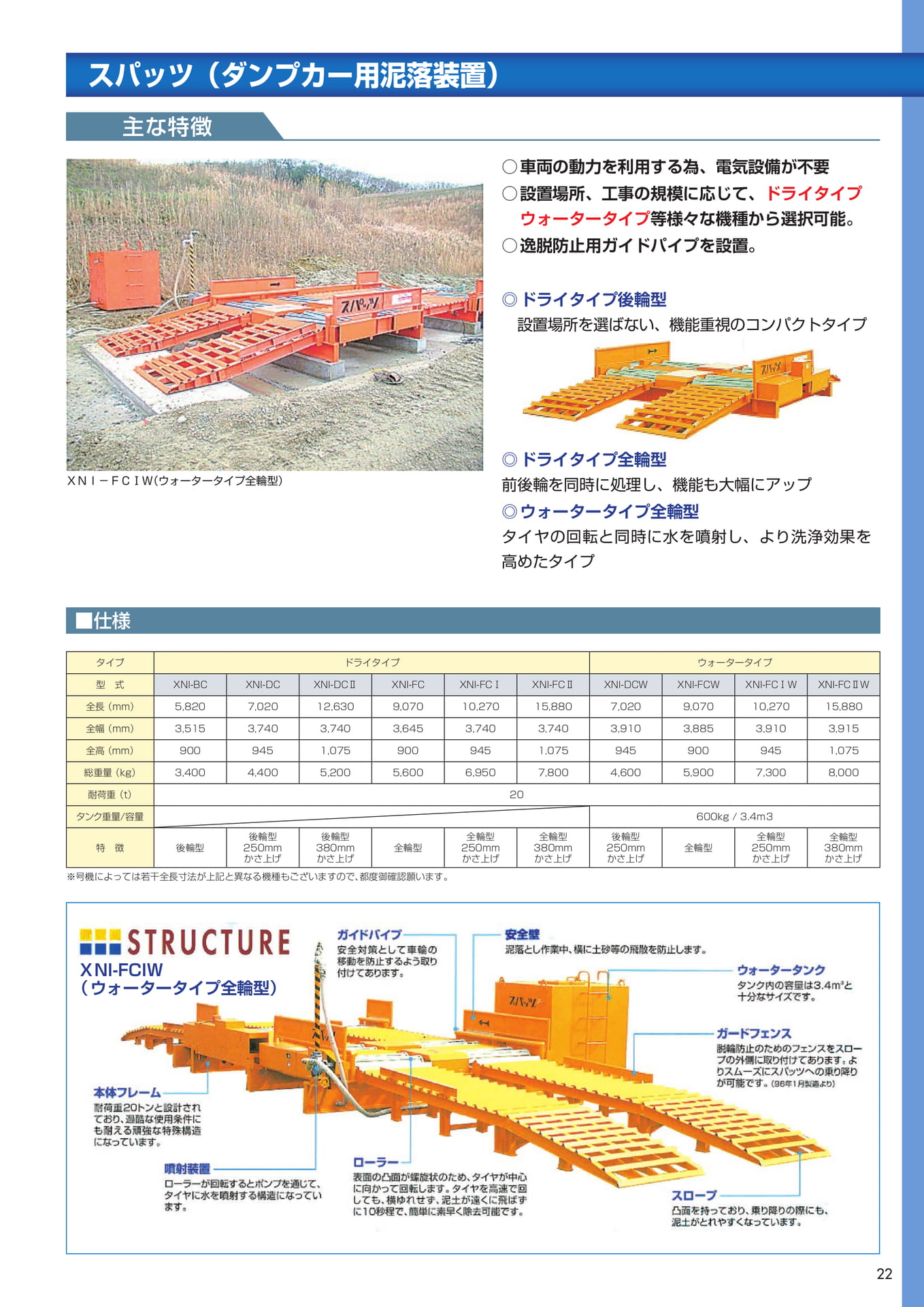

スパッツ（ダンプカー用泥落装置）主な特徴○車両の動力を利用する為、電気設備が不要○設置場所、工事の規模に応じて、ドライタイプウォータータイプ等様々な機種から選択可能。○逸脱防止用ガイドパイプを設置。◎ドライタイプ後輪型設置場所を選ばない、機能重視のコンパクトタイプＸＮＩ－ＦＣⅠＷ（ウォータータイプ全輪型）◎ドライタイプ全輪型前後輪を同時に処理し、機能も大幅にアップ◎ウォータータイプ全輪型タイヤの回転と同時に水を噴射し、より洗浄効果を高めたタイプ■仕様タイプドライタイプウォータータイプ型式XNI-BCXNI-DCXNI-DCⅡXNI-FCXNI-FCⅠXNI-FCⅡXNI-DCWXNI-FCWXNI-FCⅠWXNI-FCⅡW全長（mm）5,8207,02012,6309,07010,27015,8807,0209,07010,27015,880全幅（mm）3,5153,7403,7403,6453,7403,7403,9103,8853,9103,915全高（mm）9009451,0759009451,0759459009451,075総重量（kg）3,4004,4005,2005,6006,9507,8004,6005,9007,3008,000耐荷重（t）20タンク重量/容量600kg/3.4ｍ3特徴後輪型後輪型250mmかさ上げ後輪型380mmかさ上げ全輪型全輪型250mmかさ上げ全輪型380mmかさ上げ後輪型250mmかさ上げ全輪型全輪型250mmかさ上げ全輪型380mmかさ上げ※号機によっては若干全長寸法が上記と異なる機種もございますので、都度御確認願います。XNI-FCIW（ウォータータイプ全輪型）22

Page 22

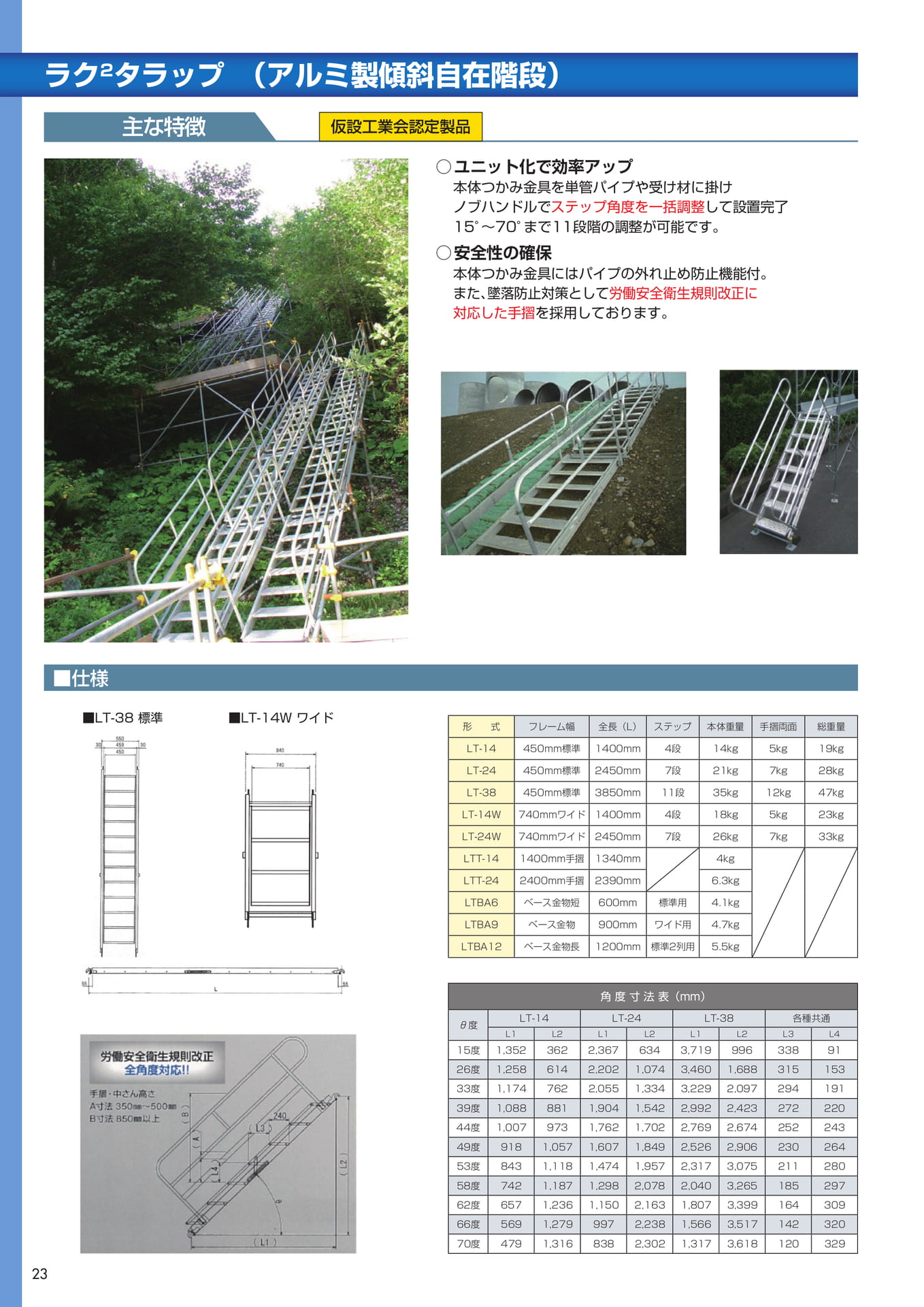

ラク2タラップ（アルミ製傾斜自在階段）主な特徴仮設工業会認定製品○ユニット化で効率アップ本体つかみ金具を単管パイプや受け材に掛け…ノブハンドルでステップ角度を一括調整して設置完了…15°～70°まで11段階の調整が可能です。○安全性の確保本体つかみ金具にはパイプの外れ止め防止機能付。また、墜落防止対策として労働安全衛生規則改正に対応した手摺を採用しております。■仕様■LT-38標準■LT-14Wワイド形式フレーム幅全長（L）ステップ本体重量手摺両面総重量LT-14450mm標準1400mm4段14kg5kg19kgLT-24450mm標準2450mm7段21kg7kg28kgLT-38450mm標準3850mm11段35kg12kg47kgLT-14W740mmワイド1400mm4段18kg5kg23kgLT-24W740mmワイド2450mm7段26kg7kg33kgLTT-141400mm手摺1340mm4kgLTT-242400mm手摺2390mm6.3kgLTBA6ベース金物短600mm標準用4.1kgLTBA9ベース金物900mmワイド用4.7kgLTBA12ベース金物長1200mm標準2列用5.5kg角度寸法表（mm）θ度LT-14LT-24LT-38各種共通L1L2L1L2L1L2L3L415度1,3523622,3676343,7199963389126度1,2586142,2021,0743,4601,68831515333度1,1747622,0551,3343,2292,09729419139度1,0888811,9041,5422,9922,42327222044度1,0079731,7621,7022,7692,67425224349度9181,0571,6071,8492,5262,90623026453度8431,1181,4741,9572,3173,07521128058度7421,1871,2982,0782,0403,26518529762度6571,2361,1502,1631,8073,39916430966度5691,2799972,2381,5663,51714232070度4791,3168382,3021,3173,61812032923

Page 23

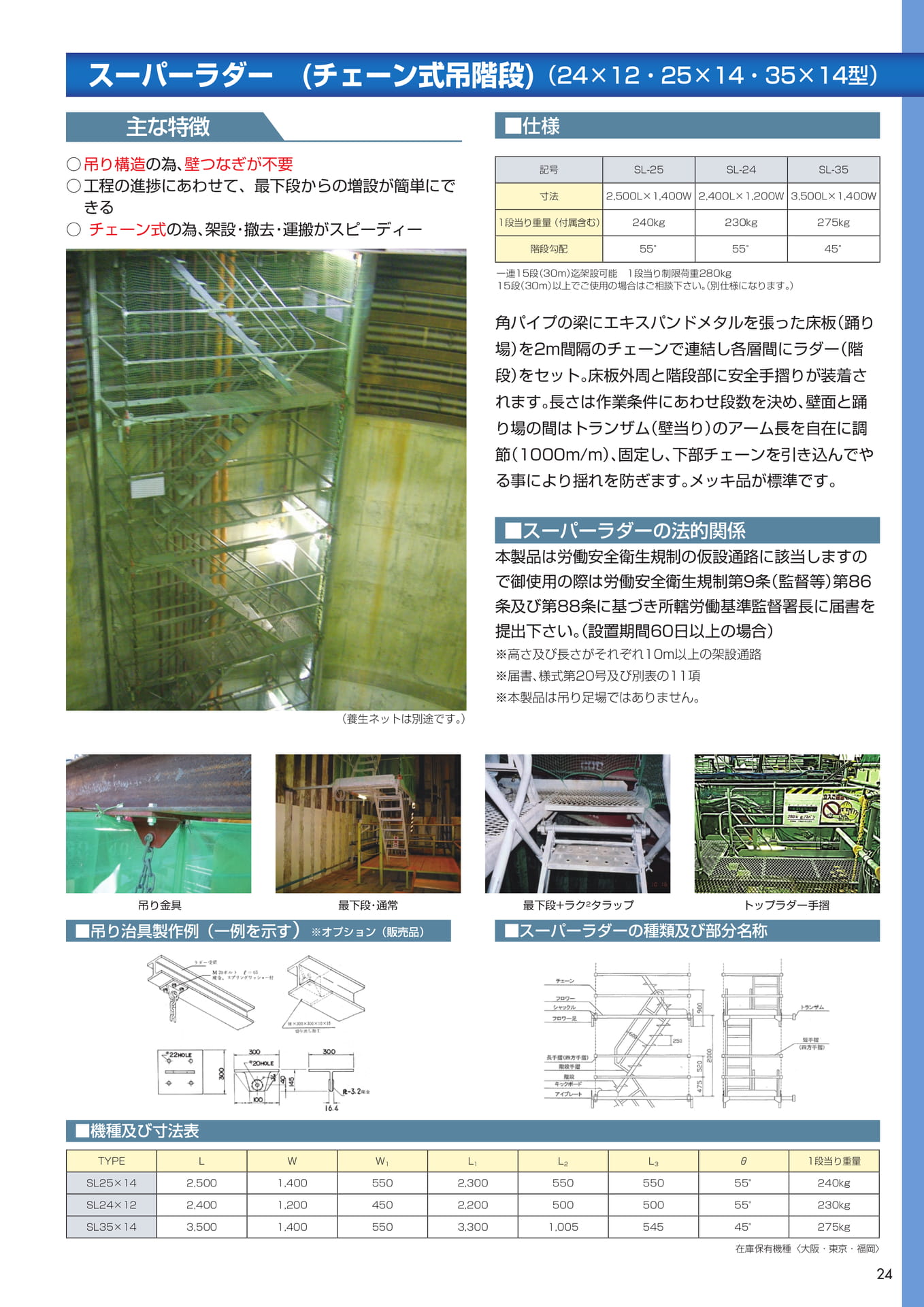

スーパーラダー(チェーン式吊階段)（24×12・25×14・35×14型）主な特徴○…吊り構造の為、壁つなぎが不要○…工程の進捗にあわせて、最下段からの増設が簡単にできる○チェーン式の為、架設・撤去・運搬がスピーディー■仕様記号SL-25SL-24SL-35寸法2,500L×1,400W2,400L×1,200W3,500L×1,400W1段当り重量（付属含む）240kg230kg275kg階段勾配55°55°45°一連15段（30m）迄架設可能1段当り制限荷重280kg15段（30m）以上でご使用の場合はご相談下さい。（別仕様になります。）角パイプの梁にエキスパンドメタルを張った床板（踊り場）を2m間隔のチェーンで連結し各層間にラダー（階段）をセット。床板外周と階段部に安全手摺りが装着されます。長さは作業条件にあわせ段数を決め、壁面と踊り場の間はトランザム（壁当り）のアーム長を自在に調節（1000m/m）、固定し、下部チェーンを引き込んでやる事により揺れを防ぎます。メッキ品が標準です。（養生ネットは別途です。）■スーパーラダーの法的関係本製品は労働安全衛生規制の仮設通路に該当しますので御使用の際は労働安全衛生規制第9条（監督等）第86条及び第88条に基づき所轄労働基準監督署長に届書を提出下さい。（設置期間60日以上の場合）※高さ及び長さがそれぞれ10m以上の架設通路※届書、様式第20号及び別表の11項※本製品は吊り足場ではありません。吊り金具最下段・通常最下段+ラク2タラップトップラダー手摺■吊り治具製作例（一例を示す）※オプション（販売品）■スーパーラダーの種類及び部分名称■機種及び寸法表TYPELWW1L1L2L3θ1段当り重量SL25×142,5001,4005502,30055055055°240kgSL24×122,4001,2004502,20050050055°230kgSL35×143,5001,4005503,3001,00554545°275kg在庫保有機種〈大阪・東京・福岡〉24

Page 24

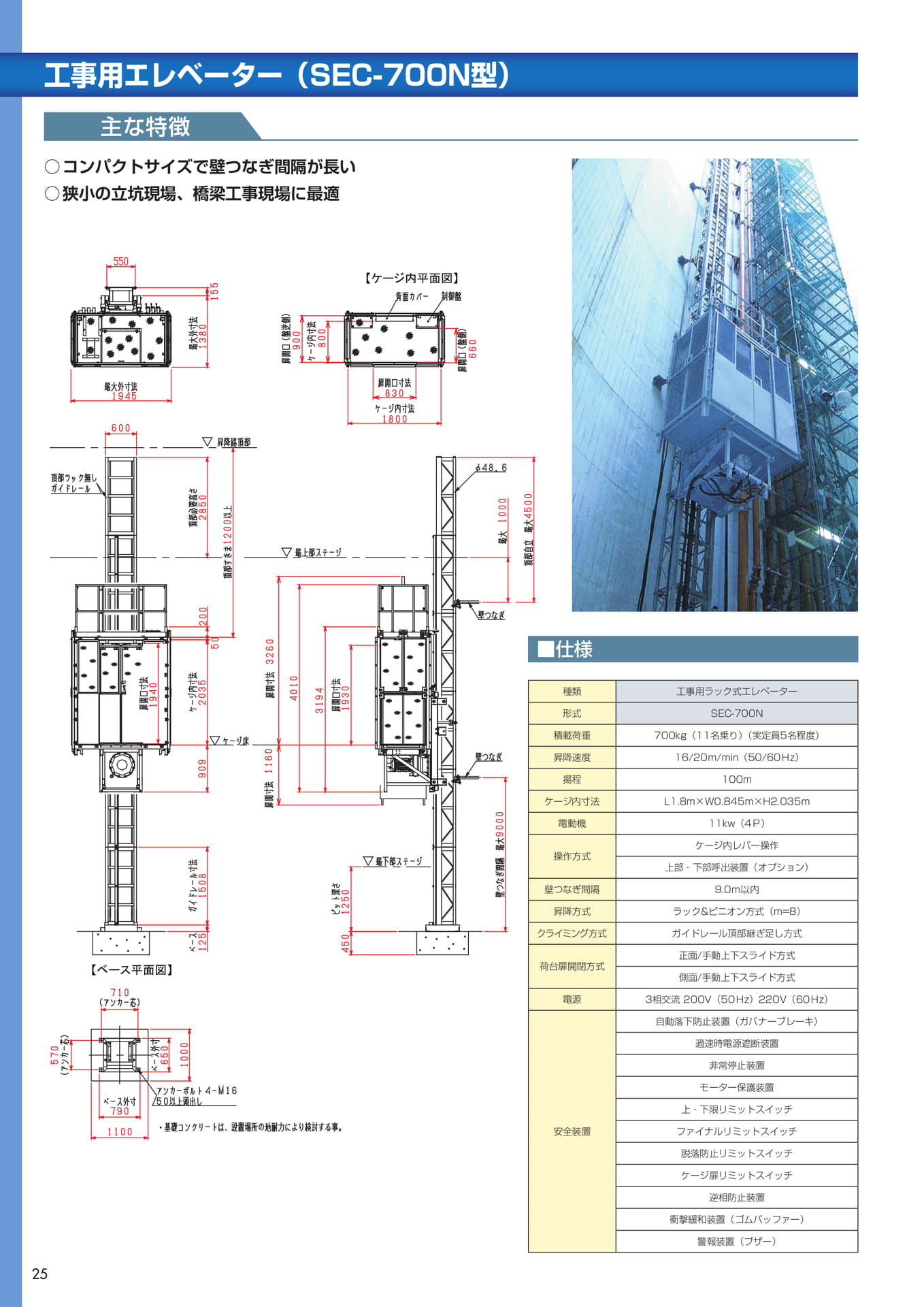

工事用エレベーター（SEC-700N型）主な特徴○コンパクトサイズで壁つなぎ間隔が長い○狭小の立坑現場、橋梁工事現場に最適【ケージ内平面図】■仕様種類形式工事用ラック式エレベーターSEC-700N積載荷重700kg（11名乗り）（実定員5名程度）昇降速度16/20ｍ/min（50/60Ｈz）揚程ケージ内寸法100ｍL1.8m×W0.845m×H2.035m電動機11kw（4Ｐ）操作方式壁つなぎ間隔ケージ内レバー操作上部・下部呼出装置（オプション）9.0ｍ以内昇降方式ラック&ピニオン方式（m=8）【ベース平面図】クライミング方式荷台扉開閉方式ガイドレール頂部継ぎ足し方式正面/手動上下スライド方式側面/手動上下スライド方式電源3相交流200V（50Ｈz）220V（60Ｈz）自動落下防止装置（ガバナーブレーキ）過速時電源遮断装置非常停止装置モーター保護装置上・下限リミットスイッチ安全装置ファイナルリミットスイッチ脱落防止リミットスイッチケージ扉リミットスイッチ逆相防止装置衝撃緩和装置（ゴムバッファー）警報装置（ブザー）25

Page 25

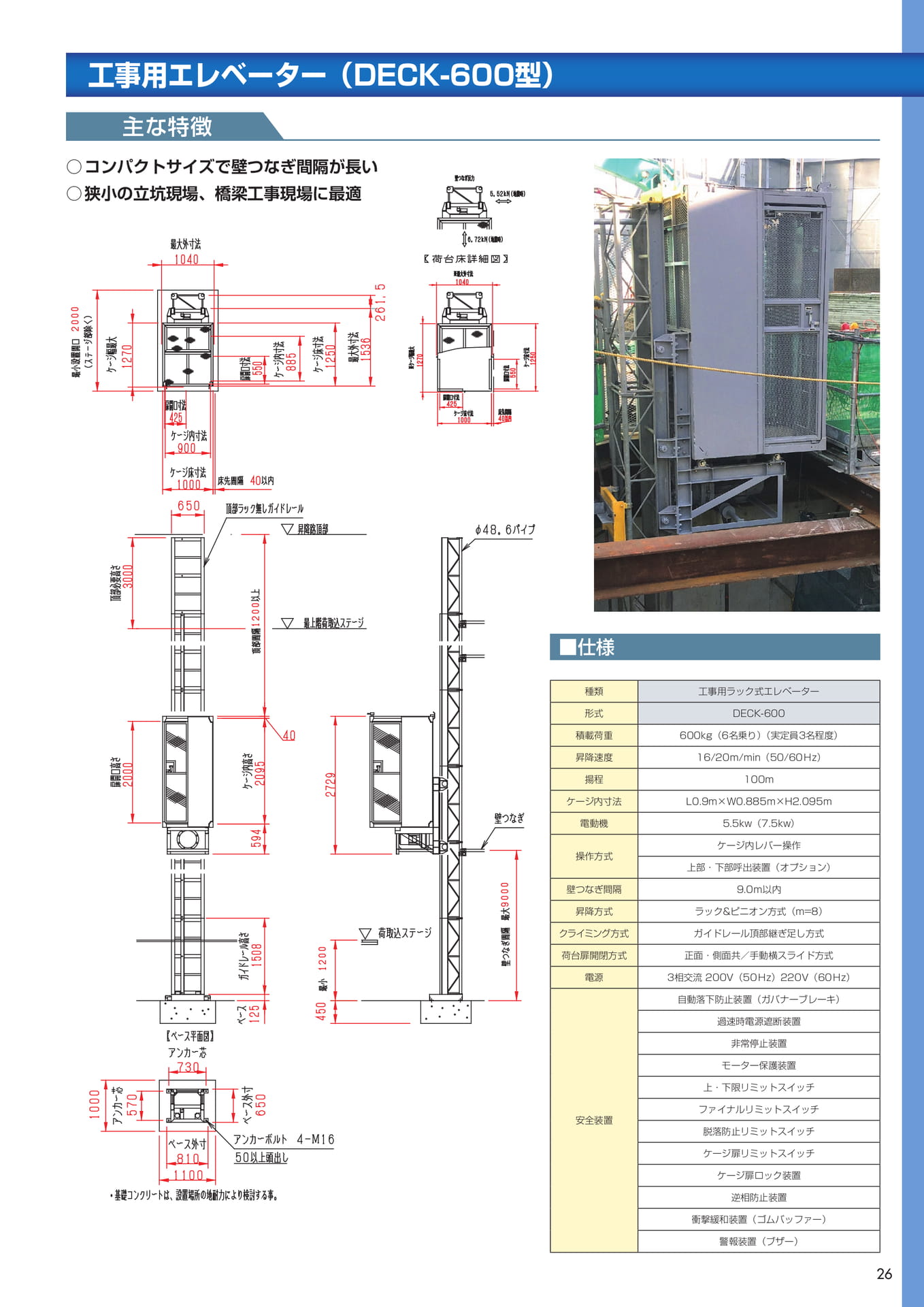

工事用エレベーター（DECK-600型）主な特徴○コンパクトサイズで壁つなぎ間隔が長い○狭小の立坑現場、橋梁工事現場に最適■仕様種類形式工事用ラック式エレベーターDECK-600積載荷重600kg（6名乗り）（実定員3名程度）昇降速度16/20ｍ/min（50/60Ｈz）揚程ケージ内寸法100ｍL0.9m×W0.885m×H2.095m電動機5.5kw（7.5kw）操作方式壁つなぎ間隔ケージ内レバー操作上部・下部呼出装置（オプション）9.0ｍ以内昇降方式ラック&ピニオン方式（m=8）クライミング方式荷台扉開閉方式ガイドレール頂部継ぎ足し方式正面・側面共／手動横スライド方式電源3相交流200V（50Ｈz）220V（60Ｈz）自動落下防止装置（ガバナーブレーキ）過速時電源遮断装置非常停止装置モーター保護装置上・下限リミットスイッチ安全装置ファイナルリミットスイッチ脱落防止リミットスイッチケージ扉リミットスイッチケージ扉ロック装置逆相防止装置衝撃緩和装置（ゴムバッファー）警報装置（ブザー）26

Page 26

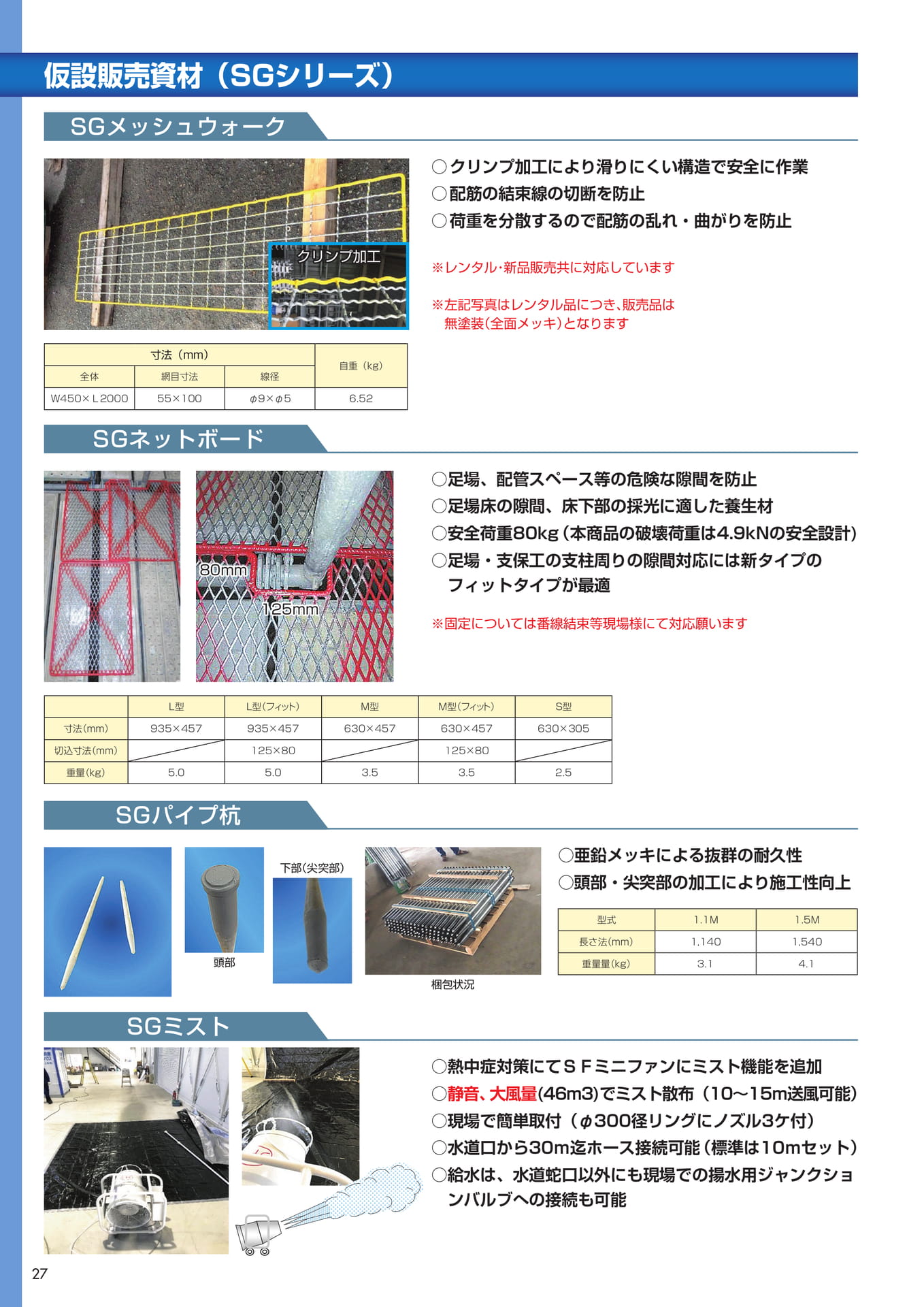

仮設販売資材（SGシリーズ）SGメッシュウォーク○クリンプ加工により滑りにくい構造で安全に作業○配筋の結束線の切断を防止○荷重を分散するので配筋の乱れ・曲がりを防止クリンプ加工※レンタル・新品販売共に対応しています※…左記写真はレンタル品につき、販売品は…無塗装（全面メッキ）となります寸法（mm）全体網目寸法線径自重（kg）Ｗ450×Ｌ200055×100φ9×φ56.52SGネットボード80mm125mm○足場、配管スペース等の危険な隙間を防止○足場床の隙間、床下部の採光に適した養生材○安全荷重80kg（本商品の破壊荷重は4.9kNの安全設計)○足場・支保工の支柱周りの隙間対応には新タイプのフィットタイプが最適※固定については番線結束等現場様にて対応願いますL型L型（フィット）M型M型（フィット）S型寸法（mm）935×457935×457630×457630×457630×305切込寸法（mm）125×80125×80重量（kg）5.05.03.53.52.5SGパイプ杭下部（尖突部）○亜鉛メッキによる抜群の耐久性○頭部・尖突部の加工により施工性向上型式1.1M1.5M長さ法（mm）1,1401,540頭部重量量（kg）3.14.1梱包状況SGミスト○熱中症対策にてＳＦミニファンにミスト機能を追加○静音、大風量(46m3)でミスト散布（10～15ｍ送風可能）○現場で簡単取付（φ300径リングにノズル3ケ付）○水道口から30ｍ迄ホース接続可能（標準は10ｍセット）○給水は、水道蛇口以外にも現場での揚水用ジャンクションバルブへの接続も可能27

Page 27

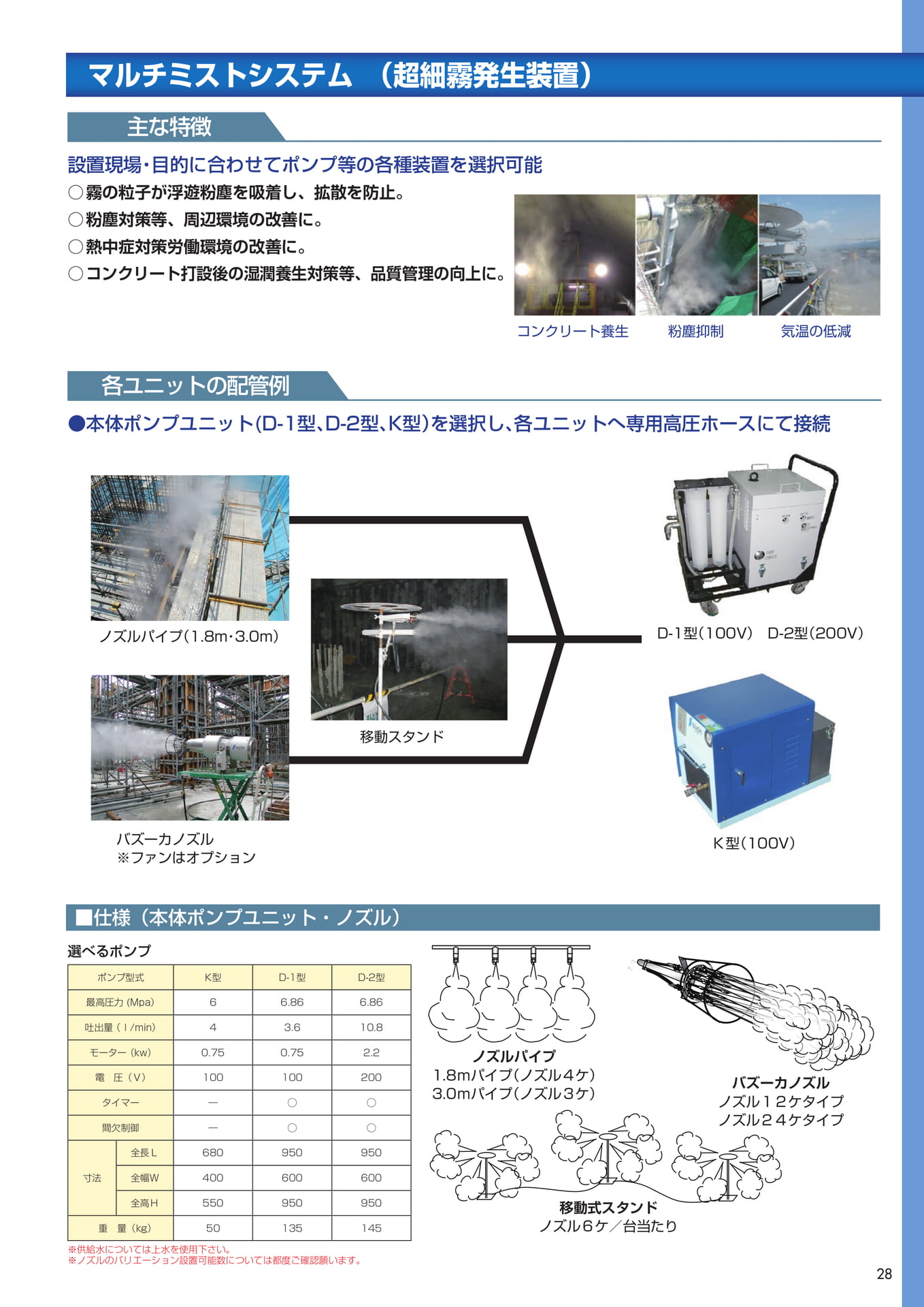

マルチミストシステム（超細霧発生装置）主な特徴設置現場・目的に合わせてポンプ等の各種装置を選択可能○霧の粒子が浮遊粉塵を吸着し、拡散を防止。○粉塵対策等、周辺環境の改善に。○熱中症対策労働環境の改善に。○コンクリート打設後の湿潤養生対策等、品質管理の向上に。コンクリート養生粉塵抑制気温の低減各ユニットの配管例●本体ポンプユニット(D-1型、D-2型、K型）を選択し、各ユニットへ専用高圧ホースにて接続ノズルパイプ（1.8m・3.0m）D-1型（100V）D-2型（200V）移動スタンドバズーカノズル※ファンはオプションＫ型（100V）■仕様（本体ポンプユニット・ノズル）選べるポンプポンプ型式K型D-1型D-2型最高圧力(Mpa）66.866.86吐出量（ｌ/min）43.610.8モーター（kw）0.750.752.2電圧（Ｖ）100100200タイマー―◯◯間欠制御―◯◯全長Ｌ680950950ノズルパイプ1.8ｍパイプ（ノズル４ケ）3.0ｍパイプ（ノズル３ケ）バズーカノズルノズル１２ケタイプノズル２４ケタイプ寸法全幅Ｗ400600600全高Ｈ550950950重量（kg）50135145移動式スタンドノズル６ケ／台当たり※供給水については上水を使用下さい。※ノズルのバリエーション設置可能数については都度ご確認願います。28

Page 28

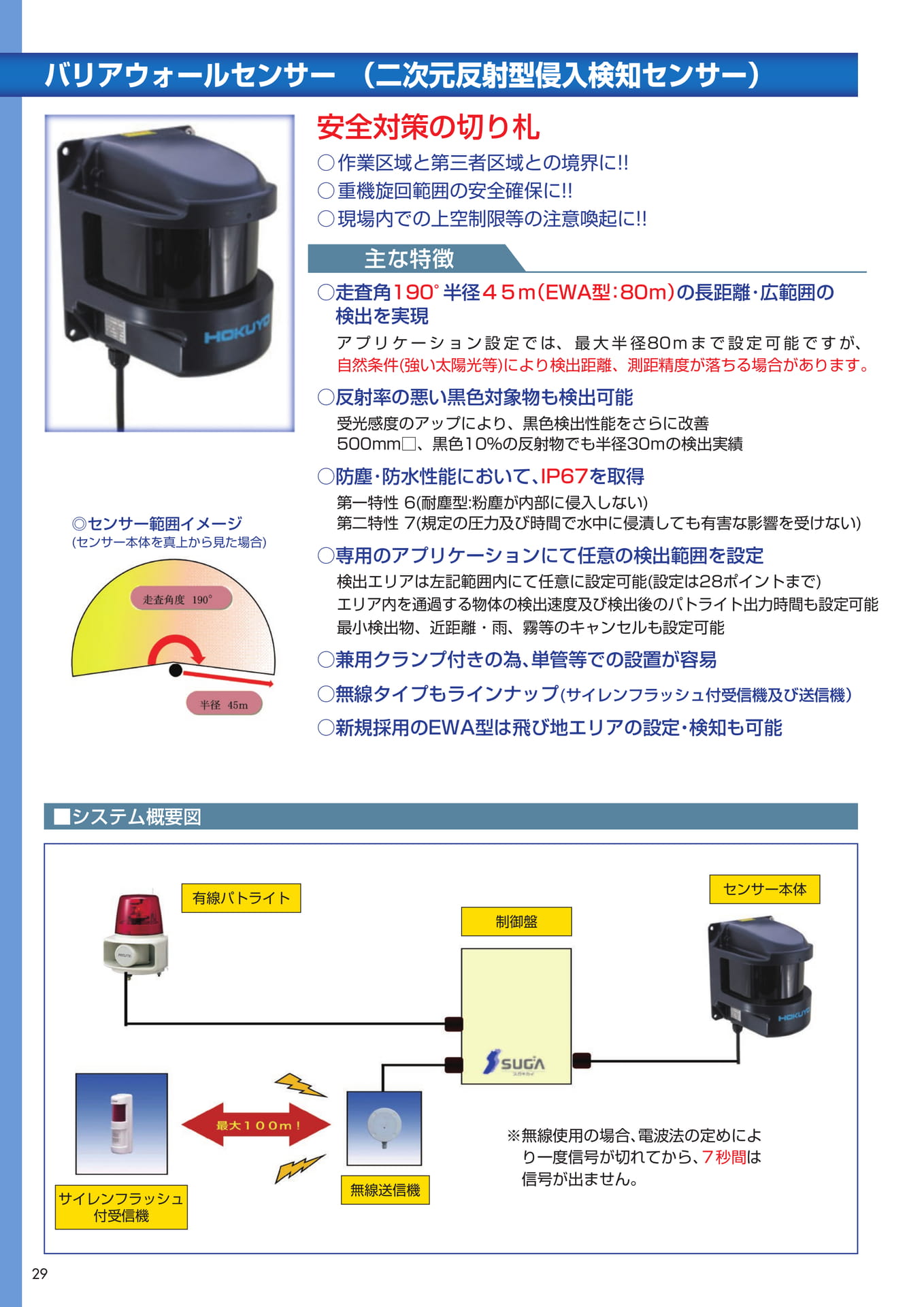

バリアウォールセンサー（二次元反射型侵入検知センサー）安全対策の切り札○作業区域と第三者区域との境界に!!○重機旋回範囲の安全確保に!!○現場内での上空制限等の注意喚起に!!主な特徴○走査角190°半径４５ｍ（EWA型：80ｍ）の長距離･広範囲の検出を実現アプリケーション設定では、最大半径80ｍまで設定可能ですが、…自然条件(強い太陽光等)により検出距離、測距精度が落ちる場合があります。○反射率の悪い黒色対象物も検出可能受光感度のアップにより、黒色検出性能をさらに改善500mm□、黒色10％の反射物でも半径30ｍの検出実績◎センサー範囲イメージ(センサー本体を真上から見た場合)○防塵･防水性能において、IP67を取得第一特性6(耐塵型:粉塵が内部に侵入しない)第二特性7(規定の圧力及び時間で水中に侵漬しても有害な影響を受けない)○専用のアプリケーションにて任意の検出範囲を設定検出エリアは左記範囲内にて任意に設定可能(設定は28ポイントまで)エリア内を通過する物体の検出速度及び検出後のパトライト出力時間も設定可能最小検出物、近距離・雨、霧等のキャンセルも設定可能○兼用クランプ付きの為、単管等での設置が容易○無線タイプもラインナップ(サイレンフラッシュ付受信機及び送信機）○新規採用のEWA型は飛び地エリアの設定・検知も可能■システム概要図有線パトライトセンサー本体制御盤サイレンフラッシュ付受信機無線送信機※無線使用の場合、電波法の定めにより一度信号が切れてから、７秒間は信号が出ません。29

Page 29

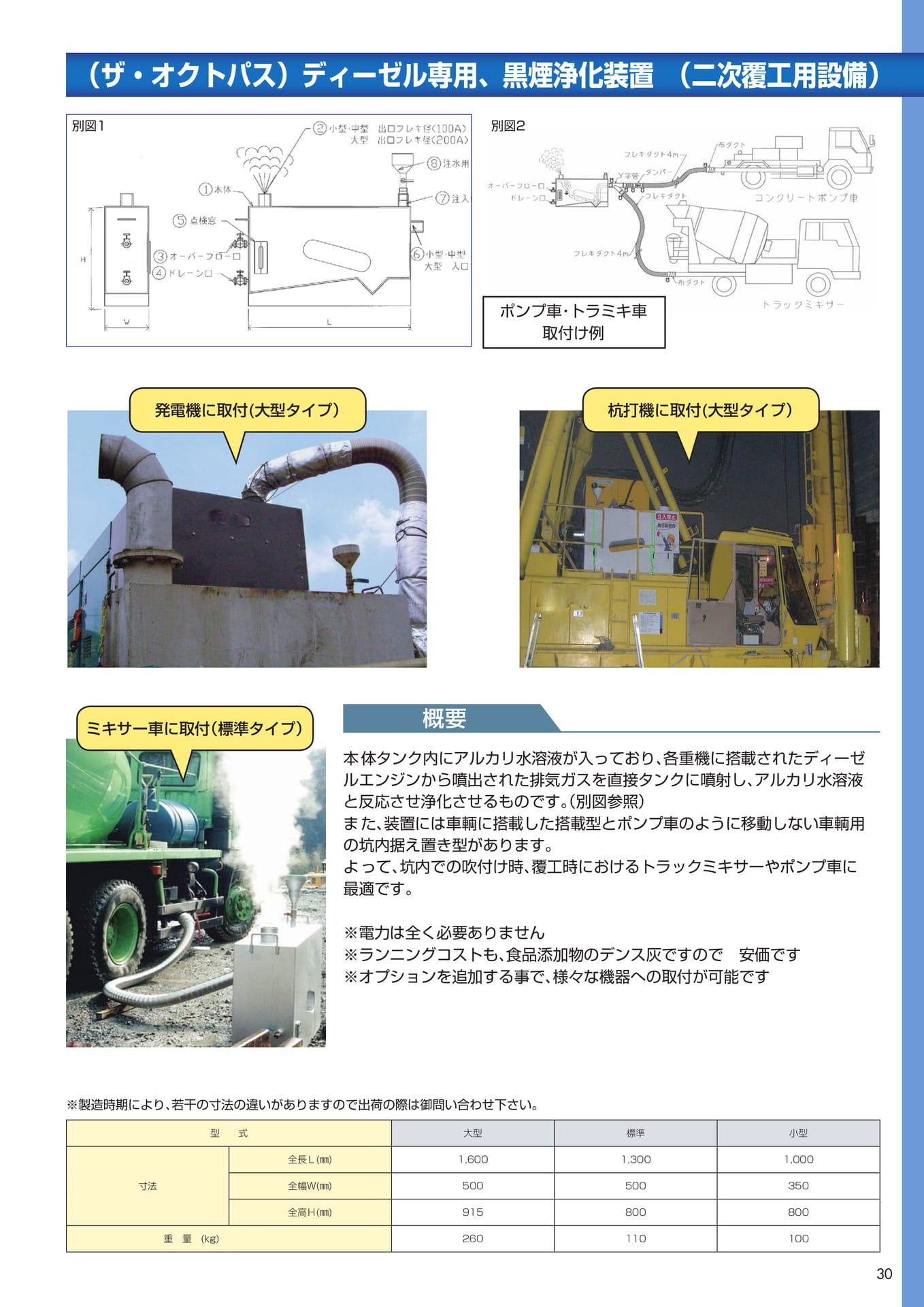

（ザ・オクトパス）ディーゼル専用、黒煙浄化装置（二次覆工用設備）別図1別図2ポンプ車・トラミキ車取付け例発電機に取付(大型タイプ）杭打機に取付(大型タイプ）ミキサー車に取付（標準タイプ）概要本体タンク内にアルカリ水溶液が入っており、各重機に搭載されたディーゼルエンジンから噴出された排気ガスを直接タンクに噴射し、アルカリ水溶液と反応させ浄化させるものです。（別図参照）また、装置には車輌に搭載した搭載型とポンプ車のように移動しない車輌用の坑内据え置き型があります。よって、坑内での吹付け時、覆工時におけるトラックミキサーやポンプ車に最適です。※電力は全く必要ありません※ランニングコストも、食品添加物のデンス灰ですので安価です※オプションを追加する事で、様々な機器への取付が可能です※製造時期により、若干の寸法の違いがありますので出荷の際は御問い合わせ下さい。型式大型標準小型全長Ｌ(㎜)1,6001,3001,000寸法全幅Ｗ(㎜)500500350全高Ｈ(㎜)915800800重量(kg)26011010030

Page 30
