スガキカイは「建設機械」をワイドなビジョンとダイナミックCONTENTSトンネル・ダム工事編目次、会社概要…………………………P.1超低騒音型可変ピッチ軸流送風機……P.3超低騒音型インバータ軸流送風機……P.4ｉ-Ｒｅｓ（トンネル換気制御システム）……P.5ＳＦファン（小型送風機）…………………P.6ファスナー風管…………………………P.6ビッグストローラック…………………P.7シャワーエリミナー……………………P.8ジオシンター……………………………P.9ラウンドフィル………………………P.10エコクリーン…………………………P.10ダストコレクター……………………P.10コンクリート吹き付けプラント……P.11パラソル30ミスト工法………………P.12ウィンドシールド……………………P.12ダクスイワン…………………………P.13pHボーイ………………………………P.13pＨ処理装置（炭酸ガス仕様）・(希硫酸仕様）…P.14ダクスイファイブ……………………P.15SPR型（濁水処理装置）…………………P.16SCB型（濁水処理装置）………………P.17PRC型（濁水処理装置）…………………P.18フィルタープレス……………………P.18水タンク………………………………P.18マルチミストシステム（超細霧発生装置）…P.19ザ・オクトパス………………………P.21二次覆工用型枠………………………P.22ターンテーブル………………………P.22ラク2タラップ…………………………P.23スパッツ（ダンプカー用泥落装置）（洗車機）…P.24タイヤウォッシャー（ダンプカー用泥落装置）（洗車機）…P.24バリアウォールセンサー……………P.25代表の挨拶ご挨拶弊社は大正十三年（西暦1924年）の創業以来、船舶・荷役用資材の建設資材・機械の販売、そして仮設材・各種土木建設機械のレンタルと、常に時代のニーズを先取りし、お客様に納得いただける商品を提供し続けて、今日に至っております。このことは「商品は市場第一流の品を選び、徹底したアフターサービスを行い、誠意を持って事に当たる」という信条を社員一人一人が常に心がけてきた成果でもあると確信しております。今後もこの伝統と信用に甘えることなく、今まで以上に新取の気概を持ち、社会のためになる会社を目指して、お得意様と仕入れ先様と共に歩んでいく所存でございますので、より一層のご愛顧を賜ります様よろしくお願い致します。菅機械工業株式会社代表取締役社長菅大樹注取扱い商品は地域によって異なりますので、各担当へお問い合せ願います。※このレンタルガイドの商品は改良のため仕様・性能表を予告なしに変更することがあります。1

Page 01

原点に各種工事のトータルアドバイザーとしてなステージで社会に貢献しています。会社概要商号本社支店営業所創業設立資本金決算期営業種目従業員数建設業許可役員取引銀行菅機械工業株式会社大阪市西区南堀江3丁目9番27号大阪・東京名古屋・京都・福岡大正13年10月昭和23年10月資本金1億円9月建設機械・機材・設備機器・器具の販売並びに賃貸・建築設計・施工126名国土交通大臣許可（般一29）第8857号機械器具設置工事業、建築工事業、とび・土工工事業、タイル・れんが・ブロック工事業代表取締役社長菅大樹…専務取締役菅高道…常務取締役近藤晋一…常務取締役古屋康夫…取締役清水幸児…監査役山添嘉明みずほ銀行／難波支店・神田支店・福岡支店、三井住友銀行／難波支店、三菱ＵＦＪ銀行／…大阪西支店・六番町支店・西七条支店、りそな銀行／船場支店、福岡銀行／博多駅東支店事業所一覧本社・大阪支店大阪市西区南堀江3丁目9番27号TEL06-6541-7936FAX06-6539-2811三木センター兵庫県三木市細川町脇川字新田455-252TEL0794-81-0009FAX0794-83-3213小野センター兵庫県小野市天神町679-23TEL0794-62-0860FAX0794-62-0863名古屋営業所名古屋市港区九番町3丁目37番TEL052-653-2491FAX052-653-4089名古屋センター愛知県弥富市鮫ヶ地3丁目52番TEL0567-52-4560FAX0567-56-7266京都営業所京都市右京区西院平町25番地ライフプラザ西大路四条7階TEL075-314-4460FAX075-314-4462福岡営業所福岡市博多区博多駅東1丁目16番8号ITビル4階TEL092-431-7181FAX092-411-7047福岡センター福岡県糟屋郡字美町井野356-6TEL092-933-8351FAX092-933-8352福岡八女センター福岡県筑後市大字新溝406-1東京支店東京都千代田区神田東松下町13番地階TEL03-5296-0551FAX03-5296-0550富里センター千葉県富里市御料宮内164TEL0476-92-5571FAX0476-92-5573相模原センター神奈川県相模原市緑区葉山島1265-1TEL042-704-8571FAX042-704-8572茂原センター千葉県茂原市南吉田3915TEL0475-36-2655FAX0475-36-2656八潮センター埼玉県八潮市鶴ケ曽根31TEL048-951-2170FAX048-951-2270仙台出張所仙台センター宮城県柴田郡川崎町大字川内字七曲山63日本セイフティ株式会社仙台センター内TEL0224-85-2676FAX0224-85-2677主なる納入先●青山機工株式会社●朝日機材株式会社●株式会社エスシー・マシーナリ●奥村機械製作株式会社●カジマメカトロエンジニアリング株式会社●清水建設株式会社●大和リース株式会社●東亜建設工業株式会社●戸田建設株式会社●株式会社安藤・間●日立造船株式会社●前田建設工業株式会社●株式会社森組●SMCテック株式会社●株式会社大林組●株式会社奥村組●鹿島建設株式会社●五洋建設株式会社●大成建設株式会社●株式会社竹中工務店●東洋建設株式会社●西松建設株式会社●株式会社ピーエス三菱●株式会社富士ピー・エス●株式会社ミルックス他著名建設、設備関連会社（敬称略）2

Page 02

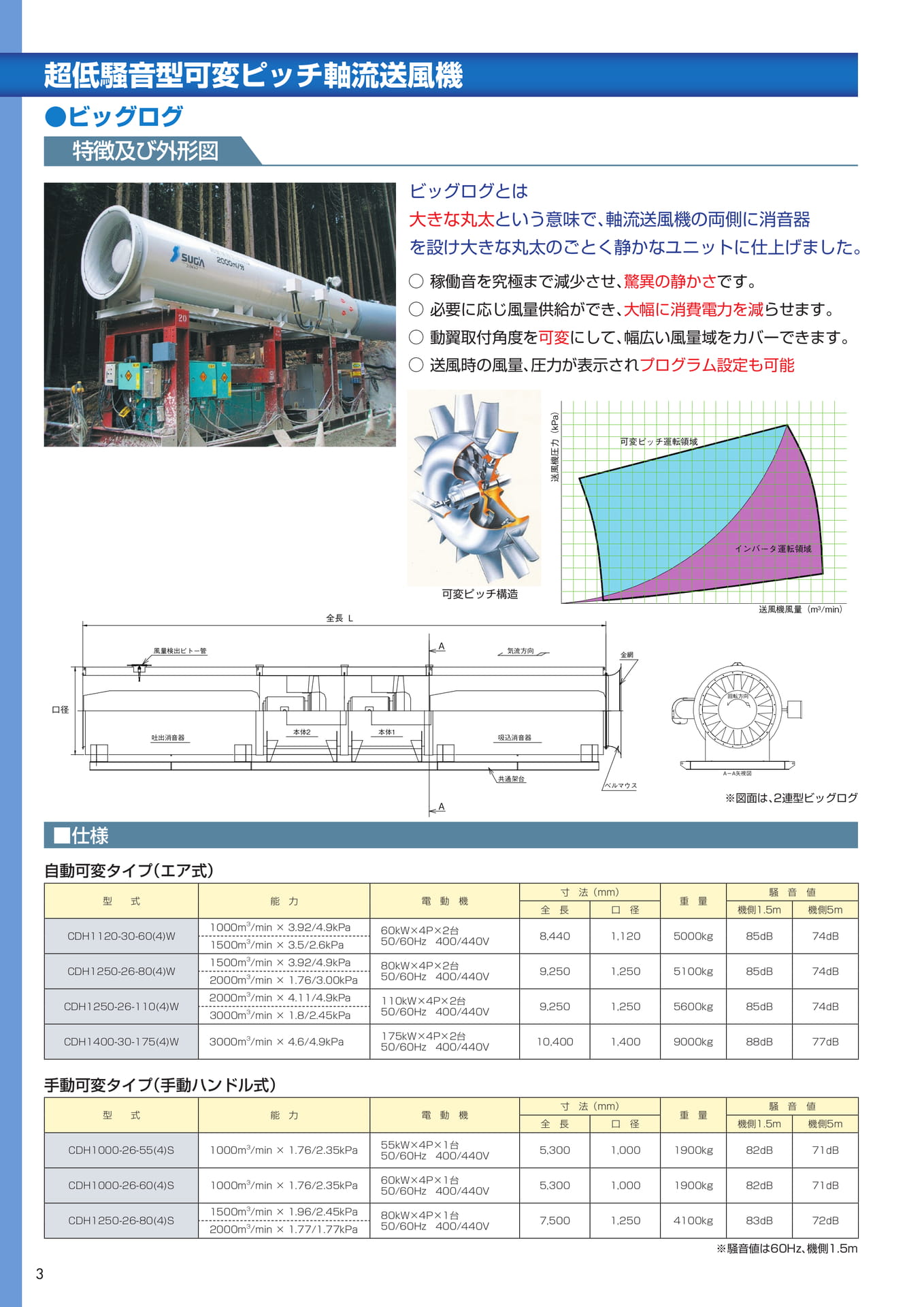

超低騒音型可変ピッチ軸流送風機●ビッグログ特徴及び外形図ビッグログとは大きな丸太という意味で、軸流送風機の両側に消音器を設け大きな丸太のごとく静かなユニットに仕上げました。○稼働音を究極まで減少させ、驚異の静かさです。○必要に応じ風量供給ができ、大幅に消費電力を減らせます。○動翼取付角度を可変にして、幅広い風量域をカバーできます。○送風時の風量、圧力が表示されプログラム設定も可能送風機圧力（kPa）可変ピッチ運転領域インバータ運転領域全長Ｌ可変ピッチ構造送風機風量（m3/min）風量検出ピトー管A気流方向金網口径回転方向吐出消音器本体2本体1吸込消音器A共通架台ベルマウスAーA矢視図※図面は、2連型ビッグログ■仕様自動可変タイプ（エア式）型式能力電動機CDH1120-30-60(4)WCDH1250-26-80(4)WCDH1250-26-110(4)W1000m3/min×3.92/4.9kPa1500m3/min×3.5/2.6kPa1500m3/min×3.92/4.9kPa2000m3/min×1.76/3.00kPa2000m3/min×4.11/4.9kPa3000m3/min×1.8/2.45kPa60kW×4P×2台50/60Hz400/440V80kW×4P×2台50/60Hz400/440V110kW×4P×2台50/60Hz400/440V寸法（mm）騒音値重量全長口径機側1.5m機側5m8,4401,1205000kg85dB74dB9,2501,2505100kg85dB74dB9,2501,2505600kg85dB74dBCDH1400-30-175(4)W3000m3/min×4.6/4.9kPa175kW×4P×2台50/60Hz400/440V10,4001,4009000kg88dB77dB手動可変タイプ（手動ハンドル式）型式能力電動機寸法（mm）騒音値重量全長口径機側1.5m機側5mCDH1000-26-55(4)S1000m3/min×1.76/2.35kPa55kW×4P×1台50/60Hz400/440V5,3001,0001900kg82dB71dBCDH1000-26-60(4)S1000m3/min×1.76/2.35kPa60kW×4P×1台50/60Hz400/440V5,3001,0001900kg82dB71dBCDH1250-26-80(4)S1500m3/min×1.96/2.45kPa2000m3/min×1.77/1.77kPa80kW×4P×1台50/60Hz400/440V7,5001,2504100kg83dB72dB※騒音値は60Hz、機側1.5m3

Page 03

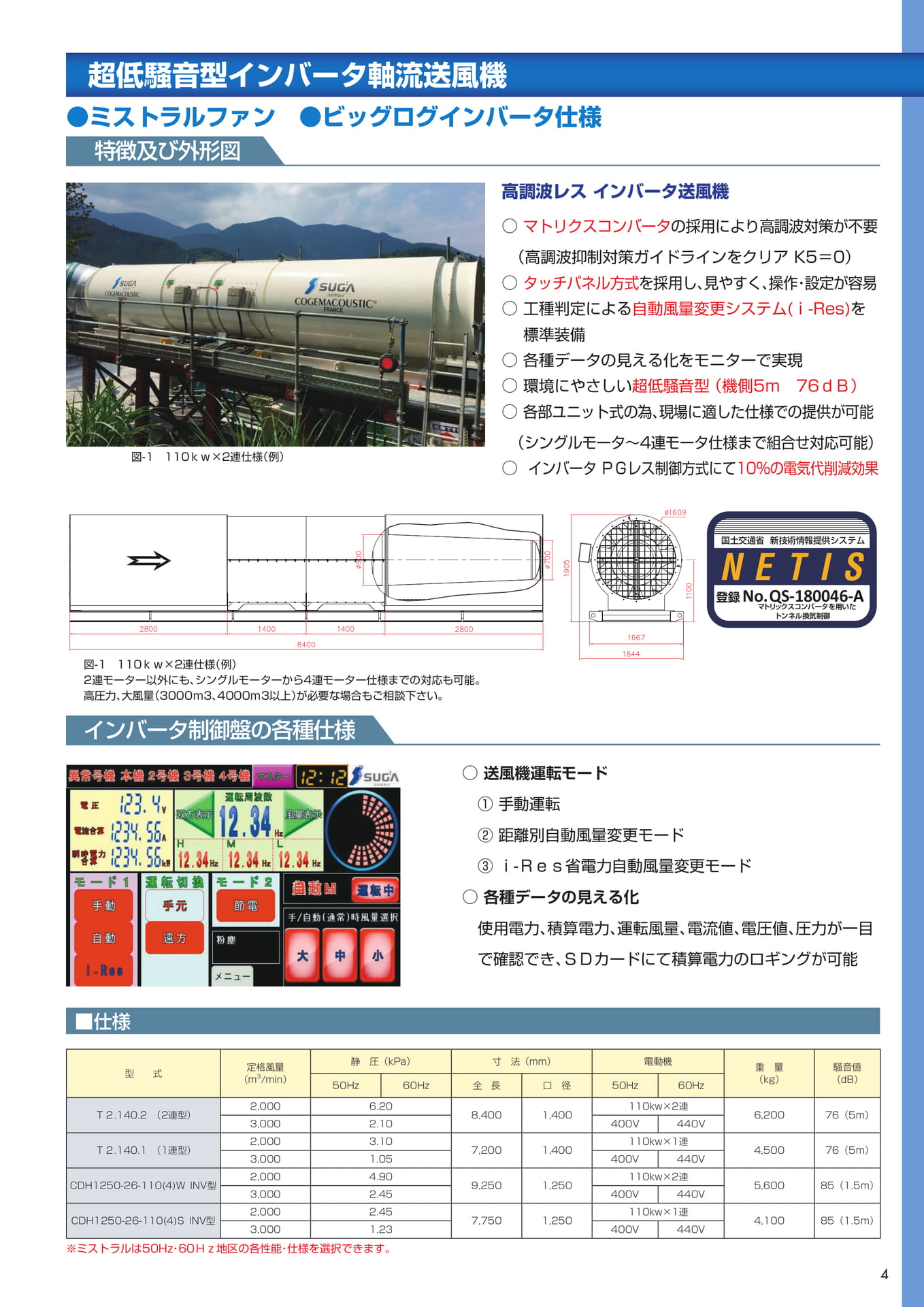

超低騒音型インバータ軸流送風機●ミストラルファン●ビッグログインバータ仕様特徴及び外形図高調波レスインバータ送風機○マトリクスコンバータの採用により高調波対策が不要（高調波抑制対策ガイドラインをクリアK5＝0）○タッチパネル方式を採用し、見やすく、操作・設定が容易○工種判定による自動風量変更システム(ｉ-Res)を標準装備○各種データの見える化をモニターで実現○環境にやさしい超低騒音型（機側5ｍ76ｄＢ）○各部ユニット式の為、現場に適した仕様での提供が可能図-1110ｋｗ×2連仕様（例）（シングルモータ～4連モータ仕様まで組合せ対応可能）○インバータＰＧレス制御方式にて10％の電気代削減効果国土交通省新技術情報提供システムNETIS登録No.QS-180046-Aマトリックスコンバータを用いたトンネル換気制御図-1110ｋｗ×2連仕様（例）2連モーター以外にも、シングルモーターから4連モーター仕様までの対応も可能。高圧力、大風量（3000ｍ3、4000ｍ3以上）が必要な場合もご相談下さい。インバータ制御盤の各種仕様○送風機運転モード①手動運転②距離別自動風量変更モード③ｉ-Ｒｅｓ省電力自動風量変更モード○各種データの見える化使用電力、積算電力、運転風量、電流値、電圧値、圧力が一目で確認でき、ＳＤカードにて積算電力のロギングが可能■仕様型式定格風量（m3/min）静圧（kPa）寸法（mm）電動機50Hz60Hz全長口径50Hz60Hz重量（kg）騒音値（dB）2,0006.20110kw×2連Ｔ２.140.2（2連型）8,4001,4003,0002.10400V440V2,0003.10110kw×1連Ｔ２.140.1（1連型）7,2001,4003,0001.05400V440V2,0004.90110kw×2連CDH1250-26-110(4)WINV型9,2501,2503,0002.45400V440V2,0002.45110kw×1連CDH1250-26-110(4)SINV型7,7501,2503,0001.23400V440V※ミストラルは50Hz・60Ｈｚ地区の各性能・仕様を選択できます。6,20076（5ｍ）4,50076（5ｍ）5,60085（1.5ｍ）4,10085（1.5ｍ）4

Page 04

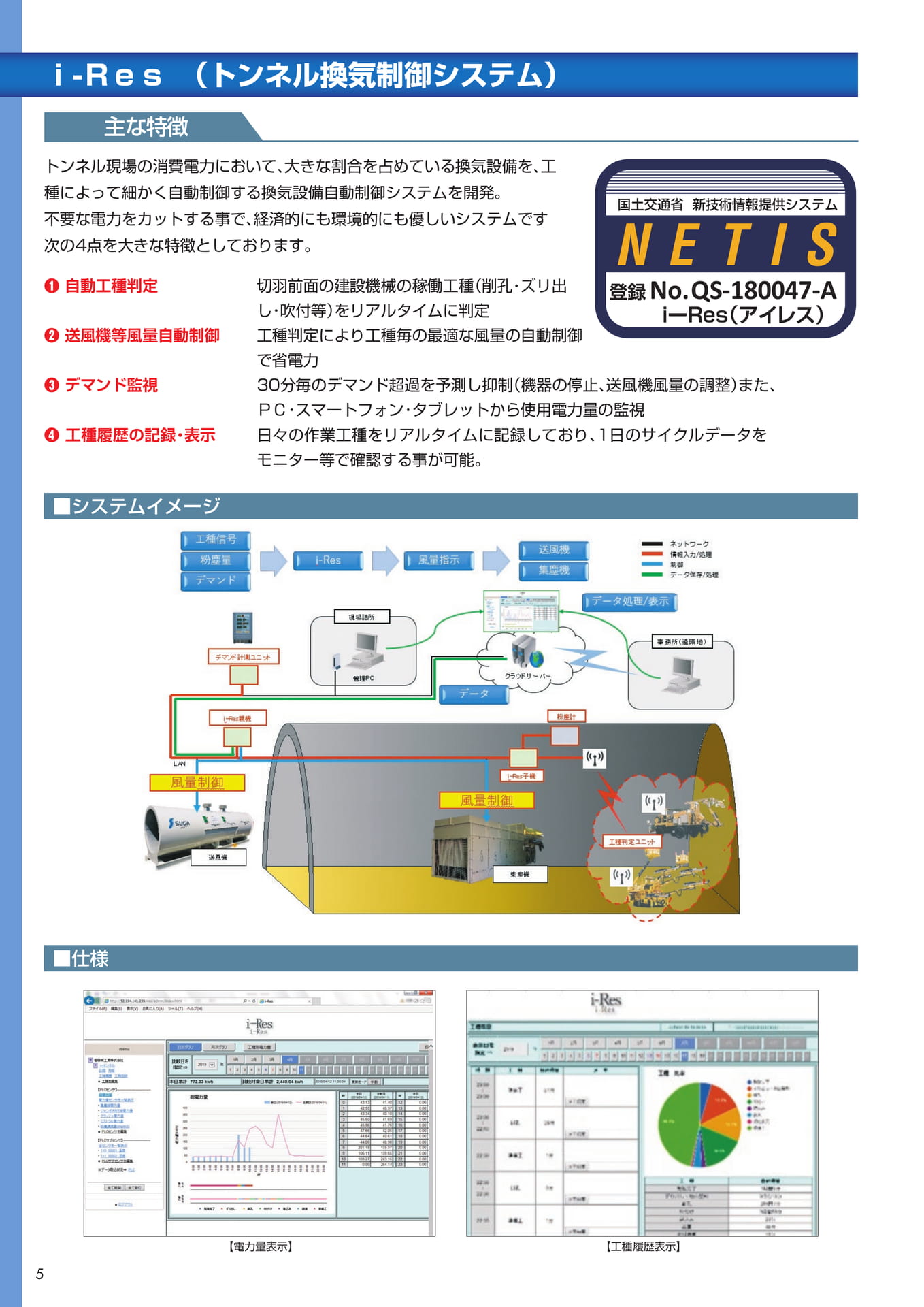

ｉ-Ｒｅｓ（トンネル換気制御システム）主な特徴トンネル現場の消費電力において、大きな割合を占めている換気設備を、工種によって細かく自動制御する換気設備自動制御システムを開発。不要な電力をカットする事で、経済的にも環境的にも優しいシステムです点を大きな特徴としております。❶自動工種判定…切羽前面の建設機械の稼働工種（削孔・ズリ出し・吹付等）をリアルタイムに判定❷送風機等風量自動制御…工種判定により工種毎の最適な風量の自動制御…で省電力❸デマンド監視…30分毎のデマンド超過を予測し抑制（機器の停止、送風機風量の調整）また、ＰＣ・スマートフォン・タブレットから使用電力量の監視❹工種履歴の記録・表示……日々の作業工種をリアルタイムに記録しており、1日のサイクルデータをモニター等で確認する事が可能。■システムイメージ国土交通省新技術情報提供システムNETIS登録No.QS-180047-AiーRes（アイレス）■仕様【電力量表示】【工種履歴表示】5

Page 05

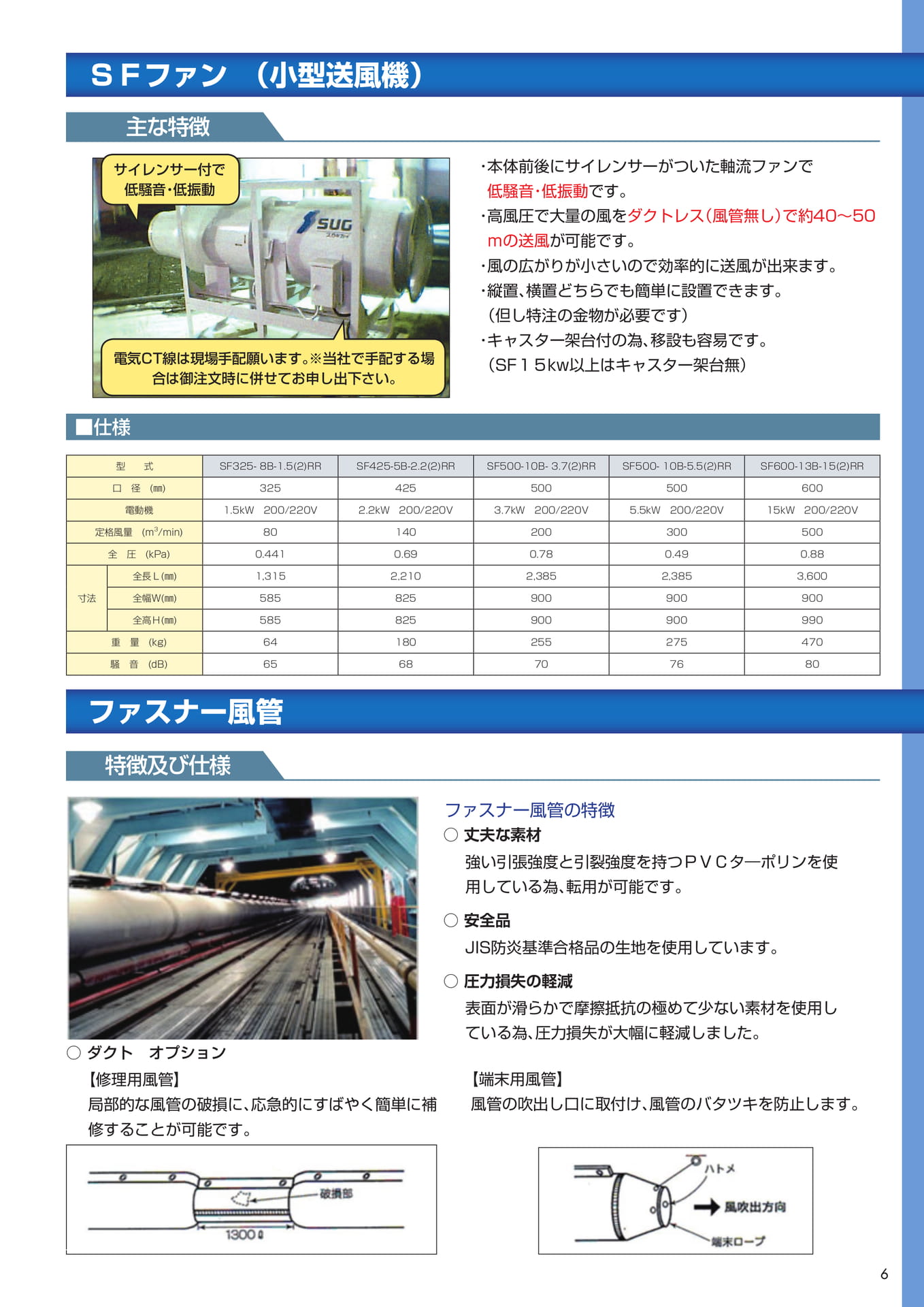

ＳＦファン（小型送風機）主な特徴サイレンサー付で低騒音・低振動電気CT線は現場手配願います。※当社で手配する場合は御注文時に併せてお申し出下さい。・本体前後にサイレンサーがついた軸流ファンで…低騒音・低振動です。・高風圧で大量の風をダクトレス（風管無し）で約40～50ｍの送風が可能です。・風の広がりが小さいので効率的に送風が出来ます。・縦置、横置どちらでも簡単に設置できます。…（但し特注の金物が必要です）・キャスター架台付の為、移設も容易です。…（SF１５kw以上はキャスター架台無）■仕様型式SF325-8B-1.5(2)RRSF425-5B-2.2(2)RRSF500-10B-3.7(2)RRSF500-10B-5.5(2)RRSF600-13B-15(2)RR口径(㎜)325425500500600電動機1.5kW200/220V2.2kW200/220V3.7kW200/220V5.5kW200/220V15kW200/220V定格風量(m3/min)80140200300500全圧(kPa)0.4410.690.780.490.88全長Ｌ(㎜)1,3152,2102,3852,3853,600寸法全幅Ｗ(㎜)585825900900900全高Ｈ(㎜)585825900900990重量(kg)64180255275470騒音(dB)6568707680ファスナー風管特徴及び仕様ファスナー風管の特徴○丈夫な素材強い引張強度と引裂強度を持つＰＶＣタ―ポリンを使用している為、転用が可能です。○安全品JIS防炎基準合格品の生地を使用しています。○圧力損失の軽減表面が滑らかで摩擦抵抗の極めて少ない素材を使用している為、圧力損失が大幅に軽減しました。○ダクトオプション【端末用風管】…局部的な風管の破損に、応急的にすばやく簡単に補風管の吹出し口に取付け、風管のバタツキを防止します。修することが可能です。6

Page 06

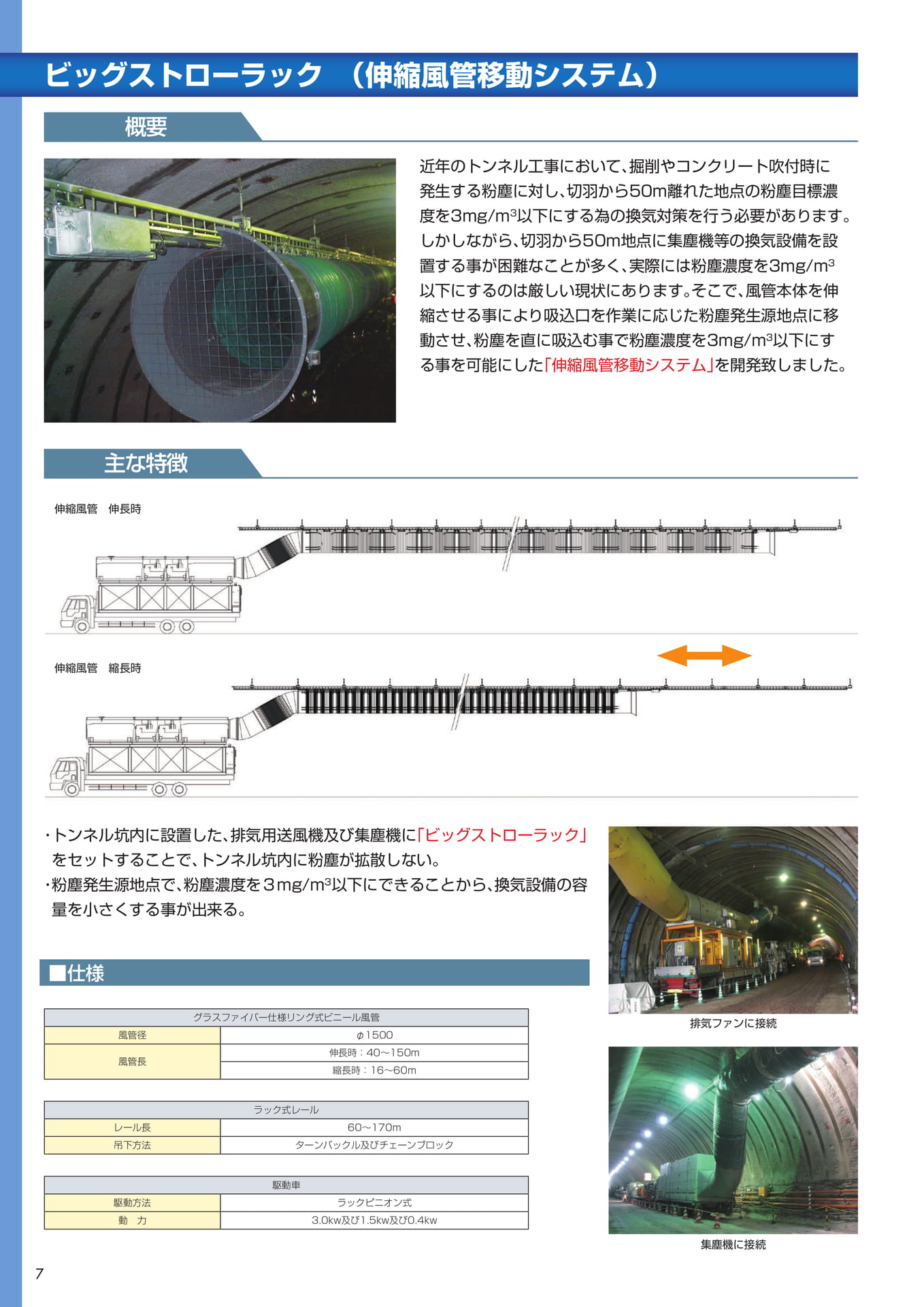

ビッグストローラック（伸縮風管移動システム）概要近年のトンネル工事において、掘削やコンクリート吹付時に発生する粉塵に対し、切羽から50m離れた地点の粉塵目標濃/m3以下にする為の換気対策を行う必要があります。しかしながら、切羽から50m地点に集塵機等の換気設備を設置する事が困難なことが多く、実際には粉塵濃度を3mg/m3以下にするのは厳しい現状にあります。そこで、風管本体を伸縮させる事により吸込口を作業に応じた粉塵発生源地点に移動させ、粉塵を直に吸込む事で粉塵濃度を3mg/m3以下にする事を可能にした「伸縮風管移動システム」を開発致しました。主な特徴伸縮風管伸長時伸縮風管縮長時・トンネル坑内に設置した、排気用送風機及び集塵機に「ビッグストローラック」をセットすることで、トンネル坑内に粉塵が拡散しない。・粉塵発生源地点で、粉塵濃度を３mg/m3以下にできることから、換気設備の容量を小さくする事が出来る。■仕様風管径風管長グラスファイバー仕様リング式ビニール風管φ1500伸長時：40～150m縮長時：16～60m排気ファンに接続レール長吊下方法ラック式レール60～170mターンバックル及びチェーンブロック駆動方法動力駆動車ラックピニオン式3.0kw及び1.5kw及び0.4kw集塵機に接続7

Page 07

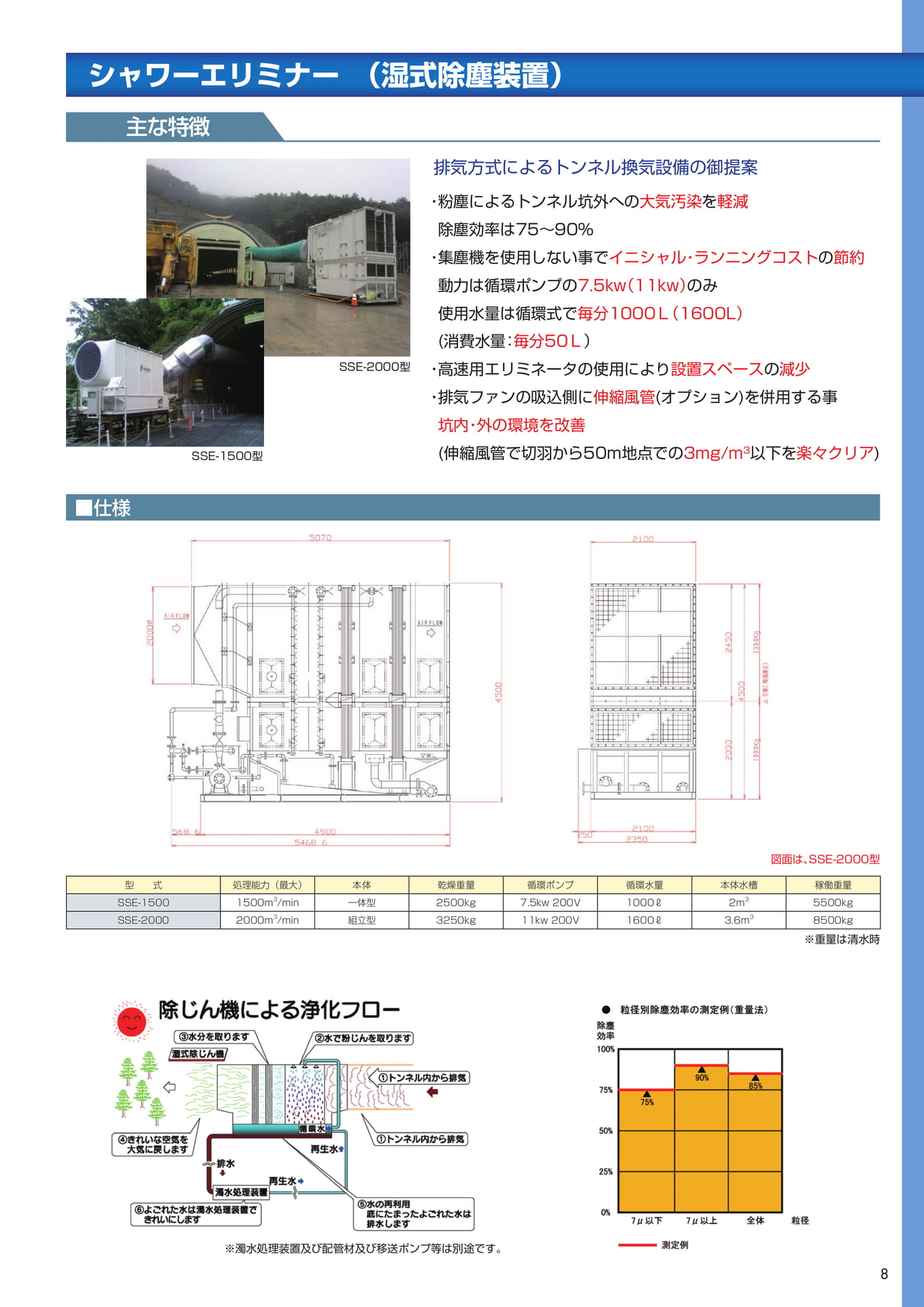

シャワーエリミナー（湿式除塵装置）主な特徴排気方式によるトンネル換気設備の御提案SSE-1500型SSE-2000型・粉塵によるトンネル坑外への大気汚染を軽減…除塵効率は75～90％・集塵機を使用しない事でイニシャル・ランニングコストの節約…動力は循環ポンプの7.5kw（11kw）のみ…使用水量は循環式で毎分1000Ｌ（1600L）…(消費水量：毎分50Ｌ）・高速用エリミネータの使用により設置スペースの減少オプション)を併用する事…坑内・外の環境を改善…(伸縮風管で切羽から50m地点での3mg/m3以下を楽々クリア)■仕様図面は、SSE-2000型型式処理能力（最大）本体乾燥重量循環ポンプ循環水量本体水槽稼働重量SSE-15001500m3/min一体型2500kg7.5kw200V1000ℓ2m35500kgSSE-20002000m3/min組立型3250kg11kw200V1600ℓ3.6m38500kg※重量は清水時※濁水処理装置及び配管材及び移送ポンプ等は別途です。8

Page 08

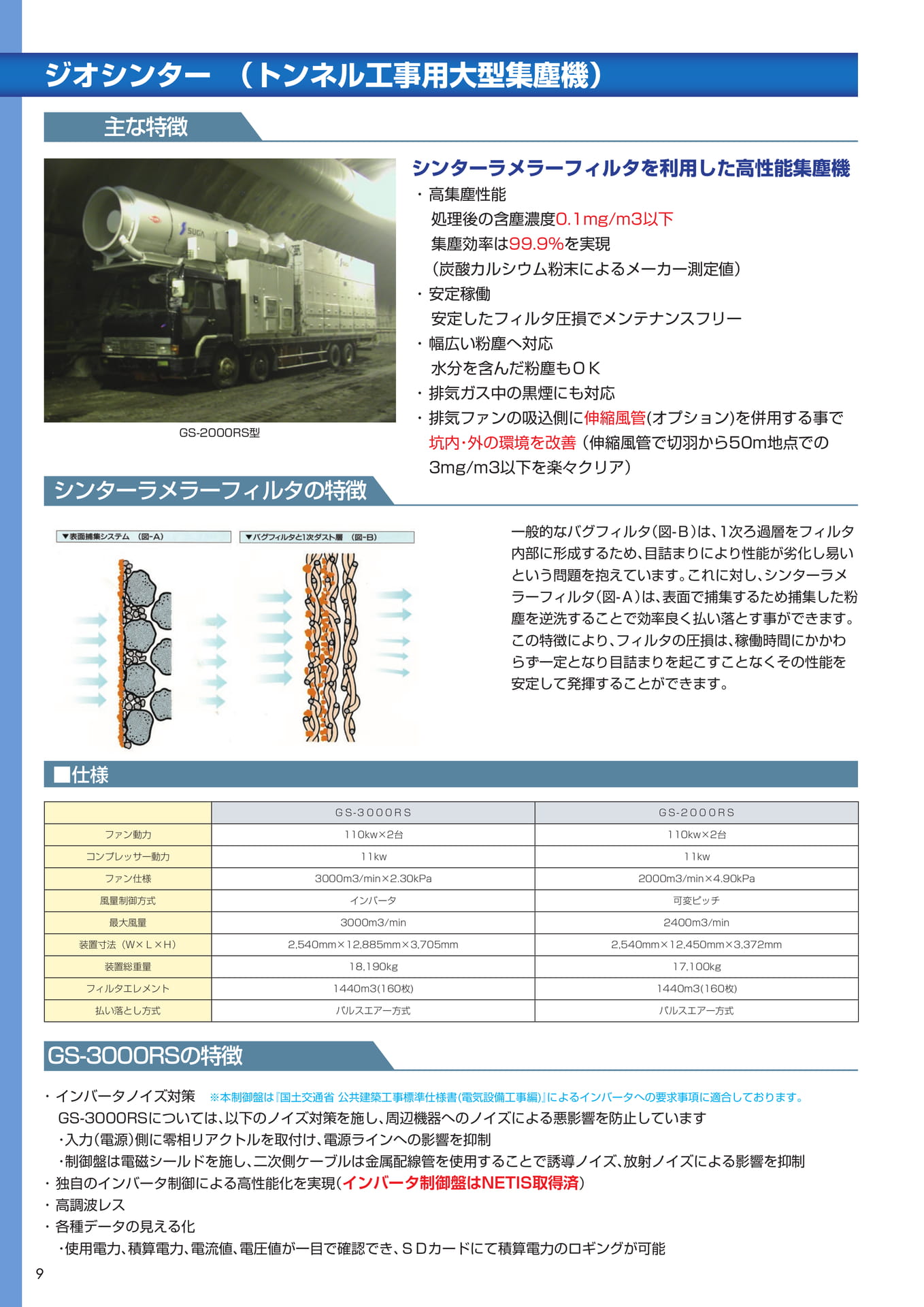

ジオシンター（トンネル工事用大型集塵機）主な特徴GS-2000RS型シンターラメラーフィルタの特徴シンターラメラーフィルタを利用した高性能集塵機・高集塵性能処理後の含塵濃度0.1mg/m3以下％を実現（炭酸カルシウム粉末によるメーカー測定値）・安定稼働安定したフィルタ圧損でメンテナンスフリー幅広い粉塵へ対応・排気ガス中の黒煙にも対応排気ファンの吸込側に伸縮風管(オプション)を併用する事で坑内・外の環境を改善（伸縮風管で切羽から50m地点での3mg/m3以下を楽々クリア）一般的なバグフィルタ（図-Ｂ）は、1次ろ過層をフィルタ内部に形成するため、目詰まりにより性能が劣化し易いという問題を抱えています。これに対し、シンターラメラーフィルタ（図-Ａ）は、表面で捕集するため捕集した粉塵を逆洗することで効率良く払い落とす事ができます。この特徴により、フィルタの圧損は、稼働時間にかかわらず一定となり目詰まりを起こすことなくその性能を安定して発揮することができます。■仕様ＧＳ-３０００ＲＳＧＳ-２０００ＲＳファン動力110kw×2台110kw×2台コンプレッサー動力11kw11kwファン仕様3000m3/min×2.30kPa2000m3/min×4.90kPa風量制御方式インバータ可変ピッチ最大風量3000m3/min2400m3/min装置寸法（Ｗ×Ｌ×Ｈ）2,540mm×12,885mm×3,705mm2,540mm×12,450mm×3,372mm装置総重量18,190kg17,100kgフィルタエレメント1440m3(160枚)1440m3(160枚)払い落とし方式パルスエアー方式パルスエアー方式GS-3000RSの特徴・インバータノイズ対策※本制御盤は『国土交通省公共建築工事標準仕様書(電気設備工事編)』によるインバータへの要求事項に適合しております。GS-3000RSについては、以下のノイズ対策を施し、周辺機器へのノイズによる悪影響を防止しています電源）側に零相リアクトルを取付け、電源ラインへの影響を抑制・制御盤は電磁シールドを施し、二次側ケーブルは金属配線管を使用することで誘導ノイズ、放射ノイズによる影響を抑制・独自のインバータ制御による高性能化を実現（インバータ制御盤はNETIS取得済）・高調波レス・各種データの見える化・使用電力、積算電力、電流値、電圧値が一目で確認でき、ＳＤカードにて積算電力のロギングが可能9

Page 09

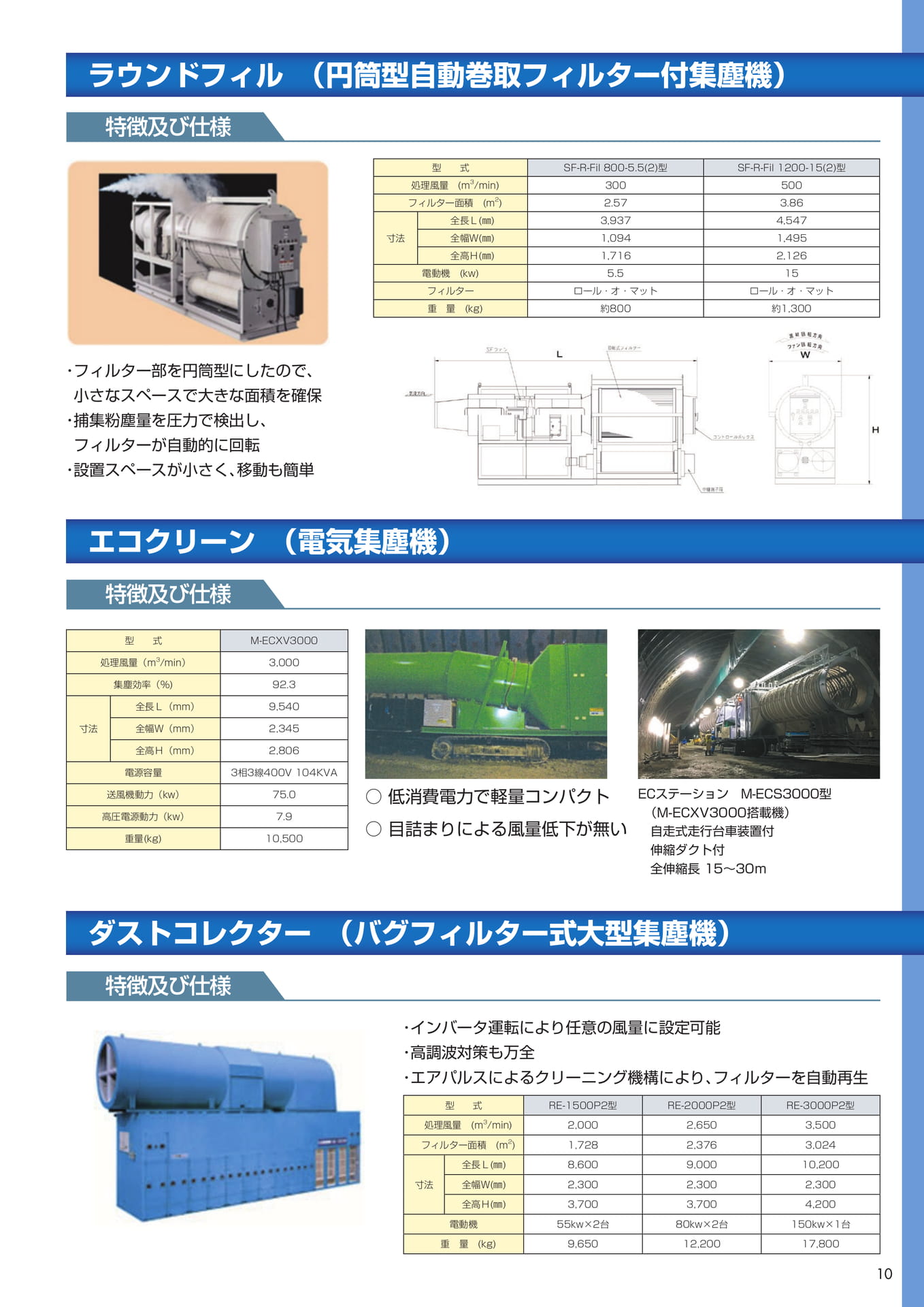

ラウンドフィル（円筒型自動巻取フィルター付集塵機）特徴及び仕様型式SF-R-Fil800-5.5(2)型SF-R-Fil1200-15(2)型処理風量(m3/min)300500フィルター面積(m2)2.573.86全長Ｌ(㎜)3,9374,547寸法全幅Ｗ(㎜)1,0941,495全高Ｈ(㎜)1,7162,126電動機(kw)5.515フィルターロール・オ・マットロール・オ・マット重量(kg)約800約1,300・フィルター部を円筒型にしたので、…小さなスペースで大きな面積を確保フィルターが自動的に回転・設置スペースが小さく、移動も簡単エコクリーン（電気集塵機）特徴及び仕様型式M-ECXV3000処理風量（m3/min）3,000集塵効率（%)92.3全長Ｌ（mm）9,540寸法全幅Ｗ（mm）2,345全高Ｈ（mm）2,806電源容量3相3線400V104KVA送風機動力（kw）75.0高圧電源動力（kw）7.9重量(kg)10,500○低消費電力で軽量コンパクト○目詰まりによる風量低下が無いECステーションM-ECS3000型（M-ECXV3000搭載機）自走式走行台車装置付伸縮ダクト付全伸縮長15～30ｍダストコレクター（バグフィルター式大型集塵機）特徴及び仕様・インバータ運転により任意の風量に設定可能・高調波対策も万全・エアパルスによるクリーニング機構により、フィルターを自動再生型式RE-1500P2型RE-2000P2型RE-3000P2型処理風量(m3/min)2,0002,6503,500フィルター面積(m2)1,7282,3763,024全長Ｌ(㎜)8,6009,00010,200寸法全幅Ｗ(㎜)2,3002,3002,300全高Ｈ(㎜)3,7003,7004,200電動機55kw×2台80kw×2台150kw×1台重量(kg)9,65012,20017,80010

Page 10

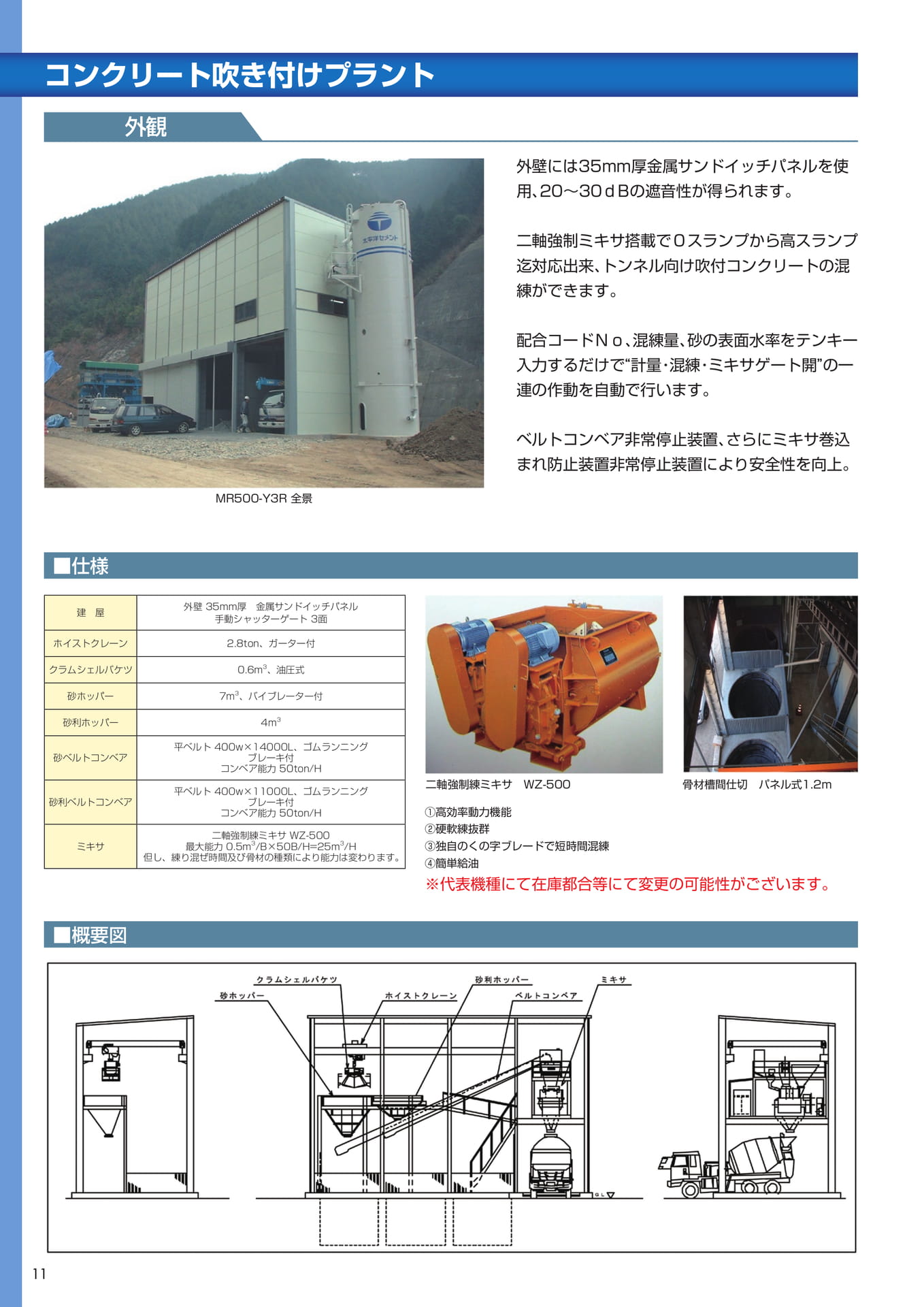

コンクリート吹き付けプラント外観外壁には35mm厚金属サンドイッチパネルを使用、20～30ｄBの遮音性が得られます。二軸強制ミキサ搭載で０スランプから高スランプ迄対応出来、トンネル向け吹付コンクリートの混練ができます。配合コードＮｏ、混練量、砂の表面水率をテンキー入力するだけで“計量・混練・ミキサゲート開”の一連の作動を自動で行います。ベルトコンベア非常停止装置、さらにミキサ巻込まれ防止装置非常停止装置により安全性を向上。MR500-Y3R全景■仕様建屋ホイストクレーンクラムシェルバケツ砂ホッパー外壁35mm厚金属サンドイッチパネル手動シャッターゲート3面2.8ton、ガーター付0.6m3、油圧式7m3、バイブレーター付砂利ホッパー4m3砂ベルトコンベア砂利ベルトコンベアミキサ平ベルト400w×14000L、ゴムランニングブレーキ付コンベア能力50ton/H平ベルト400w×11000L、ゴムランニングブレーキ付コンベア能力50ton/H二軸強制練ミキサWZ-500最大能力0.5m3/B×50B/H=25m3/H但し、練り混ぜ時間及び骨材の種類により能力は変わります。二軸強制練ミキサWZ-500骨材槽間仕切パネル式1.2m①高効率動力機能②硬軟練抜群③独自のくの字ブレードで短時間混練④簡単給油※代表機種にて在庫都合等にて変更の可能性がございます。■概要図11

Page 11

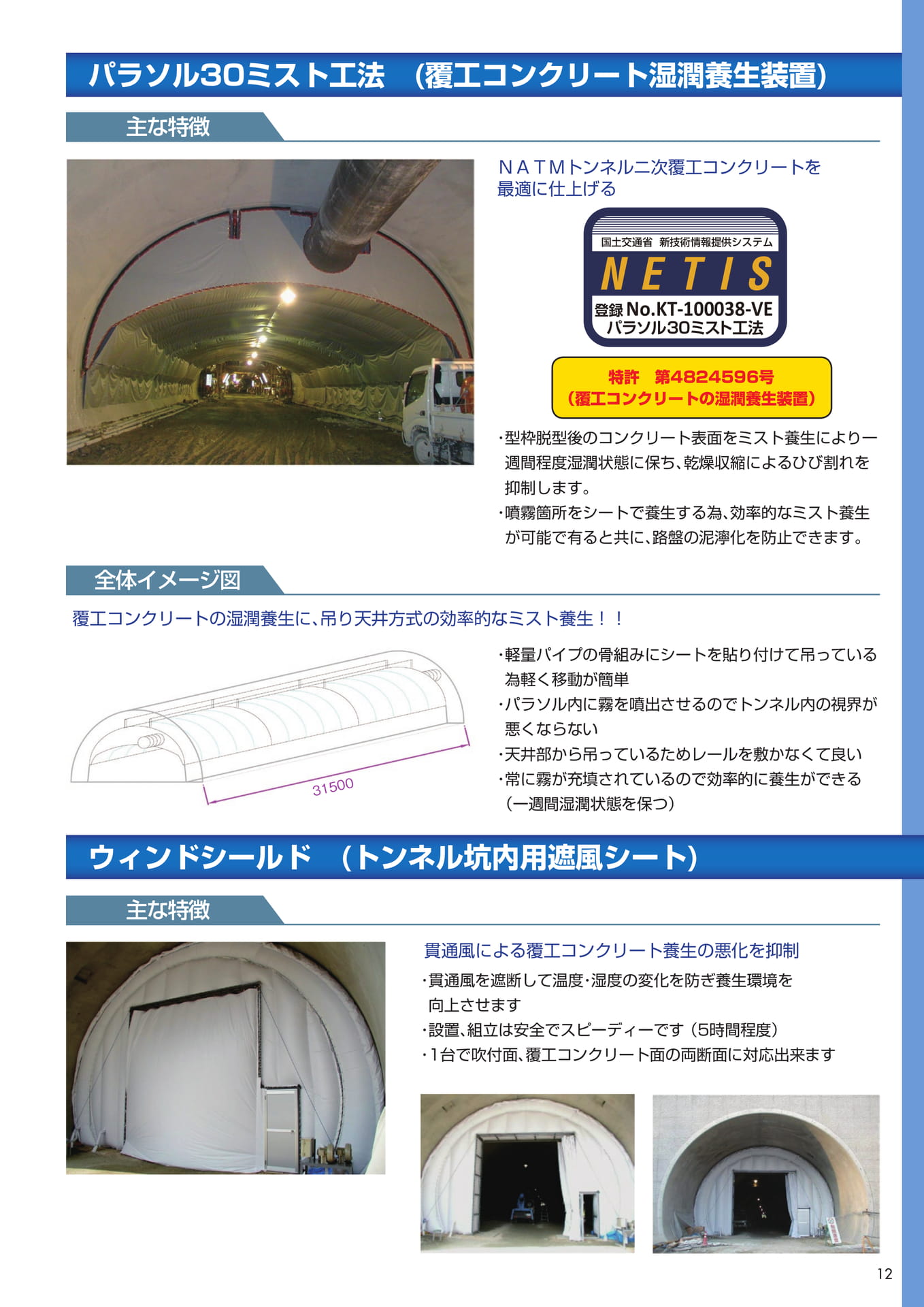

パラソル30ミスト工法(覆工コンクリート湿潤養生装置)主な特徴ＮＡＴＭトンネルニ次覆工コンクリートを最適に仕上げる国土交通省新技術情報提供システムNETIS登録No.KT-100038-VEパラソル30ミスト工法全体イメージ図覆工コンクリートの湿潤養生に、吊り天井方式の効率的なミスト養生！！特許第4824596号（覆工コンクリートの湿潤養生装置）・型枠脱型後のコンクリート表面をミスト養生により一週間程度湿潤状態に保ち、乾燥収縮によるひび割れを抑制します。・噴霧箇所をシートで養生する為、効率的なミスト養生が可能で有ると共に、路盤の泥濘化を防止できます。31500・軽量パイプの骨組みにシートを貼り付けて吊っている為軽く移動が簡単・パラソル内に霧を噴出させるのでトンネル内の視界が悪くならない・天井部から吊っているためレールを敷かなくて良い（一週間湿潤状態を保つ）ウィンドシールド(トンネル坑内用遮風シート)主な特徴貫通風による覆工コンクリート養生の悪化を抑制向上させます・設置、組立は安全でスピーディーです（5時間程度）・1台で吹付面、覆工コンクリート面の両断面に対応出来ます12

Page 12

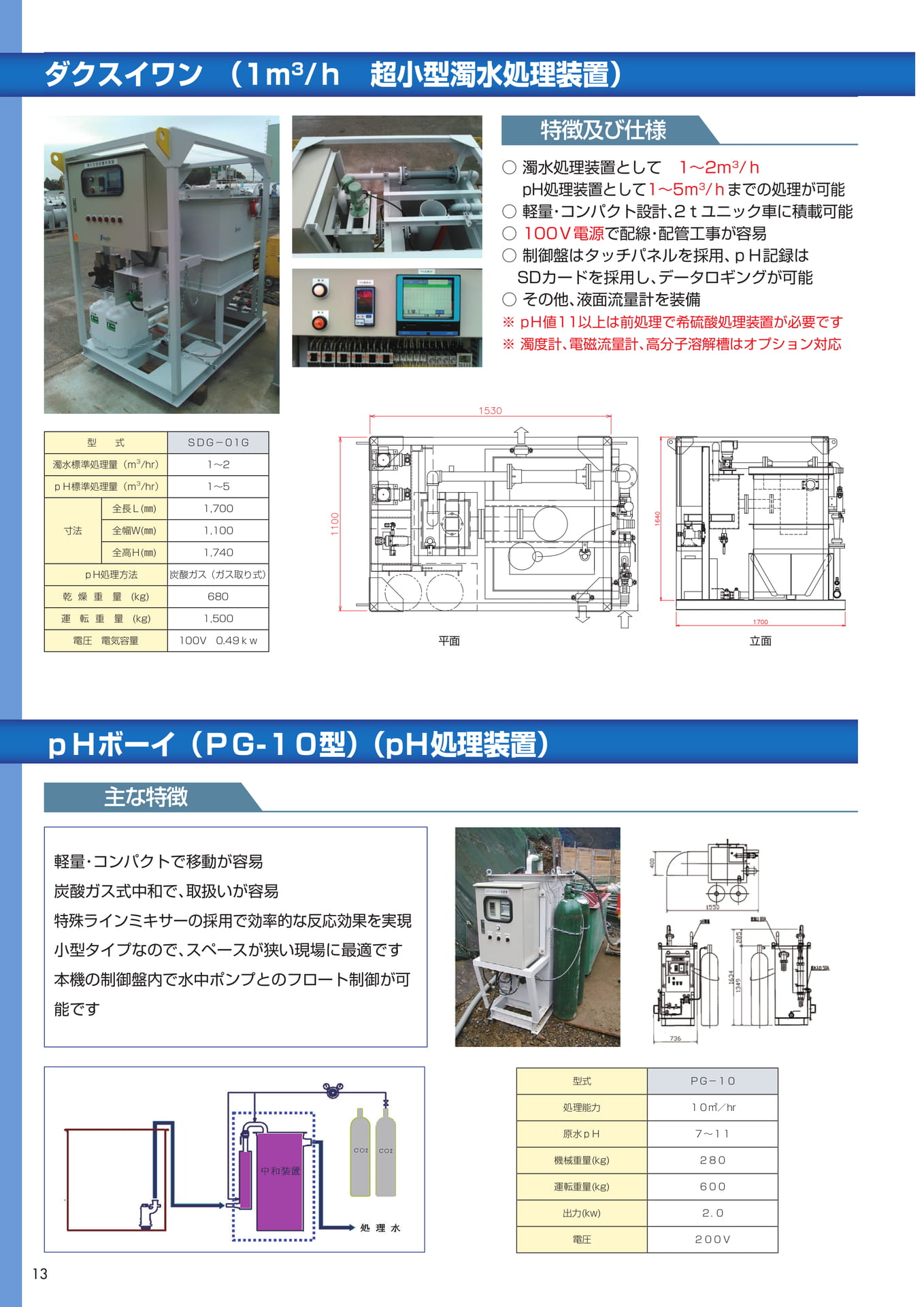

ダクスイワン（1ｍ3/ｈ超小型濁水処理装置）特徴及び仕様○…濁水処理装置として1～2ｍ3/ｈpH処理装置として1～5ｍ3/ｈまでの処理が可能○軽量・コンパクト設計、2ｔユニック車に積載可能○100Ｖ電源で配線・配管工事が容易○制御盤はタッチパネルを採用、ｐＨ記録はSDカードを採用し、データロギングが可能○その他、液面流量計を装備※…pＨ値11以上は前処理で希硫酸処理装置が必要です※……濁度計、電磁流量計、高分子溶解槽はオプション対応型式ＳＤＧ－０1Ｇ濁水標準処理量（ｍ3/hr）ｐＨ標準処理量（ｍ3/hr）1～21～5全長Ｌ(㎜)1,700寸法全幅Ｗ(㎜)1,100全高Ｈ(㎜)1,740ｐH処理方法炭酸ガス（ガス取り式）乾燥重量(kg)680運転重量(kg)1,500電圧電気容量100V0.49ｋｗ平面立面ｐＨボーイ（ＰＧ-１０型）（pＨ処理装置）主な特徴軽量・コンパクトで移動が容易炭酸ガス式中和で、取扱いが容易特殊ラインミキサーの採用で効率的な反応効果を実現小型タイプなので、スペースが狭い現場に最適です本機の制御盤内で水中ポンプとのフロート制御が可能です型式処理能力原水ｐＨＰＧ－１０１０㎥／hr７～１１機械重量(kg)２８０運転重量(kg)６００出力(kw)２．０電圧２００Ｖ13

Page 13

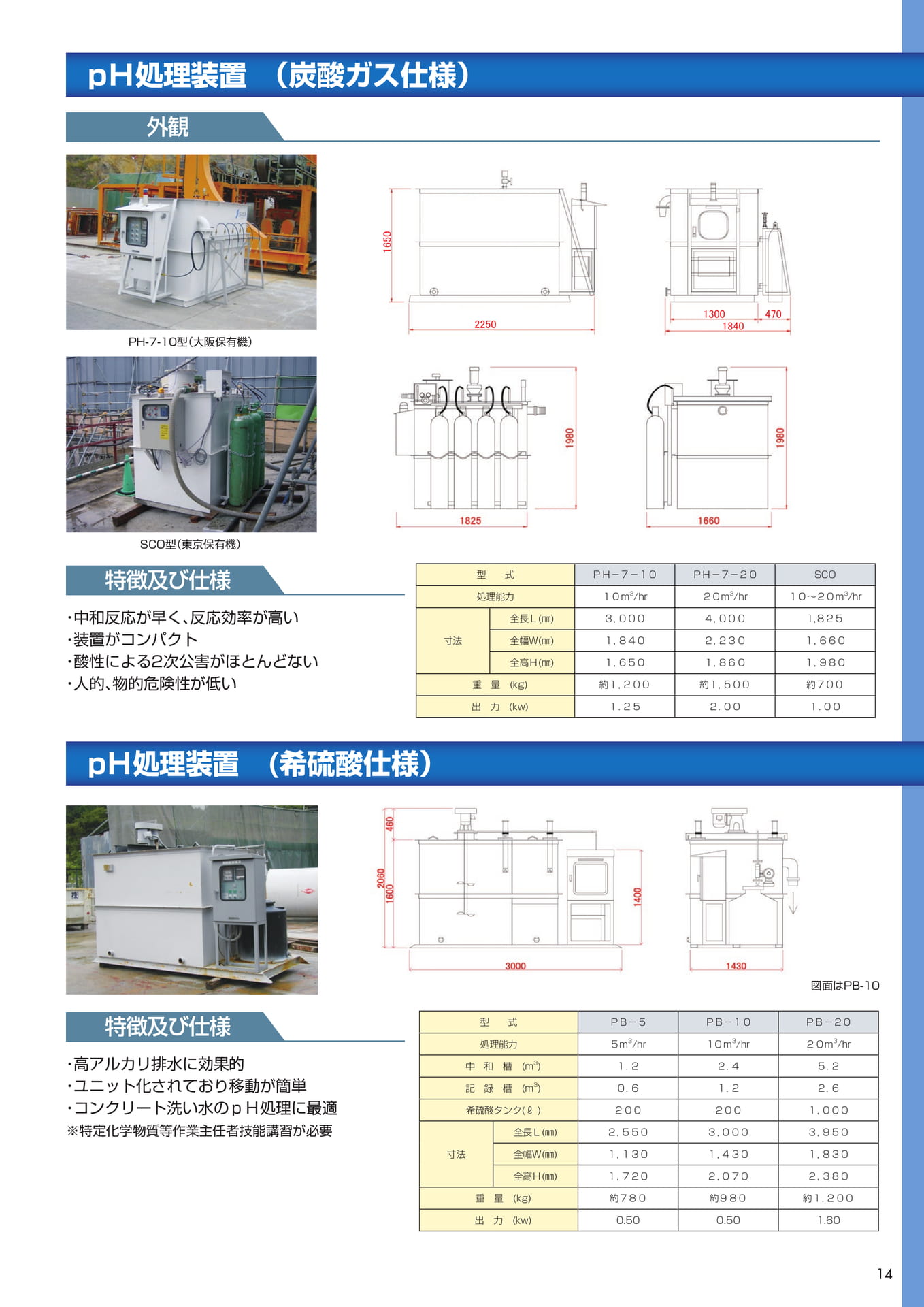

pＨ処理装置（炭酸ガス仕様）外観PH-7-10型（大阪保有機）SCO型（東京保有機）特徴及び仕様・中和反応が早く、反応効率が高い・装置がコンパクト・酸性による2次公害がほとんどない・人的、物的危険性が低い寸法型式ＰＨ－７－１０ＰＨ－７－２０SCO処理能力１０m3/hr２０m3/hr１０〜２０m3/hr全長Ｌ(㎜)３，０００４，０００1,８２５全幅Ｗ(㎜)１，８４０２，２３０１，６６０全高Ｈ(㎜)１，６５０１，８６０１，９８０重量(kg)約１，２００約１，５００約７００出力(kw)１．２５２．００１．００pＨ処理装置(希硫酸仕様）図面はPB-10特徴及び仕様・高アルカリ排水に効果的・ユニット化されており移動が簡単処理に最適※…特定化学物質等作業主任者技能講習が必要型式ＰＢ－５ＰＢ－１０ＰＢ－２０処理能力５m3/hr1０m3/hr２０m3/hr中和槽(m3)１．２２．４５．２記録槽(m3)０．６１．２２．６希硫酸タンク(ℓ)２００２００１，０００全長Ｌ(㎜)２，５５０３，０００３，９５０寸法全幅Ｗ(㎜)１，１３０１，４３０１，８３０全高Ｈ(㎜)１，７２０２，０７０２，３８０重量(kg)約７８０約９８０約１，２００出力(kw)0.500.501.6014

Page 14

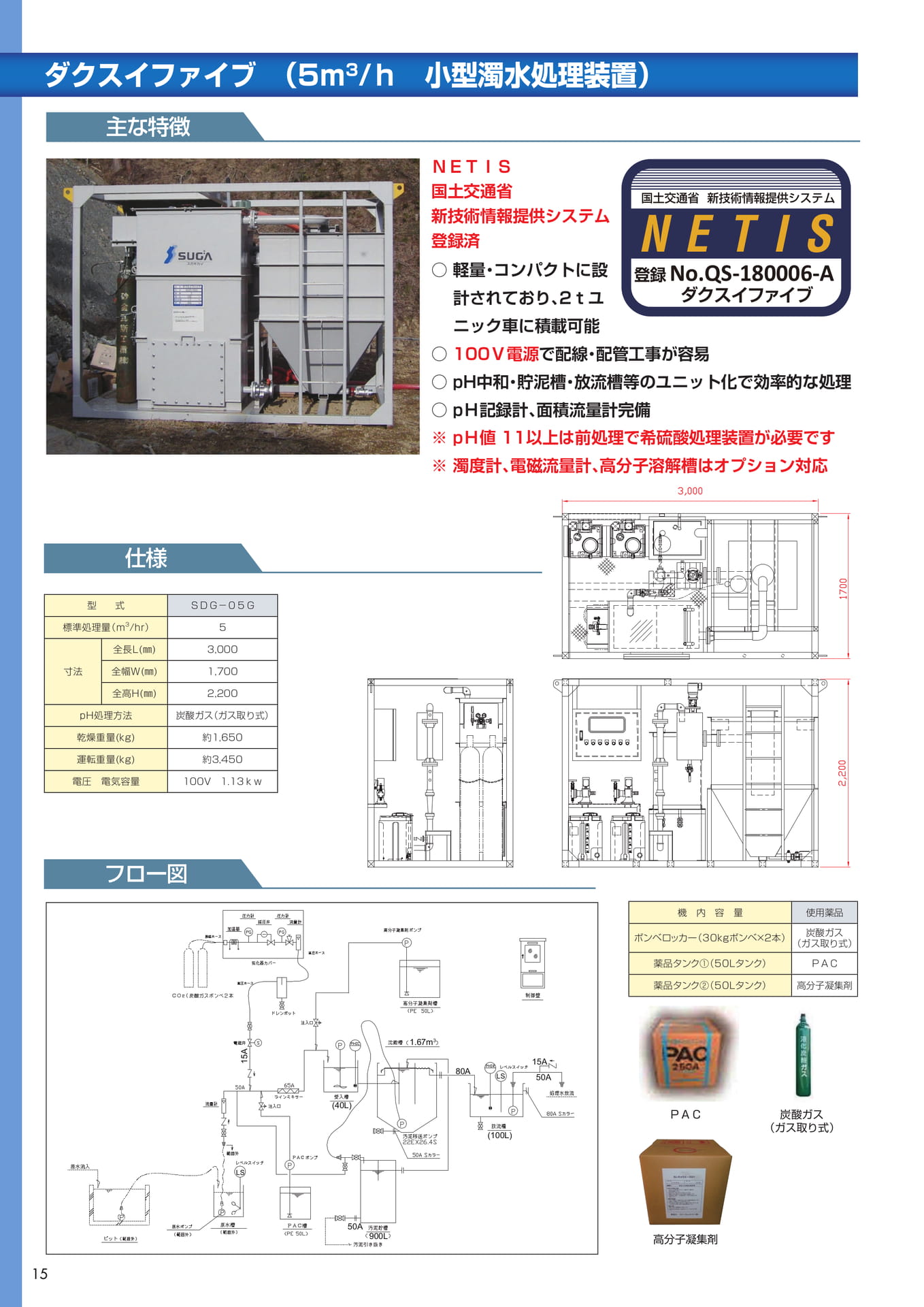

ダクスイファイブ（5ｍ3/ｈ小型濁水処理装置）主な特徴ＮＥＴＩＳ国土交通省新技術情報提供システム登録済○軽量・コンパクトに設国土交通省新技術情報提供システムNETIS登録No.QS-180006-Aダクスイファイブ計されており、2ｔユニック車に積載可能○100Ｖ電源で配線・配管工事が容易○pH中和・貯泥槽・放流槽等のユニット化で効率的な処理○pＨ記録計、面積流量計完備※pＨ値11以上は前処理で希硫酸処理装置が必要です※濁度計、電磁流量計、高分子溶解槽はオプション対応仕様型式ＳＤＧ－０５Ｇ標準処理量（ｍ3/ｈｒ）5全長Ｌ(㎜)3,000寸法全幅Ｗ(㎜)1,700全高Ｈ(㎜)2,200ｐH処理方法炭酸ガス（ガス取り式）乾燥重量(kg)約1,650運転重量(kg)約3,450電圧電気容量100V1.13ｋｗフロー図機内容量使用薬品炭酸ガスボンベロッカー（30ｋｇボンベ×2本）（ガス取り式）薬品タンク①（50Ｌタンク）薬品タンク②（50Ｌタンク）ＰＡＣ高分子凝集剤1.67m315A80ALS15A50A(40L)(100L)ＰＡＣ炭酸ガス（ガス取り式）LS50A900L高分子凝集剤15

Page 15

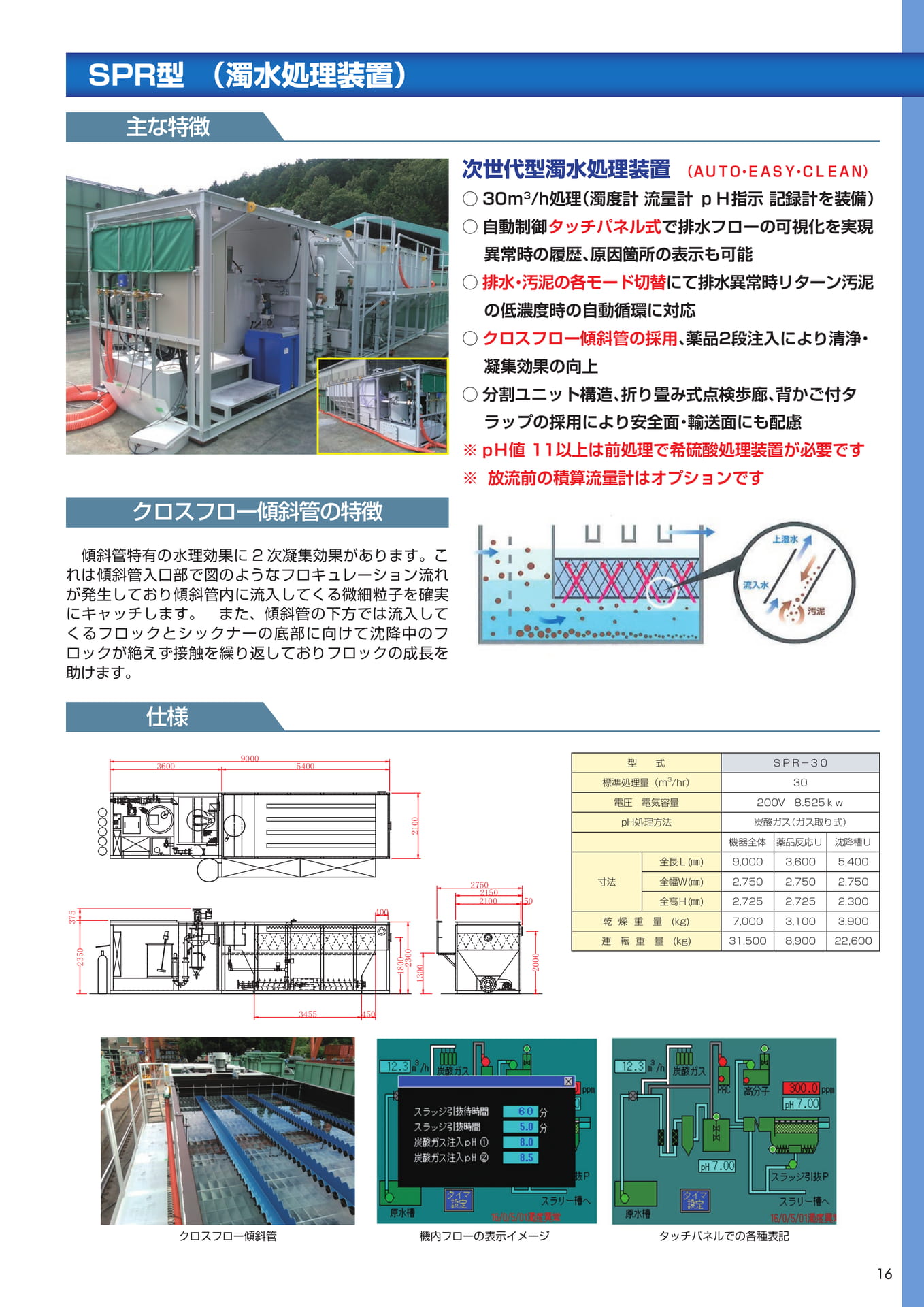

SPR型（濁水処理装置）主な特徴クロスフロー傾斜管の特徴次世代型濁水処理装置（ＡＵＴＯ・ＥＡＳＹ・ＣＬＥＡＮ）○30ｍ3/h処理（濁度計流量計ｐＨ指示記録計を装備）○自動制御タッチパネル式で排水フローの可視化を実現異常時の履歴、原因箇所の表示も可能○排水・汚泥の各モード切替にて排水異常時リターン汚泥の低濃度時の自動循環に対応○クロスフロー傾斜管の採用、薬品2段注入により清浄・凝集効果の向上○分割ユニット構造、折り畳み式点検歩廊、背かご付タラップの採用により安全面・輸送面にも配慮※pＨ値11以上は前処理で希硫酸処理装置が必要です※放流前の積算流量計はオプションです傾斜管特有の水理効果に2次凝集効果があります。これは傾斜管入口部で図のようなフロキュレーション流れが発生しており傾斜管内に流入してくる微細粒子を確実にキャッチします。また、傾斜管の下方では流入してくるフロックとシックナーの底部に向けて沈降中のフロックが絶えず接触を繰り返しておりフロックの成長を助けます。仕様360090005400型式ＳＰＲ－３０標準処理量（ｍ3/hr）30電圧電気容量200V8.525ｋｗ2100pH処理方法炭酸ガス（ガス取り式）機器全体薬品反応Ｕ沈降槽Ｕ全長Ｌ(㎜)9,0003,6005,40037540027502150210050寸法全幅Ｗ(㎜)2,7502,7502,750全高Ｈ(㎜)2,7252,7252,300乾燥重量(kg)7,0003,1003,900運転重量(kg)31,5008,90022,600235018002300130020003455450クロスフロー傾斜管機内フローの表示イメージタッチパネルでの各種表記16

Page 16

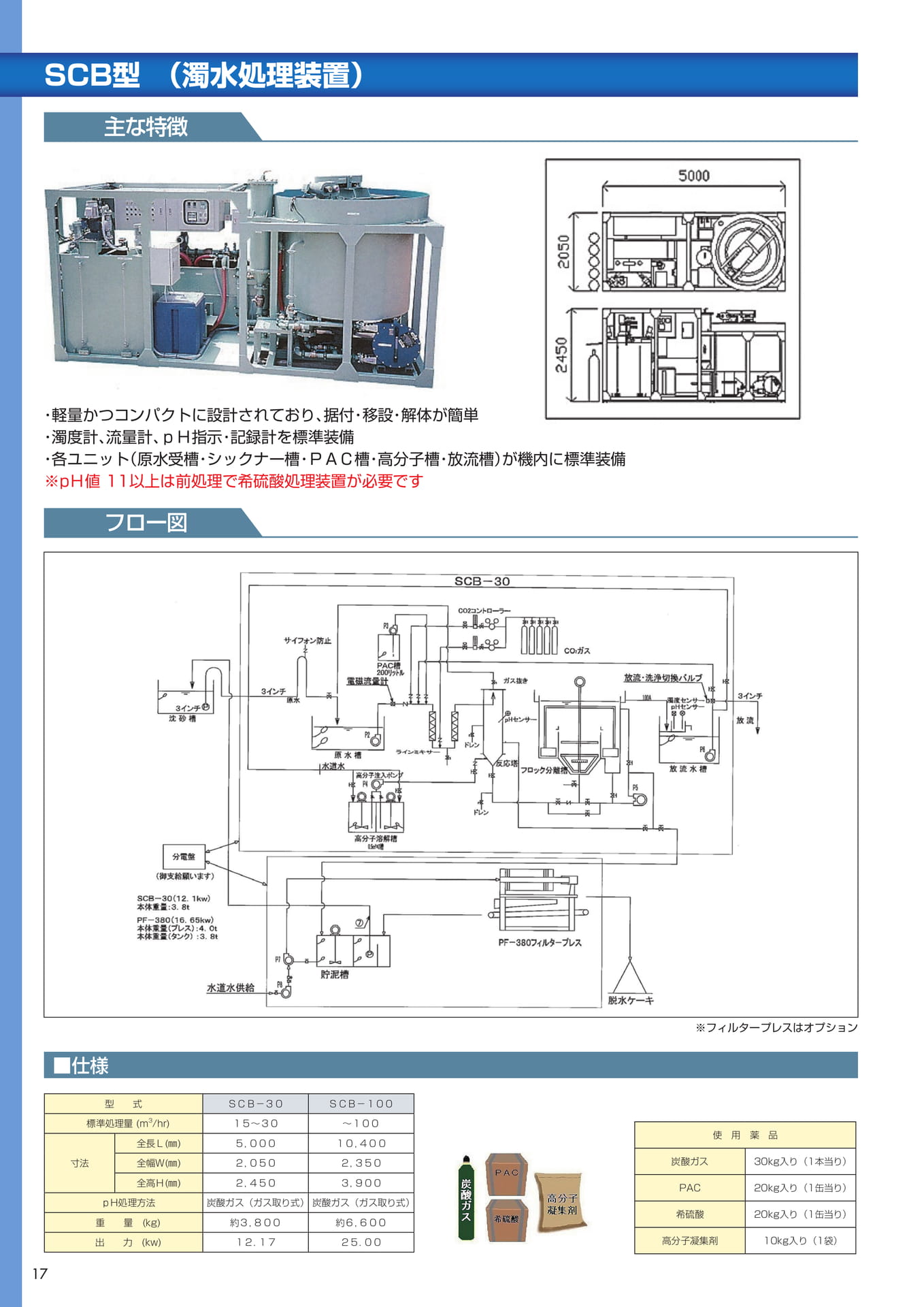

SCB型（濁水処理装置）主な特徴・軽量かつコンパクトに設計されており、据付・移設・解体が簡単・濁度計、流量計、ｐＨ指示・記録計を標準装備・各ユニット（原水受槽・シックナー槽・ＰＡＣ槽・高分子槽・放流槽）が機内に標準装備※pＨ値11以上は前処理で希硫酸処理装置が必要ですフロー図※フィルタープレスはオプション■仕様型式ＳＣＢ－３０ＳＣＢ－１００標準処理量(m3/hr)１５～３０～１００全長Ｌ(㎜)５，０００１０，４００寸法全幅Ｗ(㎜)２，０５０２，３５０全高Ｈ(㎜)２，４５０３，９００ｐH処理方法炭酸ガス（ガス取り式）炭酸ガス（ガス取り式）重量(kg)約３，８００約６，６００出力(kw)１２．１７２５．００使用薬品炭酸ガス30kg入り（1本当り）PAC20kg入り（1缶当り）希硫酸20kg入り（1缶当り）高分子凝集剤10kg入り（1袋）17

Page 17

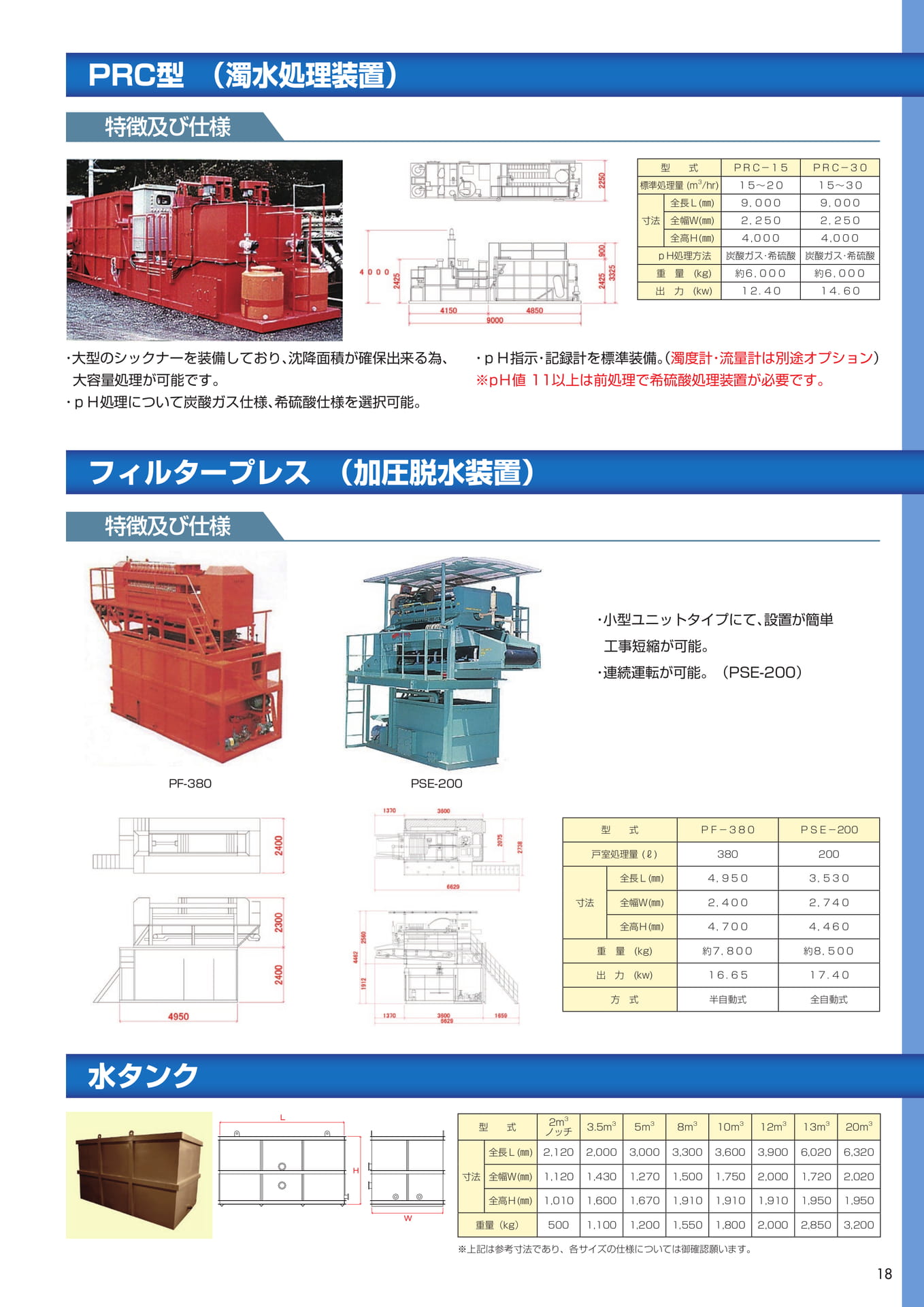

PRC型（濁水処理装置）特徴及び仕様型式ＰＲＣ－１５ＰＲＣ－３０標準処理量(m3/hr)１５～２０１５～３０全長Ｌ(㎜)９，０００９，０００寸法全幅Ｗ(㎜)２，２５０２，２５０全高Ｈ(㎜)４,０００４,０００ｐH処理方法炭酸ガス･希硫酸炭酸ガス･希硫酸重量(kg)約６，０００約６，０００出力(kw)１２．４０１４．６０・大型のシックナーを装備しており、沈降面積が確保出来る為、…大容量処理が可能です。・ｐＨ処理について炭酸ガス仕様、希硫酸仕様を選択可能。・ｐＨ指示・記録計を標準装備。（濁度計・流量計は別途オプション）※pＨ値11以上は前処理で希硫酸処理装置が必要です。フィルタープレス（加圧脱水装置）特徴及び仕様・小型ユニットタイプにて、設置が簡単…工事短縮が可能。・連続運転が可能。（PSE-200）PF-380PSE-200型式ＰＦ－３８０ＰＳＥ－200戸室処理量(ℓ)380200全長Ｌ(㎜)４，９５０３，５３０寸法全幅Ｗ(㎜)２，４００２，７４０全高Ｈ(㎜)４，７００４，４６０重量(kg)約７，８００約８，５００出力(kw)１６．６５１７．４０方式半自動式全自動式水タンクＬ型式2m3ノッチ3.5m35m38m310m312m313m320m3Ｈ寸法全長Ｌ(㎜)2,1202,0003,0003,3003,6003,9006,0206,320全幅Ｗ(㎜)1,1201,4301,2701,5001,7502,0001,7202,020全高Ｈ(㎜)1,0101,6001,6701,9101,9101,9101,9501,950Ｗ重量（kg）5001,1001,2001,5501,8002,0002,8503,200※上記は参考寸法であり、各サイズの仕様については御確認願います。18

Page 18

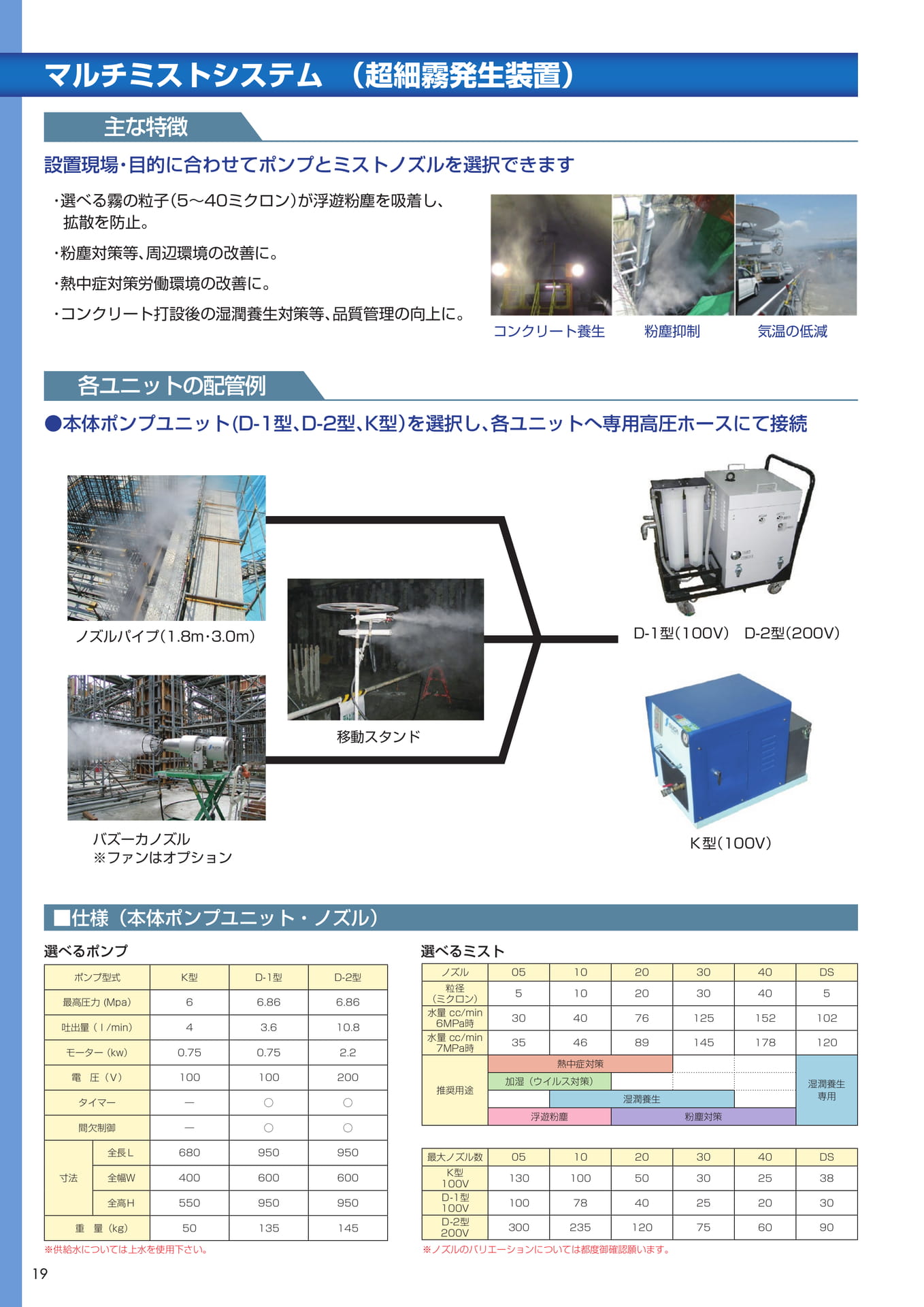

マルチミストシステム（超細霧発生装置）主な特徴設置現場・目的に合わせてポンプとミストノズルを選択できます・選べる霧の粒子（5～40ミクロン）が浮遊粉塵を吸着し、…拡散を防止。・粉塵対策等、周辺環境の改善に。・熱中症対策労働環境の改善に。・コンクリート打設後の湿潤養生対策等、品質管理の向上に。コンクリート養生粉塵抑制気温の低減各ユニットの配管例●本体ポンプユニット(D-1型、D-2型、K型）を選択し、各ユニットへ専用高圧ホースにて接続ノズルパイプ（1.8m・3.0m）D-1型（100V）D-2型（200V）移動スタンドバズーカノズル※ファンはオプションＫ型（100V）■仕様（本体ポンプユニット・ノズル）選べるポンプポンプ型式K型D-1型D-2型最高圧力(Mpa）66.866.86吐出量（ｌ/min）43.610.8モーター（kw）0.750.752.2電圧（Ｖ）100100200タイマー―◯◯間欠制御―◯◯選べるミストノズル0510203040DS粒径（ミクロン）5102030405水量cc/min6MPa時304076125152102水量cc/min7MPa時354689145178120熱中症対策推奨用途加湿（ウイルス対策）湿潤養生湿潤養生専用浮遊粉塵粉塵対策19全長Ｌ680950950最大ノズル数0510203040DS寸法全幅Ｗ400600600K型100V13010050302538全高Ｈ550950950Ｄ-1型100V1007840252030重量（kg）50135145Ｄ-2型200V300235120756090※供給水については上水を使用下さい。※ノズルのバリエーションについては都度御確認願います。

Page 19

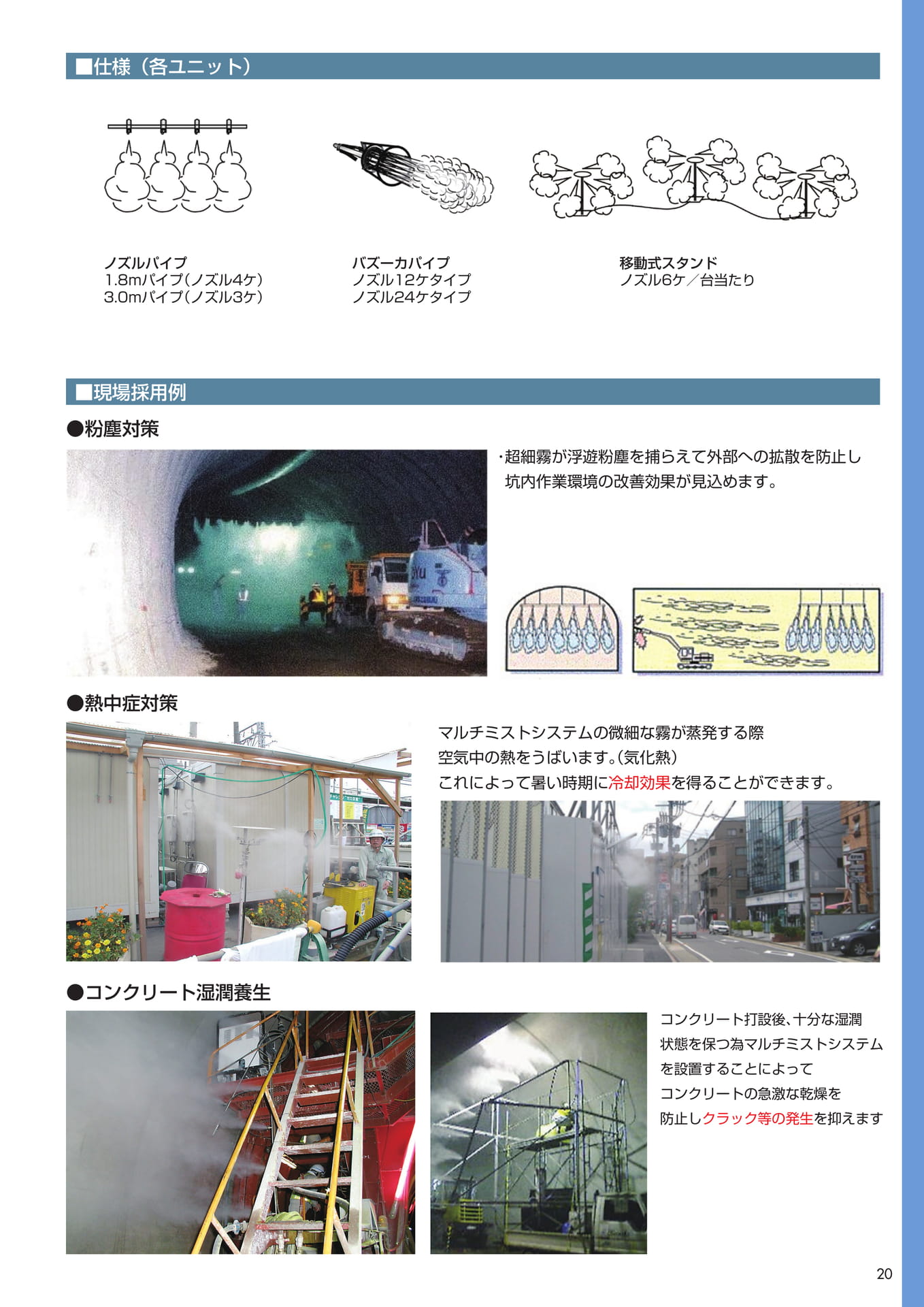

■仕様（各ユニット）ノズルパイプ1.8mパイプ（ノズル4ケ）3.0mパイプ（ノズル3ケ）バズーカパイプノズル12ケタイプノズル24ケタイプ移動式スタンドノズル6ケ／台当たり■現場採用例●粉塵対策・超細霧が浮遊粉塵を捕らえて外部への拡散を防止し…坑内作業環境の改善効果が見込めます。●熱中症対策マルチミストシステムの微細な霧が蒸発する際空気中の熱をうばいます。（気化熱）これによって暑い時期に冷却効果を得ることができます。●コンクリート湿潤養生コンクリート打設後、十分な湿潤…状態を保つ為マルチミストシステム…を設置することによって…コンクリートの急激な乾燥を防止しクラック等の発生を抑えます20

Page 20

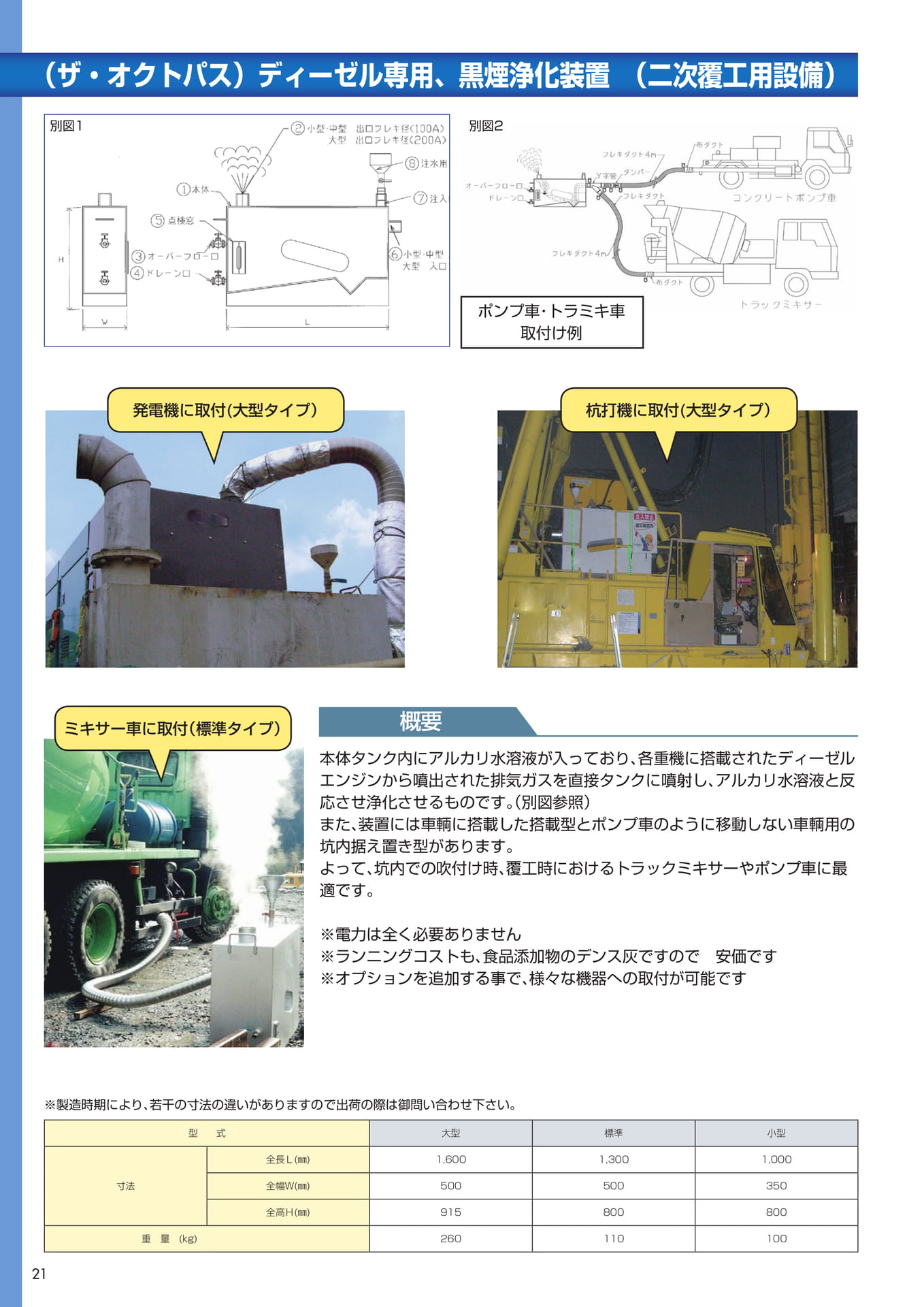

（ザ・オクトパス）ディーゼル専用、黒煙浄化装置（二次覆工用設備）別図1別図2ポンプ車・トラミキ車取付け例発電機に取付(大型タイプ）杭打機に取付(大型タイプ）ミキサー車に取付（標準タイプ）概要本体タンク内にアルカリ水溶液が入っており、各重機に搭載されたディーゼルエンジンから噴出された排気ガスを直接タンクに噴射し、アルカリ水溶液と反応させ浄化させるものです。（別図参照）また、装置には車輌に搭載した搭載型とポンプ車のように移動しない車輌用の坑内据え置き型があります。よって、坑内での吹付け時、覆工時におけるトラックミキサーやポンプ車に最適です。※電力は全く必要ありません※ランニングコストも、食品添加物のデンス灰ですので安価です※オプションを追加する事で、様々な機器への取付が可能です※製造時期により、若干の寸法の違いがありますので出荷の際は御問い合わせ下さい。型式大型標準小型全長Ｌ(㎜)1,6001,3001,000寸法全幅Ｗ(㎜)500500350全高Ｈ(㎜)915800800重量(kg)26011010021

Page 21

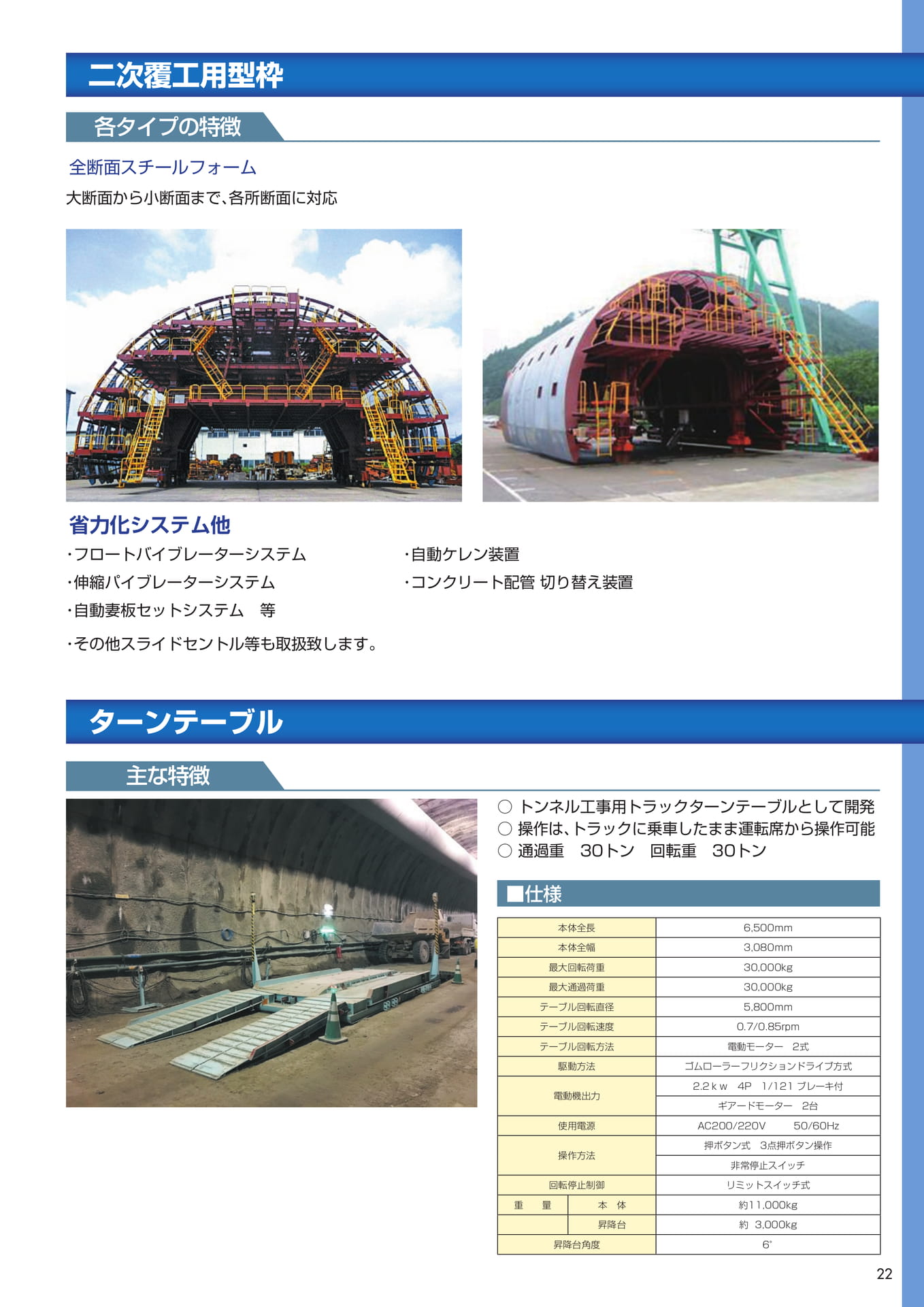

二次覆工用型枠各タイプの特徴全断面スチールフォーム省力化システム他大断面から小断面まで、各所断面に対応・その他スライドセントル等も取扱致します。・フロートバイブレーターシステム・伸縮パイブレーターシステム・自動妻板セットシステム等・自動ケレン装置・コンクリート配管切り替え装置ターンテーブル主な特徴○……トンネル工事用トラックターンテーブルとして開発○……操作は、トラックに乗車したまま運転席から操作可能○……通過重30トン回転重30トン■仕様本体全長6,500ｍｍ本体全幅3,080ｍｍ最大回転荷重30,000kg最大通過荷重30,000kgテーブル回転直径5,800ｍｍテーブル回転速度0.7/0.85rpmテーブル回転方法電動モーター2式駆動方法ゴムローラーフリクションドライブ方式電動機出力2.2ｋｗ4P1/121ブレーキ付ギアードモーター2台使用電源AC200/220V50/60Hz操作方法押ボタン式3点押ボタン操作非常停止スイッチ回転停止制御リミットスイッチ式重量本体約11,000kg昇降台約3,000kg昇降台角度6°22

Page 22

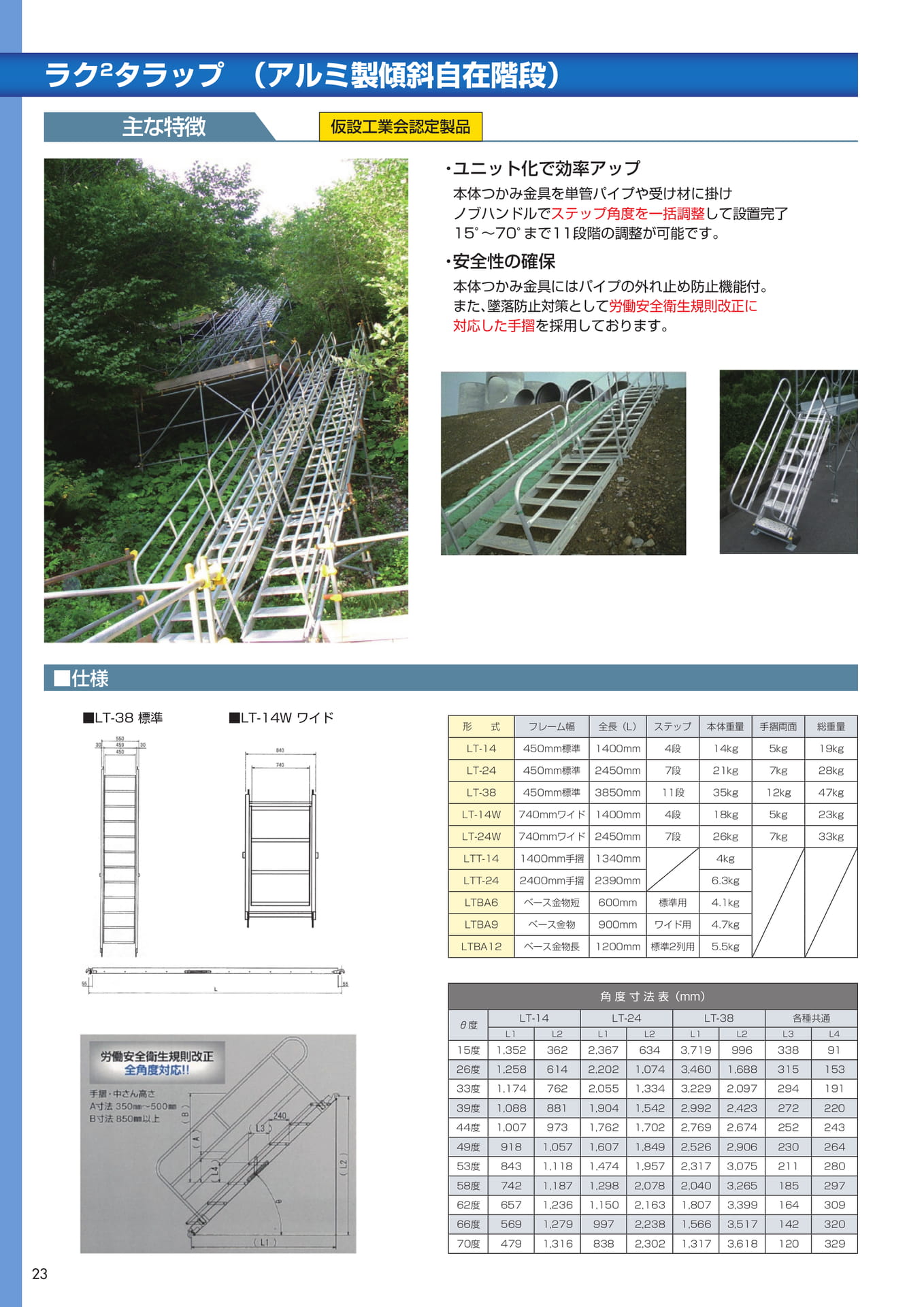

ラク2タラップ（アルミ製傾斜自在階段）主な特徴仮設工業会認定製品・ユニット化で効率アップ本体つかみ金具を単管パイプや受け材に掛け…ノブハンドルでステップ角度を一括調整して設置完了…15°～70°まで11段階の調整が可能です。・安全性の確保本体つかみ金具にはパイプの外れ止め防止機能付。また、墜落防止対策として労働安全衛生規則改正に対応した手摺を採用しております。■仕様■LT-38標準■LT-14Wワイド形式フレーム幅全長（L）ステップ本体重量手摺両面総重量LT-14450mm標準1400mm4段14kg5kg19kgLT-24450mm標準2450mm7段21kg7kg28kgLT-38450mm標準3850mm11段35kg12kg47kgLT-14W740mmワイド1400mm4段18kg5kg23kgLT-24W740mmワイド2450mm7段26kg7kg33kgLTT-141400mm手摺1340mm4kgLTT-242400mm手摺2390mm6.3kgLTBA6ベース金物短600mm標準用4.1kgLTBA9ベース金物900mmワイド用4.7kgLTBA12ベース金物長1200mm標準2列用5.5kg角度寸法表（mm）θ度LT-14LT-24LT-38各種共通L1L2L1L2L1L2L3L415度1,3523622,3676343,7199963389126度1,2586142,2021,0743,4601,68831515333度1,1747622,0551,3343,2292,09729419139度1,0888811,9041,5422,9922,42327222044度1,0079731,7621,7022,7692,67425224349度9181,0571,6071,8492,5262,90623026453度8431,1181,4741,9572,3173,07521128058度7421,1871,2982,0782,0403,26518529762度6571,2361,1502,1631,8073,39916430966度5691,2799972,2381,5663,51714232070度4791,3168382,3021,3173,61812032923

Page 23

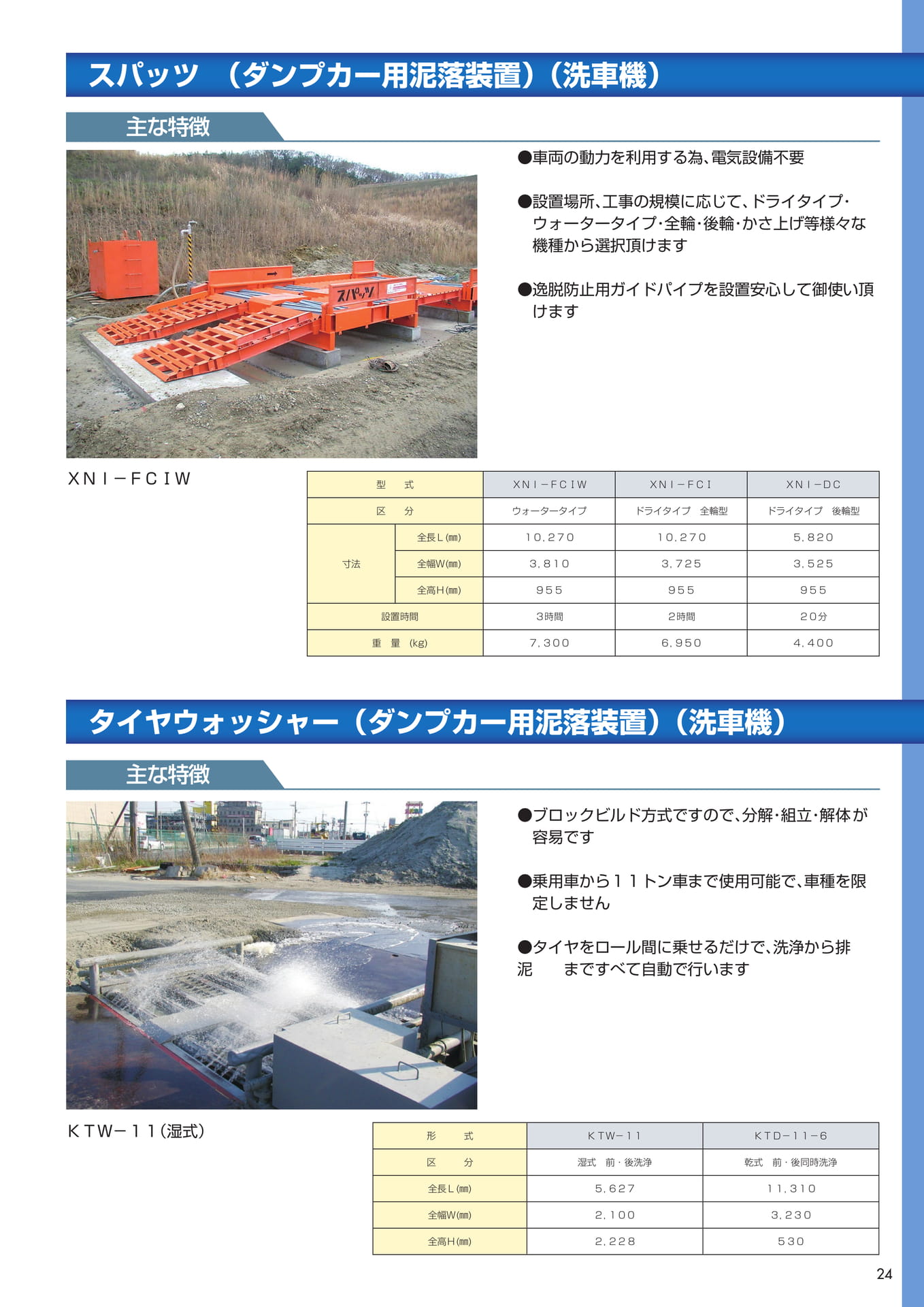

スパッツ（ダンプカー用泥落装置）（洗車機）主な特徴●車両の動力を利用する為、電気設備不要●設置場所、工事の規模に応じて、ドライタイプ・ウォータータイプ・全輪・後輪・かさ上げ等様々な機種から選択頂けます●逸脱防止用ガイドパイプを設置安心して御使い頂けますＸＮＩ－ＦＣⅠＷ型式ＸＮＩ－ＦＣⅠＷＸＮＩ－ＦＣⅠＸＮＩ－ＤＣ区分ウォータータイプドライタイプ全輪型ドライタイプ後輪型全長Ｌ(㎜)１０，２７０１０，２７０５，８２０寸法全幅Ｗ(㎜)３，８１０３，７２５３，５２５全高Ｈ(㎜)９５５９５５９５５設置時間３時間２時間２０分重量(kg)７，３００６，９５０４，４００タイヤウォッシャー（ダンプカー用泥落装置）（洗車機）主な特徴●ブロックビルド方式ですので、分解・組立・解体が容易です……………………●乗用車から１１トン車まで使用可能で、車種を限定しません……………………●タイヤをロール間に乗せるだけで、洗浄から排泥まですべて自動で行います………ＫＴＷ－１１（湿式）形式ＫＴＷ－１１ＫＴＤ－１１－６区分湿式前・後洗浄乾式前・後同時洗浄全長Ｌ(㎜)５，６２７１１，３１０全幅Ｗ(㎜)２，１００３，２３０全高Ｈ(㎜)２，２２８５３０24

Page 24

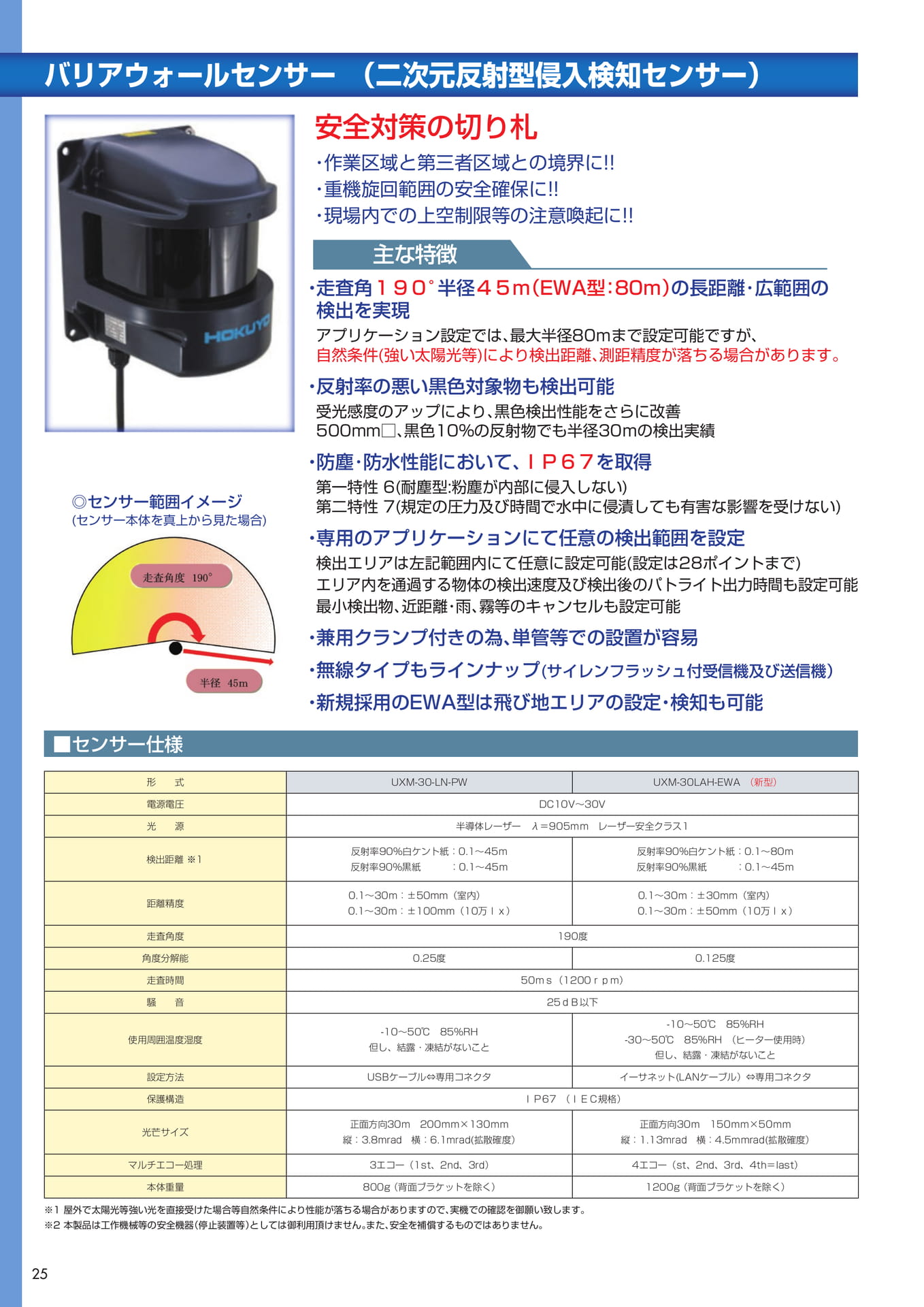

バリアウォールセンサー（二次元反射型侵入検知センサー）安全対策の切り札・作業区域と第三者区域との境界に!!・重機旋回範囲の安全確保に!!・現場内での上空制限等の注意喚起に!!主な特徴・走査角１９０°半径４５ｍ（EWA型：80ｍ）の長距離･広範囲の検出を実現アプリケーション設定では、最大半径80ｍまで設定可能ですが、…自然条件(強い太陽光等)により検出距離、測距精度が落ちる場合があります。・反射率の悪い黒色対象物も検出可能受光感度のアップにより、黒色検出性能をさらに改善…500mm□、黒色10％の反射物でも半径30ｍの検出実績◎センサー範囲イメージ(センサー本体を真上から見た場合)・防塵･防水性能において、ＩＰ６７を取得第一特性6(耐塵型:粉塵が内部に侵入しない)…第二特性7(規定の圧力及び時間で水中に侵漬しても有害な影響を受けない)・専用のアプリケーションにて任意の検出範囲を設定検出エリアは左記範囲内にて任意に設定可能(設定は28ポイントまで)エリア内を通過する物体の検出速度及び検出後のパトライト出力時間も設定可能最小検出物、近距離・雨、霧等のキャンセルも設定可能・兼用クランプ付きの為、単管等での設置が容易・無線タイプもラインナップ(サイレンフラッシュ付受信機及び送信機）・新規採用のEWA型は飛び地エリアの設定・検知も可能■センサー仕様形式UXM-30-LN-PWUXM-30LAH-EWA（新型）電源電圧DC10V～30V光源半導体レーザーλ＝905ｍｍレーザー安全クラス1検出距離※1反射率90％白ケント紙：0.1～45ｍ反射率90％黒紙：0.1～45ｍ反射率90％白ケント紙：0.1～80ｍ反射率90％黒紙：0.1～45ｍ距離精度0.1～30ｍ：±50mm（室内）0.1～30ｍ：±100mm（10万ｌｘ）0.1～30ｍ：±30mm（室内）0.1～30ｍ：±50mm（10万ｌｘ）走査角度190度角度分解能0.25度0.125度走査時間50ｍｓ（1200ｒｐｍ）騒音25ｄＢ以下使用周囲温度湿度-10～50℃85％RH但し、結露・凍結がないこと-10～50℃85％RH-30～50℃85％RH（ヒーター使用時）但し、結露・凍結がないこと設定方法USBケーブル⇔専用コネクタイーサネット(LANケーブル）⇔専用コネクタ保護構造ＩＰ67（ＩＥＣ規格）光芒サイズ正面方向30ｍ200ｍｍ×130ｍｍ縦：3.8mrad横：6.1mrad(拡散確度）正面方向30ｍ150ｍｍ×50ｍｍ縦：1.13mrad横：4.5ｍmrad(拡散確度）マルチエコー処理3エコー（1st、2nd、3rd）4エコー（st、2nd、3rd、4th＝last）本体重量800g（背面ブラケットを除く）1200g（背面ブラケットを除く）※1屋外で太陽光等強い光を直接受けた場合等自然条件により性能が落ちる場合がありますので、実機での確認を御願い致します。※2本製品は工作機械等の安全機器（停止装置等）としては御利用頂けません。また、安全を補償するものではありません。25

Page 25

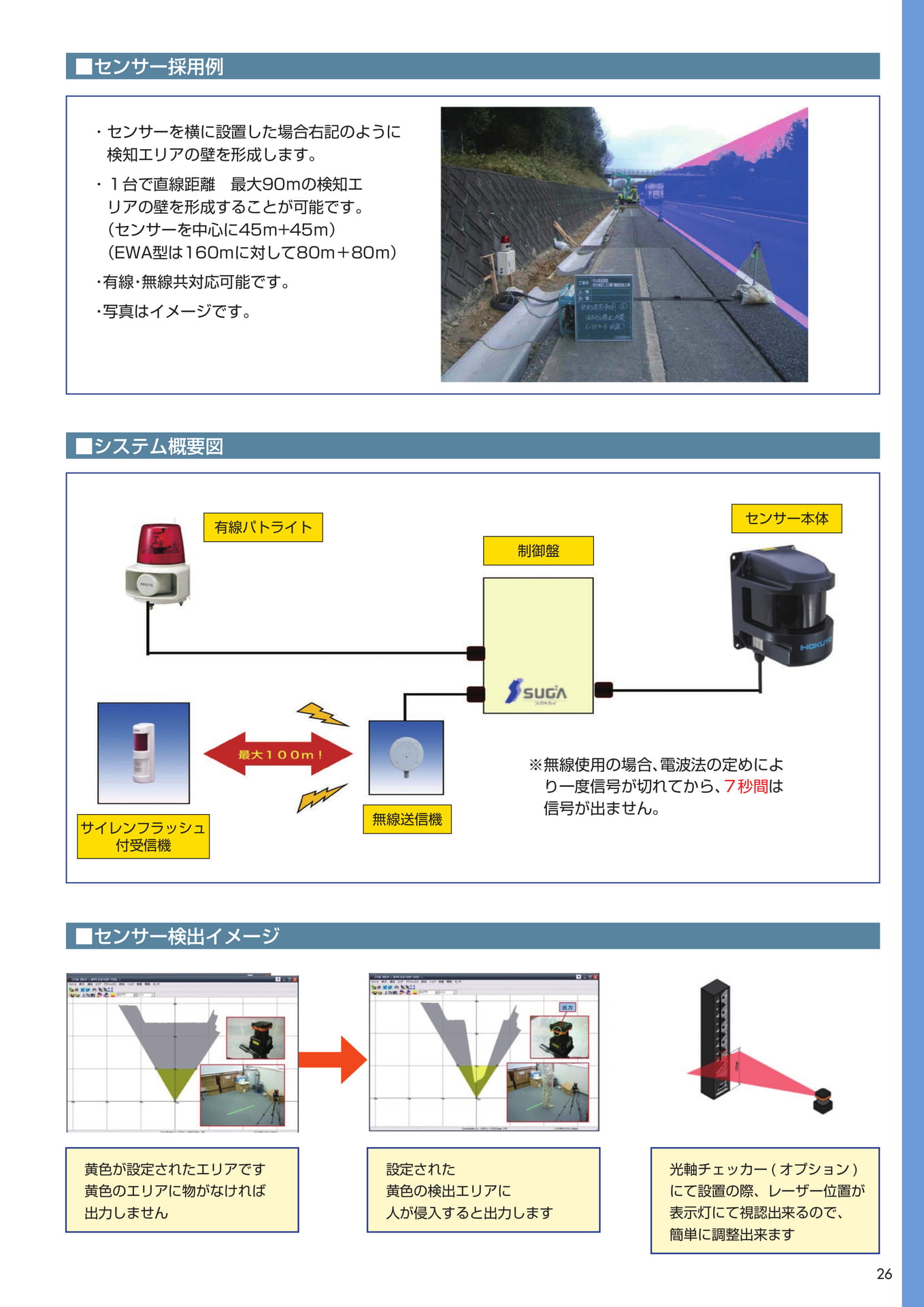

26■センサー採用例■システム概要図■センサー検出イメージ・…センサーを横に設置した場合右記のように検知エリアの壁を形成します。・…１台で直線距離最大90ｍの検知エリアの壁を形成することが可能です。……（センサーを中心に45ｍ+45ｍ）…（EWA型は160ｍに対して80ｍ＋80ｍ）・有線・無線共対応可能です。・写真はイメージです。黄色が設定されたエリアです黄色のエリアに物がなければ出力しません設定された黄色の検出エリアに人が侵入すると出力します光軸チェッカー(オプション)にて設置の際、レーザー位置が表示灯にて視認出来るので、簡単に調整出来ます有線パトライト無線送信機サイレンフラッシュ付受信機制御盤センサー本体※無線使用の場合、電波法の定めにより一度信号が切れてから、７秒間は信号が出ません。

Page 26

菅機械工業株式会社●本社・大阪支店大阪市西区南堀江3−9−27Tel:06-6541-7931Fax:06-6541-7867●東京支店東京都千代田区神田東松下町13（神田プラザビル4F）Tel:03-5296-0551Fax:03-5296-0550●名古屋営業所愛知県名古屋市港区九番町3-37Tel:052-653-2491Fax:052-653-4089●京都営業所京都府京都市右京区西院平町25（ライフプラザ西大路四条7F）Tel:075-314-4460Fax:075-314-4462●福岡営業所福岡県福岡市博多区博多駅東1-16-8（ITビル4F）Tel:092-431-7181Fax:092-411-7047http://www.suga-kikai.co.jp/第4版19.10部数1300
