Page 39

シールド工事編

Page 40

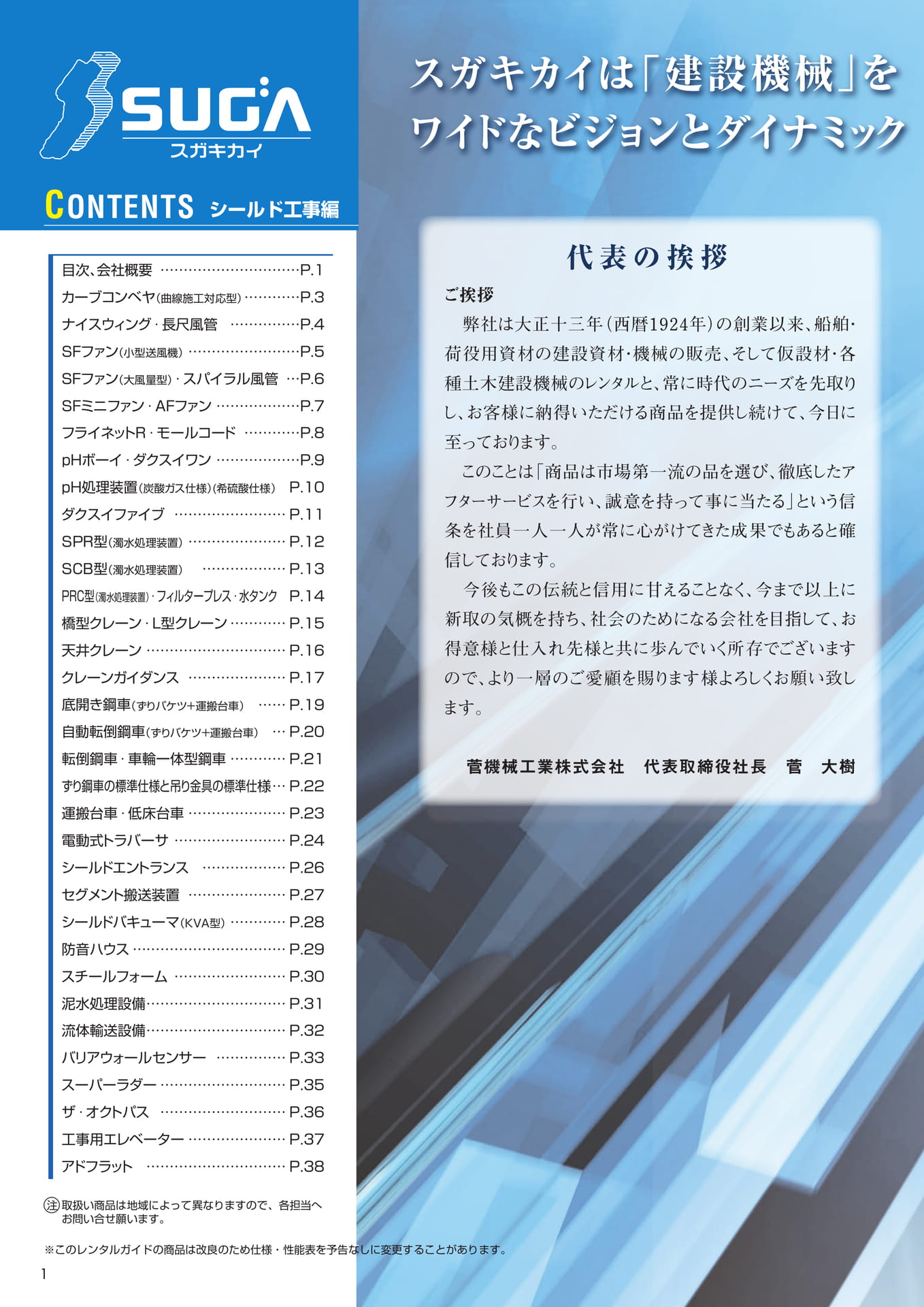

スガキカイは「建設機械」をワイドなビジョンとダイナミックCONTENTSシールド工事編目次、会社概要……………………………P.1カーブコンベヤ（曲線施工対応型）…………P.3ナイスウィング・長尺風管………………P.4ＳＦファン（小型送風機）………………………P.5SFファン（大風量型）・スパイラル風管……P.6ＳＦミニファン・AＦファン…………………P.7フライネットＲ・モールコード……………P.8ｐＨボーイ・ダクスイワン…………………P.9pH処理装置（炭酸ガス仕様）(希硫酸仕様）…P.10ダクスイファイブ………………………P.11SPR型（濁水処理装置）……………………P.12SCB型（濁水処理装置）…………………P.13PRC型（濁水処理装置）・フィルタープレス・水タンク…P.14橋型クレーン・Ｌ型クレーン……………P.15天井クレーン……………………………P.16クレーンガイダンス……………………P.17底開き鋼車（ずりバケツ＋運搬台車）………P.19自動転倒鋼車（ずりバケツ＋運搬台車）……P.20転倒鋼車・車輪一体型鋼車……………P.21ずり鋼車の標準仕様と吊り金具の標準仕様…P.22運搬台車・低床台車……………………P.23電動式トラバーサ………………………P.24シールドエントランス…………………P.26セグメント搬送装置……………………P.27シールドバキューマ（KVA型）……………P.28防音ハウス………………………………P.29スチールフォーム………………………P.30泥水処理設備…………………………P.31流体輸送設備…………………………P.32バリアウォールセンサー………………P.33スーパーラダー…………………………P.35ザ・オクトパス…………………………P.36工事用エレベーター……………………P.37アドフラット……………………………P.38代表の挨拶ご挨拶弊社は大正十三年（西暦1924年）の創業以来、船舶・荷役用資材の建設資材・機械の販売、そして仮設材・各種土木建設機械のレンタルと、常に時代のニーズを先取りし、お客様に納得いただける商品を提供し続けて、今日に至っております。このことは「商品は市場第一流の品を選び、徹底したアフターサービスを行い、誠意を持って事に当たる」という信条を社員一人一人が常に心がけてきた成果でもあると確信しております。今後もこの伝統と信用に甘えることなく、今まで以上に新取の気概を持ち、社会のためになる会社を目指して、お得意様と仕入れ先様と共に歩んでいく所存でございますので、より一層のご愛顧を賜ります様よろしくお願い致します。菅機械工業株式会社代表取締役社長菅大樹注取扱い商品は地域によって異なりますので、各担当へお問い合せ願います。※このレンタルガイドの商品は改良のため仕様・性能表を予告なしに変更することがあります。1

Page 01

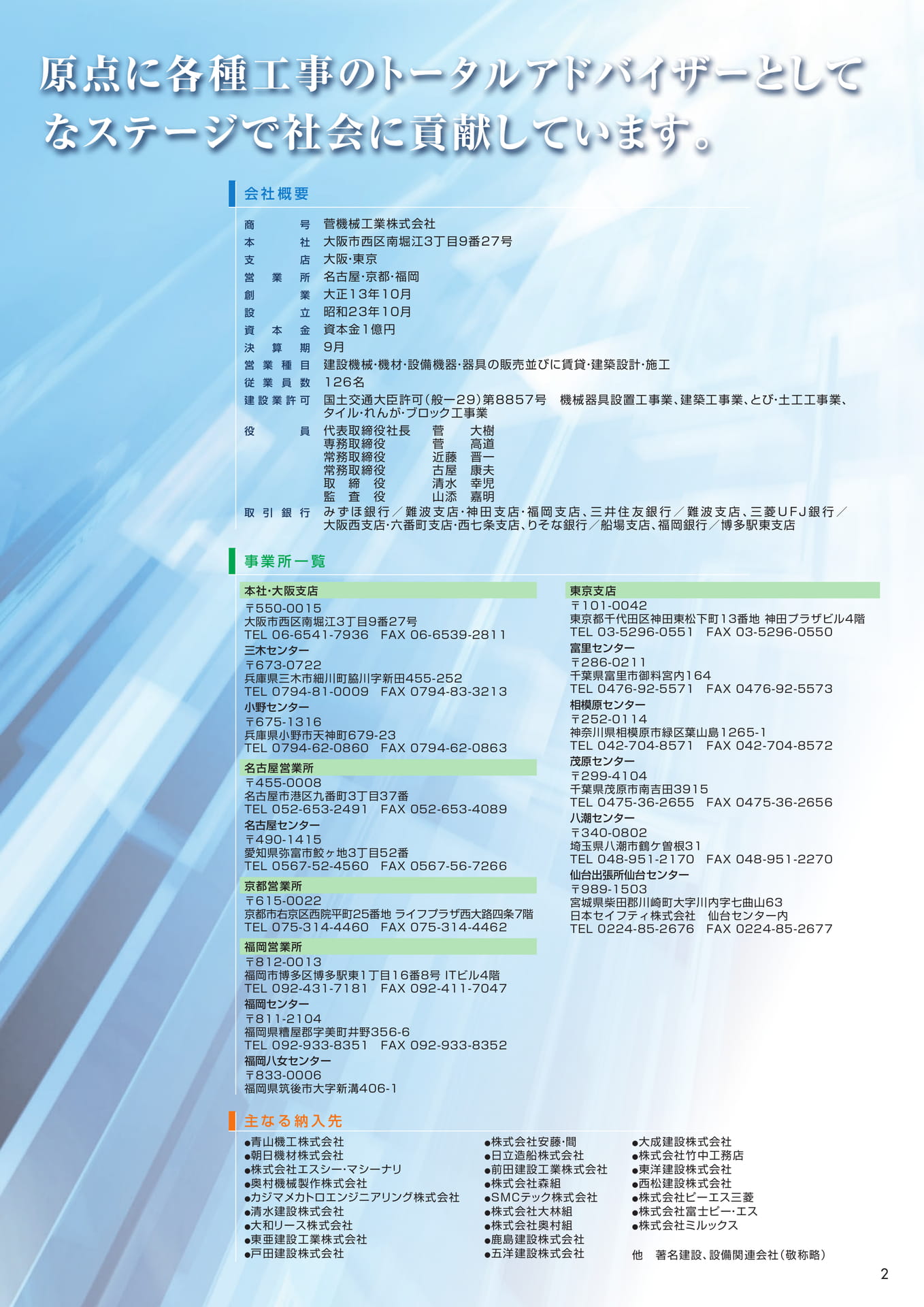

原点に各種工事のトータルアドバイザーとしてなステージで社会に貢献しています。会社概要商号本社支店営業所創業設立資本金決算期営業種目従業員数建設業許可役員取引銀行菅機械工業株式会社大阪市西区南堀江3丁目9番27号大阪・東京名古屋・京都・福岡大正13年10月昭和23年10月資本金1億円9月建設機械・機材・設備機器・器具の販売並びに賃貸・建築設計・施工126名国土交通大臣許可（般一29）第8857号機械器具設置工事業、建築工事業、とび・土工工事業、タイル・れんが・ブロック工事業代表取締役社長菅大樹…専務取締役菅高道…常務取締役近藤晋一…常務取締役古屋康夫…取締役清水幸児…監査役山添嘉明みずほ銀行／難波支店・神田支店・福岡支店、三井住友銀行／難波支店、三菱ＵＦＪ銀行／…大阪西支店・六番町支店・西七条支店、りそな銀行／船場支店、福岡銀行／博多駅東支店事業所一覧本社・大阪支店大阪市西区南堀江3丁目9番27号TEL06-6541-7936FAX06-6539-2811三木センター兵庫県三木市細川町脇川字新田455-252TEL0794-81-0009FAX0794-83-3213小野センター兵庫県小野市天神町679-23TEL0794-62-0860FAX0794-62-0863名古屋営業所名古屋市港区九番町3丁目37番TEL052-653-2491FAX052-653-4089名古屋センター愛知県弥富市鮫ヶ地3丁目52番TEL0567-52-4560FAX0567-56-7266京都営業所京都市右京区西院平町25番地ライフプラザ西大路四条7階TEL075-314-4460FAX075-314-4462福岡営業所福岡市博多区博多駅東1丁目16番8号ITビル4階TEL092-431-7181FAX092-411-7047福岡センター福岡県糟屋郡字美町井野356-6TEL092-933-8351FAX092-933-8352福岡八女センター福岡県筑後市大字新溝406-1東京支店東京都千代田区神田東松下町13番地階TEL03-5296-0551FAX03-5296-0550富里センター千葉県富里市御料宮内164TEL0476-92-5571FAX0476-92-5573相模原センター神奈川県相模原市緑区葉山島1265-1TEL042-704-8571FAX042-704-8572茂原センター千葉県茂原市南吉田3915TEL0475-36-2655FAX0475-36-2656八潮センター埼玉県八潮市鶴ケ曽根31TEL048-951-2170FAX048-951-2270仙台出張所仙台センター宮城県柴田郡川崎町大字川内字七曲山63日本セイフティ株式会社仙台センター内TEL0224-85-2676FAX0224-85-2677主なる納入先●青山機工株式会社●朝日機材株式会社●株式会社エスシー・マシーナリ●奥村機械製作株式会社●カジマメカトロエンジニアリング株式会社●清水建設株式会社●大和リース株式会社●東亜建設工業株式会社●戸田建設株式会社●株式会社安藤・間●日立造船株式会社●前田建設工業株式会社●株式会社森組●SMCテック株式会社●株式会社大林組●株式会社奥村組●鹿島建設株式会社●五洋建設株式会社●大成建設株式会社●株式会社竹中工務店●東洋建設株式会社●西松建設株式会社●株式会社ピーエス三菱●株式会社富士ピー・エス●株式会社ミルックス他著名建設、設備関連会社（敬称略）2

Page 02

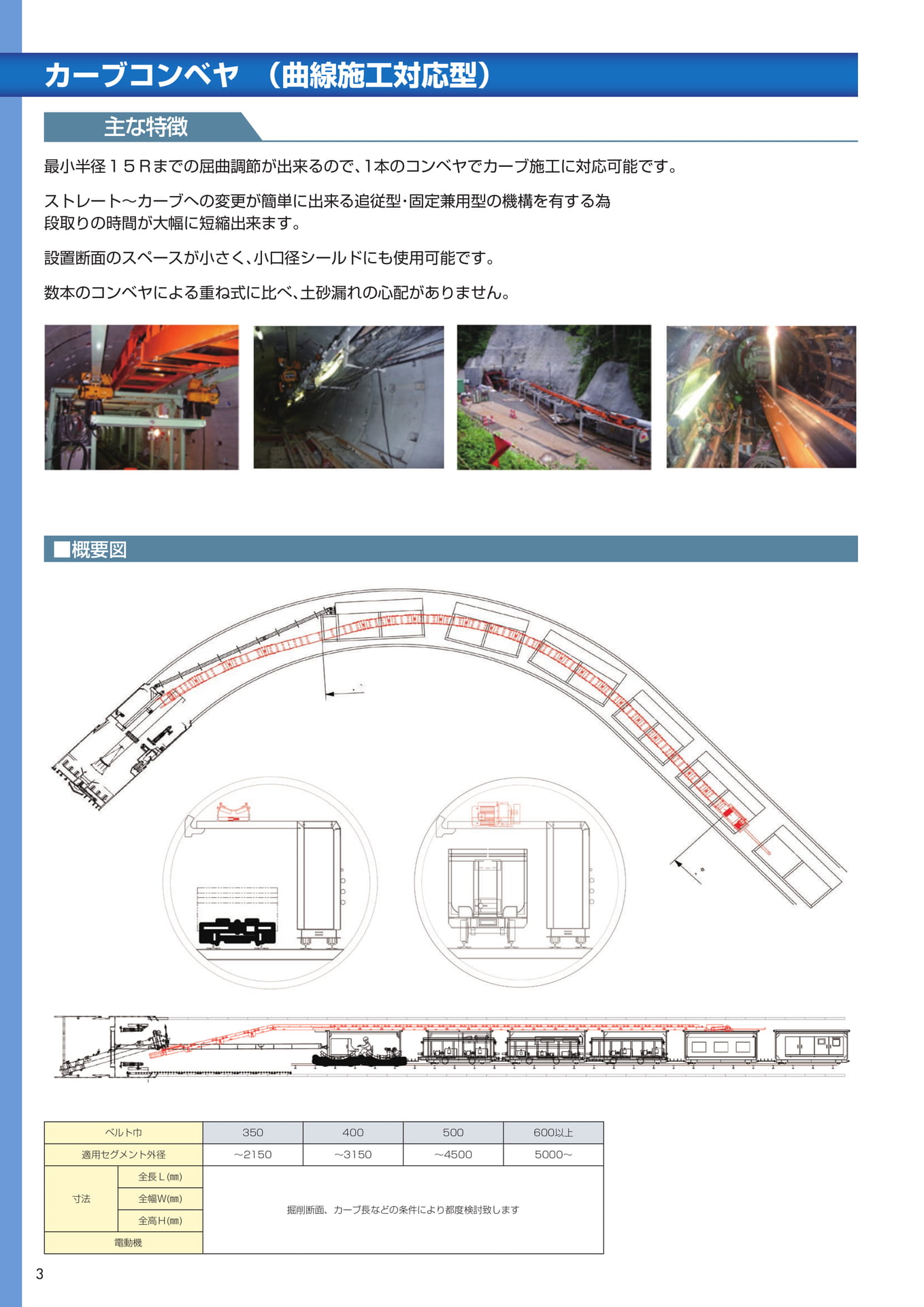

カーブコンベヤ（曲線施工対応型）主な特徴最小半径１５Ｒまでの屈曲調節が出来るので、1本のコンベヤでカーブ施工に対応可能です。ストレート～カーブへの変更が簡単に出来る追従型・固定兼用型の機構を有する為…段取りの時間が大幅に短縮出来ます。設置断面のスペースが小さく、小口径シールドにも使用可能です。数本のコンベヤによる重ね式に比べ、土砂漏れの心配がありません。■概要図ベルト巾350400500600以上適用セグメント外径〜2150〜3150〜45005000〜全長Ｌ(㎜)寸法電動機全幅Ｗ(㎜)全高Ｈ(㎜)掘削断面、カーブ長などの条件により都度検討致します3

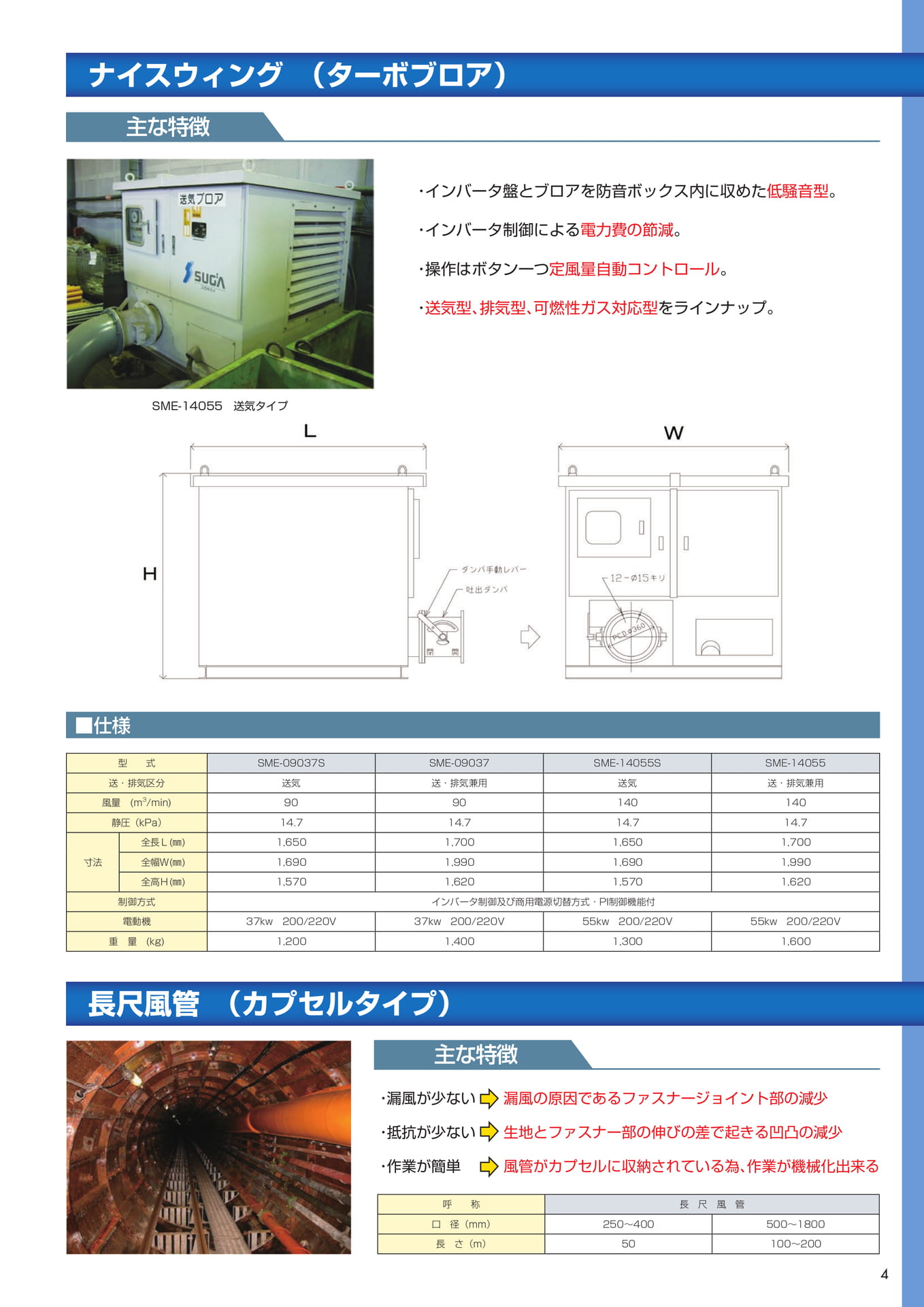

Page 03

ナイスウィング（ターボブロア）主な特徴・インバータ盤とブロアを防音ボックス内に収めた低騒音型。・インバータ制御による電力費の節減。・操作はボタン一つ定風量自動コントロール。・送気型、排気型、可燃性ガス対応型をラインナップ。SME-14055送気タイプ■仕様型式SME-09037SSME-09037SME-14055SSME-14055送・排気区分送気送・排気兼用送気送・排気兼用風量(m3/min)9090140140静圧（kPa）14.714.714.714.7全長Ｌ(㎜)1,6501,7001,6501,700寸法全幅Ｗ(㎜)1,6901,9901,6901,990全高Ｈ(㎜)1,5701,6201,5701,620制御方式インバータ制御及び商用電源切替方式・PI制御機能付電動機37kw200/220V37kw200/220V55kw200/220V55kw200/220V重量(kg)1,2001,4001,3001,600長尺風管（カプセルタイプ）主な特徴・漏風が少ない・抵抗が少ない・作業が簡単漏風の原因であるファスナージョイント部の減少生地とファスナー部の伸びの差で起きる凹凸の減少風管がカプセルに収納されている為、作業が機械化出来る呼称長尺風管口径（mm）250～400500～1800長さ（m）50100〜2004

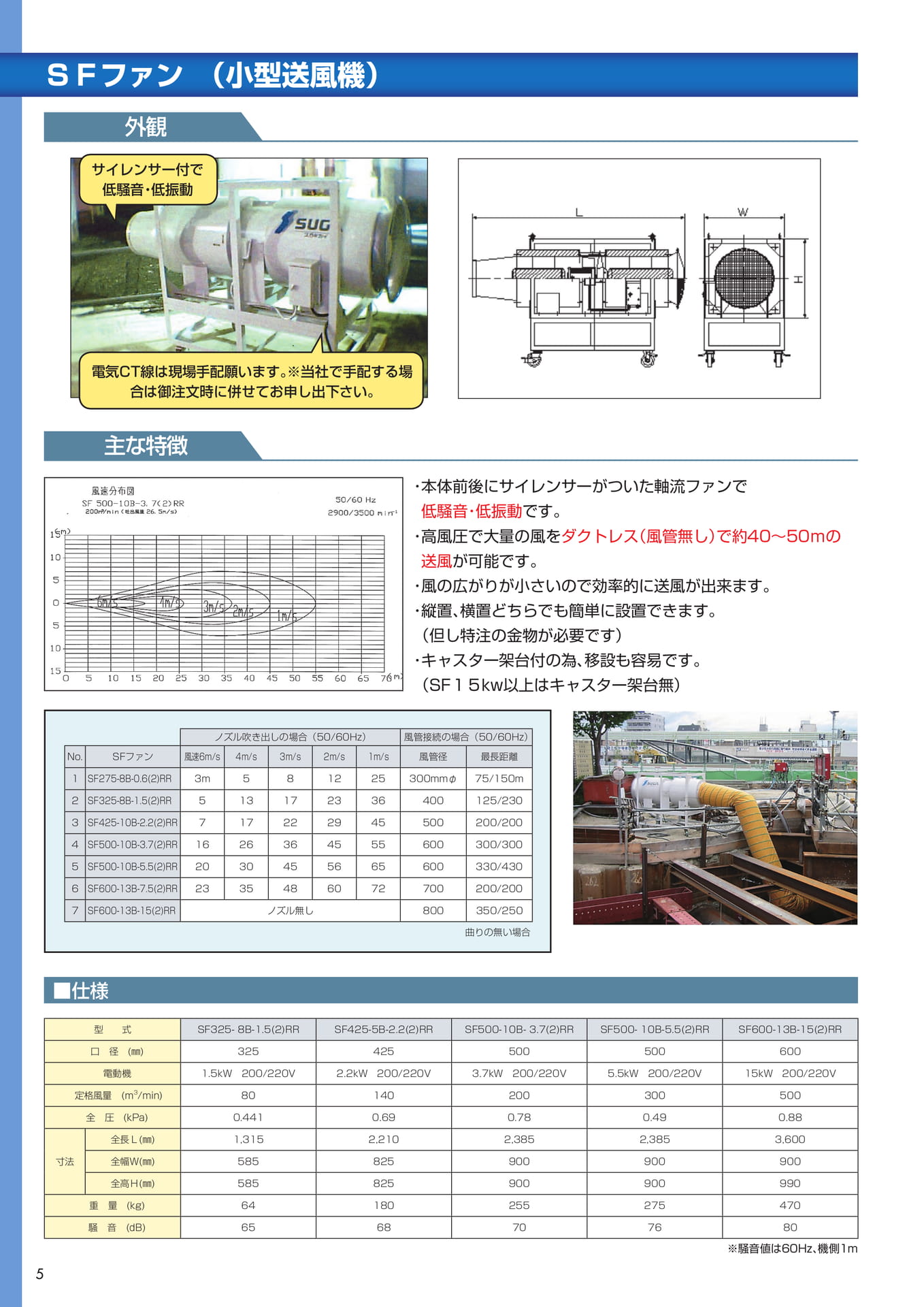

Page 04

ＳＦファン（小型送風機）外観サイレンサー付で低騒音・低振動電気CT線は現場手配願います。※当社で手配する場合は御注文時に併せてお申し出下さい。主な特徴・本体前後にサイレンサーがついた軸流ファンで…低騒音・低振動です。・高風圧で大量の風をダクトレス（風管無し）で約40～50ｍの…送風が可能です。・風の広がりが小さいので効率的に送風が出来ます。・縦置、横置どちらでも簡単に設置できます。…（但し特注の金物が必要です）・キャスター架台付の為、移設も容易です。…（SF１５kw以上はキャスター架台無）ノズル吹き出しの場合（50/60Hz）風管接続の場合（50/60Hz）No.SFファン風速6m/s4m/s3m/s2m/s1m/s風管径最長距離1SF275-8B-0.6(2)RR3m581225300mmφ75/150m2SF325-8B-1.5(2)RR513172336400125/2303SF425-10B-2.2(2)RR717222945500200/2004SF500-10B-3.7(2)RR1626364555600300/3005SF500-10B-5.5(2)RR2030455665600330/4306SF600-13B-7.5(2)RR2335486072700200/2007SF600-13B-15(2)RRノズル無し800350/250曲りの無い場合■仕様型式SF325-8B-1.5(2)RRSF425-5B-2.2(2)RRSF500-10B-3.7(2)RRSF500-10B-5.5(2)RRSF600-13B-15(2)RR口径(㎜)325425500500600電動機1.5kW200/220V2.2kW200/220V3.7kW200/220V5.5kW200/220V15kW200/220V定格風量(m3/min)80140200300500全圧(kPa)0.4410.690.780.490.88全長Ｌ(㎜)1,3152,2102,3852,3853,600寸法全幅Ｗ(㎜)585825900900900全高Ｈ(㎜)585825900900990重量(kg)64180255275470騒音(dB)6568707680※騒音値は60Hz、機側1m5

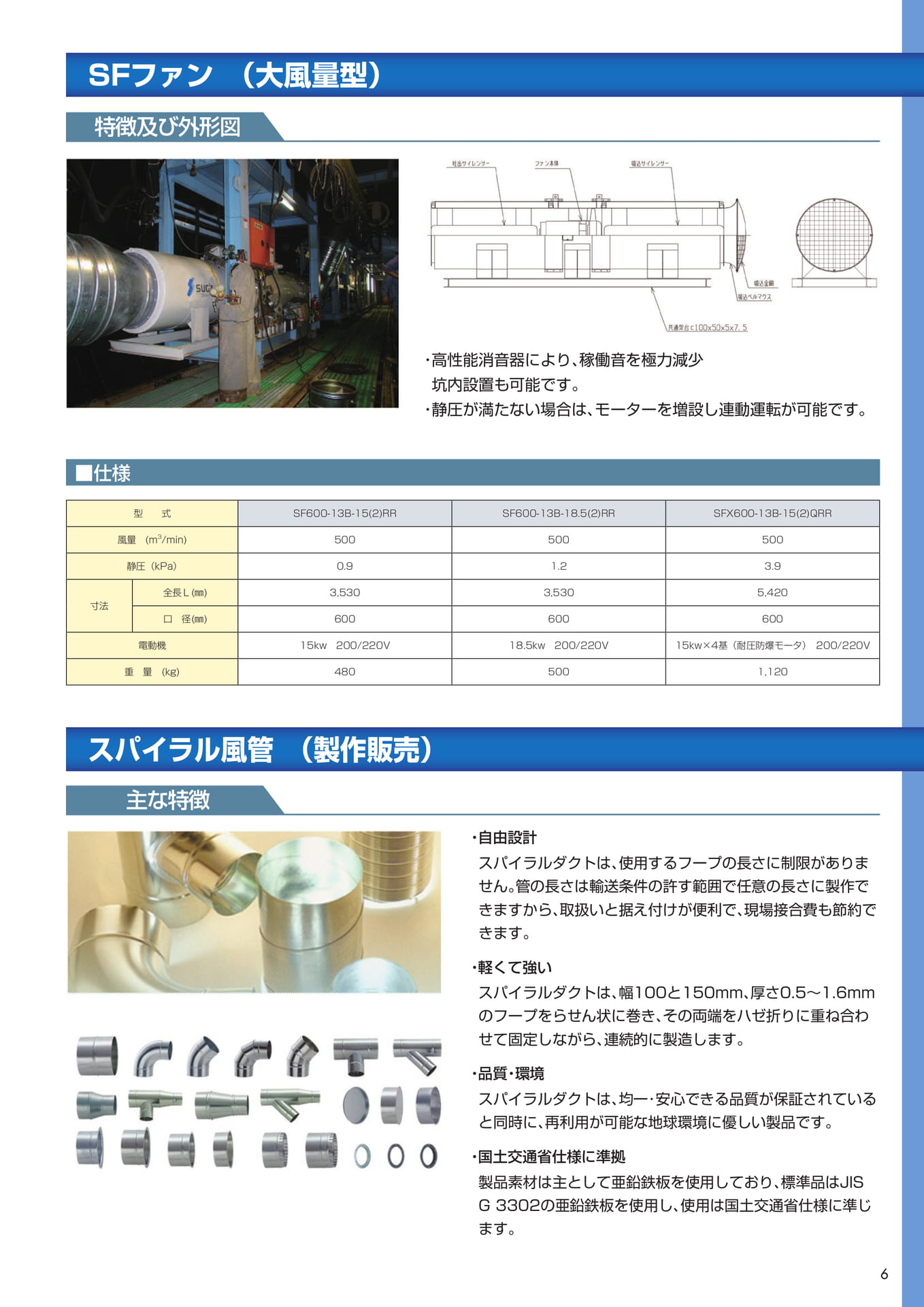

Page 05

SFファン（大風量型）特徴及び外形図・高性能消音器により、稼働音を極力減少坑内設置も可能です。・静圧が満たない場合は、モーターを増設し連動運転が可能です。■仕様型式SF600-13B-15(2)RRSF600-13B-18.5(2)RRSFX600-13B-15(2)QRR風量(m3/min)500500500静圧（kPa）0.91.23.9寸法全長Ｌ(㎜)3,5303,5305,420口径(㎜)600600600電動機15kw200/220V18.5kw200/220V15kw×4基（耐圧防爆モータ）200/220V重量(kg)4805001,120スパイラル風管（製作販売）主な特徴・自由設計スパイラルダクトは、使用するフープの長さに制限がありません。管の長さは輸送条件の許す範囲で任意の長さに製作できますから、取扱いと据え付けが便利で、現場接合費も節約できます。・軽くて強いスパイラルダクトは、幅100と150mm、厚さ0.5〜1.6mmのフープをらせん状に巻き、その両端をハゼ折りに重ね合わせて固定しながら、連続的に製造します。・品質・環境スパイラルダクトは、均一･安心できる品質が保証されていると同時に、再利用が可能な地球環境に優しい製品です。・国土交通省仕様に準拠製品素材は主として亜鉛鉄板を使用しており、標準品はJISG3302の亜鉛鉄板を使用し、使用は国土交通省仕様に準じます。6

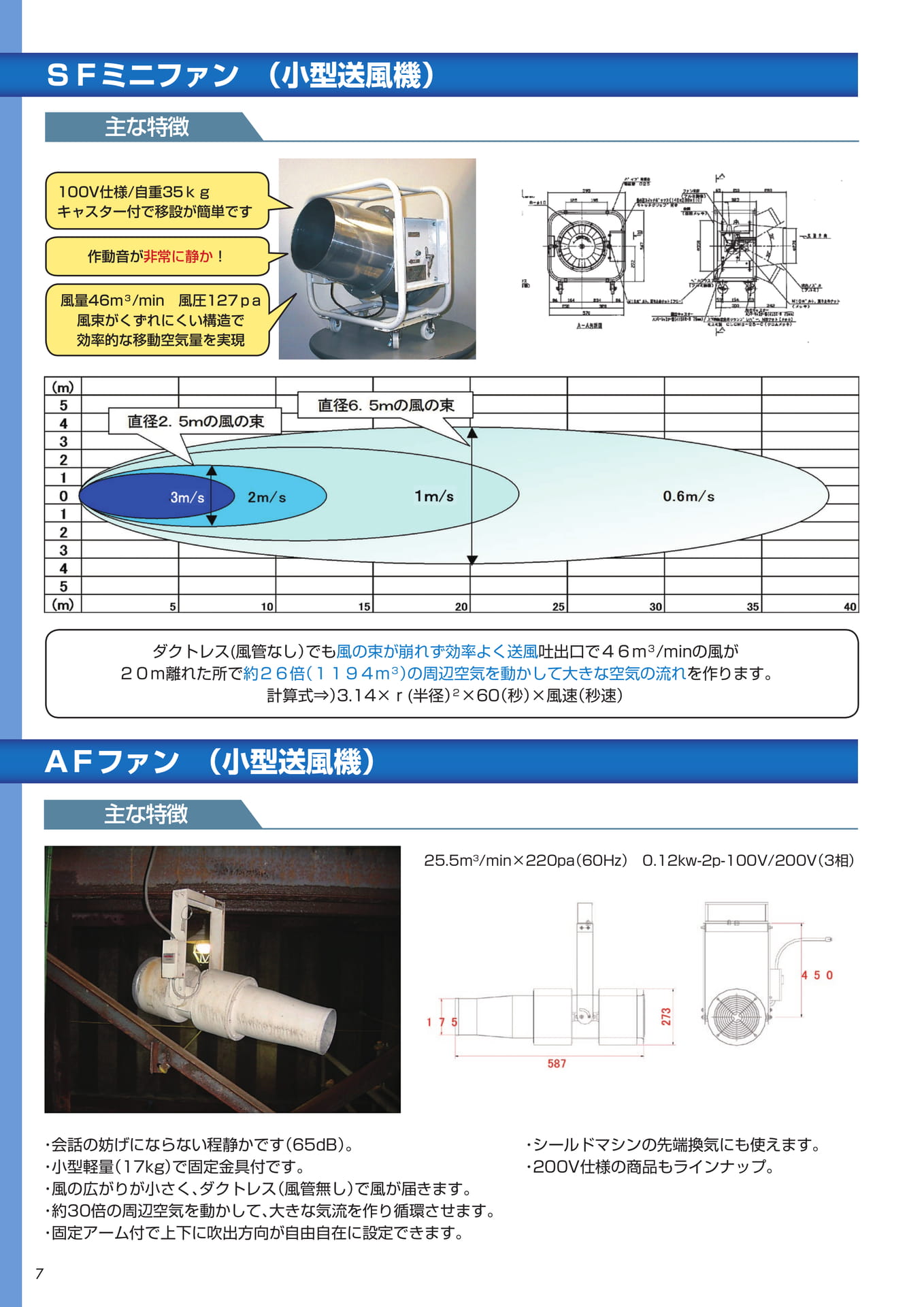

Page 06

ＳＦミニファン（小型送風機）主な特徴100V仕様/自重35ｋｇキャスター付で移設が簡単です作動音が非常に静か！風量46ｍ３/min風圧127ｐa風束がくずれにくい構造で効率的な移動空気量を実現ダクトレス(風管なし）でも風の束が崩れず効率よく送風吐出口で４６ｍ３/minの風が２０ｍ離れた所で約２６倍（１１９４ｍ３）の周辺空気を動かして大きな空気の流れを作ります。計算式⇒）3.14×ｒ(半径）２×60（秒）×風速（秒速）AＦファン（小型送風機）主な特徴25.5m3/min×220pa（60Hz）0.12kw-2p-100V/200V（3相）・会話の妨げにならない程静かです（65dB）。……・小型軽量（17kg）で固定金具付です。………・風の広がりが小さく、ダクトレス（風管無し）で風が届きます。……・約30倍の周辺空気を動かして、大きな気流を作り循環させます。・固定アーム付で上下に吹出方向が自由自在に設定できます。……・シールドマシンの先端換気にも使えます。・200V仕様の商品もラインナップ。7

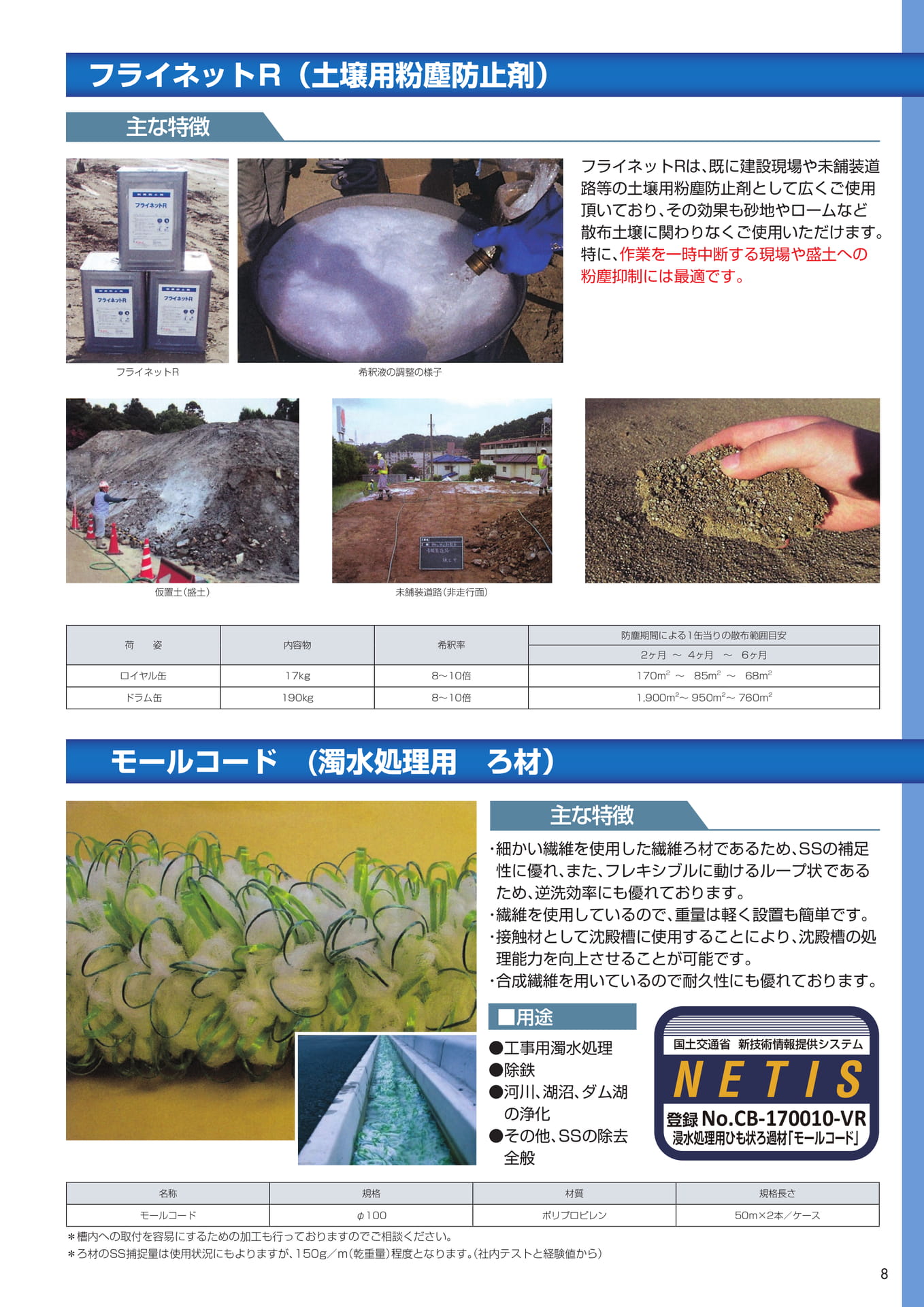

Page 07

フライネットＲ（土壌用粉塵防止剤）主な特徴フライネットRは、既に建設現場や未舗装道路等の土壌用粉塵防止剤として広くご使用頂いており、その効果も砂地やロームなど散布土壌に関わりなくご使用いただけます。特に、作業を一時中断する現場や盛土への粉塵抑制には最適です。フライネットR希釈液の調整の様子仮置土（盛土）未舗装道路（非走行面）荷姿内容物希釈率防塵期間による1缶当りの散布範囲目安2ヶ月〜4ヶ月〜6ヶ月ロイヤル缶17kg8〜10倍170m2〜85m2〜68m2ドラム缶190kg8〜10倍1,900m2〜950m2〜760m2モールコード(濁水処理用モールコードろ材）(濁水処理用ろ材）・細かい繊維を使用した繊維ろ材であるため、SSの補足性に優れ、また、フレキシブルに動けるループ状であるため、逆洗効率にも優れております。・繊維を使用しているので、重量は軽く設置も簡単です。・接触材として沈殿槽に使用することにより、沈殿槽の処理能力を向上させることが可能です。・合成繊維を用いているので耐久性にも優れております。■用途主な特徴●工事用濁水処理●除鉄●河川、湖沼、ダム湖の浄化●その他、SSの除去全般国土交通省新技術情報提供システムNETIS登録No.CB-170010-VR浸水処理用ひも状ろ過材「モールコード」名称規格材質規格長さモールコードφ100ポリプロピレン50m×2本／ケース＊槽内への取付を容易にするための加工も行っておりますのでご相談ください。＊ろ材のSS捕捉量は使用状況にもよりますが、150g／m（乾重量）程度となります。（社内テストと経験値から）8

Page 08

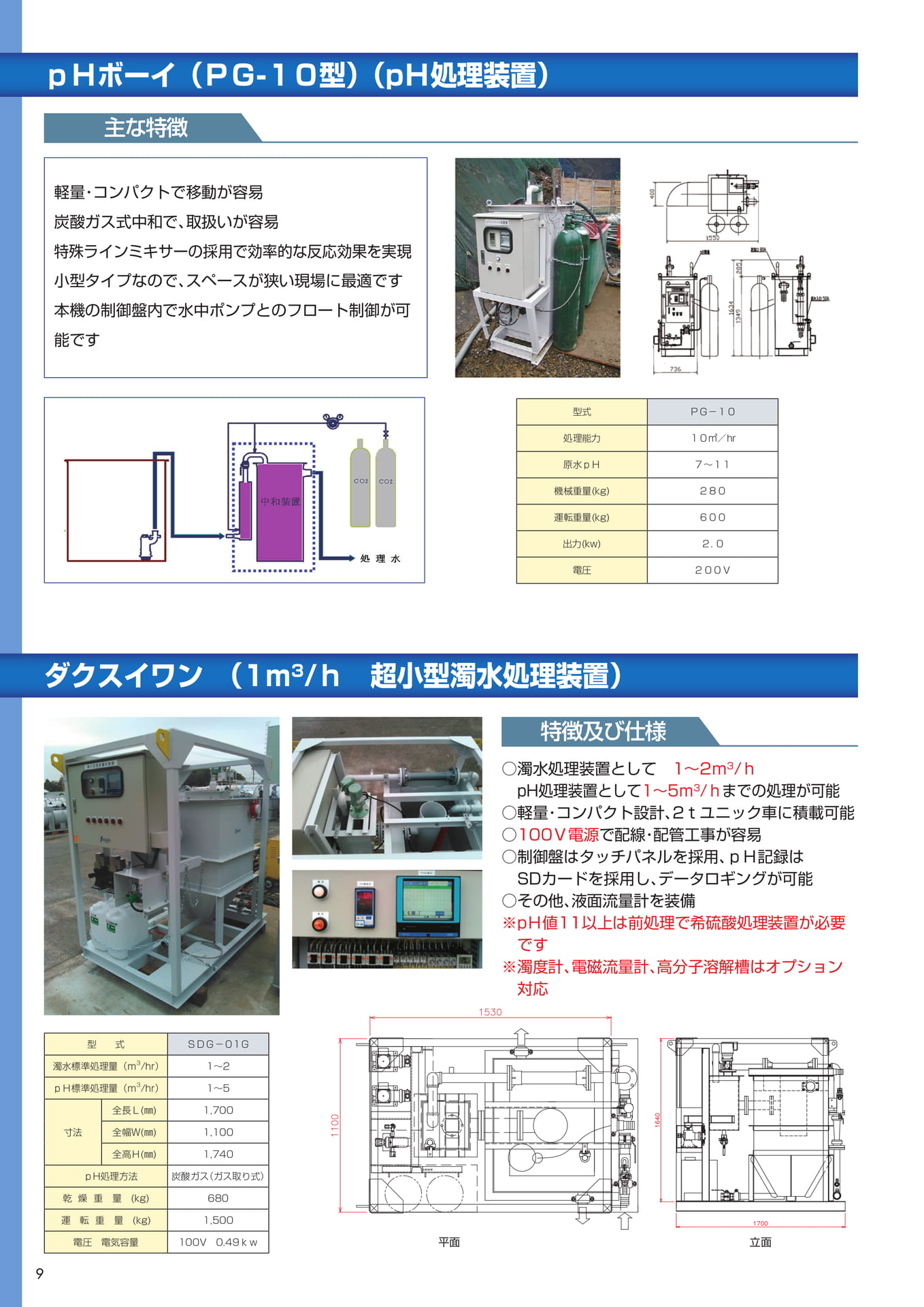

ｐＨボーイ（ＰＧ-１０型）（pＨ処理装置）主な特徴軽量・コンパクトで移動が容易炭酸ガス式中和で、取扱いが容易特殊ラインミキサーの採用で効率的な反応効果を実現小型タイプなので、スペースが狭い現場に最適です本機の制御盤内で水中ポンプとのフロート制御が可能です型式処理能力原水ｐＨＰＧ－１０１０㎥／hr７～１１機械重量(kg)２８０運転重量(kg)６００出力(kw)２．０電圧２００Ｖダクスイワン（1ｍ3/ｈ超小型濁水処理装置）特徴及び仕様○…濁水処理装置として1～2ｍ3/ｈpH処理装置として1～5ｍ3/ｈまでの処理が可能○軽量・コンパクト設計、2ｔユニック車に積載可能○100Ｖ電源で配線・配管工事が容易○制御盤はタッチパネルを採用、ｐＨ記録はSDカードを採用し、データロギングが可能○その他、液面流量計を装備※…pＨ値11以上は前処理で希硫酸処理装置が必要です※…濁度計、電磁流量計、高分子溶解槽はオプション対応型式ＳＤＧ－０1Ｇ濁水標準処理量（ｍ3/hr）ｐＨ標準処理量（ｍ3/hr）1～21～5全長Ｌ(㎜)1,700寸法全幅Ｗ(㎜)1,100全高Ｈ(㎜)1,740ｐH処理方法炭酸ガス（ガス取り式）乾燥重量(kg)680運転重量(kg)1,500電圧電気容量100V0.49ｋｗ平面立面9

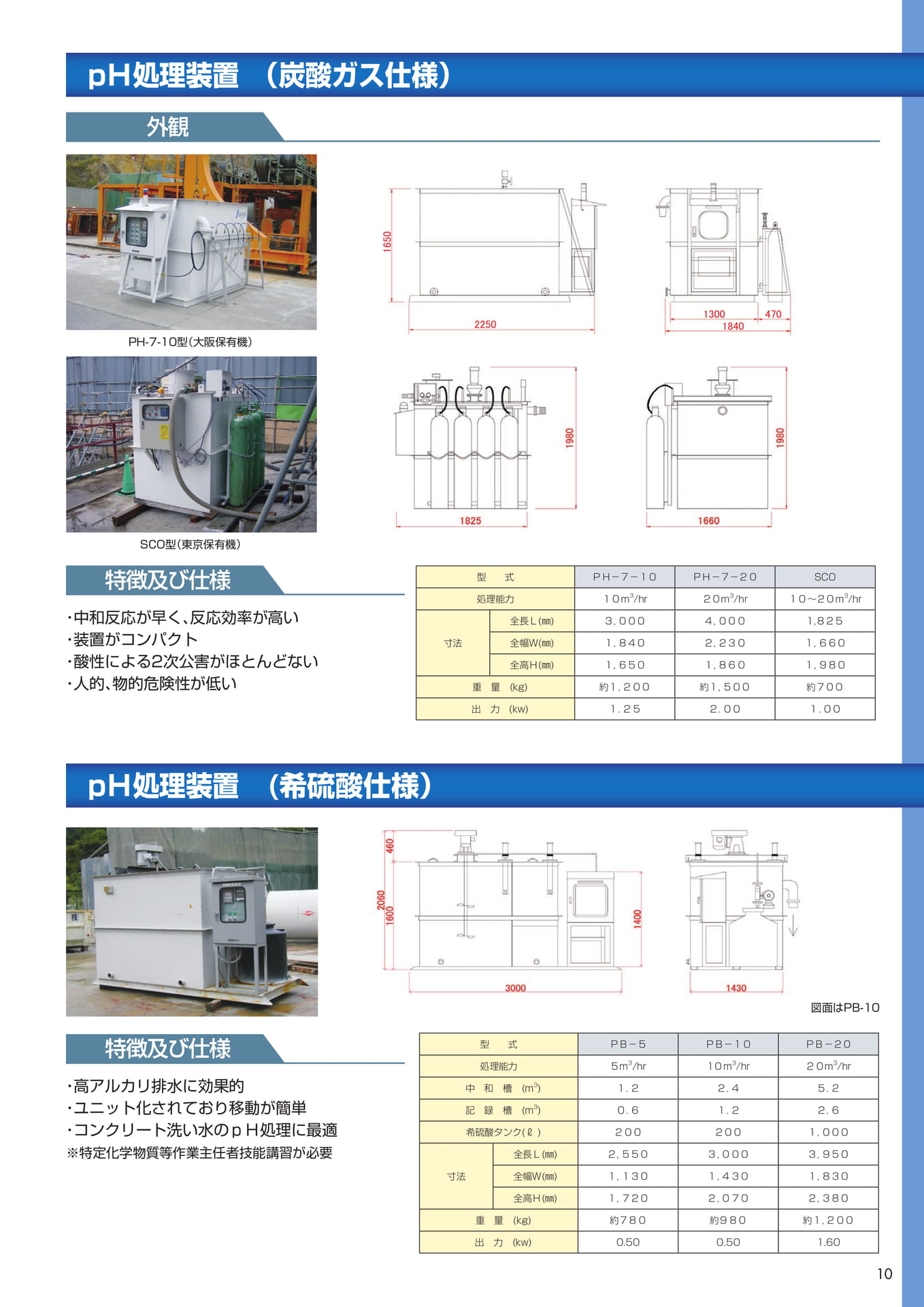

Page 09

pＨ処理装置（炭酸ガス仕様）外観PH-7-10型（大阪保有機）SCO型（東京保有機）特徴及び仕様・中和反応が早く、反応効率が高い・装置がコンパクト・酸性による2次公害がほとんどない・人的、物的危険性が低い寸法型式ＰＨ－７－１０ＰＨ－７－２０SCO処理能力１０m3/hr２０m3/hr１０〜２０m3/hr全長Ｌ(㎜)３，０００４，０００1,８２５全幅Ｗ(㎜)１，８４０２，２３０１，６６０全高Ｈ(㎜)１，６５０１，８６０１，９８０重量(kg)約１，２００約１，５００約７００出力(kw)１．２５２．００１．００pＨ処理装置(希硫酸仕様）図面はPB-10特徴及び仕様・高アルカリ排水に効果的・ユニット化されており移動が簡単処理に最適※…特定化学物質等作業主任者技能講習が必要型式ＰＢ－５ＰＢ－１０ＰＢ－２０処理能力５m3/hr1０m3/hr２０m3/hr中和槽(m3)１．２２．４５．２記録槽(m3)０．６１．２２．６希硫酸タンク(ℓ)２００２００１，０００全長Ｌ(㎜)２，５５０３，０００３，９５０寸法全幅Ｗ(㎜)１，１３０１，４３０１，８３０全高Ｈ(㎜)１，７２０２，０７０２，３８０重量(kg)約７８０約９８０約１，２００出力(kw)0.500.501.6010

Page 10

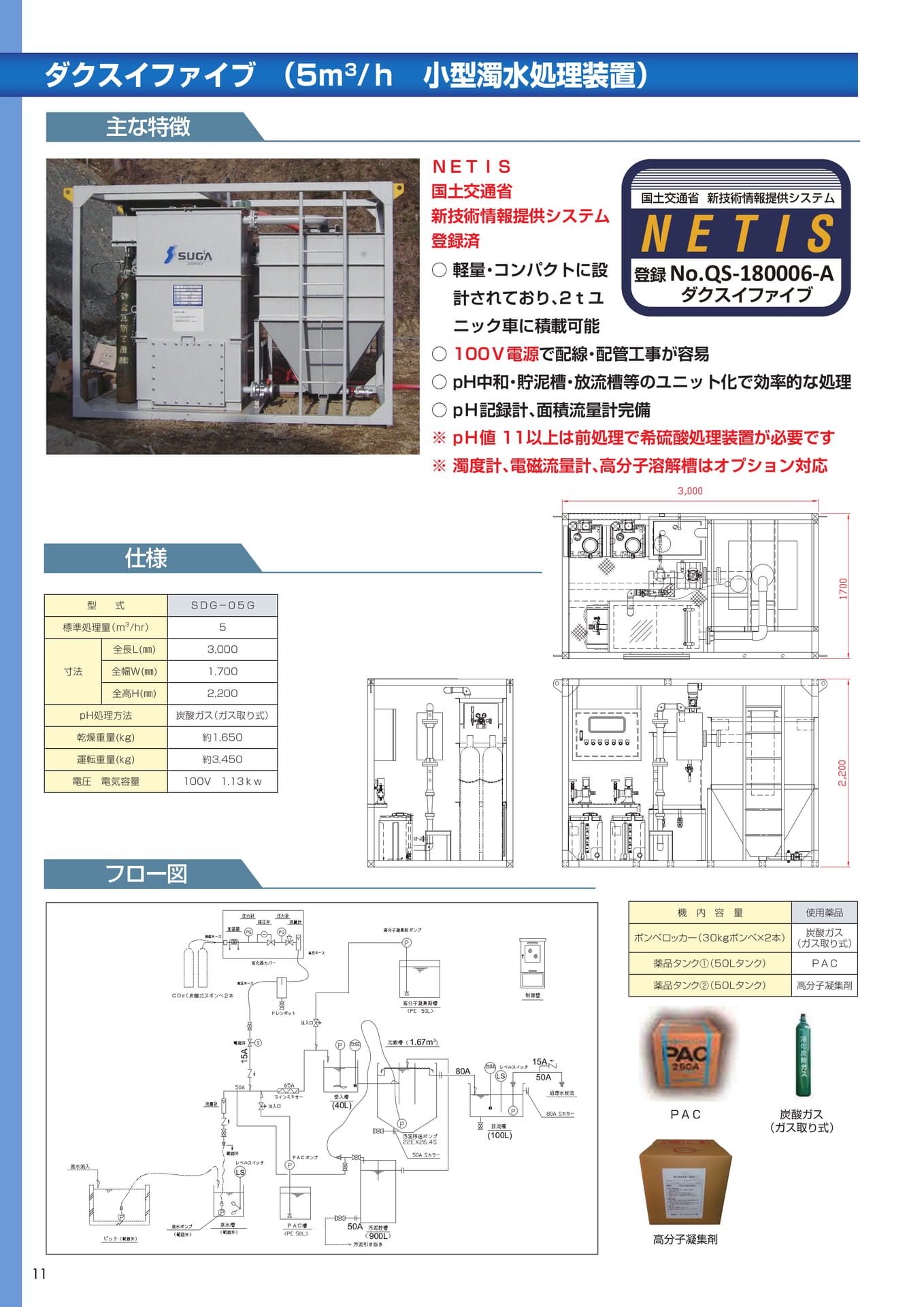

ダクスイファイブ（5ｍ3/ｈ小型濁水処理装置）主な特徴ＮＥＴＩＳ国土交通省新技術情報提供システム登録済○軽量・コンパクトに設国土交通省新技術情報提供システムNETIS登録No.QS-180006-Aダクスイファイブ計されており、2ｔユニック車に積載可能○100Ｖ電源で配線・配管工事が容易○pH中和・貯泥槽・放流槽等のユニット化で効率的な処理○pＨ記録計、面積流量計完備※pＨ値11以上は前処理で希硫酸処理装置が必要です※濁度計、電磁流量計、高分子溶解槽はオプション対応仕様型式ＳＤＧ－０５Ｇ標準処理量（ｍ3/ｈｒ）5全長Ｌ(㎜)3,000寸法全幅Ｗ(㎜)1,700全高Ｈ(㎜)2,200ｐH処理方法炭酸ガス（ガス取り式）乾燥重量(kg)約1,650運転重量(kg)約3,450電圧電気容量100V1.13ｋｗフロー図機内容量使用薬品炭酸ガスボンベロッカー（30ｋｇボンベ×2本）（ガス取り式）薬品タンク①（50Ｌタンク）薬品タンク②（50Ｌタンク）ＰＡＣ高分子凝集剤1.67m315A80ALS15A50A(40L)(100L)ＰＡＣ炭酸ガス（ガス取り式）LS50A900L高分子凝集剤11

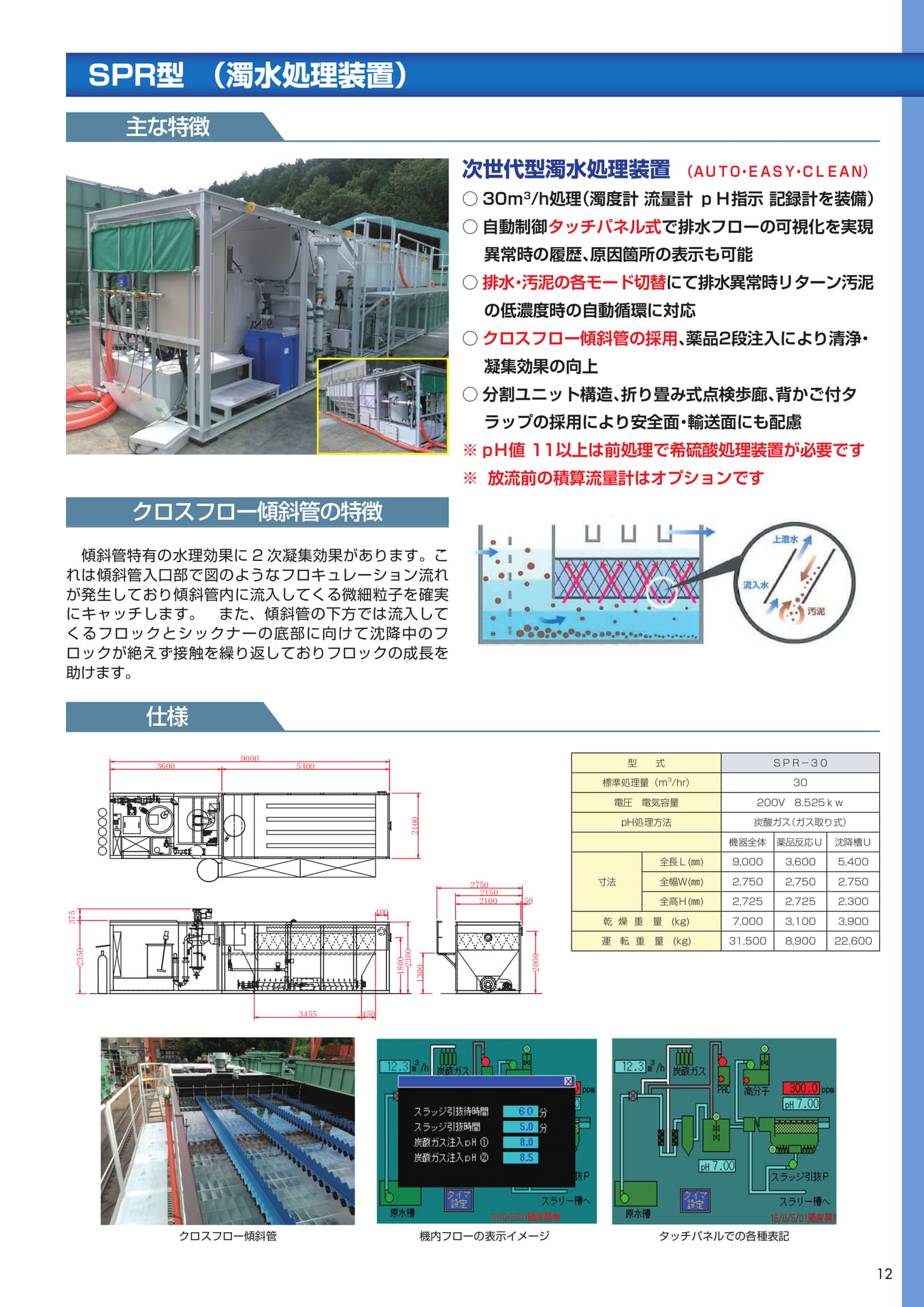

Page 11

SPR型（濁水処理装置）主な特徴クロスフロー傾斜管の特徴次世代型濁水処理装置（ＡＵＴＯ・ＥＡＳＹ・ＣＬＥＡＮ）○30ｍ3/h処理（濁度計流量計ｐＨ指示記録計を装備）○自動制御タッチパネル式で排水フローの可視化を実現異常時の履歴、原因箇所の表示も可能○排水・汚泥の各モード切替にて排水異常時リターン汚泥の低濃度時の自動循環に対応○クロスフロー傾斜管の採用、薬品2段注入により清浄・凝集効果の向上○分割ユニット構造、折り畳み式点検歩廊、背かご付タラップの採用により安全面・輸送面にも配慮※pＨ値11以上は前処理で希硫酸処理装置が必要です※放流前の積算流量計はオプションです傾斜管特有の水理効果に2次凝集効果があります。これは傾斜管入口部で図のようなフロキュレーション流れが発生しており傾斜管内に流入してくる微細粒子を確実にキャッチします。また、傾斜管の下方では流入してくるフロックとシックナーの底部に向けて沈降中のフロックが絶えず接触を繰り返しておりフロックの成長を助けます。仕様360090005400型式ＳＰＲ－３０標準処理量（ｍ3/hr）30電圧電気容量200V8.525ｋｗ2100pH処理方法炭酸ガス（ガス取り式）機器全体薬品反応Ｕ沈降槽Ｕ全長Ｌ(㎜)9,0003,6005,40037540027502150210050寸法全幅Ｗ(㎜)2,7502,7502,750全高Ｈ(㎜)2,7252,7252,300乾燥重量(kg)7,0003,1003,900運転重量(kg)31,5008,90022,600235018002300130020003455450クロスフロー傾斜管機内フローの表示イメージタッチパネルでの各種表記12

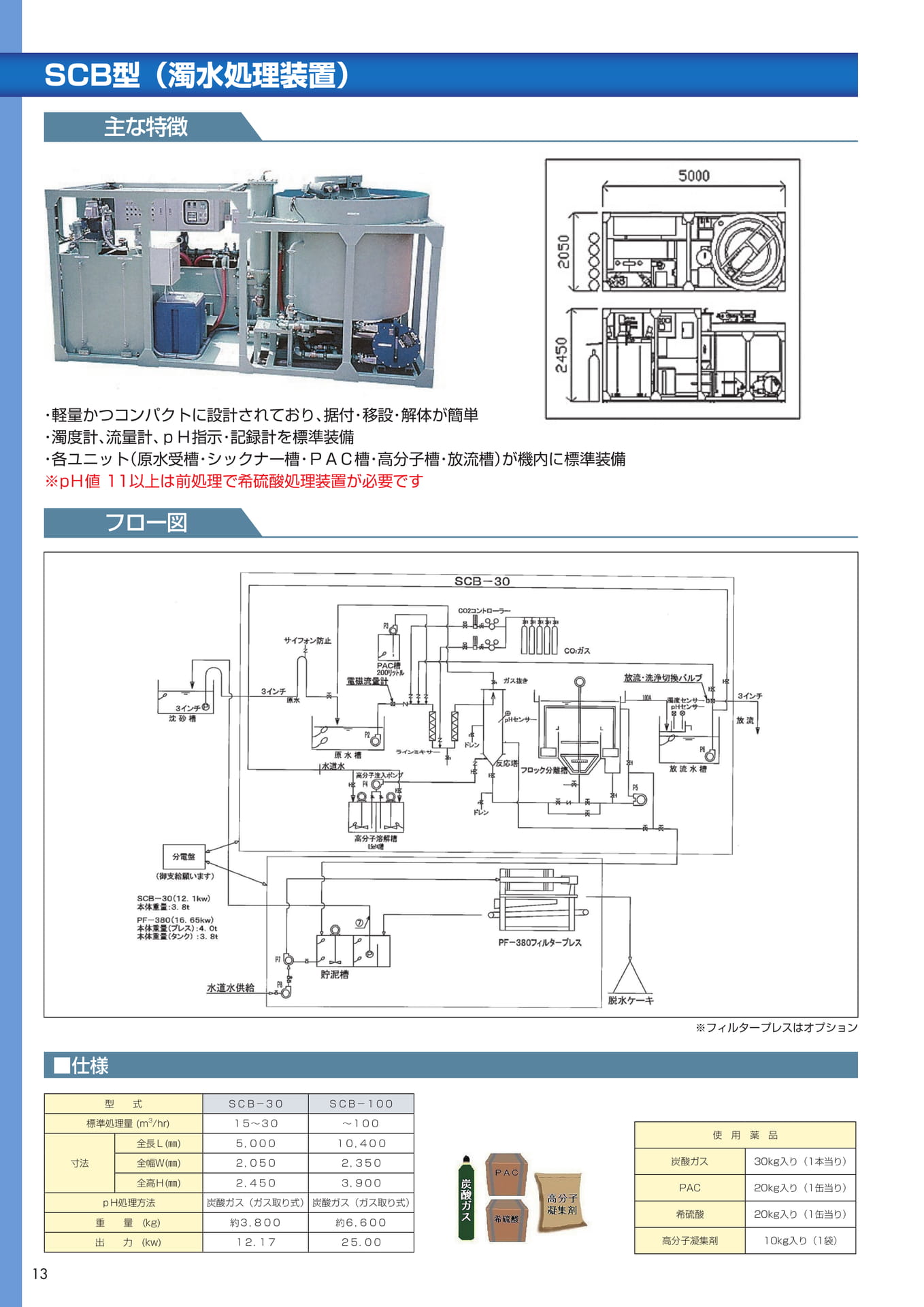

Page 12

SCB型（濁水処理装置）主な特徴・軽量かつコンパクトに設計されており、据付・移設・解体が簡単・濁度計、流量計、ｐＨ指示・記録計を標準装備・各ユニット（原水受槽・シックナー槽・ＰＡＣ槽・高分子槽・放流槽）が機内に標準装備※pＨ値11以上は前処理で希硫酸処理装置が必要ですフロー図※フィルタープレスはオプション■仕様型式ＳＣＢ－３０ＳＣＢ－１００標準処理量(m3/hr)１５～３０～１００全長Ｌ(㎜)５，０００１０，４００寸法全幅Ｗ(㎜)２，０５０２，３５０全高Ｈ(㎜)２，４５０３，９００ｐH処理方法炭酸ガス（ガス取り式）炭酸ガス（ガス取り式）重量(kg)約３，８００約６，６００出力(kw)１２．１７２５．００使用薬品炭酸ガス30kg入り（1本当り）PAC20kg入り（1缶当り）希硫酸20kg入り（1缶当り）高分子凝集剤10kg入り（1袋）13

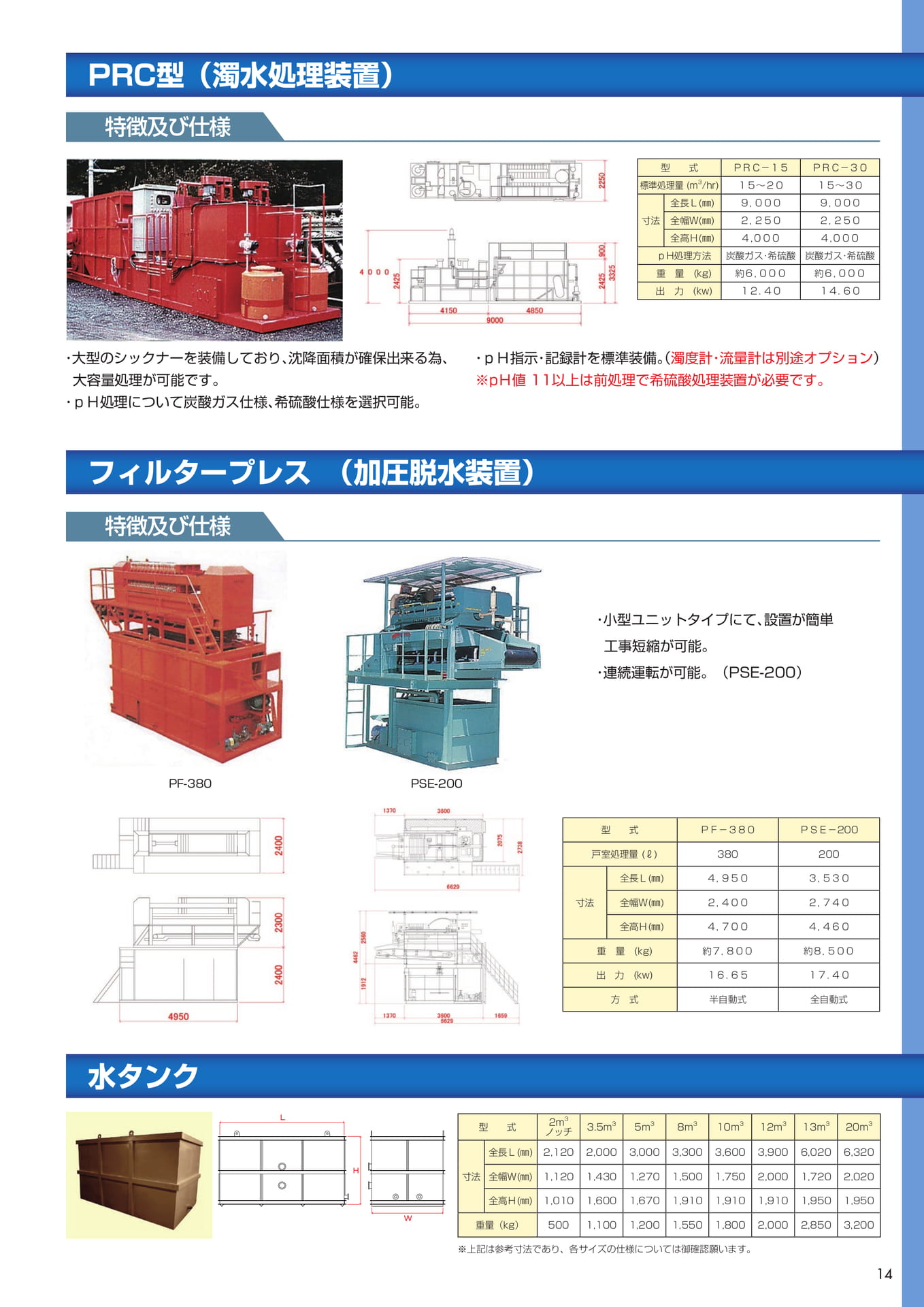

Page 13

PRC型（濁水処理装置）特徴及び仕様型式ＰＲＣ－１５ＰＲＣ－３０標準処理量(m3/hr)１５～２０１５～３０全長Ｌ(㎜)９，０００９，０００寸法全幅Ｗ(㎜)２，２５０２，２５０全高Ｈ(㎜)４,０００４,０００ｐH処理方法炭酸ガス･希硫酸炭酸ガス･希硫酸重量(kg)約６，０００約６，０００出力(kw)１２．４０１４．６０・大型のシックナーを装備しており、沈降面積が確保出来る為、…大容量処理が可能です。・ｐＨ処理について炭酸ガス仕様、希硫酸仕様を選択可能。・ｐＨ指示・記録計を標準装備。（濁度計・流量計は別途オプション）※pＨ値11以上は前処理で希硫酸処理装置が必要です。フィルタープレス（加圧脱水装置）特徴及び仕様・小型ユニットタイプにて、設置が簡単…工事短縮が可能。・連続運転が可能。（PSE-200）PF-380PSE-200型式ＰＦ－３８０ＰＳＥ－200戸室処理量(ℓ)380200全長Ｌ(㎜)４，９５０３，５３０寸法全幅Ｗ(㎜)２，４００２，７４０全高Ｈ(㎜)４，７００４，４６０重量(kg)約７，８００約８，５００出力(kw)１６．６５１７．４０方式半自動式全自動式水タンクＬ型式2m3ノッチ3.5m35m38m310m312m313m320m3Ｈ寸法全長Ｌ(㎜)2,1202,0003,0003,3003,6003,9006,0206,320全幅Ｗ(㎜)1,1201,4301,2701,5001,7502,0001,7202,020全高Ｈ(㎜)1,0101,6001,6701,9101,9101,9101,9501,950Ｗ重量（kg）5001,1001,2001,5501,8002,0002,8503,200※上記は参考寸法であり、各サイズの仕様については御確認願います。14

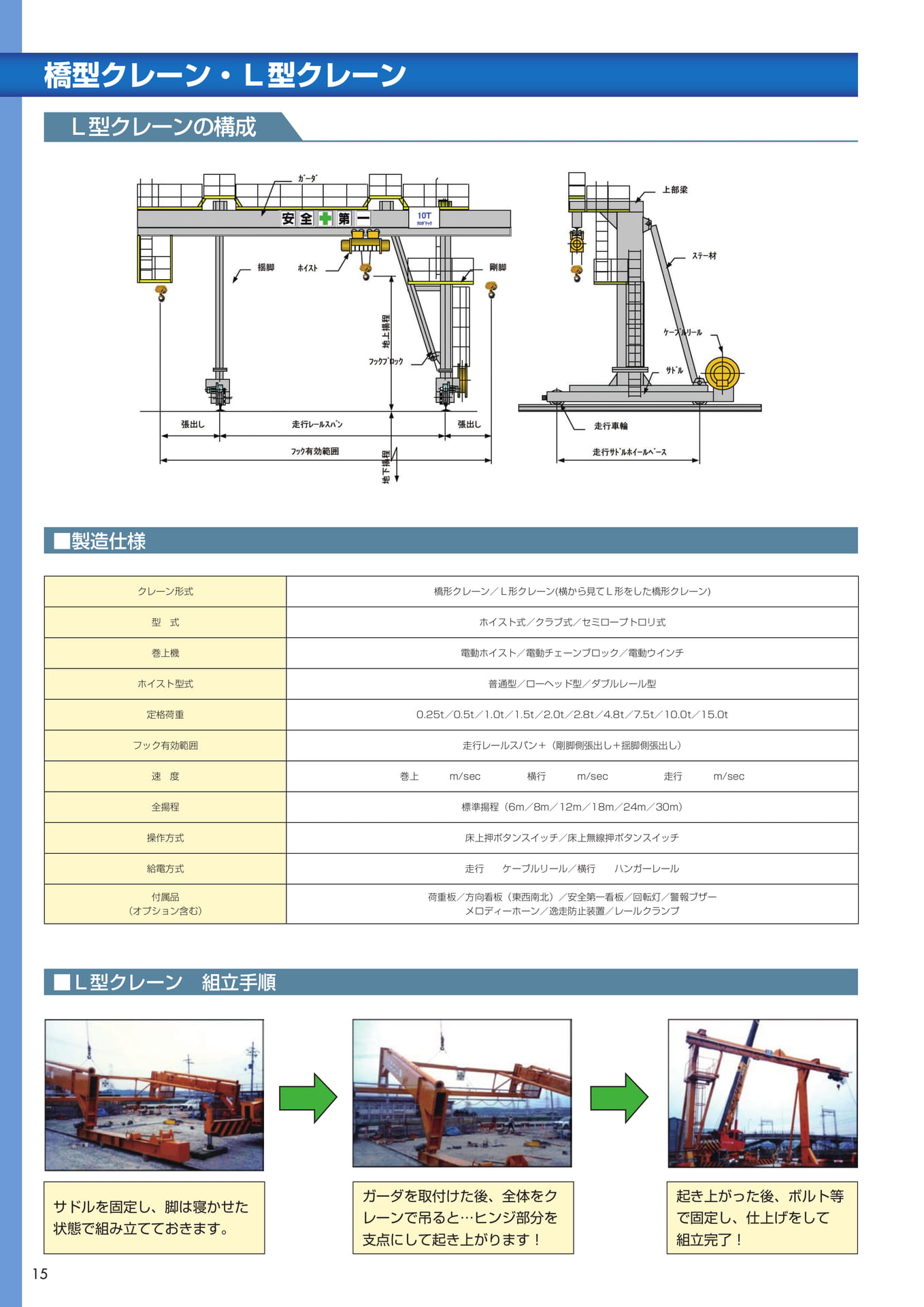

Page 14

橋型クレーン・Ｌ型クレーンＬ型クレーンの構成■製造仕様クレーン形式橋形クレーン／Ｌ形クレーン(横から見てＬ形をした橋形クレーン)型式ホイスト式／クラブ式／セミロープトロリ式巻上機電動ホイスト／電動チェーンブロック／電動ウインチホイスト型式普通型／ローヘッド型／ダブルレール型定格荷重0.25t／0.5t／1.0t／1.5t／2.0t／2.8t／4.8t／7.5t／10.0t／15.0tフック有効範囲走行レールスパン＋（剛脚側張出し＋揺脚側張出し）速度巻上m/sec横行m/sec走行m/sec全揚程標準揚程（6m／8m／12m／18m／24m／30m）操作方式床上押ボタンスイッチ／床上無線押ボタンスイッチ給電方式走行ケーブルリール／横行ハンガーレール付属品（オプション含む）荷重板／方向看板（東西南北）／安全第一看板／回転灯／警報ブザーメロディーホーン／逸走防止装置／レールクランプ■Ｌ型クレーン組立手順サドルを固定し、脚は寝かせた…状態で組み立てておきます。ガーダを取付けた後、全体をクレーンで吊ると…ヒンジ部分を支点にして起き上がります！起き上がった後、ボルト等で固定し、仕上げをして組立完了！15

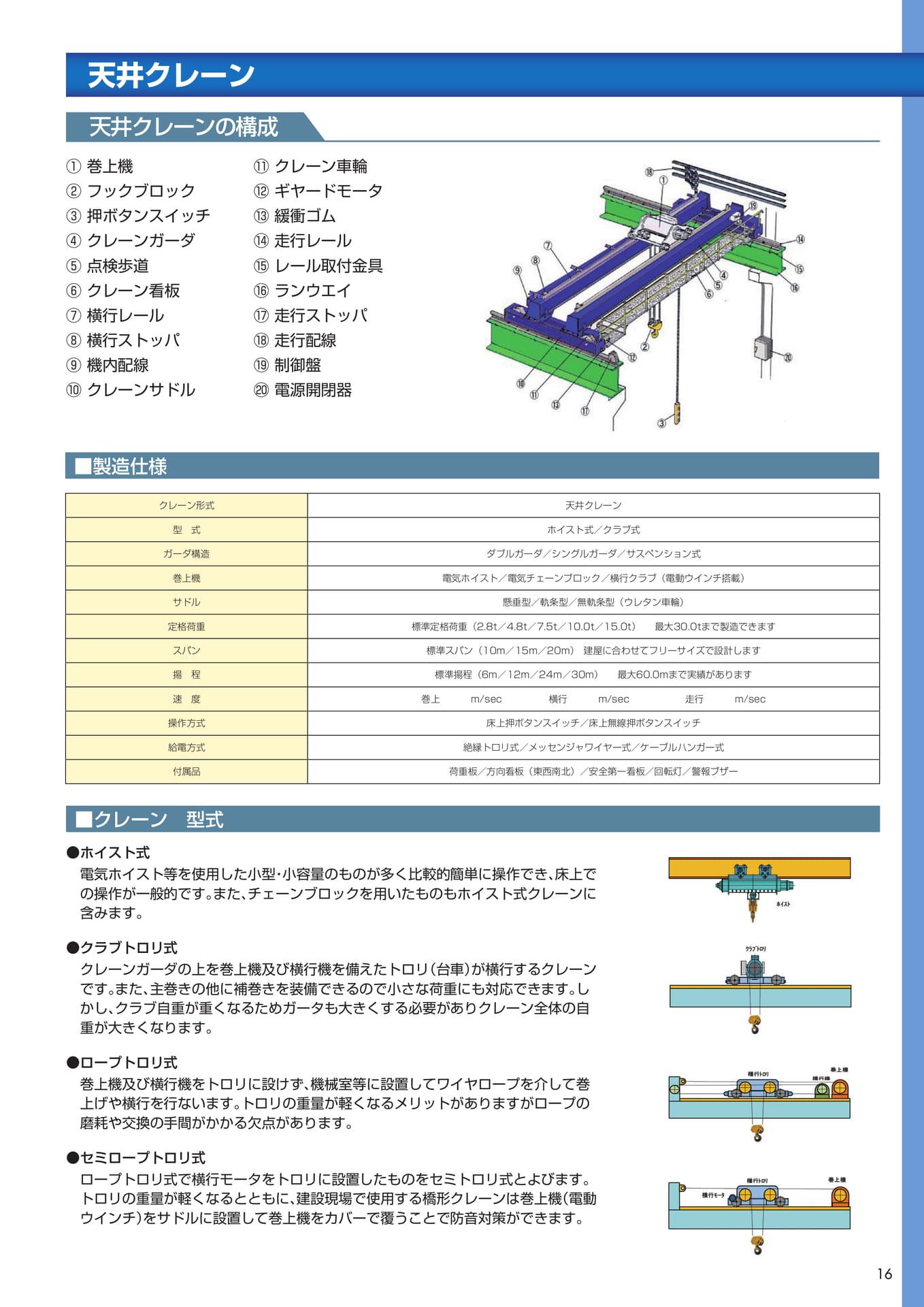

Page 15

天井クレーン天井クレーンの構成①巻上機②フックブロック③押ボタンスイッチ④クレーンガーダ⑤点検歩道⑥クレーン看板⑦横行レール⑧横行ストッパ⑨機内配線⑩クレーンサドル⑪クレーン車輪⑫ギヤードモータ⑬緩衝ゴム⑭走行レール⑮レール取付金具⑯ランウエイ⑰走行ストッパ⑱走行配線⑲制御盤⑳電源開閉器■製造仕様クレーン形式型式ガーダ構造天井クレーンホイスト式／クラブ式ダブルガーダ／シングルガーダ／サスペンション式巻上機電気ホイスト／電気チェーンブロック／横行クラブ（電動ウインチ搭載）サドル懸垂型／軌条型／無軌条型（ウレタン車輪）定格荷重スパン揚程標準定格荷重（2.8t／4.8t／7.5t／10.0t／15.0t）最大30.0tまで製造できます標準スパン（10m／15m／20m）建屋に合わせてフリーサイズで設計します標準揚程（6m／12m／24m／30m）最大60.0mまで実績があります速度巻上m/sec横行m/sec走行m/sec操作方式給電方式付属品床上押ボタンスイッチ／床上無線押ボタンスイッチ絶縁トロリ式／メッセンジャワイヤー式／ケーブルハンガー式荷重板／方向看板（東西南北）／安全第一看板／回転灯／警報ブザー■クレーン型式●ホイスト式電気ホイスト等を使用した小型・小容量のものが多く比較的簡単に操作でき、床上での操作が一般的です。また、チェーンブロックを用いたものもホイスト式クレーンに含みます。●クラブトロリ式クレーンガーダの上を巻上機及び横行機を備えたトロリ（台車）が横行するクレーンです。また、主巻きの他に補巻きを装備できるので小さな荷重にも対応できます。しかし、クラブ自重が重くなるためガータも大きくする必要がありクレーン全体の自重が大きくなります。●ロープトロリ式巻上機及び横行機をトロリに設けず、機械室等に設置してワイヤロープを介して巻上げや横行を行ないます。トロリの重量が軽くなるメリットがありますがロープの磨耗や交換の手間がかかる欠点があります。●セミロープトロリ式ロープトロリ式で横行モータをトロリに設置したものをセミトロリ式とよびます。トロリの重量が軽くなるとともに、建設現場で使用する橋形クレーンは巻上機（電動ウインチ）をサドルに設置して巻上機をカバーで覆うことで防音対策ができます。16

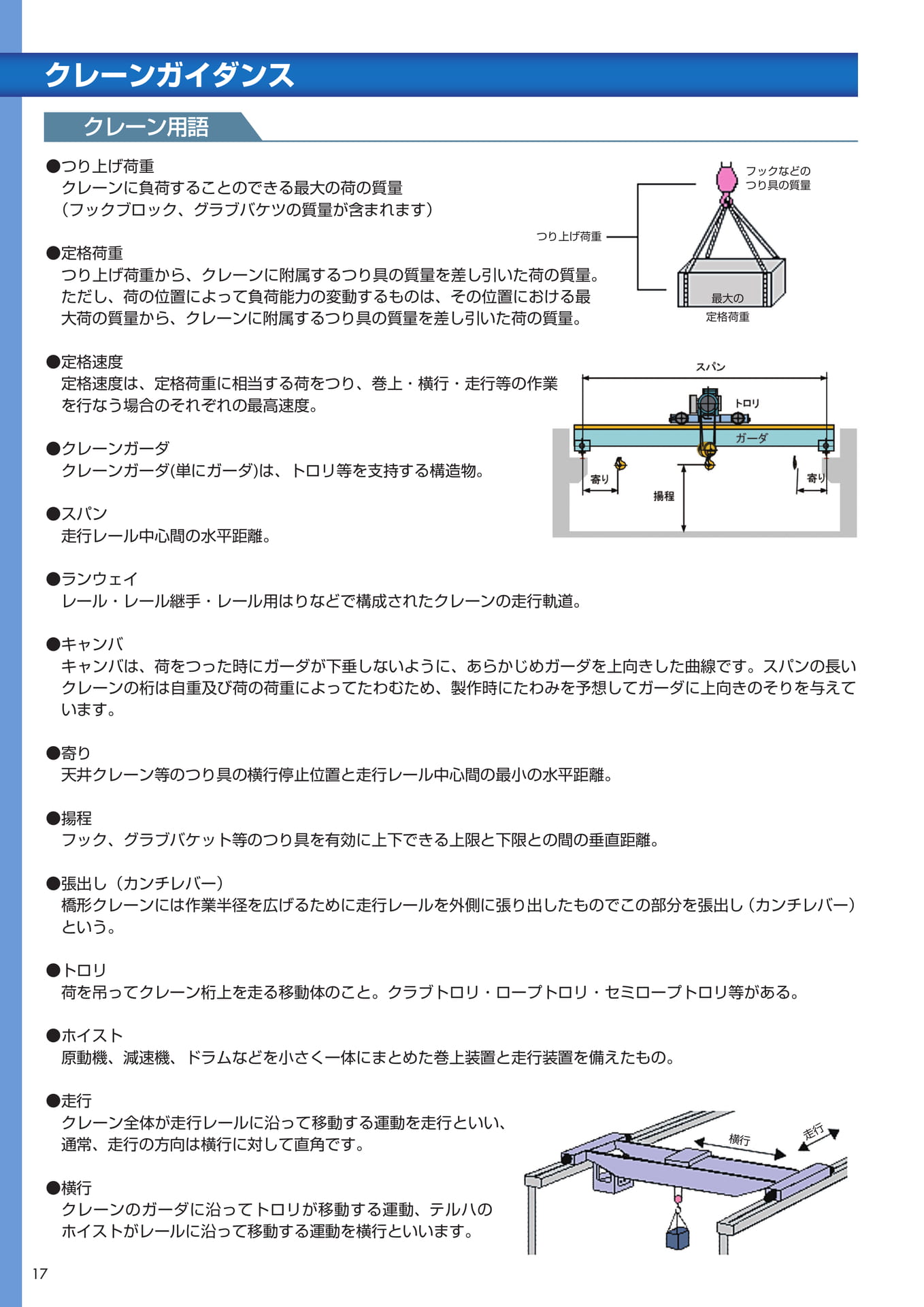

Page 16

クレーンガイダンスクレーン用語●つり上げ荷重クレーンに負荷することのできる最大の荷の質量（フックブロック、グラブバケツの質量が含まれます）つり上げ荷重●定格荷重つり上げ荷重から、クレーンに附属するつり具の質量を差し引いた荷の質量。ただし、荷の位置によって負荷能力の変動するものは、その位置における最大荷の質量から、クレーンに附属するつり具の質量を差し引いた荷の質量。最大の定格荷重フックなどのつり具の質量●定格速度定格速度は、定格荷重に相当する荷をつり、巻上・横行・走行等の作業を行なう場合のそれぞれの最高速度。●クレーンガーダクレーンガーダ(単にガーダ)は、トロリ等を支持する構造物。●スパン走行レール中心間の水平距離。●ランウェイレール・レール継手・レール用はりなどで構成されたクレーンの走行軌道。●キャンバキャンバは、荷をつった時にガーダが下垂しないように、あらかじめガーダを上向きした曲線です。スパンの長いクレーンの桁は自重及び荷の荷重によってたわむため、製作時にたわみを予想してガーダに上向きのそりを与えています。●寄り天井クレーン等のつり具の横行停止位置と走行レール中心間の最小の水平距離。●揚程フック、グラブバケット等のつり具を有効に上下できる上限と下限との間の垂直距離。●張出し（カンチレバー）橋形クレーンには作業半径を広げるために走行レールを外側に張り出したものでこの部分を張出し（カンチレバー）という。●トロリ荷を吊ってクレーン桁上を走る移動体のこと。クラブトロリ・ロープトロリ・セミロープトロリ等がある。●ホイスト原動機、減速機、ドラムなどを小さく一体にまとめた巻上装置と走行装置を備えたもの。●走行クレーン全体が走行レールに沿って移動する運動を走行といい、通常、走行の方向は横行に対して直角です。横行走行●横行クレーンのガーダに沿ってトロリが移動する運動、テルハのホイストがレールに沿って移動する運動を横行といいます。17

Page 17

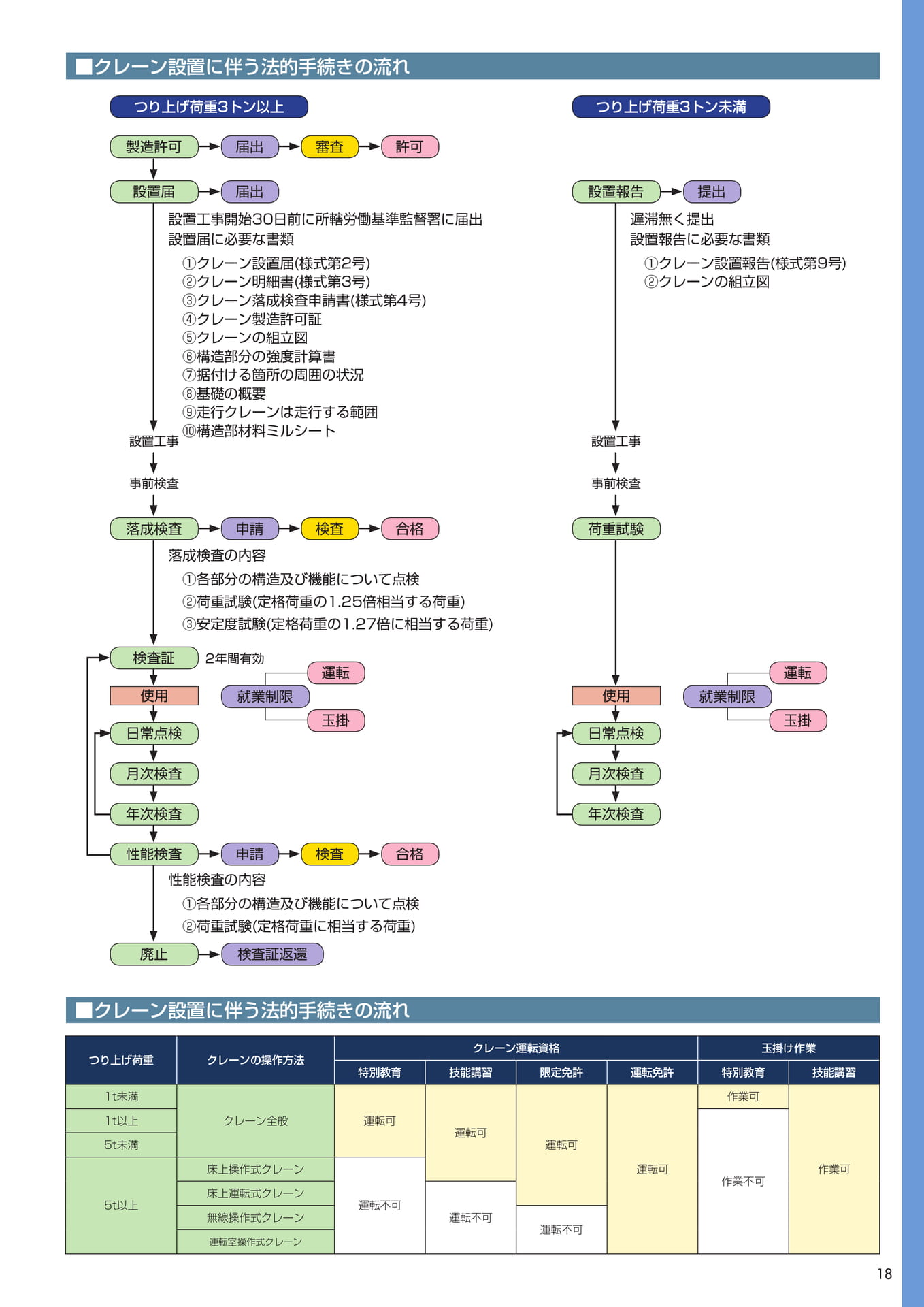

18■クレーン設置に伴う法的手続きの流れ■クレーン設置に伴う法的手続きの流れつり上げ荷重クレーンの操作方法クレーン運転資格玉掛け作業特別教育技能講習限定免許運転免許特別教育技能講習1t未満クレーン全般運転可運転可運転可運転可作業可作業可1t以上作業不可5t未満5t以上床上操作式クレーン運転不可床上運転式クレーン運転不可無線操作式クレーン運転不可運転室操作式クレーンつり上げ荷重3トン以上製造許可届出審査許可届出提出設置届設置報告落成検査荷重試験検査証日常点検日常点検使用使用月次検査月次検査年次検査年次検査性能検査廃止検査証返還つり上げ荷重3トン未満設置工事開始30日前に所轄労働基準監督署に届出設置届に必要な書類①クレーン設置届(様式第2号)②クレーン明細書(様式第3号)③クレーン落成検査申請書(様式第4号)④クレーン製造許可証⑤クレーンの組立図⑥構造部分の強度計算書⑦据付ける箇所の周囲の状況⑧基礎の概要⑨走行クレーンは走行する範囲⑩構造部材料ミルシート遅滞無く提出設置報告に必要な書類①クレーン設置報告(様式第9号)②クレーンの組立図落成検査の内容①各部分の構造及び機能について点検②荷重試験(定格荷重の1.25倍相当する荷重)③安定度試験(定格荷重の1.27倍に相当する荷重)性能検査の内容①各部分の構造及び機能について点検②荷重試験(定格荷重に相当する荷重)設置工事設置工事事前検査事前検査2年間有効申請申請検査検査合格合格運転運転玉掛玉掛就業制限就業制限

Page 18

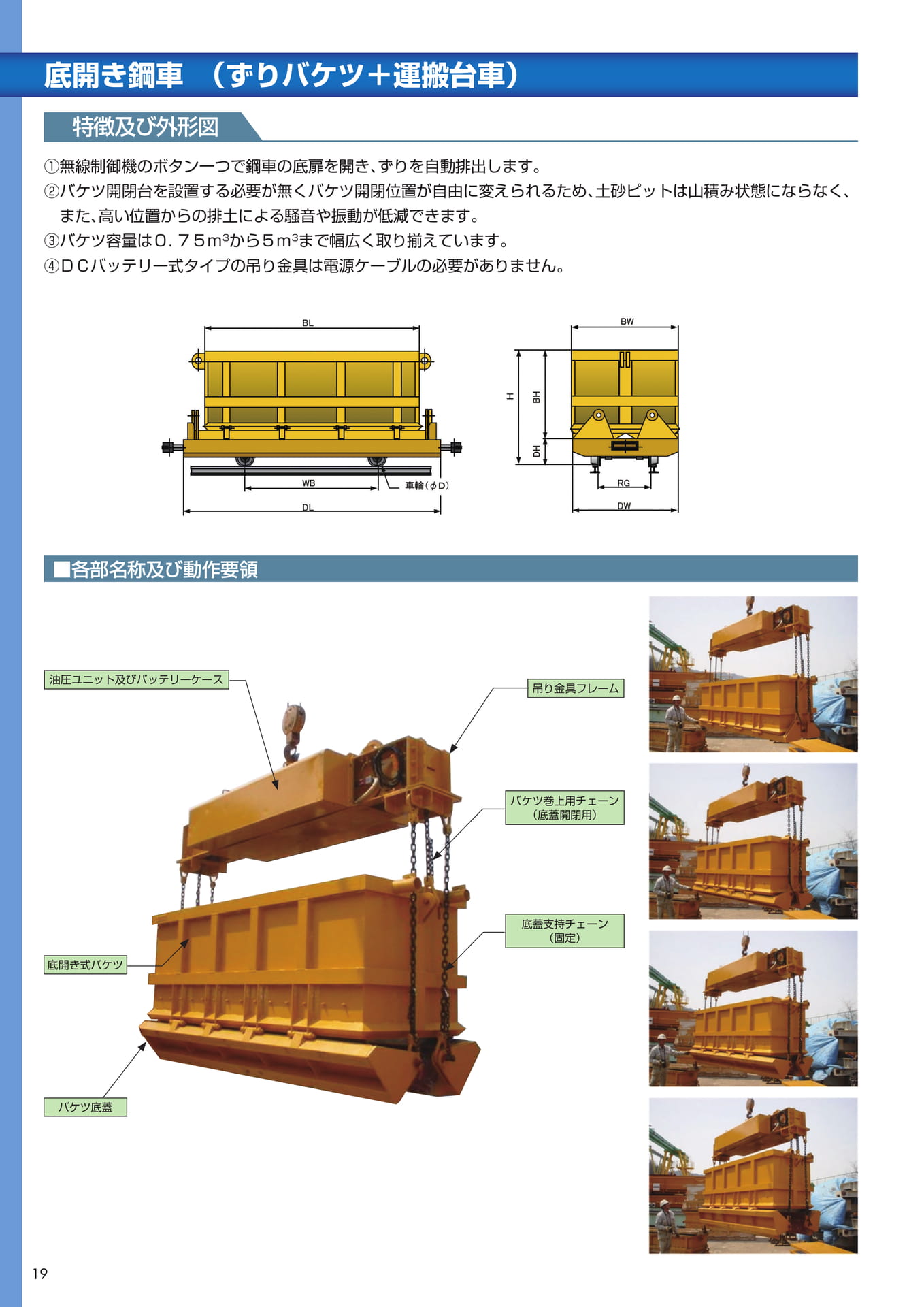

底開き鋼車（ずりバケツ＋運搬台車）特徴及び外形図①無線制御機のボタン一つで鋼車の底扉を開き、ずりを自動排出します。②バケツ開閉台を設置する必要が無くバケツ開閉位置が自由に変えられるため、土砂ピットは山積み状態にならなく、また、高い位置からの排土による騒音や振動が低減できます。③バケツ容量は０．７５ｍ3から５ｍ3まで幅広く取り揃えています。④ＤＣバッテリー式タイプの吊り金具は電源ケーブルの必要がありません。■各部名称及び動作要領油圧ユニット及びバッテリーケース吊り金具フレームバケツ巻上用チェーン（底蓋開閉用）底蓋支持チェーン（固定）底開き式バケツバケツ底蓋19

Page 19

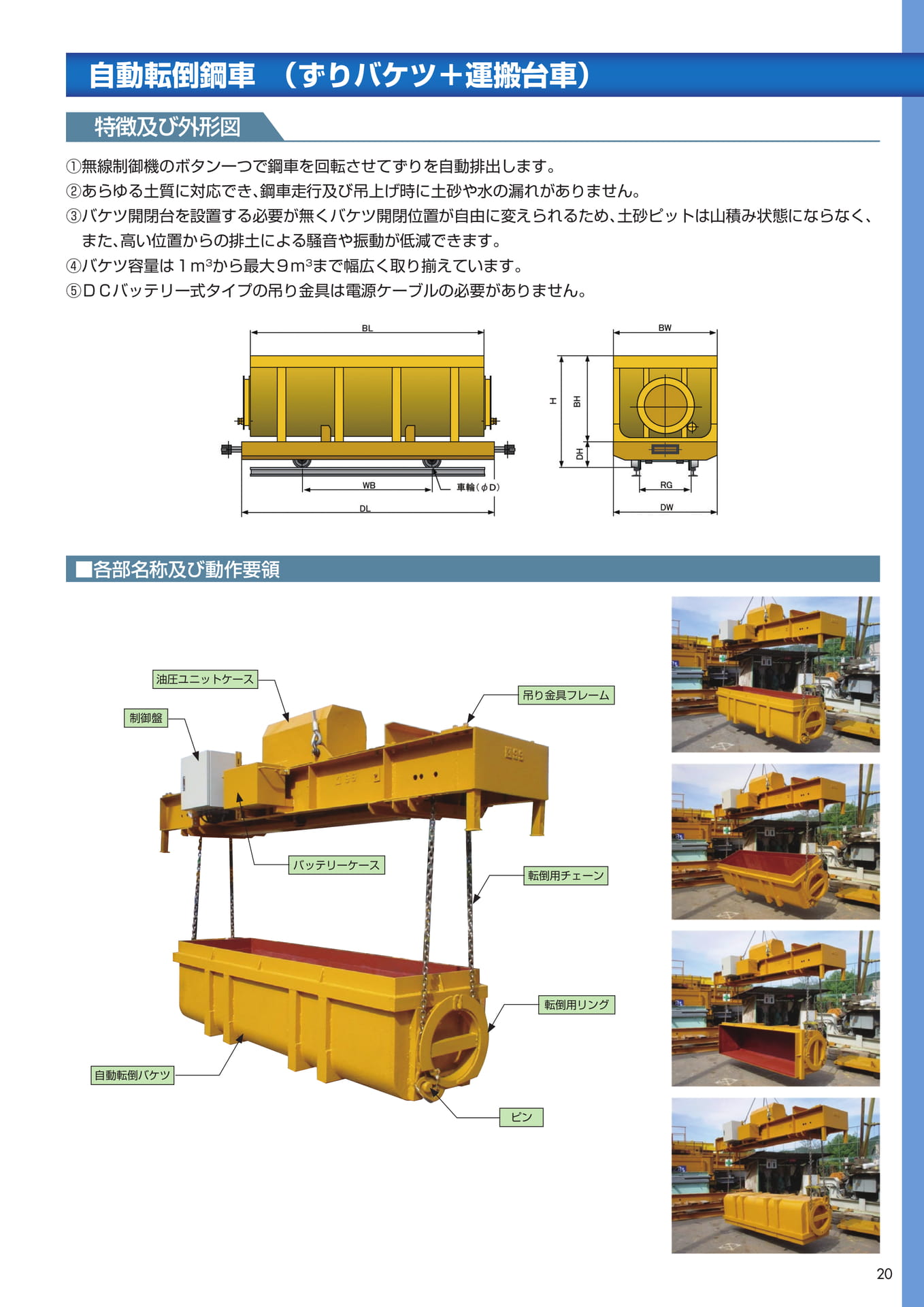

自動転倒鋼車（ずりバケツ＋運搬台車）特徴及び外形図①無線制御機のボタン一つで鋼車を回転させてずりを自動排出します。②あらゆる土質に対応でき、鋼車走行及び吊上げ時に土砂や水の漏れがありません。③バケツ開閉台を設置する必要が無くバケツ開閉位置が自由に変えられるため、土砂ピットは山積み状態にならなく、また、高い位置からの排土による騒音や振動が低減できます。④バケツ容量は１ｍ3から最大９ｍ3まで幅広く取り揃えています。⑤ＤＣバッテリー式タイプの吊り金具は電源ケーブルの必要がありません。■各部名称及び動作要領油圧ユニットケース吊り金具フレーム制御盤バッテリーケース転倒用チェーン転倒用リング自動転倒バケツピン20

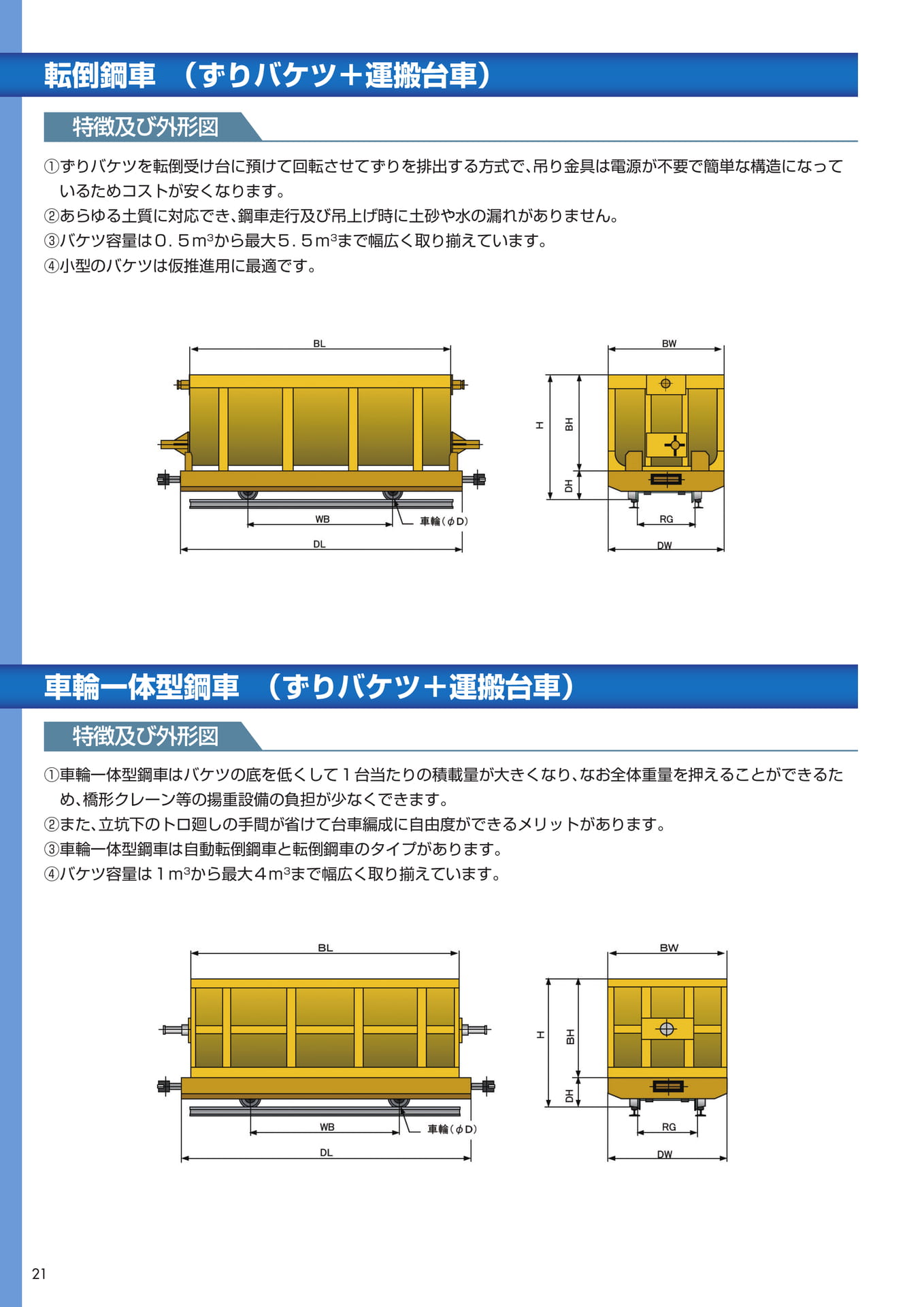

Page 20

転倒鋼車（ずりバケツ＋運搬台車）特徴及び外形図①ずりバケツを転倒受け台に預けて回転させてずりを排出する方式で、吊り金具は電源が不要で簡単な構造になっているためコストが安くなります。②あらゆる土質に対応でき、鋼車走行及び吊上げ時に土砂や水の漏れがありません。③バケツ容量は０．５ｍ3から最大５．５ｍ3まで幅広く取り揃えています。④小型のバケツは仮推進用に最適です。車輪一体型鋼車（ずりバケツ＋運搬台車）特徴及び外形図①車輪一体型鋼車はバケツの底を低くして１台当たりの積載量が大きくなり、なお全体重量を押えることができるため、橋形クレーン等の揚重設備の負担が少なくできます。②また、立坑下のトロ廻しの手間が省けて台車編成に自由度ができるメリットがあります。③車輪一体型鋼車は自動転倒鋼車と転倒鋼車のタイプがあります。④バケツ容量は１ｍ3から最大４ｍ3まで幅広く取り揃えています。21

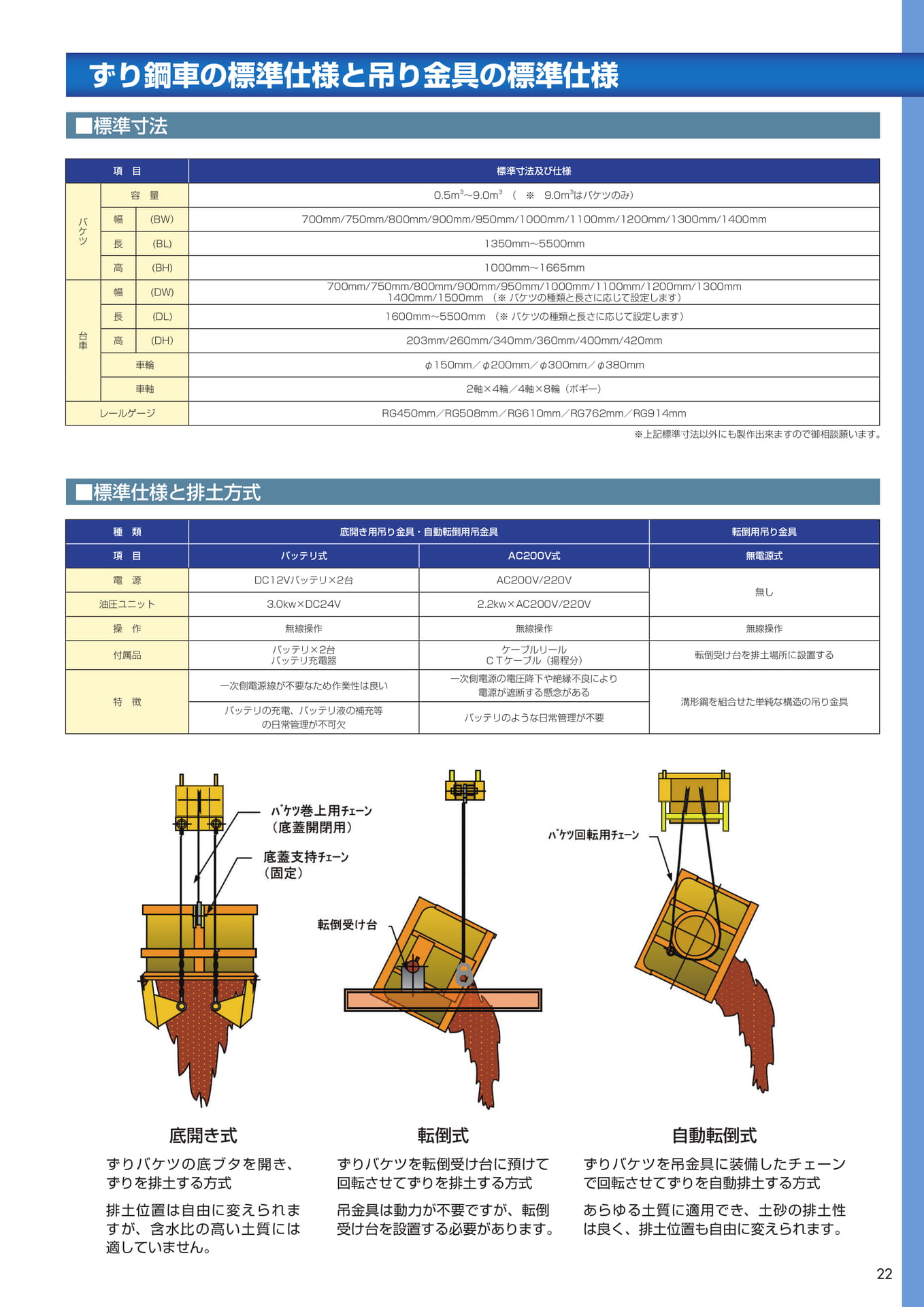

Page 21

項目標準寸法及び仕様バケずり鋼車の標準仕様と吊り金具の標準仕様■標準寸法容量0.5m～9.0m3（※9.0m3はバケツのみ）幅(BW）700mm/750mm/800mm/900mm/950mm/1000mm/1100mm/1200mm/1300mm/1400mm長(BL)1350mm～5500mm台車幅(DW)700mm/750mm/800mm/900mm/950mm/1000mm/1100mm/1200mm/1300mm1400mm/1500mm（※バケツの種類と長さに応じて設定します）高(DH）203mm/260mm/340mm/360mm/400mm/420mm長(DL)1600mm～5500mm（※バケツの種類と長さに応じて設定します）高(BH)1000mm～1665mm車輪φ150mm／φ200mm／φ300mm／φ380mm車軸2軸×4輪／4軸×8輪（ボギー）レールゲージRG450mm／RG508mm／RG610mm／RG762mm／RG914mm※上記標準寸法以外にも製作出来ますので御相談願います。■標準仕様と排土方式種類底開き用吊り金具・自動転倒用吊金具転倒用吊り金具項目バッテリ式AC200V式無電源式電源DC12Vバッテリ×2台AC200V/220V油圧ユニット3.0kw×DC24V2.2kw×AC200V/220V無し操作無線操作無線操作無線操作付属品バッテリ×2台バッテリ充電器ケーブルリールＣＴケーブル（揚程分）転倒受け台を排土場所に設置する特徴一次側電源線が不要なため作業性は良いバッテリの充電、バッテリ液の補充等の日常管理が不可欠一次側電源の電圧降下や絶縁不良により電源が遮断する懸念があるバッテリのような日常管理が不要溝形鋼を組合せた単純な構造の吊り金具底開き式ずりバケツの底ブタを開き、ずりを排土する方式排土位置は自由に変えられますが、含水比の高い土質には適していません。転倒式ずりバケツを転倒受け台に預けて回転させてずりを排土する方式吊金具は動力が不要ですが、転倒受け台を設置する必要があります。自動転倒式ずりバケツを吊金具に装備したチェーンで回転させてずりを自動排土する方式あらゆる土質に適用でき、土砂の排土性は良く、排土位置も自由に変えられます。22

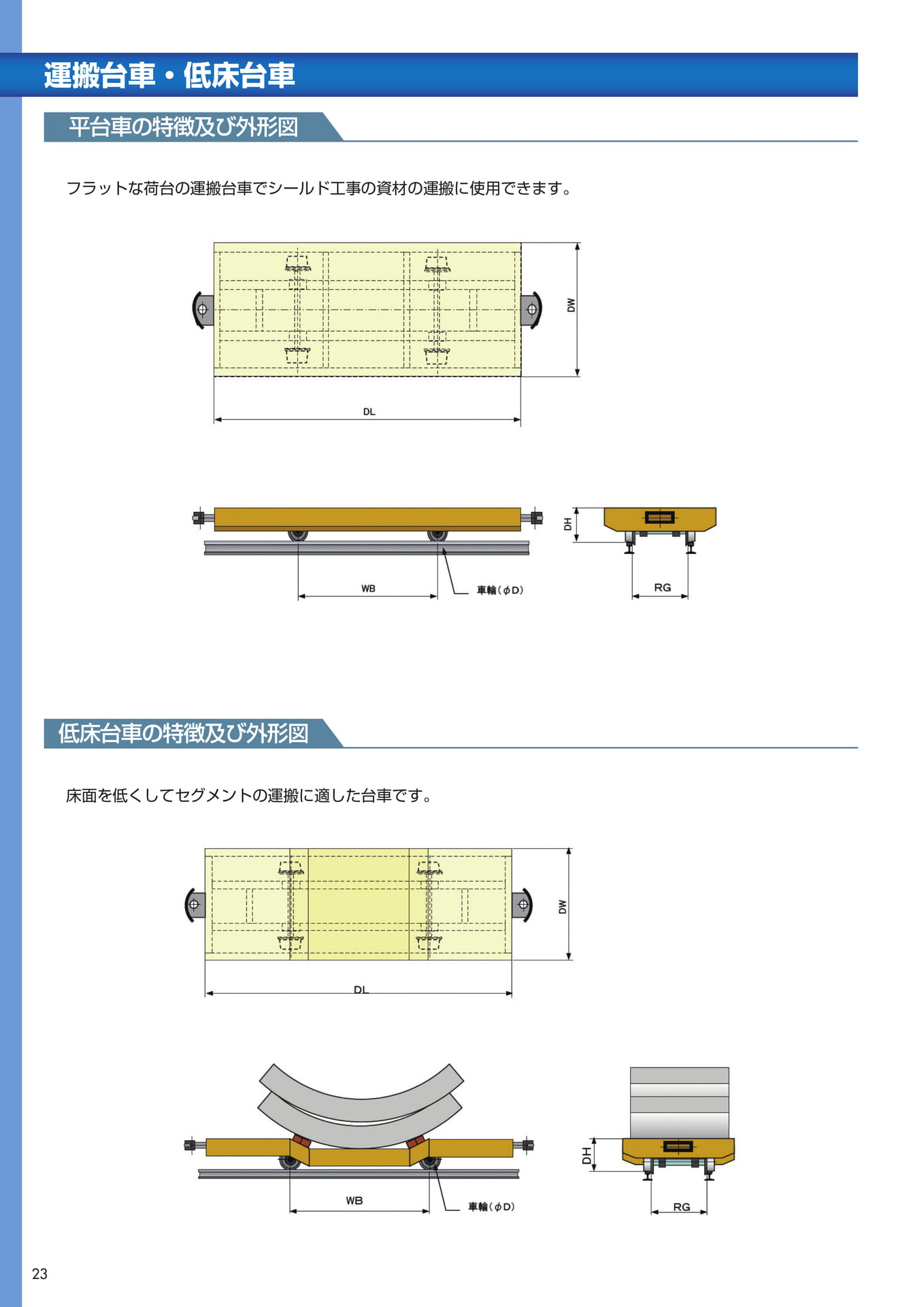

Page 22

運搬台車・低床台車平台車の特徴及び外形図フラットな荷台の運搬台車でシールド工事の資材の運搬に使用できます。低床台車の特徴及び外形図床面を低くしてセグメントの運搬に適した台車です。23

Page 23

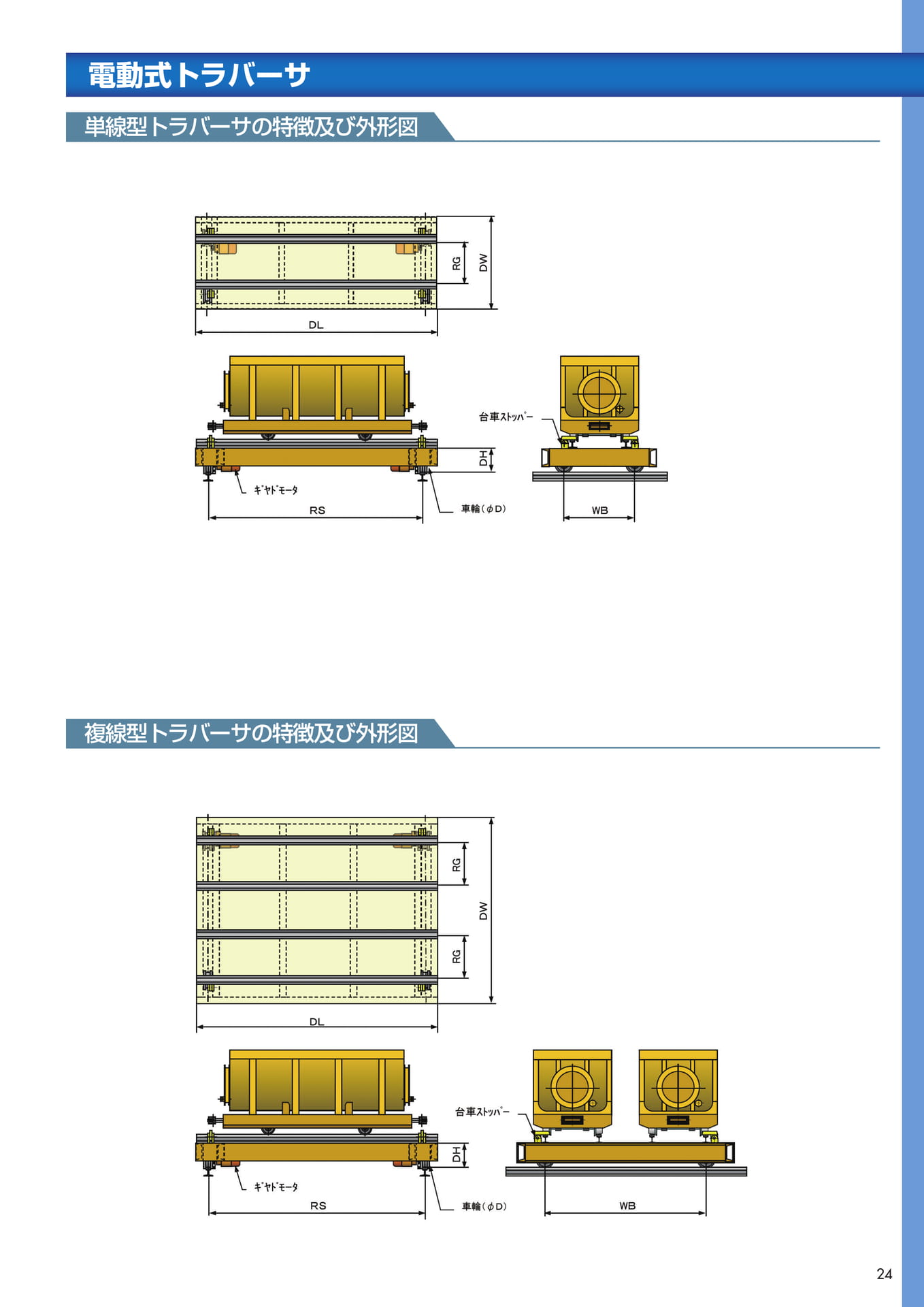

電動式トラバーサ単線型トラバーサの特徴及び外形図複線型トラバーサの特徴及び外形図24

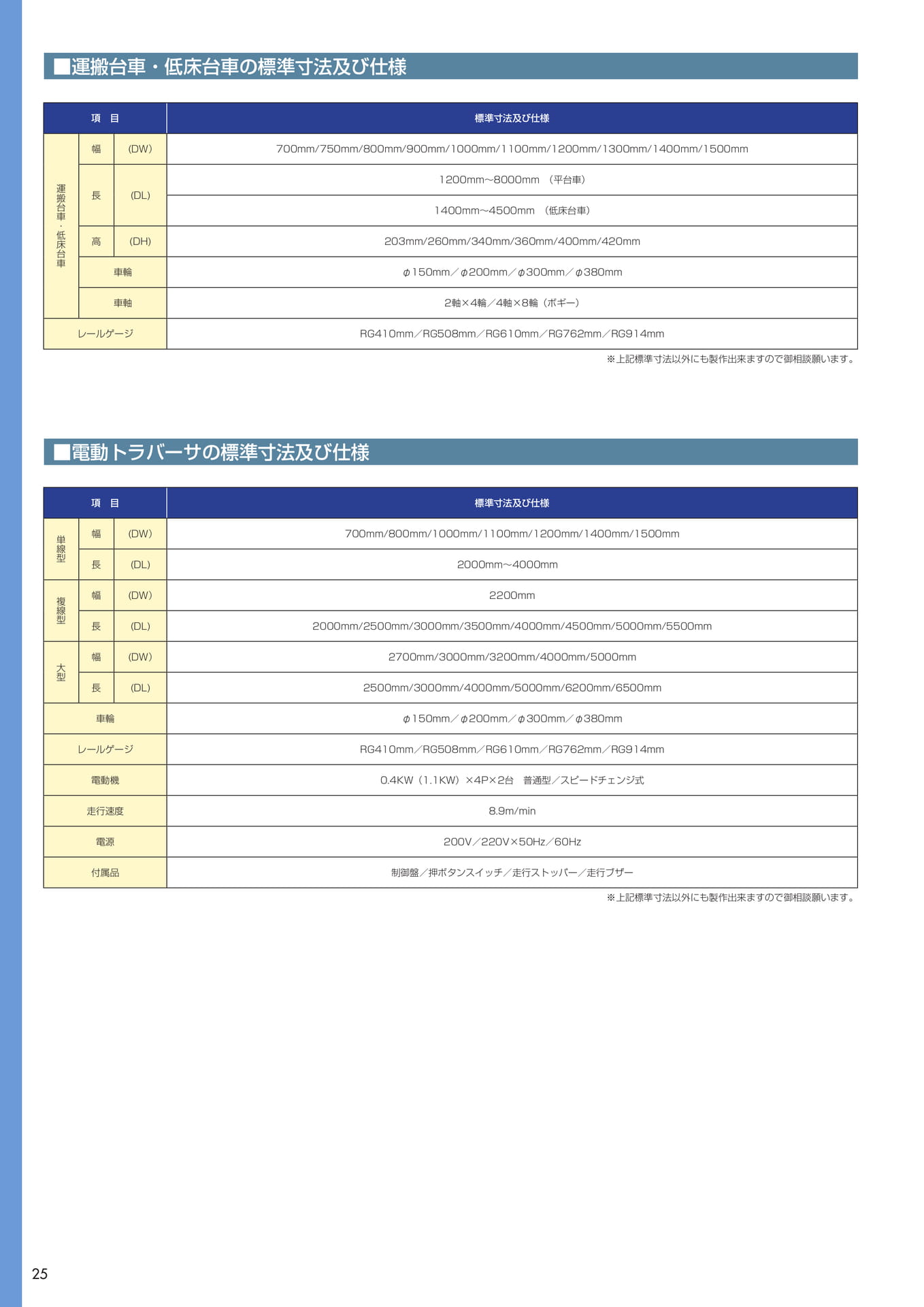

Page 24

搬台車・低床台■運搬台車・低床台車の標準寸法及び仕様幅標準寸法及び仕様運(DW）700mm/750mm/800mm/900mm/1000mm/1100mm/1200mm/1300mm/1400mm/1500mm項1200mm～8000mm（平台車）長(DL)1400mm～4500mm（低床台車）高(DH)203mm/260mm/340mm/360mm/400mm/420mm車輪φ150mm／φ200mm／φ300mm／φ380mm車軸2軸×4輪／4軸×8輪（ボギー）レールゲージRG410mm／RG508mm／RG610mm／RG762mm／RG914mm※上記標準寸法以外にも製作出来ますので御相談願います。■電動トラバーサの標準寸法及び仕様項目標準寸法及び仕様単線型幅(DW）700mm/800mm/1000mm/1100mm/1200mm/1400mm/1500mm長(DL)2000mm～4000mm複線型幅(DW）2200mm長(DL)2000mm/2500mm/3000mm/3500mm/4000mm/4500mm/5000mm/5500mm大幅(DW）2700mm/3000mm/3200mm/4000mm/5000mm型長(DL)2500mm/3000mm/4000mm/5000mm/6200mm/6500mm車輪φ150mm／φ200mm／φ300mm／φ380mmレールゲージRG410mm／RG508mm／RG610mm／RG762mm／RG914mm電動機0.4KW（1.1KW）×4P×2台普通型／スピードチェンジ式走行速度8.9m/min電源200V／220V×50Hz／60Hz付属品制御盤／押ボタンスイッチ／走行ストッパー／走行ブザー※上記標準寸法以外にも製作出来ますので御相談願います。25

Page 25

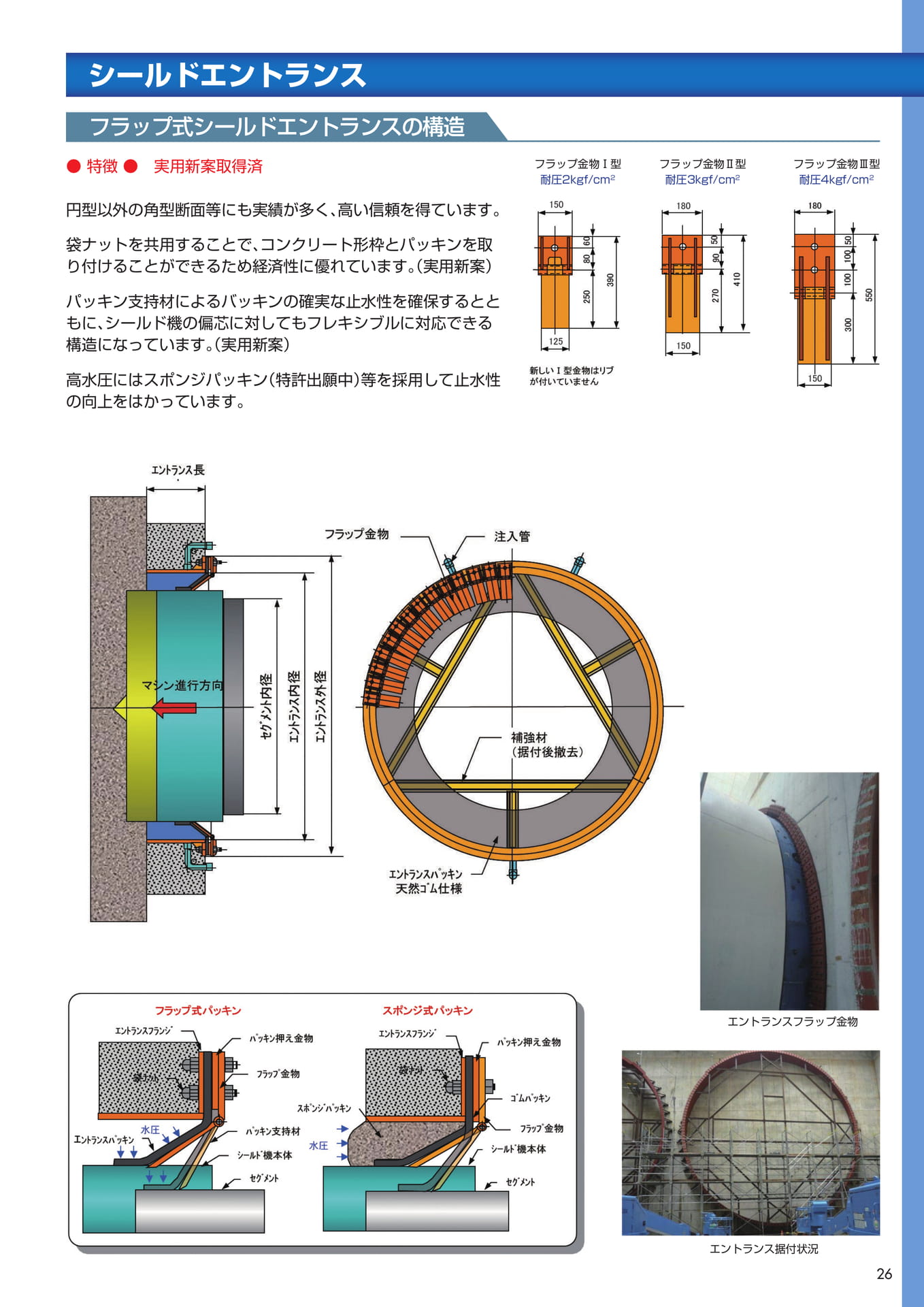

シールドエントランスフラップ式シールドエントランスの構造●特徴●実用新案取得済フラップ金物Ⅰ型耐圧2kgf/cm2フラップ金物Ⅱ型耐圧3kgf/cm2フラップ金物Ⅲ型耐圧4kgf/cm2円型以外の角型断面等にも実績が多く、高い信頼を得ています。袋ナットを共用することで、コンクリート形枠とパッキンを取り付けることができるため経済性に優れています。（実用新案）パッキン支持材によるバッキンの確実な止水性を確保するとともに、シールド機の偏芯に対してもフレキシブルに対応できる構造になっています。（実用新案）高水圧にはスポンジパッキン（特許出願中）等を採用して止水性の向上をはかっています。エントランスフラップ金物エントランス据付状況26

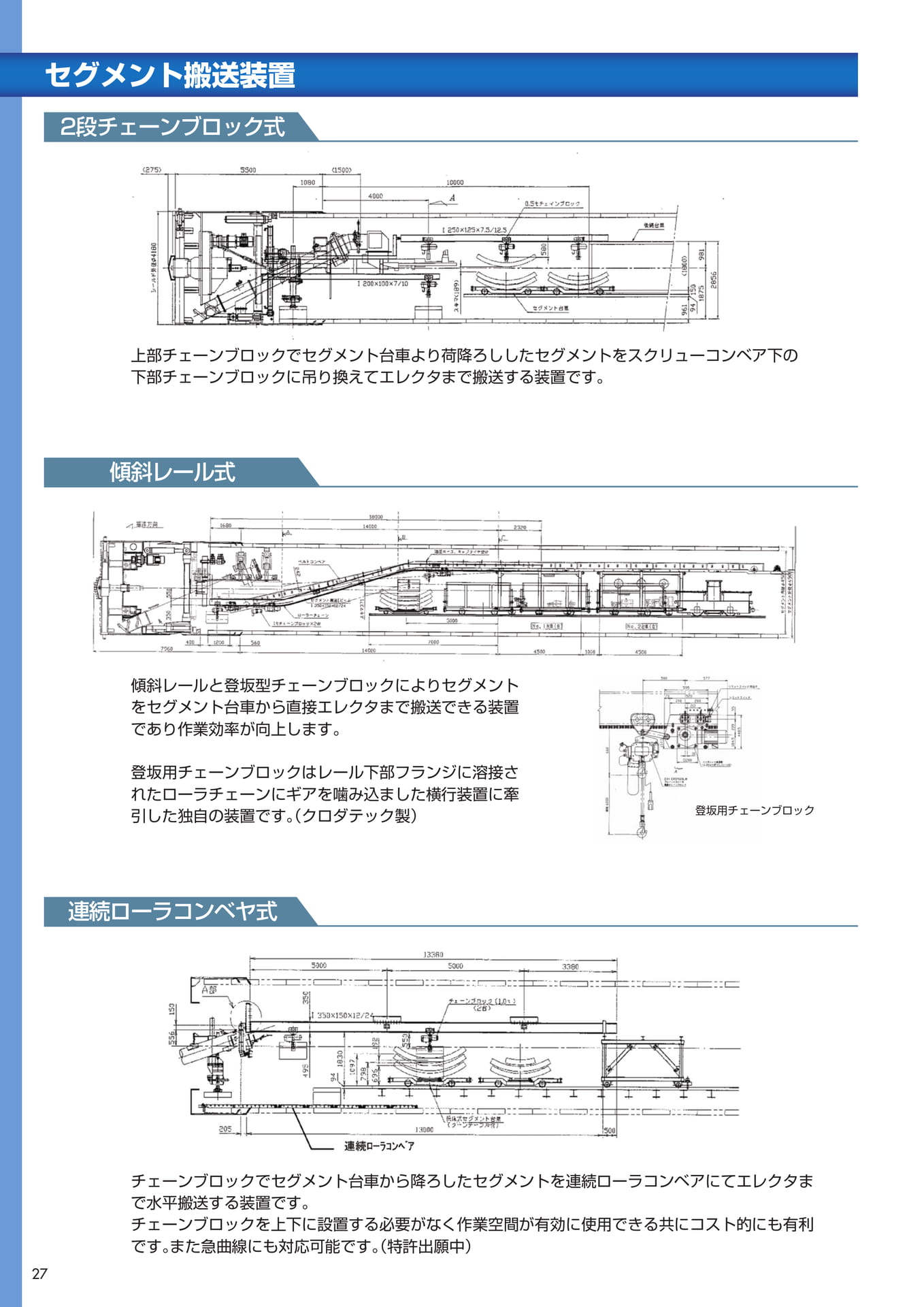

Page 26

セグメント搬送装置2段チェーンブロック式上部チェーンブロックでセグメント台車より荷降ろししたセグメントをスクリューコンベア下の下部チェーンブロックに吊り換えてエレクタまで搬送する装置です。傾斜レール式傾斜レールと登坂型チェーンブロックによりセグメントをセグメント台車から直接エレクタまで搬送できる装置であり作業効率が向上します。登坂用チェーンブロックはレール下部フランジに溶接されたローラチェーンにギアを噛み込ました横行装置に牽引した独自の装置です。（クロダテック製）登坂用チェーンブロック連続ローラコンベヤ式チェーンブロックでセグメント台車から降ろしたセグメントを連続ローラコンベアにてエレクタまで水平搬送する装置です。チェーンブロックを上下に設置する必要がなく作業空間が有効に使用できる共にコスト的にも有利です。また急曲線にも対応可能です。（特許出願中）27

Page 27

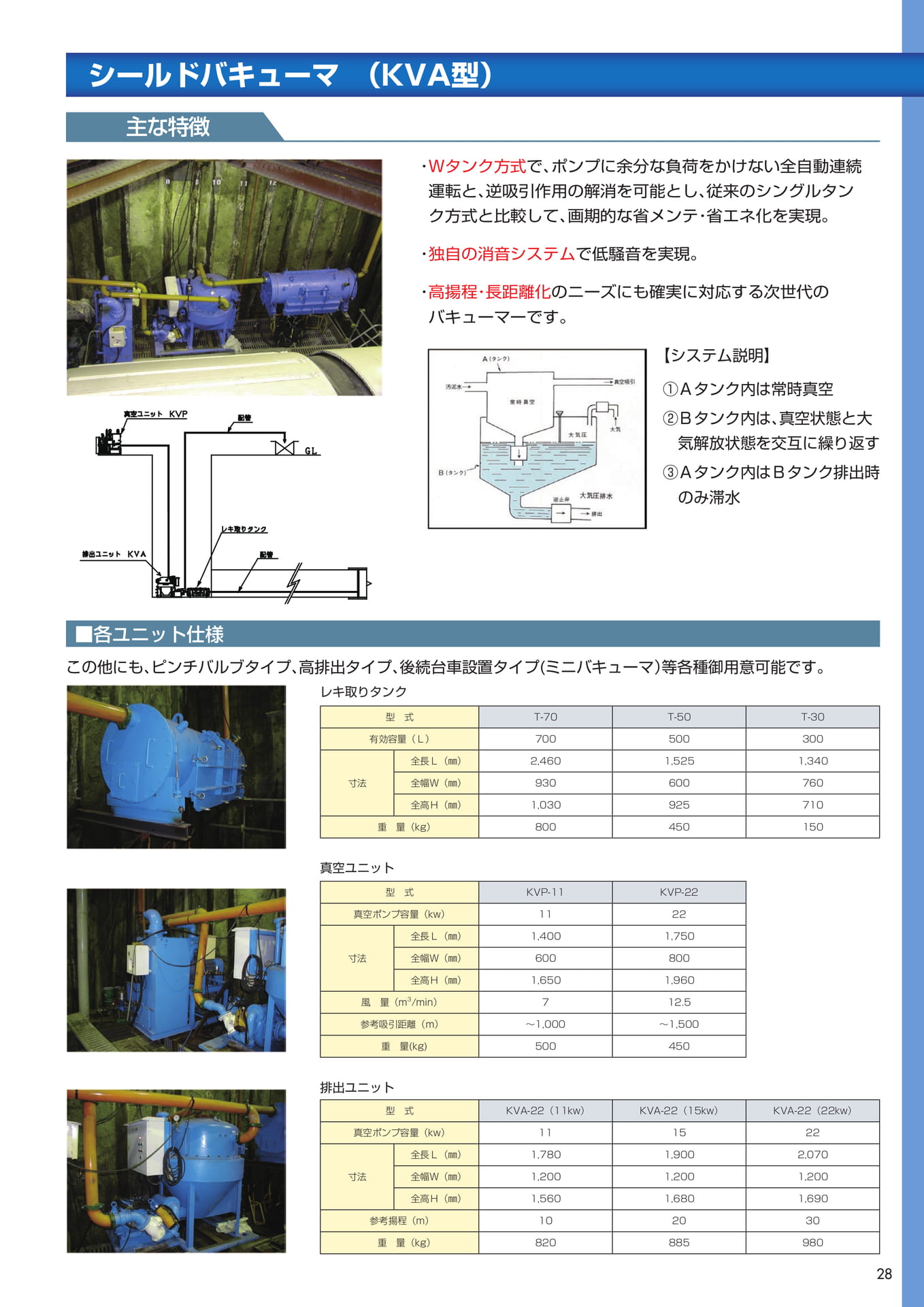

シールドバキューマ（KVA型）主な特徴・Ｗタンク方式で、ポンプに余分な負荷をかけない全自動連続運転と、逆吸引作用の解消を可能とし、従来のシングルタンク方式と比較して、画期的な省メンテ・省エネ化を実現。・独自の消音システムで低騒音を実現。・高揚程・長距離化のニーズにも確実に対応する次世代の…バキューマーです。【システム説明】①Ａタンク内は常時真空②…Ｂタンク内は、真空状態と大気解放状態を交互に繰り返す③…Ａタンク内はＢタンク排出時のみ滞水■各ユニット仕様この他にも、ピンチバルブタイプ、高排出タイプ、後続台車設置タイプ(ミニバキューマ）等各種御用意可能です。レキ取りタンク型式T-70T-50T-30有効容量（Ｌ）700500300全長Ｌ（㎜）2,4601,5251,340寸法全幅Ｗ（㎜）930600760全高Ｈ（㎜）1,030925710重量（kg）800450150真空ユニット型式KVP-11KVP-22真空ポンプ容量（kw）1122全長Ｌ（㎜）1,4001,750寸法全幅Ｗ（㎜）600800全高Ｈ（㎜）1,6501,960風量（m3/min）712.5参考吸引距離（m）～1,000～1,500重量(kg)500450排出ユニット型式KVA-22（11kw）KVA-22（15kw）KVA-22（22kw）真空ポンプ容量（kw）111522全長Ｌ（㎜）1,7801,9002,070寸法全幅Ｗ（㎜）1,2001,2001,200全高Ｈ（㎜）1,5601,6801,690参考揚程（m）102030重量（kg）82088598028

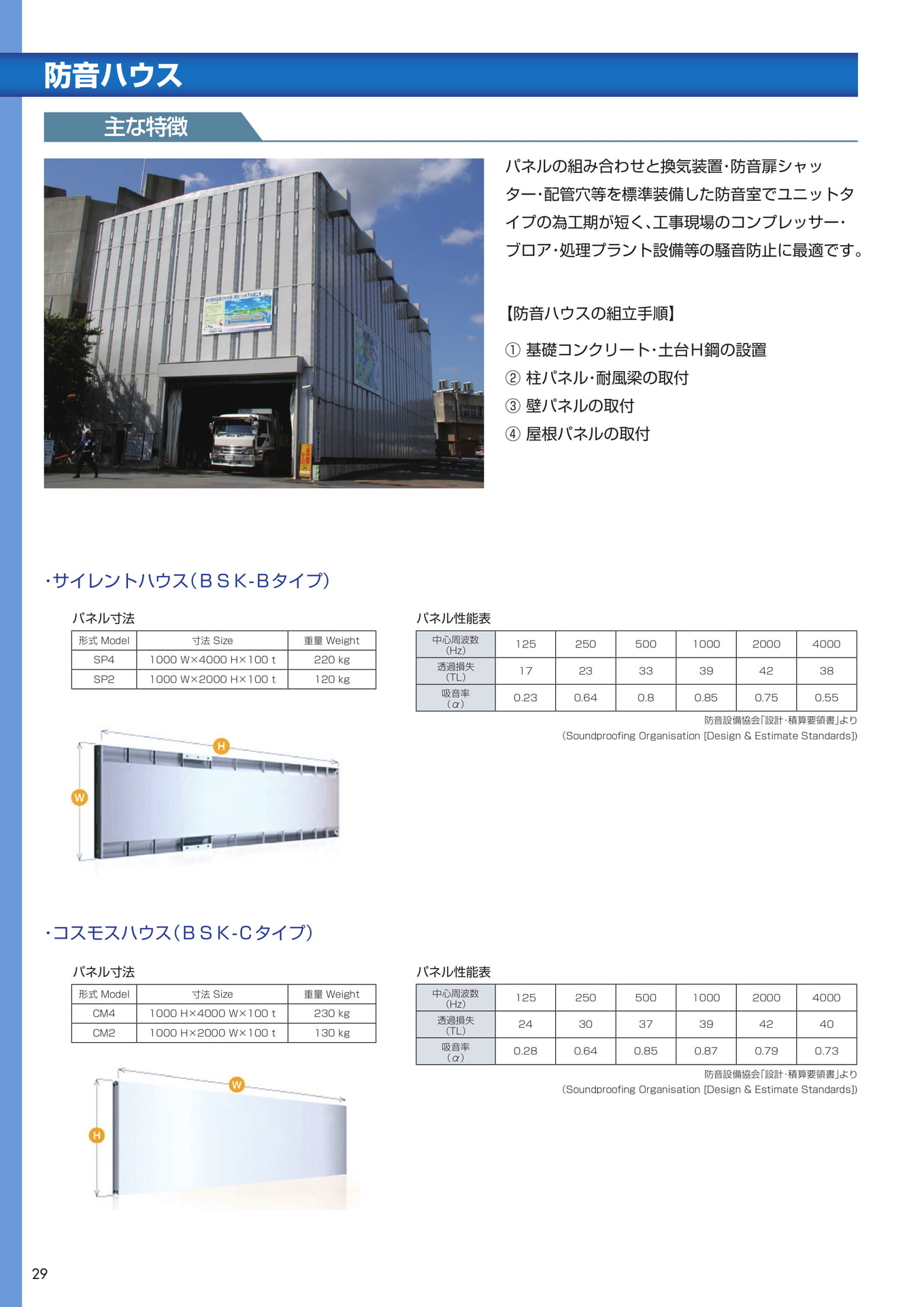

Page 28

防音ハウス主な特徴パネルの組み合わせと換気装置・防音扉シャッター・配管穴等を標準装備した防音室でユニットタイプの為工期が短く、工事現場のコンプレッサー・ブロア・処理プラント設備等の騒音防止に最適です。【防音ハウスの組立手順】①基礎コンクリート・土台Ｈ鋼の設置②柱パネル・耐風梁の取付③壁パネルの取付④屋根パネルの取付・サイレントハウス（ＢＳＫ-Ｂタイプ）パネル寸法形式Model寸法Size重量WeightSP41000W×4000H×100t220kgSP21000W×2000H×100t120kgパネル性能表中心周波数（Hz）透過損失（TL）吸音率（α）1252505001000200040001723333942380.230.640.80.850.750.55防音設備協会「設計・積算要領書」より（SoundproofingOrganisation[Design&EstimateStandards])・コスモスハウス（ＢＳＫ-Ｃタイプ）パネル寸法形式Model寸法Size重量WeightCM41000H×4000W×100t230kgCM21000H×2000W×100t130kgパネル性能表中心周波数（Hz）透過損失（TL）吸音率（α）1252505001000200040002430373942400.280.640.850.870.790.73防音設備協会「設計・積算要領書」より（SoundproofingOrganisation[Design&EstimateStandards])29

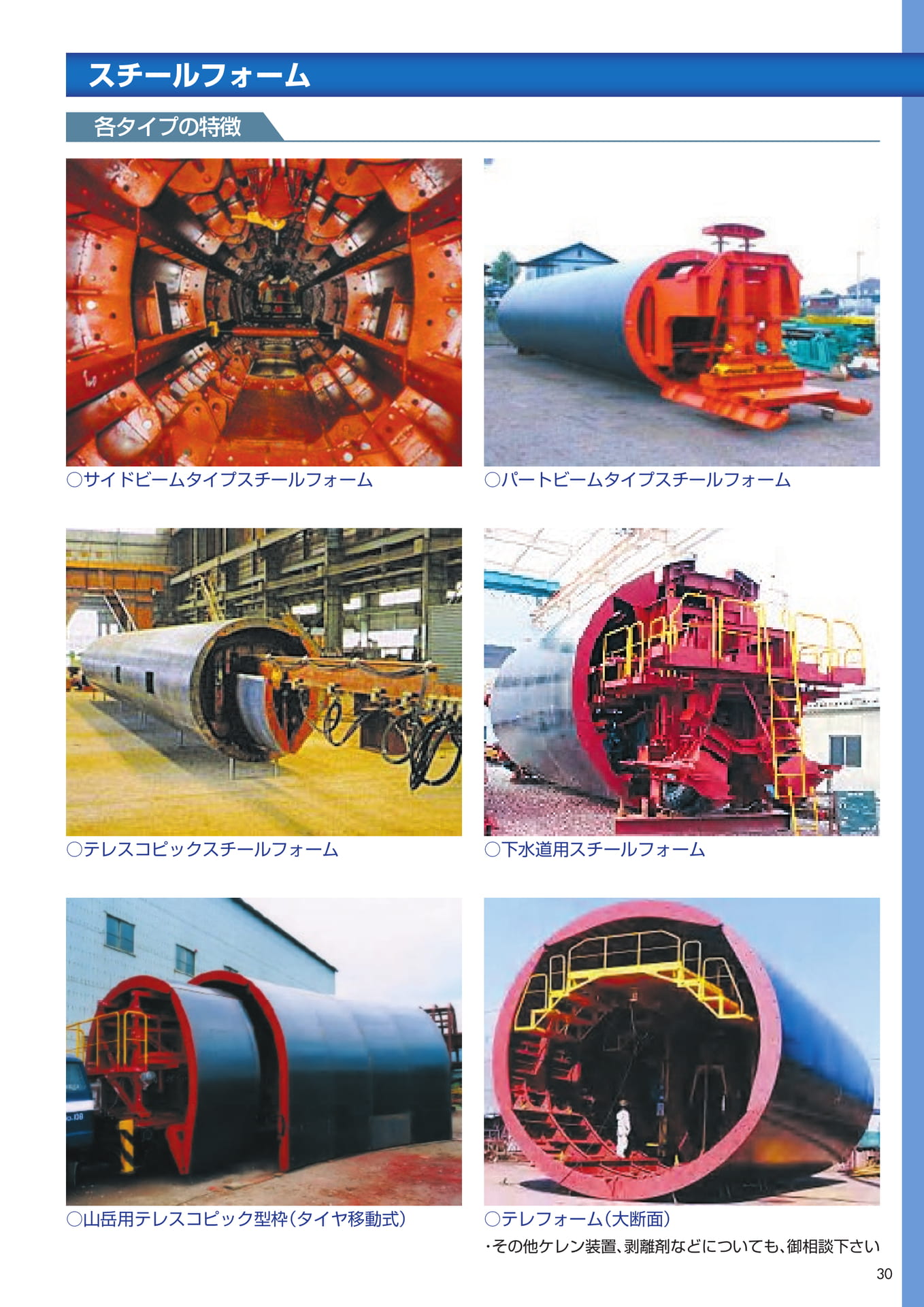

Page 29

スチールフォーム各タイプの特徴○サイドビームタイプスチールフォーム○パートビームタイプスチールフォーム○テレスコピックスチールフォーム○下水道用スチールフォーム○山岳用テレスコピック型枠（タイヤ移動式）○テレフォーム（大断面）・その他ケレン装置、剥離剤などについても、御相談下さい30

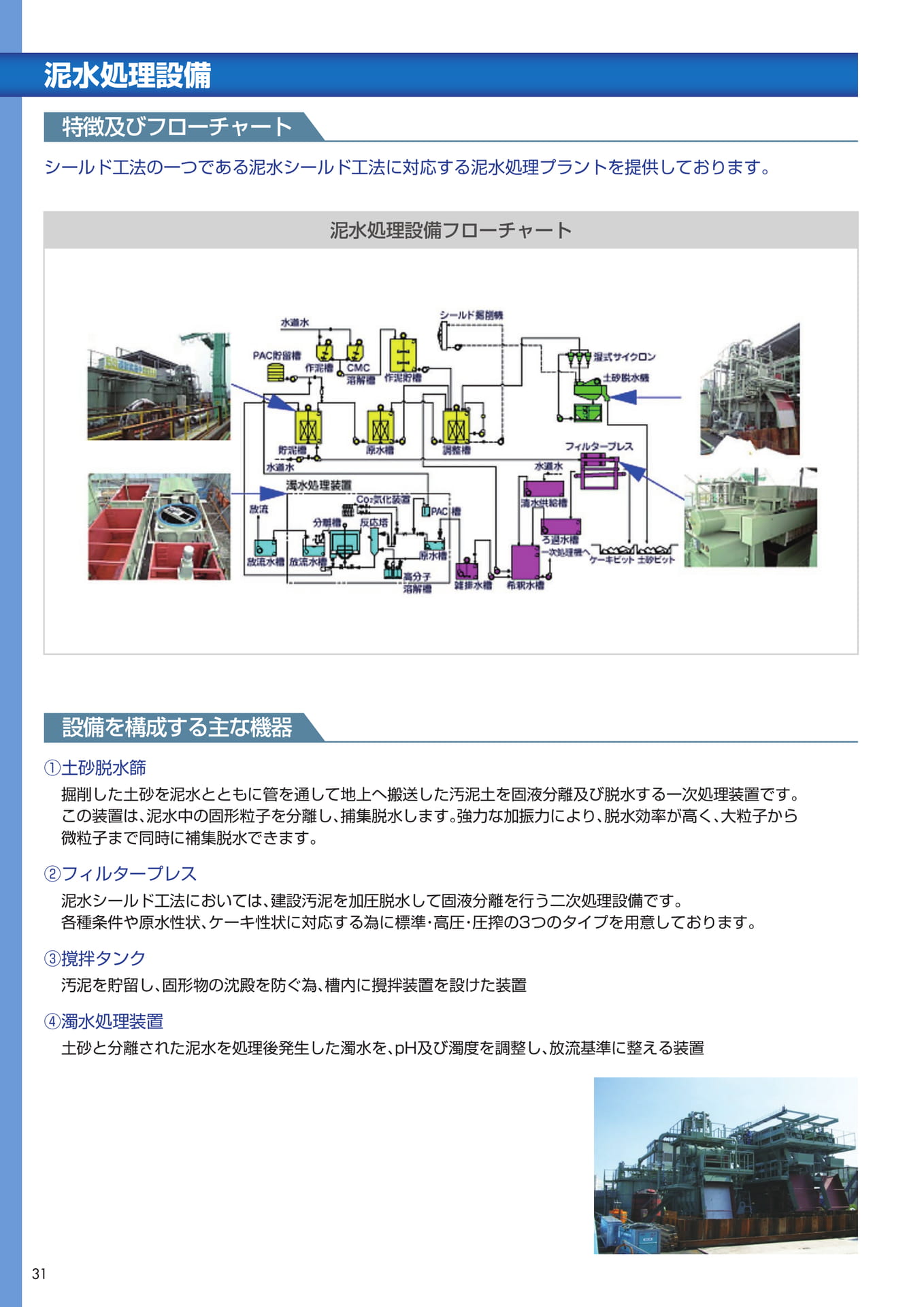

Page 30

泥水処理設備特徴及びフローチャートシールド工法の一つである泥水シールド工法に対応する泥水処理プラントを提供しております。泥水処理設備フローチャート設備を構成する主な機器①土砂脱水篩掘削した土砂を泥水とともに管を通して地上へ搬送した汚泥土を固液分離及び脱水する一次処理装置です。この装置は、泥水中の固形粒子を分離し、捕集脱水します。強力な加振力により、脱水効率が高く、大粒子から微粒子まで同時に補集脱水できます。②フィルタープレス泥水シールド工法においては、建設汚泥を加圧脱水して固液分離を行う二次処理設備です。各種条件や原水性状、ケーキ性状に対応する為に標準・高圧・圧搾の3つのタイプを用意しております。③撹拌タンク汚泥を貯留し、固形物の沈殿を防ぐ為、槽内に攪拌装置を設けた装置④濁水処理装置土砂と分離された泥水を処理後発生した濁水を、pH及び濁度を調整し、放流基準に整える装置31

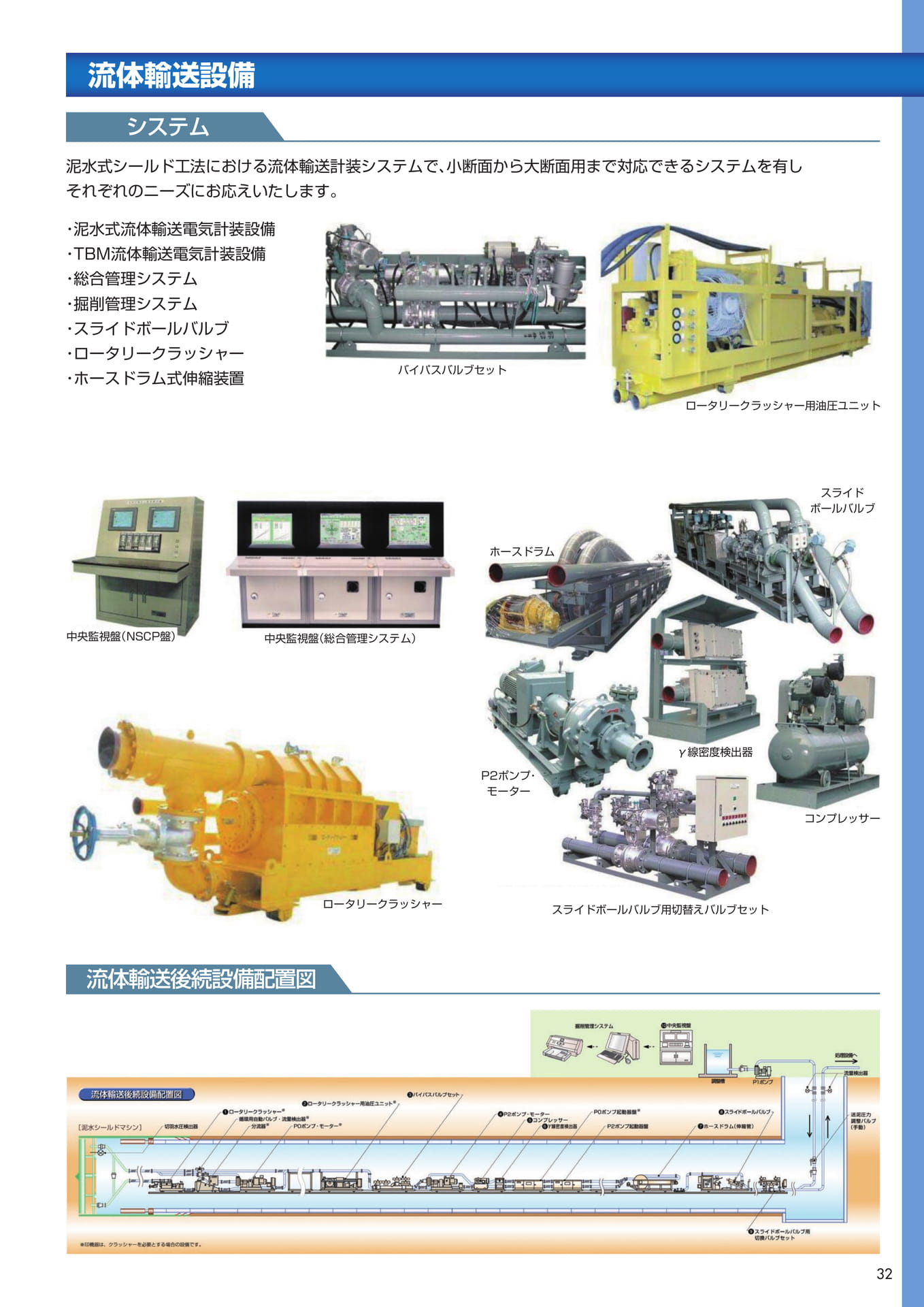

Page 31

流体輸送設備システム泥水式シールド工法における流体輸送計装システムで、小断面から大断面用まで対応できるシステムを有し…それぞれのニーズにお応えいたします。・泥水式流体輸送電気計装設備流体輸送電気計装設備・総合管理システム・掘削管理システム・スライドボールバルブ・ロータリークラッシャー・ホースドラム式伸縮装置バイパスバルブセットロータリークラッシャー用油圧ユニットスライドボールバルブホースドラム中央監視盤（NSCP盤）中央監視盤（総合管理システム）γ線密度検出器P2ポンプ・モーターコンプレッサーロータリークラッシャースライドボールバルブ用切替えバルブセット流体輸送後続設備配置図32

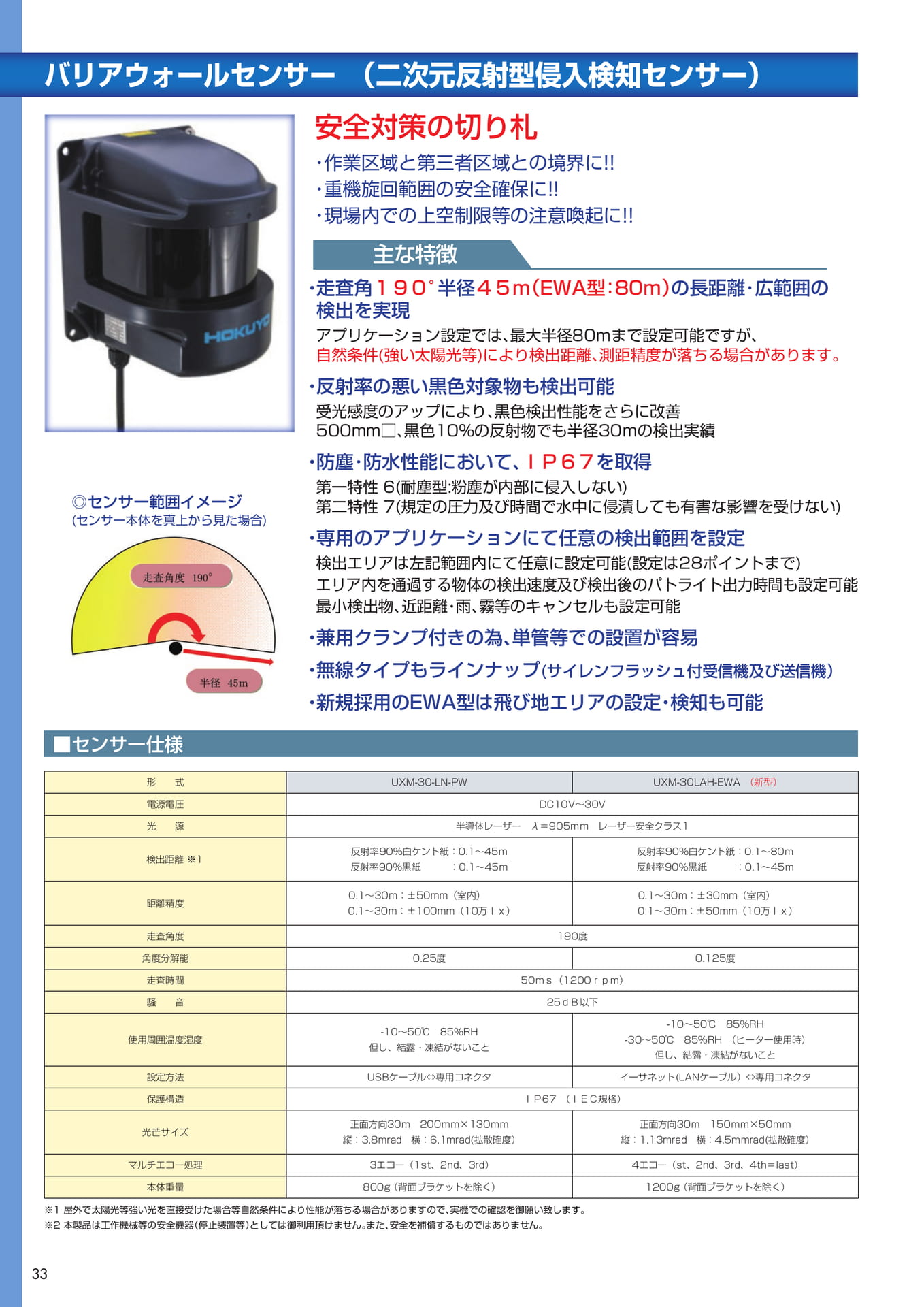

Page 32

バリアウォールセンサー（二次元反射型侵入検知センサー）安全対策の切り札・作業区域と第三者区域との境界に!!・重機旋回範囲の安全確保に!!・現場内での上空制限等の注意喚起に!!主な特徴・走査角１９０°半径４５ｍ（EWA型：80ｍ）の長距離･広範囲の検出を実現アプリケーション設定では、最大半径80ｍまで設定可能ですが、…自然条件(強い太陽光等)により検出距離、測距精度が落ちる場合があります。・反射率の悪い黒色対象物も検出可能受光感度のアップにより、黒色検出性能をさらに改善…500mm□、黒色10％の反射物でも半径30ｍの検出実績◎センサー範囲イメージ(センサー本体を真上から見た場合)・防塵･防水性能において、ＩＰ６７を取得第一特性6(耐塵型:粉塵が内部に侵入しない)…第二特性7(規定の圧力及び時間で水中に侵漬しても有害な影響を受けない)・専用のアプリケーションにて任意の検出範囲を設定検出エリアは左記範囲内にて任意に設定可能(設定は28ポイントまで)エリア内を通過する物体の検出速度及び検出後のパトライト出力時間も設定可能最小検出物、近距離・雨、霧等のキャンセルも設定可能・兼用クランプ付きの為、単管等での設置が容易・無線タイプもラインナップ(サイレンフラッシュ付受信機及び送信機）・新規採用のEWA型は飛び地エリアの設定・検知も可能■センサー仕様形式UXM-30-LN-PWUXM-30LAH-EWA（新型）電源電圧DC10V～30V光源半導体レーザーλ＝905ｍｍレーザー安全クラス1検出距離※1反射率90％白ケント紙：0.1～45ｍ反射率90％黒紙：0.1～45ｍ反射率90％白ケント紙：0.1～80ｍ反射率90％黒紙：0.1～45ｍ距離精度0.1～30ｍ：±50mm（室内）0.1～30ｍ：±100mm（10万ｌｘ）0.1～30ｍ：±30mm（室内）0.1～30ｍ：±50mm（10万ｌｘ）走査角度190度角度分解能0.25度0.125度走査時間50ｍｓ（1200ｒｐｍ）騒音25ｄＢ以下使用周囲温度湿度-10～50℃85％RH但し、結露・凍結がないこと-10～50℃85％RH-30～50℃85％RH（ヒーター使用時）但し、結露・凍結がないこと設定方法USBケーブル⇔専用コネクタイーサネット(LANケーブル）⇔専用コネクタ保護構造ＩＰ67（ＩＥＣ規格）光芒サイズ正面方向30ｍ200ｍｍ×130ｍｍ縦：3.8mrad横：6.1mrad(拡散確度）正面方向30ｍ150ｍｍ×50ｍｍ縦：1.13mrad横：4.5ｍmrad(拡散確度）マルチエコー処理3エコー（1st、2nd、3rd）4エコー（st、2nd、3rd、4th＝last）本体重量800g（背面ブラケットを除く）1200g（背面ブラケットを除く）※1屋外で太陽光等強い光を直接受けた場合等自然条件により性能が落ちる場合がありますので、実機での確認を御願い致します。※2本製品は工作機械等の安全機器（停止装置等）としては御利用頂けません。また、安全を補償するものではありません。33

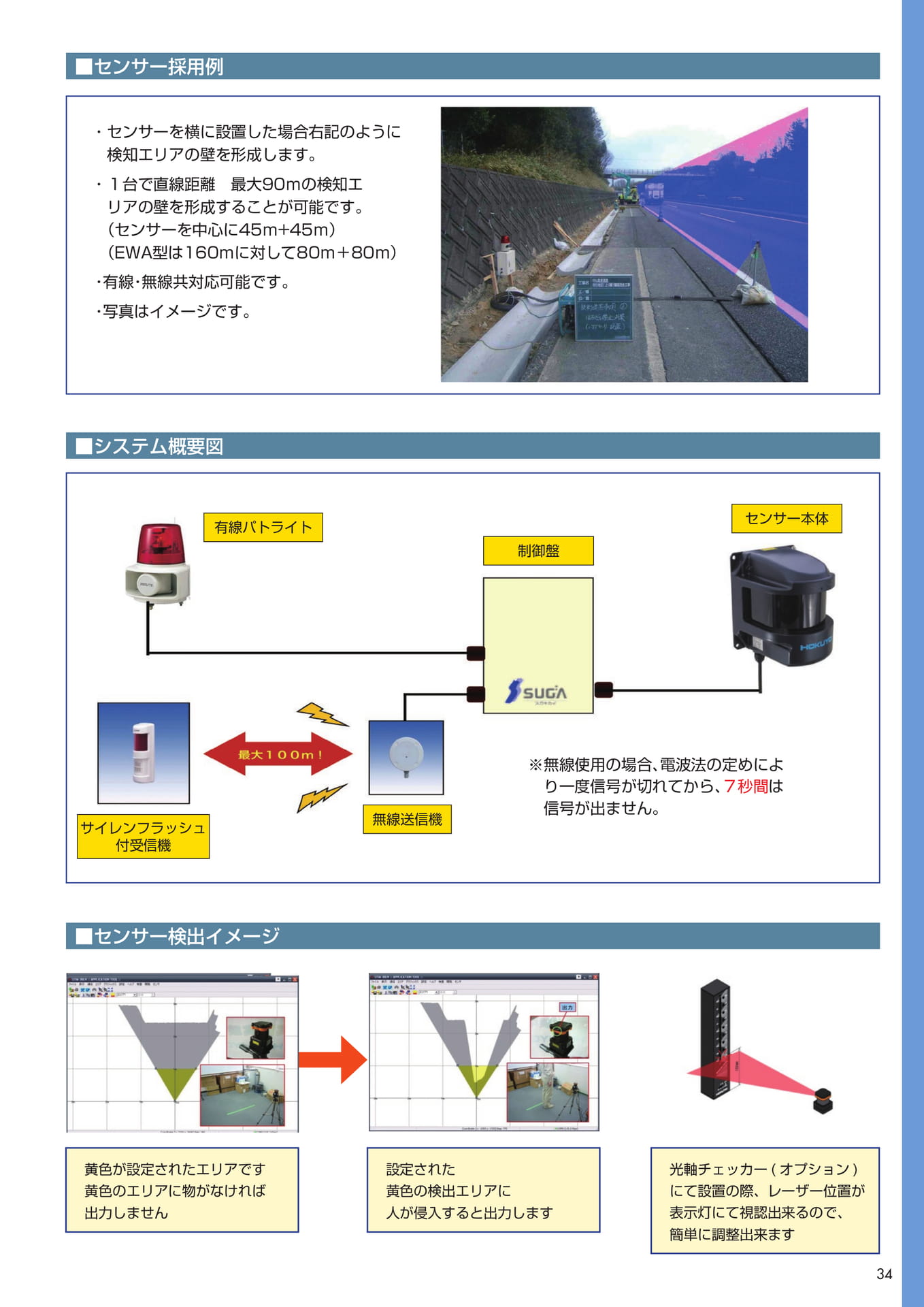

Page 33

34■センサー採用例■システム概要図■センサー検出イメージ・…センサーを横に設置した場合右記のように検知エリアの壁を形成します。・…１台で直線距離最大90ｍの検知エリアの壁を形成することが可能です。……（センサーを中心に45ｍ+45ｍ）…（EWA型は160ｍに対して80ｍ＋80ｍ）・有線・無線共対応可能です。・写真はイメージです。黄色が設定されたエリアです黄色のエリアに物がなければ出力しません設定された黄色の検出エリアに人が侵入すると出力します光軸チェッカー(オプション)にて設置の際、レーザー位置が表示灯にて視認出来るので、簡単に調整出来ます有線パトライト無線送信機サイレンフラッシュ付受信機制御盤センサー本体※無線使用の場合、電波法の定めにより一度信号が切れてから、７秒間は信号が出ません。

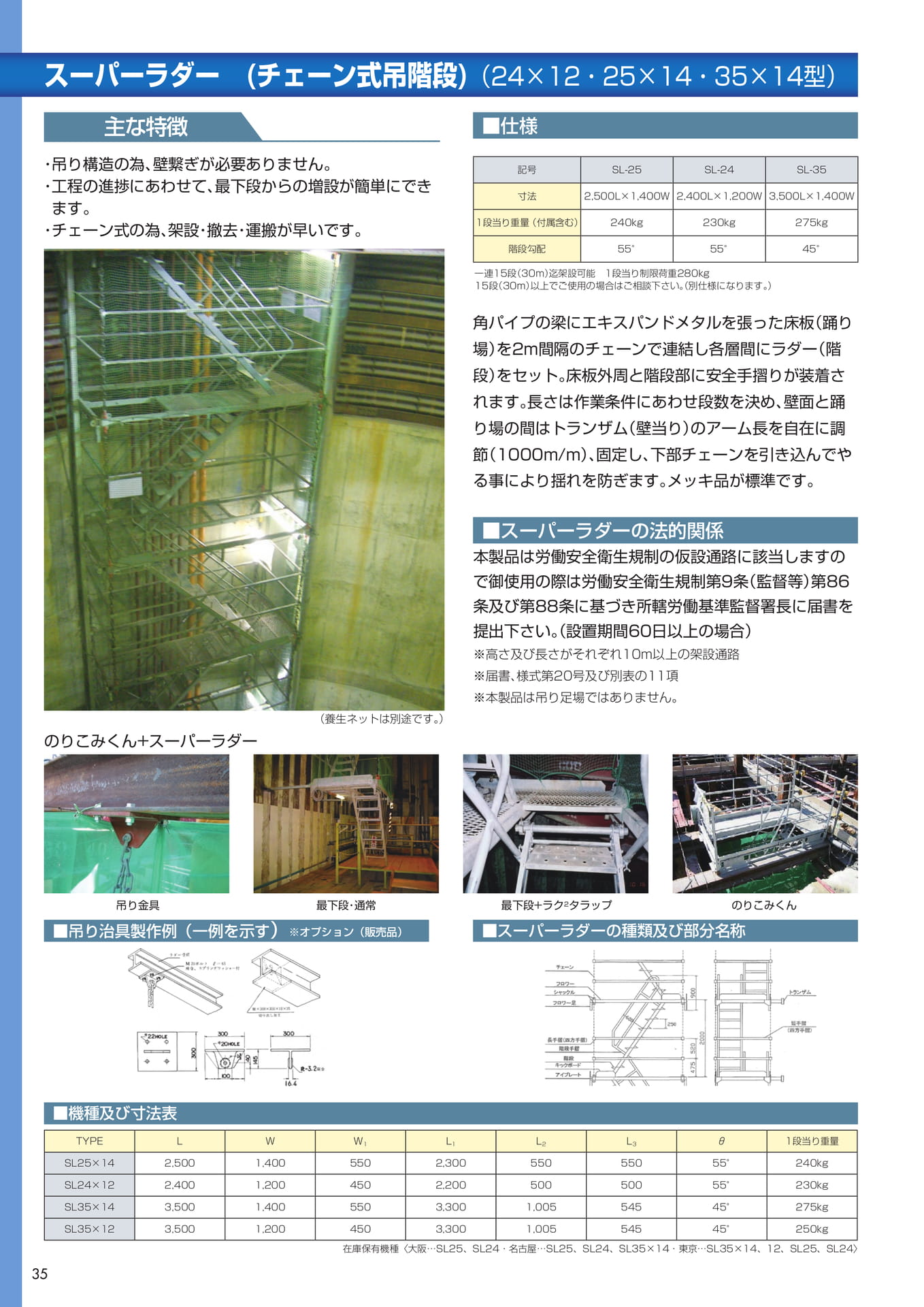

Page 34

スーパーラダー(チェーン式吊階段)（24×12・25×14・35×14型）主な特徴・吊り構造の為、壁繋ぎが必要ありません。・工程の進捗にあわせて、最下段からの増設が簡単にできます。・チェーン式の為、架設・撤去・運搬が早いです。■仕様記号SL-25SL-24SL-35寸法2,500L×1,400W2,400L×1,200W3,500L×1,400W1段当り重量（付属含む）240kg230kg275kg階段勾配55°55°45°一連15段（30m）迄架設可能1段当り制限荷重280kg15段（30m）以上でご使用の場合はご相談下さい。（別仕様になります。）角パイプの梁にエキスパンドメタルを張った床板（踊り場）を2m間隔のチェーンで連結し各層間にラダー（階段）をセット。床板外周と階段部に安全手摺りが装着されます。長さは作業条件にあわせ段数を決め、壁面と踊り場の間はトランザム（壁当り）のアーム長を自在に調節（1000m/m）、固定し、下部チェーンを引き込んでやる事により揺れを防ぎます。メッキ品が標準です。のりこみくん+スーパーラダー（養生ネットは別途です。）■スーパーラダーの法的関係本製品は労働安全衛生規制の仮設通路に該当しますので御使用の際は労働安全衛生規制第9条（監督等）第86条及び第88条に基づき所轄労働基準監督署長に届書を提出下さい。（設置期間60日以上の場合）※高さ及び長さがそれぞれ10m以上の架設通路※届書、様式第20号及び別表の11項※本製品は吊り足場ではありません。吊り金具最下段・通常最下段+ラク2タラップのりこみくん■吊り治具製作例（一例を示す）※オプション（販売品）■スーパーラダーの種類及び部分名称■機種及び寸法表TYPELWW1L1L2L3θ1段当り重量SL25×142,5001,4005502,30055055055°240kgSL24×122,4001,2004502,20050050055°230kgSL35×143,5001,4005503,3001,00554545°275kgSL35×123,5001,2004503,3001,00554545°250kg在庫保有機種〈大阪…SL25、SL24・名古屋…SL25、SL24、SL35×14・東京…SL35×14、12、SL25、SL24〉35

Page 35

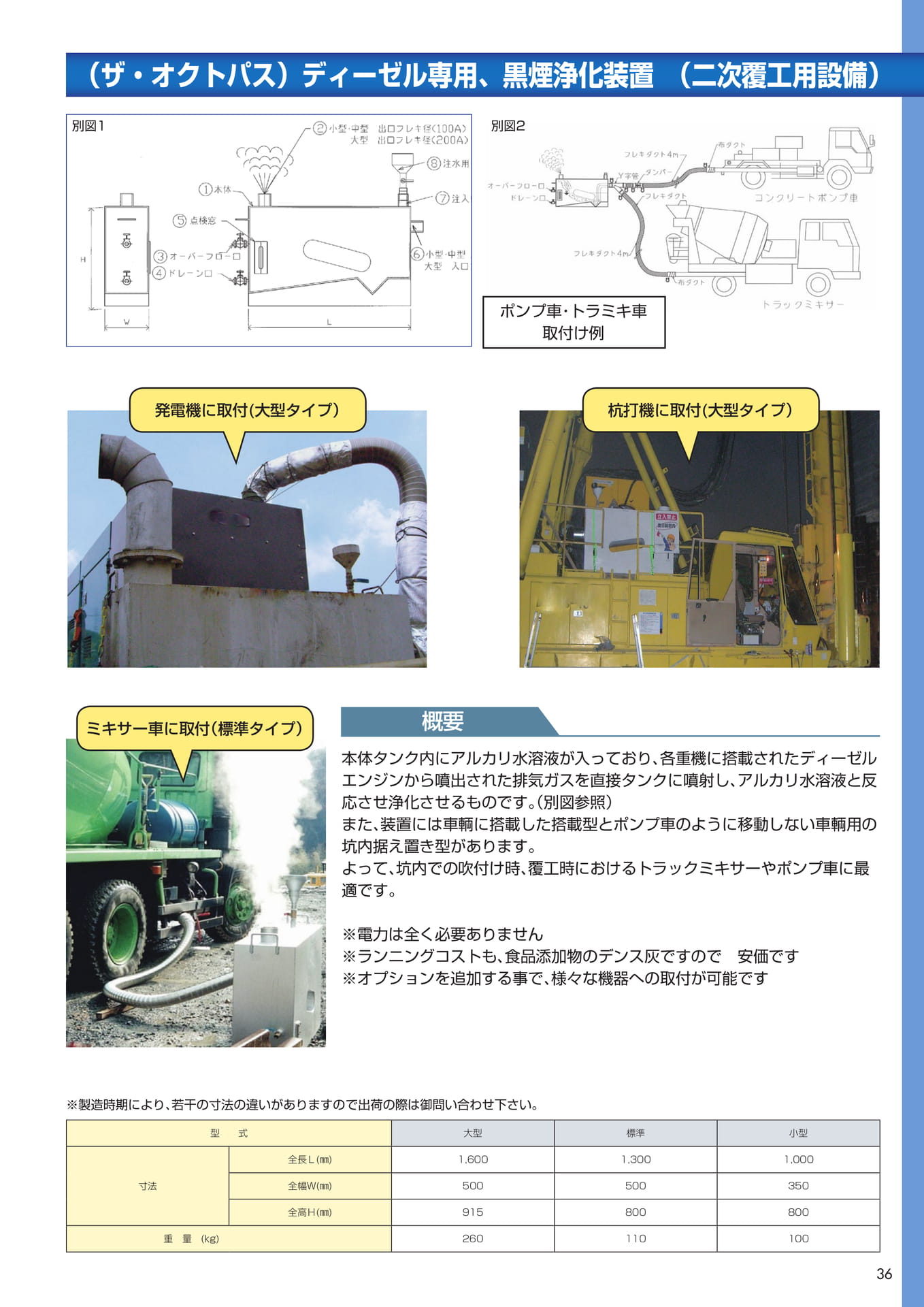

（ザ・オクトパス）ディーゼル専用、黒煙浄化装置（二次覆工用設備）別図1別図2ポンプ車・トラミキ車取付け例発電機に取付(大型タイプ）杭打機に取付(大型タイプ）ミキサー車に取付（標準タイプ）概要本体タンク内にアルカリ水溶液が入っており、各重機に搭載されたディーゼルエンジンから噴出された排気ガスを直接タンクに噴射し、アルカリ水溶液と反応させ浄化させるものです。（別図参照）また、装置には車輌に搭載した搭載型とポンプ車のように移動しない車輌用の坑内据え置き型があります。よって、坑内での吹付け時、覆工時におけるトラックミキサーやポンプ車に最適です。※電力は全く必要ありません※ランニングコストも、食品添加物のデンス灰ですので安価です※オプションを追加する事で、様々な機器への取付が可能です※製造時期により、若干の寸法の違いがありますので出荷の際は御問い合わせ下さい。型式大型標準小型全長Ｌ(㎜)1,6001,3001,000寸法全幅Ｗ(㎜)500500350全高Ｈ(㎜)915800800重量(kg)26011010036

Page 36

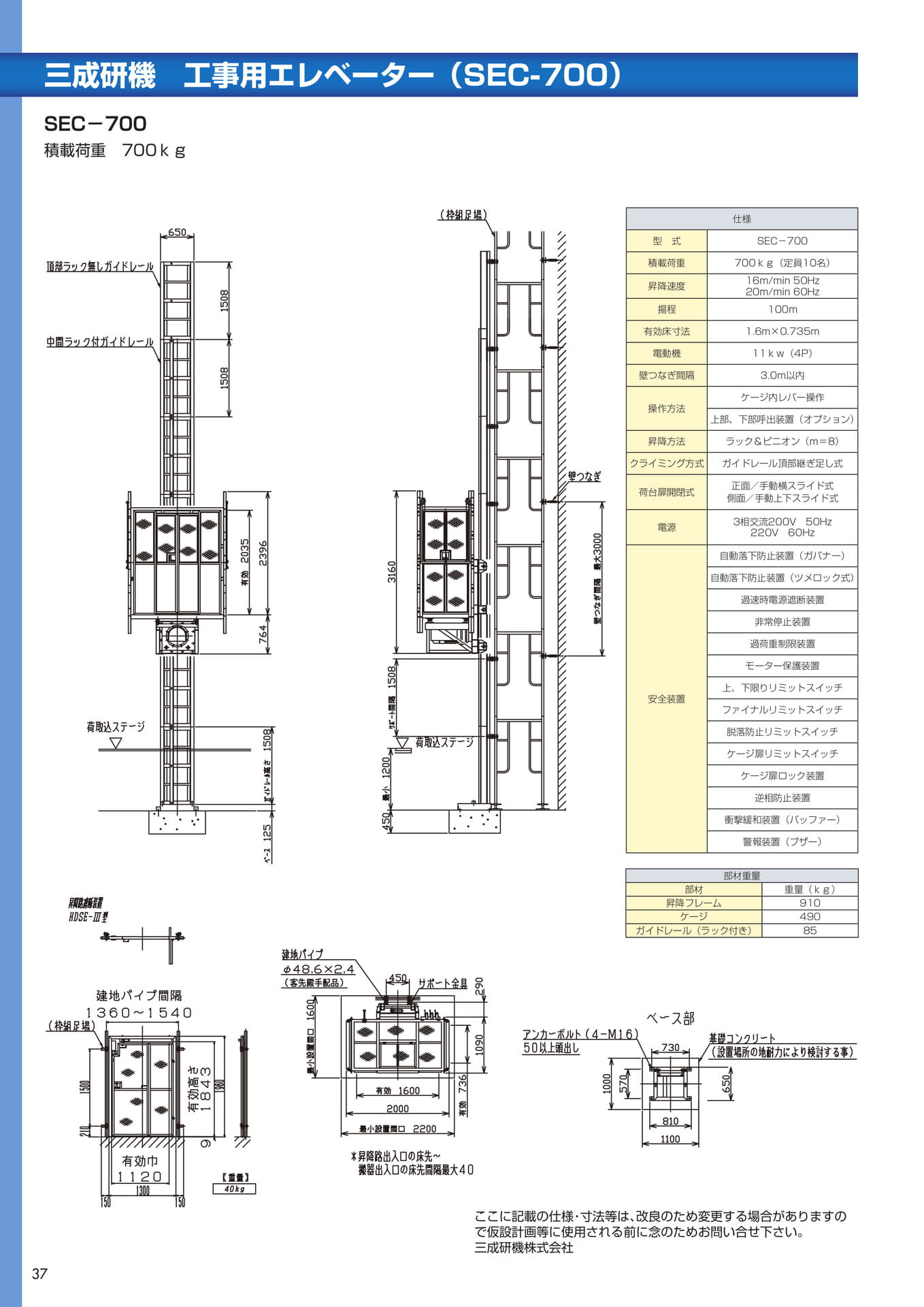

三成研機工事用エレベーター（SEC-700）SEC－700積載荷重700ｋｇ仕様型式SEC－700積載荷重700ｋｇ（定員10名）昇降速度16m/min50Hz20m/min60Hz揚程100m有効床寸法1.6m×0.735ｍ電動機11ｋｗ（4P）壁つなぎ間隔3.0m以内操作方法ケージ内レバー操作上部、下部呼出装置（オプション）昇降方法ラック＆ピニオン（ｍ＝8）クライミング方式ガイドレール頂部継ぎ足し式荷台扉開閉式正面／手動横スライド式側面／手動上下スライド式電源3相交流200V50Hz220V60Hz安全装置自動落下防止装置（ガバナー）自動落下防止装置（ツメロック式）過速時電源遮断装置非常停止装置過荷重制限装置モーター保護装置上、下限りリミットスイッチファイナルリミットスイッチ脱落防止リミットスイッチケージ扉リミットスイッチケージ扉ロック装置逆相防止装置衝撃緩和装置（バッファー）警報装置（ブザー）部材重量部材重量（ｋｇ）昇降フレーム910ケージ490ガイドレール（ラック付き）85ここに記載の仕様・寸法等は、改良のため変更する場合がありますので仮設計画等に使用される前に念のためお問い合せ下さい。三成研機株式会社37

Page 37

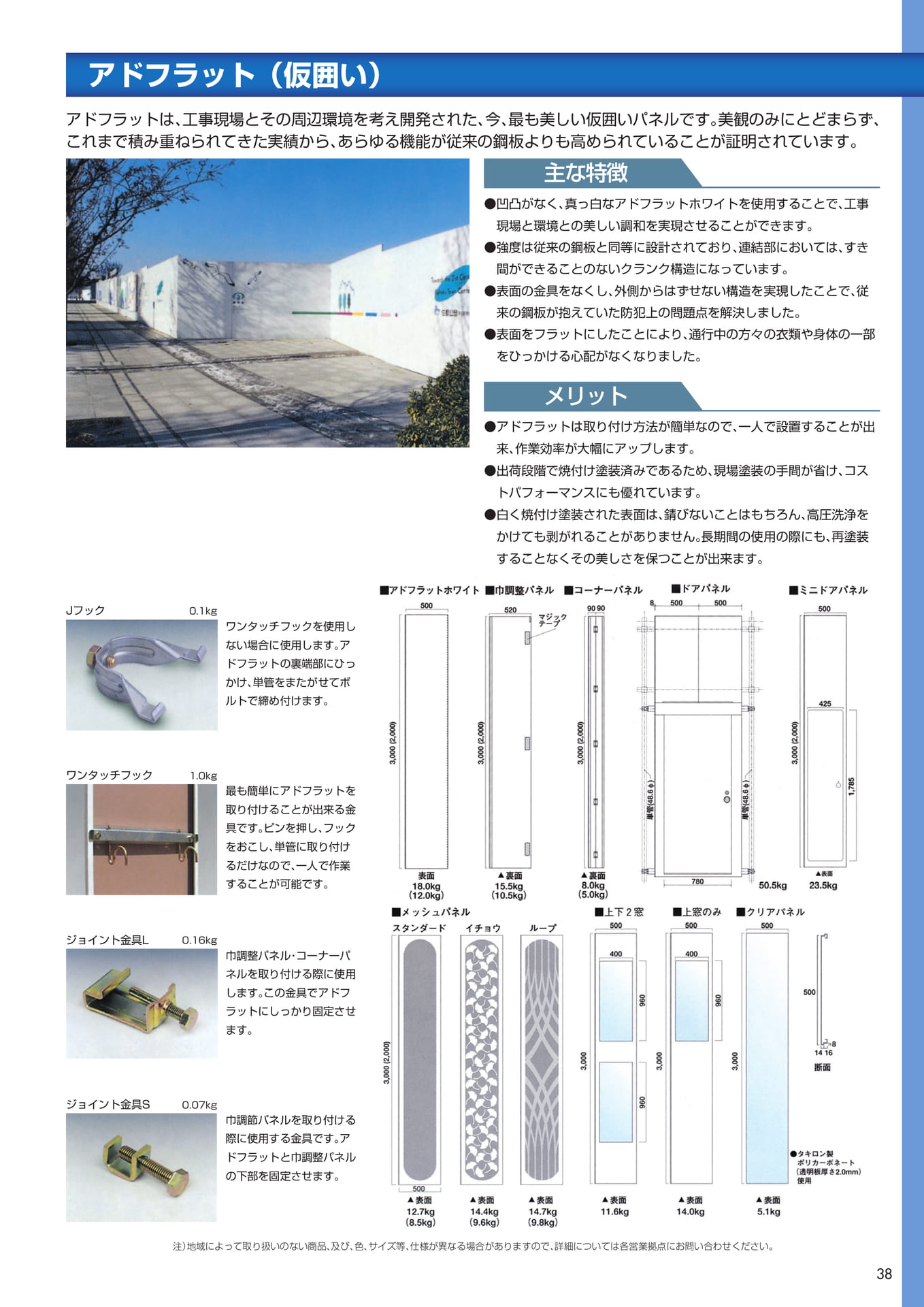

アドフラット（仮囲い）アドフラットは、工事現場とその周辺環境を考え開発された、今、最も美しい仮囲いパネルです。美観のみにとどまらず、これまで積み重ねられてきた実績から、あらゆる機能が従来の鋼板よりも高められていることが証明されています。主な特徴●凹凸がなく、真っ白なアドフラットホワイトを使用することで、工事現場と環境との美しい調和を実現させることができます。●強度は従来の鋼板と同等に設計されており、連結部においては、すき間ができることのないクランク構造になっています。●表面の金具をなくし、外側からはずせない構造を実現したことで、従来の鋼板が抱えていた防犯上の問題点を解決しました。●表面をフラットにしたことにより、通行中の方々の衣類や身体の一部をひっかける心配がなくなりました。メリット●アドフラットは取り付け方法が簡単なので、一人で設置することが出来、作業効率が大幅にアップします。●出荷段階で焼付け塗装済みであるため、現場塗装の手間が省け、コストパフォーマンスにも優れています。●白く焼付け塗装された表面は、錆びないことはもちろん、高圧洗浄をかけても剥がれることがありません。長期間の使用の際にも、再塗装することなくその美しさを保つことが出来ます。Jフック0.1kg0.1kgワンタッチフックを使用しない場合に使用します。アドフラットの裏端部にひっかけ、単管をまたがせてボルトで締め付けます。ワンタッチフック1.0kg最も簡単にアドフラットを取り付けることが出来る金具です。ピンを押し、フックをおこし、単管に取り付けるだけなので、一人で作業することが可能です。ジョイント金具L0.16kg巾調整パネル・コーナーパネルを取り付ける際に使用します。この金具でアドフラットにしっかり固定させます。ジョイント金具S0.07kg巾調節パネルを取り付ける際に使用する金具です。アドフラットと巾調整パネルの下部を固定させます。注）地域によって取り扱いのない商品、及び、色、サイズ等、仕様が異なる場合がありますので、詳細については各営業拠点にお問い合わせください。38

Page 38

菅機械工業株式会社●本社・大阪支店大阪市西区南堀江3−9−27Tel:06-6541-7931Fax:06-6541-7867●東京支店東京都千代田区神田東松下町13（神田プラザビル4F）Tel:03-5296-0551Fax:03-5296-0550●名古屋営業所愛知県名古屋市港区九番町3-37Tel:052-653-2491Fax:052-653-4089●京都営業所京都府京都市右京区西院平町25（ライフプラザ西大路四条7F）Tel:075-314-4460Fax:075-314-4462●福岡営業所福岡県福岡市博多区博多駅東1-16-8（ITビル4F）Tel:092-431-7181Fax:092-411-7047http://www.suga-kikai.co.jp/第5版19.10部数700
