ディップコーター総合カタログ

Desktop device for experiments / research
ディップコーター
/ development
( 薄膜形成装置
Specifications
)
/

ディップコーター ( 薄膜形成装置 ) 多槽 / 多層形成

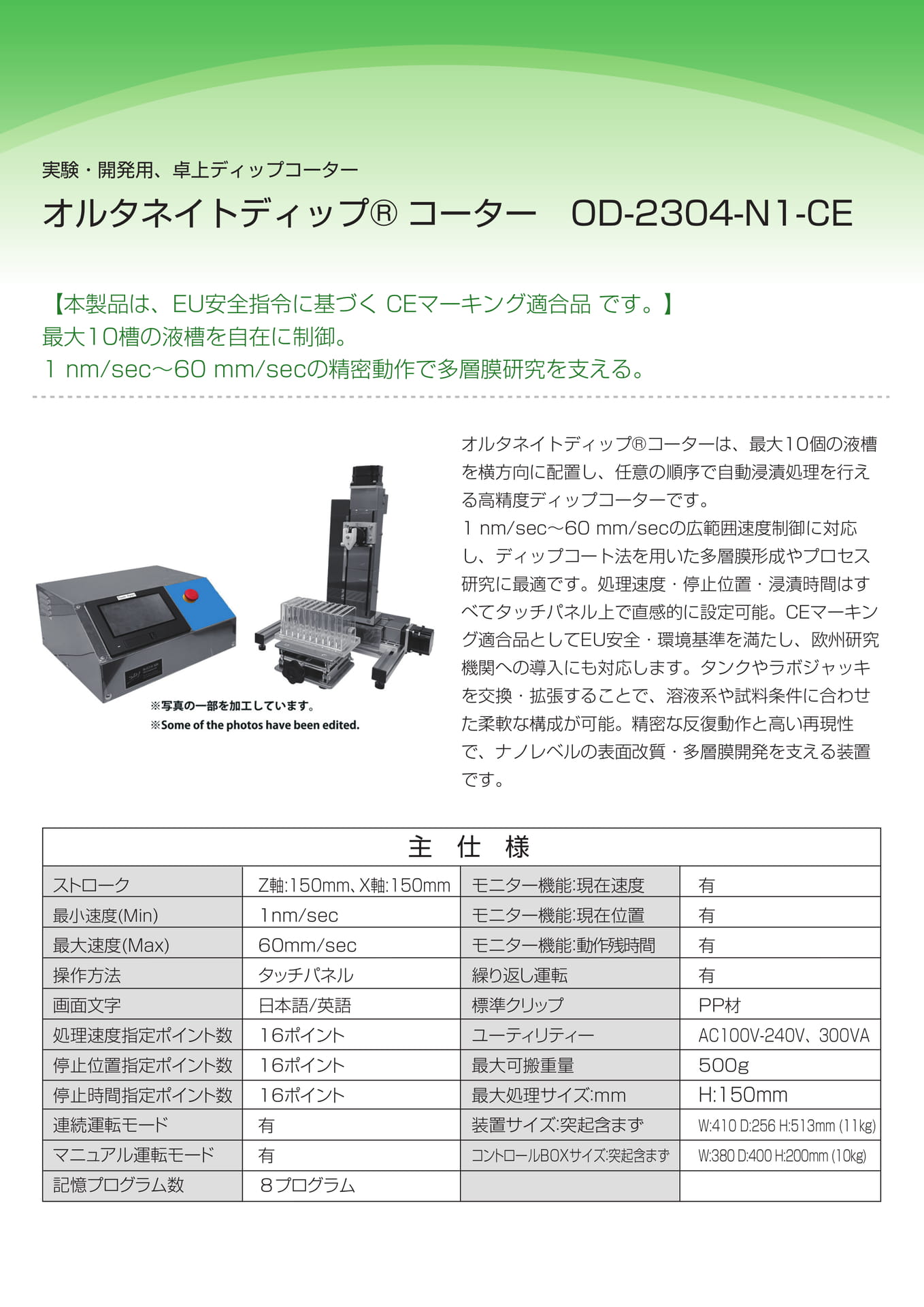

多槽多層プロセスディップコーター
OD-2304-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】最大 10 槽の液槽を自在に制御。 1 nm/sec～60 mm/sec の精密動作で多層膜研究を支える。
多槽多層プロセスディップコーターは、最大 10 個の液槽を横方向に配置し、任意の順序で自動浸漬処理を行える高精度ディップコーターです。 1 nm/sec～60 mm/secの広範囲速度制御に対応し、ディップコート法を用いた多層膜形成やプロセス研究に最適です。処理速度・停止位置・浸漬時間はすべてタッチパネル上で直感的に設定可能。 CEマーキング適合品としてEU 安全・環境基準を満たし、欧州研究機関への導入にも対応します。タンクやラボジャッキを交換・拡張することで、溶液系や試料条件に合わせた柔軟な構成が可能。精密な反復動作と高い再現性で、ナノレベルの表面改質・多層膜開発を支える装置です。
主仕様
ストローク Z 軸 :150mm 、 X 軸 :150mm
モニター機能：現在速度有
最小速度 (Min) 1nm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 500g
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:150mm
連続運転モード有
装置サイズ：突起含まず W:410 D:256 H:513mm (11kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200mm (10kg)
記憶プログラム数８プログラム

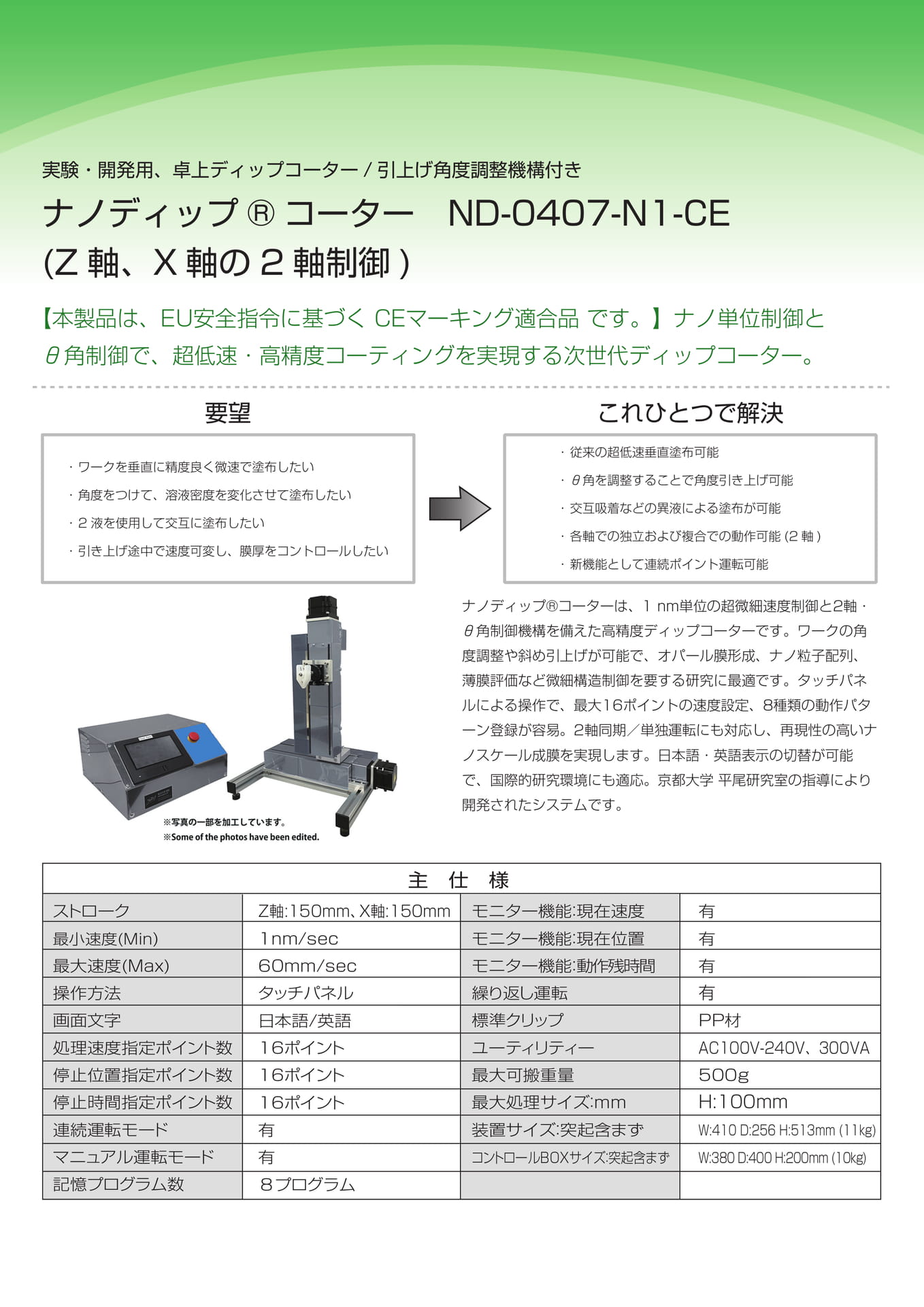

ディップコーター ( 薄膜形成装置 ) 卓上 / ナノ精度
ナノ精度ディップコーター（卓上型） (Z 軸、 X 軸の 2 軸制御 )
ND-0407-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】ナノ単位制御とθ角制御で、超低速・高精度コーティングを実現する次世代ディップコーター。
要望
・ワークを垂直に精度良く微速で塗布したい・角度をつけて、溶液密度を変化させて塗布したい・ 2 液を使用して交互に塗布したい・引き上げ途中で速度可変し、膜厚をコントロールしたい
これひとつで解決
・従来の超低速垂直塗布可能・θ角を調整することで角度引き上げ可能・交互吸着などの異液による塗布が可能・各軸での独立および複合での動作可能 (2 軸 ) ・新機能として連続ポイント運転可能
ナノ精度ディップコーター（卓上型）は、 1 nm 単位の超微細速度制御と2 軸・θ角制御機構を備えた高精度ディップコーターです。ワークの角度調整や斜め引上げが可能で、オパール膜形成、ナノ粒子配列、薄膜評価など微細構造制御を要する研究に最適です。タッチパネルによる操作で、最大 16ポイントの速度設定、 8 種類の動作パターン登録が容易。 2 軸同期／単独運転にも対応し、再現性の高いナノスケール成膜を実現します。日本語・英語表示の切替が可能で、国際的研究環境にも適応。京都大学平尾研究室の指導により開発されたシステムです。
主仕様
ストローク Z 軸 :150mm 、 X 軸 :150mm
モニター機能：現在速度有
最小速度 (Min) 1nm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 500g
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:100mm
連続運転モード有
装置サイズ：突起含まず W:410 D:256 H:513mm (11kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200mm (10kg)
記憶プログラム数８プログラム

ディップコーター ( 薄膜形成装置 ) 卓上 / ナノ精度

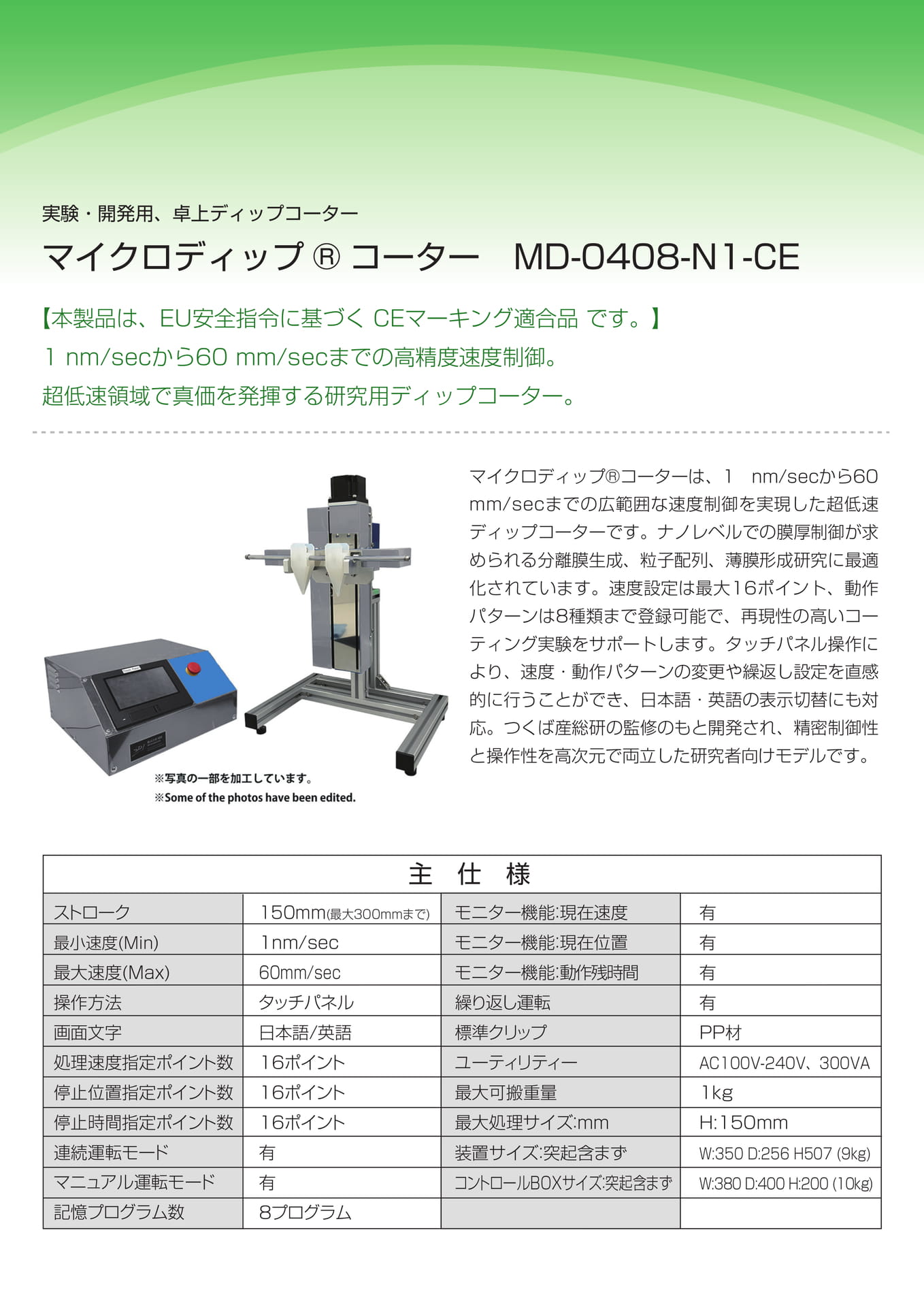

ナノ精度ディップコーター（汎用卓上）
MD-0408-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】 1 nm/sec から 60 mm/sec までの高精度速度制御。超低速領域で真価を発揮する研究用ディップコーター。
ナノ精度ディップコーター（汎用卓上）は、 1 nm/secから60 mm/secまでの広範囲な速度制御を実現した超低速ディップコーターです。ナノレベルでの膜厚制御が求められる分離膜生成、粒子配列、薄膜形成研究に最適化されています。速度設定は最大 16 ポイント、動作パターンは8 種類まで登録可能で、再現性の高いコーティング実験をサポートします。タッチパネル操作により、速度・動作パターンの変更や繰返し設定を直感的に行うことができ、日本語・英語の表示切替にも対応。つくば産総研の監修のもと開発され、精密制御性と操作性を高次元で両立した研究者向けモデルです。
主仕様
ストローク 150mm( 最大 300mm まで )
モニター機能：現在速度有
最小速度 (Min) 1nm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 1kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:150mm
連続運転モード有
装置サイズ：突起含まず W:350 D:256 H507 (9kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200 (10kg)
記憶プログラム数 8 プログラム

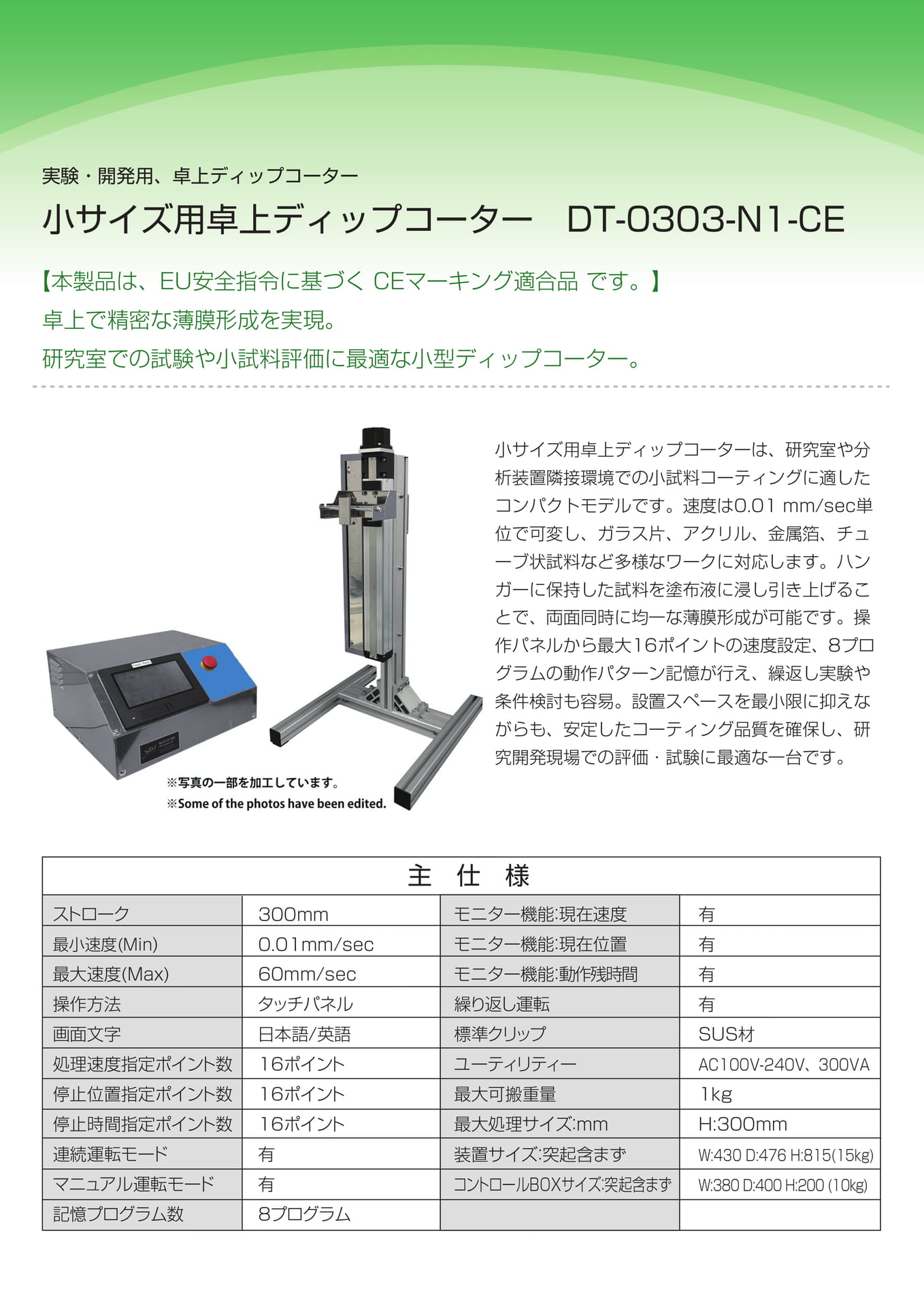

ディップコーター ( 薄膜形成装置 ) 卓上 / 汎用
汎用ディップコーター（小型評価用）
DT-0303-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】卓上で精密な薄膜形成を実現。研究室での試験や小試料評価に最適な小型ディップコーター。
汎用ディップコーター（小型評価用）は、研究室や分析装置隣接環境での小試料コーティングに適したコンパクトモデルです。速度は0.01 mm/sec 単位で可変し、ガラス片、アクリル、金属箔、チューブ状試料など多様なワークに対応します。ハンガーに保持した試料を塗布液に浸し引き上げることで、両面同時に均一な薄膜形成が可能です。操作パネルから最大 16ポイントの速度設定、 8プログラムの動作パターン記憶が行え、繰返し実験や条件検討も容易。設置スペースを最小限に抑えながらも、安定したコーティング品質を確保し、研究開発現場での評価・試験に最適な一台です。
主仕様
ストローク 300mm
モニター機能：現在速度有
最小速度 (Min) 0.01mm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ SUS 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 1kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:300mm
連続運転モード有
装置サイズ：突起含まず W:430 D:476 H:815(15kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200 (10kg)
記憶プログラム数 8 プログラム

ディップコーター ( 薄膜形成装置 ) 卓上 / 簡易評価

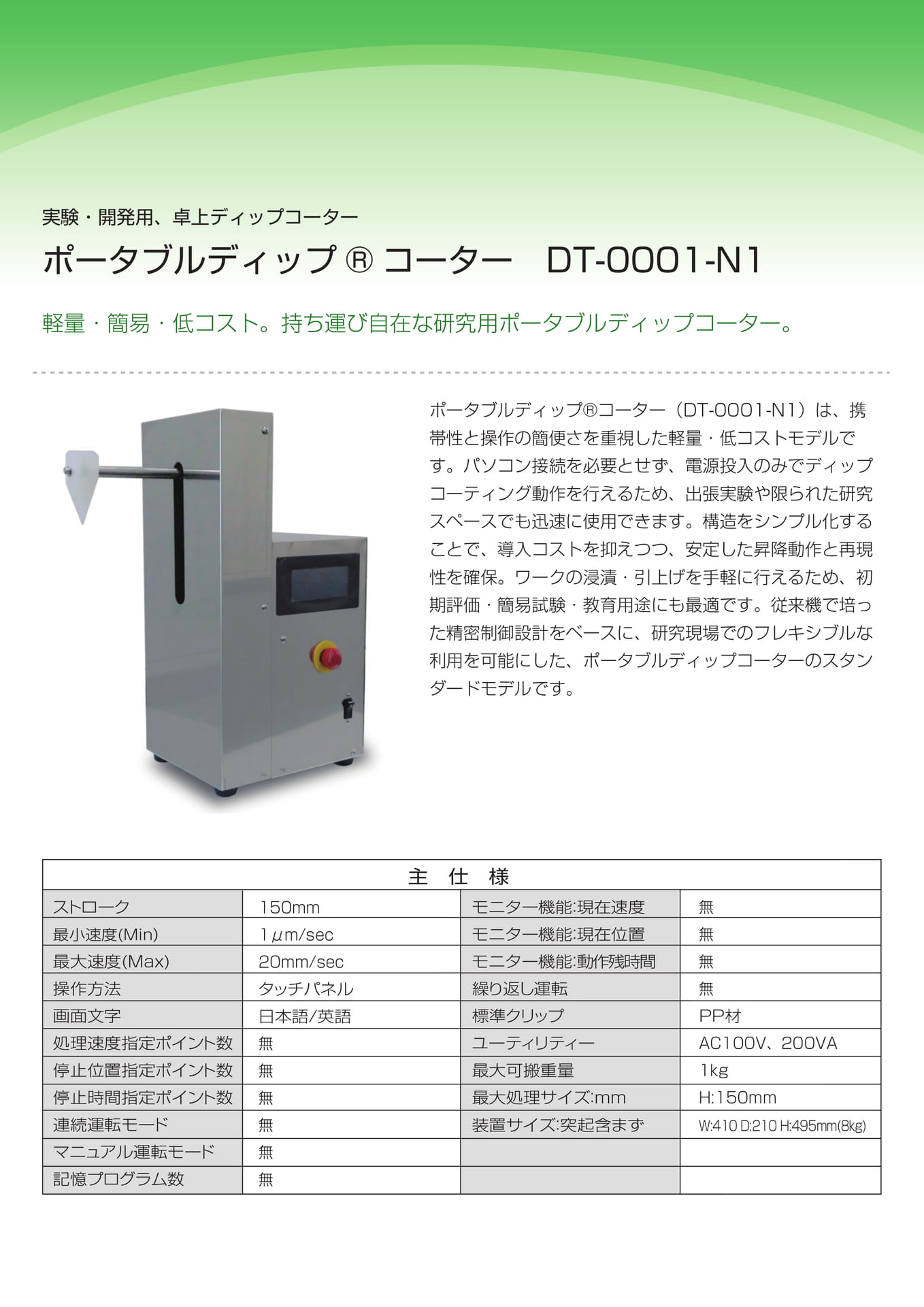

簡易ディップコーター（ポータブル）
DT-0001-N1
軽量・簡易・低コスト。持ち運び自在な研究用ポータブルディップコーター。
簡易ディップコーター（ポータブル）DT-0001-N1は、携帯性と操作の簡便さを重視した軽量・低コストモデルです。パソコン接続を必要とせず、電源投入のみでディップコーティング動作を行えるため、出張実験や限られた研究スペースでも迅速に使用できます。構造をシンプル化することで、導入コストを抑えつつ、安定した昇降動作と再現性を確保。ワークの浸漬・引上げを手軽に行えるため、初期評価・簡易試験・教育用途にも最適です。従来機で培った精密制御設計をベースに、研究現場でのフレキシブルな利用を可能にした、ポータブルディップコーターのスタンダードモデルです。
主仕様
ストローク 150mm
モニター機能：現在速度無
最小速度 (Min) 1μm/sec
モニター機能：現在位置無
最大速度 (Max) 20mm/sec
モニター機能：動作残時間無
操作方法タッチパネル
繰り返し運転無
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数無
ユーティリティー AC100V 、 200VA
停止位置指定ポイント数無
最大可搬重量 1kg
停止時間指定ポイント数無
最大処理サイズ：mm H:150mm
連続運転モード無
装置サイズ：突起含まず W:410 D:210 H:495mm(8kg)
マニュアル運転モード無
記憶プログラム数無

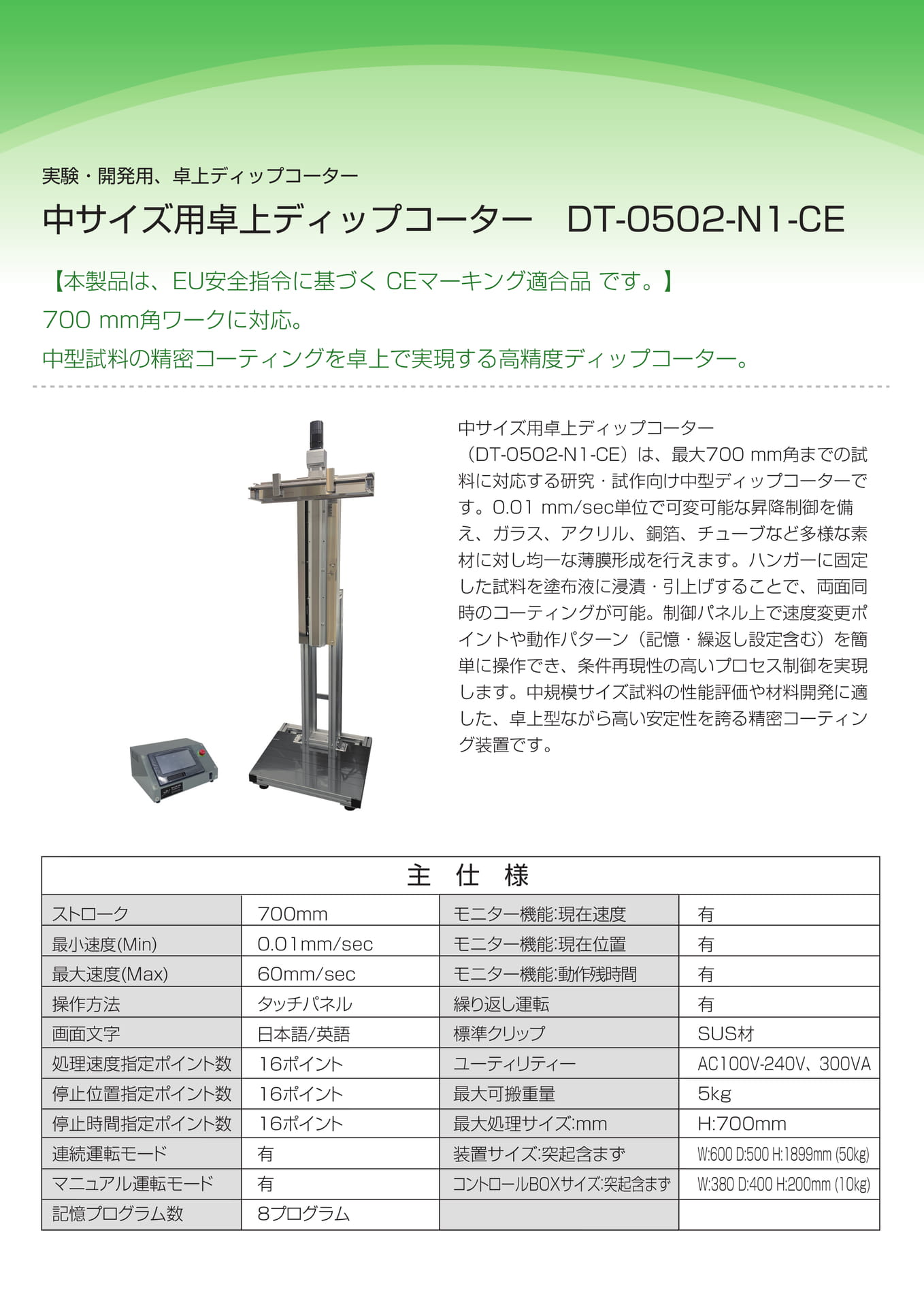

ディップコーター ( 薄膜形成装置 ) 中型 / 汎用
中型ディップコーター（基板評価用）
DT-0502-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】 700 mm 角ワークに対応。中型試料の精密コーティングを卓上で実現する高精度ディップコーター。
中型ディップコーター（基板評価用） DT-0502-N1-CEは、最大 700 mm 角までの試料に対応する研究・試作向け中型ディップコーターです。 0.01 mm/sec 単位で可変可能な昇降制御を備え、ガラス、アクリル、銅箔、チューブなど多様な素材に対し均一な薄膜形成を行えます。ハンガーに固定した試料を塗布液に浸漬・引上げすることで、両面同時のコーティングが可能。制御パネル上で速度変更ポイントや動作パターン（記憶・繰返し設定含む）を簡単に操作でき、条件再現性の高いプロセス制御を実現します。中規模サイズ試料の性能評価や材料開発に適した、卓上型ながら高い安定性を誇る精密コーティング装置です。
主仕様
ストローク 700mm
モニター機能：現在速度有
最小速度 (Min) 0.01mm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ SUS 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 5kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:700mm
連続運転モード有
装置サイズ：突起含まず W:600 D:500 H:1899mm (50kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200mm (10kg)
記憶プログラム数 8 プログラム

ディップコーター ( 薄膜形成装置 ) 大型 / 高安定構造

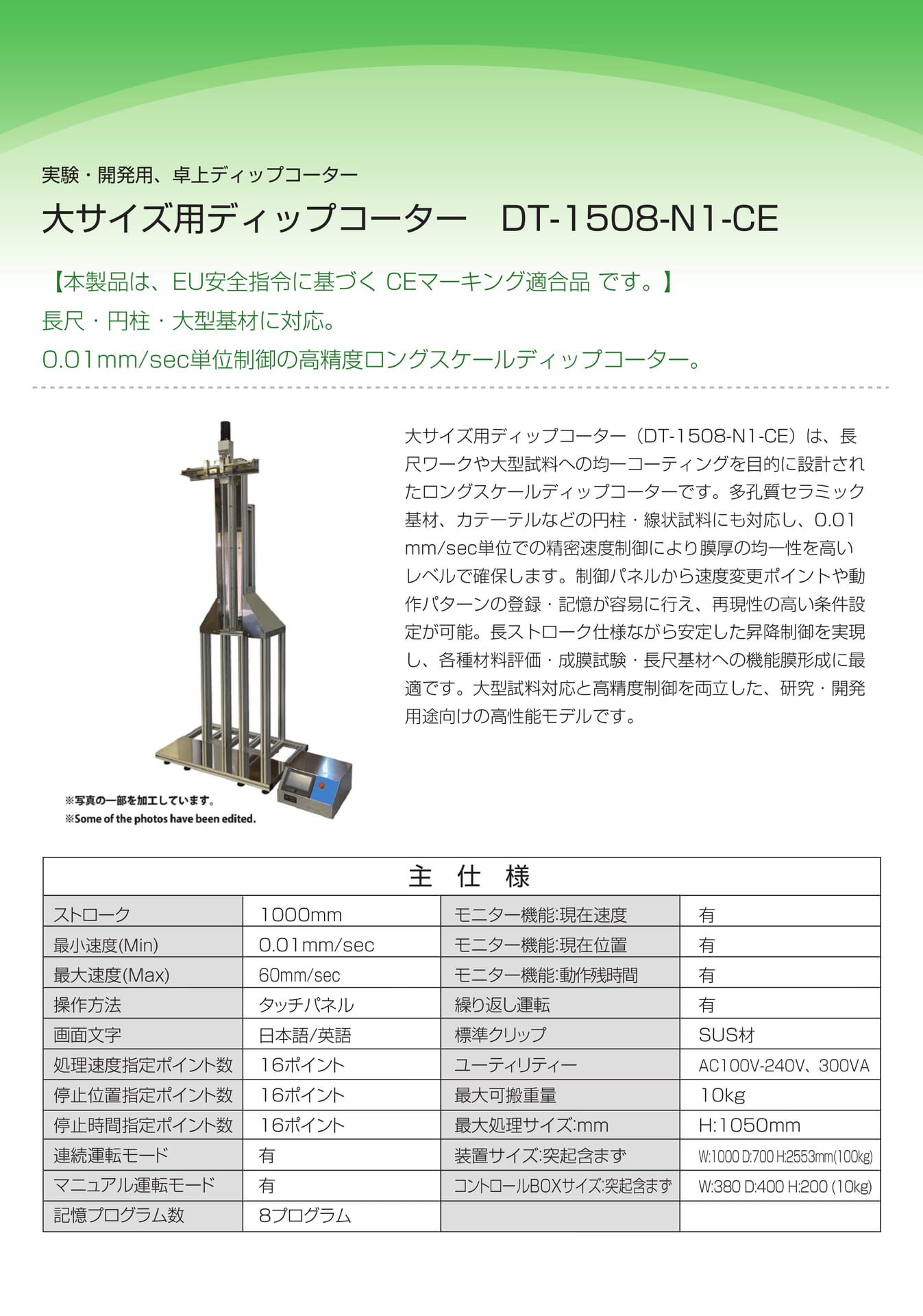

大型ディップコーター（高剛性タイプ）
DT-1508-N1-CE
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】長尺・円柱・大型基材に対応。 0.01mm/sec 単位制御の高精度ロングスケールディップコーター。
大型ディップコーター（高剛性タイプ）DT-1508-N1-CE は、長尺ワークや大型試料への均一コーティングを目的に設計されたロングスケールディップコーターです。多孔質セラミック基材、カテーテルなどの円柱・線状試料にも対応し、 0.01 mm/sec 単位での精密速度制御により膜厚の均一性を高いレベルで確保します。制御パネルから速度変更ポイントや動作パターンの登録・記憶が容易に行え、再現性の高い条件設定が可能。長ストローク仕様ながら安定した昇降制御を実現し、各種材料評価・成膜試験・長尺基材への機能膜形成に最適です。大型試料対応と高精度制御を両立した、研究・開発用途向けの高性能モデルです。
主仕様
ストローク 1000mm
モニター機能：現在速度有
最小速度 (Min) 0.01mm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ SUS 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 10kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:1050mm
連続運転モード有
装置サイズ：突起含まず W:1000 D:700 H:2553mm(100kg)
マニュアル運転モード有
コントロール BOX サイズ：突起含まず W:380 D:400 H:200 (10kg)
記憶プログラム数 8 プログラム

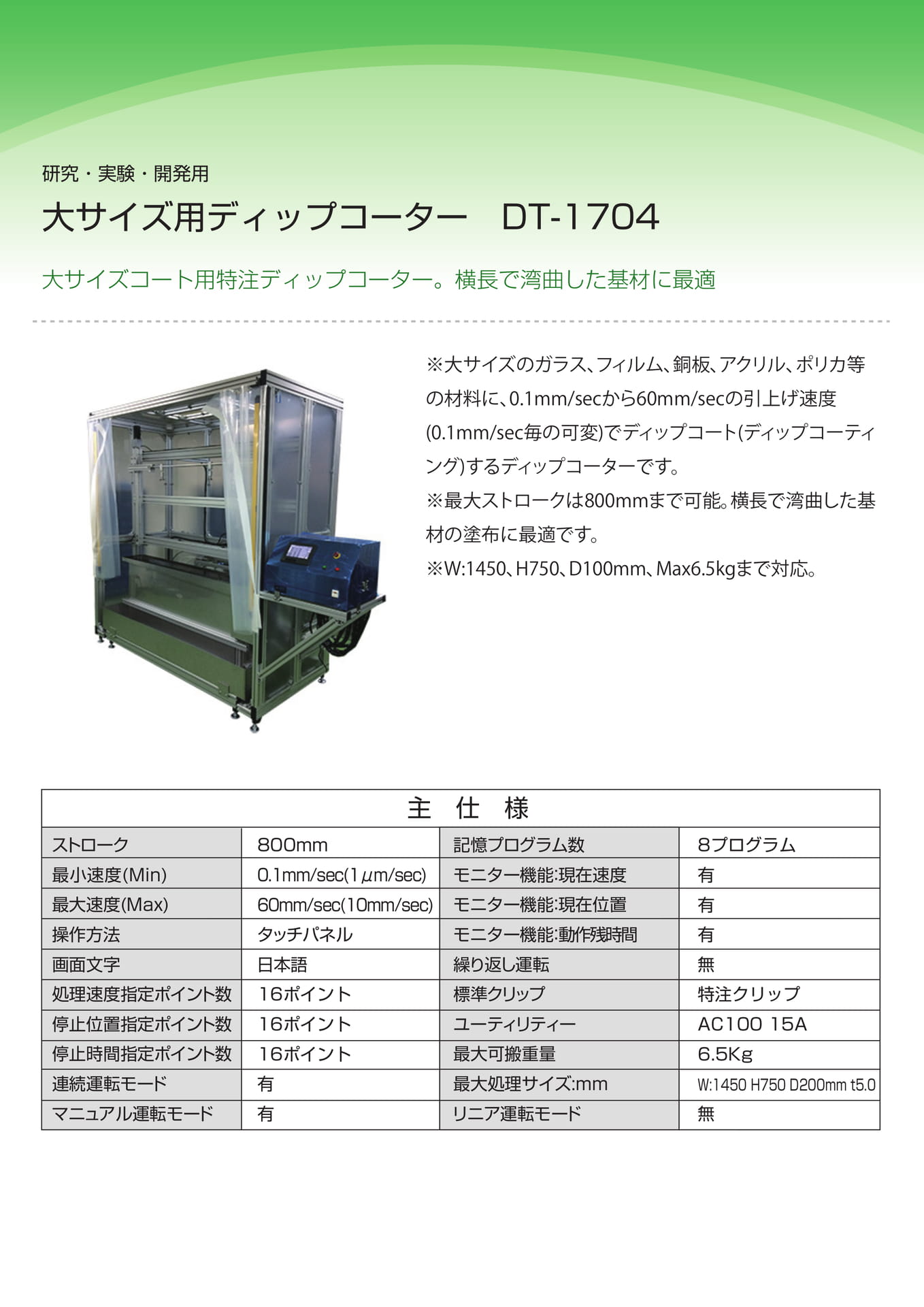

ディップコーター ( 薄膜形成装置 ) 大型 / 高安定構造
大型ディップコーター（カスタム対応）
DT-1704
大サイズコート用特注ディップコーター。横長で湾曲した基材に最適
※大サイズのガラス、フィルム、銅板、アクリル、ポリカ等の材料に、 0.1mm/secから60mm/secの引上げ速度 (0.1mm/sec 毎の可変 ) でディップコート ( ディップコーティング ) するディップコーターです。※最大ストロークは 800mmまで可能。横長で湾曲した基材の塗布に最適です。※W:1450、 H750 、 D100mm 、 Max6.5kgまで対応。
主仕様
ストローク 800mm
記憶プログラム数 8 プログラム
最小速度 (Min) 0.1mm/sec(1μm/sec)
モニター機能：現在速度有
最大速度 (Max) 60mm/sec(10mm/sec)
モニター機能：現在位置有
操作方法タッチパネル
モニター機能：動作残時間有
画面文字日本語
繰り返し運転無
処理速度指定ポイント数 16 ポイント
標準クリップ特注クリップ
停止位置指定ポイント数 16 ポイント
ユーティリティー AC100 15A
停止時間指定ポイント数 16 ポイント
最大可搬重量 6.5Kg
連続運転モード有
最大処理サイズ :mm W:1450 H750 D200mm t5.0
マニュアル運転モード有
リニア運転モード無

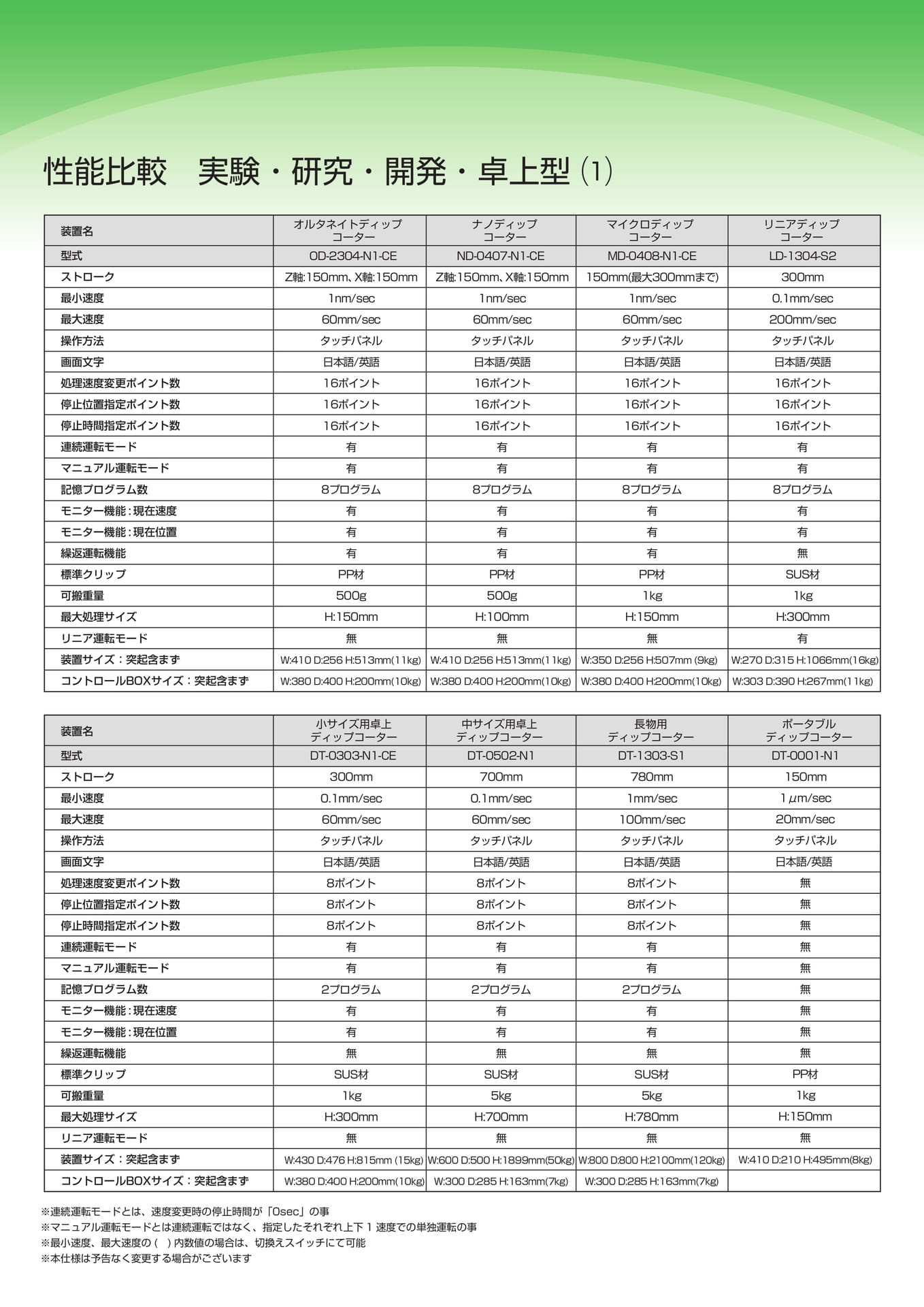

性能比較ディップコーター（薄膜形成装置）
装置名
多槽多層プロセスディップコーター
ナノ精度ディップコーター（卓上型）
ナノ精度ディップコーター（汎用卓上）
汎用ディップコーター（小型評価用）型式 OD-2304-N1-CE ND-0407-N1-CE MD-0408-N1-CE DT-0303-N1-CE ストローク Z 軸 :150mm 、 X 軸 :150mm Z 軸 :150mm 、 X 軸 :150mm 150mm( 最大 300mm まで ) 300mm 最小速度 1nm/sec 1nm/sec 1nm/sec 0.01mm/sec 最大速度 60mm/sec 60mm/sec 60mm/sec 60mm/sec 操作方法タッチパネルタッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント停止位置指定ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント停止時間指定ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント連続運転モード有有有有マニュアル運転モード有有有有記憶プログラム数 8 プログラム 8 プログラム 8 プログラム 8 プログラムモニタ機能：現在速度有有有有モニタ機能：現在位置有有有有モニタ機能：動作残時間有有有有繰返運転機能有有有有標準クリップ PP 材 PP 材 PP 材 SUS 材ユーティリティー AC100V 、 300VA AC100V-240V 、 300VA AC100V-240V 、 300VA AC100V-240V 、 300VA 可搬重量 500g 500g 1kg 1kg 最大処理サイズ H:150mm H:100mm H:150mm H:300mm 装置サイズ：突起含まず ( 重量 )
コントロール BOX サイズ：突起含まず ( 重量 )
W:410 D:256 H:513(11kg)
W:380 D:400 H:200 (10kg)
W:410 D:256 H:513(11kg)
W:380 D:400 H:200 (10kg)
W:350 D:256 H507:(9kg)
W:380 D:400 H:200 (10kg)
W:430 D:476 H:815(15kg)
W:380 D:400 H:200 (10kg)
装置名
簡易ディップコーター（ポータブル）
中型ディップコーター（基板評価用）
大型ディップコーター（高剛性タイプ）
大型ディップコーター（カスタム対応）型式 DT-0001-N1 DT-0502-N1-CE DT-1508-N1-CE DT-1704 ストローク 150mm 700mm 1000mm 800mm 最小速度 1μm/sec 0.01mm/sec 0.01mm/sec 0.1mm/sec(1μm/sec) 最大速度 20mm/sec 60mm/sec 60mm/sec 60mm/sec(10mm/sec) 操作方法タッチパネルタッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数無 16 ポイント 16 ポイント 16 ポイント停止位置指定ポイント数無 16 ポイント 16 ポイント 16 ポイント停止時間指定ポイント数無 16 ポイント 16 ポイント 16 ポイント連続運転モード無有有有マニュアル運転モード無有有有記憶プログラム数無 8 プログラム 8 プログラム 8 プログラムモニタ機能：現在速度無有有有モニタ機能：現在位置無有有有モニタ機能：動作残時間無有有有繰返運転機能無有有無標準クリップ PP 材 SUS 材 SUS 材特注クリップユーティリティー AC100V 、 200VA AC100V 、 250VA AC100V 、 250VA AC100V 、 15A 可搬重量 1kg 5kg 10kg 6.5kg 最大処理サイズ H:150mm H:700mm H:1050mm
装置サイズ：突起含まず ( 重量 )
コントロール BOX サイズ：突起含まず ( 重量 )
W:410 D:210 H:495(8kg)
W:300 D:285 H:163(7kg)
W:600 D:500 H:1899(50kg)
W:300 D:285 H:163(7kg)
W:1000 D:700 H:2553(100kg)
無
W:1450 H750 D100mm t5.0
W:2200 D:1000 H:2400
要確認
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下１速度での単独運転の事※最小速度、最大速度の（）内数値の場合は、切換えスイッチにて可能※本仕様は予告なく変更する場合がございます

Desktop device for experiments / research
特殊機能ディップコーター
/ development Specifications /

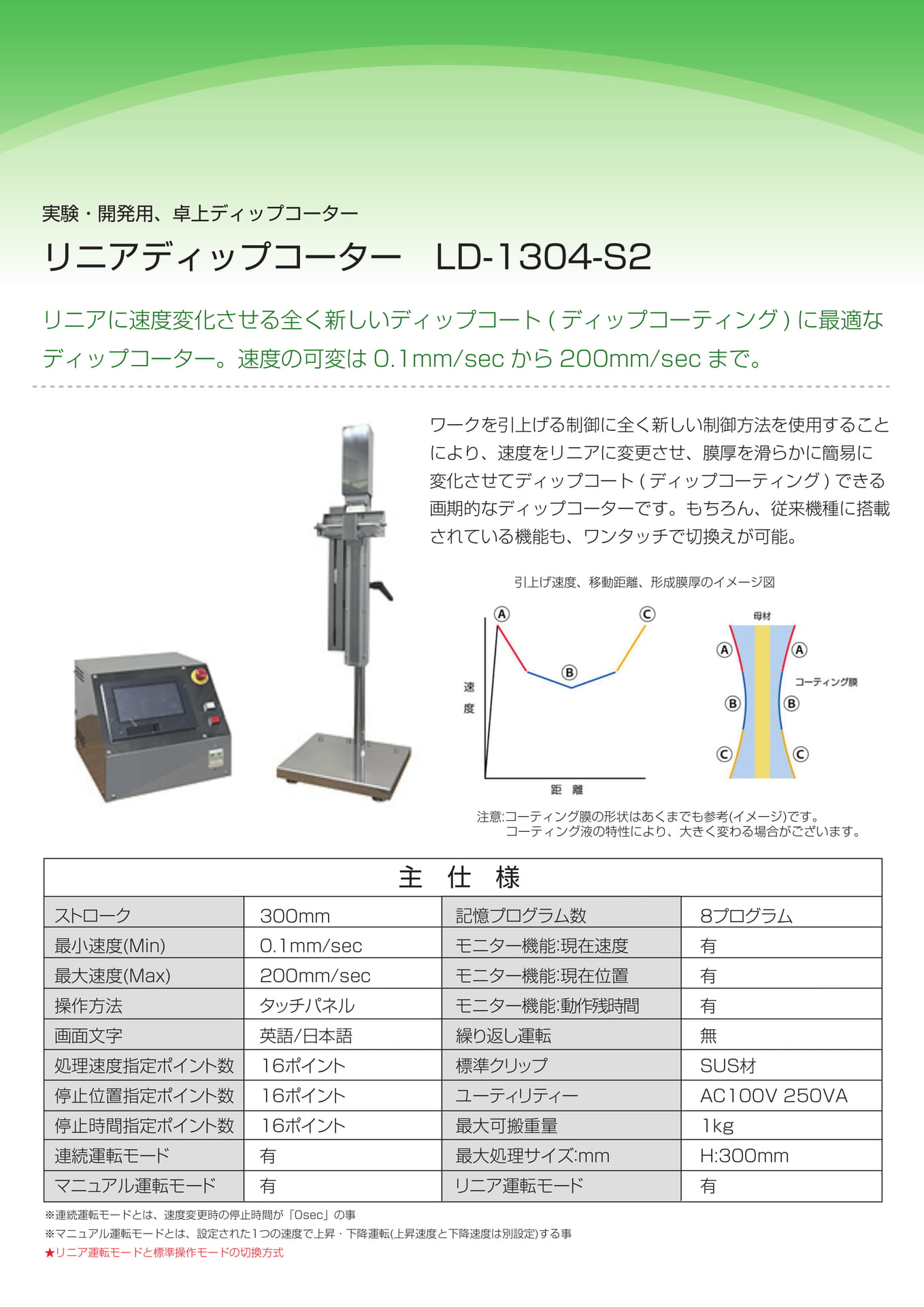

特殊機能ディップコーター制御方式 / リニア
リニア制御ディップコーター（膜厚制御用）
LD-1304-S2
リニアに速度変化させる全く新しいディップコート ( ディップコーティング ) に最適なディップコーター。速度の可変は 0.1mm/sec から 200mm/sec まで。
ワークを引上げる制御に全く新しい制御方法を使用することにより、速度をリニアに変更させ、膜厚を滑らかに簡易に変化させてディップコート ( ディップコーティング ) できる画期的なディップコーターです。もちろん、従来機種に搭載されている機能も、ワンタッチで切換えが可能。
引上げ速度、移動距離、形成膜厚のイメージ図
注意 : コーティング膜の形状はあくまでも参考 ( イメージ ) です。コーティング液の特性により、大きく変わる場合がございます。
主仕様
ストローク 300mm
記憶プログラム数 8 プログラム
最小速度 (Min) 0.1mm/sec
モニター機能：現在速度有
最大速度 (Max) 200mm/sec
モニター機能：現在位置有
操作方法タッチパネル
モニター機能：動作残時間有
画面文字英語 / 日本語
繰り返し運転無
処理速度指定ポイント数 16 ポイント
標準クリップ SUS 材
停止位置指定ポイント数 16 ポイント
ユーティリティー AC100V 250VA
停止時間指定ポイント数 16 ポイント
最大可搬重量 1kg
連続運転モード有
最大処理サイズ：mm H:300mm
マニュアル運転モード有
リニア運転モード有
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは、設定された 1 つの速度で上昇・下降運転 ( 上昇速度と下降速度は別設定 ) する事★リニア運転モードと標準操作モードの切換方式

特殊機能ディップコーター多軸 / 回転制御

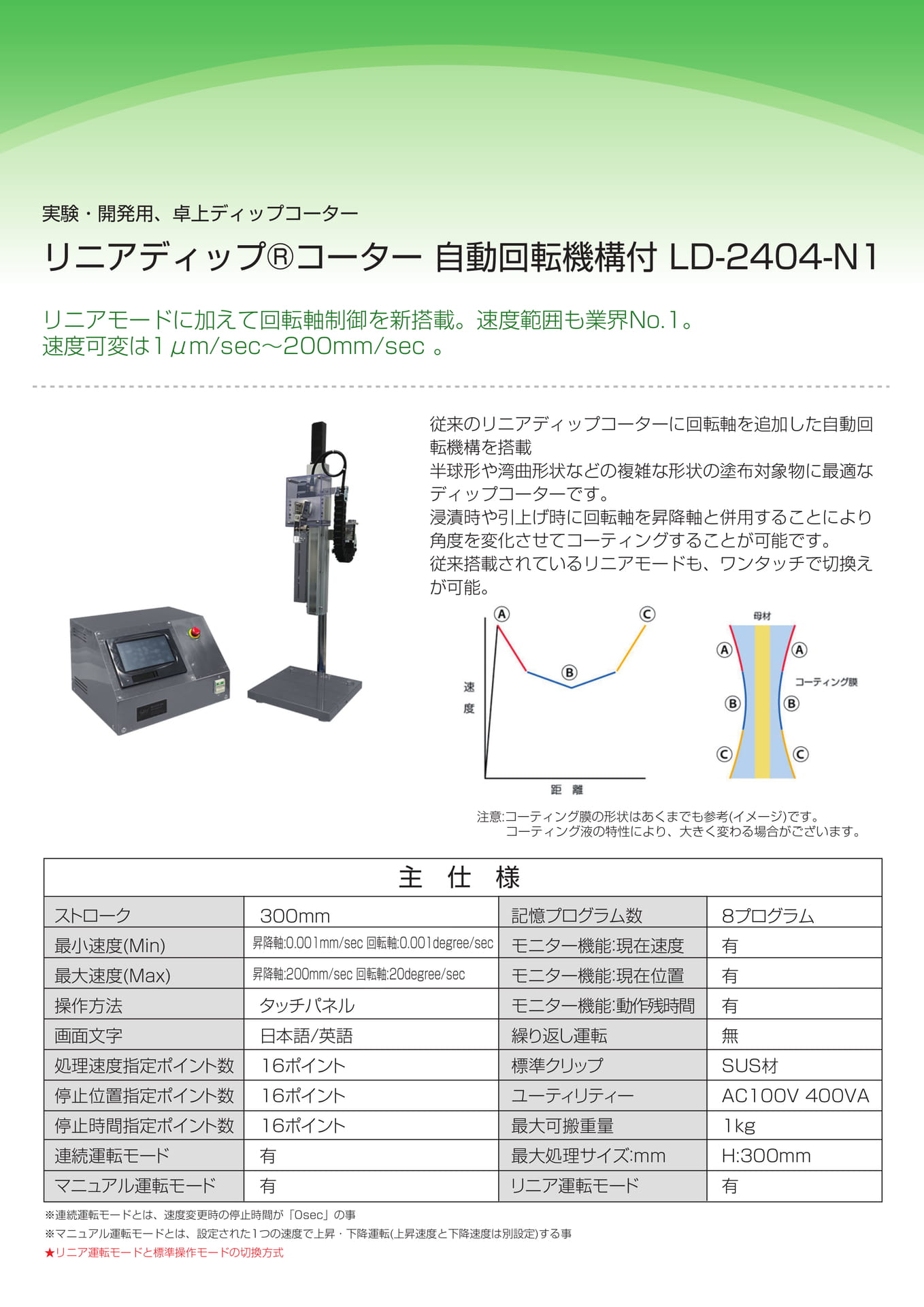

多軸回転ディップコーター（複雑形状対応） LD-2404-N1
リニアモードに加えて回転軸制御を新搭載。速度範囲も業界 No.1 。速度可変は 1μm/sec～200mm/sec 。
従来のリニアディップコーターに回転軸を追加した自動回転機構を搭載半球形や湾曲形状などの複雑な形状の塗布対象物に最適なディップコーターです。浸漬時や引上げ時に回転軸を昇降軸と併用することにより角度を変化させてコーティングすることが可能です。従来搭載されているリニアモードも、ワンタッチで切換えが可能。
注意 : コーティング膜の形状はあくまでも参考 ( イメージ ) です。コーティング液の特性により、大きく変わる場合がございます。
主仕様
ストローク 300mm
記憶プログラム数 8 プログラム
最小速度 (Min)
昇降軸 :0.001mm/sec 回転軸 :0.001degree/sec
モニター機能：現在速度有
最大速度 (Max)
昇降軸 :200mm/sec 回転軸 :20degree/sec
モニター機能：現在位置有
操作方法タッチパネル
モニター機能：動作残時間有
画面文字日本語 / 英語
繰り返し運転無
処理速度指定ポイント数 16 ポイント
標準クリップ SUS 材
停止位置指定ポイント数 16 ポイント
ユーティリティー AC100V 400VA
停止時間指定ポイント数 16 ポイント
最大可搬重量 1kg
連続運転モード有
最大処理サイズ：mm H:300mm
マニュアル運転モード有
リニア運転モード有
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは、設定された 1 つの速度で上昇・下降運転 ( 上昇速度と下降速度は別設定 ) する事★リニア運転モードと標準操作モードの切換方式

特殊機能ディップコーター形状対応 / 長物

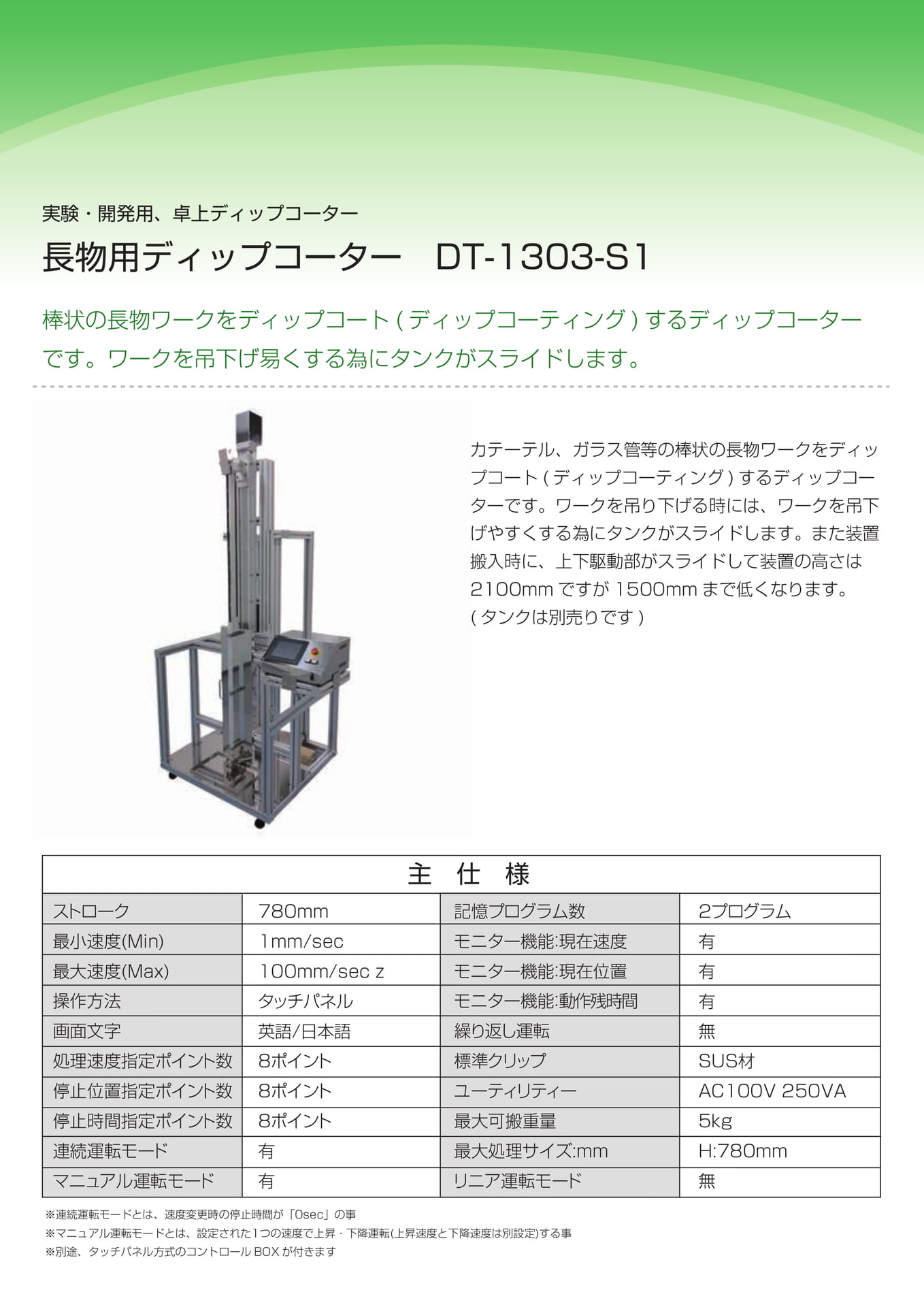

長物対応ディップコーター
DT-1303-S1
棒状の長物ワークをディップコート ( ディップコーティング ) するディップコーターです。ワークを吊下げ易くする為にタンクがスライドします。
カテーテル、ガラス管等の棒状の長物ワークをディップコート ( ディップコーティング ) するディップコーターです。ワークを吊り下げる時には、ワークを吊下げやすくする為にタンクがスライドします。また装置搬入時に、上下駆動部がスライドして装置の高さは 2100mm ですが 1500mm まで低くなります。 ( タンクは別売りです )
主仕様
ストローク 780mm
記憶プログラム数 2 プログラム
最小速度 (Min) 1mm/sec
モニター機能：現在速度有
最大速度 (Max) 100mm/sec z
モニター機能：現在位置有
操作方法タッチパネル
モニター機能：動作残時間有
画面文字英語 / 日本語
繰り返し運転無
処理速度指定ポイント数 8 ポイント
標準クリップ SUS 材
停止位置指定ポイント数 8 ポイント
ユーティリティー AC100V 250VA
停止時間指定ポイント数 8 ポイント
最大可搬重量 5kg
連続運転モード有
最大処理サイズ :mm H:780mm
マニュアル運転モード有
リニア運転モード無
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは、設定された 1 つの速度で上昇・下降運転 ( 上昇速度と下降速度は別設定 ) する事※別途、タッチパネル方式のコントロール BOX が付きます

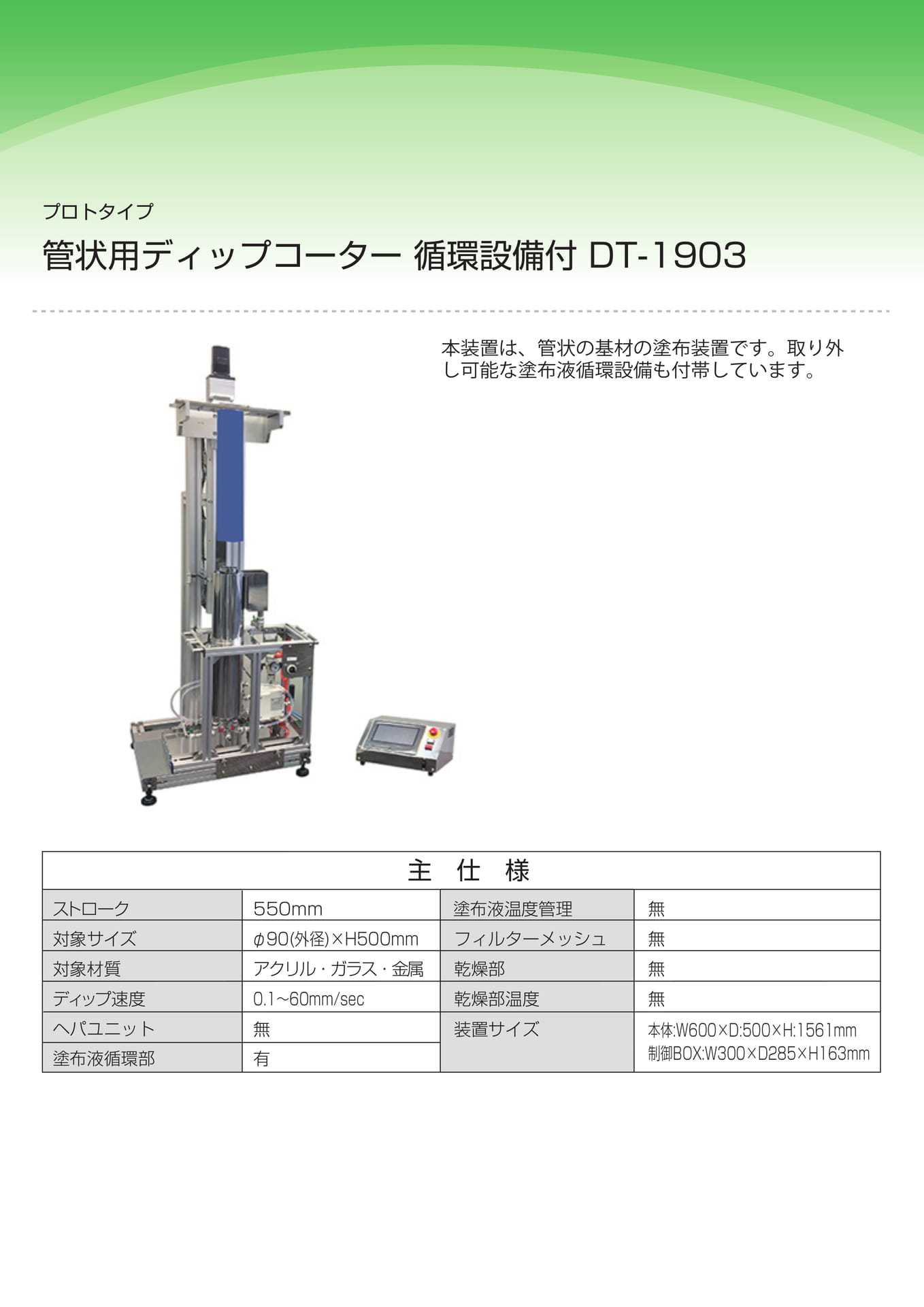

特殊機能ディップコーター形状対応 / 円筒
円筒対応ディップコーター（循環機構付） DT-1903
本装置は、管状の基材の塗布装置です。取り外し可能な塗布液循環設備も付帯しています。
主仕様
ストローク 550mm
塗布液温度管理無
対象サイズφ90( 外径 )×H500mm
フィルターメッシュ無
対象材質アクリル・ガラス・金属
乾燥部無
ディップ速度 0.1～60mm/sec
乾燥部温度
無
ヘパユニット塗布液循環部
無有
装置サイズ
本体 :W600×D:500×H:1561mm 制御 BOX:W300×D285×H163mm

特殊機能ディップコーター形状対応 / 円筒

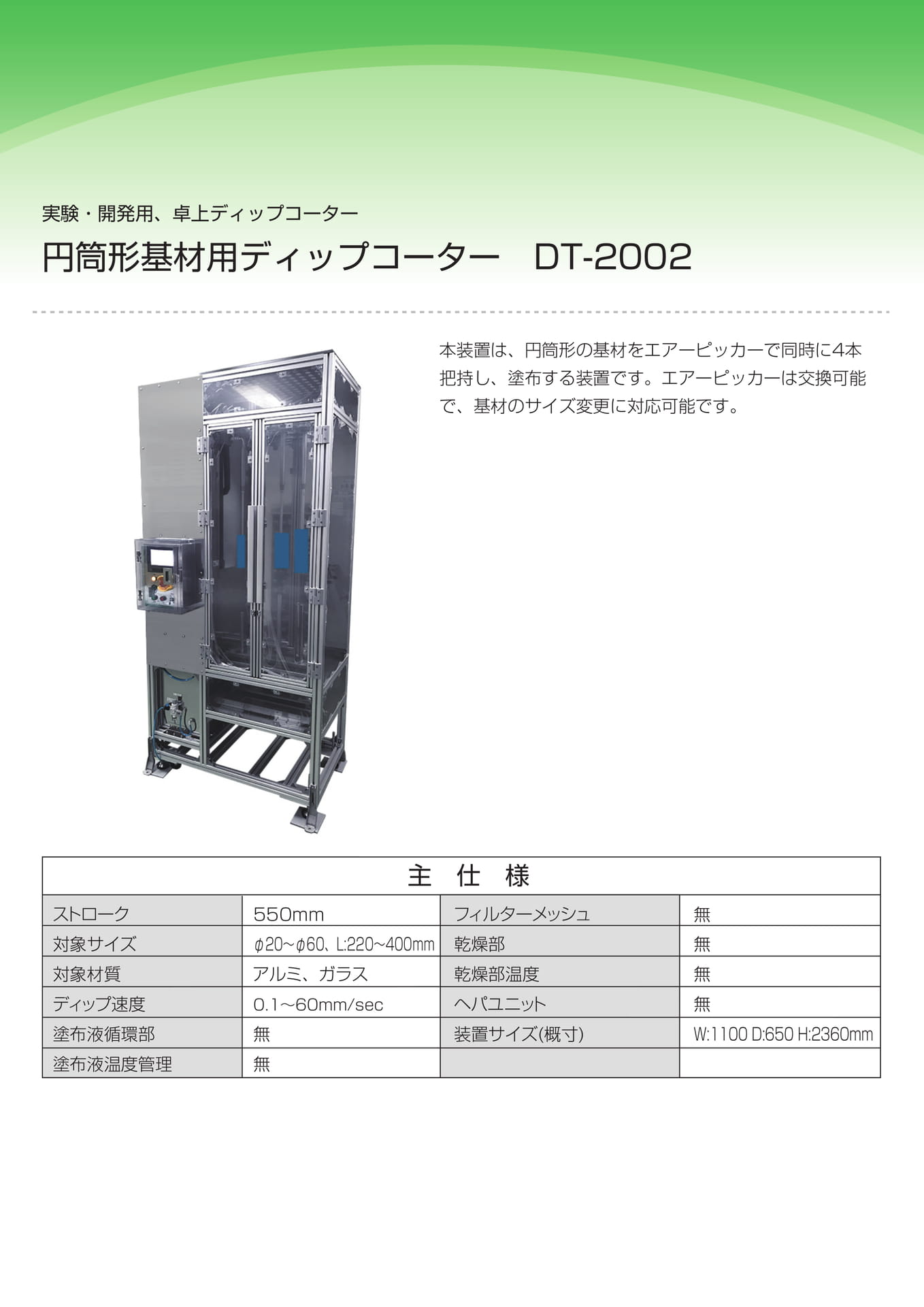

円筒保持ディップコーター
DT-2002
本装置は、円筒形の基材をエアーピッカーで同時に 4 本把持し、塗布する装置です。エアーピッカーは交換可能で、基材のサイズ変更に対応可能です。
主仕様
ストローク 550mm
フィルターメッシュ無
対象サイズφ20～φ60 、 L:220～400mm
乾燥部無
対象材質アルミ、ガラス
乾燥部温度無
ディップ速度 0.1～60mm/sec
ヘパユニット無
塗布液循環部無
装置サイズ ( 概寸 ) W:1100 D:650 H:2360mm
塗布液温度管理無

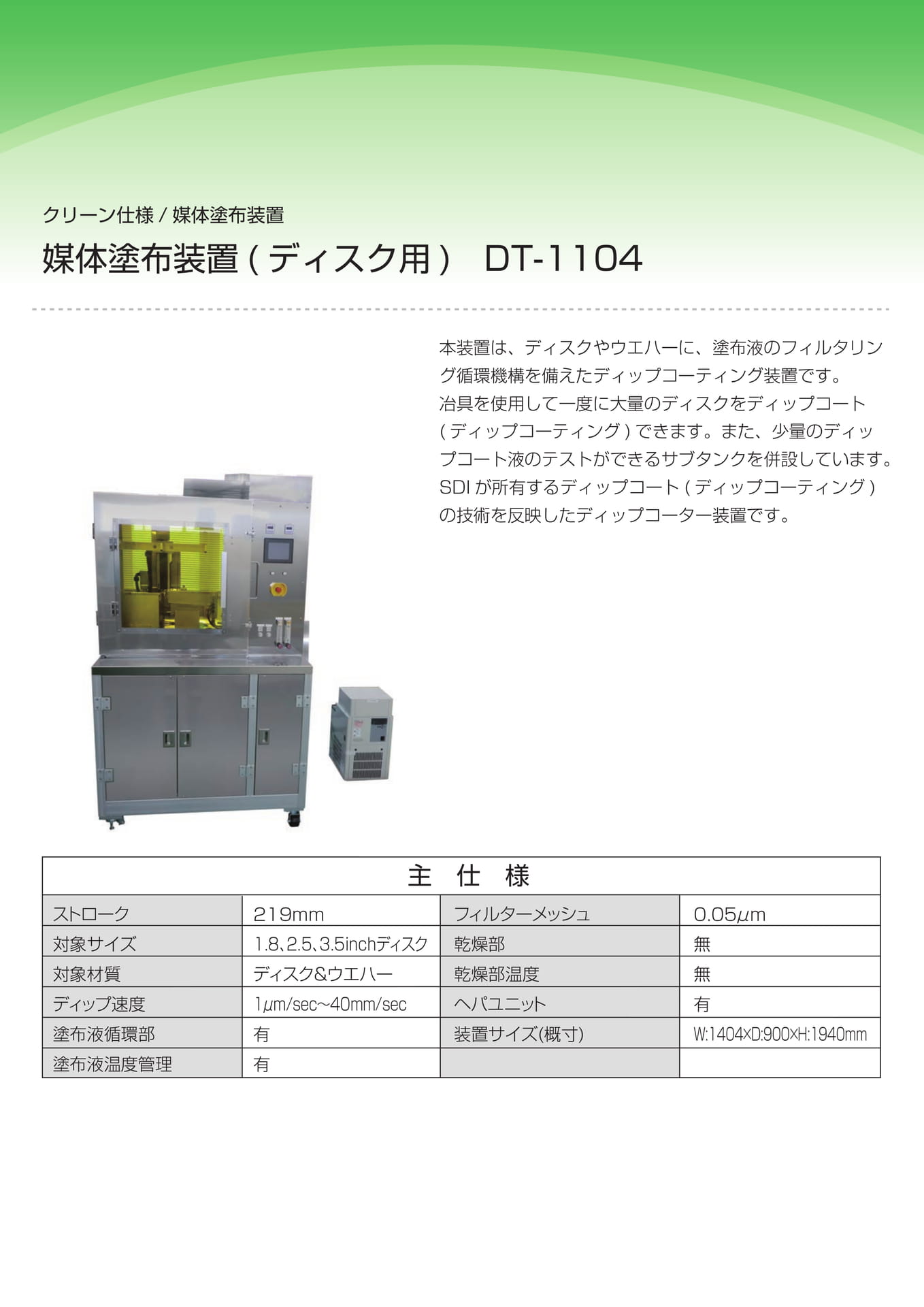

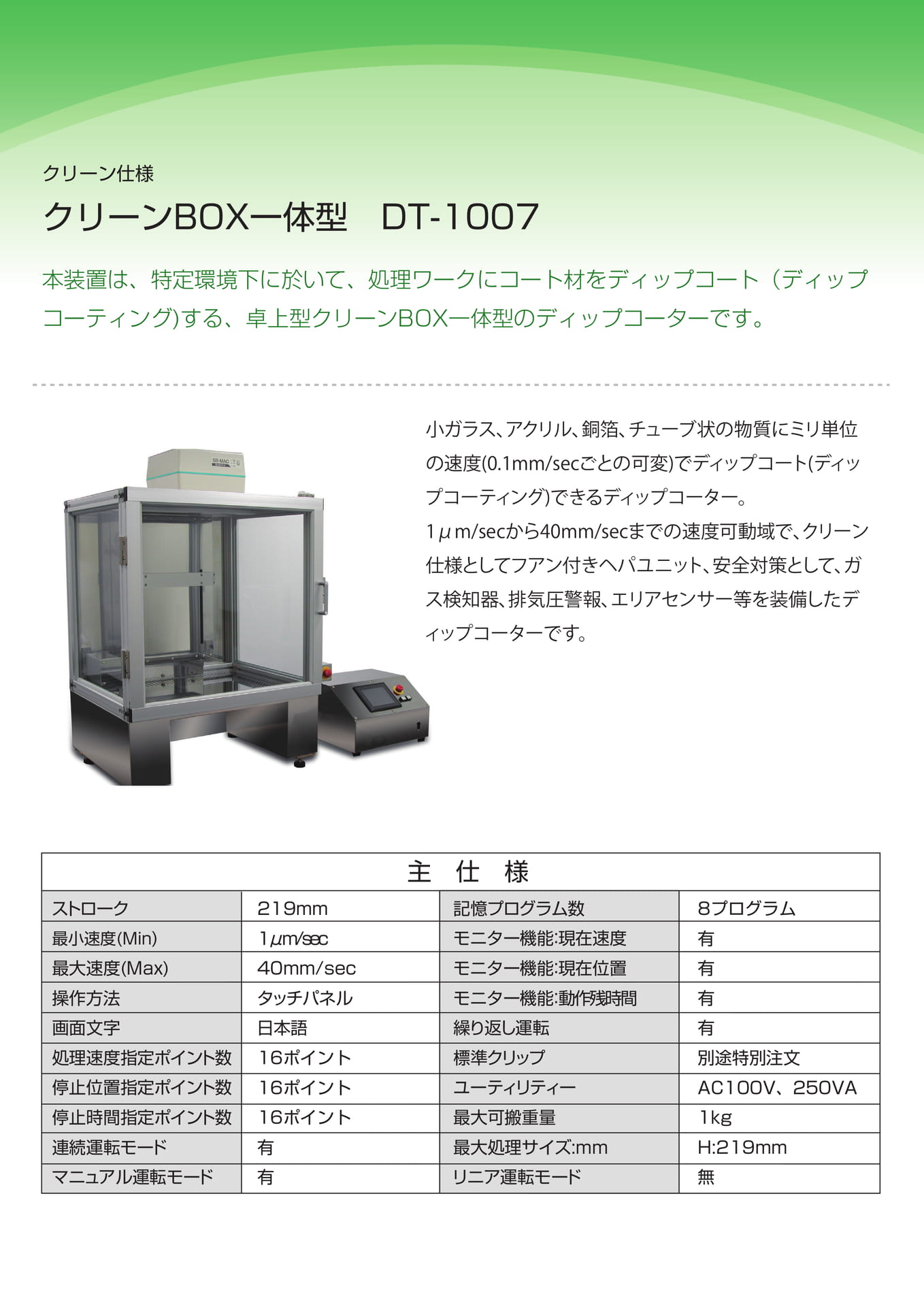

特殊機能ディップコーター環境対応 / クリーン
クリーン一体型ディップコーター
CR-ND26
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】※FFU は除くナノ単位制御とθ角制御に、 FFU 付風防 BOX をプラス。清浄な環境で、超低速・高精度コーティングを実現する次世代ディップコーター。
ナノディップ®コーターにFFU 付風防 BOXを組み合わせ、精密な成膜に適した清浄な局所環境を確保したモデルです。 FFUから供給される清浄空気と風防構造により、外気由来の塵埃や気流の影響を抑えながら、 1 nm 単位の超微細速度制御、 2 軸・θ角制御による斜め引上げなど、装置本体の高度な制御性能を発揮します。オパール膜形成、ナノ粒子配列、薄膜評価など、微細構造制御と環境清浄度の両方が求められる研究に最適です。タッチパネルで最大 16ポイントの速度設定と8 種類の動作パターンを登録でき、 2 軸同期／単独運転、日本語・英語表示にも対応。再現性の高いナノスケール成膜を支援します。
主仕様
ストローク Z 軸 :150mm 、 X 軸 :150mm
モニター機能：現在速度有
最小速度 (Min) 1nm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 500g
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:100mm
連続運転モード有
装置サイズ：突起含まず W:720 D:700 H:800mm( 約 45kg)
マニュアル運転モード有
記憶プログラム数 8 プログラム

特殊機能ディップコーター環境対応 / 外乱対策
風防除振ディップコーター
FB-MD26
【本製品は、 EU 安全指令に基づく CE マーキング適合品です。】風防 BOX と除振台で気流・振動の影響を抑制。 1 nm/sec からの超低速制御を、より安定した実験環境で実現する研究用ディップコーター。
マイクロディップ®コーターに風防 BOXと除振台を組み合わせ、気流や床振動などの外乱を抑えた安定性重視のモデルです。風防 BOXが試料周辺の空気の揺らぎを低減し、除振台が設置環境から伝わる振動を抑えることで、 1 nm/secから60 mm/secまでの広範囲な速度制御性能を活かし、より再現性の高いコーティング実験をサポートします。分離膜生成、粒子配列、薄膜形成など、わずかな外乱が結果に影響する精密研究に最適です。最大 16ポイントの速度設定、 8 種類の動作パターン登録、繰返し運転に対応し、タッチパネルによる直感的な操作と日本語・英語表示の切替も可能です。
主仕様
ストローク 150mm
モニター機能：現在速度有
最小速度 (Min) 1nm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V-240V 、 300VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 1kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:150mm
連続運転モード有
装置サイズ：突起含まず W:720 D:760 H:612mm( 約 60kg)
マニュアル運転モード有
記憶プログラム数 8 プログラム

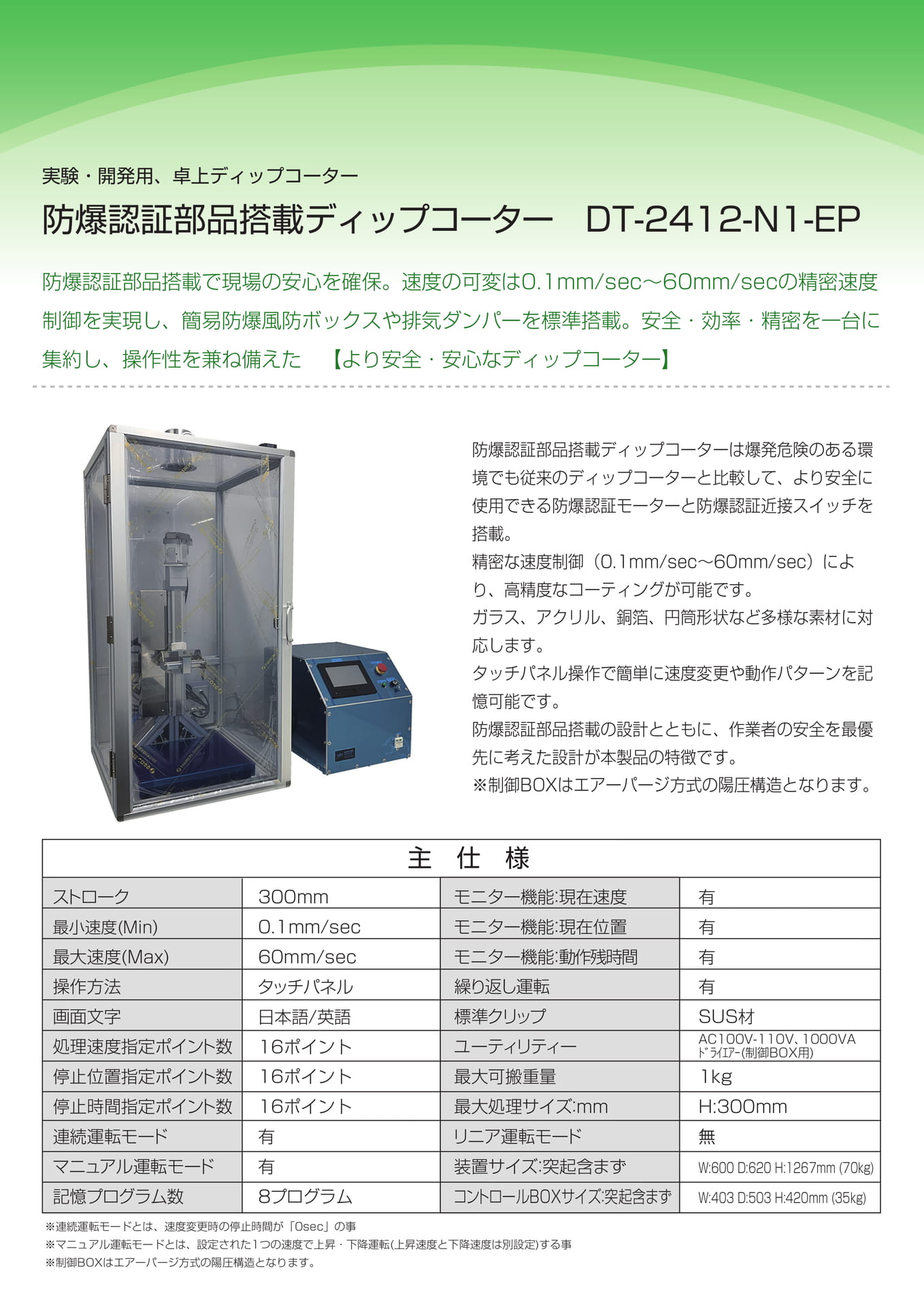

特殊機能ディップコーター環境対応 / 防爆部品使用
防爆対応ディップコーター
DT-2412-N1-EP
防爆認証部品搭載で現場の安心を確保。速度の可変は 0.1mm/sec～60mm/sec の精密速度制御を実現し、簡易防爆風防ボックスや排気ダンパーを標準搭載。安全・効率・精密を一台に集約し、操作性を兼ね備えた
【より安全・安心なディップコーター】
防爆認証部品搭載ディップコーターは爆発危険のある環境でも従来のディップコーターと比較して、より安全に使用できる防爆認証モーターと防爆認証近接スイッチを搭載。精密な速度制御（0.1mm/sec～60mm/sec）により、高精度なコーティングが可能です。ガラス、アクリル、銅箔、円筒形状など多様な素材に対応します。タッチパネル操作で簡単に速度変更や動作パターンを記憶可能です。防爆認証部品搭載の設計とともに、作業者の安全を最優先に考えた設計が本製品の特徴です。※制御 BOXはエアーパージ方式の陽圧構造となります。
主仕様
ストローク 300mm
モニター機能：現在速度有
最小速度 (Min) 0.1mm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転
有
画面文字処理速度指定ポイント数
日本語 / 英語 16ポイント
標準クリップユーティリティー
SUS 材
AC100V-110V 、 1000VA ﾄﾞﾗｲｴｱｰ ( 制御 BOX 用 )
停止位置指定ポイント数 16 ポイント
最大可搬重量 1kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:300mm
連続運転モード有
リニア運転モード無
マニュアル運転モード有
装置サイズ：突起含まず
W:600 D:620 H:1267mm (70kg)
記憶プログラム数 8 プログラム
コントロール BOX サイズ：突起含まず
W:403 D:503 H:420mm (35kg)
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは、設定された 1 つの速度で上昇・下降運転 ( 上昇速度と下降速度は別設定 ) する事※制御 BOX はエアーパージ方式の陽圧構造となります。

特殊機能ディップコーター大型 / 循環プロセス

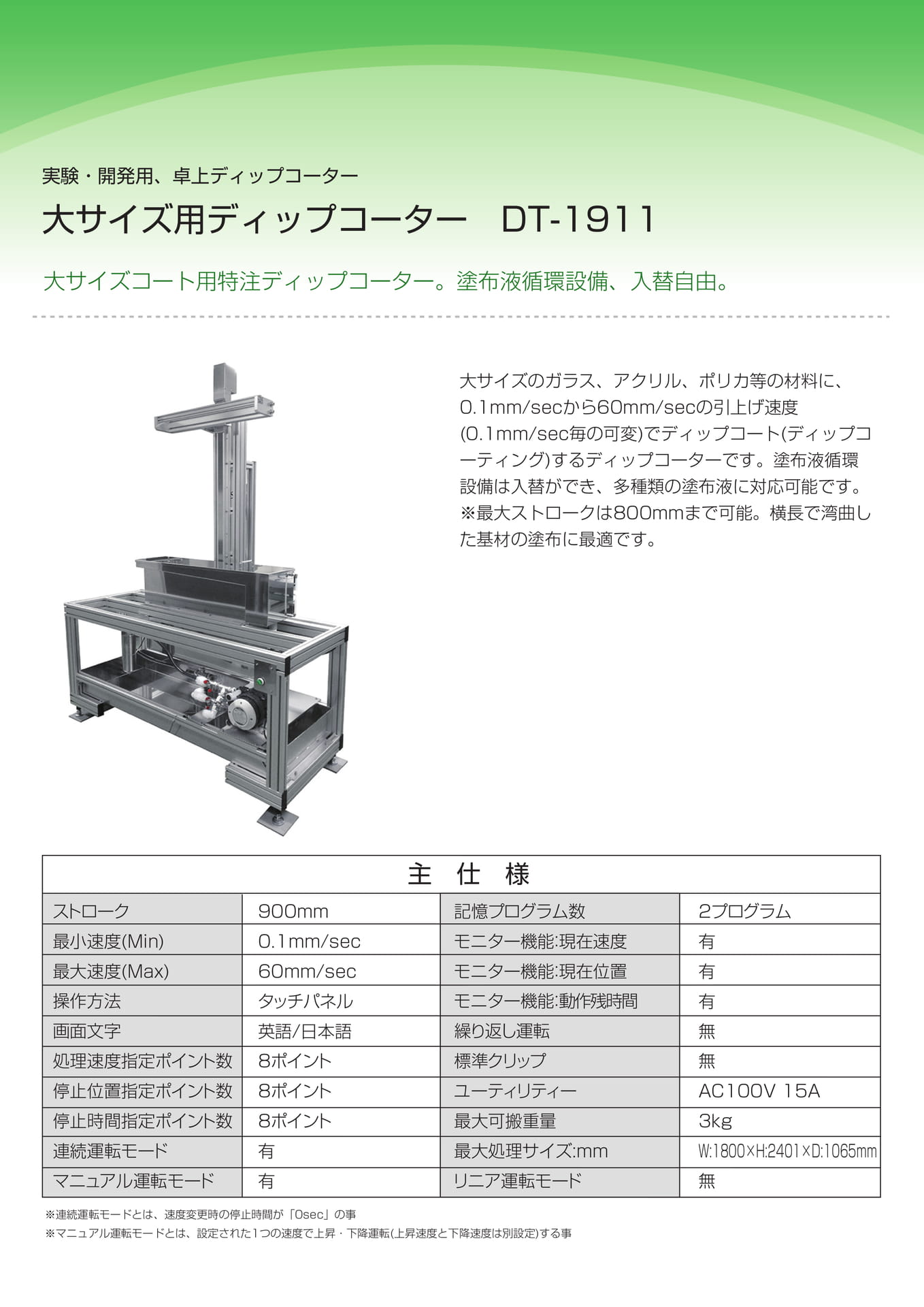

大型循環ディップコーター
DT-1911
大サイズコート用特注ディップコーター。塗布液循環設備、入替自由。
大サイズのガラス、アクリル、ポリカ等の材料に、 0.1mm/secから60mm/secの引上げ速度 (0.1mm/sec 毎の可変 ) でディップコート ( ディップコーティング ) するディップコーターです。塗布液循環設備は入替ができ、多種類の塗布液に対応可能です。※最大ストロークは800mmまで可能。横長で湾曲した基材の塗布に最適です。
主仕様
ストローク 900mm
記憶プログラム数 2 プログラム
最小速度 (Min) 0.1mm/sec
モニター機能：現在速度有
最大速度 (Max) 60mm/sec
モニター機能：現在位置有
操作方法タッチパネル
モニター機能：動作残時間有
画面文字英語 / 日本語
繰り返し運転無
処理速度指定ポイント数 8 ポイント
標準クリップ無
停止位置指定ポイント数 8 ポイント
ユーティリティー AC100V 15A
停止時間指定ポイント数 8 ポイント
最大可搬重量 3kg
連続運転モード有
最大処理サイズ :mm W:1800×H:2401×D:1065mm
マニュアル運転モード有
リニア運転モード無
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは、設定された 1 つの速度で上昇・下降運転 ( 上昇速度と下降速度は別設定 ) する事

セミオートディップコーター
特殊機能ディップコータープロセス / 液循環

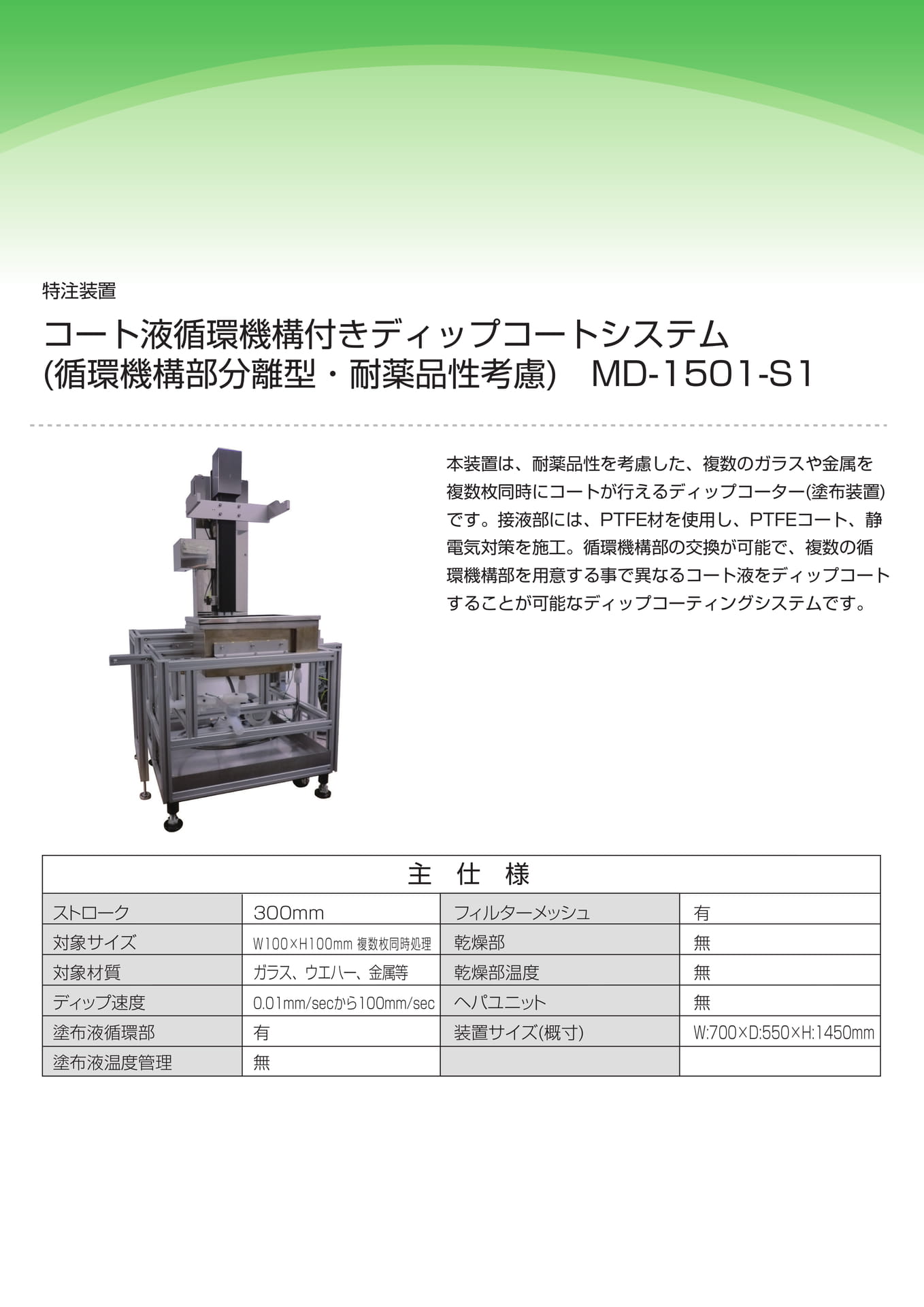

液循環ディップコーター（多工程対応）MD-1501-S1
本装置は、耐薬品性を考慮した、複数のガラスや金属を複数枚同時にコートが行えるディップコーター ( 塗布装置 ) です。接液部には、 PTFE 材を使用し、 PTFEコート、静電気対策を施工。循環機構部の交換が可能で、複数の循環機構部を用意する事で異なるコート液をディップコートすることが可能なディップコーティングシステムです。
主仕様
ストローク 300mm
フィルターメッシュ有
対象サイズ
W100×H100mm 複数枚同時処理
乾燥部無
対象材質ガラス、ウエハー、金属等
乾燥部温度無
ディップ速度 0.01mm/sec から 100mm/sec
ヘパユニット無
塗布液循環部有
装置サイズ ( 概寸 ) W:700×D:550×H:1450mm
塗布液温度管理無

特殊機能ディップコーター多槽 / 工程自動化
多槽工程ディップコーター
MD-1802
本装置は、異なる 8 種類の塗布液槽に、任意に設定した順番にディップコートを行うことができる、多槽式自動ディップコーターです。
主仕様
ストローク Z 軸 :95mm 、 X 軸 1195mm
塗布液温度管理無
対象サイズφ200mm
フィルターメッシュ無
対象材質アクリル・ガラス・金属
乾燥部無
ディップ速度
・Z 軸 0.001～40mm/sec 、・X 軸 :0.1～60mm/sec
乾燥部温度ヘパユニット
無無
塗布液循環部有
装置サイズ ( 概寸 ) W:1600×D:450×H:355mm

特殊機能ディップコーター多軸 / 多面対応

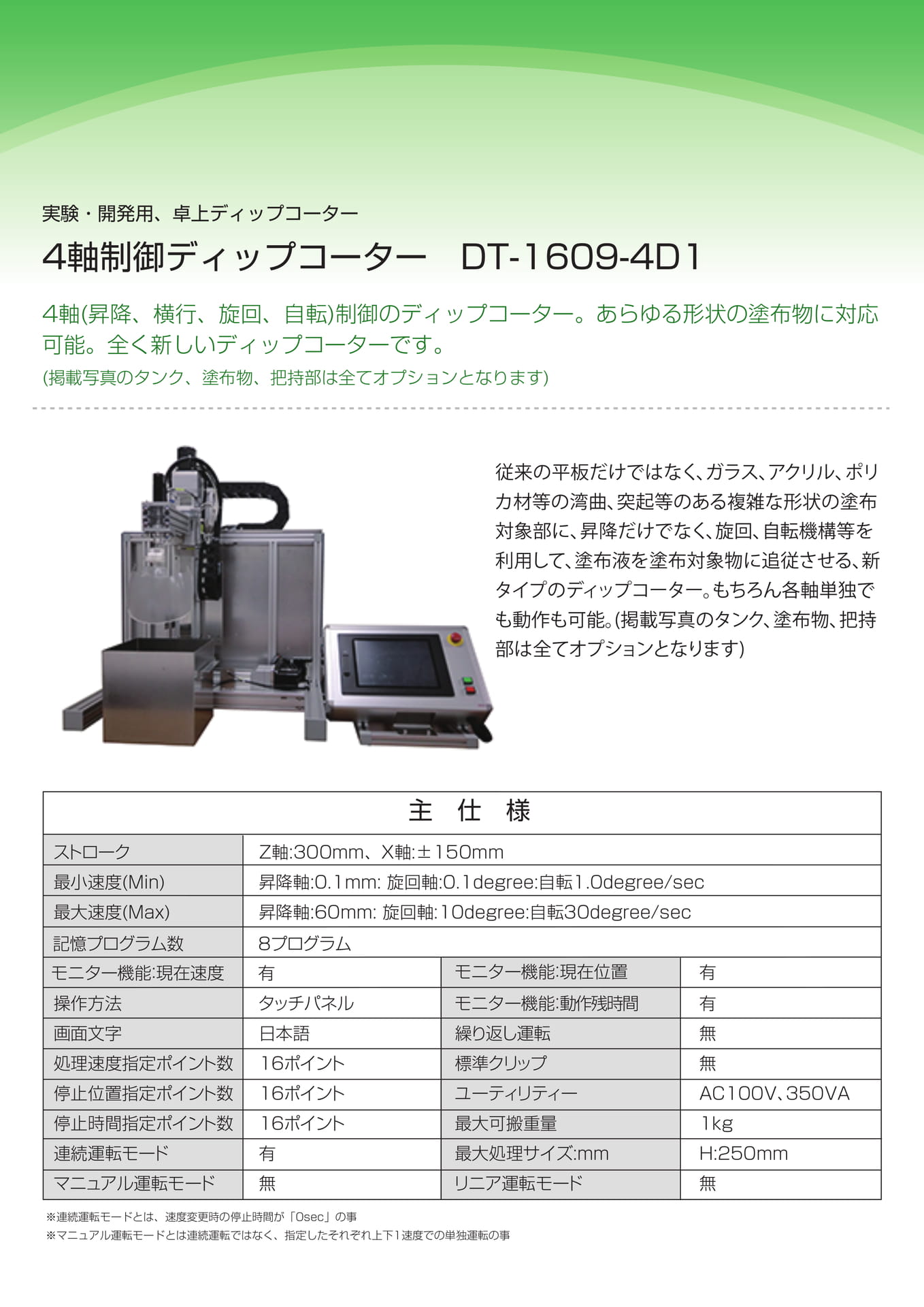

多軸制御ディップコーター（4 軸対応）
DT-1609-4D1
4 軸 ( 昇降、横行、旋回、自転 ) 制御のディップコーター。あらゆる形状の塗布物に対応可能。全く新しいディップコーターです。
( 掲載写真のタンク、塗布物、把持部は全てオプションとなります )
従来の平板だけではなく、ガラス、アクリル、ポリカ材等の湾曲、突起等のある複雑な形状の塗布対象部に、昇降だけでなく、旋回、自転機構等を利用して、塗布液を塗布対象物に追従させる、新タイプのディップコーター。もちろん各軸単独でも動作も可能。 ( 掲載写真のタンク、塗布物、把持部は全てオプションとなります )
主仕様
ストローク最小速度 (Min) 最大速度 (Max) 記憶プログラム数モニター機能：現在速度操作方法画面文字処理速度指定ポイント数停止位置指定ポイント数停止時間指定ポイント数連続運転モードマニュアル運転モード
Z 軸 :300mm、 X 軸 :±150mm
昇降軸 :0.1mm: 旋回軸 :0.1degree: 自転 1.0degree/sec
昇降軸 :60mm: 旋回軸 :10degree: 自転 30degree/sec
8プログラム
有
モニター機能：現在位置有
タッチパネル日本語 16ポイント 16ポイント 16ポイント有無
モニター機能：動作残時間繰り返し運転標準クリップユーティリティー最大可搬重量最大処理サイズ :mm
リニア運転モード
有無無
AC100V 、 350VA
1kg
H:250mm
無
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下 1 速度での単独運転の事

特殊機能ディップコーター精度特化 / 面精度

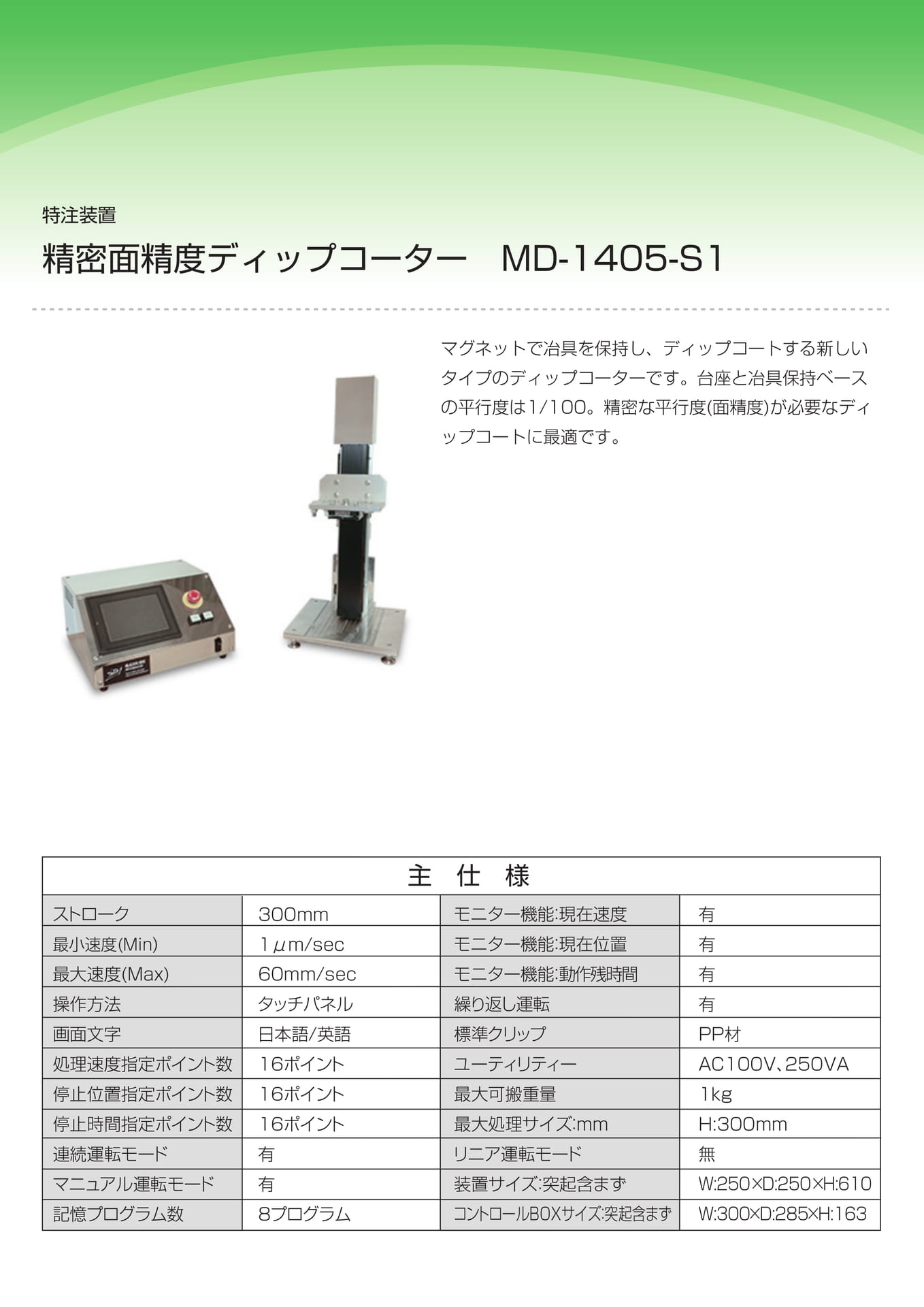

精密面制御ディップコーター
MD-1405-S1
マグネットで冶具を保持し、ディップコートする新しいタイプのディップコーターです。台座と冶具保持ベースの平行度は1/100 。精密な平行度( 面精度 ) が必要なディップコートに最適です。
主仕様
ストローク 300mm
モニター機能：現在速度有
最小速度 (Min) 1μm/sec
モニター機能：現在位置有
最大速度 (Max) 60mm/sec
モニター機能：動作残時間有
操作方法タッチパネル
繰り返し運転有
画面文字日本語 / 英語
標準クリップ PP 材
処理速度指定ポイント数 16 ポイント
ユーティリティー AC100V 、 250VA
停止位置指定ポイント数 16 ポイント
最大可搬重量 1kg
停止時間指定ポイント数 16 ポイント
最大処理サイズ：mm H:300mm
連続運転モード有
リニア運転モード無
マニュアル運転モード有
装置サイズ：突起含まず W:250×D:250×H:610
記憶プログラム数 8 プログラム
コントロール BOX サイズ：突起含まず W:300×D:285×H:163

特殊機能ディップコーター環境対応 / N2 雰囲気

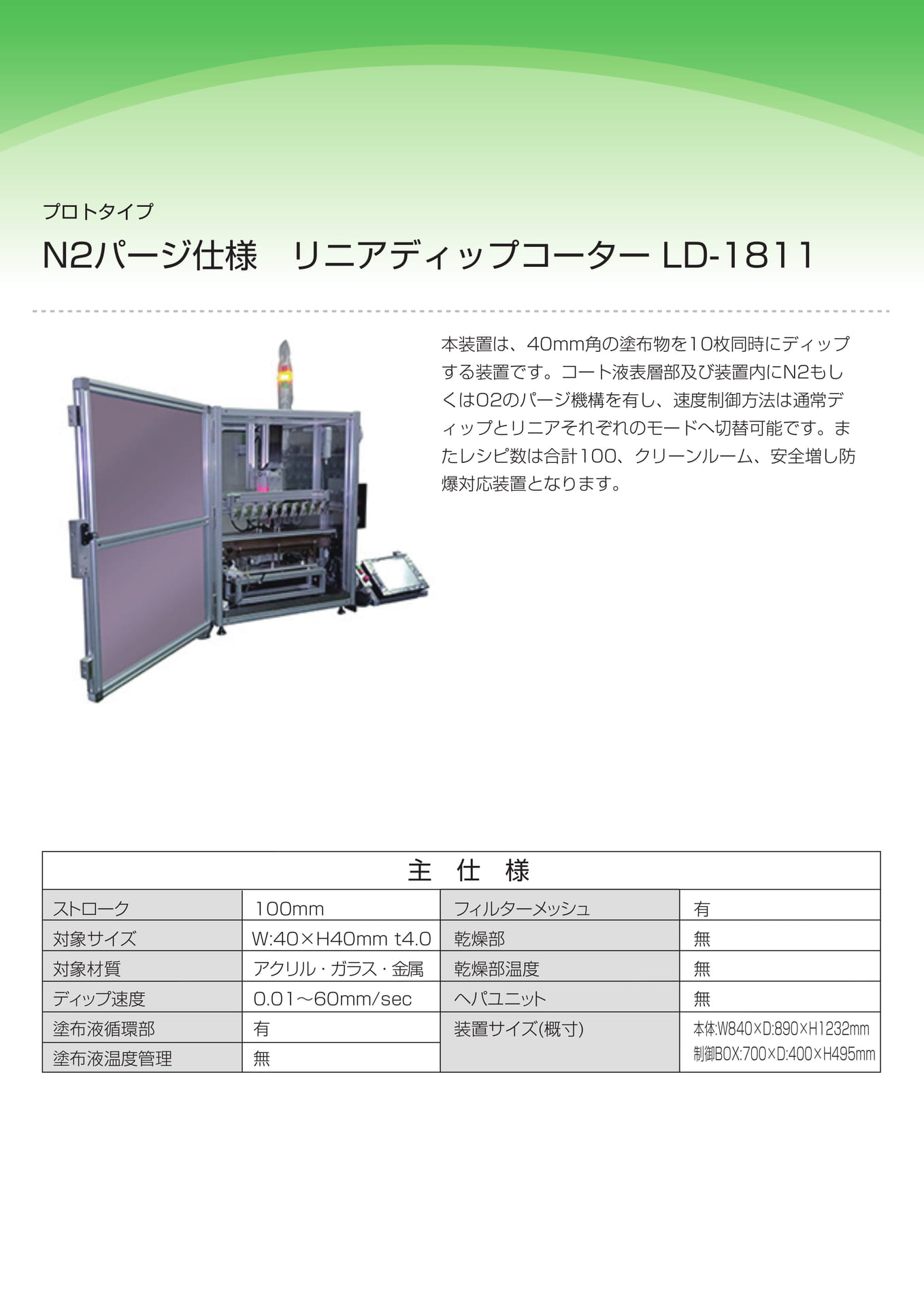

N2 パージ対応ディップコーター
LD-1811
本装置は、 40mm 角の塗布物を10 枚同時にディップする装置です。コート液表層部及び装置内にN2もしくはO2のパージ機構を有し、速度制御方法は通常ディップとリニアそれぞれのモードへ切替可能です。またレシピ数は合計 100 、クリーンルーム、安全増し防爆対応装置となります。
主仕様
ストローク 100mm
フィルターメッシュ有
対象サイズ W:40×H40mm t4.0
乾燥部無
対象材質アクリル・ガラス・金属
乾燥部温度無
ディップ速度 0.01～60mm/sec
ヘパユニット無
塗布液循環部有
装置サイズ ( 概寸 ) 本体 :W840×D:890×H1232mm
塗布液温度管理無
制御 BOX:700×D:400×H495mm

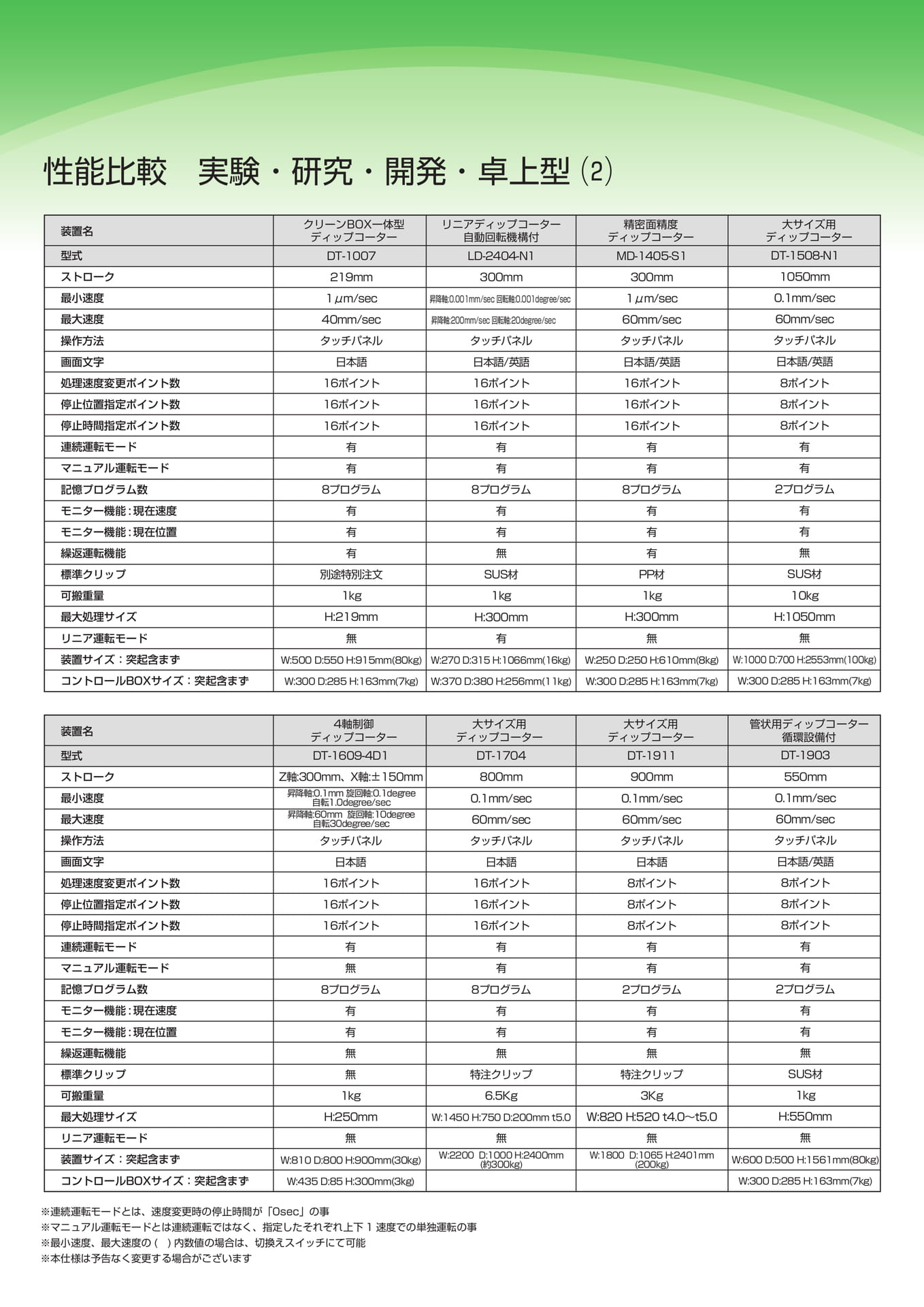

性能比較特殊機能ディップコーター（1）
装置名
リニア制御ディップコーター（膜厚制御用）
多軸回転ディップコーター（複雑形状対応）
長物対応ディップコーター
円筒対応ディップコーター（循環機構付）型式 LD-1304-S2 LD-2404-N1 DT-1303-S1 DT-1903 ストローク 300mm 300mm 780mm 550mm 最小速度
最大速度
0.1mm/sec
200mm/sec
昇降軸 :0.001mm/sec 回転軸 :0.001degree/sec
昇降軸 :200mm/sec 回転軸 :20degree/sec
1mm/sec
100mm/sec
0.1mm/sec
60mm/sec 操作方法タッチパネルタッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数 16 ポイント 16 ポイント 8 ポイント 8 ポイント停止位置指定ポイント数 16 ポイント 16 ポイント 8 ポイント 8 ポイント停止時間指定ポイント数 16 ポイント 16 ポイント 8 ポイント 8 ポイント連続運転モード有有有有マニュアル運転モード有有有有記憶プログラム数 8 プログラム 8 プログラム 2 プログラム 2 プログラムモニタ機能：現在速度有有有有モニタ機能：現在位置有有有有モニタ機能：動作残時間有有有有繰返運転機能無無無無標準クリップ SUS 材 SUS 材 SUS 材無ユーティリティー AC100V 、 400VA AC100V 、 400VA AC100V 、 250VA AC100V 、 15A 可搬重量 1kg 1kg 5kg 3kg 最大処理サイズ H:300mm H:300mm H:780mm 要確認装置サイズ：突起含まず ( 重量 )
コントロール BOX サイズ：突起含まず（重量）
W:270 D:315 H:1066(16kg)
W:270 D:315 H:1066(16kg)
W:800 D:800 H:2100(120kg)
W:600 D:500 H:1561mm
要確認要確認要確認要確認
装置名円筒保持ディップコーター
クリーン一体型ディップコーター
風防除振ディップコーター
防爆対応ディップコーター型式 DT-2002 CR-ND26 FB-MD26 DT-2412-N1-EP ストローク 550mm 150mm 150mm 300mm 最小速度 0.1mm/sec 1nm/sec 1nm/sec 0.1mm/sec 最大速度 60mm.sec 60mm/sec 60mm/sec 60mm/sec 操作方法タッチパネルタッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント停止位置指定ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント停止時間指定ポイント数 16 ポイント 16 ポイント 16 ポイント 16 ポイント連続運転モード有有有有マニュアル運転モード有有有有記憶プログラム数 8 プログラム 8 プログラム 8 プログラム 8 プログラムモニタ機能：現在速度有有有有モニタ機能：現在位置有有有有モニタ機能：動作残時間有有有有繰返運転機能有有有有標準クリップ SUS 材 PP 材 PP 材 SUS 材ユーティリティー AC100V-110V 、 1000VA AC100V-240V 、 300VA AC100V-240V 、 300VA
AC100V-110V 、 1000VA ﾄﾞﾗｲｴｱｰ ( 制御 BOX 用 ) 可搬重量 5kg 500g 1kg 1kg
最大処理サイズ
装置サイズ：突起含まず ( 重量 )
コントロール BOX サイズ：突起含まず（重量）φ20～φ60 、 L:220～400m m
W:1100×D:650×H:236 0mm
H:100mm H:150mm H:300mm
W:720 D:700 H:800mm( 約 45kg)
W:720 D:760 H:612mm( 約 60kg)
W:600 D:620 H:1267mm (70kg)
要確認要確認要確認要確認
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下１速度での単独運転の事※最小速度、最大速度の（）内数値の場合は、切換えスイッチにて可能※本仕様は予告なく変更する場合がございます

性能比較特殊機能ディップコーター（2）装置名大型循環ディップコーター液循環ディップコーター（多工程対応）多槽工程ディップコーター型式 DT-1911 MD-1501-S1 MD-1802 ストローク 900mm 300mm Z 軸 :95mm 、 X 軸 1195mm 最小速度 0.1mm/sec 0.01mm/sec 最大速度 60mm/sec 100mm/sec
Z 軸 0.001mm/sec 、 X 軸 0.1mm/sec
Z 軸 40mm/sec 、 X 軸 60mm/sec 操作方法タッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数 8 ポイント 8 ポイント 8 ポイント停止位置指定ポイント数 8 ポイント 8 ポイント 8 ポイント停止時間指定ポイント数 8 ポイント 8 ポイント 8 ポイント連続運転モード有有有マニュアル運転モード有有有記憶プログラム数 2 プログラム 2 プログラム 2 プログラムモニタ機能：現在速度有有有モニタ機能：現在位置有有有モニタ機能：動作残時間有有有繰返運転機能無無無標準クリップ無無無ユーティリティー AC100V 、 15A AC100V 、 15A AC100V 、 15A 可搬重量 3kg 5kg 1kg 最大処理サイズ W:1800×H:2401×D:1065mm W100×H100mm 複数枚同時処理 W:40×D:40×H:50mm 装置サイズ：突起含まず ( 重量 ) W:1800 D:1065 H:2401 W:700×D:550×H:1450mm 要確認コントロール BOX サイズ：突起含まず（重量）要確認要確認要確認装置名多軸制御ディップコーター（4 軸対応）精密面制御ディップコーター N2 パージ対応ディップコーター型式 DT-1609-4D1 MD-1405-S1 LD-1811 ストローク Z 軸 :300mm 、 X 軸 :±150mm 300mm 100mm 最小速度
最大速度
昇降軸 :0.1mm: 旋回軸 :0.1degree: 自転 1.0degree/sec
昇降軸 :60mm: 旋回軸 :10degree: 自転 30degree/sec
1μm/sec
60mm/sec
0.01mm/sec
60mm/sec 操作方法タッチパネルタッチパネルタッチパネル画面文字日本語 / 英語日本語 / 英語日本語 / 英語処理速度変更ポイント数 16 ポイント 16 ポイント 16 ポイント停止位置指定ポイント数 16 ポイント 16 ポイント 16 ポイント停止時間指定ポイント数 16 ポイント 16 ポイント 16 ポイント連続運転モード有有有マニュアル運転モード無有無記憶プログラム数 8 プログラム 8 プログラム 8 プログラムモニタ機能：現在速度有有有モニタ機能：現在位置有有有モニタ機能：動作残時間有有有繰返運転機能無無無標準クリップ無 PP 材無ユーティリティー AC100V 、 250VA AC100V 、 250VA AC100V 、 250VA 可搬重量 1kg 1kg 要確認最大処理サイズ H:250mm H:300mm W:40×H40mm t4.0 装置サイズ：突起含まず ( 重量 )
W:810 D:800 H:900 (30kg)
W:250 D:250 H:610 要確認
コントロール BOX サイズ：突起含まず（重量）要確認要確認要確認
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下１速度での単独運転の事※最小速度、最大速度の（）内数値の場合は、切換えスイッチにて可能※本仕様は予告なく変更する場合がございます

Desktop device for experiments / research

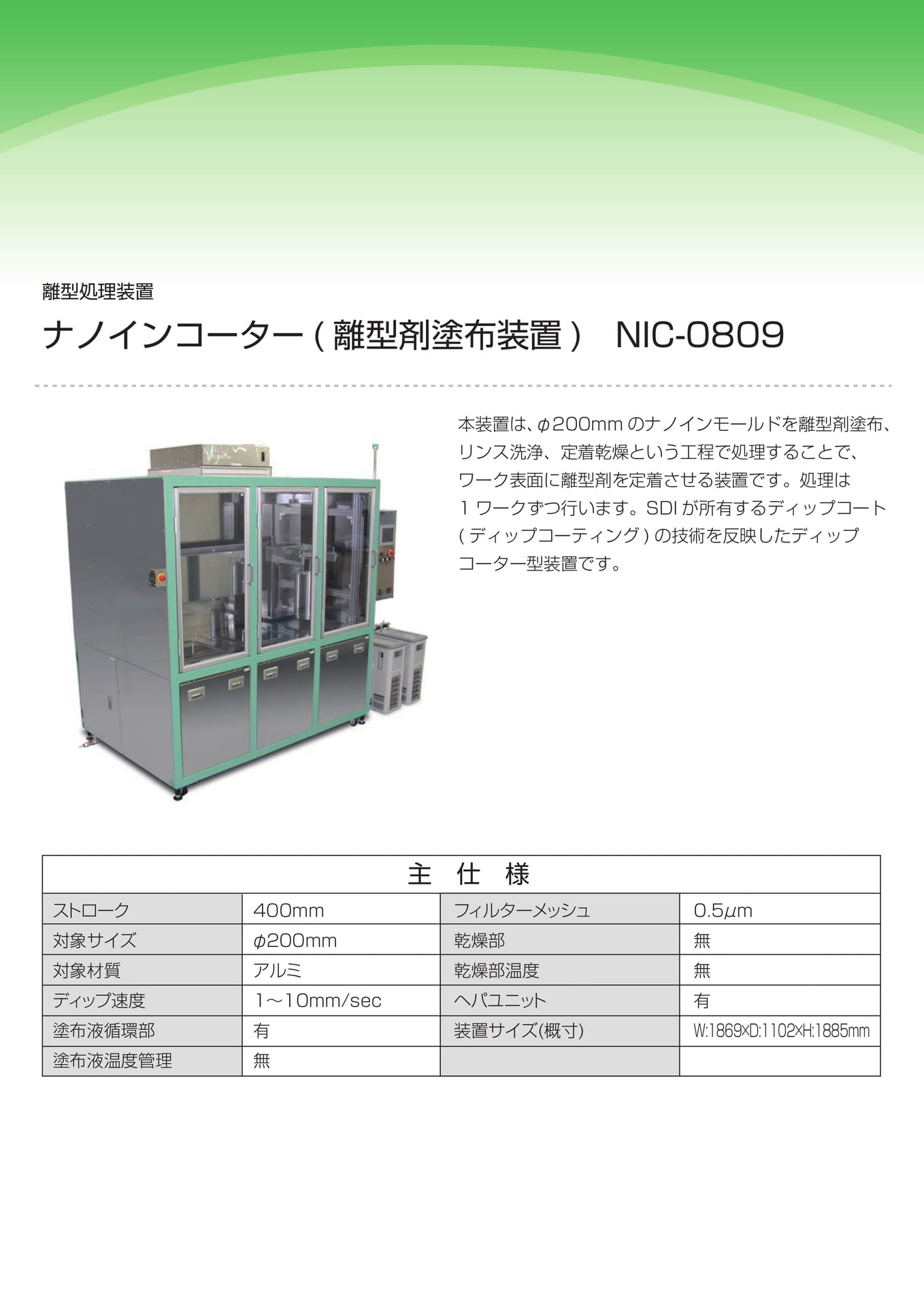

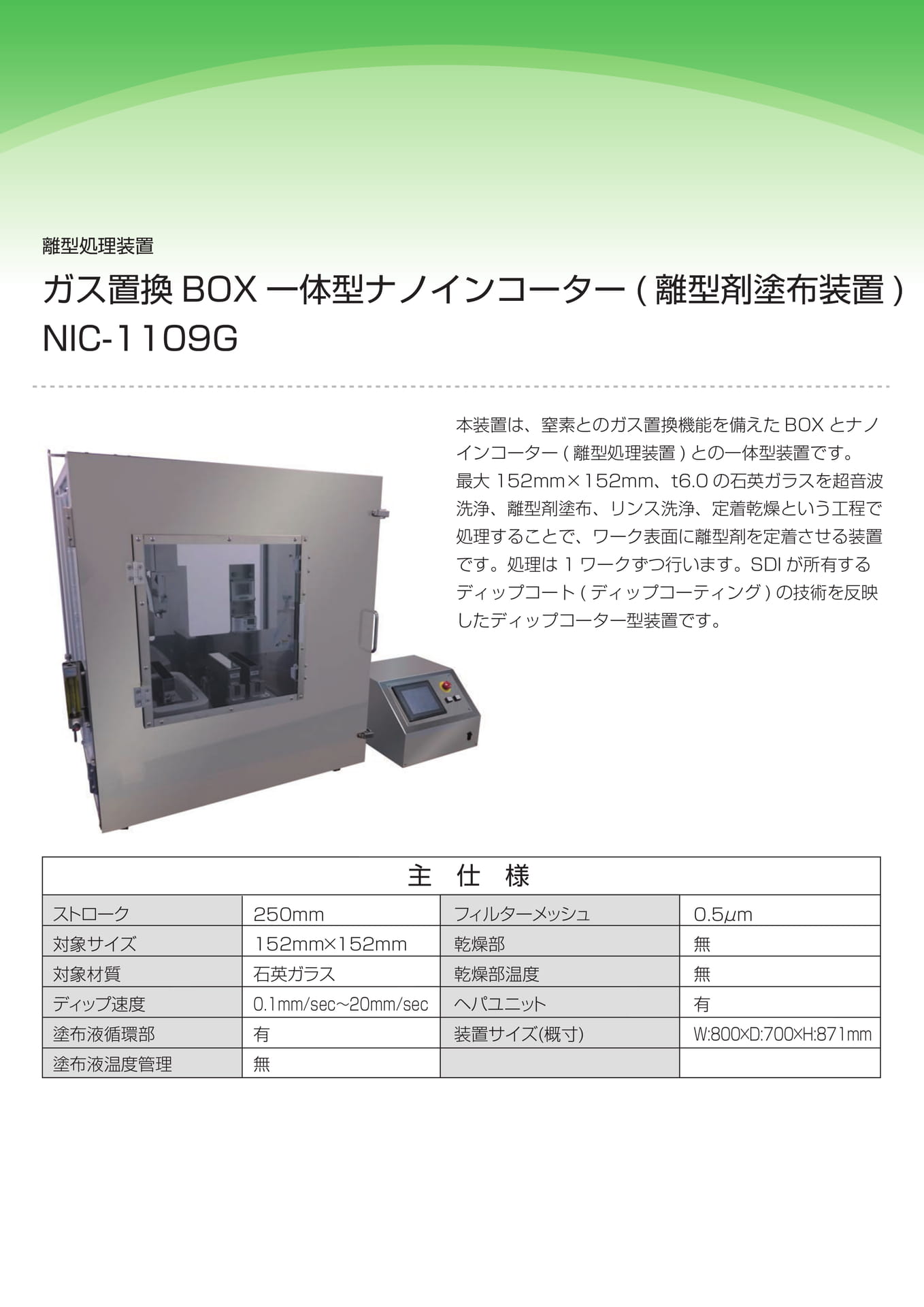

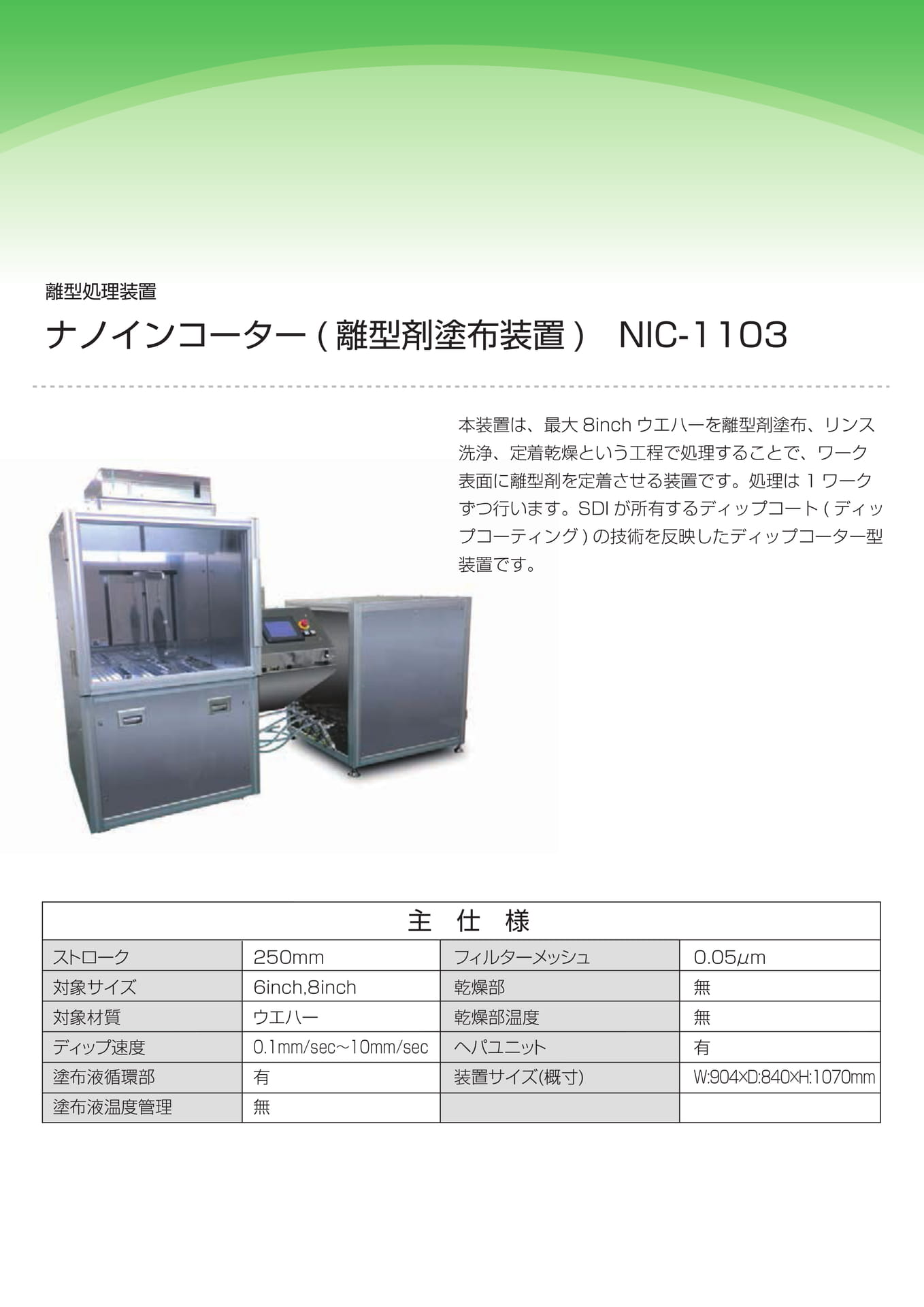

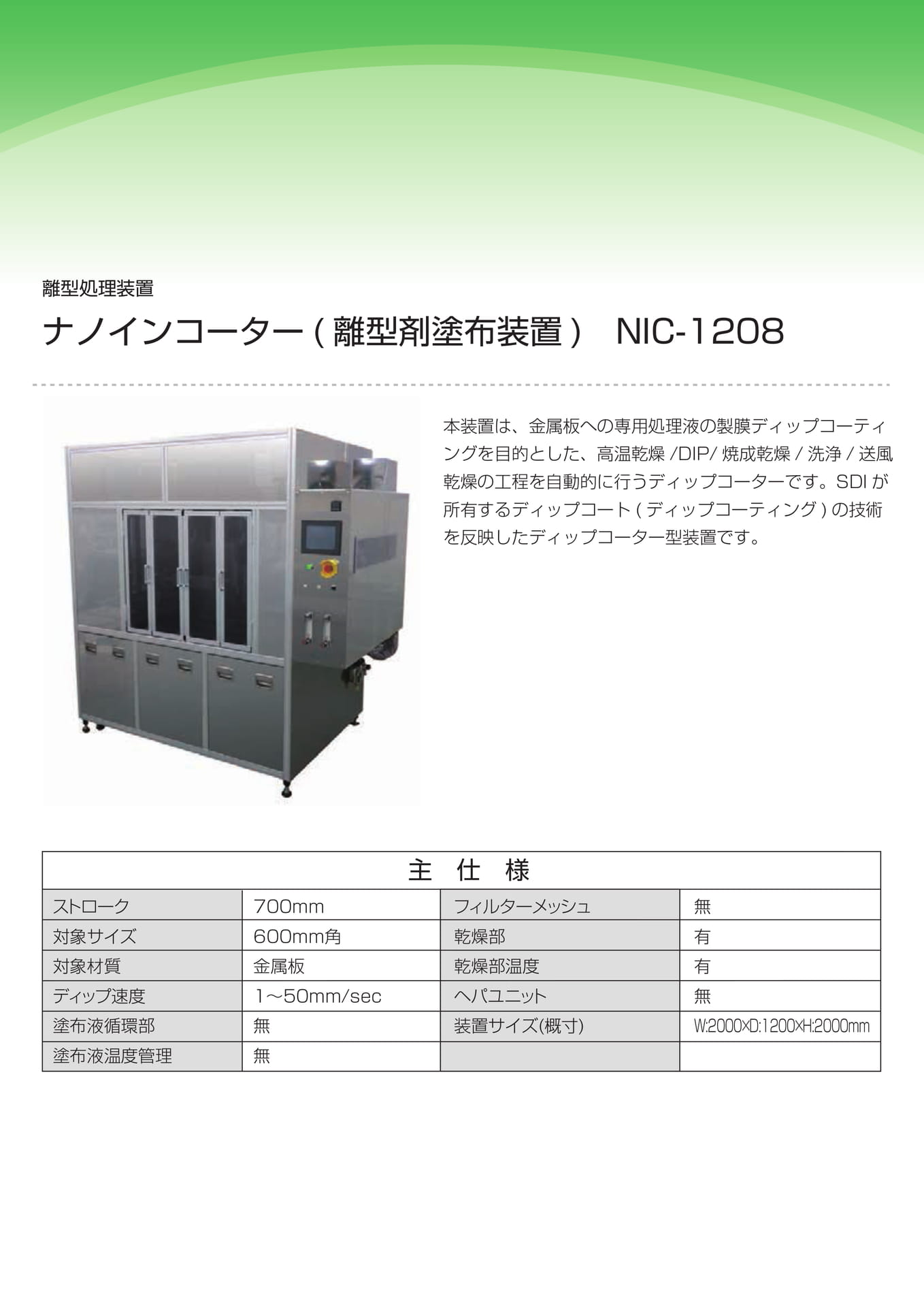

離型剤塗布用ディップコーター
/ development Specifications /

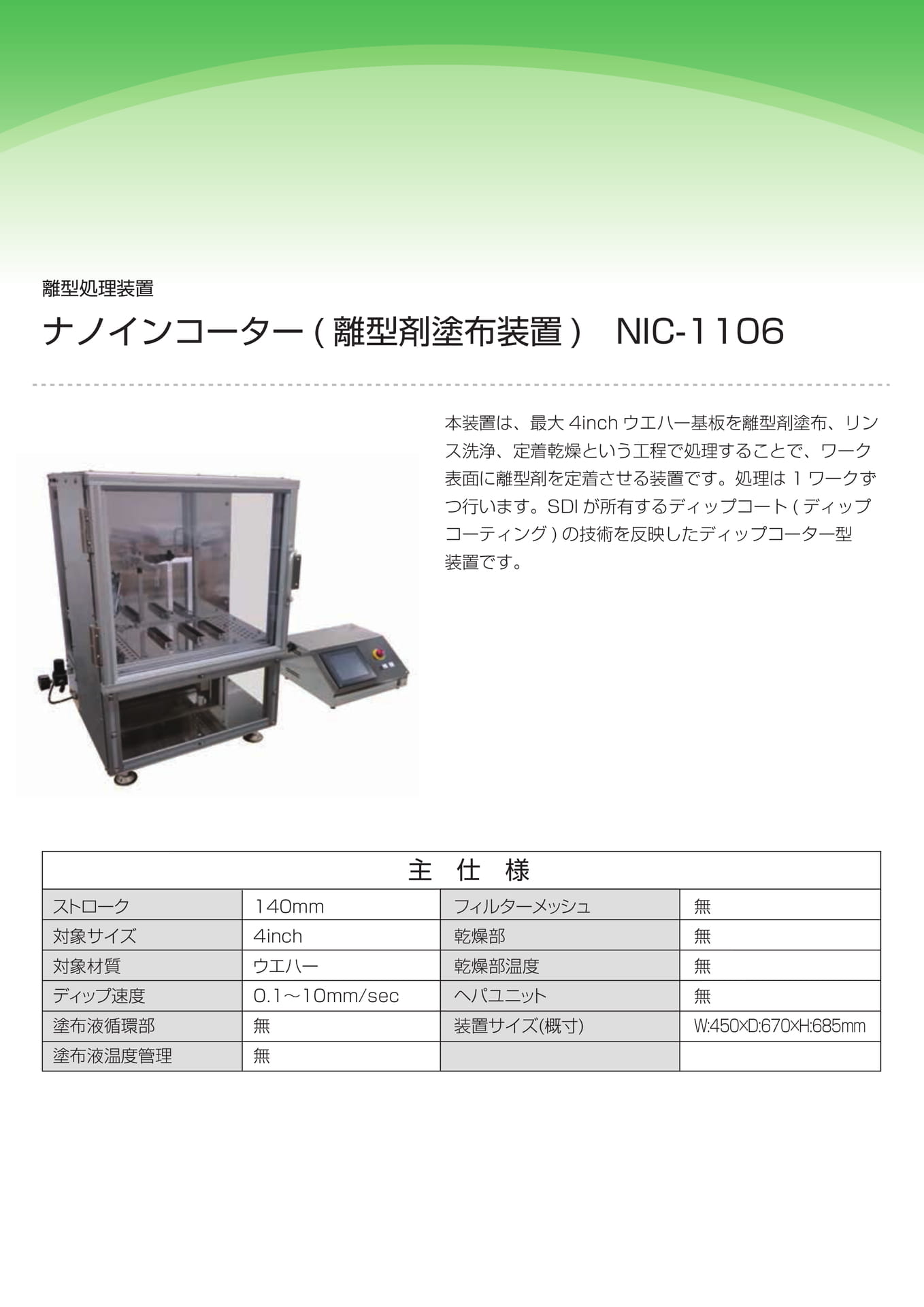

離型剤塗布用ディップコーター洗浄 / 離型剤塗布

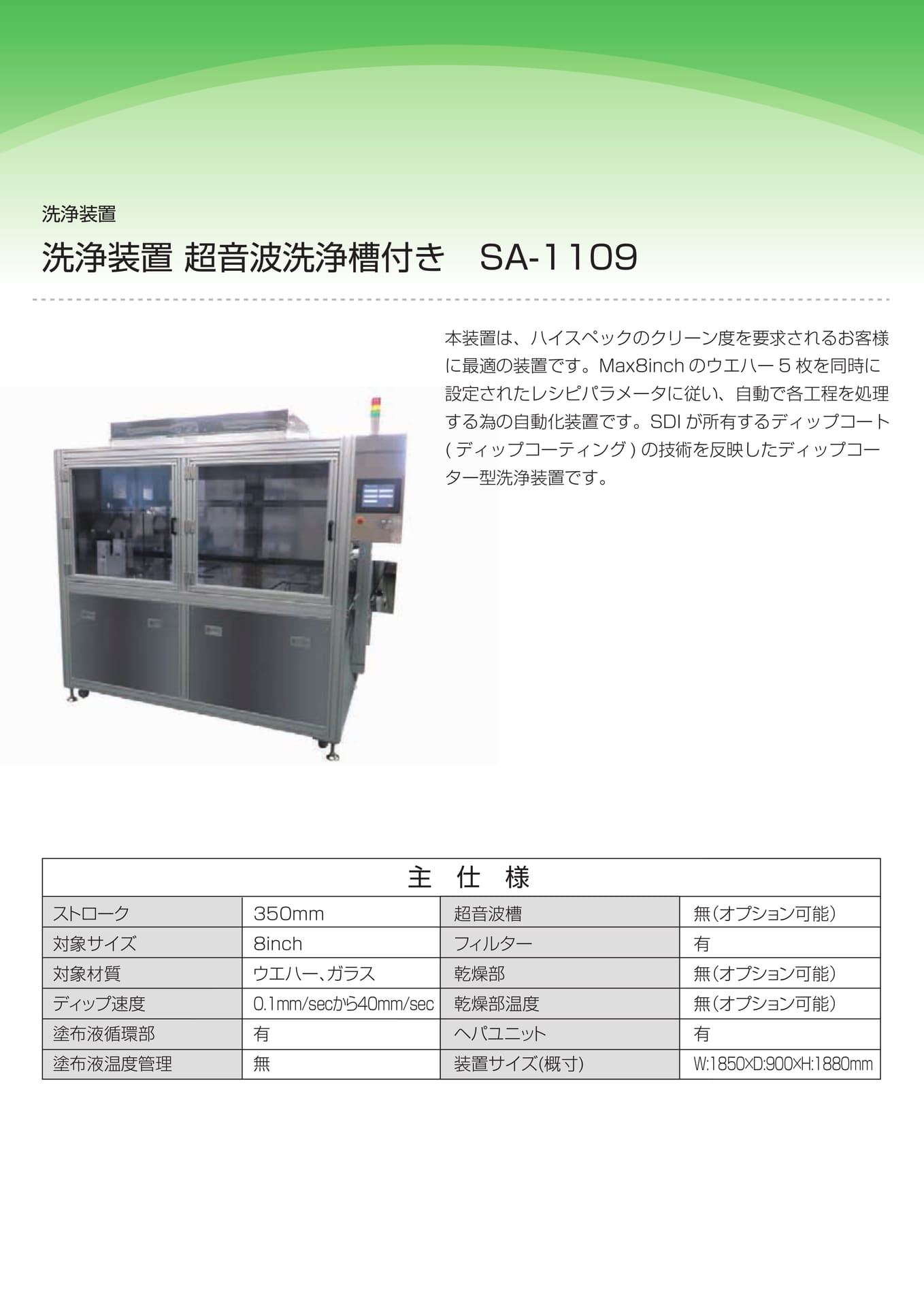

洗浄一体型ディップコーター
SA-1109
本装置は、ハイスペックのクリーン度を要求されるお客様に最適の装置です。 Max8inch のウエハー 5 枚を同時に設定されたレシピパラメータに従い、自動で各工程を処理する為の自動化装置です。 SDI が所有するディップコート ( ディップコーティング ) の技術を反映したディップコーター型洗浄装置です。
主仕様
ストローク 350mm
超音波槽無（オプション可能）
対象サイズ 8inch
フィルター有
対象材質ウエハー、ガラス
乾燥部無（オプション可能）
ディップ速度 0.1mm/sec から 40mm/sec
乾燥部温度無（オプション可能）
塗布液循環部有
ヘパユニット有
塗布液温度管理無
装置サイズ ( 概寸 ) W:1850×D:900×H:1880mm

離型剤塗布用ディップコーター洗浄 / 離型剤塗布

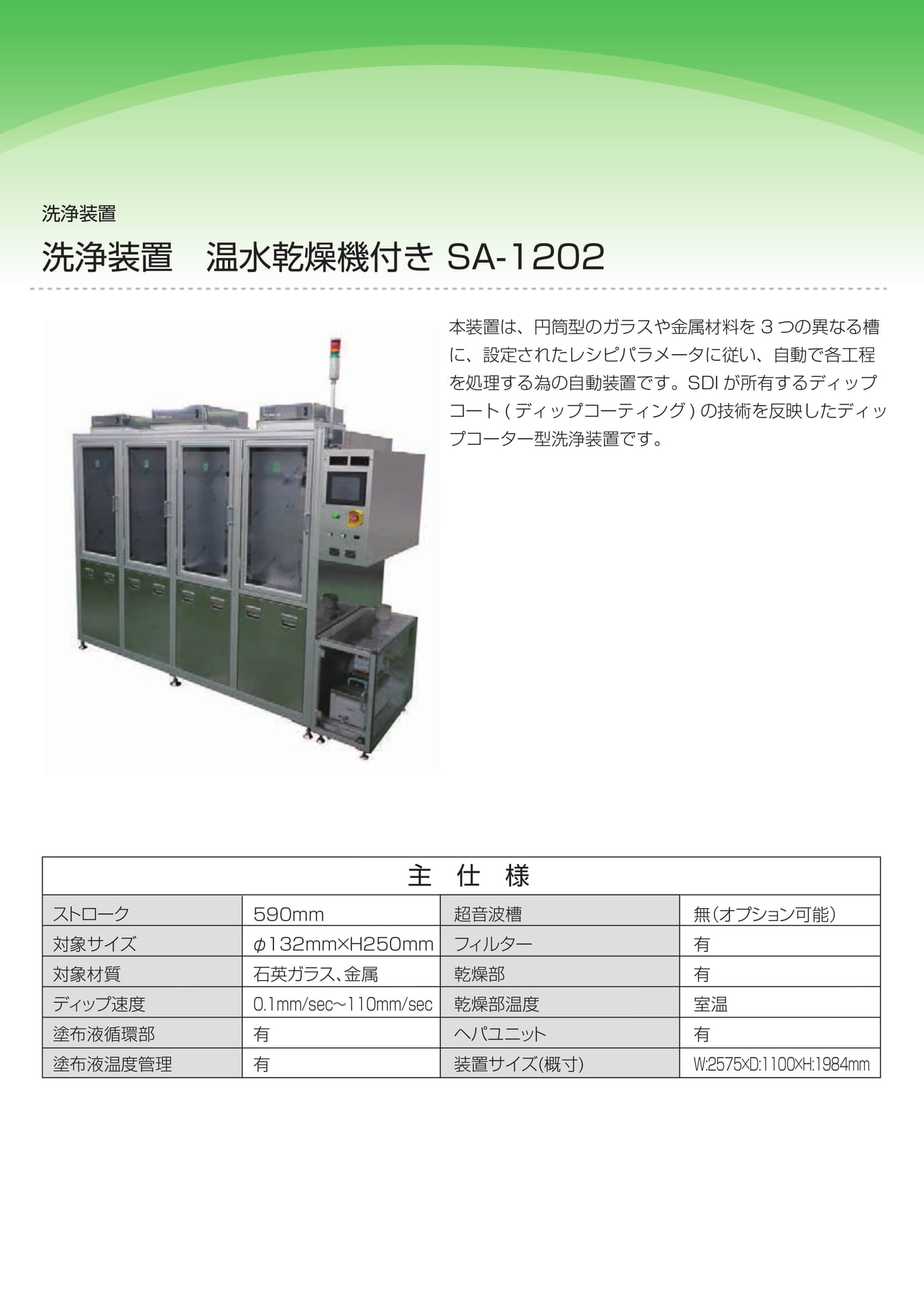

洗浄乾燥一体ディップコーター
SA-1202
本装置は、円筒型のガラスや金属材料を 3つの異なる槽に、設定されたレシピパラメータに従い、自動で各工程を処理する為の自動装置です。 SDI が所有するディップコート ( ディップコーティング ) の技術を反映したディップコーター型洗浄装置です。
主仕様
ストローク 590mm
超音波槽無（オプション可能）
対象サイズφ132mm×H250mm
フィルター有
対象材質石英ガラス、金属
乾燥部有
ディップ速度 0.1mm/sec～110mm/sec
乾燥部温度室温
塗布液循環部有
ヘパユニット有
塗布液温度管理有
装置サイズ ( 概寸 ) W:2575×D:1100×H:1984mm

離型剤塗布用ディップコーター大型 / 円筒プロセス

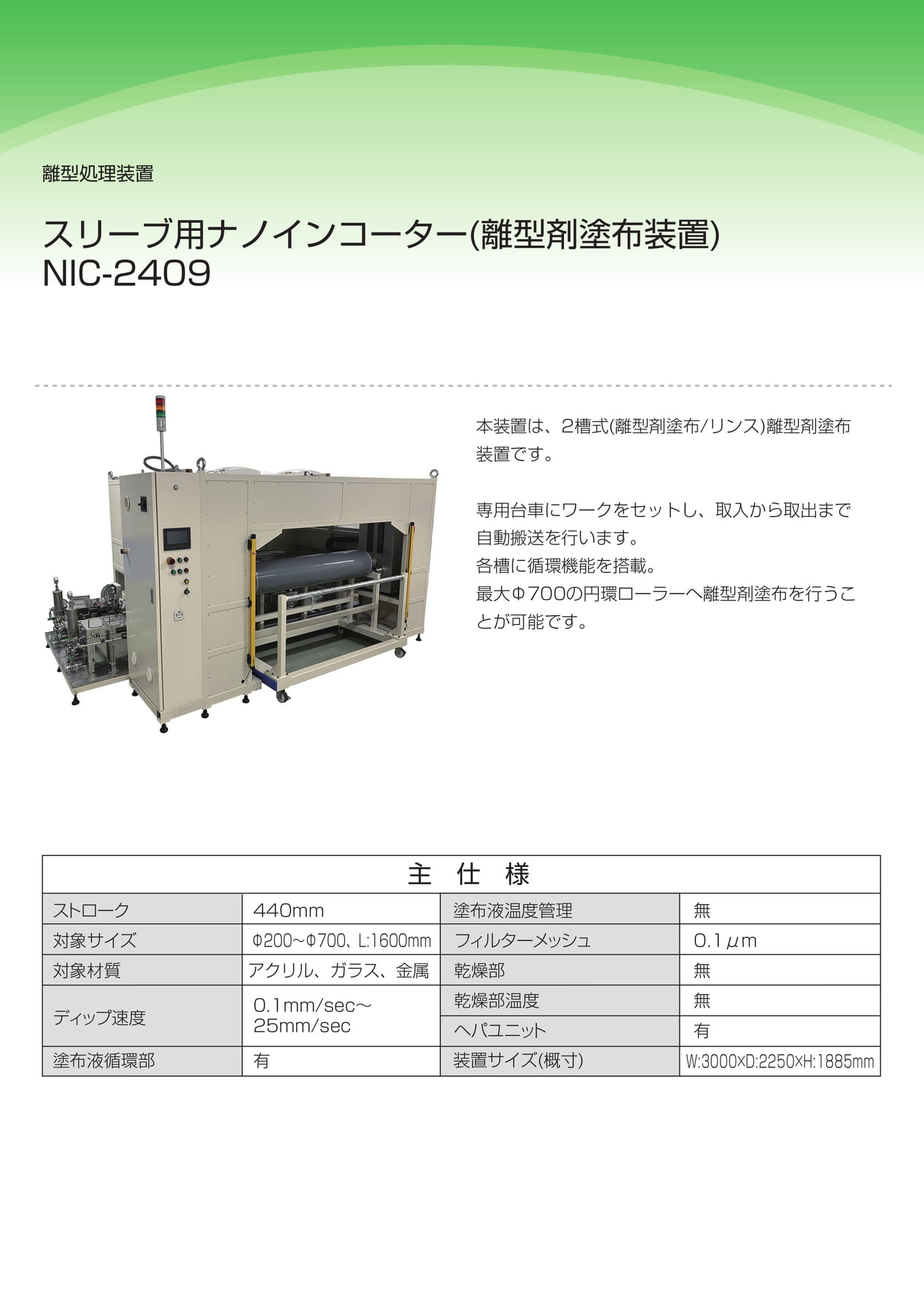

大型円筒ディップコーター（ナノインコーター）
NIC-2409
本装置は、 2 槽式 ( 離型剤塗布 / リンス ) 離型剤塗布装置です。
専用台車にワークをセットし、取入から取出まで自動搬送を行います。各槽に循環機能を搭載。最大Φ700の円環ローラーへ離型剤塗布を行うことが可能です。
主仕様
ストローク 440mm
塗布液温度管理無
対象サイズΦ200～Φ700 、 L:1600mm
フィルターメッシュ 0.1μm
対象材質アクリル、ガラス、金属
乾燥部無
ディップ速度
0.1mm/sec～ 25mm/sec
乾燥部温度ヘパユニット
無有
塗布液循環部有
装置サイズ ( 概寸 ) W:3000×D:2250×H:1885mm

離型剤塗布用ディップコーター小型 / 特化用途

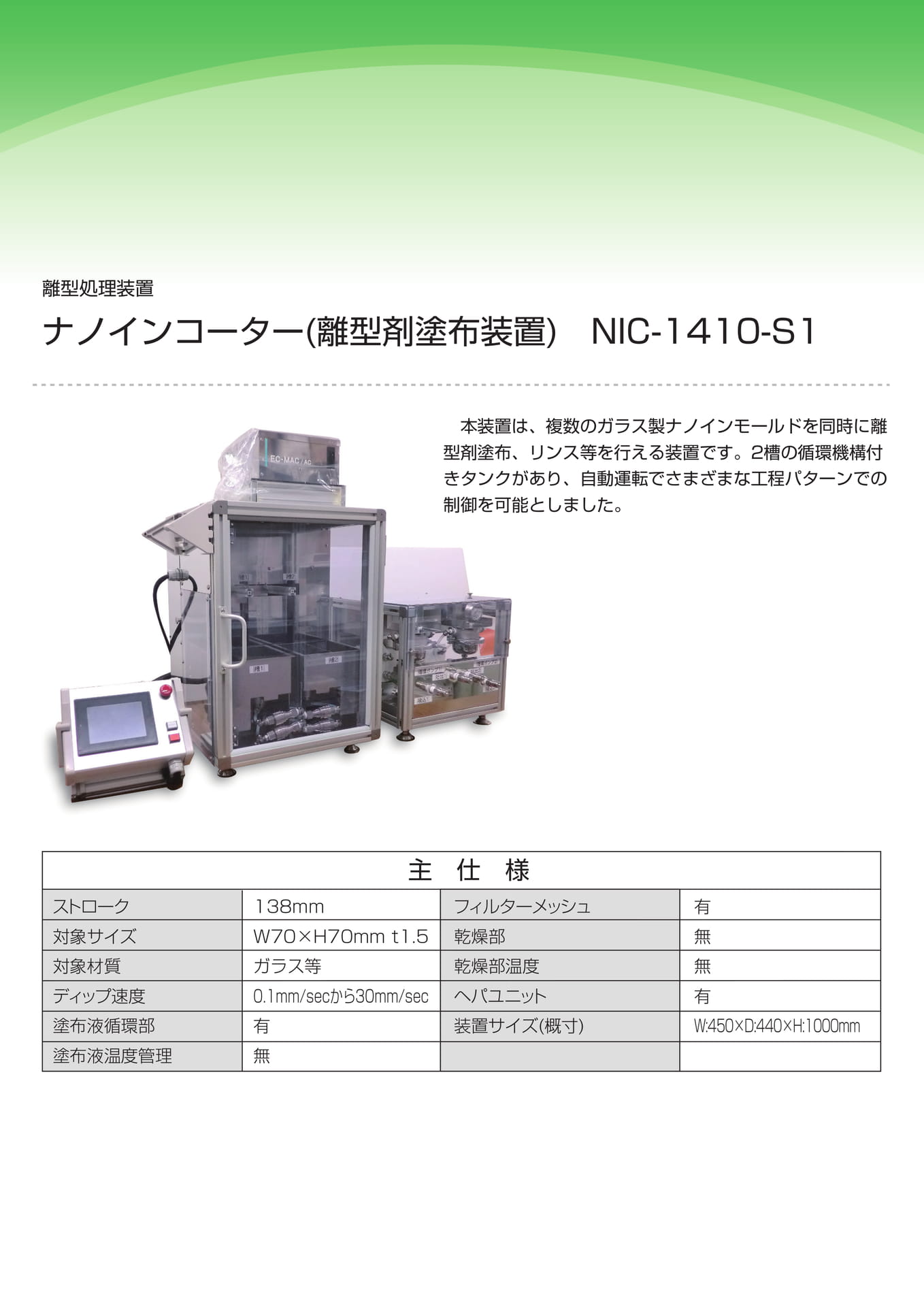

小型精密ディップコーター（ナノインコーター）
NIC-1410-S1
本装置は、複数のガラス製ナノインモールドを同時に離型剤塗布、リンス等を行える装置です。 2 槽の循環機構付きタンクがあり、自動運転でさまざまな工程パターンでの制御を可能としました。
主仕様
ストローク 138mm
フィルターメッシュ有
対象サイズ W70×H70mm t1.5
乾燥部無
対象材質ガラス等
乾燥部温度無
ディップ速度 0.1mm/sec から 30mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:450×D:440×H:1000mm
塗布液温度管理無

離型剤塗布用ディップコーターロール / 連続処理

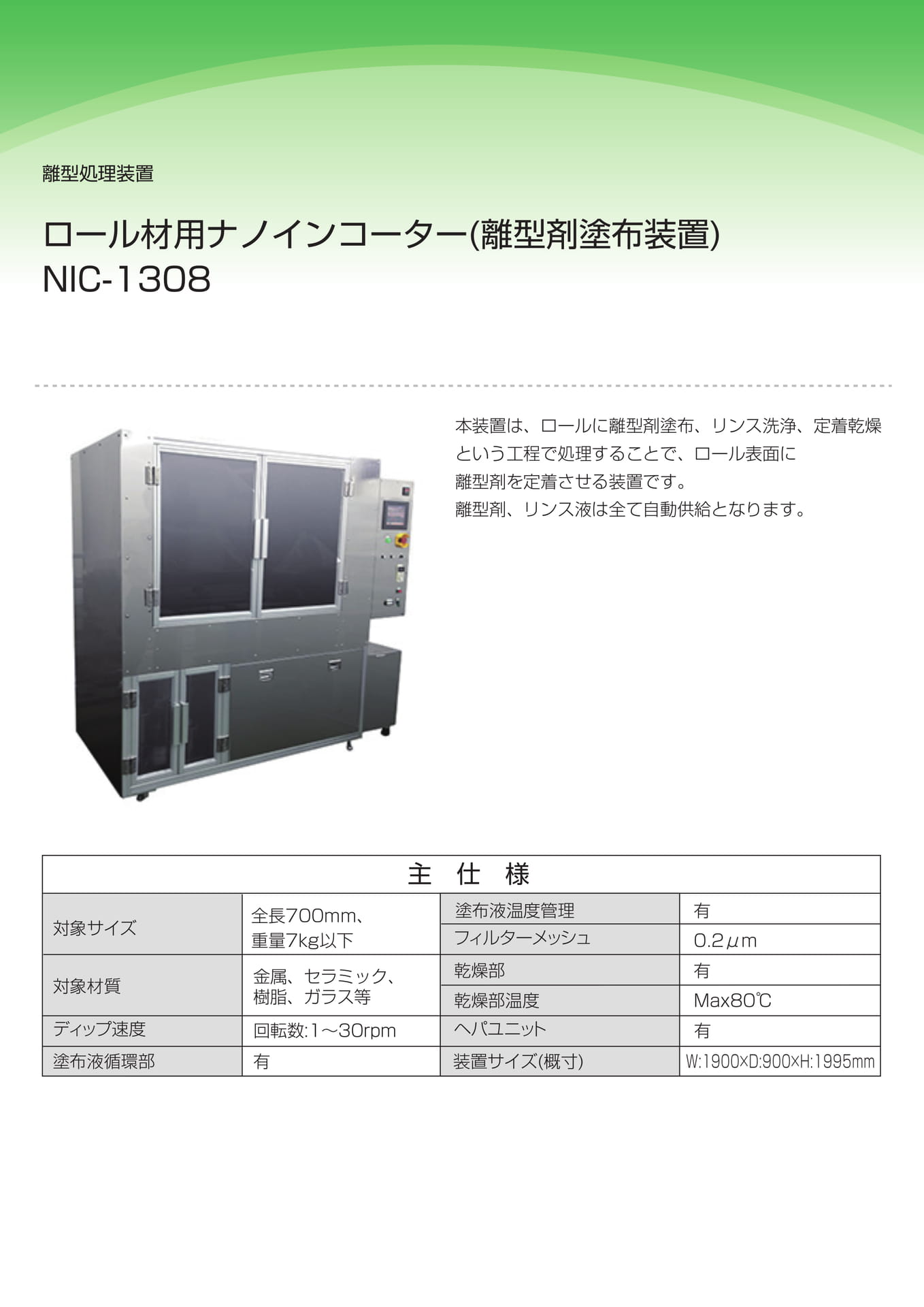

ロール対応ディップコーター（連続処理）NIC-1308
本装置は、ロールに離型剤塗布、リンス洗浄、定着乾燥という工程で処理することで、ロール表面に離型剤を定着させる装置です。離型剤、リンス液は全て自動供給となります。
主仕様
対象サイズ
全長 700mm 、重量 7kg 以下
塗布液温度管理フィルターメッシュ
有 0.2μm
対象材質
金属、セラミック、樹脂、ガラス等
乾燥部乾燥部温度
有 Max80℃
ディップ速度回転数 :1～30rpm
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:1900×D:900×H:1995mm

離型剤塗布用ディップコーター多液 / 多品種

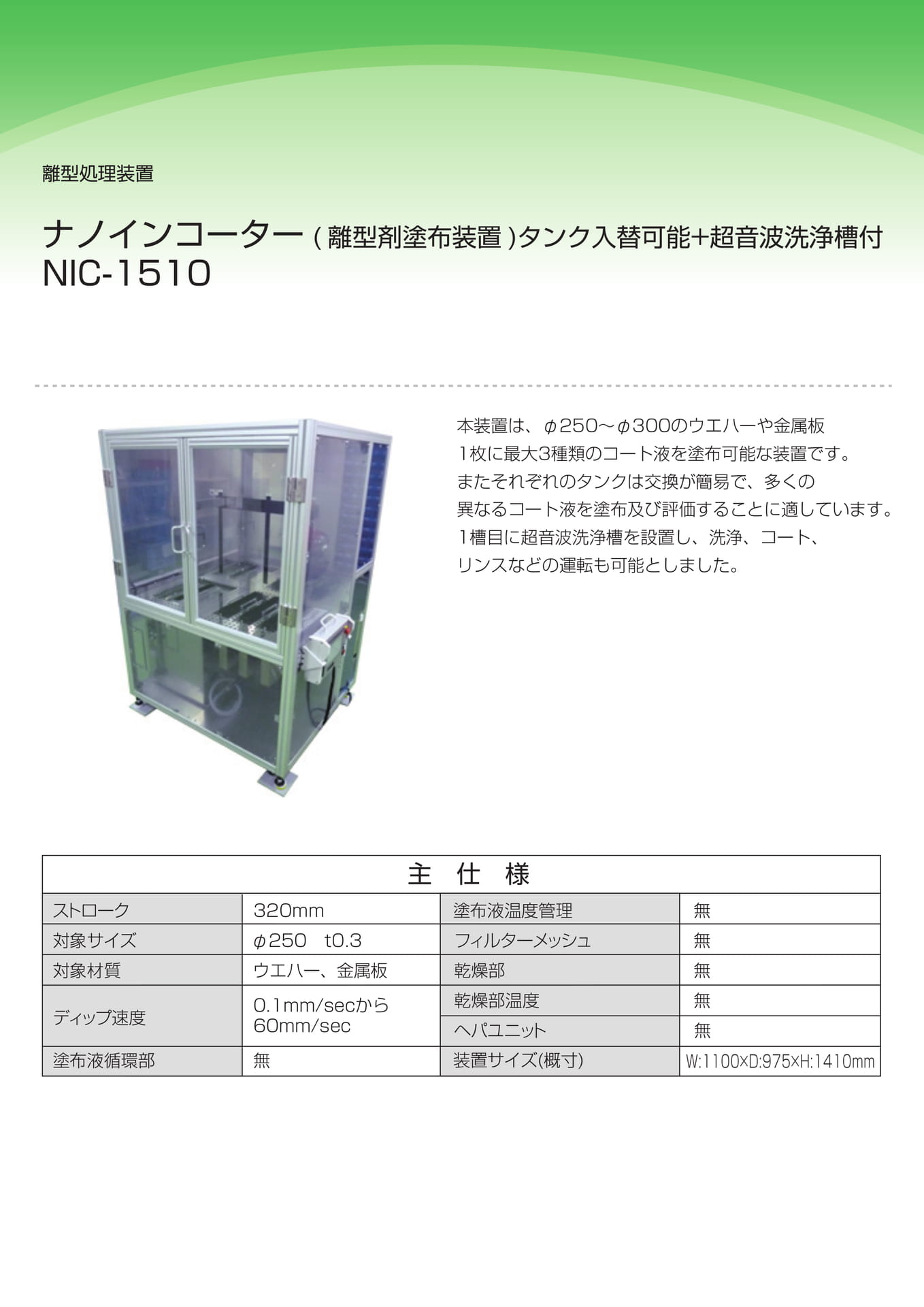

多液対応ディップコーター
NIC-1510
本装置は、φ250～φ300のウエハーや金属板 1 枚に最大 3 種類のコート液を塗布可能な装置です。またそれぞれのタンクは交換が簡易で、多くの異なるコート液を塗布及び評価することに適しています。 1 槽目に超音波洗浄槽を設置し、洗浄、コート、リンスなどの運転も可能としました。
主仕様
ストローク 320mm
塗布液温度管理 0.5μm
対象サイズφ250 t0.3
フィルターメッシュ無
対象材質ウエハー、金属板
乾燥部無
ディップ速度
0.1mm/sec から 60mm/sec
乾燥部温度ヘパユニット
無無
塗布液循環部無
装置サイズ ( 概寸 ) W:1100×D:975×H:1410mm

離型剤塗布用ディップコーター大型 / モールド離型処理

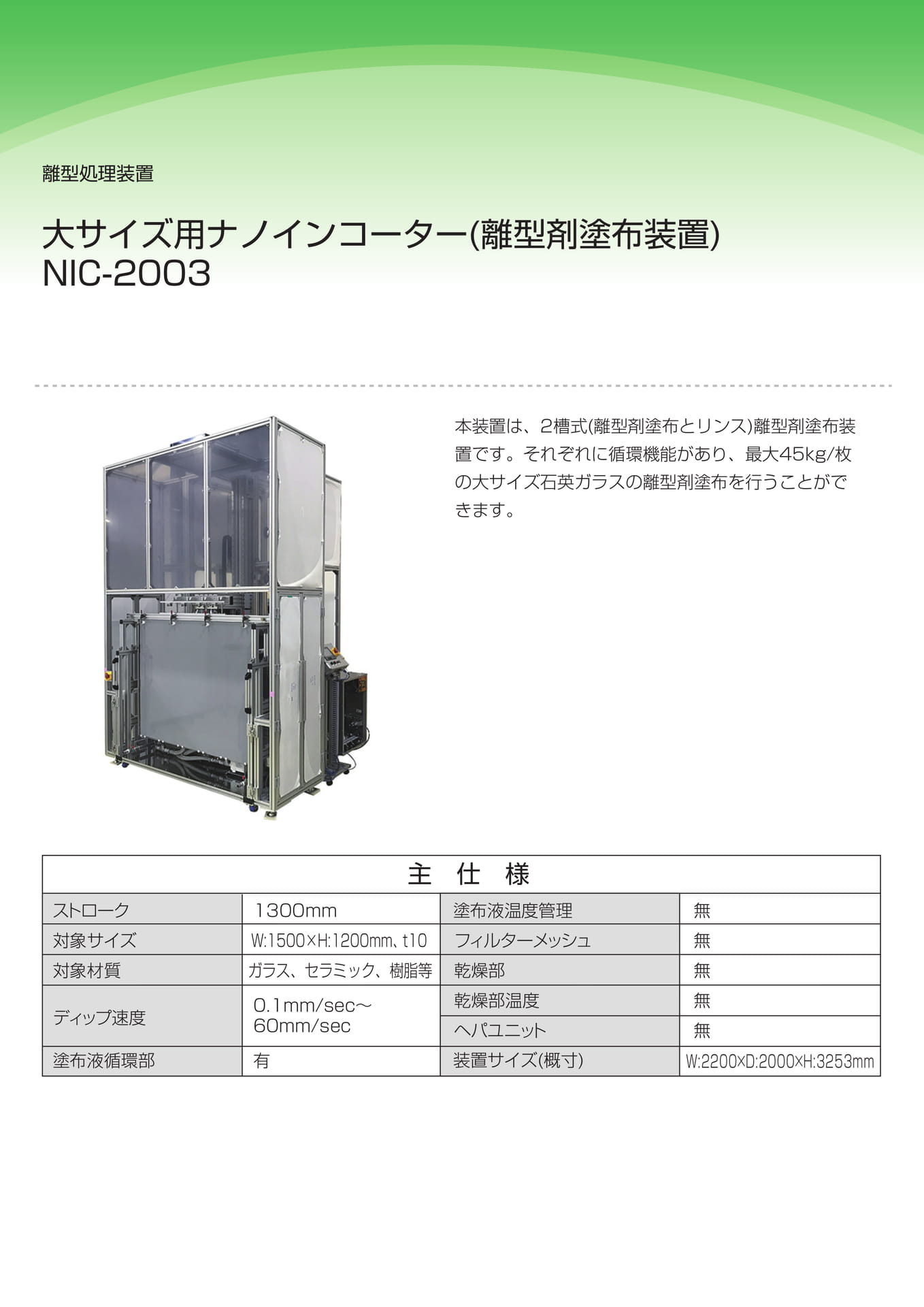

大型精密ディップコーター（ナノインコーター）
NIC-2003
本装置は、 2 槽式 ( 離型剤塗布とリンス ) 離型剤塗布装置です。それぞれに循環機能があり、最大 45kg/ 枚の大サイズ石英ガラスの離型剤塗布を行うことができます。
主仕様
ストローク 1300mm
塗布液温度管理無
対象サイズ W:1500×H:1200mm 、 t10
フィルターメッシュ有
対象材質ガラス、セラミック、樹脂等
乾燥部無
ディップ速度
0.1mm/sec～ 60mm/sec
乾燥部温度ヘパユニット
無無
塗布液循環部有
装置サイズ ( 概寸 ) W:2200×D:2000×H:3253mm

離型剤塗布用ディップコーター多槽 / 自動プロセス

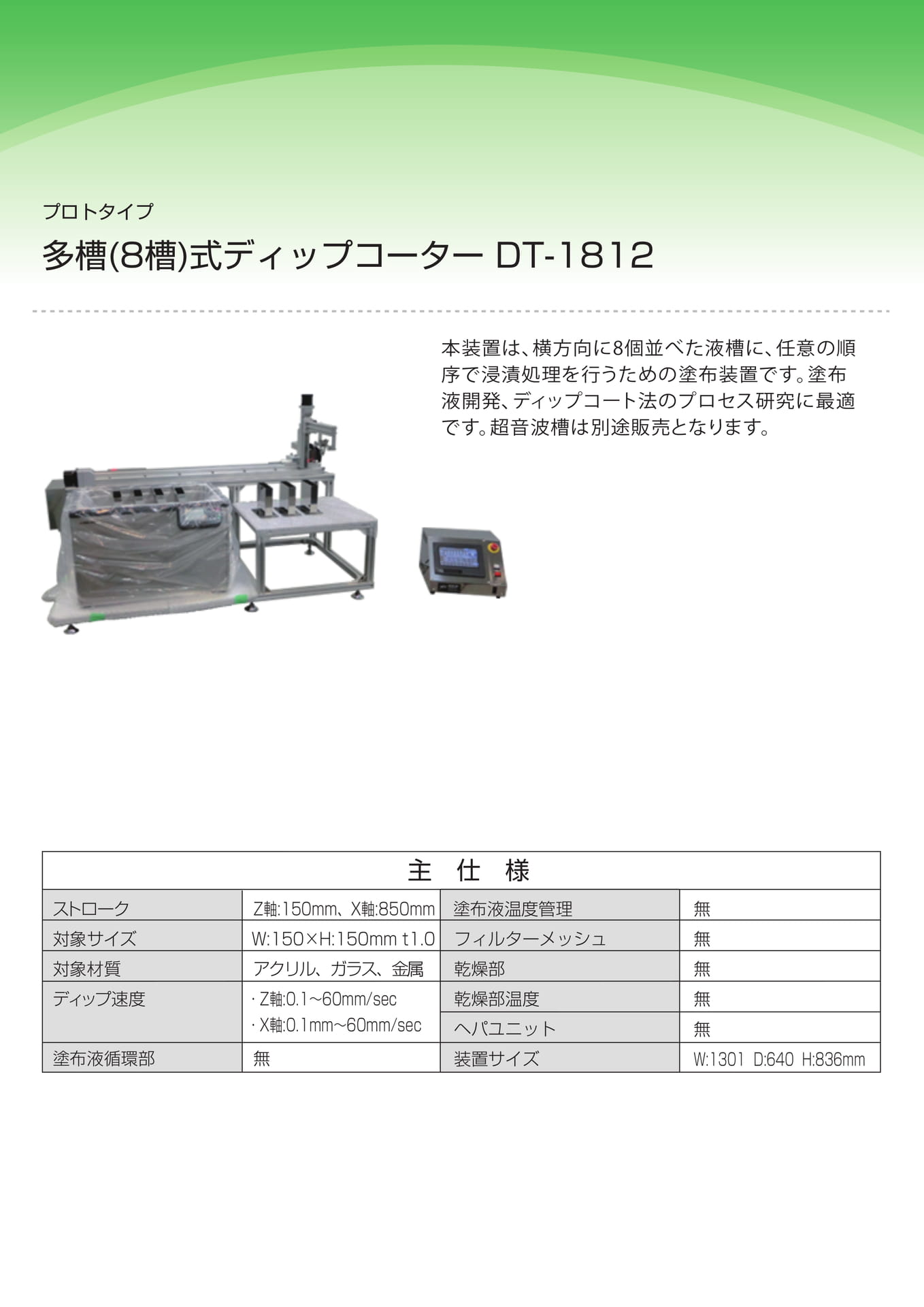

多槽自動ディップコーター
DT-1812
本装置は、横方向に 8 個並べた液槽に、任意の順序で浸漬処理を行うための塗布装置です。塗布液開発、ディップコート法のプロセス研究に最適です。超音波槽は別途販売となります。
主仕様
ストローク Z 軸 :150mm 、 X 軸 :850mm
塗布液温度管理無
対象サイズ W:150×H:150mm t1.0
フィルターメッシュ無
対象材質アクリル、ガラス、金属
乾燥部無
ディップ速度・ Z 軸 :0.1 から 60mm/sec
乾燥部温度無
・ X 軸 :0.1mm から 60mm/sec ヘパユニット
無
塗布液循環部無
装置サイズ W:1301 、 D:640 、 H:836mm

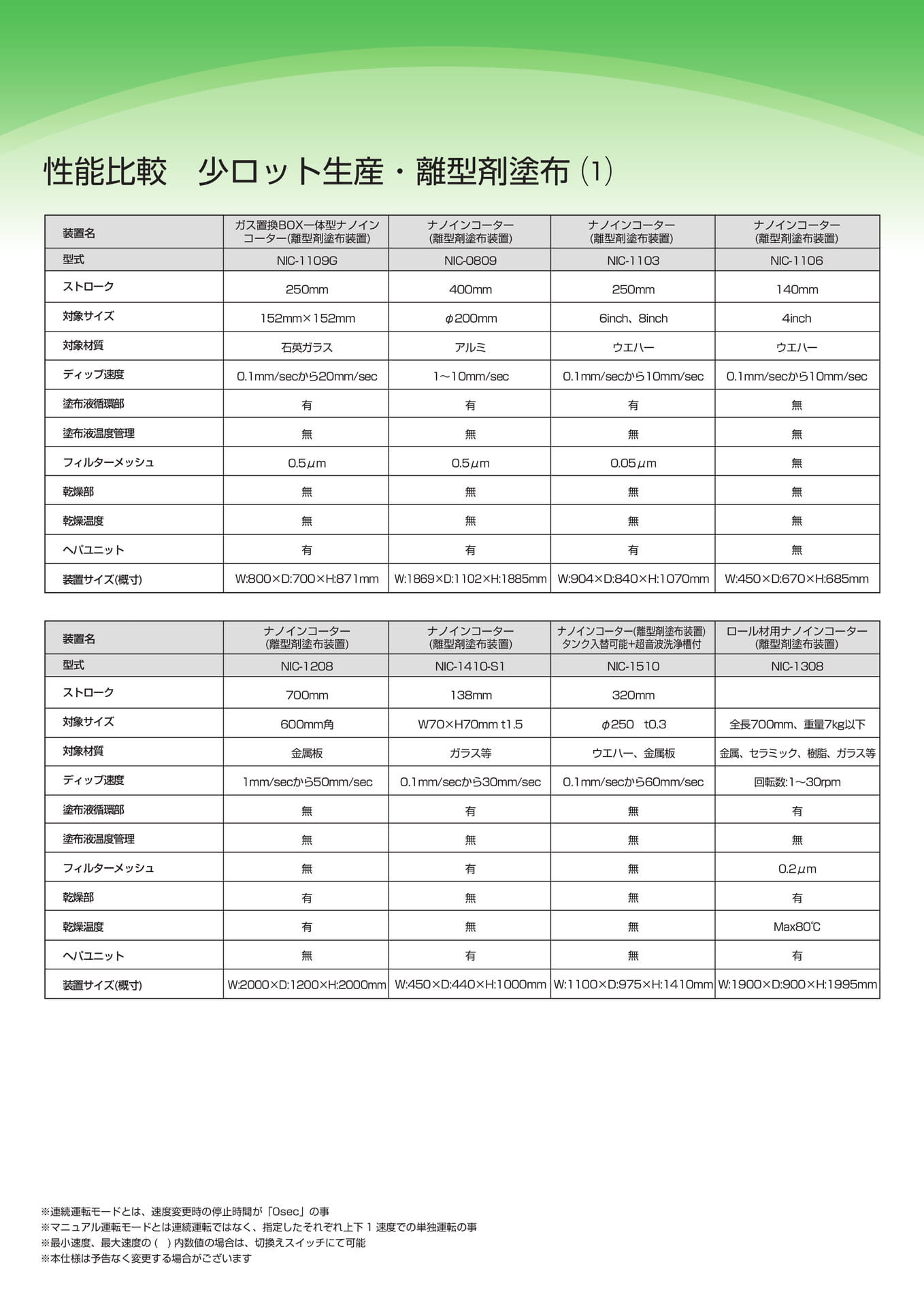

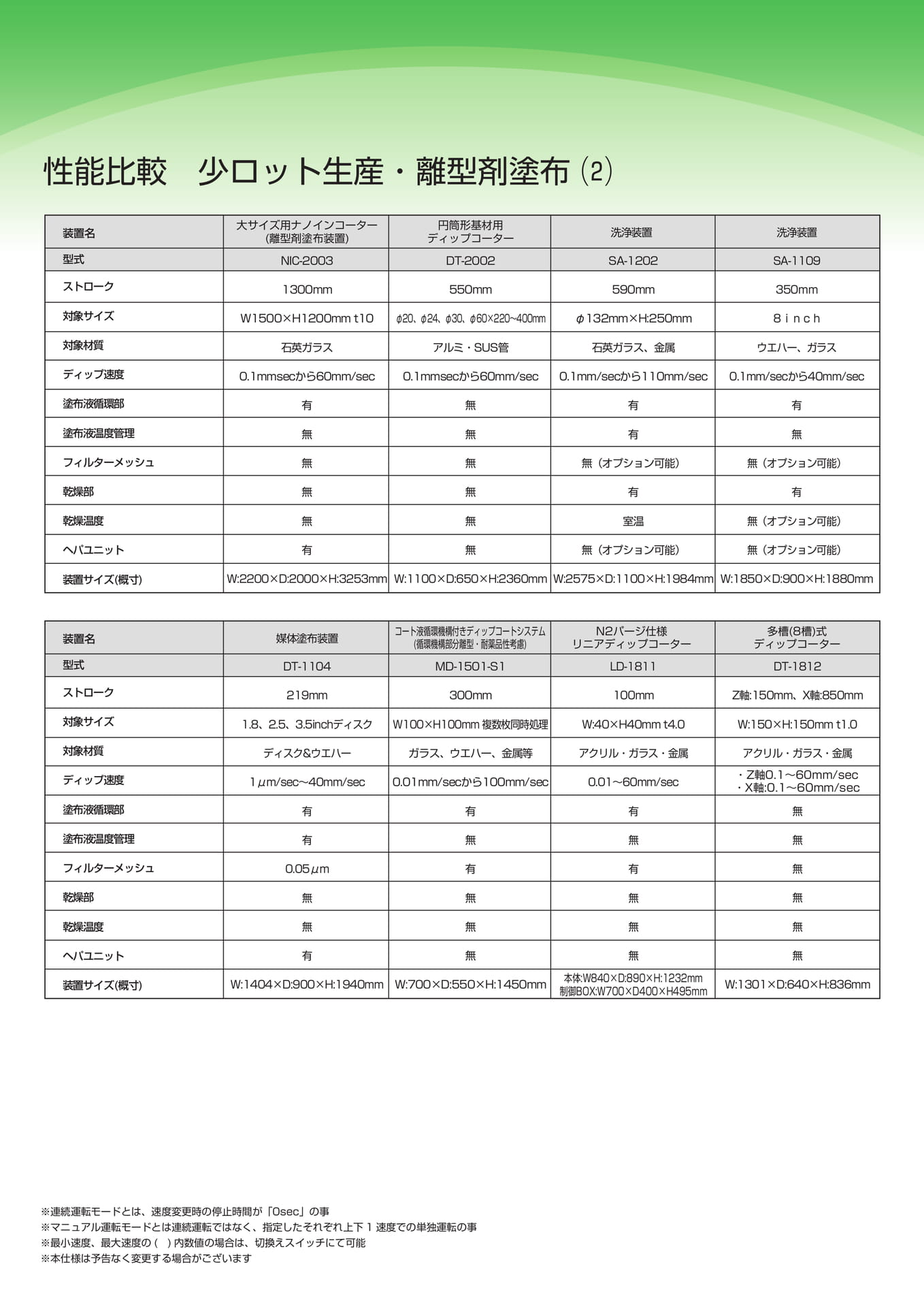

性能比較離型剤塗布用ディップコーター装置名洗浄一体型ディップコーター洗浄乾燥一体ディップコーター
大型円筒ディップコーター（ナノインコーター）
小型精密ディップコーター（ナノインコーター）型式 SA-1109 SA-1202 NIC-2409 NIC-1410-S1 ストローク 350mm 590mm 440mm 138mm 対象サイズ 8inch φ132mm×H:250mm
Φ200～Φ700 、 L:1600mm
W70×H70mm t1.5 対象材質ウエハー、ガラス石英ガラス、金属アクリル、ガラス、金属ガラス等ディップ速度
0.1mm/sec～40mm/ sec
0.1mm/sec～110m m/sec
0.1mm/sec～25mm/ sec
0.1mm/sec～30mm/ sec 塗布液循環部有有有有塗布液温度管理無有無無フィルターメッシュ無（オプション可能）無（オプション可能） 0.1μm 有乾燥部有有無無乾燥温度無（オプション可能）室温無無ヘパユニット無（オプション可能）無（オプション可能）有有
装置サイズ ( 概寸 )
W:1850×D:900×H: 1880mm
W:2575×D:1100× H:1984mm
W:3000×D:2250× H:1885mm
W:450×D:440×H: 1000mm
装置名
ロール対応ディップコーター（連続処理）
多液対応ディップコーター
大型精密ディップコーター（ナノインコーター）
多槽自動ディップコーター型式 NIC-1308 NIC-1510 NIC-2003 DT-1812 ストローク－ 320mm 1300mm
対象サイズ
対象材質
ディップ速度
全長 700mm 、重量 7kg まで
金属、セラミック、樹脂、ガラス等
回転数 :1～30rpm φ250 t0.3
W:1500×H:1200mm 、 t10
Z 軸 :150mm 、 X 軸 :850mm
W:150×H:150mm t1.0
ウエハー、金属板ガラス、セラミック、樹脂等アクリル、ガラス、金属
0.1mm/sec～60mm/ sec
0.1mm/sec～60mm/ sec
・ Z 軸 :0.1～60mm/sec ・ X 軸 :0.1mm～60mm/sec 塗布液循環部有無有無塗布液温度管理無無無無フィルターメッシュ 0.2μm 無無無乾燥部有無無無乾燥温度 Max80℃無無無ヘパユニット有無無無
装置サイズ ( 概寸 )
W:1900×D:900×H: 1995mm
W:1100×D:975×H: 1410mm
W:2200×D:2000× H:3253mm
W:1301×D:640×H: 836mm
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下１速度での単独運転の事※最小速度、最大速度の（）内数値の場合は、切換えスイッチにて可能※本仕様は予告なく変更する場合がございます

Desktop device for experiments / research
量産用自動ディップコーター
/ development Specifications /

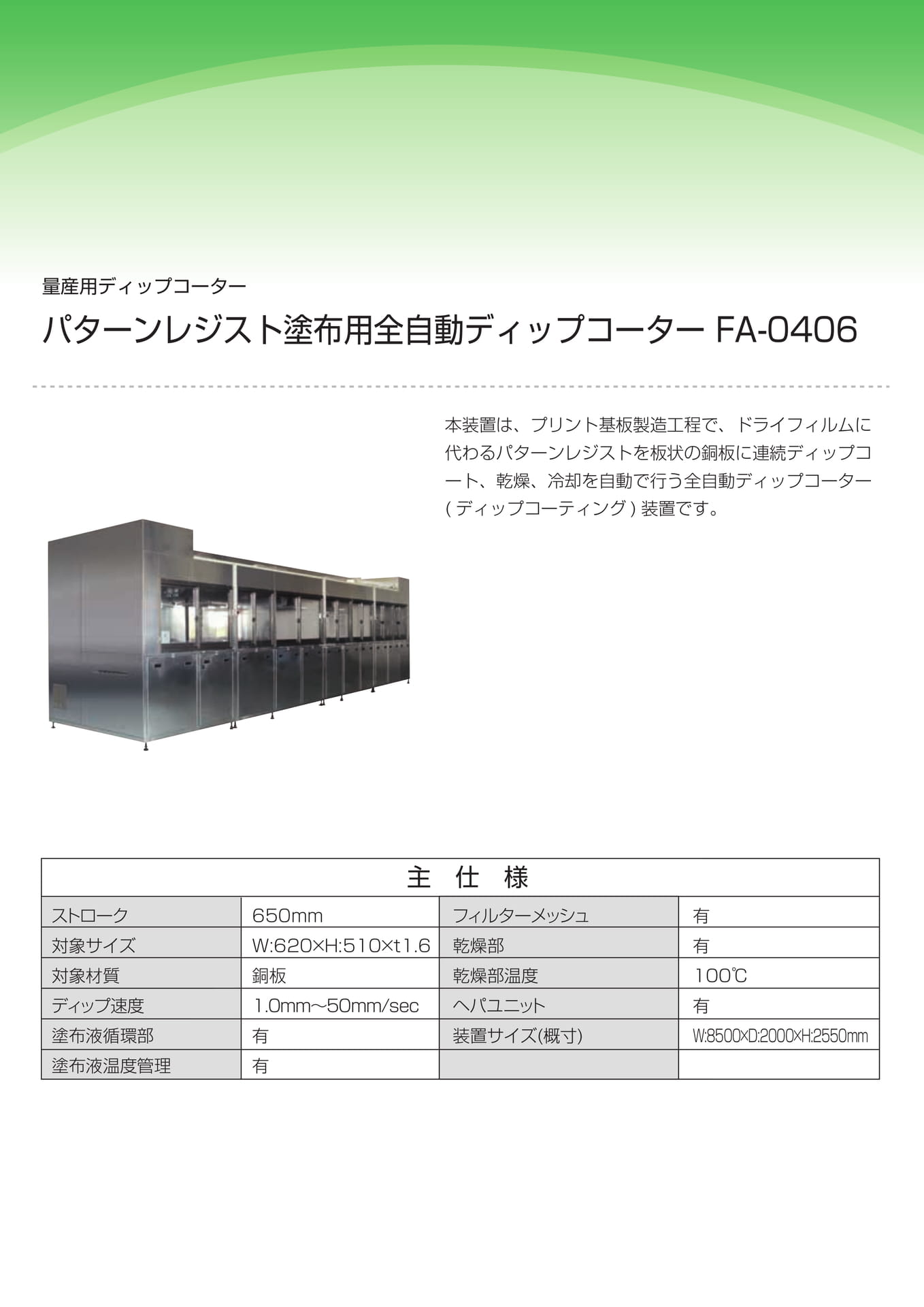

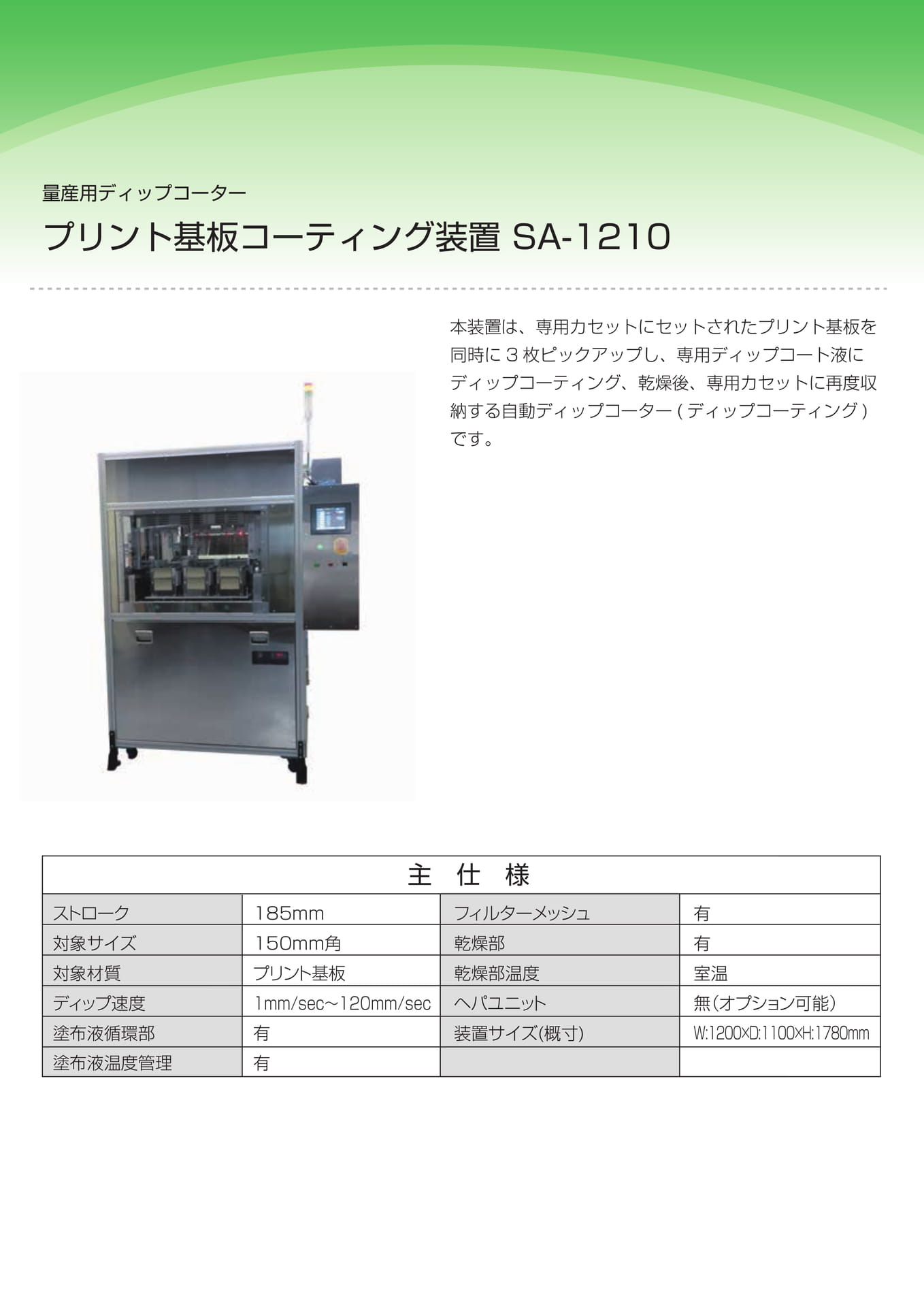

量産用自動ディップコーター自動 / 一貫ライン

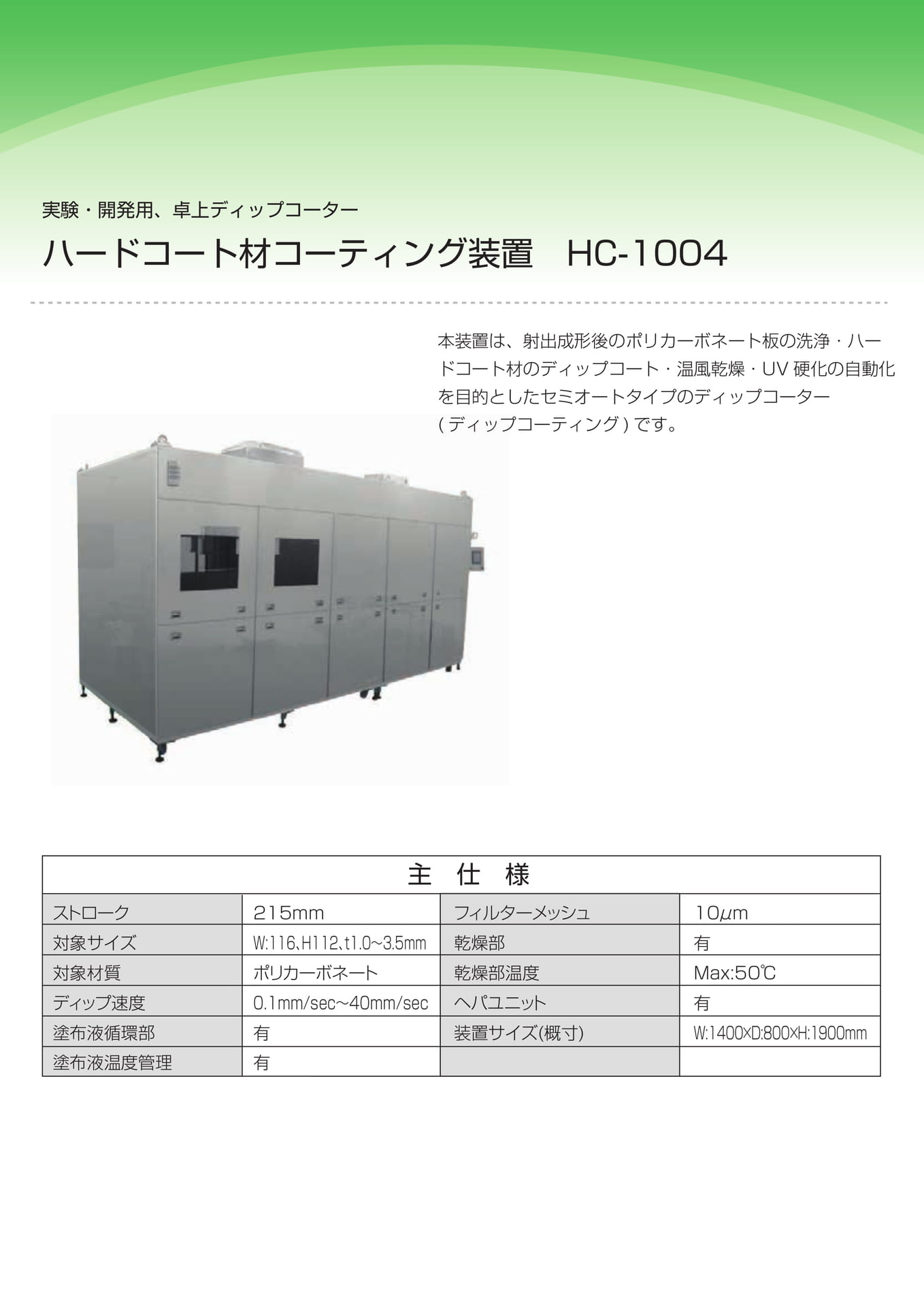

量産ライン用ディップコーター（自動一貫）
HC-1004
本装置は、射出成形後のポリカーボネート板の洗浄・ハードコート材のディップコート・温風乾燥・UV 硬化の自動化を目的としたセミオートタイプのディップコーター ( ディップコーティング ) です。
主仕様
ストローク 215mm
フィルターメッシュ 10μm
対象サイズ W:116 、 H112 、 t1.0～3.5mm
乾燥部有
対象材質ポリカーボネート
乾燥部温度 Max:50℃
ディップ速度 0.1mm/sec～40mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:1400×D:800×H:1900mm
塗布液温度管理有

セミオートディップコーター
量産用自動ディップコーター半自動 / 多品種

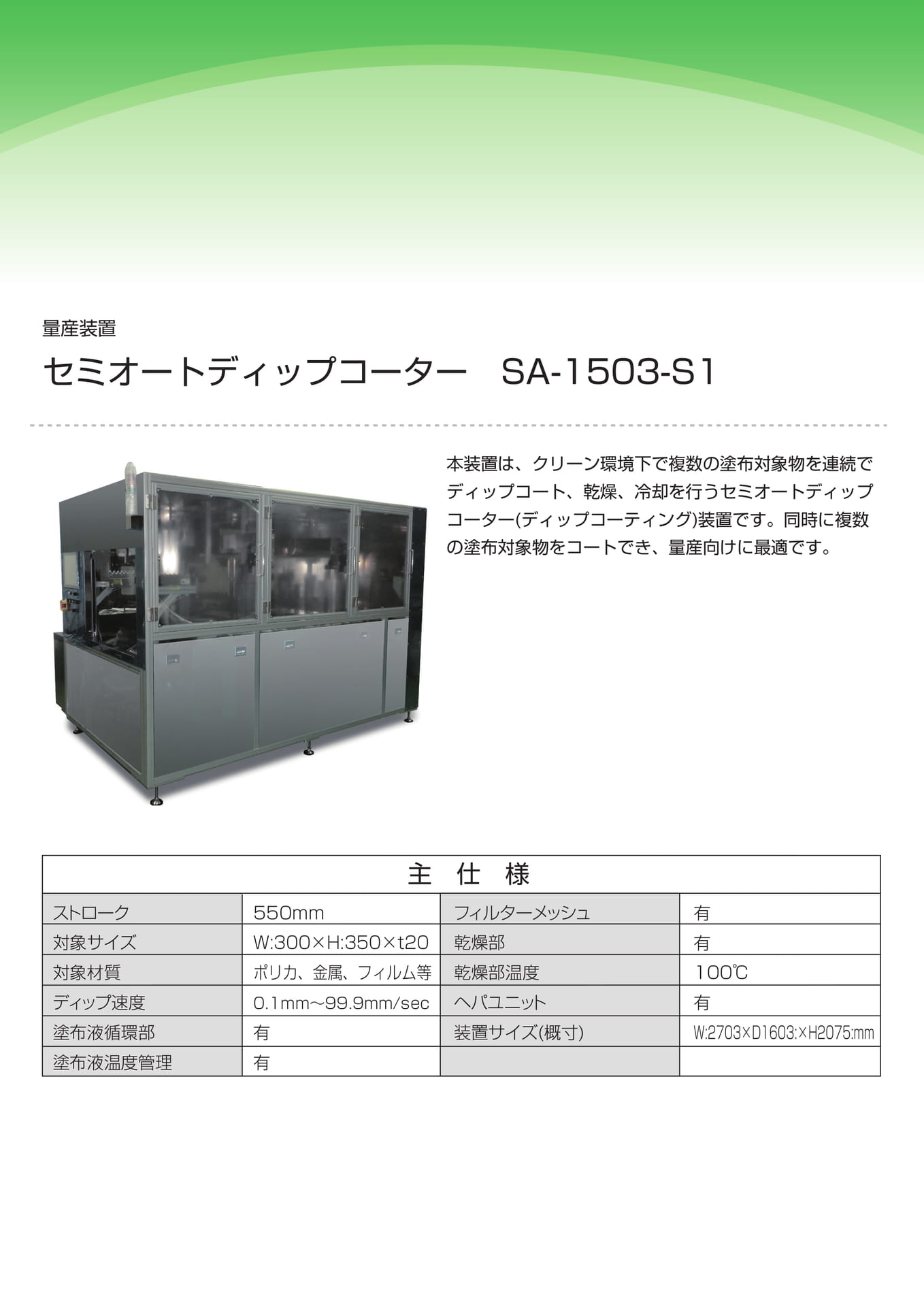

量産対応ディップコーター（半自動）
SA-1503-S1
本装置は、クリーン環境下で複数の塗布対象物を連続でディップコート、乾燥、冷却を行うセミオートディップコーター ( ディップコーティング ) 装置です。同時に複数の塗布対象物をコートでき、量産向けに最適です。
主仕様
ストローク 550mm
フィルターメッシュ有
対象サイズ W:300×H:350×t20
乾燥部有
対象材質ポリカ、金属、フィルム等
乾燥部温度 100℃
ディップ速度 0.1mm～99.9mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:2703×D1603:×H2075:mm
塗布液温度管理有

セミオートディップコーター
量産用自動ディップコーター
多軸 / 立体対応

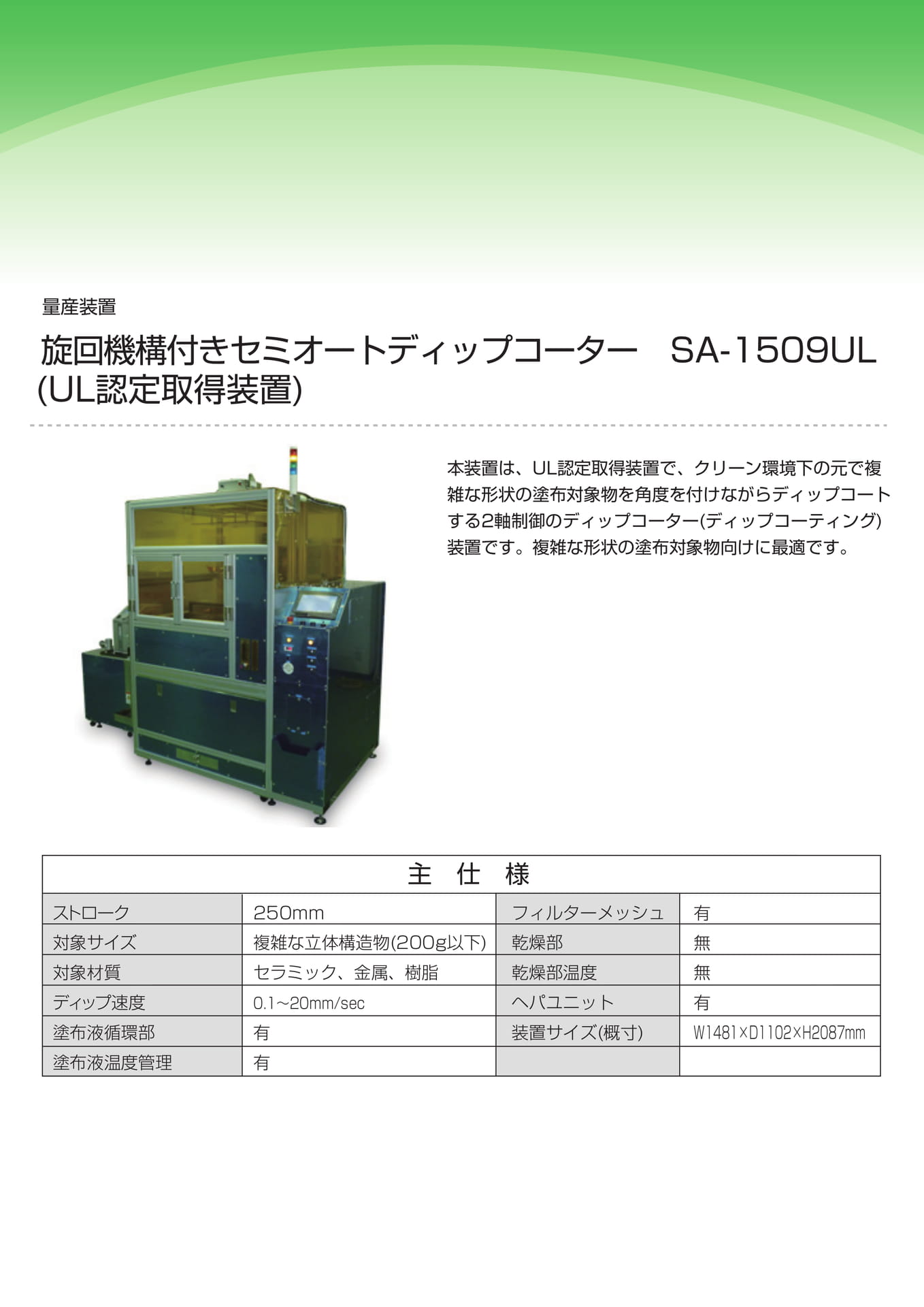

立体対応ディップコーター（多軸）
SA-1509UL
本装置は、 UL 認定取得装置で、クリーン環境下の元で複雑な形状の塗布対象物を角度を付けながらディップコートする2 軸制御のディップコーター ( ディップコーティング ) 装置です。複雑な形状の塗布対象物向けに最適です。
主仕様
ストローク 250mm
フィルターメッシュ有
対象サイズ複雑な立体構造物 (200g 以下 )
乾燥部無
対象材質セラミック、金属、樹脂
乾燥部温度無
ディップ速度 0.1～20mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W1481×D1102×H2087mm
塗布液温度管理有

量産用自動ディップコーター省液 / 高効率

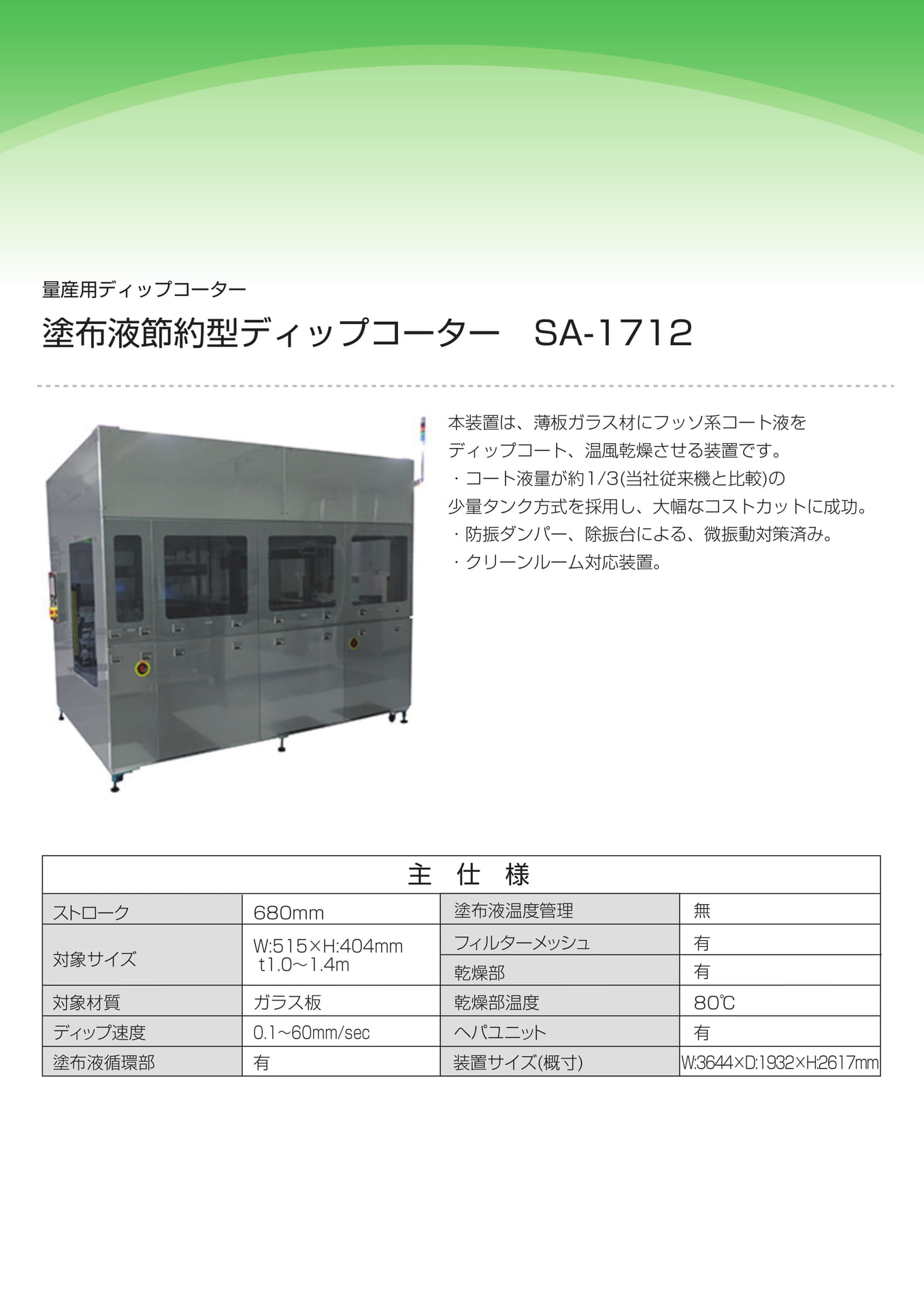

省液型ディップコーター
SA-1712
本装置は、薄板ガラス材にフッソ系コート液をディップコート、温風乾燥させる装置です。・コート液量が約 1/3( 当社従来機と比較 ) の少量タンク方式を採用し、大幅なコストカットに成功。・防振ダンパー、除振台による、微振動対策済み。・クリーンルーム対応装置。
主仕様
ストローク 680mm
塗布液温度管理無
対象サイズ
W:515×H:404mm t1.0～1.4m
フィルターメッシュ乾燥部
有有
対象材質ガラス板
乾燥部温度 80℃
ディップ速度 0.1～60mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:3644×D:1932×H:2617mm

量産用自動ディップコーター前処理 / 洗浄

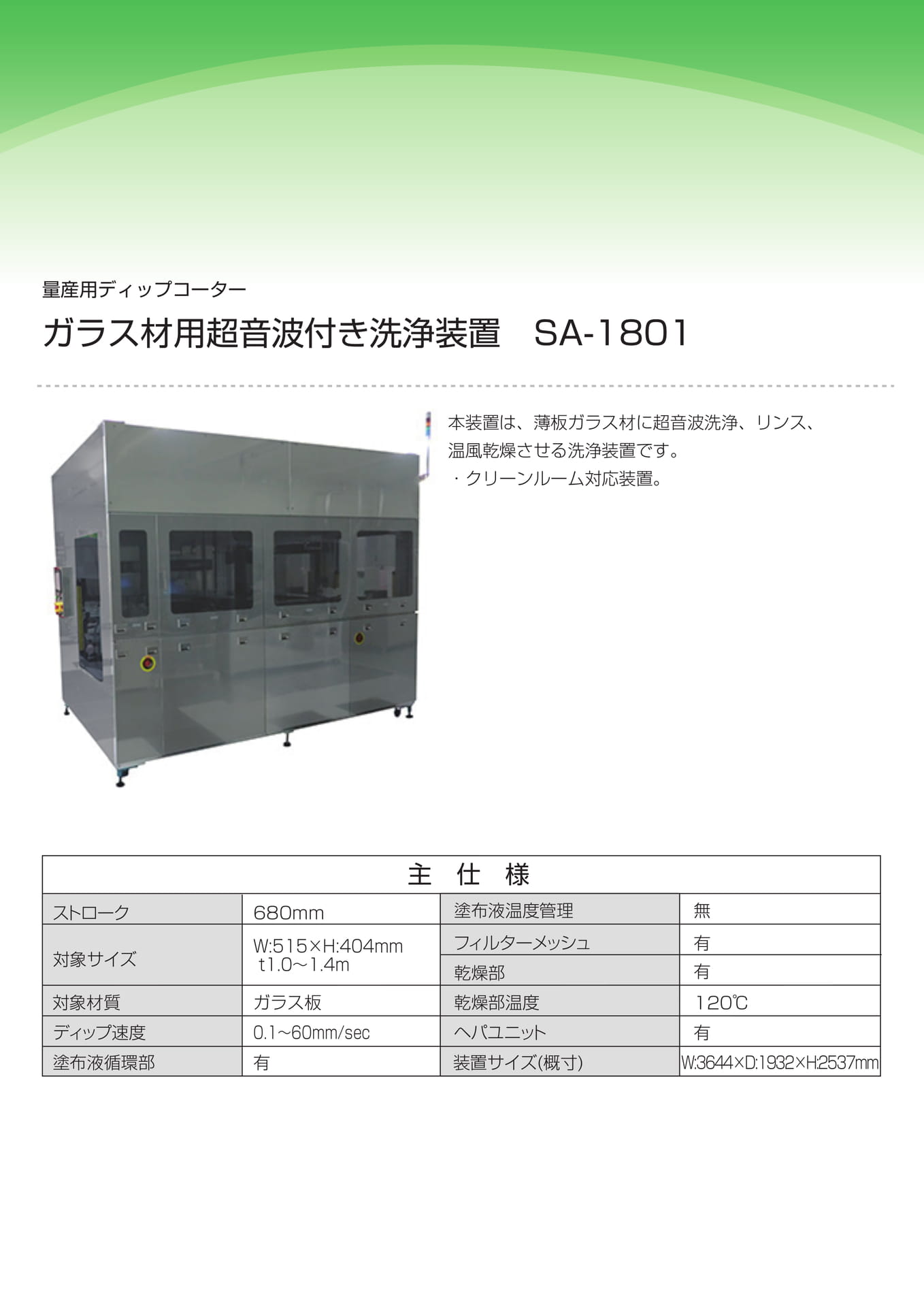

前処理用ディップコーター（洗浄）
SA-1801
本装置は、薄板ガラス材に超音波洗浄、リンス、温風乾燥させる洗浄装置です。・クリーンルーム対応装置。
主仕様
ストローク 680mm
塗布液温度管理無
対象サイズ
W:515×H:404mm t1.0～1.4m
フィルターメッシュ乾燥部
有有
対象材質ガラス板
乾燥部温度 120℃
ディップ速度 0.1～60mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:3644×D:1932×H:2537mm

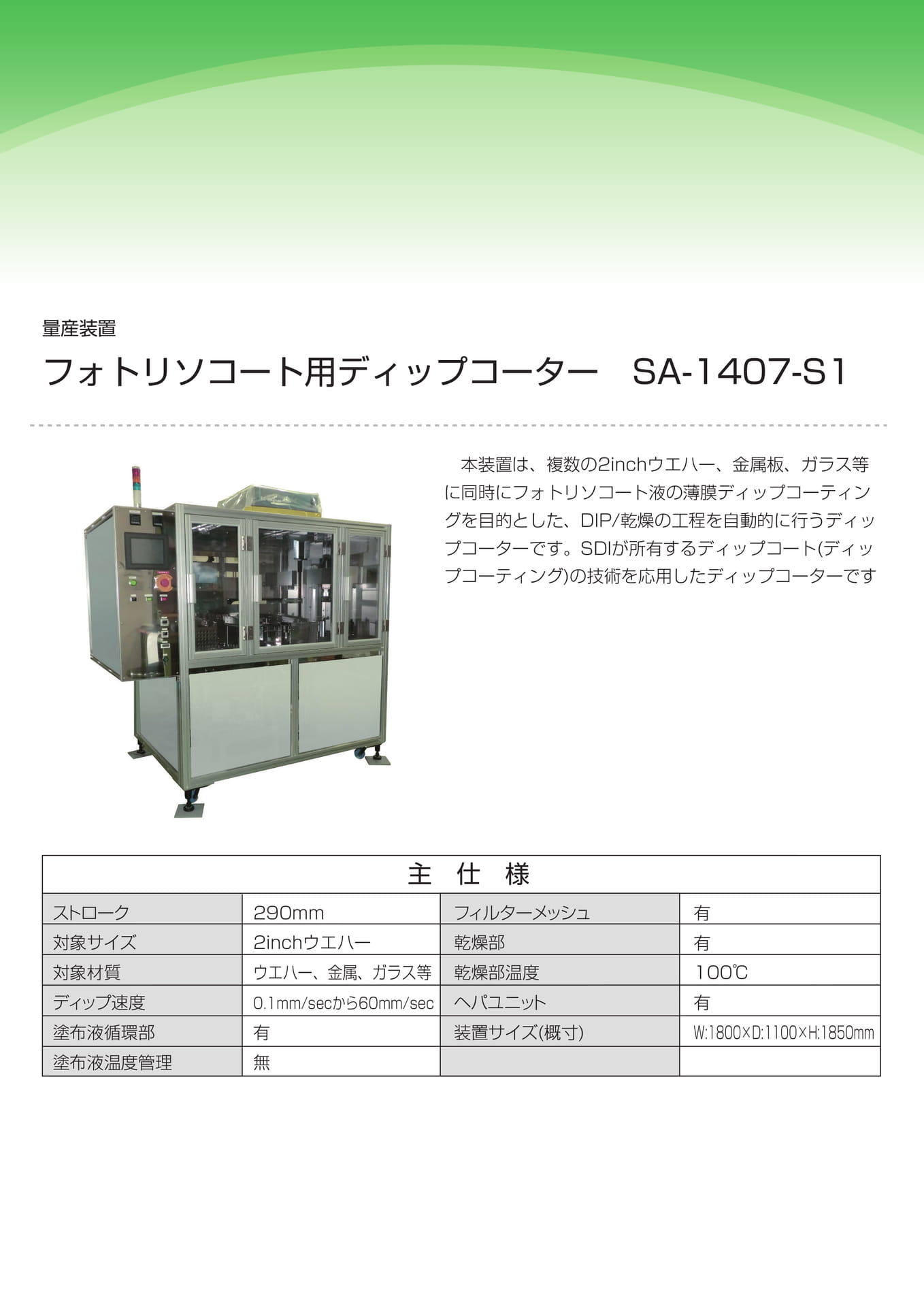

量産用自動ディップコーター半導体 / フォトリソ

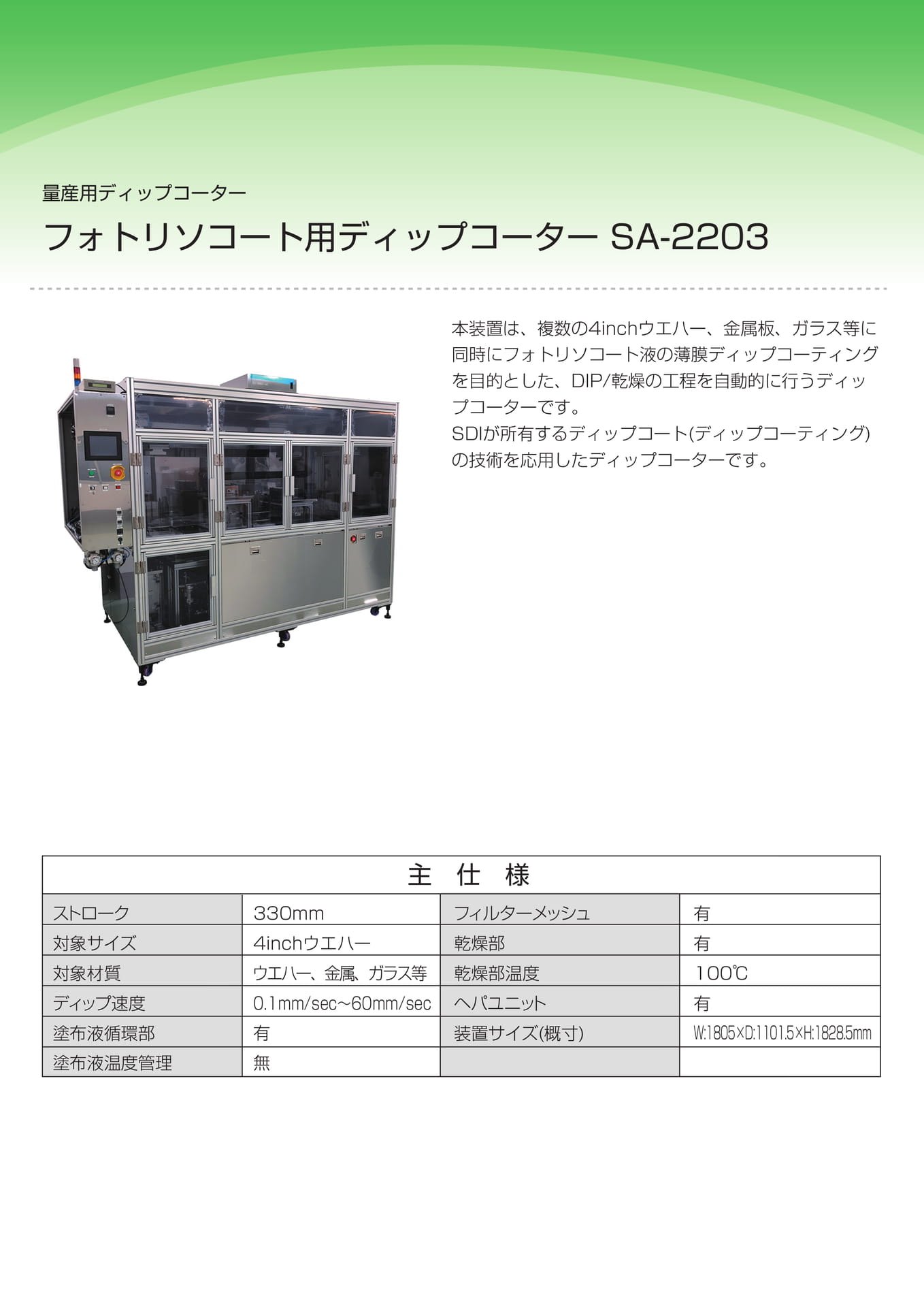

半導体対応ディップコーター SA-2203
本装置は、複数の4inchウエハー、金属板、ガラス等に同時にフォトリソコート液の薄膜ディップコーティングを目的とした、 DIP/ 乾燥の工程を自動的に行うディップコーターです。 SDIが所有するディップコート ( ディップコーティング ) の技術を応用したディップコーターです。
主仕様
ストローク 330mm
フィルターメッシュ有
対象サイズ 4inch ウエハー
乾燥部有
対象材質ウエハー、金属、ガラス等
乾燥部温度 100℃
ディップ速度 0.1mm/sec～60mm/sec
ヘパユニット有
塗布液循環部有
装置サイズ ( 概寸 ) W:1805×D:1101.5×H:1828.5mm
塗布液温度管理無

量産用自動ディップコーター高速 / 多層処理

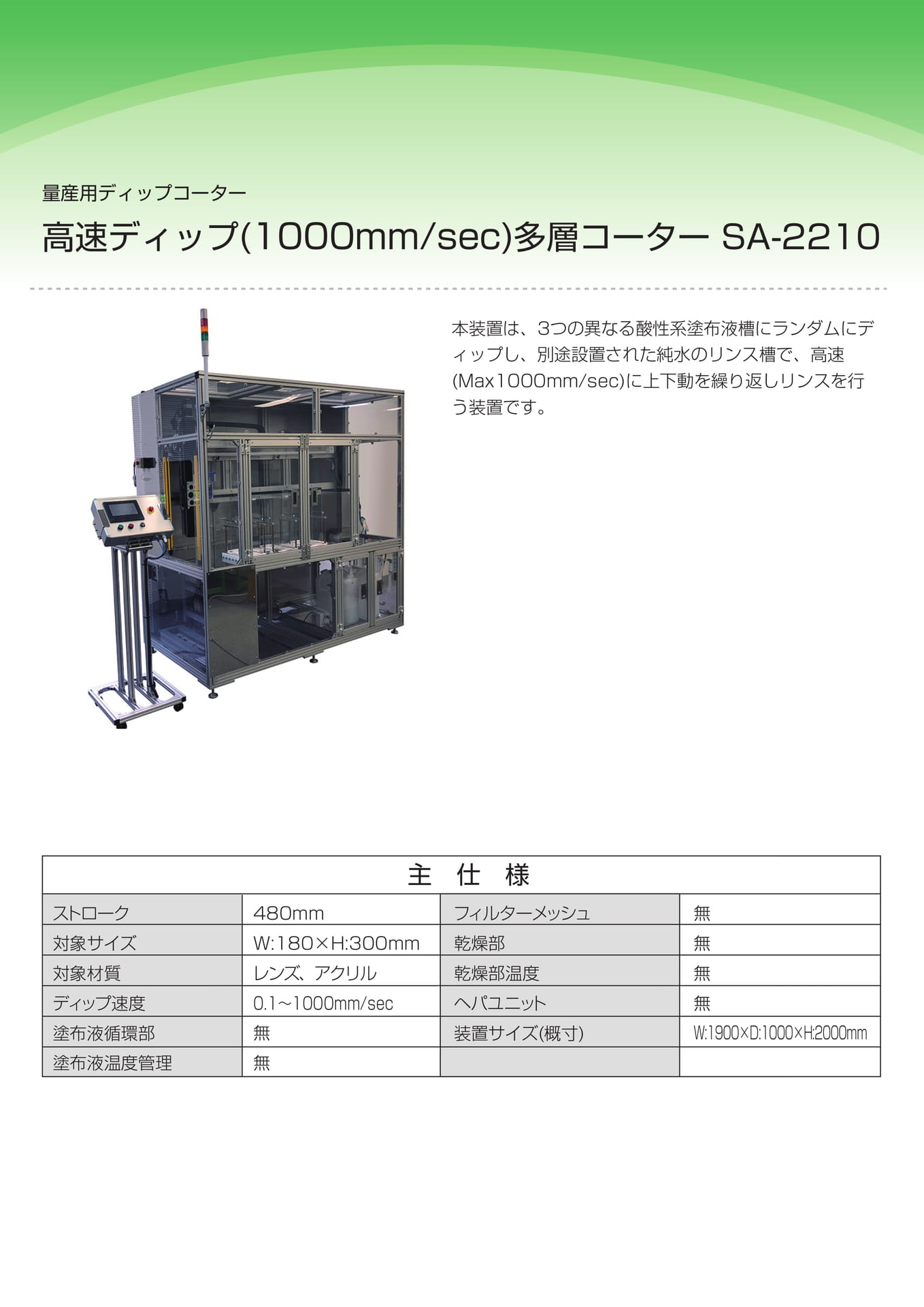

高速多層ディップコーター SA-2210
本装置は、 3つの異なる酸性系塗布液槽にランダムにディップし、別途設置された純水のリンス槽で、高速 (Max1000mm/sec) に上下動を繰り返しリンスを行う装置です。
主仕様
ストローク 480mm
フィルターメッシュ無
対象サイズ W:180×H:300mm
乾燥部無
対象材質レンズ、アクリル
乾燥部温度無
ディップ速度 0.1～1000mm/sec
ヘパユニット無
塗布液循環部無
装置サイズ ( 概寸 ) W:1900×D:1000×H:2000mm
塗布液温度管理無

性能比較量産用自動ディップコーター
装置名
量産ライン用ディップコーター（自動一貫）
量産対応ディップコーター（半自動）
立体対応ディップコーター（多軸）
省液型ディップコーター型式 HC-1004 SA-1503-S1 SA-1509UL SA-1712 ストローク 215mm 550mm 250mm 680mm 対象サイズ
W:116 、 H112 、 t1.0～3.5mm
W:300×H:350×t2 0
複雑な立体構造物 (200g 以下 )
W:515×H:404mm t1.0～1.4 対象材質ポリカーボネートポリカ、金属、フィルム等セラミック、金属、樹脂ガラス板
ディップ速度
0.1mm/sec～40mm/ sec
0.1mm～99.9mm/s ec
0.1mm/sec～20mm/ sec
0.1mm/sec～60mm/ sec 塗布液循環部有有有有塗布液温度管理有有有無フィルターメッシュ 10μm 有有有乾燥部有有無有乾燥温度 Max:50℃ 100℃無 60℃ヘパユニット有有有有
装置サイズ ( 概寸 )
W:1400×D:800×H: 1900mm
W:2703×D1603:× H2075:mm
W1481×D1102×H2 087mm
W:3644×D:1932× H:2617mm 装置名前処理用ディップコーター（洗浄）半導体対応ディップコーター高速多層ディップコーター型式 SA-1801 SA-2203 SA-2210 ストローク 680mm 330mm 480mm 対象サイズ
W:515×H:404mm t1.0～1.4
4inch ウエハー
W:180×H:300mm 対象材質ガラス板ウエハー、金属、ガラス等レンズ、アクリルディップ速度 0.1mm/sec～60mm/sec 0.1mm/sec～60mm/sec 0.1mm/sec～1000mm/sec 塗布液循環部有有無塗布液温度管理無無無フィルターメッシュ有有無乾燥部有有無乾燥温度 120℃ 100℃無ヘパユニット有有無
装置サイズ ( 概寸 )
W:3644×D:1932×H:2537 mm
W:1805×D:1101.5×H:18 28.5mm
W:1900×D:1000×H:2000 mm
※連続運転モードとは、速度変更時の停止時間が「 0sec 」の事※マニュアル運転モードとは連続運転ではなく、指定したそれぞれ上下１速度での単独運転の事※最小速度、最大速度の（）内数値の場合は、切換えスイッチにて可能※本仕様は予告なく変更する場合がございます
