西日本版景観製品総合カタログCREATETHEFUTURELandscapeProductsCatalogVol.11

CREATE THE FUTURE

CREATETHEFUTUREわたしたちの足元は、ミライとつながっている毎日何気なく歩くその道が、地球の未来を救う一歩に変わります。わたしたちは、自然環境とテクノロジーを融合させ、都市の足元から環境再生に挑みます。廃棄物を価値ある資源へと循環させ、自然と共生する美しい景観をデザインします。カーボンニュートラルへの挑戦と、高機能な環境製品による持続可能な社会を目指します。高強度製品やバリアフリー対応製品によって、安心・安全の都市を支えます。100年先も青く輝く地球への路を、わたしたちは一歩ずつ、着実に築いていきます。002LandscapeProductsCatalogVol.11

CREATE THE FUTURE

LandscapeProductsCatalogVol.11003

CONTENTS

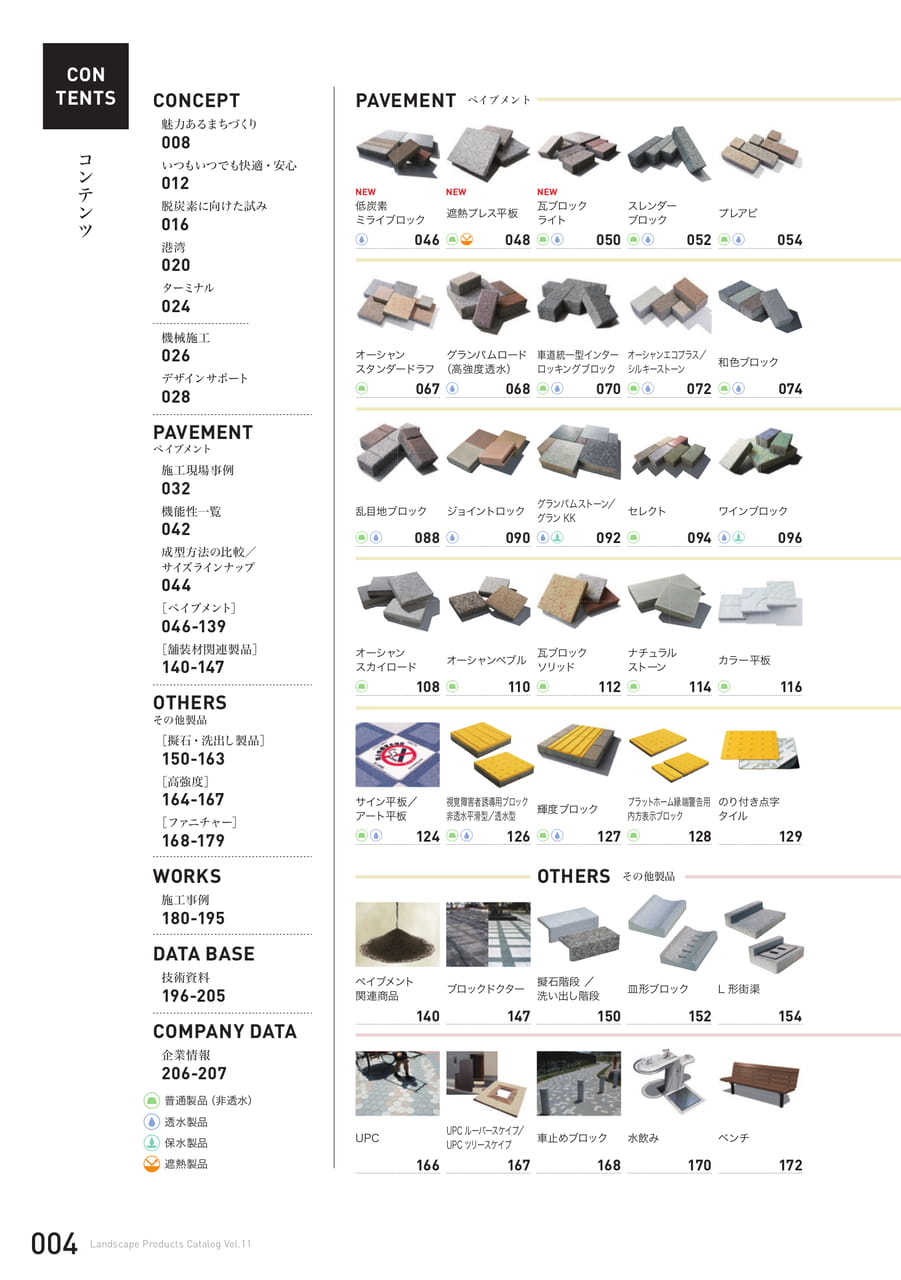

CONCEPT魅力あるまちづくり008いつもいつでも快適・安心012脱炭素に向けた試み016港湾020ターミナル024機械施工026デザインサポート028PAVEMENTペイブメント施工現場事例032機能性一覧042成型方法の比較／サイズラインナップ044［ペイブメント］046-139［舗装材関連製品］140-147OTHERSその他製品［擬石・洗出し製品］150-163［高強度］164-167［ファニチャー］168-179WORKS施工事例180-195DATABASE技術資料196-205COMPANYDATA企業情報206-207CONTENTSコンテンツ普通製品（非透水）保水製品遮熱製品透水製品PAVEMENTペイブメント低炭素ミライブロック046遮熱プレス平板048瓦ブロックライト050スレンダーブロック052プレアピ054オーシャンスタンダードラフ067グランパムロード（高強度透水）068車道統一型インターロッキングブロック070オーシャンエコプラス／シルキーストーン072和色ブロック074乱目地ブロック088ジョイントロック090グランパムストーン／グランKK092セレクト094ワインブロック096オーシャンスカイロード108オーシャンペブル110瓦ブロックソリッド112ナチュラルストーン114カラー平板116サイン平板／アート平板124視覚障害者誘導用ブロック非透水平滑型／透水型126輝度ブロック127プラットホーム縁端警告用内方表示ブロック128NEWNEWNEWのり付き点字タイル129ペイブメント関連商品140ブロックドクター147L形街渠154UPCルーバースケイプ／UPCツリースケイプ167車止めブロックUPC166168水飲み170ベンチ172OTHERSその他製品擬石階段／洗い出し階段150皿形ブロック152004LandscapeProductsCatalogVol.11

CONTENTS

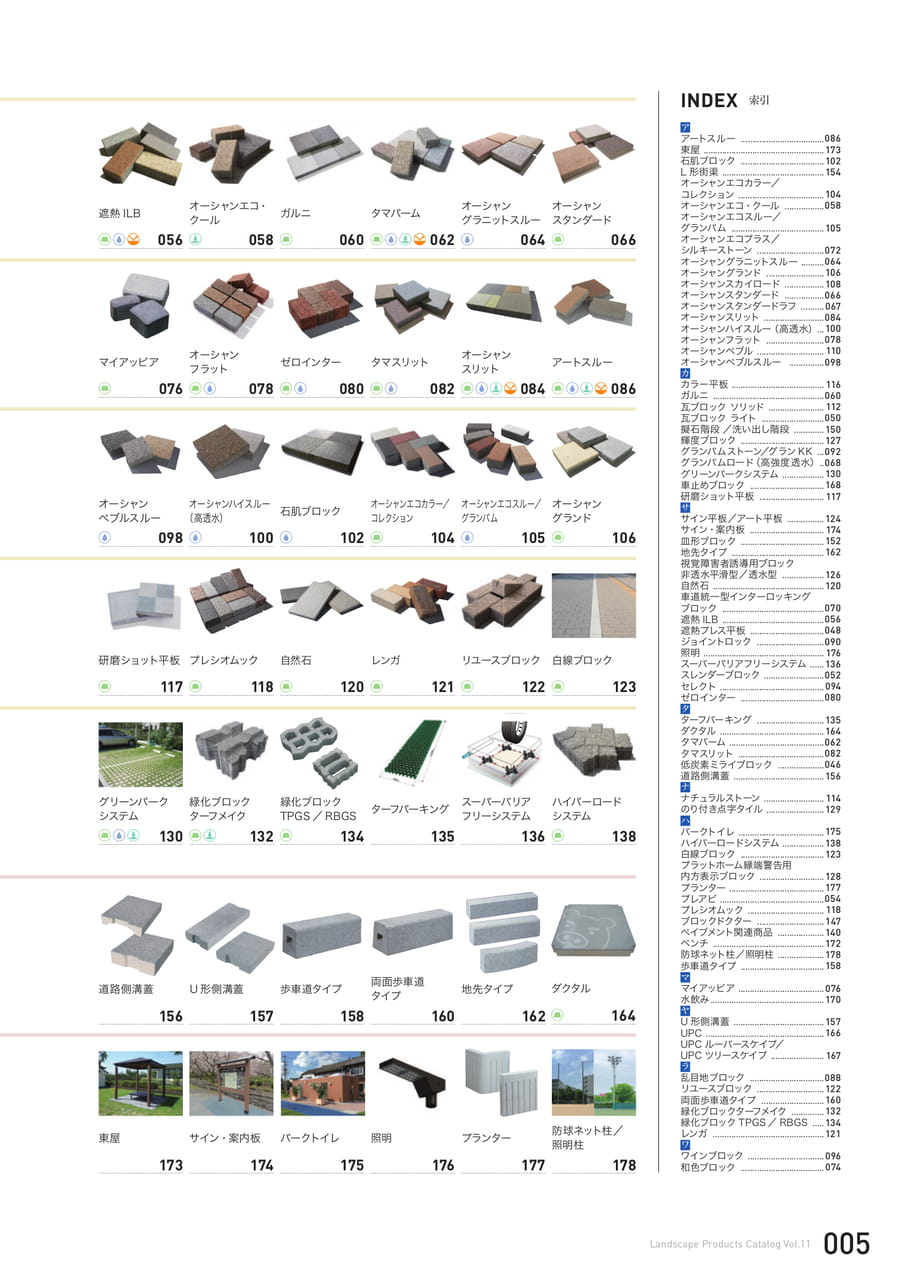

INDEX索引遮熱ILBマイアッピアオーシャンペブルスルー056076098研磨ショット平板グリーンパークシステム道路側溝蓋東屋117130156173オーシャンエコ・クールオーシャンフラット058078オーシャンハイスルー（高透水）プレシオムック緑化ブロックターフメイクU形側溝蓋サイン・案内板100118132157174ガルニゼロインター石肌ブロック自然石060080102120緑化ブロックTPGS／RBGS歩車道タイプパークトイレ134158175タマパームタマスリット062082オーシャンエコカラー／コレクションレンガ104121ターフパーキング両面歩車道タイプ照明135160176オーシャングラニットスルーオーシャンスリット064084オーシャンエコスルー／グランパム105リユースブロック122スーパーバリアフリーシステム地先タイププランター136162177オーシャンスタンダードアートスルーオーシャングランド白線ブロックハイパーロードシステムダクタル防球ネット柱／照明柱066086106123138164178アアートスルー....................................086東屋....................................................173石肌ブロック....................................102L形街渠............................................154オーシャンエコカラー／コレクション.....................................104オーシャンエコ・クール.................058オーシャンエコスルー／グランパム........................................105オーシャンエコプラス／シルキーストーン.............................072オーシャングラニットスルー..........064オーシャングランド.........................106オーシャンスカイロード.................108オーシャンスタンダード.................066オーシャンスタンダードラフ..........067オーシャンスリット..........................084オーシャンハイスルー（高透水）...100オーシャンフラット.........................078オーシャンペブル.............................110オーシャンペブルスルー...............098カカラー平板........................................116ガルニ................................................060瓦ブロックソリッド........................112瓦ブロックライト...........................050擬石階段／洗い出し階段.............150輝度ブロック....................................127グランパムストーン／グランKK...092グランパムロード（高強度透水）..068グリーンパークシステム..................130車止めブロック................................168研磨ショット平板............................117ササイン平板／アート平板................124サイン・案内板................................174皿形ブロック....................................152地先タイプ........................................162視覚障害者誘導用ブロック非透水平滑型／透水型..................126自然石................................................120車道統一型インターロッキングブロック............................................070遮熱ILB............................................056遮熱プレス平板................................048ジョイントロック.............................090照明....................................................176スーパーバリアフリーシステム......136スレンダーブロック..........................052セレクト.............................................094ゼロインター....................................080タターフパーキング.............................135ダクタル.............................................164タマパーム.........................................062タマスリット.....................................082低炭素ミライブロック....................046道路側溝蓋.......................................156ナナチュラルストーン..........................114のり付き点字タイル.........................129ハパークトイレ.....................................175ハイパーロードシステム..................138白線ブロック....................................123プラットホーム縁端警告用内方表示ブロック............................128プランター.........................................177プレアピ.............................................054プレシオムック.................................118ブロックドクター.............................147ペイブメント関連商品....................140ベンチ................................................172防球ネット柱／照明柱....................178歩車道タイプ....................................158ママイアッピア.....................................076水飲み.................................................170ヤU形側溝蓋.......................................157UPC...................................................166UPCルーバースケイプ／UPCツリースケイプ.......................167ラ乱目地ブロック................................088リユースブロック.............................122両面歩車道タイプ...........................160緑化ブロックターフメイク..............132緑化ブロックTPGS／RBGS.....134レンガ................................................121ワワインブロック.................................096和色ブロック....................................074LandscapeProductsCatalogVol.11005

製品情報

製品情報表面仕上げリサイクルINFOカタログ内の表記について太平洋プレコン工業では、さまざまな加工や機能、よりよい品質の製品をご用意しております。その製品の機能・品質がひと目でわかるように、製品ページには以下のようなアイコンを表記しています。特成型方質徴ンセプ法トコンクリートの特長をそのまま活かした仕［特定調達品目該当品］振動により締め固める成型方法です。保防災対策防災対策を意識した製品です。打ち放し上げです。グリーン購入法※対応可能製品です。ご入用の際は担当営業までお問合せください。研磨磨くことで、光沢のある表面に仕上げたものです。大阪府リサイクル［大阪府リサイクル認定製品］※対応可能製品です。ご入用の際は担当営業までお問合せください。ショットブラスト表面をザラ付きのある梨地に仕上げたものです。「擬石仕上げ」または「擬石」とも表記しています。愛知県リサイクル［愛知県リサイクル資材評価認定品］※対応可能製品です。ご入用の際は担当営業までお問合せください。モルタル部分を水洗いし、表面に自然石を※サイズ・性能によっては非対応です。洗い出し露出させたものです。［和歌山県けんさんぴん登録製品］和歌山県けんさんぴん※対応可能製品です。ご入用の際は表層の細かいスリットは光の向きにより表情が景観材料推奨品品担当営業までお問合せください。多孔質で高い透水性を誇る製品です。［東京都建設局新技術登録］スリット変化します。車イスやベビーカーに不快な振動を低減するバリアフリー対応の仕上げです。エコマーク製品［エコマーク事務局認定］※サイズ、色、機能によってエコマー強固なロッキング機能により、路盤の軟ク商品があります。担当営業までお問不陸抑制弱化に伴う不陸を抑制します。い合わせください。※一部対象外の商品もございますので予めご了承ください。非透水製品水を通さない製品です。「普通」とも表記しています。景観材料推奨品［景観材料推進協議会優良景観材料推奨品］保水製品土のように水を蓄えておくことができる製品です。景観材料推奨品［NETIS登録新技術情報提供システム］透水製品路面温度の上昇を抑える製品です。遮熱製品バリアフリー対応製品です。バリアフリーです。プレス成型プレス圧による成型方法です。表面が緻密で耐久性が高いです。環境配慮耐荷重コ環境問題に配慮した製品です。振動成型水製品や透水製品などの仕様が豊富です。車両の乗り入れに対して重点を置いた製品006リサイクル製品廃材を再利用した環境に優しい製品です。リサイクル製品をお求めの際は、担当営業にお問い合わせください。カタログ内アイコンの表記打ち放し黒の時は製品が対応しています。打ち放しグレーの時は製品が対応していません。ご注意とお願い・本カタログに掲載されています製品は、2026年4月1日現在のものです。・製品の改良などにともない、事前にお知らせすることなく、仕様・サイズ・カラーなどを変更する可能性があります。・天然石使用製品につきましては、石の種類によって多少の色合いや粒径、納期にばらつきがありますので担当営業にお問い合わせください。・印刷の特性上、製品写真は実物と若干の相違がある場合がございます。・受注生産品につきましては、ご注文の際に納期をご確認ください。・ご注文の際は、製品名・カラー・規格・サイズを十分にご確認いただいたうえで、お申し付けください。・製品に関するご不明点などございましたら、担当営業へお気軽にお問い合わせください。・コンクリート製品特有の白華現象については、予めご承知おきください。・受注生産品及び特別注文品の最低ロットは1色1型15㎡からとなります。LandscapeProductsCatalogVol.11

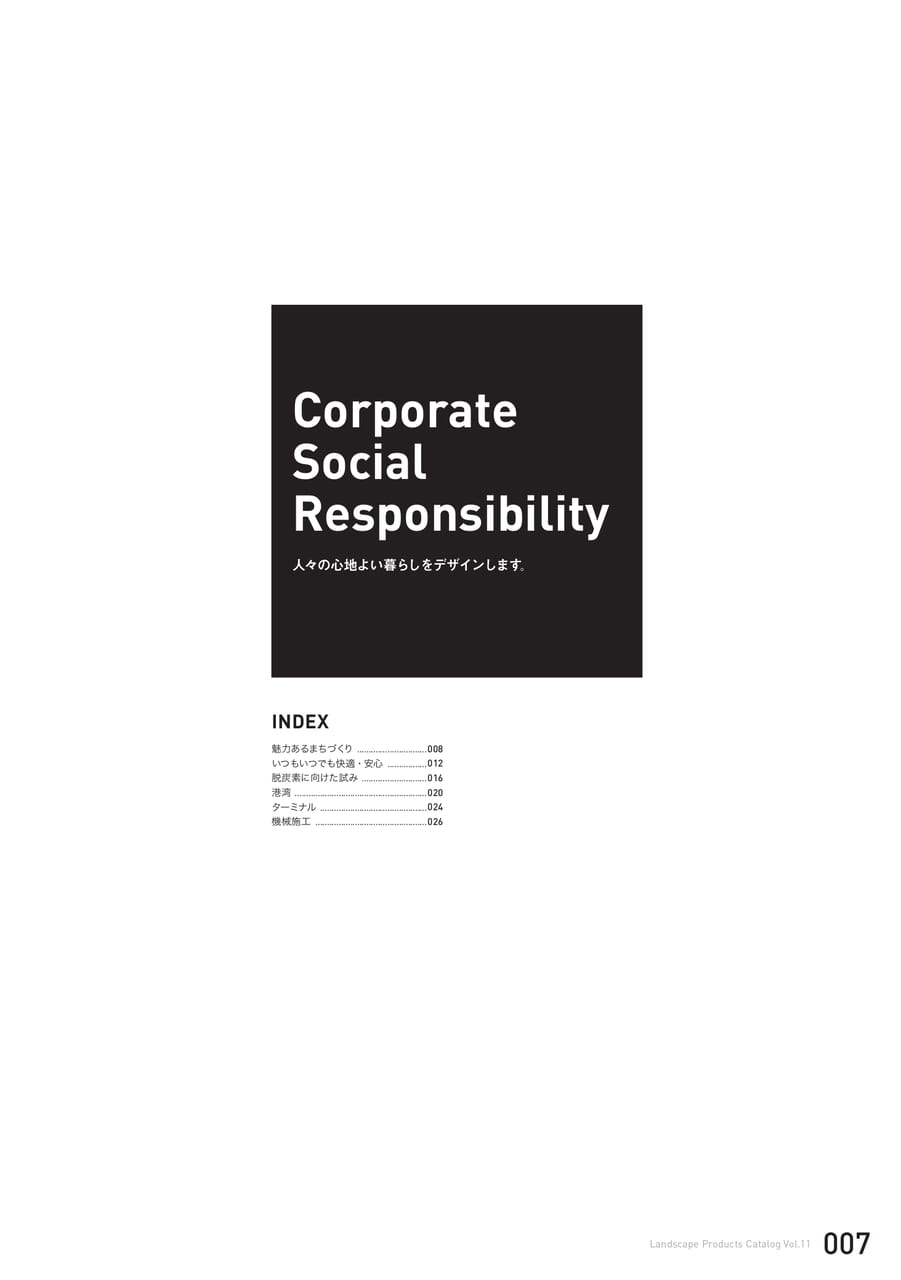

Corporate Social Responsibility

CorporateSocialResponsibility人々の心地よい暮らしをデザインします。INDEX魅力あるまちづくり..............................008いつもいつでも快適・安心.................012脱炭素に向けた試み............................016港湾.........................................................020ターミナル..............................................024機械施工................................................026LandscapeProductsCatalogVol.11007

魅力あるまちづくり

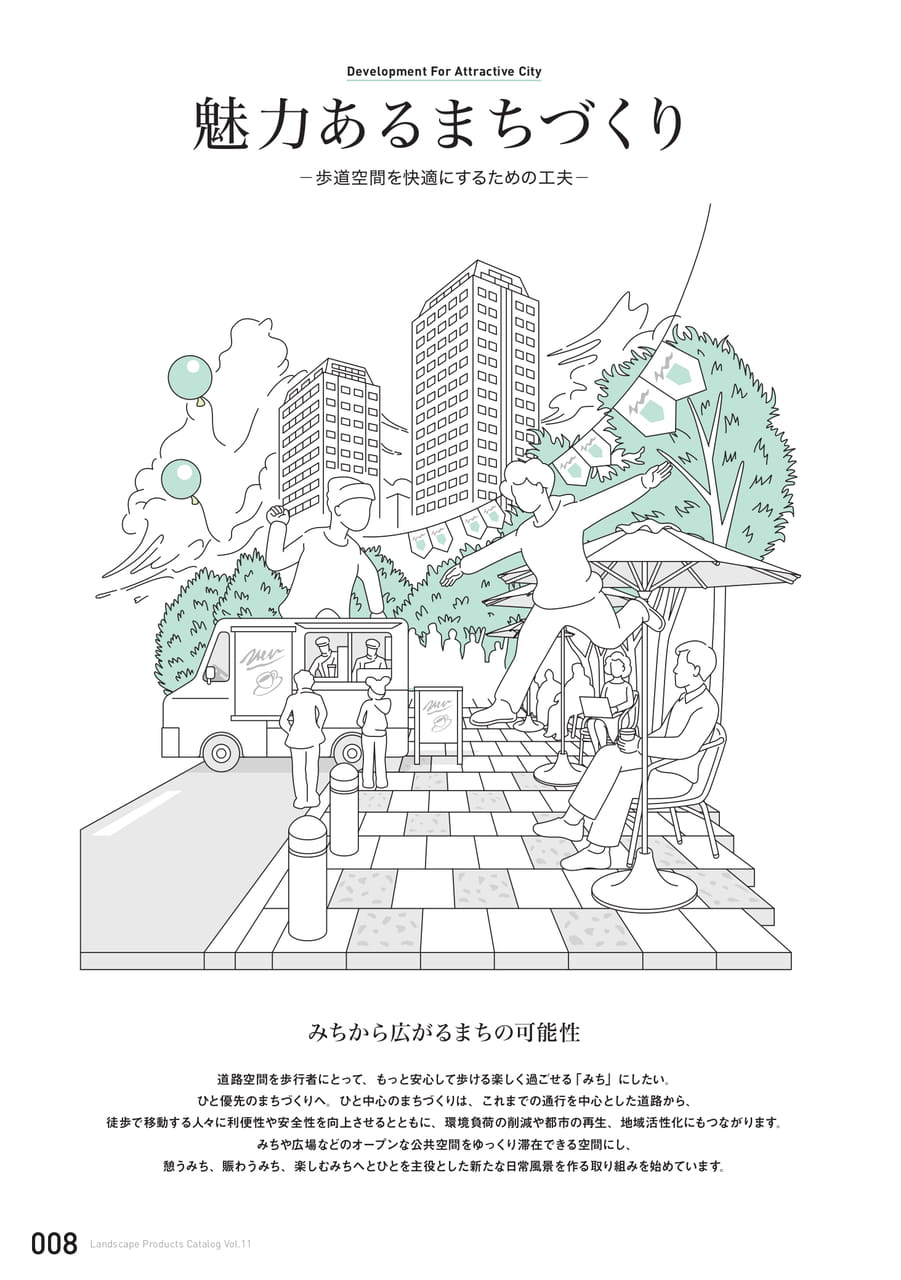

DevelopmentForAttractiveCity魅力あるまちづくり－歩道空間を快適にするための工夫－みちから広がるまちの可能性道路空間を歩行者にとって、もっと安心して歩ける楽しく過ごせる「みち」にしたい。ひと優先のまちづくりへ。ひと中心のまちづくりは、これまでの通行を中心とした道路から、徒歩で移動する人々に利便性や安全性を向上させるとともに、環境負荷の削減や都市の再生、地域活性化にもつながります。みちや広場などのオープンな公共空間をゆっくり滞在できる空間にし、憩うみち、賑わうみち、楽しむみちへとひとを主役とした新たな日常風景を作る取り組みを始めています。008LandscapeProductsCatalogVol.11

魅力あるまちづくり

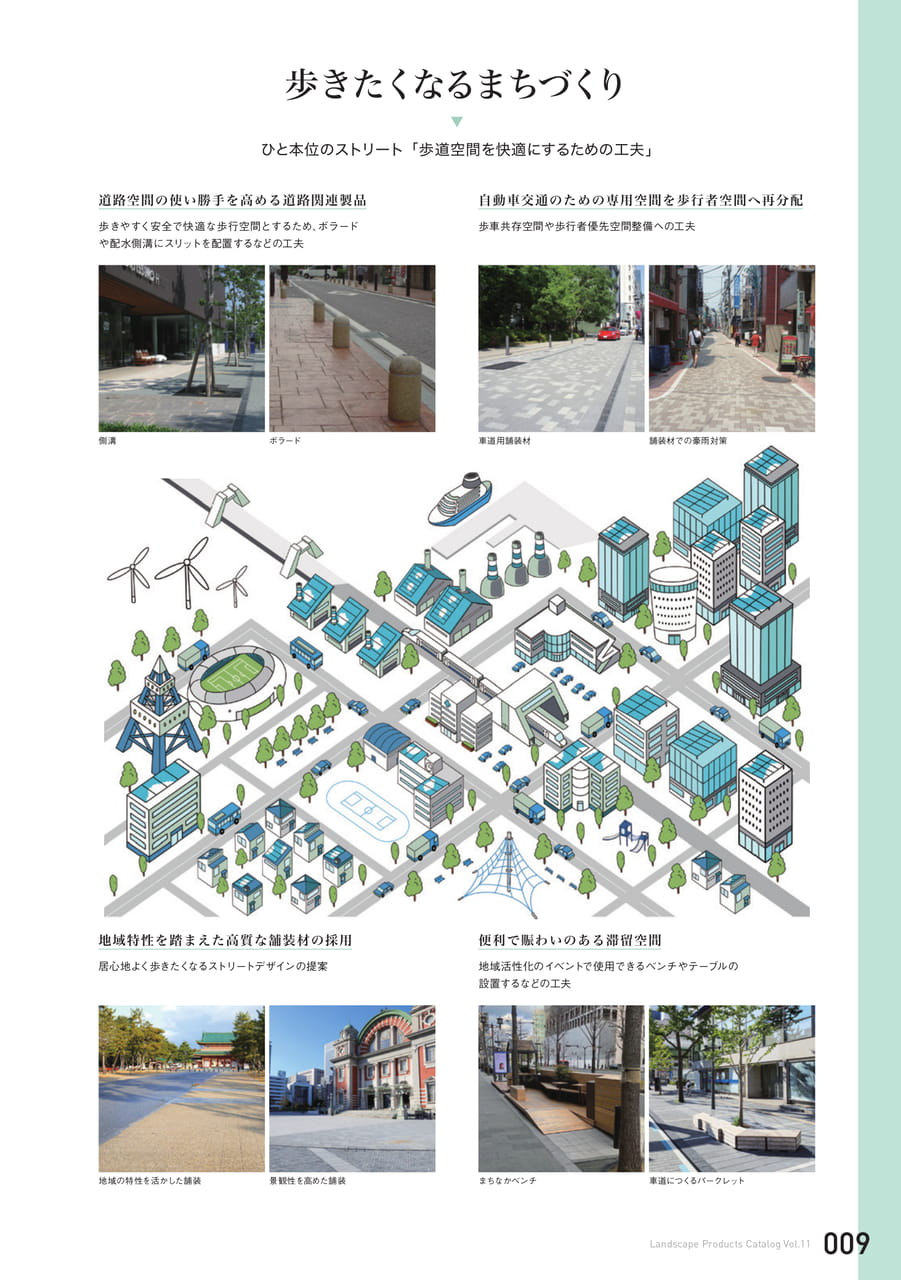

歩きたくなるまちづくりひと本位のストリート「歩道空間を快適にするための工夫」道路空間の使い勝手を高める道路関連製品歩きやすく安全で快適な歩行空間とするため、ボラードや配水側溝にスリットを配置するなどの工夫自動車交通のための専用空間を歩行者空間へ再分配歩車共存空間や歩行者優先空間整備への工夫側溝ボラード車道用舗装材舗装材での豪雨対策地域特性を踏まえた高質な舗装材の採用居心地よく歩きたくなるストリートデザインの提案便利で賑わいのある滞留空間地域活性化のイベントで使用できるベンチやテーブルの設置するなどの工夫地域の特性を活かした舗装景観性を高めた舗装まちなかベンチ車道につくるパークレットLandscapeProductsCatalogVol.11009

魅力あるまちづくり

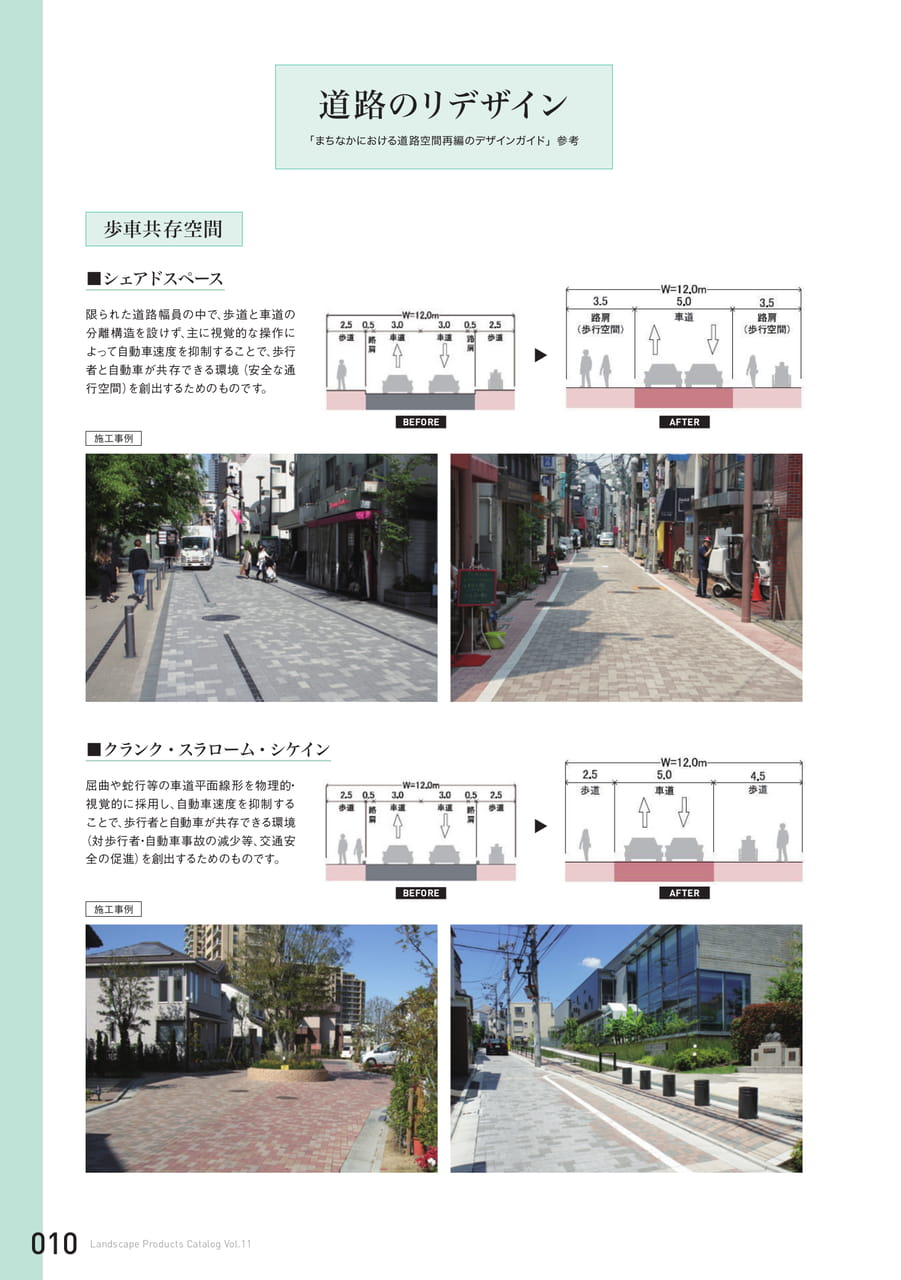

道路のリデザイン「まちなかにおける道路空間再編のデザインガイド」参考歩車共存空間■シェアドスペース限られた道路幅員の中で、歩道と車道の分離構造を設けず、主に視覚的な操作によって自動車速度を抑制することで、歩行者と自動車が共存できる環境（安全な通行空間）を創出するためのものです。施工事例BEFOREAFTER■クランク・スラローム・シケイン屈曲や蛇行等の車道平面線形を物理的・視覚的に採用し、自動車速度を抑制することで、歩行者と自動車が共存できる環境（対歩行者・自動車事故の減少等、交通安全の促進）を創出するためのものです。施工事例BEFOREAFTER010LandscapeProductsCatalogVol.11

魅力あるまちづくり

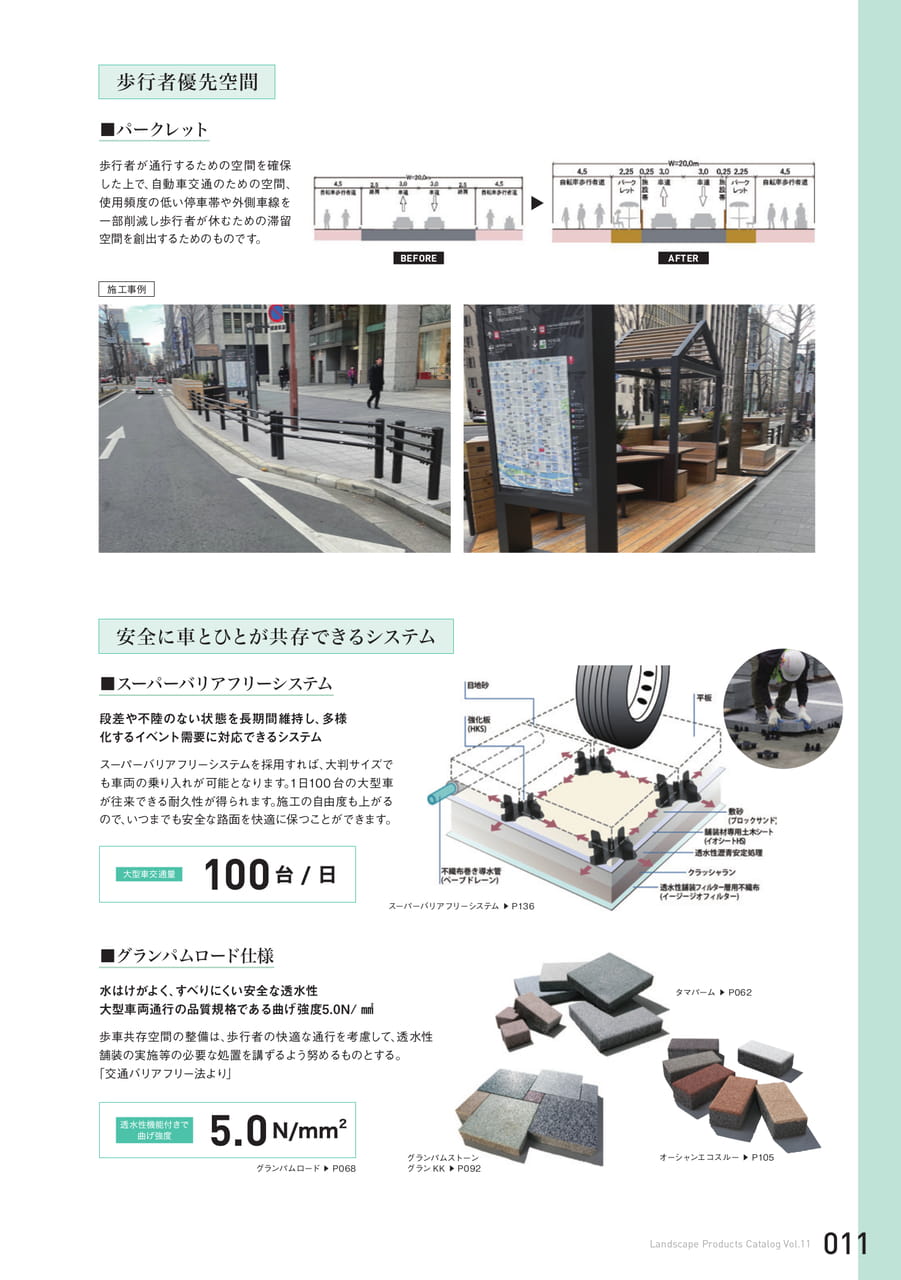

歩行者優先空間■パークレット歩行者が通行するための空間を確保した上で、自動車交通のための空間、使用頻度の低い停車帯や外側車線を一部削減し歩行者が休むための滞留空間を創出するためのものです。BEFOREAFTER施工事例安全に車とひとが共存できるシステム■スーパーバリアフリーシステム段差や不陸のない状態を長期間維持し、多様化するイベント需要に対応できるシステムスーパーバリアフリーシステムを採用すれば、大判サイズでも車両の乗り入れが可能となります。1日100台の大型車が往来できる耐久性が得られます。施工の自由度も上がるので、いつまでも安全な路面を快適に保つことができます。大型車交通量100台/日スーパーバリアフリーシステム▶P136■グランパムロード仕様水はけがよく、すべりにくい安全な透水性大型車両通行の品質規格である曲げ強度5.0N/㎟タマパーム▶P062歩車共存空間の整備は、歩行者の快適な通行を考慮して、透水性舗装の実施等の必要な処置を講ずるよう努めるものとする。「交通バリアフリー法より」透水性機能付きで曲げ強度5.0N/mm2グランパムロード▶P068グランパムストーングランKK▶P092オーシャンエコスルー▶P105LandscapeProductsCatalogVol.11011

いつもいつでも快適・安心

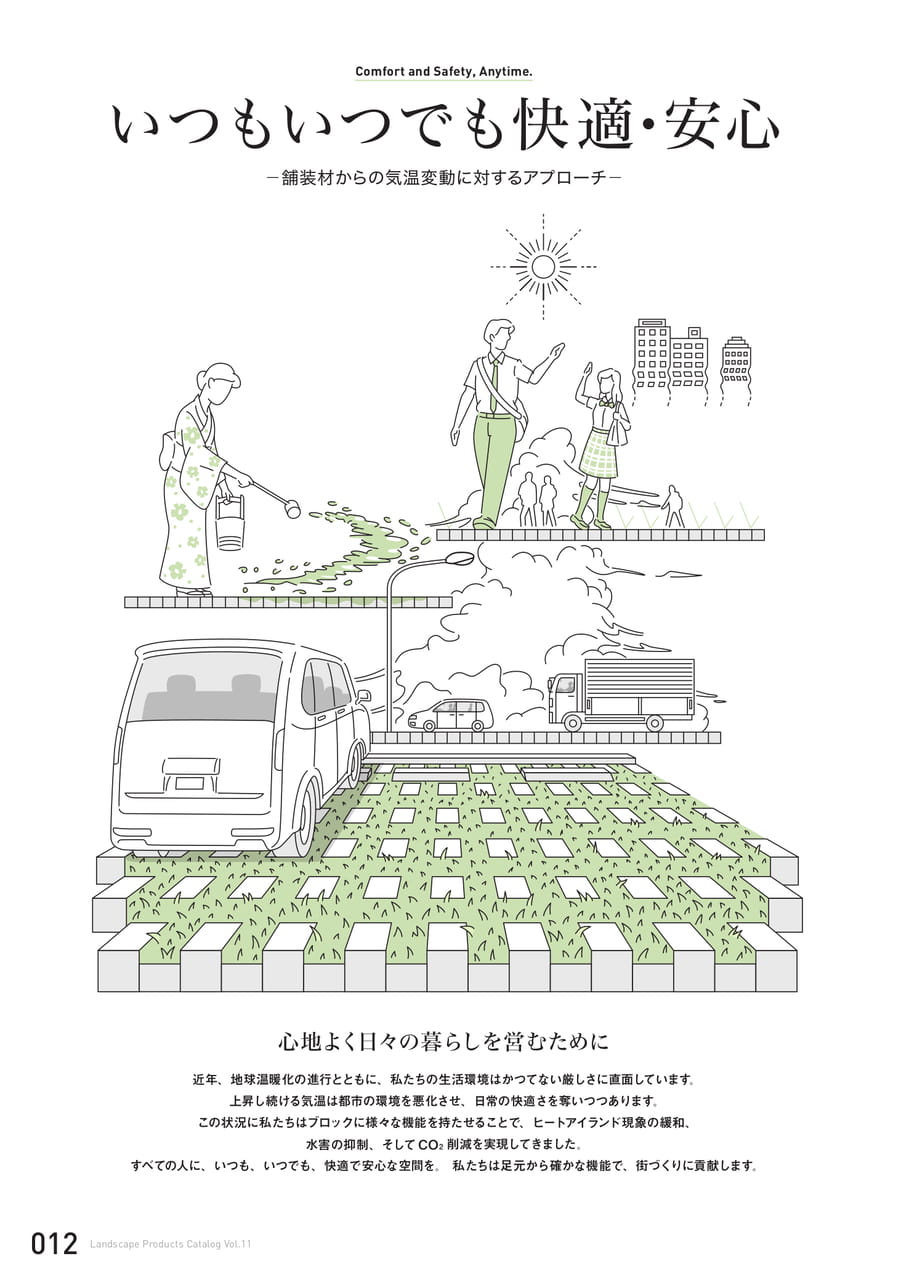

ComfortandSafety,Anytime.いつもいつでも快適・安心－舗装材からの気温変動に対するアプローチ－心地よく日々の暮らしを営むために近年、地球温暖化の進行とともに、私たちの生活環境はかつてない厳しさに直面しています。上昇し続ける気温は都市の環境を悪化させ、日常の快適さを奪いつつあります。この状況に私たちはブロックに様々な機能を持たせることで、ヒートアイランド現象の緩和、水害の抑制、そしてCO2削減を実現してきました。すべての人に、いつも、いつでも、快適で安心な空間を。私たちは足元から確かな機能で、街づくりに貢献します。012LandscapeProductsCatalogVol.11

いつもいつでも快適・安心

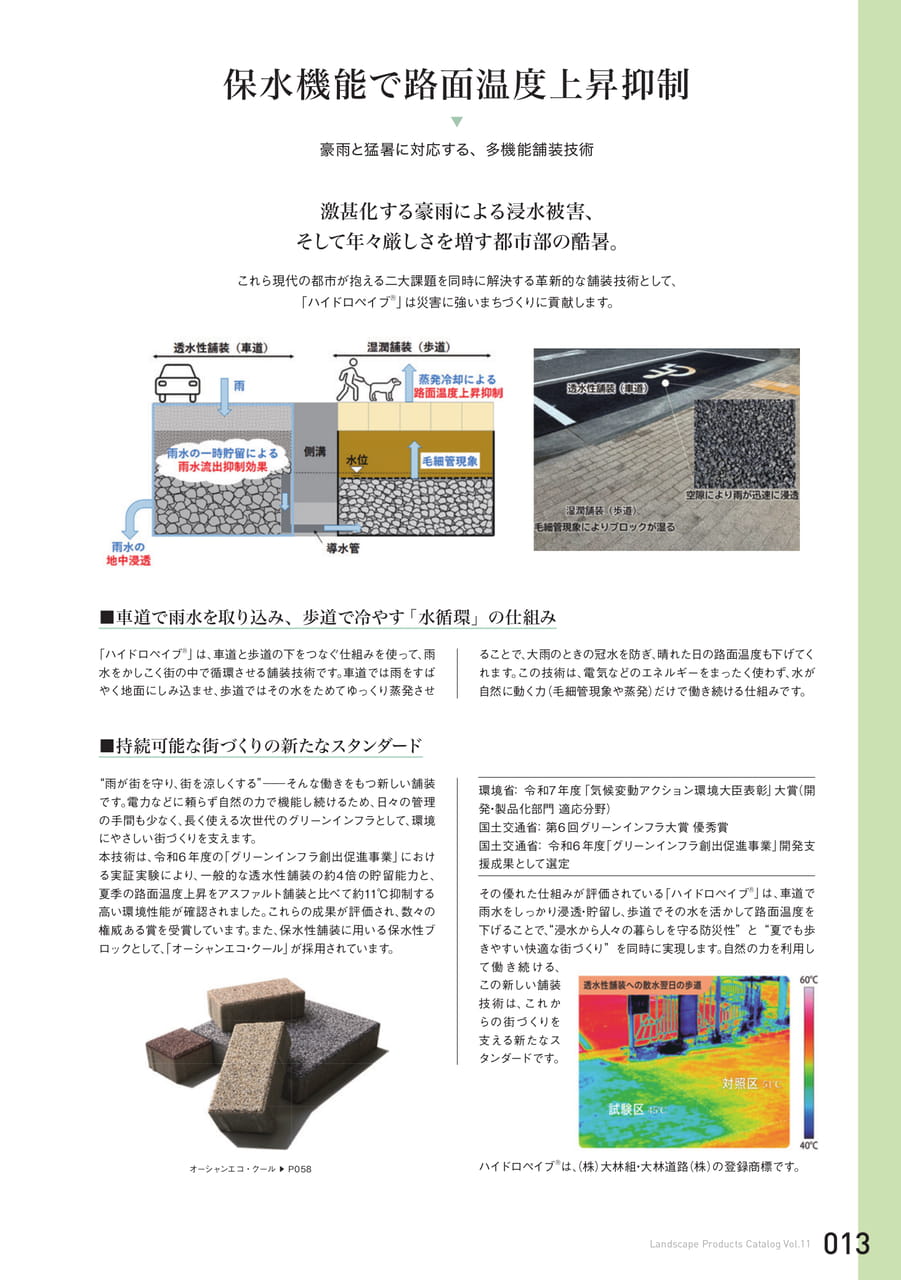

保水機能で路面温度上昇抑制豪雨と猛暑に対応する、多機能舗装技術激甚化する豪雨による浸水被害、そして年々厳しさを増す都市部の酷暑。これら現代の都市が抱える二大課題を同時に解決する革新的な舗装技術として、「ハイドロペイブ®」は災害に強いまちづくりに貢献します。■車道で雨水を取り込み、歩道で冷やす「水循環」の仕組み「ハイドロペイブ®」は、車道と歩道の下をつなぐ仕組みを使って、雨水をかしこく街の中で循環させる舗装技術です。車道では雨をすばやく地面にしみ込ませ、歩道ではその水をためてゆっくり蒸発させることで、大雨のときの冠水を防ぎ、晴れた日の路面温度も下げてくれます。この技術は、電気などのエネルギーをまったく使わず、水が自然に動く力（毛細管現象や蒸発）だけで働き続ける仕組みです。■持続可能な街づくりの新たなスタンダード“雨が街を守り、街を涼しくする”――そんな働きをもつ新しい舗装です。電力などに頼らず自然の力で機能し続けるため、日々の管理の手間も少なく、長く使える次世代のグリーンインフラとして、環境にやさしい街づくりを支えます。本技術は、令和6年度の「グリーンインフラ創出促進事業」における実証実験により、一般的な透水性舗装の約4倍の貯留能力と、夏季の路面温度上昇をアスファルト舗装と比べて約11℃抑制する高い環境性能が確認されました。これらの成果が評価され、数々の権威ある賞を受賞しています。また、保水性舗装に用いる保水性ブロックとして「オーシャンエコ・クール」が採用されています、。環境省：令和7年度「気候変動アクション環境大臣表彰」大賞（開発・製品化部門適応分野）国土交通省：第6回グリーンインフラ大賞優秀賞国土交通省：令和6年度「グリーンインフラ創出促進事業」開発支援成果として選定その優れた仕組みが評価されている「ハイドロペイブ®」は、車道で雨水をしっかり浸透・貯留し、歩道でその水を活かして路面温度を下げることで“、浸水から人々の暮らしを守る防災性”と“夏でも歩きやすい快適な街づくり”を同時に実現します。自然の力を利用して働き続ける、この新しい舗装技術は、これからの街づくりを支える新たなスタンダードです。オーシャンエコ・クール▶P058ハイドロペイブ®は、（株）大林組・大林道路（株）の登録商標です。LandscapeProductsCatalogVol.11013

いつもいつでも快適・安心

時代とともに変化する課題対策暑さ対策近年、ヒートアイランド現象が都市の深刻な課題となっています。快適なまちづくりをするためには、「熱」への対策が不可欠です。特に、アスファルトの道路は太陽の熱を吸収し、その熱が夜に放熱されることにより、街全体の気温を上昇させています。遮熱性舗装は、太陽光を効果的に反射することで路面温度の上昇を抑える特殊な舗装です。この遮熱技術で、景観を美しく保ちながら、アスファルト舗装に比べて路面温度を低減します。これにより、夜間の放熱も抑えられ、ヒートアイランド現象の緩和します。■遮熱プレス平板▶P048夏季屋外暴露による表田温度測定アスファルト遮熱プレス平板68.1℃50.1℃サーモグラフィーによる表面温度測定アスファルトSYP23特殊な石材を使用することでアスファルトより約21.9℃もの温度の低減の効果を発揮屋内ランプ照射試験による表面温度上昇測定クールブロックペイブ認定証■遮熱ILB▶P056通常のアスファルト舗装昼間昼間アスファルトが太陽の熱を吸収アスファルトが太陽の熱を吸収暑い…暑い…夜夜熱（放出）熱（放出）蓄熱される遮熱遮熱ILBILB昼間昼間遮熱ILBが太陽の熱と光を反射遮熱ILBが太陽の熱と光を反射夜涼しいな…夜熱の吸収が少なくなる夜涼しいな…■昼間地表に降り注ぐ太陽光は、熱エネルギーとしてアスファルト塗装に吸収されます（蓄熱）。蓄熱される■昼に暖められ、蓄熱された熱エネルギーは、夜になっても熱いままで放出され、気温を上昇させます。■舗装を温める太陽光を反射し、表面温度を低減します。熱の吸収が少なくなる■舗装表面温度が低くなっているので、放射熱は軽減されます。014LandscapeProductsCatalogVol.11

いつもいつでも快適・安心

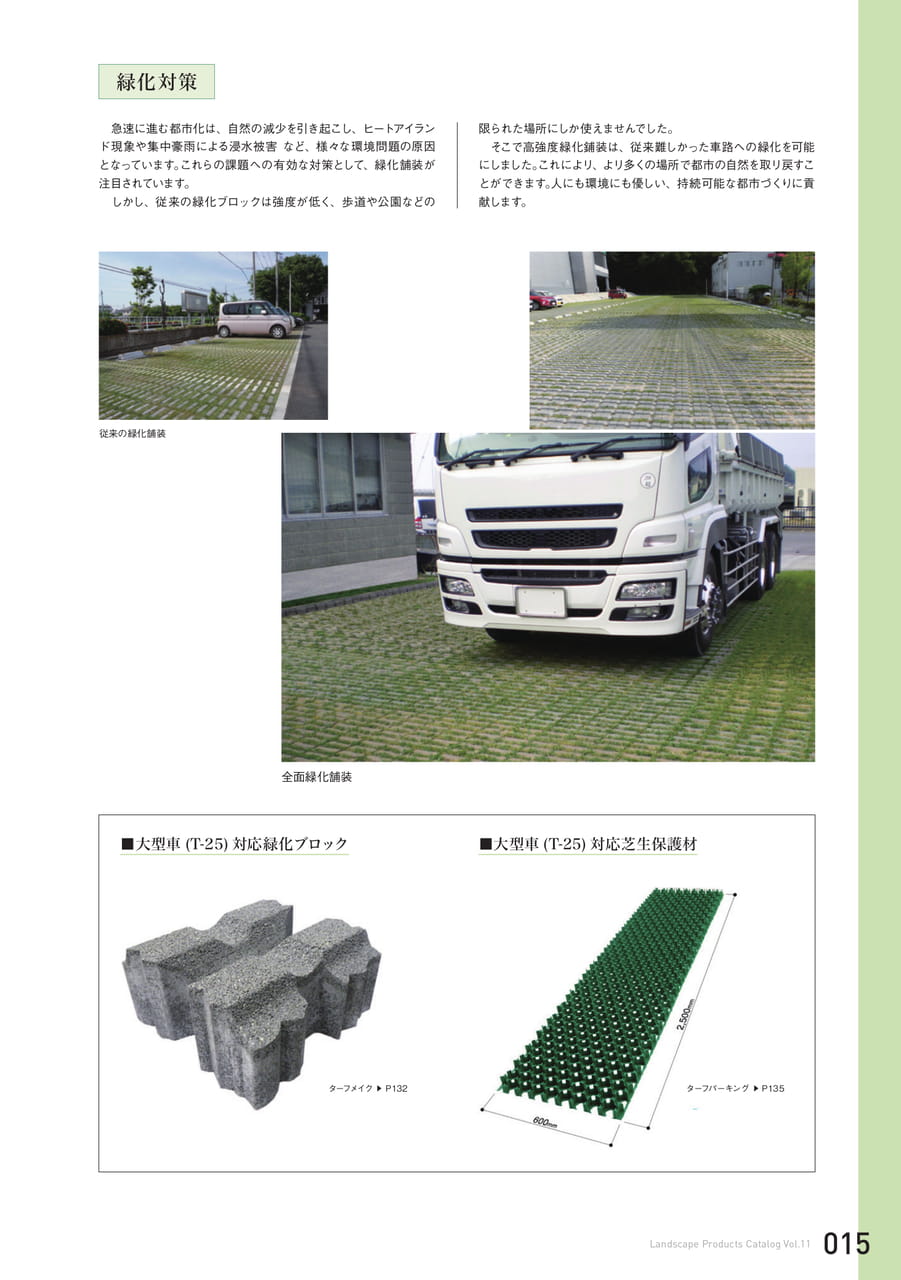

緑化対策急速に進む都市化は、自然の減少を引き起こし、ヒートアイランド現象や集中豪雨による浸水被害など、様々な環境問題の原因となっています。これらの課題への有効な対策として、緑化舗装が注目されています。しかし、従来の緑化ブロックは強度が低く、歩道や公園などの限られた場所にしか使えませんでした。そこで高強度緑化鋪装は、従来難しかった車路への緑化を可能にしました。これによリ、よリ多くの場所で都市の自然を取リ戻すことができます。人にも環境にも優しい、持続可能な都市づくりに貢献します。従来の緑化舗装全面緑化舗装■大型車(T-25)対応緑化ブロック■大型車(T-25)対応芝生保護材ターフメイク▶P132ターフパーキング▶P135LandscapeProductsCatalogVol.11015

脱炭素に向けた試み

TowardDecarbonization脱炭素に向けた試み－資源循環の輪－総合的な脱炭素への挑戦コンクリートの材料製造や施工時に多くのCO2が排出されます。太平洋プレコン工業株式会社は、2050年のカーボンニュートラルを実現するために持続可能な発展を目指します。製造時だけの削減とならないように施工や補修時を含めた総合的な脱炭素へ挑戦していきます。016LandscapeProductsCatalogVol.11

脱炭素に向けた試み

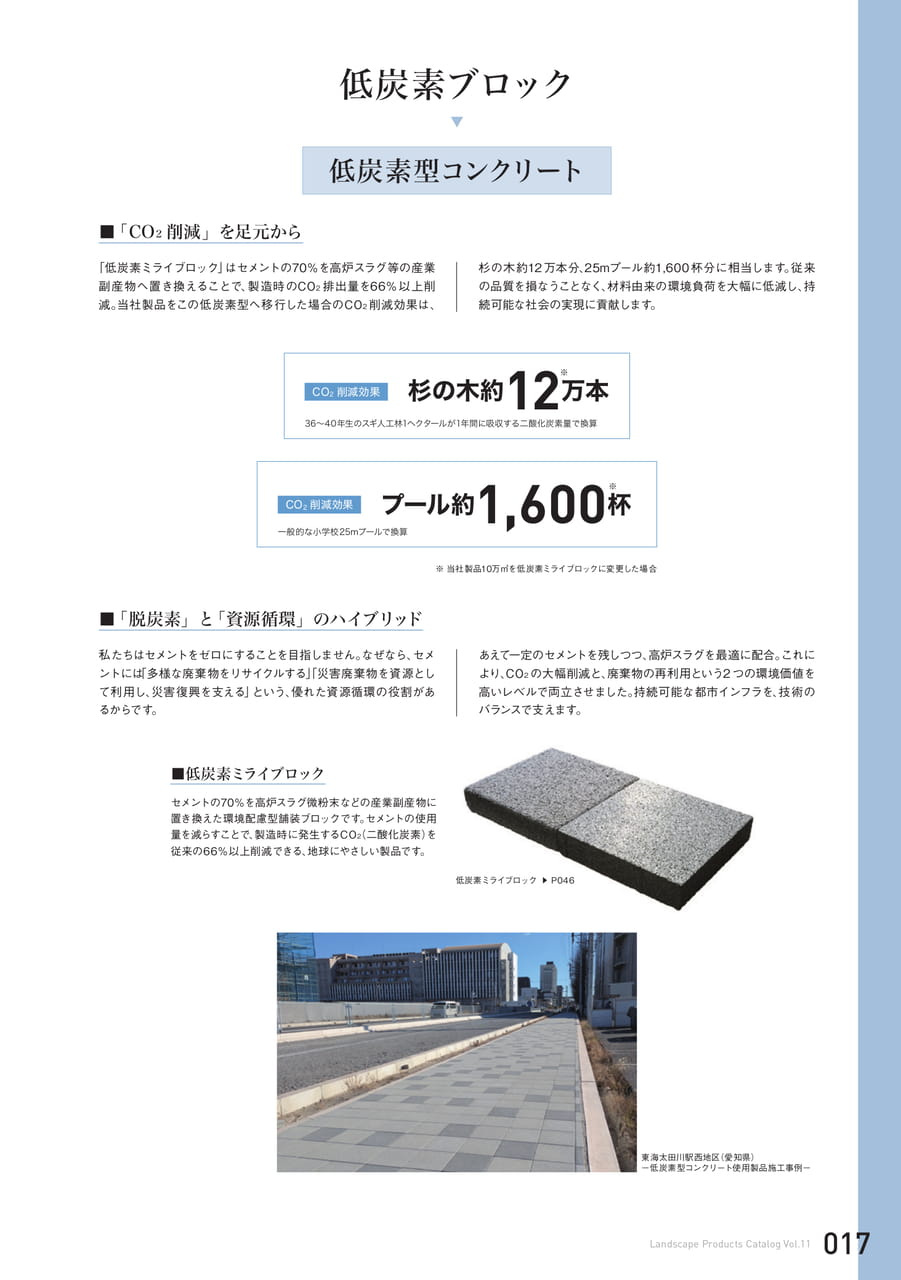

低炭素ブロック低炭素型コンクリート■「CO2削減」を足元から「低炭素ミライブロック」はセメントの70％を高炉スラグ等の産業副産物へ置き換えることで、製造時のCO2排出量を66％以上削減。当社製品をこの低炭素型へ移行した場合のCO2削減効果は、杉の木約12万本分、25mプール約1,600杯分に相当します。従来の品質を損なうことなく、材料由来の環境負荷を大幅に低減し、持続可能な社会の実現に貢献します。CO2削減効果杉の木約12万本※36～40年生のスギ人工林1ヘクタールが1年間に吸収する二酸化炭素量で換算CO2削減効果一般的な小学校25mプールで換算プール約1,600杯※※当社製品10万㎡を低炭素ミライブロックに変更した場合■「脱炭素」と「資源循環」のハイブリッド私たちはセメントをゼロにすることを目指しません。なぜなら、セメントには「多様な廃棄物をリサイクルする」「災害廃棄物を資源として利用し、災害復興を支える」という、優れた資源循環の役割があるからです。あえて一定のセメントを残しつつ、高炉スラグを最適に配合。これにより、CO2の大幅削減と、廃棄物の再利用という2つの環境価値を高いレベルで両立させました。持続可能な都市インフラを、技術のバランスで支えます。■低炭素ミライブロックセメントの70％を高炉スラグ微粉末などの産業副産物に置き換えた環境配慮型舗装ブロックです。セメントの使用量を減らすことで、製造時に発生するCO2（二酸化炭素）を％以上削減できる、地球にやさしい製品です。低炭素ミライブロック▶P046東海太田川駅西地区（愛知県）－低炭素型コンクリート使用製品施工事例－LandscapeProductsCatalogVol.11017

脱炭素に向けた試み

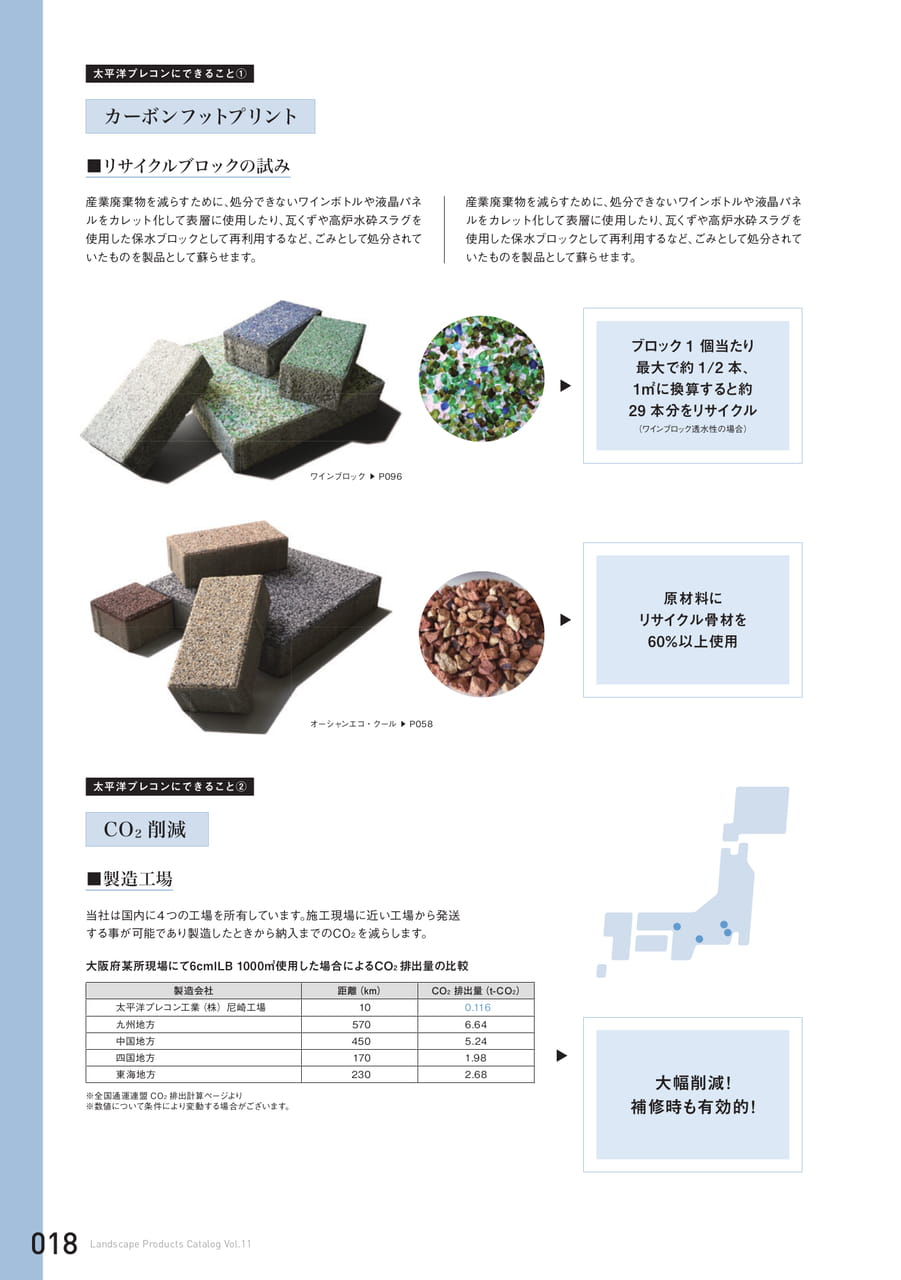

太平洋プレコンにできること①カーボンフットプリント■リサイクルブロックの試み産業廃棄物を減らすために、処分できないワインボトルや液晶パネルをカレット化して表層に使用したり、瓦くずや高炉水砕スラグを使用した保水ブロックとして再利用するなど、ごみとして処分されていたものを製品として蘇らせます。産業廃棄物を減らすために、処分できないワインボトルや液晶パネルをカレット化して表層に使用したり、瓦くずや高炉水砕スラグを使用した保水ブロックとして再利用するなど、ごみとして処分されていたものを製品として蘇らせます。ブロック1個当たり最大で約1/2本、1㎡に換算すると約29本分をリサイクル（ワインブロック透水性の場合）ワインブロック▶P096原材料にリサイクル骨材を60％以上使用オーシャンエコ・クール▶P058太平洋プレコンにできること②CO2削減■製造工場当社は国内に4つの工場を所有しています。施工現場に近い工場から発送する事が可能であり製造したときから納入までのCO2を減らします。大阪府某所現場にて6cmILB1000㎡使用した場合によるCO2排出量の比較製造会社距離（km）CO2排出量（t-CO2）太平洋プレコン工業（株）尼崎工場100.116九州地方5706.64中国地方4505.24四国地方1701.98東海地方2302.68※全国通運連盟CO2排出計算ページより※数値について条件により変動する場合がございます。大幅削減！補修時も有効的！018LandscapeProductsCatalogVol.11

脱炭素に向けた試み

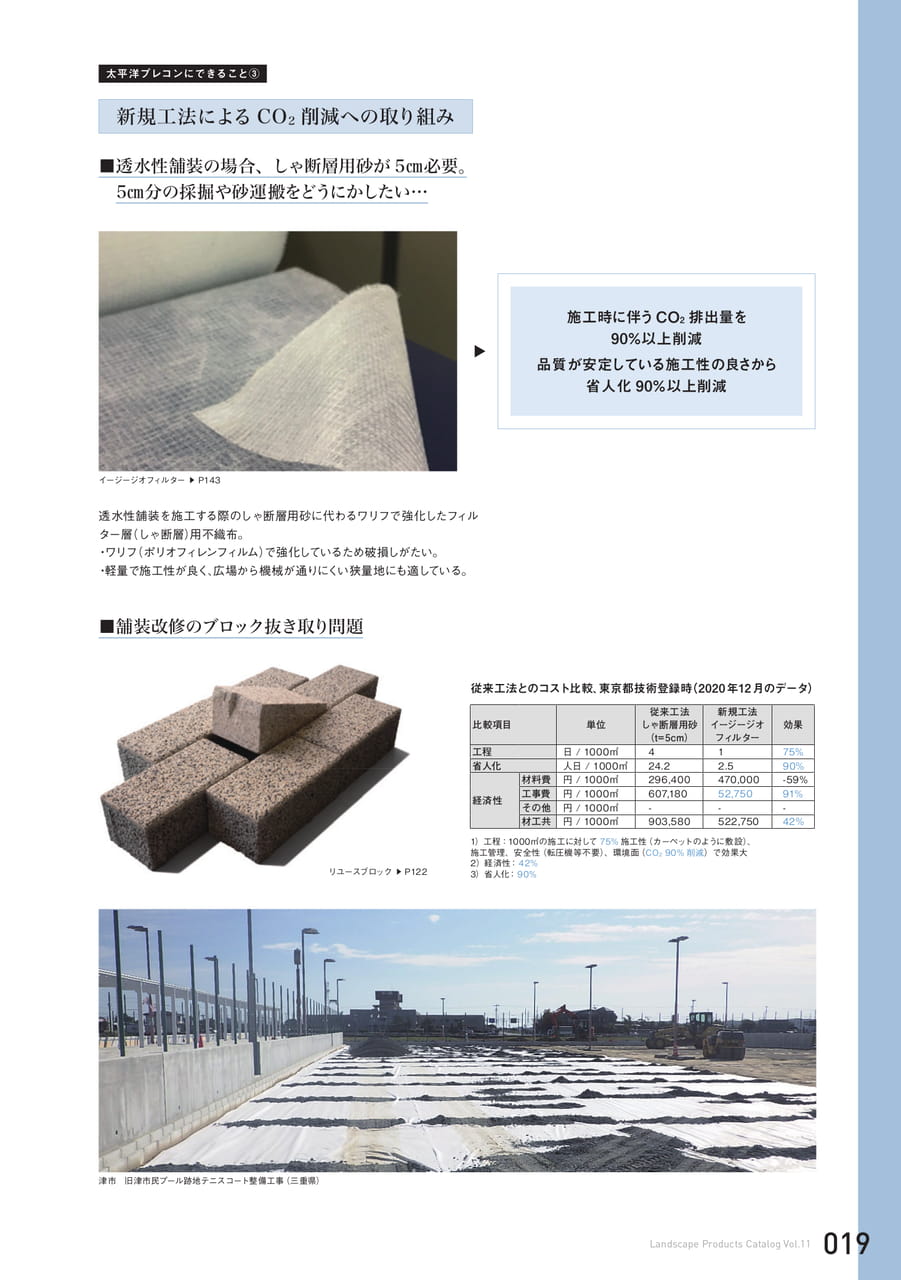

太平洋プレコンにできること③新規工法によるCO2削減への取り組み■透水性舗装の場合、しゃ断層用砂が5㎝必要。5㎝分の採掘や砂運搬をどうにかしたい…施工時に伴うCO2排出量を90％以上削減品質が安定している施工性の良さから省人化90％以上削減イージージオフィルター▶P143透水性舗装を施工する際のしゃ断層用砂に代わるワリフで強化したフィルター層（しゃ断層）用不織布。・ワリフ（ポリオフィレンフィルム）で強化しているため破損しがたい。・軽量で施工性が良く、広場から機械が通りにくい狭量地にも適している。■舗装改修のブロック抜き取り問題従来工法とのコスト比較、東京都技術登録時（2020年12月のデータ）比較項目単位従来工法しゃ断層用砂（t=5cm）新規工法イージージオフィルター効果工程日/1000㎡4175%省人化人日/1000㎡24.22.590%材料費円/1000㎡296,400470,000-59%経済性工事費その他円/1000㎡円/1000㎡607,180-52,750-91%-材工共円/1000㎡903,580522,75042%リユースブロック▶P1221）工程：1000㎡の施工に対して75%施工性（カーペットのように敷設）、施工管理、安全性（転圧機等不要）、環境面（CO290%削減）で効果大2）経済性：42%3）省人化：90%津市旧津市民プール跡地テニスコート整備工事（三重県）LandscapeProductsCatalogVol.11019

港湾

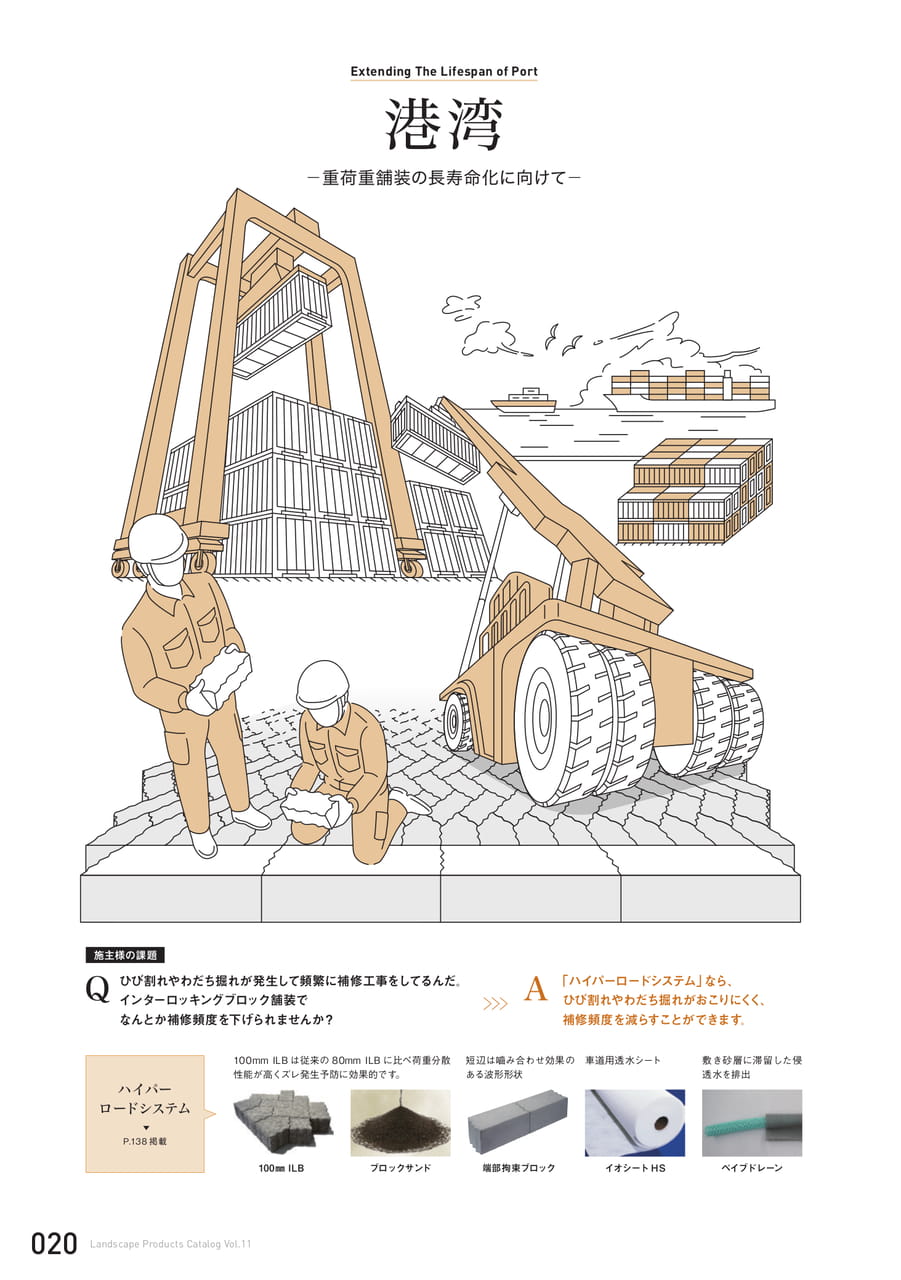

ExtendingTheLifespanofPort港湾－重荷重舗装の長寿命化に向けて－施主様の課題Qひび割れやわだち掘れが発生して頻繁に補修工事をしてるんだ。インターロッキングブロック舗装でなんとか補修頻度を下げられませんか？A「ハイパーロードシステム」なら、ひび割れやわだち掘れがおこりにくく、補修頻度を減らすことができます。ハイパーロードシステム100mmILBは従来の80mmILBに比べ荷重分散性能が高くズレ発生予防に効果的です。短辺は嚙み合わせ効果のある波形形状車道用透水シート敷き砂層に滞留した侵透水を排出▼P.138掲載100㎜ILBブロックサンド端部拘束ブロックイオシートHSペイブドレーン020LandscapeProductsCatalogVol.11

港湾

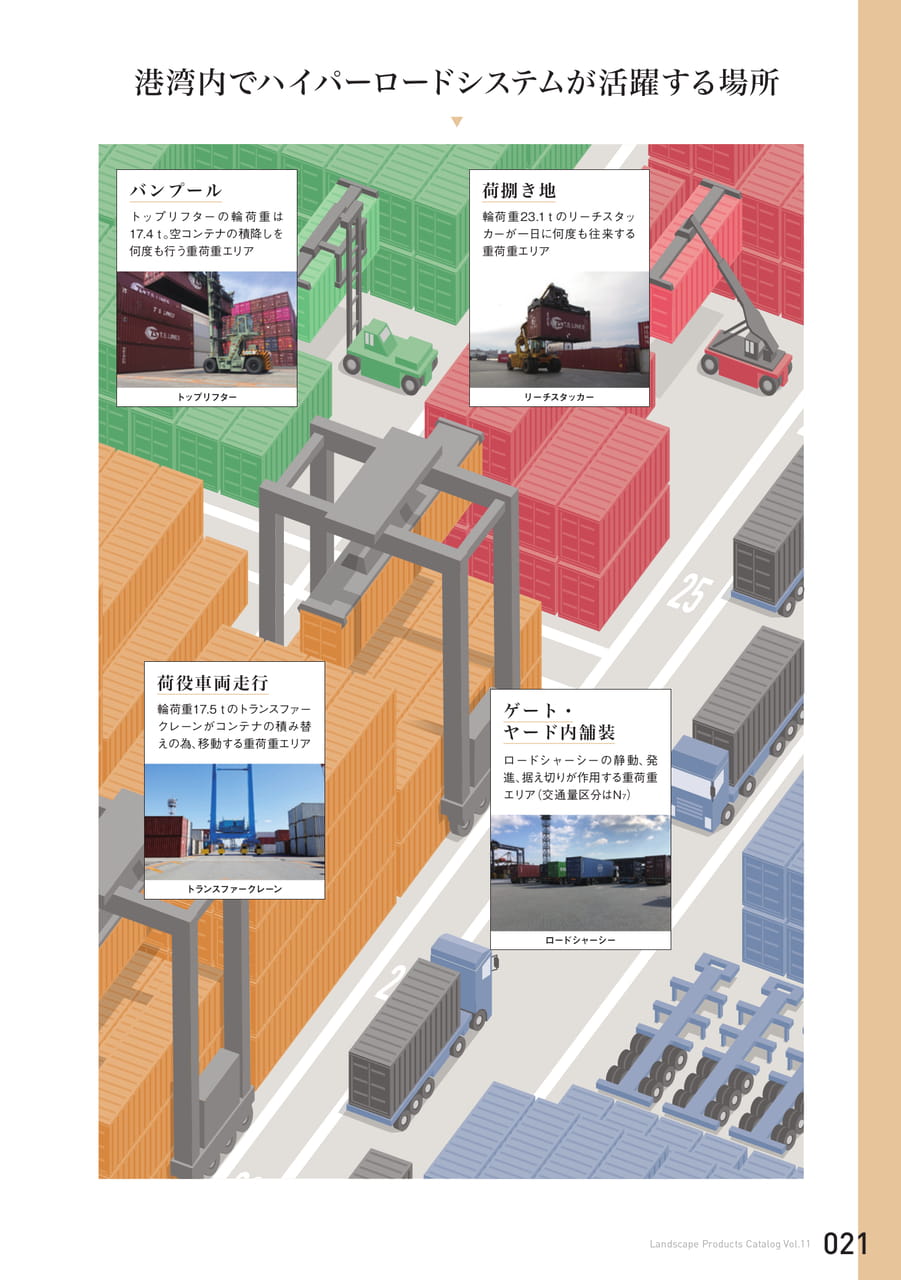

港湾内でハイパーロードシステムが活躍する場所バンプールトップリフターの輪荷重は17.4ｔ。空コンテナの積降しを何度も行う重荷重エリア荷捌き地輪荷重23.1ｔのリーチスタッカーが一日に何度も往来する重荷重エリアトップリフターリーチスタッカー荷役車両走行輪荷重17.5ｔのトランスファークレーンがコンテナの積み替えの為、移動する重荷重エリアゲート・ヤード内舗装ロードシャーシーの静動、発進、据え切りが作用する重荷重エリア（交通量区分はN7）トランスファークレーンロードシャーシーLandscapeProductsCatalogVol.11021

港湾

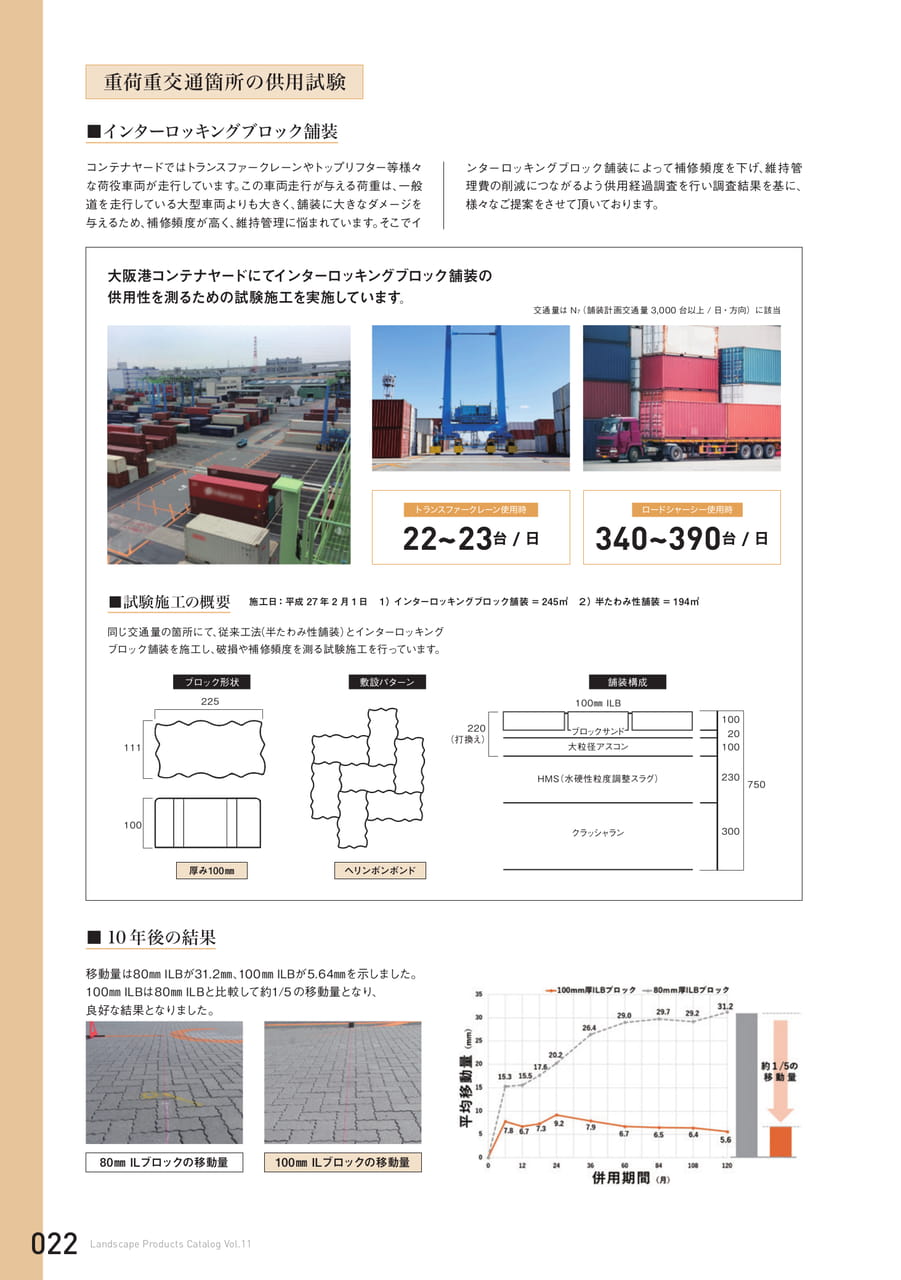

重荷重交通箇所の供用試験■インターロッキングブロック舗装コンテナヤードではトランスファークレーンやトップリフター等様々な荷役車両が走行しています。この車両走行が与える荷重は、一般道を走行している大型車両よりも大きく、舗装に大きなダメージを与えるため、補修頻度が高く、維持管理に悩まれています。そこでインターロッキングブロック舗装によって補修頻度を下げ、維持管理費の削減につながるよう供用経過調査を行い調査結果を基に、様々なご提案をさせて頂いております。大阪港コンテナヤードにてインターロッキングブロック舗装の供用性を測るための試験施工を実施しています。交通量はN7（舗装計画交通量3,000台以上/日・方向）に該当トランスファークレーン使用時ロードシャーシー使用時22~23台/日340~390台/日■試験施工の概要施工日：平成27年2月1日１）インターロッキングブロック舗装=245㎡２）半たわみ性舗装=194㎡同じ交通量の箇所にて、従来工法（半たわみ性舗装）とインターロッキングブロック舗装を施工し、破損や補修頻度を測る試験施工を行っています。ブロック形状敷設パターン舗装構成厚み100㎜ヘリンボンボンド■10年後の結果移動量は80㎜ILBが31.2㎜、100㎜ILBが5.64㎜を示しました。100㎜ILBは80㎜ILBと比較して約1/5の移動量となり、良好な結果となりました。80㎜ILブロックの移動量100㎜ILブロックの移動量022LandscapeProductsCatalogVol.11

港湾

施工事例■横浜港トランスファークレーンやトリップリフターが走行する重荷重エリアと空コンテナの置場箇所（2022年1月施工）■神戸港コンテナヤード出入口ゲート周辺。ロードシャーシーが多く走行エリアで供用中（2022年10月施工）■南港トランスファークレーンやトップリフターが走行する重荷重エリアにて供用中（2015年2月施工）LandscapeProductsCatalogVol.11023

ターミナル

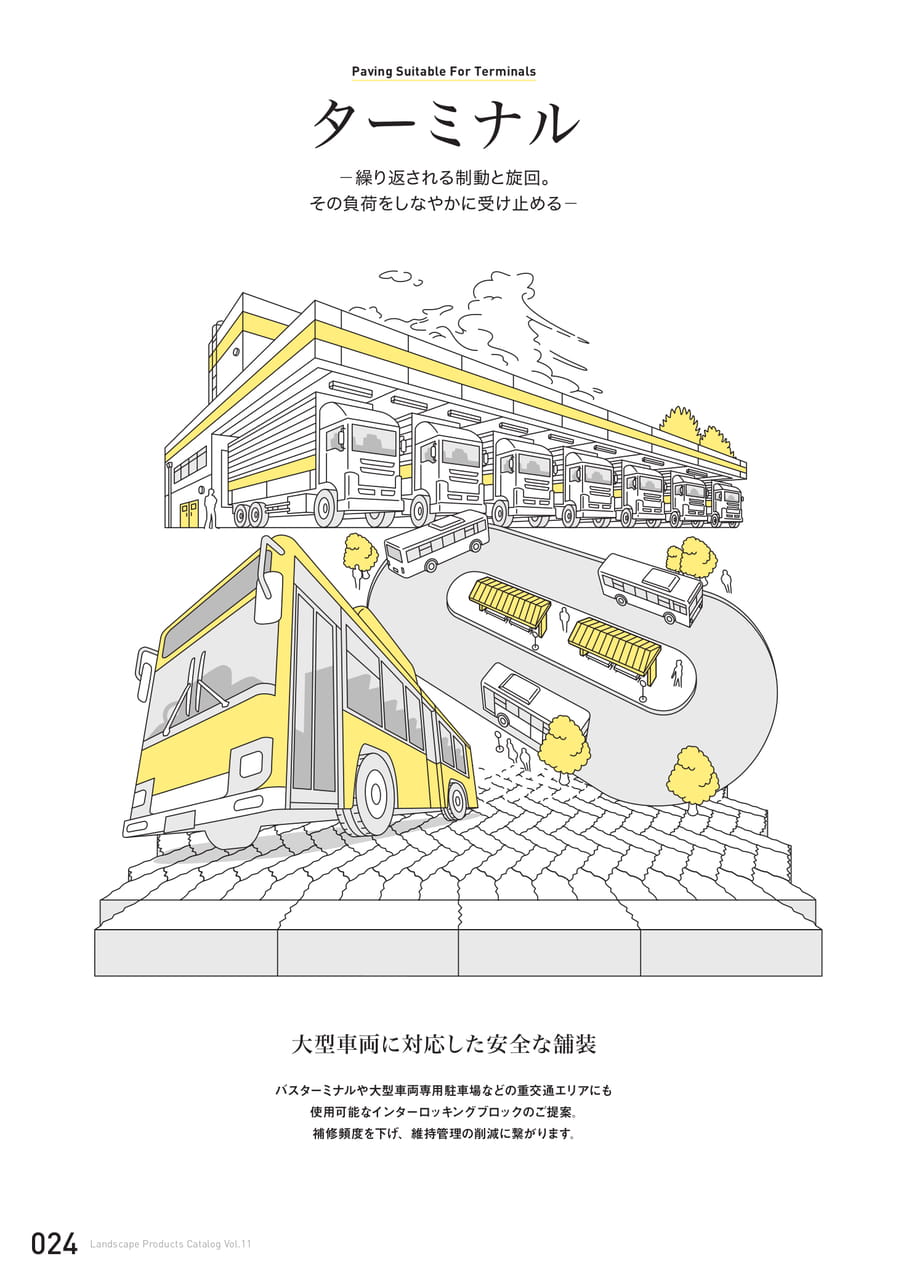

PavingSuitableForTerminalsターミナル－繰り返される制動と旋回。その負荷をしなやかに受け止める－大型車両に対応した安全な舗装バスターミナルや大型車両専用駐車場などの重交通エリアにも使用可能なインターロッキングブロックのご提案。補修頻度を下げ、維持管理の削減に繋がります。024LandscapeProductsCatalogVol.11

ターミナル

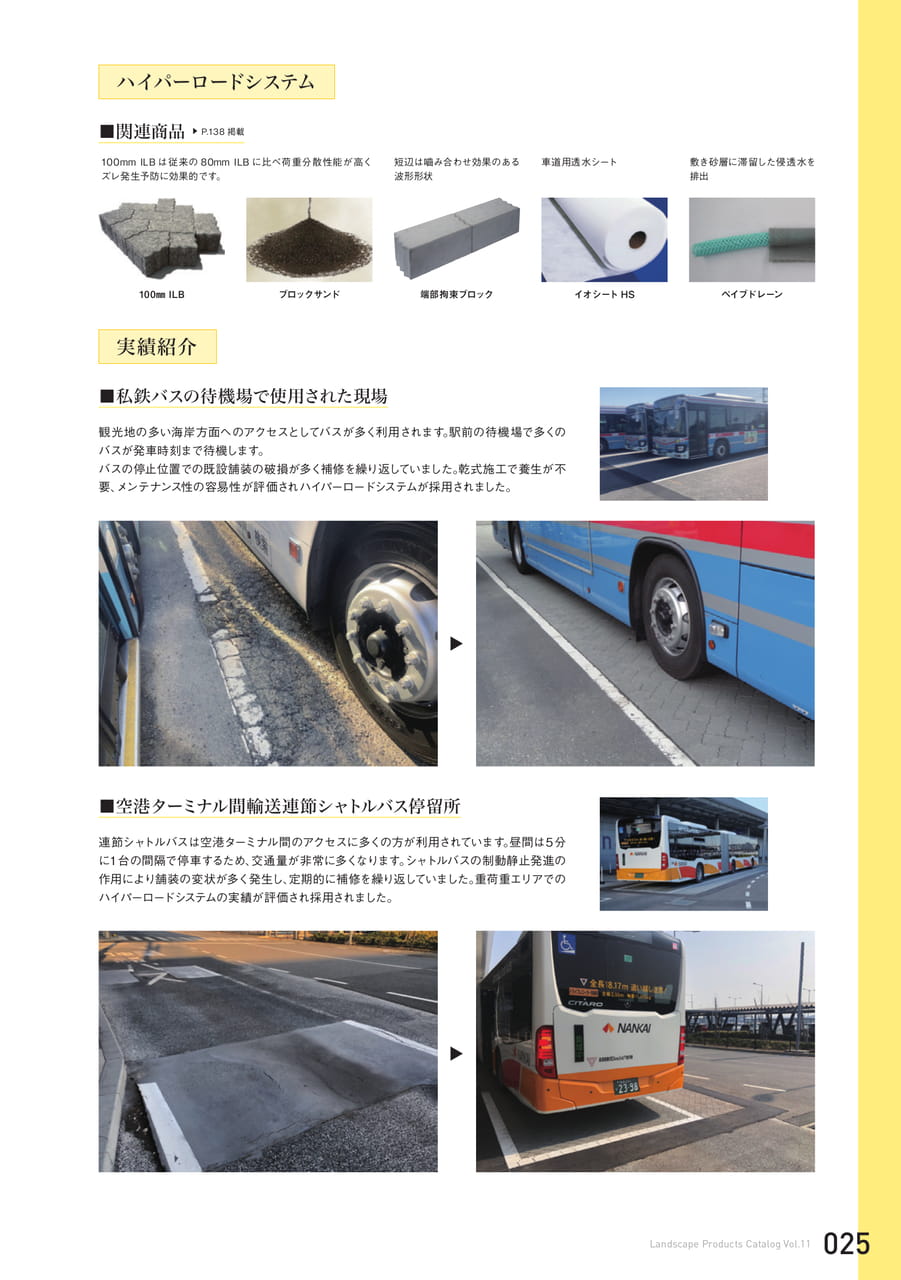

ハイパーロードシステム■関連商品▶P.138掲載100mmILBは従来の80mmILBに比べ荷重分散性能が高くズレ発生予防に効果的です。短辺は嚙み合わせ効果のある波形形状車道用透水シート敷き砂層に滞留した侵透水を排出100㎜ILBブロックサンド端部拘束ブロックイオシートHSペイブドレーン実績紹介■私鉄バスの待機場で使用された現場観光地の多い海岸方面へのアクセスとしてバスが多く利用されます。駅前の待機場で多くのバスが発車時刻まで待機します。バスの停止位置での既設舗装の破損が多く補修を繰り返していました。乾式施工で養生が不要、メンテナンス性の容易性が評価されハイパーロードシステムが採用されました。■空港ターミナル間輸送連節シャトルバス停留所連節シャトルバスは空港ターミナル間のアクセスに多くの方が利用されています。昼間は5分台の間隔で停車するため、交通量が非常に多くなります。シャトルバスの制動静止発進の作用により舗装の変状が多く発生し、定期的に補修を繰り返していました。重荷重エリアでのハイパーロードシステムの実績が評価され採用されました。LandscapeProductsCatalogVol.11025

機械施工

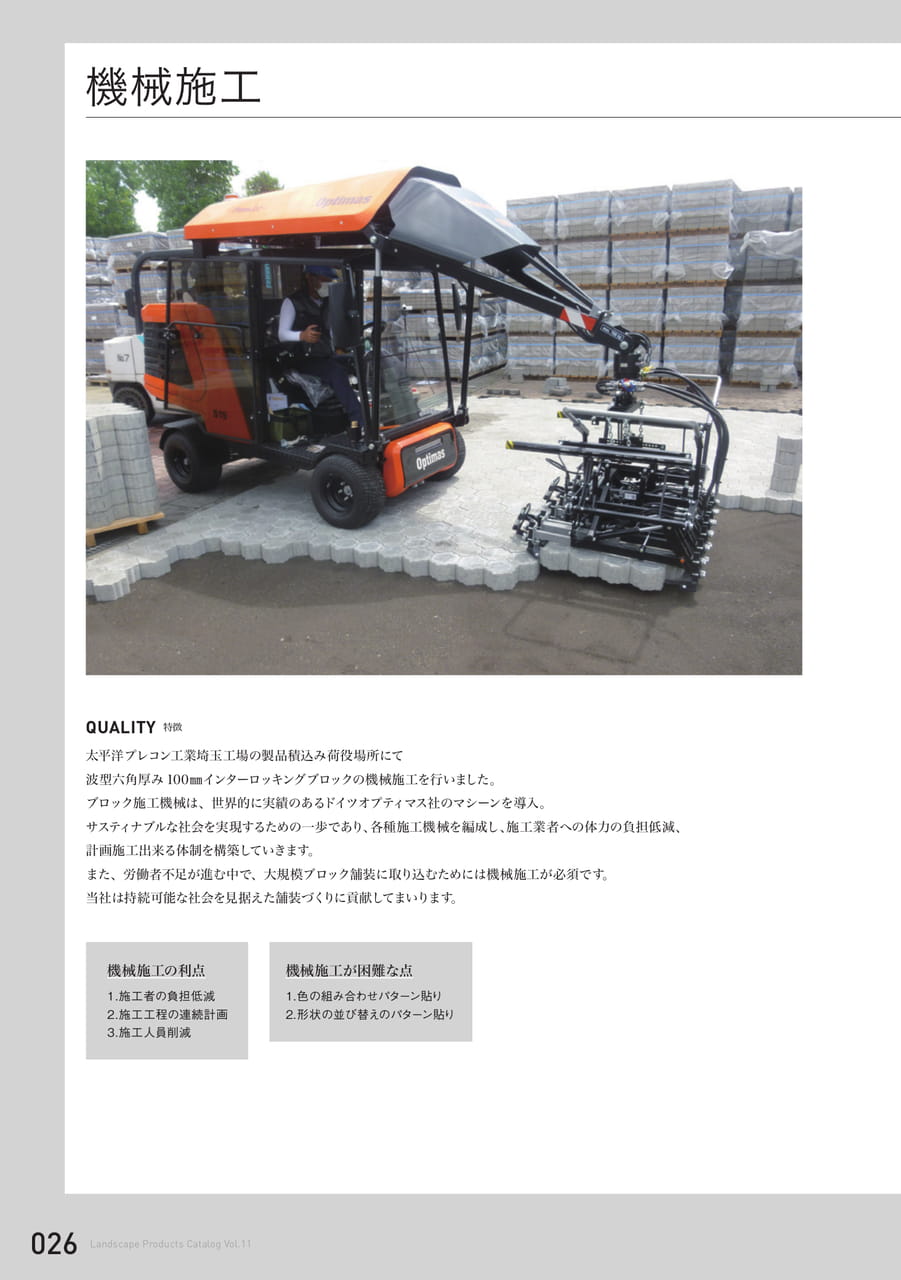

機械施工QUALITY特徴太平洋プレコン工業埼玉工場の製品積込み荷役場所にて波型六角厚み100㎜インターロッキングブロックの機械施工を行いました。ブロック施工機械は、世界的に実績のあるドイツオプティマス社のマシーンを導入。サスティナブルな社会を実現するための一歩であり、各種施工機械を編成し、施工業者への体力の負担低減、計画施工出来る体制を構築していきます。また、労働者不足が進む中で、大規模ブロック舗装に取り込むためには機械施工が必須です。当社は持続可能な社会を見据えた舗装づくりに貢献してまいります。機械施工の利点1.施工者の負担低減2.施工工程の連続計画3.施工人員削減機械施工が困難な点1.色の組み合わせパターン貼り2.形状の並び替えのパターン貼り026LandscapeProductsCatalogVol.11

機械施工

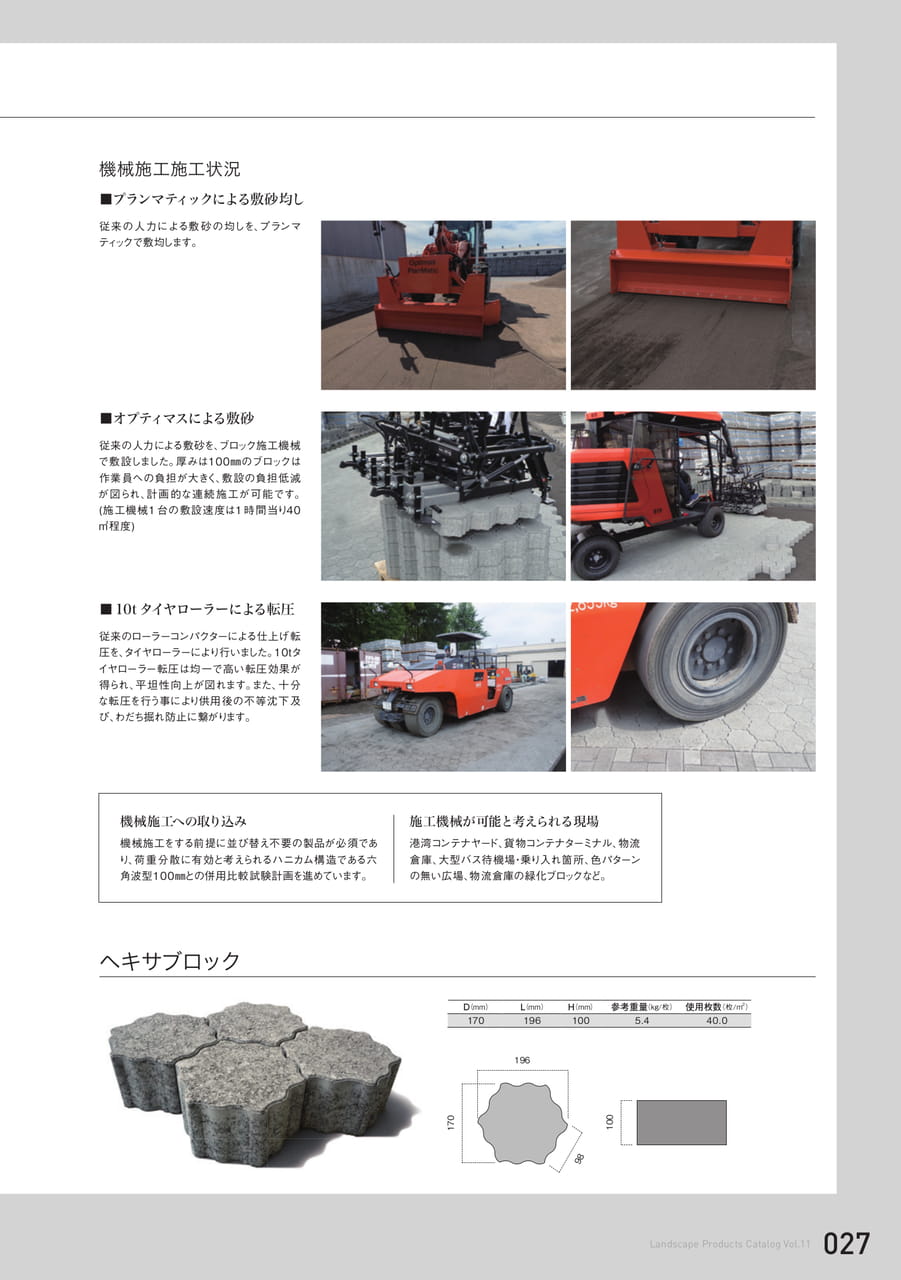

機械施工施工状況■プランマティックによる敷砂均し従来の人力による敷砂の均しを、プランマティックで敷均します。■オプティマスによる敷砂従来の人力による敷砂を、ブロック施工機械で敷設しました。厚みは100㎜のブロックは作業員への負担が大きく、敷設の負担低減が図られ、計画的な連続施工が可能です。(施工機械1台の敷設速度は1時間当り40㎡程度)■10tタイヤローラーによる転圧従来のローラーコンパクターによる仕上げ転圧を、タイヤローラーにより行いました。10tタイヤローラー転圧は均一で高い転圧効果が得られ、平坦性向上が図れます。また、十分な転圧を行う事により供用後の不等沈下及び、わだち掘れ防止に繋がります。機械施工への取り込み機械施工をする前提に並び替え不要の製品が必須であり、荷重分散に有効と考えられるハニカム構造である六角波型100㎜との併用比較試験計画を進めています。施工機械が可能と考えられる現場港湾コンテナヤード、貨物コンテナターミナル、物流倉庫、大型バス待機場・乗り入れ箇所、色パターンの無い広場、物流倉庫の緑化ブロックなど。ヘキサブロックD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）1701961005.440.019617010098LandscapeProductsCatalogVol.11027

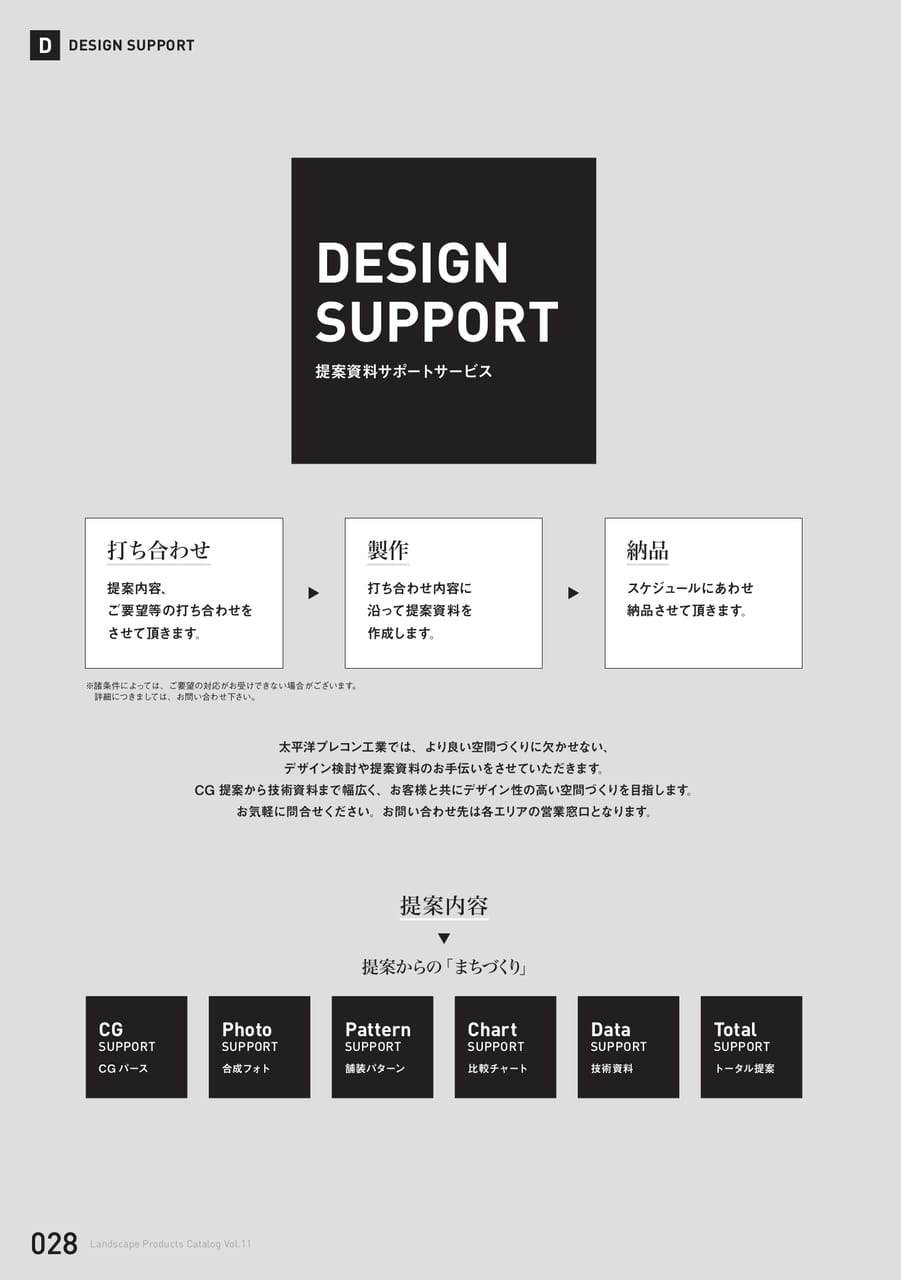

提案資料サポートサービス

DDESIGNSUPPORT太平洋プレコン工業では、より良い空間づくりに欠かせない、デザイン検討や提案資料のお手伝いをさせていただきます。CG提案から技術資料まで幅広く、お客様と共にデザイン性の高い空間づくりを目指します。お気軽に問合せください。お問い合わせ先は各エリアの営業窓口となります。提案内容提案からの「まちづくり」提案内容、ご要望等の打ち合わせをさせて頂きます。打ち合わせ内容に沿って提案資料を作成します。スケジュールにあわせ納品させて頂きます。打ち合わせCGパースCGSUPPORT合成フォトPhotoSUPPORT舗装パターンPatternSUPPORT比較チャートChartSUPPORT技術資料DataSUPPORTトータル提案TotalSUPPORT製作納品※諸条件によっては、ご要望の対応がお受けできない場合がございます。詳細につきましては、お問い合わせ下さい。DESIGNSUPPORT提案資料サポートサービス028LandscapeProductsCatalogVol.11028

提案資料サポートサービス

CGSUPPORTCGパース人の目線や鳥瞰目線など、様々なアングルにて製作可能です。平面では確認しきれない立体的構造物とのイメージを三次元で膨らますことができます。縮尺や内容の確認のため図面（CADデータ）のご用意をお願いします。PhotoSUPPORT合成フォトお客様のイメージをより分かりやすくする為に、現場写真に舗装面を合成します。地元説明会など、よりイメージしていただく為のツールとしてお使いください。現状フォト合成フォト施工後フォトイメージしたいアングルの写真を数枚ご用意してください。舗装面のデザインを合成して、お渡しいたします。LandscapeProductsCatalogVol.11029

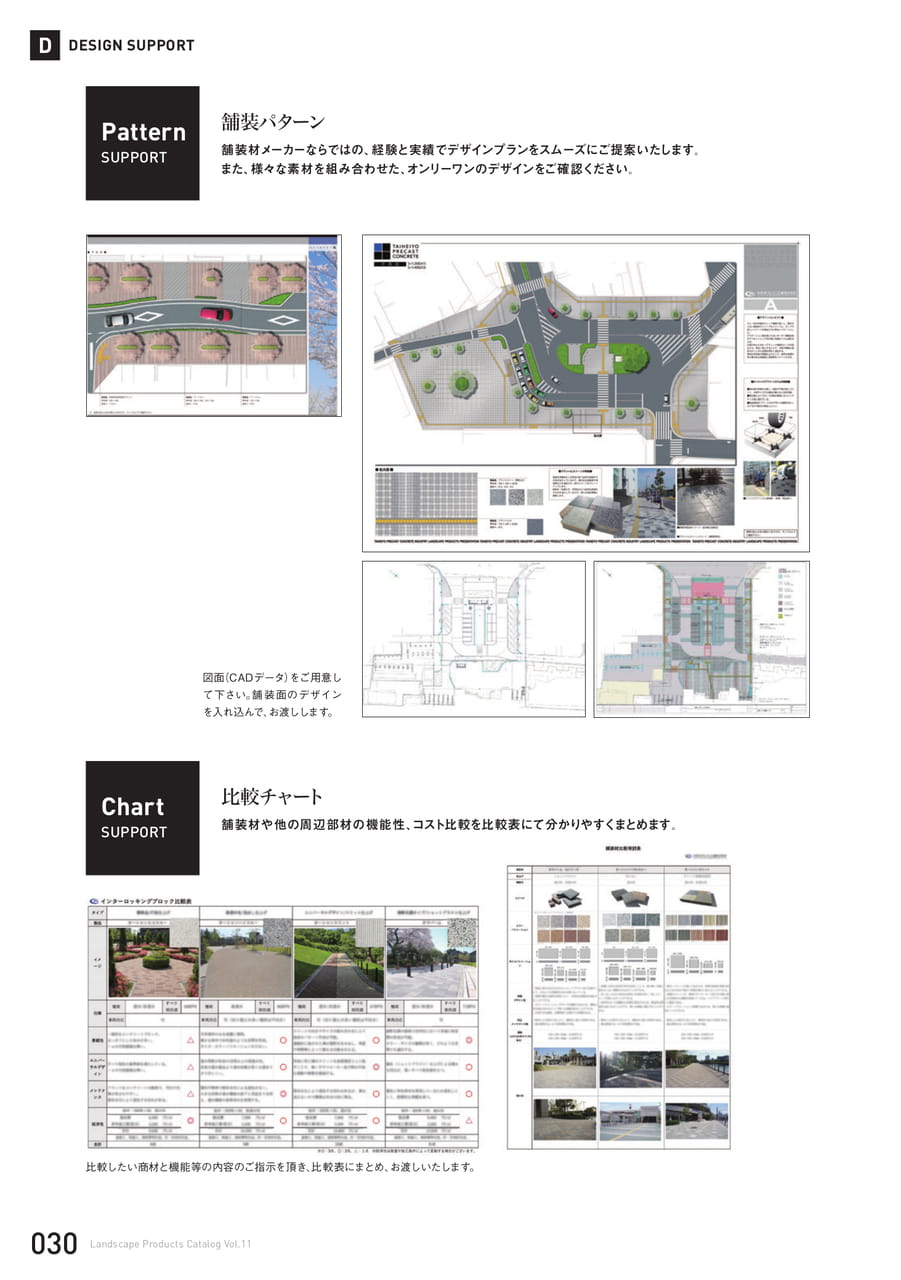

提案資料サポートサービス

DDESIGNSUPPORTPatternSUPPORT舗装パターン舗装材メーカーならではの、経験と実績でデザインプランをスムーズにご提案いたします。また、様々な素材を組み合わせた、オンリーワンのデザインをご確認ください。図面（CADデータ）をご用意して下さい。舗装面のデザインを入れ込んで、お渡しします。ChartSUPPORT比較チャート舗装材や他の周辺部材の機能性、コスト比較を比較表にて分かりやすくまとめます。比較したい商材と機能等の内容のご指示を頂き、比較表にまとめ、お渡しいたします。030LandscapeProductsCatalogVol.11

提案資料サポートサービス

単位m/s単位kN・m(kN)6030802070708020707060308020708020DataSUPPORT技術資料図面データや構造計算、積算資料等、さまざまなご要望にお応えします。TECHNICALDATAテクニカルデータ擬石階段・洗い出し階段・L型擬石階段試験項目曲げ強度（N/mm2）すべり抵抗値（BPN）透水係数（cm/sec）保水量（g/cm3）＊１吸上げ率（％）＊2車道＊１保水性は保水量で規定し、次式により算出する。保水量（g/cm3）＝歩行者系道路3.0以上40以上---普通品透水性保水性5.0以上60以上---歩行者系道路3.0以上40以上--車道5.0以上60以上歩行者系道路3.0以上40以上1×10-4--0.15-7＊２吸水性は吸上げ高さで規定し、次式により算出する。試験方法JISA5371附属書B（規定）JIPEA-TM-6JISA5371附属書B（規定）JISA5371附属書B（規定）JISA5371附属書B（規定）湿潤質量（g）-絶乾質量（g）30分後の吸上げ質量（g）-絶乾質量（g）吸上げ高さ（%）＝供試体の体積（cm3）×100湿潤質量（g）-絶乾質量（g）車道5.0以上60以上-［歩行者系道路］歩行者、自転車、車椅子の走行普通品・保水性（透水係数1.0×10-4m/s未満）透水性・保水性（透水係数1.0×10-4m/s未満）100（150）（20（）80）10050（150）（20（）80）路床路床インターロッキングブロック（普通品）敷砂インターロッキングブロック（透水性・保水性）クラッシャラン（C-30またはRC-30）敷砂不織布クラッシャラン（C-30またはRC-30）注：（）内の寸法表示は、歩行者や自転車以外に最大積載量39kN（4t）以下の管理用車両やフィルター層（砂またはILBイージージオフィルター）限定された一般車両の通行する歩行者系道路に適用するときの厚さを示す。溶接金網溶接金網溶接金網推奨仕様［平板の曲げひび割れ耐力（曲げ強度荷重）］JISA5371：2016に準拠種類略号普通平板N透水性平板P保水性平板M呼び※注300400450500300400450500300400推奨仕様［平板の透水性］JISA5371：2016に準拠種類透水係数略号透水性平板P1×10-4※注：呼びは寸法による区分とする厚さ30mm0.18（3.0）0.24（4.0）--------曲げ強度荷重厚さ60mm0.72（12.0）0.96（16.0）1.08（18.0）1.20（20.0）0.54（9.0）0.72（12.0）0.81（13.5）0.90（15.0）0.54（9.0）0.72（12.0）厚さ80mm1.28（21.4）1.71（28.5）1.92（32.0）2.14（35.6）0.96（16.0）1.28（21.4）1.44（24.0）1.60（26.7）0.96（16.0）1.28（21.4）推奨仕様［平板の保水性］JISA5371：2016に準拠種類保水量吸上げ率略号保水性平板M0.15g/cm370％［歩道車両乗入れ部］総重量4t程度の小型貨物自動車が1日当たり300台未満の乗入れ普通品の例透水性の例路床インターロッキングブロック（普通品）敷砂粒度調整砕石（M-30）クラッシャラン（C-30またはRC-30）消防自動車乗入れ部：消防自動車以外に大型車が1日当たり15台未満の乗入れ［普通品］［消防自動車乗入れ部］消防自動車以外に大型車が1日当たり15台未満の乗入れ普通品透水性（区分Aの例）10050インターロッキングブロック（透水性）敷砂不織布透水性瀝青安定処理（安定度2.45kN以上）クラッシャラン（C-30またはRC-30）フィルター層（砂またはILBイージージオフィルター）路床溶接金網溶接金網溶接金網ご要望に応じ、資料や図面データとして、お渡しいたします。タマパームオーシャンペブルスルーオーシャンペブルスルーオーシャンペブルスルーオーシャングラニットスルーオーシャングラニットスルーユニバーサルFGオーシャンスリットオーシャンスリットオーシャンスリットオーシャンスリットアートスルーアートスルーアートスルー製品名品番輝度比製品名品番輝度比遮熱ILBアートスルー遮熱ILBアートスルーIsシリーズB2灰緑錆梅柴GR-W12GR-B11GF06OS-02OS-06OS-09OS-10P-01P-02P-05SYA13SYA232.023.112.062.212.022.622.172.692.462.193.142.892.002.572.432.29遮熱ILB高反射塗料タイプ遮熱ILB高反射塗料タイプ遮熱ILB高反射塗料タイプオーシャンフラットオーシャンフラットオーシャンフラットオーシャンフラットシルキーストーンオーシャンスタンダードオーシャンスタンダードオーシャンスタンダードグランパムグランパムコレクションコレクションOS-CT40AT-CT40AT-CT45UV01UV02UV03UV04SS06GH06GH07GH08H06H12C06C122.312.713.492.802.403.003.002.092.402.602.102.452.782.172.37路床インターロッキングブロック（普通品）敷砂粒度調整砕石（M-30）クラッシャラン（C-30またはRC-30）※粒度調整砕石層を用いずクラッシャラン層（t=15cm）とすることも可能です。車道・駐車場（大型車主体）・歩道の車両乗入れ部（大型車主体）・消防車両乗入れ部については、曲げ強度で5N/mm2以上が必要となります。※平板舗装をモルタルを用いる湿式工法で施工する場合はご相談ください。150100インターロッキングブロック（透水性）敷砂不織布クラッシャラン（C-30またはRC-30）フィルター層（砂またはILBイージージオフィルター）※区分Aは、砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合を指します。※上層路盤に透水性瀝青安定処理層（t=5cm）、下層路盤にクラッシャラン層（t=7cm）を用いることも可能です。※再生砂、山砂及びシルト分含有の敷砂は適しません。※路床土の支持力は3％以上とします。路床溶接金網溶接金網TotalSUPPORT溶接金網トータル提案溶接金網溶接金網舗装材以外のまちづくりに必要なアイテムも用いてトータル的な提案をします。溶接金網事業全体を確認出来たり、概算予算も把握できます。160及びクラッシャラン（t＝100程度）をお願いします（元請業者にてお願いします）。複合内容ご要望に応じ、資料等にまとめ、お渡しいたします。LandscapeProductsCatalogVol.11031

施工現場事例

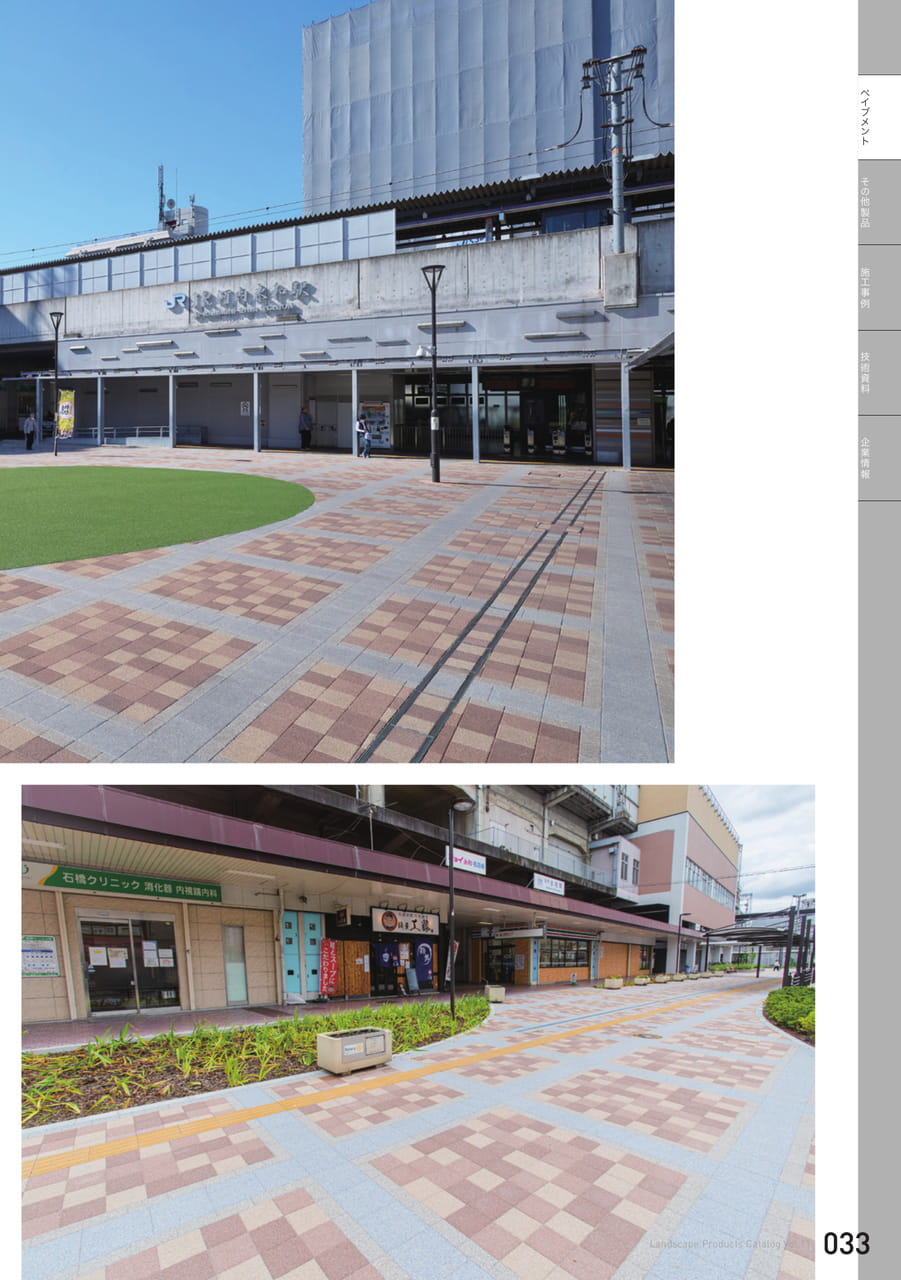

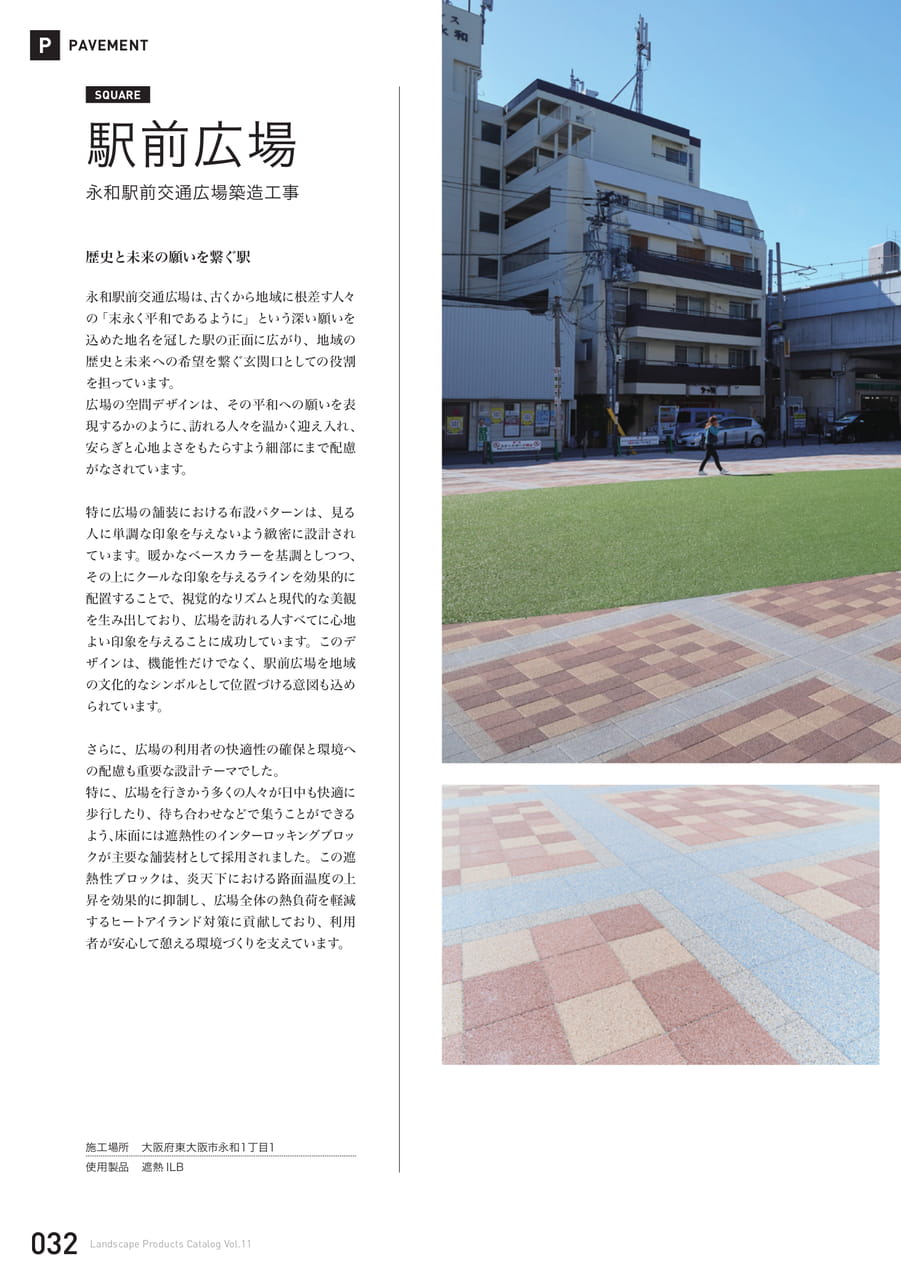

PPAVEMENTSQUARE駅前広場永和駅前交通広場築造工事歴史と未来の願いを繋ぐ駅永和駅前交通広場は、古くから地域に根差す人々の「末永く平和であるように」という深い願いを込めた地名を冠した駅の正面に広がり、地域の歴史と未来への希望を繋ぐ玄関口としての役割を担っています。広場の空間デザインは、その平和への願いを表現するかのように、訪れる人々を温かく迎え入れ、安らぎと心地よさをもたらすよう細部にまで配慮がなされています。特に広場の舗装における布設パターンは、見る人に単調な印象を与えないよう緻密に設計されています。暖かなベースカラーを基調としつつ、その上にクールな印象を与えるラインを効果的に配置することで、視覚的なリズムと現代的な美観を生み出しており、広場を訪れる人すべてに心地よい印象を与えることに成功しています。このデザインは、機能性だけでなく、駅前広場を地域の文化的なシンボルとして位置づける意図も込められています。さらに、広場の利用者の快適性の確保と環境への配慮も重要な設計テーマでした。特に、広場を行きかう多くの人々が日中も快適に歩行したり、待ち合わせなどで集うことができるよう、床面には遮熱性のインターロッキングブロックが主要な舗装材として採用されました。この遮熱性ブロックは、炎天下における路面温度の上昇を効果的に抑制し、広場全体の熱負荷を軽減するヒートアイランド対策に貢献しており、利用者が安心して憩える環境づくりを支えています。施工場所大阪府東大阪市永和１丁目１使用製品遮熱ILB032LandscapeProductsCatalogVol.11

施工現場事例

ペイブメントその他製品施工事例技術資料企業情LandscapeProductsCatalogVol.11033報033

施工現場事例

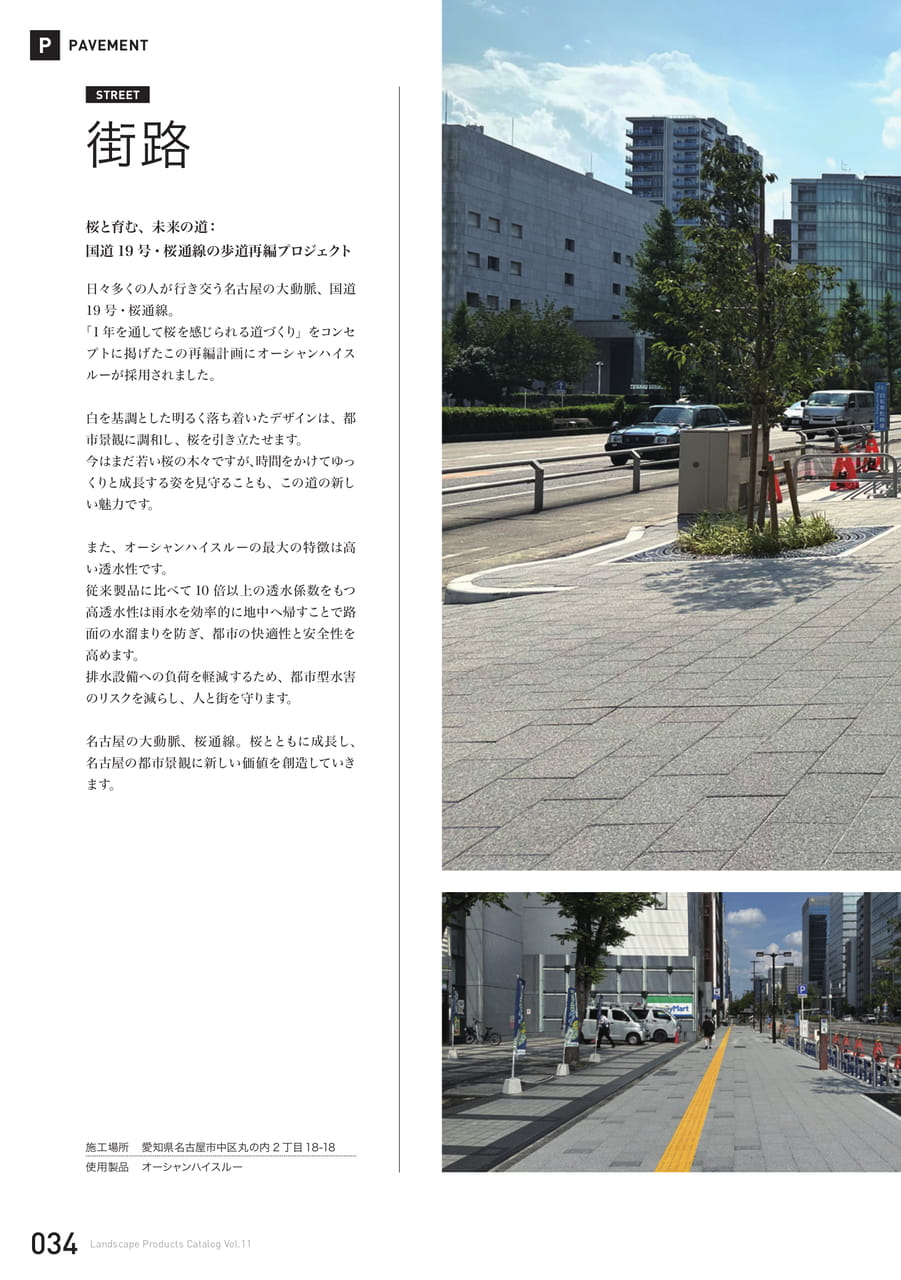

PPAVEMENTSTREET街路桜と育む、未来の道：国道19号・桜通線の歩道再編プロジェクト日々多くの人が行き交う名古屋の大動脈、国道19号・桜通線。「1年を通して桜を感じられる道づくり」をコンセプトに掲げたこの再編計画にオーシャンハイスルーが採用されました。白を基調とした明るく落ち着いたデザインは、都市景観に調和し、桜を引き立たせます。今はまだ若い桜の木々ですが、時間をかけてゆっくりと成長する姿を見守ることも、この道の新しい魅力です。また、オーシャンハイスルーの最大の特徴は高い透水性です。従来製品に比べて10倍以上の透水係数をもつ高透水性は雨水を効率的に地中へ帰すことで路面の水溜まりを防ぎ、都市の快適性と安全性を高めます。排水設備への負荷を軽減するため、都市型水害のリスクを減らし、人と街を守ります。名古屋の大動脈、桜通線。桜とともに成長し、名古屋の都市景観に新しい価値を創造していきます。施工場所愛知県名古屋市中区丸の内2丁目18-18使用製品オーシャンハイスルー034LandscapeProductsCatalogVol.11

施工現場事例

ペイブメントその他製品施工事例技術資料企業情報035LandscapeProductsCatalogVol.11

施工現場事例

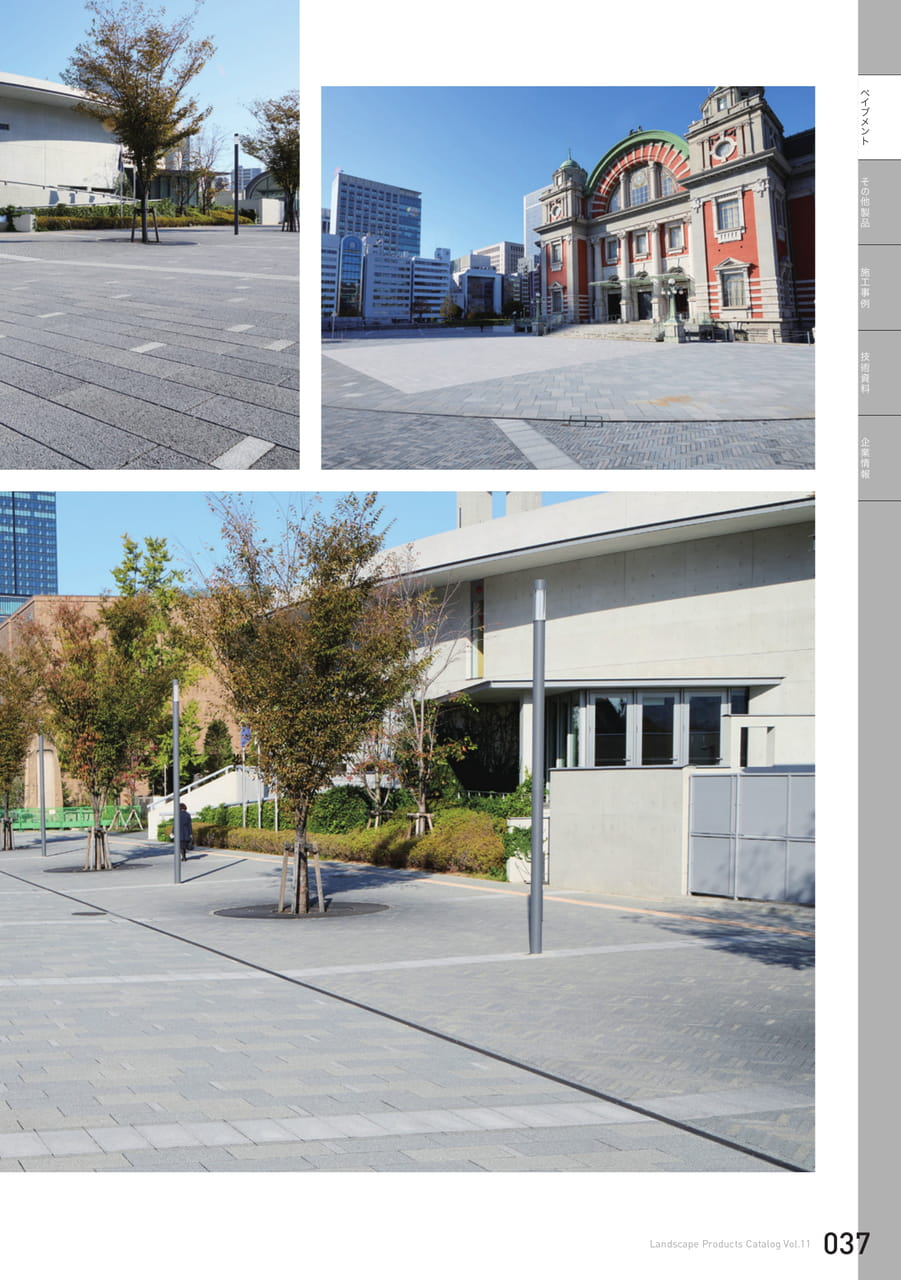

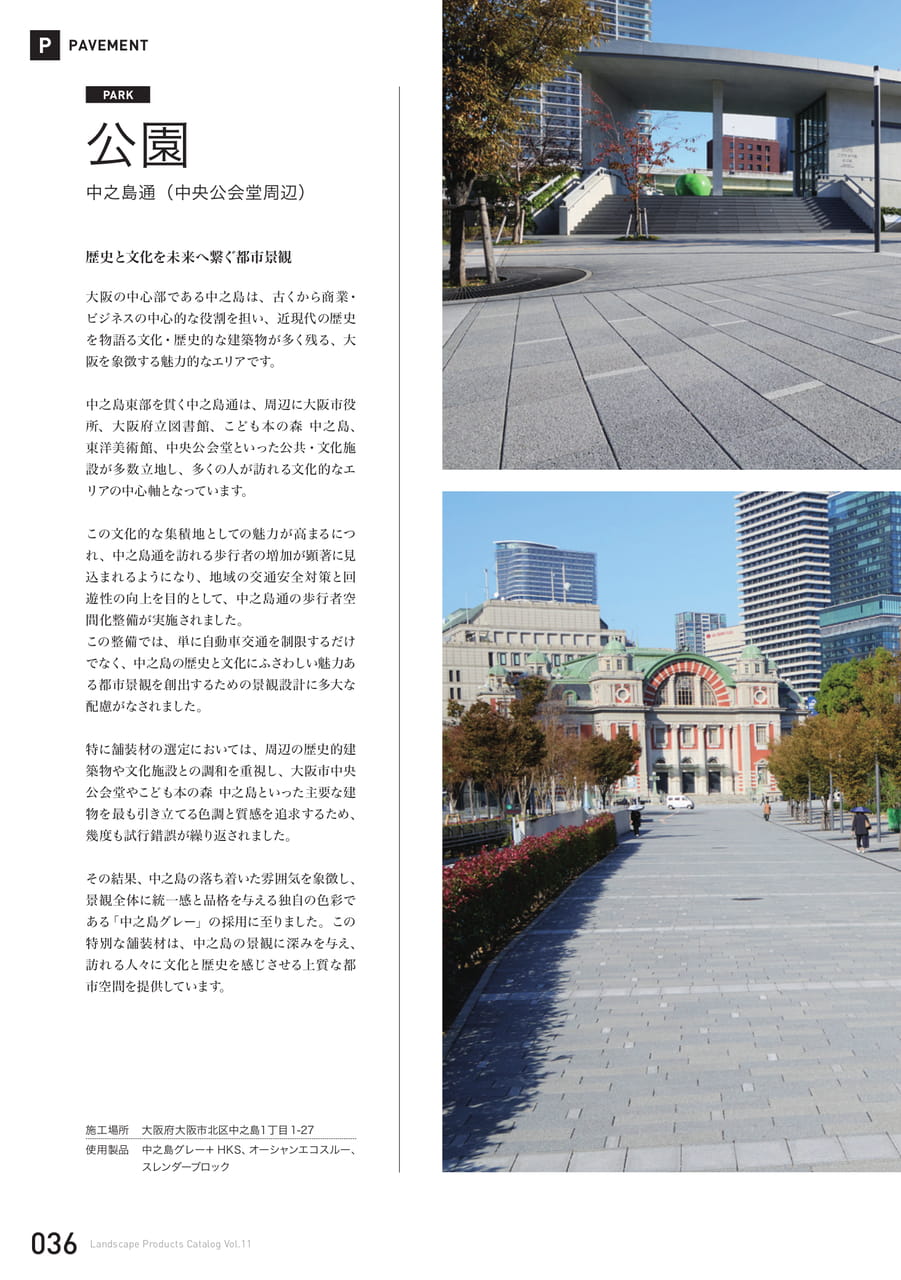

PPAVEMENTPARK公園中之島通（中央公会堂周辺）歴史と文化を未来へ繋ぐ都市景観大阪の中心部である中之島は、古くから商業・ビジネスの中心的な役割を担い、近現代の歴史を物語る文化・歴史的な建築物が多く残る、大阪を象徴する魅力的なエリアです。中之島東部を貫く中之島通は、周辺に大阪市役所、大阪府立図書館、こども本の森中之島、東洋美術館、中央公会堂といった公共・文化施設が多数立地し、多くの人が訪れる文化的なエリアの中心軸となっています。この文化的な集積地としての魅力が高まるにつれ、中之島通を訪れる歩行者の増加が顕著に見込まれるようになり、地域の交通安全対策と回遊性の向上を目的として、中之島通の歩行者空間化整備が実施されました。この整備では、単に自動車交通を制限するだけでなく、中之島の歴史と文化にふさわしい魅力ある都市景観を創出するための景観設計に多大な配慮がなされました。特に舗装材の選定においては、周辺の歴史的建築物や文化施設との調和を重視し、大阪市中央公会堂やこども本の森中之島といった主要な建物を最も引き立てる色調と質感を追求するため、幾度も試行錯誤が繰り返されました。その結果、中之島の落ち着いた雰囲気を象徴し、景観全体に統一感と品格を与える独自の色彩である「中之島グレー」の採用に至りました。この特別な舗装材は、中之島の景観に深みを与え、訪れる人々に文化と歴史を感じさせる上質な都市空間を提供しています。施工場所大阪府大阪市北区中之島１丁目1-27使用製品中之島グレー＋HKS、オーシャンエコスルー、スレンダーブロック036LandscapeProductsCatalogVol.11

施工現場事例

ペイブメントその他製品施工事例技術資料企業情報037LandscapeProductsCatalogVol.11

施工現場事例

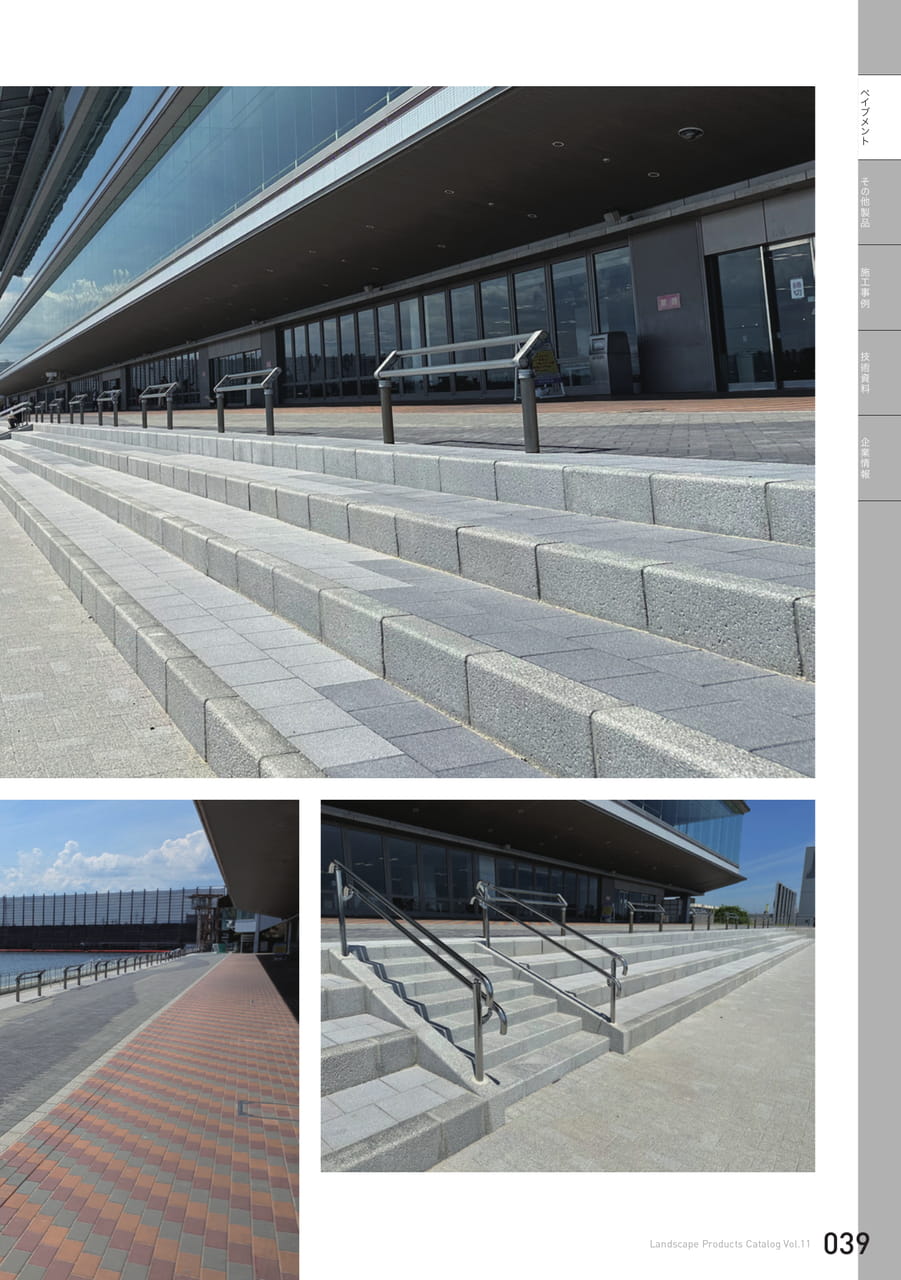

PPAVEMENTOUTDOORFACILITY建築外構ボートレース津スタンド棟テラスボートレース津テラス改修課題と快適を両立する空間形成年間約20万人が訪れるボートレース津テラスの改修工事において、当社の遮熱ILBとハイパーロードシステムが採用されました。この採用は、お客様が抱える「快適な利用環境の実現」と「大型メンテナンス車両に対応できる強靭な床面」という、相反する二つの要望に応えるためのものでした。まず、「楽しい空間を、より快適に」という想いから、日差しが降り注ぐスタンドには遮熱ILBをご採用いただきました。アスファルト舗装に比べ、路面温度を約11.5℃以上抑える高い遮熱性能は、日中の酷暑対策に大きく貢献します。また、蓄熱を抑えるため、ナイターレース（夜間試合）の観覧時も、照り返しの熱を感じにくい快適な空間を提供します。そして、もう一つの課題である「重荷重への対応」には、港湾やバスターミナルなどの重荷重エリアで実績を持つハイパーロードシステムが対応します。ラフタークレーンなどの重機使用に耐える強固な舗装材を採用することで、補修頻度を大幅に下げ、長期的な維持管理費の削減にも貢献します。高い機能性を追求しつつも、各エリアで異なる色味や素材を使用しながら、全体を通してボートレースを象徴する「波」をモチーフとしたデザインで統一感を持たせています。この機能美の追求により、観覧側・管理者側の双方にとって最適な空間形成を実現したと思っています。施工場所三重県津市藤方637使用製品遮熱ILB、メジモールサンド、擬石地先タイプ、擬石階段ハイパーロードシステム（トップ100、ブロックサンド）038LandscapeProductsCatalogVol.11

施工現場事例

ペイブメントその他製品施工事例技術資料企業情報039LandscapeProductsCatalogVol.11

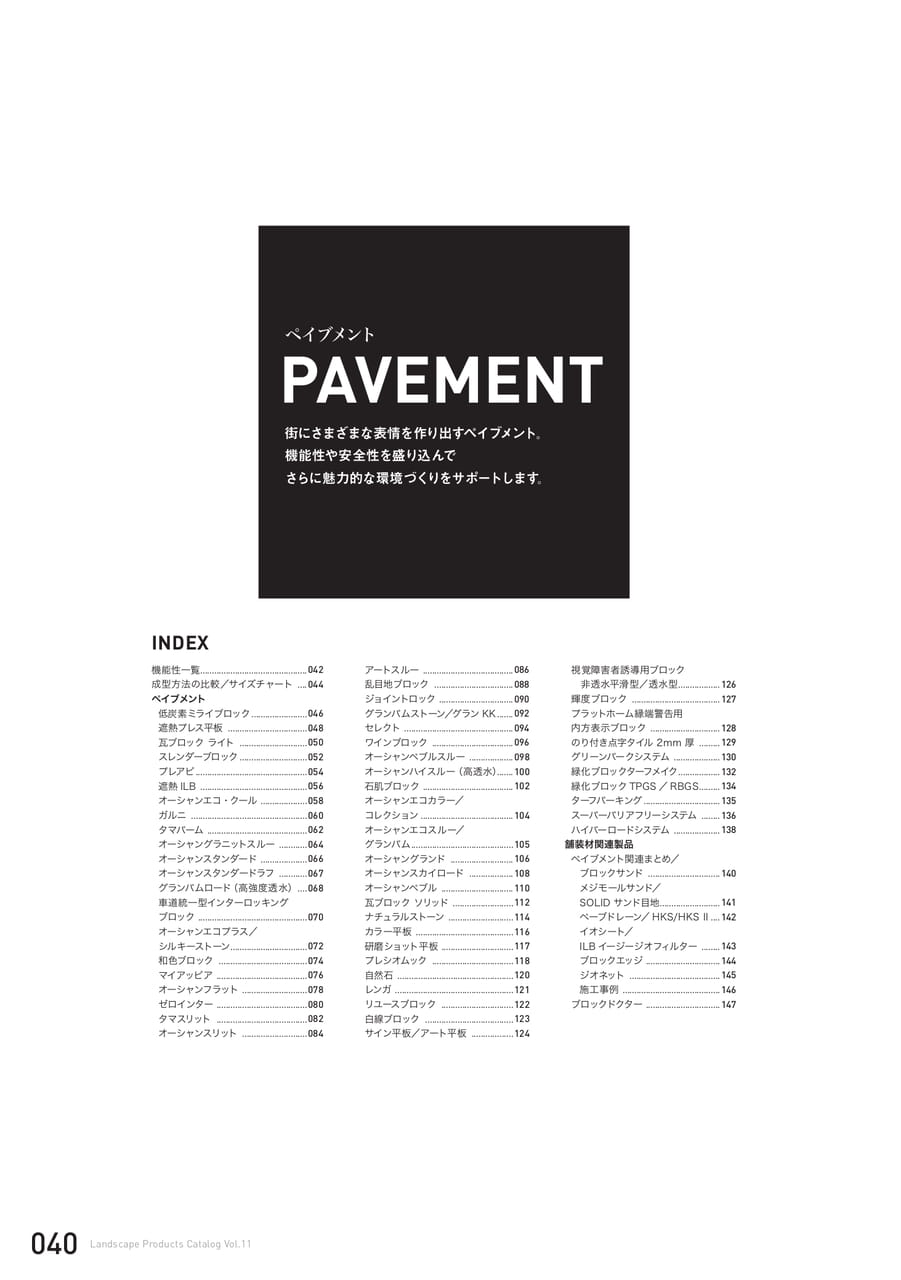

ペイブメントINDEX

ペイブメントPAVEMENT街にさまざまな表情を作り出すペイブメント。機能性や安全性を盛り込んでさらに魅力的な環境づくりをサポートします。INDEX機能性一覧..............................................042成型方法の比較／サイズチャート....044ペイブメント低炭素ミライブロック........................046遮熱プレス平板..................................048瓦ブロックライト.............................050スレンダーブロック.............................052プレアピ................................................054遮熱ILB..............................................056オーシャンエコ・クール....................058ガルニ..................................................060タマパーム...........................................062オーシャングラニットスルー............064オーシャンスタンダード....................066オーシャンスタンダードラフ............067グランパムロード（高強度透水）....068車道統一型インターロッキングブロック...............................................070オーシャンエコプラス／シルキーストーン.................................072和色ブロック......................................074マイアッピア.......................................076オーシャンフラット............................078ゼロインター.......................................080タマスリット.......................................082オーシャンスリット............................084アートスルー.......................................086乱目地ブロック..................................088ジョイントロック................................090グランパムストーン／グランKK.......092セレクト...............................................094ワインブロック...................................096オーシャンペブルスルー...................098オーシャンハイスルー（高透水）.......100石肌ブロック.......................................102オーシャンエコカラー／コレクション........................................104オーシャンエコスルー／グランパム............................................105オーシャングランド...........................106オーシャンスカイロード...................108オーシャンペブル...............................110瓦ブロックソリッド..........................112ナチュラルストーン............................114カラー平板..........................................116研磨ショット平板...............................117プレシオムック...................................118自然石..................................................120レンガ...................................................121リユースブロック...............................122白線ブロック......................................123サイン平板／アート平板..................124視覚障害者誘導用ブロック非透水平滑型／透水型..................126輝度ブロック......................................127プラットホーム縁端警告用内方表示ブロック..............................128のり付き点字タイル2mm厚.........129グリーンパークシステム....................130緑化ブロックターフメイク..................132緑化ブロックTPGS／RBGS.........134ターフパーキング.................................135スーパーバリアフリーシステム........136ハイパーロードシステム....................138舗装材関連製品ペイブメント関連まとめ／ブロックサンド...............................140メジモールサンド／SOLIDサンド目地..........................141ペーブドレーン／HKS/HKSⅡ....142イオシート／ILBイージージオフィルター........143ブロックエッジ................................144ジオネット.......................................145施工事例..........................................146ブロックドクター................................147040LandscapeProductsCatalogVol.11

ペイブメントINDEX

ペイブメントその他製品施工事例技術資料企業情報041LandscapeProductsCatalogVol.11

機能性一覧

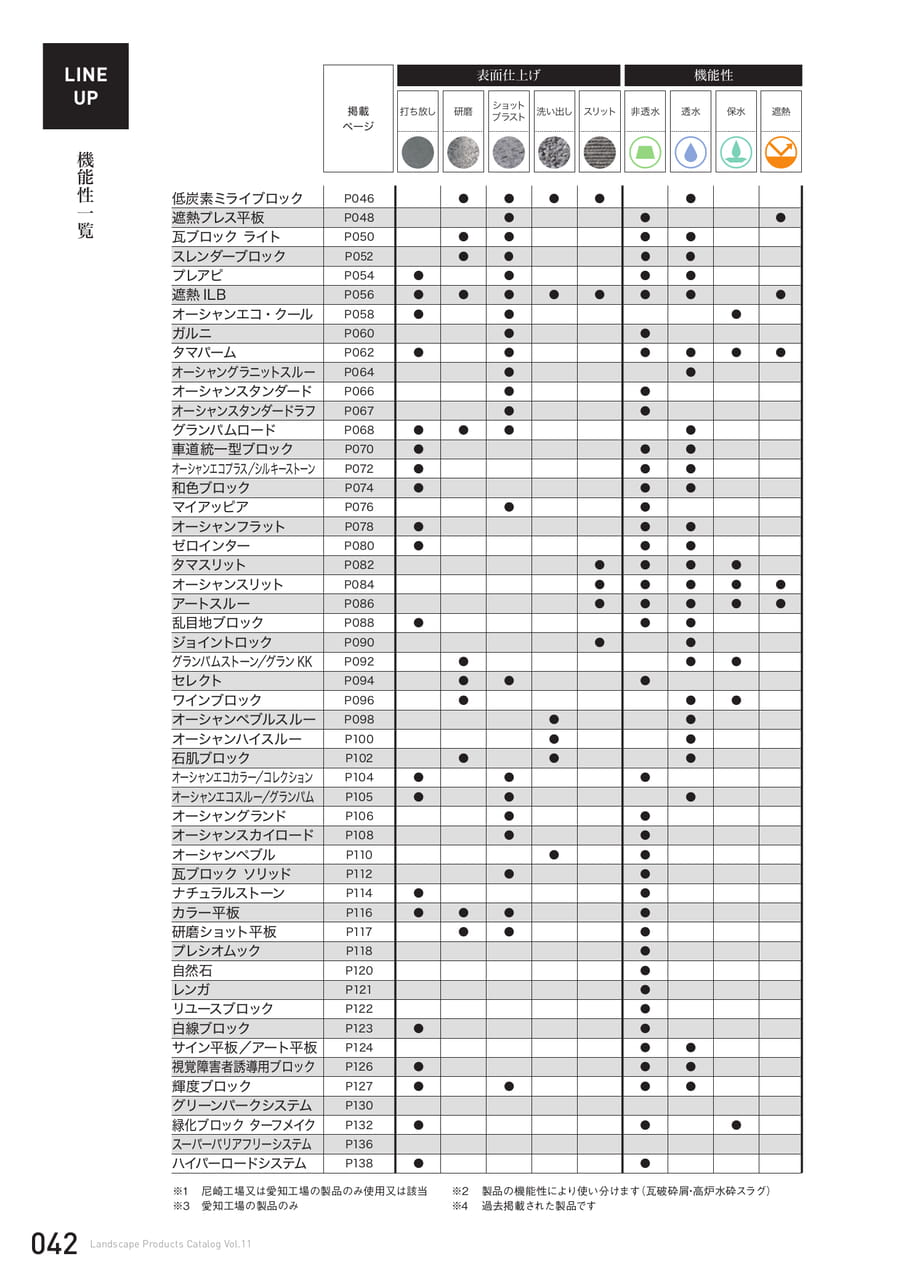

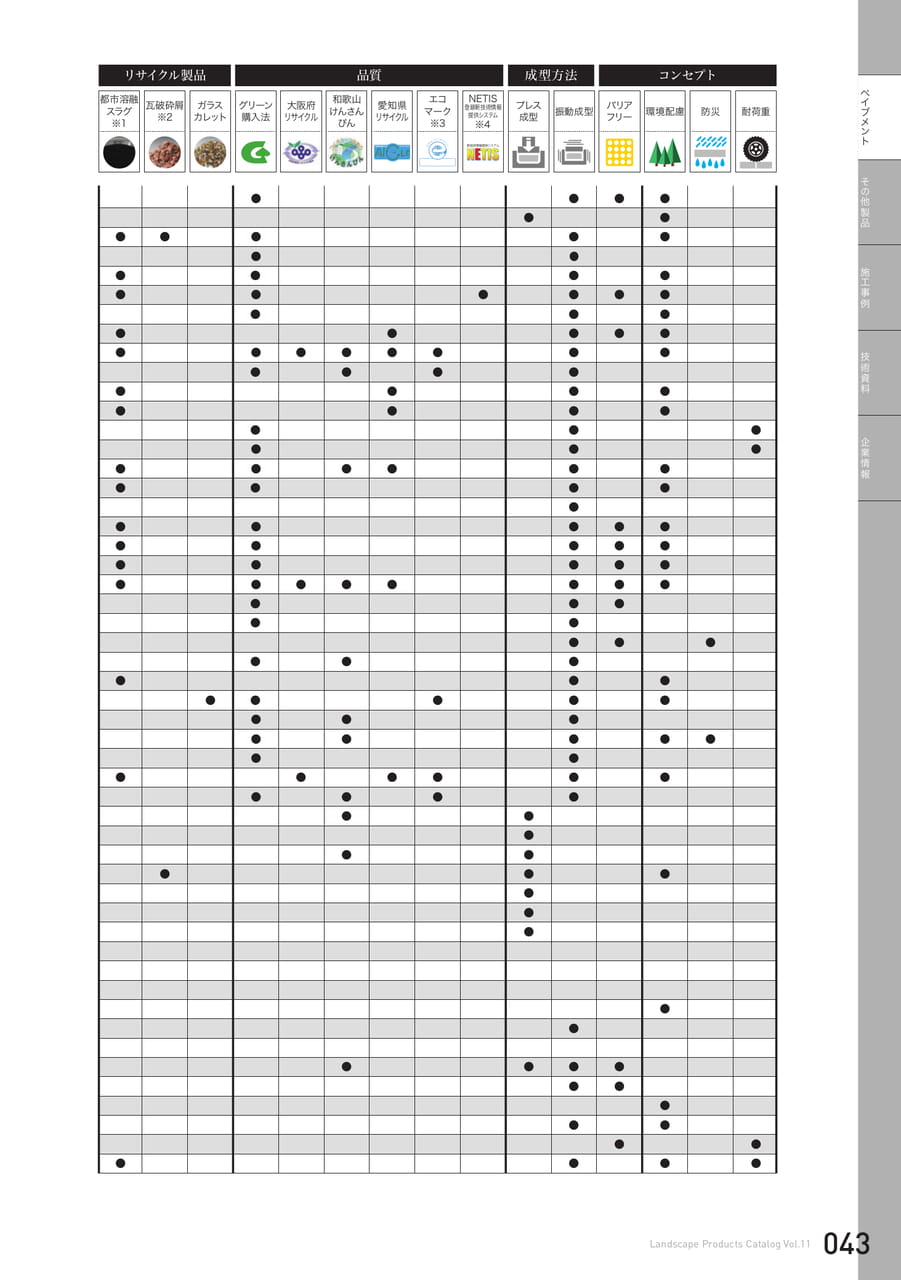

LINEUP掲載ページ打ち放し機能性一覧低炭素ミライブロックP046●●●●●遮熱プレス平板P048●●●瓦ブロックライトP050●●●●スレンダーブロックP052●●●●プレアピP054●●●●遮熱ILBP056●●●●●●●●オーシャンエコ・クールP058●●●ガルニP060●●タマパームP062●●●●●●オーシャングラニットスルーP064●●オーシャンスタンダードP066●●オーシャンスタンダードラフP067●●グランパムロードP068●●●●車道統一型ブロックP070●●●オーシャンエコプラス／シルキーストーンP072●●●和色ブロックP074●●●マイアッピアP076●●オーシャンフラットP078●●●ゼロインターP080●●●タマスリットP082●●●●オーシャンスリットP084●●●●●アートスルーP086●●●●●乱目地ブロックP088●●●ジョイントロックP090●●グランパムストーン／グランKKP092●●●セレクトP094●●●ワインブロックP096●●●オーシャンペブルスルーP098●●オーシャンハイスルーP100●●石肌ブロックP102●●●オーシャンエコカラー／コレクションP104●●●オーシャンエコスルー／グランパムP105●●●オーシャングランドP106●●オーシャンスカイロードP108●●オーシャンペブルP110●●瓦ブロックソリッドP112●●ナチュラルストーンP114●●カラー平板P116●●●●研磨ショット平板P117●●●プレシオムックP118●自然石P120●レンガP121●リユースブロックP122●白線ブロックP123●●サイン平板／アート平板P124●●視覚障害者誘導用ブロックP126●●●輝度ブロックP127●●●●研磨表面仕上げショットブラスト機能性洗い出しスリット非透水透水保水グリーンパークシステムP130緑化ブロックターフメイクP132●●●スーパーバリアフリーシステムP136ハイパーロードシステムP138●●遮熱042※1尼崎工場又は愛知工場の製品のみ使用又は該当※2製品の機能性により使い分けます（瓦破砕屑・高炉水砕スラグ）※3愛知工場の製品のみ※4過去掲載された製品ですLandscapeProductsCatalogVol.11

機能性一覧

ペイブメントその他製品施工事例技術資料企業情報●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●瓦破砕屑※2都市溶融スラグ※1プレス成型グリーン購入法振動成型大阪府リサイクルバリアフリー和歌山けんさんぴん環境配慮愛知県リサイクル防災耐荷重リサイクル製品品質成型方法コンセプトNETIS登録新技術情報提供システム※4ガラスカレットエコマーク※3043LandscapeProductsCatalogVol.11

成型方法の比較

MOLDING成型方法の比振動成型品とプレス成型品の違いをご紹介いたします。■振動成型品（P046、P050～P055など）振動成型機にて製造目地キープ振動加工によって締め固める製法。較施工方法さまざまな機能性非透水性・透水性・保水性・遮熱性、バリアフリー対応などの様々な機能を持った製品ラインナップがございます。敷き砂+目地砂を使用する乾式施工。目地などの調整が容易で一気に貼り上げる事ができます。また、養生が不要で施工完了後、即時開放が可能です。非透水透水保水遮熱バリアフリー環境配慮■プレス成型品（P048、P106～P117など）プレス成型機にて製造高い圧力をかけて締め固める製法。圧倒的な高級感表面が緻密で、自然石のような高級感を表現できます。粒径の大きな種石を使用する事ができるためデザイン性の高いバリエーションが揃います。汚れがつきにくい表面が緻密なため、吸水率が低く汚れが染み込みにくい。また湿式施工の場合掃除もしやすく、美観を維持します。施工方法基本的な施工は空練りモルタル+モルタル目地の湿式施工。目地の抜けが無く、1枚ずつ高さを合わせて施工ができます。※HKS（P142）を使用すれば乾式施工も可能です。①平板のレベル調整②目地入れ③仕上げ044LandscapeProductsCatalogVol.11

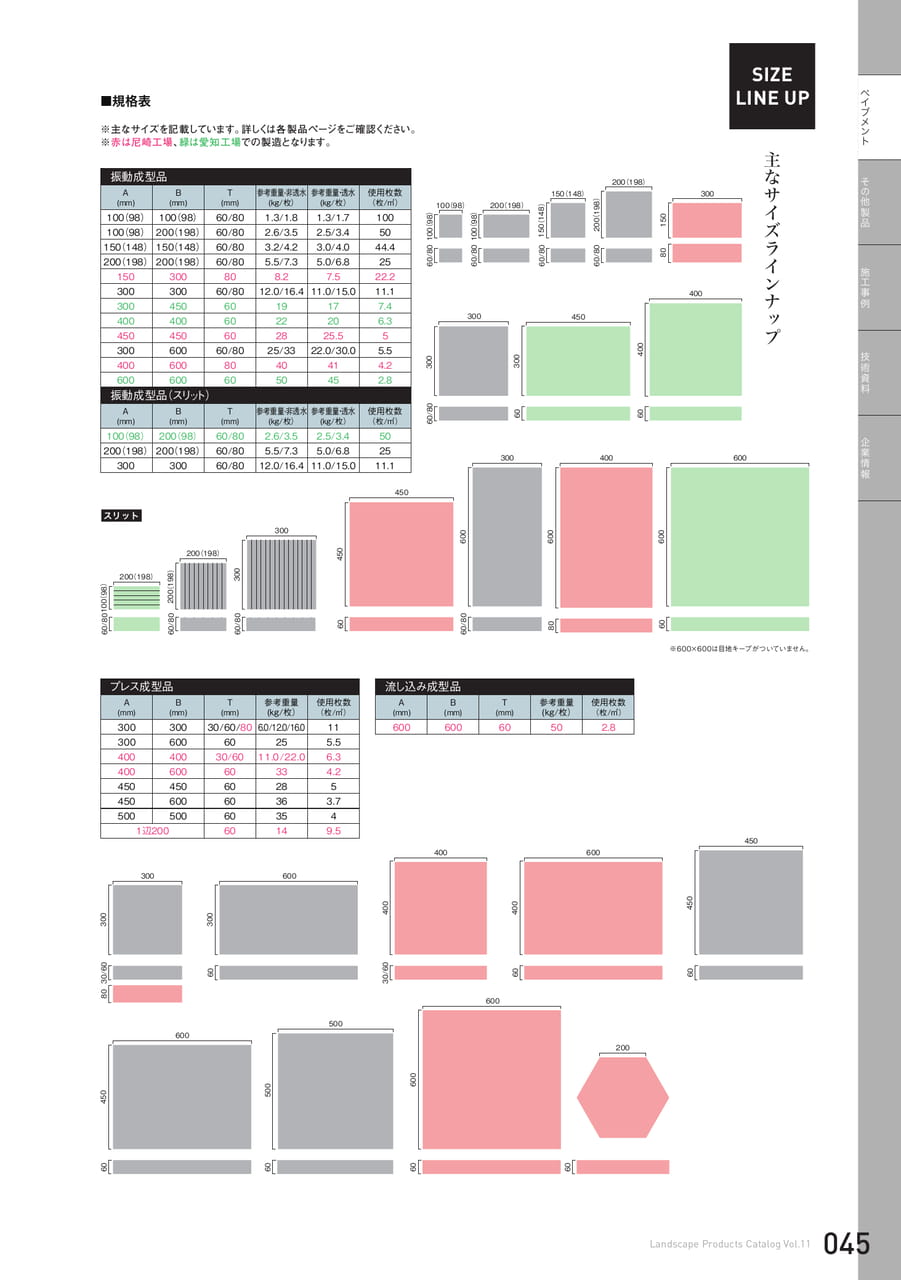

主なサイズラインナップ

■規格表※主なサイズを記載しています。詳しくは各製品ページをご確認ください。※赤は尼崎工場、緑は愛知工場での製造となります。振動成型品A(mm)B(mm)T(mm)60/80参考重量・非透水(kg/枚）1.3/1.8参考重量・透水(kg/枚）使用枚数（枚/㎡）100100（98）100（98）1.3/1.7100（98）200（198）60/802.6/3.52.5/3.450150（148）150（148）60/803.2/4.23.0/4.044.4200（198）200（198）60/805.5/7.35.0/6.825150300808.27.522.230030060/8012.0/16.411.0/15.011.13004506019177.44004006022206.3450450602825.5530060060/8025/3322.0/30.05.54006008040414.26006006050452.8振動成型品（スリット）A(mm)B(mm)T(mm)参考重量・非透水(kg/枚）参考重量・透水(kg/枚）使用枚数（枚/㎡）100（98）200（98）60/802.6/3.52.5/3.450200（198）200（198）60/805.5/7.35.0/6.82530030060/8012.0/16.411.0/15.011.130060/803001009810098（（））100（98）60/8060/80200（198）45040060400400ペイブメントその他製品施工事例技術資料企業情600プレス成型品A(mm)B(mm)T(mm)参考重量(kg/枚）使用枚数（枚/㎡）30030030/60/806.0/12.0/16.01130060060255.540040030/6011.0/22.06.340060060334.24504506028545060060363.7500500603541辺20060149.5流し込み成型品A(mm)B(mm)T(mm)参考重量(kg/枚）使用枚数（枚/㎡）60060060502.8報30030/60300100（98）60/80200（198）60/8030060300600450300600600200（198）450200（198）30060/806060/8080608060060050020060606060450500600150（148）60/80200（198）60/80150（148）200（198）15080300SIZELINEUP主なサイズラインナップ045スリット※600×600は目地キープがついていません。4006004506006030/606060300400400450LandscapeProductsCatalogVol.11

低炭素ミライブロック

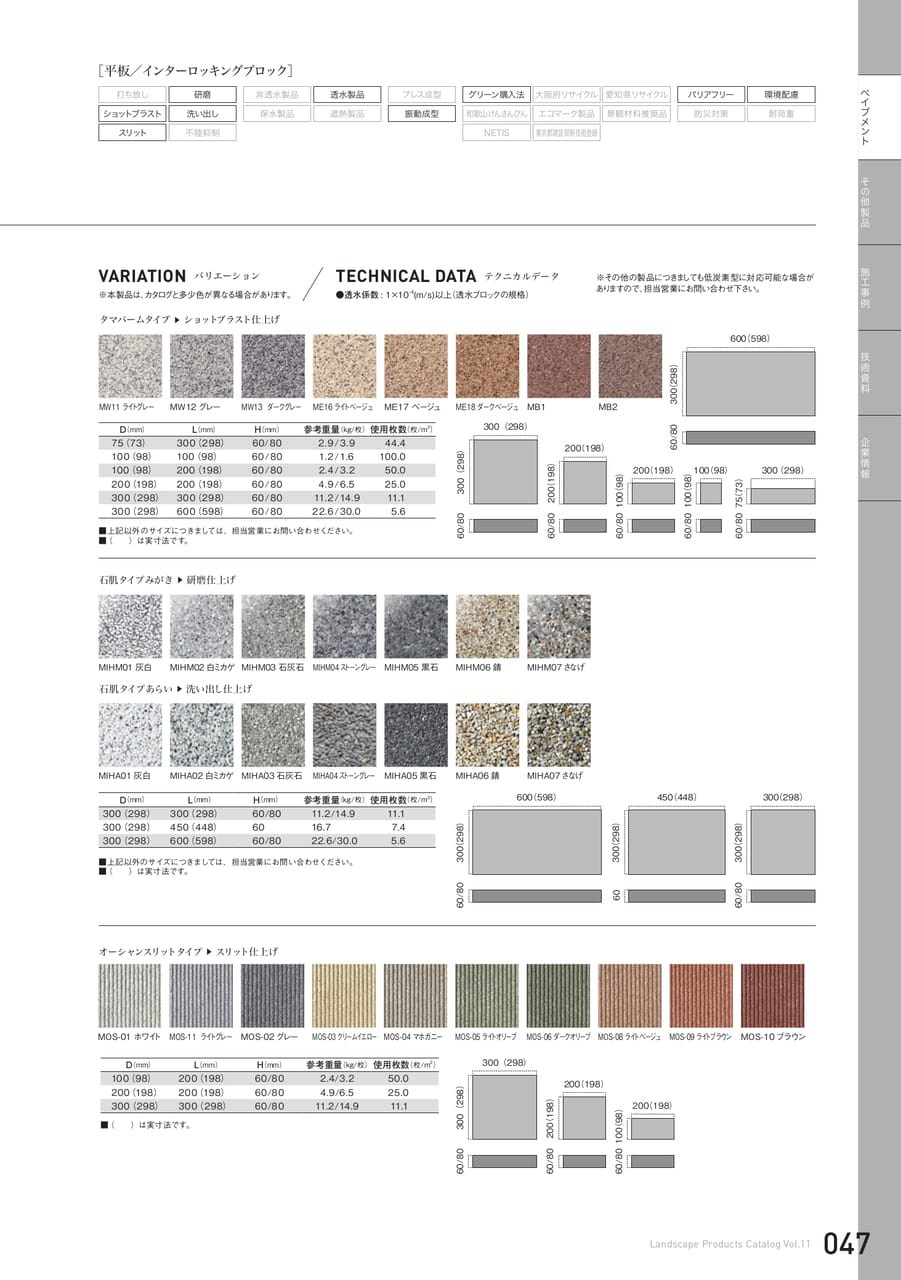

PPAVEMENTNEW低炭素ミライブロック低炭素型コンクリート使用舗装ブロック詳細はこちらへセメント置換率70%をクリアした低炭素型コンクリートによる舗装ブロックです。多様な質感やカラーを揃えました。MIHA02白ミカゲMIHM02白ミカゲME18ME17ME16MOS-08MOS-09■セメント置換率70％セメントの70％を高炉スラグ微粉末などの産業副産物（低炭素型材料）に置き換えた環境配慮型舗装ブロックです。セメントの使用量を減らすことで、製造時に発生するCO2（二酸化炭素）を従来の半分以下に抑えた、地球にやさしい製品です。また、高炉スラグの特性により、使い続けるほど強度が増す「長期強度増進性」や、酸性雨などに対する耐久性の向上も期待できます。CO2排出量(kg-CO2/㎡)18161412108642066％以上削減従来配合低炭素ミライブロック低炭素ミライブロックのCO2排出量比較■「脱炭素」と「資源循環」の両立セメント置換率100％を目指すのではなく、あえて一定比率のセメントを残しています。そこには、都市インフラの持続可能性を見据えた理由があります。本来セメントは、それ自体が多様な廃棄物を原料として活用する優れた資源循環システムを持っています。また、災害廃棄物などを資源として循環させることで復旧・復興を支えてきました。本製品は、この特性を活かしつつ高炉スラグを最適配合することで、CO2の大幅削減と、廃棄物の有効活用という2つの環境価値を高いレベルで両立させました。東海太田川駅西地区（愛知県）－低炭素型コンクリート使用製品施工事例－046LandscapeProductsCatalogVol.11

低炭素ミライブロック

ペ［平板／インターロッキングブロック］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）※その他の製品につきましても低炭素型に対応可能な場合がありますので、担当営業にお問い合わせ下さい。タマパームタイプ▶ショットブラスト仕上げ600（598）MW11ライトグレーMW12グレーMW13ダークグレーME16ライトベージュME17ベージュME18ダークベージュMB1MB2300（298）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）75（73）300（298）60/802.9/3.944.4100（98）100（98）60/801.2/1.6100.0100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.0300（298）300（298）60/8011.2/14.911.1300（298）600（598）60/8022.6/30.05.6■上記以外のサイズにつきましては、担当営業にお問い合わせください。■（）は実寸法です。300（298）60/80300（298）200（198）60/80200（198）100（98）60/80200（198）100（98）60/80100（98）300（298）60/8075（73）60/80イブメントその他製品施工事例技術資料企石肌タイプみがき▶研磨仕上げMIHM01灰白MIHM02白ミカゲMIHM03石灰石MIHM04ストーングレーMIHM05黒石MIHM06錆MIHM07さなげ石肌タイプあらい▶洗い出し仕上げMIHA01灰白MIHA02白ミカゲMIHA03石灰石MIHA04ストーングレーMIHA05黒石MIHA06錆MIHA07さなげD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）300（298）300（298）60/8011.2/14.911.1300（298）450（448）6016.77.4300（298）600（598）60/8022.6/30.05.6■上記以外のサイズにつきましては、担当営業にお問い合わせください。■（）は実寸法です。300（298）600（598）450（448）300（298）300（298）300（298）60/806060/80オーシャンスリットタイプ▶スリット仕上げMOS-01ホワイトMOS-11ライトグレーMOS-02グレーMOS-03クリームイエローMOS-04マホガニーMOS-05ライトオリーブMOS-06ダ－クオリーブMOS-08ライトベージュMOS-09ライトブラウンMOS-10ブラウンD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.0300（298）300（298）60/8011.2/14.911.1■（）は実寸法です。300（298）300（298）200（198）200（198）200（198）60/8060/8060/80100（98）LandscapeProductsCatalogVol.11047

遮熱プレス平板

PPAVEMENTNEW特許取得済特許第6146982号遮熱プレス平板プレス成型遮熱性舗装ブロック詳細はこちらへ大理石の一種である寒水石を使用し、アスファルト舗装に対して最大21.9℃もの温度低減効果を発揮する最高クラスの遮熱性舗装ブロックです。SYP22SYP11SYP12TECHNICALDATAテクニカルデータD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）30030060/8012.2/16.211.1■上記以外のサイズにつきましては、担当営業にお問合せください。30060/80300048LandscapeProductsCatalogVol.11

遮熱プレス平板

ペイブメントその他製品■99トンプレス成型による緻密な素材感と業情報［平板］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■路面温度の上昇を最大級に抑えます様々な天然石材の組み合わせや、異なる成型方法を試しながら試作と測定を繰り返し、最大級の遮熱舗装ブロックを完成させました。「遮熱プレス平板」は夏季の路面温度の上昇を最大で約21.9℃と大幅に抑えることが可能です。アスファルトより約21.9℃の温度抑制効果長期間の遮熱効果遮熱性能が高い石材や遮熱顔料を高いプレス圧によって成型するので、天然石のような素材感と強度を備えています。また、表層に使用されている石材そのものに高い遮熱性能があるため、過酷な屋外環境でも経年変化による遮熱材料の劣化が少なく、長期間の遮熱効果が期待できます。夏季屋外暴露による表面温度測定アスファルトSYP23アスファルト遮熱プレス平板施工事例技術資料企屋内ランプ照射試験による表面温度上昇測定68.1℃50.1℃サーモグラフィーによる表面温度測定■温度低減機能と景観を両立させる大理石を使用したカラーバリエーション表層には大理石の一種である「寒水（かんすい）」を使用し、美観と高機能を両立させています。さらに各種の御影石や顔料を調整配合することで、あらゆる空間イメージに調和する色調とテクスチャーを厳選しました。すべてのカラーバリエーションに、表面温度の上昇を20℃以上抑制する効果があります。ランプ照射によるアスファルトとの温度差（全カラーの最低値と最高値）20.3℃～21.9℃（SYP13）（SYP23）VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。SYP11SYP12SYP13SYP21SYP22SYP23LandscapeProductsCatalogVol.11049

瓦ブロック　ライト

PPAVEMENTNEW瓦ブロックライトLIGHT瓦リサイクルインターロッキングブロック詳細はこちらへ街並みの景観を形作った屋根瓦が未来の景観を足元から支えます。KAK01KAK02KAG01KAG03KAK03KAG04KAK04TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.030030060/8012.0/16.011.1■上記以外のサイズにつきましては、担当営業にお問い合わせください。■（）は実寸法です。300200（198）300200（198）60/80100（98）200（198）60/8060/80050LandscapeProductsCatalogVol.11

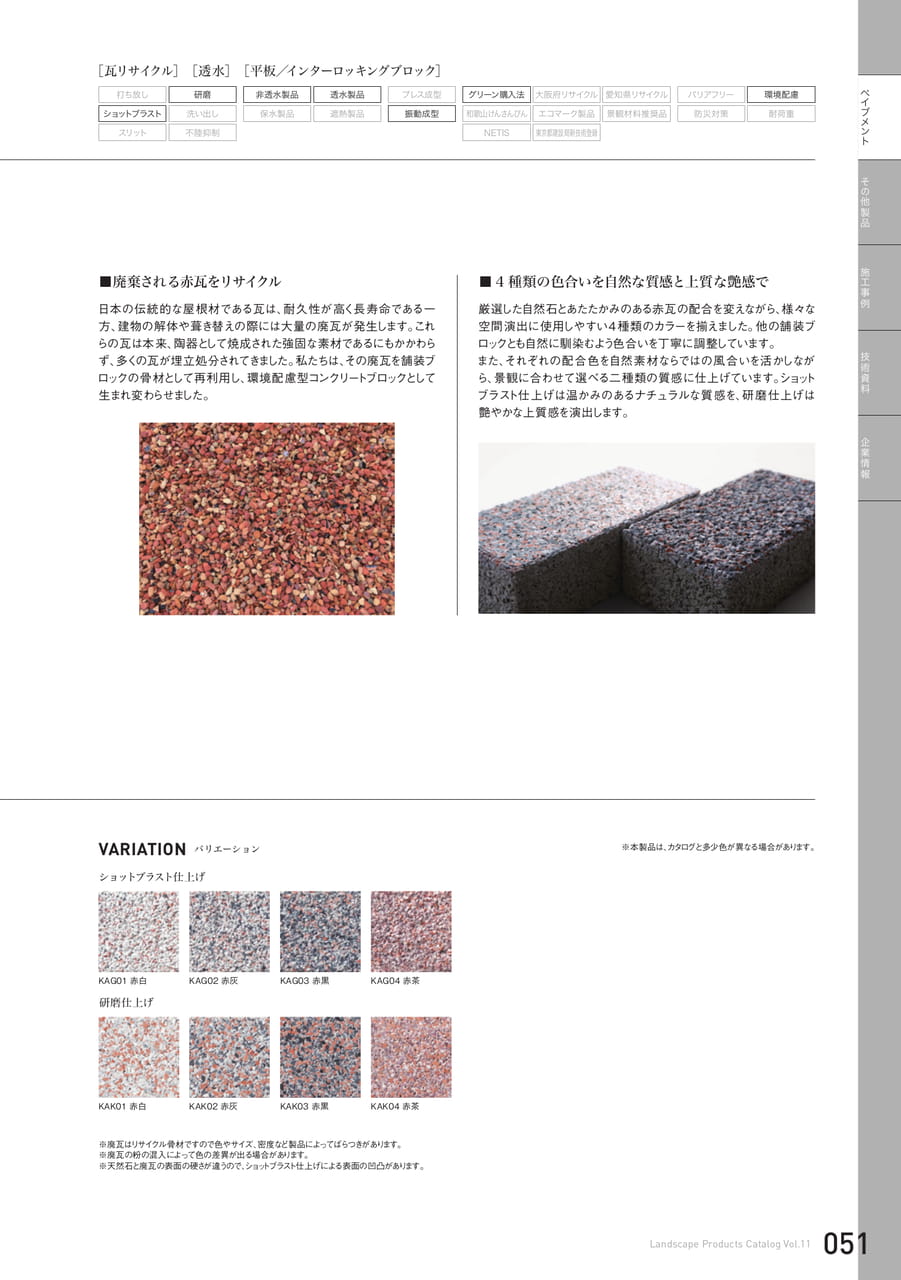

瓦ブロック　ライト

ペ［瓦リサイクル］［透水］［平板／インターロッキングブロック］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■廃棄される赤瓦をリサイクル■4種類の色合いを自然な質感と上質な艶感で日本の伝統的な屋根材である瓦は、耐久性が高く長寿命である一方、建物の解体や葺き替えの際には大量の廃瓦が発生します。これらの瓦は本来、陶器として焼成された強固な素材であるにもかかわらず、多くの瓦が埋立処分されてきました。私たちは、その廃瓦を舗装ブロックの骨材として再利用し、環境配慮型コンクリートブロックとして生まれ変わらせました。厳選した自然石とあたたかみのある赤瓦の配合を変えながら、様々な空間演出に使用しやすい4種類のカラーを揃えました。他の舗装ブロックとも自然に馴染むよう色合いを丁寧に調整しています。また、それぞれの配合色を自然素材ならではの風合いを活かしながら、景観に合わせて選べる二種類の質感に仕上げています。ショットブラスト仕上げは温かみのあるナチュラルな質感を、研磨仕上げは艶やかな上質感を演出します。イブメントその他製品施工事例技術資料企VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。ショットブラスト仕上げKAG01赤白KAG02赤灰KAG03赤黒KAG04赤茶研磨仕上げKAK01赤白KAK02赤灰KAK03赤黒KAK04赤茶※廃瓦はリサイクル骨材ですので色やサイズ、密度など製品によってばらつきがあります。※廃瓦の粉の混入によって色の差異が出る場合があります。※天然石と廃瓦の表面の硬さが違うので、ショットブラスト仕上げによる表面の凹凸があります。LandscapeProductsCatalogVol.11051

スレンダーブロック

PPAVEMENTスレンダーブロック詳細はこちらへ4t車両乗り入れ可能なタフでスリムな新サイズブロックが街の意匠をより豊かにします。W12W13W12W11TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）75（73）300（298）60/803.1/4.044.4■（）は実寸法です。75（73）300（298）60/80PATTERNVARIATION052LandscapeProductsCatalogVol.11

スレンダーブロック

ペイブメントその他製品施工事例技術資料企業情報［スレンダータイプ］［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■スリムサイズのブロックが街の景観舗装を豊かにします細長モジュールのシャープさとショットブラスト加工の柔らかなテクスチャーを合わせ持ったスレンダータイプのブロックです。都市部の建築外構や自然の多い公園・広場など多彩なシーンに調和します。また、通常の平板ブロックやインターロッキングブロックとの組み合わせも可能なので、様々なデザインの可能性が広がります。車両乗入れ部への施工が可能なので、統一された舗装デザインが可能です。通常のインターロッキングブロックと同様の面取りを設定しているので、角カケの心配はありません。弊社工場内施工実績において通行試験を行い、割れや欠けなどは認められませんでした。■スレンダーなモジュールでも4ｔ車両までの乗入が可能です。（厚さ80mmの非透水製品のみ）※本製品は、カタログと多少色が異なる場合があります。W11W12W13E16E17B1E18B2RH-G1RH-G2RH-G4RH-G3RH-Y1RH-B1RH-R12RH-B0タマパームシリーズ▶ショットブラスト仕上げラフシリーズ▶ショットブラスト仕上げVARIATIONバリエーション池田市満寿美公園（大阪府）名古屋市STATIONAi（愛知県）大阪市中之島中央公会堂前（大阪府）053LandscapeProductsCatalogVol.11

プレアピ

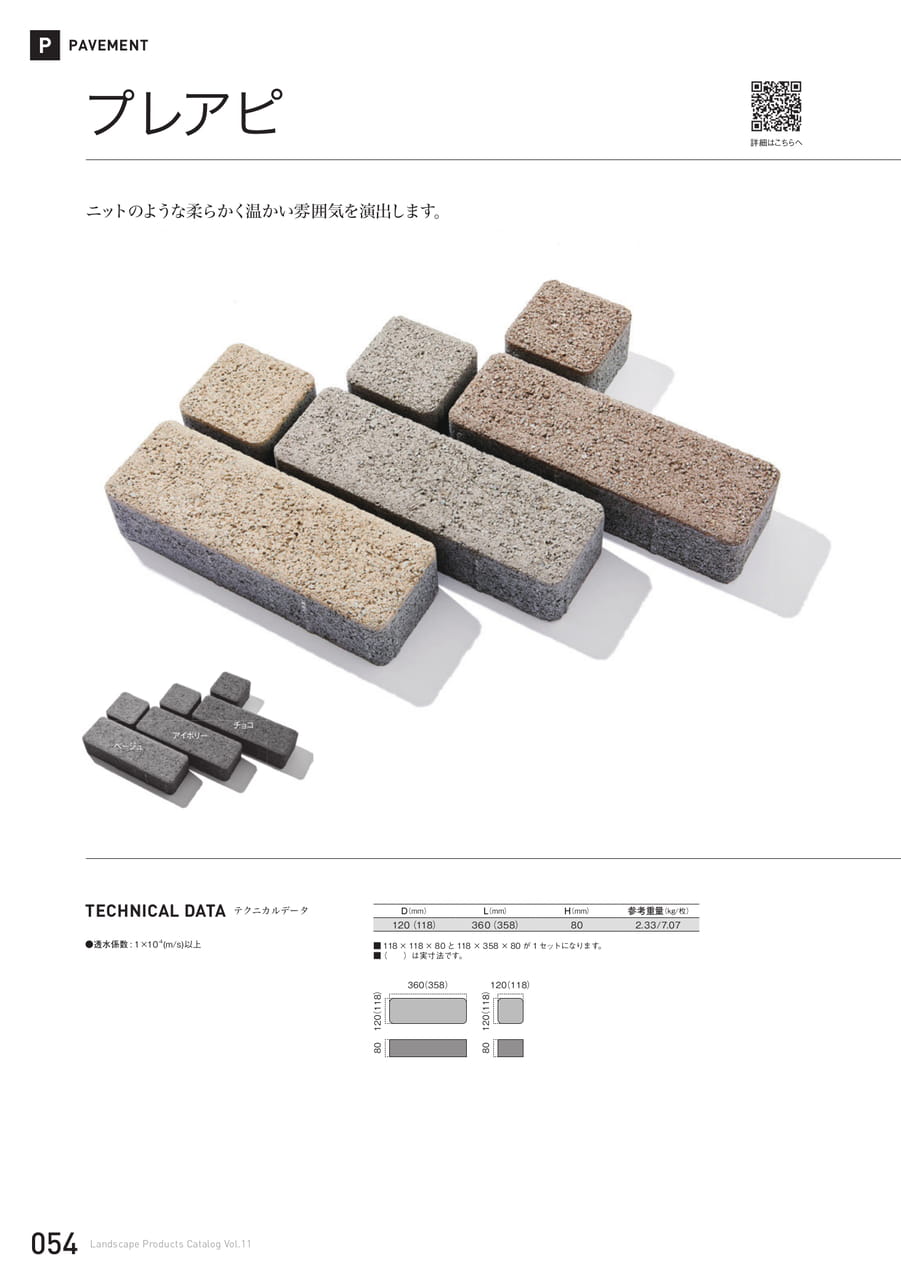

PPAVEMENTプレアピ詳細はこちらへニットのような柔らかく温かい雰囲気を演出します。ベージュアイボリーチョコTECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上D（mm）L（mm）H（mm）参考重量（kg/枚）120（118）360（358）802.33/7.07■118×118×80と118×358×80が1セットになります。■（）は実寸法です。120（118）360（358）120（118）120（118）8080054LandscapeProductsCatalogVol.11

プレアピ

ペイブメントその他製品施工事例技術資料企業情報［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■糸を編んだような柔らかなデザインブロック特有の角の角張りをとり、形状とテクスチャーを柔らかな雰囲気がでるようにこだわりました。広場や公園などで温かい空間を演出します。※本製品は、カタログと多少色が異なる場合があります。ホワイトグレーダークグレー新イエローベージュチョコアイボリーホワイトグレー新イエローダークグレーベージュアイボリーチョコショットブラスト仕上げ打ち放し仕上げVARIATIONバリエーション大阪市木津川某公園（大阪府）055LandscapeProductsCatalogVol.11

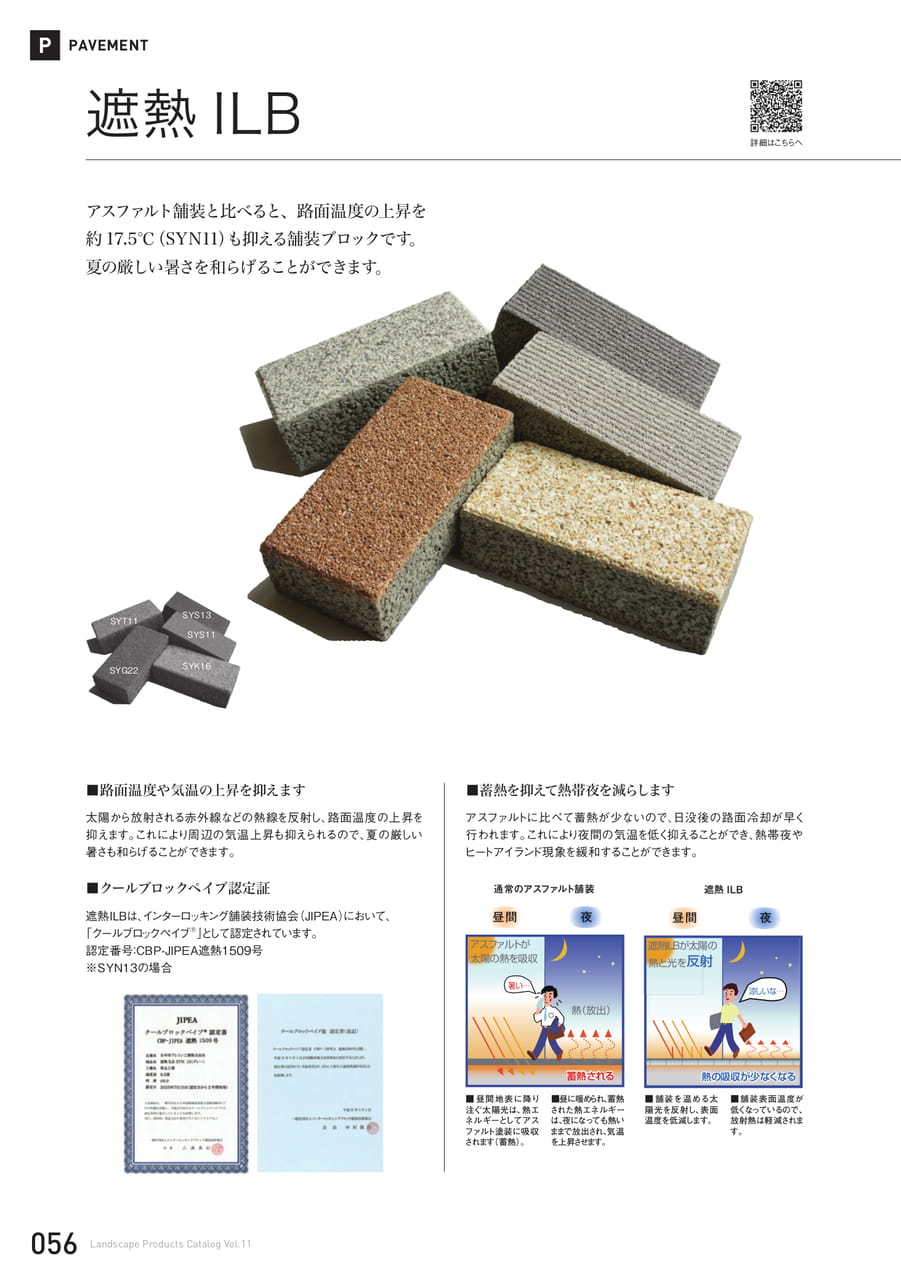

遮熱ILB

PPAVEMENT遮熱ILB詳細はこちらへアスファルト舗装と比べると、路面温度の上昇を約17.5℃（SYN11）も抑える舗装ブロックです。夏の厳しい暑さを和らげることができます。SYT11SYS13SYS11SYG22SYK16■路面温度や気温の上昇を抑えます太陽から放射される赤外線などの熱線を反射し、路面温度の上昇を抑えます。これにより周辺の気温上昇も抑えられるので、夏の厳しい暑さも和らげることができます。■蓄熱を抑えて熱帯夜を減らしますアスファルトに比べて蓄熱が少ないので、日没後の路面冷却が早く行われます。これにより夜間の気温を低く抑えることができ、熱帯夜やヒートアイランド現象を緩和することができます。■クールブロックペイブ認定証遮熱ILBは、インターロッキング舗装技術協会（JIPEA）において、「クールブロックペイブ®」として認定されています。認定番号：CBP-JIPEA遮熱1509号※SYN13の場合通常のアスファルト舗装昼間昼間アスファルトが太陽の熱を吸収アスファルトが太陽の熱を吸収暑い…暑い…夜夜熱（放出）熱（放出）蓄熱される遮熱遮熱ILBILB昼間夜昼間遮熱ILBが太陽の熱と光を反射遮熱ILBが太陽の熱と光を反射涼しいな…夜熱の吸収が少なくなる夜涼しいな…■昼間地表に降り注ぐ太陽光は、熱エネルギーとしてアスファルト塗装に吸収されます（蓄熱）。蓄熱される■昼に暖められ、蓄熱された熱エネルギーは、夜になっても熱いままで放出され、気温を上昇させます。■舗装を温める太陽光を反射し、表面温度を低減します。熱の吸収が少なくなる■舗装表面温度が低くなっているので、放射熱は軽減されます。056LandscapeProductsCatalogVol.11

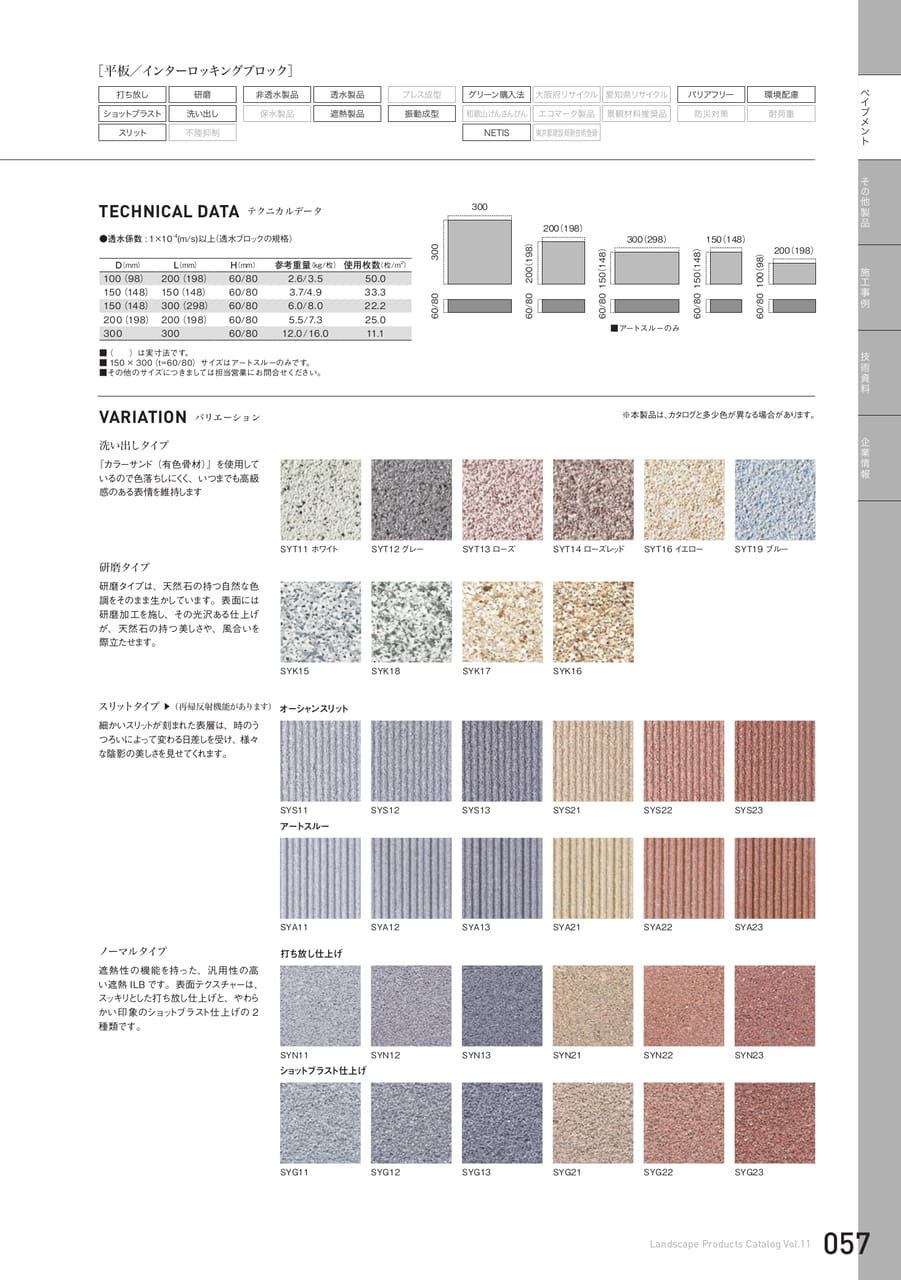

遮熱ILB

ペ［平板／インターロッキングブロック］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.6/3.550.0150（148）150（148）60/803.7/4.933.3150（148）300（298）60/806.0/8.022.2200（198）200（198）60/805.5/7.325.030030060/8012.0/16.011.130060/8030060/80200（198）200（198）300（298）150（148）150（148）150（148）60/8060/80■アートスルーのみ60/80100（98）200（198）■（）は実寸法です。■150×300（t=60/80）サイズはアートスルーのみです。■その他のサイズにつきましては担当営業にお問合せください。VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。洗い出しタイプ『カラーサンド（有色骨材）』を使用しているので色落ちしにくく、いつまでも高級感のある表情を維持しますイブメントその他製品施工事例技術資料企SYT11ホワイトSYT12グレーSYT13ローズSYT14ローズレッドSYT16イエローSYT19ブルー研磨タイプ研磨タイプは、天然石の持つ自然な色調をそのまま生かしています。表面には研磨加工を施し、その光沢ある仕上げが、天然石の持つ美しさや、風合いを際立たせます。SYK15SYK18SYK17SYK16スリットタイプ▶（再帰反射機能があります）オーシャンスリット細かいスリットが刻まれた表層は、時のうつろいによって変わる日差しを受け、様々な陰影の美しさを見せてくれます。SYS11SYS12SYS13SYS21SYS22SYS23アートスルーSYA11SYA12SYA13SYA21SYA22SYA23ノーマルタイプ遮熱性の機能を持った、汎用性の高い遮熱ILBです。表面テクスチャーは、スッキリとした打ち放し仕上げと、やわらかい印象のショットブラスト仕上げの2種類です。打ち放し仕上げSYN11SYN12SYN13SYN21SYN22SYN23ショットブラスト仕上げSYG11SYG12SYG13SYG21SYG22SYG23LandscapeProductsCatalogVol.11057

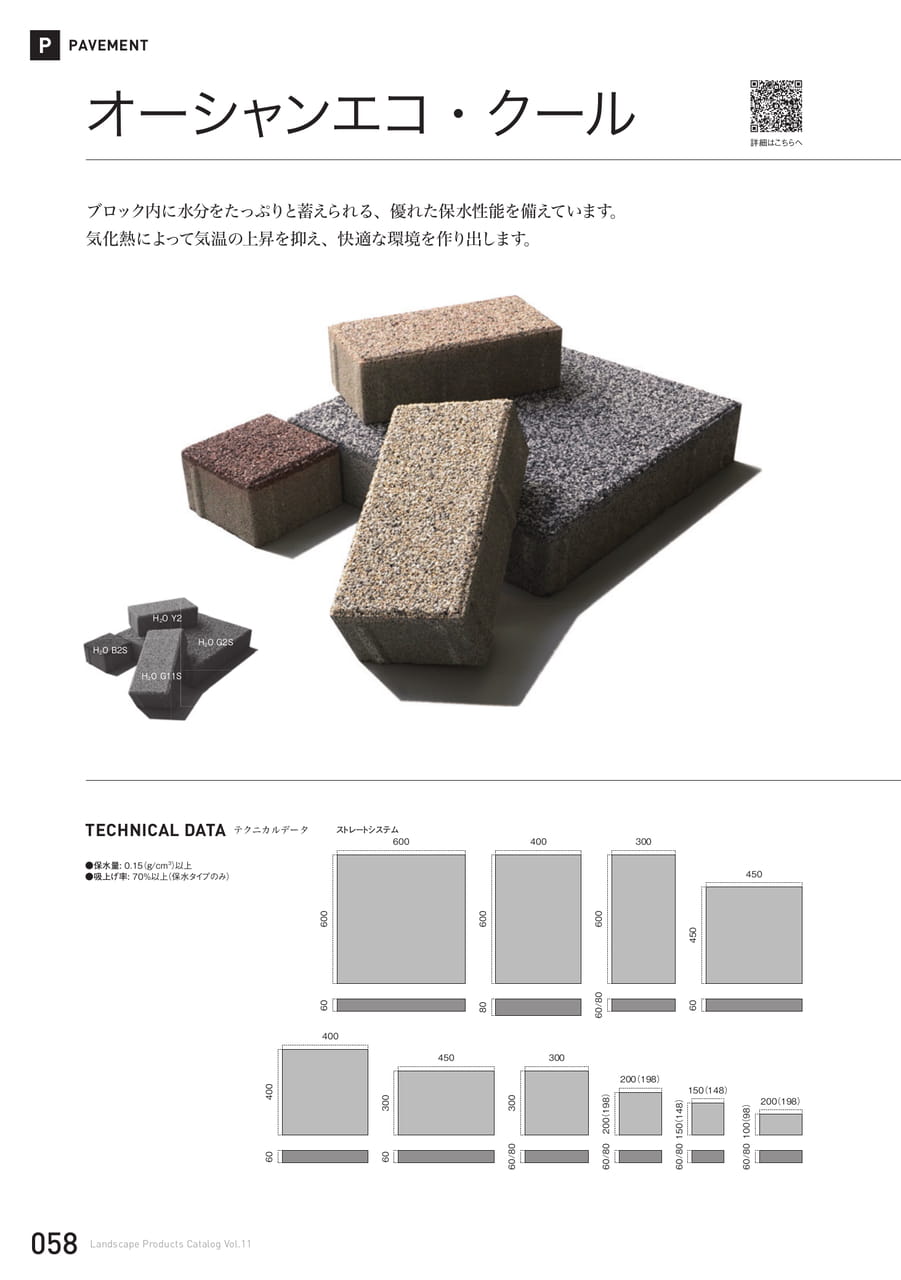

オーシャンエコ・クール

PPAVEMENTオーシャンエコ・クール●保水量:0.15（g/cm3）以上●吸上げ率:70%以上（保水タイプのみ）TECHNICALDATAテクニカルデータ30030060/8045030060400400604504506030060060/804006008060060060200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80ブロック内に水分をたっぷりと蓄えられる、優れた保水性能を備えています。気化熱によって気温の上昇を抑え、快適な環境を作り出します。詳細はこちらへH2OG2SH2OG11SH2OB2SH2OY2ストレートシステム058LandscapeProductsCatalogVol.11

オーシャンエコ・クール

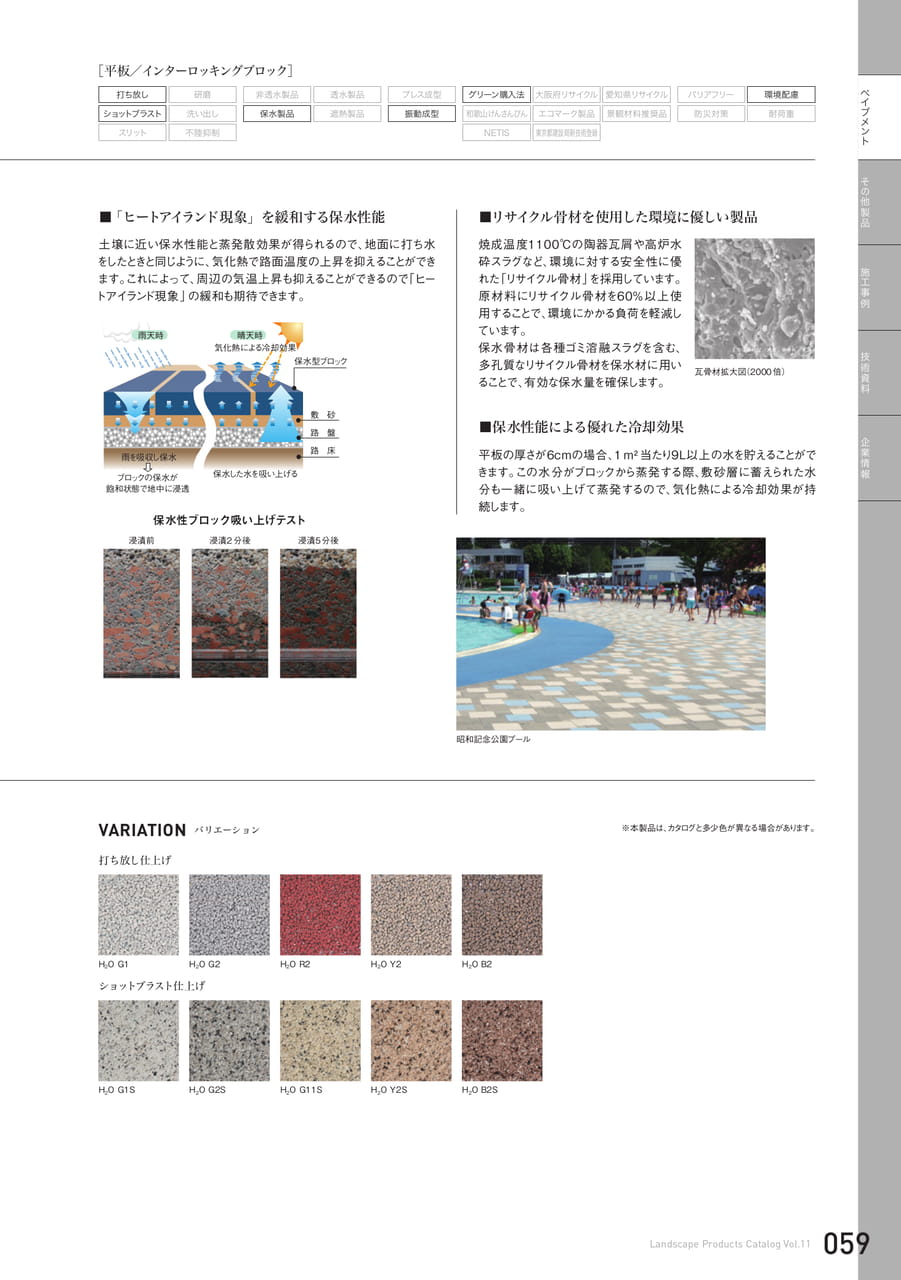

ペイブメントその他製品施工事例技術資料企業情報■「ヒートアイランド現象」を緩和する保水性能土壌に近い保水性能と蒸発散効果が得られるので、地面に打ち水をしたときと同じように、気化熱で路面温度の上昇を抑えることができます。これによって、周辺の気温上昇も抑えることができるので「ヒートアイランド現象」の緩和も期待できます。■リサイクル骨材を使用した環境に優しい製品■保水性能による優れた冷却効果焼成温度1100℃の陶器瓦屑や高炉水砕スラグなど、環境に対する安全性に優れた「リサイクル骨材」を採用しています。原材料にリサイクル骨材を60％以上使用することで、環境にかかる負荷を軽減しています。保水骨材は各種ゴミ溶融スラグを含む、多孔質なリサイクル骨材を保水材に用いることで、有効な保水量を確保します。平板の厚さが6cmの場合、1ｍ²当たり9L以上の水を貯えることができます。この水分がブロックから蒸発する際、敷砂層に蓄えられた水分も一緒に吸い上げて蒸発するので、気化熱による冷却効果が持続します。浸漬前浸漬2分後浸漬5分後保水性ブロック吸い上げテスト敷砂保水型ブロック路盤路床ブロックの保水が飽和状態で地中に浸透保水した水を吸い上げる雨を吸収し保水晴天時雨天時気化熱による冷却効果※本製品は、カタログと多少色が異なる場合があります。H2OG1H2OG1SH2OB2SH2OG2H2OG2SH2OR2H2OY2H2OG11SH2OB2H2OY2SVARIATIONバリエーション昭和記念公園プール瓦骨材拡大図（2000倍）［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録打ち放し仕上げショットブラスト仕上げ059LandscapeProductsCatalogVol.11

ガルニ

PPAVEMENTガルニ詳細はこちらへガルニとは「つけあわせ」という意味があります。主役を引き立てつつ、なくてはならない存在でありたいという想いがこもっています。クリアブラックダークグレーミディアムグレーライトグレークリアホワイトTECHNICALDATAテクニカルデータD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）300（298）300（298）60/8012.0/16.411.1■（）は実寸法です。300（298）60/80300（298）060LandscapeProductsCatalogVol.11

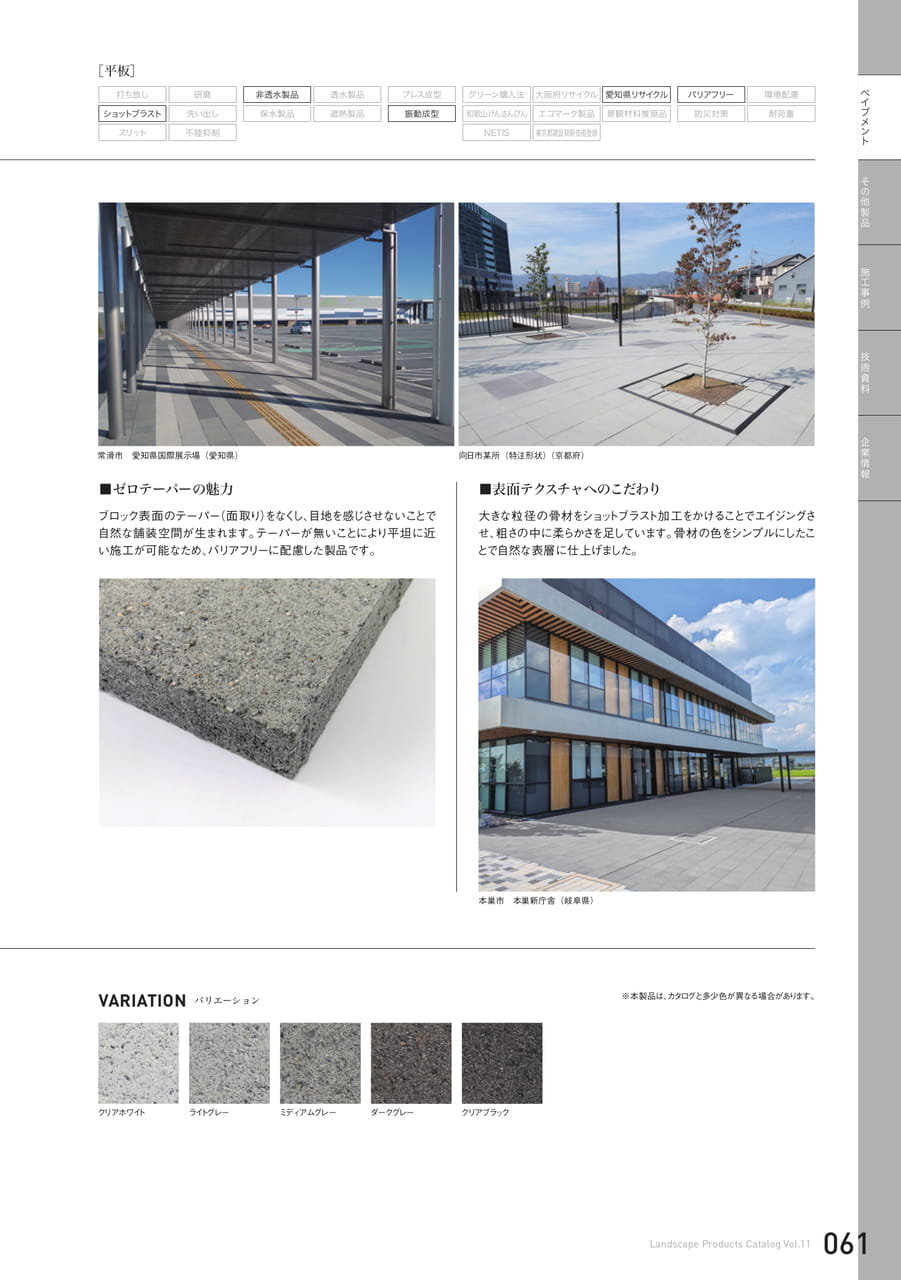

ガルニ

ペイブメントその他製品施工事例技術資料企業情報［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■ゼロテーパーの魅力ブロック表面のテーパー（面取り）をなくし、目地を感じさせないことで自然な舗装空間が生まれます。テーパーが無いことにより平坦に近い施工が可能なため、バリアフリーに配慮した製品です。■表面テクスチャへのこだわり大きな粒径の骨材をショットブラスト加工をかけることでエイジングさせ、粗さの中に柔らかさを足しています。骨材の色をシンプルにしたことで自然な表層に仕上げました。※本製品は、カタログと多少色が異なる場合があります。クリアホワイトライトグレーミディアムグレーダークグレークリアブラックVARIATIONバリエーション常滑市愛知県国際展示場（愛知県）本巣市本巣新庁舎（岐阜県）向日市某所（特注形状）（京都府）061LandscapeProductsCatalogVol.11

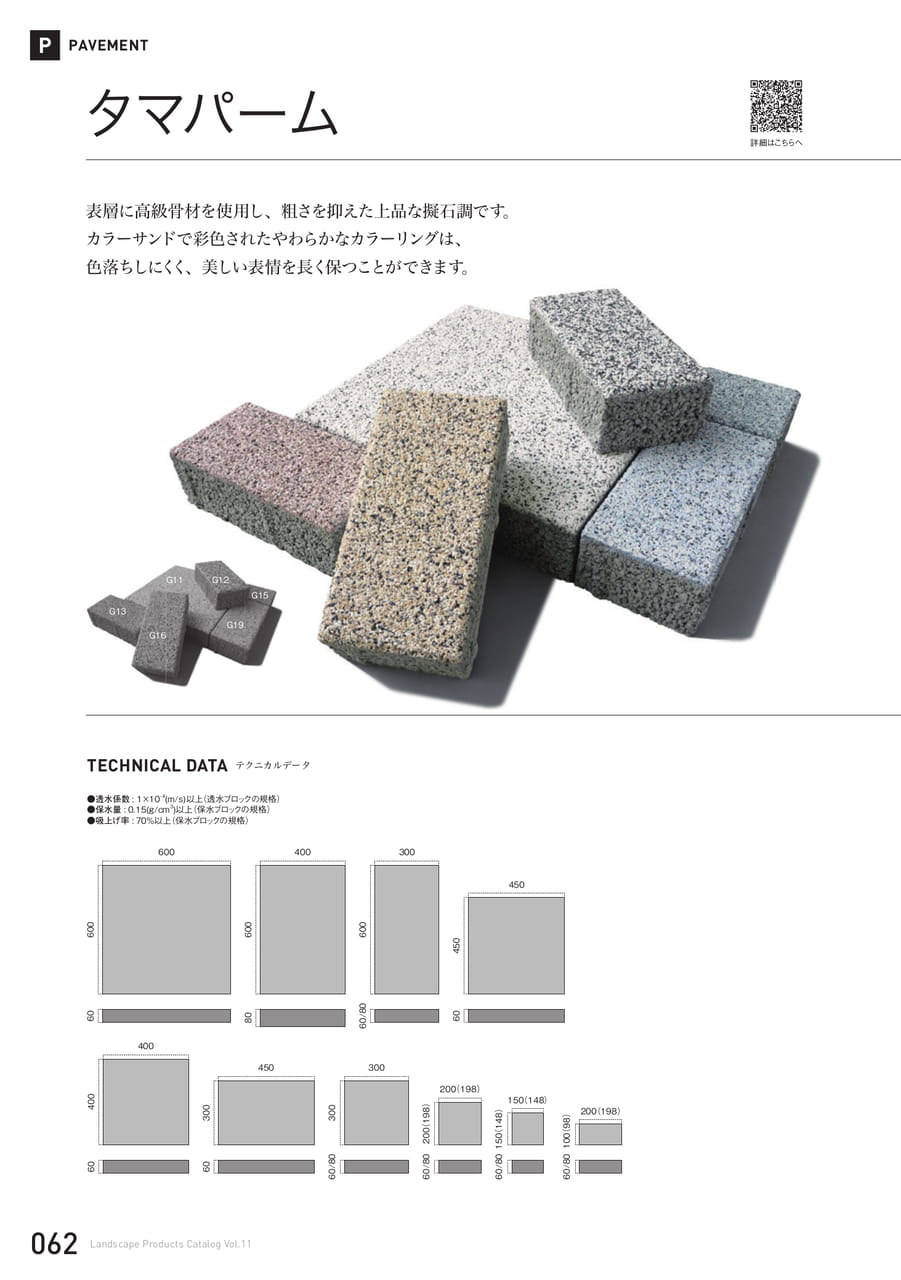

タマパーム

PPAVEMENTタマパーム詳細はこちらへ表層に高級骨材を使用し、粗さを抑えた上品な擬石調です。カラーサンドで彩色されたやわらかなカラーリングは、色落ちしにくく、美しい表情を長く保つことができます。G11G12G15G13G16G19TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）●保水量:0.15(g/cm3)以上（保水ブロックの規格）●吸上げ率:70%以上（保水ブロックの規格）6004003004504004506030060608060/8060450600600600300400300200（198）200（198）150（148）150（148）100（98）200（198）60/8060/8060/8060/80062LandscapeProductsCatalogVol.11

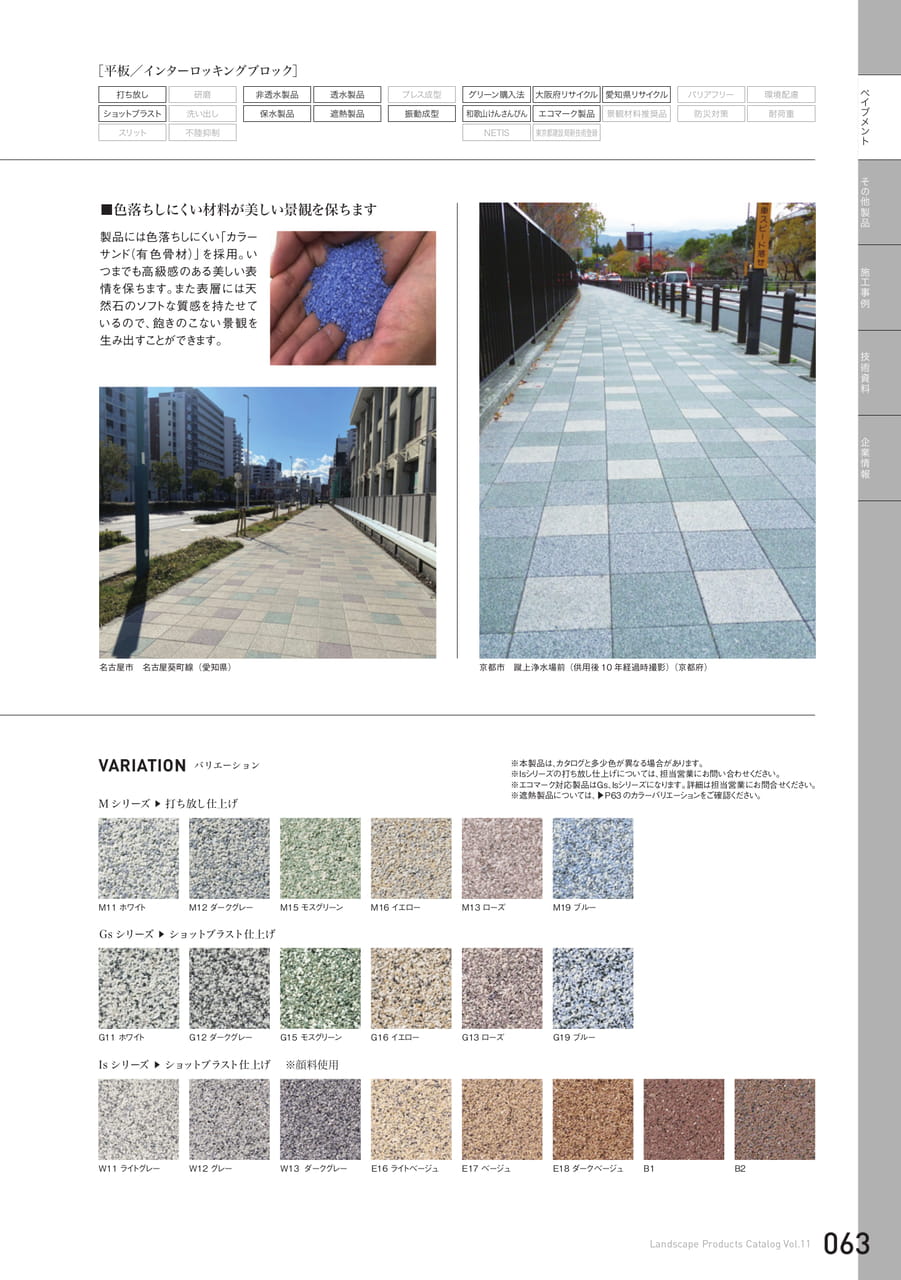

タマパーム

ペイブメントその他製品施工事例技術資料企業情報※本製品は、カタログと多少色が異なる場合があります。※Isシリーズの打ち放し仕上げについては、担当営業にお問い合わせください。※エコマーク対応製品はGs、Isシリーズになります。詳細は担当営業にお問合せください。※遮熱製品については、▶P63のカラーバリエーションをご確認ください。M11ホワイトM19ブルーG13ローズE16ライトベージュM12ダークグレーG11ホワイトG19ブルーM15モスグリーンG12ダ－クグレーW11ライトグレーM16イエローG15モスグリーンW12グレーM13ローズG16イエローW13ダークグレーMシリーズ▶打ち放し仕上げIsシリーズ▶ショットブラスト仕上げ※顔料使用Gsシリーズ▶ショットブラスト仕上げE17ベージュE18ダークベージュB1B2VARIATIONバリエーション［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■色落ちしにくい材料が美しい景観を保ちます製品には色落ちしにくい「カラーサンド（有色骨材）」を採用。いつまでも高級感のある美しい表情を保ちます。また表層には天然石のソフトな質感を持たせているので、飽きのこない景観を生み出すことができます。名古屋市名古屋葵町線（愛知県）京都市蹴上浄水場前（供用後10年経過時撮影）（京都府）063LandscapeProductsCatalogVol.11

オーシャングラニットスルー

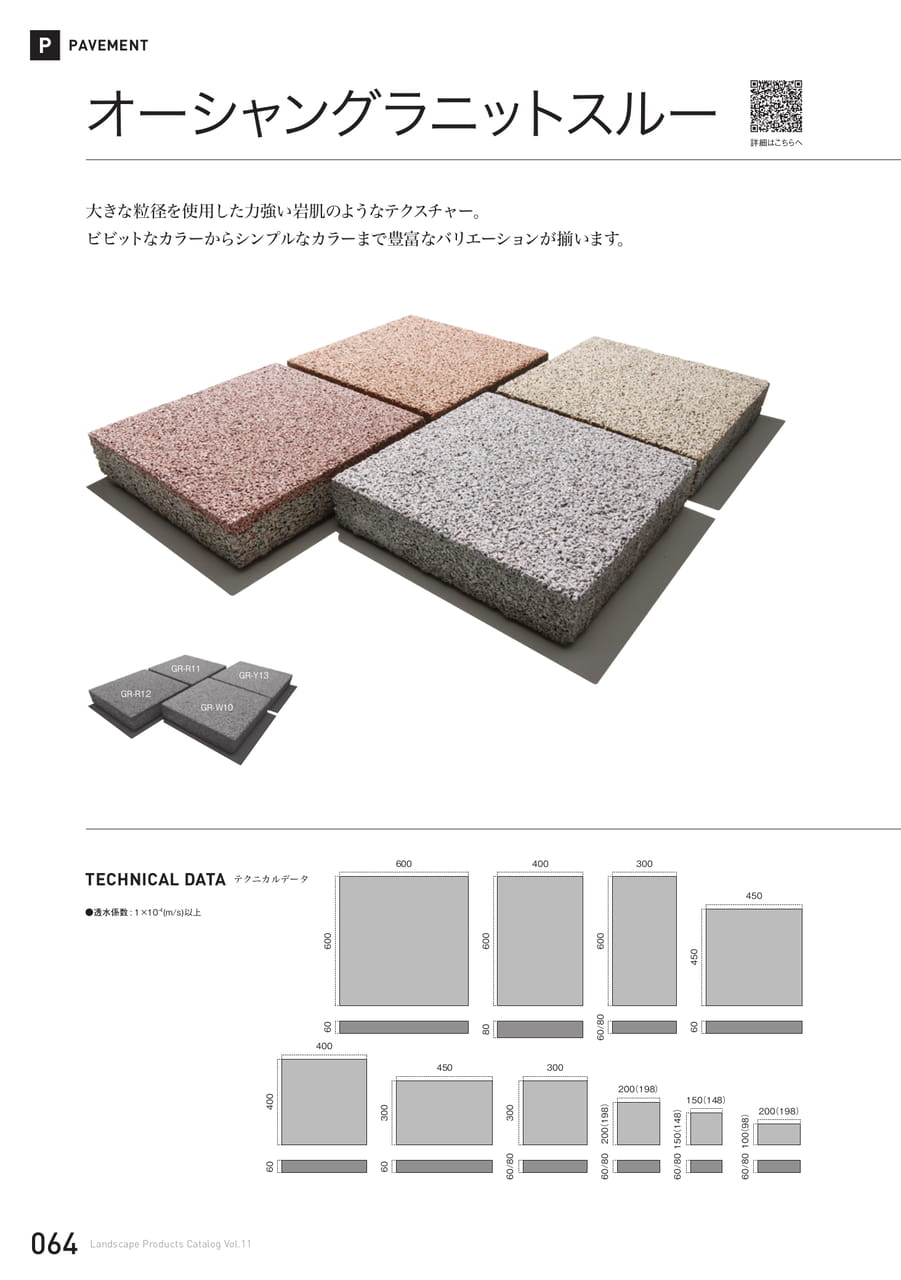

PPAVEMENTオーシャングラニットスルー●透水係数:1×10-4(m/s)以上TECHNICALDATAテクニカルデータ大きな粒径を使用した力強い岩肌のようなテクスチャー。ビビットなカラーからシンプルなカラーまで豊富なバリエーションが揃います。詳細はこちらへGR-Y13GR-R11GR-R12GR-W1045030060400400604504506030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80064LandscapeProductsCatalogVol.11

オーシャングラニットスルー

ペイブメントその他製品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■石のように魅せる擬石仕上げカラーバリエーションが豊富なのでデザインの幅が広がります。様々な環境にあった景観デザインが可能です。※本製品は、カタログと多少色が異なる場合があります。VARIATIONバリエーションGR-W10ホワイトGR-G10グリーンGR-W11グレーGR-W12ダークグレーGR-Y13ライトベージュGR-R11ベージュGR-B11ブラウンGR-R12レッド神戸市ハーバーランド（兵庫県）名古屋市東別院参道（愛知県）吹田市某マンション（大阪府）065LandscapeProductsCatalogVol.11

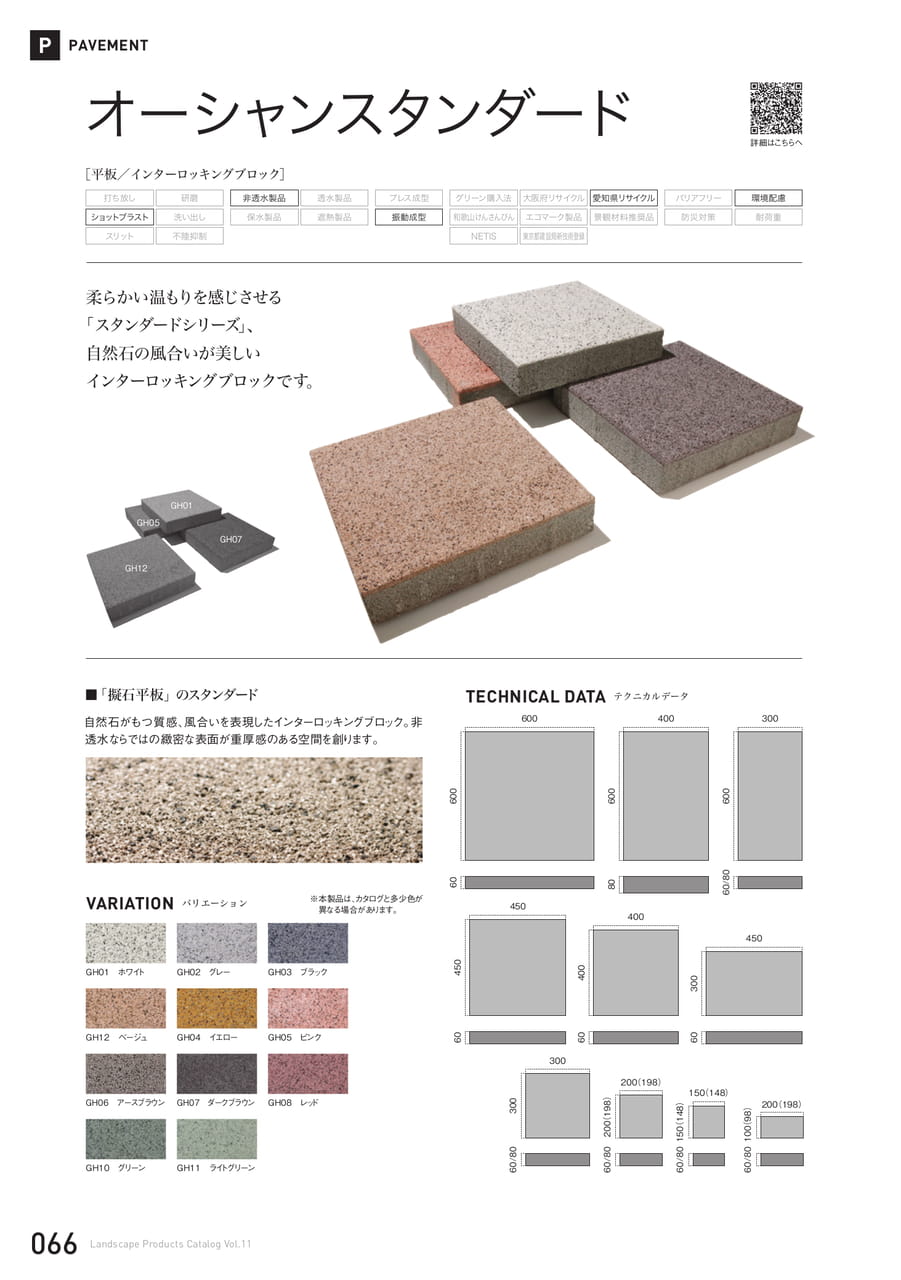

オーシャンスタンダード

PPAVEMENT［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録オーシャンスタンダード柔らかい温もりを感じさせる「スタンダードシリーズ」、自然石の風合いが美しいインターロッキングブロックです。GH01ホワイトGH02グレーGH03ブラックGH12ベージュGH04イエローGH05ピンクGH06アースブラウンGH07ダークブラウンGH08レッドGH10グリーンGH11ライトグリーンVARIATIONバリエーション詳細はこちらへGH01GH05GH12GH07■「擬石平板」のスタンダード自然石がもつ質感、風合いを表現したインターロッキングブロック。非透水ならではの緻密な表面が重厚感のある空間を創ります。TECHNICALDATAテクニカルデータ45030060400400604504506030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80※本製品は、カタログと多少色が異なる場合があります。066LandscapeProductsCatalogVol.11

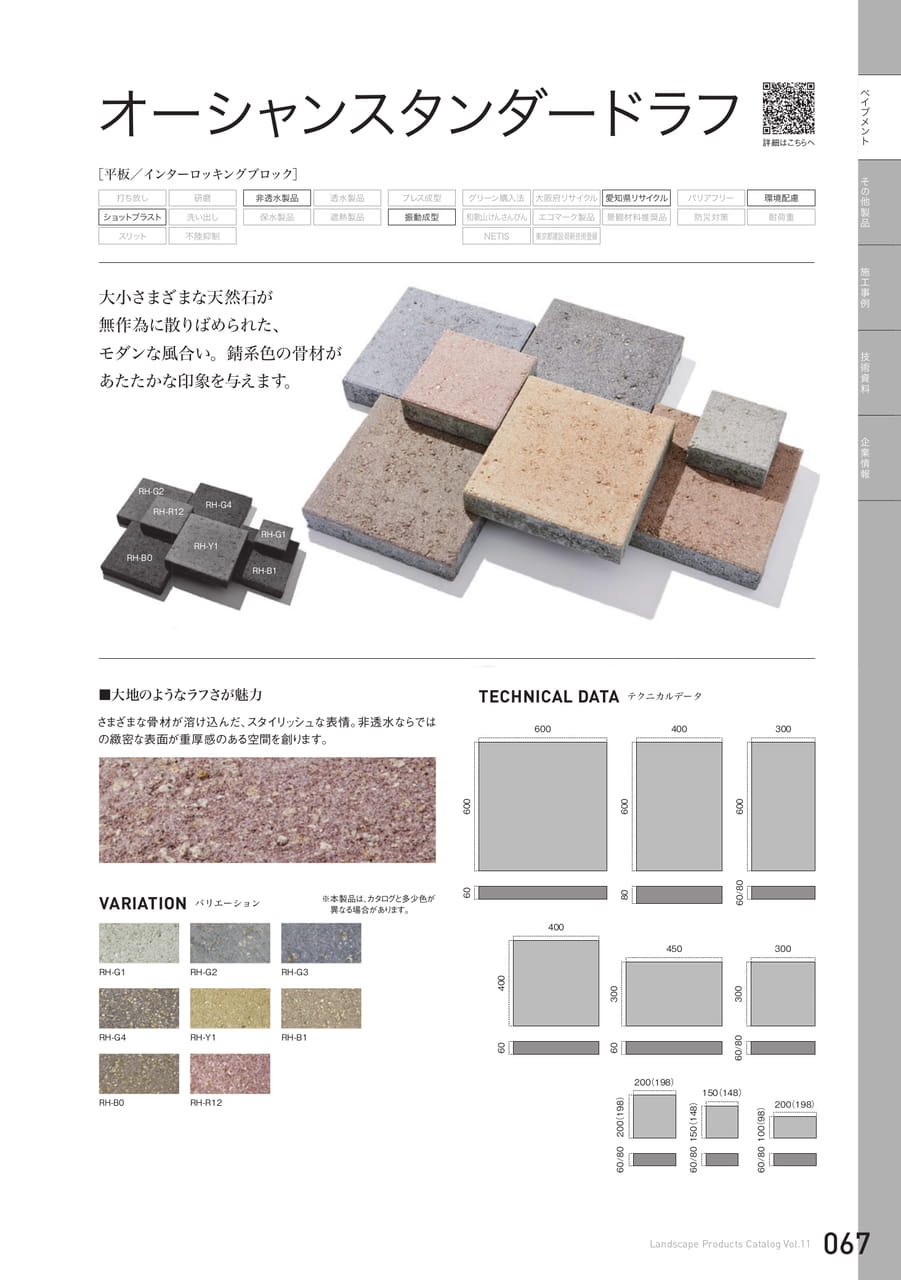

オーシャンスタンダードラフ

ペイブメントその他製品施工事例技術資料企業情報品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録オーシャンスタンダードラフ大小さまざまな天然石が無作為に散りばめられた、モダンな風合い。錆系色の骨材があたたかな印象を与えます。RH-G1RH-G2RH-G3RH-G4RH-Y1RH-B1RH-B0RH-R12VARIATIONバリエーション詳細はこちらへ■大地のようなラフさが魅力さまざまな骨材が溶け込んだ、スタイリッシュな表情。非透水ならではの緻密な表面が重厚感のある空間を創ります。TECHNICALDATAテクニカルデータ450300604004006030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80RH-G2RH-R12RH-G4RH-B0RH-Y1RH-G1RH-B1※本製品は、カタログと多少色が異なる場合があります。067LandscapeProductsCatalogVol.11

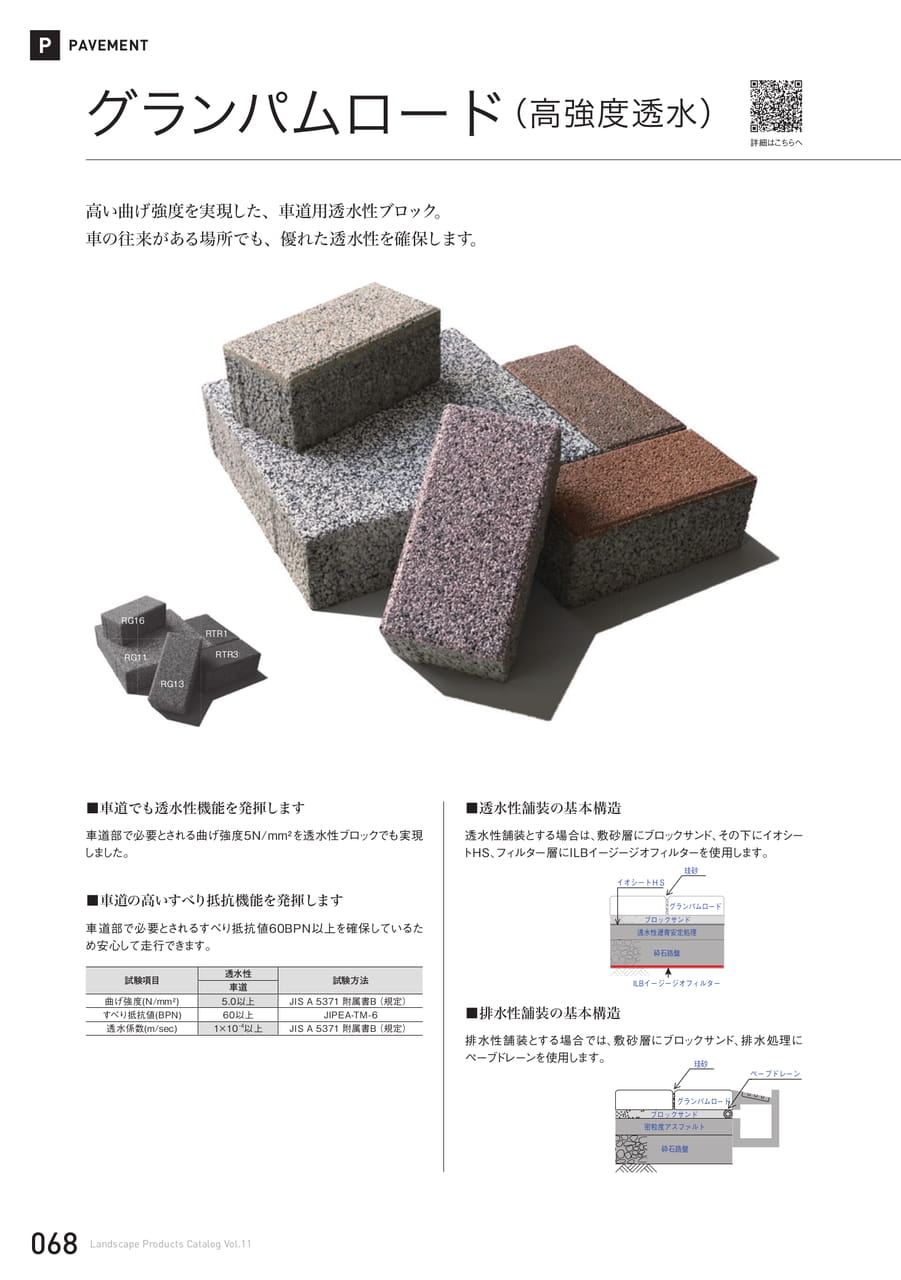

グランパムロード

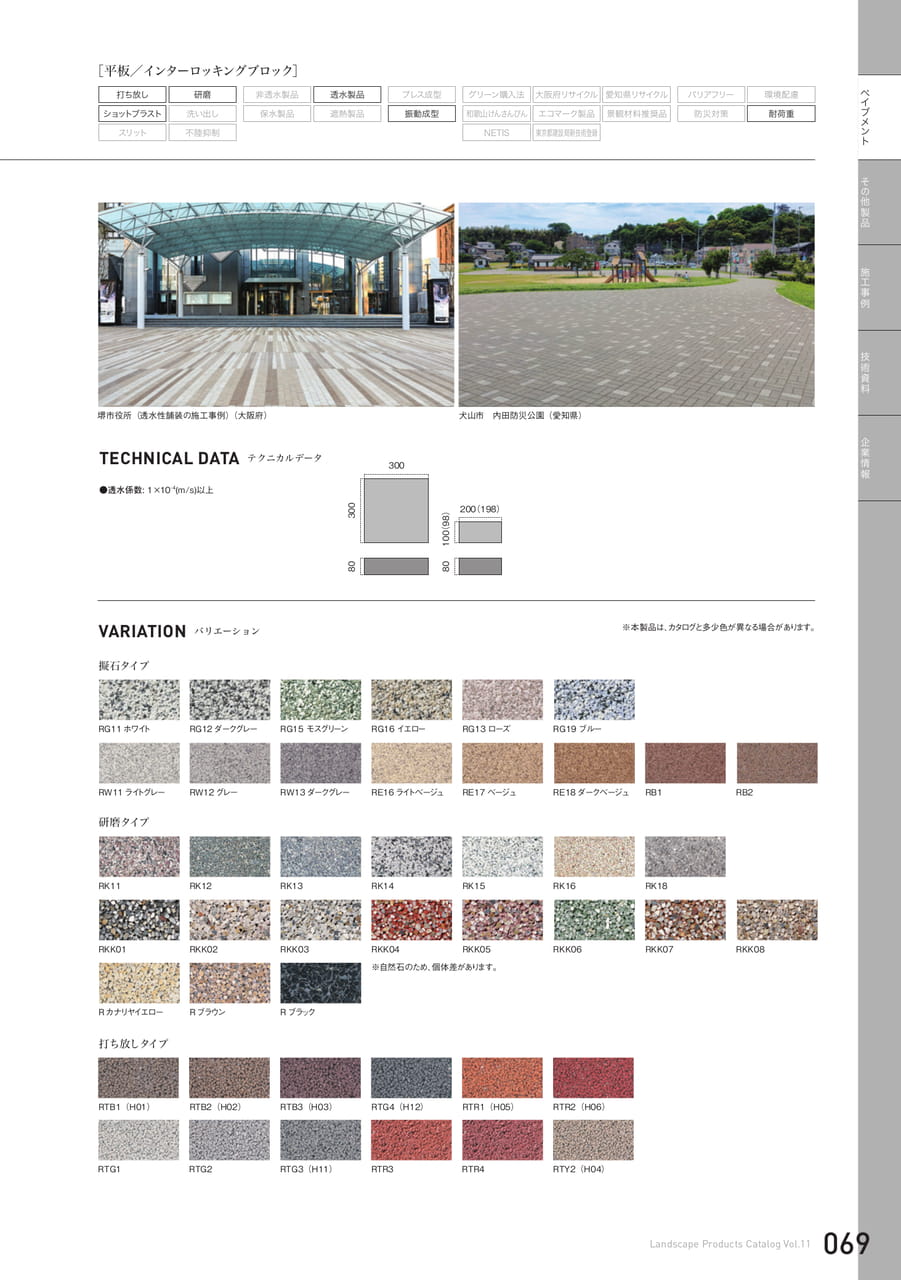

PPAVEMENTグランパムロード（高強度透水）詳細はこちらへ高い曲げ強度を実現した、車道用透水性ブロック。車の往来がある場所でも、優れた透水性を確保します。RG16RG11RTR1RTR3RG13■車道でも透水性機能を発揮します車道部で必要とされる曲げ強度5N/mm²を透水性ブロックでも実現しました。■透水性舗装の基本構造透水性舗装とする場合は、敷砂層にブロックサンド、その下にイオシートHS、フィルター層にILBイージージオフィルターを使用します。■車道の高いすべり抵抗機能を発揮します車道部で必要とされるすべり抵抗値60BPN以上を確保しているため安心して走行できます。試験項目透水性車道試験方法曲げ強度(N/mm²)5.0以上JISA5371附属書B（規定）すべり抵抗値(BPN)60以上JIPEA-TM-6透水係数(m/sec)1×10-4以上JISA5371附属書B（規定）■排水性舗装の基本構造排水性舗装とする場合では、敷砂層にブロックサンド、排水処理にペーブドレーンを使用します。珪砂ペーブドレーンブロックサンドグランパムロード密粒度アスファルト砕石路盤068LandscapeProductsCatalogVol.11

グランパムロード

ペイブメントその他製品施工事例技術資料企業情報擬石タイプ研磨タイプ打ち放しタイプVARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。RG11ホワイトRK11RW11ライトグレーRKK01RカナリヤイエローRG15モスグリーンRK13RW13ダークグレーRKK03RブラックRG13ローズRK15RE17ベージュRKK05RG12ダークグレーRK12RW12グレ－RKK02RブラウンRG16イエローRK14RE16ライトベージュRKK04RG19ブルーRK16RK18RE18ダークベージュRKK06RTB1（H01）RTB3（H03）RTR1（H05）RTB2（H02）RTG4（H12）RTR2（H06）●透水係数:1×10-4(m/s)以上TECHNICALDATAテクニカルデータRTG1RTG3（H11）RTR3RTR4RTY2（H04）RTG2RB1RKK07RB2RKK08［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録30030080200（198）100（98）80堺市役所（透水性舗装の施工事例）（大阪府）犬山市内田防災公園（愛知県）※自然石のため、個体差があります。069LandscapeProductsCatalogVol.11

車道統一型インターロッキングブロック

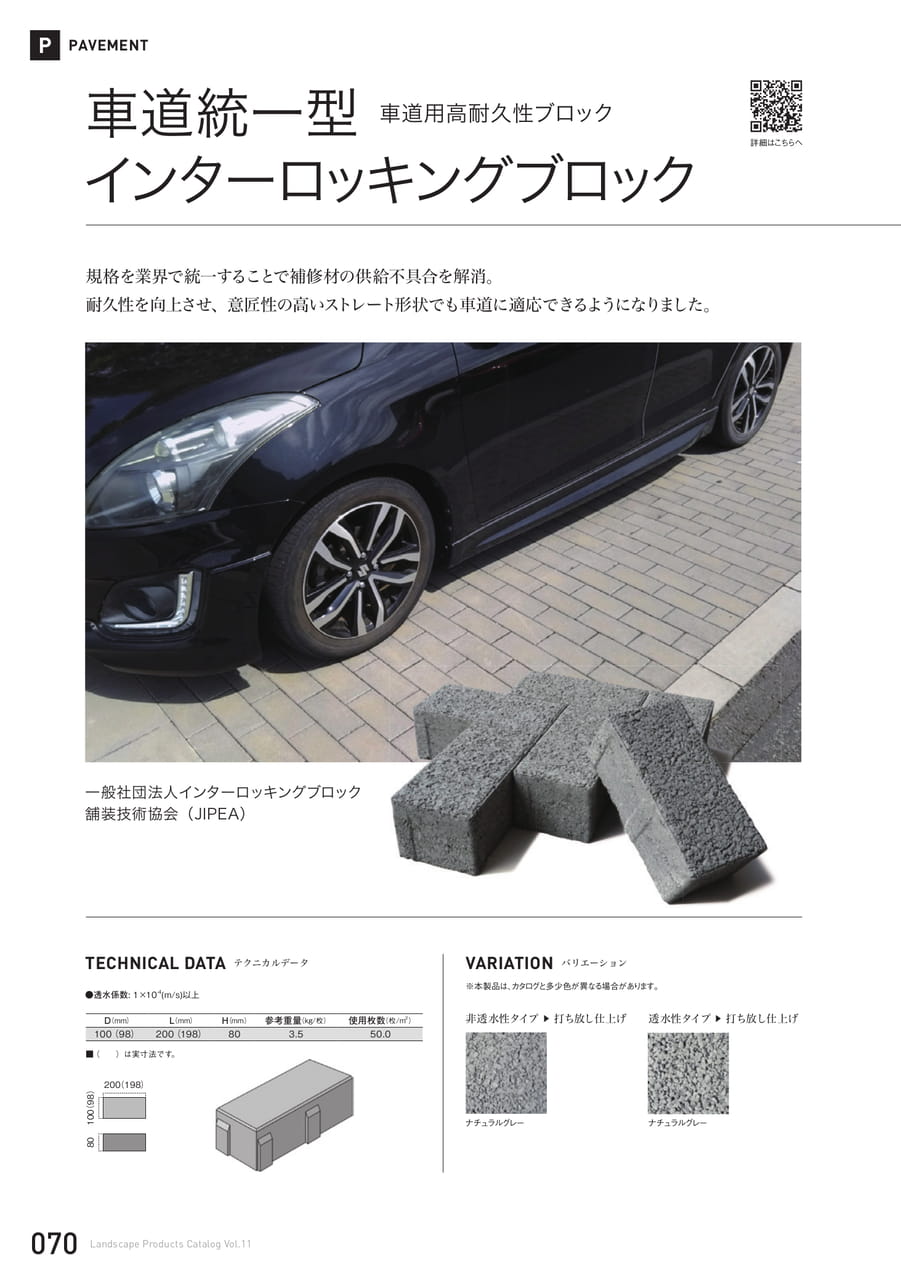

PPAVEMENT車道統一型車道用高耐久性ブロックインターロッキングブロック詳細はこちらへ規格を業界で統一することで補修材の供給不具合を解消。耐久性を向上させ、意匠性の高いストレート形状でも車道に適応できるようになりました。一般社団法人インターロッキングブロック舗装技術協会（JIPEA）TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）803.550.0■（）は実寸法です。非透水性タイプ▶打ち放し仕上げ透水性タイプ▶打ち放し仕上げ100（98）200（198）ナチュラルグレーナチュラルグレー80070LandscapeProductsCatalogVol.11

車道統一型インターロッキングブロック

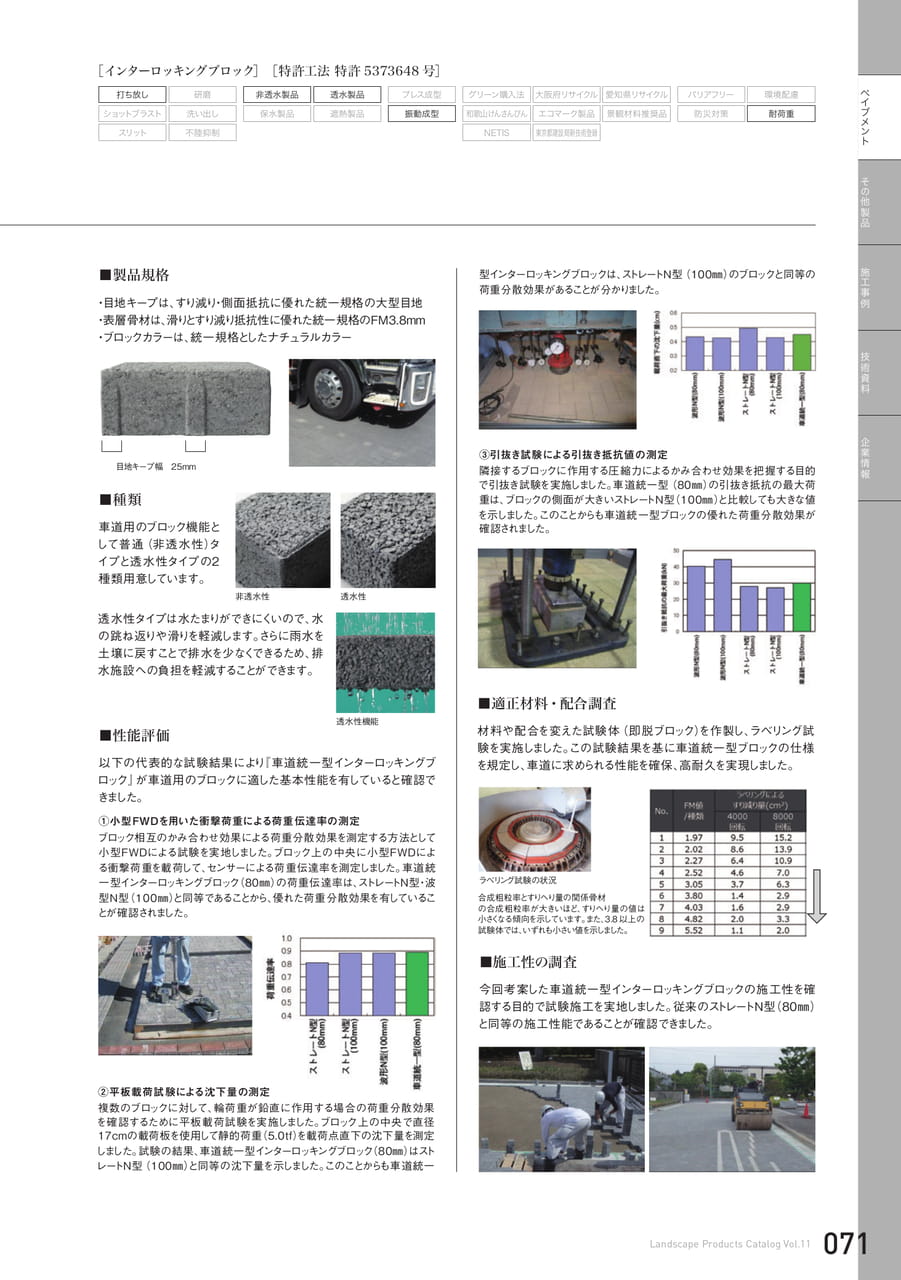

ペ［インターロッキングブロック］［特許工法特許5373648号］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■製品規格・目地キープは、すり減り・側面抵抗に優れた統一規格の大型目地・表層骨材は、滑りとすり減り抵抗性に優れた統一規格のFM3.8mm・ブロックカラーは、統一規格としたナチュラルカラー型インターロッキングブロックは、ストレートN型（100㎜）のブロックと同等の荷重分散効果があることが分かりました。目地キープ幅25mm■種類車道用のブロック機能として普通（非透水性）タイプと透水性タイプの2種類用意しています。③引抜き試験による引抜き抵抗値の測定隣接するブロックに作用する圧縮力によるかみ合わせ効果を把握する目的で引抜き試験を実施しました。車道統一型（80㎜）の引抜き抵抗の最大荷重は、ブロックの側面が大きいストレートN型（100㎜）と比較しても大きな値を示しました。このことからも車道統一型ブロックの優れた荷重分散効果が確認されました。非透水性透水性透水性タイプは水たまりができにくいので、水の跳ね返りや滑りを軽減します。さらに雨水を土壌に戻すことで排水を少なくできるため、排水施設への負担を軽減することができます。イブメントその他製品施工事例技術資料企■適正材料・配合調査■性能評価透水性機能以下の代表的な試験結果により『車道統一型インターロッキングブロック』が車道用のブロックに適した基本性能を有していると確認できました。材料や配合を変えた試験体（即脱ブロック）を作製し、ラベリング試験を実施しました。この試験結果を基に車道統一型ブロックの仕様を規定し、車道に求められる性能を確保、高耐久を実現しました。①小型FWDを用いた衝撃荷重による荷重伝達率の測定ブロック相互のかみ合わせ効果による荷重分散効果を測定する方法として小型FWDによる試験を実地しました。ブロック上の中央に小型FWDによる衝撃荷重を載荷して、センサーによる荷重伝達率を測定しました。車道統一型インターロッキングブロック（80㎜）の荷重伝達率は、ストレートN型・波型N型（100㎜）と同等であることから、優れた荷重分散効果を有していることが確認されました。ラベリング試験の状況合成粗粒率とすりへり量の関係骨材の合成粗粒率が大きいほど、すりへり量の値は小さくなる傾向を示しています。また、3.8以上の試験体では、いずれも小さい値を示しました。■施工性の調査今回考案した車道統一型インターロッキングブロックの施工性を確認する目的で試験施工を実地しました。従来のストレートN型（80㎜）と同等の施工性能であることが確認できました。②平板載荷試験による沈下量の測定複数のブロックに対して、輪荷重が鉛直に作用する場合の荷重分散効果を確認するために平板載荷試験を実施しました。ブロック上の中央で直径17cmの載荷板を使用して静的荷重（5.0tf）を載荷点直下の沈下量を測定しました。試験の結果、車道統一型インターロッキングブロック（80㎜）はストレートN型（100㎜）と同等の沈下量を示しました。このことからも車道統一LandscapeProductsCatalogVol.11071

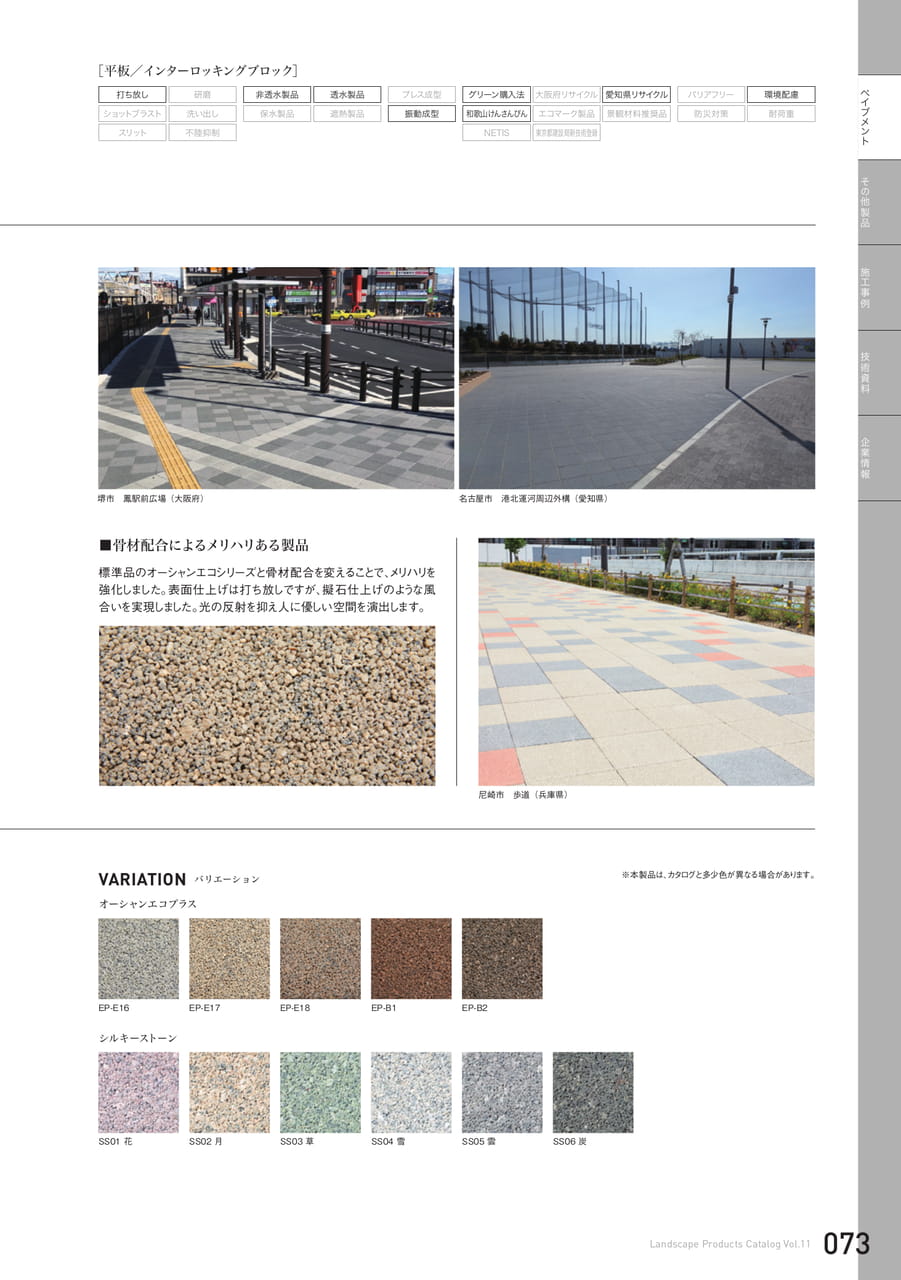

オーシャンエコプラス/シルキーストーン

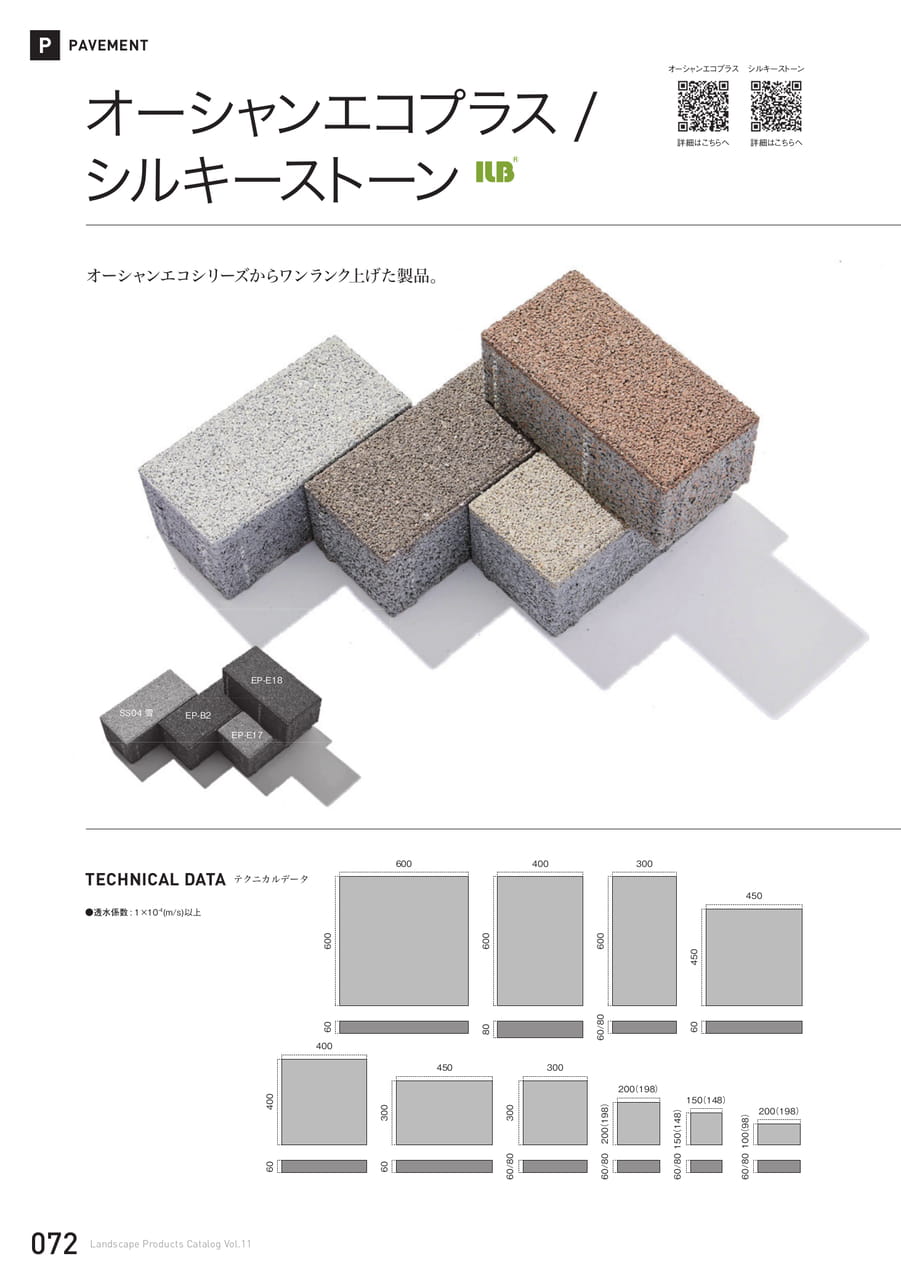

PPAVEMENTオーシャンエコプラス/シルキーストーン詳細はこちらへシルキーストーン詳細はこちらへオーシャンエコプラスSS04雪EP-B2EP-E18EP-E17オーシャンエコシリーズからワンランク上げた製品。●透水係数:1×10-4(m/s)以上TECHNICALDATAテクニカルデータ45030060400400604504506030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80072LandscapeProductsCatalogVol.11

オーシャンエコプラス/シルキーストーン

ペイブメントその他製品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録堺市鳳駅前広場（大阪府）名古屋市港北運河周辺外構（愛知県）尼崎市歩道（兵庫県）※本製品は、カタログと多少色が異なる場合があります。EP-E16SS01花SS06炭EP-E17SS02月EP-E18SS03草EP-B1SS04雪EP-B2SS05雲VARIATIONバリエーション■骨材配合によるメリハリある製品標準品のオーシャンエコシリーズと骨材配合を変えることで、メリハリを強化しました。表面仕上げは打ち放しですが、擬石仕上げのような風合いを実現しました。光の反射を抑え人に優しい空間を演出します。オーシャンエコプラスシルキーストーン073LandscapeProductsCatalogVol.11

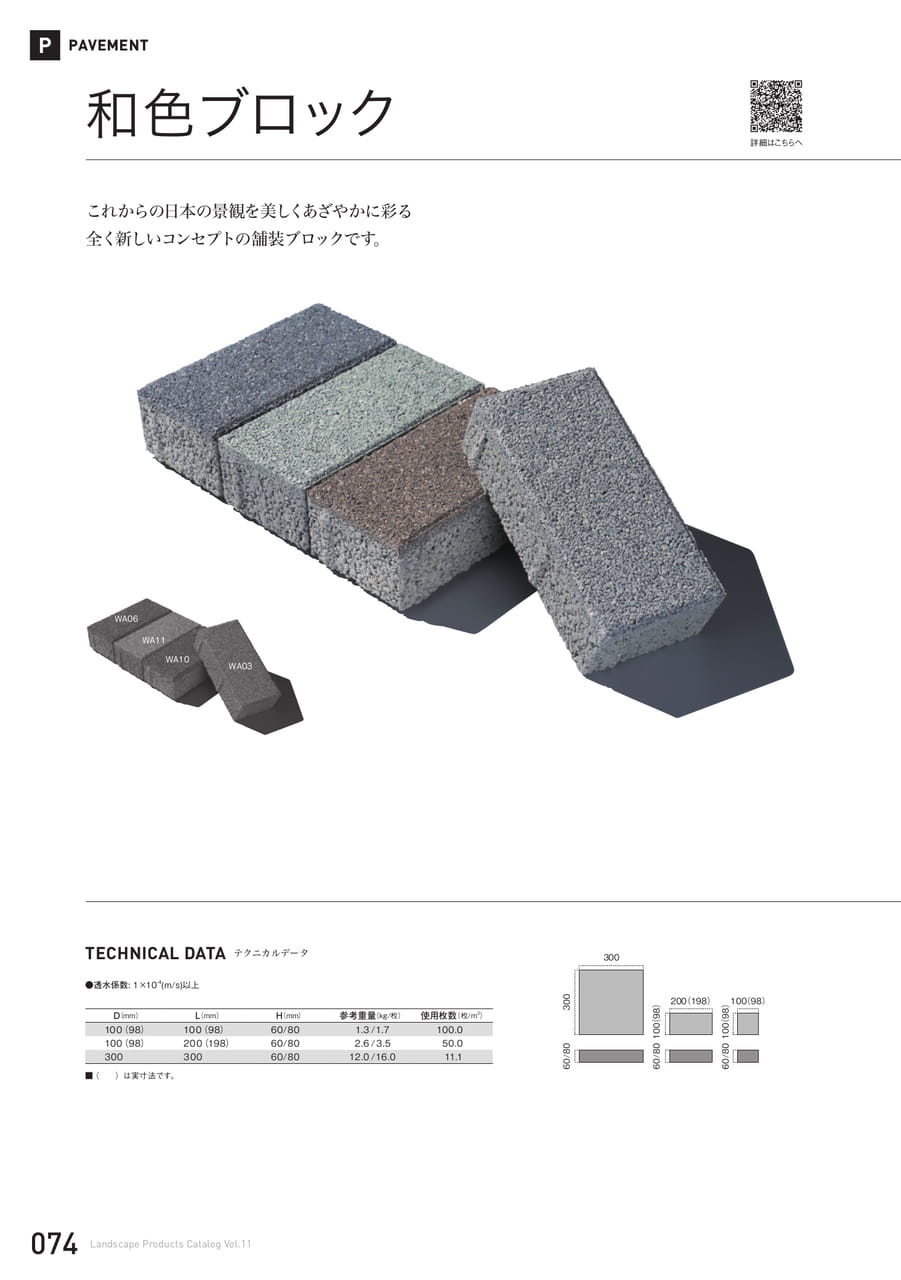

和色ブロック

PPAVEMENT和色ブロック詳細はこちらへこれからの日本の景観を美しくあざやかに彩る全く新しいコンセプトの舗装ブロックです。WA06WA11WA10WA03TECHNICALDATAテクニカルデータ300●透水係数:1×10-4(m/s)以上D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）100（98）60/801.3/1.7100.0100（98）200（198）60/802.6/3.550.030030060/8012.0/16.011.130060/80100（98）60/80200（198）100（98）60/80100（98）■（）は実寸法です。074LandscapeProductsCatalogVol.11

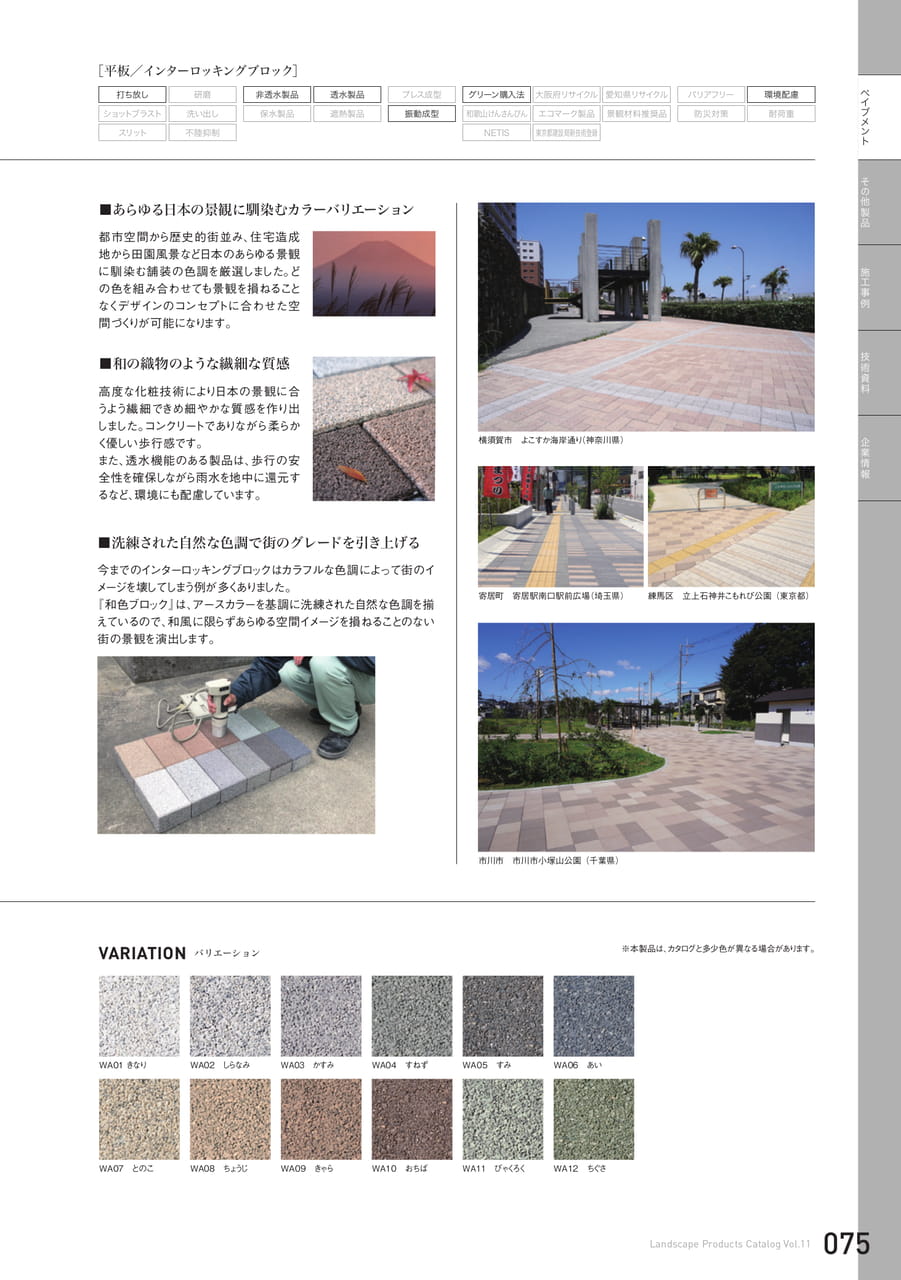

和色ブロック

ペイブメントその他製品施工事例技術資料企業情報VARIATIONバリエーションWA01きなりWA06あいWA02しらなみWA03かすみWA04すねずWA09きゃらWA10おちばWA11びゃくろくWA12ちぐさWA05すみWA08ちょうじWA07とのこ都市空間から歴史的街並み、住宅造成地から田園風景など日本のあらゆる景観に馴染む舗装の色調を厳選しました。どの色を組み合わせても景観を損ねることなくデザインのコンセプトに合わせた空間づくりが可能になります。高度な化粧技術により日本の景観に合うよう繊細できめ細やかな質感を作り出しました。コンクリートでありながら柔らかく優しい歩行感です。また、透水機能のある製品は、歩行の安全性を確保しながら雨水を地中に還元するなど、環境にも配慮しています。■あらゆる日本の景観に馴染むカラーバリエーション■和の織物のような繊細な質感今までのインターロッキングブロックはカラフルな色調によって街のイメージを壊してしまう例が多くありました。『和色ブロック』は、アースカラーを基調に洗練された自然な色調を揃えているので、和風に限らずあらゆる空間イメージを損ねることのない街の景観を演出します。■洗練された自然な色調で街のグレードを引き上げる［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録※本製品は、カタログと多少色が異なる場合があります。横須賀市よこすか海岸通り（神奈川県）市川市市川市小塚山公園（千葉県）寄居町寄居駅南口駅前広場（埼玉県）練馬区立上石神井こもれび公園（東京都）075LandscapeProductsCatalogVol.11

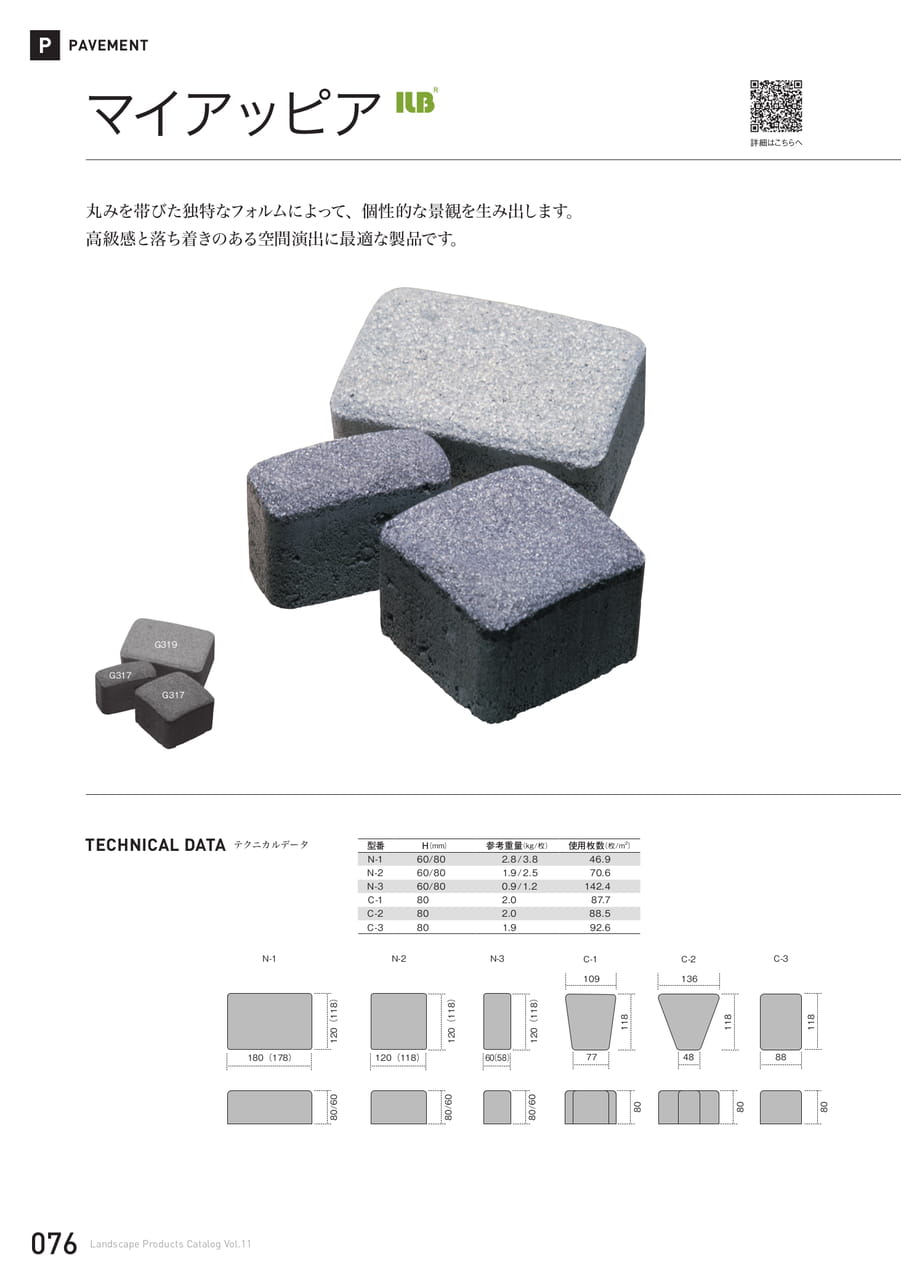

マイアッピア

PPAVEMENTマイアッピア詳細はこちらへ丸みを帯びた独特なフォルムによって、個性的な景観を生み出します。高級感と落ち着きのある空間演出に最適な製品です。G319G317G317TECHNICALDATAテクニカルデータ型番H（mm）参考重量（kg/枚）使用枚数（枚/m2）N-160/802.8/3.846.9N-260/801.9/2.570.6N-360/800.9/1.2142.4C-1802.087.7C-2802.088.5C-3801.992.6N-1N-2N-3C-1C-2C-3109136120（118）118118118180（178）60（58）77488880/6080/6080/60808080120（118）120（118）120（118）076LandscapeProductsCatalogVol.11

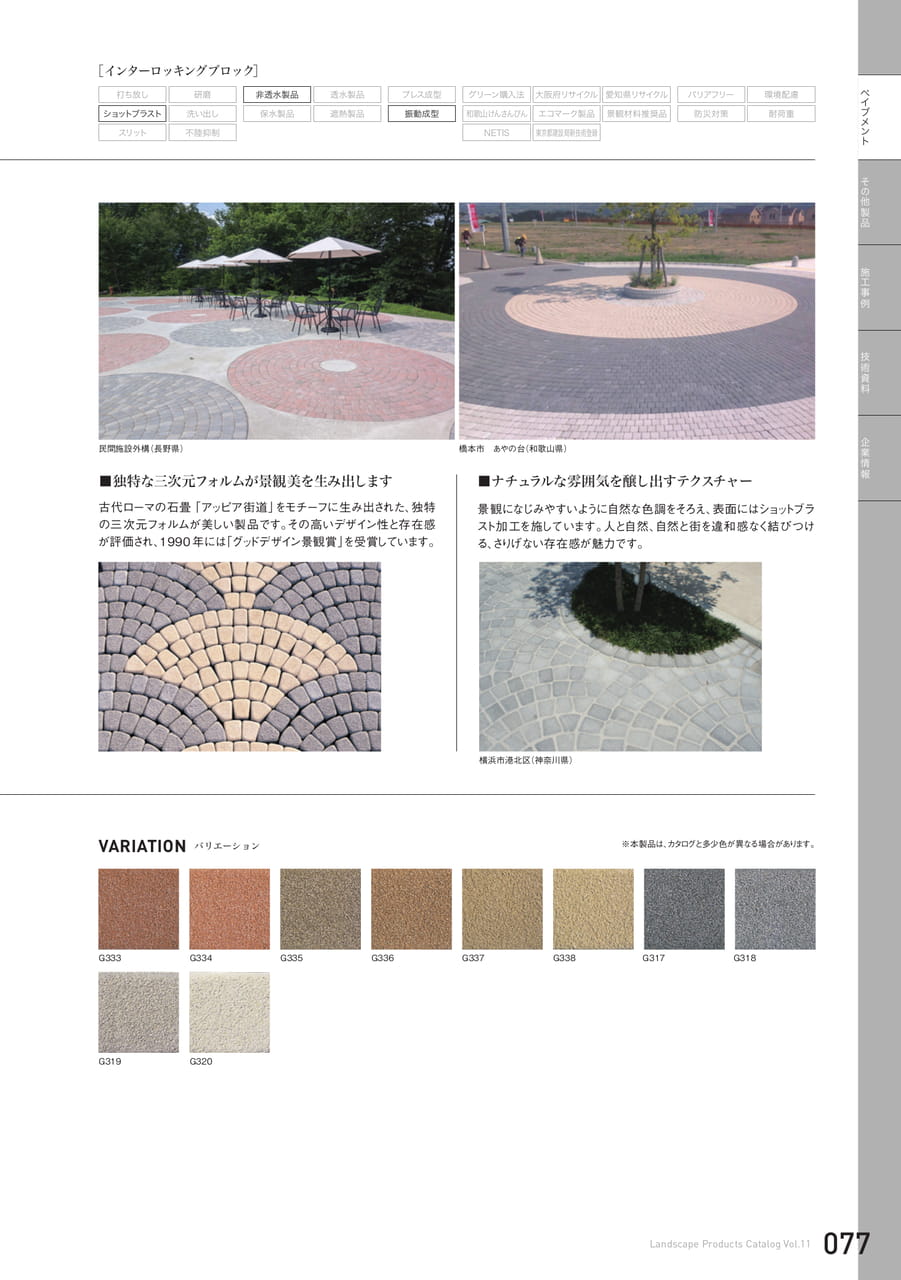

マイアッピア

ペイブメントその他製品施工事例技術資料企業情報■独特な三次元フォルムが景観美を生み出します古代ローマの石畳「アッピア街道」をモチーフに生み出された、独特の三次元フォルムが美しい製品です。その高いデザイン性と存在感が評価され、1990年には「グッドデザイン景観賞」を受賞しています。景観になじみやすいように自然な色調をそろえ、表面にはショットブラスト加工を施しています。人と自然、自然と街を違和感なく結びつける、さりげない存在感が魅力です。■ナチュラルな雰囲気を醸し出すテクスチャー※本製品は、カタログと多少色が異なる場合があります。VARIATIONバリエーション［インターロッキングブロック］G333G317G335G334G318G336G337G338G319G320民間施設外構（長野県）横浜市港北区（神奈川県）橋本市あやの台（和歌山県）プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録077LandscapeProductsCatalogVol.11

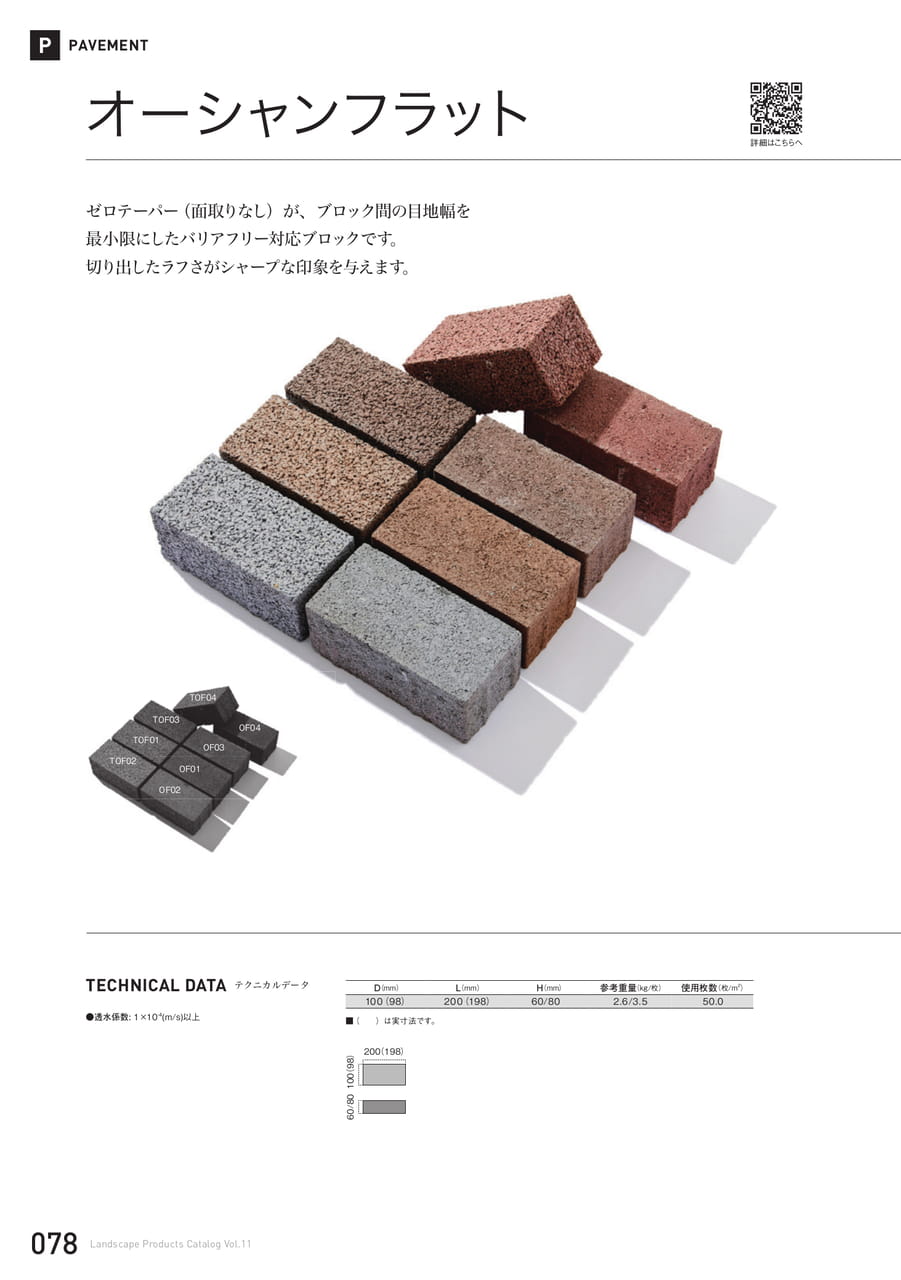

オーシャンフラット

PPAVEMENTオーシャンフラット詳細はこちらへゼロテーパー（面取りなし）が、ブロック間の目地幅を最小限にしたバリアフリー対応ブロックです。切り出したラフさがシャープな印象を与えます。TOF04TOF03TOF01OF03TOF02OF01OF04OF02TECHNICALDATAテクニカルデータD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.6/3.550.0●透水係数:1×10-4(m/s)以上■（）は実寸法です。100（98）200（198）60/80078LandscapeProductsCatalogVol.11

オーシャンフラット

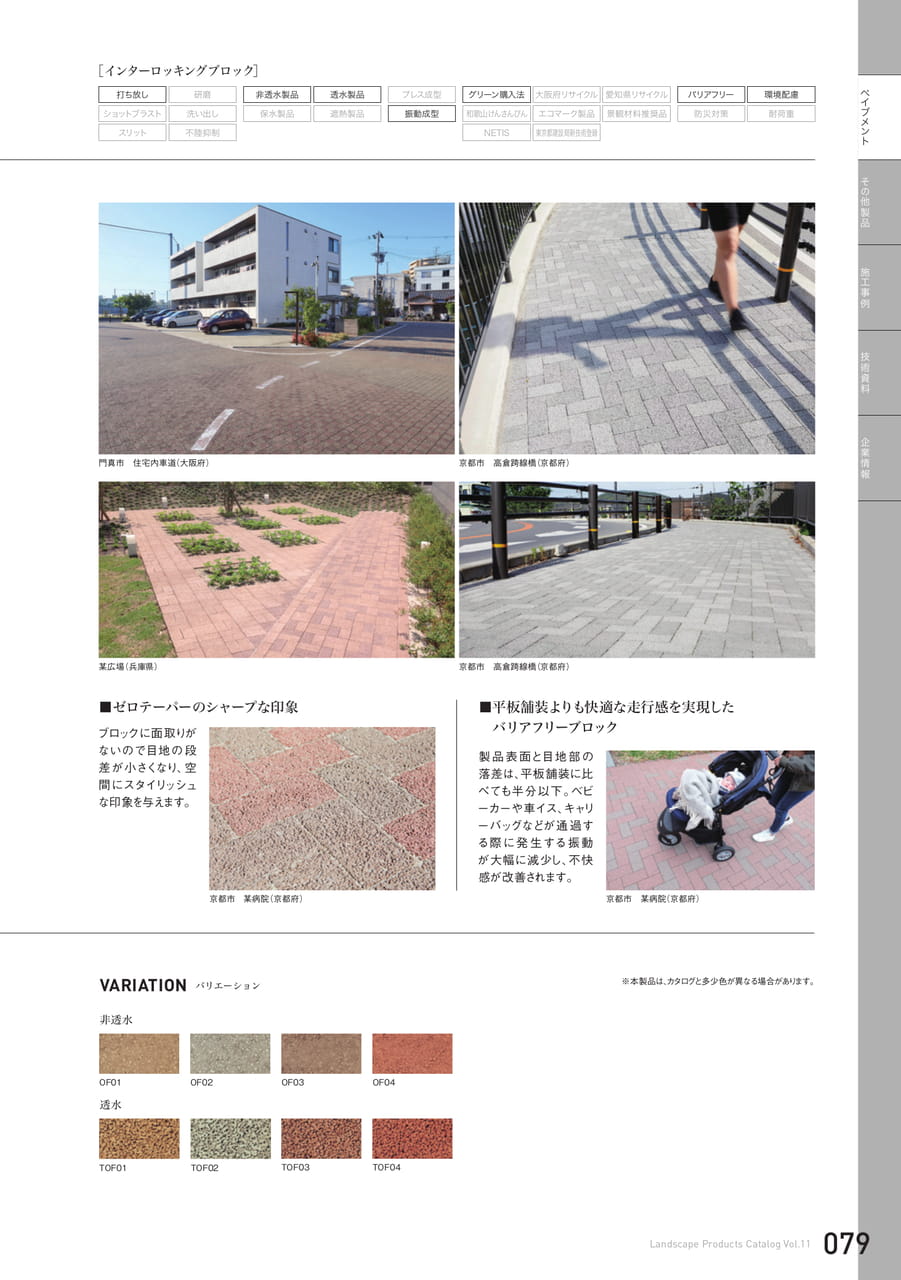

ペイブメントその他製品施工事例技術資料企業情報［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録OF01OF02OF03TOF01OF04TOF03TOF04TOF02非透水透水VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。■ゼロテーパーのシャープな印象ブロックに面取りがないので目地の段差が小さくなり、空間にスタイリッシュな印象を与えます。製品表面と目地部の落差は、平板舗装に比べても半分以下。ベビーカーや車イス、キャリーバッグなどが通過する際に発生する振動が大幅に減少し、不快感が改善されます。■平板舗装よりも快適な走行感を実現したバリアフリーブロック門真市住宅内車道（大阪府）京都市高倉跨線橋（京都府）京都市某病院（京都府）京都市某病院（京都府）某広場（兵庫県）京都市高倉跨線橋（京都府）079LandscapeProductsCatalogVol.11

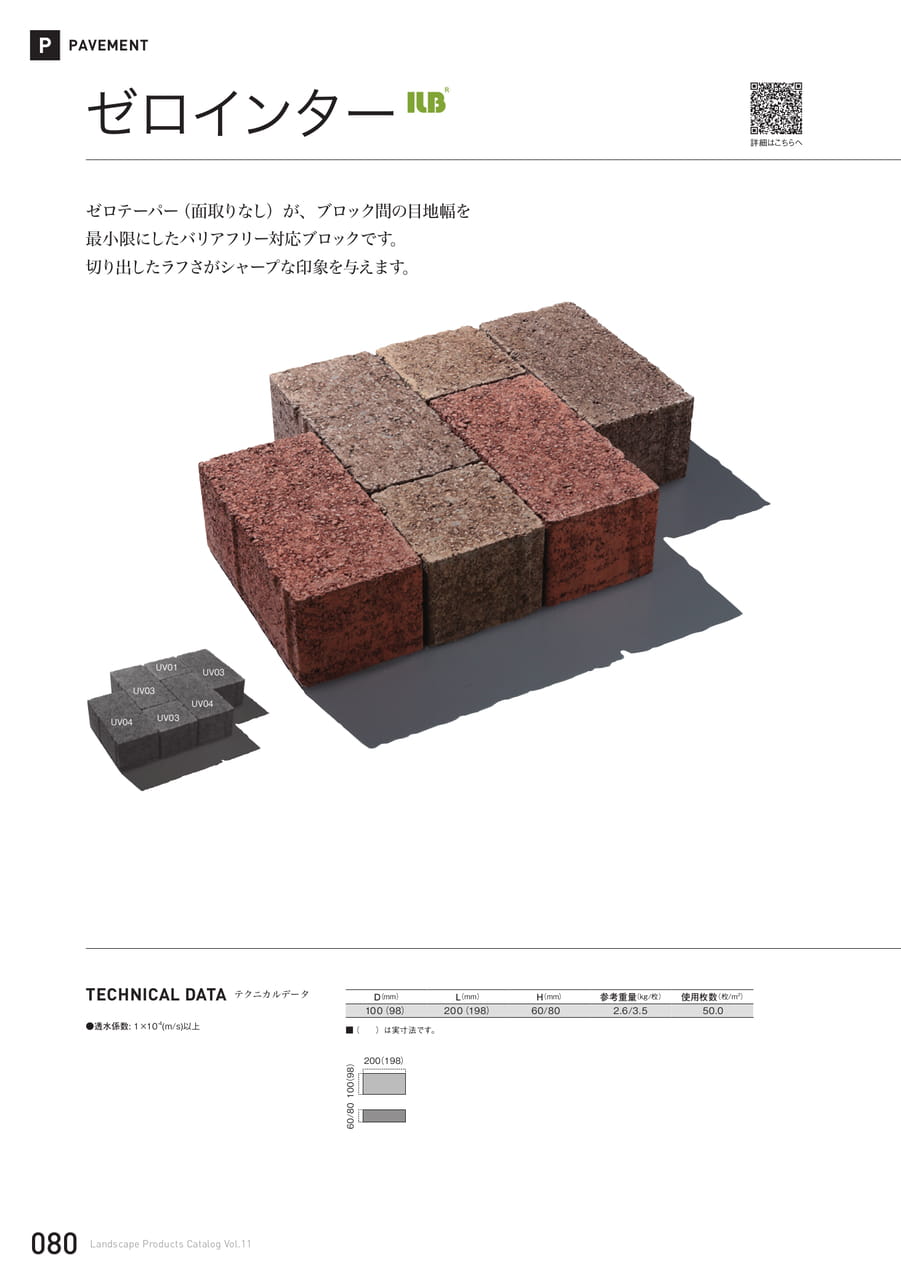

ゼロインター

PPAVEMENTゼロインター詳細はこちらへゼロテーパー（面取りなし）が、ブロック間の目地幅を最小限にしたバリアフリー対応ブロックです。切り出したラフさがシャープな印象を与えます。UV01UV03UV03UV04UV03UV04TECHNICALDATAテクニカルデータD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.6/3.550.0●透水係数:1×10-4(m/s)以上■（）は実寸法です。100（98）200（198）60/80080LandscapeProductsCatalogVol.11

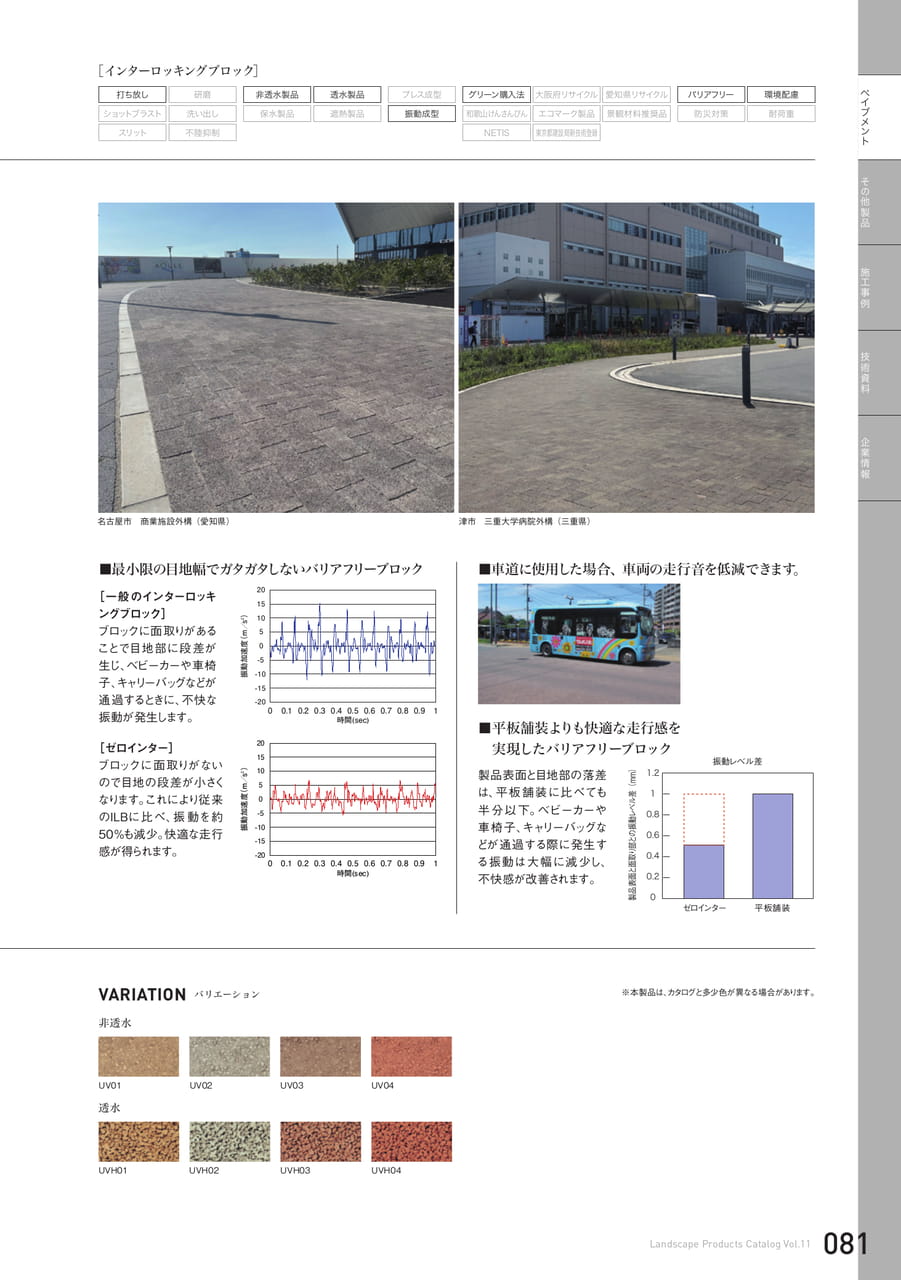

ゼロインター

ペイブメントその他製品施工事例技術資料企業情報■平板舗装よりも快適な走行感を実現したバリアフリーブロック製品表面と目地部の落差は、平板舗装に比べても半分以下。ベビーカーや車椅子、キャリーバッグなどが通過する際に発生する振動は大幅に減少し、不快感が改善されます。■最小限の目地幅でガタガタしないバリアフリーブロック［一般のインターロッキングブロック］ブロックに面取りがあることで目地部に段差が生じ、ベビーカーや車椅子、キャリーバッグなどが通過するときに、不快な振動が発生します。［ゼロインター］ブロックに面取りがないので目地の段差が小さくなります。これにより従来のILBに比べ、振動を約50％も減少。快適な走行感が得られます。■車道に使用した場合、車両の走行音を低減できます。振動加速度（m／s2）0-5-10-15-20510152000.10.20.30.40.5時間(sec)0.60.70.80.91振動加速度（m／s2）0-5-10-15-20510152000.10.20.30.40.5時間(sec)0.60.70.80.91ゼロインター平板舗装振動レベル差製品表面と面取り部との振動レベル差（mm）［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録※本製品は、カタログと多少色が異なる場合があります。VARIATIONバリエーションUV01UVH03UV03UV02UVH04UV04UVH01UVH02名古屋市商業施設外構（愛知県）津市三重大学病院外構（三重県）非透水透水081LandscapeProductsCatalogVol.11

タマスリット

PPAVEMENTタマスリット詳細はこちらへ顔料を使用していないので色落ちしにくく、美しい表情を長く保つことができます。表面のスリットが不快な振動を抑える機能を備えた人にも優しいバリアフリー製品。TS-M16TS-M19TS-M11TS-M13TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）●保水量:0.15(g/cm3)以上（保水ブロックの規格）●吸上げ率:70%以上（保水ブロックの規格）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.0300（298）300（298）60/8011.2/14.911.0■（）は実寸法です。300（298）300（298）200（198）200（198）60/80100（98）200（198）60/8060/80082LandscapeProductsCatalogVol.11

タマスリット

ペイブメントその他製品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■色落ちしにくい材料が美しい景観を保ちます■不快な振動を低減製品には色落ちしにくい「カラーサンド（有色骨材）」を採用。いつまでも高級感のある美しい表情を保ちます。また表層には、天然石のソフトな質感を持たせているので、飽きのこない景観を生み出すことができます。※本製品は、カタログと多少色が異なる場合があります。TS-M11ホワイトTS-M19ブルーTS-M12ダークグレーTS-M13ローズTS-M15モスグリーンTS-M16イエローVARIATIONバリエーション高槻市JR高槻駅周辺（大阪府）表層のスリットは、車椅子やベビーカーを利用した際に感じる不快な振動を低減させます。開粒度アスファルトと比べると約50％もの振動が低減し、バリアフリーに最適だといえます。京都市某大学（京都府）吹田市南吹田駅前広場（大阪府）茨木市歩道（大阪府）吹田市南吹田駅前広場（大阪府）開粒度アスファルトと比較して約50％軽減することができます。開粒度アスファルトタマスリット[車いす走行時の振動波形]約50％低減083LandscapeProductsCatalogVol.11

オーシャンスリット

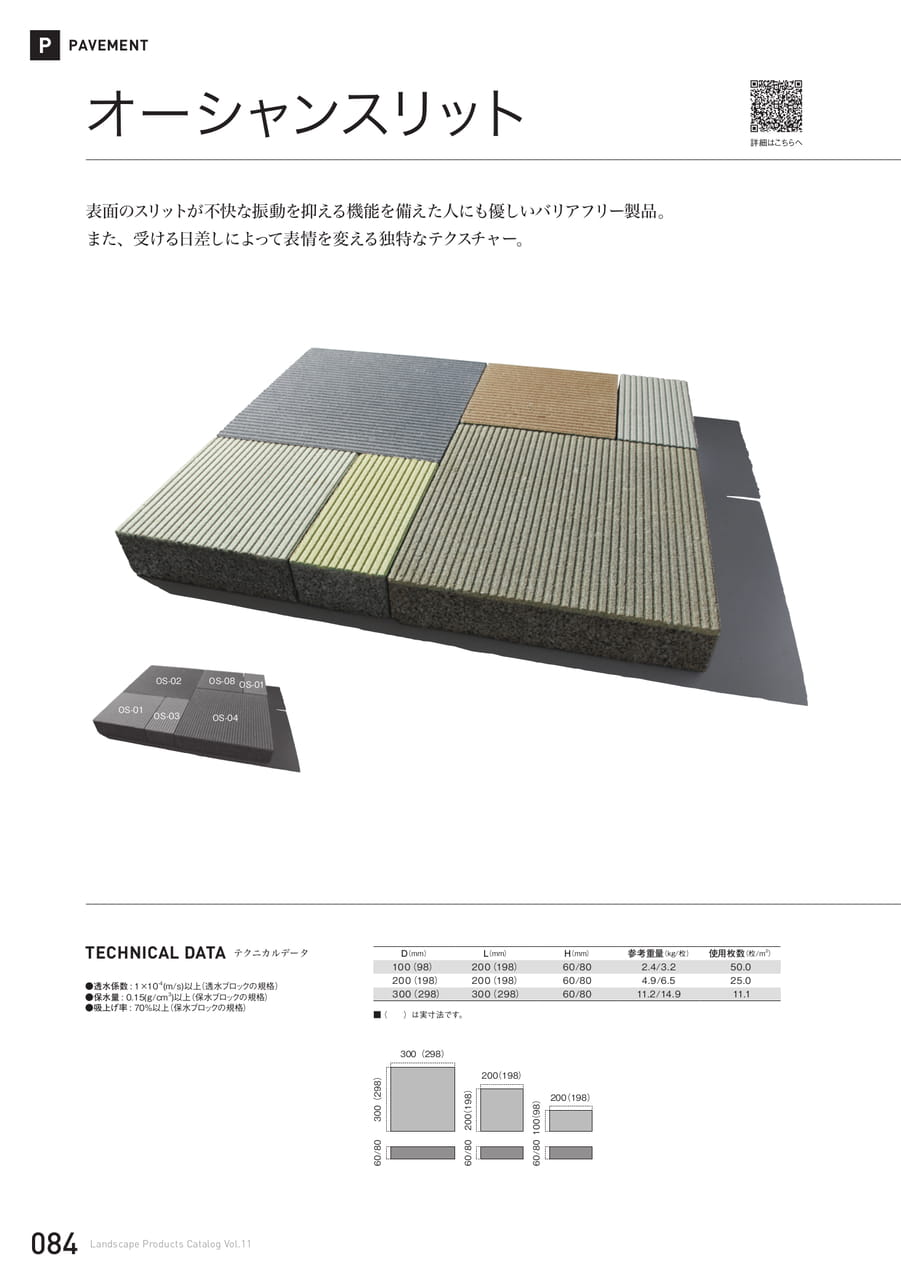

PPAVEMENTオーシャンスリット詳細はこちらへ表面のスリットが不快な振動を抑える機能を備えた人にも優しいバリアフリー製品。また、受ける日差しによって表情を変える独特なテクスチャー。OS-02OS-08OS-01OS-01OS-03OS-04TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）●保水量:0.15(g/cm3)以上（保水ブロックの規格）●吸上げ率:70%以上（保水ブロックの規格）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.0300（298）300（298）60/8011.2/14.911.1■（）は実寸法です。300（298）300（298）200（198）200（198）60/80100（98）200（198）60/8060/80084LandscapeProductsCatalogVol.11

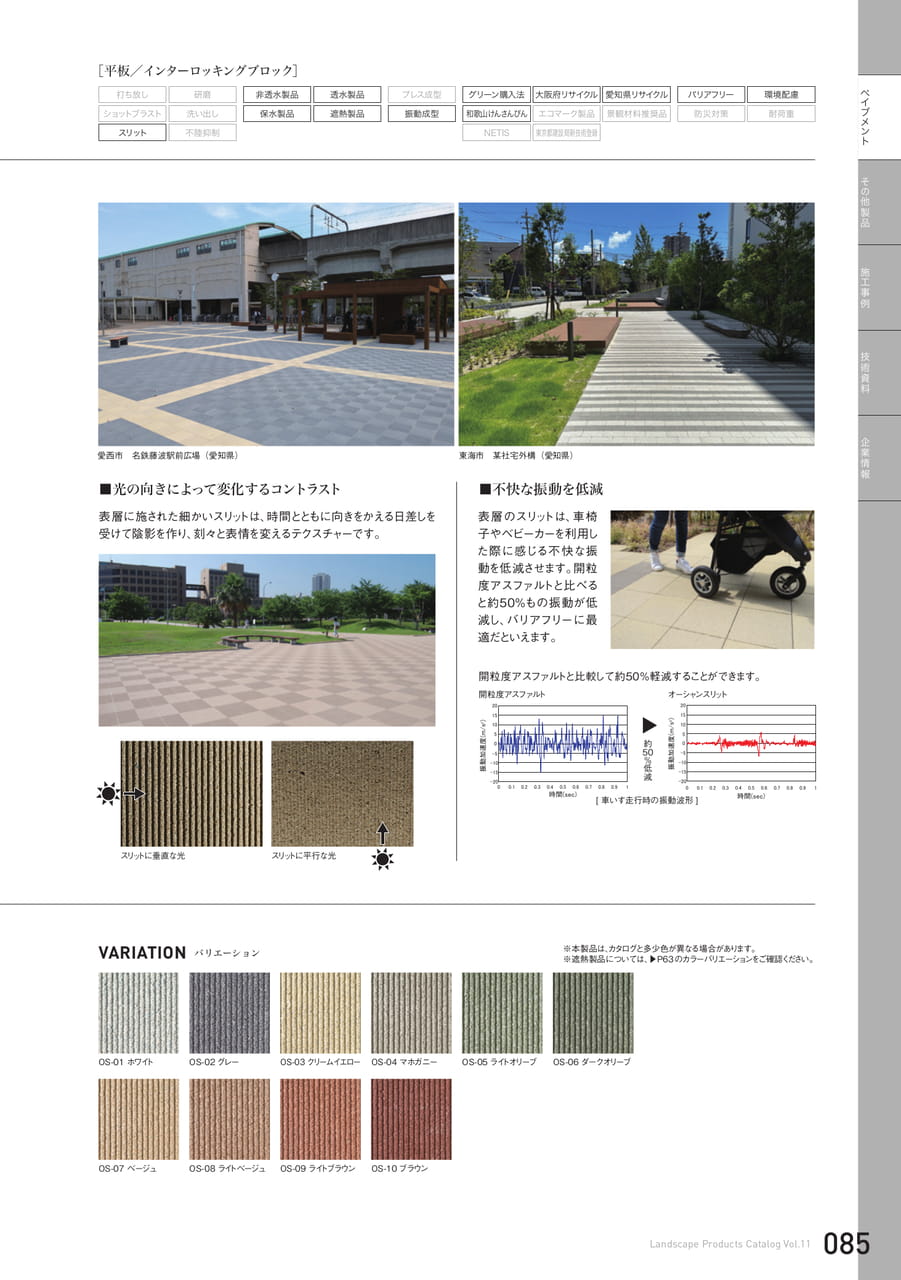

オーシャンスリット

ペイブメントその他製品施工事例技術資料企業情報※本製品は、カタログと多少色が異なる場合があります。※遮熱製品については、▶P63のカラーバリエーションをご確認ください。OS-01ホワイトOS-06ダ－クオリーブOS-02グレーOS-03クリームイエローOS-04マホガニーOS-05ライトオリーブOS-09ライトブラウンOS-10ブラウンOS-07ベージュVARIATIONバリエーション［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録愛西市名鉄藤波駅前広場（愛知県）東海市某社宅外構（愛知県）OS-08ライトベージュ■光の向きによって変化するコントラスト■不快な振動を低減表層に施された細かいスリットは、時間とともに向きをかえる日差しを受けて陰影を作り、刻々と表情を変えるテクスチャーです。表層のスリットは、車椅子やベビーカーを利用した際に感じる不快な振動を低減させます。開粒度アスファルトと比べると約50％もの振動が低減し、バリアフリーに最適だといえます。開粒度アスファルトと比較して約50％軽減することができます。スリットに垂直な光スリットに平行な光開粒度アスファルトオーシャンスリット[車いす走行時の振動波形]約50％低減085LandscapeProductsCatalogVol.11

アートスルー

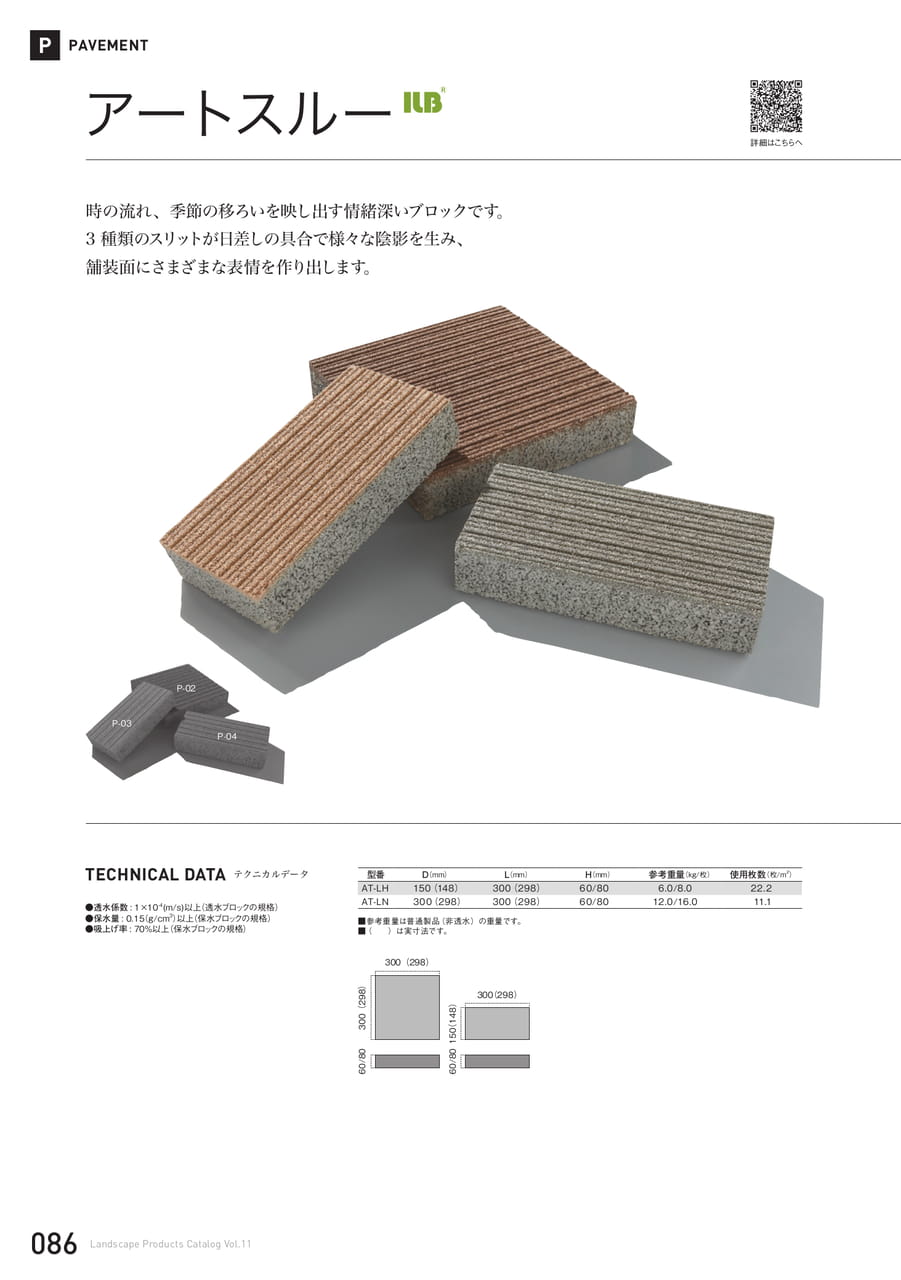

PPAVEMENTアートスルー詳細はこちらへ時の流れ、季節の移ろいを映し出す情緒深いブロックです。3種類のスリットが日差しの具合で様々な陰影を生み、舗装面にさまざまな表情を作り出します。P-02P-03P-04TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）●保水量:0.15（g/cm3）以上（保水ブロックの規格）●吸上げ率:70%以上（保水ブロックの規格）型番D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）AT-LH150（148）300（298）60/806.0/8.022.2AT-LN300（298）300（298）60/8012.0/16.011.1■参考重量は普通製品（非透水）の重量です。■（）は実寸法です。300（298）300（298）60/80150（148）60/80300（298）086LandscapeProductsCatalogVol.11

アートスルー

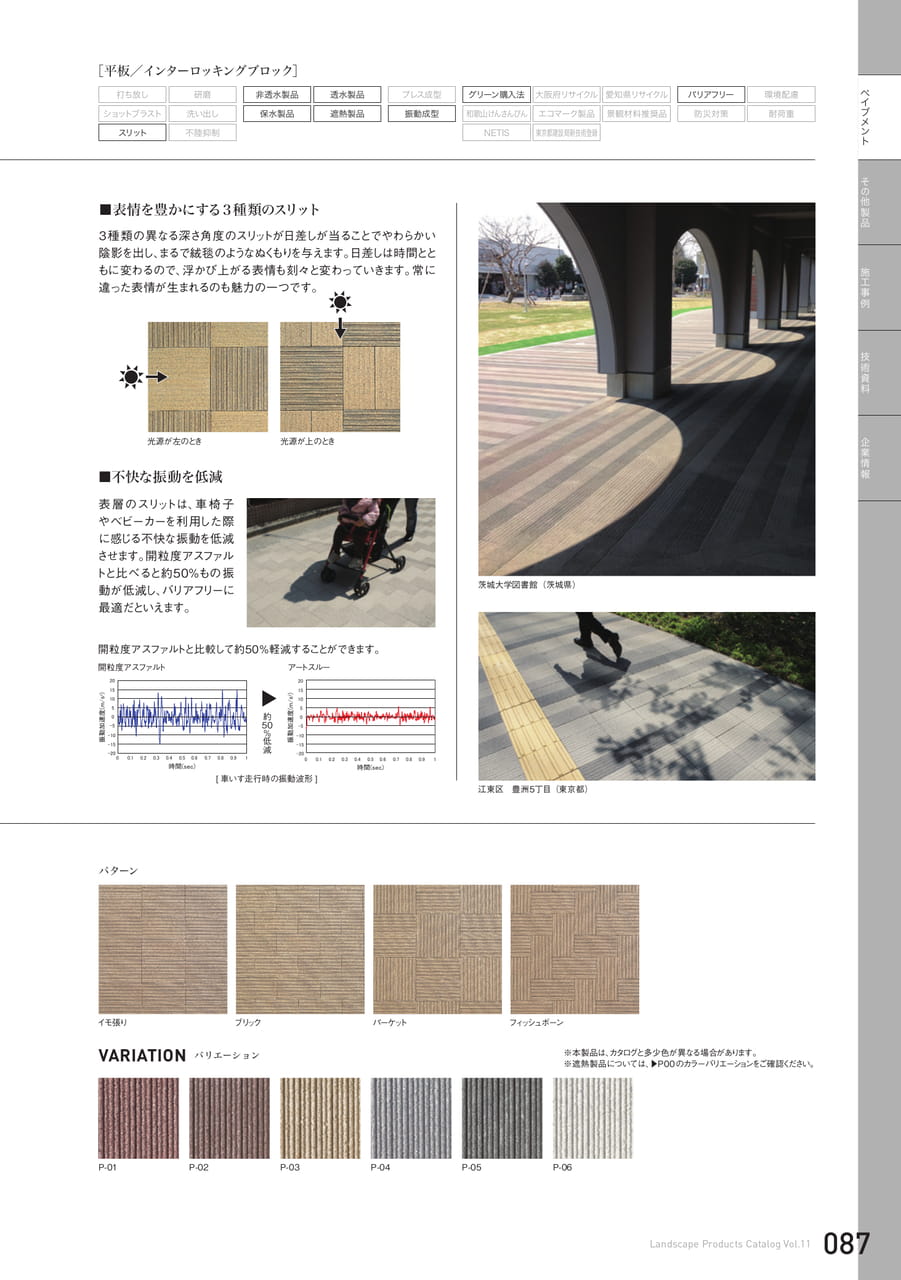

ペイブメントその他製品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■表情を豊かにする３種類のスリット３種類の異なる深さ角度のスリットが日差しが当ることでやわらかい陰影を出し、まるで絨毯のようなぬくもりを与えます。日差しは時間とともに変わるので、浮かび上がる表情も刻々と変わっていきます。常に違った表情が生まれるのも魅力の一つです。■不快な振動を低減イモ張りブリックパーケットフィッシュボーンパターン光源が左のとき光源が上のとき茨城大学図書館（茨城県）江東区豊洲５丁目（東京都）※本製品は、カタログと多少色が異なる場合があります。※遮熱製品については、▶P00のカラーバリエーションをご確認ください。P-01P-06P-02P-03P-04P-05VARIATIONバリエーション開粒度アスファルトと比較して約50％軽減することができます。開粒度アスファルトアートスルー[車いす走行時の振動波形]約50％低減表層のスリットは、車椅子やベビーカーを利用した際に感じる不快な振動を低減させます。開粒度アスファルトと比べると約50％もの振動が低減し、バリアフリーに最適だといえます。087LandscapeProductsCatalogVol.11

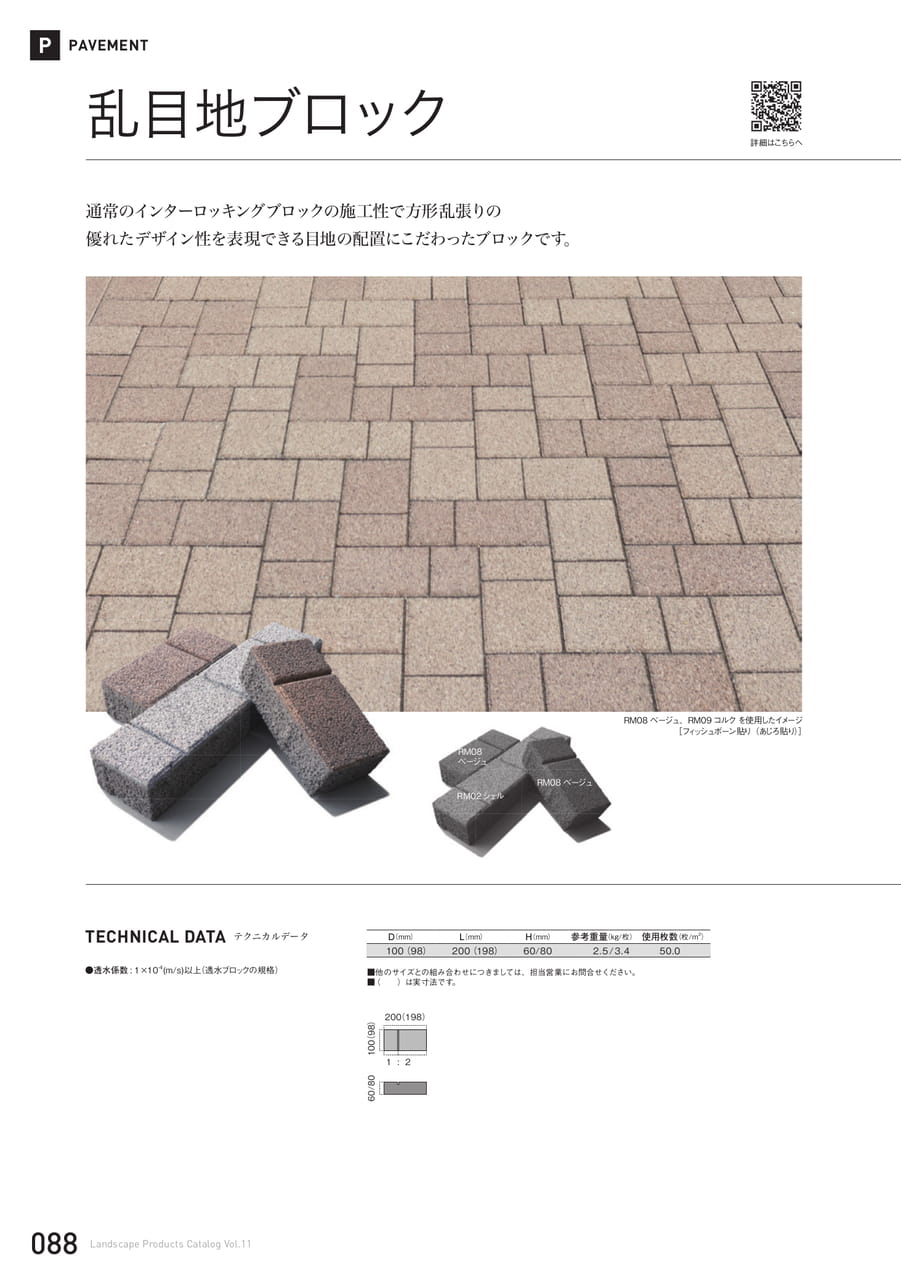

乱目地ブロック

PPAVEMENT乱目地ブロック詳細はこちらへ通常のインターロッキングブロックの施工性で方形乱張りの優れたデザイン性を表現できる目地の配置にこだわったブロックです。RM08ベージュ、RM09コルクを使用したイメージ［フィッシュボーン貼り（あじろ貼り）］RM08ベージュRM02シェルRM08ベージュTECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.5/3.450.0■他のサイズとの組み合わせにつきましては、担当営業にお問合せください。■（）は実寸法です。100（98）200（198）1:260/80088LandscapeProductsCatalogVol.11

乱目地ブロック

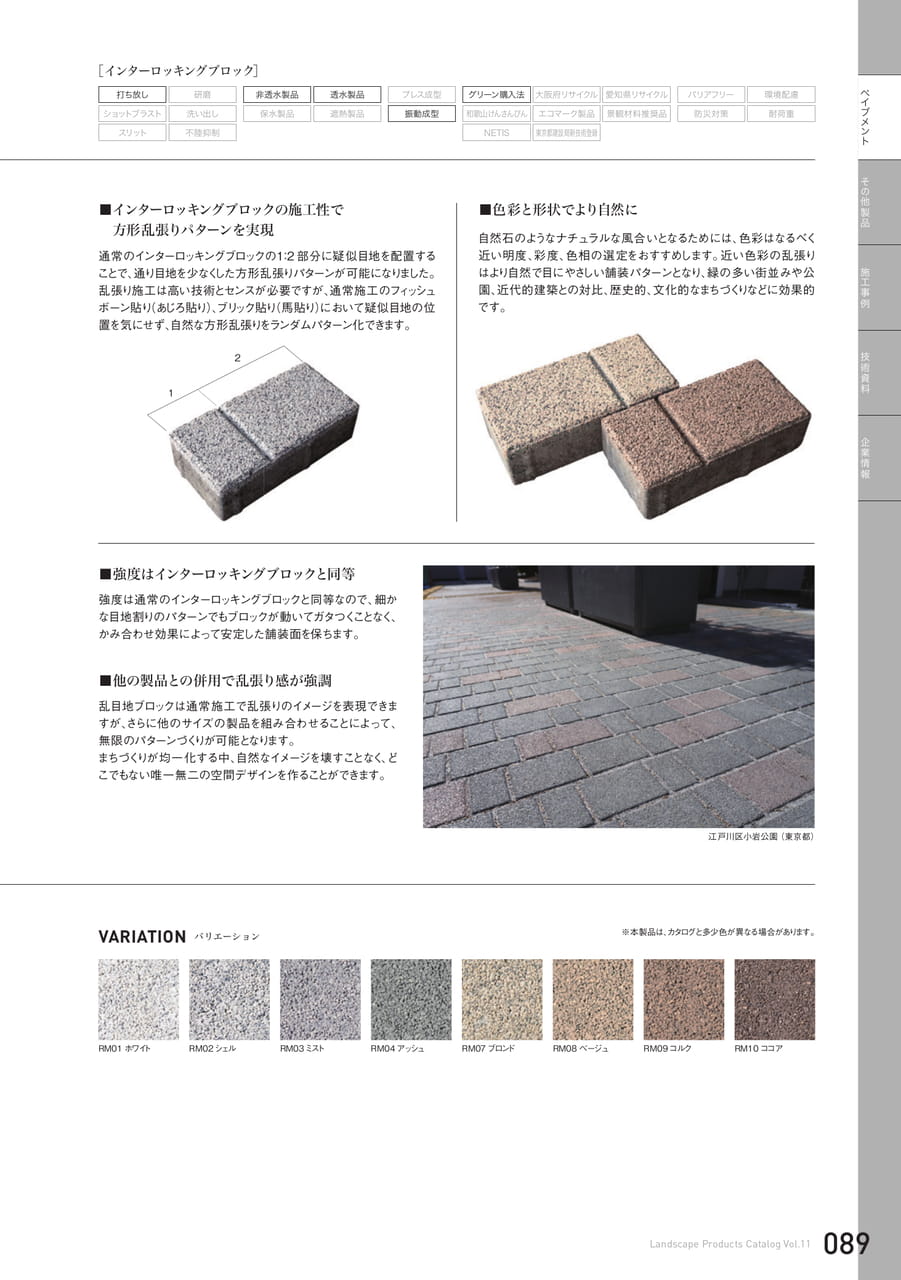

ペイブメントその他製品施工事例技術資料企業情報江戸川区小岩公園（東京都）［インターロッキングブロック］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■インターロッキングブロックの施工性で方形乱張りパターンを実現通常のインターロッキングブロックの1：2部分に疑似目地を配置することで、通り目地を少なくした方形乱張りパターンが可能になりました。乱張り施工は高い技術とセンスが必要ですが、通常施工のフィッシュボーン貼り（あじろ貼り）、ブリック貼り（馬貼り）において疑似目地の位置を気にせず、自然な方形乱張りをランダムパターン化できます。■色彩と形状でより自然に自然石のようなナチュラルな風合いとなるためには、色彩はなるべく近い明度、彩度、色相の選定をおすすめします。近い色彩の乱張りはより自然で目にやさしい舗装パターンとなり、緑の多い街並みや公園、近代的建築との対比、歴史的、文化的なまちづくりなどに効果的です。12■強度はインターロッキングブロックと同等強度は通常のインターロッキングブロックと同等なので、細かな目地割りのパターンでもブロックが動いてガタつくことなく、かみ合わせ効果によって安定した舗装面を保ちます。■他の製品との併用で乱張り感が強調乱目地ブロックは通常施工で乱張りのイメージを表現できますが、さらに他のサイズの製品を組み合わせることによって、無限のパターンづくりが可能となります。まちづくりが均一化する中、自然なイメージを壊すことなく、どこでもない唯一無二の空間デザインを作ることができます。VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。RM01ホワイトRM02シェルRM03ミストRM04アッシュRM07ブロンドRM08ベージュRM09コルクRM10ココアLandscapeProductsCatalogVol.11089

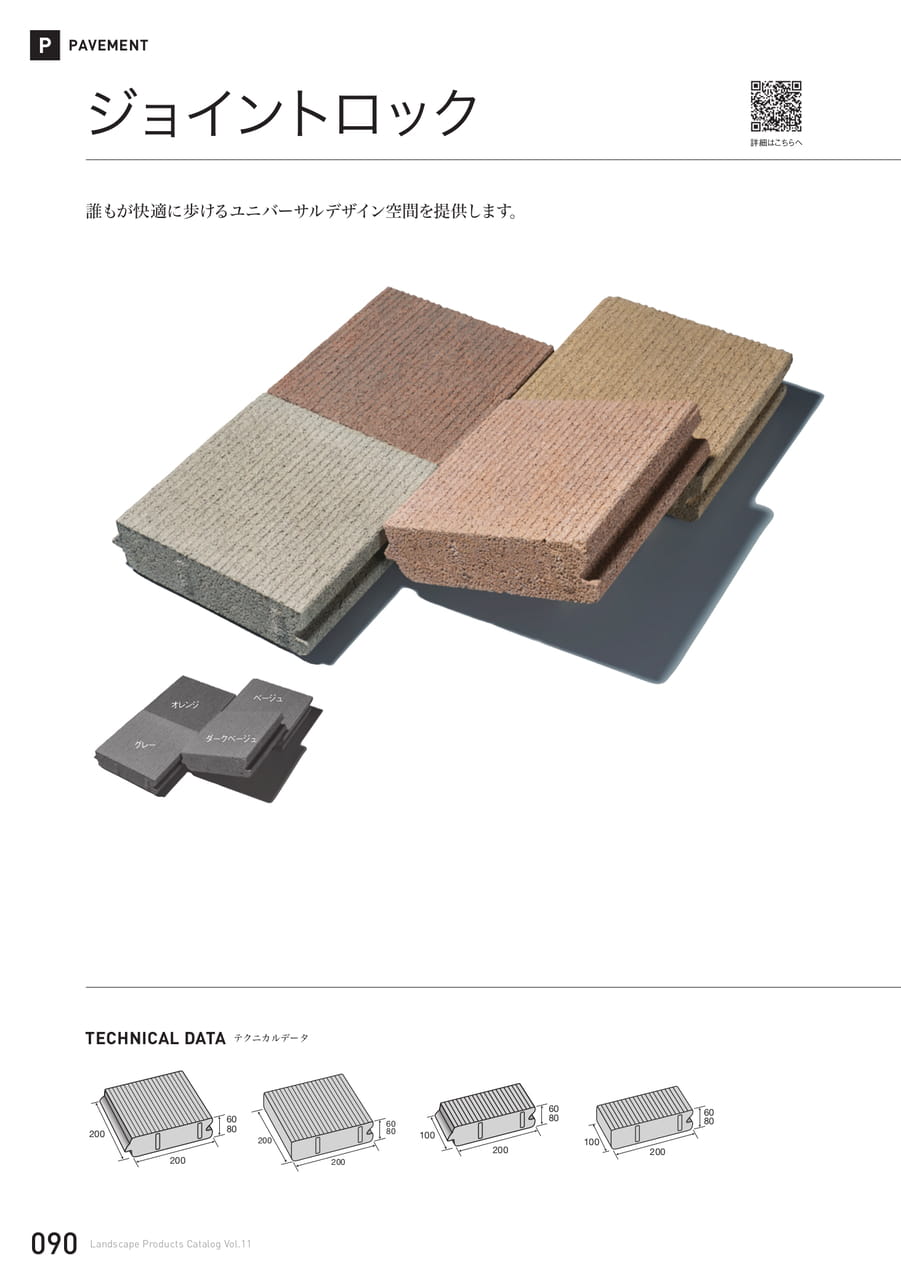

ジョイントロック

PPAVEMENTジョイントロック詳細はこちらへ誰もが快適に歩けるユニバーサルデザイン空間を提供します。オレンジベージュグレーダークベージュTECHNICALDATAテクニカルデータ2002006080200200608010020060801002006080090LandscapeProductsCatalogVol.11

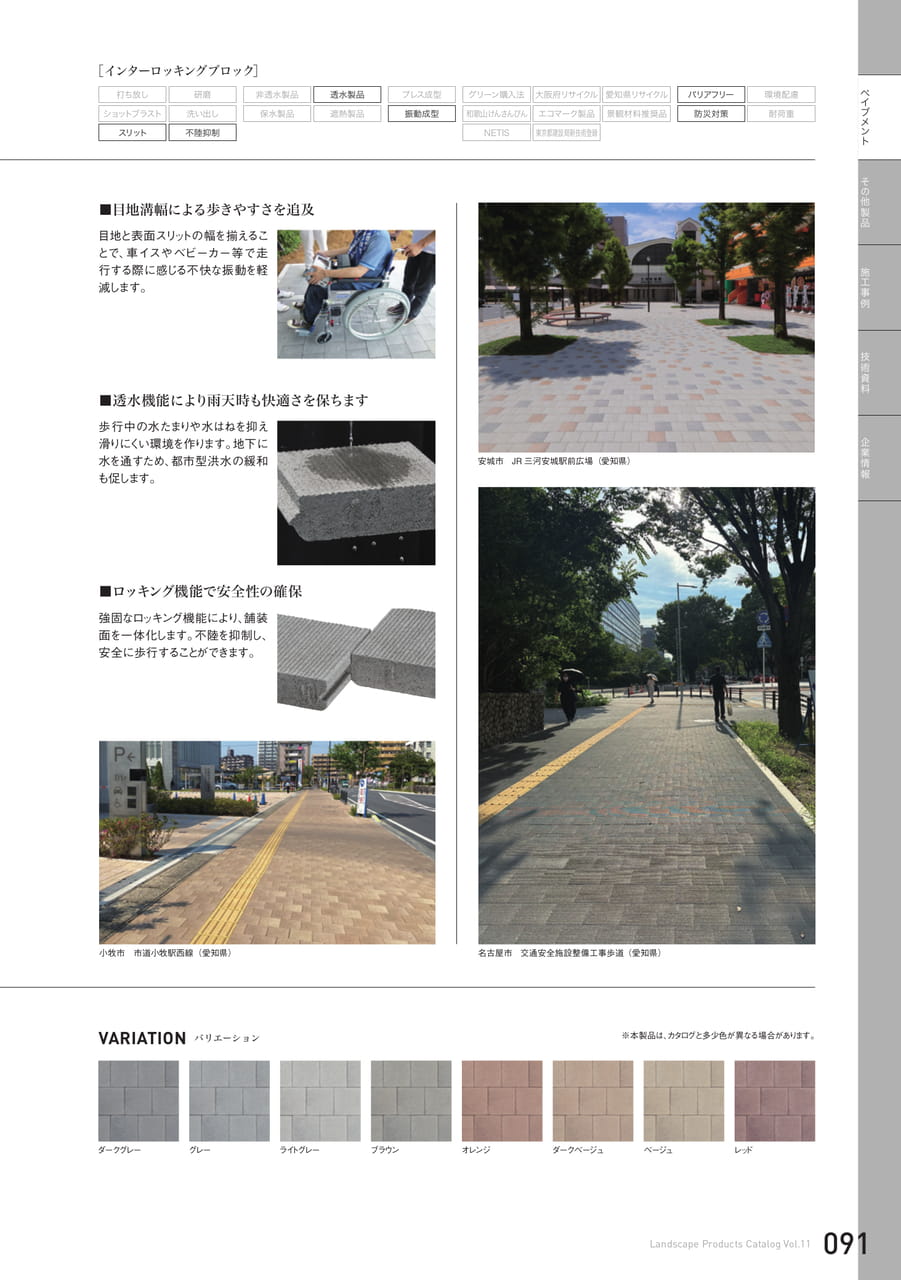

ジョイントロック

ペイブメントその他製品施工事例技術資料企業情報［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■目地溝幅による歩きやすさを追及■透水機能により雨天時も快適さを保ちます■ロッキング機能で安全性の確保安城市JR三河安城駅前広場（愛知県）名古屋市交通安全施設整備工事歩道（愛知県）※本製品は、カタログと多少色が異なる場合があります。ダークグレーダークベージュレッドグレーライトグレーブラウンオレンジベージュVARIATIONバリエーション目地と表面スリットの幅を揃えることで、車イスやベビーカー等で走行する際に感じる不快な振動を軽減します。歩行中の水たまりや水はねを抑え滑りにくい環境を作ります。地下に水を通すため、都市型洪水の緩和も促します。強固なロッキング機能により、舗装面を一体化します。不陸を抑制し、安全に歩行することができます。小牧市市道小牧駅西線（愛知県）091LandscapeProductsCatalogVol.11

グランパムストーン/グランKK

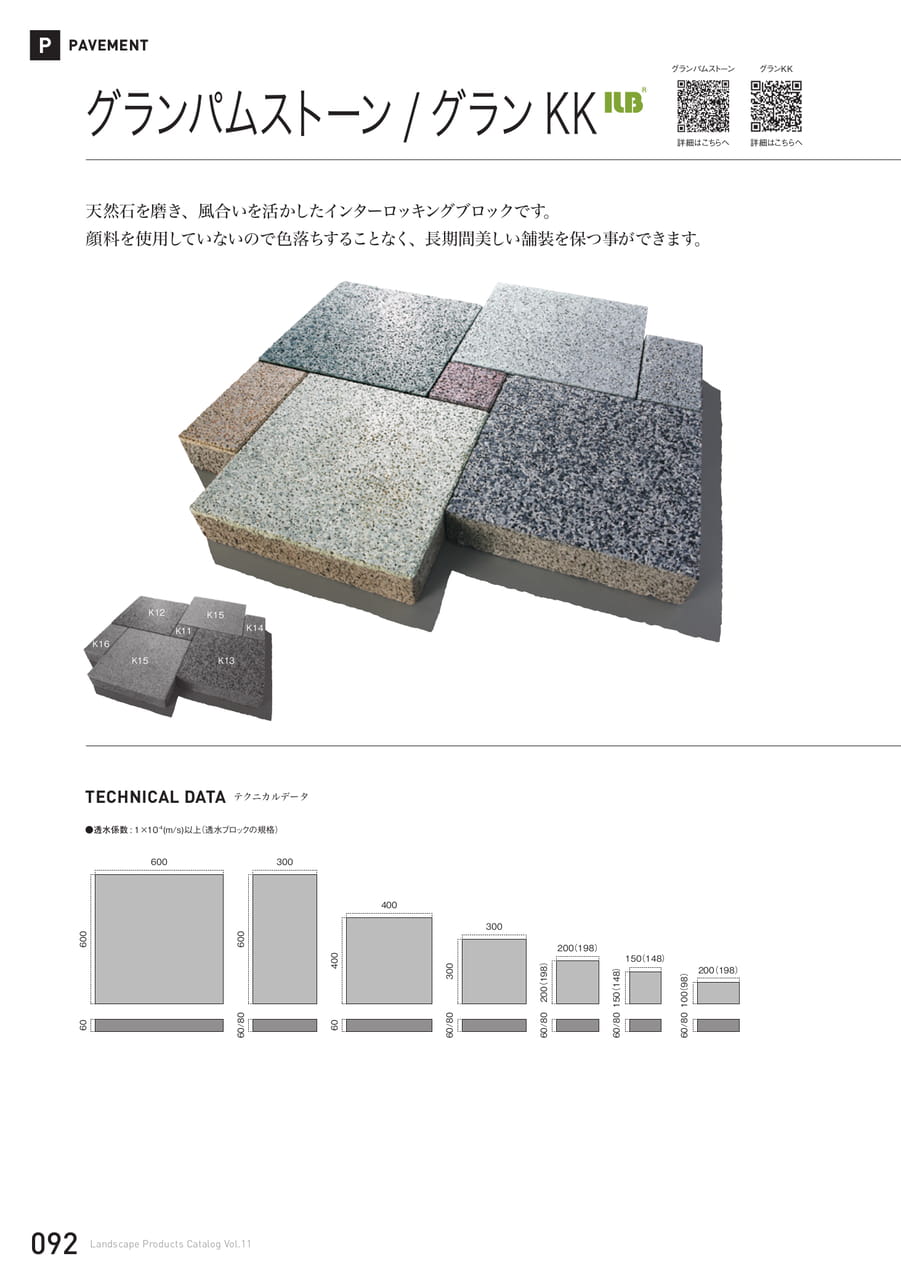

PPAVEMENT●透水係数:1×10-4(m/s)以上（透水ブロックの規格）TECHNICALDATAテクニカルデータ4004006030060060/806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80グランパムストーン/グランKK天然石を磨き、風合いを活かしたインターロッキングブロックです。顔料を使用していないので色落ちすることなく、長期間美しい舗装を保つ事ができます。詳細はこちらへグランKK詳細はこちらへグランパムストーンPPAVEMENTK13K15K12K11K15K14K16092LandscapeProductsCatalogVol.11

グランパムストーン/グランKK

ペイブメントその他製品施工事例技術資料企業情報※本製品は、カタログと多少色が異なる場合があります。※自然石のため、個体差があります。K11KK01カナリヤイエローK16KK06K18K19KK07KK08K12KK02ブラウンK13KK03ブラックK14KK04K15KK05VARIATIONバリエーショングランパムストーングランKKシリーズ■美しく磨き上げた光沢の魅力照明や自然光を美しく反射させワンランク上の空間へグレードアップさせます大粒の天然石を多種ふんだんに散りばめ、一枚でも存在感がある製品。天然石なので色褪せもありません。■デザイン性の高いスタイリッシュなブロック［平板／インターロッキングブロック］名古屋市商業施設前歩道（愛知県）神戸市鵯越墓苑（兵庫県）プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録六本木七丁目外苑東通り（東京都）093LandscapeProductsCatalogVol.11

セレクト

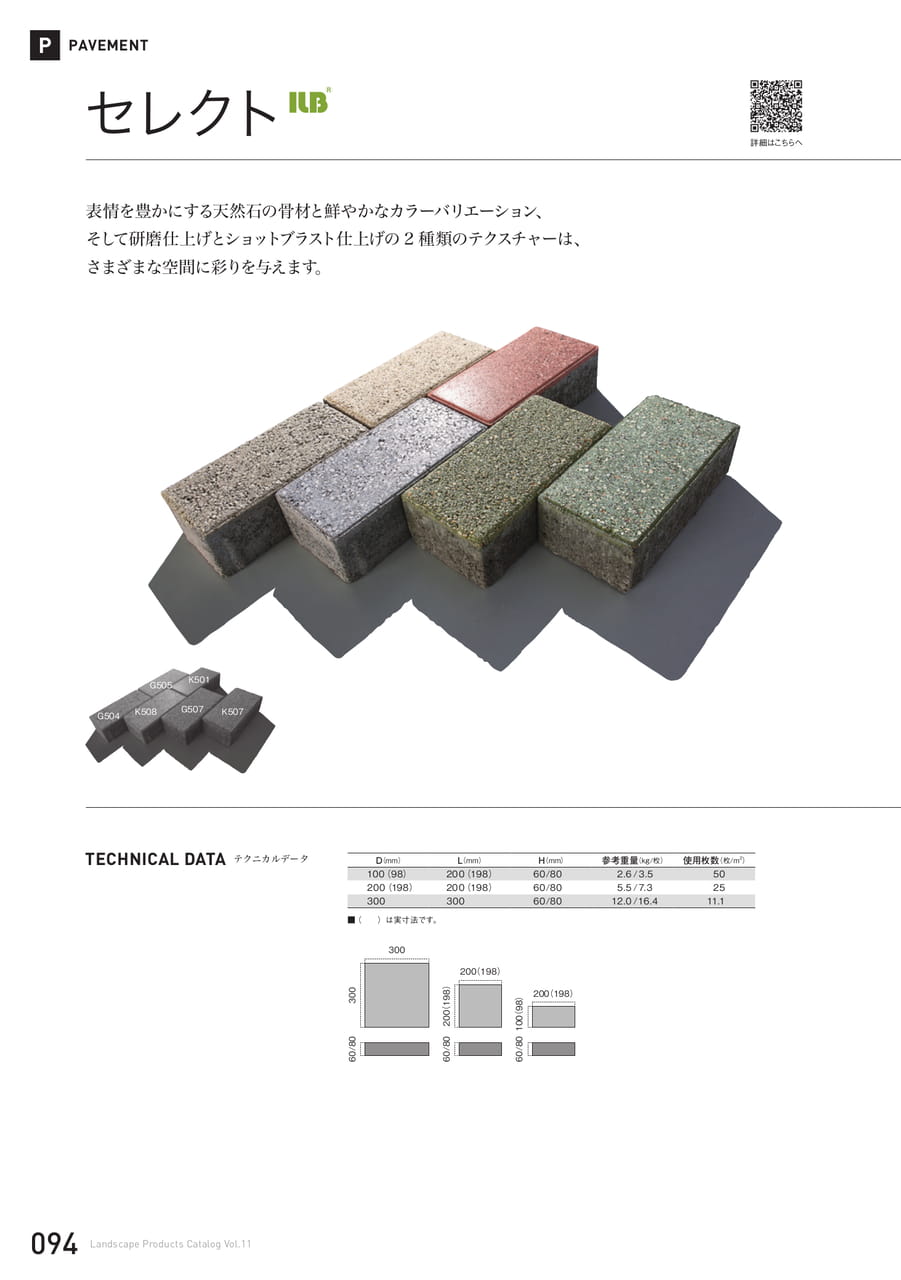

PPAVEMENTセレクト詳細はこちらへ表情を豊かにする天然石の骨材と鮮やかなカラーバリエーション、そして研磨仕上げとショットブラスト仕上げの2種類のテクスチャーは、さまざまな空間に彩りを与えます。G505K501G504K508G507K507TECHNICALDATAテクニカルデータD（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.6/3.550200（198）200（198）60/805.5/7.32530030060/8012.0/16.411.1■（）は実寸法です。300200（198）300200（198）100（98）200（198）60/8060/8060/80094LandscapeProductsCatalogVol.11

セレクト

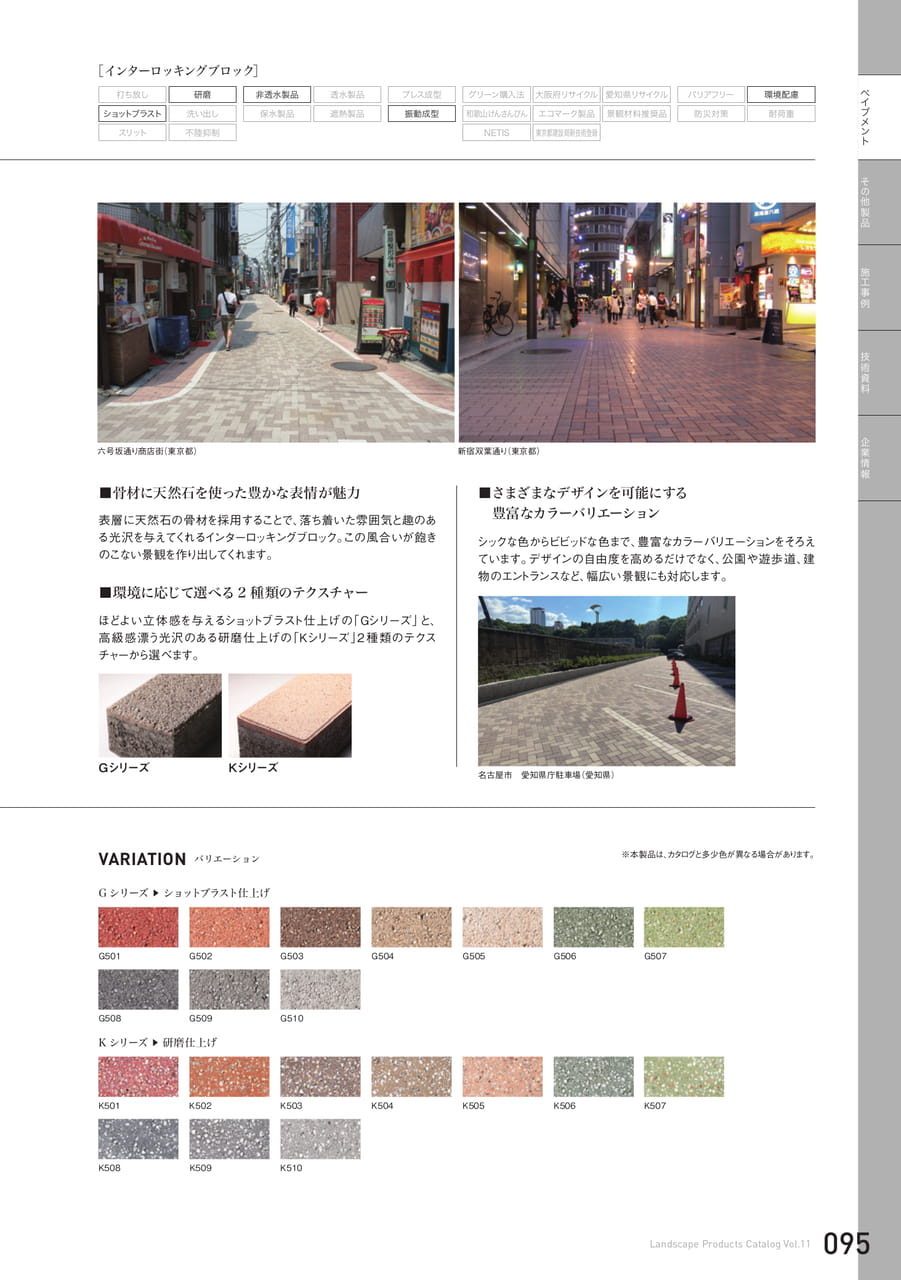

ペイブメントその他製品施工事例技術資料企業情報G501K501G506K506G508K508G502K502G509G510K509K510G503K503G504K504G505K505G507K507Gシリーズ▶ショットブラスト仕上げKシリーズ▶研磨仕上げVARIATIONバリエーション［インターロッキングブロック］■さまざまなデザインを可能にする豊富なカラーバリエーションシックな色からビビッドな色まで、豊富なカラーバリエーションをそろえています。デザインの自由度を高めるだけでなく、公園や遊歩道、建物のエントランスなど、幅広い景観にも対応します。■骨材に天然石を使った豊かな表情が魅力表層に天然石の骨材を採用することで、落ち着いた雰囲気と趣のある光沢を与えてくれるインターロッキングブロック。この風合いが飽きのこない景観を作り出してくれます。■環境に応じて選べる2種類のテクスチャーほどよい立体感を与えるショットブラスト仕上げの「Gシリーズ」と、高級感漂う光沢のある研磨仕上げの「Kシリーズ」2種類のテクスチャーから選べます。※本製品は、カタログと多少色が異なる場合があります。GシリーズKシリーズ六号坂通り商店街（東京都）新宿双葉通り（東京都）名古屋市愛知県庁駐車場（愛知県）プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録095LandscapeProductsCatalogVol.11

ワインブロック

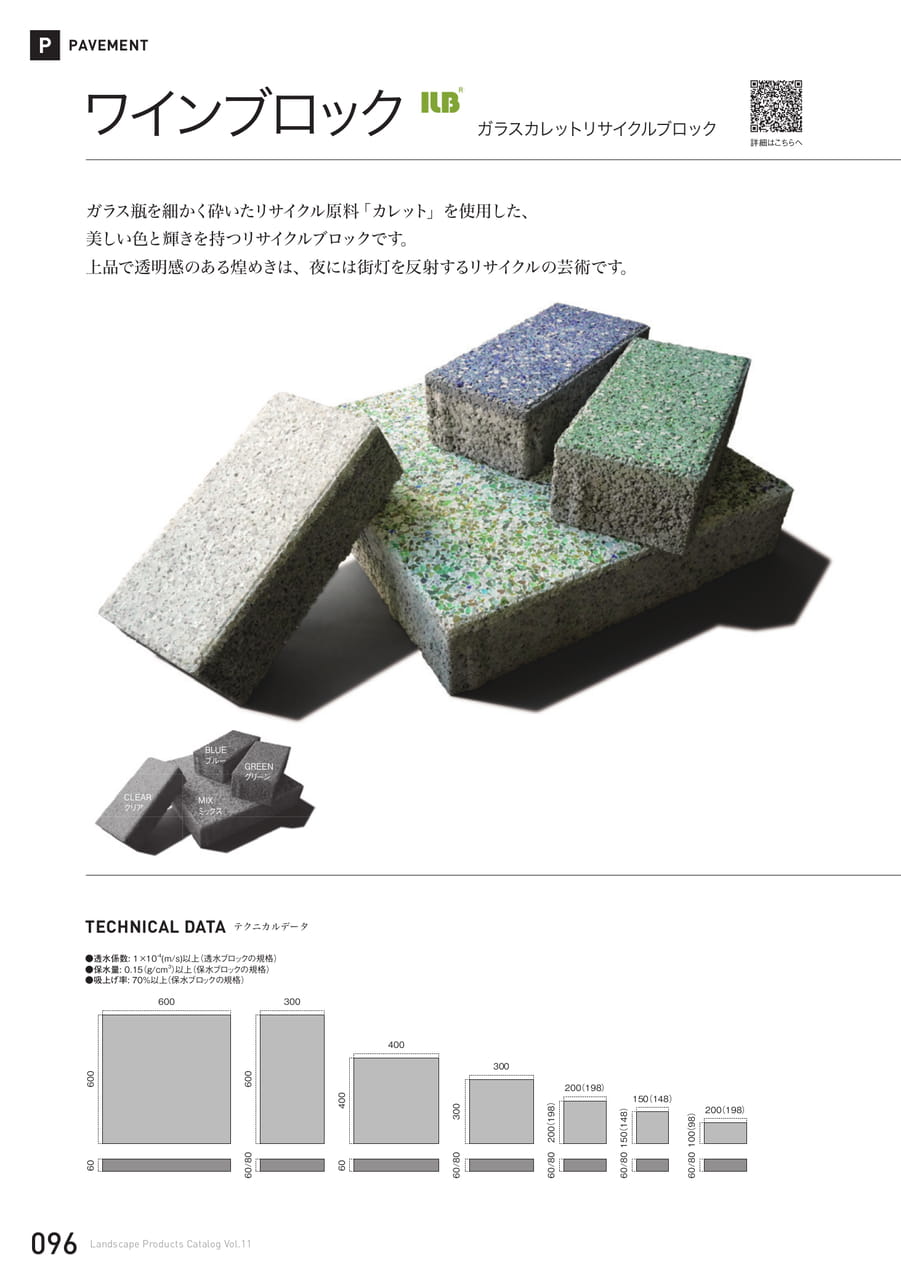

PPAVEMENTワインブロックガラスカレットリサイクルブロック詳細はこちらへガラス瓶を細かく砕いたリサイクル原料「カレット」を使用した、美しい色と輝きを持つリサイクルブロックです。上品で透明感のある煌めきは、夜には街灯を反射するリサイクルの芸術です。BLUEブルーGREENグリーンCLEARクリアMIXミックスTECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上（透水ブロックの規格）●保水量:0.15（g/cm3）以上（保水ブロックの規格）●吸上げ率:70%以上（保水ブロックの規格）600300400300600600400300200（198）200（198）150（148）150（148）100（98）200（198）6060/806060/8060/8060/8060/80096LandscapeProductsCatalogVol.11

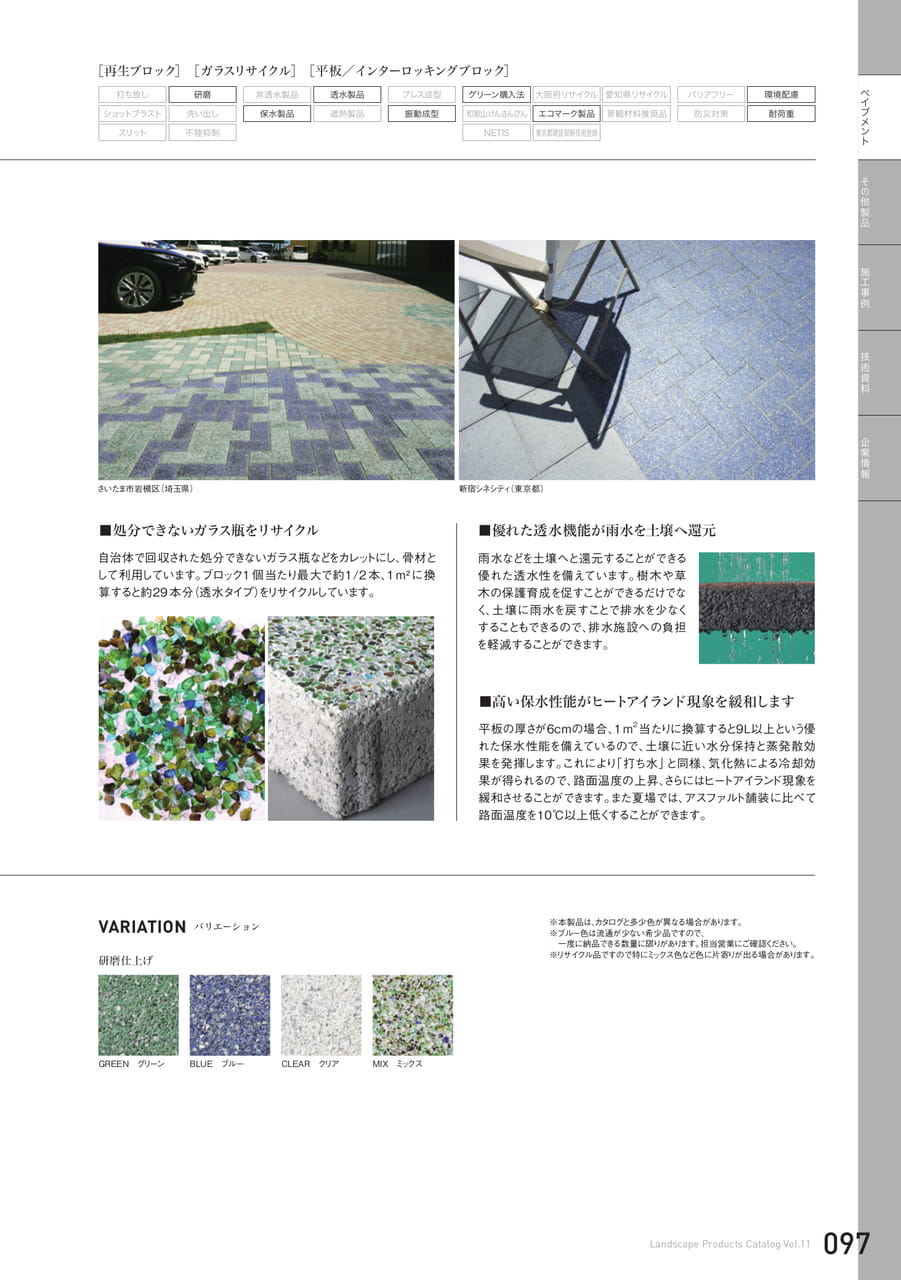

ワインブロック

ペ［再生ブロック］［ガラスリサイクル］［平板／インターロッキングブロック］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録イブメントその他製品施工事例技術資料企さいたま市岩槻区（埼玉県）新宿シネシティ（東京都）■処分できないガラス瓶をリサイクル自治体で回収された処分できないガラス瓶などをカレットにし、骨材として利用しています。ブロック1個当たり最大で約1/2本、1ｍ²に換算すると約29本分（透水タイプ）をリサイクルしています。■優れた透水機能が雨水を土壌へ還元雨水などを土壌へと還元することができる優れた透水性を備えています。樹木や草木の保護育成を促すことができるだけでなく、土壌に雨水を戻すことで排水を少なくすることもできるので、排水施設への負担を軽減することができます。■高い保水性能がヒートアイランド現象を緩和します平板の厚さが6cmの場合、1ｍ2当たりに換算すると9L以上という優れた保水性能を備えているので、土壌に近い水分保持と蒸発散効果を発揮します。これにより「打ち水」と同様、気化熱による冷却効果が得られるので、路面温度の上昇、さらにはヒートアイランド現象を緩和させることができます。また夏場では、アスファルト舗装に比べて路面温度を10℃以上低くすることができます。VARIATIONバリエーション研磨仕上げ※本製品は、カタログと多少色が異なる場合があります。※ブルー色は流通が少ない希少品ですので、一度に納品できる数量に限りがあります。担当営業にご確認ください。※リサイクル品ですので特にミックス色など色に片寄りが出る場合があります。GREENグリーンBLUEブルーCLEARクリアMIXミックスLandscapeProductsCatalogVol.11097

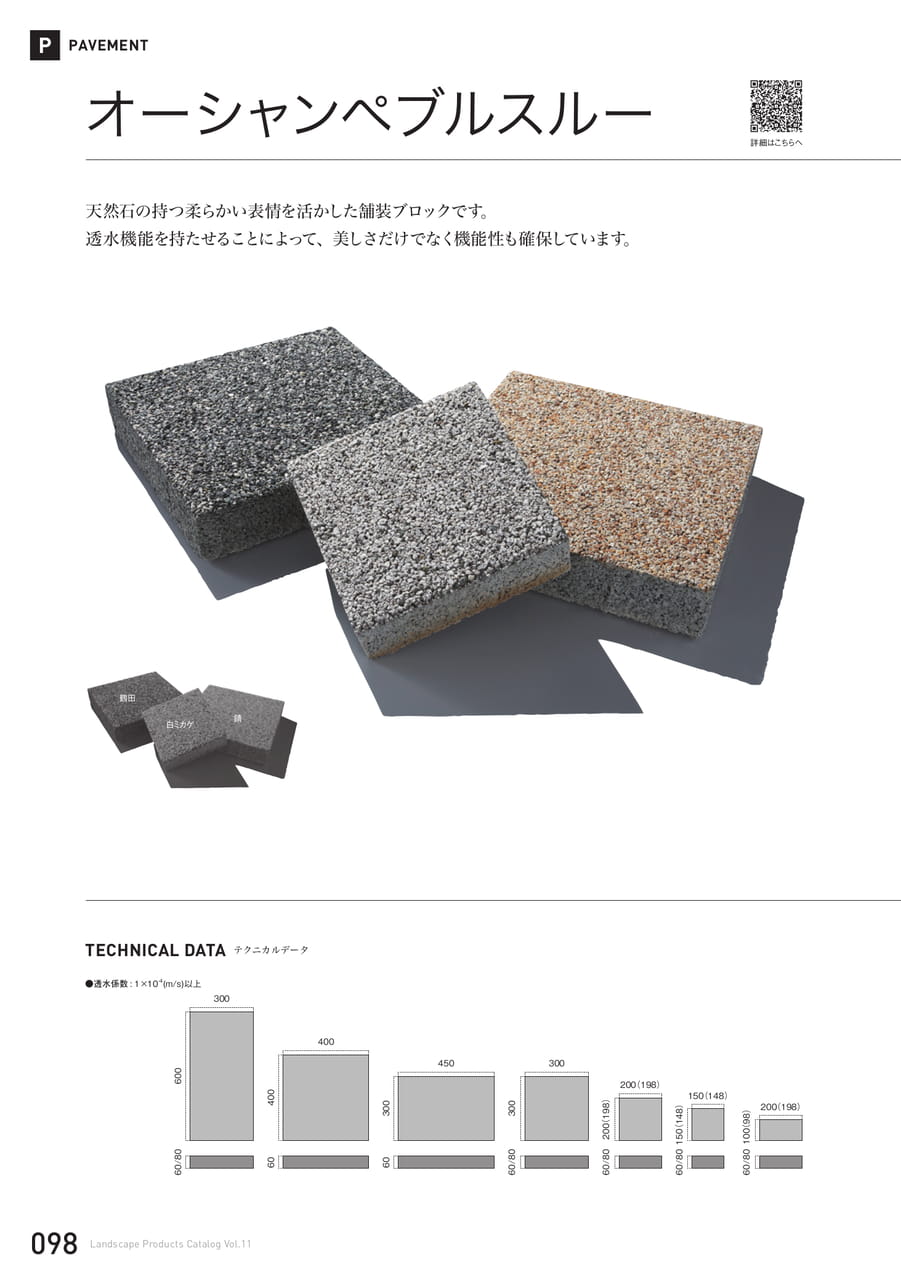

オーシャンペブルスル―

PPAVEMENTオーシャンペブルスルー天然石の持つ柔らかい表情を活かした舗装ブロックです。透水機能を持たせることによって、美しさだけでなく機能性も確保しています。詳細はこちらへ錆鶴田白ミカゲ●透水係数:1×10-4(m/s)以上TECHNICALDATAテクニカルデータ400400604503006030060060/8030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80098LandscapeProductsCatalogVol.11

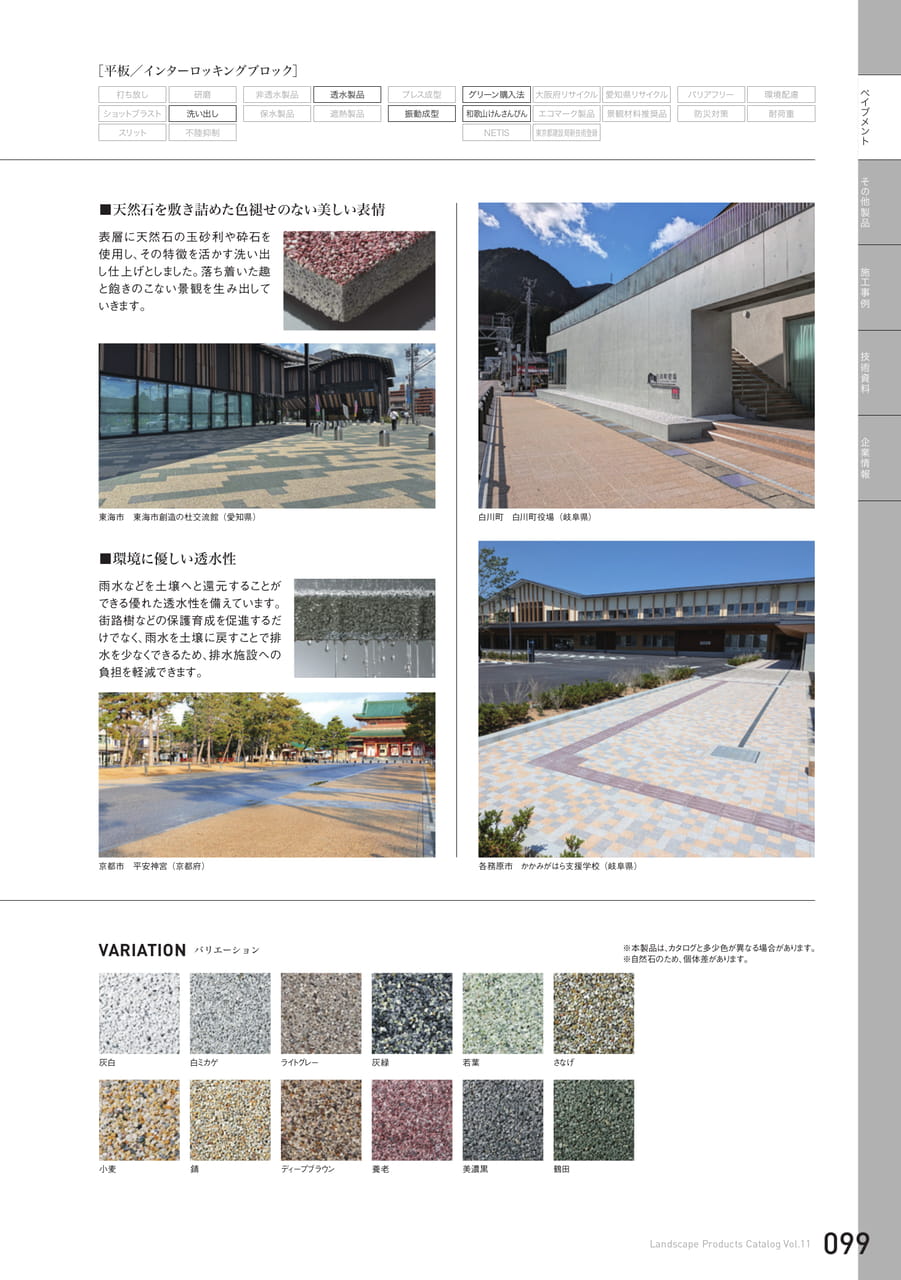

オーシャンペブルスル―

ペイブメントその他製品施工事例技術資料企業情報■天然石を敷き詰めた色褪せのない美しい表情表層に天然石の玉砂利や砕石を使用し、その特徴を活かす洗い出し仕上げとしました。落ち着いた趣と飽きのこない景観を生み出していきます。※本製品は、カタログと多少色が異なる場合があります。※自然石のため、個体差があります。VARIATIONバリエーション［平板／インターロッキングブロック］■環境に優しい透水性雨水などを土壌へと還元することができる優れた透水性を備えています。街路樹などの保護育成を促進するだけでなく、雨水を土壌に戻すことで排水を少なくできるため、排水施設への負担を軽減できます。灰白小麦錆白ミカゲライトグレーディープブラウン鶴田灰緑若葉美濃黒養老さなげ東海市東海市創造の杜交流館（愛知県）京都市平安神宮（京都府）プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録各務原市かかみがはら支援学校（岐阜県）白川町白川町役場（岐阜県）099LandscapeProductsCatalogVol.11

オーシャンハイスルー（高透水）

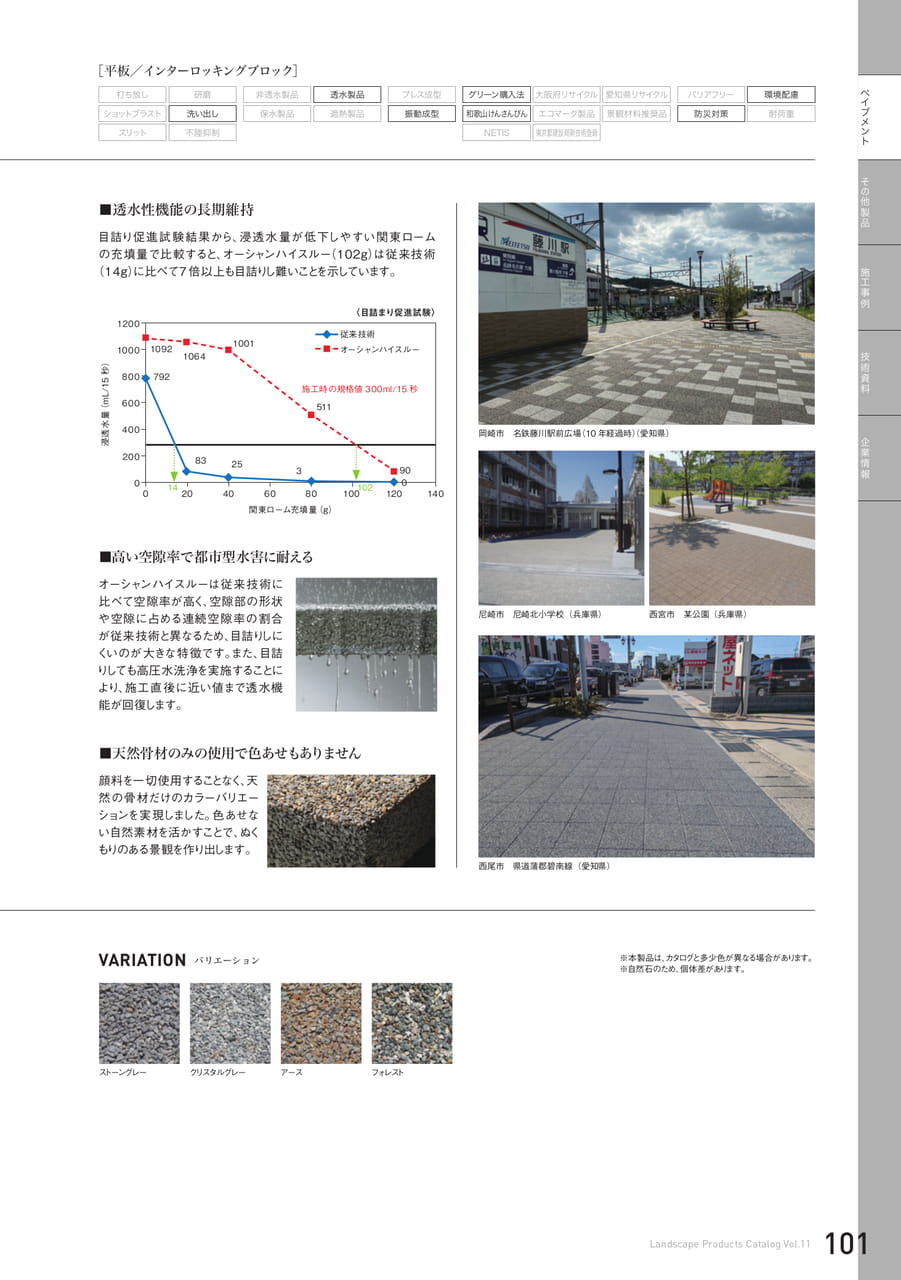

PPAVEMENTオーシャンハイスルー（高透水）詳細はこちらへ都市型水害に有効な高い透水性(規格値の10倍)を確保した製品です。無顔料で天然骨材のみを使用した温かみも魅力です。アースクリスタルグレーTECHNICALDATAテクニカルデータ●透水係数:10×10-4(m/s)以上D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）100（98）200（198）60/802.4/3.250.0200（198）200（198）60/804.9/6.525.0300（298）300（298）60/8011.2/14.911.1■（）は実寸法です。300（298）300（298）200（198）200（198）60/80100（98）200（198）60/8060/80100LandscapeProductsCatalogVol.11

オーシャンハイスルー（高透水）

ペイブメントその他製品施工事例技術資料企業情報［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録■透水性機能の長期維持目詰り促進試験結果から、浸透水量が低下しやすい関東ロームの充填量で比較すると、オーシャンハイスルー（102g）は従来技術（14g）に比べて7倍以上も目詰りし難いことを示しています。■天然骨材のみの使用で色あせもありません顔料を一切使用することなく、天然の骨材だけのカラーバリエーションを実現しました。色あせない自然素材を活かすことで、ぬくもりのある景観を作り出します。VARIATIONバリエーション■高い空隙率で都市型水害に耐えるオーシャンハイスルーは従来技術に比べて空隙率が高く、空隙部の形状や空隙に占める連続空隙率の割合が従来技術と異なるため、目詰りしにくいのが大きな特徴です。また、目詰りしても高圧水洗浄を実施することにより、施工直後に近い値まで透水機能が回復します。ストーングレークリスタルグレーアースフォレスト〈目詰まり促進試験〉浸透水量（mL/15秒）1200100010011064109279283253905110800600400200004080120201410260100140関東ローム充填量（g）従来技術オーシャンハイスルー施工時の規格値300ml/15秒※本製品は、カタログと多少色が異なる場合があります。※自然石のため、個体差があります。尼崎市尼崎北小学校（兵庫県）西尾市県道蒲郡碧南線（愛知県）岡崎市名鉄藤川駅前広場（10年経過時）（愛知県）西宮市某公園（兵庫県）101LandscapeProductsCatalogVol.11

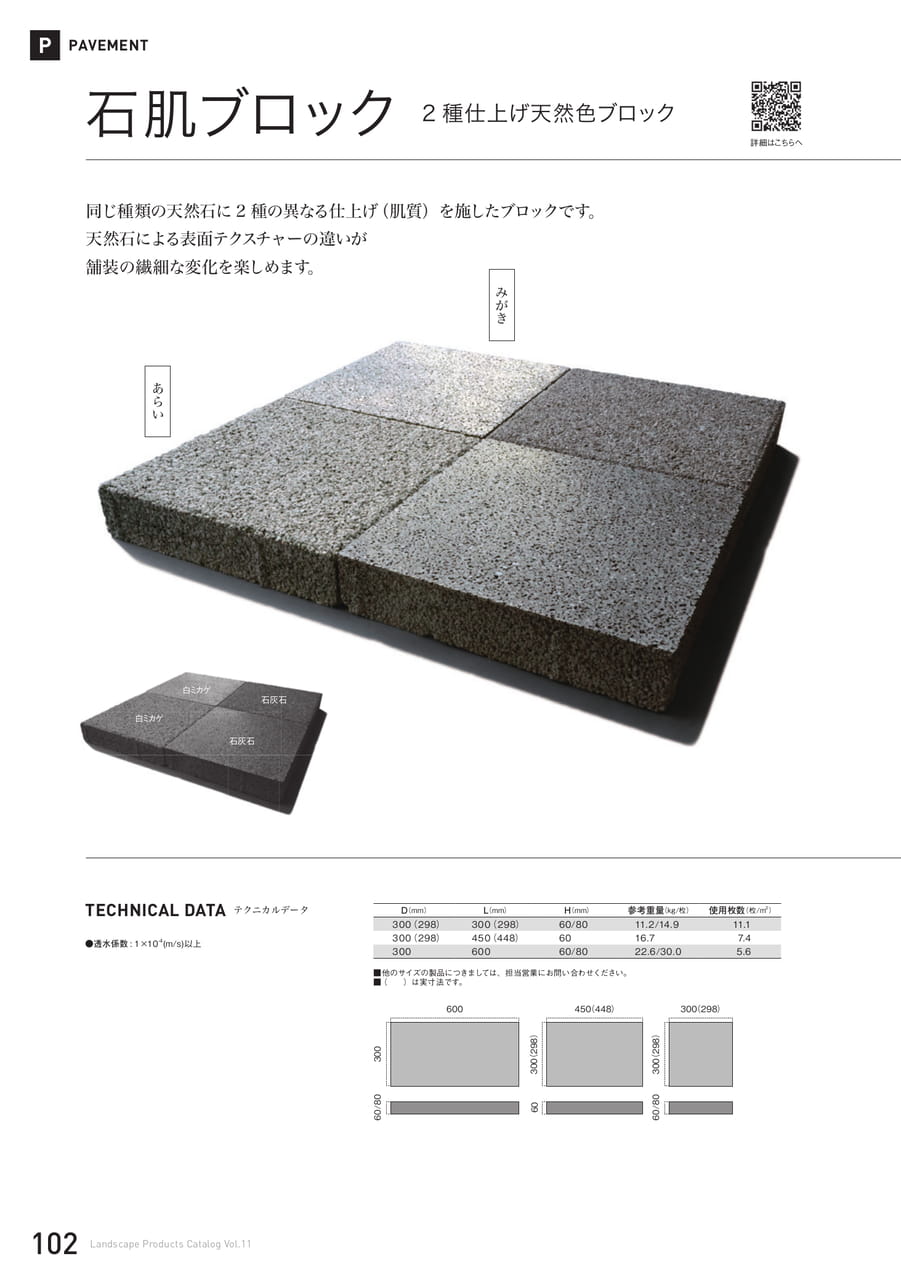

石肌ブロック

PPAVEMENT石肌ブロック2種仕上げ天然色ブロック詳細はこちらへ同じ種類の天然石に2種の異なる仕上げ（肌質）を施したブロックです。天然石による表面テクスチャーの違いが舗装の繊細な変化を楽しめます。みがきあら白ミカゲ石灰石白ミカゲ石灰石TECHNICALDATAテクニカルデータ●透水係数:1×10-4(m/s)以上い600450（448）300（298）D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）300（298）300（298）60/8011.2/14.911.1300（298）450（448）6016.77.430060060/8022.6/30.05.6■他のサイズの製品につきましては、担当営業にお問い合わせください。■（）は実寸法です。60/806060/80300300（298）300（298）102LandscapeProductsCatalogVol.11

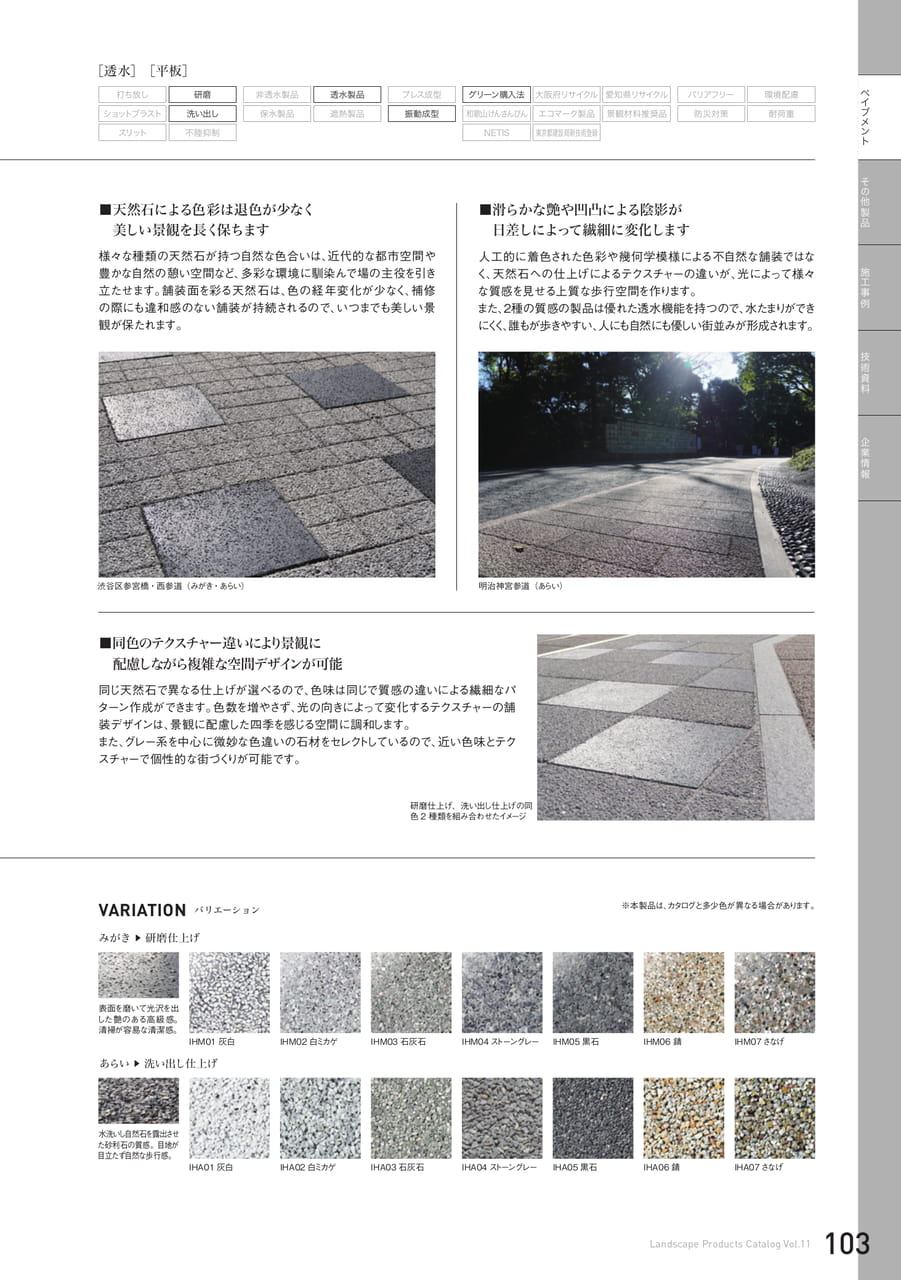

石肌ブロック

ペ［透水］［平板］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■天然石による色彩は退色が少なく美しい景観を長く保ちます■滑らかな艶や凹凸による陰影が日差しによって繊細に変化します様々な種類の天然石が持つ自然な色合いは、近代的な都市空間や豊かな自然の憩い空間など、多彩な環境に馴染んで場の主役を引き立たせます。舗装面を彩る天然石は、色の経年変化が少なく、補修の際にも違和感のない舗装が持続されるので、いつまでも美しい景観が保たれます。人工的に着色された色彩や幾何学模様による不自然な舗装ではなく、天然石への仕上げによるテクスチャーの違いが、光によって様々な質感を見せる上質な歩行空間を作ります。また、2種の質感の製品は優れた透水機能を持つので、水たまりができにくく、誰もが歩きやすい、人にも自然にも優しい街並みが形成されます。イブメントその他製品施工事例技術資料企渋谷区参宮橋・西参道（みがき・あらい）明治神宮参道（あらい）■同色のテクスチャー違いにより景観に配慮しながら複雑な空間デザインが可能同じ天然石で異なる仕上げが選べるので、色味は同じで質感の違いによる繊細なパターン作成ができます。色数を増やさず、光の向きによって変化するテクスチャーの舗装デザインは、景観に配慮した四季を感じる空間に調和します。また、グレー系を中心に微妙な色違いの石材をセレクトしているので、近い色味とテクスチャーで個性的な街づくりが可能です。研磨仕上げ、洗い出し仕上げの同色2種類を組み合わせたイメージVARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。みがき▶研磨仕上げ表面を磨いて光沢を出した艶のある高級感。清掃が容易な清潔感。IHM01灰白IHM02白ミカゲIHM03石灰石IHM04ストーングレーIHM05黒石IHM06錆IHM07さなげあらい▶洗い出し仕上げ水洗いし自然石を露出させた砂利石の質感。目地が目立たず自然な歩行感。IHA01灰白IHA02白ミカゲIHA03石灰石IHA04ストーングレーIHA05黒石IHA06錆IHA07さなげLandscapeProductsCatalogVol.11103

オーシャンエコカラー/コレクション

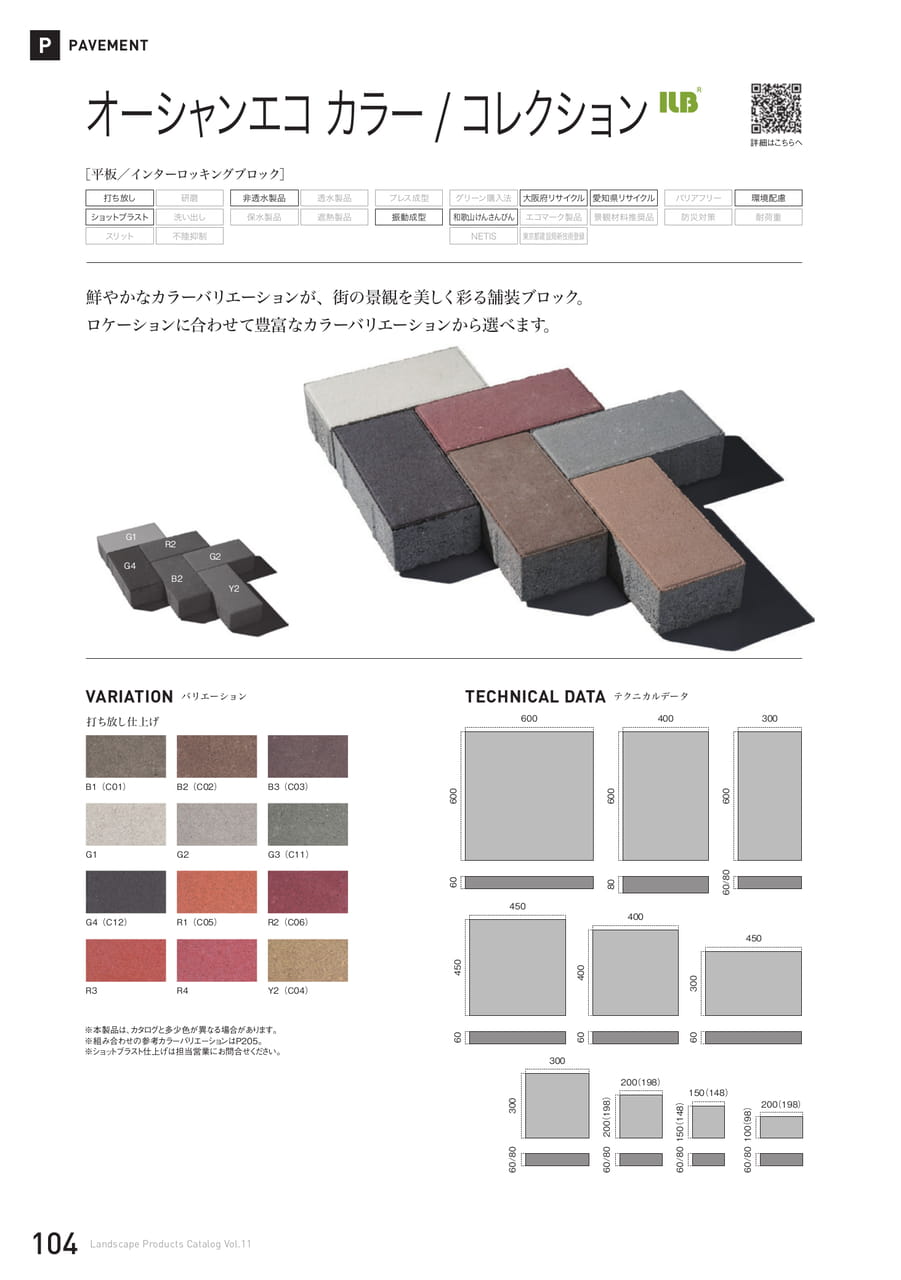

PPAVEMENTG1G4R2G2B2Y2［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録オーシャンエコカラー/コレクション鮮やかなカラーバリエーションが、街の景観を美しく彩る舗装ブロック。ロケーションに合わせて豊富なカラーバリエーションから選べます。詳細はこちらへ※本製品は、カタログと多少色が異なる場合があります。※組み合わせの参考カラーバリエーションはP205。※ショットブラスト仕上げは担当営業にお問合せください。TECHNICALDATAテクニカルデータ45030060400400604504506030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80VARIATIONバリエーション打ち放し仕上げB1（C01）B2（C02）B3（C03）G1G2G3（C11）R3Y2（C04）R4G4（C12）R2（C06）R1（C05）104LandscapeProductsCatalogVol.11

オーシャンエコスルー/グランパム

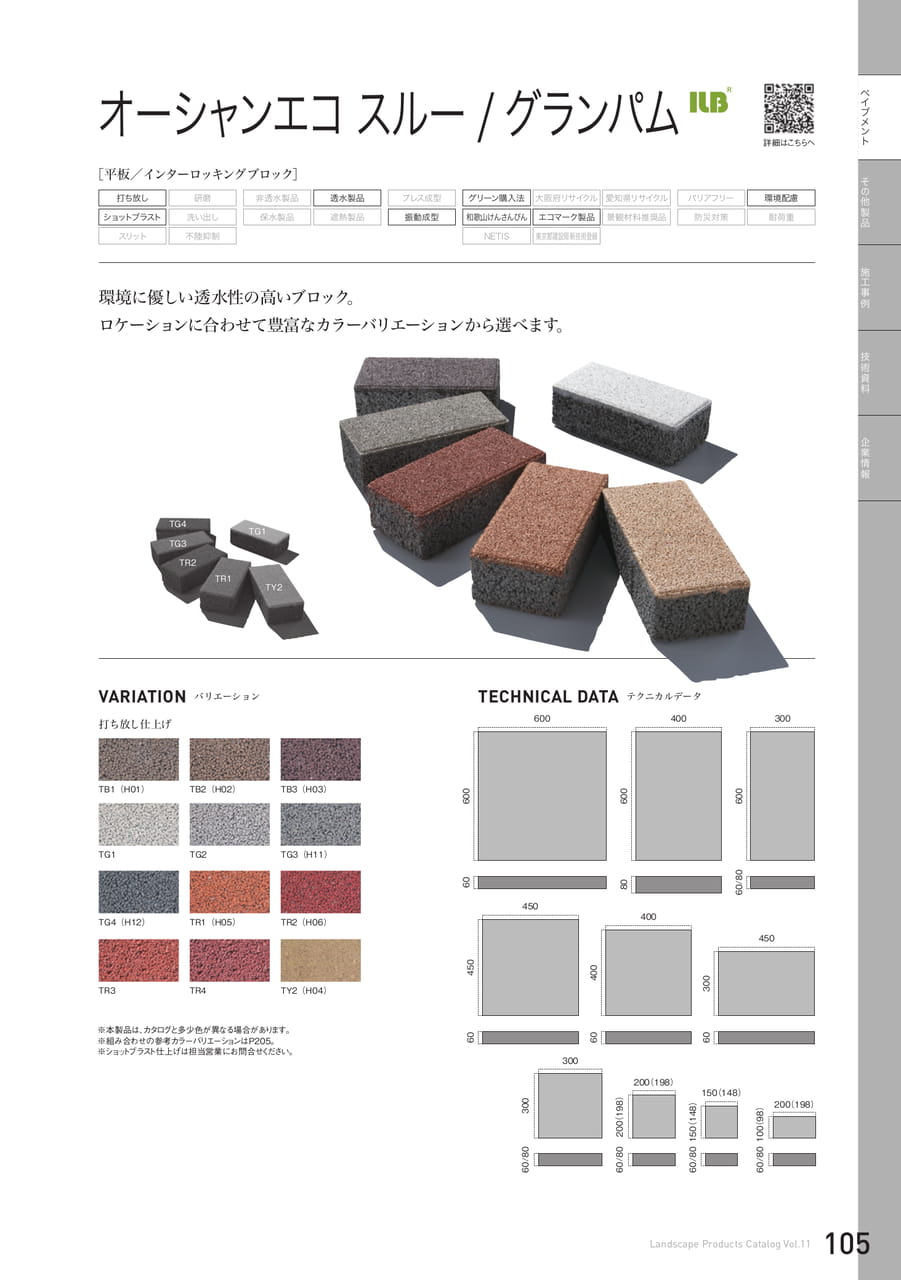

ペイブメントその他製品施工事例技術資料企業情報TG1TY2TR1TR2TG3TG4打ち放し仕上げTB1（H01）TB2（H02）TB3（H03）TG1TG2TG3（H11）TR3TY2（H04）TR4TG4（H12）TR2（H06）TR1（H05）［平板／インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録オーシャンエコスルー/グランパム環境に優しい透水性の高いブロック。ロケーションに合わせて豊富なカラーバリエーションから選べます。詳細はこちらへ※本製品は、カタログと多少色が異なる場合があります。※組み合わせの参考カラーバリエーションはP205。※ショットブラスト仕上げは担当営業にお問合せください。TECHNICALDATAテクニカルデータ45030060400400604504506030060060/80400600806006006030030060/80200（198）200（198）60/80150（148）150（148）60/80200（198）100（98）60/80VARIATIONバリエーション105LandscapeProductsCatalogVol.11

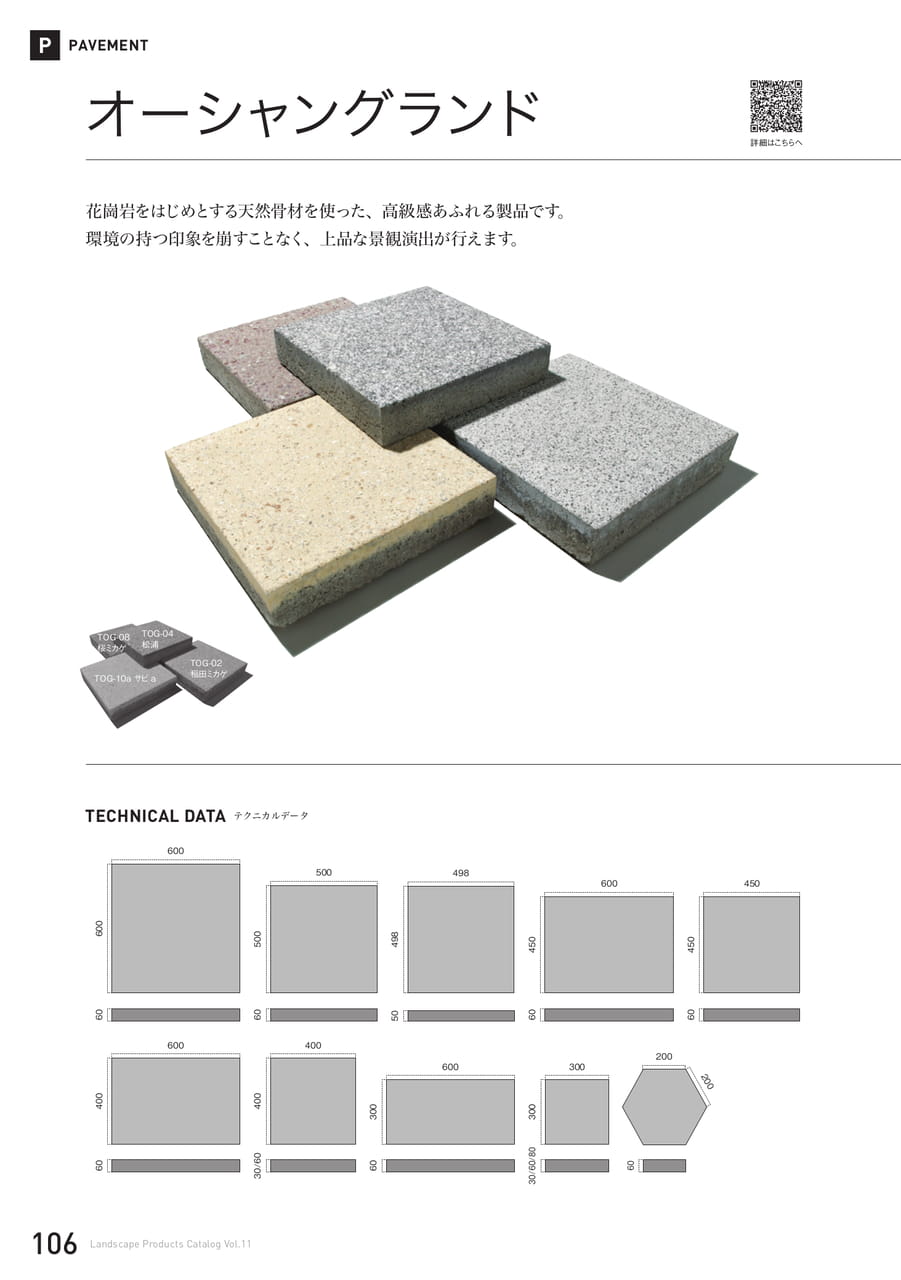

オーシャングランド

PPAVEMENTオーシャングランドTECHNICALDATAテクニカルデータ45045060600300606004006040040030/6030030030/60/80花崗岩をはじめとする天然骨材を使った、高級感あふれる製品です。環境の持つ印象を崩すことなく、上品な景観演出が行えます。詳細はこちらへ60045060600600604984985050050060TOG-02稲田ミカゲTOG-04松浦TOG-10aサビaTOG-08桜ミカゲ20020060106LandscapeProductsCatalogVol.11

オーシャングランド

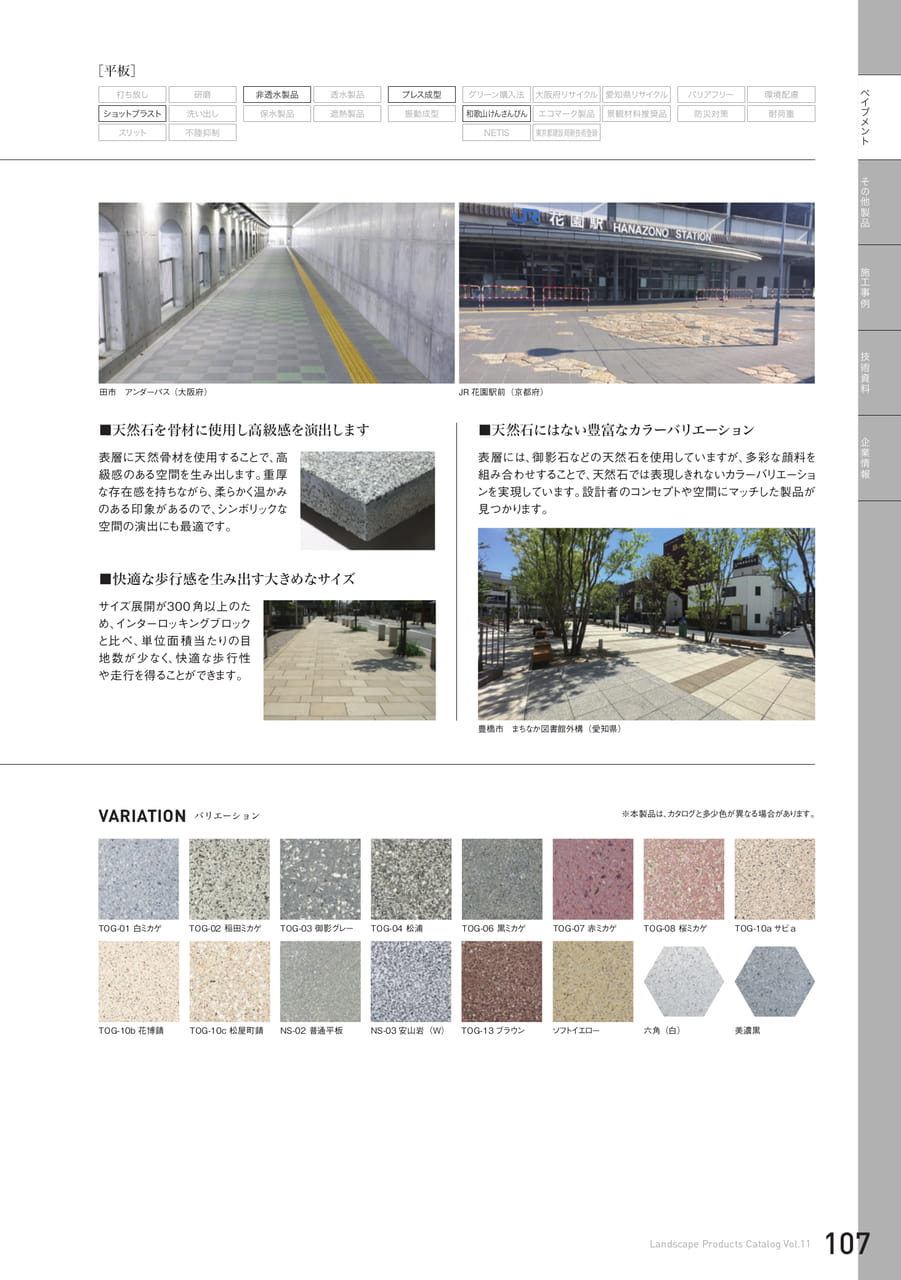

ペイブメントその他製品施工事例技術資料企業情報［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録※本製品は、カタログと多少色が異なる場合があります。TOG-01白ミカゲTOG-07赤ミカゲTOG-02稲田ミカゲTOG-03御影グレーTOG-04松浦TOG-06黒ミカゲTOG-08桜ミカゲTOG-10aサビaTOG-10b花博錆TOG-10c松屋町錆NS-02普通平板NS-03安山岩（W）TOG-13ブラウンソフトイエロー六角（白）美濃黒VARIATIONバリエーション■天然石を骨材に使用し高級感を演出します表層に天然骨材を使用することで、高級感のある空間を生み出します。重厚な存在感を持ちながら、柔らかく温かみのある印象があるので、シンボリックな空間の演出にも最適です。■天然石にはない豊富なカラーバリエーション■快適な歩行感を生み出す大きめなサイズ表層には、御影石などの天然石を使用していますが、多彩な顔料を組み合わせすることで、天然石では表現しきれないカラーバリエーションを実現しています。設計者のコンセプトや空間にマッチした製品が見つかります。サイズ展開が300角以上のため、インターロッキングブロックと比べ、単位面積当たりの目地数が少なく、快適な歩行性や走行を得ることができます。豊橋市まちなか図書館外構（愛知県）田市アンダーパス（大阪府）JR花園駅前（京都府）107LandscapeProductsCatalogVol.11

オーシャングランド

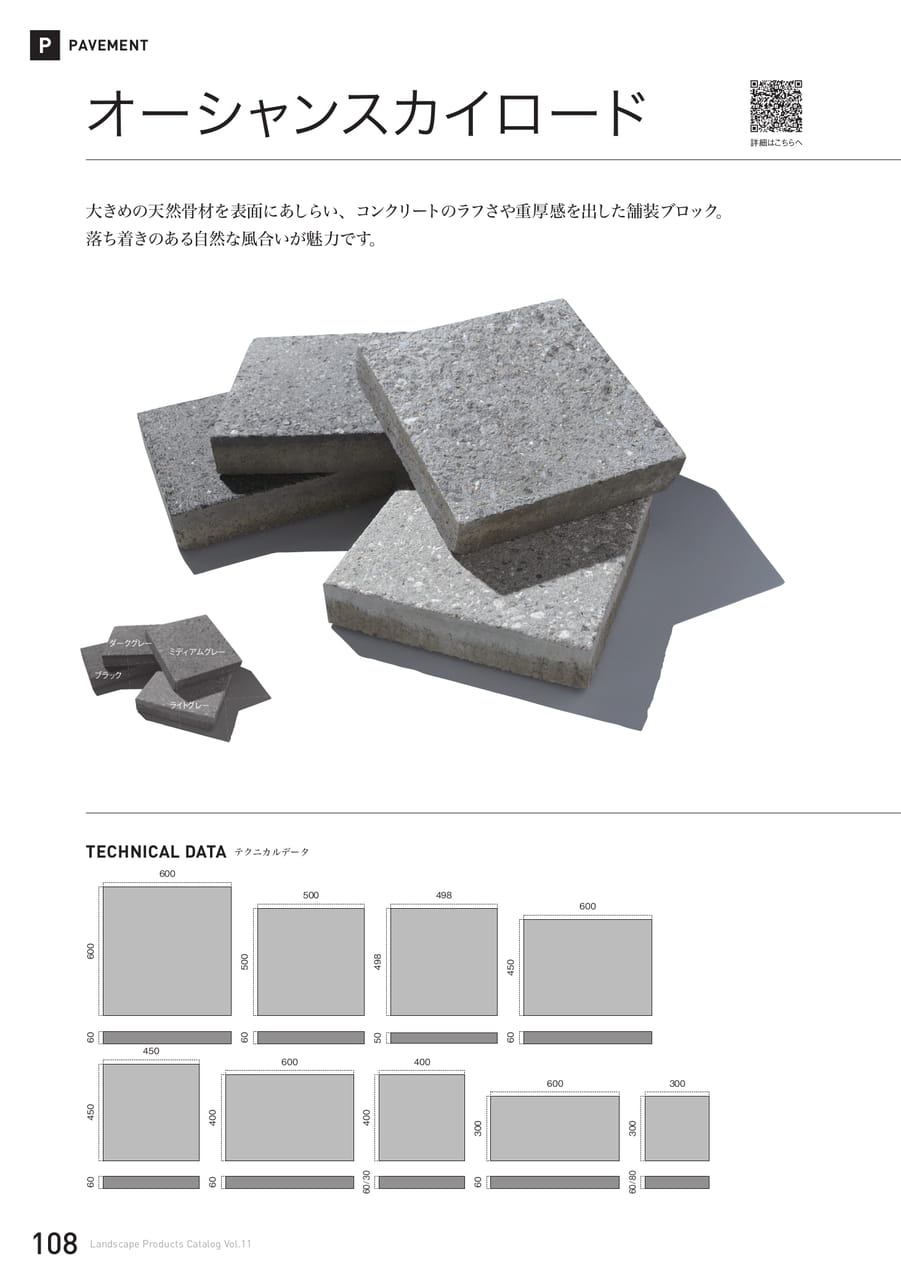

PPAVEMENT49849850オーシャンスカイロード詳細はこちらへ大きめの天然骨材を表面にあしらい、コンクリートのラフさや重厚感を出した舗装ブロック。落ち着きのある自然な風合いが魅力です。TECHNICALDATAテクニカルデータ45045060600300606004006040040060/3030030060/80600450606006006050050060ライトグレーミディアムグレーダークグレーブラック108LandscapeProductsCatalogVol.11

オーシャングランド

ペイブメントその他製品施工事例技術資料企業情報［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録※本製品は、カタログと多少色が異なる場合があります。ライトグレーミディアムグレーダークグレーブラックVARIATIONバリエーション■プレス成型による緻密な質感プレス成型法独特の緻密な質感表現で、コンクリートの重厚感やラフさを作り出した製品です。コンクリートそのままの表層にショットブラスト加工を施すことで、大きめの天然骨材を露出させています。このエイジング加工により、コンクリートが本来持つ「使われて出る美しさ」を表現しています。■ショットブラスト仕上げで歩行性を向上表層のエイジングを演出するショットブラスト加工は、デザイン性を上げるだけでなく、機能性も向上させています。表面に凹凸を作ることで滑り抵抗も向上。雨の日など滑りやすい日でも安心して歩行できます。表層には天然骨材と無機顔料を採用。骨材の粒度や混合割合を調整することで、モノトーン4色のカラーバリエーションをそろえています。無機質な風合いのなかにも、自然の温かさを感じるテクスチャーとなっています。■天然骨材と無機顔料が作り出す独特な風合い東京スカイツリータウン®（東京都）品川区大崎2丁目（東京都）東京スカイツリータウン®東京都）109LandscapeProductsCatalogVol.11

オーシャンペブル

PPAVEMENTオーシャンペブル砂利を敷き詰めたような美しい景観を作り出すコンクリート平板。日本のどこか懐かしく、落ち着いた風情を演出する製品です。詳細はこちらへTOP-10金華TOP-01白ミカゲTOP-11錆ミカゲTECHNICALDATAテクニカルデータ4504506060030060600400604004006030030060/80600450606006006050050060110LandscapeProductsCatalogVol.11

オーシャンペブル

ペイブメントその他製品施工事例技術資料企業情報※本製品は、カタログと多少色が異なる場合があります。※天然石のため、個体差があります。TOP-01白ミカゲTOP-06美濃黒TOP-02白玉石TOP-03稲田ミカゲTOP-04庵治石TOP-05桜ミカゲTOP-07黒龍TOP-08五色TOP-09赤ミカゲTOP-17庵治石青玉TOP-18大磯TOP-19黒玉石TOP-10金華TOP-11錆ミカゲTOP-12稲荷TOP-14美浜TOP-16松葉TOP-15青玉石VARIATIONバリエーション■施工性が高く補修も容易に行えます現場打ち施工に比べて施工性が高いうえに、即時開放が可能な点が平板舗装の魅力です。さらに補修も容易にできるので、メンテナンスの手間やコストを抑えることができます。天然の玉砂利や砕石を表層に使用した、趣のあるコンクリート平板です。天然石の持つ“和”の面持ちが、落ち着いた雰囲気を醸し出します。また人工的なものと違い、飽きのこない景観を作り出すのも天然石の魅力です。■玉砂利や砕石が持つ天然の風合いが魅力洗い出し加工による二次製品なので、常に品質が安定しています。品質にムラが出ることもないので、安心して美しい景観づくりを行えます。■安定した高品質が景観づくりをサポート［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録一宮市一宮市民病院（愛知県）鳥羽港（三重県）名古屋市名城公園（愛知県）111LandscapeProductsCatalogVol.11

瓦ブロック　ソリッド

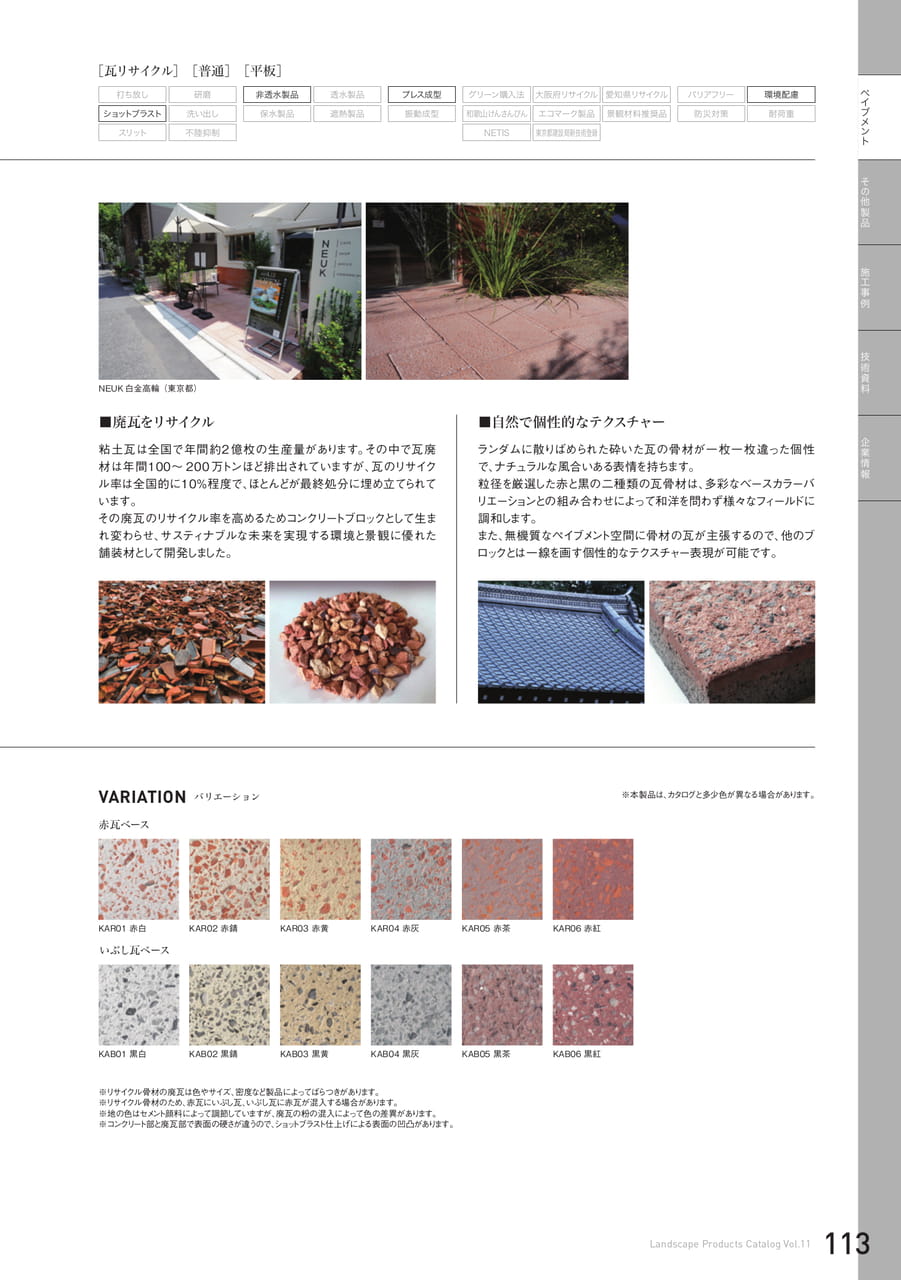

PPAVEMENT瓦ブロックソリッドSOLID瓦リサイクルプレス平板詳細はこちらへサスティナブルな社会を目指して屋根材が床材として生まれ変わりますKAB01黒白KAR03赤黄KAR05赤茶TECHNICALDATAテクニカルデータ500600D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）30030060/8012.2/16.211.13006006024.35.64004006021.66.34006006032.44.24504506027.34.94506006036.53.75005006033.84.0■上記以外のサイズにつきましては、担当営業にお問い合わせください。4506004006003006060/803003006060606060500450450400400112LandscapeProductsCatalogVol.11

瓦ブロック　ソリッド

ペ［瓦リサイクル］［普通］［平板］業情報打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録NEUK白金高輪（東京都）■廃瓦をリサイクル■自然で個性的なテクスチャー粘土瓦は全国で年間約2億枚の生産量があります。その中で瓦廃材は年間100～200万トンほど排出されていますが、瓦のリサイクル率は全国的に10％程度で、ほとんどが最終処分に埋め立てられています。その廃瓦のリサイクル率を高めるためコンクリートブロックとして生まれ変わらせ、サスティナブルな未来を実現する環境と景観に優れた舗装材として開発しました。ランダムに散りばめられた砕いた瓦の骨材が一枚一枚違った個性で、ナチュラルな風合いある表情を持ちます。粒径を厳選した赤と黒の二種類の瓦骨材は、多彩なベースカラーバリエーションとの組み合わせによって和洋を問わず様々なフィールドに調和します。また、無機質なペイブメント空間に骨材の瓦が主張するので、他のブロックとは一線を画す個性的なテクスチャー表現が可能です。イブメントその他製品施工事例技術資料企VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。赤瓦ベースKAR01赤白KAR02赤錆KAR03赤黄KAR04赤灰KAR05赤茶KAR06赤紅いぶし瓦ベースKAB01黒白KAB02黒錆KAB03黒黄KAB04黒灰KAB05黒茶KAB06黒紅※リサイクル骨材の廃瓦は色やサイズ、密度など製品によってばらつきがあります。※リサイクル骨材のため、赤瓦にいぶし瓦、いぶし瓦に赤瓦が混入する場合があります。※地の色はセメント顔料によって調節していますが、廃瓦の粉の混入によって色の差異があります。※コンクリート部と廃瓦部で表面の硬さが違うので、ショットブラスト仕上げによる表面の凹凸があります。LandscapeProductsCatalogVol.11113

ナチュラルストーン

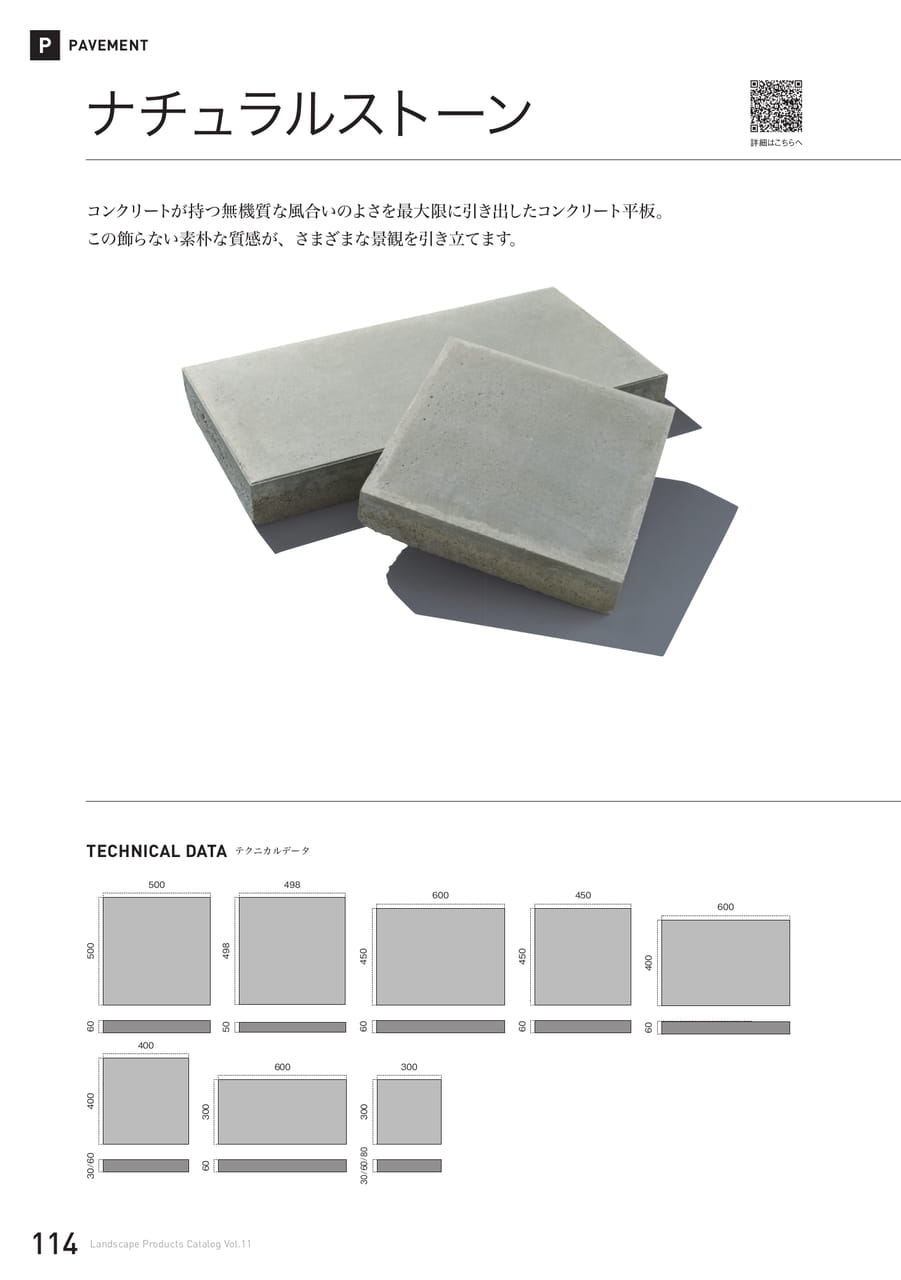

PPAVEMENTナチュラルストーンコンクリートが持つ無機質な風合いのよさを最大限に引き出したコンクリート平板。この飾らない素朴な質感が、さまざまな景観を引き立てます。詳細はこちらへTECHNICALDATAテクニカルデータ6003006040040030/6030030030/60/806004006050050060450450606004506049849850114LandscapeProductsCatalogVol.11

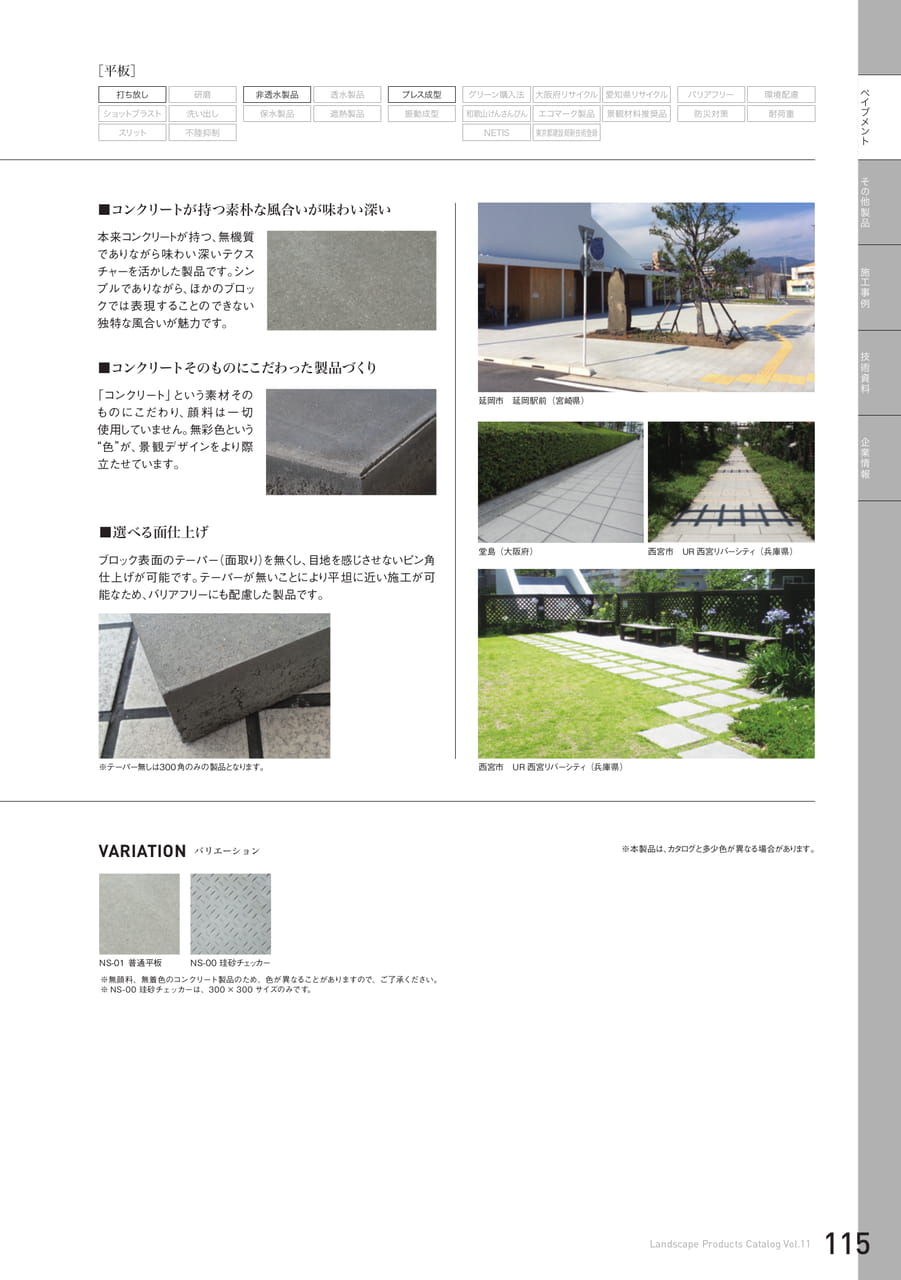

ナチュラルストーン

ペイブメントその他製品施工事例技術資料企業情報プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録［平板］■コンクリートが持つ素朴な風合いが味わい深い本来コンクリートが持つ、無機質でありながら味わい深いテクスチャーを活かした製品です。シンプルでありながら、ほかのブロックでは表現することのできない独特な風合いが魅力です。■コンクリートそのものにこだわった製品づくり「コンクリート」という素材そのものにこだわり、顔料は一切使用していません。無彩色という“色”が、景観デザインをより際立たせています。■選べる面仕上げブロック表面のテーパー（面取り）を無くし、目地を感じさせないピン角仕上げが可能です。テーパーが無いことにより平坦に近い施工が可能なため、バリアフリーにも配慮した製品です。※本製品は、カタログと多少色が異なる場合があります。VARIATIONバリエーションNS-01普通平板NS-00珪砂チェッカー※無顔料、無着色のコンクリート製品のため、色が異なることがありますので、ご了承ください。※NS-00珪砂チェッカーは、300×300サイズのみです。※テーパー無しは300角のみの製品となります。延岡市延岡駅前（宮崎県）西宮市UR西宮リバーシティ（兵庫県）堂島（大阪府）西宮市UR西宮リバーシティ（兵庫県）115LandscapeProductsCatalogVol.11

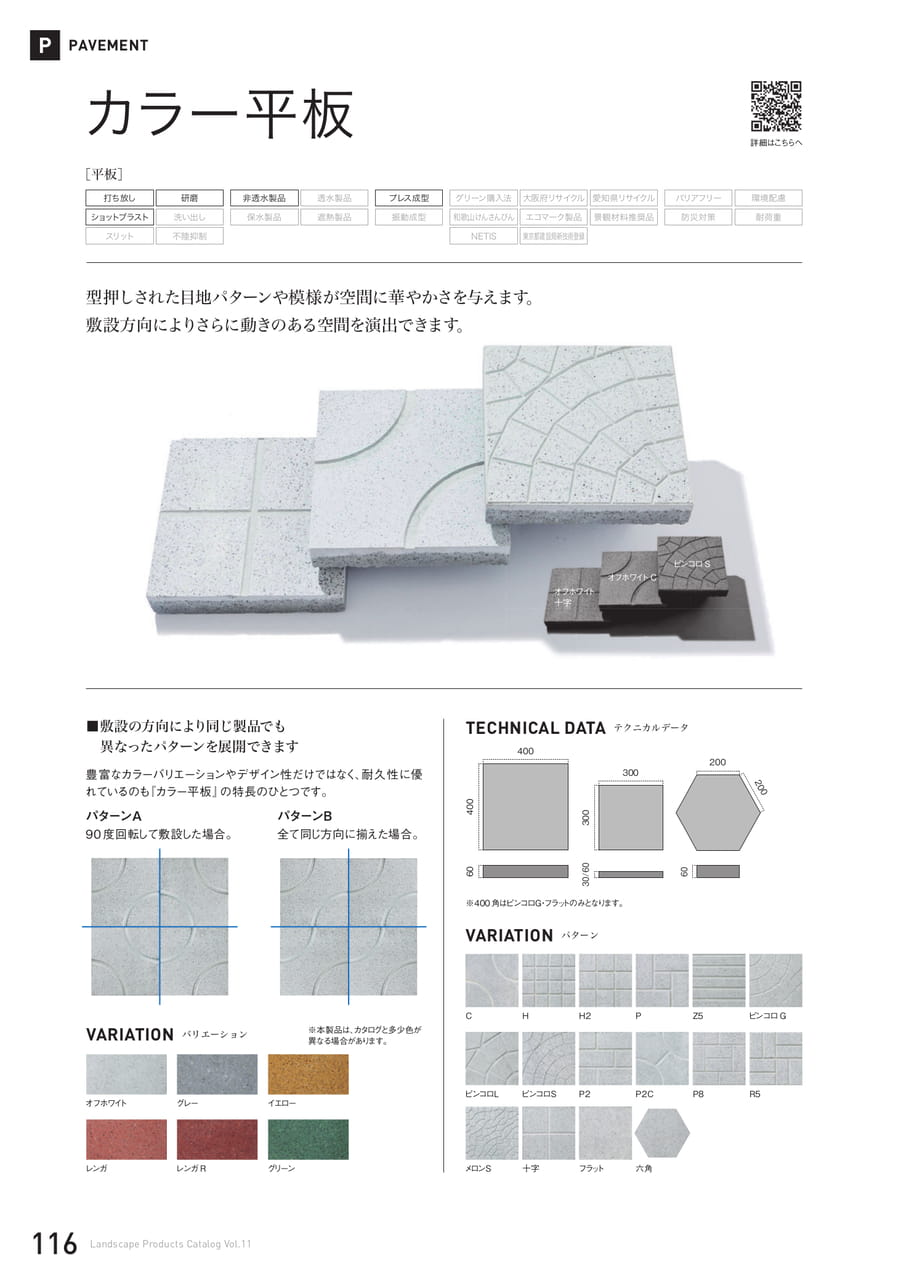

カラー平板

PPAVEMENT［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録カラー平板型押しされた目地パターンや模様が空間に華やかさを与えます。敷設方向によりさらに動きのある空間を演出できます。詳細はこちらへ■敷設の方向により同じ製品でも異なったパターンを展開できますパターンＡ90度回転して敷設した場合。パターンB全て同じ方向に揃えた場合。豊富なカラーバリエーションやデザイン性だけではなく、耐久性に優れているのも『カラー平板』の特長のひとつです。ピンコロSオフホワイトCオフホワイト十字オフホワイトグレーイエローレンガレンガRグリーンVARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。TECHNICALDATAテクニカルデータ4004006030030030/6020020060※400角はピンコロＧ・フラットのみとなります。VARIATIONパターンCピンコロＬメロンＳH2P2フラットZ5P8HピンコロＳ十字PP2C六角ピンコロGR5116LandscapeProductsCatalogVol.11

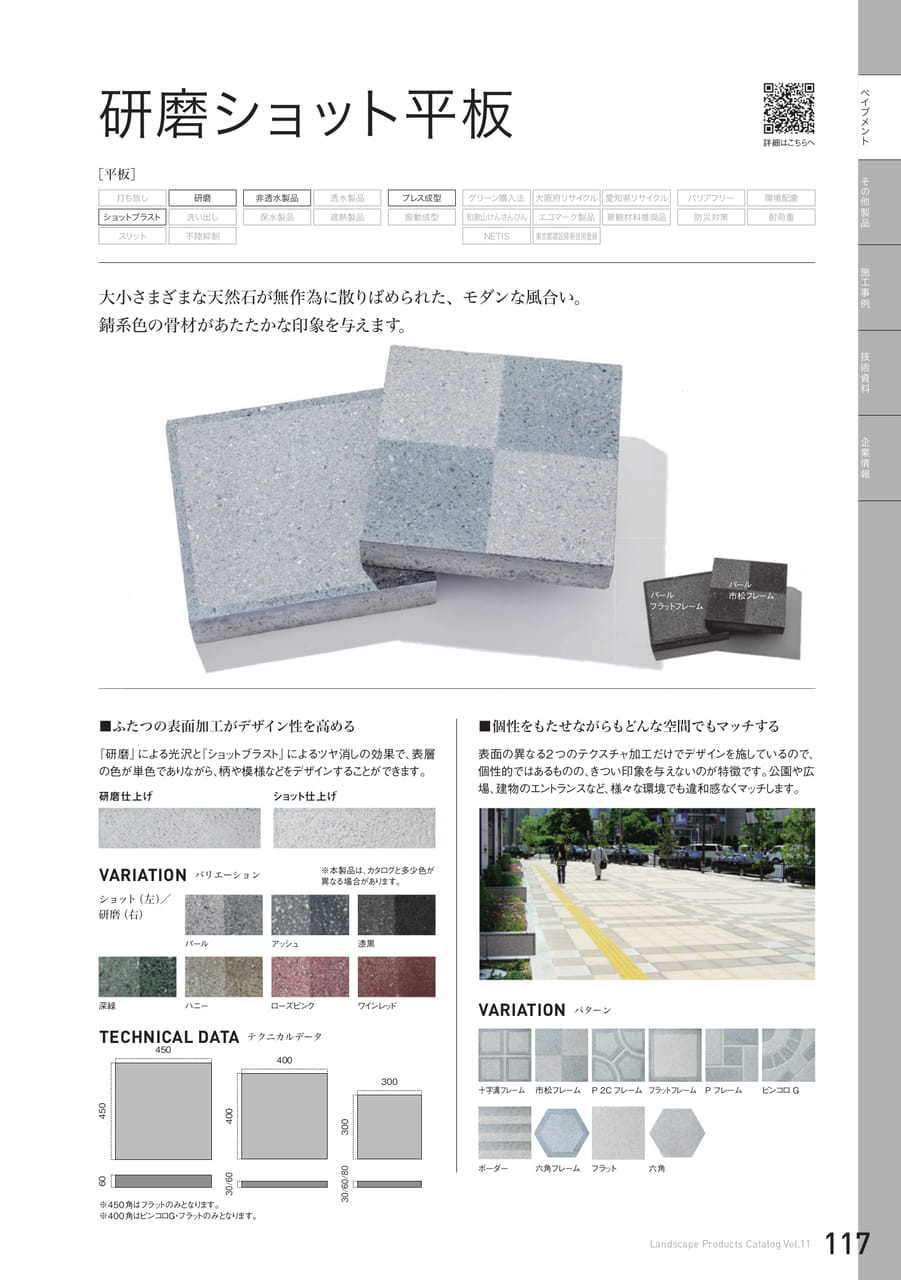

研磨ショット平板

ペイブメントその他製品施工事例技術資料企業情報［平板］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録研磨ショット平板大小さまざまな天然石が無作為に散りばめられた、モダンな風合い。錆系色の骨材があたたかな印象を与えます。詳細はこちらへ■ふたつの表面加工がデザイン性を高める■個性をもたせながらもどんな空間でもマッチする研磨仕上げショット仕上げ『研磨』による光沢と『ショットブラスト』によるツヤ消しの効果で、表層の色が単色でありながら、柄や模様などをデザインすることができます。表面の異なる２つのテクスチャ加工だけでデザインを施しているので、個性的ではあるものの、きつい印象を与えないのが特徴です。公園や広場、建物のエントランスなど、様々な環境でも違和感なくマッチします。VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。深緑パールハニーアッシュローズピンク漆黒ワインレッドVARIATIONパターン十字溝フレームボーダーP２CフレームフラットPフレーム市松フレーム六角フレームフラットフレーム六角ピンコロG小さまざまな天然石が無作為に散りばめられた、モダンな風合い。系色の骨材があたたかな印象を与えます。パールフラットフレームパール市松フレームTECHNICALDATAテクニカルデータ40040030/6030030030/60/80※450角はフラットのみとなります。※400角はピンコロＧ・フラットのみとなります。45045060ショット（左）／研磨（右）117LandscapeProductsCatalogVol.11

プレシオムック

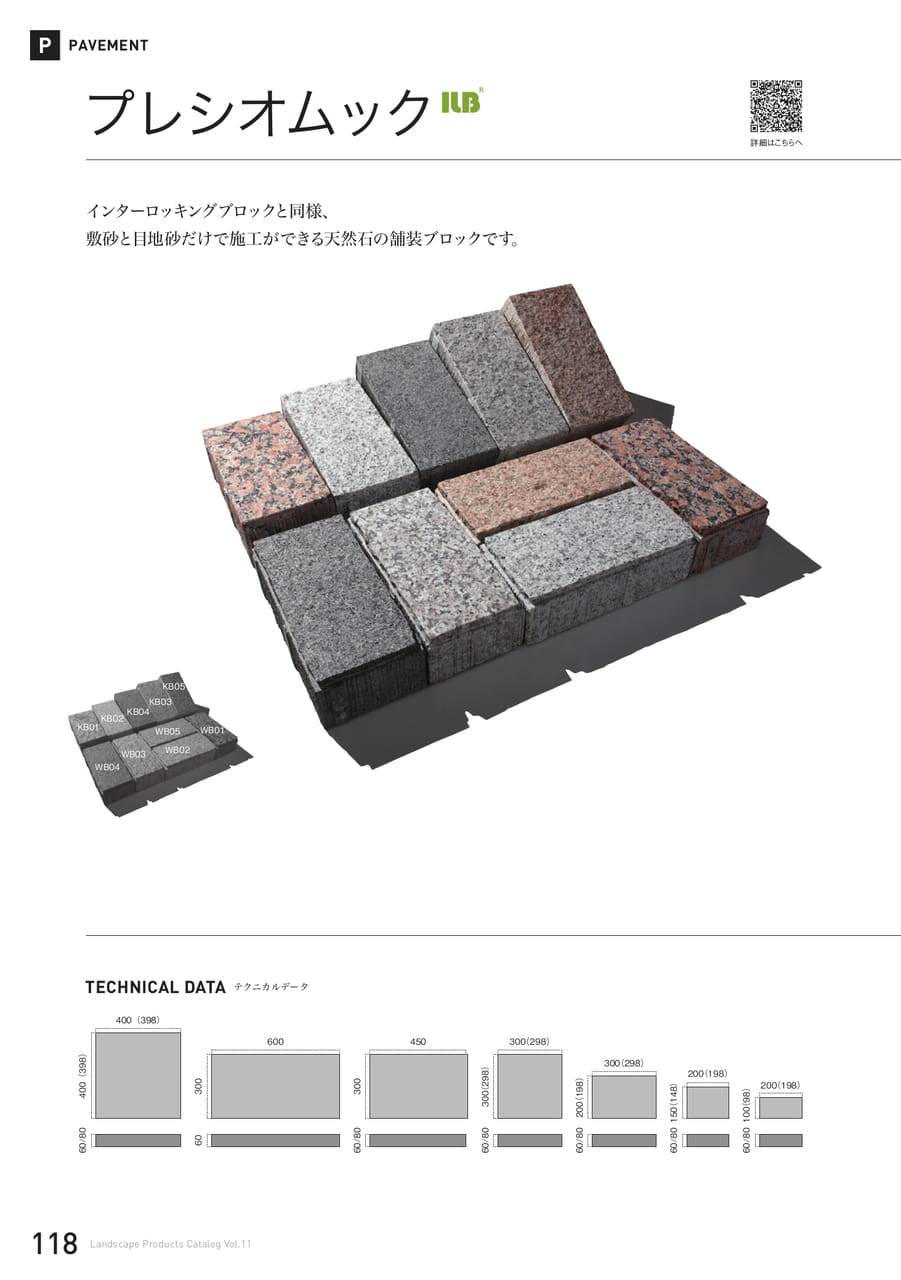

PPAVEMENTプレシオムックインターロッキングブロックと同様、敷砂と目地砂だけで施工ができる天然石の舗装ブロックです。詳細はこちらへKB05KB03KB04KB02KB01WB04WB03WB05WB02WB01TECHNICALDATAテクニカルデータ300（298）200（198）60/80200（198）150（148）60/80200（198）100（98）60/80300（298）300（298）60/8045030060/8060030060400（398）400（398）60/80118LandscapeProductsCatalogVol.11

プレシオムック

ペイブメント業情報プレス成型［自然石］打ち放し研磨非透水製品透水製品グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録その他製品施工事例技術資料企京都市四条通り（京都府）吹田市商店街（大阪府）■天然石そのものを加工した製品です天然石をそのままブロックに加工した製品なので、高級感のある舗装が可能です。特有の色のバラツキも独特な風合いを生み出します。表面は雨の日も滑りにくいバーナー仕上げを施しているので、安心して歩行できます。■インターロッキングブロックと同様の乾式施工側面に施した目地キープとスリットにより、インターロッキングブロックと同様の乾式施工ができます。湿式施工と違って施工後は即時交通開放が可能。抜き替えによるメンテナンスが行えるので維持管理も容易です。形状・厚さによっては、車両が乗り入れる歩行者系道路にも使用できます。■ロケーションによって使い分けられる2種類のエッジKBシリーズ直線的なシンプルなエッジがシャープなイメージを表現。WBシリーズ割り肌が、自然な風合いを醸し出します。大田区勝海舟記念館周辺道路（東京都）VARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。KBシリーズ▶糸面取りKB01KB02KB03WBシリーズ▶割エッジKB04KB05WB01WB02WB03WB04WB05LandscapeProductsCatalogVol.11119

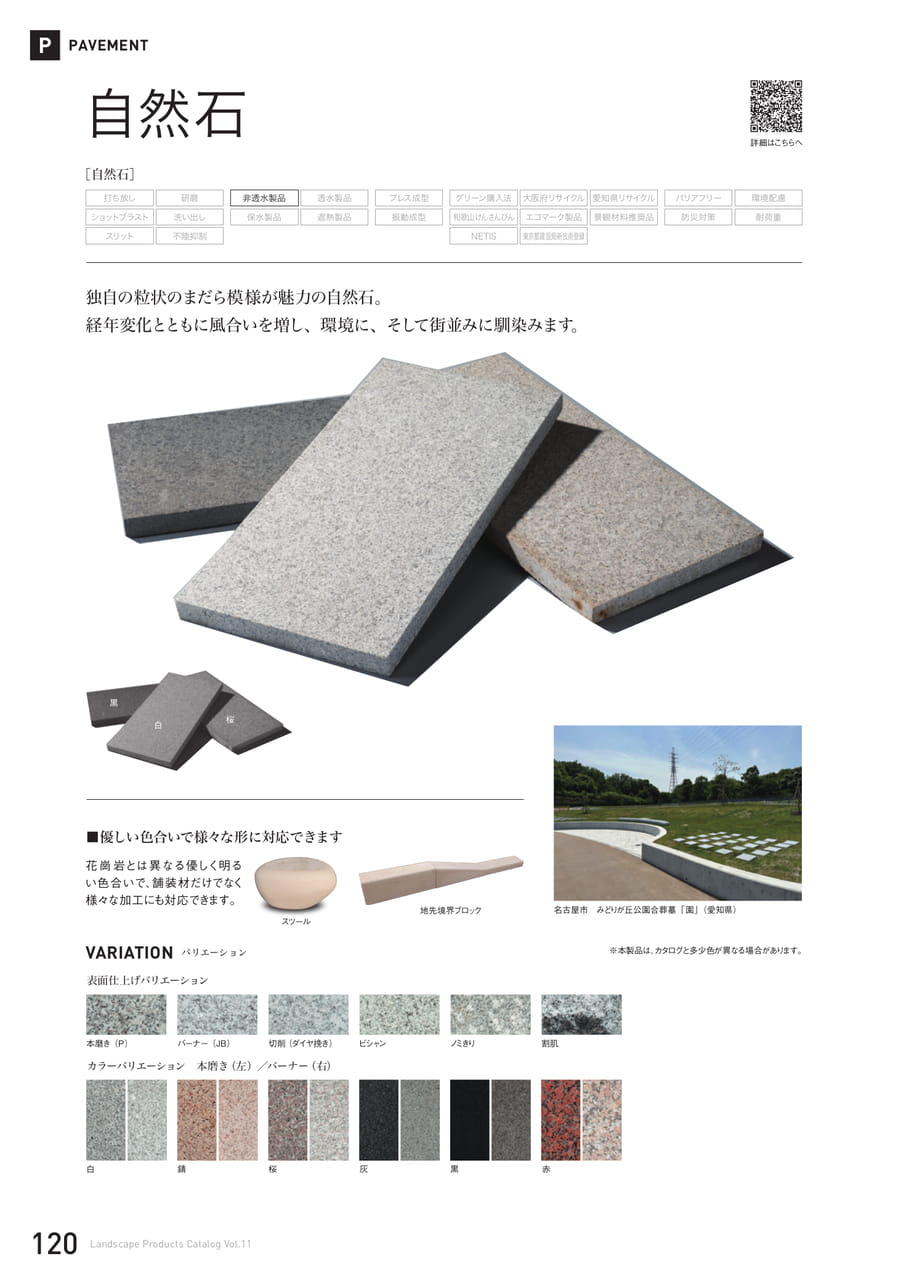

自然石

PPAVEMENT［自然石］独自の粒状のまだら模様が魅力の自然石。経年変化とともに風合いを増し、環境に、そして街並みに馴染みます。プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録自然石詳細はこちらへ※本製品は、カタログと多少色が異なる場合があります。スツール地先境界ブロックVARIATIONバリエーション白錆桜灰黒赤本磨き（P）バーナー（JB）切削（ダイヤ挽き）ビシャンノミきり割肌表面仕上げバリエーションカラーバリエーション本磨き（左）／バーナー（右）黒白桜■優しい色合いで様々な形に対応できます花崗岩とは異なる優しく明るい色合いで、舗装材だけでなく様々な加工にも対応できます。名古屋市みどりが丘公園合葬墓「園」（愛知県）120LandscapeProductsCatalogVol.11

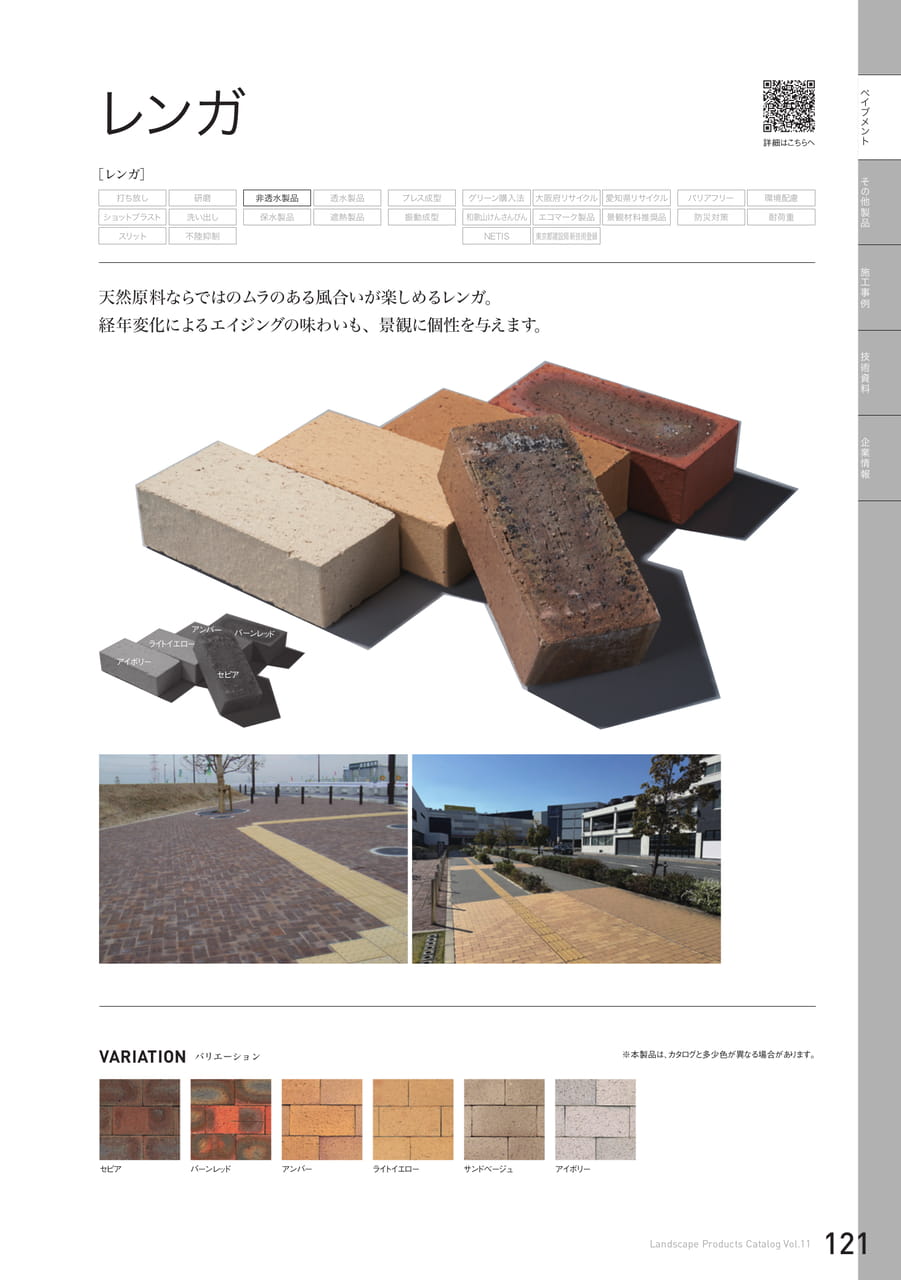

レンガ

ペイブメントその他製品施工事例技術資料企業情報［レンガ］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録天然原料ならではのムラのある風合いが楽しめるレンガ。経年変化によるエイジングの味わいも、景観に個性を与えます。詳細はこちらへ※本製品は、カタログと多少色が異なる場合があります。VARIATIONバリエーションセピアバーンレッドアンバーライトイエローサンドベージュアイボリーアイボリーライトイエローセピアアンバーバーンレッドレンガ121LandscapeProductsCatalogVol.11

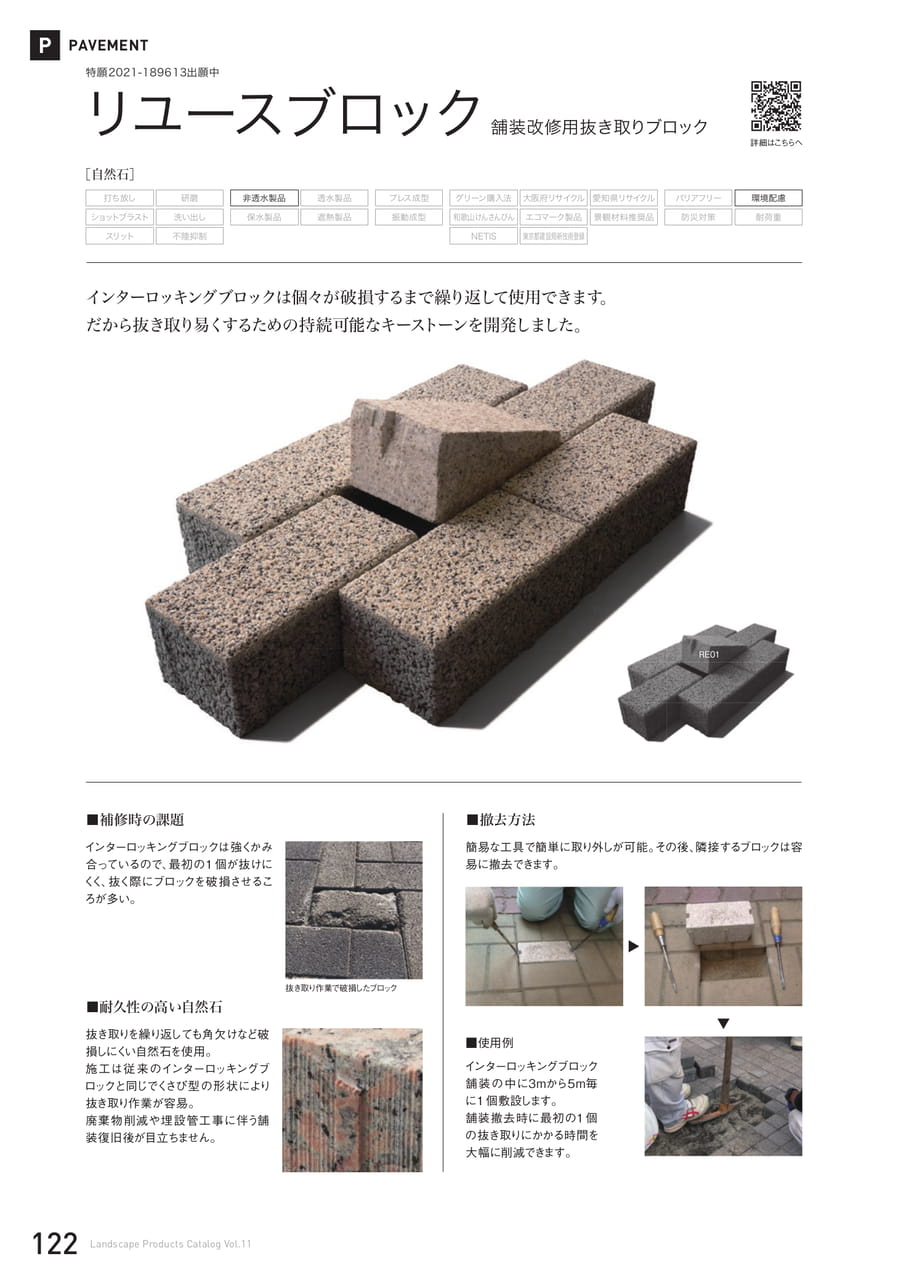

リユースブロック

PPAVEMENT特願2021-189613出願中リユースブロック舗装改修用抜き取りブロック詳細はこちらへ［自然石］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録インターロッキングブロックは個々が破損するまで繰り返して使用できます。だから抜き取り易くするための持続可能なキーストーンを開発しました。RE01■補修時の課題インターロッキングブロックは強くかみ合っているので、最初の１個が抜けにくく、抜く際にブロックを破損させるころが多い。■撤去方法簡易な工具で簡単に取り外しが可能。その後、隣接するブロックは容易に撤去できます。■耐久性の高い自然石抜き取り作業で破損したブロック抜き取りを繰り返しても角欠けなど破損しにくい自然石を使用。施工は従来のインターロッキングブロックと同じでくさび型の形状により抜き取り作業が容易。廃棄物削減や埋設管工事に伴う舗装復旧後が目立ちません。■使用例インターロッキングブロック舗装の中に3mから５m毎に1個敷設します。舗装撤去時に最初の1個の抜き取りにかかる時間を大幅に削減できます。122LandscapeProductsCatalogVol.11

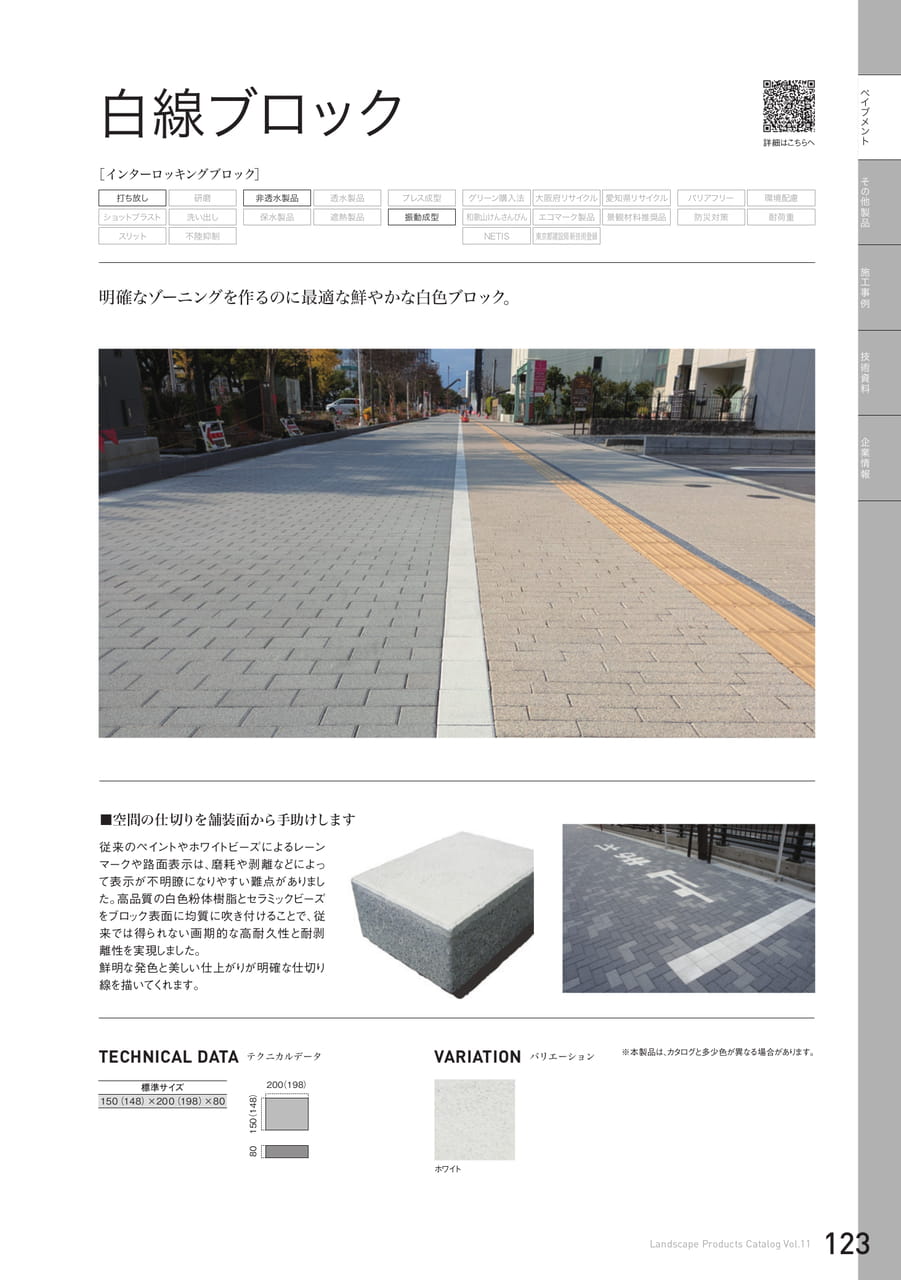

白線ブロック

ペイブメントその他製品施工事例技術資料企業情報［インターロッキングブロック］プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録明確なゾーニングを作るのに最適な鮮やかな白色ブロック。詳細はこちらへ白線ブロックVARIATIONバリエーション※本製品は、カタログと多少色が異なる場合があります。TECHNICALDATAテクニカルデータ200（198）150（148）80ホワイト標準サイズ150（148）×200（198）×80■空間の仕切りを舗装面から手助けします従来のペイントやホワイトビーズによるレーンマークや路面表示は、磨耗や剥離などによって表示が不明瞭になりやすい難点がありました。高品質の白色粉体樹脂とセラミックビーズをブロック表面に均質に吹き付けることで、従来では得られない画期的な高耐久性と耐剥離性を実現しました。鮮明な発色と美しい仕上がりが明確な仕切り線を描いてくれます。す123LandscapeProductsCatalogVol.11

サイン平板/アート平板

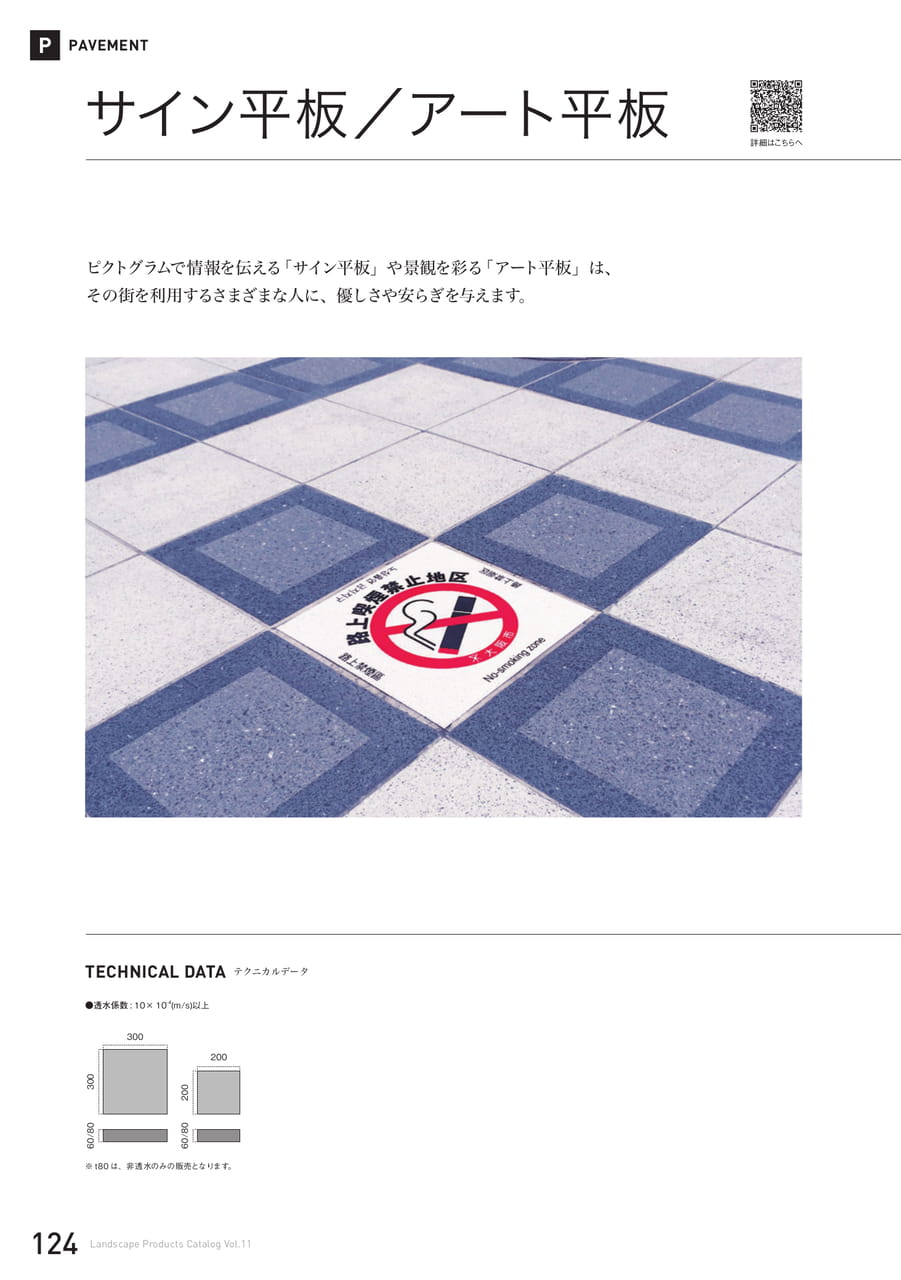

PPAVEMENTサイン平板／アート平板詳細はこちらへピクトグラムで情報を伝える「サイン平板」や景観を彩る「アート平板」は、その街を利用するさまざまな人に、優しさや安らぎを与えます。TECHNICALDATAテクニカルデータ●透水係数:10×10-4(m/s)以上30020060/8060/80300200※t80は、非透水のみの販売となります。124LandscapeProductsCatalogVol.11

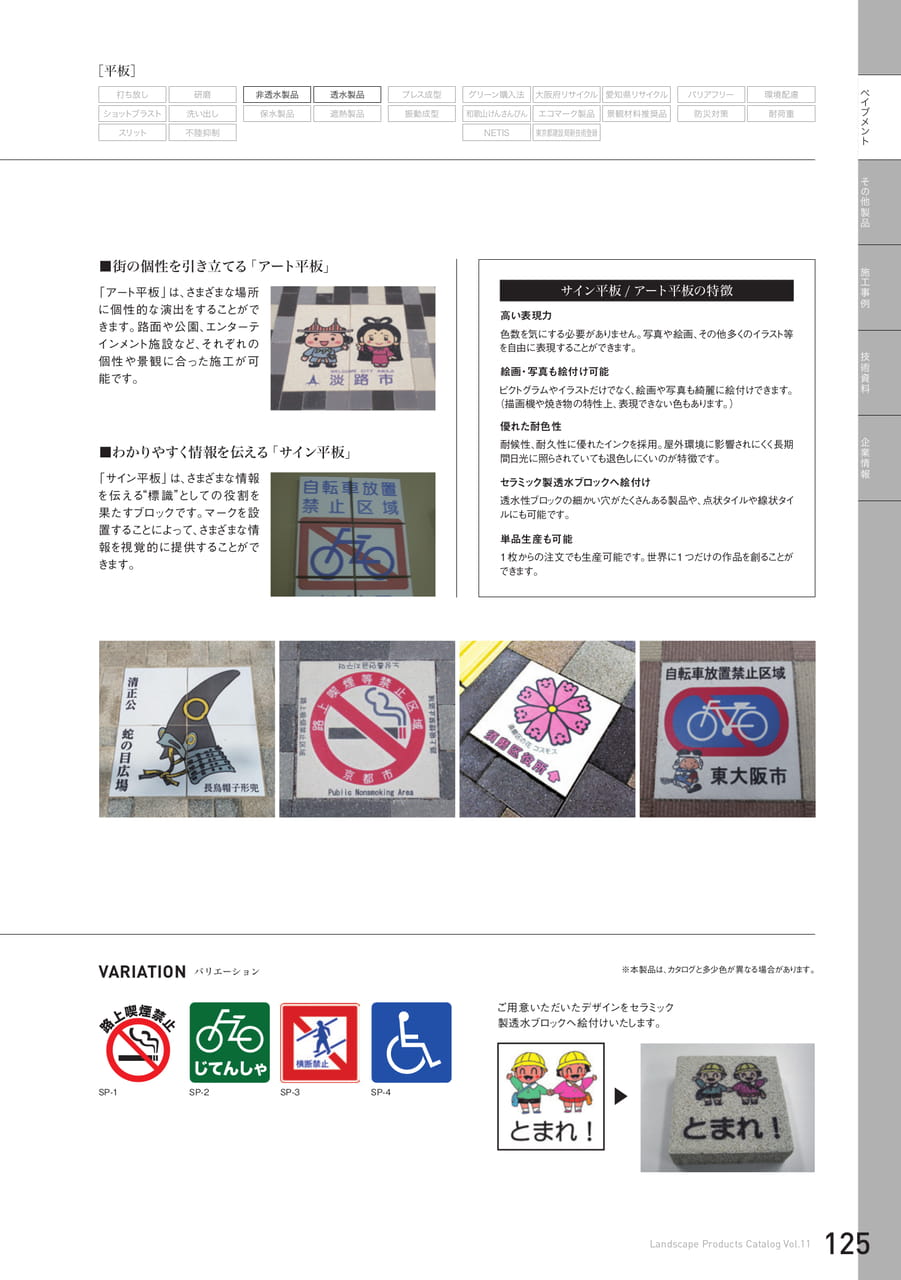

サイン平板/アート平板

ペイブメントその他製品施工事例技術資料企業情報■街の個性を引き立てる「アート平板」■わかりやすく情報を伝える「サイン平板」「アート平板」は、さまざまな場所に個性的な演出をすることができます。路面や公園、エンターテインメント施設など、それぞれの個性や景観に合った施工が可能です。「サイン平板」は、さまざまな情報を伝える“標識”としての役割を果たすブロックです。マークを設置することによって、さまざまな情報を視覚的に提供することができます。サイン平板/アート平板の特徴※本製品は、カタログと多少色が異なる場合があります。SP-1SP-2SP-3SP-4VARIATIONバリエーション高い表現力色数を気にする必要がありません。写真や絵画、その他多くのイラスト等を自由に表現することができます。優れた耐色性耐候性、耐久性に優れたインクを採用。屋外環境に影響されにくく長期間日光に照らされていても退色しにくいのが特徴です。単品生産も可能1枚からの注文でも生産可能です。世界に１つだけの作品を創ることができます。絵画・写真も絵付け可能ピクトグラムやイラストだけでなく、絵画や写真も綺麗に絵付けできます。（描画機や焼き物の特性上、表現できない色もあります。）セラミック製透水ブロックへ絵付け透水性ブロックの細かい穴がたくさんある製品や、点状タイルや線状タイルにも可能です。プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録［平板］ご用意いただいたデザインをセラミック製透水ブロックへ絵付けいたします。125LandscapeProductsCatalogVol.11

視覚障害者誘導用ブロック

PPAVEMENT視覚障害者誘導用ブロック（非透水平滑型/透水型)詳細はこちらへ［JIS規格型＜プレス成型品／振動成型品＞］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録突起の形状・寸法、及びその配列をJIS規格に示された仕様に従っています。プレス成型（非透水）振動成型（非透水）振動成型（透水）プレス成型■プレス成型ならではの高品質プレス成型で作られているため表面が平滑で、発色が鮮やかです。また耐久性に優れているので、視覚障害者にとって最も重要な線字や点字部分が欠損しにくいのも特徴です。輝度比も出やすく、経年による退色もしにくい特徴があります。振動成型■透水効果で滑りにくい透水効果で、雨が降っても水たまりができにくいので、安全に歩行できます。TECHNICALDATAテクニカルデータ●透水係数:10×10-4(m/s)以上プレス成型振動成型300297300（298）30/60/8030060/80297※297×297サイズは中部地区のみの販売とさせていただきます。60/80300（298）プレス成型品特長表示型番D（mm）L（mm）H（mm）警告表示SM-JB-3030030030誘導表示SM-JC-3030030030非透水警告表示誘導表示SM-JB-60SM-JC-603003003003006060警告表示SM-JB-8030030080誘導表示SM-JC-8030030080振動成型品特長表示型番D（mm）L（mm）H（mm）警告表示GRTE-60(JB)29829860透水誘導表示警告表示GRSE-60(JC)GRTE-80(JB)2982982982986080誘導表示GRSE-80(JC)29829880警告表示TEN-60（JB)29829860非透水誘導表示警告表示SEN-60（JC)TEN-80（JB)2982982982986080誘導表示SEN-80（JC)29829880126LandscapeProductsCatalogVol.11

輝度ブロック

ペイブメント［普通／透水］［平板／インターロッキングブロック］業情報輝度ブロック誘導ブロック用輝度比確保緩衝ブロック詳細はこちらへ打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録視覚障害者用ブロックと周囲路面との輝度比を確保しながら景観に配慮した色彩調整用ブロックです。その他製品施工事例技術資料企KB1KB1■注意事項1.印刷物ですので、実際の製品と多少色が異なる場合があります。2.輝度比は視覚障害者誘導用ブロック（非透水平滑型・プレス成型品）との比較値です。他の誘導ブロックとの対比は近似値となります。3.輝度比は屋内測定の参考値であり、表層の凹凸、天然骨材の表出の度合いによる違い、天候や時間帯によっても見た目は変化します。イメージベージュ輝度輝度比2.0程度イメージ特ダークグレー輝度輝度比3.0程度4.外構床面で使用されることを想定していますので、風雨や人、車の通行による汚れ、自然植物やゴミなどによる汚れ、白華などの経年変化により、色彩は刻々と変化します。VARIATIONバリエーションKB1KB2KE18特ダークグレー※本製品は、カタログと多少色が異なる場合があります。※サイズは、貼りパターンにあったサイズでご提案いたします。担当営業にお問合せください。誘導ブロックの考え方視覚障害者は、歩行にあたり、事前に記憶した道順（メンタルマップ）や路面状況、周囲の音など様々な情報を利用するほか、視覚障害者誘導用ブロックを歩行の手助けとしており、視覚障害者誘導用ブロックを直接足で踏むことや白杖で触れることにより認識している。視覚障害者誘導用ブロックを認識しやすいよう、周囲の舗装や床材の仕上げや色・コントラストにも配慮する必要がある。視覚障害者誘導用ブロックの色は、黄色その他の周囲の路面との輝度比が大きいこと等により当該ブロック部分を容易に識別できる色とする。視覚障害者誘導用ブロックの色は、黄色を基本とする。色彩に配慮した舗装を施した歩道等において、黄色いブロックを適用することでその対比効果が十分発揮できなくなる場合は、設置面との輝度比が確保できるようにブロックを縁取るように舗装の色を変えるなどで対応する。「道路の移動等円滑化に関するガイドラインより抜粋（令和6年1月）LandscapeProductsCatalogVol.11127

プラットホーム縁端警告用内方表示ブロック

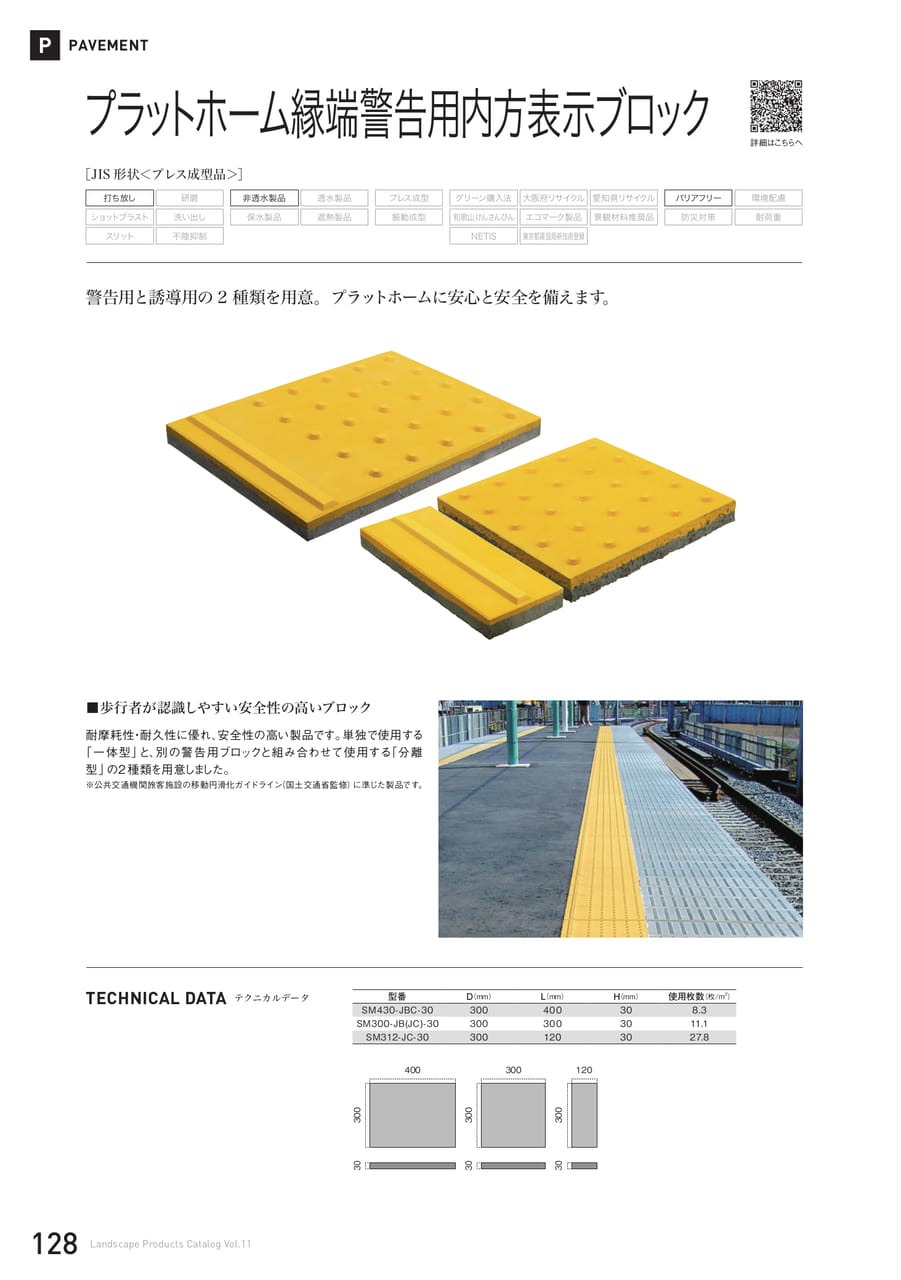

PPAVEMENTプラットホーム縁端警告用内方表示ブロック詳細はこちらへ［JIS形状＜プレス成型品＞］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録警告用と誘導用の2種類を用意。プラットホームに安心と安全を備えます。■歩行者が認識しやすい安全性の高いブロック耐摩耗性・耐久性に優れ、安全性の高い製品です。単独で使用する「一体型」と、別の警告用ブロックと組み合わせて使用する「分離型」の2種類を用意しました。※公共交通機関旅客施設の移動円滑化ガイドライン（国土交通省監修）に準じた製品です。TECHNICALDATAテクニカルデータ型番D（mm）L（mm）H（mm）使用枚数（枚/m2）SM430-JBC-30300400308.3SM300-JB(JC)-303003003011.1SM312-JC-303001203027.8400300120303030300300300128LandscapeProductsCatalogVol.11

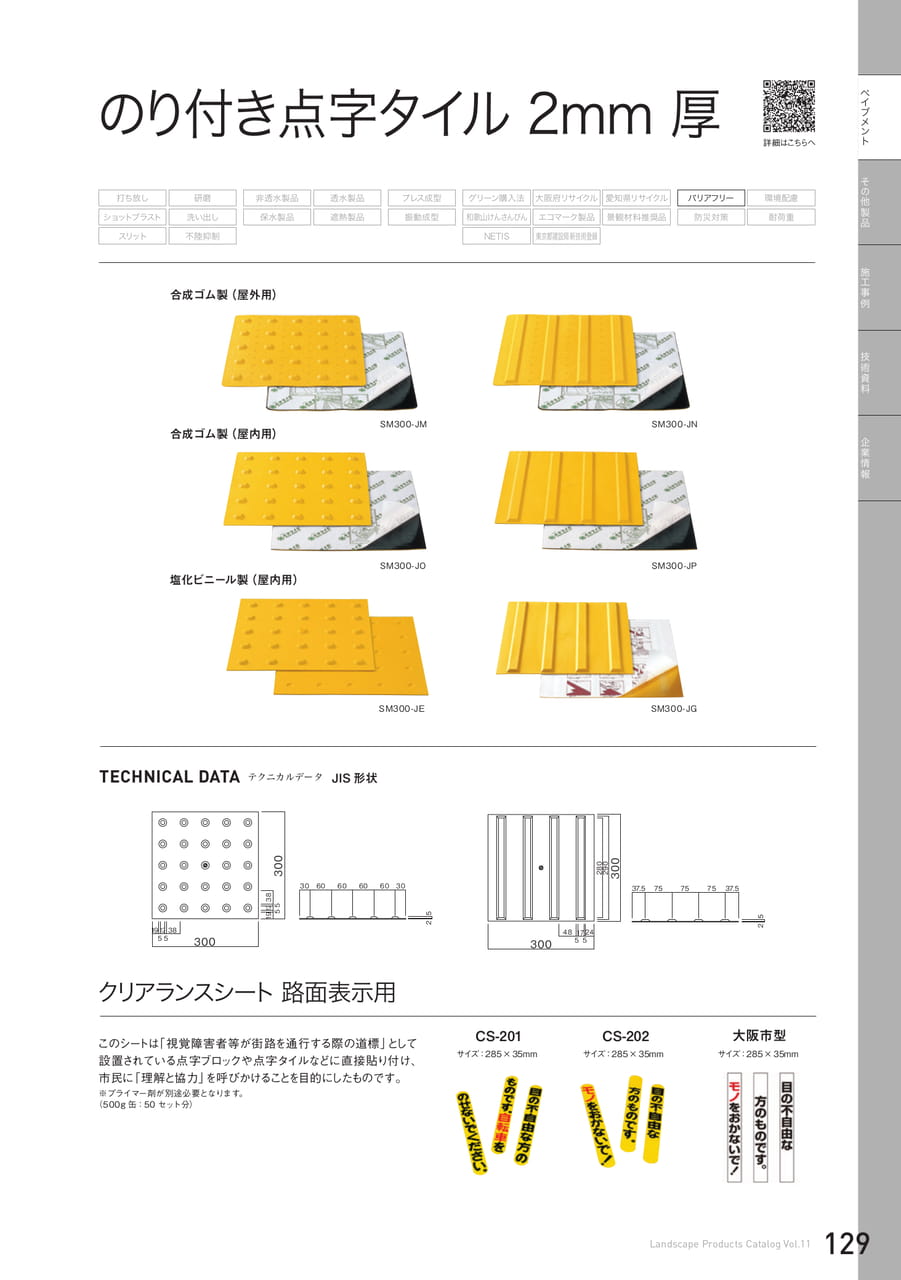

のり付き点字タイル2m/m厚

ペイブメントその他製品施工事例技術資料企業情報プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録のり付き点字タイル2mm厚詳細はこちらへクリアランスシート路面表示用TECHNICALDATAテクニカルデータSM300-JMSM300-JN合成ゴム製（屋外用）SM300-JOSM300-JP合成ゴム製（屋内用）SM300-JESM300-JG塩化ビニール製（屋内用）CS-201CS-202大阪市型サイズ：285×35mmサイズ：285×35mmサイズ：285×35mm3003819125530038191255300300481724552802903030606060605237.537.575527575このシートは「視覚障害者等が街路を通行する際の道標」として設置されている点字ブロックや点字タイルなどに直接貼り付け、市民に「理解と協力」を呼びかけることを目的にしたものです。※プライマー剤が別途必要となります。（500g缶：50セット分）JIS形状129LandscapeProductsCatalogVol.11

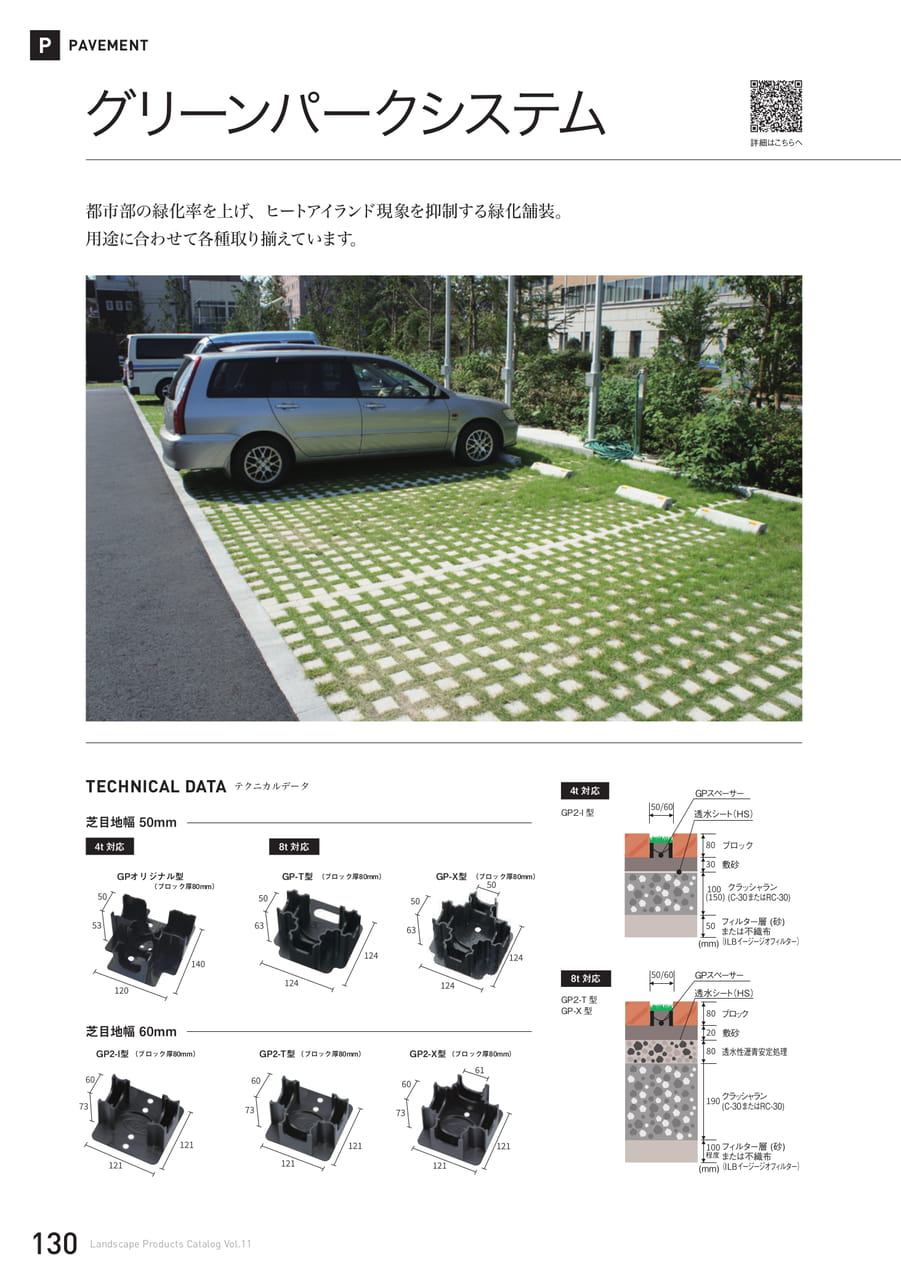

グリーンパークシステム

PPAVEMENTグリーンパークシステム詳細はこちらへ都市部の緑化率を上げ、ヒートアイランド現象を抑制する緑化舗装。用途に合わせて各種取り揃えています。TECHNICALDATAテクニカルデータ芝目地幅50mm4t対応GP2-I型4t対応8t対応GPオリジナル型（ブロック厚80mm）GP-T型（ブロック厚80mm）GP-X型（ブロック厚80mm）8t対応芝目地幅60mmGP2-T型GP-X型GP2-I型（ブロック厚80mm）GP2-T型（ブロック厚80mm）GP2-X型（ブロック厚80mm）130LandscapeProductsCatalogVol.11

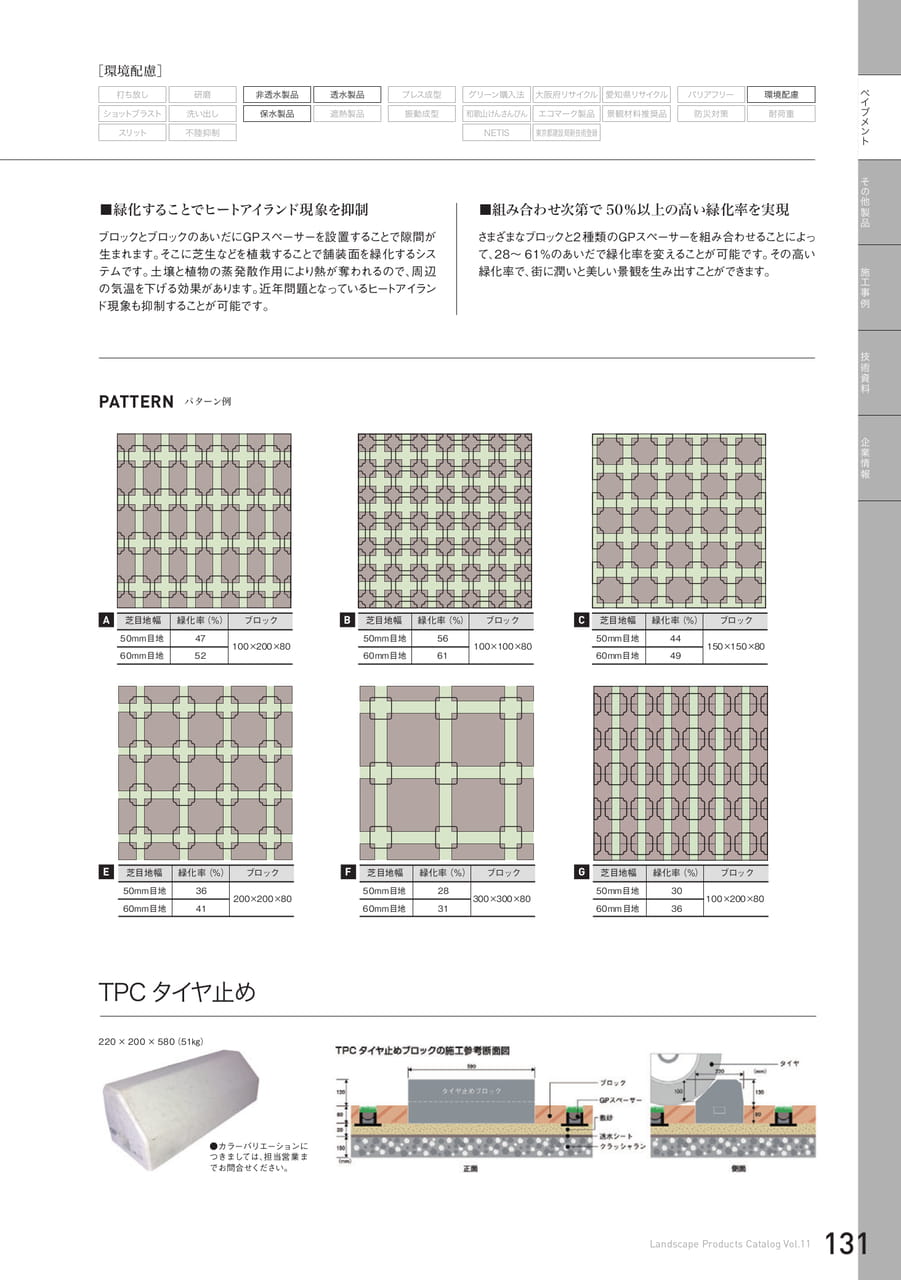

グリーンパークシステム

ペイブメントその他製品施工事例技術資料企業情報ブロックとブロックのあいだにGPスペーサーを設置することで隙間が生まれます。そこに芝生などを植栽することで舗装面を緑化するシステムです。土壌と植物の蒸発散作用により熱が奪われるので、周辺の気温を下げる効果があります。近年問題となっているヒートアイランド現象も抑制することが可能です。さまざまなブロックと2種類のGPスペーサーを組み合わせることによって、28～61％のあいだで緑化率を変えることが可能です。その高い緑化率で、街に潤いと美しい景観を生み出すことができます。■緑化することでヒートアイランド現象を抑制■組み合わせ次第で50％以上の高い緑化率を実現プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録［環境配慮］PATTERNパターン例ブロックブロック芝目地幅芝目地幅緑化率（%）緑化率（%）ブロック芝目地幅緑化率（%）50mm目地60mm目地50mm目地60mm目地50mm目地60mm目地EFG200×200×80300×300×80100×200×80364128313036100×100×80150×150×80ブロック芝目地幅緑化率（%）ブロック芝目地幅緑化率（%）ブロック芝目地幅緑化率（%）50mm目地60mm目地50mm目地60mm目地50mm目地60mm目地100×200×804752ABC56614449TPCタイヤ止め220×200×580（51㎏）●カラーバリエーションにつきましては、担当営業までお問合せください。131LandscapeProductsCatalogVol.11

ターフメイク（大型車両対応緑化舗装ブロック）

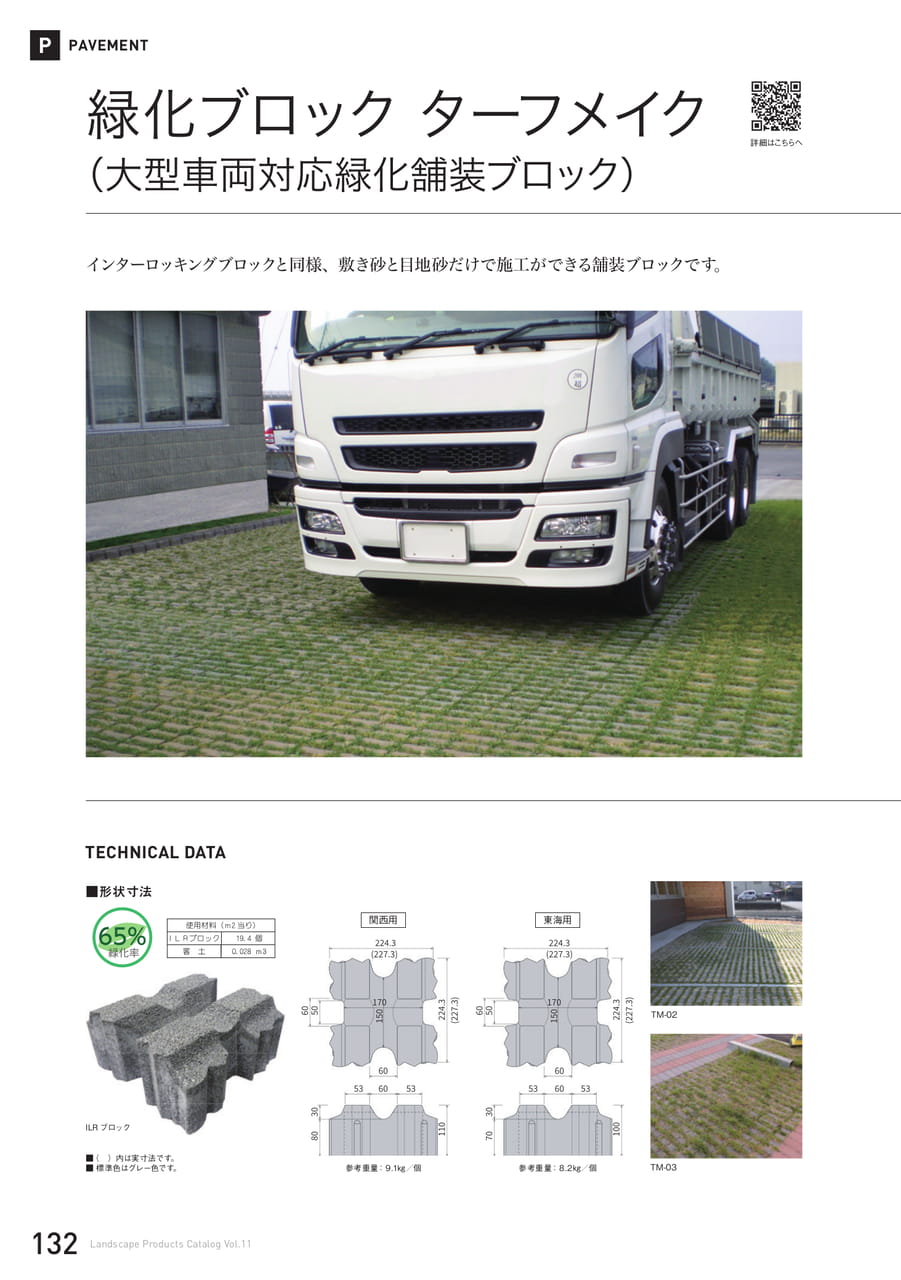

PPAVEMENT緑化ブロックターフメイク（大型車両対応緑化舗装ブロック）詳細はこちらへインターロッキングブロックと同様、敷き砂と目地砂だけで施工ができる舗装ブロックです。TECHNICALDATA■形状寸法関西用東海用TM-02ILRブロック■（）内は実寸法です。■標準色はグレー色です。参考重量：9.1㎏／個参考重量：8.2㎏／個TM-03132LandscapeProductsCatalogVol.11

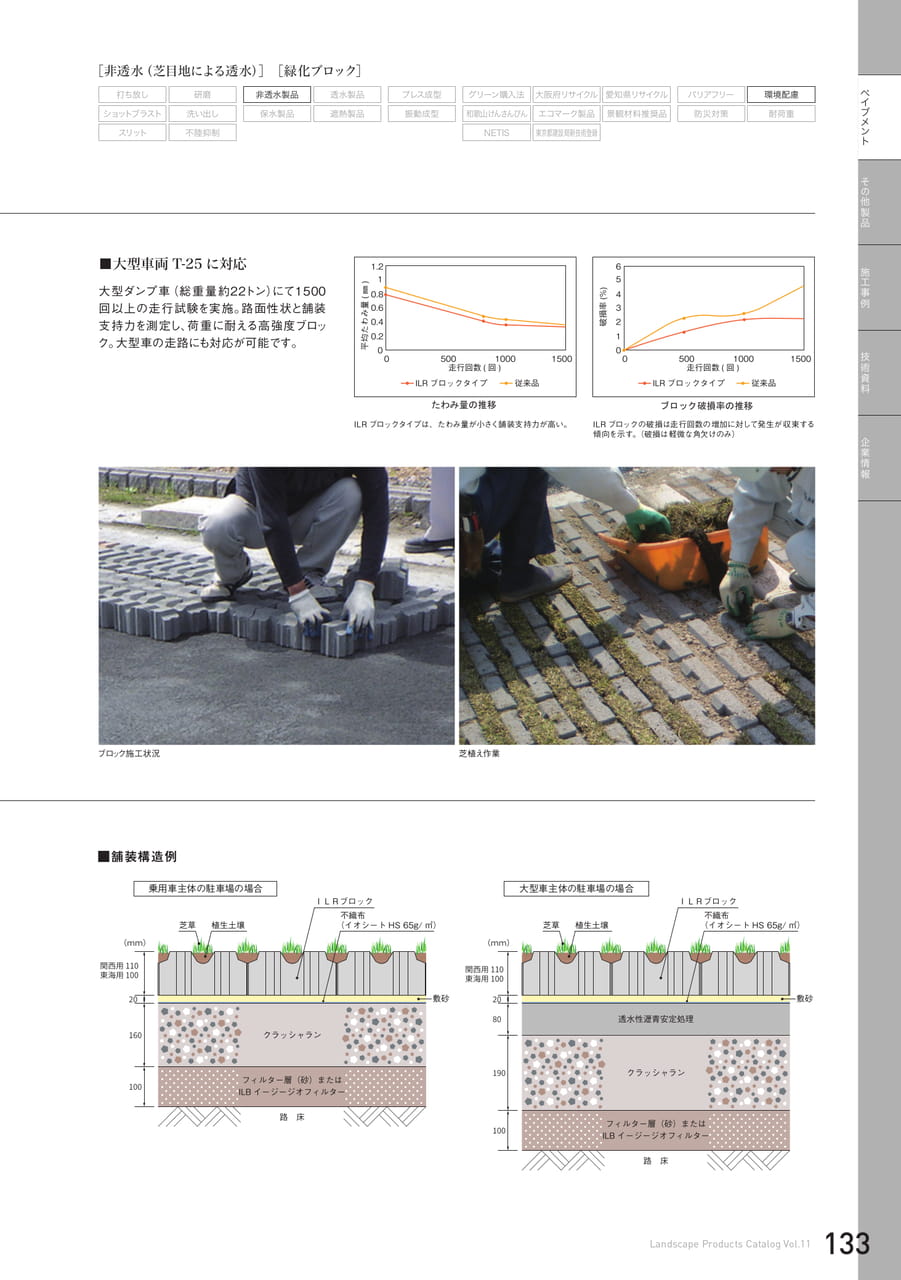

ターフメイク（大型車両対応緑化舗装ブロック）

ペイブメントその他製品施工事例技術資料企業情報プレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録［非透水（芝目地による透水）］［緑化ブロック］大型ダンプ車（総重量約22トン）にて1500回以上の走行試験を実施。路面性状と舗装支持力を測定し、荷重に耐える高強度ブロック。大型車の走路にも対応が可能です。■大型車両T-25に対応ブロック施工状況芝植え作業■舗装構造例乗用車主体の駐車場の場合大型車主体の駐車場の場合ILRブロックタイプは、たわみ量が小さく舗装支持力が高い。ILRブロックの破損は走行回数の増加に対して発生が収束する傾向を示す。（破損は軽微な角欠けのみ）133LandscapeProductsCatalogVol.11

植生ブロックTPGS/RBGS

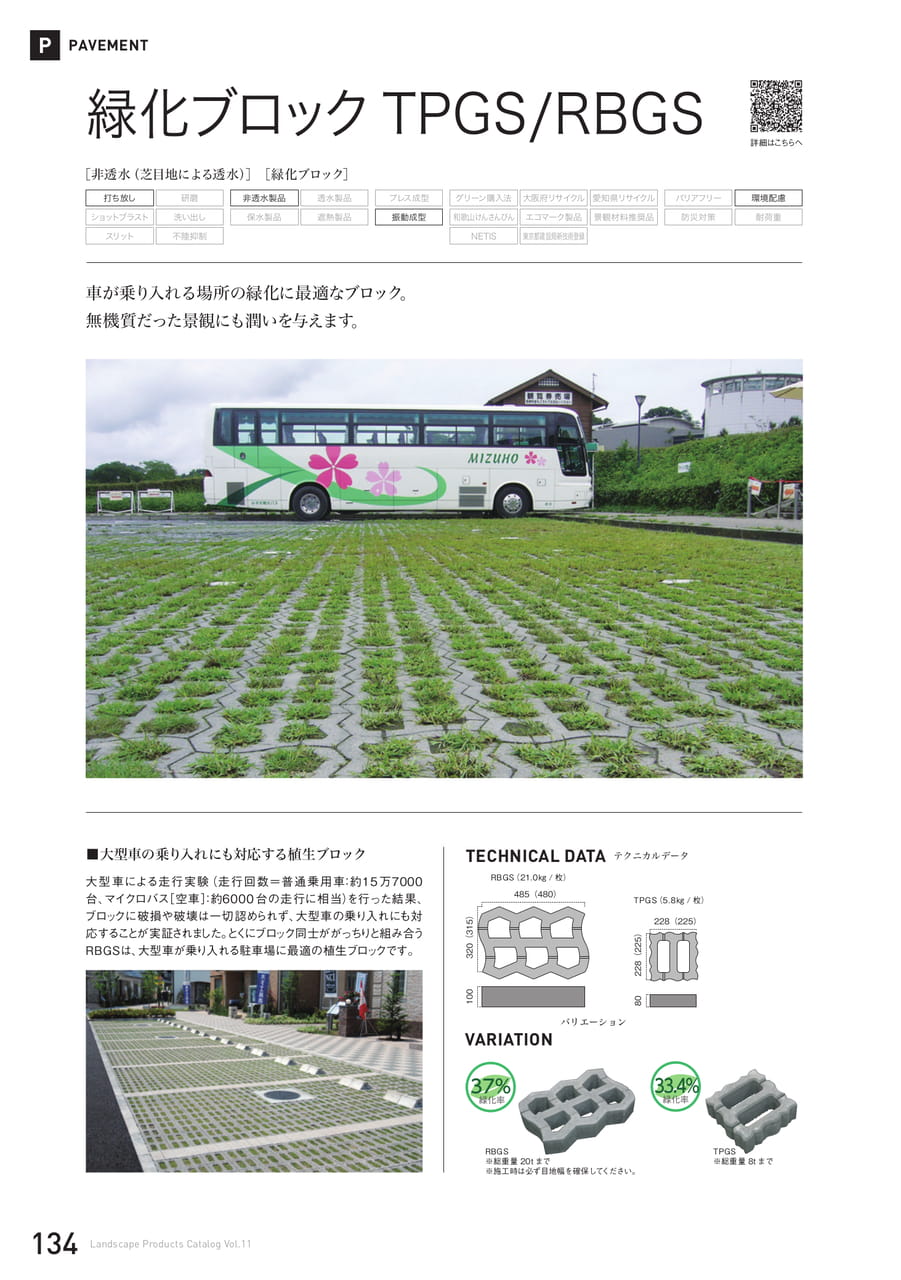

PPAVEMENT緑化ブロックTPGS/RBGS詳細はこちらへ［非透水（芝目地による透水）］［緑化ブロック］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録車が乗り入れる場所の緑化に最適なブロック。無機質だった景観にも潤いを与えます。■大型車の乗り入れにも対応する植生ブロック大型車による走行実験（走行回数＝普通乗用車：約15万7000台、マイクロバス［空車］：約6000台の走行に相当）を行った結果、ブロックに破損や破壊は一切認められず、大型車の乗り入れにも対応することが実証されました。とくにブロック同士ががっちりと組み合うRBGSは、大型車が乗り入れる駐車場に最適の植生ブロックです。TECHNICALDATAテクニカルデータRBGS（21.0㎏/枚）TPGS（5.8㎏/枚）VARIATIONバリエーションRBGS※総重量20tまで※施工時は必ず目地幅を確保してください。TPGS※総重量8tまで134LandscapeProductsCatalogVol.11

ターフパーキング

ペイブメントその他製品施工事例技術資料企業情報50mm30mmターフパーキング真砂土・川砂砕石路床ターフパーキング施工断面150150～350mm～350mmプレス成型振動成型バリアフリー環境配慮防災対策耐荷重打ち放し研磨ショットブラスト洗い出しスリット不陸抑制非透水製品透水製品保水製品遮熱製品グリーン購入法大阪府リサイクル愛知県リサイクル和歌山けんさんぴんエコマーク製品景観材料推奨品NETIS東京都建設局新技術登録根元から芝生を守り、人やクルマの重圧から守ります。施工性が良く、緑化率90％実現可能製品です。ターフパーキング詳細はこちらへ■高い緑化率を確保し、自然環境を守ります■砂利、砂の飛散防止日光の照り返しや地表への蓄熱を緩和し、ヒートアイランド現象の防止にもつながります。緑化率90％以上の確保が可能です。軽量ながら耐荷重150t/㎡の高強度をもち、T-25対応が可能です。TECHNICALDATAテクニカルデータターフパーキングＴＰ-2ターフパーキングＴＰ-2ハーフ600250050506001250緑地本来の透水性を保ち、雨水を土に還元する排水の役目を果たします。日光の照り返しや地表への蓄熱を緩和し、ヒートアイランド現象の防止にもつながります。緑化率90％以上の確保が可能です。135LandscapeProductsCatalogVol.11

スーパーバリアフリーシステム

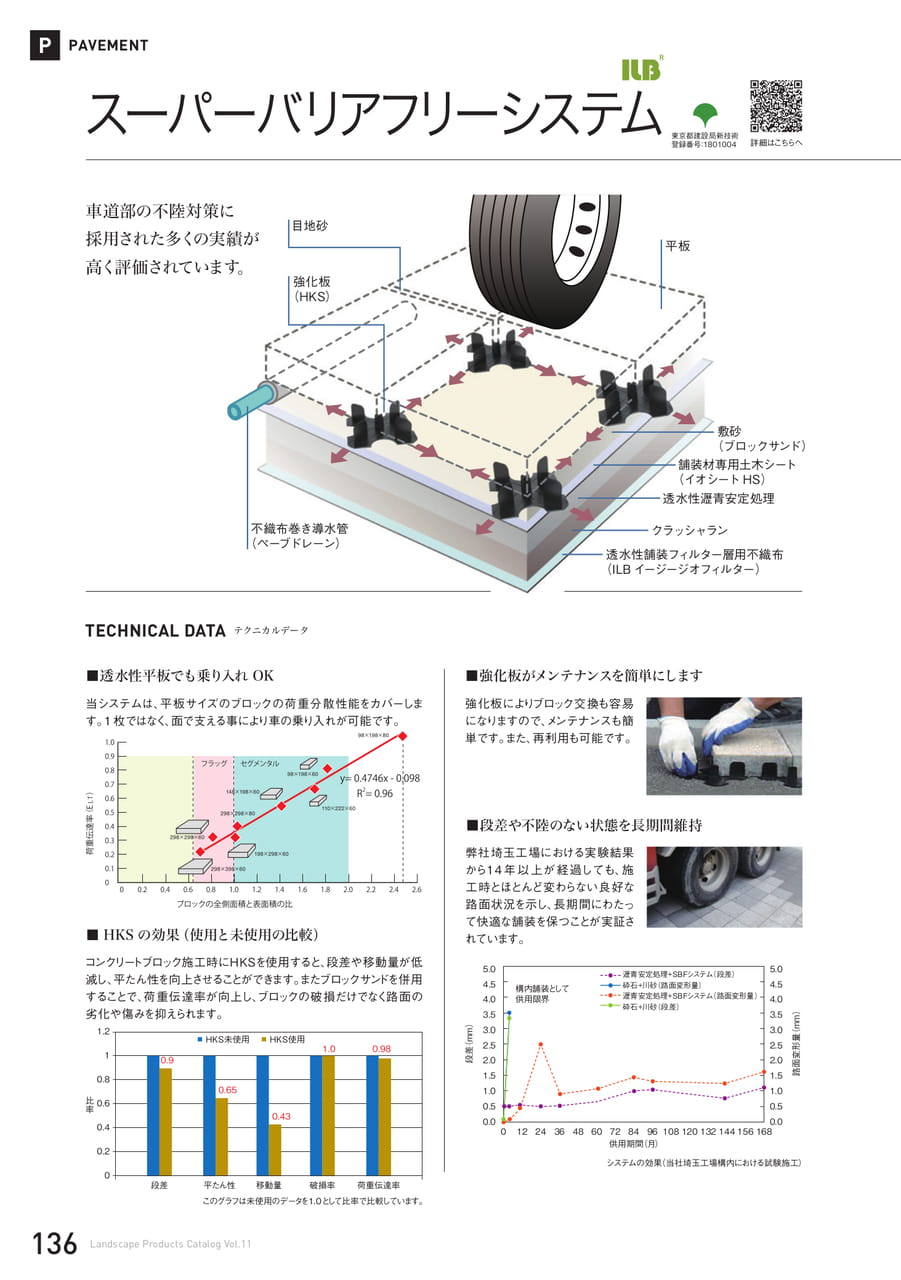

PPAVEMENTスーパーバリアフリーシステム東京都建設局新技術登録番号：1801004詳細はこちらへ車道部の不陸対策に採用された多くの実績が高く評価されています。目地砂強化板（HKS）平板敷砂（ブロックサンド）舗装材専用土木シート（イオシートHS）透水性瀝青安定処理不織布巻き導水管（ペーブドレーン）クラッシャラン透水性舗装フィルター層用不織布（ILBイージージオフィルター）TECHNICALDATAテクニカルデータ■透水性平板でも乗り入れOK当システムは、平板サイズのブロックの荷重分散性能をカバーします。1枚ではなく、面で支える事により車の乗り入れが可能です。■強化板がメンテナンスを簡単にします強化板によりブロック交換も容易になりますので、メンテナンスも簡単です。また、再利用も可能です。■段差や不陸のない状態を長期間維持■HKSの効果（使用と未使用の比較）弊社埼玉工場における実験結果から14年以上が経過しても、施工時とほとんど変わらない良好な路面状況を示し、長期間にわたって快適な舗装を保つことが実証されています。コンクリートブロック施工時にHKSを使用すると、段差や移動量が低減し、平たん性を向上させることができます。またブロックサンドを併用することで、荷重伝達率が向上し、ブロックの破損だけでなく路面の劣化や傷みを抑えられます。段差（mm）5.0瀝青安定処理+SBFシステム（段差）5.04.5構内舗装として砕石+川砂（路面変形量）4.54.0供用限界瀝青安定処理+SBFシステム（路面変形量）4.0砕石+川砂（段差）3.53.53.03.02.52.52.02.01.51.5路面変形量（mm）1.01.00.50.50.00.001224364860728496108120132144156168供用期間（月）システムの効果（当社埼玉工場構内における試験施工）このグラフは未使用のデータを1.0として比率で比較しています。136LandscapeProductsCatalogVol.11

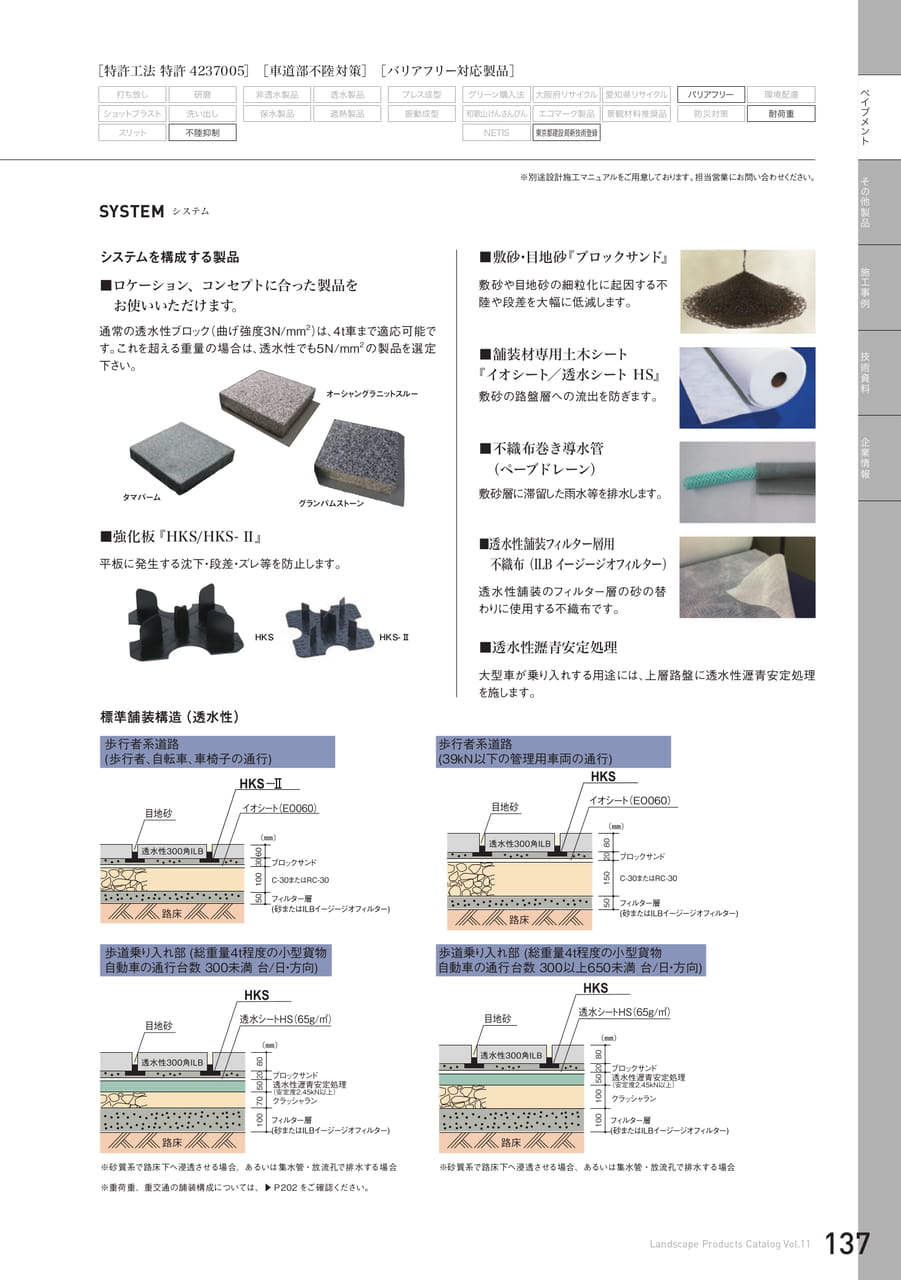

スーパーバリアフリーシステム

ペイブメント業情報プレス成型［特許工法特許4237005］［車道部不陸対策］［バリアフリー対応製品］打ち放し研磨非透水製品透水製品グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録※別途設計施工マニュアルをご用意しております。担当営業にお問い合わせください。SYSTEMシステムシステムを構成する製品■敷砂・目地砂『ブロックサンド』■ロケーション、コンセプトに合った製品をお使いいただけます。敷砂や目地砂の細粒化に起因する不陸や段差を大幅に低減します。通常の透水性ブロック（曲げ強度3N/mm2）は、4t車まで適応可能です。これを超える重量の場合は、透水性でも5N/mm2の製品を選定下さい。■舗装材専用土木シート『イオシート／透水シートHS』オーシャングラニットスルー敷砂の路盤層への流出を防ぎます。■不織布巻き導水管（ペーブドレーン）タマパームグランパムストーン敷砂層に滞留した雨水等を排水します。その他製品施工事例技術資料企■強化板『HKS/HKS-Ⅱ』平板に発生する沈下・段差・ズレ等を防止します。■透水性舗装フィルター層用不織布（ILBイージージオフィルター）透水性舗装のフィルター層の砂の替わりに使用する不織布です。HKS歩行者系道路(歩行者、自転車、車椅子の通行)標準舗装構造（透水性）HKS－Ⅱ歩行者系道路(歩行者、自転車珪砂、車椅子の通行)透水性300角ILB珪砂路床透水性300角ILB路床イオシート（EO060）（㎜）HKS－ⅡブロックサンドイオシートC-30（EO060またはRC-30）歩道乗り入れ部(総重量4t程度の小型貨物自動車の通行台数300未満台/日・方向)3060100フィルター層（㎜(）砂またはイージージオフィルター)50306010050ブロックサンドC-30またはRC-30フィルター層(砂またはイージージオフィルター)HKS-Ⅱ■透水性瀝青安定処理歩行者系道路大型車が乗り入れする用途には、上層路盤に透水性瀝青安定処理(39kN以下の管理用車両の通行)を施します。HKS歩行者系道路イオシート（EO060）珪砂(39kN(39kN以下の管理用車両の通行))珪砂珪砂透水性300角ILB透水性300透水性角路床ILB300角ILBHKSHKSブロックサンドイオシートイオシート（EO060（EO060））C-30またはRC-30（㎜）（㎜）ブロックサンドブロックサンドC-30またはC-30RC-30またはRC-30フィルター層フィルター層((砂またはイージージオフィルター))路床路床歩道乗り入れ部(総重量(総重量4t4t程度の小型貨物自動車の通行台数300以上300650以上未満650未満台/日・方向台/日・方向))805015020（㎜）805015020805015020フィルター層(砂またはイージージオフィルター)HKS歩道乗り入れ部(総重量4t程度の小型貨物透水シートHS（65g/㎡）珪砂（ブロックサンド）自動車の通行台数300未満台/日・方向)（㎜）透水性300角ILB珪砂（ブロックサンド）ブロックサンド透水性瀝青安定処理透水シート（安定度HS（2.45kN65g/㎡以上）クラッシャラン（㎜フィルター層）(砂またはイージージオフィルター)透水性300角ILB路床ブロックサンド※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合透水性瀝青安定処理（安定度2.45kN以上）※重荷重※砂質系で路床下へ浸透させる場合、重交通の舗装構成については、あるいは集水管・放流孔で排水する場合クラッシャラン、▶P202をご確認ください。路床HKS8020100705080201007050フィルター層(砂またはイージージオフィルター)※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合HKS歩道乗り入れ部(総重量(総重量4t4t程度の小型貨物透水シートHS（65g/㎡）珪砂（ブロックサンド）自動車の通行台数300以上300650以上未満650未満台/日・方向台/日・方向))（㎜）透水性300角ILBHKSHKSブロックサンド透水性瀝青安定処理透水シート透水シートHS（65g安定度HS（/㎡2.45kN65g）/㎡以上）珪砂（ブ珪ロック砂（ブサンドロック）サンド）クラッシャラン（㎜）（㎜）フィルター層透水性300透水性角ILB300角ILB(砂またはイージージオフィルター)路床ブロックサンドブロックサンド※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合透水性瀝青安定処理（安定度（2.45kN安定度以上2.45kN）以上）※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合クラッシャランクラッシャラン802010010050802010010050802010010050フィルター層フィルター層((砂またはイージージオフィルター))路床路床LandscapeProductsCatalogVol.11※※砂質系で路床下へ浸透させる場合、、あるいは集水管・放流孔で排水する場合137

ハイパーロードシステム

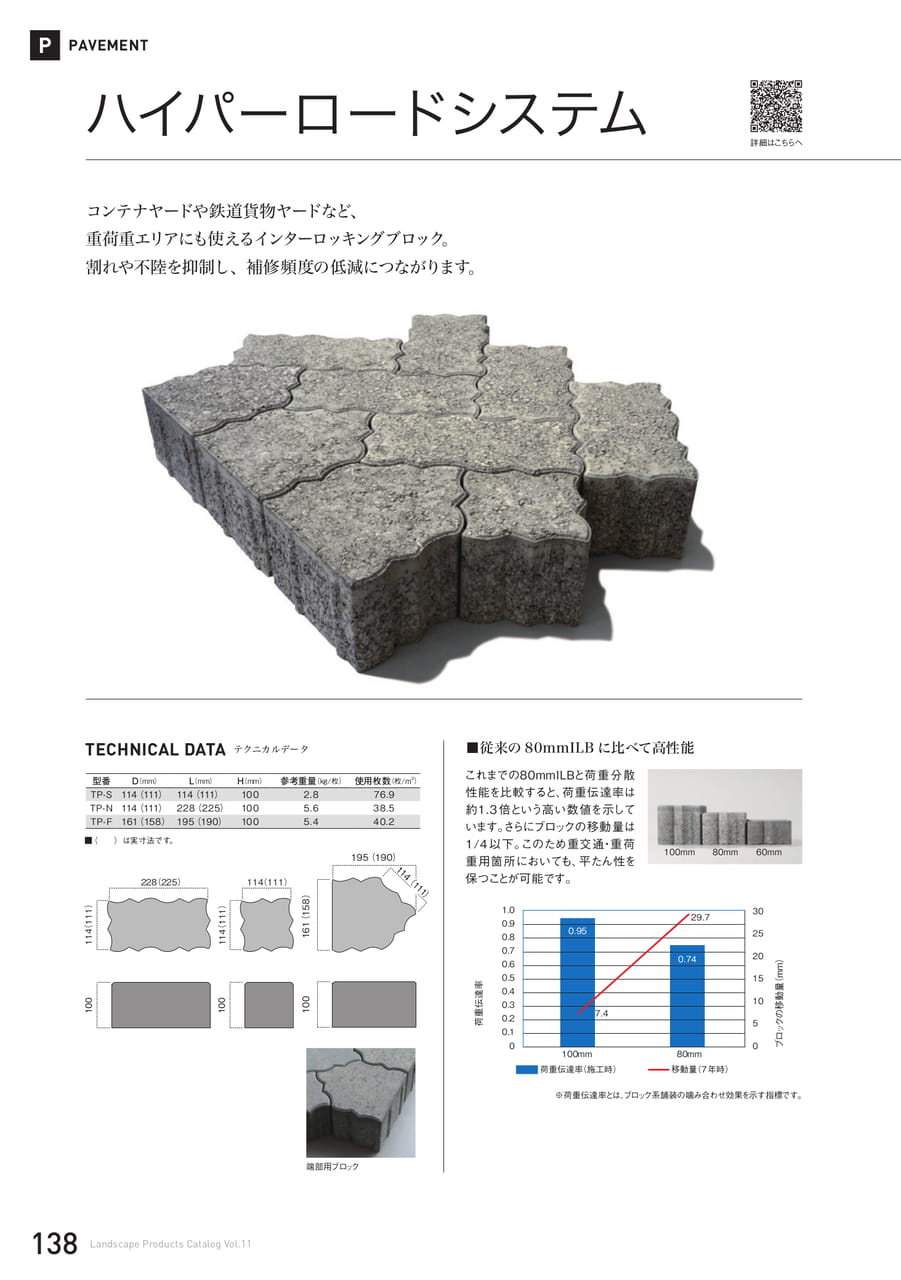

PPAVEMENTハイパーロードシステム詳細はこちらへコンテナヤードや鉄道貨物ヤードなど、重荷重エリアにも使えるインターロッキングブロック。割れや不陸を抑制し、補修頻度の低減につながります。TECHNICALDATAテクニカルデータ型番D（mm）L（mm）H（mm）参考重量（kg/枚）使用枚数（枚/m2）TP-S114（111）114（111）1002.876.9TP-N114（111）228（225）1005.638.5TP-F161（158）195（190）1005.440.2■（）は実寸法です。228（225）114（111）100114（111）100114（111）100161（158）195（190）114（111）■従来の80mmILBに比べて高性能これまでの80mmILBと荷重分散性能を比較すると、荷重伝達率は約1.3倍という高い数値を示しています。さらにブロックの移動量は1/4以下。このため重交通・重荷重用箇所においても、平たん性を保つことが可能です。荷重伝達率1.00.90.80.70.60.50.40.30.20.10.957.4100mm80mm60mm0.7429.700100mm80mm荷重伝達率（施工時）移動量（7年時）30252015105ブロックの移動量（mm）※荷重伝達率とは、ブロック系舗装の噛み合わせ効果を示す指標です。端部用ブロック138LandscapeProductsCatalogVol.11

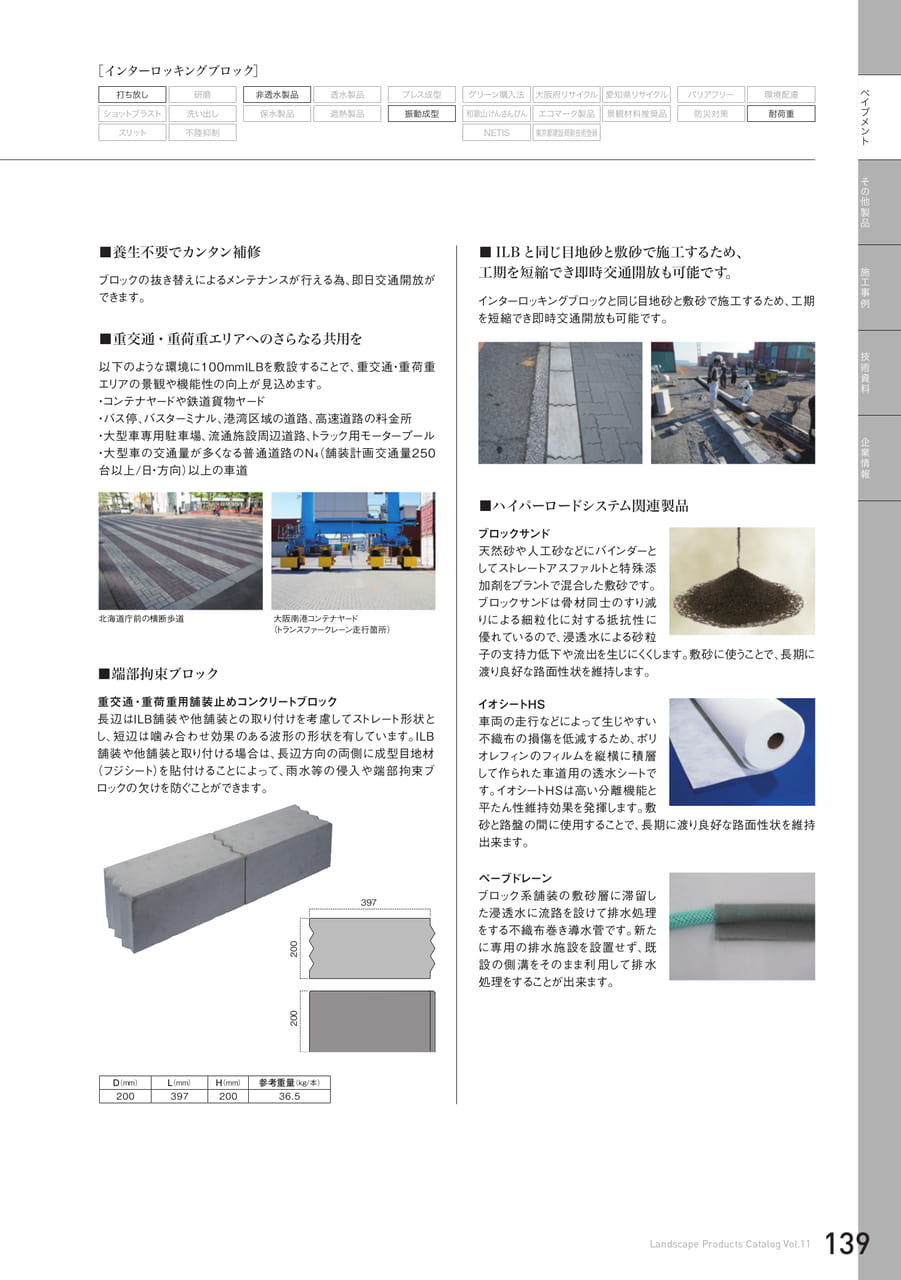

ハイパーロードシステム

ペイブメントその他製品施工事例■重交通・重荷重エリアへのさらなる共用を業情報［インターロッキングブロック］打ち放し研磨非透水製品透水製品プレス成型グリーン購入法大阪府リサイクル愛知県リサイクルバリアフリー環境配慮ショットブラスト洗い出し保水製品遮熱製品振動成型和歌山けんさんぴんエコマーク製品景観材料推奨品防災対策耐荷重スリット不陸抑制NETIS東京都建設局新技術登録■養生不要でカンタン補修ブロックの抜き替えによるメンテナンスが行える為、即日交通開放ができます。■ILBと同じ目地砂と敷砂で施工するため、工期を短縮でき即時交通開放も可能です。インターロッキングブロックと同じ目地砂と敷砂で施工するため、工期を短縮でき即時交通開放も可能です。以下のような環境に100mmILBを敷設することで、重交通・重荷重エリアの景観や機能性の向上が見込めます。・コンテナヤードや鉄道貨物ヤード・バス停、バスターミナル、港湾区域の道路、高速道路の料金所・大型車専用駐車場、流通施設周辺道路、トラック用モータープール（舗装計画交通量250台以上/日・方向）以上の車道技術資料企■ハイパーロードシステム関連製品北海道庁前の横断歩道■端部拘束ブロック大阪南港コンテナヤード（トランスファークレーン走行箇所）ブロックサンド天然砂や人工砂などにバインダーとしてストレートアスファルトと特殊添加剤をプラントで混合した敷砂です。ブロックサンドは骨材同士のすり減りによる細粒化に対する抵抗性に優れているので、浸透水による砂粒子の支持力低下や流出を生じにくくします。敷砂に使うことで、長期に渡り良好な路面性状を維持します。重交通・重荷重用舗装止めコンクリートブロック長辺はILB舗装や他舗装との取り付けを考慮してストレート形状とし、短辺は噛み合わせ効果のある波形の形状を有しています。ILB舗装や他舗装と取り付ける場合は、長辺方向の両側に成型目地材（フジシート）を貼付けることによって、雨水等の侵入や端部拘束ブロックの欠けを防ぐことができます。イオシートHS車両の走行などによって生じやすい不織布の損傷を低減するため、ポリオレフィンのフィルムを縦横に積層して作られた車道用の透水シートです。イオシートＨＳは高い分離機能と平たん性維持効果を発揮します。敷砂と路盤の間に使用することで、長期に渡り良好な路面性状を維持出来ます。200397ペーブドレーンブロック系舗装の敷砂層に滞留した浸透水に流路を設けて排水処理をする不織布巻き導水菅です。新たに専用の排水施設を設置せず、既設の側溝をそのまま利用して排水処理をすることが出来ます。200D（mm）L（mm）H（mm）参考重量（kg/本）20039720036.5LandscapeProductsCatalogVol.11139

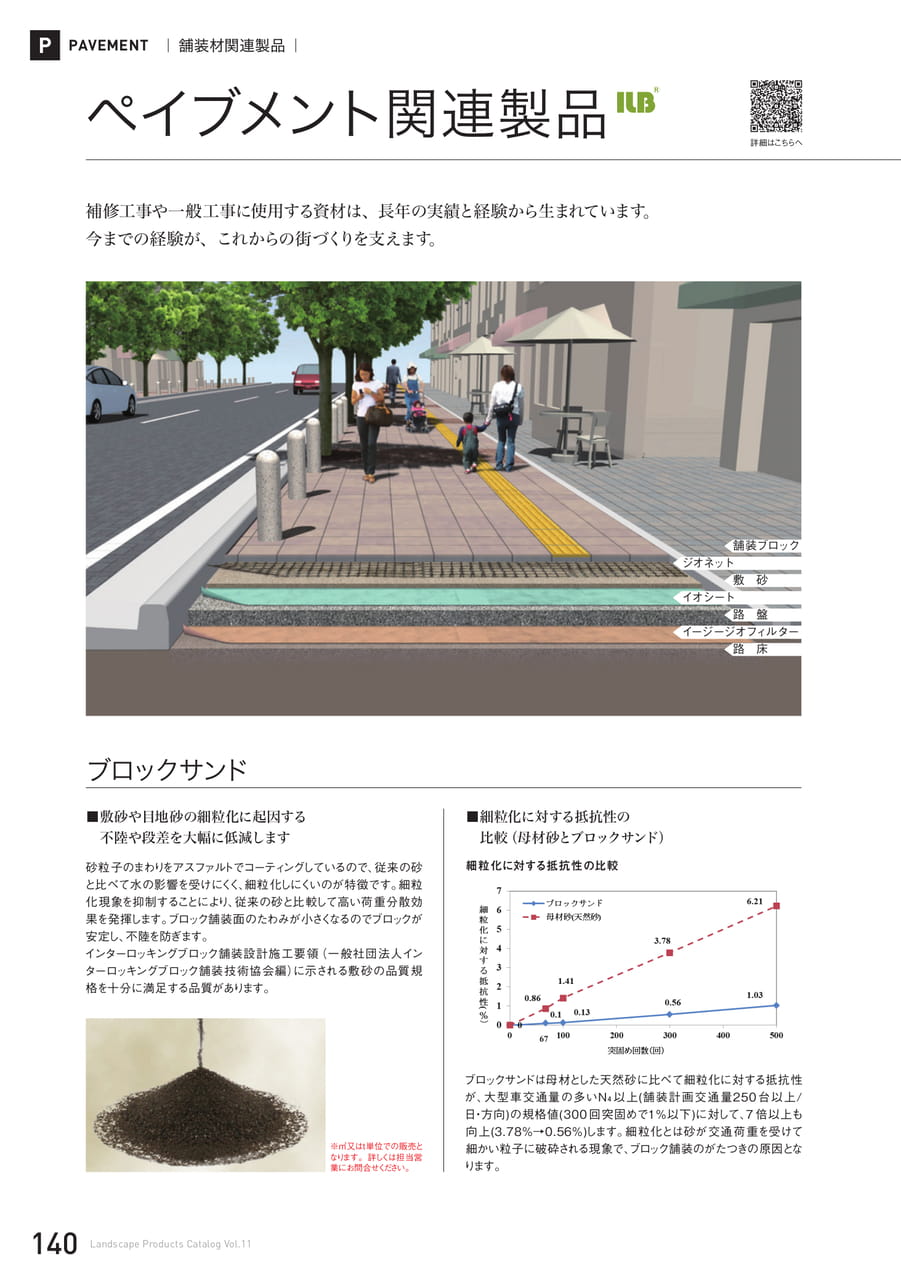

ペイブメント関連製品

PPAVEMENT｜舗装材関連製品｜ペイブメント関連製品詳細はこちらへ補修工事や一般工事に使用する資材は、長年の実績と経験から生まれています。今までの経験が、これからの街づくりを支えます。舗装ブロックジオネット敷砂イオシート路盤イージージオフィルター路床ブロックサンド■敷砂や目地砂の細粒化に起因する不陸や段差を大幅に低減します砂粒子のまわりをアスファルトでコーティングしているので、従来の砂と比べて水の影響を受けにくく、細粒化しにくいのが特徴です。細粒化現象を抑制することにより、従来の砂と比較して高い荷重分散効果を発揮します。ブロック舗装面のたわみが小さくなるのでブロックが安定し、不陸を防ぎます。インターロッキングブロック舗装設計施工要領（一般社団法人インターロッキングブロック舗装技術協会編）に示される敷砂の品質規格を十分に満足する品質があります。■細粒化に対する抵抗性の比較（母材砂とブロックサンド）細粒化に対する抵抗性の比較����������������������������������������67※㎥又はｔ単位での販売となります。詳しくは担当営業にお問合せください。ブロックサンドは母材とした天然砂に比べて細粒化に対する抵抗性が、大型車交通量の多いN₄以上(舗装計画交通量250台以上/日・方向)の規格値(300回突固めで1%以下)に対して、7倍以上も向上(3.78%→0.56%)します。細粒化とは砂が交通荷重を受けて細かい粒子に破砕される現象で、ブロック舗装のがたつきの原因となります。140LandscapeProductsCatalogVol.11

ペイブメント関連製品

ペイブメントその他製品施工事例技術資料企業情報SOLIDサンド目地メジモールサンド道路における雑草抑制技術認定製品■目地への水の浸透や、目地から雑草が生えるのを防止する目地砂ですメジモールサンド、成型目地材（フジシート）の使用例メジモールサンドは撥水効果を有していますので、橋面のように床版に水を浸透させたくない舗装の目地材に適しています。橋面舗装では、ブロックサンドやフジシートと併用することで効果が高くなります。※国土交通省の「道路における雑草抑制技術認定製品」の乾式ブロック舗装における雑草防止目地砂として選定されました。TECHNICALDATAテクニカルデータ品番荷姿（㎏/袋）メジモールサンド25■乾燥珪砂を主原料とした硬化性の目地砂です施工後1～2日で乾燥とともに目地の表面が凝固し、目地砂の流出が抑制されます。カタメジ施工方法敷き並べ①舗装材を敷き並べます。散布②カタメジを目地部分に散布し、目地詰めをしてください。転圧③転圧機などで転圧をかけて締め固めます。TECHNICALDATAテクニカルデータ掃き取り⑤散水し、目地に十分に水を含ませてください。（水量は1㎡当り約４Lです。施工環境により調整してください。）※一度に大量の散水を行うと、水が十分に染み込みにくくなります。※強い勢いで散水してしまうと、目地の流失や硬化不良の原因となりますのでご注意ください。品番荷姿（㎏/袋）カタメジ20養生⑥施工後3日程度は強い荷重がかからないようにご注意ください。LandscapeProductsCatalogVol.11141

ペイブメント関連製品

PPAVEMENT｜舗装材関連製品｜ペイブメント関連製品ペーブドレーン■敷砂層に滞留した雨水等を排水しますブロック系舗装では、敷砂層に浸透した水の排水性が悪いと、敷砂層の支持力低下や敷砂の移動・流出が生じて舗装の破損原因となります。ペーブドレーンは、敷砂層に滞留した水を速やかに排水するブロック系舗装専用の導水管です。ペーブドレーンを敷砂層に設置することによって浸透水の排水を促し、排水不良による舗装の破損やブロックの白華を予防します。目地部からの浸透水を排水処理する場合は直径10mm、排水性舗装とする場合では直径15mmのペーブドレーンを使用します。TECHNICALDATAテクニカルデータ品番径（mm）長さ（m/巻）φ1015ぺーブドレーンFφ15φ201515φ3015強化板（HKS/HKS-II）■平板に発生する沈下・段差・ズレ等を防止しますブロックサイズが大板化するほど荷重分散性能が劣ります。その結果、目地の少ない平板舗装では、供用後に沈下、段差、ズレが発生するケースがあります。強化板を使用すると未使用に比べて目地幅が少し広くなるものの、段差、平たん性、移動量といった路面性状の値が向上します。また、強化板によりブロック交換も容易になりますので、メンテナンスも簡単です。HKSHKS-II142LandscapeProductsCatalogVol.11

ペイブメント関連製品

ペイブメント業情■敷砂の路盤層への流出を防ぎますイオシート歩道用（EO060）イオシートを敷くことで、敷砂層の砂が路盤層へ流入しなくなり、ブロックの不陸が発生しにくくなります。透水性ブロックを使用した歩道には、機能を最大限高めるためにイオシート歩道用（EO060）を使用します。路面に水がたまったり不陸が発生してガタガタするなどがなくなり、快適な歩行性を確保できます。報イオシート車道用透水シート（HS)車道用透水シート（HS）は、不織布にポリオレフィンのフィルムを縦横に積層した、車道用に最も適したシートです。積層したことで、従来の不織布よりも高強度となっており、車両の走行によって生じやすい不織布の破損が大幅に低減されます。TECHNICALDATAテクニカルデータ品番幅（cm）長さ（m巻/本）EO060105210100100イオシートHS105100その他製品施工事例技術資料企ILBイージージオフィルター東京都建設局新技術登録番号：2020004■透水性舗装のフィルター層の砂の替わりに使用する不織布ですフィルター層（砂）は、道路から浸透してきた雨水が急激に路床に浸入して軟弱化し、支持力が低下するのを防ぐために設置します。イージージオフィルターは、厚さ50～100mmの砂のフィルター層代わりに使用するポリオレフィンのフィルムを積層したシートです■使用箇所例・歩道・車道・駐車場・公園・テニスコート等TECHNICALDATAテクニカルデータ品番幅（cm）長さ（m巻/本）ILBイージージオフィルター105100舗装材舗装材敷砂敷砂イオシート（不織布）クラッシャラン（路盤）フィルター層（砂）路床イオシート（不織布）クラッシャラン（路盤）ILBイージージオフィルター路床LandscapeProductsCatalogVol.11143

ペイブメント関連製品

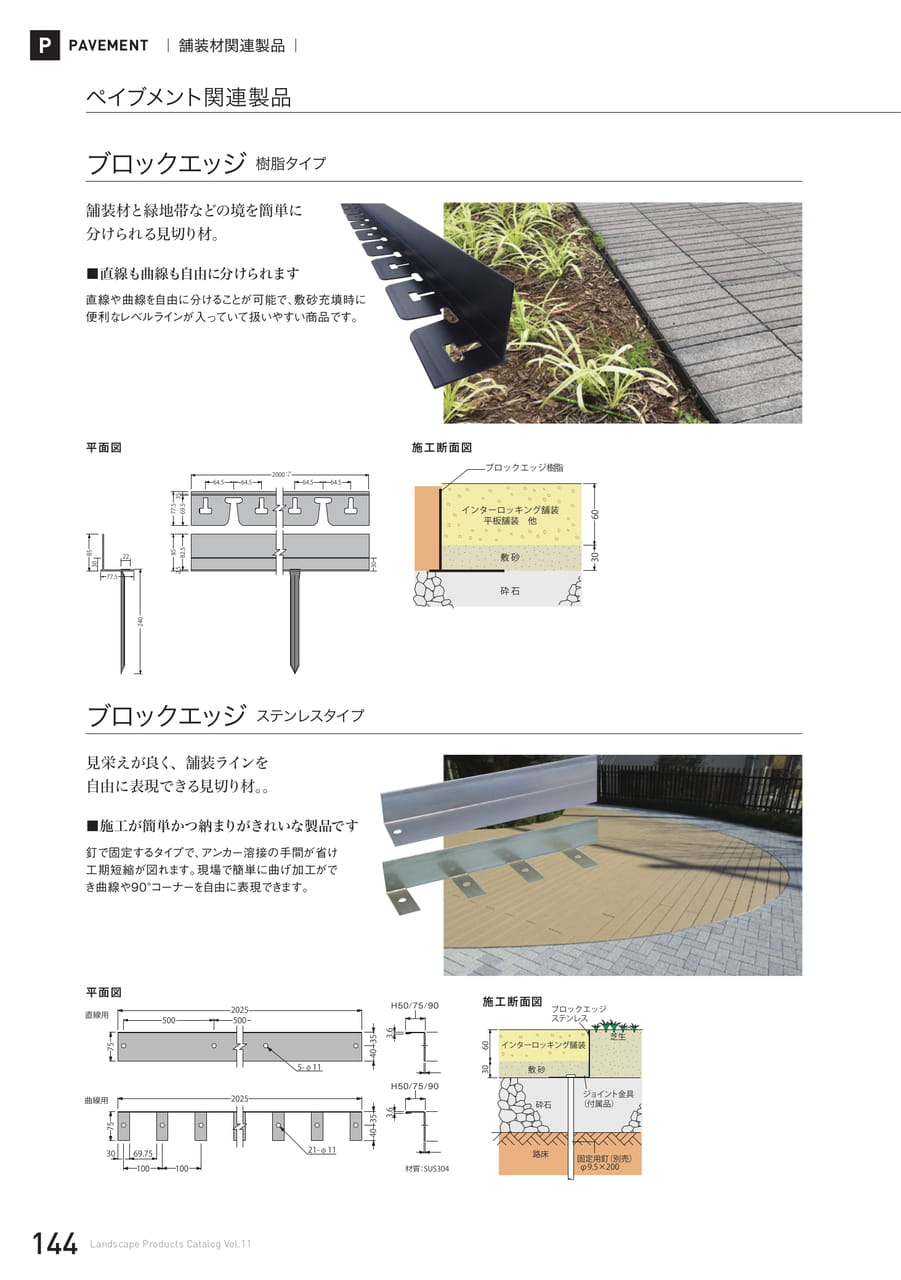

PPAVEMENT｜舗装材関連製品｜ペイブメント関連製品ブロックエッジ樹脂タイプブロックエッジステンレスタイプ舗装材と緑地帯などの境を簡単に分けられる見切り材。見栄えが良く、舗装ラインを自由に表現できる見切り材。。■直線も曲線も自由に分けられます■施工が簡単かつ納まりがきれいな製品です直線や曲線を自由に分けることが可能で、敷砂充填時に便利なレベルラインが入っていて扱いやすい商品です。釘で固定するタイプで、アンカー溶接の手間が省け工期短縮が図れます。現場で簡単に曲げ加工ができ曲線や90°コーナーを自由に表現できます。平面図平面図施工断面図施工断面図H50/75/90H50/75/90144LandscapeProductsCatalogVol.11

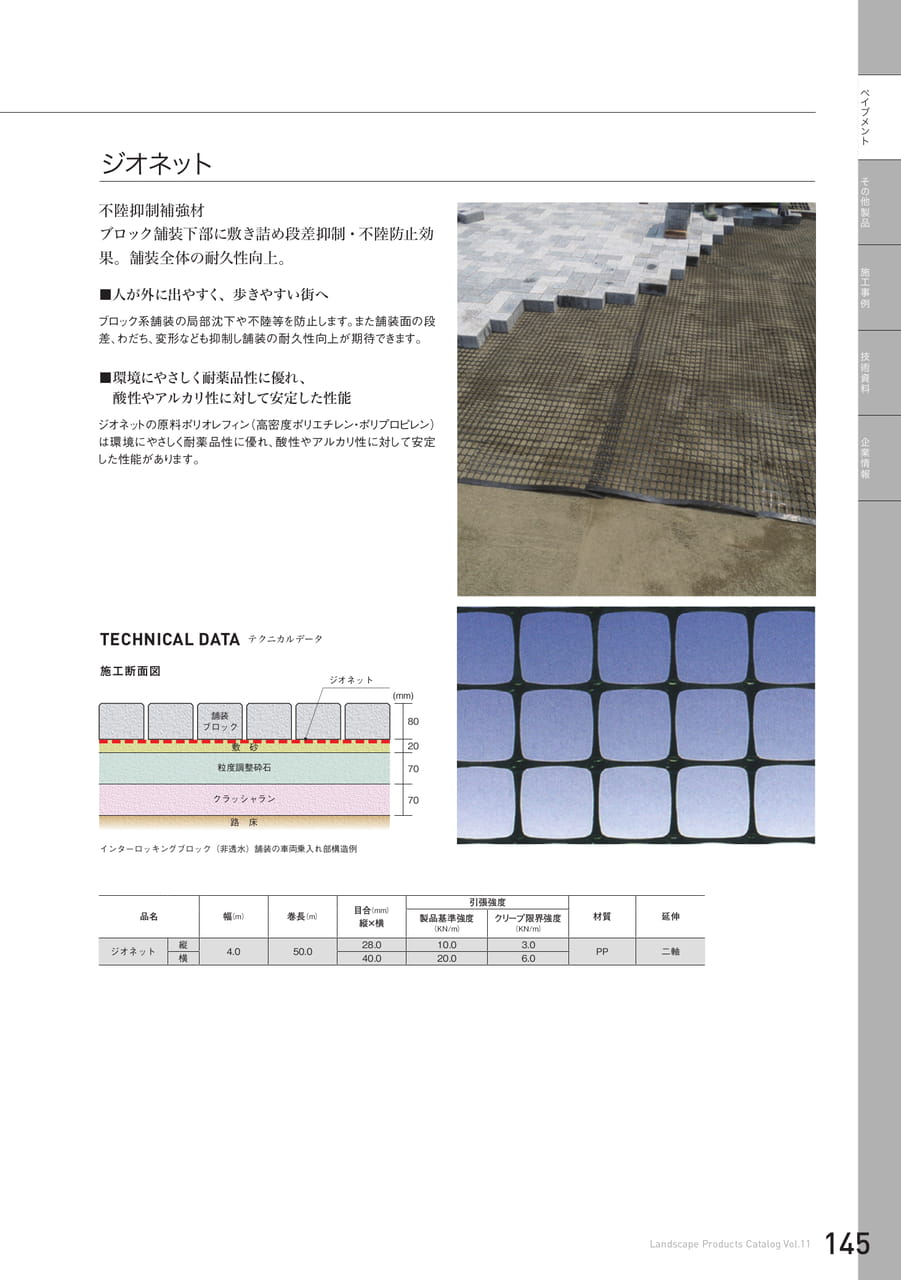

ペイブメント関連製品

ペイブメントその他製品施工事例技術資料企業情報ジオネット(mm)7070敷砂クラッシャラン路床粒度調整砕石舗装ブロック2080ジオネットインターロッキングブロック（非透水）舗装の車両乗入れ部構造例TECHNICALDATAテクニカルデータ不陸抑制補強材ブロック舗装下部に敷き詰め段差抑制・不陸防止効果。舗装全体の耐久性向上。■人が外に出やすく、歩きやすい街へ■環境にやさしく耐薬品性に優れ、酸性やアルカリ性に対して安定した性能ブロック系舗装の局部沈下や不陸等を防止します。また舗装面の段差、わだち、変形なども抑制し舗装の耐久性向上が期待できます。ジオネットの原料ポリオレフィン（高密度ポリエチレン・ポリプロピレン）は環境にやさしく耐薬品性に優れ、酸性やアルカリ性に対して安定した性能があります。品名幅（m）巻長（m）目合（mm）縦×横引張強度材質延伸製品基準強度（KN/m）クリープ限界強度（KN/m）ジオネット縦4.050.028.010.03.0PP二軸横40.020.06.0施工断面図145LandscapeProductsCatalogVol.11

ペイブメント関連製品

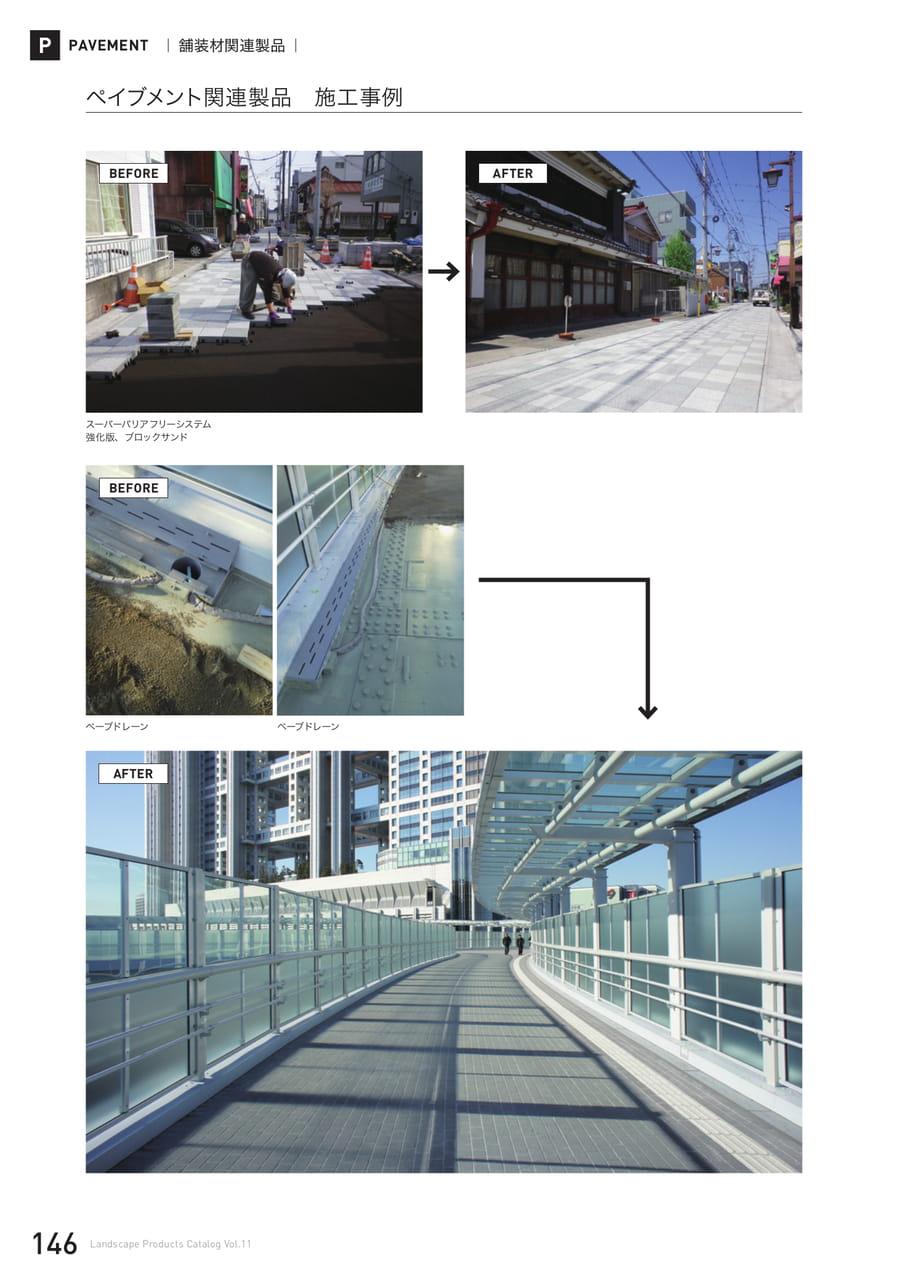

PPAVEMENT｜舗装材関連製品｜ペイブメント関連製品施工事例BEFOREAFTERスーパーバリアフリーシステム強化版、ブロックサンドBEFOREぺーブドレーンぺーブドレーンAFTER146LandscapeProductsCatalogVol.11

ブロックドクター

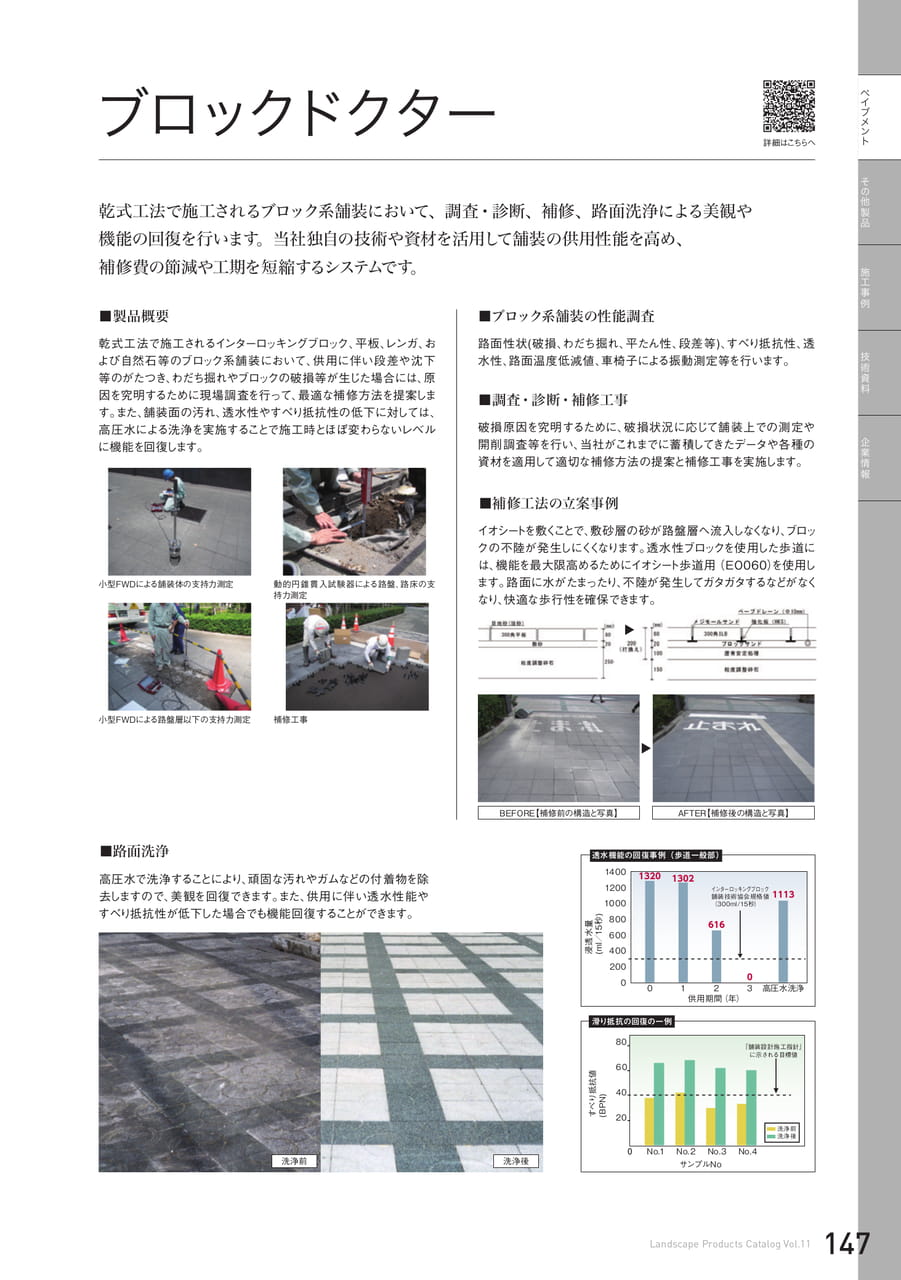

ペイブメントその他製品施工事例技術資料企業情報洗浄前ブロックドクター詳細はこちらへ乾式工法で施工されるブロック系舗装において、調査・診断、補修、路面洗浄による美観や機能の回復を行います。当社独自の技術や資材を活用して舗装の供用性能を高め、補修費の節減や工期を短縮するシステムです。■製品概要■ブロック系舗装の性能調査乾式工法で施工されるインターロッキングブロック、平板、レンガ、および自然石等のブロック系舗装において、供用に伴い段差や沈下等のがたつき、わだち掘れやブロックの破損等が生じた場合には、原因を究明するために現場調査を行って、最適な補修方法を提案します。また、舗装面の汚れ、透水性やすべり抵抗性の低下に対しては、高圧水による洗浄を実施することで施工時とほぼ変わらないレベルに機能を回復します。路面性状(破損、わだち掘れ、平たん性、段差等)、すべり抵抗性、透水性、路面温度低減値、車椅子による振動測定等を行います。■調査・診断・補修工事破損原因を究明するために、破損状況に応じて舗装上での測定や開削調査等を行い、当社がこれまでに蓄積してきたデータや各種の資材を適用して適切な補修方法の提案と補修工事を実施します。■補修工法の立案事例小型FWDによる舗装体の支持力測定動的円錐貫入試験器による路盤、路床の支持力測定イオシートを敷くことで、敷砂層の砂が路盤層へ流入しなくなり、ブロックの不陸が発生しにくくなります。透水性ブロックを使用した歩道には、機能を最大限高めるためにイオシート歩道用（EO060）を使用します。路面に水がたまったり、不陸が発生してガタガタするなどがなくなり、快適な歩行性を確保できます。小型FWDによる路盤層以下の支持力測定補修工事BEFORE【補修前の構造と写真】AFTER【補修後の構造と写真】■路面洗浄高圧水で洗浄することにより、頑固な汚れやガムなどの付着物を除去しますので、美観を回復できます。また、供用に伴い透水性能やすべり抵抗性が低下した場合でも機能回復することができます。透水機能の回復事例（歩道一般部）1400132013021200インターロッキングブロック舗装技術協会規格値11131000（300ml/15秒）浸透水量(ml／15秒)800616600400200001203高圧水洗浄供用期間（年）滑り抵抗の回復の一例洗浄後すべり抵抗値(BPN)80「舗装設計施工指針」に示される目標値604020洗浄前洗浄後0No.1No.2No.3No.4サンプルNoLandscapeProductsCatalogVol.11147

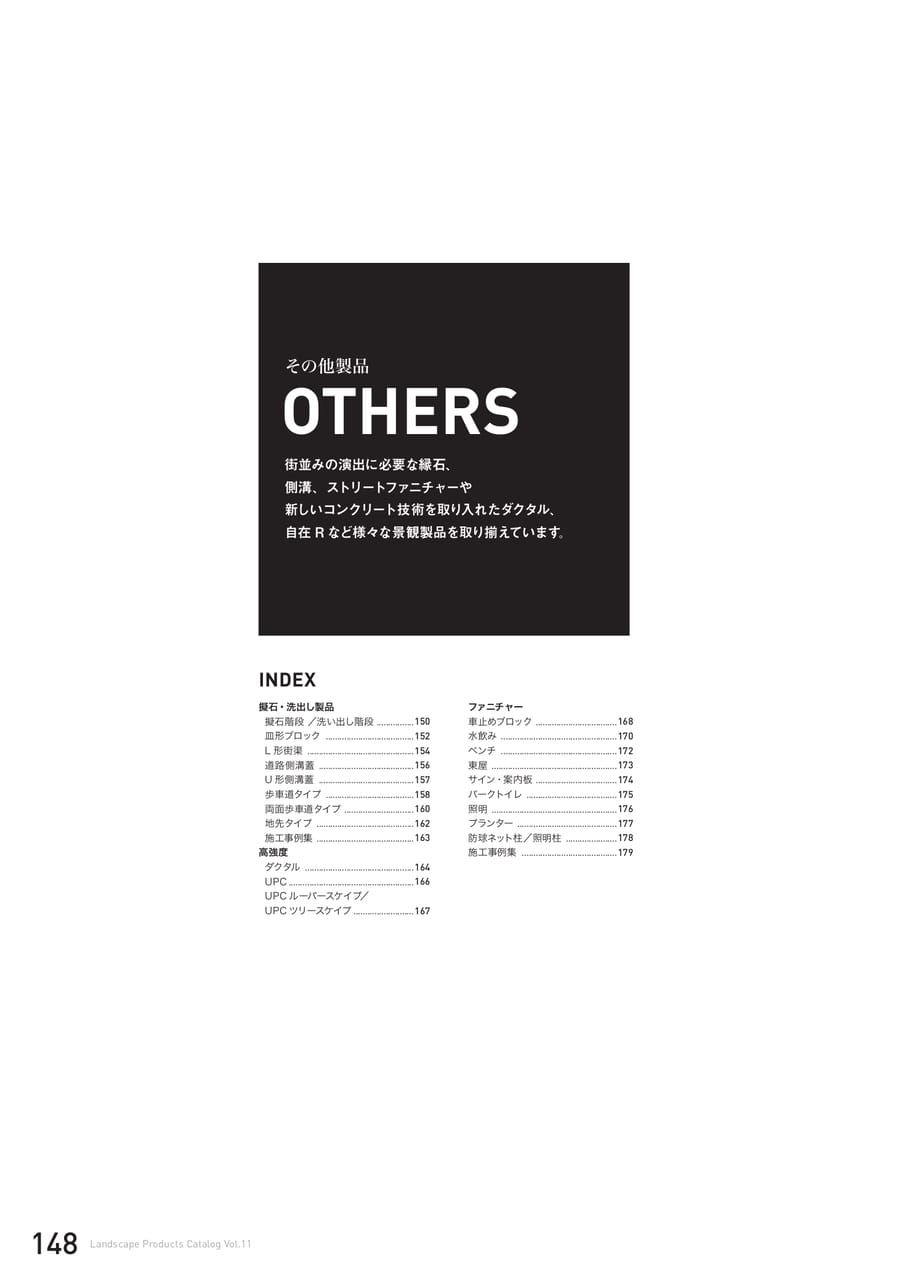

その他製品INDEX

その他製品OTHERS街並みの演出に必要な縁石、側溝、ストリートファニチャーや新しいコンクリート技術を取り入れたダクタル、自在Rなど様々な景観製品を取り揃えています。INDEX擬石・洗出し製品擬石階段／洗い出し階段................150皿形ブロック......................................152L形街渠..............................................154道路側溝蓋.........................................156U形側溝蓋.........................................157歩車道タイプ......................................158両面歩車道タイプ..............................160地先タイプ..........................................162施工事例集..........................................163高強度ダクタル...............................................164UPC......................................................166UPCルーバースケイプ／UPCツリースケイプ..........................167ファニチャー車止めブロック...................................168水飲み..................................................170ベンチ..................................................172東屋......................................................173サイン・案内板...................................174パークトイレ.......................................175照明......................................................176プランター...........................................177防球ネット柱／照明柱......................178施工事例集.........................................179148LandscapeProductsCatalogVol.11

その他製品INDEX

ペイブメントその他製品施工事例技術資料企業情報149LandscapeProductsCatalogVol.11

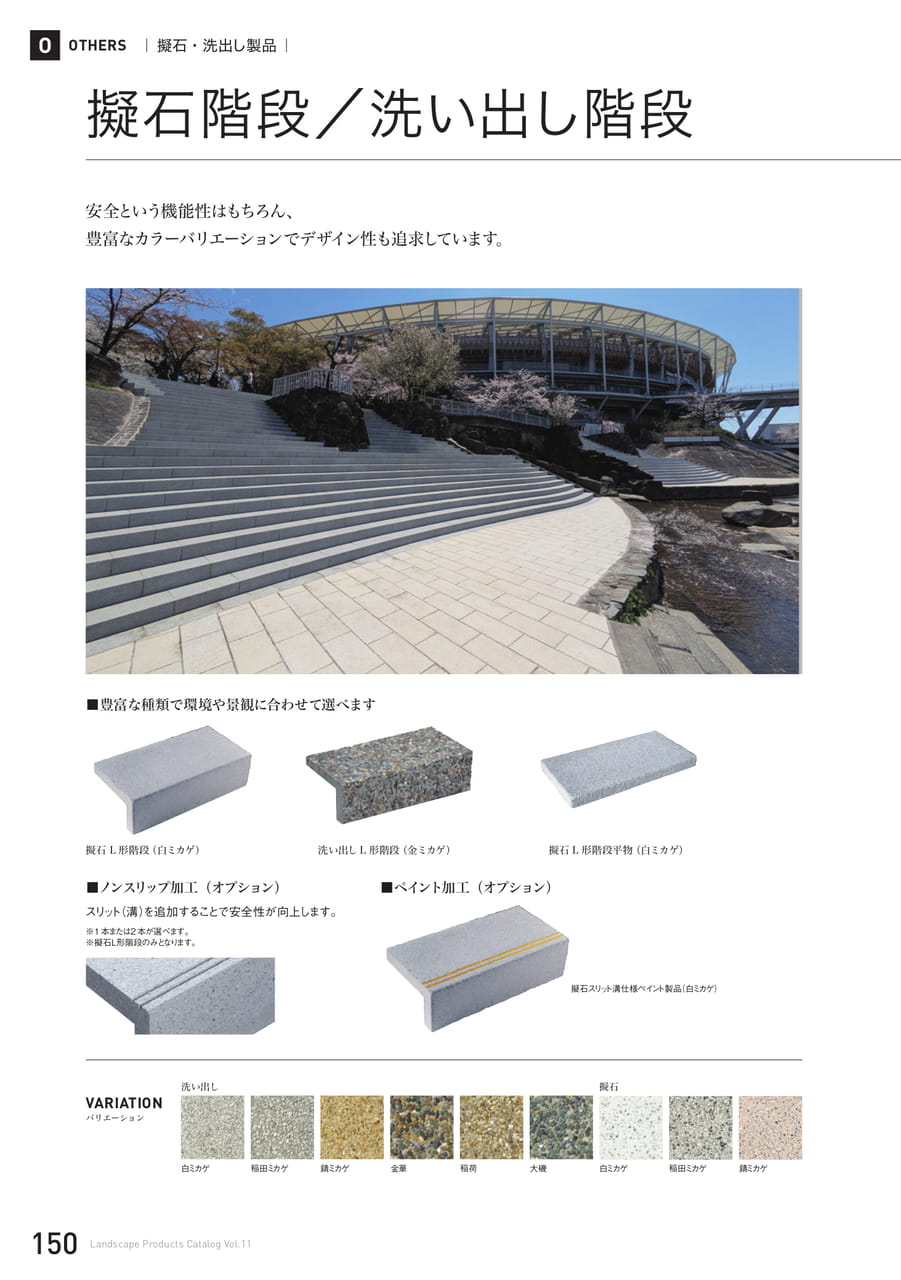

擬石/洗い出し階段

OOTHERS｜擬石・洗出し製品｜擬石階段／洗い出し階段安全という機能性はもちろん、豊富なカラーバリエーションでデザイン性も追求しています。■豊富な種類で環境や景観に合わせて選べます擬石L形階段（白ミカゲ）洗い出しL形階段（金ミカゲ）擬石L形階段平物（白ミカゲ）■ノンスリップ加工（オプション）■ペイント加工（オプション）スリット（溝）を追加することで安全性が向上します。※1本または2本が選べます。※擬石L形階段のみとなります。擬石スリット溝仕様ペイント製品（白ミカゲ）VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲ150LandscapeProductsCatalogVol.11

擬石/洗い出し階段

ペイブメントその他製品施工事例技術資料企業情報※本製品は、カタログと多少色が異なる場合があります。［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへTECHNICALDATAテクニカルデータ施工図および手順の解説A施工位置、高さに合わせて予め墨出しを行ないます。B下地には空練りモルタル（1:3）を使用します。C階段ブロックを安定して施工できるようセメントペースト（のろ）の敷設をおすすめします。D基礎部にはコンクリート（t=100）及びクラッシャラン（t=100程度）が必要です。※施工高さ（一段高さ）はのみこみの調整で対応できます（140～165mm）。L形階段D品名D（mm）L（mm）H（1mm）H（2mm）参考重量（kg/枚）300600505028L形階段350400600600505050503338450600505042L■上記以外のサイズにつきましては担当営業にお問い合わせください。45040035030017017017017050505050170600600600600H1H250505050階段平物D品名D（mm）L（mm）H（mm）参考重量（kg/枚）3006006025階段平物350400600600606029334506006036L■上記以外のサイズにつきましては担当営業にお問い合わせください。45040035030060606060H600600600600LandscapeProductsCatalogVol.11151

皿形ブロック

OOTHERS｜擬石・洗出し製品｜皿形ブロック※斜型皿形ブロックについてはお問い合わせください。デザインにこだわった皿形ブロックは、排水機能だけでなく、景観への親和性にもこだわっています。新宿区新宿三丁目（東京都）■豊富な種類で環境や景観に合わせて選べます。一般用（基本）一般用（集水）コーナーバリアフリー側溝縁塊用桝（M700）擬石（白ミカゲ）洗い出し（白ミカゲ）洗い出し（金華）（グレーチング付）TECHNICALDATAテクニカルデータ［皿形ブロック一般用］［皿形ブロックU形用］［縁塊用桝（M700）用］VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲ152LandscapeProductsCatalogVol.11

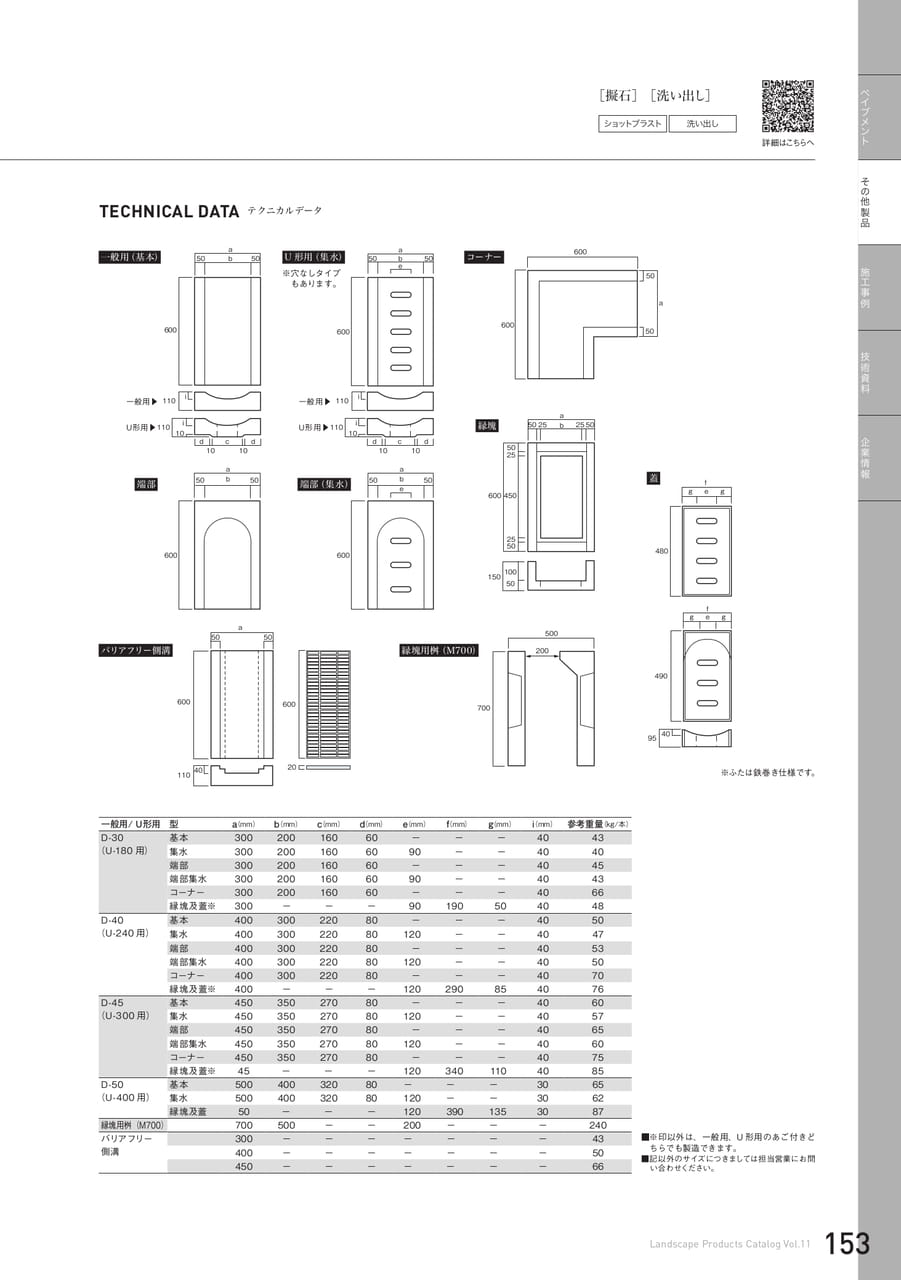

皿形ブロック

ペイブメントその他製品施工事例技術資料110業情報［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへTECHNICALDATAテクニカルデータ一般用（基本）a50b50U形用（集水）※穴なしタイプもあります。a50b50eコーナー60050a60060060050一般用▶i一般用▶110iiU形用▶11010iU形用▶11010縁塊a5025b2550dcd1010dcd10105025端部50ab50端部（集水）50ab50e600450蓋gfeg企600600255015010050480a5050バリアフリー側溝縁塊用桝（M700）200500gfeg49060060070040954011020※ふたは鉄巻き仕様です。一般用/U形用型a（mm）b（mm）c（mm）d（mm）e（mm）（fmm）g（mm）（imm）参考重量（kg/本）D-30基本30020016060－－－4043（U-180用）集水3002001606090－－4040D-40（U-240用）D-45（U-300用）D-50（U-400用）端部30020016060－－－4045端部集水3002001606090－－4043コーナー30020016060－－－4066縁塊及蓋※300－－－90190504048基本40030022080－－－4050集水40030022080120－－4047端部40030022080－－－4053端部集水40030022080120－－4050コーナー40030022080－－－4070縁塊及蓋※400－－－120290854076基本45035027080－－－4060集水45035027080120－－4057端部45035027080－－－4065端部集水45035027080120－－4060コーナー45035027080－－－4075縁塊及蓋※45－－－1203401104085基本50040032080－－－3065集水50040032080120－－3062縁塊及蓋50－－－1203901353087縁塊用桝（M700）700500－－200－－－240バリアフリー側溝300－－－－－－－43400－－－－－－－50450－－－－－－－66■※印以外は、一般用、U形用のあご付きどちらでも製造できます。■記以外のサイズにつきましては担当営業にお問い合わせください。LandscapeProductsCatalogVol.11153

L形街渠

OOTHERS｜擬石・洗出し製品｜L形街渠街が美しく、安全に機能するために欠かせない隠れた名脇役。景観を美しく保つのに必要な製品です。■豊富な種類で環境や景観に合わせて選べます。基本擬石（稲田ミカゲ）切り下げ用乗り入れ用擬石（稲田ミカゲ）擬石（稲田ミカゲ）縁塊および蓋（コンクリート蓋）縁塊および蓋（グレーチング蓋）擬石（稲田ミカゲ）擬石（稲田ミカゲ）京都市型桝擬石（稲田ミカゲ）VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲ154LandscapeProductsCatalogVol.11

L形街渠

ペイブメントその他製品［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへTECHNICALDATAテクニカルデータ施工事例10015555基本b100a10015555b100cad’dc2075d55’d35010025080縁塊100a100技術資105料155105555010555報基本100bac100縦鉄筋450鉄筋250横鉄筋c参考重量種類a（mm）b（mm）d'（mm）d（mm）c（mm）径数量（本）径数量（本）（kg/本）250A250B25025035045080－80d’d8502075100554.04.0454.04.0554759808530030050085901004.054.066535035055090951004.05b6.0572京都市型260350－811006.0490b■すべてL=600mm100■各種サイズについてはac、担当営業までお問い合わせください。6.026054160切り下げ用d’d11555乗入れ用81b100acb100ac15510555d’d5010555d’d都市再生機構（L-25TK）350100250600486cb101001022060105080h縁塊（蓋・グレーチングセット）種類a（mm）b（mm）c（mm）h（mm）（kg/本）25025045031015085・（75）30030050036015592・（81）350350550410160100・（85）京都市型36060040012071（本体のみ）■各種サイズについては、担当営業までお問い合わせください。460250企業情1056020755580蓋aa都市再生機構（L-35TK）450450100250c1052075558085460250460100京都市型90bb2601056011555816059切下げ用・乗入れ用参考重量（kg/本）種類a（mm）b（mm）d'（mm）d（mm）c（mm）切り下げ用乗り入れ用250B250450808510056523003005008590100625835035055090951006965L-25TK25035080－－－38L-35TK3504508085－－49京都市型260350－81－3834蓋種類a（mm）参考重量（kg）250300253003502935040033■各種サイズについては、担当営業までお問い合わせください。■すべてL=600mm■各種サイズについては、担当営業までお問い合わせください。LandscapeProductsCatalogVol.11155

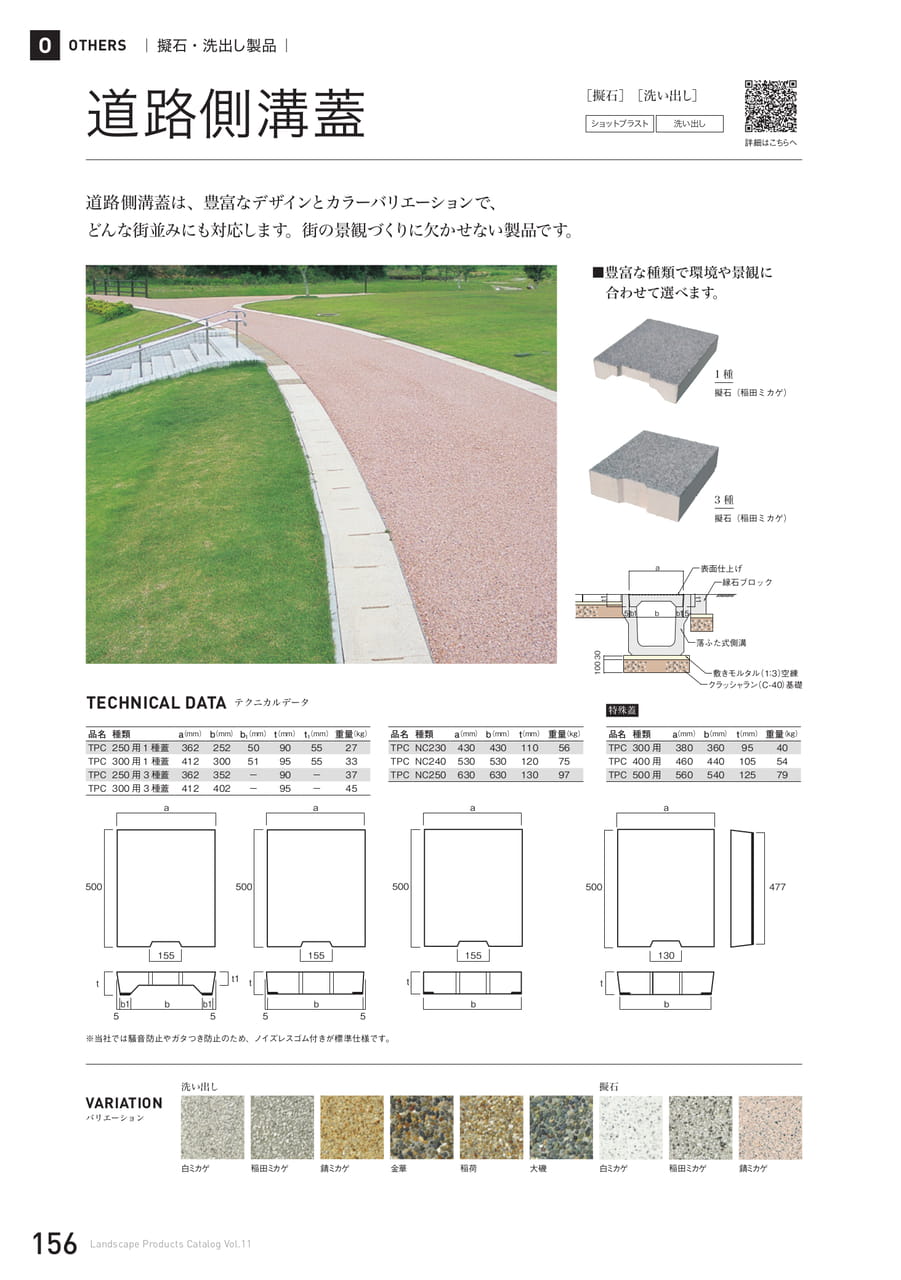

道路側溝蓋

OOTHERS｜擬石・洗出し製品｜道路側溝蓋［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへ道路側溝蓋は、豊富なデザインとカラーバリエーションで、どんな街並みにも対応します。街の景観づくりに欠かせない製品です。■豊富な種類で環境や景観に合わせて選べます。1種擬石（稲田ミカゲ）3種擬石（稲田ミカゲ）TECHNICALDATAテクニカルデータ特殊蓋品名種類a（mm）b（mm）b1（mm）t（mm）t1（mm）重量（kg）TPC250用1種蓋36225250905527TPC300用1種蓋41230051955533TPC250用3種蓋362352－90－37TPC300用3種蓋412402－95－45品名種類a（mm）b（mm）t（mm）重量（kg）TPCNC23043043011056TPCNC24053053012075TPCNC25063063013097品名種類a（mm）b（mm）t（mm）重量（kg）TPC300用3803609540TPC400用46044010554TPC500用56054012579※当社では騒音防止やガタつき防止のため、ノイズレスゴム付きが標準仕様です。VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲ156LandscapeProductsCatalogVol.11

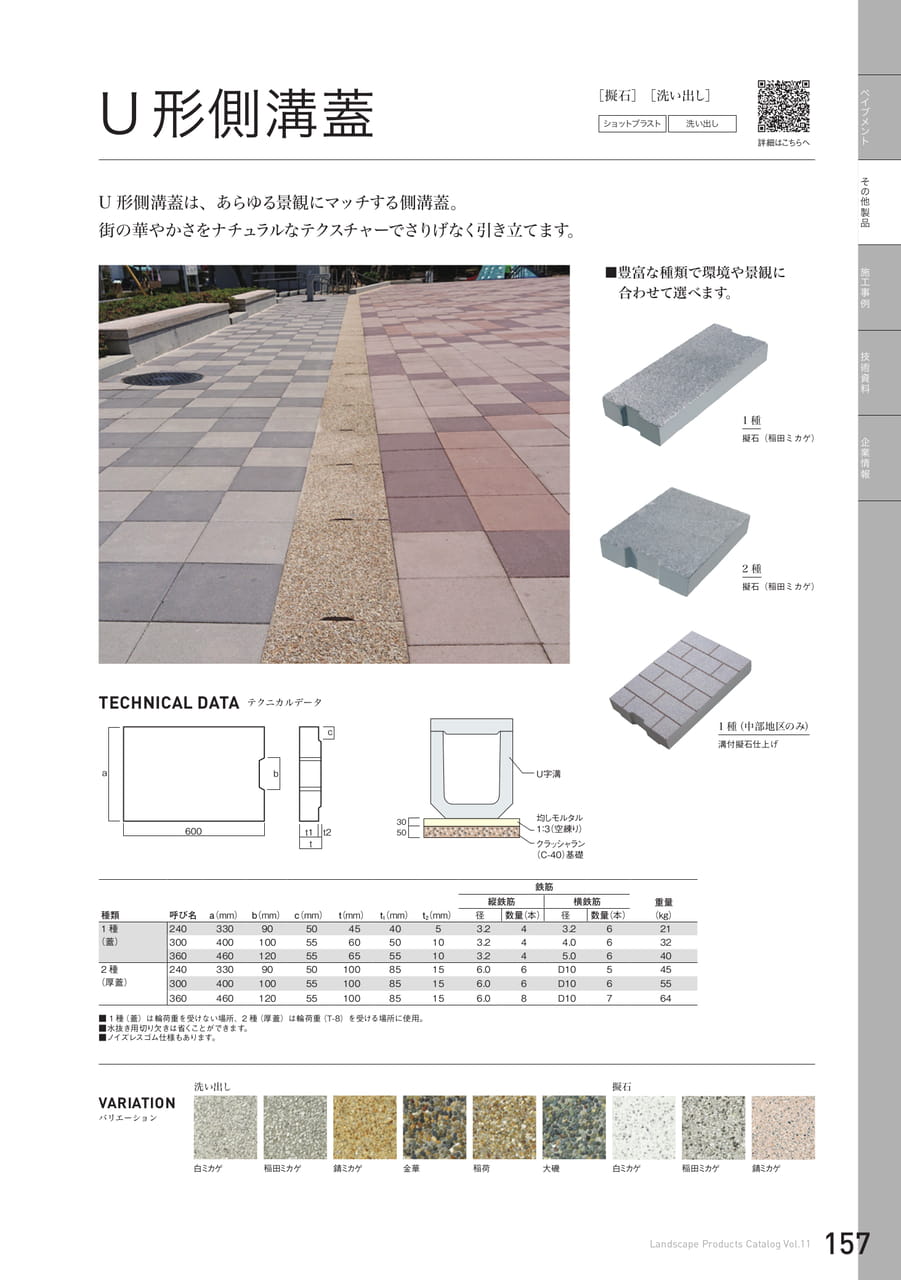

U形側溝蓋

ペイブメント業情報詳細はこちらへU形側溝蓋［擬石］［洗い出し］ショットブラスト洗い出しU形側溝蓋は、あらゆる景観にマッチする側溝蓋。街の華やかさをナチュラルなテクスチャーでさりげなく引き立てます。■豊富な種類で環境や景観に合わせて選べます。1種擬石（稲田ミカゲ）その他製品施工事例技術資料企2種擬石（稲田ミカゲ）TECHNICALDATAテクニカルデータ1種（中部地区のみ）溝付擬石仕上げ鉄筋縦鉄筋横鉄筋重量種類呼び名a（mm）b（mm）c（mm）（tmm）t（1mm）t（2mm）径数量（本）径数量（本）（kg）1種2403309050454053.243.2621（蓋）300400100556050103.244.0632360460120556555103.245.06402種240330905010085156.06D10545（厚蓋）3004001005510085156.06D106553604601205510085156.08D10764■1種（蓋）は輪荷重を受けない場所、2種（厚蓋）は輪荷重（T-8）を受ける場所に使用。■水抜き用切り欠きは省くことができます。■ノイズレスゴム仕様もあります。VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲLandscapeProductsCatalogVol.11157

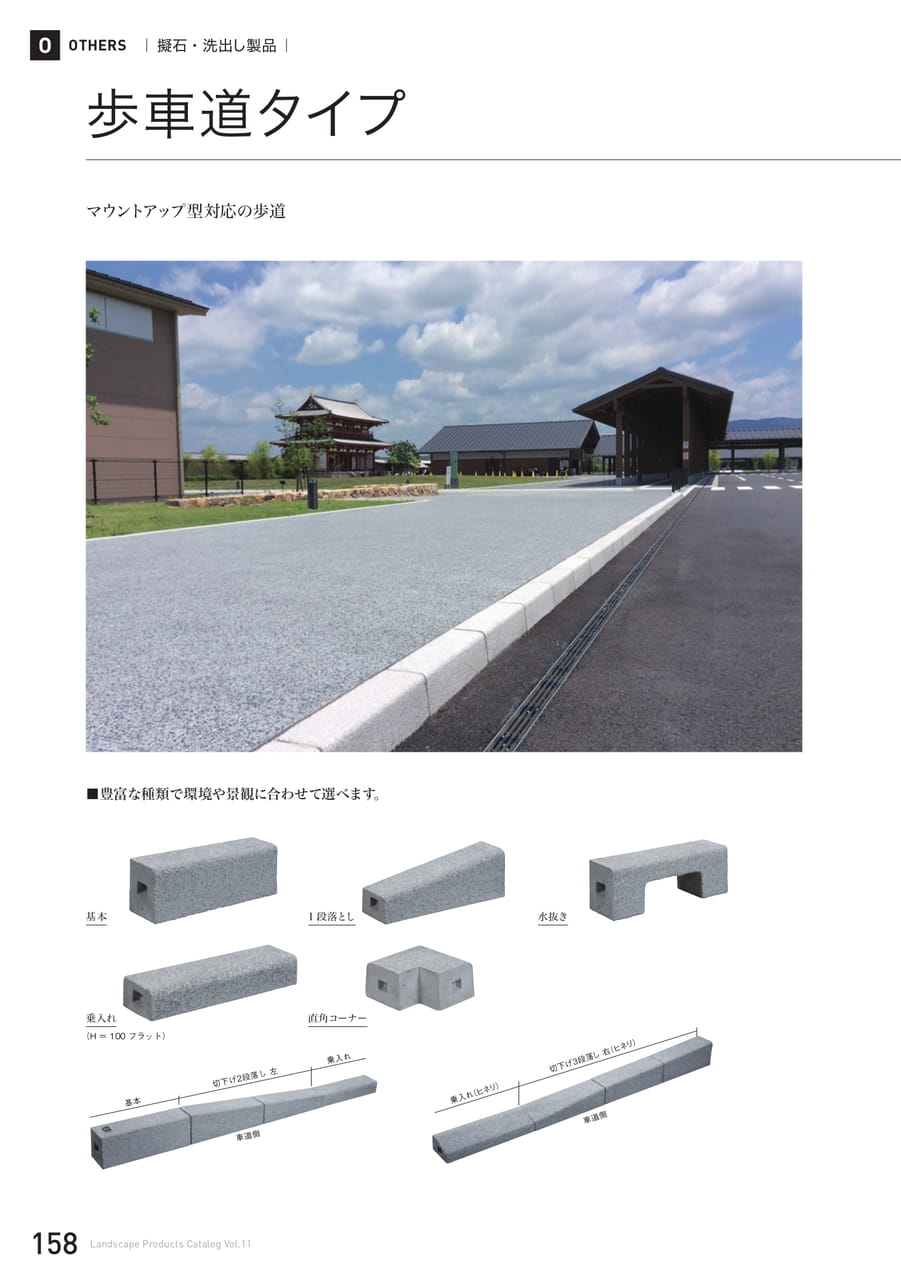

歩車道タイプ

OOTHERS｜擬石・洗出し製品｜歩車道タイプマウントアップ型対応の歩道■豊富な種類で環境や景観に合わせて選べます。基本1段落とし水抜き乗入れ（H＝100フラット）直角コーナー158LandscapeProductsCatalogVol.11

歩車道タイプ

ペイブメントその他製品施工事例技術資料企業情報洗い出し擬石［ケルブ］［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへTECHNICALDATAテクニカルデータ基本水抜き1段落とし乗入れ（H＝100フラット）品番規格名称a（mm）b（mm）h（mm）ℓ（mm）重量（kg）歩車A基本15017020060044水抜き15017020060040H＝100フラット15016010060022斜型1段落し150170～160200～10060035斜型2段落し150170～160200～10060066TH-A斜型3段落し150170～160200～10060099H=100ヒネリ4017010060020斜型1段ヒネリ150～40170200～10060035斜型2段ヒネリ150～40170200～10060066斜型3段ヒネリ150～40170200～10060099直角コーナー150170200300/30033歩車B基本18020525060066水抜き18020525060056H＝100フラット18019010060026斜型1段落し180205～190250～10060050斜型2段落し180205～190250～10060093TH-B斜型3段落し180205～190250～100600133H=100ヒネリ4018010060025斜型1段ヒネリ180～40205～180250～10060050斜型2段ヒネリ180～40205～180250～10060093斜型3段ヒネリ180～40205～180250～100600133直角コーナー180205250300/30050歩車C基本18021030060082水抜き18021030060061H＝100フラット18019010060026斜型1段落し180210～190300～10060054TH-C斜型2段落し斜型3段落し180180210～190210～190300～100300～100600600109165H=100ヒネリ4018010060025斜型1段ヒネリ180～40210～180300～10060054斜型3段ヒネリ180～40210～180300～100600165直角コーナー180210300300/30060TH-D歩車D基本10011015560023TH-E歩車E基本10012015060023■4段落とし、5段落としについてはお問い合わせください。直角コーナー■歩車道R物型枠表外R（m）品番0.30.511.522.533.544.556TH-A○○○○○－○○○－○○TH-B－○○○○○○○○○○○TH-C○－○－－－○－－－○○TH-D－○○○○○○○－○－－TH-E○－○○○－○－○－○－使用本数12345781010121316（1/4円当り）VARIATIONバリエーション白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲLandscapeProductsCatalogVol.11159

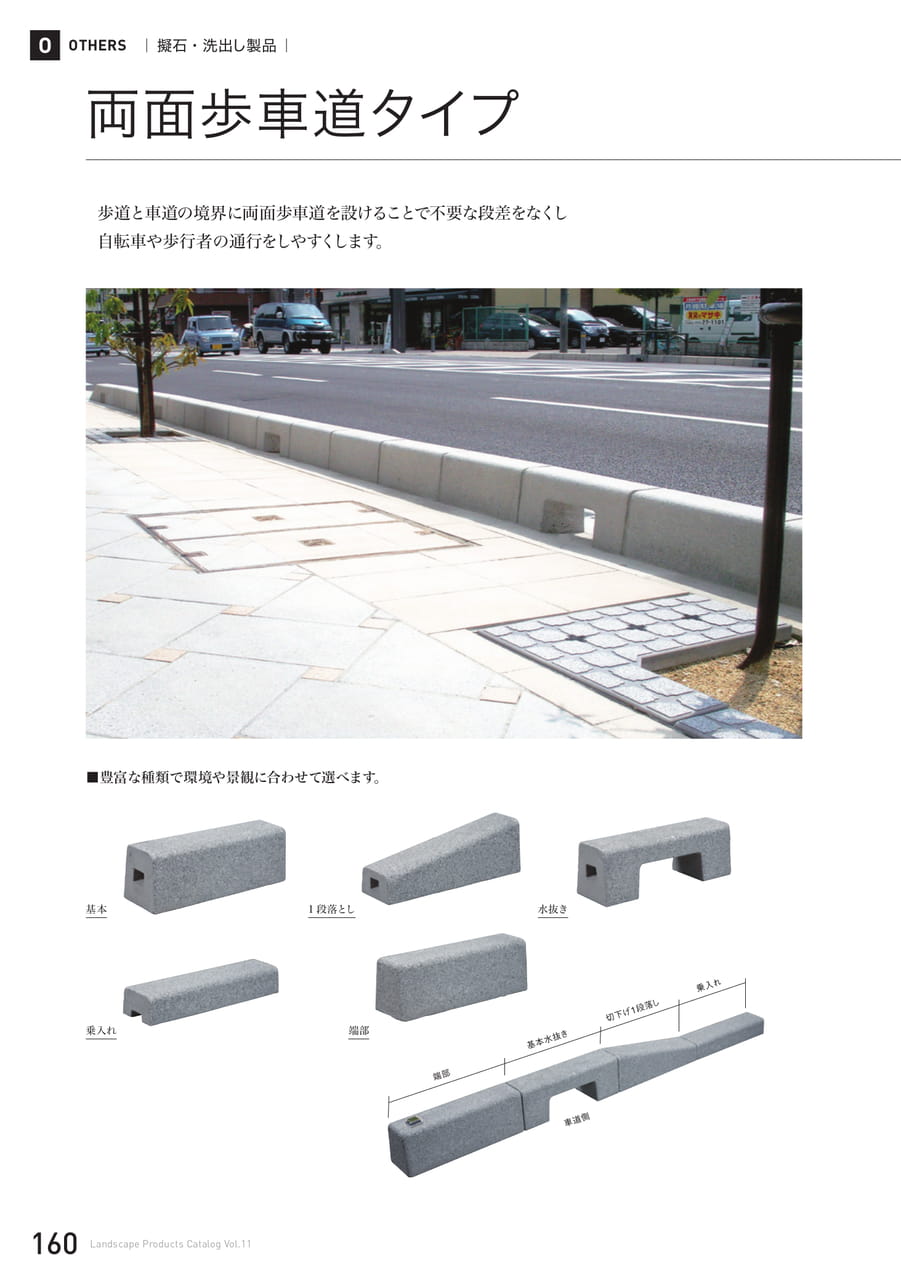

両面歩車道タイプ

OOTHERS｜擬石・洗出し製品｜両面歩車道タイプ歩道と車道の境界に両面歩車道を設けることで不要な段差をなくし自転車や歩行者の通行をしやすくします。■豊富な種類で環境や景観に合わせて選べます。基本1段落とし水抜き乗入れ端部160LandscapeProductsCatalogVol.11

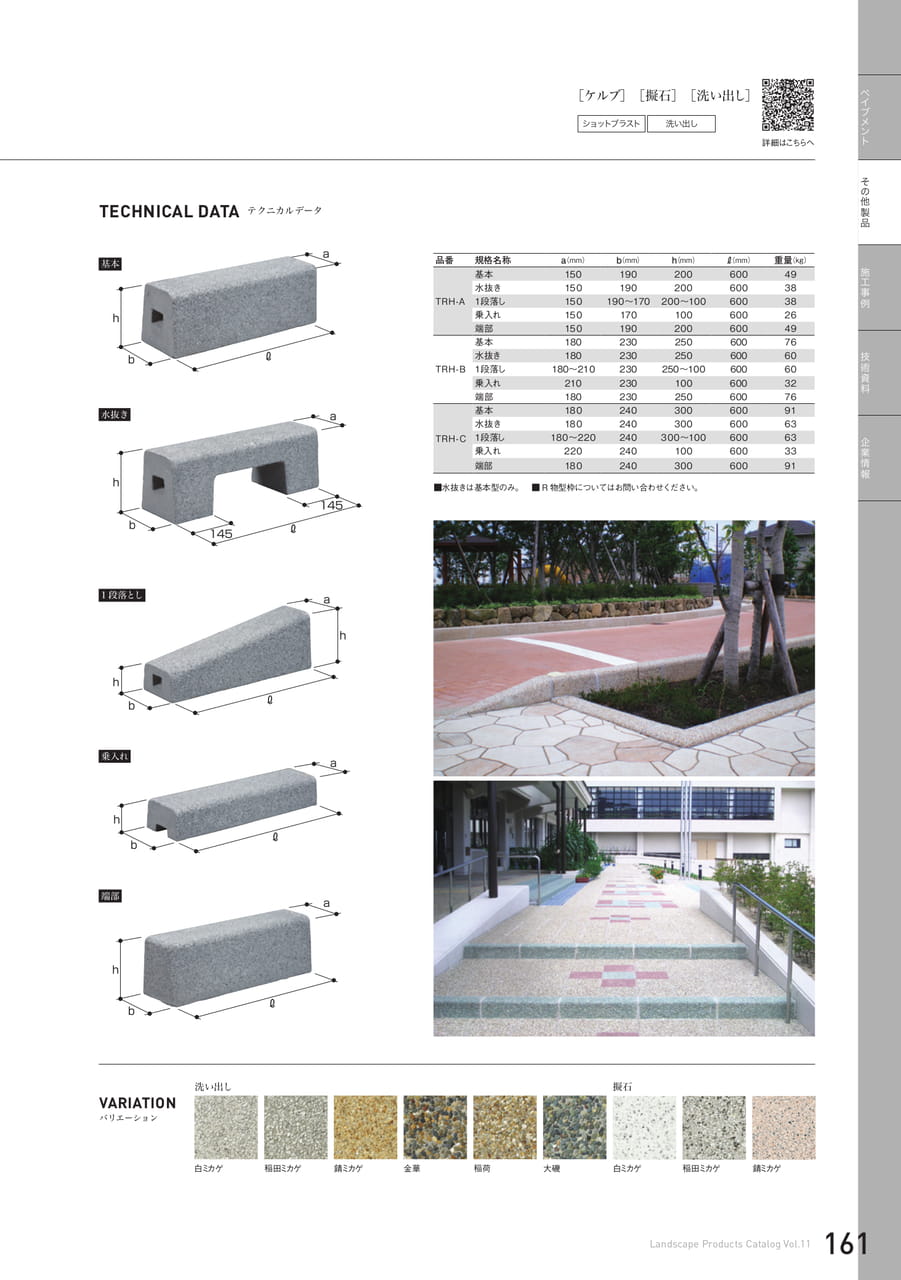

両面歩車道タイプ

ペイブメントその他製品施工事例技術資料企業情報洗い出し擬石［ケルブ］［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへTECHNICALDATAテクニカルデータ基本水抜き品番規格名称a（mm）b（mm）h（mm）ℓ（mm）重量（kg）基本15019020060049水抜き15019020060038TRH-A1段落し150190～170200～10060038乗入れ15017010060026端部15019020060049基本18023025060076水抜き18023025060060TRH-B1段落し180～210230250～10060060乗入れ21023010060032端部18023025060076基本18024030060091水抜き18024030060063TRH-C1段落し180～220240300～10060063乗入れ22024010060033端部18024030060091■水抜きは基本型のみ。■R物型枠についてはお問い合わせください。1段落とし乗入れ端部VARIATIONバリエーション白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲLandscapeProductsCatalogVol.11161

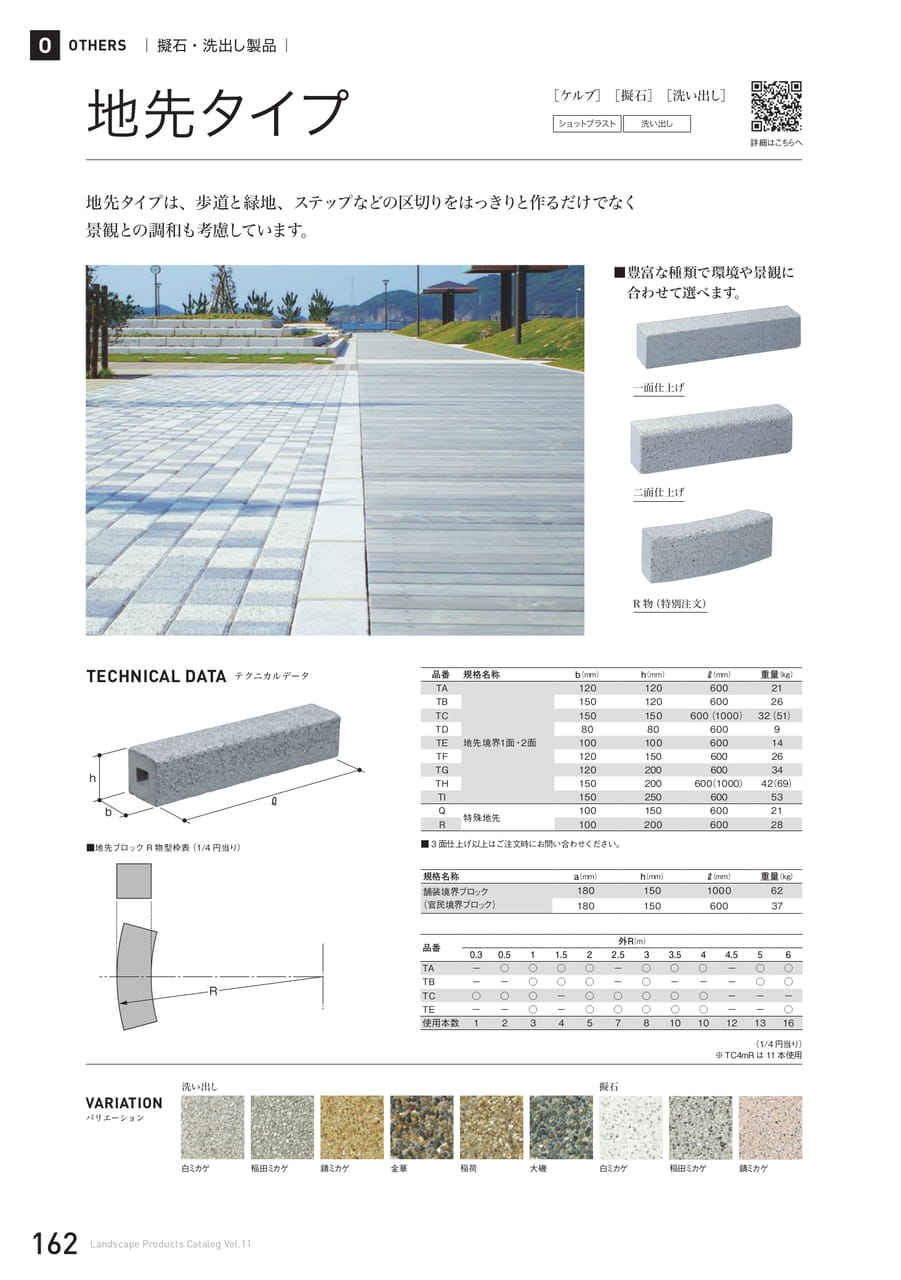

地先タイプ

OOTHERS｜擬石・洗出し製品｜地先タイプ［ケルブ］［擬石］［洗い出し］ショットブラスト洗い出し詳細はこちらへ地先タイプは、歩道と緑地、ステップなどの区切りをはっきりと作るだけでなく景観との調和も考慮しています。■豊富な種類で環境や景観に合わせて選べます。一面仕上げ二面仕上げR物（特別注文）TECHNICALDATAテクニカルデータ■地先ブロックR物型枠表（1/4円当り）品番規格名称b（mm）h（mm）ℓ（mm）重量（kg）TA12012060021TB15012060026TC150150600（1000）32（51）TD80806009TE地先境界1面・2面10010060014TF12015060026TG12020060034TH150200600（1000）42（69）TI15025060053QR特殊地先1001001502006006002128■3面仕上げ以上はご注文時にお問い合わせください。規格名称a（mm）h（mm）ℓ（mm）重量（kg）舗装境界ブロック180150100062（官民境界ブロック）18015060037品番0.30.511.52外R（m）2.533.544.556TA－○○○○－○○○－○○TB－－○○○－○－－－○○TC○○○－○○○○○－－－TE－－○－○○○○○－－○使用本数12345781010121316（1/4円当り）※TC4mRは11本使用VARIATIONバリエーション洗い出し擬石白ミカゲ稲田ミカゲ錆ミカゲ金華稲荷大磯白ミカゲ稲田ミカゲ錆ミカゲ162LandscapeProductsCatalogVol.11

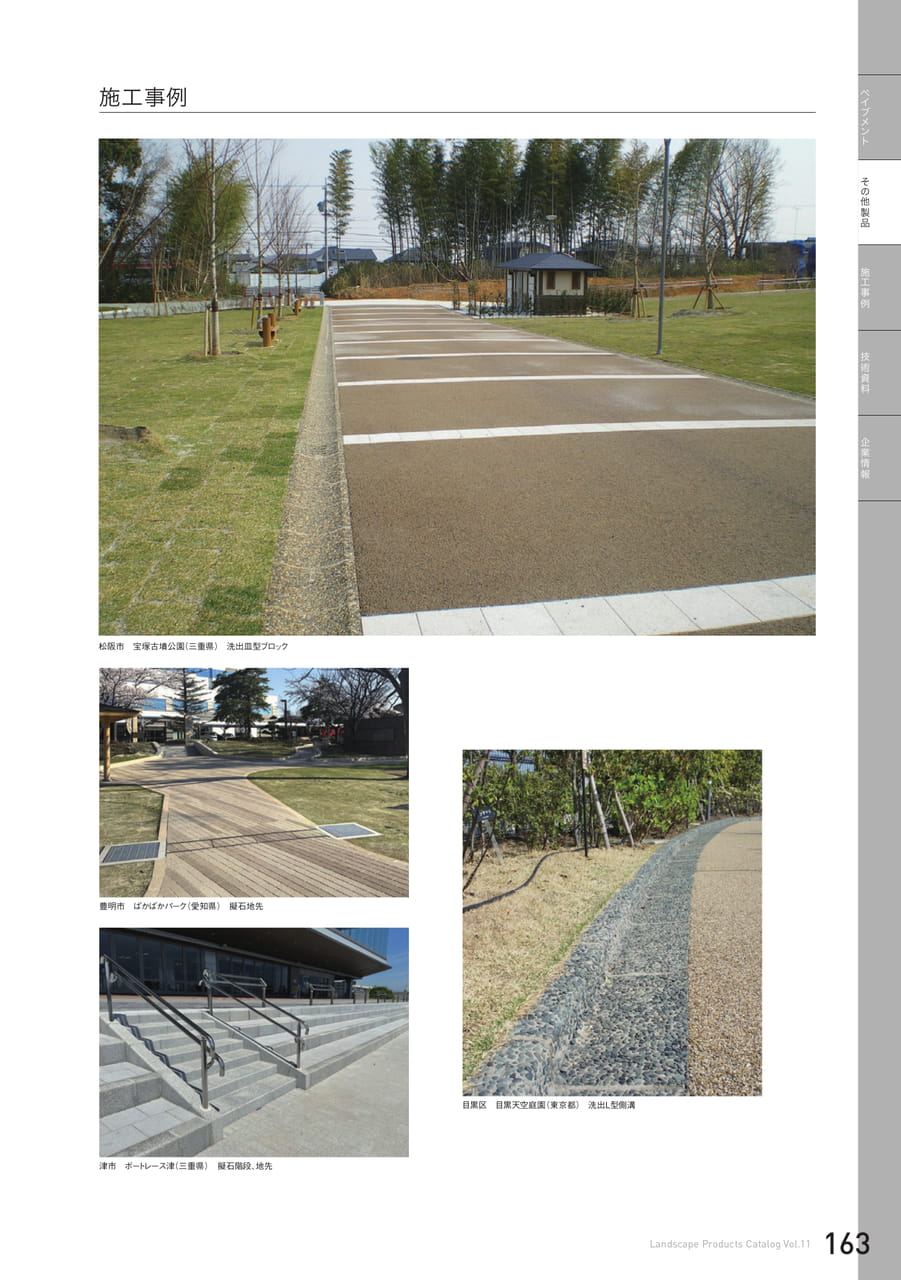

擬石・洗い出し製品施工事例

ペイブメントその他製品施工事例技術資料企業情報施工事例豊明市ぱかぱかパーク（愛知県）擬石地先津市ボートレース津（三重県）擬石階段、地先松阪市宝塚古墳公園（三重県）洗出皿型ブロック目黒区目黒天空庭園（東京都）洗出L型側溝163LandscapeProductsCatalogVol.11

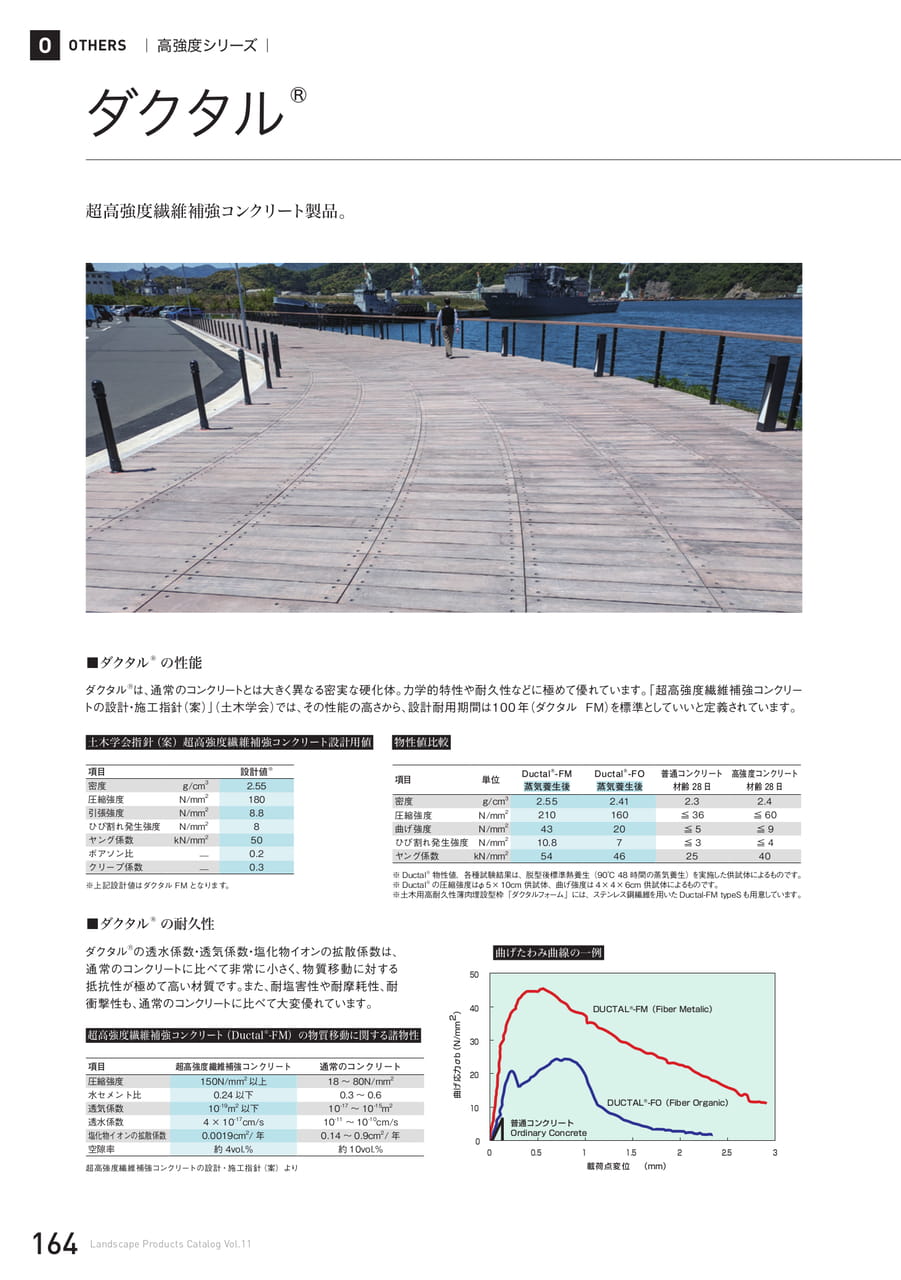

ダクタル

OOTHERS｜高強度シリーズ｜ダクタル®超高強度繊維補強コンクリート製品。■ダクタル®の性能ダクタル®は、通常のコンクリートとは大きく異なる密実な硬化体。力学的特性や耐久性などに極めて優れています。「超高強度繊維補強コンクリートの設計・施工指針（案）」（土木学会）では、その性能の高さから、設計耐用期間は100年（ダクタルFM）を標準としていいと定義されています。土木学会指針（案）超高強度繊維補強コンクリート設計用値物性値比較項目設計値※密度g/cm32.55圧縮強度N/mm2180引張強度N/mm28.8ひび割れ発生強度N/mm28ヤング係数kN/mm250ボアソン比＿0.2クリープ係数＿0.3※上記設計値はダクタルFMとなります。項目単位Ductal®-FM蒸気養生後Ductal®-FO蒸気養生後普通コンクリート材齢28日高強度コンクリート材齢28日密度g/cm32.552.412.32.4圧縮強度N/mm2210160≦36≦60曲げ強度N/mm24320≦5≦9ひび割れ発生強度N/mm210.87≦3≦4ヤング係数kN/mm254462540※Ductal®物性値、各種試験結果は、脱型後標準熱養生（90℃48時間の蒸気養生）を実施した供試体によるものです。※Ductal®の圧縮強度はφ5×10cm供試体、曲げ強度は4×4×6cm供試体によるものです。※土木用高耐久性薄肉埋設型枠「ダクタルフォーム」には、ステンレス鋼繊維を用いたDuctal-FMtypeSも用意しています。■ダクタル®の耐久性ダクタル®の透水係数・透気係数・塩化物イオンの拡散係数は、通常のコンクリートに比べて非常に小さく、物質移動に対する抵抗性が極めて高い材質です。また、耐塩害性や耐摩耗性、耐衝撃性も、通常のコンクリートに比べて大変優れています。超高強度繊維補強コンクリート（Ductal®-FM）の物質移動に関する諸物性項目超高強度繊維補強コンクリート通常のコンクリート圧縮強度150N/mm2以上18～80N/mm2水セメント比0.24以下0.3～0.6透気係数10-19m2以下10-17～10-15m2透水係数4×10-17cm/s10-11～10-10cm/s塩化物イオンの拡散係数0.0019cm2/年0.14～0.9cm2/年空隙率約4vol.%約10vol.%曲げたわみ曲線の一例超高強度繊維補強コンクリートの設計・施工指針（案）より載荷点変位（mm）曲げ応力σb（N/mm2）504030201000普通コンクリートOrdinaryConcrete0.51DUCTAL®-FM（FiberMetalic）DUCTAL®-FO（FiberOrganic）1.522.53164LandscapeProductsCatalogVol.11

ダクタル

ペイブメントその他製品施工事例技術資料企業情報ダクタルを表面化粧板として使用した複合床版・圧縮強度130N／mm2以上の超高強度（通常は18～24N／mm2）・耐摩耗性を有し、車両（4t車）が走行できる浮床構造・1m×1mの細かなスリット入り大版[設計条件]詳細はこちらへ［超高強度繊維補強コンクリート製品］120mm（コンクリート部）30mm（ダクタル部）1000mm非透水製品■ダクタル®施工事例浮き床施工はもちろん、現場に合わせた形状などをご提案いたします。※担当営業にお問合せください。ダクタルデッキ（埼玉県）ダクタルデッキ（東京都）北九州市ダクタル結線BOX（福岡県）ダクタルデッキ（埼玉県）舞鶴市ダクタルデッキ（京都府）ダクタルスロープ（東京都）165LandscapeProductsCatalogVol.11

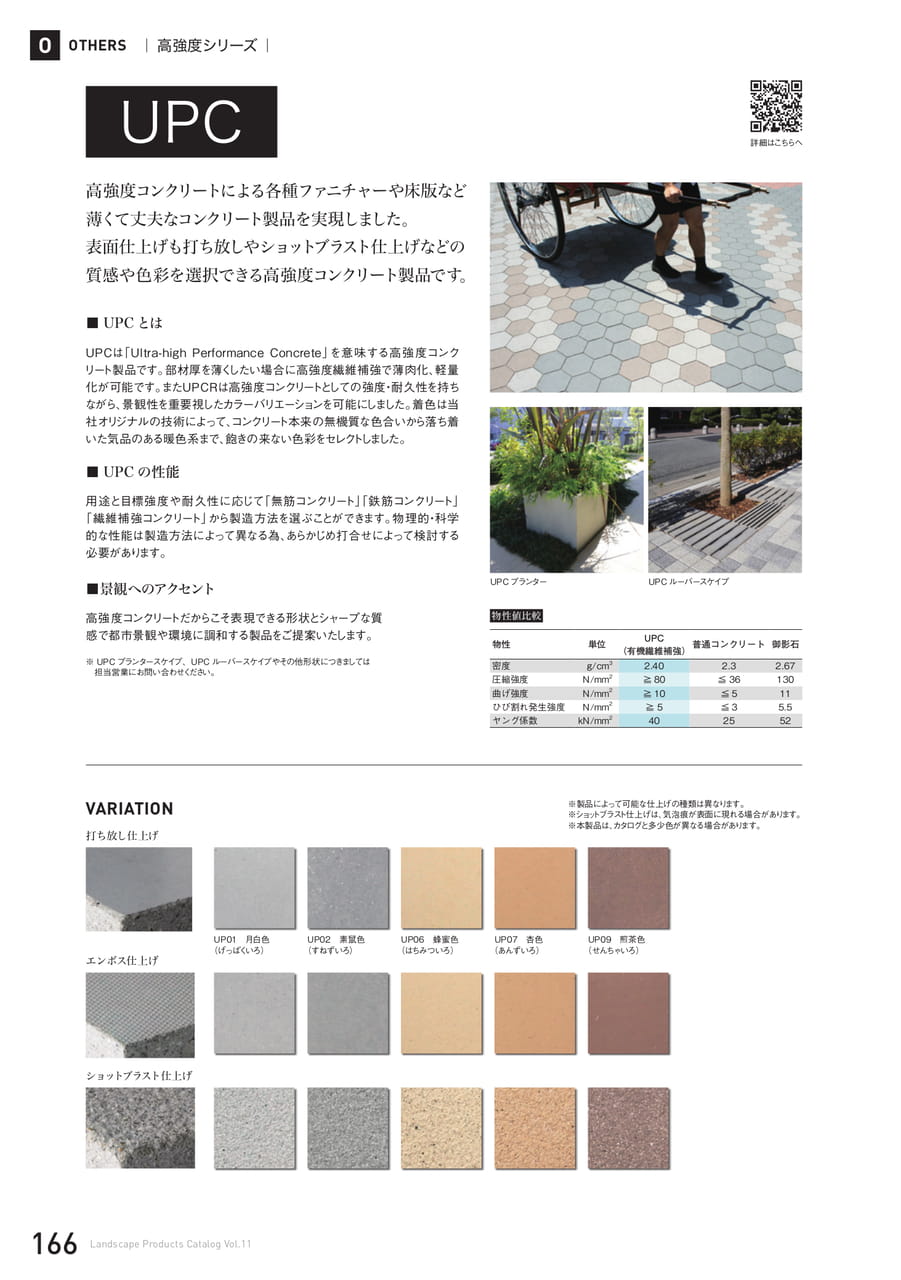

UPC

OOTHERS｜高強度シリーズ｜UPC詳細はこちらへ高強度コンクリートによる各種ファニチャーや床版など薄くて丈夫なコンクリート製品を実現しました。表面仕上げも打ち放しやショットブラスト仕上げなどの質感や色彩を選択できる高強度コンクリート製品です。■UPCとはUPCは「Ultra-highPerformanceConcrete」を意味する高強度コンクリート製品です。部材厚を薄くしたい場合に高強度繊維補強で薄肉化、軽量化が可能です。またUPCRは高強度コンクリートとしての強度・耐久性を持ちながら、景観性を重要視したカラーバリエーションを可能にしました。着色は当社オリジナルの技術によって、コンクリート本来の無機質な色合いから落ち着いた気品のある暖色系まで、飽きの来ない色彩をセレクトしました。■UPCの性能用途と目標強度や耐久性に応じて「無筋コンクリート」「鉄筋コンクリート」「繊維補強コンクリート」から製造方法を選ぶことができます。物理的・科学的な性能は製造方法によって異なる為、あらかじめ打合せによって検討する必要があります。■景観へのアクセントUPCプランターUPCルーバースケイプ高強度コンクリートだからこそ表現できる形状とシャープな質感で都市景観や環境に調和する製品をご提案いたします。※UPCプランタースケイプ、UPCルーバースケイプやその他形状につきましては担当営業にお問い合わせください。物性値比較物性単位UPC普通コンクリート御影石（有機繊維補強）密度g/cm32.402.32.67圧縮強度N/mm2≧80≦36130曲げ強度N/mm2≧10≦511ひび割れ発生強度N/mm2≧5≦35.5ヤング係数kN/mm2402552VARIATION打ち放し仕上げ※製品によって可能な仕上げの種類は異なります。※ショットブラスト仕上げは、気泡痕が表面に現れる場合があります。※本製品は、カタログと多少色が異なる場合があります。エンボス仕上げUP01月白色（げっぱくいろ）UP02素鼠色（すねずいろ）UP06蜂蜜色（はちみついろ）UP07杏色（あんずいろ）UP09煎茶色（せんちゃいろ）ショットブラスト仕上げ166LandscapeProductsCatalogVol.11

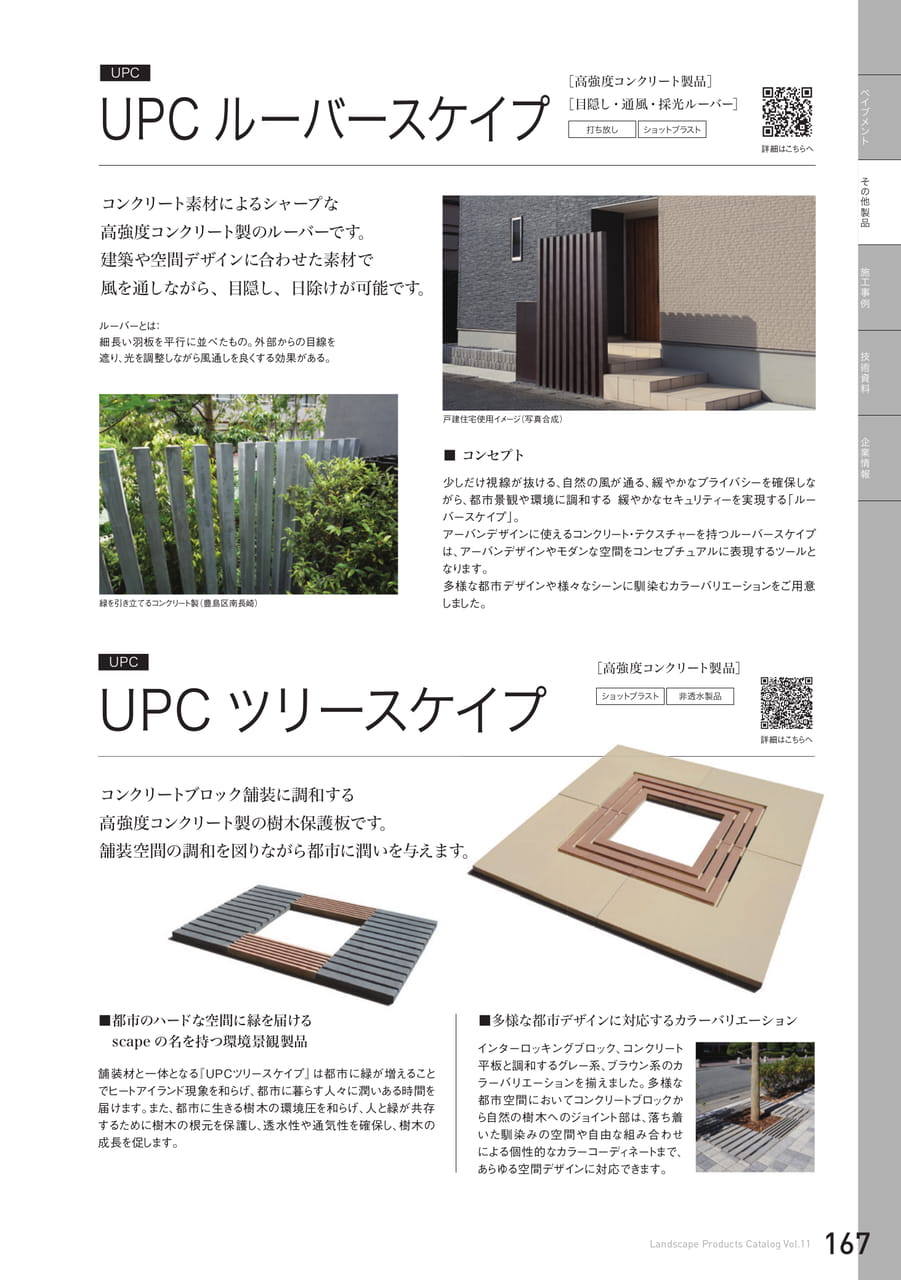

UPCルーバースケイプ/UPCツリースケイプ

ペイブメントその他製品業情報コンクリート素材によるシャープなUPCUPCルーバースケイプ［高強度コンクリート製品］［目隠し・通風・採光ルーバー］打ち放しショットブラスト詳細はこちらへ高強度コンクリート製のルーバーです。建築や空間デザインに合わせた素材で風を通しながら、目隠し、日除けが可能です。ルーバーとは：細長い羽板を平行に並べたもの。外部からの目線を遮り、光を調整しながら風通しを良くする効果がある。緑を引き立てるコンクリート製（豊島区南長崎）戸建住宅使用イメージ（写真合成）■コンセプト少しだけ視線が抜ける、自然の風が通る、緩やかなプライバシーを確保しながら、都市景観や環境に調和する緩やかなセキュリティーを実現する「ルーバースケイプ」。アーバンデザインに使えるコンクリート・テクスチャーを持つルーバースケイプは、アーバンデザインやモダンな空間をコンセプチュアルに表現するツールとなります。多様な都市デザインや様々なシーンに馴染むカラーバリエーションをご用意しました。施工事例技術資料企UPCUPCツリースケイプ［高強度コンクリート製品］ショットブラスト非透水製品詳細はこちらへコンクリートブロック舗装に調和する高強度コンクリート製の樹木保護板です。舗装空間の調和を図りながら都市に潤いを与えます。■都市のハードな空間に緑を届けるscapeの名を持つ環境景観製品舗装材と一体となる『UPCツリースケイプ』は都市に緑が増えることでヒートアイランド現象を和らげ、都市に暮らす人々に潤いある時間を届けます。また、都市に生きる樹木の環境圧を和らげ、人と緑が共存するために樹木の根元を保護し、透水性や通気性を確保し、樹木の成長を促します。■多様な都市デザインに対応するカラーバリエーションインターロッキングブロック、コンクリート平板と調和するグレー系、ブラウン系のカラーバリエーションを揃えました。多様な都市空間においてコンクリートブロックから自然の樹木へのジョイント部は、落ち着いた馴染みの空間や自由な組み合わせによる個性的なカラーコーディネートまで、あらゆる空間デザインに対応できます。LandscapeProductsCatalogVol.11167

車止めブロック

OOTHERS｜ファニチャー｜車止めブロック擬石タイプの車止めは存在感を出しつつ、街角に安全とアクセントを与えます。VARIATIONバリエーション白ミカゲ稲田ミカゲ錆ミカゲTECHNICALDATAテクニカルデータ可動式固定式品番A（mm）仕様H（mm）参考重量（kg）H（mm）参考重量（kg）TKU-Bφ200/30045050450/70098擬石ビシャン仕上げTKU-Dφ25045047450/60065擬石ビシャン仕上げTKU-Fφ20045032450/70046擬石ビシャン仕上げB0φ20050036500/75055擬石ビシャン仕上げB1φ15040017450/65027擬石ビシャン仕上げB1φ20050036500/75055擬石ビシャン仕上げYX1φ450/283400111400/600130擬石ビシャン仕上げ■固定式のHは地上部/埋設部含む全長で表記しております。■特注対応可能な製品です。担当営業までお問い合わせください。168LandscapeProductsCatalogVol.11

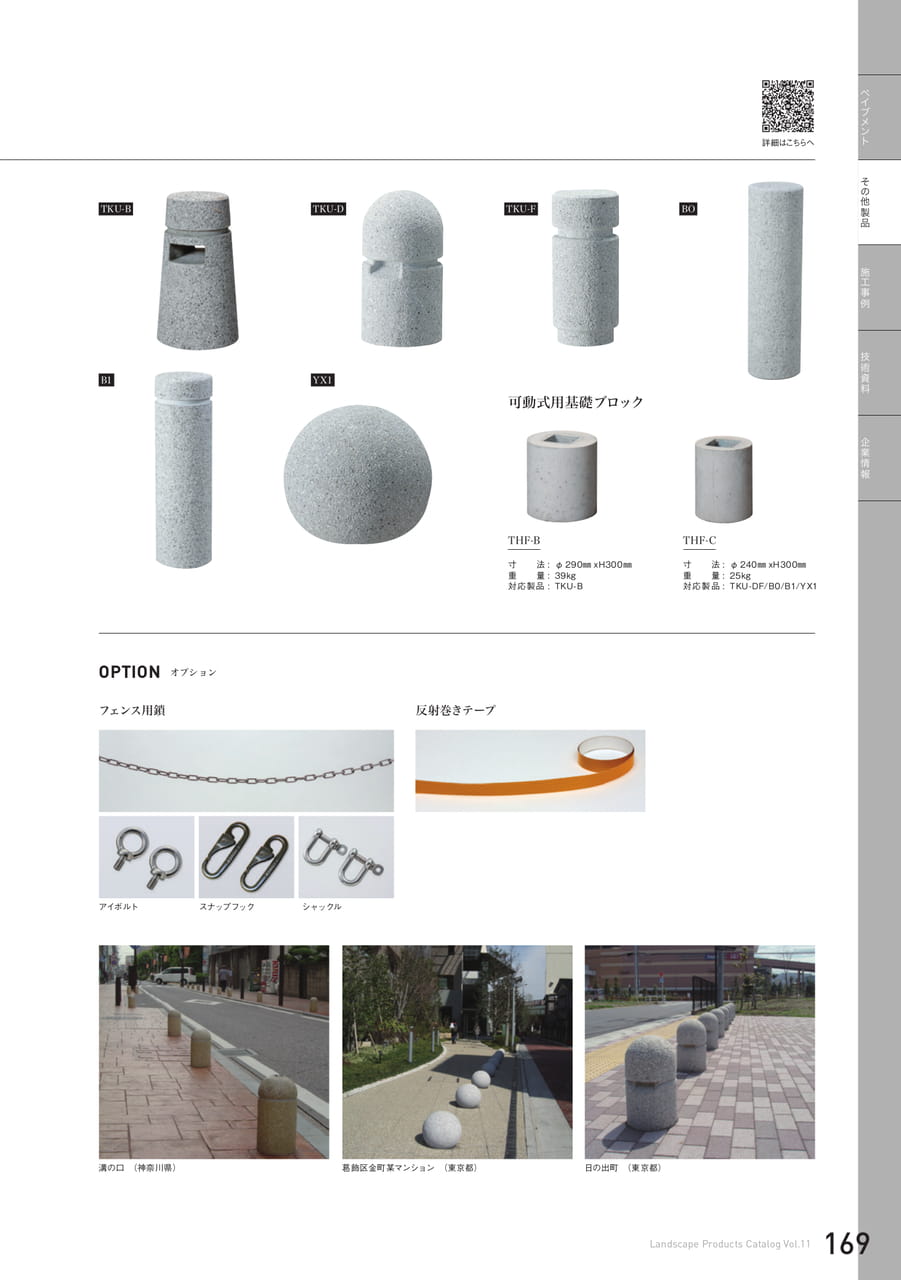

車止めブロック

ペイブメントその他製品施工事例技術資料企業情報詳細はこちらへTKU-BB1TKU-DYX1TKU-FBOTHF-BTHF-C寸法:φ290㎜xH300㎜重量:39kg対応製品:TKU-B寸法:φ240㎜xH300㎜重量:25kg対応製品:TKU-DF/B0/B1/YX1可動式用基礎ブロックOPTIONオプションフェンス用鎖反射巻きテープアイボルト溝の口（神奈川県）葛飾区金町某マンション（東京都）日の出町（東京都）スナップフックシャックル169LandscapeProductsCatalogVol.11

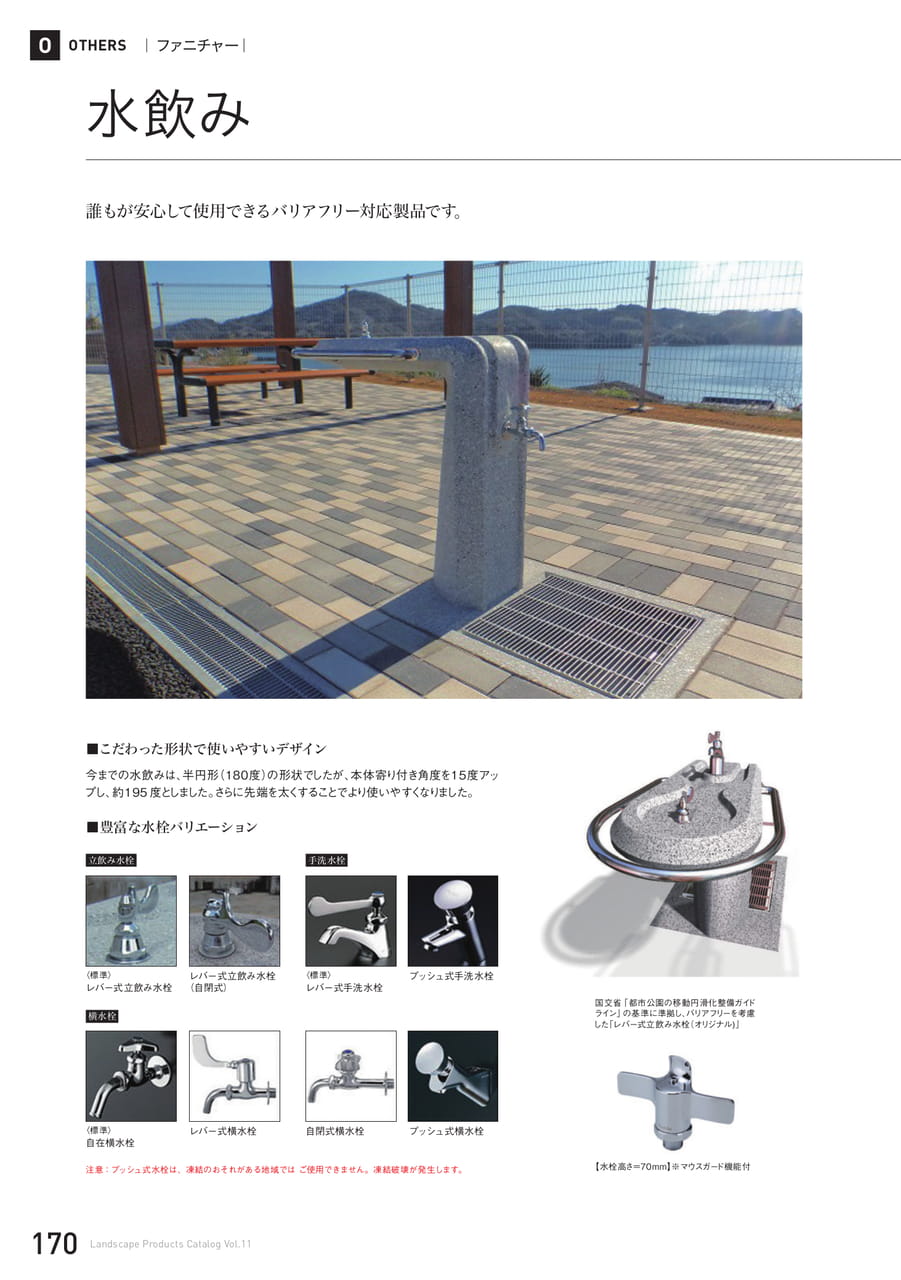

水飲み

OOTHERS｜ファニチャー｜水飲み誰もが安心して使用できるバリアフリー対応製品です。■こだわった形状で使いやすいデザイン今までの水飲みは、半円形（180度）の形状でしたが、本体寄り付き角度を15度アップし、約195度としました。さらに先端を太くすることでより使いやすくなりました。■豊富な水栓バリエーション立飲み水栓手洗水栓〈標準〉レバー式立飲み水栓横水栓レバー式立飲み水栓（自閉式）〈標準〉レバー式手洗水栓プッシュ式手洗水栓国交省「都市公園の移動円滑化整備ガイドライン」の基準に準拠し、バリアフリーを考慮した「レバー式立飲み水栓（オリジナル)」〈標準〉自在横水栓レバー式横水栓自閉式横水栓プッシュ式横水栓注意：プッシュ式水栓は、凍結のおそれがある地域ではご使用できません。凍結破壊が発生します。【水栓高さ＝70mm】※マウスガード機能付170LandscapeProductsCatalogVol.11

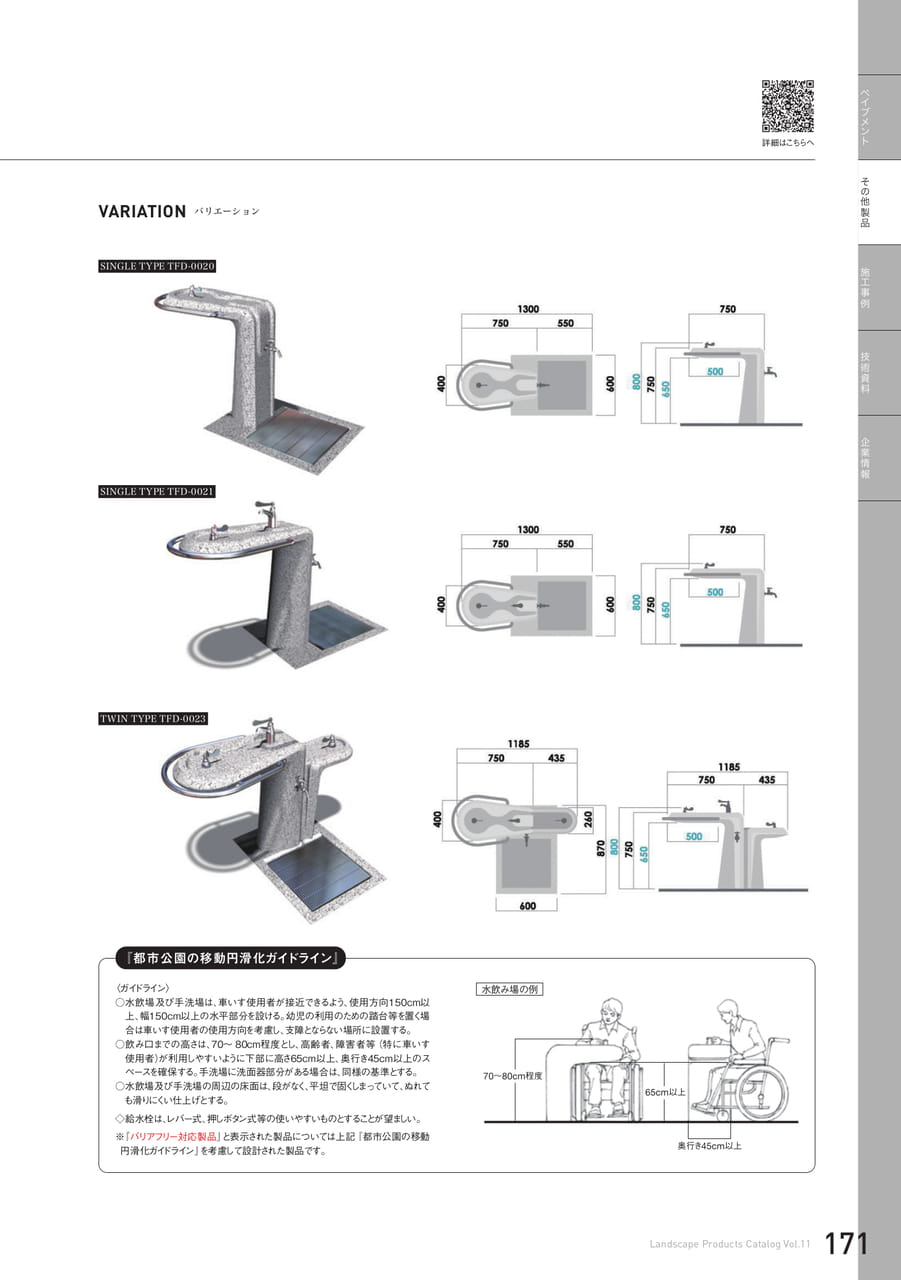

水飲み

ペイブメント業情報詳細はこちらへVARIATIONバリエーションSINGLETYPETFD-0020その他製品施工事例技術資料企SINGLETYPETFD-0021TWINTYPETFD-0023『都市公園の移動円滑化ガイドライン』〈ガイドライン〉○水飲場及び手洗場は、車いす使用者が接近できるよう、使用方向150cm以上、幅150cm以上の水平部分を設ける。幼児の利用のための踏台等を置く場合は車いす使用者の使用方向を考慮し、支障とならない場所に設置する。○飲み口までの高さは、70～80cm程度とし、高齢者、障害者等（特に車いす使用者）が利用しやすいように下部に高さ65cm以上、奥行き45cm以上のスペースを確保する。手洗場に洗面器部分がある場合は、同様の基準とする。○水飲場及び手洗場の周辺の床面は、段がなく、平坦で固くしまっていて、ぬれても滑りにくい仕上げとする。◇給水栓は、レバー式、押しボタン式等の使いやすいものとすることが望ましい。※『バリアフリー対応製品』と表示された製品については上記『都市公園の移動円滑化ガイドライン』を考慮して設計された製品です。水飲み場の例LandscapeProductsCatalogVol.11171

ベンチ

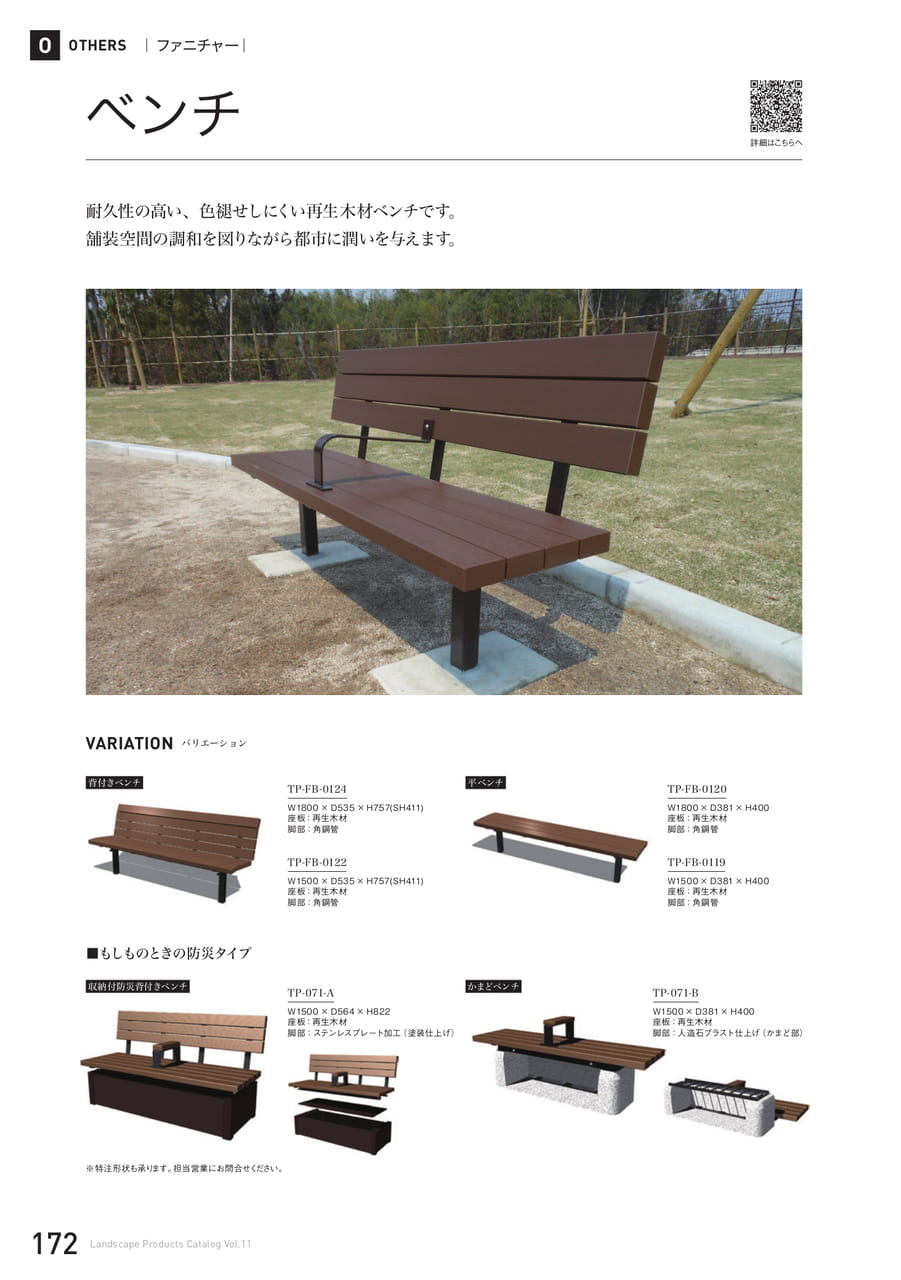

OOTHERS｜ファニチャー｜ベンチ詳細はこちらへ耐久性の高い、色褪せしにくい再生木材ベンチです。舗装空間の調和を図りながら都市に潤いを与えます。VARIATIONバリエーション背付きベンチTP-FB-0124平ベンチTP-FB-0120W1800×D535×H757(SH411)座板：再生木材脚部：角鋼管W1800×D381×H400座板：再生木材脚部：角鋼管TP-FB-0122TP-FB-0119W1500×D535×H757(SH411)座板：再生木材脚部：角鋼管W1500×D381×H400座板：再生木材脚部：角鋼管■もしものときの防災タイプ収納付防災背付きベンチTP-071-AW1500×D564×H822座板：再生木材脚部：ステンレスプレート加工（塗装仕上げ）かまどベンチTP-071-BW1500×D381×H400座板：再生木材脚部：人造石ブラスト仕上げ（かまど部）※特注形状も承ります。担当営業にお問合せください。172LandscapeProductsCatalogVol.11

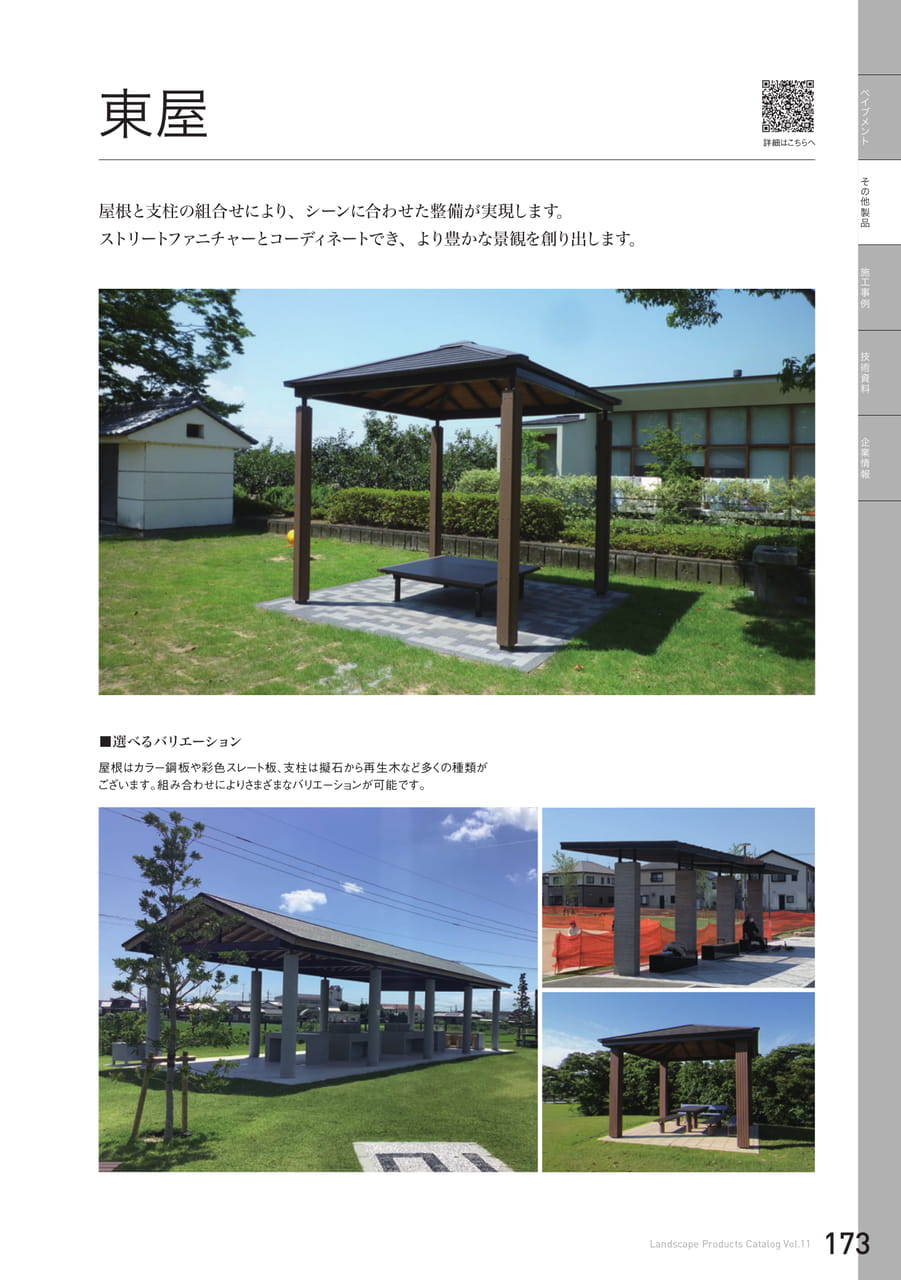

東屋

ペイブメント業情報詳細はこちらへ東屋屋根と支柱の組合せにより、シーンに合わせた整備が実現します。ストリートファニチャーとコーディネートでき、より豊かな景観を創り出します。その他製品施工事例技術資料企■選べるバリエーション屋根はカラー鋼板や彩色スレート板、支柱は擬石から再生木など多くの種類がございます。組み合わせによりさまざまなバリエーションが可能です。LandscapeProductsCatalogVol.11173

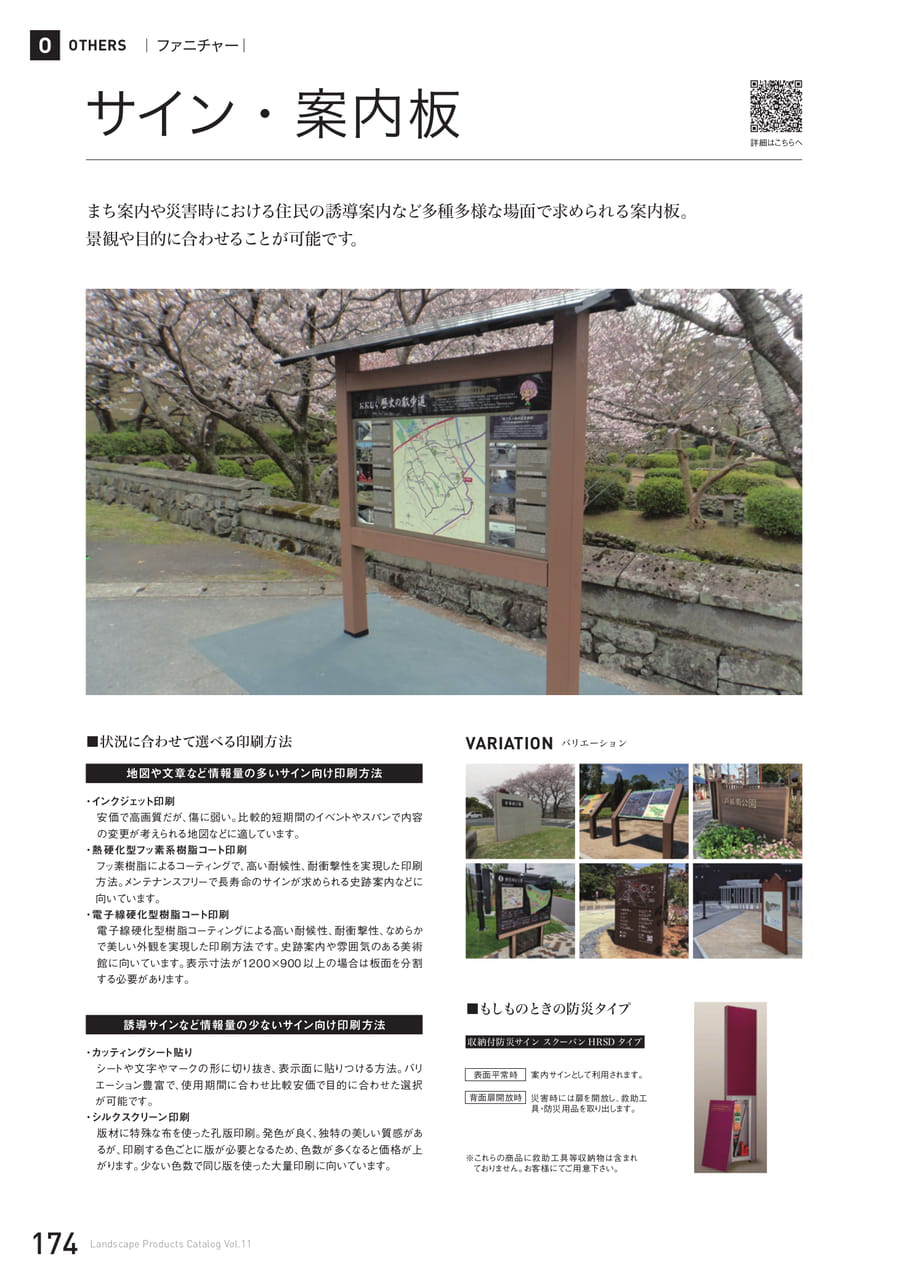

サイン・案内板

OOTHERS｜ファニチャー｜サイン・案内板詳細はこちらへまち案内や災害時における住民の誘導案内など多種多様な場面で求められる案内板。景観や目的に合わせることが可能です。■状況に合わせて選べる印刷方法VARIATIONバリエーション地図や文章など情報量の多いサイン向け印刷方法・インクジェット印刷安価で高画質だが、傷に弱い。比較的短期間のイベントやスパンで内容の変更が考えられる地図などに適しています。・熱硬化型フッ素系樹脂コート印刷フッ素樹脂によるコーティングで、高い耐候性、耐衝撃性を実現した印刷方法。メンテナンスフリーで長寿命のサインが求められる史跡案内などに向いています。・電子線硬化型樹脂コート印刷電子線硬化型樹脂コーティングによる高い耐候性、耐衝撃性、なめらかで美しい外観を実現した印刷方法です。史跡案内や雰囲気のある美術館に向いています。表示寸法が1200×900以上の場合は板面を分割する必要があります。誘導サインなど情報量の少ないサイン向け印刷方法・カッティングシート貼りシートや文字やマークの形に切り抜き、表示面に貼りつける方法。バリエーション豊富で、使用期間に合わせ比較安価で目的に合わせた選択が可能です。・シルクスクリーン印刷版材に特殊な布を使った孔版印刷。発色が良く、独特の美しい質感があるが、印刷する色ごとに版が必要となるため、色数が多くなると価格が上がります。少ない色数で同じ版を使った大量印刷に向いています。■もしものときの防災タイプ収納付防災サインスクーバンHRSDタイプ表面平常時背面扉開放時案内サインとして利用されます。災害時には扉を開放し、救助工具・防災用品を取り出します。※これらの商品に救助工具等収納物は含まれておりません。お客様にてご用意下さい。174LandscapeProductsCatalogVol.11

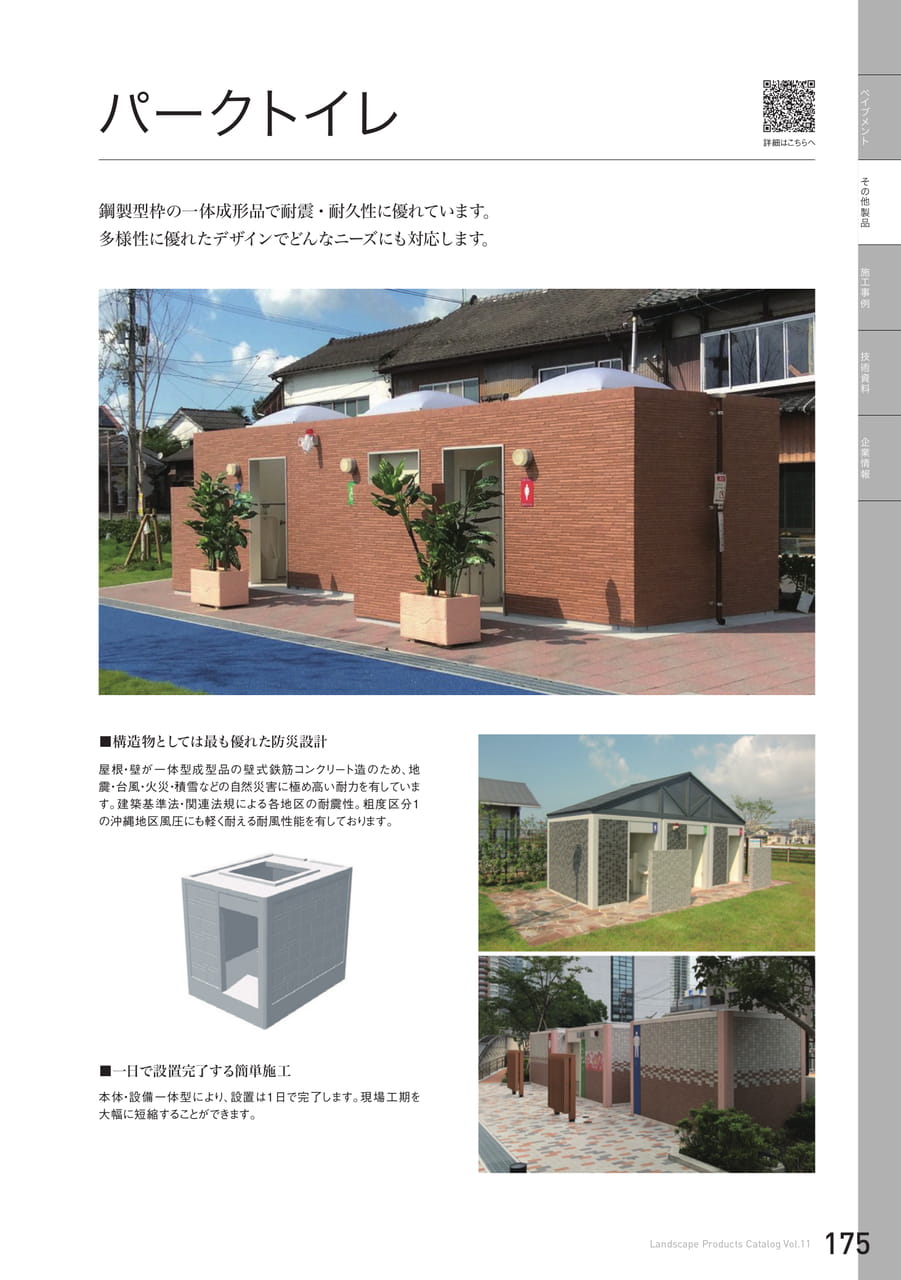

パークトイレ

ペイブメント業情報詳細はこちらへパークトイレ鋼製型枠の一体成形品で耐震・耐久性に優れています。多様性に優れたデザインでどんなニーズにも対応します。その他製品施工事例技術資料企■構造物としては最も優れた防災設計屋根・壁が一体型成型品の壁式鉄筋コンクリート造のため、地震・台風・火災・積雪などの自然災害に極め高い耐力を有しています。建築基準法・関連法規による各地区の耐震性。粗度区分1の沖縄地区風圧にも軽く耐える耐風性能を有しております。■一日で設置完了する簡単施工本体・設備一体型により、設置は1日で完了します。現場工期を大幅に短縮することができます。LandscapeProductsCatalogVol.11175

照明

OOTHERS｜ファニチャー｜照明詳細はこちらへ減災や節電意識の高まりから最適な安心・安全をつくりだします。VARIATIONバリエーション■防災型照明消えないポール商用電源とバッテリー電源を併用させたLED照明です。ポールにはソーラーパネルを搭載し、災害時等で商用電源が遮断された際にバッテリーで照明を点灯させ、省エネ効果の高い照明灯になっています。道路照明街路照明176LandscapeProductsCatalogVol.11

プランター

ペイブメント業情報詳細はこちらへプランター街に色を添える花々やくつろぎの空間に広がる緑。そんな街の彩りをモダンに演出するシンプルなプランターです。その他製品施工事例技術資料企■景観や街づくりのコンセプトに合わせて豊富なバリエーションから選べます。F型F型角コーナーN型N型角コーナーTECHNICALDATAテクニカルデータ直物HA品名H（mm）L（mm）A（mm）参考重量（kg/本）備考30059010043ー40059010056ーF型60059010084ー300350/35010048角コーナー600500/500100138角コーナーコーナーHLA品名H（mm）L（mm）A（mm）参考重量（kg/本）備考36060010051ー360500/50010075角コーナー40060010057ー400500/50010092角コーナーN型45060010064ー450500/500100104角コーナー50060010071ー500395/39510081角コーナー500990100117ーLLLandscapeProductsCatalogVol.11177

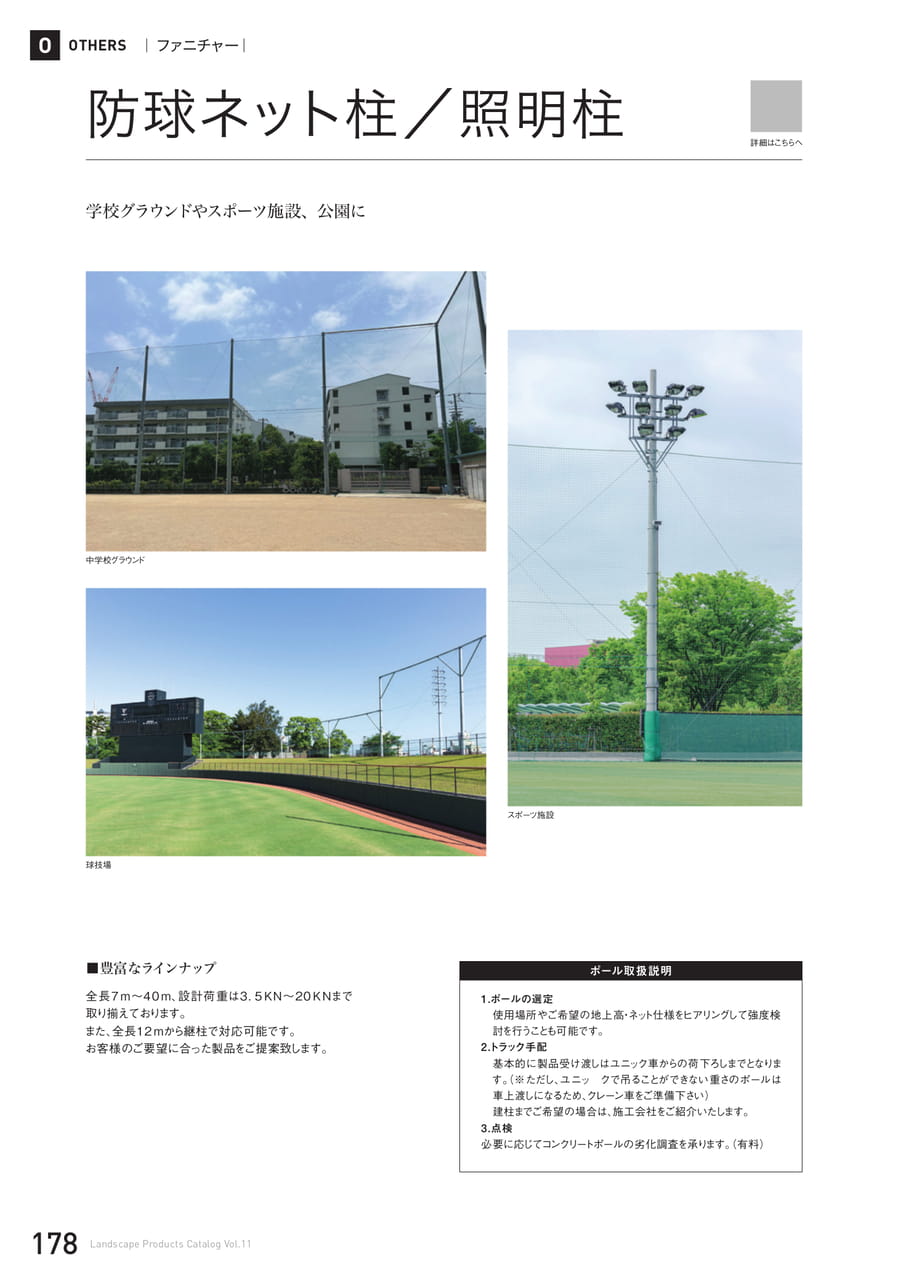

防球ネット柱/照明柱

OOTHERS｜ファニチャー｜防球ネット柱／照明柱詳細はこちらへ学校グラウンドやスポーツ施設、公園に中学校グラウンドスポーツ施設球技場■豊富なラインナップ全長７ｍ～４０ｍ、設計荷重は３.５ＫＮ～２０ＫＮまで取り揃えております。また、全長１２ｍから継柱で対応可能です。お客様のご要望に合った製品をご提案致します。ポール取扱説明1.ポールの選定使用場所やご希望の地上高・ネット仕様をヒアリングして強度検討を行うことも可能です。2.トラック手配基本的に製品受け渡しはユニック車からの荷下ろしまでとなります。（※ただし、ユニックで吊ることができない重さのポールは車上渡しになるため、クレーン車をご準備下さい）建柱までご希望の場合は、施工会社をご紹介いたします。3.点検必要に応じてコンクリートポールの劣化調査を承ります。（有料）178LandscapeProductsCatalogVol.11

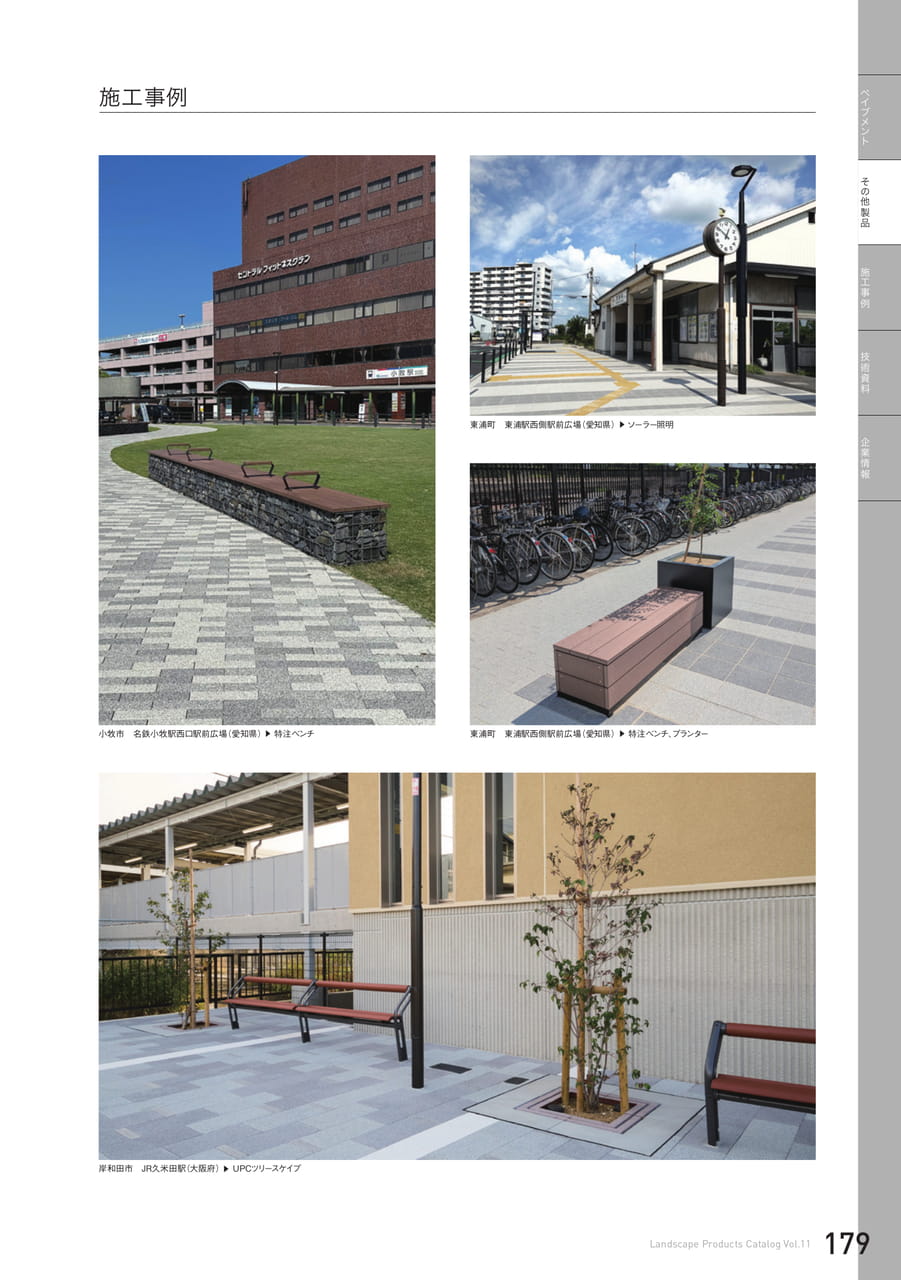

高強度・ファニチャー施工事例

ペイブメントその他製品施工事例技術資料企業情報施工事例東浦町東浦駅西側駅前広場（愛知県）▶ソーラー照明東浦町東浦駅西側駅前広場（愛知県）▶特注ベンチ、プランター小牧市名鉄小牧駅西口駅前広場（愛知県）▶特注ベンチ岸和田市JR久米田駅（大阪府）▶UPCツリースケイプ179LandscapeProductsCatalogVol.11

施工事例INDEX

施工事例WORKS全国各地の歩道や公園、各種施設の施工現場と使用された製品をご紹介します。インターロッキングブロックや擬石平板、各景観製品など同じ製品であっても、現場により異なる組み合わせや施工後の表情の違いをご確認いただけます。INDEX歩道／車道........................182外構.....................................186広場......................................190公園.....................................194その他製品..........................194［歩道／車道］詳細はこちらへ［外構］詳細はこちらへ［広場］詳細はこちらへ［公園］詳細はこちらへ［その他製品］詳細はこちらへ180LandscapeProductsCatalogVol.11

施工事例　外構

ペ／車道外構広場公園その他工事例歩道技術資料企業情報イブメントその他製品施中山競馬場｜千葉県｜オーシャングラニットスルー非透水製品LandscapeProductsCatalogVol.11181

施工事例　歩道/車道

WWORKS｜WALKWAY歩道／車道明治神宮｜東京都｜オーシャンペブルスルー透水製品182LandscapeProductsCatalogVol.11

施工事例　歩道/車道

ペイブメントその他製品技術資料企業情報施工事例透水製品非透水製品今川刈谷停車場線｜愛知県｜御堂筋｜大阪府｜グランKK御堂筋グレー歩道／車道外構広場公園その他183LandscapeProductsCatalogVol.11183

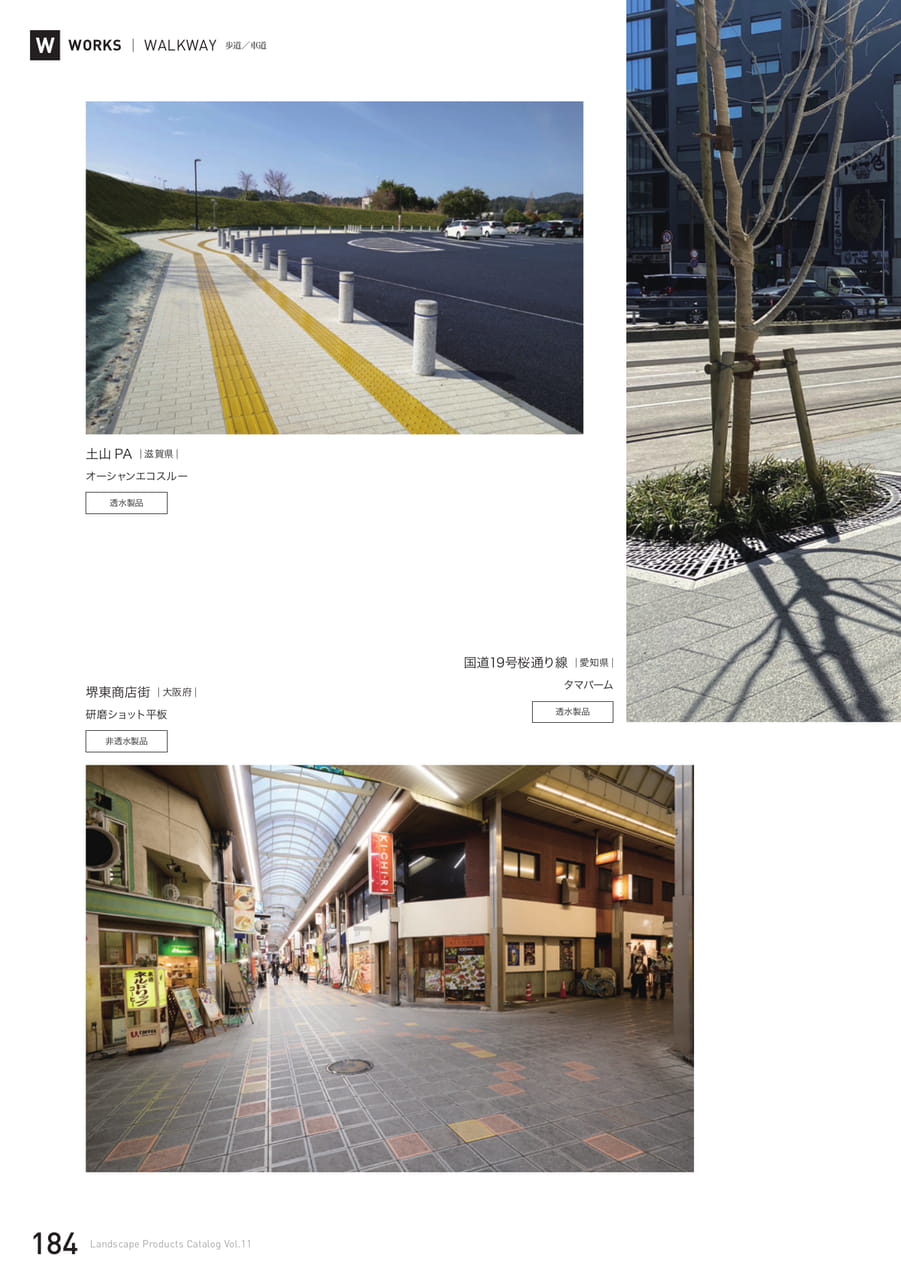

施工事例　歩道/車道

WWORKS｜WALKWAY歩道／車道土山PA｜滋賀県｜オーシャンエコスルー透水製品国道19号桜通り線｜愛知県｜堺東商店街｜大阪府｜研磨ショット平板タマパーム透水製品非透水製品184LandscapeProductsCatalogVol.11

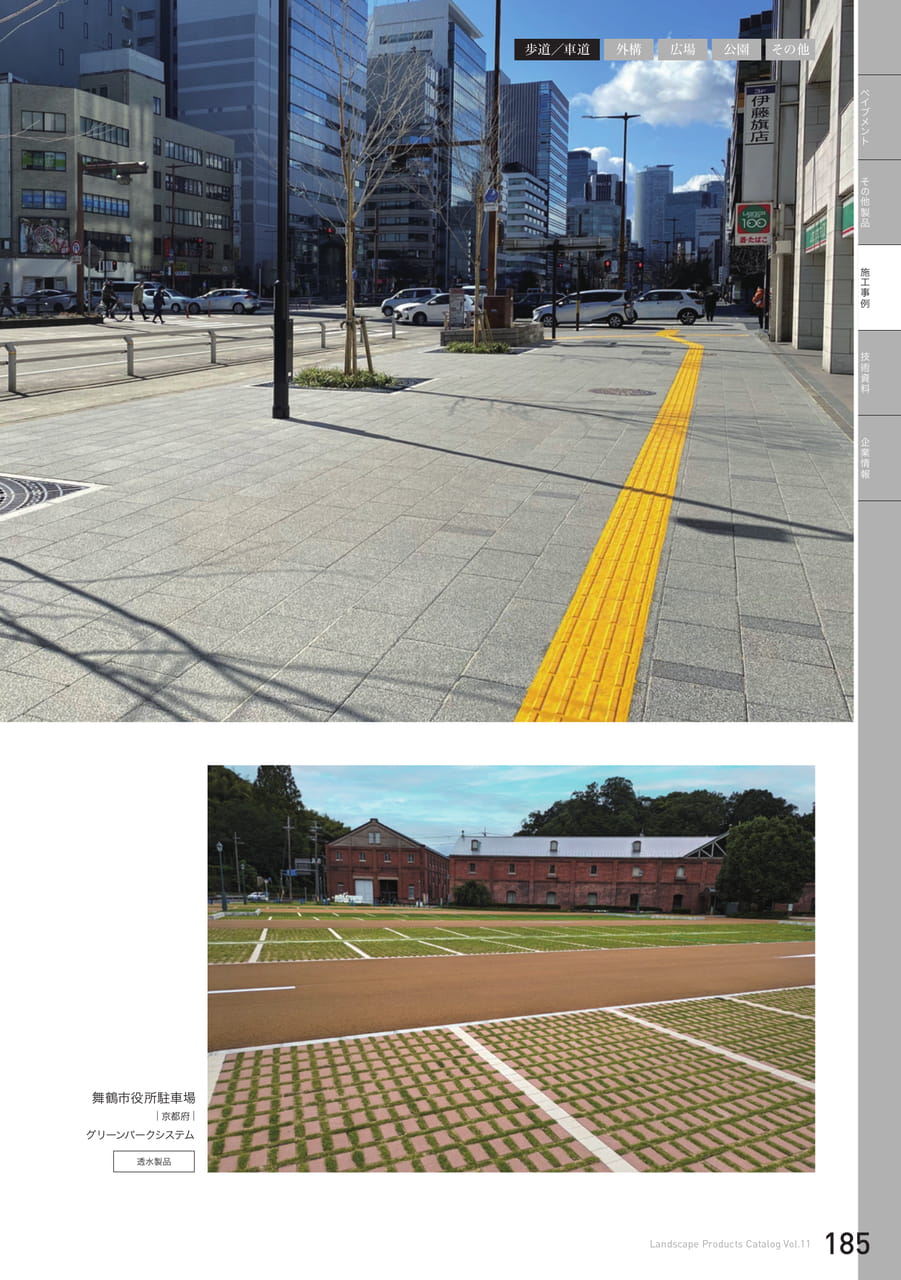

施工事例　歩道/車道

ペ／車道外構広場公園その他工事例歩道技術資料企業情報イブメントその他製品施舞鶴市役所駐車場｜京都府｜グリーンパークシステム透水製品LandscapeProductsCatalogVol.11185

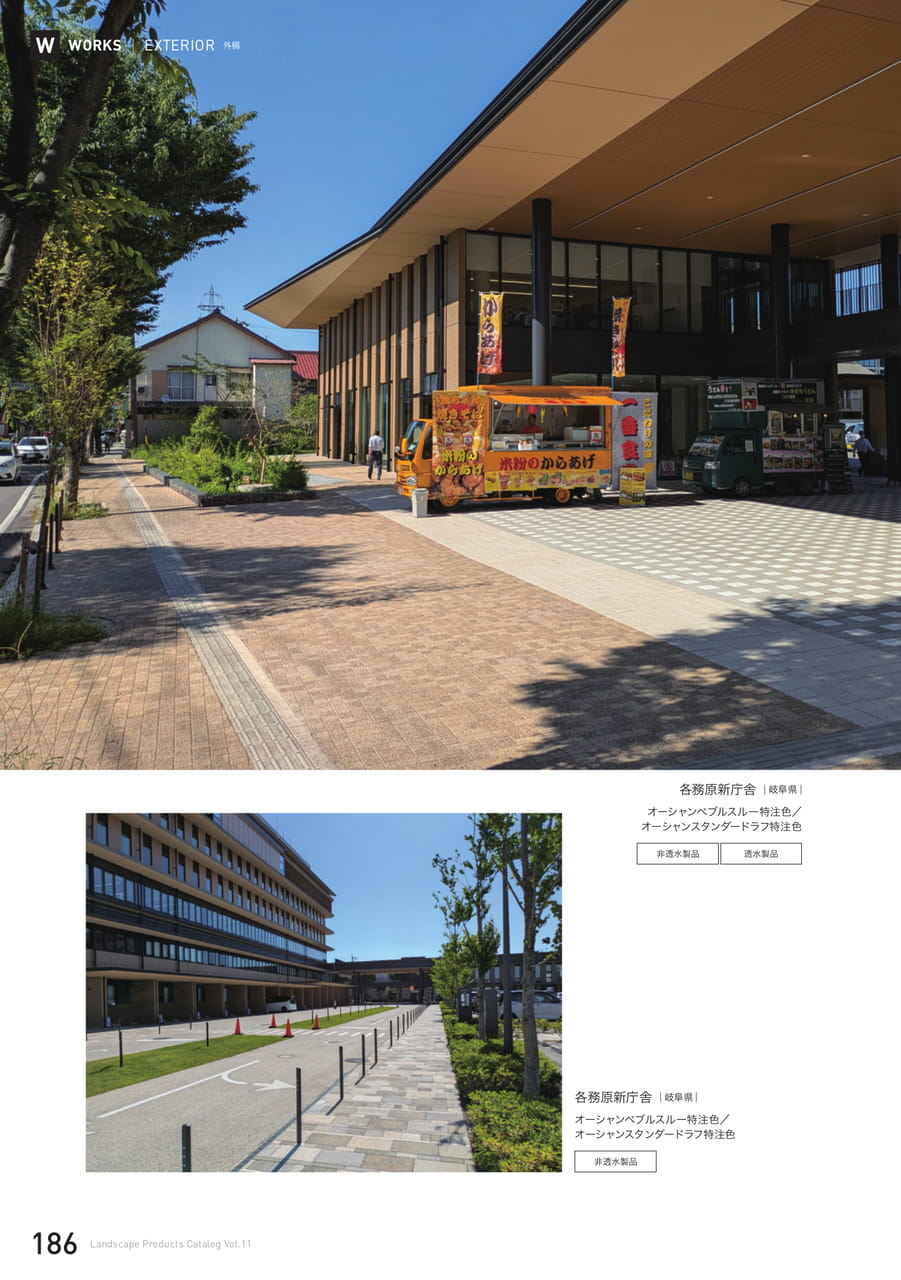

施工事例　外構

WWORKS｜EXTERIOR外構各務原新庁舎｜岐阜県｜オーシャンペブルスルー特注色／オーシャンスタンダードラフ特注色非透水製品透水製品各務原新庁舎｜岐阜県｜オーシャンペブルスルー特注色／オーシャンスタンダードラフ特注色非透水製品186LandscapeProductsCatalogVol.11

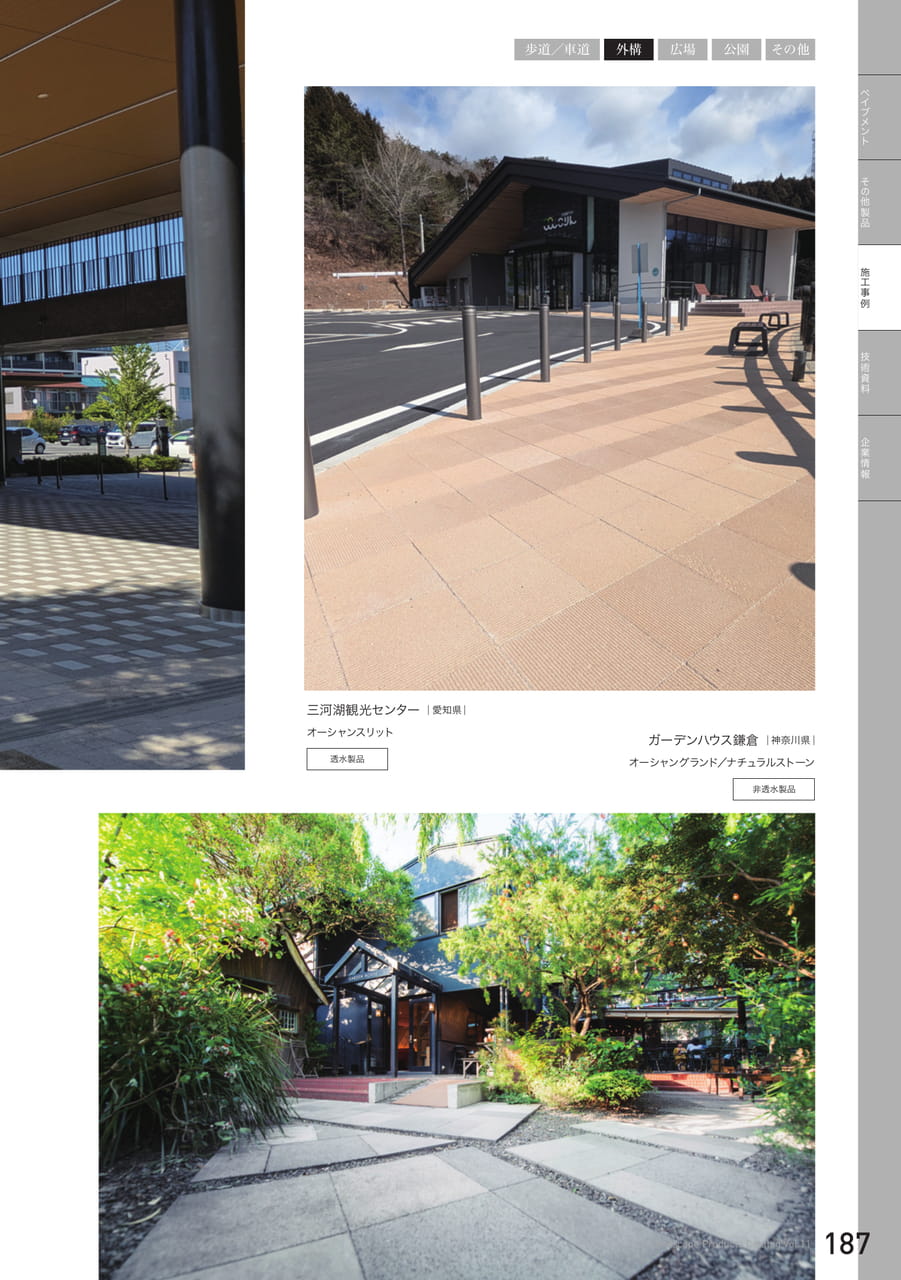

施工事例　外構

ペイブメントその他製品技術資料企業情報施工事例歩道／車道外構広場公園その他透水製品三河湖観光センター｜愛知県｜オーシャンスリット非透水製品ガーデンハウス鎌倉｜神奈川県｜オーシャングランド／ナチュラルストーン187LandscapeProductsCatalogVol.11

施工事例　外構

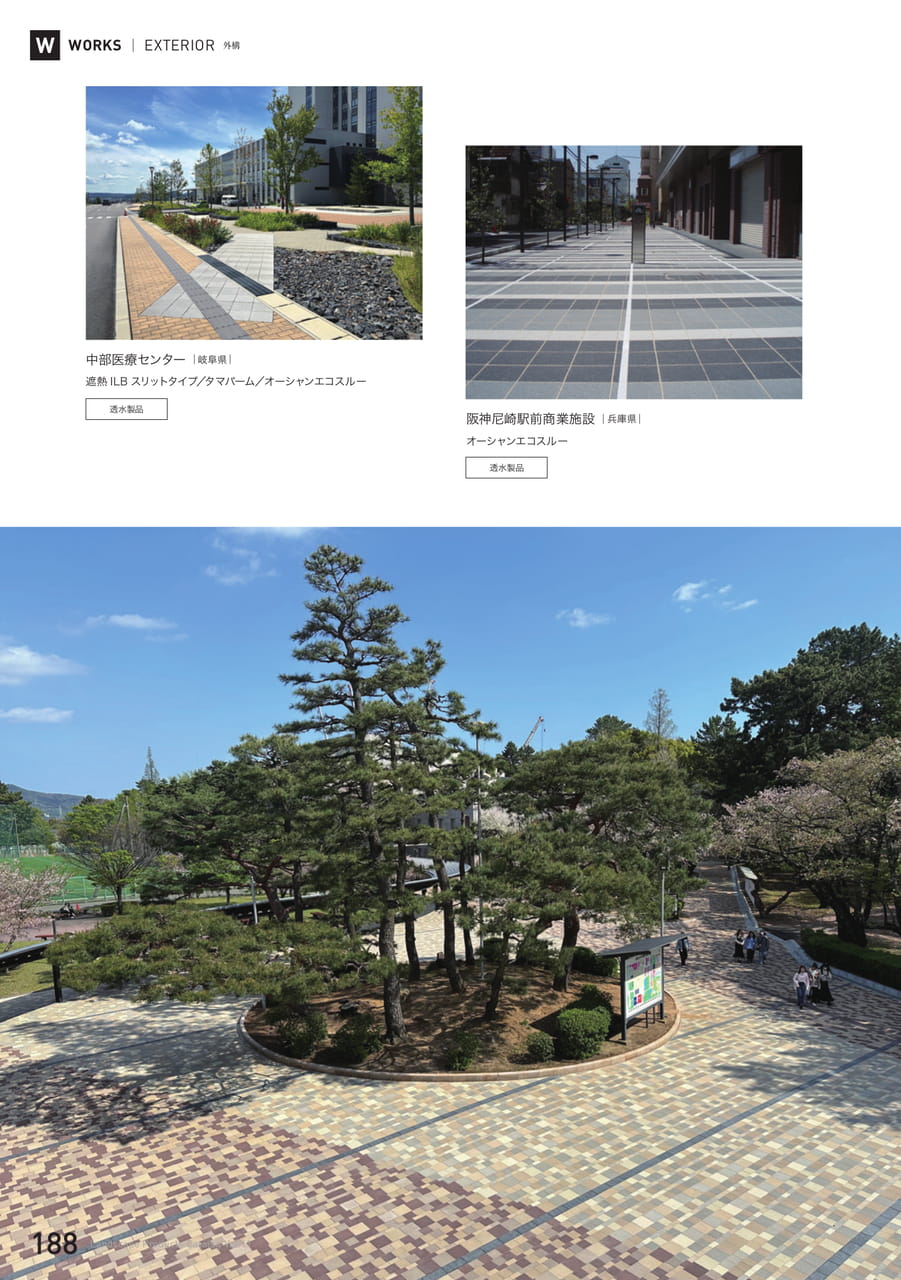

WWORKS｜EXTERIOR外構中部医療センター｜岐阜県｜遮熱ILBスリットタイプ／タマパーム／オーシャンエコスルー透水製品阪神尼崎駅前商業施設｜兵庫県｜オーシャンエコスルー透水製品188LandscapeProductsCatalogVol.11

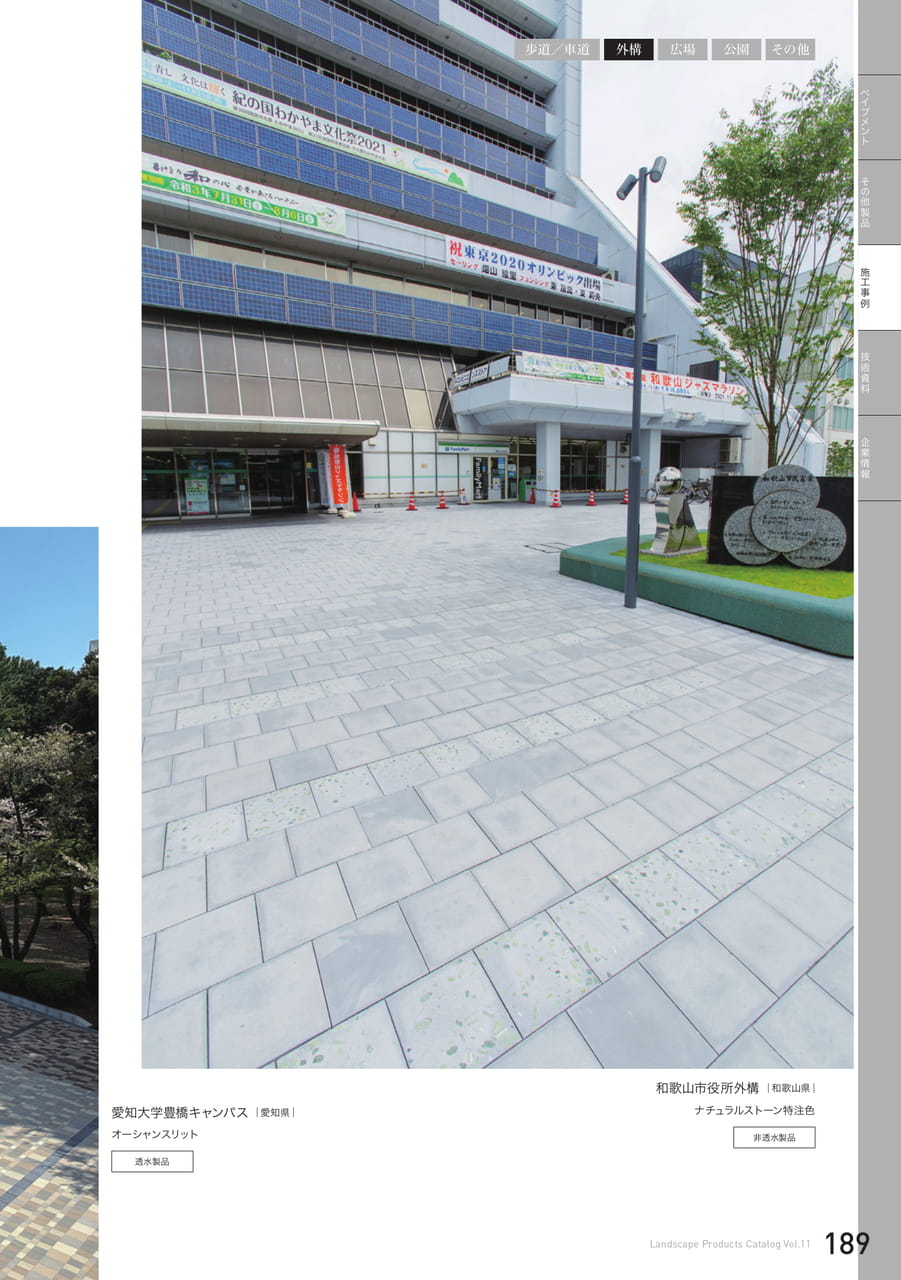

施工事例　外構

ペ／車道外構広場公園その他工事例歩道技術資料企業情報イブメントその他製品施和歌山市役所外構｜和歌山県｜愛知大学豊橋キャンパス｜愛知県｜オーシャンスリットナチュラルストーン特注色非透水製品透水製品LandscapeProductsCatalogVol.11189

施工事例　広場

WWORKS｜PLAZA広場菰野駅前広場｜三重県｜グランKK透水製品近鉄東花園駅前広場｜大阪府｜遮熱ILBスリットタイプ透水製品俊徳道駅前広場｜大阪府｜シルキーストーン透水製品190LandscapeProductsCatalogVol.11

施工事例　広場

ペ／車道外構広場公園その他工事例歩道技術資料企業情報イブメントその他製品施河内永和駅前広場｜大阪府｜遮熱ILB透水製品長岡京駅前広場｜京都府｜グランパムストーン透水製品LandscapeProductsCatalogVol.11191

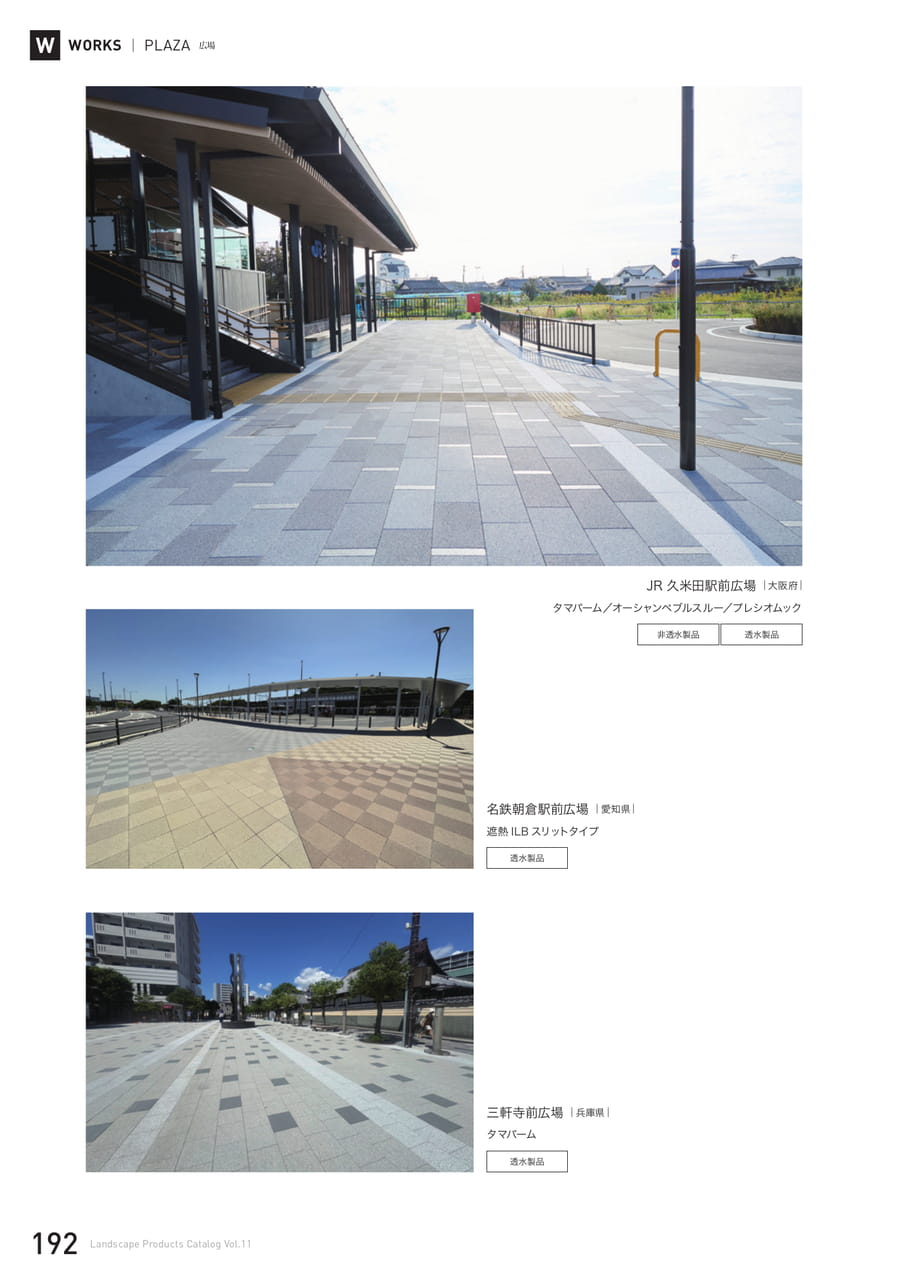

施工事例　広場

WWORKS｜PLAZA広場JR久米田駅前広場｜大阪府｜タマパーム／オーシャンペブルスルー／プレシオムック非透水製品透水製品名鉄朝倉駅前広場｜愛知県｜遮熱ILBスリットタイプ透水製品三軒寺前広場｜兵庫県｜タマパーム透水製品192LandscapeProductsCatalogVol.11

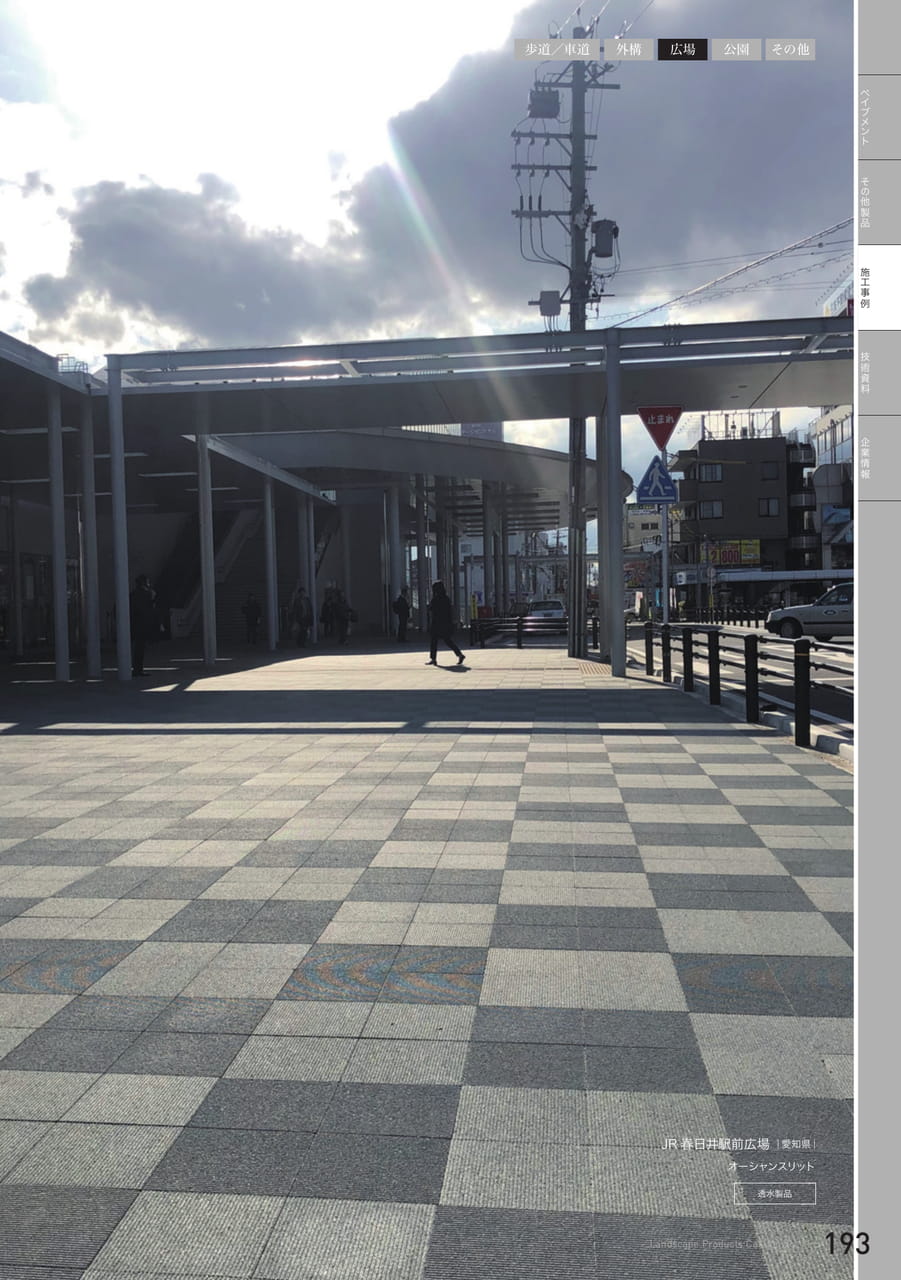

施工事例　広場

ペ／車道外構広場公園その他工事例歩道技術資料企業情報イブメントその他製品施JR春日井駅前広場｜愛知県｜オーシャンスリット透水製品LandscapeProductsCatalogVol.11193

施工事例　公園・その他

WWORKS｜PARK公園｜OTHERSその他満寿美公園｜大阪府｜スレンダーブロック非透水製品ぱかぱかぱーく｜愛知県｜タマパーム透水製品194LandscapeProductsCatalogVol.11

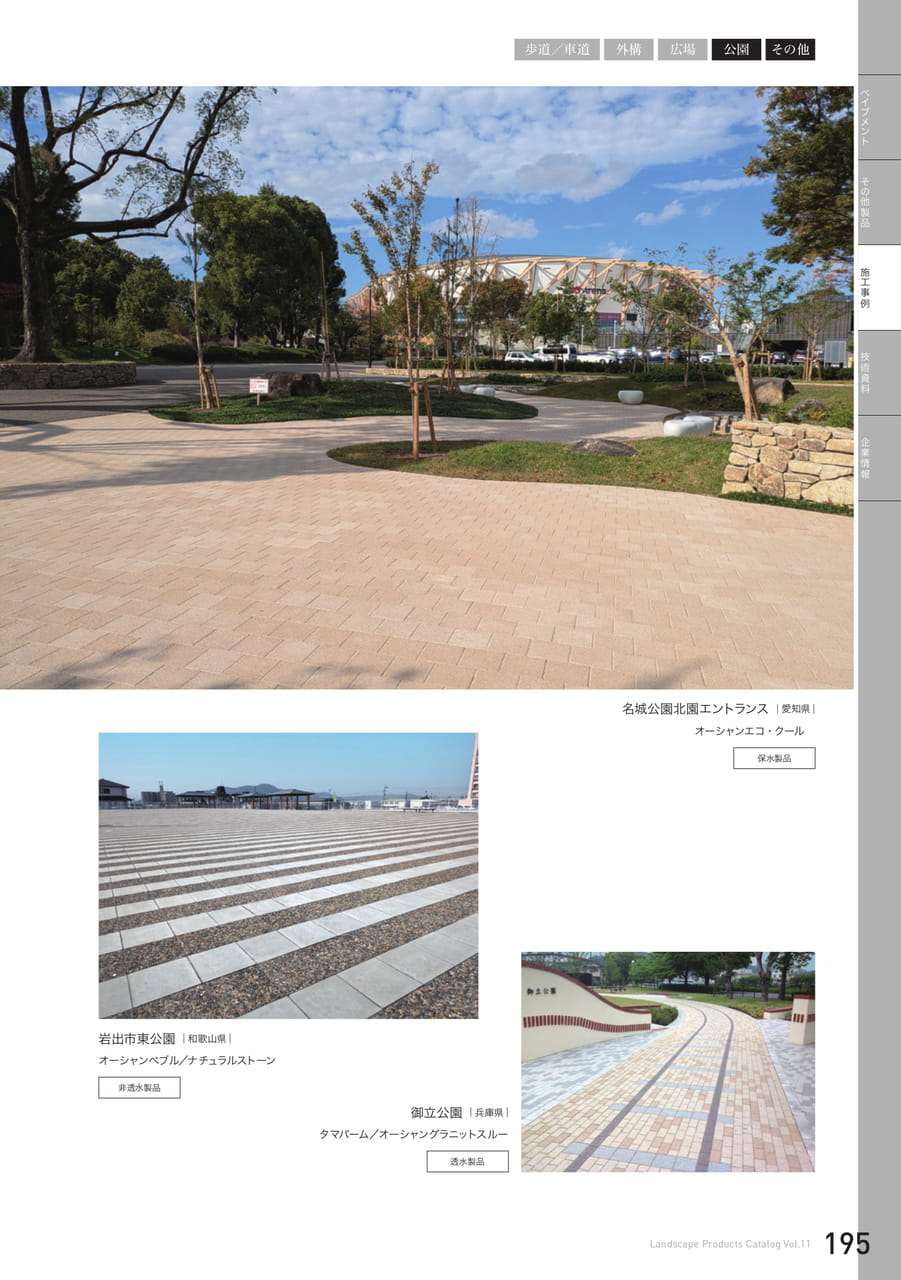

施工事例　公園・その他

ペイブメントその他製品技術資料企業情報施工事例歩道／車道外構広場公園その他非透水製品岩出市東公園｜和歌山県｜オーシャンペブル／ナチュラルストーン保水製品透水製品名城公園北園エントランス｜愛知県｜御立公園｜兵庫県｜オーシャンエコ・クールタマパーム／オーシャングラニットスルー195LandscapeProductsCatalogVol.11

技術資料INDEX

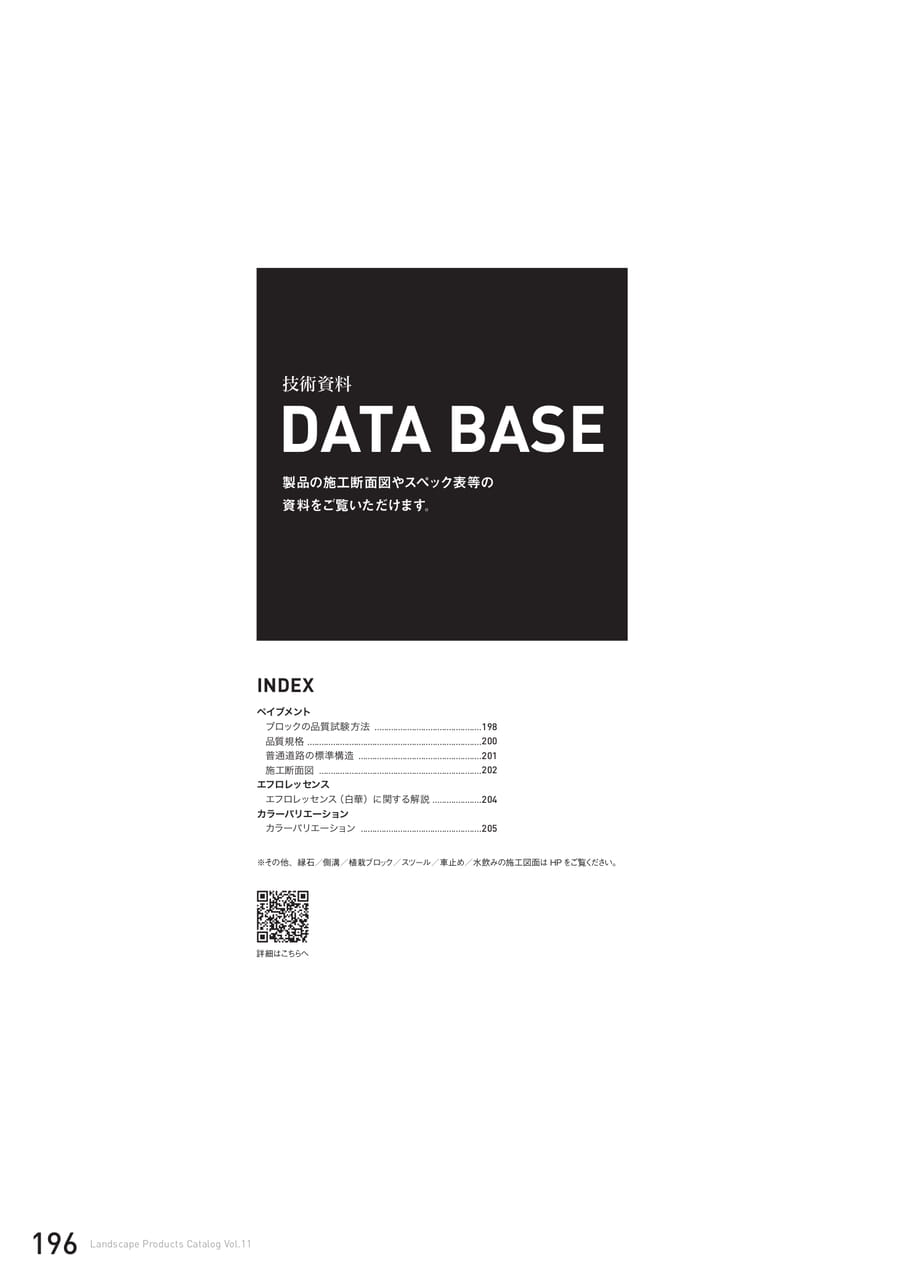

技術資料DATABASE製品の施工断面図やスペック表等の資料をご覧いただけます。INDEXペイブメントブロックの品質試験方法..............................................198品質規格...........................................................................200普通道路の標準構造.....................................................201施工断面図......................................................................202エフロレッセンスエフロレッセンス（白華）に関する解説.....................204カラーバリエーションカラーバリエーション....................................................205※その他、縁石／側溝／植栽ブロック／スツール／車止め／水飲みの施工図面はHPをご覧ください。詳細はこちらへ196LandscapeProductsCatalogVol.11

技術資料INDEX

ペイブメントその他製品技術資料企業情報施工事例197LandscapeProductsCatalogVol.11

技術資料　ペイブメント

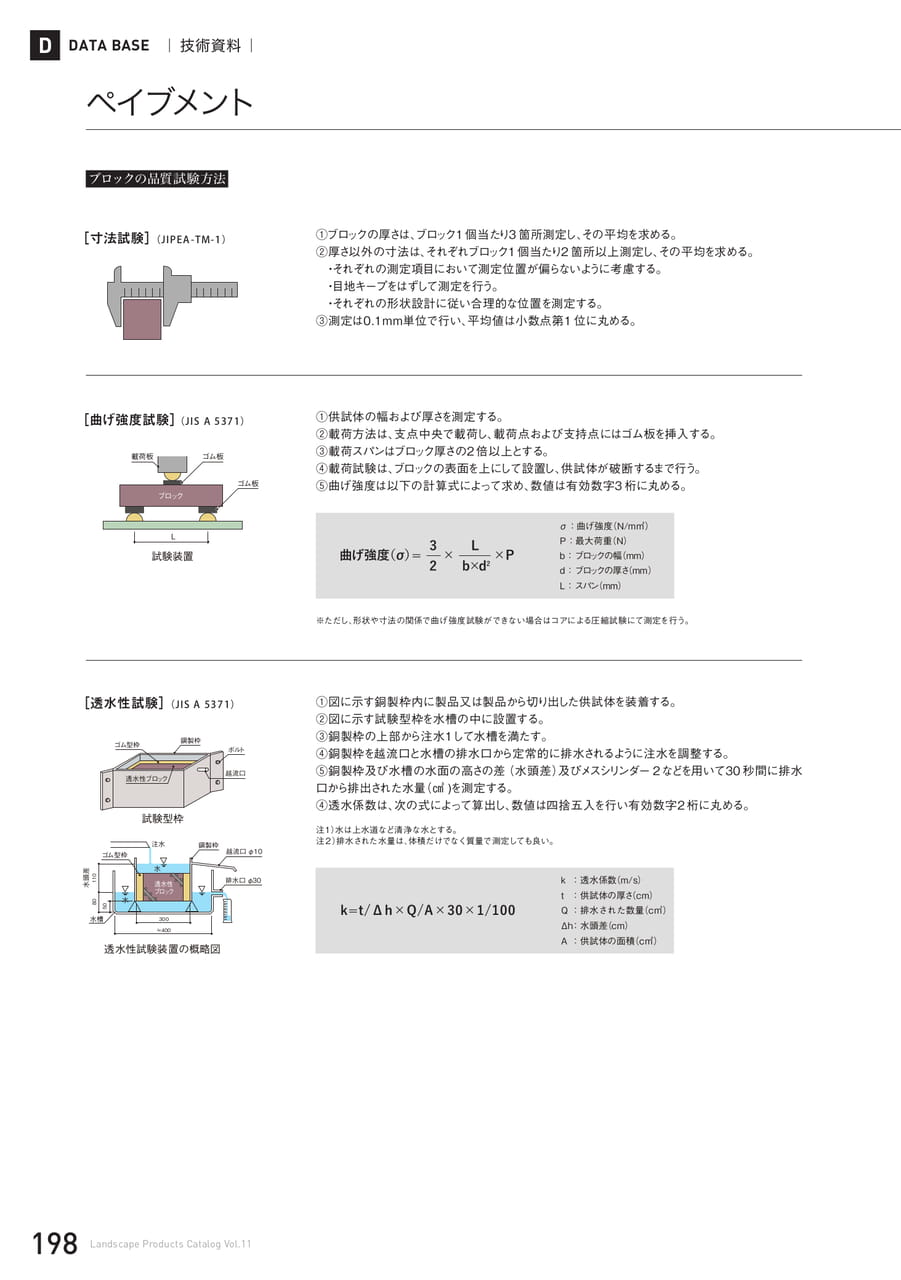

DDATABASE｜技術資料｜ペイブメントブロックの品質試験方法①ブロックの厚さは、ブロック1個当たり3箇所測定し、その平均を求める。②厚さ以外の寸法は、それぞれブロック1個当たり2箇所以上測定し、その平均を求める。・それぞれの測定項目において測定位置が偏らないように考慮する。・目地キープをはずして測定を行う。・それぞれの形状設計に従い合理的な位置を測定する。③測定は0.1mm単位で行い、平均値は小数点第1位に丸める。①供試体の幅および厚さを測定する。②載荷方法は、支点中央で載荷し、載荷点および支持点にはゴム板を挿入する。③載荷スパンはブロック厚さの2倍以上とする。④載荷試験は、ブロックの表面を上にして設置し、供試体が破断するまで行う。⑤曲げ強度は以下の計算式によって求め、数値は有効数字3桁に丸める。①図に示す銅製枠内に製品又は製品から切り出した供試体を装着する。②図に示す試験型枠を水槽の中に設置する。③銅製枠の上部から注水１して水槽を満たす。④銅製枠を越流口と水槽の排水口から定常的に排水されるように注水を調整する。⑤銅製枠及び水槽の水面の高さの差（水頭差）及びメスシリンダー2などを用いて30秒間に排水口から排出された水量（㎤)を測定する。④透水係数は、次の式によって算出し、数値は四捨五入を行い有効数字2桁に丸める。［寸法試験］（JIPEA-TM-1）試験装置ブロックゴム板載荷板Lゴム板［曲げ強度試験］（JISA5371）［寸法試験］（JIPEA-TM-1）試験装置ブロックゴム板載荷板Lゴム板［曲げ強度試験］（JISA5371）試験型枠ゴム型枠透水性ブロック鋼製枠ボルト越流口透水性試験装置の概略図水水透水性ブロック注水ゴム型枠水頭差3008050110鋼製枠越流口φ10排水口φ30水槽≒400［透水性試験］（JISA5371）ポータブルスキッドレジスタンステスター❶❷❷❷❸❹❹❺❻❼❽101112131415❾❶水準器❷水平調整ネジ❸締付ノブ❹垂直高直整ノブ❺ラバーススライダー❻ドラックポインター❼リリースボタン❽締付リング❾摩擦リング10スペーサー11レフティングハンドル12振り子アーム13調整スクリュー14バランス用ウェイト15針調整用スクリュー下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図［保水量試験］（JISA5371）水槽5ｍｍ定水位供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の概略図下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図供試体設置台［吸上げ試験］（JISA5371）σ：曲げ強度（N/m㎡）P：最大荷重（N）b：ブロックの幅（mm）d：ブロックの厚さ（mm）L：スパン（mm）ktQΔhA：透水係数（m/s）：供試体の厚さ（cm）：排水された数量（c㎥）：水頭差（cm）：供試体の面積（c㎡）Ｃ20：20℃に補正したＢＰＮ値Ｃt：路面温度ｔ℃の時のＢＰＮ値t：ブロックの表面温度［寸法試験］（JIPEA-TM-1）試験装置ブロックゴム板載荷板Lゴム板［曲げ強度試験］（JISA5371）試験型枠ゴム型枠透水性ブロック鋼製枠ボルト越流口透水性試験装置の概略図水水透水性ブロック注水ゴム型枠水頭差3008050110鋼製枠越流口φ10排水口φ30水槽≒400［透水性試験］（JISA5371）ポータブルスキッド［すべり抵抗試験❷❸❹❻❽1015❾❶水準器❷水平調整直整ノブ❺ラバースインター❼リリース擦リング10スペーサル12振り子アーム13ス用ウェイト15針調下以倍3のさ厚の体試供供試体の長さの供試体湿潤状態にする装［保水量試験］（JI5ｍｍ供試体金網を用いるか吸水性のスポンジなどをは吸上げ試験装置下以倍3のさ厚の体試供供試体の長さの供試体湿潤状態にする装［吸上げ試験］（JIσ：曲げ強度（N/m㎡）P：最大荷重（N）b：ブロックの幅（mm）d：ブロックの厚さ（mm）L：スパン（mm）ktQΔhA：透水係数（m/s）：供試体の厚さ（cm）：排水された数量（c㎥）：水頭差（cm）：供試体の面積（c㎡）※ただし、形状や寸法の関係で曲げ強度試験ができない場合はコアによる圧縮試験にて測定を行う。注１）水は上水道など清浄な水とする。注２）排水された水量は、体積だけでなく質量で測定しても良い。試験装置ブロックゴム板載荷板Lゴム板［曲げ強度試験］（JISA5371）試験型枠ゴム型枠透水性ブロック鋼製枠ボルト越流口透水性試験装置の概略図水水透水性ブロック注水ゴム型枠水頭差3008050110鋼製枠越流口φ10排水口φ30水槽≒400［透水性試験］（JISA5371）ポータブルスキッドレ❷❶水準器❷水平調整ネジ直整ノブ❺ラバーススインター❼リリースボタ擦リング10スペーサール12振り子アーム13調ス用ウェイト15針調整用下以倍3のさ厚の体試供供試体の長さの2倍供試体湿潤状態にする装置［保水量試験］（JIS5ｍｍ供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の下以倍3のさ厚の体試供供試体の長さの2倍供試体湿潤状態にする装置［吸上げ試験］（JISσ：曲げ強度（N/m㎡）P：最大荷重（N）b：ブロックの幅（mm）d：ブロックの厚さ（mm）L：スパン（mm）ktQΔhA：透水係数（m/s）：供試体の厚さ（cm）：排水された数量（c㎥）：水頭差（cm）：供試体の面積（c㎡）198LandscapeProductsCatalogVol.11

技術資料　ペイブメント

ペイブメントその他製品技術資料企業情報施工事例すべり抵抗試験は、ASTME303英国振り子試験器（ポータブルスキレッドレジスタンステスター）を使用する、表面摩擦特性測定に関する標準方式に準ずる。①舗装面を十分散水する。②図に示すリリースボタンを押し、振り子をはなす。③振り子が路面を通過した後、振り子の逆振れがあるのでスライダーが路面に再接触する前に振り子を手で止め、目盛りを１ＢＰＮ単位で読み取る。④振り子をスタートの位置に戻す（リフティングハンドルでスライダーを上げ、スライダーと測定器が接触しないようにする）⑤ポインターを戻す（その都度）⑥BPN値は、整数で表す。①供試体はブロックそのままとする。②供試体の幅2ヶ所・長さ2ヶ所・厚さ3ヶ所を測定して平均値を求め、供試体の体積を算出する。③ブロックを温度105±5℃の乾燥器内において一定質量になるまで乾燥した後、常温まで冷却し、絶乾状態とする。この時の質量を計測する。④ブロックを15～25℃の清水中で24時間吸水させた後、供試体を取り出して図のような密閉式のプラスチック容器に入れ、15～30℃の室温で30分間水を切り、湿った布で表面の水膜をぬぐった後、直ちに質量を計測する。この時の質量を湿潤質量とする。⑤保水量は、以下の計算式によって求め、保水量の数値は小数点以下2桁に丸める。①供試体はブロックそのままとする。②ブロックを温度105℃±5℃の乾燥器内において一定質量になるまで乾燥した後、常温まで冷却し絶乾常態とする。この時の質量を計測し、絶乾質量とする。③乾燥状態のブロックを図に示す吸上げ試験装置に設置する。設置時の水位はブロック底面から５㎜の高さをなるようにし、30分間吸水させる。供試体設置台の上面には、金網などブロックの底面に水が回るような材料を用いるか、吸水性のスポンジをブロックとの間に挟む。④30分経過後にブロックを取り出し、水が滴り落ちない程度まで水を切り、湿った布で表面の水膜をぬぐう。この時の質量を30分後の吸上げ質量とする。⑤湿潤質量は、保水試験と同じ方法で求める。⑥吸上げ率は、以下の計算式によって求め、数値は整数に丸める。ブロックの品質試験方法ポータブルスキッドレジスタンステスター［すべり抵抗試験］（JIPEA-TM-6）❶❷❷❷❸❹❹❺❻❼❽101112131415❾❶水準器❷水平調整ネジ❸締付ノブ❹垂直高直整ノブ❺ラバーススライダー❻ドラックポインター❼リリースボタン❽締付リング❾摩擦リング10スペーサー11レフティングハンドル12振り子アーム13調整スクリュー14バランス用ウェイト15針調整用スクリュー下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図［保水量試験］（JISA5371）水槽5ｍｍ定水位供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の概略図下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図供試体設置台［吸上げ試験］（JISA5371）Ｃ20：20℃に補正したＢＰＮ値Ｃt：路面温度ｔ℃の時のＢＰＮ値t：ブロックの表面温度ポータブルスキッドレジスタンステスター［すべり抵抗試験］（JIPEA-TM-6）❶❷❷❷❸❹❹❺❻❼❽101112131415❾❶水準器❷水平調整ネジ❸締付ノブ❹垂直高直整ノブ❺ラバーススライダー❻ドラックポインター❼リリースボタン❽締付リング❾摩擦リング10スペーサー11レフティングハンドル12振り子アーム13調整スクリュー14バランス用ウェイト15針調整用スクリュー下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図［保水量試験］（JISA5371）水槽5ｍｍ定水位供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の概略図下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図供試体設置台［吸上げ試験］（JISA5371）Ｃ20：20℃に補正したＢＰＮ値Ｃt：路面温度ｔ℃の時のＢＰＮ値t：ブロックの表面温度JIPEA-TM-1）験装置ブロックゴム板Lゴム板］（JISA5371）型枠ク鋼製枠ボルト越流口装置の概略図水性ロック水300鋼製枠越流口φ10排水口φ30400］（JISA5371）ポータブルスキッドレジスタンステスター❶❷❷❷❸❹❹❺❻❼❽101112131415❾❶水準器❷水平調整ネジ❸締付ノブ❹垂直高直整ノブ❺ラバーススライダー❻ドラックポインター❼リリースボタン❽締付リング❾摩擦リング10スペーサー11レフティングハンドル12振り子アーム13調整スクリュー14バランス用ウェイト15針調整用スクリュー下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図［保水量試験］（JISA5371）水槽5ｍｍ定水位供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の概略図下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図供試体設置台［吸上げ試験］（JISA5371）σ：曲げ強度（N/m㎡）P：最大荷重（N）b：ブロックの幅（mm）d：ブロックの厚さ（mm）L：スパン（mm）ktQΔhA：透水係数（m/s）：供試体の厚さ（cm）：排水された数量（c㎥）：水頭差（cm）：供試体の面積（c㎡）Ｃ20：20℃に補正したＢＰＮ値Ｃt：路面温度ｔ℃の時のＢＰＮ値t：ブロックの表面温度※ただし、ブロックの表面温度が20℃でない場合には、スライダーのゴム片の硬度が温度により変化し、それに伴いすべり抵抗値も変化するので、以下の式により、すべり抵抗値を補正する。験］（JIPEA-TM-1）試験装置ブロックゴム板載荷板Lゴム板度試験］（JISA5371）試験型枠型枠透水性ブロック鋼製枠ボルト越流口性試験装置の概略図水透水性ブロック注水300鋼製枠越流口φ10排水口φ30≒400試験］（JISA5371）ポータブルスキッドレジスタンステスター［すべり抵抗試験］（JIPEA-TM-6）❶❷❷❷❸❹❹❺❻❼❽101112131415❾❶水準器❷水平調整ネジ❸締付ノブ❹垂直高直整ノブ❺ラバーススライダー❻ドラックポインター❼リリースボタン❽締付リング❾摩擦リング10スペーサー11レフティングハンドル12振り子アーム13調整スクリュー14バランス用ウェイト15針調整用スクリュー下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図［保水量試験］（JISA5371）水槽5ｍｍ定水位供試体金網を用いるか吸水性のスポンジなどをはさむ吸上げ試験装置の概略図下以倍3のさ厚の体試供供試体の長さの2倍以下密閉式のプラスチック容器5ｍｍ以上供試体湿潤状態にする装置の概略図供試体設置台［吸上げ試験］（JISA5371）σ：曲げ強度（N/m㎡）P：最大荷重（N）b：ブロックの幅（mm）d：ブロックの厚さ（mm）L：スパン（mm）ktQΔhA：透水係数（m/s）：供試体の厚さ（cm）：排水された数量（c㎥）：水頭差（cm）：供試体の面積（c㎡）Ｃ20：20℃に補正したＢＰＮ値Ｃt：路面温度ｔ℃の時のＢＰＮ値t：ブロックの表面温度199LandscapeProductsCatalogVol.11

技術資料　ペイブメント

DDATABASE｜技術資料｜ペイブメントインターロッキングブロックの品質規格＊1保水性は保水量で規定し、次式により算出する。＊2吸水性は吸上げ率で規定し、次式により算出する。試験項目曲げ強度（N/mm2）普通品透水性保水性歩行者系道路車道歩行者系道路車道歩行者系道路車道3.0以上5.0以上3.0以上5.0以上3.0以上5.0以上試験方法JISA5371附属書B（規定）すべり抵抗値（BPN）40以上60以上40以上60以上40以上60以上JIPEA-TM-6透水係数（m/sec）--以上--JISA5371附属書B（規定）保水量（g/cm3）＊１---1×10-4-0.15以上JISA5371附属書B（規定）吸上げ率（％）＊2----70以上JISA5371附属書B（規定）コンクリート平板の品質規格推奨仕様［平板の曲げひび割れ耐力（曲げ強度荷重）］JISA5371：2016に準拠単位kN・m(kN)曲げひび割れ耐力（曲げ強度荷重）種類普通平板略号N呼び※注300400450500厚さ30mm0.18（3.0）0.24（4.0）--厚さ60mm0.72（12.0）0.96（16.0）1.08（18.0）1.20（20.0）厚さ80mm1.28（21.4）1.71（28.5）1.92（32.0）-※注：呼びは寸法による区分とする推奨仕様［平板の透水性］JISA5371：2016に準拠単位m/s推奨仕様［平板の保水性］JISA5371：2016に準拠種類略号透水係数種類略号保水量吸上げ率透水性平板P1×10-4以上保水性平板M0.15g/cm3以上70％以上200LandscapeProductsCatalogVol.11

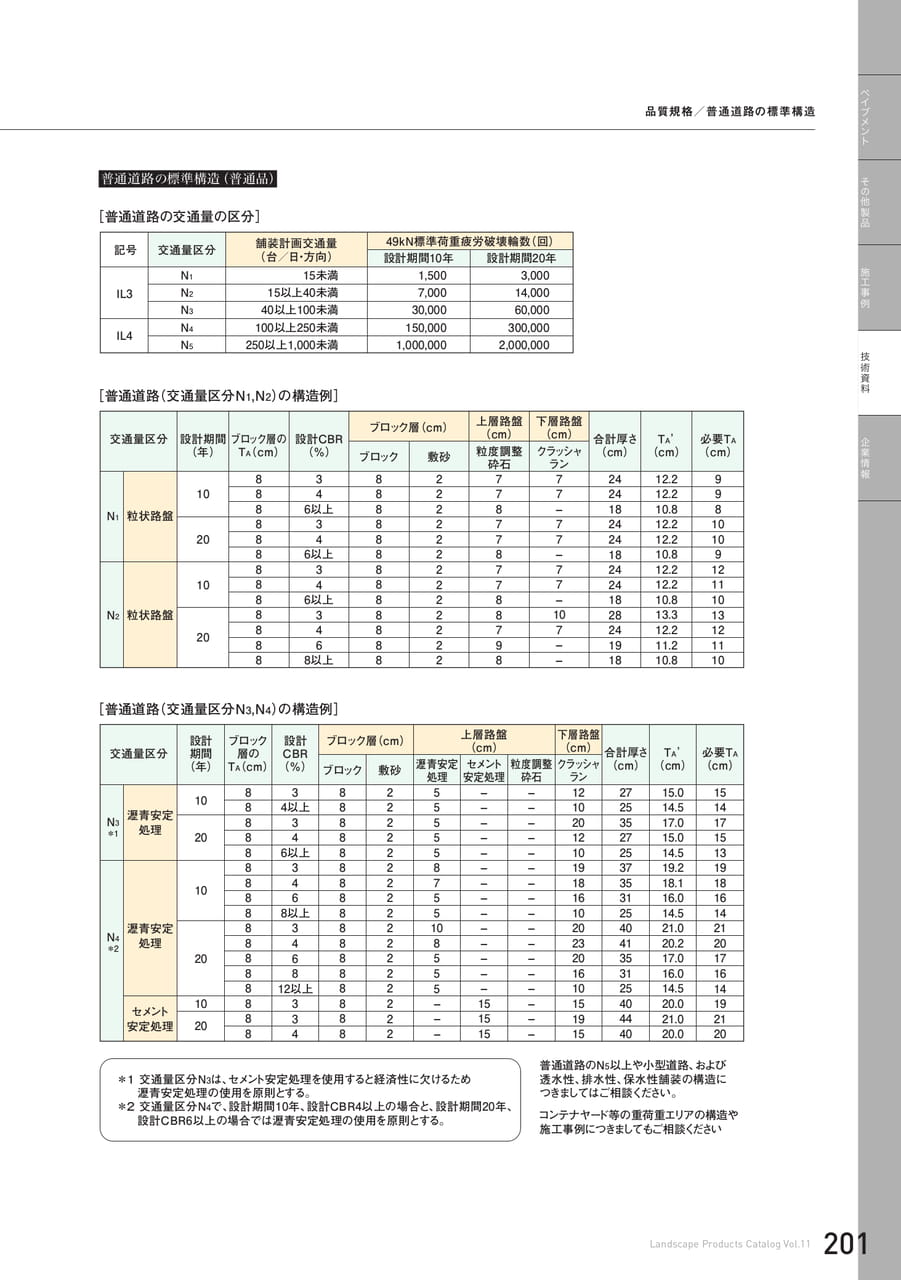

技術資料　ペイブメント

ペイブメントその他製品技術資料企業情報施工事例普通道路の標準構造（普通品）［普通道路の交通量の区分］［普通道路（交通量区分N1,N2）の構造例］交通量区分設計期間（年）ブロック層のTA（cm）88888888888888888888888888222222222222277877877887982424182424182424182824191877-77-77-107--12.212.210.812.212.210.812.212.210.813.312.211.210.89981010912111013121110346以上346以上346以上3468以上10201020N1N2粒状路盤粒状路盤設計CBR（％）ブロック層（cm）ブロック敷砂粒度調整砕石クラッシャラン上層路盤（cm）下層路盤（cm）合計厚さ（cm）TA（cm）必要TA（cm）［普通道路（交通量区分N3,N4）の構造例］交通量区分設計期間（年）ブロック層のTA（cm）888888888888888888888888888888888822222222222222222555558755108555---2725352725373531254041353125404440121020121019181610202320161015191515.014.517.015.014.519.218.116.014.521.020.217.016.014.520.021.020.0151417151319181614212017161419212034以上346以上3468以上346812以上334102010201020N3＊1N4＊2瀝青安定処理瀝青安定処理セメント安定処理設計CBR（％）ブロック層（cm）ブロック敷砂瀝青安定処理--------------151515セメント安定処理-----------------粒度調整砕石クラッシャラン上層路盤（cm）下層路盤（cm）合計厚さ（cm）TA（cm）必要TA（cm）交通量区分記号49kN標準荷重疲労破壊輪数（回）舗装計画交通量（台／日・方向）1,5007,00030,000150,0001,000,0003,00014,00060,000300,0002,000,00015未満15以上40未満40以上100未満100以上250未満250以上1,000未満N1N2N3N4N5IL3IL4設計期間10年設計期間20年＊１交通量区分N3は、セメント安定処理を使用すると経済性に欠けるため瀝青安定処理の使用を原則とする。＊２交通量区分N4で、設計期間10年、設計CBR4以上の場合と、設計期間20年、設計CBR6以上の場合では瀝青安定処理の使用を原則とする。普通道路のN5以上や小型道路、および透水性、排水性、保水性舗装の構造につきましてはご相談ください。コンテナヤード等の重荷重エリアの構造や施工事例につきましてもご相談ください品質規格／普通道路の標準構造201LandscapeProductsCatalogVol.11

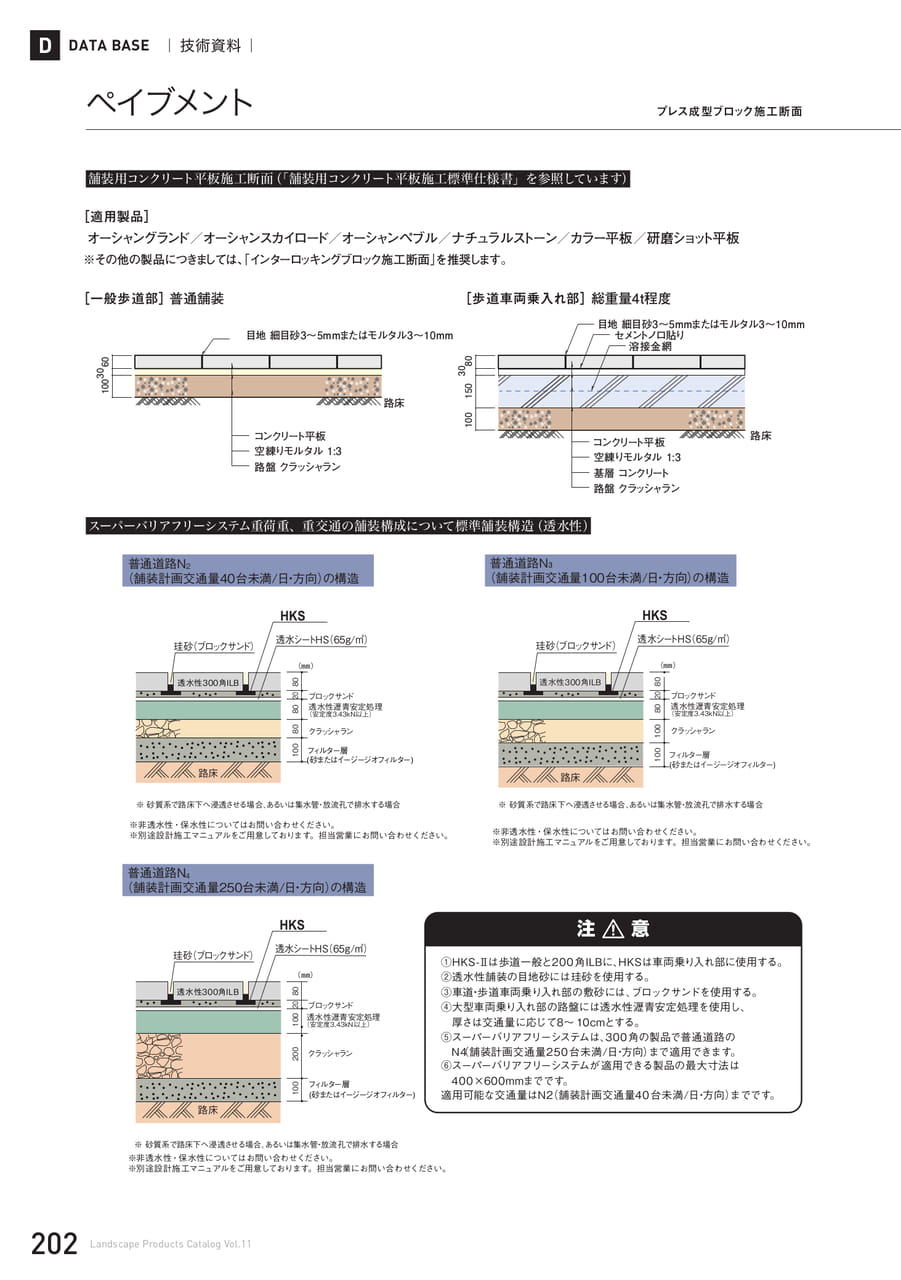

技術資料　ペイブメント

DDATABASE｜技術資料｜ペイブメントプレス成型ブロック施工断面舗装用コンクリート平板施工断面（「舗装用コンクリート平板施工標準仕様書」を参照しています）歩道乗り入れ部(総重量4t程度の小型貨物歩道乗り入れ部(総重量4t程度の小型貨物自動車の通行台数歩道乗り入れ部(総重量300未満4t程度の小型貨物台/日・方向)自動車の通行台数歩道乗り入れ部(総重量300以上未満4t程度の小型貨物650台/日・方向未満台)/日・方向)［適用製品自動車の通行台数］300未満台/日・方向)自動車の通行台数300以上未満650台/日・方向未満台)/日・方向)オーシャングランド／オーシャンスカイロード／オーシャンペブル／ナチュラルストーン／カラー平板／研磨ショット平板HKSHKS※その他の製品につきましては歩行者系道路、「インターロッキングブロック施工断面」を推奨しますHKS歩行者系道路。HKS透水シートHS（65g/㎡）透水シートHS（HS（65g65g/㎡/）㎡）(歩行者、珪砂自転車（ブロックサンド、車椅子の通行）)(39kN以下の管理用車両の通行珪砂珪砂（（ブロックサンド））)透水シートHS（65g/㎡）透水シートHS（HS（65g65g/㎡/）㎡）珪砂（ブロックサンド）珪砂珪砂（（ブロックサンド））［一般歩道部］普通舗装（㎜）［歩道車両乗入れ部］総重量4t（程度㎜（）㎜）（㎜）（㎜（）㎜）透水性300角ILBHKS－Ⅱ透水性300300角ILB角ILBHKS透水性300角ILBブロックサンド透水性300300角ILB角ILB目地細目砂3～5mmブロックサンドまたはモルタル3～10mm目地細目砂3～5mm透水性瀝青安定処理またはモルタル3～10mmセメントノロ貼り透水性瀝青安定処理イオシートブロックサンド（安定度EO0602.45kN）イオシート（ブロックサンドEO060）珪砂以上）珪砂溶接金網（安定度（安定度2.45kN2.45kN以上以上））6030100透水性瀝青安定処理（クラッシャラン安定度2.45kN以上）クラッシャラン（㎜フィルター層）透水性300角ILBフィルター層(砂またはイージージオフィルター)路床ブロックサンド(砂またはイージージオフィルター)路床路床C-30またはRC-30※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合フィルター層※砂質系で路床下へ浸透させる場合コンクリート平板、あるいは集水管・放流孔で排水する場合(砂またはイージージオフィルター)路床空練りモルタル1:3路盤クラッシャラン80208030100601007070502050100503080100150808010010080100100502050208010010070750020502080透水性瀝青安定処理（クラッシャラン安定度（クラッシャラン安定度2.45kN2.45kN以上以上））（㎜）クラッシャランクラッシャランフィルター層透水性300角ILBフィルター層フィルター層(砂またはイージージオフィルター)フィルター層(砂またはイージージオフィルター)路床ブロックサンド(砂またはイージージオフィルター)路床(砂またはイージージオフィルター)路床路床C-30またはRC-30※※砂質系で路床下へ浸透させる場合、、あるいは集水管・放流孔で排水する場合※※砂質系で路床下へ浸透させる場合路床コンクリート平板、、あるいは集水管・放流孔で排水する場合フィルター層(砂またはイージージオフィルター)路床空練りモルタル1:3基層コンクリート路盤クラッシャラン5015020スーパーバリアフリーシステム重荷重、重交通の舗装構成について標準舗装構造（透水性）歩道乗り入れ部(総重量4t程度の小型貨物歩道乗り入れ部(総重量4t程度の小型貨物自動車の通行台数普通道路N300未満台/日・方向)2（普通道路舗装計画交通量N240台未満/日・方向）の構造（舗装計画交通量40台未満/日・方向HKS）の構造自動車の通行台数普通道路N₃300以上650未満台/日・方向)（普通道路舗装計画交通量N₃100台未満/日・方向）の構造（舗装計画交通量100台未満/日・方向）の構造HKS珪砂（ブロックサンド）透水シートHKSHS（65g/㎡）HKS珪砂（ブロックサンド）透水シートHKSHS（65g/㎡）HKS珪砂（ブロックサンド）珪砂（ブロックサンド）透水性300角ILB透水シートHS（65g/㎡）（㎜）透水シートHS（65g/㎡）（㎜）珪砂（ブロックサンド）珪砂（ブロックサンド）透水性300角ILB透水シートHS（65g/㎡）（㎜）透水シートHS（65g/㎡）（㎜）透水性300角ILB（㎜ブロックサンド）透水性瀝青安定処理透水性300角ILB（ブロックサンド㎜）透水性瀝青安定処理透水性300角ILB（安定度2.45kN以上）ブロックサンドクラッシャランブロックサンド透水性瀝青安定処理（安定度3.43kN以上）フィルター層透水性瀝青安定処理（安定度3.43kN以上）(クラッシャラン砂またはイージージオフィルター)透水性300角ILB（安定度2.45kN以上）ブロックサンドクラッシャランブロックサンド透水性瀝青安定処理（安定度3.43kN以上）透水性瀝青安定処理（安定度3.43kN以上）フィルター層クラッシャラン路床クラッシャランフィルター層フィルター層(砂またはイージージオフィルター)※砂質系で路床下へ浸透させる場合路床、あるいは集水管・放流孔で排水する場合(砂またはイージージオフィルター)路床(砂またはイージージオフィルター)クラッシャラン路床フィルター層フィルター層(砂またはイージージオフィルター)※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合(砂またはイージージオフィルター)路床※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合※非透水性・保水性についてはお問い合わせください。※別途設計施工マニュアルをご用意しております非透水性・保水性についてはお問い合わせください。担当営業にお問い合わせください。。※別途設計施工マニュアルをご用意しております。担当営業にお問い合わせください。※非透水性・保水性についてはお問い合わせください。※別途設計施工マニュアルをご用意しております非透水性・保水性についてはお問い合わせください。担当営業にお問い合わせください。。※別途設計施工マニュアルをご用意しております。担当営業にお問い合わせください。802080100705080802080808020100100802010010050820208088010001000100100普通道路N4（普通道路舗装計画交通量N250台未満/日・方向）の構造（舗装計画交通量250台未満/日・方向）の構造珪砂（ブロックサンド）珪砂（ブロックサンド）透水性300角ILB透水性300角ILB路床路床HKSHKS透水シートHS（65g/㎡）透水シートHS（65g/㎡）（㎜）（㎜）80200200100100202080100100ブロックサンド透水性瀝青安定処理ブロックサンド（安定度3.43kN以上）透水性瀝青安定処理（安定度3.43kN以上）クラッシャランクラッシャランフィルター層フィルター層(砂またはイージージオフィルター)(砂またはイージージオフィルター)注意①HKS-Ⅱは歩道一般と200角ILBに、HKSは車両乗り入れ部に使用する。②①HKS-Ⅱ透水性舗装の目地砂には珪砂を使用する角ILBに、HKSは車両乗り入れ部に使用する。。③②車道・歩道車両乗り入れ部の敷砂には透水性舗装の目地砂には珪砂を使用する、ブロックサンドを使用する。。④③車道・歩道車両乗り入れ部の敷砂には大型車両乗り入れ部の路盤には透水性瀝青安定処理を使用し、ブロックサンドを使用する、。④大型車両乗り入れ部の路盤には透水性瀝青安定処理を使用し厚さは交通量に応じて8～10cmとする。、⑤スーパーバリアフリーシステムは厚さは交通量に応じて8～10cm、とする300角の製品で普通道路の。⑤Nスーパーバリアフリーシステムは（4舗装計画交通量250台未満、/3日・方向00角の製品で普通道路の）まで適用できます。⑥Nスーパーバリアフリーシステムが適用できる製品の最大寸法は（4舗装計画交通量250台未満/日・方向）まで適用できます。⑥400スーパーバリアフリーシステムが適用できる製品の最大寸法は×600mmまでです。適用可能な交通量は400×600mmまでですN2（舗装計画交通量。40台未満/日・方向）までです。適用可能な交通量はN2（舗装計画交通量40台未満/日・方向）までです。※砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合※非透水性・保水性についてはお問い合わせください砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合。※別途設計施工マニュアルをご用意しております非透水性・保水性についてはお問い合わせください。担当営業にお問い合わせください。。※別途設計施工マニュアルをご用意しております。担当営業にお問い合わせください。202LandscapeProductsCatalogVol.11

技術資料　ペイブメント

ペイブメントその他製品（「インターロッキングブロック舗装設計施工要領」を参照しています）工事例インターロッキングブロック舗装施工断面技術資料企業情報振動成型・プレス成型ブロック施工断面［歩行者系道路］歩行者、自転車、車椅子の走行普通品・保水性（透水係数1×10-4m/s未満）透水性・保水性（透水係数1×10-4m/s以上）60（80）30（20）100（150）インターロッキングブロック（普通品・保水性）敷砂クラッシャラン（C-30またはRC-30）注：（）内の寸法表示は、歩行者や自転車以外に最大積載量39kN（4t）以下の管理用車両や限定された一般車両の通行する歩行者系道路に適用するときの厚さを示す。［歩道車両乗入れ・駐車場部］総重量4t程度の小型貨物自動車が1日当たり300台未満の乗入れ路床60（80）30（20）10050（150）インターロッキングブロック（透水性・保水性）敷砂不織布クラッシャラン（C-30またはRC-30）フィルター層（砂またはILBイージージオフィルター）路床施普通品の例透水性の例※ブロックタイプ・セグメンタル207080702080路床インターロッキングブロック（普通品）敷砂粒度調整砕石（M-30）クラッシャラン（C-30またはRC-30）消防自動車乗入れ部：消防自動車以外に大型車が1日当たり15台未満の乗入れ［普通品］1007050インターロッキングブロック（透水性）敷砂不織布透水性瀝青安定処理（安定度2.45kN以上）クラッシャラン（C-30またはRC-30）フィルター層（砂またはILBイージージオフィルター）路床［消防自動車乗入れ部］消防自動車以外に大型車が1日当たり15台未満の乗入れ普通品透水性（区分Aの例）※ブロックタイプ・セグメンタル（5N/mm2）707015020802080路床インターロッキングブロック（普通品）敷砂粒度調整砕石（M-30）クラッシャラン（C-30またはRC-30）※粒度調整砕石層を用いずクラッシャラン層（t=15cm）とすることも可能です。100インターロッキングブロック（透水性）敷砂不織布クラッシャラン（C-30またはRC-30）フィルター層（砂またはILBイージージオフィルター）路床車道・駐車場（大型車主体）・歩道の車両乗入れ部（大型車主体）・消防車両乗入れ部については、曲げ強度で5N/mm2以上が必要となります。※区分Aは、砂質系で路床下へ浸透させる場合、あるいは集水管・放流孔で排水する場合を指します。※上層路盤に透水性瀝青安定処理層（t=5cm）、下層路盤にクラッシャラン層（t=7cm）を用いることも可能です。※再生砂、山砂及びシルト分含有の敷砂は適しません。※路床土の支持力は設計CBR3％以上とします。LandscapeProductsCatalogVol.11203

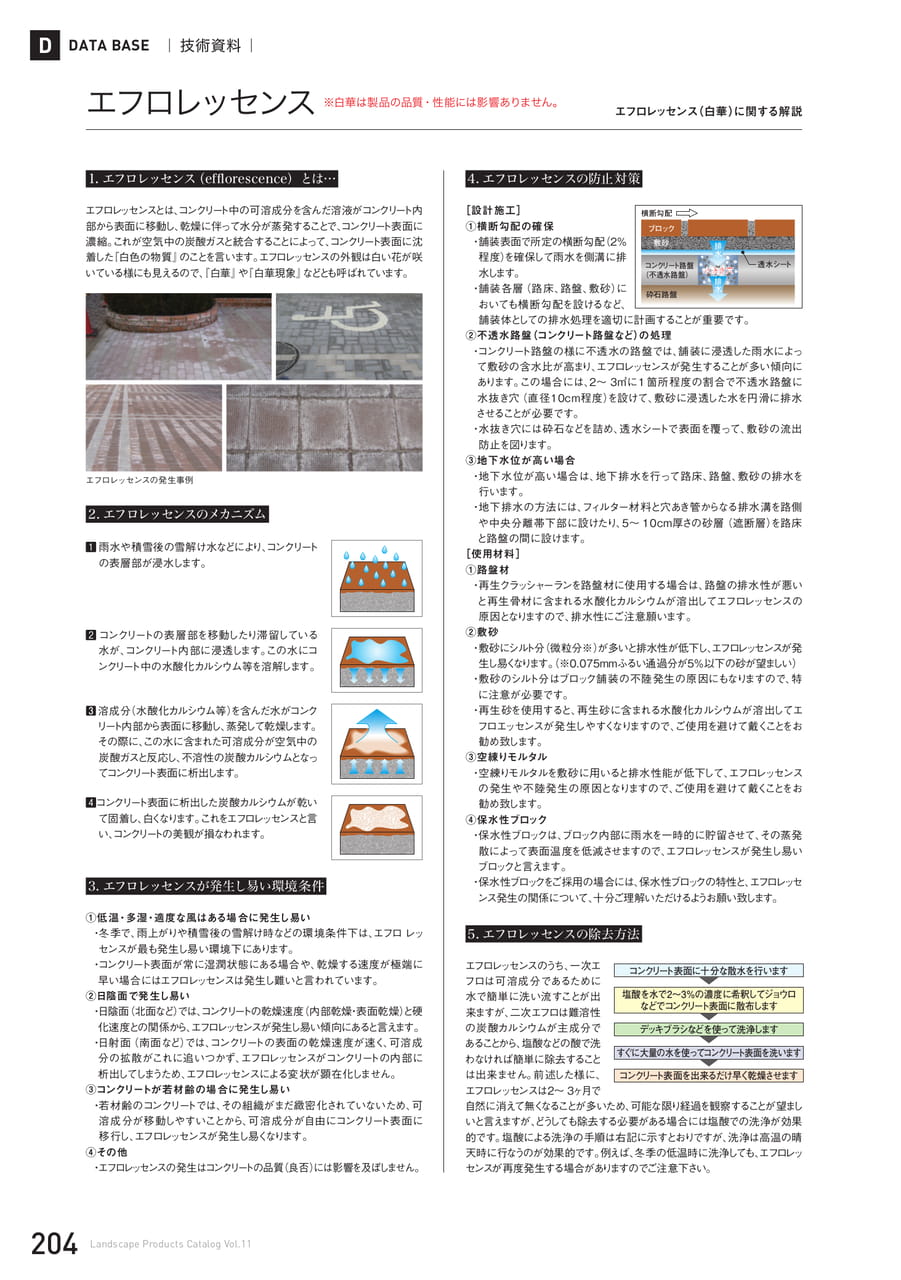

技術資料　エフロレッセンス

DDATABASE｜技術資料｜エフロレッセンス※白華は製品の品質・性能には影響ありません。エフロレッセンス（白華）に関する解説1.エフロレッセンス（efflorescence）とは…エフロレッセンスとは、コンクリート中の可溶成分を含んだ溶液がコンクリート内部から表面に移動し、乾燥に伴って水分が蒸発することで、コンクリート表面に濃縮。これが空気中の炭酸ガスと統合することによって、コンクリート表面に沈着した『白色の物質』のことを言います。エフロレッセンスの外観は白い花が咲いている様にも見えるので、『白華』や『白華現象』などとも呼ばれています。水エフロレッセンスの発生事例2.エフロレッセンスのメカニズム1雨水や積雪後の雪解け水などにより、コンクリートの表層部が浸水します。2コンクリートの表層部を移動したり滞留している水が、コンクリート内部に浸透します。この水にコンクリート中の水酸化カルシウム等を溶解します。溶成分（水酸化カルシウム等）を含んだ水がコンクリート内部から表面に移動し、蒸発して乾燥します。その際に、この水に含まれた可溶成分が空気中の炭酸ガスと反応し、不溶性の炭酸カルシウムとなってコンクリート表面に析出します。4コンクリート表面に析出した炭酸カルシウムが乾いて固着し、白くなります。これをエフロレッセンスと言い、コンクリートの美観が損なわれます。3.エフロレッセンスが発生し易い環境条件①低温・多湿・適度な風はある場合に発生し易い・冬季で、雨上がりや積雪後の雪解け時などの環境条件下は、エフロレッセンスが最も発生し易い環境下にあります。・コンクリート表面が常に湿潤状態にある場合や、乾燥する速度が極端に早い場合にはエフロレッセンスは発生し難いと言われています。②日陰面で発生し易い北面など）では、コンクリートの乾燥速度（内部乾燥・表面乾燥）と硬化速度との関係から、エフロレッセンスが発生し易い傾向にあると言えます。・日射面（南面など）では、コンクリートの表面の乾燥速度が速く、可溶成分の拡散がこれに追いつかず、エフロレッセンスがコンクリートの内部に析出してしまうため、エフロレッセンスによる変状が顕在化しません。③コンクリートが若材齢の場合に発生し易い・若材齢のコンクリートでは、その組織がまだ緻密化されていないため、可溶成分が移動しやすいことから、可溶成分が自由にコンクリート表面に移行し、エフロレッセンスが発生し易くなります。④その他良否）には影響を及ぼしません。2044.エフロレッセンスの防止対策［設計施工］①横断勾配の確保・舗装表面で所定の横断勾配（2％程度）を確保して雨水を側溝に排水します。・舗装各層（路床、路盤、敷砂）においても横断勾配を設けるなど、5.エフロレッセンスの除去方法エフロレッセンスのうち、一次エフロは可溶成分であるために水で簡単に洗い流すことが出来ますが、二次エフロは難溶性の炭酸カルシウムが主成分であることから、塩酸などの酸で洗わなければ簡単に除去することは出来ません。前述した様に、横断勾配ブロック敷砂コンクリート路盤（不透水路盤）砕石路盤水透水シート排水抜き穴排舗装体としての排水処理を適切に計画することが重要です。②不透水路盤（コンクリート路盤など）の処理・コンクリート路盤の様に不透水の路盤では、舗装に浸透した雨水によって敷砂の含水比が高まり、エフロレッセンスが発生することが多い傾向にあります。この場合には、2～3㎡に１箇所程度の割合で不透水路盤に水抜き穴（直径10cm程度）を設けて、敷砂に浸透した水を円滑に排水させることが必要です。・水抜き穴には砕石などを詰め、透水シートで表面を覆って、敷砂の流出防止を図ります。③地下水位が高い場合・地下水位が高い場合は、地下排水を行って路床、路盤、敷砂の排水を行います。・地下排水の方法には、フィルター材料と穴あき管からなる排水溝を路側や中央分離帯下部に設けたり、5～10cm厚さの砂層（遮断層）を路床と路盤の間に設けます。［使用材料］①路盤材・再生クラッシャーランを路盤材に使用する場合は、路盤の排水性が悪いと再生骨材に含まれる水酸化カルシウムが溶出してエフロレッセンスの原因となりますので、排水性にご注意願います。②敷砂・敷砂にシルト分（微粒分※）が多いと排水性が低下し、エフロレッセンスが発生し易くなります。（※0.075mmふるい通過分が5％以下の砂が望ましい）・敷砂のシルト分はブロック舗装の不陸発生の原因にもなりますので、特に注意が必要です。・再生砂を使用すると、再生砂に含まれる水酸化カルシウムが溶出してエフロエッセンスが発生しやすくなりますので、ご使用を避けて戴くことをお勧め致します。③空練りモルタル・空練りモルタルを敷砂に用いると排水性能が低下して、エフロレッセンスの発生や不陸発生の原因となりますので、ご使用を避けて戴くことをお勧め致します。④保水性ブロック・保水性ブロックは、ブロック内部に雨水を一時的に貯留させて、その蒸発散によって表面温度を低減させますので、エフロレッセンスが発生し易いブロックと言えます。・保水性ブロックをご採用の場合には、保水性ブロックの特性と、エフロレッセンス発生の関係について、十分ご理解いただけるようお願い致します。コンクリート表面に十分な散水を行います塩酸を水で2〜3％の濃度に希釈してジョウロなどでコンクリート表面に散布しますデッキブラシなどを使って洗浄しますすぐに大量の水を使ってコンクリート表面を洗いますコンクリート表面を出来るだけ早く乾燥させますエフロレッセンスは2～3ヶ月で自然に消えて無くなることが多いため、可能な限り経過を観察することが望ましいと言えますが、どうしても除去する必要がある場合には塩酸での洗浄が効果的です。塩酸による洗浄の手順は右記に示すとおりですが、洗浄は高温の晴天時に行なうのが効果的です。例えば、冬季の低温時に洗浄しても、エフロレッセンスが再度発生する場合がありますのでご注意下さい。LandscapeProductsCatalogVol.11

技術資料　デザインパターン図

ペ工事技術資料企業情報パターンバリエーション／カラーバリエーションBRICKCOLORVARIATION1BRICKCOLORVARIATION2例デザインパターン図BR-1R1:R2=1:1TR1:TR2=1:1BR-2Y2:R1:R2=1:1:1TY2:TR1:TR2=1:1:1BR-3B1:B3:Y2=1:1:1TB1:TB3:TY2=1:1:1BR-4B2:B3=1:1TB2:TB3=1:1BR-5B1:B2:B3=3:2:1TB1:TB2:TB3=3:2:1BR-6B1:B2:Y2=1:1:1TB1:TB2:TY2=1:1:1イブメントその他製品施GR-1G2:G4=1:1TG2:TG4=1:1GR-2G1:G2:G4=1:1:1TG1:TG2:TG4=1:1:1GR-3B3:G2:G4=1:1:1TB3:TG2:TG4=1:1:1)GR-4B1:G2=1:1TB1:TG2=1:1GR-5G1:G2=1:1TG1:TG2=1:1GR-6B1:G2:G4=1:1:1TB1:TG2:TG4=1:1:1MX-1Y2:R1:G2=1:1:1TY2:TR1:TG2=1:1:1MX-2B2:G2:G4=1:1:1TB2:TG2:TG4=1:1:1MX-3B1:B3:G2=1:1:1TB1:TB3:TG2=1:1:1MX-4B1:Y2:G2=1:1:1TB1:TY2:TG2=1:1:1MX-5G1:Y2:G2=1:1:1TG1:TY2:TG2=1:1:1MX-6B2:R1:G2=1:1:1TB2:TR1:TG2=1:1:1FISHBONECOLORVARIATION1FISHBONECOLORVARIATION2BR-1R1:R2=1:1TR1:TR2=1:1BR-2Y2:R1:R2=1:1:1TY2:TR1:TR2=1:1:1BR-3B1:B3:Y2=1:1:1TB1:TB3:TY2=1:1:1BR-4B2:B3=1:1TB2:TB3=1:1BR-5B1:B2:B3=3:2:1TB1:TB2:TB3=3:2:1BR-6B1:B2:Y2=1:1:1TB1:TB2:TY2=1:1:1GR-1G2:G4=1:1TG2:TG4=1:1GR-2G1:G2:G4=1:1:1TG1:TG2:TG4=1:1:1GR-3B3:G2:G4=1:1:1TB3:TG2:TG4=1:1:1GR-4B1:G2=1:1TB1:TG2=1:1GR-5G1:G2=1:1TG1:TG2=1:1GR-6B1:G2:G4=1:1:1TB1:TG2:TG4=1:1:1MX-1Y2:R1:G2=1:1:1TY2:TR1T:G2=1:1:1MX-2B2:G2:G4=1:1:1TB2:TG2:TG4=1:1:1MX-3B1:B3:G2=1:1:1TB1:TB3:TG2=1:1:1MX-4B1:Y2:G2=1:1:1TB1:TY2:TG2=1:1:1MX-5G1:Y2:G2=1:1:1TG1:TY2:TG2=1:1:1MX-6B2:R1:G2=1:1:1TB2:TR1:TG2=1:1:1LandscapeProductsCatalogVol.11205
