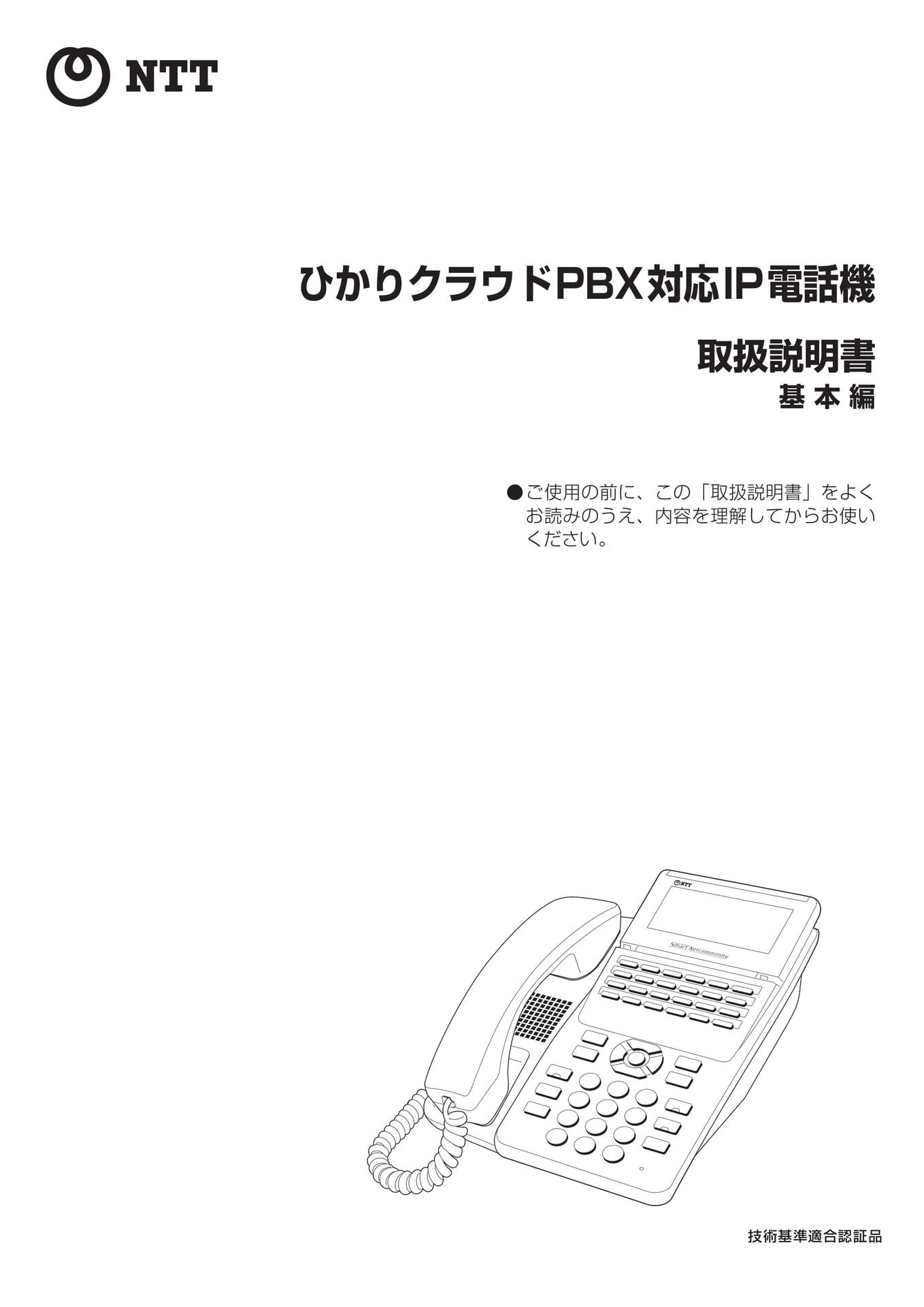

Page 01

ひかりクラウドPBX対応IP電話機取扱説明書基本編●ご使用の前に、この「取扱説明書」をよくお読みのうえ、内容を理解してからお使いください。技術基準適合認証品

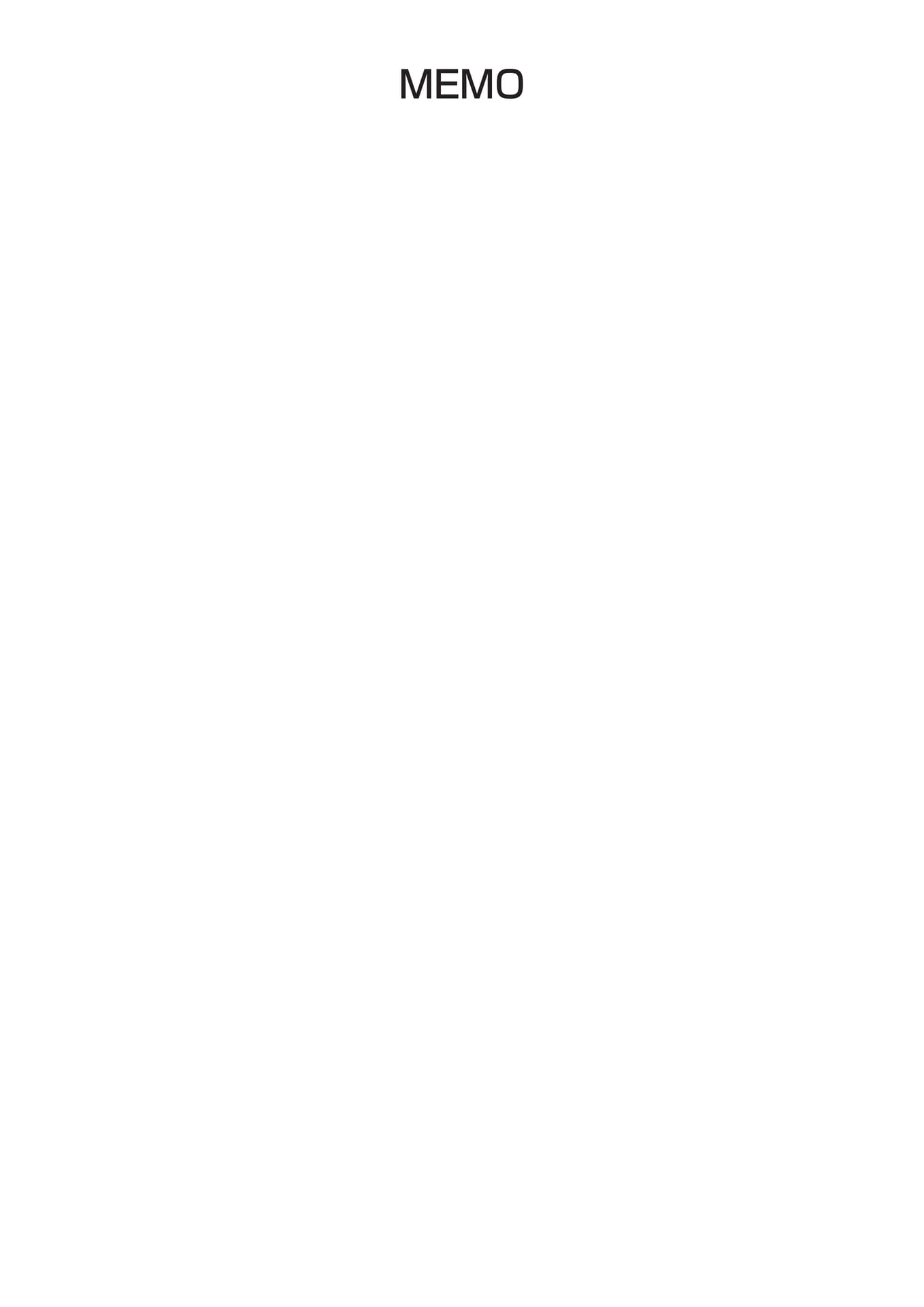

Page 02

MEMO

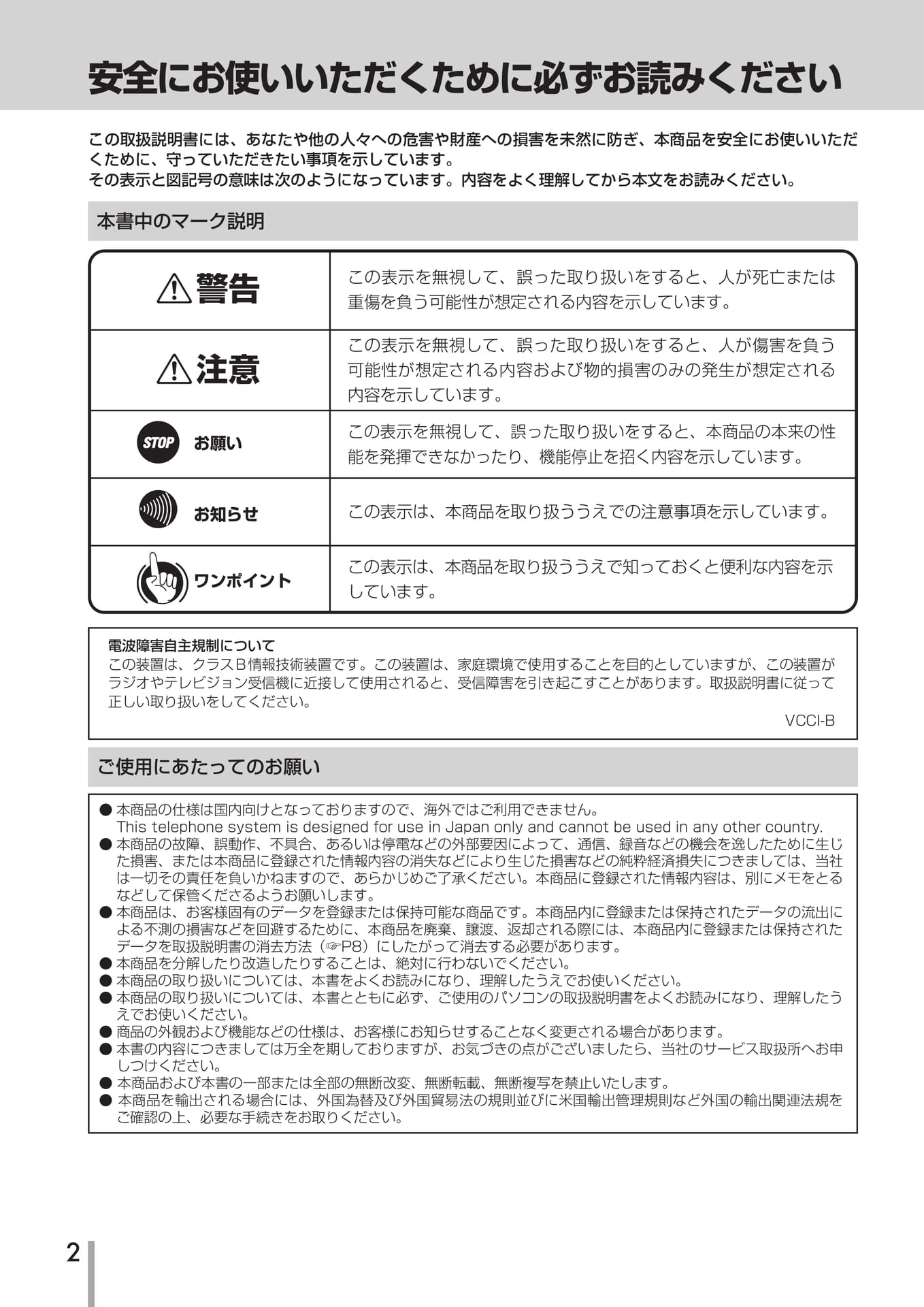

Page 03

安全にお使いいただくために必ずお読みくださいこの取扱説明書には、あなたや他の人々への危害や財産への損害を未然に防ぎ、本商品を安全にお使いいただくために、守っていただきたい事項を示しています。その表示と図記号の意味は次のようになっています。内容をよく理解してから本文をお読みください。本書中のマーク説明警告注意お願いこの表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損害のみの発生が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、本商品の本来の性能を発揮できなかったり、機能停止を招く内容を示しています。お知らせこの表示は、本商品を取り扱ううえでの注意事項を示しています。ワンポイントこの表示は、本商品を取り扱ううえで知っておくと便利な内容を示しています。電波障害自主規制についてこの装置は、クラスＢ情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをしてください。VCCI-Bご使用にあたってのお願い●本商品の仕様は国内向けとなっておりますので、海外ではご利用できません。ThistelephonesystemisdesignedforuseinJapanonlyandcannotbeusedinanyothercountry.●本商品の故障、誤動作、不具合、あるいは停電などの外部要因によって、通信、録音などの機会を逸したために生じた損害、または本商品に登録された情報内容の消失などにより生じた損害などの純粋経済損失につきましては、当社は一切その責任を負いかねますので、あらかじめご了承ください。本商品に登録された情報内容は、別にメモをとるなどして保管くださるようお願いします。●本商品は、お客様固有のデータを登録または保持可能な商品です。本商品内に登録または保持されたデータの流出による不測の損害などを回避するために、本商品を廃棄、譲渡、返却される際には、本商品内に登録または保持されたデータを取扱説明書の消去方法（☞P8）にしたがって消去する必要があります。●本商品を分解したり改造したりすることは、絶対に行わないでください。●本商品の取り扱いについては、本書をよくお読みになり、理解したうえでお使いください。●本商品の取り扱いについては、本書とともに必ず、ご使用のパソコンの取扱説明書をよくお読みになり、理解したうえでお使いください。●商品の外観および機能などの仕様は、お客様にお知らせすることなく変更される場合があります。●本書の内容につきましては万全を期しておりますが、お気づきの点がございましたら、当社のサービス取扱所へお申しつけください。●本商品および本書の一部または全部の無断改変、無断転載、無断複写を禁止いたします。●本商品を輸出される場合には、外国為替及び外国貿易法の規則並びに米国輸出管理規則など外国の輸出関連法規をご確認の上、必要な手続きをお取りください。2

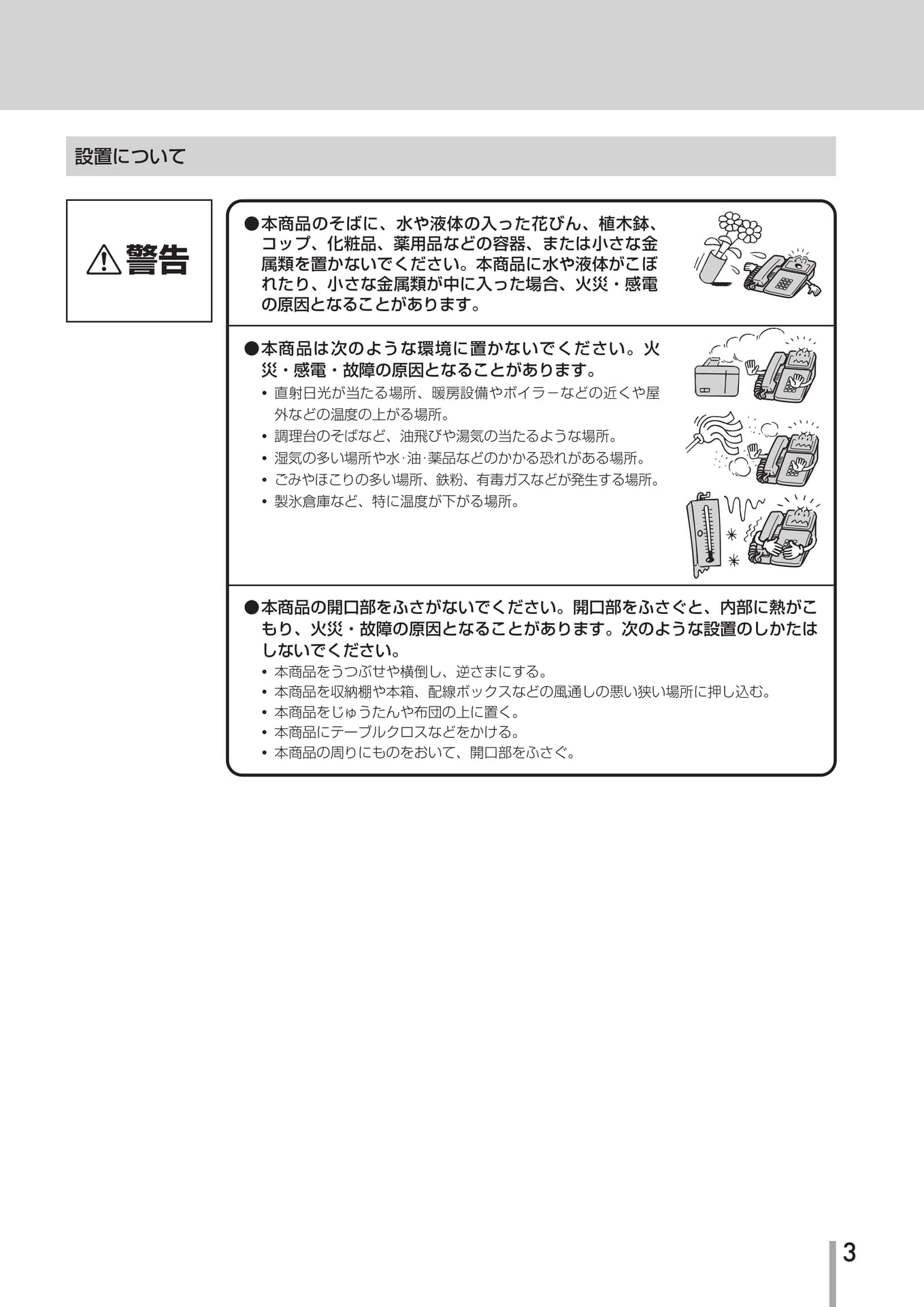

Page 04

設置について警告●本商品のそばに、水や液体の入った花びん、植木鉢、コップ、化粧品、薬用品などの容器、または小さな金属類を置かないでください。本商品に水や液体がこぼれたり、小さな金属類が中に入った場合、火災・感電の原因となることがあります。●本商品は次のような環境に置かないでください。火災・感電・故障の原因となることがあります。•直射日光が当たる場所、暖房設備やボイラ－などの近くや屋外などの温度の上がる場所。•調理台のそばなど、油飛びや湯気の当たるような場所。•湿気の多い場所や水･油･薬品などのかかる恐れがある場所。•ごみやほこりの多い場所、鉄粉、有毒ガスなどが発生する場所。•製氷倉庫など、特に温度が下がる場所。●本商品の開口部をふさがないでください。開口部をふさぐと、内部に熱がこもり、火災・故障の原因となることがあります。次のような設置のしかたはしないでください。•本商品をうつぶせや横倒し、逆さまにする。•本商品を収納棚や本箱、配線ボックスなどの風通しの悪い狭い場所に押し込む。•本商品をじゅうたんや布団の上に置く。•本商品にテーブルクロスなどをかける。•本商品の周りにものをおいて、開口部をふさぐ。3

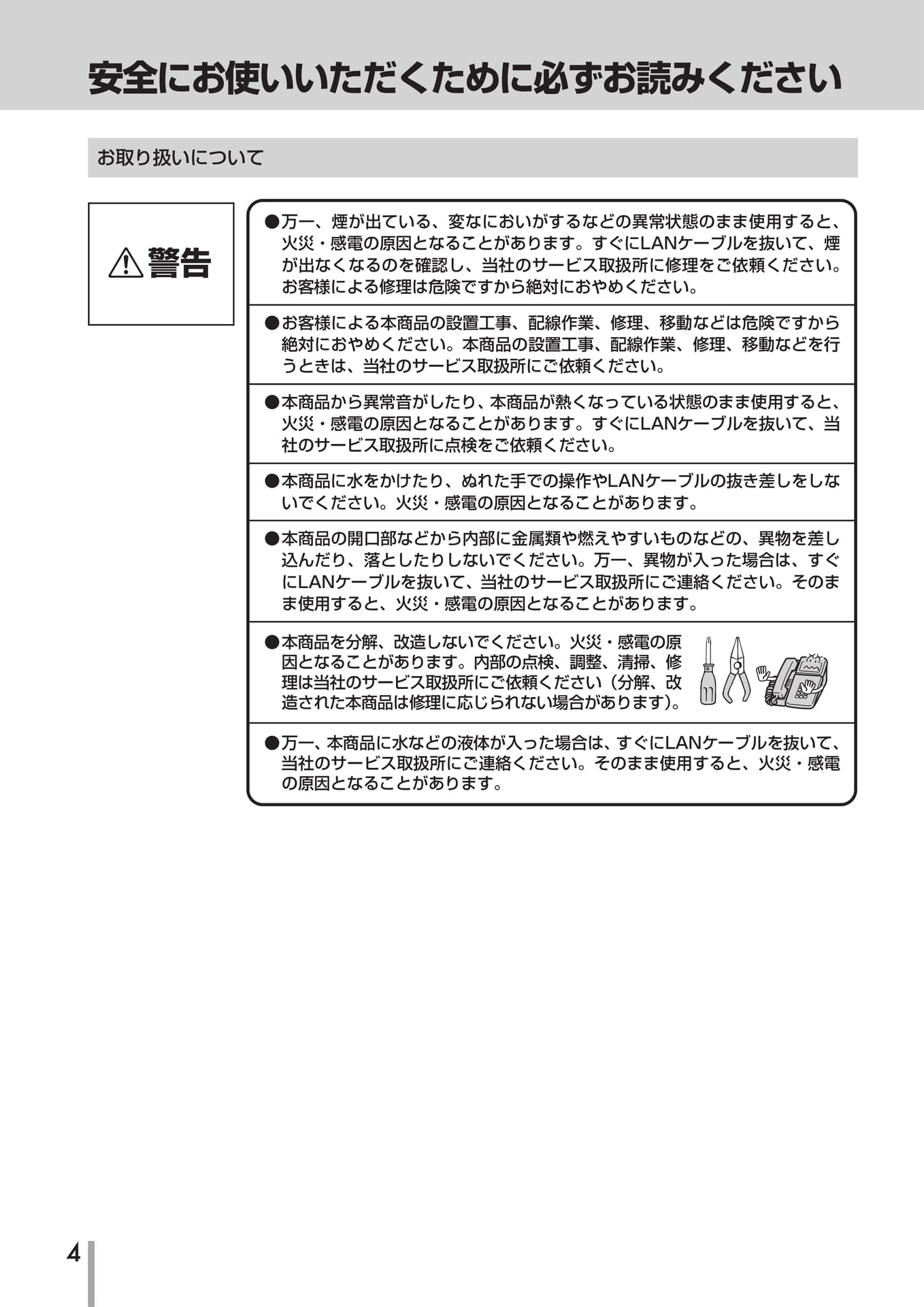

Page 05

安全にお使いいただくために必ずお読みくださいお取り扱いについて警告●万一、煙が出ている、変なにおいがするなどの異常状態のまま使用すると、火災・感電の原因となることがあります。すぐにLANケーブルを抜いて、煙が出なくなるのを確認し、当社のサービス取扱所に修理をご依頼ください。お客様による修理は危険ですから絶対におやめください。●お客様による本商品の設置工事、配線作業、修理、移動などは危険ですから絶対におやめください。本商品の設置工事、配線作業、修理、移動などを行うときは、当社のサービス取扱所にご依頼ください。●本商品から異常音がしたり、本商品が熱くなっている状態のまま使用すると、火災・感電の原因となることがあります。すぐにLANケーブルを抜いて、当社のサービス取扱所に点検をご依頼ください。●本商品に水をかけたり、ぬれた手での操作やLANケーブルの抜き差しをしないでください。火災・感電の原因となることがあります。●本商品の開口部などから内部に金属類や燃えやすいものなどの、異物を差し込んだり、落としたりしないでください。万一、異物が入った場合は、すぐにLANケーブルを抜いて、当社のサービス取扱所にご連絡ください。そのまま使用すると、火災・感電の原因となることがあります。●本商品を分解、改造しないでください。火災・感電の原因となることがあります。内部の点検、調整、清掃、修理は当社のサービス取扱所にご依頼ください（分解、改造された本商品は修理に応じられない場合があります）。●万一、本商品に水などの液体が入った場合は、すぐにLANケーブルを抜いて、当社のサービス取扱所にご連絡ください。そのまま使用すると、火災・感電の原因となることがあります。4

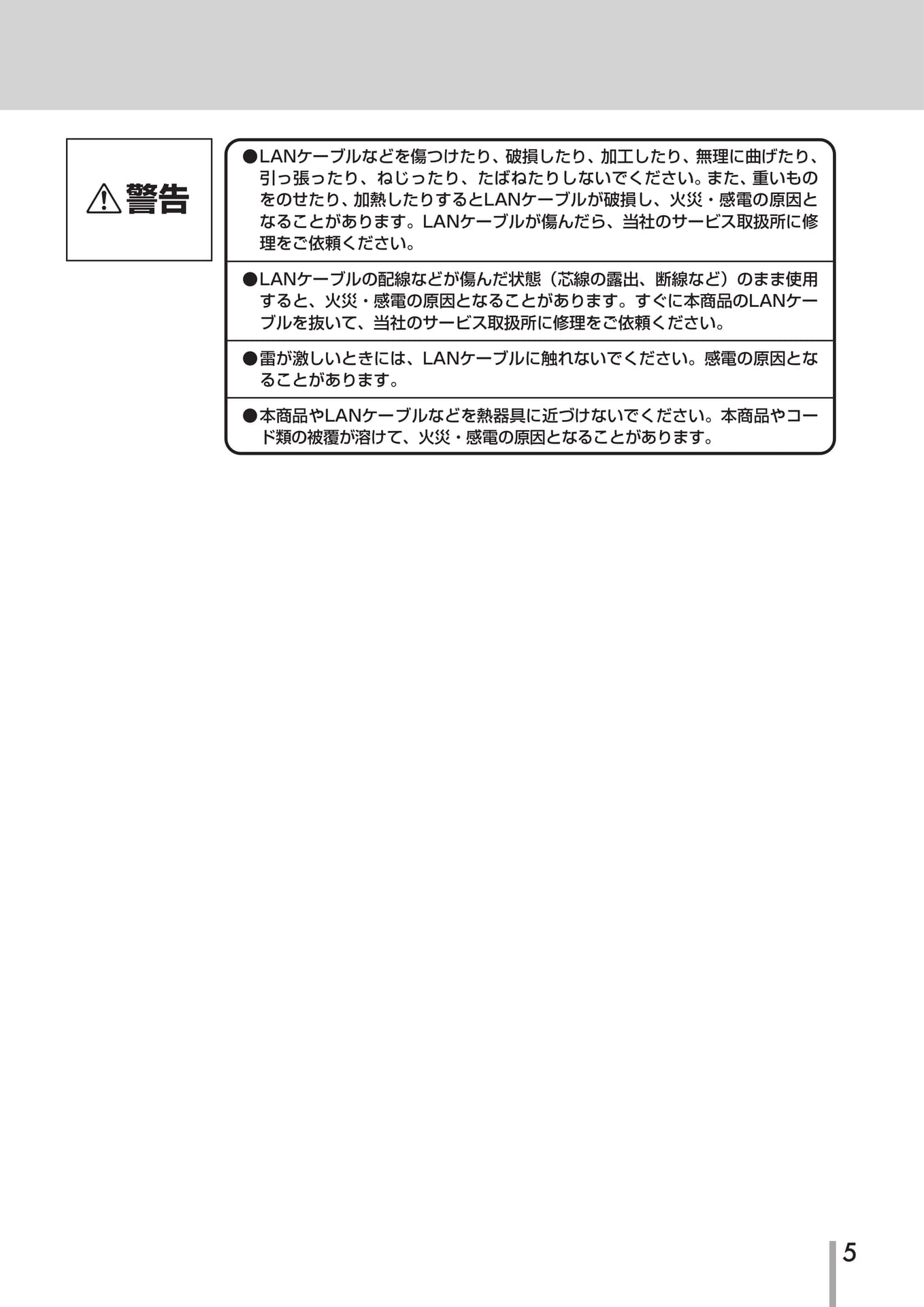

Page 06

警告●LANケーブルなどを傷つけたり、破損したり、加工したり、無理に曲げたり、引っ張ったり、ねじったり、たばねたりしないでください。また、重いものをのせたり、加熱したりするとLANケーブルが破損し、火災・感電の原因となることがあります。LANケーブルが傷んだら、当社のサービス取扱所に修理をご依頼ください。●LANケーブルの配線などが傷んだ状態（芯線の露出、断線など）のまま使用すると、火災・感電の原因となることがあります。すぐに本商品のLANケーブルを抜いて、当社のサービス取扱所に修理をご依頼ください。●雷が激しいときには、LANケーブルに触れないでください。感電の原因となることがあります。●本商品やLANケーブルなどを熱器具に近づけないでください。本商品やコード類の被覆が溶けて、火災・感電の原因となることがあります。5

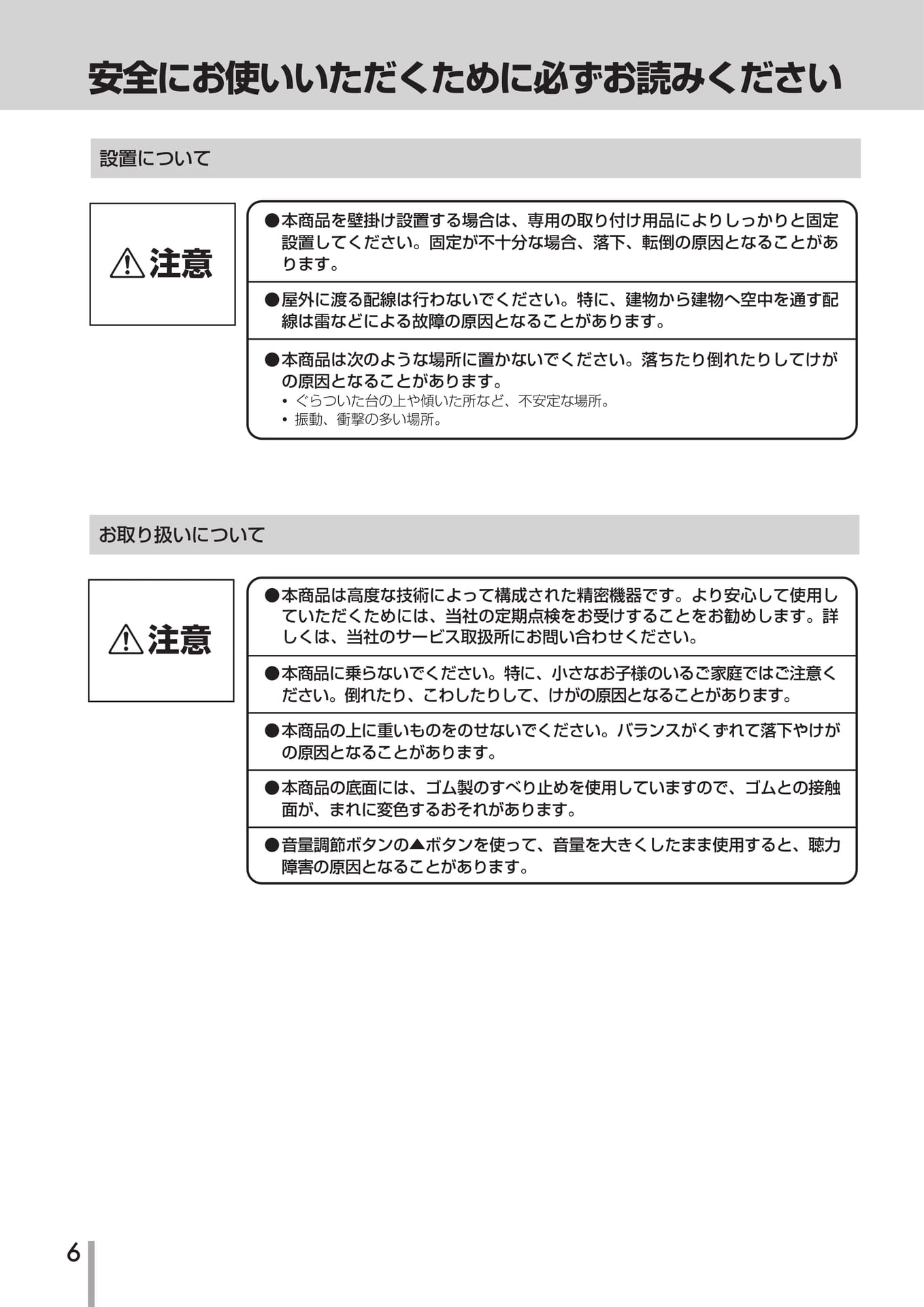

Page 07

安全にお使いいただくために必ずお読みください設置について注意●本商品を壁掛け設置する場合は、専用の取り付け用品によりしっかりと固定設置してください。固定が不十分な場合、落下、転倒の原因となることがあります。●屋外に渡る配線は行わないでください。特に、建物から建物へ空中を通す配線は雷などによる故障の原因となることがあります。●本商品は次のような場所に置かないでください。落ちたり倒れたりしてけがの原因となることがあります。•ぐらついた台の上や傾いた所など、不安定な場所。•振動、衝撃の多い場所。お取り扱いについて注意●本商品は高度な技術によって構成された精密機器です。より安心して使用していただくためには、当社の定期点検をお受けすることをお勧めします。詳しくは、当社のサービス取扱所にお問い合わせください。●本商品に乗らないでください。特に、小さなお子様のいるご家庭ではご注意ください。倒れたり、こわしたりして、けがの原因となることがあります。●本商品の上に重いものをのせないでください。バランスがくずれて落下やけがの原因となることがあります。●本商品の底面には、ゴム製のすべり止めを使用していますので、ゴムとの接触面が、まれに変色するおそれがあります。●音量調節ボタンの▲ボタンを使って、音量を大きくしたまま使用すると、聴力障害の原因となることがあります。6

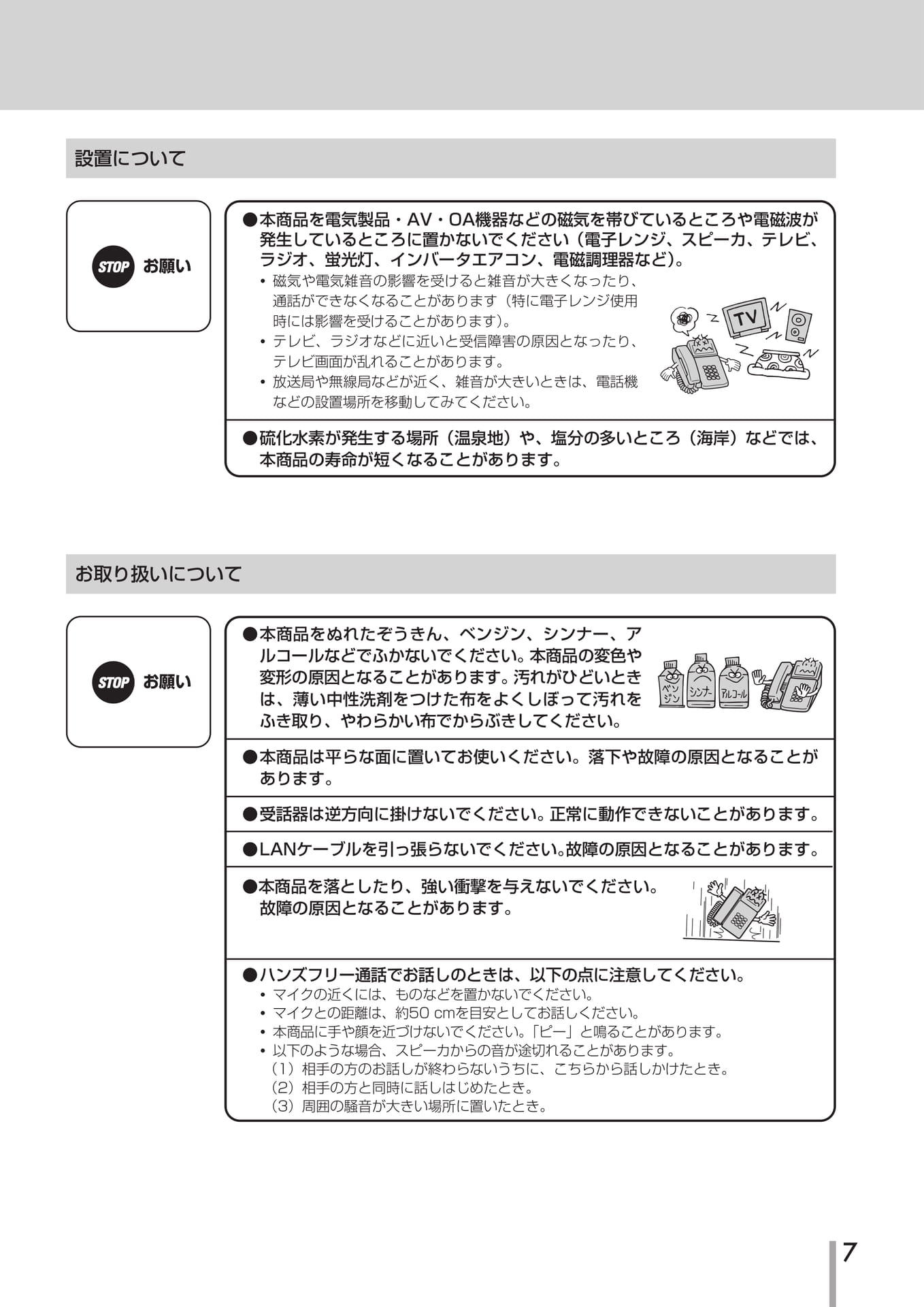

Page 08

設置についてお願い●本商品を電気製品・AV・OA機器などの磁気を帯びているところや電磁波が発生しているところに置かないでください（電子レンジ、スピーカ、テレビ、ラジオ、蛍光灯、インバータエアコン、電磁調理器など）。•磁気や電気雑音の影響を受けると雑音が大きくなったり、通話ができなくなることがあります（特に電子レンジ使用時には影響を受けることがあります）。•テレビ、ラジオなどに近いと受信障害の原因となったり、テレビ画面が乱れることがあります。•放送局や無線局などが近く、雑音が大きいときは、電話機などの設置場所を移動してみてください。●硫化水素が発生する場所（温泉地）や、塩分の多いところ（海岸）などでは、本商品の寿命が短くなることがあります。お取り扱いについてお願い●本商品をぬれたぞうきん、ベンジン、シンナー、アルコールなどでふかないでください。本商品の変色や変形の原因となることがあります。汚れがひどいときは、薄い中性洗剤をつけた布をよくしぼって汚れをふき取り、やわらかい布でからぶきしてください。●本商品は平らな面に置いてお使いください。落下や故障の原因となることがあります。●受話器は逆方向に掛けないでください。正常に動作できないことがあります。●LANケーブルを引っ張らないでください。故障の原因となることがあります。●本商品を落としたり、強い衝撃を与えないでください。故障の原因となることがあります。●ハンズフリー通話でお話しのときは、以下の点に注意してください。•マイクの近くには、ものなどを置かないでください。•マイクとの距離は、約50cmを目安としてお話しください。•本商品に手や顔を近づけないでください。「ピー」と鳴ることがあります。•以下のような場合、スピーカからの音が途切れることがあります。（1）相手の方のお話しが終わらないうちに、こちらから話しかけたとき。（2）相手の方と同時に話しはじめたとき。（3）周囲の騒音が大きい場所に置いたとき。7

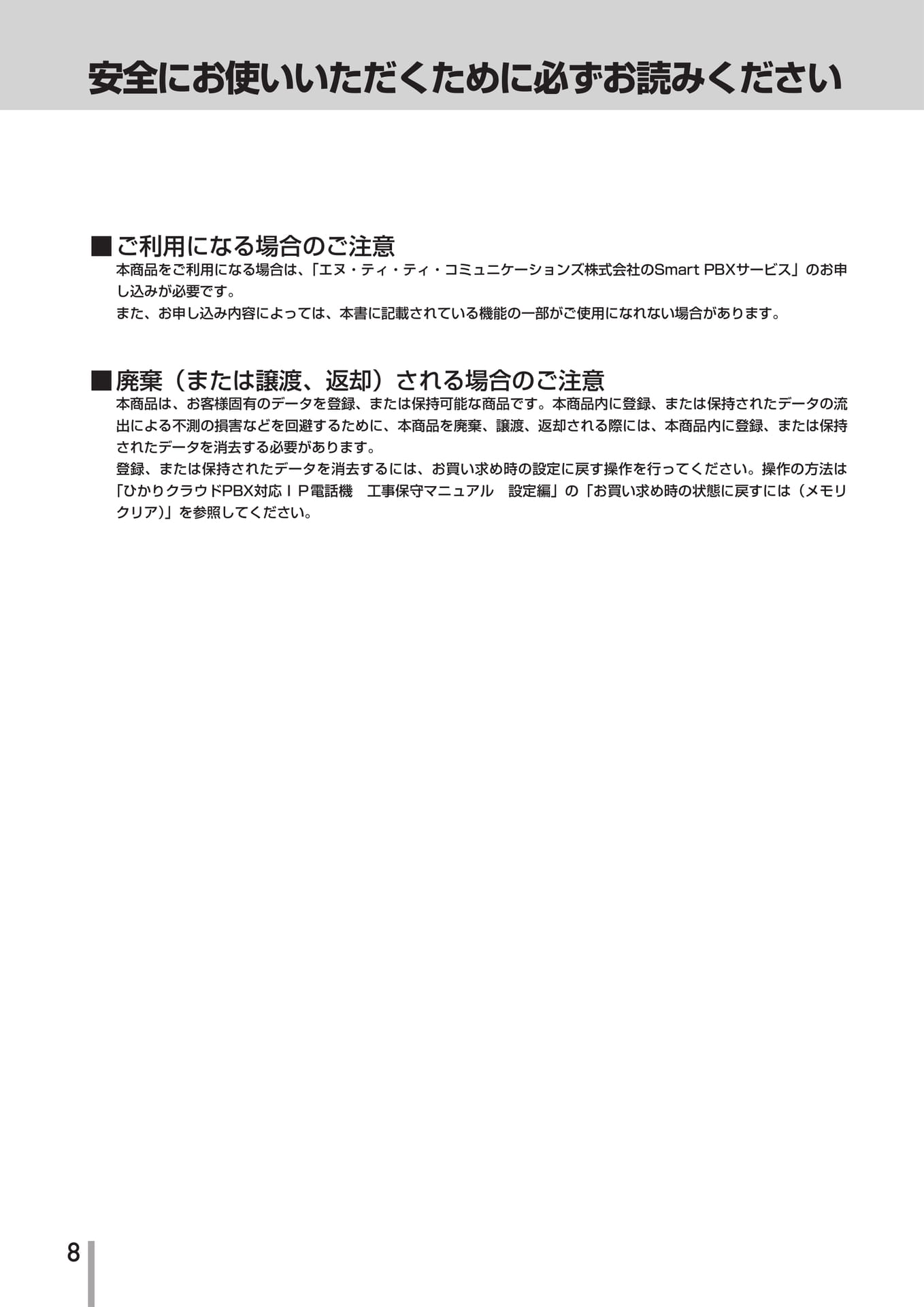

Page 09

安全にお使いいただくために必ずお読みください■ご利用になる場合のご注意本商品をご利用になる場合は、「エヌ・ティ・ティ・コミュニケーションズ株式会社のSmartPBXサービス」のお申し込みが必要です。また、お申し込み内容によっては、本書に記載されている機能の一部がご使用になれない場合があります。■廃棄（または譲渡、返却）される場合のご注意本商品は、お客様固有のデータを登録、または保持可能な商品です。本商品内に登録、または保持されたデータの流出による不測の損害などを回避するために、本商品を廃棄、譲渡、返却される際には、本商品内に登録、または保持されたデータを消去する必要があります。登録、または保持されたデータを消去するには、お買い求め時の設定に戻す操作を行ってください。操作の方法は「ひかりクラウドPBX対応ＩＰ電話機工事保守マニュアル設定編」の「お買い求め時の状態に戻すには（メモリクリア）」を参照してください。8

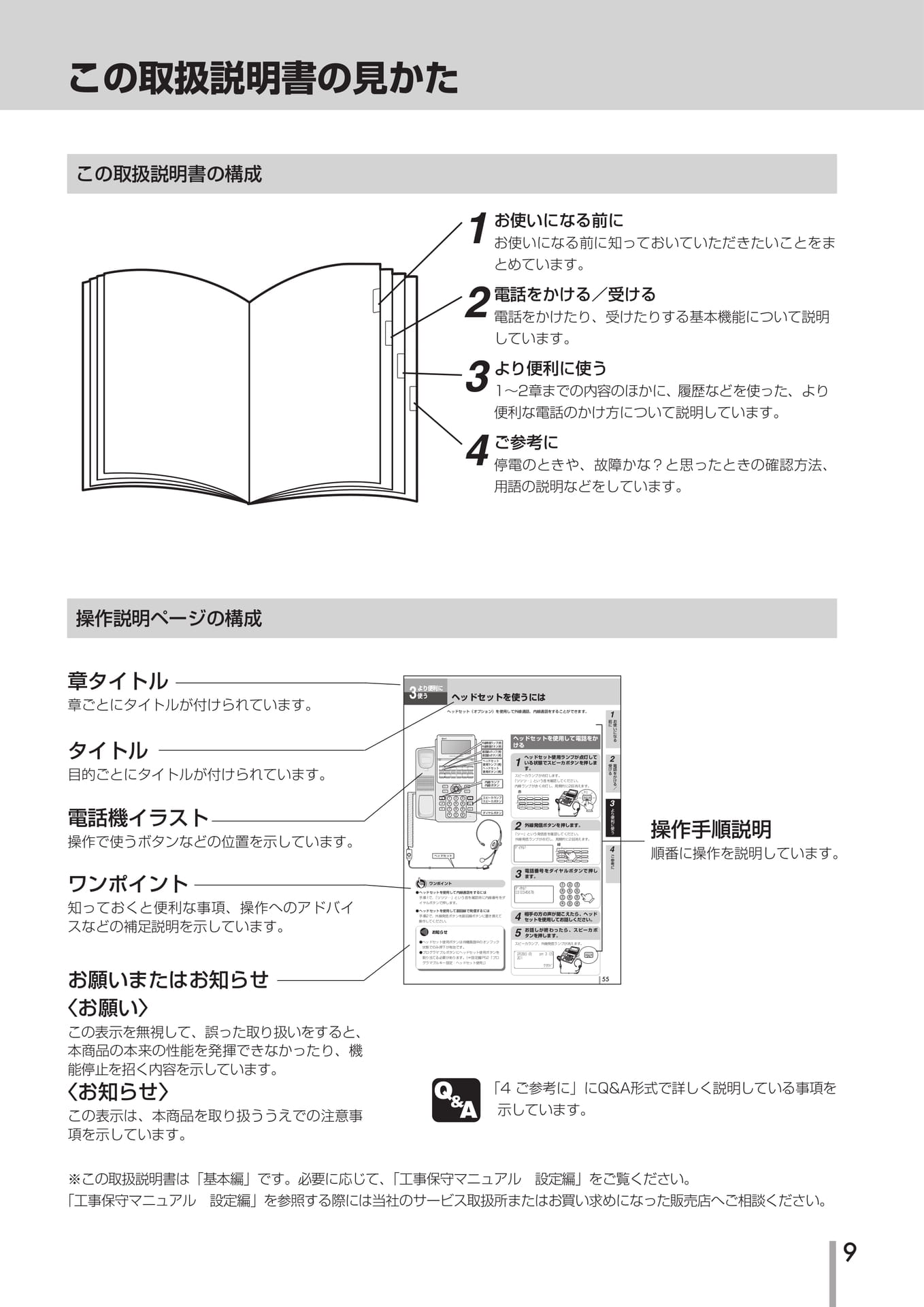

Page 10

赤この取扱説明書の見かたこの取扱説明書の構成1お使いになる前にお使いになる前に知っておいていただきたいことをまとめています。電話をかける／受ける2電話をかけたり、受けたりする基本機能について説明しています。3より便利に使う1～2章までの内容のほかに、履歴などを使った、より便利な電話のかけ方について説明しています。4ご参考に停電のときや、故障かな？と思ったときの確認方法、用語の説明などをしています。操作説明ページの構成章タイトル章ごとにタイトルが付けられています。タイトル目的ごとにタイトルが付けられています。電話機イラスト操作で使うボタンなどの位置を示しています。ワンポイント知っておくと便利な事項、操作へのアドバイスなどの補足説明を示しています。お願いまたはお知らせ〈お願い〉この表示を無視して、誤った取り扱いをすると、本商品の本来の性能を発揮できなかったり、機能停止を招く内容を示しています。〈お知らせ〉この表示は、本商品を取り扱ううえでの注意事項を示しています。より便利に3使うヘッドセットワンポイントヘッドセットを使うにはヘッドセット（オプション）を使用して外線通話、内線通話をすることができます。●ヘッドセットを使用して内線通話をするには手順1で、「ツツツ…」という音を確認時に内線番号をダイヤルボタンで押します。●ヘッドセットを使用して副回線で発信するには手順2で、外線発信ボタンを副回線ボタンに置き換えて操作してください。お知らせ外線発信ランプ（例）外線発信ボタン（例）副回線xランプ（例）副回線xボタン（例）ヘッドセット使用ランプ（例）ヘッドセット使用ボタン（例）内線ランプ内線ボタンスピーカランプスピーカボタンダイヤルボタン●ヘッドセット使用ボタンは待機画面中のオンフック状態でのみ押下が有効です。●プログラマブルボタンにヘッドセット使用ボタンを割り当てる必要があります。（☞設定編P52「プログラマブルキー設定：ヘッドセット使用」）ヘッドセットを使用して電話をかける1ヘッドセット使用ランプが点灯している状態でスピーカボタンを押します。スピーカランプが点灯します。「ツツツ…」という音を確認してください。内線ランプが赤く点灯し、周期的に2回消えます。赤23ﾀﾞｲﾔﾙ?031234567845外線発信ボタンを押します。「ツー」という発信音を確認してください。外線発信ランプが点灯し、周期的に2回消えます。緑ﾀﾞｲﾔﾙ?電話番号をダイヤルボタンで押します。相手の方の声が聞こえたら、ヘッドセットを使用してお話しください。お話しが終わったら、スピーカボタンを押します。スピーカランプ、外線発信ランプが消えます。2月29日(月)pm3：05201ｸﾗｳﾄﾞ551前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に操作手順説明順番に操作を説明しています。「4ご参考に」にQ&A形式で詳しく説明している事項を示しています。※この取扱説明書は「基本編」です。必要に応じて、「工事保守マニュアル設定編」をご覧ください。「工事保守マニュアル設定編」を参照する際には当社のサービス取扱所またはお買い求めになった販売店へご相談ください。9

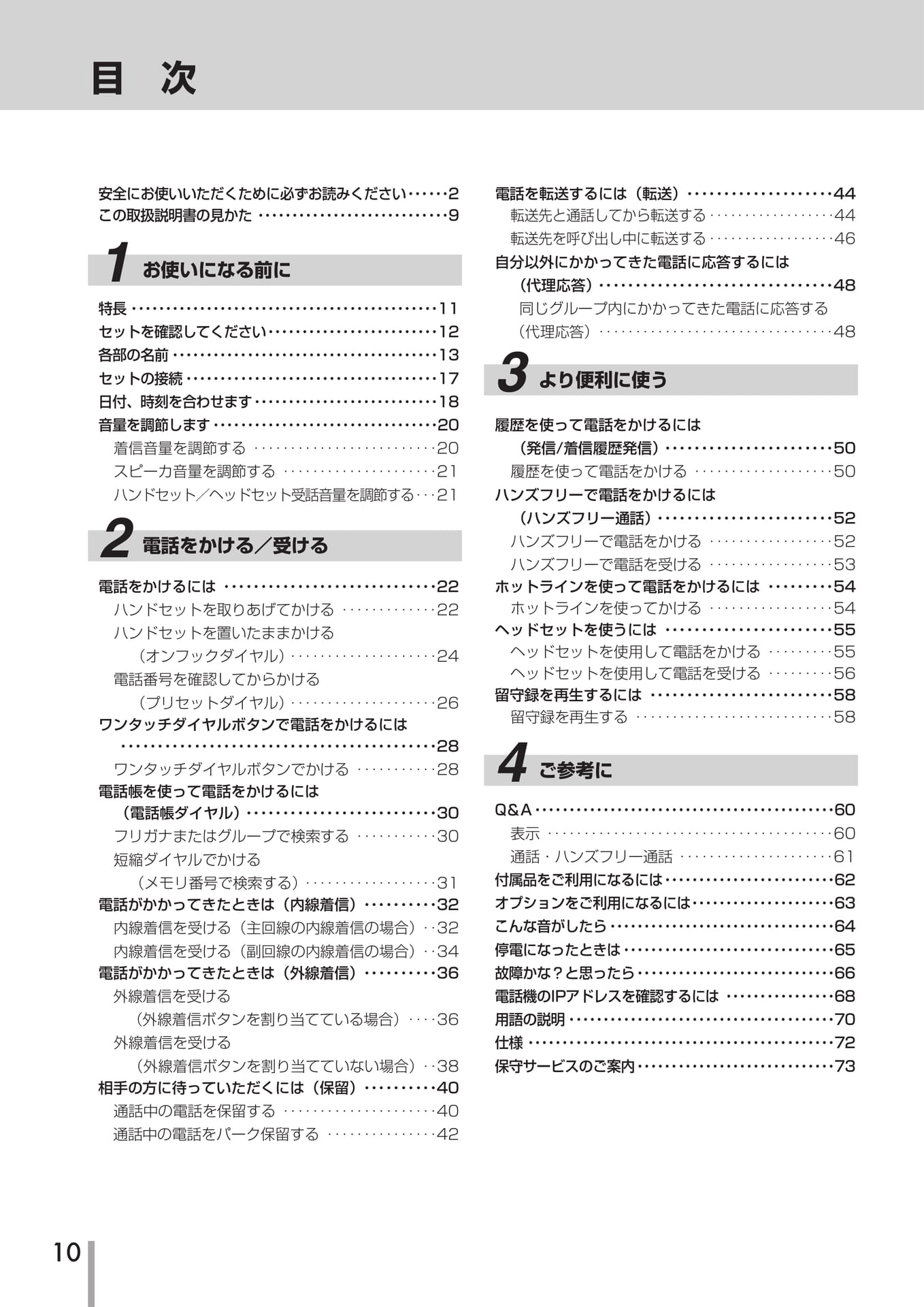

Page 11

目次安全にお使いいただくために必ずお読みください･･････2この取扱説明書の見かた1お使いになる前に特長セットを確認してください･････････････････････････12各部の名前セットの接続日付、時刻を合わせます･･･････････････････････････18音量を調節します着信音量を調節するスピーカ音量を調節するハンドセット／ヘッドセット受話音量を調節する･･･212電話をかける／受ける電話をかけるにはハンドセットを取りあげてかけるハンドセットを置いたままかける（オンフックダイヤル）････････････････････24電話番号を確認してからかける（プリセットダイヤル）････････････････････26ワンタッチダイヤルボタンで電話をかけるにはワンタッチダイヤルボタンでかける電話帳を使って電話をかけるには（電話帳ダイヤル）･･････････････････････････30フリガナまたはグループで検索する短縮ダイヤルでかける（メモリ番号で検索する）･･････････････････31電話がかかってきたときは（内線着信）･･････････32内線着信を受ける（主回線の内線着信の場合）･･32内線着信を受ける（副回線の内線着信の場合）･･34電話がかかってきたときは（外線着信）･･････････36外線着信を受ける（外線着信ボタンを割り当てている場合）････36外線着信を受ける（外線着信ボタンを割り当てていない場合）･･38相手の方に待っていただくには（保留）･･････････40通話中の電話を保留する通話中の電話をパーク保留する電話を転送するには（転送）････････････････････44転送先と通話してから転送する転送先を呼び出し中に転送する自分以外にかかってきた電話に応答するには（代理応答）････････････････････････････････48同じグループ内にかかってきた電話に応答する（代理応答）････････････････････････････････483より便利に使う履歴を使って電話をかけるには（発信/着信履歴発信）･･･････････････････････50履歴を使って電話をかけるハンズフリーで電話をかけるには（ハンズフリー通話）････････････････････････52ハンズフリーで電話をかけるハンズフリーで電話を受けるホットラインを使って電話をかけるにはホットラインを使ってかけるヘッドセットを使うにはヘッドセットを使用して電話をかけるヘッドセットを使用して電話を受ける留守録を再生するには留守録を再生する4ご参考にQ＆A････････････････････････････････････････････60表示通話・ハンズフリー通話付属品をご利用になるには･････････････････････････62オプションをご利用になるには･････････････････････63こんな音がしたら停電になったときは故障かな？と思ったら･････････････････････････････66電話機のIPアドレスを確認するには用語の説明仕様保守サービスのご案内･････････････････････････････7310

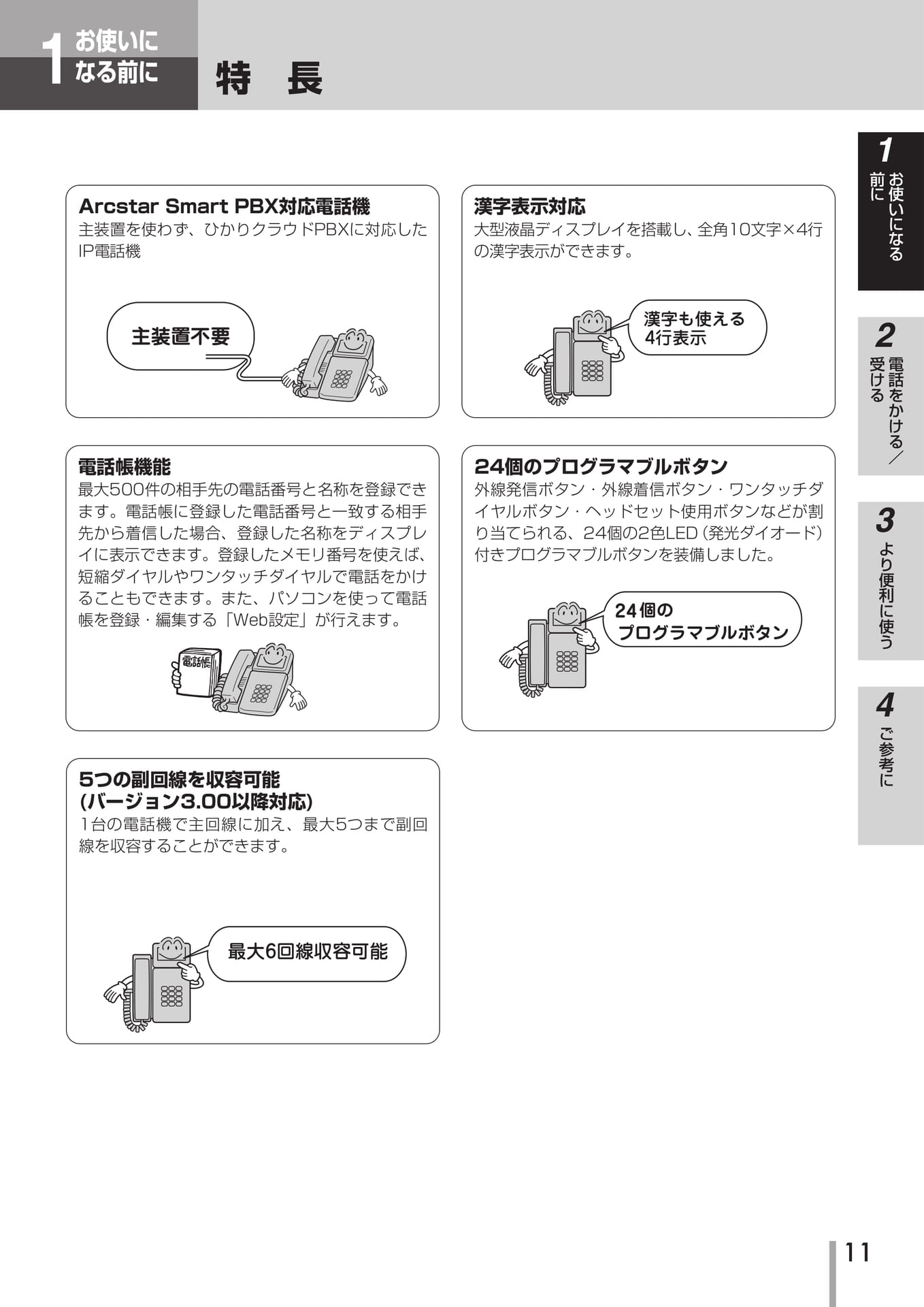

Page 12

111お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4お使いになる前に特長ArcstarSmartPBX対応電話機主装置を使わず、ひかりクラウドPBXに対応したIP電話機電話帳機能最大500件の相手先の電話番号と名称を登録できます。電話帳に登録した電話番号と一致する相手先から着信した場合、登録した名称をディスプレイに表示できます。登録したメモリ番号を使えば、短縮ダイヤルやワンタッチダイヤルで電話をかけることもできます。また、パソコンを使って電話帳を登録・編集する「Web設定」が行えます。24個のプログラマブルボタン外線発信ボタン・外線着信ボタン・ワンタッチダイヤルボタン・ヘッドセット使用ボタンなどが割り当てられる、24個の2色LED（発光ダイオード）付きプログラマブルボタンを装備しました。漢字表示対応大型液晶ディスプレイを搭載し、全角10文字×4行の漢字表示ができます。4行表示漢字も使える5つの副回線を収容可能(バージョン3.00以降対応)1台の電話機で主回線に加え、最大5つまで副回線を収容することができます。最大6回線収容可能

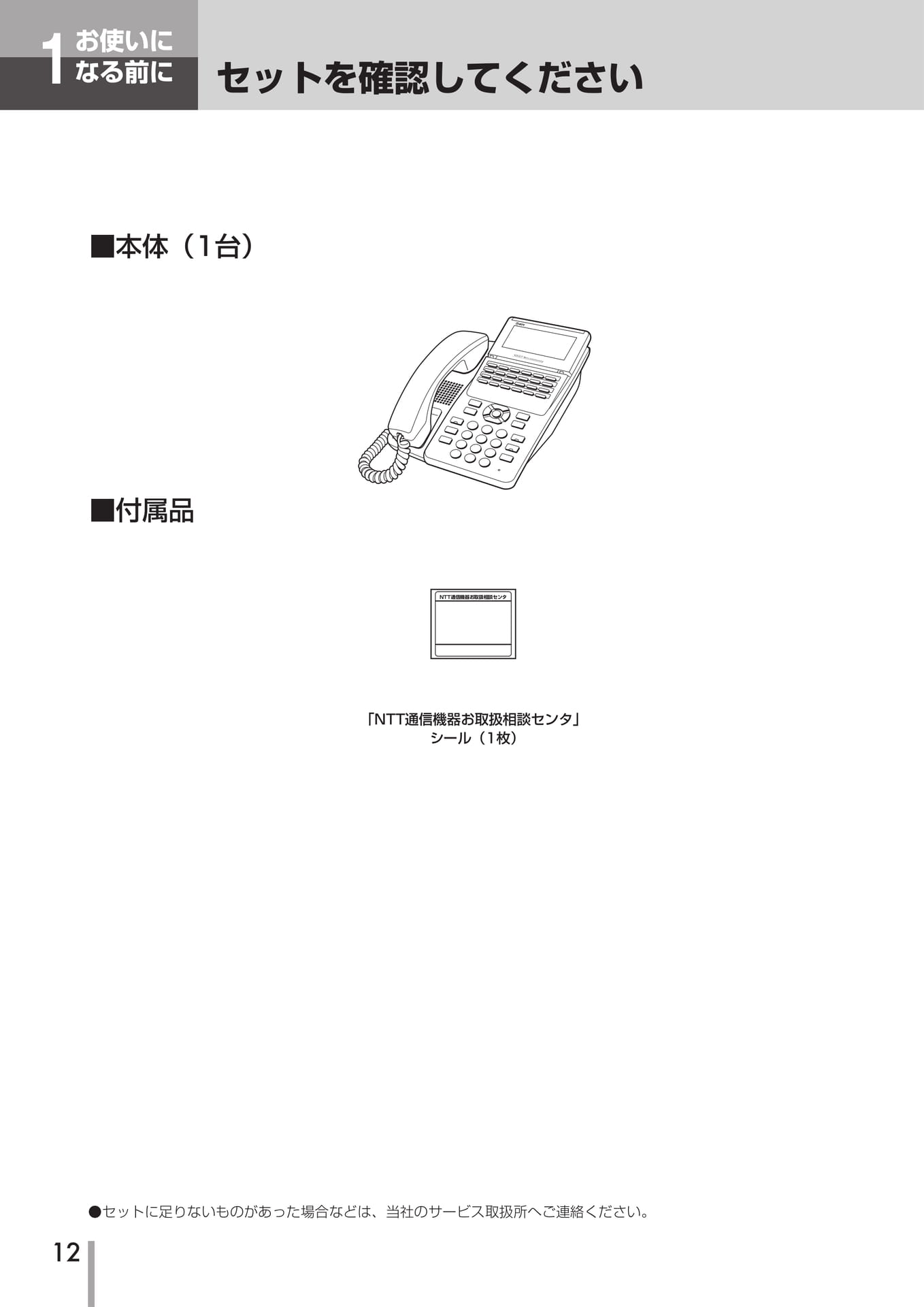

Page 13

1お使いになる前にセットを確認してください■本体（1台）■付属品NTT通信機器お取扱相談センタ「NTT通信機器お取扱相談センタ」シール（1枚）●セットに足りないものがあった場合などは、当社のサービス取扱所へご連絡ください。12

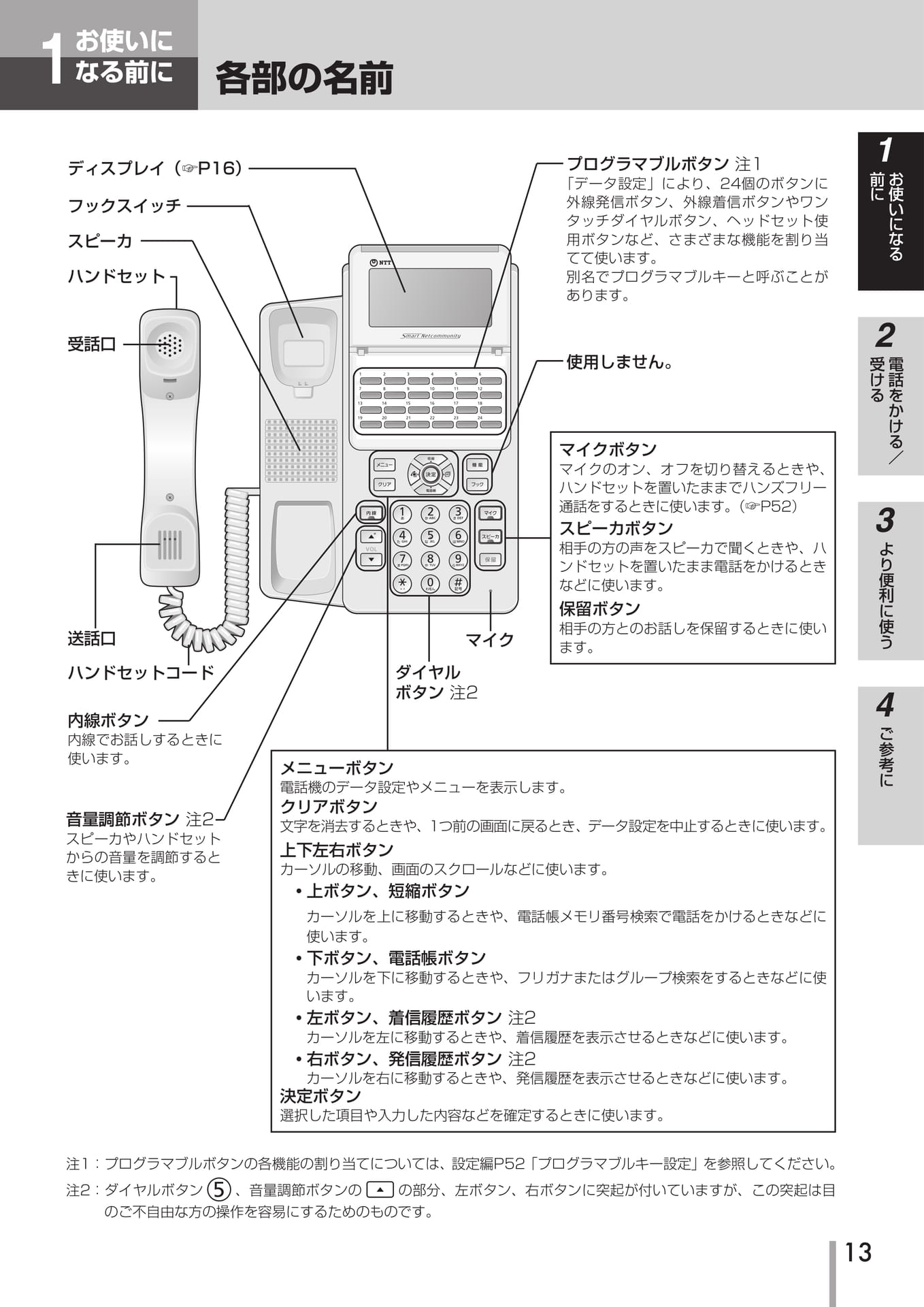

Page 14

1お使いになる前に各部の名前ディスプレイ（☞P16）フックスイッチスピーカハンドセット受話口送話口ハンドセットコード内線ボタン内線でお話しするときに使います。音量調節ボタン注2スピーカやハンドセットからの音量を調節するときに使います。ダイヤルボタン注2マイクメニューボタン電話機のデータ設定やメニューを表示します。クリアボタン文字を消去するときや、1つ前の画面に戻るとき、データ設定を中止するときに使います。上下左右ボタンカーソルの移動、画面のスクロールなどに使います。•上ボタン、短縮ボタンプログラマブルボタン注1「データ設定」により、24個のボタンに外線発信ボタン、外線着信ボタンやワンタッチダイヤルボタン、ヘッドセット使用ボタンなど、さまざまな機能を割り当てて使います。別名でプログラマブルキーと呼ぶことがあります。使用しません。マイクボタンマイクのオン、オフを切り替えるときや、ハンドセットを置いたままでハンズフリー通話をするときに使います。（☞P52）スピーカボタン相手の方の声をスピーカで聞くときや、ハンドセットを置いたまま電話をかけるときなどに使います。保留ボタン相手の方とのお話しを保留するときに使います。カーソルを上に移動するときや、電話帳メモリ番号検索で電話をかけるときなどに使います。•下ボタン、電話帳ボタンカーソルを下に移動するときや、フリガナまたはグループ検索をするときなどに使います。•左ボタン、着信履歴ボタン注2カーソルを左に移動するときや、着信履歴を表示させるときなどに使います。•右ボタン、発信履歴ボタン注2カーソルを右に移動するときや、発信履歴を表示させるときなどに使います。決定ボタン選択した項目や入力した内容などを確定するときに使います。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に注1：プログラマブルボタンの各機能の割り当てについては、設定編P52「プログラマブルキー設定」を参照してください。注2：ダイヤルボタン、音量調節ボタンのの部分、左ボタン、右ボタンに突起が付いていますが、この突起は目のご不自由な方の操作を容易にするためのものです。13

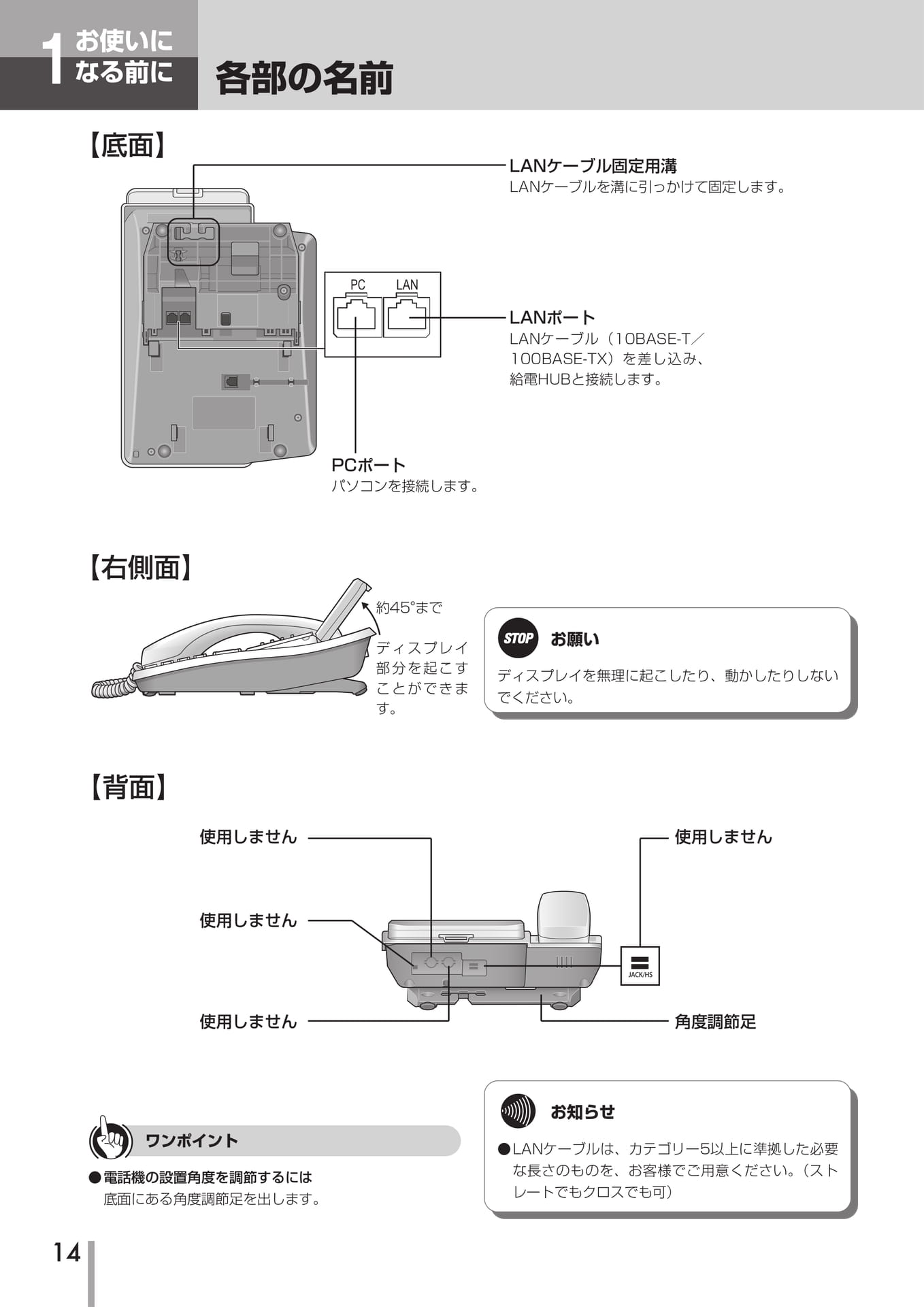

Page 15

お使いに1なる前に14各部の名前【底面】【右側面】お知らせ●LANケーブルは、カテゴリー5以上に準拠した必要な長さのものを、お客様でご用意ください。（ストレートでもクロスでも可）PCポートパソコンを接続します。LANポートLANケーブル（10BASE-T／100BASE-TX）を差し込み、給電HUBと接続します。LANケーブル固定用溝LANケーブルを溝に引っかけて固定します。お願いディスプレイを無理に起こしたり、動かしたりしないでください。●電話機の設置角度を調節するには底面にある角度調節足を出します。ワンポイント約45°までディスプレイ部分を起こすことができます。【背面】角度調節足使用しません使用しません使用しません使用しません

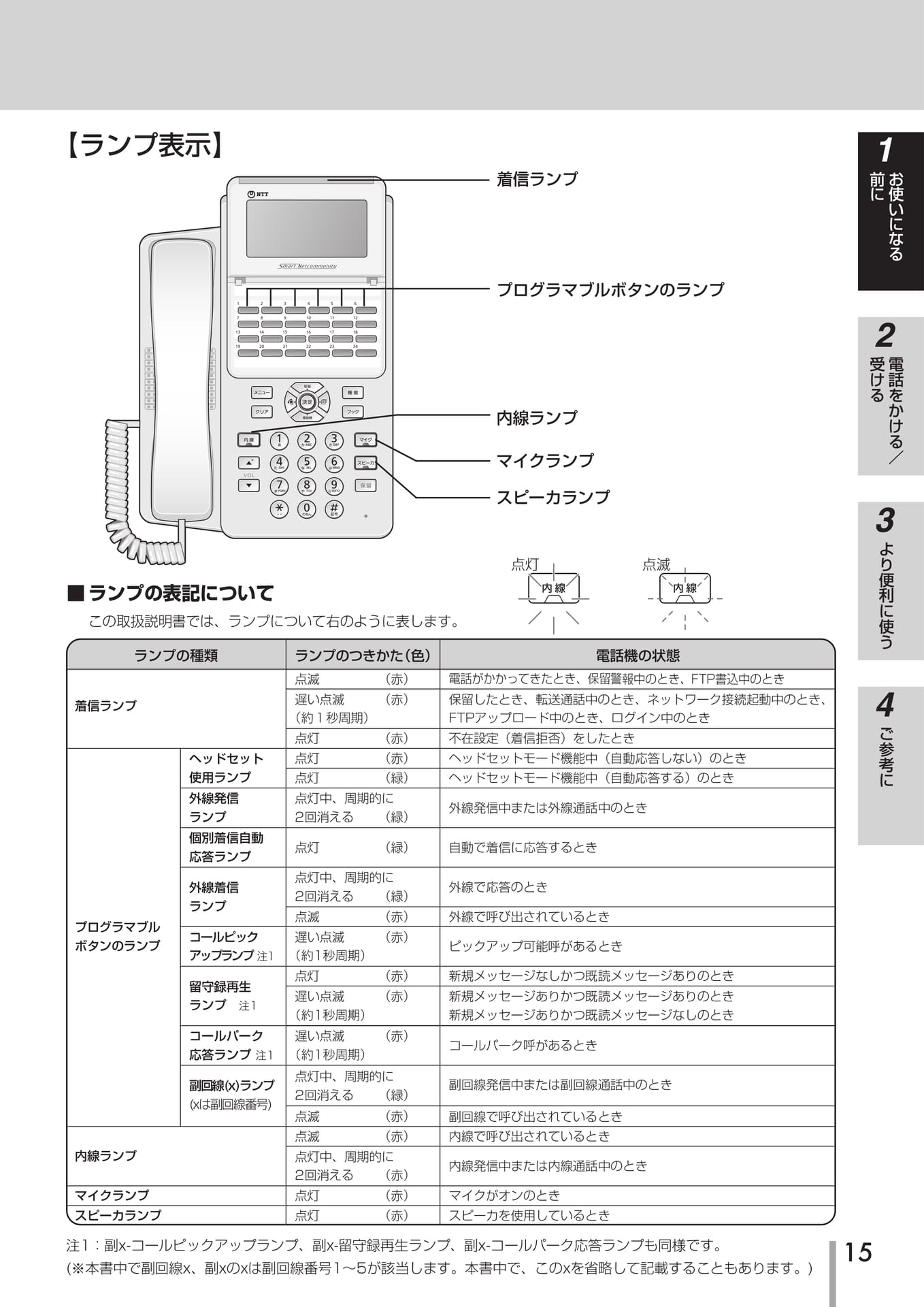

Page 16

お使いになる前に【ランプ表示】着信ランププログラマブルボタンのランプ内線ランプマイクランプ1前おに使いになる2受電け話るをかける／■ランプの表記についてこの取扱説明書では、ランプについて右のように表します。着信ランププログラマブルボタンのランプ内線ランプマイクランプスピーカランプランプの種類ランプのつきかた（色）電話機の状態点滅（赤）点滅（赤）内線で呼び出されているとき点灯中、周期的に2回消える（赤）点灯電話がかかってきたとき、保留警報中のとき、FTP書込中のとき遅い点滅（赤）保留したとき、転送通話中のとき、ネットワーク接続起動中のとき、（約１秒周期）FTPアップロード中のとき、ログイン中のとき点灯（赤）不在設定（着信拒否）をしたときヘッドセット点灯（赤）ヘッドセットモード機能中（自動応答しない）のとき使用ランプ点灯（緑）ヘッドセットモード機能中（自動応答する）のとき外線発信ランプ点灯中、周期的に2回消える（緑）外線発信中または外線通話中のとき個別着信自動応答ランプ外線着信ランプコールピックアップランプ注1留守録再生ランプ注1コールパーク応答ランプ注1副回線(x)ランプ(xは副回線番号)点灯（緑）自動で着信に応答するとき点灯中、周期的に2回消える（緑）スピーカランプ外線で応答のとき内線発信中または内線通話中のとき点灯（赤）マイクがオンのとき点灯（赤）スピーカを使用しているとき点滅点滅（赤）外線で呼び出されているとき遅い点滅（赤）（約1秒周期）ピックアップ可能呼があるとき点灯（赤）新規メッセージなしかつ既読メッセージありのとき遅い点滅（赤）新規メッセージありかつ既読メッセージありのとき（約1秒周期）新規メッセージありかつ既読メッセージなしのとき遅い点滅（赤）（約1秒周期）コールパーク呼があるとき点灯中、周期的に副回線発信中または副回線通話中のとき2回消える（緑）点滅（赤）副回線で呼び出されているとき注1：副x-コールピックアップランプ、副x-留守録再生ランプ、副x-コールパーク応答ランプも同様です。(※本書中で副回線x、副xのxは副回線番号1～5が該当します。本書中で、このxを省略して記載することもあります。)153より便利に使う4ご参考に

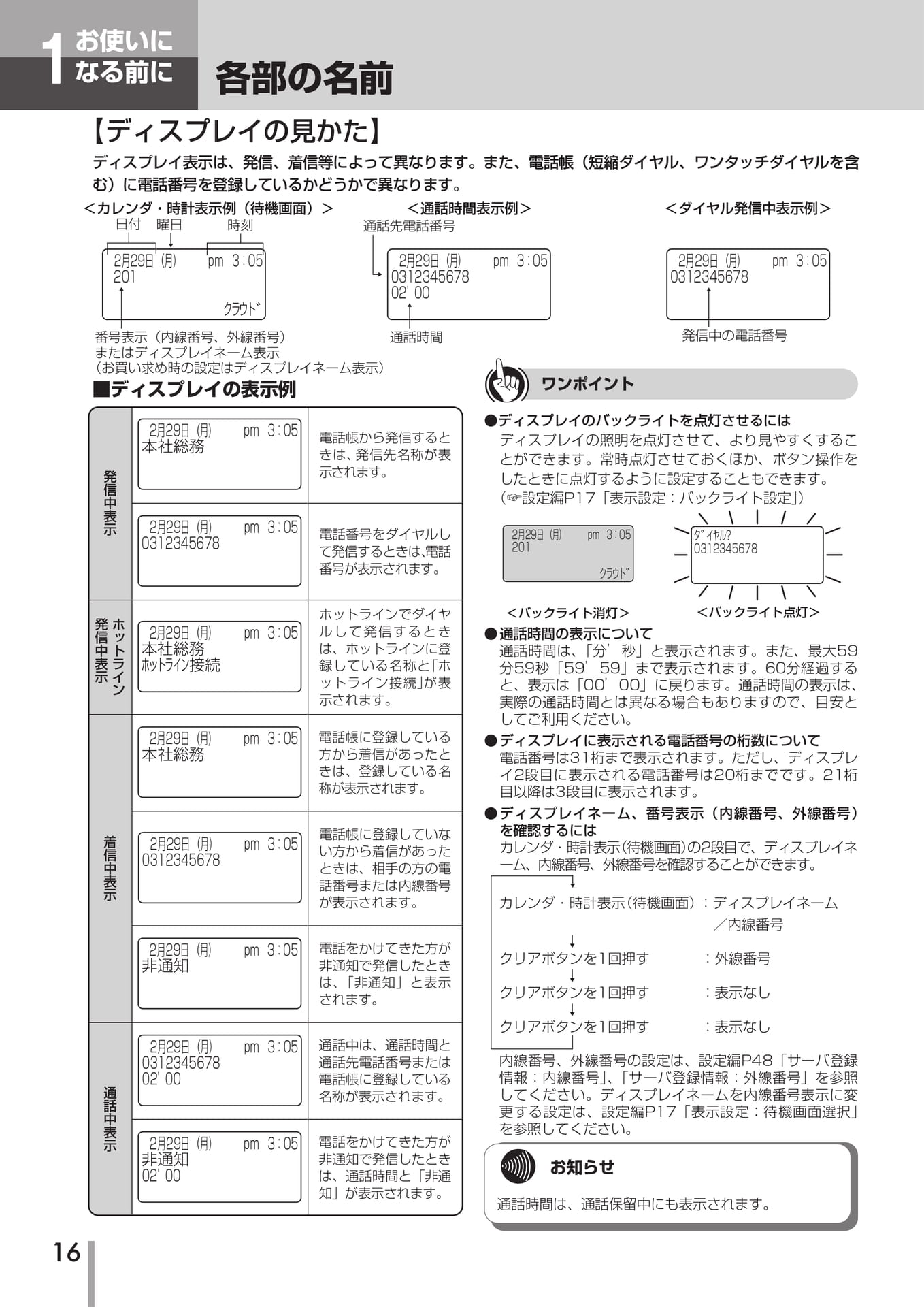

Page 17

1お使いになる前に各部の名前【ディスプレイの見かた】ディスプレイ表示は、発信、着信等によって異なります。また、電話帳（短縮ダイヤル、ワンタッチダイヤルを含む）に電話番号を登録しているかどうかで異なります。＜カレンダ・時計表示例（待機画面）＞＜通話時間表示例＞＜ダイヤル発信中表示例＞日付曜日時刻通話先電話番号2月29日(月)pm3：05201ｸﾗｳﾄﾞ番号表示（内線番号、外線番号）通話時間またはディスプレイネーム表示（お買い求め時の設定はディスプレイネーム表示）■ディスプレイの表示例2月29日(月)pm3：05031234567802'00ワンポイント2月29日(月)pm3：050312345678発信中の電話番号発信中表示2月29日(月)pm3：05本社総務2月29日(月)pm3：050312345678電話帳から発信するときは、発信先名称が表示されます。電話番号をダイヤルして発信するときは、電話番号が表示されます。●ディスプレイのバックライトを点灯させるにはディスプレイの照明を点灯させて、より見やすくすることができます。常時点灯させておくほか、ボタン操作をしたときに点灯するように設定することもできます。（☞設定編P17「表示設定：バックライト設定」）2月29日(月)pm3：05201ｸﾗｳﾄﾞﾀﾞｲﾔﾙ?0312345678発ホ信ッ中ト表ラ示イン着信中表示通話中表示2月29日(月)pm3：05本社総務ﾎｯﾄﾗｲﾝ接続2月29日(月)pm3：05本社総務2月29日(月)pm3：0503123456782月29日(月)pm3：05非通知2月29日(月)pm3：05031234567802'002月29日(月)pm3：05非通知02'00ホットラインでダイヤルして発信するときは、ホットラインに登録している名称と｢ホットライン接続｣が表示されます。電話帳に登録している方から着信があったときは、登録している名称が表示されます。電話帳に登録していない方から着信があったときは、相手の方の電話番号または内線番号が表示されます。電話をかけてきた方が非通知で発信したときは、「非通知」と表示されます。通話中は、通話時間と通話先電話番号または電話帳に登録している名称が表示されます。電話をかけてきた方が非通知で発信したときは、通話時間と「非通知」が表示されます。＜バックライト消灯＞●通話時間の表示について通話時間は、「分’秒」と表示されます。また、最大59分59秒「59’59」まで表示されます。60分経過すると、表示は「00’00」に戻ります。通話時間の表示は、実際の通話時間とは異なる場合もありますので、目安としてご利用ください。●ディスプレイに表示される電話番号の桁数について桁まで表示されます。ただし、ディスプレ段目に表示される電話番号は20桁までです。21桁段目に表示されます。●ディスプレイネーム、番号表示（内線番号、外線番号）を確認するにはカレンダ・時計表示（待機画面）の2段目で、ディスプレイネーム、内線番号、外線番号を確認することができます。↓カレンダ・時計表示（待機画面）：ディスプレイネーム／内線番号↓クリアボタンを1回押す：外線番号↓クリアボタンを1回押す：表示なし↓クリアボタンを1回押す：表示なし内線番号、外線番号の設定は、設定編P48「サーバ登録情報：内線番号」、「サーバ登録情報：外線番号」を参照してください。ディスプレイネームを内線番号表示に変更する設定は、設定編P17「表示設定：待機画面選択」を参照してください。お知らせ＜バックライト点灯＞通話時間は、通話保留中にも表示されます。16

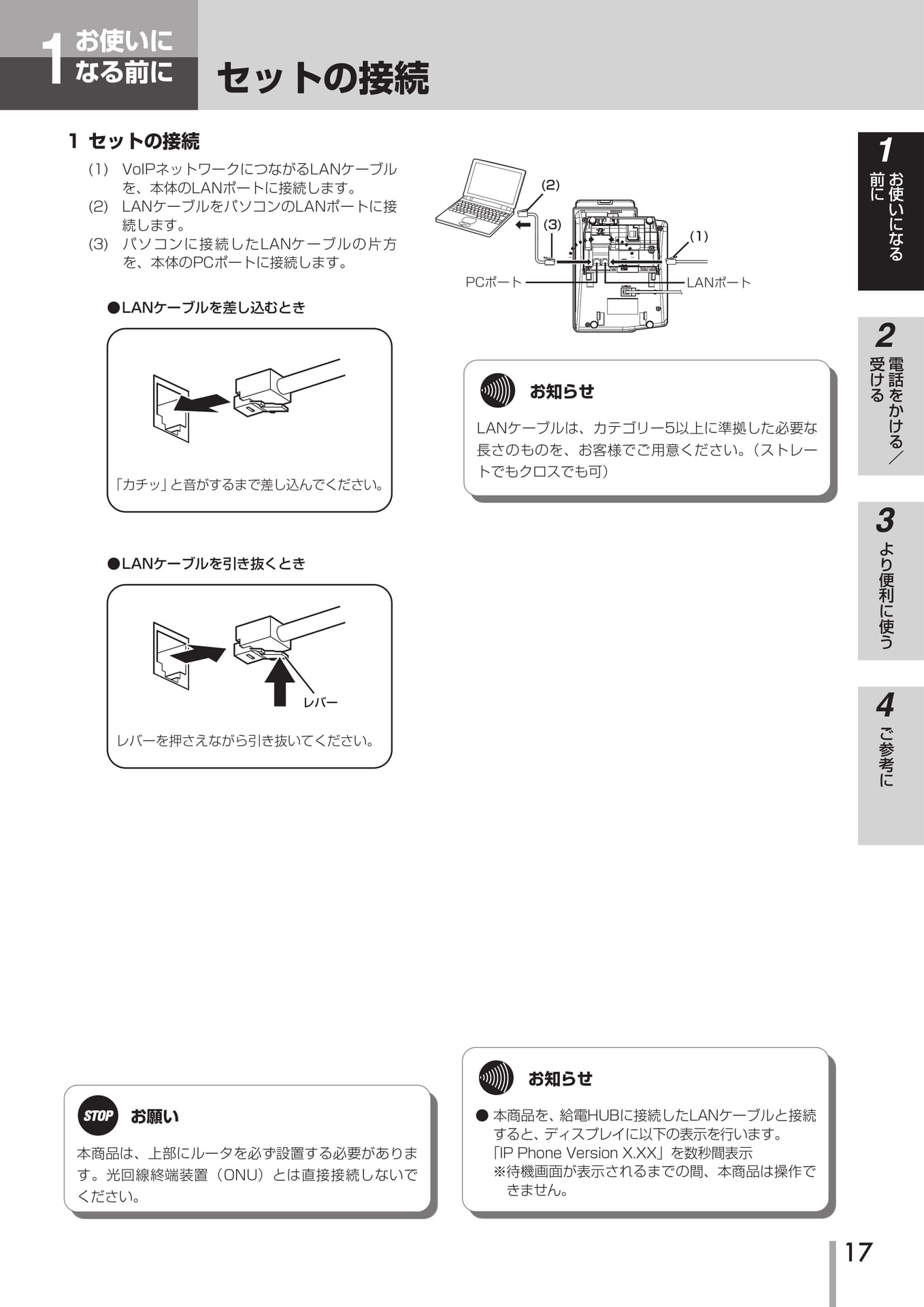

Page 18

17お使いになる前に1セットの接続お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に41セットの接続(1)VoIPネットワークにつながるLANケーブルを、本体のLANポートに接続します。(2)LANケーブルをパソコンのLANポートに接続します。(3)パソコンに接続したLANケーブルの片方を、本体のPCポートに接続します。LANケーブルは、カテゴリー5以上に準拠した必要な長さのものを、お客様でご用意ください。（ストレートでもクロスでも可）お知らせ●LANケーブルを差し込むとき●LANケーブルを引き抜くとき「カチッ」と音がするまで差し込んでください。レバーを押さえながら引き抜いてください。レバー(3)(1)(2)LANポートPCポートお願い本商品は、上部にルータを必ず設置する必要があります。光回線終端装置（ONU）とは直接接続しないでください。●本商品を、給電HUBに接続したLANケーブルと接続すると、ディスプレイに以下の表示を行います。「IPPhoneVersionX.XX」を数秒間表示※待機画面が表示されるまでの間、本商品は操作できません。お知らせ

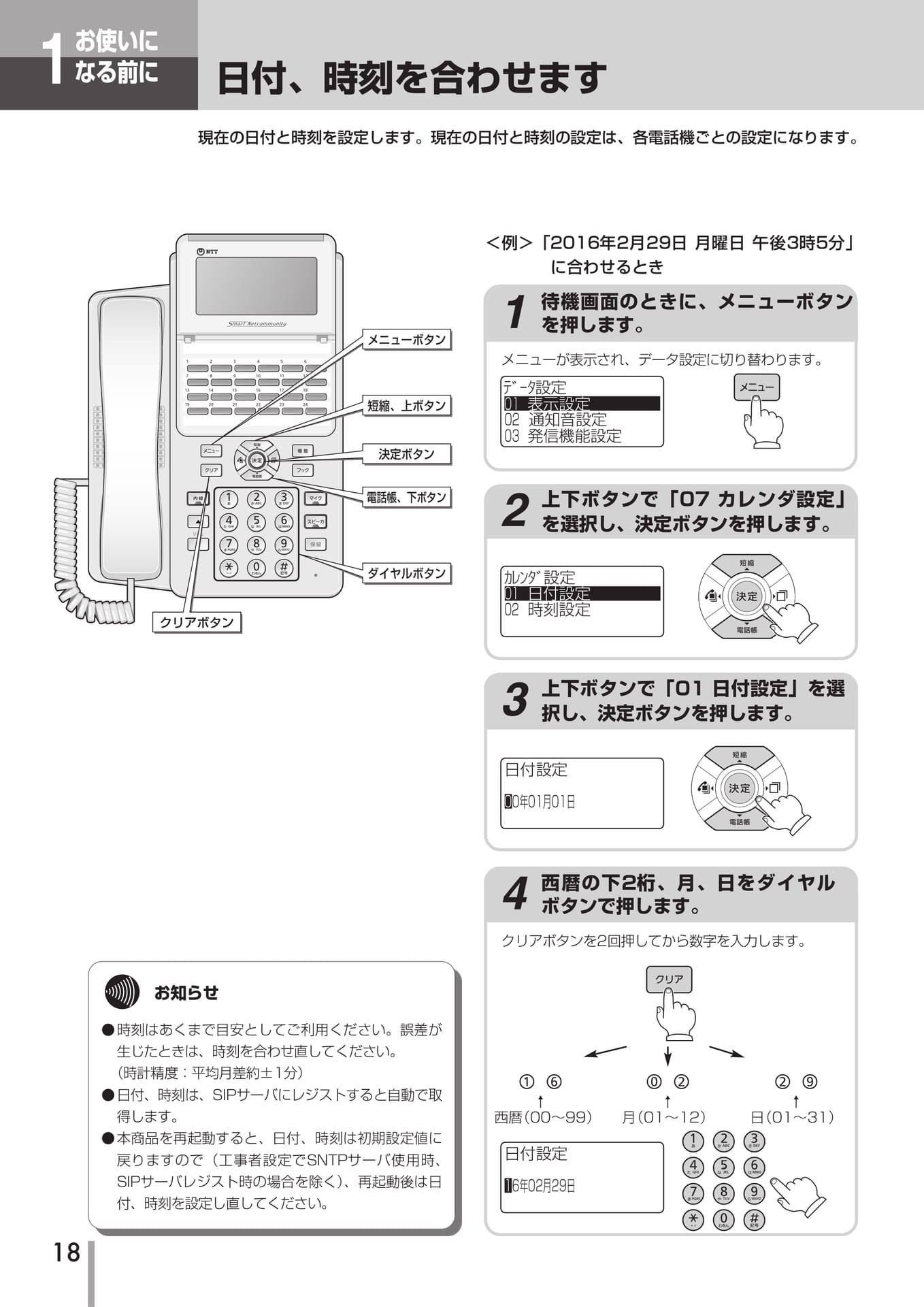

Page 19

1お使いになる前に日付、時刻を合わせます現在の日付と時刻を設定します。現在の日付と時刻の設定は、各電話機ごとの設定になります。メニューボタン短縮、上ボタン決定ボタン電話帳、下ボタン＜例＞「2016年2月29日月曜日午後3時5分」に合わせるとき12待機画面のときに、メニューボタンを押します。メニューが表示され、データ設定に切り替わります。ﾃﾞｰﾀ設定01表示設定02通知音設定03発信機能設定上下ボタンで「07カレンダ設定」を選択し、決定ボタンを押します。クリアボタンダイヤルボタンｶﾚﾝﾀﾞ設定01日付設定02時刻設定3上下ボタンで「01日付設定」を選択し、決定ボタンを押します。日付設定00年01月01日4西暦の下2桁、月、日をダイヤルボタンで押します。クリアボタンを2回押してから数字を入力します。お知らせ●時刻はあくまで目安としてご利用ください。誤差が生じたときは、時刻を合わせ直してください。（時計精度：平均月差約±1分）●日付、時刻は、SIPサーバにレジストすると自動で取得します。●本商品を再起動すると、日付、時刻は初期設定値に戻りますので（工事者設定でSNTPサーバ使用時、SIPサーバレジスト時の場合を除く）、再起動後は日付、時刻を設定し直してください。↑↑↑西暦（00～99）月（01～12）日（01～31）日付設定16年02月29日18

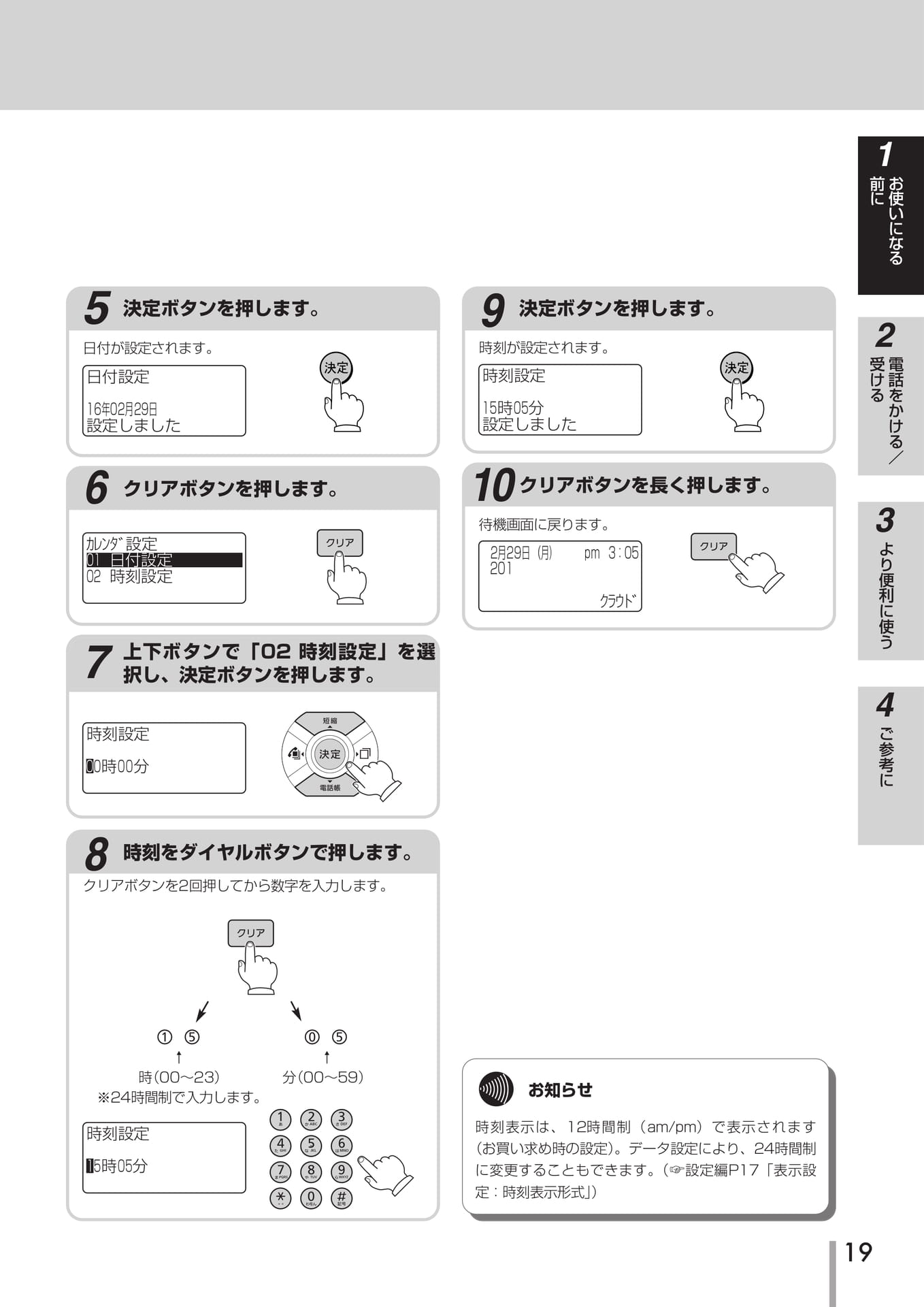

Page 20

19お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4上下ボタンで「02時刻設定」を選択し、決定ボタンを押します。7決定ボタンを押します。5時刻をダイヤルボタンで押します。8↑↑時（00～23）分（00～59）※24時間制で入力します。決定ボタンを押します。9クリアボタンを押します。6日付が設定されます。時刻が設定されます。時刻表示は、12時間制（am/pm）で表示されます（お買い求め時の設定）。データ設定により、24時間制に変更することもできます。（☞設定編P17「表示設定：時刻表示形式」）お知らせ時刻設定00時00分設定しました16年02月29日日付設定時刻設定15時05分ｶﾚﾝﾀﾞ設定02時刻設定01日付設定時刻設定設定しました15時05分10クリアボタンを長く押します。2月29日(月)pm3：05201ｸﾗｳﾄﾞクリアボタンを2回押してから数字を入力します。待機画面に戻ります。

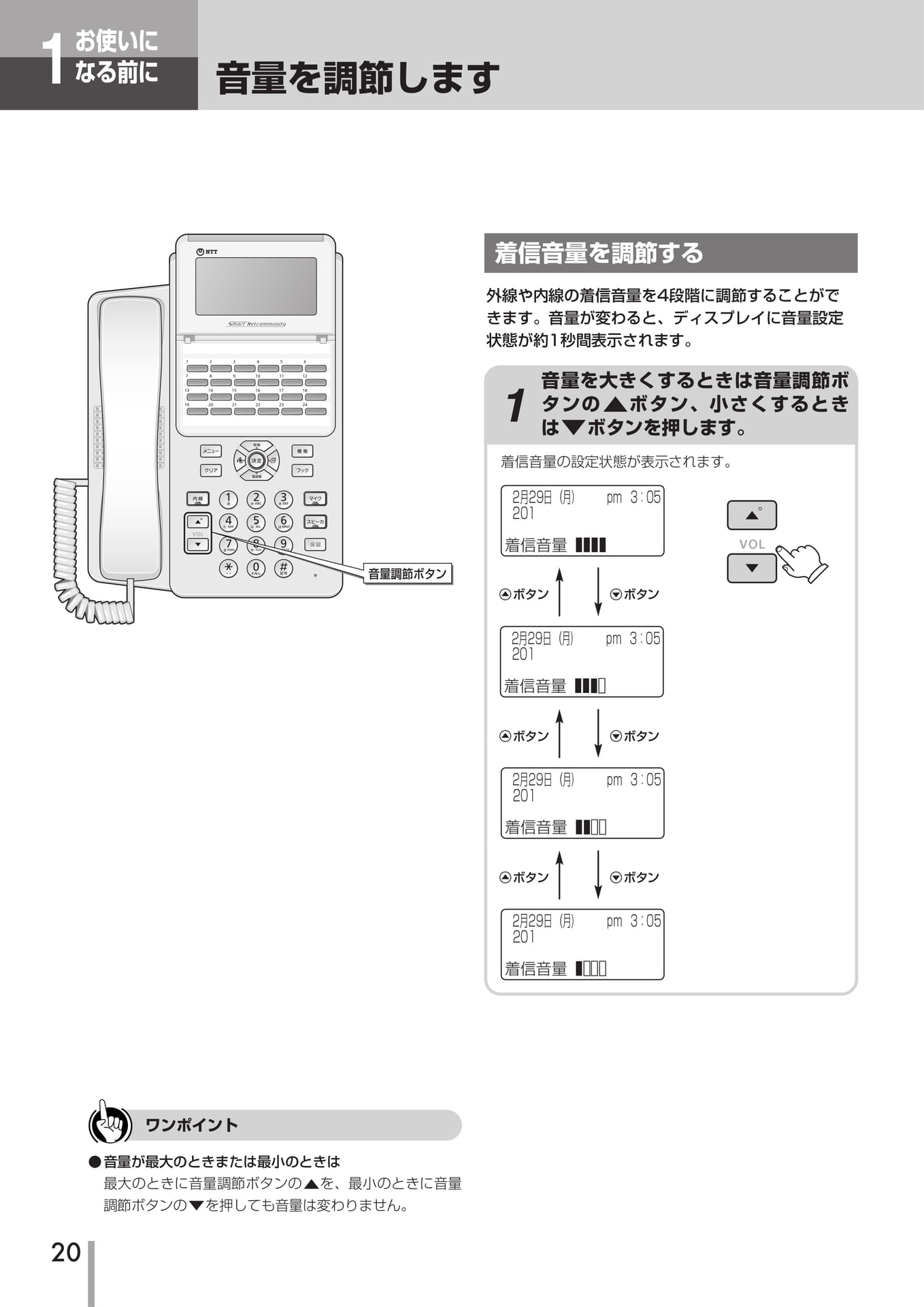

Page 21

お使いに1なる前に20音量を調節します●音量が最大のときまたは最小のときは最大のときに音量調節ボタンのを、最小のときに音量調節ボタンのを押しても音量は変わりません。ワンポイント音量を大きくするときは音量調節ボタンのボタン、小さくするときはボタンを押します。1着信音量を調節する外線や内線の着信音量を4段階に調節することができます。音量が変わると、ディスプレイに音量設定状態が約1秒間表示されます。着信音量の設定状態が表示されます。201着信音量2月29日(月)pm3：05201着信音量2月29日(月)pm3：05201着信音量2月29日(月)pm3：05ボタンボタンボタンボタン音量調節ボタン201着信音量2月29日(月)pm3：05ボタンボタン

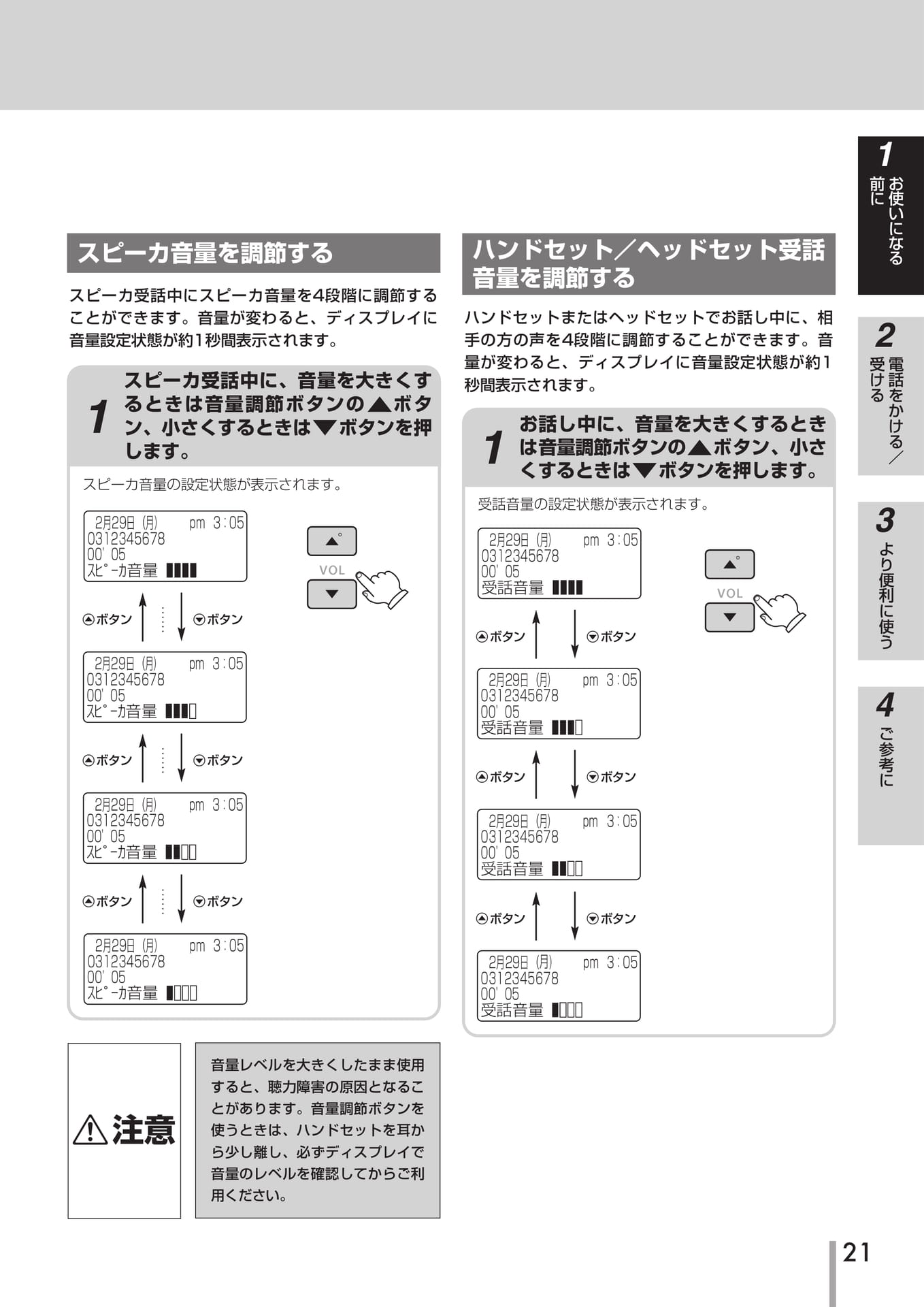

Page 22

21お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4音量レベルを大きくしたまま使用すると、聴力障害の原因となることがあります。音量調節ボタンを使うときは、ハンドセットを耳から少し離し、必ずディスプレイで音量のレベルを確認してからご利用ください。注意……1スピーカ音量を調節するスピーカ受話中にスピーカ音量を4段階に調節することができます。音量が変わると、ディスプレイに音量設定状態が約1秒間表示されます。お話し中に、音量を大きくするときは音量調節ボタンのボタン、小さくするときはボタンを押します。1ハンドセット／ヘッドセット受話音量を調節するハンドセットまたはヘッドセットでお話し中に、相手の方の声を4段階に調節することができます。音量が変わると、ディスプレイに音量設定状態が約1秒間表示されます。スピーカ音量の設定状態が表示されます。スピーカ受話中に、音量を大きくするときは音量調節ボタンのボタン、小さくするときはボタンを押します。受話音量の設定状態が表示されます。ｽﾋﾟｰｶ音量03123456782月29日(月)pm3：0500'05ｽﾋﾟｰｶ音量03123456782月29日(月)pm3：0500'05ｽﾋﾟｰｶ音量03123456782月29日(月)pm3：0500'05……0312345678受話音量2月29日(月)pm3：0500'050312345678受話音量2月29日(月)pm3：0500'050312345678受話音量2月29日(月)pm3：0500'050312345678受話音量2月29日(月)pm3：0500'05ボタンボタンボタンボタンボタンボタンボタンボタンボタンボタン……ｽﾋﾟｰｶ音量03123456782月29日(月)pm3：0500'05ボタンボタン

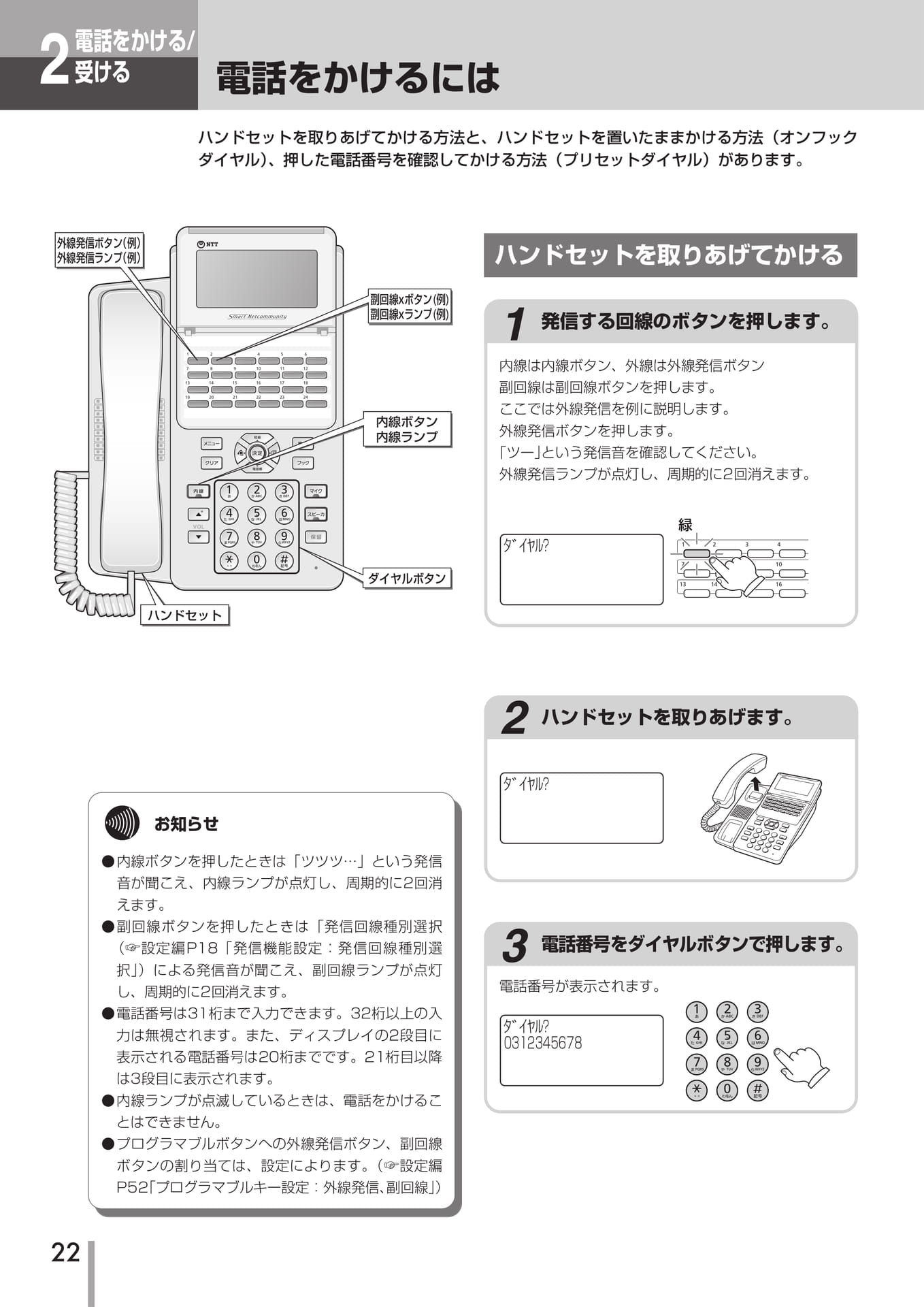

Page 23

電話をかける/2受ける電話をかけるにはハンドセットを取りあげてかける方法と、ハンドセットを置いたままかける方法（オンフックダイヤル）、押した電話番号を確認してかける方法（プリセットダイヤル）があります。外線発信ボタン（例）外線発信ランプ（例）ハンドセットを取りあげてかける副回線xボタン(例)副回線xランプ(例)内線ボタン内線ランプ1発信する回線のボタンを押します。内線は内線ボタン、外線は外線発信ボタン副回線は副回線ボタンを押します。ここでは外線発信を例に説明します。外線発信ボタンを押します。｢ツー｣という発信音を確認してください。外線発信ランプが点灯し、周期的に2回消えます。ﾀﾞｲﾔﾙ?緑ダイヤルボタンハンドセット2ハンドセットを取りあげます。ﾀﾞｲﾔﾙ?お知らせ●内線ボタンを押したときは「ツツツ…」という発信音が聞こえ、内線ランプが点灯し、周期的に2回消えます。●副回線ボタンを押したときは「発信回線種別選択（☞設定編P18「発信機能設定：発信回線種別選択」）による発信音が聞こえ、副回線ランプが点灯し、周期的に2回消えます。●電話番号は31桁まで入力できます。32桁以上の入力は無視されます。また、ディスプレイの2段目に桁までです。21桁目以降段目に表示されます。●内線ランプが点滅しているときは、電話をかけることはできません。●プログラマブルボタンへの外線発信ボタン、副回線ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：外線発信、副回線」）3電話番号をダイヤルボタンで押します。電話番号が表示されます。ﾀﾞｲﾔﾙ?031234567822

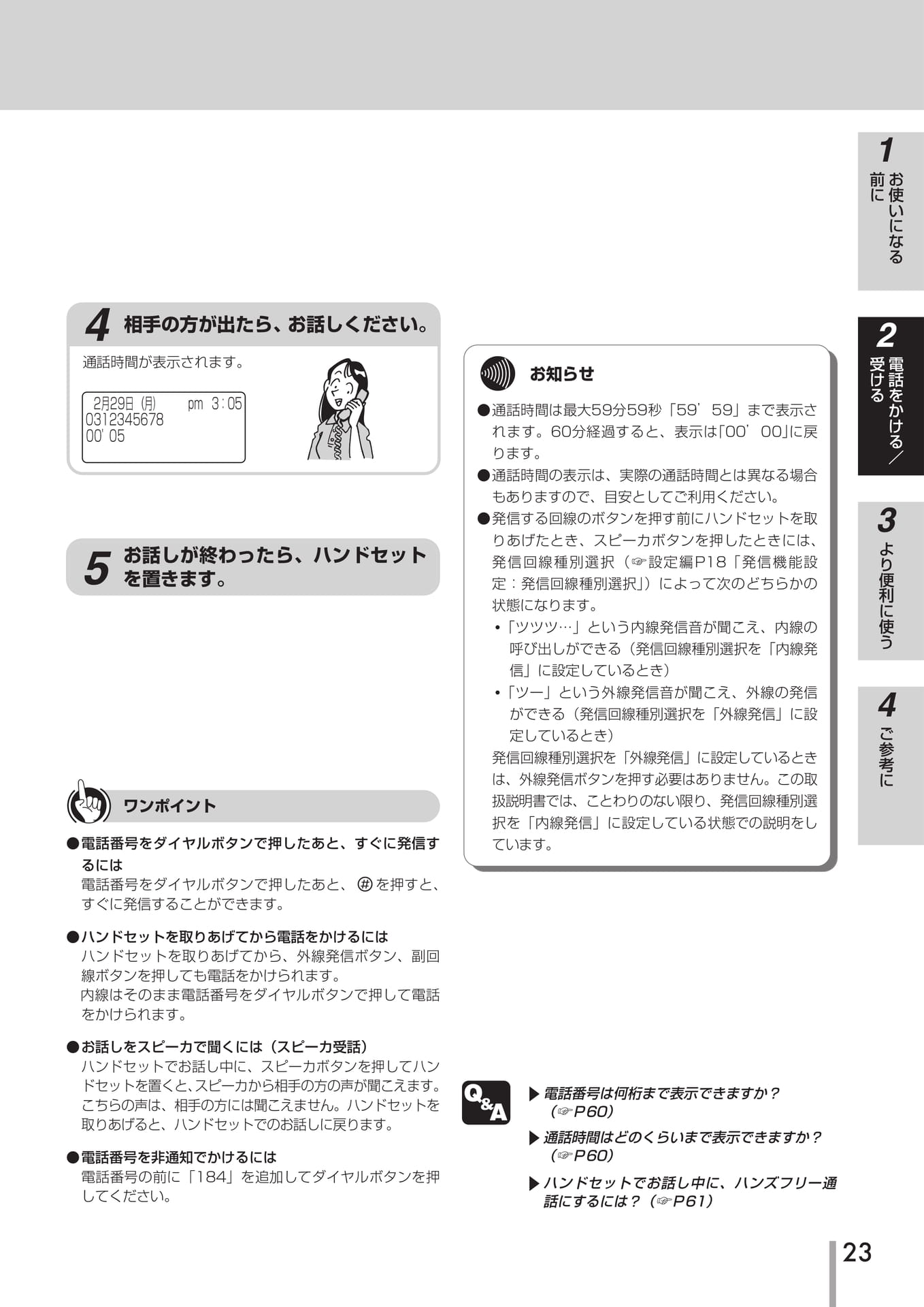

Page 24

4通話時間が表示されます。5相手の方が出たら、お話しください。2月29日(月)pm3：05031234567800'05お話しが終わったら、ハンドセットを置きます。ワンポイント●電話番号をダイヤルボタンで押したあと、すぐに発信するには電話番号をダイヤルボタンで押したあと、を押すと、すぐに発信することができます。●ハンドセットを取りあげてから電話をかけるにはハンドセットを取りあげてから、外線発信ボタン、副回線ボタンを押しても電話をかけられます。内線はそのまま電話番号をダイヤルボタンで押して電話をかけられます。●お話しをスピーカで聞くには（スピーカ受話）ハンドセットでお話し中に、スピーカボタンを押してハンドセットを置くと、スピーカから相手の方の声が聞こえます。こちらの声は、相手の方には聞こえません。ハンドセットを取りあげると、ハンドセットでのお話しに戻ります。●電話番号を非通知でかけるには電話番号の前に「184」を追加してダイヤルボタンを押してください。お知らせ●通話時間は最大59分59秒「59’59」まで表示されます。60分経過すると、表示は｢00’00｣に戻ります。●通話時間の表示は、実際の通話時間とは異なる場合もありますので、目安としてご利用ください。●発信する回線のボタンを押す前にハンドセットを取りあげたとき、スピーカボタンを押したときには、発信回線種別選択（☞設定編P18「発信機能設定：発信回線種別選択」）によって次のどちらかの状態になります。•「ツツツ…」という内線発信音が聞こえ、内線の呼び出しができる（発信回線種別選択を「内線発信」に設定しているとき）•「ツー」という外線発信音が聞こえ、外線の発信ができる（発信回線種別選択を「外線発信」に設定しているとき）発信回線種別選択を「外線発信」に設定しているときは、外線発信ボタンを押す必要はありません。この取扱説明書では、ことわりのない限り、発信回線種別選択を「内線発信」に設定している状態での説明をしています。▲▲▲電話番号は何桁まで表示できますか？（☞Ｐ60）通話時間はどのくらいまで表示できますか？（☞Ｐ60）ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に23

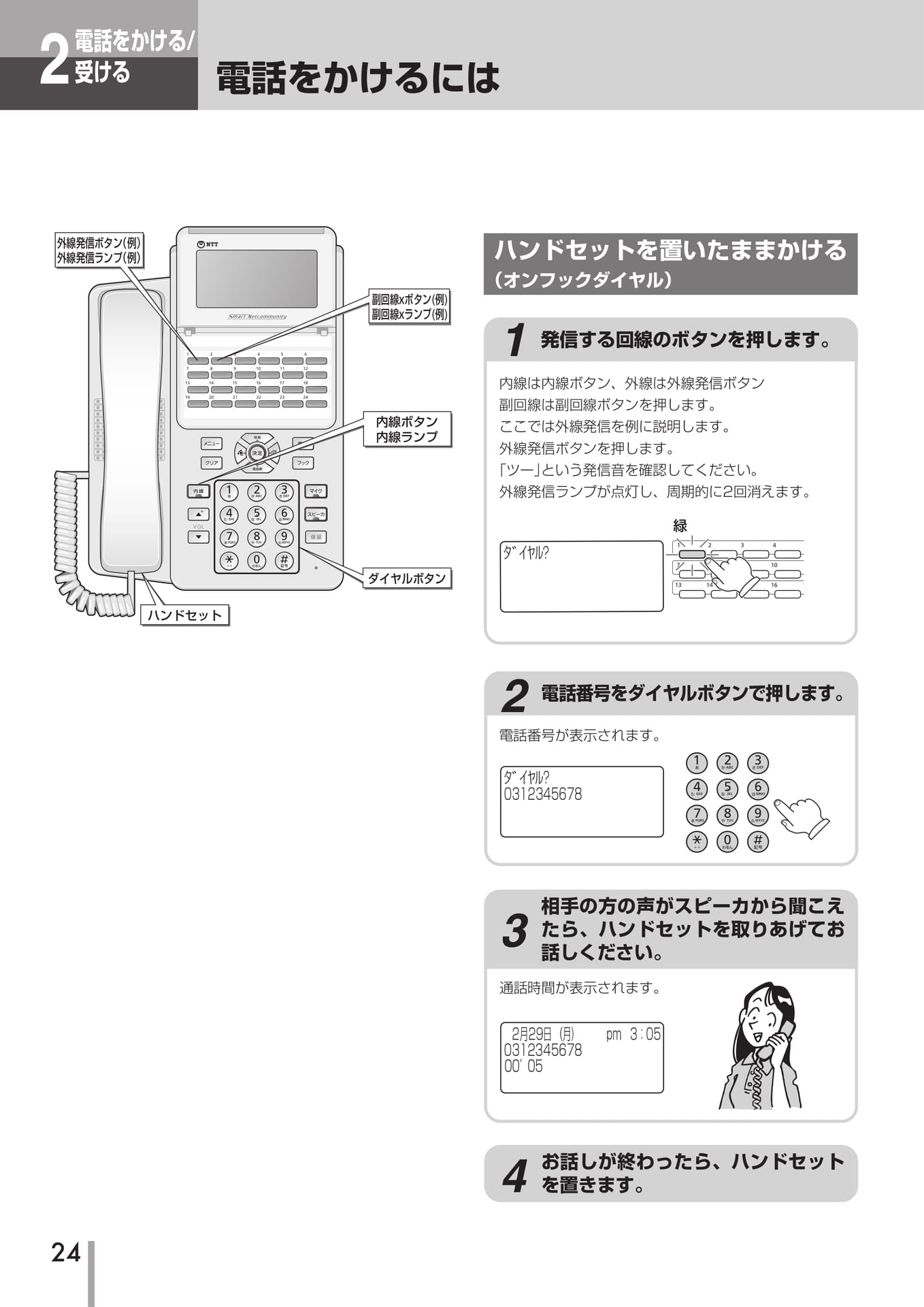

Page 25

電話をかける/2受ける24電話をかけるにはハンドセットを置いたままかける（オンフックダイヤル）相手の方の声がスピーカから聞こえたら、ハンドセットを取りあげてお話しください。3通話時間が表示されます。電話番号をダイヤルボタンで押します。2電話番号が表示されます。1内線は内線ボタン、外線は外線発信ボタン副回線は副回線ボタンを押します。ここでは外線発信を例に説明します。外線発信ボタンを押します。｢ツー｣という発信音を確認してください。外線発信ランプが点灯し、周期的に2回消えます。お話しが終わったら、ハンドセットを置きます。4ﾀﾞｲﾔﾙ?0312345678ﾀﾞｲﾔﾙ?2月29日(月)pm3：0500'050312345678緑発信する回線のボタンを押します。ダイヤルボタンハンドセット内線ボタン内線ランプ外線発信ボタン（例）外線発信ランプ（例）副回線xボタン(例)副回線xランプ(例)

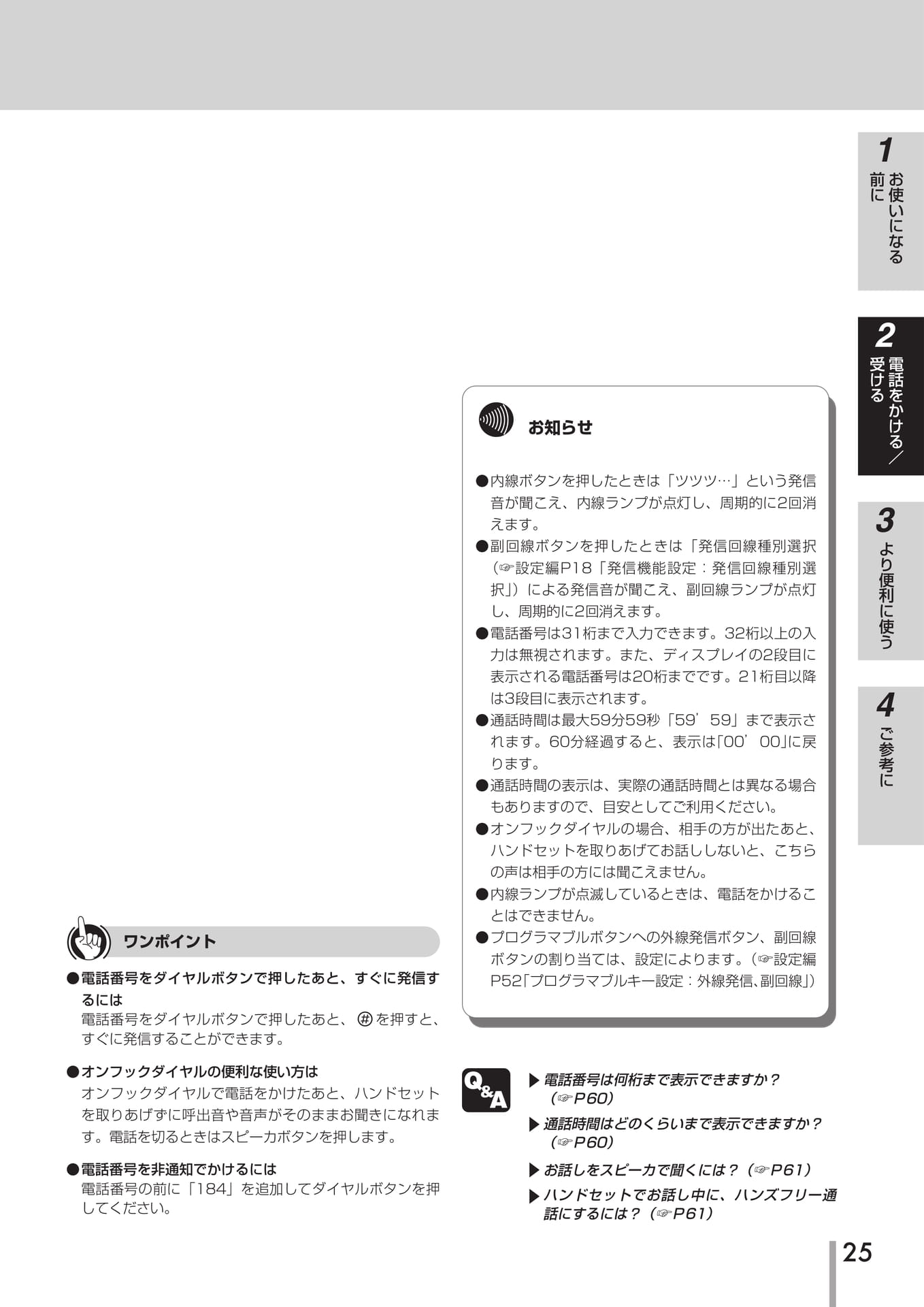

Page 26

1前おに使いになるワンポイント●電話番号をダイヤルボタンで押したあと、すぐに発信するには電話番号をダイヤルボタンで押したあと、を押すと、すぐに発信することができます。●オンフックダイヤルの便利な使い方はオンフックダイヤルで電話をかけたあと、ハンドセットを取りあげずに呼出音や音声がそのままお聞きになれます。電話を切るときはスピーカボタンを押します。●電話番号を非通知でかけるには電話番号の前に「184」を追加してダイヤルボタンを押してください。お知らせ●内線ボタンを押したときは「ツツツ…」という発信音が聞こえ、内線ランプが点灯し、周期的に2回消えます。●副回線ボタンを押したときは「発信回線種別選択（☞設定編P18「発信機能設定：発信回線種別選択」）による発信音が聞こえ、副回線ランプが点灯し、周期的に2回消えます。●電話番号は31桁まで入力できます。32桁以上の入力は無視されます。また、ディスプレイの2段目に桁までです。21桁目以降段目に表示されます。●通話時間は最大59分59秒「59’59」まで表示されます。60分経過すると、表示は｢00’00｣に戻ります。●通話時間の表示は、実際の通話時間とは異なる場合もありますので、目安としてご利用ください。●オンフックダイヤルの場合、相手の方が出たあと、ハンドセットを取りあげてお話ししないと、こちらの声は相手の方には聞こえません。●内線ランプが点滅しているときは、電話をかけることはできません。●プログラマブルボタンへの外線発信ボタン、副回線ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：外線発信、副回線」）▲▲▲▲電話番号は何桁まで表示できますか？（☞Ｐ60）通話時間はどのくらいまで表示できますか？（☞Ｐ60）お話しをスピーカで聞くには？（☞Ｐ61）ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）2受電け話るをかける／3より便利に使う4ご参考に25

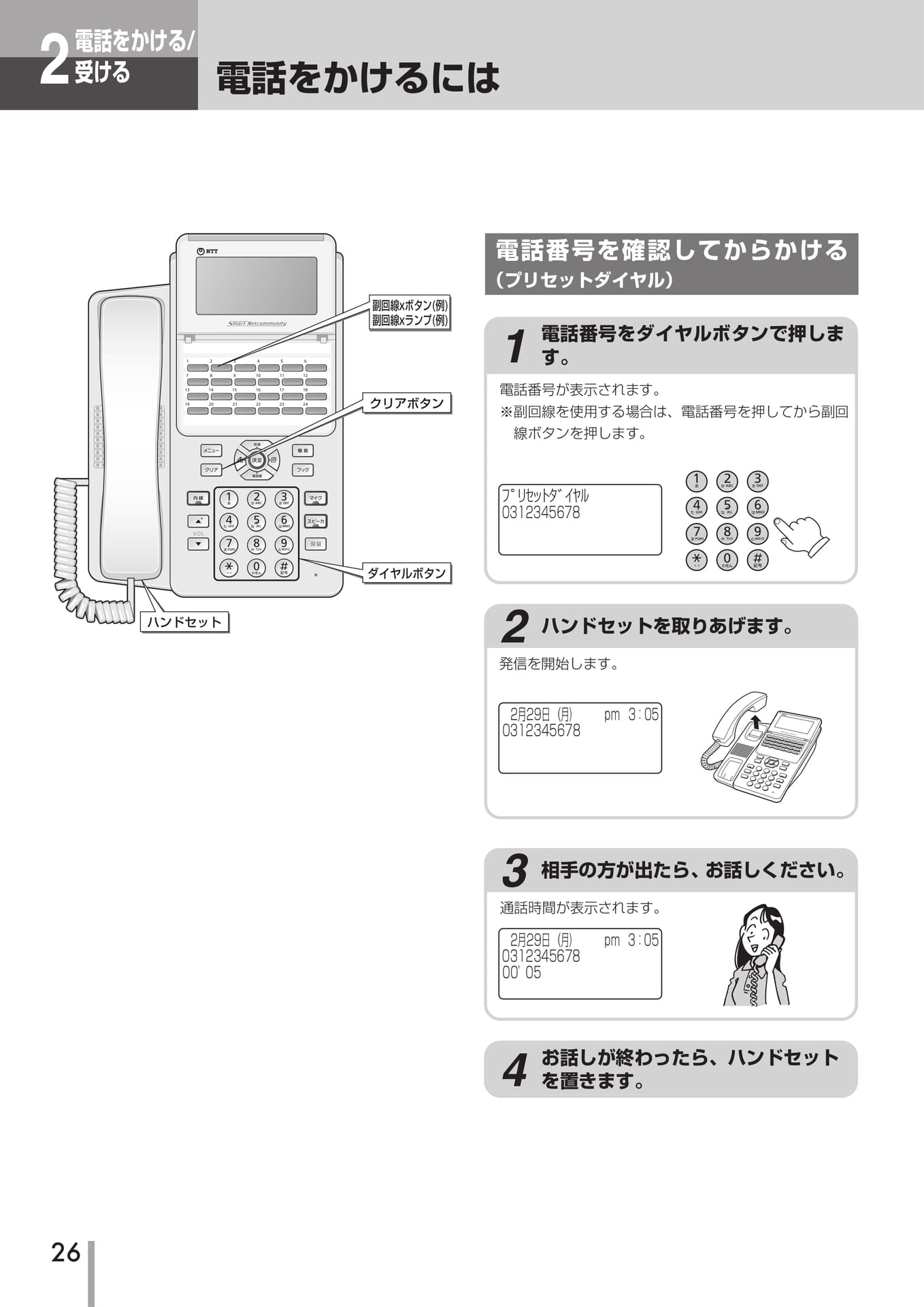

Page 27

電話をかける/2受ける26電話をかけるにはクリアボタンダイヤルボタンハンドセット副回線xボタン(例)副回線xランプ(例)電話番号を確認してからかける（プリセットダイヤル）電話番号をダイヤルボタンで押します。1電話番号が表示されます。※副回線を使用する場合は、電話番号を押してから副回線ボタンを押します。ﾌﾟﾘｾｯﾄﾀﾞｲﾔﾙ0312345678お話しが終わったら、ハンドセットを置きます。4ハンドセットを取りあげます。2相手の方が出たら、お話しください。3通話時間が表示されます。2月29日(月)pm3：0503123456782月29日(月)pm3：0500'050312345678発信を開始します。

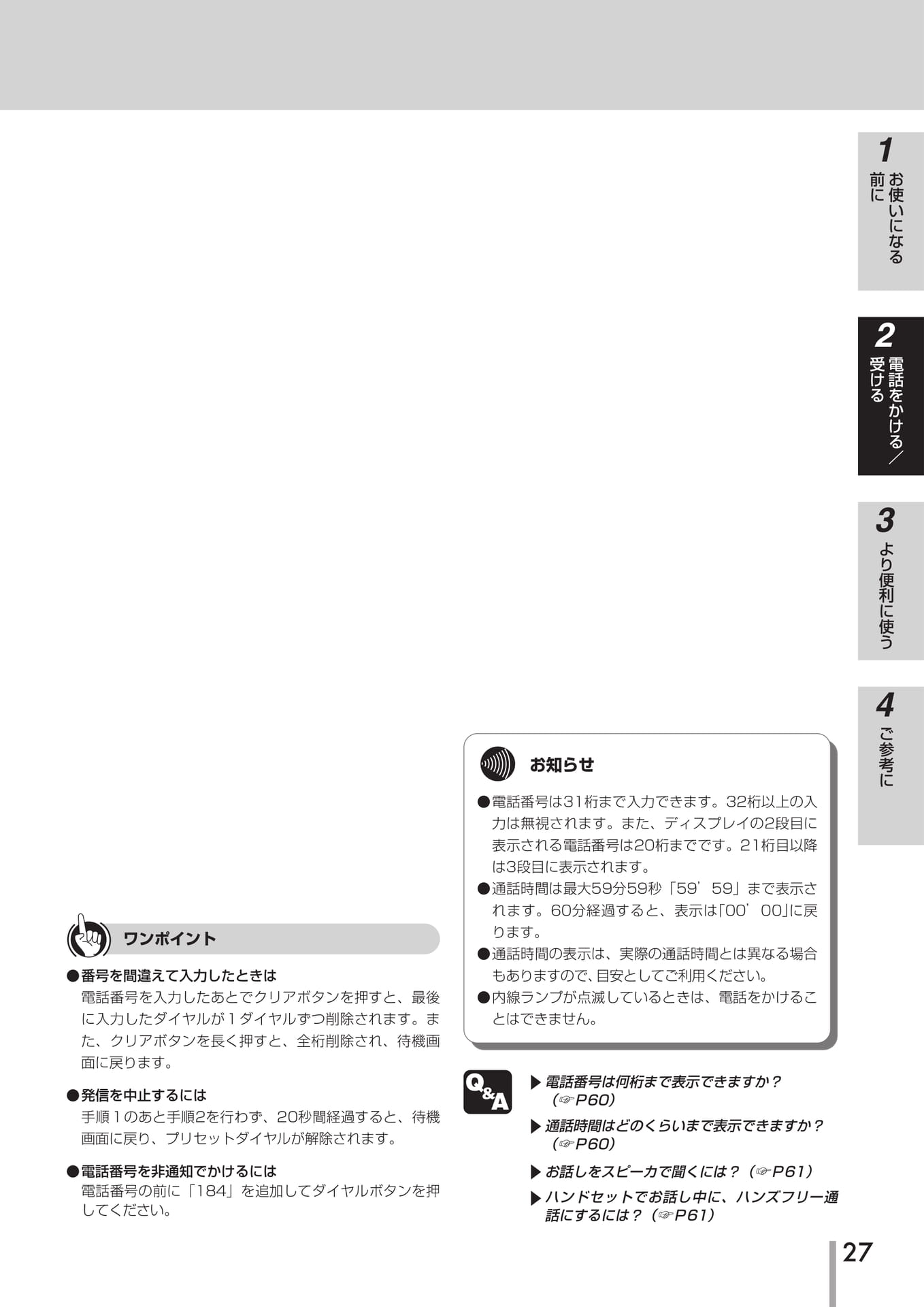

Page 28

27お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に427●番号を間違えて入力したときは電話番号を入力したあとでクリアボタンを押すと、最後に入力したダイヤルが１ダイヤルずつ削除されます。また、クリアボタンを長く押すと、全桁削除され、待機画面に戻ります。●発信を中止するには手順１のあと手順2を行わず、20秒間経過すると、待機画面に戻り、プリセットダイヤルが解除されます。●電話番号を非通知でかけるには電話番号の前に「184」を追加してダイヤルボタンを押してください。ワンポイント●電話番号は31桁まで入力できます。32桁以上の入力は無視されます。また、ディスプレイの2段目に表示される電話番号は20桁までです。21桁目以降は3段目に表示されます。●通話時間は最大59分59秒「59’59」まで表示されます。60分経過すると、表示は｢00’00｣に戻ります。●通話時間の表示は、実際の通話時間とは異なる場合もありますので、目安としてご利用ください。●内線ランプが点滅しているときは、電話をかけることはできません。お知らせお話しをスピーカで聞くには？（☞Ｐ61）▲ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）▲電話番号は何桁まで表示できますか？（☞Ｐ60）▲通話時間はどのくらいまで表示できますか？（☞Ｐ60）▲

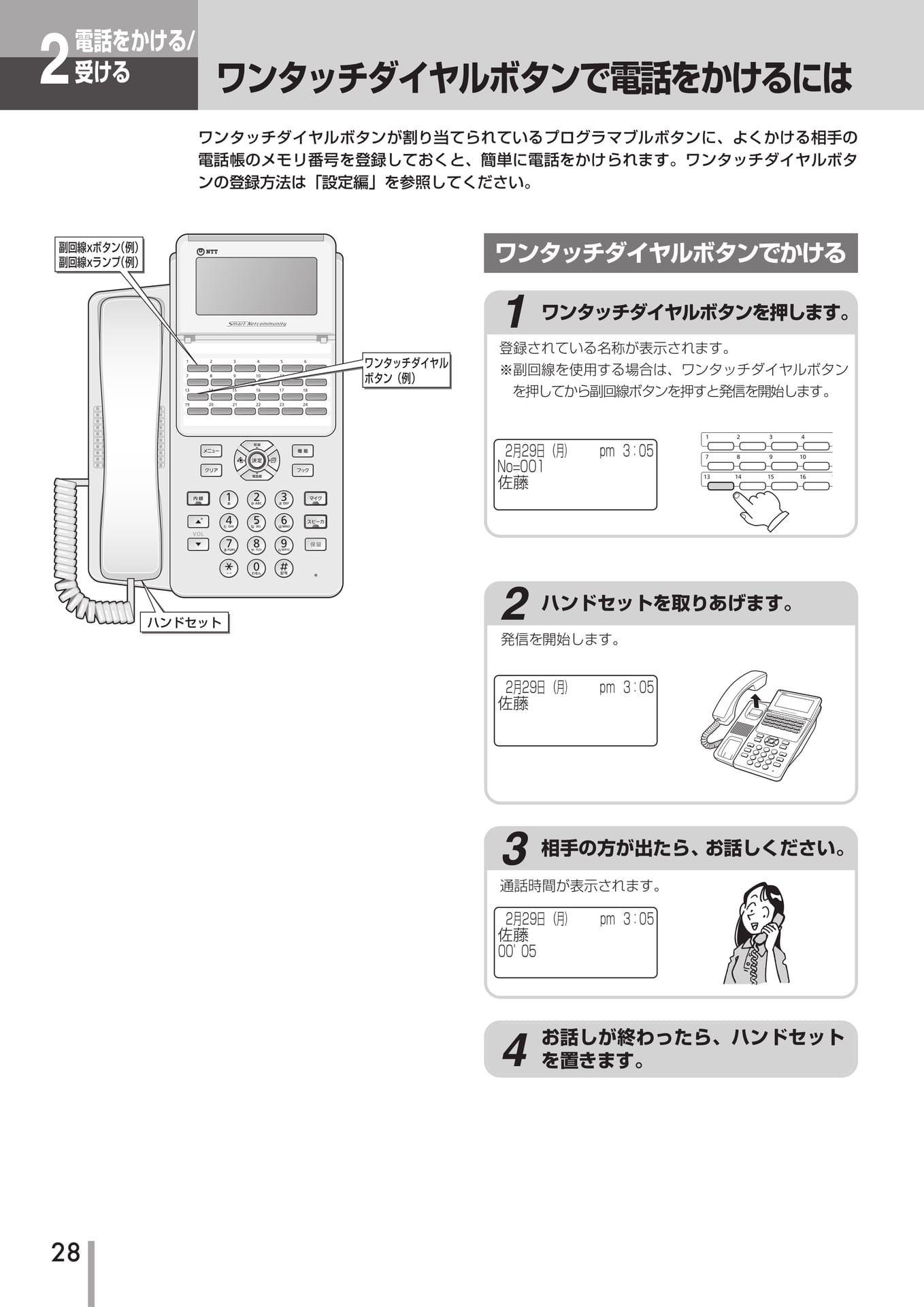

Page 29

電話をかける/2受けるワンタッチダイヤルボタンで電話をかけるにはワンタッチダイヤルボタンが割り当てられているプログラマブルボタンに、よくかける相手の電話帳のメモリ番号を登録しておくと、簡単に電話をかけられます。ワンタッチダイヤルボタンの登録方法は「設定編」を参照してください。副回線xボタン（例）副回線xランプ（例）ワンタッチダイヤルボタン（例）ワンタッチダイヤルボタンでかける1登録されている名称が表示されます。※副回線を使用する場合は、ワンタッチダイヤルボタンを押してから副回線ボタンを押すと発信を開始します。ワンタッチダイヤルボタンを押します。2月29日(月)pm3：05No=001佐藤ハンドセット2ハンドセットを取りあげます。発信を開始します。2月29日(月)pm3：05佐藤3通話時間が表示されます。相手の方が出たら、お話しください。2月29日(月)pm3：05佐藤00'054お話しが終わったら、ハンドセットを置きます。28

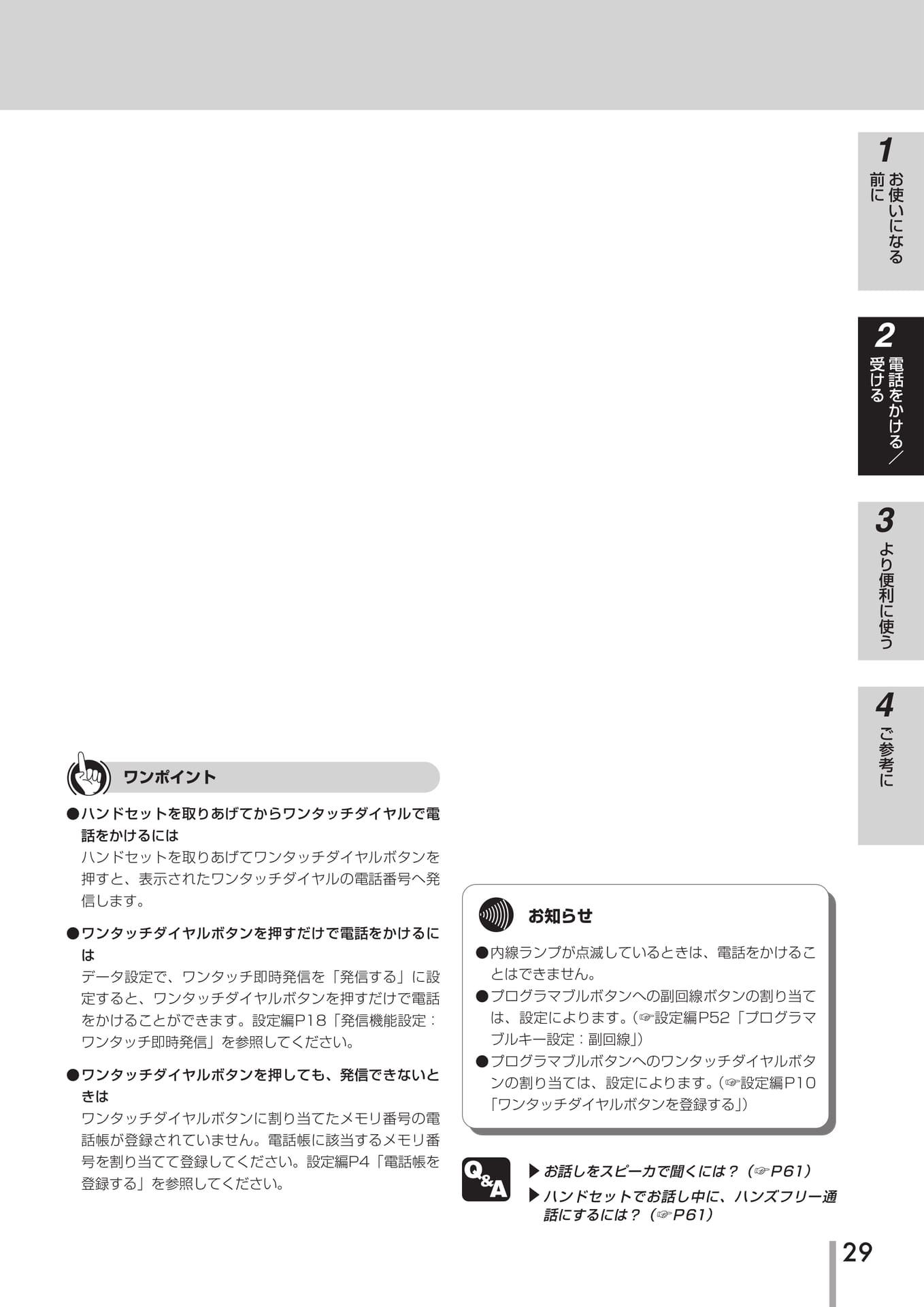

Page 30

1前おに使いになる2受電け話るをかける／3より便利に使うワンポイント●ハンドセットを取りあげてからワンタッチダイヤルで電話をかけるにはハンドセットを取りあげてワンタッチダイヤルボタンを押すと、表示されたワンタッチダイヤルの電話番号へ発信します。●ワンタッチダイヤルボタンを押すだけで電話をかけるにはデータ設定で、ワンタッチ即時発信を「発信する」に設定すると、ワンタッチダイヤルボタンを押すだけで電話をかけることができます。設定編P18「発信機能設定：ワンタッチ即時発信」を参照してください。●ワンタッチダイヤルボタンを押しても、発信できないときはワンタッチダイヤルボタンに割り当てたメモリ番号の電話帳が登録されていません。電話帳に該当するメモリ番号を割り当てて登録してください。設定編P4「電話帳を登録する」を参照してください。お知らせ●内線ランプが点滅しているときは、電話をかけることはできません。●プログラマブルボタンへの副回線ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：副回線」）●プログラマブルボタンへのワンタッチダイヤルボタンの割り当ては、設定によります。（☞設定編P10「ワンタッチダイヤルボタンを登録する」）▲▲お話しをスピーカで聞くには？（☞Ｐ61）ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）294ご参考に

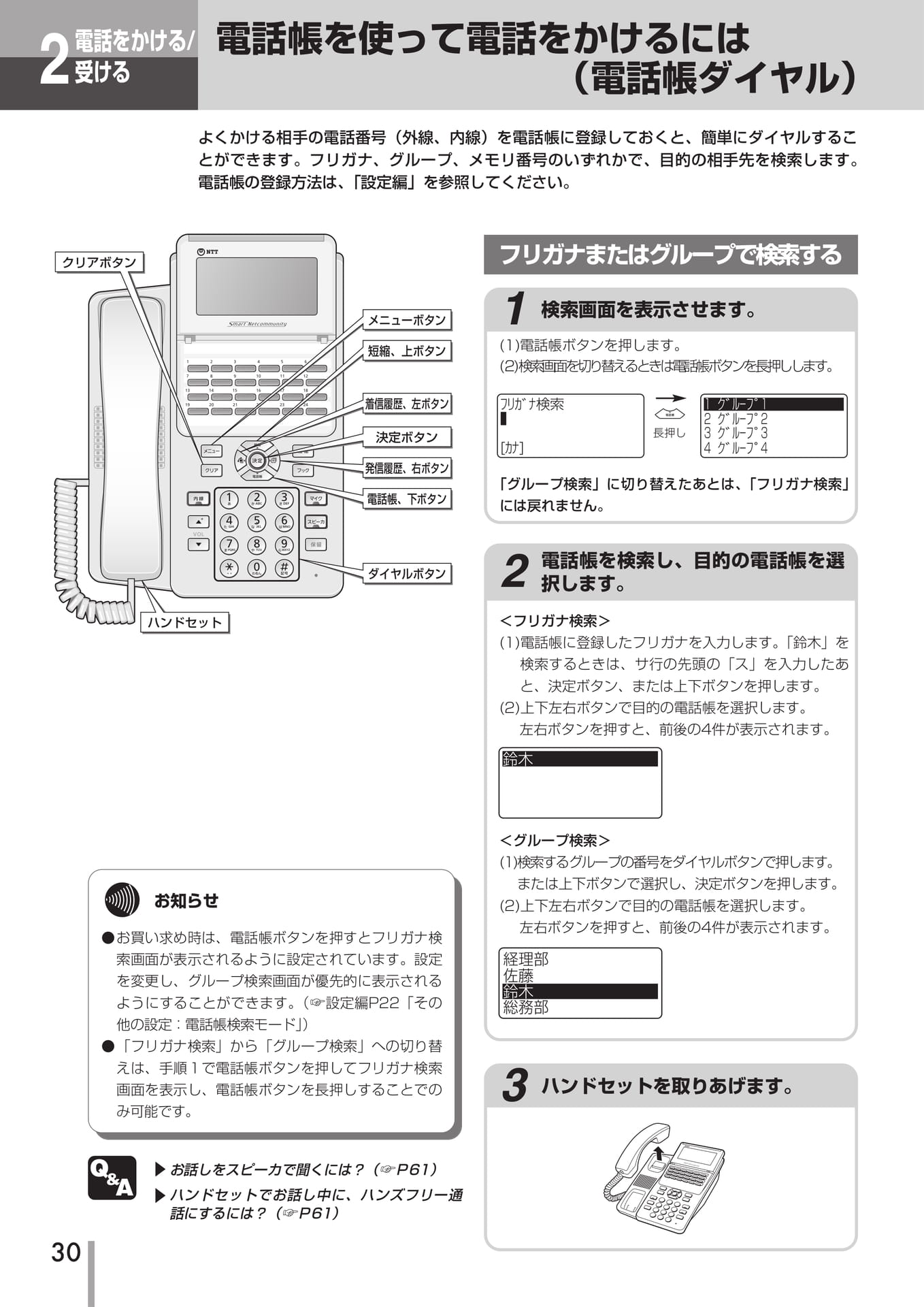

Page 31

電話をかける/2受ける電話帳を使って電話をかけるには（電話帳ダイヤル）よくかける相手の電話番号（外線、内線）を電話帳に登録しておくと、簡単にダイヤルすることができます。フリガナ、グループ、メモリ番号のいずれかで、目的の相手先を検索します。電話帳の登録方法は、「設定編」を参照してください。クリアボタンメニューボタン短縮、上ボタンフリガナまたはグループで検索する1検索画面を表示させます。(1)電話帳ボタンを押します。(2)検索画面を切り替えるときは電話帳ボタンを長押しします。着信履歴、左ボタン決定ボタン発信履歴、右ボタン電話帳、下ボタンﾌﾘｶﾞﾅ検索1ｸﾞﾙｰﾌﾟ12ｸﾞﾙｰﾌﾟ2長押し3ｸﾞﾙｰﾌﾟ3[ｶﾅ]4ｸﾞﾙｰﾌﾟ4「グループ検索」に切り替えたあとは、「フリガナ検索」には戻れません。ダイヤルボタン2電話帳を検索し、目的の電話帳を選択します。ハンドセット＜フリガナ検索＞(1)電話帳に登録したフリガナを入力します。「鈴木」を検索するときは、サ行の先頭の「ス」を入力したあと、決定ボタン、または上下ボタンを押します。(2)上下左右ボタンで目的の電話帳を選択します。左右ボタンを押すと、前後の4件が表示されます。鈴木お知らせ●お買い求め時は、電話帳ボタンを押すとフリガナ検索画面が表示されるように設定されています。設定を変更し、グループ検索画面が優先的に表示されるようにすることができます。（☞設定編P22「その他の設定：電話帳検索モード」）●「フリガナ検索」から「グループ検索」への切り替えは、手順１で電話帳ボタンを押してフリガナ検索画面を表示し、電話帳ボタンを長押しすることでのみ可能です。＜グループ検索＞(1)検索するグループの番号をダイヤルボタンで押します。または上下ボタンで選択し、決定ボタンを押します。(2)上下左右ボタンで目的の電話帳を選択します。左右ボタンを押すと、前後の4件が表示されます。経理部佐藤鈴木総務部3ハンドセットを取りあげます。▲▲お話しをスピーカで聞くには？（☞Ｐ61）ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）30

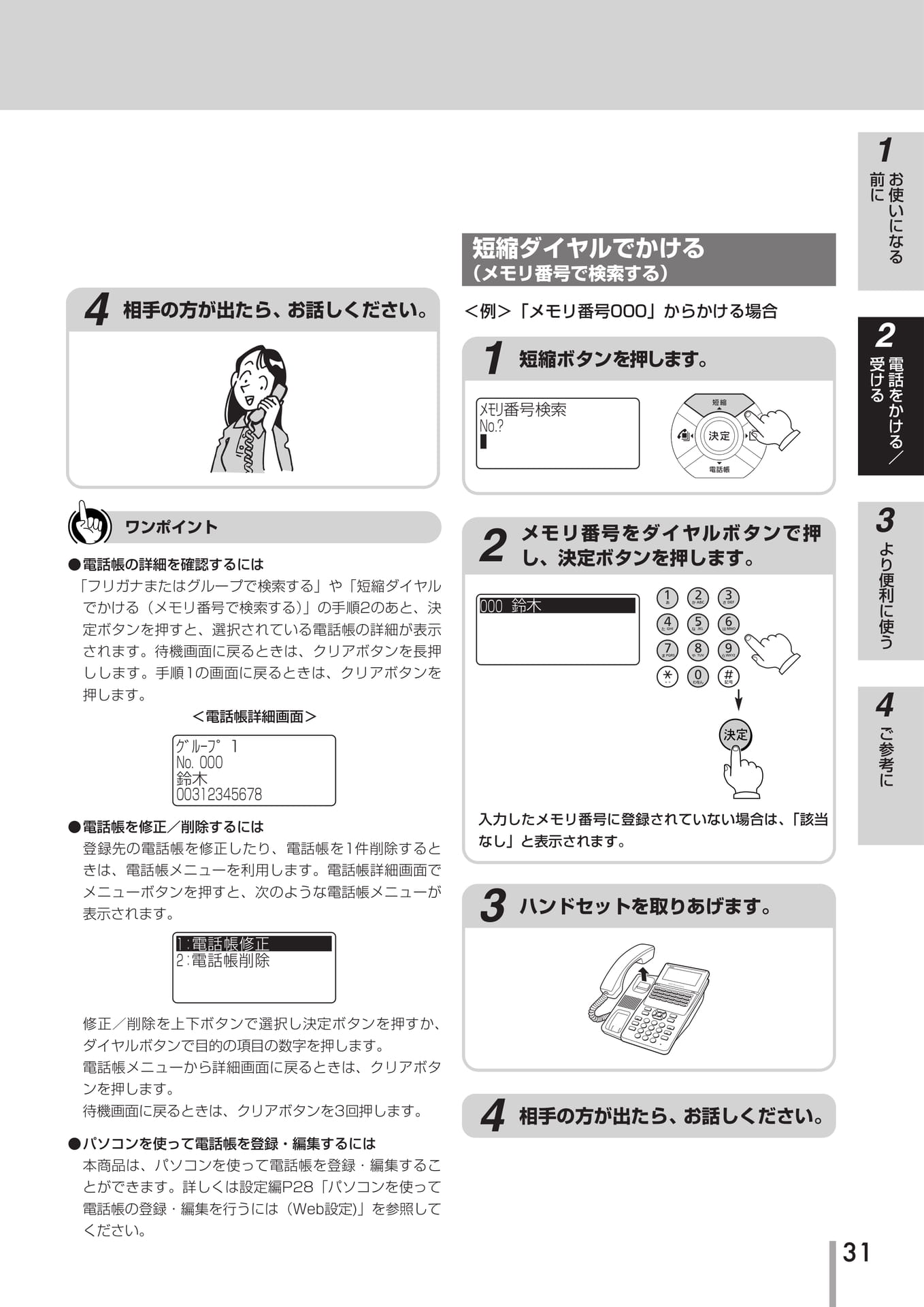

Page 32

31お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に431入力したメモリ番号に登録されていない場合は、「該当なし」と表示されます。ﾒﾓﾘ番号検索No.?000鈴木2メモリ番号をダイヤルボタンで押し、決定ボタンを押します。短縮ボタンを押します。1●電話帳の詳細を確認するには「フリガナまたはグループで検索する」や「短縮ダイヤルでかける（メモリ番号で検索する）」の手順2のあと、決定ボタンを押すと、選択されている電話帳の詳細が表示されます。待機画面に戻るときは、クリアボタンを長押しします。手順1の画面に戻るときは、クリアボタンを押します。＜電話帳詳細画面＞●電話帳を修正／削除するには登録先の電話帳を修正したり、電話帳を1件削除するときは、電話帳メニューを利用します。電話帳詳細画面でメニューボタンを押すと、次のような電話帳メニューが表示されます。修正／削除を上下ボタンで選択し決定ボタンを押すか、ダイヤルボタンで目的の項目の数字を押します。電話帳メニューから詳細画面に戻るときは、クリアボタンを押します。待機画面に戻るときは、クリアボタンを3回押します。●パソコンを使って電話帳を登録・編集するには本商品は、パソコンを使って電話帳を登録・編集することができます。詳しくは設定編P28「パソコンを使って電話帳の登録・編集を行うには（Web設定)」を参照してください。ｸﾞﾙｰﾌﾟ1鈴木00312345678No.0001：電話帳修正2：電話帳削除ワンポイント短縮ダイヤルでかける（メモリ番号で検索する）＜例＞「メモリ番号000」からかける場合相手の方が出たら、お話しください。4ハンドセットを取りあげます。3相手の方が出たら、お話しください。4

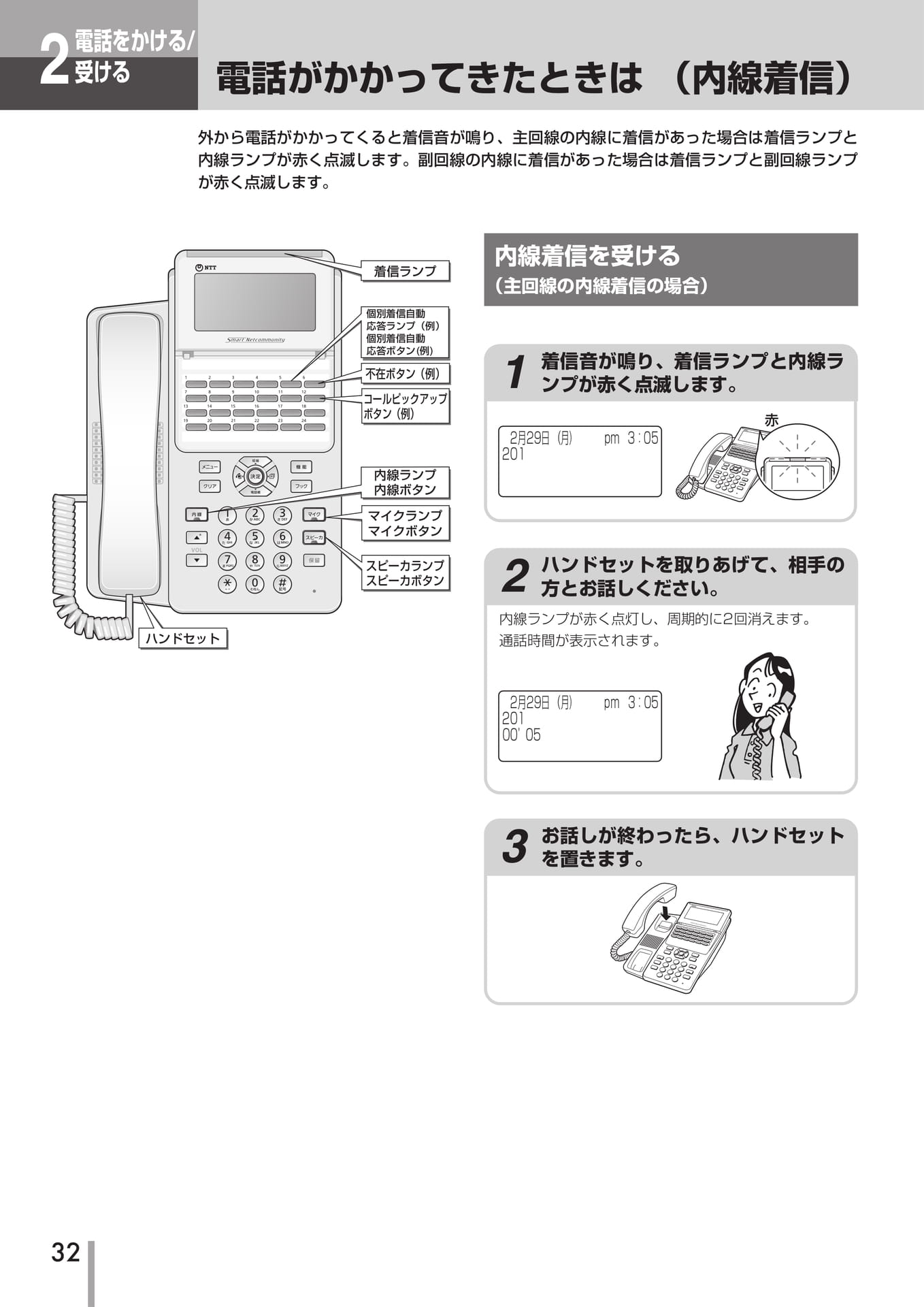

Page 33

電話をかける/2受ける外から電話がかかってくると着信音が鳴り、主回線の内線に着信があった場合は着信ランプと内線ランプが赤く点滅します。副回線の内線に着信があった場合は着信ランプと副回線ランプが赤く点滅します。電話がかかってきたときは（内線着信）32不在ボタン（例）着信ランプ内線ランプ内線ボタンハンドセットコールピックアップボタン（例）スピーカランプスピーカボタンマイクランプマイクボタン個別着信自動応答ランプ（例）個別着信自動応答ボタン(例)内線着信を受ける（主回線の内線着信の場合）着信音が鳴り、着信ランプと内線ランプが赤く点滅します。1ハンドセットを取りあげて、相手の方とお話しください。2内線ランプが赤く点灯し、周期的に2回消えます。通話時間が表示されます。赤2月29日(月)pm3：052012月29日(月)pm3：0500'05201お話しが終わったら、ハンドセットを置きます。3

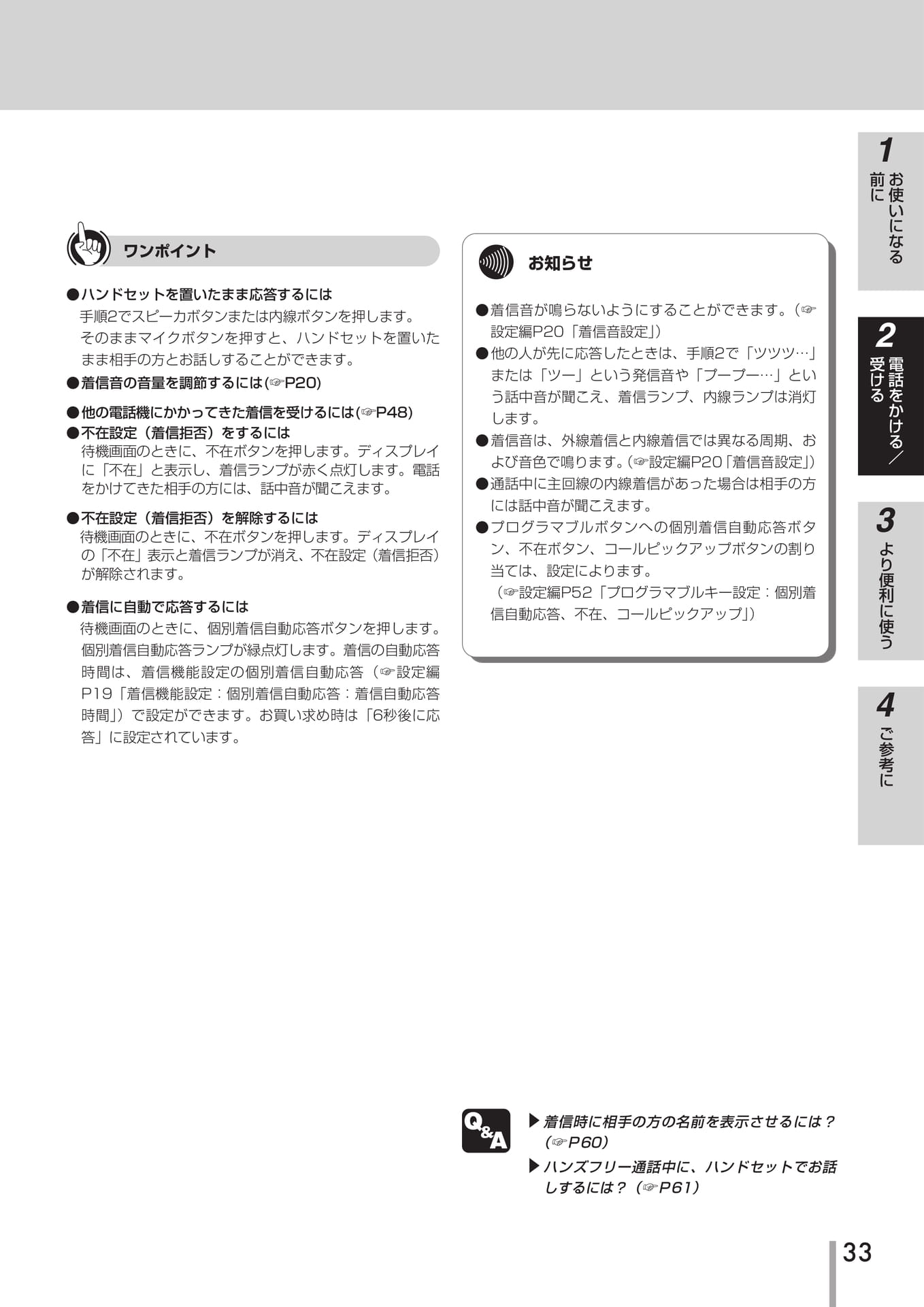

Page 34

ワンポイント●ハンドセットを置いたまま応答するには手順2でスピーカボタンまたは内線ボタンを押します。そのままマイクボタンを押すと、ハンドセットを置いたまま相手の方とお話しすることができます。●着信音の音量を調節するには(☞P20)●他の電話機にかかってきた着信を受けるには(☞P48)●不在設定（着信拒否）をするには待機画面のときに、不在ボタンを押します。ディスプレイに「不在」と表示し、着信ランプが赤く点灯します。電話をかけてきた相手の方には、話中音が聞こえます。●不在設定（着信拒否）を解除するには待機画面のときに、不在ボタンを押します。ディスプレイの「不在」表示と着信ランプが消え、不在設定（着信拒否）が解除されます。●着信に自動で応答するには待機画面のときに、個別着信自動応答ボタンを押します。個別着信自動応答ランプが緑点灯します。着信の自動応答時間は、着信機能設定の個別着信自動応答（☞設定編P19「着信機能設定：個別着信自動応答：着信自動応答時間」）で設定ができます。お買い求め時は「6秒後に応答」に設定されています。お知らせ●着信音が鳴らないようにすることができます。（☞設定編P20「着信音設定」）●他の人が先に応答したときは、手順2で「ツツツ…」または「ツー」という発信音や「プープー…」という話中音が聞こえ、着信ランプ、内線ランプは消灯します。●着信音は、外線着信と内線着信では異なる周期、および音色で鳴ります。（☞設定編P20「着信音設定」）●通話中に主回線の内線着信があった場合は相手の方には話中音が聞こえます。●プログラマブルボタンへの個別着信自動応答ボタン、不在ボタン、コールピックアップボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：個別着信自動応答、不在、コールピックアップ」）1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に着信時に相手の方の名前を表示させるには？（☞Ｐ60）▲▲ハンズフリー通話中に、ハンドセットでお話しするには？（☞Ｐ61）33

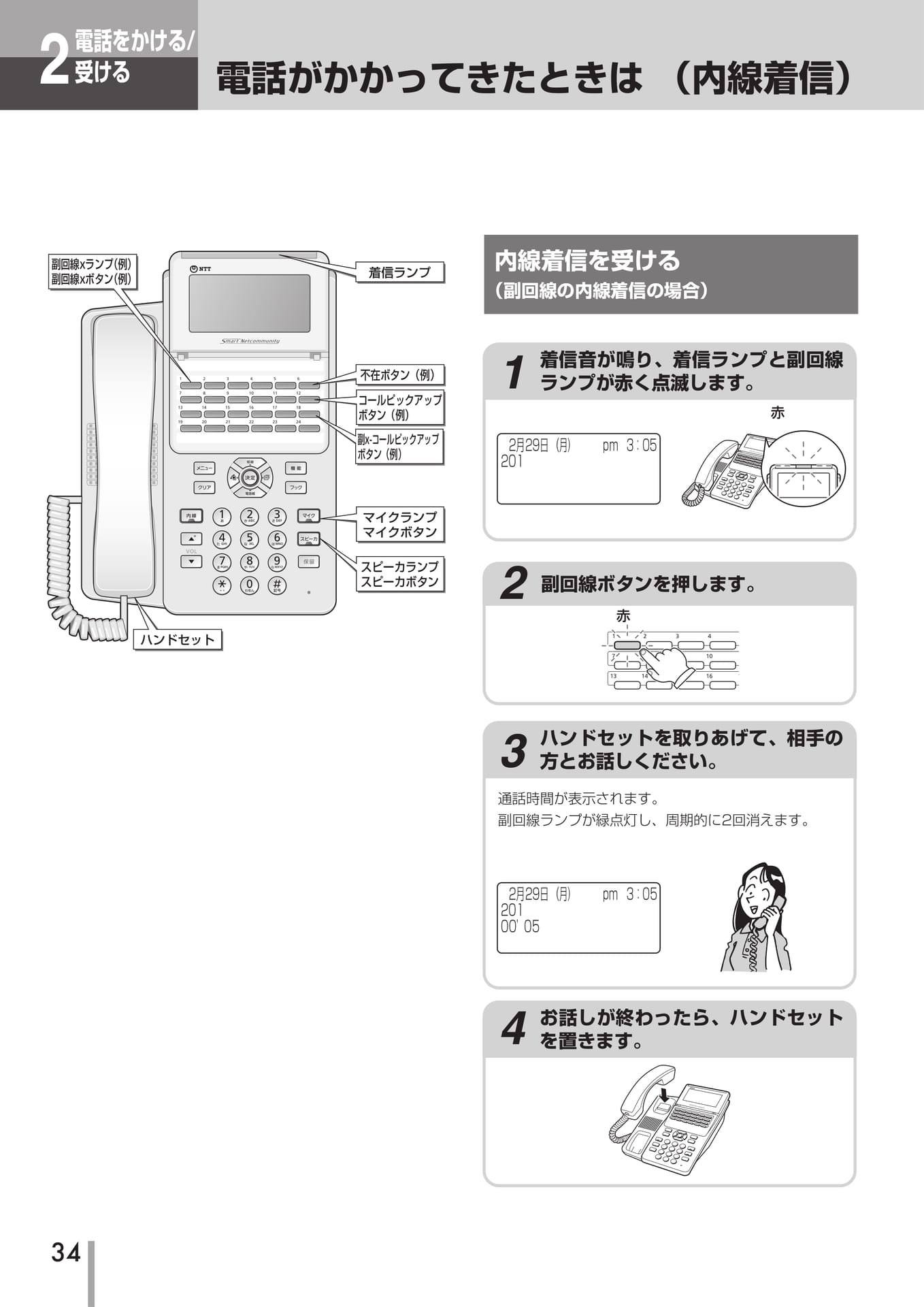

Page 35

2電話をかける/受ける電話がかかってきたときは（内線着信）副回線xランプ（例）副回線xボタン（例）着信ランプ内線着信を受ける（副回線の内線着信の場合）不在ボタン（例）コールピックアップボタン（例）副x-コールピックアップボタン（例）1着信音が鳴り、着信ランプと副回線ランプが赤く点滅します。2月29日(月)pm3：05201赤ハンドセットマイクランプマイクボタンスピーカランプスピーカボタン2副回線ボタンを押します。赤3ハンドセットを取りあげて、相手の方とお話しください。通話時間が表示されます。副回線ランプが緑点灯し、周期的に2回消えます。2月29日(月)pm3：0520100'054お話しが終わったら、ハンドセットを置きます。34

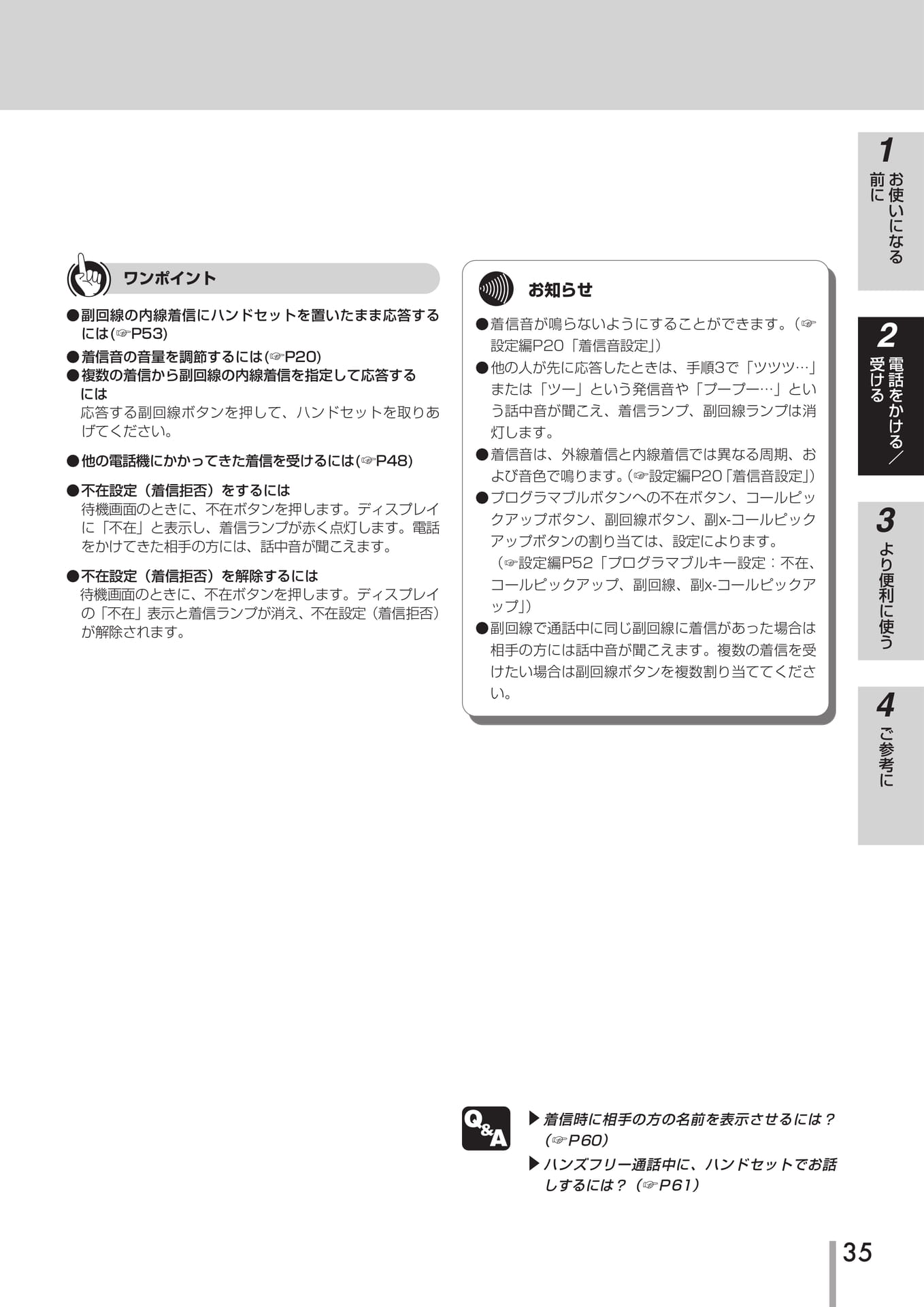

Page 36

ワンポイント●副回線の内線着信にハンドセットを置いたまま応答するには(☞P53)●着信音の音量を調節するには(☞P20)●複数の着信から副回線の内線着信を指定して応答するには応答する副回線ボタンを押して、ハンドセットを取りあげてください。●他の電話機にかかってきた着信を受けるには(☞P48)●不在設定（着信拒否）をするには待機画面のときに、不在ボタンを押します。ディスプレイに「不在」と表示し、着信ランプが赤く点灯します。電話をかけてきた相手の方には、話中音が聞こえます。●不在設定（着信拒否）を解除するには待機画面のときに、不在ボタンを押します。ディスプレイの「不在」表示と着信ランプが消え、不在設定（着信拒否）が解除されます。お知らせ●着信音が鳴らないようにすることができます。（☞設定編P20「着信音設定」）●他の人が先に応答したときは、手順3で「ツツツ…」または「ツー」という発信音や「プープー…」という話中音が聞こえ、着信ランプ、副回線ランプは消灯します。●着信音は、外線着信と内線着信では異なる周期、および音色で鳴ります。（☞設定編P20「着信音設定」）●プログラマブルボタンへの不在ボタン、コールピックアップボタン、副回線ボタン、副x-コールピックアップボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：不在、コールピックアップ、副回線、副x-コールピックアップ」）●副回線で通話中に同じ副回線に着信があった場合は相手の方には話中音が聞こえます。複数の着信を受けたい場合は副回線ボタンを複数割り当ててください。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に着信時に相手の方の名前を表示させるには？（☞Ｐ60）▲▲ハンズフリー通話中に、ハンドセットでお話しするには？（☞Ｐ61）35

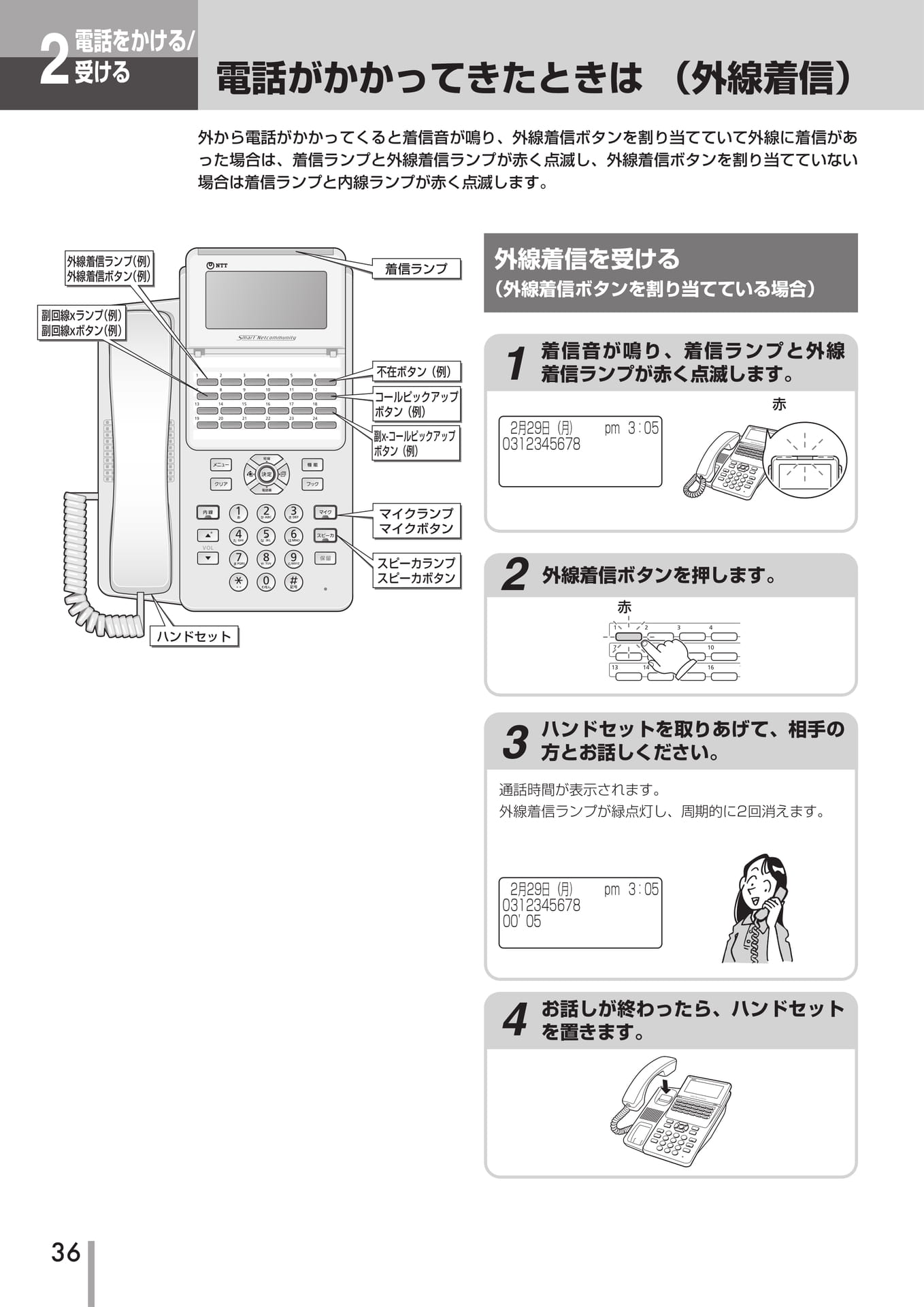

Page 37

電話をかける/2受ける電話がかかってきたときは（外線着信）外から電話がかかってくると着信音が鳴り、外線着信ボタンを割り当てていて外線に着信があった場合は、着信ランプと外線着信ランプが赤く点滅し、外線着信ボタンを割り当てていない場合は着信ランプと内線ランプが赤く点滅します。外線着信ランプ（例）外線着信ボタン（例）副回線xランプ（例）副回線xボタン（例）着信ランプ不在ボタン（例）コールピックアップボタン（例）副x-コールピックアップボタン（例）外線着信を受ける（外線着信ボタンを割り当てている場合）1着信音が鳴り、着信ランプと外線着信ランプが赤く点滅します。2月29日(月)pm3：050312345678赤マイクランプマイクボタンスピーカランプスピーカボタン2外線着信ボタンを押します。赤ハンドセット3ハンドセットを取りあげて、相手の方とお話しください。通話時間が表示されます。外線着信ランプが緑点灯し、周期的に2回消えます。2月29日(月)pm3：05031234567800'054お話しが終わったら、ハンドセットを置きます。36

Page 38

ワンポイント●ハンドセットを置いたまま応答するには(☞P53)●着信音の音量を調節するには(☞P20)●副回線の外線着信に応答するにはP36に記載の手順の外線着信ランプと外線着信ボタンを副回線ランプと副回線ボタンに置き換えて操作をしてください。●複数の着信から主回線または副回線の外線着信を指定して応答するには応答する外線着信ボタンまたは副回線ボタンを押して、ハンドセットを取りあげてください。●かけてきた方の電話番号が表示されないとき相手の方が電話番号を表示しない契約、または表示しないような発信操作を行った場合などは、「非通知」と表示され発信者電話番号は表示されません。●他の電話機にかかってきた着信を受けるには(☞P48)●不在設定（着信拒否）をするには待機画面のときに、不在ボタンを押します。ディスプレイに「不在」と表示し、着信ランプが赤く点灯します。電話をかけてきた相手の方には、話中音が聞こえます。●不在設定（着信拒否）を解除するには待機画面のときに、不在ボタンを押します。ディスプレイの「不在」表示と着信ランプが消え、不在設定（着信拒否）が解除されます。お知らせ●着信音が鳴らないようにすることができます。（☞設定編P20「着信音設定」）●他の人が先に応答したときは、手順3で「ツツツ…」または「ツー」という発信音や「プープー…」という話中音が聞こえ、外線着信ランプは消灯します。●着信音は、外線着信と内線着信では異なる周期、および音色で鳴ります。（☞設定編P20「着信音設定」）●外線着信はハンドセットを取りあげるだけでも着信に応答することができます。（☞設定編P19「着信機能設定：オフフック自動応答」）●プログラマブルボタンへの不在ボタン、外線着信ボタン、コールピックアップボタン、副回線ボタン、副x-コールピックアップボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：不在、外線着信、コールピックアップ、副回線、副x-コールピックアップ」）●主回線で外線通話中に外線着信があった場合は相手の方には話中音が聞こえます。複数の外線着信を受けたい場合は外線着信ボタンを複数割り当ててください。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に着信時に相手の方の名前を表示させるには？（☞Ｐ60）▲▲ハンズフリー通話中に、ハンドセットでお話しするには？（☞Ｐ61）37

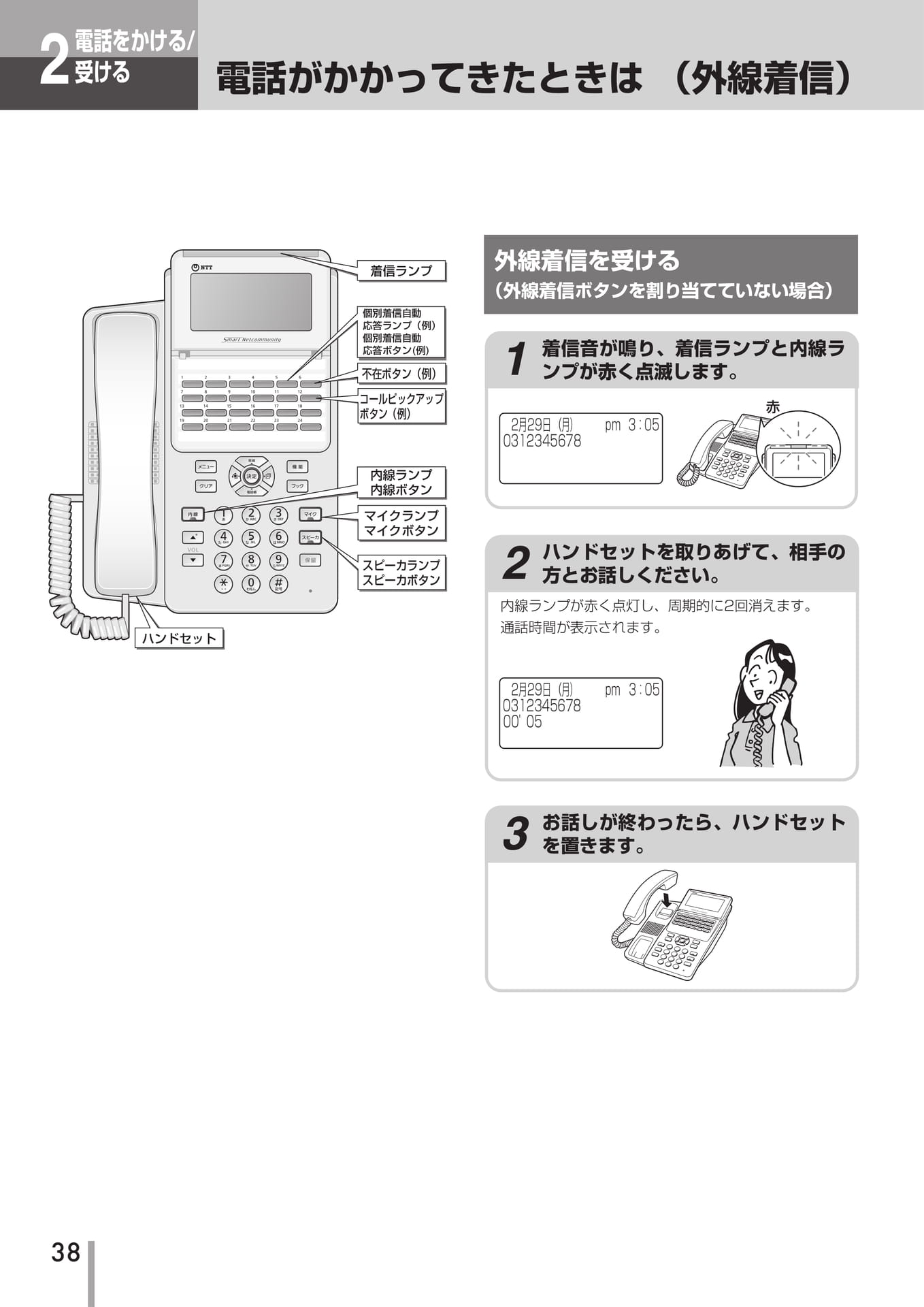

Page 39

電話をかける/受ける2電話がかかってきたときは（外線着信）38不在ボタン（例）着信ランプ内線ランプ内線ボタンハンドセットコールピックアップボタン（例）スピーカランプスピーカボタンマイクランプマイクボタン個別着信自動応答ランプ（例）個別着信自動応答ボタン(例)着信音が鳴り、着信ランプと内線ランプが赤く点滅します。1外線着信を受ける（外線着信ボタンを割り当てていない場合）ハンドセットを取りあげて、相手の方とお話しください。2内線ランプが赤く点灯し、周期的に2回消えます。通話時間が表示されます。赤2月29日(月)pm3：0503123456782月29日(月)pm3：0500'050312345678お話しが終わったら、ハンドセットを置きます。3

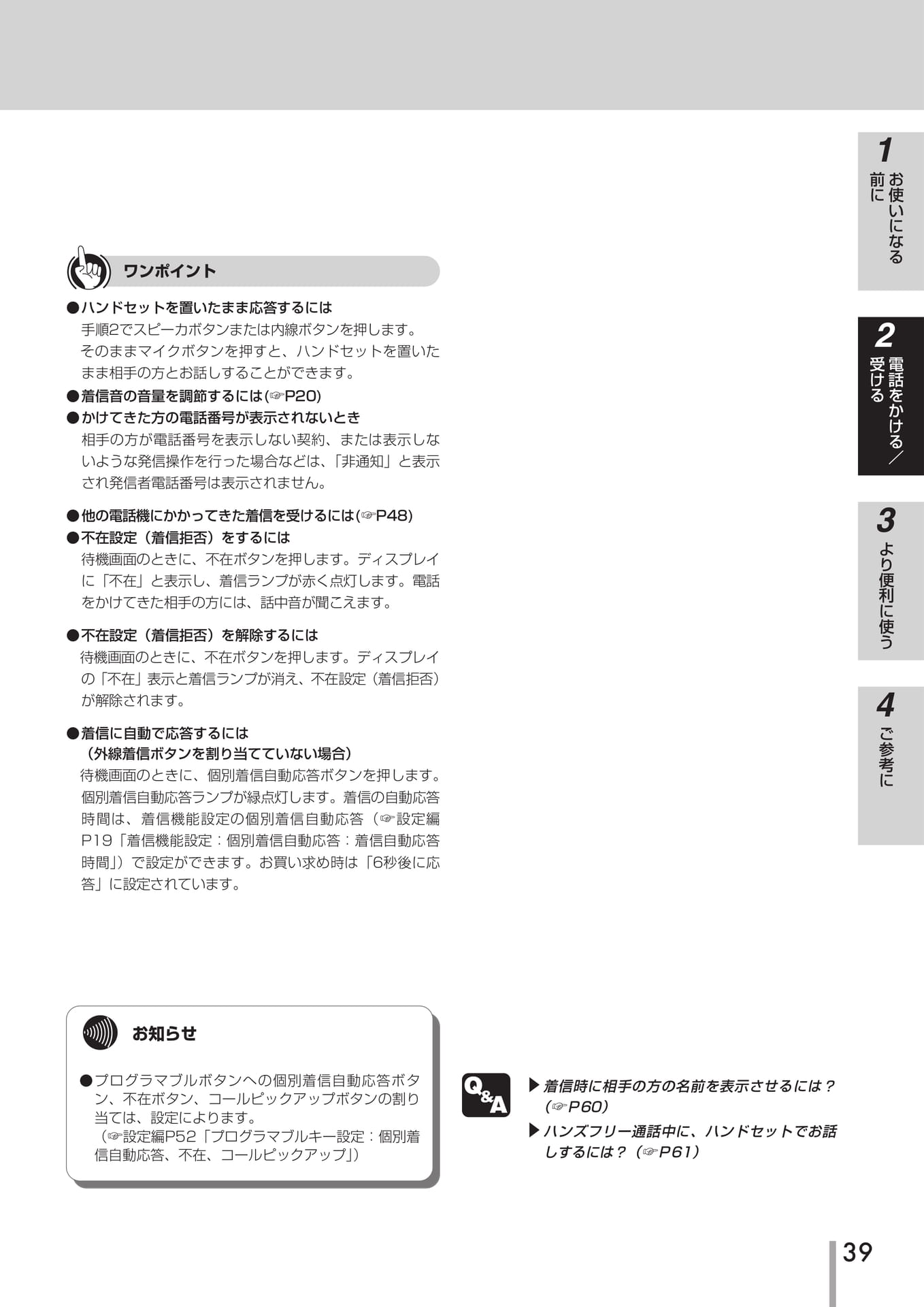

Page 40

ワンポイント●ハンドセットを置いたまま応答するには手順2でスピーカボタンまたは内線ボタンを押します。そのままマイクボタンを押すと、ハンドセットを置いたまま相手の方とお話しすることができます。●着信音の音量を調節するには(☞P20)●かけてきた方の電話番号が表示されないとき相手の方が電話番号を表示しない契約、または表示しないような発信操作を行った場合などは、「非通知」と表示され発信者電話番号は表示されません。●他の電話機にかかってきた着信を受けるには(☞P48)●不在設定（着信拒否）をするには待機画面のときに、不在ボタンを押します。ディスプレイに「不在」と表示し、着信ランプが赤く点灯します。電話をかけてきた相手の方には、話中音が聞こえます。●不在設定（着信拒否）を解除するには待機画面のときに、不在ボタンを押します。ディスプレイの「不在」表示と着信ランプが消え、不在設定（着信拒否）が解除されます。●着信に自動で応答するには（外線着信ボタンを割り当てていない場合）待機画面のときに、個別着信自動応答ボタンを押します。個別着信自動応答ランプが緑点灯します。着信の自動応答時間は、着信機能設定の個別着信自動応答（☞設定編P19「着信機能設定：個別着信自動応答：着信自動応答時間」）で設定ができます。お買い求め時は「6秒後に応答」に設定されています。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考にお知らせ●プログラマブルボタンへの個別着信自動応答ボタン、不在ボタン、コールピックアップボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：個別着信自動応答、不在、コールピックアップ」）着信時に相手の方の名前を表示させるには？（☞Ｐ60）▲▲ハンズフリー通話中に、ハンドセットでお話しするには？（☞Ｐ61）39

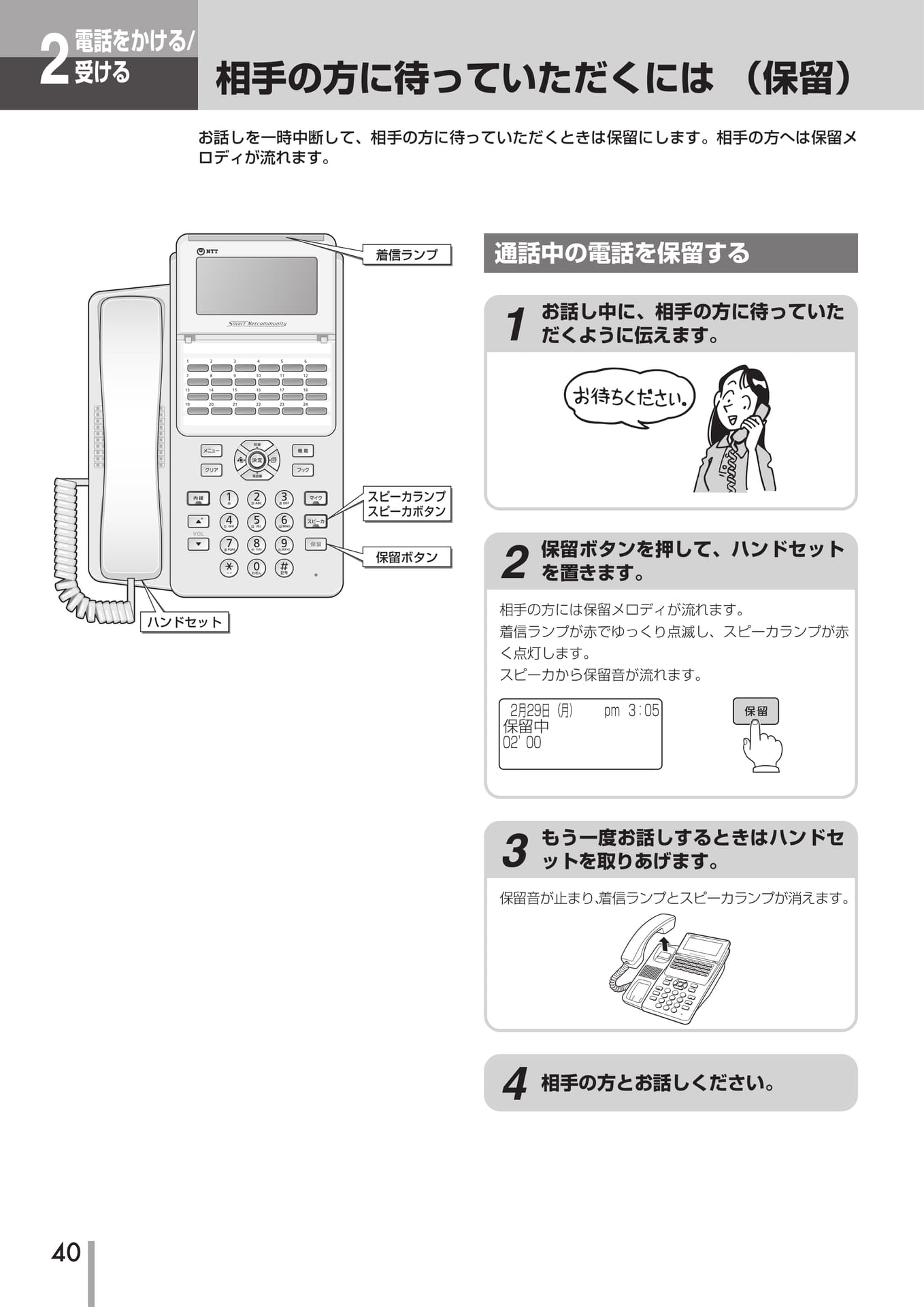

Page 41

電話をかける/2受ける相手の方に待っていただくには（保留）お話しを一時中断して、相手の方に待っていただくときは保留にします。相手の方へは保留メロディが流れます。着信ランプ通話中の電話を保留する1お話し中に、相手の方に待っていただくように伝えます。スピーカランプスピーカボタン保留ボタン2保留ボタンを押して、ハンドセットを置きます。ハンドセット相手の方には保留メロディが流れます。着信ランプが赤でゆっくり点滅し、スピーカランプが赤く点灯します。スピーカから保留音が流れます。2月29日(月)pm3：05保留中02'003もう一度お話しするときはハンドセットを取りあげます。保留音が止まり、着信ランプとスピーカランプが消えます。4相手の方とお話しください。40

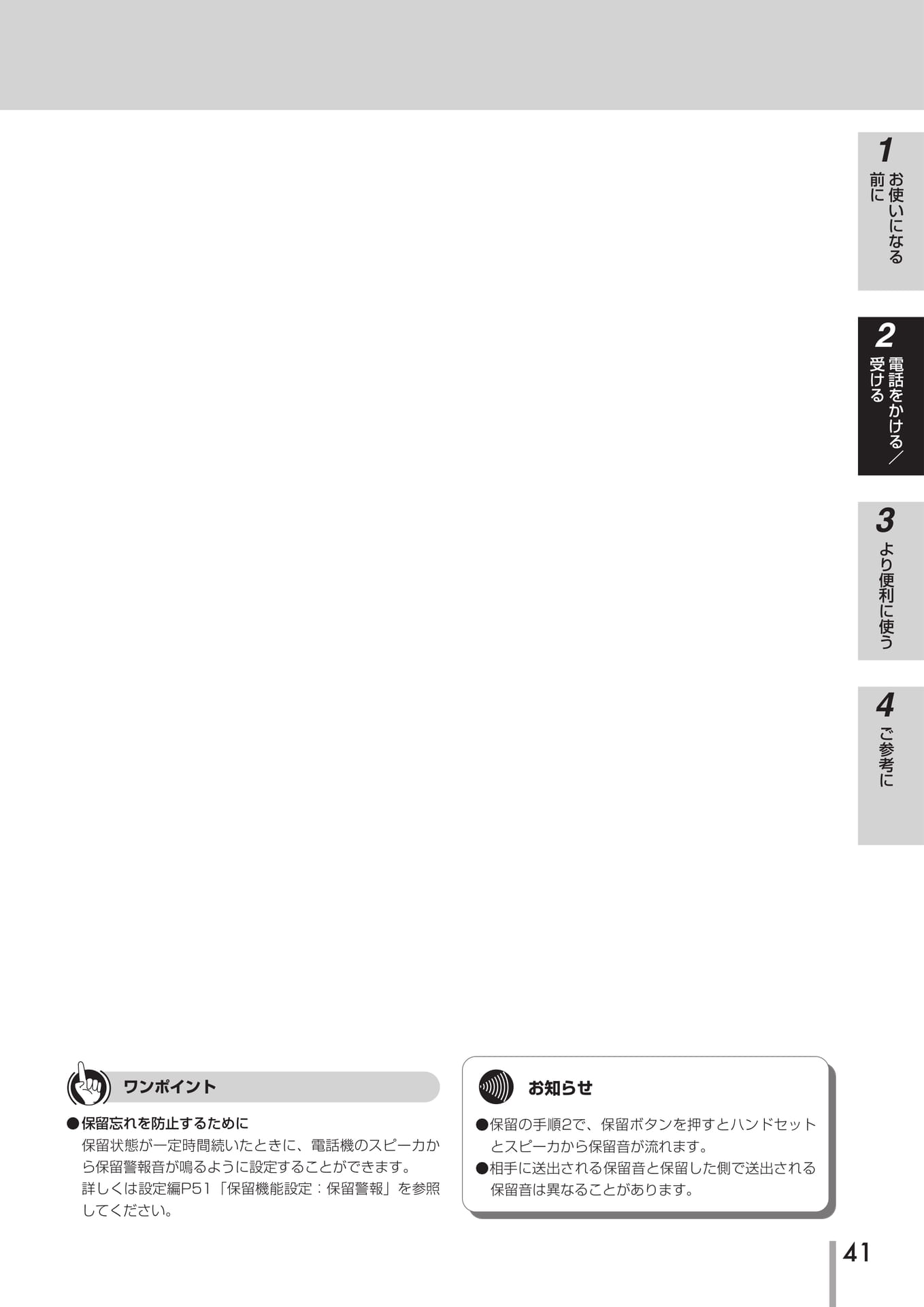

Page 42

41お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4●保留忘れを防止するために保留状態が一定時間続いたときに、電話機のスピーカから保留警報音が鳴るように設定することができます。詳しくは設定編P51「保留機能設定：保留警報」を参照してください。ワンポイント●保留の手順2で、保留ボタンを押すとハンドセットとスピーカから保留音が流れます。●相手に送出される保留音と保留した側で送出される保留音は異なることがあります。お知らせ

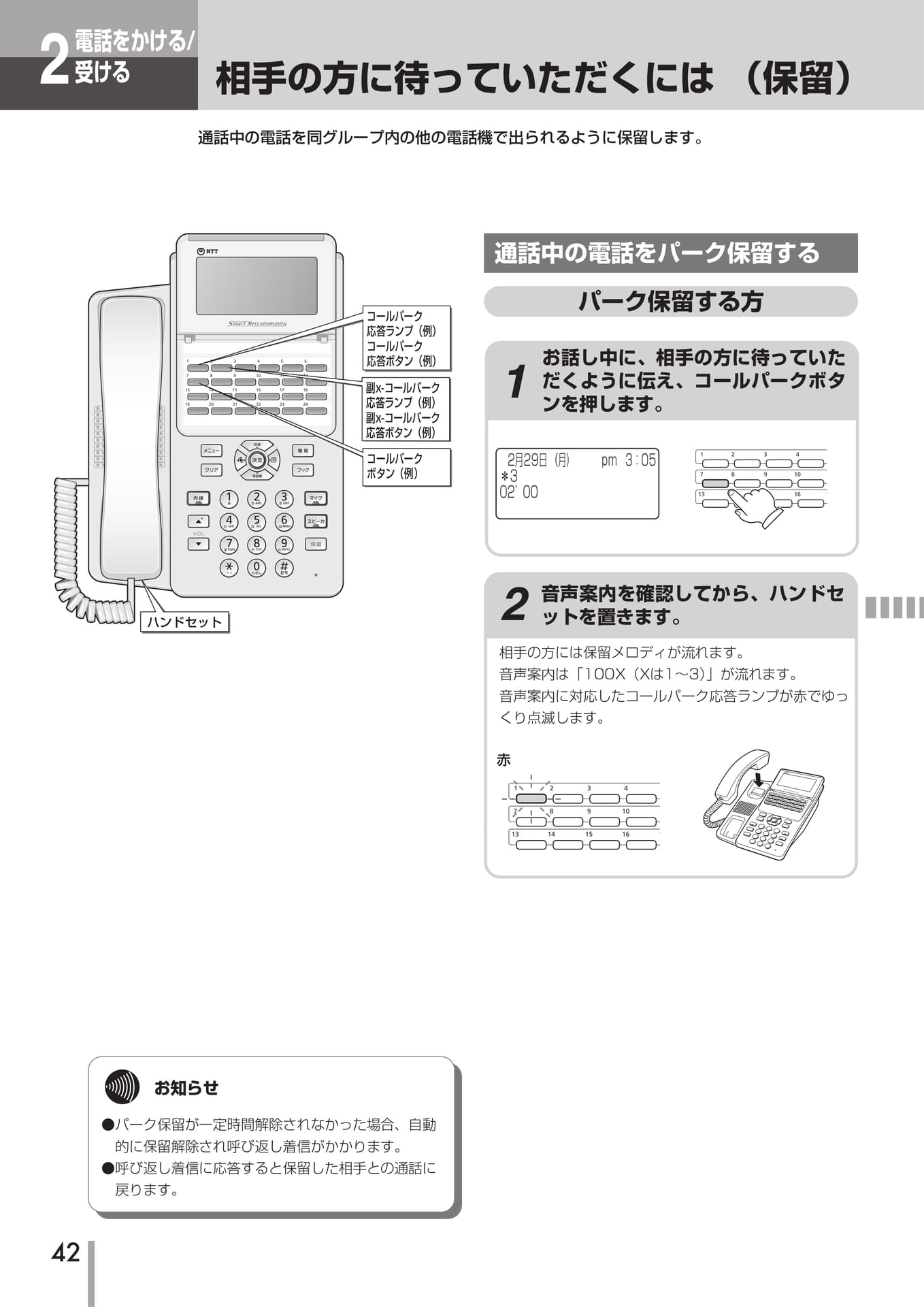

Page 43

2電話をかける/受ける相手の方に待っていただくには（保留）通話中の電話を同グループ内の他の電話機で出られるように保留します。通話中の電話をパーク保留するコールパーク応答ランプ（例）コールパーク応答ボタン（例）副x-コールパーク応答ランプ（例）副x-コールパーク応答ボタン（例）1パーク保留する方お話し中に、相手の方に待っていただくように伝え、コールパークボタンを押します。コールパークボタン（例）2月29日(月)pm3：05＊302'00ハンドセット2音声案内を確認してから、ハンドセットを置きます。相手の方には保留メロディが流れます。音声案内は「100X（Xは1～3）」が流れます。音声案内に対応したコールパーク応答ランプが赤でゆっくり点滅します。赤お知らせ●パーク保留が一定時間解除されなかった場合、自動的に保留解除され呼び返し着信がかかります。●呼び返し着信に応答すると保留した相手との通話に戻ります。42

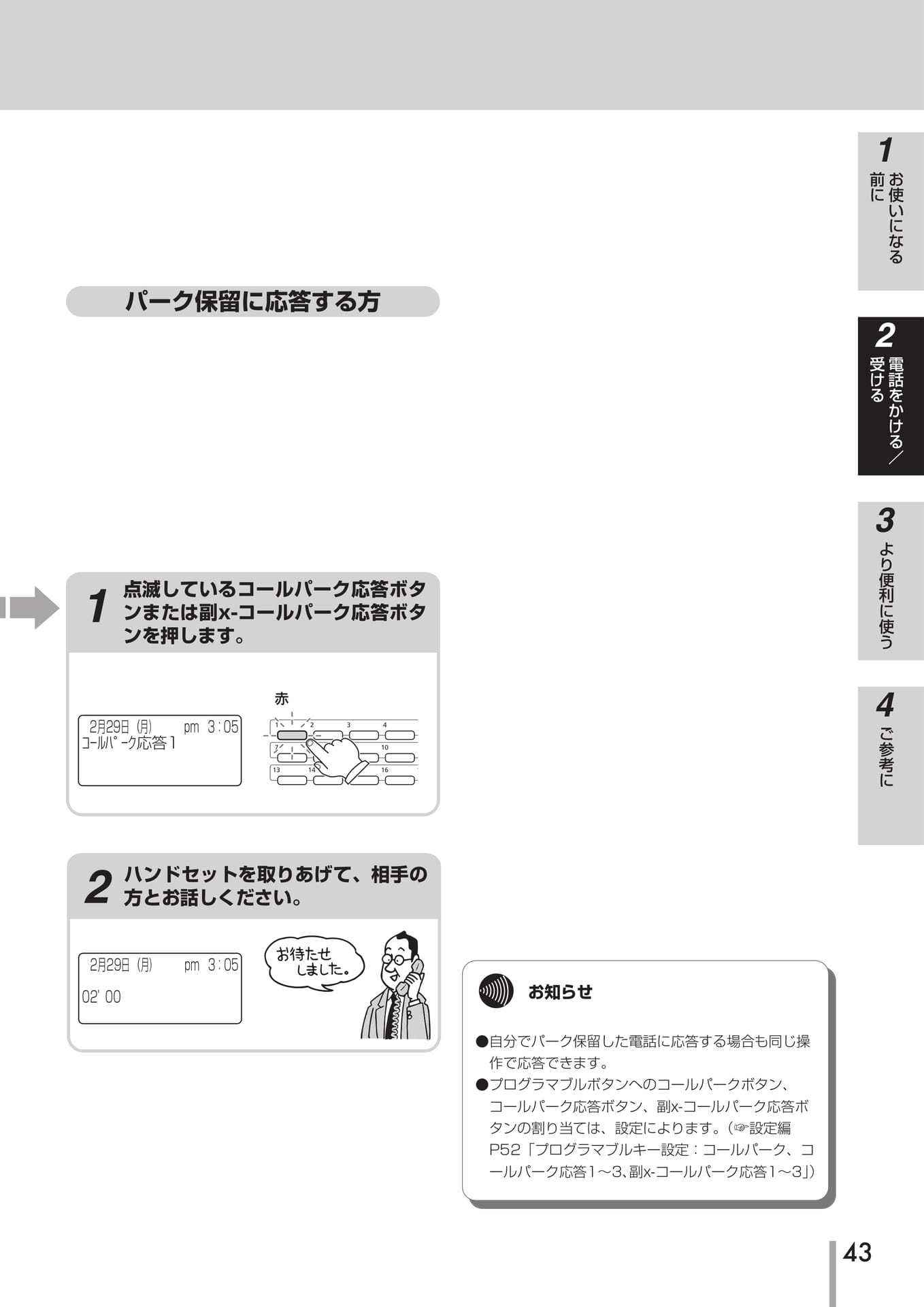

Page 44

43お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4●自分でパーク保留した電話に応答する場合も同じ操作で応答できます。●プログラマブルボタンへのコールパークボタン、コールパーク応答ボタン、副x-コールパーク応答ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：コールパーク、コールパーク応答1～3、副x-コールパーク応答1～3」）お知らせ点滅しているコールパーク応答ボタンまたは副x-コールパーク応答ボタンを押します。1ハンドセットを取りあげて、相手の方とお話しください。2パーク保留に応答する方赤ｺｰﾙﾊﾟｰｸ応答12月29日(月)pm3：052月29日(月)pm3：0502'00

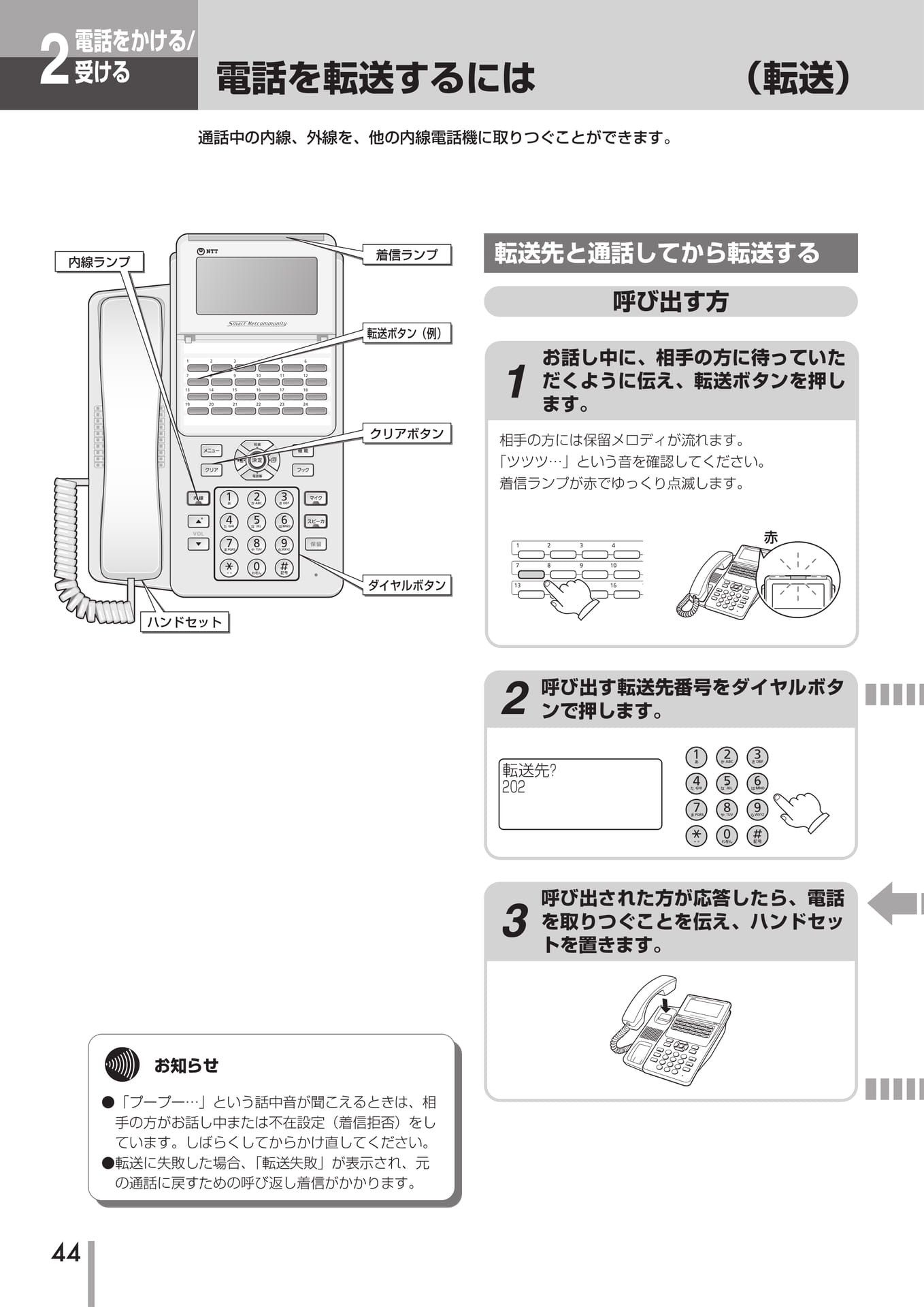

Page 45

電話をかける/2受ける電話を転送するには（転送）通話中の内線、外線を、他の内線電話機に取りつぐことができます。内線ランプ着信ランプ転送先と通話してから転送する呼び出す方転送ボタン（例）1お話し中に、相手の方に待っていただくように伝え、転送ボタンを押します。クリアボタン相手の方には保留メロディが流れます。「ツツツ…」という音を確認してください。着信ランプが赤でゆっくり点滅します。赤ダイヤルボタンハンドセット2呼び出す転送先番号をダイヤルボタンで押します。転送先?2023呼び出された方が応答したら、電話を取りつぐことを伝え、ハンドセットを置きます。お知らせ●「プープー…」という話中音が聞こえるときは、相手の方がお話し中または不在設定（着信拒否）をしています。しばらくしてからかけ直してください。●転送に失敗した場合、「転送失敗」が表示され、元の通話に戻すための呼び返し着信がかかります。44

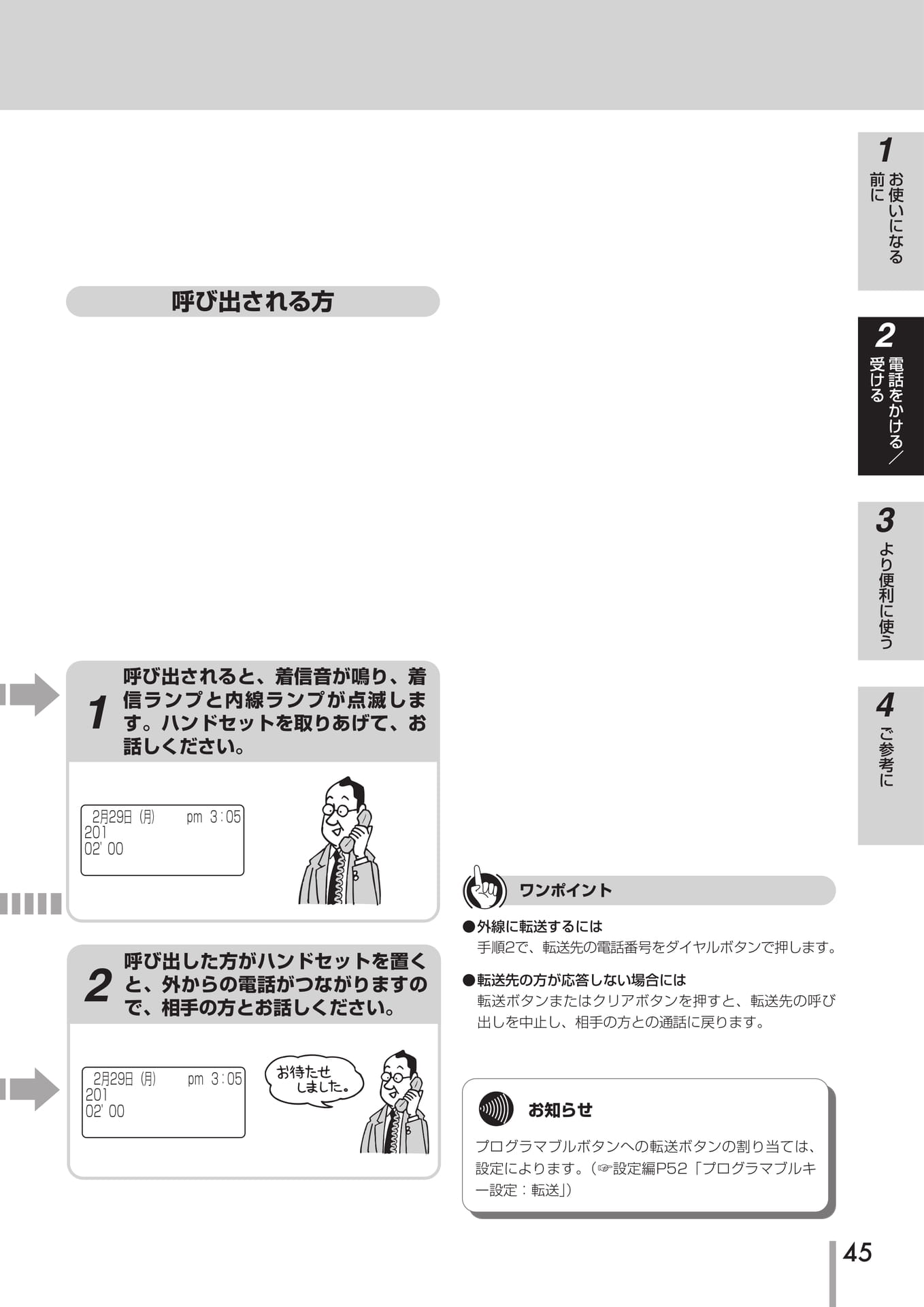

Page 46

45●外線に転送するには手順2で、転送先の電話番号をダイヤルボタンで押します。●転送先の方が応答しない場合には転送ボタンまたはクリアボタンを押すと、転送先の呼び出しを中止し、相手の方との通話に戻ります。ワンポイントプログラマブルボタンへの転送ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：転送」）お知らせ呼び出されると、着信音が鳴り、着信ランプと内線ランプが点滅します。ハンドセットを取りあげて、お話しください。12月29日(月)pm3：0520102'00呼び出した方がハンドセットを置くと、外からの電話がつながりますので、相手の方とお話しください。2呼び出される方お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に42月29日(月)pm3：0520102'00

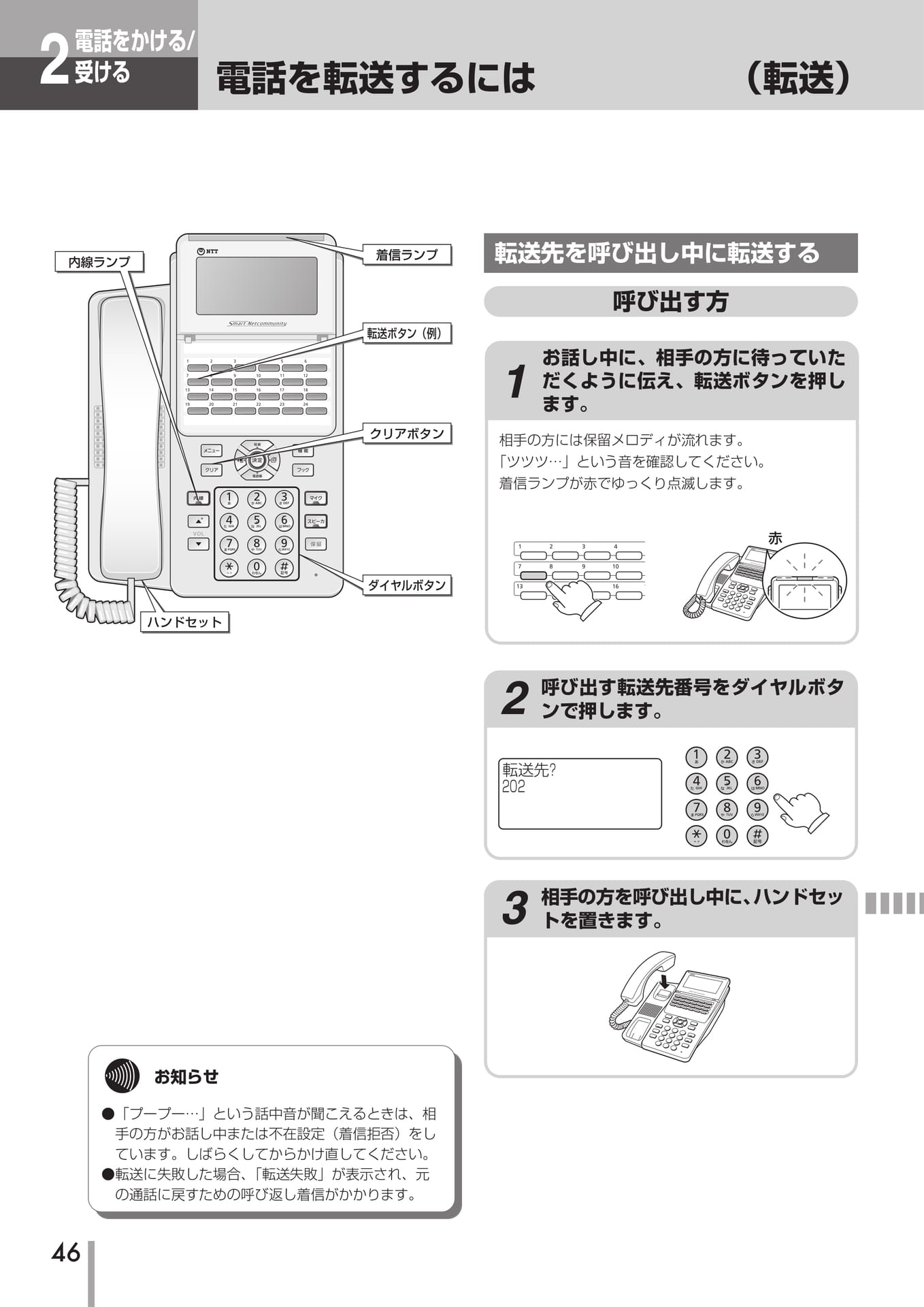

Page 47

電話をかける/2受ける電話を転送するには（転送）内線ランプ着信ランプ転送先を呼び出し中に転送する呼び出す方転送ボタン（例）1お話し中に、相手の方に待っていただくように伝え、転送ボタンを押します。クリアボタン相手の方には保留メロディが流れます。「ツツツ…」という音を確認してください。着信ランプが赤でゆっくり点滅します。赤ダイヤルボタンハンドセット2呼び出す転送先番号をダイヤルボタンで押します。転送先?2023相手の方を呼び出し中に、ハンドセットを置きます。お知らせ●「プープー…」という話中音が聞こえるときは、相手の方がお話し中または不在設定（着信拒否）をしています。しばらくしてからかけ直してください。●転送に失敗した場合、「転送失敗」が表示され、元の通話に戻すための呼び返し着信がかかります。46

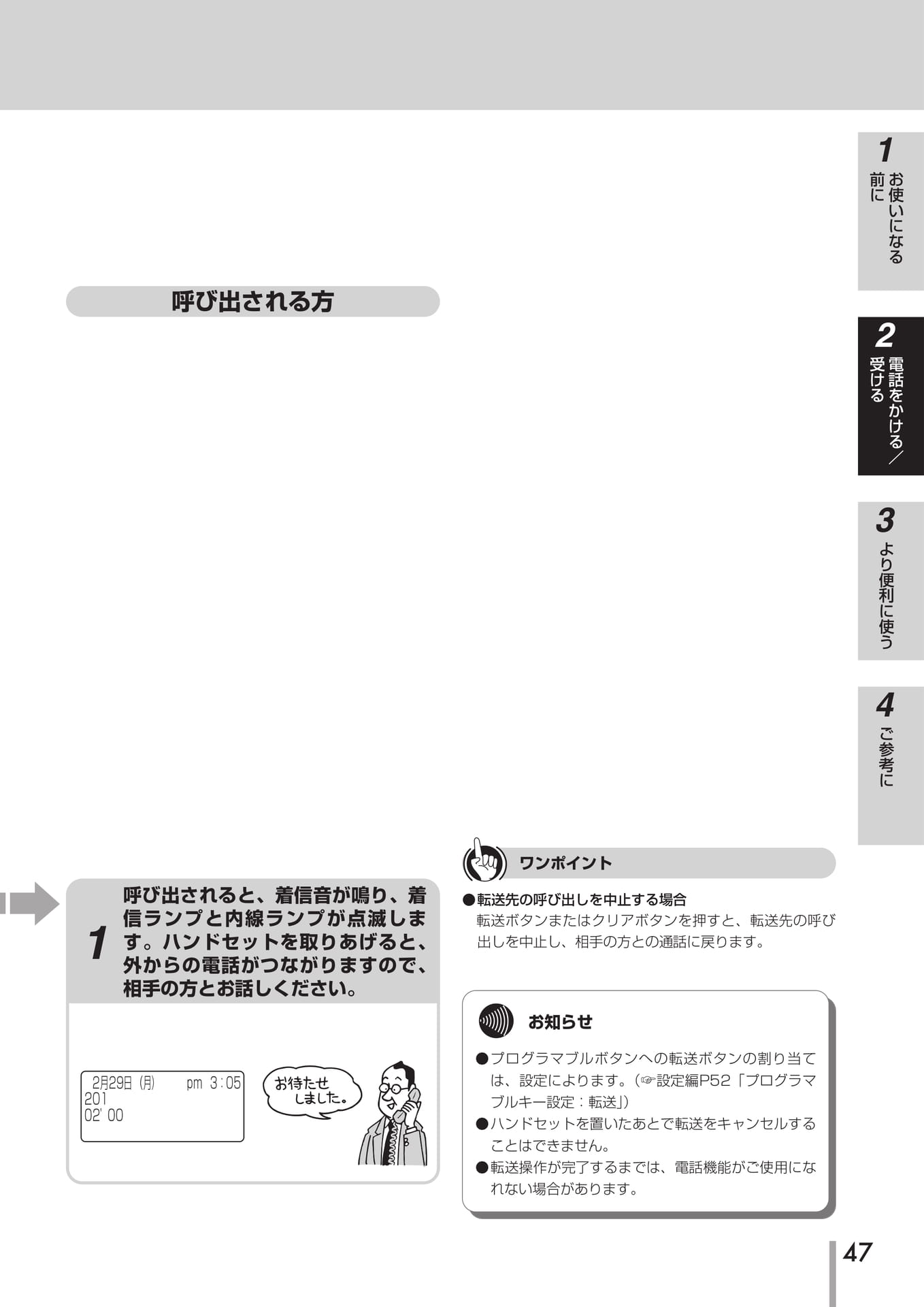

Page 48

47●転送先の呼び出しを中止する場合転送ボタンまたはクリアボタンを押すと、転送先の呼び出しを中止し、相手の方との通話に戻ります。ワンポイント●プログラマブルボタンへの転送ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：転送」）●ハンドセットを置いたあとで転送をキャンセルすることはできません。●転送操作が完了するまでは、電話機能がご使用になれない場合があります。お知らせお使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4呼び出される方呼び出されると、着信音が鳴り、着信ランプと内線ランプが点滅します。ハンドセットを取りあげると、外からの電話がつながりますので、相手の方とお話しください。12月29日(月)pm3：0520102'00

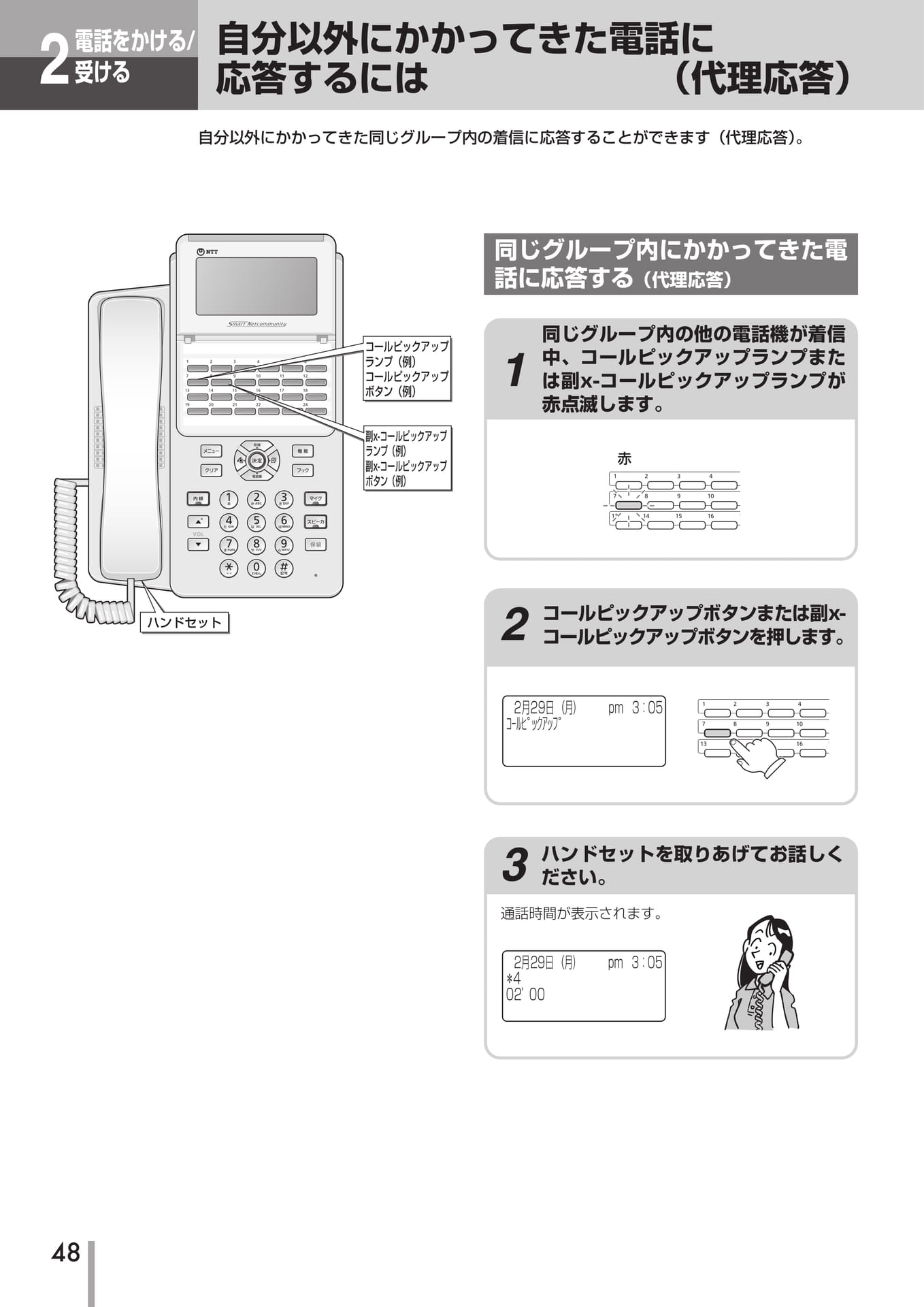

Page 49

電話をかける/2受ける自分以外にかかってきた電話に応答するには（代理応答）自分以外にかかってきた同じグループ内の着信に応答することができます（代理応答）。同じグループ内にかかってきた電話に応答する（代理応答）コールピックアップランプ（例）コールピックアップボタン（例）副x-コールピックアップランプ（例）副x-コールピックアップボタン（例）1同じグループ内の他の電話機が着信中、コールピックアップランプまたは副x-コールピックアップランプが赤点滅します。赤ハンドセット2コールピックアップボタンまたは副x-コールピックアップボタンを押します。2月29日(月)pm3：05ｺｰﾙﾋﾟｯｸｱｯﾌﾟ3ハンドセットを取りあげてお話しください。通話時間が表示されます。2月29日(月)pm3：05＊402'0048

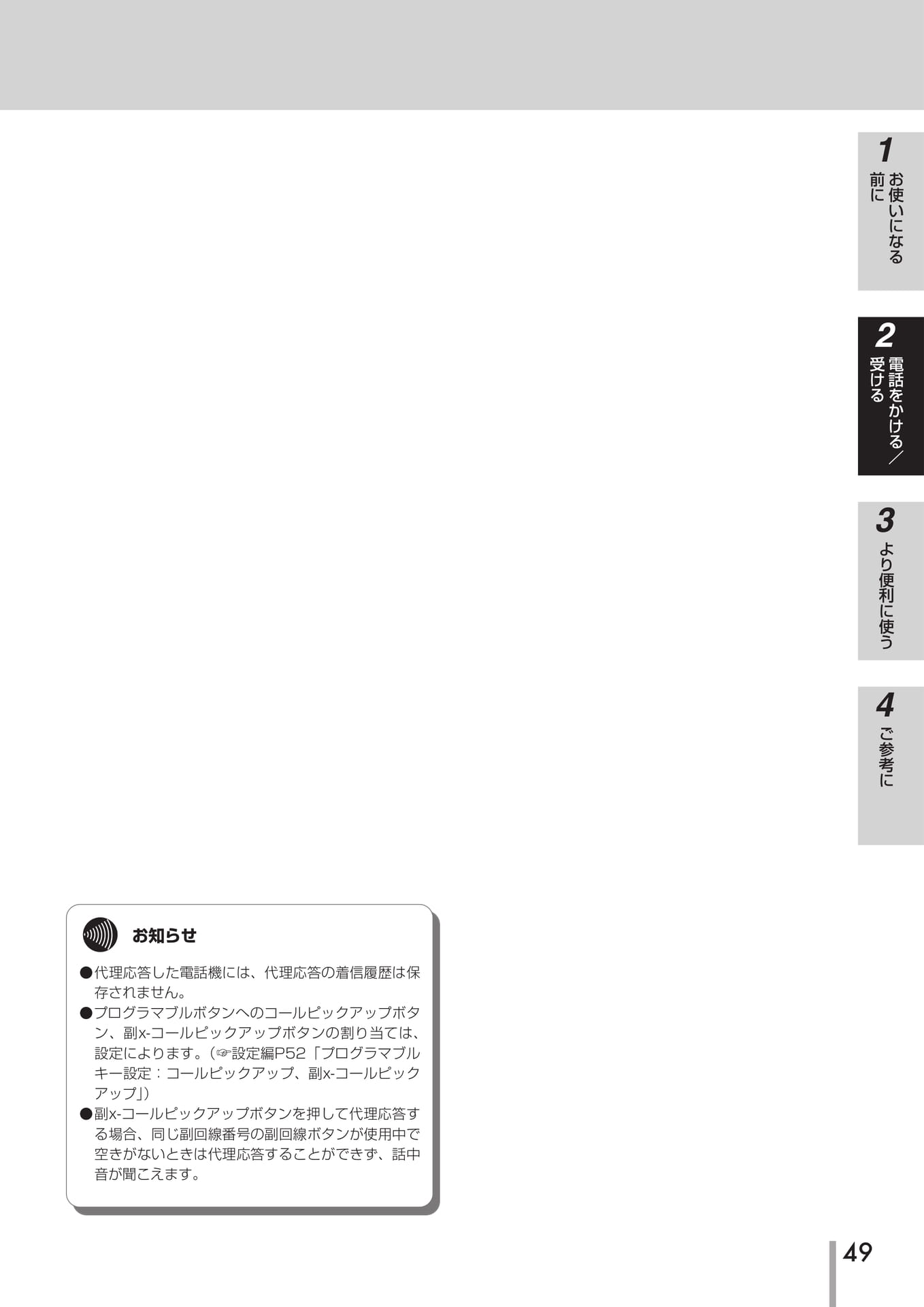

Page 50

49●代理応答した電話機には、代理応答の着信履歴は保存されません。●プログラマブルボタンへのコールピックアップボタン、副x-コールピックアップボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：コールピックアップ、副x-コールピックアップ」）●副x-コールピックアップボタンを押して代理応答する場合、同じ副回線番号の副回線ボタンが使用中で空きがないときは代理応答することができず、話中音が聞こえます。お知らせお使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4

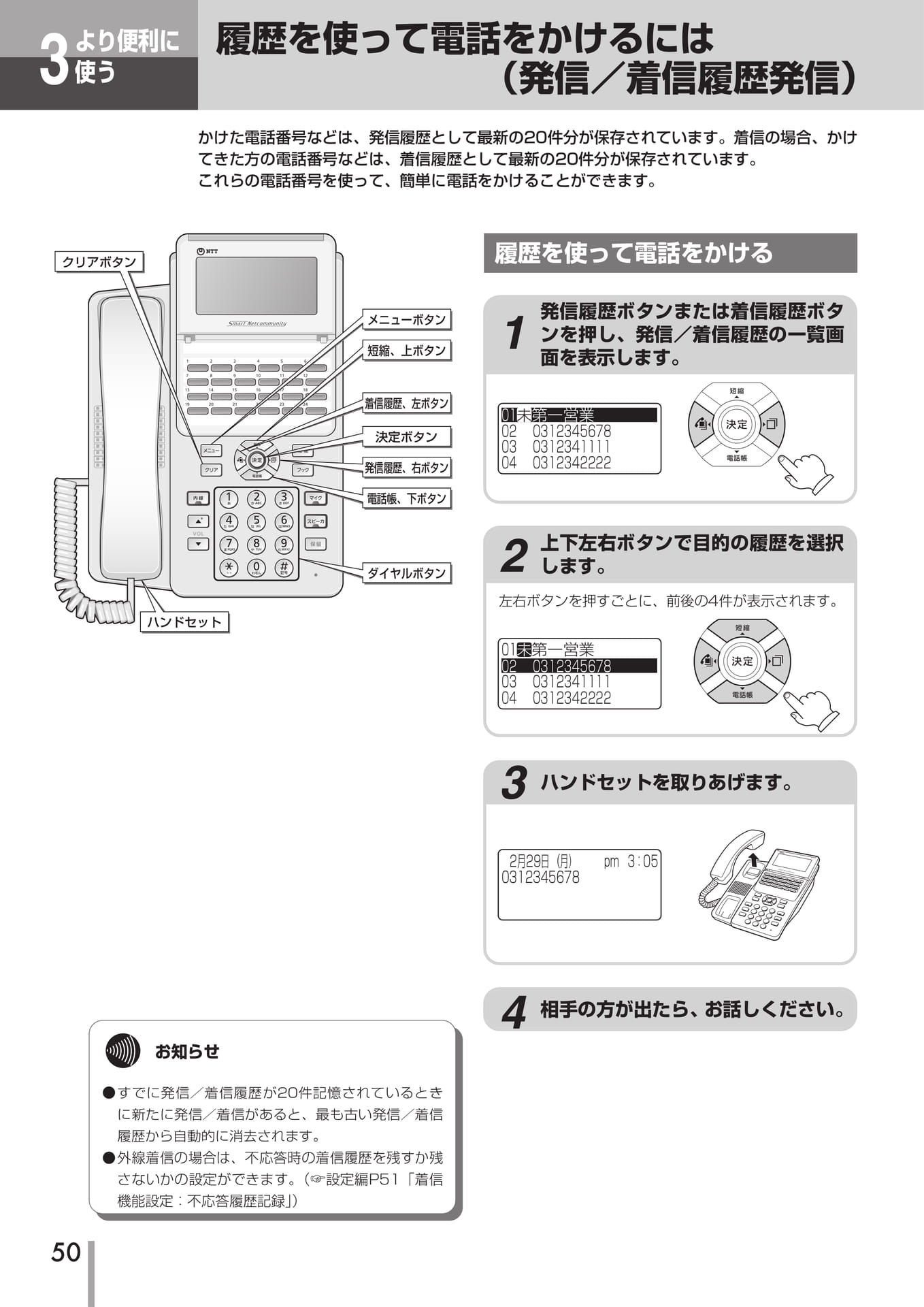

Page 51

より便利に3使う履歴を使って電話をかけるには（発信／着信履歴発信）かけた電話番号などは、発信履歴として最新の20件分が保存されています。着信の場合、かけてきた方の電話番号などは、着信履歴として最新の20件分が保存されています。これらの電話番号を使って、簡単に電話をかけることができます。クリアボタン履歴を使って電話をかけるメニューボタン短縮、上ボタン1発信履歴ボタンまたは着信履歴ボタンを押し、発信／着信履歴の一覧画面を表示します。ハンドセット着信履歴、左ボタン決定ボタン発信履歴、右ボタン電話帳、下ボタンダイヤルボタン01未第一営業0203123456780303123411110403123422222上下左右ボタンで目的の履歴を選択します。左右ボタンを押すごとに、前後の4件が表示されます。01未第一営業0203123456780303123411110403123422223ハンドセットを取りあげます。2月29日(月)pm3：050312345678お知らせ4相手の方が出たら、お話しください。●すでに発信／着信履歴が20件記憶されているときに新たに発信／着信があると、最も古い発信／着信履歴から自動的に消去されます。●外線着信の場合は、不応答時の着信履歴を残すか残さないかの設定ができます。（☞設定編P51「着信機能設定：不応答履歴記録」）50

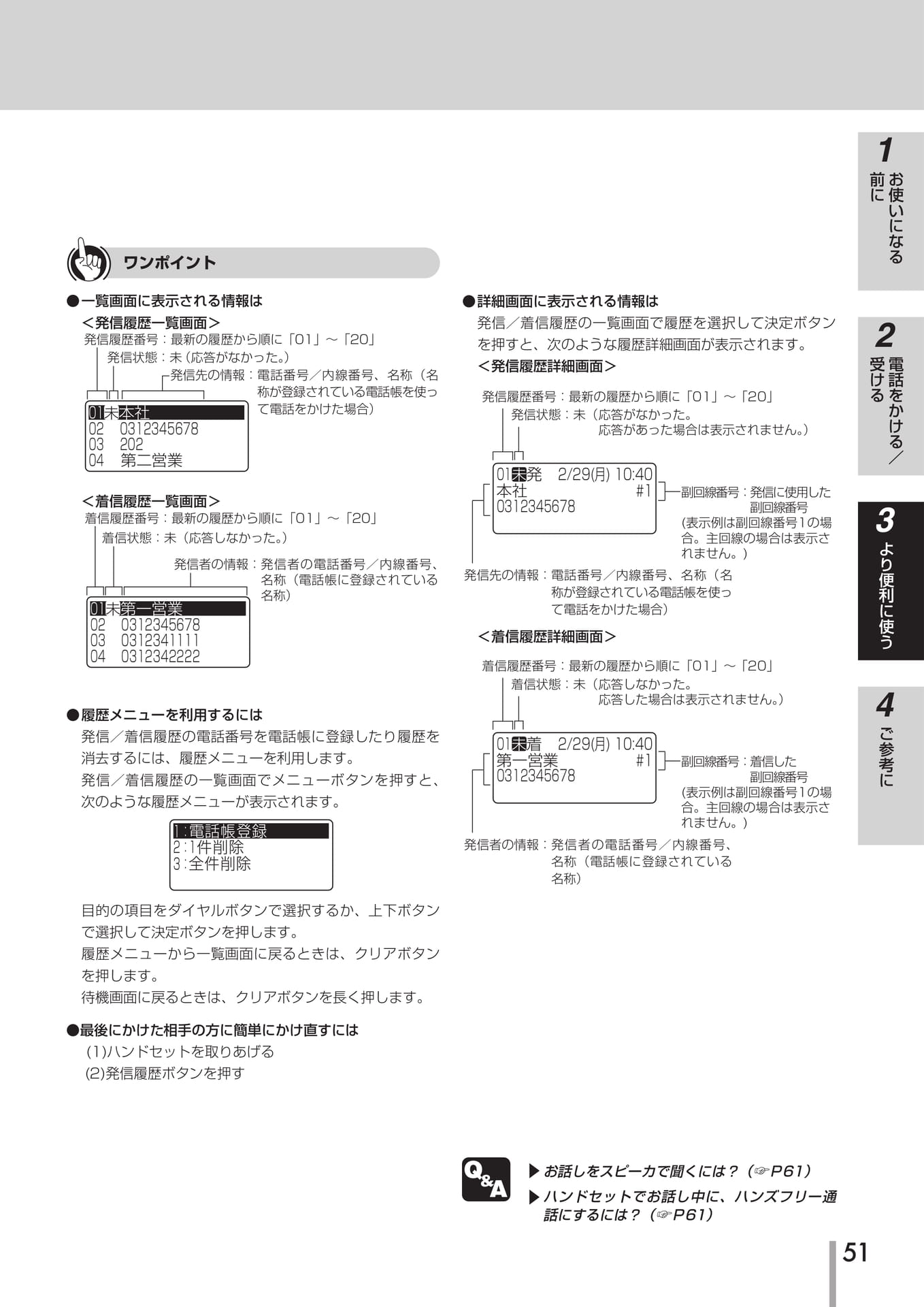

Page 52

ワンポイント●一覧画面に表示される情報は＜発信履歴一覧画面＞発信履歴番号：最新の履歴から順に「01」～「20」発信状態：未（応答がなかった。）発信先の情報：電話番号／内線番号、名称（名称が登録されている電話帳を使っ01未本社て電話をかけた場合）0203123456780320204第二営業＜着信履歴一覧画面＞着信履歴番号：最新の履歴から順に「01」～「20」着信状態：未（応答しなかった。）発信者の情報：発信者の電話番号／内線番号、名称（電話帳に登録されている名称）01未第一営業020312345678030312341111040312342222●履歴メニューを利用するには発信／着信履歴の電話番号を電話帳に登録したり履歴を消去するには、履歴メニューを利用します。発信／着信履歴の一覧画面でメニューボタンを押すと、次のような履歴メニューが表示されます。1：電話帳登録2：1件削除3：全件削除目的の項目をダイヤルボタンで選択するか、上下ボタンで選択して決定ボタンを押します。履歴メニューから一覧画面に戻るときは、クリアボタンを押します。待機画面に戻るときは、クリアボタンを長く押します。●最後にかけた相手の方に簡単にかけ直すには(1)ハンドセットを取りあげる(2)発信履歴ボタンを押す●詳細画面に表示される情報は発信／着信履歴の一覧画面で履歴を選択して決定ボタンを押すと、次のような履歴詳細画面が表示されます。＜発信履歴詳細画面＞発信履歴番号：最新の履歴から順に「01」～「20」発信状態：未（応答がなかった。応答があった場合は表示されません。）01未発2/29(月)10:40本社#10312345678発信先の情報：電話番号／内線番号、名称（名称が登録されている電話帳を使って電話をかけた場合）＜着信履歴詳細画面＞副回線番号：発信に使用した副回線番号(表示例は副回線番号1の場合。主回線の場合は表示されません。)着信履歴番号：最新の履歴から順に「01」～「20」着信状態：未（応答しなかった。応答した場合は表示されません。）01未着2/29(月)10:40第一営業#10312345678発信者の情報：発信者の電話番号／内線番号、名称（電話帳に登録されている名称）副回線番号：着信した副回線番号(表示例は副回線番号1の場合。主回線の場合は表示されません。)1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に▲▲お話しをスピーカで聞くには？（☞Ｐ61）ハンドセットでお話し中に、ハンズフリー通話にするには？（☞Ｐ61）51

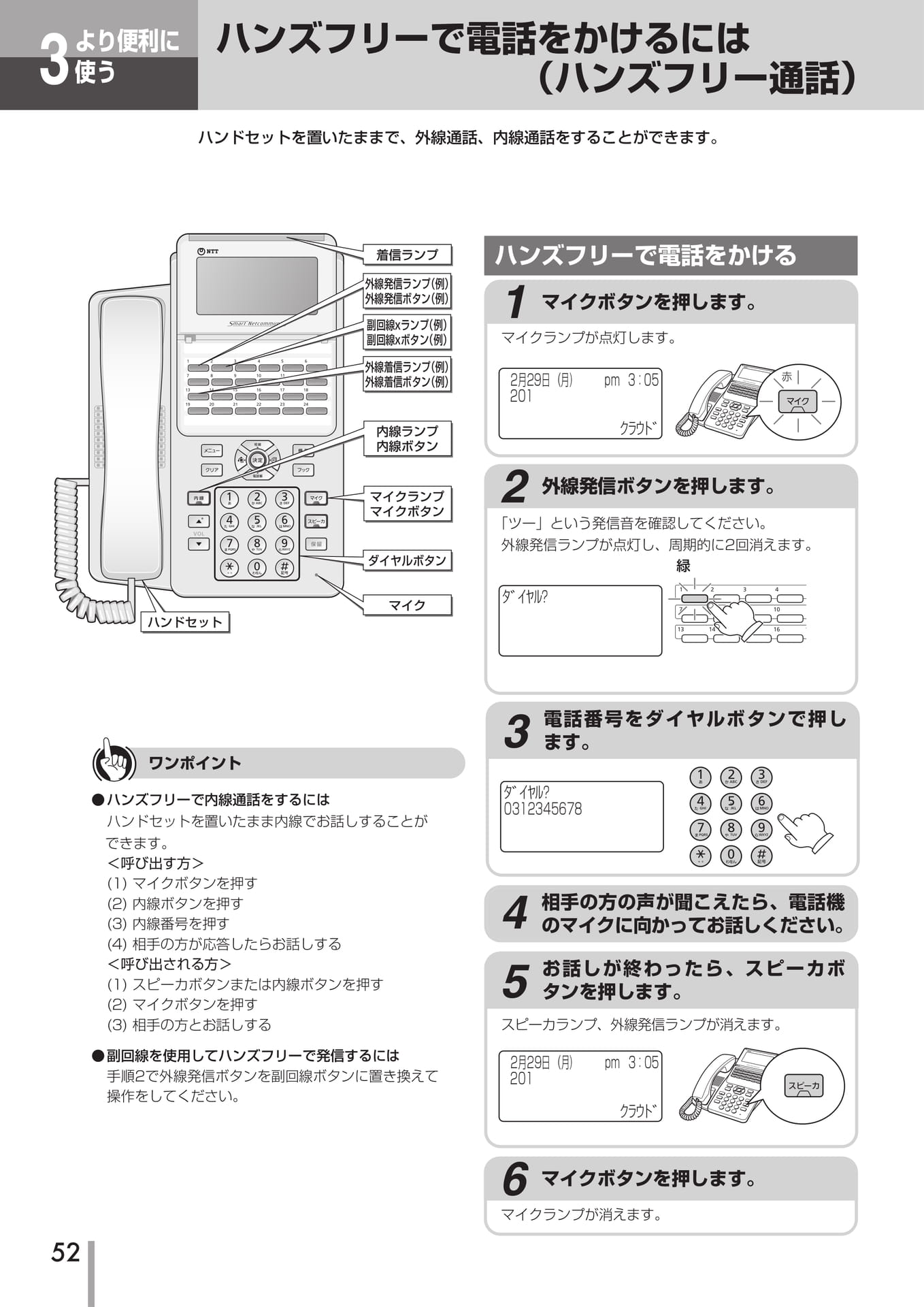

Page 53

より便利に3使うハンドセットを置いたままで、外線通話、内線通話をすることができます。ハンズフリーで電話をかけるには（ハンズフリー通話）52着信ランプマイクハンドセット外線着信ランプ（例）外線着信ボタン（例）マイクランプマイクボタン内線ランプ内線ボタン外線発信ランプ（例）外線発信ボタン（例）ダイヤルボタン副回線xランプ（例）副回線xボタン（例）ハンズフリーで電話をかける赤マイクボタンを押します。12月29日(月)pm3：05201ｸﾗｳﾄﾞ外線発信ボタンを押します。ﾀﾞｲﾔﾙ?「ツー」という発信音を確認してください。外線発信ランプが点灯し、周期的に2回消えます。マイクランプが点灯します。電話番号をダイヤルボタンで押します。30312345678ﾀﾞｲﾔﾙ?相手の方の声が聞こえたら、電話機のマイクに向かってお話しください。4お話しが終わったら、スピーカボタンを押します。52月29日(月)pm3：05201ｸﾗｳﾄﾞスピーカランプ、外線発信ランプが消えます。緑マイクボタンを押します。6マイクランプが消えます。●ハンズフリーで内線通話をするにはハンドセットを置いたまま内線でお話しすることができます。＜呼び出す方＞(1)マイクボタンを押す(2)内線ボタンを押す(3)内線番号を押す(4)相手の方が応答したらお話しする＜呼び出される方＞(1)スピーカボタンまたは内線ボタンを押す(2)マイクボタンを押す(3)相手の方とお話しする●副回線を使用してハンズフリーで発信するには手順2で外線発信ボタンを副回線ボタンに置き換えて操作をしてください。ワンポイント2

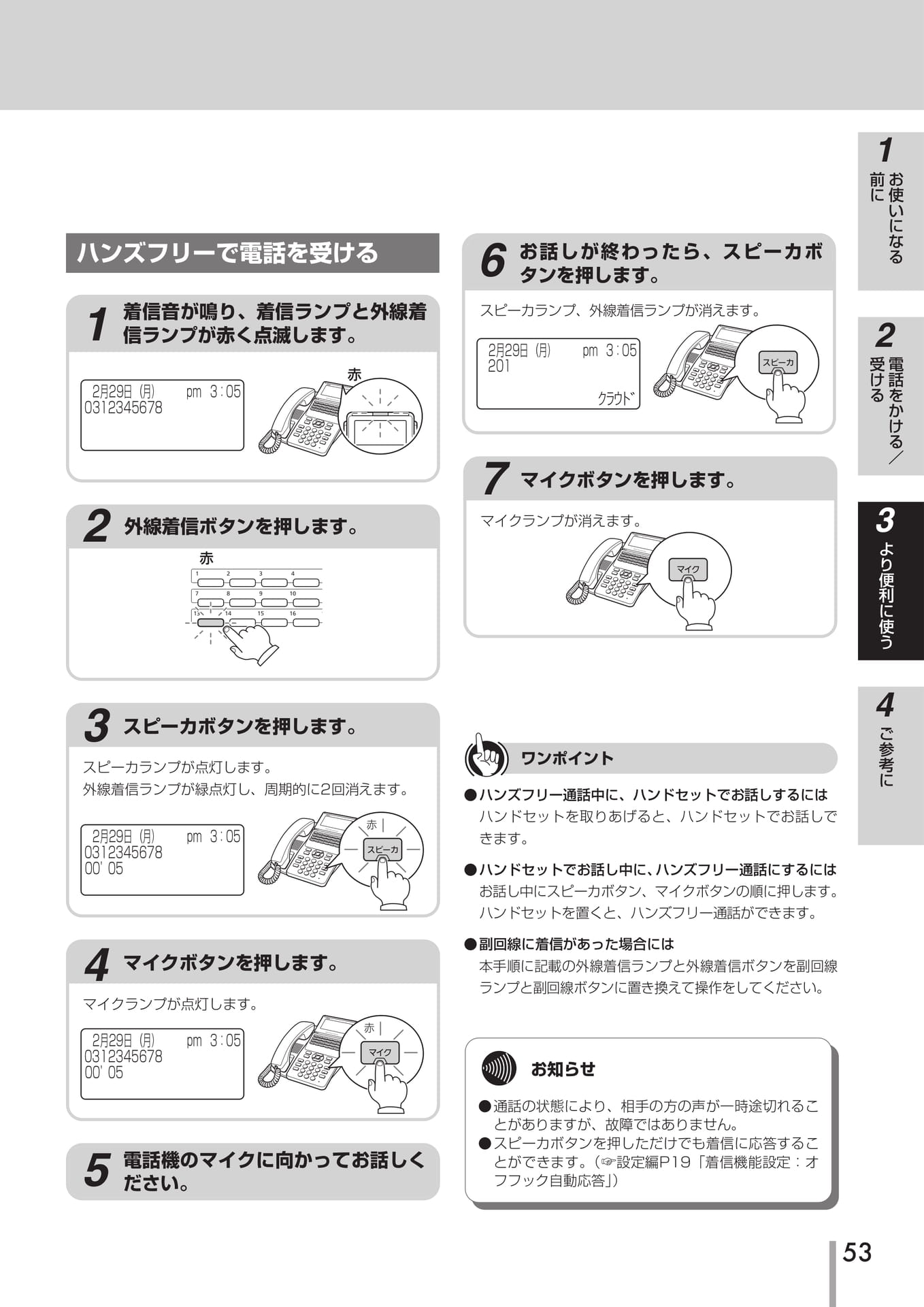

Page 54

53お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4●通話の状態により、相手の方の声が一時途切れることがありますが、故障ではありません。●スピーカボタンを押しただけでも着信に応答することができます。（☞設定編P19「着信機能設定：オフフック自動応答」）お知らせ着信音が鳴り、着信ランプと外線着信ランプが赤く点滅します。1ハンズフリーで電話を受ける2月29日(月)pm3：050312345678マイクランプが点灯します。赤マイクボタンを押します。42月29日(月)pm3：0500'050312345678電話機のマイクに向かってお話しください。5お話しが終わったら、スピーカボタンを押します。6スピーカランプ、外線着信ランプが消えます。2月29日(月)pm3：05201ｸﾗｳﾄﾞ赤●ハンズフリー通話中に、ハンドセットでお話しするにはハンドセットを取りあげると、ハンドセットでお話しできます。●ハンドセットでお話し中に、ハンズフリー通話にするにはお話し中にスピーカボタン、マイクボタンの順に押します。ハンドセットを置くと、ハンズフリー通話ができます。●副回線に着信があった場合には本手順に記載の外線着信ランプと外線着信ボタンを副回線ランプと副回線ボタンに置き換えて操作をしてください。ワンポイント赤スピーカボタンを押します。32月29日(月)pm3：0500'050312345678スピーカランプが点灯します。外線着信ランプが緑点灯し、周期的に2回消えます。マイクボタンを押します。7マイクランプが消えます。外線着信ボタンを押します。2赤

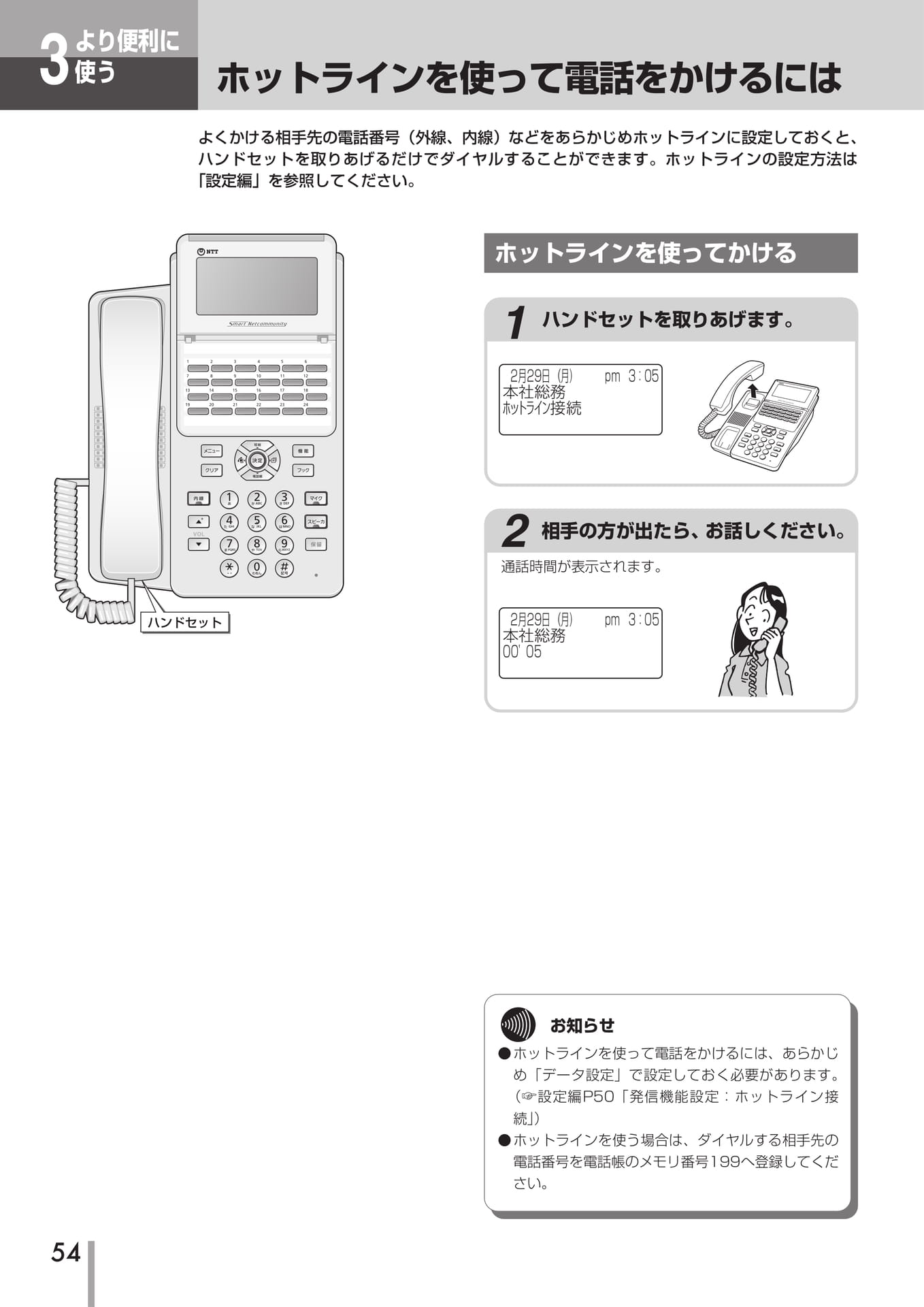

Page 55

より便利に3使うホットラインを使って電話をかけるにはよくかける相手先の電話番号（外線、内線）などをあらかじめホットラインに設定しておくと、ハンドセットを取りあげるだけでダイヤルすることができます。ホットラインの設定方法は「設定編」を参照してください。ホットラインを使ってかける1ハンドセットを取りあげます。2月29日(月)pm3：05本社総務ﾎｯﾄﾗｲﾝ接続2相手の方が出たら、お話しください。通話時間が表示されます。ハンドセット2月29日(月)pm3：05本社総務00'05お知らせ●ホットラインを使って電話をかけるには、あらかじめ「データ設定」で設定しておく必要があります。（☞設定編P50「発信機能設定：ホットライン接続」）●ホットラインを使う場合は、ダイヤルする相手先の電話番号を電話帳のメモリ番号199へ登録してください。54

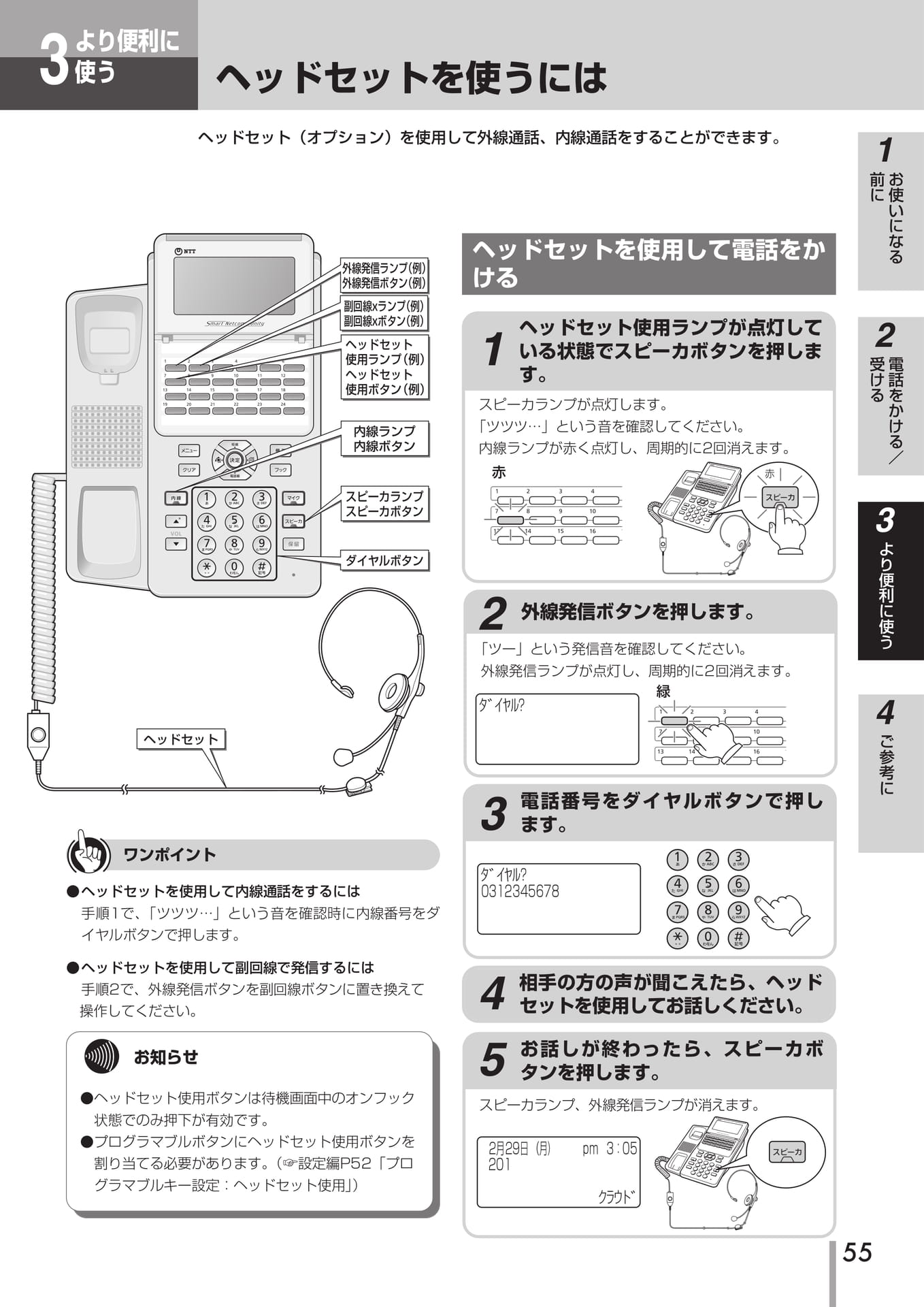

Page 56

赤ヘッドセット使用ランプが点灯している状態でスピーカボタンを押します。1スピーカランプが点灯します。「ツツツ…」という音を確認してください。内線ランプが赤く点灯し、周期的に2回消えます。55お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4より便利に3使うヘッドセット（オプション）を使用して外線通話、内線通話をすることができます。ヘッドセットを使うにはヘッドセットを使用して電話をかける●ヘッドセットを使用して内線通話をするには手順1で、「ツツツ…」という音を確認時に内線番号をダイヤルボタンで押します。●ヘッドセットを使用して副回線で発信するには手順2で、外線発信ボタンを副回線ボタンに置き換えて操作してください。ワンポイント●ヘッドセット使用ボタンは待機画面中のオンフック状態でのみ押下が有効です。●プログラマブルボタンにヘッドセット使用ボタンを割り当てる必要があります。（☞設定編P52「プログラマブルキー設定：ヘッドセット使用」）お知らせスピーカランプスピーカボタン内線ランプ内線ボタン外線発信ランプ（例）外線発信ボタン（例）ダイヤルボタンヘッドセットヘッドセット使用ランプ（例）ヘッドセット使用ボタン（例）副回線xランプ（例）副回線xボタン（例）電話番号をダイヤルボタンで押します。30312345678ﾀﾞｲﾔﾙ?相手の方の声が聞こえたら、ヘッドセットを使用してお話しください。4お話しが終わったら、スピーカボタンを押します。52月29日(月)pm3：05201ｸﾗｳﾄﾞスピーカランプ、外線発信ランプが消えます。外線発信ボタンを押します。ﾀﾞｲﾔﾙ?「ツー」という発信音を確認してください。外線発信ランプが点灯し、周期的に2回消えます。緑2赤

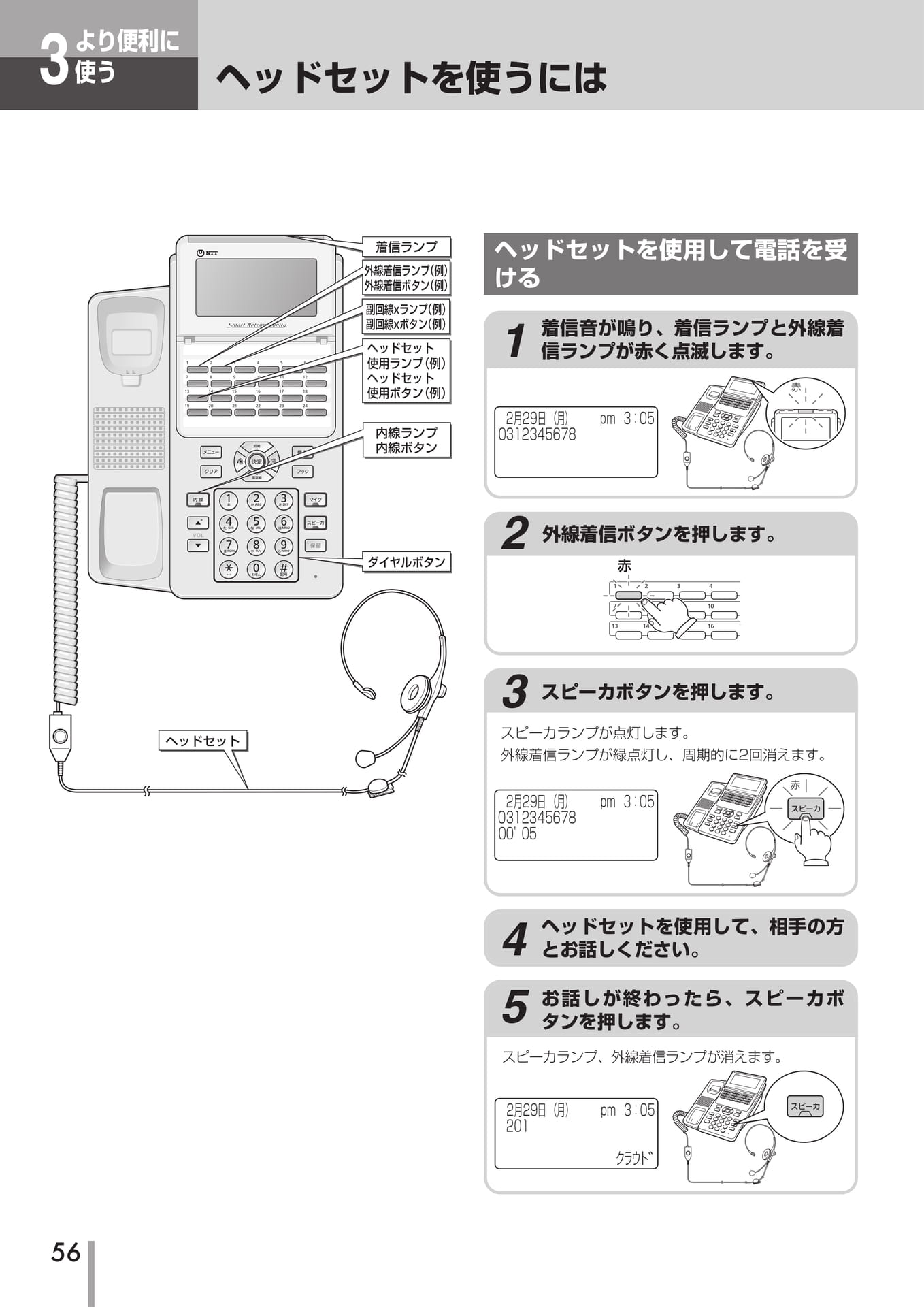

Page 57

より便利に使う3ヘッドセットを使うには56ヘッドセットを使用して電話を受ける内線ランプ内線ボタン外線着信ランプ（例）外線着信ボタン（例）ダイヤルボタン着信ランプヘッドセットヘッドセット使用ランプ（例）ヘッドセット使用ボタン（例）副回線xランプ（例）副回線xボタン（例）赤着信音が鳴り、着信ランプと外線着信ランプが赤く点滅します。12月29日(月)pm3：050312345678ヘッドセットを使用して、相手の方とお話しください。4お話しが終わったら、スピーカボタンを押します。5スピーカランプ、外線着信ランプが消えます。2月29日(月)pm3：05201ｸﾗｳﾄﾞ赤スピーカボタンを押します。32月29日(月)pm3：0500'050312345678スピーカランプが点灯します。外線着信ランプが緑点灯し、周期的に2回消えます。外線着信ボタンを押します。2赤

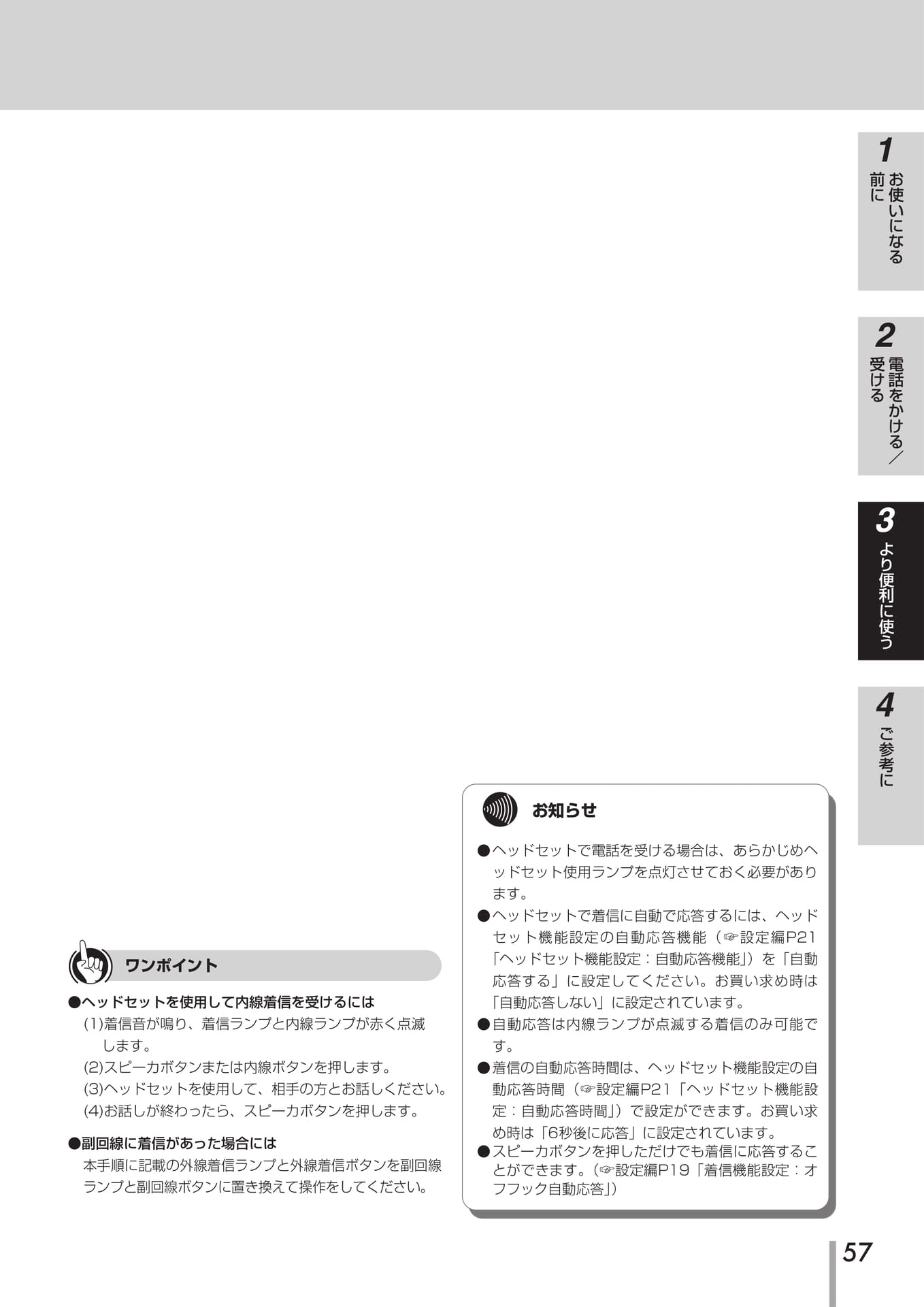

Page 58

1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考にお知らせワンポイント●ヘッドセットを使用して内線着信を受けるには(1)着信音が鳴り、着信ランプと内線ランプが赤く点滅します。(2)スピーカボタンまたは内線ボタンを押します。(3)ヘッドセットを使用して、相手の方とお話しください。(4)お話しが終わったら、スピーカボタンを押します。●副回線に着信があった場合には本手順に記載の外線着信ランプと外線着信ボタンを副回線ランプと副回線ボタンに置き換えて操作をしてください。●ヘッドセットで電話を受ける場合は、あらかじめヘッドセット使用ランプを点灯させておく必要があります。●ヘッドセットで着信に自動で応答するには、ヘッドセット機能設定の自動応答機能（☞設定編P21「ヘッドセット機能設定：自動応答機能」）を「自動応答する」に設定してください。お買い求め時は「自動応答しない」に設定されています。●自動応答は内線ランプが点滅する着信のみ可能です。●着信の自動応答時間は、ヘッドセット機能設定の自動応答時間（☞設定編P21「ヘッドセット機能設定：自動応答時間」）で設定ができます。お買い求め時は「6秒後に応答」に設定されています。●スピーカボタンを押しただけでも着信に応答することができます。（☞設定編P19「着信機能設定：オフフック自動応答」）57

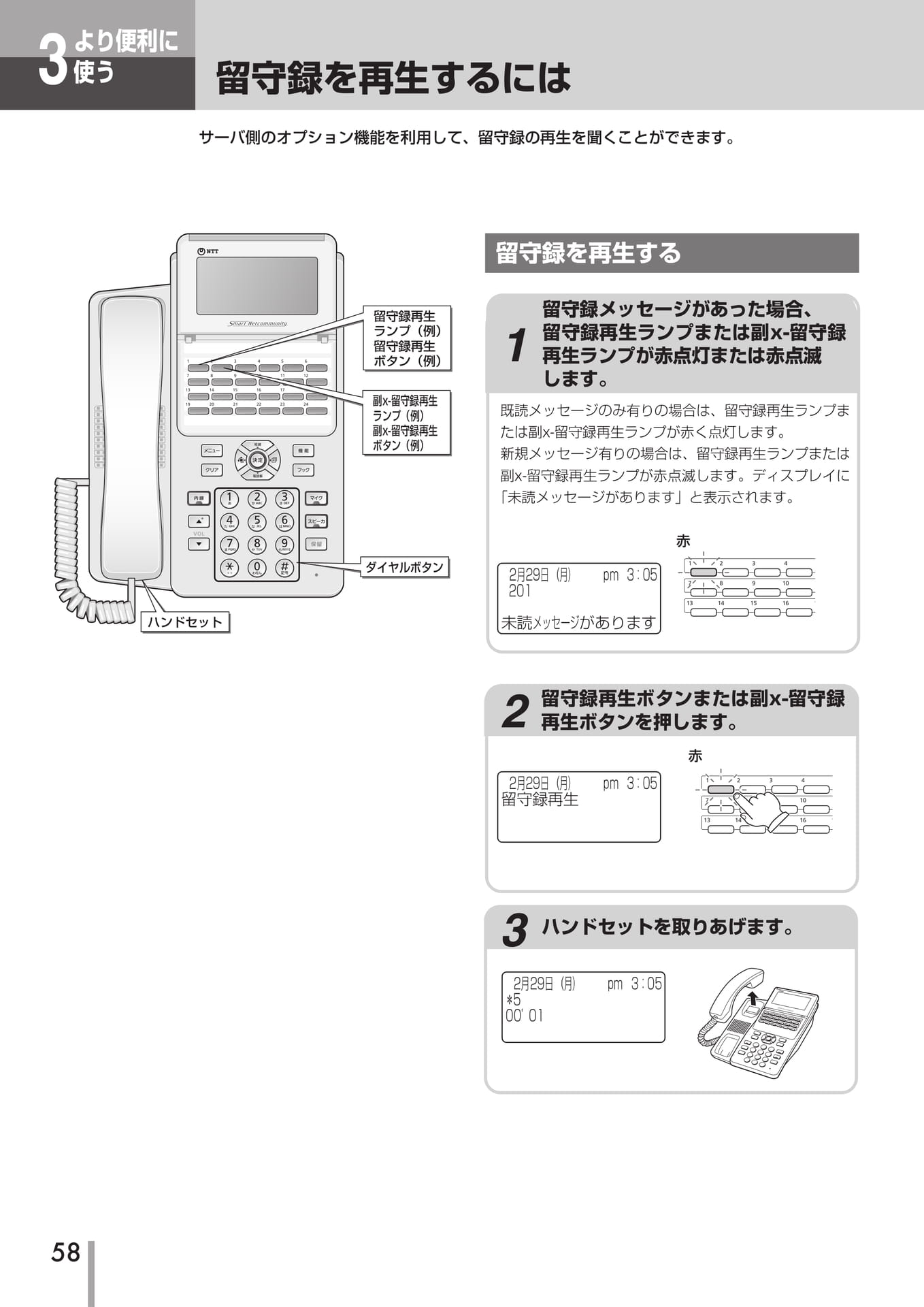

Page 59

3より便利に使う使う留守録を再生するにはサーバ側のオプション機能を利用して、留守録の再生を聞くことができます。留守録を再生する留守録再生ランプ（例）留守録再生ボタン（例）副x-留守録再生ランプ（例）副x-留守録再生ボタン（例）1留守録メッセージがあった場合、留守録再生ランプまたは副x-留守録再生ランプが赤点灯または赤点滅します。既読メッセージのみ有りの場合は、留守録再生ランプまたは副x-留守録再生ランプが赤く点灯します。新規メッセージ有りの場合は、留守録再生ランプまたは副x-留守録再生ランプが赤点滅します。ディスプレイに「未読メッセージがあります」と表示されます。赤ダイヤルボタン2月29日(月)pm3：05201ハンドセット未読メッセージがあります2留守録再生ボタンまたは副x-留守録再生ボタンを押します。2月29日(月)pm3：05留守録再生赤3ハンドセットを取りあげます。2月29日(月)pm3：05＊500'0158

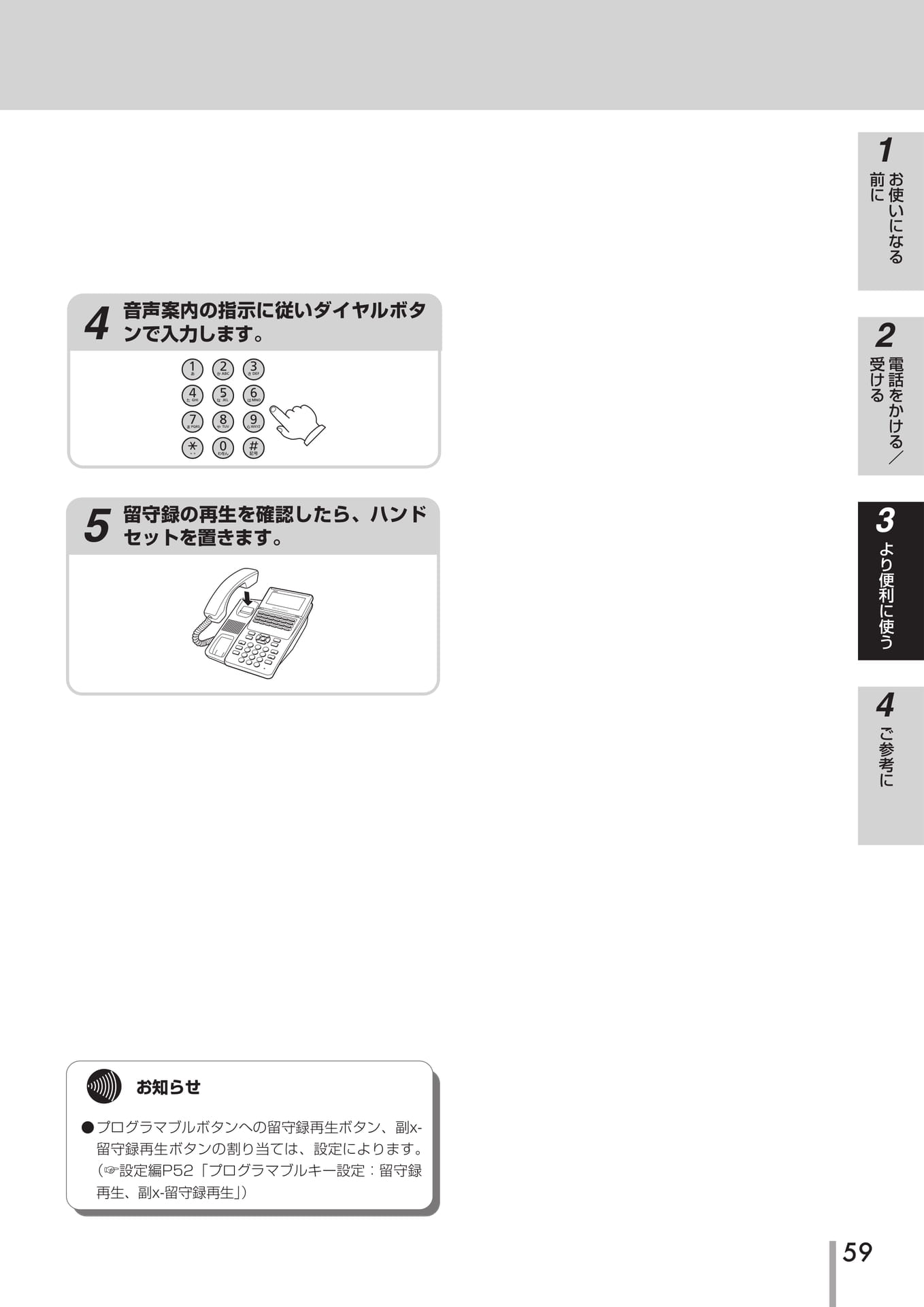

Page 60

音声案内の指示に従いダイヤルボタンで入力します。59お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4お知らせ●プログラマブルボタンへの留守録再生ボタン、副x-留守録再生ボタンの割り当ては、設定によります。（☞設定編P52「プログラマブルキー設定：留守録再生、副x-留守録再生」）4留守録の再生を確認したら、ハンドセットを置きます。5

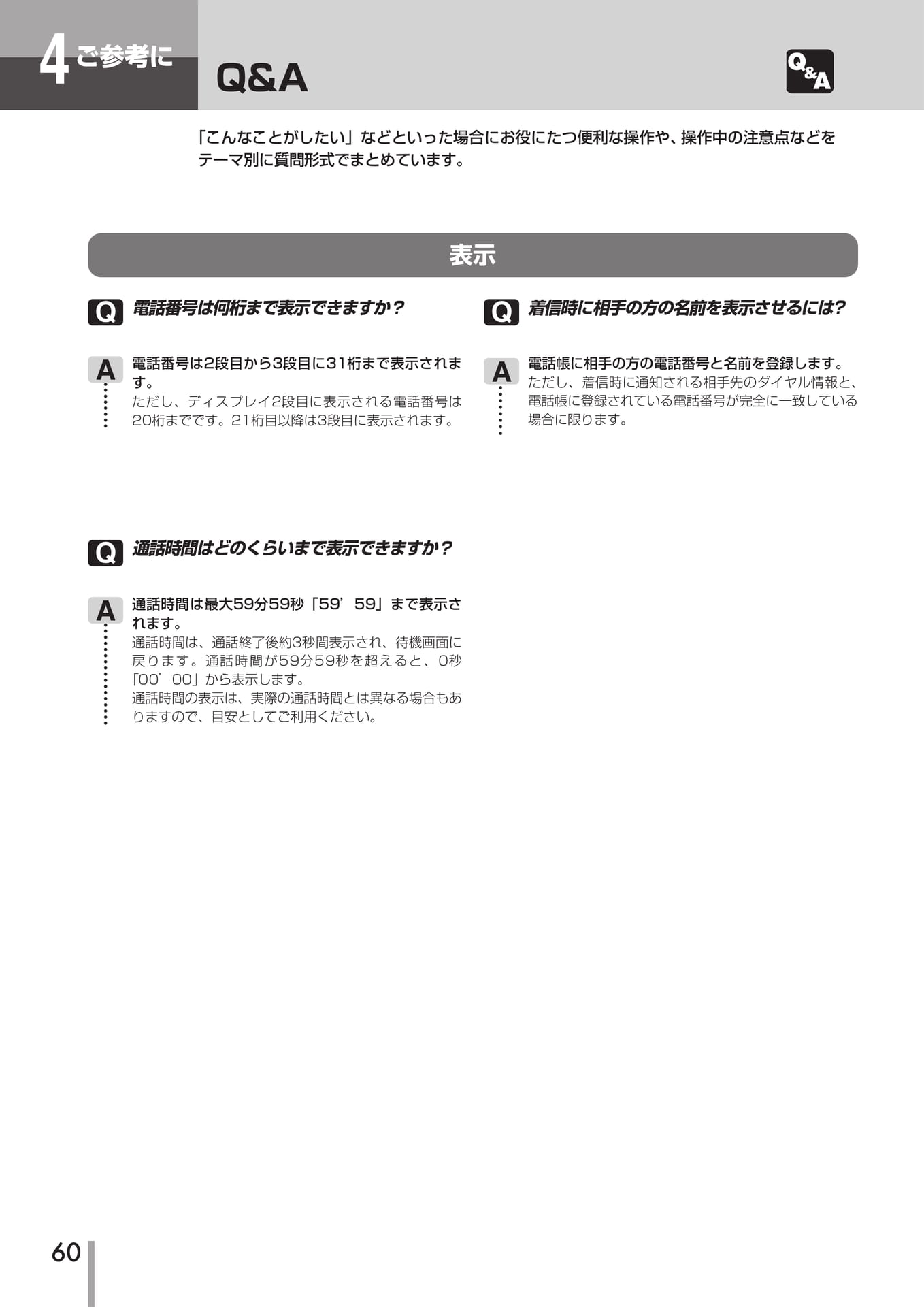

Page 61

4ご参考にQ&A「こんなことがしたい」などといった場合にお役にたつ便利な操作や、操作中の注意点などをテーマ別に質問形式でまとめています。表示Q電話番号は何桁まで表示できますか？Q着信時に相手の方の名前を表示させるには?A電話番号は2段目から3段目に31桁まで表示されます。ただし、ディスプレイ2段目に表示される電話番号は20桁までです。21桁目以降は3段目に表示されます。A電話帳に相手の方の電話番号と名前を登録します。ただし、着信時に通知される相手先のダイヤル情報と、電話帳に登録されている電話番号が完全に一致している場合に限ります。Q通話時間はどのくらいまで表示できますか？A通話時間は最大59分59秒「59’59」まで表示されます。通話時間は、通話終了後約3秒間表示され、待機画面に戻ります。通話時間が59分59秒を超えると、0秒「00’00」から表示します。通話時間の表示は、実際の通話時間とは異なる場合もありますので、目安としてご利用ください。60

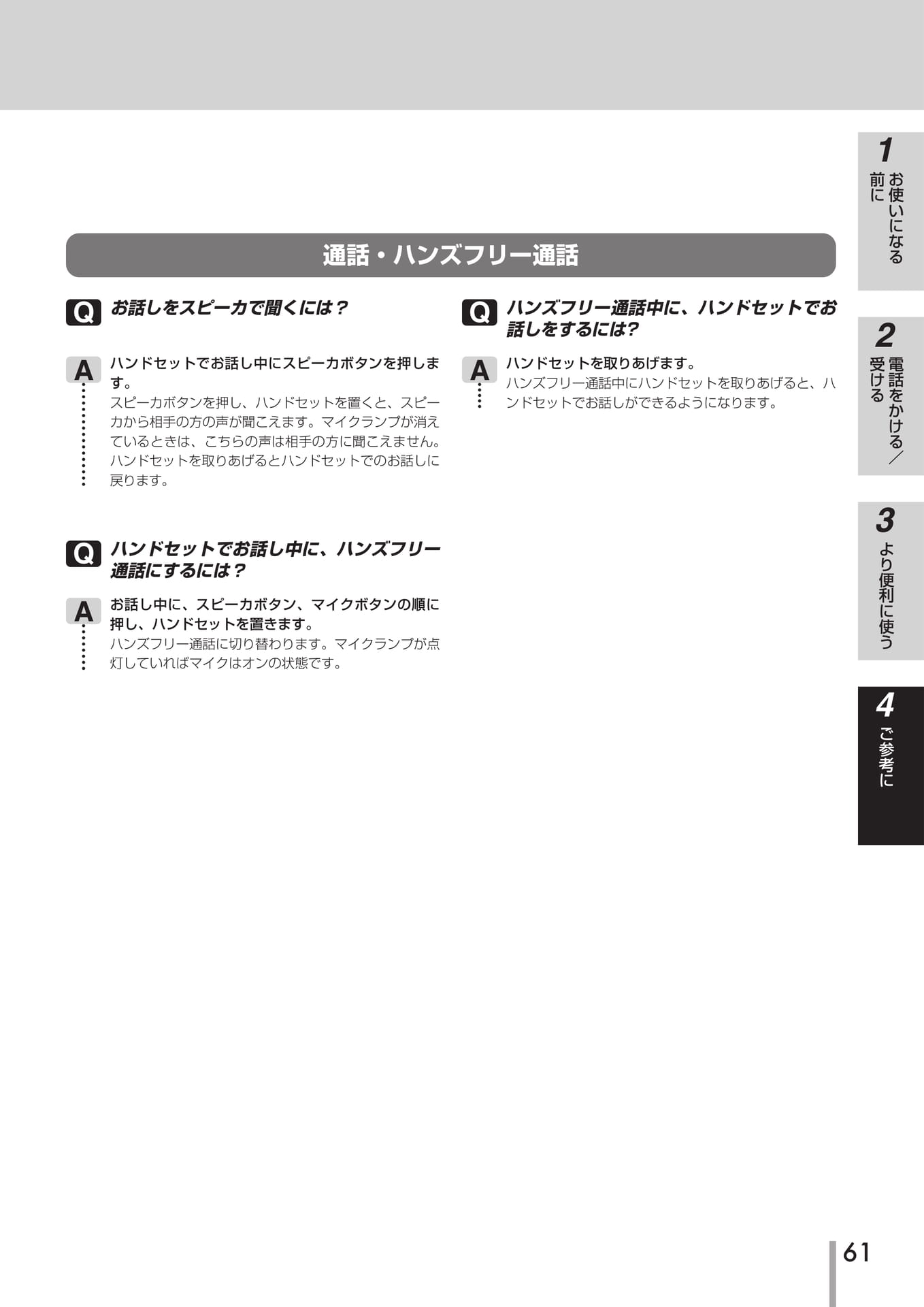

Page 62

61お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4お話しをスピーカで聞くには？ハンドセットでお話し中にスピーカボタンを押します。スピーカボタンを押し、ハンドセットを置くと、スピーカから相手の方の声が聞こえます。マイクランプが消えているときは、こちらの声は相手の方に聞こえません。ハンドセットを取りあげるとハンドセットでのお話しに戻ります。ハンドセットでお話し中に、ハンズフリー通話にするには？お話し中に、スピーカボタン、マイクボタンの順に押し、ハンドセットを置きます。ハンズフリー通話に切り替わります。マイクランプが点灯していればマイクはオンの状態です。QAQA通話・ハンズフリー通話ハンズフリー通話中に、ハンドセットでお話しをするには?ハンドセットを取りあげます。ハンズフリー通話中にハンドセットを取りあげると、ハンドセットでお話しができるようになります。QA

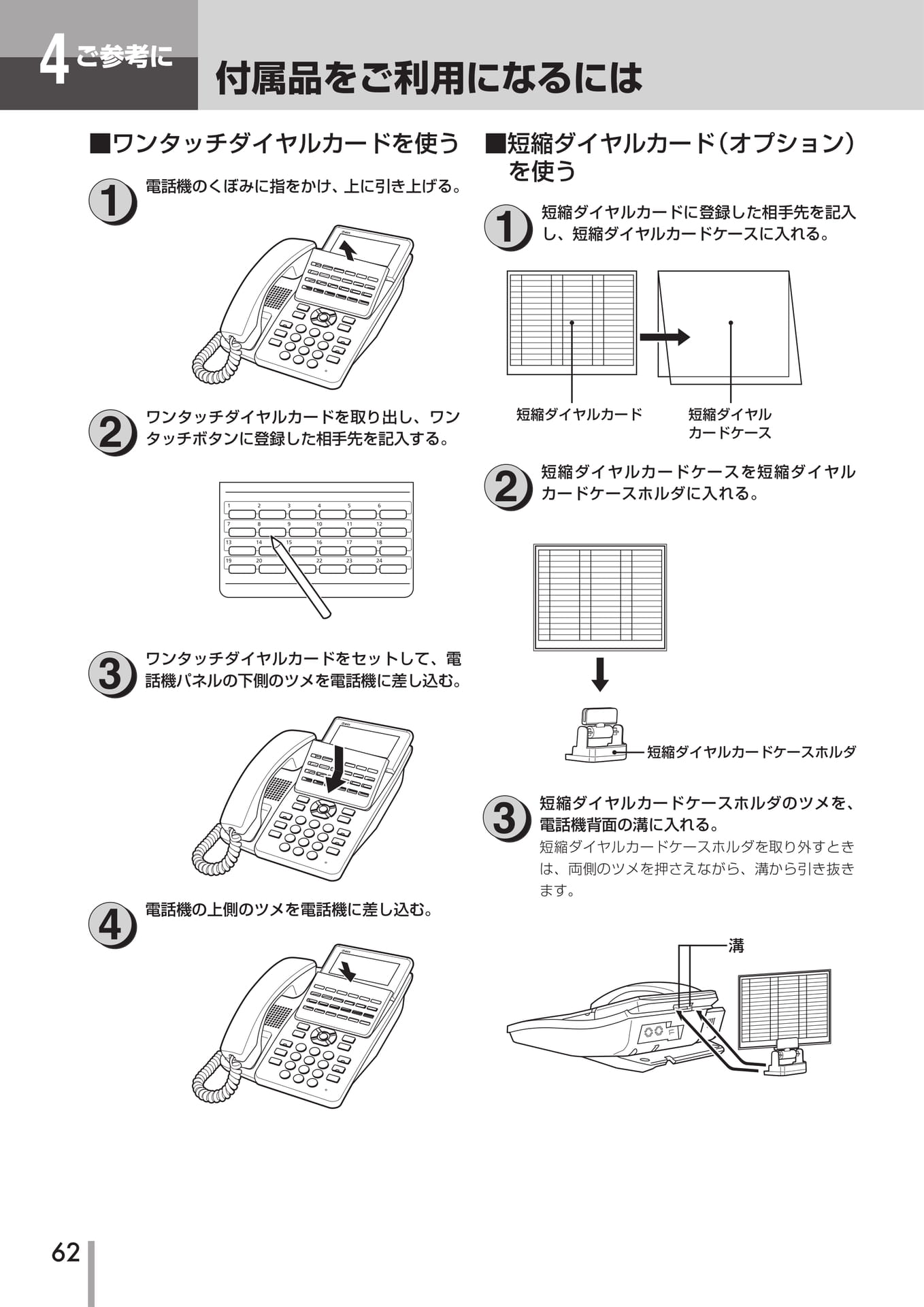

Page 63

4ご参考に付属品をご利用になるには■ワンタッチダイヤルカードを使う1電話機のくぼみに指をかけ、上に引き上げる。■短縮ダイヤルカード（オプション）を使う1短縮ダイヤルカードに登録した相手先を記入し、短縮ダイヤルカードケースに入れる。2ワンタッチダイヤルカードを取り出し、ワンタッチボタンに登録した相手先を記入する。2短縮ダイヤルカード短縮ダイヤルカードケース短縮ダイヤルカードケースを短縮ダイヤルカードケースホルダに入れる。3ワンタッチダイヤルカードをセットして、電話機パネルの下側のツメを電話機に差し込む。短縮ダイヤルカードケースホルダ3短縮ダイヤルカードケースホルダのツメを、電話機背面の溝に入れる。短縮ダイヤルカードケースホルダを取り外すときは、両側のツメを押さえながら、溝から引き抜き4電話機の上側のツメを電話機に差し込む。ます。溝62

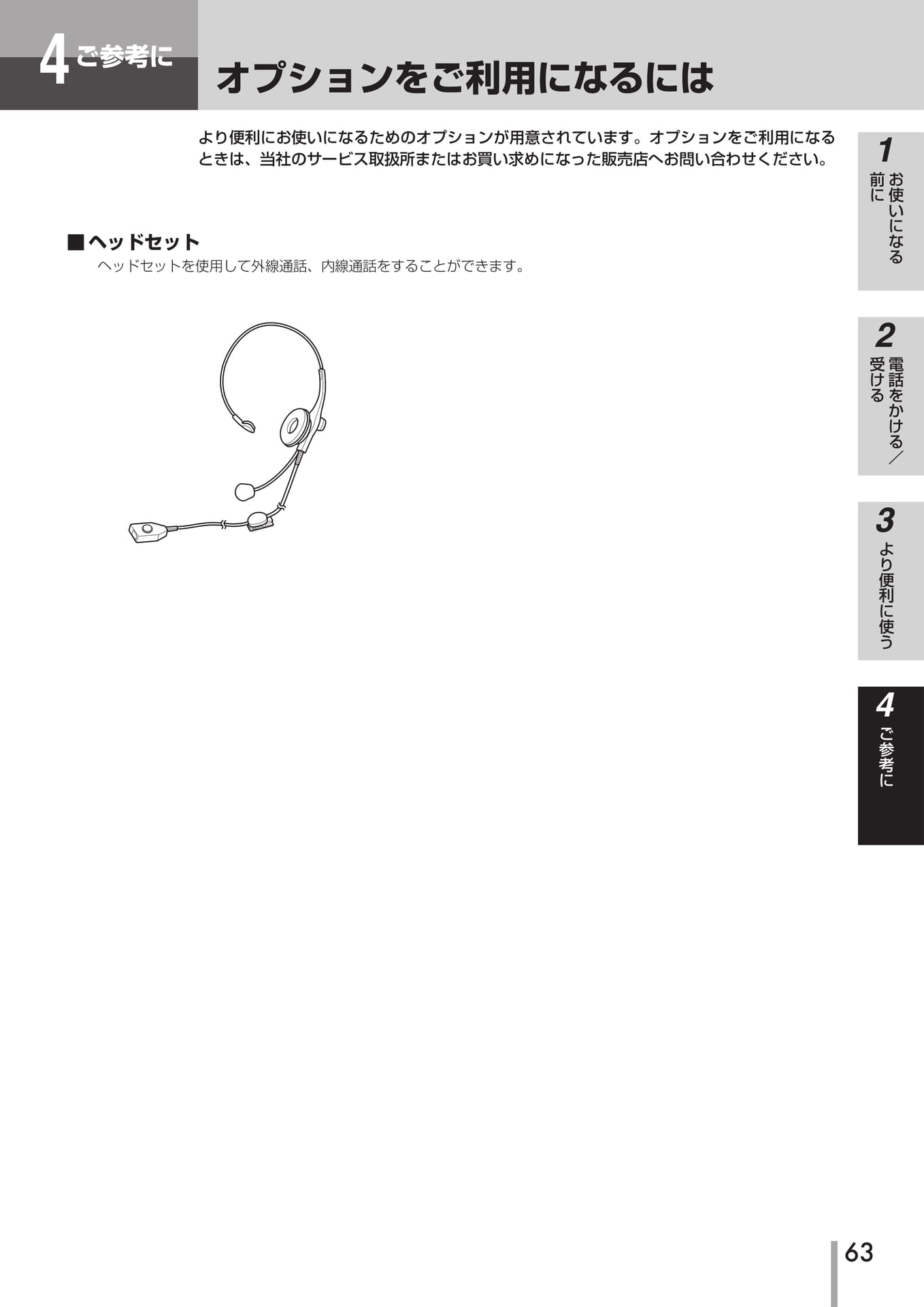

Page 64

634ご参考にお使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4より便利にお使いになるためのオプションが用意されています。オプションをご利用になるときは、当社のサービス取扱所またはお買い求めになった販売店へお問い合わせください。オプションをご利用になるには■ヘッドセットヘッドセットを使用して外線通話、内線通話をすることができます。

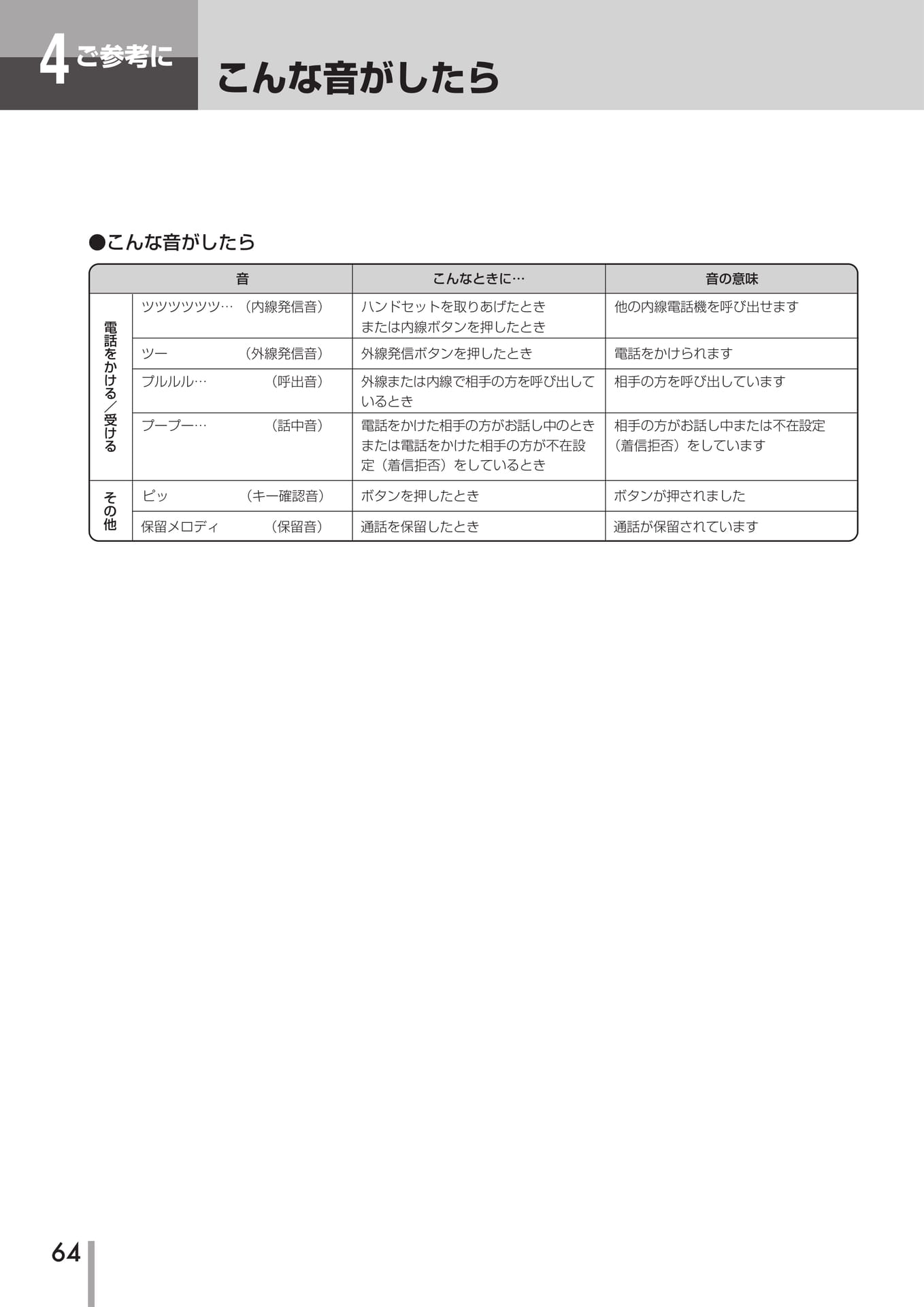

Page 65

4ご参考にこんな音がしたら●こんな音がしたら音こんなときに…音の意味電話をかける／受けるツツツツツツ…（内線発信音）ハンドセットを取りあげたときまたは内線ボタンを押したとき他の内線電話機を呼び出せますツープルルル…（外線発信音）（呼出音）外線発信ボタンを押したとき外線または内線で相手の方を呼び出して電話をかけられます相手の方を呼び出していますいるときプープー…（話中音）電話をかけた相手の方がお話し中のとき相手の方がお話し中または不在設定または電話をかけた相手の方が不在設（着信拒否）をしています定（着信拒否）をしているときその他ピッ（キー確認音）保留メロディ（保留音）ボタンを押したとき通話を保留したときボタンが押されました通話が保留されています64

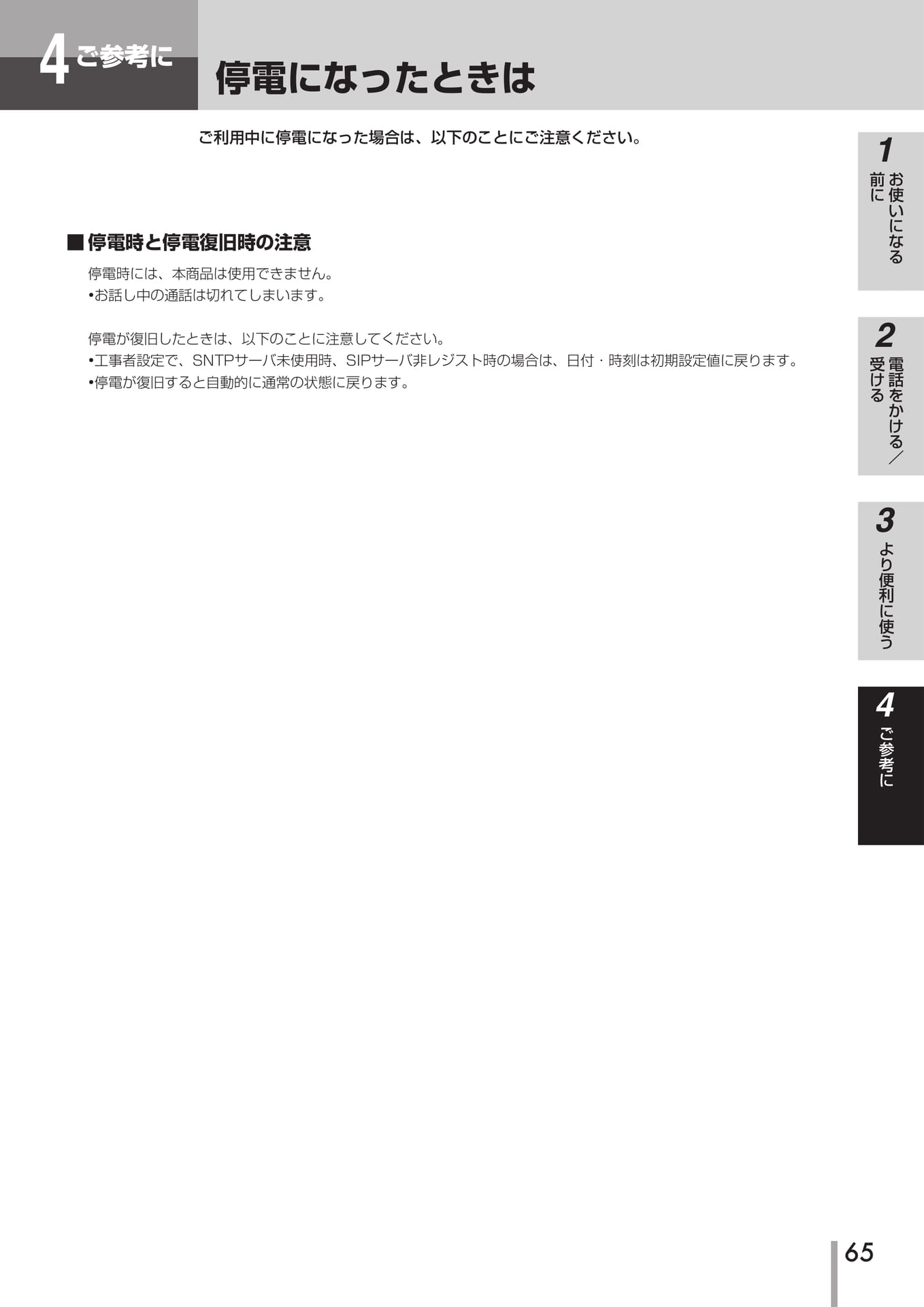

Page 66

654ご参考にお使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4ご参考にご利用中に停電になった場合は、以下のことにご注意ください。停電になったときは■停電時と停電復旧時の注意停電時には、本商品は使用できません。•お話し中の通話は切れてしまいます。停電が復旧したときは、以下のことに注意してください。•工事者設定で、SNTPサーバ未使用時、SIPサーバ非レジスト時の場合は、日付・時刻は初期設定値に戻ります。•停電が復旧すると自動的に通常の状態に戻ります。

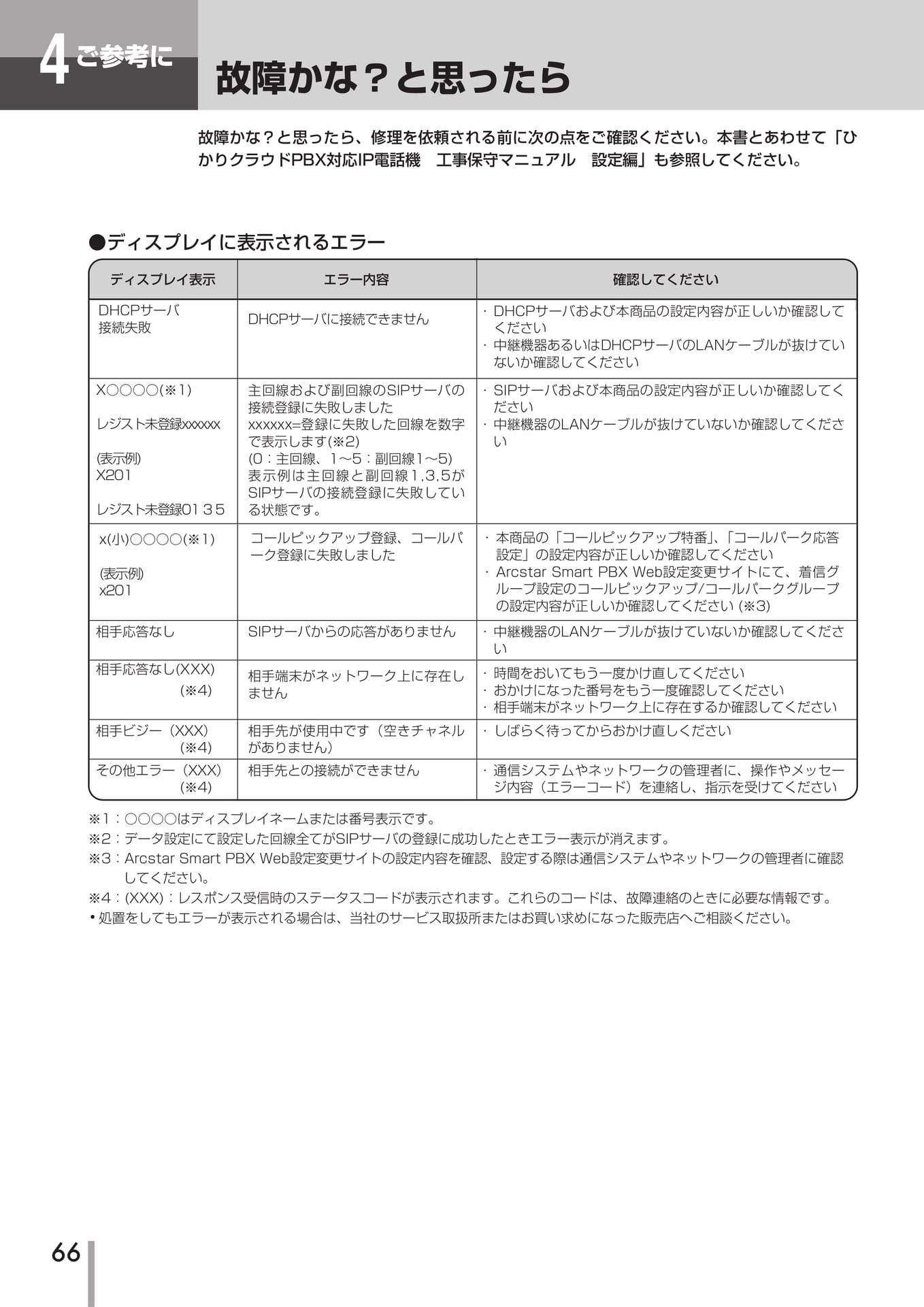

Page 67

4ご参考に故障かな？と思ったら故障かな？と思ったら、修理を依頼される前に次の点をご確認ください。本書とあわせて「ひかりクラウドPBX対応IP電話機工事保守マニュアル設定編」も参照してください。●ディスプレイに表示されるエラーディスプレイ表示エラー内容確認してくださいDHCPサーバ接続失敗X○○○○(※1)レジスト未登録xxxxxx(表示例)X201レジスト未登録0135x(小)○○○○(※1)(表示例)x201相手応答なし相手応答なし(XXX)(※4)相手ビジー（XXX）(※4)その他エラー（XXX）(※4)DHCPサーバに接続できません主回線および副回線のSIPサーバの接続登録に失敗しましたxxxxxx=登録に失敗した回線を数字で表示します(※2)(0：主回線、1～5：副回線1～5)表示例は主回線と副回線1,3,5がSIPサーバの接続登録に失敗している状態です。コールピックアップ登録、コールパーク登録に失敗しましたSIPサーバからの応答がありません相手端末がネットワーク上に存在しません相手先が使用中です（空きチャネルがありません）相手先との接続ができません・DHCPサーバおよび本商品の設定内容が正しいか確認してください・中継機器あるいはDHCPサーバのLANケーブルが抜けていないか確認してください・SIPサーバおよび本商品の設定内容が正しいか確認してください・中継機器のLANケーブルが抜けていないか確認してください・本商品の「コールピックアップ特番」、「コールパーク応答設定」の設定内容が正しいか確認してください・ArcstarSmartPBXWeb設定変更サイトにて、着信グループ設定のコールピックアップ/コールパークグループの設定内容が正しいか確認してください(※3)・中継機器のLANケーブルが抜けていないか確認してください・時間をおいてもう一度かけ直してください・おかけになった番号をもう一度確認してください・相手端末がネットワーク上に存在するか確認してください・しばらく待ってからおかけ直しください・通信システムやネットワークの管理者に、操作やメッセージ内容（エラーコード）を連絡し、指示を受けてください※1：○○○○はディスプレイネームまたは番号表示です。※2：データ設定にて設定した回線全てがSIPサーバの登録に成功したときエラー表示が消えます。※3：ArcstarSmartPBXWeb設定変更サイトの設定内容を確認、設定する際は通信システムやネットワークの管理者に確認してください。※4：(XXX)：レスポンス受信時のステータスコードが表示されます。これらのコードは、故障連絡のときに必要な情報です。•処置をしてもエラーが表示される場合は、当社のサービス取扱所またはお買い求めになった販売店へご相談ください。66

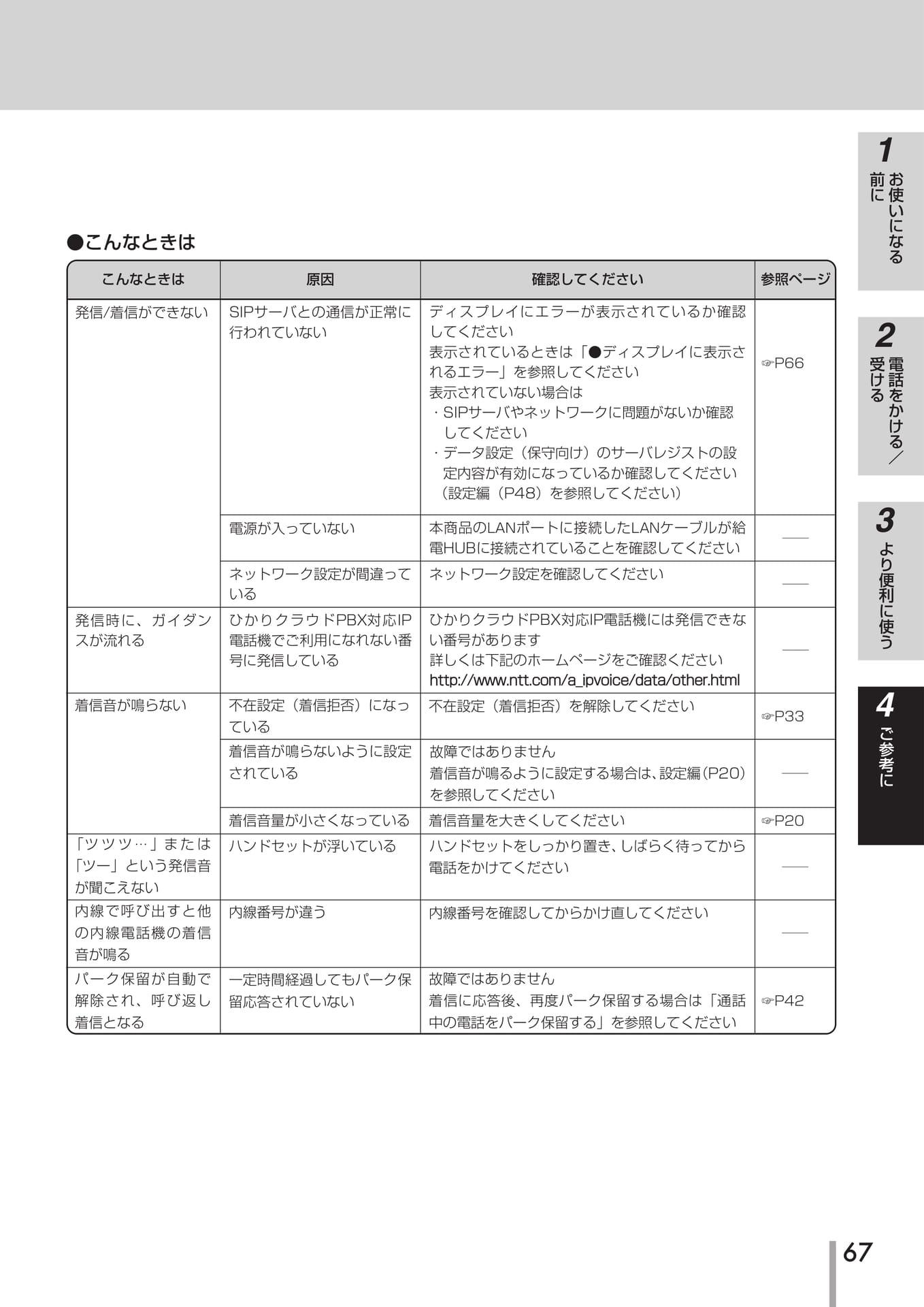

Page 68

―☞P33不在設定（着信拒否）になっている不在設定（着信拒否）を解除してください着信音が鳴らない―着信音が鳴らないように設定されている故障ではありません着信音が鳴るように設定する場合は、設定編（P20）を参照してください☞P20着信音量が小さくなっている着信音量を大きくしてくださいハンドセットが浮いているハンドセットをしっかり置き、しばらく待ってから電話をかけてください「ツツツ…」または「ツー」という発信音が聞こえない―内線番号が違う内線番号を確認してからかけ直してください内線で呼び出すと他の内線電話機の着信音が鳴るこんなときは原因確認してください参照ページ――ネットワーク設定が間違っているネットワーク設定を確認してくださいひかりクラウドPBX対応IP電話機には発信できない番号があります詳しくは下記のホームページをご確認くださいhttp://www.ntt.com/a_ipvoice/data/other.htmlSIPサーバとの通信が正常に行われていないディスプレイにエラーが表示されているか確認してください表示されているときは「●ディスプレイに表示されるエラー」を参照してください表示されていない場合は・SIPサーバやネットワークに問題がないか確認してください・データ設定（保守向け）のサーバレジストの設定内容が有効になっているか確認してください（設定編（P48）を参照してください）電源が入っていない―本商品のLANポートに接続したLANケーブルが給電HUBに接続されていることを確認してください発信/着信ができない発信時に、ガイダンスが流れるひかりクラウドPBX対応IP電話機でご利用になれない番号に発信している67お使いになる前に1電話をかける／受ける2より便利に使う3ご参考に4ご参考に故障かな？と思ったら●こんなときは☞P66☞P42一定時間経過してもパーク保留応答されていない故障ではありません着信に応答後、再度パーク保留する場合は「通話中の電話をパーク保留する」を参照してくださいパーク保留が自動で解除され、呼び返し着信となる

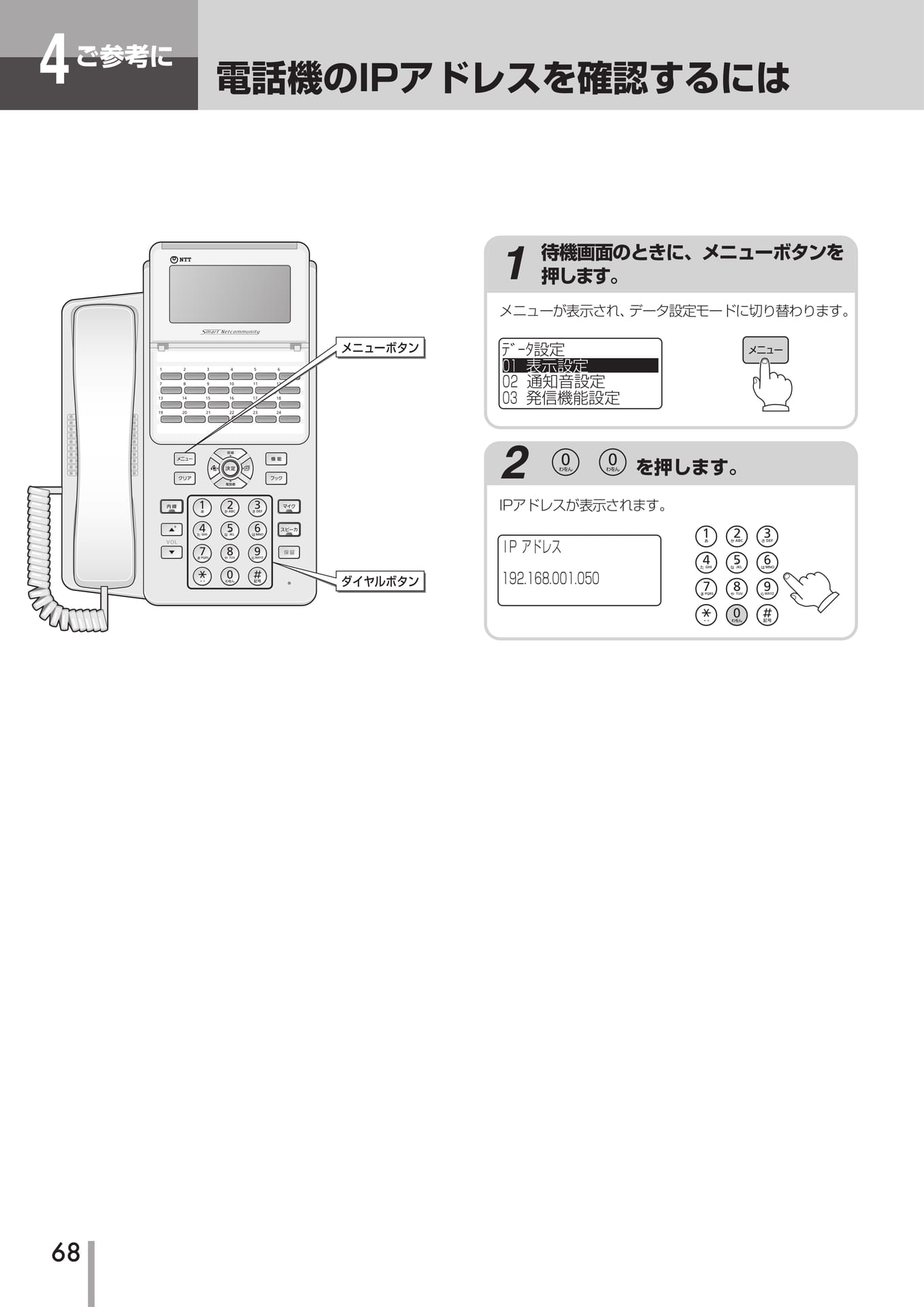

Page 69

4ご参考に電話機のIPアドレスを確認するには1待機画面のときに、メニューボタンを押します。メニューが表示され、データ設定モードに切り替わります。メニューボタンﾃﾞｰﾀ設定01表示設定02通知音設定03発信機能設定2IPアドレスが表示されます。IPアドレスを押します。ダイヤルボタン192.168.001.05068

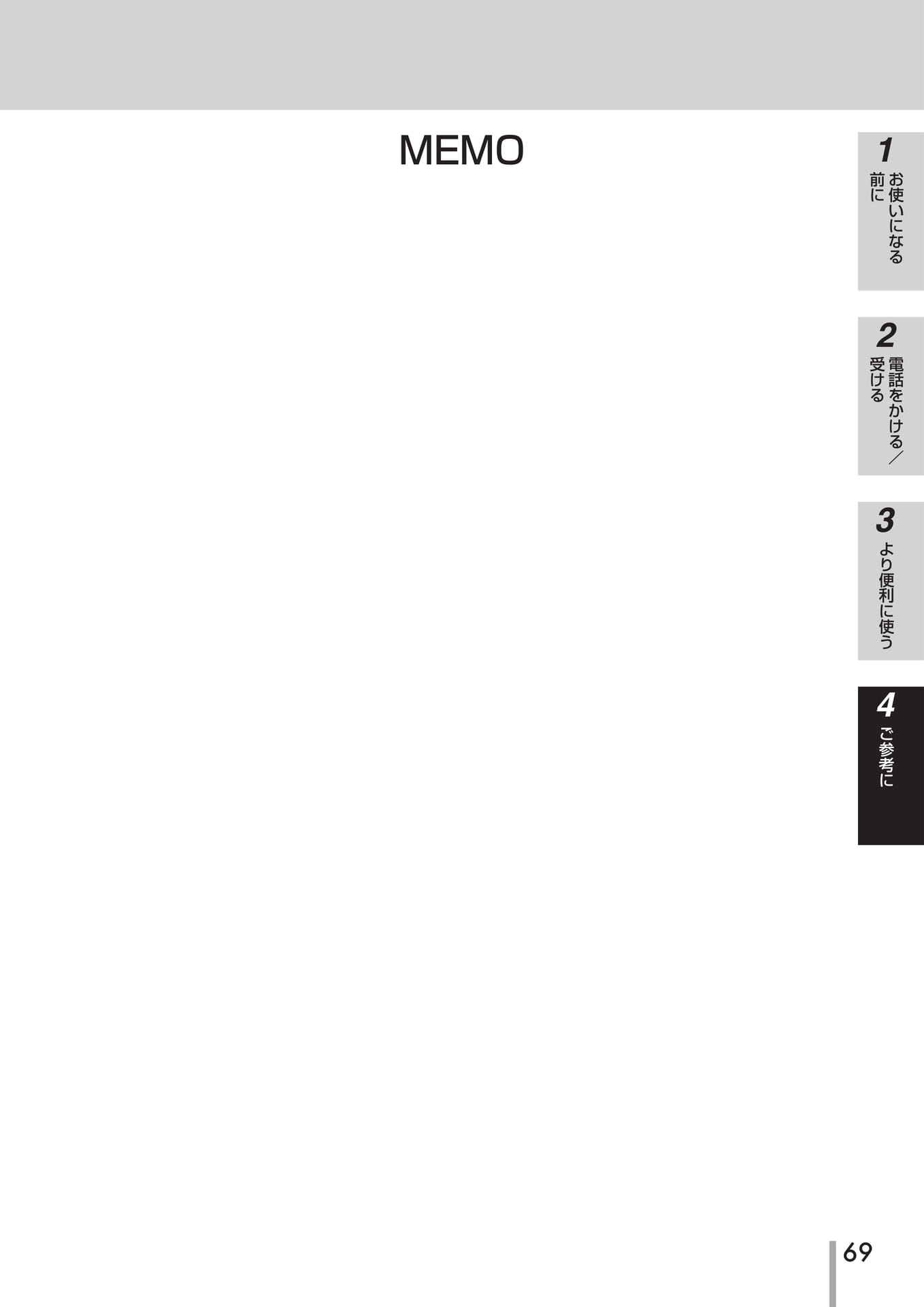

Page 70

MEMO1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に69

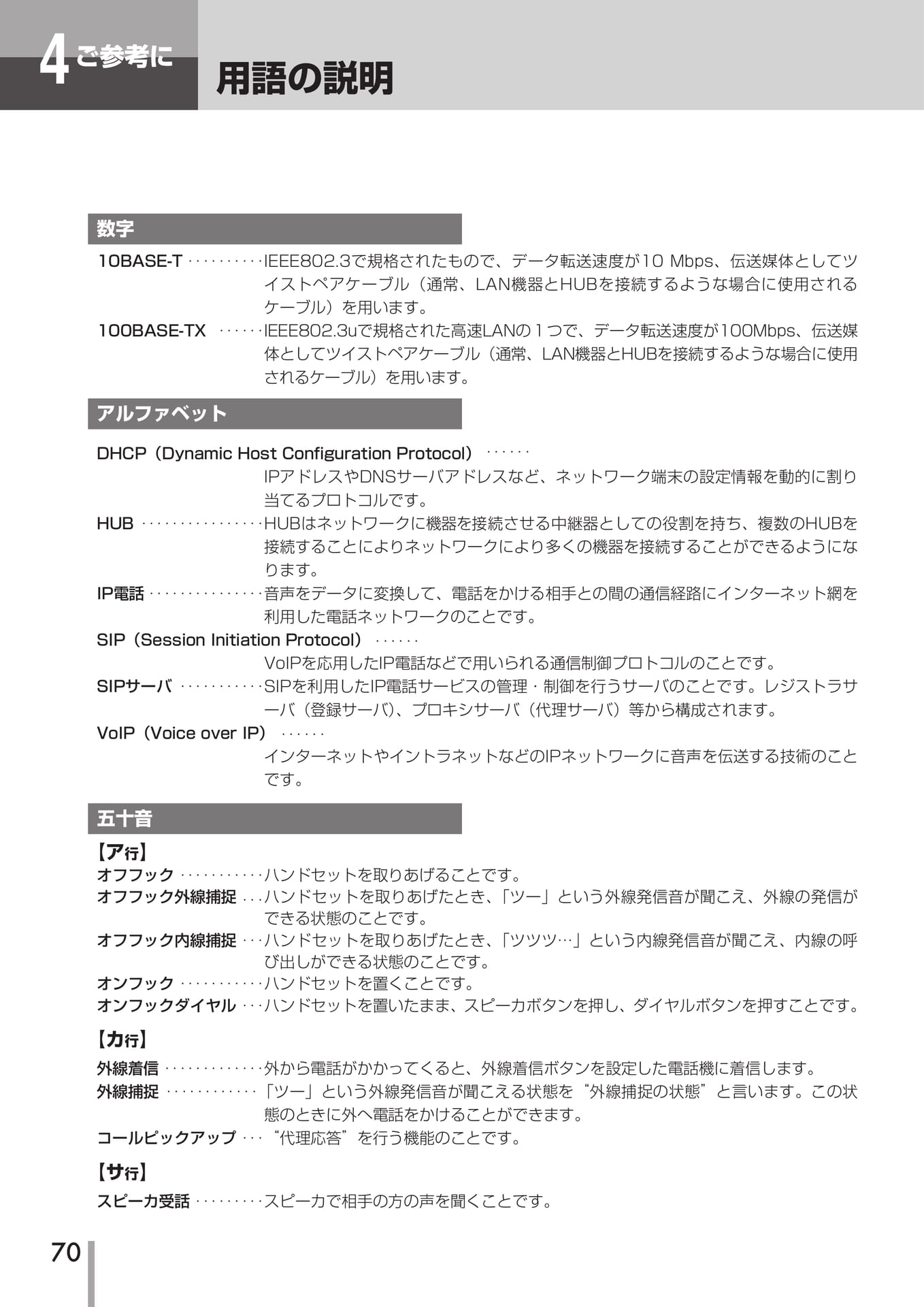

Page 71

4ご参考に用語の説明数字10BASE-T･･････････IEEE802.3で規格されたもので、データ転送速度が10Mbps、伝送媒体としてツイストペアケーブル（通常、LAN機器とHUBを接続するような場合に使用されるケーブル）を用います。100BASE-TX･･････IEEE802.3uで規格された高速LANの１つで、データ転送速度が100Mbps、伝送媒体としてツイストペアケーブル（通常、LAN機器とHUBを接続するような場合に使用されるケーブル）を用います。アルファベットDHCP（DynamicHostConfigurationProtocol）･･････IPアドレスやDNSサーバアドレスなど、ネットワーク端末の設定情報を動的に割り当てるプロトコルです。HUB････････････････HUBはネットワークに機器を接続させる中継器としての役割を持ち、複数のHUBを接続することによりネットワークにより多くの機器を接続することができるようになります。IP電話･･･････････････音声をデータに変換して、電話をかける相手との間の通信経路にインターネット網を利用した電話ネットワークのことです。SIP（SessionInitiationProtocol）･･････VoIPを応用したIP電話などで用いられる通信制御プロトコルのことです。SIPサーバ電話サービスの管理・制御を行うサーバのことです。レジストラサーバ（登録サーバ）、プロキシサーバ（代理サーバ）等から構成されます。VoIP（VoiceoverIP）･･････インターネットやイントラネットなどのIPネットワークに音声を伝送する技術のことです。五十音【ア行】オフフック･･･････････ハンドセットを取りあげることです。オフフック外線捕捉･･･ハンドセットを取りあげたとき、「ツー」という外線発信音が聞こえ、外線の発信ができる状態のことです。オフフック内線捕捉･･･ハンドセットを取りあげたとき、「ツツツ…」という内線発信音が聞こえ、内線の呼び出しができる状態のことです。オンフック･･･････････ハンドセットを置くことです。オンフックダイヤル･･･ハンドセットを置いたまま、スピーカボタンを押し、ダイヤルボタンを押すことです。【カ行】外線着信･････････････外から電話がかかってくると、外線着信ボタンを設定した電話機に着信します。外線捕捉外線捕捉の状態”と言います。この状態のときに外へ電話をかけることができます。コールピックアップ代理応答”を行う機能のことです。【サ行】スピーカ受話･････････スピーカで相手の方の声を聞くことです。70

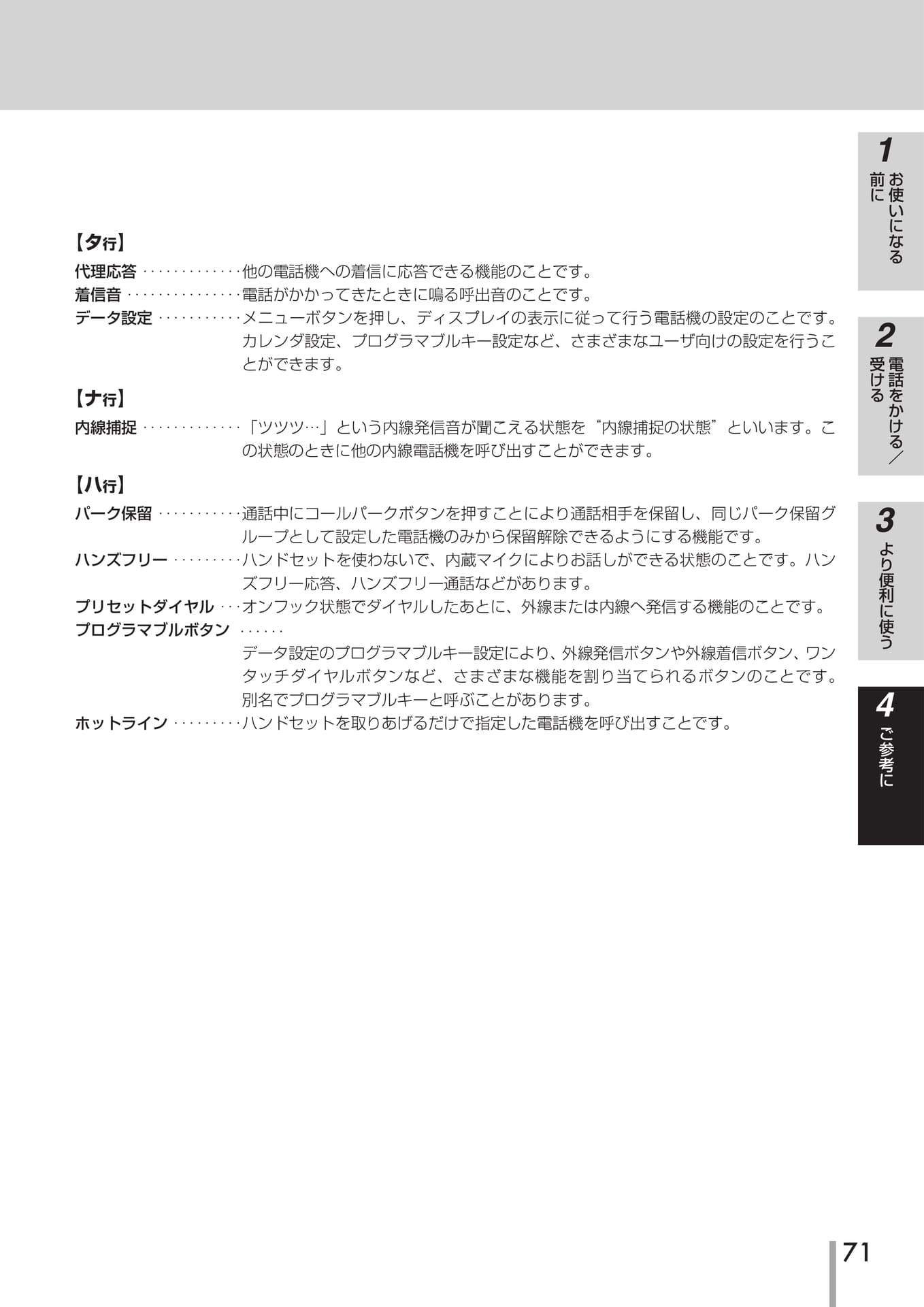

Page 72

ご参考に用語の説明【タ行】代理応答･････････････他の電話機への着信に応答できる機能のことです。着信音･･･････････････電話がかかってきたときに鳴る呼出音のことです。データ設定･･･････････メニューボタンを押し、ディスプレイの表示に従って行う電話機の設定のことです。カレンダ設定、プログラマブルキー設定など、さまざまなユーザ向けの設定を行うことができます。【ナ行】内線捕捉内線捕捉の状態”といいます。この状態のときに他の内線電話機を呼び出すことができます。【ハ行】パーク保留･･･････････通話中にコールパークボタンを押すことにより通話相手を保留し、同じパーク保留グループとして設定した電話機のみから保留解除できるようにする機能です。ハンズフリー･････････ハンドセットを使わないで、内蔵マイクによりお話しができる状態のことです。ハンズフリー応答、ハンズフリー通話などがあります。プリセットダイヤル･･･オンフック状態でダイヤルしたあとに、外線または内線へ発信する機能のことです。プログラマブルボタン･･････データ設定のプログラマブルキー設定により、外線発信ボタンや外線着信ボタン、ワンタッチダイヤルボタンなど、さまざまな機能を割り当てられるボタンのことです。別名でプログラマブルキーと呼ぶことがあります。ホットライン･････････ハンドセットを取りあげるだけで指定した電話機を呼び出すことです。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に71

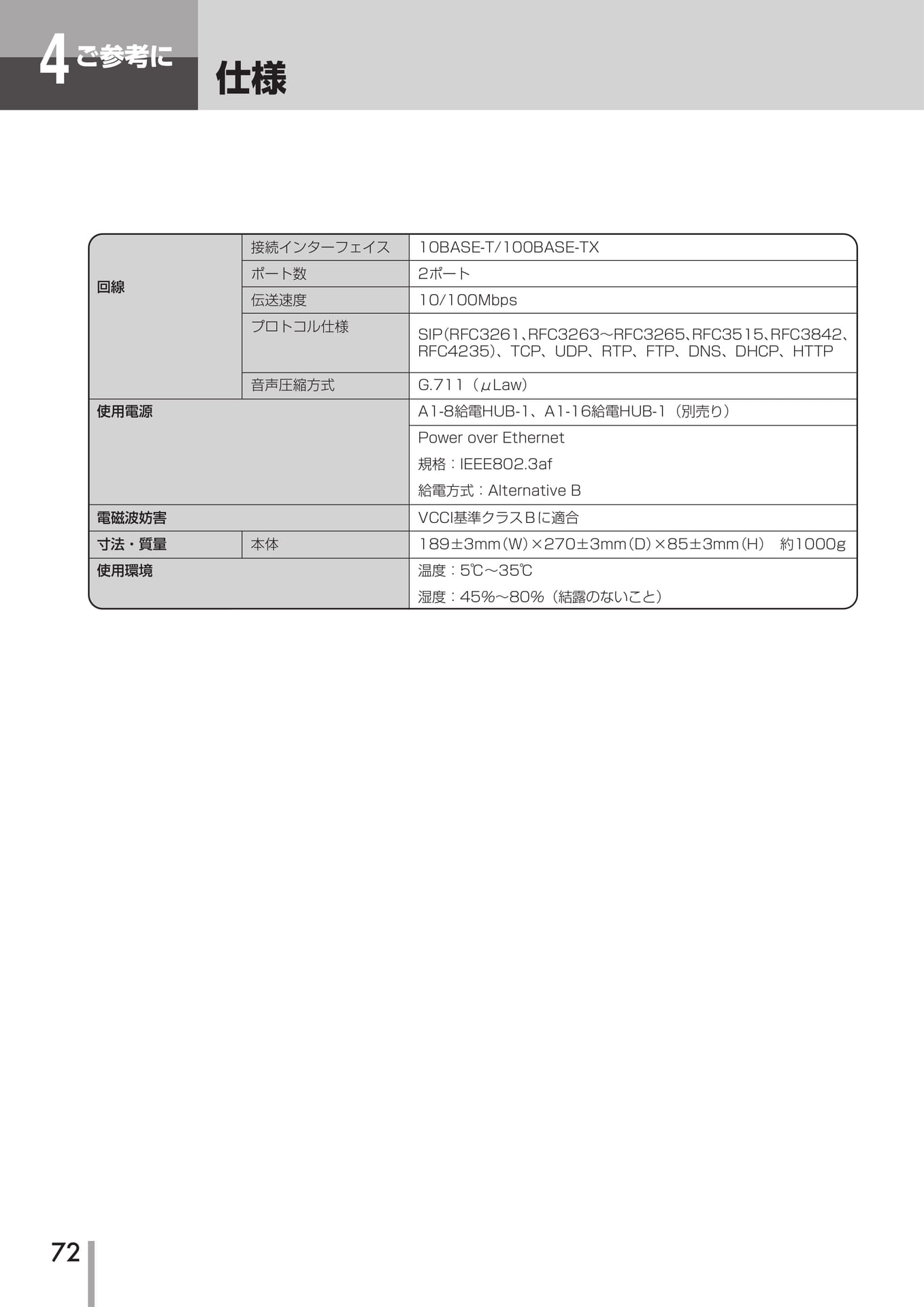

Page 73

4ご参考に仕様回線使用電源電磁波妨害寸法・質量使用環境接続インターフェイスポート数伝送速度プロトコル仕様音声圧縮方式本体10BASE-T/100BASE-TX2ポート10/100MbpsSIP（RFC3261、RFC3263～RFC3265、RFC3515、RFC3842、RFC4235）、TCP、UDP、RTP、FTP、DNS、DHCP、HTTPG.711（μLaw）A1-8給電HUB-1、A1-16給電HUB-1（別売り）PoweroverEthernet規格：IEEE802.3af給電方式：AlternativeBVCCI基準クラスＢに適合189±3mm（W）×270±3mm（D）×85±3mm（H）約1000g温度：5℃～35℃湿度：45％～80％（結露のないこと）72

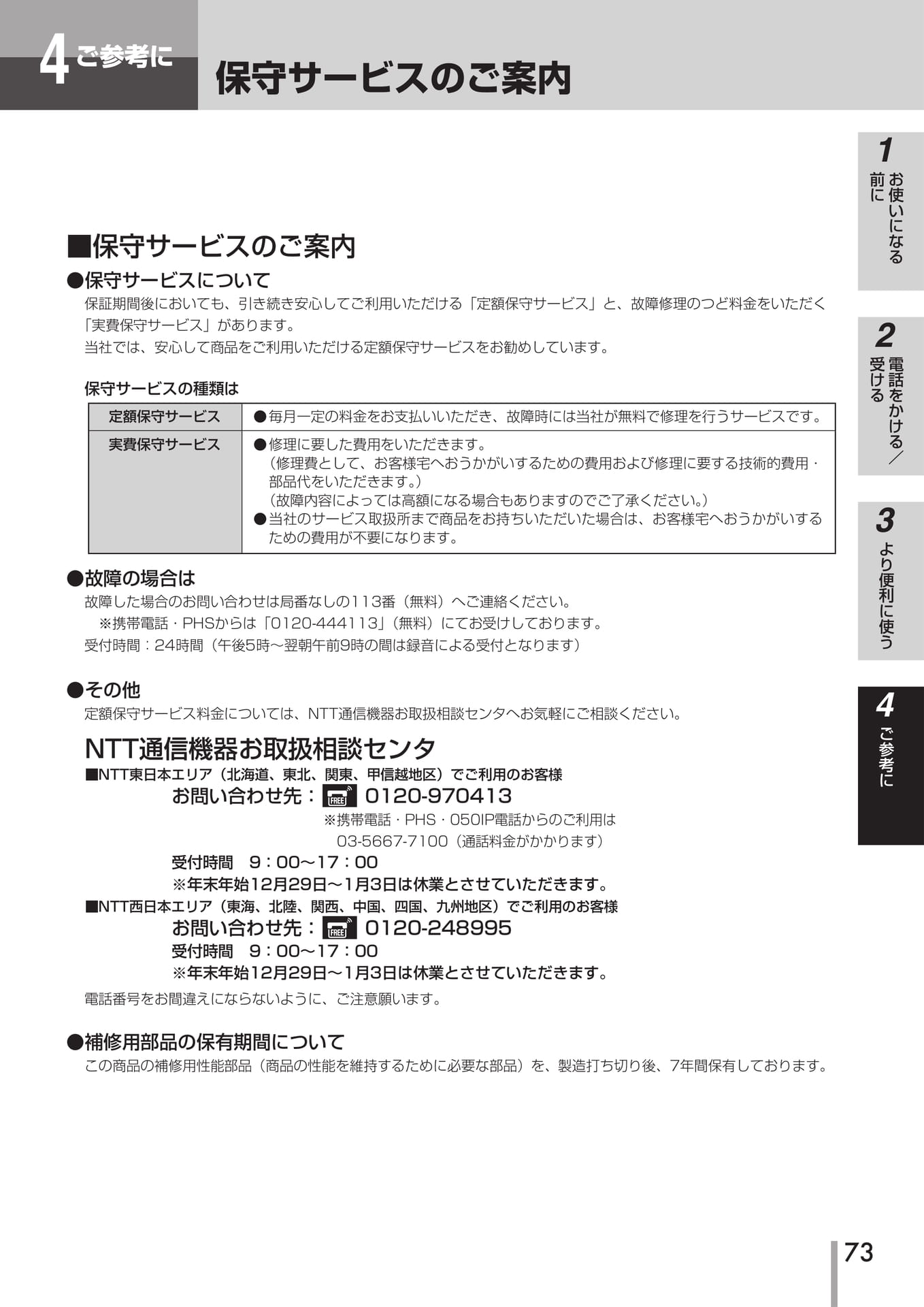

Page 74

4ご参考に保守サービスのご案内■保守サービスのご案内●保守サービスについて保証期間後においても、引き続き安心してご利用いただける「定額保守サービス」と、故障修理のつど料金をいただく「実費保守サービス」があります。当社では、安心して商品をご利用いただける定額保守サービスをお勧めしています。保守サービスの種類は●故障の場合は故障した場合のお問い合わせは局番なしの113番（無料）へご連絡ください。※携帯電話・PHSからは「0120-444113」（無料）にてお受けしております。受付時間：24時間（午後5時～翌朝午前9時の間は録音による受付となります）●その他定額保守サービス●毎月一定の料金をお支払いいただき、故障時には当社が無料で修理を行うサービスです。実費保守サービス●修理に要した費用をいただきます。（修理費として、お客様宅へおうかがいするための費用および修理に要する技術的費用・部品代をいただきます。）（故障内容によっては高額になる場合もありますのでご了承ください。）●当社のサービス取扱所まで商品をお持ちいただいた場合は、お客様宅へおうかがいするための費用が不要になります。定額保守サービス料金については、NTT通信機器お取扱相談センタへお気軽にご相談ください。NTT通信機器お取扱相談センタ■NTT東日本エリア（北海道、東北、関東、甲信越地区）でご利用のお客様お問い合わせ先：0120-970413※携帯電話・PHS・050IP電話からのご利用は03-5667-7100（通話料金がかかります）受付時間9：00～17：00※年末年始12月29日～1月3日は休業とさせていただきます。■NTT西日本エリア（東海、北陸、関西、中国、四国、九州地区）でご利用のお客様お問い合わせ先：0120-248995受付時間9：00～17：00※年末年始12月29日～1月3日は休業とさせていただきます。電話番号をお間違えにならないように、ご注意願います。1前おに使いになる2受電け話るをかける／3より便利に使う4ご参考に●補修用部品の保有期間についてこの商品の補修用性能部品（商品の性能を維持するために必要な部品）を、製造打ち切り後、7年間保有しております。73

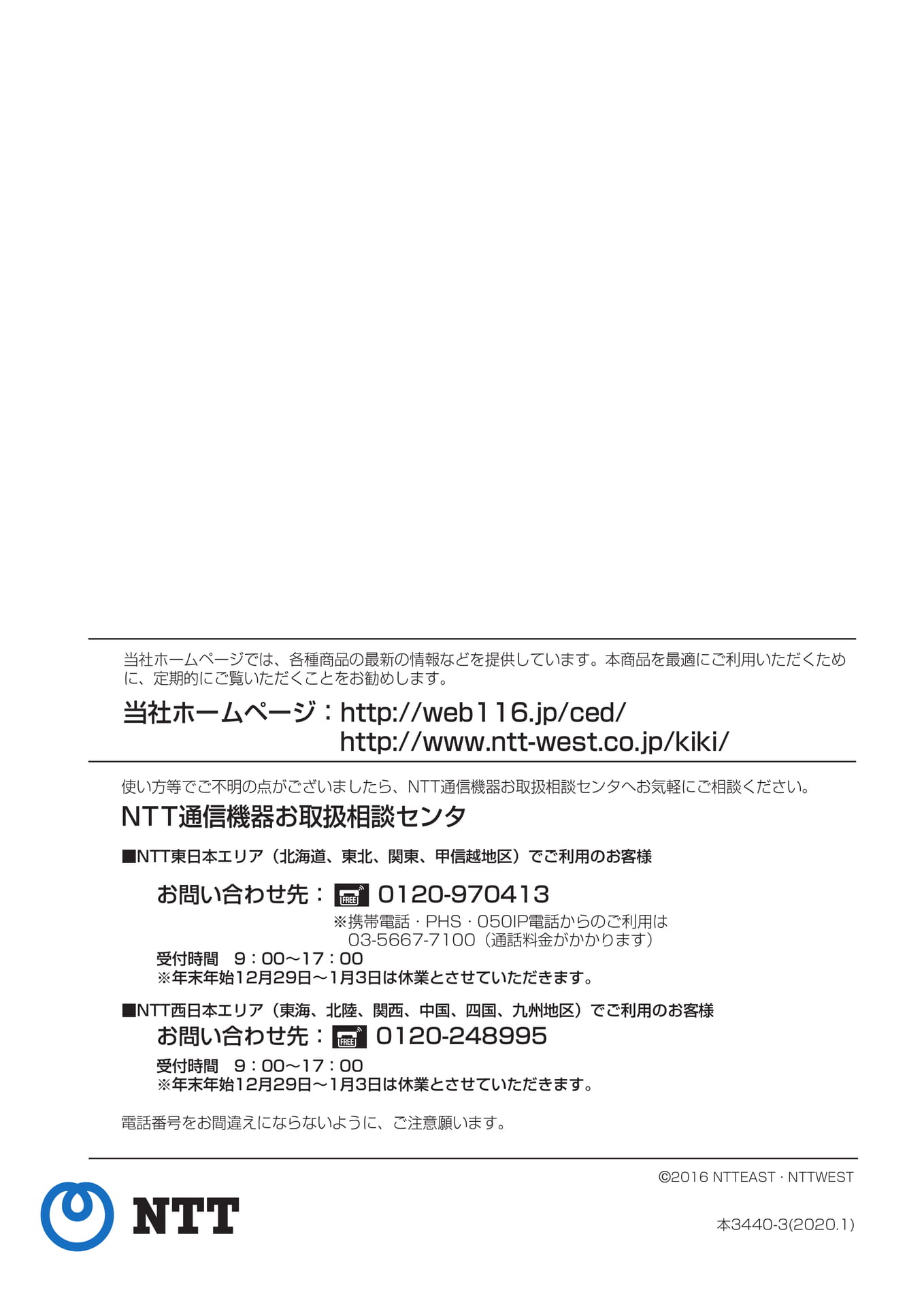

Page 75

当社ホームページでは、各種商品の最新の情報などを提供しています。本商品を最適にご利用いただくために、定期的にご覧いただくことをお勧めします。当社ホームページ：http://web116.jp/ced/http://www.ntt-west.co.jp/kiki/使い方等でご不明の点がございましたら、NTT通信機器お取扱相談センタへお気軽にご相談ください。NTT通信機器お取扱相談センタ■NTT東日本エリア（北海道、東北、関東、甲信越地区）でご利用のお客様お問い合わせ先：0120-970413※携帯電話・PHS・050IP電話からのご利用は03-5667-7100（通話料金がかかります）受付時間9：00～17：00※年末年始12月29日～1月3日は休業とさせていただきます。■NTT西日本エリア（東海、北陸、関西、中国、四国、九州地区）でご利用のお客様お問い合わせ先：0120-248995受付時間9：00～17：00※年末年始12月29日～1月3日は休業とさせていただきます。電話番号をお間違えにならないように、ご注意願います。©2016NTTEAST・NTTWEST本3440-3(2020.1)
