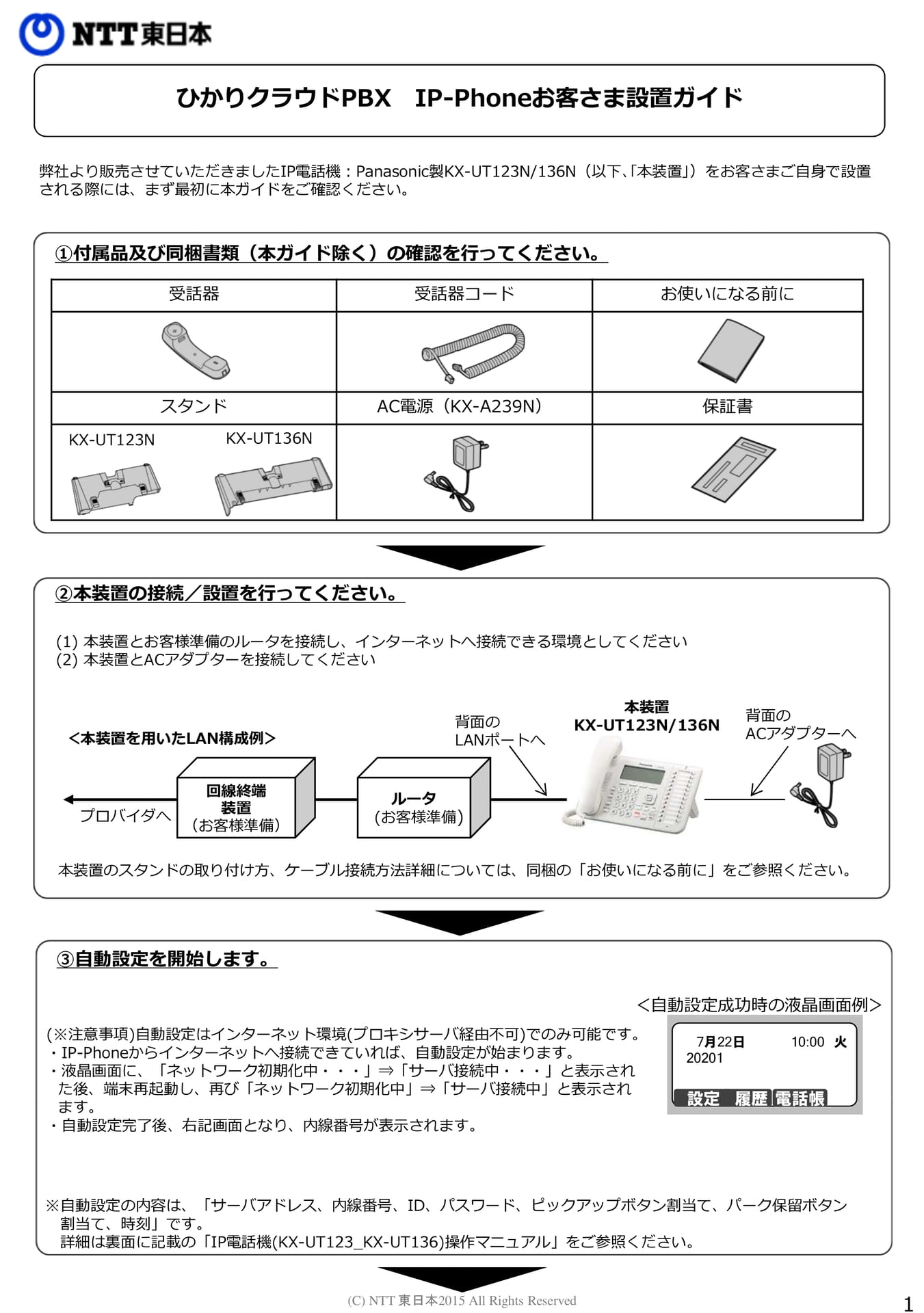

Page 1

ひかりクラウドPBXIP-Phoneお客さま設置ガイド弊社より販売させていただきましたIP電話機：Panasonic製KX-UT123N/136N（以下､｢本装置｣）をお客さまご自身で設置される際には、まず最初に本ガイドをご確認ください。①付属品及び同梱書類（本ガイド除く）の確認を⾏ってください。受話器受話器コードお使いになる前にスタンドAC電源（KX-A239N）保証書KX-UT123NKX-UT136N②本装置の接続／設置を⾏ってください。(1)本装置とお客様準備のルータを接続し、インターネットへ接続できる環境としてください(2)本装置とACアダプターを接続してください＜本装置を用いたLAN構成例＞背面のLANポートへ本装置KX-UT123N/136N背面のACアダプターへプロバイダへ回線終端装置（お客様準備）ルータ(お客様準備)本装置のスタンドの取り付け方、ケーブル接続方法詳細については、同梱の「お使いになる前に」をご参照ください。③自動設定を開始します。＜⾃動設定成功時の液晶画⾯例＞(※注意事項)自動設定はインターネット環境(プロキシサーバ経由不可)でのみ可能です。・IP-Phoneからインターネットへ接続できていれば、自動設定が始まります。・液晶画面に、「ネットワーク初期化中・・・」⇒「サーバ接続中・・・」と表示された後、端末再起動し、再び「ネットワーク初期化中」⇒「サーバ接続中」と表示されます。・⾃動設定完了後、右記画⾯となり、内線番号が表⽰されます。7月22日10:00火20201設定履歴電話帳※自動設定の内容は、「サーバアドレス、内線番号、ID、パスワード、ピックアップボタン割当て、パーク保留ボタン割当て、時刻」です。詳細は裏⾯に記載の「IP電話機(KX-UT123_KX-UT136)操作マニュアル」をご参照ください。(C)NTT東日本2015AllRightsReserved1

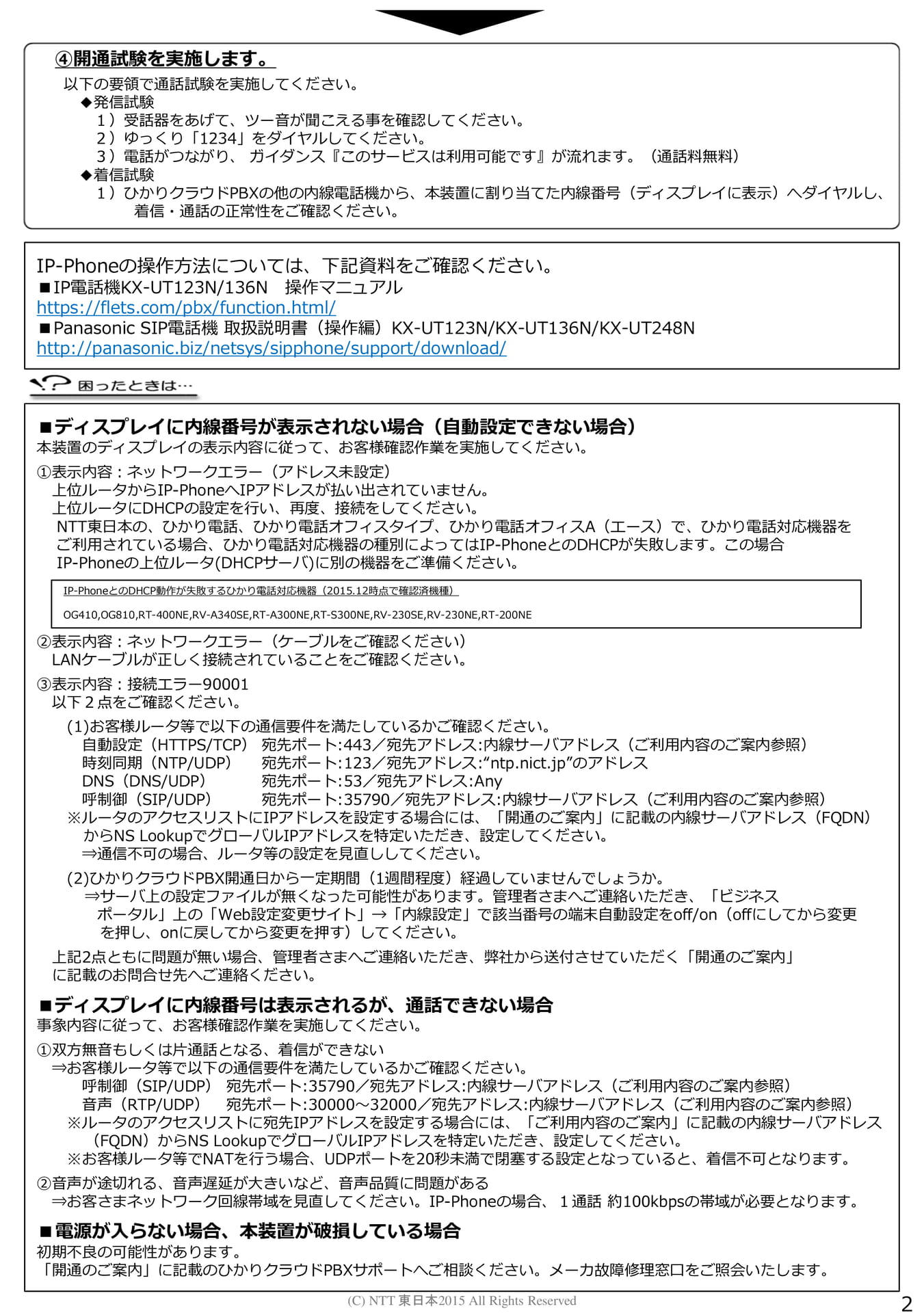

Page 2

④開通試験を実施します。以下の要領で通話試験を実施してください。◆発信試験１）受話器をあげて、ツー音が聞こえる事を確認してください。２）ゆっくり「1234」をダイヤルしてください。３）電話がつながり、ガイダンス『このサービスは利⽤可能です』が流れます。（通話料無料）◆着信試験１）ひかりクラウドPBXの他の内線電話機から、本装置に割り当てた内線番号（ディスプレイに表示）へダイヤルし、着信・通話の正常性をご確認ください。IP-Phoneの操作⽅法については、下記資料をご確認ください。■IP電話機KX-UT123N/136N操作マニュアルhttps://flets.com/pbx/function.html/■PanasonicSIP電話機取扱説明書（操作編）KX-UT123N/KX-UT136N/KX-UT248Nhttp://panasonic.biz/netsys/sipphone/support/download/■ディスプレイに内線番号が表示されない場合（自動設定できない場合）本装置のディスプレイの表示内容に従って、お客様確認作業を実施してください。①表示内容：ネットワークエラー（アドレス未設定）上位ルータからIP-PhoneへIPアドレスが払い出されていません。上位ルータにDHCPの設定を⾏い、再度、接続をしてください。NTT東日本の、ひかり電話、ひかり電話オフィスタイプ、ひかり電話オフィスA（エース）で、ひかり電話対応機器をご利⽤されている場合、ひかり電話対応機器の種別によってはIP-PhoneとのDHCPが失敗します。この場合IP-Phoneの上位ルータ(DHCPサーバ)に別の機器をご準備ください。IP-PhoneとのDHCP動作が失敗するひかり電話対応機器（2015.12時点で確認済機種）OG410,OG810,RT-400NE,RV-A340SE,RT-A300NE,RT-S300NE,RV-230SE,RV-230NE,RT-200NE②表示内容：ネットワークエラー（ケーブルをご確認ください）LANケーブルが正しく接続されていることをご確認ください。③表示内容：接続エラー90001以下２点をご確認ください。(1)お客様ルータ等で以下の通信要件を満たしているかご確認ください。自動設定（HTTPS/TCP）宛先ポート:443／宛先アドレス:内線サーバアドレス（ご利⽤内容のご案内参照）時刻同期（NTP/UDP）宛先ポート:123／宛先アドレス:“ntp.nict.jp”のアドレスDNS（DNS/UDP）宛先ポート:53／宛先アドレス:Any呼制御（SIP/UDP）宛先ポート:35790／宛先アドレス:内線サーバアドレス（ご利⽤内容のご案内参照）※ルータのアクセスリストにIPアドレスを設定する場合には、「開通のご案内」に記載の内線サーバアドレス（FQDN）からNSLookupでグローバルIPアドレスを特定いただき、設定してください。⇒通信不可の場合、ルータ等の設定を⾒直ししてください。(2)ひかりクラウドPBX開通日から一定期間（1週間程度）経過していませんでしょうか。⇒サーバ上の設定ファイルが無くなった可能性があります。管理者さまへご連絡いただき、「ビジネスポータル」上の「Web設定変更サイト」→「内線設定」で該当番号の端末自動設定をoff/on（offにしてから変更を押し、onに戻してから変更を押す）してください。上記2点ともに問題が無い場合、管理者さまへご連絡いただき、弊社から送付させていただく「開通のご案内」に記載のお問合せ先へご連絡ください。■ディスプレイに内線番号は表示されるが、通話できない場合事象内容に従って、お客様確認作業を実施してください。①双方無音もしくは片通話となる、着信ができない⇒お客様ルータ等で以下の通信要件を満たしているかご確認ください。呼制御（SIP/UDP）宛先ポート:35790／宛先アドレス:内線サーバアドレス（ご利⽤内容のご案内参照）音声（RTP/UDP）宛先ポート:30000〜32000／宛先アドレス:内線サーバアドレス（ご利⽤内容のご案内参照）※ルータのアクセスリストに宛先IPアドレスを設定する場合には、「ご利⽤内容のご案内」に記載の内線サーバアドレス（FQDN）からNSLookupでグローバルIPアドレスを特定いただき、設定してください。※お客様ルータ等でNATを⾏う場合、UDPポートを20秒未満で閉塞する設定となっていると、着信不可となります。②⾳声が途切れる、⾳声遅延が⼤きいなど、⾳声品質に問題がある⇒お客さまネットワーク回線帯域を⾒直してください。IP-Phoneの場合、１通話約100kbpsの帯域が必要となります。■電源が入らない場合、本装置が破損している場合初期不良の可能性があります。「開通のご案内」に記載のひかりクラウドPBXサポートへご相談ください。メーカ故障修理窓⼝をご照会いたします。(C)NTT東日本2015AllRightsReserved2
