www.nisshinkogyo.co.jpCATALOGUEPBSeriesU-BRSSystemNISSHINKOGYOCO.,LTD.

Page 02

Page 03

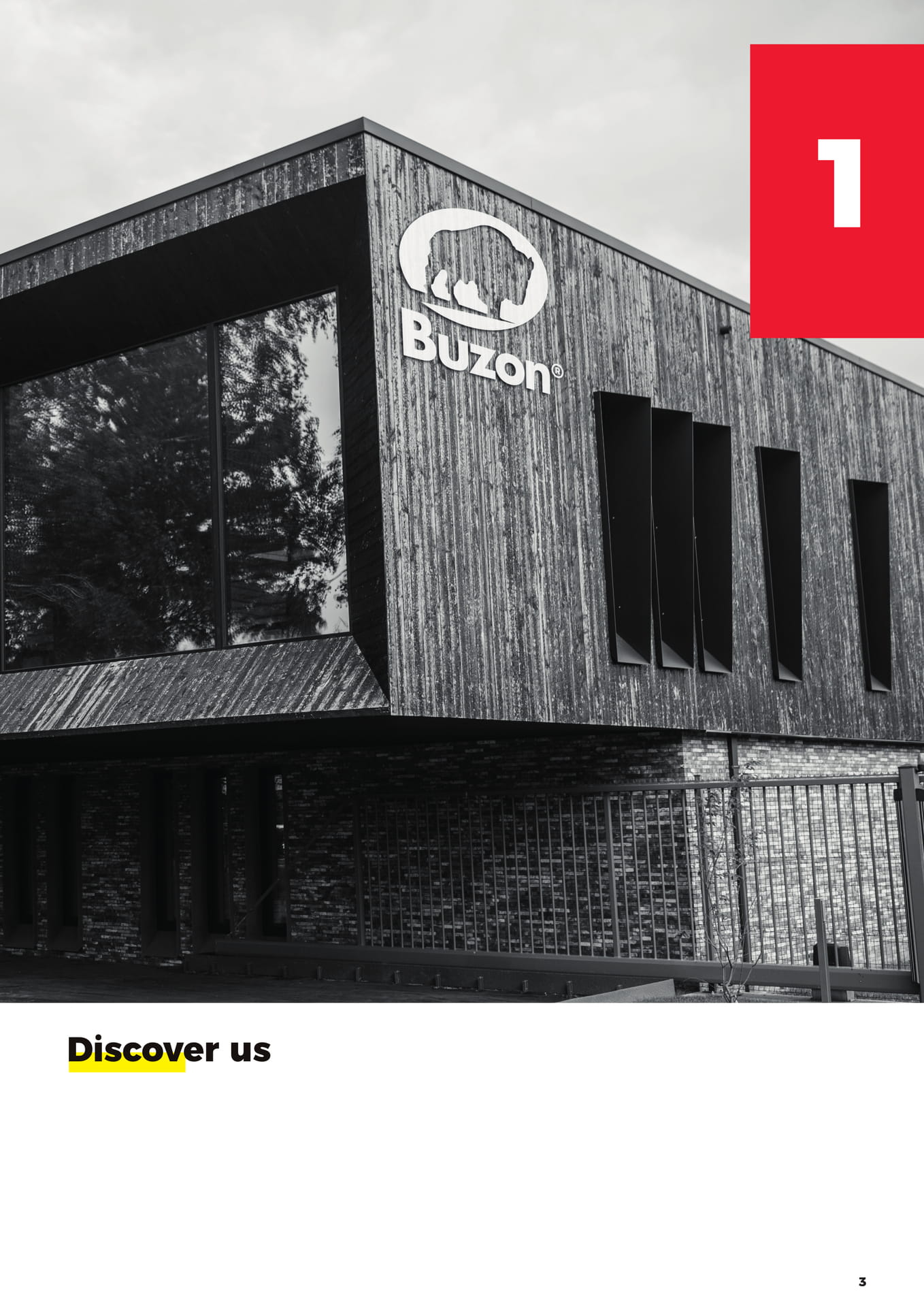

1Discoverus3

Page 04

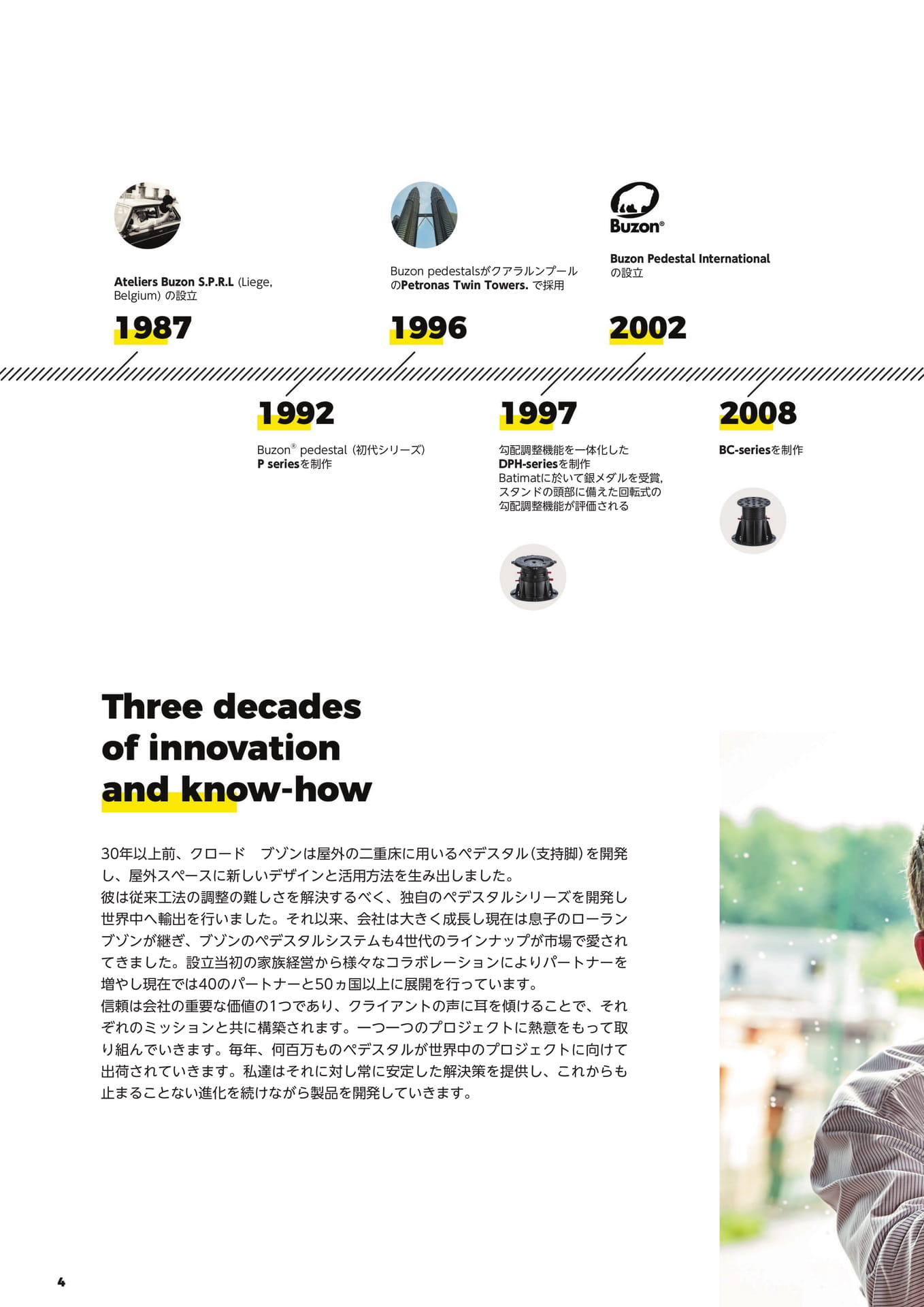

AteliersBuzonS.P.R.L(Liege,Belgium)の設立BuzonpedestalsがクアラルンプールのPetronasTwinTowers.で採用BuzonPedestalInternationalの設立Buzon®pedestal（初代シリーズ）Pseriesを制作勾配調整機能を一体化したDPH-seriesを制作Batimatに於いて銀メダルを受賞，スタンドの頭部に備えた回転式の勾配調整機能が評価されるBC-seriesを制作30年以上前、クロードブゾンは屋外の二重床に用いるペデスタル（支持脚）を開発し、屋外スペースに新しいデザインと活用方法を生み出しました。彼は従来工法の調整の難しさを解決するべく、独自のペデスタルシリーズを開発し世界中へ輸出を行いました。それ以来、会社は大きく成長し現在は息子のローランブゾンが継ぎ、ブゾンのペデスタルシステムも4世代のラインナップが市場で愛されてきました。設立当初の家族経営から様々なコラボレーションによりパートナーを増やし現在では40のパートナーと50ヵ国以上に展開を行っています。信頼は会社の重要な価値の1つであり、クライアントの声に耳を傾けることで、それぞれのミッションと共に構築されます。一つ一つのプロジェクトに熱意をもって取り組んでいきます。毎年、何百万ものペデスタルが世界中のプロジェクトに向けて出荷されていきます。私達はそれに対し常に安定した解決策を提供し、これからも止まることない進化を続けながら製品を開発していきます。

Page 05

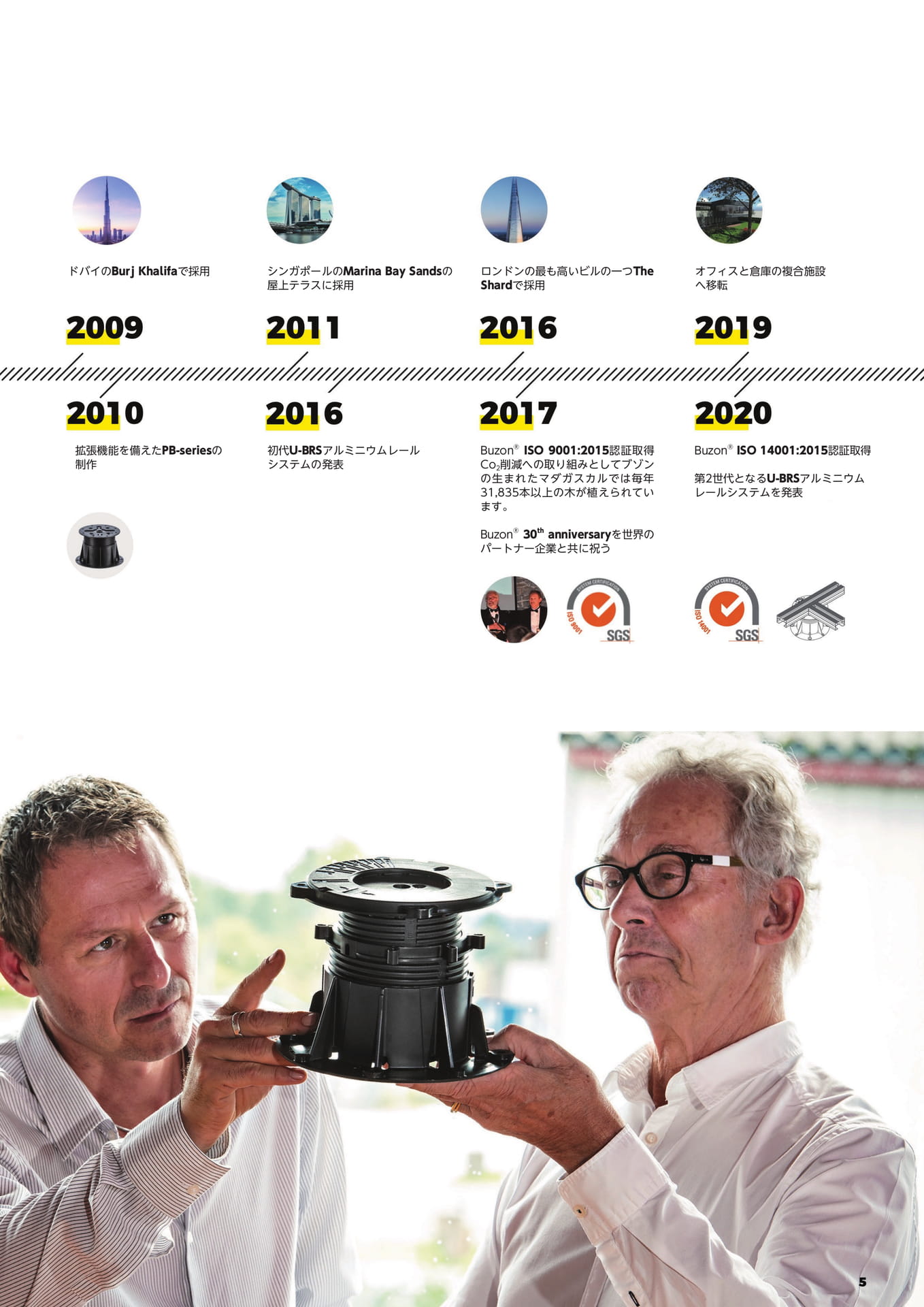

ドバイのBurjKhalifaで採用拡張機能を備えたPB-seriesの制作初代U-BRSアルミニウムレールシステムの発表Buzon®ISO9001:2015認証取得Co2削減への取り組みとしてブゾンの生まれたマダガスカルでは毎年31,835本以上の木が植えられています。Buzon®30thanniversaryを世界のパートナー企業と共に祝うBuzon®ISO14001:2015認証取得第2世代となるU-BRSアルミニウムレールシステムを発表シンガポールのMarinaBaySandsの屋上テラスに採用ロンドンの最も高いビルの一つTheShardで採用オフィスと倉庫の複合施設へ移転

Page 06

Page 07

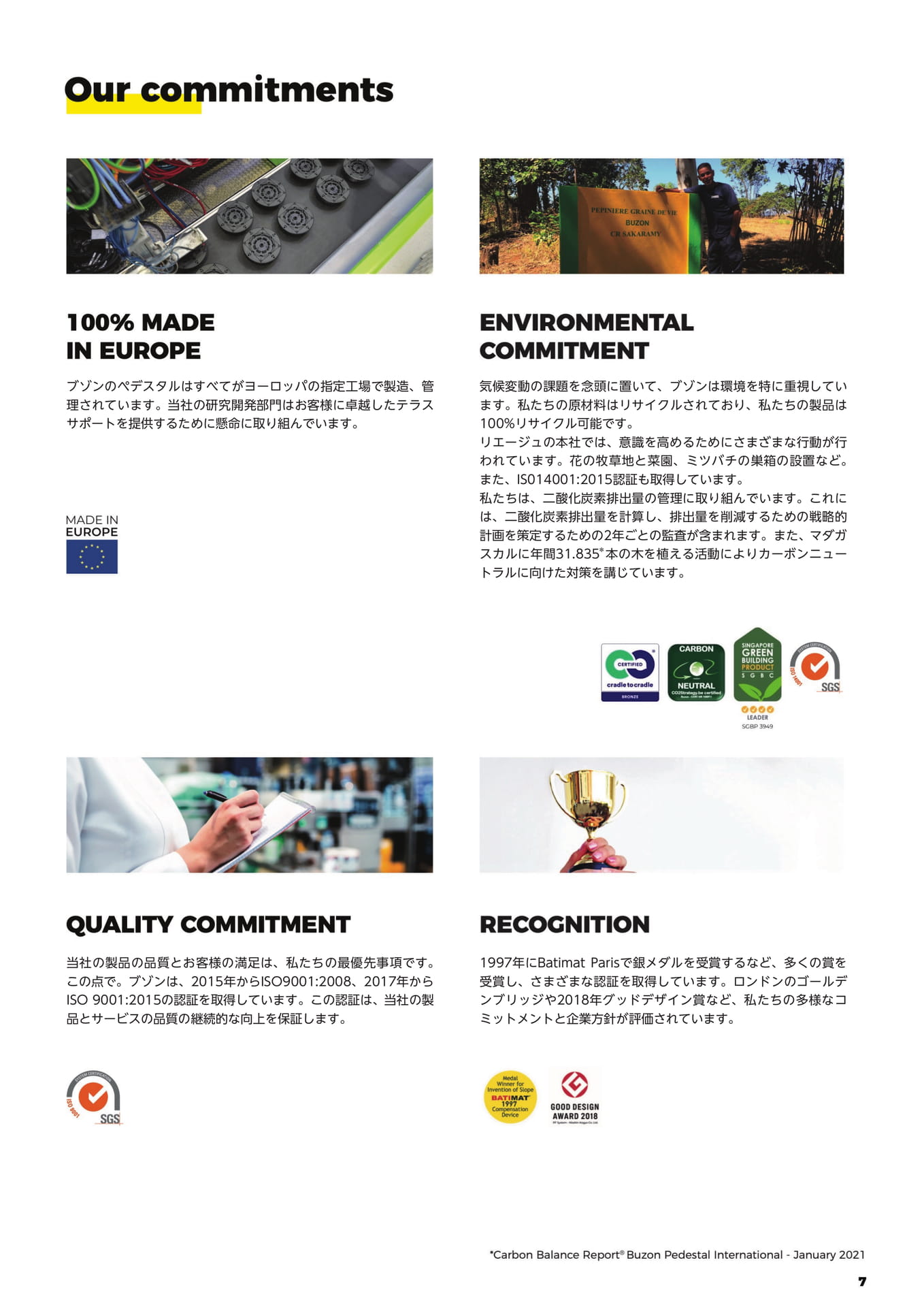

ブゾンのペデスタルはすべてがヨーロッパの指定工場で製造、管理されています。当社の研究開発部門はお客様に卓越したテラスサポートを提供するために懸命に取り組んでいます。気候変動の課題を念頭に置いて、ブゾンは環境を特に重視しています。私たちの原材料はリサイクルされており、私たちの製品は100%リサイクル可能です。リエージュの本社では、意識を高めるためにさまざまな行動が行われています。花の牧草地と菜園、ミツバチの巣箱の設置など。また、IS014001:2015認証も取得しています。私たちは、二酸化炭素排出量の管理に取り組んでいます。これには、二酸化炭素排出量を計算し、排出量を削減するための戦略的年ごとの監査が含まれます。また、マダガスカルに年間31.835＊本の木を植える活動によりカーボンニュートラルに向けた対策を講じています。当社の製品の品質とお客様の満足は、私たちの最優先事項です。この点で。ブゾンは、2015年からISO9001:2008、2017年からISO9001:2015の認証を取得しています。この認証は、当社の製品とサービスの品質の継続的な向上を保証します。1997年にBatimatParisで銀メダルを受賞するなど、多くの賞を受賞し、さまざまな認証を取得しています。ロンドンのゴールデ年グッドデザイン賞など、私たちの多様なコミットメントと企業方針が評価されています。

Page 08

Page 09

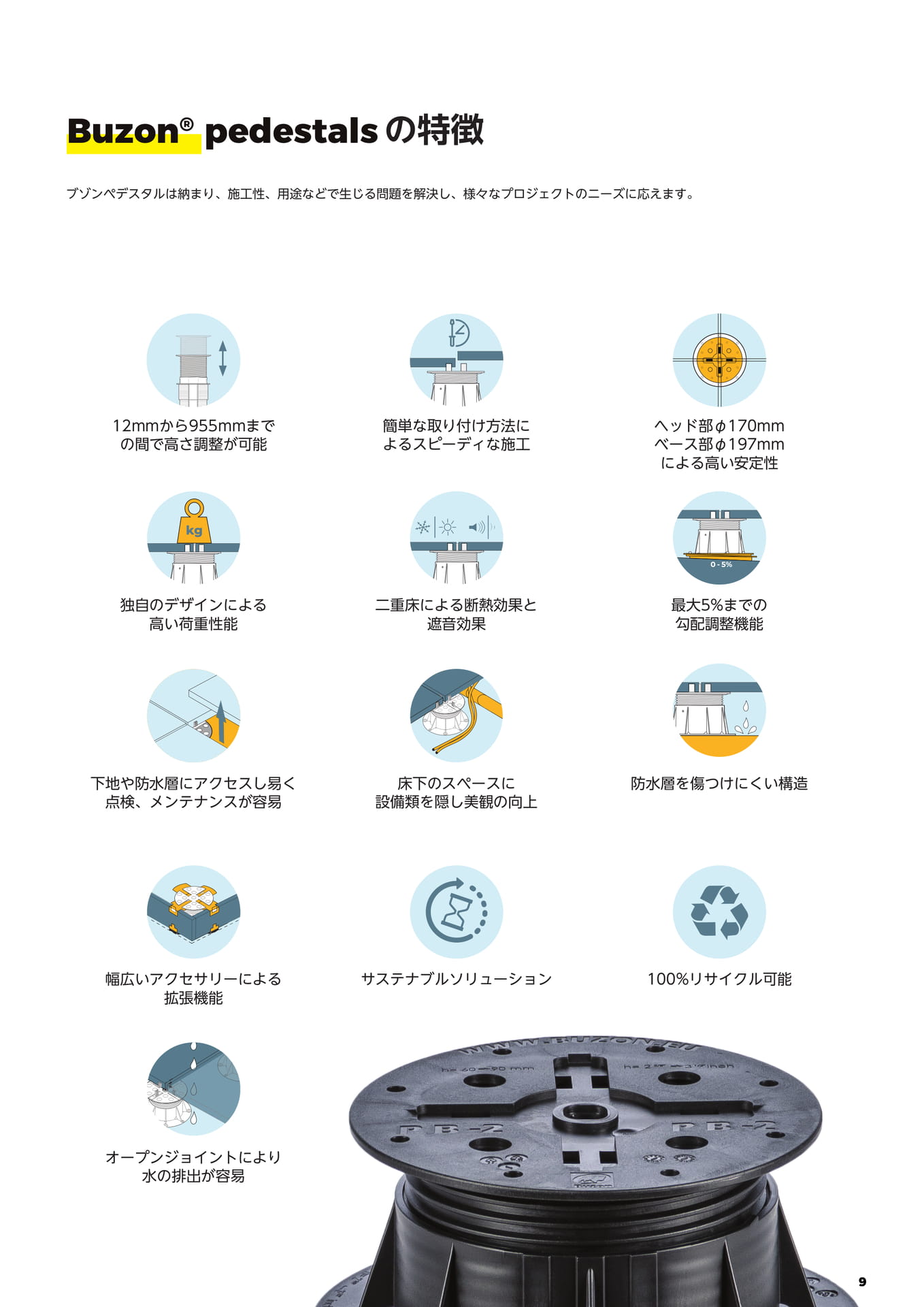

TheadvantagesoftheBuzon®pedestalsの特徴ブゾンペデスタルは納まりCreatingaterraceinaconventional、施工性、用途などで生じる問題を解決しmannerisnotalwayseasy.、Expansion様々なプロジェクトのニーズに応えますofthe。joints,difficultyevacuatingthewater,dealingwithslopes,etc.Alltheseproblemsstronglycompromisethedurabilityoftheterrace.Itisinthiscontextthatlayingonpedestalsquicklybecamearequirement,respondingtoalltheconstraintsencounteredonthesites.Pedestals12mmから955mmadjustableまでfromの間で高さ調整が可能15to955mm簡単な取り付け方法にQuickandeasyよるスピーディな施工installationHighヘッド部stabilityφ170mmthankstoaベース部largepedestalφ197mmtopによる高い安定性Asystem独自のデザインによるsupportingheavy高い荷重性能loadsBetter二重床による断熱効果とthermalandacousticinsulation遮音効果Easy最大and5precise%までのslopecorrection勾配調整機能upto5%下地や防水層にアクセスし易くEasyaccesstothewaterproofing点検、メンテナンスが容易membraneorsubstructureConcealing床下のスペースにoftechnical設備類を隠し美観の向上equipment防水層を傷つけにくい構造RespectofthewaterproofingmembraneAbroad幅広いアクセサリーによるrangeofaccessoriesforthe拡張機能terracefinishサステナブルソリューションSustainablesolution100%リサイクル可能recyclablePresenceオープンジョイントによりofopenjointsavoidingallrisksof水の排出が容易crackingascomparedtoclosedjoints.Easierwaterevacuation.9

Page 10

Buzon®CalculatorWerecommendusingourpedestalcalculatorforgreaterprecision.MOREINFOONPAGE4510

Page 11

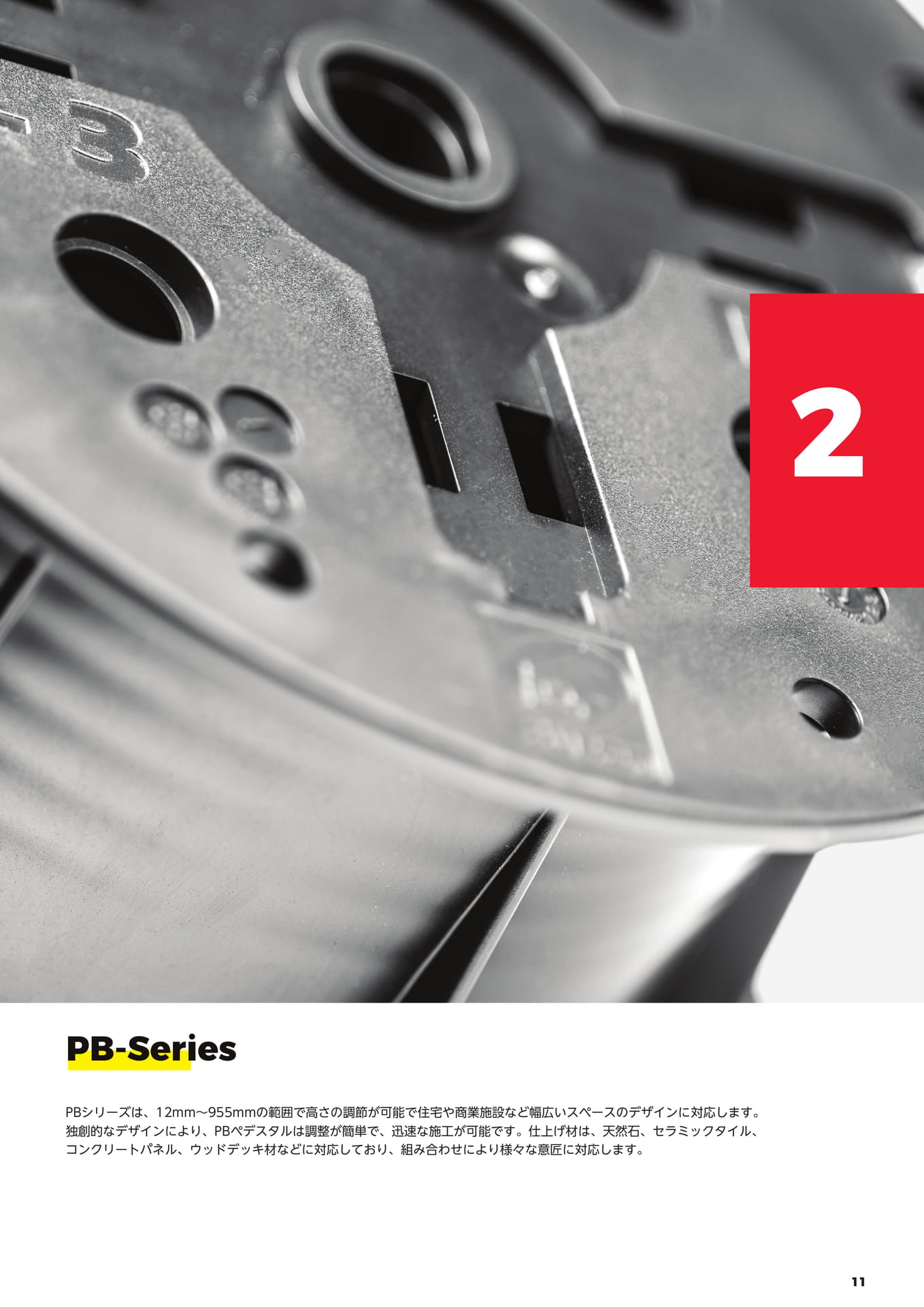

2PB-SeriesPBシリーズはadjustable、12mmpedestals〜955mmareperfectの範囲で高さの調節が可能で住宅や商業施設など幅広いスペースのデザインに対応しますforcreatingresidentialandcommercialspaces.。独創的なデザインによりAdjustablefrom15to、955PBペデスタルは調整が簡単でmm.、迅速な施工が可能です。仕上げ材は、天然石、セラミックタイル、コンクリートパネル、ウッドデッキ材などに対応しており、組み合わせにより様々な意匠に対応します。Thankstoitsingeniousdesign,thePBpedestaliseasytoadjustandallowsforquickandrobustinstallation.Theenlargedsurfaceofthetopisspeciallyadaptedtosupportterracesmadeofnaturalstone,ceramicpavers,concreteslabs,woodenboardsorcompositematerial.11

Page 12

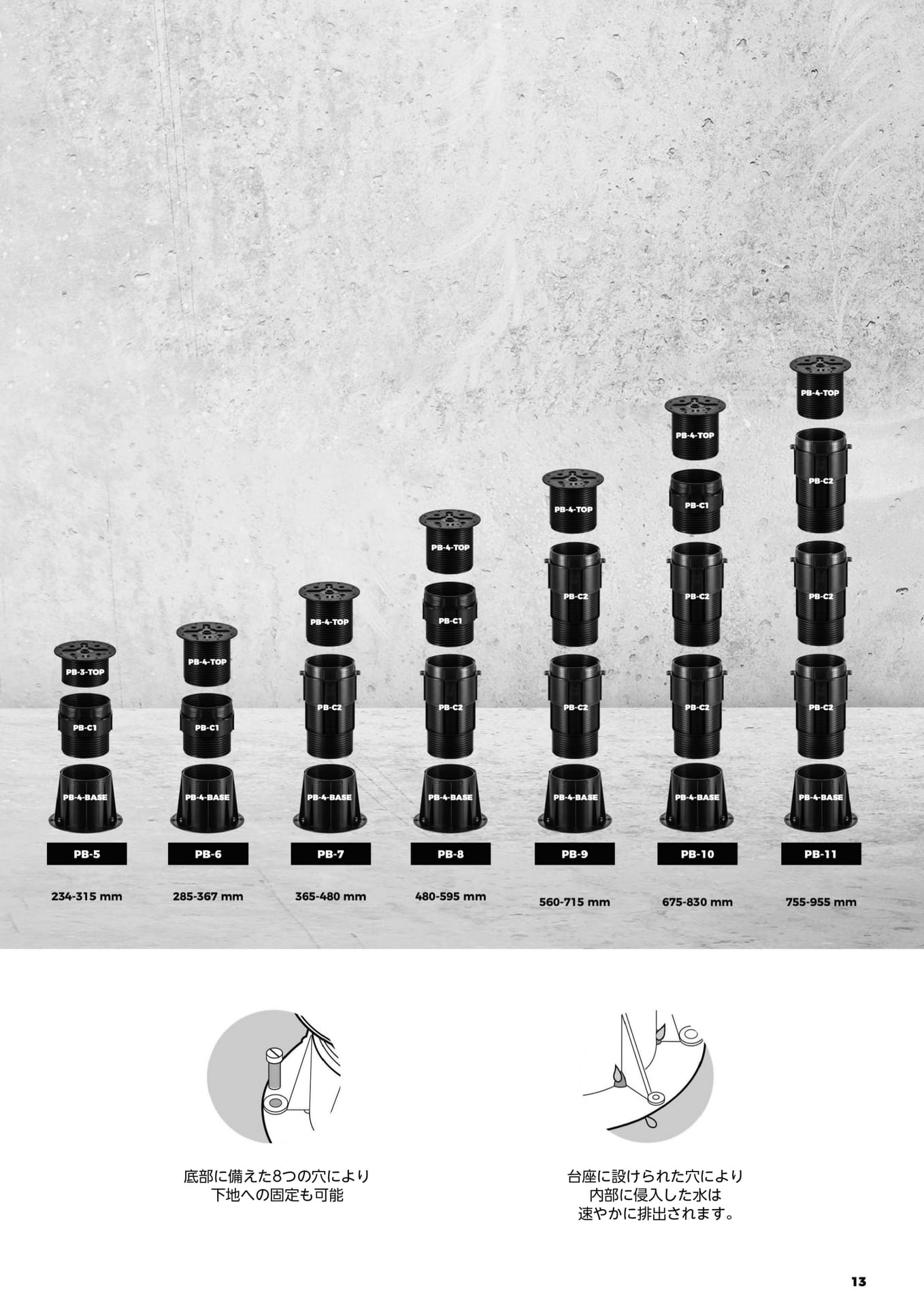

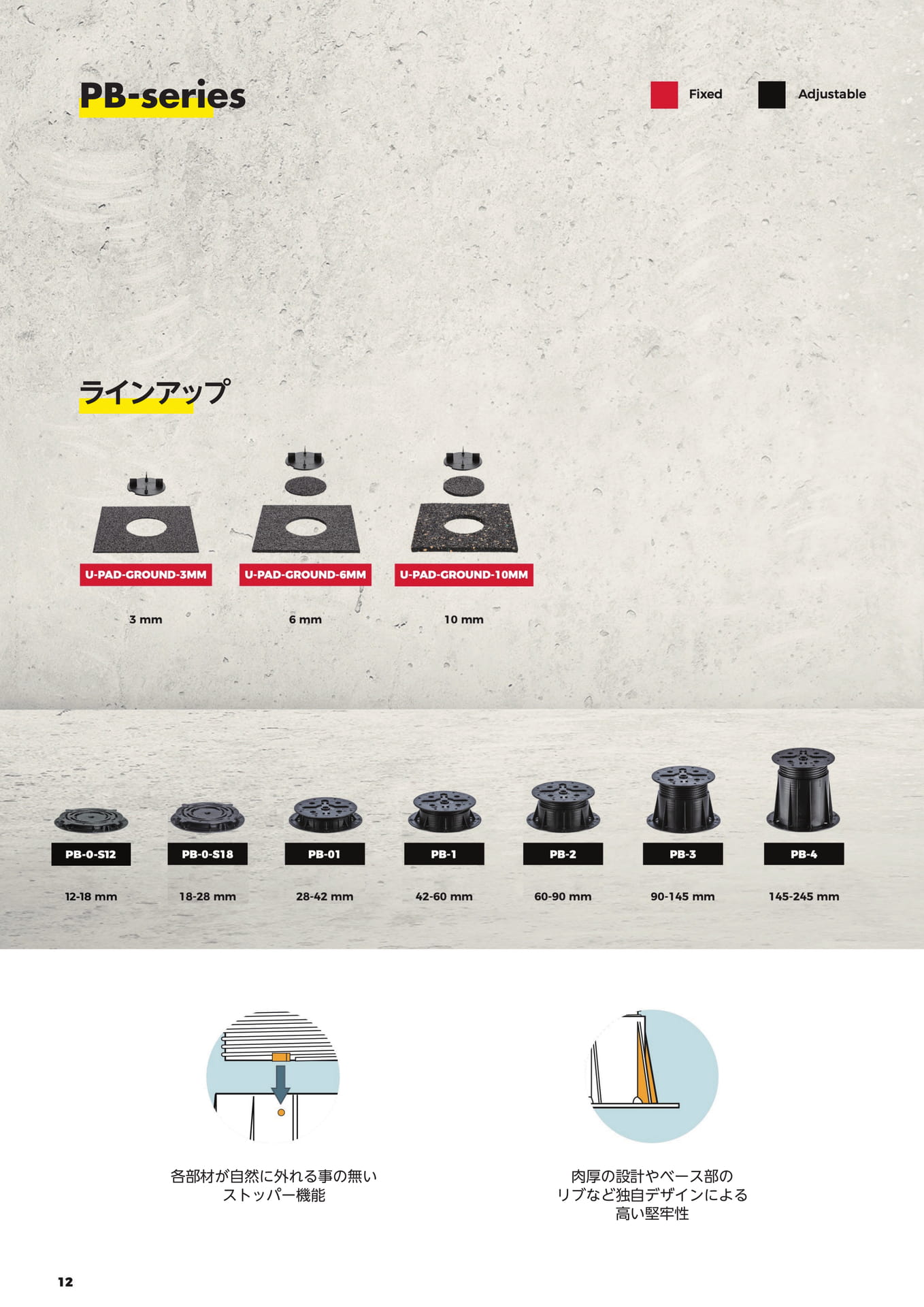

PB-seriesラインアップ各部材が自然に外れる事の無いストッパー機能肉厚の設計やベース部のリブなど独自デザインによる高い堅牢性

Page 13

Page 14

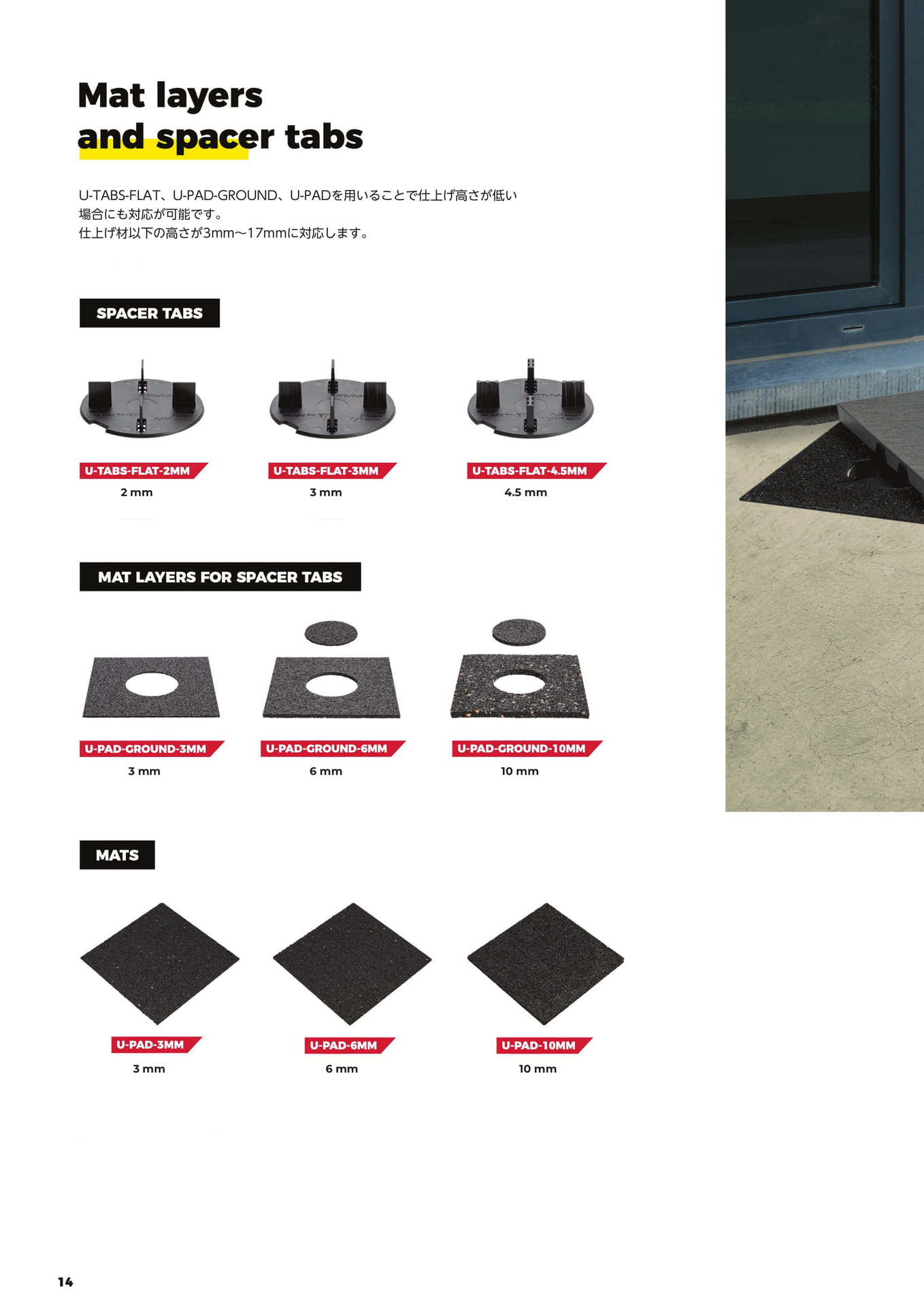

U-TABS-FLAT、U-PAD-GROUND、U-PADを用いることで仕上げ高さが低い場合にも対応が可能です。仕上げ材以下の高さが3mm〜17mmに対応します。2mm3mm24.5mmmm3mm6mm10mm3mm6mm10mm

Page 15

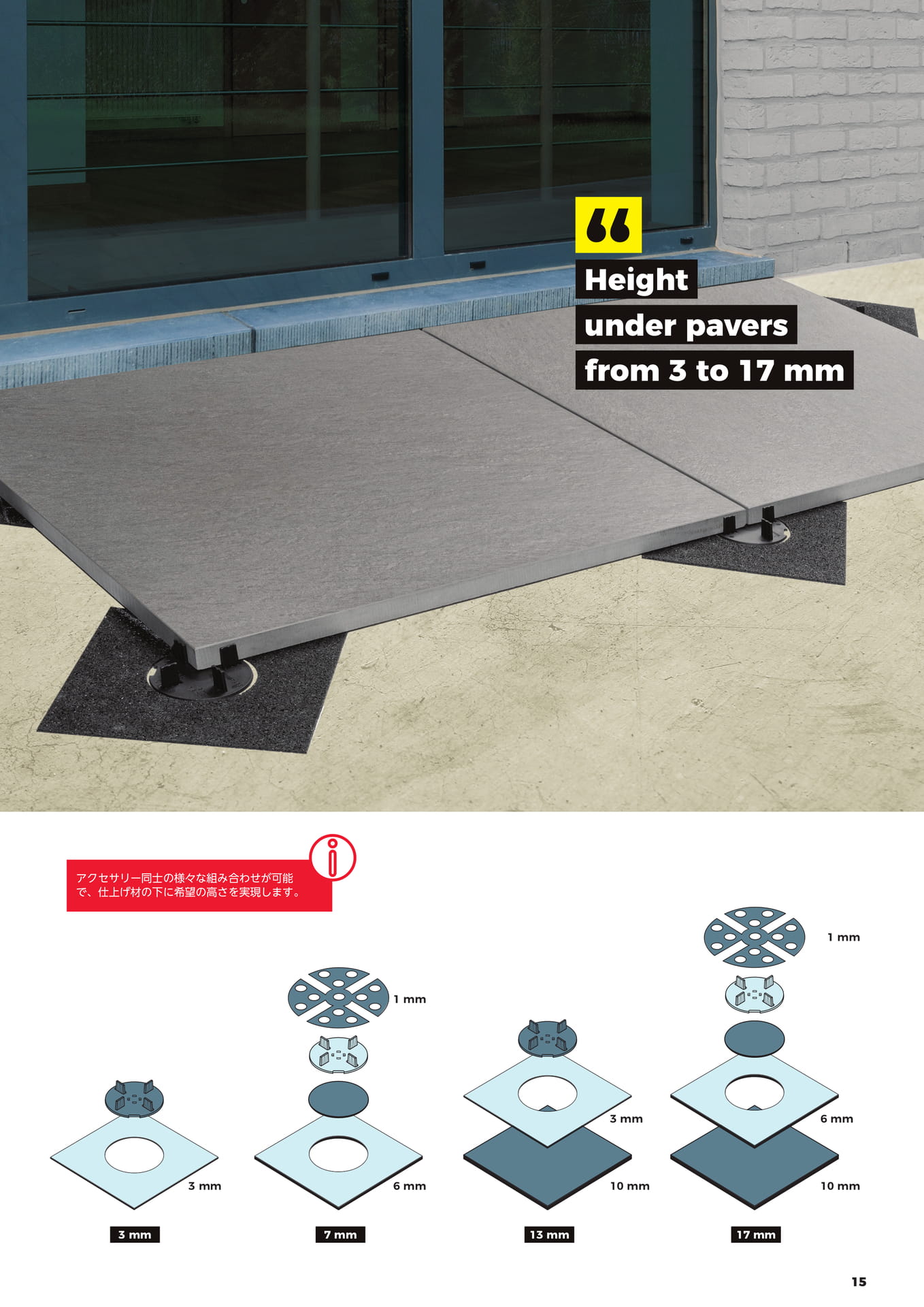

Heightunderpaversfrom3to17mmDifferentアクセサリー同士の様々な組み合わせが可能combinationsofaccessoriesarepossibletoachievethedesiredheightで、仕上げ材の下に希望の高さを実現します。underpavers.1mm1mm3mm6mm3mm6mm10mm10mm3mm7mm13mm17mm15

Page 16

16

Page 17

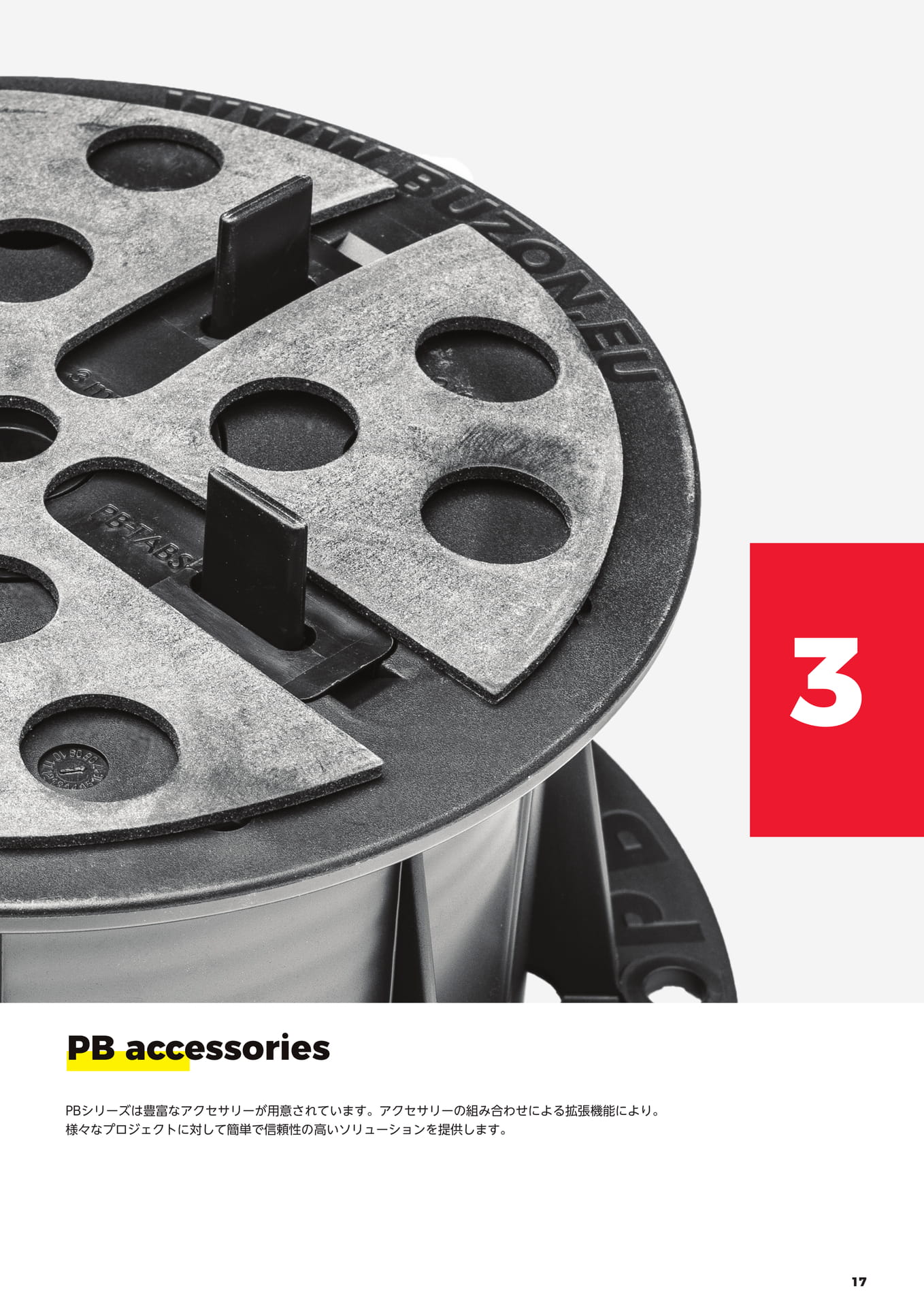

3PBaccessoriesPBArangeシリーズは豊富なアクセサリーが用意されていますofaccessoriescompletethePBseriespedestals。アクセサリーの組み合わせによる拡張機能によりtofacilitate。様々なプロジェクトに対して簡単で信頼性の高いソリューションを提供しますtherealisationoftheterrace.Whatevertheconfigurationoftheproject。,weoffereasyandreliablesolutionstothevariousproblemsencounteredonsites.17

Page 18

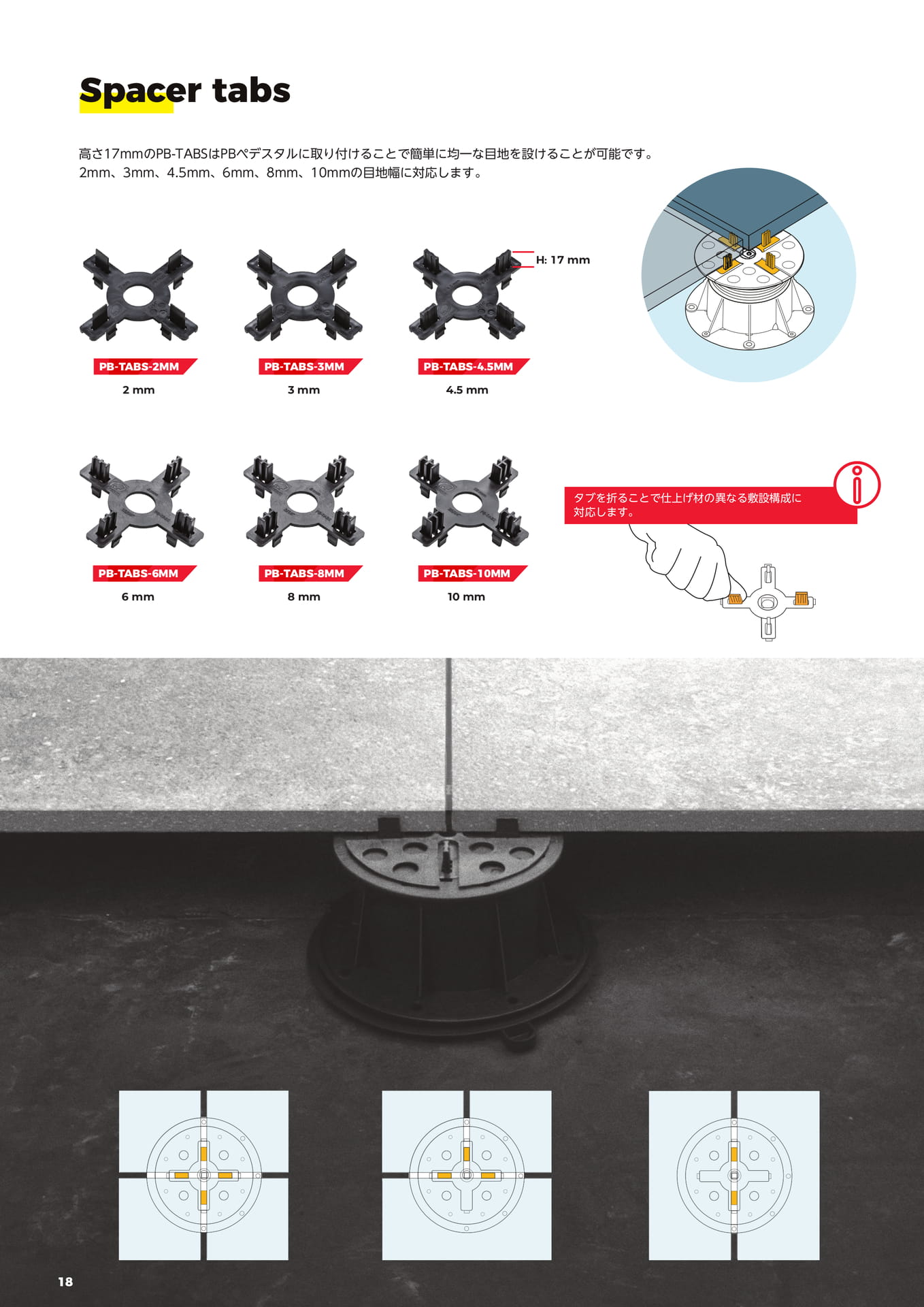

Spacertabs高さPB-TABS17mmspacerのPB-TABStabsはmeasuringPBペデスタルに取り付けることで簡単に均一な目地を設けることが可能です17mminheightareavailableindifferent。2mmthicknesses、3mm:、24.5mm,3、mm6mm,4.5、8mm,、610mm,8の目地幅に対応しますmmand10mm.They。guaranteeauniformalignmentofthepaversplacedonthetopoftheBuzon®pedestal.H:17mmPB-TABS-2MMPB-TABS-3MMPB-TABS-4.5MM1320592mm1330594mm134.50596mm2mm3mm4.5mmタブを折ることで仕上げ材の異なる敷設構成にBydetachingthetabs,itispossibletocreate対応しますdifferentlaying。configurations.PB-TABS-6MMPB-TABS-8MMPB-TABS-10MM1362365mm1382369mm13102370mm6mm8mm10mm18

Page 19

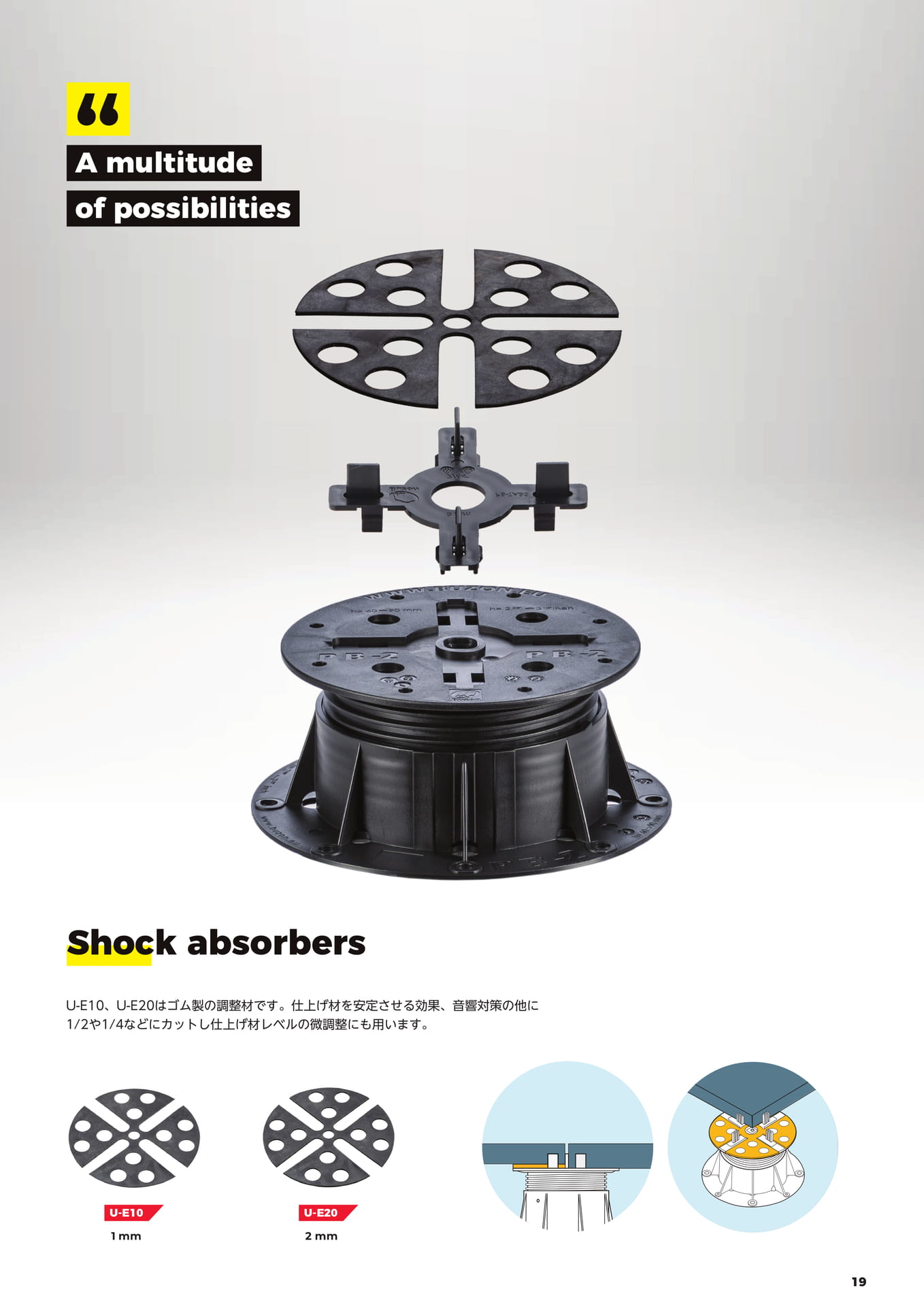

AmultitudeofpossibilitiesShockabsorbersU-E10Theshock、U-E20absorbersはゴム製の調整材です(U-E10orU-E20。仕上げ材を安定させる効果)isa1or2mmwedge、in音響対策の他にtheshapeofa1clover/2や1leaf/4などにカットし仕上げ材レベルの微調整にも用います.Itstabilisesthepavement,providesadditionalacoustic。comfortandcompensatesforvariationsinpaverthickness.U-E10U-E20121mm0612122mm06131mm2mm19

Page 20

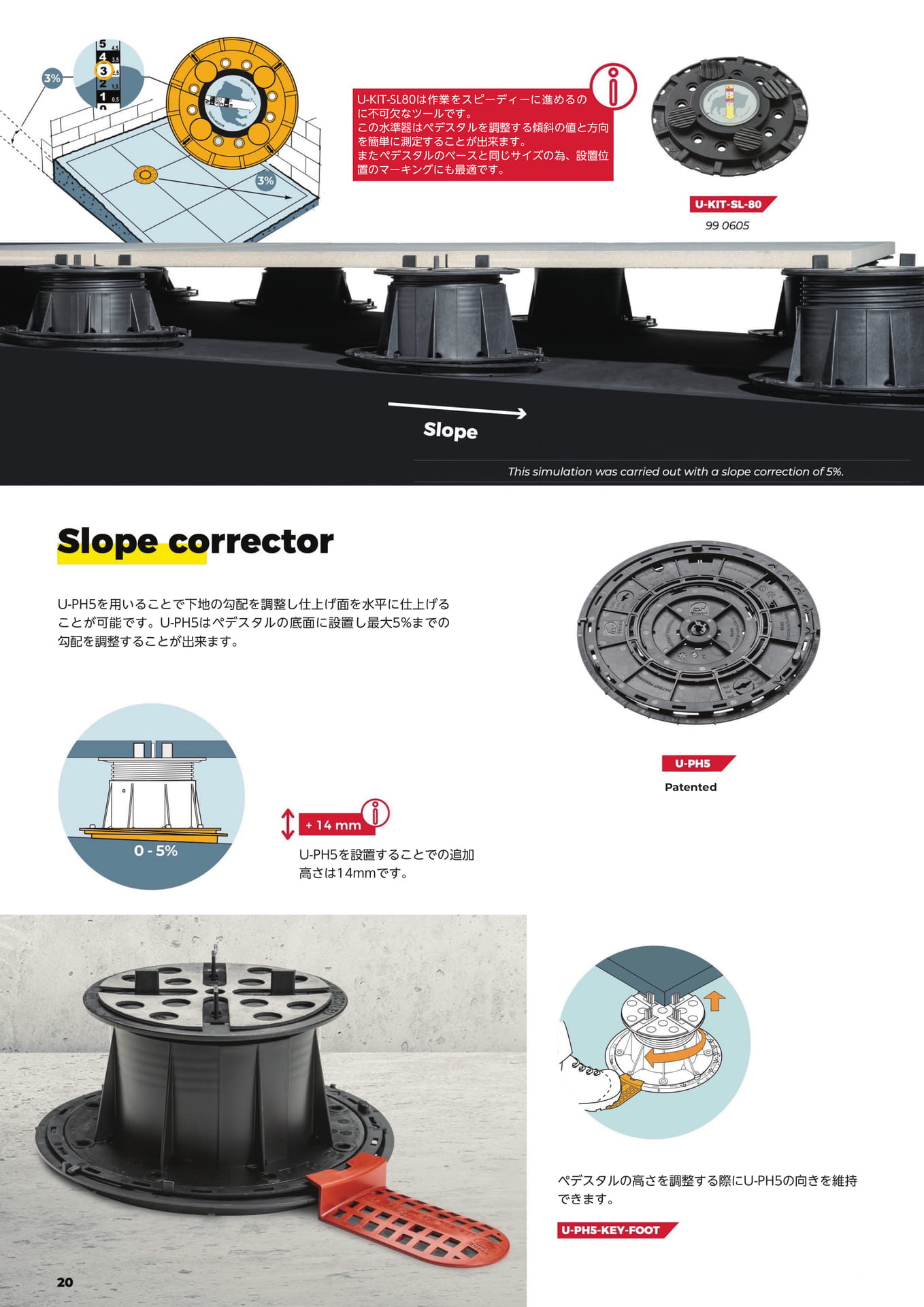

U-KIT-SL80は作業をスピーディーに進めるのに不可欠なツールです。この水準器はペデスタルを調整する傾斜の値と方向を簡単に測定することが出来ます。またペデスタルのベースと同じサイズの為、設置位置のマーキングにも最適です。U-PH5を用いることで下地の勾配を調整し仕上げ面を水平に仕上げることが可能です。U-PH5はペデスタルの底面に設置し最大5%までの勾配を調整することが出来ます。PatentedU-PH5を設置することでの追加高さは14mmです。ペデスタルの高さを調整する際にU-PH5の向きを維持できます。

Page 21

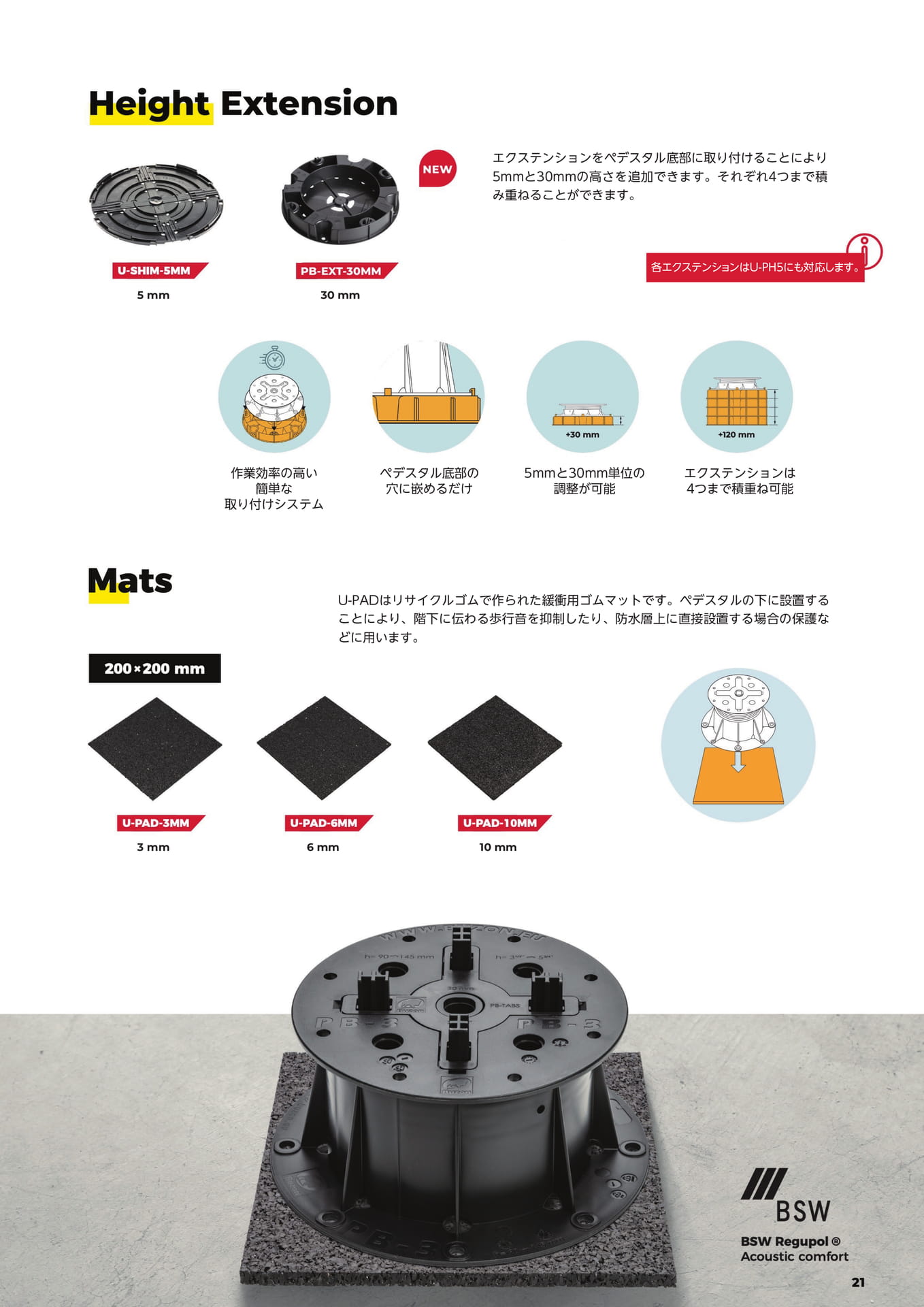

エクステンションをペデスタル底部に取り付けることにより5mmと30mmの高さを追加できます。それぞれ4つまで積み重ねることができます。各エクステンションはU-PH5にも対応します。5mm30mm作業効率の高い簡単な取り付けシステムペデスタル底部の穴に嵌めるだけ5mmと30mm単位の調整が可能エクステンションは4つまで積重ね可能U-PADはリサイクルゴムで作られた緩衝用ゴムマットです。ペデスタルの下に設置することにより、階下に伝わる歩行音を抑制したり、防水層上に直接設置する場合の保護などに用います。3mm6mm10mm

Page 22

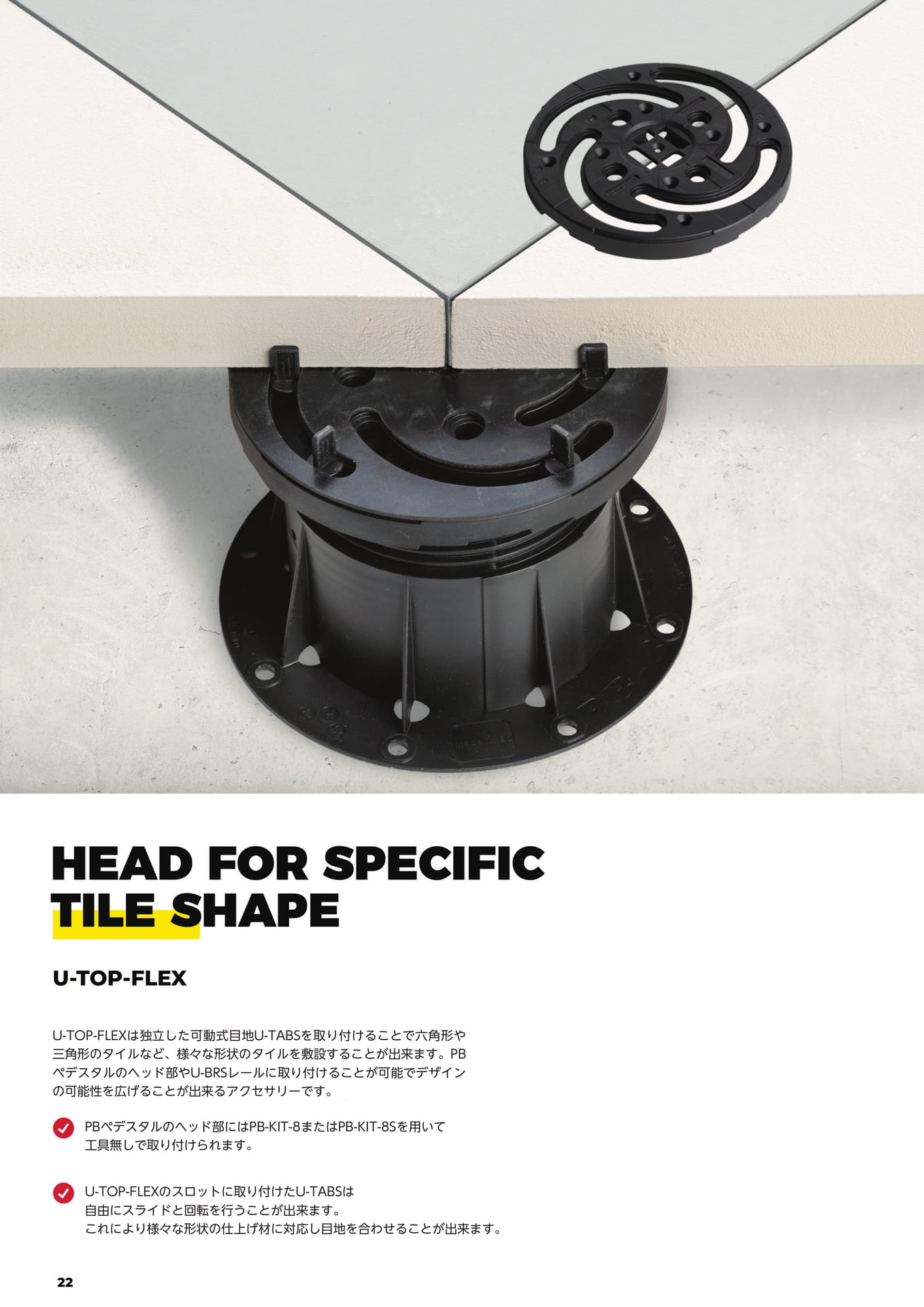

U-TOP-FLEXは独立した可動式目地U-TABSを取り付けることで六角形や三角形のタイルなど、様々な形状のタイルを敷設することが出来ます。PBペデスタルのヘッド部やU-BRSレールに取り付けることが可能でデザインの可能性を広げることが出来るアクセサリーです。PBペデスタルのヘッド部にはPB-KIT-8またはPB-KIT-8Sを用いて工具無しで取り付けられます。U-TOP-FLEXのスロットに取り付けたU-TABSは自由にスライドと回転を行うことが出来ます。これにより様々な形状の仕上げ材に対応し目地を合わせることが出来ます。

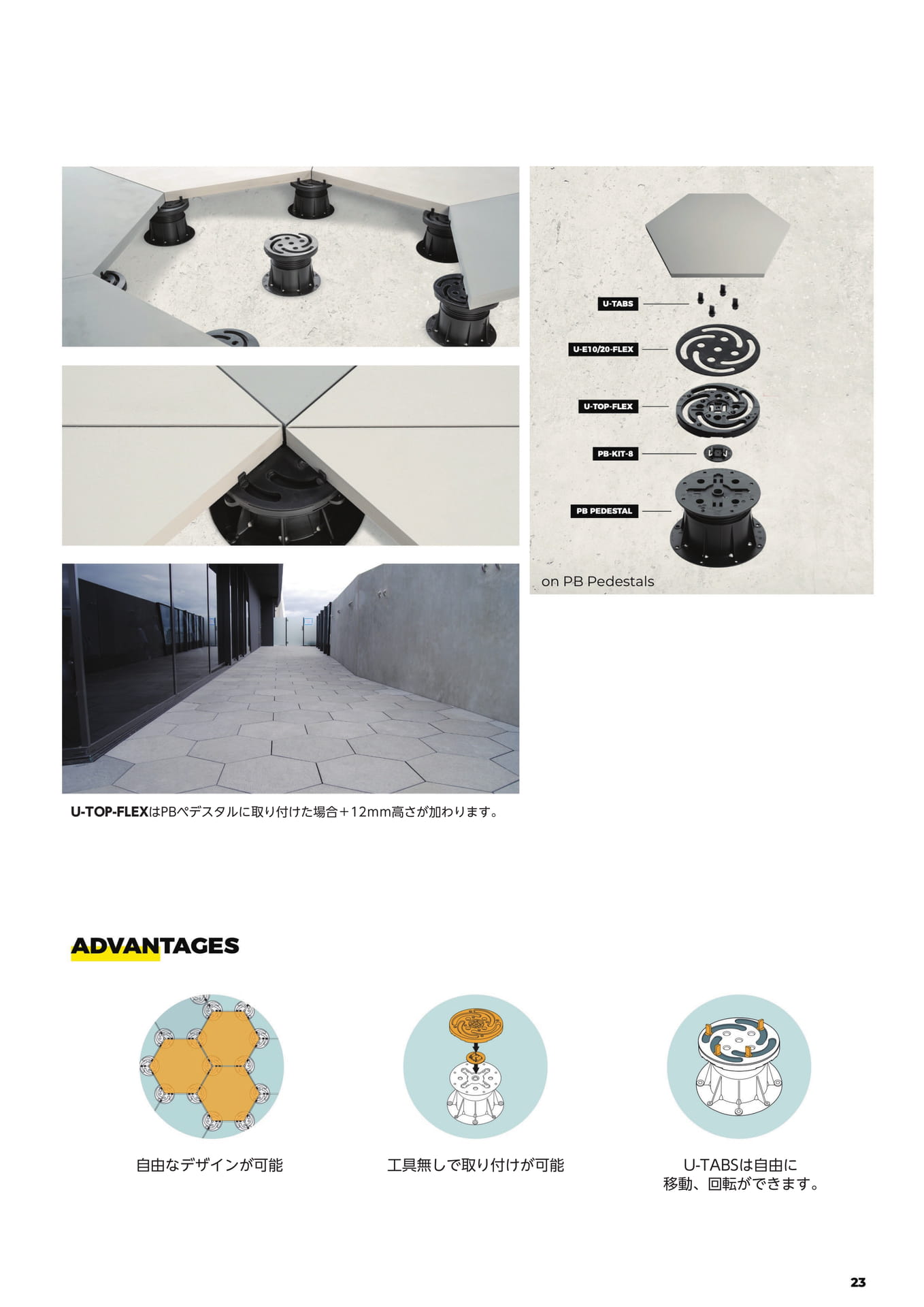

Page 23

U-TOP-FLEXはPBペデスタルに取り付けた場合＋12ｍｍ高さが加わります。自由なデザインが可能工具無しで取り付けが可能U-TABSは自由に移動、回転ができます。

Page 24

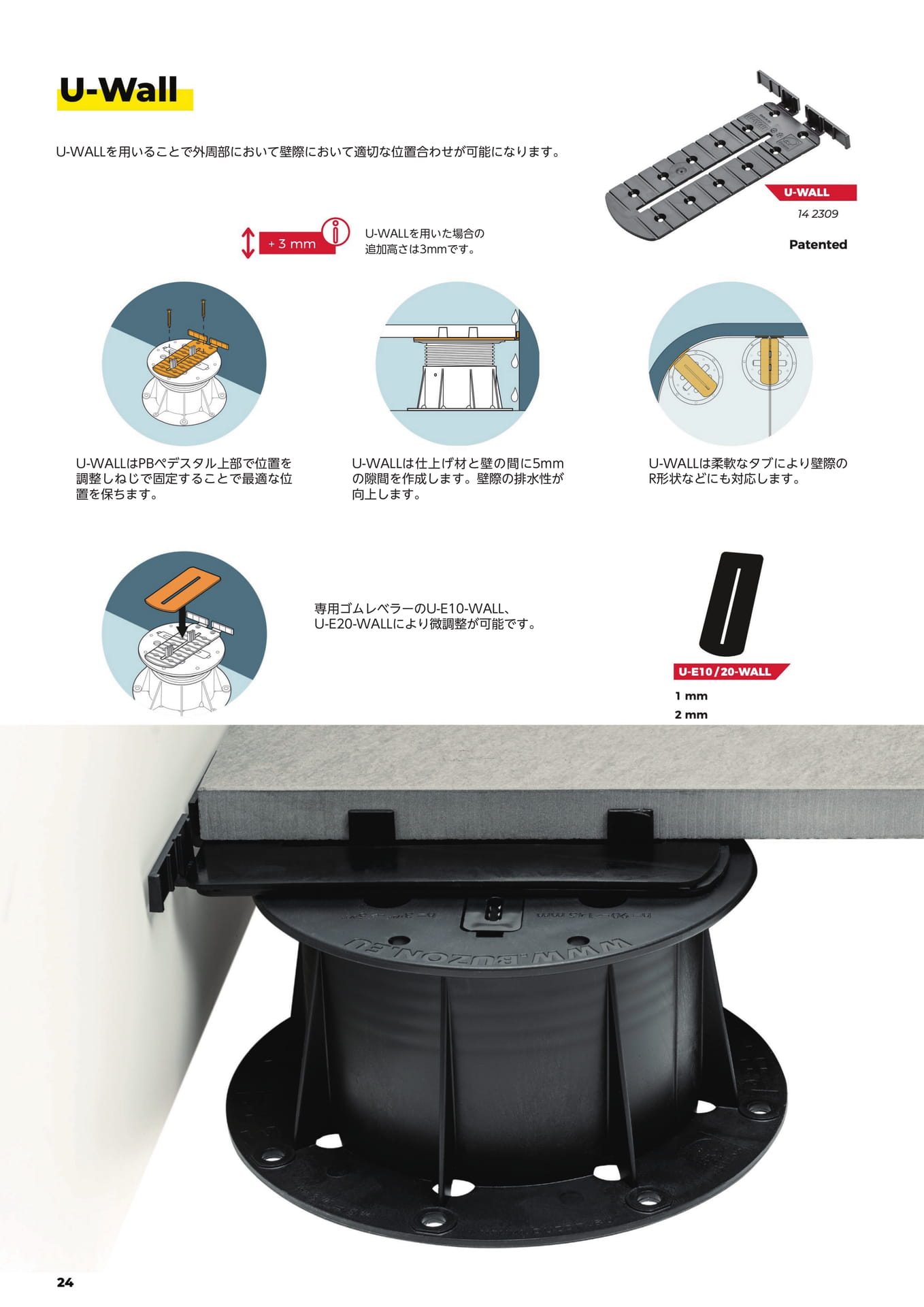

U-WALLを用いることで外周部において壁際において適切な位置合わせが可能になります。U-WALLを用いた場合の追加高さは3mmです。U-WALLはPBペデスタル上部で位置を調整しねじで固定することで最適な位置を保ちます。U-WALLは仕上げ材と壁の間に5mmの隙間を作成します。壁際の排水性が向上します。U-WALLは柔軟なタブにより壁際のR形状などにも対応します。専用ゴムレベラーのU-E10-WALL、U-E20-WALLにより微調整が可能です。

Page 25

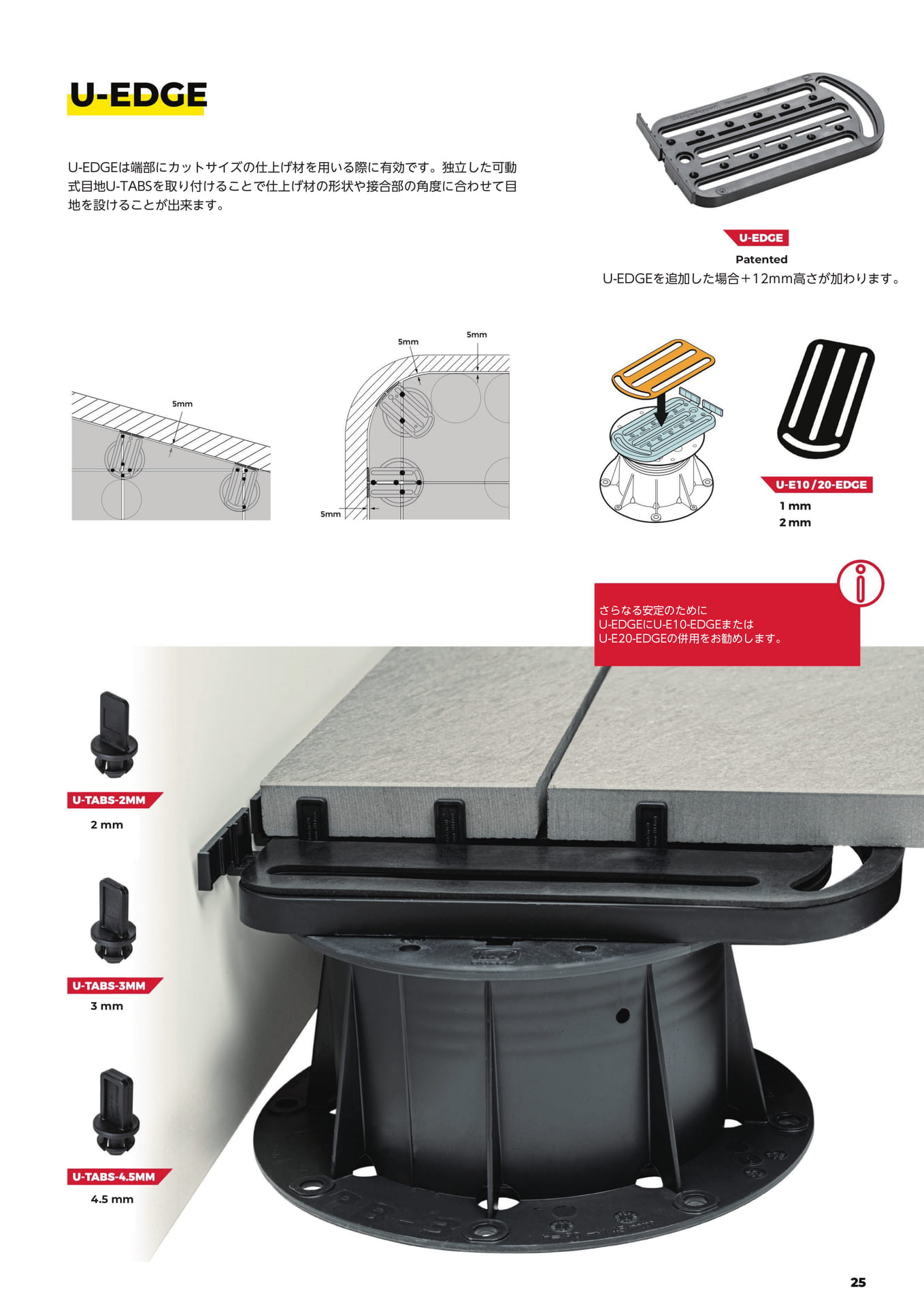

U-EDGEは端部にカットサイズの仕上げ材を用いる際に有効です。独立した可動式目地U-TABSを取り付けることで仕上げ材の形状や接合部の角度に合わせて目地を設けることが出来ます。PatentedU-EDGEを追加した場合＋12ｍｍ高さが加わります。さらなる安定のためにU-EDGEにU-E10-EDGEまたはU-E20-EDGEの併用をお勧めします。2mm3mm4.5mm

Page 26

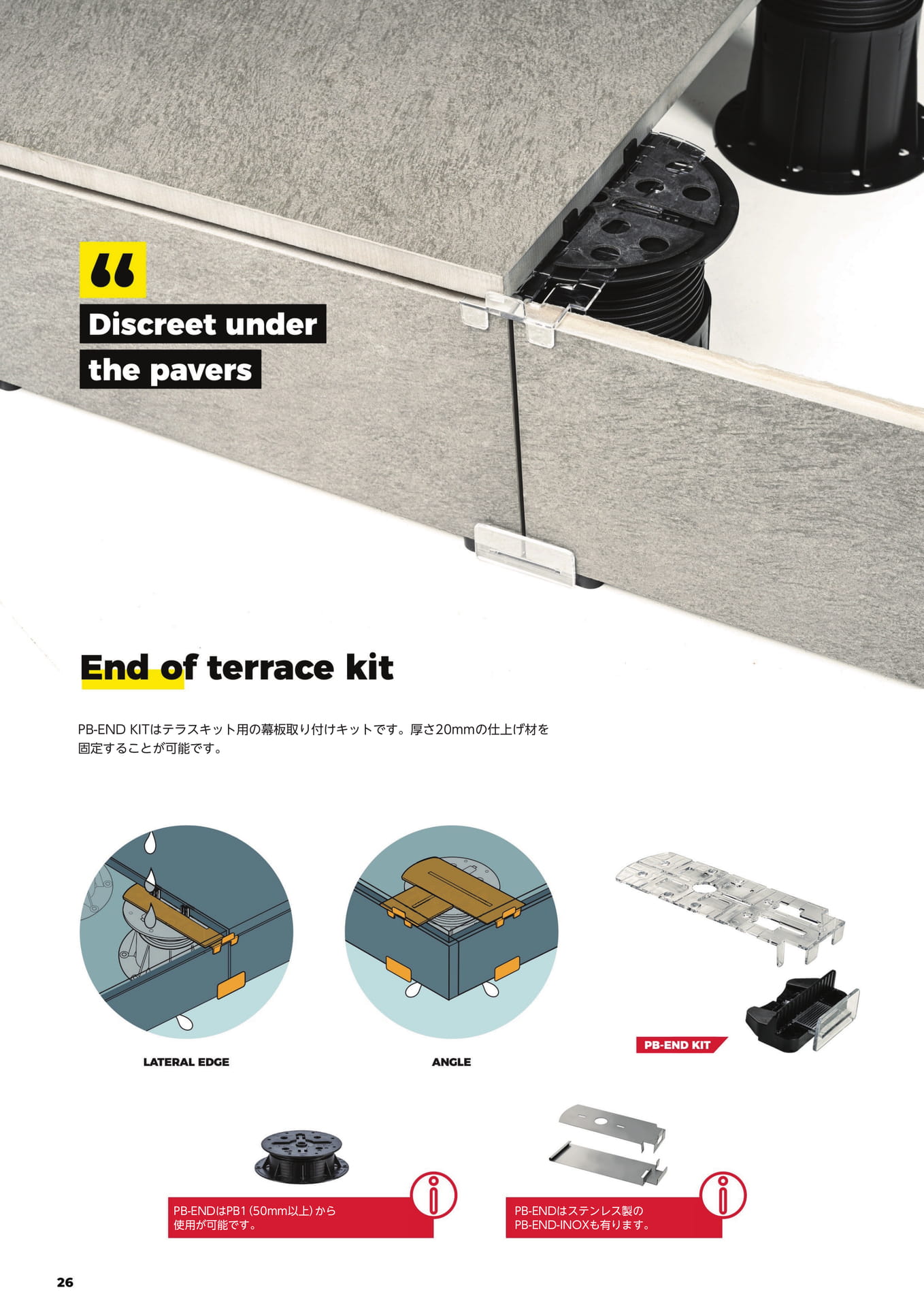

PB-ENDKITはテラスキット用の幕板取り付けキットです。厚さ20mmの仕上げ材を固定することが可能です。PB-ENDはPB1（50mm以上）から使用が可能です。PB-ENDはステンレス製のPB-END-INOXも有ります。

Page 27

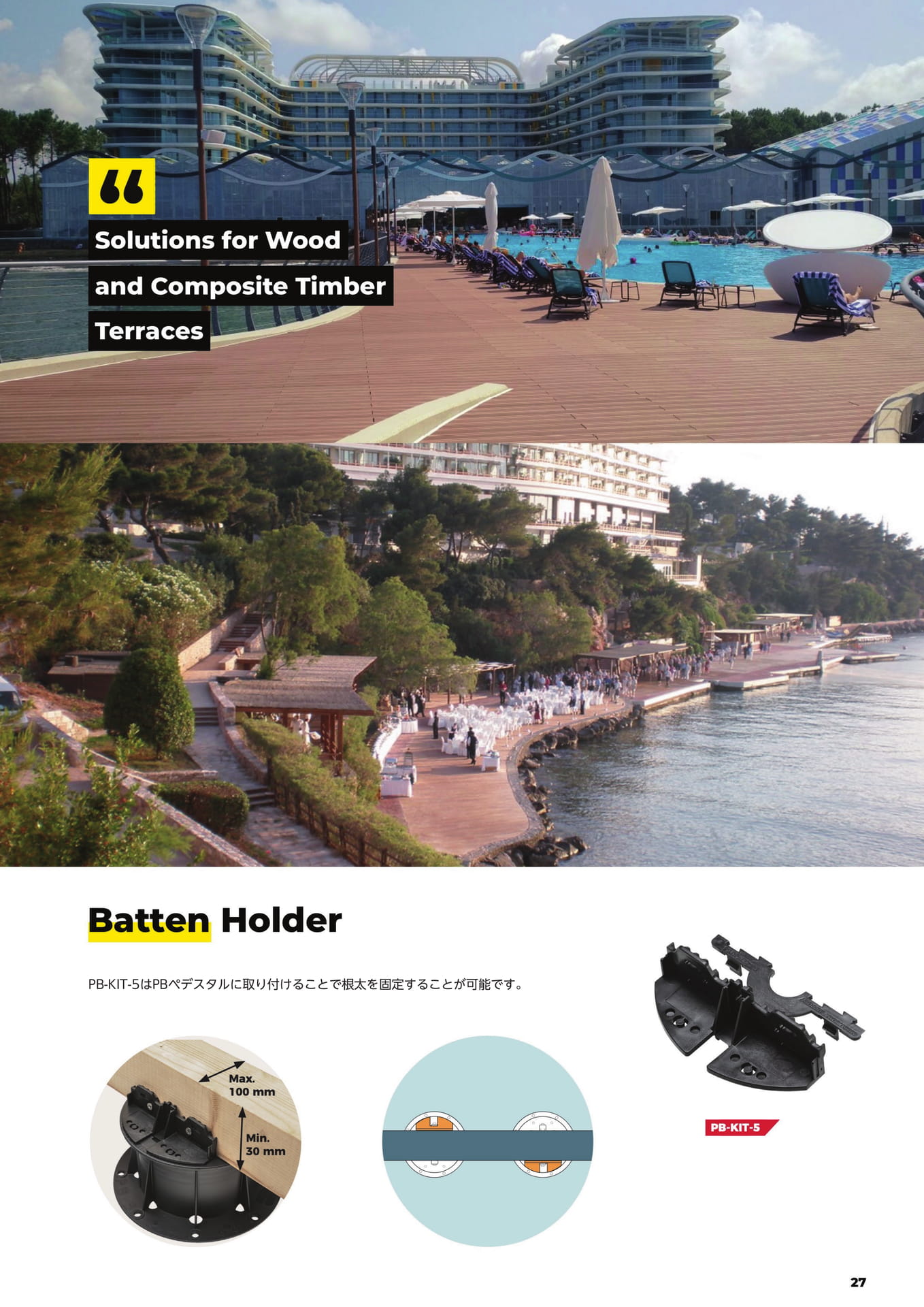

PB-KIT-5はPBペデスタルに取り付けることで根太を固定することが可能です。

Page 28

Page 29

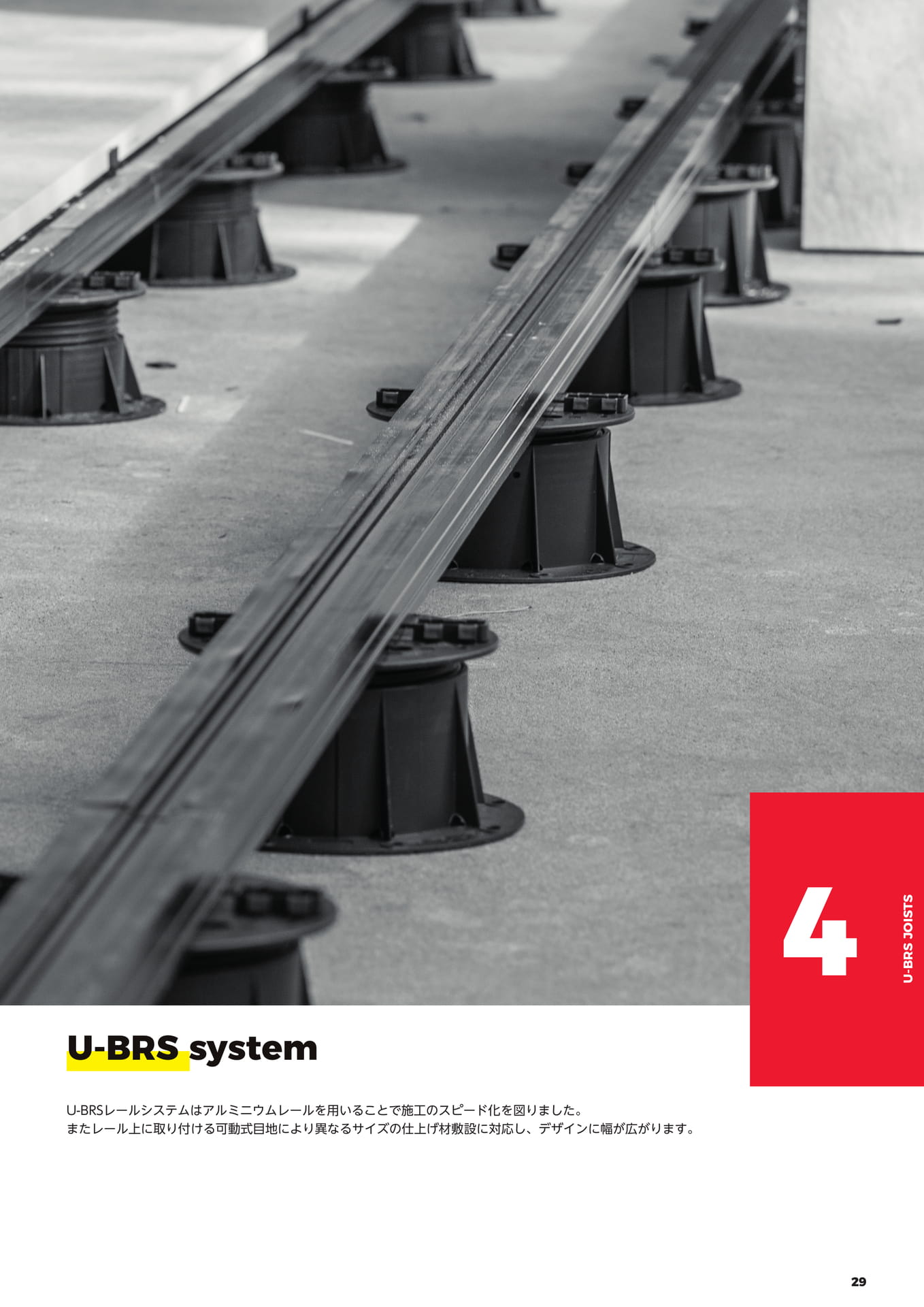

4U-BRSJOISTSU-BRSsystemU-BRSBuzonレールシステムはアルミニウムレールを用いることで施工のスピード化を図りましたRailSystem(BRS)revolutionisestherealisationofraisedterraces.。またレール上に取り付ける可動式目地により異なるサイズの仕上げ材敷設に対応し、デザインに幅が広がります。ThenewU-BRSlayingsystemforoutdoorraisedterracesensuressimpleandeasyinstallation.Usedasasupportsystem,itguaranteesgreatstabilityandfacilitatesthearrangementofoutdoorspaces.29

Page 30

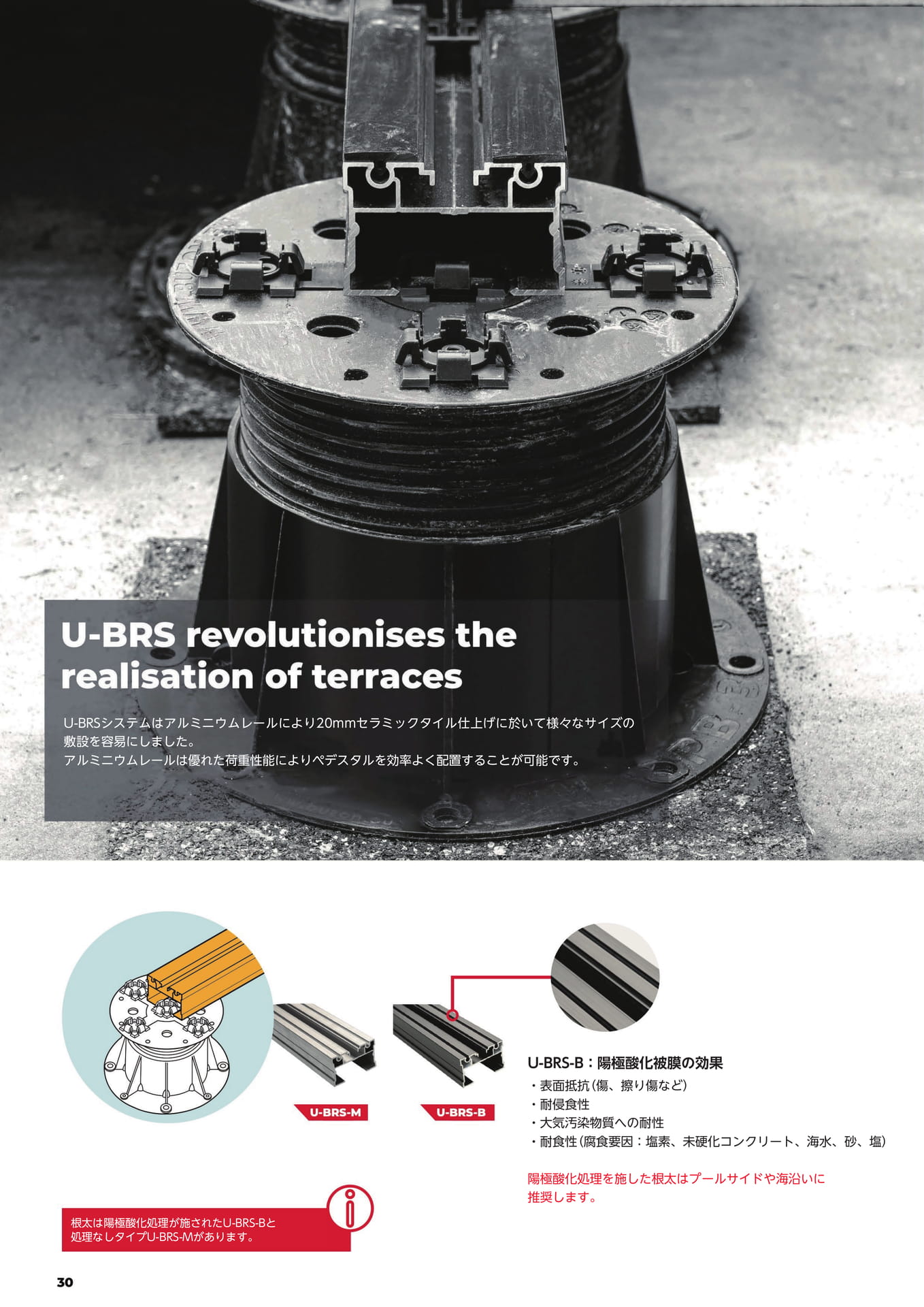

U-BRSシステムはアルミニウムレールにより20mmセラミックタイル仕上げに於いて様々なサイズの敷設を容易にしました。アルミニウムレールは優れた荷重性能によりペデスタルを効率よく配置することが可能です。U-BRS-B：陽極酸化被膜の効果傷、擦り傷など）・耐侵食性・大気汚染物質への耐性腐食要因：塩素、未硬化コンクリート、海水、砂、塩）根太は陽極酸化処理が施されたU-BRS-Bと処理なしタイプU-BRS-Mがあります。陽極酸化処理を施した根太はプールサイドや海沿いに推奨します。

Page 31

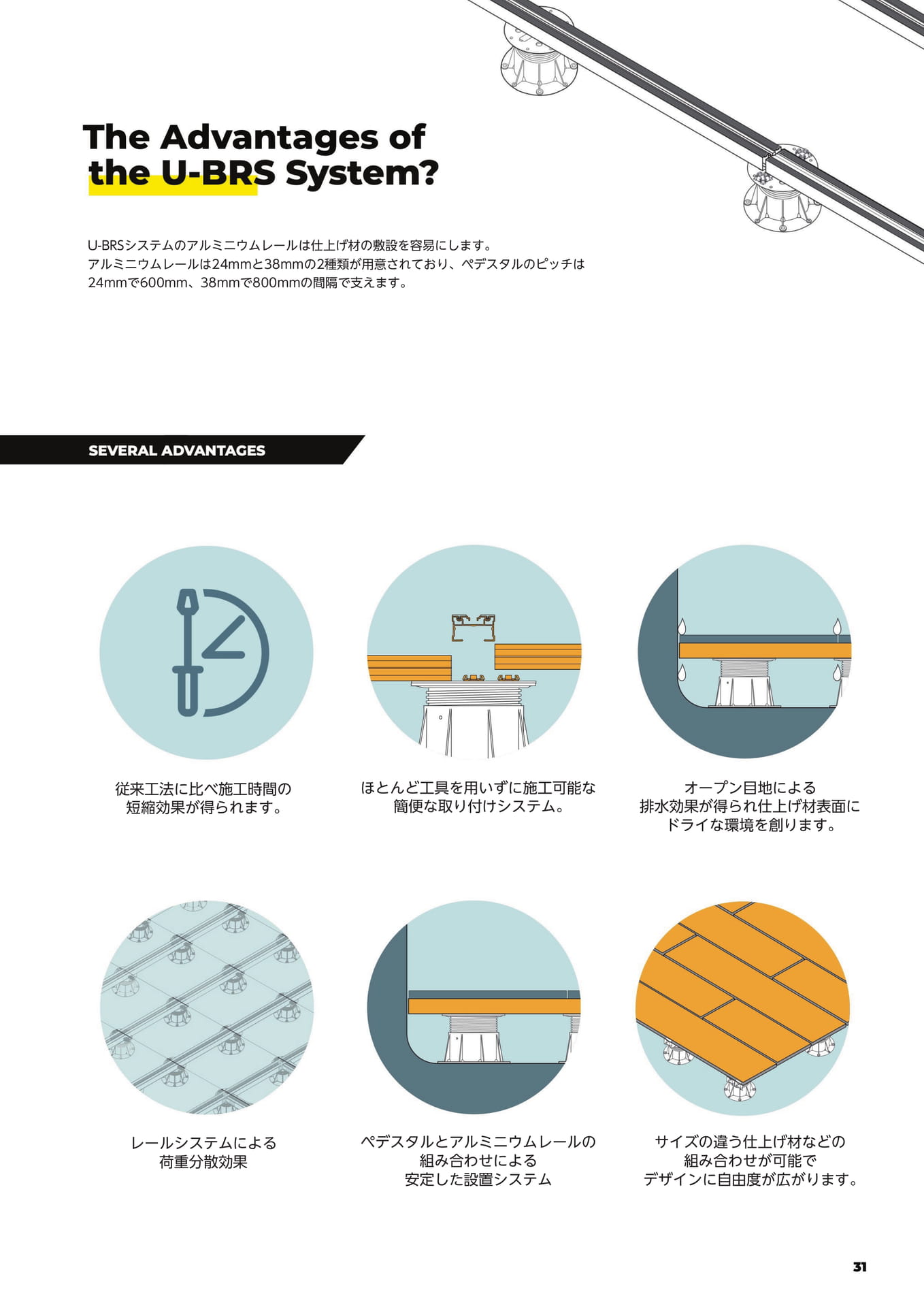

U-BRSシステムのアルミニウムレールは仕上げ材の敷設を容易にします。アルミニウムレールは24mmと38mmの2種類が用意されており、ペデスタルのピッチは24mmで600mm、38mmで800mmの間隔で支えます。従来工法に比べ施工時間の短縮効果が得られます。ほとんど工具を用いずに施工可能な簡便な取り付けシステム。オープン目地による排水効果が得られ仕上げ材表面にドライな環境を創ります。レールシステムによる荷重分散効果ペデスタルとアルミニウムレールの組み合わせによる安定した設置システムサイズの違う仕上げ材などの組み合わせが可能でデザインに自由度が広がります。

Page 32

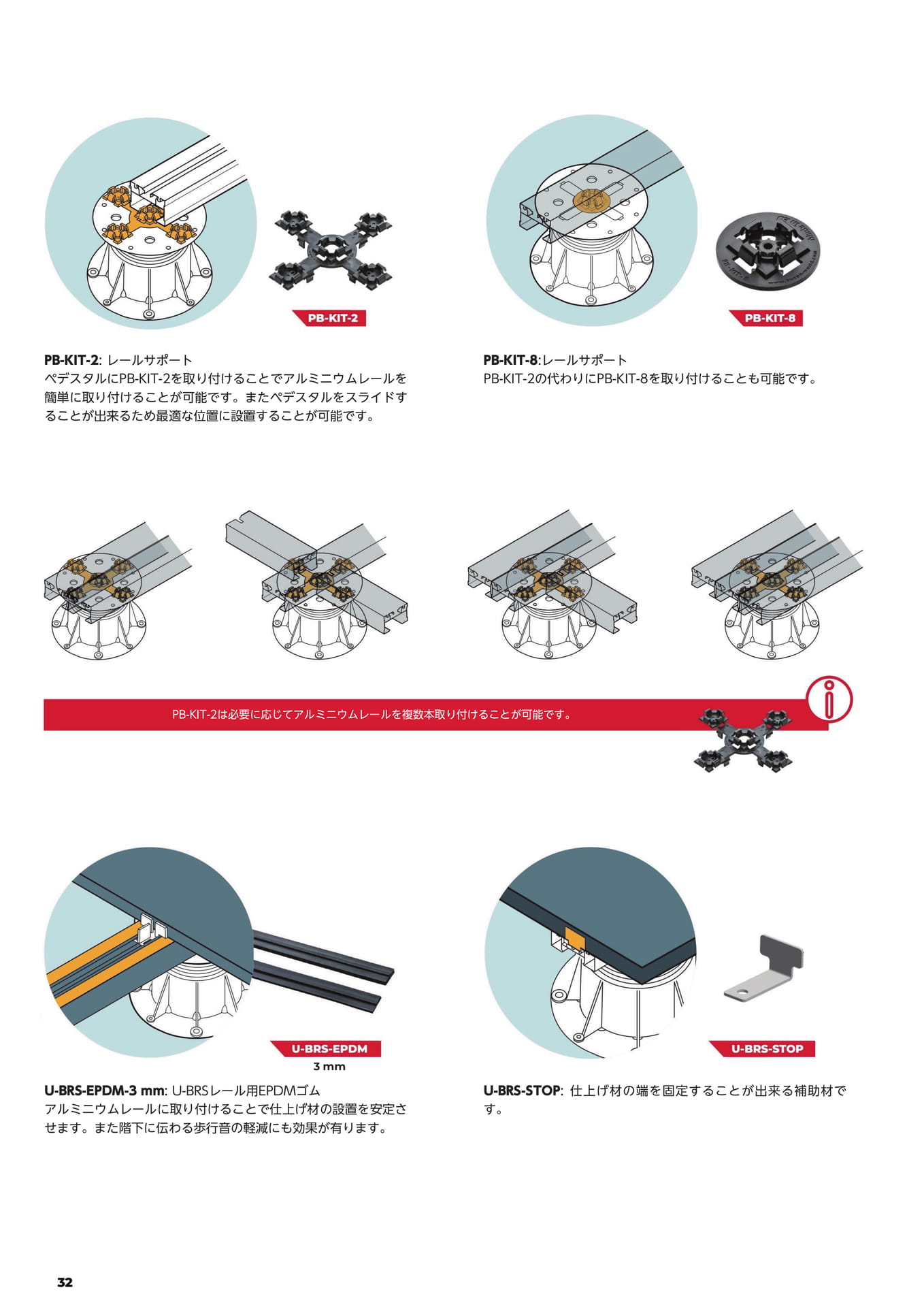

PB-KIT-2:レールサポートペデスタルにPB-KIT-2を取り付けることでアルミニウムレールを簡単に取り付けることが可能です。またペデスタルをスライドすることが出来るため最適な位置に設置することが可能です。PB-KIT-8:レールサポートPB-KIT-2の代わりにPB-KIT-8を取り付けることも可能です。PB-KIT-2は必要に応じてアルミニウムレールを複数本取り付けることが可能です。3mmU-BRS-EPDM-3mm:U-BRSレール用EPDMゴムアルミニウムレールに取り付けることで仕上げ材の設置を安定させます。また階下に伝わる歩行音の軽減にも効果が有ります。U-BRS-STOP:仕上げ材の端を固定することが出来る補助材です。

Page 33

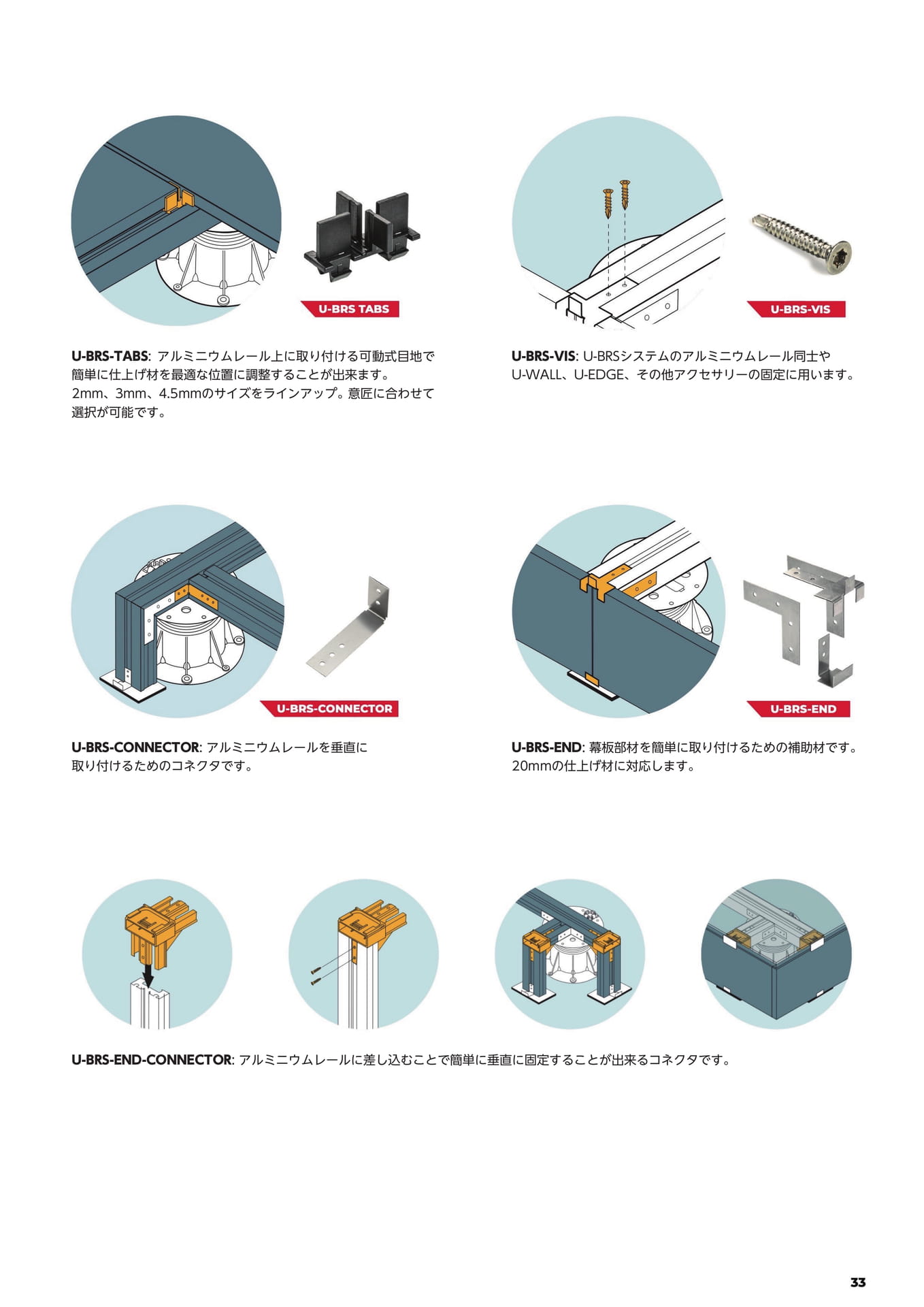

U-BRS-TABS:アルミニウムレール上に取り付ける可動式目地で簡単に仕上げ材を最適な位置に調整することが出来ます。2mm、3mm、4.5mmのサイズをラインアップ。意匠に合わせて選択が可能です。U-BRS-VIS:U-BRSシステムのアルミニウムレール同士やU-WALL、U-EDGE、その他アクセサリーの固定に用います。U-BRS-CONNECTOR:アルミニウムレールを垂直に取り付けるためのコネクタです。U-BRS-END:幕板部材を簡単に取り付けるための補助材です。20mmの仕上げ材に対応します。U-BRS-END-CONNECTOR:アルミニウムレールに差し込むことで簡単に垂直に固定することが出来るコネクタです。

Page 34

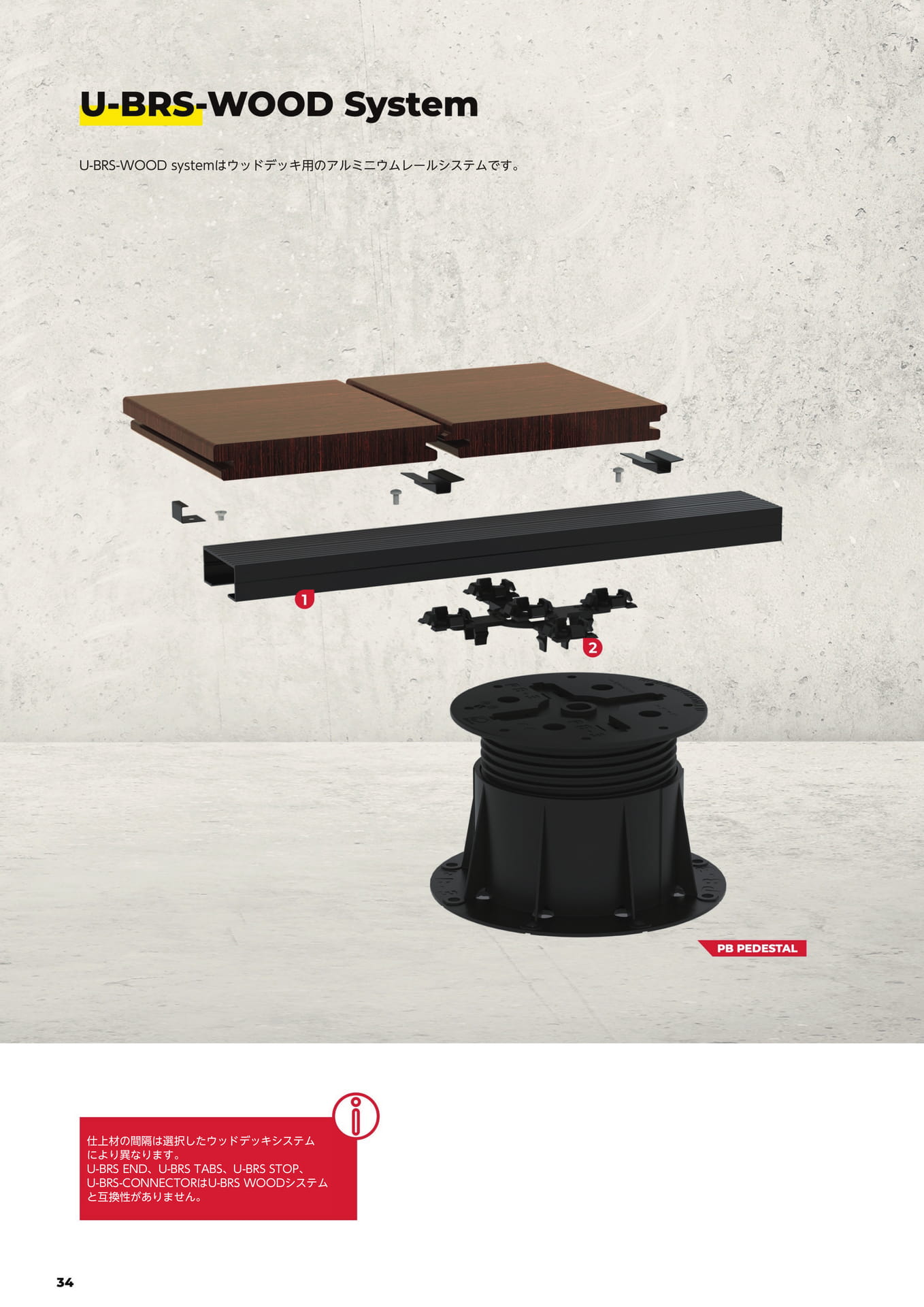

U-BRS-WOODsystemはウッドデッキ用のアルミニウムレールシステムです。仕上材の間隔は選択したウッドデッキシステムにより異なります。U-BRSEND、U-BRSTABS、U-BRSSTOP、U-BRS-CONNECTORはU-BRSWOODシステムと互換性がありません。

Page 35

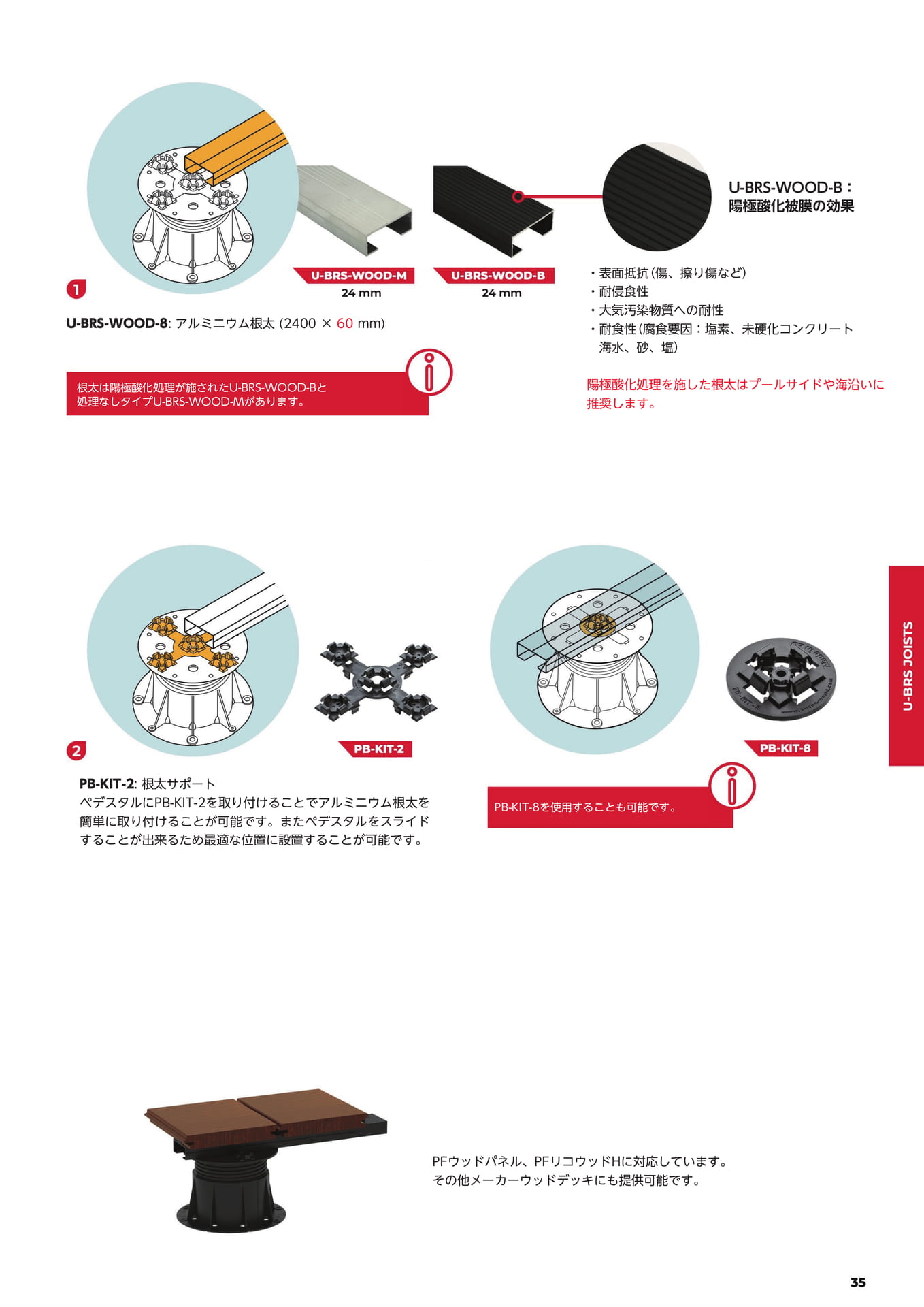

U-BRS-WOOD-B：陽極酸化被膜の効果U-BRS-WOOD-8:アルミニウム根太(2400×60mm)・表面抵抗（傷、擦り傷など）・耐侵食性・大気汚染物質への耐性腐食要因：塩素、未硬化コンクリート海水、砂、塩）根太は陽極酸化処理が施されたU-BRS-WOOD-Bと処理なしタイプU-BRS-WOOD-Mがあります。陽極酸化処理を施した根太はプールサイドや海沿いに推奨します。PB-KIT-2:根太サポートペデスタルにPB-KIT-2を取り付けることでアルミニウム根太を簡単に取り付けることが可能です。またペデスタルをスライドすることが出来るため最適な位置に設置することが可能です。PB-KIT-8を使用することも可能です。PFウッドパネル、PFリコウッドHに対応しています。その他メーカーウッドデッキにも提供可能です。

Page 36

36

Page 37

Technicalinformationandinstallation537

Page 38

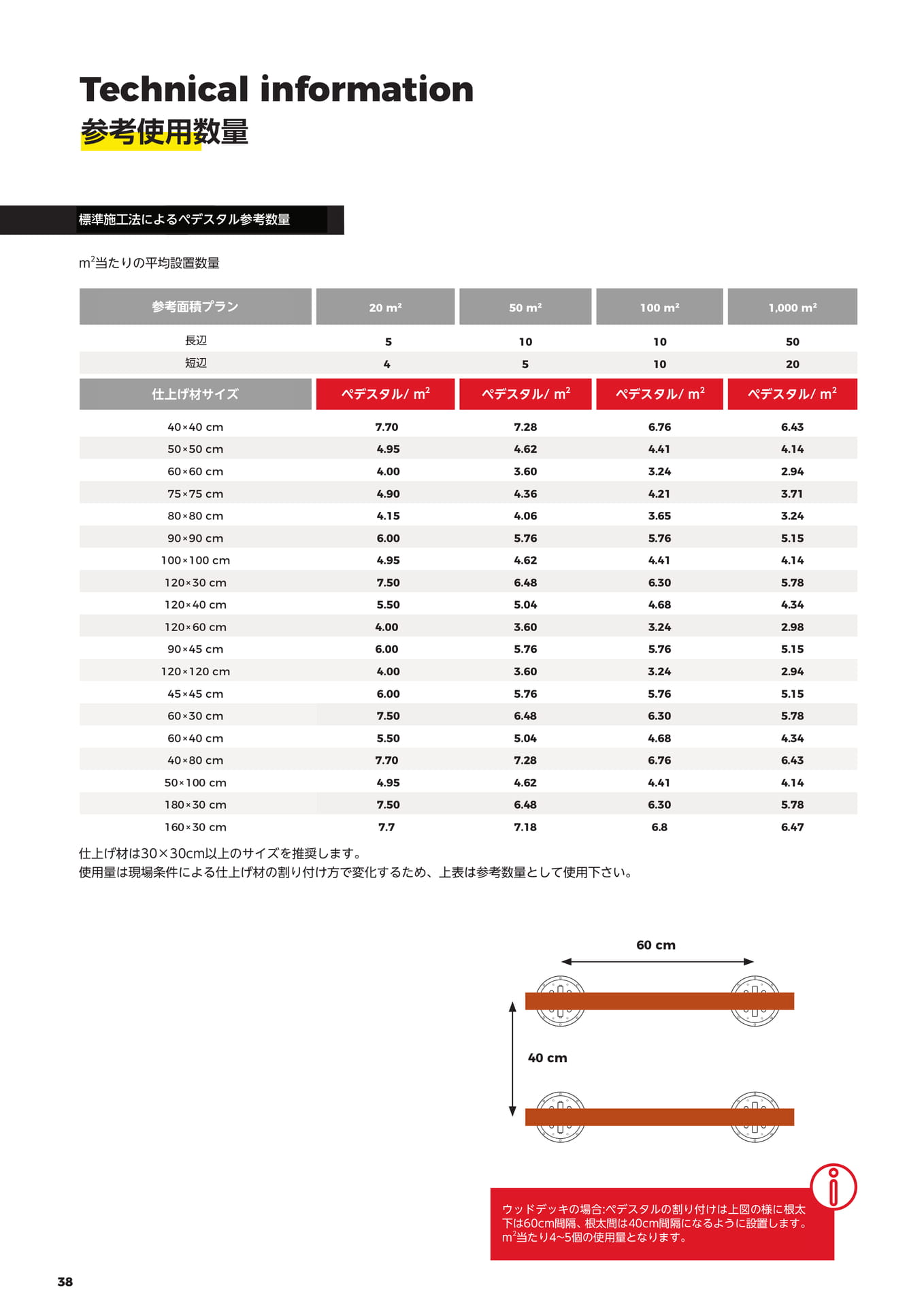

Technicalinformationand参考使用数量consumption標準施工法によるペデスタル参考数量STANDARDSYSTEM/PEDESTALSmAVERAGE2当たりの平均設置数量NUMBEROFPEDESTALSPERm2Dimensionsandsurfacearea参考面積プランoftheterrace20m²50m²100m²1,000m²Length長辺5101050Width短辺451020仕上げ材サイズPaverformatペデスタルPedestals/m²2ペデスタルPedestals/m²2ペデスタルPedestals/m²2ペデスタルPedestals/m²240×40cm7.707.286.766.4350×50cm4.954.624.414.1460×60cm4.003.603.242.9475×75cm4.904.364.213.7180×80cm4.154.063.653.2490×90cm6.005.765.765.15100×100cm4.954.624.414.14120×30cm7.506.486.305.78120×40cm5.505.044.684.34120×60cm4.003.603.242.9890×45cm6.005.765.765.15120×120cm4.003.603.242.9445×45cm6.005.765.765.1560×30cm7.506.486.305.7860×40cm5.505.044.684.3440×80cm7.707.286.766.4350×100cm4.954.624.414.14180×30cm7.506.486.305.78160×30cm7.77.186.86.47仕上げ材はTheuseofpedestals30×30cmisrecommended以上のサイズを推奨しますforpaversof。minimum30x30cm,inagreementwiththetilesetter.Forthelayingofnon-squarepavers,theamountofpedestalsusedvariesaccordingtotheirplaceunderthepavers.使用量は現場条件による仕上げ材の割り付け方で変化するため、上表は参考数量として使用下さい。Thisinformationisgivenasanindication,theconsumptionvaryingaccordingtothespecificitiesofeachproject.Buzon®cannotbeheldresponsibleforvariationsinquantities.Buzon®Calculator60cm40cmWerecommendusingourpedestalcalculatorforgreaterprecision.MOREINFOONPAGE45ウッドデッキの場合Averageconsumption:ペデスタルの割り付けは上図の様に根太forawoodenterrace:onepedestalevery60cmandonejoistevery40cm.下は60cm間隔、根太間は40cm間隔になるように設置します。m2当たり4~5個の使用量となります。Theaverageis4to5pedestalsperm2.38

Page 39

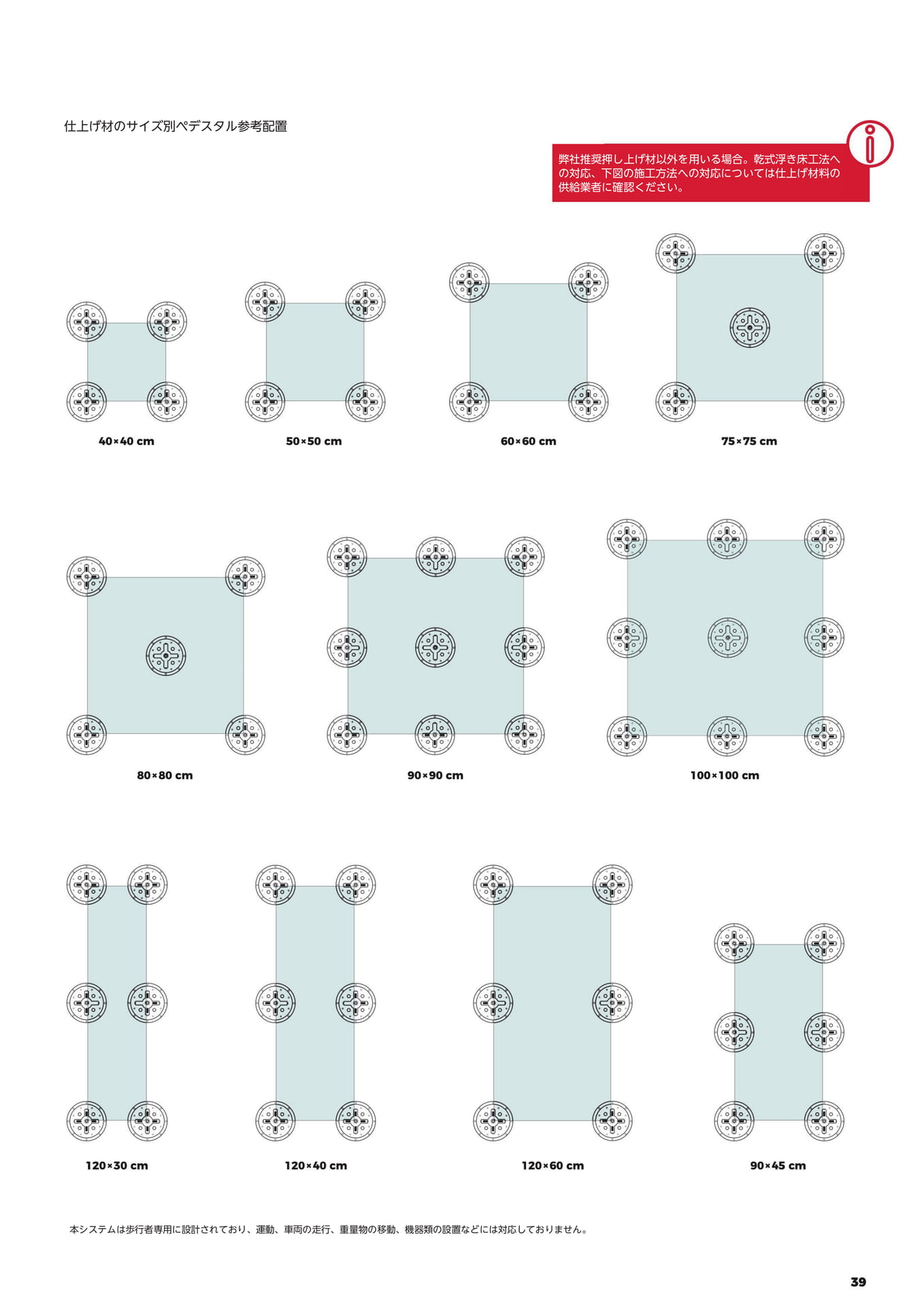

仕上げ材のサイズ別ペデスタル参考配置弊社推奨押し上げ材以外を用いる場合。乾式浮き床工法への対応、下図の施工方法への対応については仕上げ材料の供給業者に確認ください。本システムは歩行者専用に設計されており、運動、車両の走行、重量物の移動、機器類の設置などには対応しておりません。

Page 40

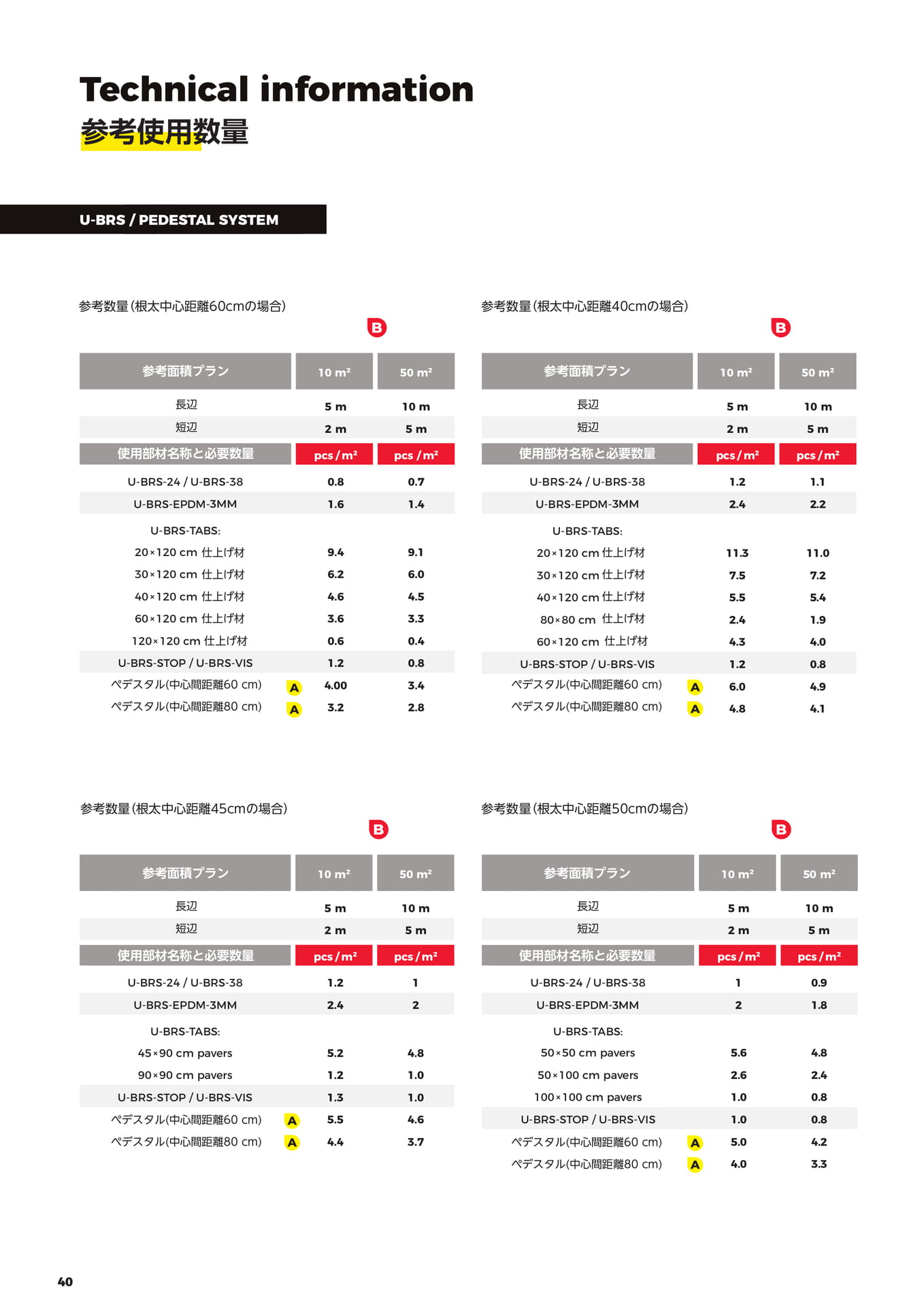

Technicalinformationand参考使用数量consumptionofpedestalsU-BRS/PEDESTALSYSTEM参考数量AVERAGE（根太中心距離QUANTITY60cmOFJOISTSの場合）,PEDESTALSANDACCESSORIES(joistcentredistance60cm)参考数量AVERAGE（根太中心距離QUANTITY40cmOFJOISTSの場合）,PEDESTALSANDACCESSORIES(joistcentredistance40cm)Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24/U-BRS-380.80.7U-BRS-EPDM-2MM3MM1.61.4U-BRS-TABS:20×120cmpavers仕上げ材9.49.130×120cmpavers仕上げ材6.26.040×120cmpavers仕上げ材4.64.560×120cmpavers仕上げ材3.63.3120×120cmpavers仕上げ材0.60.4U-BRS-STOP/U-BRS-VIS1.20.8Pedestalsペデスタル(centre(中心間距離distance6060cmcm))4.003.4Pedestalsペデスタル(centre(中心間距離distance8080cmcm))3.22.8Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24/U-BRS-381.21.1U-BRS-EPDM-2MM3MM2.42.2U-BRS-TABS:20×120cm仕上げ材pavers11.311.030×120cm仕上げ材pavers7.57.240×120cm仕上げ材pavers5.55.480×80cmpavers仕上げ材2.41.960×120cmpavers仕上げ材4.34.0U-BRS-STOP/U-BRS-VIS1.20.8Pedestalsペデスタル(centre(中心間距離distance6060cm)cm)6.04.9Pedestalsペデスタル(centre(中心間距離distance8080cm)cm)4.84.1AVERAGE参考数量（根太中心距離QUANTITY45cmOFJOISTSの場合）,PEDESTALSANDACCESSORIES(joistcentredistance45cm)参考数量AVERAGE（根太中心距離QUANTITY50cmOFJOISTSの場合）,PEDESTALSANDACCESSORIES(joistcentredistance50cm)Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24/U-BRS-381.21U-BRS-EPDM-2MM3MM2.42U-BRS-TABS:45×90cmpavers5.24.890×90cmpavers1.21.0U-BRS-STOP/U-BRS-VIS1.31.0Pedestalsペデスタル(centre(中心間距離distance6060cmcm))5.54.6Pedestalsペデスタル(centre(中心間距離distance8080cmcm))4.43.7Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24/U-BRS-3810.9U-BRS-EPDM-2MM3MM21.8U-BRS-TABS:50×50cmpavers5.64.850×100cmpavers2.62.4100×100cmpavers1.00.8U-BRS-STOP/U-BRS-VIS1.00.8Pedestalsペデスタル(centre(中心間距離distance60cm60)cm)5.04.2Pedestalsペデスタル(centre(中心間距離distance80cm80)cm)4.03.340

Page 41

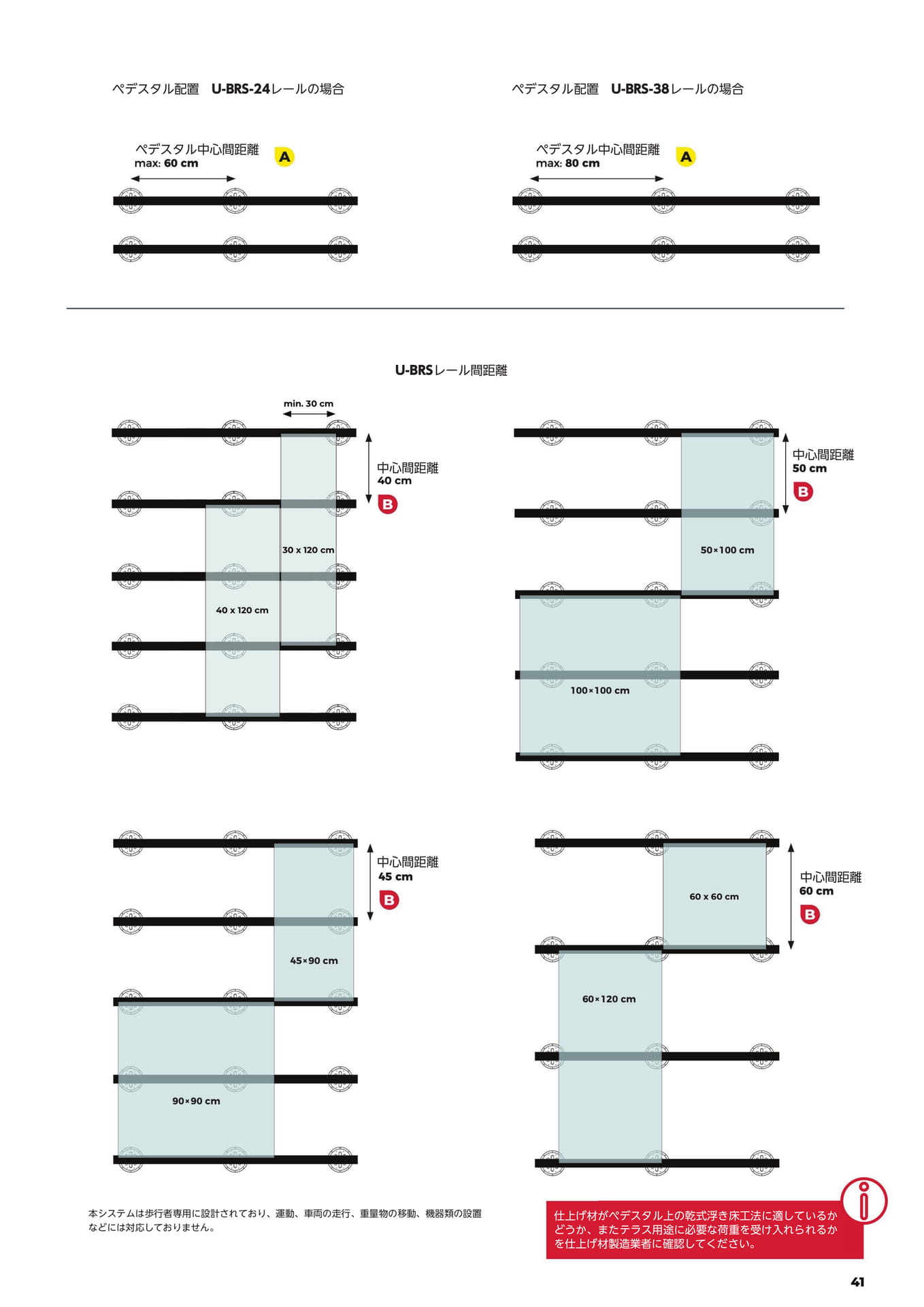

ペデスタル配置U-BRS-24レールの場合ペデスタル配置U-BRS-38レールの場合ペデスタル中心間距離ペデスタル中心間距離U-BRSレール間距離中心間距離中心間距離中心間距離中心間距離本システムは歩行者専用に設計されており、運動、車両の走行、重量物の移動、機器類の設置などには対応しておりません。仕上げ材がペデスタル上の乾式浮き床工法に適しているかどうか、またテラス用途に必要な荷重を受け入れられるかを仕上げ材製造業者に確認してください。

Page 42

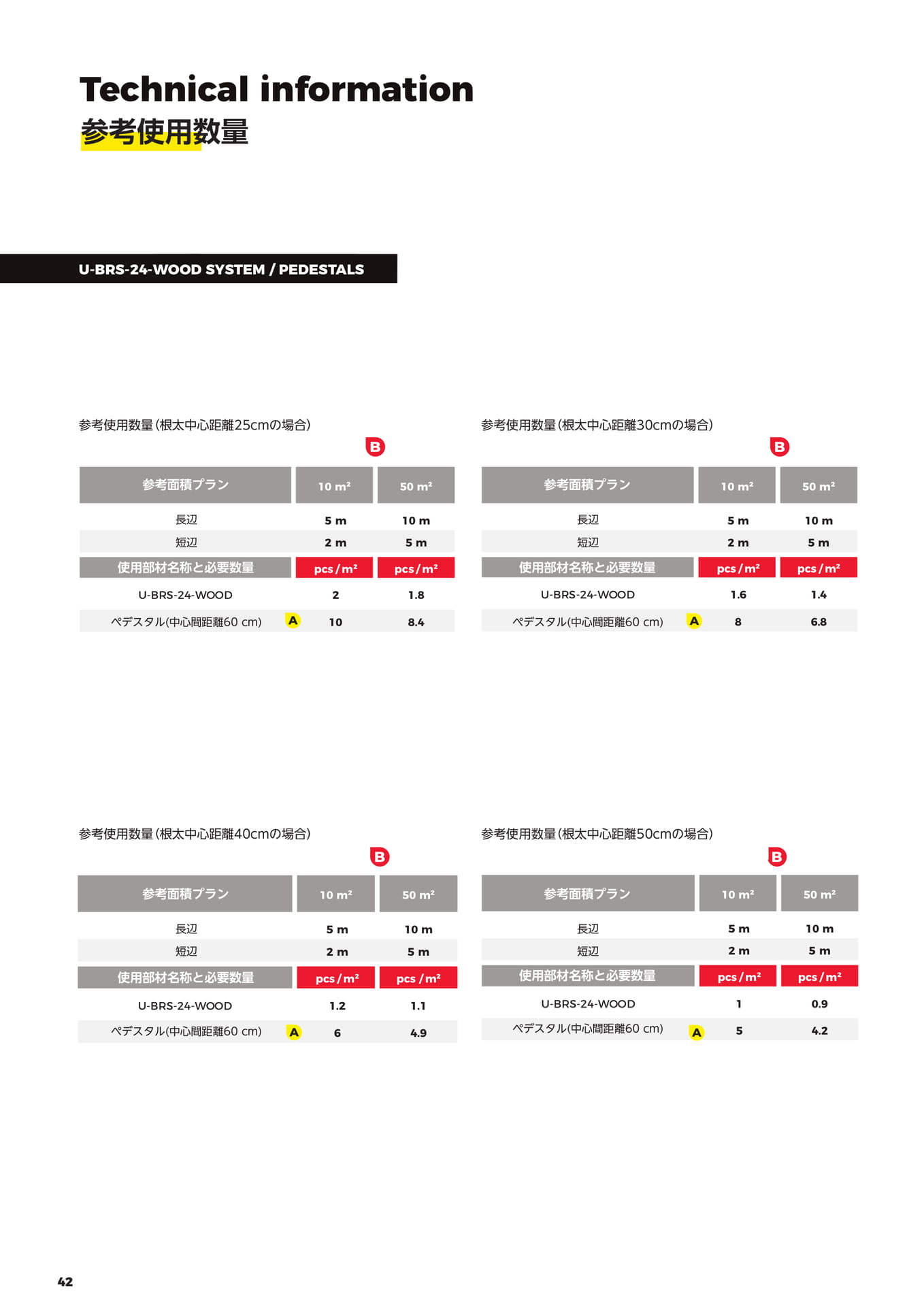

Technicalinformationand参考使用数量consumptionU-BRS-24-WOODSYSTEM/PEDESTALS参考使用数量AVERAGEQUANTITY（根太中心距離OF25cmJOISTSの場合,PEDESTALS）AND参考使用数量AVERAGEQUANTITY（根太中心距離OF30cmJOISTSの場合,PEDESTALS）ANDACCESSORIES(joistcentredistance25cm)ACCESSORIES(joistcentredistance30cm)Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24-WOOD21.8Pedestalsペデスタル(centre(中心間距離distance6060cmcm))108.4Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24-WOOD1.61.4Pedestalsペデスタル(centre(中心間距離distance6060cmcm))86.8参考使用数量AVERAGEQUANTITY（根太中心距離OF40cmJOISTSの場合,PEDESTALS）ANDACCESSORIES(joistcentredistance40cm)参考使用数量AVERAGEQUANTITY（根太中心距離OF50cmJOISTSの場合,PEDESTALS）ANDACCESSORIES(joistcentredistance50cm)Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Dimensionsandsurfacearea参考面積プランofthelayingplan10m²50m²Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24-WOOD1.21.1Pedestalsペデスタル(centre(中心間距離distance6060cmcm))64.9Length長辺5m10mWidth短辺2m5m使用部材名称と必要数量Consumptionpcs/m²pcs/m²U-BRS-24-WOOD10.9Pedestalsペデスタル(centre(中心間距離distance6060cmcm))54.242

Page 43

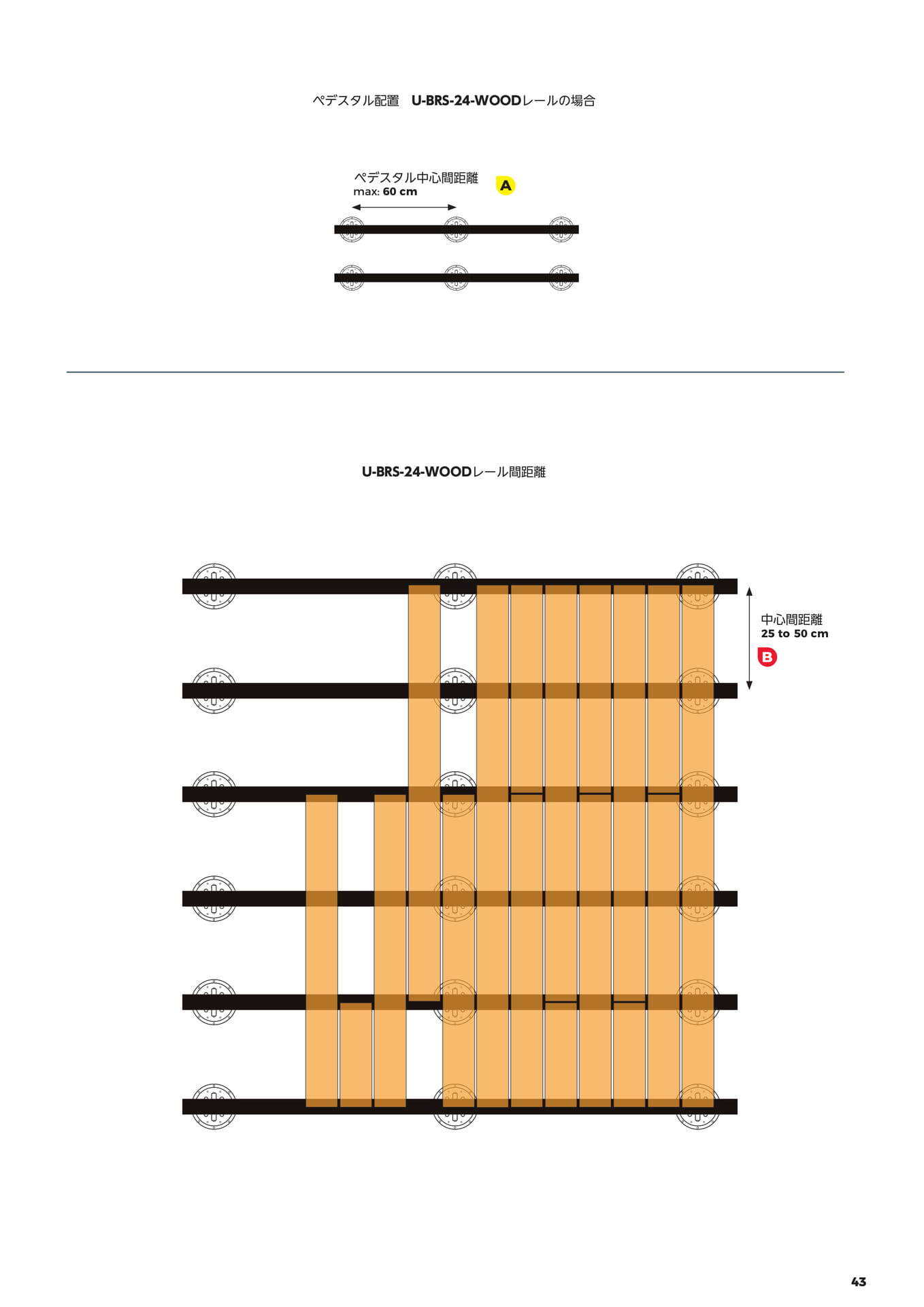

POSITIONペデスタル配置OFTHEPEDESTALSU-BRS-24-WOODUNDERレールの場合U-BRS-24-WOODPedestalペデスタル中心間距離centredistancemax:60cmPOSITIONU-BRS-24-WOODOFTHEU-BRS-24-WOODレール間距離JOISTS中心間距離Centredistance25to50cm43
