乾式浮床仕上げ工法 PFシステム

Geh GOOD DESIGN 1000 乾式浮床仕上げ工法 PF SYSTEM 19 PPT 日新工業株式会社

2

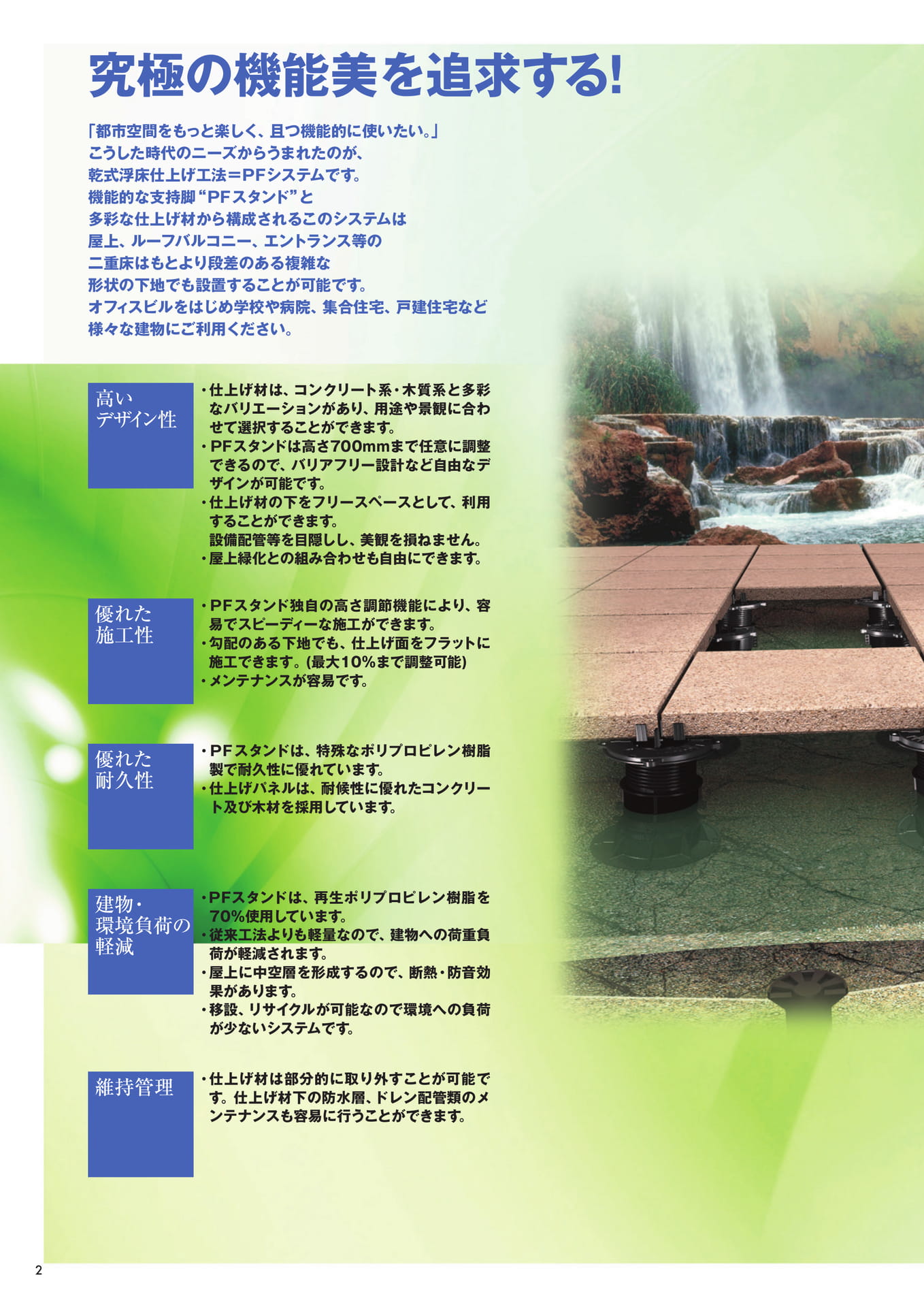

究極の機能美を追求する!
「都市空間をもっと楽しく、且つ機能的に使いたい。」こうした時代のニーズからうまれたのが、乾式浮床仕上げ工法=PFシステムです。機能的な支持脚 “PFスタンド”と多彩な仕上げ材から構成されるこのシステムは屋上、 ルーフバルコニー、エントランス等の二重床はもとより段差のある複雑な形状の下地でも設置することが可能です。オフィスビルをはじめ学校や病院、 集合住宅、 戸建住宅など様々な建物にご利用ください。
高い デザイン性 優れた 施工性
・仕上げ材は、コンクリート系・木質系と多彩なバリエーションがあり、 用途や景観に合わせて選択することができます。・PFスタンドは高さ700mmまで任意に調整できるので、バリアフリー設計など自由なデザインが可能です。・仕上げ材の下をフリースペースとして、利用することができます。
•
設備配管等を目隠しし、美観を損ねません。屋上緑化との組み合わせも自由にできます。
PFスタンド独自の高さ調節機能により、 容易でスピーディーな施工ができます。・勾配のある下地でも、 仕上げ面をフラットに施工できます。 (最大10%まで調整可能)・メンテナンスが容易です。
優れた 耐久性
・PFスタンドは、特殊なポリプロピレン樹脂製で耐久性に優れています。・仕上げパネルは、 耐候性に優れたコンクリート及び木材を採用しています。
建物・ 環境負荷の 軽減 維持管理
・PFスタンドは、再生ポリプロピレン樹脂を70%使用しています。・従来工法よりも軽量なので、 建物への荷重負荷が軽減されます。・屋上に中空層を形成するので、 断熱・防音効果があります。・移設、リサイクルが可能なので環境への負荷が少ないシステムです。
・仕上げ材は部分的に取り外すことが可能です。 仕上げ材下の防水層、ドレン配管類のメンテナンスも容易に行うことができます。

Buzon B VAXX S

PF-SYSTEM
PFスタンドはベルギーのBuzon社製です。
BuzonⓇ 3

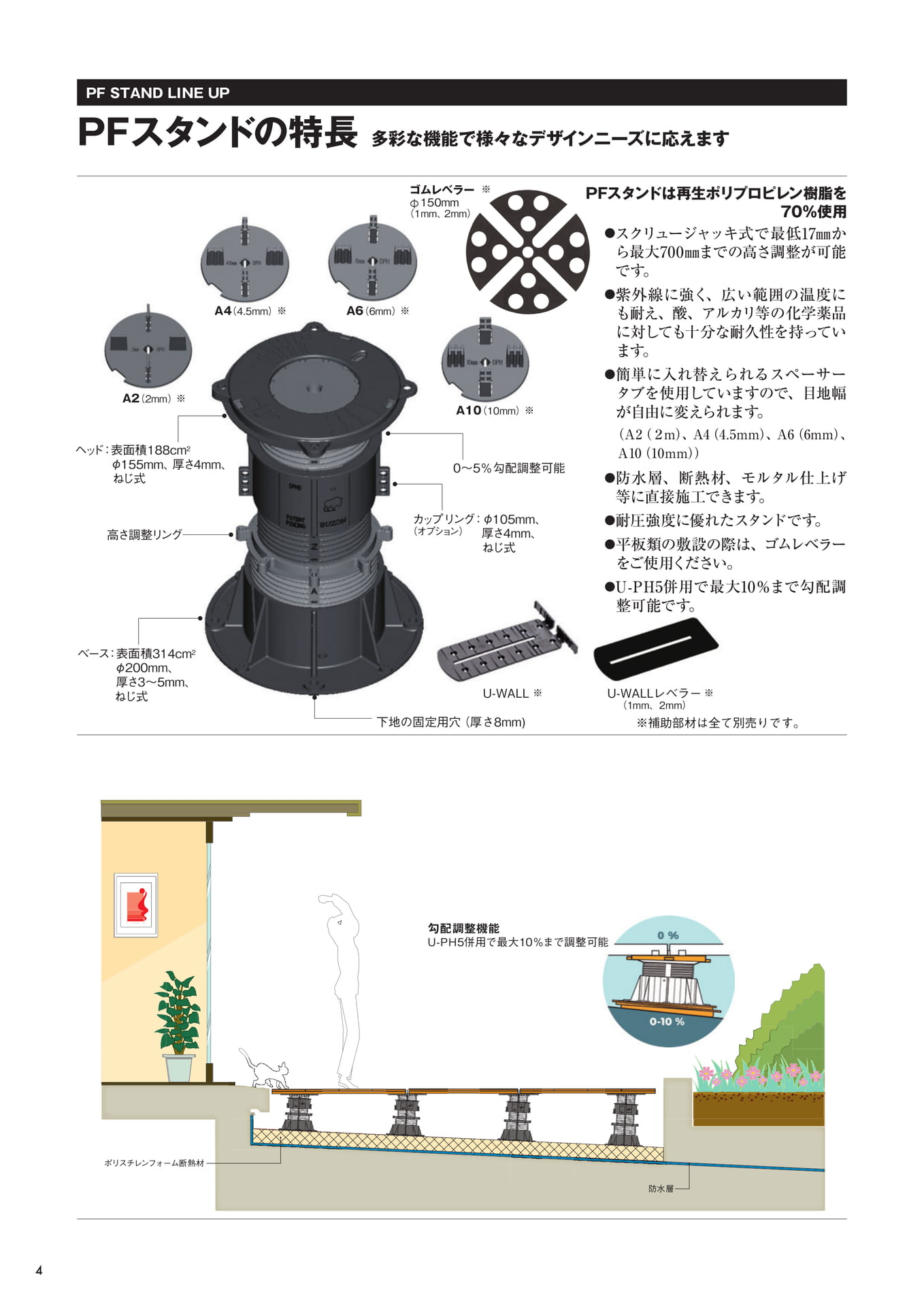

PF STAND LINE UP PFスタンドの特長 多彩な機能で様々なデザインニーズに応えます A2 (2mm)※ DPH A4 (4.5mm) ※ A6 (6mm)※ ゴムレベラー 150mm (1mm、 2mm) OPH A10 (10mm) ※ 0~5% 勾配調整可能 ヘッド : 表面積188cm² 155mm 厚さ4mm、 ねじ式 OPHS D bor PATENT PENDING BUZON 高さ調整リング カップリング: 105mm、 (オプション) 厚さ4mm、 ねじ式
PFスタンドは再生ポリプロピレン樹脂を70%使用●スクリュージャッキ式で最低17mmから最大700mmまでの高さ調整が可能です。●紫外線に強く、広い範囲の温度にも耐え、酸、アルカリ等の化学薬品に対しても十分な耐久性を持っています。●簡単に入れ替えられるスペーサータブを使用していますので、 目地幅が自由に変えられます。(A2 (2mm)、 A4 (4.5mm)、 A6 (6mm)、A10 (10mm)) ●防水層、断熱材、 モルタル仕上げ等に直接施工できます。●耐圧強度に優れたスタンドです。平板類の敷設の際は、ゴムレベラーをご使用ください。•U-PH5併用で最大10%まで勾配調整可能です。
ベース: 表面積314cm² 200mm、 厚さ3~5mm、 ねじ式 U-WALL ※ U-WALLレベラー ※ (1mm、2mm) 下地の固定用穴 (厚さ8mm)
※補助部材は全て別売りです。
勾配調整機能 0% U-PH5併用で最大10%まで調整可能 0-10% ポリスチレンフォーム断熱材 防水層-

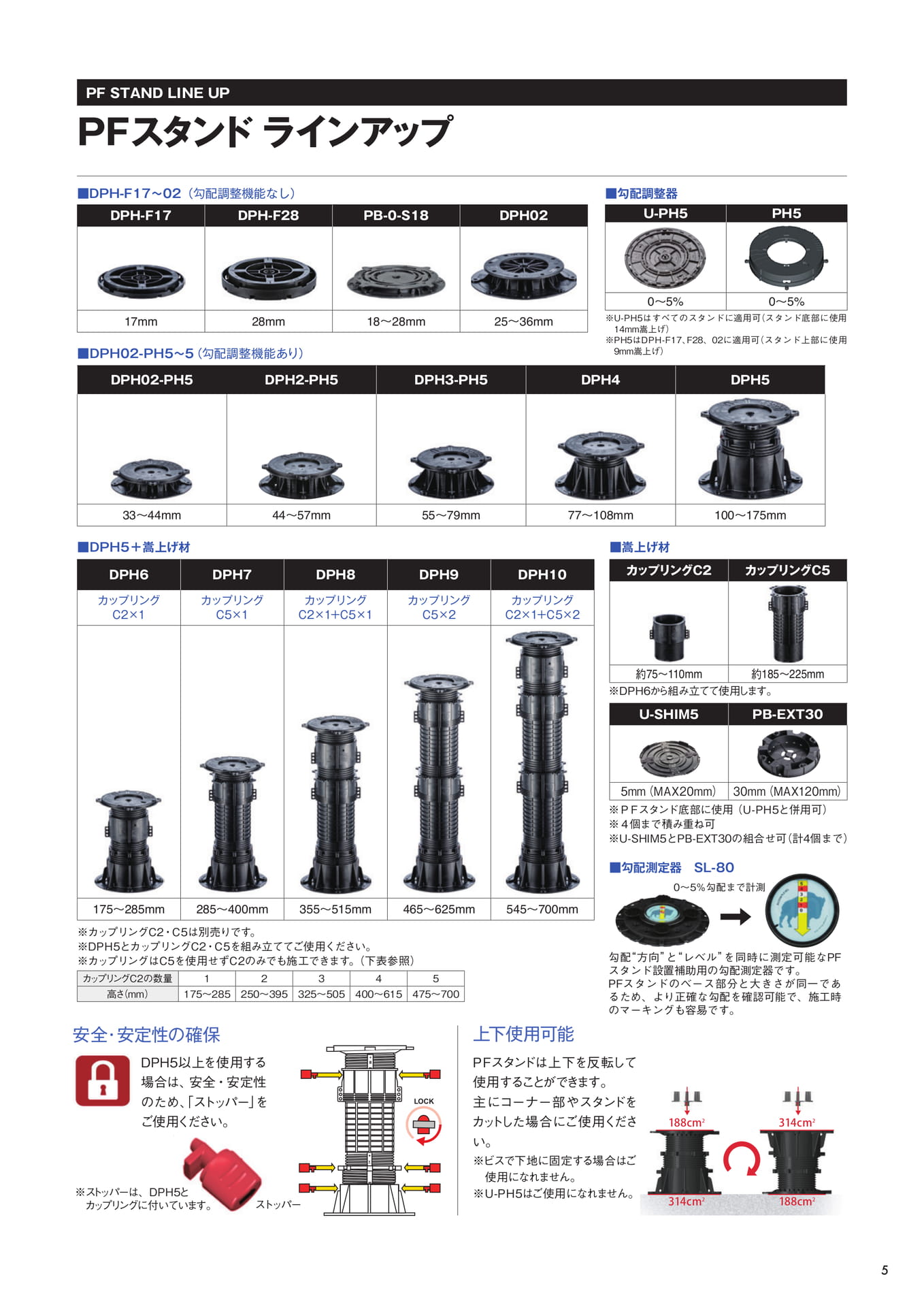

PF STAND LINE UP PFスタンド ラインアップ ■DPH-F17~02 (勾配調整機能なし) DPH-F17 DPH-F28 17mm 28mm ■DPH02-PH5~5 (勾配調整機能あり) DPH02-PH5 33~44mm ■DPH5+ 嵩上げ材 DPH6 DPH7 DPH2-PH5 44~57mm ■勾配調整器 PB-0-S18 DPH02 U-PH5 PH5 18~28mm DPH3-PH5 55~79mm DPH8 DPH9 カップリング カップリング カップリング カップリング C2×1 C5×1 C2×1+C5×1 C5×2 25~36mm 0~5% 0-5% ※U-PH5はすべてのスタンドに適用可 (スタンド底部に使用 14mm嵩上げ) ※PH5はDPH-F17、F28、 02に適用可 (スタンド上部に使用 9mm嵩上げ) DPH4 77~108mm DPH10 カップリング C2×1+C5×2 DPH5 100~175mm ■嵩上げ材 カップリングC2 カップリングC5 175~285mm ull

285~400mm
※カップリングC2・C5は別売りです。

355~515mm
※DPH5とカップリングC2C5を組み立ててご使用ください。
465~625mm 545~700mm
※カップリングはC5を使用せずC2のみでも施工できます。 (下表参照)
約75~110mm 約185~225mm
※DPH6から組み立てて使用します。
U-SHIM5 5mm (MAX20mm) PB-EXT30 30mm (MAX120mm) ※PFスタンド底部に使用 (U-PH5と併用可) ※4個まで積み重ね可 ※U-SHIM5とPB-EXT30の組合せ可(計4個まで) ■勾配測定器 SL-80 0~5%勾配まで計測 カップリングC2の数量 高さ(mm) 1 2 3 4 5 175 285 250~395 325~505 400~615 475~700
勾配“方向” と “レベル” を同時に測定可能なPFスタンド設置補助用の勾配測定器です。PFスタンドのベース部分と大きさが同一であるため、より正確な勾配を確認可能で、施工時のマーキングも容易です。
安全・安定性の確保 上下使用可能 A DPH5以上を使用する 場合は、安全・安定性 のため、「ストッパー」を LOCK
ご使用ください。
PFスタンドは上下を反転して使用することができます。主にコーナー部やスタンドをカットした場合にご使用くださ
188cm²
※ストッパーは、DPH5とカップリングに付いています。
ストッパー
い。※ビスで下地に固定する場合はご使用になれません。※U-PH5はご使用になれません。
314cm² C 314cm² 188cm² 5

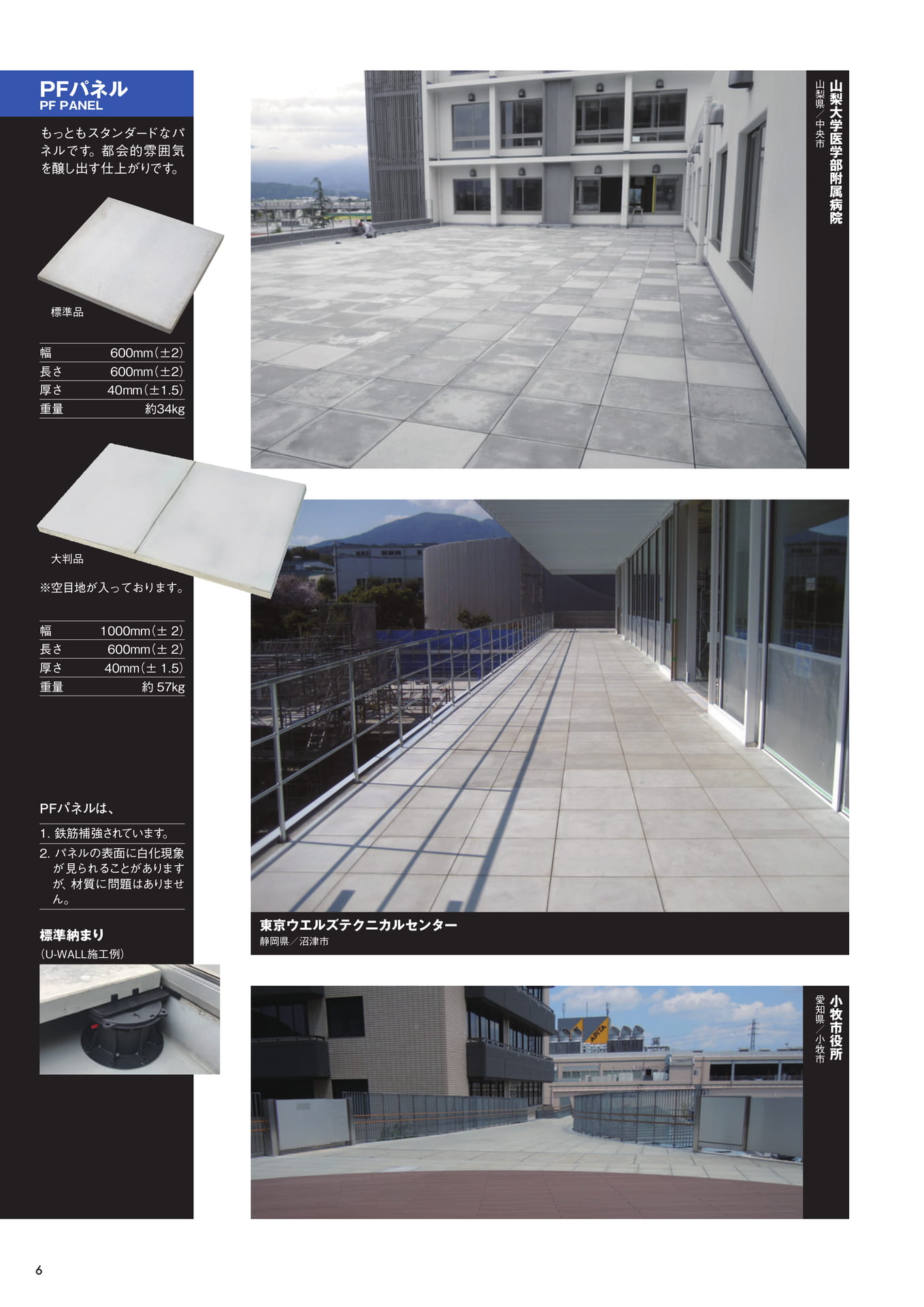

PFパネル

PF PANEL
もっともスタンダードなパネルです。都会的雰囲気を醸し出す仕上がりです。
幅 標準品 長さ 厚さ 重量 600mm (±2) 600mm (±2) 40mm (±1.5) 約34kg

大判品
※空目地が入っております。
幅 長さ 厚さ 重量 1000mm (±2) 600mm (+2) 40mm (±1.5) 約 57kg PFパネルは、
1. 鉄筋補強されています。2. パネルの表面に白化現象が見られることがありますが、材質に問題はありません。
標準納まり 東京ウエルズテクニカルセンター 静岡県沼津市 (U-WALL施工例) APITA 山梨大学医学部附属病院 山梨県中央市 愛知県小牧市 小牧市役所

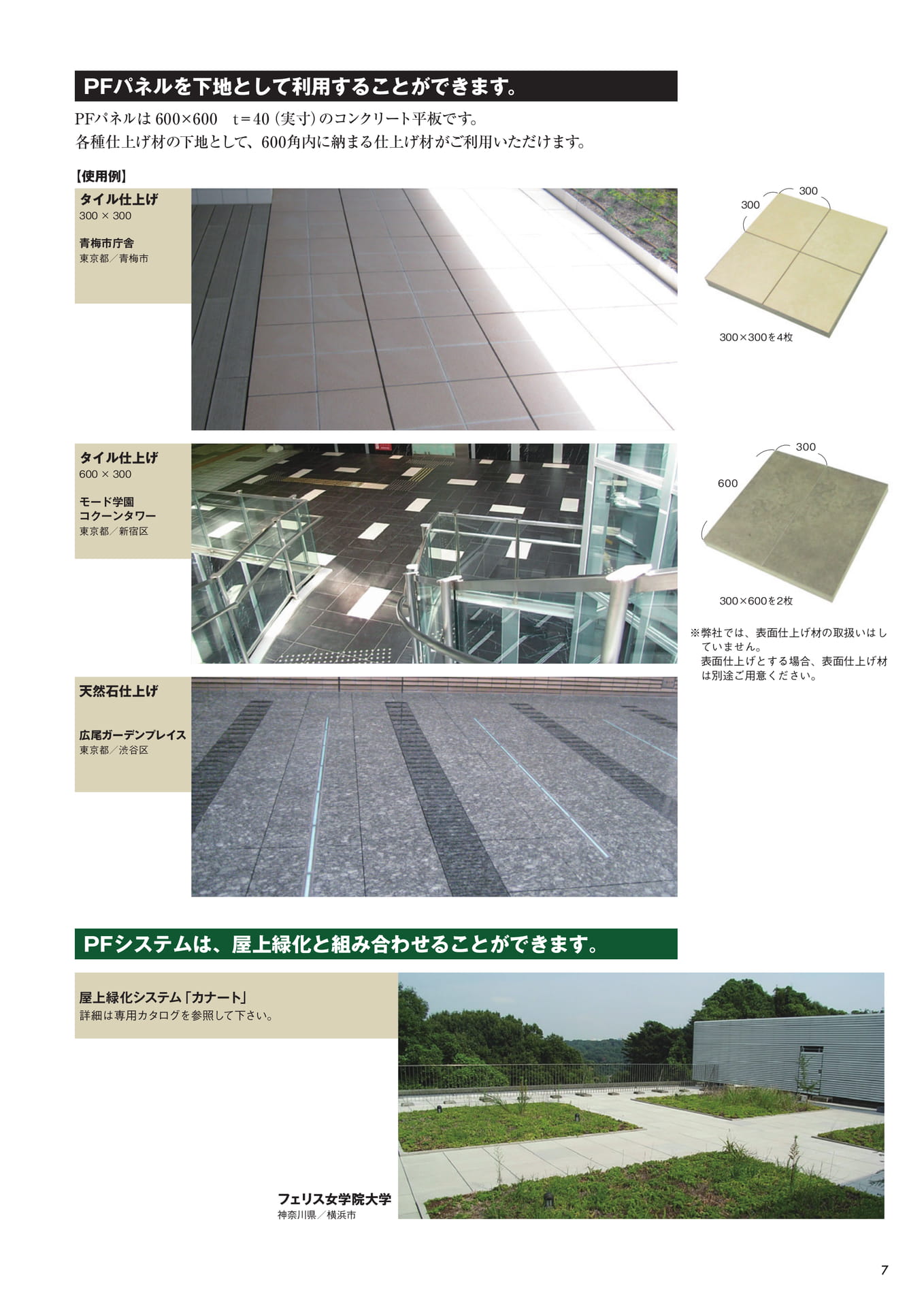

PFパネルを下地として利用することができます。PFパネルは600×600 t = 40 (実寸)のコンクリート平板です。各種仕上げ材の下地として、 600角内に納まる仕上げ材がご利用いただけます。
【使用例】 タイル仕上げ 300 x 300 青梅市庁舎 東京都青梅市 300 300 300×300を4枚 タイル仕上げ 600 × 300 600 モード学園 コクーンタワー 東京都新宿区 天然石仕上げ

広尾ガーデンプレイス東京都/渋谷区
PFシステムは、 屋上緑化と組み合わせることができます。
屋上緑化システム 「カナート」詳細は専用カタログを参照して下さい。
フェリス女学院大学 神奈川県/横浜市 300

300×600を2枚
※弊社では、表面仕上げ材の取扱いはしていません。表面仕上げとする場合、 表面仕上げ材は別途ご用意ください。
7

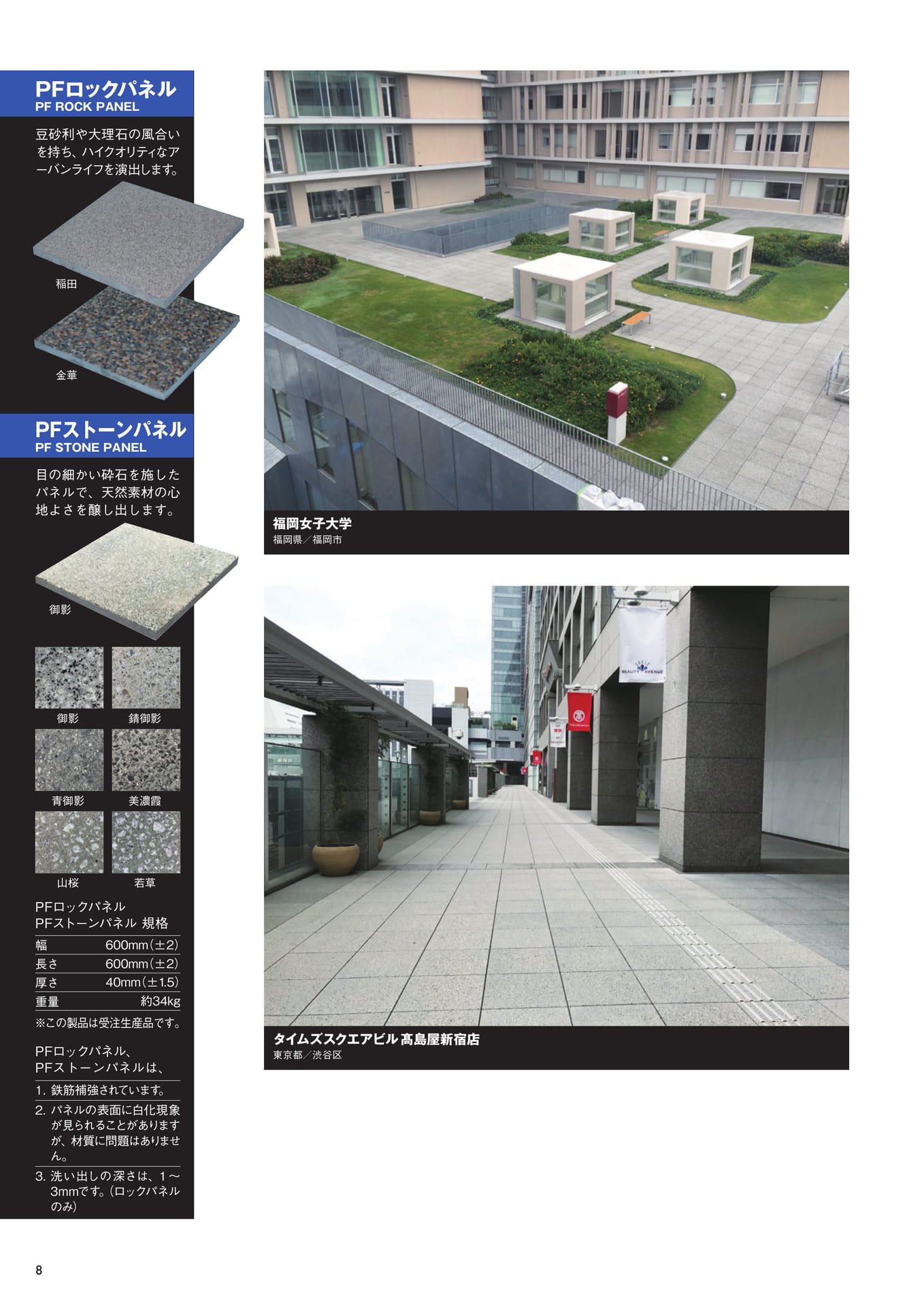

PFロックパネル

PF ROCK PANEL
豆砂利や大理石の風合いを持ち、ハイクオリティなアーバンライフを演出します。
稲田 金華 PFストーンパネル

PF STONE PANEL
目の細かい砕石を施したパネルで、 天然素材の心地よさを醸し出します。
福岡女子大学 福岡県/福岡市 御影 御影 錆御影 御影 美濃霞 山桜 PFロックパネル 若草 PFストーンパネル 規格 幅 600mm (+2) 長さ 600mm (2) 厚さ 40mm (±1.5) 重量
約34kg ※この製品は受注生産品です。
PFロックパネル、PFストーンパネルは、1. 鉄筋補強されています。2. パネルの表面に白化現象が見られることがありますが、材質に問題はありません。3. 洗い出しの深さは、 1~ 3mmです。 (ロックパネルのみ)
タイムズスクエアビル 髙島屋新宿店 東京都/渋谷区 8 BEAUTY AVENUE

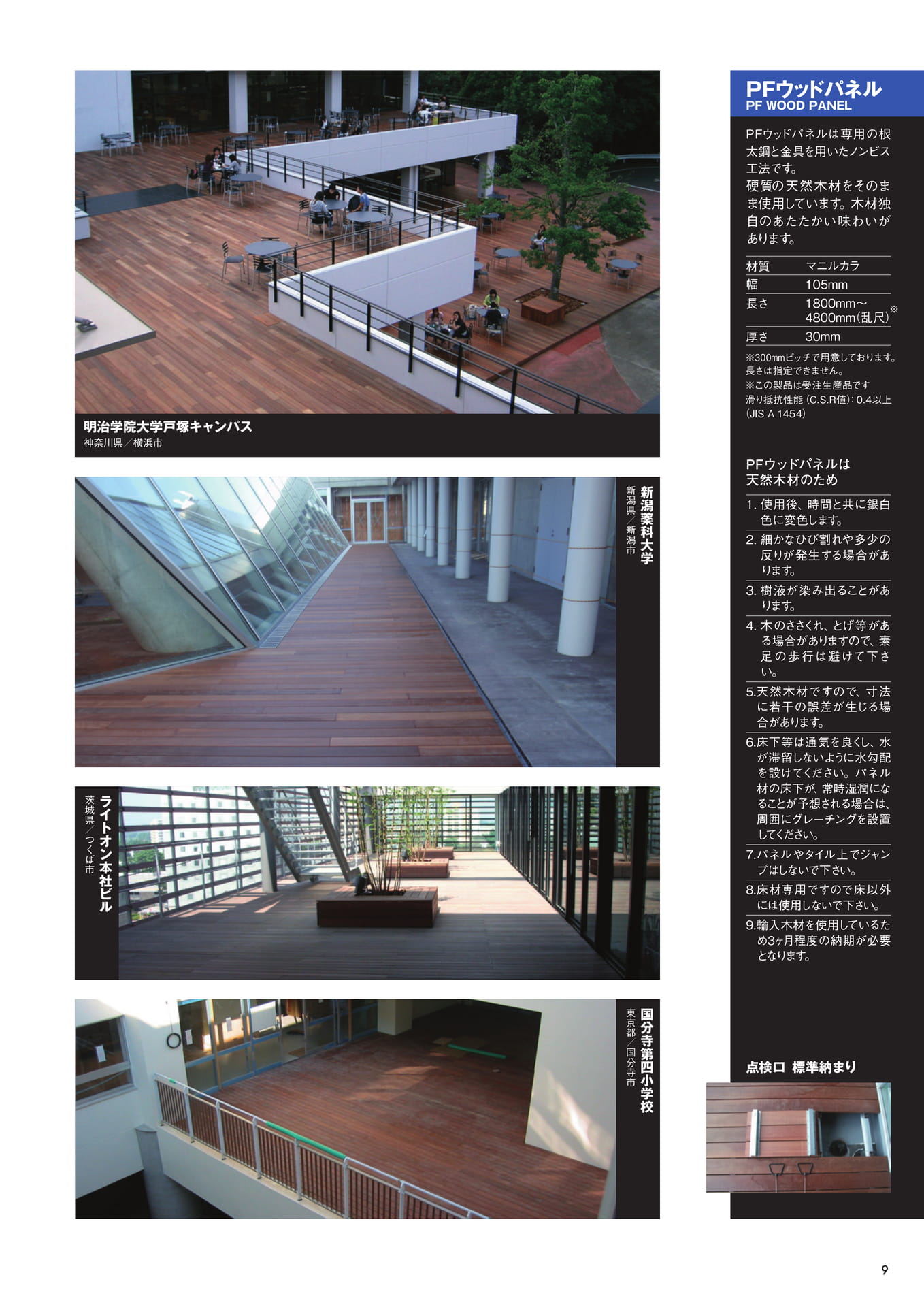

明治学院大学戸塚キャンパス 神奈川県/横浜市 茨城県つくば市 ライトオン本社ビル PFウッドパネル

PF WOOD PANEL
PFウッドパネルは専用の根太鋼と金具を用いたノンビス工法です。硬質の天然木材をそのまま使用しています。 木材独自のあたたかい味わいがあります。
材質 幅 長さ 厚さ マニルカラ 105mm 1800mm~ 4800mm (乱尺)

30mm
※300mmピッチで用意しております。長さは指定できません。※この製品は受注生産品です滑り抵抗性能 (C.S.R値): 0.4以上(JIS A 1454)
X O 新潟県/新潟市 新潟薬科大学 PFウッドパネルは 天然木材のため
1. 使用後、 時間と共に銀白色に変色します。2. 細かなひび割れや多少の反りが発生する場合があります。3. 樹液が染み出ることがあります。4. 木のささくれ、とげ等がある場合がありますので、 素足の歩行は避けて下さい。5.天然木材ですので、寸法に若干の誤差が生じる場合があります。6.床下等は通気を良くし、 水が滞留しないように水勾配を設けてください。 パネル材の床下が、常時湿潤になることが予想される場合は、周囲にグレーチングを設置してください。7.パネルやタイル上でジャンプはしないで下さい。8. 床材専用ですので床以外には使用しないで下さい。9. 輸入木材を使用しているため3ヶ月程度の納期が必要となります。
東京都国分寺市 国分寺第四小学校 点検口 標準納まり

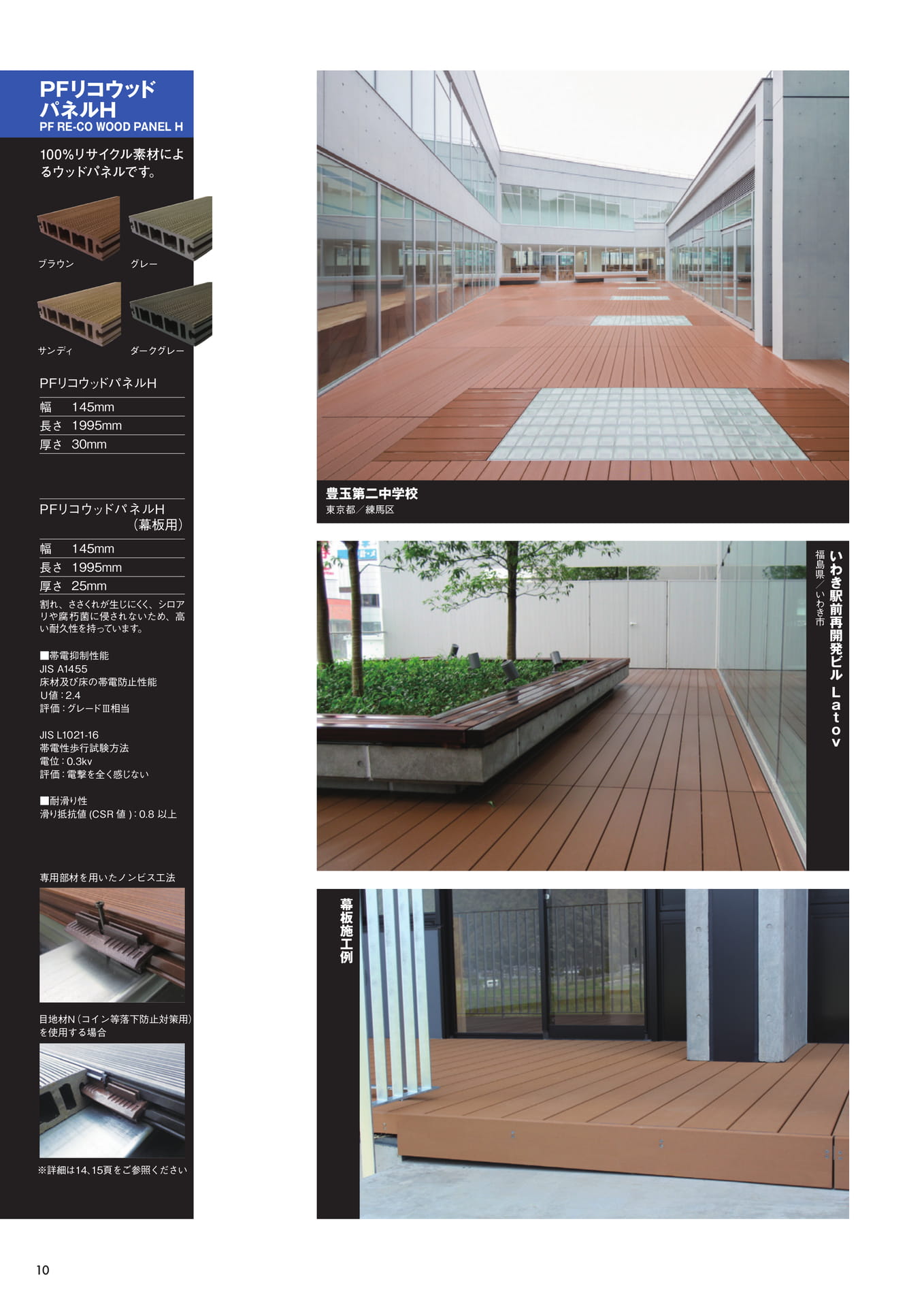

PFリコウッド パネルH

PF RE-CO WOOD PANEL H
100%リサイクル素材によるウッドパネルです。
ブラウン グレー サンディ ダークグレー PFリコウッドパネルH 幅 145mm 長さ 1995mm 厚さ30mm 豊玉第二中学校 PFリコウッドパネルH 東京都練馬区 (幕板用)

幅
145mm長さ 1995mm厚さ25mm割れ、ささくれが生じにくく、 シロアリや腐朽菌に侵されないため、 高い耐久性を持っています。
■带電抑制性能 JIS A1455 床材及び床の帯電防止性能 U値: 2.4 評価 : グレードⅢ相当 JIS L1021-16 帯電性歩行試験方法 電位 : 0.3kv 評価: 電撃を全く感じない ■耐滑り性 滑り抵抗値 (CSR 値): 0.8 以上 専用部材を用いたノンビス工法 目地材N (コイン等落下防止対策用) を使用する場合 ※詳細は14、15頁をご参照ください 10 幕板施工例 福島県いわき市 いわき駅前再開発ビル Latov

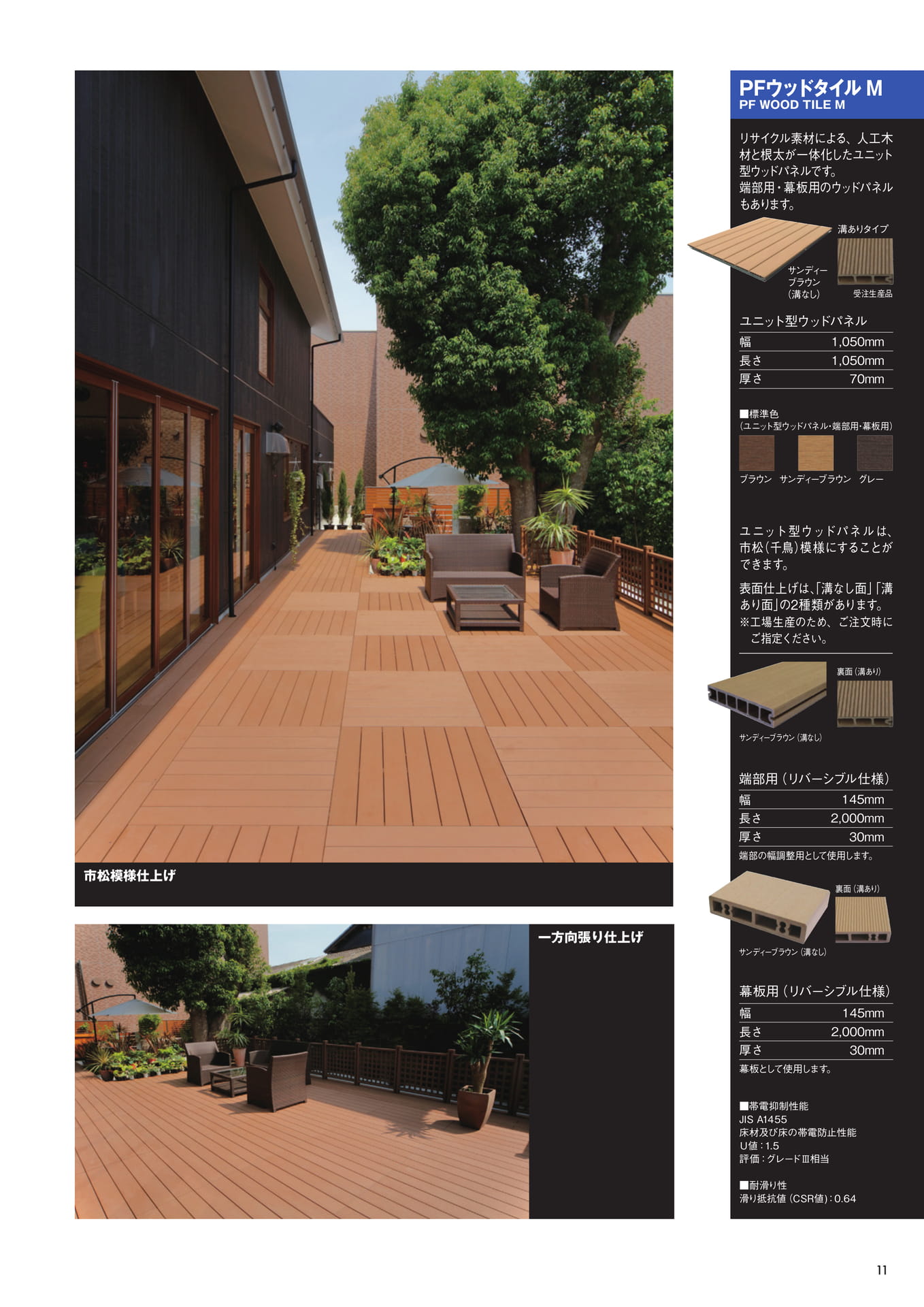

市松模様仕上げ 一方向張り仕上げ PFウッドタイル M

PF WOOD TILE M
リサイクル素材による、人工木材と根太が一体化したユニット型ウッドパネルです。端部用・幕板用のウッドパネルもあります。
サンディー 溝ありタイプ ブラウン (溝なし) 受注生産品 ユニット型ウッドパネル 幅 長さ 1,050mm 1,050mm 厚さ ■標準色 70mm (ユニット型ウッドパネル・端部用・幕板用)

ブラウン サンディーブラウン グレー
ユニット型ウッドパネルは、市松(千鳥)模様にすることができます。
表面仕上げは、「溝なし面」 「溝あり面」の2種類があります。※工場生産のため、ご注文時にご指定ください。
サンディーブラウン ( 溝なし) 裏面(溝あり) 端部用 (リバーシブル仕様) 幅 長さ 厚さ 145mm 2,000mm

30mm
端部の幅調整用として使用します。
サンディーブラウン (溝なし)

裏面 (溝あり)
幕板用 (リバーシブル仕様)幅長さ厚さ幕板として使用します。
■带電抑制性能 JIS A1455 145mm 2,000mm 30mm 床材及び床の帯電防止性能 U値: 1.5 評価 : グレードⅢ相当 ■耐滑り性 滑り抵抗値 (CSR値): 0.64 11

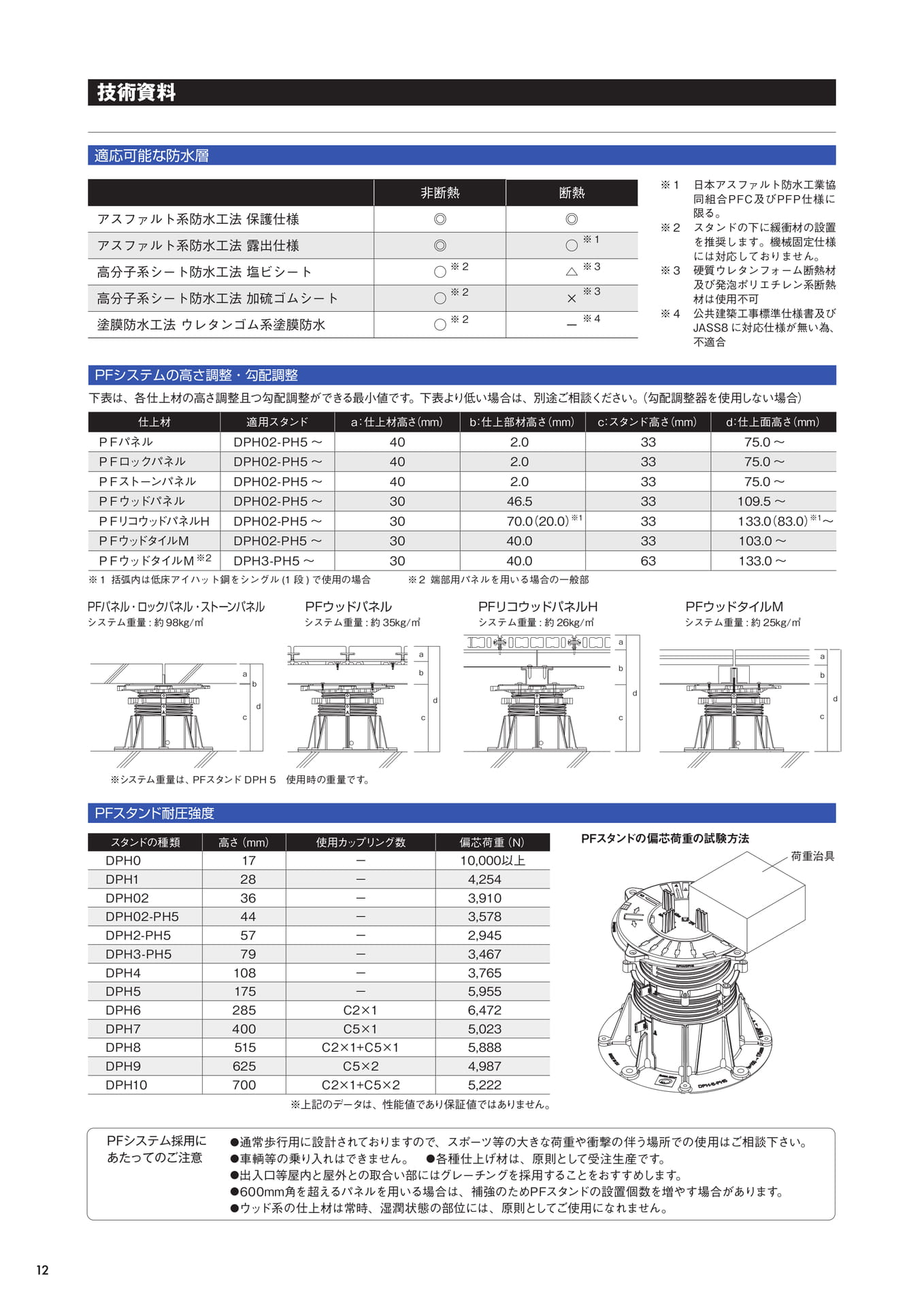

12 技術資料 適応可能な防水層 * 1 非断熱 断熱 アスファルト系防水工法 保護仕様 アスファルト系防水工法 露出仕様 高分子系シート防水工法 塩ビシート 高分子系シート防水工法 加硫ゴムシート 塗膜防水工法 ウレタンゴム系塗膜防水
日本アスファルト防水工業協同組合PFC及びPFP仕様に限る。
2 X 1
スタンドの下に緩衝材の設置を推奨します。 機械固定仕様には対応しておりません。
2 * 3 2 * 3 × ※3 硬質ウレタンフォーム断熱材 及び発泡ポリエチレン系断熱 材は使用不可 ※4 公共建築工事標準仕様書及び * 2 * 4

JASS8 に対応仕様が無い為、不適合
PFシステムの高さ調整・勾配調整下表は、各仕上材の高さ調整且つ勾配調整ができる最小値です。下表より低い場合は、別途ご相談ください。 (勾配調整器を使用しない場合)仕上材適用スタンド
a: 仕上材高さ (mm) b:仕上部材高さ(mm) c: スタンド高さ (mm) d:仕上面高さ (mm) PFパネル DPH02-PH5、 ~ 40 2.0 33 33 75.0 ~ PFロックパネル DPH02-PH5、 ~ 40 2.0 33 75.0 PFストーンパネル DPH02-PH5 ~ 40 2.0 33 75.0 PFウッドパネル DPH02-PH5、 ~ 30 46.5 33 109.5~ PFリコウッドパネルH PFウッドタイルM DPH02-PH5~ DPH02-PH5 ~ 30 70.0 (20.0) *1 33 133.0 (83.0) 1. ~ 30 40.0 33 103.0~ PFウッドタイルM ※2 DPH3-PH5- ~ 30 40.0 63 133.0~ ※1 括弧内は低床アイハット鋼をシングル (1段) で使用の場合 ※2 端部用パネルを用いる場合の一般部 PFパネル・ロックパネル・ストーンパネル システム重量 : 約 98kg/㎡ PFウッドパネル システム重量: 約35kg/㎡ PFリコウッドパネルH システム重量: 約26kg/㎡ 10 PFウッドタイルM システム重量 : 約 25kg/㎡ 000 a a a

a
※システム重量は、PFスタンドDPH5 使用時の重量です。
PFスタンド耐圧強度 b b C スタンドの種類 高さ(mm) 使用カップリング数 偏芯荷重 (N) PFスタンドの偏芯荷重の試験方法 DPHO 17 10,000以上 荷重治具 DPH1 28 4,254 DPH02 36 3,910 DPH02-PH5 44 3,578 DPH2-PH5 57 2,945 DPH3-PH5 79 3,467 DPH4 108 3,765 DPH5 175 5,955 DPH6 285 C2×1 6,472 DPH7 400 C5×1 5,023 DPH8 515 C2×1+C5×1 5,888 DPH9 625 C5×2 4,987 DPH10 700 C2×1+C5×2 5,222 DPH-5-PHO
※上記のデータは、 性能値であり保証値ではありません。
PFシステム採用に あたってのご注意
●車輌等の乗り入れはできません。 ●各種仕上げ材は、原則として受注生産です。
■通常歩行用に設計されておりますので、 スポーツ等の大きな荷重や衝撃の伴う場所での使用はご相談下さい。
●出入口等屋内と屋外との取合い部にはグレーチングを採用することをおすすめします。
●ウッド系の仕上材は常時、 湿潤状態の部位には、原則としてご使用になれません。
●600mm角を超えるパネルを用いる場合は、 補強のためPFスタンドの設置個数を増やす場合があります。

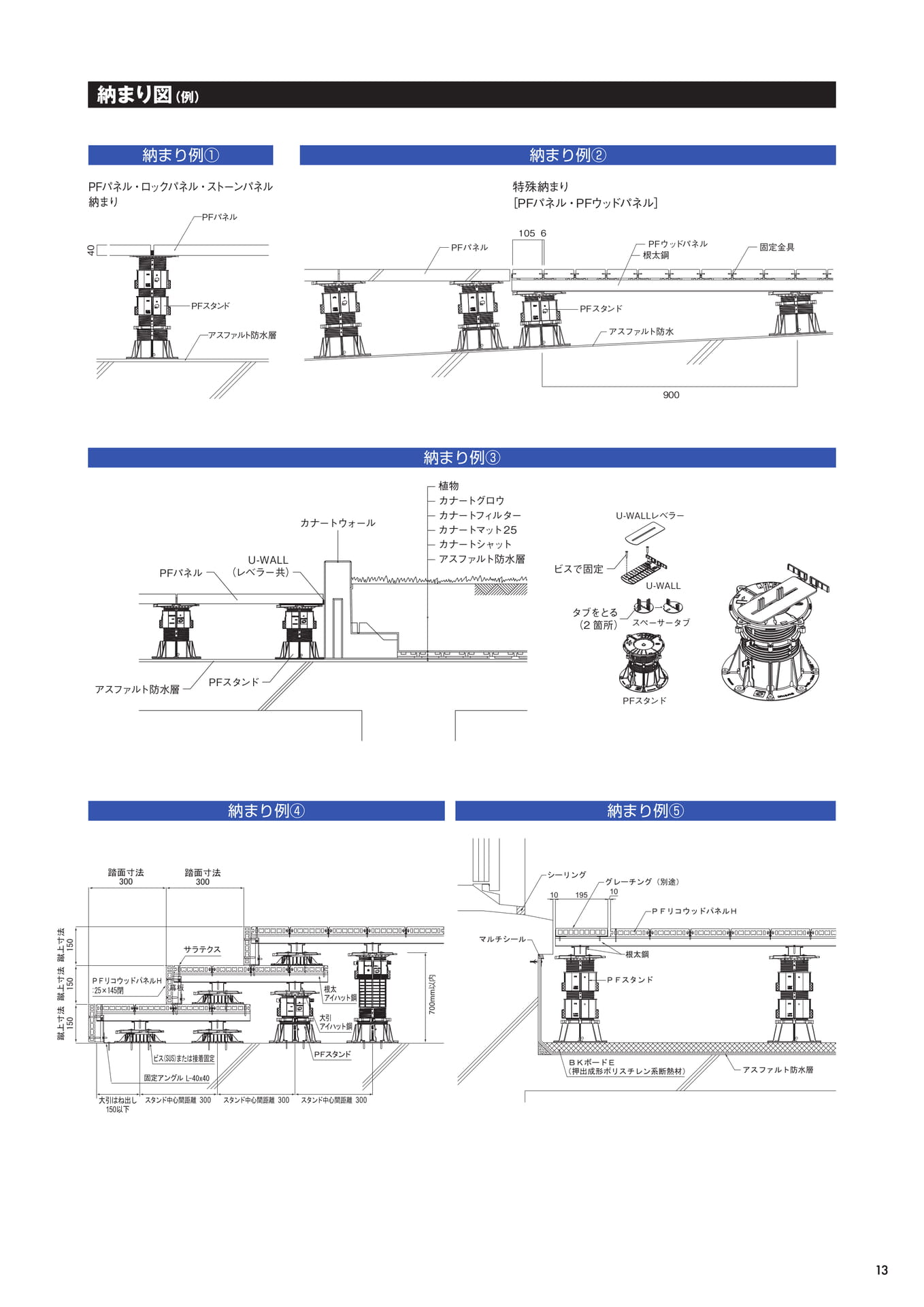

蹴上寸法蹴上寸法 蹴上寸法 150 150 150 納まり図 (例) 納まり例 ① PFパネル・ロックパネル・ストーンパネル 納まり -PFパネル -PFスタンド -アスファルト防水層 U-WALL PFパネル (レベラー共) PFスタンド アスファルト防水層 踏面寸法 踏面寸法 300 300 PFリコウッドパネルH :25×145閉 サラテクス 納まり例④ カナートウォール |根太 アイハット鋼 I 大引 アイハット鋼 ビス (SUS) または接着固定 固定アングル L-40x40 PFスタンド 「大引はね出し スタンド中心間距離 300 スタンド中心間距離 300 スタンド中心間距離 300 150以下 700mm以内 納まり例② 特殊納まり [PFパネル PFウッドパネル] 105 6 PFパネル 納まり例 ③ 植物 カナートグロウ カナートフィルター カナートマット25 カナートシャットS アスファルト防水層 UTU UT UT マルチシール」 PFウッドパネル 根太鋼 固定金具 PFスタンド アスファルト防水 900 U-WALLレベラー ビスで固定 U-WALL タブをとる (2箇所) スペーサータブ PFスタンド 納まり例 ⑤ ―シーリング グレーチング (別途) 10 10 195 PFリコウッドパネルH OPHERS ONNNNNNNNNNNIINNNNIINNI -根太鋼 -PFスタンド BKボードE (押出成形ポリスチレン系断熱材) -アスファルト防水層 13

14

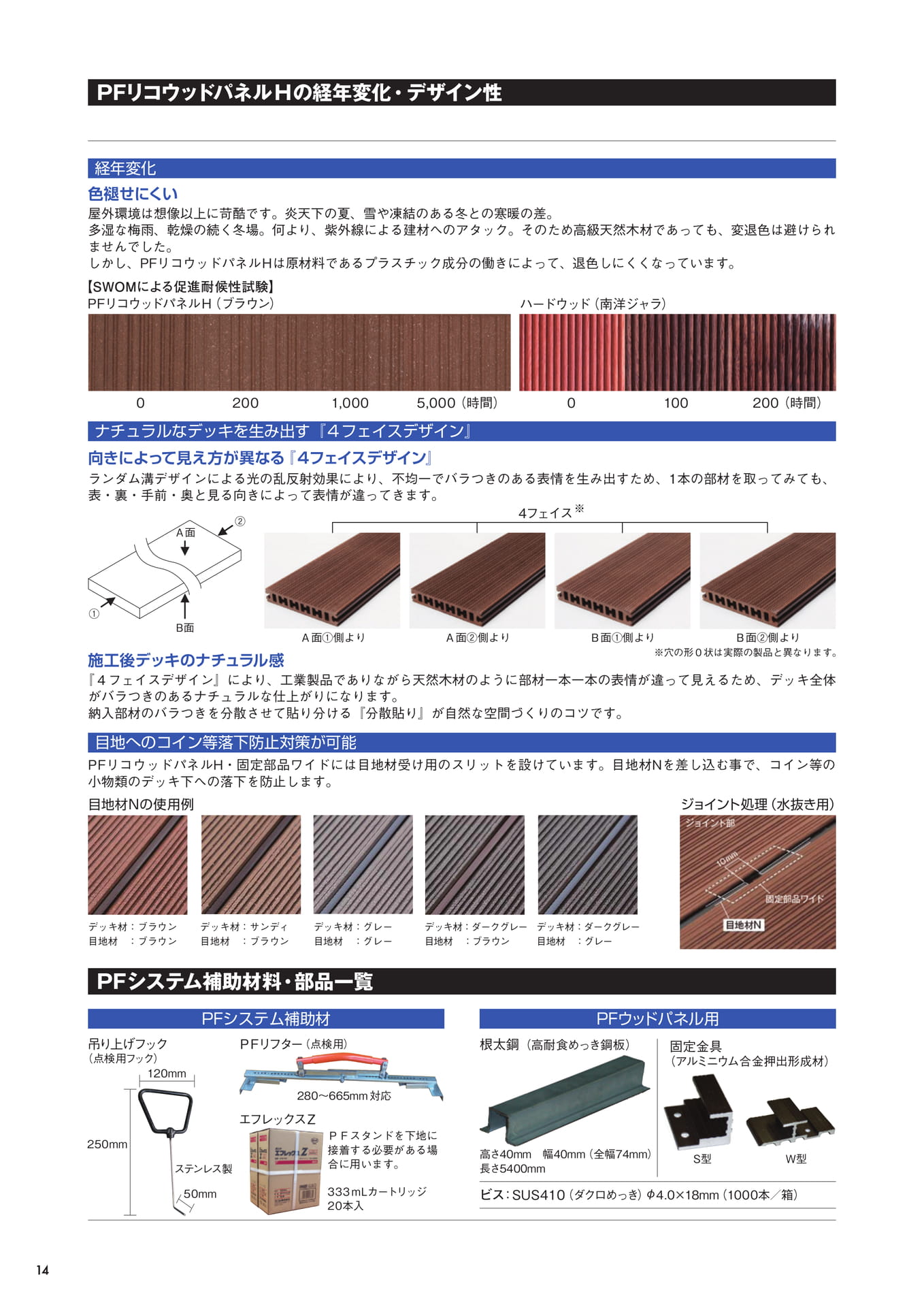

PFリコウッドパネルHの経年変化・デザイン性
経年変化色褪せにくい屋外環境は想像以上に苛酷です。炎天下の夏、雪や凍結のある冬の寒暖の差。多湿な梅雨、乾燥の続く冬場。 何より、 紫外線による建材へのアタック。 そのため高級天然木材であっても、 変退色は避けられませんでした。しかし、PFリコウッドパネルは原材料であるプラスチック成分の働きによって、退色しにくくなっています。【SWOMによる促進耐候性試験】PFリコウッドパネルH (ブラウン)
ハードウッド (南洋ジャラ) 0 200 1,000 5,000 (時間) 0 100

200 (時間)
ナチュラルなデッキを生み出す 『4フェイスデザイン』向きによって見え方が異なる 『4フェイスデザイン』ランダム溝デザインによる光の乱反射効果により、 不均一でバラつきのある表情を生み出すため、 1本の部材を取ってみても、表・裏・手前・奥と見る向きによって表情が違ってきます。
A面 B面 A面①側より 施工後デッキのナチュラル感 A面②側より 4フェイス B面①側より
B面②側より※穴の形状は実際の製品と異なります。
『4フェイスデザイン』により、工業製品でありながら天然木材のように部材一本一本の表情が違って見えるため、 デッキ全体がバラつきのあるナチュラルな仕上がりになります。納入部材のバラつきを分散させて貼り分ける 『分散貼り』が自然な空間づくりのコツです。
目地へのコイン等落下防止対策が可能PFリコウッドパネルH・固定部品ワイドには目地材受け用のスリットを設けています。 目地材Nを差し込む事で、 コイン等の小物類のデッキ下への落下を防止します。目地材Nの使用例
ジョイント処理 (水抜き用) ジョイント部 10mm デッキ材: ブラウン 目地材 :ブラウン デッキ材 : サンディ デッキ材 : グレー 目地材 :ブラウン 目地材 :グレー デッキ材:ダークグレー デッキ材 : ダークグレー 目地材 :ブラウン 目地材 :グレー 固定部品ワイド 目地材N PFシステム補助材料・部品一覧 PFシステム補助材 吊り上げフック (点検用フック) 120mm PFリフター (点検用) PFウッドパネル用 根太鋼 (高耐食めっき鋼板) 固定金具 (アルミニウム合金押出形成材) 280~665mm 対応 エフレックスZ 250mm |ステンレス製
PFスタンドを下地にブックZ 接着する必要がある場合に用います。
高さ40mm 幅40mm (全幅74mm) 長さ5400mm S型 W型 50mm 333mLカートリッジ ビス: SUS410 (ダクロめっき) $4.0×18mm (1000本/箱) 20本入

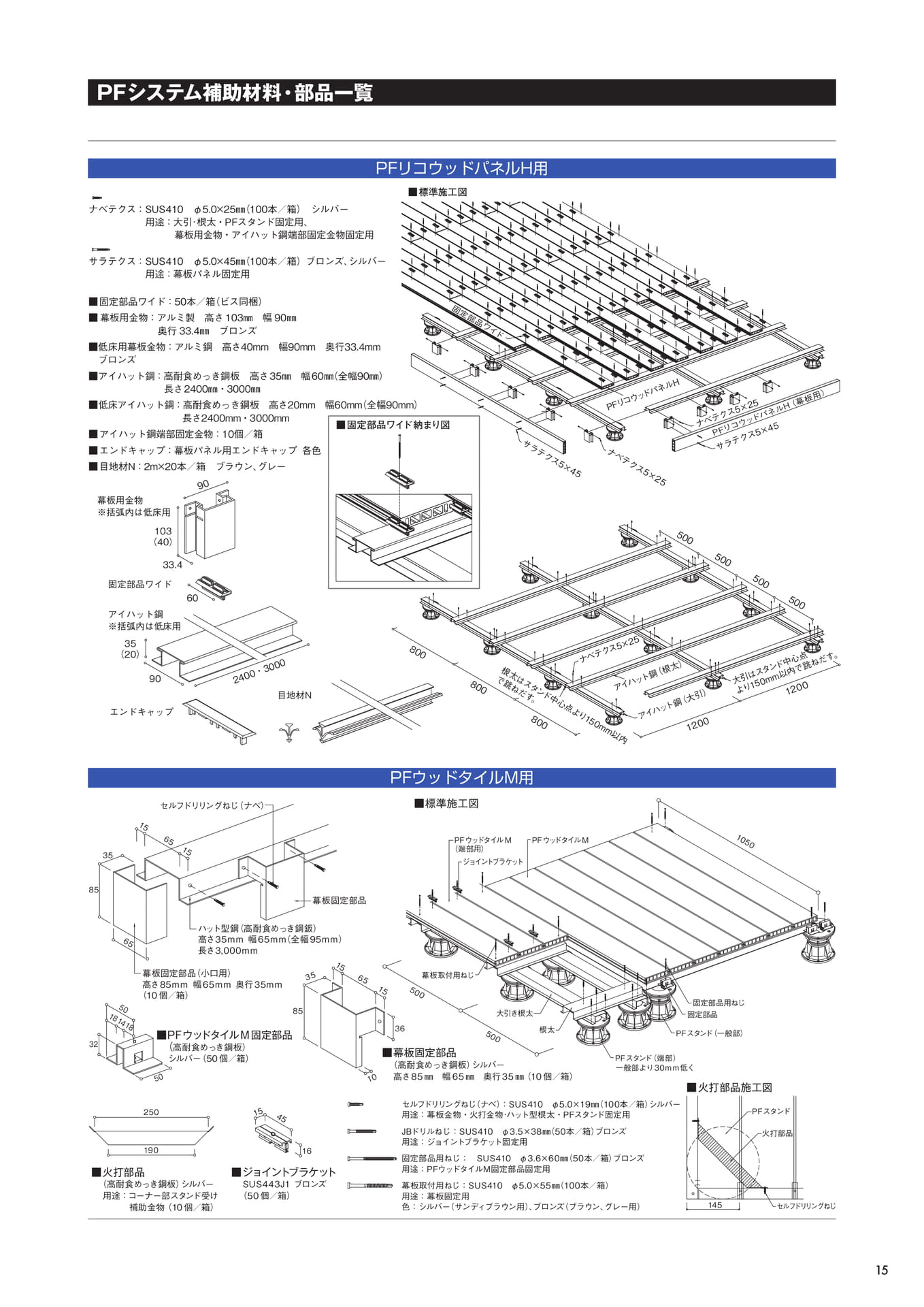

PFシステム補助材料・部品一覧 PFリコウッドパネル用 ■標準施工図 ナベテクス: SUS410 5.0×25mm (100本/箱) シルバー 用途: 大引・ 根太PFスタンド固定用、 幕板用金物・アイハット鋼端部固定金物固定用 サラテクス: SUS410 5.0×45mm (100本/箱) ブロンズ、シルバー 用途 : 幕板パネル固定用 固定部品ウイド ■固定部品ワイド 50本/箱 (ビス同梱) 1幕板用金物 : アルミ製 高さ103mm 幅 90mm 奥行 33.4mm ブロンズ ■低床用幕板金物 : アルミ鋼 高さ40mm 幅90mm 奥行33.4mm ブロンズ ■アイハット鋼: 高耐食めっき鋼板 高さ35mm 幅60mm (全幅90mm) 長さ2400mm・3000mm ■低床アイハット鋼 : 高耐食めっき鋼板 高さ20mm 幅60mm (全幅90mm) 長さ2400mm・3000mm |アイハット鋼端部固定金物: 10個/箱 | エンドキャップ: 幕板パネル用エンドキャップ 各色 1目地材N: 2m×20本/箱 ブラウン、グレー 幕板用金物 ※括弧内は低床用 90 ■固定部品ワイド納まり図 サラテクス5×45 103 (40) 33.4 固定部品ワイド 60 アイハット鋼 ※括弧内は低床用 35 (20) 90 エンドキャップ 2400 3000 目地材N 85 35 32 セルフドリリングねじ (ナベ) 15 65 15 65 -幕板固定部品 ・ハット型鋼 (高耐食めっき鋼鈑) 高さ35mm 幅65mm (全幅95mm) 長さ3,000mm 50 -幕板固定部品 (小口用) 高さ85mm 幅65mm 奥行35mm (10個/箱) 18 1418 85 35 15 65 800 800 PFリコウッドパネル ナベテクス5×25 ・ナベテクス5×25 ナベテクス5×25 PFリコウッドパネルH (幕板用) ・サラテクス5×45 500 500 500 500 アイハット鋼 (根太)
根太はスタンド中心点より150mm以内で跳ねだす。800
PFウッドタイルM用 ■標準施工図 15 36 -PF ウッドタイルM PF ウッドタイルM (端部用) - ジョイントブラケット 幕板取付用ねじ・ 500 ■PFウッドタイルM固定部品 (高耐食めっき鋼板) ■幕板固定部品 シルバー (50個/箱) 50 250 45 大引き根太- 根太 500 (高耐食めっき鋼板) シルバー アイハット鋼 (大引)
大引はスタンド中心点より150mm以内で跳ねだす。
1200 1200 1050 -固定部品用ねじ 固定部品 -PFスタンド (一般部) -PFスタンド (端部) 一般部より30mm低く 高さ85mm 幅65mm 奥行35mm (10個/箱) セルフドリリングねじ (ナベ) SUS410 5.0×19mm (100本/箱) シルバー 用途:幕板金物 火打金物・ハット型根太PFスタンド固定用 ■火打部品施工図 -PFスタンド L ■ 火打部品 190 (高耐食めっき鋼板) シルバー 用途: コーナー部スタンド受け 補助金物 (10個/箱) ■ジョイントブラケット SUS443J1 ブロンズ (50個/箱) JBドリルねじ : SUS410 3.5×38mm (50本/箱) ブロンズ 用途 : ジョイントブラケット固定用 固定部品用ねじ: SUS410 中3.6×60mm (50本/箱) ブロンズ 用途: PFウッドタイルM固定部品固定用 幕板取付用ねじ SUS410 5.0×55mm (100本/箱) 用途: 幕板固定用 火打部品 色:シルバー(サンディブラウン用)、 ブロンズ (ブラウン、グレー用) 145 -セルフドリリングねじ 15

GOOD DESIGN AWARD 2018

ミズ太郎
●当カタログのデーターは全て性能値であり保証値ではありません。●カタログに掲載してある製品の色は実際のものとは印刷インキの再現上、 多少異なる場合があります。●製品の外観および仕様は予告なく変更することがあります。
