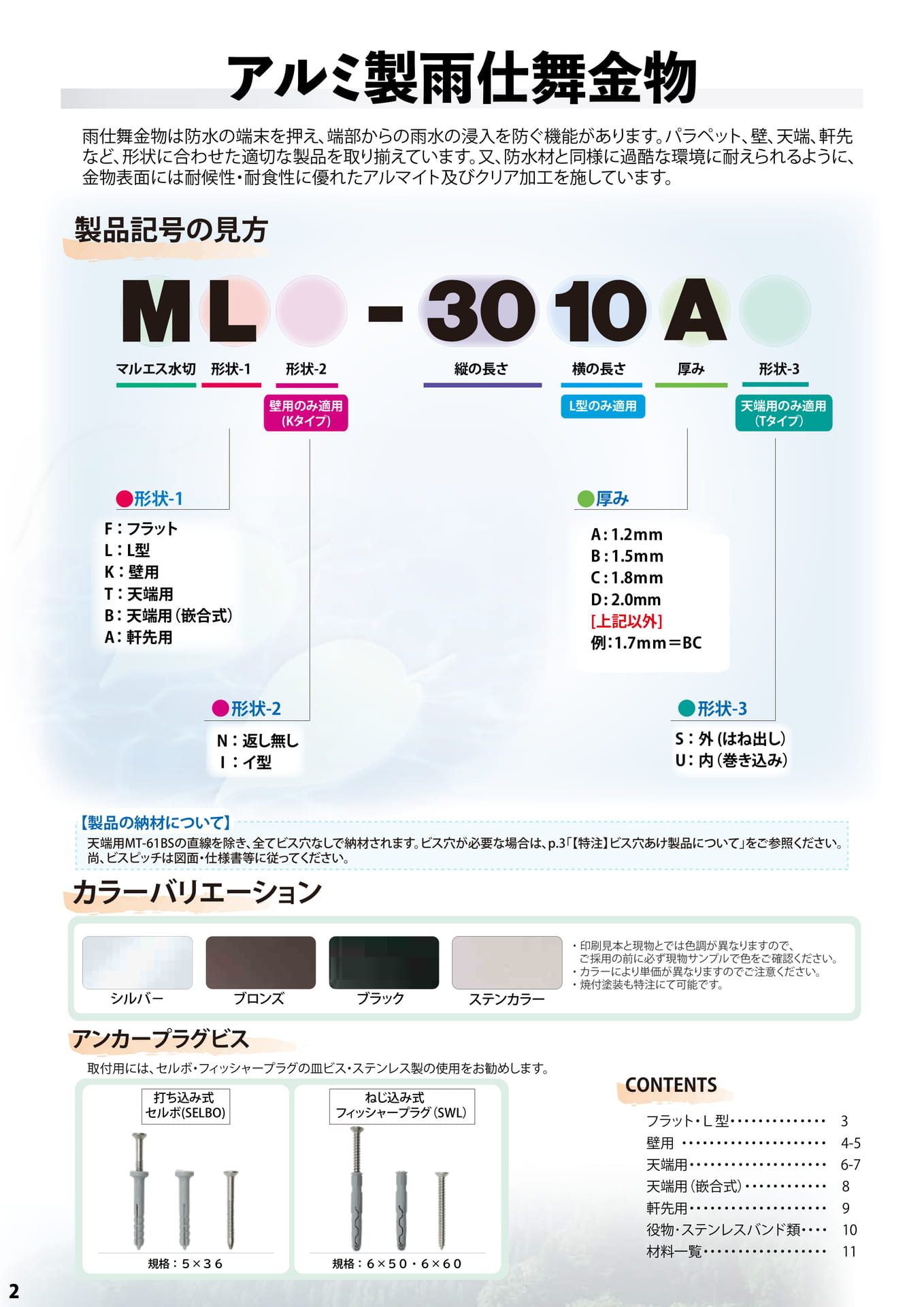

アルミ製雨仕舞金物雨仕舞金物は防水の端末を押え、端部からの雨水の浸入を防ぐ機能があります。パラペット、壁、天端、軒先など、形状に合わせた適切な製品を取り揃えています。又、防水材と同様に過酷な環境に耐えられるように、金物表面には耐候性・耐食性に優れたアルマイト及びクリア加工を施しています。マルエス水切形状-1形状-2縦の長さ横の長さ厚み形状-3壁用のみ適用(Kタイプ)L型のみ適用天端用のみ適用（Tタイプ）形状-1F：フラットL：L型K：壁用T：天端用B：天端用（嵌合式）A：軒先用厚みA:1.2ｍｍB:1.5ｍｍC:1.8ｍｍD:2.0mm[上記以外]例：1.7ｍｍ＝BC形状-2形状-3N：返し無しI：イ型S：外(はね出し）U：内（巻き込み）【製品の納材について】天端用MT-61BSの直線を除き、全てビス穴なしで納材されます。ビス穴が必要な場合は、p.3「【特注】ビス穴あけ製品について」をご参照ください。尚、ビスピッチは図面・仕様書等に従ってください。シルバ－ブロンズブラックステンカラー・印刷見本と現物とでは色調が異なりますので、ご採用の前に必ず現物サンプルで色をご確認ください。・カラーにより単価が異なりますのでご注意ください。・焼付塗装も特注にて可能です。取付用には、セルボ・フィッシャープラグの皿ビス・ステンレス製の使用をお勧めします。打ち込み式セルボ(SELBO)ねじ込み式フィッシャープラグ（SWL）規格：５×３６規格：６×５０・６×６０フラット・Ｌ型・・・・・・・・・・・・・・3壁用・・・・・・・・・・・・・・・・・・・・・4-5天端用・・・・・・・・・・・・・・・・・・・・6-7天端用（嵌合式）・・・・・・・・・・・・8軒先用・・・・・・・・・・・・・・・・・・・・9役物･ステンレスバンド類・・・・10材料一覧・・・・・・・・・・・・・・・・・・112

MF（フラット）・ML（L型）

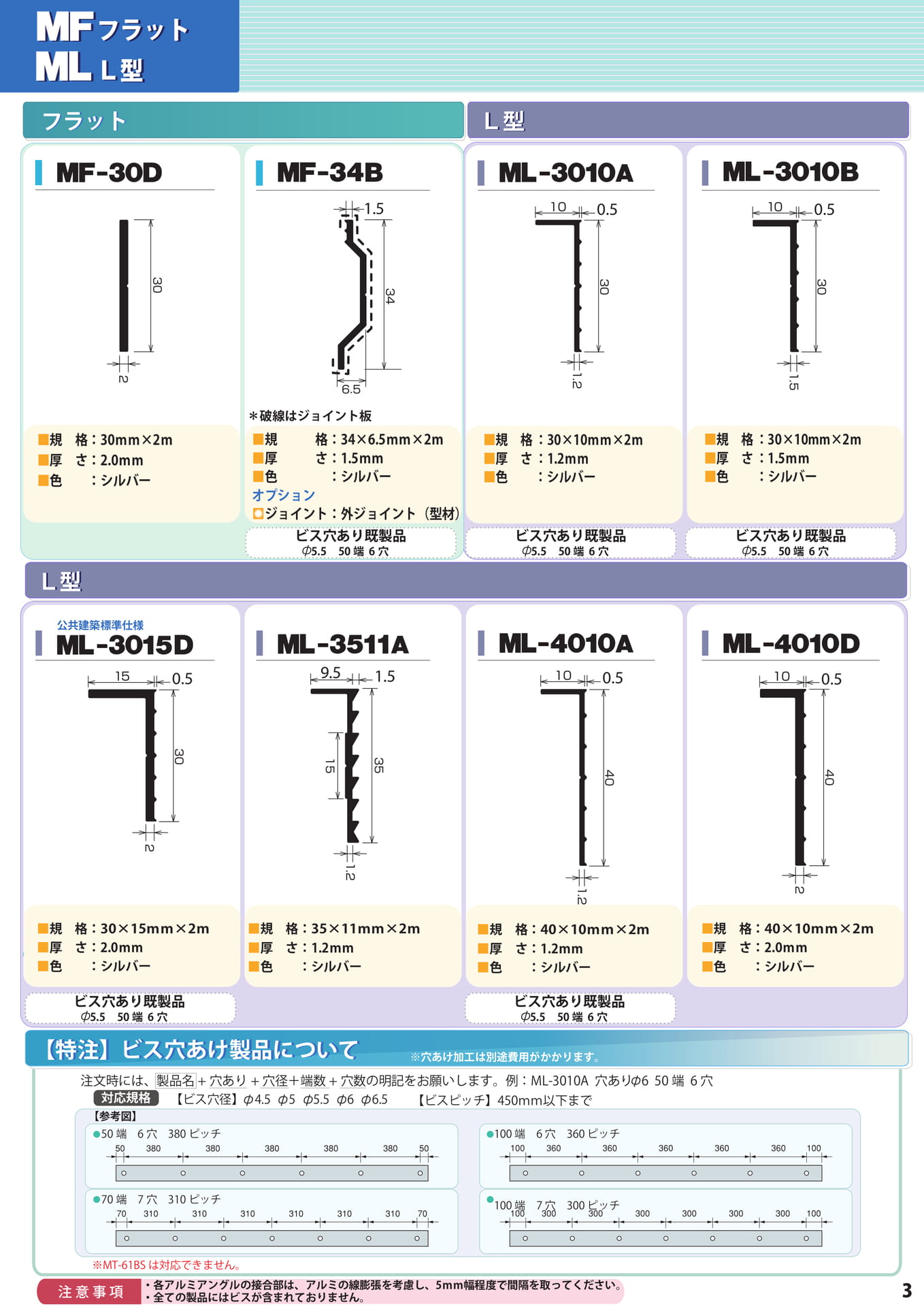

フラットＬ型フラットＬ型1.50.50.5＊破線はジョイント板■規■厚■色格：30ｍｍ×2ｍさ：2.0ｍｍ：シルバー■規格：34×6.5ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■ジョイント：外ジョイント（型材）ビス穴あり既製品5.550端6穴■規■厚■色格：30×10ｍｍ×2ｍさ：1.2ｍｍ：シルバービス穴あり既製品5.550端6穴■規■厚■色格：30×10mm×2ｍさ：1.5ｍｍ：シルバービス穴あり既製品5.550端6穴Ｌ型公共建築標準仕様0.59.51.50.50.5■規■厚■色格：30×15ｍｍ×2ｍさ：2.0ｍｍ：シルバー■規■厚■色格：35×11ｍｍ×2ｍさ：1.2ｍｍ：シルバー■規■厚■色格：40×10ｍｍ×2ｍさ：1.2ｍｍ：シルバー■規■厚■色格：40×10ｍｍ×2ｍさ：2.0ｍｍ：シルバービス穴あり既製品5.550端6穴【特注】ビス穴あけ製品について穴あけ参考割付け図ビス穴あり既製品5.550端6穴※穴あけ加工は別途費用がかかります。注文時には、製品名+穴あり+穴径＋端数+穴数の明記をお願いします。例：ML-3010A穴あり650端6穴対応規格【ビス穴径】4.555.566.5【ビスピッチ】450ｍｍ以下まで【参考図】50端6穴380ピッチ100端6穴360ピッチ70端7穴310ピッチ100端7穴300ピッチ注意事項※MT-61BSは対応できません。・各アルミアングルの接合部は、アルミの線膨張を考慮し、5ｍｍ幅程度で間隔を取ってください。・全ての製品にはビスが含まれておりません。3

MK（壁用）

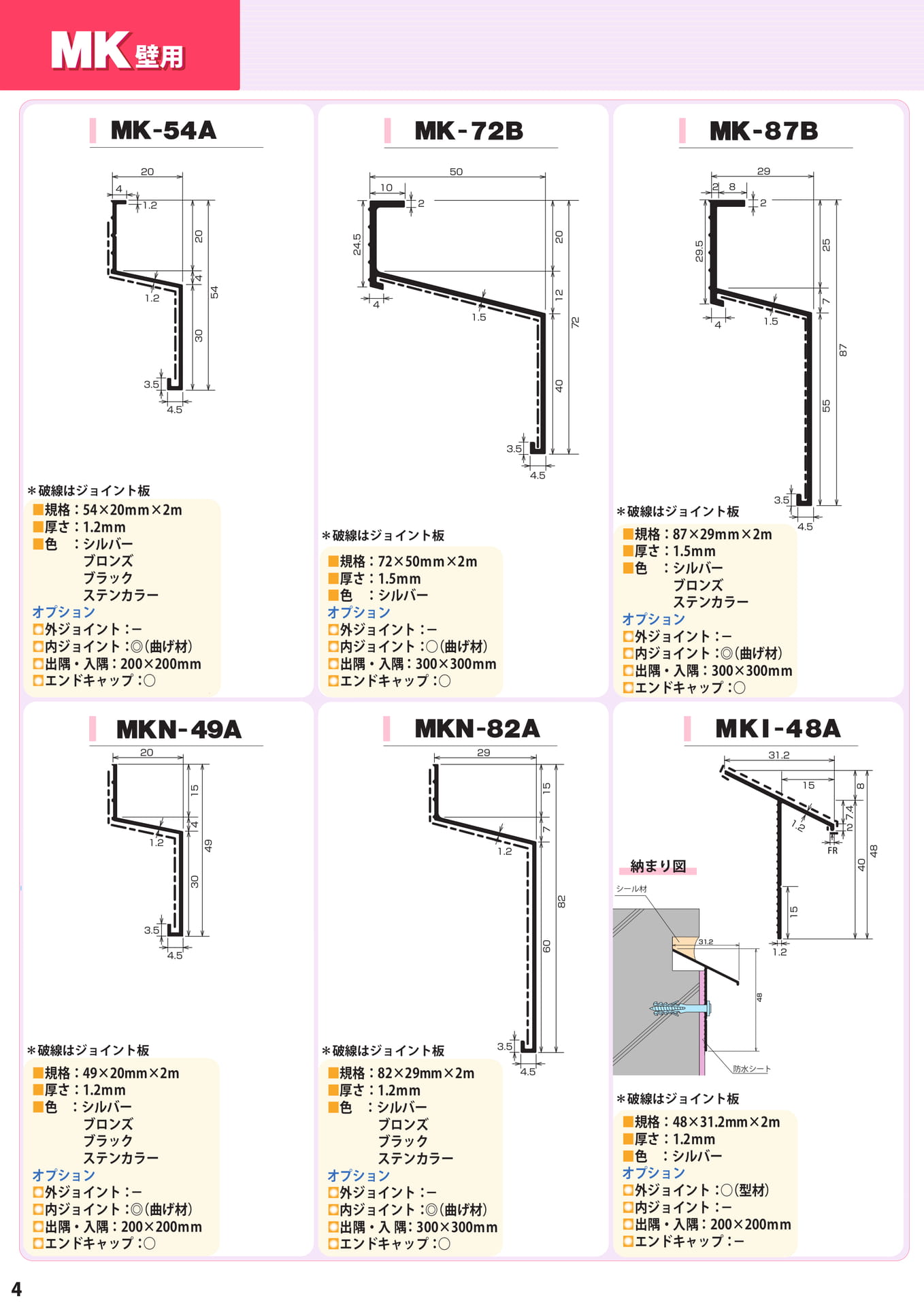

壁用＊破線はジョイント板■規格：54×20ｍｍ×2ｍ■厚さ：1.2ｍｍ■色：シルバーブロンズブラックステンカラーオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：200×200ｍｍ■エンドキャップ：○＊破線はジョイント板■規格：72×50ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■外ジョイント：－■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ■エンドキャップ：○＊破線はジョイント板■規格：87×29ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーブロンズステンカラーオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ■エンドキャップ：○納まり図FRシール材＊破線はジョイント板■規格：49×20mm×2ｍ■厚さ：1.2ｍｍ■色：シルバーブロンズブラックステンカラーオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：200×200ｍｍ■エンドキャップ：○＊破線はジョイント板■規格：82×29mm×2ｍ■厚さ：1.2ｍｍ■色：シルバーブロンズブラックステンカラーオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ■エンドキャップ：○＊破線はジョイント板防水シート■規格：48×31.2mm×2ｍ■厚さ：1.2ｍｍ■色：シルバーオプション■外ジョイント：○（型材）■内ジョイント：－■出隅・入隅：200×200ｍｍ■エンドキャップ：－4

Page 05

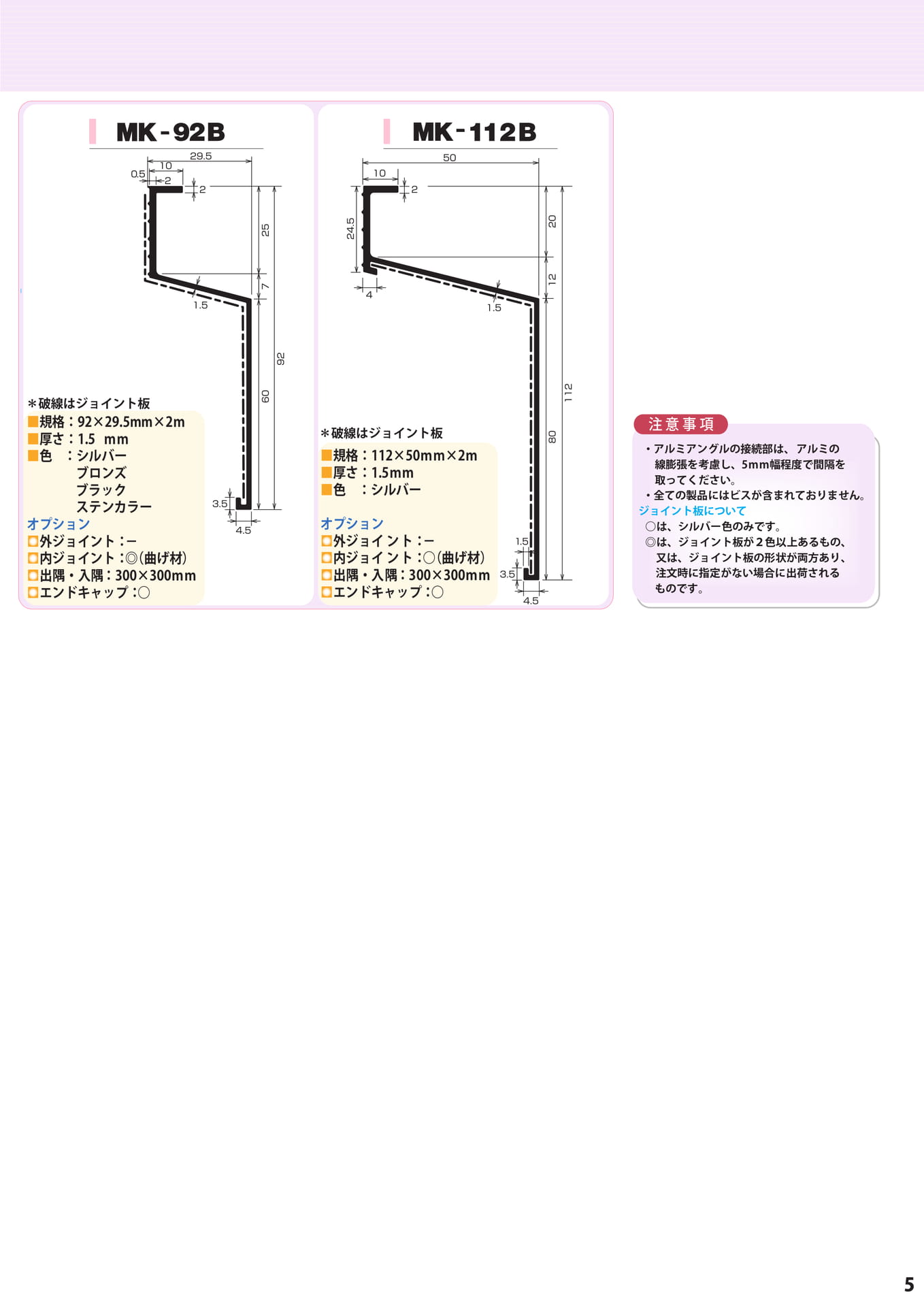

＊破線はジョイント板■規格：92×29.5mm×2ｍ■厚さ：1.5ｍｍ■色：シルバーブロンズブラックステンカラーオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ■エンドキャップ：○＊破線はジョイント板■規格：112×50ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■外ジョイント：－■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ■エンドキャップ：○注意事項・アルミアングルの接続部は、アルミの線膨張を考慮し、5ｍｍ幅程度で間隔を取ってください。・全ての製品にはビスが含まれておりません。ジョイント板について○は、シルバー色のみです。◎は、ジョイント板が２色以上あるもの、又は、ジョイント板の形状が両方あり、注文時に指定がない場合に出荷されるものです。5

MT（天端用）

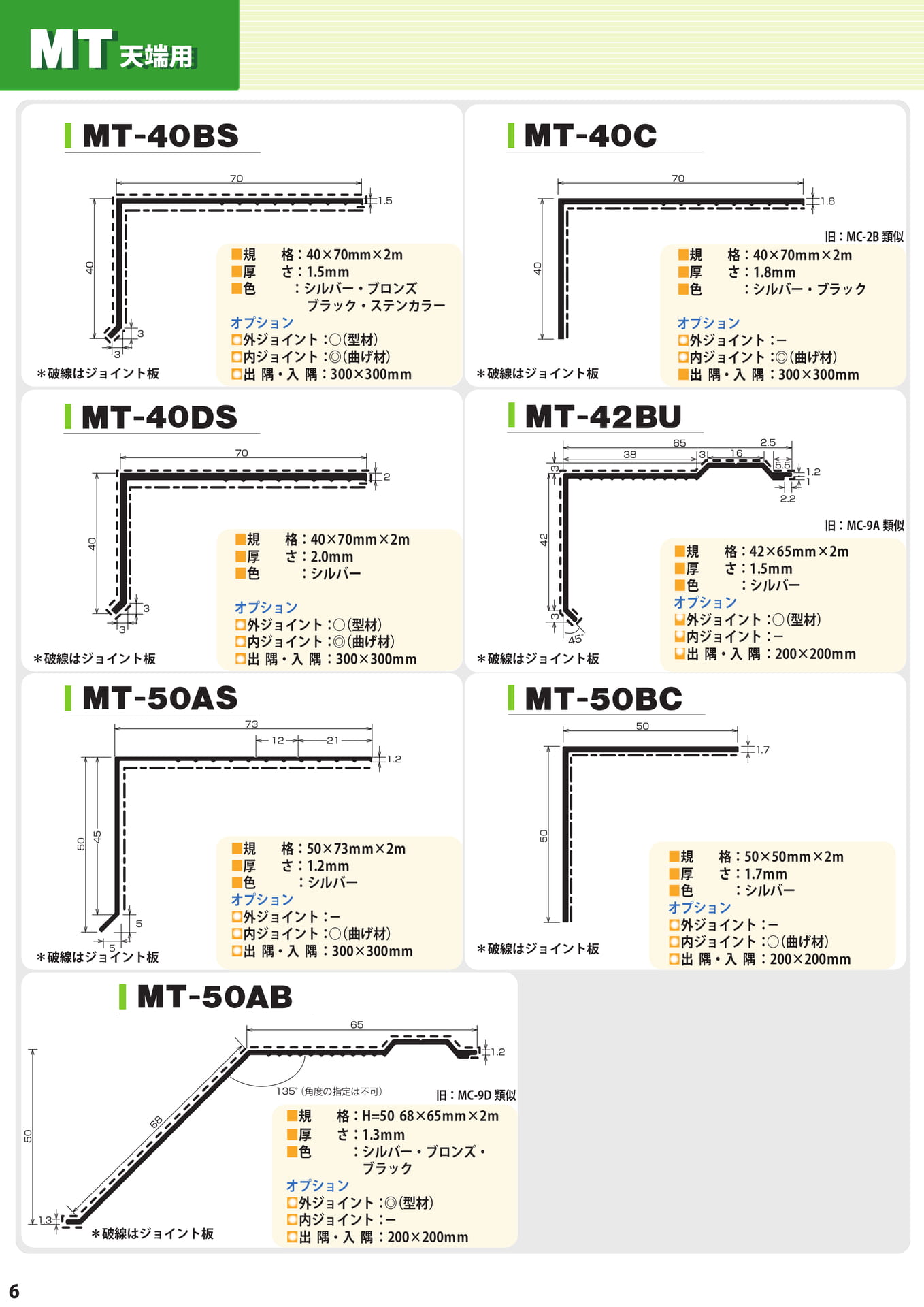

天端用＊破線はジョイント板■規格：40×70mm×2ｍ■厚さ：1.5ｍｍ■色：シルバー・ブロンズブラック・ステンカラーオプション■外ジョイント：○（型材）■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板■規■厚■色旧：MC-2B類似格：40×70ｍｍ×2ｍさ：1.8ｍｍ：シルバー・ブラックオプション■外ジョイント：－■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板■規■厚■色格：40×70ｍｍ×2ｍさ：2.0ｍｍ：シルバーオプション■外ジョイント：○（型材）■内ジョイント：◎（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板■規格：42×65ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■外ジョイント：○（型材）■内ジョイント：－■出隅・入隅：200×200ｍｍ旧：MC-9A類似＊破線はジョイント板■規格：50×73ｍｍ×2ｍ■厚さ：1.2ｍｍ■色：シルバーオプション■外ジョイント：－■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板■規格：50×50ｍｍ×2ｍ■厚さ：1.7ｍｍ■色：シルバーオプション■外ジョイント：－■内ジョイント：○（曲げ材）■出隅・入隅：200×200ｍｍ＊破線はジョイント板（角度の指定は不可）旧：MC-9D類似■規格：H=5068×65ｍｍ×2ｍ■厚さ：1.3ｍｍ■色：シルバー・ブロンズ・ブラックオプション■外ジョイント：◎（型材）■内ジョイント：－■出隅・入隅：200×200ｍｍ6

Page 07

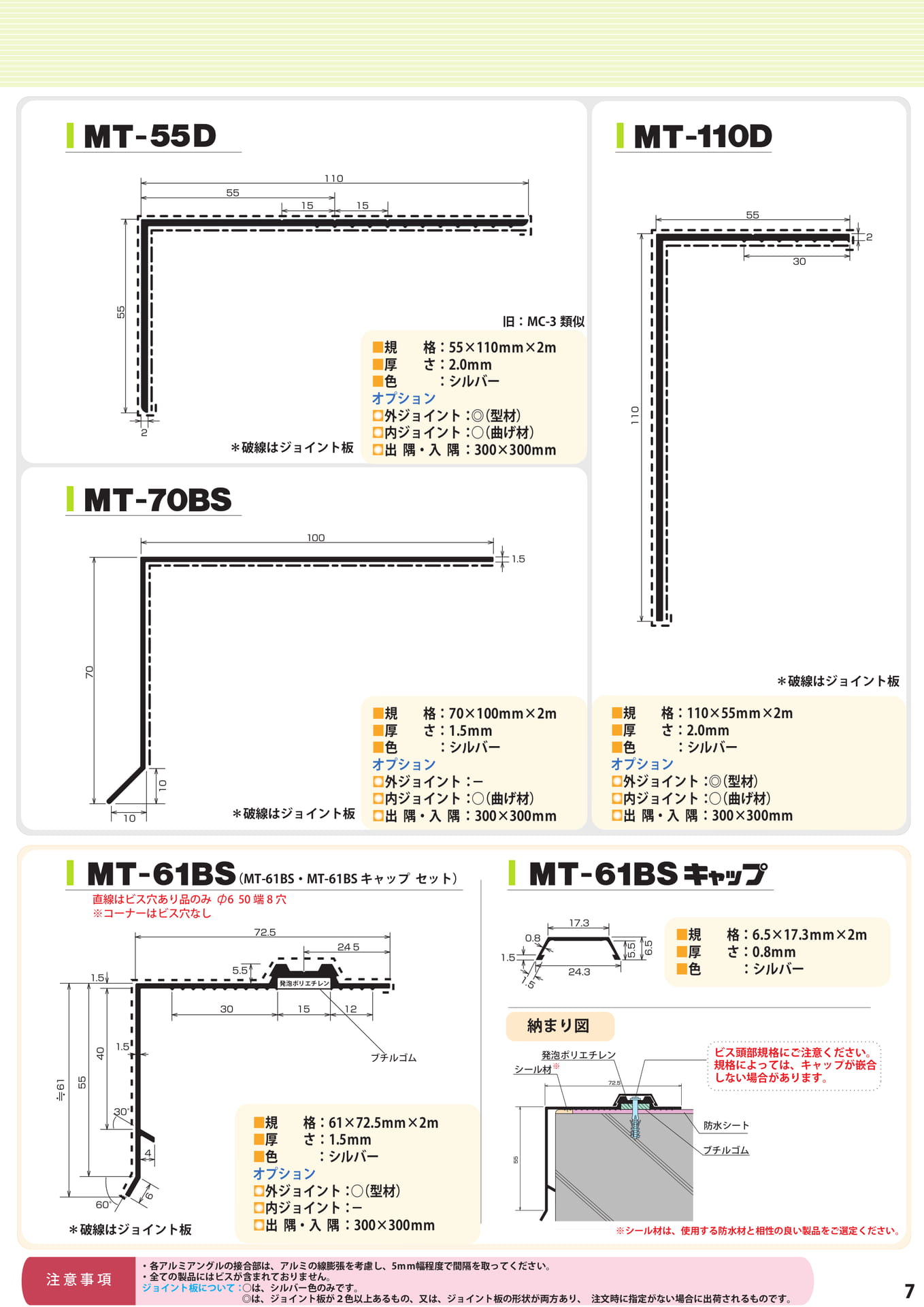

防水層の端末をしっかり押えることができ、軽量で作業性に優れています。旧：MC-3類似＊破線はジョイント板■規格：55×110ｍｍ×2ｍ■厚さ：2.0ｍｍ■色：シルバーオプション■外ジョイント：◎（型材）■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板■規格：70×100ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■外ジョイント：－■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ■規格：110×55ｍｍ×2ｍ■厚さ：2.0ｍｍ■色：シルバーオプション■外ジョイント：◎（型材）■内ジョイント：○（曲げ材）■出隅・入隅：300×300ｍｍ＊破線はジョイント板直線はビス穴あり品のみ※コーナーはビス穴なし（MT-61BS・MT-61BSキャップセット）650端8穴発泡ポリエチレン■規■厚■色格：6.5×17.3ｍｍ×2ｍさ：0.8ｍｍ：シルバーブチルゴム納まり図発泡ポリエチレンシール材※ビス頭部規格にご注意ください。規格によっては、キャップが嵌合しない場合があります。＊破線はジョイント板■規格：61×72.5ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバーオプション■外ジョイント：○（型材）■内ジョイント：－■出隅・入隅：300×300ｍｍ防水シートブチルゴム※シール材は、使用する防水材と相性の良い製品をご選定ください。注意事項・各アルミアングルの接合部は、アルミの線膨張を考慮し、5ｍｍ幅程度で間隔を取ってください。・全ての製品にはビスが含まれておりません。ジョイント板について：○は、シルバー色のみです。◎は、ジョイント板が２色以上あるもの、又は、ジョイント板の形状が両方あり、注文時に指定がない場合に出荷されるものです。7

MB（天端篏合用）

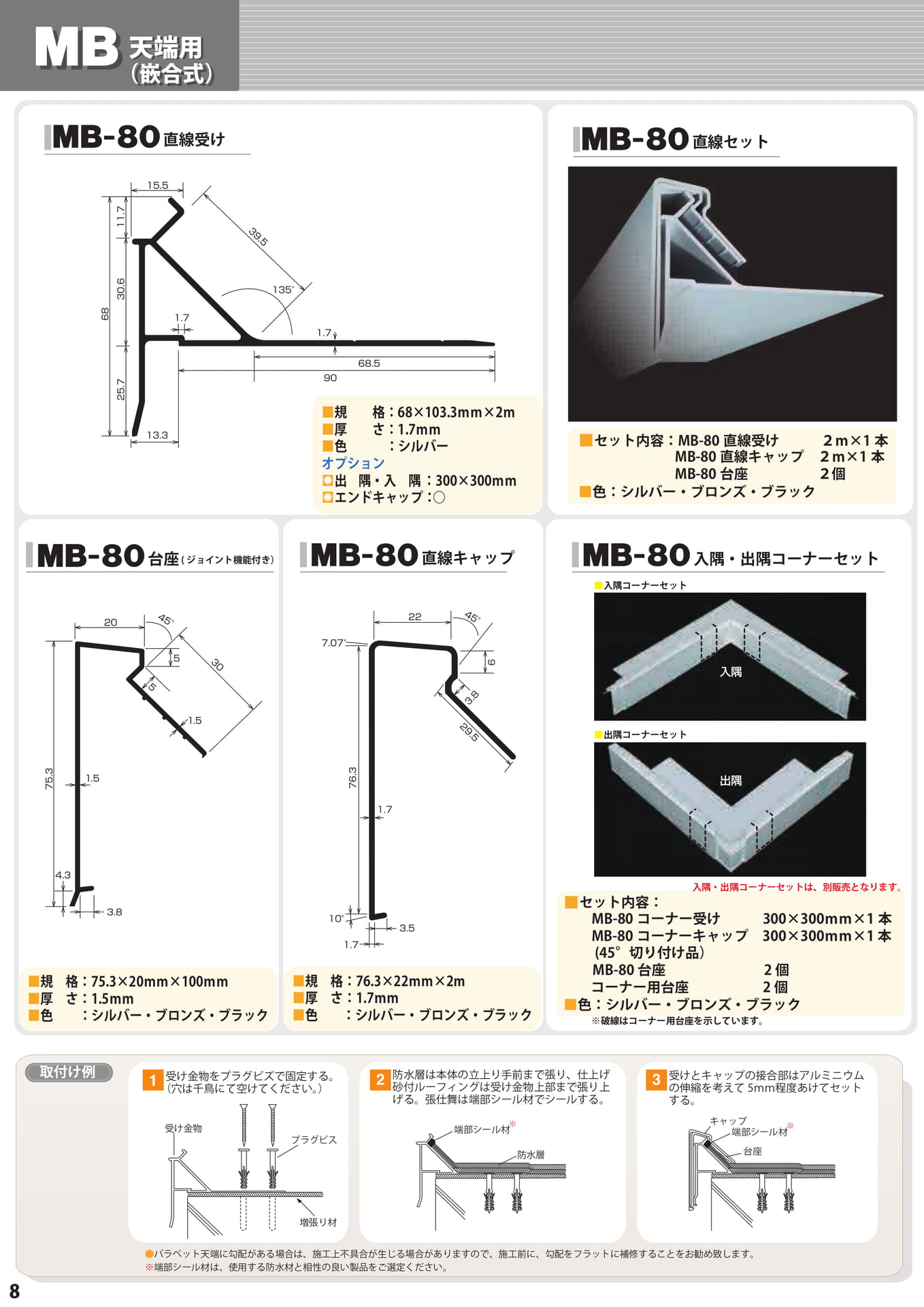

天端用（嵌合式）直線受け直線セット■規格：68×103.3ｍｍ×2ｍ■厚さ：1.7ｍｍ■色：シルバーオプション■出隅・入隅：300×300ｍｍ■エンドキャップ：○■セット内容：MB-80直線受け２ｍ×1本MB-80直線キャップ２ｍ×1本MB-80台座２個■色：シルバー・ブロンズ・ブラック台座(ジョイント機能付き）直線キャップ入隅・出隅コーナーセット■入隅コーナーセット■出隅コーナーセット■規■厚■色格：75.3×20ｍｍ×100ｍｍさ：1.5ｍｍ：シルバー・ブロンズ・ブラック■規■厚■色格：76.3×22ｍｍ×2mさ：1.7ｍｍ：シルバー・ブロンズ・ブラック※破線はコーナー用台座を示しています。入隅・出隅コーナーセットは、別販売となります。■セット内容：MB-80コーナー受け300×300ｍｍ×1本MB-80コーナーキャップ300×300ｍｍ×1本(45°切り付け品）MB-80台座2個コーナー用台座2個■色：シルバー・ブロンズ・ブラック取付け例受け金物をプラグビズで固定する。（穴は千鳥にて空けてください。）防水層は本体の立上り手前まで張り、仕上げ砂付ルーフィングは受け金物上部まで張り上げる。張仕舞は端部シール材でシールする。受けとキャップの接合部はアルミニウムの伸縮を考えて5ｍｍ程度あけてセットする。受け金物プラグビス※端部シール材防水層キャップ※端部シール材台座増張り材8●パラペット天端に勾配がある場合は、施工上不具合が生じる場合がありますので、施工前に、勾配をフラットに補修することをお勧め致します。※端部シール材は、使用する防水材と相性の良い製品をご選定ください。

Page 09

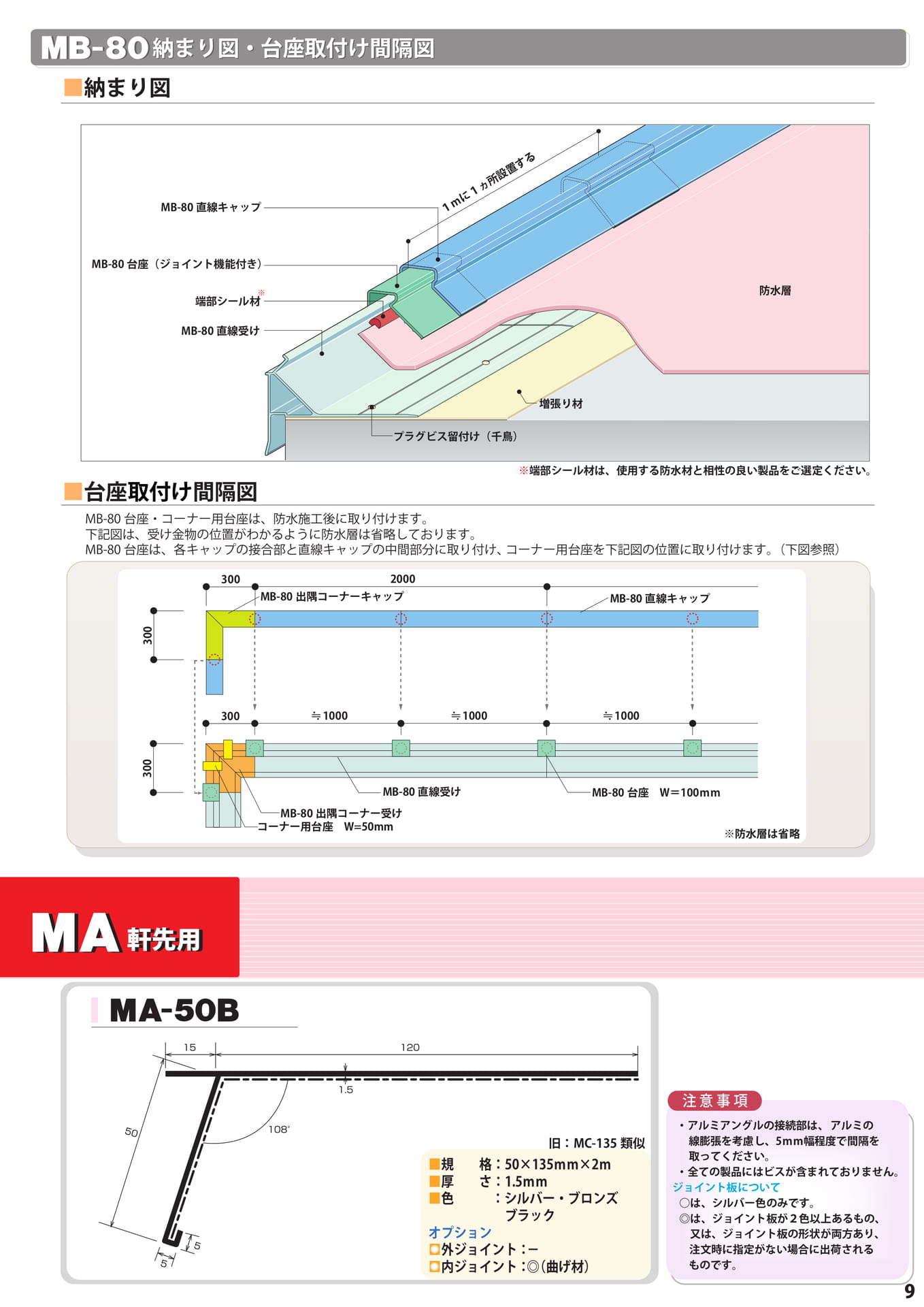

■納まり図納まり図・台座取付け間隔図MB-80直線キャップ１ｍに１ヵ所設置するMB-80台座（ジョイント機能付き）※端部シール材防水層MB-80直線受け増張り材プラグビス留付け（千鳥）■台座取付け間隔図※端部シール材は、使用する防水材と相性の良い製品をご選定ください。MB-80台座・コーナー用台座は、防水施工後に取り付けます。下記図は、受け金物の位置がわかるように防水層は省略しております。MB-80台座は、各キャップの接合部と直線キャップの中間部分に取り付け、コーナー用台座を下記図の位置に取り付けます。（下図参照）3002000MB-80出隅コーナーキャップMB-80直線キャップ300100010001000300300MB-80直線受けMB-80出隅コーナー受けコーナー用台座W=50mmMB-80台座W＝100ｍｍ※防水層は省略軒先用注意事項旧：MC-135類似■規格：50×135ｍｍ×2ｍ■厚さ：1.5ｍｍ■色：シルバー・ブロンズブラックオプション■外ジョイント：－■内ジョイント：◎（曲げ材）・アルミアングルの接続部は、アルミの線膨張を考慮し、5ｍｍ幅程度で間隔を取ってください。・全ての製品にはビスが含まれておりません。ジョイント板について○は、シルバー色のみです。◎は、ジョイント板が２色以上あるもの、又は、ジョイント板の形状が両方あり、注文時に指定がない場合に出荷されるものです。9

副資材

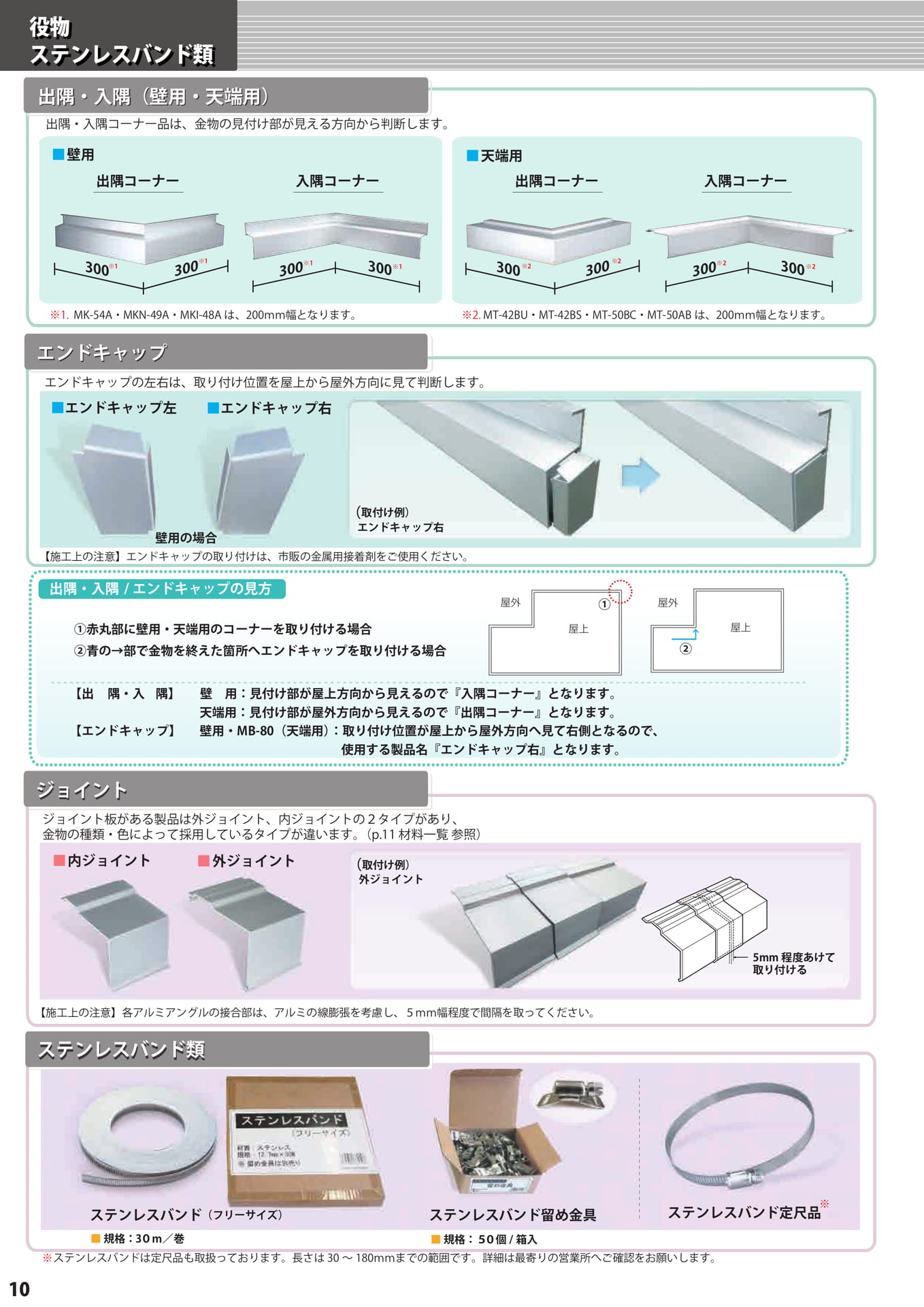

役物ステンレスバンド類出隅・入隅（壁用・天端用）出隅・入隅コーナー品は、金物の見付け部が見える方向から判断します。■壁用■天端用出隅コーナー入隅コーナー出隅コーナー入隅コーナー300※1300※1300※1300※1300※2300※2300※2300※2※1.MK-54A・MKN-49A・MKI-48Aは、200ｍｍ幅となります。※2.MT-42BU・MT-42BS・MT-50BC・MT-50ABは、200ｍｍ幅となります。エンドキャップエンドキャップの左右は、取り付け位置を屋上から屋外方向に見て判断します。■エンドキャップ左■エンドキャップ右壁用の場合（取付け例）エンドキャップ右【施工上の注意】エンドキャップの取り付けは、市販の金属用接着剤をご使用ください。出隅・入隅/エンドキャップの見方①①赤丸部に壁用・天端用のコーナーを取り付ける場合②青の→部で金物を終えた箇所へエンドキャップを取り付ける場合→②【出隅・入隅】壁用：見付け部が屋上方向から見えるので『入隅コーナー』となります。天端用：見付け部が屋外方向から見えるので『出隅コーナー』となります。【エンドキャップ】壁用・MB-80（天端用）：取り付け位置が屋上から屋外方向へ見て右側となるので、ジョイント■内ジョイント■外ジョイント（取付け例）外ジョイント使用する製品名『エンドキャップ右』となります。ジョイント板がある製品は外ジョイント、内ジョイントの２タイプがあり、金物の種類・色によって採用しているタイプが違います。（p.11材料一覧参照）5mm程度あけて取り付ける【施工上の注意】各アルミアングルの接合部は、アルミの線膨張を考慮し、５ｍｍ幅程度で間隔を取ってください。ステンレスバンド類ステンレスバンド（フリーサイズ）ステンレスバンド留め金具※ステンレスバンド定尺品■規格：3０ｍ／巻■規格：５０個/箱入※ステンレスバンドは定尺品も取扱っております。長さは30～180ｍｍまでの範囲です。詳細は最寄りの営業所へご確認をお願いします。10

製品一覧

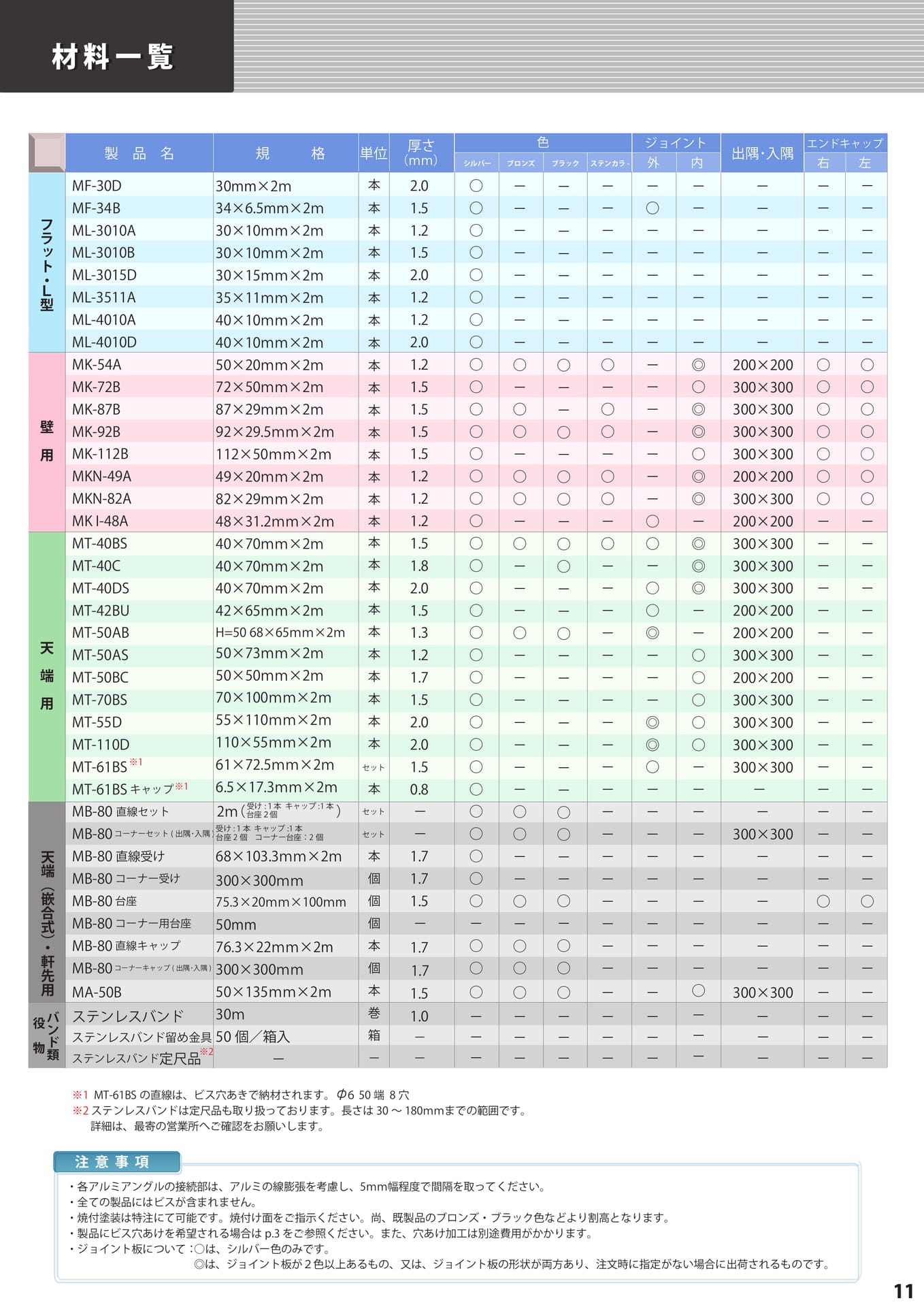

11注意事項・各アルミアングルの接続部は、アルミの線膨張を考慮し、5ｍｍ幅程度で間隔を取ってください。・全ての製品にはビスが含まれません。・焼付塗装は特注にて可能です。焼付け面をご指示ください。尚、既製品のブロンズ・ブラック色などより割高となります。・製品にビス穴あけを希望される場合はp.3をご参照ください。また、穴あけ加工は別途費用がかかります。・ジョイント板について：○は、シルバー色のみです。◎は、ジョイント板が２色以上あるもの、又は、ジョイント板の形状が両方あり、注文時に指定がない場合に出荷されるものです。※1MT-61BSの直線は、ビス穴あきで納材されます。６50端8穴※2ステンレスバンドは定尺品も取り扱っております。長さは30～180ｍｍまでの範囲です。詳細は、最寄の営業所へご確認をお願いします。フラット・Ｌ型壁用天端（嵌合式）・軒先用天端用バンド類役物※1※1※2MF-30DMF-34BML-3010AML-3010BML-3015DML-3511AML-4010AML-4010DMK-54AMK-72BMK-87BMK-92BMK-112BMKN-49AMKN-82AMKI-48AMT-40BSMT-40CMT-40DSMT-42BUMT-50ABMT-50ASMT-50BCMT-70BSMT-55DMT-110DMT-61BSMT-61BSキャップMB-80直線セットMB-80コーナーセット(出隅･入隅)MB-80直線受けMB-80コーナー受けMB-80台座MB-80コーナー用台座MB-80直線キャップMB-80コーナーキャップ(出隅･入隅)MA-50Bステンレスバンドステンレスバンド留め金具ステンレスバンド定尺品本本本本本本本本本本本本本本本個個個本個本巻箱－セットセットセット本本本本本本本本本本本本本30mm×2ｍ34×6.5mm×2ｍ30×10ｍｍ×2ｍ30×10ｍｍ×2ｍ30×15ｍｍ×2ｍ35×11ｍｍ×2ｍ40×10ｍｍ×2ｍ40×10ｍｍ×2ｍ50×20ｍｍ×2ｍ72×50ｍｍ×2ｍ87×29ｍｍ×2ｍ92×29.5ｍｍ×2ｍ112×50ｍｍ×2ｍ49×20ｍｍ×2ｍ82×29ｍｍ×2ｍ48×31.2ｍｍ×2ｍ40×70ｍｍ×2ｍ40×70ｍｍ×2ｍ40×70ｍｍ×2ｍ42×65ｍｍ×2ｍH=5068×65ｍｍ×2ｍ50×73ｍｍ×2ｍ50×50ｍｍ×2ｍ70×100ｍｍ×2ｍ55×110ｍｍ×2ｍ110×55ｍｍ×2ｍ61×72.5ｍｍ×2ｍ6.5×17.3ｍｍ×2ｍ受け:１本キャップ:1本受け:１本キャップ:1本台座2個コーナー台座：2個68×103.3ｍｍ×2ｍ300×300ｍｍ75.3×20ｍｍ×100ｍm50mm76.3×22ｍｍ×2m300×300ｍｍ50×135ｍｍ×2ｍ30ｍ50個／箱入－－－－－－－－－○－○○－○○－○－－－○－－－－－－－○○－－○－○○○－－－－－－－－－－－○－－○－○○－○○－－○－－－－－－－○○－－○－○○○－－－－－－－－－－－○－○○－○○－○－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－◎○◎◎○◎◎－◎◎◎－－○○○○○－－－－－－－－－－○－－－－○－－－－－－－－－－－－－○○－○○◎－－－◎◎○－－－－－－－－－－－－－－－－－－－－－○○○○○○○－－－－－－－－－－－－－－－－－○－－－－－－－－－－－－－－－○○○○◯○○－－－－－－－－－－－－－－－－－○－－－－－－－－－－－－－－－200×200300×300300×300300×300300×300200×200300×300200×200300×300300×300300×300200×200200×200300×300200×200300×300300×300300×300300×300－－300×300－－－－－－300×300－－－○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○－○○○－－－ブロンズブラックステンカラ-シルバー製品名規格単位出隅･入隅厚さ（ｍｍ）色ジョイント外内右左エンドキャップ2.01.51.21.52.01.21.22.01.21.51.51.51.51.21.21.21.51.82.01.51.31.21.71.52.02.01.50.8－－1.71.71.5－1.71.71.51.0－－2ｍ（）台座２個材料一覧材料一覧
