Page 01

Page 02

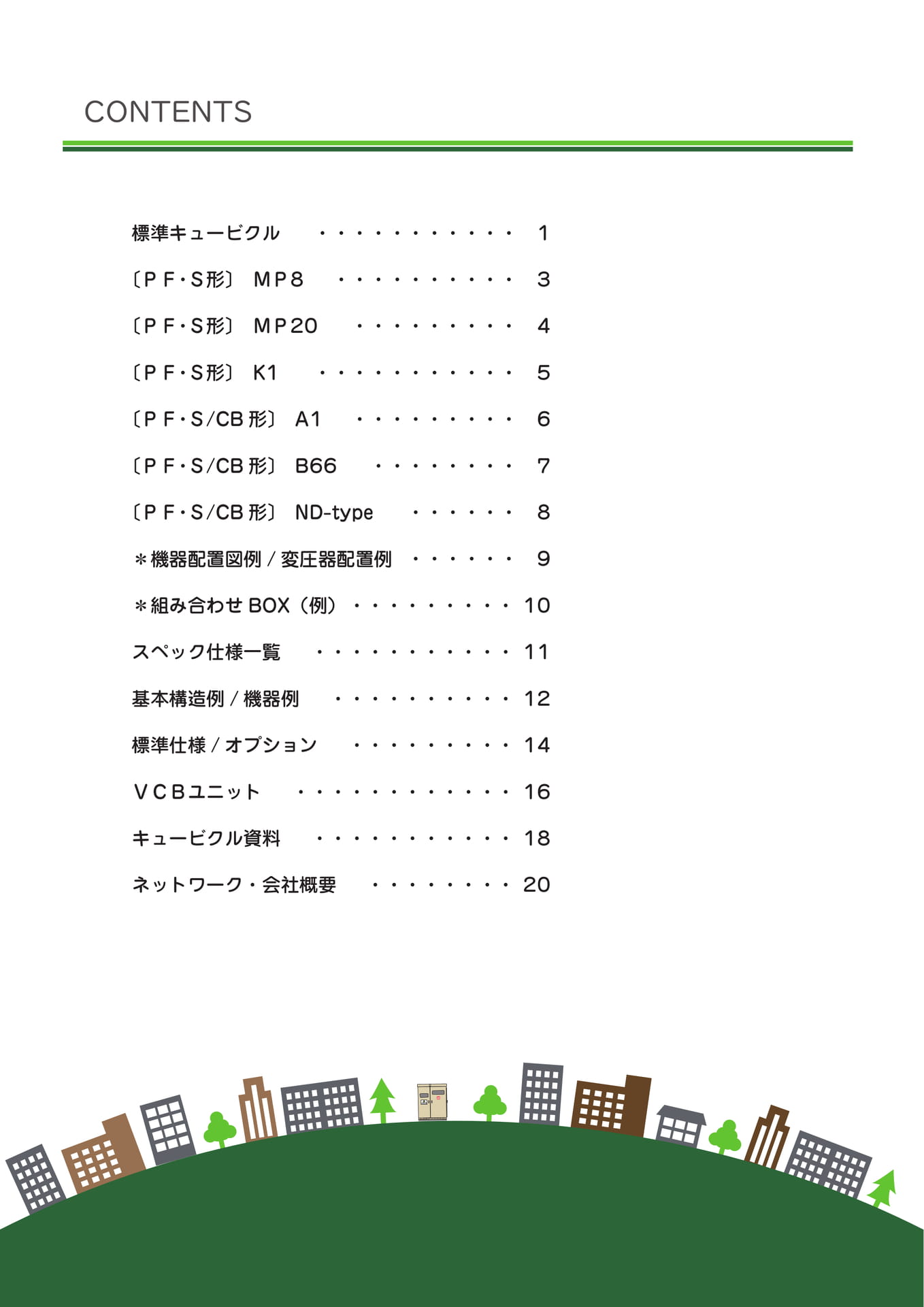

標準キュービクル〔ＰＦ・Ｓ形〕ＭＰ8・・・・・・・・・・・1・・・・・・・・・・3〔ＰＦ・Ｓ形〕ＭＰ20・・・・・・・・・4〔ＰＦ・Ｓ形〕K1・・・・・・・・・・・5〔ＰＦ・Ｓ/CB形〕A1〔ＰＦ・Ｓ/CB形〕B66・・・・・・・・・6・・・・・・・・7〔ＰＦ・Ｓ/CB形〕ND-type＊機器配置図例/変圧器配置例・・・・・・8・・・・・・9＊組み合わせBOX（例）・・・・・・・・・10スペック仕様一覧基本構造例/機器例・・・・・・・・・・・11・・・・・・・・・・12標準仕様/オプション・・・・・・・・・14ＶＣＢユニットキュービクル資料・・・・・・・・・・・・16・・・・・・・・・・・18ネットワーク・会社概要・・・・・・・・20

Page 03

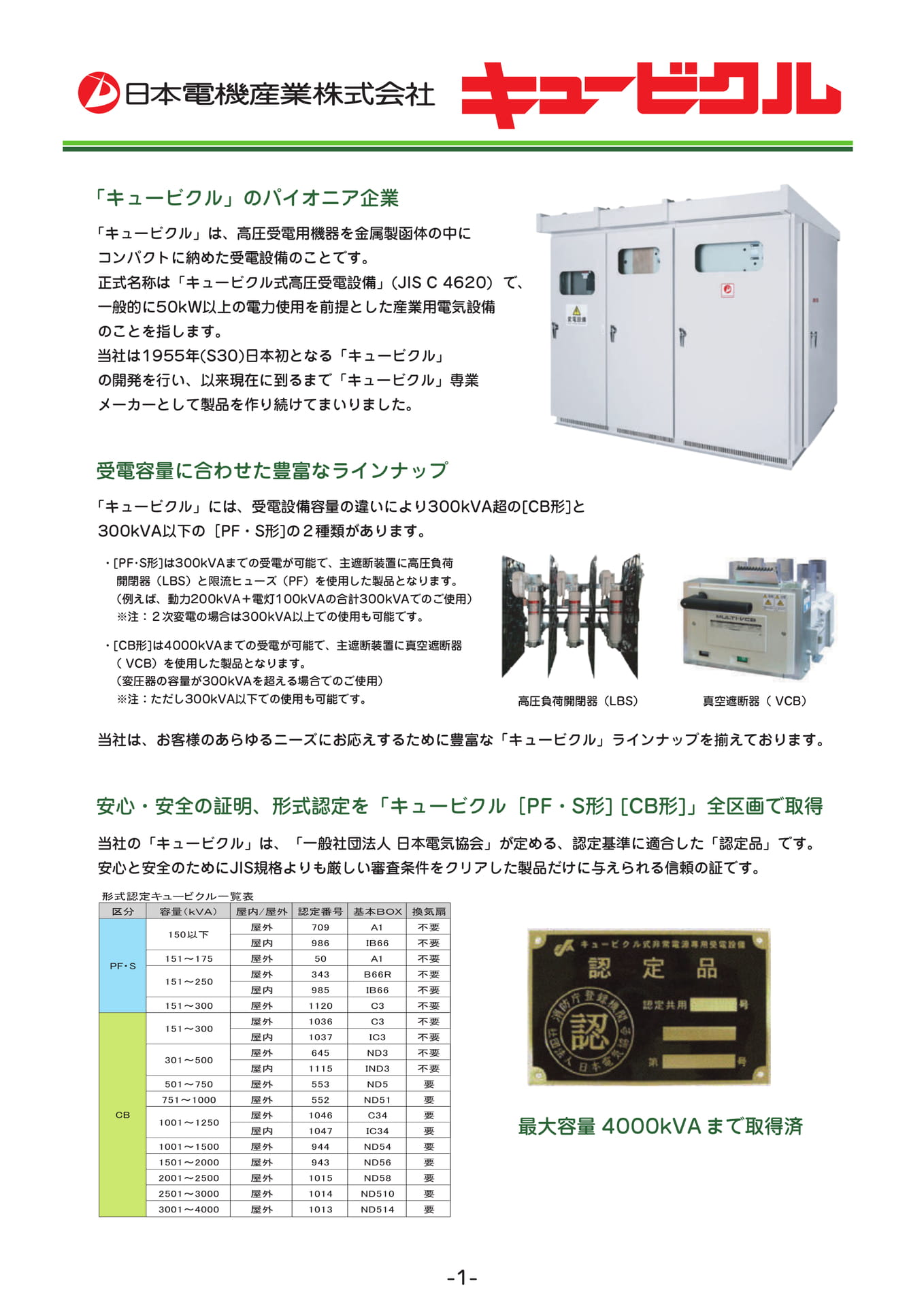

「キュービクル」のパイオニア企業「キュービクル」は、高圧受電用機器を金属製函体の中にコンパクトに納めた受電設備のことです。正式名称は「キュービクル式高圧受電設備」(JISC4620)で、一般的に50kW以上の電力使用を前提とした産業用電気設備のことを指します。当社は1955年(S30)日本初となる「キュービクル」の開発を行い、以来現在に到るまで「キュービクル」専業メーカーとして製品を作り続けてまいりました。受電容量に合わせた豊富なラインナップ「キュービクル」には、受電設備容量の違いにより300kVA超の[CB形]と300kVA以下の［PF・S形]の２種類があります。・[PF･S形]は300kVAまでの受電が可能で、主遮断装置に高圧負荷開閉器（LBS）と限流ヒューズ（PF）を使用した製品となります。（例えば、動力200kVA＋電灯100kVAの合計300kVAでのご使用）※注：２次変電の場合は300kVA以上での使用も可能です。・[CB形]は4000kVAまでの受電が可能で、主遮断装置に真空遮断器（VCB）を使用した製品となります。（変圧器の容量が300kVAを超える場合でのご使用）※注：ただし300kVA以下での使用も可能です。高圧負荷開閉器（LBS）真空遮断器（VCB）当社は、お客様のあらゆるニーズにお応えするために豊富な「キュービクル」ラインナップを揃えております。安心・安全の証明、形式認定を「キュービクル［PF・S形][CB形]」全区画で取得当社の「キュービクル」は、「一般社団法人日本電気協会」が定める、認定基準に適合した「認定品」です。安心と安全のためにJIS規格よりも厳しい審査条件をクリアした製品だけに与えられる信頼の証です。-1-

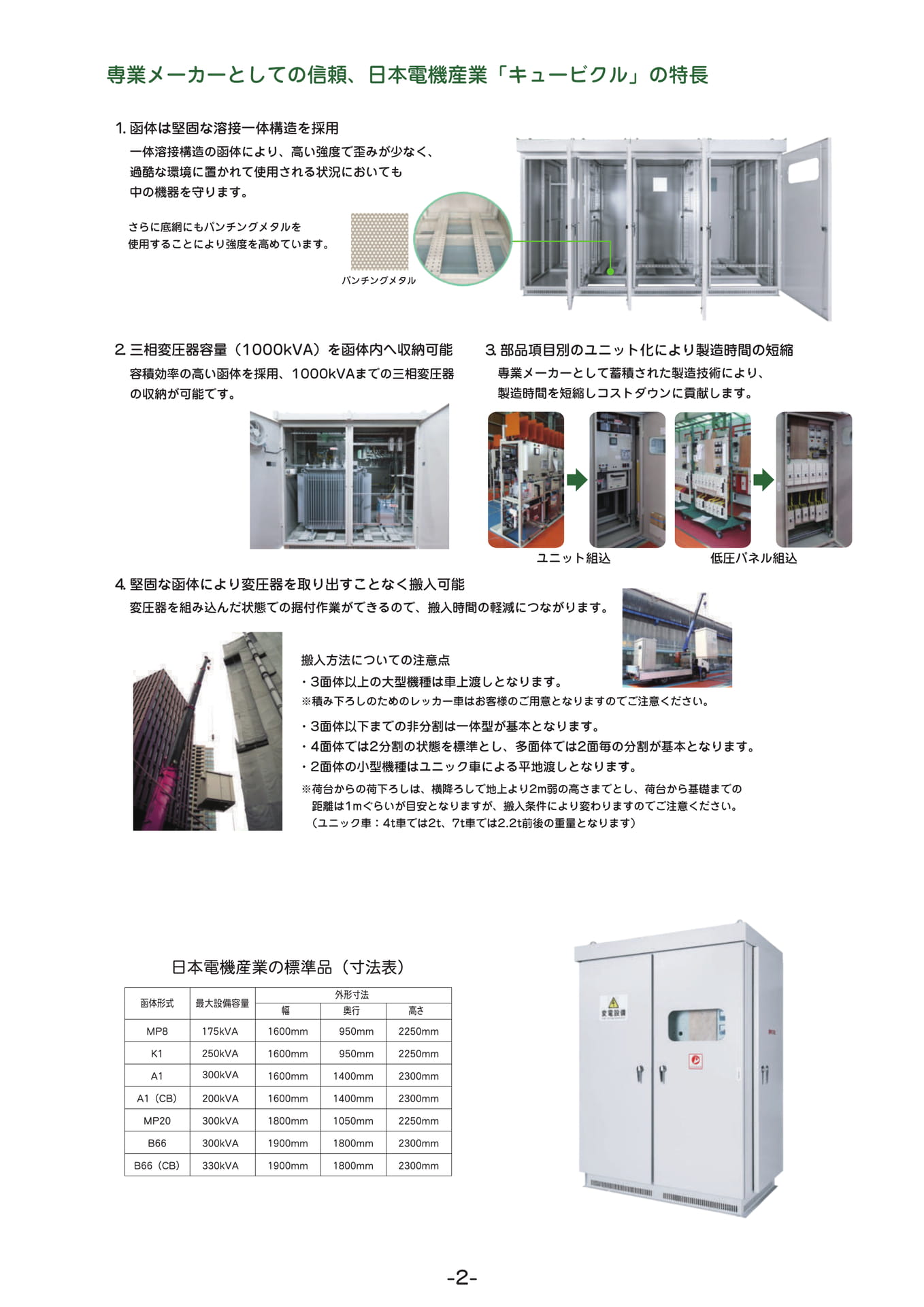

Page 04

-2-

Page 05

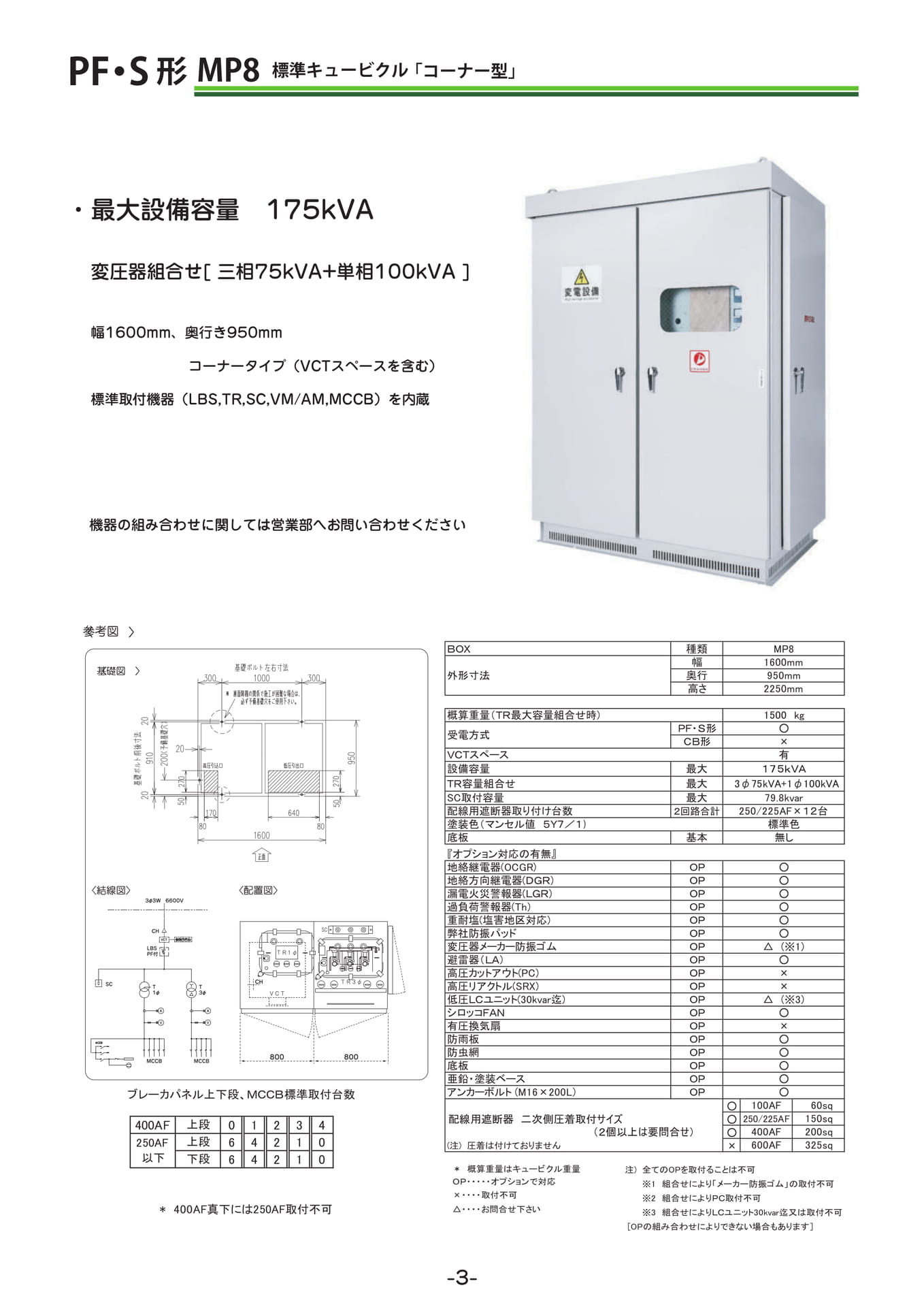

PF・S形・最大設備容量175kVA変圧器組合せ[三相75kVA+単相100kVA]幅1600mm、奥行き950mmコーナータイプ（VCTスペースを含む）標準取付機器（LBS,TR,SC,VM/AM,MCCB）を内蔵機器の組み合わせに関しては営業部へお問い合わせください参考図基礎図)配線用遮断器二次側圧着取付サイズ（２個以上は要問合せ）-3-

Page 06

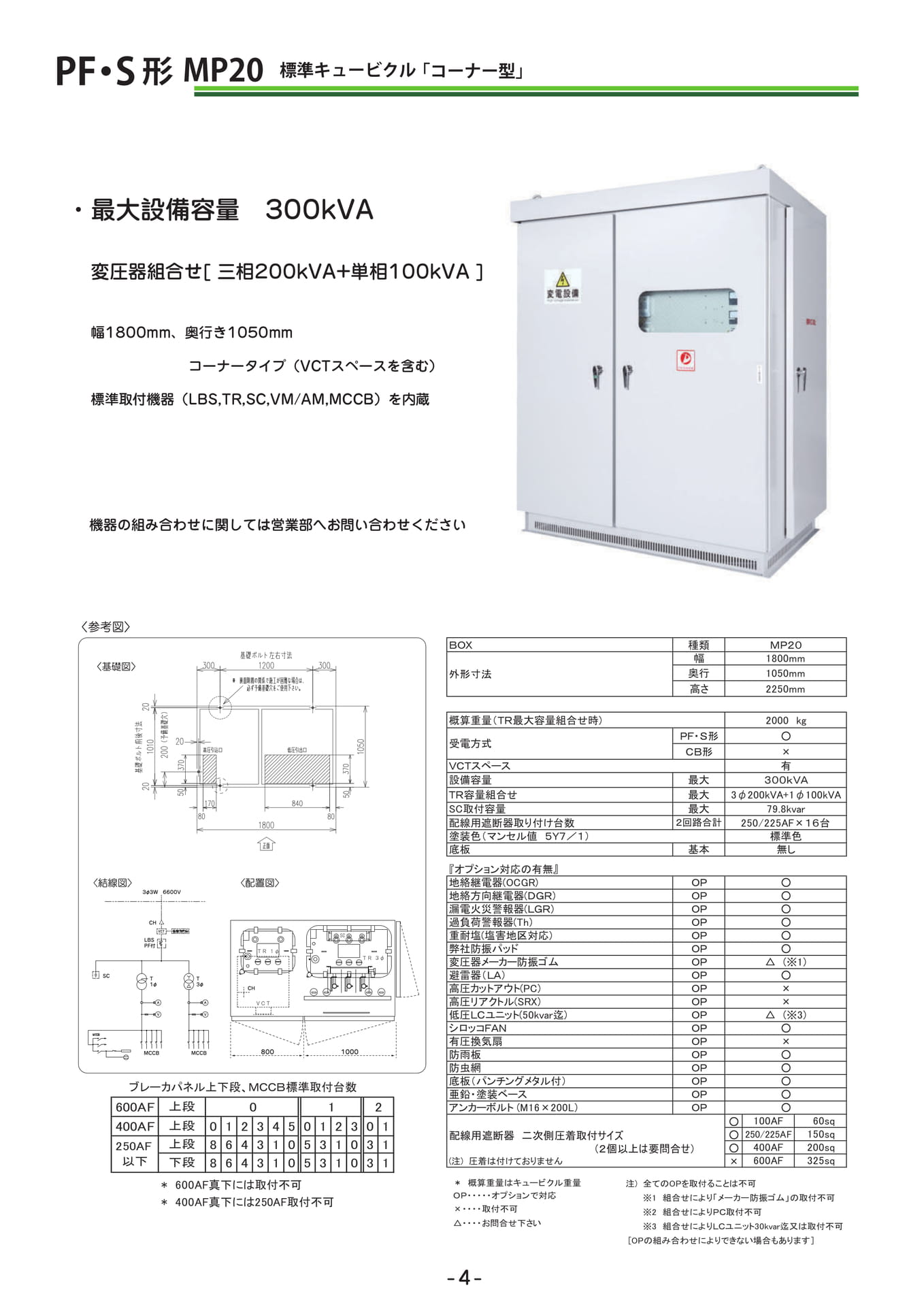

・最大設備容量300kVA変圧器組合せ[三相200kVA+単相100kVA]幅1800mm、奥行き1050mmコーナータイプ（VCTスペースを含む）標準取付機器（LBS,TR,SC,VM/AM,MCCB）を内蔵機器の組み合わせに関しては営業部へお問い合わせください参考図基礎図配線用遮断器二次側圧着取付サイズ（２個以上は要問合せ）-４-

Page 07

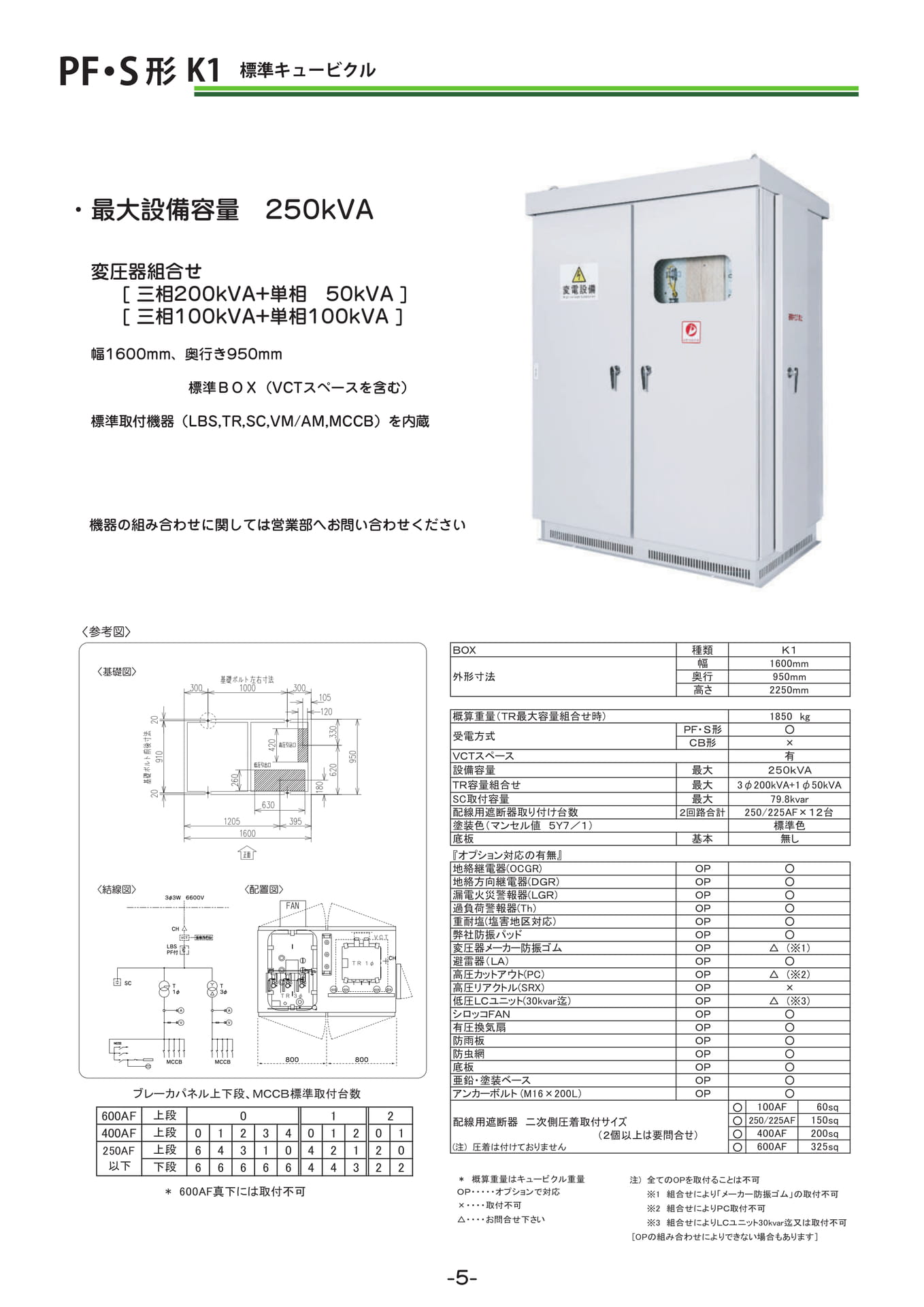

・最大設備容量250kVA変圧器組合せ[三相200kVA+単相50kVA][三相100kVA+単相100kVA]幅1600mm、奥行き950mm標準ＢＯＸ（VCTスペースを含む）標準取付機器（LBS,TR,SC,VM/AM,MCCB）を内蔵機器の組み合わせに関しては営業部へお問い合わせください参考図基礎図配線用遮断器二次側圧着取付サイズ（２個以上は要問合せ）-5-

Page 08

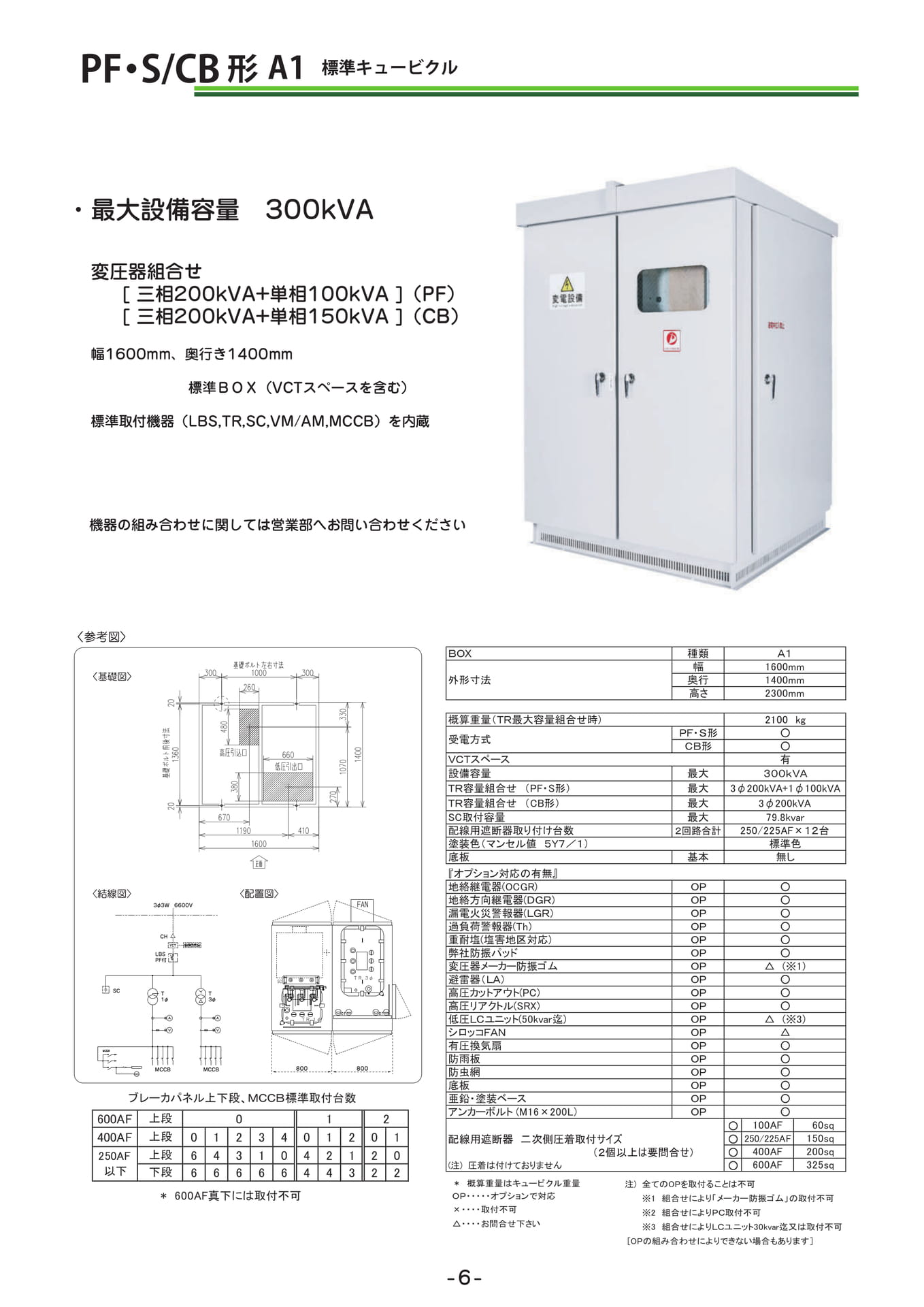

・最大設備容量300kVA変圧器組合せ[三相200kVA+単相100kVA]（PF）[三相200kVA+単相150kVA]（CB）幅1600mm、奥行き1400mm標準ＢＯＸ（VCTスペースを含む）標準取付機器（LBS,TR,SC,VM/AM,MCCB）を内蔵機器の組み合わせに関しては営業部へお問い合わせください参考図基礎図配線用遮断器二次側圧着取付サイズ（２個以上は要問合せ）-６-

Page 09

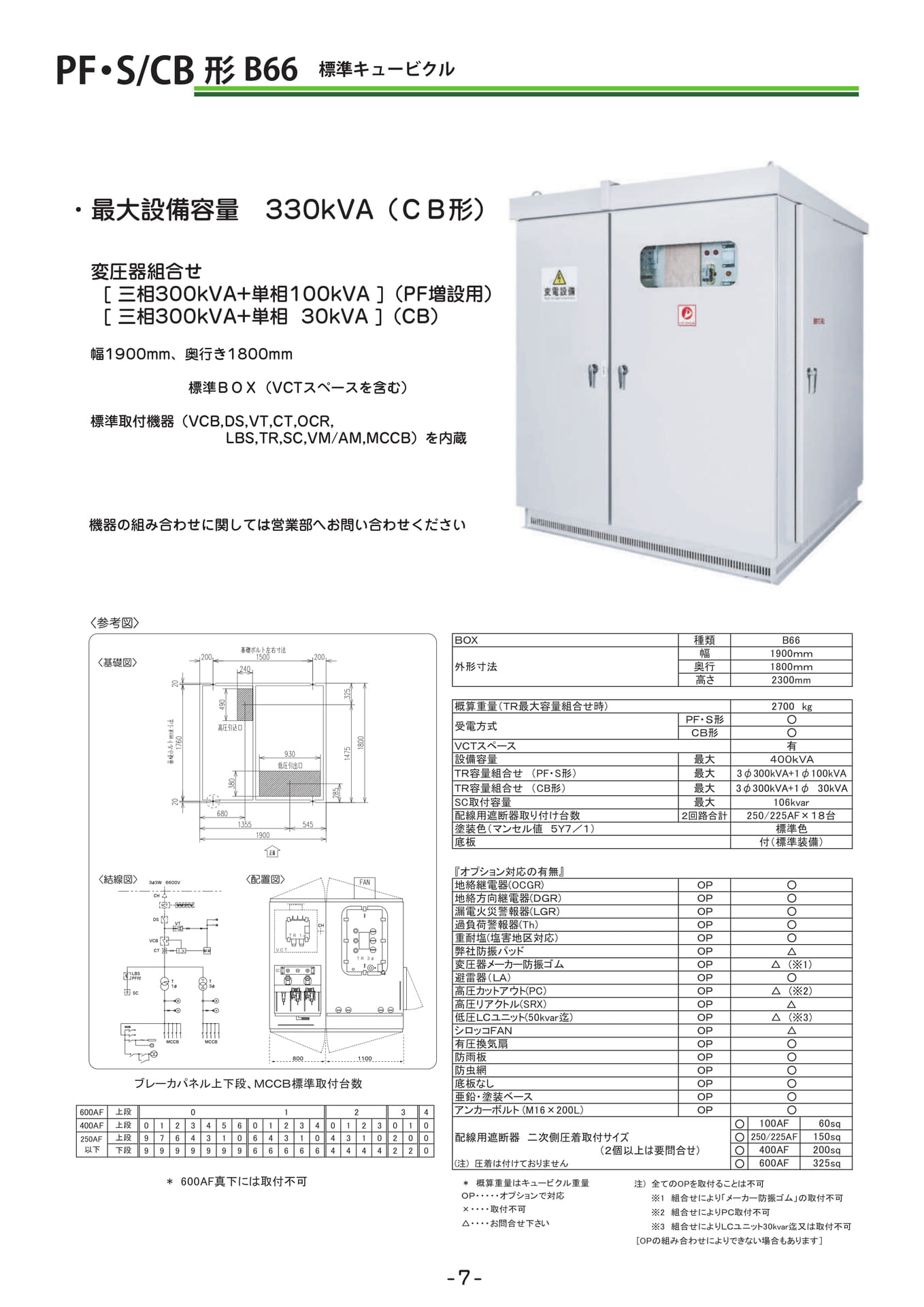

・最大設備容量330kVA（ＣＢ形）変圧器組合せ[三相300kVA+単相100kVA]（PF増設用）[三相300kVA+単相30kVA]（CB）幅1900mm、奥行き1800mm標準ＢＯＸ（VCTスペースを含む）標準取付機器（VCB,DS,VT,CT,OCR,LBS,TR,SC,VM/AM,MCCB）を内蔵機器の組み合わせに関しては営業部へお問い合わせください参考図基礎図

Page 10

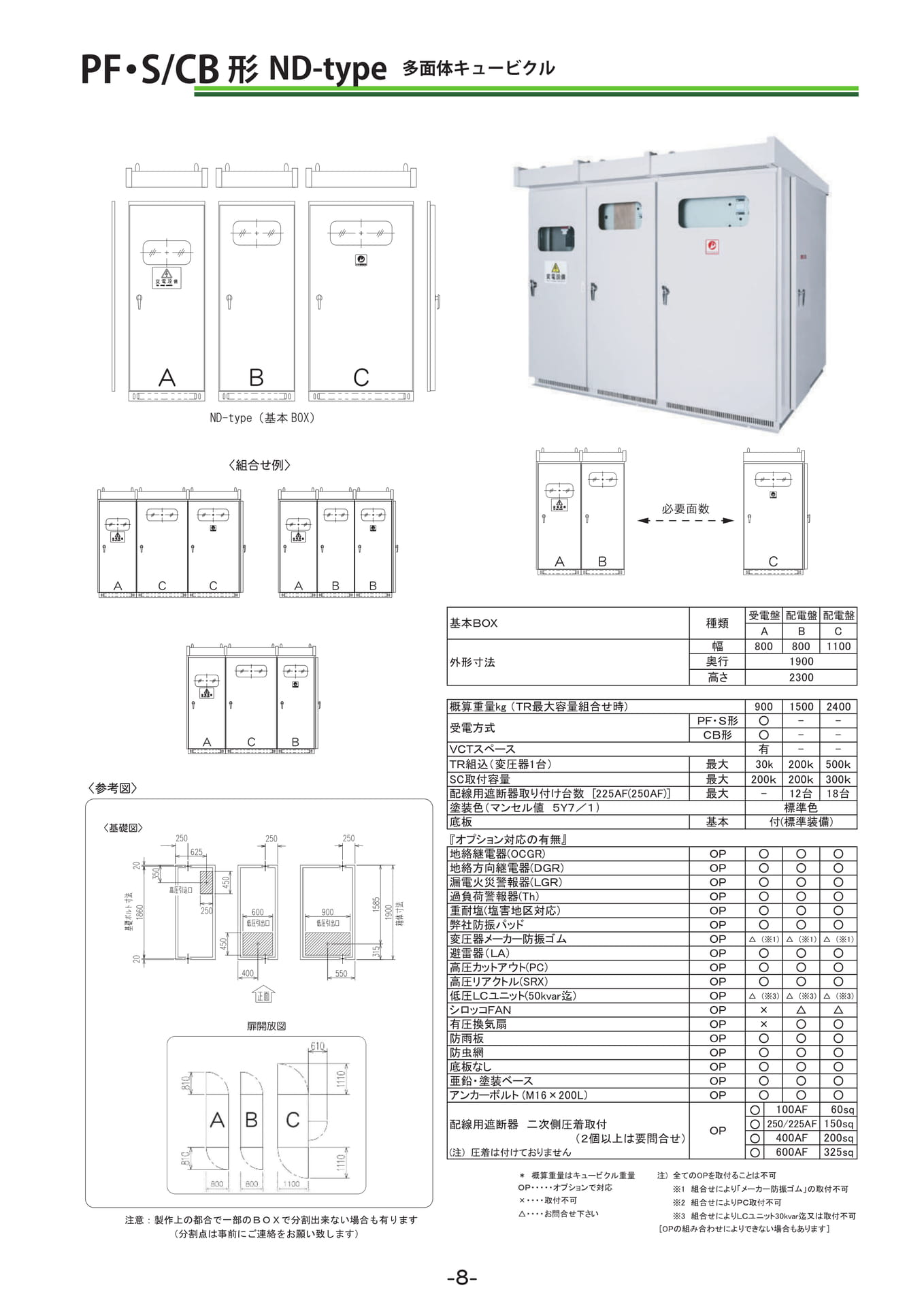

-8-

Page 11

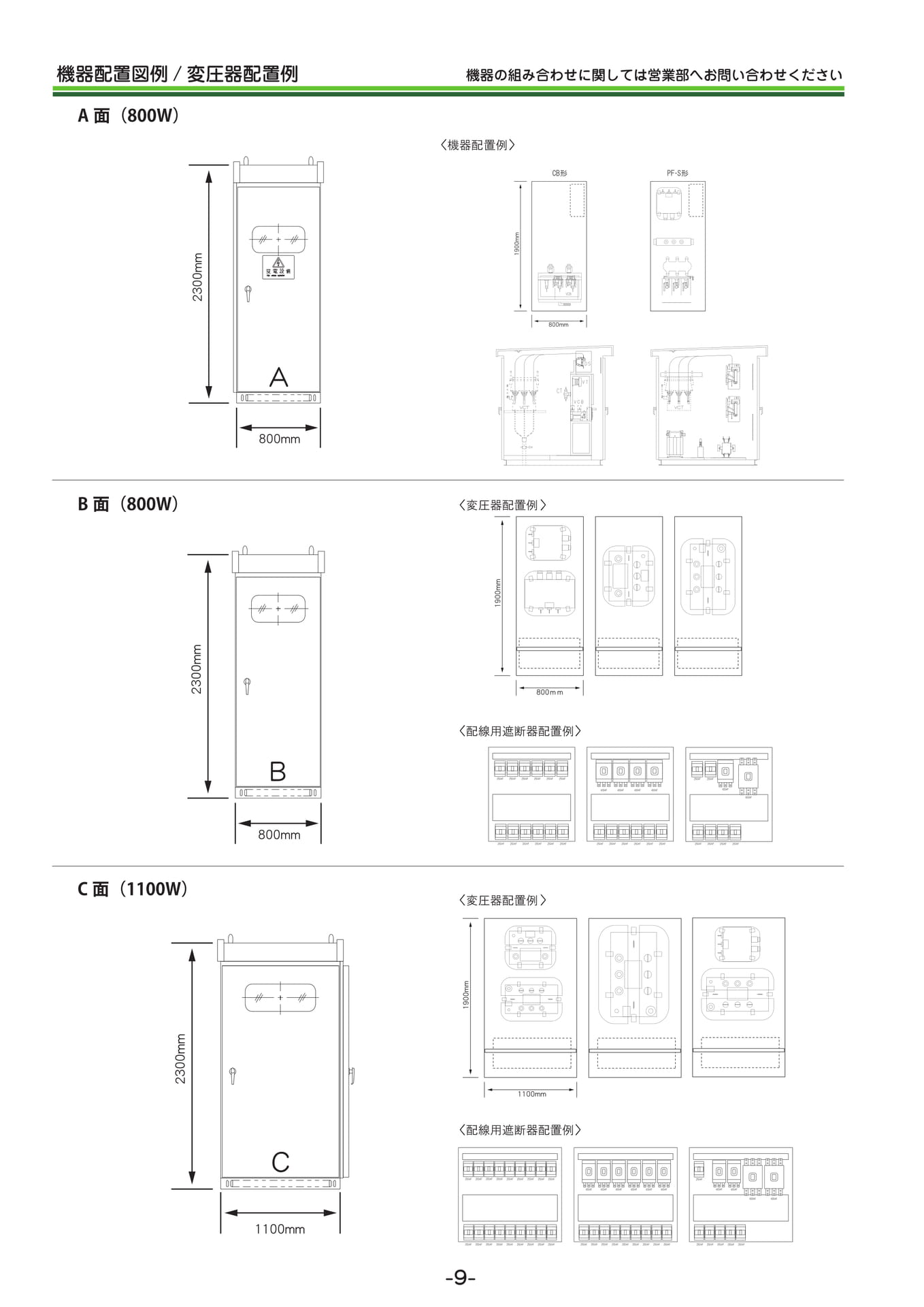

機器配置図例/変圧器配置例機器配置例変圧器配置例配線用遮断器配置例変圧器配置例配線用遮断器配置例-9-

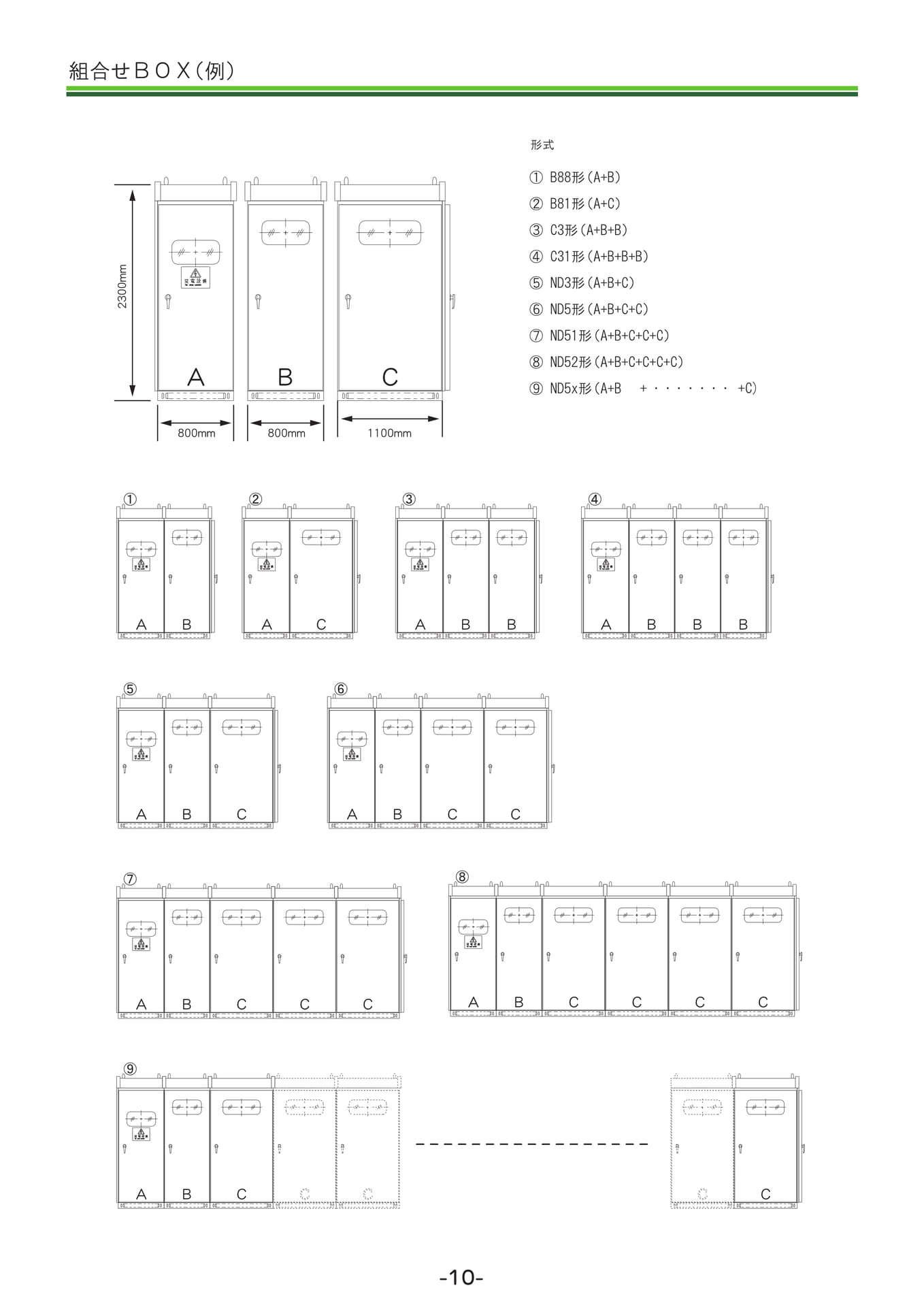

Page 12

-10-+・・・・・・・+C)

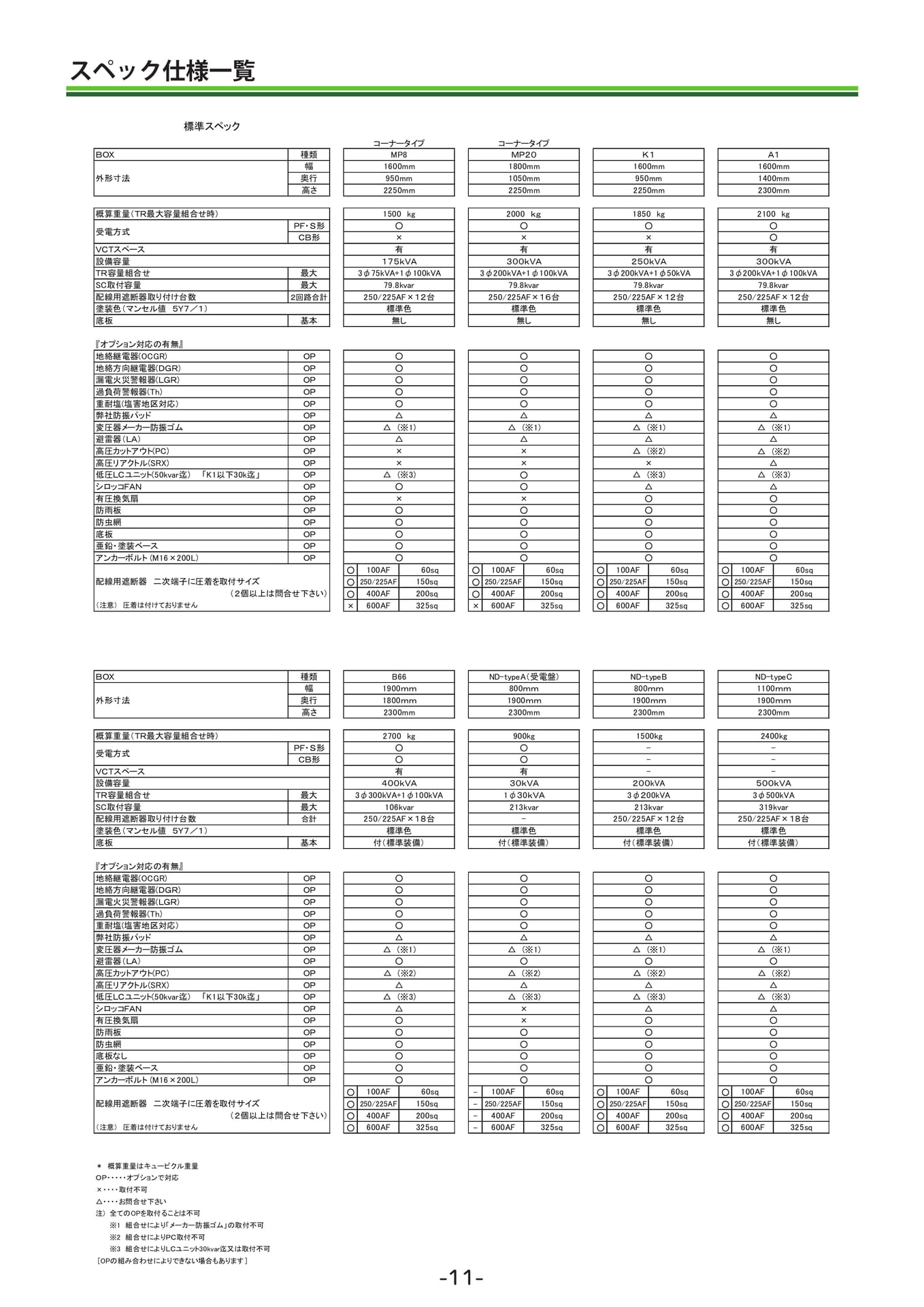

Page 13

��-11-

Page 14

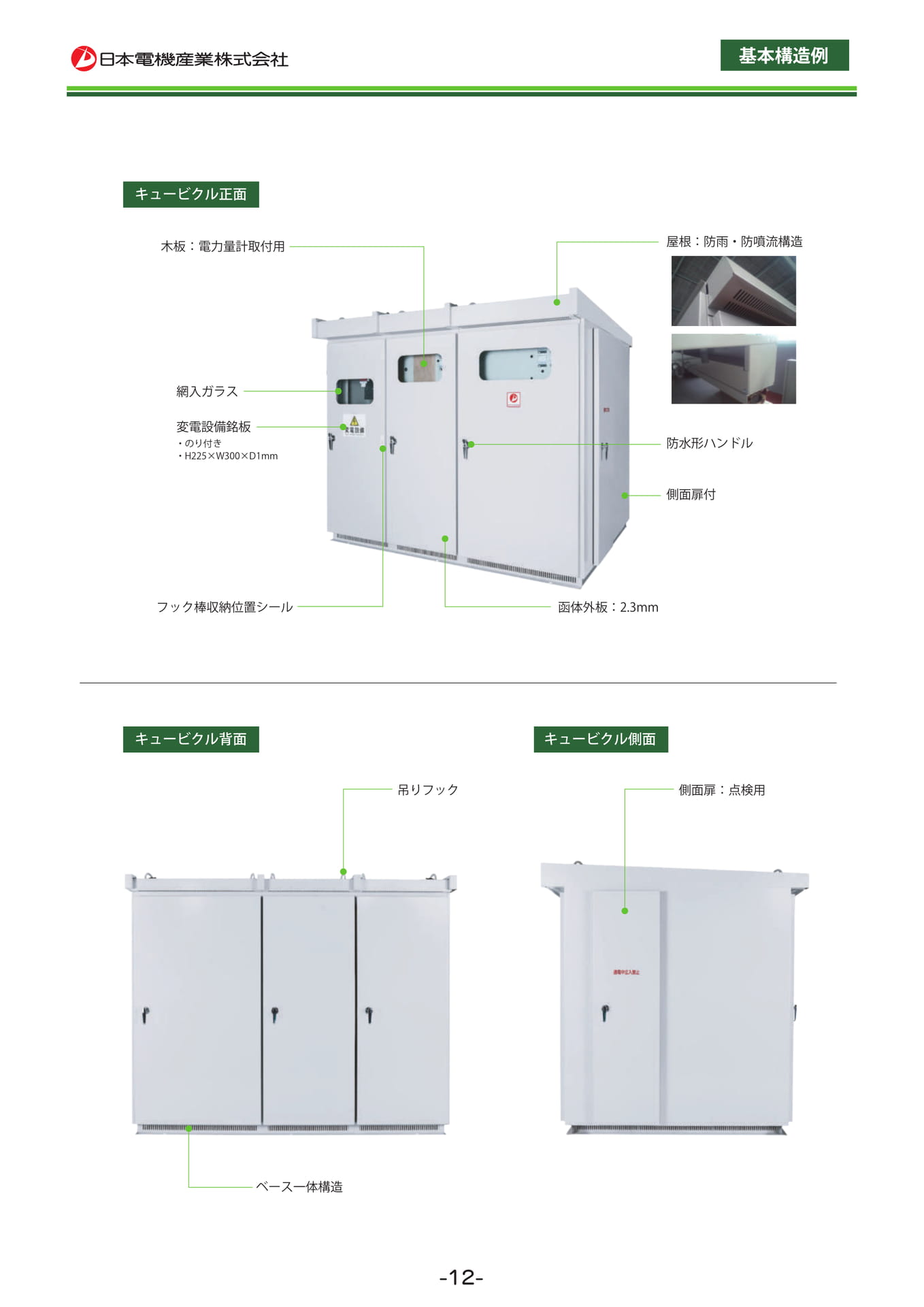

キュービクル正面木板：電力量計取付用屋根：防雨・防噴流構造網入ガラス変電設備銘板・のり付き・H225×W300×D1mm防水形ハンドル側面扉付フック棒収納位置シール函体外板：2.3mmキュービクル背面キュービクル側面吊りフック側面扉：点検用ベース一体構造-12-

Page 15

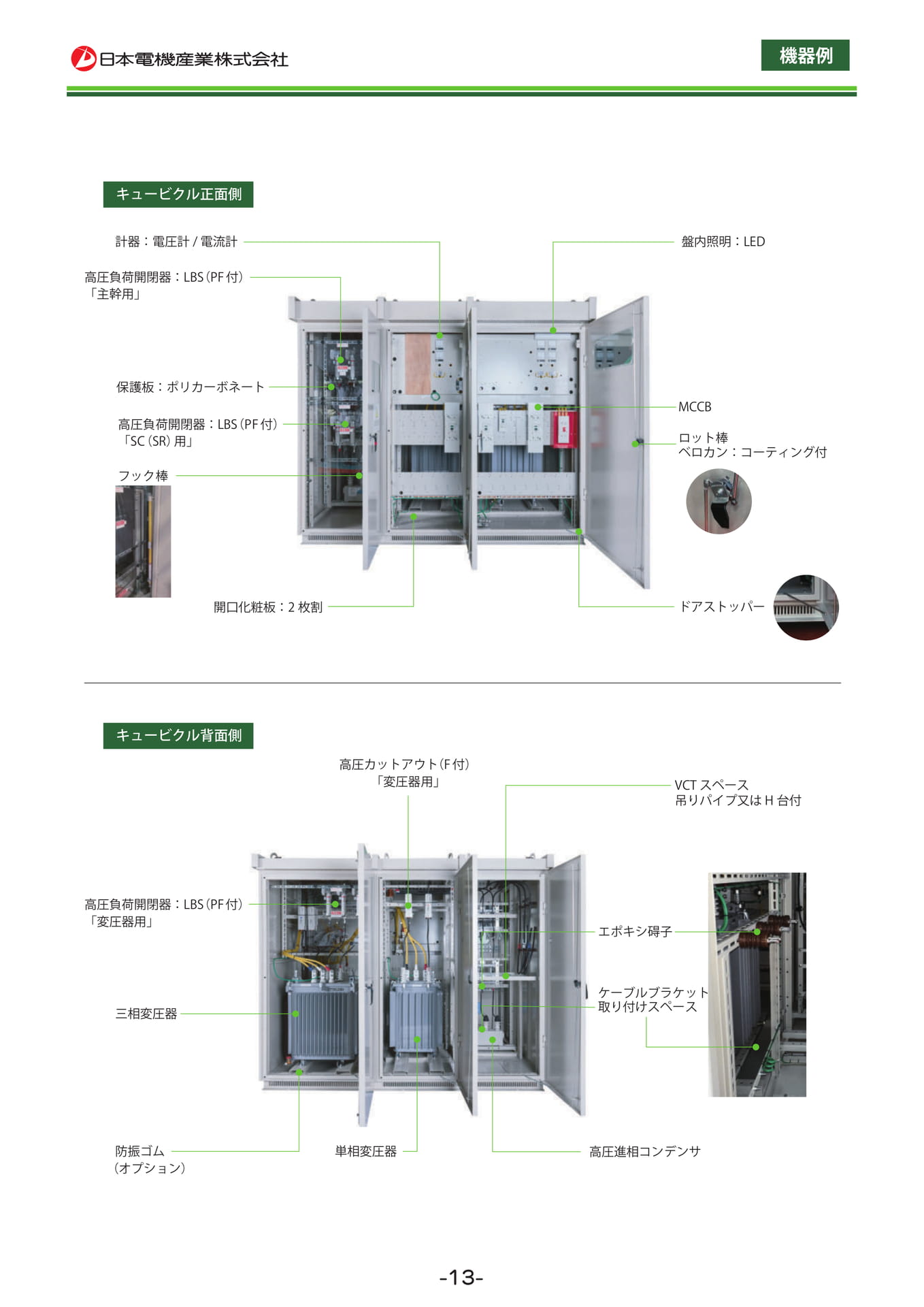

-13-開口化粧板：2枚割盤内照明：LEDロット棒MCCBベロカン：コーティング付ドアストッパーキュービクル正面側キュービクル背面側計器：電圧計/電流計高圧負荷開閉器：LBS（PF付）「主幹用」高圧負荷開閉器：LBS（PF付）「変圧器用」高圧負荷開閉器：LBS（PF付）「SC（SR）用」高圧カットアウト（F付）「変圧器用」フック棒保護板：ポリカーボネートケーブルブラケット取り付けスペースエポキシ碍子高圧進相コンデンサ三相変圧器防振ゴム（オプション）単相変圧器VCTスペース吊りパイプ又はH台付

Page 16

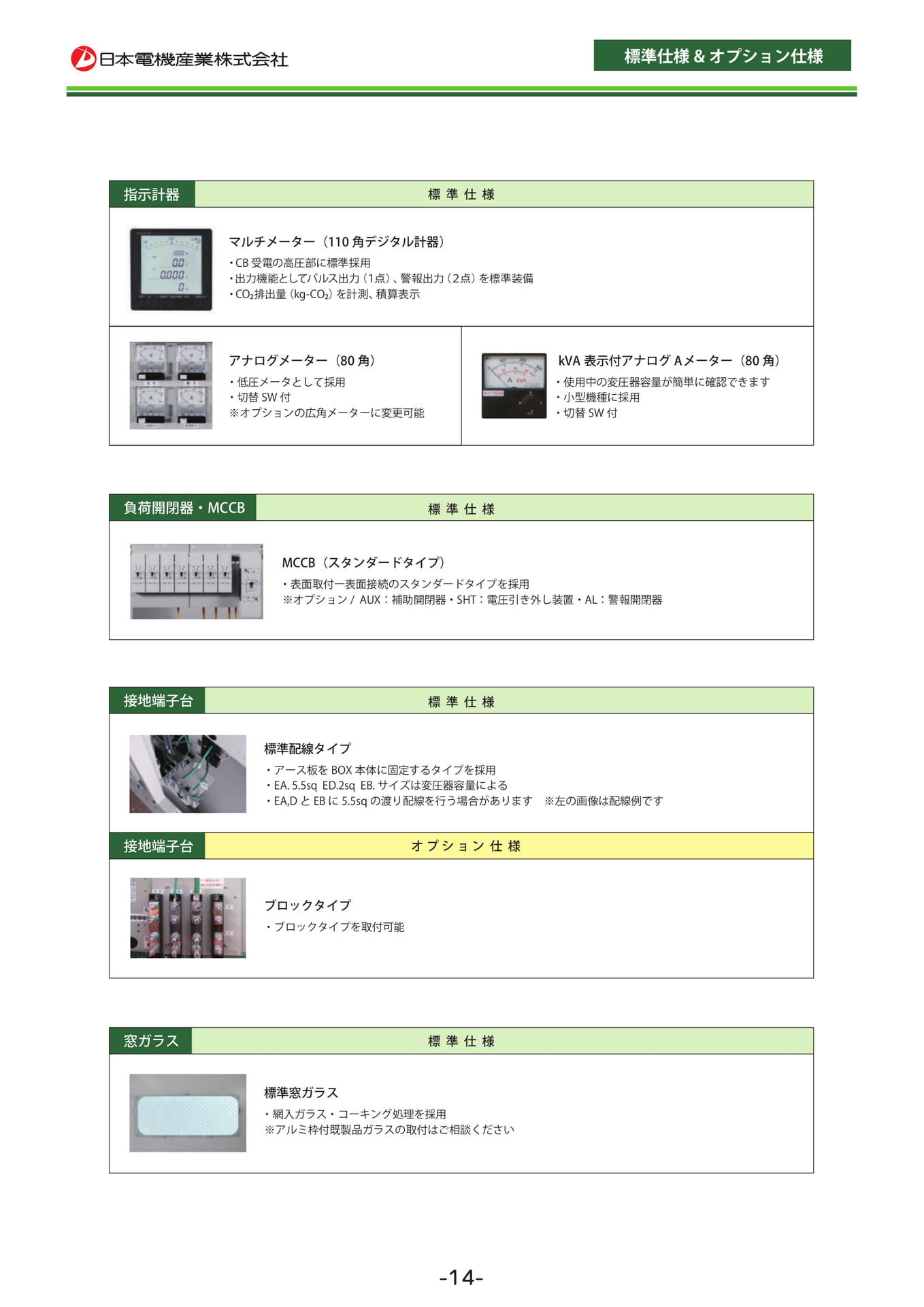

指示計器標準仕様マルチメーター（110角デジタル計器）・CB受電の高圧部に標準採用・出力機能としてパルス出力（１点）、警報出力（２点）を標準装備・CO₂排出量（kg-CO₂）を計測、積算表示アナログメーター（80角）・低圧メータとして採用・切替SW付※オプションの広角メーターに変更可能kVA表示付アナログAメーター（80角）・使用中の変圧器容量が簡単に確認できます・小型機種に採用・切替SW付負荷開閉器・MCCB標準仕様MCCB（スタンダードタイプ）・表面取付ー表面接続のスタンダードタイプを採用※オプション/AUX：補助開閉器・SHT：電圧引き外し装置・AL：警報開閉器接地端子台標準仕様標準配線タイプ・アース板をBOX本体に固定するタイプを採用・EA.5.5sqED.2sqEB.サイズは変圧器容量による・EA,DとEBに5.5sqの渡り配線を行う場合があります※左の画像は配線例です接地端子台オプション仕様ブロックタイプ・ブロックタイプを取付可能窓ガラス標準仕様標準窓ガラス・網入ガラス・コーキング処理を採用※アルミ枠付既製品ガラスの取付はご相談ください-14-

Page 17

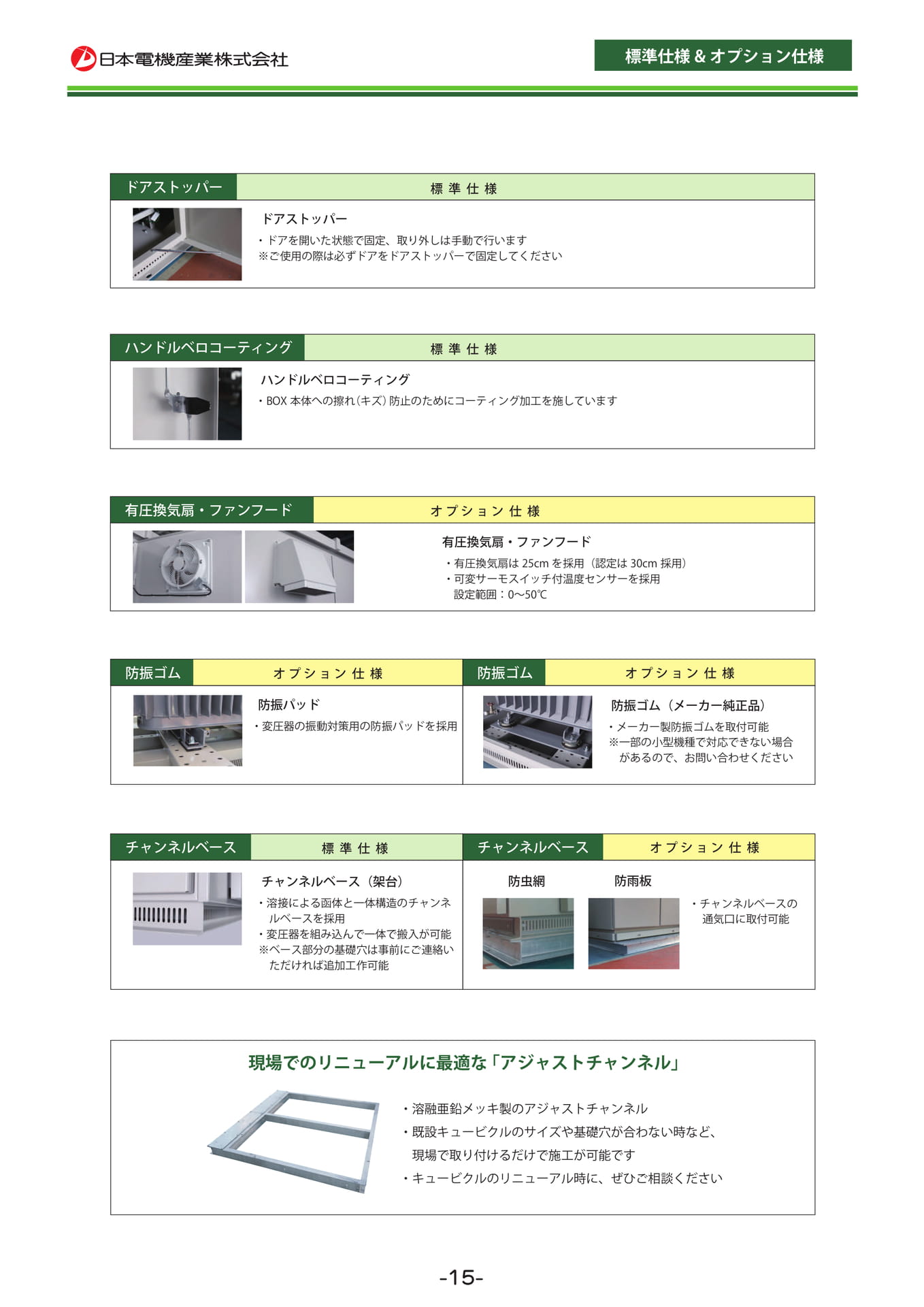

ドアストッパー標準仕様ドアストッパー・ドアを開いた状態で固定、取り外しは手動で行います※ご使用の際は必ずドアをドアストッパーで固定してくださいハンドルベロコーティング標準仕様ハンドルベロコーティング・BOX本体への擦れ（キズ）防止のためにコーティング加工を施しています有圧換気扇・ファンフードオプション仕様有圧換気扇・ファンフード・有圧換気扇は25cmを採用（認定は30cm採用）・可変サーモスイッチ付温度センサーを採用設定範囲：0～50℃防振ゴムオプション仕様防振ゴムオプション仕様防振パッド防振ゴム（メーカー純正品）・変圧器の振動対策用の防振パッドを採用・メーカー製防振ゴムを取付可能※一部の小型機種で対応できない場合があるので、お問い合わせくださいチャンネルベース標準仕様チャンネルベースオプション仕様チャンネルベース（架台）防虫網防雨板・溶接による函体と一体構造のチャンネルベースを採用・変圧器を組み込んで一体で搬入が可能※ベース部分の基礎穴は事前にご連絡いただければ追加工作可能・チャンネルベースの通気口に取付可能現場でのリニューアルに最適な「アジャストチャンネル」・溶融亜鉛メッキ製のアジャストチャンネル・既設キュービクルのサイズや基礎穴が合わない時など、現場で取り付けるだけで施工が可能です・キュービクルのリニューアル時に、ぜひご相談ください-15-

Page 18

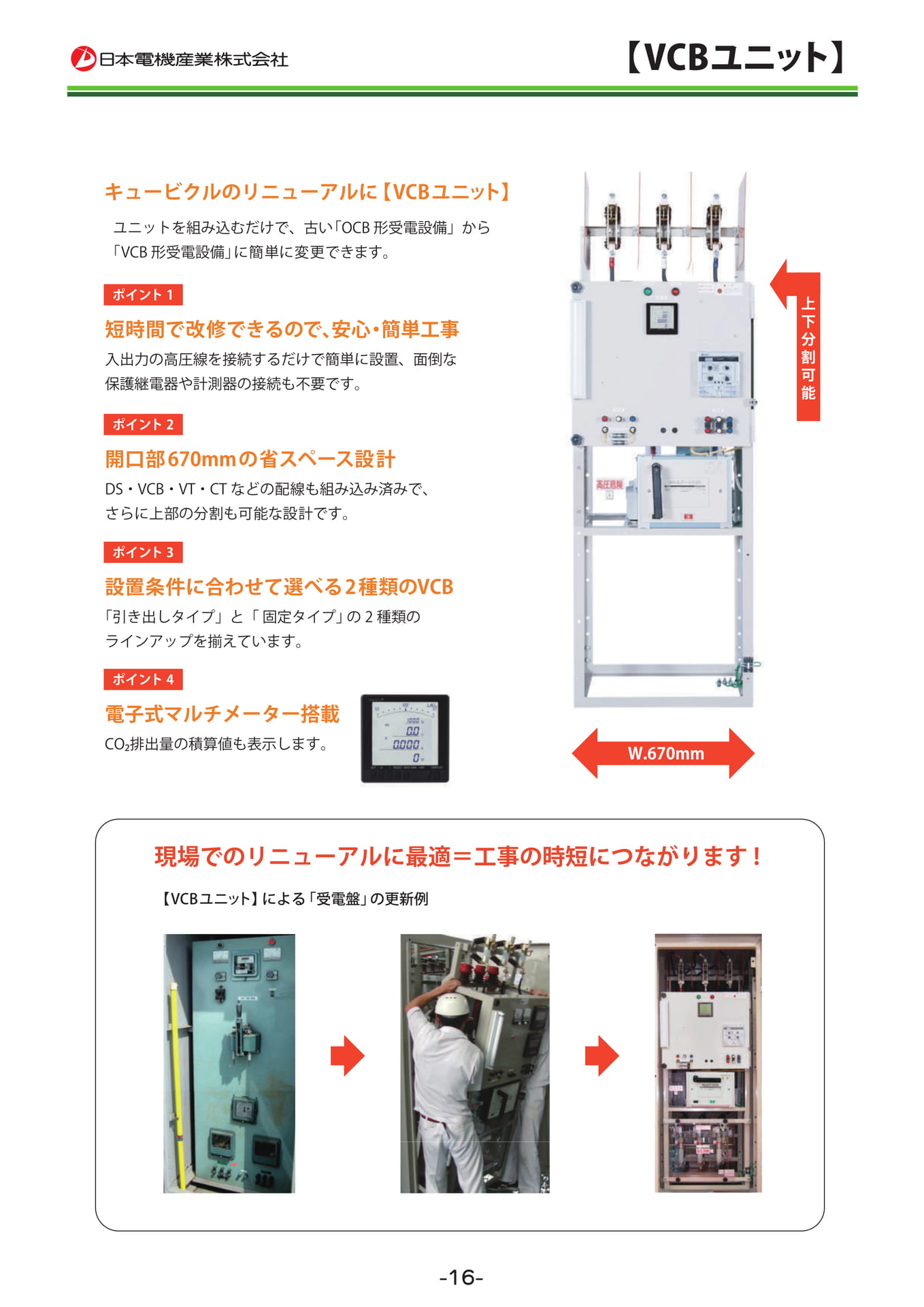

CO₂-16-

Page 19

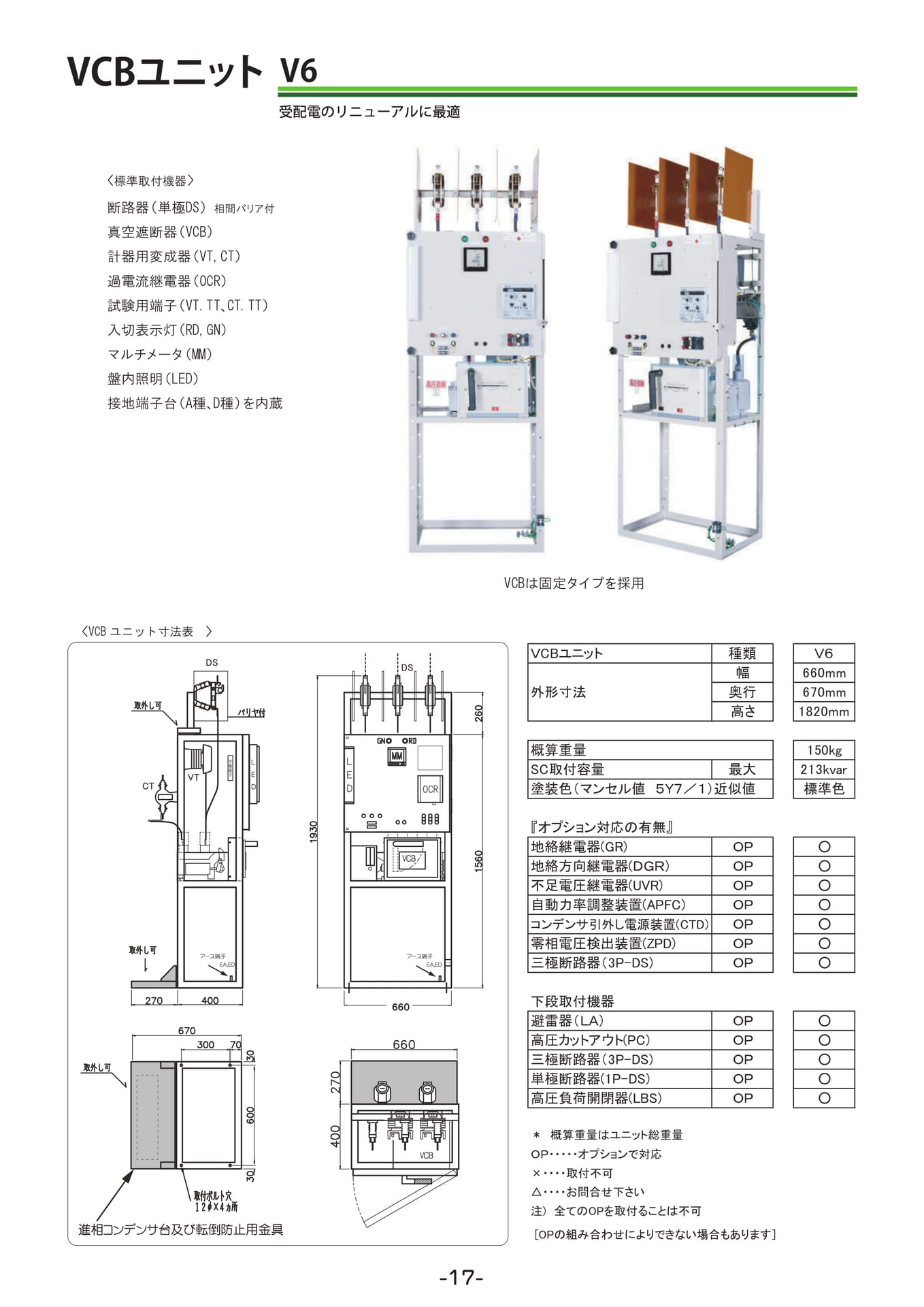

VCBユニットV6受配電のリニューアルに最適��-17-

Page 20

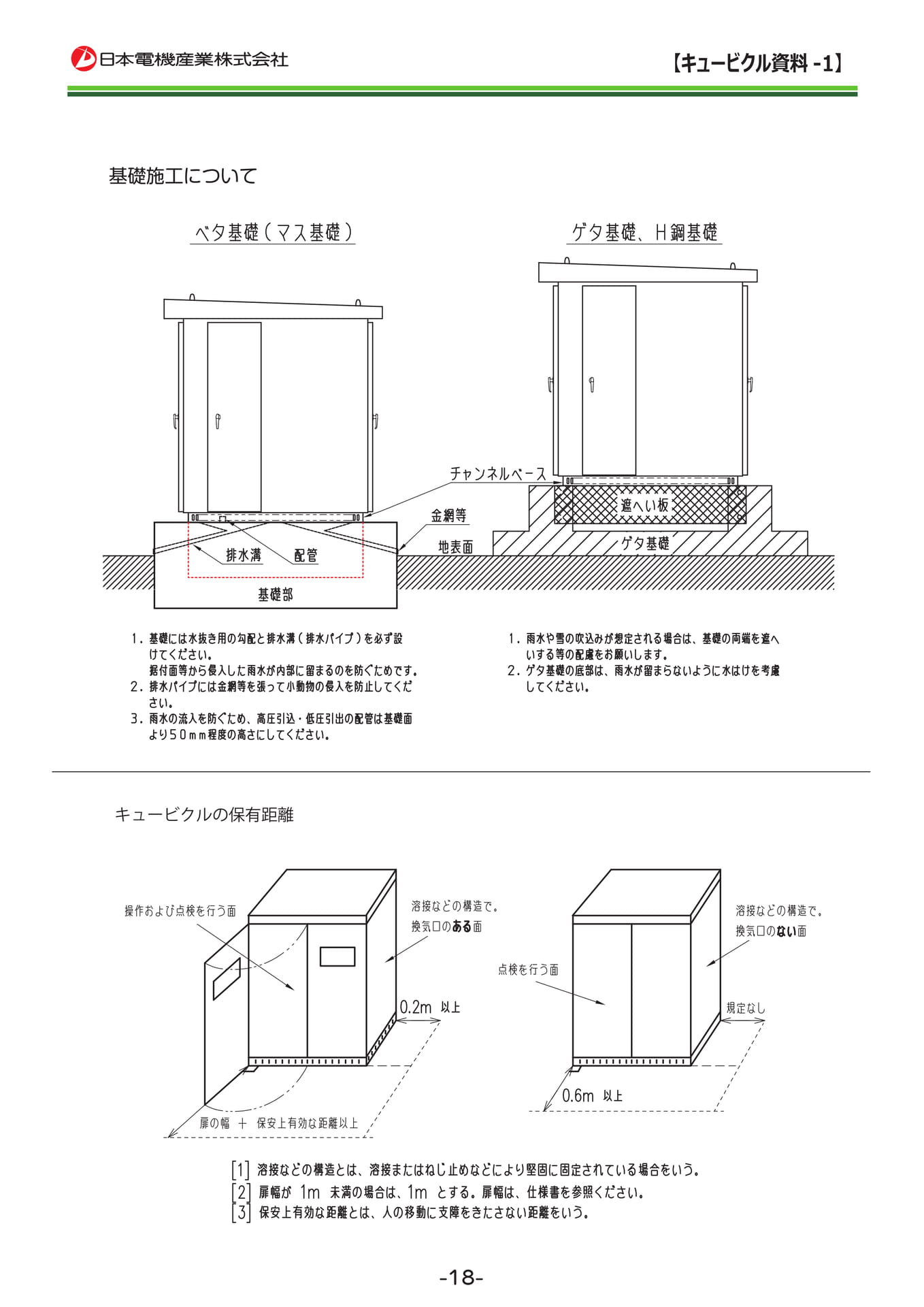

【キュービクル資料-1】基礎施工について-18-

Page 21

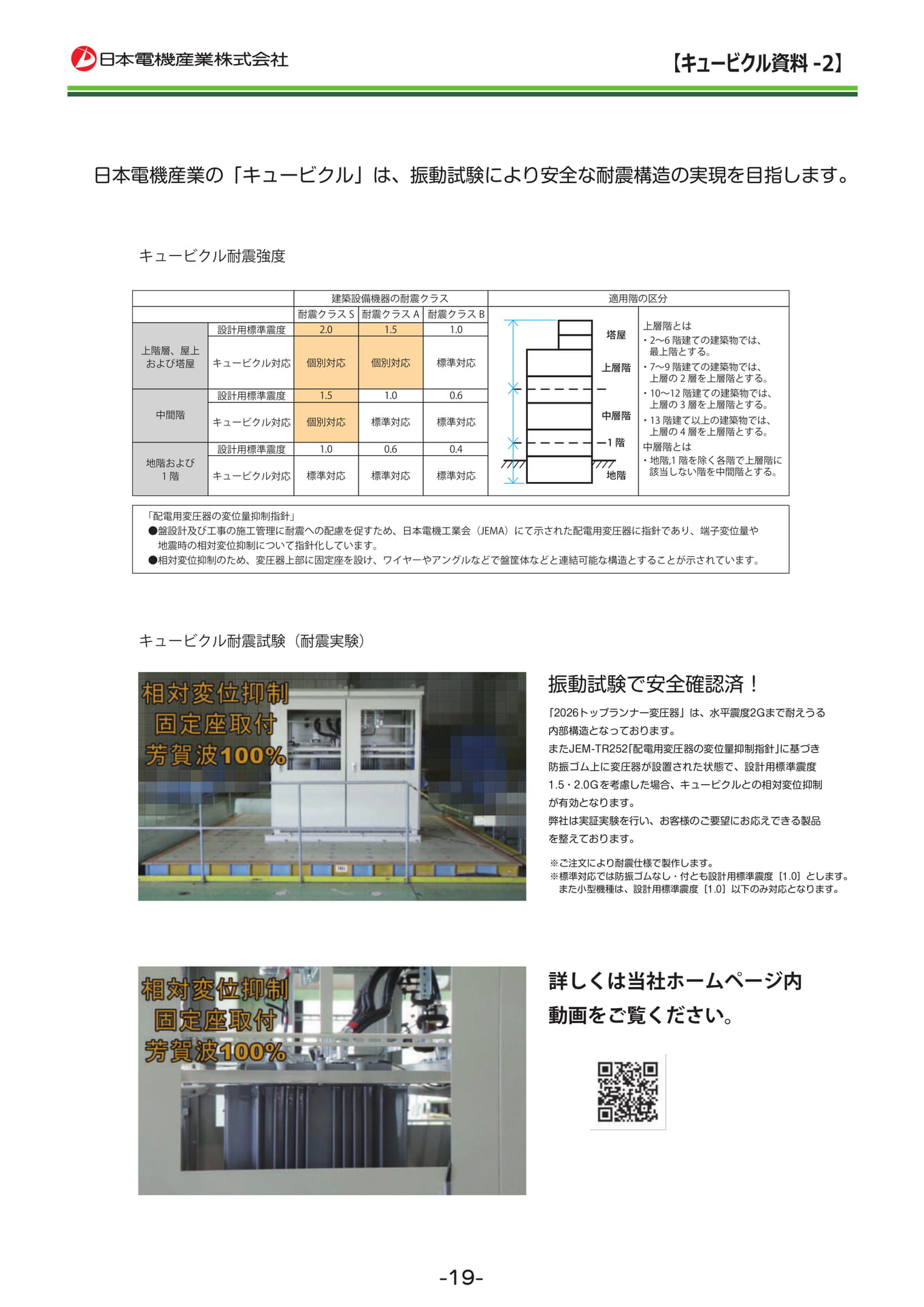

【キュービクル資料-2】日本電機産業の「キュービクル」は、振動試験により安全な耐震構造の実現を目指します。適用階の区分塔屋上層階中層階1階地階振動試験で安全確認済！「2026トップランナー変圧器」は、水平震度2Gまで耐えうる内部構造となっております。またJEM-TR252｢配電用変圧器の変位量抑制指針｣に基づき防振ゴム上に変圧器が設置された状態で、設計用標準震度1.5・2.0Ｇを考慮した場合、キュービクルとの相対変位抑制が有効となります。弊社は実証実験を行い、お客様のご要望にお応えできる製品を整えております。※ご注文により耐震仕様で製作します。※標準対応では防振ゴムなし・付とも設計用標準震度［1.0］とします。また小型機種は、設計用標準震度［1.0］以下のみ対応となります。-19-

Page 22

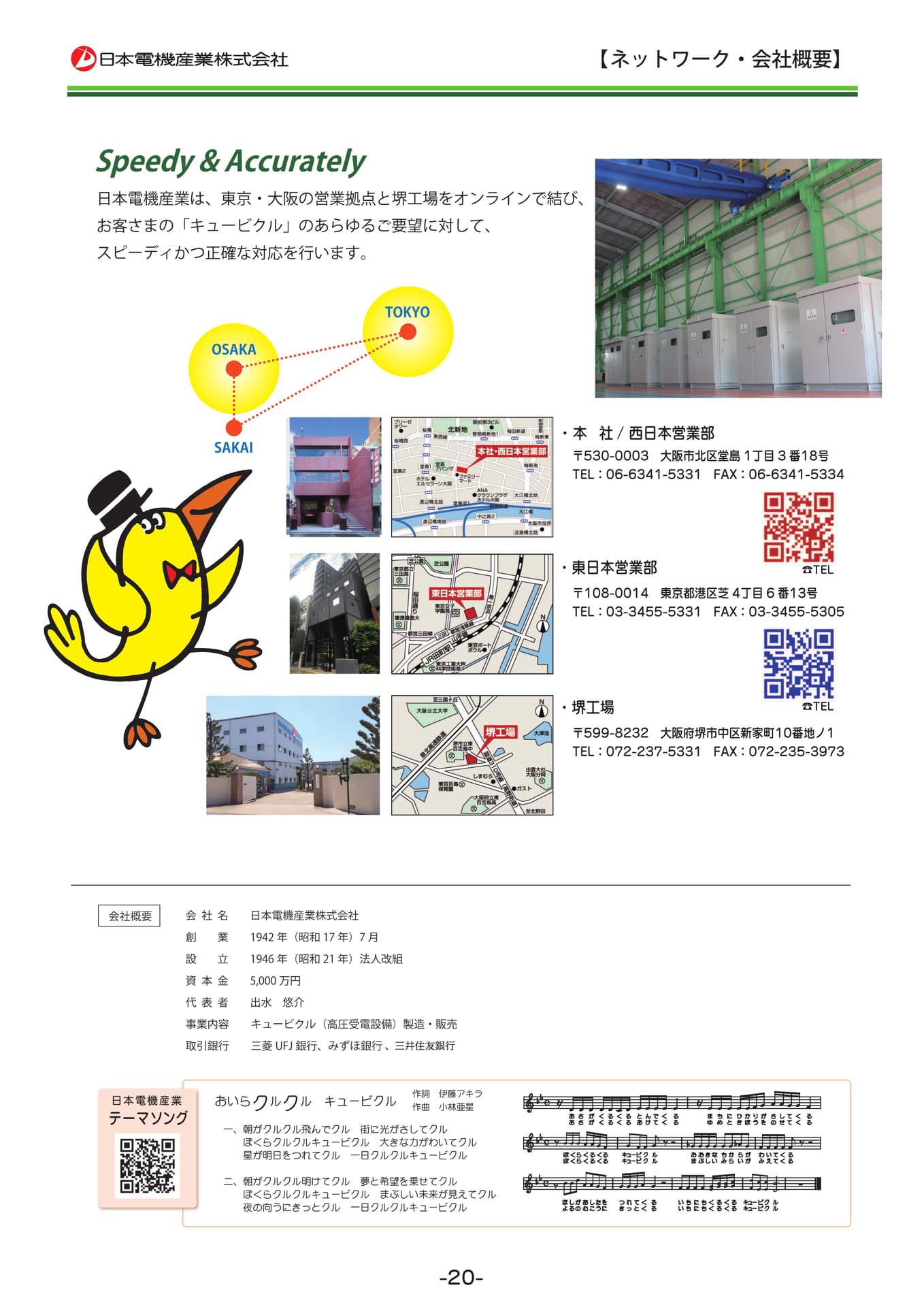

-20-

Page 23

都会の24時間を守る
