Page 01

Page 02

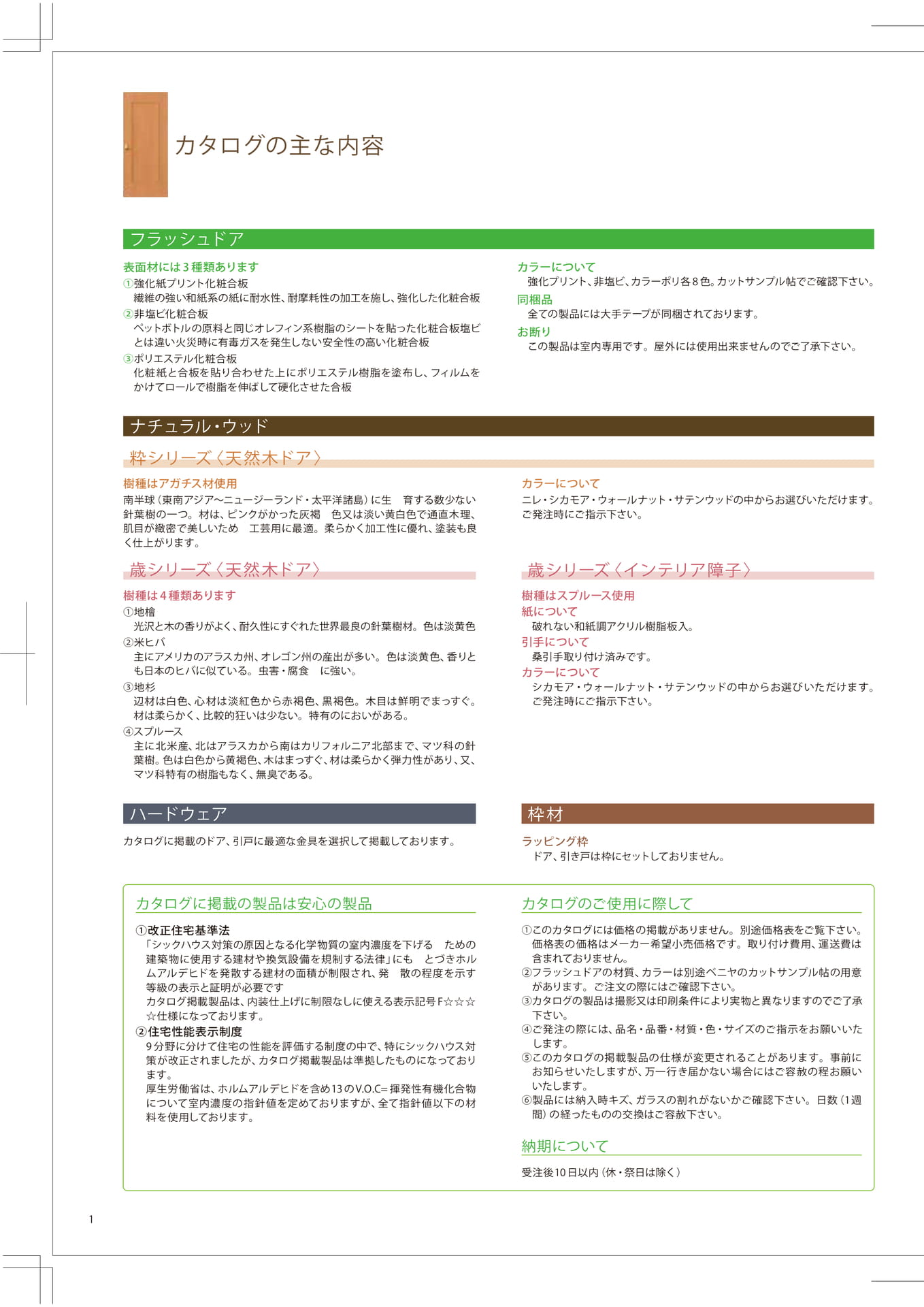

カタログの主な内容フラッシュドア表面材には3種類あります①強化紙プリント化粧合板繊維の強い和紙系の紙に耐水性、耐摩耗性の加工を施し、強化した化粧合板②非塩ビ化粧合板ペットボトルの原料と同じオレフィン系樹脂のシートを貼った化粧合板塩ビとは違い火災時に有毒ガスを発生しない安全性の高い化粧合板③ポリエステル化粧合板化粧紙と合板を貼り合わせた上にポリエステル樹脂を塗布し、フィルムをかけてロールで樹脂を伸ばして硬化させた合板カラーについて強化プリント、非塩ビ、カラーポリ各8色。カットサンプル帖でご確認下さい。同梱品全ての製品には大手テープが同梱されております。お断りこの製品は室内専用です。屋外には使用出来ませんのでご了承下さい。ナチュラル・ウッド粋シリーズ〈天然木ドア〉樹種はアガチス材使用南半球（東南アジア～ニュージーランド・太平洋諸島）に生育する数少ない針葉樹の一つ。材は、ピンクがかった灰褐色又は淡い黄白色で通直木理、肌目が緻密で美しいため工芸用に最適。柔らかく加工性に優れ、塗装も良く仕上がります。歳シリーズ〈天然木ドア〉樹種は4種類あります①地檜光沢と木の香りがよく、耐久性にすぐれた世界最良の針葉樹材。色は淡黄色②米ヒバ主にアメリカのアラスカ州、オレゴン州の産出が多い。色は淡黄色、香りとも日本のヒバに似ている。虫害・腐食に強い。③地杉辺材は白色、心材は淡紅色から赤褐色、黒褐色。木目は鮮明でまっすぐ。材は柔らかく、比較的狂いは少ない。特有のにおいがある。④スプルース主に北米産、北はアラスカから南はカリフォルニア北部まで、マツ科の針葉樹。色は白色から黄褐色、木はまっすぐ、材は柔らかく弾力性があり、又、マツ科特有の樹脂もなく、無臭である。ハードウェアカタログに掲載のドア、引戸に最適な金具を選択して掲載しております。カラーについてニレ・シカモア・ウォールナット・サテンウッドの中からお選びいただけます。ご発注時にご指示下さい。歳シリーズ〈インテリア障子〉樹種はスプルース使用紙について破れない和紙調アクリル樹脂板入。引手について桑引手取り付け済みです。カラーについてシカモア・ウォールナット・サテンウッドの中からお選びいただけます。ご発注時にご指示下さい。枠材ラッピング枠ドア、引き戸は枠にセットしておりません。カタログに掲載の製品は安心の製品①改正住宅基準法「シックハウス対策の原因となる化学物質の室内濃度を下げるための建築物に使用する建材や換気設備を規制する法律」にもとづきホルムアルデヒドを発散する建材の面積が制限され、発散の程度を示す等級の表示と証明が必要ですカタログ掲載製品は、内装仕上げに制限なしに使える表示記号F☆☆☆☆仕様になっております。②住宅性能表示制度9分野に分けて住宅の性能を評価する制度の中で、特にシックハウス対策が改正されましたが、カタログ掲載製品は準拠したものになっております。厚生労働省は、ホルムアルデヒドを含め13のV.O.C=揮発性有機化合物について室内濃度の指針値を定めておりますが、全て指針値以下の材料を使用しております。カタログのご使用に際して①このカタログには価格の掲載がありません。別途価格表をご覧下さい。価格表の価格はメーカー希望小売価格です。取り付け費用、運送費は含まれておりません。②フラッシュドアの材質、カラーは別途ベニヤのカットサンプル帖の用意があります。ご注文の際にはご確認下さい。③カタログの製品は撮影又は印刷条件により実物と異なりますのでご了承下さい。④ご発注の際には、品名・品番・材質・色・サイズのご指示をお願いいたします。⑤このカタログの掲載製品の仕様が変更されることがあります。事前にお知らせいたしますが、万一行き届かない場合にはご容赦の程お願いいたします。⑥製品には納入時キズ、ガラスの割れがないかご確認下さい。日数（1週間）の経ったものの交換はご容赦下さい。納期について受注後10日以内（休・祭日は除く）1

Page 03

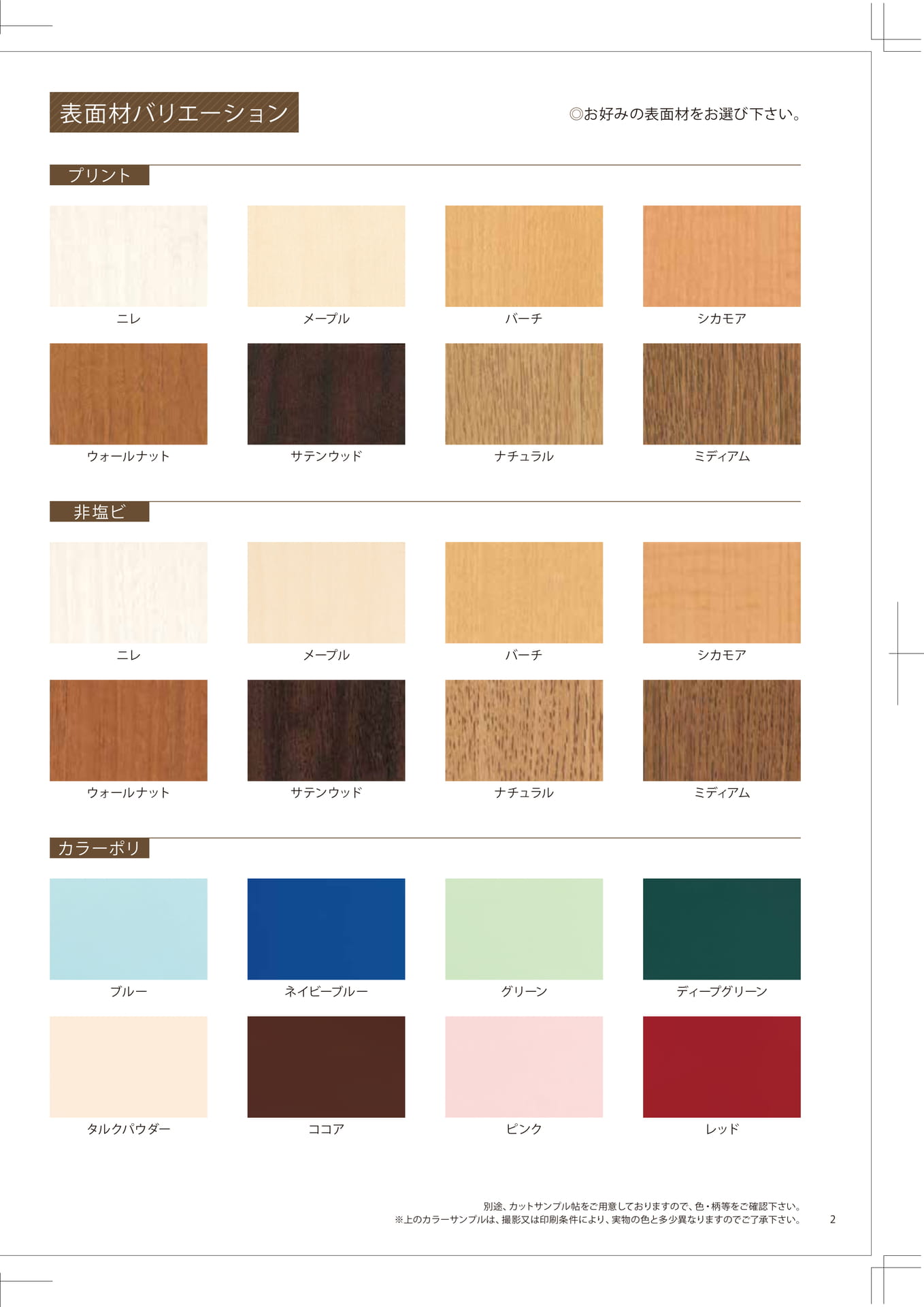

表面材バリエーション◎お好みの表面材をお選び下さい。プリントニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム非塩ビニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアムカラーポリブルーネイビーブルーグリーンディープグリーンタルクパウダーココアピンクレッド別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。※上のカラーサンプルは、撮影又は印刷条件により、実物の色と多少異なりますのでご了承下さい。2

Page 04

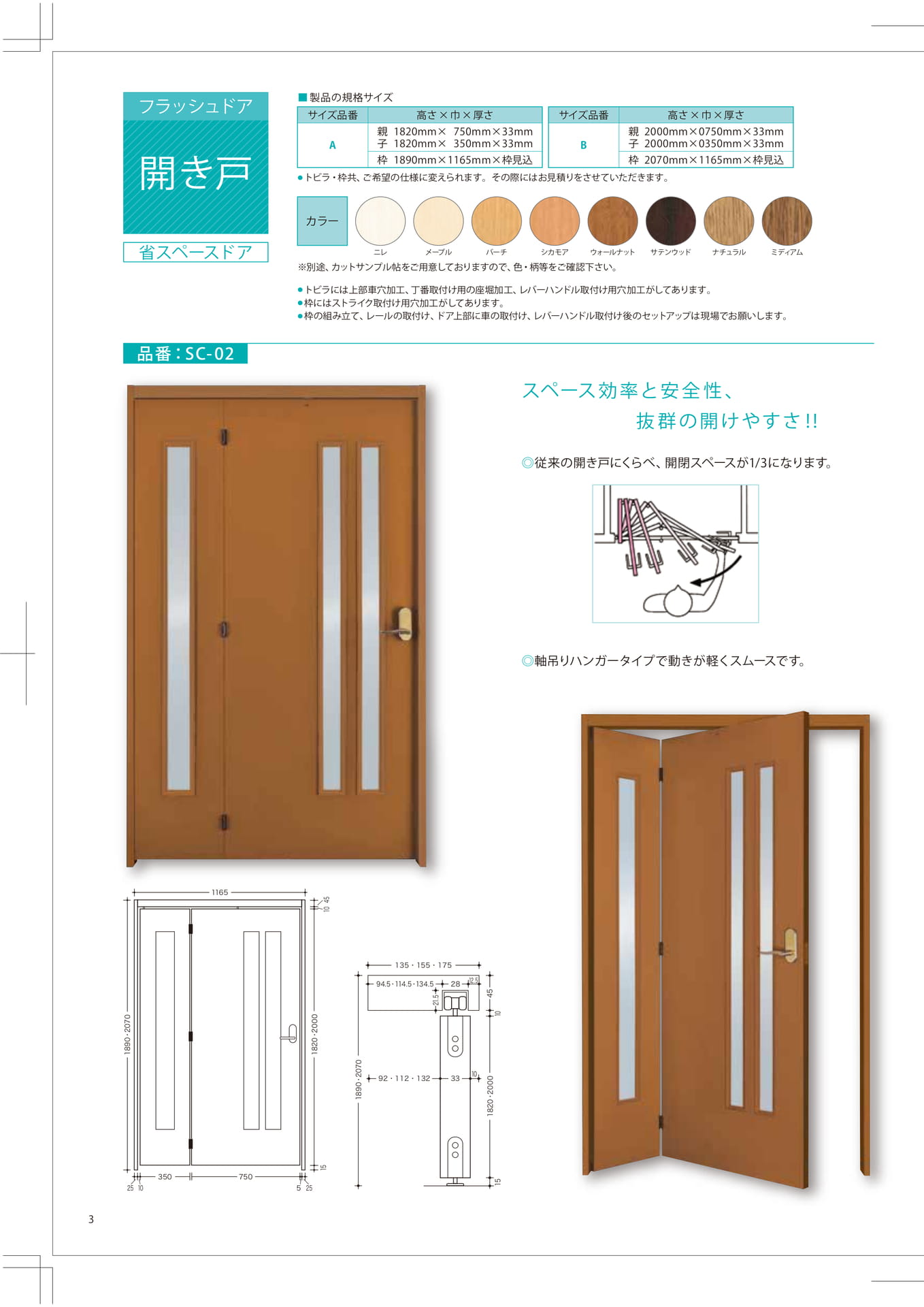

フラッシュドア開き戸■製品の規格サイズサイズ品番A高さ×巾×厚さ親1820mm×750mm×33mm子1820mm×350mm×33mm枠1890mm×1165mm×枠見込サイズ品番●トビラ・枠共、ご希望の仕様に変えられます。その際にはお見積りをさせていただきます。B高さ×巾×厚さ親2000mm×0750mm×33mm子2000mm×0350mm×33mm枠2070mm×1165mm×枠見込カラー省スペースドアニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。●トビラには上部車穴加工、丁番取付け用の座堀加工、レバーハンドル取付け用穴加工がしてあります。●枠にはストライク取付け用穴加工がしてあります。●枠の組み立て、レールの取付け、ドア上部に車の取付け、レバーハンドル取付け後のセットアップは現場でお願いします。品番：SC-02スペース効率と安全性、抜群の開けやすさ!!◎従来の開き戸にくらべ、開閉スペースが1/3になります。◎軸吊りハンガータイプで動きが軽くスムースです。11651045135・155・17594.5・114.5・134.521.52812.5451890・20701820・2000101890・207092・112・13233101820・2000350750251052515153

Page 05

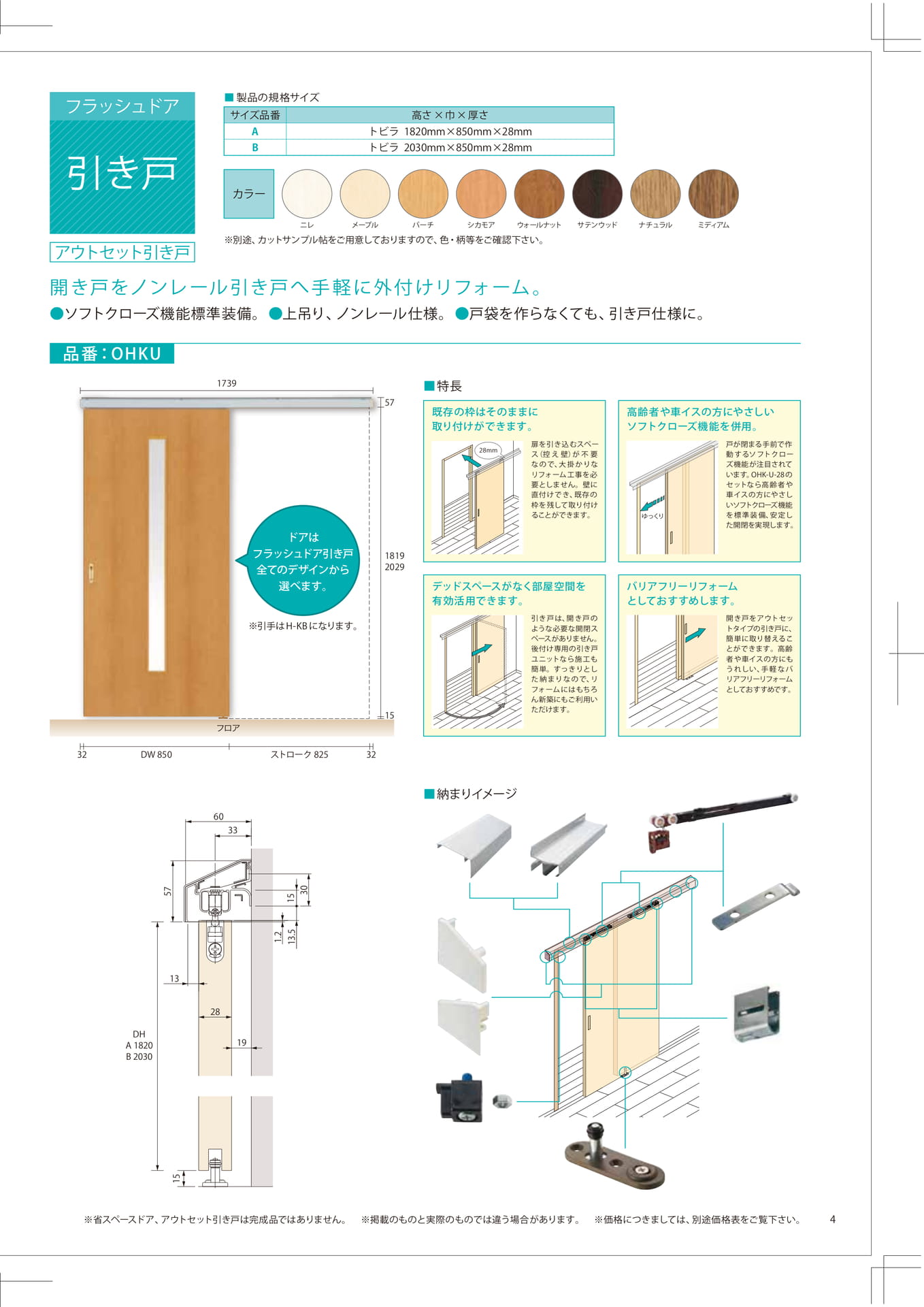

フラッシュドア引き戸■製品の規格サイズサイズ品番ABカラー高さ×巾×厚さトビラ1820mm×850mm×28mmトビラ2030mm×850mm×28mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアムアウトセット引き戸※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。開き戸をノンレール引き戸へ手軽に外付けリフォーム。●ソフトクローズ機能標準装備。●上吊り、ノンレール仕様。●戸袋を作らなくても、引き戸仕様に。品番：OHKU1739■特長57既存の枠はそのままに取り付けができます。高齢者や車イスの方にやさしいソフトクローズ機能を併用。ドアは28mm扉を引き込むスペース（控え壁）が不要なので、大掛かりなリフォーム工事を必要としません。壁に直付けでき、既存の枠を残して取り付けることができます。ゆっくり戸が閉まる手前で作動するソフトクローズ機能が注目されています。OHK-U-28のセットなら高齢者や車イスの方にやさしいソフトクローズ機能を標準装備、安定した開閉を実現します。フラッシュドア引き戸全てのデザインから選べます。18192029OHK-U-28_1デッドスペースがなく部屋空間を有効活用できます。バリアフリーリフォームとしておすすめします。※引手はH-KBになります。15引き戸は、開き戸のような必要な開閉スペースがありません。後付け専用の引き戸ユニットなら施工も簡単。すっきりとした納まりなので、リフォームにはもちろん新築にもご利用いただけます。開き戸をアウトセットタイプの引き戸に、簡単に取り替えることができます。高齢者や車イスの方にもうれしい、手軽なバリアフリーリフォームとしておすすめです。フロア32DW850ストローク82532■納まりイメージ603328DHA1820B203019151.213.557153013P098_OHK-U-28※省スペースドア、アウトセット引き戸は完成品ではありません。※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。4

Page 06

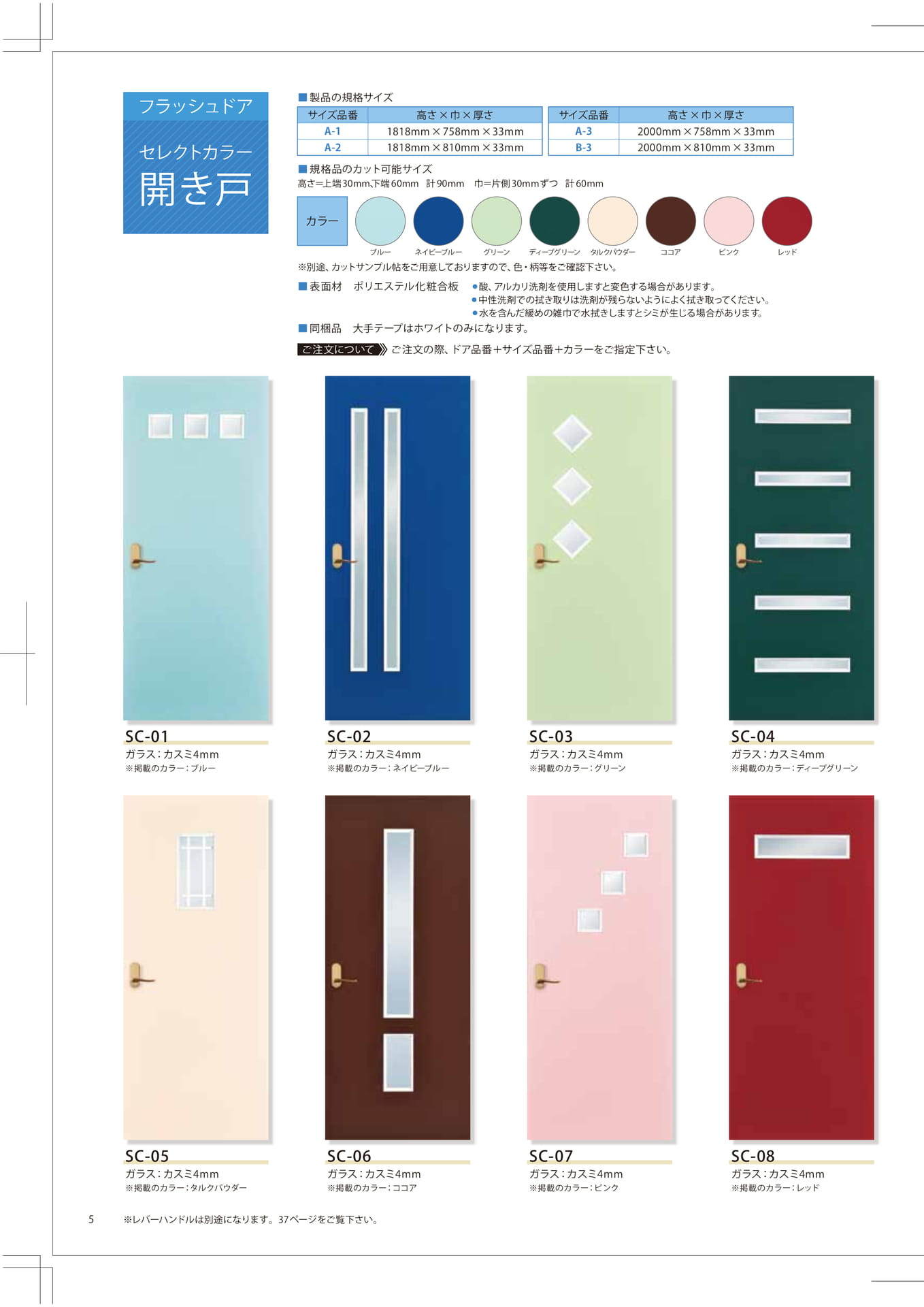

フラッシュドアセレクトカラー開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A-11818mm×758mm×33mmA-3A-21818mm×810mm×33mmB-3■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmブルーネイビーブルーグリーンディープグリーンタルクパウダーココアピンクレッド※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材ポリエステル化粧合板●酸、アルカリ洗剤を使用しますと変色する場合があります。●中性洗剤での拭き取りは洗剤が残らないようによく拭き取ってください。●水を含んだ緩めの雑巾で水拭きしますとシミが生じる場合があります。■同梱品大手テープはホワイトのみになります。ご注文についてご注文の際、ドア品番＋サイズ品番＋カラーをご指定下さい。SC-01SC-02SC-03SC-04ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：ブルー※掲載のカラー：ネイビーブルー※掲載のカラー：グリーン※掲載のカラー：ディープグリーンSC-05SC-06SC-07SC-08ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：タルクパウダー※掲載のカラー：ココア※掲載のカラー：ピンク※掲載のカラー：レッド5※レバーハンドルは別途になります。37ページをご覧下さい。

Page 07

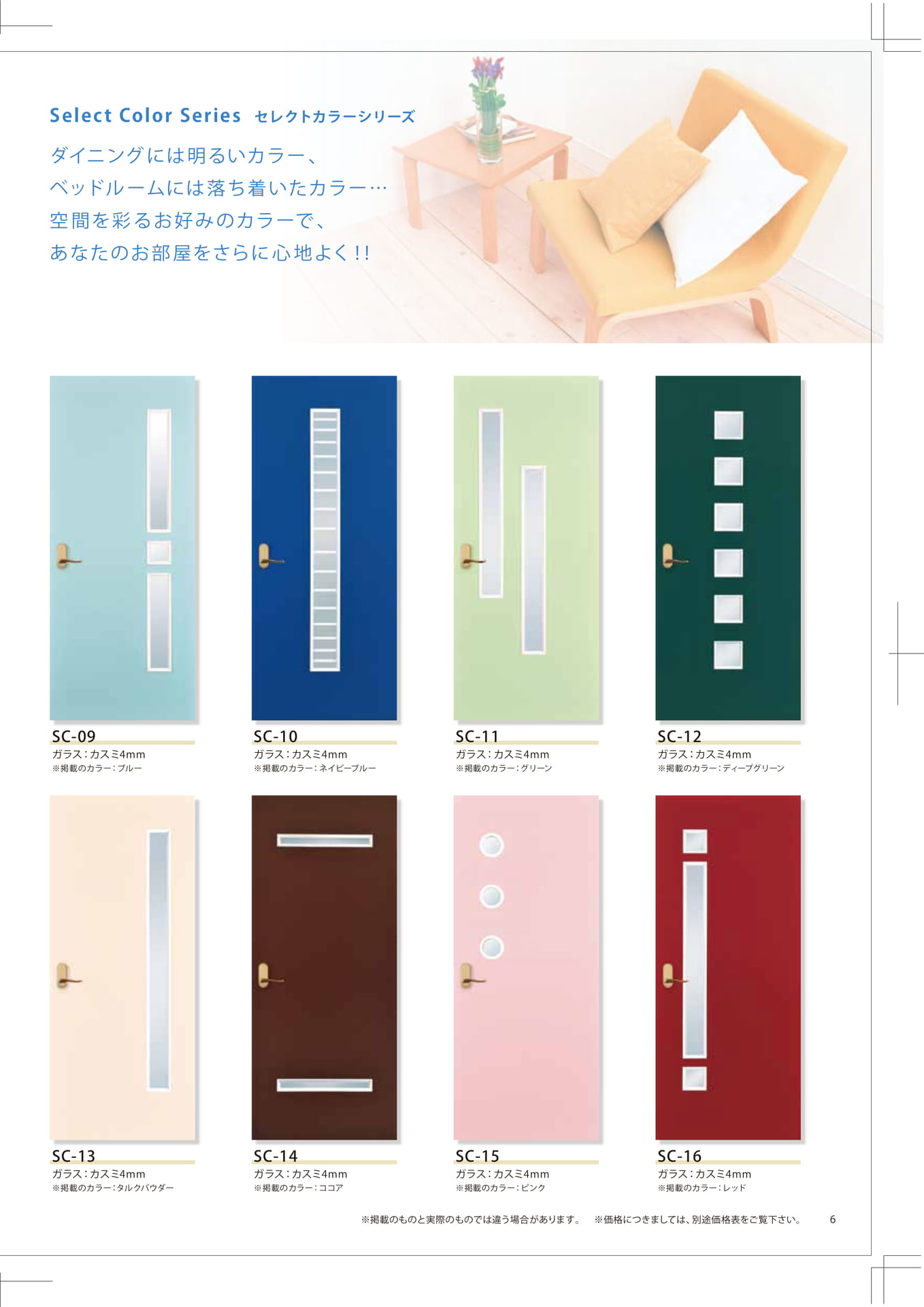

SelectColorSeriesセレクトカラーシリーズダイニングには明るいカラー、ベッドルームには落ち着いたカラー…空間を彩るお好みのカラーで、あなたのお部屋をさらに心地よく！！SC-09SC-10SC-11SC-12ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：ブルー※掲載のカラー：ネイビーブルー※掲載のカラー：グリーン※掲載のカラー：ディープグリーンSC-13SC-14SC-15SC-16ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：タルクパウダー※掲載のカラー：ココア※掲載のカラー：ピンク※掲載のカラー：レッド※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。6

Page 08

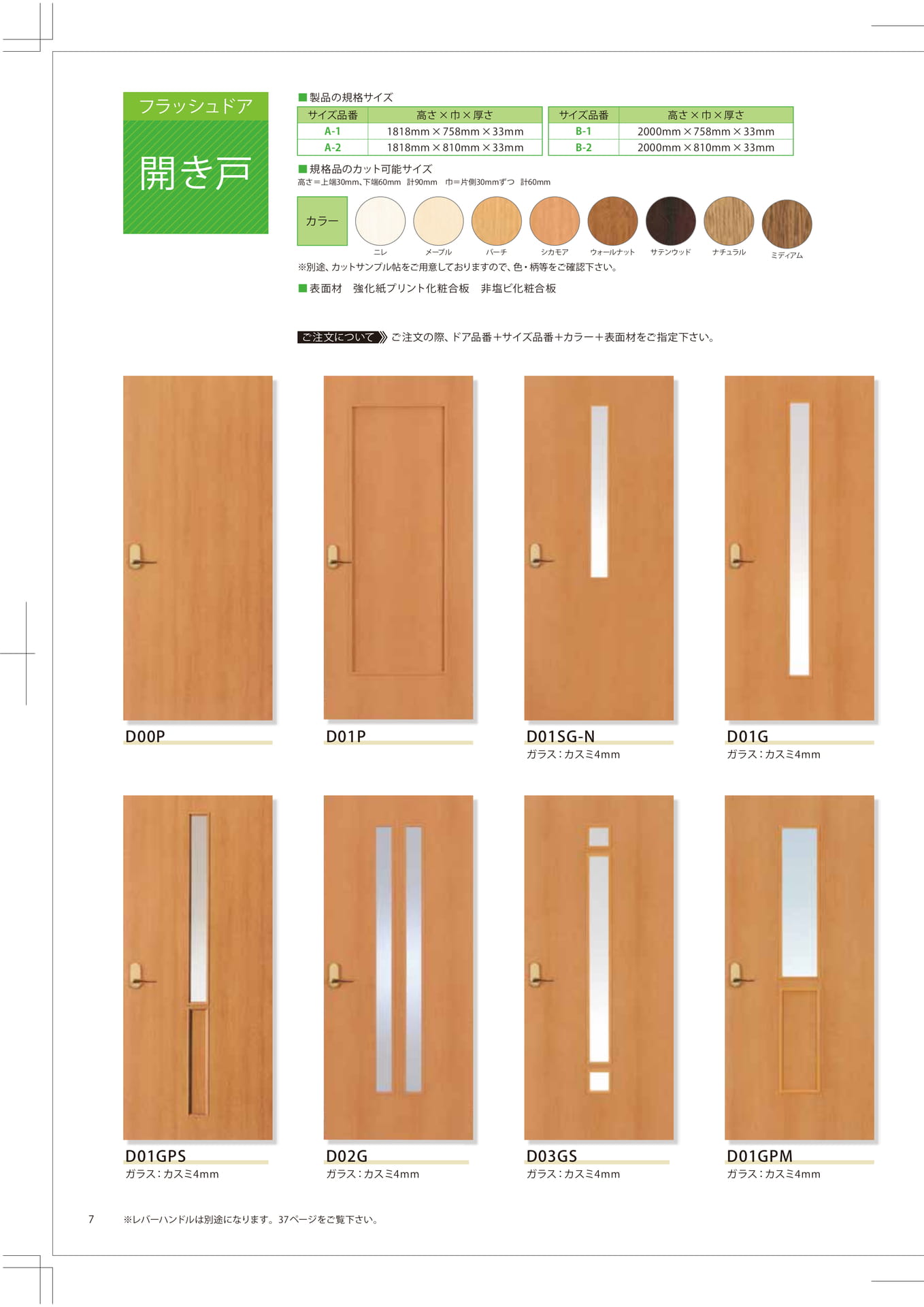

フラッシュドア■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番高さ×巾×厚さA-11818mm×758mm×33mmB-12000mm×758mm×33mm開き戸A-21818mm×810mm×33mm■規格品のカット可能サイズ上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmB-22000mm×810mm×33mmカラーニレメープルバーチシカモアウォールナットサテンウッドナチュラル※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。ミディアム■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。D00PD01PD01SG-ND01Gガラス：カスミ4mmガラス：カスミ4mmD01GPSD02GD03GSD01GPMガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm7※レバーハンドルは別途になります。37ページをご覧下さい。

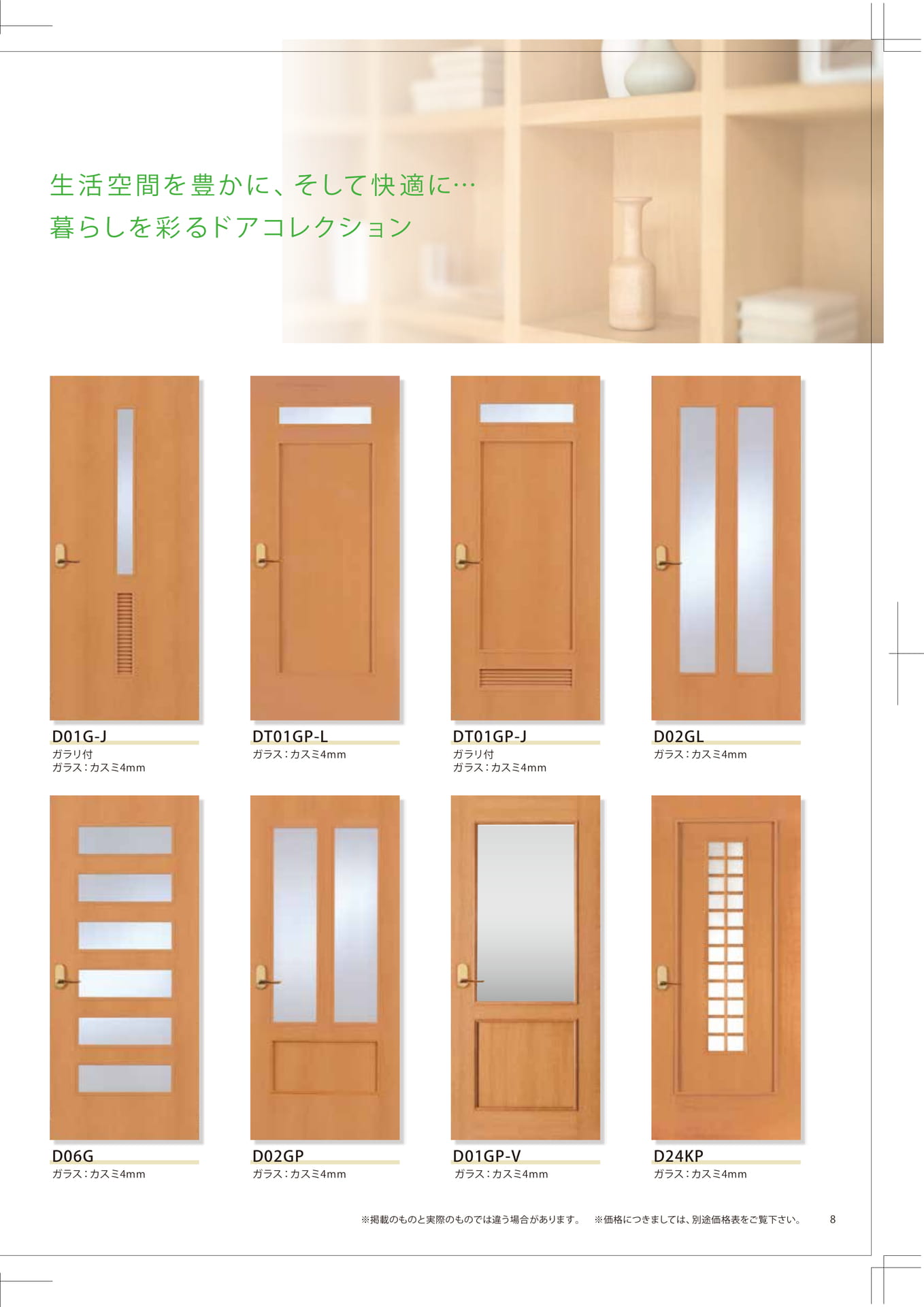

Page 09

生活空間を豊かに、そして快適に…暮らしを彩るドアコレクションD01G-JDT01GP-LDT01GP-JD02GLガラリ付ガラス：カスミ4mmガラス：カスミ4mmガラリ付ガラス：カスミ4mmガラス：カスミ4mmD06GD02GPD01GP-VD24KPガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。8

Page 10

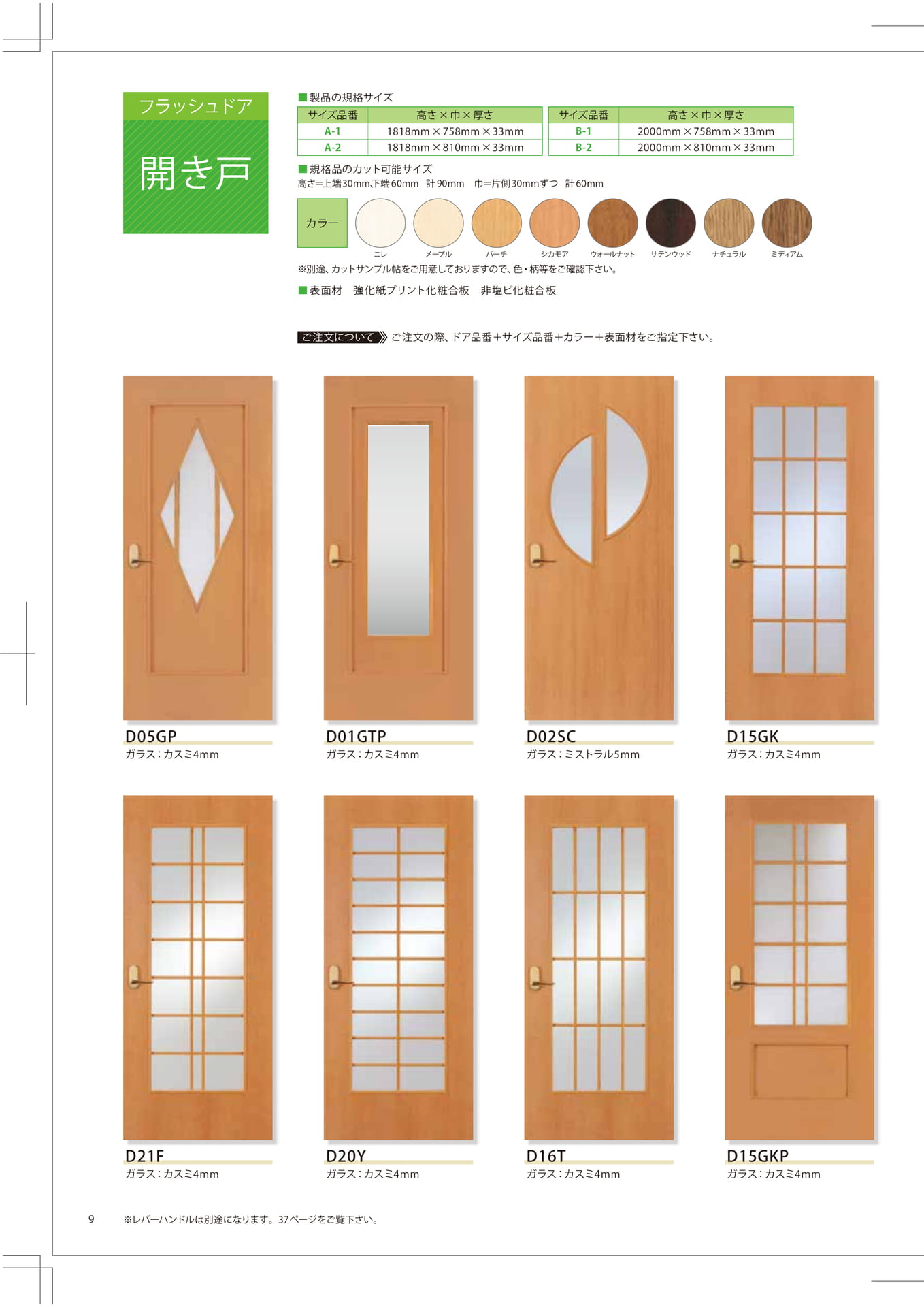

フラッシュドア開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A-11818mm×758mm×33mmB-1A-21818mm×810mm×33mmB-2■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mm高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmカラーニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。D05GPD01GTPD02SCD15GKガラス：カスミ4mmガラス：カスミ4mmガラス：ミストラル5mmガラス：カスミ4mmD21FD20YD16TD15GKPガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm9※レバーハンドルは別途になります。37ページをご覧下さい。

Page 11

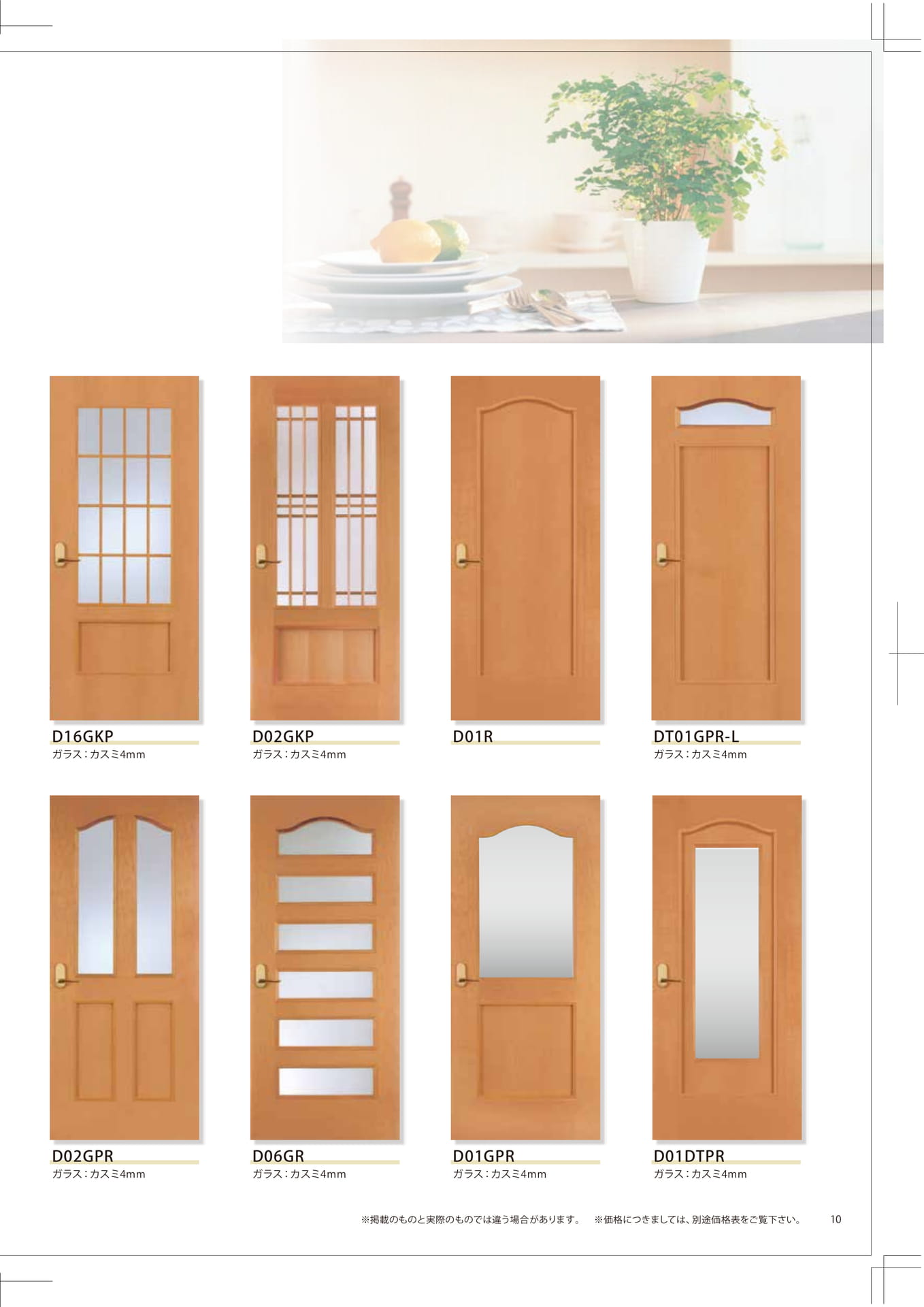

D16GKPD02GKPD01RDT01GPR-Lガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmD02GPRD06GRD01GPRD01DTPRガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。10

Page 12

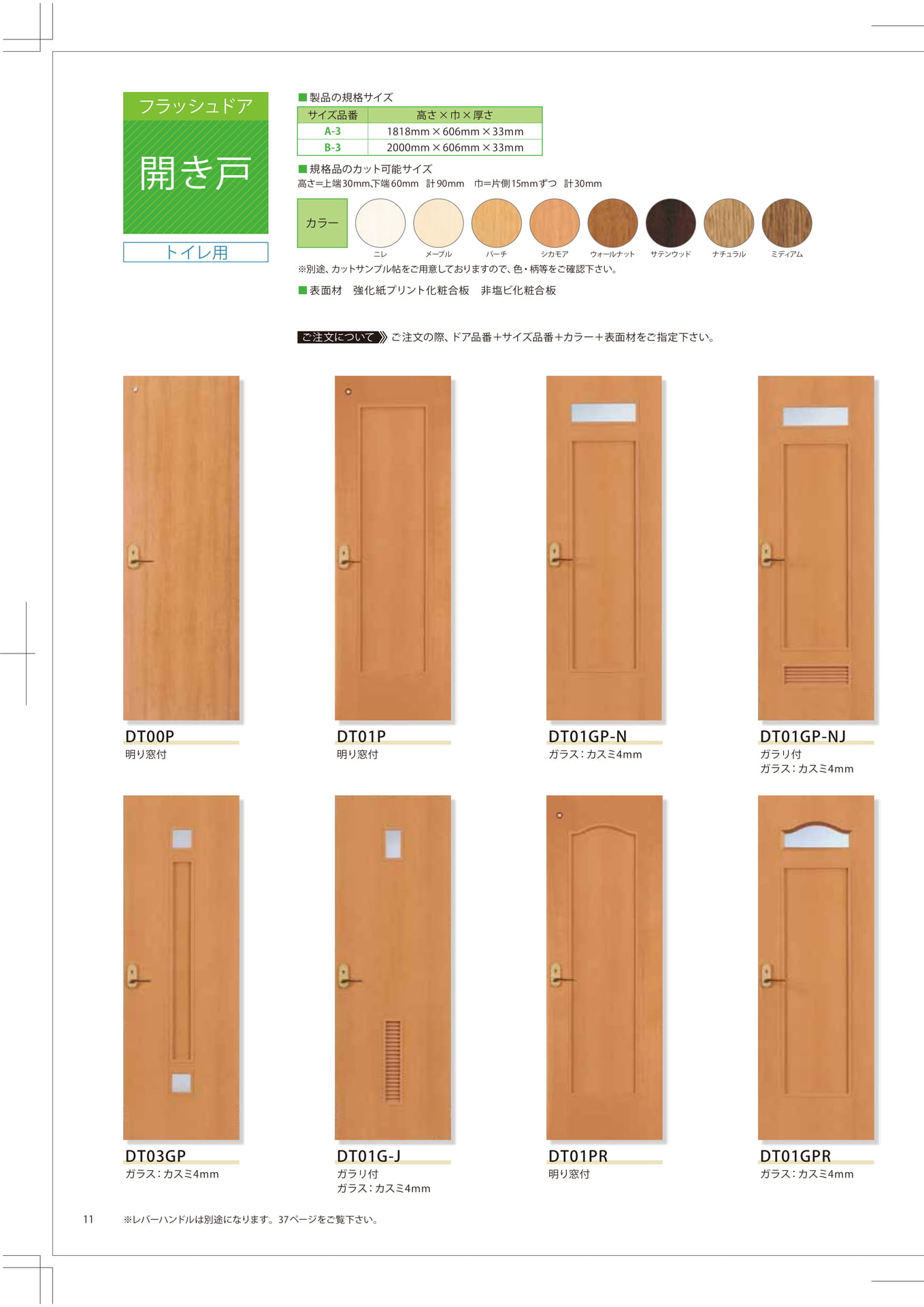

フラッシュドア開き戸■製品の規格サイズサイズ品番高さ×巾×厚さA-31818mm×606mm×33mmB-32000mm×606mm×33mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側15mmずつ計30mmカラートイレ用ニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。DT00PDT01PDT01GP-NDT01GP-NJ明り窓付明り窓付ガラス：カスミ4mmガラリ付ガラス：カスミ4mmDT03GPDT01G-JDT01PRDT01GPRガラス：カスミ4mmガラリ付ガラス：カスミ4mm明り窓付ガラス：カスミ4mm11※レバーハンドルは別途になります。37ページをご覧下さい。

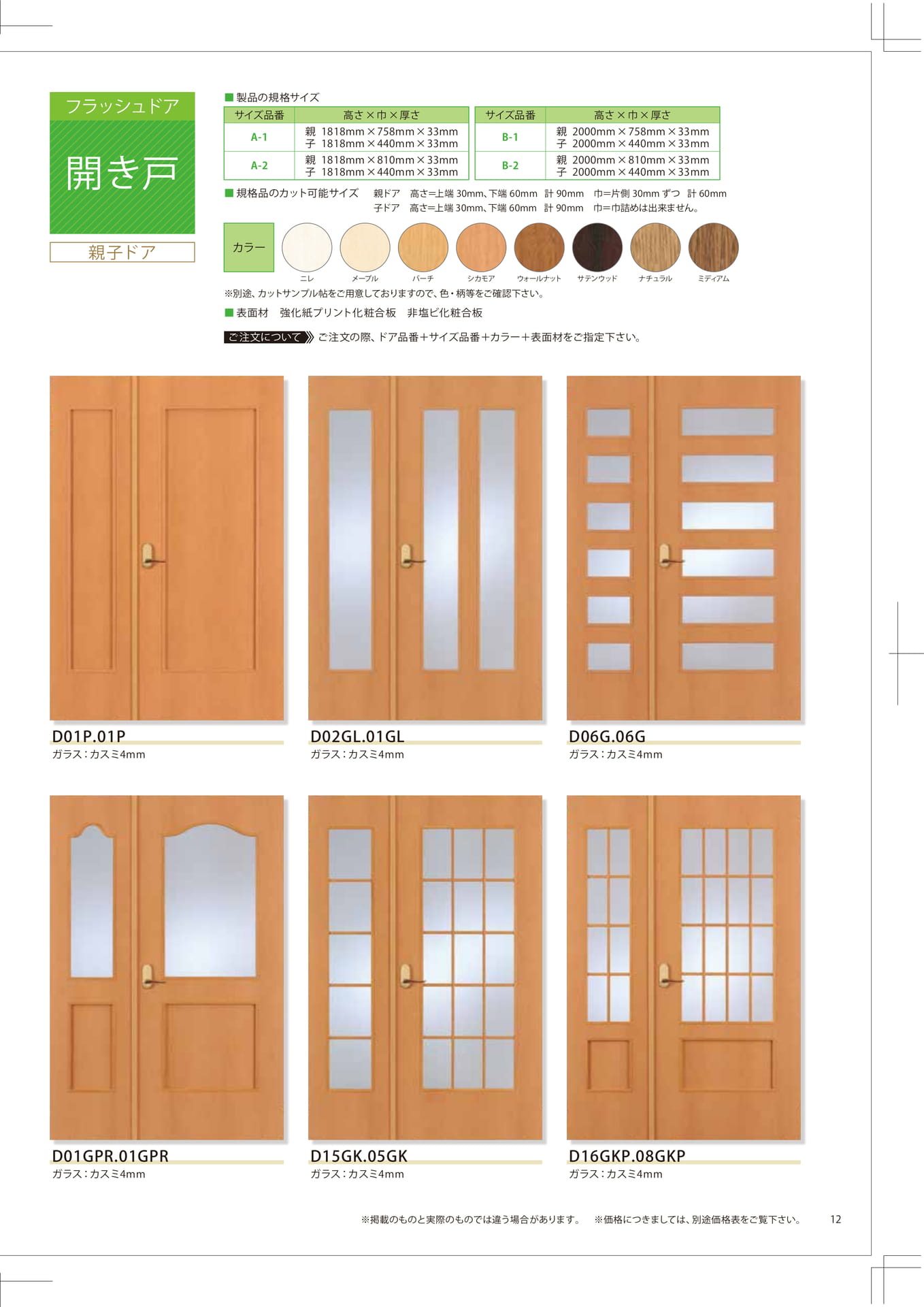

Page 13

フラッシュドア開き戸■製品の規格サイズサイズ品番A-1A-2高さ×巾×厚さ親1818mm×758mm×33mm子1818mm×440mm×33mm親1818mm×810mm×33mm子1818mm×440mm×33mmサイズ品番高さ×巾×厚さ親2000mm×758mm×33mm子2000mm×440mm×33mm親2000mm×810mm×33mm子2000mm×440mm×33mm■規格品のカット可能サイズ親ドア高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmB-1B-2子ドア高さ＝上端30mm、下端60mm計90mm巾＝巾詰めは出来ません。親子ドアカラーニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。D01P.01Pガラス：カスミ4mmD02GL.01GLガラス：カスミ4mmD06G.06Gガラス：カスミ4mmD01GPR.01GPRガラス：カスミ4mmD15GK.05GKガラス：カスミ4mmD16GKP.08GKPガラス：カスミ4mm※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。12

Page 14

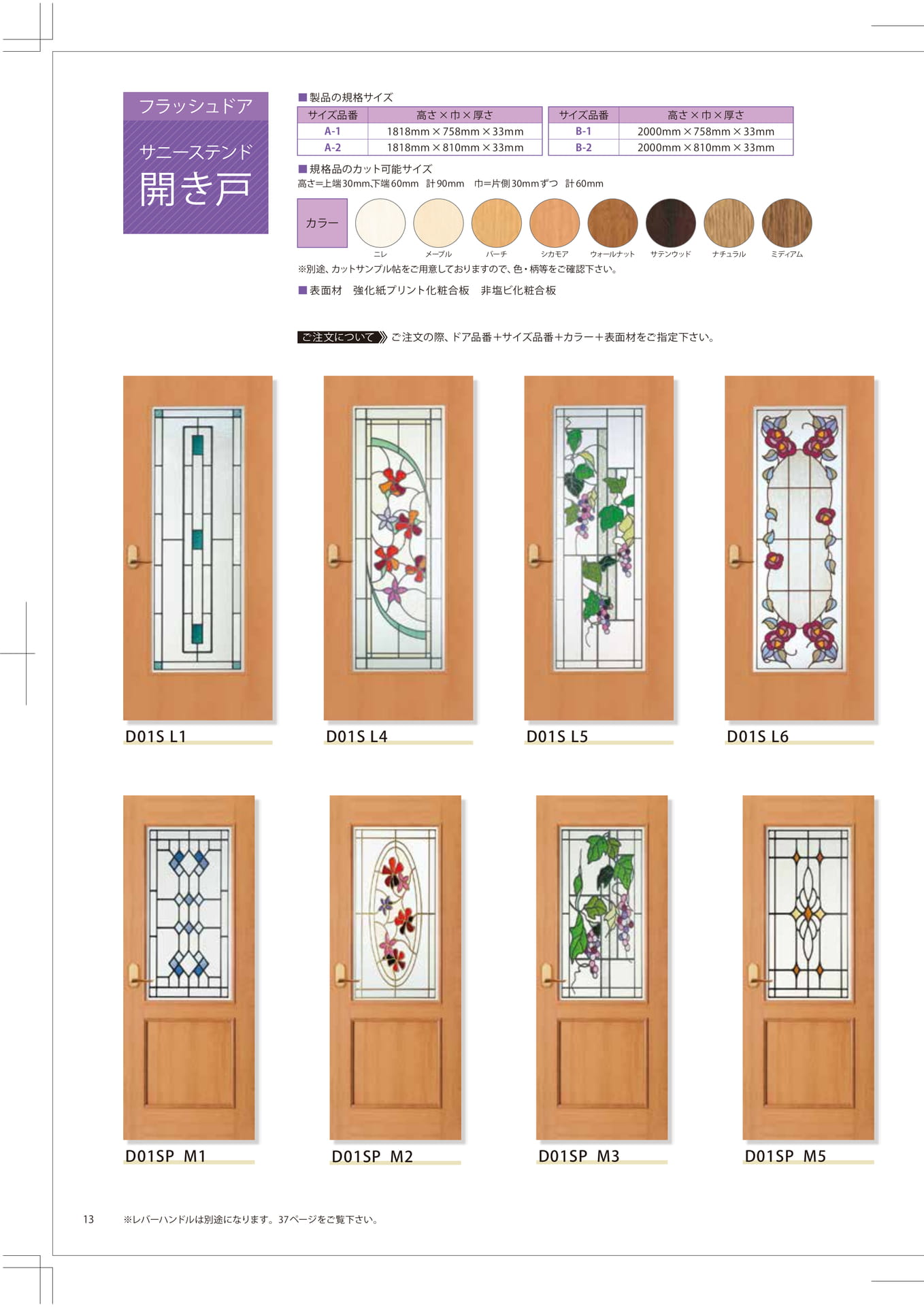

フラッシュドアサニーステンド開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A-11818mm×758mm×33mmB-1A-21818mm×810mm×33mmB-2■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。D01SL1D01SL4D01SL5D01SL6D01SPM1D01SPM2D01SPM3D01SPM513※レバーハンドルは別途になります。37ページをご覧下さい。

Page 15

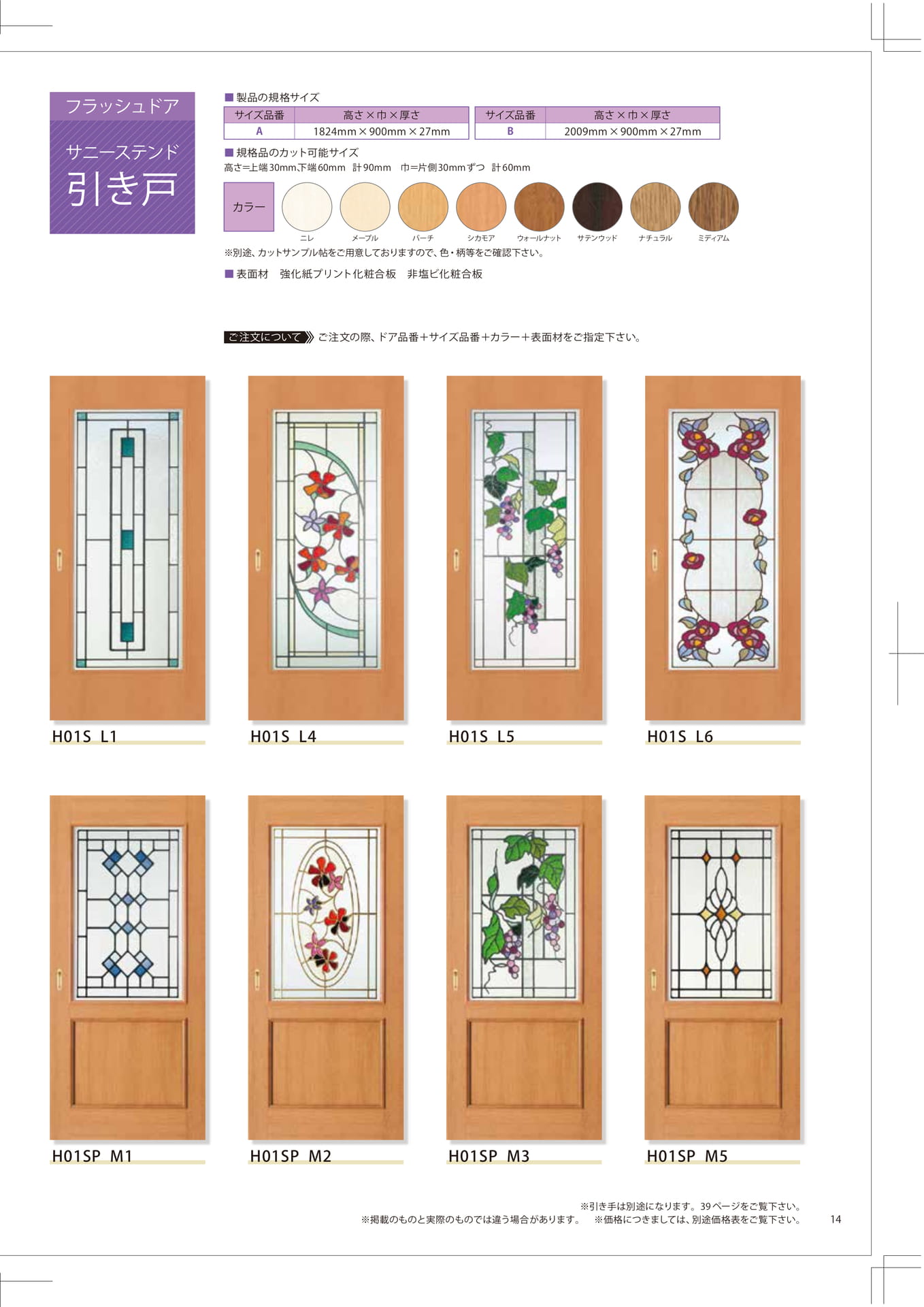

フラッシュドアサニーステンド引き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A1824mm×900mm×27mmB■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2009mm×900mm×27mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。H01SL1H01SL4H01SL5H01SL6H01SPM1H01SPM2H01SPM3H01SPM5※引き手は別途になります。39ページをご覧下さい。※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。14

Page 16

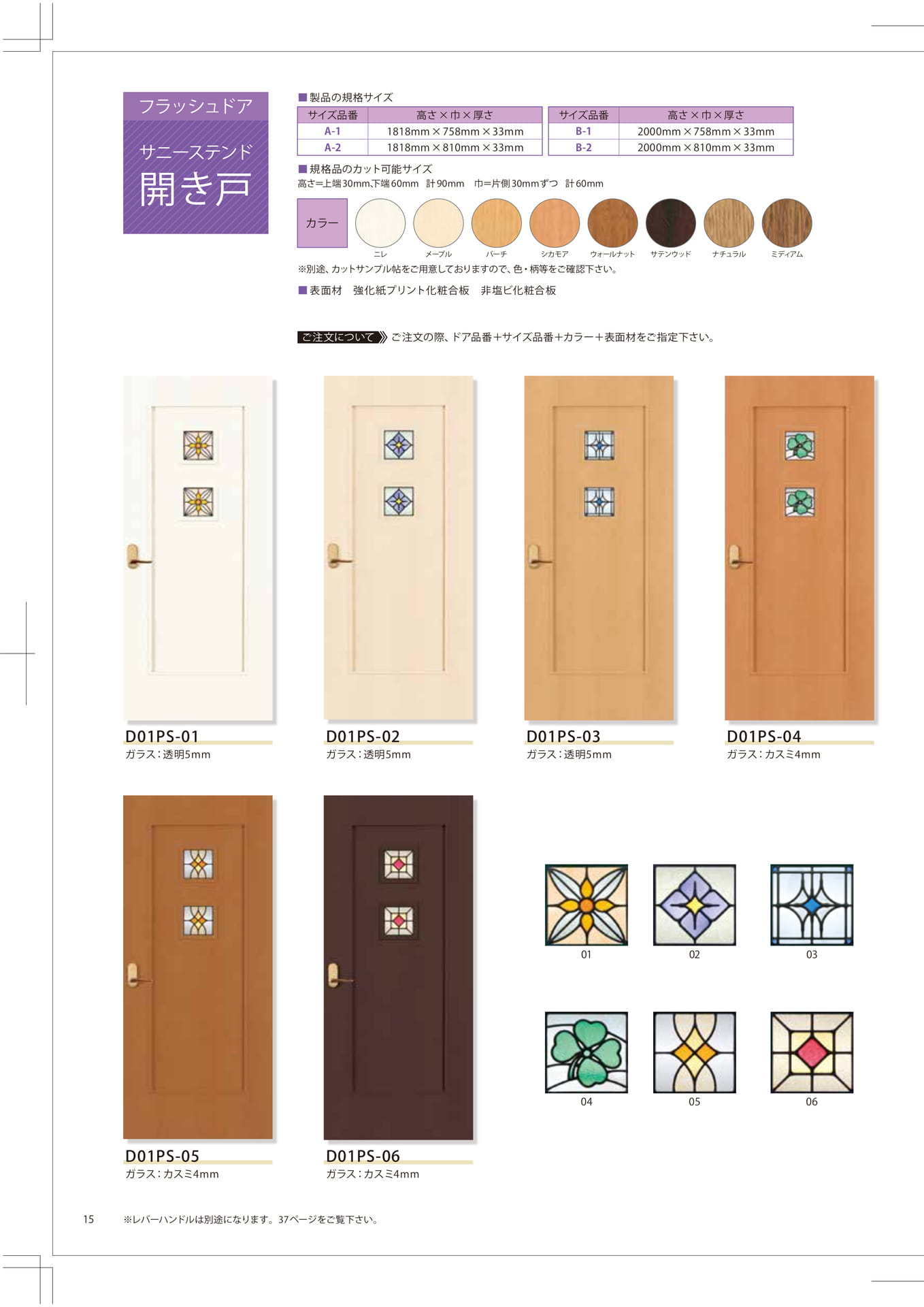

フラッシュドアサニーステンド開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A-11818mm×758mm×33mmB-1A-21818mm×810mm×33mmB-2■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。D01PS-01D01PS-02D01PS-03ガラス：透明5mmガラス：透明5mmガラス：透明5mmD01PS-04ガラス：カスミ4mm010203040506D01PS-05ガラス：カスミ4mmD01PS-06ガラス：カスミ4mm15※レバーハンドルは別途になります。37ページをご覧下さい。

Page 17

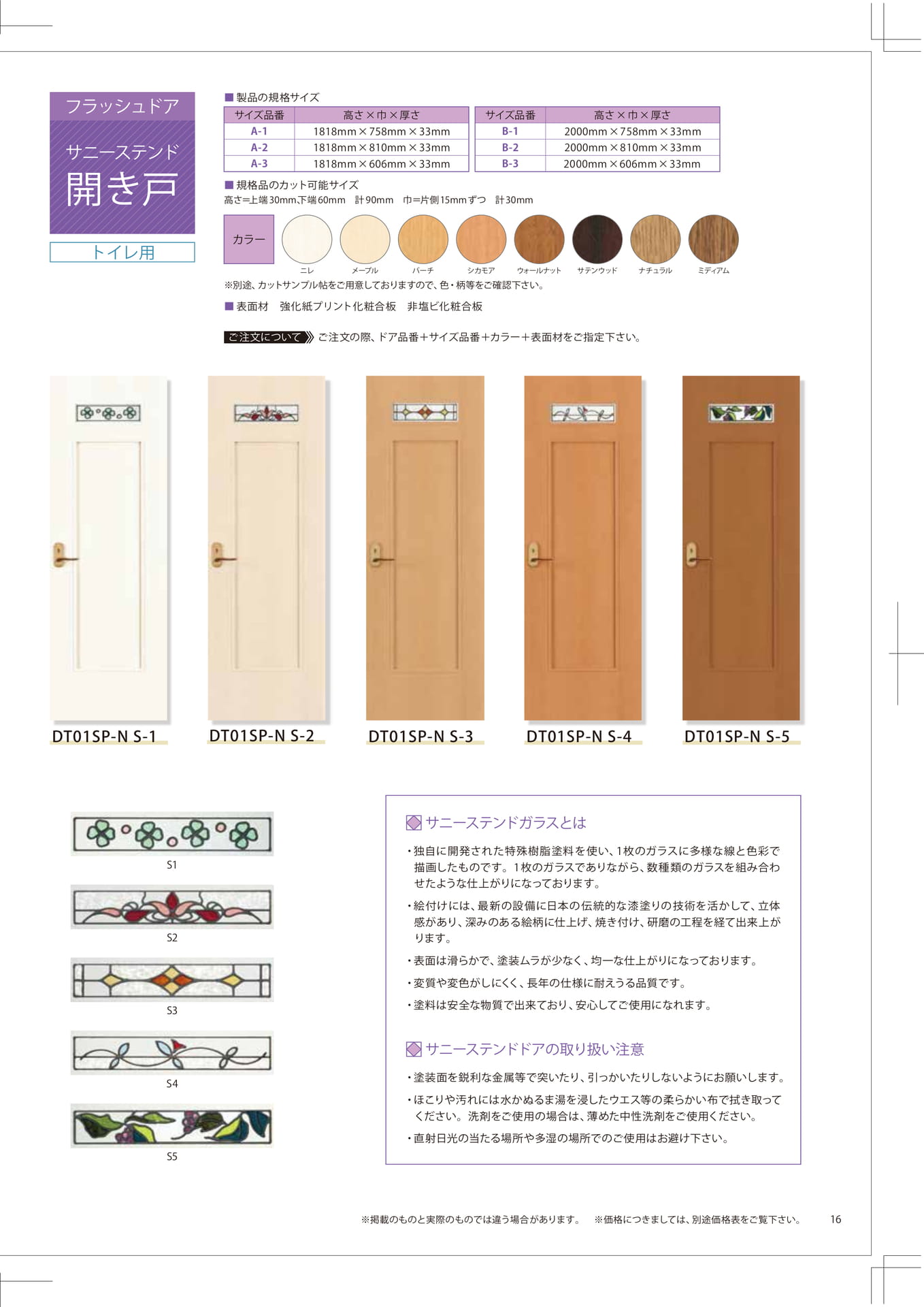

フラッシュドアサニーステンド開き戸トイレ用■製品の規格サイズサイズ品番A-3カラー高さ×巾×厚さ1818mm×606mm×33mmサイズ品番A-11818mm×758mm×33mmB-1高さ×巾×厚さA-21818mm×810mm×33mmB-22000mm×810mm×33mm■規格品のカット可能サイズB-3高さ＝上端30mm、下端60mm計90mm巾＝片側15mmずつ計30mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。2000mm×758mm×33mm2000mm×606mm×33mm■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。DT01SP-NS-1DT01SP-NS-2DT01SP-NS-3DT01SP-NS-4DT01SP-NS-5サニーステンドガラスとはS1S2・独自に開発された特殊樹脂塗料を使い、1枚のガラスに多様な線と色彩で描画したものです。1枚のガラスでありながら、数種類のガラスを組み合わせたような仕上がりになっております。・絵付けには、最新の設備に日本の伝統的な漆塗りの技術を活かして、立体感があり、深みのある絵柄に仕上げ、焼き付け、研磨の工程を経て出来上がります。・表面は滑らかで、塗装ムラが少なく、均一な仕上がりになっております。・変質や変色がしにくく、長年の仕様に耐えうる品質です。S3・塗料は安全な物質で出来ており、安心してご使用になれます。サニーステンドドアの取り扱い注意S4S5・塗装面を鋭利な金属等で突いたり、引っかいたりしないようにお願いします。・ほこりや汚れには水かぬるま湯を浸したウエス等の柔らかい布で拭き取ってください。洗剤をご使用の場合は、薄めた中性洗剤をご使用ください。・直射日光の当たる場所や多湿の場所でのご使用はお避け下さい。※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。16

Page 18

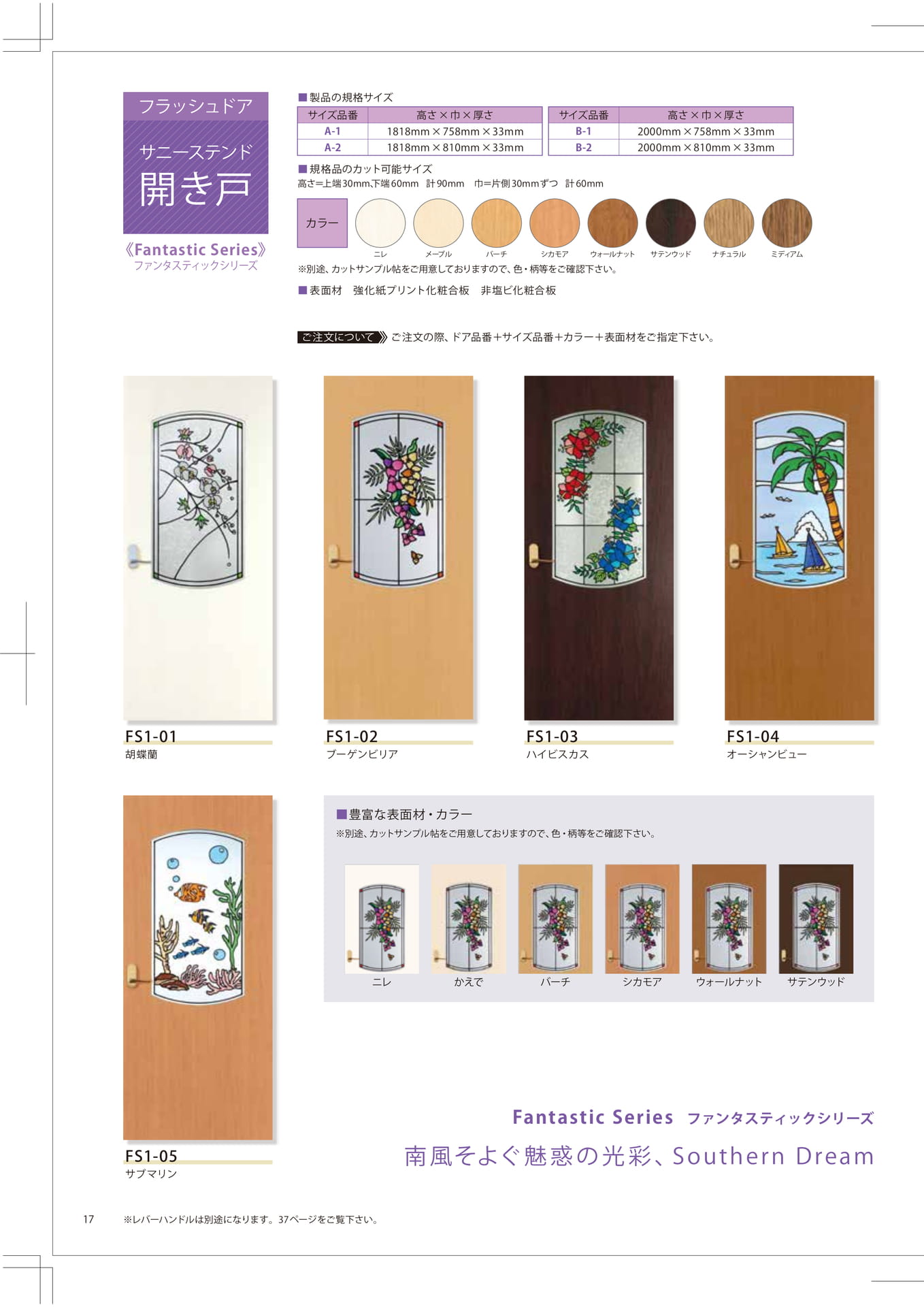

フラッシュドアサニーステンド開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A-11818mm×758mm×33mmB-1A-21818mm×810mm×33mmB-2■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mm《FantasticSeries》ファンタスティックシリーズニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。FS1-01FS1-02FS1-03FS1-04胡蝶蘭ブーゲンビリアハイビスカスオーシャンビュー■豊富な表面材・カラー※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。ニレかえでバーチシカモアウォールナットサテンウッドFantasticSeriesファンタスティックシリーズFS1-05サブマリン南風そよぐ魅惑の光彩、SouthernDream17※レバーハンドルは別途になります。37ページをご覧下さい。

Page 19

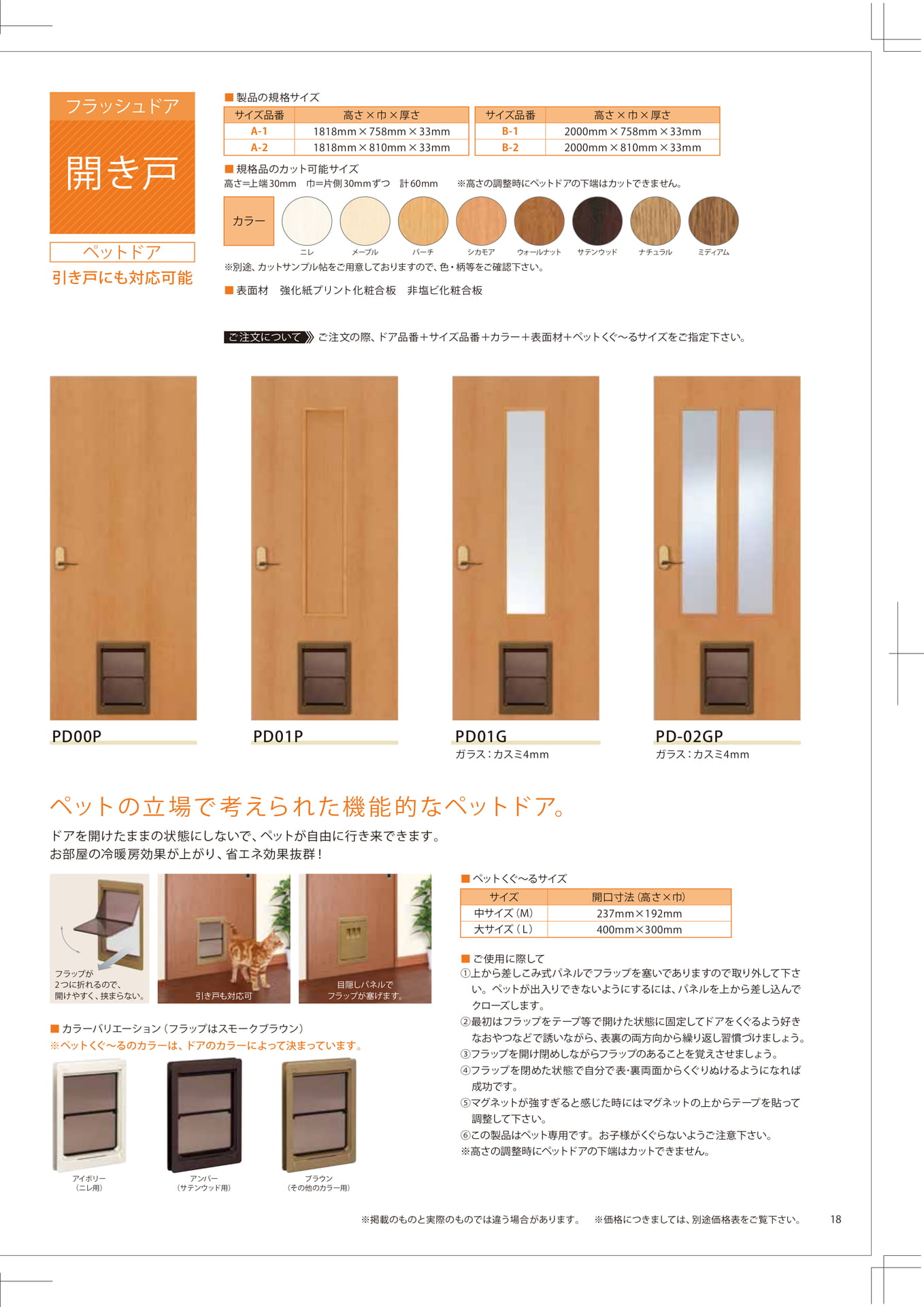

フラッシュドア開き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番高さ×巾×厚さA-11818mm×758mm×33mmB-12000mm×758mm×33mmA-21818mm×810mm×33mmB-22000mm×810mm×33mm■規格品のカット可能サイズ高さ＝上端30mm巾＝片側30mmずつ計60mm※高さの調整時にペットドアの下端はカットできません。カラーペットドア引き戸にも対応可能ニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材＋ペットくぐ～るサイズをご指定下さい。PD00PPD01PPD01GPD-02GPガラス：カスミ4mmガラス：カスミ4mmペットの立場で考えられた機能的なペットドア。ドアを開けたままの状態にしないで、ペットが自由に行き来できます。お部屋の冷暖房効果が上がり、省エネ効果抜群！■ペットくぐ～るサイズサイズ開口寸法（高さ×巾）中サイズ（M）237mm×192mm大サイズ（L）400mm×300mmフラップが2つに折れるので、開けやすく、挟まらない。引き戸も対応可■カラーバリエーション（フラップはスモークブラウン）※ペットくぐ～るのカラーは、ドアのカラーによって決まっています。目隠しパネルでフラップが塞げます。■ご使用に際して①上から差しこみ式パネルでフラップを塞いでありますので取り外して下さい。ペットが出入りできないようにするには、パネルを上から差し込んでクローズします。②最初はフラップをテープ等で開けた状態に固定してドアをくぐるよう好きなおやつなどで誘いながら、表裏の両方向から繰り返し習慣づけましょう。③フラップを開け閉めしながらフラップのあることを覚えさせましょう。④フラップを閉めた状態で自分で表･裏両面からくぐりぬけるようになれば成功です。⑤マグネットが強すぎると感じた時にはマグネットの上からテープを貼って調整して下さい。⑥この製品はペット専用です。お子様がくぐらないようご注意下さい。※高さの調整時にペットドアの下端はカットできません。アイボリー（ニレ用）アンバー（サテンウッド用）ブラウン（その他のカラー用）※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。18

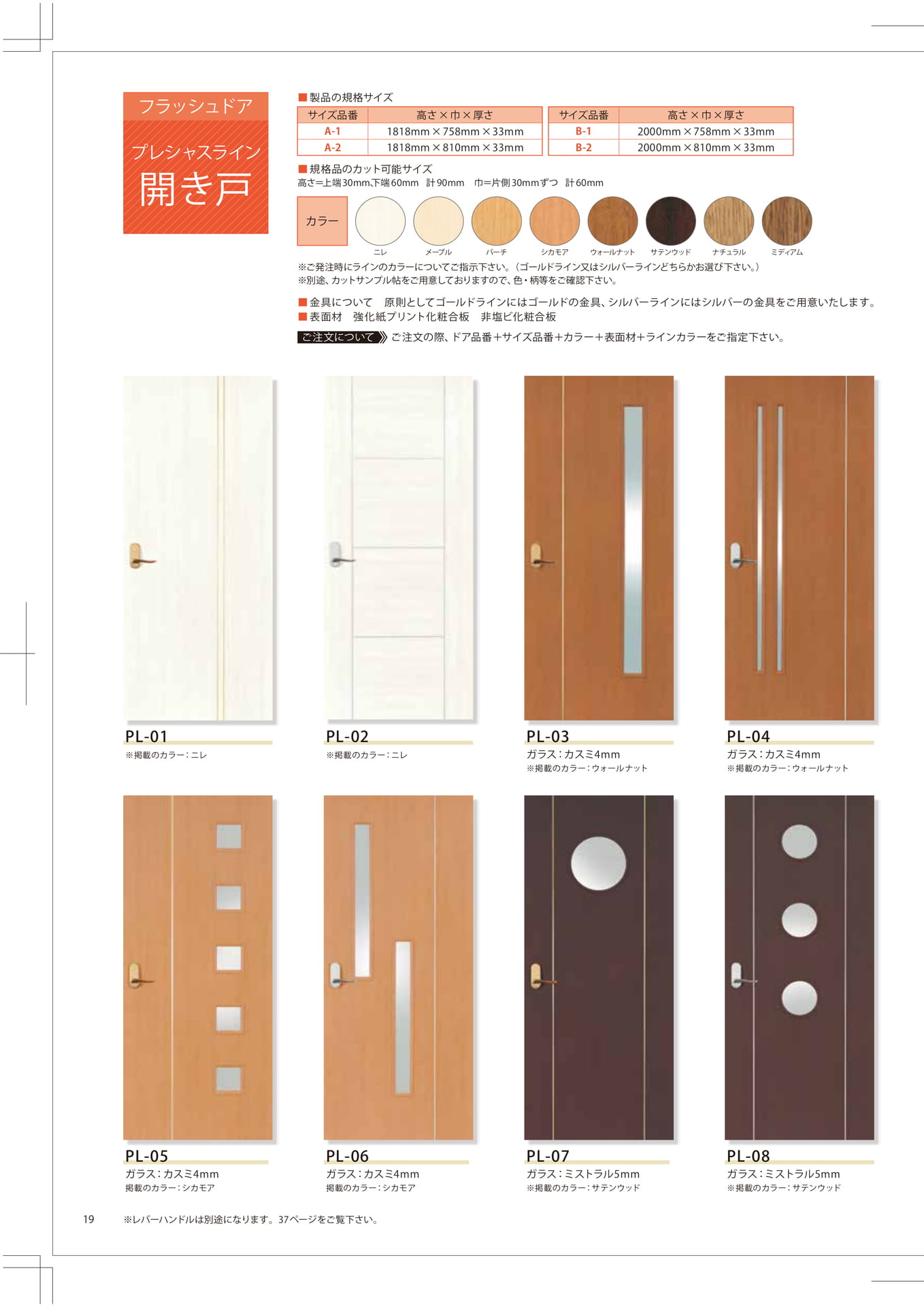

Page 20

フラッシュドアプレシャスライン開き戸■製品の規格サイズサイズ品番A-1A-2カラー高さ×巾×厚さ1818mm×758mm×33mm1818mm×810mm×33mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mmサイズ品番B-1B-2巾＝片側30mmずつ計60mm高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※ご発注時にラインのカラーについてご指示下さい。（ゴールドライン又はシルバーラインどちらかお選び下さい。）※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■金具について原則としてゴールドラインにはゴールドの金具、シルバーラインにはシルバーの金具をご用意いたします。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材＋ラインカラーをご指定下さい。PL-01PL-02PL-03PL-04※掲載のカラー：ニレ※掲載のカラー：ニレガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：ウォールナット※掲載のカラー：ウォールナットPL-05PL-06PL-07PL-08ガラス：カスミ4mmガラス：カスミ4mmガラス：ミストラル5mmガラス：ミストラル5mm掲載のカラー：シカモア掲載のカラー：シカモア※掲載のカラー：サテンウッド※掲載のカラー：サテンウッド19※レバーハンドルは別途になります。37ページをご覧下さい。

Page 21

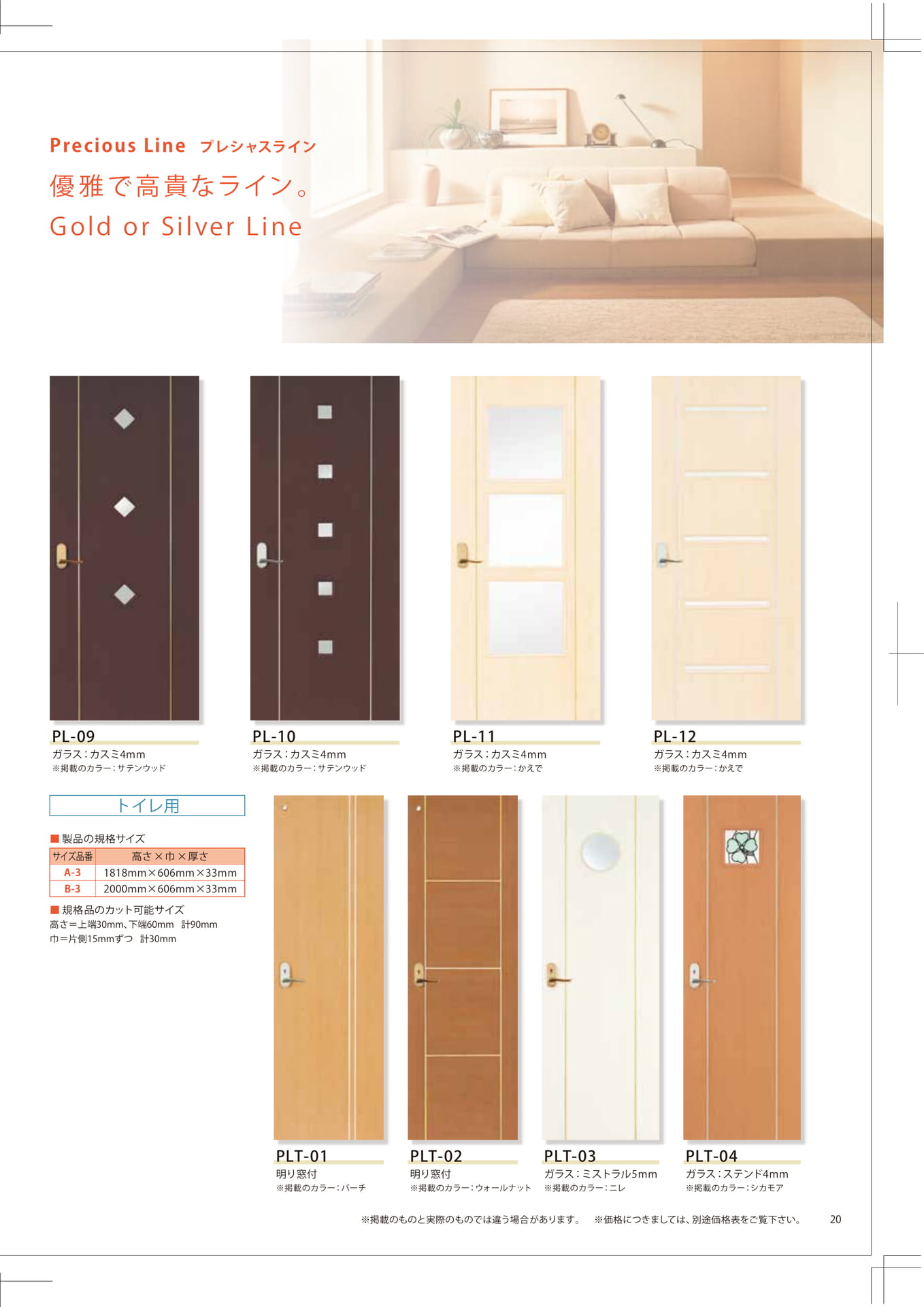

PreciousLineプレシャスライン優雅で高貴なライン。GoldorSilverLinePL-09PL-10PL-11PL-12ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：サテンウッド※掲載のカラー：サテンウッド※掲載のカラー：かえで※掲載のカラー：かえでトイレ用■製品の規格サイズサイズ品番A-3B-3高さ×巾×厚さ1818mm×606mm×33mm2000mm×606mm×33mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側15mmずつ計30mmPLT-01PLT-02PLT-03PLT-04明り窓付明り窓付ガラス：ミストラル5mmガラス：ステンド4mm※掲載のカラー：バーチ※掲載のカラー：ウォールナット※掲載のカラー：ニレ※掲載のカラー：シカモア※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。20

Page 22

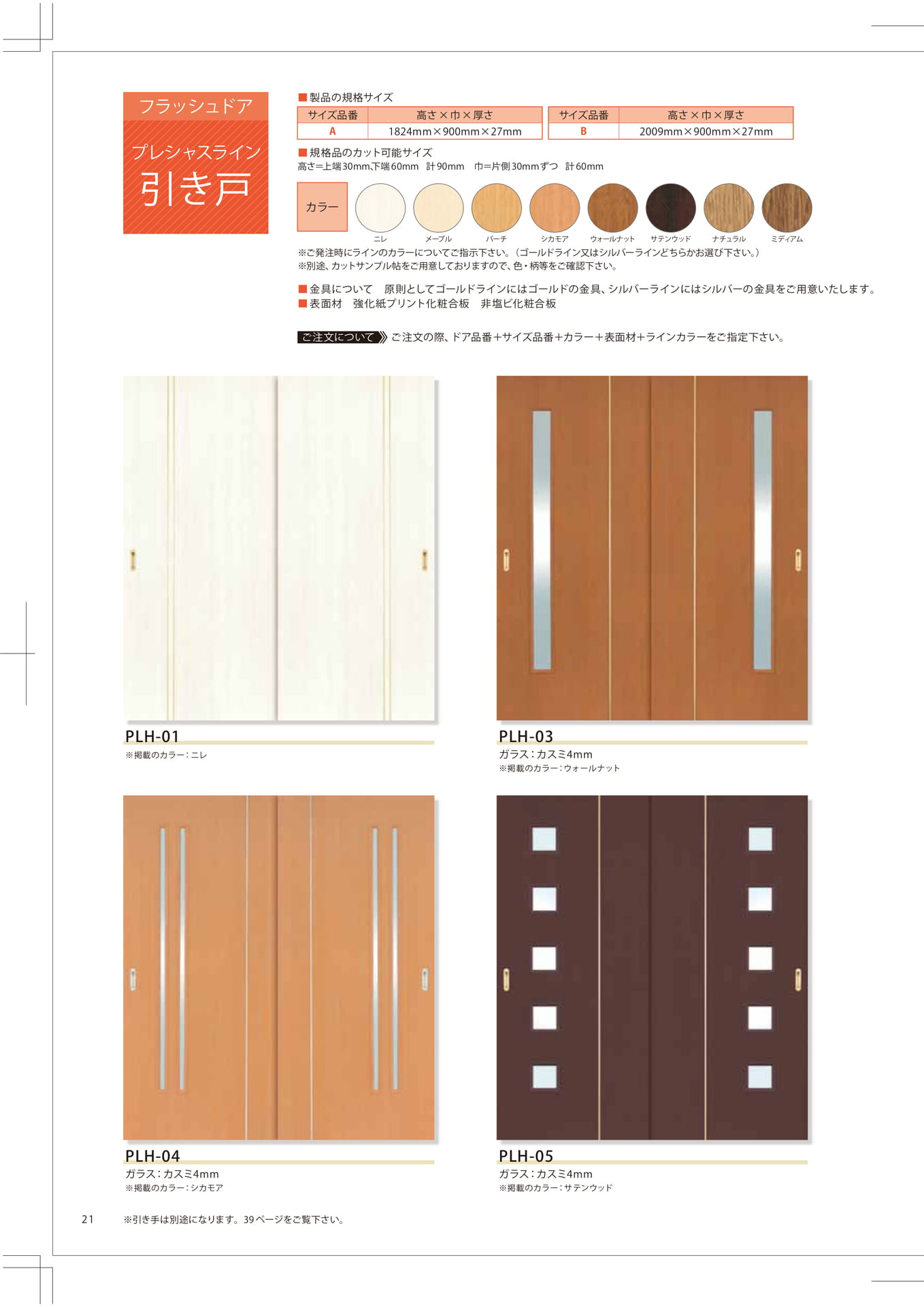

フラッシュドアプレシャスライン引き戸■製品の規格サイズサイズ品番Aカラー高さ×巾×厚さ1824mm×900mm×27mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mmサイズ品番巾＝片側30mmずつ計60mmB高さ×巾×厚さ2009mm×900mm×27mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※ご発注時にラインのカラーについてご指示下さい。（ゴールドライン又はシルバーラインどちらかお選び下さい。）※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■金具について原則としてゴールドラインにはゴールドの金具、シルバーラインにはシルバーの金具をご用意いたします。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材＋ラインカラーをご指定下さい。PLH-01※掲載のカラー：ニレPLH-03ガラス：カスミ4mm※掲載のカラー：ウォールナットPLH-04ガラス：カスミ4mm※掲載のカラー：シカモアPLH-05ガラス：カスミ4mm※掲載のカラー：サテンウッド21※引き手は別途になります。39ページをご覧下さい。

Page 23

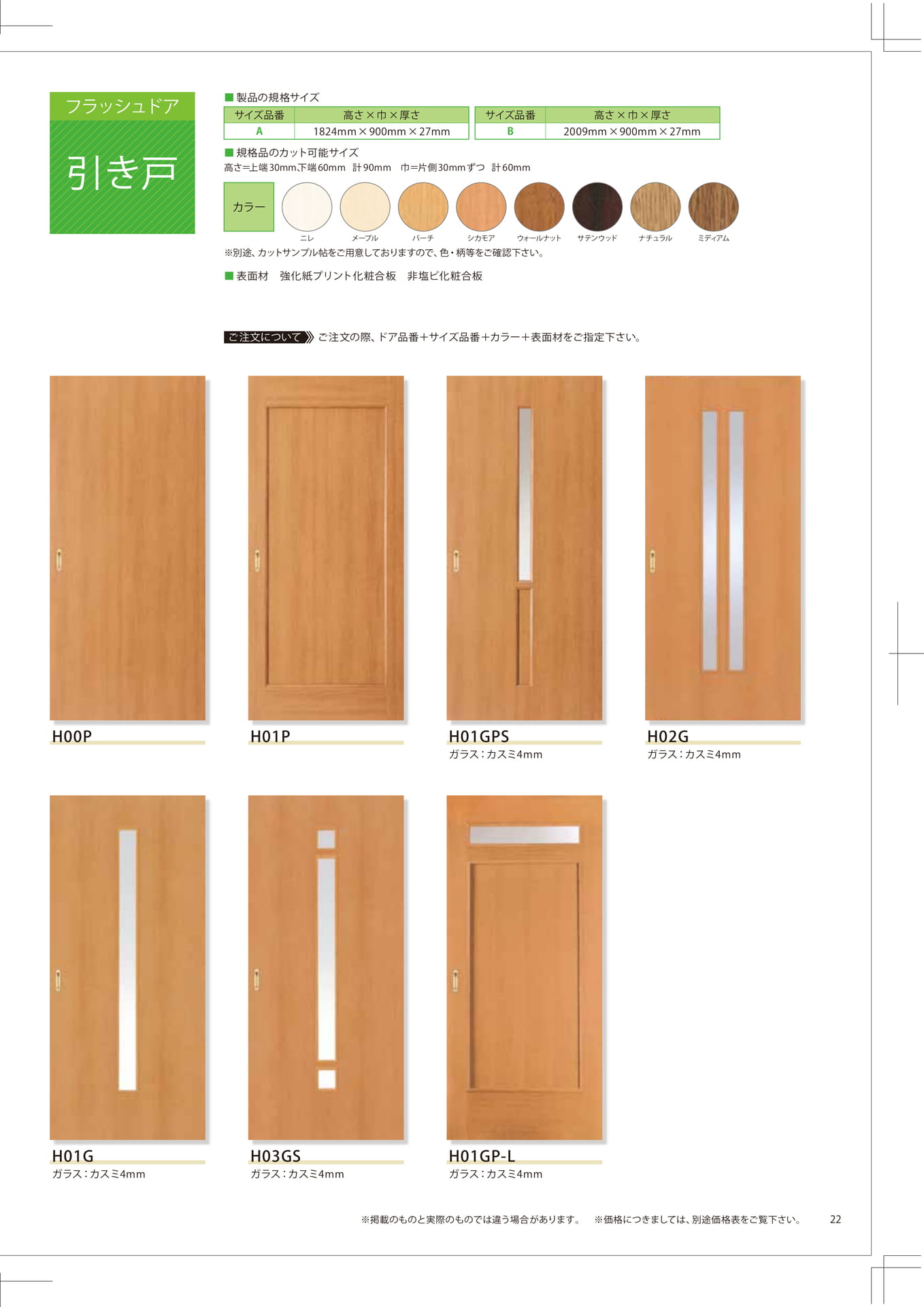

フラッシュドア引き戸■製品の規格サイズサイズ品番高さ×巾×厚さサイズ品番A1824mm×900mm×27mmB■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmカラー高さ×巾×厚さ2009mm×900mm×27mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。H00PH01PH01GPSH02Gガラス：カスミ4mmガラス：カスミ4mmH01GH03GSH01GP-Lガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。22

Page 24

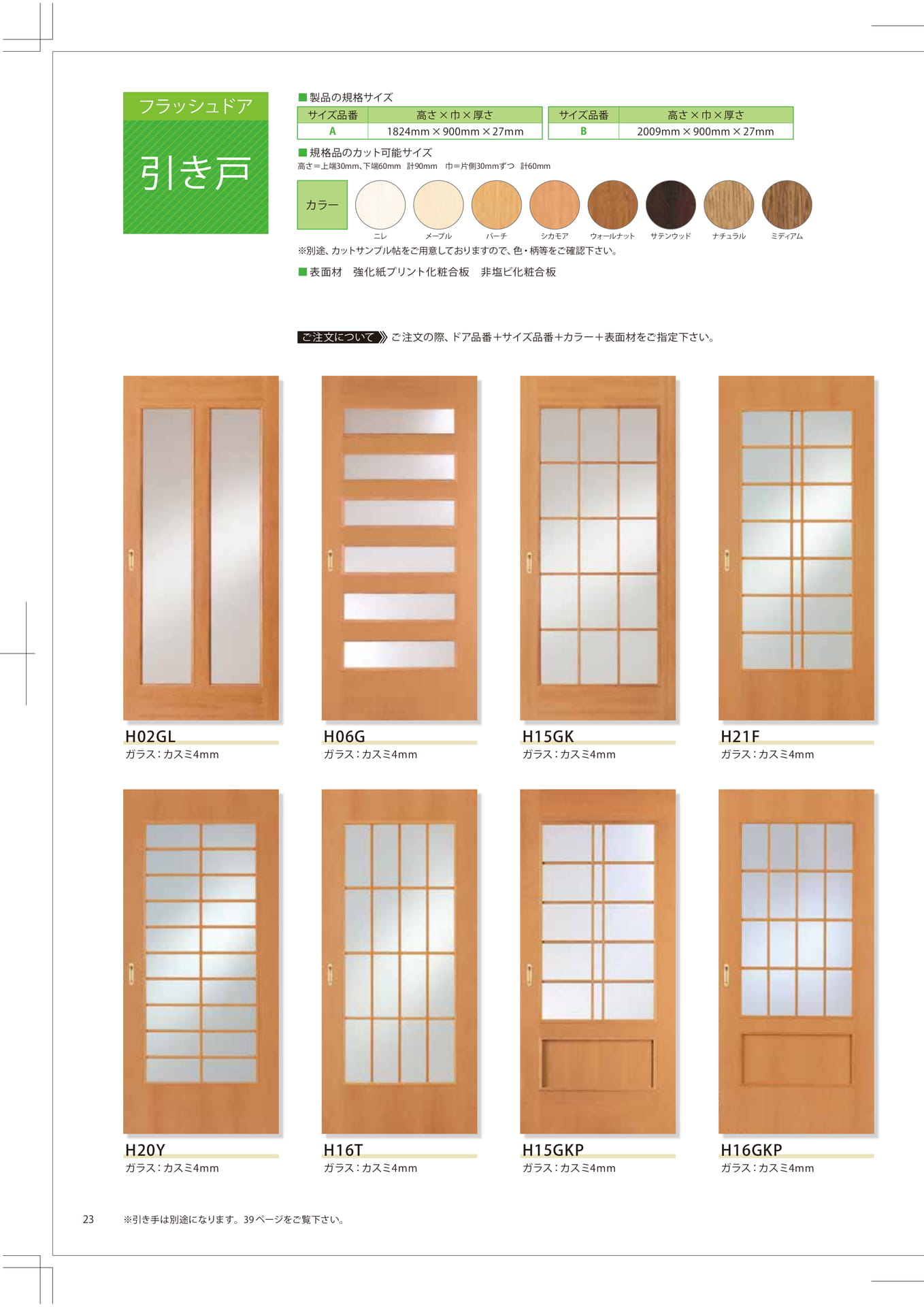

■製品の規格サイズフラッシュドアサイズ品番高さ×巾×厚さ引き戸A■規格品のカット可能サイズカラー1824mm×900mm×27mm高さ＝上端30mm、下端60mm計90mm巾＝片側30mmずつ計60mmサイズ品番B高さ×巾×厚さ2009mm×900mm×27mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム※別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。H02GLH06GH15GKH21Fガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmH20YH16TH15GKPH16GKPガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm23※引き手は別途になります。39ページをご覧下さい。

Page 25

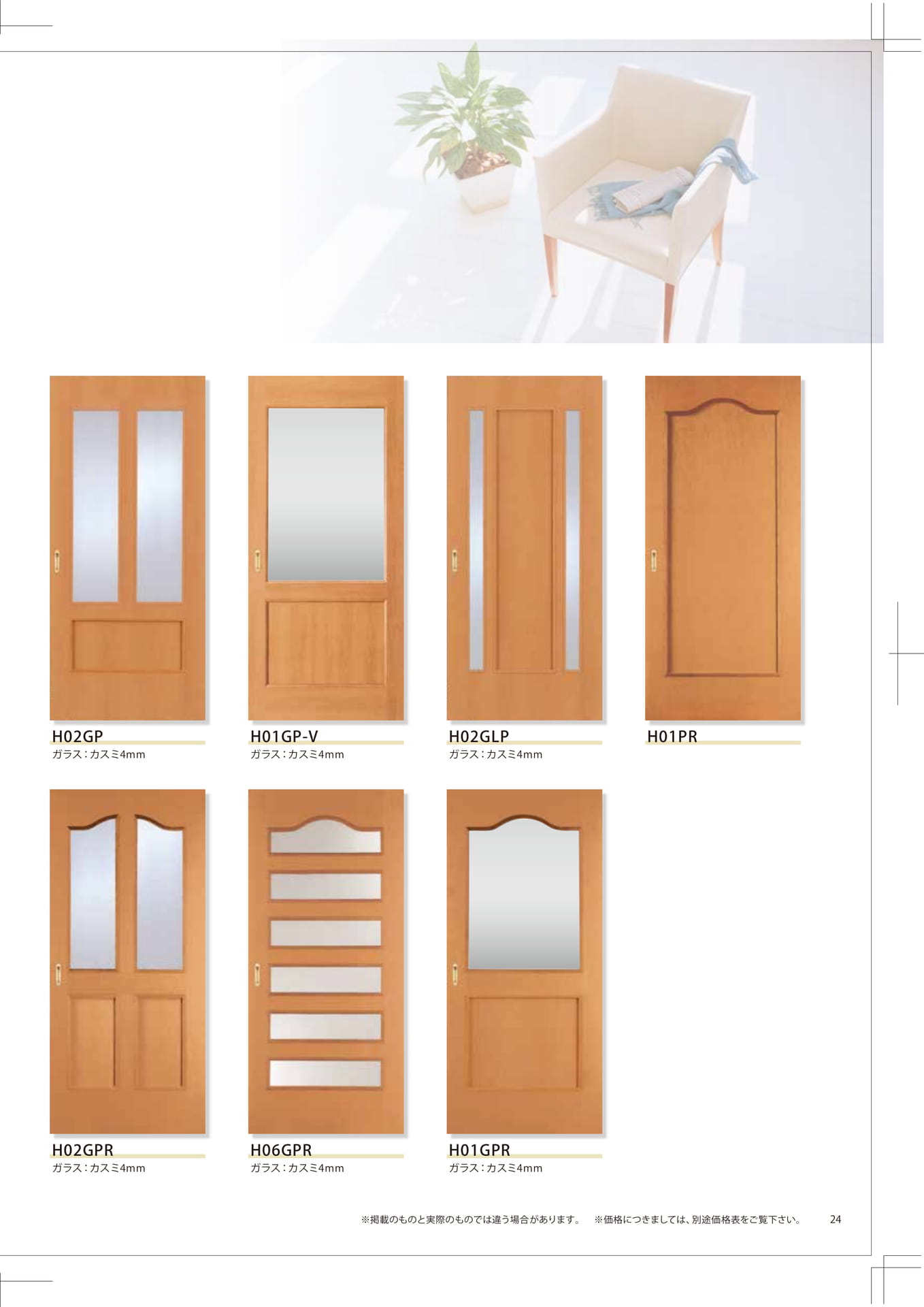

H02GPH01GP-VH02GLPH01PRガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmH02GPRH06GPRH01GPRガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。24

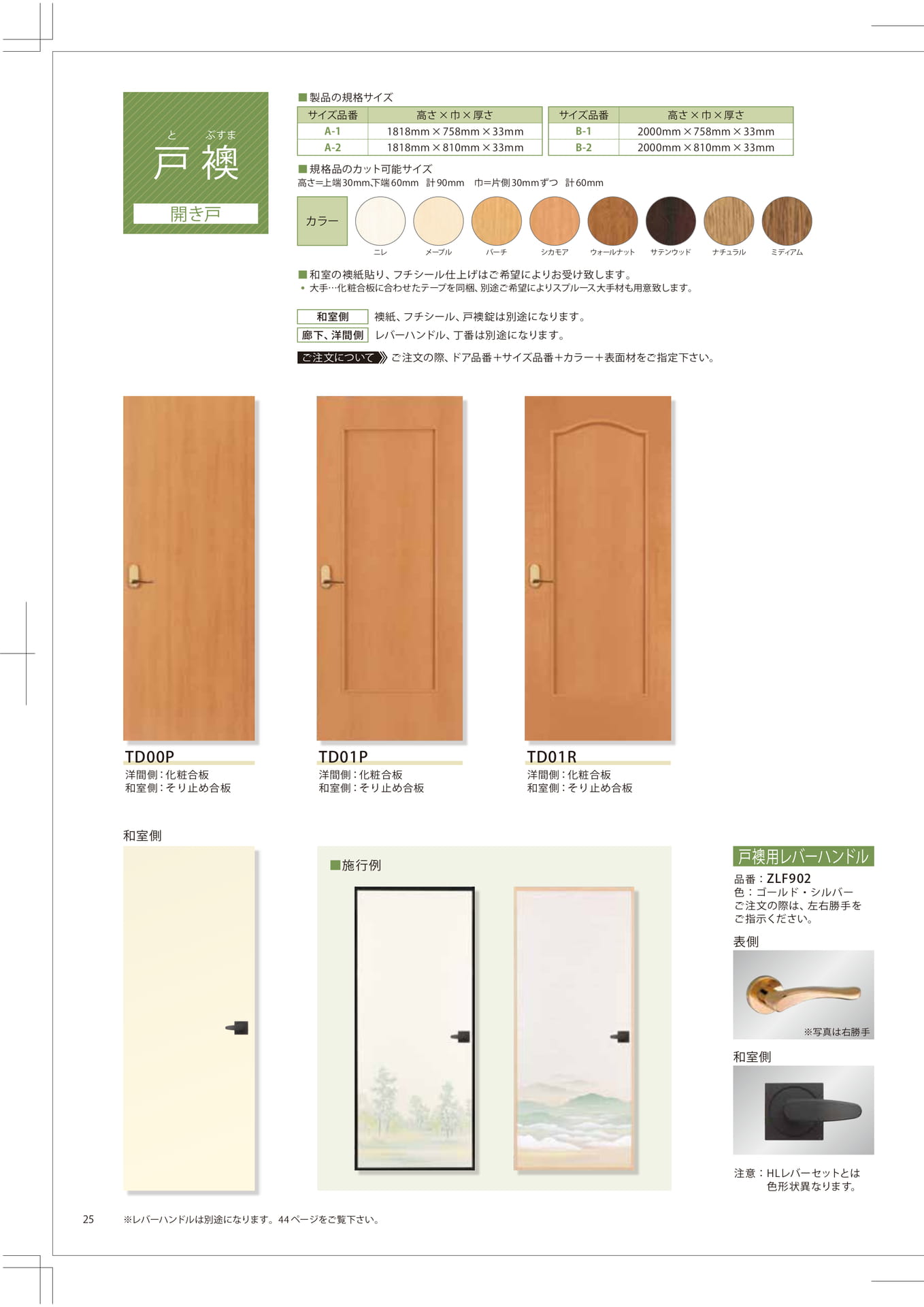

Page 26

とぶすま戸襖開き戸■製品の規格サイズサイズ品番A-1A-2カラー高さ×巾×厚さ1818mm×758mm×33mm1818mm×810mm×33mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mmサイズ品番B-1B-2巾＝片側30mmずつ計60mm高さ×巾×厚さ2000mm×758mm×33mm2000mm×810mm×33mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム■和室の襖紙貼り、フチシール仕上げはご希望によりお受け致します。・大手…化粧合板に合わせたテープを同梱、別途ご希望によりスプルース大手材も用意致します。和室側襖紙、フチシール、戸襖錠は別途になります。廊下、洋間側レバーハンドル、丁番は別途になります。ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。TD00P洋間側：化粧合板和室側：そり止め合板TD01P洋間側：化粧合板和室側：そり止め合板TD01R洋間側：化粧合板和室側：そり止め合板和室側■施行例戸襖用レバーハンドル品番：ZLF902色：ゴールド・シルバーご注文の際は、左右勝手をご指示ください。表側和室側※写真は右勝手注意：HLレバーセットとは色形状異なります。25※レバーハンドルは別途になります。44ページをご覧下さい。

Page 27

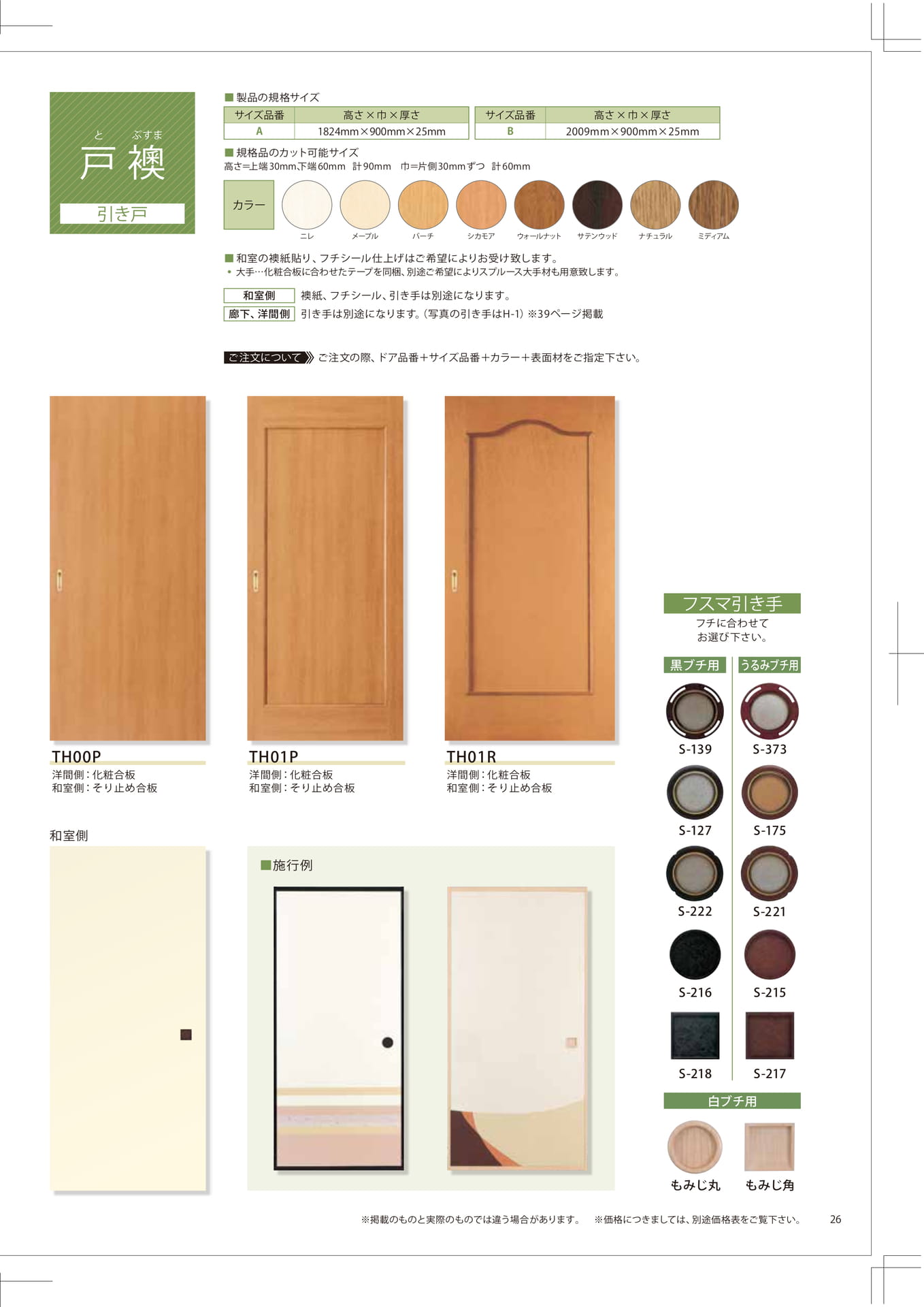

とぶすま戸襖引き戸■製品の規格サイズサイズ品番Aカラー高さ×巾×厚さ1824mm×900mm×25mm■規格品のカット可能サイズ高さ＝上端30mm、下端60mm計90mmサイズ品番巾＝片側30mmずつ計60mmB高さ×巾×厚さ2009mm×900mm×25mmニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアム■和室の襖紙貼り、フチシール仕上げはご希望によりお受け致します。・大手…化粧合板に合わせたテープを同梱、別途ご希望によりスプルース大手材も用意致します。和室側襖紙、フチシール、引き手は別途になります。廊下、洋間側引き手は別途になります。（写真の引き手はH-1）※39ページ掲載ご注文についてご注文の際、ドア品番＋サイズ品番＋カラー＋表面材をご指定下さい。フスマ引き手フチに合わせてお選び下さい。黒ブチ用うるみブチ用TH00P洋間側：化粧合板和室側：そり止め合板TH01P洋間側：化粧合板和室側：そり止め合板TH01R洋間側：化粧合板和室側：そり止め合板S-139S-373和室側S-127S-175■施行例S-222S-221S-216S-215S-218S-217白ブチ用もみじ丸もみじ角※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。26

Page 28

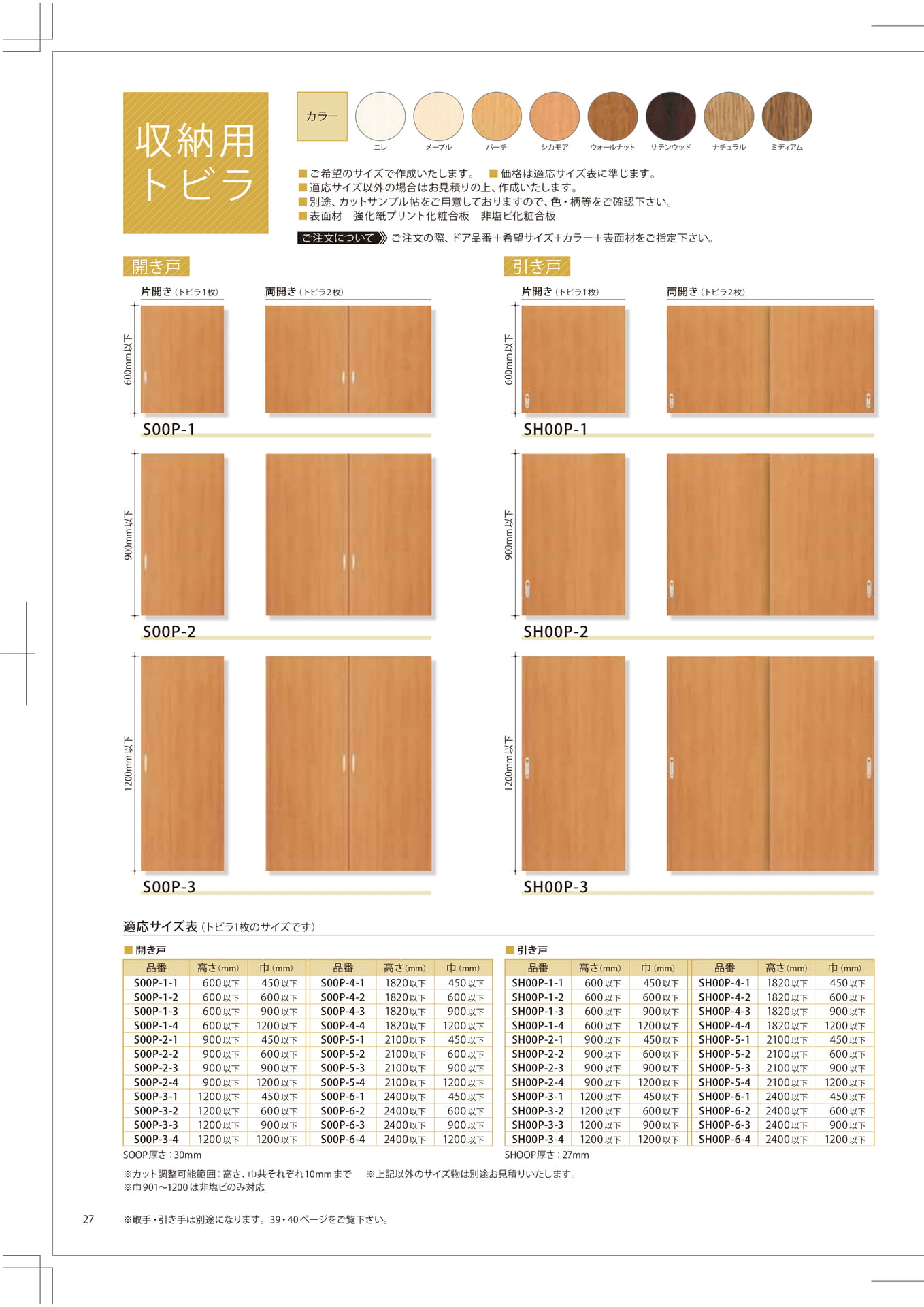

開き戸27※取手・引き手は別途になります。39・40ページをご覧下さい。※カット調整可能範囲：高さ、巾共それぞれ10mmまで※上記以外のサイズ物は別途お見積りいたします。※巾901～1200は非塩ビのみ対応SOOP厚さ：30mmSHOOP厚さ：27mm品番高さ（mm）■開き戸適応サイズ表（トビラ1枚のサイズです）■ご希望のサイズで作成いたします。■価格は適応サイズ表に準じます。■適応サイズ以外の場合はお見積りの上、作成いたします。■別途、カットサンプル帖をご用意しておりますので、色・柄等をご確認下さい。■表面材強化紙プリント化粧合板非塩ビ化粧合板ニレメープルバーチシカモアウォールナットサテンウッドナチュラルミディアムカラーS00P-1-1S00P-1-2S00P-1-3S00P-1-4S00P-2-1S00P-2-2S00P-2-3S00P-2-4S00P-3-1S00P-3-2S00P-3-3S00P-3-4600以下600以下600以下600以下900以下900以下900以下900以下1200以下1200以下1200以下1200以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下ご注文の際、ドア品番＋希望サイズ＋カラー＋表面材をご指定下さい。ご注文について収納用トビラS00P-1品番高さ（mm）S00P-4-1S00P-4-2S00P-4-3S00P-4-4S00P-5-1S00P-5-2S00P-5-3S00P-5-4S00P-6-1S00P-6-2S00P-6-3S00P-6-41820以下1820以下1820以下1820以下2100以下2100以下2100以下2100以下2400以下2400以下2400以下2400以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下品番高さ（mm）■引き戸600以下600以下600以下600以下900以下900以下900以下900以下1200以下1200以下1200以下1200以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下品番高さ（mm）SH00P-4-1SH00P-4-2SH00P-4-3SH00P-4-4SH00P-5-1SH00P-5-2SH00P-5-3SH00P-5-4SH00P-6-1SH00P-6-2SH00P-6-3SH00P-6-41820以下1820以下1820以下1820以下2100以下2100以下2100以下2100以下2400以下2400以下2400以下2400以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下SH00P-1-1SH00P-1-2SH00P-1-3SH00P-1-4SH00P-2-1SH00P-2-2SH00P-2-3SH00P-2-4SH00P-3-1SH00P-3-2SH00P-3-3SH00P-3-4片開き（トビラ1枚）両開き（トビラ2枚）SH00P-1片開き（トビラ1枚）両開き（トビラ2枚）引き戸600mm以下600mm以下S00P-2SH00P-2900mm以下S00P-31200mm以下900mm以下SH00P-31200mm以下

Page 29

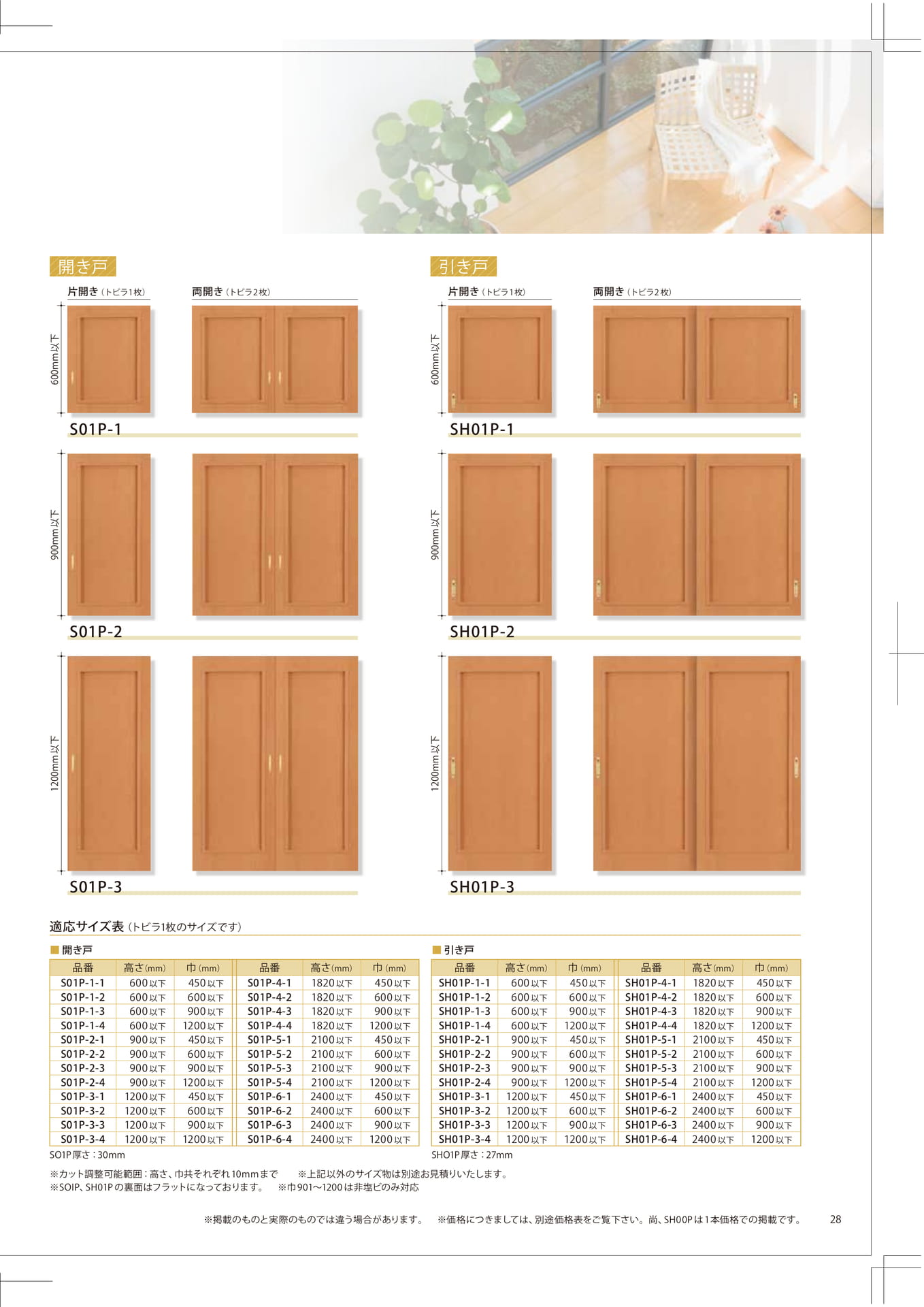

28※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。尚、SH00Pは1本価格での掲載です。※カット調整可能範囲：高さ、巾共それぞれ10mmまで※上記以外のサイズ物は別途お見積りいたします。※SOIP、SH01Pの裏面はフラットになっております。※巾901～1200は非塩ビのみ対応SO1P厚さ：30mmSHO1P厚さ：27mm品番高さ（mm）■開き戸適応サイズ表（トビラ1枚のサイズです）S01P-1-1S01P-1-2S01P-1-3S01P-1-4S01P-2-1S01P-2-2S01P-2-3S01P-2-4S01P-3-1S01P-3-2S01P-3-3S01P-3-4600以下600以下600以下600以下900以下900以下900以下900以下1200以下1200以下1200以下1200以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下品番高さ（mm）S01P-4-1S01P-4-2S01P-4-3S01P-4-4S01P-5-1S01P-5-2S01P-5-3S01P-5-4S01P-6-1S01P-6-2S01P-6-3S01P-6-41820以下1820以下1820以下1820以下2100以下2100以下2100以下2100以下2400以下2400以下2400以下2400以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下品番高さ（mm）■引き戸600以下600以下600以下600以下900以下900以下900以下900以下1200以下1200以下1200以下1200以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下品番高さ（mm）SH01P-4-1SH01P-4-2SH01P-4-3SH01P-4-4SH01P-5-1SH01P-5-2SH01P-5-3SH01P-5-4SH01P-6-1SH01P-6-2SH01P-6-3SH01P-6-41820以下1820以下1820以下1820以下2100以下2100以下2100以下2100以下2400以下2400以下2400以下2400以下巾（mm）450以下600以下900以下1200以下450以下600以下900以下1200以下450以下600以下900以下1200以下SH01P-1-1SH01P-1-2SH01P-1-3SH01P-1-4SH01P-2-1SH01P-2-2SH01P-2-3SH01P-2-4SH01P-3-1SH01P-3-2SH01P-3-3SH01P-3-4開き戸S01P-1片開き（トビラ1枚）両開き（トビラ2枚）SH01P-1片開き（トビラ1枚）両開き（トビラ2枚）引き戸600mm以下600mm以下S01P-2SH01P-2900mm以下S01P-31200mm以下900mm以下SH01P-31200mm以下

Page 30

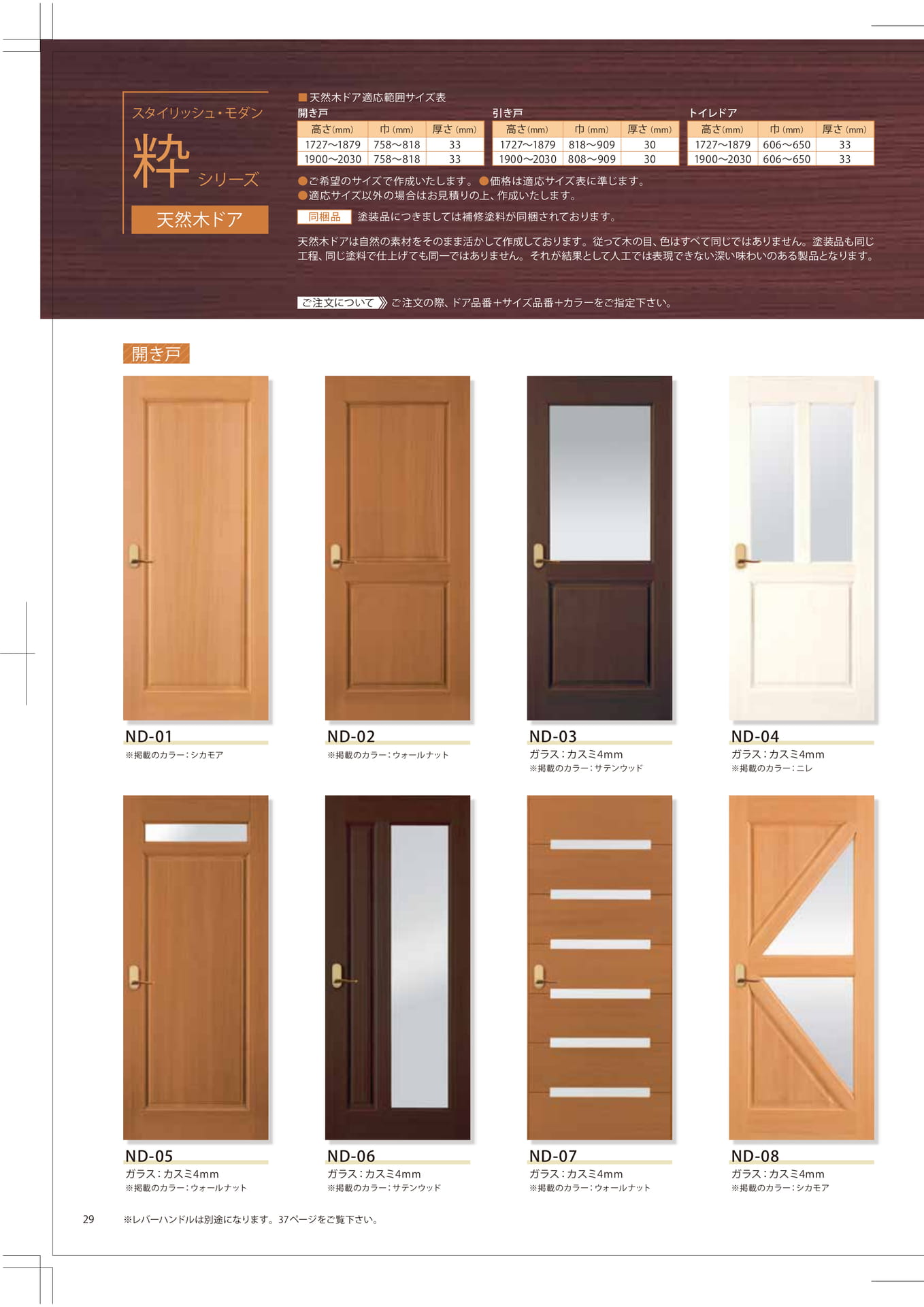

スタイリッシュ・モダン粋シリーズ天然木ドア■天然木ドア適応範囲サイズ表開き戸高さ（mm）巾（mm）1727～18791900～2030758～818758～818厚さ（mm）3333引き戸高さ（mm）巾（mm）1727～18791900～2030818～909808～909●ご希望のサイズで作成いたします。●価格は適応サイズ表に準じます。●適応サイズ以外の場合はお見積りの上、作成いたします。同梱品塗装品につきましては補修塗料が同梱されております。厚さ（mm）天然木ドアは自然の素材をそのまま活かして作成しております。従って木の目、色はすべて同じではありません。塗装品も同じ工程、同じ塗料で仕上げても同一ではありません。それが結果として人工では表現できない深い味わいのある製品となります。3030トイレドア高さ（mm）巾（mm）1727～18791900～2030606～650606～650厚さ（mm）3333ご注文についてご注文の際、ドア品番＋サイズ品番＋カラーをご指定下さい。開き戸ND-01ND-02ND-03ND-04※掲載のカラー：シカモア※掲載のカラー：ウォールナットガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：サテンウッド※掲載のカラー：ニレND-05ND-06ND-07ND-08ガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mmガラス：カスミ4mm※掲載のカラー：ウォールナット※掲載のカラー：サテンウッド※掲載のカラー：ウォールナット※掲載のカラー：シカモア29※レバーハンドルは別途になります。37ページをご覧下さい。

Page 31

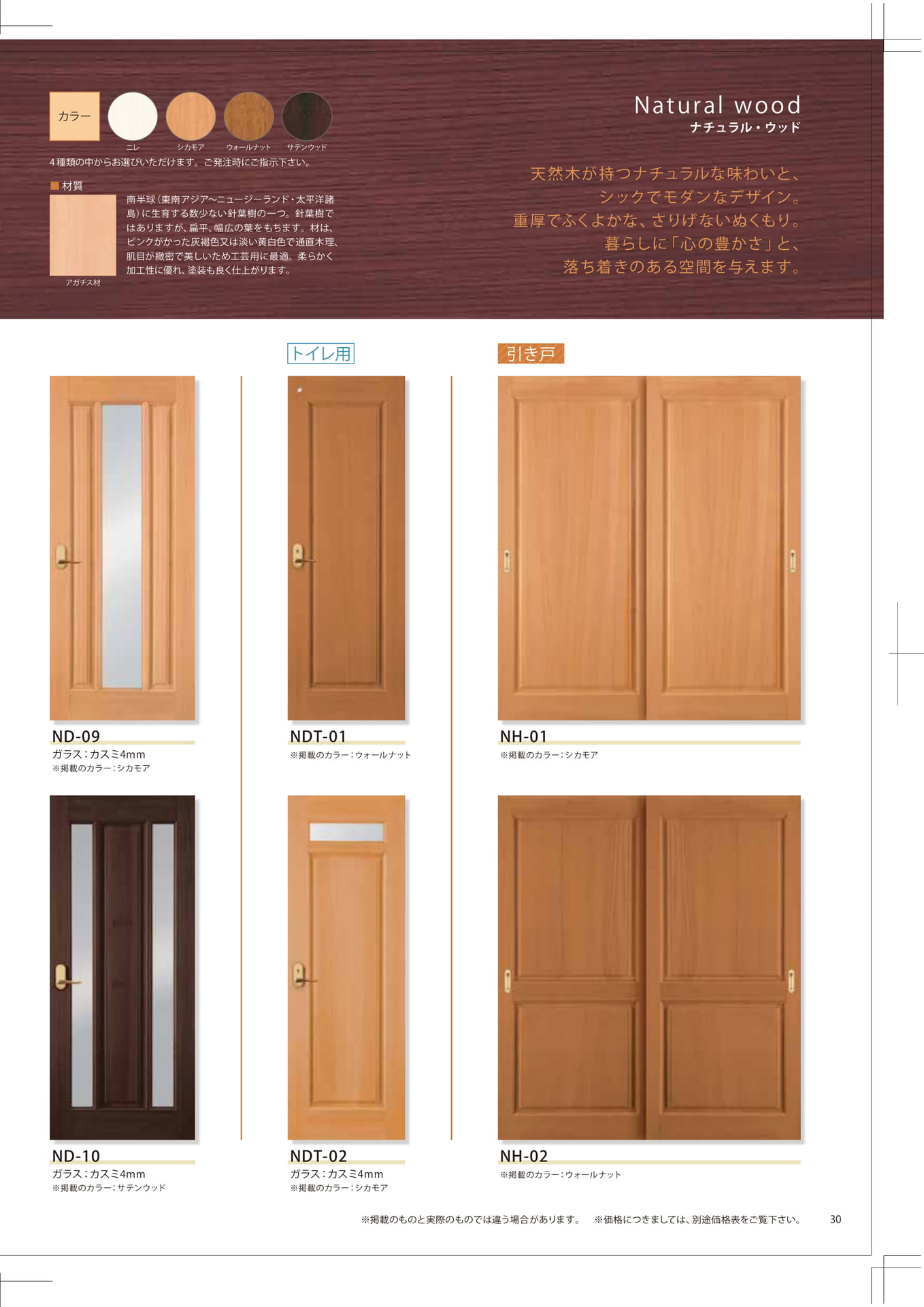

カラーニレシカモアウォールナットサテンウッド4種類の中からお選びいただけます。ご発注時にご指示下さい。■材質南半球（東ニュージーランド・太平洋諸島）に生育する数少ない針葉樹の一つ。針葉樹ではありますが、扁平、幅広の葉をもちます。材は、ピンクがかった灰褐色又は淡い黄白色で通直木理、肌目が緻密で美しいため工芸用に最適。柔らかく加工性に優れ、塗装も良く仕上がります。アガチス材Naturalwoodナチュラル・ウッド天然木が持つナチュラルな味わいと、シックでモダンなデザイン。重厚でふくよかな、さりげないぬくもり。暮らしに「心の豊かさ」と、落ち着きのある空間を与えます。トイレ用引き戸ND-09ガラス：カスミ4mm※掲載のカラー：シカモアNDT-01※掲載のカラー：ウォールナットNH-01※掲載のカラー：シカモアND-10ガラス：カスミ4mm※掲載のカラー：サテンウッドNDT-02ガラス：カスミ4mm※掲載のカラー：シカモアNH-02※掲載のカラー：ウォールナット※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。30

Page 32

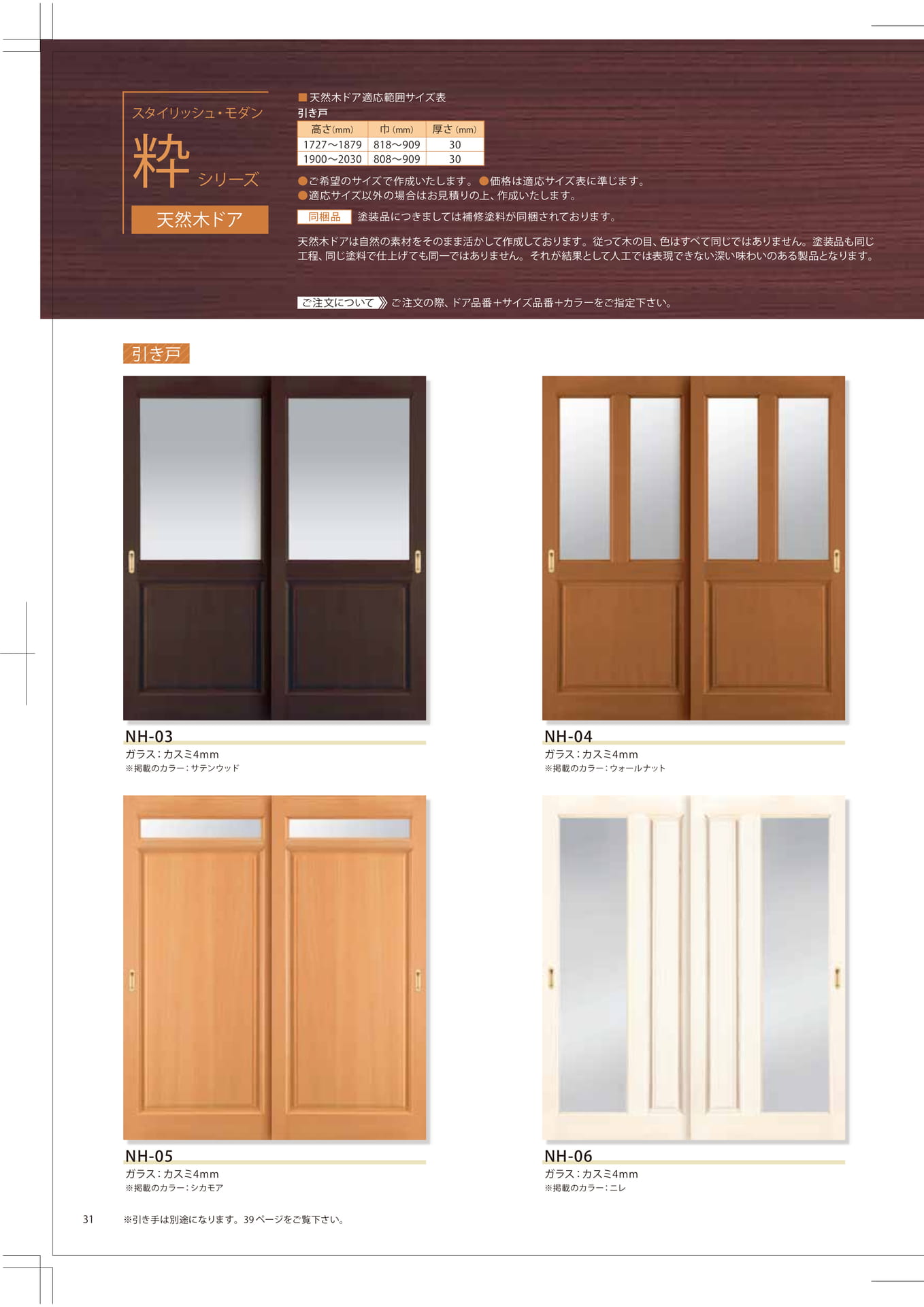

スタイリッシュ・モダン粋シリーズ天然木ドア■天然木ドア適応範囲サイズ表引き戸高さ（mm）巾（mm）1727～18791900～2030818～909808～909厚さ（mm）3030●ご希望のサイズで作成いたします。●価格は適応サイズ表に準じます。●適応サイズ以外の場合はお見積りの上、作成いたします。同梱品塗装品につきましては補修塗料が同梱されております。天然木ドアは自然の素材をそのまま活かして作成しております。従って木の目、色はすべて同じではありません。塗装品も同じ工程、同じ塗料で仕上げても同一ではありません。それが結果として人工では表現できない深い味わいのある製品となります。ご注文についてご注文の際、ドア品番＋サイズ品番＋カラーをご指定下さい。引き戸NH-03ガラス：カスミ4mm※掲載のカラー：サテンウッドNH-04ガラス：カスミ4mm※掲載のカラー：ウォールナットNH-05ガラス：カスミ4mm※掲載のカラー：シカモアNH-06ガラス：カスミ4mm※掲載のカラー：ニレ31※引き手は別途になります。39ページをご覧下さい。

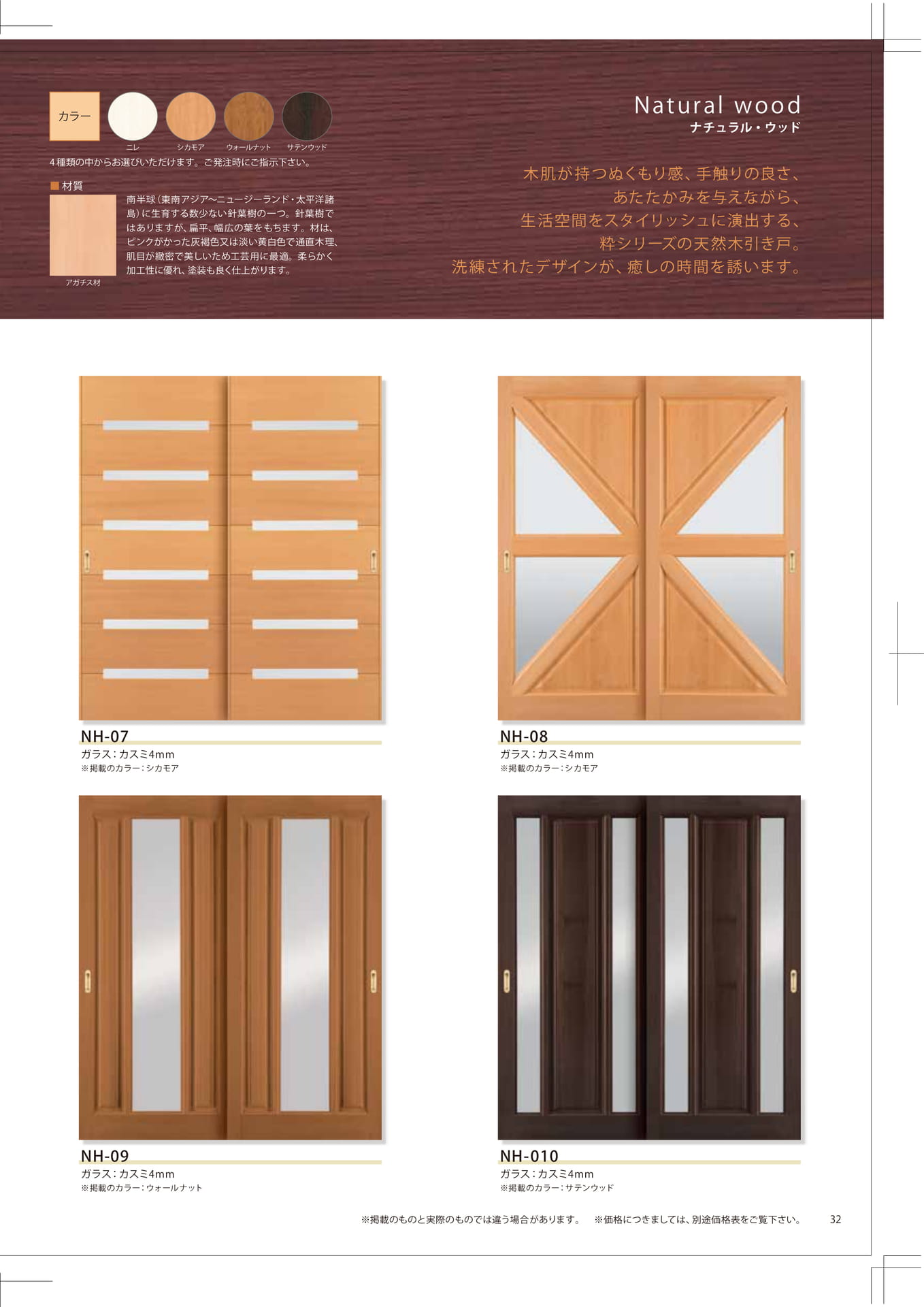

Page 33

カラーニレシカモアウォールナットサテンウッド4種類の中からお選びいただけます。ご発注時にご指示下さい。■材質南半球（東ニュージーランド・太平洋諸島）に生育する数少ない針葉樹の一つ。針葉樹ではありますが、扁平、幅広の葉をもちます。材は、ピンクがかった灰褐色又は淡い黄白色で通直木理、肌目が緻密で美しいため工芸用に最適。柔らかく加工性に優れ、塗装も良く仕上がります。アガチス材Naturalwoodナチュラル・ウッド木肌が持つぬくもり感、手触りの良さ、あたたかみを与えながら、生活空間をスタイリッシュに演出する、粋シリーズの天然木引き戸。洗練されたデザインが、癒しの時間を誘います。NH-07ガラス：カスミ4mm※掲載のカラー：シカモアNH-08ガラス：カスミ4mm※掲載のカラー：シカモアNH-09ガラス：カスミ4mm※掲載のカラー：ウォールナットNH-010ガラス：カスミ4mm※掲載のカラー：サテンウッド※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。32

Page 34

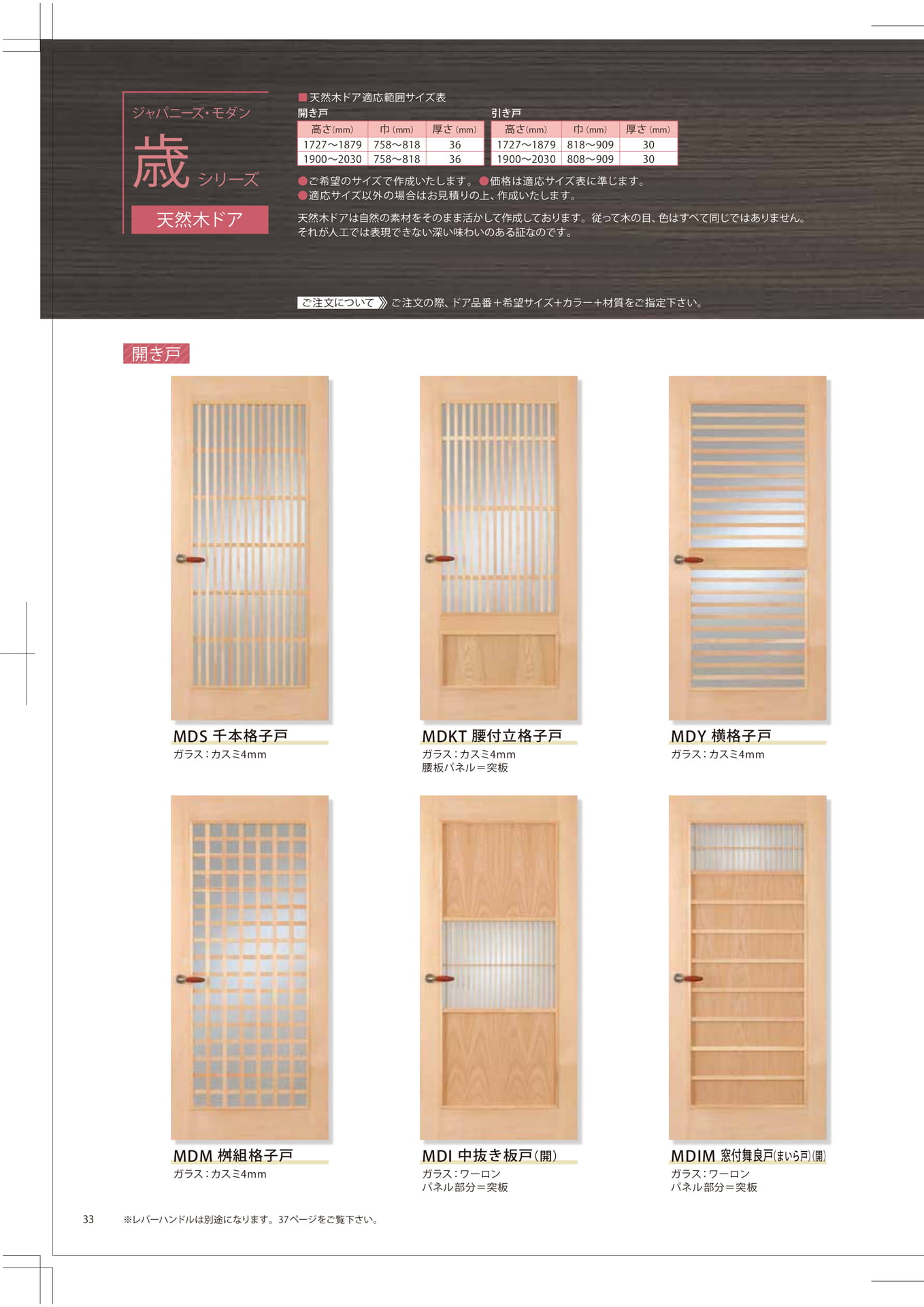

ジャパニーズ・モダン歳シリーズ天然木ドア■天然木ドア適応範囲サイズ表開き戸高さ（mm）巾（mm）1727～18791900～2030758～818758～818厚さ（mm）3636引き戸高さ（mm）巾（mm）厚さ（mm）1727～18791900～2030818～909808～909●ご希望のサイズで作成いたします。●価格は適応サイズ表に準じます。●適応サイズ以外の場合はお見積りの上、作成いたします。天然木ドアは自然の素材をそのまま活かして作成しております。従って木の目、色はすべて同じではありません。それが人工では表現できない深い味わいのある証なのです。3030ご注文についてご注文の際、ドア品番＋希望サイズ＋カラー＋材質をご指定下さい。開き戸MDS千本格子戸ガラス：カスミ4mmMDKT腰付立格子戸ガラス：カスミ4mm腰板パネル＝突板MDY横格子戸ガラス：カスミ4mmMDM桝組格子戸ガラス：カスミ4mmMDI中抜き板戸（開）ガラス：ワーロンパネル部分＝突板MDIM窓付舞良戸（まいら戸）（開）ガラス：ワーロンパネル部分＝突板33※レバーハンドルは別途になります。37ページをご覧下さい。

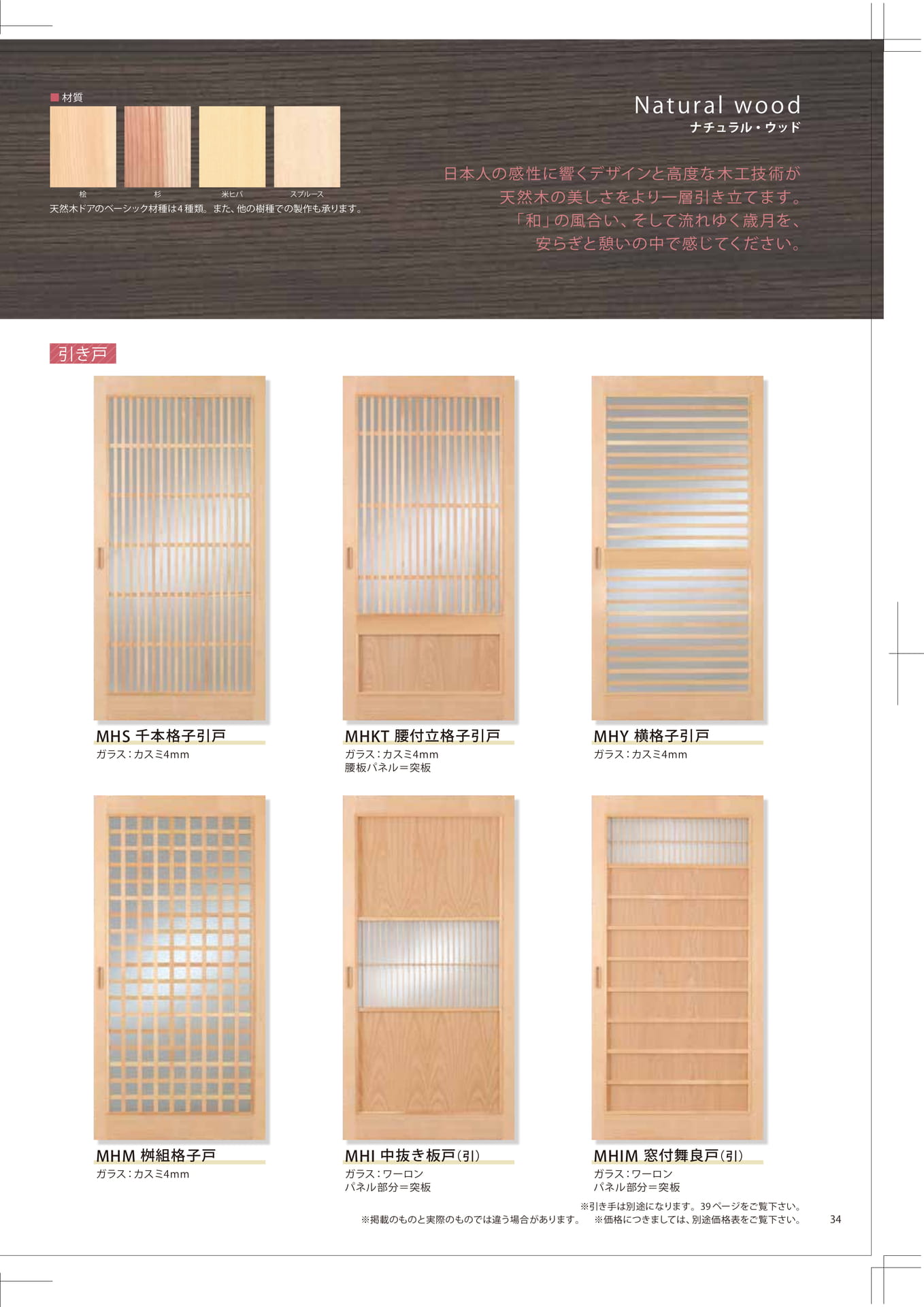

Page 35

■材質Naturalwoodナチュラル・ウッド桧杉米ヒバスプルース天然木ドアのベーシック材種は4種類。また、他の樹種での製作も承ります。日本人の感性に響くデザインと高度な木工技術が天然木の美しさをより一層引き立てます。「和」の風合い、そして流れゆく歳月を、安らぎと憩いの中で感じてください。引き戸MHS千本格子引戸ガラス：カスミ4mmMHKT腰付立格子引戸ガラス：カスミ4mm腰板パネル＝突板MHY横格子引戸ガラス：カスミ4mmMHM桝組格子戸ガラス：カスミ4mmMHI中抜き板戸（引）ガラス：ワーロンパネル部分＝突板MHIM窓付舞良戸（引）ガラス：ワーロンパネル部分＝突板※引き手は別途になります。39ページをご覧下さい。※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。34

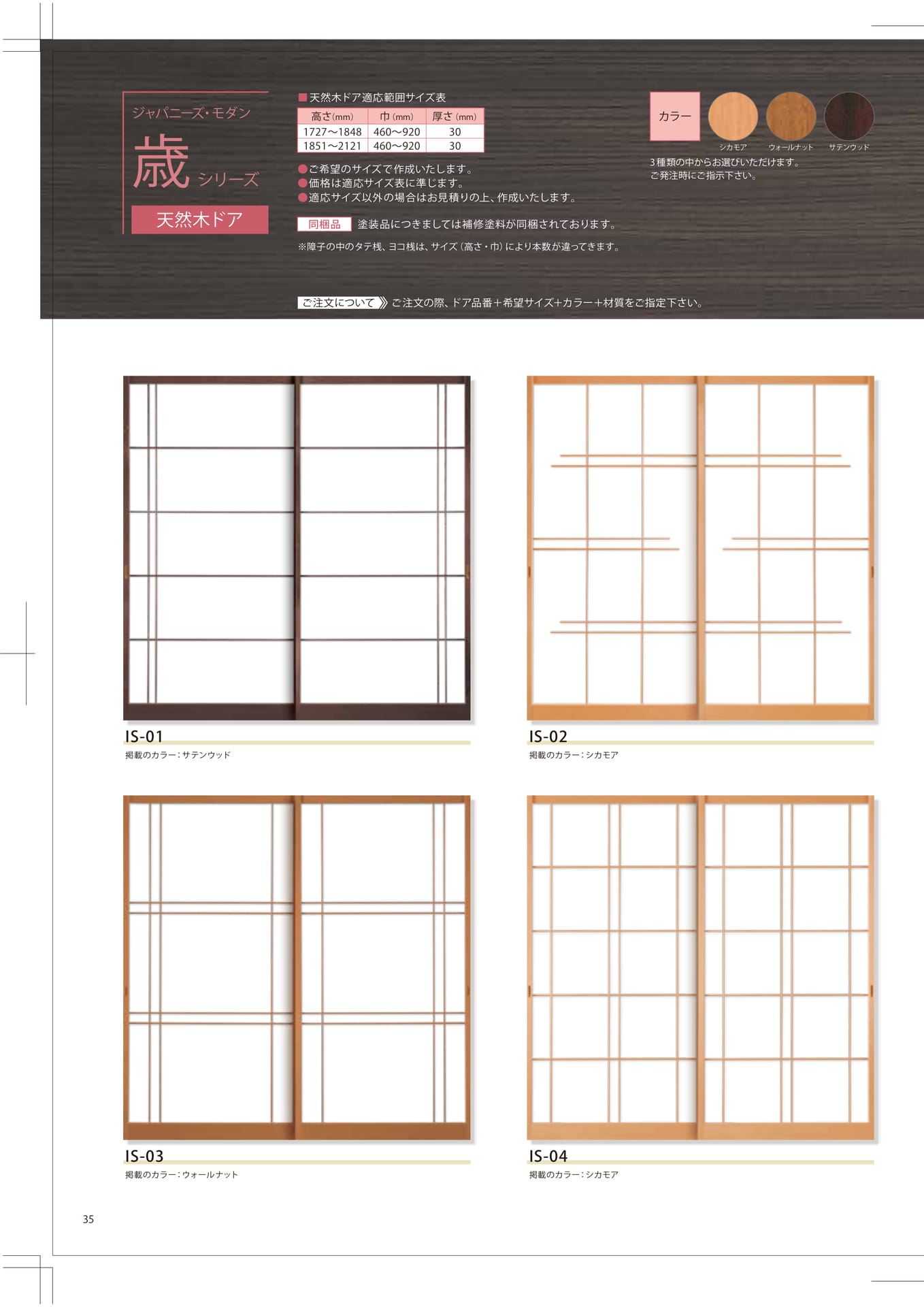

Page 36

ジャパニーズ・モダン歳シリーズ天然木ドア■天然木ドア適応範囲サイズ表高さ（mm）巾（mm）1727～18481851～2121460～920460～920厚さ（mm）3030●ご希望のサイズで作成いたします。●価格は適応サイズ表に準じます。●適応サイズ以外の場合はお見積りの上、作成いたします。同梱品塗装品につきましては補修塗料が同梱されております。※障子の中のタテ桟、ヨコ桟は、サイズ（高さ・巾）により本数が違ってきます。カラーシカモアウォールナットサテンウッド3種類の中からお選びいただけます。ご発注時にご指示下さい。ご注文についてご注文の際、ドア品番＋希望サイズ＋カラー＋材質をご指定下さい。IS-01掲載のカラー：サテンウッドIS-02掲載のカラー：シカモアIS-03掲載のカラー：ウォールナットIS-04掲載のカラー：シカモア35

Page 37

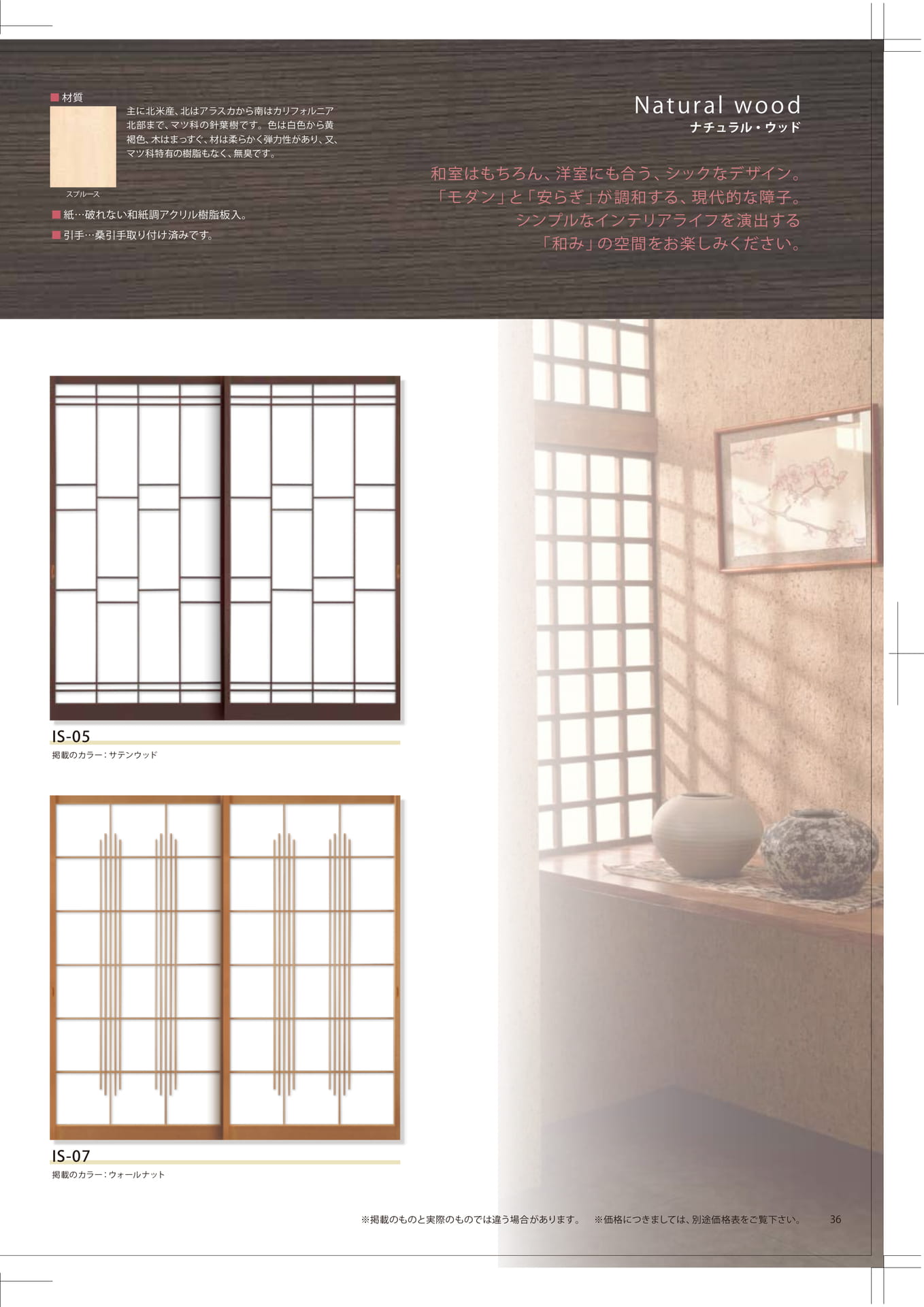

■材質主に北米産、北はアラスカから南はカリフォルニア北部まで、マツ科の針葉樹です。色は白色から黄褐色、木はまっすぐ、材は柔らかく弾力性があり、又、マツ科特有の樹脂もなく、無臭です。スプルース■紙…破れない和紙調アクリル樹脂板入。■引手…桑引手取り付け済みです。Naturalwoodナチュラル・ウッド和室はもちろん、洋室にも合う、シックなデザイン。「モダン」と「安らぎ」が調和する、現代的な障子。シンプルなインテリアライフを演出する「和み」の空間をお楽しみください。IS-05掲載のカラー：サテンウッドIS-07掲載のカラー：ウォールナット※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。36

Page 38

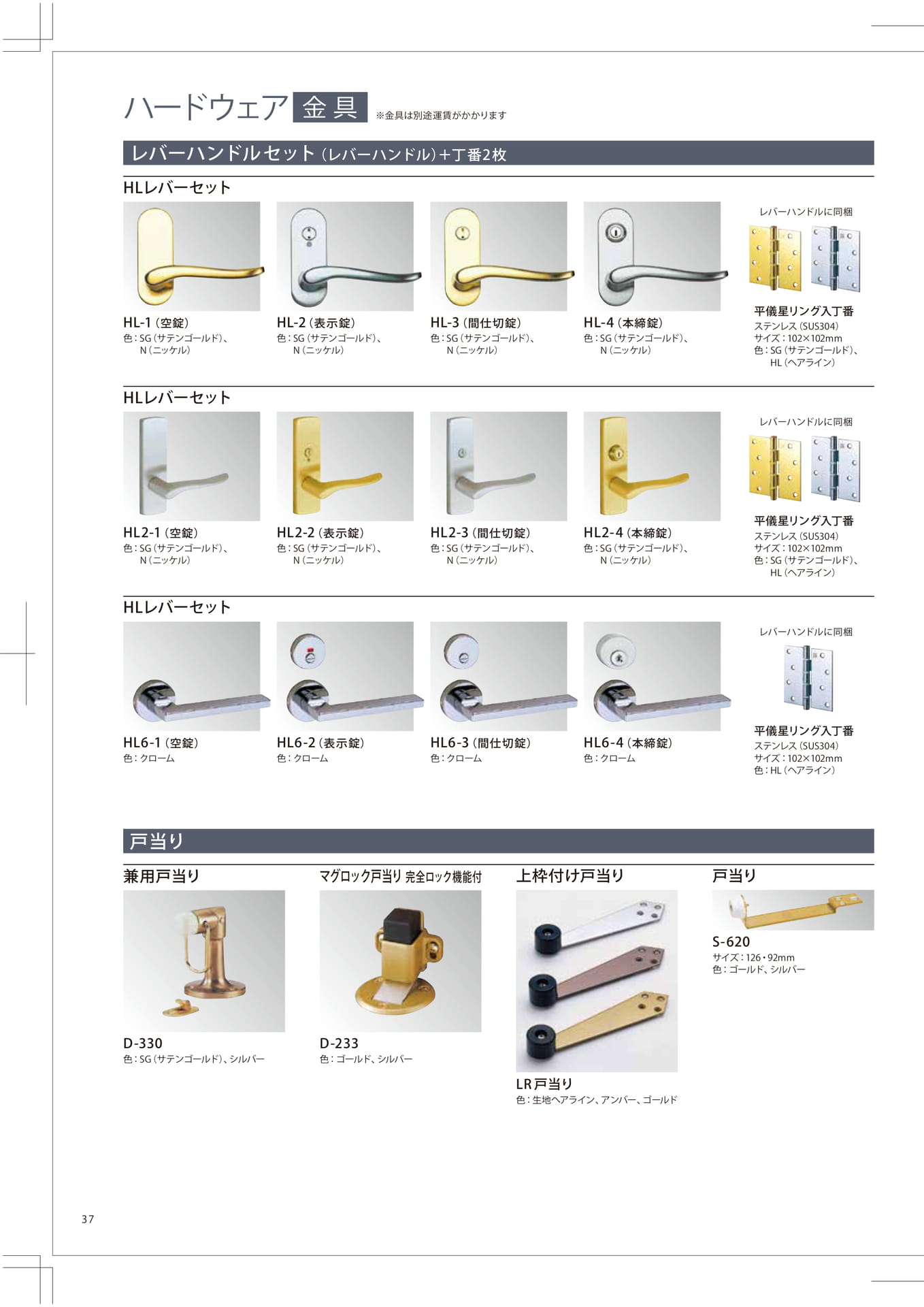

ハードウェア金具※金具は別途運賃がかかりますレバーハンドルセット（レバーハンドル）＋丁番2枚HLレバーセットレバーハンドルに同梱HL-1（空錠）色：SG（サテンゴールド）、N（ニッケル）HL-2（表示錠）色：SG（サテンゴールド）、N（ニッケル）HL-3（間仕切錠）色：SG（サテンゴールド）、N（ニッケル）HL-4（本締錠）色：SG（サテンゴールド）、N（ニッケル）平儀星リング入丁番ステンレス（SUS304）サイズ：102×102mm色：SG（サテンゴールド）、HL（ヘアライン）HLレバーセットレバーハンドルに同梱HL2-1（空錠）色：SG（サテンゴールド）、N（ニッケル）HL2-2（表示錠）色：SG（サテンゴールド）、N（ニッケル）HL2-3（間仕切錠）色：SG（サテンゴールド）、N（ニッケル）HL2-4（本締錠）色：SG（サテンゴールド）、N（ニッケル）平儀星リング入丁番ステンレス（SUS304）サイズ：102×102mm色：SG（サテンゴールド）、HL（ヘアライン）HLレバーセットレバーハンドルに同梱HL6-1（空錠）色：クロームHL6-2（表示錠）色：クロームHL6-3（間仕切錠）色：クロームHL6-4（本締錠）色：クローム平儀星リング入丁番ステンレス（SUS304）サイズ：102×102mm色：HL（ヘアライン）戸当り兼用戸当りマグロック戸当り完全ロック機能付上枠付け戸当り戸当りS-620サイズ：126・92mm色：ゴールド、シルバーD-330D-233色：SG（サテンゴールド）、シルバー色：ゴールド、シルバーLR戸当り色：生地へアライン、アンバー、ゴールド37

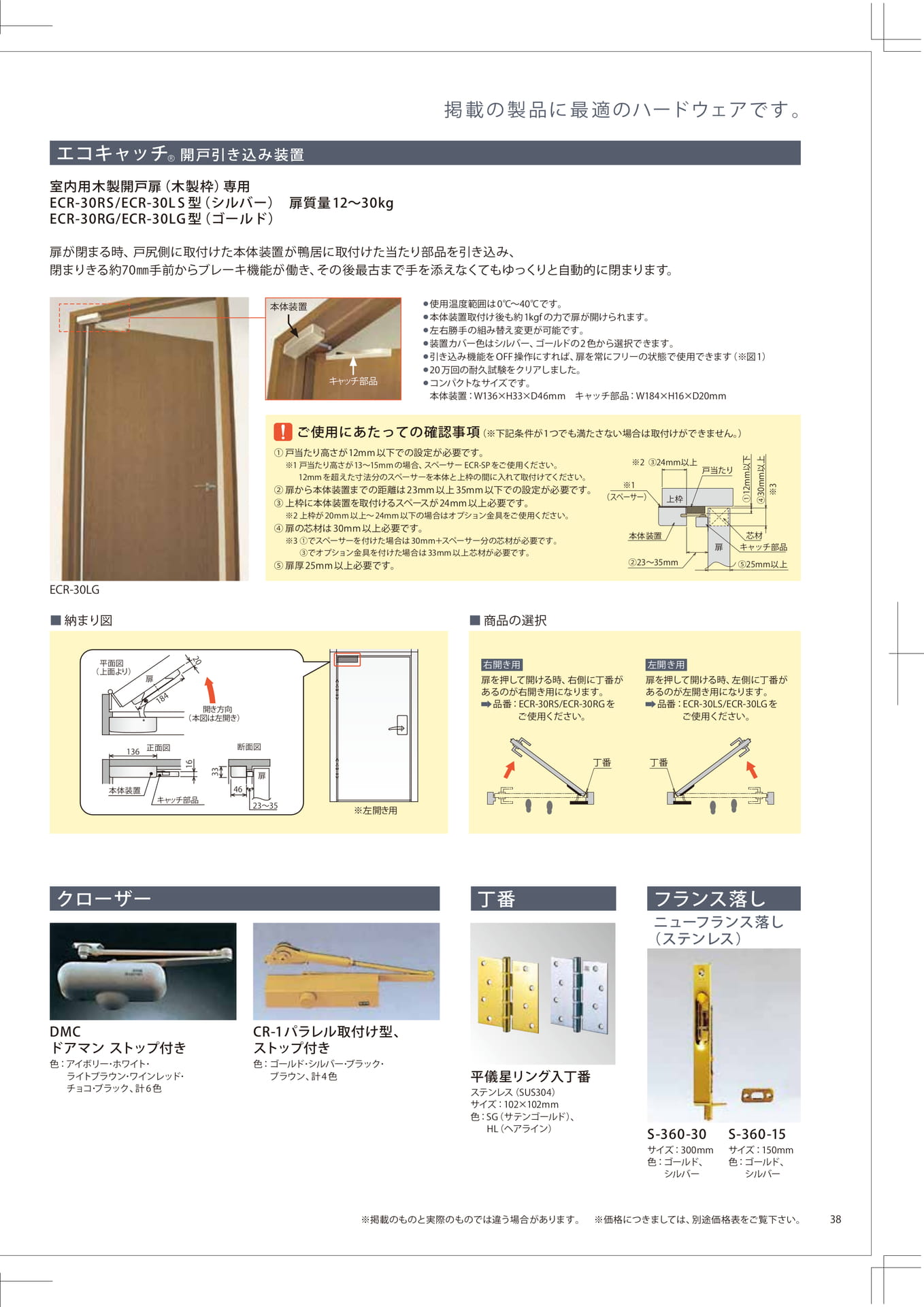

Page 39

掲載の製品に最適のハードウェアです。エコキャッチR開戸引き込み装置室内用木製開戸扉（木製枠）専用ECR-30RS/ECR-30LS型（シルバー）扉質量12～30kgECR-30RG/ECR-30LG型（ゴールド）扉が閉まる時、戸尻側に取付けた本体装置が鴨居に取付けた当たり部品を引き込み、閉まりきる約70㎜手前からブレーキ機能が働き、その後最古まで手を添えなくてもゆっくりと自動的に閉まります。本体装置キャッチ部品●使用温度範囲は0℃～40℃です。●本体装置取付け後も約1kgfの力で扉が開けられます。●左右勝手の組み替え変更が可能です。●装置カバー色はシルバー、ゴールドの2色から選択できます。●引き込み機能をOFF操作にすれば、扉を常にフリーの状態で使用できます（※図1）●20万回の耐久試験をクリアしました。●コンパクトなサイズです。本体装置：W136×H33×D46mmキャッチ部品：W184×H16×D20mmご使用にあたっての確認事項（※下記条件が1つでも満たさない場合は取付けができません。）①戸当たり高さが12mm以下での設定が必要です。※1戸当たり高さが13～15mmの場合、スペーサーECR-SPをご使用ください。12mmを超えた寸法分のスペーサーを本体と上枠の間に入れて取付けてください。②扉から本体装置までの距離は23mm以上35mm以下での設定が必要です。③上枠に本体装置を取付けるスペースが24mm以上必要です。※2上枠が20mm以上～24mm以下の場合はオプション金具をご使用ください。④扉の芯材は30mm以上必要です。※3①でスペーサーを付けた場合は30mm＋スペーサー分の芯材が必要です。③でオプション金具を付けた場合は33mm以上芯材が必要です。⑤扉厚25mm以上必要です。※1（スペーサー）※2③24mm以上戸当たり本体装置上枠②23～35mm扉①12mm以下④30mm以上※3芯材キャッチ部品⑤25mm以上ECR-30LG■納まり図■商品の選択平面図（上面より）扉18420開き方向（本図は左開き）右開き用扉を押して開ける時、右側に丁番があるのが右開き用になります。品番：ECR-30RS/ECR-30RGをご使用ください。左開き用扉を押して開ける時、左側に丁番があるのが左開き用になります。品番：ECR-30LS/ECR-30LGをご使用ください。136正面図1633断面図扉丁番丁番本体装置キャッチ部品4623～35※左開き用クローザー丁番フランス落しニューフランス落し（ステンレス）DMCドアマンストップ付き色：アイボリー･ホワイト･ライトブラウン･ワインレッド･チョコ･ブラック、計6色CR-1パラレル取付け型、ストップ付き色：ゴールド･シルバー･ブラック･ブラウン、計4色平儀星リング入丁番ステンレス（SUS304）サイズ：102×102mm色：SG（サテンゴールド）、HL（ヘアライン）S-360-30サイズ：300mm色：ゴールド、シルバーS-360-15サイズ：150mm色：ゴールド、シルバー※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。38

Page 40

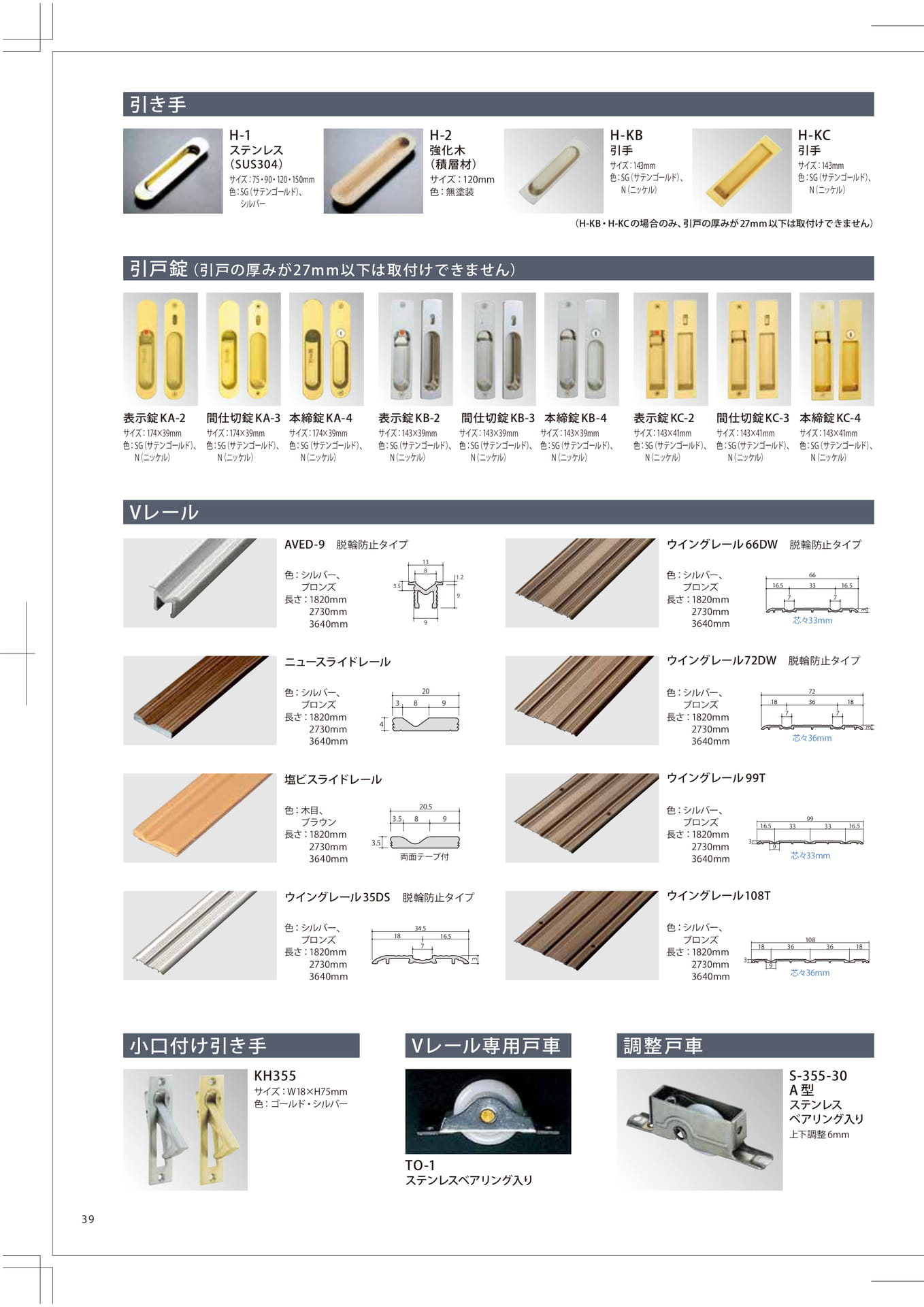

引き手H-1ステンレス（SUS304）サイズ：75・90・120・150mm色：SG（サテンゴールド）、色：シルバーH-2強化木（積層材）サイズ：120mm色：無塗装H-KB引手サイズ：143mm色：SG（サテンゴールド）、色：N（ニッケル）H-KC引手サイズ：143mm色：SG（サテンゴールド）、色：N（ニッケル）（H-KB・H-KCの場合のみ、引戸の厚みが27mm以下は取付けできません）引戸錠（引戸の厚みが27mm以下は取付けできません）表示錠KA-2サイズ：174×39mm色：SG（サテンゴールド）、色：N（ニッケル）間仕切錠KA-3サイズ：174×39mm色：SG（サテンゴールド）、色：N（ニッケル）本締錠KA-4サイズ：174×39mm色：SG（サテンゴールド）、色：N（ニッケル）表示錠KB-2サイズ：143×39mm色：SG（サテンゴールド）、色：N（ニッケル）間仕切錠KB-3本締錠KB-4表示錠KC-2サイズ：143×39mm色：SG（サテンゴールド）、色：N（ニッケル）サイズ：143×39mm色：SG（サテンゴールド）、色：N（ニッケル）サイズ：143×41mm色：SG（サテンゴールド）、色：N（ニッケル）間仕切錠KC-3サイズ：143×41mm色：SG（サテンゴールド）、色：N（ニッケル）本締錠KC-4サイズ：143×41mm色：SG（サテンゴールド）、色：N（ニッケル）VレールAVED-9脱輪防止タイプウイングレール66DW脱輪防止タイプ13色：シルバー、ブロンズ長さ：1820mm2730mm3640mm3.5891.29色：シルバー、ブロンズ長さ：1820mm2730mm3640mm6616.53316.577芯々33mm3ニュースライドレールウイングレール72DW脱輪防止タイプ色：シルバー、ブロンズ長さ：1820mm2730mm3640mm438209色：シルバー、ブロンズ長さ：1820mm2730mm3640mm7218361877芯々36mm3塩ビスライドレールウイングレール99T色：木目、ブラウン長さ：1820mm2730mm3640mm3.520.53.589両面テープ付色：シルバー、ブロンズ長さ：1820mm2730mm3640mm316.5999333316.5芯々33mmウイングレール35DS脱輪防止タイプウイングレール108T色：シルバー、ブロンズ長さ：1820mm2730mm3640mm1834.5716.53色：シルバー、ブロンズ長さ：1820mm2730mm3640mm3189108363618芯々36mm小口付け引き手Vレール専用戸車調整戸車KH355サイズ：W18×H75mm色：ゴールド・シルバーS-355-30A型ステンレスベアリング入り上下調整6mmTO-1ステンレスベアリング入り39

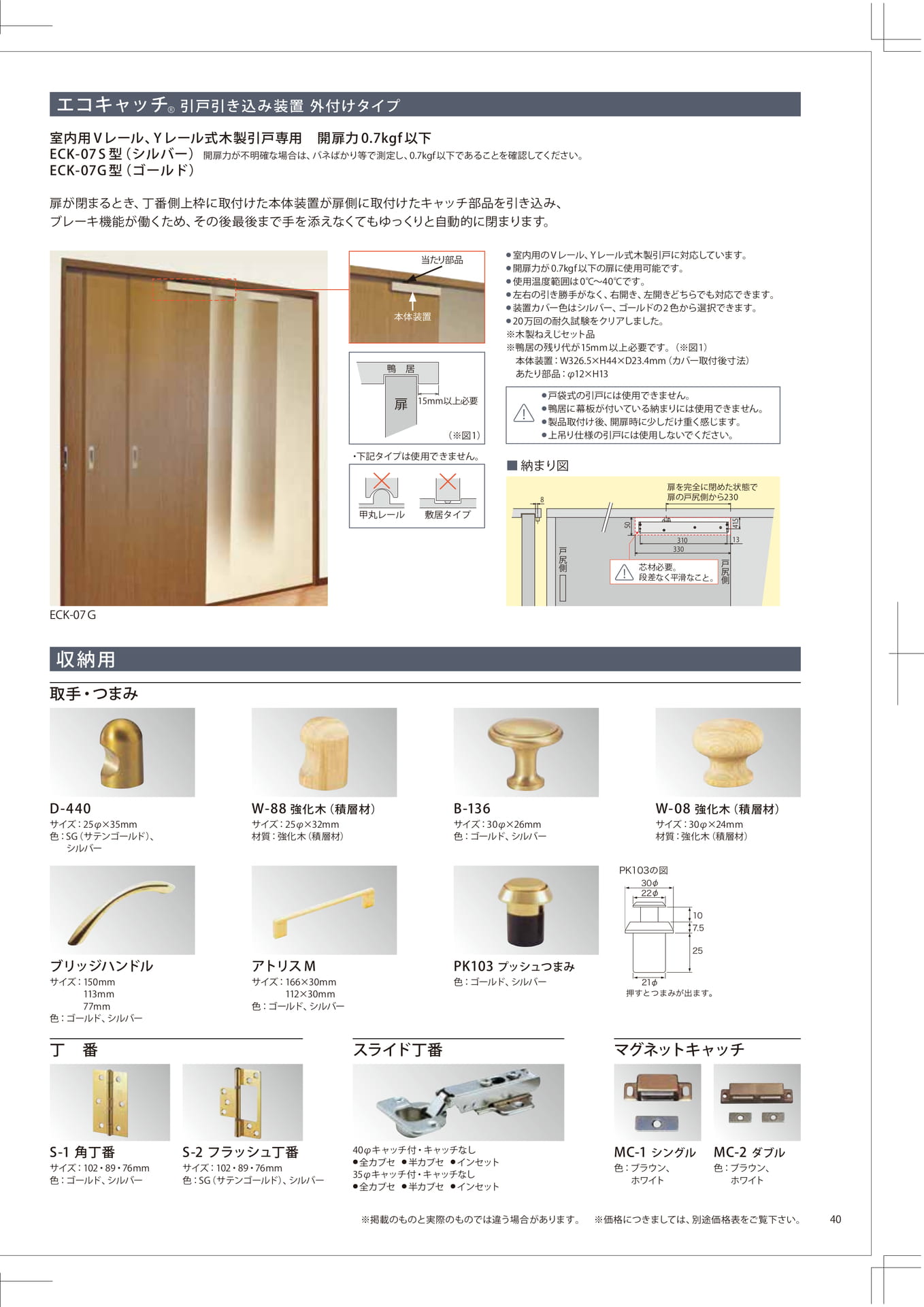

Page 41

尻側エコキャッチR引戸引き込み装置外付けタイプ室内用Vレール、Yレール式木製引戸専用開扉力0.7kgf以下ECK-07S型（シルバー）開扉力が不明確な場合は、バネばかり等で測定し、0.7kgf以下であることを確認してください。ECK-07G型（ゴールド）扉が閉まるとき、丁番側上枠に取付けた本体装置が扉側に取付けたキャッチ部品を引き込み、ブレーキ機能が働くため、その後最後まで手を添えなくてもゆっくりと自動的に閉まります。当たり部品本体装置鴨居●室内用のVレール、Yレール式木製引戸に対応しています。●開扉力が0.7kgf以下の扉に使用可能です。●使用温度範囲は0℃～40℃です。●左右の引き勝手がなく、右開き、左開きどちらでも対応できます。●装置カバー色はシルバー、ゴールドの2色から選択できます。●20万回の耐久試験をクリアしました。※木製ねえじセット品※鴨居の残り代が15mm以上必要です。（※図1）本体装置：W326.5×H44×D23.4mm（カバー取付後寸法）あたり部品：ϕ12×H13扉15mm以上必要！●戸袋式の引戸には使用できません。●鴨居に幕板が付いている納まりには使用できません。●製品取付け後、開扉時に少しだけ重く感じます。（※図1）●上吊り仕様の引戸には使用しないでください。・下記タイプは使用できません。■納まり図8扉を完全に閉めた状態で扉の戸尻側から2305041.5甲丸レール敷居タイプ310戸330尻戸側芯材必要。！段差なく平滑なこと。13ECK-07Ｇ収納用取手・つまみD-440サイズ：25φ×35mm色：SG（サテンゴールド）、シルバーW-88強化木（積層材）サイズ：25φ×32mm材質：強化木（積層材）B-136サイズ：30φ×26mm色：ゴールド、シルバーW-08強化木（積層材）サイズ：30φ×24mm材質：強化木（積層材）PK103の図30φ22φ107.5ブリッジハンドルサイズ：150mm113mm77mm色：ゴールド、シルバーアトリスMサイズ：166×30mm112×30mm色：ゴールド、シルバーPK103プッシュつまみ色：ゴールド、シルバー2521φ押すとつまみが出ます。丁番スライド丁番マグネットキャッチS-1角丁番サイズ：102・89・76mm色：ゴールド、シルバーS-2フラッシュ丁番サイズ：102・89・76mm色：SG（サテンゴールド）、シルバー40φキャッチ付・キャッチなし●全カブセ●半カブセ●インセット35φキャッチ付・キャッチなし●全カブセ●半カブセ●インセットMC-1シングル色：ブラウン、ホワイトMC-2ダブル色：ブラウン、ホワイト※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。40

Page 42

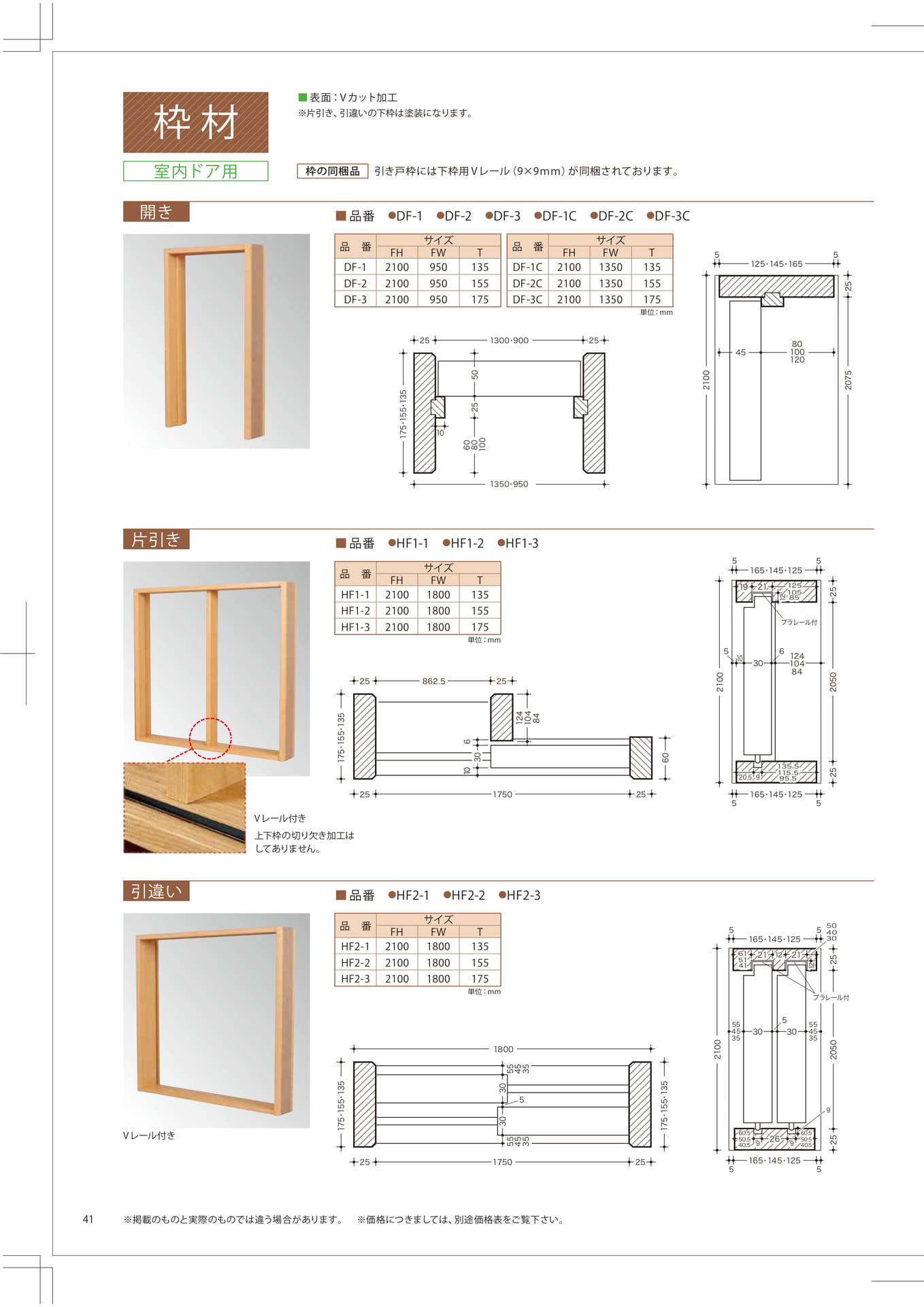

41※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。室内ドア用■表面：Vカット加工枠材※片引き、引違いの下枠は塗装になります。枠の同梱品引き戸枠には下枠用Vレール（9×9ｍｍ）が同梱されております。開き2510251300・900175・155・1351350・95060801002550■品番●DF-1●DF-2●DF-3●DF-1C●DF-2C●DF-3C品番DF-1DF-2DF-3210021002100950950950135155175FHFWTサイズ品番DF-1CDF-2CDF-3C210021002100135013501350135155175FHFWTサイズ片引き■品番●HF1-1●HF1-2●HF1-3品番HF1-1HF1-2HF1-3210021002100180018001800135155175FHFWTサイズ25253060106862.525251750175・155・13512410484Vレール付き上下枠の切り欠き加工はしてありません。単位：mm単位：mm引違い■品番●HF2-1●HF2-2●HF2-3品番HF2-1HF2-2HF2-3210021002100180018001800135155175FHFWTサイズ単位：mm180025251750175・155・135175・155・1353030554535554535555165・145・12530302525205021005545355545359960.550.540.560.550.540.52699960.550.540.560.550.540.5121221216151411212212621615141504030プラレール付5165・145・12555Vレール付き165・145・125プラレール付165・145・1251912211251058519122130510252520502100125105851241048420.59135.5115.595.520.59135.5115.595.5555562555125・145・165210020758010012045

Page 43

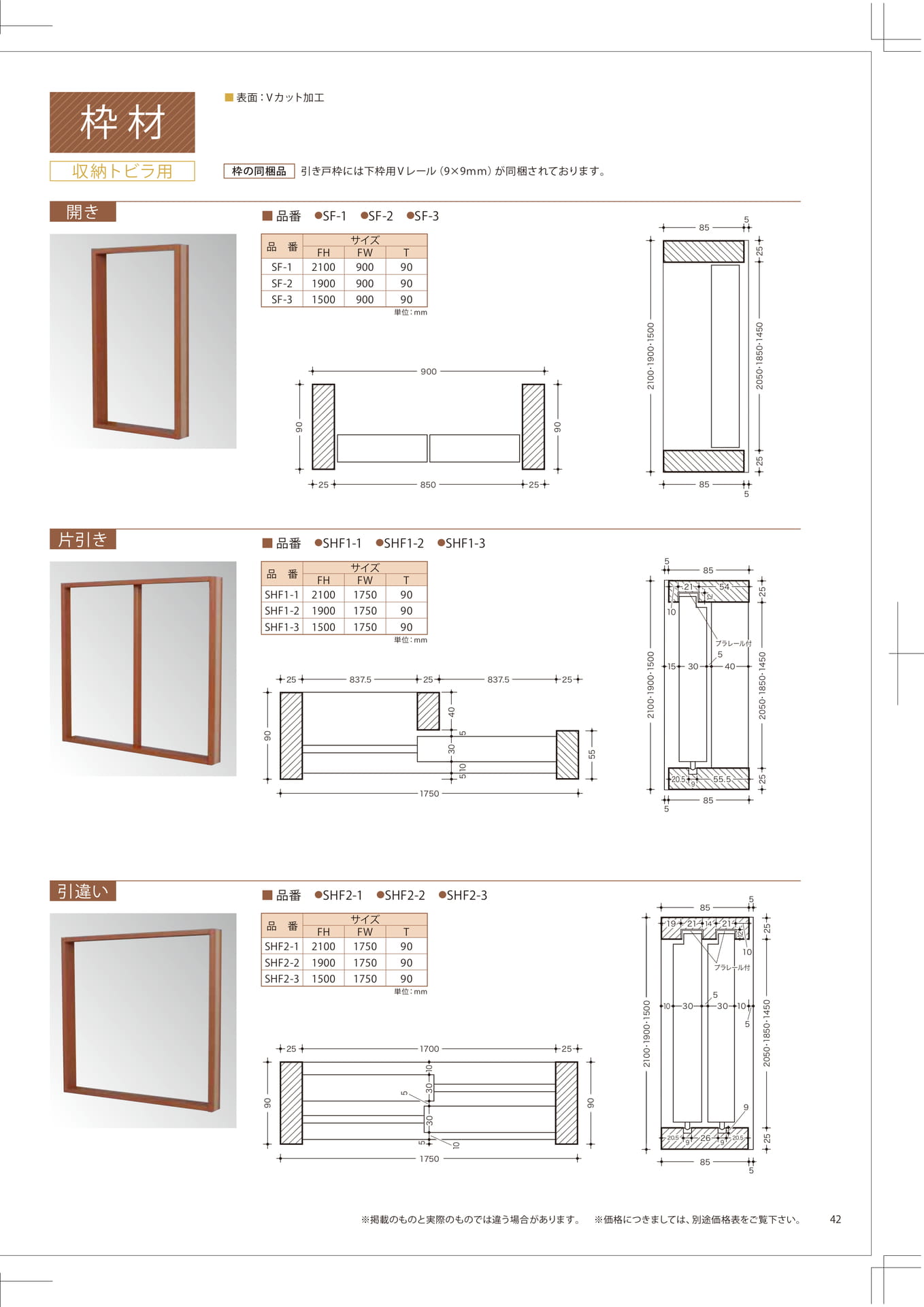

42※掲載のものと実際のものでは違う場合があります。※価格につきましては、別途価格表をご覧下さい。収納トビラ用■表面：Vカット加工枠材枠の同梱品引き戸枠には下枠用Vレール（9×9ｍｍ）が同梱されております。開き■品番●SF-1●SF-2●SF-3品番SF-1SF-2SF-3210019001500900900900909090FHFWTサイズ片引き■品番●SHF1-1●SHF1-2●SHF1-3品番SHF1-1SHF1-2SHF1-3210019001500175017501750909090FHFWTサイズ単位：mm単位：mm引違い■品番●SHF2-1●SHF2-2●SHF2-3品番SHF2-1SHF2-2SHF2-3210019001500175017501750909090FHFWTサイズ単位：mm25253055510540837.525837.5175090852121545455.520.5955.5304015252591012125855520.5プラレール付プラレール付2100・1900・15002050・1850・145090025258509090252585852050・1850・14502100・1900・1500551750252517009090303010105585303010992699920.520.520.520.5121421211214211919262110プラレール付プラレール付105585552100・1900・150025252050・1850・1450
