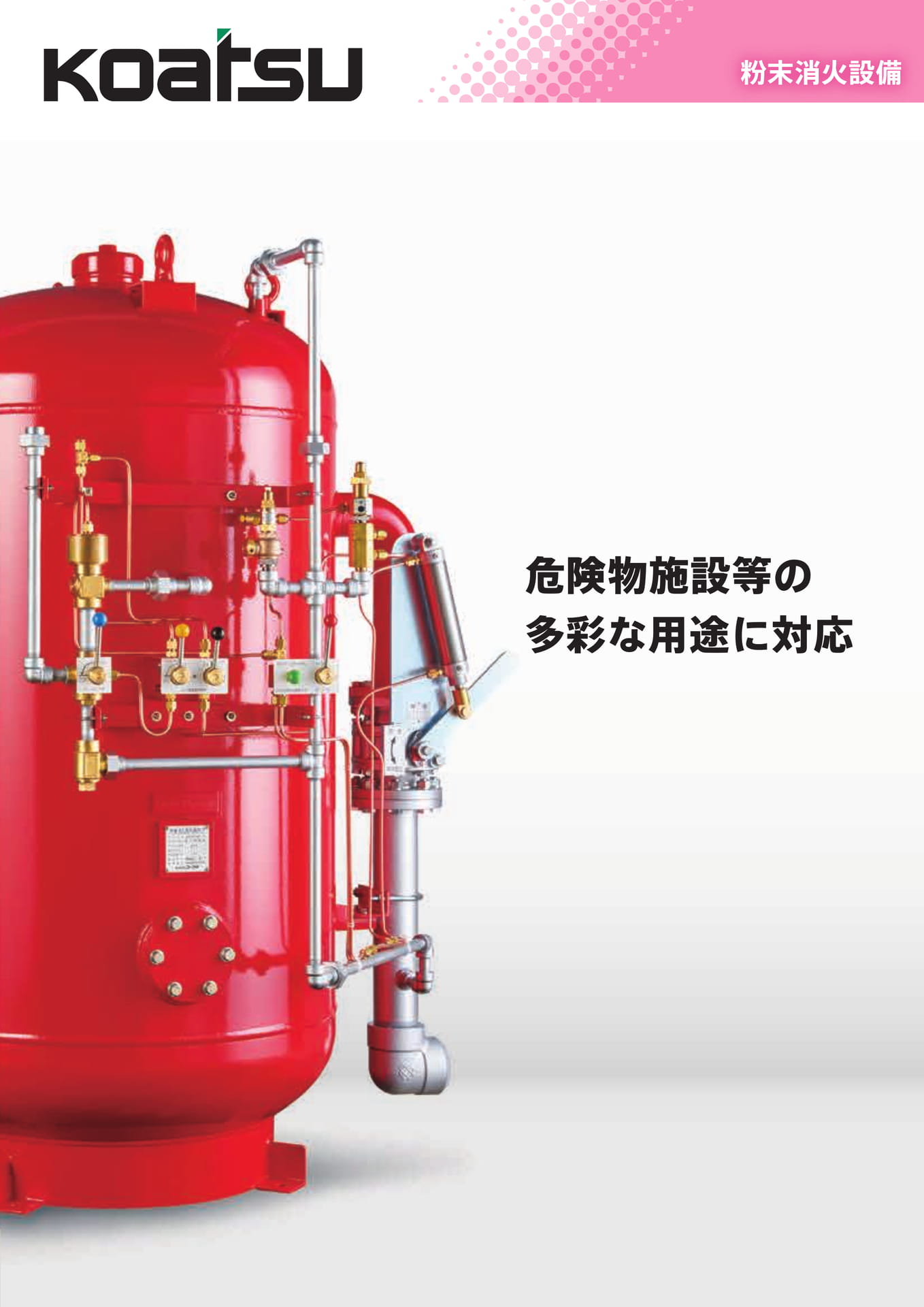

Page 1

粉末消火設備危険物施設等の多彩な用途に対応

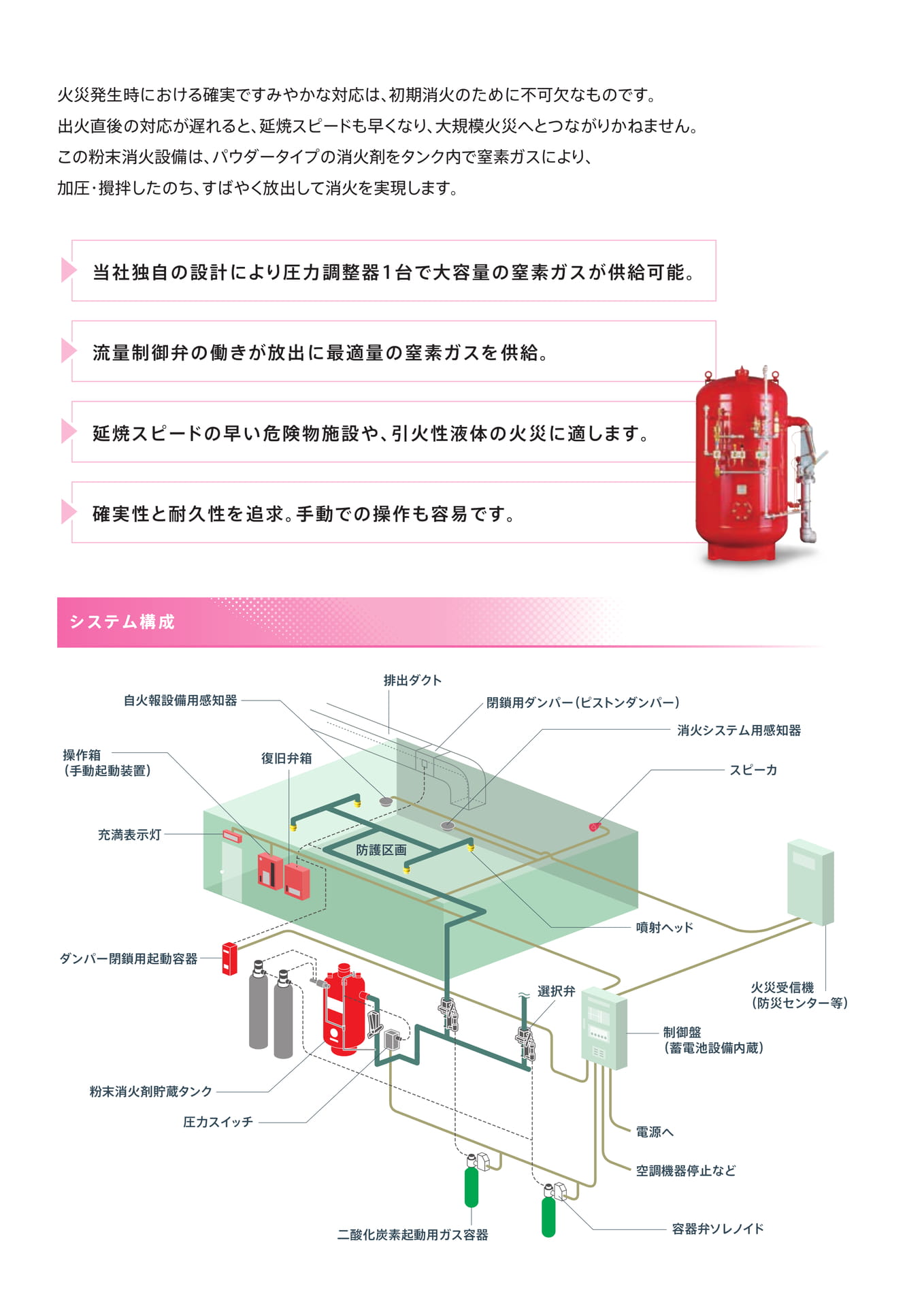

Page 2

火災発生時における確実ですみやかな対応は、初期消火のために不可欠なものです。出火直後の対応が遅れると、延焼スピードも早くなり、大規模火災へとつながりかねません。この粉末消火設備は、パウダータイプの消火剤をタンク内で窒素ガスにより、加圧・攪拌したのち、すばやく放出して消火を実現します。当社独自の設計により圧力調整器1台で大容量の窒素ガスが供給可能。流量制御弁の働きが放出に最適量の窒素ガスを供給。延焼スピードの早い危険物施設や、引火性液体の火災に適します。確実性と耐久性を追求。手動での操作も容易です。システム構成自火報設備用感知器排出ダクト閉鎖用ダンパー（ピストンダンパー）消火システム用感知器操作箱（手動起動装置）復旧弁箱スピーカ充満表示灯防護区画噴射ヘッドダンパー閉鎖用起動容器選択弁火災受信機（防災センター等）制御盤（蓄電池設備内蔵）粉末消火剤貯蔵タンク圧力スイッチ電源へ空調機器停止など二酸化炭素起動用ガス容器容器弁ソレノイド

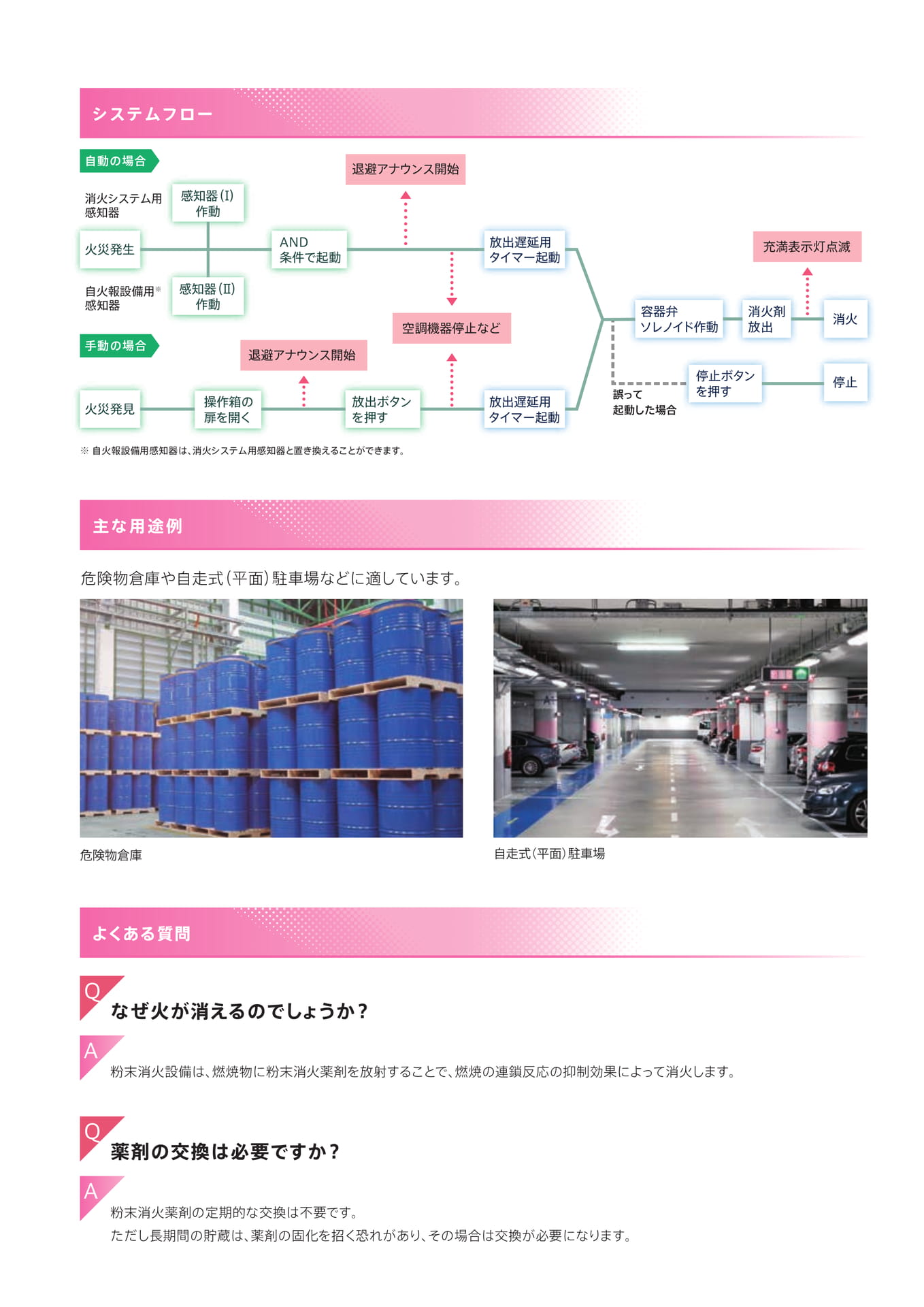

Page 3

自動の場合手動の場合消火システム用感知器自火報設備用※感知器※自火報設備用感知器は、消火システム用感知器と置き換えることができます。感知器（Ⅰ）作動退避アナウンス開始退避アナウンス開始充満表示灯点滅誤って起動した場合空調機器停止などAND条件で起動火災発見火災発生放出遅延用タイマー起動容器弁ソレノイド作動消火剤放出消火停止ボタンを押す停止感知器（Ⅱ）作動操作箱の扉を開く放出ボタンを押す放出遅延用タイマー起動危険物倉庫自走式（平面）駐車場なぜ火が消えるのでしょうか？粉末消火設備は、燃焼物に粉末消火薬剤を放射することで、燃焼の連鎖反応の抑制効果によって消火します。QQA薬剤の交換は必要ですか？粉末消火薬剤の定期的な交換は不要です。ただし長期間の貯蔵は、薬剤の固化を招く恐れがあり、その場合は交換が必要になります。QA危険物倉庫や自走式（平面）駐車場などに適しています。システムフロー主な用途例よくある質問

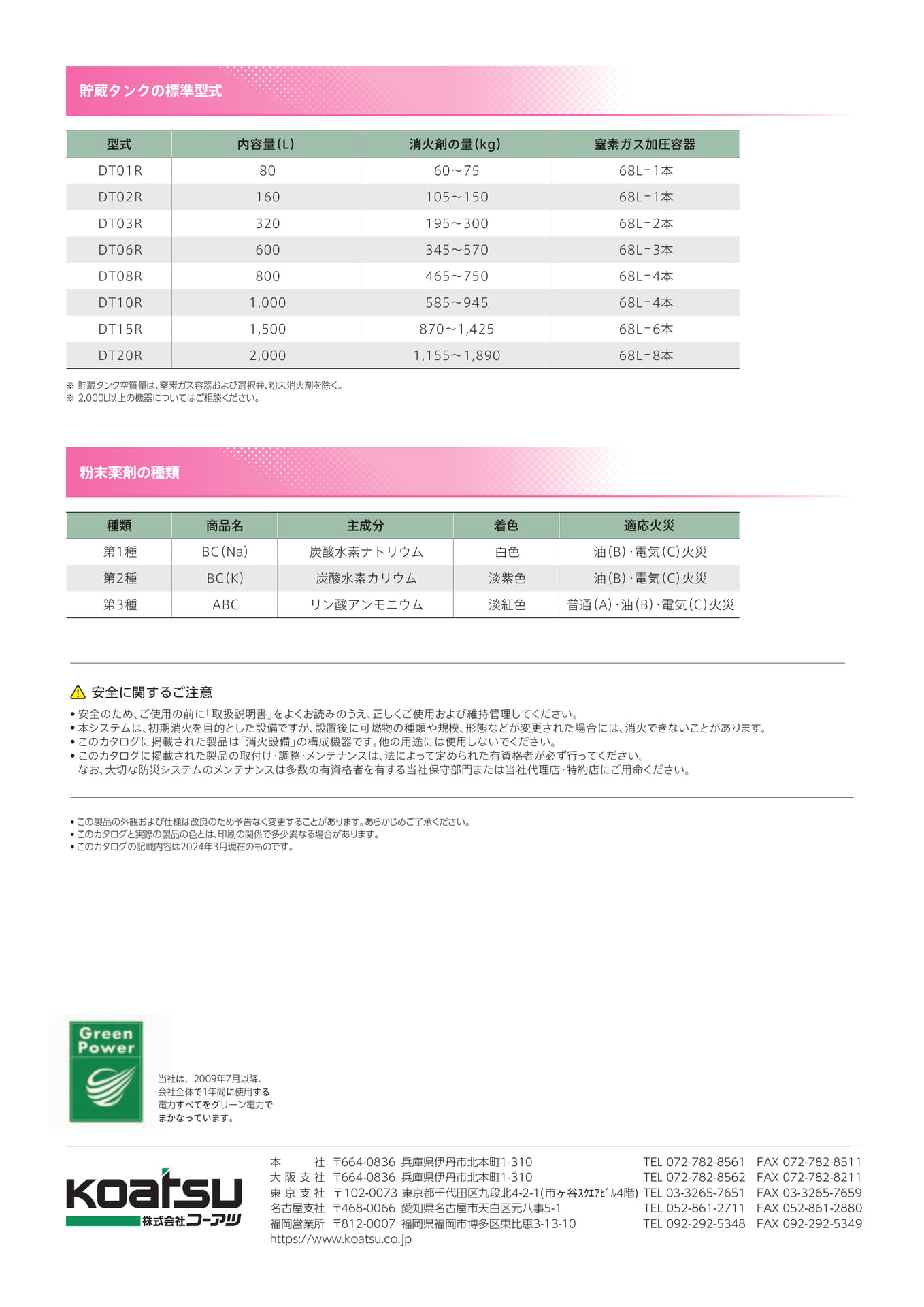

Page 4

貯蔵タンクの標準型式型式内容量（L）消火剤の量（kg）窒素ガス加圧容器DT01R8060～7568L-1本DT02R160105～15068L-1本DT03R320195～30068L-2本DT06R600345～57068L-3本DT08R800465～75068L-4本DT10R1,000585～94568L-4本DT15R1,500870～1,42568L-6本DT20R2,0001,155～1,89068L-8本※貯蔵タンク空質量は、窒素ガス容器および選択弁、粉末消火剤を除く。※2,000L以上の機器についてはご相談ください。粉末薬剤の種類種類商品名主成分着色適応火災第1種BC（Na）炭酸水素ナトリウム白色油（B）・電気（C）火災第2種BC（K）炭酸水素カリウム淡紫色油（B）・電気（C）火災第3種ABCリン酸アンモニウム淡紅色普通（A）・油（B）・電気（C）火災安全に関するご注意安全のため●、ご使用の前に「取扱説明書」をよくお読みのうえ、正しくご使用および維持管理してください。本システムは●、初期消火を目的とした設備ですが、設置後に可燃物の種類や規模、形態などが変更された場合には、消火できないことがあります。このカタログに掲載された製品は「消火設備」の構成機器です●。他の用途には使用しないでください。このカタログに掲載された製品の取付け・調整・メンテナンスは●、法によって定められた有資格者が必ず行ってください。なお、大切な防災システムのメンテナンスは多数の有資格者を有する当社保守部門または当社代理店・特約店にご用命ください。●この製品の外観および仕様は改良のため予告なく変更することがあります。あらかじめご了承ください。●このカタログと実際の製品の色とは、印刷の関係で多少異なる場合があります。●このカタログの記載内容は2024年3月現在のものです。当社は、2009年7月以降、会社全体で1年間に使用する電力すべてをグリーン電力でまかなっています。本社兵庫県伊丹市北本町1-310TEL072-782-8561FAX072-782-8511大阪支社兵庫県伊丹市北本町1-310TEL072-782-8562FAX072-782-8211東京支社東京都千代田区九段北4-2-1(市ヶ谷ｽｸｴｱﾋﾞﾙ4階)TEL03-3265-7651FAX03-3265-7659名古屋支社愛知県名古屋市天白区元八事5-1福岡営業所福岡県福岡市博多区東比恵3-13-10TEL052-861-2711FAX052-861-2880TEL092-292-5348FAX092-292-5349https://www.koatsu.co.jp
