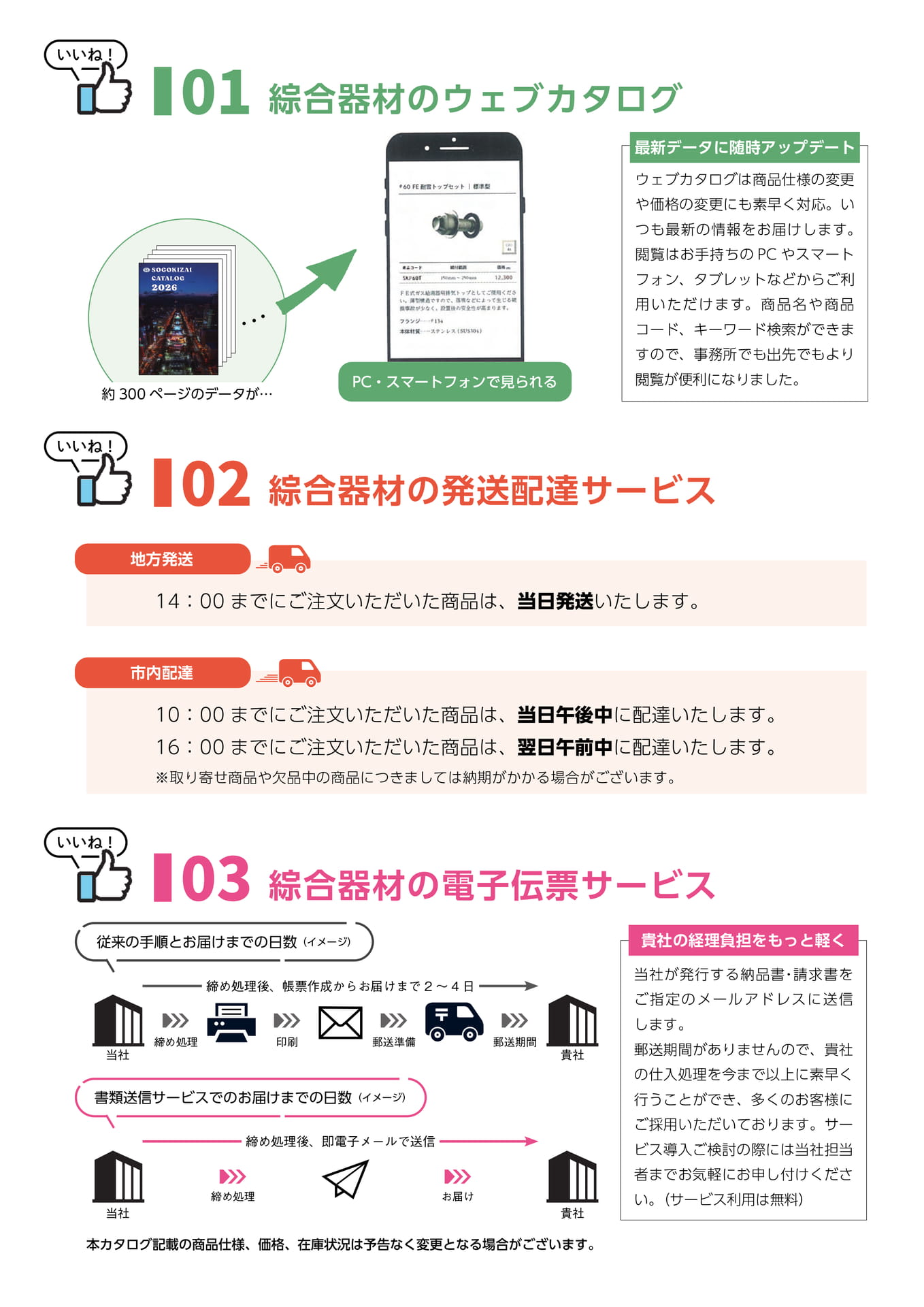

価格改訂版 綜合器材のウェブカタログ

１０月１日～
価格改訂版

いいね！ !"# 綜合器材のウェブカタログ
約 300 ページのデータが…
PC ・スマートフォンで見られる
最新データに随時アップデートウェブカタログは商品仕様の変更や価格の変更にも素早く対応。いつも最新の情報をお届けします。閲覧はお手持ちの PC やスマートフォン、タブレットなどからご利用いただけます。商品名や商品コード、キーワード検索ができますので、事務所でも出先でもより閲覧が便利になりました。
いいね！ !%# 綜合器材の発送配達サービス
地方発送
14：00 までにご注文いただいた商品は、当日発送いたします。
市内配達
10：00 までにご注文いただいた商品は、当日午後中に配達いたします。 16：00 までにご注文いただいた商品は、翌日午前中に配達いたします。
※取り寄せ商品や欠品中の商品につきましては納期がかかる場合がございます。
いいね！ !$# 綜合器材の電子伝票サービス従来の手順とお届けまでの日数（イメージ）
締め処理後、帳票作成からお届けまで 2 ～ 4 日締め処理印刷郵送準備郵送期間当社書類送信サービスでのお届けまでの日数（イメージ）
締め処理後、即電子メールで送信締め処理お届け当社
貴社
貴社
貴社の経理負担をもっと軽く当社が発行する納品書・請求書をご指定のメールアドレスに送信します。郵送期間がありませんので、貴社の仕入処理を今まで以上に素早く行うことができ、多くのお客様にご採用いただいております。サービス導入ご検討の際には当社担当者までお気軽にお申し付けください。（サービス利用は無料）
本カタログ記載の商品仕様、価格、在庫状況は予告なく変更となる場合がございます。

給排気筒
関連部材
・ステンレス給排気筒・ウォールトップ・ロックウール保温筒・グラスウール保温筒・固定金具・コーキング材・養生資材
01

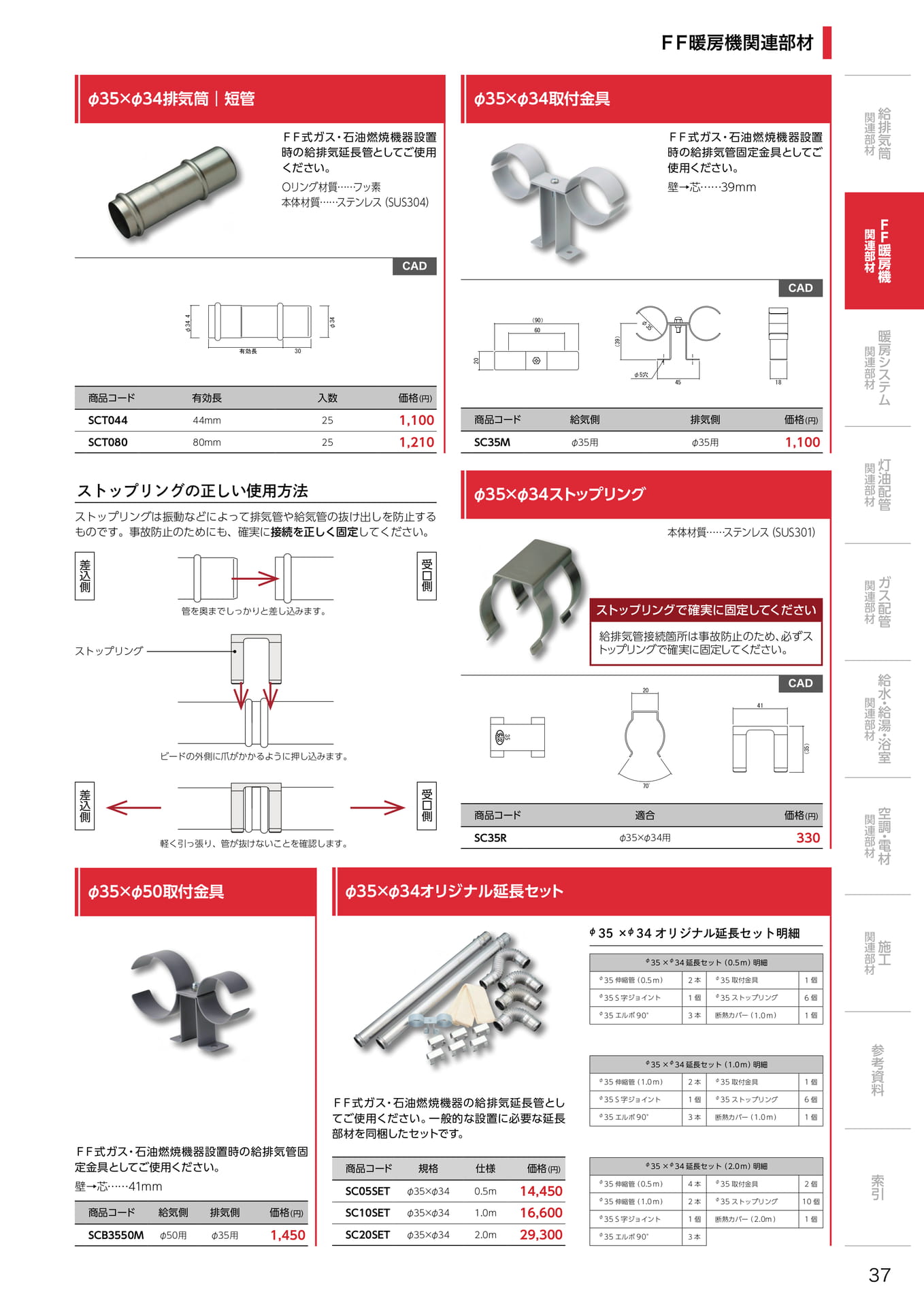

ＦＦ暖房機
関連部材
・ステンレス給排気筒・ウォールトップ・床暖房部材・配管カバー（かくれんぼ）・コーキング・養生資材
02

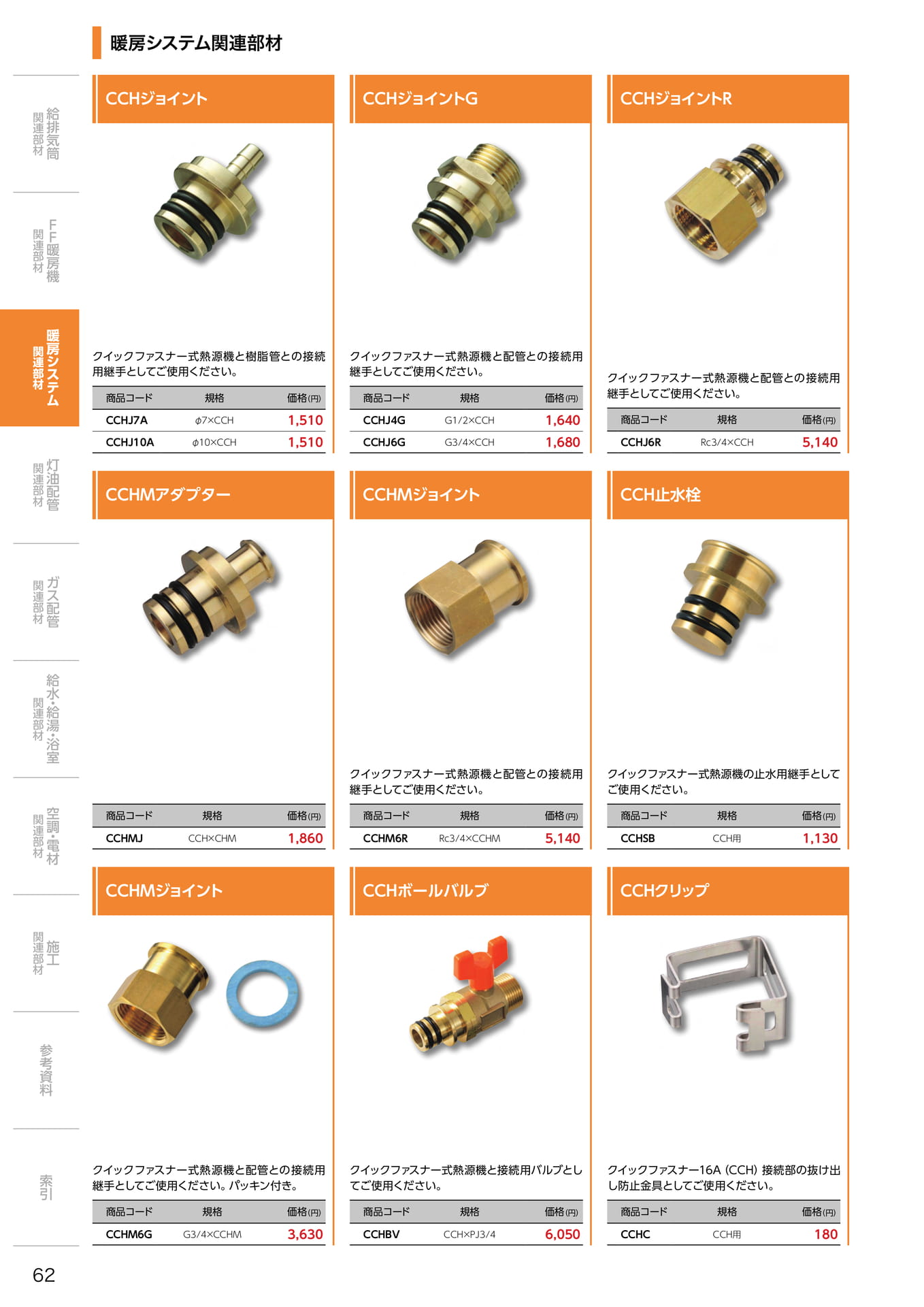

暖房システム
関連部材
・不凍液・温水暖房パイプ・温水暖房継手・砲金継手・配管支持金具・ボールバルブ
03
灯油配管
関連部材
・灯油コック・被覆銅管・配管カバー・灯油ホース・ストレーナー・灯油処理剤
04
ガス配管
関連部材
・ガスホース・ガス栓・配管カバー・ナイロン被覆・白継手・ガスフレキモール
05

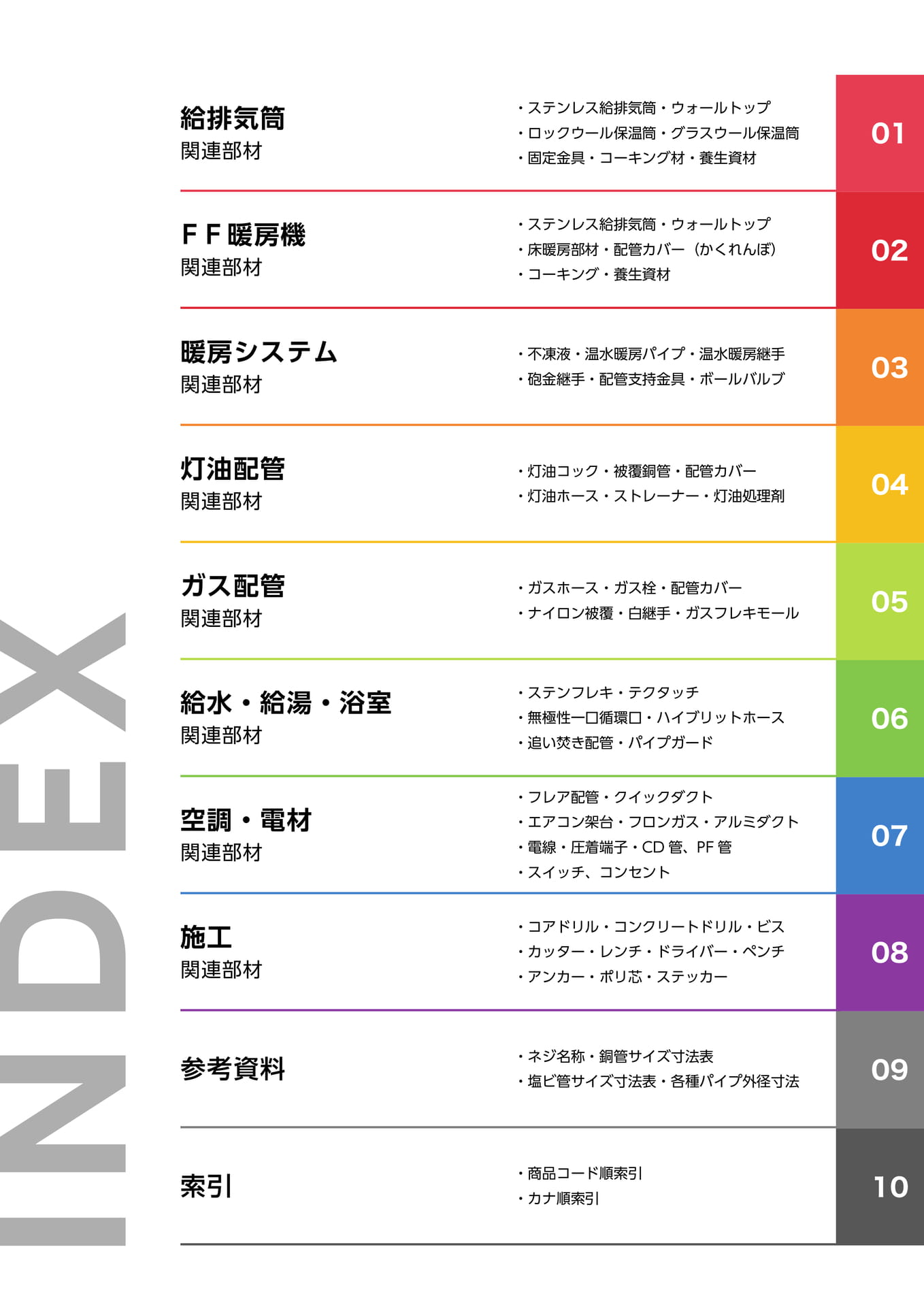

INDEX

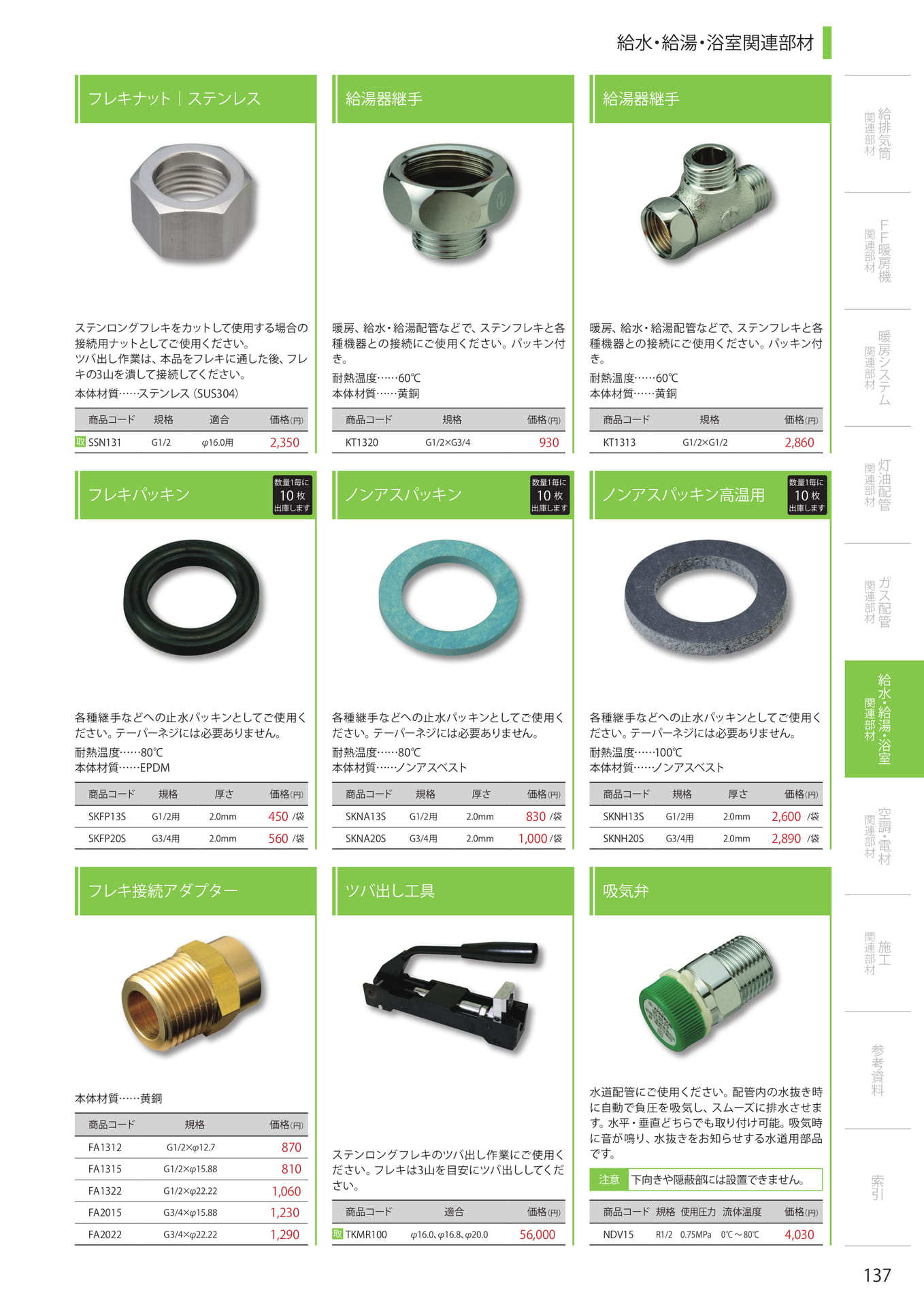

給水・給湯・浴室
関連部材
空調・電材
関連部材
施工
関連部材

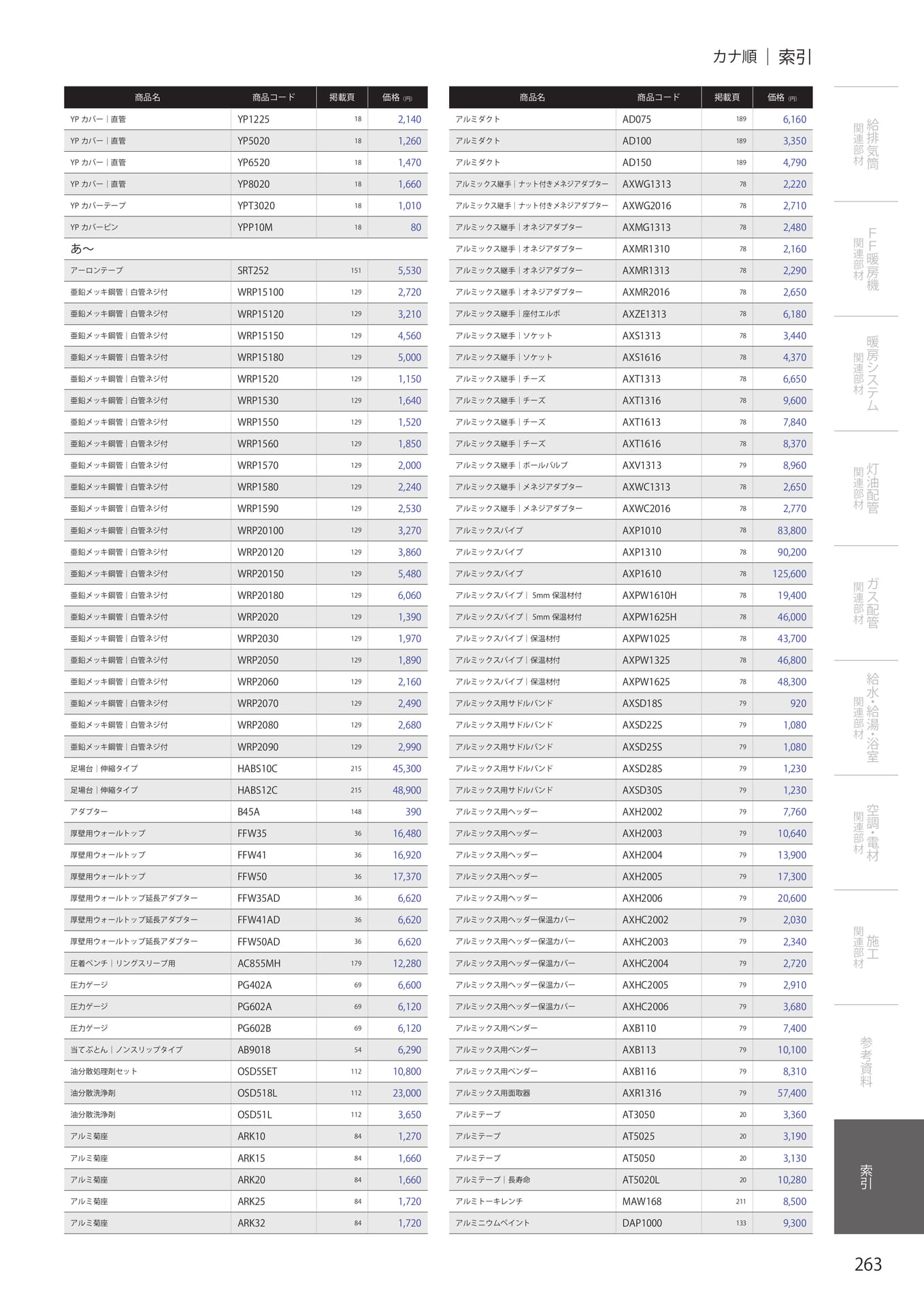

参考資料索引
・ステンフレキ・テクタッチ・無極性一口循環口・ハイブリットホース・追い焚き配管・パイプガード・フレア配管・クイックダクト・エアコン架台・フロンガス・アルミダクト・電線・圧着端子・CD 管、 PF 管・スイッチ、コンセント・コアドリル・コンクリートドリル・ビス・カッター・レンチ・ドライバー・ペンチ・アンカー・ポリ芯・ステッカー・ネジ名称・銅管サイズ寸法表・塩ビ管サイズ寸法表・各種パイプ外径寸法・商品コード順索引・カナ順索引
06
07
08
09
10

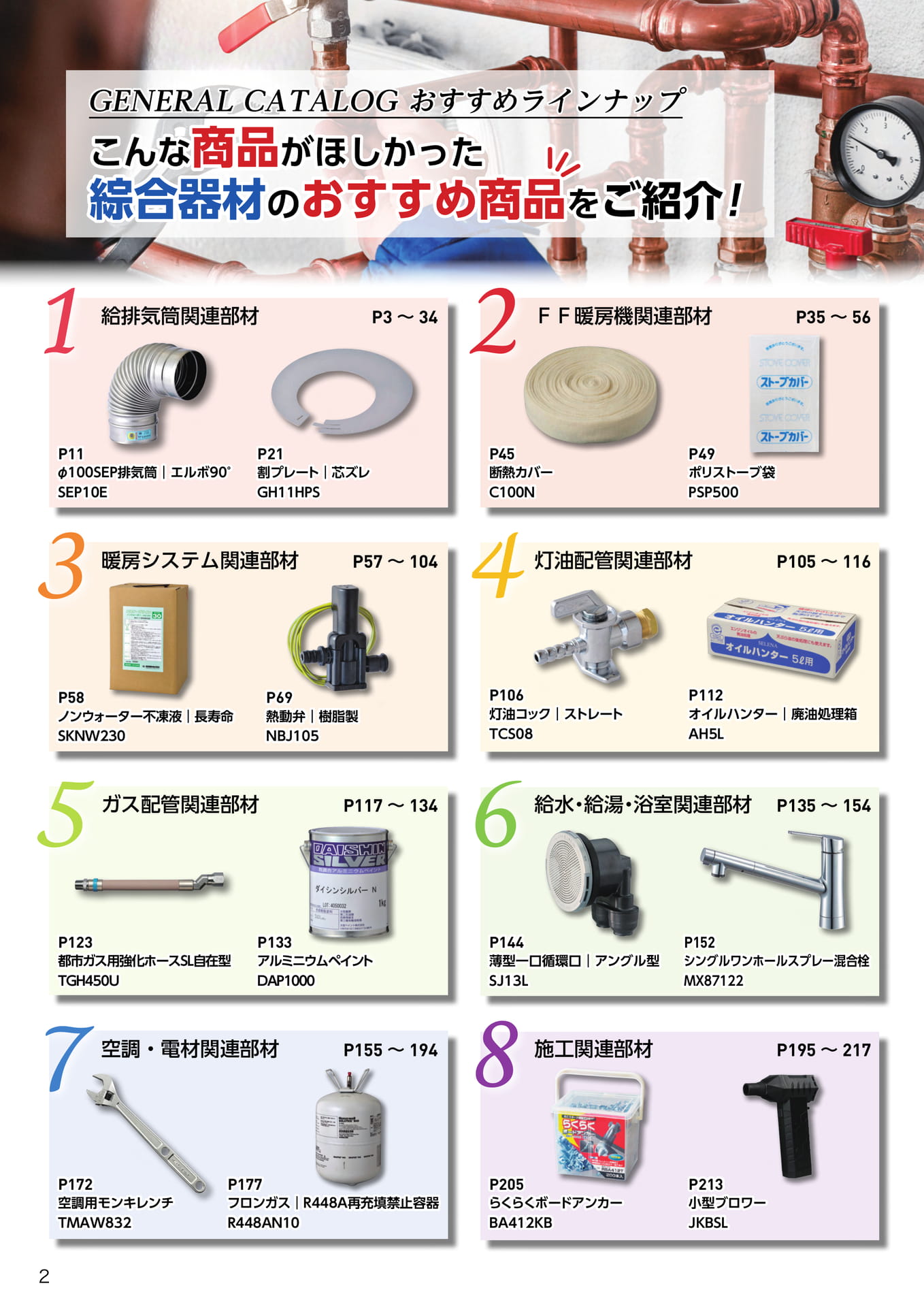

GENERAL CATALOG おすすめラインナップ
こんな商品がほしかった綜合器材のおすすめ商品をご紹介！
! " 給排気筒関連部材 !" ～ "#
ＦＦ暖房機関連部材 !"$ ～ $)
!&& φ100SEP 排気筒｜エルボ 90° SEP10E
!*& 割プレート｜芯ズレ GH11HPS
!#$ 断熱カバー C100N
!#( ポリストーブ袋 PSP500
# $
暖房システム関連部材
!$% ～ &'#
灯油配管関連部材
!&'$ ～ &&)
!$+ ノンウォーター不凍液｜長寿命 SKNW230
!)( 熱動弁｜樹脂製 NBJ105
!&') 灯油コック｜ストレート TCS08
!&&* オイルハンター｜廃油処理箱 AH5L
% &
ガス配管関連部材 !&&% ～ &"#
給水・給湯・浴室関連部材 !&"$ ～ &$#
!&*" 都市ガス用強化ホース SL 自在型 TGH450U
!&"" アルミニウムペイント DAP1000
!&## 薄型一口循環口｜アングル型 SJ13L

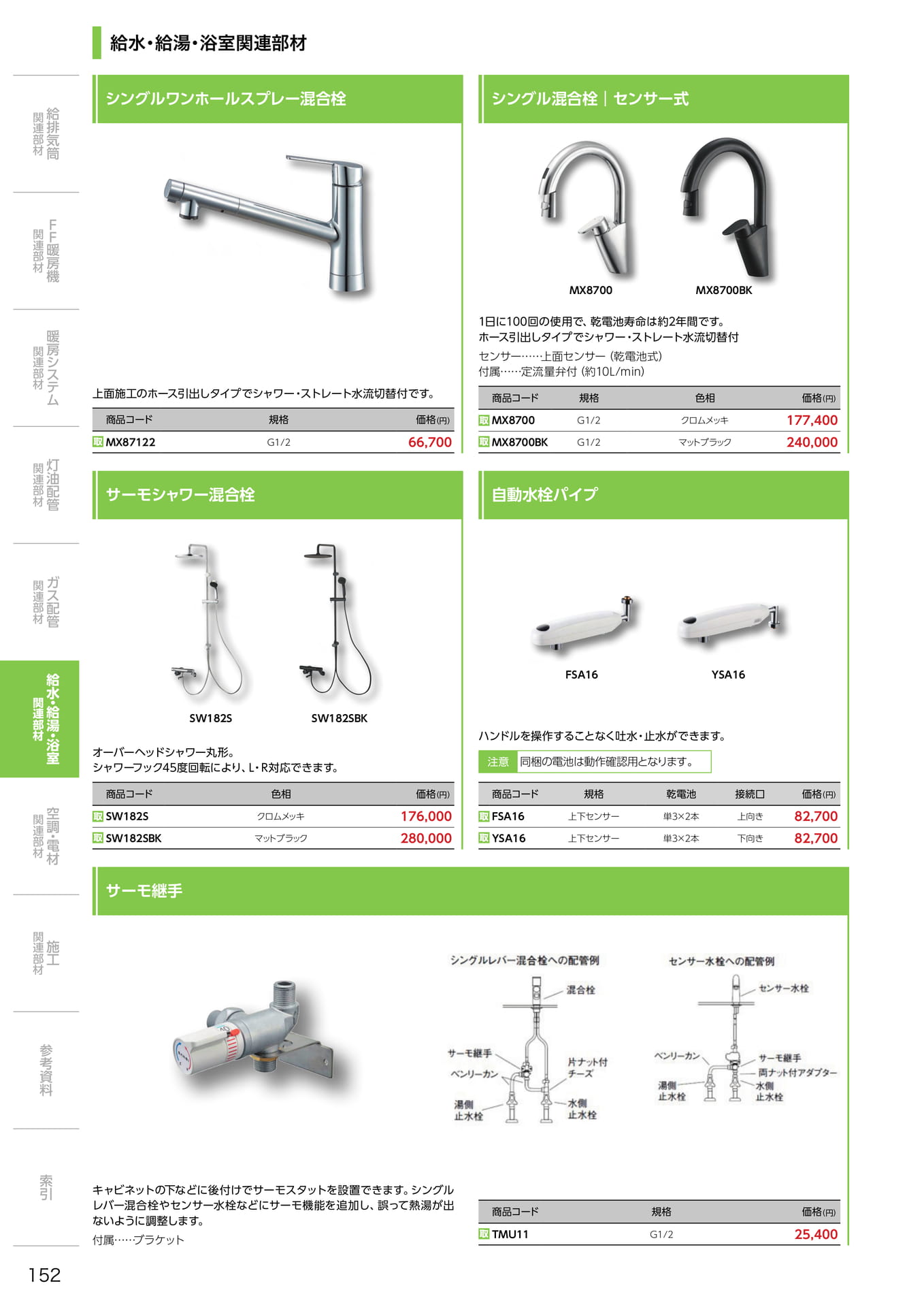

!&$* シングルワンホールスプレー混合栓 MX87122
' (
空調・電材関連部材 !&$$ ～ &(#
施工関連部材
!&($ ～ *&%
!&%* 空調用モンキレンチ TMAW832

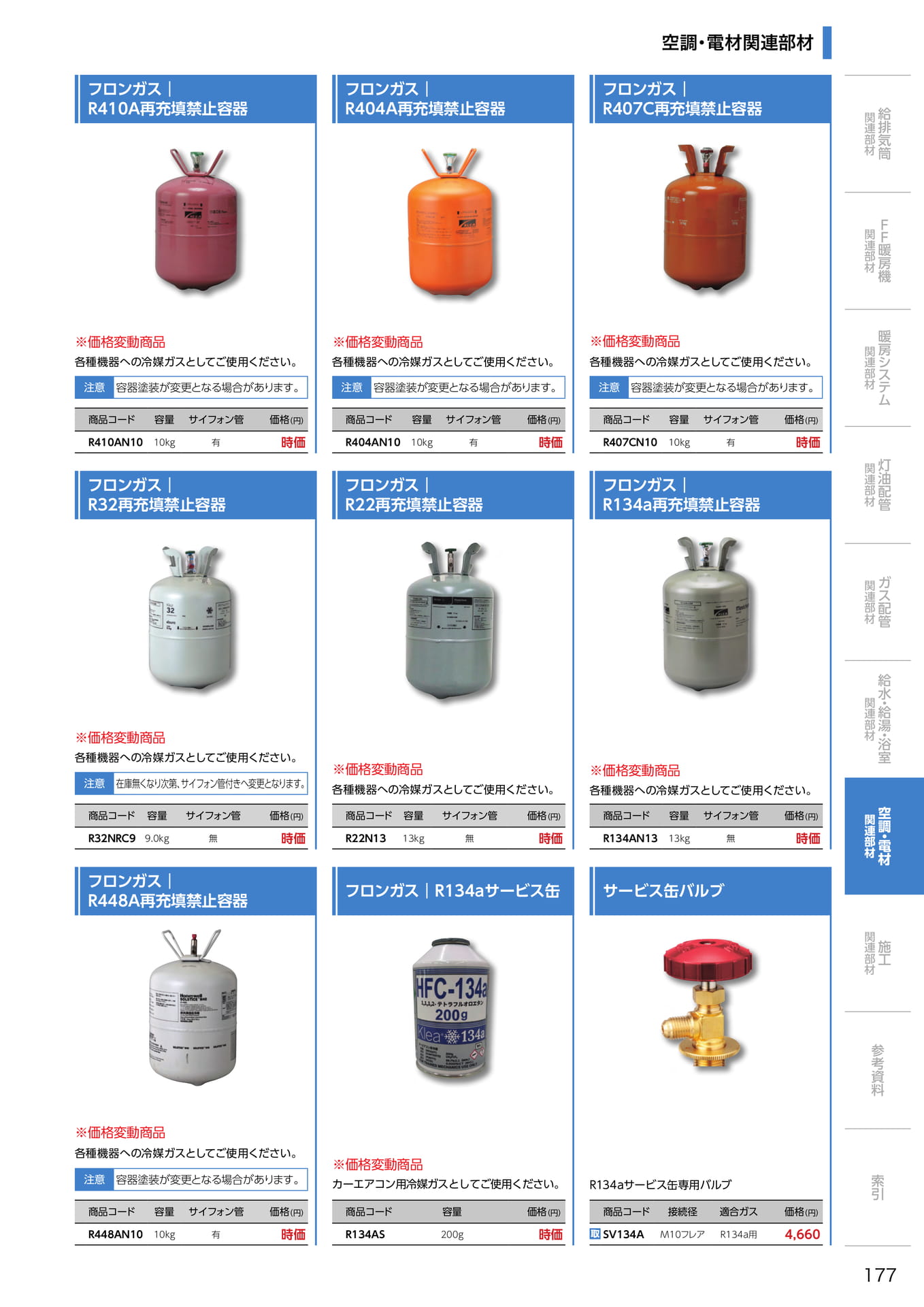

!&%% フロンガス｜R448A 再充填禁止容器 R448AN10

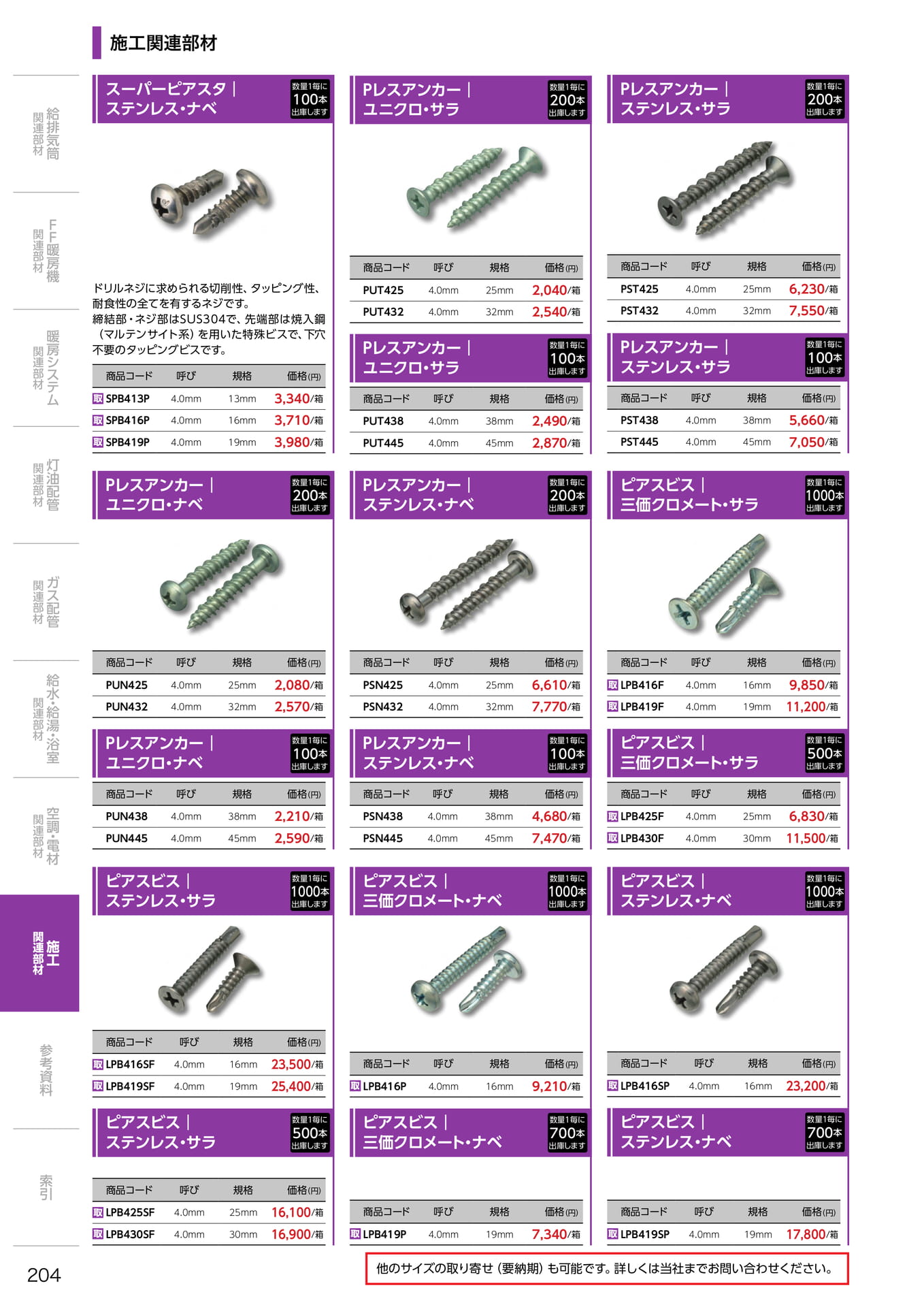

!*'$ らくらくボードアンカー BA412KB
!*&" 小型ブロワー JKBSL
2

給排気筒関連部材

給排気筒関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機φ60FE 耐雪トップセット｜標準型
ＦＥ式ガス給湯器用排気トップとしてご使用ください。薄型構造ですので、落雪などによって生じる破損事故が少なく、設置後の安全性が高まります。フランジ……φ134 本体材質……ステンレス（SUS304）
CAD φ60FE 耐雪トップセット｜直出型φ100
ＦＥ式ガス給湯器用排気トップとしてご使用ください。薄型構造ですので、落雪などによって生じる破損事故が少なく、設置後の安全性が高まります。フランジ……φ134 本体材質……ステンレス（SUS304）
CAD
暖関房連シ部ス材テムφ100
65 締付範囲
50 φ60.5
65 締付範囲φ60.5
150 ～ 170 関灯連油部配材管
商品コード締付範囲価格（円） SKP60T 150mm～250mm 16,500
φ60FE 排気トップセット｜標準型
商品コード締付範囲価格（円） SKP60TW 150mm～250mm 19,220
φ60FE 排気トップセット｜直出型関ガ連ス部配材管
給水関・連給部湯材・浴室
ＦＥ式ガス給湯器用排気トップとしてご使用ください。網付エルボ、フランジ、パッキン、 ALGC ロックウール、アルミテープなどの一般的な工事に必要な部材を
型式同梱した排気トップセットです。
ＳＫＰ６０Ｓ
スケール：１/２
フランジ……φ150 本体材質……ステンレス（SUS304）保温筒厚……20mm φ60.5
CAD φ60
176
ＦＥ式ガス給湯器用排気トップとしてご使用ください。網付エルボ、フランジ、パッキン、 ALGCロックウール、アルミテープなどの一般的な工事に必要な部材を同梱した排気トップセットです。
締付範囲
150 ～ 170
型式ＳＫＰ６０Ｗ
フランジ……φ150
スケール：１/２
本体材質……ステンレス（SUS304）
保温筒厚……20mm
CAD φ60
176 締付範囲
50 関空連調部・電材材
商品コード締付範囲価格（円） SKP60S 150mm～250mm 8,880
φ60FE 排気トップ延長アダプターφ60.5
商品コード締付範囲価格（円）
SKP60W 150mm～250mm 12,100 φ60 スリーブセット
関連施部工材
型式６０ＡＤＳＫＰ
参考資料
スケール：１/２
200
60 40
適合機種……SKP60T 、 60TW 、 60S 、 60W 本体材質……ステンレス（SUS304）
延長アダプターを複数本使用すると、壁内でしなりが生じ、ドレン水などが溜まり、管が腐食する場合がありますのでご注意ください。
CAD φ79
φ60 排気筒のスリーブ管としてご使用ください。フランジ……φ158 本体材質……ステンレス（SUS304）延長アダプター……SA20N（44 ページ掲載）
スリ－ブ
Ｓ：１／２締付範囲内径フランジ外径設置箇所の状況によっては、必要に応じて必ず適切な断熱処理を施してください。
ＦＥＳ６０ 041 ～ 02 φ .47 4 φ 851 φ79
CAD
索引φ63
φ61.5
トップセットとの組合せ締付範囲対象機種 SKP60T
300
SKP60TW 360mm ～ 510mm SKP60S SKP60W
商品コード全長価格（円）φ152 プレートφ61
φ74.4
フランジ
φ61 φ152 プレート
締付範囲
商品コード締付範囲価格（円） SKP60AD 300mm 2,890 FES60 140mm～200mm 7,200
4

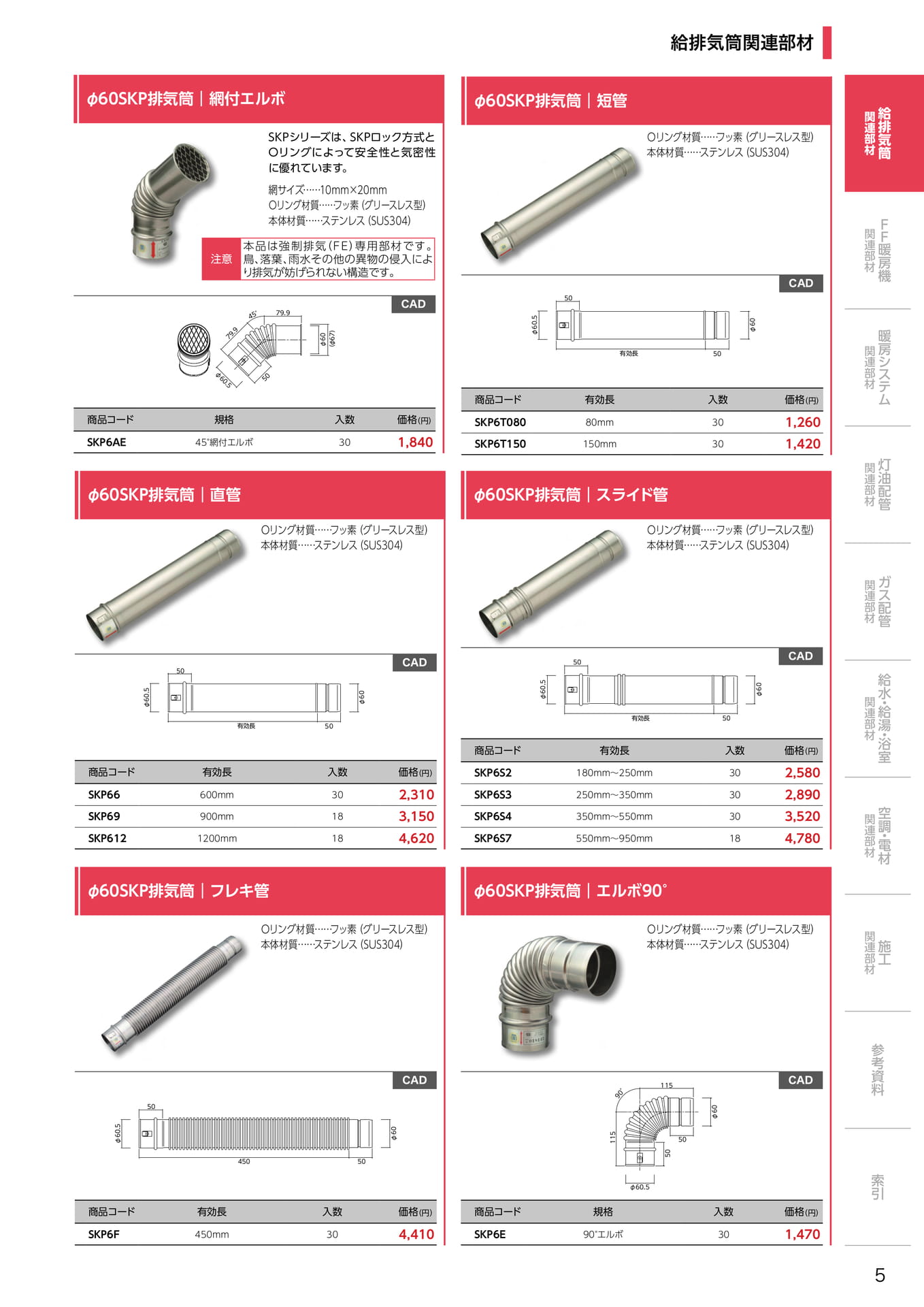

給排気筒関連部材φ60SKP 排気筒｜網付エルボ
注意φ60.5
79.9
45°
SKP シリーズは、 SKP ロック方式と O リングによって安全性と気密性に優れています。
網サイズ……10mm×20mm Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
本品は強制排気（FE）専用部材です。鳥、落葉、雨水その他の異物の侵入により排気が妨げられない構造です。
50
79.9 φ60 （φ67）
CAD
商品コード規格入数価格（円） SKP6AE 45°網付エルボ 30 1,840
φ60SKP 排気筒｜直管φ60SKP 排気筒｜短管
型式 SKP6T080 SKP6T150 SKP63 SKP66 SKP69 SKP612
２ / ：１ルーケスφ60.5
50
有効長
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
50 φ60
CAD
商品コード有効長入数価格（円） SKP6T080 80mm 30 1,260 SKP6T150 150mm 30 1,420
φ60SKP 排気筒｜スライド管関給連排部気材筒
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
型式 SKP6T080 SKP6T150 SKP63 SKP66 SKP69 SKP612
２ / ：１ルーケス
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
２ /
型式 SKP6S2 SKP6S3 SKP6S4 SKP6S7 ス：１ルーケ
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）関ガ連ス部配材管φ60.5
50
有効長 50 φ60
CAD
商品コード有効長入数価格（円）
SKP66 600mm 30 2,310
SKP69 900mm 18 3,150
SKP612 1200mm 18 4,620 φ60SKP 排気筒｜フレキ管φ60.5
50
有効長 50 φ60
CAD
商品コード有効長入数価格（円）
SKP6S2 180mm～250mm 30 2,580
SKP6S3 250mm～350mm 30 2,890
SKP6S4 350mm～550mm 30 3,520
SKP6S7 550mm～950mm 18 4,780 φ60SKP 排気筒｜エルボ 90°
給水関・連給部湯材・浴室関空連調部・電材材
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
型式Ｅ６ＰＫＳ
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
関連施部工材
型式Ｆ６ＰＫＳ
２ / ：１ルーケス
２ / ：１ルーケス
CAD
90°
115
CAD
参考資料
50 φ60 φ60.5
φ60
115
50
450 50
商品コード有効長入数価格（円）
SKP6F 450mm 30 4,410 φ60.5
商品コード規格入数価格（円）
SKP6E 90°エルボ 30 1,470
50
索引
5

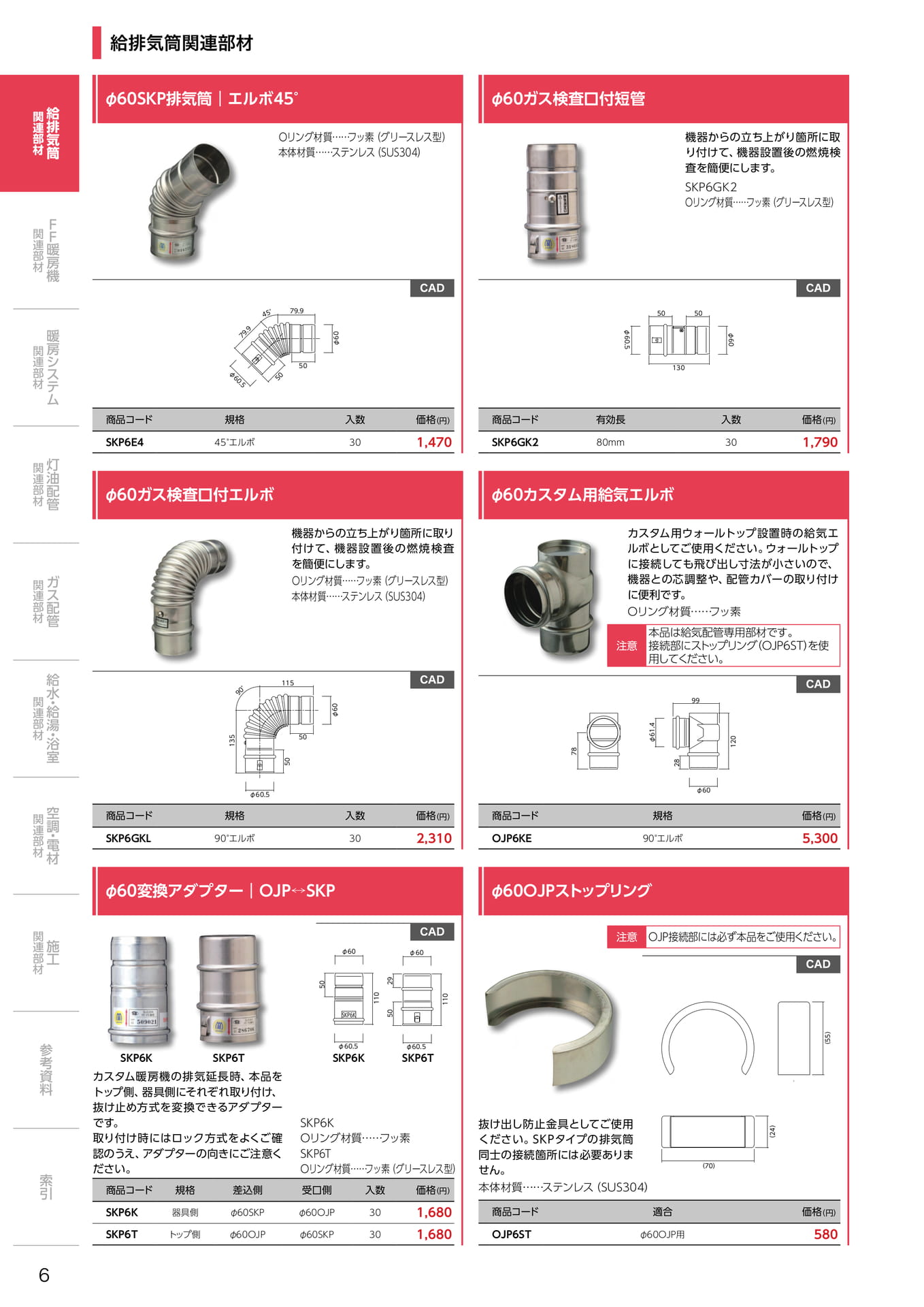

給排気筒関連部材関給連排部気材筒φ60SKP 排気筒｜エルボ 45°
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）φ60 ガス検査口付短管
機器からの立ち上がり箇所に取り付けて、機器設置後の燃焼検査を簡便にします。 SKP6GK2 O リング材質……フッ素（グリースレス型）
Ｆ関Ｆ連暖部材房機
CAD
２ /
型式２ＫＧ６ＰＫＳ：１ルーケス
CAD
45°
79.9 50
50
暖関房連シ部ス材テムφ60.5
79.9
50
50 φ60 φ60.5
130 φ60 関灯連油部配材管
商品コード規格入数価格（円） SKP6E4 45°エルボ 30 1,470
φ60 ガス検査口付エルボ
商品コード有効長入数価格（円） SKP6GK2 80mm 30 1,790
φ60 カスタム用給気エルボ関ガ連ス部配材管
型式ＬＫＧ６ＰＫＳ
２ / ：１ルーケス
機器からの立ち上がり箇所に取り付けて、機器設置後の燃焼検査を簡便にします。Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
カスタム用ウォールトップ設置時の給気エルボとしてご使用ください。ウォールトップに接続しても飛び出し寸法が小さいので、機器との芯調整や、配管カバーの取り付けに便利です。
注意
O リング材質……フッ素
本品は給気配管専用部材です。接続部にストップリング（OJP6ST）を使用してください。
給水関・連給部湯材・浴室
135
90°
115
50
50 φ60
CAD
78 φ61.4
28
99
120
CAD 関空連調部・電材材φ60.5
商品コード規格入数価格（円）
SKP6GKL 90°エルボ 30 2,310 φ60 変換アダプター｜OJP↔SKP
商品コード規格価格（円）
OJP6KE 90°エルボ 5,300 φ60OJP ストップリングφ60
関連施部工材φ60 φ60
CAD
注意
OJP 接続部には必ず本品をご使用ください。
ＯＪＰ６ＳＴCAD
110
110
50
29
SKP6K
50
参考資料
索引
カスタム暖房機の排気延長時、本品をトップ側、器具側にそれぞれ取り付け、抜け止め方式を変換できるアダプターです。取り付け時にはロック方式をよくご確認のうえ、アダプターの向きにご注意ください。
SKP6K SKP6T
型式Ｋ６ＰＫＳ
：１ルーケス２ /
型式Ｔ６ＰＫＳ
：１ルーケス２ / φ60.5
SKP6K φ60.5
SKP6T
SKP6K O リング材質……フッ素 SKP6T O リング材質……フッ素（グリースレス型）
商品コード規格差込側受口側入数価格（円） SKP6K 器具側φ60SKP φ60OJP 30 1,680 SKP6T トップ側φ60OJP φ60SKP 30 1,680
抜け出し防止金具としてご使用ください。 SKP タイプの排気筒同士の接続箇所には必要ありません。本体材質……ステンレス（SUS304）
（70）
商品コード適合価格（円） OJP6ST φ60OJP 用 580
（24）
（55）
6

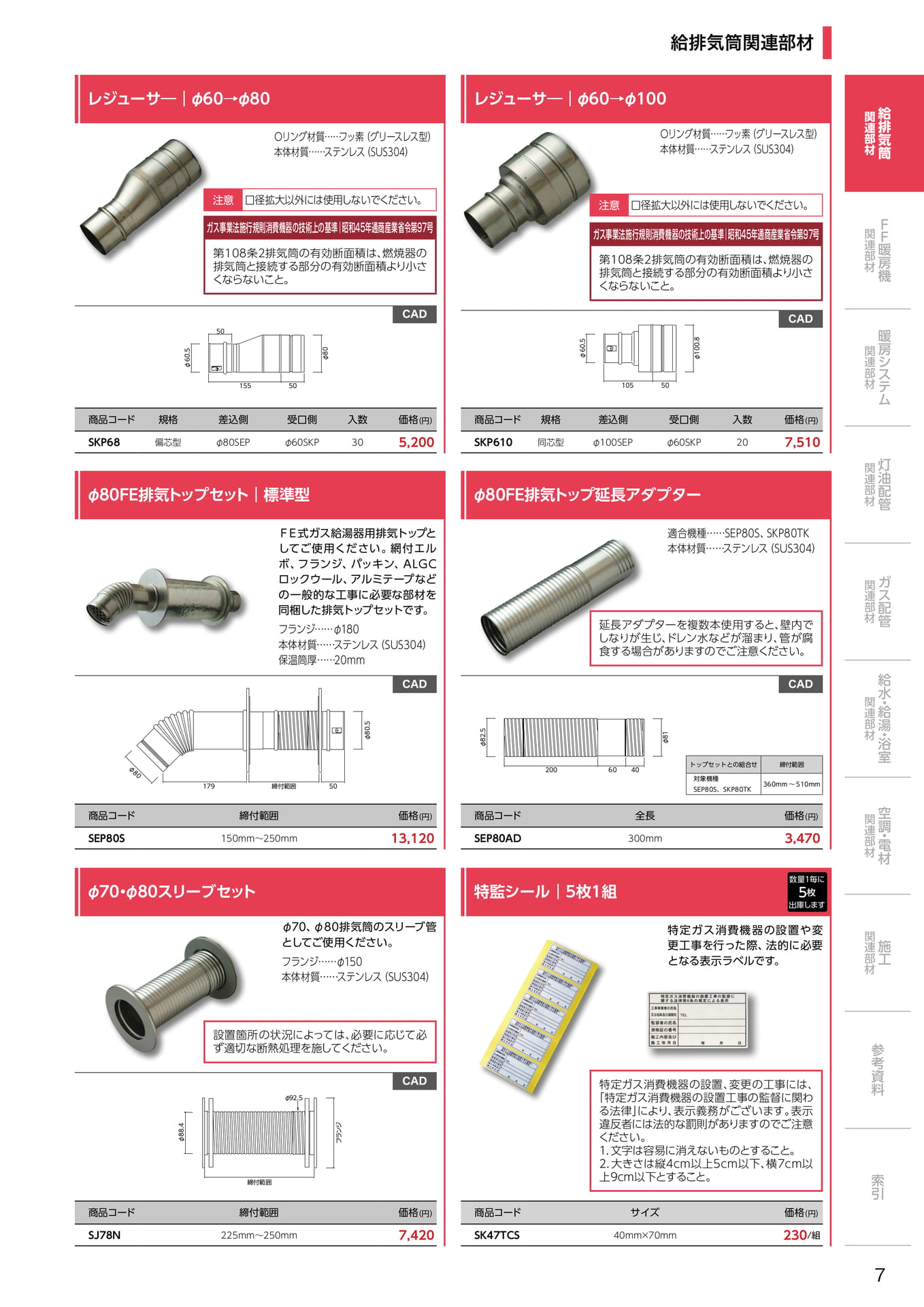

給排気筒関連部材
レジューサ―｜φ60→φ80
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）
レジューサ―｜φ60→φ100
Ｏリング材質……フッ素（グリースレス型）本体材質……ステンレス（SUS304）関給連排部気材筒
注意
口径拡大以外には使用しないでください。ガス事業法施行規則消費機器の技術上の基準｜昭和 45 年通商産業省令第 97 号
第 108 条 2 排気筒の有効断面積は、燃焼器の排気筒と接続する部分の有効断面積より小さくならないこと。
注意
口径拡大以外には使用しないでください。
ガス事業法施行規則消費機器の技術上の基準｜昭和 45 年通商産業省令第 97 号
第 108 条 2 排気筒の有効断面積は、燃焼器の排気筒と接続する部分の有効断面積より小さくならないこと。
Ｆ関Ｆ連暖部材房機φ60.5
50
155 50 φ80
CAD φ60.5
105 50 φ100.8
CAD
暖関房連シ部ス材テム
商品コード規格差込側受口側入数価格（円） SKP68 偏芯型φ80SEP φ60SKP 30 5,200
φ80FE 排気トップセット｜標準型
商品コード規格差込側受口側入数価格（円） SKP610 同芯型φ100SEP φ60SKP 20 7,510
φ80FE 排気トップ延長アダプター関灯連油部配材管φ80
179 締付範囲
50
ＦＥ式ガス給湯器用排気トップとしてご使用ください。網付エルボ、フランジ、パッキン、 ALGC ロックウール、アルミテープなど
型式の一般的な工事に必要な部材を
ＳＥＰ８０Ｓ
同梱した排気トップセットです。φ80.5
型式
ＤＡ０８ＰＥＳスケール：１/２
フランジ……φ180
２ / ：１ルーケス本体材質……ステンレス（SUS304）
保温筒厚……20mm
CAD φ82.5
200
60 40
適合機種……SEP80S 、 SKP80TK 本体材質……ステンレス（SUS304）
延長アダプターを複数本使用すると、壁内でしなりが生じ、ドレン水などが溜まり、管が腐食する場合がありますのでご注意ください。φ81
トップセットとの組合せ
対象機種 SEP80S 、 SKP80TK
CAD
締付範囲
360mm ～ 510mm 関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード締付範囲価格（円） SEP80S 150mm～250mm 13,120
商品コード全長価格（円） SEP80AD 300mm 3,470 関空連調部・電材材φ70 ・φ80 スリーブセット
特監シール｜5 枚 1 組
数量 1 毎に 5 枚出庫しますφ70 、φ80 排気筒のスリーブ管としてご使用ください。フランジ……φ150 本体材質……ステンレス（SUS304）
特定ガス消費機器の設置や変更工事を行った際、法的に必要となる表示ラベルです。
関連施部工材φ88.4
設置箇所の状況によっては、必要に応じて必壁貫通用スリーブず適切な断熱処理を施してください。
締付範囲φ92.5
フランジ
ＳＪ７８Ｎ
Ｓ：１／２
締付範囲内径フランジ外径 225 ～ 250φ 88.4φ150φ92.5
CAD
商品コード締付範囲価格（円）
特定ガス消費機器の設置、変更の工事には、「特定ガス消費機器の設置工事の監督に関わる法律」により、表示義務がございます。表示違反者には法的な罰則がありますのでご注意ください。１．文字は容易に消えないものとすること。２．大きさは縦 4cm 以上 5cm 以下、横 7cm 以上 9cm 以下とすること。
商品コードサイズ価格（円）
参考資料
索引 SJ78N 225ｍｍ～250ｍｍ 7,420 SK47TCS 40mm×70mm 300/ 組
7

給排気筒関連部材関給連排部気材筒

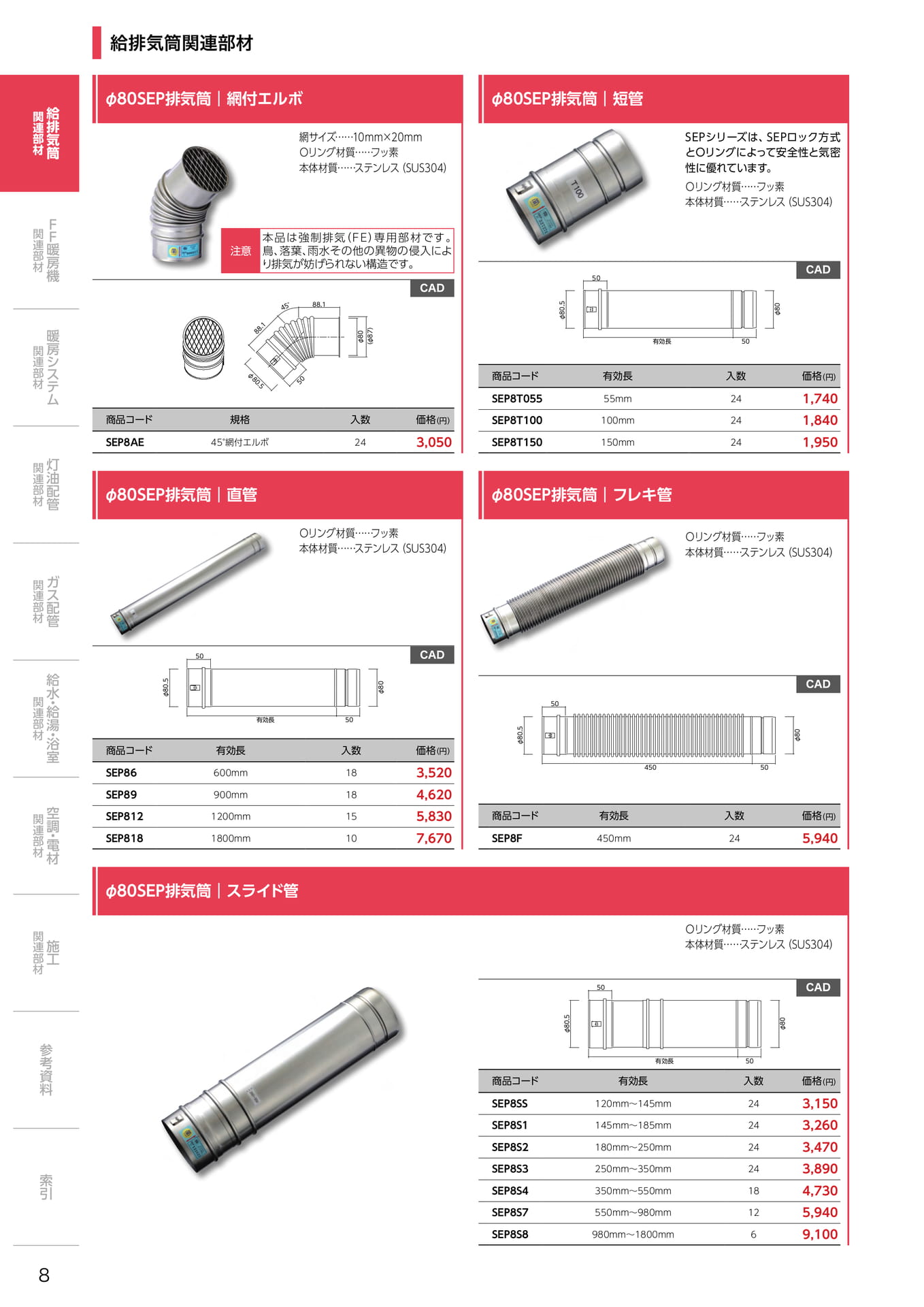

Ｆ関Ｆ連暖部材房機φ80SEP 排気筒｜網付エルボ
注意
網サイズ……10mm×20mm Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
本品は強制排気（FE）専用部材です。鳥、落葉、雨水その他の異物の侵入により排気が妨げられない構造です。
CAD
型式５００５１Ｔ６９２８１８ＰＥＳ
２ / ：１ルーケス
φ80SEP 排気筒｜短管
50
SEP シリーズは、 SEP ロック方式と O リングによって安全性と気密性に優れています。Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
CAD
暖関房連シ部ス材テム関灯連油部配材管φ80.5
88.1
商品コード規格入数価格（円）
SEP8AE 45°網付エルボ 24 3,050 φ80SEP 排気筒｜直管
45°
50
88.1 φ80 （φ87）φ80.5
φ80
有効長 50
商品コード有効長入数価格（円）
SEP8T055 55mm 24 1,740
SEP8T100 100mm 24 1,840
SEP8T150 150mm 24 1,950 φ80SEP 排気筒｜フレキ管関ガ連ス部配材管
型式５００５１Ｔ６９２８１８ＰＥＳ
２ / ：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
２ /
型式Ｆ８ＰＥＳ
：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
50
CAD
給水関・連給部湯材・浴室関空連調部・電材材φ80.5
φ80
有効長 50
商品コード有効長入数価格（円）
SEP86 600mm 18 3,520
SEP89 900mm 18 4,620
SEP812 1200mm 15 5,830
SEP818 1800mm 10 7,670 φ80.5
50
450 50 φ80
CAD
商品コード有効長入数価格（円）
SEP8F 450mm 24 5,940 φ80SEP 排気筒｜スライド管
関連施部工材
管ドイラス SEP10S1 SEP10S2 SEP10S3 SEP10S4 SEP10S7 1/2
Ｏリング材質……フッ素本体材質……ステンレス（SUS304） 50 CAD φ80.5
φ80
参考資料
索引
有効長 50
商品コード有効長入数価格（円）
SEP8SS 120mm～145mm 24 3,150
SEP8S1 145mm～185mm 24 3,260
SEP8S2 180mm～250mm 24 3,470
SEP8S3 250mm～350mm 24 3,890
SEP8S4 350mm～550mm 18 4,730
SEP8S7 550mm～980mm 12 5,940
SEP8S8 980mm～1800mm 6 9,100
8

スケール：１/
ＳＥＰ８Ｔ
型式
スケール：１/２
ＳＥＰ８Ｋ
型式

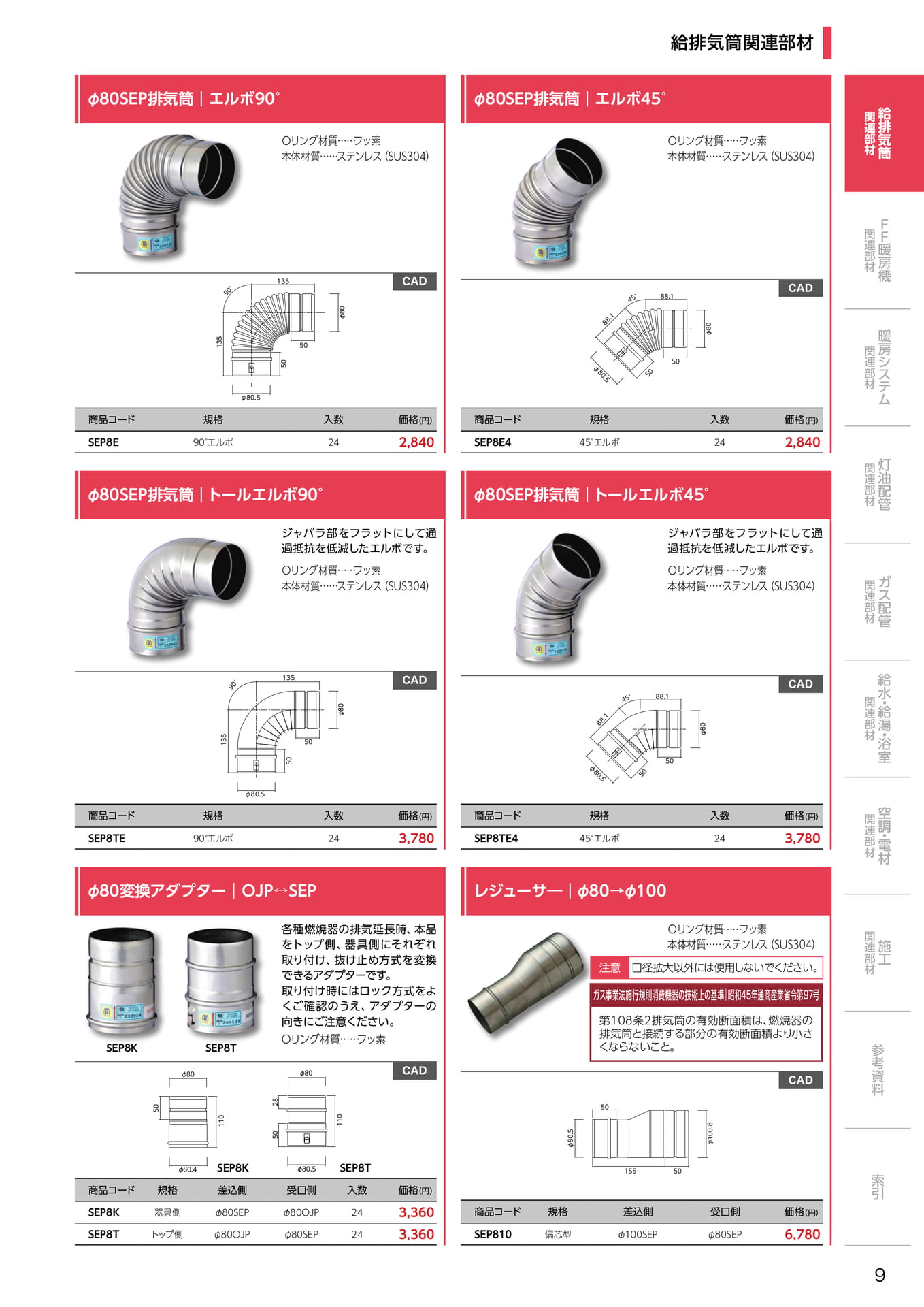

給排気筒関連部材φ80SEP 排気筒｜エルボ 90°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ80SEP 排気筒｜エルボ 45°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関給連排部気材筒
90°
135
CAD
型式４Ｅ８ＰＥＳ
２ / ：１ルーケス
45°
88.1
CAD
Ｆ関Ｆ連暖部材房機
135 φ80.5
50
50 φ80 φ80.5
88.1
50
50 φ80
暖関房連シ部ス材テム
商品コード規格入数価格（円） SEP8E 90°エルボ 24 2,840
φ80SEP 排気筒｜トールエルボ 90°
商品コード規格入数価格（円） SEP8E4 45°エルボ 24 2,840
φ80SEP 排気筒｜トールエルボ 45°関灯連油部配材管
ジャバラ部をフラットにして通過抵抗を低減したエルボです。
ジャバラ部をフラットにして通過抵抗を低減したエルボです。
型式ＥＴ８ＰＥＳ
２ / ：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
型式４ＥＴ８ＰＥＳ
２ / ：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関ガ連ス部配材管
135
90°
135
50
50 φ80
CAD φ80.5
88.1
45°
50
88.1
50 φ80
CAD
給水関・連給部湯材・浴室φ80.5
商品コード規格入数価格（円）
SEP8TE 90°エルボ 24 3,780 φ80 変換アダプター｜OJP↔SEP
商品コード規格入数価格（円） SEP8TE4 45°エルボ 24 3,780
レジューサ―｜φ80→φ100 関空連調部・電材材
SEP8K φ80
SEP8T
各種燃焼器の排気延長時、本品をトップ側、器具側にそれぞれ取り付け、抜け止め方式を変換できるアダプターです。取り付け時にはロック方式をよくご確認のうえ、アダプターの向きにご注意ください。 O リング材質……フッ素
φ80
CAD
1/2 ０１８ＰＥＳ
注意
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
口径拡大以外には使用しないでください。ガス事業法施行規則消費機器の技術上の基準｜昭和 45 年通商産業省令第 97 号
第 108 条 2 排気筒の有効断面積は、燃焼器の排気筒と接続する部分の有効断面積より小さくならないこと。
CAD
関連施部工材
参考資料
50
110
28
50
50
110 φ80.5
φ100.8 φ80.4
SEP8K φ80.5
SEP8T
商品コード規格差込側受口側入数価格（円）
SEP8K 器具側φ80SEP φ80OJP 24 3,360
SEP8T トップ側φ80OJP φ80SEP 24 3,360
155 50
商品コード規格差込側受口側価格（円） SEP810 偏芯型φ100SEP φ80SEP 6,780
索引
9

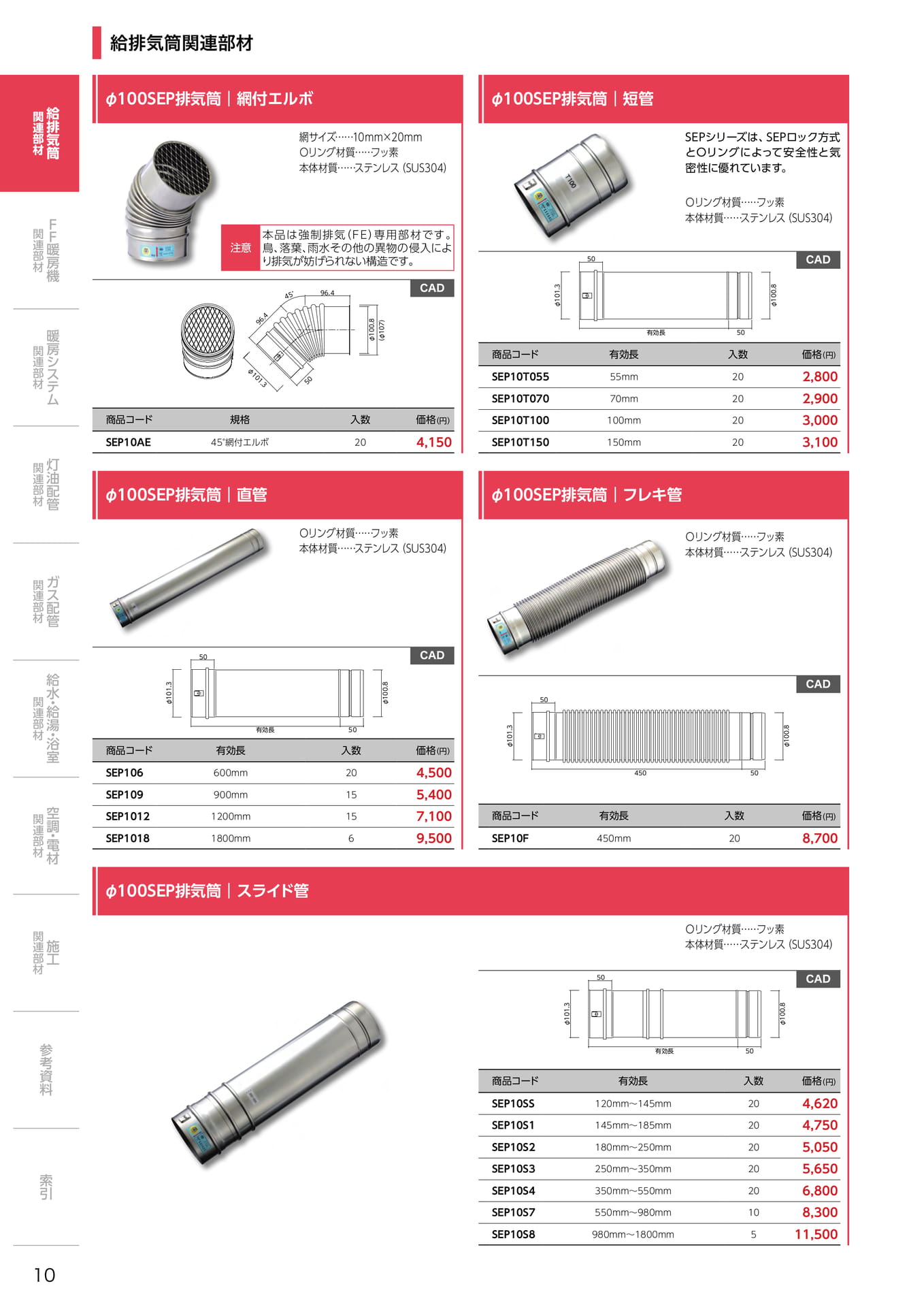

給排気筒関連部材関給連排部気材筒φ100SEP 排気筒｜網付エルボ
網サイズ……10mm×20mm Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ100SEP 排気筒｜短管
SEP シリーズは、 SEP ロック方式と O リングによって安全性と気密性に優れています。
Ｆ関Ｆ連暖部材房機
注意
本品は強制排気（FE）専用部材です。鳥、落葉、雨水その他の異物の侵入により排気が妨げられない構造です。
45 ﾟ
96.4
CAD
SEP10T055 1/2
直管 SEP10T070 SEP10T100 SEP10T150 SEP106 SEP109 SEP1012 SEP1018 φ101.3
Ｏリング材質……フッ素本体材質……ステンレス（SUS304） 50 CAD φ100.8
暖関房連シ部ス材テム関灯連油部配材管
96.4
50 φ101.3
商品コード規格入数価格（円）
SEP10AE 45°網付エルボ 20 4,150 φ100SEP 排気筒｜直管φ100.8 （φ107）
有効長 50
商品コード有効長入数価格（円）
SEP10T055 55mm 20 2,800
SEP10T070 70mm 20 2,900
SEP10T100 100mm 20 3,000
SEP10T150 150mm 20 3,100 φ100SEP 排気筒｜フレキ管
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関ガ連ス部配材管
SEP10T055 1/2
直管 SEP10T070 SEP10T100 SEP10T150 SEP106 SEP109 SEP1012 SEP1018 50 CAD
管キレフＦ０１ＰＥＳ
1/2
給水関・連給部湯材・浴室関空連調部・電材材φ101.3
φ100.8
有効長 50
商品コード有効長入数価格（円）
SEP106 600mm 20 4,500
SEP109 900mm 15 5,400
SEP1012 1200mm 15 7,100
SEP1018 1800mm 6 9,500
50 φ101.3
φ100.8
450 50
CAD
商品コード有効長入数価格（円）
SEP10F 450mm 20 8,700 φ100SEP 排気筒｜スライド管
関連施部工材
管ドイラス SEP10S1 SEP10S2 SEP10S3 SEP10S4 SEP10S7 1/2
Ｏリング材質……フッ素本体材質……ステンレス（SUS304） 50 CAD φ101.3
φ100.8
参考資料
索引
有効長 50
商品コード有効長入数価格（円）
SEP10SS 120mm～145mm 20 4,620
SEP10S1 145mm～185mm 20 4,750
SEP10S2 180mm～250mm 20 5,050
SEP10S3 250mm～350mm 20 5,650
SEP10S4 350mm～550mm 20 6,800
SEP10S7 550mm～980mm 10 8,300
SEP10S8 980mm～1800mm 5 11,500
10

給排気筒関連部材φ100SEP 排気筒｜エルボ 90°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ100SEP 排気筒｜エルボ 45°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関給連排部気材筒
155
90 ﾟφ101.3
155
50
50 φ100.8
CAD
４Ｅ０１ＰＥＳボルエ°５４
1/2 φ101.3
96.4
45 ﾟ
50
96.4
50 φ100.8
CAD
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
商品コード規格入数価格（円） SEP10E 90°エルボ 20 3,850
φ100SEP 排気筒｜トールエルボ 90°
ジャバラ部をフラットにして通過抵抗を低減したエルボです。
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
商品コード規格入数価格（円） SEP10E4 45°エルボ 20 3,850
φ100SEP 排気筒｜トールエルボ 45°
ジャバラ部をフラットにして通過抵抗を低減したエルボです。
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関灯連油部配材管関ガ連ス部配材管
ボルエル－°ト０９ＥＴ０１ＰＥＳ
1/2
155
90 ﾟ
155
50
50 φ100.8
CAD
ボルエル－°ト５４４ＥＴ０１ＰＥＳ
1/2
96.4 φ101.3
45 ﾟ
96.4
50 φ100.8
CAD
給水関・連給部湯材・浴室
50 φ101.3
商品コード規格入数価格（円）
SEP10TE 90°エルボ 20 5,800 φ100SEP 排気筒｜スライドエルボ
商品コード規格入数価格（円） SEP10TE4 45°エルボ 20 5,800
エコジョーズ横取出し給排気セット関空連調部・電材材
有効長 L2 L1ドイラス名称型式 155420～032
SEP10SLE3 ボルエドイラス
305720～047 SEP10SLE4
1/2
90 ﾟ
SEP10SLE3…155 SEP10SLE4…305
CAD φ100.8
関連施部工材
50
SEP10SLE4
SEP10SLE3 給排気トップを機器本体から左右出しする場合の位置調整に便利です。Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
有効長φ101.3
商品コード有効長入数価格（円） SEP10SLE3 320mm～420mm 12 7,750 SEP10SLE4 470mm～720mm 8 11,350
50
ＳＥＰ１０ＳＬＥ３１本
ＳＥＰ１０ＳＬＥ４１本
ＧＷＡＬ１０２５Ｅ２個
ＹＰ１０２５Ｅ２個
ＹＰＰ１０Ｍ４個
給排気トップを機器本体から左右出しする場合の位置調整に便利です。
商品コード規格価格（円）
SEP10EJSET 90°スライドエルボ 32,800
参考資料
索引
11

給排気筒関連部材

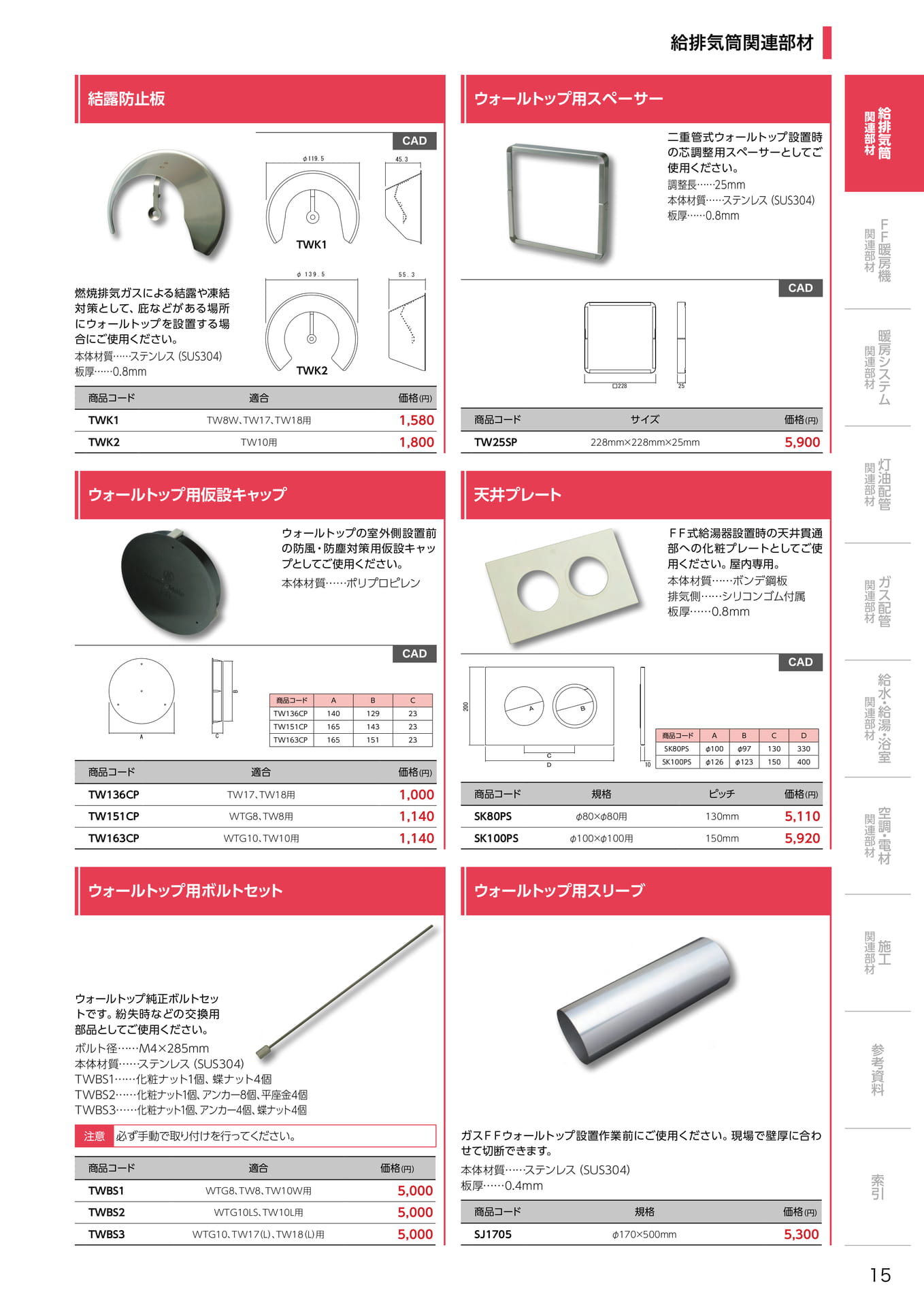

結露防止板
燃焼排気ガスによる結露や凍結対策として、庇などがある場所にウォールトップを設置する場合にご使用ください。本体材質……ステンレス（SUS304）板厚……0.8mm
ウォールトップ用仮設キャップ
TWK1
TWK2
! " # $ $
( " ! )
! " # $ % $ " ! !
ウォールトップの室外側設置前の防風・防塵対策用仮設キャップとしてご使用ください。
&'()
CAD
商品コード適合価格（円） TWK1 TW8W ､ TW17 ､ TW18 用 1,580 TWK2 TW10 用 1,800
本体材質……ポリプロピレン
%&'$
ウォールトップ用スペーサー
二重管式ウォールトップ設置時の芯調整用スペーサーとしてご使用ください。調整長……25mm 本体材質……ステンレス（SUS304）板厚……0.8mm
CAD
商品コードサイズ価格（円） TW25SP 228mm×228mm×25mm 6,520
天井プレート
ＦＦ式給湯器設置時の天井貫通部への化粧プレートとしてご使用ください。屋内専用。本体材質……ボンデ鋼板排気側……シリコンゴム付属板厚……0.8mm 関給連排部気材筒
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
%
CAD
商品コード A B C
TW136CP 140 129 23
TW151CP 165 143 23
$
#
TW163CP 165 151 23
商品コード適合価格（円）
!
CAD
商品コード A B C D
SK80PS φ100 φ97 130 330
SK100PS φ126 φ123 150 400
給水関・連給部湯材・浴室
TW136CP TW17 、 TW18 用 1,160
TW151CP WTG8 、 TW8 用 1,320
TW163CP WTG10 、 TW10 用 1,320
ウォールトップ用ボルトセット
商品コード規格ピッチ価格（円）
SK80PS φ80×φ80 用 130mm 5,480
SK100PS φ100×φ100 用 150mm 6,340
ウォールトップ用スリーブ関空連調部・電材材
ウォールトップ純正ボルトセットです。紛失時などの交換用部品としてご使用ください。ボルト径……M4×285mm 本体材質……ステンレス（SUS304） TWBS1……化粧ナット 1 個、蝶ナット 4 個 TWBS2……化粧ナット 1 個、アンカー 8 個、平座金 4 個 TWBS3……化粧ナット 1 個、アンカー 4 個、蝶ナット 4 個
注意
必ず手動で取り付けを行ってください。
商品コード適合価格（円） TWBS1 WTG8 ､ TW8 ､ TW10W 用 5,000 TWBS2 WTG10LS ､ TW10L 用 5,000 TWBS3 WTG10 、 TW17（L）、 TW18（L）用 5,000
ガスＦＦウォールトップ設置作業前にご使用ください。現場で壁厚に合わせて切断できます。本体材質……ステンレス（SUS304）板厚……0.4mm
商品コード規格価格（円） SJ1705 φ170×500mm 6,010
関連施部工材
参考資料
索引
15

給排気筒関連部材関給連排部気材筒
チャンバーボックスカバー｜標準型
チャンバーボックスカバー｜直出型
チャンバーボックス断熱材
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
ガスＦＦ（WTG タイプ）ウォールトップのチャンバーボックス部への保護および防滴対策にご使用ください。本体材質……ボンデ鋼板
商品コード適合価格（円）
ガスＦＦ（WTG タイプ）ウォールトップのチャンバーボックス部への保護および防滴対策にご使用ください。本体材質……ボンデ鋼板
商品コード適合価格（円）
ガスＦＦウォールトップの隠部設置の際にご使用ください。チャンバーボックスカバー（標準型・直出型）との併用はできません。仕様……ALGC グラスウール
商品コード適合価格（円） TWEPS8C WTG8 用 27,900 TWEPS10CL WTG10LS 用 37,500 CDGW80 WTG8 ､ TW8 用 12,700 15,240 TWEPS10CN WTG10 用 33,300 TWEPS10CLR WTG10LSR 用 37,500 CDGW100 WTG10 ､ TW10 用 13,220 15,870 関灯連油部配材管
ALGC グラスウール
ALGC グラスウール｜ジャストサイズ
ALGC グラスウールエルボ関ガ連ス部配材管
給水関・連給部湯材・浴室関空連調部・電材材
全長……1000mm 仕様……Ｆ☆☆☆☆ JIS A 9504
商品コード適合厚さ価格（円）
取 GWAL5020 φ60 用 20mm 2,100 1,750 取 GWAL6520 φ70 用 20mm 2,550 2,120 GWAL8020 φ80 用 20mm 2,730 2,270 GWAL1025 φ100・φ110 兼用 25mm 3,800 3,160
SEPφ100 排気筒の外径に合わせたサイズです。
商品コード適合厚さ価格（円） GWAL1225 φ120 用 25mm 5,220 4,350 GWAL1025J φ100 用 25mm 3,400 4,080
コーナー部にご使用ください。 90°エルボ加工済みですので、現場での加工が不要で、作業時間の短縮ができます。
全長……1000mm
仕様……Ｆ☆☆☆☆ JIS A 9504 商品コード適合厚さ価格（円） GWAL8020E φ80 用 20mm 5,460 4,550 GWAL1025E φ100 用 25mm 7,590 6,320
GWAL ロックウールエルボ｜3 分割
MG ボード ALGC
関連施部工材
参考資料
索引
施工例
コーナー部にご使用ください。 3 分割されている為、現場でのカットが不要。簡易的に取付ができるため、施工時間の短縮に繋がります。
商品コード適合厚さ価格（円） GWAL8E φ80 用 20mm 2,060 2,480
各種パイプへの保温材としてご使用ください。建設省保温工事仕様適用品・国土交通省大臣認定品。不燃 NM-8602 認定品。熱間収縮温度……600℃本体材質……ロックウール仕様……Ｆ☆☆☆☆ JIS A 9504
商品コード幅全長厚さ価格（円） GWAL10E φ100 用 25mm 3,020 3,630 TW6925 605mm 910mm 25mm 3,680 4,860
16

給排気筒関連部材

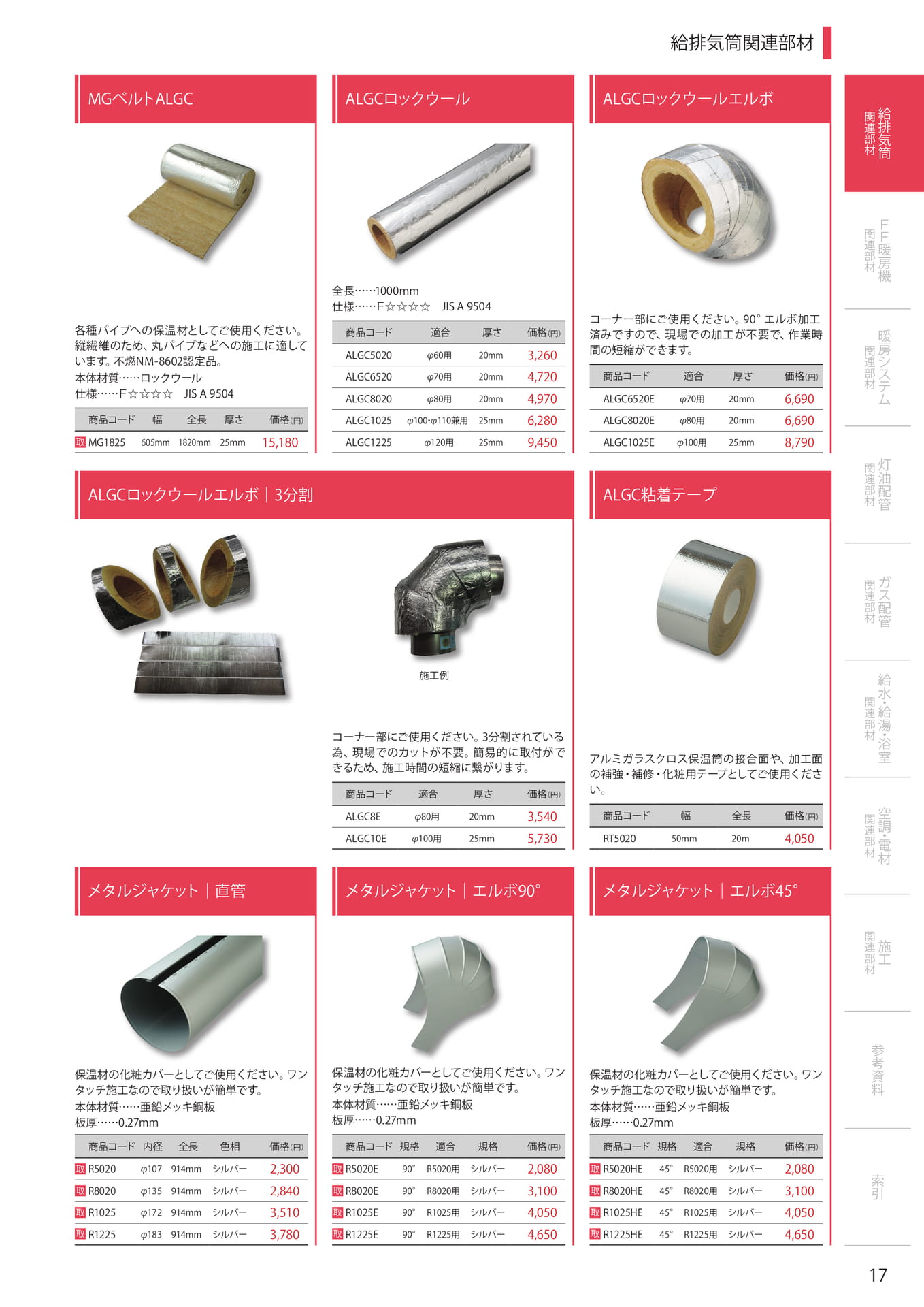

MG ベルト ALGC
ALGC ロックウール
ALGC ロックウールエルボ関給連排部気材筒
各種パイプへの保温材としてご使用ください。縦繊維のため、丸パイプなどへの施工に適しています。不燃 NM-8602 認定品。本体材質……ロックウール仕様……Ｆ☆☆☆☆ JIS A 9504
全長……1000mm 仕様……Ｆ☆☆☆☆ JIS A 9504
商品コード適合厚さ価格（円） ALGC5020 φ60 用 20mm 3,260 ALGC6520 φ70 用 20mm 4,720 ALGC8020 φ80 用 20mm 4,970
コーナー部にご使用ください。 90°エルボ加工済みですので、現場での加工が不要で、作業時間の短縮ができます。
商品コード適合厚さ価格（円） ALGC6520E φ70 用 20mm 6,690
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
商品コード幅全長厚さ価格（円） ALGC1025 φ100 ・φ110 兼用 25mm 6,280 ALGC8020E φ80 用 20mm 6,690
取 MG1825 605mm 1820mm 25mm 15,180 ALGC1225 φ120 用 25mm 9,450 ALGC1025E φ100 用 25mm 8,790
ALGC ロックウールエルボ｜3 分割 ALGC 粘着テープ関灯連油部配材管関ガ連ス部配材管
施工例
コーナー部にご使用ください。 3 分割されている為、現場でのカットが不要。簡易的に取付ができるため、施工時間の短縮に繋がります。
商品コード適合厚さ価格（円）
アルミガラスクロス保温筒の接合面や、加工面の補強・補修・化粧用テープとしてご使用ください。
給水関・連給部湯材・浴室 ALGC8E φ80 用 20mm 3,540 ALGC10E φ100 用 25mm 5,730
商品コード幅全長価格（円） RT5020 50mm 20m 4.530 関空連調部・電材材
メタルジャケット｜直管メタルジャケット｜エルボ 90°
メタルジャケット｜エルボ 45°
関連施部工材
保温材の化粧カバーとしてご使用ください。ワンタッチ施工なので取り扱いが簡単です。本体材質……亜鉛メッキ鋼板板厚……0.27mm
保温材の化粧カバーとしてご使用ください。ワンタッチ施工なので取り扱いが簡単です。本体材質……亜鉛メッキ鋼板板厚……0.27mm
保温材の化粧カバーとしてご使用ください。ワンタッチ施工なので取り扱いが簡単です。本体材質……亜鉛メッキ鋼板板厚……0.27mm
参考資料
商品コード内径全長色相価格（円）商品コード規格適合規格価格（円）
商品コード規格適合規格価格（円）
取 R5020 φ107 914mm シルバー 2,300 取 R8020 φ135 914mm シルバー 2,840 取 R1025 φ172 914mm シルバー 3,510
取 R5020E 90° R5020 用シルバー 2,080 取 R8020E 90° R8020 用シルバー 3,100 取 R1025E 90° R1025 用シルバー 4,050
取 R5020HE 45° R5020 用シルバー 2,080 取 R8020HE 45° R8020 用シルバー 3,100 取 R1025HE 45° R1025 用シルバー 4,050
索引
取 R1225 φ183 914mm シルバー 3,780 取 R1225E 90° R1225 用シルバー 4,650
取 R1225HE 45° R1225 用シルバー 4,650
17

給排気筒関連部材関給連排部気材筒
YP カバー｜直管
YP カバー｜エルボ 90°
YP カバー｜エルボ 45°
Ｆ関Ｆ連暖部材房機使用温度……－20℃～60℃（防炎 2 級合格品）本体材質……塩ビ樹脂（帯電防止）
使用温度……－20℃～60℃（防炎 2 級合格品）本体材質……塩ビ樹脂（帯電防止）
保温材の化粧カバーとしてご使用ください。継手部分は 25mm 程度を重ね合わせて施工してください。
暖関房連シ部ス材テム
商品コード幅全長色相価格（円） YP5020 360mm 1020mm ホワイト 1,460 YP6520 430mm 1020mm ホワイト 1,700 YP8020 455mm 1020mm ホワイト 1,920
商品コード規格外径色相価格（円） YP5020E 90°φ105 ホワイト 770 YP6520E 90°φ125 ホワイト 1,140 YP8020E 90°φ132 ホワイト 1,240
使用温度……－20℃～60℃（防炎 2 級合格品）本体材質……塩ビ樹脂（帯電防止）
商品コード規格外径色相価格（円） YP5020HE 45°φ109 ホワイト 780 YP1025 545mm 1020mm ホワイト 2,280 YP1025E 90°φ167 ホワイト 1,870 YP8020HE 45°φ136 ホワイト 1,420 YP1225 660mm 1020mm ホワイト 2,480 YP1225E 90°φ194 ホワイト 2,490 YP1025HE 45°φ171 ホワイト 2,010 関灯連油部配材管
YP カバーテープ YP カバーピン
針金小巻関ガ連ス部配材管
給水関・連給部湯材・浴室
YP カバー合わせ面の化粧・固定にご使用ください。
ご使用の際には、 1 メートルに付き 7 箇所以上差し込んでください。（ピッチ 150mm 以下）材質……ステンレス製
保温材の番線締めにご使用ください。関空連調部・電材材
商品コード規格価格（円） YPT3020 幅 30mm×20m 1,180
商品コード規格価格（円） YPP10M 10mm 100
商品コード線径質量価格（円）
HM250 φ0.63 約 250g 1,040
天井用割プレートアルミロール菊座
ステンバンド
関連施部工材
参考資料
索引
天井貫通部に使用する保温材の上から取り付けすることができる化粧プレートです。施工後の美観に。本体材質……ステンレス（SUS304）板厚……0.3mm
商品コード適合外径価格（円） GH165HP φ165 用φ215 6,900
保温材末端部の化粧処理にご使用ください。
板厚……0.25mm
商品コード幅全長価格（円）
AR205 20mm 5.0m 4,810
本体材質……ステンレス（SUS430）
商品コード幅全長価格（円）
STB2010 20mm 10m 2,980
天井用割プレート YP カバーステンバンドまたはアルミロール菊座給湯器 GH180HP φ180 用φ230 8,640 AR255 25mm 5.0m 5,190
18

給排気筒関連部材
給排気固定バンド
排気筒ナット付吊バンド
排気筒吊バンド関給連排部気材筒
TES80W TES100W
給排気管の固定・支持にご使用ください。 W3/8 ナット（ユニクロ）付き本体材質……ステンレス（SUS304）
TES80S TES100S
商品コード適合規格ピッチ価格（円） TES80S φ80 用シングルー 1,550 TES80W φ80 用ダブル 130mm 1,550
本体材質……ステンレス（SUS304）
商品コード適合規格価格（円）
GH60NR φ60 用 W3/8 1,070
GH70NR φ70 用 W3/8 1,070
GH80NR φ80 用 W3/8 1,090
GH100NR φ100 用 W3/8 1,090
本体材質……ステンレス（SUS304）
商品コード適合価格（円）
GH60KR φ60 用 520
GH70KR φ70 用 520
GH80KR φ80 用 540
GH100KR φ100 用 540
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム TES100S φ100 用シングルー 1,650 GH110NR φ110 用 W3/8 1,090 GH110KR φ110 用 540 TES100W φ100 用ダブル 150mm 1,650 GH120NR φ120 用 W3/8 1,150 GH120KR φ120 用 610
排気筒クイック式吊バンド
数量 1 毎に 5 個出庫します
寸切ボルト寸切ナット・ワッシャー関灯連油部配材管関ガ連ス部配材管
クイック式～ビスを外さず固定が可能本体材質……ステンレス（SUS304）
ネジ径……W3/8（転造）
商品コード全長規格価格（円）
SB310 1000mm ユニクロ 350
SB3N SB3SN
SB3W SB3SW
商品コード適合規格価格（円） SB3N W3/8 用ユニクロ 60
給水関・連給部湯材・浴室
商品コード適合価格（円）
GH80QR φ80 用 2,630 / 組
GH110QR φ110 用 2,730 / 組
SB320 2000mm ユニクロ 690 取 SB310S 1000mm ステンレス 1,930 取 SB320S 2000mm ステンレス 2,370 SB3SN W3/8 用ステンレス 70 SB3W W3/8 用ユニクロ 30 SB3SW W3/8 用ステンレス 40 関空連調部・電材材
高ナットネジ込み T 字脚
排気筒吊バンド用 L 金具
関連施部工材
寸切ボルトの長さ調整にご使用ください。材質……ユニクロ商品コード適合全長対辺価格（円）
寸切ボルトの吊り下げ金具としてご使用ください。ナット（W3/8）が付いていますので、寸切ボルトの取り付け作業が簡単です。表面仕上……亜鉛メッキ
商品コードサイズ価格（円）
排気筒吊バンド用の天井固定金具としてご使用ください。長さを 3 種類ご用意しました。これにより排気筒の勾配を調整することが可能です。また、本品は W3/8 寸切ボルトとの接続も可能です。本体材質……ステンレス（SUS304）板厚……1.4mm
商品コード規格呼び価格（円） GH35L W3/8 35mm 360 GH50L W3/8 50mm 320
参考資料
索引
取 TN4017 W3/8 用 40mm 14mm 140 SB3T 72mm×24mm×11.5mm 440 GH65L W3/8 65mm 360
19

給排気筒関連部材関給連排部気材筒

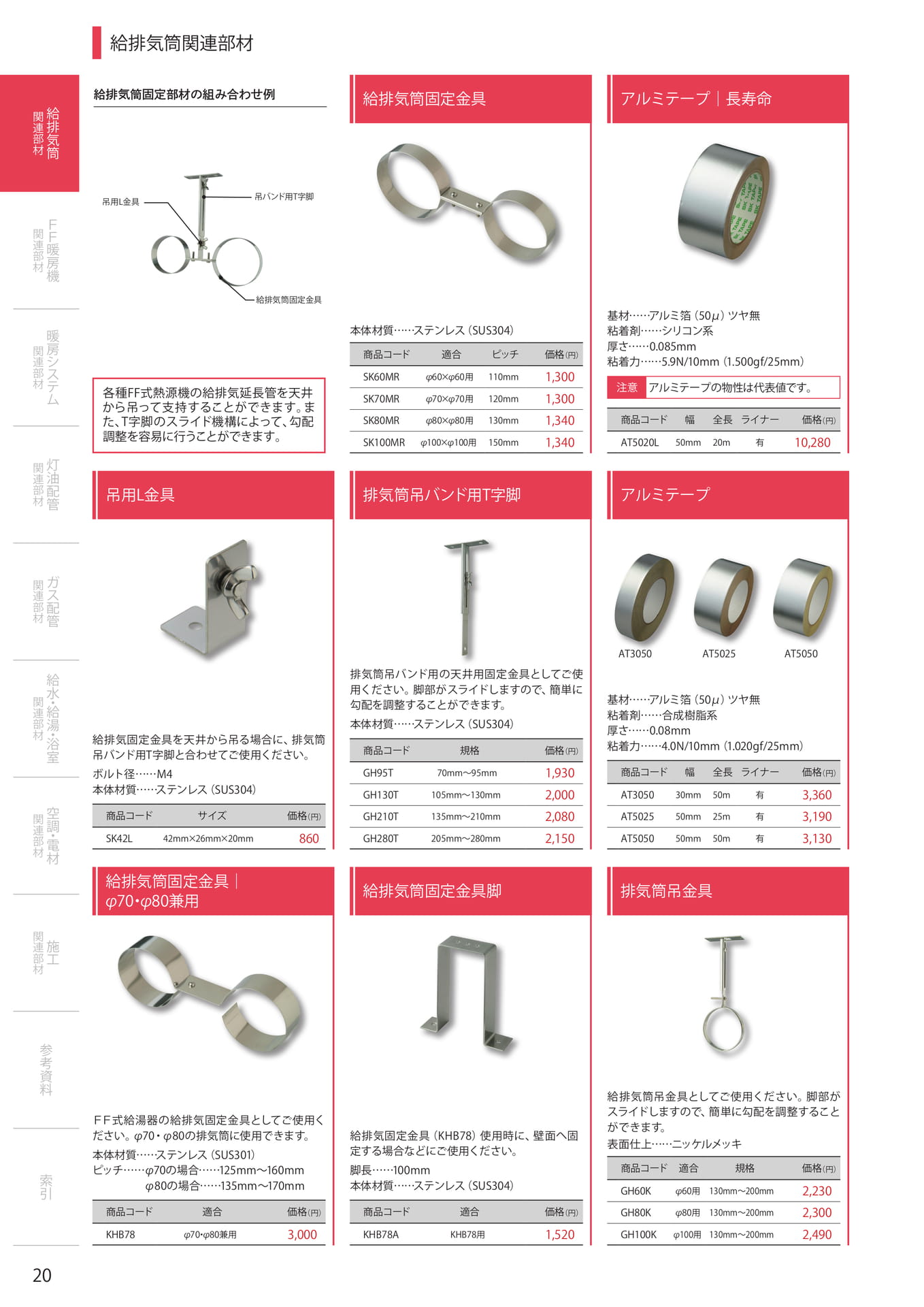

給排気筒固定部材の組み合わせ例
給排気筒固定金具アルミテープ｜長寿命
吊用 L 金具
吊バンド用 T 字脚
Ｆ関Ｆ連暖部材房機
給排気筒固定金具
暖関房連シ部ス材テム
各種 FF 式熱源機の給排気延長管を天井から吊って支持することができます。また、 T 字脚のスライド機構によって、勾配調整を容易に行うことができます。
本体材質……ステンレス（SUS304）
商品コード適合ピッチ価格（円）
SK60MR φ60×φ60 用 110mm 1,300
SK70MR φ70×φ70 用 120mm 1,300
SK80MR φ80×φ80 用 130mm 1,340
SK100MR φ100×φ100 用 150mm 1,340
基材……アルミ箔（50μ）ツヤ無粘着剤……シリコン系厚さ……0.085mm 粘着力……5.9N/10mm（1.500gf/25mm）
注意
アルミテープの物性は代表値です。
商品コード幅全長ライナー価格（円） AT5020L 50mm 20m 有 11,270 関灯連油部配材管
吊用 L 金具排気筒吊バンド用 T 字脚
アルミテープ関ガ連ス部配材管
AT3050 AT5025 AT5050
給水関・連給部湯材・浴室関空連調部・電材材
給排気固定金具を天井から吊る場合に、排気筒吊バンド用 T 字脚と合わせてご使用ください。ボルト径……M4 本体材質……ステンレス（SUS304）
商品コードサイズ価格（円） SK42L 42mm×26mm×20mm 860
給排気筒固定金具｜φ70 ・φ80 兼用
排気筒吊バンド用の天井用固定金具としてご使用ください。脚部がスライドしますので、簡単に勾配を調整することができます。本体材質……ステンレス（SUS304）
商品コード規格価格（円） GH95T 70mm～95mm 1,930 GH130T 105mm～130mm 2,000 GH210T 135mm～210mm 2,080 GH280T 205mm～280mm 2,150
給排気筒固定金具脚
基材……アルミ箔（50μ）ツヤ無粘着剤……合成樹脂系厚さ……0.08mm 粘着力……4.0N/10mm（1.020gf/25mm）
商品コード幅全長ライナー価格（円） AT3050 30mm 50m 有 4,050 AT5025 50mm 25m 有 3,190 AT5050 50mm 50m 有 3,760
排気筒吊金具
関連施部工材
参考資料
索引
ＦＦ式給湯器の給排気固定金具としてご使用ください。φ70 ・φ80 の排気筒に使用できます。本体材質……ステンレス（SUS301）ピッチ……φ70 の場合……125mm～160mm φ80 の場合……135mm～170mm
商品コード適合価格（円）
給排気固定金具（KHB78）使用時に、壁面へ固定する場合などにご使用ください。脚長……100mm 本体材質……ステンレス（SUS304）
商品コード適合価格（円）
給排気筒吊金具としてご使用ください。脚部がスライドしますので、簡単に勾配を調整することができます。表面仕上……ニッケルメッキ
商品コード適合規格価格（円） GH60K φ60 用 130mm～200mm 2,230 GH80K φ80 用 130mm～200mm 2,300 KHB78 φ70 ・φ80 兼用 3,000 KHB78A KHB78 用 1,730 GH100K φ100 用 130mm～200mm 2,490
20

20 φ123
φ223
割プレート
型式
ＧＨ６０ＨＰ
ＧＨ８０ＨＰ
Ｓ：#,#
ＧＨ１００ＨＰ
ＧＨ１１０ＨＰ
ＧＨ１１０ＨＰ１８
ＧＨ１２０ＨＰ
外径
φ#$%
内径
φ$%&' φ #( ( φ( ( φ *#) φ## ) φ **+ φ#* + φ *) ) φ#*#& ( φ ***&( φ#+ )
20 φ130
φ223
割プレート
型式
ＧＨ６０ＨＰ
ＧＨ８０ＨＰ
ＧＨ１００ＨＰ
ＧＨ１１０ＨＰ
ＧＨ１１０ＨＰ１８
ＧＨ１２０ＨＰ
割リング ! ："#"
型式外径内径
ＧＨ６０Ｆφ" $ 0
ＧＨ８０Ｆ
ＧＨ１００Ｆ
Ｓ：#,#
φ180
外径
φ#$%
φ60
φ80
φ" 80 φ" 00
内径
φ$%&' φ #( ( φ( ( φ *#) φ## ) φ **+ φ#* + φ *) ) φ#*#& ( φ ***&( φ#+ )
給排気筒関連部材
割プレート
給気・排気貫通部への化粧プレートとしてご使用ください。屋内外兼用
割プレート
給気・排気貫通部への化粧プレートとしてご使用ください。屋内外兼用関給連排部気材筒
本体材質……ステンレス（SUS304）本体材質……ステンレス（SUS304）
"
CAD
"
CAD
Ｆ関Ｆ連暖部材房機
!
商品コード適合外径価格（円）
GH6HP φ60 用φ150 700
GH8HP φ80 用φ170 880
GH10HP φ100 用φ210 1,120
割プレート｜芯ズレ
商品コード A B GH6HP 167 67.4 GH8HP 188 88 GH10HP 210 110
!
商品コード A B GH110HP 223 123 GH110HP18 200 121.8 GH120HP 222.8 130
商品コード適合外径価格（円）
GH110HP φ110 用φ200 1,120
GH110HP18 φ110 用φ170 1,120
GH120HP φ120 用φ210 1,160
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
GH11HPS
GH12HPS
CAD
施工例
壁と貫通部の間隔が狭い場合でも使用可能です。
給水関・連給部湯材・浴室
商品コード適合外径価格（円）
GH11HPS GH12HPS
取 GH11HPS φ110 φ200 1,200 取 GH12HPS φ120 φ210 1,250 関空連調部・電材材
化粧リング割リング
給気・排気貫通部への化粧プレートとしてご使用ください。屋内外兼用本体材質……ステンレス（SUS304）
給気・排気貫通部への化粧プレートとしてご使用ください。屋内外兼用本体材質……ステンレス（SUS304）仕様……パッキン付
関連施部工材
!
"
商品コード A B
CAD
&
%
商品コード A B
CAD
参考資料
GH60R 150 62.5 GH60F 150 60
GH80R 180 84.5 GH80F 180 80
#
GH100R 200 102 （11）（4）
GH100F 180 100
商品コード適合外径価格（円）
GH60R φ60 用φ150 1,790
GH80R φ80 用φ180 1,790
GH100R φ100 用φ200 1,790
商品コード適合外径価格（円）
GH60F φ60 用φ150 3,430
GH80F φ80 用φ180 3,870
GH100F φ100 用φ180 4,310
索引
21

給排気筒関連部材関給連排部気材筒

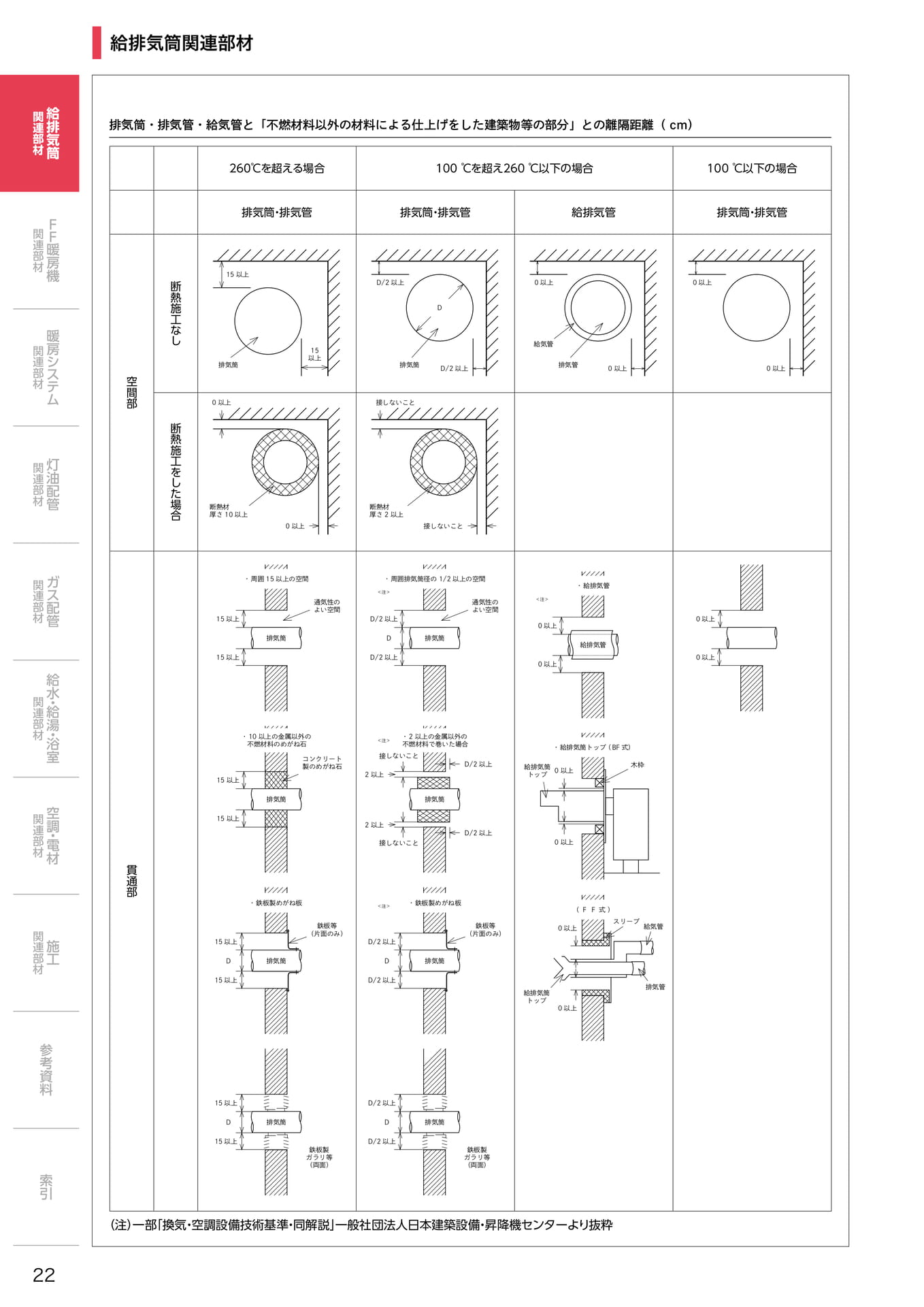

排気筒・排気管・給気管と「不燃材料以外の材料による仕上げをした建築物等の部分」との離隔距離（ cm）
260℃を超える場合 100 ℃を超え 260 ℃以下の場合 100 ℃以下の場合
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
空間部
断熱施工なし
15 以上
排気筒
0 以上
排気筒・排気管排気筒・排気管給排気管排気筒・排気管
15 以上
D/2 以上
排気筒
接しないこと
D
D/2 以上
0 以上
給気管
排気管 0 以上
0 以上
0 以上関灯連油部配材管
断熱施工をした場合
断熱材厚さ 10 以上
0 以上
断熱材厚さ 2 以上
接しないこと関ガ連ス部配材管
15 以上
・周囲 15 以上の空間
通気性のよい空間
・周囲排気筒径の 1/2 以上の空間
＜注＞
D/2 以上
通気性のよい空間
＜注＞
0 以上
・給排気管
0 以上
排気筒 D
排気筒給排気管
給水関・連給部湯材・浴室
15 以上
15 以上
・ 10 以上の金属以外の不燃材料のめがね石
コンクリート製のめがね石
D/2 以上
＜注＞
2 以上
接しないこと
・ 2 以上の金属以外の不燃材料で巻いた場合
D/2 以上
0 以上
給排気筒トップ
・給排気筒トップ（BF 式）
0 以上
木枠
0 以上関空連調部・電材材
貫通部
15 以上
排気筒
・鉄板製めがね板
2 以上
接しないこと
＜注＞
排気筒
・鉄板製めがね板
D/2 以上 0 以上
（ＦＦ式）
関連施部工材
15 以上
D
15 以上
排気筒
鉄板等（片面のみ）
D/2 以上
D
D/2 以上
排気筒
鉄板等（片面のみ）
給排気筒トップ
0 以上
0 以上
スリーブ給気管
排気管
参考資料
15 以上 D/2 以上
D 排気筒
D 排気筒
索引
15 以上鉄板製ガラリ等（両面）
D/2 以上鉄板製ガラリ等（両面）
（注）一部「換気・空調設備技術基準・同解説」一般社団法人日本建築設備・昇降機センターより抜粋
22

給排気筒関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機
排気吹出し口と建物開口部との離隔距離（cm）
①
下向き１方向吹出し
正面
正面
15 以上 15 以上
60 以上
側面
側面
30 以上
15 以上
60 以上
15 以上
15 以上 15 以上
暖関房連シ部ス材テム
②鉛直面全周吹出し
正面
15 以上 15 以上
60 以上
側面
15 以上
15 以上 15 以上関灯連油部配材管
③水平全周吹出し
正面
15 以上
30 以上
30 以上
15 以上
30 以上
側面 30 以上
15 以上
15 以上
30 以上関ガ連ス部配材管
給水関・連給部湯材・浴室
④斜め全周吹出し（斜め上向きを含む）
正面
正面
側方 15 以上
上方 60 以上
下方 15 以上
15 以上 15 以上
15 以上
側面
側面
前方 30 以上
下方 15 以上
30 以上
上方 60 以上
60 以上
排気吹出し方向（斜め上向き）関空連調部・電材材
正面 30 以上
15 以上
15 以上
15 以上
側面 30 以上
60 以上
関連施部工材
⑤
水平１
方向吹出し
平面正面側面
前方 60 以上側方
15 以上
上方 30 以上
下方 15 以上
前方 60 以上
上方 30 以上
下方 15 以上
排気吹出し方向（水平１方向吹出し）
参考資料
側方吹出しの場合正面
上方 30 以上
側方 60 以上下方 15 以上
排気吹出し方向（水平１方向側方吹出し）
側面上方 30 以上下方 15 以上前方 15 以上前方 15 以上
索引
⑥斜め下向き吹出し
正面
15 以上
15 以上
＜注＞斜め下向き排気の排気吹出し方向については、 60cm 以上の離隔距離をとる必要があります。
側面 30 以上
30 以上
30 以上
24

給排気筒関連部材
W17 二重管｜短管
W17 二重管シリーズは、二重管式ガスＦＦ給湯器の排気延長にご使用ください。 W17 ロック方式と O リングによって安全性と気密性に優れています。
W17 二重管｜直管
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関給連排部気材筒φ109.4 φ75.4
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ74.8 φ109
CAD
1/2 φ109.4 φ75.4
φ74.8 φ109
CAD
Ｆ関Ｆ連暖部材房機
有効長 55
商品コード有効長規格入数価格（円）
W17L55 55mm φ110×φ75 20 3,010
W17L70 70mm φ110×φ75 20 3,010
W17L90 90mm φ110×φ75 20 3,010
W17L120 120mm φ110×φ75 20 3,010
W17 二重管｜スライド管
有効長 55
商品コード有効長規格入数価格（円）
W176 600mm φ110×φ75 10 7,410
W179 900mm φ110×φ75 6 9,130
W1715 1500mm φ110×φ75 4 14,920
W17 二重管｜エルボ 90°
暖関房連シ部ス材テム関灯連油部配材管
長効有ドイラス名品
350 250 195～ 550 950～～～
～ 145１Ｓ７１Ｗ 180
550 350
250 ２３ＳＳ７７１１Ｗ
Ｗ４Ｓ７１Ｗ７Ｓ７１Ｗ
1/2
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
Ｅ７１Ｗ 1/2
ボル°エ０９
CAD
ボルエガナスオ０９１Ｅ７１Ｗ
1/2
90°
W17E
155
W17E190
90°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
190
CAD 関ガ連ス部配材管φ109.4 φ75.4
φ74.8 φ109
有効長 55
商品コード有効長規格入数価格（円）
W17S1 145mm～195mm φ110×φ75 20 7,520
W17S2 180mm～250mm φ110×φ75 20 7,950
W17S3 250mm～350mm φ110×φ75 20 8,700
W17S4 350mm～550mm φ110×φ75 10 10,100
W17S7 550mm～950mm φ110×φ75 6 12,990
170
55 φ75.4 φ75.4 φ109.4 φ109.4 φ74.8 φ109
φ74.8 φ109
170
W17E W17E190
商品コード規格 1 規格 2 入数価格（円）
W17E 90°エルボφ110×φ75 12 6,880
W17E190 90°オスナガエルボφ110×φ75 12 7,790
55
給水関・連給部湯材・浴室関空連調部・電材材
W17 二重管｜エルボ 45° W17 二重管｜エルボ 30°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
関連施部工材
ボル°エ５４
４Ｅ７１Ｗ 1/2
（112）
45°
（97）φ74.8 φ109
CAD
1/2
ボル°エ０３３Ｅ７１Ｗ
（97）
30 ﾟ
（83）φ74.8 φ109
CAD
参考資料φ75.4 φ109.4
商品コード規格 1 規格 2 入数価格（円）
W17E4 45°エルボφ110×φ75 16 6,880
55 φ109.4 φ75.4
商品コード規格 1 規格 2 入数価格（円）
W17E3 30°エルボφ110×φ75 16 6,880
55
索引
25

給排気筒関連部材
W18 二重管｜短管
W18 二重管シリーズは、二重管式ガスＦＦ給湯器の排気延長にご使用ください。 W18 ロック方式と O リングによって安全性と気密性に優れています。
W18 二重管｜直管
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関給連排部気材筒φ120.4 φ79.4
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ79 φ120
CAD
1/2 φ120.4 φ79.4
φ79 φ120
CAD
Ｆ関Ｆ連暖部材房機
有効長 40
商品コード有効長規格入数価格（円） W18L55 55mm φ120×φ80 20 3,060 W18L70 70mm φ120×φ80 20 3,060 W18L90 90mm φ120×φ80 20 3,060 W18L120 120mm φ120×φ80 20 3,060
W18 二重管｜スライド管
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
有効長 40
商品コード有効長規格入数価格（円） W186 600mm φ120×φ80 6 7,500 W189 900mm φ120×φ80 6 9,650 W1815 1500mm φ120×φ80 4 15,120
W18 二重管｜エルボ 90°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
暖関房連シ部ス材テム関灯連油部配材管
ボル°エ０９
CAD
1/2
８１ＷＥ８１Ｗ
Ｗ１８
オス長エルボ
Ｗ１８Ｅ２０５
1/2 関ガ連ス部配材管φ120.4 φ79.4
φ79 φ120
有効長 40
商品コード有効長規格入数価格（円）
W18S1 145mm～195mm φ120×φ80 20 7,620
W18S2 180mm～250mm φ120×φ80 20 7,940
W18S3 250mm～350mm φ120×φ80 10 8,800
W18S4 350mm～550mm φ120×φ80 10 10,300
W18S7 550mm～950mm φ120×φ80 6 13,190
170
90°
170
40 φ79.4 φ120.4 φ79 φ120
170
90°
40 φ79.4（内径）φ120.4（内径） 205 CAD
商品コード規格規格入数価格（円）
W18E 90°エルボφ120×φ80 12 6,970
W18E205 90°オスナガエルボφ120×φ80 12 8,080 φ79（外径）φ120（外径）
給水関・連給部湯材・浴室関空連調部・電材材
W18 二重管｜エルボ 45° W18 二重管｜エルボ 30°
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
関連施部工材
ボルエ°５４８１Ｗ
４Ｅ８１Ｗ 1/2
ボルエ°０３８１Ｗ３Ｅ８１Ｗ
（112）
45°
（102）φ79 φ120
CAD
1/2
（97）
30°
（87）φ79 φ120
CAD
参考資料φ79.4 φ120.4
商品コード規格規格入数価格（円）
W18E4 45°エルボφ120×φ80 16 6,970
40 φ120.4 φ79.4
商品コード規格規格入数価格（円）
W18E3 30°エルボφ120×φ80 16 6,970
40
索引
27

給排気筒関連部材関給連排部気材筒

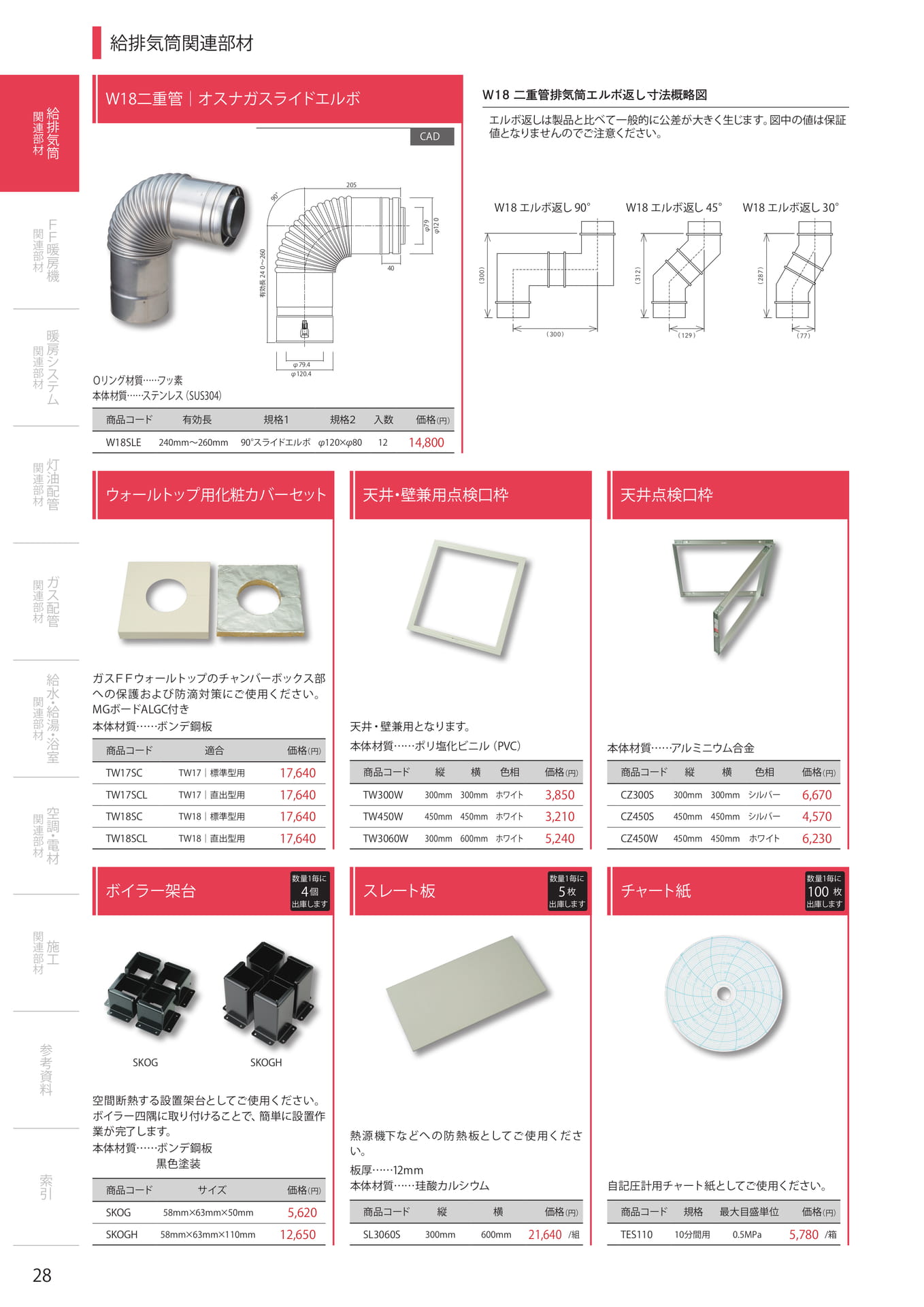

W18 二重管｜オスナガスライドエルボ
CAD
W18 二重管排気筒エルボ返し寸法概略図
エルボ返しは製品と比べて一般的に公差が大きく生じます。図中の値は保証値となりませんのでご注意ください。
205
Ｆ関Ｆ連暖部材房機
有効長 24 0～260
90°
40 φ79 φ12 0
（300）
W18 エルボ返し 90° W18 エルボ返し 45°
（312）
W18 エルボ返し 30°
（287）
暖関房連シ部ス材テム
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ79.4 φ120.4
（ 300 ）（ 129 ）
（77 ）
商品コード有効長規格１規格２入数価格（円） W18SLE 240mm～260mm 90°スライドエルボφ120×φ80 12 14,800 関灯連油部配材管
ウォールトップ用化粧カバーセット天井・壁兼用点検口枠
天井点検口枠関ガ連ス部配材管
給水関・連給部湯材・浴室
ガスＦＦウォールトップのチャンバーボックス部への保護および防滴対策にご使用ください。 MG ボード ALGC 付き本体材質……ボンデ鋼板
商品コード適合価格（円） TW17SC TW17｜標準型用 17,640
天井・壁兼用となります。本体材質……ポリ塩化ビニル（PVC）
商品コード縦横色相価格（円）
本体材質……アルミニウム合金商品コード縦横色相価格（円）関空連調部・電材材 TW17SCL TW17｜直出型用 17,640 TW18SC TW18｜標準型用 17,640 TW18SCL TW18｜直出型用 17,640 TW300W 300mm 300mm ホワイト 3,850 TW450W 450mm 450mm ホワイト 3,210 TW3060W 300mm 600mm ホワイト 5,240 CZ300S 300mm 300mm シルバー 7,420 CZ450S 450mm 450mm シルバー 5,100 CZ450W 450mm 450mm ホワイト 6,870
ボイラー架台
数量 1 毎に 4 個出庫します
スレート板
数量 1 毎に 5 枚出庫します
チャート紙
数量 1 毎に 100 枚出庫します
関連施部工材
参考資料
索引
SKOG
空間断熱する設置架台としてご使用ください。ボイラー四隅に取り付けることで、簡単に設置作業が完了します。本体材質……ボンデ鋼板黒色塗装
SKOGH
商品コードサイズ価格（円） SKOG 58mm×63mm×50mm 6,020
熱源機下などへの防熱板としてご使用ください。板厚……12mm 本体材質……珪酸カルシウム
商品コード縦横価格（円）
自記圧計用チャート紙としてご使用ください。
商品コード規格最大目盛単位価格（円） SKOGH 58mm×63mm×110mm 13,680 SL3060S 300mm 600mm 26,000 / 組 TES110 10 分間用 0.5MPa 5,780 / 箱
28

Ｓ：１

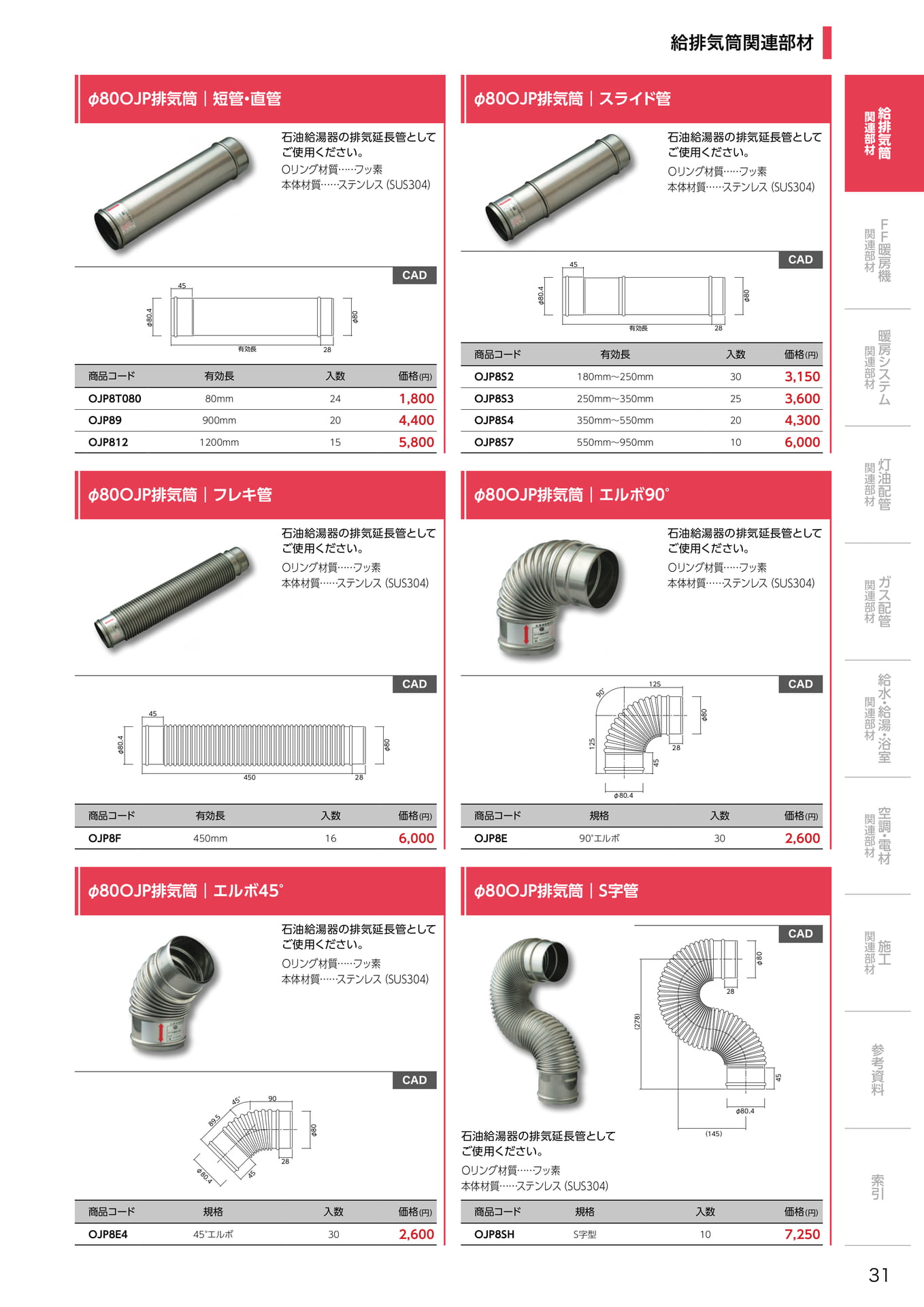

給排気筒関連部材φ80OJP 排気筒｜短管・直管
石油給湯器の排気延長管としてご使用ください。 O リング材質……フッ素本体材質……ステンレス（SUS304）φ80OJP 排気筒｜スライド管
石油給湯器の排気延長管としてご使用ください。Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関給連排部気材筒
45
CAD φ80.4
45
CAD φ80
Ｆ関Ｆ連暖部材房機φ80.4
φ80
有効長 28
商品コード有効長入数価格（円）
OJP8T080 80mm 24 1,800
OJP89 900mm 20 4,400
OJP812 1200mm 15 5,800 φ80OJP 排気筒｜フレキ管
有効長 28
商品コード有効長入数価格（円）
OJP8S2 180mm～250mm 30 3,150
OJP8S3 250mm～350mm 25 3,600
OJP8S4 350mm～550mm 20 4,300
OJP8S7 550mm～950mm 10 6,000 φ80OJP 排気筒｜エルボ 90°
暖関房連シ部ス材テム関灯連油部配材管
石油給湯器の排気延長管としてご使用ください。
石油給湯器の排気延長管としてご使用ください。
型式Ｆ８ＰＪＯ
２ / ：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
２ /
型式Ｅ８ＰＪＯ
：１ルーケス
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）関ガ連ス部配材管φ80.4
45 φ80
CAD
125
90°
125
45
28 φ80
CAD
給水関・連給部湯材・浴室
450
28
商品コード有効長入数価格（円） OJP8F 450mm 16 6,000
φ80OJP 排気筒｜エルボ 45°φ80.4
商品コード規格入数価格（円）
OJP8E 90°エルボ 30 2,600 φ80OJP 排気筒｜S 字管関空連調部・電材材
石油給湯器の排気延長管としてご使用ください。Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
28 φ80
CAD
関連施部工材
型式４Ｅ８ＰＪＯ
２ / ：１ルーケス
89.5
45 φ80.4
45°
90
28 φ80
CAD
商品コード規格入数価格（円）
OJP8E4 45°エルボ 30 2,600
石油給湯器の排気延長管としてご使用ください。Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
字管ＳＨＳ８ＰＪＯ
（278）２／
（145）φ80.4
商品コード規格入数価格（円） OJP8SH S 字型 10 7,250
45
参考資料
索引
31

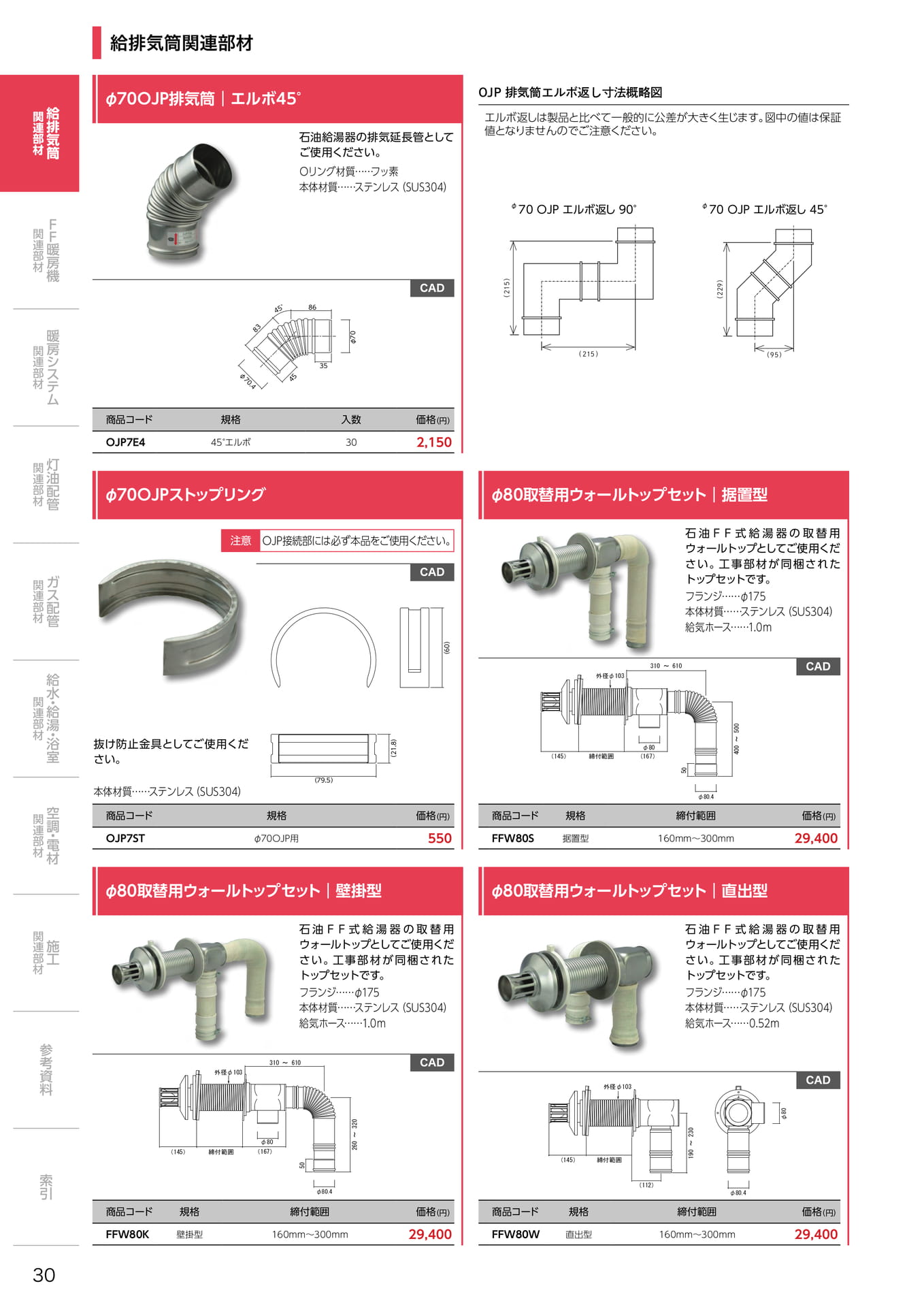

給排気筒関連部材関給連排部気材筒φ80OJP ストップリング
注意φ８０用ストップリングＯＪＰ８ＳＴ
Ｓ：１／１φ８０用ストップリング
ＯＪＰ８ＳＴ
Ｓ：１／１
OJP 接続部には必ず本品をご使用ください。
CAD
OJP 排気筒エルボ返し寸法概略図
エルボ返しは製品と比べて一般的に公差が大きく生じます。図中の値は保証値となりませんのでご注意ください。
Ｆ関Ｆ連暖部材房機
（66）
（222）φ 80 OJP エルボ返し 90°φ 80 OJP エルボ返し 45°
（259）
暖関房連シ部ス材テム
抜け防止金具としてご使用ください。 SEP タイプの排気筒同士の接続箇所には使用できません。本体材質……ステンレス（SUS304）
（88）
（23.8）
（23.8）
（222）（107）関灯連油部配材管
商品コード適合価格（円）（88） OJP8ST φ80OJP 用 600
レジューサ―｜φ70→φ80 断熱カバー
ステン板関ガ連ス部配材管
DC1,DC3 DC10
給水関・連給部湯材・浴室関空連調部・電材材
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）
商品コード規格差込側受口側価格（円） OJP7180 同芯型φ80OJP φ70OJP 6,640
DC1 、 DC3 は両端にほつれ防止の折り返し加工済です。
商品コード適合全長価格（円） DC1 φ60～φ100 1.0m 3,200 DC3 φ60～φ100 3.0m 9,600 DC10 φ60～φ100 10.0m 30,000
断熱カバーの有効寸法
排気筒径φ60 φ70 φ80 φ100 断熱カバー有効率 100% 100% 90% 80%
不要になった貫通部などへの穴塞ぎプレートとしてご使用ください。本体材質……ステンレス（SUS430）板厚……0.3mm
商品コード縦横価格（円） ST2020 200mm 200mm 2,140 ST2525 250mm 250mm 2,100 ST3030 300mm 300mm 2,760
アルミ複合パネル
関連施部工材
商品コード縦横色相価格（円）商品コード縦横色相価格（円）
参考資料
AP3030W 300mm 300mm ホワイト 2,200
AP3040W 300mm 400mm ホワイト 3,160
AP3045W 300mm 450mm ホワイト 3,160
AP3545W 350mm 450mm ホワイト 3,740
AP3030S 300mm 300mm シルバー 2,200
AP3040S 300mm 400mm シルバー 3,160
AP3045S 300mm 450mm シルバー 3,160
AP3545S 350mm 450mm シルバー 3,740 AP4545W 450mm 450mm ホワイト 4,610 AP4545S 450mm 450mm シルバー 4,610 AP3030V 300mm 300mm アイボリー 2,200 AP3030B 300mm 300mm ブロンズ 2,200
索引
ホワイト、アイボリー、シルバー、ブロンズの 4 色です。穴塞ぎとしてご使用ください。壁との隙間がある場合はコーキング処理をしてください。本体材質……アルミ樹脂複合板板厚……3mm
AP3040V 300mm 400mm アイボリー 3,160
AP3045V 300mm 450mm アイボリー 3,160
AP3545V 350mm 450mm アイボリー 3,740
AP4545V 450mm 450mm アイボリー 4,610
AP3040B 300mm 400mm ブロンズ 3,160
AP3045B 300mm 450mm ブロンズ 3,160
AP3545B 350mm 450mm ブロンズ 3,740
AP4545B 450mm 450mm ブロンズ 4,610
32

給排気筒関連部材
レジューサ―｜φ80→φ70
Ｏリング材質……フッ素本体材質……ステンレス（SUS304）φ80 給気ソケット
ＦＦ式給湯器の給気延長に排気筒を使用した場合の、給排気トップ給気口の嵌合変換にご使用ください。関給連排部気材筒
注意
本品は給気配管専用部材です。
CAD
SEP81W
50 50
OJP81W 注意本品は給気配管専用部材です。
45 45
CAD
Ｆ関Ｆ連暖部材房機φ80.4
φ70
45 34 90
商品コード規格差込側受口側価格（円）φ80.5
φ80.5
φ80.4
φ80.4
120 100
SEP81W
OJP81W
商品コード受口側受口側全長価格（円）
SEP81W φ80SEP φ80SEP 120mm 3,150
暖関房連シ部ス材テム OJP7081 同芯型φ70OJP φ80OJP 2,630 OJP81W φ80OJP φ80OJP 100mm 2,800
給気ホース｜φ70・φ80 兼用給気ジョイント｜φ70 用給気ジョイント｜φ80 用関灯連油部配材管関ガ連ス部配材管
ホース径……φ76×φ80 本体材質……ポリプロピレン
商品コード規格全長色相価格（円） KB801 左巻 1.0m ホワイト 5,130 KB802 左巻 2.0m ホワイト 10,260 KB803 左巻 3.0m ホワイト 15,390 KB804 左巻 4.0m ホワイト 20,520 KB805 左巻 5.0m ホワイト 25,650
機器および給排気トップと給気ホースとの接続用ジョイントとしてご使用ください。接続部は必ず専用ワイヤーバンド（別売）で抜け出し防止措置を施してください。
商品コード適合価格（円） KBJ70 φ70×給気ホース（φ70 ・φ80 兼用） 2,250
機器および給排気トップと給気ホースとの接続用ジョイントとしてご使用ください。接続部は必ず専用ワイヤーバンド（別売）で抜け出し防止措置を施してください。
商品コード適合価格（円） KBJ80 φ80×給気ホース（φ70 ・φ80 兼用） 2,230
給水関・連給部湯材・浴室関空連調部・電材材
給気ジョイント用ワイヤーバンド給気ホース用吊バンド
給排気筒固定金具
関連施部工材
給気ホースおよび給気ジョイント使用時の抜け出し防止バンドとしてご使用ください。
商品コード適合価格（円） KB70YB KBJ70 用 380
給気ホース使用時、固定バンドとして（1m～2m 毎）、ホースのたわみ防止にご使用ください。本体材質……ステンレス（SUS304）
商品コード適合価格（円）
ＦＦ式給湯器の給気配管を給気ホースで延長した場合の、給排気固定金具としてご使用ください。ピッチ SK7082MR……126mm SK8082MR……131mm
商品コード適合価格（円） SK7082MR φ70×φ82（給気ホース）用 1,320
参考資料
索引 KB80YB KBJ80 用 380 KB82R 給気ホース（φ70 ・φ80 兼用）用 600 SK8082MR φ80×φ82（給気ホース）用 1,340
33

FF 暖房機関連部材

ＦＦ暖房機関連部材φ40×φ39 取付金具
ＦＦ式ガス・石油燃焼機器設置時の給排気管固定金具としてご使用ください。φ40×φ39 給気ホース
本体材質……塩化ビニル樹脂関給連排部気材筒
壁→芯……60mm（固定式）
（115）
CAD
Ｆ関Ｆ連部暖材房機
!"
（115） ##
φ40×φ39 給気ジョイント
（60）φ%" φ $ 穴 % $
' &
商品コード給気側排気側価格（円） SA40M φ40 用φ40 用 1,100
給排気用取付金具（φ4" 、φ4' ）（総組立）
ＳＡ４０Ｍ( ／( ＳＦ４１Ｍ
φ40×φ39 給気ジョイント
商品コード全長規格色相価格（円） KB401 1.0m 左巻きグレー 2,100 KB402 2.0m 左巻きグレー 4,200 KB403 3.0m 左巻きグレー 6,300 KB404 4.0m 左巻きグレー 8,400
KB405 ')'
5.0m 左巻きグレー 9,350 φ40×φ39 給気ジョイントエルボ
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
給気ホース同士の接続用ジョイント（ソケット）としてご使用ください。本体材質……ポリエチレン（PE）
給気ホース同士の接続や、給気ホースと機器または給排気トップなどとの接続にご使用ください。左右兼用のネジ山が加工されています。
給気ホースと機器または給排気トップなどとの接続にご使用ください。左右兼用のネジ山が加工されています。
給水関・連給部湯材・浴室
注意他社製品には適合しない場合があります。
注意他社製品には適合しない場合があります。
注意他社製品には適合しない場合があります。
商品コード適合価格（円） PEJ40 φ40×φ39 給気ホース用 650
商品コード適合価格（円） KBJ40 φ40×φ39 給気ホース用 730
商品コード適合価格（円） KBL40 φ40×φ39 給気ホース用 850 関空連調部・電材材
給気ホース用バンドφ40×φ39 オリジナル延長セットφφ
39 オリジナル延長セット明細
φ 40 ×φ 39 延長セット（ 0.5 m ）明細
φ 40 伸縮管（ 0.5 m ） 1 本φ 40 給気ジョイントエルボ 1 個
関連施部工材φ 40 エルボ 90° 1 個φ 40 取付金具 1 個φ 40 給気ホース（ 1.0 m ） 1 本φ 40 ストップリング 2 個
抜け防止用バンドとしてご使用ください。注意給気ホースは事故防止のため、必ず給気ホース用バンドで固定してください。商品コード適合価格（円） KHB4050 φ40～φ50 530
ＦＦ式ガス・石油燃焼機器の給排気延長管としてご使用ください。一般的な設置に必要な延長部材を同梱したお買い得なセットです。
商品コード規格仕様価格（円） SA05SET φ40×φ39 0.5m 12,300 SA10SET φ40×φ39 1.0m 13,600 SA20SET φ40×φ39 2.0m 22,400 φ 40 給気ジョイント 1 個断熱カバー（ 1.0 m ） 1 個
φ 40 ×φ 39 延長セット（ 1.0 m ）明細
φ 40 伸縮管（ 1.0 m ） 1 本
φ 40 エルボ 90° 1 個φ 40 給気ホース（ 1.0 m ） 1 本φ 40 給気ジョイントエルボ
φ 40 取付金具
φ 40 ストップリング 1 個 1 個 2 個
φ 40 給気ジョイント 1 個断熱カバー（ 1.0 m ） 1 個
φ 40 ×φ 39 延長セット（ 2.0 m ）明細
φ 40 伸縮管（ 1.0 m ） 2 本
φ 40 エルボ 90° 1 個φ 40 給気ホース（ 2.0 m ） 1 本φ 40 給気ジョイントエルボ
φ 40 取付金具
φ 40 ストップリング 1 個 2 個 3 個
φ 40 給気ジョイント 1 個断熱カバー（ 2.0 m ） 1 個
参考資料
索引
39

ＦＦ暖房機関連部材

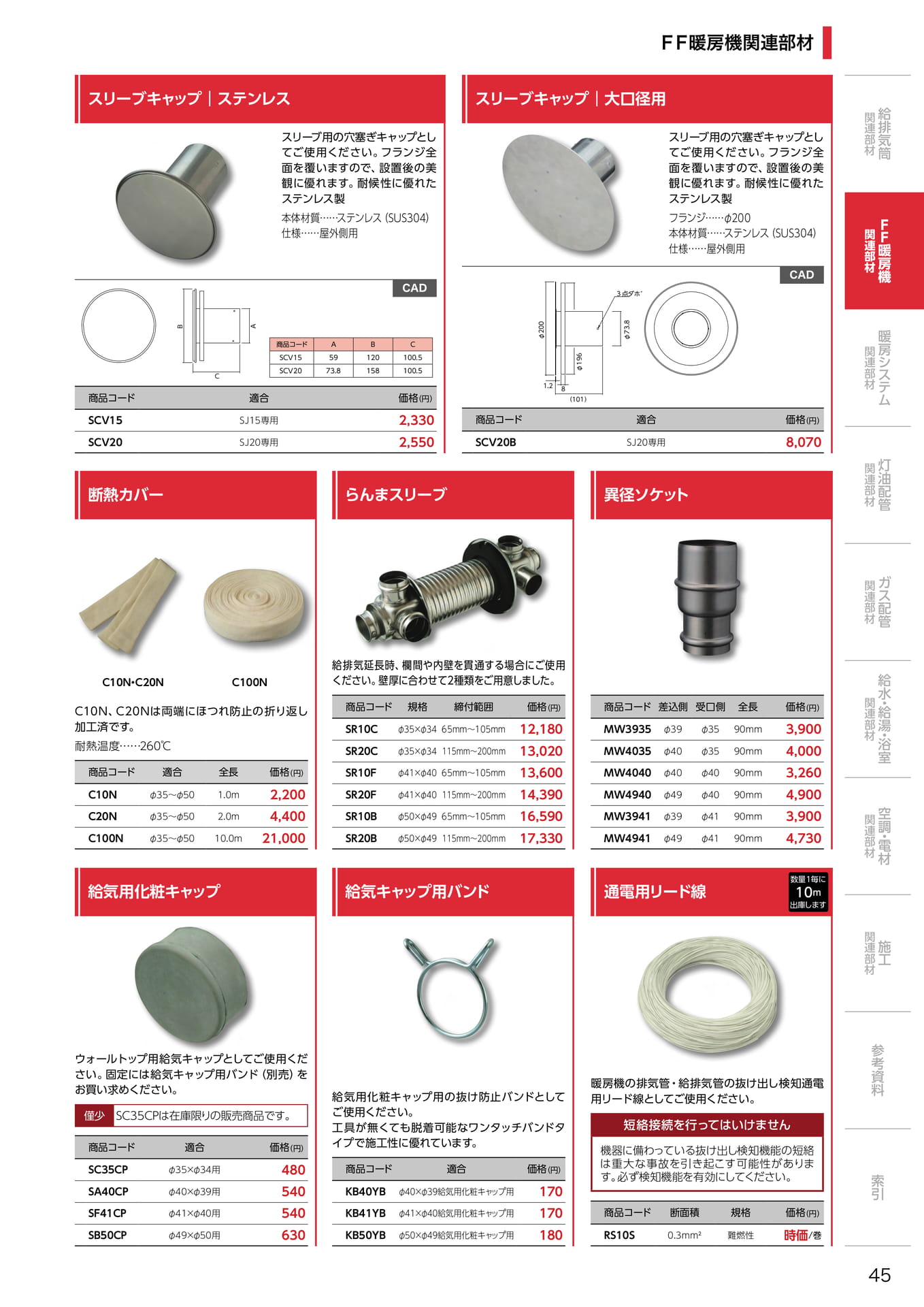

スリーブキャップ｜ステンレス
スリーブ用の穴塞ぎキャップとしてご使用ください。フランジ全面を覆いますので、設置後の美観に優れます。耐候性に優れたステンレス製本体材質……ステンレス（SUS304）仕様……屋外側用
CAD
スリーブキャップ｜大口径用
３点ダホﾞ
スリーブ用の穴塞ぎキャップとしてご使用ください。フランジ全面を覆いますので、設置後の美観に優れます。耐候性に優れたステンレス製フランジ……φ200 本体材質……ステンレス（SUS304）仕様……屋外側用
CAD 関給連排部気材筒
Ｆ関Ｆ連部暖材房機
Ｂ
Ａ
商品コード A B C
SCV15 59 120 100.5
SCV20 73.8 158 100.5
Ｃ
商品コード適合価格（円）
SCV15 SJ15 専用 2,330
SCV20 SJ20 専用 2,550
断熱カバーらんまスリーブφ200 φ196 φ73.8
1.2 8
（101）
商品コード適合価格（円）
SCV20B SJ20 専用 8,970
異径ソケット
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
C10N ・ C20N
C10N 、 C20N は両端にほつれ防止の折り返し加工済です。耐熱温度……260℃
C100N
商品コード適合全長価格（円）
給排気延長時、欄間や内壁を貫通する場合にご使用ください。壁厚に合わせて 2 種類をご用意しました。
商品コード規格締付範囲価格（円） SR10C φ35×φ34 65mm～105mm 12,180 SR20C φ35×φ34 115mm～200mm 13,020 SR10F φ41×φ40 65mm～105mm 13,600
商品コード差込側受口側全長価格（円） MW3935 φ39 φ35 90mm 3,900 MW4035 φ40 φ35 90mm 4,000 MW4040 φ40 φ40 90mm 3,260
給水関・連給部湯材・浴室 C10N φ35～φ50 1.0m 2,200 C20N φ35～φ50 2.0m 4,400 C100N φ35～φ50 10.0m 21,000 SR20F φ41×φ40 115mm～200mm 14,390 SR10B φ50×φ49 65mm～105mm 16,590 SR20B φ50×φ49 115mm～200mm 17,330 MW4940 φ49 φ40 90mm 4,900 MW3941 φ39 φ41 90mm 3,900 MW4941 φ49 φ41 90mm 4,730 関空連調部・電材材
給気用化粧キャップ給気キャップ用バンド
通電用リード線
数量 1 毎に 10 m 出庫します
関連施部工材
ウォールトップ用給気キャップとしてご使用ください。固定には給気キャップ用バンド（別売）をお買い求めください。
僅少
SC35CP は在庫限りの販売商品です。
商品コード適合価格（円） SC35CP φ35×φ34 用 480 SA40CP φ40×φ39 用 540 SF41CP φ41×φ40 用 540
給気用化粧キャップ用の抜け防止バンドとしてご使用ください。工具が無くても脱着可能なワンタッチバンドタイプで施工性に優れています。
商品コード適合価格（円） KB40YB φ40×φ39 給気用化粧キャップ用 170 KB41YB φ41×φ40 給気用化粧キャップ用 170
暖房機の排気管・給排気管の抜け出し検知通電用リード線としてご使用ください。
短絡接続を行ってはいけません
機器に備わっている抜け出し検知機能の短絡は重大な事故を引き起こす可能性があります。必ず検知機能を有効にしてください。
商品コード断面積規格価格（円）
参考資料
索引 SB50CP φ49×φ50 用 630 KB50YB φ50×φ49 給気用化粧キャップ用 180 RS10S 0.3mm²難燃性時価 / 巻
45

ＦＦ暖房機関連部材関給連排部気材筒
Ｆ関Ｆ連部暖材房機
かくれんぼ 16｜ストレートカバー
かくれんぼシリーズは、ＦＦ暖房機の給排気管保護、化粧カバーとしてご使用ください。カバー本体にスリットを設けていますので、カバー内に熱がこもるのを防止します。固定ビス付き適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
CAD
かくれんぼ 16｜ストレートカバー
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
CAD
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
1800
商品コード全長色相下板価格（円） K16SL 1800mm アイボリー有 38,100
かくれんぼ 16｜エルカバー左
166
100
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
1350
商品コード全長色相下板価格（円） K16SS 1350mm アイボリー有 30,600
かくれんぼ 16｜エルカバー右
166
100
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
618
CAD
618
CAD
給水関・連給部湯材・浴室
200
102
170
200
102
170
166 166 関空連調部・電材材
商品コード全長色相下板価格（円） K16ELS 618mm アイボリー有 35,100
かくれんぼ 16｜山エルボ
K16ERS は K16ELS の勝手違い
商品コード全長色相下板価格（円）
K16ERS 618mm アイボリー有 35,100
かくれんぼ 16｜谷エルボ
関連施部工材
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
200
CAD
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
102
CAD
200
102
102
170
120
170
120
170
170
参考資料
102
索引
商品コード色相下板価格（円） K16YE アイボリー無 18,300
商品コード色相下板価格（円） K16TE アイボリー無 18,300
46

ＦＦ暖房機関連部材
かくれんぼ 16｜エルボ
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
かくれんぼ 16｜ソケット
ストレートカバー、エルボカバーの接続用継手としてご使用ください。切断面の化粧にも便利です。関給連排部気材筒
100
300
166
CAD
適合機種……φ50 ガス、φ35～φ41 石油暖房機本体材質……ボンテ鋼板板厚……1.2mm
CAD
Ｆ関Ｆ連部暖材房機
商品コード色相下板価格（円）
166
300
170
50
商品コード色相下板価格（円）
120
暖関房連シ部ス材テム K16ECS アイボリー有 35,100
かくれんぼ 16｜トップカバー
適合機種……K16TC……φ50 ガス暖房機 K16AC……φ35～φ41 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm K16CJ アイボリー無 2,890
かくれんぼ 20｜ストレートカバー
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm 関灯連油部配材管関ガ連ス部配材管
CAD
170
170 102 170 102
230 130 250
150
K16TC K16AC
190
900
220
120
CAD
給水関・連給部湯材・浴室
商品コード色相下板価格（円）
K16TC アイボリー有 22,500
K16AC アイボリー有 24,900
かくれんぼ 20｜山エルボ
商品コード全長色相下板価格（円） K20S 900mm アイボリー有 28,500
かくれんぼ 20｜谷エルボ関空連調部・電材材
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm
200
CAD
122
CAD
200
122
200
122
関連施部工材
参考資料
122 224
商品コード色相下板価格（円） K20YE アイボリー無 21,300
200 224
商品コード色相下板価格（円）
K20TE アイボリー無 22,500
索引
47

ＦＦ暖房機関連部材関給連排部気材筒

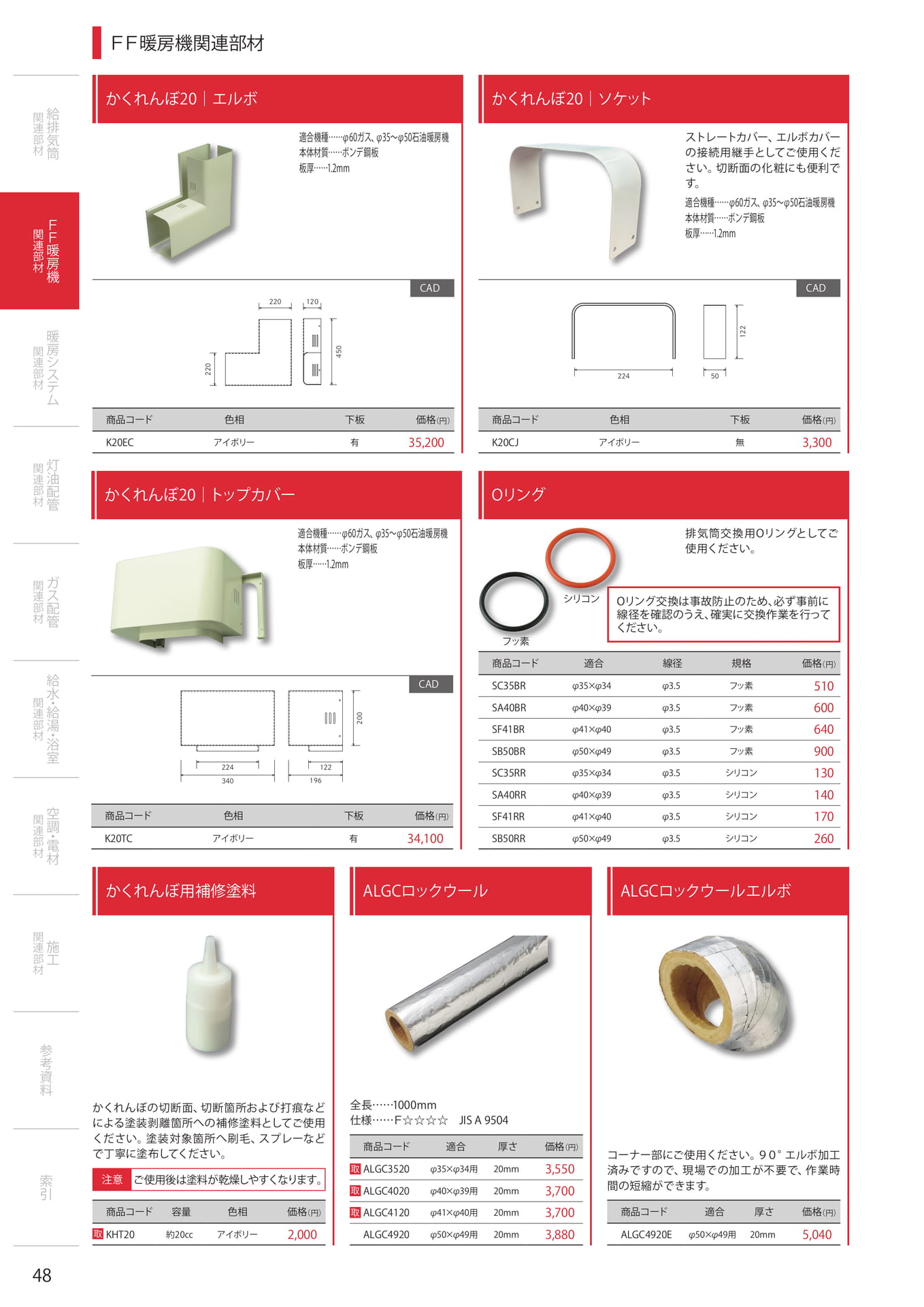

かくれんぼ 20｜エルボ
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm
かくれんぼ 20｜ソケット
ストレートカバー、エルボカバーの接続用継手としてご使用ください。切断面の化粧にも便利です。
Ｆ関Ｆ連部暖材房機
CAD
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm
CAD
220 120
暖関房連シ部ス材テム
220
商品コード色相下板価格（円）
450
224
50
商品コード色相下板価格（円）
122 関灯連油部配材管 K20EC アイボリー有 38,800
かくれんぼ 20｜トップカバー K20CJ アイボリー無 3,600
O リング
適合機種……φ60 ガス、φ35～φ50 石油暖房機本体材質……ボンデ鋼板板厚……1.2mm
排気筒交換用 O リングとしてご使用ください。関ガ連ス部配材管
フッ素
シリコン
O リング交換は事故防止のため、必ず事前に線径を確認のうえ、確実に交換作業を行ってください。
給水関・連給部湯材・浴室関空連調部・電材材
224
122
340
196
200
CAD
商品コード色相下板価格（円）
K20TC アイボリー有 37,500
商品コード適合線径規格価格（円）
SC35BR φ35×φ34 φ3.5 フッ素 510
SA40BR φ40×φ39 φ3.5 フッ素 600
SF41BR φ41×φ40 φ3.5 フッ素 640
SB50BR φ50×φ49 φ3.5 フッ素 900
SC35RR φ35×φ34 φ3.5 シリコン 130
SA40RR φ40×φ39 φ3.5 シリコン 140
SF41RR φ41×φ40 φ3.5 シリコン 170
SB50RR φ50×φ49 φ3.5 シリコン 260
かくれんぼ用補修塗料 ALGC ロックウール
ALGC ロックウールエルボ
関連施部工材
参考資料
索引
かくれんぼの切断面、切断箇所および打痕などによる塗装剥離箇所への補修塗料としてご使用ください。塗装対象箇所へ刷毛、スプレーなどで丁寧に塗布してください。
注意
ご使用後は塗料が乾燥しやすくなります。
商品コード容量色相価格（円）
全長……1000mm 仕様……Ｆ☆☆☆☆ JIS A 9504
商品コード適合厚さ価格（円）
取 ALGC3520 φ35×φ34 用 20mm 3,550 取 ALGC4020 φ40×φ39 用 20mm 3,700 取 ALGC4120 φ41×φ40 用 20mm 3,700
コーナー部にご使用ください。９０°エルボ加工済みですので、現場での加工が不要で、作業時間の短縮ができます。
商品コード適合厚さ価格（円）
取 KHT20 約 20cc アイボリー 2,500 ALGC4920 φ50×φ49 用 20mm 3,880 ALGC4920E φ50×φ49 用 20mm 5,040
48

ＦＦ暖房機関連部材

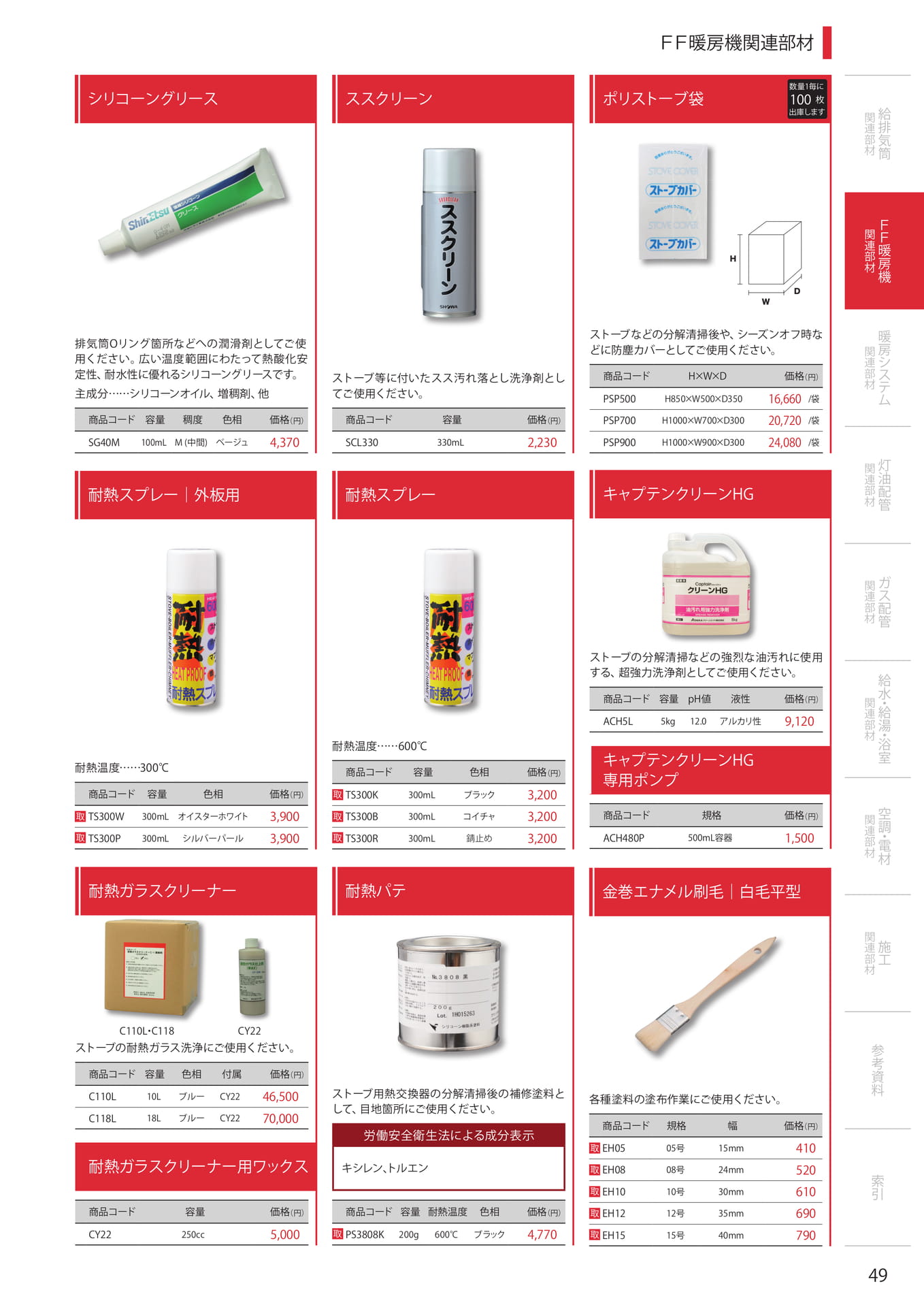

シリコーングリースススクリーン
ポリストーブ袋
数量 1 毎に 100 枚出庫します関給連排部気材筒
Ｆ関Ｆ連部暖材房機
排気筒 O リング箇所などへの潤滑剤としてご使用ください。広い温度範囲にわたって熱酸化安定性、耐水性に優れるシリコーングリースです。主成分……シリコーンオイル、増稠剤、他
ストーブ等に付いたスス汚れ落とし洗浄剤としてご使用ください。
ストーブなどの分解清掃後や、シーズンオフ時などに防塵カバーとしてご使用ください。
商品コード H×W×D 価格（円） PSP500 H850×W500×D350 16,660 / 袋
暖関房連シ部ス材テム
商品コード容量稠度色相価格（円）商品コード容量価格（円） PSP700 H1000×W700×D300 20,720 / 袋 SG40M 100mL M ( 中間 ) ベージュ 4,370 SCL330 330mL 3,160 PSP900 H1000×W900×D300 24,080 / 袋
耐熱スプレー｜外板用
耐熱スプレー
キャプテンクリーン HG 関灯連油部配材管関ガ連ス部配材管
耐熱温度……300℃
商品コード容量色相価格（円）
耐熱温度……600℃
商品コード容量色相価格（円）取 TS300K 300mL ブラック 3,200
ストーブの分解清掃などの強烈な油汚れに使用する、超強力洗浄剤としてご使用ください。
商品コード容量 pH 値液性価格（円） ACH5L 5kg 12.0 アルカリ性 10,480
キャプテンクリーン HG 専用ポンプ
給水関・連給部湯材・浴室取 TS300W 300mL オイスターホワイト 3,900 取 TS300P 300mL シルバーパール 3,900 取 TS300B 300mL コイチャ 3,200 取 TS300R 300mL 3,200
商品コード規格価格（円） ACH480P 500mL 容器 1,500 関空連調部・電材材
耐熱ガラスクリーナー耐熱パテ
金巻エナメル刷毛｜白毛平型
関連施部工材
C110L・ C118
CY22
ストーブの耐熱ガラス洗浄にご使用ください。
商品コード容量色相付属価格（円）
C110L 10L ブルー CY22 51,200
C118L 18L ブルー CY22 76,300
耐熱ガラスクリーナー用ワックス
商品コード容量価格（円）
ストーブ用熱交換器の分解清掃後の補修塗料として、目地箇所にご使用ください。
労働安全衛生法による成分表示
キシレン、トルエン
商品コード容量耐熱温度色相価格（円）
各種塗料の塗布作業にご使用ください。
商品コード規格幅価格（円）取 EH05 05 号 15mm 410 取 EH08 08 号 24mm 520 取 EH10 10 号 30mm 610 取 EH12 12 号 35mm 690
参考資料
索引 CY22 250cc 5,690 取 PS3808K 200g 600℃ブラック 4,770
取 EH15 15 号 40mm 790
49

ＦＦ暖房機関連部材関給連排部気材筒

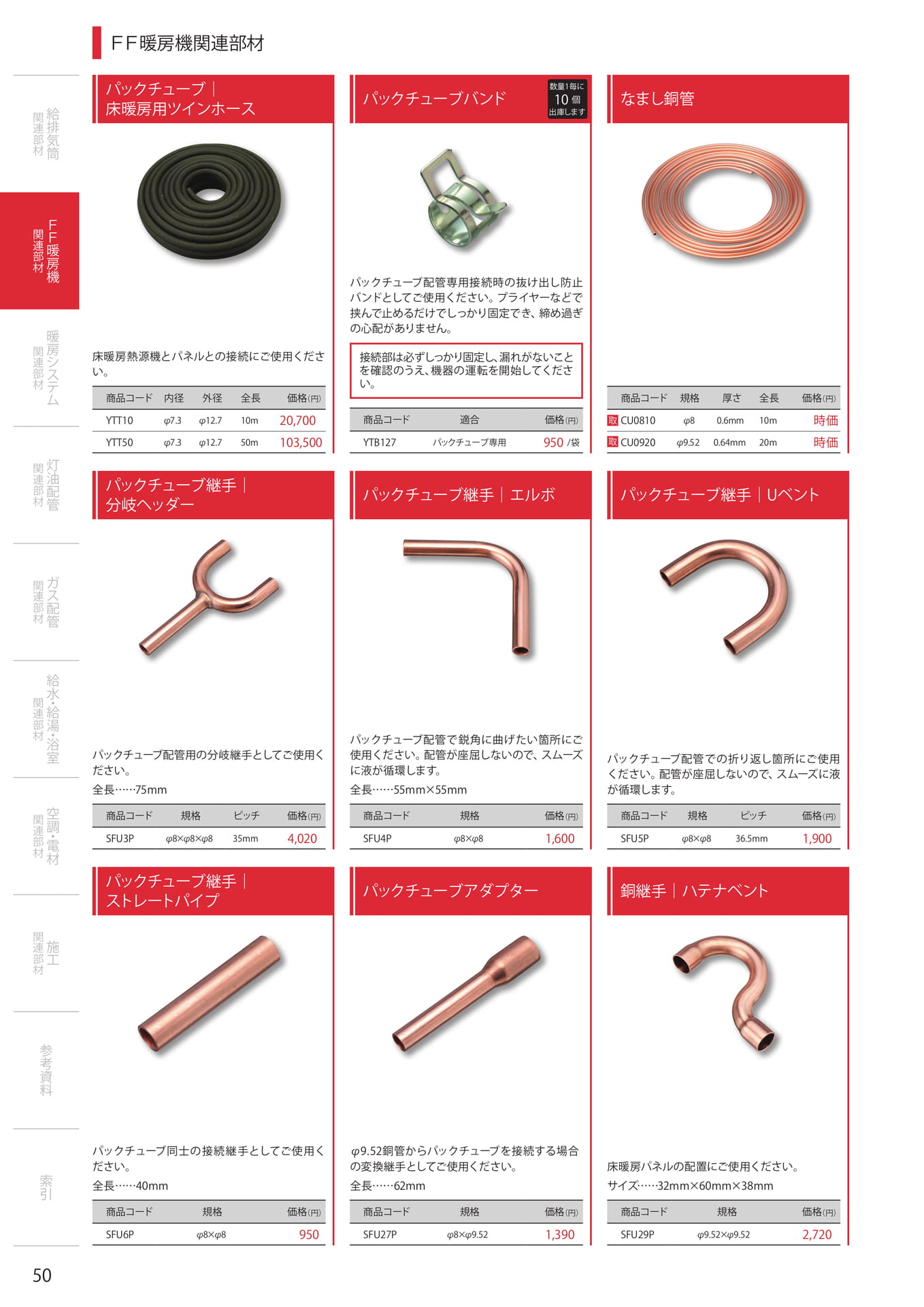

パックチューブ｜床暖房用ツインホース
パックチューブバンド
数量 1 毎に 10 個出庫します
なまし銅管
Ｆ関Ｆ連部暖材房機暖関房連シ部ス材テム
床暖房熱源機とパネルとの接続にご使用ください。
商品コード内径外径全長価格（円） YTT10 φ7.3 φ12.7 10m 23,900
パックチューブ配管専用接続時の抜け出し防止バンドとしてご使用ください。プライヤーなどで挟んで止めるだけでしっかり固定でき、締め過ぎの心配がありません。
接続部は必ずしっかり固定し、漏れがないことを確認のうえ、機器の運転を開始してください。
商品コード適合価格（円）
商品コード規格厚さ全長価格（円）取 CU0810 φ8 0.6mm 10m 時価 YTT50 φ7.3 φ12.7 50m 119,100 YTB127 パックチューブ専用 950 / 袋取 CU0920 φ9.52 0.64mm 20m 時価関灯連油部配材管
パックチューブ継手｜分岐ヘッダー
パックチューブ継手｜エルボパックチューブ継手｜U ベント関ガ連ス部配材管
給水関・連給部湯材・浴室
パックチューブ配管用の分岐継手としてご使用ください。全長……75mm
パックチューブ配管で鋭角に曲げたい箇所にご使用ください。配管が座屈しないので、スムーズに液が循環します。全長……55mm×55mm
パックチューブ配管での折り返し箇所にご使用ください。配管が座屈しないので、スムーズに液が循環します。関空連調部・電材材
商品コード規格ピッチ価格（円） SFU3P φ8×φ8×φ8 35mm 4,020
パックチューブ継手｜ストレートパイプ
商品コード規格価格（円） SFU4P φ8×φ8 1,600
パックチューブアダプター
商品コード規格ピッチ価格（円） SFU5P φ8×φ8 36.5mm 1,900
銅継手｜ハテナベント
関連施部工材
参考資料
索引
パックチューブ同士の接続継手としてご使用ください。全長……40mm φ9.52 銅管からパックチューブを接続する場合の変換継手としてご使用ください。全長……62mm
床暖房パネルの配置にご使用ください。サイズ……32mm×60mm×38mm
商品コード規格価格（円）商品コード規格価格（円）
商品コード規格価格（円） SFU6P φ8×φ8 950 SFU27P φ8×φ9.52 1,390 SFU29P φ9.52×φ9.52 2,720
50

ＦＦ暖房機関連部材

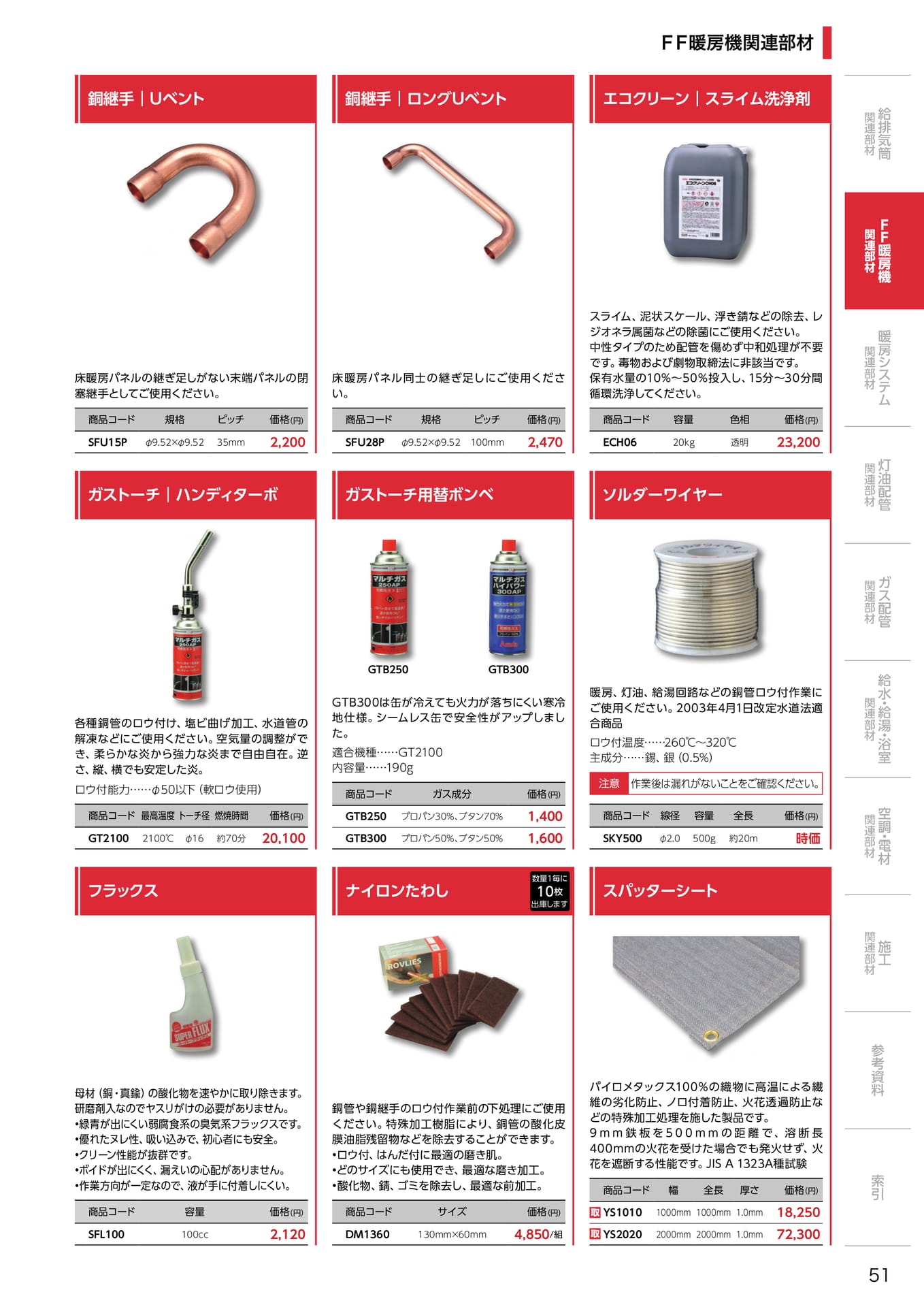

銅継手｜U ベント
銅継手｜ロング U ベント
エコクリーン｜スライム洗浄剤関給連排部気材筒
Ｆ関Ｆ連部暖材房機
床暖房パネルの継ぎ足しがない末端パネルの閉塞継手としてご使用ください。
床暖房パネル同士の継ぎ足しにご使用ください。
ジオネラ属菌などの除菌にご使用ください。中性タイプのため配管を傷めず中和処理が不要です。毒物および劇物取締法に非該当です。保有水量の 10%～50% 投入し、 15 分～30 分間循環洗浄してください。
暖関房連シ部ス材テム
商品コード規格ピッチ価格（円）商品コード規格ピッチ価格（円）
商品コード容量色相価格（円） SFU15P φ9.52×φ9.52 35mm 2,200 SFU28P φ9.52×φ9.52 100mm 2,470 ECH06 20kg 透明 31,800
ガストーチ｜ハンディターボガストーチ用替ボンベ
ソルダーワイヤー関灯連油部配材管関ガ連ス部配材管
各種銅管のロウ付け、塩ビ曲げ加工、水道管の解凍などにご使用ください。空気量の調整ができ、柔らかな炎から強力な炎まで自由自在。逆さ、縦、横でも安定した炎。
ロウ付能力……φ50 以下（軟ロウ使用）
GTB250
GTB300 は缶が冷えても火力が落ちにくい寒冷地仕様。シームレス缶で安全性がアップしました。適合機種……GT2100 内容量……190g
GTB300
商品コードガス成分価格（円）
暖房、灯油、給湯回路などの銅管ロウ付作業にご使用ください。 2003 年 4 月 1 日改定水道法適合商品ロウ付温度……260℃～320℃主成分……錫、銀（0.5%）
注意作業後は漏れがないことをご確認ください。
給水関・連給部湯材・浴室
商品コード最高温度トーチ径燃焼時間価格（円） GT2100 2100℃φ16 約 70 分 20,100 GTB250 プロパン 30% 、ブタン 70% 1,400 GTB300 プロパン 50% 、ブタン 50% 1,600
商品コード線径容量全長価格（円） SKY500 φ2.0 500g 約 20m 時価関空連調部・電材材
フラックスナイロンたわし
数量 1 毎に 10 枚出庫します
スパッターシート
関連施部工材
母材（銅・真鍮）の酸化物を速やかに取り除きます。研磨剤入なのでヤスリがけの必要がありません。•緑青が出にくい弱腐食系の臭気系フラックスです。•優れたヌレ性、吸い込みで、初心者にも安全。•クリーン性能が抜群です。•ボイドが出にくく、漏えいの心配がありません。•作業方向が一定なので、液が手に付着しにくい。
商品コード容量価格（円）
銅管や銅継手のロウ付作業前の下処理にご使用ください。特殊加工樹脂により、銅管の酸化皮膜油脂残留物などを除去することができます。•ロウ付、はんだ付に最適の磨き肌。•どのサイズにも使用でき、最適な磨き加工。
商品コードサイズ価格（円）
パイロメタックス 100% の織物に高温による繊維の劣化防止、ノロ付着防止、火花透過防止などの特殊加工処理を施した製品です。 9 m m 鉄板を 5 00m m の距離で、溶断長 400mm の火花を受けた場合でも発火せず、火花を遮断する性能です。 JIS A 1323A 種試験
商品コード幅全長厚さ価格（円）
取 YS1010 1000mm 1000mm 1.0mm 18,250
参考資料
索引 SFL100 100cc 2,120 DM1360 130mm×60mm 5,060 / 組取 YS2020 2000mm 2000mm 1.0mm 72,300
51

ＦＦ暖房機関連部材関給連排部気材筒

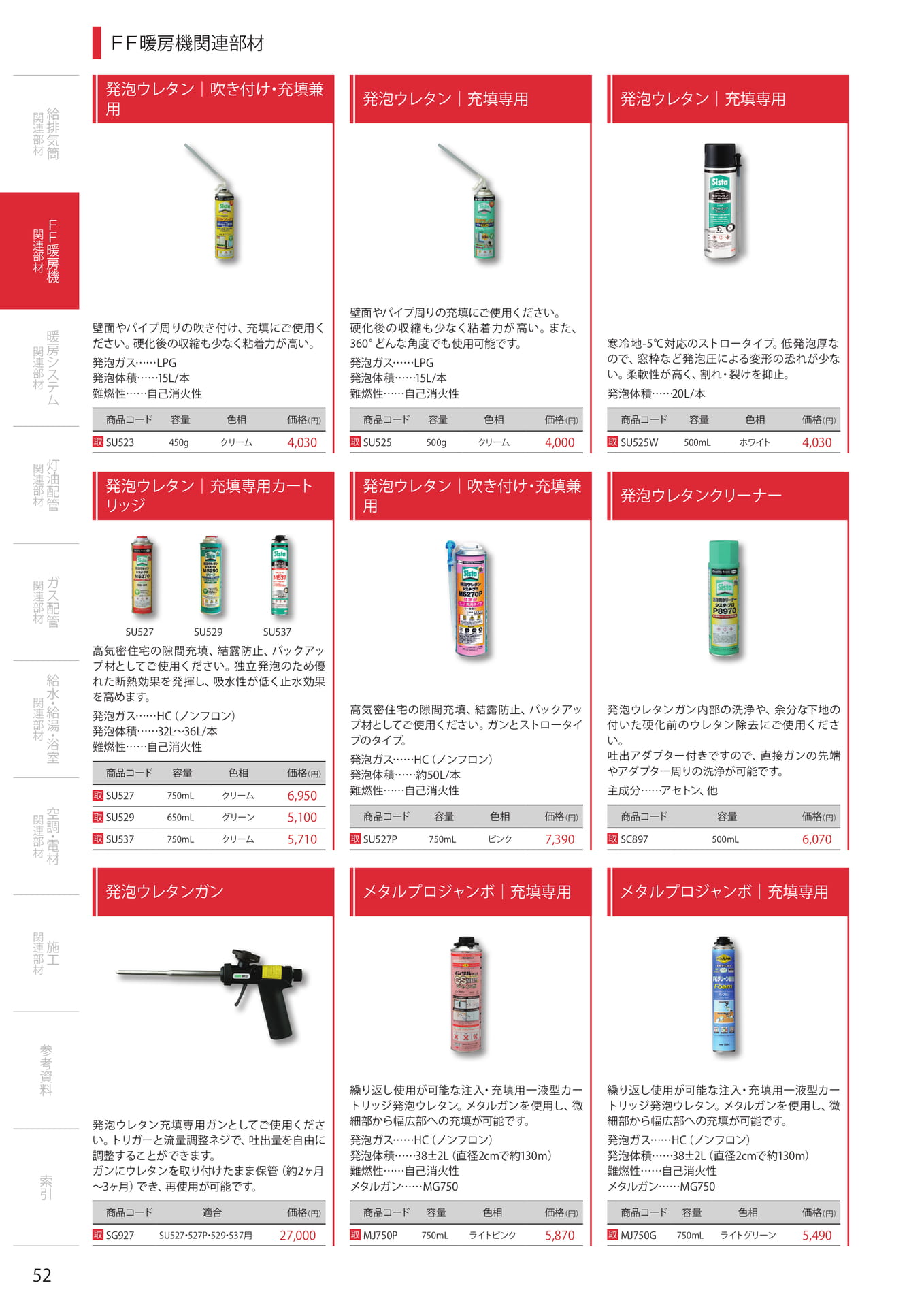

発泡ウレタン｜吹き付け・充填兼用
発泡ウレタン｜充填専用
発泡ウレタン｜充填専用
Ｆ関Ｆ連部暖材房機
暖関房連シ部ス材テム
壁面やパイプ周りの吹き付け、充填にご使用ください。硬化後の収縮も少なく粘着力が高い。発泡ガス……LPG 発泡体積……15L/ 本難燃性……自己消火性
壁面やパイプ周りの充填にご使用ください。硬化後の収縮も少なく粘着力が高い。また、 360°どんな角度でも使用可能です。発泡ガス……LPG 発泡体積……15L/ 本難燃性……自己消火性
寒冷地 -5℃対応のストロータイプ。低発泡厚なので、窓枠など発泡圧による変形の恐れが少ない。柔軟性が高く、割れ・裂けを抑止。発泡体積……20L/ 本
商品コード容量色相価格（円）商品コード容量色相価格（円）
商品コード容量色相価格（円）
取 SU523 450g クリーム 4,030 取 SU525 500g クリーム 4,000
取 SU525W 500mL ホワイト 4,030 関灯連油部配材管
発泡ウレタン｜充填専用カートリッジ
発泡ウレタン｜吹き付け・充填兼用
発泡ウレタンクリーナー関ガ連ス部配材管
SU527 SU529 SU537
給水関・連給部湯材・浴室関空連調部・電材材
高気密住宅の間充填、結露防止、バックアップ材としてご使用ください。独立発泡のため優れた断熱効果を発揮し、吸水性が低く止水効果を高めます。発泡ガス……HC（ノンフロン）発泡体積……32L～36L/ 本難燃性……自己消火性
商品コード容量色相価格（円）
取 SU527 750mL クリーム 6,950 取 SU529 650mL グリーン 5,100 取 SU537 750mL クリーム 5,710
高気密住宅の間充填、結露防止、バックアップ材としてご使用ください。ガンとストロータイプのタイプ。発泡ガス……HC（ノンフロン）発泡体積……約 50L/ 本難燃性……自己消火性
商品コード容量色相価格（円）取 SU527P 750mL ピンク 7,390
発泡ウレタンガン内部の洗浄や、余分な下地の付いた硬化前のウレタン除去にご使用ください。吐出アダプター付きですので、直接ガンの先端やアダプター周りの洗浄が可能です。主成分……アセトン、他
商品コード容量価格（円）取 SC897 500mL 6,070
発泡ウレタンガンメタルプロジャンボ｜充填専用
メタルプロジャンボ｜充填専用
関連施部工材
参考資料
索引
発泡ウレタン充填専用ガンとしてご使用ください。トリガーと流量調整ネジで、吐出量を自由に調整することができます。ガンにウレタンを取り付けたまま保管（約 2 ヶ月～3 ヶ月）でき、再使用が可能です。
繰り返し使用が可能な注入・充填用一液型カートリッジ発泡ウレタン。メタルガンを使用し、微細部から幅広部への充填が可能です。発泡ガス……HC（ノンフロン）発泡体積……38±2L（直径 2cm で約 130m）難燃性……自己消火性メタルガン……MG750
繰り返し使用が可能な注入・充填用一液型カートリッジ発泡ウレタン。メタルガンを使用し、微細部から幅広部への充填が可能です。発泡ガス……HC（ノンフロン）発泡体積……38±2L（直径 2cm で約 130m）難燃性……自己消火性メタルガン……MG750
商品コード適合価格（円）商品コード容量色相価格（円）
商品コード容量色相価格（円）
取 SG927 SU527 ・ 527P ・ 529 ・ 537 用 30,900 取 MJ750P 750mL ライトピンク 6,760
取 MJ750G 750mL ライトグリーン 6,190
52

ＦＦ暖房機関連部材
メタルガンクリーナー
メタルガン
シリコーンシーラント関給連排部気材筒
発泡ウレタン内部の洗浄や、余分な下地の付いた硬化前のウレタン除去にご使用ください。吐出アダプター付きですので、直接ガンの先端やアダプター周りの洗浄ができます。主成分……アセトン、他メタルガン……MG750
商品コード容量価格（円）
メタルプロジャンボ充填専用ガンとしてご使用ください。トリガーと流量調整ネジで吐出量を自由に調整できます。
商品コード適合価格（円）
ガラス周り、サッシ周り、金属周り、サスペンション工法、モルタル、プレハブ周りなどへの一般目地用オキシム型シーラントとしてご使用ください。腐食性がありません。
注意
燃焼機器周りには使用できません。
商品コード容量色相価格（円） S45C 330mL クリア 1,520
Ｆ関Ｆ連部暖材房機暖関房連シ部ス材テム
取 MGC500 500mL 6,870 取 MG750 MJ750P ・ MJ750G 兼用 33,620 S45W 330mL ホワイト 1,520
変成シリコーンコーキングガン
ポリフィルム｜養生シート関灯連油部配材管関ガ連ス部配材管
サイディング材や ALC 材などの目地に適した弾性シーリング材です。耐候性に優れ、亀裂や変色がほとんどありません。何にでも良く付き、乾燥後は塗装も可能です。
グレー以外のシーリング材の取り寄せ（要納期）も可能です。当社までお問い合わせください。
シリコーンシーラントをはじめ、各種カートリッジ型シーリング材の吐出用としてご使用ください。
コーキングガンの価格・デザイン・仕様などは予告無く変更となる場合がございます。
機器の搬入、塗装や清掃時など、各種作業時の養生にご使用ください。本体材質……ポリエチレン
給水関・連給部湯材・浴室
商品コード容量色相価格（円）
取 S2550H 320mL グレー 1,970
商品コード適合価格（円）取 SG330 330mL カートリッジ用 770
商品コード幅全長厚さ価格（円） PF1810 1800mm 100m 0.03mm 10,900 関空連調部・電材材
ハイデンフィルム｜養生シート布テープ付マスカー
エコフルガード
数量 1 毎に 10 枚出庫します
関連施部工材
機器の搬入、塗装や清掃時など、各種作業時の養生にご使用ください。本体材質……高密度ポリエチレン
商品コード幅全長厚さ価格（円）
塗装や清掃時などの養生にご使用ください。テープ付きですので、大きな現場などでシートを広げ、テープで貼り付ける作業が大変な場合に活躍します。貼った後でも剥がしやすい布テープ仕様です。
商品コード幅全長価格（円）
取 AM4851 550mm 25m 740
取り扱い中に柱や壁に当たっても傷の心配がありません。しかも丈夫で複数回の現場転用ができ経済的です。表面は防水性エンボスシートで滑りにくく、かつ汚れにくくなっています。折り畳みタイプですので、持ち運び・取り扱いが簡単です。両袖にスリットが入っていますので、廊下幅にフィットします。（710mm～910mm）
商品コード幅全長価格（円）
参考資料
索引
取 HF1820 1800mm 200m 0.01mm 9,050 取 AM4861 1100mm 25m 1,310 EG918 910mm 1820mm 30,000 / 箱
53

ＦＦ暖房機関連部材関給連排部気材筒
床養生シート
当てぶとん｜ノンスリップタイプ
巻ダンボール
Ｆ関Ｆ連部暖材房機
暖関房連シ部ス材テム
両面フィルム加工ですので、防水効果はもちろん、耐水性にも優れています。表面はエンボス加工しているので、クッション性があり衝撃を吸収します。
場所を取らずに自由に形を変えられるので、あらゆる箇所に対応できます。機器の搬入や搬出、直置きできない箇所での工具類の仮置きなどにご使用ください。
機器の搬入や搬出時など、家財や床材への緩衝材としてご使用ください。また、梱包材としてもご使用いただけます。
商品コード幅全長価格（円）商品コード幅全長厚さ価格（円）
商品コード幅全長厚さ価格（円） FY1050 1000mm 50m 7,890 AB9018 900mm 1800mm 10mm 8,110 取 MD1050 1000mm 50m 3.0mm 11,040 関灯連油部配材管
ブルーシートサンマット
プラベニヤ関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード幅全長質量価格（円）取 BS135 3600mm 5.4m 1.1kg 1,750 取 BS19 900mm 100m 4.8kg 6,800 取 BS118 1800mm 100m 9.6kg 13,560 取 BS235 3600mm 5.4m 2.2kg 3,620
資材の搬入・搬出など、エアークッションによる緩衝・梱包材としてご使用ください。
壁・床養生にご使用ください。乳白色なので養生対象が透けて見えます。カッターなどで簡単にカットすることができます。折り畳みタイプですので、自動車への積み込みや運搬時、または保管時にもコンパクトで便利です。
商品コード幅全長厚さ価格（円）関空連調部・電材材取 BS29 900mm 100m 9.2kg 14,430 取 BS218 1800mm 100m 18.2kg 28,850
商品コード幅全長質量価格（円）取 SM1242 1000mm 42m 3.0kg 9,860
取 PB2 910mm 1820mm 2.5mm 1,010 取 PB4 910mm 1820mm 4.0mm 2,110
ブルーマット養生カバー
養生カバー｜スリム
関連施部工材
参考資料
索引
発泡ポリエチレンと強化フィルムを貼り合わせてエンボス加工しておりますので、衝撃を吸収し、傷や汚れを防ぎます。
ワンタッチ施工のクイックタイプでテープ止めが不要です。柔軟形状・柔軟素材なので、様々な箇所を養生できます。復元力があるため、手で絞り込めば何度でも使用できます。焼却してもダイオキシンが発生しません。
ワンタッチ施工のクイックタイプでテープ止めが不要です。柔軟形状・柔軟素材なので、様々な箇所を養生できます。復元力があるため、手で絞り込めば何度でも使用できます。焼却してもダイオキシンが発生しません。
商品コード幅全長厚さ価格（円）商品コード全長有効幅価格（円）
商品コード全長有効幅価格（円）
取 BM1030 1000mm 30m 2.0mm 16,120 取 YCB18 1800mm 100mm～180mm 1,660
取 YCG17 1700mm 80mm～120mm 1,560
54

ＦＦ暖房機関連部材
養生テープ
養生テープタオルウエス
数量 1 毎に 5 kg 出庫します関給連排部気材筒
Ｆ関Ｆ連部暖材房機
各種養生シートの仮固定や、マスキング作業などにご使用ください。しっかりと貼り付いて、糊残りもほとんど無く、素早く綺麗に切ることができます。テープ中に重金属を含む原材料を使用していません。商品コード幅全長色相価格（円）
商品コード幅全長色相価格（円） YT5050 50mm 50m グリーン 1,730
ピュアガラ袋
数量 1 毎に 25 枚出庫します
各種養生シートの仮固定や、マスキング作業などにご使用ください。しっかりと貼り付いて、糊残りもほとんど無く、素早く綺麗に切ることができます。テープ中に重金属を含む原材料を使用していません。 YT5025S 50mm 25m さくら 1,160 YT5050S 50mm 50m さくら 2,270
インスタントセメント
吸水性・吸油性に優れたタオル地ウエスです。各種清掃作業などにご使用ください。生地の色・柄・サイズなどの詳細についてはお選びいただけません。
商品コード規格価格（円） TW5000 タオル地ウエス 8,260 / 箱
デグリサー X
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
資材や廃材の回収、運搬などにご使用ください。紐付きなので、簡単に口を閉じることができます。コンクリートのガラなどの収納にも使用することのできる強度です。
水を加えるだけで簡単に使えるインスタントセメントです。一般土間コンクリート、モルタル、ブロック、レンガなどの目地にご使用ください。本品 1 袋に対して、水を 1.5 リットル～1.7 リットル程度使用します。使用可能目安……10mm×1000mm×500mm
レンジ周りや石油ストーブの分解清掃などの、油汚れ落とし洗浄剤としてご使用ください。使用濃度……原液主成分……界面活性剤、有機溶剤、他
給水関・連給部湯材・浴室
商品コードサイズ価格（円）取 GT6090P 600mm×900mm 2,860 / 袋
商品コード容量色相価格（円）取 AC10K 10kg グレー 2,000
商品コード容量 pH 値液性価格（円） DX420 420mL 12.2 アルカリ性 2,430 関空連調部・電材材
パワークリーナー｜厨房用強力洗浄剤チャンネルブラシ
関連施部工材
使用濃度……原液～50 倍希釈主成分……界面活性剤、水酸化ナトリウム、溶剤、安定化剤
ご注意ください
業務用向け商品となります。
油の焼き付き、こびり付きをしっかり落とします。界面活性剤・アルカリ剤・溶剤の最適な組み合わせで、頑固な焼き付き、こびり付きをしっかり落とします。レンジ・オーブン・ガステーブルなどの放熱器およびその周囲のしつこい汚れを強力に洗浄できます。レンジフード・排気フィルター・厨房内の壁面・床に。長期間放置されがちな場所の汚れは頑固で取れにくいものです。汚れの程度により、適度に薄めて使用することができます。
商品コード容量 pH 値液性価格（円） KPC4HL 4.5kg 11.7～12.7 アルカリ性 6,960
ACB52
ACB53
ACB62
各種機器のメンテナンス、オーバーホール（分解清掃）時などにご使用ください。
商品コード規格価格（円）
取 ACB52 J 型ワイヤー先曲がり 1,120 取 ACB53 J 形塩ビ先曲がり 1,120 取 ACB62 ワイヤー 870
参考資料
索引
55

MEMO

暖房システム関連部材

暖房システム関連部材
温水暖房関連部材の取り扱い及び保管の注意事項
１．施工遵守事項
・各部材との接続、施工制約、施工後の検査については、ガス会社様の施工基準に従って正しく施工してください。関給連排部気材筒
2．保管時の注意
・架橋ポリエチレン管は、ベンゼン、トルエン、キシレン、殺虫剤の一部の化学薬品には侵されますのでご注意ください。・保管は屋内で行い、地面または床面に置くことを避けて、枕木や柵などの上に置いてください。やむを得ず屋外で行う場合には、直射日光を避け熱気がこもらないよう風通しの良い場所で、材質の変化を防いでください。・保管は平坦地で横積みとし、積み上げ高さは1.5m 以内として荷崩れしないように、保管中の変形を防いでください。
Ｆ関Ｆ連暖部材房機
3．火気厳禁・火気に近づけないでください。
4．運搬時の注意・架橋ポリエチレン管は、従来の金属管に比べて非常に軽いため、取り扱いが困難になるので、傷付きや変形にはご注意ください。・トラックの積み下ろしの際には、管を投げたり、衝撃を与えたりしないでください。・少運搬の際には、必ず全体を持ち上げて運び、滑らせたり、引きずったりしないでください。・開梱する際は、製品に傷を付けないように注意し、カッターナイフなどは絶対に使用しないでください。
5．施工上の注意・架橋ポリエチレン管は、従来の金属管に比べて撓みが大きいので、施工時に曲げたり、他の管材などの接触には注意してください。・やむを得ず屋外へ露出配管する場合には、耐候性テープなどによる外面被覆をしてください。・外保温材をカットする場合には、専用の保温材カッターを使用し、内保温材を傷つけないよう注意してください。・油性ペン、塗料など薬品の影響をうけないよう施工してください。管の劣化に繋がります。・管にビニルテープを巻いた部分は切断、破棄してください。
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
用途以外に使用した場合には、安全性・品質・能力などに関して、当社では一切の責任を負いかねます。
本カタログ記載のガス温水暖房配管部材は、ガス会社様の温水暖房配管システム用の部材です。部材の使用方法、取り扱い基準については、各ガス会社様および熱源機メーカー様の設置基準・施工基準により、お取り扱いくださいますようお願いいたします。
給水関・連給部湯材・浴室関空連調部・電材材
ブライン用濃度凍結温度測定器不凍液注入ポンプミニ｜電動式
不凍液注入ポンプ｜電動式
関連施部工材
屈折現象を利用して、暖房用ブラインの凍結温度を素早くチェックすることができます。対応液種……プロピレン、エチレングリコール
各種暖房配管への不凍液圧送用ポンプとしてご使用ください。エア抜きや配管洗浄も可能です。揚水量……10L/min 定格電圧……100V 定格電流……1.2A
各種暖房配管への不凍液圧送用ポンプとしてご使用ください。エア抜きや配管洗浄も可能です。揚水量……20L/min 定格電圧……100V 定格電流……2.2A
参考資料
索引
商品コード適合価格（円）商品コード消費電力揚程質量価格（円）
商品コード消費電力揚程質量価格（円） SKTS2 ブライン用 59,900 CP721 101W 8.6m 10.0kg 216,100 CP152 210W 11.5m 13.0kg 196,400
59

暖房システム関連部材関給連排部気材筒
手動テストポンプ
オイルレスミニエアーコンプレッサー
嫌気性シール材
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
配管などの耐圧漏水テストにご使用ください。圧力計を標準装備。エア抜きバルブ装備で連続使用が可能です。最高使用圧力……4.0MPa（40.8kgf/cm²）
商品コード容量吐出水量質量価格（円） LT50H 3.0L 16mL/ 回 3.3kg 55,700
シングルチューブ
面倒な注油やオイル交換不要のオイルレスコンプレッサーです。吐出圧力調整機能付き。各種アタッチメントは付属しません。
最高圧力……1.0MPa
定格圧力……0.8MPa
サイズ……200mm×360mm×145mm 商品コード容量適合価格（円）
商品コード規格消費電力質量価格（円）
取 SMC50 100V 180W 3.7kg 48,300
ペアチューブ
LT575
LT5651
不凍液配管、灯油配管、給水・給湯配管にご使用ください。金属管の間に入り、空気が遮断されると硬化し、強靭な膜を作り、素晴らしいシール性を発揮します。耐熱温度……－55℃～150℃主成分……ジメタクリレートエステル LT575 50mL 小口径用 5,720 LT5651 250mL 一般継手用 11,850
ペアチューブ｜サヤ管付関ガ連ス部配材管
給水関・連給部湯材・浴室
フローリング材などのマットの連結管としてご使用ください。本体材質……架橋ポリエチレン
サブウェイ工法の暖房温水管、追い焚き管としてご使用ください。本体材質……架橋ポリエチレン
商品コード呼び規格全長価格（円） PT07 φ7 信号線無 100m 52,000
ころがし配管の暖房温水管、追い焚き管としてご使用ください。本体材質……架橋ポリエチレンサヤ管外径……PT07C 、 PT07CE：φ27.5
PT10C 、 PT10CE：φ36.5
商品コード呼び規格全長価格（円） PT07C φ7 信号線無 50m 51,000 関空連調部・電材材
商品コード呼び規格全長価格（円） ST07 φ7 ライン無 100m 34,100 ST10 φ10 ライン無 100m 40,590 PT07E φ7 信号線付 100m 63,600 PT10 φ10 信号線無 100m 63,600 PT10E φ10 信号線付 100m 75,200 PT07CE φ7 信号線付 50m 60,000 PT10C φ10 信号線無 50m 62,700 PT10CE φ10 信号線付 50m 67,800
高断熱ペアチューブ O2 バリアパイプ
O2 バリアペアチューブ
関連施部工材
参考資料
戸建住宅用高断熱暖房管としてご使用ください。本体材質……架橋ポリエチレン
商品コード呼び規格全長価格（円）
密閉式暖房配管にご使用ください。酸素透過防止性能をもつ樹脂パイプです。
密閉式暖房配管にご使用ください。酸素透過防止性能をもつ樹脂パイプです。
商品コード規格仕様全長価格（円）
索引 PT07H φ7 信号線無 50m 60,000 PT07HE φ7 信号線付 50m 63,600 PT10H φ10 信号線無 50m 82,400
商品コード規格仕様全長価格（円） OC7A φ7 ライン無 100m 41,800 OC10A φ10 ライン無 100m 45,700 OC7P φ7 信号線無 100m 99,900 OC7PE φ7 信号線付 100m 115,300 OC10P φ10 信号線無 100m 112,200 PT10HE φ10 信号線付 50m 88,500 OC13A φ13 ライン無 100m 61,900 OC10PE φ10 信号線付 100m 127,600
60

暖房システム関連部材関給連排部気材筒
CCH ジョイント
CCH ジョイント G
CCH ジョイント R
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
クイックファスナー式熱源機と樹脂管との接続用継手としてご使用ください。
商品コード規格価格（円） CCHJ7A φ7×CCH 1,510
クイックファスナー式熱源機と配管との接続用継手としてご使用ください。
商品コード規格価格（円） CCHJ4G G1/2×CCH 1,640
クイックファスナー式熱源機と配管との接続用継手としてご使用ください。
商品コード規格価格（円） CCHJ10A φ10×CCH 1,510 CCHJ6G G3/4×CCH 1,680 CCHJ6R Rc3/4×CCH 5,140 関灯連油部配材管
CCHM アダプター CCHM ジョイント
CCH 止水栓関ガ連ス部配材管
給水関・連給部湯材・浴室
クイックファスナー式熱源機と配管との接続用継手としてご使用ください。
クイックファスナー式熱源機の止水用継手としてご使用ください。関空連調部・電材材
商品コード規格価格（円） CCHMJ CCH×CHM 1,860
商品コード規格価格（円） CCHM6R Rc3/4×CCHM 5,140
商品コード規格価格（円） CCHSB CCH 用 1,130
CCHM ジョイント CCH ボールバルブ
CCH クリップ
関連施部工材
参考資料
索引
クイックファスナー式熱源機と配管との接続用継手としてご使用ください。パッキン付き。
クイックファスナー式熱源機と接続用バルブとしてご使用ください。
クイックファスナー 16A（CCH）接続部の抜け出し防止金具としてご使用ください。
商品コード規格価格（円）商品コード規格価格（円）
商品コード規格価格（円） CCHM6G G3/4×CCHM 3,630 CCHBV CCH×PJ3/4 7,650 CCHC CCH 用 180
62

暖房システム関連部材関給連排部気材筒
CH アダプター G
CH アダプター R
CH バイパス管
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
熱源機とクイックファスナーとの接続用継手としてご使用ください。パッキン付き。
商品コード規格価格（円） CHM4G G1/2×CHM 3,410
熱源機とクイックファスナーとの接続用継手としてご使用ください。
商品コード規格価格（円） CHM4R Rc1/2×CHM 3,630
ペアチューブの往き管・戻り管を接続する漏水検査継手としてご使用ください。ピッチ……25mm
商品コード規格価格（円） CHP2 2 穴×CHM 1,970 CHM6G G3/4×CHM 3,520 CHM6R Rc3/4×CHM 3,960 CHP4 4 穴×CHM 3,350 関灯連油部配材管
ネジ栓・止水ナット
テストアダプター
CH オスジョイント｜ロウ付関ガ連ス部配材管
給水関・連給部湯材・浴室
FM08
FW08
配管テスト時の止水継手としてご使用ください。
商品コード規格価格（円）
CHT14A
CHT14B
クイックファスナー式ヘッダーからの水圧検査用継手としてご使用ください。
商品コード規格価格（円）
クイックファスナー式ヘッダーのユニオン部への銅管接続としてご使用ください。
注意ロウ付後に O リングを取り付けしてください。関空連調部・電材材 FM08 M14（φ8 フレア）用 400 FW08 M14（φ8 フレア）用 410 CHT14A M14×CH 1,310 CHT14B M14×CHM 1,170
商品コード規格価格（円） CHCU09 φ9.52×CH 1,370
CH 分岐継手 CH 圧力ゲージ
CH クリップ
関連施部工材
参考資料
索引
クイックファスナー式ヘッダーのユニオン部への樹脂管接続用分岐継手としてご使用ください。
CH 接続でねじ込み不要。着脱を簡単に行える圧力計。
クイックファスナー 10A（CH）接続部の抜け出し防止金具としてご使用ください。
商品コード規格価格（円）商品コード規格圧力範囲価格（円）
商品コード規格価格（円） CH2BJ CH×CHM×CHM 3,410 取 CHPG50 CH 0～0.25MPa 6,960 CHC CH 用 110
64

暖房システム関連部材
ソケット
ソケット｜異径
分岐ヘッダー関給連排部気材筒
BH0707 BH1007 BH1010
Ｆ関Ｆ連暖部材房機
樹脂管同士の接続用継手としてご使用ください。
商品コード規格価格（円） HS0606 φ6×φ6 720 HS0707 φ7×φ7 300
樹脂管同士の接続用継手としてご使用ください。
商品コード規格価格（円） HS0706 φ7×φ6 370
樹脂管の分岐継手としてご使用ください。
商品コード規格価格（円）
BH0707 φ7×φ7×φ7 2,030
BH1007 φ7×φ7×φ10 2,090
暖関房連シ部ス材テム HS1010 φ10×φ10 390 HS1007 φ10×φ7 390 BH1010 φ10×φ10×φ10 2,950
ショートエルボ
ショートエルボ｜異径
変換継手関灯連油部配材管関ガ連ス部配材管
樹脂管同士の接続用継手としてご使用ください。
商品コード規格価格（円）
樹脂管同士の接続用継手としてご使用ください。
樹脂管と銅管との変換継手としてご使用ください。
商品コード規格価格（円） XL0708 φ7×φ8 600
給水関・連給部湯材・浴室 SL0606 φ6×φ6 2,800 SL0707 φ7×φ7 970 SL1010 φ10×φ10 1,210
商品コード規格価格（円） SL0706 φ7×φ6 1,210 SL1007 φ10×φ7 1,310 XL0709 φ7×φ9.52 950 XL1009 φ10×φ9.52 960 XL1012 φ10×φ12.7 960 関空連調部・電材材
直循継手｜ストレート直循継手｜アングル
フレア変換アダプター
関連施部工材
参考資料
熱源機と樹脂管との接続用ストレート継手としてご使用ください。パッキン付き。
商品コード規格価格（円）
熱源機と樹脂管との接続用アングル継手としてご使用ください。パッキン付き。
商品コード規格価格（円）
樹脂管と銅管フレア（オネジ）との接続用継手としてご使用ください。
商品コード規格価格（円） HA1407 φ7×M14 570
索引 H10BS G1/2×φ10 880 H10BL G1/2×φ10 1,650 HA1410 φ10×M14 620
65

暖房システム関連部材関給連排部気材筒
ワンタッチバンド
O2 バリアパイプ用ワンタッチバンド
シートサドル
数量 1 毎に 50 枚出庫します
Ｆ関Ｆ連暖部材房機
ご注意ください
暖関房連シ部ス材テム
樹脂管と継手類の接続部抜け出し防止金具としてご使用ください。
商品コード規格価格（円） WTB6B φ6 用 90 WTB7B φ7 用 50
O2 バリアパイプ配管の場合には、必ず本品をご使用ください。漏水の原因となりますので、他の製品は絶対に使用しないでください。
商品コード規格価格（円） WTB7K O2 バリアパイプφ7 用 80
温水マットの連結管固定用シートサドルとしてご使用ください。
商品コード規格価格（円） WTB10B φ10 用 50 WTB10K O2 バリアパイプφ10 用 100 SSB80 パイプ固定用 7,000 / 袋関灯連油部配材管
温水コンセント・外箱セット温水コンセント用化粧プレート
循環ポンプ｜キャンド型関ガ連ス部配材管
給水関・連給部湯材・浴室
温水コンセントの供給部材としてご使用ください。
商品コード規格価格（円）
温水コンセント本体・外箱セット用化粧カバーとしてご使用ください。適合壁厚 9mm～20mm です。
商品コード規格仕様電源価格（円）
取 UPS2030 3/4 バルブ無 100V 101,400 取 UPS2030V 3/4 バルブ付 100V 114,500 UPS2560 3/4 バルブ無 100V 81,900 取 UPS2560V 3/4 バルブ付 100V 106,300 UPS2570 1 バルブ無 100V 91,600 取 UPS2570V 1 バルブ付 100V 116,700 関空連調部・電材材 CB07S φ7 用 10,100 CB10S φ10 用 11,480
商品コード規格価格（円） CBSP CB07S ・ CB10S 用 2,160
取 UPS3280 1-1/4 バルブ無 100V 120,900 取 UPS3280V 1-1/4 バルブ付 100V 141,000
カモメサドル
割カバー割カバー｜カットタイプ
数量 1 毎に 1 m 出庫します
関連施部工材
参考資料
銅管、樹脂管などの化粧にご使用ください。半割タイプですので、配管施工後に取り付けができます。
銅管、樹脂管などの化粧にご使用ください。半割タイプですので、配管施工後に取り付けができます。
索引
温水マットの連結管固定にご使用ください。
商品コード適合全長価格（円） SKWK09 φ7 ､ φ9.52 兼用 50m 15,000 / 巻
商品コード適合全長価格（円） SKWK091 φ7 ､ φ9.52 兼用 1.0m 460 /m
商品コード規格価格（円） SKWK12 φ10 ､ φ12.7 兼用 50m 16,200 / 巻 SKWK121 φ10 ､ φ12.7 兼用 1.0m 500 /m KSW77 φ7 用 250 SKWK15 φ13 ､ φ15.88 兼用 50m 18,100 / 巻 SKWK151 φ13 ､ φ15.88 兼用 1.0m 550 /m
66

暖房システム関連部材
サヤ管シーリングキャップ
シーリングキャップ関給連排部気材筒
SF07PW SF10PW
SF07PG SF10PG
信号線無
信号線付
信号線無
信号線付
Ｆ関Ｆ連暖部材房機
商品コード内径外径全長価格（円）取 SF07PW φ22.0 φ27.8 50m 21,300 取 SF10PW φ29.0 φ36.5 30m 23,200 取 SF07PG φ22.0 φ27.5 50m 18,300
商品コード適合規格価格（円）
取 S0722PW SF07PW 用信号線無 290 取 S0722PWE SF07PW 用信号線付 290 S1030PW SF10PW 用信号線無 290
商品コード適合規格価格（円）
S0722PG SF07PG 用信号線無 490
S0722PGE SF07PG 用信号線付 490
S1030PG SF10PG 用信号線無 490
暖関房連シ部ス材テム
取 SF10PG φ29.0 φ36.5 50m 33,700 S1030PWE SF10PW 用信号線付 290 S1030PGE SF10PG 用信号線付 490
スムーサー｜樹脂管挿入工具スムーサーライナー
数量 1 毎に 2 個出庫します
ジョイントコネクター関灯連油部配材管関ガ連ス部配材管
樹脂管を CH ジョイントや CCH ジョイントに接続する際の、専用挿入工具としてご使用ください。
スムーサー（SM184）に使用して、φ7 のジョイントに対応させるライナーとしてご使用ください。
商品コード規格適合管径質量価格（円）
取 MJ0710 144mm φ7 ・φ10 600g 59,910
ジョイントコネクター用ライナー
ジョイントコネクターでφ13 の樹脂管を使用する場合に取り付けてください。
給水関・連給部湯材・浴室
商品コード適合色相価格（円）取 SM184 φ10 用ブルー 55,500
商品コード規格色相価格（円）取 SM1007 φ10→φ7 グレー 13,680 / 組
商品コード適合適合管径価格（円）
取 MJL13A MJ0710 用φ13 12,640 関空連調部・電材材
リングホルダー引張り金具
周辺合板
関連施部工材
HS1022
HP0722 HP1030
参考資料
スムーサーを使用してソケットに樹脂管を取り付ける際のホルダー（ガイド）としてご使用ください。
商品コード適合価格（円）
樹脂管をサヤ管に通管させる際の、押し引き金具としてご使用ください。
商品コード適合樹脂管適合サヤ管価格（円）
取 HS1022 φ10 シングル用 SN10SW 5,200 取 HP0722 φ7 ペア用 SF07PG (W) 13,420
小根太入り温水マットを 2 枚並べる場合の、マット側に入れる小根太としてご使用ください。
商品コードサイズ価格（円）
索引 EH0710 φ7 ・φ10 兼用 1,180 取 HP1030 φ10 ペア用 SF10PG (W) 19,000 FKS12 1820mm×45mm×12mm 1,000
67

暖房システム関連部材関給連排部気材筒
O2 バリアパイプ用ボールバルブ
O2 バリアパイプ用オネジアダプター
O2 バリアパイプ用フルジョイント
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
注意他社製品には適合しない場合があります。
商品コード規格価格（円）
OCV1307 R1/2×φ7 6,480
OCV1310 R1/2×φ10 4,360
注意他社製品には適合しない場合があります。
商品コード規格価格（円）
OCM1307 R1/2×φ7 3,220
OCM1310 R1/2×φ10 2,400
注意他社製品には適合しない場合があります。
商品コード規格価格（円）
OCF0707 φ7×φ7 4,200
OCF1010 φ10×φ10 3,130 OCV1313 R1/2×φ13 4,530 OCM1313 R1/2×φ13 2,740 OCF1313 φ13×φ13 3,510 関灯連油部配材管
密閉配管セット
密閉配管セットの施工例
密閉配管セット関ガ連ス部配材管
給水関・連給部湯材・浴室
エコジョーズ熱源機の密閉式暖房回路にご使用ください。
注意熱動弁は別売となります。
密閉式暖房の熱源機にご使用ください。関空連調部・電材材
商品コード規格価格（円） KGEJESET 密閉配管用 125,000
商品コード測定圧安全弁価格（円）
SKHN15CF 0.25MPa 150kPa 36,300
密閉配管セット密閉配管セット
CCH 熱動弁
関連施部工材
参考資料
索引
密閉式暖房の熱源機にご使用ください。
商品コード測定圧安全弁価格（円）
MHS15095 0.25MPa 95kPa 42,800
密閉式暖房の熱源機にご使用ください。付属……安全弁、自動エア抜き弁、圧力計商品コード測定圧安全弁価格（円）
クイックファスナー式熱動弁としてご使用ください。
使用流体温度……0℃～90℃
商品コード規格電源価格（円） MHS15120 0.25MPa 120kPa 47,300 取 MHS108 0.2MPa 125kPa 36,500 SKNB CCH×CCHM 100V/200V 41,300
68

暖房システム関連部材
熱動弁
熱動弁｜樹脂製
熱動弁（手動対応可能）関給連排部気材筒
NB105 CH ➡CHM 流水方向
NB104 CH ⬅CHM 流水方向
クイックファスナー式ヘッダー用熱動弁（一口）としてご使用ください。
商品コード規格仕様価格（円） NB105 CH→CHM 往き側 6,500
CH ➡CHM 流水方向
クイックファスナー式ヘッダー用熱動弁（一口）としてご使用ください。
商品コード規格仕様価格（円）
電動部（樹脂）を右に止まるまで回すと、弁が開きます。逆にで電装部を左に止まるまで回すと弁が閉まり、通常使用状態となります。使用流体温度……0℃～90℃
注意
通電時は手動開閉しないでください。
商品コード規格電源価格（円）
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム NB104 CHM→CH 戻り側 6,500 NBJ105 CH→CHM 往き側 5,700 NB370 R1/2 100V 24,700
熱動弁圧力ゲージ
安全弁関灯連油部配材管関ガ連ス部配材管
暖房、一般冷温水配管の熱動弁としてご使用ください。弁の動きが穏やかなので、ウォーターハンマー現象が生じません。使用流体温度……0℃～90℃
商品コード規格電源価格（円） NB305 R1/2 100V/200V 19,400 NB301 Rc1/2 100V/200V 23,650
PG402A
PG602A
異なる仕様のゲージも取り寄せ可能です詳しくはお問い合わせください。（要納期）
商品コード測定圧ゲージ径接続径価格（円）
入口……R3/4 出口……Rc1/2 最高流体温度……110℃
商品コード規格仕様価格（円）
給水関・連給部湯材・浴室 NB405 R3/4 100V/200V 32,100 NB403 Rc3/4 100V/200V 32,100 NB407 G3/4 100V/200V 32,100 PG402A 0.25MPa φ40 R1/8 7,190 PG602A 0.25MPa φ60 R1/4 6,790 PG602B 1.0MPa φ60 R1/4 6,120 DAS95 95kPa ダイヤフラム 7,800 DAS120 120kPa ダイヤフラム 8,890 DAS150 150kPa ダイヤフラム 8,890 関空連調部・電材材
安全弁エアベント｜空気抜き弁
暖房用空気抜き弁
関連施部工材
一次側接続……R1/2 二次側接続……φ8 最高流体温度……100℃
商品コード規格仕様価格（円） DAD95 95kPa ディスク 8,270 DAD120 120kPa ディスク 11,320
使用圧力……0.3MPa 流体温度……0℃～90℃
商品コード規格仕様価格（円） AVT13 R1/2 ステンレス 7,320
暖房配管のエアー抜きとしてご使用ください。不凍液に使用することができます。ストップバルブ機能が付いているので、配管システムはそのままで、本体内のクリーニングが容易です。必ず本体を垂直に取り付けてください。空気抜きは上部キャップを 1 回転位緩めて行います。最高使用温度……120℃最高使用圧力……1MPa
商品コード規格全長価格（円）
参考資料
索引 DAD150 150kPa ディスク 11,320 AVT20 R3/4 ステンレス 7,950 FAV15 R1/2 79mm 14,100
69

暖房システム関連部材関給連排部気材筒
ボイラーユニット架台
Ａ（適合幅）Ｄ
CAD
ボイラーユニット架台｜膨張タンク付
Ｆ関Ｆ連暖部材房機
Ｂ
Ｅ
Ｆ
Ｃ
Ｇ
暖関房連シ部ス材テム
暖房ボイラー架台としてご使用ください。スペースの無い場所でもスマートにボイラーを設置します。膨張タンクを架台下にスッキリと収納することができます。
商品コード A（適合幅） B C D E F G 450
SKG475
470 SKG540 540 SKG550 550
340
ボイラーユニット架台
Ａ（適合幅）ＢＣＤＥＦＧ
ＳＫＧ４７５ #$%
ＳＫＧ４７Ｔ１８
470
#&%
#$% *#%
280
285 365 245
#&% ') % ') $ *+$ '#$
#&%
550 279 448 247
ＳＫＧ５４０ $#%
'& ( ##) '#& $$%
ＳＫＧ５５０
$$%
商品コード適合価格（円）
SKG475
! "#
450mm ､ 470mm 兼用 26,300 SKG540 540mm 専用 29,800
膨張タンク（DXT18）を架台下にスッキリと収納することができます。膨張タンク付き。
商品コード適合価格（円） SKG550 550mm 専用 29,800 SKG47T18 450mm ､ 470mm 兼用 51,000 関灯連油部配材管
密閉配管用膨張タンク密閉配管用膨張タンク
密閉配管用膨張タンク関ガ連ス部配材管
給水関・連給部湯材・浴室
密閉配管回路中の液温上昇によるブライン（不凍液）の膨張・吸収タンクとしてご使用ください。
商品コード容量接続径充填圧価格（円）
密閉配管回路中の液温上昇によるブライン（不凍液）の膨張・吸収タンクとしてご使用ください。
密閉配管回路中の液温上昇によるブライン（不凍液）の膨張・吸収タンクとしてご使用ください。
商品コード容量接続径充填圧価格（円） CMF8L 8L G1/2 60kPa 32,000 関空連調部・電材材 VC8L 8L G3/4 50kPa 24,000 VC12L 12L G3/4 50kPa 25,300 VC18L 18L G3/4 50kPa 27,100
商品コード容量接続径充填圧価格（円） DXT12 12L G3/4 50kPa 25,900 DXT18 18L G3/4 60kPa 27,900 CMF12L 12L G1/2 60kPa 33,900 CMF18L 18L G3/4 60kPa 38,100 CMF24L 24L G3/4 60kPa 42,000
半密閉配管用膨張タンク床暖房コントローラー
床暖房コントローラー
関連施部工材
参考資料
YC004A YC004B
索引
最大許容圧力……0.1MPa 逃し弁作動圧力……0.08MPa 吸気弁作動圧力……－2kPa 使用温度範囲……－20℃～95℃
商品コード容量接続径システム水量価格（円）
熱動弁と共にオン・オフの切り替えによって、室内の温度制御を行います。
商品コード検知箇所価格（円） YC004A 温水 29,530
熱動弁と共にオン・オフの切り替えによって、室内の温度制御を行います。
商品コード検知箇所価格（円）
取 HB8L 8.0L 25A 130L 以下 18,550 YC004B 室温 29,530 YC220 温水・室温・床面 59,050
70

暖房システム関連部材
ルームサーモ
ブロー配管セット｜洗濯排水口
ブローホース関給連排部気材筒
Ｆ関Ｆ連暖部材房機
熱動弁と共にオン・オフの切り替えによって、室内の温度制御を行います。
商品コード検知箇所価格（円）取 DR230 室温 12,860
銅管ペアチューブ｜保温材付
安全弁設置時のブローホースとしてご使用くだ
さい。流体の状態が目視できる透明ホースで
密閉回路のブロー配管としてご使用ください。ブロー液を洗濯機排水口に分岐接続できます。
す。商品コード内径外径全長価格（円）
商品コード規格価格（円） SMBS1 φ30×φ7×VP25 17,800
銅管シングルチューブ｜保温材付 DAH7910 φ7 φ9 10m 2,580 / 巻 DAH79200 φ7 φ9 200m 52,100 / 巻
M 銅管
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
暖房システム配管にご使用ください。商品コード規格全長保温材厚価格（円）
暖房システム配管にご使用ください。商品コード規格全長保温材厚価格（円）注意荷姿が2m 以上の場合は発送ができません。商品コード規格全長厚さ価格（円）
給水関・連給部湯材・浴室
SK33T φ9.52 30m 8mm 時価
SK43T φ12.7 30m 8mm 時価
SK53T φ15.88 30m 8mm 時価
SK33S φ9.52 30m 8mm 時価
SK43S φ12.7 30m 8mm 時価
SK53S φ15.88 30m 8mm 時価
SKM212 φ12.7 2.0m 0.64mm 時価
SKM215 φ15.88 2.0m 0.71mm 時価
SKM222 φ22.22 2.0m 0.81mm 時価関空連調部・電材材
銅継手｜ソケット銅継手｜異径ソケット
銅継手｜エルボ 90°
関連施部工材
商品コード規格価格（円）
CUS0606 φ6.35×φ6.35 460
商品コード規格価格（円）
CUL0606 φ6.35×φ6.35 630
参考資料 CUS0808 φ8×φ8 480 CUL0808 φ8×φ8 630 CUS0909 φ9.52×φ9.52 480 CUL0909 φ9.52×φ9.52 630
CUS1010 φ10×φ10 480
CUS1212 φ12.7×φ12.7 480
CUS1515 φ15.88×φ15.88 540
商品コード規格価格（円） CUS0809 φ8×φ9.52 500
CUL1010 φ10×φ10 660
CUL1212 φ12.7×φ12.7 630
CUL1515 φ15.88×φ15.88 630
索引 CUS2222 φ22.22×φ22.22 730 CUS1522 φ15.88×φ22.22 1,230 CUL2222 φ22.22×φ22.22 1,200
71

暖房システム関連部材関給連排部気材筒
銅継手｜異径エルボ
銅継手｜エルボ 45°
銅継手｜チーズ
Ｆ関Ｆ連暖部材房機
商品コード規格価格（円）
暖関房連シ部ス材テム
商品コード規格価格（円）
商品コード規格価格（円）
CUHL1212 φ12.7×φ12.7 710
CUHL1515 φ15.88×φ15.88 950
CUT0808 φ8×φ8 1,180
CUT0909 φ9.52×φ9.52 1,160
CUT1010 φ10×φ10 1,260
CUT1212 φ12.7×φ12.7 1,260
CUT1515 φ15.88×φ15.88 1,240 CUL1522 φ15.88×φ22.22 2,190 CUHL2222 φ22.22×φ22.22 1,770 CUT2222 φ22.22×φ22.22 2,190 関灯連油部配材管
銅継手｜異径チーズ銅継手｜キャップ
銅継手｜オネジアダプター関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード規格価格（円）
CUC08 φ8 830
CUC09 φ9.52 520
商品コード規格価格（円）
CUM1312 R1/2×φ12.7 2,240 関空連調部・電材材
商品コード規格価格（円）
CUT0815 φ8×φ15.88 3,100
CUT1522 φ15.88×φ22.22 2,760
CUC12 φ12.7 620
CUC15 φ15.88 700
CUC22 φ22.22 1,080
CUM1315 R1/2×φ15.88 1,060
CUM1322 R1/2×φ22.22 3,080
CUM2022 R3/4×φ22.22 1,590
銅継手｜メネジアダプターナット付銅管アダプター
ナット付銅管アダプターエルボ
関連施部工材
参考資料
付属……ノンアスパッキン商品コード規格価格（円） CAS1309 G1/2×φ9.52 890
付属……ノンアスパッキン
商品コード規格価格（円） CAS1312 G1/2×φ12.7 690 商品コード規格価格（円）
索引
CUW1312 Rc1/2×φ12.7 2,150
CUW1315 Rc1/2×φ15.88 1,460
CUW1322 Rc1/2×φ22.22 2,860
CAS1315 G1/2×φ15.88 720
CAS1322 G1/2×φ22.22 1,020
CAS2015 G3/4×φ15.88 1,050
CAL1312 G1/2×φ12.7 1,000
CAL1315 G1/2×φ15.88 1,000
CAL2015 G3/4×φ15.88 1,480 CUW2022 Rc3/4×φ22.22 2,300 CAS2022 G3/4×φ22.22 1,150 CAL2022 G3/4×φ22.22 1,640
72

暖房システム関連部材
16 穴銅ヘッダー
パネル用シーリングプレート関給連排部気材筒
商品コード穴径ピッチ価格（円） SK35P09 φ10.5 35mm 520
用途によってカットしてご使用いただけます。 CH1612 は、枝内の内側に直接φ9.52 の銅管を差し込むことが可能ですので、ソケットを使用するφ12.7 と兼用することができます。
商品コード枝管本管ピッチ価格（円） CH1609 φ9.52 φ22.22 60mm 22,900 CH1612 φ12.7 φ22.22 60mm 27,300 CH1615 φ15.88 φ34.92 65mm 39,900
片ナットアダプター
暖房配管などの床面立ち上がり箇所の化粧にご使用ください。各種暖房機への配管接続前に取り付けてください。本体材質……ステンレス（SUS304）
ソルダーボールバルブ 1 型
SK35P12 φ14.0 35mm 520
SK35P15 φ17.0 35mm 520
SK40P09 φ10.5 40mm 520
SK40P12 φ14.0 40mm 520
SK40P15 φ17.0 40mm 520
SK50P09 φ10.5 50mm 520
SK50P12 φ14.0 50mm 520
SK50P15 φ17.0 50mm 520
SK60P09 φ10.5 60mm 520
SK60P12 φ14.0 60mm 520
SK60P15 φ17.0 60mm 520
ソルダーボールバルブ 2 型
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
付属……ノンアスパッキン
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃使用可能流体……冷温水、油、不凍液商品コード規格価格（円）
商品コード規格価格（円） VS10909 φ9.52×φ9.52 3,210
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃使用可能流体……冷温水、油、不凍液 VS20913 φ9.52×G1/2 3,760 VS21213 φ12.7×G1/2 3,860
給水関・連給部湯材・浴室
商品コード規格価格（円）
NA1313 G1/2×R1/2 1,540
NA2020 G3/4×R3/4 1,650
VS11212 φ12.7×φ12.7 3,490
VS11515 φ15.88×φ15.88 2,980
VS12222 φ22.22×φ22.22 3,710
VS21513 φ15.88×G1/2 4,120
VS21520 φ15.88×G3/4 4,360
VS22220 φ22.22×G3/4 3,940 関空連調部・電材材
ソルダーボールバルブ 3 型
リング式ボールバルブ 1 型
リング式ボールバルブ 2 型
関連施部工材
参考資料
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃使用可能流体……冷温水、油、不凍液
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃使用可能流体……冷温水、油、不凍液
商品コード規格価格（円） VS31213 φ12.7×R1/2 3,620 VS31513 φ15.88×R1/2 3,860
使用可能流体……冷温水、油、不凍液商品コード規格価格（円）
商品コード規格価格（円） VJ21309 φ9.52×R1/2 2,910
VJ11312 φ12.7×G1/2 3,290 VJ21312 φ12.7×R1/2 3,630
索引 VS32220 φ22.22×R3/4 4,750 VJ11315 φ15.88×G1/2 3,410 VJ21315 φ15.88×R1/2 3,790
73

暖房システム関連部材
ボールバルブ 2 型｜アングル
ストップバルブ
ゲートバルブ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
最高許容圧力……1.0MPa（10kgf/cm²）使用温度範囲……－15℃～100℃使用可能流体……冷温水、油、不凍液
商品コード規格価格（円） VL21313 R1/2×Rc1/2 4,810
最高許容圧力……0.98MPa（100℃以下の静流水）本体材質……青銅
商品コード規格価格（円） STB8 Rc3/8×Rc3/8 6,190 STB13 Rc1/2×Rc1/2 6,400
最高許容圧力……1.18MPa（120℃以下）本体材質……青銅
商品コード規格価格（円） GTB8 Rc3/8×Rc3/8 4,240 GTB13 Rc1/2×Rc1/2 5,710
暖関房連シ部ス材テム VL22020 R3/4×Rc3/4 5,860 STB20 Rc3/4×Rc3/4 7,340 GTB20 Rc3/4×Rc3/4 6,670
ソルダーゲートバルブフローティングボールバルブ
コンパクトボールバルブ関灯連油部配材管関ガ連ス部配材管
フルボアスタンダード
最高許容圧力……1.18MPa（120℃以下）本体材質……青銅
商品コード規格価格（円）商品コード規格価格（円）
商品コード規格タイプ価格（円）
FC21515 Rc1/2×Rc1/2 フルボア 3,600
FC22020 Rc3/4×Rc3/4 フルボア 4,450
FC22525 Rc1×Rc1 フルボア 6,360
給水関・連給部湯材・浴室 SGB8 φ12.7×φ12.7 8,460 SGB13 φ15.88×φ15.88 7,360 SGB20 φ22.22×φ22.22 8,760
SKT15 Rc1/2×Rc1/2 8,950
SKT20 Rc3/4×Rc3/4 10,340
SKT25 Rc1×Rc1 14,270
FV21515 Rc1/2×Rc1/2 スタンダード 3,900
FV22020 Rc3/4×Rc3/4 スタンダード 4,550
FV22525 Rc1×Rc1 スタンダード 5,890 関空連調部・電材材
絶縁ユニオン｜銅×鋳鉄砲金継手｜ソケット
砲金継手｜エルボ
関連施部工材
本体材質……青銅
商品コード規格価格（円）
本体材質……青銅
商品コード規格価格（円）
参考資料 HKS4 Rc1/2×Rc1/2 1,530 HKL4 Rc1/2×Rc1/2 1,620
銅管と鉄管との接続にご使用ください。配管を電食から守ります。
商品コード規格価格（円） ZU1315 Rc1/2×φ15.88 6,330
HKS6 Rc3/4×Rc3/4 2,100
HKS8 Rc1×Rc1 3,390
HKS46 Rc1/2×Rc3/4 2,200
HKS48 Rc1/2×Rc1 3,570
HKL6 Rc3/4×Rc3/4 2,400
HKL8 Rc1×Rc1 3,900
HKL46 Rc1/2×Rc3/4 2,330
HKL48 Rc1/2×Rc1 3,530
索引 ZU2022 Rc3/4×φ22.22 8,470 HKS68 Rc3/4×Rc1 4,160 HKL68 Rc3/4×Rc1 4,350
75

暖房システム関連部材関給連排部気材筒
砲金継手｜チーズ砲金継手｜ニップル
砲金継手｜キャップ
Ｆ関Ｆ連暖部材房機
本体材質……青銅
商品コード規格価格（円）
暖関房連シ部ス材テム
HKT4 Rc1/2×Rc1/2 2,270
HKT6 Rc3/4×Rc3/4 3,330
HKT8 Rc1×Rc1 4,890
HKT466 Rc1/2×Rc3/4 2,910
HKT488 Rc1/2×Rc1 4,360
本体材質……青銅
商品コード規格価格（円）
HKN4 R1/2×R1/2 990
HKN6 R3/4×R3/4 1,590
本体材質……青銅
商品コード規格価格（円）
HKC4 Rc1/2 1,060 HKT688 Rc3/4×Rc1 4,430 HKN46 R1/2×R3/4 1,370 HKC6 Rc3/4 1,550 関灯連油部配材管
砲金継手｜プラグニップル
砲金継手｜クロス関ガ連ス部配材管
給水関・連給部湯材・浴室
本体材質……青銅
商品コード規格価格（円）
本体材質……青銅関空連調部・電材材 HKP4 R1/2 990
HKP6 R3/4 1,110
HKP8 R1 1,670
砲金継手｜ブッシング
本体材質……青銅商品コード規格価格（円）
商品コード規格価格（円） HKX4 Rc1/2×Rc1/2 5,700
K2013B R1/2×Rc3/4 1,340
HKX6 Rc3/4×Rc3/4 12,430
砲金継手｜ストリートエルボ
関連施部工材
参考資料
本体材質……青銅
商品コード規格価格（円）
HKB12 Rc1/8×R1/4 620
HKB13 Rc1/8×R3/8 620
HKB14 Rc1/8×R1/2 840
HKB23 Rc1/4×R3/8 620
HKB24 Rc1/4×R1/2 770
HKB26 Rc1/4×R3/4 1,100
HKB34 Rc3/8×R1/2 800
索引
HKB36 Rc3/8×R3/4 1,050
HKB46 Rc1/2×R3/4 990
HKB48 Rc1/2×R1 1,460
HKB68 Rc3/4×R1 1,590
HKB610 Rc3/4×R1-1/4 3,890
本体材質……青銅
商品コード規格価格（円）
HKSL4 Rc1/2×R1/2 1,770
HKSL6 Rc3/4×R3/4 2,750
76

パイプ取扱上の注意・取付方法 77 暖房システム関連部材給排気筒関連部材ＦＦ暖房機関連部材暖房システム関連部材灯油配管関連部材ガス配管関連部材給水・給湯・浴室関連部材空調・電材関連部材施工関連部材参考資料索引

暖房システム関連部材
アルミックス継手｜ボールバルブ
アルミックス用ベンダー
アルミックス用面取器関給連排部気材筒
Ｆ関Ｆ連暖部材房機
本体材質……青銅
商品コード規格価格（円）
商品コード適合外径全長価格（円）取 AXB110 10A 用φ9 608mm 8,020 取 AXB113 13A 用φ11 620mm 10,720
アルミックスパイプと継手の接続時は、必ず面取器でパイプ内面の面取りを行ってください。
商品コード規格価格（円）
暖関房連シ部ス材テム
取 AXV1313 R1/2×13A 9,720 取 AXB116 16A 用φ15 630mm 8,310
取 AXR1316 13A ・ 16A 用 57,400
アルミックス用サドルバンド
数量 1 毎に 10 個出庫します
アルミックス用ヘッダー
アルミックス用ヘッダー保温カバー関灯連油部配材管関ガ連ス部配材管
商品コード規格価格（円）
取 AXSD18S 23.0mm×26.0mm 920 / 袋取 AXSD22S 27.0mm×30.5mm 1,080 / 袋
本体材質……青銅
商品コード枝数本管全長価格（円）
取 AXH2002 2 穴 20A 116mm 7,760 取 AXH2003 3 穴 20A 160mm 10,640
商品コード適合価格（円）
取 AXHC2002 AXH2002 用 2,030 取 AXHC2003 AXH2003 用 2,340
給水関・連給部湯材・浴室
取 AXSD25S 30.0mm×33.5mm 1,080 / 袋取 AXH2004 4 穴 20A 210mm 13,900
取 AXHC2004 AXH2004 用 2,720
取 AXSD28S 33.5mm×37.0mm 1,230 / 袋取 AXSD30S 36.8mm×39.8mm 1,230 / 袋
取 AXH2005 5 穴 20A 260mm 17,300 取 AXH2006 6 穴 20A 310mm 20,600
取 AXHC2005 AXH2005 用 2,910 取 AXHC2006 AXH2006 用 3,680 関空連調部・電材材
T 型バンド
数量 1 毎に 10 個出庫します
T 型バンド
数量 1 毎に 10 個出庫します
吊バンドタン無
数量 1 毎に 10 個出庫します
関連施部工材
取付脚と一体型の省スペース立配管金具です。横走り配管金具としてもご使用いただけます。本体材質……ユニクロ
取付脚と一体型の省スペース立配管金具です。横走り配管金具としてもご使用いただけます。
ボルト……M6×22mm 本体材質……ユニクロ
参考資料
商品コード適合管規格価格（円）商品コード適合管規格価格（円）
商品コード適合管価格（円） TBK1535S 15A 用 35mm 2,230 / 袋 TBK1550S 15A 用 50mm 2,350 / 袋 TBD1535S φ15.88 用 35mm 5,370 / 袋 TBD1550S φ15.88 用 50mm 5,580 / 袋
取 NNT15KS 15A 用 730 / 袋取 NNT20KS 20A 用 830 / 袋
索引 TBK2035S 20A 用 35mm 2,320 / 袋 TBD2235S φ22.22 用 35mm 5,580 / 袋取 NNT25KS 25A 用 860 / 袋 TBK2050S 20A 用 50mm 2,380 / 袋 TBD2250S φ22.22 用 50mm 5,790 / 袋取 NNT32KS 32A 用 990 / 袋
79

暖房システム関連部材関給連排部気材筒
吊バンドタン無
数量 1 毎に 10 個出庫します
タンバックル
数量 1 毎に 10 個出庫します
タンバックル
数量 1 毎に 10 個出庫します
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
ボルト……M6×22mm 本体材質……ステンレス（SUS304）
商品コード適合管価格（円）
取 NNT15KUS 15A 用 4,040/ 袋取 NNT20KUS 20A 用 4,380/ 袋
タンバックルに付けられた爪がボルト山を捉え、ボルトの抜け落ちを防止するボルト脱落防止タイプ。本体材質……ユニクロ
タンバックルに付けられた爪がボルト山を捉え、ボルトの抜け落ちを防止するボルト脱落防止タイプ。本体材質……ステンレス（SUS304）
取 NNT25KUS 25A 用 4,800/ 袋商品コード規格板幅価格（円）
商品コード規格板幅価格（円）
取 NNT32KUS 32A 用 5,530/ 袋取 TB25SC W3/8 25mm 700/ 袋
取 TB25SUC W3/8 25mm 3,720/ 袋関灯連油部配材管
吊バンドタン付
数量 1 毎に 10 個出庫します
吊バンドタン付
数量 1 毎に 10 個出庫します
吊バンドタン付
数量 1 毎に 10 個出庫します関ガ連ス部配材管
給水関・連給部湯材・浴室
吊ボルト……W3/8 本体材質……ユニクロ
商品コード適合管規格価格（円） NTB15KS 15A 用 68mm 1,270/ 袋
吊ボルト……W3/8 本体材質……ステンレス（SUS304）
商品コード適合管規格価格（円）
取 NTB15KUS 15A 用 68mm 7,270/ 袋
吊ボルト……W3/8
商品コード適合管規格価格（円）
取 NTB12DS φ12.7 用 61mm 2,640/ 袋関空連調部・電材材 NTB20KS 20A 用 71mm 1,340/ 袋取 NTB25KS 25A 用 74mm 1,370/ 袋取 NTB32KS 32A 用 79mm 1,500/ 袋
取 NTB20KUS 20A 用 71mm 7,400/ 袋取 NTB25KUS 25A 用 74mm 8,260/ 袋取 NTB32KUS 32A 用 79mm 8,640/ 袋 NTB15DS φ15.88 用 63mm 2,700/ 袋 NTB22DS φ22.22 用 66mm 2,770/ 袋取 NTB28DS φ28.58 用 70mm 2,860/ 袋
立バンド
数量 1 毎に 10 個出庫します
立バンド
数量 1 毎に 10 個出庫します
立バンド
数量 1 毎に 10 個出庫します
関連施部工材
参考資料
ボルト……M6×22mm 本体材質……ユニクロ
ボルト……M6×22mm 本体材質……ステンレス（SUS304）
ボルト……M6×22mm
商品コード適合管価格（円）商品コード適合管価格（円）
商品コード適合管価格（円）
索引 CTB15KS 15A 用 990/ 袋 CTB20KS 20A 用 1,020/ 袋
取 CTB15KUS 15A 用 5,050/ 袋取 CTB20KUS 20A 用 5,340/ 袋取 CTB12DS φ12.7 用 2,610/ 袋取 CTB15DS φ15.88 用 2,730/ 袋
取 CTB25KS 25A 用 1,080/ 袋取 CTB25KUS 25A 用 5,500/ 袋
取 CTB22DS φ22.22 用 2,920/ 袋
取 CTB32KS 32A 用 1,120/ 袋取 CTB32KUS 32A 用 5,910/ 袋
取 CTB28DS φ28.58 用 3,120/ 袋
80

暖房システム関連部材
T 字脚
数量 1 毎に 10 個出庫します
T 字脚
数量 1 毎に 10 個出庫します
T 字脚
数量 1 毎に 10 個出庫します関給連排部気材筒
Ｆ関Ｆ連暖部材房機
本体材質……ユニクロ本体材質……ステンレス（SUS304）
本体材質……ユニクロ
商品コード規格長さ価格（円）取 TKS50S 1 穴 50mm 800/ 袋取 TKS80S 1 穴 80mm 960/ 袋取 TKS100S 1 穴 100mm 1,080/ 袋
商品コード規格長さ価格（円）取 TKS50US 1 穴 50mm 3,150/ 袋取 TKS80US 1 穴 80mm 3,850/ 袋取 TKS100US 1 穴 100mm 4,380/ 袋
商品コード規格長さ価格（円）取 TKW50S 2 穴 50mm 830/ 袋取 TKW80S 2 穴 80mm 1,080/ 袋取 TKW100S 2 穴 100mm 1,150/ 袋
暖関房連シ部ス材テム
取 TKS120S 1 穴 120mm 1,340/ 袋取 TKS120US 1 穴 120mm 5,080/ 袋
取 TKW125S 2 穴 125mm 1,400/ 袋
取 TKS150S 1 穴 150mm 1,750/ 袋取 TKS150US 1 穴 150mm 5,880/ 袋
取 TKW150S 2 穴 150mm 1,650/ 袋
樹脂サドルバンド
数量 1 毎に 10 個出庫します
樹脂サドルバンド
数量 1 毎に 10 個出庫します
樹脂サドルバンド台座
数量 1 毎に 10 個出庫します関灯連油部配材管関ガ連ス部配材管
壁・床転がし配管用サドルバンドとしてご使用ください。台座（別売）を使用することで、一定の浮き上がりが可能です。
商品コード適合管適合台座価格（円） JSD15KS 15A 用 JSZ1S 700/ 袋
壁・床転がし配管用サドルバンドとしてご使用ください。台座（別売）を使用することで、一定の浮き上がりが可能です。
商品コード適合管適合台座価格（円） JSD15DS φ15.88 JSZ1S 700/ 袋
樹脂サドルバンドの腰高スペーサーとしてご使用ください。台座を重ねることで高さ（1 枚 5mm）を調整できます。
商品コード適合価格（円） JSZ1S 鋼管・銅管サドル兼用 450/ 袋
給水関・連給部湯材・浴室 JSD20KS 20A 用 JSZ2S 730/ 袋取 JSD25KS 25A 用 JSZ3S 800/ 袋取 JSD32KS 32A 用 JSZ4S 1,530/ 袋 JSD22DS φ22.22 JSZ2S 730/ 袋取 JSD28DS φ28.58 JSZ3S 800/ 袋取 JSD34DS φ34.92 JSZ4S 1,050/ 袋 JSZ2S 鋼管・銅管サドル兼用 450/ 袋取 JSZ3S 鋼管・銅管サドル兼用 670/ 袋取 JSZ4S 鋼管・銅管サドル兼用 830/ 袋関空連調部・電材材
サドルバンド
数量 1 毎に 10 個出庫します
サドルバンド
数量 1 毎に 10 個出庫します
サドルバンド
数量 1 毎に 10 個出庫します
関連施部工材
本体材質……ユニクロ商品コード適合管価格（円）
本体材質……ステンレス（SUS304）
商品コード適合管価格（円）
溶融亜鉛メッキ鋼板に軟質塩ビをデッピングし、管表面の保護と電食防止のための絶縁性に優れた製品です。
参考資料
取 SDY13KS 10A 用 230/ 袋取 SDY13KUS 10A 用 670/ 袋
商品コード適合管価格（円）取 SDY16KS 15A 用 230/ 袋取 SDY20KS 20A 用 290/ 袋取 SDY16KUS 15A 用 700/ 袋取 SDY20KUS 20A 用 860/ 袋
取 SDY12DS φ12.7 用 3,940/ 袋取 SDY15DS φ15.88 用 4,130/ 袋
索引
取 SDY25KS 25A 用 320/ 袋取 SDY25KUS 25A 用 960/ 袋
取 SDY22DS φ22.22 用 4,380/ 袋
取 SDY32KS 32A 用 380/ 袋取 SDY32KUS 32A 用 1,270/ 袋
取 SDY28DS φ28.58 用 4,700/ 袋
81

暖房システム関連部材関給連排部気材筒
クリックバンド（ｄｉ）
数量 1 毎に 100 個出庫します
クリックバンド（ｄｉ）
数量 1 毎に 100 個出庫します
クリックバンド（ｄｉ）
数量 1 毎に 50 個出庫します
ワンタッチで取り付け、広範囲な利用ができます。
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
ワンタッチで取り付け、広範囲な利用ができます。耐熱温度……－25℃～90℃本体材質……ポリケトン色……ライトグレー
商品コード適合外径取付穴価格（円）
取 DCLB1012 10mm～12.5mm 4.5mm 27,010 / 箱取 DCLB1315 12.5mm～15.5mm 4.5mm 28,270 / 箱
ワンタッチで取り付け、広範囲な利用ができます。耐熱温度……－10～70℃本体材質……ポリプロピレン色……ブラック
耐熱温度……－25～90℃本体材質……ポリケトン色……ライトグレー
商品コード適合外径取付穴価格（円）
取 DCLB2431 23.5mm～31.5mm 4.5mm 24,930 / 箱取 DCLB3239 31.5mm～39.5mm 4.5mm 35,730 / 箱
クリックバンド（ｄｉ）
数量 1 毎に 25 個出庫します
商品コード適合外径取付穴価格（円） DCLB1618 15.5mm～18.5mm 4.5mm 22,870 / 箱商品コード適合外径取付穴価格（円）
取 DCLB4049 39.5mm～49.5mm 4.5mm 25,800 / 箱
取 DCLB1923 18.5mm～23.5mm 4.5mm 36,510 / 箱 DCLB1618BK 15.5mm～18.5mm 4.5mm 28,290 / 箱取 DCLB5063 49.5mm～64mm 4.5mm 36,830 / 箱関灯連油部配材管
多用途固定具
数量 1 毎に 50 本出庫します
多用途固定具の使用例
エアロシート
壁面にビス固定関ガ連ス部配材管
給水関・連給部湯材・浴室
各種配管を固定できる多用途固定具です。全ネジ（W3/8）ボルトに下からワンタッチで挿し込んで、対象を固定することが可能です。また、固定ビス穴を 3 箇所設けていますので、天井面や壁面など様々な箇所・方向に固定することができます。
天井面にボルト固定
水道管の防霜、防凍結に最適です。また、冷温水や冷媒管の結露や熱吸収を防ぎ、温水管の熱発散ロスを防ぎます。－30℃の低温でも柔軟性を保つので寒冷地の施工が容易です。関空連調部・電材材
商品コード適合色相価格（円） SK66Y φ40 以下オレンジ 10,470/ 箱
商品コード幅全長厚さ価格（円） AS1020T 1000mm 2000mm 3.0mm 15,200
エアロチューブエアロテープ・プロテープ
関連施部工材
商品コード内径厚さ全長価格（円）
取 AT10010 φ10 10mm 2000mm 980 取 AT10013 φ13 10mm 2000mm 1,320
参考資料取 AT10016 φ16 10mm 2000mm 1,420 取 AT13010 φ10 13mm 2000mm 1,370 取 AT13013 φ13 13mm 2000mm 1,580 取 AT13016 φ16 13mm 2000mm 1,920
取寄運賃をご請求させていただく場合があります。
商品コード厚さ幅全長価格（円）
取 AT10019 φ19 10mm 2000mm 1,580 取 ADT2510 3.0mm 25mm 10m 2,980
取 AT10022 φ22 10mm 2000mm 1,610 取 ADT5010 3.0mm 50mm 10m 5,960
索引
取寄運賃をご請求させていただく場合があります。
AT10025 φ25 10mm 2000mm 1,730 取 AT13019 φ19 13mm 2000mm 2,090 取 AT13022 φ22 13mm 2000mm 2,340 取 AT13025 φ25 13mm 2000mm 2,520 ADT5015 3.0mm 50mm 15m 8,930 取 ADT7510 3.0mm 75mm 10m 8,930 取 ADT5075 6.0mm 50mm 7.5m 8,930 PT06525 0.6mm 50mm 25m 11,100
82

暖房システム関連部材
ステンプレート｜穴無・テープ付
ビニプレート｜銅管用・テープ付
ビニプレート｜穴無・テープ付関給連排部気材筒
本体材質……ステンレス（SUS304）板厚……1.0mm
本体材質……塩化ビニール板厚……1.5mm
本体材質……塩化ビニール板厚……1.5mm
Ｆ関Ｆ連暖部材房機
商品コード外径価格（円） STP50 φ50 480 STP80 φ80 880 STP100 φ100 1,360 STP125 φ125 1,780
商品コード適合外径価格（円） BNP08 φ8 用φ50 120 BNP10 φ10 用φ50 120 BNP127 φ12.7 用φ50 120 BNP1588 φ15.88 用φ50 120
商品コード外径価格（円） BNP50 φ50 110 BNP60 φ60 150 BNP80 φ80 180 BNP100 φ100 250
暖関房連シ部ス材テム STP150 φ150 2,750 BNP2222 φ22.22 用φ65 170 BNP120 φ120 420
パイプガード｜銅管用パイプガードエルボ｜銅管用
パイプガードチーズ｜銅管用関灯連油部配材管関ガ連ス部配材管
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
給水関・連給部湯材・浴室
商品コード適合管全長厚さ価格（円）商品コード適合管厚さ価格（円）
商品コード適合管厚さ価格（円） DHZ15 φ15.88 用 1000mm 20mm 1,440 DHZ22 φ22.22 用 1000mm 20mm 1,370 DHZ15L φ15.88 用 20mm 990 DHZ22L φ22.22 用 20mm 1,100 DHZ15T φ15.88 用 20mm 820 DHZ22T φ22.22 用 20mm 1,100 関空連調部・電材材
ライトカバー｜銅管用ライトカバーエルボ｜銅管用
ライトカバーチーズ｜銅管用
関連施部工材
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
参考資料
商品コード適合管全長厚さ価格（円） DRC151 φ15.88 用 1000mm 10mm 500 DRC152 φ15.88 用 2000mm 10mm 830 DRC221 φ22.22 用 1000mm 10mm 430
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） DRC15L φ15.88 用 10mm 920
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） DRC15T φ15.88 用 10mm 920
索引 DRC222 φ22.22 用 2000mm 10mm 720 DRC22L φ22.22 用 10mm 970 DRC22T φ22.22 用 10mm 970
83

暖房システム関連部材関給連排部気材筒
アルミ菊座
数量 1 毎に 5 個出庫します
アルミバンド
数量 1 毎に 10 枚出庫します
凍結防止ヒーター
Ｆ関Ｆ連暖部材房機
希少
ARK10 は在庫限りの販売商品です。希少
AKT10 は在庫限りの販売商品です。
凍結シーズンになると、常に配管内の温度を最適に保つよう、オン・オフを自動的に開始します。
暖関房連シ部ス材テム
商品コード適合管価格（円）
ARK10 10A・φ15.88 兼用 1,270 / 袋
ARK15 15A・φ22.22 兼用 1,660 / 袋
ARK20 20A・φ28.58 兼用 1,660 / 袋取 ARK25 25A・φ34.92 兼用 1,720 / 袋
商品コード適合管価格（円）
AKT10 10A・φ15.88 兼用 1,240 / 袋
AKT15 15A・φ22.22 兼用 2,060 / 袋
AKT20 20A・φ28.58 兼用 2,060 / 袋取 AKT25 25A・φ34.92 兼用 2,230 / 袋
耐熱温度……105℃
商品コード規格消費電力コード長価格（円） TBH1 1.0m 15W 1.8m 3,890 TBH2 2.0m 30W 1.8m 4,450 TBH3 3.0m 45W 1.8m 5,160
取 ARK32 32A ・φ41.28 兼用 1,720 / 袋取 AKT32 32A ・φ41.28 兼用 2,230 / 袋 TBH4 4.0m 60W 1.8m 5,960 関灯連油部配材管
凍結防止ヒーター用保温テープ保温材テープ
無溶剤型ヘルメチック関ガ連ス部配材管
給水関・連給部湯材・浴室関空連調部・電材材
関連施部工材
参考資料
索引
給湯・給水配管、一般水道配管の凍結防止にご使用ください。凍結防止ヒーターを管に巻き付けた後、テープの約 1/2 が重なるように巻き付けてください。（地中は凍結深度まで巻き付けてください）本体材質……ポリエチレン
商品コード幅全長価格（円） TBH504 50mm 4.0m 330
脱脂洗浄剤
配管パイプの切削油や、グリース除去用の脱脂洗浄剤としてご使用ください。フロンガスや塩素系溶剤を使用しない炭化水素系強力脱脂洗浄剤で、有機溶剤中毒予防規定に抵触しません。速乾性なので作業効率もアップします。
商品コード容量価格（円）
KDHT10
KDRT10
各種保温材の接続部などの化粧にご使用ください。
商品コード幅全長色相価格（円） KDHT10 30mm 10m ホワイト 280 KDRT10 30mm 10m グレー 280 PLT20 38mm 20m クリア 620
架橋ポリパイプ
PLT20
商品コード規格内径外径全長価格（円）
取 KP1010 10A φ9.8 φ13.0 100m 34,800 取 KP1310 13A φ12.8 φ17.0 100m 45,300 取 KP1320 13A φ12.8 φ17.0 200m 90,600 取 KP1330 13A φ12.8 φ17.0 300m 135,300 取 KP1350 13A φ12.8 φ17.0 500m 226,200
鉄管、ステンレス管、砲金、鋼管、塩ビ管、ブライン配管へのシール材としてご使用ください。 JWWAK161：2017 適合品。国土交通省機械設備工事共通仕様書適合品、都市基盤整備公団工事共通仕様書適合品。硬化時間……8 時間～12 時間（25℃）主成分……シリコーン化合物
商品コード容量使用温度範囲色相価格（円） MSF3W 100g －50℃～200℃ホワイト 7,140
可塑剤による架橋ポリパイプの劣化
多く知られておりませんが、架橋ポリエチレンパイプが急激に劣化する事例が報告されています。
例えば、架橋ポリエチレンパイプの敷設作業中に異物がパイプ内に侵入しないよう、ビニールテープなどを用いて端面を養生し、継手の接続段階になってこのビニールテープを剥がし、そのまま端面に継手などを挿入した場合に、ビニールテープで養生していた箇所が劣化する恐れがあります。
これは、ビニールテープに含まれる「可塑剤」が接触面から架橋ポリエチレンパイプに移行し、可塑剤が架橋ポリエチレンパイプを急速に劣化させたものと考えられます。
よって、樹脂製やデップ付きのサドルバンドなどの架橋ポリエチレンパイプに直接接触する塩ビ系の部材には、事前に可塑剤が含まれているかの確認を必ず行った上でご使用になることをお勧めします。
取 TS2706 420mL 4,880 取 KP1630 16A φ17.5 φ21.5 300m 152,400
可塑剤……樹脂製品に柔軟性を与える添加剤で移行性が大きい
84

暖房システム関連部材関給連排部気材筒
降雪センサー
降雪センサー延長コード
地温センサー
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
制御部
センサー部
降雪判定用の外気温設定は、 0℃～7℃の範囲で調整することができます。遅延タイマーは 5 分～ 3 時間、オンディレイタイマーは 0 分～30 分まで調整可能です。地温センサー（別売）を接続する場合は、スイッチにより AND ・ OR いずれかを選択することができます。
商品コード電源仕様価格（円） SH100V 100V 水分検知式 155,600
降雪センサーの延長は、最大でもセンサー部の標準コード＋延長コードまでとしてください。この範囲以上の延長は、降雪センサー誤作動の原因となりますので絶対に行わないでください。
商品コード芯線全長価格（円） SHE610 6 芯 10m 11,500
融雪判定地温は、－5℃～15℃近くの範囲で設定することが可能です。本品の動作には、降雪センサー本体が必要です。
商品コード芯線全長価格（円） GS210 2 芯 10m 33,400 SH200V 200V 水分検知式 158,400 SHE620 6 芯 20m 23,000 GS220 2 芯 20m 47,300 関灯連油部配材管
降雪センサーポールランプ付ヒーティングリモコン
ワイヤーメッシュ関ガ連ス部配材管
給水関・連給部湯材・浴室
降雪センサーの検知部を壁面以外の離れた場所に設置する際にご使用ください。
SHR1
SHR2
降雪センサーの操作を屋内で行うことができます。
配送対応できないエリアがございます。予めご了承ください。
商品コード線径ピッチサイズ価格（円）
取 WM3210 φ3.2 100mm 1m×2m 2,450 取 WM3215 φ3.2 150mm 1m×2m 1,820 関空連調部・電材材
本体材質……ステンレス（SUS304）商品コード規格サイズ価格（円）
商品コード全長質量価格（円） SKPL2 2083mm 1.4kg 39,400
ワイヤーメッシュ結束線
数量 1 毎に 10 kg 出庫します
取 SHR1 埋込型 70×120×7mm 21,200 取 SHR2 露出型 70×120×44mm 23,100
断熱シート取 WM4010 φ4.0 100mm 1m×2m 3,820 取 WM4015 φ4.0 150mm 1m×2m 2,780 取 WM6015 φ6.0 150mm 1m×2m 4,260
床暖房用アルミテープ
関連施部工材
参考資料
暖房配管（銅管・パックチューブ）などの、接地面固定テープとしてご使用ください。テープの切断にはカッターなどの刃物を使用します。
索引
ワイヤーメッシュの結束作業、ロードヒーティングパイプの固定作業にご使用ください。
商品コード全長質量価格（円） WMS1000 約 450mm 約 10kg 10,750 / 箱
床暖房などの放熱ロス削減のために、パネル下に敷いて有効率を向上させることができます。ロードヒーティングにおいても使用することがで
施工後はテープ接着面の剥離がないことを必ずご確認のうえ、機器の運転を開始してください。
きますが、乱暴に扱うと破れる恐れがありますので、取り扱いにはご注意ください。商品コード幅全長価格（円）
商品コード幅全長厚さ価格（円） DS150 1000mm 50m 3.0mm 93,400 YAT5010 50mm 100m 13,900 YAT7510 75mm 100m 18,300
86

暖房システム関連部材
BCCH ヘッダーの施工例
BCCH ヘッダー
CCH×CCHM ボールバルブ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
枝管接続……CCHM 本管ネジ径……R3/4 ピッチ……45mm
暖関房連シ部ス材テム
商品コード枝数本管全長価格（円）
商品コード規格価格（円） YBCCH6P 6 穴φ22.22 300mm 8,000 YCCHBVM CCH×CCHM 4,840
CCH×CHM 分岐ヘッダー CCHM アダプター｜ショート
CCH×CCHM 止水栓関灯連油部配材管関ガ連ス部配材管
クイックファスナー式熱源機の配管との接続用継手としてご使用ください。
両端で止水が可能な継手です。
給水関・連給部湯材・浴室
商品コード規格価格（円） YBH02P CCH×CHM 2,300
商品コード規格価格（円） CCHSMJ CCH×CHM 1,800
商品コード規格価格（円）
YCCHMW CCH×CCHM 2,050 関空連調部・電材材
分岐ヘッダー CCH ジョイント 13A
ワンタッチバンド
関連施部工材
参考資料
商品コード規格価格（円）
YEBH0707 φ7×φ7 2,030
YEBH1007 φ10×φ7 2,090
商品コード規格価格（円）
樹脂管と継手類の接続部抜け出し防止金具としてご使用ください。
商品コード規格価格（円）
索引 YEBH1010 φ10×φ10 2,950 YCCHJ13A CCH×φ13 1,770 WTB13B φ13 用 190
87

88

89

90

接続サイズはφ7 です。左側【入口】、右側【出口】です。
φ7 のパイプをご使用下さい。φ10 のパイプ、φ10 φ10
φ7 φ10 φ13
φ7
103

MEMO

灯油配管関連部材

灯油配管関連部材関給連排部気材筒
テクノフレックス｜ユニオン型
シーリングプレート｜銅管用
シールテープ
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
使用可能流体……水、油、空気最高許容圧力……1.0MPa（常温基準）
ノンアスベスト製ジョイントシート付パッキン付属※パッキンは標準付属の専用品をご使用下さい。
商品コード規格全長価格（円）
取 TFU430 Rc1/2×Rc1/2 300mm 4,280 取 TFU450 Rc1/2×Rc1/2 500mm 5,300 取 TFU630 Rc3/4×Rc3/4 300mm 5,400 取 TFU650 Rc3/4×Rc3/4 500mm 6,870
リング式継手｜ソケットφ8 裸銅管の貫通部（壁面・天井面）用の化粧プレートとしてご使用ください。セパレートタイプですので、配管作業後でも取り付けることができます。
商品コード適合外径価格（円） CUP8 φ8 用φ56 390
リング式継手｜エルボ
CTP05
リング式継手｜チーズ
CTP15
水道・油など各種配管のシール作業にご使用ください。ほとんどの薬品に対して不活性です。耐熱温度……－100℃～260℃本体材質……ポリテトラフルオルエチレン（PTFE）
表面仕上……ユニクロメッキ仕上商品コード幅全長規格価格（円） CTP05 13mm 5m 不燃性 200 CTP15 13mm 15m 不燃性 250 関ガ連ス部配材管
給水関・連給部湯材・浴室
最高許容圧力……0.6MPa（6kgf/cm²）使用温度範囲……－20℃～60℃使用可能流体……JIS1 号灯油（白灯油）
リング式継手のポリリング及びナットの組み換えは、漏洩の原因となりますので行わないでください。
商品コード規格価格（円）
最高許容圧力……0.6MPa（6kgf/cm²）使用温度範囲……－20℃～60℃使用可能流体……JIS1 号灯油（白灯油）
リング式継手のポリリング及びナットの組み換えは、漏洩の原因となりますので行わないでください。
最高許容圧力……0.6MPa（6kgf/cm²）使用温度範囲……－20℃～60℃使用可能流体……JIS1 号灯油（白灯油）
リング式継手のポリリング及びナットの組み換えは、漏洩の原因となりますので行わないでください。 RS0808 φ8×φ8 1,180 商品コード規格価格（円）
商品コード規格価格（円）関空連調部・電材材 RS0810 φ8×φ10 1,340 RS1010 φ10×φ10 1,350 RL0808 φ8×φ8 1,180 RL1010 φ10×φ10 1,290 RT0808 φ8×φ8 1,550 RT1010 φ10×φ10 1,550
リング式継手｜ジョイントリング式継手用ポリリング
数量 1 毎に 10 個出庫します
リング式継手用ナット
関連施部工材
参考資料
索引
リング式継手のポリリング及びナットの組み換えは、漏洩の原因となりますので行わないでください。
商品コード規格価格（円） RJ081 R1/8×φ8 860 RJ082 R1/4×φ8 860 RJ083 R3/8×φ8 860 RJ084 R1/2×φ8 840
PR08S
PR10S リング式継手の取付時の注意
リング式継手は灯油配管専用部材で、埋設施工や直接地面に設置することはできません。締め付けの際は、手締めが完了した場所から、 2 ～ 3 回転工具によって締め付けてください。
商品コード適合価格（円） PR08S φ8 リング式継手用 520 / 袋
リング式継手の取付時の注意
リング式継手は灯油配管専用部材で、埋設施工や直接地面に設置することはできません。締め付けの際は、手締めが完了した場所から、 2 ～ 3 回転工具によって締め付けてください。
商品コード適合価格（円） RN08 φ8 リング式継手用 260 RJ104 R1/2×φ10 940 PR10S φ10 リング式継手用 1,490 / 袋 RN10 φ10 リング式継手用 300
108

灯油配管関連部材関給連排部気材筒
灯油ホース継手
灯油ホースエンド
銅管ホースエンド
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
THJ 灯油ホース同士の接続にご使用ください。本体材質……黄銅
THY
灯油ホース継手使用時は、確実に灯油ホースに差し込み、灯油ホースバンドで固定し、必ず漏れのないことを確認したうえで、機器の運転を開始してください。
商品コード規格価格（円） THJ ホースジョイント 380
灯油ホースと配管の接続にご使用ください。本体材質……黄銅
灯油ホース継手使用時は、確実に灯油ホースに差し込み、灯油ホースバンドで固定し、必ず漏れのないことを確認したうえで、機器の運転を開始してください。
商品コード規格価格（円） THER2 R1/4×ホースジョイント 330 THER3 R3/8×ホースジョイント 380
灯油ホースと配管の接続にご使用ください。本体材質……黄銅
灯油ホース継手使用時は、確実に灯油ホースに差し込み、灯油ホースバンドで固定し、必ず漏れのないことを確認したうえで、機器の運転を開始してください。
商品コード規格価格（円） THY ホースジョイント 1,980 THER4 R1/2×ホースジョイント 640 THE08 φ8×ホースジョイント 1,310 関灯連油部配材管
灯油ホース灯油ホース｜カットタイプ
灯油ホースバンド
数量 1 毎に 10 個出庫します関ガ連ス部配材管
給水関・連給部湯材・浴室
白灯油用送油ホースとしてご使用ください。耐寒性の特殊配合ゴムを採用し、寒冷地でも安心してご使用いただけます。日本燃焼機器検査協会合格品最高許容圧力……0.2MPa 注意屋内専用（屋外での使用は出来ません）
付属品……ワンタッチホースバンド×2 個
注意屋内専用（屋外での使用は出来ません）
商品コード内径外径全長価格（円）
THK15 φ6.3 φ14.0 1.5m 1610
THK20 φ6.3 φ14.0 2.0m 2,140
THK25 φ6.3 φ14.0 2.5m 2,670
THBS WTHBS WTHB1S
灯油ホースの固定にご使用ください。ワンタッチ式ホースバンドは、プライヤーなどで挟んで止めるだけでしっかりと固定できます。グリップ付きバンドは工具などを使用せずに、手で簡単に開閉することができます。
商品コード規格価格（円）関空連調部・電材材
商品コード内径外径全長価格（円） TH10 φ6.3 φ14.0 10m 8,500 TH50 φ6.3 φ14.0 50m 41,900
灯油ホースクリップ
THK30 φ6.3 φ14.0 3.0m 3,200
THK40 φ6.3 φ14.0 4.0m 4,260
THK50 φ6.3 φ14.0 5.0m 5,310
防塵ゴムキャップ THBS ネジ締め付け式 790 / 袋 WTHBS ワンタッチ式（グリップ無） 750 / 袋 WTHB1S ワンタッチ式（グリップ付） 1,290 / 袋
防塵ゴムキャップ・キャップセット
数量 1 毎に 10 個出庫します
関連施部工材
参考資料
索引
クリップ式になっており、上から押し込むだけで固定し、取り外しも可能です。両面テープ付きのため、プラスチック面や金属面にそのまま貼り付けや、ビス穴も空いているのでビス固定も可能です。ビス穴……φ3
機器のメンテナンスや移設の際、灯油コックからの機器や配管内への異物侵入防止にご使用ください。
BZCMS
BZCWS
機器のメンテナンスや移設の際、灯油コックからの機器や配管内への異物侵入防止にご使用ください。
商品コード規格価格（円） BZCMS ホース側キャップ 1,370 / 袋
商品コード適用管外径価格（円）商品コード適合価格（円） BZCWS コック側キャップ 1,110 / 袋 THCL φ14 190 BZCP 灯油コック用 480 BZCSS ホース側・コック側セット 2,430 / 袋
110

灯油配管関連部材
ホームタンクゲージ
灯油給油口カバー
送油口ストッパー関給連排部気材筒
Ｆ関Ｆ連暖部材房機
490L 用オイルタンクゲージとしてご使用ください。メーカー・モデルなどによっては、接続口径が異なるためにご使用いただけない場合がございます。オイルタンクの給油口に付属の取付けビスで 3 ヵ所を締め込んで固定して下さい。
オイルタンク給油口のいたずら防止にご使用ください。
付属しませんは別途お買い求めくださいますようお願いします。（ツ
オイルストレーナー交換時、タンク内の灯油を抜かずに交換作業ができます。給油口とストレーナーの取り付け位置が同芯でない場合には使用できません。
暖関房連シ部ス材テム
商品コード適合径価格（円）商品コード適合価格（円）
商品コード全長質量価格（円） TG490 φ60～φ70 5,860 KBKEY φ80 以下の給油口 5,090 SP1300 1304mm 1.2kg 26,700
灯油ホームタンク水抜き剤ウォーターレベル
ドラムポンプ｜手し式関灯連油部配材管関ガ連ス部配材管
灯油タンクに溜まる水分を燃焼中に吸収・分散させ、燃焼排出します。 500 型ホームタンクに本品 1 本の割合で給油前に注入してください。（給油によってタンク内で本品が撹拌されます）
棒状のものに本品を塗布し、灯油タンクに差し込むと、水分に反応してオレンジ色が赤色に変色する水分検知薬です。タンクの底まで棒を差し込むことで、水分が溜まっている様子を知ることができます。
灯油、軽油、 A 重油（油温 10°以上）など低粘度油の移送給油に最適です。
注意ガソリンには使用できません。
給水関・連給部湯材・浴室
などの効果が期待できます。
注意ご使用前にチューブ本体をよく揉んでからご使用ください。
商品コード吐出ホース長吐出量価格（円）
商品コード容量価格（円） SKWX500 1000mL 1,700
商品コード容量色相価格（円） WL70 70g オレンジ 5,400
取 DPT20S 22×1100mm 105 回転 /20L 25,000 取 DPT20M 25×1280mm 72 回転 /20L 29,400 関空連調部・電材材
ドラムポンプ｜手動式ドラムポンプ｜乾電池式
ドラムポンプ｜電動式
関連施部工材
参考資料
灯油、軽油に使用できます。注意ガソリンには使用できません。
単 1 乾電池式（4 本使用）。灯油、軽油に使用できます。扱いやすい給油ガンノズル付です。
注意
ガソリンには使用できません。乾電池別売。マンガン電池は使用できません。
電動式（AC100V）で給油ガンノズル付です。灯油、軽油に使用できます。吸入パイプ部にはメッシュストレーナー付です。
注意
ガソリンには使用できません。索引
商品コード吐出ホース長吐出量価格（円）商品コード吐出ホース長吐出量価格（円）
商品コード吐出ホース長吐出量価格（円）
取 DPS20 25×1160mm 20L/min 3,050 取 DPK10 25×1500mm 10L/min 15,700
取 DPD20 25×1500mm 20L/min 37,500
111

灯油配管関連部材関給連排部気材筒
流出灯油消臭処理剤｜イナクサー K
流出灯油処理剤｜イナクサー K
イナクサー K（SKKC18P）使用量の目安
対象油種
使用量の目安
灯油対象油量の 10% ～ 50% 程度
重油対象油量の 50% ～ 100% 程度
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
漏洩灯油への処理時にご使用ください。乳化によって灯油の可燃性を奪い、引火しにくい状態へ変化させます。漏洩灯油をウエスや吸着マットで拭き取り、本品を対象油量の 50% 程度の割合で漏洩箇所にまんべんなく散布してください。主成分……界面活性剤、他
商品コード容量香料価格（円） SKKC18P 18L 有り 69,800
漏洩灯油への処理時にご使用ください。乳化によって灯油の可燃性を奪い、引火しにくい状態へ変化させます。漏洩灯油をウエスや吸着マットで拭き取り、本品を対象油量の 20%～10% 程度の割合で漏洩箇所にまんべんなく散布してください。主成分……界面活性剤、他
商品コード容量香料価格（円） SKKC16N 16L 無し 38,300
軽油
ガソリン
原油
エンジンオイル
シンナー
対象油量の 50% 程度
揮発性の高い油類には効果が弱い
揮発性の高い油類には効果が弱い
揮発性の高い油類には効果が弱い
揮発性の高い油類には効果が弱い
油類を扱う作業の前にご準備ください
イナクサー K は漏洩した油類へ素早く散布しなければ効果が得られません。必ずイナクサー K を用意してから作業を開始してください。関灯連油部配材管
流出灯油消臭処理剤｜イナクサー K
灯油吸着マットオイルハンター｜廃油処理箱関ガ連ス部配材管
給水関・連給部湯材・浴室
注意
SKKC100 漏洩灯油への処理時にご使用ください。乳化によって灯油の可燃性を奪い、引火しにくい状態へ変化させます。漏洩灯油をウエスや吸着マットで拭き取り、本品を対象油量の 50% 程度の割合で漏洩箇所にまんべんなく散布してください。主成分……界面活性剤、他
SKKC500
容器・ラベルが変更になる場合があります。
商品コード容量香料価格（円）
漏洩、流出石油類の回収マットとしてご使用ください。水は吸わずに油分のみを吸着しますので、水面に漏洩した油分にも効果を発揮します。トドマツ間伐材を使用した環境に優しいエコ商品です。
注意
サイズが変更になる場合があります。
商品コード容量サイズ吸収量価格（円）
カポック繊維を使用した環境汚染防止商品です。エンジンオイルなどの油類の回収・処理にご使用ください。吸着量は本品 1 箱で 5 リットル程度です。
油類の処分は各自治体の指導に従ってください。関空連調部・電材材 SKKC100 100mL 有り 2,070 SKKC500 500mL 有り 4,480 QM015 15g 130mm×190mm 約 300g 430 QM100 100g 300mm×400mm 約 2000g 2,130
商品コードサイズ価格（円） AH5L 92mm×340mm×200mm 1,680
油分散洗浄剤
オイルキャッチングシート
数量 1 毎に 100 枚出庫します
油分散処理剤セット
関連施部工材
参考資料
OSD51L OSD518L
索引
オイルキャッチングシートで出来る限りの油を回収した後、本品を水で 10～50 倍に希釈し、汚れた部分に洗浄液を散布し、洗浄後多量の水で洗い流してください。
商品コード容量価格（円） OSD51L 1L 3,860
シート表面に形状安定加工が施されているため、型くずれせず油を回収できます。用途に合わせて 4 つ切りカットして使用できます。
商品コードサイズ厚さ吸収量価格（円）
緊急油漏れ対策用として現場ですぐに使用できます。コンパクトサイズで携帯に便利なビニールバッグに収納しました。セット内容……油分散洗浄剤：1 本、オイルキャッチングシート：5 枚厚手ゴム手袋：1 双、希釈ボトル：1 本、計量カップ：1 個
商品コード容量価格（円） OSD518L 18L 23,900 OSD45CF 400mm×500mm 4mm 約 1000g 33,200 / 箱 OSD5SET 1L 11,060
112

灯油配管関連部材
灯油配管モール｜ストレート
耐候性
屋内外兼用
灯油配管モール｜ソケット
耐候性
屋内外兼用関給連排部気材筒
CAD CAD
Ｆ関Ｆ連暖部材房機
19.5
17.5
2100 23.4
25
19.4
暖関房連シ部ス材テム
商品コード適合外径色相価格（円） GFS8 ～φ13 ミルキーホワイト 2,330
灯油配管モール｜エルボ
商品コード適合色相価格（円） GFJ8 GFS8 用ミルキーホワイト 340
灯油配管モール｜入ズミ関灯連油部配材管
耐候性
屋内外兼用
耐候性
屋内外兼用関ガ連ス部配材管
55
55 19
22.5
CAD
19
給水関・連給部湯材・浴室
22.5
商品コード適合色相価格（円） GFL8 GFS8 用ミルキーホワイト 340
灯油配管モール｜出ズミ灯油配管モール｜壁カバー関空連調部・電材材
耐候性
屋内外兼用
耐候性
屋内外兼用
ストレートモールに被せて取り付けます。
関連施部工材
22.5 60
CAD CAD
参考資料
60
19.2
19
60
CAD
60
商品コード適合色相価格（円） GFT8 GFS8 用ミルキーホワイト 340
22.7 55
索引
商品コード適合色相価格（円） GFY8 GFS8 用ミルキーホワイト 340
商品コード適合色相価格（円） GFK8 GFS8 用ミルキーホワイト 340
113

灯油配管関連部材関給連排部気材筒
灯油配管用モールダクト｜ストレート
灯油配管用モールダクト｜引き込みカバー
CAD
CAD
60 37
Ｆ関Ｆ連暖部材房機
37
40
30
75
29
34
暖関房連シ部ス材テム関灯連油部配材管
商品コード全長色相価格（円）
TDH40M 2000mm ミルキーホワイト 3,240 取 TDH40G 2000mm グレー 3,570 取 TDH40T 2000mm チョコレート 3,570 取 TDH40K 2000mm ブラック 3,570
灯油配管用モールダクト｜ソケット
商品コード適合色相価格（円）
TDW40M TDH40M 用ミルキーホワイト 840 取 TDW40G TDH40G 用グレー 840 取 TDW40T TDH40T 用チョコレート 840 取 TDW40K TDH40K 用ブラック 840
灯油配管用モールダクト｜エルボ関ガ連ス部配材管
CAD
CAD
34
給水関・連給部湯材・浴室関空連調部・電材材
33.2
46.4 40
商品コード適合色相価格（円）
TDS40M TDH40M 用ミルキーホワイト 350 取 TDS40G TDH40G 用グレー 350 取 TDS40T TDH40T 用チョコレート 350 取 TDS40K TDH40K 用ブラック 350
灯油配管用モールダクト｜入ズミ
103.5
103.4 33.2
商品コード適合色相価格（円）
TDM40M TDH40M 用ミルキーホワイト 780 取 TDM40G TDH40G 用グレー 870 取 TDM40T TDH40T 用チョコレート 870 取 TDM40K TDH40K 用ブラック 870
灯油配管用モールダクト｜出ズミ
関連施部工材
CAD CAD
79 47.5
参考資料
60
34
79
34
60 47.5
索引
商品コード適合色相価格（円）
TDZ40M TDH40M 用ミルキーホワイト 870 取 TDZ40G TDH40G 用グレー 870 取 TDZ40T TDH40T 用チョコレート 870 取 TDZ40K TDH40K 用ブラック 870
商品コード適合色相価格（円）
TDD40M TDH40M 用ミルキーホワイト 870 取 TDD40G TDH40G 用グレー 870 取 TDD40T TDH40T 用チョコレート 870 取 TDD40K TDH40K 用ブラック 870
114

灯油配管関連部材
灯油配管用モールダクト｜フレキ
灯油配管用モールダクト｜チーズ関給連排部気材筒
36
CAD
88.2
140
33.2
CAD
46.4
Ｆ関Ｆ連暖部材房機
199 49.5
商品コード全長色相価格（円）
TDF40M 199mm ミルキーホワイト 1,450 取 TDF40G 199mm グレー 1,600 取 TDF40T 199mm チョコレート 1,600 取 TDF40K 199mm ブラック 1,600
灯油配管用モールダクト｜エンドカバー
商品コード適合色相価格（円）
TDT40M TDH40M 用ミルキーホワイト 1,250 取 TDT40G TDH40G 用グレー 1,250 取 TDT40T TDH40T 用チョコレート 1,250 取 TDT40K TDH40K 用ブラック 1,250
灯油配管モールダクト｜化粧カバー
暖関房連シ部ス材テム関灯連油部配材管
CAD
CAD 関ガ連ス部配材管
32.5
44 13
商品コード適合色相価格（円）
TDE40M TDH40M 用ミルキーホワイト 310 取 TDE40G TDH40G 用グレー 350 取 TDE40T TDH40T 用チョコレート 350 取 TDE40K TDH40K 用ブラック 350
灯油配管モールダクト｜両サドル
商品コード適合色相価格（円）取 TDK40M TDH40M 用ミルキーホワイト 460 取 TDK40G TDH40G 用グレー 460 取 TDK40T TDH40T 用チョコレート 460 取 TDK40K TDH40K 用ブラック 460
灯油配管モールダクト｜分岐ボックス
給水関・連給部湯材・浴室関空連調部・電材材
110
CAD
83.5 70 46
関連施部工材 62.2 CAD
34
3
110
83.5 70
73.7 18
50
41
72
30.5 40.5
参考資料
商品コード適合色相価格（円）取 TDST40M TDH40M 用ミルキーホワイト 360 取 TDST40G TDH40G 用グレー 360 取 TDST40T TDH40T 用チョコレート 360 取 TDST40K TDH40K 用ブラック 360
商品コード適合色相価格（円）取 TDB1M TDH40M ミルキーホワイト 1,470 取 TDB1G TDH40G グレー 1,470 取 TDB1T TDH40T チョコレート 1,470 取 TDB1K TDH40K ブラック 1,470
索引
115

MEMO

ガス配管関連部材

ガス配管関連部材関給連排部気材筒
LP ガス用金属可とう管
屋内外兼用
LP ガス用金属可とう管アダプター
注意 GHP 等の振動する機器には使用できません。
Ｆ関Ｆ連暖部材房機
商品コード全長規格価格（円）
LPF420 200mm R1/2×Rc1/2 5,580
LPF425 250mm R1/2×Rc1/2 5,660
LPF430 300mm R1/2×Rc1/2 5,700
6164M
6164LM
6164W
6164LW
6164H LPF435 350mm R1/2×Rc1/2 6,050
暖関房連シ部ス材テム関灯連油部配材管
流量……32kW（約 2.3kg/h）使用圧力……2.3kPa～3.3kPa
他規格のお取り寄せも可能です
LP ガス用金属可とう管、 LP ガス用強化ホースは、両端メネジ仕様のものもご用意できますので、お気軽にお問い合わせください。（要納期）
LP ガス用強化ホース
LPF440 400mm R1/2×Rc1/2 6,140
LPF445 450mm R1/2×Rc1/2 6,350
LPF450 500mm R1/2×Rc1/2 6,620
LPF460 600mm R1/2×Rc1/2 6,840
LPF490 900mm R1/2×Rc1/2 7,410
LPF4120 1200mm R1/2×Rc1/2 8,360
商品コード規格仕様価格（円） 6164M R1/2 ストレート 1,160 6164W Rc1/2 ストレート 1,160 6164H ホース口ストレート 2,320 6164LM R1/2 アングル 3,020 6164LW Rc1/2 アングル 3,020
LP ガス用強化ホース TU アダプター関ガ連ス部配材管
商品コード全長規格価格（円） LPH420 200mm R1/2×TU1/2 5,040
LPTU14 LPTU15
給水関・連給部湯材・浴室関空連調部・電材材
関連施部工材
ガス機器と元栓の接続にご使用ください。ホースは鋼線で補強されており、絶縁もされています。
LP ガス強化ホースの流量
LP ガスホース
流量の目安（圧力損失 0.1kPa）
全長 300 mm 500 mm 700 mm
流量 2.5kg/h 2.3kg/h 2.1kg/h LPH430 300mm R1/2×TU1/2 5,330 LPH440 400mm R1/2×TU1/2 5,930 LPH450 500mm R1/2×TU1/2 6,220 LPH460 600mm R1/2×TU1/2 6,520 LPH470 700mm R1/2×TU1/2 6,820 LPH480 800mm R1/2×TU1/2 7,110 LPH4100 1000mm R1/2×TU1/2 7,700 LPH4120 1200mm R1/2×TU1/2 8,890 LPH4150 1500mm R1/2×TU1/2 9,780
LPTU16
LP ガス用金属可とう管・ LP ガス用強化ホースの接続対象機種
機種・設置箇所
先止式瞬間湯沸器（露出接続）
先止式瞬間湯沸器（隠蔽接続）
LP ガス用金属可とう管（1/2" ～ 1"）
LPTU17
商品コード規格価格（円） LPTU14 TU1/2 ×ホース口 2,670 LPTU15 TU1/2×R1/2 2,670 LPTU16 TU1/2×R1/2 1,780 LPTU17 TU1/2×Rc1/2 1,780
LP ガス用強化ホース（9.5mm ～ 25mm）
屋内屋外屋内屋外○○ * ○○○○ * ××
元止式瞬間湯沸器○○参考資料
貯湯式湯沸器○○ * ○○貯蔵式湯沸器○○風呂釡（密閉式を含む）
×○ * ○○索引
ガス機器と元栓との接続にご使用ください。固定には必ず LP ガス安全バンドをご使用ください。
商品コード規格全長適合価格（円） LPH0910 φ9.5 10m LP ガス用 10,950 LPH0950 φ9.5 50m LP ガス用 46,900
レンジ類○×
ガスキャビネットこんろ○ * ×
FF 式ストーブ（タイマー付）
×○業務用厨房機器○○＊……保護カバー付き
118

ガス配管関連部材
LP ガス安全バンド
数量 1 毎に 10 個出庫します
ホースパス
ガスフレキ
LP ガス関給連排部気材筒
Ｆ関Ｆ連暖部材房機
LP ガスホース接続箇所固定バンドとしてご使用ください。グリップが付いていますので、工具などを使用せずに脱着作業が容易に完了します。
商品コード適合価格（円）
ガスホースの取り外し工具としてご使用ください。本品先端をゴム管とホースバンドの間に差し込み、ハンドルを握ると、簡単にガスホースを外すことができます。
商品コード適合価格（円）
本体肉厚……0.2mm 被覆厚……0.6mm 本体材質……ステンレス、軟質塩化ビニル
商品コード規格管外径全長価格（円） GF1030 10A φ15.7 30m 45,100 GF1530 15A φ19.9 30m 56,400
暖関房連シ部ス材テム LPB09S LPH0910 、 LPH0950 用 1,080 / 袋 HP0913 LP ガス、都市ガスホース用 7,860 GF2030 20A φ25.7 30m 74,400
ガスフレキ管サドル
数量 1 毎に 20 個出庫します
片ネジソケット｜ワンプッシュ両メカソケット｜ワンプッシュ関灯連油部配材管
LP ガス LP ガス関ガ連ス部配材管
サドルを固定し、後から管をはめることができます。スリムで目立たない仕上がり。色相……ベージュ
商品コード適合管価格（円）
商品コード規格価格（円） GFS1015 10A×R1/2 2,720 GFS1515 15A×R1/2 2,950 GFS2020 20A×R3/4 5,910
商品コード規格価格（円）
GFW1010 10A×10A 6,780
GFW1515 15A×15A 8,040
GFW2020 20A×20A 10,920
給水関・連給部湯材・浴室
取 MGFS10 10A 2,240 / 袋取 MGFS15 15A 2,490 / 袋取 MGFS20 20A 2,680 / 袋
ワンプッシュ継手を使用する際、右のスパナサイズ表を参照してスパナやモンキレンチを使用してください。パイプレンチは使用できません。スパナサイズ表（ネジ側締め付け用）
呼び径六角寸法呼び径六角寸法呼び径六角寸法
10A 24mm 15A 29mm 20A 35mm 関空連調部・電材材
片ネジエルボ｜ワンプッシュ可とう管ガス栓｜ストレート
可とう管ガス栓｜アングル
LP ガス
LP ガス
LP ガス
関連施部工材
間仕切り壁などの狭所にコックなどを設置する場合の、曲げ配管継手としてご使用ください。
商品コード規格価格（円） GFL1015 10A×R1/2 6,570
LP ガス用金属可とう管および強化ホース用ガス栓としてご使用ください。ツマミ部に防水リングを設け、防水性が向上しました。浴室や厨房など湿気の多い場所でも使用できます。 JIS C 0920 4 級・ 5 級相当
水没するような場所では使用できません。
商品コード規格価格（円）
LP ガス用金属可とう管および強化ホース用ガス栓としてご使用ください。ツマミ部に防水リングを設け、防水性が向上しました。浴室や厨房など湿気の多い場所でも使用できます。 JIS C 0920 4 級・ 5 級相当
水没するような場所では使用できません。
商品コード規格価格（円）
参考資料
索引 GFL1515 15A×R1/2 6,910 FC15S Rc1/2×Rc1/2 3,470 FC15L Rc1/2×Rc1/2 3,470
119

ガス配管関連部材関給連排部気材筒
検査孔付可とう管ガス栓｜ストレート
LP ガス
検査孔付可とう管ガス栓｜アングル
LP ガス
可とう管ヒューズコック
LP ガス
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
配管内の供給圧力検査、漏洩検査などの気密試験用ガス栓としてご使用ください。ツマミ部に防水リングを設け、防水性が向上しました。浴室や厨房など湿気の多い場所でも使用できます。 JIS C 0920 4 級・ 5 級相当
水没するような場所では使用できません。
商品コード規格価格（円）
配管内の供給圧力検査、漏洩検査などの気密試験用ガス栓としてご使用ください。ツマミ部に防水リングを設け、防水性が向上しました。浴室や厨房など湿気の多い場所でも使用できます。 JIS C 0920 4 級・ 5 級相当
水没するような場所では使用できません。
商品コード規格価格（円）
FHC15L
ヒューズガス栓はオン・オフ機能付きで、中間開栓状態ではガスが流れません。ホースエンドが 360°回転しますので、ゴム管に無理を与えることなく接続が可能です。本体材質……亜鉛ダイカスト
FHC15R
商品コード仕様規格価格（円） FHC15L 左ガス栓 Rc1/2 8,660 FC20K Rc1/2×Rc1/2 3,830 FC21K Rc1/2×Rc1/2 3,830 FHC15R 右ガス栓 Rc1/2 8,660 関灯連油部配材管
検査孔付ネジガス栓
検査孔付機器接続ガス栓｜ストレート
検査孔付機器接続ガス栓｜アングル
LP ガス LP ガス
LP ガス関ガ連ス部配材管
給水関・連給部湯材・浴室
気密試験、漏洩試験、燃焼圧力測定、エアパージにご使用ください。検査孔部はコンセント型です。市販の迅速継手がご使用いただけます。また、検査孔内部には安全弁入りで、検査孔キャップは O リングでシールしています。
気密試験、漏洩試験、燃焼圧力測定、エアパージにご使用ください。検査孔部はコンセント型です。市販の迅速継手がご使用いただけます。また、検査孔内部には安全弁入りで、検査孔キャップは O リングでシールしています。本体材質……亜鉛ダイカスト
気密試験、漏洩試験、燃焼圧力測定、エアパージにご使用ください。検査孔部はコンセント型です。市販の迅速継手がご使用いただけます。また、検査孔内部には安全弁入りで、検査孔キャップは O リングでシールしています。本体材質……亜鉛ダイカスト
本体材質……亜鉛ダイカスト商品コード規格価格（円）
商品コード規格価格（円）関空連調部・電材材
商品コード規格価格（円） NG15K Rc1/2×Rc1/2 2,820 CG104S 10A×Rc1/2 7,250 CG154S 15A×Rc1/2 7,480 CG104L 10A×Rc1/2 7,250 CG154L 15A×Rc1/2 7,480
一口ヒューズガス栓一口ヒューズガス栓｜自在型
二口ヒューズガス栓
関連施部工材
LP ガス
LP ガス
LP ガス
参考資料ガスコードが外れたり、大量のガスが流れた場合、自動的にガスの供給を停止します。 LP ガス用部材
ガスコードが外れたり、大量のガスが流れた場合、自動的にガスの供給を停止します。 LP ガス用部材
ガスコードが外れたり、大量のガスが流れた場合、自動的にガスの供給を停止します。 LP ガス用部材
索引
作動流量……1.2kL（air）本体材質……亜鉛ダイカスト
商品コード規格仕様価格（円） HC15H Rc1/2 ホースエンド 4,570
作動流量……1.2kL（air）本体材質……亜鉛ダイカスト
商品コード規格仕様価格（円） HC15HJ Rc1/2 ホースエンド 5,280
作動流量……1.2kL（air）本体材質……亜鉛ダイカスト
商品コード規格仕様価格（円） HCW15H Rc1/2 ホースエンド 8,180 HC15C Rc1/2 コンセント 4,930 取 HC15CJ Rc1/2 コンセント 5,220
取 HCW15C Rc1/2 コンセント 9,780
120

ガス配管関連部材
二口ヒューズガス栓｜自在型
LP ガス
ガスコンセント｜壁埋込型
ガスコンセント｜床埋込関給連排部気材筒
+ + YCS855BR
Ｆ関Ｆ連暖部材房機
ガスコードが外れたり、大量のガスが流れた場合、自動的にガスの供給を停止します。 LP ガス用部材作動流量……1.2kL（air）本体材質……亜鉛ダイカスト
商品コード規格仕様価格（円） HCW15HJ Rc1/2 ホースエンド 9,280
埋込式ガスコンセントとしてご使用ください。施工穴径……60ｍｍ、 65ｍｍ
商品コード規格プレート作動流速価格（円）
床埋込式ガスコンセントとしてご使用ください。丸型取付方式なので簡単施工です。施工穴径……60mm 、 65mm
YCS855K
商品コード規格プレート作動流速価格（円）
取 YCS855BR Rc1/2 ブラウン 1.2kL/h 19,200
暖関房連シ部ス材テム
取 HCW15CJ Rc1/2 コンセント 9.640 KCS856 Rc1/2 アイボリー 1.2kL/h 19,200 取 YCS855K Rc1/2 金属 1.2kL/h 21,900
埋込型ガスコンセント｜ LP ガス用
ガス栓台座セット割座金関灯連油部配材管
LP ガス関ガ連ス部配材管
埋込式ガスコンセントとしてご使用ください。ダブルコンセントが同梱されています。ガスコード長さ……3m 以下壁厚……9.5mm～25mm 以下壁奥行……50mm 以上配管方向……上・下
商品コード入口側出口側価格（円）取 LGC877AE Rc1/2 φ9.5 23,900
ガス栓をフレキと接続する場合にご使用ください。バックプレートが羽根式ですので、取り付けが簡単です。ビスが 2 種類（50mm、 70mm）入っ半割なのでガス栓施工後の取付が可能です。ていますので、様々な壁厚にも対応することができます。商品コード規格色相価格（円）
商品コード規格価格（円） GD917 左右並行用 3,330 WZG15 15A アイボリー 210 WZG15M 15A クロムメッキ 490
給水関・連給部湯材・浴室関空連調部・電材材
フレキカッターフレキチューブカッター
被覆剥離カッター
関連施部工材
商品コード適合管適合径価格（円）
取 FK0825 ガスフレキ用 8A～25A 用 19,800 取 FK0832 ガスフレキ用 8A～32A 用 19,800
フレキカッター替刃
数量 1 毎に 5 枚出庫します
商品コード適合価格（円）
取 FK0825C FK0825 用 3,410 / 組
被覆付きガス用ステンレスフレキシブル管の切断にご使用ください。特殊工具鋼に最適な熱処理、切れ味が光るカッターホイール。アルミ合金本体で、軽量しかも抜群の耐久性を実現しました。
商品コード適合管適合径価格（円）
取 GFC0820 ガスフレキ用 8A～20A 用 16,000
HK0820
HK0832
被覆付ガス用ステンレスフレキシブル管の外被覆剥離作業にご使用ください。特殊刃の採用で、ステンレス管に切断傷が付きません。超軽量コンパクトサイズです。
商品コード適合管適合径価格（円）
取 HK0820 ガスフレキ用 8A～20A 用 7,830
参考資料
索引
取 FK0832C FK0832 用 4,530 / 組取 GFC0825 ガスフレキ用 8A～25A 用 20,100
取 HK0832 ガスフレキ用 8A～32A 用 15,000
121

ガス配管関連部材関給連排部気材筒
ゴム管用ソケット｜ LP ・都市ガス兼用
スリムプラグ｜LP ・都市ガス兼用
ガス栓用プラグ｜ LP ・都市ガス兼用
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
メインシールに毛髪や米粒などの異物が付着してもガス漏れを防止する多重シール構造を採用しました。保護キャップが外れにくく移動しにくい安全設計。お客様の選定ミス・在庫負担を減らすゴム管接続部が回転する SL 自在型。
ホースエンドをコンセント化してゴム管の抜けを防止します。使用環境を考慮して、ガス栓同様の腐食に強い金属製です。ガス栓キャップは気密性が高く、接続されたガス栓の誤開放時の漏れを防止します。プロパンガス・都市ガスどちらでも使用できる兼用タイプ。
ホースエンドをコンセント化してゴム管の抜けを防止します。使用環境を考慮して、ガス栓同様の腐食に強い金属製です。ガス栓キャップは気密性が高く、接続されたガス栓の誤開放時の漏れを防止します。プロパンガス・都市ガスどちらでも使用できる兼用タイプ。
商品コード規格価格（円）商品コード規格価格（円）
商品コード規格価格（円） QSS10 ゴムホース用 3,650 QSP06 器具側ホースエンド用 2,530 QSP10 ガス栓側ホースエンド用 4,100 関灯連油部配材管
接続例
ガスコードスリムプラグ型関ガ連ス部配材管
コンセント型ガス栓
ゴム管用ソケットガス用ゴム管
ガス機器
給水関・連給部湯材・浴室
ガス栓用プラグ
ゴム管止め
ガスコード
器具用スリムプラグ
ホースエンド型関空連調部・電材材
ホースエンド型ガス栓
ガスコード自在型｜ LP ガス・都市ガス兼用
検圧プラグ検圧プラグ｜自動ロック付
関連施部工材
LP ガス
LP ガス
都市ガス都市ガス
参考資料
索引
確実な装着が目視で確認できるロック機構。ホースへの無理な接続を防ぐガス栓自在タイプ。
商品コード規格全長価格（円） LTH05SL φ7 0.5m 6,730 LTH10SL φ7 1.0m 7,410 LTH20SL φ7 2.0m 9,000 LTH30SL φ7 3.0m 10,620 LTH40SL φ7 4.0m 12,180
メーター周りユニットにご使用ください。予備栓が無く、検査孔付きガス栓が設置されていない物件の漏洩検査やエアパージが行えます。
商品コード規格価格（円）
メーター周りユニットにご使用ください。ロック付きですので、設置リスク、作業リスクの低減と施工性の向上になります。①. 自動ロックにより検査員のロック忘れを防止。②. ロック解除の操作は、一般工具で行えます。③. コンセント形状なので専用治具が不要です。④. 自動ロックによりお客様の誤使用を防止。
商品コード規格価格（円） LTH50SL φ7 5.0m 13,260 TGTP1 R1/2 3,090 TGTP1R R1/2 5,200
122

ガス配管関連部材
都市ガス用金属可とう管
屋内外兼用
都市ガス
都市ガス用金属可とう管
屋内外兼用
都市ガス
都市ガス用強化ホース S 型
都市ガス関給連排部気材筒
両側ユニオン構造で施工が容易。給湯器・ビルトイン型コンロなどにご使用ください。
商品コード全長規格価格（円） TGF420 200mm R1/2×Rc1/2 7,040 TGF425 250mm R1/2×Rc1/2 7,400 TGF430 300mm R1/2×Rc1/2 7,760 TGF435 350mm R1/2×Rc1/2 8,130
両側ユニオン構造で施工が容易。給湯器・ビルトイン型コンロなどにご使用ください。
商品コード全長規格価格（円） TGF620 200mm R3/4×Rc3/4 8,610 TGF625 250mm R3/4×Rc3/4 9,120 TGF630 300mm R3/4×Rc3/4 9,630
両側自在によりホース部を回転させることなく、施工が可能です。
商品コード全長規格価格（円） TGH420S 200mm R1/2×Rc1/2 5,250 TGH430S 300mm R1/2×Rc1/2 5,610 TGH440S 400mm R1/2×Rc1/2 5,820 TGH450S 500mm R1/2×Rc1/2 6,710 TGH460S 600mm R1/2×Rc1/2 7,240 TGH470S 700mm R1/2×Rc1/2 7,800 TGH480S 800mm R1/2×Rc1/2 8,280
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム TGF440 400mm R1/2×Rc1/2 8,480 TGF640 400mm R3/4×Rc3/4 10,630 TGH490S 900mm R1/2×Rc1/2 8,840
都市ガス用強化ホース SL 自在型 L 型自在アダプター関灯連油部配材管
機器側 SL 自在機構部が回転することで、 S 型～L 型までの全角度に対応可能です。関ガ連ス部配材管
商品コード S 型時全長 L 型時全長規格価格（円）
取 TGH425U 250mm 200mm R1/2×Rc1/2 8,840 取 TGH430U 300mm 250mm R1/2×Rc1/2 9,200 取 TGH440U 400mm 350mm R1/2×Rc1/2 9,580 取 TGH450U 500mm 450mm R1/2×Rc1/2 9,930 取 TGH460U 600mm 550mm R1/2×Rc1/2 10,320 取 TGH470U 700mm 650mm R1/2×Rc1/2 10,650 取 TGH480U 800mm 750mm R1/2×Rc1/2 11,010
ガス機器と強化ガスホース（機器側 Rc1/2 ねじ仕様）の接続に使用するアダプターです。
注意ねじ接続には必ずシール剤を使用してください。
給水関・連給部湯材・浴室
都市ガスホース
取 TGH490U 900mm 850mm R1/2×Rc1/2 11,420 取 TGH4100U 1000mm 950mm R1/2×Rc1/2 11,770
都市ガス安全バンド
数量 1 毎に 10 個出庫します
商品コードホース側機器側価格（円）取 TG621A R1/2 RC1/2 自在 4,130
フレキネジガス栓の使用区分
常設型ガス機器関空連調部・電材材
都市ガス
都市ガス
先止め式給湯器貯湯式湯沸器
ビルトイン型調理機器
排熱利用設備
燃料電池発電設備
○○○○関連施部工材
常設型ガス機器
元止め式給湯器風呂釡
ガスエンジン発電設備
ガスヒートポンプ冷暖房機○○×―
移動設置型ガス機器
―
参考資料
ガス機器と元栓との接続にご使用ください。固定には必ず都市ガス安全バンドをご使用ください。
商品コード規格全長適合価格（円） TGH0930 φ9.5 30m 都市ガス用 39,400
都市ガスホース接続箇所固定バンドとしてご使用ください。グリップが付いていますので、工具などを使用せずに脱着作業が容易に完了します。
商品コード適合価格（円） TGB09S TGH0930 用 1,170 / 袋
こんろ、炊飯器、オーブン、ファンヒーター、 FF 暖房機、衣服乾燥機
×
詳しくは一般社団法人日本ガス機器検査協会発行の「ガス機器の設置基準及び実務指針」を参照してください。
索引 TGH1330 φ13.0 30m 都市ガス用 55,200 TGB13S TGH1330 用 1,650 / 袋
123

ガス配管関連部材関給連排部気材筒
フレキネジガス栓｜検査孔付・都市ガス用
都市ガス
フレキネジガス栓｜検査孔付・都市ガス用
都市ガス
フレキネジガス栓｜検査孔無・都市ガス用
都市ガス
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
商品コード配管側機器側流量価格（円）
TC33110 10A Rc1/2 4.4kL/h 12,450
TC33115 15A Rc1/2 3.1kL/h 13,020
TC33120 20A Rc3/4 5.7kL/h 14,700
商品コード配管側機器側流量価格（円）
TC33310 10A Rc1/2 2.2kL/h 12,450
TC33315 15A Rc1/2 2.4kL/h 13,020
商品コード配管側機器側流量価格（円） TC3334 Rc1/2 Rc1/2 2.2kL/h 8,100 TC33125 25A Rc3/4 5.8kL/h 17,300 TC33320 20A Rc3/4 4.2kL/h 14,700 TC3336 Rc3/4 Rc3/4 4.5kL/h 9,580 関灯連油部配材管
一口ヒューズガス栓一口ヒューズガス栓
二口ヒューズガス栓
都市ガス都市ガス
都市ガス関ガ連ス部配材管
給水関・連給部湯材・浴室
ツマミが半開状態ではガスが流れないオン・オフ機能を持った都市ガスヒューズガス栓です。ツマミを全開状態から開栓方向に回していき、全開手前まではガスが流れず、全開状態でオン弁が作動してガスの流路を全開させます。作動流量……1.2kL/h（air）作動時圧損……230Pa
ツマミが半開状態ではガスが流れないオン・オフ機能を持った都市ガスヒューズガス栓です。ツマミを全開状態から開栓方向に回していき、全開手前まではガスが流れず、全開状態でオン弁が作動してガスの流路を全開させます。作動流量……1.2kL/h（air）作動時圧損……230Pa
ツマミが半開状態ではガスが流れないオン・オフ機能を持った都市ガスヒューズガス栓です。ツマミを全開状態から開栓方向に回していき、全開手前まではガスが流れず、全開状態でオン弁が作動してガスの流路を全開させます。作動流量……1.2kL/h（air）作動時圧損……230Pa 関空連調部・電材材
商品コード入口出口価格（円） TC1512 Rc1/2 ホースエンド 12,840
商品コード入口出口価格（円） TC1312 Rc1/2 コンセント 11,290
商品コード入口出口価格（円） TC2512 Rc1/2 ホースエンド 24,800
二口ヒューズガス栓可とうガス栓｜都市ガス用
可とうガス栓｜都市ガス用
関連施部工材
都市ガス
都市ガス
都市ガス
参考資料
TC2512R
TC2512L
ツマミが半開状態ではガスが流れないオン・オフ機能を持った都市ガスヒューズガス栓です。
索引
作動流量……1.2kL/h（air）作動時圧損……230Pa
商品コード入口出口左側出口右側価格（円） TC2512R Rc1/2 コンセントホースエンド 25,200
都市ガス用金属可とう管および、強化ホース用ガス栓としてご使用ください。本体材質……黄銅
商品コード入口規格価格（円）
都市ガス用金属可とう管および、強化ホース用ガス栓としてご使用ください。本体材質……黄銅
商品コード入口規格価格（円） TC2512L Rc1/2 ホースエンドコンセント 25,200 TCF3314 Rc1/2 ストレート 8,480 TCF3334 Rc1/2 アングル 8,480
124

ガス配管関連部材
埋込型ガスコンセント｜都市ガス用
都市ガス
ガスコンセント｜鉄管配管用 S 露出型
都市ガス
ゴムキャップ関給連排部気材筒
埋込式ガスコンセントとしてご使用ください。ダブルコンセントが同梱されています。壁厚……9.5mm～25mm 以下壁奥行……40mm 以上配管……上・下
商品コード入口側出口側価格（円）取 TGC877AE Rc1/2 φ9.5 22,400
ナイロン被覆パイプの接着方法
接合部の清掃
ツマミが無くソケットの脱着により開閉する安全性の高いガス栓です。火災などでソケットが消失してもガスが遮断されます。六角部、コンセント部が自在構造のため、施工性が向上しました。都市ガス（13A ・ 12A）用。作動流量……1.2kL/h（air）作動時圧損……383Pa
商品コード入口出口価格（円） TC5312 Rc1/2 コンセント 11,300
ネジ加工が終われば、ネジ部の切断油を脱脂洗浄剤とウエスで拭き取ります。
GCPK
GCPHE
使用しないガス栓の端末につけて使用します。
商品コード用途価格（円）
GCPK コンセント用 120
GCPHE ホースエンド用 300
ナイロン被覆パイプ
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
ネジシール材コーキング塗布
シール（ネジシール）
シール（コーキング）
図のようにネジ先端と管外径ナイロン被覆との境にシール材をそれぞれ一周塗布します。関ガ連ス部配材管
接着
直管と継手をネジ込みます。ネジ部はパイプレンチなどの工具を用いて所定トルクをかけますが、パイプレンチはナイロンメネジ部にかからないよう注意してください。
この部分にパイプレンチをかけない
パイプレンチは被覆鋼管用を使用する
はみ出したシール
はみ出したシール材は指で押し込む
注意
荷姿が 2m 以上の場合は発送ができません。
商品コード規格外径全長価格（円）
給水関・連給部湯材・浴室
充填取 GLP15 R1/2 φ22.9 4.0m 19,900
締め付け後シール材がナイロンメネジ部全周に行き渡っていることを確認のうえ、直管と継手のなどで、はみ出したシール材を充填してください。
間に押し付けるように指先
取 GLP20 R3/4 φ28.4 4.0m 24,670 取 GLP25 R1 φ35.2 4.0m 33,000 関空連調部・電材材
ナイロン被覆継手｜ソケットナイロン被覆継手｜異径ソケット
ナイロン被覆継手｜エルボ
関連施部工材
参考資料
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
商品コード規格価格（円）
取 GLP15S Rc1/2×Rc1/2 1,290 取 GLP20S Rc3/4×Rc3/4 1,570
商品コード規格価格（円）
取 GLP2015S Rc3/4×Rc1/2 2,140 取 GLP2515S Rc1×Rc1/2 2,750
商品コード規格価格（円）
取 GLP15L Rc1/2×Rc1/2 1,130 取 GLP20L Rc3/4×Rc3/4 1,390
索引
取 GLP25S Rc1×Rc1 2,240 取 GLP2520S Rc1×Rc3/4 2,830
取 GLP25L Rc1×Rc1 2,200
125

ガス配管関連部材関給連排部気材筒
ナイロン被覆継手｜異径エルボ
ナイロン被覆継手｜チーズ
ナイロン被覆継手｜異径チーズ
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
商品コード規格価格（円）
取 GLP2015L Rc3/4×Rc1/2 1,800 取 GLP2515L Rc1×Rc1/2 2,940
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
商品コード規格価格（円）
取 GLP15T Rc1/2×Rc1/2 1,700 取 GLP20T Rc3/4×Rc3/4 1,970
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。
商品コード規格価格（円）
取 GLP2015T Rc3/4×Rc1/2 2,470 取 GLP2515T Rc1×Rc1/2 3,280
取 GLP2520L Rc1×Rc3/4 3,240 取 GLP25T Rc1×Rc1 3,420
取 GLP2520T Rc1×Rc3/4 3,580 関灯連油部配材管
ナイロン被覆継手｜ニップル
ナイロン被覆継手｜カラープラグ
ナイロン被覆パイプ用サドル
数量 1 毎に 10 個出庫します関ガ連ス部配材管
給水関・連給部湯材・浴室
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができ
ガス配管部材としてご使用ください。耐候性、施工性に優れ、塩害対策にも使用することができます。ます。商品コード規格全長価格（円）
ナイロン被覆パイプの壁・床転がし配管用サドルバンドとしてご使用ください。台座（別売）を使用することで、一定の浮き上がりが可能です。
商品コード適合価格（円）
商品コード規格全長価格（円）取 GLP15C1 R1/2 65mm 5,470
取 GLP15SBS GLP15 用 2,400/ 袋関空連調部・電材材
取 GLP15N R1/2 60mm 1,420 取 GLP20N R3/4 65mm 1,700
ナイロン被覆パイプ用サドル台座
数量 1 毎に 10 個出庫します取 GLP15C2 R1/2 100mm 5,830 取 GLP20C R3/4 75mm 5,900
ナイロン被覆パイプ用シール材
取 GLP20SBS GLP20 用 2,570/ 袋取 GLP25SBS GLP25 用 3,770/ 袋
ナイロン被覆パイプ用脱脂洗浄剤
関連施部工材
参考資料
索引
ナイロン被覆パイプ用サドルバンドの腰高スペーサーとしてご使用ください。台座を重ねることで高さ（1 枚 5mm）を調整できます。
商品コード適合価格（円）
取 GLP15SDS GLP15SBS 用 1,540/ 袋
ナイロン被覆パイプ専用シール材としてご使用ください。シリコンを主成分とする無溶剤型不乾性ガス配管用シール材です。被覆と同色で綺麗に仕上がります。
ネジ部に付着した油類、その他の汚れの除去洗浄剤としてご使用ください。ノンフロンタイプで洗浄力に優れ、作業性にも優れる速乾タイプ。
取 GLP20SDS GLP20SBS 用 1,890/ 袋商品コード容量価格（円）
商品コード容量価格（円）
取 GLP25SDS GLP25SBS 用 2,060/ 袋取 GLP200S 200g 7,470
取 GLP420S 420g 5,560
126

ガス配管関連部材
エネモール｜ストレート
屋内外兼用
エネモール｜ソケット
屋内外兼用関給連排部気材筒
エネモールシリーズは、各種配管の露出箇所にご使用ください。
CAD
CAD
Ｆ関Ｆ連暖部材房機
B
商品コード A B C
EMS10 24.0 21.0 2100
EMS15 27.5 25.0 2100
A
C
EMS25 40.0 40.0 2100
商品コード適合外径ガスフレキ色相価格（円）取 EMS10 φ17 以下 10A 用ミルキーホワイト 2,500 取 EMS15 φ20 以下 15A 用ミルキーホワイト 2,760 取 EMS25 φ30 以下 20A・ 25A 用ミルキーホワイト 5,430
エネモール｜エルボ
B
商品コード A B C
EMJ10 28.0 23.1 28.0
EMJ15 32.0 27.2 32.0
A
C
EMJ25 45.5 42.5 45.0
商品コード適合色相価格（円）取 EMJ10 EMS10 用ミルキーホワイト 330 取 EMJ15 EMS15 用ミルキーホワイト 340 取 EMJ25 EMS25 用ミルキーホワイト 1,280
エネモール｜入ズミ
暖関房連シ部ス材テム関灯連油部配材管
C
C B
A
CAD
商品コード A B C
屋内外兼用
EML10 27.0 23.0 65.0 EML15 31.5 27.0 70.0 EML25 44.0 41.0 102.0
商品コード適合色相価格（円）
取 EML10 EMS10 用ミルキーホワイト 330 取 EML15 EMS15 用ミルキーホワイト 340 取 EML25 EMS25 用ミルキーホワイト 1,280
エネモール｜出ズミ
B
A
C
C
CAD
商品コード A B C
屋内外兼用
EMT10 27.0 22.7 65.0 EMT15 31.6 26.9 70.0 EMT25 44.2 41.0 100.0
商品コード適合色相価格（円）
取 EMT10 EMS10 用ミルキーホワイト 330 取 EMT15 EMS15 用ミルキーホワイト 340 取 EMT25 EMS25 用ミルキーホワイト 1,270
エネモール｜壁カバー関ガ連ス部配材管
給水関・連給部湯材・浴室関空連調部・電材材
屋内外兼用
屋内外兼用
関連施部工材
A C
B
C
CAD
商品コード A B C
EMY10 27.0 22.7 65.0
EMY15 31.6 26.9 70.0
EMY25 44.2 41.0 100.0
商品コード適合色相価格（円）取 EMY10 EMS10 用ミルキーホワイト 330 取 EMY15 EMS15 用ミルキーホワイト 350
B
CAD
商品コード A B C
A
C
EMK10 27.3 22.9 85.0
EMK15 31.6 27.2 80.0
商品コード適合色相価格（円）取 EMK10 EMS10 用ミルキーホワイト 330
参考資料
索引
取 EMY25 EMS25 用ミルキーホワイト 1,310 取 EMK15 EMS15 用ミルキーホワイト 340
127

E
E
F
ガス配管関連部材関給連排部気材筒
エネモール｜貫通カバー
屋内外兼用
エネモール｜壁貫通チーズ
屋内外兼用
Ｆ関Ｆ連暖部材房機
95
各種配管の露出箇所にご使用ください。フレキ管の壁面からの引き出し時に便利です。屋内外兼用
60
CAD
27.2
37 204
CAD
暖関房連シ部ス材テム
195
商品コード適合色相価格（円）
58 31.6
38
90
推定開口穴φ55 以下
商品コード適合色相価格（円）関灯連油部配材管
取 EMC25 EMS25 用ミルキーホワイト 1,430
エネモール｜壁貫通カバー
取 EMWT15 EMS15 用ミルキーホワイト 820
エネモール｜フリージョイント関ガ連ス部配材管
屋内外兼用
屋内外兼用
CAD
給水関・連給部湯材・浴室
#$%"
!"
（92）
推奨開口穴径φ32～35
CAD
C EMF 15 φ28
D
C 41
EMF 25
D 41
B
A
商品コード A B C D
EMF15 400 24 23.8 22.8
EMF25 415 31 35.8 37.5 関空連調部・電材材
商品コード適合色相価格（円）取 EMWC815 EMS10 ・ 15/GFS8 兼用ミルキーホワイト 1,040
エネモール｜コックカバー
商品コード適合色相価格（円）取 EMF15 EMS15 用ミルキーホワイト 1,390 取 EMF25 EMS25 用ミルキーホワイト 1,430
エネモール｜端末カバー
関連施部工材
屋内外兼用
屋内外兼用
参考資料
D
CAD
C
D
CAD
B C
A B
索引
D
商品コード A B C D E
EMKC10 100 27.3 35 22.9 32
EMKC15 110 30.6 35 26.7 34
A
商品コード適合色相価格（円）取 EMKC10 EMS10 用ミルキーホワイト 400 取 EMKC15 EMS15 用ミルキーホワイト 430
商品コード A B C D E F
EME15 28 27.5 25 21.9 25 22.1
EME25 65 40 40 28 40 34
商品コード適合色相価格（円）取 EME15 EMS15 用ミルキーホワイト 420 取 EME25 EMS25 用ミルキーホワイト 470
128

ガス配管関連部材
亜鉛メッキ鋼管｜白管ネジ付関給連排部気材筒
商品コード規格全長価格（円）
WRP1520 R1/2 200mm 1,150 取 WRP1530 R1/2 300mm 1,640 取 WRP1550 R1/2 500mm 1,520 取 WRP1560 R1/2 600mm 1,850
商品コード規格全長価格（円）
WRP2020 R3/4 200mm 1,390 取 WRP2030 R3/4 300mm 1,970 取 WRP2050 R3/4 500mm 1,890 取 WRP2060 R3/4 600mm 2,160
Ｆ関Ｆ連暖部材房機
取 WRP1570 R1/2 700mm 2,000 取 WRP2070 R3/4 700mm 2,490
ガス配管、水道用配管兼用亜鉛メッキ鋼管（ダブルメッキ）としてご使用ください。両端ネジ加工済みですので、現場でのネジ切り加工が不要です。
ご注文内容によっては、お届けの対応ができない場合がございます。予めご了承ください。
白継手｜長ニップル取 WRP1580 R1/2 800mm 2,240 取 WRP1590 R1/2 900mm 2,530 取 WRP15100 R1/2 1000mm 2,720 取 WRP15120 R1/2 1200mm 3,210 取 WRP15150 R1/2 1500mm 4,560 取 WRP15180 R1/2 1800mm 5,000 取 WRP2080 R3/4 800mm 2,680 取 WRP2090 R3/4 900mm 2,990 取 WRP20100 R3/4 1000mm 3,270 取 WRP20120 R3/4 1200mm 3,860 取 WRP20150 R3/4 1500mm 5,480 取 WRP20180 R3/4 1800mm 6,060
白継手｜丸ニップル
暖関房連シ部ス材テム関灯連油部配材管
商品コード規格全長価格（円）
WN1550 R1/2 50mm 500 関ガ連ス部配材管
WN1565 R1/2 65mm 570
WN1575 R1/2 75mm 680
WN15100 R1/2 100mm 890
WN15150 R1/2 150mm 1,300
WN2050 R3/4 50mm 540
WN2065 R3/4 65mm 780
亜鉛メッキ鋼管用継手としてご使用ください。
給水関・連給部湯材・浴室
ガス配管、水道用配管兼用亜鉛メッキ鋼管（ダブルメッキ）としてご使用ください。両端ネジ加工済みですので、現場でのネジ切り加工が不要です。
WN2075 R3/4 75mm 800
WN20100 R3/4 100mm 1,130
WN20150 R3/4 150mm 1,520
商品コード規格価格（円）
WN15 R1/2×R1/2 470
WN20 R3/4×R3/4 520 関空連調部・電材材
白継手｜ソケット白継手｜異径ソケット
白継手｜エルボ 90°
関連施部工材
参考資料
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WS15 Rc1/2×Rc1/2 400
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WL15 Rc1/2×Rc1/2 260
索引 WS20 Rc3/4×Rc3/4 480 WS2015 Rc3/4×Rc1/2 740 WL20 Rc3/4×Rc3/4 370
129

ガス配管関連部材関給連排部気材筒
白継手｜異径 90°エルボ
白継手｜エルボ 45°
白継手｜チーズ
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
亜鉛メッキ鋼管用継手としてご使用ください。商品コード規格価格（円）
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WLH15 Rc1/2×Rc1/2 760
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WT15 Rc1/2×Rc1/2 490 WL2015 Rc3/4×Rc1/2 580 WLH20 Rc3/4×Rc3/4 800 WT20 Rc3/4×Rc3/4 590 関灯連油部配材管
白継手｜異径チーズ
白継手｜ストリートエルボ
白継手｜ブッシング関ガ連ス部配材管
給水関・連給部湯材・浴室
亜鉛メッキ鋼管用継手としてご使用ください。亜鉛メッキ鋼管用継手としてご使用ください。
亜鉛メッキ鋼管用継手としてご使用ください。商品コード規格価格（円）
商品コード規格価格（円）関空連調部・電材材
商品コード規格価格（円）
WT2015 Rc3/4×Rc1/2 840
WSL15 Rc1/2×R1/2 650
WSL20 Rc3/4×R3/4 650
WBU2015 R3/4×Rc1/2 620
WBU2520 R1×Rc3/4 800
白継手｜ユニオン白継手｜六角ニップル
白継手｜プラグ
関連施部工材
参考資料
亜鉛メッキ鋼管用継手としてご使用ください。
索引
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WU15 Rc1/2×Rc1/2 1,430
商品コード規格価格（円）
WRN15 R1/2×R1/2 350
WRN20 R3/4×R3/4 400
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WP15 R1/2 350 WU20 Rc3/4×Rc3/4 1,730 取 WRN25 R1×R1 580 WP20 R3/4 440
130

ガス配管関連部材
白継手｜キャップ
座付エルボ
シーリングプレート｜鋼管用関給連排部気材筒
Ｆ関Ｆ連暖部材房機
亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
WC15 Rc1/2 640
ガス栓設置の際に、配管を壁面へ固定する場合の亜鉛メッキ鋼管用継手としてご使用ください。
商品コード規格価格（円）
表面仕上……クロームメッキ仕上
商品コード適合外径価格（円）
CRP15 15A 用φ65 260
CRP20 20A 用φ75 280 取 CRP25 25A 用φ85 340
暖関房連シ部ス材テム WC20 Rc3/4 730 ZTL15 Rc1/2×Rc1/2 2,310 取 CRP32 32A 用φ93 420
ビニプレート｜鋼管用・テープ付
ステンプレート｜鋼管用・テープ付
アングル関灯連油部配材管関ガ連ス部配材管
本体材質……塩化ビニール板厚……1.5mm
商品コード適合外径価格（円） BNP15 15A 用φ61 110
本体材質……ステンレス（SUS304）板厚……1.0mm
商品コード適合外径価格（円）
取 STP15 15A 用φ61 830
断面寸法……40mm×40mm×3.2mm 注意荷姿が2m 以上の場合は発送ができません。商品コード全長表面仕上価格（円）
取 SAG18Y 1800mm ユニクロメッキ 2,730
給水関・連給部湯材・浴室 BNP20 20A 用φ77 130 取 STP20 20A 用φ77 990
取 SAG24Y 2400mm ユニクロメッキ 3,860 BNP25 25A 用φ85 150 BNP32 32A 用φ90 180
取 STP25 25A 用φ84.5 1,070 取 STP32 32A 用φ90 1,240 取 SAG18M 1800mm 溶融亜鉛メッキ 4,130 取 SAG24M 2400mm 溶融亜鉛メッキ 6,240 関空連調部・電材材
アングル用接続金具アングル用ストッパー
アングル用台座
関連施部工材
SAC1824Y SAC1824M
SATC1824Y SATC1824M
SAS3YL SAS3ML
SAS3YR SAS3MR
参考資料
商品コード規格表面仕上価格（円）商品コード規格表面仕上価格（円）取 SAC1824Y コーナーユニクロメッキ 1,000 取 SATC1824Y 通コーナーユニクロメッキ 1,070 取 SAC1824M コーナー溶融亜鉛メッキ 1,240 取 SAS3YL 左ユニクロメッキ 910 取 SAS3YR 右ユニクロメッキ 910 取 SAS3ML 左溶融亜鉛メッキ 1,020
商品コード表面仕上価格（円）
取 SAD6Y ユニクロメッキ 970
索引
取 SATC1824M 通コーナー溶融亜鉛メッキ 1,210 取 SAS3MR 右溶融亜鉛メッキ 1,020
取 SAD6M 溶融亜鉛メッキ 970
131

ガス配管関連部材関給連排部気材筒
L 型ブラケット
L 型ブラケット A 型ブラケット
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
表面仕上……ユニクロメッキ仕上断面寸法……40mm×40mm×3.2mm
商品コードサイズ耐荷重量価格（円）
取 SLB1512Y 150mm×120mm 608kgf 810 取 SLB2115Y 210mm×150mm 416kgf 1,060 取 SLB3021Y 300mm×210mm 250kgf 1,320
表面仕上……ユニクロメッキ仕上断面寸法……40mm×40mm×3.2mm 表面仕上……溶融亜鉛メッキ仕上断面寸法……40mm×40mm×3.2mm 商品コードサイズ耐荷重量価格（円）
商品コードサイズ耐荷重量価格（円）
取 SLB1512M 150mm×120mm 608kgf 1,490 取 SLB2115M 210mm×150mm 416kgf 1,880 取 SLB3021M 300mm×210mm 250kgf 2,480
取 SAB15Y 150mm×150mm 610kgf 1,120 取 SAB20Y 200mm×200mm 849kgf 1,750 取 SAB25Y 250mm×250mm 745kgf 2,590 取 SAB30Y 300mm×300mm 751kgf 2,920
取 SLB3924Y 390mm×240mm 152kgf 1,640 取 SLB3924M 390mm×240mm 152kgf 3,010
取 SAB40Y 400mm×400mm 1360kgf 4,060 関灯連油部配材管
U 型ボルト
数量 1 毎に 10 個出庫します
クランプガス湯沸器取付板｜カンタン関ガ連ス部配材管
給水関・連給部湯材・浴室
表面仕上……ユニクロメッキ仕上
商品コード規格ボルト価格（円）取 SUB20S 20A 用 W3/8 920 / 袋取 SUB25S 25A 用 W3/8 960 / 袋
SBC3S
天井から梁状に伸びている一般鋼材に穴を開けず、吊ボルトを下ろす場合にご使用ください。表面仕上……有色クロメート
SBC3A
瞬間湯沸器の取り付けが簡単に完了します。窓などの設置条件に合わせて取付寸法を伸縮可能です。関空連調部・電材材取 SUB32S 32A 用 W3/8 1,050 / 袋取 SUB40S 40A 用 W3/8 1,080 / 袋取 SUB50S 50A 用 W3/8 1,150 / 袋
商品コード適合厚ボルト価格（円）
取 SBC3S 1mm～15mm W3/8 260 取 SBC3A 1mm～25mm W3/8 480
ネジピッチ……35mm
商品コード取付有効寸法価格（円） GHK 590mm～1060mm 8,780
シュウスプレーリークフォーマー
内管スプレー
関連施部工材
参考資料
索引
漏れの疑いのある箇所にスプレーすると、泡が膨らみ漏れ箇所を特定することができます。ガス配管やエアー配管などの各種配管にご使用ください。主成分……非イオン系界面活性剤、他
漏れの疑いのある箇所にスプレーすると、泡が膨らみ漏れ箇所を特定することができます。ガス配管やエアー配管などの各種配管にご使用ください。
都市ガス、プロパンガス配管用ガス漏れ補修シール材としてご使用ください。屋内配管や床の中でネジ漏れが発生しても、ガス栓の近くなら壁や床を壊さず効率的に補修ができます。主成分……脂肪族系メタクリル酸エステル有効範囲……ガス栓等の噴射位置より 2m
商品コード容量価格（円）商品コード容量価格（円）
商品コード容量価格（円） SP360 360mL 3,180 LF351 351g 2,000 GNP350 350mL 13,920
132

ガス配管関連部材
ガス配管用ネジシール材
ガス配管用シリコーン系シール材
ガス配管用シール材関給連排部気材筒
Ｆ関Ｆ連暖部材房機
都市ガス、プロパンガス配管用シール材としてご使用ください。脱アミド型シリコーンを主成分とした一液型無溶剤型シール材です。溶剤を含まないため、収縮が無く、作業も安全で、シール性に優れます。主成分……シリコーン樹脂、他
都市ガス、プロパンガス配管用シール材としてご使用ください。アルキド樹脂を主成分とした一液型無溶剤型シール材です。作業性の良いノズルが自転する回転式ノズル付きチューブ仕様で、ネジ部に均等に塗布できます。主成分……樹脂分、無機充填材、他
都市ガス、天然ガス、プロパンガス用配管シール材としてご使用ください。アルキド樹脂を主成分とした無溶剤型のガス用シール材です。不乾性・無溶剤ですので、塗布後に固着・乾燥しません。刷毛付き。主成分……樹脂分、無機充填材、他
暖関房連シ部ス材テム
商品コード容量色相価格（円）商品コード容量色相価格（円）
商品コード容量色相価格（円）
取 HS4332 200g アイボリー 7,880 取 HS4320 230g アイボリー 8,260
取 HS4325 500g アイボリー 10,500
プロパンガス・不凍液配管用シール材
防食テープアルミニウムペイント関灯連油部配材管関ガ連ス部配材管
プロパンガス、暖房不凍液配管用シール材としてご使用ください。特殊配合ゴムを主成分とした半乾性タイプの粘弾性シール材です。塗布後はゴム状の弾性体を形成し、優れた対応性を示します。刷毛付き。主成分……キシレン、エチルベンゼン、他
商品コード容量色相価格（円）
取 HS4004 500g グレー 10,500
ボンベチェーン
電気絶縁性、耐久性に優れますので、絶縁用テープとして、また防食材料としてご使用ください。適合上限温度……60℃
商品コード幅全長色相価格（円） BT5010 50mm 10m シルバー 980 取 BT7510 75mm 10m シルバー 1,470 取 BT10010 100mm 10m シルバー 1,940
ボンベベルト｜シートベルトタイプ
め塗料（合成樹脂シルバーペイント）としてご使用ください。
商品コード容量色相価格（円） DAP1000 1000g シルバー 9,300
ボンベベルト用ボルトナットセット
給水関・連給部湯材・浴室関空連調部・電材材
関連施部工材
プロパンガスボンベ設置時の転倒防止金具としてご使用ください。ボンベ本数に合わせてお選びください。固定フック付き。表面仕上……ユニクロメッキ仕上
商品コード規格全長価格（円） BCS11 シングル用約 1100mm 1,020
LP ガス容器の転倒防止にご使用ください。伸びが少なく耐久性が抜群です。長さはベルト中間金具で調整できます。強力原糸を採用により、長期にわたり使用可能です。
行政指導により 2 本掛けを推奨いたします。
商品コード色相全長価格（円） TA16LBG グレー 920mm～1610mm 1,310
ボンベベルトを連結することにより、 2 本立以上にも使用できます。本体材質……ステンレス（SUS304）
商品コード適合価格（円）
参考資料
索引 BCW16 ダブル用約 1600mm 1,150 TA16LBB ブラック 920mm～1610mm 1,310 TABNS TA16LBG 、 TA16LBB 440
133

MEMO

給水・給湯・浴室関連部材

給水・給湯・浴室関連部材関給連排部気材筒
ステンフレキ
ステンロングフレキ
Ｆ関Ｆ連暖部材房機
フレキ山のピッチが短く、独立山なので扱いやすい。フレキパッキン付本体材質……ステンレス（SUS304）
日本水道協会（JWWA）認定シール付きステンフレキの取寄も可能（要納期）です。詳しくは当社までお問い合わせください。
暖関房連シ部ス材テム関灯連油部配材管
商品コード規格全長価格（円）
SK1310 G1/2 100mm 1,030
SK1315 G1/2 150mm 1,070
SK1320 G1/2 200mm 1,080
SK1325 G1/2 250mm 1,130
SK1330 G1/2 300mm 1,170
SK1335 G1/2 350mm 1,230
SK1340 G1/2 400mm 1,270
SK1345 G1/2 450mm 1,310
商品コード規格全長価格（円）
SK2010 G3/4 100mm 1,590
SK2015 G3/4 150mm 1,660
SK2020 G3/4 200mm 1,740
SK2025 G3/4 250mm 1,800
SK2030 G3/4 300mm 1,900
SK2035 G3/4 350mm 1,940
SK2040 G3/4 400mm 1,990
SK2050 G3/4 500mm 2,180
フレキ山のピッチが短く、独立山なので扱いやすい。必要な長さでカットできるので、無駄になる箇所がなく経済的です。現場などで長さが分からない場合や定尺サイズでは対応できないような場面にも便利です。従来品に比べて梱包時の巻サイズを小さく改良しました。省スペースとなり保管にも便利です。
本体材質……ステンレス（SUS316L）関ガ連ス部配材管
SK1350 G1/2 500mm 1,360
SK1360 G1/2 600mm 1,490
SK1370 G1/2 700mm 1,600
SK1380 G1/2 800mm 1,720
SK1390 G1/2 900mm 1,840
SK13100 G1/2 1000mm 1,990
SK2060 G3/4 600mm 2,380
SK2070 G3/4 700mm 2,540 取 SK2080 G3/4 800mm 2,710 取 SK2090 G3/4 900mm 2,870 取 SK20100 G3/4 1000mm 3,040
最小曲げ半径
肉厚
SK13L10 SK20L10
0.3mm
39mm 60mm
商品コード呼び径規格全長価格（円） SK13L10 1/2 φ16.0 10m 13,680 SK20L10 3/4 φ20.0 10m 22,300
給水関・連給部湯材・浴室
フレキナットパッキンセット
数量 1 毎に 2 個出庫します
フレキニップルフレキ異径ニップル関空連調部・電材材
給水・給湯配管など、ステンフレキと各種配管との接続継手としてご使用ください。本体材質……黄銅
給水・給湯配管など、ステンフレキと各種配管との接続継手としてご使用ください。
商品コード規格価格（円）
本体材質……黄銅 SKFN13 R1/2×G1/2 400 商品コード規格価格（円）
関連施部工材
ステンロングフレキをカットして使用する場合の接続用ナットとしてご使用ください。ツバ出し作業は、本品をフレキに通した後、フレキの 3 山を潰して接続してください。パッキン付 SKFN20 R3/4×G3/4 800
フレキ平行ニップル SKFN2013 R3/4×G1/2 890
フレキニップル｜ステンレス
参考資料
索引
本体材質……黄銅互換性にご注意ください
ステンロングフレキとフレキナットパッキンとの組み合わせは、必ず適合するもの同士をご使用ください。他社の製品などを使用して接続し、漏水などで家財を濡らした場合には、財産損害発生の恐れがありますので十分にご注意ください。
商品コード規格適合価格（円） SKNP13 G1/2 φ16.0 用 760 / 組
給水・給湯配管など、ステンフレキと各種配管との接続継手としてご使用ください。本体材質……黄銅
商品コード規格価格（円） SKHN13 G1/2×G1/2 530
給水・給湯配管など、ステンフレキと各種配管との接続継手としてご使用ください。本体材質……ステンレス（SUS304）
商品コード規格価格（円） SKNP20 G3/4 φ20.0 用 1,300 / 組 SKHN20 G3/4×G3/4 1,040 取 SSFN13 R1/2×G1/2 2,500
136

給水・給湯・浴室関連部材
フレキナット｜ステンレス
給湯器継手
給湯器継手関給連排部気材筒
Ｆ関Ｆ連暖部材房機
ステンロングフレキをカットして使用する場合の接続用ナットとしてご使用ください。ツバ出し作業は、本品をフレキに通した後、フレキの 3 山を潰して接続してください。本体材質……ステンレス（SUS304）
暖房、給水・給湯配管などで、ステンフレキと各種機器との接続にご使用ください。パッキン付き。耐熱温度……60℃本体材質……黄銅
暖房、給水・給湯配管などで、ステンフレキと各種機器との接続にご使用ください。パッキン付き。耐熱温度……60℃本体材質……黄銅
暖関房連シ部ス材テム
商品コード規格適合価格（円）商品コード規格価格（円）
商品コード規格価格（円）
取 SSN131 G1/2 φ16.0 用 2,350 KT1320 G1/2×G3/4 980 KT1313 G1/2×G1/2 3,150
フレキパッキン
数量 1 毎に 10 枚出庫します
ノンアスパッキン
数量 1 毎に 10 枚出庫します
ノンアスパッキン高温用
数量 1 毎に 10 枚出庫します関灯連油部配材管関ガ連ス部配材管
各種継手などへの止水パッキンとしてご使用ください。テーパーネジには必要ありません。耐熱温度……80℃本体材質……EPDM
各種継手などへの止水パッキンとしてご使用ください。テーパーネジには必要ありません。耐熱温度……80℃本体材質……ノンアスベスト
各種継手などへの止水パッキンとしてご使用ください。テーパーネジには必要ありません。耐熱温度……100℃本体材質……ノンアスベスト
給水関・連給部湯材・浴室
商品コード規格厚さ価格（円）商品コード規格厚さ価格（円）
商品コード規格厚さ価格（円） SKFP13S G1/2 用 2.0mm 450 / 袋 SKFP20S G3/4 用 2.0mm 560 / 袋 SKNA13S G1/2 用 2.0mm 830 / 袋 SKNA20S G3/4 用 2.0mm 1,000 / 袋 SKNH13S G1/2 用 2.0mm 2,600 / 袋 SKNH20S G3/4 用 2.0mm 2,890 / 袋関空連調部・電材材
フレキ接続アダプターツバ出し工具
吸気弁
関連施部工材
本体材質……黄銅
商品コード規格価格（円）
FA1312 G1/2×φ12.7 870
FA1315 G1/2×φ15.88 810
FA1322 G1/2×φ22.22 1,060
FA2015 G3/4×φ15.88 1,230
ステンロングフレキのツバ出し作業にご使用ください。フレキは 3 山を目安にツバ出ししてください。
商品コード適合価格（円）
水道配管にご使用ください。配管内の水抜き時に自動で負圧を吸気し、スムーズに排水させます。水平・垂直どちらでも取り付け可能。吸気時に音が鳴り、水抜きをお知らせする水道用部品です。注意下向きや部には設置できません。
商品コード規格使用圧力流体温度価格（円）
参考資料
索引 FA2022 G3/4×φ22.22 1,290 取 TKMR100 φ16.0 、φ16.8 、φ20.0 56,000 NDV15 R1/2 0.75MPa 0℃～ 80℃ 4,030
137

給水・給湯・浴室関連部材関給連排部気材筒
減圧弁
安全弁減圧弁・安全弁セット
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
ストレーナー、逆止め機構、負圧作動機構が内蔵されています。水平・垂直どちらでも使用可能です。最高流体温度……60℃
商品コード設定圧規格面間寸法価格（円） YG80B 80kPa Rc3/4 115mm 17,200 取 YG100B 100kPa Rc3/4 115mm 18,100 取 YG120B 120kPa Rc3/4 115mm 18,100
入口……R3/4" 出口……Rc1/2" 最高流体温度……100℃
商品コード設定圧規格価格（円） YA95F 95kPa ダイヤフラム式 5,940 取 YA120F 120kPa ダイヤフラム式 6,230 取 YA140F 140kPa ダイヤフラム式 6,230
商品コード規格価格（円） YG200B 200kPa Rc3/4 115mm 17,800 取 YA300F 300kPa ディスク式 8,650 YGA8095B YG80B×1 、 YA95F×2 27,700 関灯連油部配材管
減圧弁安全弁
銅管チーズ関ガ連ス部配材管
給水関・連給部湯材・浴室
ストレーナー、逆止め機構、負圧作動機構が内蔵されています。水平・垂直どちらでも使用可能です。棒弁に耐食銅合金を使用しているため、脱亜鉛腐食に優れた効果を発揮します。最高流体温度……60℃
入口……R3/4" 出口……Rc1/2"
水道用銅管の L 型、水道用吸気弁配管、暖房用エア抜き配管などにご使用ください。本体材質……青銅関空連調部・電材材
商品コード設定圧規格面間寸法価格（円） DG80A 80kPa Rc3/4 90mm 17,120 取 DG80B 80kPa Rc3/4 115mm 13,400
最高流体温度……110℃商品コード規格価格（円）
商品コード設定圧規格価格（円） BT1315 Rp1/2×φ15.88 1,690
DA95F 95kPa ダイヤフラム式 6,690 BT1322 Rp1/2×φ22.22 2,220
リフト式逆止弁エアパージャー
水栓ソケット
関連施部工材
参考資料
索引
逆止方向に補助バネを組み込んでいるため、閉弁機能が確実です。水平・垂直どちらでも取り付け可能。使用流体……水道水流体温度……0℃～100℃本体材質……青銅
商品コード規格面間寸法価格（円） LCV15 Rc1/2 65mm 13,400
空気抜き弁を使用し、併用することで、システム内の循環水に溶存する空気やガスを効率的に分離・排気します。使用流体……水道水本体材質……青銅
AP1325 は在庫限りの販売商品です。
商品コード規格上部径価格（円） AP1320 Rc3/4 Rc1/2 25,900
本体材質……青銅
商品コード規格価格（円）
SS1315 Rp1/2×φ15.88 1,100 LCV20 Rc3/4 80mm 14,320 AP1325 Rc1 Rc1/2 26,370 SS1322 Rp1/2×φ22.22 1,310
138

給水・給湯・浴室関連部材
水栓エルボ
座付き水栓エルボ
水栓チーズ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
本体材質……青銅
商品コード規格価格（円）
SL1315 Rp1/2×φ15.88 1,380
SL1322 Rp1/2×φ22.22 1,800
本体材質……青銅
商品コード規格価格（円）
SLZ1315 Rp1/2×φ15.88 2,020
本体材質……青銅
商品コード規格価格（円）
ST1315 Rp1/2×φ15.88 1,960
ST1322 Rp1/2×φ22.22 2,440
暖関房連シ部ス材テム SL2022 Rp3/4×φ22.22 2,140 SLZ1322 Rp1/2×φ22.22 2,850 ST2022 Rp3/4×φ22.22 2,330
テクタッチ継手の特長
テクタッチ継手｜ソケットテクタッチ継手｜エルボ関灯連油部配材管
簡単で安全なテクタッチ継手•差し込むだけで接続することができます。•施工時間が短縮できます。•工具不要で狭い場所でも施工できます。•施工時の角度調整が容易です。•火も電気も不要です。•接続銅管の質別は問いません。•周辺部材が充実しています。
日本水道協会（JWWA）適合品本体材質……青銅
日本水道協会（JWWA）適合品本体材質……青銅関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード規格価格（円）商品コード規格価格（円）
テクタッチ継手の再使用はできません。
テクタッチ継手｜チーズ TCS15 φ15.88×φ15.88 3,020 TCS22 φ22.22×φ22.22 4,050
テクタッチ継手｜オネジアダプター TCL15 φ15.88×φ15.88 3,510 TCL22 φ22.22×φ22.22 5,710
テクタッチ継手｜メネジアダプター関空連調部・電材材
関連施部工材
参考資料
本体材質……青銅日本水道協会（JWWA）適合品
日本水道協会（JWWA）適合品
日本水道協会（JWWA）適合品
商品コード規格価格（円）
TCT15 φ15.88×φ15.88 5,840
本体材質……青銅
商品コード規格価格（円）
TCM15 φ15.88×R1/2 5,760
本体材質……青銅
商品コード規格価格（円）
TCW15 φ15.88×Rc1/2 5,440
索引 TCT22 φ22.22×φ22.22 8,590 TCM22 φ22.22×R3/4 7,130 TCW22 φ22.22×Rc3/4 6,760
139

給水・給湯・浴室関連部材関給連排部気材筒
テクタッチ継手｜レジューサー
テクタッチ継手｜異径パイプテクルーズ｜取り外し工具
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
テクタッチ継手φ22.22 と接続して異径継手としてご使用ください。本体材質……青銅
商品コード規格価格（円）
両端にテクタッチ継手を接続して異径継手としてご使用ください。
商品コード規格価格（円）
テクタッチ取り外し工具としてご使用ください。
商品コード規格価格（円）取 TCG15 φ15.88 用 4,930 TCH2215 φ22.22×φ15.88 4,610 取 HS2215 φ22.22×φ15.88 1,790
取 TCG22 φ22.22 用 4,930 関灯連油部配材管
テクリップ｜取り外し工具テクマーキング
防食シール材関ガ連ス部配材管
給水関・連給部湯材・浴室
テクタッチ取り外し工具としてご使用ください。
銅管が当たるまで（穴部に確認）差し込み、端部にマジックなどで銅管に正しい差し込み長を
給水・給湯配管にご使用ください。シックハウス対策品、日本水道協会（JWWAK146 ・ K142）適合品、国土交通省等仕様書規格適合品。主成分……アクリルレジン、他関空連調部・電材材
商品コード規格価格（円）取 TCC15 φ15.88 用 2,760 取 TCC22 φ22.22 用 2,760
シャッター式風呂蓋｜特注サイズ
マークすることができます。商品コード容量色相価格（円）
商品コード規格価格（円）取 HS109GA 100g グレー 2,040 取 TCMK φ15.88・φ22.22 兼用 3,880 取 HS109WA 100g ホワイト 2,040
関連施部工材
商品コード幅全長価格（円）取 SP7008 700mm 約 800mm 7,140
商品コード幅全長価格（円）取 SP7508 750mm 約 800mm 7,540
取 SP7009 700mm 約 900mm 8,010 取 SP7509 750mm 約 900mm 8,470
取 SP7010 700mm 約 1000mm 8,910 取 SP7510 750mm 約 1000mm 9,410
参考資料
索引
簡易的な保温にご使用ください。軽くて丈夫な PP 製の風呂蓋です。熱にも強いので変形しにくく長くお使いいただけます。耐熱温度……110℃本体材質……ポリプロピレン
商品コード幅全長色相価格（円） SP700 700mm 10m アイボリー 82,600 取 SP7011 700mm 約 1100mm 9,800 取 SP7012 700mm 約 1200mm 10,700 取 SP7013 700mm 約 1300mm 11,600 取 SP7014 700mm 約 1400mm 12,500 取 SP7015 700mm 約 1500mm 13,400 取 SP7016 700mm 約 1600mm 14,300 取 SP7017 700mm 約 1700mm 15,200 取 SP7018 700mm 約 1800mm 16,100 取 SP7019 700mm 約 1900mm 16,900 取 SP7511 750mm 約 1100mm 10,400 取 SP7512 750mm 約 1200mm 11,300 取 SP7513 750mm 約 1300mm 12,300 取 SP7514 750mm 約 1400mm 13,200 取 SP7515 750mm 約 1500mm 14,200 取 SP7516 750mm 約 1600mm 15,100 取 SP7517 750mm 約 1700mm 16,000 取 SP7518 750mm 約 1800mm 17,000 取 SP7519 750mm 約 1900mm 17,900 SP750 750mm 10m アイボリー 88,500 取 SP7020 700mm 約 2000mm 17,800
取 SP7520 750mm 約 2000mm 18,900
140

給水・給湯・浴室関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
給水関・連給部湯材・浴室
無極性薄型循環口｜兼用タイプ
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
商品コード規格浴槽厚耐熱温度価格（円） SJ212D G1/2 ～15mm 80℃ 6,850
無極性薄型循環口｜アングル型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
無極性薄型循環口｜兼用タイプ
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ312DT φ10 ～15mm 80℃ 6,510
無極性薄型循環口｜ストレート型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。関空連調部・電材材
商品コード規格浴槽厚耐熱温度価格（円） SJ21D G1/2 ～15mm 80℃ 6,200
無極性薄型循環口｜アングル型
商品コード規格浴槽厚耐熱温度価格（円） SJ22D G1/2 ～15mm 80℃ 6,200
無極性薄型循環口｜ストレート型
関連施部工材
参考資料
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
索引
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ21DT ハイブリッドφ13 ～15mm 80℃ 6,520
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ22DT ハイブリッドφ13 ～15mm 80℃ 6,520
142

給水・給湯・浴室関連部材
無極性薄型循環口｜アングル型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
商品コード規格浴槽厚耐熱温度価格（円） SJ31D 架橋ポリφ10 ～15mm 80℃ 7,130
無極性薄型循環口｜アングル型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
無極性薄型循環口｜ストレート型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
商品コード規格浴槽厚耐熱温度価格（円） SJ32D 架橋ポリφ10 ～15mm 80℃ 7,130
無極性薄型循環口｜ストレート型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。関給連排部気材筒
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード規格浴槽厚耐熱温度価格（円） SJ31DT 架橋ポリφ10 ～15mm 80℃ 6,720
薄型一口循環口｜アングル型
商品コード規格浴槽厚耐熱温度価格（円） SJ32DT 架橋ポリφ10 ～15mm 80℃ 6,720
薄型一口循環口｜ストレート型関空連調部・電材材
従来の無極性薄型循環口をさらにスリム化した、極薄の JF 型循環口。極薄タイプとなりますので見栄えが良くなります。
従来の無極性薄型循環口をさらにスリム化した、極薄の JF 型循環口。極薄タイプとなりますので見栄えが良くなります。
関連施部工材
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJF354K（144 ページ）検査治具……MR1013N（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ13L 架橋ポリφ13 ～15mm 80℃ 7,990
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJF354K（144 ページ）検査治具……MR1013N（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ13S 架橋ポリφ13 ～15mm 80℃ 7,990
参考資料
索引
143

給水・給湯・浴室関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
無極性薄型循環口｜アングル型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ23K φ12.7 ～15mm 80℃ 10,770
循環口締付工具
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。
循環口締付工具
無極性薄型循環口｜ストレート型
開口径……φ50 吸込口……正面吹出口……下向き付属品……一人施工フック
締付工具……SJR71 、 SJR73（144 ページ）検査治具……MR2132（144 ページ）
商品コード規格浴槽厚耐熱温度価格（円） SJ24K φ12.7 ～15mm 80℃ 10,770
循環口締付工具
往き、戻りの配管指定が無い無極性一口循環口。フィルターは従来品より、外径は 10% ダウン、厚みは 20% ダウン。フィルターメッシュ部を穴形状に改良することにより、お掃除が楽になりました。また、機器単体の動作不良の原因となる、髪の毛の侵入を更に低減しました。消費生活用製品安全法クリア品です。関ガ連ス部配材管
給水関・連給部湯材・浴室
循環口の浴槽締付工具としてご使用ください。
締付工具や漏れ検査治具は、必ず循環口に適合した専用のものをご使用ください。誤ったものを使用すると、循環口や浴槽、配管などを破損する恐れがありますので十分にご注意ください。
循環口の浴槽締付工具としてご使用ください。
締付工具や漏れ検査治具は、必ず循環口に適合した専用のものをご使用ください。誤ったものを使用すると、循環口や浴槽、配管などを破損する恐れがありますので十分にご注意ください。
ラチェットハンドル（別売）に装着して使用する浴槽締付工具。 SJ13L ・ S 用。
締付工具や漏れ検査治具は、必ず循環口に適合した専用のものをご使用ください。誤ったものを使用すると、循環口や浴槽、配管などを破損する恐れがありますので十分にご注意ください。関空連調部・電材材
商品コード規格価格（円） SJR71 ラチェット式 33,400
商品コード規格価格（円） SJR73 手締め式 2,490
商品コード規格価格（円）取 SJF354K ラチェット式 3,200
循環口漏れ検査治具循環口漏れ検査治具
給湯器用リモコンケーブル
関連施部工材
参考資料
追い焚き配管の漏れ検査治具としてご使用ください。配管に加圧ポンプを取り付け、 200kPa の圧力を 30 分以上かけ、配管に漏れが無いことを確認してください。
追い焚き配管の漏れ検査治具としてご使用ください。配管に加圧ポンプを取り付け、 200kPa の圧力を 30 分以上かけ、配管に漏れが無いことを確認してください。 SJ13L ・ S 用。
索引
締付工具や漏れ検査治具は、必ず循環口に適合した専用のものをご使用ください。誤ったものを使用すると、循環口や浴槽、配管などを破損する恐れがありますので十分にご注意ください。
締付工具や漏れ検査治具は、必ず循環口に適合した専用のものをご使用ください。誤ったものを使用すると、循環口や浴槽、配管などを破損する恐れがありますので十分にご注意ください。
ガス・石油給湯器用のリモコン配線が容易な、無極性 2 芯ツイストリモコンケーブルです。他の回線との電磁結合を打ち消します。
商品コード規格価格（円）商品コード規格価格（円）
商品コード断面積芯線全長質量価格（円） MR2132 R1/2 14,200 取 MR1013N G1/2 、 Rc1/4 、 G1/4 フレア 12,400 KSR32 0.3mm² 2 芯 100m 3.0kg 時価
144

給水・給湯・浴室関連部材
ハイブリッドホース｜継手付
ハイブリッドホース｜長尺タイプ
タケノコ S 型セット
数量 1 毎に 2 組出庫します関給連排部気材筒
安心の四層構造で、信頼性の高いゴム追い焚きホース。両端に継手が付いていますので、施工を素早く簡単に行うことができます。
安心の四層構造で信頼性の高いゴム追い焚きホース。サイズ……φ13.0×φ23.0 曲げ範囲……R120 本体材質……耐熱性ゴム、 NBR 、 TPE
Ｆ関Ｆ連暖部材房機
商品コード規格全長価格（円） BTH405 G1/2 500mm 6,350 BTH408 G1/2 800mm 7,760 BTH410 G1/2 1000mm 11,090 BTH420 G1/2 2000mm 15,500 BTH430 G1/2 3000mm 19,700
商品コード規格全長耐熱温度価格（円） BTH4200L 13mm 20m 90℃ 87,900
ご注意ください
ハイブリッドホースは浴槽追い焚き配管専用部材です。一般の給水・給湯配管および、エコキュートの貯湯タンクとヒートポンプユニット間の配管には使用することはできません。
ハイブリッドホースと各種機器との接続継手としてご使用ください。
商品コード適合規格価格（円） BJH4T BJH4200L 用 G1/2 1,740 / 組
暖関房連シ部ス材テム
タケノコ L 型セット
数量 1 毎に 2 組出庫します
ジョイント S 型セット
数量 1 毎に 2 組出庫します
ジョイント L 型セット
数量 1 毎に 2 組出庫します関灯連油部配材管関ガ連ス部配材管
ハイブリッドホースと各種機器との接続継手としてご使用ください。
ハイブリッドホース同士の接続継手としてご使用ください。
ハイブリッドホース同士の接続継手としてご使用ください。
給水関・連給部湯材・浴室
商品コード適合規格価格（円） BJH4TL BJH4200L 用 G1/2 3,290 / 組
商品コード規格価格（円）取 BJH4S BJH4200L 用 3,200 / 組
商品コード規格価格（円）取 BJH4L BJH4200L 用 4,750 / 組関空連調部・電材材
ロウ付 S 型セット
数量 1 毎に 2 組出庫します
ロウ付 L 型セット
数量 1 毎に 2 組出庫します
ハイブリッドホースバンド
数量 1 毎に 10 個出庫します
関連施部工材
参考資料
ハイブリッドホースと銅管との接続継手としてご使用ください。
ハイブリッドホースと銅管との接続継手としてご使用ください。
ハイブリッドホースの接続部にご使用ください。
索引
商品コード適合規格価格（円）商品コード適合規格価格（円）
商品コード適合価格（円）
取 BJH4TR BJH4200L 用φ12.7 3,290 / 組取 BJH4TLR BJH4200L 用φ12.7 4,070 / 組
取 BJH4CBS BTH4200L 用 1,750 / 袋
145

給水・給湯・浴室関連部材関給連排部気材筒
架橋ポリペア｜楕円サヤフレキ付
楕円サヤフレキ
楕円引き込みカバー
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
商品コード呼び規格全長価格（円）
取 DS10P φ10 信号線無 50m 85,200
樹脂管のペアを通管させるための最適の強度（圧縮復元性・屈曲弾力性）を持った専用の楕円サヤ管で、通管の妨げとなる不陸、横ブレが起きにくい構造です。
商品コード規格全長価格（円）
バス用の追炊き配管を屋内へ引き込む部材です。
商品コード適合価格（円）
取 DS10PE φ10 信号線付 50m 91,700 取 DS1050 φ10 架橋ポリペア用 50m 16,000 DS10HC DS1050 用 2,720 関灯連油部配材管
シーリングキャップ
数量 1 毎に 10 個出庫します
遮熱キャップ楕円サドル
数量 1 毎に 20 個出庫します関ガ連ス部配材管
DS10C DS10CE
給水関・連給部湯材・浴室
商品コード適合規格価格（円）関空連調部・電材材
取 DS10C DS1050 用信号線無 2,840 / 袋取 DS10CE DS1050 用信号線付 2,840 / 袋
楕円クリップ
数量 1 毎に 10 個出庫します
商品コード適合全長価格（円）取 DS10SN DS10C 、 DS10CE 用 388mm 740
樹脂管用部品セット｜ストレート
数量 1 毎に 2 組出庫します
商品コード適合価格（円）取 DS10SD DS1050 用 2,240 / 袋
樹脂管用部品セット｜アングル
数量 1 毎に 2 組出庫します
関連施部工材
参考資料
索引
商品コード適合価格（円）商品コード規格価格（円）
商品コード規格価格（円）
取 DS10CL DS1050 用 1,670 / 袋 MLH10A φ10×G1/2 2,130 / 組 MLH10AL φ10×G1/2 3,830 / 組
146

給水・給湯・浴室関連部材
LUB ボックス
LUB ボックス
配管取り出しカバー関給連排部気材筒
Ｆ関Ｆ連暖部材房機
適合……サヤ管 30 、φ10 架橋ポリパイプペア適合……サヤ管 30 、φ10 架橋ポリパイプペア
適合……サヤ管 30 、φ10 架橋ポリパイプペア
暖関房連シ部ス材テム
商品コード適合壁厚穴径価格（円）商品コード適合壁厚穴径価格（円）
商品コードサイズ価格（円） LUB0530 2mm～11mm φ50 3,650 LUB0630 9mm～35mm φ80 3,230 HK3010P 55mm×125mm 3,690
接続金具接続金具 PG
接続金具 SG 関灯連油部配材管関ガ連ス部配材管
風呂釡への二口循環口としてご使用ください。
風呂釡への二口循環口としてご使用ください。浴槽厚……0mm～10mm 付属品……ワイヤーバンド、アダプター
風呂釡への二口循環口としてご使用ください。浴槽厚……0mm～10mm 付属品……ワイヤーバンド、アダプター
給水関・連給部湯材・浴室
浴槽厚……0mm～10mm 商品コード呼び径規格価格（円）
商品コード呼び径規格価格（円） B30BP φ45・φ50 280mm 3,980
B28PL φ45 280mm 4,060 B37BP φ45・φ50 400mm 4,460
商品コード呼び径規格価格（円） B30BS φ45 ・φ50 280mm 5,740 B37BS φ45 ・φ50 400mm 7,310 関空連調部・電材材
平パッキンポリシート
アルミパイプ
関連施部工材
参考資料
無極性一口循環口の交換用パッキンとしてご使用ください。旧モデルと現行モデルでサイズが異なりますので、選定の際にはご注意ください。
無極性一口循環口の交換用パッキンとしてご使用ください。旧モデルと現行モデルでサイズが異なりますので、選定の際にはご注意ください。
本体材質……EPDM
商品コード外径内径厚さ価格（円） BPH45 φ65.5 φ46.5 3.2mm 280
本体材質……PE
商品コード外径内径厚さ価格（円） BPS45 φ65.0 φ48.0 0.3mm 100
風呂釡配管延長部材としてご使用ください。
商品コード呼び径規格価格（円）
索引 BPH45K φ62.0 φ47.8 3.5mm 280 BPS45K φ58.4 φ47.0 0.3mm 100 BAP3 φ45 300mm 1,260
147

給水・給湯・浴室関連部材関給連排部気材筒
ワイヤーバンド
アダプター
ガタ止めゴム
Ｆ関Ｆ連暖部材房機
BG30 BG50 BG60
暖関房連シ部ス材テム
接続金具、ゴムホースなどの接続箇所用抜け出し防止金具としてご使用ください。
風呂釡配管の接続箇所は、必ずワイヤーバンドで固定し、漏れがないことを確認してください。
商品コード適合外径価格（円） B45YB φ48.0～φ53.0 260 φ50 の風呂釡配管部材に接続し、φ45 の風呂配管部材と接続できる変換継手です。本体材質……EPDM
商品コード規格価格（円）
浴槽や機器のガタ止め、高さ調整にご使用ください。本体材質……EPDM
商品コードサイズ価格（円） BG30 64mm×30mm×14mm 710 BG50 68mm×50mm×16mm 1,340 B50YB φ53.0～φ58.0 260 B45A φ50 →φ45 390 BG60 71mm×59mm×17mm 1,780 関灯連油部配材管
浴槽化粧蓋｜外締用浴槽化粧蓋｜内締用
ステンレス座金
数量 1 毎に 2 組出庫します関ガ連ス部配材管
給水関・連給部湯材・浴室
不要になった循環口の穴塞ぎにご使用ください。蓋外径……φ65 本体材質……ステンレス、他
注意湾曲部には使用することができません。
不要になった循環口の穴塞ぎにご使用ください。蓋外径……φ74 本体材質……ステンレス、他
注意湾曲部には使用することができません。
既存の浴槽穴径が大きく、循環口などの取り付けができない場合にご使用ください。内径……φ48 本体材質……ステンレス、他
商品コード外径適合穴径価格（円）関空連調部・電材材
商品コード適合穴径適合浴槽厚価格（円） BCP65 φ48～φ52 1mm～10mm 1,780
商品コード適合穴径適合浴槽厚価格（円） BCU74 φ48～φ56 1mm～20mm 1,550 B90Z φ90 φ56～φ65 2,990 / 組取 B120Z φ120 φ56～φ90 6,510 / 組
U パッキン化粧カバー
分岐水栓
関連施部工材
参考資料
索引
浴槽孔作業のサビ、傷防止にご使用ください。
本体材質……EPDM
商品コード内径外径適合厚価格（円）
UPK2 φ48 φ68 2mm 390
UPK4 φ48 φ68 4mm 390
追い焚き配管などの外壁貫通化粧にご使用ください。配管工事後でも取り付け可能なセパレートタイプです。
商品コードサイズ価格（円）
取 KC130 130mm×130mm 3,160 取 KC200 200mm×200mm 4,220
小型湯沸器の設置の際、既存の給水栓に直接取り付けることが可能。キャップナットを外せば両方へ同時に送水できます。
商品コード規格価格（円） UPK7 φ48 φ68 7mm 390 取 KC300 300mm×300mm 4,740 SKV13N PJ1/2×Rp1/2 6,310
148

給水・給湯・浴室関連部材
分岐水栓キャップ
分岐水栓水抜きキャップ
屋内止水栓関給連排部気材筒
Ｆ関Ｆ連暖部材房機
分岐水栓の止水キャップとしてご使用ください。
商品コード規格価格（円） BSC13 G1/2 530 BSC20 G3/4 840
自在水栓
分岐水栓の水抜きバルブとしてご使用くださ
い。商品コード規格価格（円）
商品コード規格価格（円） MKN13 G1/2 1,410
横水栓 UWS1313 R1/2×Rc1/2 9,560 UWS2020 R3/4×Rc3/4 12,100
万能ホーム水栓
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
吐水パイプ長……170mm
商品コード規格ビス色価格（円）商品コード規格ビス色価格（円）
給水関・連給部湯材・浴室
FS13B PJ1/2 青 6,800
FS13R PJ1/2 赤 6,800 取 FS20B PJ3/4 青 19,600
商品コード規格ビス色価格（円）
YS13B PJ1/2 青 5,660
YS13R PJ1/2 赤 5,660
BHS13B PJ1/2 青 5,840
BHS13R PJ1/2 赤 5,840 取 BHS20B PJ3/4 青 17,900 関空連調部・電材材
洗濯機用 L 型ニップル洗濯機用ニップル｜緊急止水付
洗濯機用ニップル｜緊急止水付
関連施部工材
SLN53 SLN56
SNJ70 SLN71
参考資料
万能ホーム水栓などの先端と交換して使用します。
商品コード規格接続径価格（円）
取 SLN53 W26 山 20 φ16.8 3,120
ホースが抜けても自動で水が瞬時にストップする安心設計。
商品コード規格接続径価格（円）
ホースが抜けても自動で水が瞬時にストップする安心設計。
商品コード規格接続径価格（円）
取 SNJ70 W26 山 20 φ16.8 5,090
索引
取 SLN56 W26 山 20 φ16.8 1,830 取 SY1230 W26 山 20 ・ G1/2 兼用φ16.8 5,860
取 SLN71 W26 山 20 φ16.8 5,040
149

給水・給湯・浴室関連部材関給連排部気材筒
アングル止水栓本体
高温用ボールバルブ
高温用ボールバルブ
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム関灯連油部配材管
別途アングル止水栓曲管のご用意も可能です。詳しくは当社までお問い合わせください。付属品……ナット商品コード規格価格（円）
商品コード規格価格（円） AWS1315 R1/2 6,510
パイプガード｜鋼管用
給水・給湯システムの湯側配管にご使用ください。使用温度範囲……0℃～100℃使用可能流体……冷温水 HBV0404 R1/2×G1/2 4,060 HBV0606 R3/4×G3/4 4,510
パイプガードエルボ｜鋼管用
給水・給湯システムの湯側配管にご使用ください。使用温度範囲……0℃～100℃使用可能流体……冷温水
商品コード規格価格（円） HBV1304 Rc1/2×G1/2 4,510 HBV2006 Rc3/4×G3/4 4,960
パイプガードチーズ｜鋼管用関ガ連ス部配材管
給水関・連給部湯材・浴室
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
商品コード適合管全長厚さ価格（円） KHZ15 15A 用 1000mm 20mm 1,320
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） KHZ15L 15A 用 20mm 1,100
耐熱温度……約 80℃～100℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） KHZ15T 15A 用 20mm 1,100 関空連調部・電材材 KHZ20 20A 用 1000mm 20mm 1,400 取 KHZ25 25A 用 1000mm 20mm 2,580 取 KHZ32 32A 用 1000mm 20mm 2,760 KHZ20L 20A 用 20mm 1,160 取 KHZ25L 25A 用 20mm 2,170 取 KHZ32L 32A 用 20mm 2,490 KHZ20T 20A 用 20mm 1,160 取 KHZ25T 25A 用 20mm 2,170 取 KHZ32T 32A 用 20mm 2,490
ライトカバー｜鋼管用ライトカバーエルボ｜鋼管用
ライトカバーチーズ｜鋼管用
関連施部工材
参考資料
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
索引
商品コード適合管全長厚さ価格（円） KRC151 15A 用 1000mm 10mm 790 KRC152 15A 用 2000mm 10mm 1,100 KRC201 20A 用 1000mm 10mm 910
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） KRC15L 15A 用 10mm 970
耐熱温度……約 60℃～70℃等級区分……Ｆ☆☆☆☆
商品コード適合管厚さ価格（円） KRC15T 15A 用 10mm 970 KRC202 20A 用 2000mm 10mm 1,240 KRC20L 20A 用 10mm 1,030 KRC20T 20A 用 10mm 1,030
150

給水・給湯・浴室関連部材
グラスウール｜鋼管用グラスウールエルボ｜鋼管用
ライトチューブ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
耐熱温度……200℃等級区分……Ｆ☆☆☆☆
商品コード適合管全長厚さ価格（円） ALK1520 15A 用 1000mm 20mm 1,120 ALK2020 20A 用 1000mm 20mm 1,160 取 ALK2520 25A 用 1000mm 20mm 1,240
耐熱温度……200℃
商品コード適合管厚さ価格（円）取 ALK1520E 15A 20mm 2,040 取 ALK2020E 20A 20mm 2,120 取 ALK2520E 25A 20mm 2,230
耐熱温度……60℃
商品コード適合管全長厚さ価格（円）
LCP1510 15A 用 1000mm 20mm 430
暖関房連シ部ス材テム
取 ALK3220 32A 用 1000mm 20mm 1,250 取 ALK3220E 32A 20mm 2,410 LCP2010 20A 用 1000mm 20mm 500
ALK 粘着テープヘルメスティール
アーロンテープ関灯連油部配材管関ガ連ス部配材管
接着剤……酢酸ビニル系接着剤上質紙……坪量 52.3kg/m³粘着剤……合成ゴム系接着剤剥離紙……シリコーン、ポリエチレン、晒クラフト紙粘着力……9.8N/cm（JISZ0237）
配管設備、農機具、自動車、船舶、家などのあらゆる補修、鉄、銅、ステンレス、塩ビ、陶器、 FRP 、ガラスなどの補修接着に最適です。漏水部に仮止めテープ（別売）で補修作業を行った後、本品で補修作業を行ってください。日本水道協会 JWWAZ108 による水道用機材。
テープ同士が自己融着してパイプの破損を防ぎます。配管に圧力がかかった状態でも簡単に補修することができます。食品衛生法第 370 号、第 85 号承認、 JISK6333 （水道用ゴム）承認、米国規格（MILI45852C）適合品。耐熱温度……－50℃～200℃本体材質……シリコンラバー
給水関・連給部湯材・浴室
商品コード幅アルミ箔全長価格（円） GT5090 50mm 7μm 90m 5,690
LLFA テープ｜シリコン自己融着テープ
商品コード容量価格（円） MSQ56 2 オンス（約 56g） 2,940
LLFA スムース
商品コード幅全長価格（円）取 SRT252 25mm 2000mm 5,530
LLFA テープ｜シリコン自己融着テープ
数量 1 毎に 3 本出庫します関空連調部・電材材
関連施部工材
LLFA テープには使用制限がありません。有効期限を気にすることなくいつでも安心して使用することができ、使い切るまで無駄なくご使用いただけます。また、施工後 20 年以上の耐候性を有します。高温のスチーム、エア、硫化水素など様々な流体に対応しており、酸・アルカリおよび潤滑剤・燃料などの油類も応急処置であればご使用いただけます。
商品コード幅全長厚さ色価格（円）
取 LF2510 25.4mm 10.9m 1.0mm 赤 41,300
LLFA テープ専用パテ。施工部分の段差や凹凸をなだらかにして様々な箇所の漏れ補修・絶縁処理を可能にする補助充填パテ。
注意
LLFA テープとセットでご使用ください。
商品コード規格価格（円）
LLFA テープには使用制限がありません。有効期限を気にすることなくいつでも安心して使用することができ、使い切るまで無駄なくご使用いただけます。また、施工後 20 年以上の耐候性を有します。高温のスチーム、エア、硫化水素など様々な流体に対応しており、酸・アルカリおよび潤滑剤・燃料などの油類も応急処置であればご使用いただけます。
商品コード幅長さ価格（円）
参考資料
索引
取 LF2510BL 25.4mm 10.9m 1.0mm 黒 41,300 取 LFS113 113g 24,800
取 LF2503 25.4mm 300mm 6,040 / 袋
151

給水・給湯・浴室関連部材関給連排部気材筒
シングルワンホールスプレー混合栓
シングル混合栓｜センサー式
Ｆ関Ｆ連暖部材房機
MX8700 MX8700BK
暖関房連シ部ス材テム関灯連油部配材管
上面施工のホース引出しタイプでシャワー・ストレート水流切替付です。
商品コード規格価格（円）取 MX87122 G1/2 72,100
サーモシャワー混合栓
1 日に 100 回の使用で、乾電池寿命は約 2 年間です。ホース引出しタイプでシャワー・ストレート水流切替付センサー……上面センサー（乾電池式）付属……定流量弁付（約 10L/min）
商品コード規格色相価格（円）
取 MX8700 G1/2 クロムメッキ 186,800 取 MX8700BK G1/2 マットブラック 284,000
自動水栓パイプ関ガ連ス部配材管
給水関・連給部湯材・浴室関空連調部・電材材
SW182S SW182SBK
オーバーヘッドシャワー丸形。シャワーフック 45 度回転により、 L ・ R 対応できます。
商品コード色相価格（円）
取 SW182S クロムメッキ 189,400 取 SW182SBK マットブラック 296,000
サーモ継手
FSA16
YSA16
ハンドルを操作することなく吐水・止水ができます。
注意同梱の電池は動作確認用となります。
商品コード規格乾電池接続口価格（円）取 FSA16 上下センサー単 3×2 本上向き 85,400 取 YSA16 上下センサー単 3×2 本下向き 82,700
関連施部工材
参考資料
索引
152
キャビネットの下などに後付けでサーモスタットを設置できます。シングルレバー混合栓やセンサー水栓などにサーモ機能を追加し、誤って熱湯が出ないように調整します。付属……ブラケット
商品コード規格価格（円）取 TMU11 G1/2 27,600

節電機能付き便座お使いにならない時間帯を記憶して、便座温度、温水温度を自動的に低くします。お手入れ便フタを外して掃除ができます。ノズルはステンレス製で汚れが付きにくく、自動洗浄機能付きです。ノズル滝洗浄使用前・後・立ち上がり後の三回自動洗浄します。商品コード色相価格（円）取 SHW9020 パステルアイボリー 216,800 取 SHW9020W ホワイト 216,800 温水洗浄機便座｜シャワンザ SHW9020 153 給水・給湯・浴室関連部材給排気筒関連部材ＦＦ暖房機関連部材暖房システム関連部材灯油配管関連部材ガス配管関連部材給水・給湯・浴室関連部材空調・電材関連部材施工関連部材参考資料索引

MEMO

空調・電材関連部材

空調・電材関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
給水関・連給部湯材・浴室
空関連調部・電材材
関係者の役割業務用冷凍空調機器の整備業者（電気機械器具修理業、冷暖房設備工事業、冷蔵倉庫業、食品製造業、飲食料品卸売業、機械器具小売業などの皆さん）
業務用冷凍空調機器の整備時にフロン類の充填回収作業を行うには、第一種フロン類充填回収業者への委託が必要です！自らフロン類の充填・回収を行う場合も、第一種フロン類充填回収業者としての登録が必要です。第一種フロン類充填回収業者への委託の際、フロン類の回収、再生、破壊等に必要な費用を負担する必要があります。（法第 74 条）また、整備を発注した第一種特定製品の管理者に関する情報を、第一種フロン類充填回収業者に通知することが必要です。（法第 37 条、第 39 条）
回収した機器に再び充填する場合を除き、回収したフロン類を第一種フロン類充填回収業者に引き渡すことが必要です。（法第 39 条）
第一種フロン類再生業者・フロン類破壊業者から回付を受けた再生証明書・破壊証明書について、第一種特性製品の管理者への回付（延滞なく）・写しの保存（3 年間）が必要です。（法第 59 条・第 70 条）
こんなあなたには充填回収業者登録が必要です！・機器の販売店、営業所、管理会社など機器の修理・点検でフロン類の充填・抜取り作業を行う場合・大型冷凍冷蔵倉庫、大型施設など社内に機器の修理・サービス部門があり、自らフロン類の充填・抜取り作業を行う場合・工場、事業場など加湿、冷却などの工程で機器を使用しており、社内に機器の修理・サービス部門を抱えており、自らフロン類の充填・抜取り作業を行う場合整備時に自らフロン類の充填・回収を行う事業者の皆さん回収の際に、回収したフロン類の量等について記録し、毎年度都道府県に報告することが必要です。（回収した後に当該機器に再充填した量は含めない）。（法第 47 条）
当該機器に再充填しなかったフロン類については、自ら再利用又は第一種フロン類再生業者又はフロン類破壊業者に引き渡すことが必要です。（法第 46 条）
整備時に自らフロン類の充填・回収を行わない事業者の皆さん整備のためフロン類の充填・回収が必要な場合は、都道府県知事の登録を受けた第一種フロン類充填回収業者に委託してください。（法第 37 条第 1 項）
業務用冷凍空調機器の販売・設置・維持管理業者（電気機械器具卸売業、機械器具小売業、冷暖房設備工事業などの皆さん）こんなときに第一種フロン類引渡受託者になります第一種特定製品の入れ替え時に、所有者からフロン類が充填された古い機器の引取り（廃棄、下取り）を依頼された場合には、第一種フロン類引渡受託者となります。フロン類が充填された業務用冷凍空調機器を引き取った場合は、委託者（第一種特定製品廃棄等実施者）から委託確認書の交付を受けます。委託確認書は第一種フロン類充填回収業者に回付する他、その写しを 3 年間保存することが必要です。（法第 43 条）
第一種フロン類充填回収業者から引取証明書の交付を受けた場合は、 3 年間保存することが必要です。（法第 45 条）
第一種フロン類充填回収業者へのフロン類の引渡しの委託を受けた場合、回収・再生・破壊等に要する費用は、依頼者（第一種特定製品廃棄等実施者）の負担となります。（法第 74 条）
中古機器として引き取った場合には、第一種フロン類引渡受託者ではなくその機器の所有者となります。その廃棄等を行う場合には、第一種特定製品廃棄等実施者となります。
エアコンフレア配管セットクーラーパイプペア
関連施部工材
※価格変動商品
注意
連絡電線は別途ご用意ください。
商品コード規格全長価格（円）
参考資料
索引
断熱材は冷暖兼用の 120℃耐熱仕様。銅管は柔らかく作業性に優れているソフトアニールを採用しています。フレア面はシール効果の高い鏡面処理を施しているため、ガス漏れの心配がありません。ナットはシーズンクラックを生じにくくするため、焼鈍処理を施しています。対応冷媒……R22 、 R410A 、 R407C 、 R404A 、 R507A 、 R32（②1 種 2 種冷媒）
SK233 φ6.35×φ9.52 3m 時価
SK234 φ6.35×φ9.52 4m 時価
SK235 φ6.35×φ9.52 5m 時価
SK237 φ6.35×φ9.52 7m 時価
SK2310 φ6.35×φ9.52 10m 時価
SK243 φ6.35×φ12.7 3m 時価
SK244 φ6.35×φ12.7 4m 時価
SK245 φ6.35×φ12.7 5m 時価
SK247 φ6.35×φ12.7 7m 時価
SK2410 φ6.35×φ12.7 10m 時価
※価格変動商品
全長……20m
商品コード規格保温材厚価格（円）
PP2320 φ6.35×φ9.52 8mm×8mm 時価
PP2420 φ6.35×φ12.7 8mm×10mm 時価取 PP3520 φ9.52×φ15.88 8mm×10mm 時価
取 PP3620A φ9.52×φ19.05 8mm×10mm 時価
156

空調・電材関連部材
クーラーパイプシングル
クーラーパイプペア｜保温 2 層
クーラーパイプ直管関給連排部気材筒
※価格変動商品全長……20m
商品コード A B 全長
WPP2320
WPP2420
8mm 8mm 8mm 10mm
61mm
68mm
20m
20m
※価格変動商品全長……4.0m 注意荷姿が2m 以上の場合は発送ができません。
Ｆ関Ｆ連暖部材房機
商品コード規格管肉厚保温材厚価格（円）
取 PS220 φ6.35 0.8mm 8mm 時価取 PS320 φ9.52 0.8mm 8mm 時価取 PS420 φ12.7 0.8mm 10mm 時価取 PS520 φ15.88 1.0mm 10mm 時価
※価格変動商品
隠ぺい配管時の結露対策に優れています。保温二層タイプ
商品コード規格価格（円）
取 WPP2320 φ6.35×φ9.52 時価
商品コード規格管肉厚保温材厚価格（円）取 PS0304H φ9.52 0.8mm 8mm 時価取 PS0404H φ12.7 0.8mm 10mm 時価取 PS0504H φ15.88 1.0mm 10mm 時価取 PS0604H φ19.05 1.0mm 10mm 時価
暖関房連シ部ス材テム
取 PS620A φ19.05 1.2mm 10mm 時価取 WPP2420 φ6.35×φ12.7 時価
取 PS0704H φ22.22 1.0mm 10mm 時価
クーラーパイプ直管｜国交省仕様
フレアユニオンナット付フレアユニオンナット付｜異径関灯連油部配材管関ガ連ス部配材管
※価格変動商品
全長……4.0m
注意荷姿が2m 以上の場合は発送ができません。
商品コード規格管肉厚保温材厚価格（円）取 PS0304K φ9.52 0.8mm 20mm 時価取 PS0404K φ12.7 0.8mm 20mm 時価
冷媒管同士の接続用継手としてご使用ください。
商品コード規格価格（円） FUN2 φ6.35×φ6.35 1,120 FUN3 φ9.52×φ9.52 2,010
冷媒管同士の接続用継手としてご使用ください。
商品コード規格価格（円） FG23 φ6.35×φ9.52 1,840
給水関・連給部湯材・浴室取 PS0504K φ15.88 1.0mm 20mm 時価取 PS0604K φ19.05 1.05mm 20mm 時価取 PS0704K φ22.22 1.2mm 20mm 時価 FUN4 φ12.7×φ12.7 3,350 FUN5 φ15.88×φ15.88 4,460 FUN6 φ19.05×φ19.05 7,340 FG34 φ9.52×φ12.7 3,030 FG45 φ12.7×φ15.88 4,460 FG56 φ15.88×φ19.05 7,340
関空連調部・電材材
フレアユニオンエルボナット付フレアナット
フレアユニオン
関連施部工材
冷媒管同士の接続用継手としてご使用ください。
参考資料
商品コード規格価格（円）商品コード規格価格（円）
商品コード規格価格（円） FUL2 φ6.35×φ6.35 2,800 FN2 φ6.35 用 350 FU2 φ6.35 用 580 FUL3 φ9.52×φ9.52 4,500 FUL4 φ12.7×φ12.7 6,300 FUL5 φ15.88×φ15.88 8,980
FN3 φ9.52 用 630
FN4 φ12.7 用 1,100
FN5 φ15.88 用 1,400
FU3 φ9.52 用 890
FU4 φ12.7 用 1,520
FU5 φ15.88 用 1,980
索引 FUL6 φ19.05×φ19.05 14,700 FN6 φ19.05 用 2,400 FU6 φ19.05 用 3,430
157

A
空調・電材関連部材
クイックダクトシリーズ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
スレンダーでスッキリとしたデザイン。耐久性・耐候性に優れ、豊富なカラーバリエーションが建物の外観を損なわない美しい仕上がりをお約束します。底部と上部に分かれていますので、底部を壁面に固定し、配管・配線作業の後、上部をはめ込むので、施工が驚くほど簡単に進みます。細身ながら十分な許容量を持ち、 75タイプで2 分×4 分の配管パイプを収納可能です。色はアイボリー、ホワイト、グレー、ブラウン、ブラックの 5 種類。ご注文の際には色をご指定ください。カラーバリエーション（ご注文時に色をご指定ください）●アイボリー、●ホワイト、●グレー、●ブラウン、●ブラック
暖関房連シ部ス材テム関灯連油部配材管
クイックダクト｜ストレートクイックダクト｜ウォールコーナー関ガ連ス部配材管
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
給水関・連給部湯材・浴室
関空連調部・電材材
B
A
C
CAD
商品コード A B C
QD60 60 58 2000
QD75 75 63 2000
QD100 100 70 2000
QD140 140 80 2000
商品コード全長価格（円）
QD60 2000mm 3,270
QD75 2000mm 3,740
QD100 2000mm 5,820
QD140 2000mm 8,500
C
A
B E
CAD
商品コード A B C D E
QW60 65 60 90 205 80
QW75 80 63 110 215 80
QW100 105 75 136 224 88
C
QW140 148 80 166 306 88
商品コード適合価格（円）
QW60 QD60 用 1,250
QW75 QD75 用 1,430
QW100 QD100 用 2,700
QW140 QD140 用 3,590
クイックダクト｜ジョイントクイックダクト｜平面エルボ 90°
関連施部工材
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
参考資料
A
B
C
CAD
商品コード A B C
QJ60 60 58 58
QJ75 75 63 63
QJ100 108 78 66
B C
C
CAD
商品コード A B C
QK60 68 62 109
QK75 83 66 118
QK100 104 76 154
QJ140 147 84 100 QK140 140 80 195
索引
商品コード適合価格（円）
QJ60 QD60 用 360
QJ75 QD75 用 480
QJ100 QD100 用 1,020
QJ140 QD140 用 1,440
商品コード適合価格（円）
QK60 QD60 用 1,250
QK75 QD75 用 1,430
QK100 QD100 用 2,690
QK140 QD140 用 3,590
158

空調・電材関連部材
クイックダクト｜平面エルボ 45°
A
B
C
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
CAD
商品コード A B C QKF60 68 63 60 QKF75 84 65 65 QKF100 108 77 75 QKF140 148 85 93
商品コード適合価格（円） QKF60 QD60 用 1,020 QKF75 QD75 用 1,140 QKF100 QD100 用 2,180 QKF140 QD140 用 2,930
クイックダクト｜端末カバー
クイックダクト｜立上用エルボ
B
A C
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
CAD
商品コード A B C QC60 66 63 100 QC75 81 67 100 QC100 105 75 115 QC140 145 82 125
商品コード適合価格（円） QC60 QD60 用 1,250 QC75 QD75 用 1,430 QC100 QD100 用 2,690 QC140 QD140 用 3,590
クイックダクト｜フレキ関給連排部気材筒
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管
C
B
A
D
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 60～100 タイプのみの設定です。
E
CAD
商品コード A B C D E QE60 25 70 63 53 30 QE75 45 95 67 53 30 QE100 53 113 74 62 37 QE140 38 110 85 105 64
商品コード適合価格（円） QE60 QD60 用 620 QE75 QD75 用 780 QE100 QD100 用 1,310 QE140 QD140 用 1,850
クイックダクト｜ミニウォール
B
A
D
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 タイプのみの設定、ブラックは 60～ 100 タイプのみの設定です。
CAD
商品コード A B C D QF6050 63 60 65 500 QF60100 63 60 65 1000 QF7550 75 64 65 500 QF7590 75 64 65 1005 QF10075 100 70 70 800
商品コード適合全長価格（円） QF6050 QD60 用 500mm 910 QF60100 QD60 用 1000mm 1,540 QF7550 QD75 用 500mm 1,080 QF7590 QD75 用 900mm 1,800 QF10075 QD100 用 750mm 2,090
クイックダクト｜ミニウォール関ガ連ス部配材管
給水関・連給部湯材・浴室
関空連調部・電材材
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
関連施部工材
CAD CAD
122 80
145 80
153
177
参考資料
82
83
屋外の大切な配管や配線を、雨や風・埃などから守り、美しい仕上がりを誇ります。
商品コード適合価格（円）
66
屋外の大切な配管や配線を、雨や風・埃などから守り、美しい仕上がりを誇ります。
商品コード適合価格（円）
67
索引 QWM75 QD75 用 1,680 QWML75 QD75 用 1,570
159

空調・電材関連部材関給連排部気材筒
クイックダクト｜換気ウォール
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
クイックダクト｜換気ウォール
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
CAD CAD
Ｆ関Ｆ連暖部材房機
122
155
130 146
177
130
暖関房連シ部ス材テム関灯連油部配材管
屋外の大切な配管や配線を、雨や風・埃などから守ります。ガラリは取り外すことができます。
商品コード適合価格（円） QWMK75 QD75 用 2,030
クイックダクト｜換気ウォール
83
67
屋外の大切な配管や配線を、雨や風・埃などから守ります。ガラリは取り外すことができます。
商品コード適合価格（円） QWMLK75 QD75 用 2,030
クイックダクト｜換気ウォール
83
67 関ガ連ス部配材管
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
110 132
CAD
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト
CAD
給水関・連給部湯材・浴室
関空連調部・電材材
屋外の大切な配管や配線を、雨や風・埃などから守ります。ガラリは取り外すことができます。
商品コード適合価格（円） QWKN75 QD75 用 2,030
80
215 67
屋外の大切な配管や配線を、雨や風・埃などから守ります。ガラリは取り外すことができます。
商品コード適合価格（円） QWAKN75 QD75 用 1,750
クイックダクト｜チーズクイックダクト｜異径ジョイント
関連施部工材
クイックダクト異径接続にご使用ください。異径分岐する場合には、異径ジョイントをご用意ください。
クイックダクト異径接続にご使用ください。異径分岐する場合には、チーズをご用意ください。
参考資料
B C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイト、ブラックは 100 タイプのみの設定です。
CAD
A
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ブラックは 75×100 タイプのみの設定です。
CAD
D
A
E
商品コード A B C D
商品コード A B C D E
QT100 108 80 200 150 QT140 145 90 250 200
B D
QDR107 67 75 81 108 65 QDR1410 75 84 109 145 67
索引
商品コード適合価格（円） QT100 QD100 用 2,680 QT140 QD140 用 3,300
商品コード適合価格（円） QDR107 QD75×QD100 用 1,270 QDR1410 QD100×QD140 用 1,800
160

空調・電材関連部材
クイックダクト｜コーナーキャップ
A
B
D
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 75 、 100 タイプのみの設定です。
CAD
商品コード A B C D QCK60 94 66 95 125 QCK75 110 82 97 131 QCK100 134 105 108 135 QCK140 175 142 118 150
商品コード適合価格（円） QCK60 QD60 用 1,540 QCK75 QD75 用 1,720 QCK100 QD100 用 2,030 QCK140 QD140 用 2,330
断熱ドレンホース
クイックダクト｜クイックカバー
A
断熱ドレンホースカフス
B
D
C
カラーバリエーション
（ご注文時に色をご指定ください）アイボリー , ブラウン , グレー , ブラック , ホワイト※ホワイトは 75 、 100 タイプのみの設定、ブラックは 75 、 100 タイプのみの設定です。
CAD
商品コード A B C D QCA75 125 115 25 5 QCA100 171 143 40 7 QCA140 222 180 41 7
商品コード適合価格（円） QCA75 QD75 用 600 QCA100 QD100 用 800 QCA140 QD140 用 1,180
断熱ドレンホースジョイント関給連排部気材筒
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
エアコンのドレン配管にご使用ください。断熱材が独立した構造で断熱性に優れ、効率的に結露を防止します。断熱材厚……6.0mm
エアコン室外機付属ホースと、断熱ドレンホースとの接続用継手としてご使用ください。
一般、断熱ドレンホースと、断熱ドレンホースとの接続用継手としてご使用ください。
給水関・連給部湯材・浴室
商品コード内径外径全長価格（円）
本体材質……ポリ塩化ビニル（PVC）本体材質……ポリ塩化ビニル（PVC）
取 DDH14 φ14.5 φ26.5 20m 13,300 取 DDH20 φ19.0 φ31.0 20m 24,570
二層ドレンホース
商品コード内径外径適合価格（円）取 DDH14C φ14 φ16 DDH14 用 260
ルームエアコン用消音防虫バルブ
商品コード内径外径適合価格（円）取 DDH14J φ14 φ16 DDH14 用 290
ドレン排水用自封式トラップ｜ウォレス
関空連調部・電材材
関連施部工材
二層構造により耐久性が従来品と比較してアップしました。サンシャインウェザーメーター 4000 時間クリア。
商品コード内径全長価格（円） WDH14 φ14.0 50m 11,140
逆止弁のシリコンゴムが、内側からの水の流れに対して360°どこでも開くため、排水性に優れ、垂直配管、斜め配管、ころがし配管に対応でき、目詰まりも起こしにくくなっています。逆止弁のシリコンゴムは外側からは開かないため、小さな虫の侵入、外気の流入や砂埃や異臭もブロックします。高耐候性材料を使用しています。
接続口径……φ16×φ18 商品コード適合径価格（円）
商品コード適合径価格（円）取 MHC1416
ドレンホース：φ14～16 ドレンパイプ：φ16～25 2,610
排水時は開き、通常時は密閉状態となる自己閉鎖膜で、スムーズに排水しながら臭気や害虫を遮断します。封水が不要なため、衛生的で破封の心配がありません。本体は設置したままメンブレン部分のみを簡単に取り外し可能。点検・清掃が楽に行なえ、いつも衛生的な環境を維持できます。 MWL2030 20A ・ 25A 兼用 7,450 MWL4050 40A ・ 50A 兼用 12,050
参考資料
索引
161

空調・電材関連部材関給連排部気材筒
ドレンパイプ
数量 1 毎に 10 本出庫します
ドレンパイプ継手｜ソケット
数量 1 毎に 10 個出庫します
ドレンパイプ継手｜異径ソケット
数量 1 毎に 10 個出庫します
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
商品コード外径全長価格（円）取 BP14S φ18 2500mm 16,000 / 箱取 BP16S φ22 2500mm 17,500 / 箱
商品コード適合価格（円）取 BPS14S BP14 用 1,400 / 袋取 BPS16S BP16 用 1,700 / 袋
商品コード適合価格（円）取 BPS1614S BP16×BP14 用 1,700 / 袋
取 BP20S φ26 2500mm 20,400 / 箱取 BPS20S BP20 用 2,230 / 袋
取 BPS2016S BP20×BP16 用 2,230 / 袋
取 BP25S φ32 2500mm 32,000 / 箱取 BPS25S BP25 用 3,560 / 袋
取 BPS2520S BP25×BP20 用 3,560 / 袋関灯連油部配材管
ドレンパイプ継手｜エルボ
数量 1 毎に 10 個出庫します
ドレンパイプ継手｜チーズ
数量 1 毎に 10 個出庫します
ドレンパイプ用両サドル
数量 1 毎に 20 個出庫します関ガ連ス部配材管
給水関・連給部湯材・浴室
商品コード適合価格（円）
取 BPL14S BP14 用 2,230 / 袋
商品コード適合価格（円）取 BPT14S BP14 用 2,290 / 袋
商品コード適合価格（円）取 BPD14 BP14 用 830 / 袋
取 BPL16S BP16 用 2,740 / 袋取 BPT16S BP16 用 2,740 / 袋
取 BPD16 BP16 用 1,010 / 袋
関空連調部・電材材
取 BPL20S BP20 用 3,560 / 袋取 BPL25S BP25 用 5,350 / 袋取 BPT20S BP20 用 4,160 / 袋取 BPT25S BP25 用 6,230 / 袋取 BPD20 BP20 用 1,370 / 袋取 BPD25 BP25 用 1,550 / 袋
ドレンパイプアダプター
数量 1 毎に 10 個出庫します
塩ビ接着剤ドレンホース用サクションポンプ
関連施部工材
参考資料
索引
ドレンホースとドレンパイプをソケットや枝継手を介して接続する場合にご使用ください。ドレンホース、ドレンパイプ各々に兼用の差し込み受口です。
塩ビパイプ接続用の速乾性接着剤です。
ドレンホースの先端や排水溝に差し込み、ハンドルを押したり引いたりするだけで、汚物のつまりを取り除きます。ストレートとエルボタイプのノズルがセットになっており、使用範囲が広がりました。
商品コード適合径価格（円）商品コード容量価格（円）
商品コード適合径価格（円）取 BPDH
ドレンホース：φ14 ・φ16 ドレンパイプ：φ20 ・φ25 2,870 / 袋取 BPB100 100g 1,850 取 SP918X
ドレンホース：φ14～φ16 ドレンパイプ：φ13～φ25 4,970
162

空調・電材関連部材
ドレンポンプ
ドレンポンプ化粧ボックスセット
ドレンポンプ取付板関給連排部気材筒
全自動の空調用ドレン排出用ポンプとしてご使用ください。一体型で据付が簡単。エアコンとの連動も可能です。過熱防止サーモ、タンクは保温付き。パワフル＆コンパクトタイプで、壁掛型から埋込型ルームエアコンまで幅広く対応できます。
商品コード電源消費電力揚程価格（円）
取 EDP100 100V 21W 2.5m 74,660
全自動の空調用ドレン排出用ポンプとしてご使用ください。一体型で据付が簡単。エアコンとの連動も可能です。過熱防止サーモ、タンクは保温付き。パワフル＆コンパクトタイプで、壁掛型から埋込型ルームエアコンまで幅広く対応できます。化粧ボックス付き。付属品……ドレンポンプ、化粧ボックス、ビニールホース 1.5m
商品コード電源消費電力揚程価格（円）
取 EDP100KS 100V 21W 2.5m 74,660
ドレンポンプ設置時にご使用ください。取付板にドレンパンが標準となり、化粧ボックスの要らない場所に使用してください。
商品コード適合価格（円）
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
取 EDP200 200V 21W 2.5m 74,660 取 EDP200KS 200V 21W 2.5m 74,660
取 EDP2 EDP100 ､ EDP200 兼用 17,770
ウォールパイプツバ付き貫通スリーブ
ツバ付き貫通スリーブ｜角度調整タイプ関灯連油部配材管関ガ連ス部配材管
エアコン配管などの引き込み用スリーブとして、壁厚に合わせて切断してご使用ください。本体材質……ポリ塩化ビニル（PVC）
商品コード内径全長価格（円）
スリーブの切断が容易にできるカットラインが 1cm 単位で入っています。ツバの肉厚が薄いので、室内機をフラットに設置できます。勾配（5°）付き。ツバ外径……φ89 本体材質……ポリエチレン
フランジを全方向８度まで首振りすることができるため、勾配の付いた貫通穴でも、壁からフランジを浮かすことなく固定できます。全長……250mm
商品コード内径取付穴径ツバ外径価格（円）
給水関・連給部湯材・浴室 WP60 φ61 160mm 350 WP65 φ67 200mm 500
商品コード内径開口径全長価格（円） TKS65 φ66 φ70 210mm 450
取 MKS65 φ61 φ65 75mm 710 取 MKS70 φ65 φ70 80mm 930
関空連調部・電材材
ウォールキャップ化粧キャップ
配管穴塞ぎセット
関連施部工材
参考資料
エアコン配管などの引き込み用スリーブとして、ウォールパイプと組み合わせてご使用ください。本体材質……ABS 樹脂
商品コード適合外径価格（円） WCP60 WP60 用φ110 400
使用しないエアコン配管用スリーブの穴塞ぎにご使用ください。ウォールキャップにワンタッチで取り付けができます。本体材質……ABS 樹脂
商品コード適合外径価格（円）
各種配管貫通箇所の穴塞ぎにご使用ください。カバーが濃淡 2 色になっていますので、壁の色に合わせて内カバーをお選びいただけます。適合穴径……φ60～φ100
商品コード適合壁厚価格（円）
索引 WCP65 WP65 用φ110 500 MCP60 WCP60 用φ76 230 AFS610 50mm～250mm 1,680
163

空調・電材関連部材関給連排部気材筒
フリーサドル
数量 1 毎に 10 個出庫します
コーテープ｜ライトタック粘着テープ
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
エアコン配管などの固定・結束にご使用いただけます。配管径に合わせて 5 段階で固定できます。
商品コード適合径価格（円）
エアコン配管の保護・固定にご使用ください。テープ基材に特殊処理を施しており、高所作業でもバラけない、落ちないという機能を備えています。厚さ……0.15mm
希少
KT7518 は在庫限りの販売商品です。
商品コード幅全長色相価格（円） KT5018 50mm 18m アイボリー 500
商品コード幅全長色相価格（円）
NT1910 19mm 10m アイボリー 190
NT1920 19mm 20m アイボリー 400 FD3850S φ38～φ55 710 / 袋 KT7518 75mm 18m アイボリー 1,000 NT5020 50mm 20m アイボリー 840 関灯連油部配材管
難燃パテスリーブ用防水カバー
カラー粘着テープ関ガ連ス部配材管
PT200 PT1000
給水関・連給部湯材・浴室
不乾性、難燃性、粘着性に優れた全天候タイプ。
ご注意ください
作業温度が 5℃を下回るとパテが固くなることがありますので、温めてからご使用ください。
パテを使用せずにらくに施工できます。材質……ASA 樹脂
商品コード幅全長色相価格（円）
CN1910G 19mm 10m グリーン 340
CN1910B 19mm 10m ブルー 340
CN1910R 19mm 10m レッド 340
CN1910K 19mm 10m ブラック 340
関空連調部・電材材
商品コード容量色相価格（円） PT200 200g アイボリー 500 PT1000 1000g アイボリー 2,460
商品コード適合価格（円）取 SWG75 SU75 用 4,600 取 SWG100 SU100 用 5,500
CN1910H 19mm 10m グレー 340
CN1910W 19mm 10m ホワイト 340
CN1910T 19mm 10m クリア 340
エアコン室外機カバー
エアコン室外機カバースチール製
関連施部工材
参考資料
シーズンオフ時の室外機カバーとしてご使用ください。機器運転時は必ず本カバーを取り外してください。本体材質……ポリエチレン（UV 吸収安定剤入）
MSK950
MSK950K
特注サイズ御見積り可能です。
室外機から側面で各 30 ㎜以上、正面で 60 ㎜以上の離隔を確保してください。
索引
商品コード H×W×D 価格（円） ACC750 H550×W750×D320 8,650 ACC800 H550×W800×D320 8,650 ACC850 H560×W850×D350 9,220
注意
積雪や風の影響が多い場所への設置は控えてください。
商品コードサイズ質量色相価格（円）
取 MSK950 W950×H750×D385 11.9kg ホワイト 45,400 ACC890 H700×W890×D350 9,780 取 MSK950K H950×H510×D385 4.5kg ホワイト 23,000
164

空調・電材関連部材
壁掛用架台｜最大耐荷重 60kg
独自の設計により、ワンタッチで組み立てが完了し、スムーズな施工を安全に実施できます。
壁掛用架台｜最大耐荷重 60kg
独自の設計により、ワンタッチで組み立てが完了し、スムーズな施工を安全に実施できます。関給連排部気材筒
取付幅……250mm～900mm 取付奥行……200mm～360mm
CAD
取付幅……250mm～900mm 取付奥行……200mm～360mm
CAD
Ｆ関Ｆ連暖部材房機
1000
商品コード規格質量価格（円） KT60 粉体塗装 4.6kg 9,400
壁掛用架台｜最大耐荷重 80kg
450
450
独自の設計により、ワンタッチで組み立てが完了し、スムーズな施工を安全に実施できます。
取付幅……250mm～900mm 取付奥行……180mm～400mm
1000
商品コード規格質量価格（円） KM60 溶融亜鉛メッキ 4.6kg 13,800
壁掛用架台｜最大耐荷重 80kg
450
450
独自の設計により、ワンタッチで組み立てが完了し、スムーズな施工を安全に実施できます。
取付幅……250mm～900mm 取付奥行……180mm～400mm
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
1000 490
560
CAD
1000 490
560
CAD
給水関・連給部湯材・浴室
商品コード規格質量価格（円） KT80 粉体塗装 6.0kg 11,100
壁掛用架台｜最大耐荷重 100kg
商品コード規格質量価格（円） KM80 溶融亜鉛メッキ 6.1kg 14,400
壁掛用架台｜最大耐荷重 150kg
関空連調部・電材材
壁面用固定板を使用せずに、室内側支持板と一体の置き台ベースのみでも直付けすることができます。
壁面用固定板を使用せずに、室内側支持板と一体の置き台ベースのみでも直付けすることができます。
関連施部工材
取付幅……340mm～890mm 取付奥行……180mm～400mm
CAD
取付幅……340mm～890mm 取付奥行……230mm～450mm
CAD
参考資料
630
630
1000 500
商品コード規格質量価格（円）取 KM100 溶融亜鉛メッキ 9.0kg 39,300
1000 550
商品コード規格質量価格（円）取 KM150 溶融亜鉛メッキ 9.5kg 49,500
索引
165

空調・電材関連部材関給連排部気材筒
平地用架台｜最大耐荷重 60kg
フレームを改良し作業工程を大幅に短縮。勾配部や傾斜屋根にも水平設置が可能です。
平地用架台｜最大耐荷重 60kg
フレームを改良し作業工程を大幅に短縮。勾配部や傾斜屋根にも水平設置が可能です。
Ｆ関Ｆ連暖部材房機
取付幅……180mm～670mm 取付奥行……180mm～350mm
CAD
取付幅……180mm～670mm 取付奥行……180mm～350mm
CAD
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
800
商品コード規格質量価格（円） HT60 粉体塗装 4.3kg 10,100
平地用架台｜最大耐荷重 70kg
400
260
フレームを改良し作業工程を大幅に短縮。勾配部や傾斜屋根にも水平設置が可能です。
取付幅……280mm～870mm 取付奥行……230mm～450mm
800
商品コード規格質量価格（円） HM60 溶融亜鉛メッキ 4.3kg 12,900
平地用架台｜最大耐荷重 70kg
400
260
フレームを改良し作業工程を大幅に短縮。勾配部や傾斜屋根にも水平設置が可能です。
取付幅……280mm～870mm 取付奥行……230mm～450mm
給水関・連給部湯材・浴室
1000 500
260
CAD
1000 500
260
CAD
関空連調部・電材材
商品コード規格質量価格（円） HT70 粉体塗装 5.4kg 14,800
平地用架台｜最大耐荷重 100kg
商品コード規格質量価格（円） HM70 溶融亜鉛メッキ 5.4kg 16,700
平地用架台｜最大耐荷重 150kg
関連施部工材
耐久性・安全性・強度を更にパワーアップし、多目的に使用することができる業務用タイプ架台。
耐久性・安全性・強度を更にパワーアップし、多目的に使用することができる業務用タイプ架台。
参考資料
取付幅……300mm～820mm 取付奥行……230mm～400mm 勾配角度……0°～6°
CAD
取付幅……300mm～1030mm 取付奥行……260mm～450mm 勾配角度……0°～6°
CAD
550 ～ 600
555 ～ 600
索引
1045 474
商品コード規格質量価格（円）
HM100 溶融亜鉛メッキ 16.8kg 55,600
1245 530
商品コード規格質量価格（円）
HM150 溶融亜鉛メッキ 18.1kg 65,600
166

空調・電材関連部材
平地用中高置架台｜最大耐荷重 60kg
高さが 50cm まで調整できるので、積雪時に最適です。勾配部や傾斜屋根にも水平設置が可能です。
平地用中高置架台｜最大耐荷重 60kg
高さが 50cm まで調整できるので、積雪時に最適です。勾配部や傾斜屋根にも水平設置が可能です。関給連排部気材筒
取付幅……180mm～670mm 取付奥行……180mm～350mm
CAD
取付幅……180mm～670mm 取付奥行……180mm～350mm
CAD
Ｆ関Ｆ連暖部材房機
800
商品コード規格質量価格（円） HT60H 粉体塗装 5.7kg 13,300
平地高置・二段用架台｜最大耐荷重 60kg×2 台
400
520
室外機を 2 台、あるいは高置（90cm）使用することができます。勾配部にも水平設置が可能です。
取付幅……180mm～670mm 取付奥行……180mm～350mm
800
商品コード規格質量価格（円） HM60H 溶融亜鉛メッキ 5.7kg 14,800
平地高置・二段用架台｜最大耐荷重 60kg×2 台
400
520
室外機を 2 台、あるいは高置（90cm）使用することができます。勾配部にも水平設置が可能です。
取付幅……180mm～670mm 取付奥行……180mm～350mm
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
900
CAD
900
CAD
給水関・連給部湯材・浴室
800 400
800 400
商品コード規格質量価格（円） HT60W 粉体塗装 9.5kg 25,000
平地高置・二段用架台｜最大耐荷重 70kg×2 台
商品コード規格質量価格（円） HM60W 溶融亜鉛メッキ 9.5kg 29,200
平地高置・二段用架台｜最大耐荷重 70kg×2 台
空関連調部・電材材
室外機を 2 台、あるいは高置（120cm）使用することができます。勾配部にも水平設置が可能です。
室外機を 2 台、あるいは高置（120cm）使用することができます。勾配部にも水平設置が可能です。
関連施部工材
取付幅……280mm～870mm 取付奥行……230mm～450mm
CAD
取付幅……280mm～870mm 取付奥行……230mm～450mm
CAD
参考資料
1200
1200
1000 500
商品コード規格質量価格（円） HT70W 粉体塗装 16.0kg 30,900
1000 500
商品コード規格質量価格（円） HM70W 溶融亜鉛メッキ 16.0kg 33,600
索引
167

該当品番
HA80L HA80HL
HA80WL
該当品番 HA60 HA60H HA60L HA60HL HA60W
HA60WL
※2はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて2 箇所、 M6 以上のコーチボルト ( 現地調達 )
またはM6の基礎ボルト ( 現地調達 ) で固定ください。
A 902
920
注記）1. 本品はキーパーと組合わせて使うもので、単品では使えません。 2.※1はＬ金具短手方向を支柱に取付けた場合を示します。
※2はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて2 箇所、 M6 以上のコーチボルト ( 現地調達 )
またはM6の基礎ボルト ( 現地調達 ) で固定してください。 4. エアコン幅が880mm 以下の時、 865mmまで取付けできます。 5. エアコン幅が900mm 以下の時、 865mmまで取付けできます。
B
※1 1097 ※2 1061
※1 1115 ※2 1079
C
※1 1137 ※2 1095
※1 1155 ※2 1113
エアコン有効高さ
805 (865 ※4)
805 (865 ※5)
該当品番 HA80 HA80H
HA80W
700 60 0 4 00
300 300 4 00 6 00
700
600 400 300 300 400
600
A 773
850
B ※1 970 ※2 935 ※1 1047 ※2 1012
※1 1010 ※2 875 ※1 1087 ※2 1052
注記）1. 本品はキーパーと組合わせて使うもので、単品では使えません。 2.※1はＬ金具短手方向を支柱に取付けた場合を示します。
※2はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて2 箇所、 M6 以上のコーチボルト ( 現地調達 )
またはM6の基礎ボルト ( 現地調達 ) で固定してください。
C
エアコン有効高さ
805
空調・電材関連部材関給連排部気材筒
防雪屋根
取付けが簡単で、エアコンを雪から保護。積雪地に最適です。
防雪屋根
取付けが簡単で、エアコンを雪から保護。積雪地に最適です。
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
C
B( 壁面固定寸法 ) 927
A
783
94 ( 挿入代 )
488
444
25 °
342
※1 0～30 ※2 20～50
1001
該当品番
CAD
C
またはM6の基礎ボルト ( 現地調達 ) で固定ください。
B( 壁面固定寸法 )
444
商品コード 927 規格質量価格（円）
取 BYA6 アルミ 6.6kg 50,800
HA60 HA60H HA60L HA60HL HA60W
HA60WL
A 673
713
820
※1 870 ※2 833
※1 950 ※2 908
注記）1. 本品はキーパーと組合わせて使うもので、単品では使えません。 2.※1 はＬ金具短手方向を支柱に取付けた場合を示します。
※2 はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて 2 箇所、 M6 以上のコーチボルト ( 現地調達 )
B
※1 910 ※2 873
※1 1017 ※2 980
C ※1 910 ※2 828
※1 1057 ※2 1015
488
25 °
エアコン有効高さ
760
※1 0～30 ※2 20～50
C B( 壁面固定寸法 ) 957
A
823
C
※1 0～30
B( 壁面固定寸法 )
485 ※2 20～50
商品コード規格 957
質量価格（円）
94 ( 挿入代 )
532
485
25 °
382
※1 0～30 ※2 20～50
1060
該当品番
取 BYA8 アルミ 7.0kg 56,100
HA80 HA80H
HA80W
A 773
850
B ※1 970 ※2 935 ※1 1047 ※2 1012
※1 1010 ※2 875 ※1 1087 ※2 1052
CAD
注記）1. 本品はキーパーと組合わせて使うもので、単品では使えません。 2.※1 はＬ金具短手方向を支柱に取付けた場合を示します。
※2 はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて 2 箇所、 M6 以上のコーチボルト ( 現地調達 )
または M6 の基礎ボルト ( 現地調達 ) で固定してください。
532
25 °
C
エアコン有効高さ
805 関灯連油部配材管関ガ連ス部配材管
防雪屋根
A
取付けが簡単で、エアコンを雪から保護。積雪地に最適です。
783
94
( 挿入代 )
342
1001
壁掛用架台｜最大耐荷重 60kg
A
軽くて強いアルミ製壁面置台。塩害地でも安心。
823
取付幅……150mm～940mm
382 取付奥行……200mm～341mm
94
( 挿入代 )
1060
給水関・連給部湯材・浴室
関空連調部・電材材
関連施部工材
C B( 壁面固定寸法 ) 1027
A
842
C
5. エアコン幅が900mm 以下の時、 865mmまで取付けできます。
B( 壁面固定寸法 )
500
商品コード
1027
規格質量価格（円）
94
( 挿入代 )
取 BYA8L アルミ 7.3kg 61,000
壁掛用架台｜最大耐荷重 60kg
552
2
1
500
25 °
382
A
1083
※1 0～30 ※2 2 0～5 0
該当品番
HA80L HA80HL
HA80WL
A 902
920
B
※1 1097 ※2 1061
※1 1115 ※2 1079
※1 1137 ※2 1095
注記）1. 本品はキーパーと組合わせて使うもので、単品では使えません。 2.※1 はＬ金具短手方向を支柱に取付けた場合を示します。
※2 はＬ金具長手方向を支柱に取付けた場合を示します。 3. 壁面固定寸法に合わせて 2 箇所、 M6 以上のコーチボルト ( 現地調達 )
または M6 の基礎ボルト ( 現地調達 ) で固定してください。 4. エアコン幅が 880mm 以下の時、 865mm まで取付けできます。
1 背面の配管の取りまわしが簡単。
382 取付幅……150mm～940mm
取付奥行……200mm～380mm
C
※1 1155 ※2 1113
552
2
CAD
エアコン有効高さ
805 (865 ※4)
805 (865 ※5)
1000
※1 0～30
※2 2 0～5 0
商品コード規格質量価格（円）
取 KA60 アルミ 2.0kg 16,300
壁掛用架台｜最大耐荷重 60kg
455
416
14
357 413.5
CAD
横幅が短く、コンクリート壁・２×４住宅用としても最適。取付幅……150mm～650mm 取付奥行……200mm～341mm
参考資料
1000
456
CAD
14
700 416
455
354 413.5
455
14
CAD
357 413.5
94
( 挿入代 )
842
25 °
1083
索引
商品コード規格質量価格（円）取 KA60L アルミ 2.1kg 17,400
商品コード規格質量価格（円）取 KA607 アルミ 1.7kg 16,100
168

空調・電材関連部材
平地用架台｜最大耐荷重 80kg
大きな段差や傾斜地にも対応した支柱構造。取付幅……300mm～620mm 取付奥行……150mm～341mm
平地用架台｜最大耐荷重 80kg
大きな段差や傾斜地にも対応した支柱構造。取付幅……300mm～660mm 取付奥行……150mm～341mm 関給連排部気材筒
CAD CAD
Ｆ関Ｆ連暖部材房機
70 8 49
商品コード規格質量価格（円）取 HA60 アルミ 2.5kg 17,600
平地用架台｜最大耐荷重 80kg
62～247 126～311
0～2 0
377
5×P3 7=185
大きめサイズの高さ 300mm の平地用。取付幅……300mm～720mm 取付奥行……160mm～380mm
748 377 49 49 18
商品コード規格質量価格（円）取 HA60L アルミ 2.5kg 18,600
平地用架台｜最大耐荷重 80kg
62～247 126～311
0～20
5×P37=185
大きめサイズの高さ 300mm の平地用。取付幅……300mm～849mm 取付奥行……160mm～380mm
暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
80 8
49
62～247 126～311
0～20
41 7 49
CAD
5×P37 =185
18
937
49
62～247 126～311
0～20
417 49
CAD
5×P37=185
18
給水関・連給部湯材・浴室
商品コード規格質量価格（円）取 HA80 アルミ 2.6kg 20,900
平地用中高置架台｜最大耐荷重 80kg
商品コード規格質量価格（円）取 HA80L アルミ 2.7kg 22,000
平地用中高置架台｜最大耐荷重 80kg
関空連調部・電材材
大きな段差や傾斜地にも対応した支柱構造。取付幅……300mm～620mm 取付奥行……150mm～341mm
大きな段差や傾斜地にも対応した支柱構造。取付幅……300mm～660mm 取付奥行……150mm～341mm
関連施部工材
262～447
326～511
5×P37=185
参考資料
0～20
5×P37=185
CAD
262～447 326～511
CAD
0～2 0
70 8 37 7
49
商品コード規格質量価格（円）取 HA60H アルミ 2.8kg 20,100
748 377
49 49 18
商品コード規格質量価格（円）取 HA60HL アルミ 2.9kg 22,000
索引
169

空調・電材関連部材関給連排部気材筒
平地用中高置架台｜最大耐荷重 80kg
大きめサイズの高さ 500mm の高置用。取付幅……300mm～720mm 取付奥行……160mm～380mm
平地用中高置架台｜最大耐荷重 80kg
大きめサイズの高さ 500mm の高置用。取付幅……300mm～849mm 取付奥行……160mm～380mm
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
808 49
商品コード規格質量価格（円）取 HA80H アルミ 3.0kg 24,300
平地高置・二段用架台｜最大耐荷重 80kgx2 台
262～447 326～511
0～20
417 49
18
5×P37=185
CAD
各コーナーボルト１本で簡単組立。上下段ともに高さ調節が自在です。取付幅……300mm～660mm 取付奥行……150mm～341mm
937
49
商品コード規格質量価格（円）取 HA80HL アルミ 3.1kg 26,400
262～447 326～511
平地高置・二段用架台｜最大耐荷重 80kgx2 台
0～20
417 49
18
5×P37=185
CAD
各コーナーボルト１本で簡単組立。上下段ともに高さ調節が自在です。取付幅……330mm～770mm 取付奥行……150mm～341mm
給水関・連給部湯材・浴室
関空連調部・電材材
71 3( 内寸 )
570～72 0
150～300 783～933
0～20
342 ( 内寸 )
748 377
49
商品コード規格質量価格（円）取 HA60W アルミ 5.1kg 37,800
平地高置・二段用架台｜最大耐荷重 80kgx2 台
3×P50=150 3×P50=150
CAD
820( 内寸 )
150～300
600～750 813～963
0～20
342( 内寸 )
855 377
49 18
49
商品コード規格質量価格（円）取 HA60WL アルミ 5.3kg 42,000
平地高置・二段用架台｜最大耐荷重 80kgx2 台
3×P50=150 3×P50=150
CAD
関連施部工材
各コーナーボルト１本で簡単組立。上下段ともに高さ調節が自在です。取付幅……300mm～800mm 取付奥行……160mm～380mm
各コーナーボルト１本で簡単組立。上下段ともに高さ調節が自在です。取付幅……300mm～870mm 取付奥行……160mm～380mm
参考資料
索引
850( 内寸 )
87～237 735～885
150～300 950～1100
0～20
382( 内寸 )
885 417
49 49 18
商品コード規格質量価格（円）取 HA80W アルミ 5.8kg 50,800
3×P50=150 3×P50=150
CAD
920( 内寸 )
87～237 735～885
150～300 950～1100
0～20
382( 内寸 )
955 417
49 49 18
商品コード規格質量価格（円）取 HA80WL アルミ 5.9kg 61,700
3×P50=150 3×P50=150
CAD
170

空調・電材関連部材
日除けカバー｜室外機屋根用
日除けカバーの施工例
スライドブロック
関給連排部気材筒
Ｆ関
Ｆ連暖部材房機
室外機の上部に付属のビスで固定するだけで、簡単に設置が完了します。本体材質……ステンレス（SUS304）
商品コード適合幅適合奥行価格（円） YH320 540mm～880mm 320mm 以下 19,850 YH440 770mm～930mm 440mm 以下 33,100
地方発送は１個毎に取決送料をいただきま
す。
商品コード全長全高付属ボルト価格（円）取 SB200 200mm 120mm M10×1 本 3,520 取 SB400 400mm 100mm W3/8×2 本 4,630
SB500 500mm 100mm W3/8×2 本 4,900
暖関房連シ部ス材テム YH500 770mm～1030mm 500mm 以下 44,100 SB600 600mm 120mm W3/8×2 本 7,010
クイックベースクイックベース化粧キャップ
ハイベース
関灯連油部配材管
関ガ連ス部配材管
安全性と作業性、美観を追求した下向きボルト。裏面は独自の滑り止め二層マット仕様です。ボルトセット付属カラーバリエーション（ご注文時に色をご指定ください）アイボリー , グレー , ブラック※QB400 はグレーのみの設定です。
簡単に差し込むだけで強度も美観もアップ。ゴミや汚れを防止し衛生的です。カラーバリエーション（ご注文時に色をご指定ください）アイボリー , グレー , ブラック※QBC400はグレーのみの設定です。
安定感のあるワイドボディー。補強板により耐久性・耐荷重性が向上しました。
給水関・連給部湯材・浴室
商品コードサイズ価格（円）商品コード適合価格（円）
耐荷重……380kg（常温 23℃時） QB360 360mm×95mm×90mm 1,720 QB400 400mm×135mm×120mm 6,170
QBC360 QB360 用 590
QBC400 QB400 用 880
商品コードサイズ価格（円）
PQB360 396mm×117mm×70mm 600
関空連調部・電材材
室外機転倒防止金具防振ゴム
防振ゴムパッド
関連施部工材
室外機転倒防止のため、架台取り付け仕上げとして、壁面と室外機本体を接続し固定します。本体材質……ステンレス（SUS304）
商品コード規格価格（円）
エアコンや各種ポンプなどの振動が発生する機器への振動防止ゴムとしてご使用ください。 1 枚ずつ手でちぎって 18 枚に分けることができます。（小分けサイズ：50mm×100mm）
商品コード幅全長厚さ価格（円）
エアコンや各種ポンプなどの振動が発生する機
器への振動防止ゴムとしてご使用ください。
凹凸向きが表面と裏面で異なり、効果的に防
振・緩衝作用を発揮します。
商品コード幅全長厚さ価格（円）
BG050 50mm 1000mm 10mm 2,120
BG075 75mm 1000mm 10mm 2,780
参考資料
索引 QTS47 400mm～770mm 3,180 BGK30 300mm 300mm 10mm 3,290 BG100 100mm 1000mm 10mm 3,340
171

空調・電材関連部材関給連排部気材筒
アルミ軽量フレアツール｜クイックハンドル
軽量フレアツール｜シリンダー３ WAY タイプ
電動スマートフレアツール
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
クランプバーの位置合わせが素早くできるスライドロック機構採用。
電動ドライバー、プラスビットでの使用が可能。フレア作成後、一目で JIS 規格に適したフレアサイズが確認できます。位置決め構造により、確定した位置で止まる構造です。
簡単、綺麗、正確かつスピーディな加工が可能な特許技術を採用した、フレアツール。コーンの前進＆後退はワンプッシュで完了。ボタンを押す長さなどで発生するフレア加工のばらつきがありません。
商品コード適合径質量価格（円）商品コード適合径質量価格（円）
商品コード適合径質量価格（円）
取 FT550AH φ6.35～φ15.88 1050g 40,660 取 BFT700C φ6.35～φ15.88 860g 62,300
取 DFT550 φ6.35～φ12.7 1260g 117,500 関灯連油部配材管
高精度トルクレンチ
ラチェットトルクレンチ
空調用モンキレンチ関ガ連ス部配材管
給水関・連給部湯材・浴室
空関連調部・電材材
先端は鍛造品のため、摩耗による劣化がありません。新冷媒・従来冷媒機器兼用。校正証明書付き。 TW771L2 は R32 ・ R410A 用です。
商品コード適合径全長トルク価格（円）
取 TW771B φ6.35 220mm 17.2N ・ m 13,220 取 TW771H φ9.52 265mm 39.9N ・ m 16,330 取 TW771L2 φ12.7 265mm 53.9N ・ m 17,880
1 本のトルクレンチで高圧側、低圧側の両側のナットが締め付けられます。
商品コードナットサイズ締付トルク全長価格（円）
取 BTW180 1/4 17mm 18N ・ m 355mm 16,670 取 BTW380 3/8 22mm 38N ・ m 355mm 18,340 取 BTW550 1/2 26mm 55N ・ m 358mm 25,840 取 BTW750 5/8 29mm 75N ・ m 371mm 27,500
フレアナット 2 分～5 分の専用目盛付き。口開きは平行に開き、ガタが無いので、ボルトやナットを傷つけにくいです。
商品コード口開き寸法全長質量価格（円）取 TMAW832 8～32mm 300mm 310g 13,400
冷媒漏れ防止剤｜ナイログフレアエイド
フレア加工オイルスプレー
関連施部工材
参考資料
索引
成分が冷凍機油のため、システム内（HFC 系冷媒機器）のオイルに混入しても影響がありません。粘性・接着性がとても強く、剥がれにくい強力なオイルの壁を作り、ガス漏れを効果的に防止します。
注意
ネジ部への塗布は禁止しております。必ず、フレア部やガスケット、 O リングへ使用してください。
フレア継手部の漏えい防止や銅パッキンの落下防止などさまざまな場面で活躍する液状漏れ防止剤。
注意鉱物油を使用している機器には使用できません。
銅管の供回り防止剤としてご使用ください。冷媒に影響を与えない HAB 油系冷凍機組付オイルです。
ご注意ください
フレアの外側やネジなどに付着させると、トルクレンチでの作業時に締め付け過ぎとなりますので、必ずフレア内面にのみ塗布してください。
商品コード容量適合価格（円）商品コード容量価格（円）
商品コード容量価格（円） RT30B 30mL HFC 系冷媒用 6,230 取 FA920 30mL 3,570
取 FG180 180mL 3,260
172

空調・電材関連部材
デュアル型｜ウルトラミニ真空ポンプ
高性能ツーステージ｜真空ポンプ
高性能ツーステージ｜真空ポンプ関給連排部気材筒
Ｆ関Ｆ連暖部材房機
ルームエアコン専用。 AC100V とリチウムイオン電池 18V が兼用給電可能。新冷媒対応の逆流防止機構が標準装備。排気速度……25.8L/min(0.9CFM) 回転数……1900rpm 真空到達度……19Pa(135 ミクロン ) サイズ……120mm×235mm×156mm
ルームエアコン、家庭用冷蔵庫から小型のパッケージエアコンまで対応。オイル逆流防止弁付き。排気速度……40L/min（1.4CFM）回転数……2880rpm 真空到達度……2.0Pa（15 ミクロン）サイズ……220mm×280mm×110mm
小型～大型までの空調冷凍機の真空引きに対応しています。オイル逆流防止弁付き。排気速度……76L/min（2.7CFM）回転数……1440rpm 真空到達度……2.0Pa（15 ミクロン）サイズ……265mm×355mm×130mm
暖関房連シ部ス材テム
商品コード規格価格（円）商品コード電源ポート径質量価格（円）
商品コード電源ポート径質量価格（円）
取 SP150ZM 100Vor18V ﾘﾁｳﾑｲｵﾝ電池 57,550 取 SP150D 100V 5/16 6.1kg 74,660
取 SP150E 100V 5/16 10.4kg 93,550
真空ポンプ
充電式真空ポンプ
高性能｜真空ポンプオイル関灯連油部配材管関ガ連ス部配材管
金属メッシュフィルタ内臓で、油回転真空ポンプ特有のオイルミストを抑制。オイル逆流防止弁付き。
商品コード電源ポート径質量価格（円）取 SP210 100V 1/4 ・ 5/16 5.0kg 114,900
コードレスで電源不要。電源にない場所での使用に便利です。バッテリが切れ、停止してもオイル逆流防止弁ボールバルブで確実にオイルを遮断。
商品コード電源ポート径質量価格（円）
取 JSP150 DC18V 5/16 フレア 2.9kg 114,300
オイルを定期的に交換し、常にきれいなオイル状態を保つことにより、ポンプの性能や効率の定価、ポンプユニットの摩擦や腐食を防止し、真空ポンプが長持ちします。
商品コード容量価格（円）
取 SPA500 0.5L 1,170 取 SPA1000 1.0L 2,100 取 SPA4000 4.0L 8,000
給水関・連給部湯材・浴室
空関連調部・電材材
真空ゲージキットの使用方法
１．真空引き作業２．気密試験３．冷媒充填
関連施部工材
置き針
低圧側
高圧側
開
開
低圧側
高圧側
開
閉
低圧側
高圧側
閉
閉
参考資料
真空ポンプ
針が戻らないことを確認します
真空ポンプ
必ず「閉」にしてください
真空ポンプ
索引
－0.0993MPa 以上の真空到達度が必要です置き針をゲージの指している位置に合わせます冷媒の圧力が真空計にかかるとゲージが破損します
173

空調・電材関連部材関給連排部気材筒
Ｆ関Ｆ連暖部材房機
フルオロカーボン回収装置｜ツインストーム
小型・軽量ボディに高回収能力。インバータ搭載かつ回収スピードが向上した、使いやすさを重視した次世代モデル。真空到達レベル……約 0.09MPa( 連続運転時 ) コンプレッサー……1000W(1.3HP) ツインオイルレス使用温度範囲……0℃～39℃本体サイズ……H300mm×W375mm×D235mm
フルオロカーボン回収能力
その他回収 R134a R22 R410A 気体 215 260 320
液体（リキッドプッシュプル） 4990 5730 6810 ※ R22 気体（ガス状）の回収能力値は、 JIS B 8629 検査基準による数値です。
回収可能冷媒 R22 、 R32 、 R134a 、 R404A 、 R407C 、 R410A 、 R448A 、 R449A 、 R463A-J 等
暖関房連シ部ス材テム
フルオロカーボン回収装置｜クワトロ
商品コード電源質量価格（円）取 FC110ZA 100V 13kg 388,800 関灯連油部配材管関ガ連ス部配材管
これまでにないスピード回収だけでなく、並列 / 直列運転を駆使して、難しかった寝込み冷媒もパワフルに回収。通常時は並列運転でスムーズに回収、圧力・冷媒量の低下により引ききれなかった寝込み冷媒を直列運転の高真空モードでパワフルに回収。
真空到達レベル……約 0.09MPa（連続運転時）コンプレッサー……1125W（1.5HP）4 ピストンオイルレス使用温度範囲……0℃～39℃本体サイズ……H310mm×W430mm×D270mm
フルオロカーボン回収能力
その他回収 R134a R22 R410A 気体 350 350 360 液体 3850 3780 4100
液体（リキッドプッシュプル） 12500 13000 14100 ※ R22 気体（ガス状）の回収能力値は、 JIS B 8629 検査基準による数値です。
回収可能冷媒 R22 、 R32 、 R134a 、 R404A 、 R407C 、 R410A 、 R448A 、 R449A 、 R463A-J 等
商品コード電源質量価格（円）
取 FC110VF 100V 19.5kg 746,660
給水関・連給部湯材・浴室
回収機｜エコセーバー隼
デジタルインジケータゲージにより正確な数値と機械の状態が一目で確認可能です。オイルレス式で低電圧に強いブラシレス DC モータです。
フルオロカーボン回収能力
その他回収 R22 R410A 気体 250 270
空関連調部・電材材
真空到達レベル……約 0.09MPa（連続運転時）コンプレッサー……750W（1HP）オイルレス式ツインセラミックシリンダ使用温度範囲……0～39℃本体サイズ……H350mm×W380mm×D270mm
液体 3300 4100 液体（リキッドプッシュプル） 6300 7400
※ R22 気体（ガス状）の回収能力値は、 JIS B 8629 検査基準による数値です。
回収可能冷媒 R22 、 R32 、 R134a 、 R404A 、 R407C 、 R410A 、 R448A 、 R449A 、 R463A-J 等
商品コード電源質量価格（円）
関連施部工材
回収機｜エコセーバー V240SP
取 ESHK 100V 11.6kg 383,400
参考資料
索引
高耐久コンプレッサを採用し、 1 バルブ操作で故障を防止。オイルレス式のセルフクリーニング機能搭載。質量検知式過充填防止デジタルスケール対応です。
真空到達レベル……最高 -0.09MPa コンプレッサー……750W オイルレス式ツインシリンダ使用温度範囲……0℃～39℃本体サイズ……H360mm×W440mm×265mm
フルオロカーボン回収能力
その他回収 R22 R410A 気体 230 240 液体 2530 2750
液体（リキッドプッシュプル） 6150 7300 ※ R22 気体（ガス状）の回収能力値は、 JIS B 8629 検査基準による数値です。
回収可能冷媒 R22 、 R32 、 R134a 、 R404A 、 R407C 、 R410A 、 R448A 、 R449A 、 R463A-J 等
商品コード電源質量価格（円）
取 ESV240 100V 16.3kg 317,000
174

空調・電材関連部材
ゲージマニホールド｜R32 ・ R410A 用
ゲージマニホールド｜R22 ・ R12 ・ R502A 用関給連排部気材筒
ボール弁タイプのバルブですので、開閉が簡単かつ確実に行うことができます。また、冷媒の状態が確認できるサイトグラス付き。高圧側……－0.1MPa～5.3MPa 低圧側……－0.1MPa～3.8MPa 付属品……チャージホース、専用ケース
冷暖兼用タイプの取り寄せも可能です。
商品コード規格ゲージ径ホース長価格（円）
取 GM1221 冷房用φ68 920mm 41,330 取 GM1222 冷房用φ68 1500mm 43,770
ゲージマニホールドキット｜R404A ・ R407C 用
ボール弁タイプのバルブですので、開閉が簡単かつ確実に行うことができます。また、冷媒の状態が確認できるサイトグラス付き。高圧側……－0.1MPa～3.4MPa 低圧側……－0.1MPa～2.4MPa 付属品……チャージホース、専用ケース
冷暖兼用タイプの取り寄せも可能です。
商品コード規格ゲージ径ホース長価格（円）
取 GM120A 冷房用φ68 920mm 42,660 取 GM120B 冷房用φ68 1500mm 44,880
ゲージマニホールドキット｜R448A ・ R449A 用
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム関灯連油部配材管関ガ連ス部配材管
ボール弁タイプのバルブですので、開閉が簡単かつ確実に行うことができます。また、冷媒の状態が確認できるサイトグラス付き。高圧側……－0.1MPa～3.8MPa 低圧側……－0.1MPa～1.8MPa 付属品……チャージホース、専用ケース
ボール弁タイプのバルブですので、開閉が簡単かつ確実に行うことができます。また、冷媒の状態が確認できるサイトグラス付き。高圧側……－0.1MPa～3.8MPa 低圧側……－0.1MPa～1.8MPa 付属品……チャージホース、専用ケース
給水関・連給部湯材・浴室
商品コードゲージ径ホース長価格（円）取 GM124WA φ80 920mm 41,770 取 GM124WB φ80 1500mm 44,880
デジタルマニホールドキット｜R410A ・ R32 用
商品コードゲージ径ホース長価格（円）取 GM124ZA φ80 920mm 42,220 取 GM124ZB φ80 1500mm 46,000
チャージホース
空関連調部・電材材
ナイロンコーティングのため、高耐圧でより安全なチャージホースです。
関連施部工材
ボール弁タイプのバルブですので、開閉が簡単かつ確実に行うことができます。また、冷媒の状態が確認できるサイトグラス付き。液晶表示・基本機能はそのままで、大幅な小型化を実現しました。圧力範囲……－0.1～5.0MPa 付属品……チャージホース
商品コードゲージ径ホース長価格（円）
取 DGM122MA φ60 920mm 85,300 取 DGM122MB φ60 1500mm 88,400
注意 R410A 、 R32 用となります。 R22 用も取り寄せ可能です。
商品コード色規格価格（円）取 TCH92B 青 92cm 3,170 取 TCH92R 赤 92cm 3,170 取 TCH92Y 黄 92cm 3,170 取 TCH150B 青 150cm 4,240 取 TCH150R 赤 150cm 4,240 取 TCH150Y 黄 150cm 4,240
参考資料
索引
175

空調・電材関連部材関給連排部気材筒
デジタルミニ｜真空ゲージキットデジタルミニ｜真空ゲージキット
デジタルミニ｜真空ゲージキット
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
ゲージ径……45φ圧力範囲……-0.1～5.0MPa
ゲージ径……45φ圧力範囲……-0.1～5.0MPa
ゲージ径……45φ圧力範囲……-0.1～5.0MPa
商品コード接続径規格価格（円）商品コード接続径規格価格（円）
商品コード接続径規格価格（円）
取 SG142G 5/16 ストレート 37,330 取 SG142M 5/16 アングル 37,330
取 SG142X 5/16 アングル 39,550 関灯連油部配材管
デジタルミニ｜真空ゲージキット耐圧兼用チャージバルブ関ガ連ス部配材管
給水関・連給部湯材・浴室
関空連調部・電材材
真空・充填・耐圧・点検・回収をひとつで対応可能。圧力範囲……-0.1～5MPa ゲージ径……φ45
商品コード接続径規格価格（円）取 SG142PD 5/16 アングル 48,000
フロートセンサー付回収ボンベ
ショートサイズなので、狭い場所でも接続することができます。新機構採用で耐圧性能が更に向上しました。日本製全長……56mm
商品コード接続径適合ガス価格（円）
取 ACV161 5/16 R32 、 R410A 9,300 取 ACV162 1/4 取 ACV163 1/4
高精度チャージングスケール
R404A 、 R407C
R507A 、 R134a
9,300
R22 、 R12
R500 、 R502
9,300
関連施部工材
フルオロカーボン回収専用ボンベとしてご使用ください。フロートセンサー付きですので、ウェイトリミッターが不要です。
耐圧試験圧力……5.0MPa
参考資料
索引
フロートセンサー付きで安心
回収冷媒の液面が回収容器の 85% に達したことを検知する液面検知方式です。容器内のフロンが満液になった場合、マグネット入のテフロンが上昇し、内部の接点が切れ、回収装置が停止する仕組みです。
商品コード内容積全長直径価格（円）
取 FKB07 4.8L 368mm φ220 70,000 取 FKB10 12L 481mm φ250 87,330 取 FKB15 24L 580mm φ311 89,110 取 FKB50 116L 1385mm φ355 150,880
任意の設定値でアラームが作動します。ゼロ設定機能付き。風袋引きボタンを押すことにより、現在計量台の質量が 0kg と表示されます。充填作業中の充填量は、マイナス表示となりますので、正味の充填量が一目瞭然です。電源……DC9V（006P アルカリ電池）サイズ……378mm×315mm×68mm 使用温度……5～40℃
商品コード分解能ひょう量質量価格（円）
取 ECS101 5g 50kg 4.1kg 63,700
176

空調・電材関連部材
フロンガス｜ R410A 再充填禁止容器
フロンガス｜ R404A 再充填禁止容器
フロンガス｜ R407C 再充填禁止容器関給連排部気材筒
Ｆ関Ｆ連暖部材房機
※価格変動商品各種機器への冷媒ガスとしてご使用ください。
注意容器塗装が変更となる場合があります。
※価格変動商品各種機器への冷媒ガスとしてご使用ください。
注意容器塗装が変更となる場合があります。
※価格変動商品各種機器への冷媒ガスとしてご使用ください。
注意容器塗装が変更となる場合があります。
暖関房連シ部ス材テム
商品コード容量サイフォン管価格（円）商品コード容量サイフォン管価格（円）
商品コード容量サイフォン管価格（円） R410AN10 10kg 有時価 R404AN10 10kg 有時価 R407CN10 10kg 有時価
フロンガス｜ R32 再充填禁止容器
フロンガス｜ R22 再充填禁止容器
フロンガス｜ R134a 再充填禁止容器関灯連油部配材管関ガ連ス部配材管
※価格変動商品各種機器への冷媒ガスとしてご使用ください。
注意
在庫無くなり次第、サイフォン管付きへ変更となります。
商品コード容量サイフォン管価格（円） R32NRC9 9.0kg 無時価
フロンガス｜ R448A 再充填禁止容器
※価格変動商品※価格変動商品
各種機器への冷媒ガスとしてご使用ください。各種機器への冷媒ガスとしてご使用ください。
商品コード容量サイフォン管価格（円）商品コード容量サイフォン管価格（円）
R22N13 13kg 無時価 R134AN13 13kg 無時価
フロンガス｜R134aサービス缶サービス缶バルブ
給水関・連給部湯材・浴室
関空連調部・電材材
関連施部工材
参考資料
※価格変動商品各種機器への冷媒ガスとしてご使用ください。注意容器塗装が変更となる場合があります。
※価格変動商品カーエアコン用冷媒ガスとしてご使用ください。
R134a サービス缶専用バルブ
索引
商品コード容量サイフォン管価格（円）商品コード容量価格（円）
商品コード接続径適合ガス価格（円） R448AN10 10kg 有時価 R134AS 200g 時価取 SV134A M10 フレア R134a 用 6,060
177

空調・電材関連部材関給連排部気材筒
VVF ケーブル
VVF ケーブル警報用ポリエチレン絶縁ケーブル
Ｆ関Ｆ連暖部材房機暖関房連シ部ス材テム
※価格変動商品※価格変動商品
低圧用屋内配管で、 15A 程度までの照明やコンセント、エアコン回路などへの電源供給ケーブルとしてご使用ください。シースが自己消火性ですので安全です。耐熱温度……60℃
商品コード線径芯線全長質量価格（円） VVF162 1.6mm 2 芯 100m 9.0kg 時価 VVF163 1.6mm 3 芯 100m 12.5kg 時価
低圧用屋内配管で、 20A 程度までの照明やコンセント、エアコン回路などへの電源供給ケーブルとしてご使用ください。シースが自己消火性ですので安全です。耐熱温度……60℃
商品コード線径芯線全長質量価格（円） VVF202 2.0mm 2 芯 100m 11.5kg 時価 VVF203 2.0mm 3 芯 100m 16.5kg 時価
※価格変動商品ホームセキュリティ用途として、警報用・インターホン・呼び出しベル・自動火災報知設備感知器・発電機などの幅広い弱電回路にご使用ください。
商品コード断面積芯線全長質量価格（円） AE651P 0.65mm² 2 芯 200m 2.7kg 時価 VVF164 1.6mm 4 芯 100m 17.0kg 時価 VVF204 2.0mm 4 芯 100m 22.5kg 時価 AE652P 0.65mm² 4 芯 200m 4.0kg 時価関灯連油部配材管
ビニルキャプタイヤ丸型コードビニルキャプタイヤ丸型コード
シールド線関ガ連ス部配材管
給水関・連給部湯材・浴室
関空連調部・電材材
※価格変動商品
屋内用で使用する交流 100V 未満の小型電気機器の電源コードとしてご使用ください。可とう撚り線になっていますので、移動電源としての特性が非常に優れます。耐熱温度……60℃
商品コード断面積芯線全長質量価格（円） VCTF052 0.5mm² 2 芯 100m 4.5kg 時価 VCTF053 0.5mm² 3 芯 100m 5.5kg 時価 VCTF054 0.5mm² 4 芯 100m 6.5kg 時価
※価格変動商品
屋内用で使用する交流 300V 未満の小型電気機器の電源コードとしてご使用ください。可とう撚り線になっていますので、移動電源としての特性が非常に優れます。耐熱温度……60℃
商品コード断面積芯線全長質量価格（円） VCTF0752 0.75mm² 2 芯 100m 6.0kg 時価 VCTF0753 0.75mm² 3 芯 100m 7.2kg 時価 VCTF0754 0.75mm² 4 芯 100m 9.0kg 時価
※価格変動商品
OA 機器、 FA 機器、音響機器および通信機器などの配線に使用されています。編組シールドを施しているので、放射ノイズや外部ノイズの影響に対して高い抑制効果が得られます。耐熱温度……60℃
商品コード断面積芯線全長質量価格（円） MVVS0752 0.75 ㎟ 2 芯 100m 6.5kg 時価
ブレーカーボックス絶縁圧着コネクター
数量 1 毎に 100 個出庫します
電線コネクタ
関連施部工材
参考資料
索引
分岐ブレーカ（1 個）や、 2 コ用コンセント（1 個）を収納でき、電気設備の安全性を一段と向上させます。
ZY065
ZR090
コネクタ内にシリコンが入っていますので、屋外で使用しても漏電の心配がありません。圧着作業には専用のコネクタペンチ（RYP2...153 ページ）で施工してください。
商品コード適合価格（円）
OKR2 OKO3 OKY4
圧着、テーピングが不要で、差し込むだけで確実に結線ができます。
定格……300V／20A
商品コード差込本数適合単線入数価格（円） OKR2 2 本φ1.2 60 個／箱 3,420 / 箱
商品コード色相価格（円） ZY065 0.4mm²～0.65mm² 9,920 / 箱 OKO3 3 本φ1.6 50 個／箱 3,420 / 箱
取 BBOX ミルキーホワイト 1,400 ZR090 0.4mm²～0.9mm² 11,630 / 箱 OKY4 4 本φ2.0 40 個／箱 3,420 / 箱
178

空調・電材関連部材
絶縁被覆付閉端接続子
数量 1 毎に 100 個出庫します
絶縁被覆付中間接続子
数量 1 毎に 100 個出庫します
絶縁被覆付圧着スリーブ
数量 1 毎に 100 個出庫します関給連排部気材筒
Ｆ関Ｆ連暖部材房機
電線芯線を束ねて接続する場合にご使用ください。圧着作業時には、必ず専用の圧着工具で施工してください。
商品コード適合価格（円） CE1 0.5mm²～1.75mm² 2,500 / 袋
電線芯線を束ねて接続する場合にご使用ください。圧着作業時には、必ず専用の圧着工具で施工してください。定格電圧……300V 使用温度……－40℃～105℃絶縁体材質……ナイロン
両方向から芯線を重ね合わせる場合にご使用ください。圧着作業時には、必ず専用の圧着工具で施工してください。定格電圧……300V 使用温度……－40℃～75℃絶縁体材質……PVC
暖関房連シ部ス材テム CE2 1.0mm²～3.0mm² 3,060 / 袋商品コード適合価格（円）
商品コード適合価格（円） CE5 2.5mm²～6.5mm² 4,420 / 袋 MP24 1.0mm²～3.0mm² 3,310 / 袋 TGVP2P 1.04mm²～2.63mm² 3,720 / 袋
絶縁圧着 R 端子
数量 1 毎に 100 個出庫します
絶縁圧着 Y 端子
数量 1 毎に 100 個出庫します
ブラックエース｜通電工具関灯連油部配材管関ガ連ス部配材管
TM1253
TM24S
芯線末端部への圧着工具としてご使用ください。圧着作業時には、必ず専用の圧着工具で施工してください。電線抱合範囲……0.3mm²～1.65mm²
芯線末端部への圧着工具としてご使用ください。圧着作業時には、必ず専用の圧着工具で施工してください。電線抱合範囲……0.3mm²～1.65mm²
ワイヤーヘッド、スネークヘッドのダブルヘッド採用で、牽引する電線に合わせて結束の選択が可能です。押し込み作業中に押したわみが少なく、ツイスト形状のため点接触で摩擦によるロスを減少。先端まで力が加わり長尺曲がりもよく通ります。
商品コード線径全長質量価格（円）
取 BAC5215 φ5.2 15m 0.64kg 13,000
給水関・連給部湯材・浴室
商品コード規格価格（円） TM1253 φ3.2×17.5mm 3,190 / 箱 TM24S φ4.3×19.9mm 3,210 / 箱
商品コード規格価格（円） TM125Y3 φ3.2×20.5mm 3,310 / 箱 TM125Y4 φ4.3×21.9mm 3,310 / 箱
取 BAC5230 φ5.2 30m 1.14kg 18,500 取 BAC5250 φ5.2 50m 1.60kg 30,000 取 BAC52100 φ5.2 100m 2.54kg 73,900
関空連調部・電材材
リングスリーブ
数量 1 毎に 100 個出庫します
圧着ペンチ｜リングスリーブ用バインドハンガー
数量 1 毎に 50 本出庫します
関連施部工材
二重天井を吊る前の先行配線に最適なケーブル用ハンガーです。
商品コード規格最大電流価格（円） RS40 小 20A 1,520 / 箱
商品コード規格サイズバインド線価格（円）
取 BH4N 接着剤固定式 30×30 130mm 9,860 / 袋取 BH4T 粘着テープ式 30×30 130mm 12,390 / 袋
参考資料
リングスリーブ
数量 1 毎に 50 個出庫します
商品コード規格最大電流価格（円）
新ラチェット構造により、ハンドル荷重が軽減され、グリップ感も良好です。電気工事士技能試験に使用することができます。
注意活線やその付近では使用しないでください。 BH5T 粘着テープ式 40×40 130mm 4,780 / 袋
バインドハンガー
数量 1 毎に 10 本出庫します
索引 RS53 中 30A 1,520 / 箱商品コード適合全長質量価格（円）
商品コード規格サイズバインド線価格（円） RS61 大 30A 2,030 / 箱取 AC855MH 大・中・小 240mm 400g 12,280
取 BH5N 接着剤固定式 40×40 130mm 3,200 / 袋
179

空調・電材関連部材関給連排部気材筒
ＣＤバインド
数量 1 毎に 100 本出庫します
VA 線ストリッパ｜エコ
ケーブルカッター
Ｆ関Ｆ連暖部材房機
CCT616
CCT621
暖関房連シ部ス材テム
CD 管、 PF 管を鉄筋等に結束する場合にご使用ください。樹脂被覆が施してあるため管を傷めません。
商品コード規格色相価格（円）
取 CDB1B φ0.9×450mm ブラック 1,810 / 束取 CDB1Y φ0.9×450mm イエロー 1,810 / 束取 CDBB φ0.9×300mm ブラック 1,340 / 束
VA 線、 F ケーブルのφ1.6×2 芯、 3 芯とφ2.0×2 芯、 3 芯の剥離は 1 回の操作で同時に剥離できます。エコ電線は剥離荷重が重くなりますので、絶縁体剥離は 1 本ずつ行います。
注意
活線やその付近では使用しないでください。
商品コード全長質量価格（円）
電気工事での IV 線などのケーブル線切断作業に最適。切れ味・耐久性に優れています。
商品コード全長質量価格（円）
取 CCT616 162mm 170g 4,150
取 CDBY φ0.9×300mm イエロー 1,340 / 束取 VS4E 232mm 220g 8,780
取 CCT621 210mm 320g 4,770 関灯連油部配材管
電装圧着工具ミニ圧着工具
コネクタペンチ関ガ連ス部配材管
給水関・連給部湯材・浴室
電話・電信の配線などにご使用ください。ボルト・電線の切断、電線の被覆剥離がこれ一丁で可能です。
注意
活線やその付近では使用しないでください。
商品コード適合全長質量価格（円）
軽量コンパクト設計で、手にソフトフィットするポケットサイズ。小柄なボディでパワフル圧着。
注意活線やその付近では使用しないでください。
絶縁圧着コネクターの圧着作業にご使用ください。
ご注意ください
絶縁圧着コネクターの接続作業は、必ず本品をご使用ください。他のペンチで圧着した場合、コネクタが破損し漏電する場合があります。
関空連調部・電材材
取 LAP2 1.25 、 2.0 、 5.5mm² 235mm 275g 4,940 取 LAP5 1.25 、 2.0mm² 220mm 220g 4,020
商品コード適合全長質量価格（円）取 LAP25 CE1～CE5 194mm 285g 17,620
商品コード適合価格（円）
取 RYP2 ZY065 、 ZR090 用 12,760
VVF ケーブルストリッパー電工ナイフ
はさみ金具
関連施部工材
参考資料
索引
さらなる改良を重ねた結果、剥離荷重を前モデル比 30% 軽減に成功しました。職人が 1 丁ずつ作り込む製造方法は、切れ味・耐久性を高次元で両立しています。切断能力……VVF1.6mm（2 芯・ 3 芯）、 2.0mm （2 芯・ 3 芯）、エコ電線（EM-EFF）対応品
商品コード規格仕様質量価格（円）
取 MKR1620 184mm 右利き用 390g 16,500
使いやすく、携帯に優れるコンパクトサイズ。折込式で収納時に刃が出ない安全ロック機構、使用中にも刃が閉じない。
商品コード刃長価格（円）
HK012
HK718
埋め込みボックスなどを使用せずに、石膏ボードへ各種金属プレートを固定する場合にご使用ください。
商品コード適合ボード厚価格（円） HK012 1mm～12mm 300
取 MKL1620 184mm 左利き用 390g 16,500 取 DKNFS 68mm 7,270
取 HK718 7mm～18mm 300
180

空調・電材関連部材
※C シリーズ
コンセントプレート｜1 連 1 個用
コンセントプレート｜1 連 2 個用
コンセントプレート｜1 連 3 個用関給連排部気材筒
Ｆ関Ｆ連暖部材房機
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
暖関房連シ部ス材テム
商品コード規格色相価格（円）商品コード規格色相価格（円）
商品コード規格色相価格（円） CPR7001W ラウンド型ホワイト 440 CPR7002W ラウンド型ホワイト 440 CPR7003W ラウンド型ホワイト 440
カバープレート｜1 連取付枠付
カバープレート｜2 連取付枠付
コンセントプレート｜1 連 1 個用関灯連油部配材管関ガ連ス部配材管
C シリーズ専用のプレートになります。 C シリーズ専用のプレートになります。
C シリーズ専用のプレートになります。
給水関・連給部湯材・浴室
サイズ……70mm×120mm サイズ……116mm×120mm
サイズ……70mm×120mm
商品コード規格色相価格（円）
CPR7091W ラウンド型ホワイト 670
商品コード規格色相価格（円）
CPR7092W ラウンド型ホワイト 1,300
商品コード規格色相価格（円）取 CPS8001W スクエア型ホワイト 440
空関連調部・電材材
コンセントプレート｜1 連 2 個用コンセントプレート｜1 連 3 個用
カバープレート｜1 連取付枠付
関連施部工材
参考資料
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
Cシリーズ専用のプレートになります。サイズ……70mm×120mm
索引
商品コード規格色相価格（円）商品コード規格色相価格（円）
商品コード規格色相価格（円）
取 CPS8002W スクエア型ホワイト 440 取 CPS8003W スクエア型ホワイト 440
取 CPS8091W スクエア型ホワイト 670
181

空調・電材関連部材
※C シリーズ関給連排部気材筒
カバープレート｜2 連取付枠付
コンセント絶縁取付枠
埋め込みコンセント｜シングル
Ｆ関Ｆ連暖部材房機
UC1001SW UC1821SW
暖関房連シ部ス材テム関灯連油部配材管
C シリーズ専用のプレートになります。サイズ……116mm×120mm
商品コード規格色相価格（円）
取 CPS8092W スクエア型ホワイト 1,300
埋め込みコンセント金属枠｜ダブル
Cシリーズコンセント絶縁取付枠と合わせてご
Cシリーズ各種コンセントプレート取付枠としてご使用ください。
使用ください。商品コード規格色相価格（円）
商品コード規格価格（円） CZW3710K コンセントプレート 1 連用 260
埋め込みコンセント金属枠｜トリプル UC1001SW 15A ・ 125V ホワイト 350 UC1821SW 15A ・ 20A ・ 125V ホワイト 600
テレホンガイド関ガ連ス部配材管
給水関・連給部湯材・浴室
C シリーズコンセントプレートと合わせてご使用ください。
C シリーズコンセントプレートと合わせてご使用ください。
C シリーズコンセント絶縁取付枠と合わせてご使用ください。
空関連調部・電材材
商品コード規格色相価格（円）
取 UC1502WK 15A ・ 125V ホワイト 690
埋め込みコンセント絶縁枠｜ダブル
商品コード規格色相価格（円）
取 UC13033WK 15A ・ 125V ホワイト 890
埋め込みコンセント絶縁枠｜トリプル
商品コード規格色相価格（円）
取 TEG3021SW 9.5mm ホワイト 170
電話線チップ他回線用
関連施部工材
参考資料
索引
C シリーズコンセントプレートと合わせてご使用ください。
C シリーズコンセントプレートと合わせてご使用ください。
C シリーズコンセント絶縁取付枠と合わせてご使用ください。
商品コード規格色相価格（円）商品コード規格色相価格（円）
商品コード規格色相価格（円）
取 UC15024WK 15A ・ 125V ホワイト 690 取 UC13034WK 15A ・ 125V ホワイト 890 TEC3023SW φ9×φ16 ホワイト 170
182

空調・電材関連部材
※A シリーズ
コンセントプレート｜1 連 1 個用
コンセントプレート｜1 連 2 個用
コンセントプレート｜1 連 3 個用関給連排部気材筒
Ｆ関Ｆ連暖部材房機
Aシリーズ専用のプレートになります。サイズ……70mm×120mm
Aシリーズ専用のプレートになります。サイズ……70mm×120mm
Aシリーズ専用のプレートになります。サイズ……70mm×120mm
暖関房連シ部ス材テム
商品コード規格色相価格（円）商品コード規格色相価格（円）
商品コード規格色相価格（円）
取 CPA7001WK 1 個用マットホワイト 590 取 CPA7002WK 2 個用マットホワイト 590 CPA7003WK 3 個用マットホワイト 590
カバープレート｜1 連取付枠付
カバープレート｜2 連取付枠付
コンセント絶縁取付枠関灯連油部配材管関ガ連ス部配材管
Aシリーズ専用のプレートになります。サイズ……70mm×120mm
A シリーズ専用のプレートになります。サイズ……116mm×120mm
A シリーズ各種コンセントプレート取付枠としてご使用ください。
給水関・連給部湯材・浴室
商品コード規格色相価格（円）
取 CPA7091W 1 連（取付枠付）マットホワイト 700
埋め込みコンセント｜シングル
商品コード規格色相価格（円）
取 CPA7092W 2 連（取付枠付）マットホワイト 1,400
15A ・ 20A 兼用埋込アースターミナル付接地コンセント
商品コード規格価格（円）
取 CZWA3710K コンセントプレート 1 連用 260
15A ・ 20A 兼用埋込接地コンセント
空関連調部・電材材
関連施部工材
UC1001CW UC1821CW
UC193149W UC193249W
参考資料
A シリーズコンセントプレートと合わせてご使用ください。
商品コード規格色相価格（円）
取 UC1001CW 15A ・ 125V セラミックホワイト 350
A シリーズコンセントプレートと合わせてご使用ください。
商品コード規格色相価格（円） UC193149W 15A ・ 20A ・ 125V セラミックホワイト 1,640
A シリーズコンセントプレートと合わせてご使用ください。
商品コード規格色相価格（円）
索引 UC1821CW 15A ・ 20A ・ 125V セラミックホワイト 600 UC193249W 15A ・ 20A ・ 250V セラミックホワイト 1,810 取 UC19223W 15A ・ 20A ・ 250V セラミックホワイト 1,340
183

空調・電材関連部材
※F シリーズ関給連排部気材筒
モダンカバープレート
モダンカバープレート
モダンカバープレート
Ｆ関Ｆ連暖部材房機
暖関房連シ部ス材テム
Fシリーズ専用のプレートになります。サイズ……70mm×120mm
Fシリーズ専用のプレートになります。サイズ……70mm×120mm
Fシリーズ専用のプレートになります。サイズ……70mm×120mm
商品コード規格色相価格（円）商品コード規格色相価格（円）
商品コード規格色相価格（円）
取 CPR6001W 1 個用ミルキーホワイト 340 取 CPR6002W 2 個用ミルキーホワイト 340
取 CPR6003W 3 個用ミルキーホワイト 340 関灯連油部配材管
モダンカバープレート
モダンカバープレート
埋込取付枠関ガ連ス部配材管
給水関・連給部湯材・浴室
空関連調部・電材材
F シリーズ専用のプレートになります。サイズ……70mm×120mm
商品コード規格色相価格（円）
取 CPR6091W 1 連用ミルキーホワイト 530
15A ・ 20A 兼用埋込接地コンセント
F シリーズ専用のプレートになります。サイズ……116mm×120mm 商品コード規格価格（円）
商品コード規格色相価格（円）
取 CPR6092W 2 連用ミルキーホワイト 1,050
埋め込みコンセント｜シングル
UCW3700
F シリーズ各種コンセントプレート取付枠としてご使用ください。
取 UCW3700 金属枠 260 取 UCW3710 絶縁枠 260
埋込ほたるスイッチＢ
UCW3710
関連施部工材
参考資料
UC1922 UC1932A
UC1001W UC1821
索引
F シリーズコンセントプレートと合わせてご使用ください。
商品コード規格色相アースターミナル価格（円）
取 UC1922 15A ・ 20A ・ 250V ミルキーホワイト無 1,480
F シリーズ各種取付枠と合わせてご使用ください。
商品コード規格色相価格（円）
取 UC1001W 15A ・ 125V ミルキーホワイト 350
F シリーズ各種取付枠と合わせてご使用ください。
商品コード規格色相価格（円）
取 UC1932A 15A ・ 20A ・ 250V ミルキーホワイト有 1,810 取 UC1821 15A ・ 20A ・ 125V ミルキーホワイト 600
取 UCH5151 15A ・ 100V ミルキーホワイト 1,100
184
