紫外線対策シリーズ UV CUT

外線の事、ご存知ですか？紫外線照射による劣化時紫1

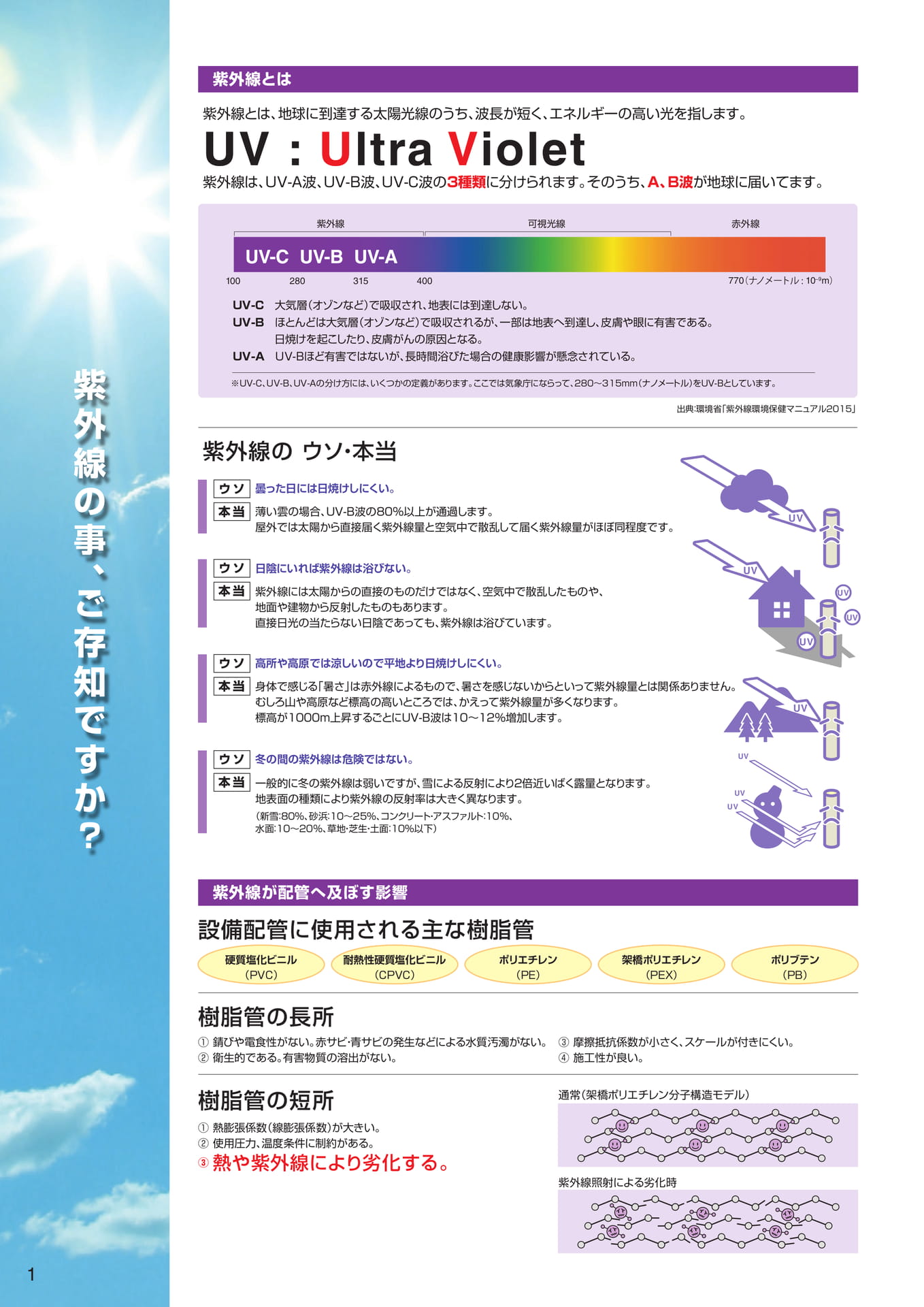

紫外線とは紫外線とは、地球に到達する太陽光線のうち、波長が短く、エネルギーの高い光を指します。
UV : Ultra Violet
紫外線は、ＵＶ-Ａ波、ＵＶ-Ｂ波、ＵＶ-Ｃ波の３種類に分けられます。そのうち、Ａ、Ｂ波が地球に届いてます。
紫外線可視光線
赤外線
UV-C UV-B UV-A
100 280 315 400 770（ナノメートル : 10 −9 m）
UV-C 大気層（オゾンなど）で吸収され、地表には到達しない。 UV-B ほとんどは大気層（オゾンなど）で吸収されるが、一部は地表へ到達し、皮膚や眼に有害である。
紫外線のウソ・本当
冬の間の紫外線は危険ではない。
一般的に冬の紫外線は弱いですが、雪による反射により２倍近いばく露量となります。地表面の種類により紫外線の反射率は大きく異なります。
（新雪：８０％、砂浜：１０～２５％、コンクリート・アスファルト：１０％、水面：１０～２０％、草地・芝生・土面：１０％以下）
紫外線が配管へ及ぼす影響
設備配管に使用される主な樹脂管
硬質塩化ビニル（ＰＶＣ）
樹脂管の長所
日焼けを起こしたり、皮膚がんの原因となる。 UV-A UV-B ほど有害ではないが、長時間浴びた場合の健康影響が懸念されている。
※UV-C 、 UV-B 、 UV-A の分け方には、いくつかの定義があります。ここでは気象庁にならって、 280～315mm（ナノメートル）を UV-B としています。
ウソ本当
ウソ本当
ウソ本当
ウソ本当
曇った日には日焼けしにくい。
薄い雲の場合、ＵＶ-Ｂ波の８０％以上が通過します。屋外では太陽から直接届く紫外線量と空気中で散乱して届く紫外線量がほぼ同程度です。
日陰にいれば紫外線は浴びない。
紫外線には太陽からの直接のものだけではなく、空気中で散乱したものや、地面や建物から反射したものもあります。直接日光の当たらない日陰であっても、紫外線は浴びています。
高所や高原では涼しいので平地より日焼けしにくい。
身体で感じる「暑さ」は赤外線によるもので、暑さを感じないからといって紫外線量とは関係ありません。むしろ山や高原など標高の高いところでは、かえって紫外線量が多くなります。標高が１０００ｍ上昇するごとにＵＶ-Ｂ波は１０～１２％増加します。
耐熱性硬質塩化ビニル（ＣＰＶＣ）
ポリエチレン（ＰＥ）
①錆びや電食性がない。赤サビ・青サビの発生などによる水質汚濁がない。②衛生的である。有害物質の溶出がない。
樹脂管の短所
①熱膨張係数（線膨張係数）が大きい。②使用圧力、温度条件に制約がある。③熱や紫外線により劣化する。
架橋ポリエチレン（ＰＥＸ）
出典：環境省「紫外線環境保健マニュアル２０１５」
UV
UV
UV
UV
③摩擦抵抗係数が小さく、スケールが付きにくい。④施工性が良い。
通常（架橋ポリエチレン分子構造モデル）
UV
UV
UV
ポリブテン（ＰＢ）
UV
UV

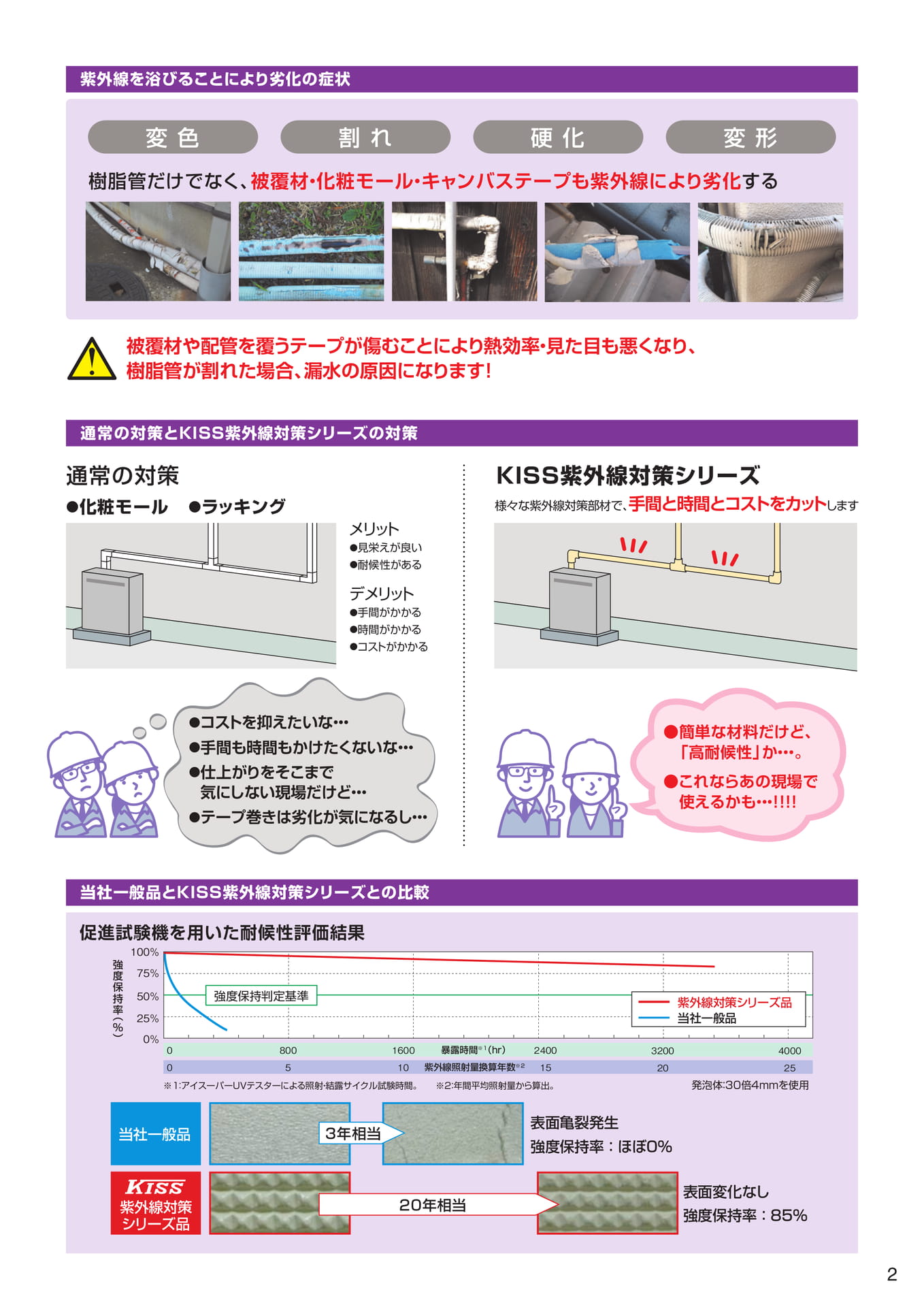

紫外線を浴びることにより劣化の症状
変色割れ硬化変形
樹脂管だけでなく、被覆材・化粧モール・キャンバステープも紫外線により劣化する
被覆材や配管を覆うテープが傷むことにより熱効率・見た目も悪くなり、樹脂管が割れた場合、漏水の原因になります！
通常の対策と KISS 紫外線対策シリーズの対策
通常の対策 KISS 紫外線対策シリーズ●化粧モール●ラッキングメリット●見栄えが良い
様々な紫外線対策部材で、手間と時間とコストをカットします●耐候性がある
デメリット●手間がかかる●時間がかかる●コストがかかる●コストを抑えたいな・●手間も時間もかけたくないな・●仕上がりをそこまで気にしない現場だけど・●テープ巻きは劣化が気になるし・●簡単な材料だけど、「高耐候性」か・。●これならあの現場で使えるかも・ !!!!
当社一般品と KISS 紫外線対策シリーズとの比較
促進試験機を用いた耐候性評価結果
強度保持率（％0%
100% 75% 50%
強度保持判定基準紫外線対策シリーズ品
25% 当社一般品）0 800 1600 暴露時間※1（hr） 2400 3200
4000
※2
0 5 10 紫外線照射量換算年数 15 20
25
※1：アイスーパー UV テスターによる照射・結露サイクル試験時間。※2：年間平均照射量から算出。
発泡体：30 倍 4mm を使用
当社一般品 3 年相当
表面亀裂発生強度保持率：ほぼ 0％
紫外線対策シリーズ品
20 年相当
表面変化なし強度保持率：85％
2

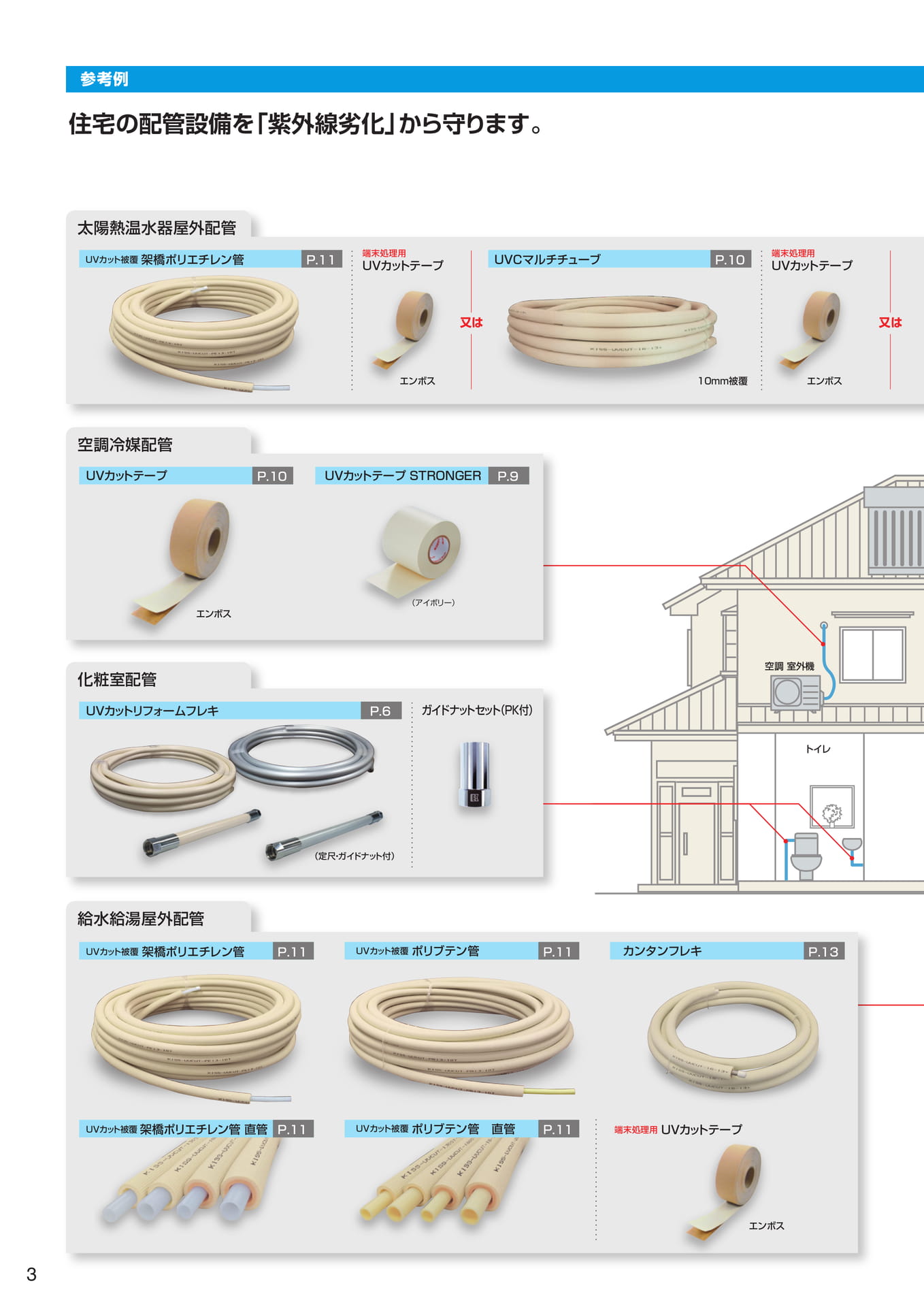

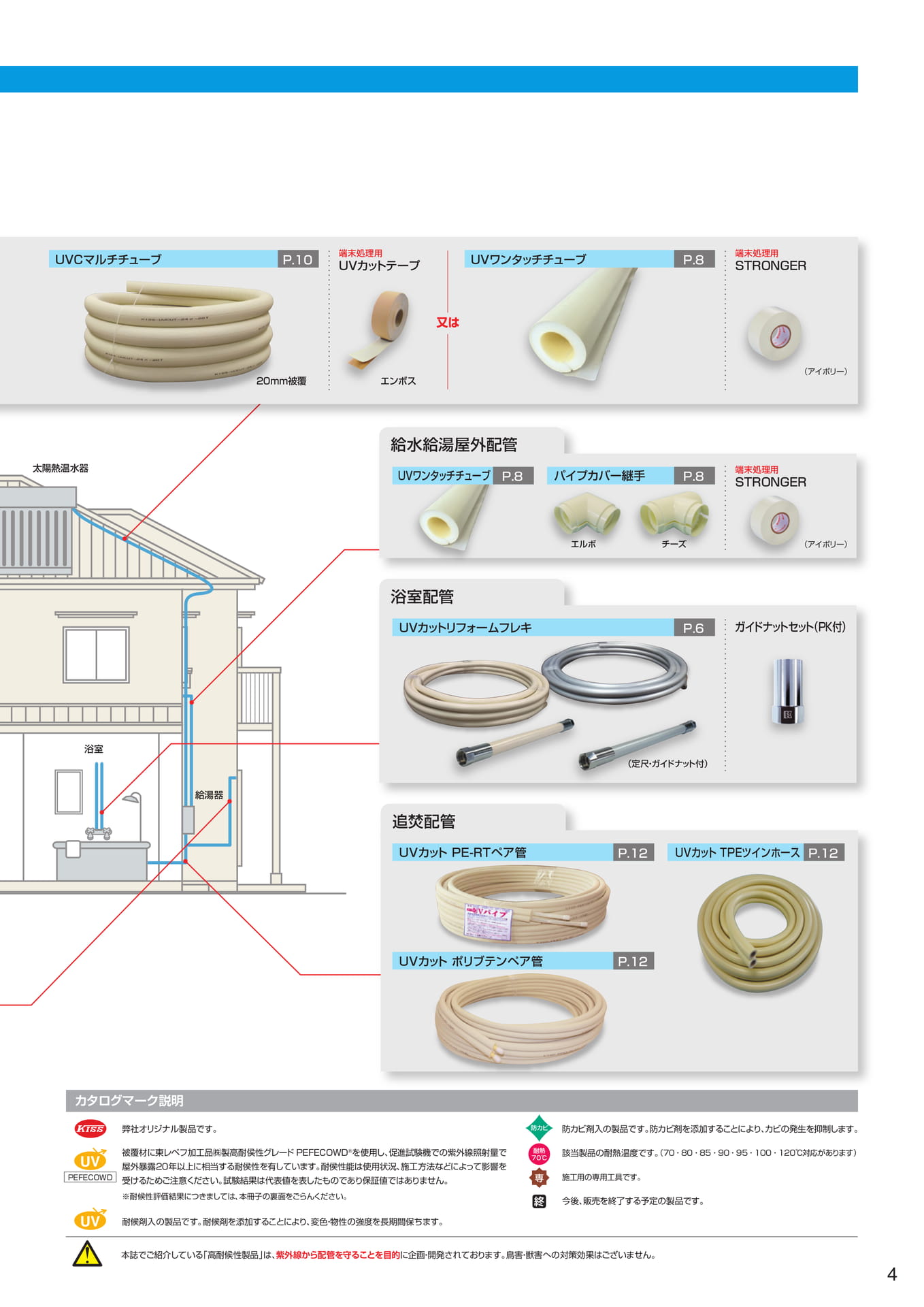

参考例
住宅の配管設備を「紫外線劣化」から守ります。
太陽熱温水器屋外配管
ＵＶカット被覆架橋ポリエチレン管 P.11
端末処理用
U V カットテープ
UVC マルチチューブ P.10
端末処理用
U V カットテープ
又は又は
エンボス 10mm 被覆
エンボス
空調冷媒配管
UV カットテープ P.10
UV カットテープ STRONGER P.9
エンボス
（アイボリー）
化粧室配管
空調室外機
UV カットリフォームフレキ P.6
ガイドナットセット（PK 付）
トイレ
（定尺・ガイドナット付）
給水給湯屋外配管
ＵＶカット被覆架橋ポリエチレン管 P.11 ＵＶカット被覆ポリブテン管

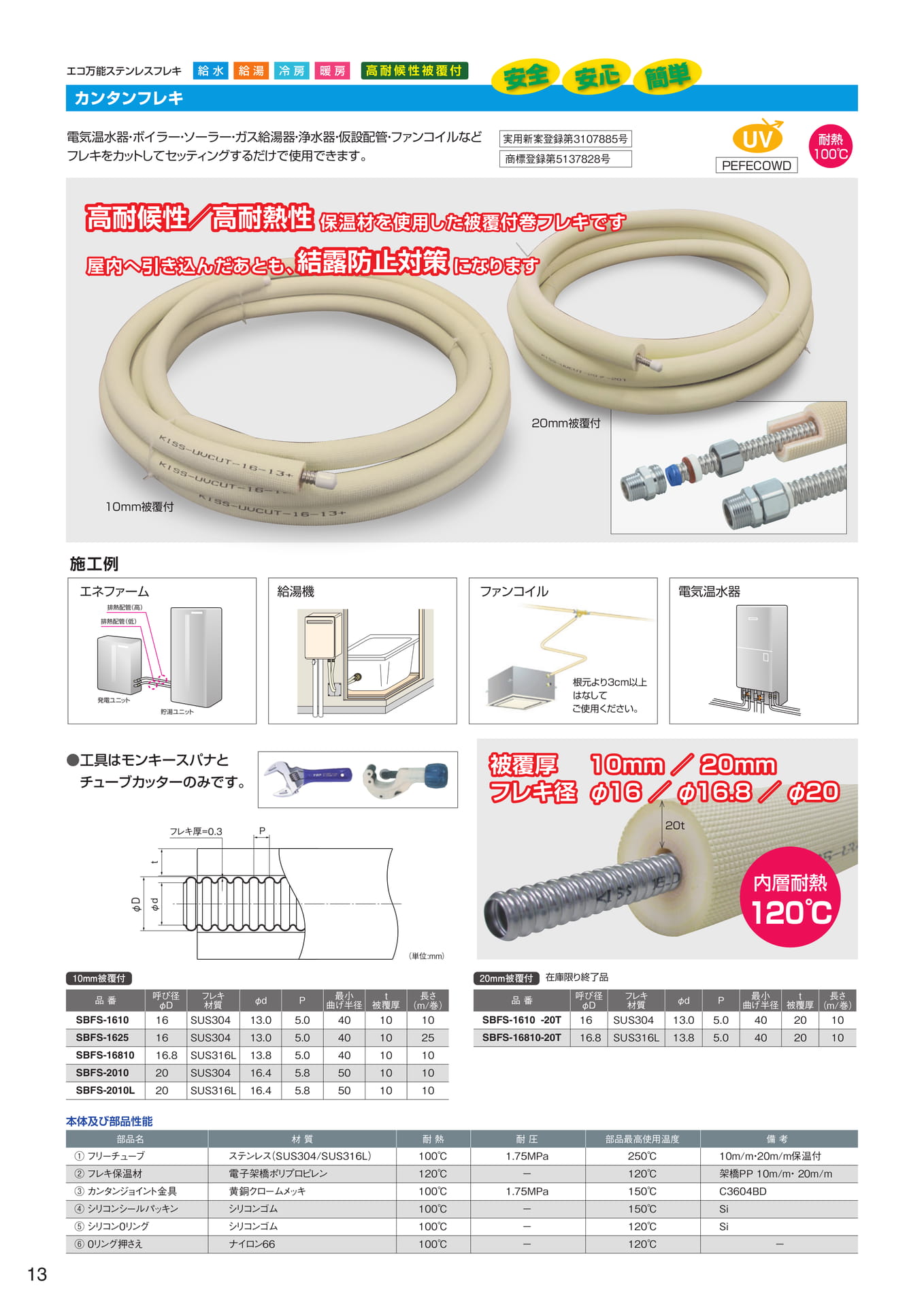

P.11 カンタンフレキ P.13
ＵＶカット被覆架橋ポリエチレン管直管 P.11 ＵＶカット被覆ポリブテン管直管 P.11 端末処理用 U V カットテープ
エンボス
3

UVC マルチチューブ P.10
端末処理用
U V カットテープ
UV ワンタッチチューブ
P.8
端末処理用
STRONGER
又は
20mm 被覆エンボス
（アイボリー）
給水給湯屋外配管
太陽熱温水器
UVワンタッチチューブ P.8 パイプカバー継手 P.8
端末処理用
STRONGER
エルボ
チーズ
（アイボリー）
浴室配管
UV カットリフォームフレキ
P.6 ガイドナットセット（PK 付）
浴室
（定尺・ガイドナット付）
給湯器
追焚配管

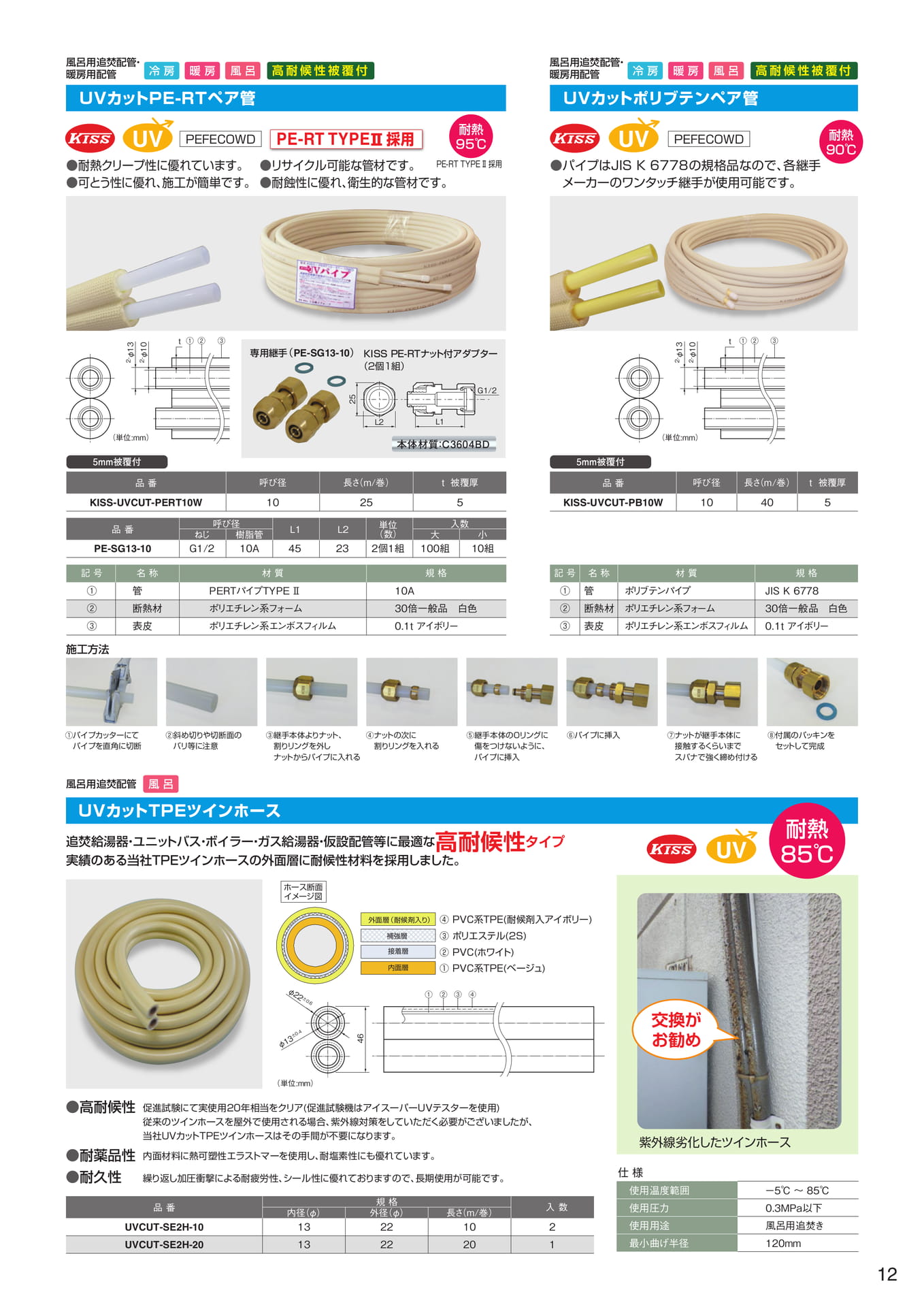

ＵＶカットＰＥ-ＲＴペア管 P.12
UV カット TPE ツインホース P.12
ＵＶカットポリブテンペア管 P.12
カタログマーク説明
弊社オリジナル製品です。
防カビ
防カビ剤入の製品です。防カビ剤を添加することにより、カビの発生を抑制します。
PEFECOWD
被覆材に東レペフ加工品㈱製高耐侯性グレードＰＥＦＥＣＯＷＤ®を使用し、促進試験機での紫外線照射量で屋外暴露２０年以上に相当する耐侯性を有しています。耐侯性能は使用状況、施工方法などによって影響を受けるためご注意ください。試験結果は代表値を表したものであり保証値ではありません。
耐熱 70℃
専該当製品の耐熱温度です。（70 ・ 80 ・ 85 ・ 90 ・ 95 ・ 100 ・ 120℃対応があります）
施工用の専用工具です。

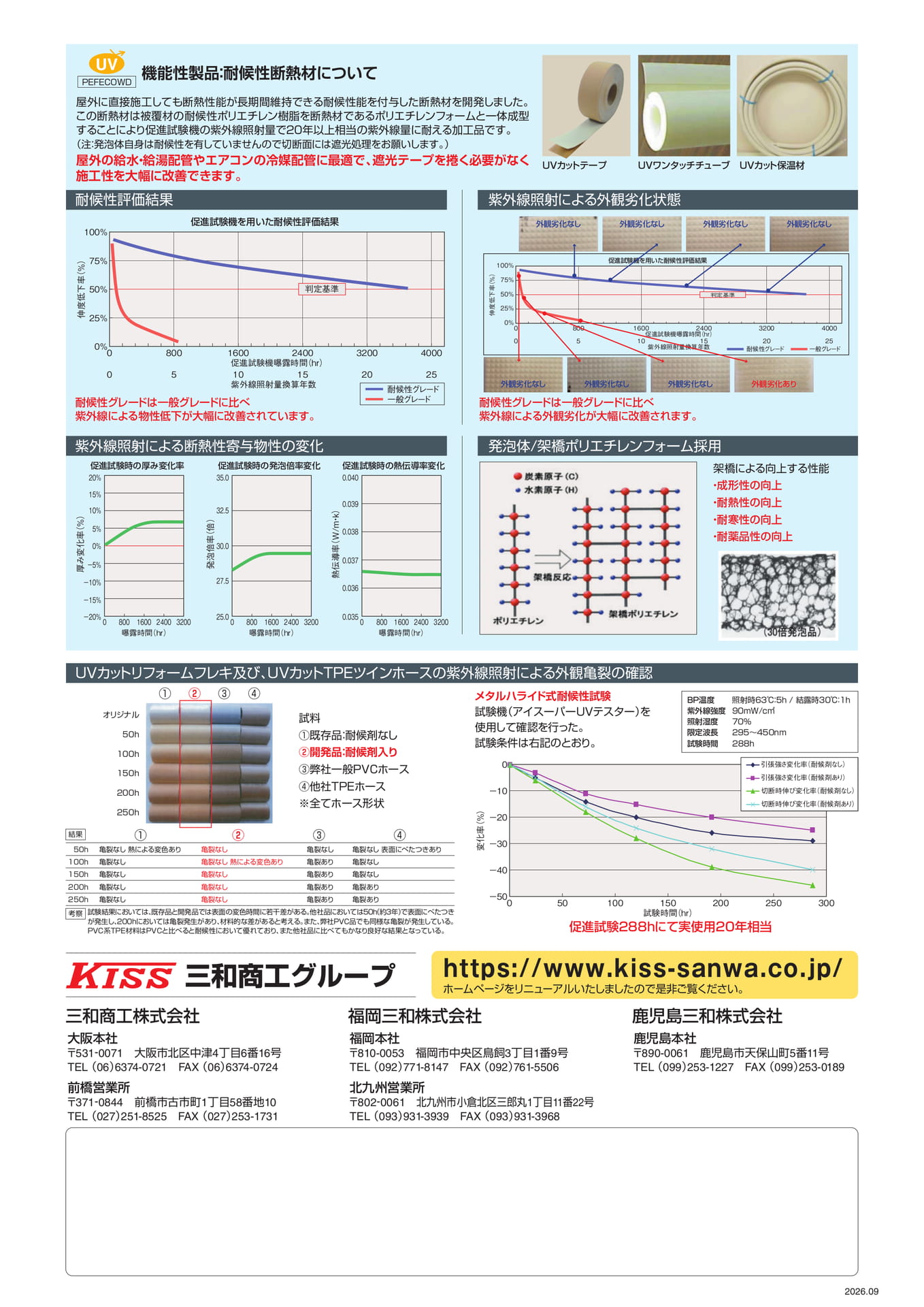

※耐候性評価結果につきましては、本冊子の裏面をごらんください。
終
今後、販売を終了する予定の製品です。
耐候剤入の製品です。耐候剤を添加することにより、変色・物性の強度を長期間保ちます。
本誌でご紹介している「高耐候性製品」は、紫外線から配管を守ることを目的に企画・開発されております。鳥害・獣害への対策効果はございません。
4

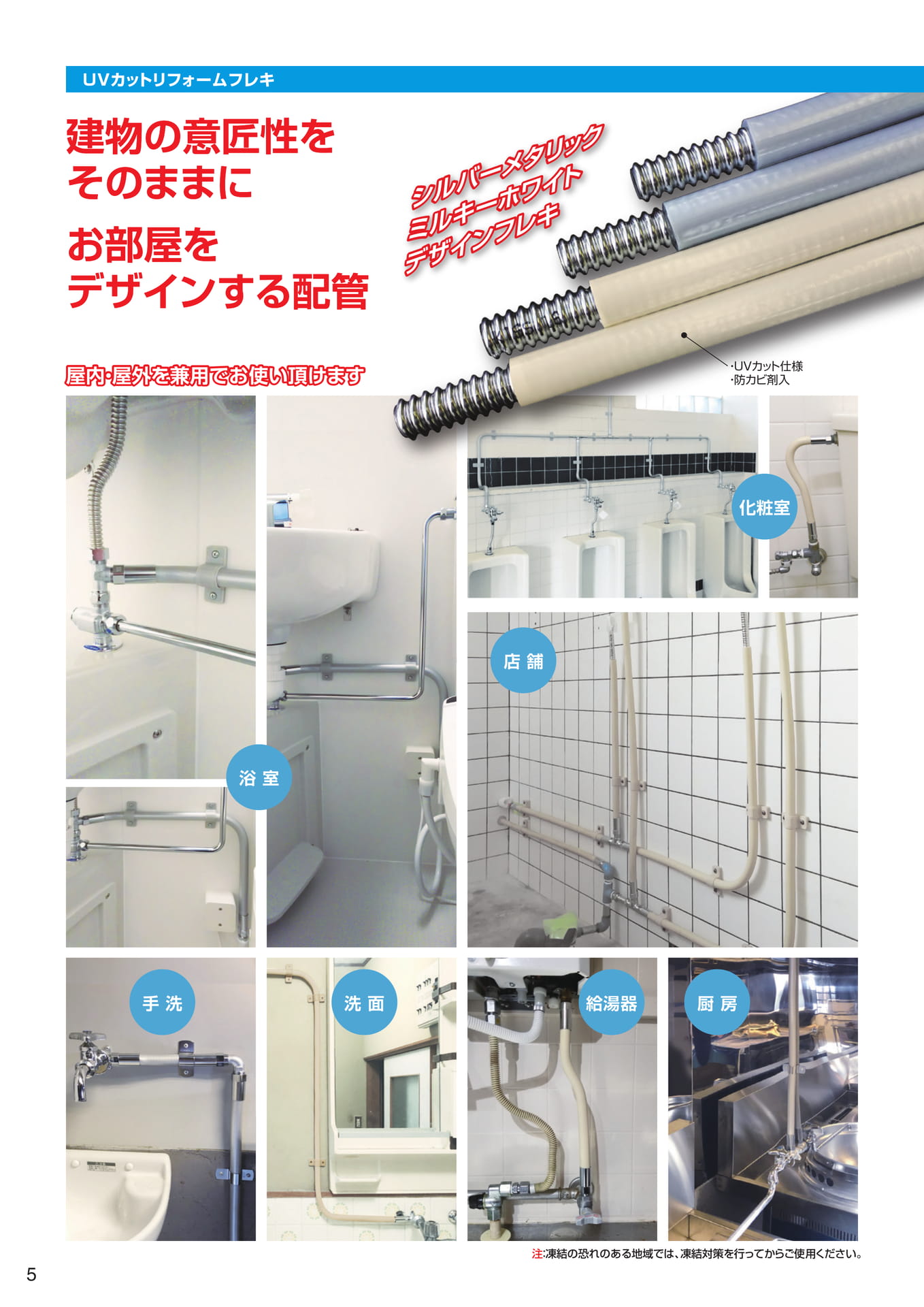

UV カットリフォームフレキ
建物の意匠性をそのままにお部屋をデザインする配管
シルバーメタリックミルキーホワイトデザインフレキ
屋内・屋外を兼用でお使い頂けます
・ UV カット仕様・防カビ剤入
化粧室
店舗
浴室
手洗洗面
給湯器厨房
5
注：凍結の恐れのある地域では、凍結対策を行ってからご使用ください。

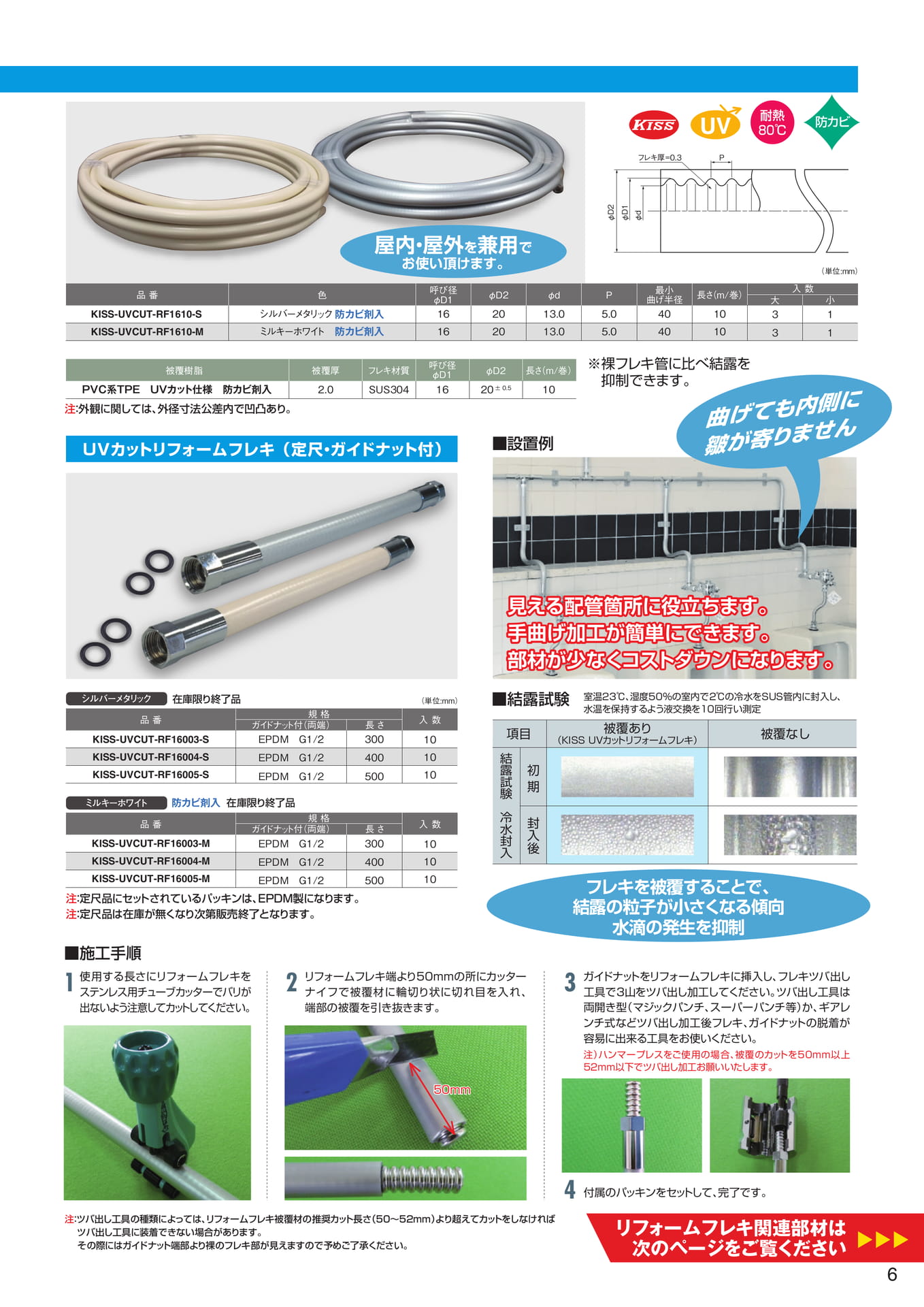

耐熱 80℃
防カビ
フレキ厚 =0.3
P φD2 φD1 φd
屋内・屋外を兼用でお使い頂けます。
（単位 :mm）
品番 KISS-UVCUT-RF1610-S
色シルバーメタリック防カビ剤入
呼び径φD1
16 φD2 20 φd 13.0
P 5.0
最小曲げ半径
40
長さ（m/ 巻） 10
大 3
入数小 1
KISS-UVCUT-RF1610-M ミルキーホワイト
防カビ剤入 16
20 13.0
5.0 40
10 3
1
被覆樹脂
被覆厚フレキ材質
呼び径φD1 φD2 長さ（m/ 巻）
PVC 系 TPE ＵＶカット仕様防カビ剤入 2.0 SUS304 16 20 ± 0.5 10
注：外観に関しては、外径寸法公差内で凹凸あり。
UVカットリフォームフレキ（定尺・ガイドナット付）■設置例
※裸フレキ管に比べ結露を抑制できます。
曲げても内側に皺が寄りません
シルバーメタリック
KISS-UVCUT-RF16003-S KISS-UVCUT-RF16004-S KISS-UVCUT-RF16005-S
ミルキーホワイト
防カビ剤入在庫限り終了品
注：定尺品にセットされているパッキンは、ＥＰＤＭ製になります。注：定尺品は在庫が無くなり次第販売終了となります。■施工手順
品番
品番
在庫限り終了品
KISS-UVCUT-RF16003-M KISS-UVCUT-RF16004-M KISS-UVCUT-RF16005-M
使用する長さにリフォームフレキを
1 2 リフォームフレキ端より 50mmの所にカッター 3
ステンレス用チューブカッターでバリが出ないよう注意してカットしてください。
規格ガイドナット付（両端）
EPDM G1/2
EPDM G1/2 EPDM G1/2
規格ガイドナット付（両端）
EPDM G1/2
EPDM G1/2 EPDM G1/2
長さ 300
400 500
長さ 300
400 500
（単位 :mm）入数 10 10 10
入数 10 10 10
ナイフで被覆材に輪切り状に切れ目を入れ、端部の被覆を引き抜きます。
50mm
見える配管箇所に役立ちます。手曲げ加工が簡単にできます。部材が少なくコストダウンになります。
結露試験冷水封入項目被覆なし初期封入室温 23℃、湿度 50％の室内で2℃の冷水をSUS 管内に封入し、■結露試験水温を保持するよう液交換を10 回行い測定被覆あり（KISS UVカットリフォームフレキ）
後フレキを被覆することで、結露の粒子が小さくなる傾向水滴の発生を抑制
ガイドナットをリフォームフレキに挿入し、フレキツバ出し工具で 3 山をツバ出し加工してください。ツバ出し工具は両開き型（マジックパンチ、スーパーパンチ等）か、ギアレンチ式などツバ出し加工後フレキ、ガイドナットの脱着が容易に出来る工具をお使いください。注）ハンマープレスをご使用の場合、被覆のカットを 50mm 以上 52mm 以下でツバ出し加工お願いいたします。
4
付属のパッキンをセットして、完了です。
注：ツバ出し工具の種類によっては、リフォームフレキ被覆材の推奨カット長さ（５０～５２ｍｍ）より超えてカットをしなければツバ出し工具に装着できない場合があります。その際にはガイドナット端部より裸のフレキ部が見えますので予めご了承ください。
リフォームフレキ関連部材は次のページをご覧ください
6

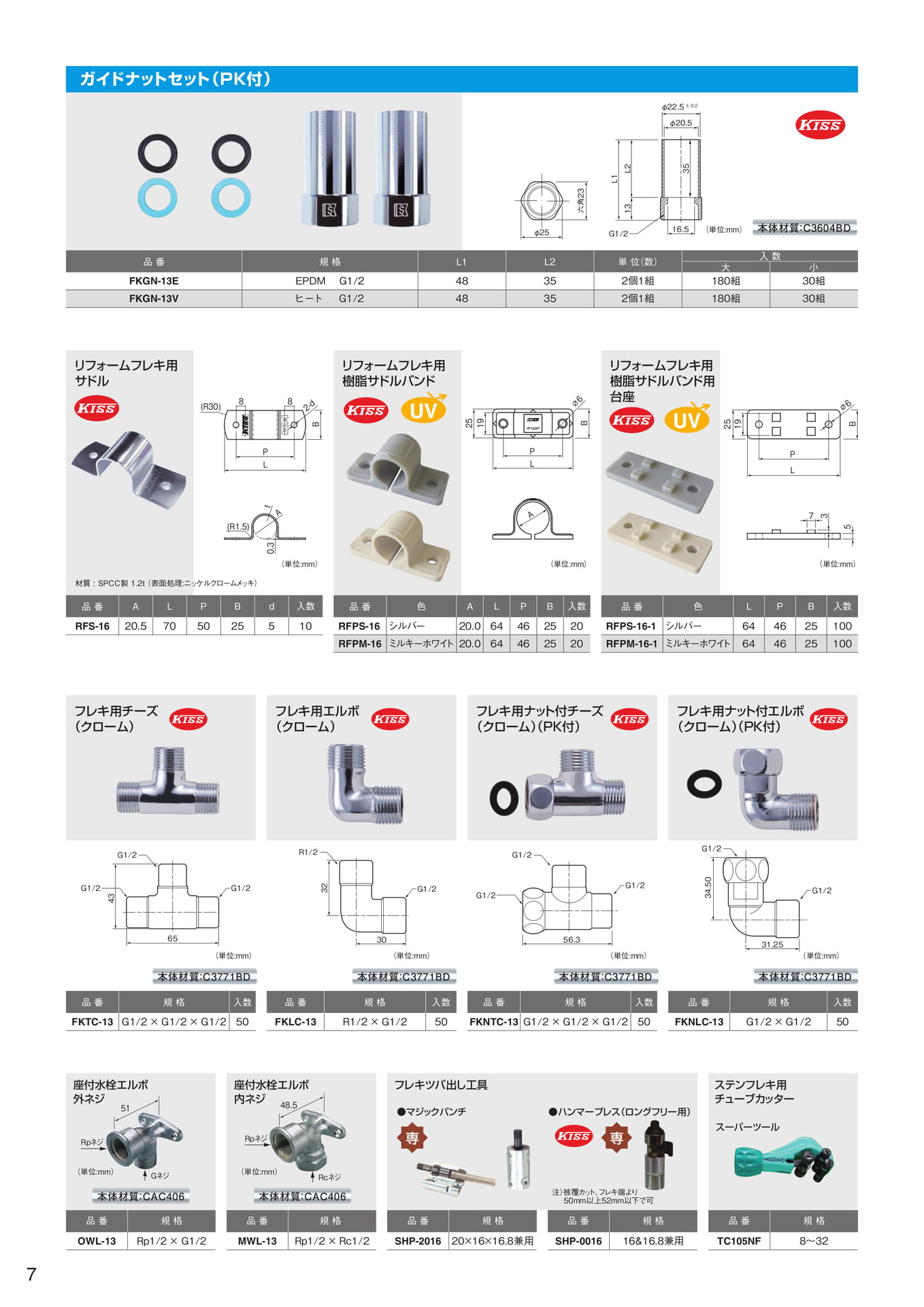

ガイドナットセット（PK 付）φ22.5 ± 0.2
φ20.5
（単位 :mm）
品番 FKGN-13E
規格 EPDM G1/2
L1 48
L2 35
単位（数） 2 個 1 組
大 180 組
入数小 30 組
FKGN-13V ヒート G1/2
48 35
2 個 1 組 180 組
30 組
リフォームフレキ用サドル
(R30)
8 8
2-d
リフォームフレキ用樹脂サドルバンド
∅6
リフォームフレキ用樹脂サドルバンド用台座
∅6
25 19
25
19
P L
P L
P L
(R1.5) t
A
A
7
0.3
六角 23
13
L1 L2
35 φ25 G1/2
16.5
本体材質：C3604BD
B
B
3
B
5
（単位 :mm）（単位 :mm）（単位 :mm）
材質 : SPCC 製 1.2t （表面処理 : ニッケルクロームメッキ）
品番 A
L P
B d
入数品番
色 A
L P
B 入数
品番色
L P
B 入数
RFS-16 20.5
70 50
25 5
10 RFPS-16
シルバー 20.0
64 46
25 20
RFPS-16-1 シルバー
64 46
25 100
RFPM-16 ミルキーホワイト 20.0
64 46
25 20
RFPM-16-1
ミルキーホワイト 64
46 25
100
フレキ用チーズ（クローム）
フレキ用エルボ（クローム）
フレキ用ナット付チーズ（クローム）（PK 付）
フレキ用ナット付エルボ（クローム）（PK 付）
G1/2 R1/2
G1/2
G1/2
G1/2 G1/2 G1/2
G1/2 G1/2
G1/2
43
32
34.50
65 （単位 :mm）
30 56.3
31.25 （単位 :mm）（単位 :mm）（単位 :mm）
本体材質：C3771BD 本体材質：C3771BD
本体材質：C3771BD 本体材質：C3771BD
品番規格
入数品番
規格入数
品番規格
入数品番
規格入数
FKTC-13 G1/2 × G1/2 × G1/2
50 FKLC-13
R1/2 × G1/2 50
FKNTC-13 G1/2 × G1/2 × G1/2 50
FKNLC-13 G1/2 × G1/2
50
座付水栓エルボ
座付水栓エルボ
外ネジ
51
内ネジ
48.5
Rpネジ
Rpネジ
フレキツバ出し工具●マジックパンチ●ハンマープレス（ロングフリー用）
専専
ステンフレキ用チューブカッター
スーパーツール
（単位 :mm）（単位 :mm） Gネジ
Rcネジ本体材質：CAC406 本体材質：CAC406
注）被覆カット、フレキ端より 50mm 以上 52mm 以下で可
品番規格
品番規格
品番規格
品番規格
品番規格
OWL-13 Rp1/2 × G1/2
MWL-13 Rp1/2 × Rc1/2
SHP-2016 20×16×16.8 兼用
SHP-0016 16&16.8 兼用
TC105NF 8～32
7

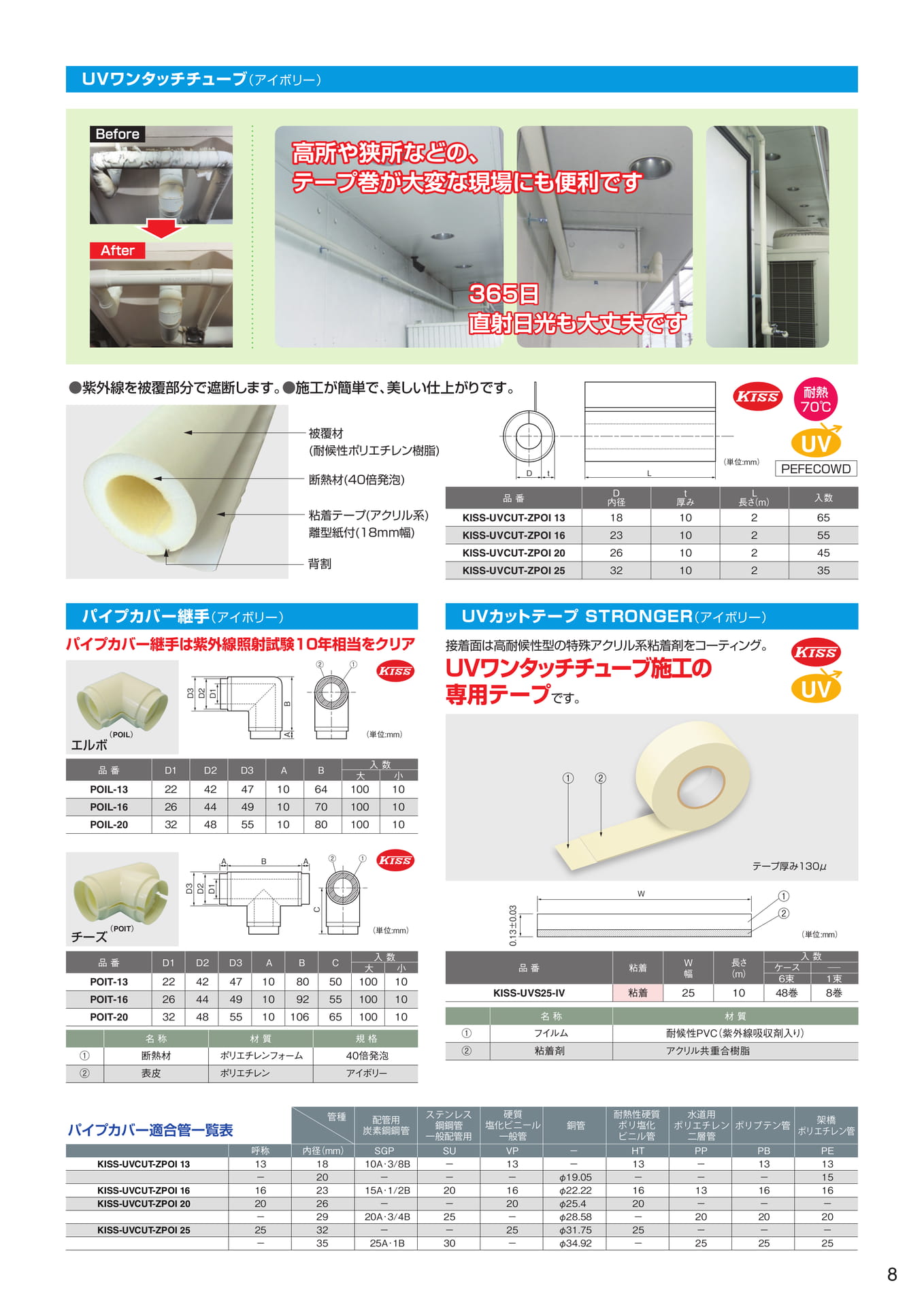

UV ワンタッチチューブ（アイボリー）
Before
高所や狭所などの、テープ巻が大変な現場にも便利です
After
３６５日直射日光も大丈夫です●紫外線を被覆部分で遮断します。●施工が簡単で、美しい仕上がりです。
耐熱 70℃
被覆材 ( 耐候性ポリエチレン樹脂 )
断熱材 (40 倍発泡 )
粘着テープ ( アクリル系 ) 離型紙付 (18mm 幅 )
D t
品番 KISS-UVCUT-ZPOI 13 KISS-UVCUT-ZPOI 16
D 内径
18 23
L t 厚み
10 10
（単位 :mm）
L 長さ（m）
2 2
PEFECOWD
入数 65 55
背割
KISS-UVCUT-ZPOI 20 KISS-UVCUT-ZPOI 25
26 32
10 10
2 2
45 35
パイプカバー継手（アイボリー）ＵＶカットテープ STRONGER（アイボリー）
パイプカバー継手は紫外線照射試験１０年相当をクリア
D3 D2 D1
B
②①
接着面は高耐候性型の特殊アクリル系粘着剤をコーティング。
ＵＶワンタッチチューブ施工の
専用テープです。
エルボ
（POIL）
A
（単位 :mm）
品番 D1 D2 D3 POIL-13
22 42
47
A 10
B 64
入数大小
100 10
①②
POIL-16 26
44 49
10 70
100 10
POIL-20 32
48 55
10 80
100 10
A B
A ②
①テープ厚み 130μチーズ（POIT）
D3 D2 D1
C
（単位 :mm）
0.13±0.03
W
①②
（単位 :mm）
品番 D1 D2 D3
POIT-13 POIT-16
22 26
42 44
47 49
A 10 10
B 80 92
C 50 55
入数大小
100 10
100 10
入数 W 長さ品番粘着ケース幅（m）
6 束 1 束 KISS-UVS25-IV 粘着 25 10 48 巻 8 巻
①
POIT-20 名称
32
断熱材
48 55
10 材質
106
ポリエチレンフォーム
65
100
規格 40 倍発泡
10 ①②
名称フイルム粘着剤
材質耐候性 PVC（紫外線吸収剤入り）アクリル共重合樹脂
②表皮
ポリエチレンアイボリー
パイプカバー適合管一覧表
KISS-UVCUT-ZPOI 13
KISS-UVCUT-ZPOI 16 KISS-UVCUT-ZPOI 20
KISS-UVCUT-ZPOI 25
呼称 13 － 16 20 － 25 －
管種
内径（mm） 18 20 23 26 29 32 35
配管用炭素鋼鋼管
SGP 10A ･ 3/8B － 15A ･ 1/2B － 20A ･ 3/4B － 25A ･ 1B
ステンレス鋼鋼管一般配管用
SU －－ 20 － 25 － 30
硬質塩化ビニール一般管
VP 13 － 16 20 － 25 －
銅管
－－φ19.05 φ22.22 φ25.4 φ28.58 φ31.75 φ34.92
耐熱性硬質ポリ塩化ビニル管
HT 13 － 16 20 － 25 －
水道用ポリエチレン二層管
PP －－ 13 － 20 － 25
ポリブテン管
PB 13 － 16 － 20 － 25
架橋ポリエチレン管
PE 13 15 16 － 20 － 25
8

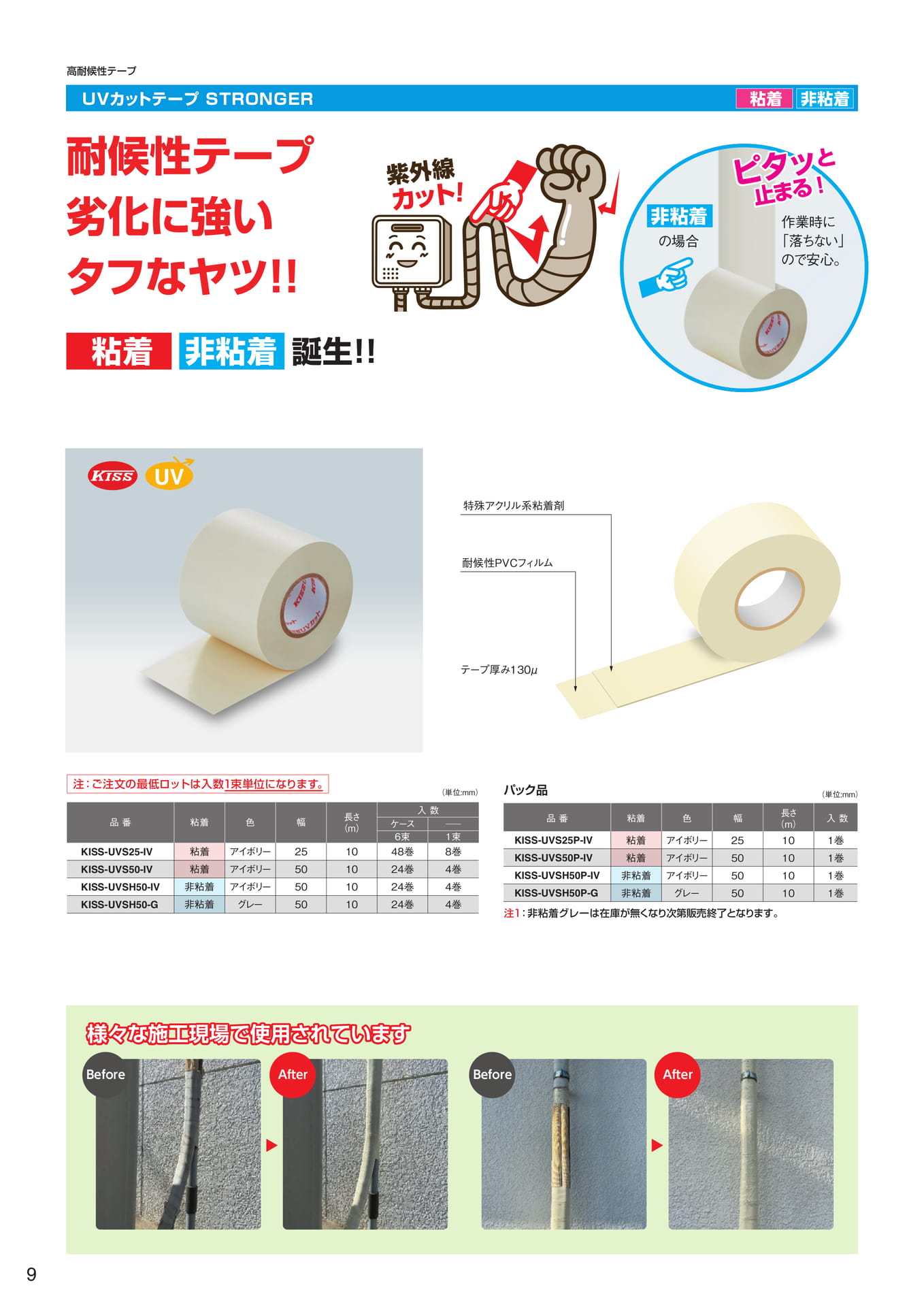

高耐候性テープ
ＵＶカットテープ STRONGER 粘着
非粘着
耐候性テープ劣化に強いタフなヤツ !!
非粘着
の場合
ピタッと止まる !
作業時に「落ちない」ので安心。
粘着非粘着誕生 !!
特殊アクリル系粘着剤
耐候性 PVC フィルム
テープ厚み 130μ
注：ご注文の最低ロットは入数 1 束単位になります。
パック品
（単位 :mm）（単位 :mm）
品番
KISS-UVS25-IV KISS-UVS50-IV KISS-UVSH50-IV KISS-UVSH50-G
粘着粘着粘着非粘着非粘着
色アイボリーアイボリーアイボリーグレー
幅
25 50 50 50
長さ（m）
10 10 10 10
入数ケース 6 束 48 巻 24 巻 24 巻 24 巻
1 束 8 巻 4 巻 4 巻 4 巻
品番
KISS-UVS25P-IV KISS-UVS50P-IV KISS-UVSH50P-IV KISS-UVSH50P-G
粘着
粘着粘着非粘着非粘着
色
アイボリーアイボリーアイボリーグレー
注 1：非粘着グレーは在庫が無くなり次第販売終了となります。
幅
25 50 50 50
長さ（m）
10 10 10 10
入数
1 巻 1 巻 1 巻 1 巻
様々な施工現場で使用されています
Before After Before After
9

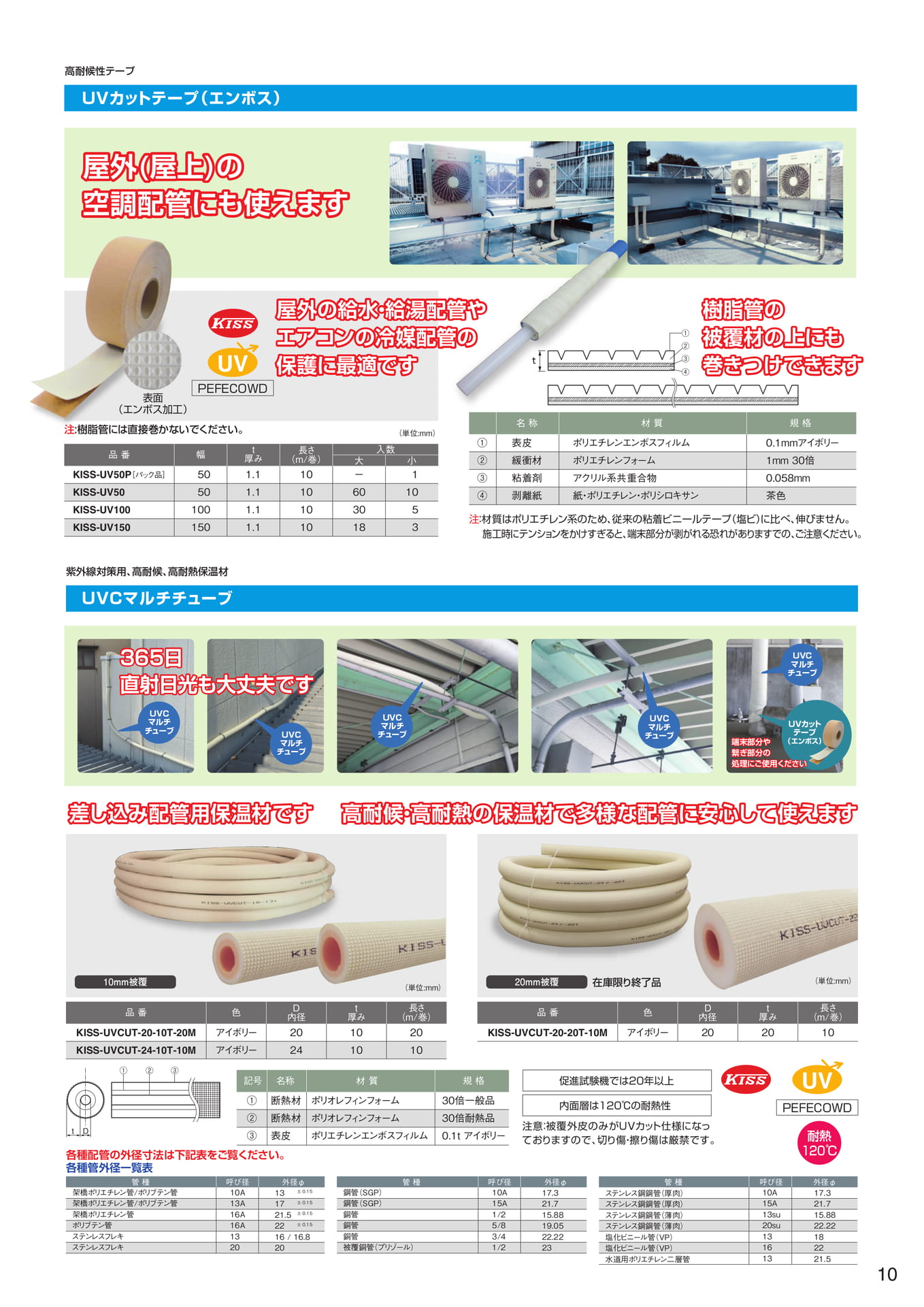

高耐候性テープ
UV カットテープ（エンボス）
屋外 ( 屋上 ) の空調配管にも使えます
注 : 樹脂管には直接巻かないでください。
品番 KISS-UV50P［パック品］ KISS-UV50 KISS-UV100 KISS-UV150
表面（エンボス加工）
PEFECOWD
幅 50 50 100 150 t 厚み
1.1 1.1 1.1 1.1
屋外の給水・給湯配管やエアコンの冷媒配管の保護に最適です
長さ（m/ 巻）
10 10 10 10
大－ 60 30 18
入数
（単位 :mm）
小 1 10 5 3 記号①②③④
名称表皮 t
緩衝材粘着剤剥離紙
材質ポリエチレンエンボスフィルムポリエチレンフォームアクリル系共重合物紙・ポリエチレン・ポリシロキサン
規格 0.1mm アイボリー 1mm 30 倍 0.058mm 茶色
注：材質はポリエチレン系のため、従来の粘着ビニールテープ（塩ビ）に比べ、伸びません。施工時にテンションをかけすぎると、端末部分が剥がれる恐れがありますでの、ご注意ください。
①②③④
樹脂管の被覆材の上にも巻きつけできます
紫外線対策用、高耐候、高耐熱保温材
ＵＶC マルチチューブ
３６５日直射日光も大丈夫です
UVC マルチチューブ
UVC マルチチューブ
UVC マルチチューブ
UVC マルチチューブ
UVC マルチチューブ
U V カットテープ端末部分や（エンボス）繋ぎ部分の処理にご使用ください
差し込み配管用保温材です
高耐候・高耐熱の保温材で多様な配管に安心して使えます
10mm 被覆（単位 :mm）
20mm 被覆在庫限り終了品
（単位 :mm）
品番 KISS-UVCUT-20-10T-20M
色アイボリー
D 内径
20 t 厚み
10
長さ（m/ 巻）
20
品番 KISS-UVCUT-20-20T-10M
色アイボリー
D 内径 t 厚み
20 20
長さ（m/ 巻）
10
KISS-UVCUT-24-10T-10M アイボリー
24 10
10
①②③記号名称材質規格促進試験機では 20 年以上 t
D
各種配管の外径寸法は下記表をご覧ください。各種管外径一覧表
管種架橋ポリエチレン管 / ポリブテン管架橋ポリエチレン管 / ポリブテン管架橋ポリエチレン管ポリブテン管ステンレスフレキステンレスフレキ
呼び径 10A 13A 16A 16A 13 20
①②③
断熱材断熱材表皮
外径φ
± 0.15
13
± 0.15
17
± 0.15
21.5
± 0.15
22 16 / 16.8 20
ポリオレフィンフォームポリオレフィンフォームポリエチレンエンボスフィルム
管種鋼管（ＳＧＰ）鋼管（ＳＧＰ）銅管銅管銅管被覆銅管（プリゾール）
30 倍一般品 30 倍耐熱品 0.1t アイボリー
呼び径 10A 15A 1/2 5/8 3/4 1/2
外径φ 17.3 21.7 15.88 19.05 22.22 23
内面層は 120℃の耐熱性
注意：被覆外皮のみがＵＶカット仕様になっておりますので、切り傷・擦り傷は厳禁です。
管種ステンレス鋼鋼管（厚肉）ステンレス鋼鋼管（厚肉）ステンレス鋼鋼管（薄肉）ステンレス鋼鋼管（薄肉）塩化ビニール管（ＶＰ）塩化ビニール管（ＶＰ）水道用ポリエチレン二層管
呼び径 10A 15A 13su 20su 13 16 13
PEFECOWD
耐熱 120℃
外径φ 17.3 21.7 15.88 22.22 18 22 21.5
10

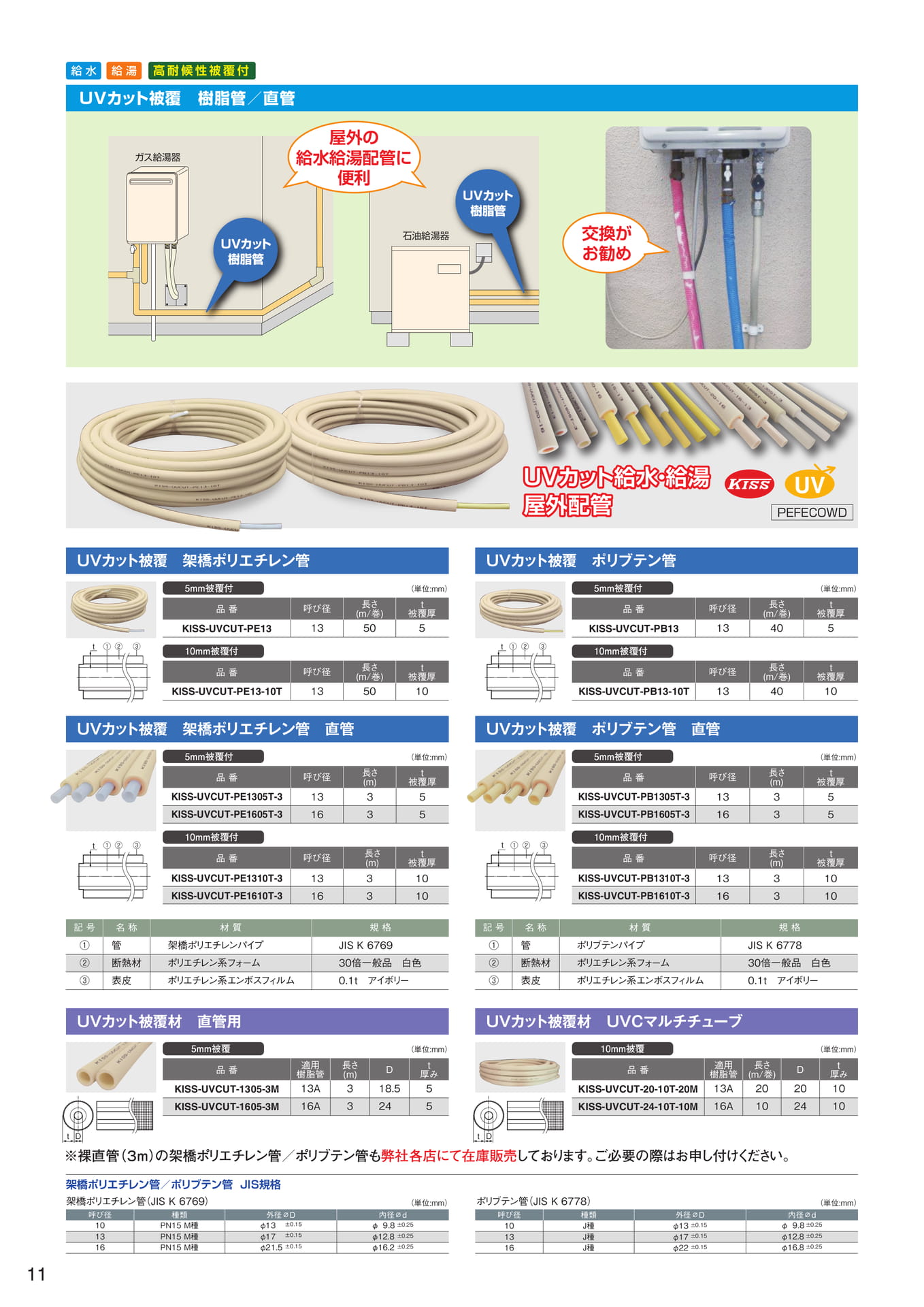

給水給湯
高耐候性被覆付
ＵＶカット被覆樹脂管／直管
ガス給湯器
U V カット樹脂管
屋外の給水給湯配管に便利
石油給湯器
U V カット樹脂管
交換がお勧め
ＵＶカット給水・給湯屋外配管
PEFECOWD
ＵＶカット被覆架橋ポリエチレン管ＵＶカット被覆ポリブテン管
5mm 被覆付（単位 :mm） 5mm 被覆付
（単位 :mm）
品番 KISS-UVCUT-PE13
呼び径 13
長さ (m/ 巻 )
50 t 被覆厚
5
品番 KISS-UVCUT-PB13
呼び径 13
長さ (m/ 巻 )
40 t 被覆厚
5 t
①②③
10mm 被覆付 t ①②③
10mm 被覆付
品番 KISS-UVCUT-PE13-10T
呼び径 13
長さ (m/ 巻 )
50 t 被覆厚
10
品番 KISS-UVCUT-PB13-10T
呼び径 13
長さ (m/ 巻 )
40 t 被覆厚
10
ＵＶカット被覆架橋ポリエチレン管直管ＵＶカット被覆ポリブテン管直管
5mm 被覆付
（単位 :mm） 5mm 被覆付（単位 :mm）
品番 KISS-UVCUT-PE1305T-3
呼び径 13
長さ (m)
3 t 被覆厚
5
品番 KISS-UVCUT-PB1305T-3
呼び径 13
長さ (m)
3 t 被覆厚
5
KISS-UVCUT-PE1605T-3 16
3 5
KISS-UVCUT-PB1605T-3 16
3 5 t
10mm 被覆付①②③ t ①②③
長さ品番呼び径 t (m) 被覆厚
KISS-UVCUT-PE1310T-3
13 3
10
10mm 被覆付品番 KISS-UVCUT-PB1310T-3
呼び径
13
長さ (m)
3 t 被覆厚
10
KISS-UVCUT-PE1610T-3 16
3 10
KISS-UVCUT-PB1610T-3 16
3 10
記号名称材質規格
記号名称
材質規格
①②③
管断熱材表皮
架橋ポリエチレンパイプポリエチレン系フォームポリエチレン系エンボスフィルム
JIS K 6769 30 倍一般品白色 0.1t アイボリー
①②③
管断熱材表皮
ポリブテンパイプポリエチレン系フォームポリエチレン系エンボスフィルム
JIS K 6778 30 倍一般品白色 0.1t アイボリー
ＵＶカット被覆材直管用
ＵＶカット被覆材ＵＶＣマルチチューブ
5mm 被覆（単位 :mm） 10mm 被覆
（単位 :mm）
品番 KISS-UVCUT-1305-3M
適用樹脂管
13A
長さ (m)
3
D 18.5 t 厚み
5
品番 KISS-UVCUT-20-10T-20M
適用樹脂管
13A
長さ (m/ 巻 )
20
D 20 t 厚み
10
KISS-UVCUT-1605-3M 16A
3 24
5 KISS-UVCUT-24-10T-10M
16A 10
24 10 t D t D
※裸直管（３ｍ）の架橋ポリエチレン管／ポリブテン管も弊社各店にて在庫販売しております。ご必要の際はお申し付けください。
11
架橋ポリエチレン管／ポリブテン管ＪＩＳ規格架橋ポリエチレン管（JIS K 6769）
呼び径 10 13 16
種類 PN15 M 種 PN15 M 種 PN15 M 種
外径∅D φ13 ±0.15 φ17 ±0.15 φ21.5 ±0.15
内径∅d φ 9.8 ±0.25 φ12.8 ±0.25 φ16.2 ±0.25
（単位 :mm）ポリブテン管（JIS K 6778）（単位 :mm）
呼び径 10 13 16
種類 J 種 J 種 J 種
外径∅D φ13 ±0.15 φ17 ±0.15 φ22 ±0.15
内径∅d φ 9.8 ±0.25 φ12.8 ±0.25 φ16.8 ±0.25

風呂用追焚配管・暖房用配管冷房暖房風呂高耐候性被覆付
ＵＶカットＰＥ-ＲＴペア管
PEFECOWD
PE-RT TYPEII 採用●耐熱クリープ性に優れています。●リサイクル可能な管材です。●可とう性に優れ、施工が簡単です。●耐蝕性に優れ、衛生的な管材です。
耐熱 95℃
PE-RT TYPE Ⅰ採用
風呂用追焚配管・暖房用配管
冷房暖房
風呂
ＵＶカットポリブテンペア管
PEFECOWD
高耐候性被覆付●パイプは JIS K 6778 の規格品なので、各継手メーカーのワンタッチ継手が使用可能です。
耐熱 90℃φ13 2- φ10 2- t ①②③ t ①②③専用継手（PE-SG13-10） KISS PE-RTナット付アダプター
（２個１組）φ13 2- φ10 2-
25
Ｇ１/２
L2 L1
（単位 :mm）本体材質：C3604BD
（単位 :mm）
5mm 被覆付 5mm 被覆付
品番呼び径
長さ（ｍ/ 巻） t 被覆厚
品番呼び径
長さ（ｍ/ 巻） t 被覆厚
KISS-UVCUT-PERT10W 10
25 5
KISS-UVCUT-PB10W
10 40
5
品番 PE-SG13-10
呼び径
L1 ねじ樹脂管 G1/2 10A 45
L2 23
単位（数）
2 個 1 組
入数大小
100 組 10 組
記号名称材質規格記号名称材質規格
①②③
管断熱材表皮
PERTパイプ TYPE Ⅱポリエチレン系フォームポリエチレン系エンボスフィルム
10A 30 倍一般品白色 0.1t アイボリー
①
②
③
施工方法
管断熱材表皮
ポリブテンパイプポリエチレン系フォームポリエチレン系エンボスフィルム
JIS K 6778 30 倍一般品白色 0.1t アイボリー
①パイプカッターにてパイプを直角に切断
②斜め切りや切断面のバリ等に注意
③継手本体よりナット、④ナットの次に割りリングを外し割りリングを入れるナットからパイプに入れる
⑤継手本体のＯリングに傷をつけないように、パイプに挿入
⑥パイプに挿入
⑦ナットが継手本体に接触するくらいまでスパナで強く締め付ける
⑧付属のパッキンをセットして完成風呂用追焚配管風呂風呂
UVカット TPEツインホース追焚給湯器・ユニットバス・ボイラー・ガス給湯器・仮設配管等に最適な高耐候性タイプ実績のある当社 TPEツインホースの外面層に耐候性材料を採用しました。
耐熱 85℃
ホース断面イメージ図
外面層（耐候剤入り）④ PVC 系 TPE( 耐候剤入アイボリー ) 補強層③ポリエステル (2S) 接着層② PVC( ホワイト ) 内面層① PVC 系 TPE( ベージュ ) φ22 ±0.6
①②③④φ13 ±0.4
46
交換がお勧め
（単位 :mm）●高耐候性●耐薬品性●耐久性
促進試験にて実使用 20 年相当をクリア ( 促進試験機はアイスーパーＵＶテスターを使用 ) 従来のツインホースを屋外で使用される場合、紫外線対策をしていただく必要がございましたが、当社ＵＶカットＴＰＥツインホースはその手間が不要になります。内面材料に熱可塑性エラストマーを使用し、耐塩素性にも優れています。繰り返し加圧衝撃による耐疲労性、シール性に優れておりますので、長期使用が可能です。
品番
内径（φ）
規格外径（φ）長さ（m/ 巻）
UVCUT-SE2H-10
13
22
10
UVCUT-SE2H-20
13
22
20
入数 2 1
紫外線劣化したツインホース仕様使用温度範囲
－5℃～ 85℃
使用圧力 0.3MPa 以下使用用途風呂用追焚き最小曲げ半径 120mm
12

エコ万能ステンレスフレキ
カンタンフレキ
給給水水給湯冷房暖房高耐候性被覆付
安全安心
簡単
電気温水器・ボイラー・ソーラー・ガス給湯器・浄水器・仮設配管・ファンコイルなどフレキをカットしてセッティングするだけで使用できます。
実用新案登録第 3107885 号商標登録第 5137828 号
PEFECOWD
耐熱 100℃
高耐候性／高耐熱性保温材を使用した被覆付巻フレキです
屋内へ引き込んだあとも、結露防止対策になります
になります
20mm 被覆付
10mm 被覆付
施工例
エネファーム給湯機
ファンコイル電気温水器
排熱配管（高）排熱配管（低）
発電ユニット貯湯ユニット
根元より 3cm 以上はなしてご使用ください。●工具はモンキースパナとチューブカッターのみです。
フレキ厚 =0.3 P
被覆厚
１０ｍｍ／２０ｍｍフレキ径φ１６／φ１６．８／φ２０
20t φD φd t
内層耐熱
120℃
（単位 :mm）
10mm 被覆付 20mm 被覆付
在庫限り終了品
品番 SBFS-1610
呼び径φD
16
フレキ材質
SUS304 φd 13.0
P 5.0
最小曲げ半径
40 t 被覆厚
10
長さ（m/ 巻）
10
品番 SBFS-1610 -20T
呼び径φD
16
フレキ材質
SUS304 φd 13.0
P 5.0
最小曲げ半径
40 t 長さ被覆厚（m/ 巻）
20 10
SBFS-1625 16
SUS304 13.0
5.0 40
10 25
SBFS-16810-20T 16.8
SUS316L 13.8
5.0 40
20 10
SBFS-16810 16.8
SUS316L 13.8
5.0 40
10 10
SBFS-2010 20
SUS304 16.4
5.8 50
10 10
SBFS-2010L 20
SUS316L 16.4
5.8 50
10 10
本体及び部品性能
部品名材質耐熱耐圧部品最高使用温度備考
①フリーチューブ
ステンレス（SUS304/SUS316L） 100℃
1.75MPa
250℃
10m/m・ 20m/m 保温付
②フレキ保温材
電子架橋ポリプロピレン
120℃
－
120℃
架橋 PP 10m/m・ 20m/m
③カンタンジョイント金具
黄銅クロ－ムメッキ
100℃
1.75MPa
150℃
C3604BD
④シリコンシールパッキンシリコンゴム
100℃
－
150℃
Si
⑤シリコン 0 リング
シリコンゴム
100℃
－
120℃
Si
⑥ 0リング押さえ
ナイロン 66
100℃
－
120℃
－
13

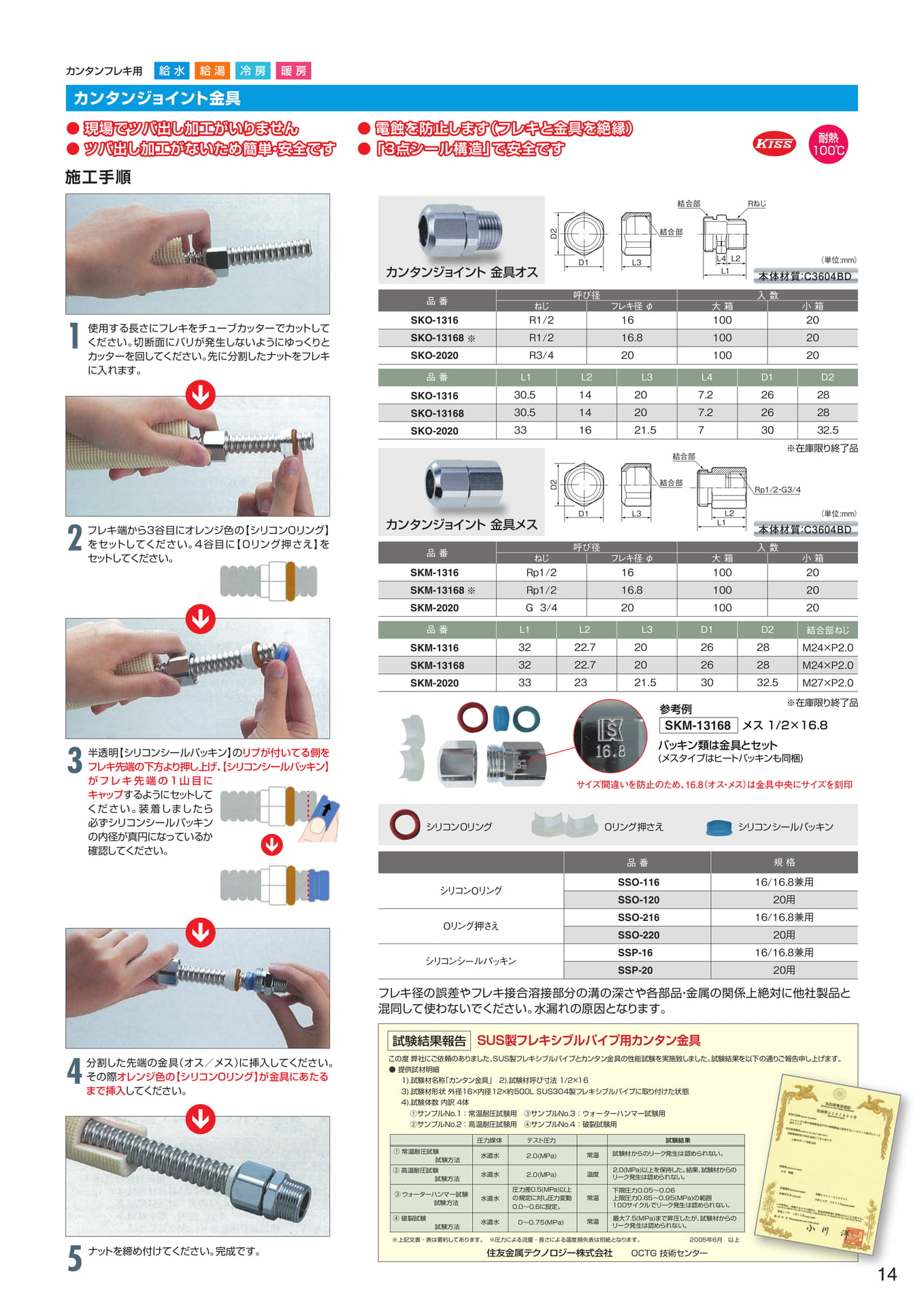

カンタンフレキ用給水給湯冷房暖房
カンタンジョイント金具●現場でツバ出し加工がいりません
●ツバ出し加工がないため簡単・安全です
施工手順●電蝕を防止します（フレキと金具を絶縁）●「３点シール構造」で安全です
耐熱 100℃
結合部 R ねじ
D2
結合部
カンタンジョイント金具オス
D1 L3
L4 L2 L1
（単位 :mm）本体材質：C3604BD
1
使用する長さにフレキをチューブカッターでカットしてください。切断面にバリが発生しないようにゆっくりとカッターを回してください。先に分割したナットをフレキに入れます。
品番 SKO-1316 SKO-13168 ※ SKO-2020
品番
ねじ R1/2 R1/2 R3/4
L1
呼び径
L2
フレキ径φ 16 16.8 20
L3
大箱 100 100 100
L4
入数
D1
小箱 20 20 20
D2
SKO-1316 30.5
14 20
7.2 26
28
SKO-13168 30.5
14 20
7.2 26
28
SKO-2020 33
16 21.5
7 30
32.5
結合部
※在庫限り終了品
D2
結合部 Rp1/2 ・ G3/4
2
フレキ端から３谷目にオレンジ色の【シリコンＯリング】をセットしてください。４谷目に【Ｏリング押さえ】をセットしてください。
カンタンジョイント金具メス
品番
ねじ
SKM-1316
Rp1/2
D1
呼び径
L3
フレキ径φ 16
L2 L1
大箱 100
（単位 :mm）本体材質：C3604BD 入数小箱 20 SKM-13168 ※ Rp1/2
16.8 100
20
SKM-2020 G 3/4
20 100
20
3
半透明【シリコンシールパッキン】のリブが付いてる側をフレキ先端の下方より押し上げ、【シリコンシールパッキン】がフレキ先端の 1 山目にキャップするようにセットしてください。装着しましたら必ずシリコンシールパッキンの内径が真円になっているか確認してください。
品番 SKM-1316 SKM-13168 SKM-2020
シリコン O リング
O リング押さえ
シリコンシールパッキン
L1 32 32 33
L2 22.7 22.7 23
L3 20 20 21.5
品番 SSO-116 SSO-120 SSO-216 SSO-220 SSP-16 SSP-20
D1 26 26 30
参考例 SKM-13168
D2 28 28 32.5
メス 1/2×16.8
パッキン類は金具とセット ( メスタイプはヒートパッキンも同梱 )
サイズ間違いを防止のため、 16.8（オス・メス）は金具中央にサイズを刻印
シリコン O リング O リング押さえシリコンシールパッキン
規格 16/16.8 兼用 20 用 16/16.8 兼用 20 用 16/16.8 兼用 20 用
結合部ねじ M24×P2.0 M24×P2.0 M27×P2.0
※在庫限り終了品
フレキ径の誤差やフレキ接合溶接部分の溝の深さや各部品・金属の関係上絶対に他社製品と混同して使わないでください。水漏れの原因となります。
4
分割した先端の金具（オス／メス）に挿入してください。その際オレンジ色の【シリコンＯリング】が金具にあたるまで挿入してください。試験結果報告 SUS 製フレキシブルパイプ用カンタン金具
この度弊社にご依頼のありました、 SUS 製フレキシブルパイプとカンタン金具の性能試験を実施致しました。試験結果を以下の通りご報告申し上げます。●提供試材明細 1). 試験材名称「カンタン金具」 2). 試験材呼び寸法 1/2×16 3). 試験材形状外径 16×内径 12×約 500L SUS304 製フレキシブルパイプに取り付けた状態 4). 試験体数内訳 4 体
①サンプルNo.1：常温耐圧試験用③サンプルNo.3：ウォーターハンマー試験用②サンプルNo.2：高温耐圧試験用④サンプルNo.4：破裂試験用
圧力媒体テスト圧力
試験結果①常温耐圧試験試験方法
水道水 2.0(MPa)
常温試験材からのリーク発生は認められない。②高温耐圧試験試験方法
水道水 2.0(MPa)
温度
2.0(MPa) 以上を保持した。結果、試験材からのリーク発生は認められない。③ウォーターハンマー試験試験方法
水道水
圧力差 0.5(MPa) 以上の規定に対し圧力変動 0.0～0.6に設定。
常温
下限圧力 0.05～0.06 上限圧力 0.65～0.95(MPa) の範囲 100サイクルでリーク発生は認められない。
5
ナットを締め付けてください。完成です。④破裂試験最大 7.5(MPa) まで昇圧したが、試験材からの水道水 0～0.75(MPa) 常温試験方法リーク発生は認められない。
※上記文書・表は要約してあります。※圧力による流量・長さによる温度損失表は別紙となります。 2005 年 6 月以上住友金属テクノロジー株式会社 OCTG 技術センター
14

PEFECOWD
屋外に直接施工しても断熱性能が長期間維持できる耐候性能を付与した断熱材を開発しました。この断熱材は被覆材の耐候性ポリエチレン樹脂を断熱材であるポリエチレンフォームと一体成型することにより促進試験機の紫外線照射量で２０年以上相当の紫外線量に耐える加工品です。（注：発泡体自身は耐候性を有していませんので切断面には遮光処理をお願いします。）屋外の給水・給湯配管やエアコンの冷媒配管に最適で、遮光テープを捲く必要がなく施工性を大幅に改善できます。
耐候性評価結果
100%
機能性製品：耐候性断熱材について
促進試験機を用いた耐候性評価結果
U V カットテープ UV ワンタッチチューブ UV カット保温材
紫外線照射による外観劣化状態
外観劣化なし外観劣化なし外観劣化なし外観劣化なし
伸度低下率（％）
75%
50%
25%
判定基準
伸度低下率（％）
促進試験機を用いた耐候性評価結果
100%
75%
50%
判定基準
25% 0%
0 800 1600 2400 3200 4000
0% 0
800 1600 2400 3200 4000
促進試験機曝露時間（hr）
0 5 10 15 20 25
紫外線照射量換算年数
耐候性グレード
耐候性グレードは一般グレードに比べ
一般グレード
紫外線による物性低下が大幅に改善されています。
促進試験機曝露時間（hr）
0 5 10 15 20 25
紫外線照射量換算年数耐候性グレード一般グレード
外観劣化なし外観劣化なし外観劣化なし外観劣化あり
耐候性グレードは一般グレードに比べ紫外線による外観劣化が大幅に改善されます。
紫外線照射による断熱性寄与物性の変化
厚み変化率（％）
促進試験時の厚み変化率 20%
15% 10% 5% 0% －5% －10% －15%
発泡倍率（倍）
促進試験時の発泡倍率変化 35.0
32.5
30.0
27.5
熱伝導率（W/m ・ k）
促進試験時の熱伝導率変化 0.040
0.039
0.038
0.037
0.036
発泡体 / 架橋ポリエチレンフォーム採用架橋による向上する性能・成形性の向上・耐熱性の向上・耐寒性の向上・耐薬品性の向上
－20%
0 800 1600 2400 3200 曝露時間（hr）
25.0
0 800 1600 2400 3200 曝露時間（hr）
0.035
0 800 1600 2400 3200 曝露時間（hr）
ＵＶカットリフォームフレキ及び、ＵＶカットＴＰＥツインホースの紫外線照射による外観亀裂の確認
結果
50h 100h 150h 200h 250h 考察
オリジナル
50h
100h
150h
200h
250h
①②③④
試験結果においては、既存品と開発品では表面の変色時間に若干差がある。他社品においては５０ｈ（約３年）で表面にべたつきが発生し、２００ｈにおいては亀裂発生があり、材料的な差があると考える。また、弊社ＰＶＣ品でも同様な亀裂が発生している。ＰＶＣ系ＴＰＥ材料はＰＶＣと比べると耐候性において優れており、また他社品に比べてもかなり良好な結果となっている。
大阪本社〒531‐0071
大阪市北区中津 4 丁目 6 番 16 号 TEL （06）6374-0721 FAX （06）6374-0724
前橋営業所〒 371‐0844 前橋市古市町 1 丁目 58 番地 10 TEL （027）251-8525 FAX （027）253-1731
試料①既存品：耐候剤なし②開発品：耐候剤入り③弊社一般ＰＶＣホース④他社ＴＰＥホース※全てホース形状
①②③④
亀裂なし熱による変色あり亀裂なし亀裂なし亀裂なし亀裂なし
亀裂なし亀裂なし熱による変色あり亀裂なし亀裂なし亀裂なし
亀裂なし亀裂あり亀裂あり亀裂あり亀裂あり
三和商工グループ
亀裂なし表面にべたつきあり亀裂なし亀裂なし亀裂あり亀裂あり
メタルハライド式耐候性試験試験機（アイスーパーＵＶテスター）を使用して確認を行った。試験条件は右記のとおり。
https://www.kiss-sanwa.co.jp/
ホームページをリニューアルいたしましたので是非ご覧ください。
三和商工株式会社福岡三和株式会社鹿児島三和株式会社
－10
－20
－30
－40
福岡本社〒 810-0053 福岡市中央区鳥飼 3 丁目 1 番 9 号 TEL （092）771-8147 FAX （092）761-5506
北九州営業所〒802‐0061
北九州市小倉北区三郎丸 1 丁目 11 番 22 号 TEL （093）931-3939 FAX （093）931-3968
変化率（％）
0
BＰ温度照射時６３℃：５ｈ / 結露時３０℃：１ｈ
紫外線強度９０mW/c㎡
照射湿度７０％
限定波長２９５～４５０n m
試験時間２88ｈ
－50
0 50 100 150 200 250 300
試験時間（hr）
促進試験 288h にて実使用 20 年相当
引張強さ変化率（耐候剤なし）引張強さ変化率（耐候剤あり）切断時伸び変化率（耐候剤なし）切断時伸び変化率（耐候剤あり）
鹿児島本社〒 890-0061 鹿児島市天保山町 5 番 11 号 TEL （099）253-1227 FAX （099）253-0189
2026.09
