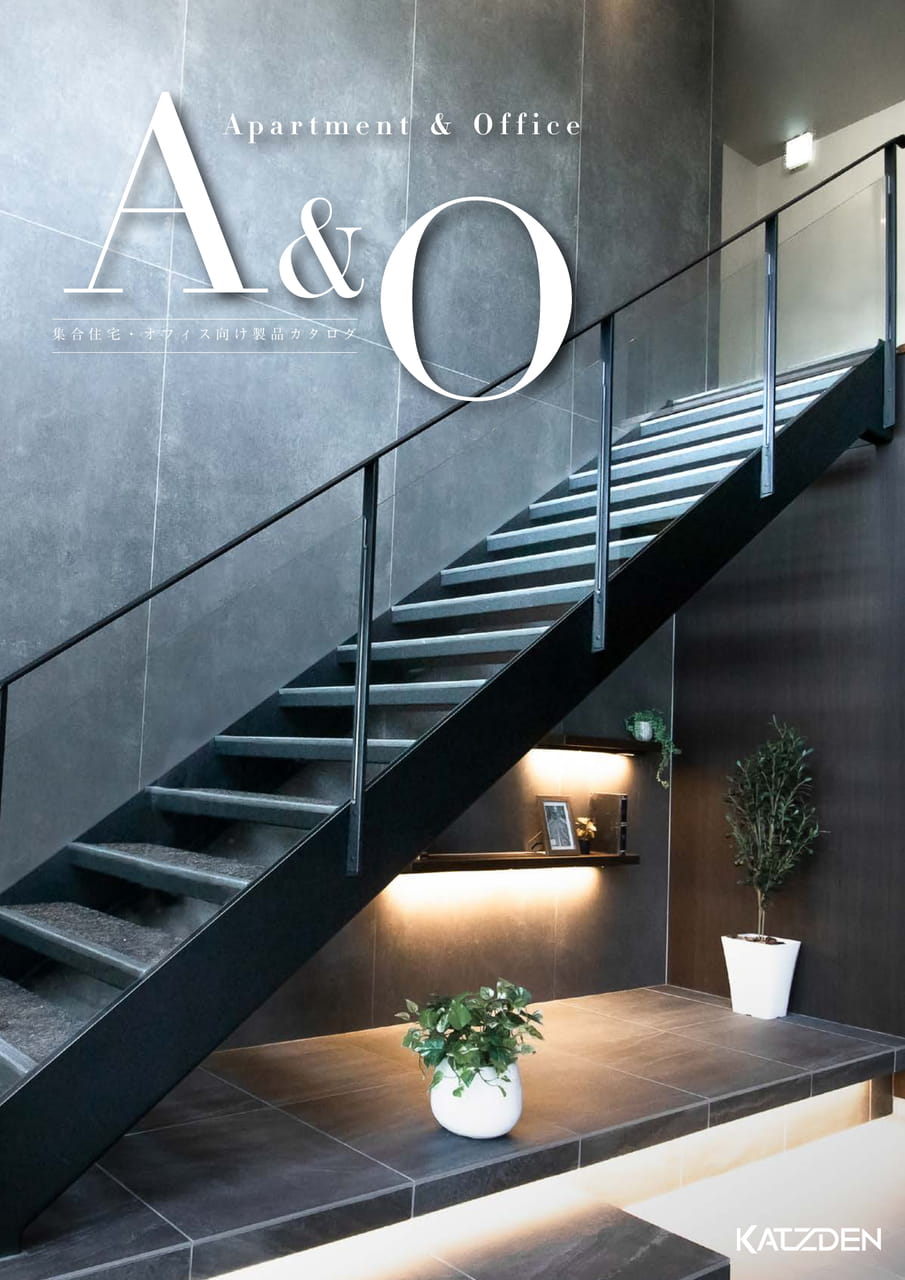

Page 01

A&OApartment&Office集合住宅・オフィス向け製品カタログ1

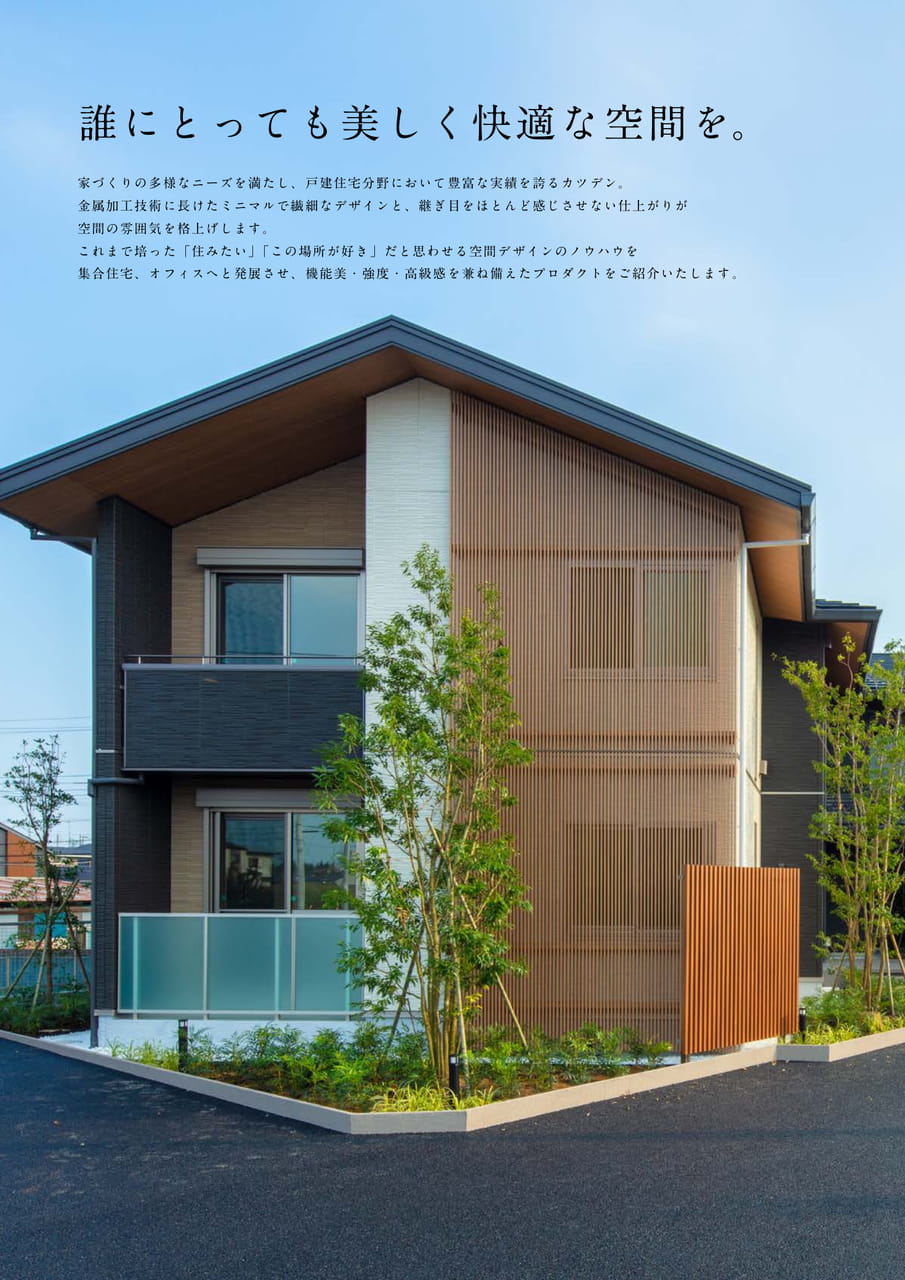

Page 02

誰にとっても美しく快適な空間を。家づくりの多様なニーズを満たし、戸建住宅分野において豊富な実績を誇るカツデン。金属加工技術に長けたミニマルで繊細なデザインと、継ぎ目をほとんど感じさせない仕上がりが空間の雰囲気を格上げします。これまで培った「住みたい」「この場所が好き」だと思わせる空間デザインのノウハウを集合住宅、オフィスへと発展させ、機能美・強度・高級感を兼ね備えたプロダクトをご紹介いたします。2

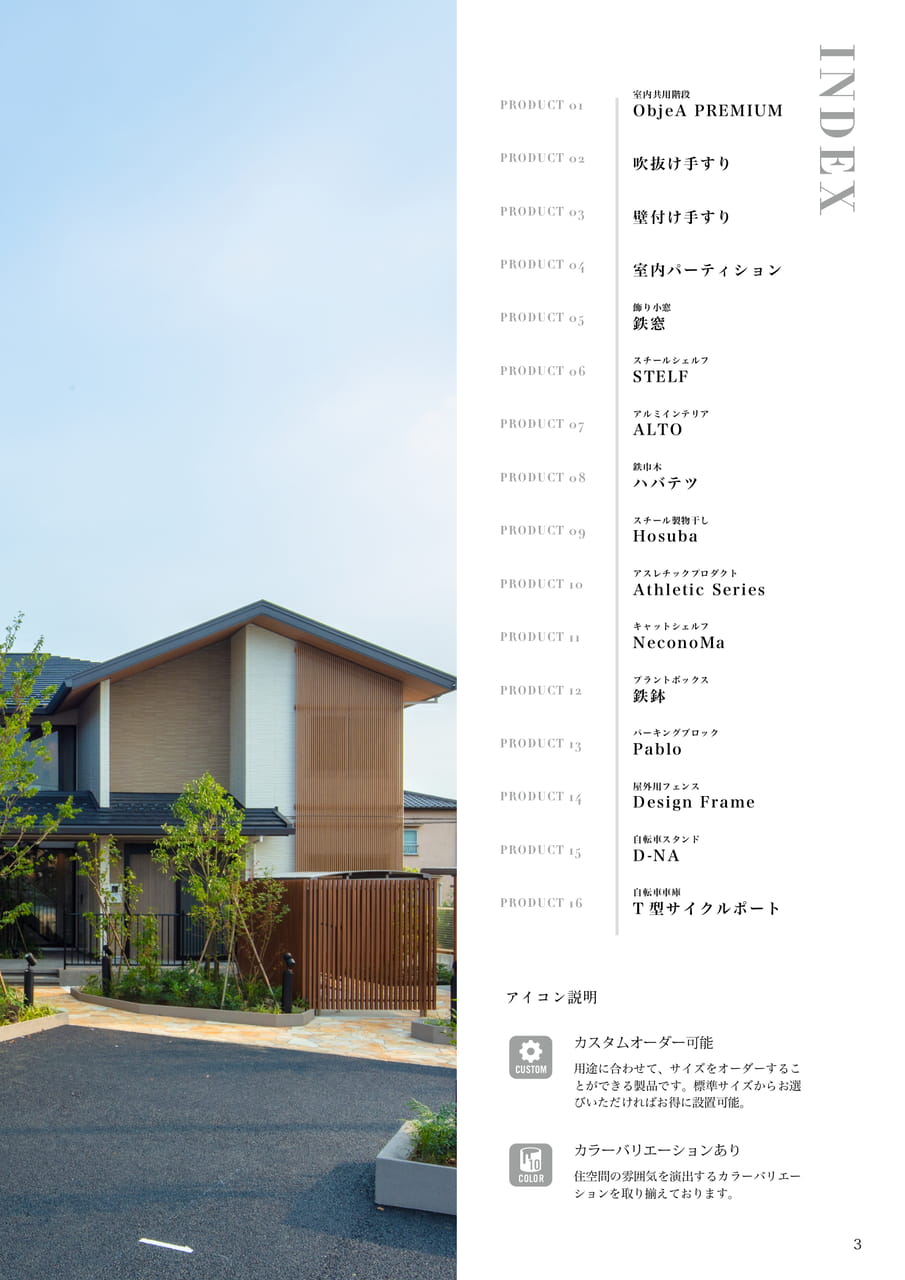

Page 03

3INDEXPRODUCT01PRODUCT02PRODUCT03PRODUCT04PRODUCT05PRODUCT06PRODUCT07PRODUCT08PRODUCT09PRODUCT10PRODUCT11PRODUCT12PRODUCT13PRODUCT14PRODUCT15PRODUCT16ObjeAPREMIUM吹抜け手すり補助手すり室内パーティション鉄窓STELFALTOハバテツHosubaAthleticSeriesNeconoMa鉄鉢PabloDesignFrameD-NAT型サイクルポート室内共用階段飾り小窓スチールシェルフアルミインテリア鉄巾木スチール製物干しアスレチックプロダクトキャットシェルフプラントボックスパーキングブロック屋外用フェンス自転車スタンド自転車車庫アイコン説明カスタムオーダー可能カラーバリエーションあり用途に合わせて、サイズをオーダーすることができる製品です。標準サイズからお選びいただければお得に設置可能。住空間の雰囲気を演出するカラーバリエーションを取り揃えております。CUSTOM10COLOR

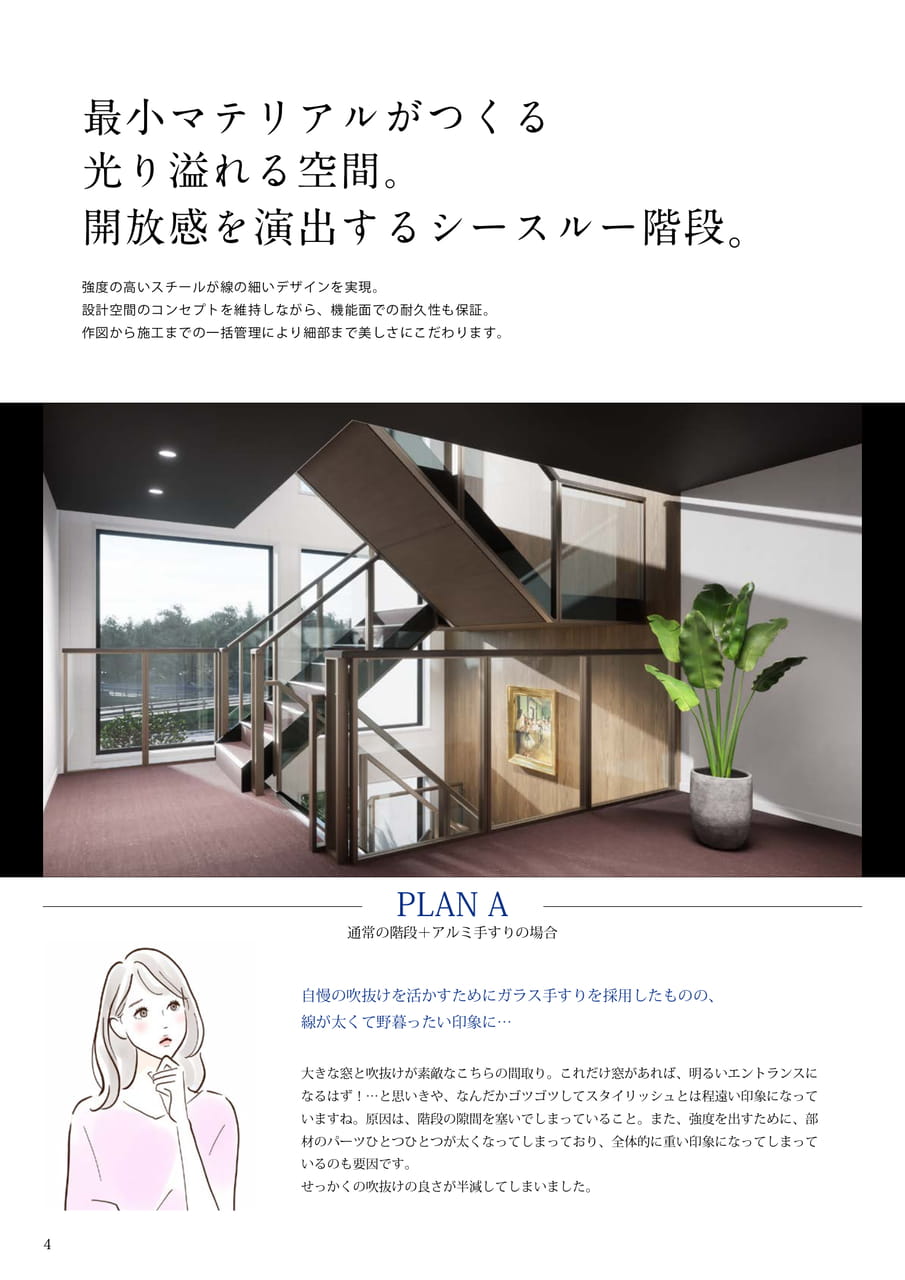

Page 04

最小マテリアルがつくる光り溢れる空間。開放感を演出するシースルー階段。強度の高いスチールが線の細いデザインを実現。設計空間のコンセプトを維持しながら、機能面での耐久性も保証。作図から施工までの一括管理により細部まで美しさにこだわります。PLANA通常の階段＋アルミ手すりの場合自慢の吹抜けを活かすためにガラス手すりを採用したものの、線が太くて野暮ったい印象に…大きな窓と吹抜けが素敵なこちらの間取り。これだけ窓があれば、明るいエントランスになるはず！…と思いきや、なんだかゴツゴツしてスタイリッシュとは程遠い印象になっていますね。原因は、階段の隙間を塞いでしまっていること。また、強度を出すために、部材のパーツひとつひとつが太くなってしまっており、全体的に重い印象になってしまっているのも要因です。せっかくの吹抜けの良さが半減してしまいました。4

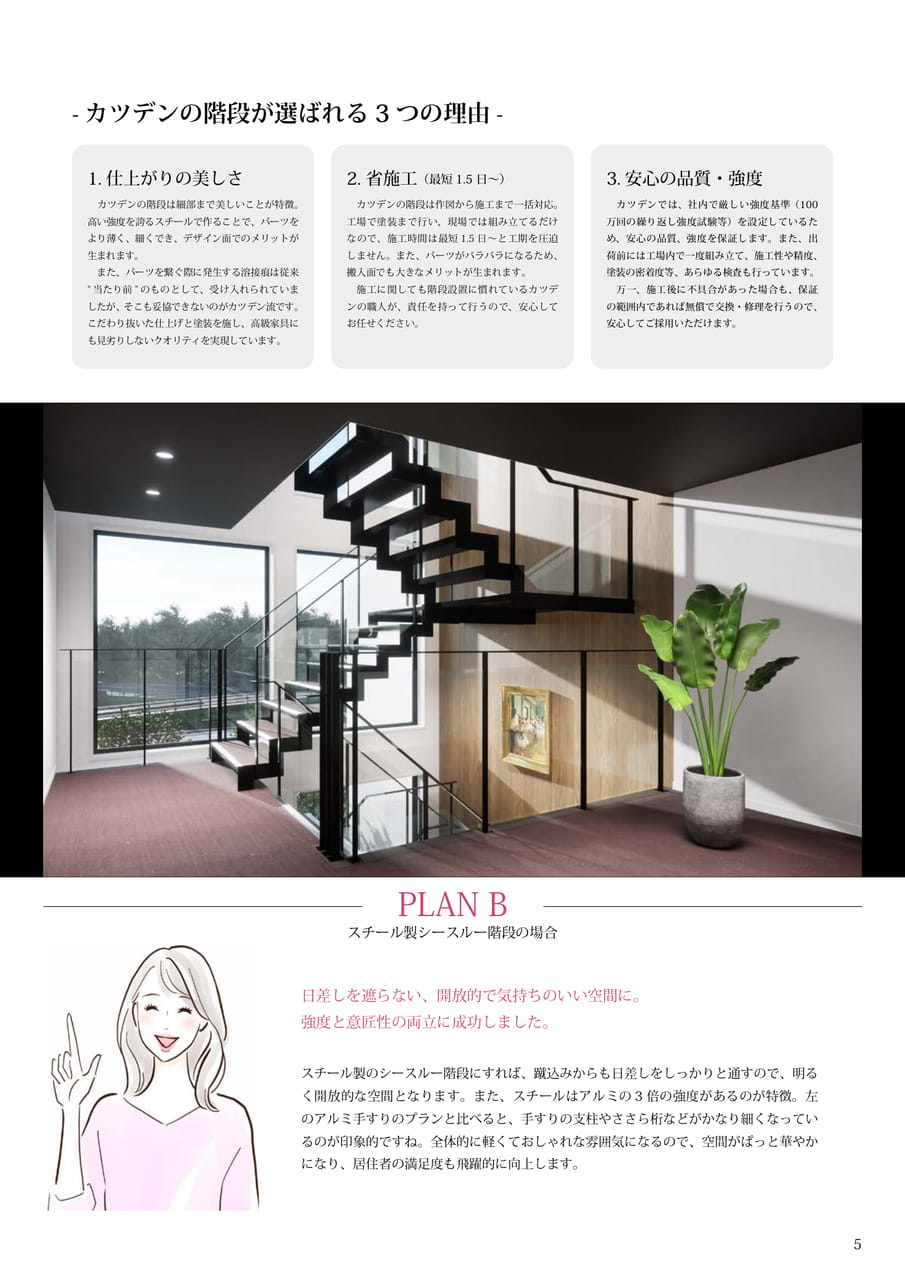

Page 05

-カツデンの階段が選ばれる3つの理由-1.仕上がりの美しさカツデンの階段は細部まで美しいことが特徴。高い強度を誇るスチールで作ることで、パーツをより薄く、細くでき、デザイン面でのメリットが生まれます。また、パーツを繋ぐ際に発生する溶接痕は従来"当たり前”のものとして、受け入れられていましたが、そこも妥協できないのがカツデン流です。こだわり抜いた仕上げと塗装を施し、高級家具にも見劣りしないクオリティを実現しています。2.省施工（最短1.5日～）カツデンの階段は作図から施工まで一括対応。工場で塗装まで行い、現場では組み立てるだけなので、施工時間は最短1.5日～と工期を圧迫しません。また、パーツがバラバラになるため、搬入面でも大きなメリットが生まれます。施工に関しても階段設置に慣れているカツデンの職人が、責任を持って行うので、安心してお任せください。3.安心の品質・強度カツデンでは、社内で厳しい強度基準（100万回の繰り返し強度試験等）を設定しているため、安心の品質、強度を保証します。また、出荷前には工場内で一度組み立て、施工性や精度、塗装の密着度等、あらゆる検査も行っています。万一、施工後に不具合があった場合も、保証の範囲内であれば無償で交換・修理を行うので、安心してご採用いただけます。PLANBスチール製シースルー階段の場合日差しを遮らない、開放的で気持ちのいい空間に。強度と意匠性の両立に成功しました。スチール製のシースルー階段にすれば、蹴込みからも日差しをしっかりと通すので、明るく開放的な空間となります。また、スチールはアルミの3倍の強度があるのが特徴。左のアルミ手すりのプランと比べると、手すりの支柱やささら桁などがかなり細くなっているのが印象的ですね。全体的に軽くておしゃれな雰囲気になるので、空間がぱっと華やかになり、居住者の満足度も飛躍的に向上します。5

Page 06

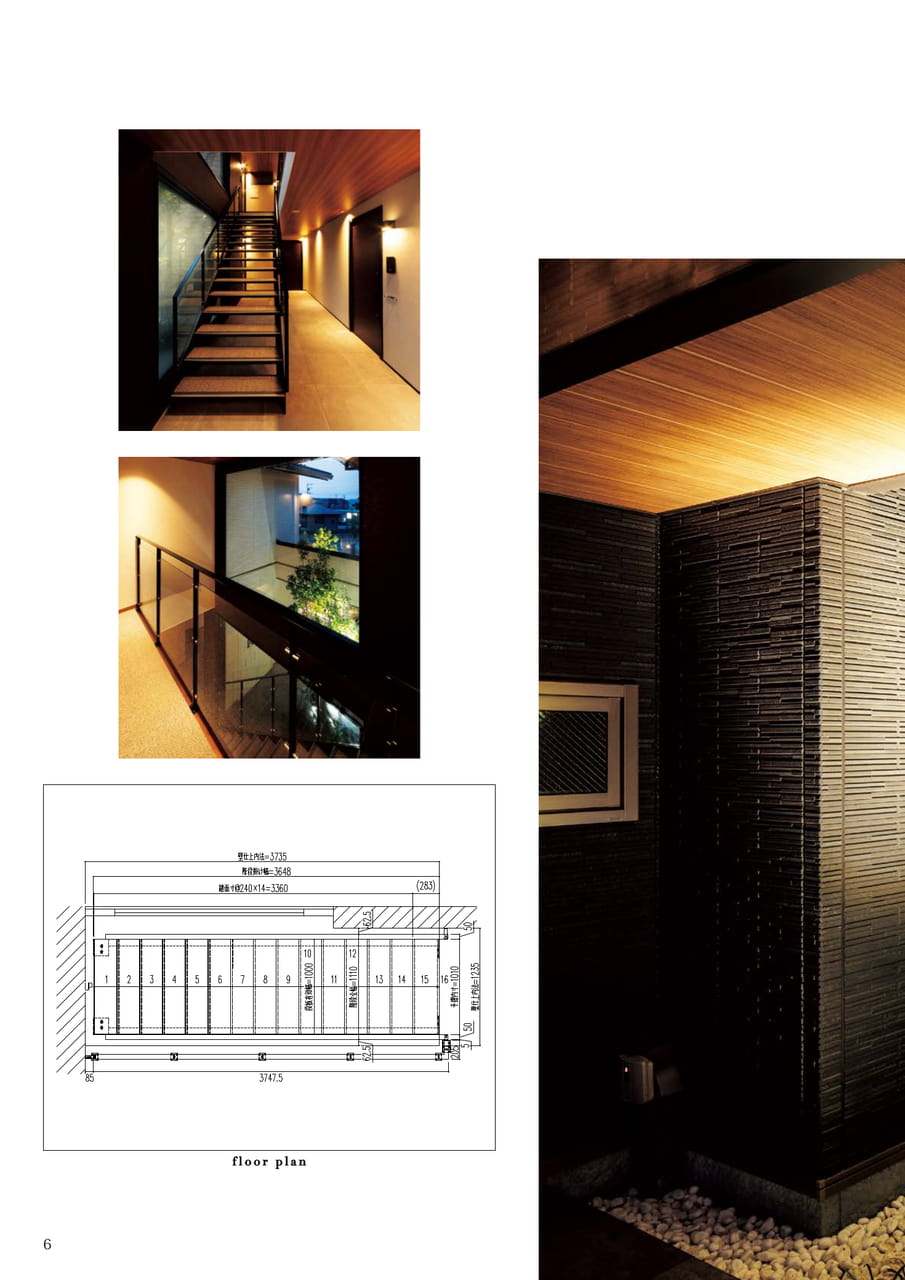

floorplan6

Page 07

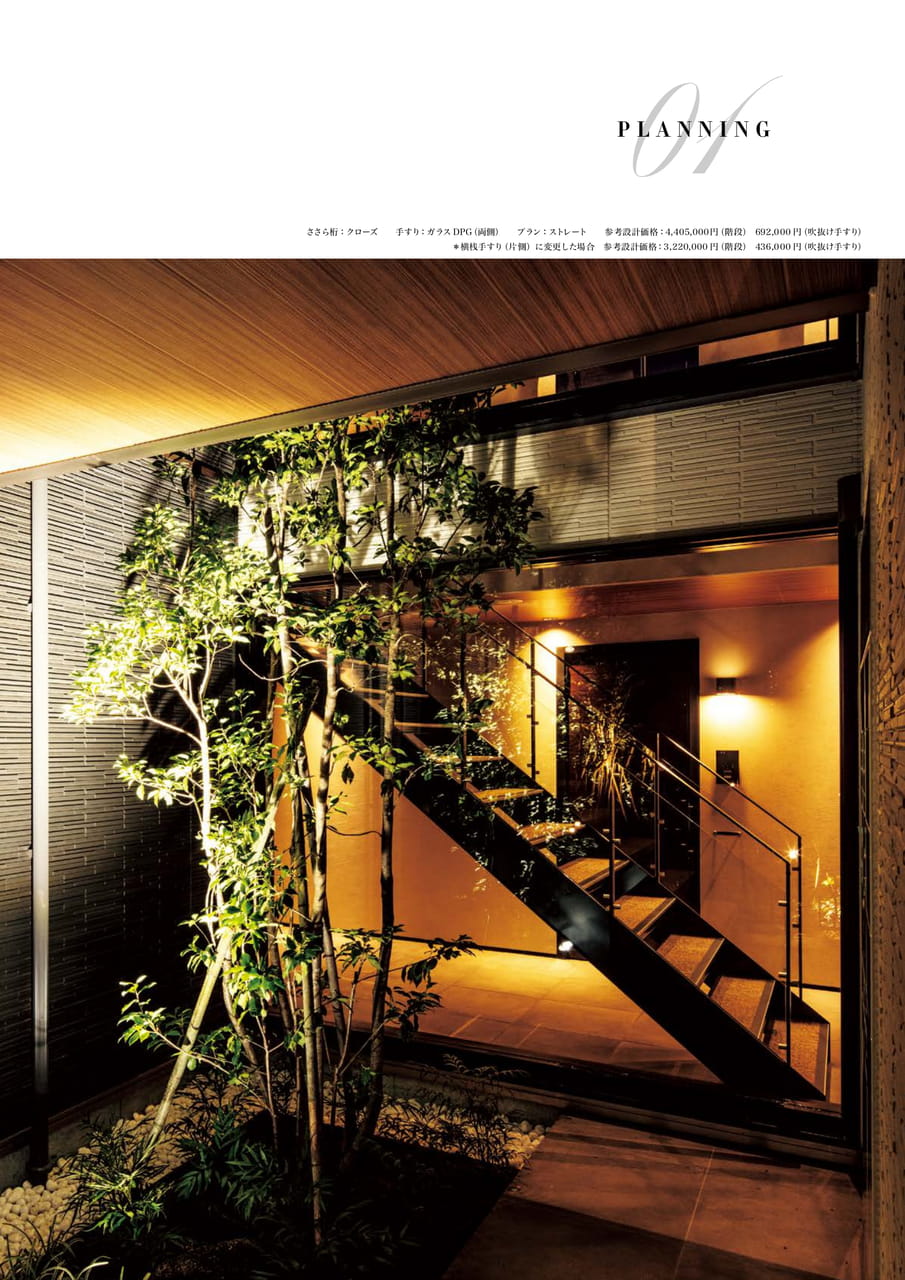

01PLANNINGささら桁：クローズ手すり：ガラスDPG（両側）プラン：ストレート参考設計価格：4,405,000円（階段）692,000円（吹抜け手すり）＊横桟手すり（片側）に変更した場合参考設計価格：3,220,000円（階段）436,000円（吹抜け手すり）7

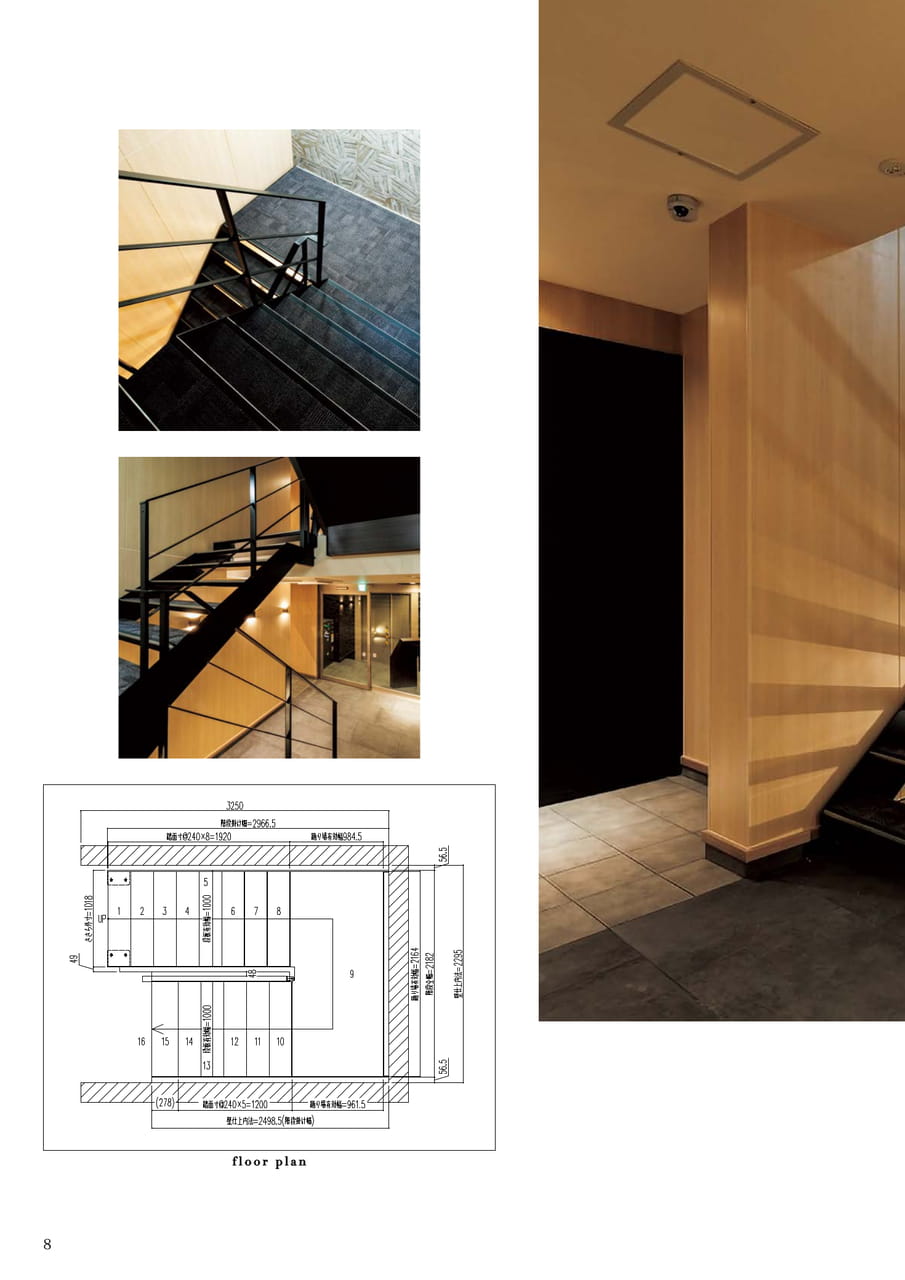

Page 08

floorplan8

Page 09

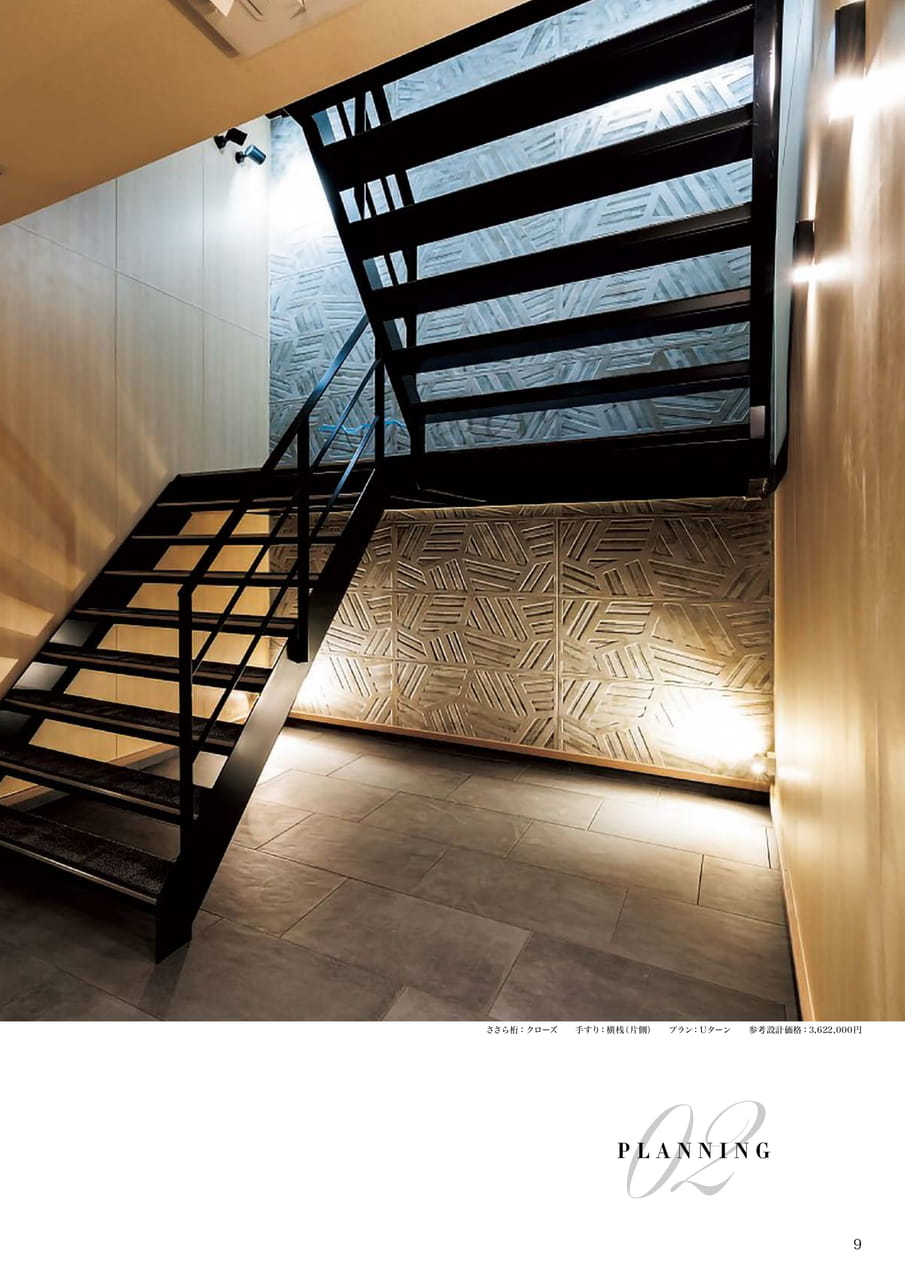

ささら桁：クローズ手すり：横桟（片側）プラン：Uターン参考設計価格：3,622,000円02PLANNING9

Page 10

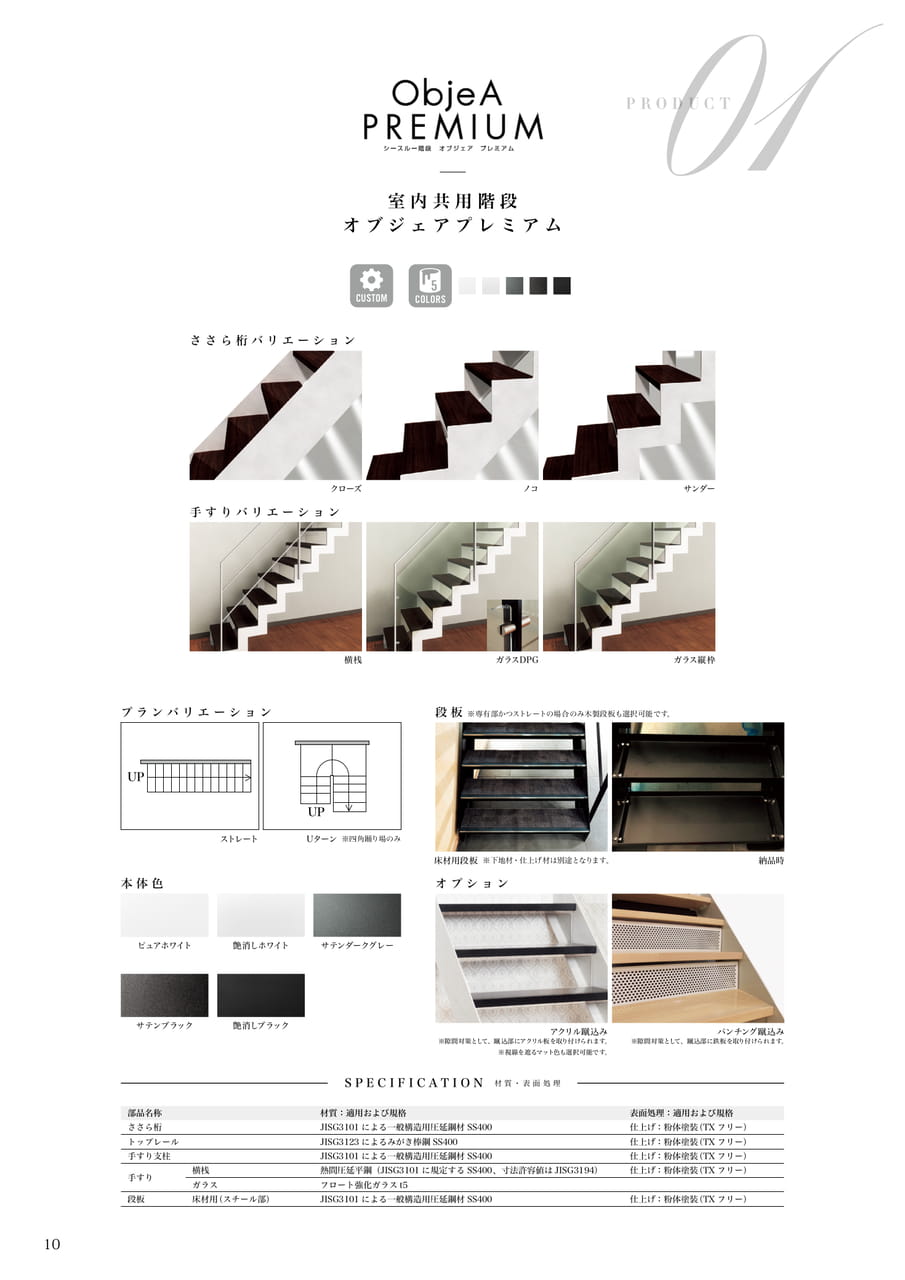

10室内共用階段オブジェアプレミアム部品名称ささら桁トップレール手すり支柱手すり横桟ガラス床材用（スチール部）段板材質：適用および規格JISG3101による一般構造用圧延鋼材SS400JISG3101による一般構造用圧延鋼材SS400JISG3123によるみがき棒鋼SS400熱間圧延平鋼（JISG3101に規定するSS400、寸法許容値はJISG3194）JISG3101による一般構造用圧延鋼材SS400フロート強化ガラスt5表面処理：適用および規格仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）SPECIFICATION材質・表面処理手すりバリエーション本体色オプション横桟ガラスDPGガラス縦枠ストレート床材用段板※下地材・仕上げ材は別途となります。納品時アクリル蹴込み※隙間対策として、蹴込部にアクリル板を取り付けられます。※視線を遮るマット色も選択可能です。パンチング蹴込み※隙間対策として、蹴込部に鉄板を取り付けられます。Uターン※四角踊り場のみプランバリエーションUPUP段板※専有部かつストレートの場合のみ木製段板も選択可能です。ピュアホワイトパールグレートラフィックイエロー艶消しブラックパステルブルーアイボリーシグナルレッドラスティーアイロンペールグリーン半艶ブラッククローズノコサンダーささら桁バリエーション01PRODUCTCUSTOM10COLORS

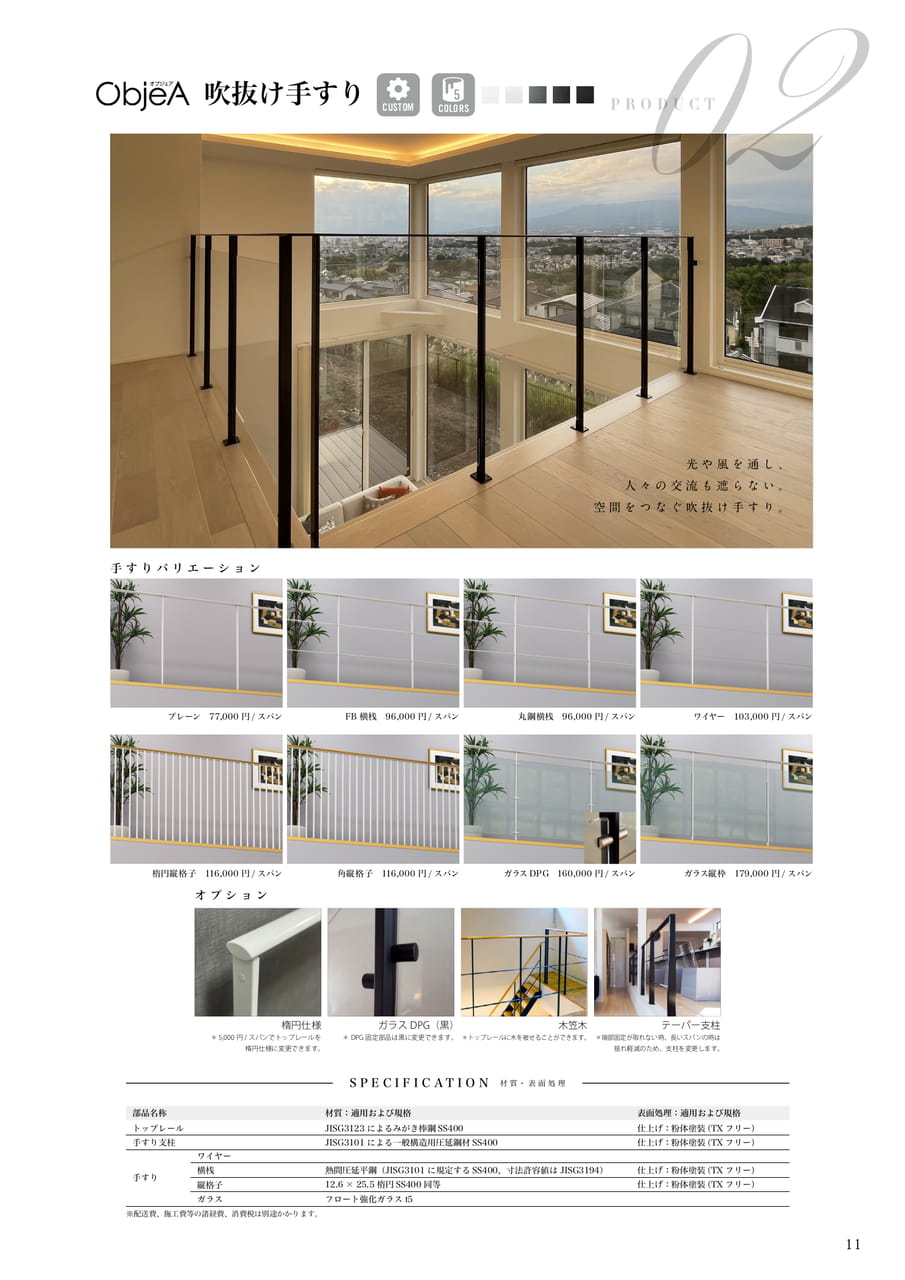

Page 11

吹抜け手すりCUSTOM10COLORS02PRODUCT光や風を通し、人々の交流も遮らない。空間をつなぐ吹抜け手すり。手すりバリエーションプレーン77,000円/スパン横桟96,000円/スパンワイヤー103,000円/スパン縦格子116,000円/スパンガラスDPG160,000円/スパンガラス縦枠179,000円/スパンオプション楕円仕様＊5,000円/スパンでトップレールを楕円仕様に変更できます。ガラスDPG（黒）木笠木テーパー支柱＊DPG固定部品は黒に変更できます。＊トップレールに木を被せることができます。＊端部固定が取れない時、長いスパンの時は揺れ軽減のため、支柱を変更します。SPECIFICATION材質・表面処理部品名称トップレール手すり支柱材質：適用および規格JISG3123によるみがき棒鋼SS400JISG3101による一般構造用圧延鋼材SS400ワイヤー手すり横桟縦格子ガラス熱間圧延平鋼（JISG3101に規定するSS400、寸法許容値はJISG3194）12.6×25.5楕円SS400同等フロート強化ガラスt5※配送費、施工費等の諸経費、消費税は別途かかります。表面処理：適用および規格仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）仕上げ：粉体塗装（TXフリー）11

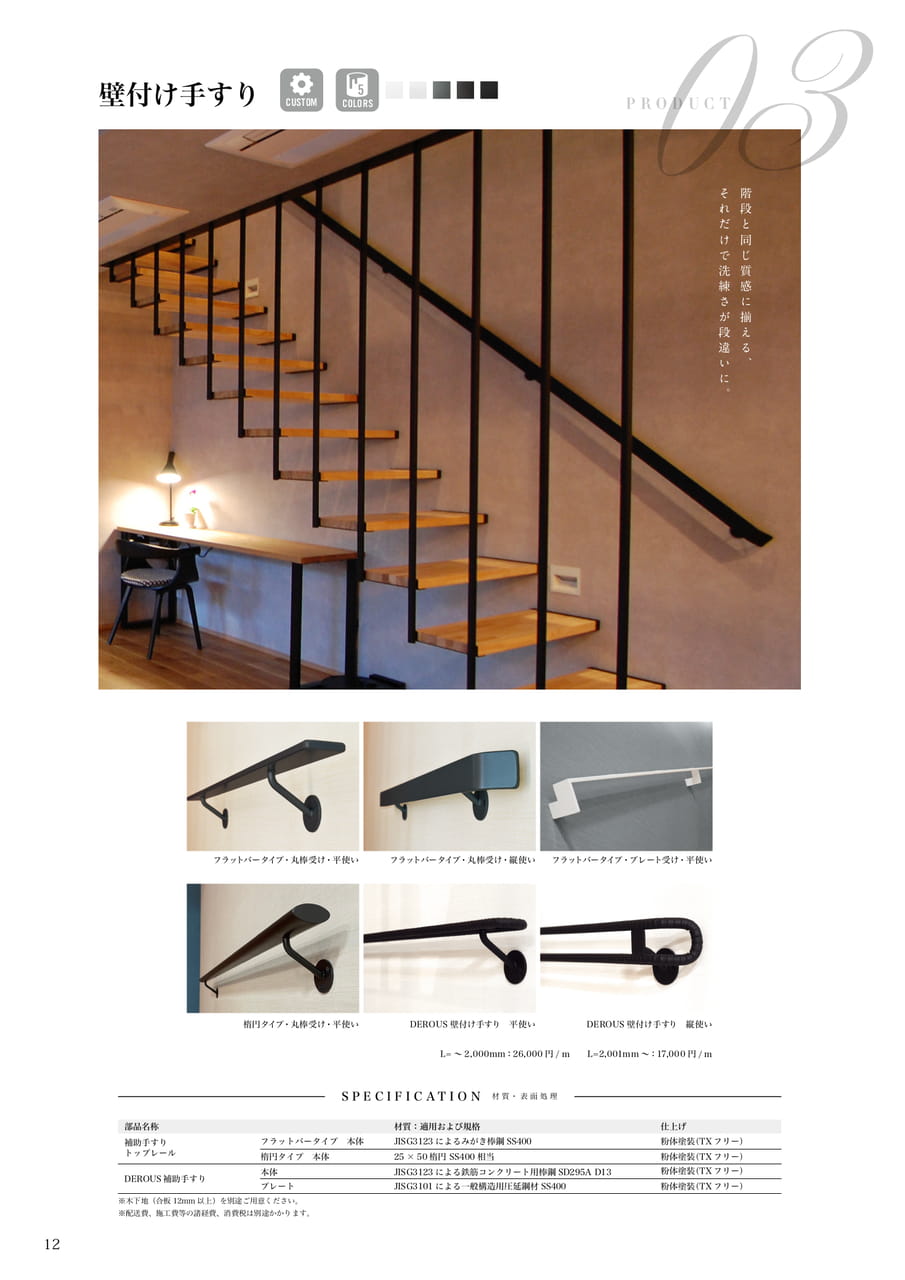

Page 12

12フラットバータイプ・丸棒受け・平使い39,000円/スパン楕円タイプ・丸棒受け・平使い39,000円/スパンフラットバータイプ・丸棒受け・縦使い39,000円/スパンDEROUS補助手すり平使い39,000円/スパンフラットバータイプ・プレート受け・平使い39,000円/スパンDEROUS補助手すり縦使い39,000円/スパン03PRODUCT※木下地（合板12mm以上）を別途ご用意ください。※配送費、施工費等の諸経費、消費税は別途かかります。SPECIFICATION材質・表面処理部品名称補助手すりトップレールDEROUS補助手すり材質：適用および規格仕上げ粉体塗装（TXフリー）粉体塗装（TXフリー）粉体塗装（TXフリー）粉体塗装（TXフリー）フラットバータイプ本体JISG3123によるみがき棒鋼SS40025×50楕円SS400相当JISG3123による鉄筋コンクリート用棒鋼SD295AD13JISG3101による一般構造用圧延鋼材SS400本体楕円タイプ本体プレート階段と同じ質感に揃える、それだけで洗練さが段違いに。補助手すりCUSTOMCUSTOM10COLORS

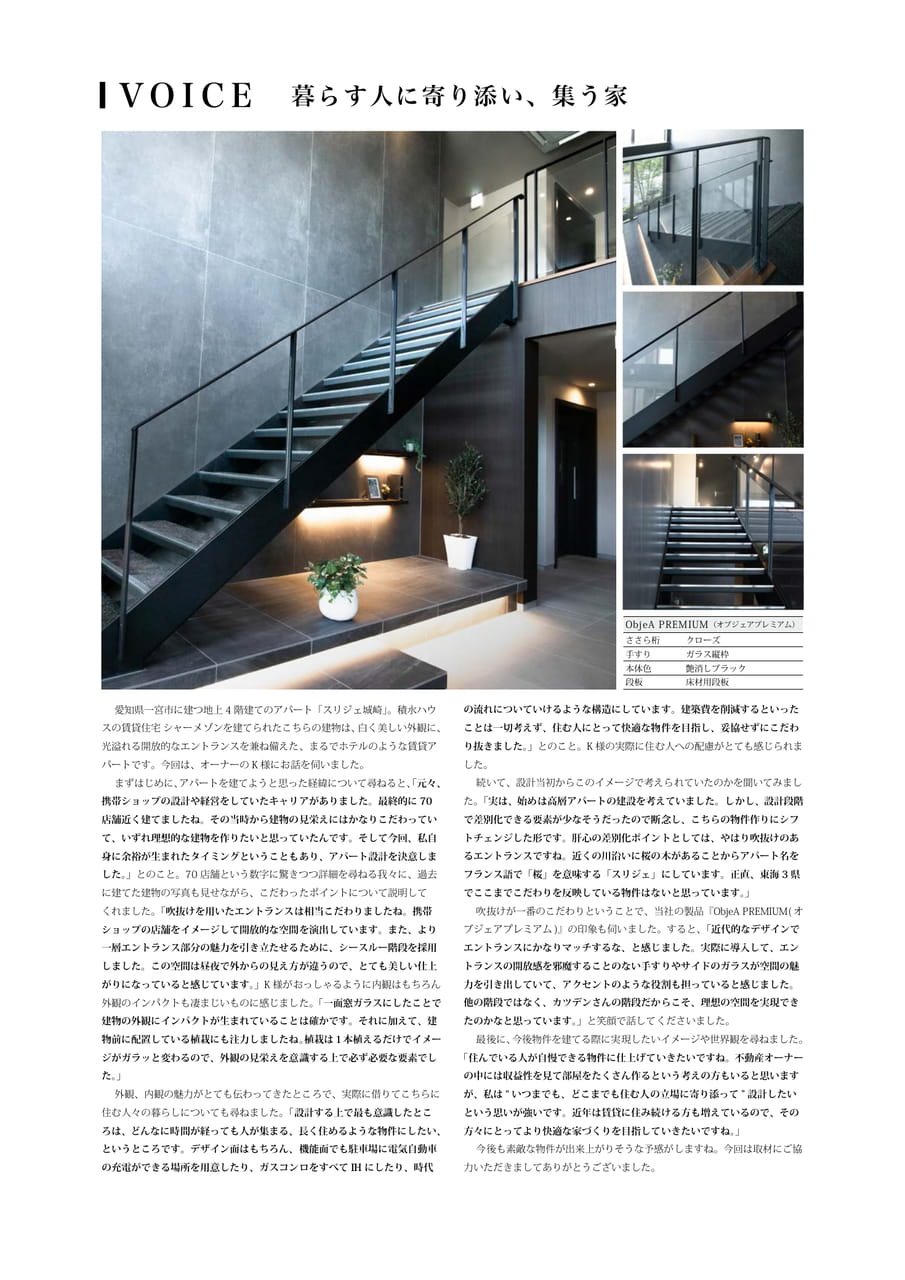

Page 13

VOICE暮らす人に寄り添い、集う家ObjeAPREMIUM（オブジェアプレミアム）ささら桁クローズ手すりガラス縦枠本体色艶消しブラック段板床材用段板愛知県一宮市に建つ地上4階建てのアパート「スリジェ城崎」。積水ハウスの賃貸住宅シャーメゾンを建てられたこちらの建物は、白く美しい外観に、光溢れる開放的なエントランスを兼ね備えた、まるでホテルのような賃貸アパートです。今回は、オーナーのK様にお話を伺いました。まずはじめに、アパートを建てようと思った経緯について尋ねると、「元々、携帯ショップの設計や経営をしていたキャリアがありました。最終的に70店舗近く建てましたね。その当時から建物の見栄えにはかなりこだわっていて、いずれ理想的な建物を作りたいと思っていたんです。そして今回、私自身に余裕が生まれたタイミングということもあり、アパート設計を決意しました。」とのこと。70店舗という数字に驚きつつ詳細を尋ねる我々に、過去に建てた建物の写真も見せながら、こだわったポイントについて説明してくれました。「吹抜けを用いたエントランスは相当こだわりましたね。携帯ショップの店舗をイメージして開放的な空間を演出しています。また、より一層エントランス部分の魅力を引き立たせるために、シースルー階段を採用しました。この空間は昼夜で外からの見え方が違うので、とても美しい仕上がりになっていると感じています。」K様がおっしゃるように内観はもちろん外観のインパクトも凄まじいものに感じました。「一面窓ガラスにしたことで建物の外観にインパクトが生まれていることは確かです。それに加えて、建物前に配置している植栽にも注力しましたね。植栽は1本植えるだけでイメージがガラッと変わるので、外観の見栄えを意識する上で必ず必要な要素でした。」外観、内観の魅力がとても伝わってきたところで、実際に借りてこちらに住む人々の暮らしについても尋ねました。「設計する上で最も意識したところは、どんなに時間が経っても人が集まる、長く住めるような物件にしたい、というところです。デザイン面はもちろん、機能面でも駐車場に電気自動車の充電ができる場所を用意したり、ガスコンロをすべてIHにしたり、時代の流れについていけるような構造にしています。建築費を削減するといったことは一切考えず、住む人にとって快適な物件を目指し、妥協せずにこだわり抜きました。」とのこと。K様の実際に住む人への配慮がとても感じられました。続いて、設計当初からこのイメージで考えられていたのかを聞いてみました。「実は、始めは高層アパートの建設を考えていました。しかし、設計段階で差別化できる要素が少なそうだったので断念し、こちらの物件作りにシフトチェンジした形です。肝心の差別化ポイントとしては、やはり吹抜けのあるエントランスですね。近くの川沿いに桜の木があることからアパート名をフランス語で「桜」を意味する「スリジェ」にしています。正直、東海3県でここまでこだわりを反映している物件はないと思っています。」吹抜けが一番のこだわりということで、当社の製品『ObjeAPREMIUM(オブジェアプレミアム)』の印象も伺いました。すると、「近代的なデザインでエントランスにかなりマッチするな、と感じました。実際に導入して、エントランスの開放感を邪魔することのない手すりやサイドのガラスが空間の魅力を引き出していて、アクセントのような役割も担っていると感じました。他の階段ではなく、カツデンさんの階段だからこそ、理想の空間を実現できたのかなと思っています。」と笑顔で話してくださいました。最後に、今後物件を建てる際に実現したいイメージや世界観を尋ねました。「住んでいる人が自慢できる物件に仕上げていきたいですね。不動産オーナーの中には収益性を見て部屋をたくさん作るという考えの方もいると思いますが、私は"いつまでも、どこまでも住む人の立場に寄り添って”設計したいという思いが強いです。近年は賃貸に住み続ける方も増えているので、その方々にとってより快適な家づくりを目指していきたいですね。」今後も素敵な物件が出来上がりそうな予感がしますね。今回は取材にご協力いただきましてありがとうございました。13

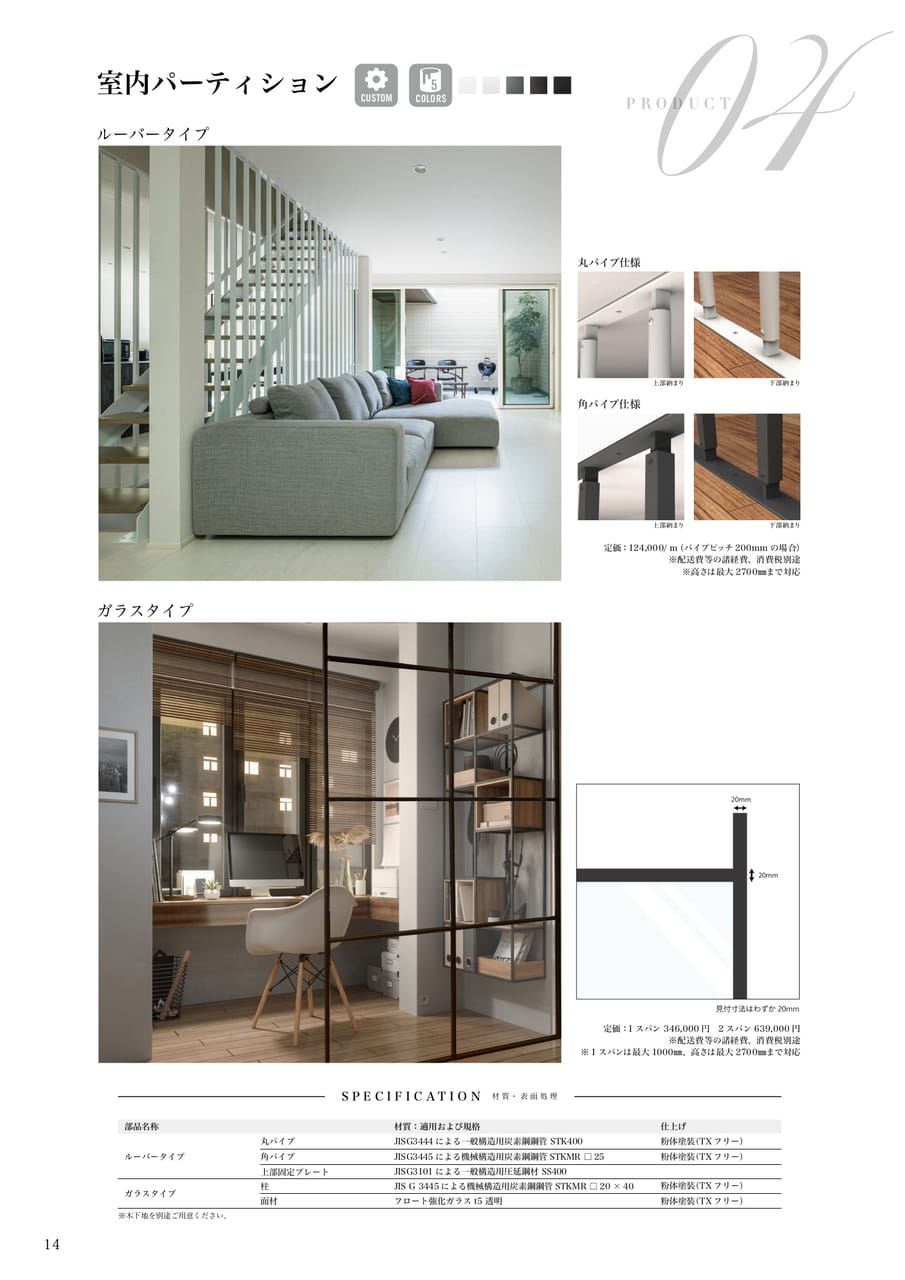

Page 14

室内パーティションルーバータイプCUSTOM10COLORS04PRODUCT丸パイプ仕様上部納まり下部納まり角パイプ仕様上部納まり下部納まり定価：124,000/ｍ（パイプピッチ200mmの場合）※配送費等の諸経費、消費税別途※高さは最大2700㎜まで対応ガラスタイプ定価：1スパン346,000円2スパン639,000円※配送費等の諸経費、消費税別途※1スパンは最大1000㎜、高さは最大2700㎜まで対応SPECIFICATION材質・表面処理部品名称材質：適用および規格仕上げ丸パイプJISG3444による一般構造用炭素鋼鋼管STK400粉体塗装（TXフリー）ルーバータイプ角パイプJISG3445による機械構造用炭素鋼鋼管STKMR□25粉体塗装（TXフリー）ガラスタイプ上部固定プレート柱面材JISG3101による一般構造用圧延鋼材SS400JISG3445による機械構造用炭素鋼鋼管STKMR□20×40フロート強化ガラスt5透明粉体塗装（TXフリー）粉体塗装（TXフリー）※木下地を別途ご用意ください。14

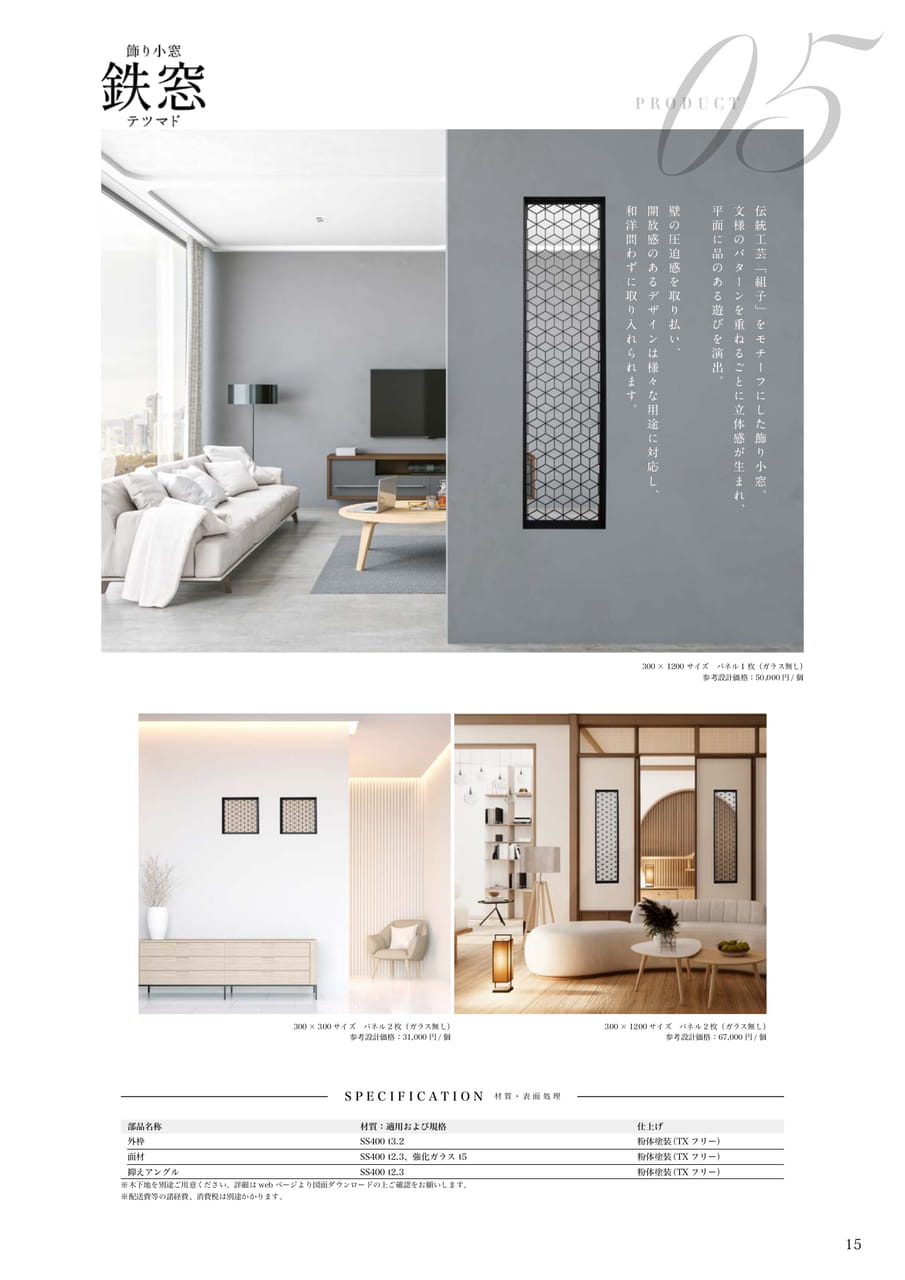

Page 15

15SPECIFICATION材質・表面処理部品名称材質：適用および規格仕上げ粉体塗装（TXフリー）粉体塗装（TXフリー）粉体塗装（TXフリー）外枠SS400t3.2SS400t2.3、強化ガラスt5SS400t2.3面材抑えアングル05PRODUCT※木下地を別途ご用意ください。詳細はwebページより図面ダウンロードの上ご確認をお願いします。※配送費等の諸経費、消費税は別途かかります。300×300サイズパネル2枚（ガラス無し）参考設計価格：31,000円/個300×1200サイズパネル2枚（ガラス無し）参考設計価格：67,000円/個300×1200サイズパネル1枚（ガラス無し）参考設計価格：50,000円/個伝統工芸「組子」をモチーフにした飾り小窓。文様のパターンを重ねるごとに立体感が生まれ、平面に品のある遊びを演出。壁の圧迫感を取り払い、開放感のあるデザインは様々な用途に対応し、和洋問わずに取り入れられます。

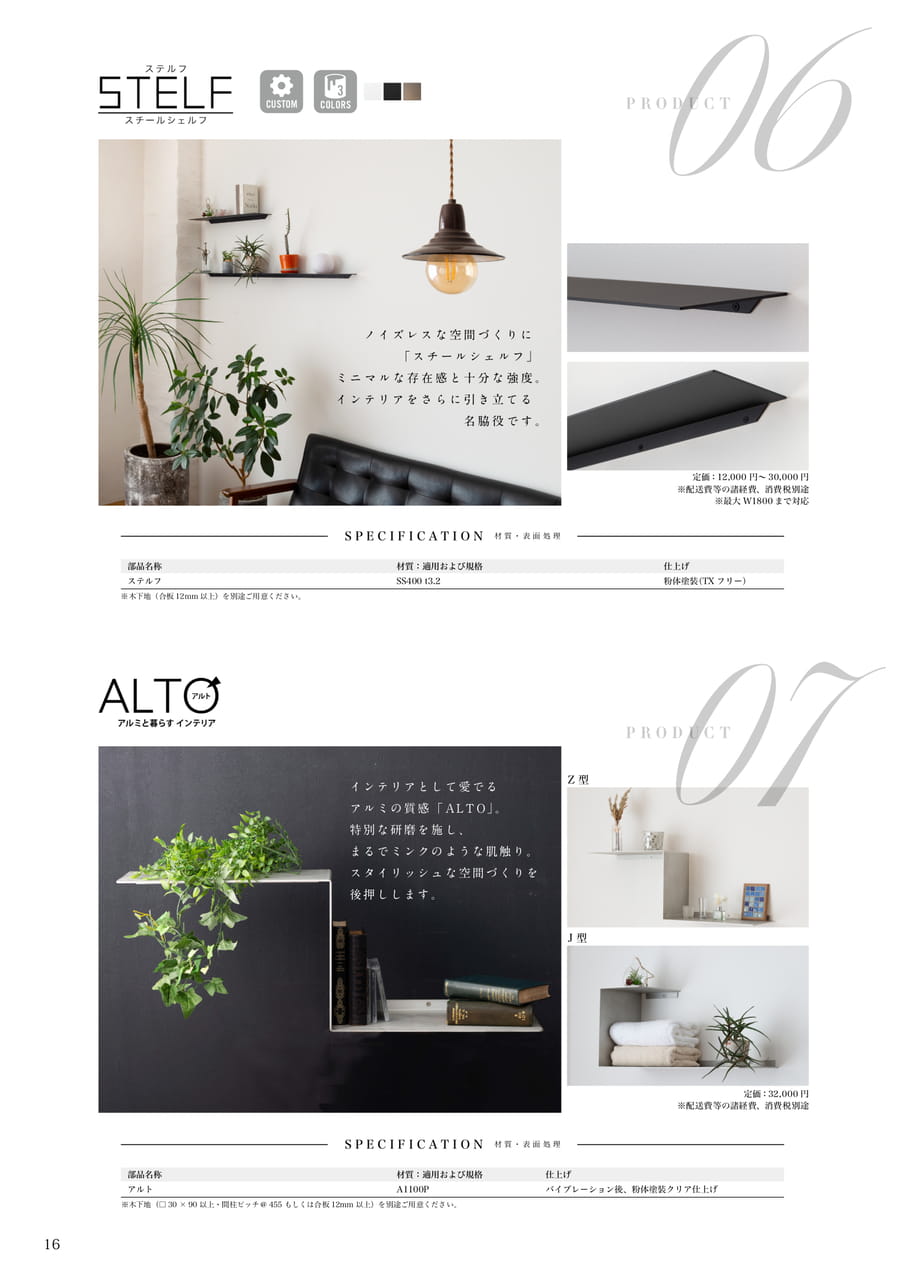

Page 16

CUSTOM2COLORS06PRODUCTノイズレスな空間づくりに「スチールシェルフ」ミニマルな存在感と十分な強度。インテリアをさらに引き立てる名脇役です。定価：12,000円～30,000円※配送費等の諸経費、消費税別途※最大W1800まで対応SPECIFICATION材質・表面処理部品名称ステルフ※木下地（合板12mm以上）を別途ご用意ください。材質：適用および規格SS400t3.2仕上げ粉体塗装（TXフリー）インテリアとして愛でるアルミの質感「ALTO」。特別な研磨を施し、まるでミンクのような肌触り。スタイリッシュな空間づくりを後押しします。Z型07PRODUCTJ型定価：32,000円※配送費等の諸経費、消費税別途SPECIFICATION材質・表面処理部品名称材質：適用および規格アルトA1100P※木下地（□30×90以上・間柱ピッチ＠455もしくは合板12mm以上）を別途ご用意ください。仕上げバイブレーション後、粉体塗装クリア仕上げ16

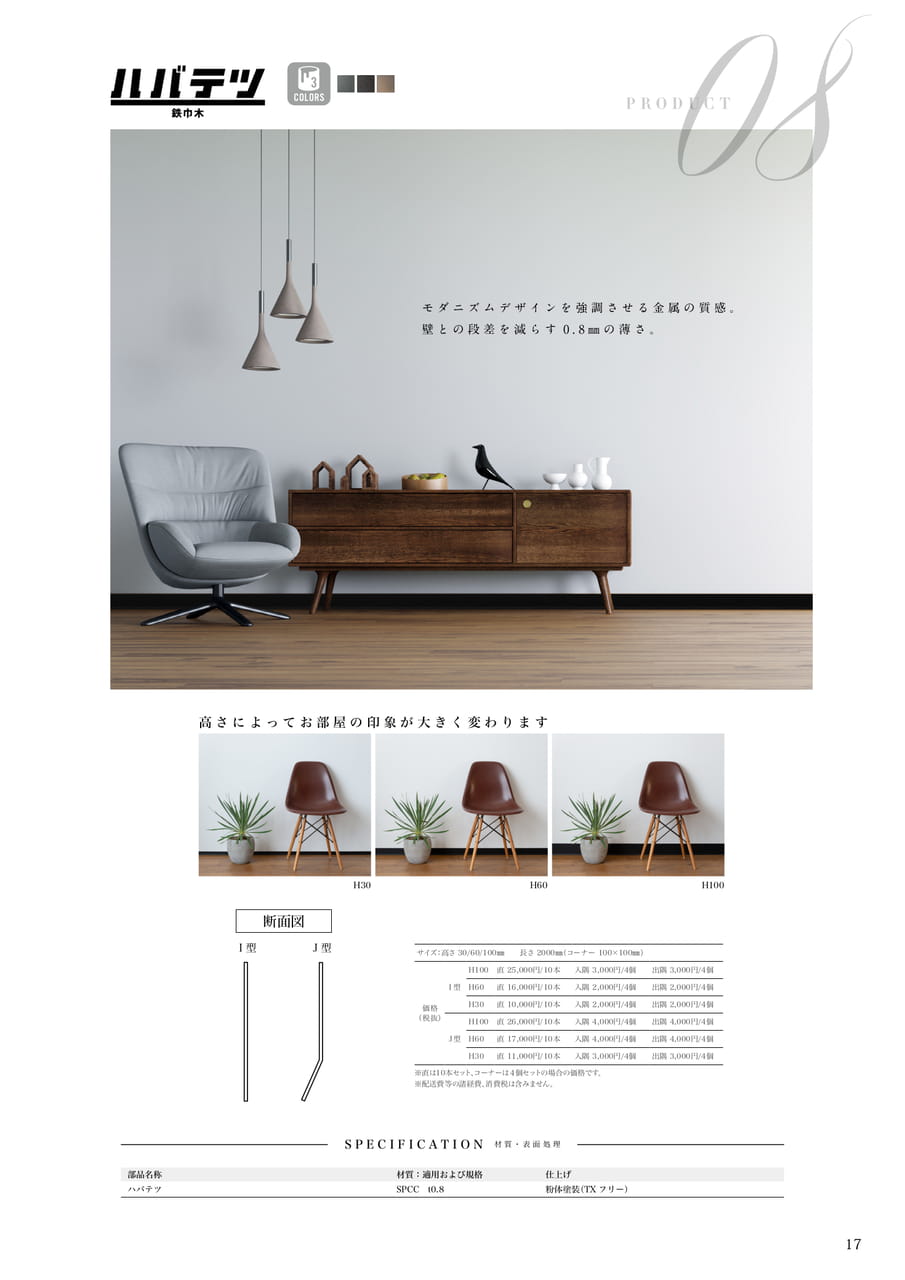

Page 17

2COLORS08PRODUCTモダニズムデザインを強調させる金属の質感。壁との段差を減らす0.8㎜の薄さ。高さによってお部屋の印象が大きく変わりますH30H60H100断面図I型J型サイズ：高さ30/60/100㎜長さ2000㎜（コーナー100×100㎜）H100直25,000円/10本入隅3,000円/4個出隅3,000円/4個I型H60直16,000円/10本入隅2,000円/4個出隅2,000円/4個価格（税抜）H30直10,000円/10本入隅2,000円/4個出隅2,000円/4個H100直26,000円/10本入隅4,000円/4個出隅4,000円/4個J型H60直17,000円/10本入隅4,000円/4個出隅4,000円/4個H30直11,000円/10本入隅3,000円/4個出隅3,000円/4個※直は10本セット、コーナーは４個セットの場合の価格です。※配送費等の諸経費、消費税は含みません。SPECIFICATION材質・表面処理部品名称ハバテツ材質：適用および規格SPCCt0.8仕上げ粉体塗装（TXフリー）17

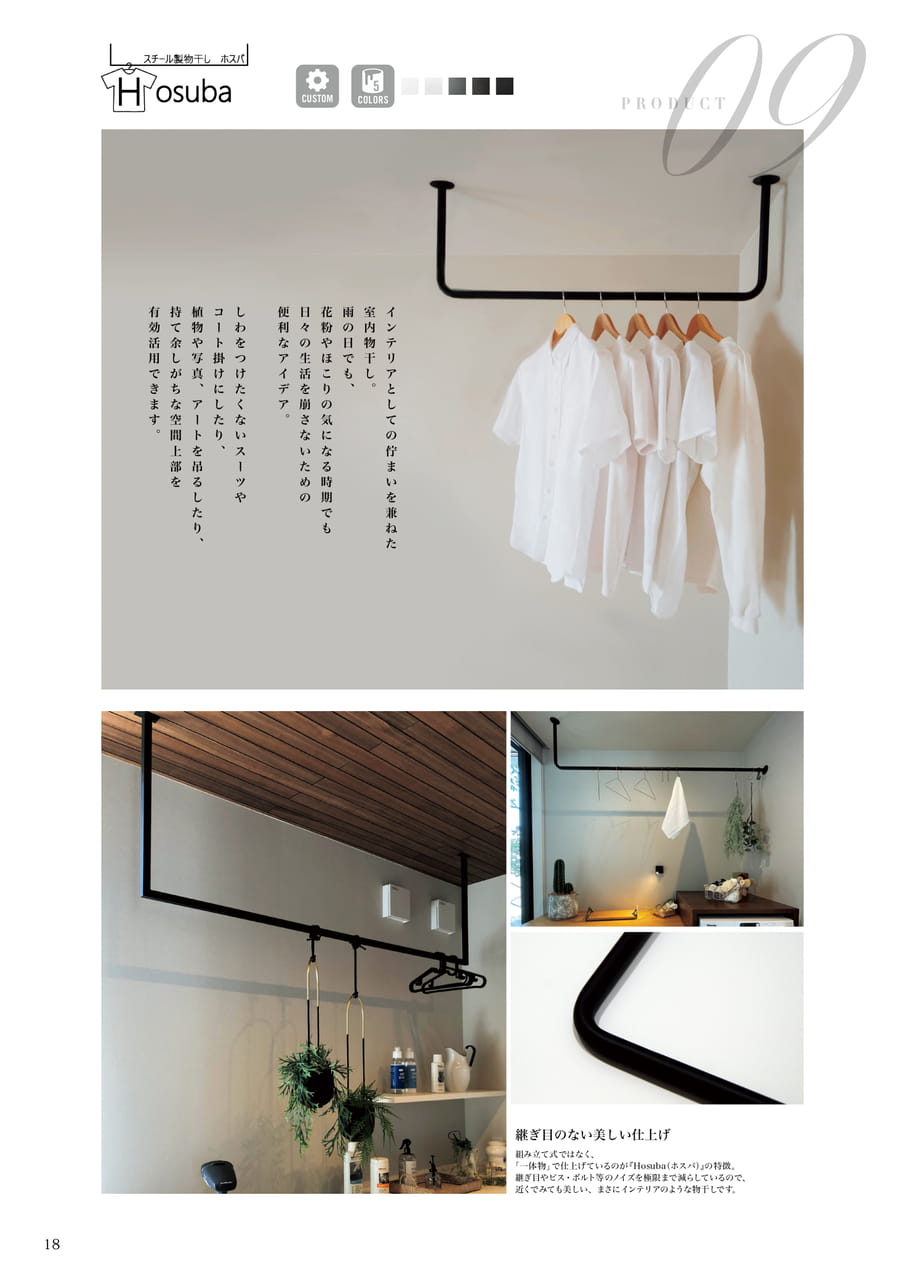

Page 18

18継ぎ目のない美しい仕上げ組み立て式ではなく、「一体物」で仕上げているのが『Hosuba（ホスバ）』の特徴。継ぎ目やビス・ボルト等のノイズを極限まで減らしているので、近くでみても美しい、まさにインテリアのような物干しです。インテリアとしての佇まいを兼ねた室内物干し。雨の日でも、花粉やほこりの気になる時期でも日々の生活を崩さないための便利なアイデア。しわをつけたくないスーツやコート掛けにしたり、植物や写真、アートを吊るしたり、持て余しがちな空間上部を有効活用できます。09PRODUCTCUSTOM10COLORS

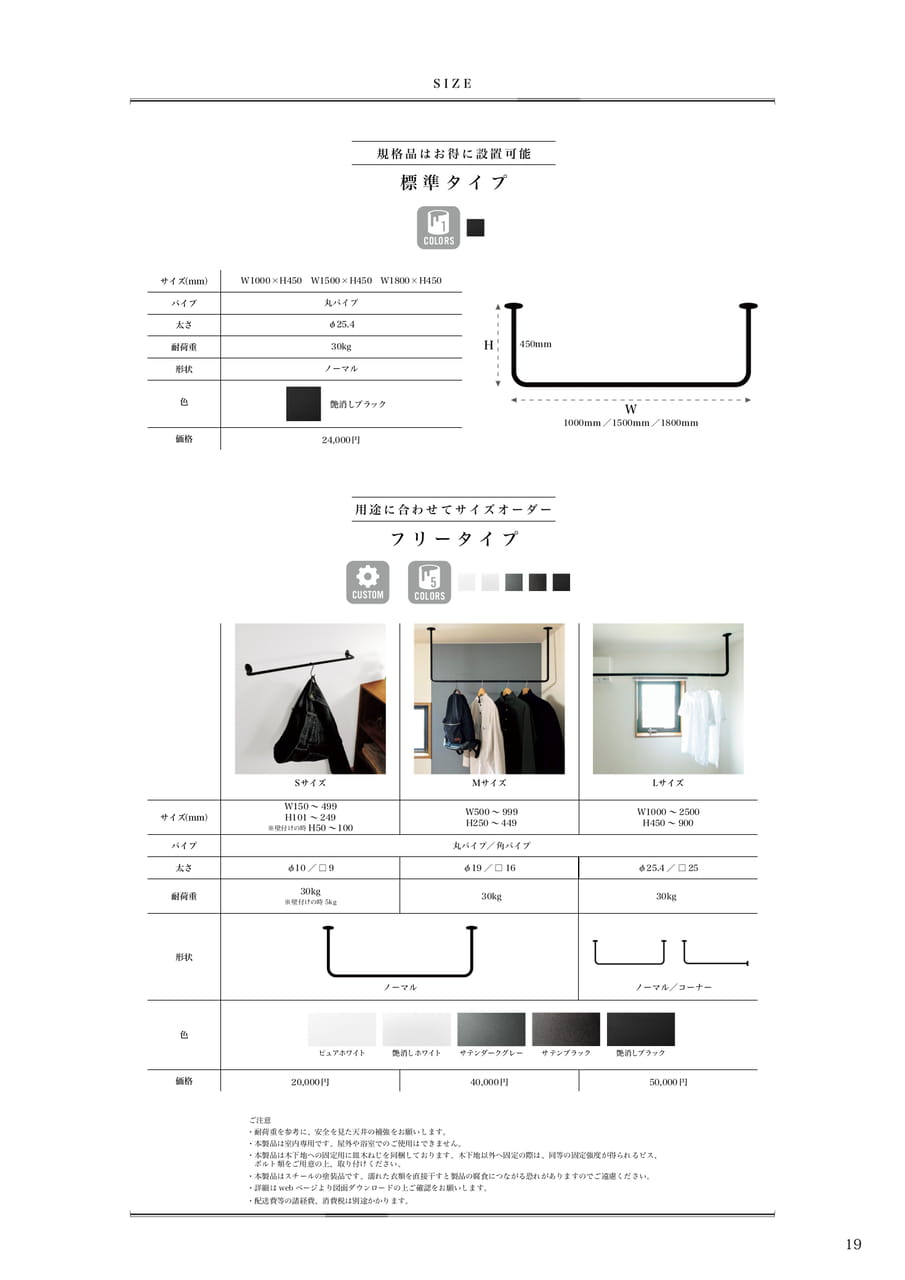

Page 19

19ご注意・耐荷重を参考に、安全を見た天井の補強をお願いします。・本製品は室内専用です。屋外や浴室でのご使用はできません。・本製品は木下地への固定用に皿木ねじを同梱しております。木下地以外へ固定の際は、同等の固定強度が得られるビス、ボルト類をご用意の上、取り付けください。・本製品はスチールの塗装品です。濡れた衣類を直接干すと製品の腐食につながる恐れがありますのでご遠慮ください。・詳細はwebページより図面ダウンロードの上ご確認をお願いします。・配送費等の諸経費、消費税は別途かかります。SIZE標準タイプフリータイプ規格品はお得に設置可能用途に合わせてサイズオーダーサイズ（mm）パイプ太さ耐荷重形状色価格30,000円丸パイプ30kgφ25.4ノーマルピュアホワイト艶消しブラックW1000×H450W1500×H450W1800×H4501000mm／1500mm／1800mm450mmWHW500～999H250～449W1000～2000H450～600φ10／□930kg※壁付けの時5kgφ19／□16丸パイプ／角パイプ30kg30kgφ25.4／□25ノーマルノーマル／コーナーピュアホワイトパールグレートラフィックイエロー艶消しブラックパステルブルーアイボリーシグナルレッドラスティーアイロンペールグリーン半艶ブラックSサイズMサイズLサイズサイズ（mm）パイプ太さ耐荷重形状色価格20,000円40,000円60,000円※壁付けの時H50～100W150～499H101～249CUSTOM10COLORS2COLORS

Page 20

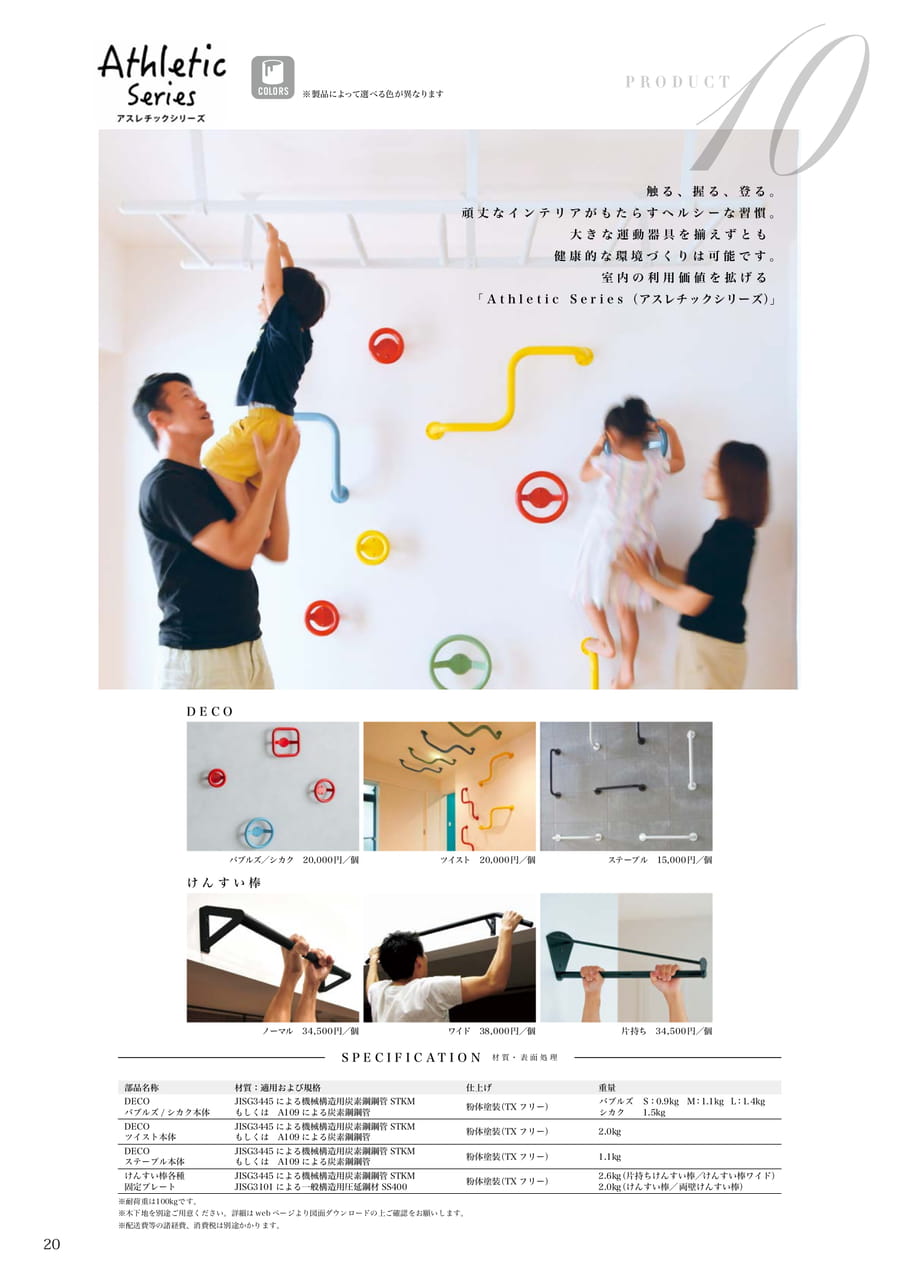

COLORS※製品によって選べる色が異なります10PRODUCT触る、握る、登る。頑丈なインテリアがもたらすヘルシーな習慣。大きな運動器具を揃えずとも健康的な環境づくりは可能です。室内の利用価値を拡げる「AthleticSeries（アスレチックシリーズ）」DECOけんすい棒バブルズ／シカク20,000円／個ツイスト20,000円／個ステープル15,000円／個ノーマル34,500円／個ワイド38,000円／個片持ち34,500円／個SPECIFICATION材質・表面処理20部品名称DECOバブルズ/シカク本体DECOツイスト本体DECOステープル本体けんすい棒各種固定プレート※耐荷重は100kgです。材質：適用および規格JISG3445による機械構造用炭素鋼鋼管STKMもしくはA109による炭素鋼鋼管JISG3445による機械構造用炭素鋼鋼管STKMもしくはA109による炭素鋼鋼管JISG3445による機械構造用炭素鋼鋼管STKMもしくはA109による炭素鋼鋼管JISG3445による機械構造用炭素鋼鋼管STKMJISG3101による一般構造用圧延鋼材SS400※木下地を別途ご用意ください。詳細はwebページより図面ダウンロードの上ご確認をお願いします。※配送費等の諸経費、消費税は別途かかります。仕上げ粉体塗装（TXフリー）粉体塗装（TXフリー）粉体塗装（TXフリー）粉体塗装（TXフリー）重量バブルズシカク2.0kg1.1kgS：0.9kgM：1.1kgL：1.4kg1.5kg2.6kg（片持ちけんすい棒／けんすい棒ワイド）2.0kg（けんすい棒／両壁けんすい棒）

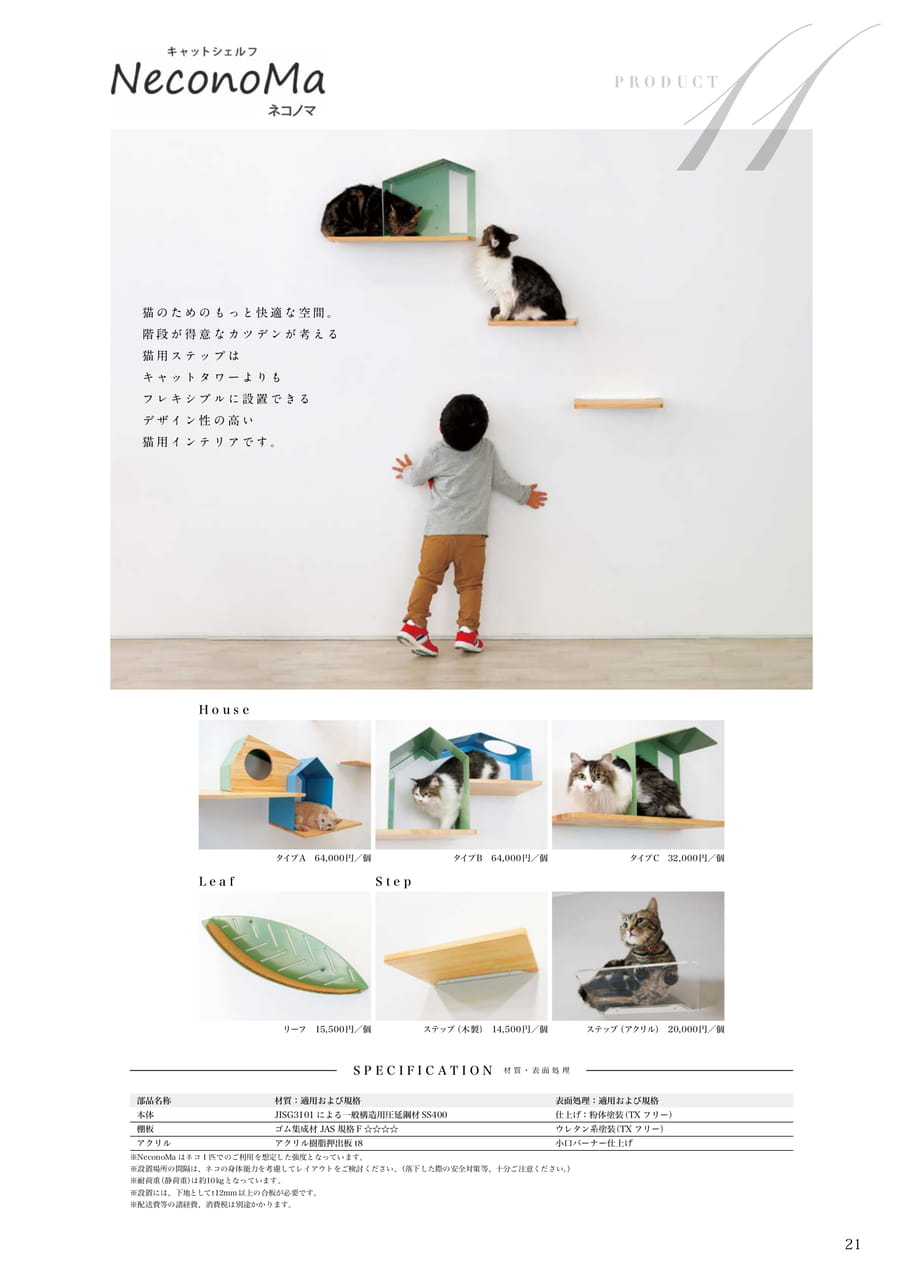

Page 21

11PRODUCT猫のためのもっと快適な空間。階段が得意なカツデンが考える猫用ステップはキャットタワーよりもフレキシブルに設置できるデザイン性の高い猫用インテリアです。HouseタイプA64,000円／個タイプB64,000円／個タイプC32,000円／個LeafStepリーフ15,500円／個ステップ（木製）14,500円／個ステップ（アクリル）20,000円／個SPECIFICATION材質・表面処理部品名称本体棚板アクリル材質：適用および規格JISG3101による一般構造用圧延鋼材SS400ゴム集成材JAS規格F☆☆☆☆アクリル樹脂押出板t8表面処理：適用および規格仕上げ：粉体塗装（TXフリー）ウレタン系塗装（TXフリー）小口バーナー仕上げ※NeconoMaはネコ1匹でのご利用を想定した強度となっています。※設置場所の間隔は、ネコの身体能力を考慮してレイアウトをご検討ください。（落下した際の安全対策等、十分ご注意ください。）※耐荷重（静荷重）は約10kgとなっています。※設置には、下地としてt12mm以上の合板が必要です。※配送費等の諸経費、消費税は別途かかります。21

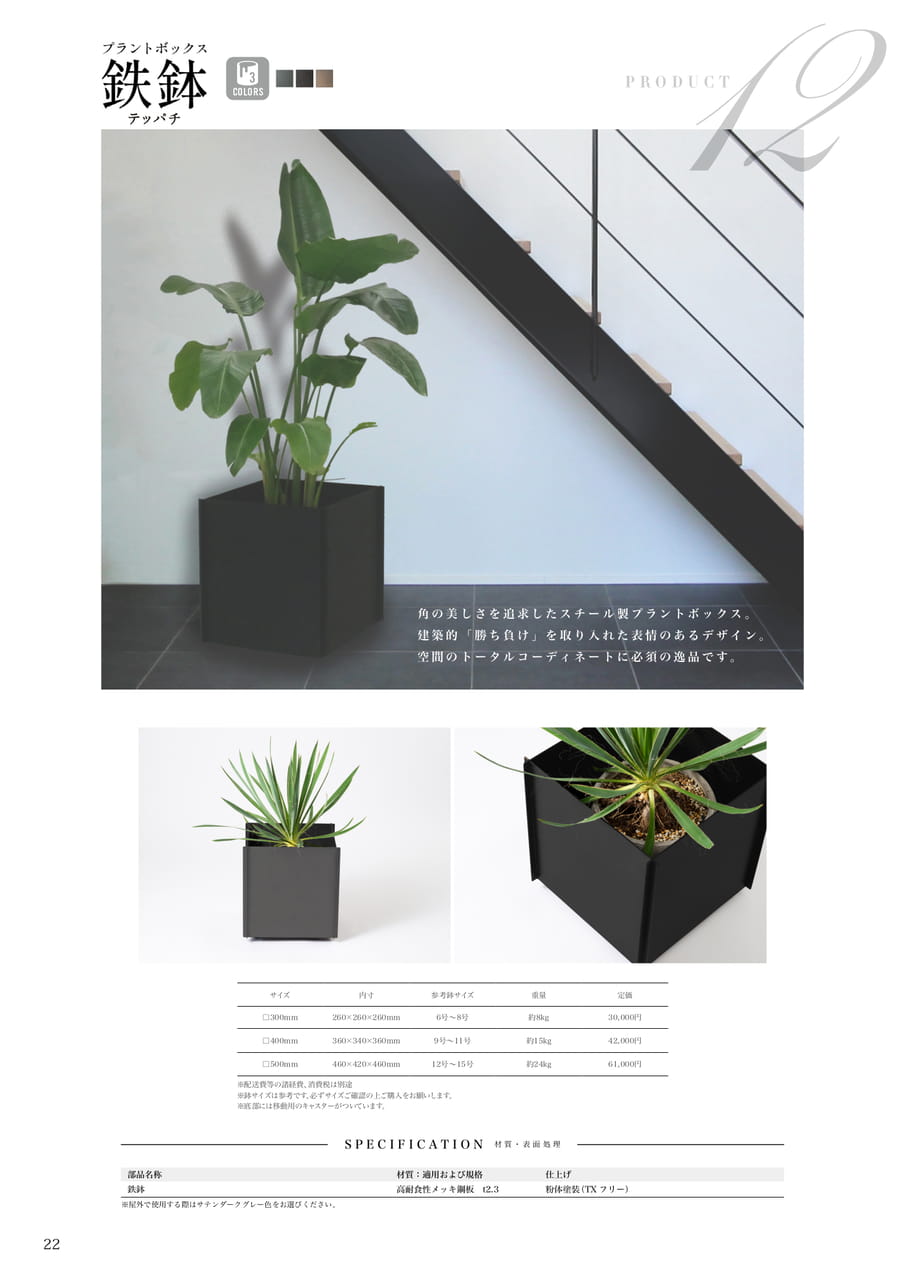

Page 22

2COLORS12PRODUCT角の美しさを追求したスチール製プラントボックス。建築的「勝ち負け」を取り入れた表情のあるデザイン。空間のトータルコーディネートに必須の逸品です。サイズ内寸参考鉢サイズ重量定価□300mm260×260×260mm6号～8号約8kg30,000円□400mm360×340×360mm9号～11号約15kg42,000円□500mm460×420×460mm12号～15号約24kg61,000円※配送費等の諸経費、消費税は別途※鉢サイズは参考です。必ずサイズご確認の上ご購入をお願いします。※底部には移動用のキャスターがついています。SPECIFICATION材質・表面処理部品名称鉄鉢※屋外で使用する際はサテンダークグレー色をお選びください。材質：適用および規格高耐食性メッキ鋼板t2.3仕上げ粉体塗装（TXフリー）22

Page 23

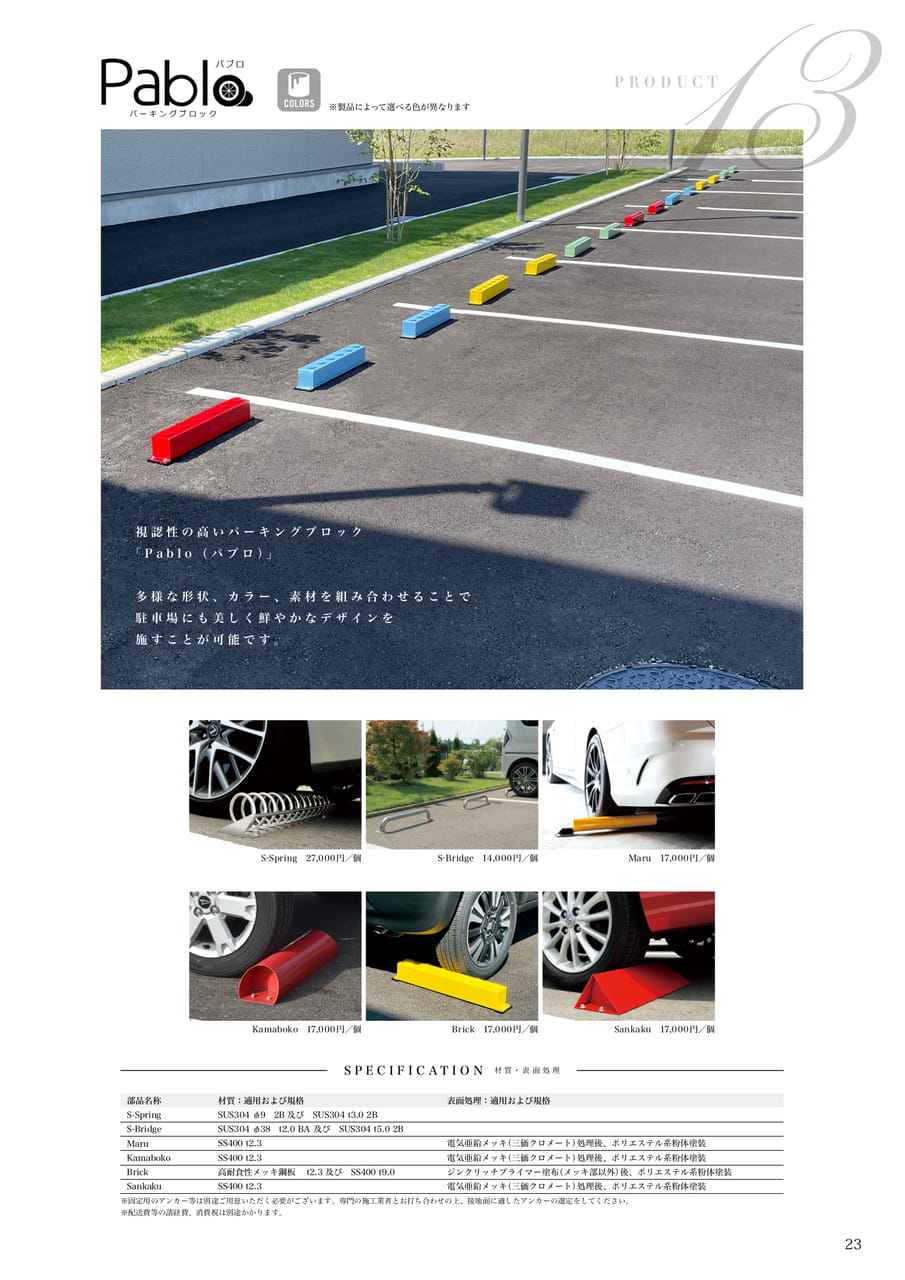

COLORS※製品によって選べる色が異なります13PRODUCT視認性の高いパーキングブロック「Pablo（パブロ）」多様な形状、カラー、素材を組み合わせることで駐車場にも美しく鮮やかなデザインを施すことが可能です。S-Spring27,000円／個S-Bridge14,000円／個Maru17,000円／個Kamaboko17,000円／個Brick17,000円／個Sankaku17,000円／個SPECIFICATION材質・表面処理部品名称材質：適用および規格表面処理：適用および規格S-SpringS-BridgeMaruSUS304φ92B及びSUS304t3.02BSUS304φ38t2.0BA及びSUS304t5.02BSS400t2.3電気亜鉛メッキ（三価クロメート）処理後、ポリエステル系粉体塗装KamabokoSS400t2.3電気亜鉛メッキ（三価クロメート）処理後、ポリエステル系粉体塗装Brick高耐食性メッキ鋼板t2.3及びSS400t9.0ジンクリッチプライマー塗布（メッキ部以外）後、ポリエステル系粉体塗装SankakuSS400t2.3電気亜鉛メッキ（三価クロメート）処理後、ポリエステル系粉体塗装※固定用のアンカー等は別途ご用意いただく必要がございます。専門の施工業者とお打ち合わせの上、接地面に適したアンカーの選定をしてください。※配送費等の諸経費、消費税は別途かかります。23

Page 24

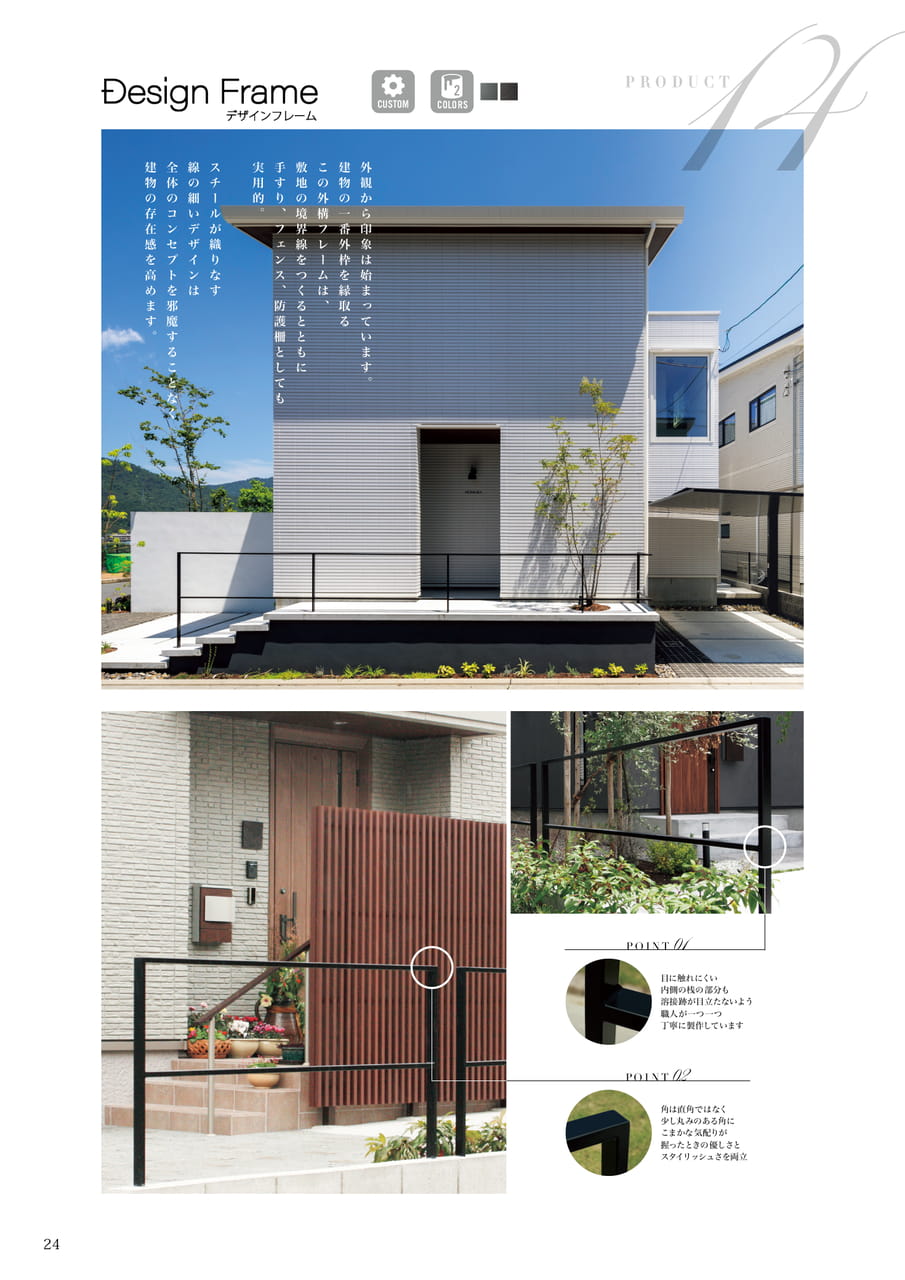

2402POINT01POINT目に触れにくい内側の桟の部分も溶接跡が目立たないよう職人が一つ一つ丁寧に製作しています角は直角ではなく少し丸みのある角にこまかな気配りが握ったときの優しさとスタイリッシュさを両立外観から印象は始まっています。建物の一番外枠を縁取るこの外構フレームは、敷地の境界線をつくるとともに手すり、フェンス、防護柵としても実用的。スチールが織りなす線の細いデザインは全体のコンセプトを邪魔することなく建物の存在感を高めます。PRODUCT14CUSTOM

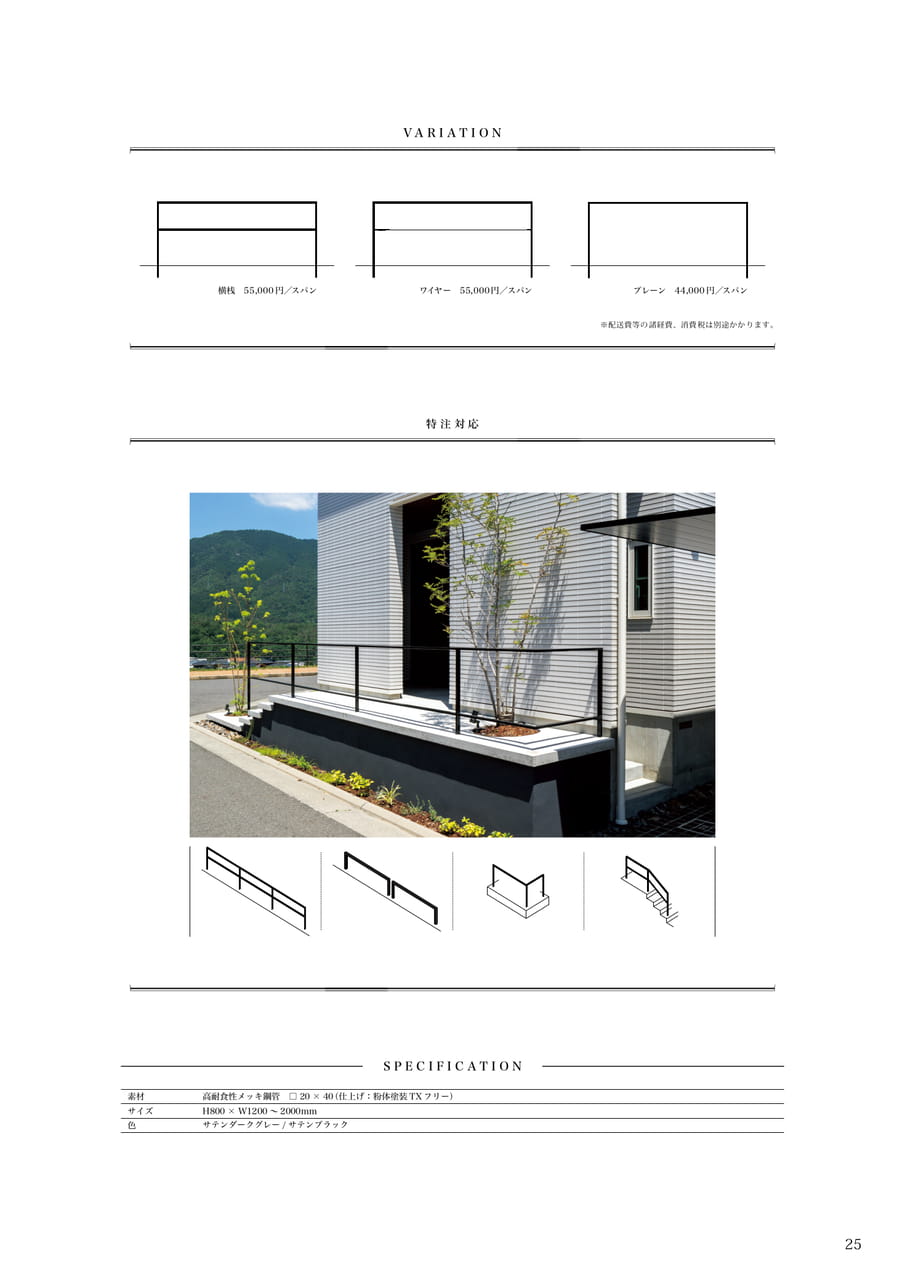

Page 25

VARIATION横桟55,000円／スパンワイヤー55,000円／スパンプレーン44,000円／スパン※配送費等の諸経費、消費税は別途かかります。特注対応SPECIFICATION素材サイズ色高耐食性メッキ鋼管□20×40（仕上げ：粉体塗装TXフリー）H800×W1200〜2000mm半艶ブラック25

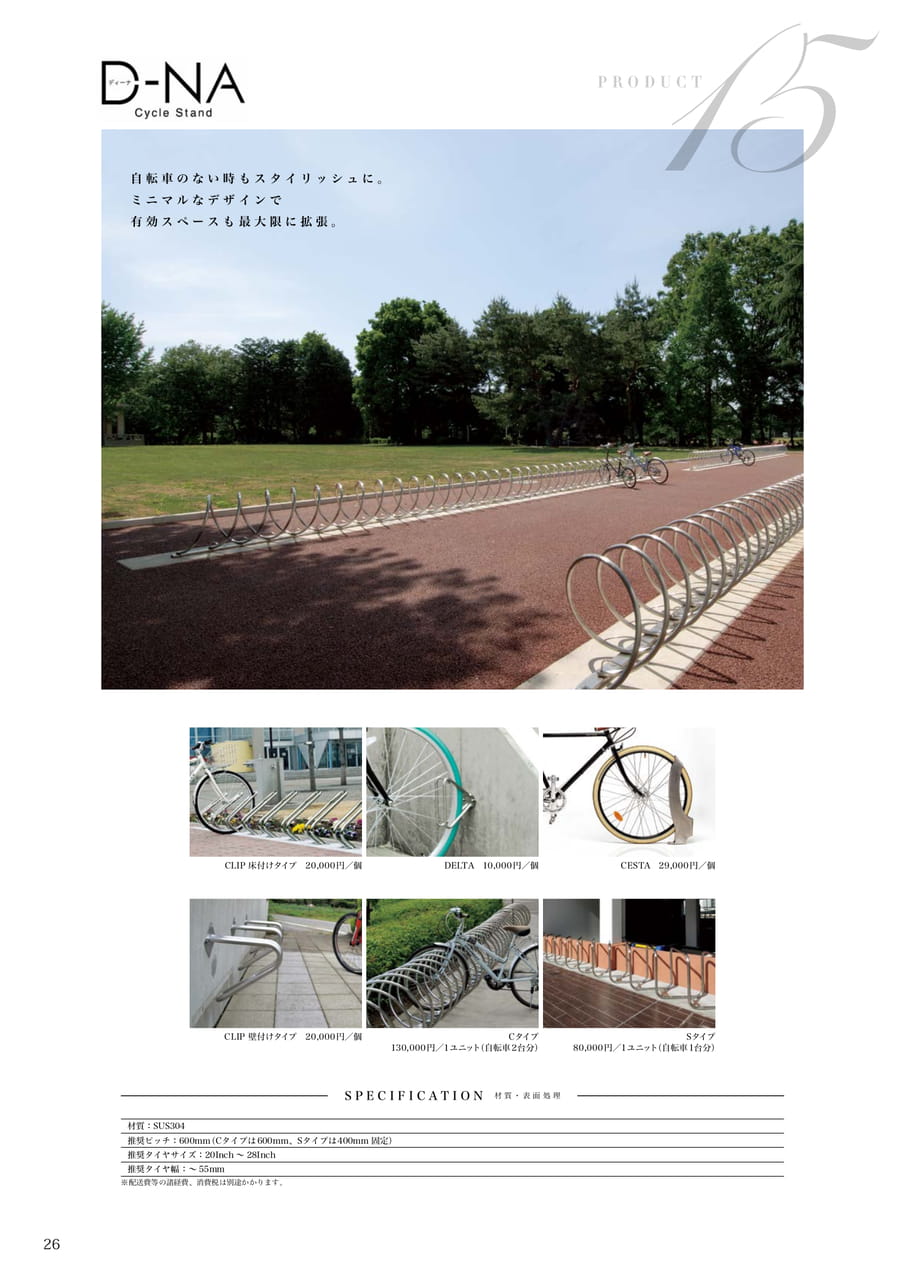

Page 26

15PRODUCT自転車のない時もスタイリッシュに。ミニマルなデザインで有効スペースも最大限に拡張。CLIP床付けタイプ20,000円／個DELTA10,000円／個CESTA29,000円／個CLIP壁付けタイプ20,000円／個Cタイプ130,000円／1ユニット（自転車2台分）Sタイプ80,000円／1ユニット（自転車1台分）SPECIFICATION材質・表面処理材質：SUS304推奨ピッチ：600mm（Cタイプは600mm、Sタイプは400mm固定）推奨タイヤサイズ：20Inch～28Inch推奨タイヤ幅：～55mm※配送費等の諸経費、消費税は別途かかります。26

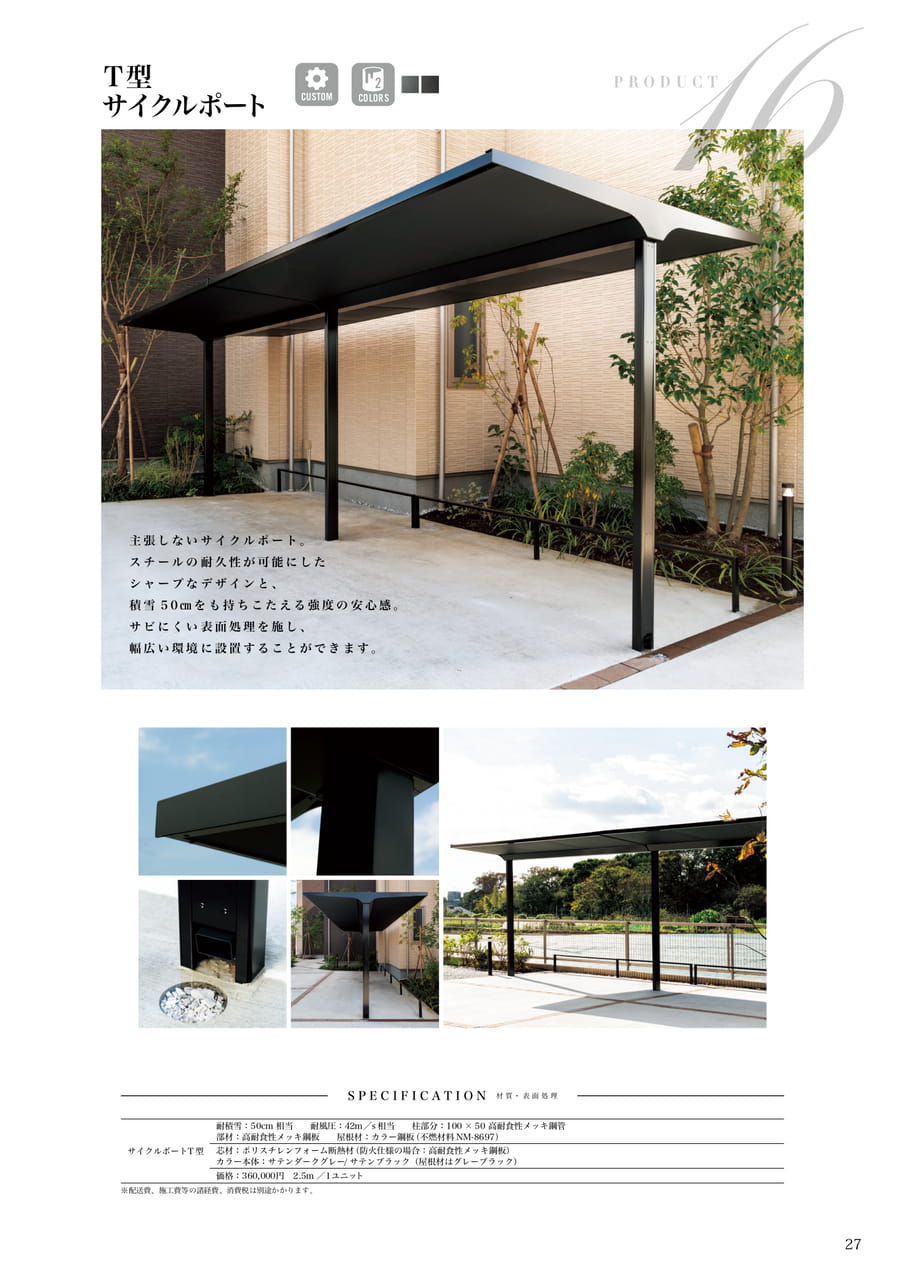

Page 27

T型サイクルポートCUSTOM16PRODUCT主張しないサイクルポート。スチールの耐久性が可能にしたシャープなデザインと、積雪50㎝をも持ちこたえる強度の安心感。サビにくい表面処理を施し、幅広い環境に設置することができます。SPECIFICATION材質・表面処理サイクルボートT型耐積雪：50cm相当耐風圧：42m／s相当柱部分：100×50高耐食性メッキ鋼管部材：高耐食性メッキ鋼板屋根材：カラー鋼板（不燃材料NM-8697）芯材：ポリスチレンフォーム断熱材（防火仕様の場合：高耐食性メッキ鋼板）カラー本体：ダークグレー（屋根材はグレーブラック・ネイビーブルー・モスグリーンから選択可能）価格：360,000円2.5m／1ユニット※配送費、施工費等の諸経費、消費税は別途かかります。27

Page 28

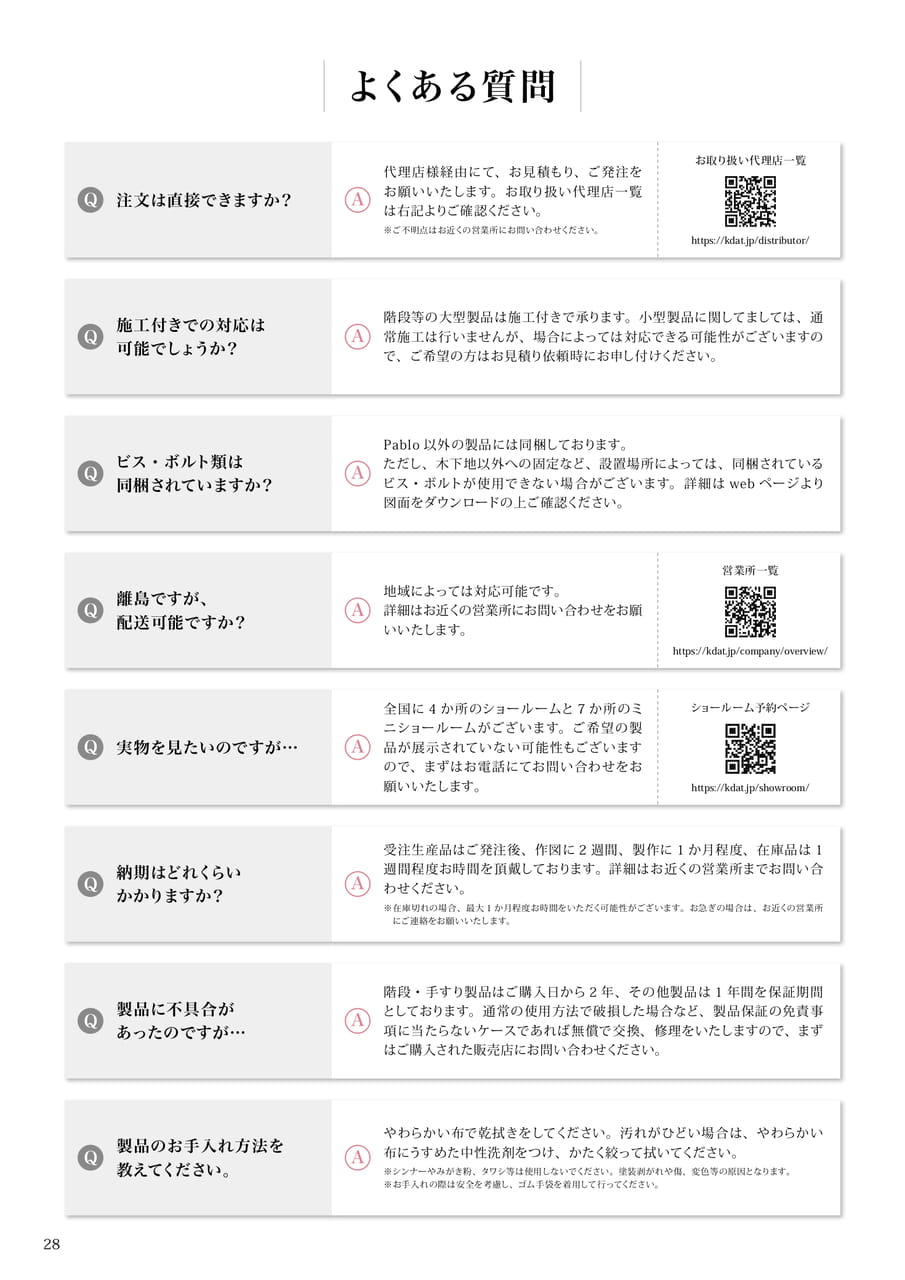

よくある質問Q注文は直接できますか？A代理店様経由にて、お見積もり、ご発注をお願いいたします。お取り扱い代理店一覧は右記よりご確認ください。※ご不明点はお近くの営業所にお問い合わせください。お取り扱い代理店一覧https://kdat.jp/distributor/Q施工付きでの対応は可能でしょうか？A階段等の大型製品は施工付きで承ります。小型製品に関してましては、通常施工は行いませんが、場合によっては対応できる可能性がございますので、ご希望の方はお見積り依頼時にお申し付けください。Qビス・ボルト類は同梱されていますか？APablo以外の製品には同梱しております。ただし、木下地以外への固定など、設置場所によっては、同梱されているビス・ボルトが使用できない場合がございます。詳細はwebページより図面をダウンロードの上ご確認ください。営業所一覧Q離島ですが、配送可能ですか？A地域によっては対応可能です。詳細はお近くの営業所にお問い合わせをお願いいたします。https://kdat.jp/company/overview/Q実物を見たいのですが…A全国に4か所のショールームと7か所のミニショールームがございます。ご希望の製品が展示されていない可能性もございますので、まずはお電話にてお問い合わせをお願いいたします。ショールーム予約ページhttps://kdat.jp/showroom/受注生産品はご発注後、作図に2週間、製作に1か月程度、在庫品は1Q納期はどれくらいかかりますか？A週間程度お時間を頂戴しております。詳細はお近くの営業所までお問い合わせください。※在庫切れの場合、最大1か月程度お時間をいただく可能性がございます。お急ぎの場合は、お近くの営業所にご連絡をお願いいたします。Q製品に不具合があったのですが…A階段・手すり製品はご購入日から2年、その他製品は1年間を保証期間としております。通常の使用方法で破損した場合など、製品保証の免責事項に当たらないケースであれば無償で交換、修理をいたしますので、まずはご購入された販売店にお問い合わせください。Q製品のお手入れ方法を教えてください。Aやわらかい布で乾拭きをしてください。汚れがひどい場合は、やわらかい布にうすめた中性洗剤をつけ、かたく絞って拭いてください。※シンナーやみがき粉、タワシ等は使用しないでください。塗装剥がれや傷、変色等の原因となります。※お手入れの際は安全を考慮し、ゴム手袋を着用して行ってください。28

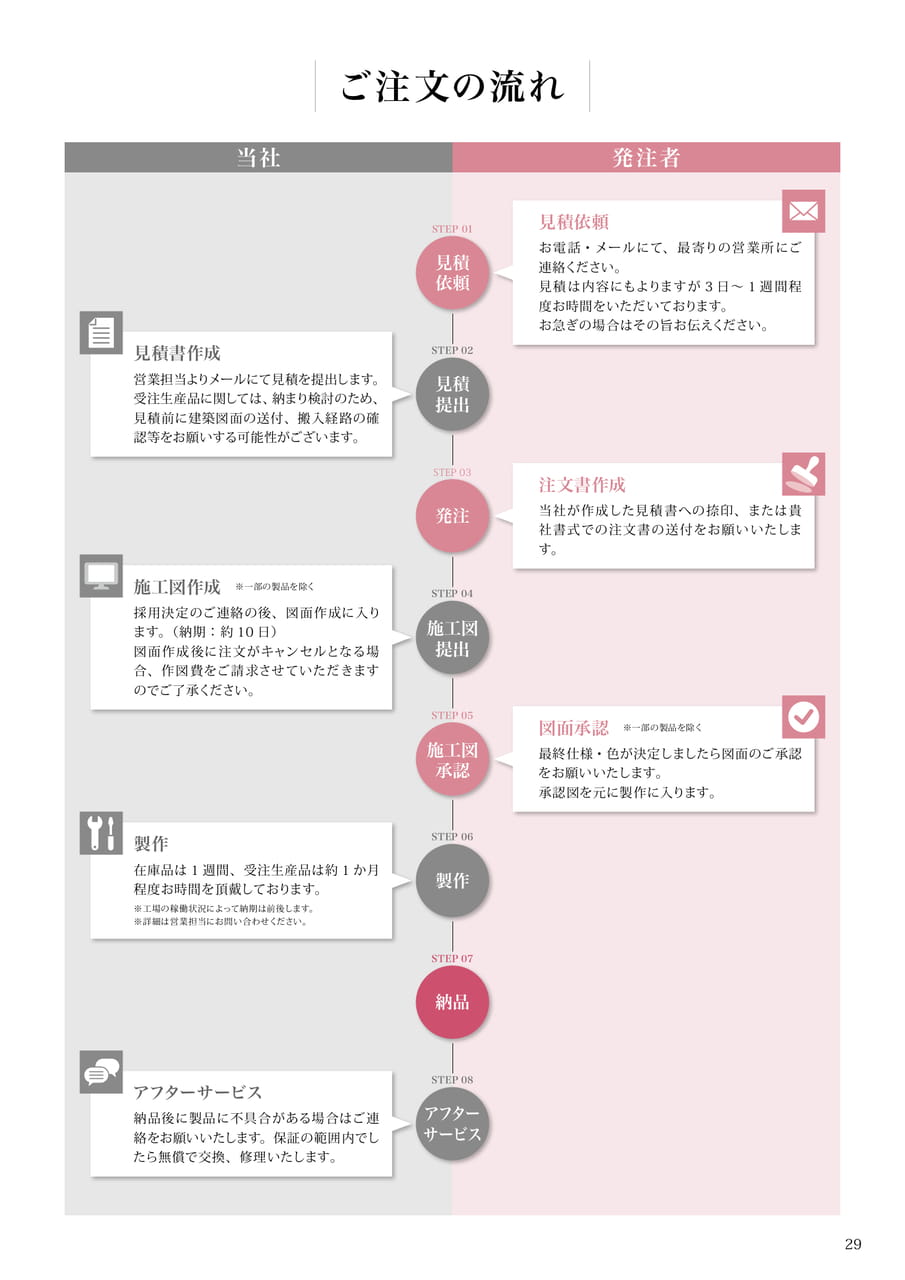

Page 29

ご注文の流れ当社発注者STEP01見積依頼見積依頼お電話・メールにて、最寄りの営業所にご連絡ください。見積は内容にもよりますが3日～1週間程度お時間をいただいております。お急ぎの場合はその旨お伝えください。見積書作成営業担当よりメールにて見積を提出します。受注生産品に関しては、納まり検討のため、見積前に建築図面の送付、搬入経路の確認等をお願いする可能性がございます。STEP02見積提出STEP03発注注文書作成当社が作成した見積書への捺印、または貴社書式での注文書の送付をお願いいたします。施工図作成※一部の製品を除く採用決定のご連絡の後、図面作成に入ります。（納期：約10日）図面作成後に注文がキャンセルとなる場合、作図費をご請求させていただきますのでご了承ください。STEP04施工図提出STEP05施工図承認図面承認※一部の製品を除く最終仕様・色が決定しましたら図面のご承認をお願いいたします。承認図を元に製作に入ります。製作在庫品は1週間、受注生産品は約1か月程度お時間を頂戴しております。STEP06製作※工場の稼働状況によって納期は前後します。※詳細は営業担当にお問い合わせください。STEP07納品アフターサービス納品後に製品に不具合がある場合はご連絡をお願いいたします。保証の範囲内でしたら無償で交換、修理いたします。STEP08アフターサービス29

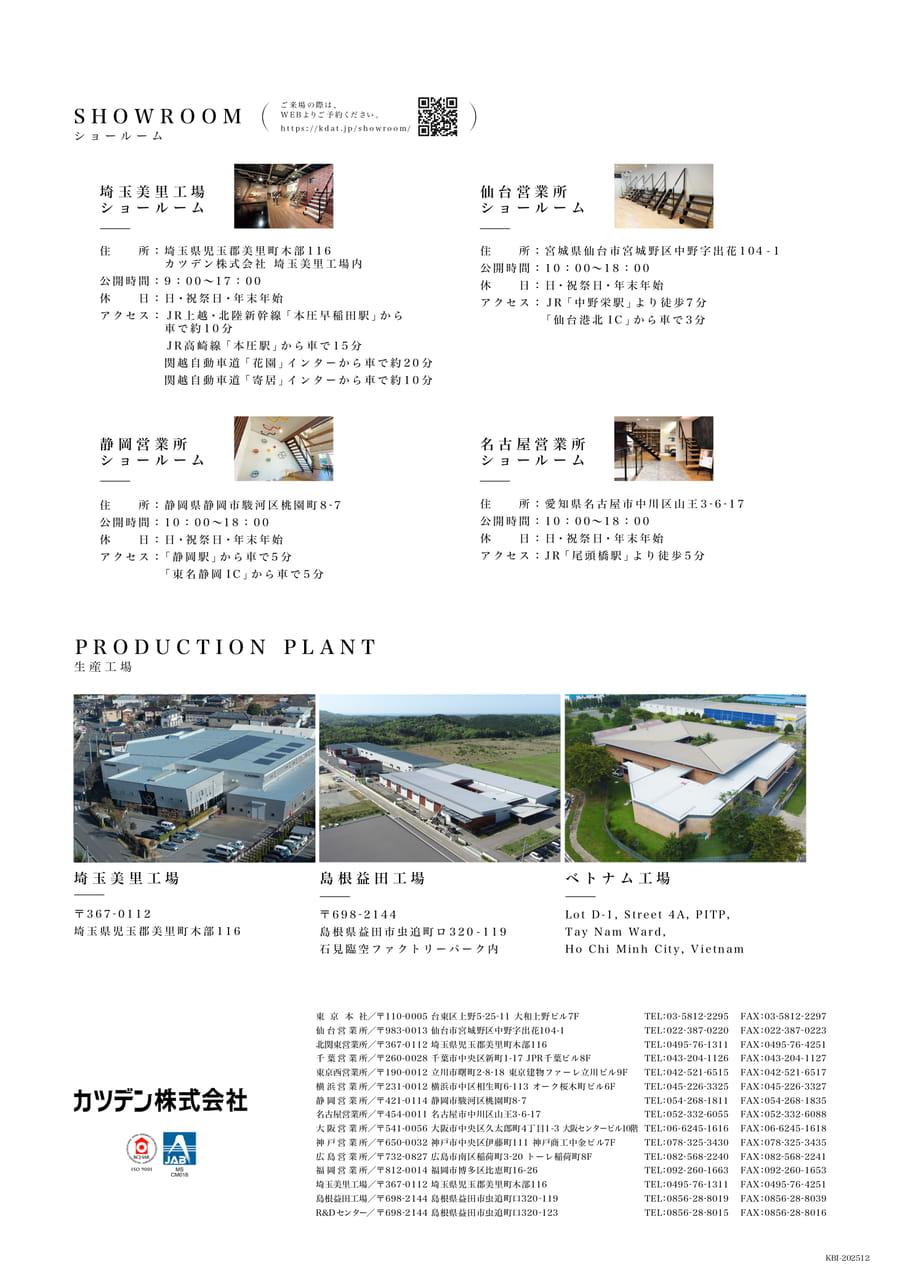

Page 30

SHOWROOMショールーム（ご来場の際は、WEBよりご予約ください。https://kdat.jp/showroom/）埼玉美里工場ショールーム仙台営業所ショールーム住所：埼玉県児玉郡美里町木部116カツデン株式会社埼玉美里工場内公開時間：9：00～17：00休日：日・祝祭日・年末年始アクセス：JR上越・北陸新幹線「本庄早稲田駅」から車で約10分JR高崎線「本庄駅」から車で15分関越自動車道「花園」インターから車で約20分関越自動車道「寄居」インターから車で約10分住所：宮城県仙台市宮城野区中野字出花104番1公開時間：10：00～18：00休日：日・祝祭日・年末年始アクセス：JR「中野栄駅」より徒歩7分「仙台港北IC」から車で3分静岡営業所ショールーム名古屋営業所ショールーム住所：静岡県静岡市駿河区桃園町8-7公開時間：10：00～18：00休日：日・祝祭日・年末年始アクセス：「静岡駅」から車で5分「東名静岡IC」から車で5分住所：愛知県名古屋市中川区山王3-6-17公開時間：10：00～18：00休日：日・祝祭日・年末年始アクセス：JR「尾頭橋駅」より徒歩5分FACTORY生産工場埼玉美里工場・ショールーム〒367-0112埼玉県児玉郡美里町木部116島根益田工場・ショールーム〒698-2144島根県益田市虫追町ロ320番地119ベトナム工場LotD-1,Road4A,PITP,AnTayWard,BenCatTown,BinhDuongProvince,Vietnam東京本社／〒110-0005台東区上野5-25-11大和上野ビル7F仙台営業所／〒983-0013仙台市宮城野区中野字出花104番1北関東営業所／〒367-0112埼玉県児玉郡美里町木部116千葉営業所／〒260-0028千葉市中央区新町1-17JPR千葉ビル8F東京西営業所／〒190-0012立川市曙町2-8-18東京建物ファーレ立川ビル9F横浜営業所／〒231-0012横浜市中区相生町6-113オーク桜木町ビル6F静岡営業所／〒421-0114静岡市駿河区桃園町8-7名古屋営業所／〒454-0011名古屋市中川区山王3-6-17大阪営業所／〒530-0002大阪市北区曽根崎新地2-6-24MF桜橋2ビル10F神戸営業所／〒650-0032神戸市中央区伊藤町111神戸商工中金ビル7F広島営業所／〒732-0827広島市南区稲荷町3-20トーレ稲荷町8F福岡営業所／〒812-0014福岡市博多区比恵町16-26埼玉美里工場／〒367-0112埼玉県児玉郡美里町木部116島根益田工場／〒698-2144島根県益田市虫追町口320番地119R＆Dセンター／〒698-2144島根県益田市虫追町口320番地123TEL：03-5812-2295TEL：022-387-0220TEL：0495-76-1311TEL：043-204-1126TEL：042-521-6515TEL：045-226-3325TEL：054-268-1811TEL：052-332-6055TEL：06-6345-2415TEL：078-325-3430TEL：082-568-2240TEL：092-260-1663TEL：0495-76-1311TEL：0856-28-8019TEL：0856-28-8015FAX：03-5812-2297FAX：022-387-0223FAX：0495-76-4251FAX：043-204-1127FAX：042-521-6517FAX：045-226-3327FAX：054-268-1835FAX：052-332-6088FAX：06-6345-2416FAX：078-325-3435FAX：082-568-2241FAX：092-260-1653FAX：0495-76-4251FAX：0856-28-8039FAX：0856-28-8016KBI-202405
