WASHINGSYSTEMFORPARTSJAPANCARWASHCO.,LTD

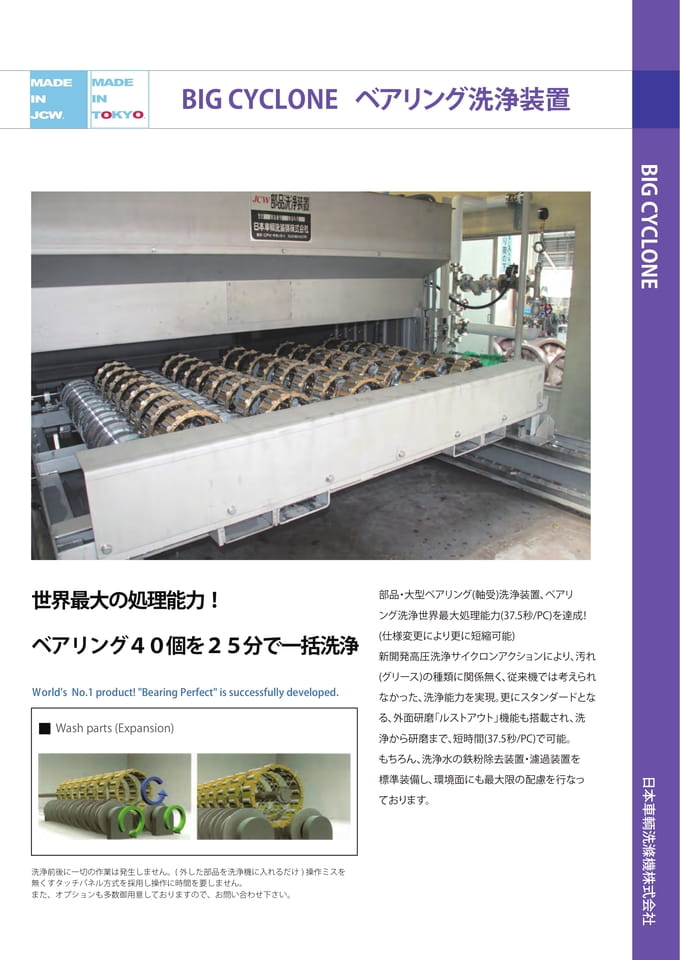

MADEMADEININJCW.JCW.MADEINTOKYO.BIGCYCLONEベアリング洗浄装置BIGCYCLONE世界最大の処理能力！ベアリング４０個を２５分で一括洗浄Ｗorld'sNo.1product!"BearingPerfect"issuccessfullydeveloped.Washparts(Expansion)部品・大型ベアリング(軸受)洗浄装置、ベアリング洗浄世界最大処理能力(37.5秒/PC)を達成！(仕様変更により更に短縮可能)新開発高圧洗浄サイクロンアクションにより、汚れ(グリース)の種類に関係無く、従来機では考えられなかった、洗浄能力を実現。更にスタンダードとなる、外面研磨「ルストアウト」機能も搭載され、洗浄から研磨まで、短時間(37.5秒/PC)で可能。洗浄前後に一切の作業は発生しません。(外した部品を洗浄機に入れるだけ)操作ミスを無くすタッチパネル方式を採用し操作に時間を要しません。また、オプションも多数御用意しておりますので、お問い合わせ下さい。もちろん、洗浄水の鉄粉除去装置・濾過装置を標準装備し、環境面にも最大限の配慮を行なっております。日本車輌洗滌機株式会社

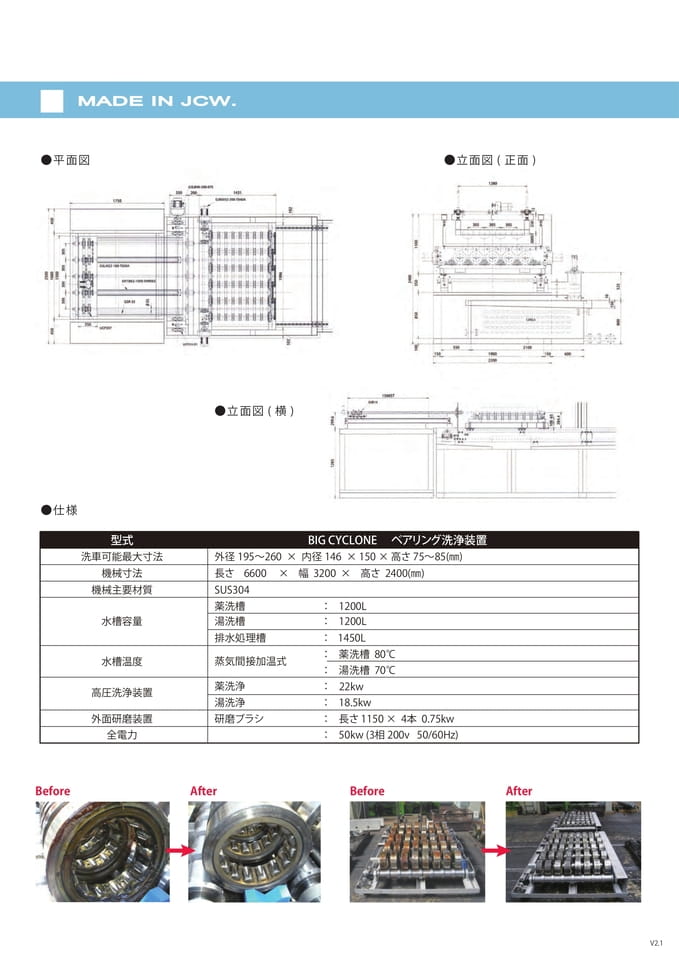

MADEINJCW.●平面図●立面図(正面)●立面図(横)●仕様型式BIGCYCLONEベアリング洗浄装置洗車可能最大寸法機械寸法機械主要材質水槽容量水槽温度高圧洗浄装置外面研磨装置全電力外径195～260×内径146×150×高さ75～85(㎜)長さ6600×幅3200×高さ2400(㎜)SUS304薬洗槽：1200L湯洗槽：1200L排水処理槽：1450L：薬洗槽80℃蒸気間接加温式：湯洗槽70℃薬洗浄湯洗浄研磨ブラシ：22kw：18.5kw：長さ1150×4本0.75kw：50kw(3相200v50/60Hz)BeforeAfterBeforeAfterV2.1

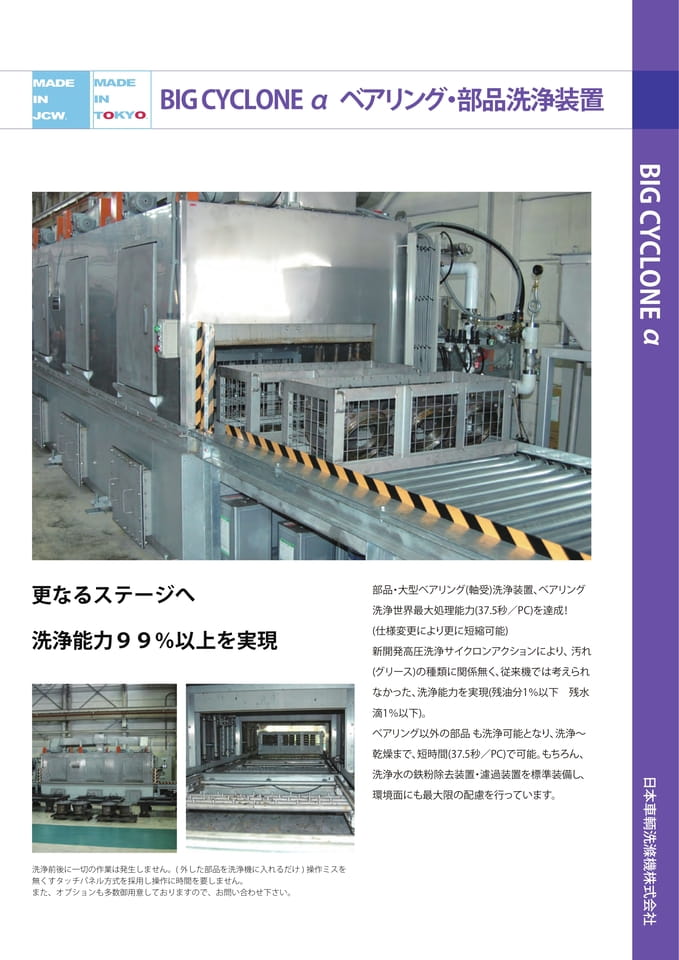

MADEINJCW.MADEINTOKYO.BIGCYCLONEαベアリング・部品洗浄装置BIGCYCLONEα更なるステージへ洗浄能力９９％以上を実現部品・大型ベアリング(軸受)洗浄装置、ベアリング洗浄世界最大処理能力(37.5秒／PC)を達成！(仕様変更により更に短縮可能)新開発高圧洗浄サイクロンアクションにより、汚れ(グリース)の種類に関係無く、従来機では考えられなかった、洗浄能力を実現(残油分1％以下残水洗浄前後に一切の作業は発生しません。(外した部品を洗浄機に入れるだけ)操作ミスを無くすタッチパネル方式を採用し操作に時間を要しません。また、オプションも多数御用意しておりますので、お問い合わせ下さい。滴1％以下)。ベアリング以外の部品も洗浄可能となり、洗浄～乾燥まで、短時間(37.5秒／PC)で可能。もちろん、洗浄水の鉄粉除去装置・濾過装置を標準装備し、環境面にも最大限の配慮を行っています。日本車輌洗滌機株式会社

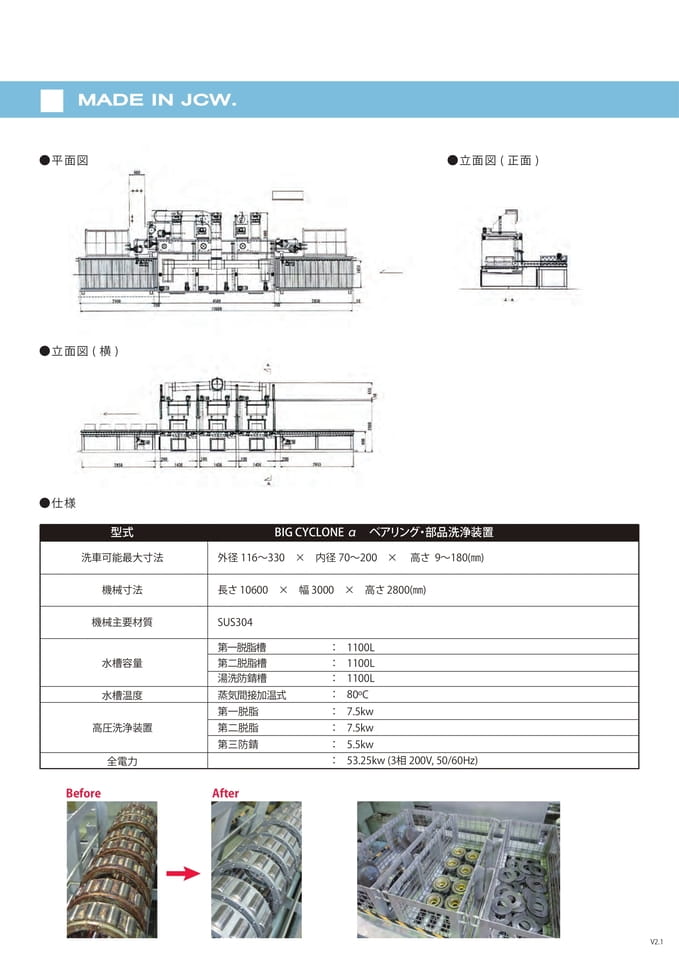

MADEINJCW.●平面図●立面図(正面)●立面図(横)●仕様型式BIGCYCLONEαベアリング・部品洗浄装置洗車可能最大寸法外径116～330×内径70～200×高さ9～180(㎜)機械寸法長さ10600×幅3000×高さ2800(㎜)機械主要材質SUS304水槽容量水槽温度高圧洗浄装置全電力第一脱脂槽第二脱脂槽湯洗防錆槽蒸気間接加温式第一脱脂第二脱脂第三防錆：1100L：1100L：1100L：80ºC：7.5kw：7.5kw：5.5kw：53.25kw(3相200V,50/60Hz)BeforeAfterV2.1

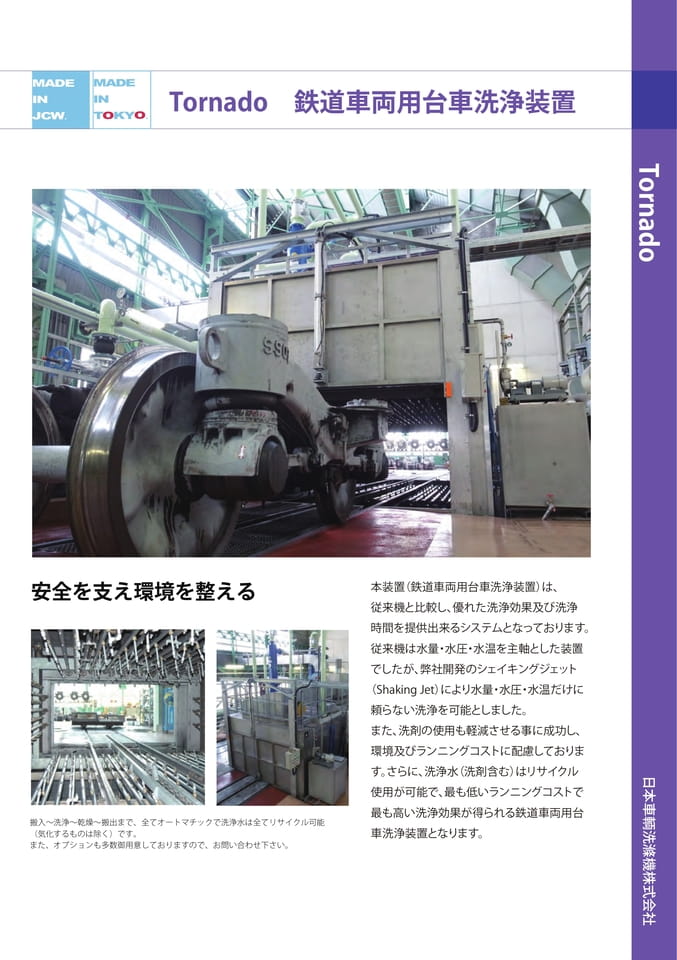

MADEINJCW.MADEINTOKYO.Tornado鉄道車両用台車洗浄装置Tornado安全を支え環境を整える搬入～洗浄～乾燥～搬出まで、全てオートマチックで洗浄水は全てリサイクル可能（気化するものは除く）です。また、オプションも多数御用意しておりますので、お問い合わせ下さい。本装置（鉄道車両用台車洗浄装置）は、従来機と比較し、優れた洗浄効果及び洗浄時間を提供出来るシステムとなっております。従来機は水量・水圧・水温を主軸とした装置でしたが、弊社開発のシェイキングジェット（ShakingJet）により水量・水圧・水温だけに頼らない洗浄を可能としました。また、洗剤の使用も軽減させる事に成功し、環境及びランニングコストに配慮しております。さらに、洗浄水（洗剤含む）はリサイクル使用が可能で、最も低いランニングコストで最も高い洗浄効果が得られる鉄道車両用台車洗浄装置となります。日本車輌洗滌機株式会社

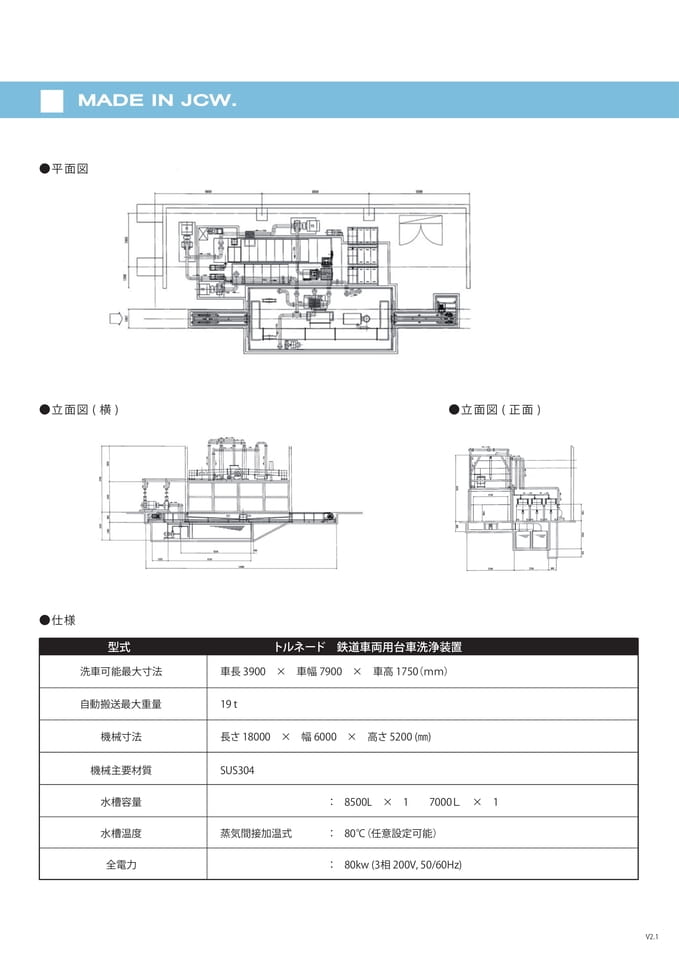

MADEINJCW.●平面図●立面図(横)●立面図(正面)●仕様型式トルネード鉄道車両用台車洗浄装置洗車可能最大寸法車長3900×車幅7900×車高1750（ｍｍ）自動搬送最大重量19t機械寸法長さ18000×幅6000×高さ5200(㎜)機械主要材質SUS304水槽容量：8500L×17000Ｌ×1水槽温度蒸気間接加温式：80℃（任意設定可能）全電力：80kw(3相200V,50/60Hz)V2.1
