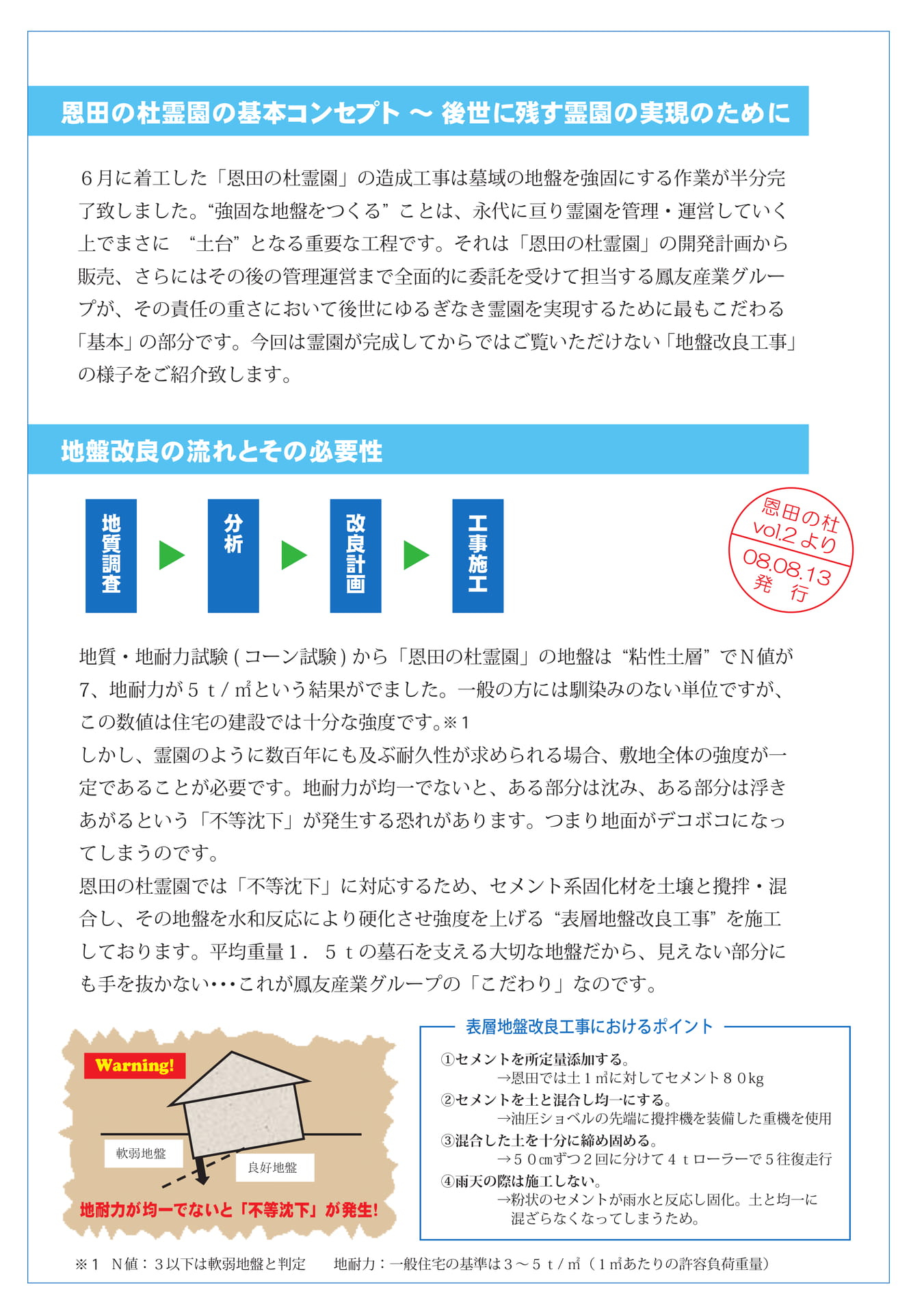

��������������������������������������������6月に着工した「恩田の杜霊園」の造成工事は墓域の地盤を強固にする作業が半分完了致しました。“強固な地盤をつくる”ことは、永代に亘り霊園を管理・運営していく上でまさに“土台”となる重要な工程です。それは「恩田の杜霊園」の開発計画から販売、さらにはその後の管理運営まで全面的に委託を受けて担当する鳳友産業グループが、その責任の重さにおいて後世にゆるぎなき霊園を実現するために最もこだわる「基本」の部分です。今回は霊園が完成してからではご覧いただけない「地盤改良工事」の様子をご紹介致します。������������������������������������地質・地耐力試験(コーン試験)から「恩田の杜霊園」の地盤は“粘性土層”でN値が7、地耐力が5t/㎡という結果がでました。一般の方には馴染みのない単位ですが、この数値は住宅の建設では十分な強度です。※1しかし、霊園のように数百年にも及ぶ耐久性が求められる場合、敷地全体の強度が一定であることが必要です。地耐力が均一でないと、ある部分は沈み、ある部分は浮きあがるという「不等沈下」が発生する恐れがあります。つまり地面がデコボコになってしまうのです。恩田の杜霊園では「不等沈下」に対応するため、セメント系固化材を土壌と攪拌・混合し、その地盤を水和反応により硬化させ強度を上げる“表層地盤改良工事”を施工しております。平均重量1.5tの墓石を支える大切な地盤だから、見えない部分にも手を抜かない・・・これが鳳友産業グループの「こだわり」なのです。表層地盤改良工事におけるポイントWarning�����������������������������①セメントを所定量添加する。→恩田では土1㎥に対してセメント80kg②セメントを土と混合し均一にする。→油圧ショベルの先端に攪拌機を装備した重機を使用③混合した土を十分に締め固める。→50㎝ずつ2回に分けて4tローラーで5往復走行④雨天の際は施工しない。→粉状のセメントが雨水と反応し固化。土と均一に混ざらなくなってしまうため。※1N値:3以下は軟弱地盤と判定地耐力:一般住宅の基準は3~5t/㎡(1㎡あたりの許容負荷重量)

Page 05

Page 05

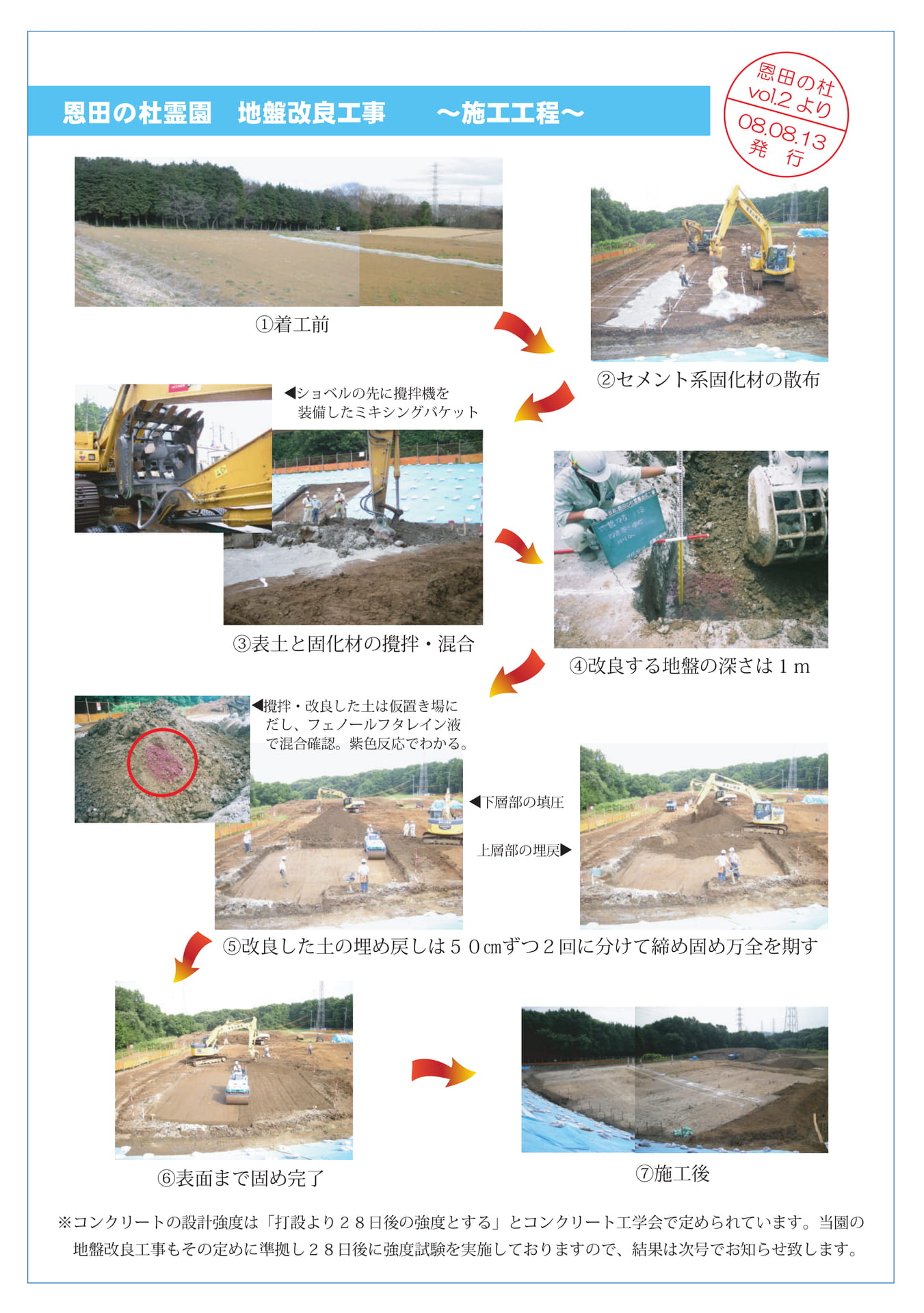

�������������������������������������������①着工前▲ショベルの先に攪拌機を装備したミキシングバケット②セメント系固化材の散布③表土と固化材の攪拌・混合④改良する地盤の深さは1m▲攪拌・改良した土は仮置き場にだし、フェノールフタレイン液で混合確認。紫色反応でわかる。▲下層部の填圧上層部の埋戻▲⑤改良した土の埋め戻しは50㎝ずつ2回に分けて締め固め万全を期す⑥表面まで固め完了⑦施工後※コンクリートの設計強度は「打設より28日後の強度とする」とコンクリート工学会で定められています。当園の日後に強度試験を実施しておりますので、結果は次号でお知らせ致します。

Page 06

Page 06

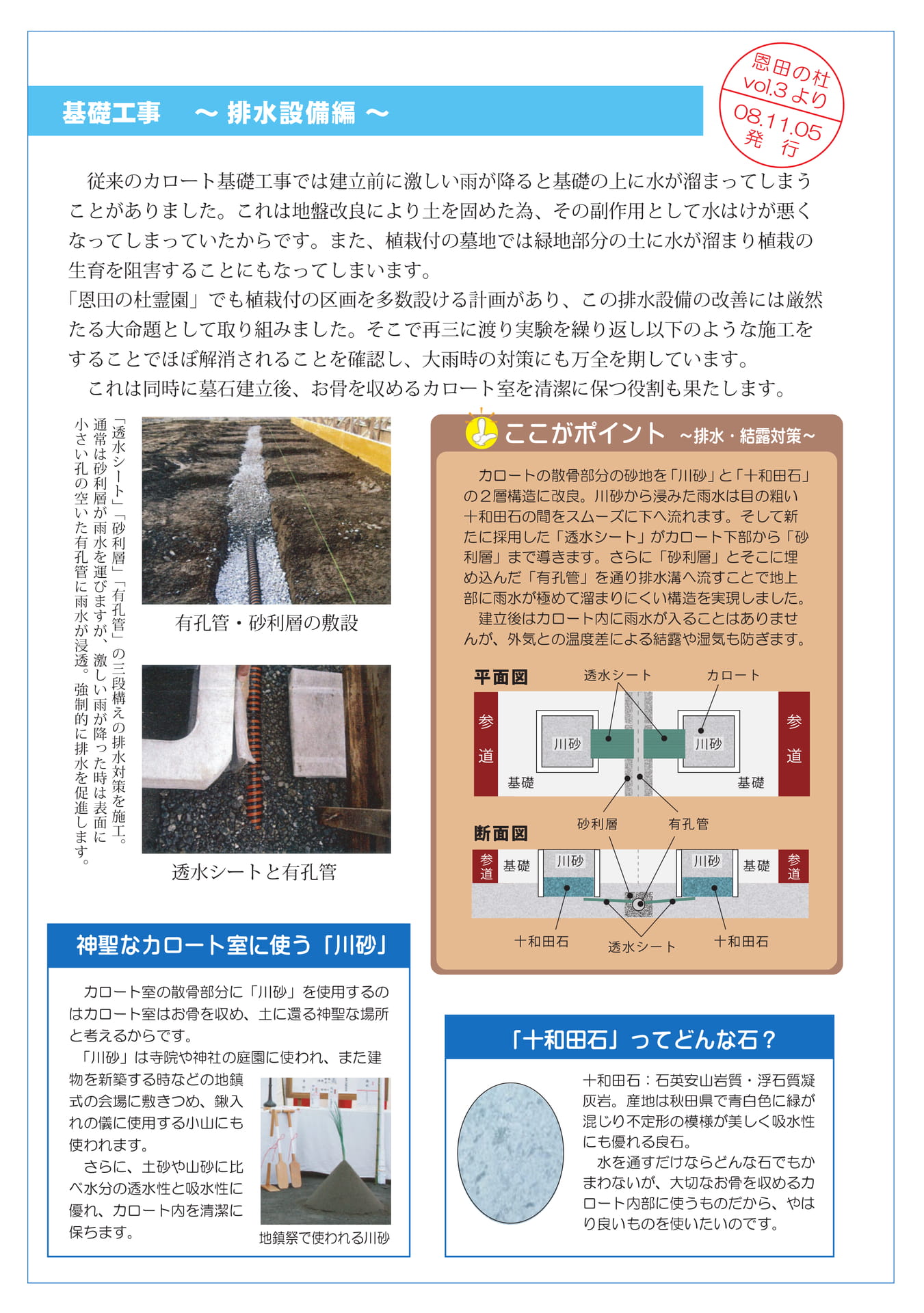

�������������������������������������「従来のカロート基礎工事では建立前に激しい雨が降ると基礎の上に水が溜まってしまうことがありました。これは地盤改良により土を固めた為、その副作用として水はけが悪くなってしまっていたからです。また、植栽付の墓地では緑地部分の土に水が溜まり植栽の生育を阻害することにもなってしまいます。「恩田の杜霊園」でも植栽付の区画を多数設ける計画があり、この排水設備の改善には厳然たる大命題として取り組みました。そこで再三に渡り実験を繰り返し以下のような施工をすることでほぼ解消されることを確認し、大雨時の対策にも万全を期しています。これは同時に墓石建立後、お骨を収めるカロート室を清潔に保つ役割も果たします。小さい孔の空いた有孔管に雨水が浸透。強制的に排水を促進します通常は砂利層が雨水を運びますが、激しい雨が降った時は表面に透水シート」「砂利層」「有孔管」の三段構えの排水対策を施工。有孔管・砂利層の敷設平面図�������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������透水シートカロート基礎基礎砂利層有孔管参道基礎川砂川砂基礎。�������������透水シートと有孔管参道道断面図参川砂川砂参道���������������十和田石透水シート十和田石����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������

Page 07

Page 07

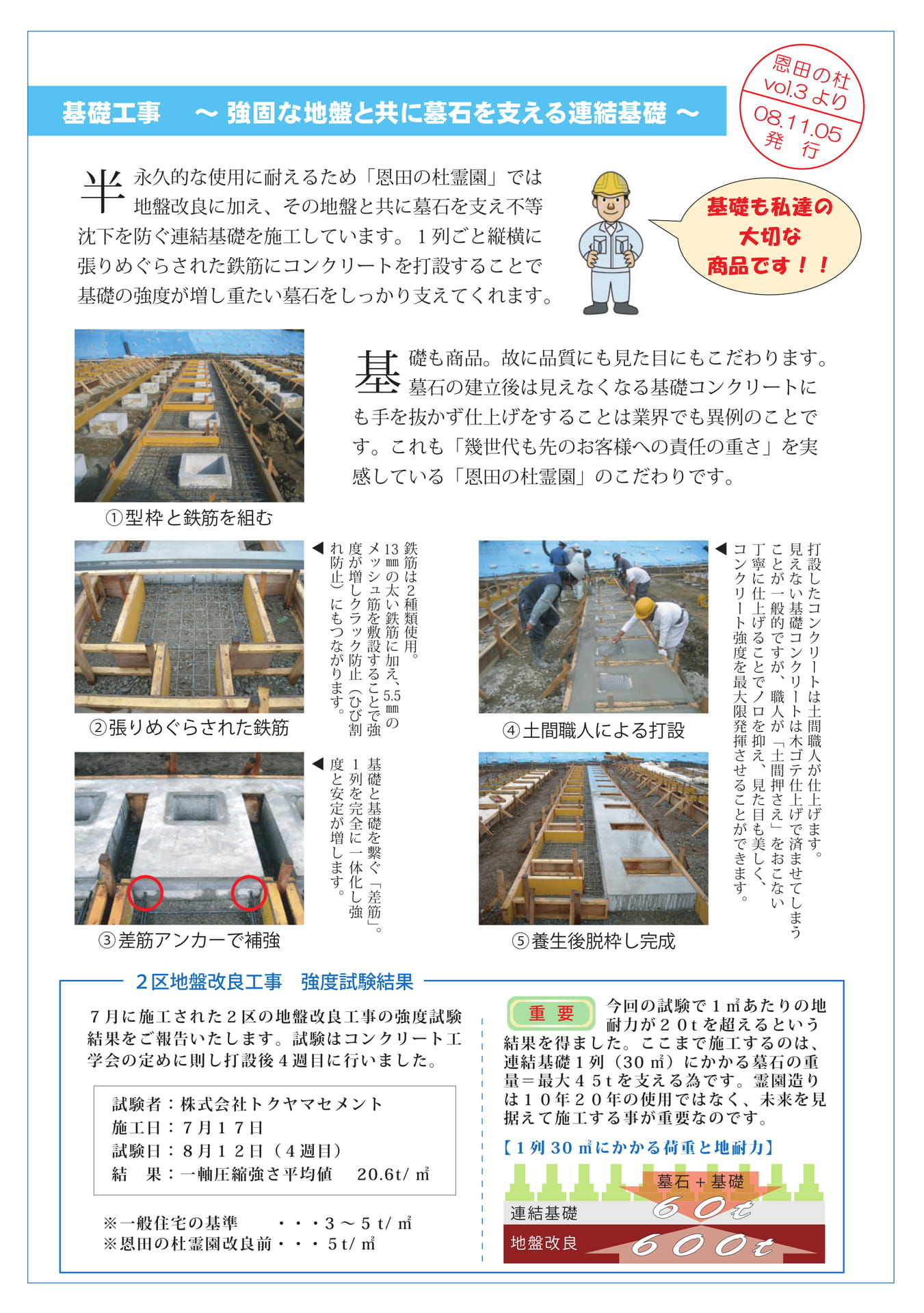

��������������������������������������������������2区地盤改良工事強度試験結果※一般住宅の基準・・・3~5t/㎡※恩田の杜霊園改良前・・・5t/㎡今回の試験で1㎡あたりの地耐力が20tを超えるという結果を得ました。ここまで施工するのは、連結基礎1列(30㎡)にかかる墓石の重量=最大45tを支える為です。霊園造りは10年20年の使用ではなく、未来を見据えて施工する事が重要なのです。【1列30㎡にかかる荷重と地耐力】7月に施工された2区の地盤改良工事の強度試験結果をご報告いたします。試験はコンクリート工学会の定めに則し打設後4週目に行いました。重要試験者:株式会社トクヤマセメント施工日:7月17日試験日:8月12日(4週目)結果:一軸圧縮強さ平均値20.6t/㎡地盤改良連結基礎6060t④土間職人による打設⑤養生後脱枠し完成打設したコンクリートは土間職人が仕上げます。見えない基礎コンクリートは木ゴテ仕上げで済ませてしまうことが一般的ですが、職人が「土間押さえ」をおこない丁寧に仕上げることでノロを抑え、見た目も美しく、コンクリート強度を最大限発揮させることができます。▲永久的な使用に耐えるため「恩田の杜霊園」では地盤改良に加え、その地盤と共に墓石を支え不等沈下を防ぐ連結基礎を施工しています。1列ごと縦横に張りめぐらされた鉄筋にコンクリートを打設することで基礎の強度が増し重たい墓石をしっかり支えてくれます。半礎も商品。故に品質にも見た目にもこだわります。墓石の建立後は見えなくなる基礎コンクリートにも手を抜かず仕上げをすることは業界でも異例のことです。これも「幾世代も先のお客様への責任の重さ」を実感している「恩田の杜霊園」のこだわりです。基①型枠と鉄筋を組む②張りめぐらされた鉄筋鉄筋は2種類使用。㎜の太い鉄筋に加え、㎜のメッシュ筋を敷設することで強度が増しクラック防止(ひび割れ防止)にもつながります。▲135.5基礎と基礎を繫ぐ「差筋」。1列を完全に一体化し強度と安定が増します。▲③差筋アンカーで補強���������������墓石+基礎600600t

Page 08

Page 08

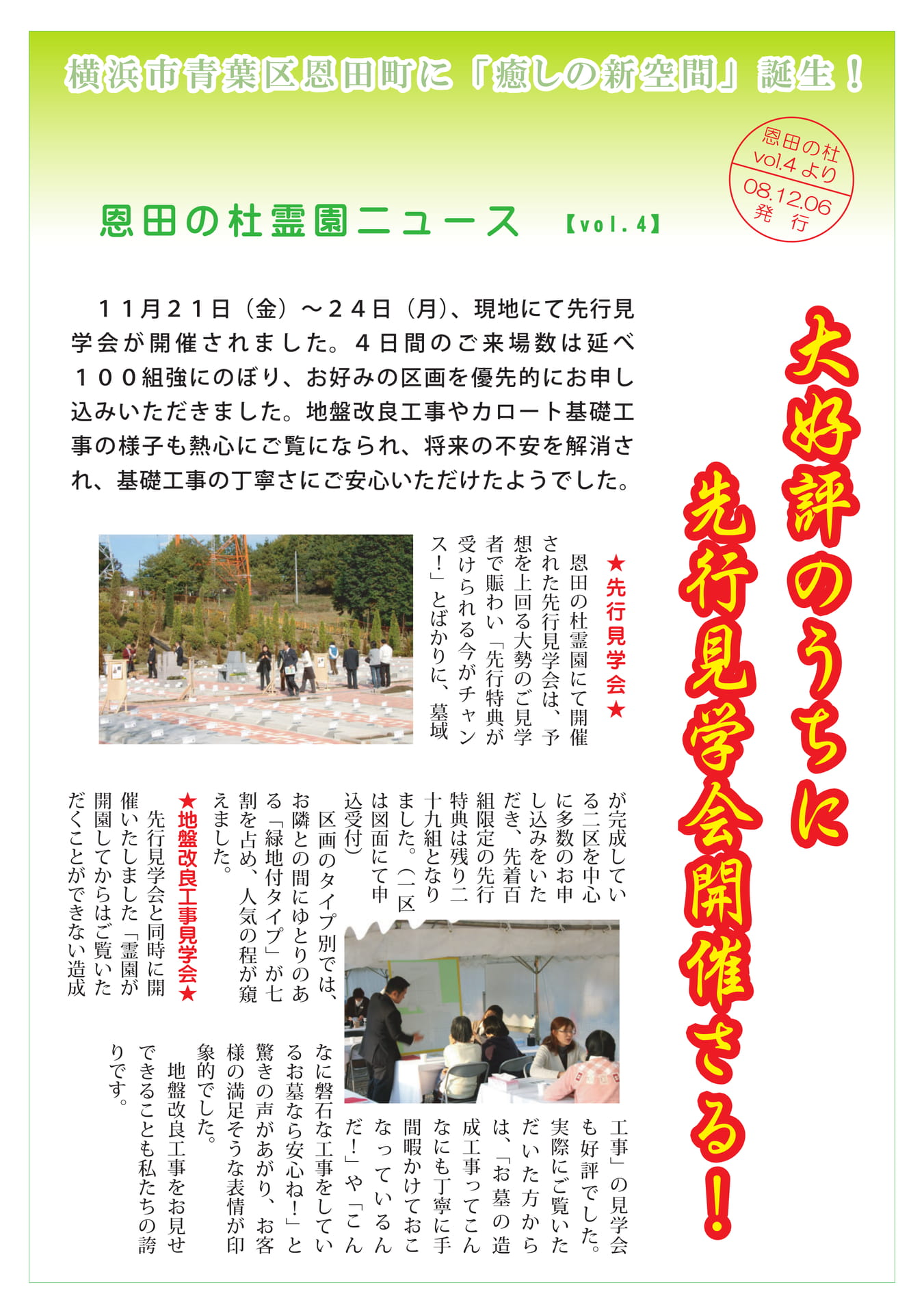

�������������������11月21日(金)~24日(月)、現地にて先行見学会が開催されました。4日間のご来場数は延べ100組強にのぼり、お好みの区画を優先的にお申し込みいただきました。地盤改良工事やカロート基礎工事の様子も熱心にご覧になられ、将来の不安を解消され、基礎工事の丁寧さにご安心いただけたようでした。恩田の杜霊園にて開催された先行見学会は、予想を上回る大勢のご見学者で賑わい「先行特典が受けられる今がチャンス!」とばかりに、墓域が完成している二区を中心に多数のお申し込みをいただき、先着百組限定の先行特典は残り二十九組となりました。(一区は図面にて申込受付)区画のタイプ別では、お隣との間にゆとりのある「緑地付タイプ」が七割を占め、人気の程が窺えました。������������������先行見学会と同時に開催いたしました「霊園が開園してからはご覧いただくことができない造成工事」の見学会も好評でした。実際にご覧いただいた方からは、「お墓の造成工事ってこんなにも丁寧に手間暇かけておこなっているんだ!」や「こんなに磐石な工事をしているお墓なら安心ね!」と驚きの声があがり、お客様の満足そうな表情が印象的でした。地盤改良工事をお見せできることも私たちの誇りです。����������������������

Page 09

Page 09

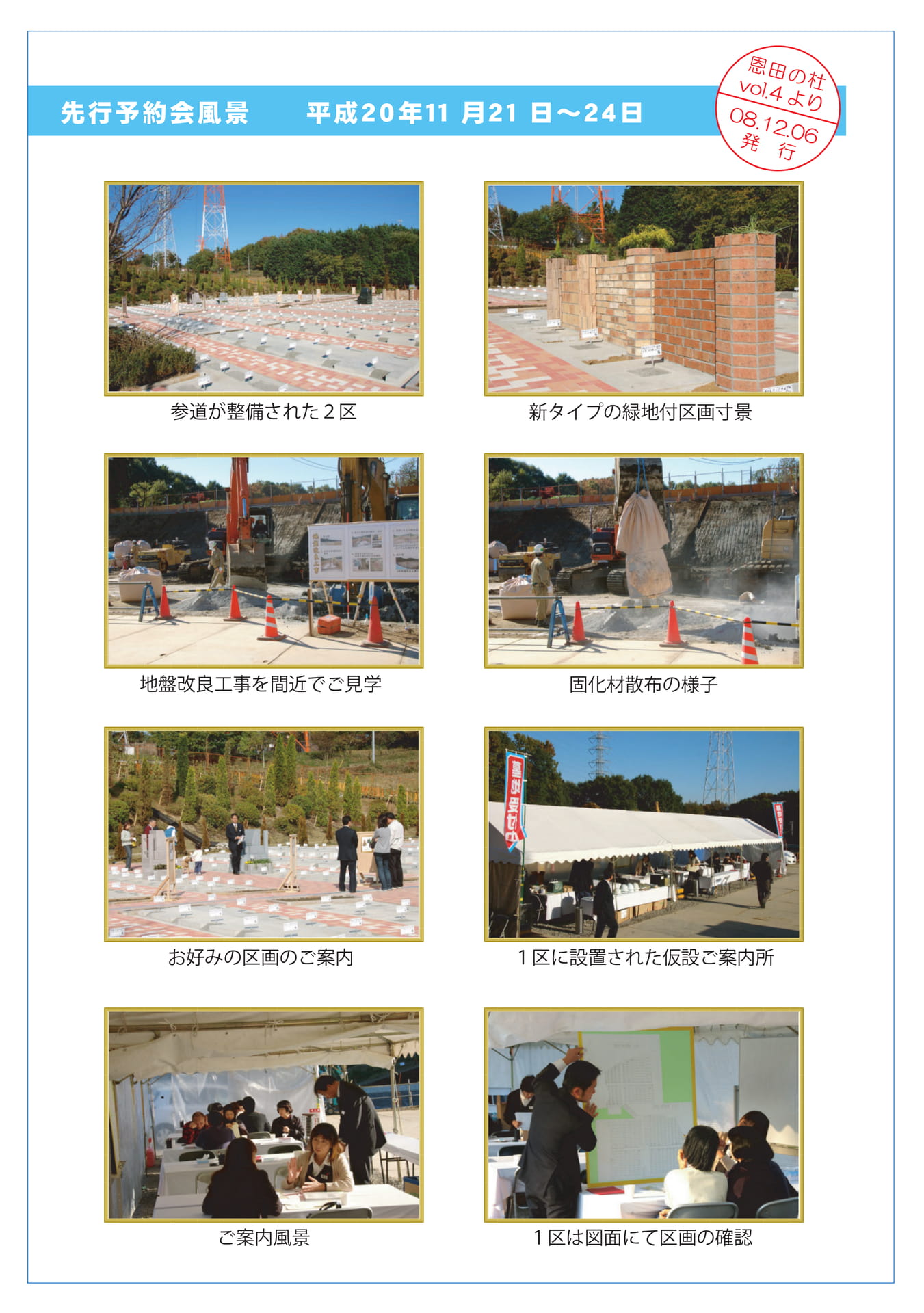

������������������������������������������������参道が整備された2区新タイプの緑地付区画寸景地盤改良工事を間近でご見学固化材散布の様子お好みの区画のご案内1区に設置された仮設ご案内所ご案内風景1区は図面にて区画の確認

Page 10

Page 10

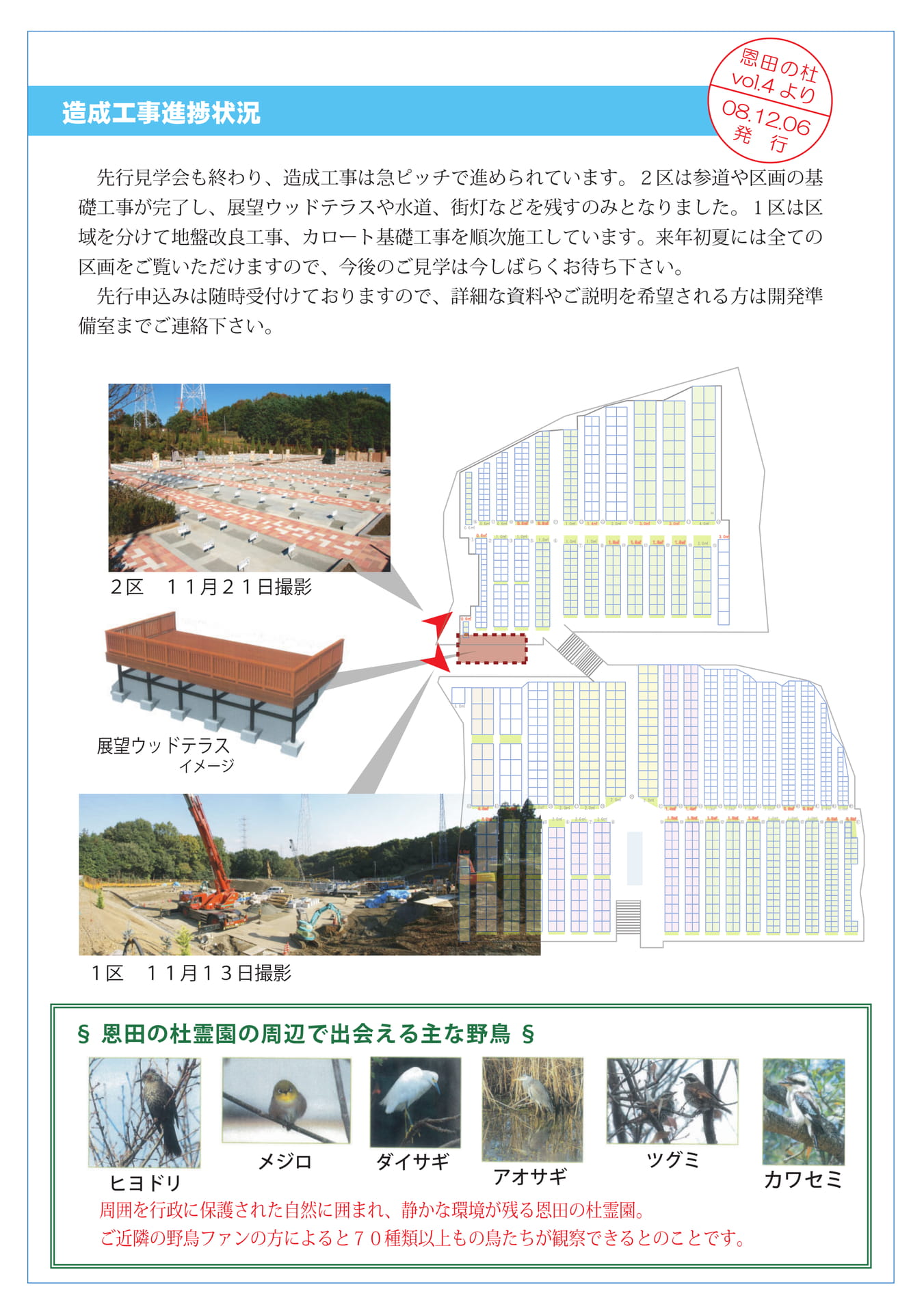

��������2区11月21日撮影1区11月13日撮影展望ウッドテラスイメージ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������§恩田の杜霊園の周辺で出会える主な野鳥§周囲を行政に保護された自然に囲まれ、静かな環境が残る恩田の杜霊園。ご近隣の野鳥ファンの方によると70種類以上もの鳥たちが観察できるとのことです。ヒヨドリメジロダイサギカワセミアオサギツグミ先行見学会も終わり、造成工事は急ピッチで進められています。2区は参道や区画の基礎工事が完了し、展望ウッドテラスや水道、街灯などを残すのみとなりました。1区は区域を分けて地盤改良工事、カロート基礎工事を順次施工しています。来年初夏には全ての区画をご覧いただけますので、今後のご見学は今しばらくお待ち下さい。先行申込みは随時受付けておりますので、詳細な資料やご説明を希望される方は開発準備室までご連絡下さい。����������������������

Page 11

Page 11

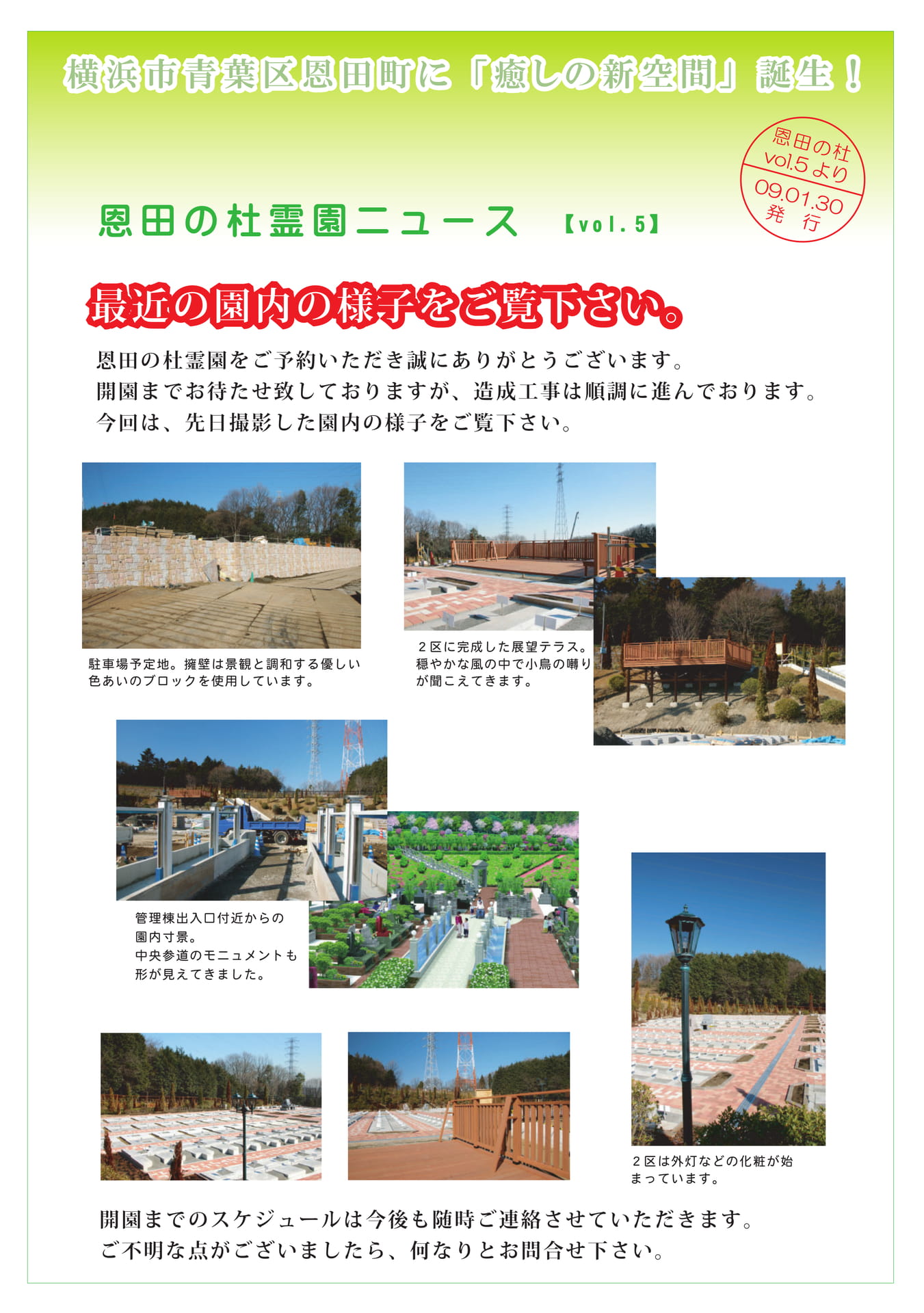

�����������������������������������������恩田の杜霊園をご予約いただき誠にありがとうございます。開園までお待たせ致しておりますが、造成工事は順調に進んでおります。今回は、先日撮影した園内の様子をご覧下さい。駐車場予定地。擁壁は景観と調和する優しい色あいのブロックを使用しています。2区に完成した展望テラス。穏やかな風の中で小鳥の囀りが聞こえてきます。管理棟出入口付近からの園内寸景。中央参道のモニュメントも形が見えてきました。2区は外灯などの化粧が始まっています。開園までのスケジュールは今後も随時ご連絡させていただきます。ご不明な点がございましたら、何なりとお問合せ下さい。

Page 12

Page 12

�����������������������������������������������������������������������������������������������������������������������������

Page 13

Page 13

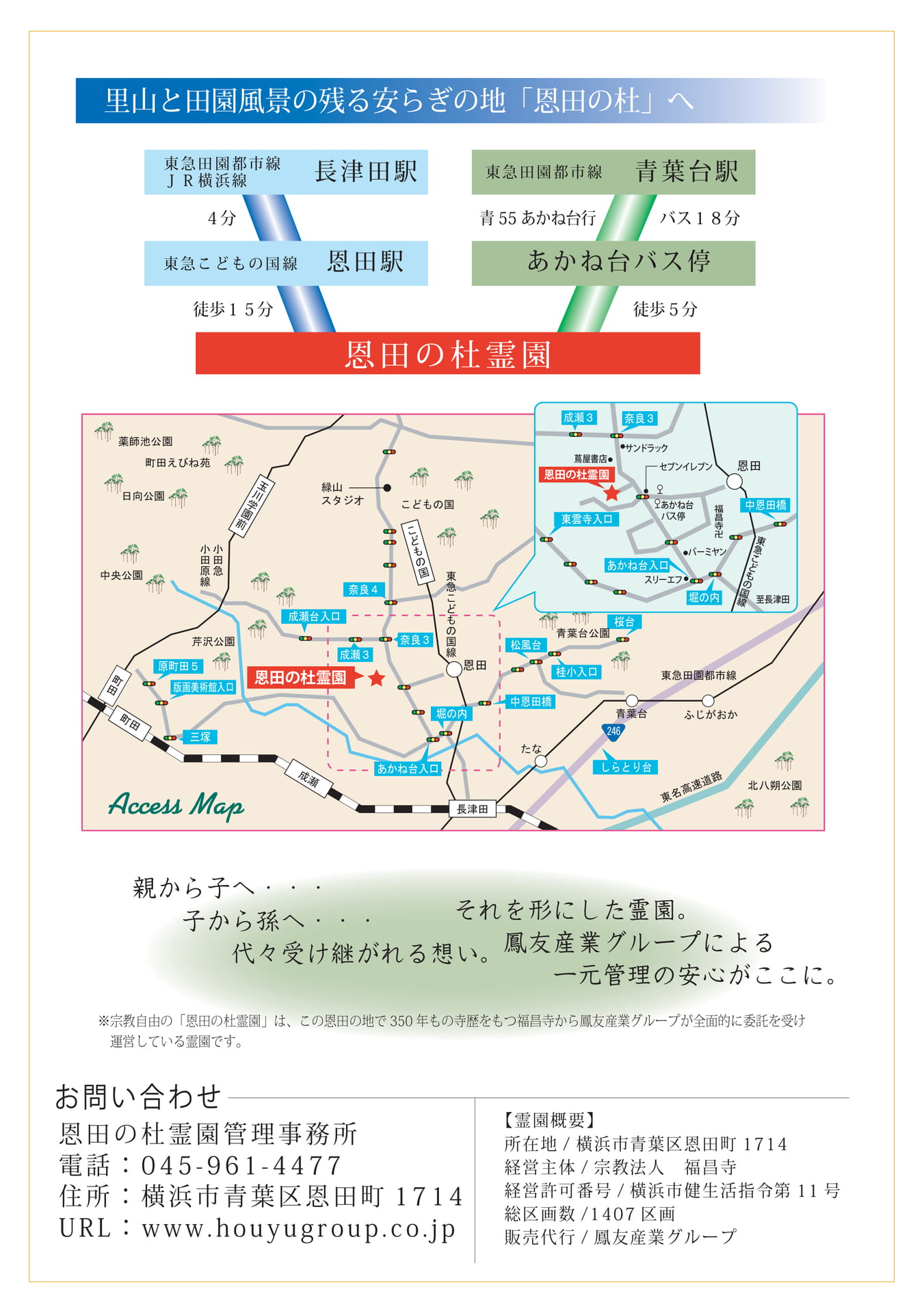

お問い合わせ恩田の杜霊園管理事務所電話:045-961-4477住所:横浜市青葉区恩田町1714URL:www.houyugroup.co.jp【霊園概要】所在地/横浜市青葉区恩田町1714経営主体/宗教法人福昌寺経営許可番号/横浜市健生活指令第11号総区画数/1407区画販売代行/鳳友産業グループ�������������������������������������������������������������������������������������������������������������������������������������������������������������恩田の杜霊園�����恩田の杜霊園������������������������蔦屋書店サンドラックセブンイレブンバーミヤンスリーエフ福昌寺卍あかね台バス停東急こどもの国線至長津田AccessMap�������������������������������������������������������������������������������※宗教自由の「恩田の杜霊園」は、この恩田の地で350年もの寺歴をもつ福昌寺から鳳友産業グループが全面的に委託を受け運営している霊園です。��里山と田園風景の残る安らぎの地「恩田の杜」へ東急田園都市線JR横浜線長津田駅東急こどもの国線恩田駅あかね台バス停恩田の杜霊園東急田園都市線青葉台駅徒歩15分4分徒歩5分バス18分青55あかね台行
