寒冷地の快適な水環境の創造GeneralCatalog2026

Page 002

光合金は不凍給水栓を主体とした、水まわり全てのプロフェッショナルを自覚し、「なんでも創り出す意欲で研究開発」に取り組み、「責任を持った製造」から、「お客さまに満足していただける販売」までの一貫したメーカーを目指しています。

Page 003

事業目的ものづくりを通じて社会の発展に寄与する企業理念寒冷地の快適な水環境の創造企業方針地域に根ざし、地域に貢献する事業活動を通じ自立した人材を育成するお客様に信頼される最良の商品とサービスを提供する003

Page 004

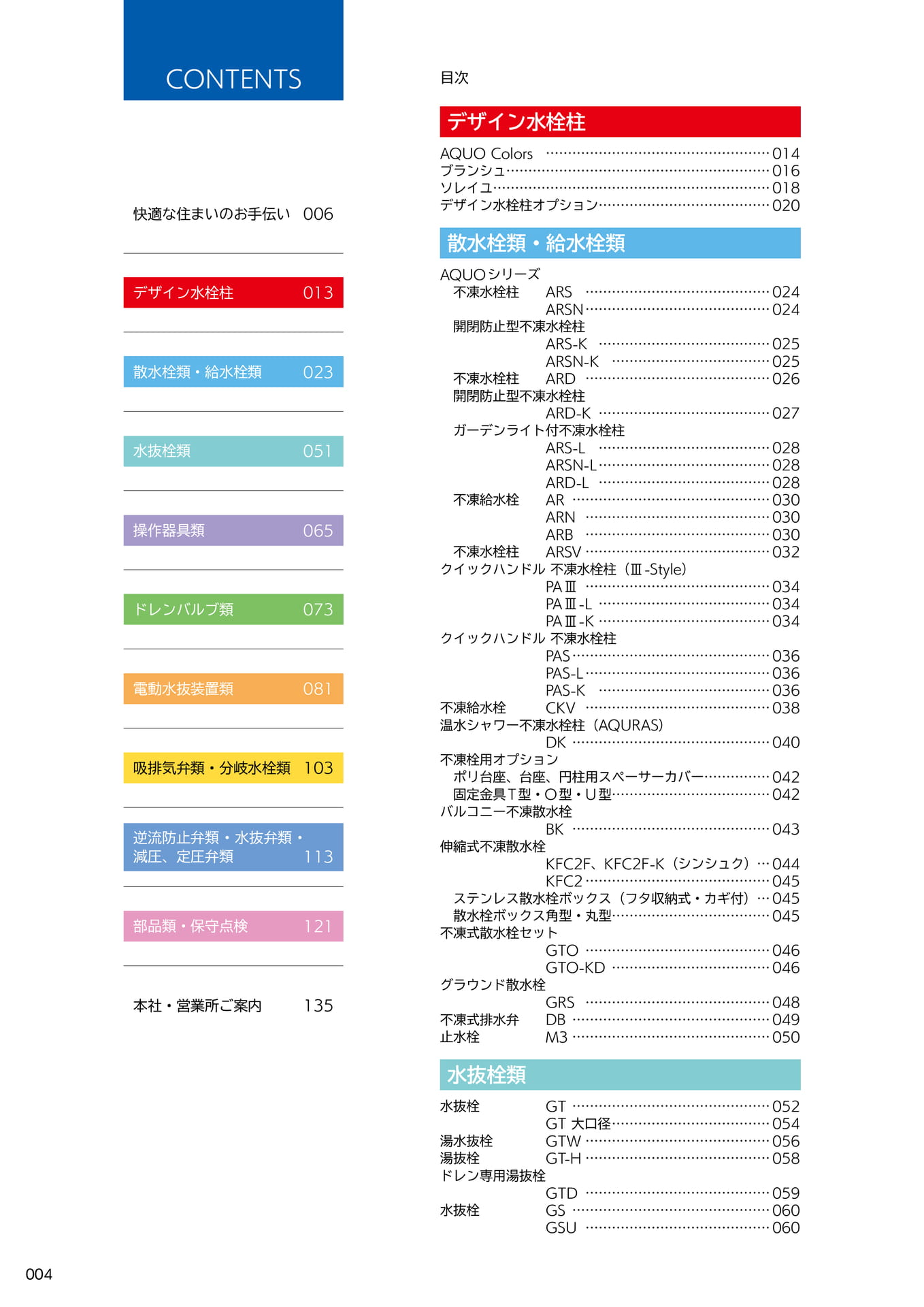

CONTENTS目次デザイン水栓柱快適な住まいのお手伝い006デザイン水栓柱013散水栓類・給水栓類023水抜栓類051操作器具類065ドレンバルブ類073電動水抜装置類081吸排気弁類・分岐水栓類103逆流防止弁類・水抜弁類・減圧、定圧弁類113部品類・保守点検121本社・営業所ご案内135AQUOColors……………………………………………014ブランシュ……………………………………………………016ソレイユ………………………………………………………018デザイン水栓柱オプション…………………………………020散水栓類・給水栓類AQUOシリーズ不凍水栓柱ARS……………………………………024ARSN……………………………………024開閉防止型不凍水栓柱ARS-K…………………………………025ARSN-K………………………………025不凍水栓柱ARD……………………………………026開閉防止型不凍水栓柱ARD-K…………………………………027ガーデンライト付不凍水栓柱ARS-L…………………………………028ARSN-L…………………………………028ARD-L…………………………………028不凍給水栓AR………………………………………030ARN……………………………………030ARB……………………………………030不凍水栓柱ARSV……………………………………032クイックハンドル不凍水栓柱（Ⅲ-Style）PAⅢ……………………………………034PAⅢ-L…………………………………034PAⅢ-K…………………………………034クイックハンドル不凍水栓柱PAS………………………………………036PAS-L……………………………………036PAS-K…………………………………036不凍給水栓CKV……………………………………038温水シャワー不凍水栓柱（AQURAS）DK………………………………………040不凍栓用オプションポリ台座、台座、円柱用スペーサーカバー……………042固定金具T型・O型・U型………………………………042バルコニー不凍散水栓BK………………………………………043伸縮式不凍散水栓KFC2F、KFC2F-K（シンシュク）…044KFC2……………………………………045ステンレス散水栓ボックス（フタ収納式・カギ付）…045散水栓ボックス角型・丸型………………………………045不凍式散水栓セットGTO……………………………………046GTO-KD………………………………046グラウンド散水栓GRS……………………………………048不凍式排水弁DB………………………………………049止水栓M3………………………………………050水抜栓類水抜栓GT………………………………………052GT大口径………………………………054湯水抜栓GTW……………………………………056湯抜栓GT-H……………………………………058ドレン専用湯抜栓GTD……………………………………059水抜栓GS………………………………………060GSU……………………………………060004

Page 005

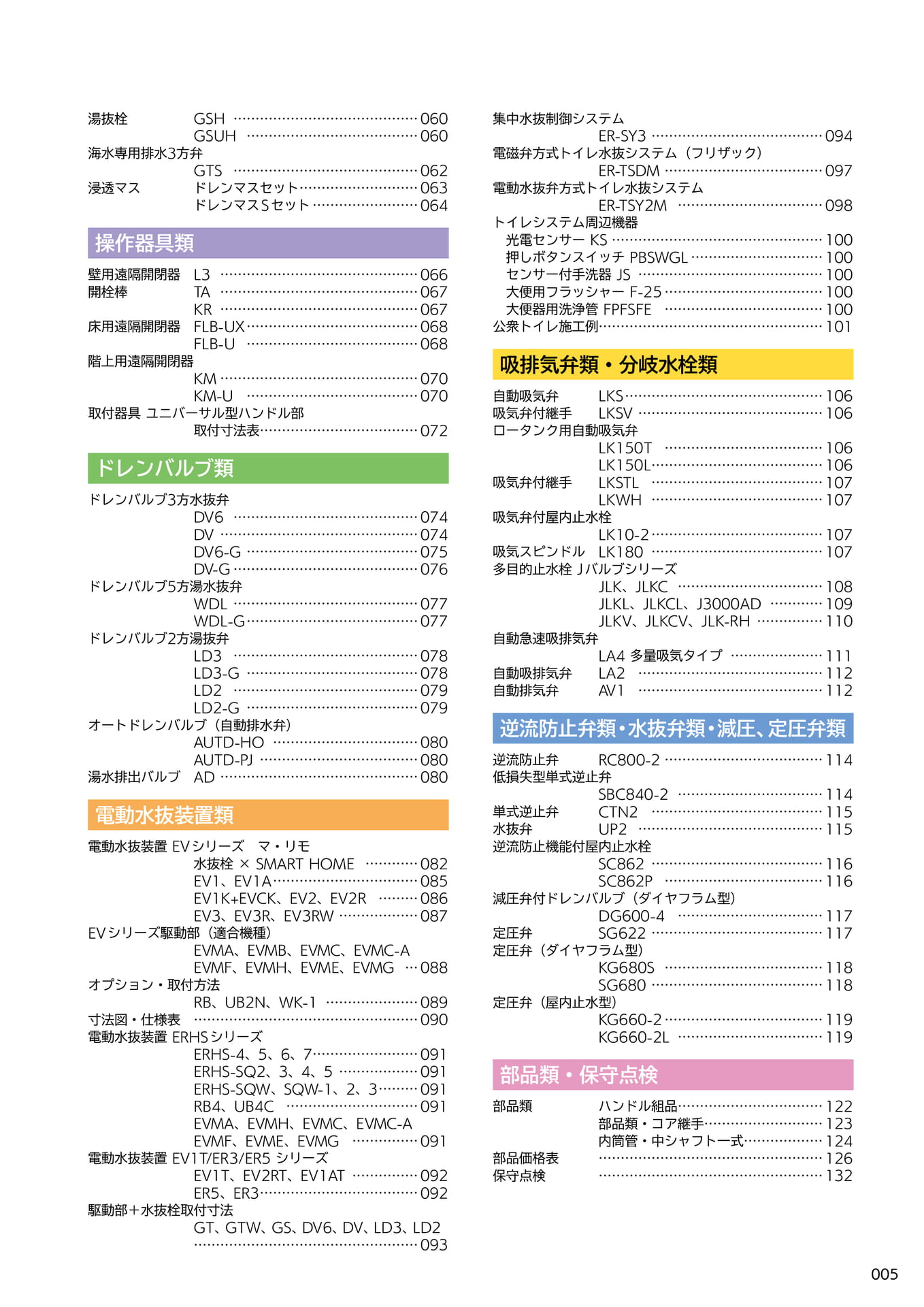

湯抜栓GSH……………………………………060GSUH…………………………………060海水専用排水3方弁GTS……………………………………062浸透マスドレンマスセット………………………063ドレンマスSセット……………………064操作器具類壁用遠隔開閉器L3………………………………………066開栓棒TA………………………………………067KR………………………………………067床用遠隔開閉器FLB-UX…………………………………068FLB-U…………………………………068階上用遠隔開閉器KM………………………………………070KM-U…………………………………070取付器具ユニバーサル型ハンドル部取付寸法表………………………………072ドレンバルブ類ドレンバルブ3方水抜弁DV6……………………………………074DV………………………………………074DV6-G…………………………………075DV-G……………………………………076ドレンバルブ5方湯水抜弁WDL……………………………………077WDL-G…………………………………077ドレンバルブ2方湯抜弁LD3……………………………………078LD3-G…………………………………078LD2……………………………………079LD2-G…………………………………079オートドレンバルブ（自動排水弁）AUTD-HO……………………………080AUTD-PJ………………………………080湯水排出バルブAD………………………………………080電動水抜装置類電動水抜装置EVシリーズマ・リモ水抜栓×SMARTHOME…………082EV1、EV1A……………………………085EV1K+EVCK、EV2、EV2R………086EV3、EV3R、EV3RW………………087EVシリーズ駆動部（適合機種）EVMA、EVMB、EVMC、EVMC-AEVMF、EVMH、EVME、EVMG…088オプション・取付方法RB、UB2N、WK-1…………………089寸法図・仕様表……………………………………………090電動水抜装置ERHSシリーズERHS-4、5、6、7……………………091ERHS-SQ2、3、4、5………………091ERHS-SQW、SQW-1、2、3………091RB4、UB4C…………………………091EVMA、EVMH、EVMC、EVMC-AEVMF、EVME、EVMG……………091電動水抜装置EV1T/ER3/ER5シリーズEV1T、EV2RT、EV1AT……………092ER5、ER3………………………………092駆動部＋水抜栓取付寸法GT、GTW、GS、DV6、DV、LD3、LD2……………………………………………093集中水抜制御システムER-SY3…………………………………094電磁弁方式トイレ水抜システム（フリザック）ER-TSDM………………………………097電動水抜弁方式トイレ水抜システムER-TSY2M……………………………098トイレシステム周辺機器光電センサーKS…………………………………………100押しボタンスイッチPBSWGL…………………………100センサー付手洗器JS……………………………………100大便用フラッシャーF-25………………………………100大便器用洗浄管FPFSFE………………………………100公衆トイレ施工例……………………………………………101吸排気弁類・分岐水栓類自動吸気弁LKS………………………………………106吸気弁付継手LKSV……………………………………106ロータンク用自動吸気弁LK150T………………………………106LK150L…………………………………106吸気弁付継手LKSTL…………………………………107LKWH…………………………………107吸気弁付屋内止水栓LK10-2…………………………………107吸気スピンドルLK180…………………………………107多目的止水栓JバルブシリーズJLK、JLKC……………………………108JLKL、JLKCL、J3000AD…………109JLKV、JLKCV、JLK-RH……………110自動急速吸排気弁LA4多量吸気タイプ…………………111自動吸排気弁LA2……………………………………112自動排気弁AV1……………………………………112逆流防止弁類・水抜弁類・減圧、定圧弁類逆流防止弁RC800-2………………………………114低損失型単式逆止弁SBC840-2……………………………114単式逆止弁CTN2…………………………………115水抜弁UP2……………………………………115逆流防止機能付屋内止水栓SC862…………………………………116SC862P………………………………116減圧弁付ドレンバルブ（ダイヤフラム型）DG600-4……………………………117定圧弁SG622…………………………………117定圧弁（ダイヤフラム型）KG680S………………………………118SG680…………………………………118定圧弁（屋内止水型）KG660-2………………………………119KG660-2L……………………………119部品類・保守点検部品類ハンドル組品……………………………122部品類・コア継手………………………123内筒管・中シャフト一式………………124部品価格表……………………………………………126保守点検……………………………………………132005

Page 006

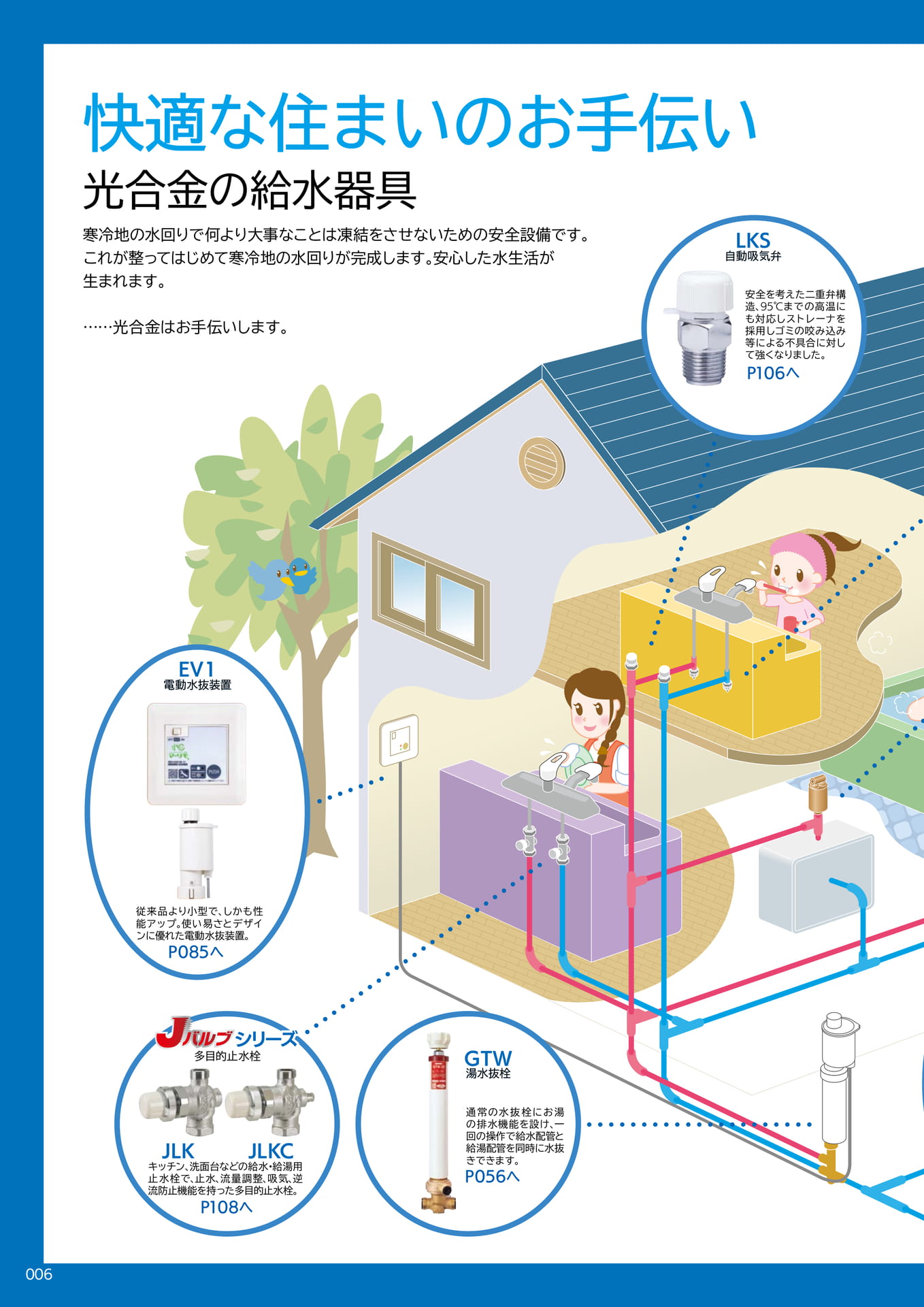

多目的止水栓キッチン、洗面台などの給水・給湯用止水栓で、止水、流量調整、吸気、逆流防止機能を持った多目的止水栓。シリーズ光合金の給水器具寒冷地の水回りで何より大事なことは凍結をさせないための安全設備です。これが整ってはじめて寒冷地の水回りが完成します。安心した水生活が生まれます。……光合金はお手伝いします。安全を考えた二重弁構造、95℃までの高温にも対応しストレーナを採用しゴミの咬み込み等による不具合に対して強くなりました。通常の水抜栓にお湯の排水機能を設け、一回の操作で給水配管と給湯配管を同時に水抜きできます。従来品より小型で、しかも性能アップ。使い易さとデザインに優れた電動水抜装置。LKS自動吸気弁自動吸気弁EV1電動水抜装置電動水抜装置JLKJLKCGTW湯水抜栓湯水抜栓多目的止水栓キッチン、洗面台などの給水・給湯用止水栓で、止水、流量調整、吸気、逆流防止機能を持った多目的止水栓。シリーズ光合金の給水器具寒冷地の水回りで何より大事なことは凍結をさせないための安全設備です。これが整ってはじめて寒冷地の水回りが完成します。安心した水生活が生まれます。……光合金はお手伝いします。安全を考えた二重弁構造、95℃までの高温にも対応しストレーナを採用しゴミの咬み込み等による不具合に対して強くなりました。通常の水抜栓にお湯の排水機能を設け、一回の操作で給水配管と給湯配管を同時に水抜きできます。従来品より小型で、しかも性能アップ。使い易さとデザインに優れた電動水抜装置。LKS自動吸気弁自動吸気弁EV1電動水抜装置電動水抜装置JLKJLKCGTW湯水抜栓湯水抜栓P085へP108へP056へP106へ006

Page 007

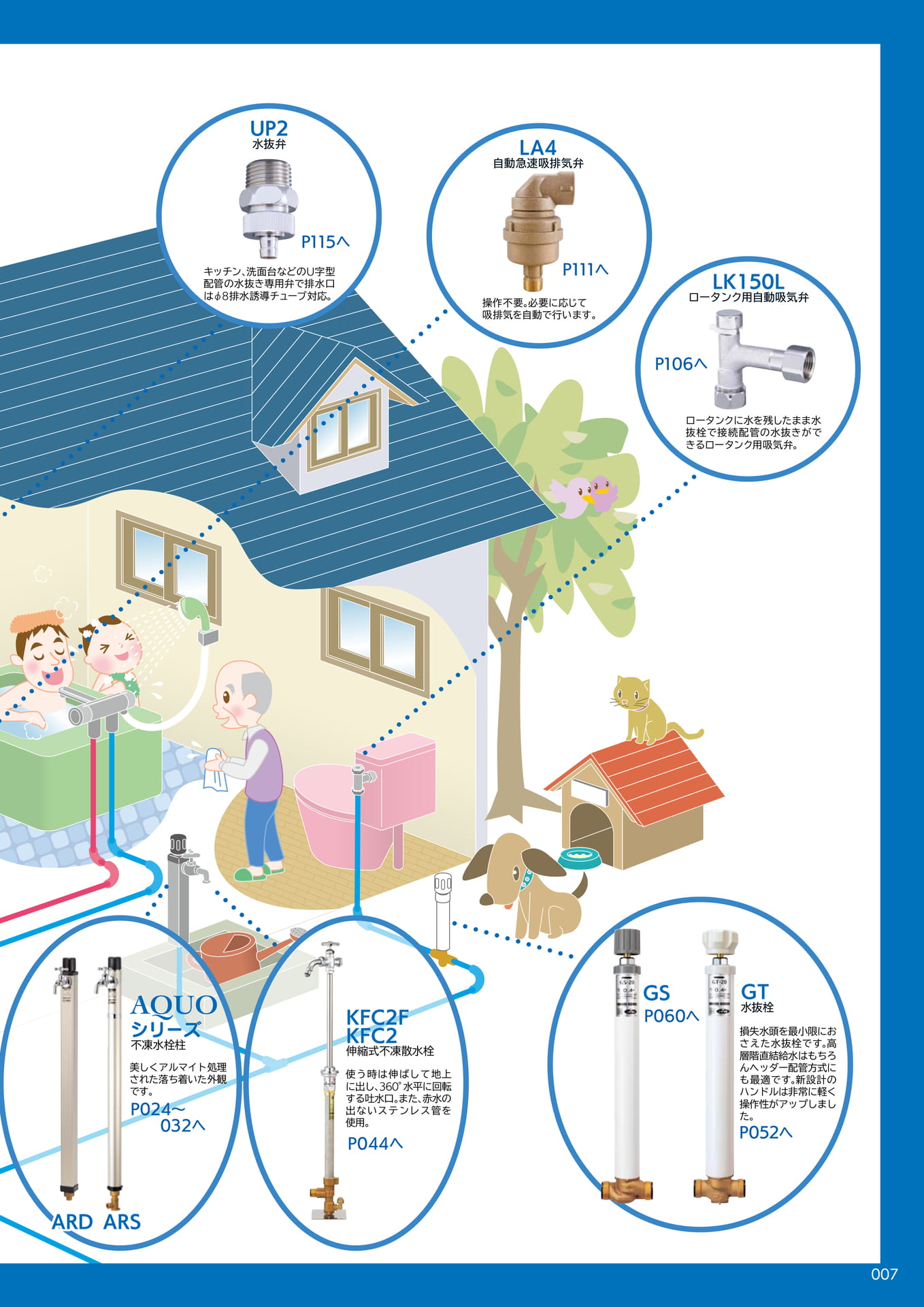

不凍水栓柱GSGT水抜栓水抜栓伸縮式不凍散水栓KFC2FKFC2LK150Lロータンク用自動吸気弁ロータンク用自動吸気弁ARDARS操作不要。必要に応じて吸排気を自動で行います。キッチン、洗面台などのU字型配管の水抜き専用弁で排水口はφ8排水誘導チューブ対応。使う時は伸ばして地上に出し、360°水平に回転する吐水口。また、赤水の出ないステンレス管を使用。ロータンクに水を残したまま水抜栓で接続配管の水抜きができるロータンク用吸気弁。美しくアルマイト処理された落ち着いた外観です。損失水頭を最小限におさえた水抜栓です。高層階直結給水はもちろんヘッダー配管方式にも最適です。新設計のハンドルは非常に軽く操作性がアップしました。LA4自動急速吸排気弁自動急速吸排気弁UP2水抜弁水抜弁P115へP111へP106へP024～032へP044へP052へP060へ007

Page 008

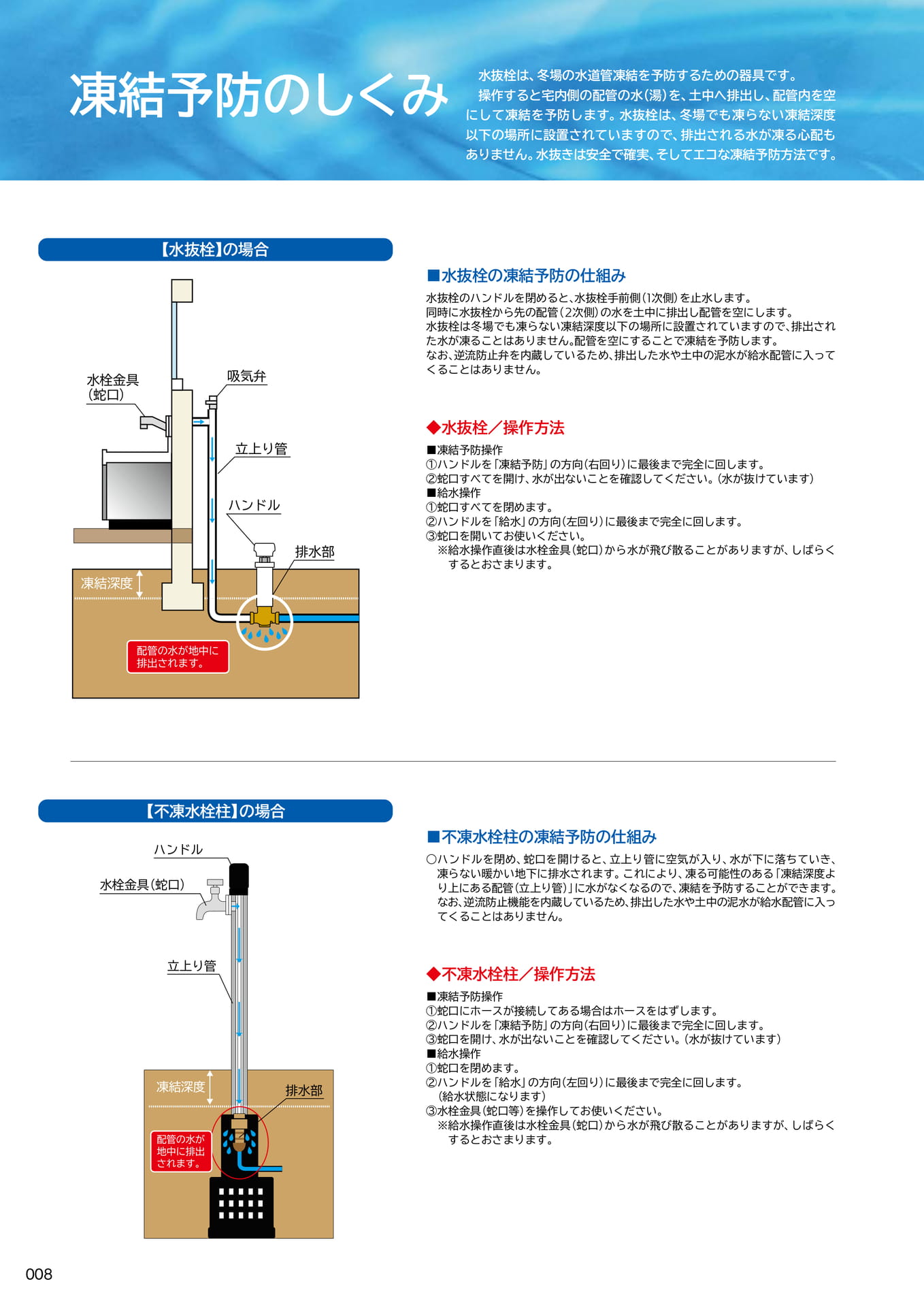

凍結予防のしくみ水抜栓は、冬場の水道管凍結を予防するための器具です。操作すると宅内側の配管の水（湯）を、土中へ排出し、配管内を空にして凍結を予防します。水抜栓は、冬場でも凍らない凍結深度以下の場所に設置されていますので、排出される水が凍る心配もありません。水抜きは安全で確実、そしてエコな凍結予防方法です。【水抜栓】の場合■水抜栓の凍結予防の仕組み水栓金具（蛇口）吸気弁水抜栓のハンドルを閉めると、水抜栓手前側（１次側）を止水します。同時に水抜栓から先の配管（２次側）の水を土中に排出し配管を空にします。水抜栓は冬場でも凍らない凍結深度以下の場所に設置されていますので、排出された水が凍ることはありません。配管を空にすることで凍結を予防します。なお、逆流防止弁を内蔵しているため、排出した水や土中の泥水が給水配管に入ってくることはありません。◆水抜栓／操作方法凍結深度立上り管ハンドル排水部■凍結予防操作①ハンドルを「凍結予防」の方向（右回り）に最後まで完全に回します。②蛇口すべてを開け、水が出ないことを確認してください。（水が抜けています）■給水操作①蛇口すべてを閉めます。②ハンドルを「給水」の方向（左回り）に最後まで完全に回します。③蛇口を開いてお使いください。※給水操作直後は水栓金具（蛇口）から水が飛び散ることがありますが、しばらくするとおさまります。配管の水が地中に排出されます。【不凍水栓柱】の場合ハンドル水栓金具（蛇口）■不凍水栓柱の凍結予防の仕組み○ハンドルを閉め、蛇口を開けると、立上り管に空気が入り、水が下に落ちていき、凍らない暖かい地下に排水されます。これにより、凍る可能性のある「凍結深度より上にある配管（立上り管）」に水がなくなるので、凍結を予防することができます。なお、逆流防止機能を内蔵しているため、排出した水や土中の泥水が給水配管に入ってくることはありません。立上り管凍結深度配管の水が地中に排出されます。排水部◆不凍水栓柱／操作方法■凍結予防操作①蛇口にホースが接続してある場合はホースをはずします。②ハンドルを「凍結予防」の方向（右回り）に最後まで完全に回します。③蛇口を開け、水が出ないことを確認してください。（水が抜けています）■給水操作①蛇口を閉めます。②ハンドルを「給水」の方向（左回り）に最後まで完全に回します。（給水状態になります）③水栓金具（蛇口等）を操作してお使いください。※給水操作直後は水栓金具（蛇口）から水が飛び散ることがありますが、しばらくするとおさまります。008

Page 009

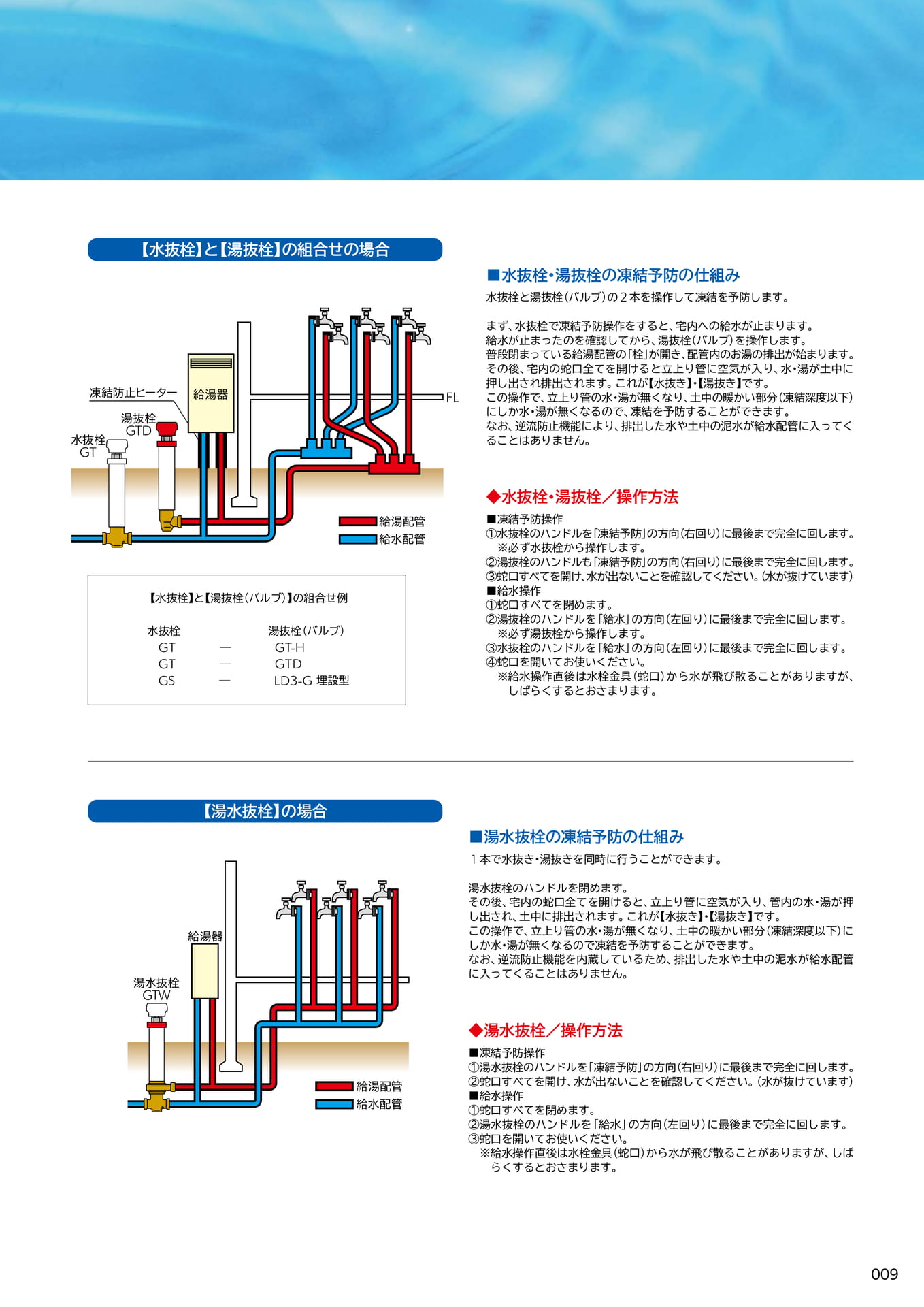

【水抜栓】と【湯抜栓】の組合せの場合■水抜栓・湯抜栓の凍結予防の仕組み水抜栓と湯抜栓（バルブ）の２本を操作して凍結を予防します。水抜栓GT凍結防止ヒーター湯抜栓GTD給湯器FLまず、水抜栓で凍結予防操作をすると、宅内への給水が止まります。給水が止まったのを確認してから、湯抜栓（バルブ）を操作します。普段閉まっている給湯配管の「栓」が開き、配管内のお湯の排出が始まります。その後、宅内の蛇口全てを開けると立上り管に空気が入り、水・湯が土中に押し出され排出されます。これが【水抜き】・【湯抜き】です。この操作で、立上り管の水・湯が無くなり、土中の暖かい部分（凍結深度以下）にしか水・湯が無くなるので、凍結を予防することができます。なお、逆流防止機能により、排出した水や土中の泥水が給水配管に入ってくることはありません。【水抜栓】と【湯抜栓（バルブ）】の組合せ例水抜栓湯抜栓（バルブ）GT─GT-HGT─GTDGS─LD3-G埋設型給湯配管給水配管◆水抜栓・湯抜栓／操作方法■凍結予防操作①水抜栓のハンドルを「凍結予防」の方向（右回り）に最後まで完全に回します。※必ず水抜栓から操作します。②湯抜栓のハンドルも「凍結予防」の方向（右回り）に最後まで完全に回します。③蛇口すべてを開け、水が出ないことを確認してください。（水が抜けています）■給水操作①蛇口すべてを閉めます。②湯抜栓のハンドルを「給水」の方向（左回り）に最後まで完全に回します。※必ず湯抜栓から操作します。③水抜栓のハンドルを「給水」の方向（左回り）に最後まで完全に回します。④蛇口を開いてお使いください。※給水操作直後は水栓金具（蛇口）から水が飛び散ることがありますが、しばらくするとおさまります。【湯水抜栓】の場合■湯水抜栓の凍結予防の仕組み１本で水抜き・湯抜きを同時に行うことができます。湯水抜栓GTW給湯器湯水抜栓のハンドルを閉めます。その後、宅内の蛇口全てを開けると、立上り管に空気が入り、管内の水・湯が押し出され、土中に排出されます。これが【水抜き】・【湯抜き】です。この操作で、立上り管の水・湯が無くなり、土中の暖かい部分（凍結深度以下）にしか水・湯が無くなるので凍結を予防することができます。なお、逆流防止機能を内蔵しているため、排出した水や土中の泥水が給水配管に入ってくることはありません。給湯配管給水配管◆湯水抜栓／操作方法■凍結予防操作①湯水抜栓のハンドルを「凍結予防」の方向（右回り）に最後まで完全に回します。②蛇口すべてを開け、水が出ないことを確認してください。（水が抜けています）■給水操作①蛇口すべてを閉めます。②湯水抜栓のハンドルを「給水」の方向（左回り）に最後まで完全に回します。③蛇口を開いてお使いください。※給水操作直後は水栓金具（蛇口）から水が飛び散ることがありますが、しばらくするとおさまります。009

Page 010

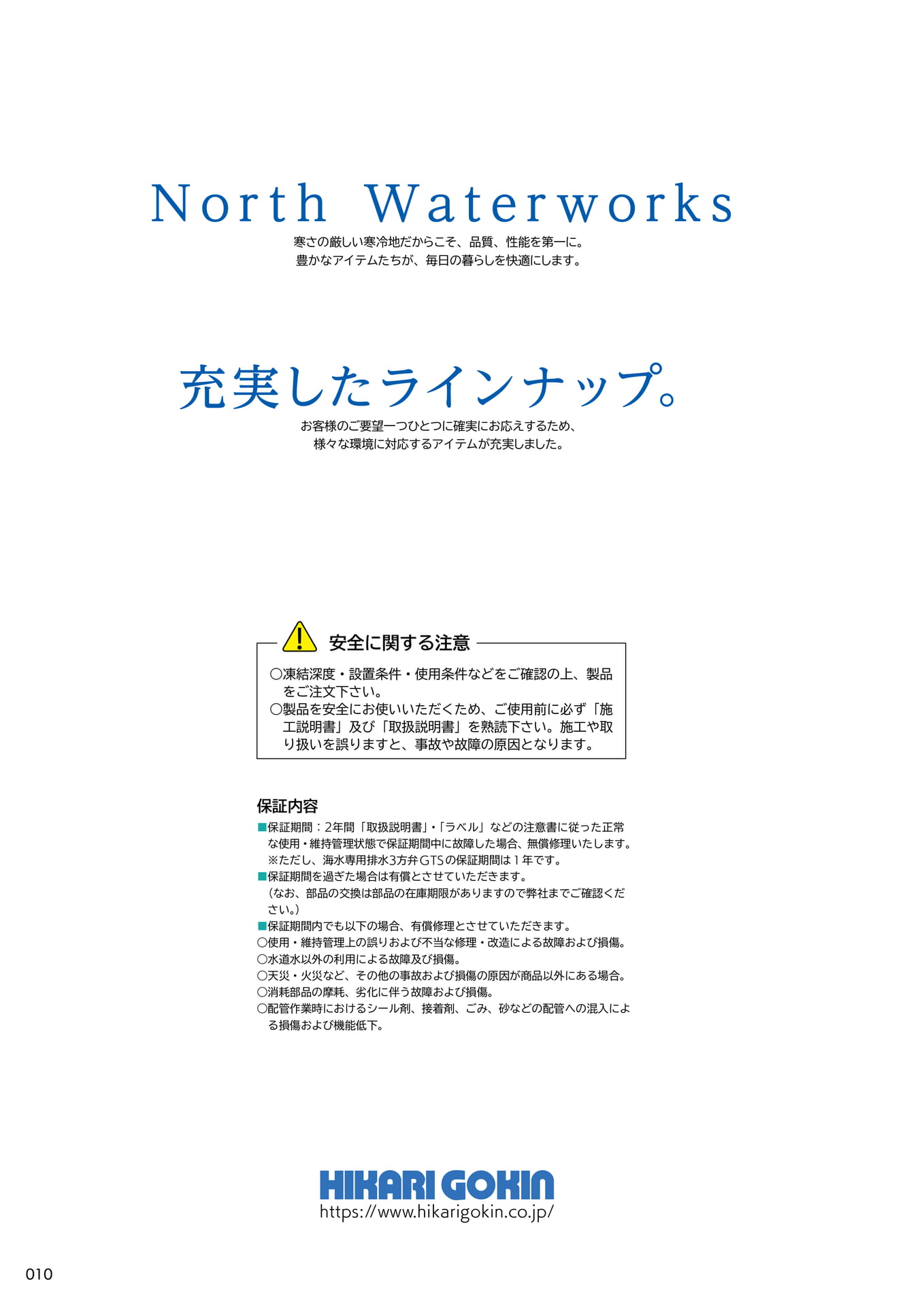

！NorthWaterworks寒さの厳しい寒冷地だからこそ、品質、性能を第一に。豊かなアイテムたちが、毎日の暮らしを快適にします。充実したラインナップ。お客様のご要望一つひとつに確実にお応えするため、様々な環境に対応するアイテムが充実しました。安全に関する注意○凍結深度・設置条件・使用条件などをご確認の上、製品をご注文下さい。○製品を安全にお使いいただくため、ご使用前に必ず「施工説明書」及び「取扱説明書」を熟読下さい。施工や取り扱いを誤りますと、事故や故障の原因となります。保証内容■保証期間：2年間「取扱説明書」・「ラベル」などの注意書に従った正常な使用・維持管理状態で保証期間中に故障した場合、無償修理いたします。※ただし、海水専用排水3方弁GTSの保証期間は１年です。■保証期間を過ぎた場合は有償とさせていただきます。（なお、部品の交換は部品の在庫期限がありますので弊社までご確認ください。）■保証期間内でも以下の場合、有償修理とさせていただきます。○使用・維持管理上の誤りおよび不当な修理・改造による故障および損傷。○水道水以外の利用による故障及び損傷。○天災・火災など、その他の事故および損傷の原因が商品以外にある場合。○消耗部品の摩耗、劣化に伴う故障および損傷。○配管作業時におけるシール剤、接着剤、ごみ、砂などの配管への混入による損傷および機能低下。https://www.hikarigokin.co.jp/010

Page 011

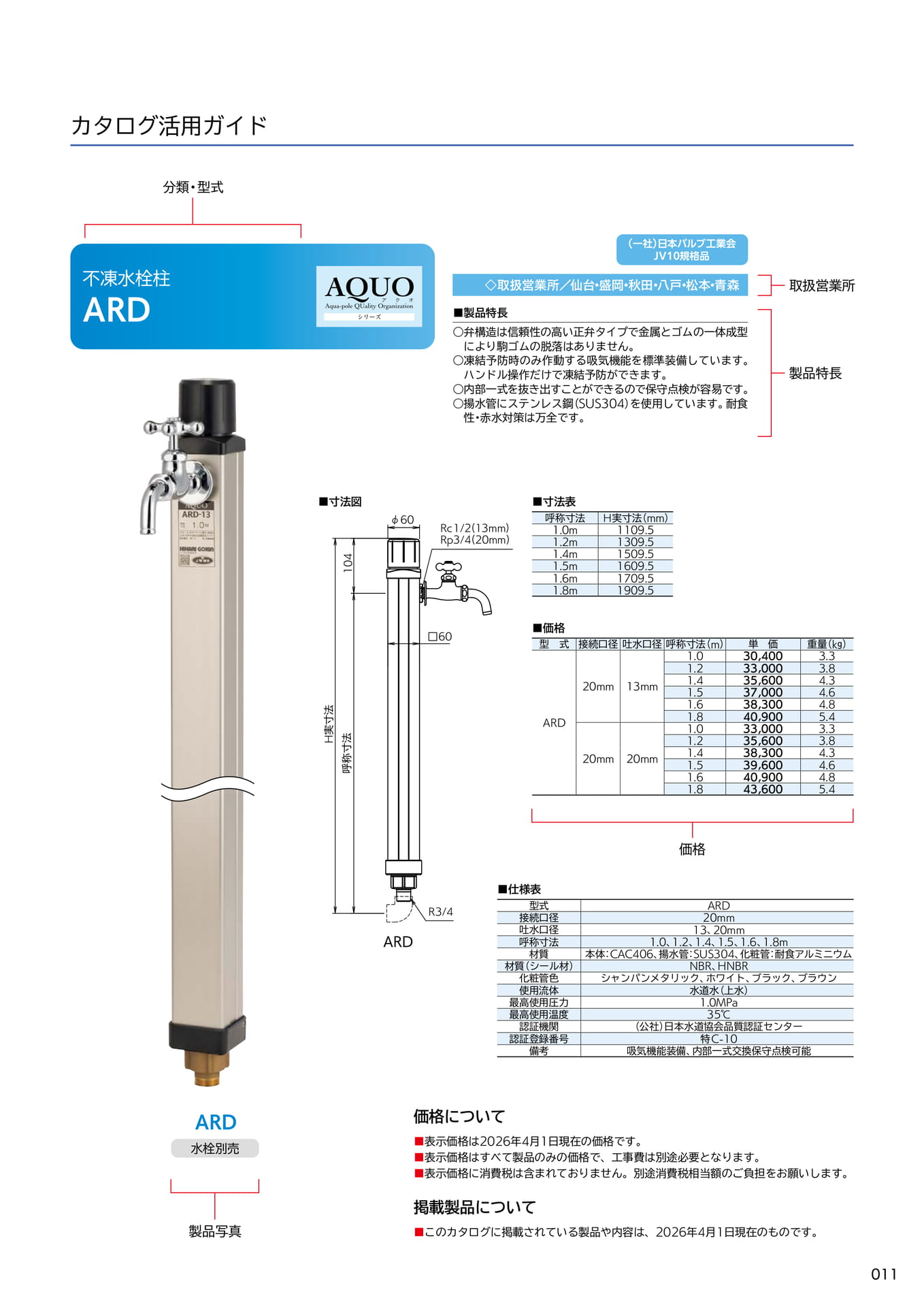

カタログ活用ガイド分類・型式（一社）日本バルブ工業会JV10規格品不凍水栓柱ARDシリーズ■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内部一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。取扱営業所製品特長■寸法図104φ60Rc1/2(13mm)Rp3/4(20mm)■寸法表呼称寸法Ｈ実寸法（mm）1.0m1109.51.2m1309.51.4m1509.51.5m1609.51.6m1709.51.8m1909.5H実寸法呼称寸法60■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.030,4003.31.233,0003.820mm13mm1.41.535,60037,0004.34.61.638,3004.8ARD1.81.040,90033,0005.43.31.235,6003.820mm20mm1.41.538,30039,6004.34.61.640,9004.81.843,6005.4価格ARDR3/4■仕様表型式ARD接続口径20mm吐水口径13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック、ホワイト、ブラック、ブラウン使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内部一式交換保守点検可能ARD水栓別売製品写真価格について■表示価格は2026年4月1日現在の価格です。■表示価格はすべて製品のみの価格で、工事費は別途必要となります。■表示価格に消費税は含まれておりません。別途消費税相当額のご負担をお願いします。掲載製品について■このカタログに掲載されている製品や内容は、2026年4月1日現在のものです。011

Page 012

光合金製作所が伝えたいユニバーサルデザイン今までの水抜栓は、水抜栓そのものに関する説明が表示されていませんでした。ただハンドルに「でる、とまる」「給水、水抜」などとしか表記されていませんでした。そのため、このハンドルを操作するとどういった効果があるのか、使用する方々には分かりにくく、製品の機能を正しくお伝えできていませんでした。このことを弊社として真摯に考え、「誰でも」「簡単に」「確実に」水道凍結予防の操作を行っていただけるよう光合金製作所ユニバーサルデザイン3原則を策定し、製品表示を見直すことといたしました。光合金製作所ユニバーサルデザイン基本3原則●つかいやすい無理な姿勢や強い力なしに楽に使える、シンプルで簡単に誰にでも使える●わかりやすい使い方が誰にでも直感的にわかる、使い方が誰にでも正しく伝わる●安心・安全誰にでも正しく使える、いつでも使える、永く使えるこの3原則に基づき製品表示を見直すことといたしました。製品表示だけではなく、総合カタログについてもユニバーサルデザインを取り入れ、文字はユニバーサルデザインフォントを使用し、色遣いはカラーユニバーサルデザインに則って製作いたしました。弊社では今後、新たな表示である「●給水・・凍結予防」を用いた製品を販売することを通して、「誰でも」「簡単に」「確実に」水道の凍結を予防することができるように技術と製品を提案・提供していき、光合金製作所のユニバーサルデザインをご理解いただけるよう、努めてまいります。マークと言葉の意味凍結予防「このマークと文言が表示している方向へ操作すると、配管の凍結破損を予防する効果があります。」ということをあらわしています。水道凍結の危険性を「雪の結晶」で表現しました。そして、製品を操作したその後に訪れる効果を「凍結予防」という言葉であらわしています。●給水「このマークと文言が表示している方向に操作すると、水道を使用することができます。」ということをあらわしています。水道凍結の危険が過ぎ去った状態を、雪の結晶の直線的で角の多い形とは対照的な、丸みがあり角が無くもっとも単純な形状である「円」で表現しました。また、製品を操作した結果の水道が使えるという状態を「給水」という言葉であらわしています。取扱説明書はこちらからダウンロードしてください取扱説明書電子化についてのお知らせこれまで主要製品に紙の取扱説明書を同梱しておりましたが、環境資源保護に取り組む活動の一環として紙の取扱説明書を廃止し、電子化の移行を順次進めてまいります。対象製品につきましては、弊社WEBサイトから取扱説明書をダウンロードのうえ、ご覧いただきますよう、よろしくお願いいたします。また、製品本体に左記の二次元コードを添付しておりますので、インターネット環境からアクセスしていただき、取扱説明書をダウンロードする際にご利用ください。012

Page 013

公社）日本水道協会品質認証センター認証登録番号※認証登録番号は本体のみで、附属されるガイド付パッキンは含まれておりません。デザイン不凍水栓柱AQUOColorsARSN-L/ARSN特C-10…P014ブランシュEINF/EINF-TWIN特C-10…P016ソレイユARSN-SWK/SWL/SW特C-10…P018AQUOColorsデザイン水栓柱デザイン水栓柱（013

Page 014

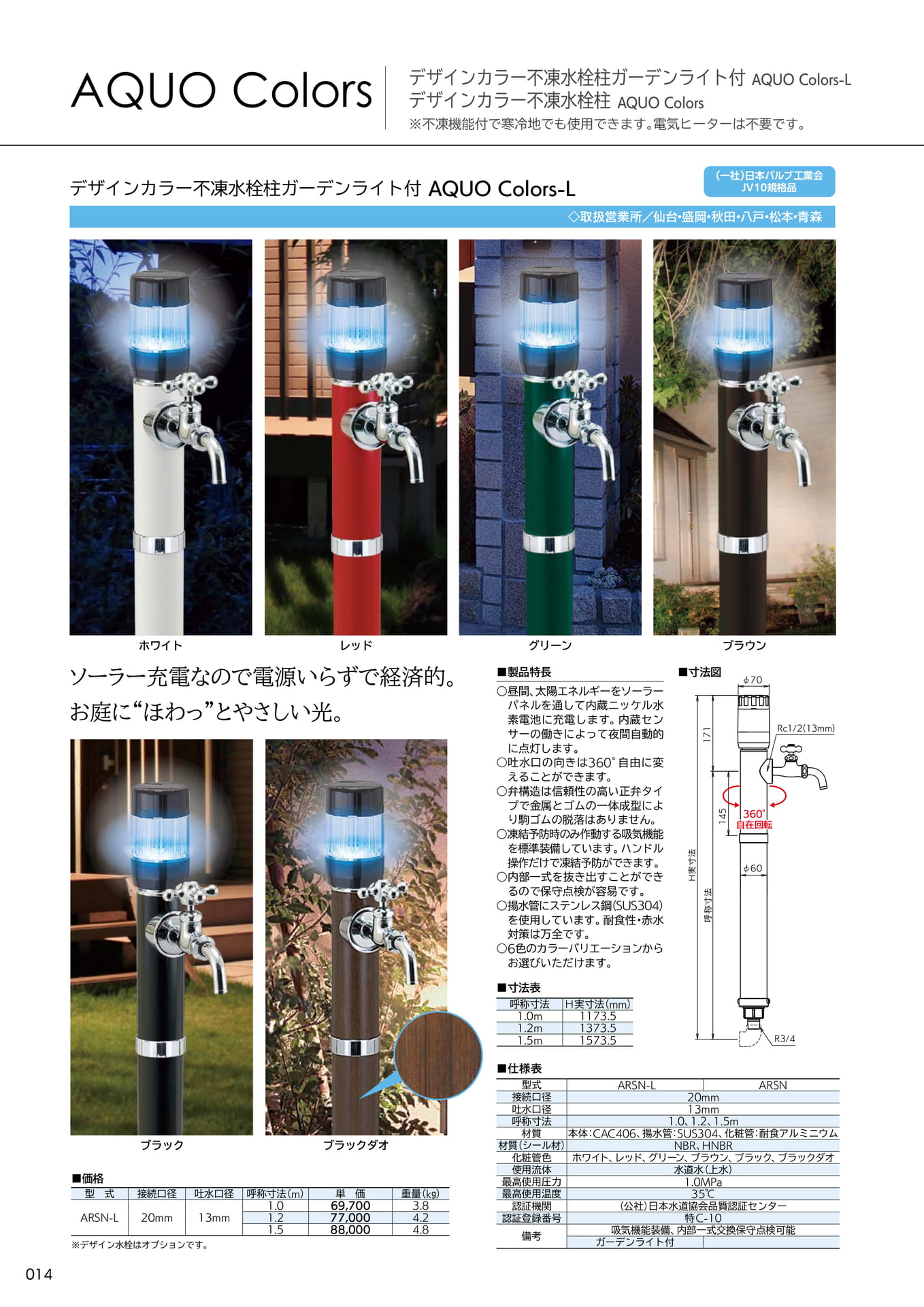

AQUOColorsデザインカラー不凍水栓柱ガーデンライト付AQUOColors-Lデザインカラー不凍水栓柱AQUOColors※不凍機能付で寒冷地でも使用できます。電気ヒーターは不要です。デザインカラー不凍水栓柱ガーデンライト付AQUOColors-L（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森ホワイトレッドグリーンソーラー充電なので電源いらずで経済的。お庭に“ほわっ”とやさしい光。■製品特長○昼間、太陽エネルギーをソーラーパネルを通して内蔵ニッケル水素電池に充電します。内蔵センサーの働きによって夜間自動的に点灯します。○吐水口の向きは360°自由に変えることができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内部一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。○6色のカラーバリエーションからお選びいただけます。■寸法表呼称寸法Ｈ実寸法（mm）1.0m1173.51.2m1373.51.5m1573.5■寸法図H実寸法171呼称寸法145ブラウンφ70360°自在回転φ60Rc1/2(13mm)R3/4■価格ブラック型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.069,7003.8ARSN-L20mm13mm1.277,0004.21.588,0004.8※デザイン水栓はオプションです。ブラックダオ■仕様表型式ARSN-LARSN接続口径20mm吐水口径13mm呼称寸法1.0、1.2、1.5m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色ホワイト、レッド、グリーン、ブラウン、ブラック、ブラックダオ使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内部一式交換保守点検可能ガーデンライト付014

Page 015

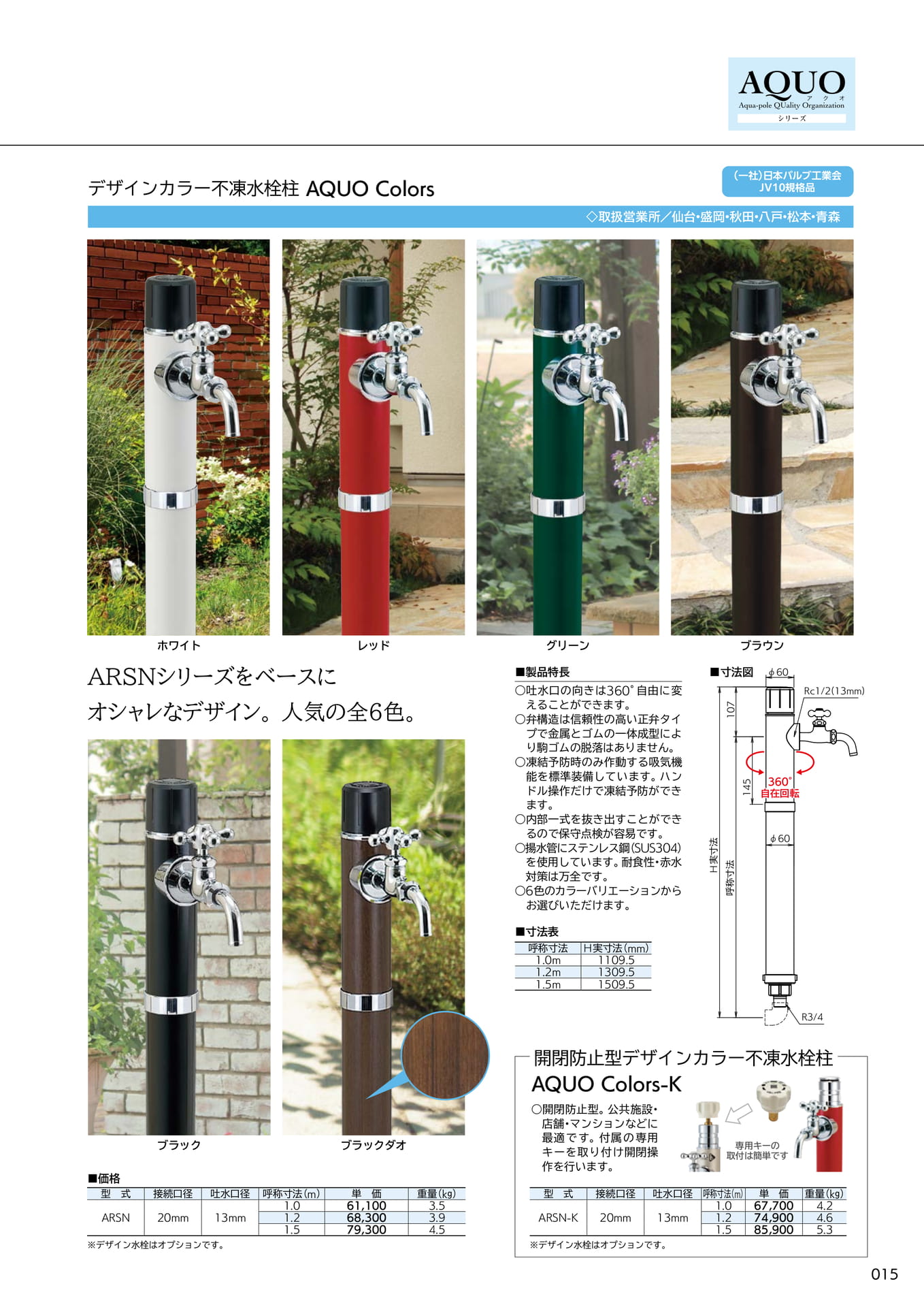

シリーズデザインカラー不凍水栓柱AQUOColors（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森ホワイトレッドグリーンARSNシリーズをベースにオシャレなデザイン。人気の全6色。■製品特長○吐水口の向きは360°自由に変えることができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内部一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。○6色のカラーバリエーションからお選びいただけます。■寸法図H実寸法107呼称寸法ブラウン145φ60360°自在回転φ60Rc1/2(13mm)■寸法表呼称寸法Ｈ実寸法（mm）1.0m1109.51.2m1309.51.5m1509.5R3/4■価格ブラック型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.061,1003.5ARSN20mm13mm1.268,3003.91.579,3004.5※デザイン水栓はオプションです。ブラックダオ開閉防止型デザインカラー不凍水栓柱AQUOColors-K○開閉防止型。公共施設・店舗・マンションなどに最適です。付属の専用キーを取り付け開閉操作を行います。型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.067,7004.2ARSN-K20mm13mm1.274,9004.61.585,9005.3※デザイン水栓はオプションです。専用キーの取付は簡単です015

Page 016

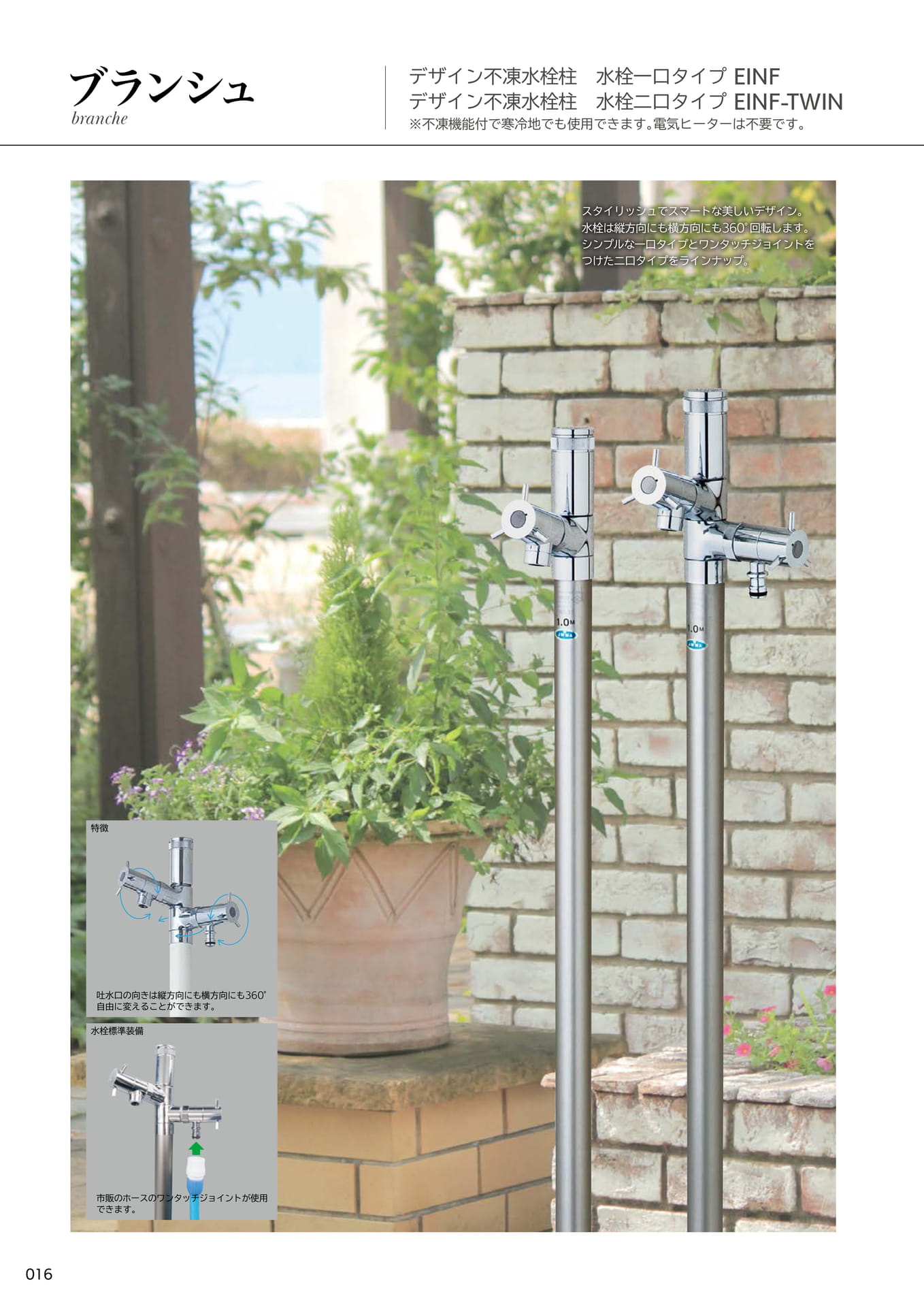

brancheデザイン不凍水栓柱水栓一口タイプEINFデザイン不凍水栓柱水栓二口タイプEINF-TWIN※不凍機能付で寒冷地でも使用できます。電気ヒーターは不要です。スタイリッシュでスマートな美しいデザイン。水栓は縦方向にも横方向にも360°回転します。シンプルな一口タイプとワンタッチジョイントをつけた二口タイプをラインナップ。特徴吐水口の向きは縦方向にも横方向にも360°自由に変えることができます。水栓標準装備市販のホースのワンタッチジョイントが使用できます。016

Page 017

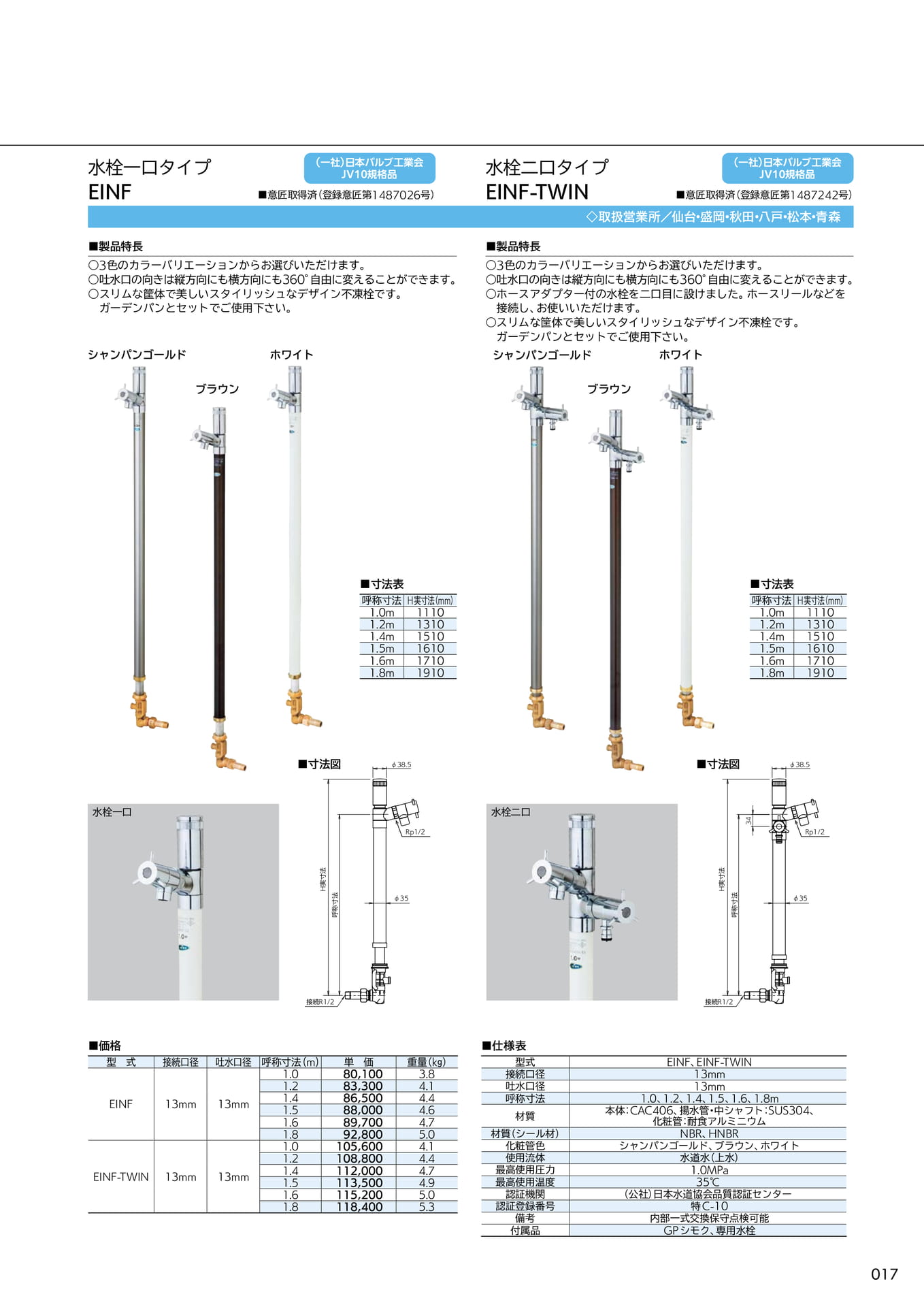

水栓一口タイプEINF（一社）日本バルブ工業会JV10規格品水栓二口タイプEINF-TWIN（一社）日本バルブ工業会JV10規格品■意匠取得済（登録意匠第1487026号）■意匠取得済（登録意匠第1487242号）◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○3色のカラーバリエーションからお選びいただけます。○吐水口の向きは縦方向にも横方向にも360°自由に変えることができます。○スリムな筐体で美しいスタイリッシュなデザイン不凍栓です。ガーデンパンとセットでご使用下さい。シャンパンゴールドホワイト■製品特長○3色のカラーバリエーションからお選びいただけます。○吐水口の向きは縦方向にも横方向にも360°自由に変えることができます。○ホースアダプター付の水栓を二口目に設けました。ホースリールなどを接続し、お使いいただけます。○スリムな筐体で美しいスタイリッシュなデザイン不凍栓です。ガーデンパンとセットでご使用下さい。シャンパンゴールドホワイトブラウンブラウン■寸法表呼称寸法Ｈ実寸法（mm）1.0m11101.2m13101.4m15101.5m16101.6m17101.8m1910■寸法表呼称寸法Ｈ実寸法（mm）1.0m11101.2m13101.4m15101.5m16101.6m17101.8m1910■寸法図φ38.5φ38.5■寸法図φ38.5水栓一口水栓二口34Rp1/2Rp1/2Rp1/2H実寸法H実寸法呼称寸法H実寸法φ35呼称寸法φ35呼称寸法φ35接続R1/2接続R1/2接続R1/2■価格型式接続口径吐水口径呼称寸法(m)単価重量（kg）1.080,1003.81.283,3004.1EINF13mm13mm1.41.586,50088,0004.44.61.689,7004.71.892,8005.01.0105,6004.11.2108,8004.4EINF-TWIN13mm13mm1.41.5112,000113,5004.74.91.6115,2005.01.8118,4005.3■仕様表型式EINF、EINF-TWIN接続口径13mm吐水口径13mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管・中シャフト：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンゴールド、ブラウン、ホワイト使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考内部一式交換保守点検可能付属品GPシモク、専用水栓017

Page 018

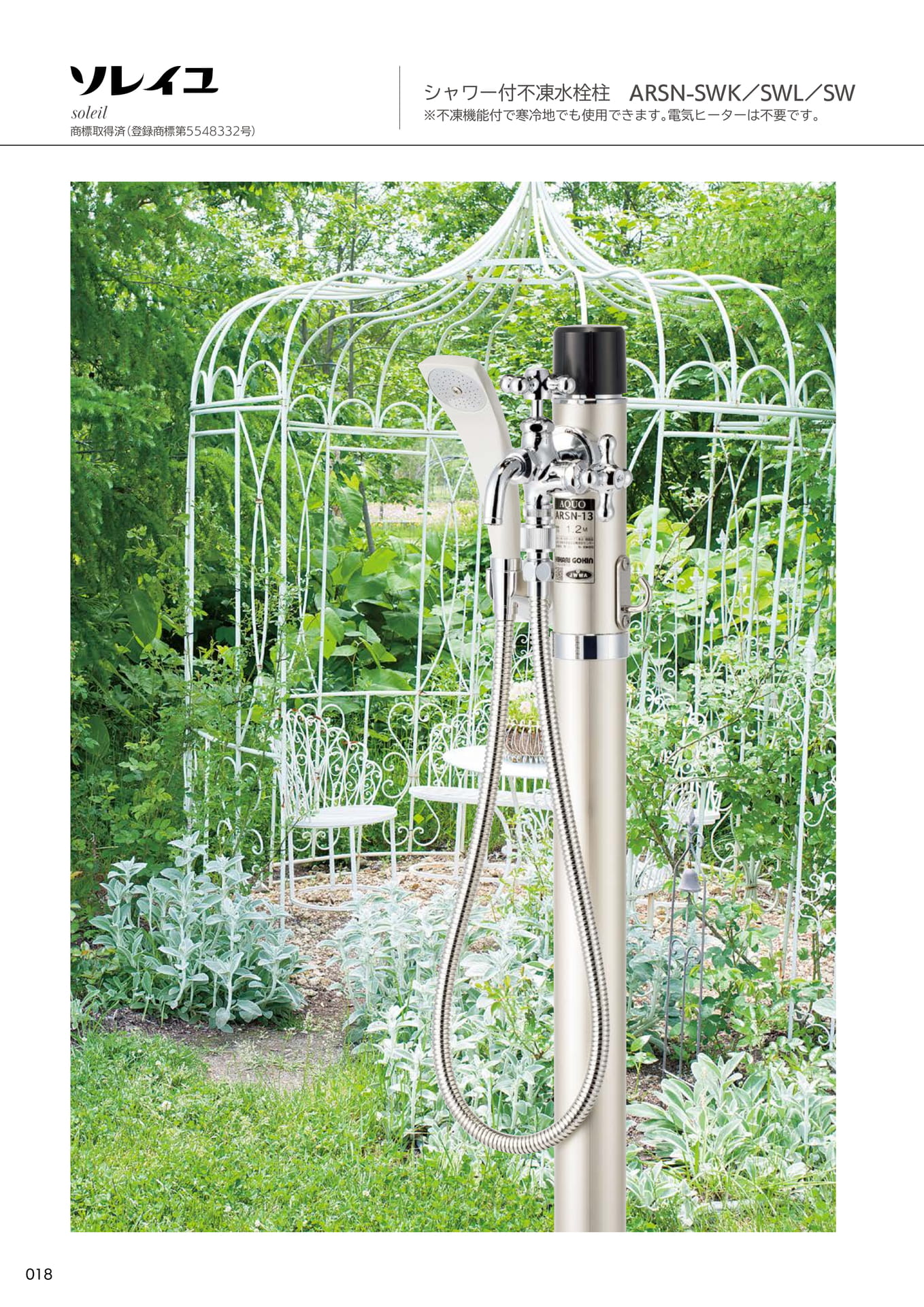

soleil商標取得済（登録商標第5548332号）シャワー付不凍水栓柱ARSN-SWK／SWL／SW※不凍機能付で寒冷地でも使用できます。電気ヒーターは不要です。018

Page 019

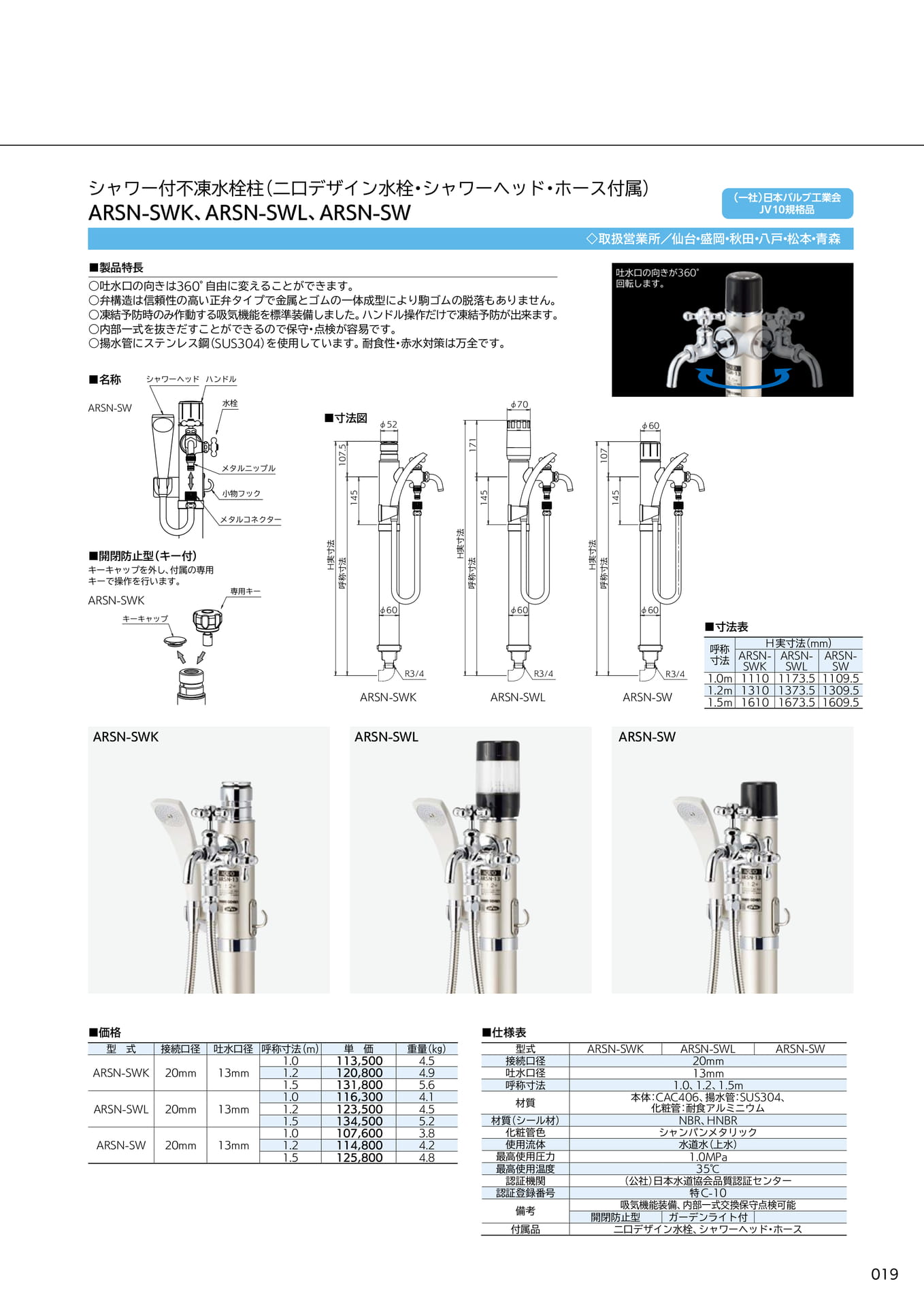

■仕様表型式ARSN-SWKARSN-SWLARSN-SW接続口径20mm吐水口径13mm呼称寸法1.0、1.2、1.5m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内部一式交換保守点検可能開閉防止型ガーデンライト付付属品二口デザイン水栓、シャワーヘッド・ホースシャワー付不凍水栓柱（二口デザイン水栓・シャワーヘッド・ホース付属）ARSN-SWK、ARSN-SWL、ARSN-SW◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○吐水口の向きは360°自由に変えることができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落もありません。○凍結予防時のみ作動する吸気機能を標準装備しました。ハンドル操作だけで凍結予防が出来ます。○内部一式を抜きだすことができるので保守・点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。■名称ARSN-SWキーキャップ専用キー■開閉防止型（キー付）キーキャップを外し、付属の専用キーで操作を行います。吐水口の向きが360°回転します。ARSN-SWKARSN-SWLARSN-SW■寸法図ARSN-SWKARSN-SWKARSN-SWLARSN-SW■寸法表呼称寸法H実寸法（mm)ARSN-SWKARSN-SWLARSN-SW1.0m11101173.51109.51.2m13101373.51309.51.5m16101673.51609.5■価格型式接続口径吐水口径呼称寸法(m)単価重量（kg）ARSN-SWK20mm13mm1.0113,5004.51.2120,8004.91.5131,8005.6ARSN-SWL20mm13mm1.0116,3004.11.2123,5004.51.5134,5005.2ARSN-SW20mm13mm1.0107,6003.81.2114,8004.21.5125,8004.8（一社）日本バルブ工業会JV10規格品φ70145呼称寸法171φ60H実寸法145呼称寸法107φ60φ60R3/4H実寸法R3/4145呼称寸法107.5φ52φ60H実寸法R3/4メタルニップル小物フックシャワーヘッドハンドルメタルコネクター水栓019

Page 020

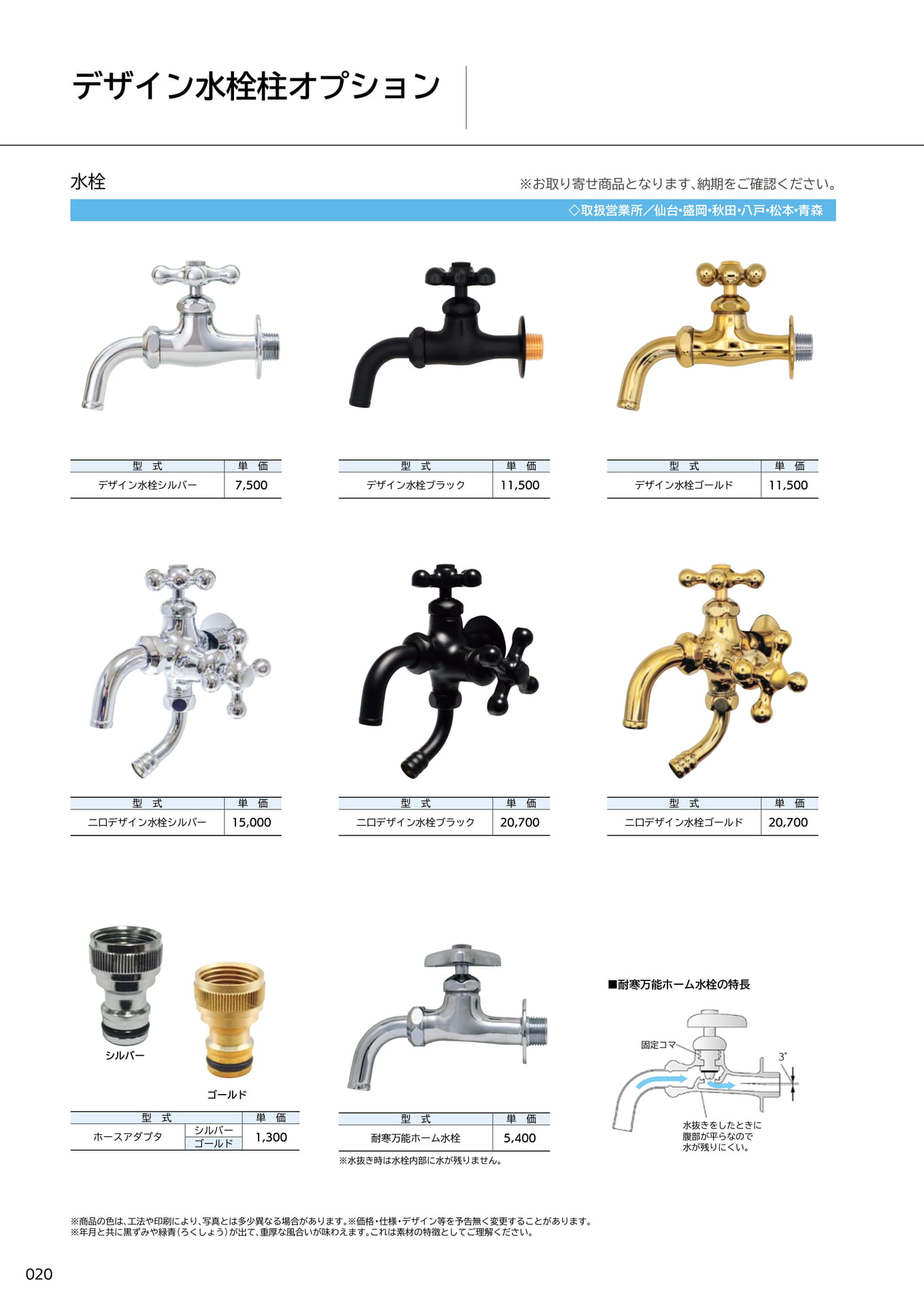

デザイン水栓柱オプション水栓※お取り寄せ商品となります、納期をご確認ください。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森型式単価デザイン水栓シルバー7,500型式単価デザイン水栓ブラック11,500型式単価デザイン水栓ゴールド11,500型式単価二口デザイン水栓シルバー14,50015,000型式単価二口デザイン水栓ブラック20,700型式単価二口デザイン水栓ゴールド20,700■耐寒万能ホーム水栓の特長シルバー固定コマ3°ゴールド型式単価シルバーホースアダプタ1,300ゴールド型式単価耐寒万能ホーム水栓5,400※水抜き時は水栓内部に水が残りません。水抜きをしたときに腹部が平らなので水が残りにくい。※商品の色は、工法や印刷により、写真とは多少異なる場合があります。※価格・仕様・デザイン等を予告無く変更することがあります。※年月と共に黒ずみや緑青（ろくしょう）が出て、重厚な風合いが味わえます。これは素材の特徴としてご理解ください。020

Page 021

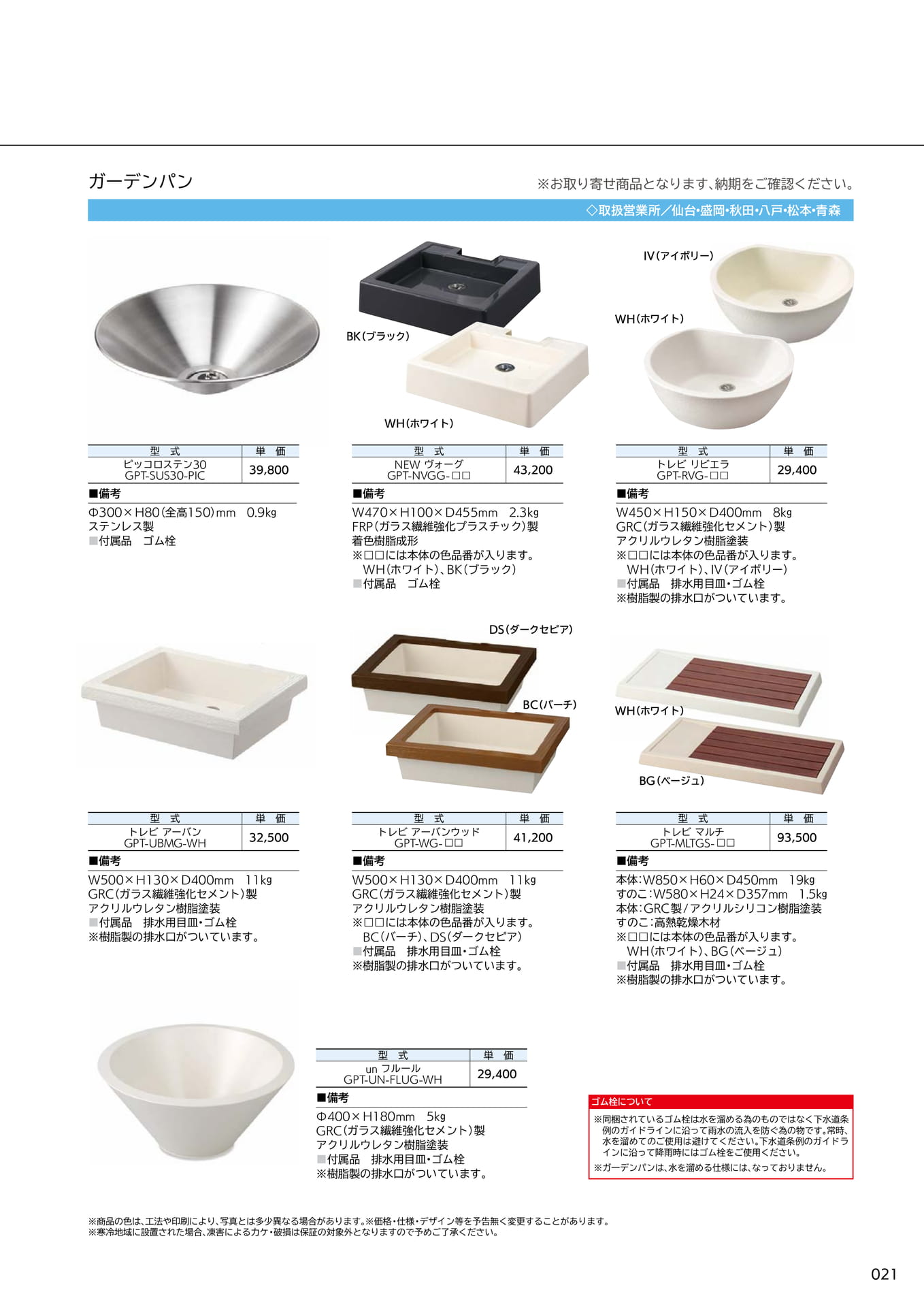

ガーデンパン※お取り寄せ商品となります、納期をご確認ください。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森IV（アイボリー）BK（ブラック）WH（ホワイト）WH（ホワイト）■備考型式単価39,800GPT-SUS30-PICΦ300×H80（全高150）mm0.9kgステンレス製■付属品ゴム栓■備考型式単価NEWヴォーグ43,200GPT-NVGG-□□W470×H100×D455mm2.3kgFRP（ガラス繊維強化プラスチック）製着色樹脂成形※□□には本体の色品番が入ります。WH（ホワイト）、BK（ブラック）■付属品ゴム栓■備考型式単価トレビリビエラ29,400GPT-RVG-□□W450×H150×D400mm8kgGRC（ガラス繊維強化セメント）製アクリルウレタン樹脂塗装※□□には本体の色品番が入ります。WH（ホワイト）、IV（アイボリー）■付属品排水用目皿・ゴム栓※樹脂製の排水口がついています。DS（ダークセピア）BC（バーチ）WH（ホワイト）BG（ベージュ）■備考型式単価トレビアーバン32,500GPT-UBMG-WHW500×H130×D400mm11kgGRC（ガラス繊維強化セメント）製アクリルウレタン樹脂塗装■付属品排水用目皿・ゴム栓※樹脂製の排水口がついています。■備考型式単価トレビアーバンウッド41,200GPT-WG-□□W500×H130×D400mm11kgGRC（ガラス繊維強化セメント）製アクリルウレタン樹脂塗装※□□には本体の色品番が入ります。BC（バーチ）、DS（ダークセピア）■付属品排水用目皿・ゴム栓※樹脂製の排水口がついています。■備考型式単価トレビマルチ93,500GPT-MLTGS-□□本体：W850×H60×D450mm19kgすのこ：W580×H24×D357mm1.5kg本体：GRC製/アクリルシリコン樹脂塗装すのこ：高熱乾燥木材※□□には本体の色品番が入ります。WH（ホワイト）、BG（ベージュ）■付属品排水用目皿・ゴム栓※樹脂製の排水口がついています。■備考型式単価unフルール29,400GPT-UN-FLUG-WHΦ400×H180mm5kgGRC（ガラス繊維強化セメント）製アクリルウレタン樹脂塗装■付属品排水用目皿・ゴム栓※樹脂製の排水口がついています。ゴム栓について※同梱されているゴム栓は水を溜める為のものではなく下水道条例のガイドラインに沿って雨水の流入を防ぐ為の物です。常時、水を溜めてのご使用は避けてください。下水道条例のガイドラインに沿って降雨時にはゴム栓をご使用ください。※ガ一デンパンは、水を溜める仕様には、なっておりません。※商品の色は、工法や印刷により、写真とは多少異なる場合があります。※価格・仕様・デザイン等を予告無く変更することがあります。※寒冷地域に設置された場合、凍害による力ケ・破損は保証の対象外となりますので予めご了承ください。021

Page 022

022

Page 023

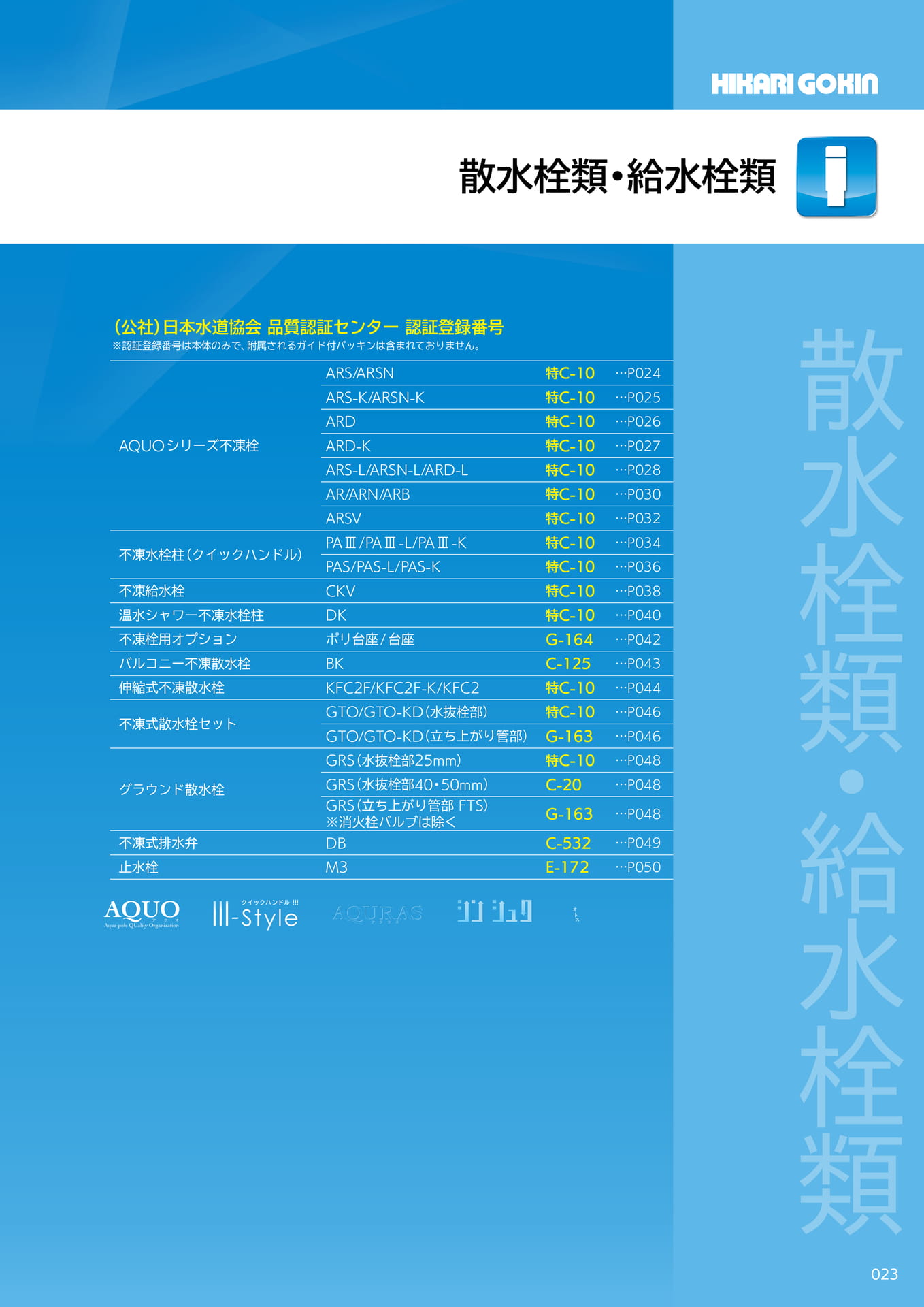

（公社）日本水道協会品質認証センター認証登録番号※認証登録番号は本体のみで、附属されるガイド付パッキンは含まれておりません。AQUOシリーズ不凍栓クイックハンドル!!!ARS/ARSN特C-10…P024ARS-K/ARSN-K特C-10…P025ARD特C-10…P026ARD-K特C-10…P027ARS-L/ARSN-L/ARD-L特C-10…P028AR/ARN/ARB特C-10…P030ARSV特C-10…P032PAⅢ/PAⅢ-L/PAⅢ-K特C-10…P034不凍水栓柱（クイックハンドル）PAS/PAS-L/PAS-K特C-10…P036不凍給水栓CKV特C-10…P038温水シャワー不凍水栓柱DK特C-10…P040不凍栓用オプションポリ台座/台座G-164…P042バルコニー不凍散水栓BKC-125…P043伸縮式不凍散水栓KFC2F/KFC2F-K/KFC2特C-10…P044不凍式散水栓セットグラウンド散水栓GTO/GTO-KD（水抜栓部）特C-10…P046GTO/GTO-KD（立ち上がり管部）G-163GRS（水抜栓部25mm）特C-10…P048GRS（水抜栓部40・50mm）C-20…P048GRS（立ち上がり管部FTS）※消火栓バルブは除く散水栓類・給水栓類…P046スG-163…P048不凍式排水弁DBC-532…P049止水栓M3E-172…P050散水栓類・給水栓類オト023

Page 024

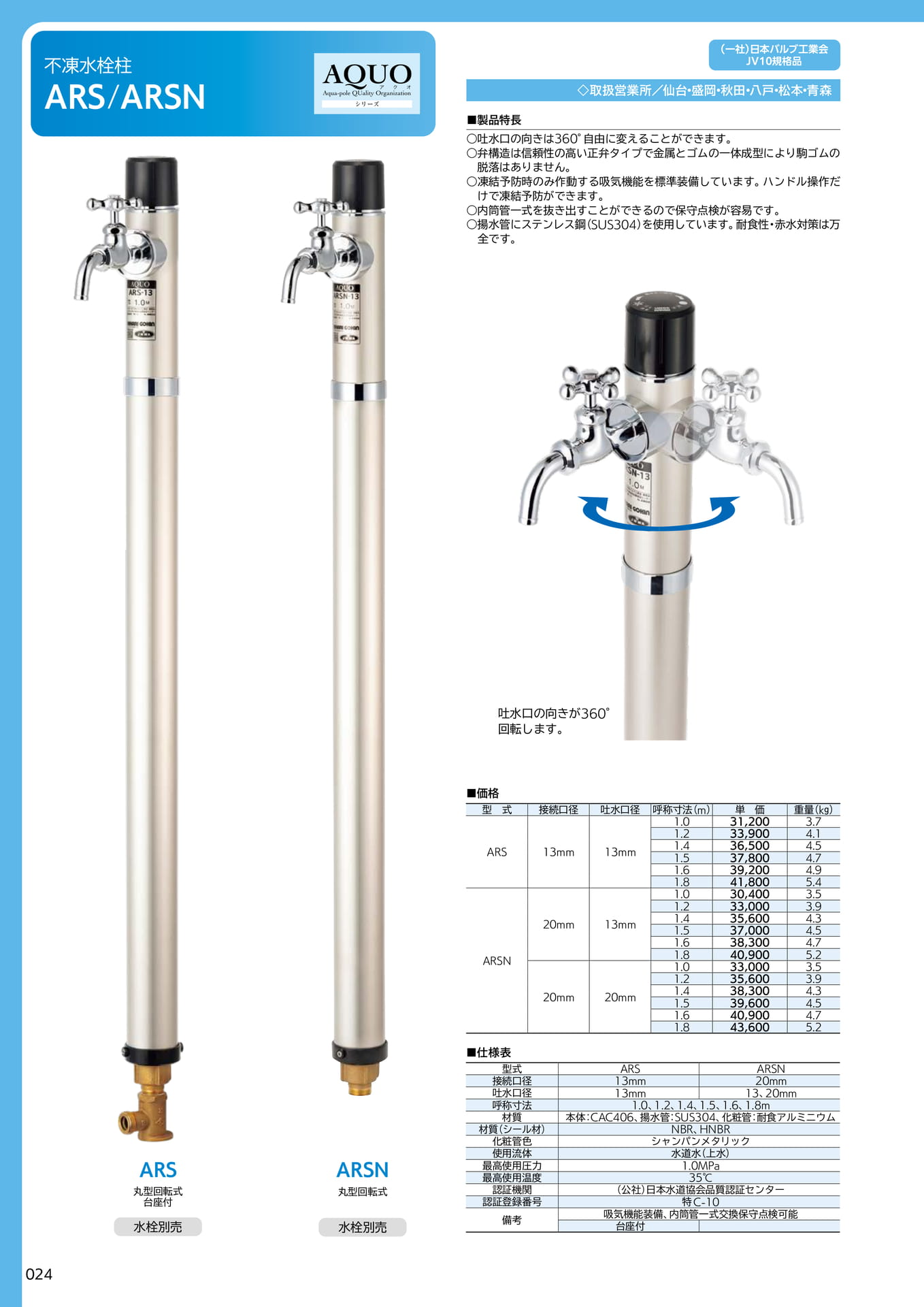

不凍水栓柱ARS/ARSNシリーズ■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○吐水口の向きは360°自由に変えることができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。吐水口の向きが360°回転します。ARS丸型回転式台座付水栓別売ARSN丸型回転式水栓別売■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.031,2003.71.233,9004.1ARS13mm13mm1.41.536,50037,8004.54.71.639,2004.91.841,8005.41.030,4003.51.233,0003.920mm13mm1.41.535,60037,0004.34.51.638,3004.7ARSN1.81.040,90033,0005.23.51.235,6003.920mm20mm1.41.538,30039,6004.34.51.640,9004.71.843,6005.2■仕様表型式ARSARSN接続口径13mm20mm吐水口径13mm13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内筒管一式交換保守点検可能台座付024

Page 025

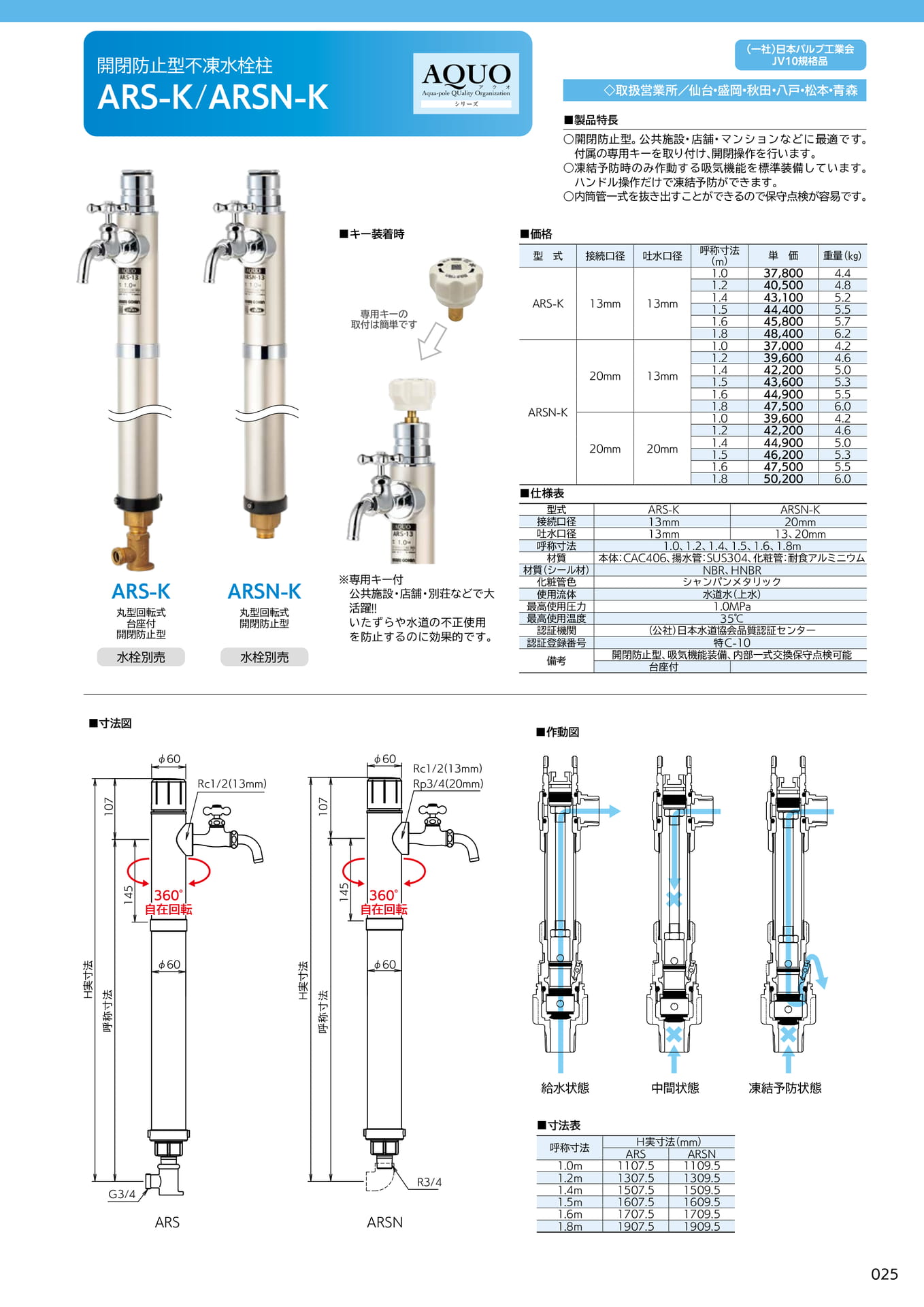

ARSARSN■寸法図■作動図給水状態中間状態凍結予防状態■寸法表呼称寸法Ｈ実寸法（mm）ARSARSN1.0m1107.51109.51.2m1307.51309.51.4m1507.51509.51.5m1607.51609.51.6m1707.51709.51.8m1907.51909.5Rc1/2(13mm)φ60φ60107145呼称寸法H実寸法G3/4φ60φ60107145呼称寸法Rc1/2(13mm)Rp3/4(20mm)R3/4H実寸法360°自在回転360°自在回転開閉防止型不凍水栓柱ARS-K/ARSN-Kシリーズ■キー装着時※専用キー付公共施設・店舗・別荘などで大活躍!!いたずらや水道の不正使用を防止するのに効果的です。専用キーの取付は簡単ですARS-KARSN-K丸型回転式台座付開閉防止型丸型回転式開閉防止型水栓別売水栓別売■仕様表型式ARS-KARSN-K接続口径13mm20mm吐水口径13mm13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考開閉防止型、吸気機能装備、内部一式交換保守点検可能台座付◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森（一社）日本バルブ工業会JV10規格品■製品特長○開閉防止型。公共施設・店舗・マンションなどに最適です。付属の専用キーを取り付け、開閉操作を行います。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）ARS-K13mm13mm1.037,8004.41.240,5004.81.443,1005.21.544,4005.51.645,8005.71.848,4006.2ARSN-K20mm13mm1.037,0004.21.239,6004.61.442,2005.01.543,6005.31.644,9005.51.847,5006.020mm20mm1.039,6004.21.242,2004.61.444,9005.01.546,2005.31.647,5005.51.850,2006.0025

Page 026

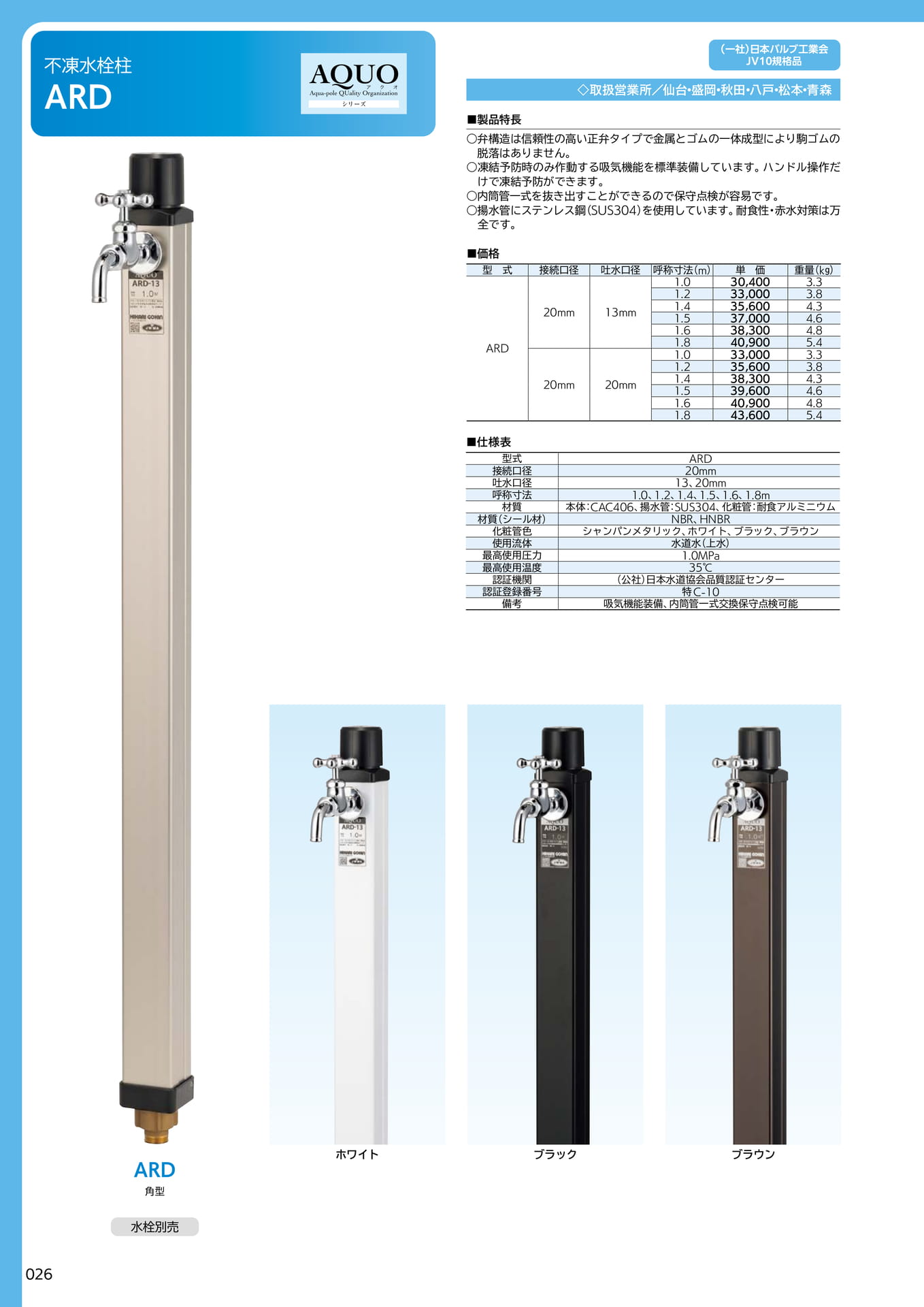

不凍水栓柱ARDシリーズ■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.030,4003.31.233,0003.820mm13mm1.41.535,60037,0004.34.61.638,3004.8ARD1.81.040,90033,0005.43.31.235,6003.820mm20mm1.41.538,30039,6004.34.61.640,9004.81.843,6005.4■仕様表（一社）日本バルブ工業会JV10規格品型式ARD接続口径20mm吐水口径13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック、ホワイト、ブラック、ブラウン使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内筒管一式交換保守点検可能ARDホワイトブラックブラウン角型水栓別売026

Page 027

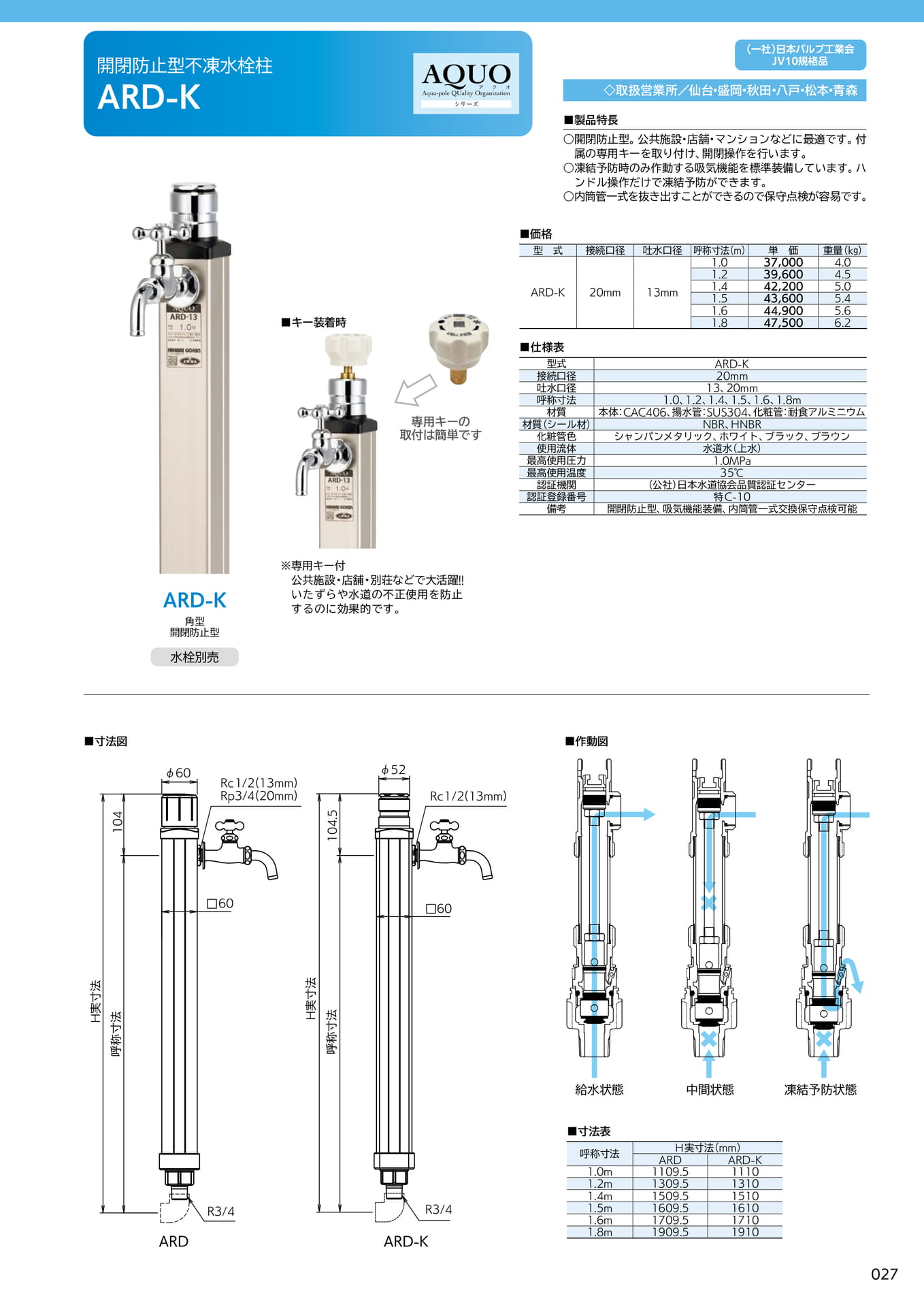

開閉防止型不凍水栓柱ARD-Kシリーズ■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○開閉防止型。公共施設・店舗・マンションなどに最適です。付属の専用キーを取り付け、開閉操作を行います。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。■キー装着時■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.037,0004.01.239,6004.5ARD-K20mm13mm1.41.542,20043,6005.05.41.644,9005.61.847,5006.2専用キーの取付は簡単です■仕様表型式ARD-K接続口径20mm吐水口径13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック、ホワイト、ブラック、ブラウン使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考開閉防止型、吸気機能装備、内筒管一式交換保守点検可能ARD-K角型開閉防止型※専用キー付公共施設・店舗・別荘などで大活躍!!いたずらや水道の不正使用を防止するのに効果的です。水栓別売■寸法図■作動図φ60Rc1/2(13mm)Rp3/4(20mm)φ52Rc1/2(13mm)60H実寸法呼称寸法H実寸法呼称寸法104104.560給水状態中間状態凍結予防状態■寸法表ARDR3/4ARD-KR3/4呼称寸法Ｈ実寸法（mm）ARDARD-K1.0m1109.511101.2m1309.513101.4m1509.515101.5m1609.516101.6m1709.517101.8m1909.51910027

Page 028

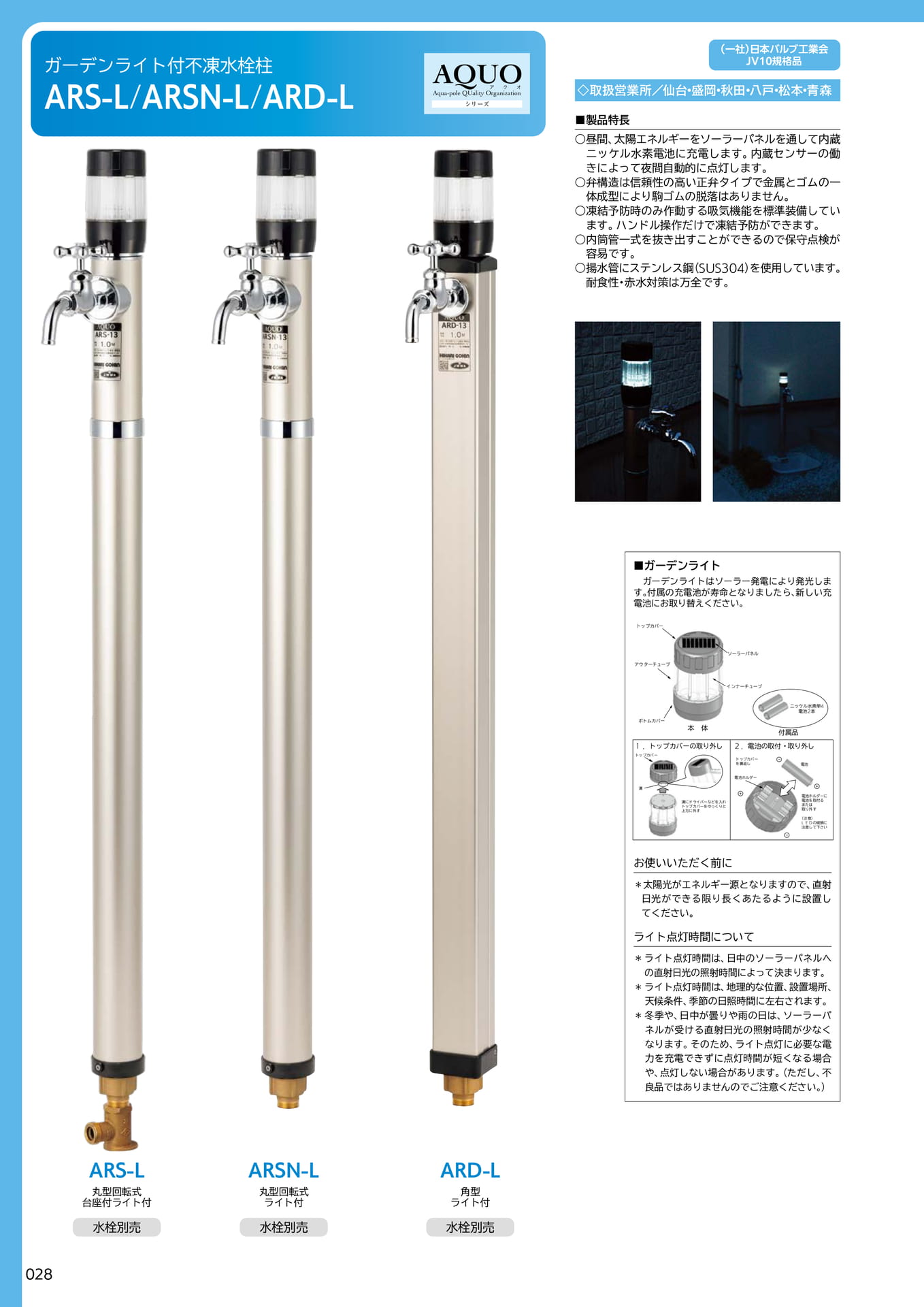

ドライバーガーデンライト付不凍水栓柱ARS-L/ARSN-L/ARD-Lシリーズ■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○昼間、太陽エネルギーをソーラーパネルを通して内蔵ニッケル水素電池に充電します。内蔵センサーの働きによって夜間自動的に点灯します。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。■ガーデンライトガーデンライトはソーラー発電により発光します。付属の充電池が寿命となりましたら、新しい充電池にお取り替えください。トップカバーソーラーパネルアウターチューブインナーチューブニッケル水素単4電池２本ボトムカバー本体付属品１．トップカバーの取り外し２．電池の取付・取り外しトップカバートップカバーを裏返し電池電池ホルダー溝溝にドライバーなどを入れトップカバーをゆっくりと上方に外す電池ホルダーに電池を取付るまたは取り外す（注意）ＬＥＤの破損に注意して下さいお使いいただく前に＊太陽光がエネルギー源となりますので、直射日光ができる限り長くあたるように設置してください。ライト点灯時間について＊ライト点灯時間は、日中のソーラーパネルへの直射日光の照射時間によって決まります。＊ライト点灯時間は、地理的な位置、設置場所、天候条件、季節の日照時間に左右されます。＊冬季や、日中が曇りや雨の日は、ソーラーパネルが受ける直射日光の照射時間が少なくなります。そのため、ライト点灯に必要な電力を充電できずに点灯時間が短くなる場合や、点灯しない場合があります。（ただし、不良品ではありませんのでご注意ください。）ARS-LARSN-LARD-L丸型回転式台座付ライト付丸型回転式ライト付角型ライト付水栓別売水栓別売水栓別売028

Page 029

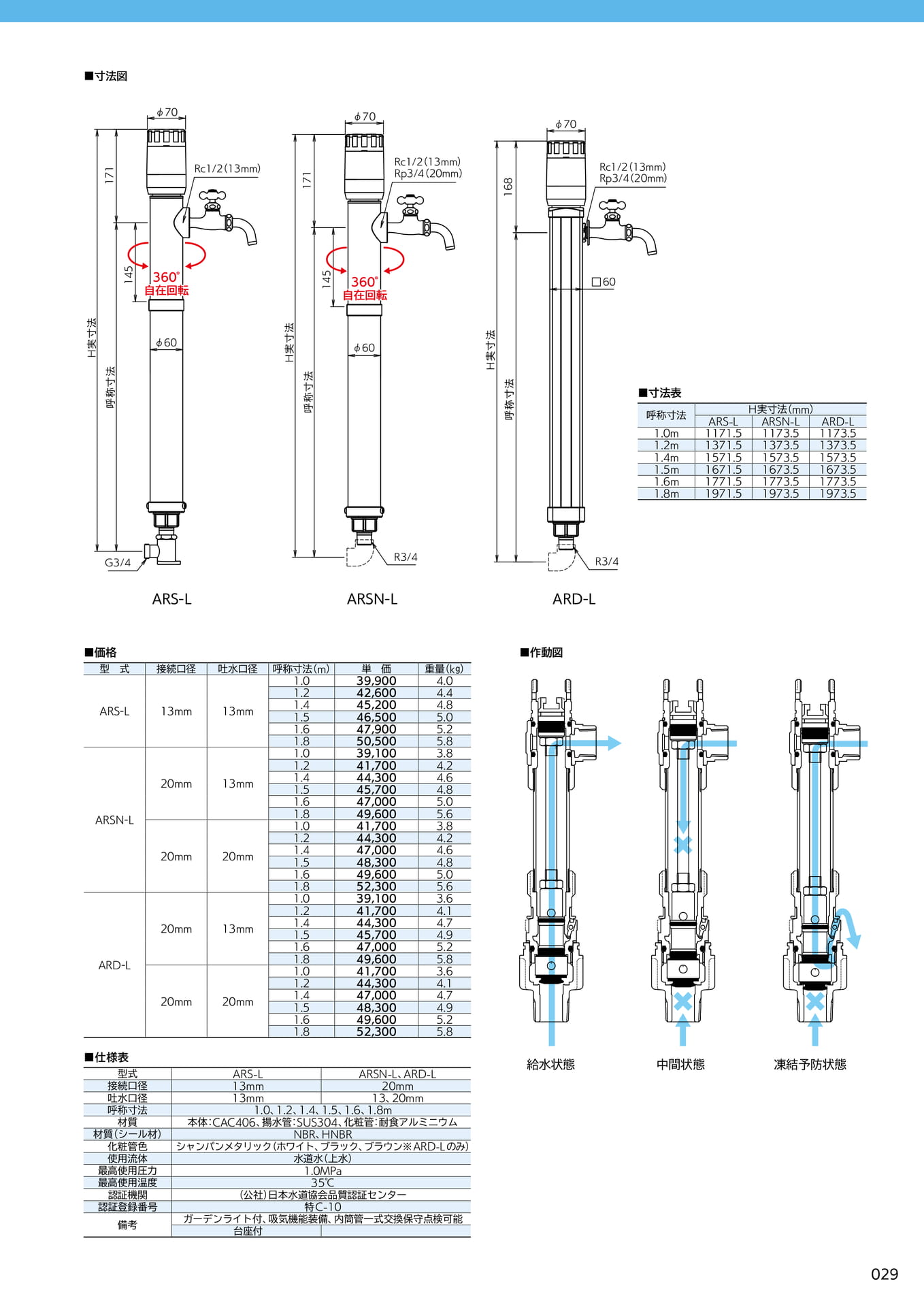

■寸法図φ70φ70φ70171Rc1/2（13mm）171Rc1/2（13mm）Rp3/4（20mm）168Rc1/2（13mm）Rp3/4（20mm）145360°自在回転145360°自在回転60H実寸法呼称寸法φ60H実寸法呼称寸法φ60H実寸法呼称寸法■寸法表呼称寸法ARS-LＨ実寸法（mm）ARSN-LARD-L1.0m1171.51173.51173.51.2m1371.51373.51373.51.4m1571.51573.51573.51.5m1671.51673.51673.51.6m1771.51773.51773.51.8m1971.51973.51973.5G3/4R3/4R3/4ARS-LARSN-LARD-L■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.039,9004.01.242,6004.4ARS-L13mm13mm1.41.545,20046,5004.85.01.647,9005.21.850,5005.81.039,1003.81.241,7004.220mm13mm1.41.544,30045,7004.64.81.647,0005.0ARSN-L1.81.049,60041,7005.63.81.244,3004.220mm20mm1.41.547,00048,3004.64.81.649,6005.01.852,3005.61.039,1003.61.241,7004.120mm13mm1.41.544,30045,7004.74.91.647,0005.2ARD-L1.81.049,60041,7005.83.61.244,3004.120mm20mm1.41.547,00048,3004.74.91.649,6005.21.852,3005.8■仕様表型式ARS-LARSN-L、ARD-L接続口径13mm20mm吐水口径13mm13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック（ホワイト、ブラック、ブラウン※ARD-Lのみ）使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考ガーデンライト付、吸気機能装備、内筒管一式交換保守点検可能台座付■作動図給水状態中間状態凍結予防状態029

Page 030

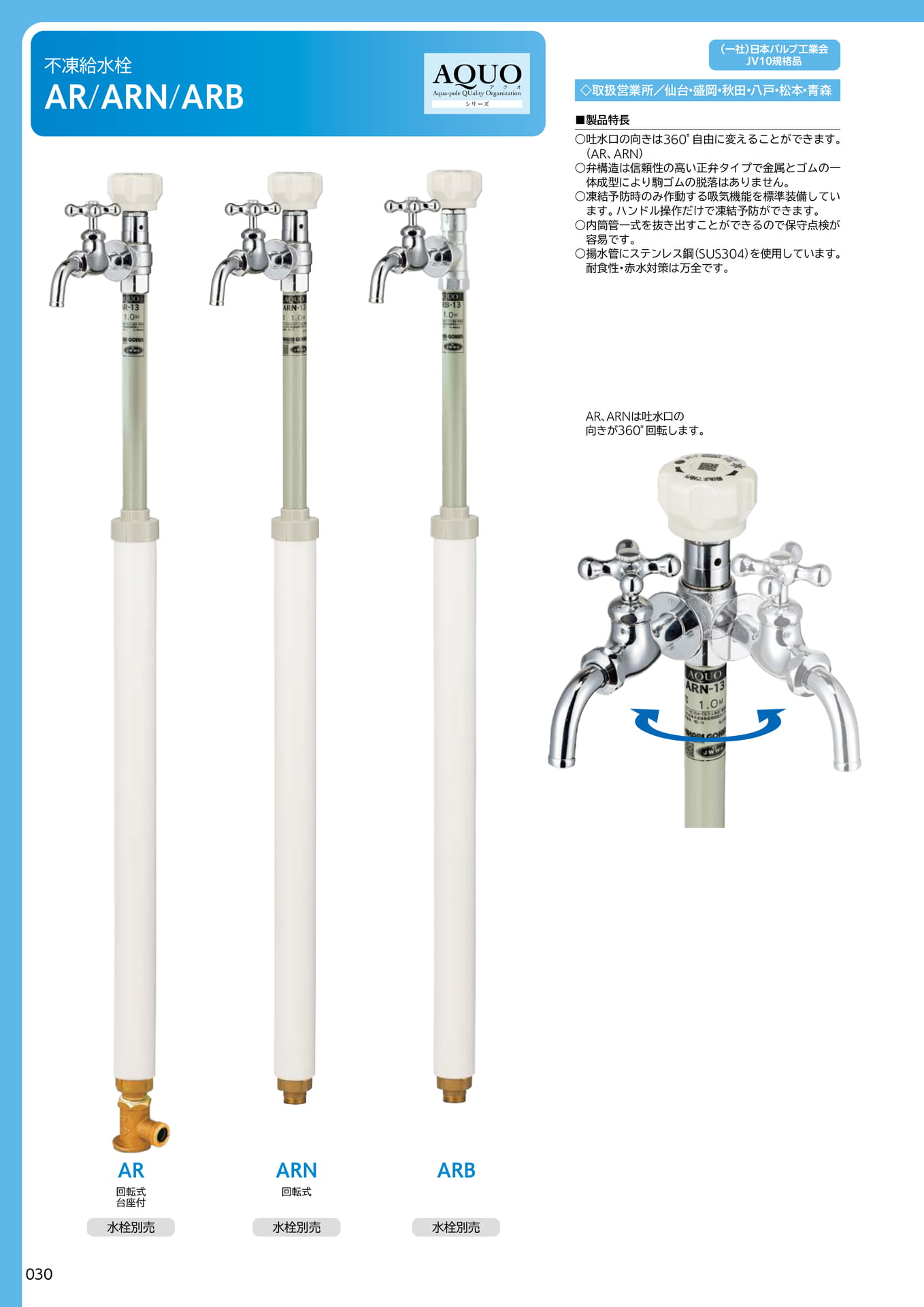

不凍給水栓AR/ARN/ARBシリーズ■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○吐水口の向きは360°自由に変えることができます。（AR、ARN）○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。AR、ARNは吐水口の向きが360°回転します。ARARNARB回転式台座付回転式水栓別売水栓別売水栓別売030

Page 031

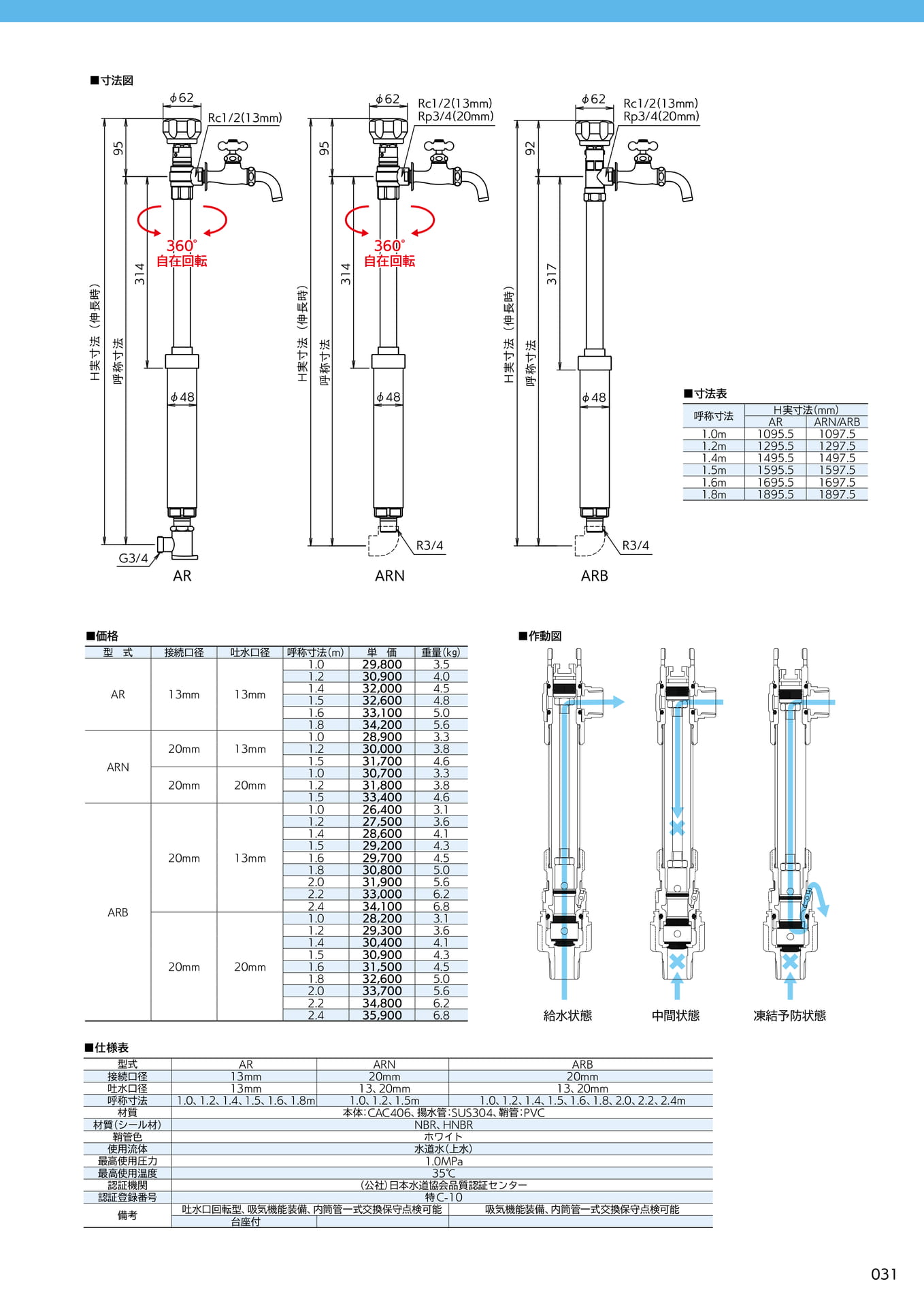

■寸法図φ62Rc1/2(13mm)φ62Rc1/2(13mm)Rp3/4(20mm)φ62Rc1/2(13mm)Rp3/4(20mm)H実寸法（伸長時）呼称寸法959592314360°自在回転φ48H実寸法（伸長時）呼称寸法314360°自在回転φ48H実寸法（伸長時）呼称寸法317φ48■寸法表呼称寸法Ｈ実寸法（mm）ARARN/ARB1.0m1095.51097.51.2m1295.51297.51.4m1495.51497.51.5m1595.51597.51.6m1695.51697.51.8m1895.51897.5G3/4R3/4ARARNARBR3/4■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.029,8003.51.230,9004.0AR13mm13mm1.41.532,00032,6004.54.81.633,1005.01.834,2005.61.028,9003.320mm13mm1.230,0003.8ARN1.51.031,70030,7004.63.320mm20mm1.231,8003.81.533,4004.61.026,4003.11.227,5003.61.428,6004.11.529,2004.320mm13mm1.629,7004.51.830,8005.02.031,9005.62.233,0006.2ARB2.41.034,10028,2006.83.11.229,3003.61.430,4004.11.530,9004.320mm20mm1.631,5004.51.832,6005.02.033,7005.62.234,8006.22.435,9006.8■作動図給水状態中間状態凍結予防状態■仕様表型式ARARNARB接続口径13mm20mm20mm吐水口径13mm13、20mm13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m1.0、1.2、1.5m1.0、1.2、1.4、1.5、1.6、1.8、2.0、2.2、2.4m材質本体：CAC406、揚水管：SUS304、鞘管：PVC材質（シール材）NBR、HNBR鞘管色ホワイト使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吐水口回転型、吸気機能装備、内筒管一式交換保守点検可能台座付吸気機能装備、内筒管一式交換保守点検可能031

Page 032

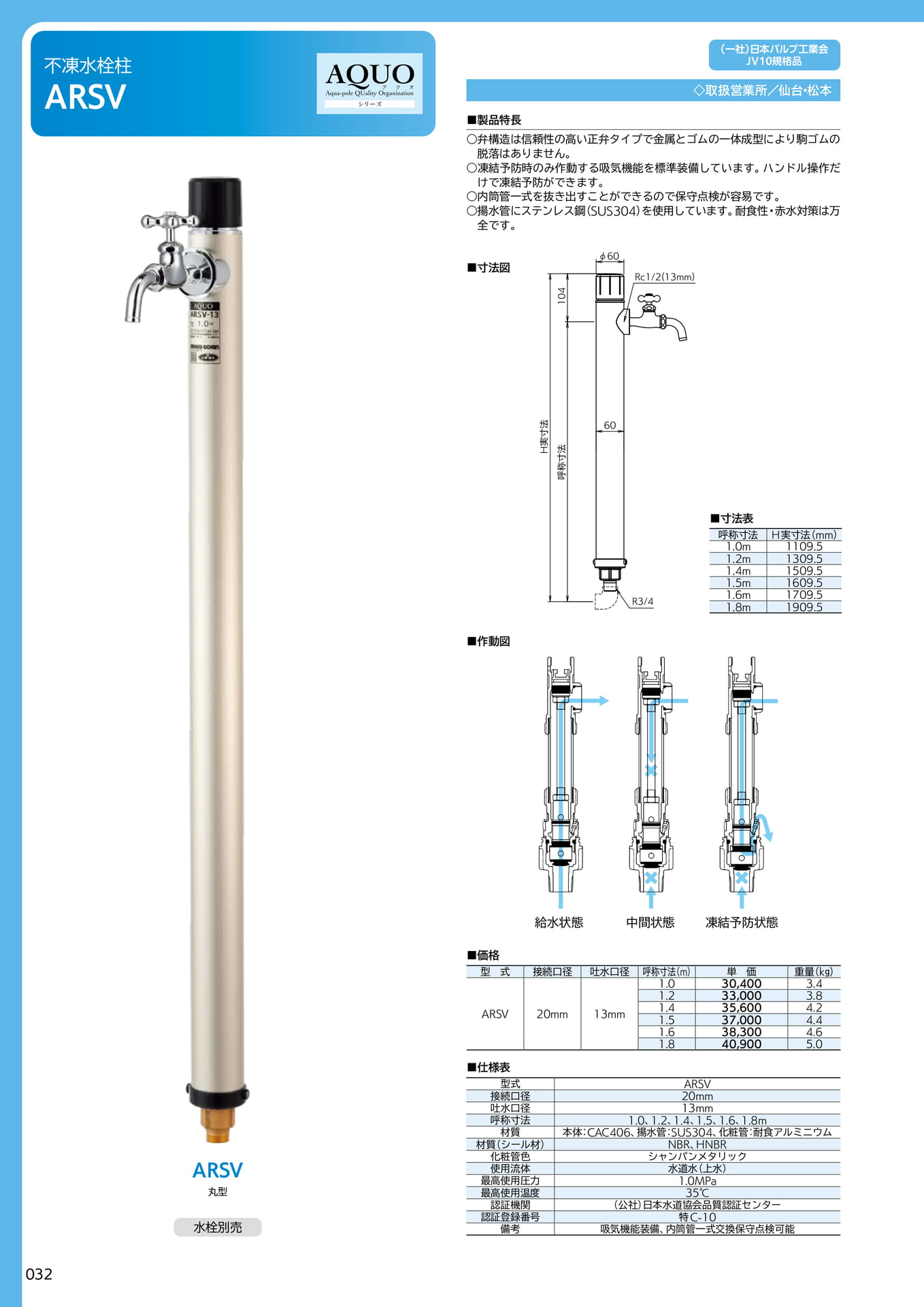

不凍水栓柱ARSVシリーズ■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・松本○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○内筒管一式を抜き出すことができるので保守点検が容易です。○揚水管にステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。■寸法図φ60Rc1/2(13mm)H実寸法呼称寸法10460R3/4■寸法表呼称寸法Ｈ実寸法（mm）1.0m1109.51.2m1309.51.4m1509.51.5m1609.51.6m1709.51.8m1909.5■作動図給水状態中間状態凍結予防状態■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.030,4003.41.233,0003.8ARSV20mm13mm1.41.535,60037,0004.24.41.638,3004.61.840,9005.0ARSV丸型水栓別売■仕様表型式ARSV接続口径20mm吐水口径13mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、内筒管一式交換保守点検可能032

Page 033

033

Page 034

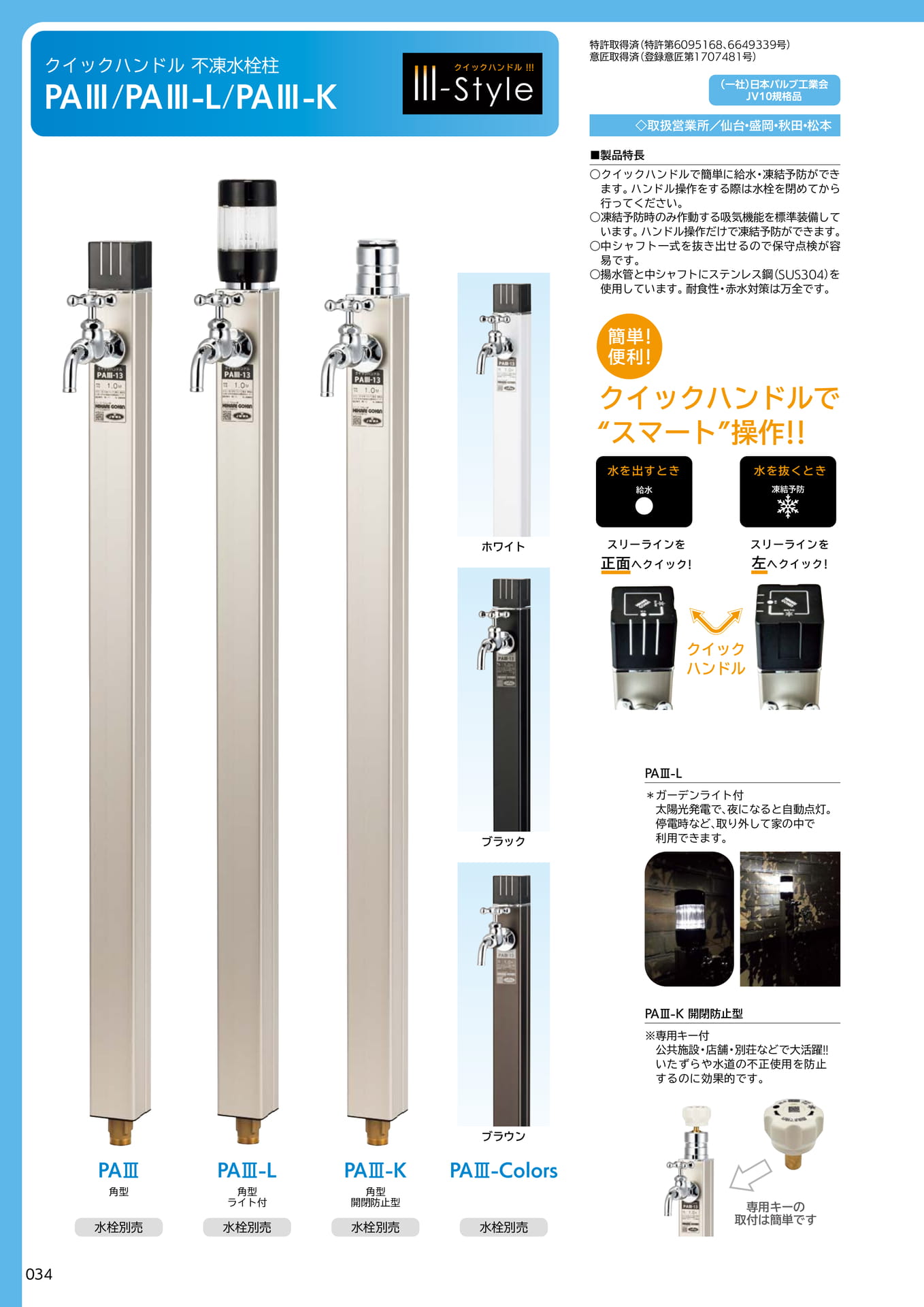

■製品特長○クイックハンドルで簡単に給水・凍結予防ができます。ハンドル操作をする際は水栓を閉めてから行ってください。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○中シャフト一式を抜き出せるので保守点検が容易です。○揚水管と中シャフトにステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。特許取得済（特許第6095168、6649339号）意匠取得済（登録意匠第1707481号）◇取扱営業所／仙台・盛岡・秋田・松本クイックハンドル不凍水栓柱PAⅢ/PAⅢ-L/PAⅢ-Kクイックハンドル!!!PAⅢ-Colors水栓別売スリーラインを左へクイック！スリーラインを正面へクイック！水を出すとき水を抜くときクイックハンドルクイックハンドルで“スマート”操作！簡単！便利！＊ガーデンライト付太陽光発電で、夜になると自動点灯。停電時など、取り外して家の中で利用できます。PAⅢ-LPAⅢ-K開閉防止型ブラウンホワイトブラック（一社）日本バルブ工業会JV10規格品専用キーの取付は簡単です※専用キー付公共施設・店舗・別荘などで大活躍!!いたずらや水道の不正使用を防止するのに効果的です。角型角型ライト付角型開閉防止型水栓別売水栓別売水栓別売PAⅢPAⅢ-LPAⅢ-K034

Page 035

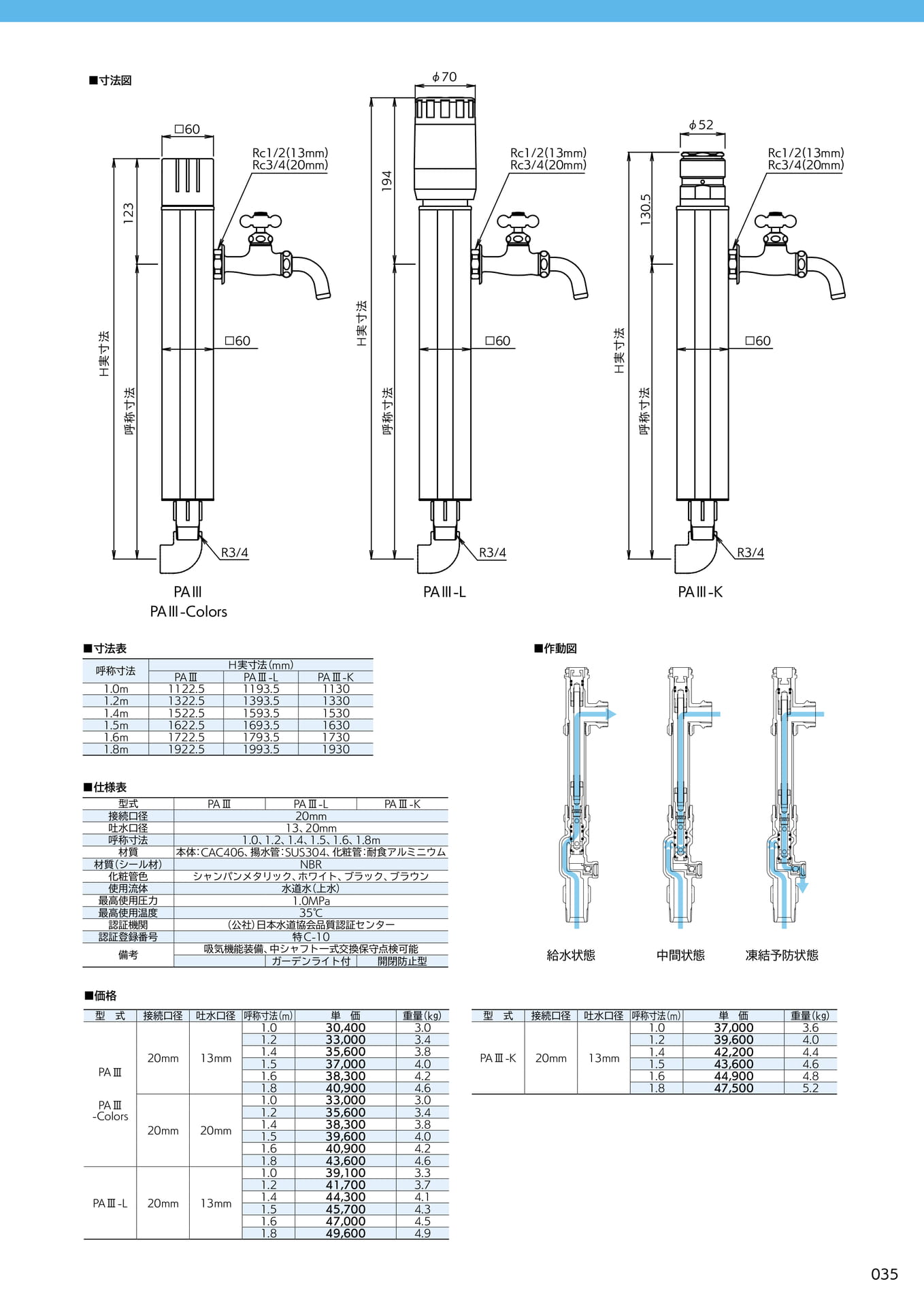

■寸法図φ70□60φ52Rc1/2(13mm)Rc3/4(20mm)194Rc1/2(13mm)Rc3/4(20mm)Rc1/2(13mm)Rc3/4(20mm)H実寸法123130.5□60H実寸法□60H実寸法□60呼称寸法呼称寸法呼称寸法R3/4R3/4R3/4PAⅢPAⅢ-ColorsPAⅢ-LPAⅢ-K■寸法表呼称寸法PAⅢＨ実寸法（mm）PAⅢ-LPAⅢ-K1.0m1122.51193.511301.2m1322.51393.513301.4m1522.51593.515301.5m1622.51693.516301.6m1722.51793.517301.8m1922.51993.51930■作動図■仕様表型式PAⅢPAⅢ-LPAⅢ-K接続口径20mm吐水口径13、20mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR化粧管色シャンパンメタリック、ホワイト、ブラック、ブラウン使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、中シャフト一式交換保守点検可能ガーデンライト付開閉防止型給水状態中間状態凍結予防状態■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.030,4003.01.233,0003.4PAⅢ20mm13mm1.41.51.635,60037,00038,3003.84.04.21.840,9004.6PAⅢ-Colors20mm20mm1.01.21.41.533,00035,60038,30039,6003.03.43.84.01.640,9004.21.843,6004.61.039,1003.31.241,7003.7PAⅢ-L20mm13mm1.41.544,30045,7004.14.31.647,0004.51.849,6004.9型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.037,0003.61.239,6004.0PAⅢ-K20mm13mm1.41.542,20043,6004.44.61.644,9004.81.847,5005.2035

Page 036

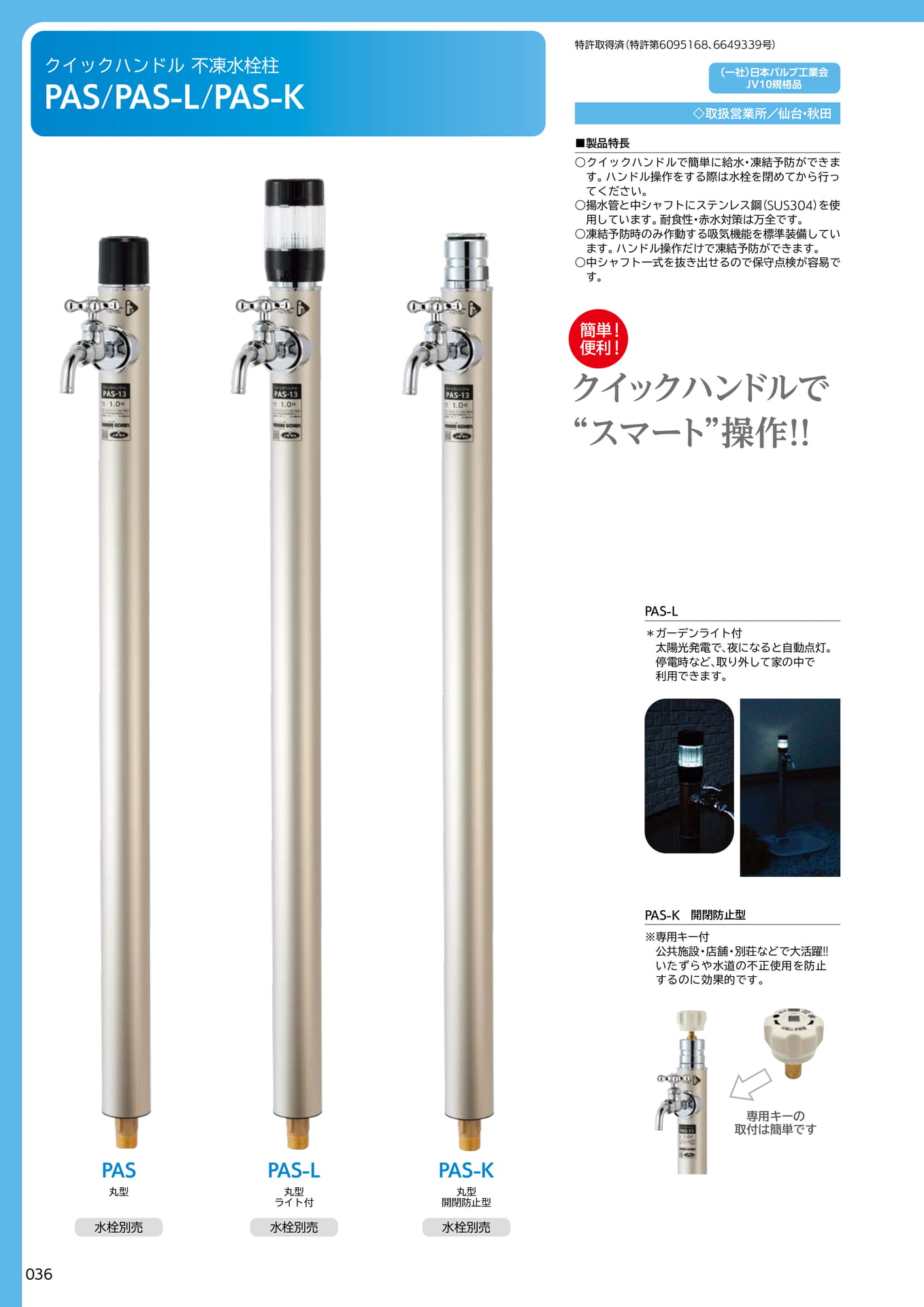

クイックハンドルで“スマート”操作!!簡単！便利！＊ガーデンライト付太陽光発電で、夜になると自動点灯。停電時など、取り外して家の中で利用できます。クイックハンドル不凍水栓柱PAS/PAS-L/PAS-K■製品特長○クイックハンドルで簡単に給水・凍結予防ができます。ハンドル操作をする際は水栓を閉めてから行ってください。○揚水管と中シャフトにステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○中シャフト一式を抜き出せるので保守点検が容易です。特許取得済（特許第6095168、6649339号）◇取扱営業所／仙台・秋田PAS-LPAS-K開閉防止型（一社）日本バルブ工業会JV10規格品専用キーの取付は簡単です※専用キー付公共施設・店舗・別荘などで大活躍!!いたずらや水道の不正使用を防止するのに効果的です。丸型丸型ライト付丸型開閉防止型水栓別売水栓別売水栓別売PASPAS-LPAS-K036

Page 037

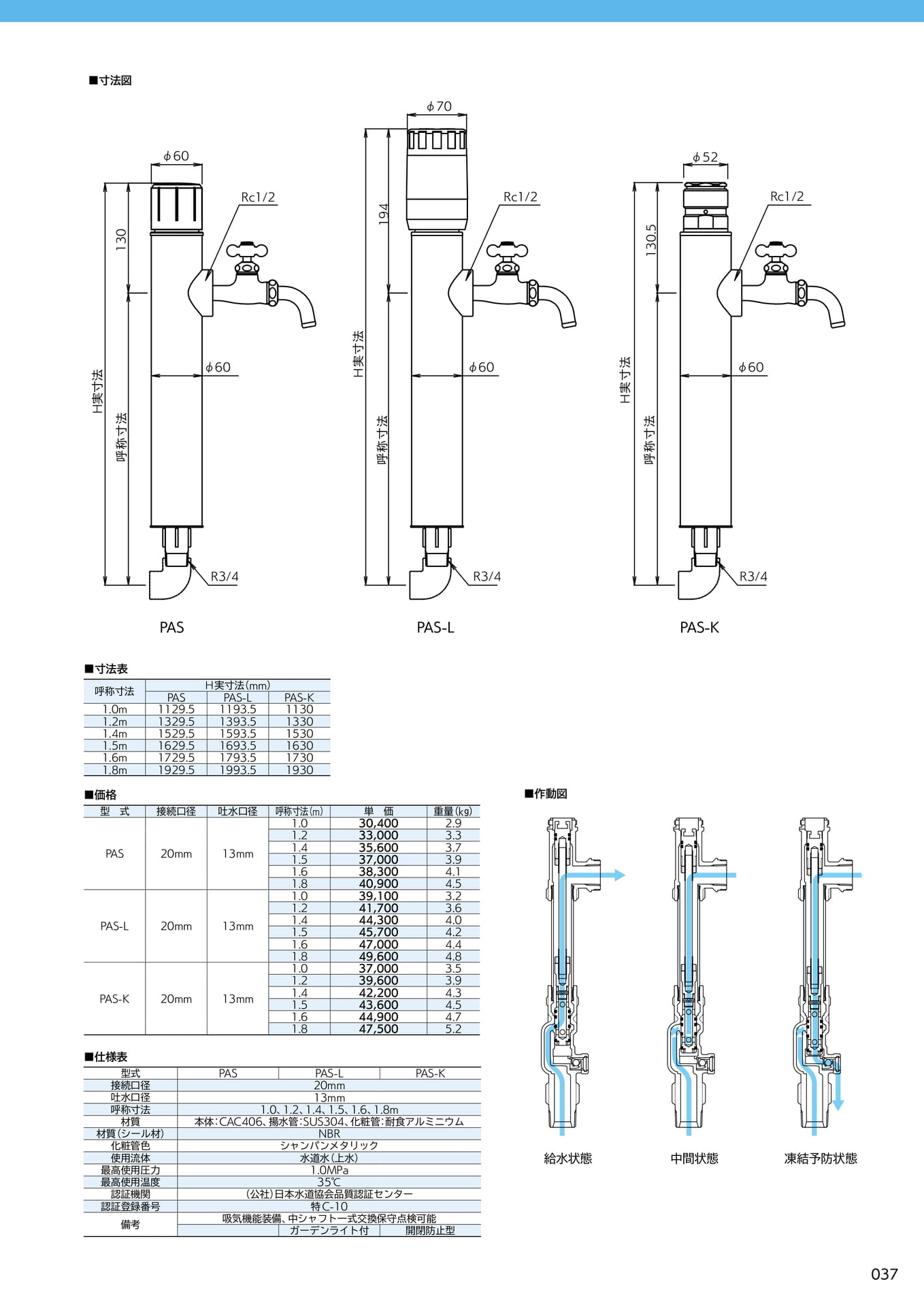

■寸法図φ70φ60φ52130Rc1/2Rc1/2Rc1/2194130.5H実寸法呼称寸法H実寸法φ60φ60φ60H実寸法呼称寸法呼称寸法R3/4R3/4R3/4PASPAS-LPAS-K■寸法表呼称寸法PASＨ実寸法（mm）PAS-LPAS-K1.0m1129.51193.511301.2m1329.51393.513301.4m1529.51593.515301.5m1629.51693.516301.6m1729.51793.517301.8m1929.51993.51930■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）1.030,4002.91.233,0003.3PAS20mm13mm1.41.535,60037,0003.73.91.638,3004.11.840,9004.51.039,1003.21.241,7003.6PAS-L20mm13mm1.41.544,30045,7004.04.21.647,0004.41.849,6004.81.037,0003.51.239,6003.9PAS-K20mm13mm1.41.542,20043,6004.34.51.644,9004.71.847,5005.2■仕様表型式PASPAS-LPAS-K接続口径20mm吐水口径13mm呼称寸法1.0、1.2、1.4、1.5、1.6、1.8m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、中シャフト一式交換保守点検可能ガーデンライト付開閉防止型■作動図給水状態中間状態凍結予防状態037

Page 038

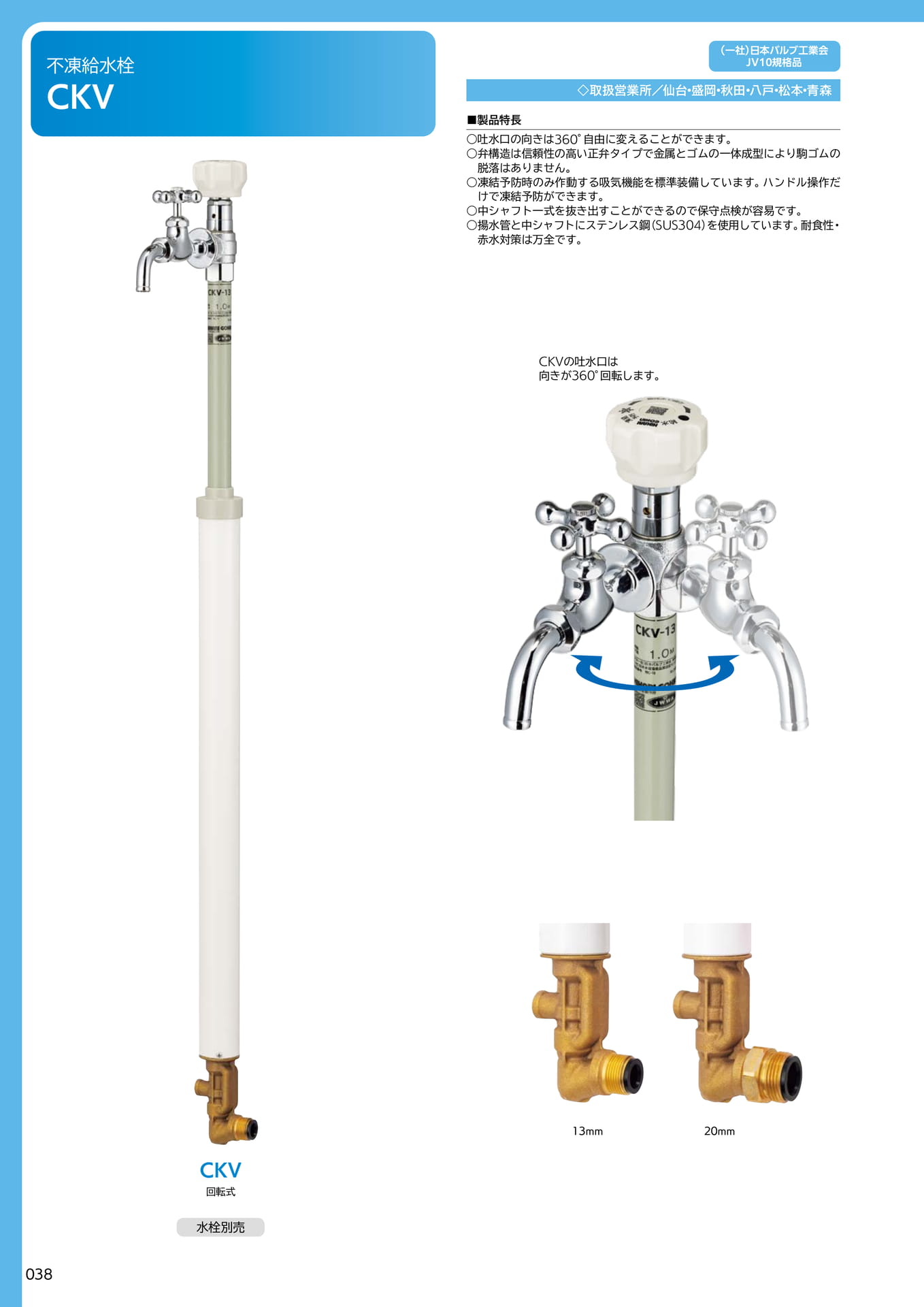

不凍給水栓CKV■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○吐水口の向きは360°自由に変えることができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○凍結予防時のみ作動する吸気機能を標準装備しています。ハンドル操作だけで凍結予防ができます。○中シャフト一式を抜き出すことができるので保守点検が容易です。○揚水管と中シャフトにステンレス鋼（SUS304）を使用しています。耐食性・赤水対策は万全です。CKVの吐水口は向きが360°回転します。13mm20mmCKV回転式水栓別売038

Page 039

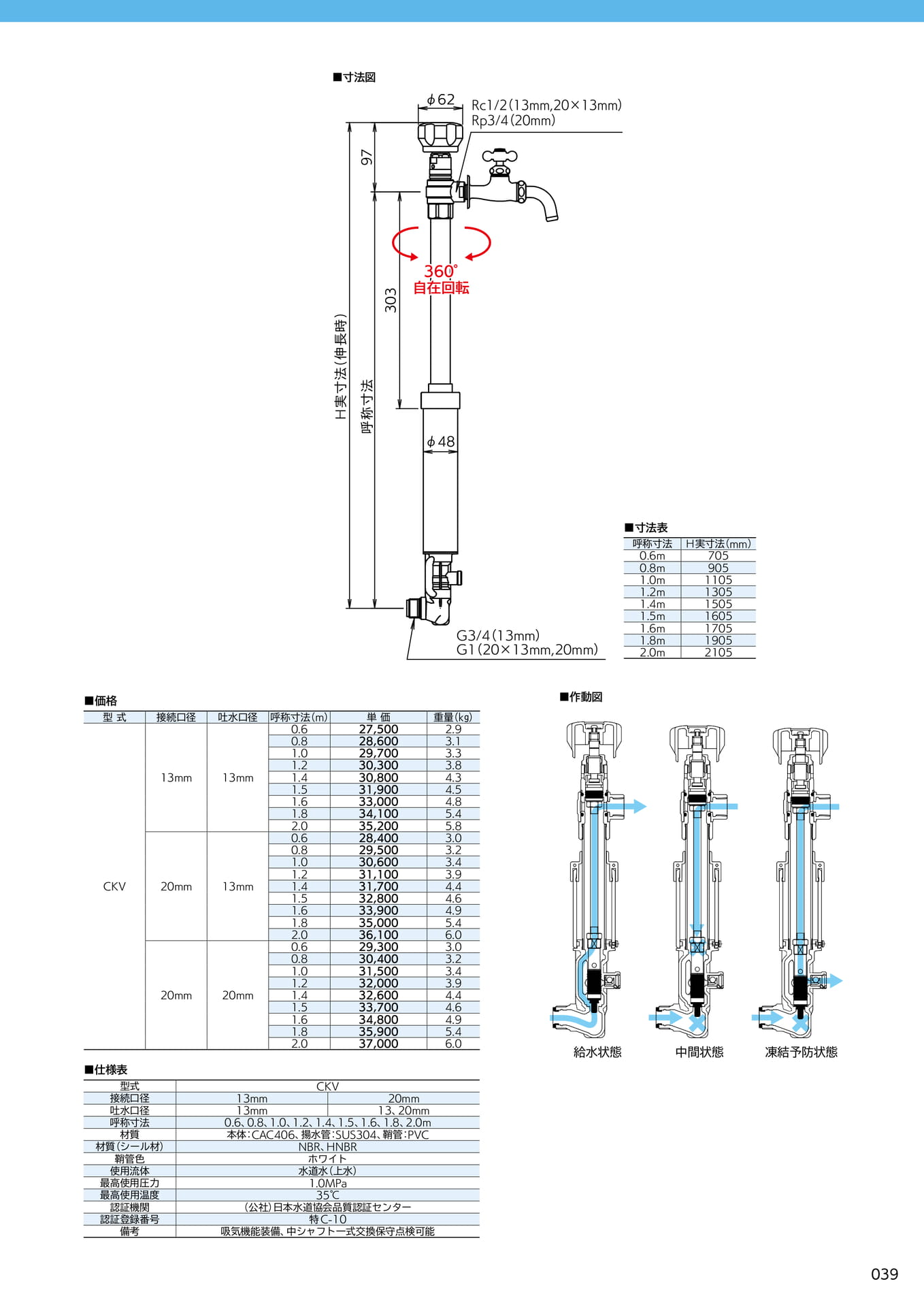

■寸法図φ62Rc1/2（13mm,20×13mm）Rp3/4（20mm）H実寸法(伸長時)97呼称寸法303360°自在回転φ48G3/4（13mm）G1（20×13mm,20mm）■寸法表呼称寸法Ｈ実寸法（mm）0.6m7050.8m9051.0m11051.2m13051.4m15051.5m16051.6m17051.8m19052.0m2105■価格型式接続口径吐水口径呼称寸法（m）単価重量（kg）0.627,5002.90.828,6003.11.029,7003.31.230,3003.813mm13mm1.430,8004.31.531,9004.51.633,0004.81.834,1005.42.035,2005.80.628,4003.00.829,5003.21.030,6003.41.231,1003.9CKV20mm13mm1.431,7004.41.532,8004.61.633,9004.91.835,0005.42.036,1006.00.629,3003.00.830,4003.21.031,5003.41.232,0003.920mm20mm1.432,6004.41.533,7004.61.634,8004.91.835,9005.42.037,0006.0■仕様表型式CKV接続口径13mm20mm吐水口径13mm13、20mm呼称寸法0.6、0.8、1.0、1.2、1.4、1.5、1.6、1.8、2.0m材質本体：CAC406、揚水管：SUS304、鞘管：PVC材質（シール材）NBR、HNBR鞘管色ホワイト使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、中シャフト一式交換保守点検可能■作動図給水状態中間状態凍結予防状態039

Page 040

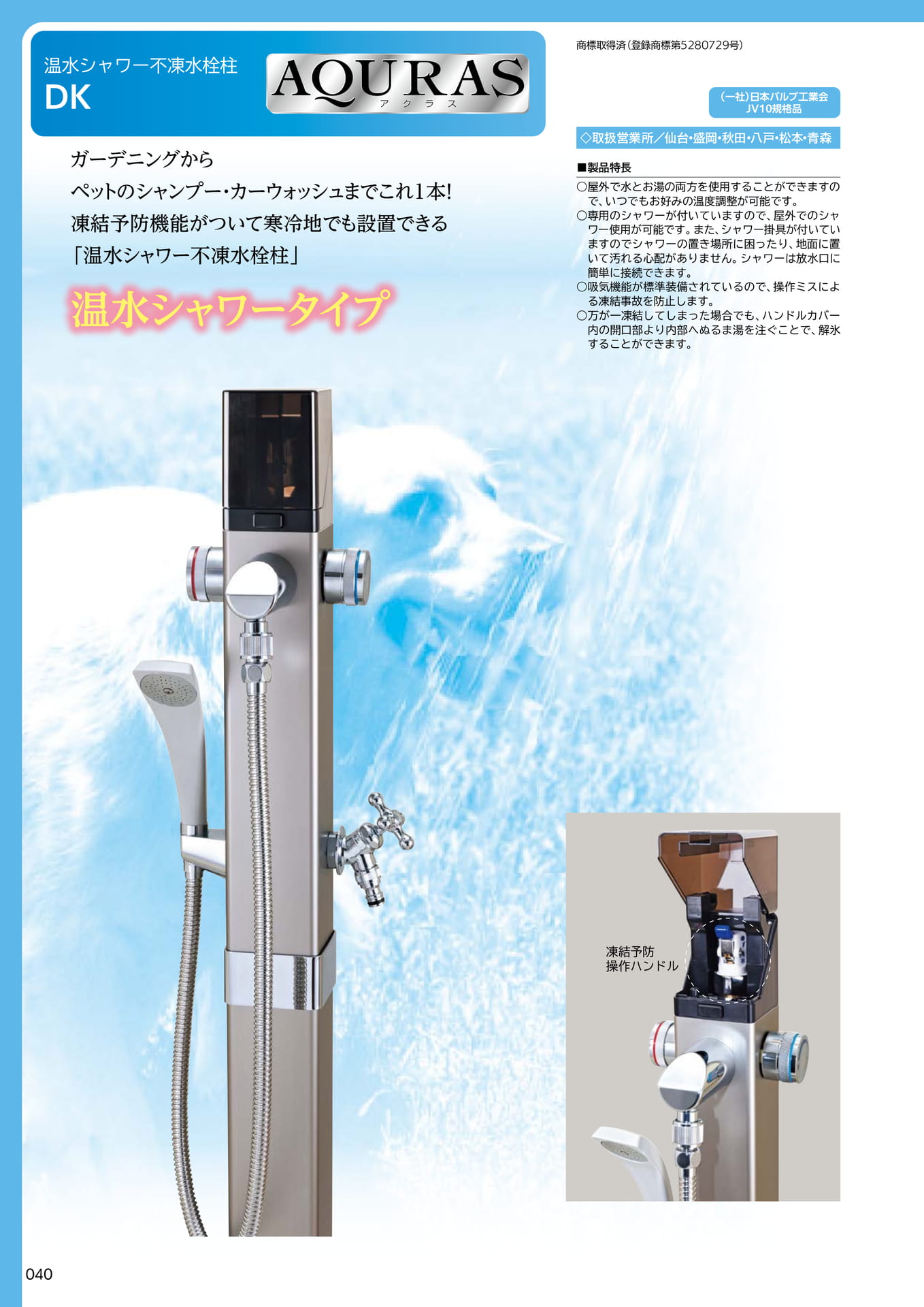

温水シャワー不凍水栓柱DKガーデニングからペットのシャンプー・カーウォッシュまでこれ1本！凍結予防機能がついて寒冷地でも設置できる「温水シャワー不凍水栓柱」温水シャワータイプ商標取得済（登録商標第5280729号）■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○屋外で水とお湯の両方を使用することができますので、いつでもお好みの温度調整が可能です。○専用のシャワーが付いていますので、屋外でのシャワー使用が可能です。また、シャワー掛具が付いていますのでシャワーの置き場所に困ったり、地面に置いて汚れる心配がありません。シャワーは放水口に簡単に接続できます。○吸気機能が標準装備されているので、操作ミスによる凍結事故を防止します。○万が一凍結してしまった場合でも、ハンドルカバー内の開口部より内部へぬるま湯を注ぐことで、解氷することができます。凍結予防操作ハンドル040

Page 041

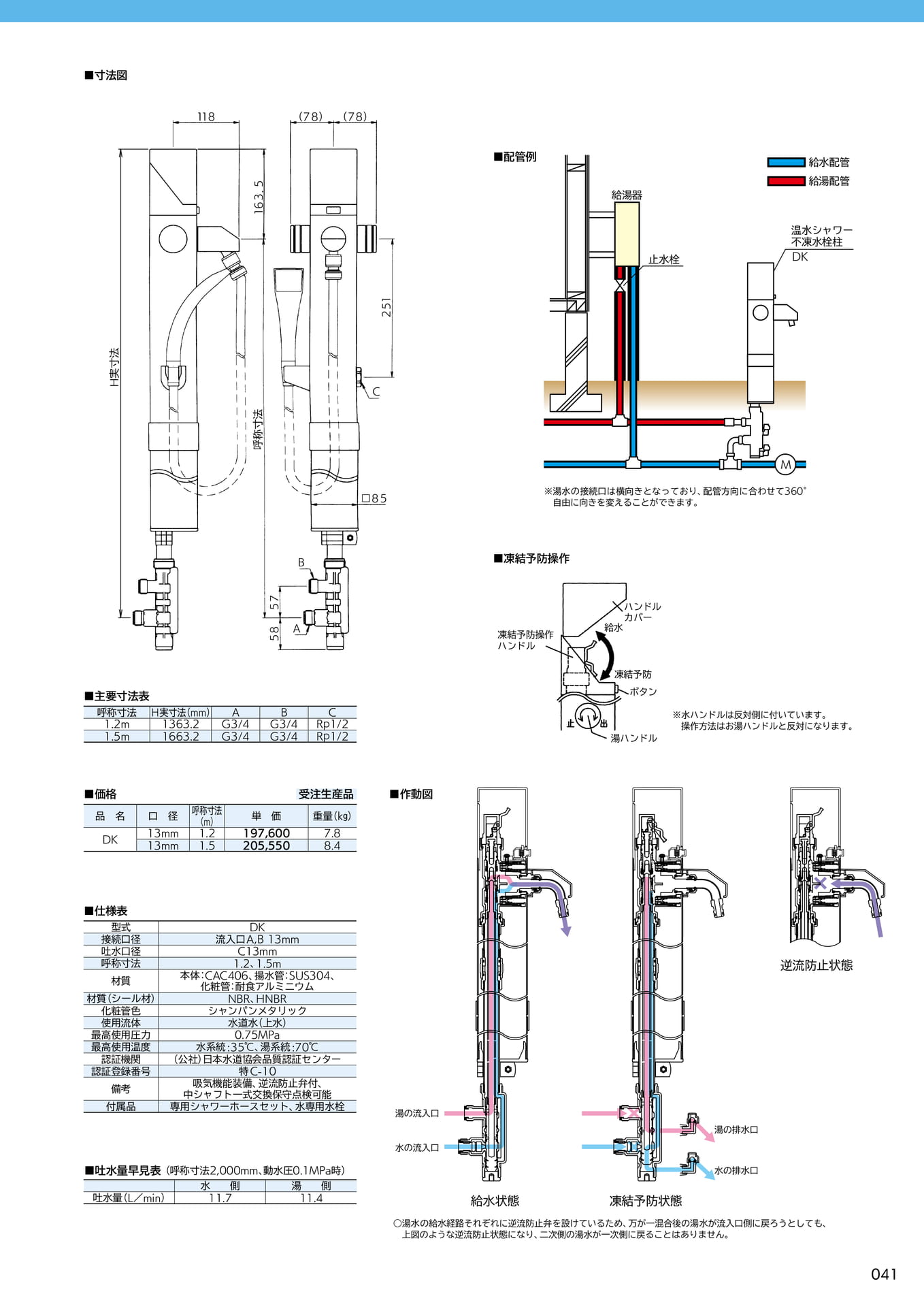

■寸法図１１８（７８）（７８）■配管例給水配管１６３．５給湯器給湯配管止水栓温水シャワー不凍水栓柱DKH実寸法Ｃ呼称寸法２５１M□８５※湯水の接続口は横向きとなっており、配管方向に合わせて360°自由に向きを変えることができます。Ｂ■凍結予防操作５７５８Ａ凍結予防操作ハンドルハンドルカバー給水凍結予防■主要寸法表呼称寸法Ｈ実寸法（mm）ABC1.2m1363.2G3/4G3/4Rp1/21.5m1663.2G3/4G3/4Rp1/2ボタン湯ハンドル※水ハンドルは反対側に付いています。操作方法はお湯ハンドルと反対になります。■価格受注生産品呼称寸法品名口径単価重量（kg）（m）13mm1.2197,6007.8DK13mm1.5205,5508.4■作動図■仕様表型式DK接続口径流入口A,B13mm吐水口径C13mm呼称寸法1.2、1.5m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR、HNBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力0.75MPa最高使用温度水系統:35℃、湯系統:70℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気機能装備、逆流防止弁付、中シャフト一式交換保守点検可能付属品専用シャワーホースセット、水専用水栓湯の流入口逆流防止状態湯の排水口水の流入口■吐水量早見表（呼称寸法2,000mm、動水圧0.1MPa時）吐水量（L／min）水側湯側11.711.4給水状態凍結予防状態水の排水口○湯水の給水経路それぞれに逆流防止弁を設けているため、万が一混合後の湯水が流入口側に戻ろうとしても、上図のような逆流防止状態になり、二次側の湯水が一次側に戻ることはありません。041

Page 042

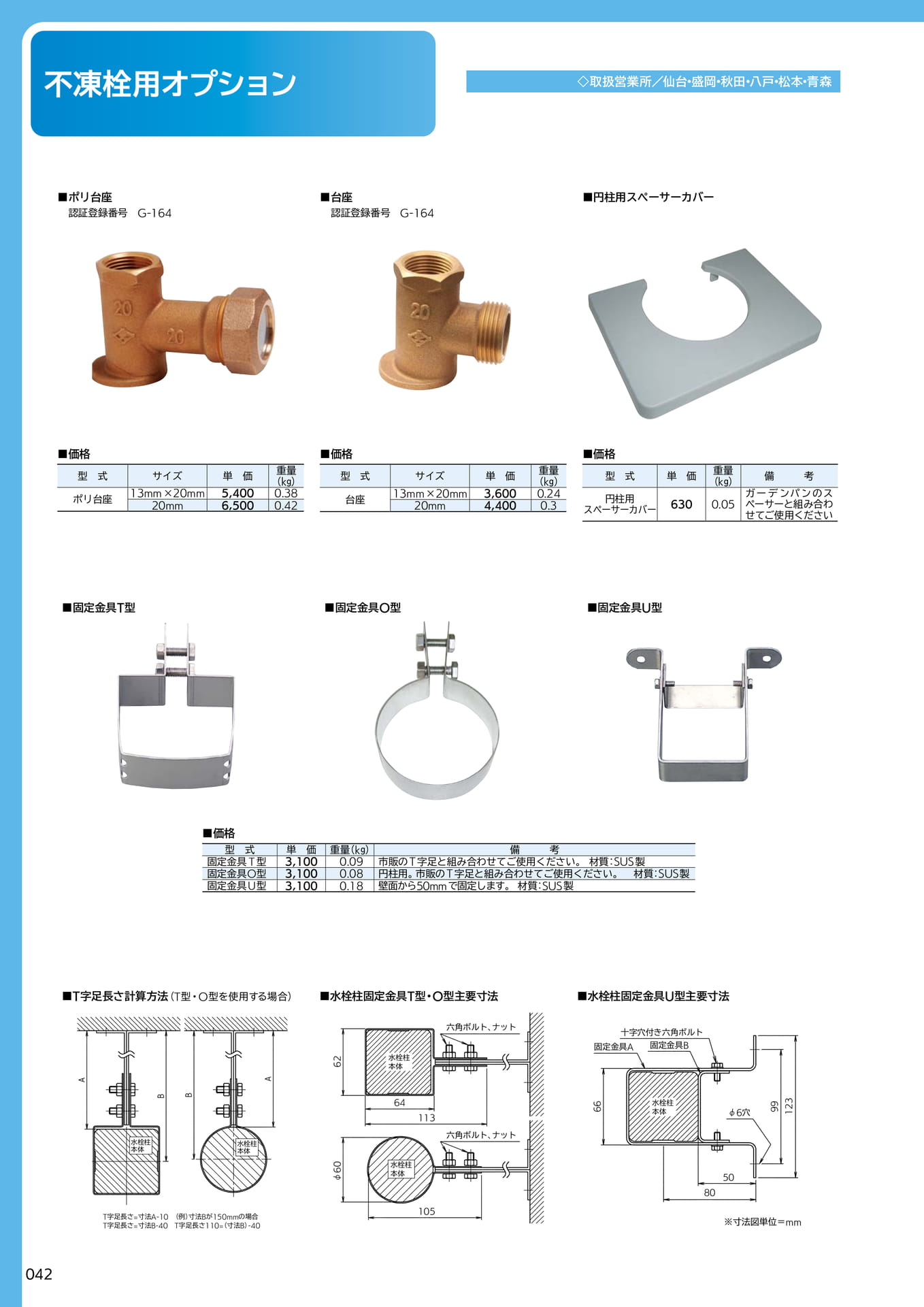

不凍栓用オプション◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■ポリ台座認証登録番号G-164■台座認証登録番号G-164■円柱用スペーサーカバー■価格重量型式サイズ単価（kg）13mm×20mm5,4000.38ポリ台座20mm6,5000.42■価格重量型式サイズ単価（kg）13mm×20mm3,6000.24台座20mm4,4000.3■価格重量型式単価備考（kg）ガーデンパンのス円柱用スペーサーカバー6300.05ペーサーと組み合わせてご使用ください■固定金具T型■固定金具O型■固定金具U型■価格型式単価重量（kg）備考固定金具Ｔ型3,1000.09市販のT字足と組み合わせてご使用ください。材質：SUS製固定金具Ｏ型3,1000.08円柱用。市販のT字足と組み合わせてご使用ください。材質：SUS製固定金具Ｕ型3,1000.18壁面から50mmで固定します。材質：SUS製■T字足長さ計算方法（T型・O型を使用する場合）■水栓柱固定金具T型・O型主要寸法■水栓柱固定金具U型主要寸法62水栓柱本体六角ボルト、ナット固定金具A十字穴付き六角ボルト固定金具B6411366水栓柱本体φ6穴99123水栓柱本体水栓柱本体六角ボルト、ナットφ60水栓柱本体5080T字足長さ=寸法A-10（例）寸法Bが150mmの場合T字足長さ=寸法B-40T字足長さ110=（寸法B）-40105※寸法図単位＝mm042

Page 043

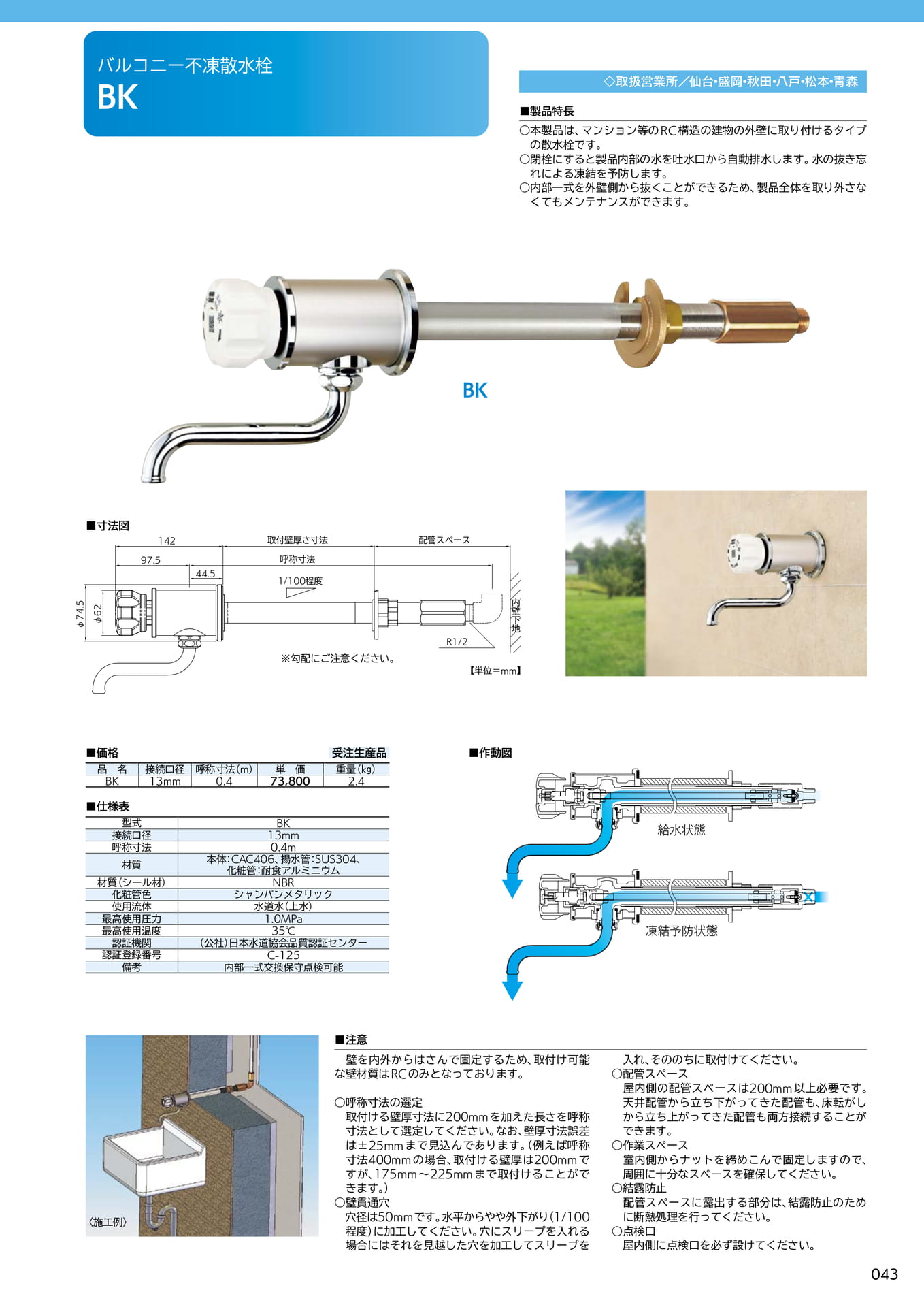

バルコニー不凍散水栓BK■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○本製品は、マンション等のRC構造の建物の外壁に取り付けるタイプの散水栓です。○閉栓にすると製品内部の水を吐水口から自動排水します。水の抜き忘れによる凍結を予防します。○内部一式を外壁側から抜くことができるため、製品全体を取り外さなくてもメンテナンスができます。BK■寸法図142取付壁厚さ寸法配管スペース97.5呼称寸法φ74.5φ6244.51/100程度内壁下地R1/2※勾配にご注意ください。【単位＝mm】■価格受注生産品品名接続口径呼称寸法（m）単価重量（kg）BK13mm0.473,8002.4■作動図■仕様表型式BK接続口径13mm呼称寸法0.4m材質本体：CAC406、揚水管：SUS304、化粧管：耐食アルミニウム材質（シール材）NBR化粧管色シャンパンメタリック使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号C-125備考内部一式交換保守点検可能給水状態凍結予防状態〈施工例〉■注意壁を内外からはさんで固定するため、取付け可能な壁材質はRCのみとなっております。○呼称寸法の選定取付ける壁厚寸法に200mmを加えた長さを呼称寸法として選定してください。なお、壁厚寸法誤差は±25mmまで見込んであります。（例えば呼称寸法400mmの場合、取付ける壁厚は200mmですが、175mm～225mmまで取付けることができます。）○壁貫通穴穴径は50mmです。水平からやや外下がり（1/100程度）に加工してください。穴にスリープを入れる場合にはそれを見越した穴を加工してスリープを入れ、そののちに取付けてください。○配管スペース屋内側の配管スペースは200mm以上必要です。天井配管から立ち下がってきた配管も、床転がしから立ち上がってきた配管も両方接続することができます。○作業スペース室内側からナットを締めこんで固定しますので、周囲に十分なスペースを確保してください。○結露防止配管スペースに露出する部分は、結露防止のために断熱処理を行ってください。○点検口屋内側に点検口を必ず設けてください。043

Page 044

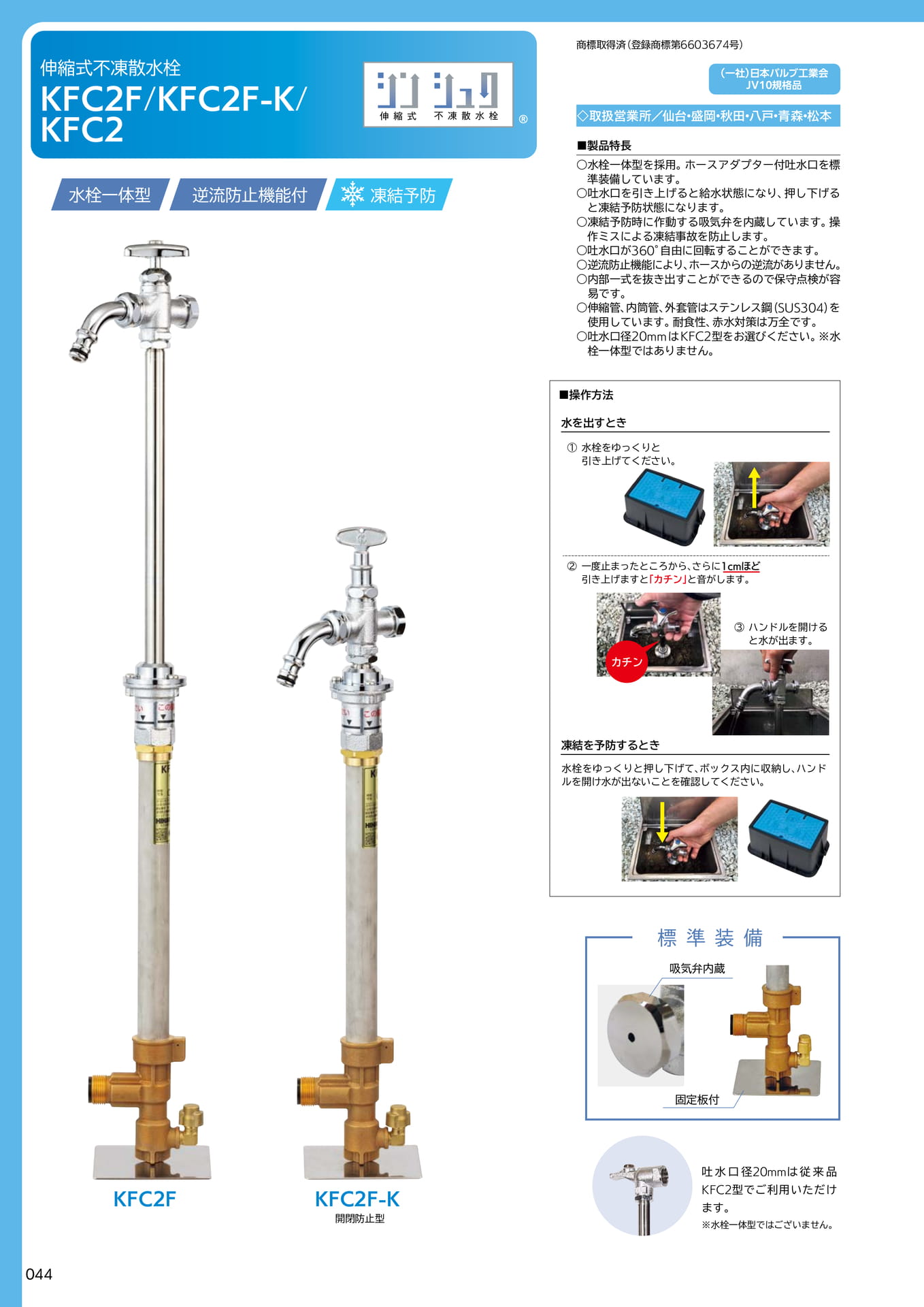

伸縮式不凍散水栓KFC2F/KFC2F-K/KFC2水栓一体型逆流防止機能付凍結予防®商標取得済（登録商標第6603674号）■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・青森・松本○水栓一体型を採用。ホースアダプター付吐水口を標準装備しています。○吐水口を引き上げると給水状態になり、押し下げると凍結予防状態になります。○凍結予防時に作動する吸気弁を内蔵しています。操作ミスによる凍結事故を防止します。○吐水口が360°自由に回転することができます。○逆流防止機能により、ホースからの逆流がありません。○内部一式を抜き出すことができるので保守点検が容易です。○伸縮管、内筒管、外套管はステンレス鋼(SUS304)を使用しています。耐食性、赤水対策は万全です。○吐水口径20mmはKFC2型をお選びください。※水栓一体型ではありません。■操作方法水を出すとき①水栓をゆっくりと引き上げてください。②一度止まったところから、さらに1cmほど引き上げますと「カチン」と音がします。カチン③ハンドルを開けると水が出ます。凍結を予防するとき水栓をゆっくりと押し下げて、ボックス内に収納し、ハンドルを開け水が出ないことを確認してください。標準装備吸気弁内蔵固定板付KFC2FKFC2F-K開閉防止型吐水口径20mmは従来品KFC2型でご利用いただけます。※水栓一体型ではございません。044

Page 045

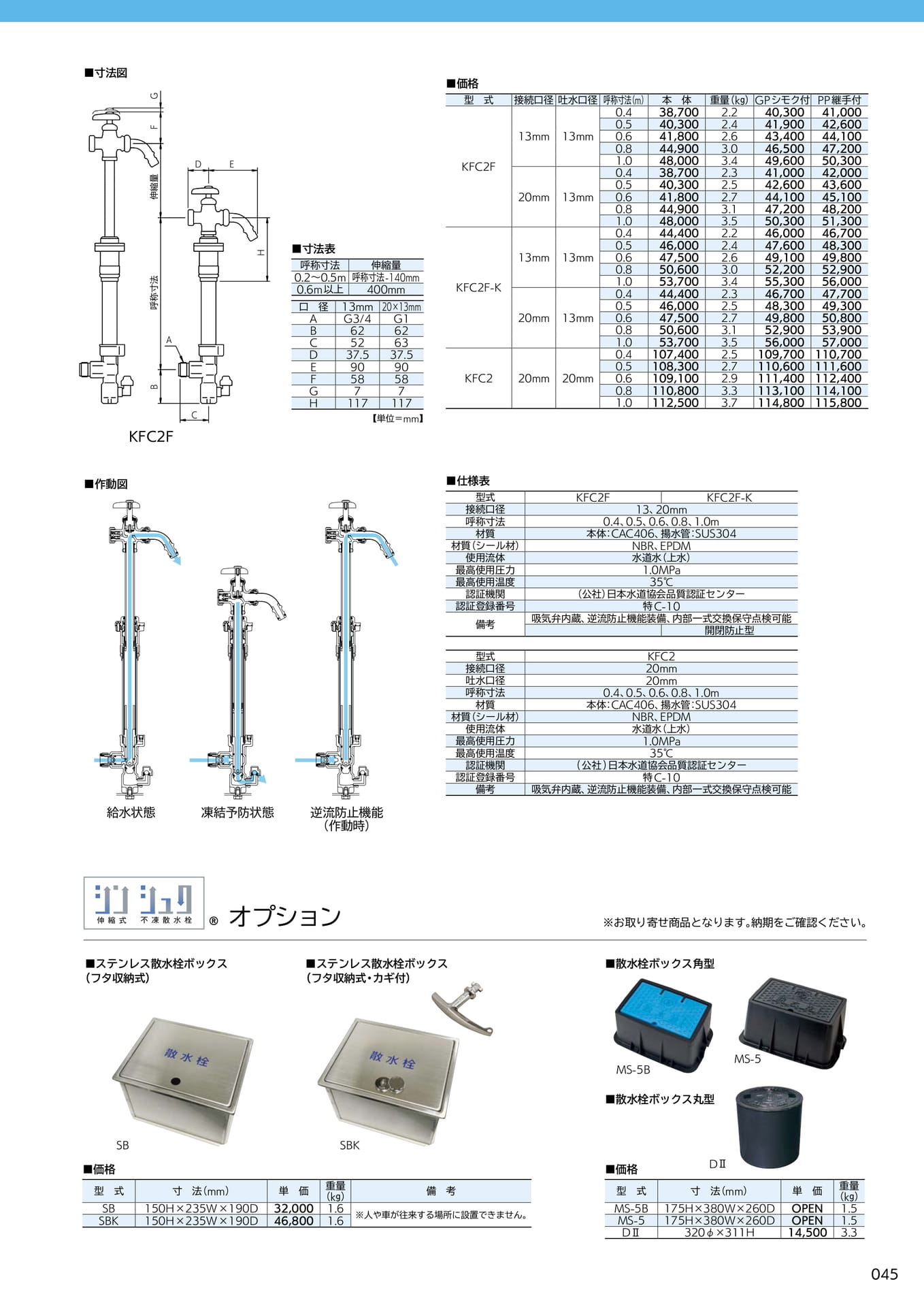

■寸法図ＡＢ呼称寸法伸縮量ＦＧKFC2FＤＣＥＨ■寸法表呼称寸法伸縮量0.2～0.5m呼称寸法-140mm0.6m以上400mm口径13mm20×13mmAG3/4G1B6262C5263D37.537.5E9090F5858G77H117117【単位＝mm】■価格型式接続口径吐水口径呼称寸法（m）本体重量（kg）GPシモク付PP継手付0.438,7002.240,30041,0000.540,3002.441,90042,60013mm13mm0.641,8002.643,40044,1000.844,9003.046,50047,200KFC2F1.00.448,00038,7003.42.349,60041,00050,30042,0000.540,3002.542,60043,60020mm13mm0.641,8002.744,10045,1000.844,9003.147,20048,2001.048,0003.550,30051,3000.444,4002.246,00046,7000.546,0002.447,60048,30013mm13mm0.647,5002.649,10049,8000.850,6003.052,20052,900KFC2F-K1.00.453,70044,4003.42.355,30046,70056,00047,7000.546,0002.548,30049,30020mm13mm0.647,5002.749,80050,8000.850,6003.152,90053,9001.053,7003.556,00057,0000.4107,4002.5109,700110,7000.5108,3002.7110,600111,600KFC220mm20mm0.6109,1002.9111,400112,4000.8110,8003.3113,100114,1001.0112,5003.7114,800115,800■作動図■仕様表型式KFC2FKFC2F-K接続口径13、20mm呼称寸法0.4、0.5、0.6、0.8、1.0m材質本体：CAC406、揚水管：SUS304材質（シール材）NBR、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考吸気弁内蔵、逆流防止機能装備、内部一式交換保守点検可能開閉防止型型式KFC2接続口径20mm吐水口径20mm呼称寸法0.4、0.5、0.6、0.8、1.0m材質本体：CAC406、揚水管：SUS304材質（シール材）NBR、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関(公社)日本水道協会品質認証センター認証登録番号特C-10備考吸気弁内蔵、逆流防止機能装備、内部一式交換保守点検可能給水状態凍結予防状態逆流防止機能（作動時）®オプション※お取り寄せ商品となります。納期をご確認ください。■ステンレス散水栓ボックス（フタ収納式）■ステンレス散水栓ボックス（フタ収納式・カギ付）■散水栓ボックス角型MS-5BMS-5■散水栓ボックス丸型■価格SB型式寸法（mm）単価重量（kg）SB150H×235W×190D32,0001.6※人や車が往来する場所に設置できません。SBK150H×235W×190D46,8001.6SBK備考■価格DⅡ型式寸法（mm）単価重量（kg）MS-5B175H×380W×260DOPEN1.5MS-5175H×380W×260DOPEN1.5DⅡ320φ×311H14,5003.3045

Page 046

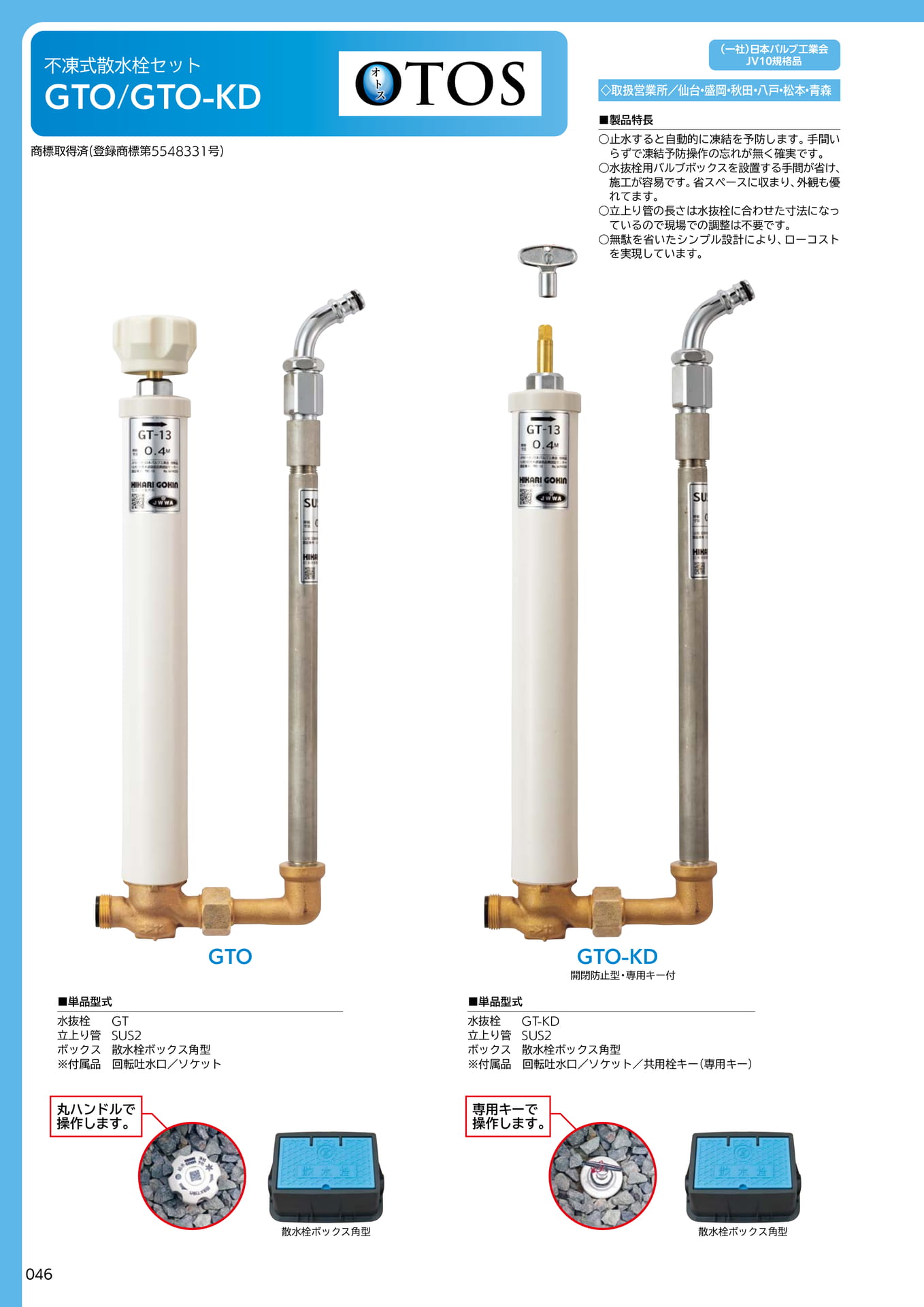

■単品型式水抜栓GT立上り管SUS2ボックス散水栓ボックス角型※付属品回転吐水口／ソケット丸ハンドルで操作します。■単品型式水抜栓GT-KD立上り管SUS2ボックス散水栓ボックス角型※付属品回転吐水口／ソケット／共用栓キー（専用キー）専用キーで操作します。散水栓ボックス角型散水栓ボックス角型不凍式散水栓セットGTO/GTO-KD◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森オトス商標取得済(登録商標第5548331号)■製品特長○止水すると自動的に凍結を予防します。手間いらずで凍結予防操作の忘れが無く確実です。○水抜栓用バルブボックスを設置する手間が省け、施工が容易です。省スペースに収まり、外観も優れてます。○立上り管の長さは水抜栓に合わせた寸法になっているので現場での調整は不要です。○無駄を省いたシンプル設計により、ローコストを実現しています。開閉防止型・専用キー付GTO-KDGTO（一社）日本バルブ工業会JV10規格品046

Page 047

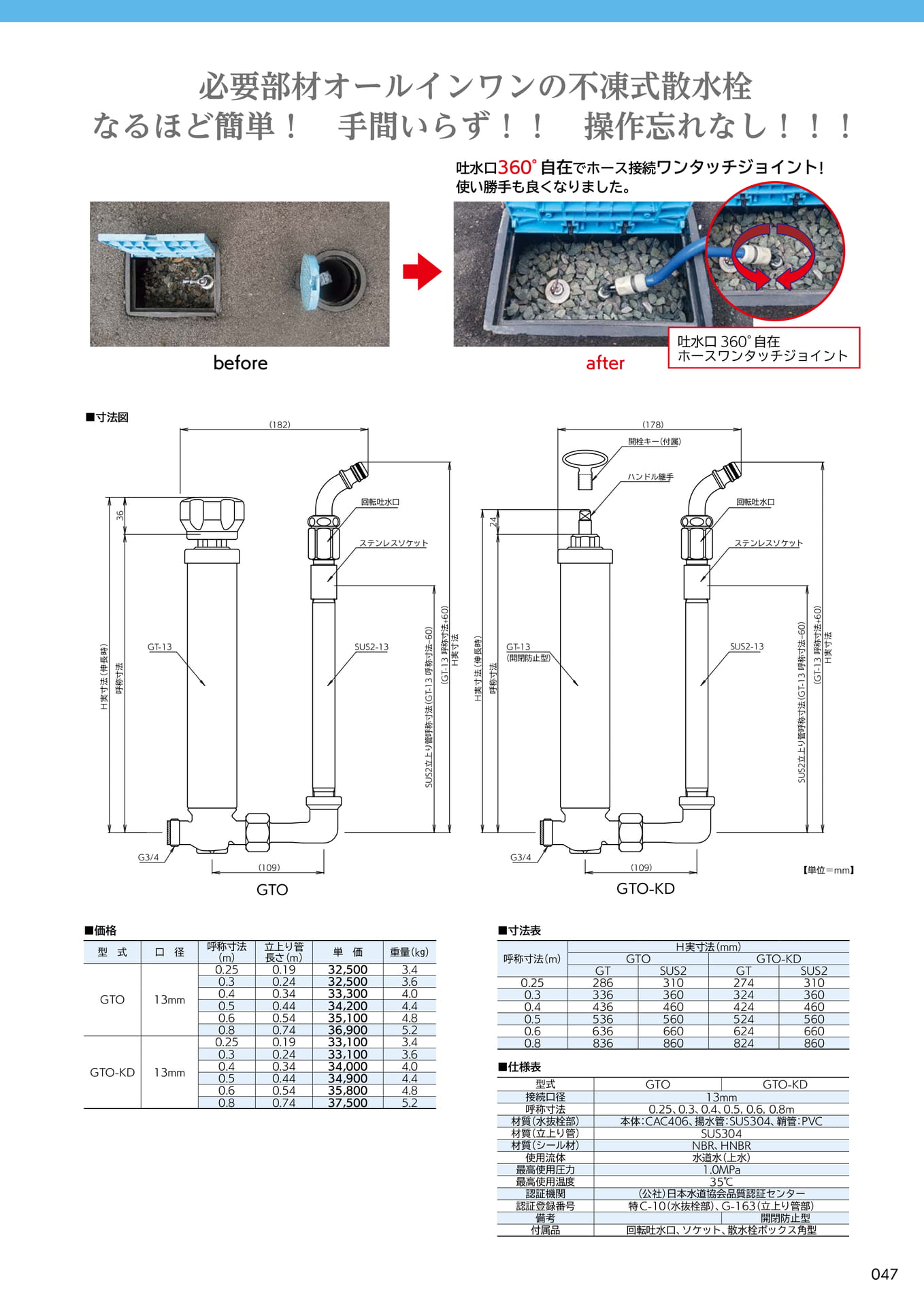

必要部材オールインワンの不凍式散水栓なるほど簡単！手間いらず！！操作忘れなし！！！吐水口360°自在でホース接続ワンタッチジョイント！使い勝手も良くなりました。beforeafter吐水口360°自在ホースワンタッチジョイント■寸法図（182）（178）開栓キー（付属）ハンドル継手回転吐水口回転吐水口H実寸法（伸長時）呼称寸法36GT-13ステンレスソケットSUS2-13SUS2立上り管呼称寸法（GT-13呼称寸法‒60）（GT-13呼称寸法+60）H実寸法H実寸法（伸長時）24呼称寸法GT-13(開閉防止型)ステンレスソケットSUS2-13SUS2立上り管呼称寸法（GT-13呼称寸法‒60）（GT-13呼称寸法+60）H実寸法G3/4（109）GTOG3/4（109）GTO-KD【単位＝mm】■価格型式口径GTO13mmGTO-KD13mm呼称寸法（m）立上り管長さ（m）単価重量（kg）0.250.1932,5003.40.30.2432,5003.60.40.3433,3004.00.50.4434,2004.40.60.5435,1004.80.80.7436,9005.20.250.1933,1003.40.30.2433,1003.60.40.3434,0004.00.50.4434,9004.40.60.5435,8004.80.80.7437,5005.2■寸法表Ｈ実寸法（mm）呼称寸法（m）GTOGTO-KDGTSUS2GTSUS20.252863102743100.33363603243600.44364604244600.55365605245600.66366606246600.8836860824860■仕様表型式GTOGTO-KD接続口径13mm呼称寸法0.25、0.3、0.4、0.5，0.6，0.8m材質（水抜栓部）本体：CAC406、揚水管：SUS304、鞘管：PVC材質（立上り管）SUS304材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10（水抜栓部）、G-163（立上り管部）備考開閉防止型付属品回転吐水口、ソケット、散水栓ボックス角型047

Page 048

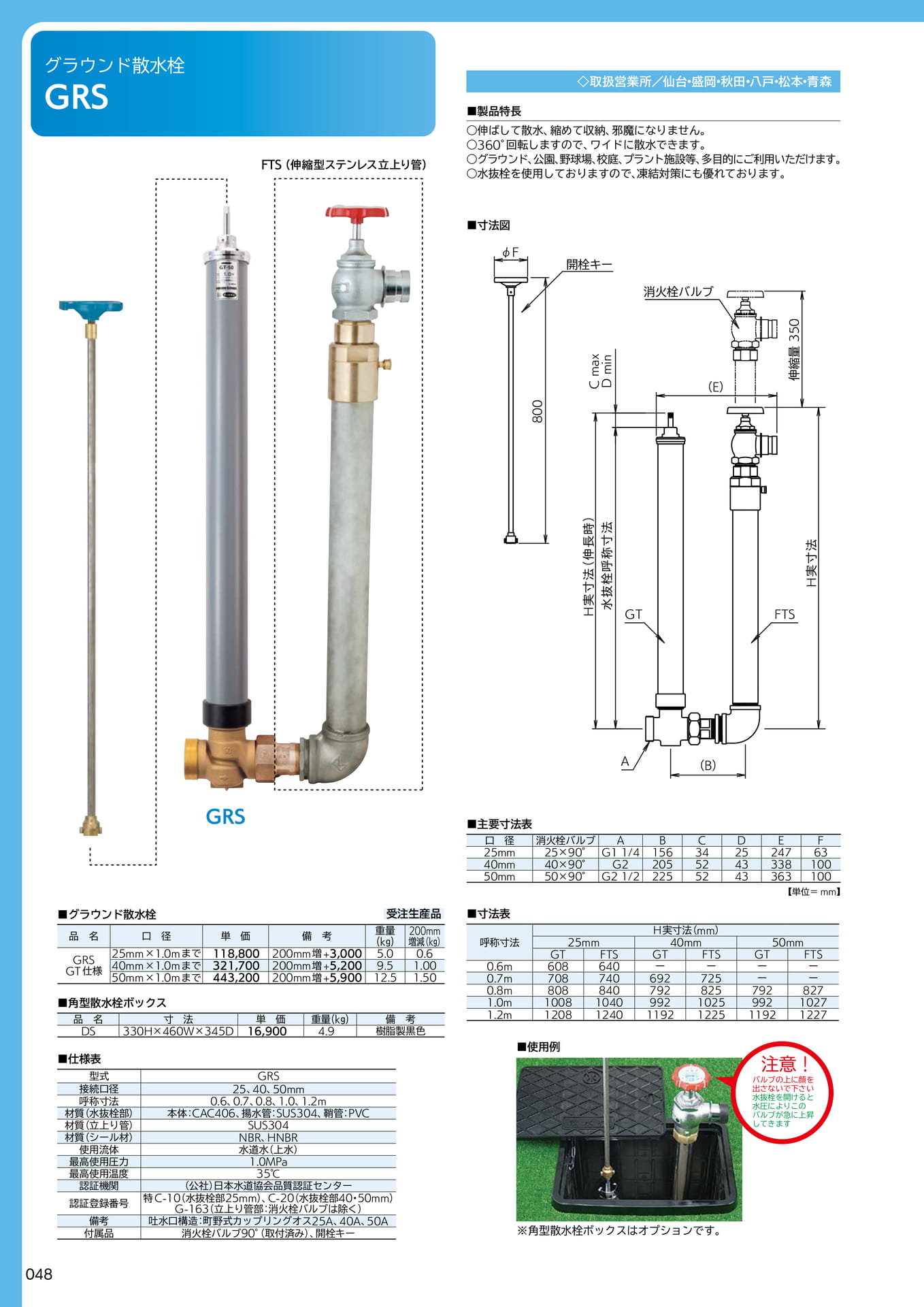

グラウンド散水栓GRSFTS（伸縮型ステンレス立上り管）■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○伸ばして散水、縮めて収納、邪魔になりません。○360°回転しますので、ワイドに散水できます。○グラウンド、公園、野球場、校庭、プラント施設等、多目的にご利用いただけます。○水抜栓を使用しておりますので、凍結対策にも優れております。■寸法図φF開栓キー消火栓バルブCmaxDmin（E）800伸縮量350H実寸法（伸長時）水抜栓呼称寸法GTFTSH実寸法A（B）■グラウンド散水栓GRS受注生産品重量200mm品名口径単価備考(kg)増減（kg）25mm×1.0mまで118,800200mm増+3,0005.00.6GRS40mm×1.0mまで321,700200mm増+5,2009.51.00GT仕様50mm×1.0mまで443,200200mm増+5,90012.51.50■角型散水栓ボックス品名寸法単価重量(kg)備考DS330H×460W×345D16,9004.9樹脂製黒色■仕様表型式GRS接続口径25、40、50mm呼称寸法0.6、0.7、0.8、1.0、1.2m材質（水抜栓部）本体：CAC406、揚水管：SUS304、鞘管：PVC材質（立上り管）SUS304材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10（水抜栓部25mm）、C-20（水抜栓部40・50mm）G-163（立上り管部：消火栓バルブは除く）備考吐水口構造：町野式カップリングオス25A、40A、50A付属品消火栓バルブ90°（取付済み）、開栓キー■主要寸法表口径消火栓バルブABCDEF25mm25×90°G11/415634252476340mm40×90°G2205524333810050mm50×90°G21/22255243363100■寸法表※角型散水栓ボックスはオプションです。【単位＝mm】Ｈ実寸法（mm）呼称寸法25mm40mm50mmGTFTSGTFTSGTFTS0.6m608640ーーーー0.7m708740692725ーー0.8m8088407928257928271.0m10081040992102599210271.2m120812401192122511921227■使用例注意！バルブの上に顔を出さないで下さい水抜栓を開けると水圧によりこのバルブが急に上昇してきます048

Page 049

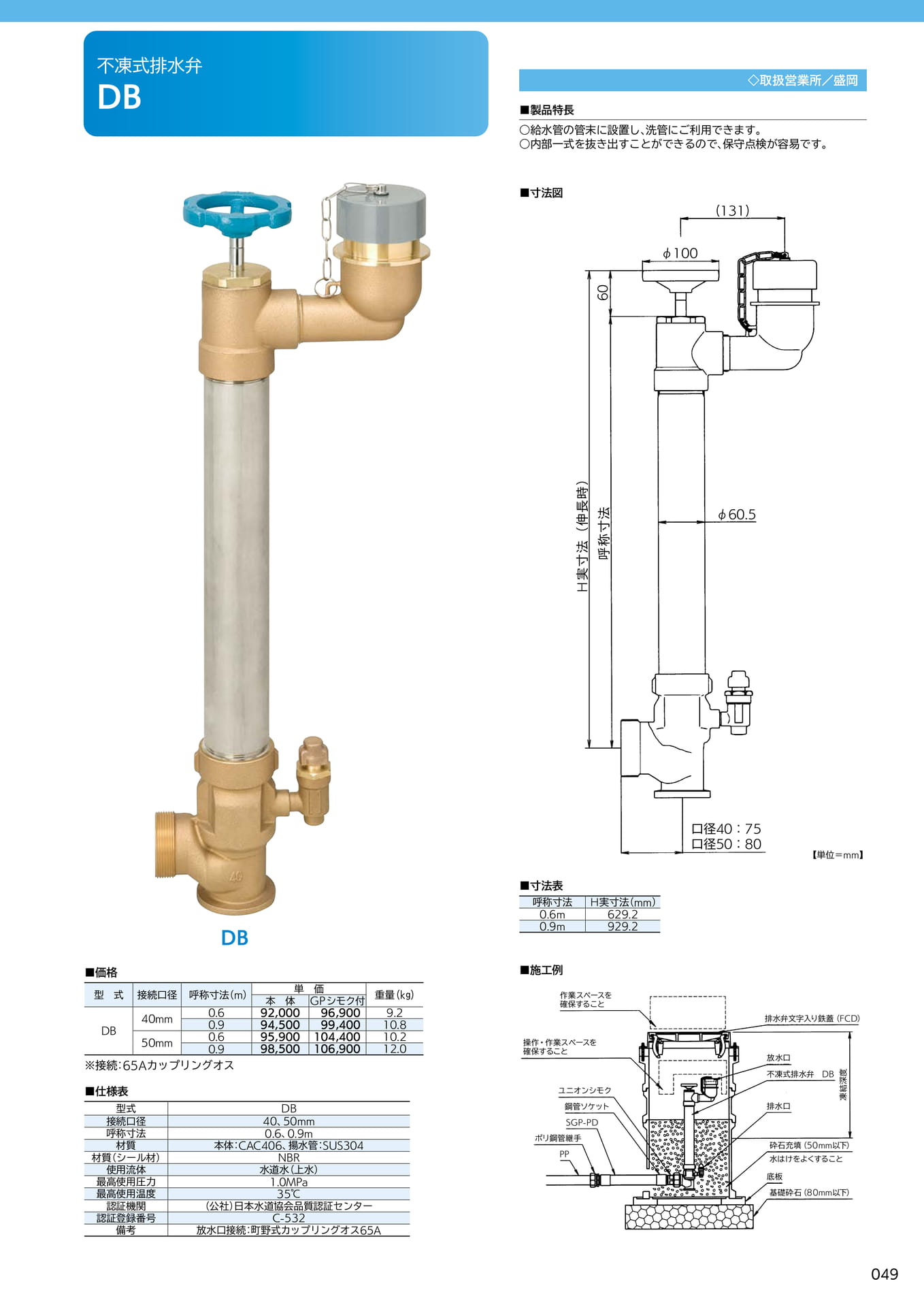

■寸法図■施工例DB不凍式排水弁DB◇取扱営業所／盛岡■製品特長○給水管の管末に設置し、洗管にご利用できます。○内部一式を抜き出すことができるので、保守点検が容易です。■寸法表呼称寸法Ｈ実寸法（mm）0.6m629.20.9m929.2【単位＝mm】■価格型式接続口径呼称寸法（m）単価重量(kg)本体GPシモク付DB40mm0.692,00096,9009.20.994,50099,40010.850mm0.695,900104,40010.20.998,500106,90012.0※接続：65Aカップリングオス■仕様表型式DB接続口径40、50mm呼称寸法0.6、0.9m材質本体：CAC406、揚水管：SUS304材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号C-532備考放水口接続：町野式カップリングオス65AＨ実寸法（伸長時）呼称寸法(131)φ100φ60.5口径40：75口径50：8060作業スペースを確保すること操作・作業スペースを確保することユニオンシモク排水弁文字入り鉄蓋（FCD）放水口排水口砕石充填（50mm以下）水はけをよくすること基礎砕石（80mm以下）底板不凍式排水弁DB凍結深度鋼管ソケットSGP-PDPPポリ鋼管継手049

Page 050

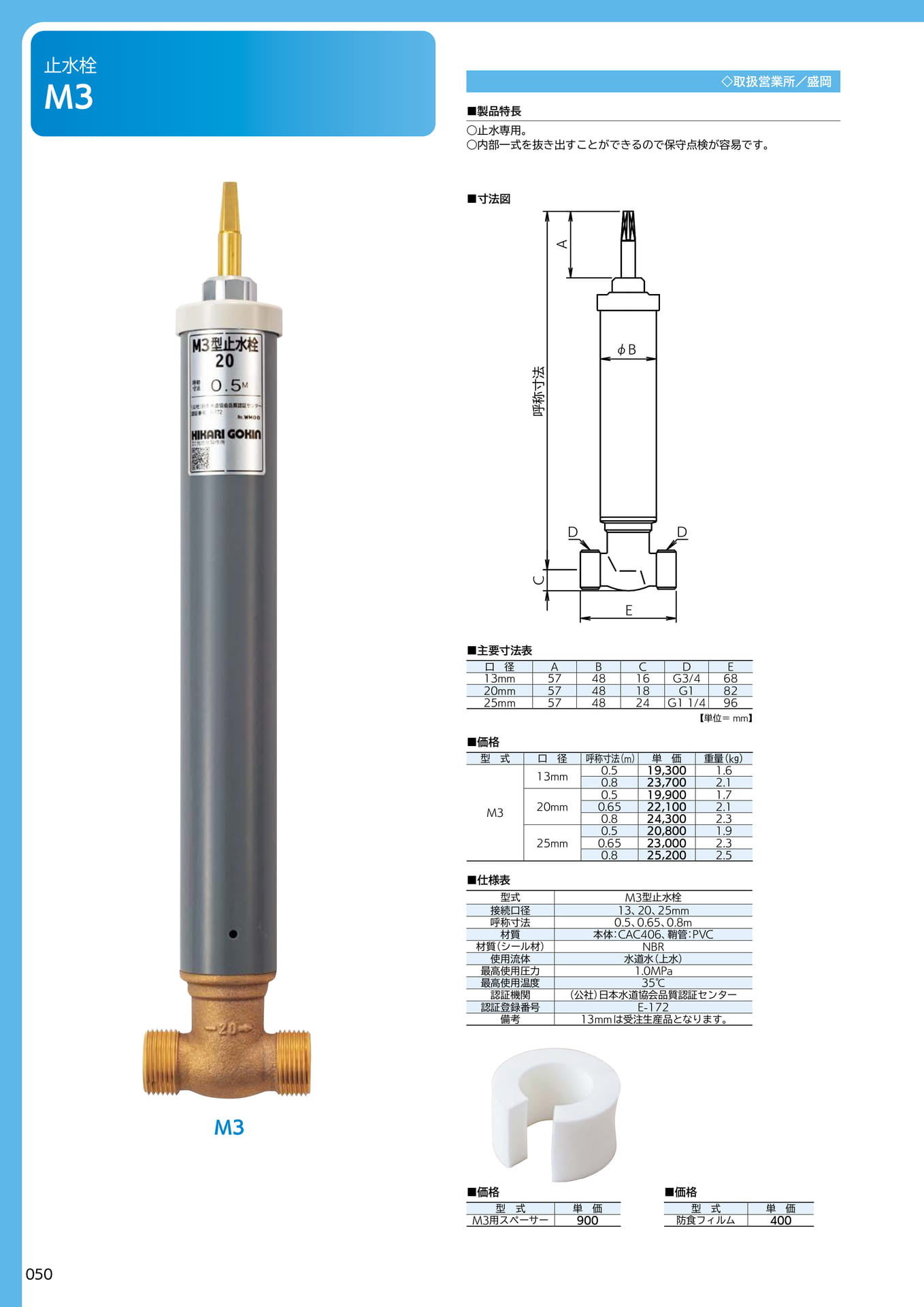

止水栓M3■製品特長◇取扱営業所／盛岡○止水専用。○内部一式を抜き出すことができるので保守点検が容易です。■寸法図φBDDC呼称寸法AE■主要寸法表口径ABCDE13mm574816G3/46820mm574818G18225mm574824G11/496■価格型式口径呼称寸法（m）単価重量（kg）13mm0.50.819,30023,7001.62.10.519,9001.7M320mm0.650.822,10024,3002.12.30.520,8001.925mm0.6523,0002.30.825,2002.5■仕様表【単位＝mm】型式M3型止水栓接続口径13、20、25mm呼称寸法0.5、0.65、0.8m材質本体：CAC406、鞘管：PVC材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-172備考13mmは受注生産品となります。M3■価格型式単価M3用スペーサー900■価格型式単価防食フィルム400050

Page 051

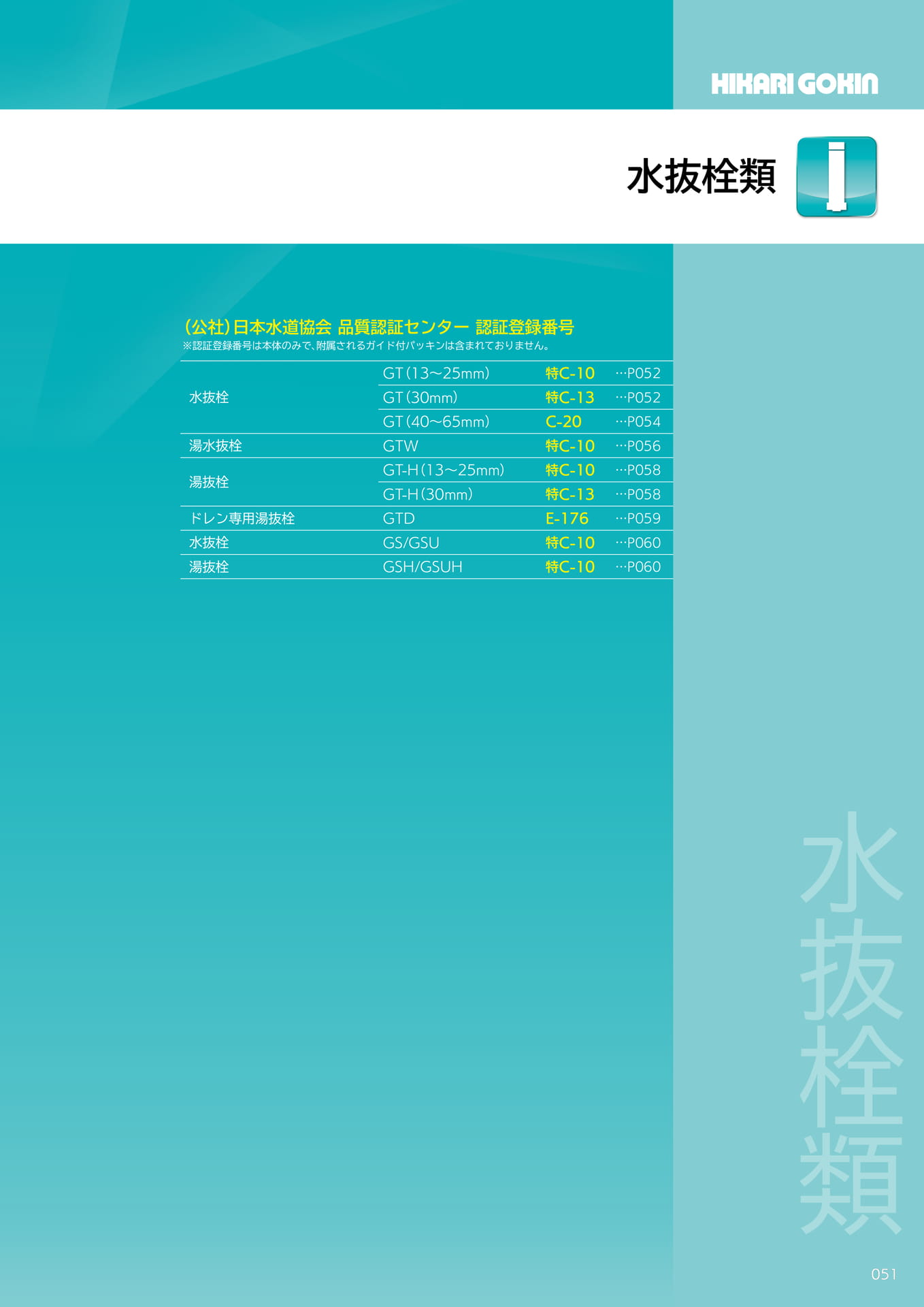

水抜栓類水抜栓類（公社）日本水道協会品質認証センター認証登録番号※認証登録番号は本体のみで、附属されるガイド付パッキンは含まれておりません。水抜栓GT（13～25mm）特C-10…P052GT（30mm）特C-13…P052GT（40～65mm）C-20…P054湯水抜栓GTW特C-10…P056湯抜栓GT-H（13～25mm）特C-10…P058GT-H（30mm）特C-13…P058ドレン専用湯抜栓GTDE-176…P059水抜栓GS/GSU特C-10…P060湯抜栓GSH/GSUH特C-10…P060051

Page 052

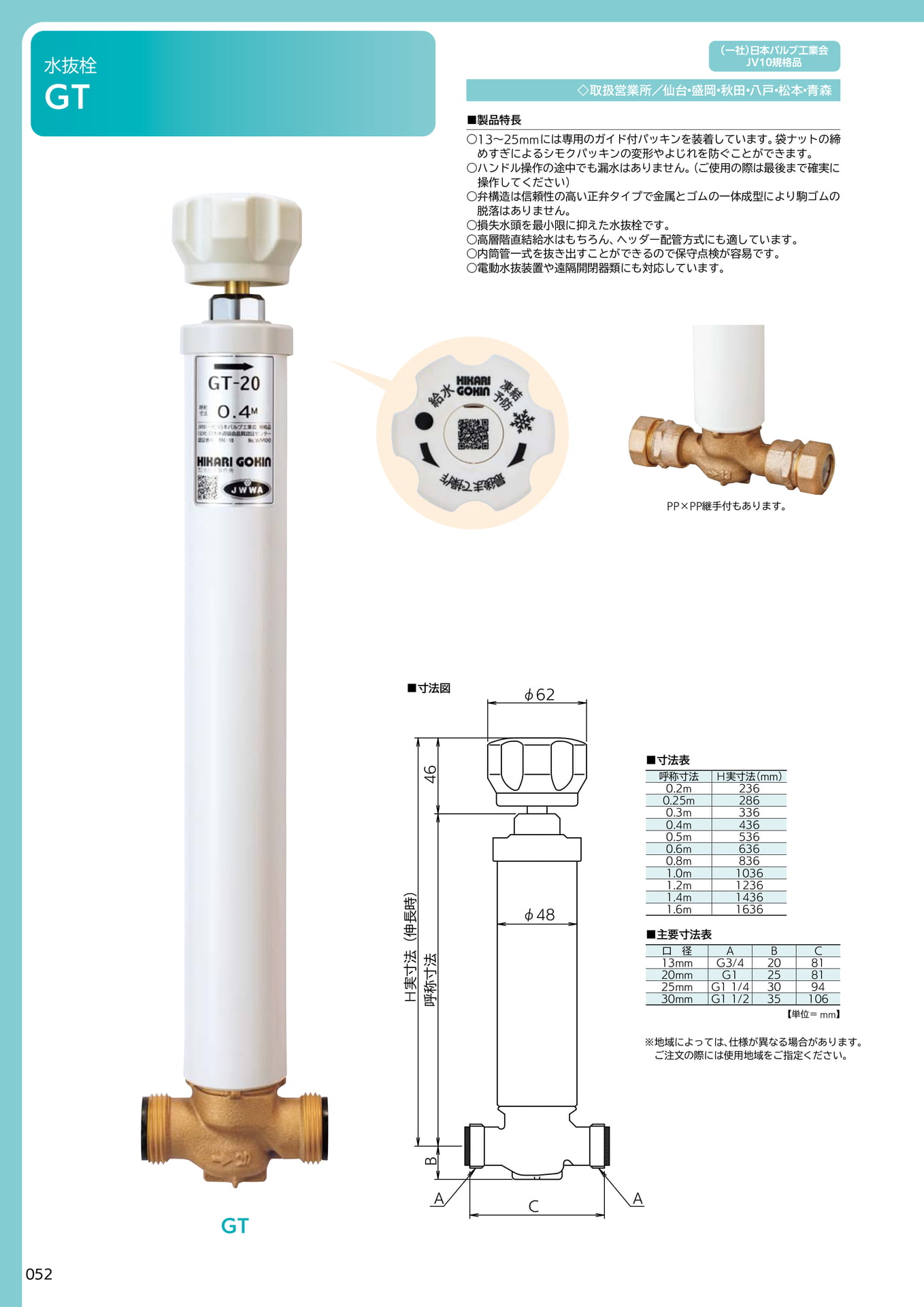

水抜栓GT■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○13～25mmには専用のガイド付パッキンを装着しています。袋ナットの締めすぎによるシモクパッキンの変形やよじれを防ぐことができます。○ハンドル操作の途中でも漏水はありません。（ご使用の際は最後まで確実に操作してください）○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○損失水頭を最小限に抑えた水抜栓です。○高層階直結給水はもちろん、ヘッダー配管方式にも適しています。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。PP×PP継手付もあります。■寸法図φ62■寸法表Ｈ実寸法（伸長時）46Ｂ呼称寸法φ48呼称寸法Ｈ実寸法（mm）0.2m2360.25m2860.3m3360.4m4360.5m5360.6m6360.8m8361.0m10361.2m12361.4m14361.6m1636■主要寸法表口径ABC13mmG3/4208120mmG1258125mmG11/4309430mmG11/235106【単位＝mm】※地域によっては、仕様が異なる場合があります。ご注文の際には使用地域をご指定ください。GTＡＣＡ052

Page 053

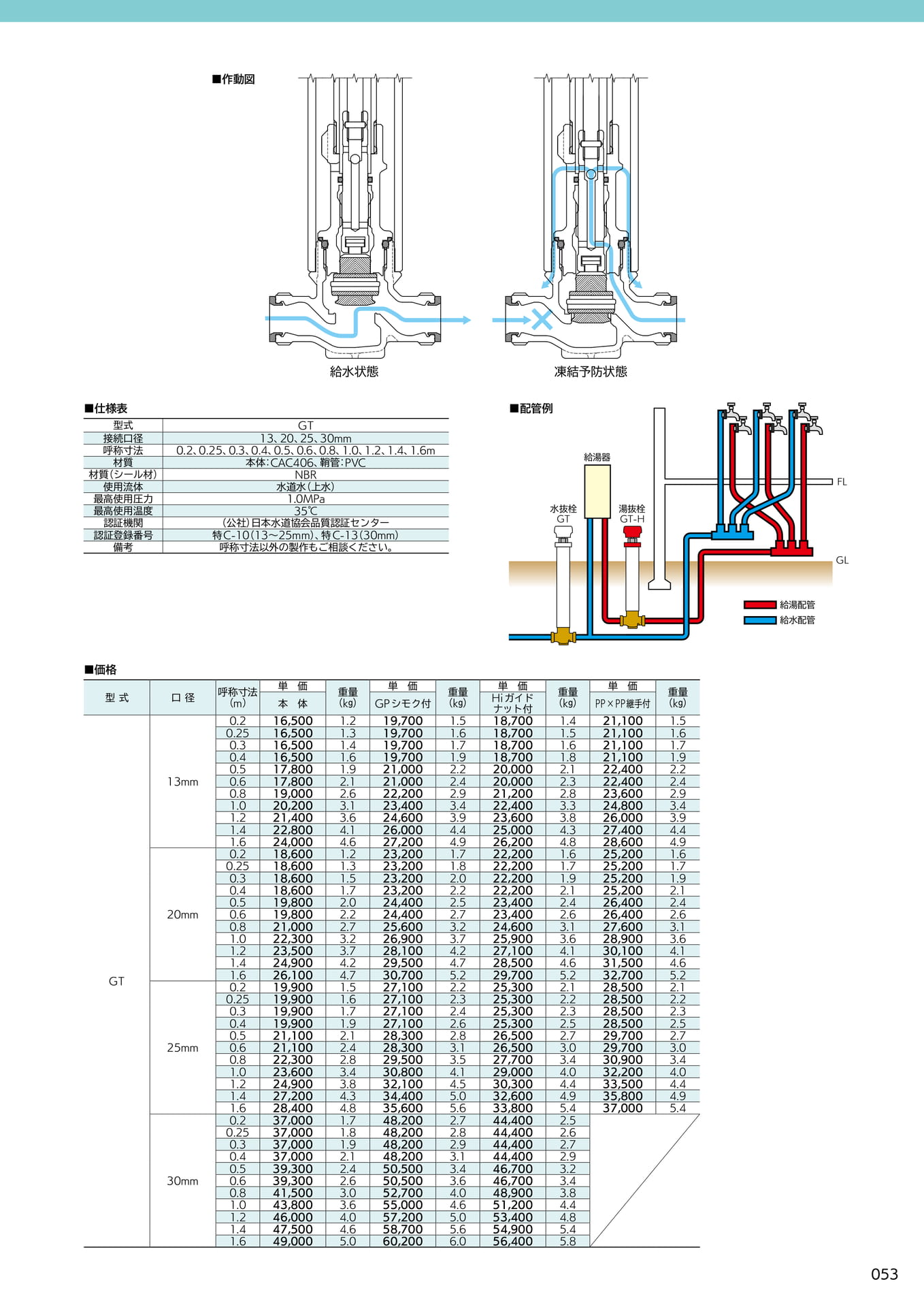

■作動図給水状態凍結予防状態■仕様表型式GT接続口径13、20、25、30mm呼称寸法0.2、0.25、0.3、0.4、0.5、0.6、0.8、1.0、1.2、1.4、1.6m材質本体：CAC406、鞘管：PVC材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10（13～25mm）、特C-13（30mm）備考呼称寸法以外の製作もご相談ください。■配管例水抜栓GT給湯器湯抜栓GT-HFLGL給湯配管給水配管■価格型式GT口径13mm20mm25mm30mm呼称寸法（m）単価本体重量（kg）単価GPシモク付重量（kg）単価Hiガイドナット付重量（kg）単価PP×PP継手付重量（kg）0.216,5001.219,7001.518,7001.421,1001.50.2516,5001.319,7001.618,7001.521,1001.60.316,5001.419,7001.718,7001.621,1001.70.416,5001.619,7001.918,7001.821,1001.90.517,8001.921,0002.220,0002.122,4002.20.617,8002.121,0002.420,0002.322,4002.40.819,0002.622,2002.921,2002.823,6002.91.020,2003.123,4003.422,4003.324,8003.41.221,4003.624,6003.923,6003.826,0003.91.422,8004.126,0004.425,0004.327,4004.41.624,0004.627,2004.926,2004.828,6004.90.218,6001.223,2001.722,2001.625,2001.60.2518,6001.323,2001.822,2001.725,2001.70.318,6001.523,2002.022,2001.925,2001.90.418,6001.723,2002.222,2002.125,2002.10.519,8002.024,4002.523,4002.426,4002.40.619,8002.224,4002.723,4002.626,4002.60.821,0002.725,6003.224,6003.127,6003.11.022,3003.226,9003.725,9003.628,9003.61.223,5003.728,1004.227,1004.130,1004.11.424,9004.229,5004.728,5004.631,5004.61.626,1004.730,7005.229,7005.232,7005.20.219,9001.527,1002.225,3002.128,5002.10.2519,9001.627,1002.325,3002.228,5002.20.319,9001.727,1002.425,3002.328,5002.30.419,9001.927,1002.625,3002.528,5002.50.521,1002.128,3002.826,5002.729,7002.70.621,1002.428,3003.126,5003.029,7003.00.822,3002.829,5003.527,7003.430,9003.41.023,6003.430,8004.129,0004.032,2004.01.224,9003.832,1004.530,3004.433,5004.41.427,2004.334,4005.032,6004.935,8004.91.628,4004.835,6005.633,8005.437,0005.40.237,0001.748,2002.744,4002.50.2537,0001.848,2002.844,4002.60.337,0001.948,2002.944,4002.70.437,0002.148,2003.144,4002.90.539,3002.450,5003.446,7003.20.639,3002.650,5003.646,7003.40.841,5003.052,7004.048,9003.81.043,8003.655,0004.651,2004.41.246,0004.057,2005.053,4004.81.447,5004.658,7005.654,9005.41.649,0005.060,2006.056,4005.8053

Page 054

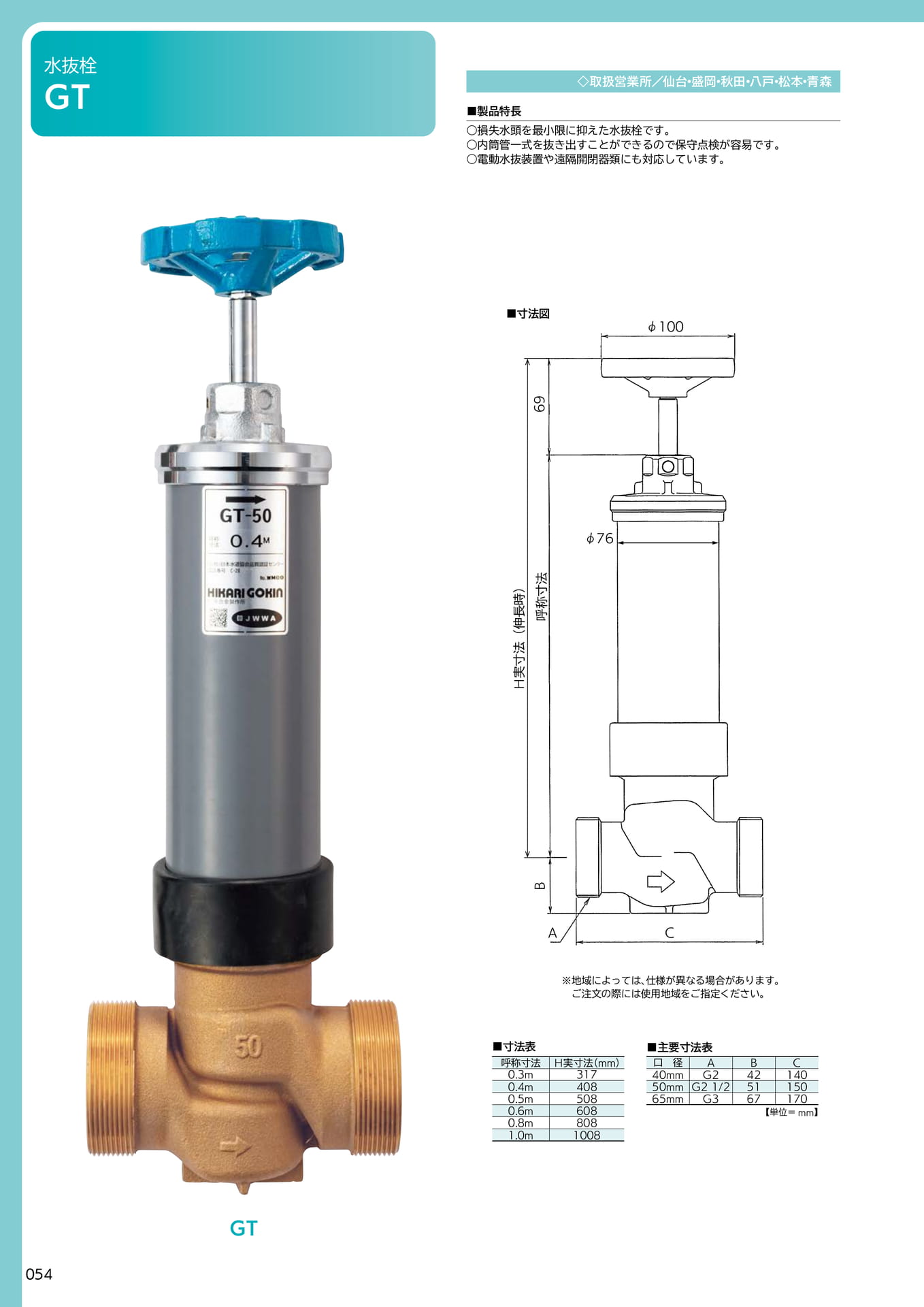

φ76AC69Bφ100呼称寸法Ｈ実寸法（伸長時）水抜栓GT■製品特長○損失水頭を最小限に抑えた水抜栓です。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■主要寸法表40mmG24214050mmG21/251150口径ABC【単位＝mm】17065mmG367■寸法図GT※地域によっては、仕様が異なる場合があります。ご注文の際には使用地域をご指定ください。■寸法表呼称寸法Ｈ実寸法（mm）0.3m3170.4m4080.5m5080.6m6080.8m8081.0m1008054

Page 055

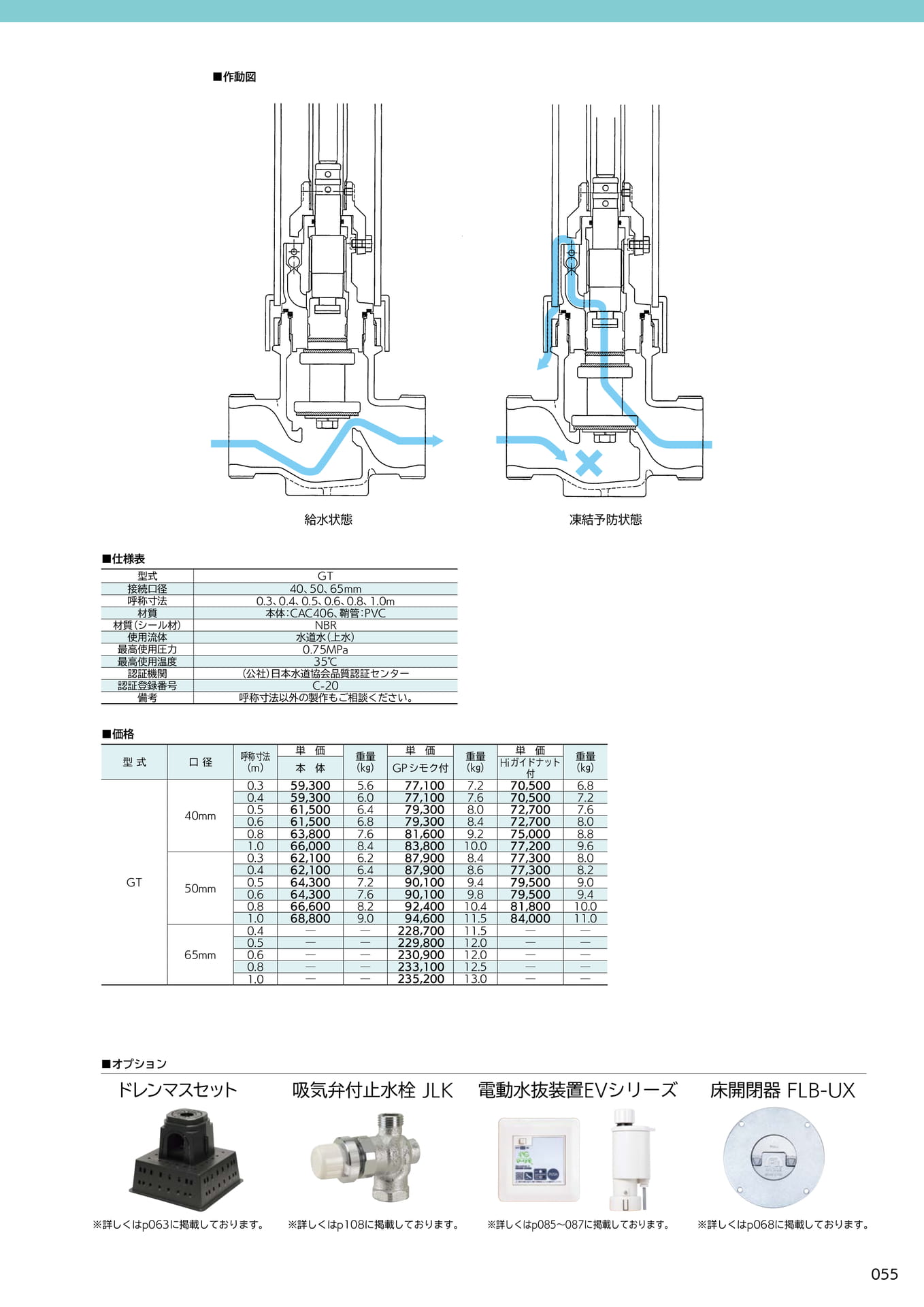

■作動図給水状態凍結予防状態■仕様表型式GT接続口径40、50、65mm呼称寸法0.3、0.4、0.5、0.6、0.8、1.0m材質本体：CAC406、鞘管：PVC材質（シール材）NBR使用流体水道水（上水）最高使用圧力0.75MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号C-20備考呼称寸法以外の製作もご相談ください。■価格型式GT口径40mm50mm65mm呼称寸法（m）単価本体重量（kg）単価GPシモク付重量（kg）単価Hiガイドナット付重量（kg）0.359,3005.677,1007.270,5006.80.459,3006.077,1007.670,5007.20.561,5006.479,3008.072,7007.60.661,5006.879,3008.472,7008.00.863,8007.681,6009.275,0008.81.066,0008.483,80010.077,2009.60.362,1006.287,9008.477,3008.00.462,1006.487,9008.677,3008.20.564,3007.290,1009.479,5009.00.664,3007.690,1009.879,5009.40.866,6008.292,40010.481,80010.01.068,8009.094,60011.584,00011.00.4──228,70011.5──0.5──229,80012.0──0.6──230,90012.0──0.8──233,10012.5──1.0──235,20013.0──■オプションドレンマスセット吸気弁付止水栓JLK電動水抜装置EVシリーズ床開閉器FLB-UX※詳しくはp063に掲載しております。※詳しくはp108に掲載しております。※詳しくはp085～087に掲載しております。※詳しくはp068に掲載しております。055

Page 056

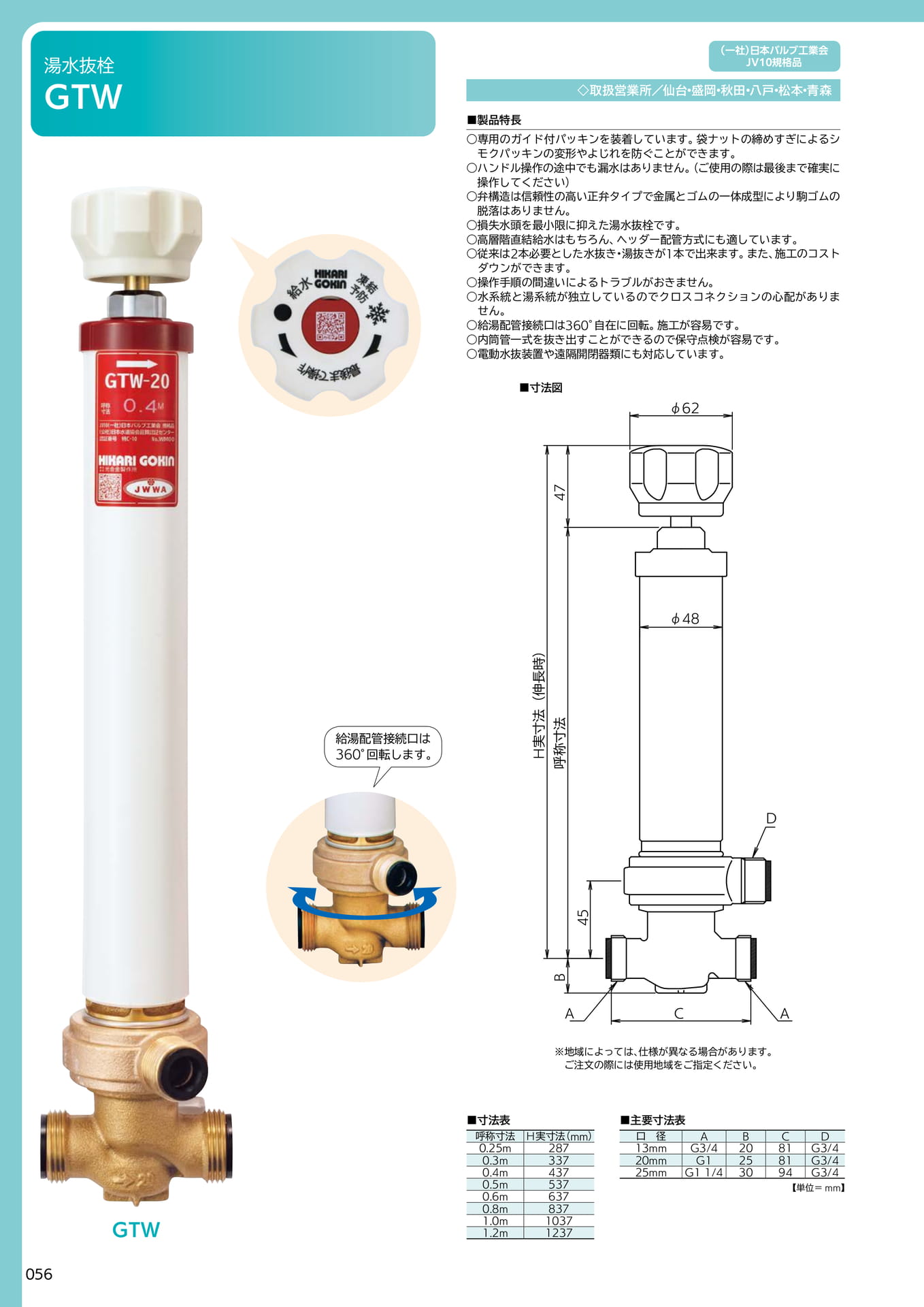

湯水抜栓GTW■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○専用のガイド付パッキンを装着しています。袋ナットの締めすぎによるシモクパッキンの変形やよじれを防ぐことができます。○ハンドル操作の途中でも漏水はありません。（ご使用の際は最後まで確実に操作してください）○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○損失水頭を最小限に抑えた湯水抜栓です。○高層階直結給水はもちろん、ヘッダー配管方式にも適しています。○従来は2本必要とした水抜き・湯抜きが1本で出来ます。また、施工のコストダウンができます。○操作手順の間違いによるトラブルがおきません。○水系統と湯系統が独立しているのでクロスコネクションの心配がありません。○給湯配管接続口は360°自在に回転。施工が容易です。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。■寸法図φ62BＨ実寸法（伸長時）呼称寸法4547φ48給湯配管接続口は360°回転します。DACA※地域によっては、仕様が異なる場合があります。ご注文の際には使用地域をご指定ください。GTW■寸法表呼称寸法Ｈ実寸法（mm）0.25m2870.3m3370.4m4370.5m5370.6m6370.8m8371.0m10371.2m1237■主要寸法表口径ABCD13mmG3/42081G3/420mmG12581G3/425mmG11/43094G3/4【単位＝mm】056

Page 057

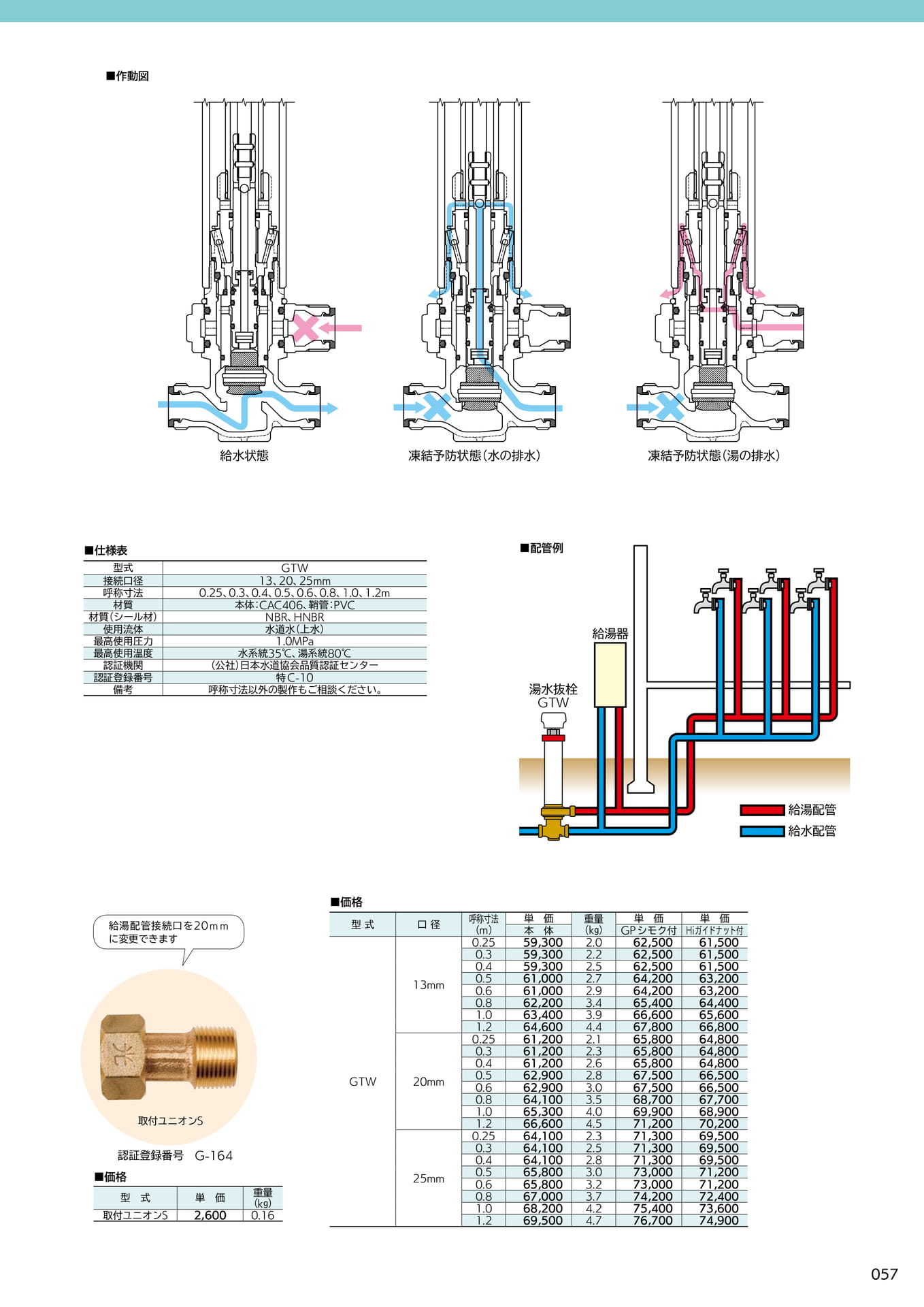

■作動図給水状態凍結予防状態（水の排水）凍結予防状態（湯の排水）■仕様表型式GTW接続口径13、20、25mm呼称寸法0.25、0.3、0.4、0.5、0.6、0.8、1.0、1.2m材質本体：CAC406、鞘管：PVC材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水系統35℃、湯系統80℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10備考呼称寸法以外の製作もご相談ください。■配管例湯水抜栓GTW給湯器給湯配管給水配管■価格給湯配管接続口を20ｍｍに変更できます■価格取付ユニオンS認証登録番号G-164重量型式単価（kg）取付ユニオンS2,6000.16型式GTW口径13mm20mm25mm呼称寸法単価重量単価単価（m）本体（kg）GPシモク付Hiガイドナット付0.2559,3002.062,50061,5000.359,3002.262,50061,5000.459,3002.562,50061,5000.561,0002.764,20063,2000.661,0002.964,20063,2000.862,2003.465,40064,4001.063,4003.966,60065,6001.264,6004.467,80066,8000.2561,2002.165,80064,8000.361,2002.365,80064,8000.461,2002.665,80064,8000.562,9002.867,50066,5000.662,9003.067,50066,5000.864,1003.568,70067,7001.065,3004.069,90068,9001.266,6004.571,20070,2000.2564,1002.371,30069,5000.364,1002.571,30069,5000.464,1002.871,30069,5000.565,8003.073,00071,2000.665,8003.273,00071,2000.867,0003.774,20072,4001.068,2004.275,40073,6001.269,5004.776,70074,900057

Page 058

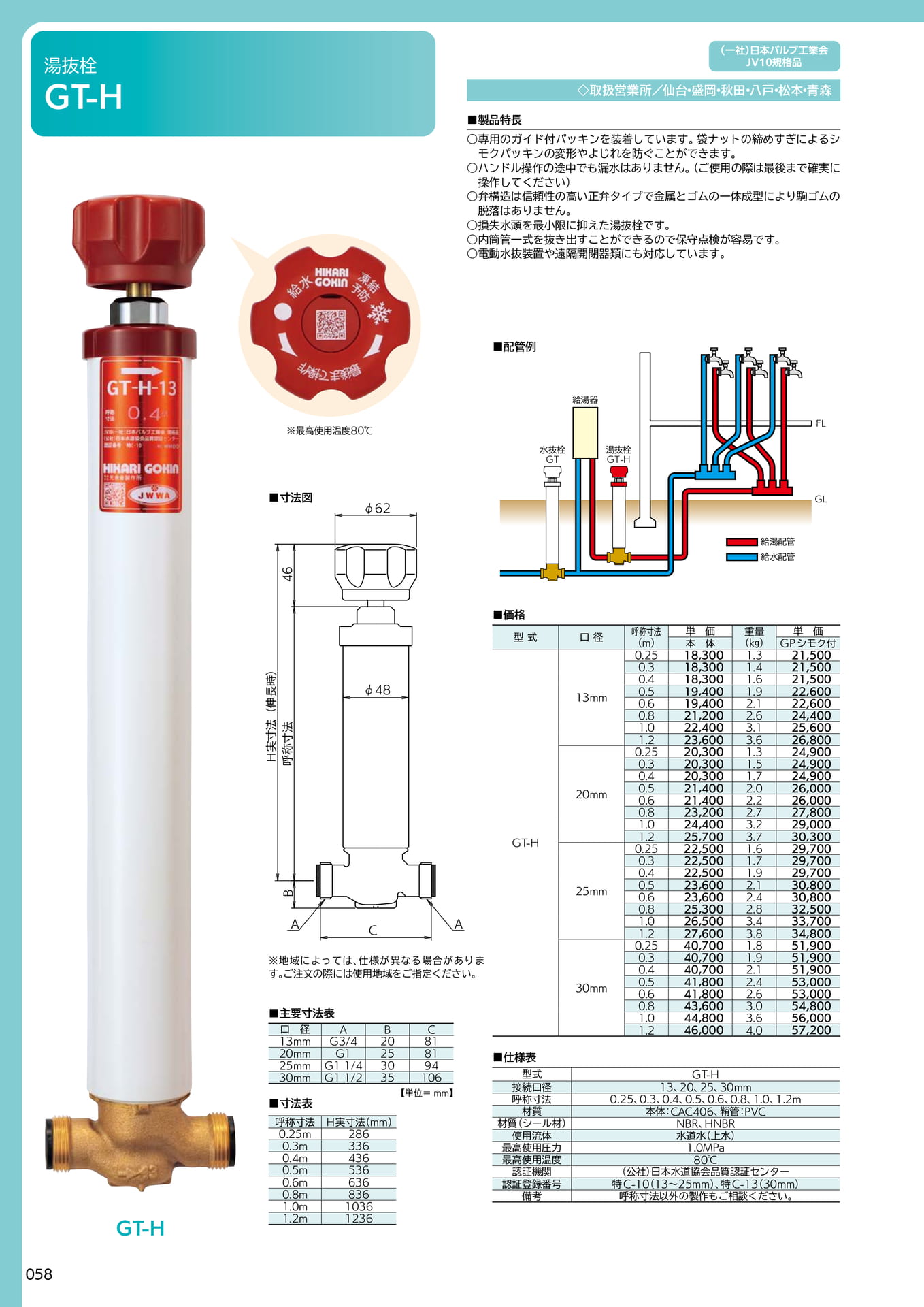

湯抜栓GT-H■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○専用のガイド付パッキンを装着しています。袋ナットの締めすぎによるシモクパッキンの変形やよじれを防ぐことができます。○ハンドル操作の途中でも漏水はありません。（ご使用の際は最後まで確実に操作してください）○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○損失水頭を最小限に抑えた湯抜栓です。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。■配管例給湯器※最高使用温度80℃FL水抜栓GT湯抜栓GT-H■寸法図φ62GL給湯配管給水配管46GT-HＨ実寸法（伸長時）Ｂ呼称寸法Ａφ48ＣＡ※地域によっては、仕様が異なる場合があります。ご注文の際には使用地域をご指定ください。■主要寸法表口径ABC13mmG3/4208120mmG1258125mmG11/4309430mmG11/235106■寸法表呼称寸法Ｈ実寸法（mm）0.25m2860.3m3360.4m4360.5m5360.6m6360.8m8361.0m10361.2m1236【単位＝mm】■価格型式GT-H■仕様表口径13mm20mm25mm30mm呼称寸法単価重量単価（m）本体（kg）GPシモク付0.2518,3001.321,5000.318,3001.421,5000.418,3001.621,5000.519,4001.922,6000.619,4002.122,6000.821,2002.624,4001.022,4003.125,6001.223,6003.626,8000.2520,3001.324,9000.320,3001.524,9000.420,3001.724,9000.521,4002.026,0000.621,4002.226,0000.823,2002.727,8001.024,4003.229,0001.225,7003.730,3000.2522,5001.629,7000.322,5001.729,7000.422,5001.929,7000.523,6002.130,8000.623,6002.430,8000.825,3002.832,5001.026,5003.433,7001.227,6003.834,8000.2540,7001.851,9000.340,7001.951,9000.440,7002.151,9000.541,8002.453,0000.641,8002.653,0000.843,6003.054,8001.044,8003.656,0001.246,0004.057,200型式GT-H接続口径13、20、25、30mm呼称寸法0.25、0.3、0.4、0.5、0.6、0.8、1.0、1.2m材質本体：CAC406、鞘管：PVC材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10（13～25mm）、特C-13（30mm）備考呼称寸法以外の製作もご相談ください。058

Page 059

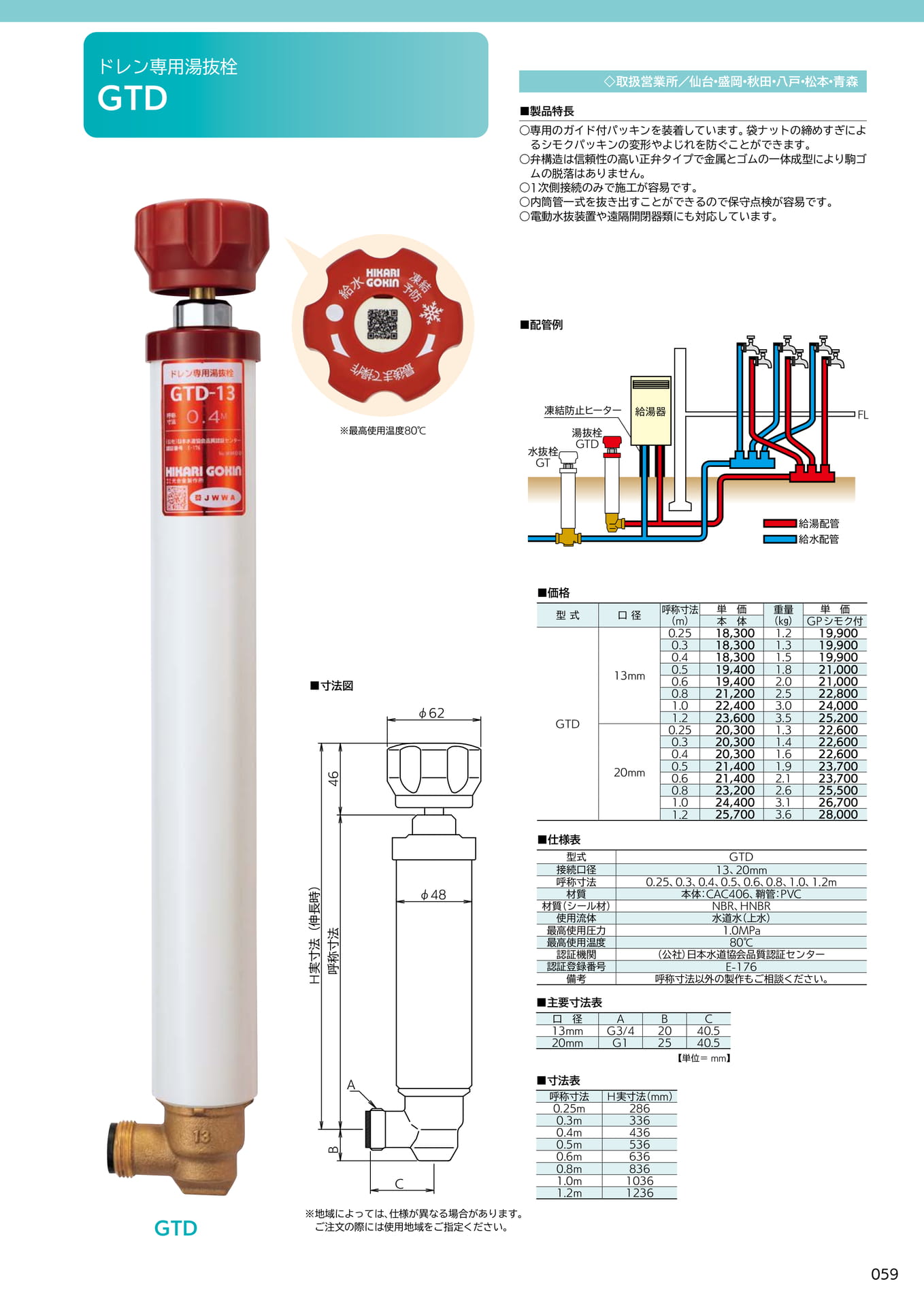

ドレン専用湯抜栓GTD■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○専用のガイド付パッキンを装着しています。袋ナットの締めすぎによるシモクパッキンの変形やよじれを防ぐことができます。○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○1次側接続のみで施工が容易です。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。■配管例※最高使用温度80℃水抜栓GT凍結防止ヒーター湯抜栓GTD給湯器FL給湯配管給水配管■価格■寸法図Ｈ実寸法（伸長時）B呼称寸法46ACφ62φ48型式GTD■仕様表口径13mm20mm呼称寸法単価重量単価（m）本体（kg）GPシモク付0.2518,3001.219,9000.318,3001.319,9000.418,3001.519,9000.519,4001.821,0000.619,4002.021,0000.821,2002.522,8001.022,4003.024,0001.223,6003.525,2000.2520,3001.322,6000.320,3001.422,6000.420,3001.622,6000.521,4001.923,7000.621,4002.123,7000.823,2002.625,5001.024,4003.126,7001.225,7003.628,000型式GTD接続口径13、20mm呼称寸法0.25、0.3、0.4、0.5、0.6、0.8、1.0、1.2m材質本体：CAC406、鞘管：PVC材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176備考呼称寸法以外の製作もご相談ください。■主要寸法表口径ABC13mmG3/42040.520mmG12540.5■寸法表呼称寸法Ｈ実寸法（mm）0.25m2860.3m3360.4m4360.5m5360.6m6360.8m8361.0m10361.2m1236【単位＝mm】GTD※地域によっては、仕様が異なる場合があります。ご注文の際には使用地域をご指定ください。059

Page 060

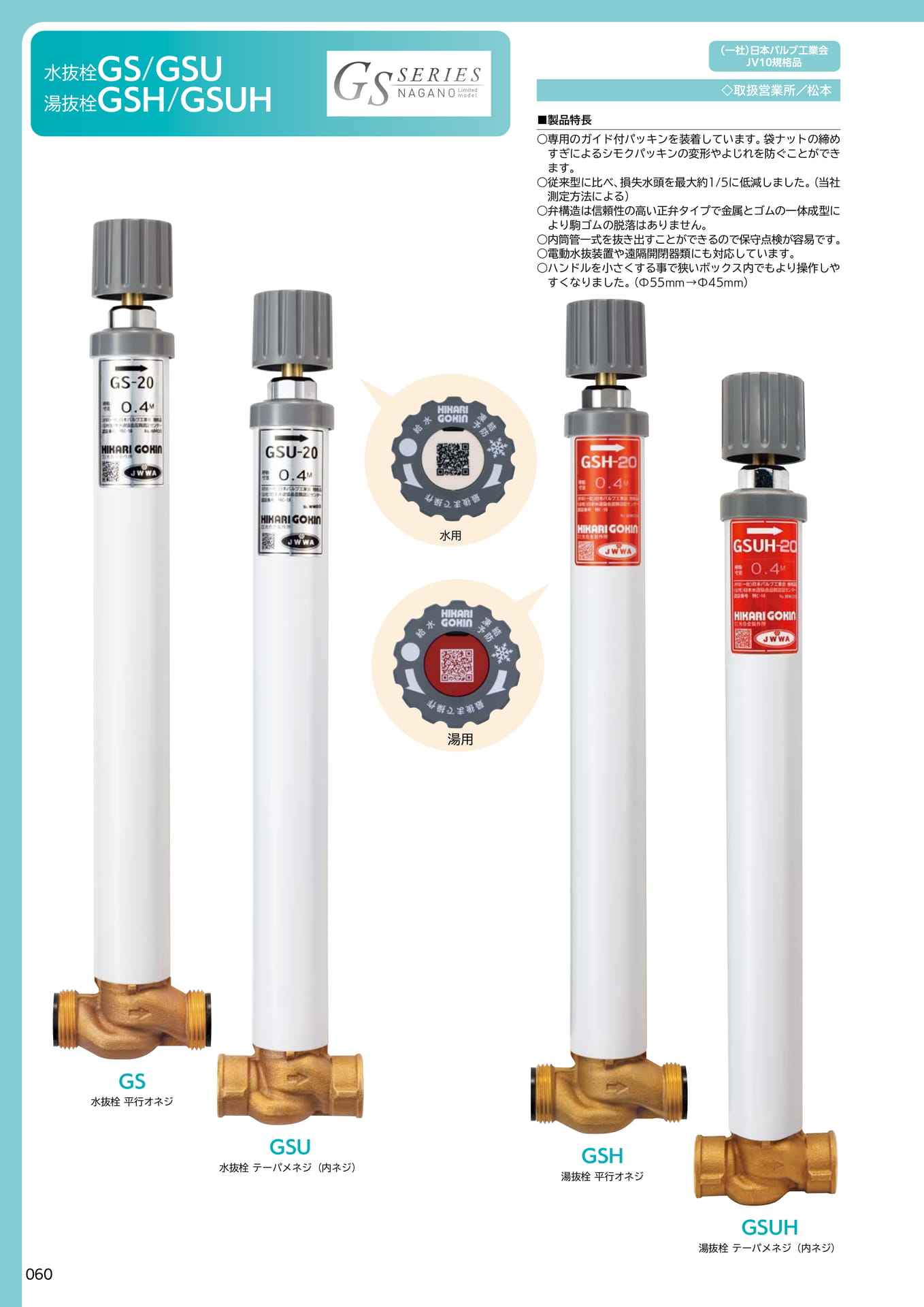

水抜栓GS/GSU湯抜栓GSH/GSUHGSSERIES■製品特長（一社）日本バルブ工業会JV10規格品◇取扱営業所／松本○専用のガイド付パッキンを装着しています。袋ナットの締めすぎによるシモクパッキンの変形やよじれを防ぐことができます。○従来型に比べ、損失水頭を最大約1/5に低減しました。（当社測定方法による）○弁構造は信頼性の高い正弁タイプで金属とゴムの一体成型により駒ゴムの脱落はありません。○内筒管一式を抜き出すことができるので保守点検が容易です。○電動水抜装置や遠隔開閉器類にも対応しています。○ハンドルを小さくする事で狭いボックス内でもより操作しやすくなりました。（Φ55mm→Φ45mm）水用湯用GS水抜栓平行オネジGSU水抜栓テーパメネジ（内ネジ）GSH湯抜栓平行オネジGSUH湯抜栓テーパメネジ（内ネジ）060

Page 061

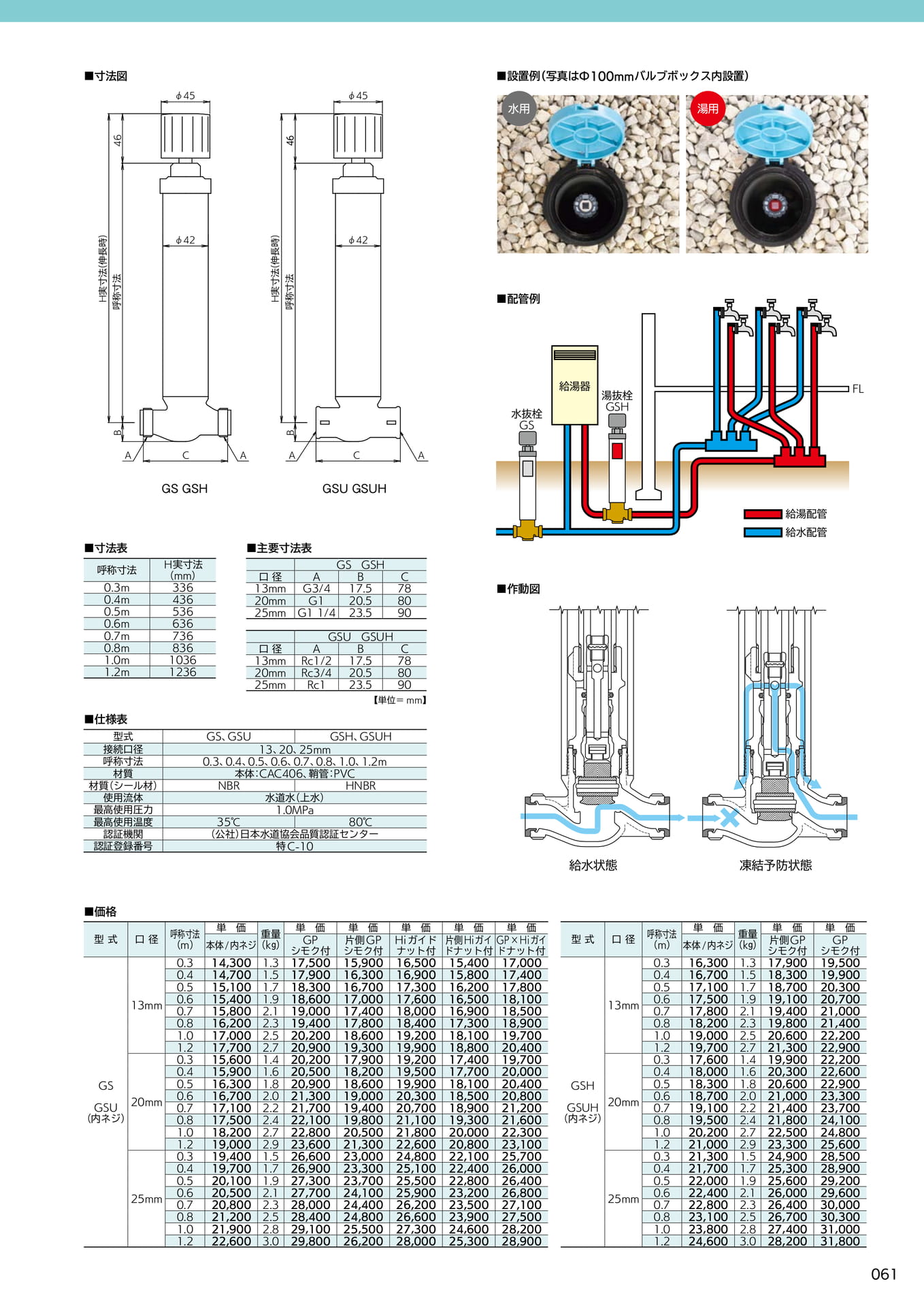

■寸法図■設置例（写真はΦ100mmバルブボックス内設置）φ45φ45水用湯用H実寸法(伸長時)呼称寸法46φ42H実寸法(伸長時)呼称寸法４６φ42■配管例BB水抜栓GS給湯器湯抜栓GSHFLACAACAGSGSHGSUGSUH■寸法表呼称寸法Ｈ実寸法（mm）0.3m3360.4m4360.5m5360.6m6360.7m7360.8m8361.0m10361.2m1236■仕様表■主要寸法表GSGSH口径ABC13mmG3/417.57820mmG120.58025mmG11/423.590GSUGSUH口径ABC13mmRc1/217.57820mmRc3/420.58025mmRc123.590型式GS、GSUGSH、GSUH接続口径13、20、25mm呼称寸法0.3、0.4、0.5、0.6、0.7、0.8、1.0、1.2m材質本体：CAC406、鞘管：PVC材質（シール材）NBRHNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃80℃認証機関（公社）日本水道協会品質認証センター認証登録番号特C-10【単位＝mm】■作動図給湯配管給水配管通水給水状態（給水状態）水抜凍結予防状態（排水状態）■価格型式GS口径13mm20mmGSU（内ネジ）25mm呼称寸法（m）単価単価重量（kg）GP本体/内ネジシモク付単価片側GPシモク付単価Hiガイドナット付単価単価片側HiガイGP×Hiガイドナット付ドナット付0.314,3001.317,50015,90016,50015,40017,0000.414,7001.517,90016,30016,90015,80017,4000.515,1001.718,30016,70017,30016,20017,8000.615,4001.918,60017,00017,60016,50018,1000.715,8002.119,00017,40018,00016,90018,5000.816,2002.319,40017,80018,40017,30018,9001.017,0002.520,20018,60019,20018,10019,7001.217,7002.720,90019,30019,90018,80020,4000.315,6001.420,20017,90019,20017,40019,7000.415,9001.620,50018,20019,50017,70020,0000.516,3001.820,90018,60019,90018,10020,4000.616,7002.021,30019,00020,30018,50020,8000.717,1002.221,70019,40020,70018,90021,2000.817,5002.422,10019,80021,10019,30021,6001.018,2002.722,80020,50021,80020,00022,3001.219,0002.923,60021,30022,60020,80023,1000.319,4001.526,60023,00024,80022,10025,7000.419,7001.726,90023,30025,10022,40026,0000.520,1001.927,30023,70025,50022,80026,4000.620,5002.127,70024,10025,90023,20026,8000.720,8002.328,00024,40026,20023,50027,1000.821,2002.528,40024,80026,60023,90027,5001.021,9002.829,10025,50027,30024,60028,2001.222,6003.029,80026,20028,00025,30028,900型式GSH口径13mm20mmGSUH（内ネジ）25mm呼称寸法（m）単価単価重量（kg）片側GP本体/内ネジシモク付単価GPシモク付0.316,3001.317,90019,5000.416,7001.518,30019,9000.517,1001.718,70020,3000.617,5001.919,10020,7000.717,8002.119,40021,0000.818,2002.319,80021,4001.019,0002.520,60022,2001.219,7002.721,30022,9000.317,6001.419,90022,2000.418,0001.620,30022,6000.518,3001.820,60022,9000.618,7002.021,00023,3000.719,1002.221,40023,7000.819,5002.421,80024,1001.020,2002.722,50024,8001.221,0002.923,30025,6000.321,3001.524,90028,5000.421,7001.725,30028,9000.522,0001.925,60029,2000.622,4002.126,00029,6000.722,8002.326,40030,0000.823,1002.526,70030,3001.023,8002.827,40031,0001.224,6003.028,20031,800061

Page 062

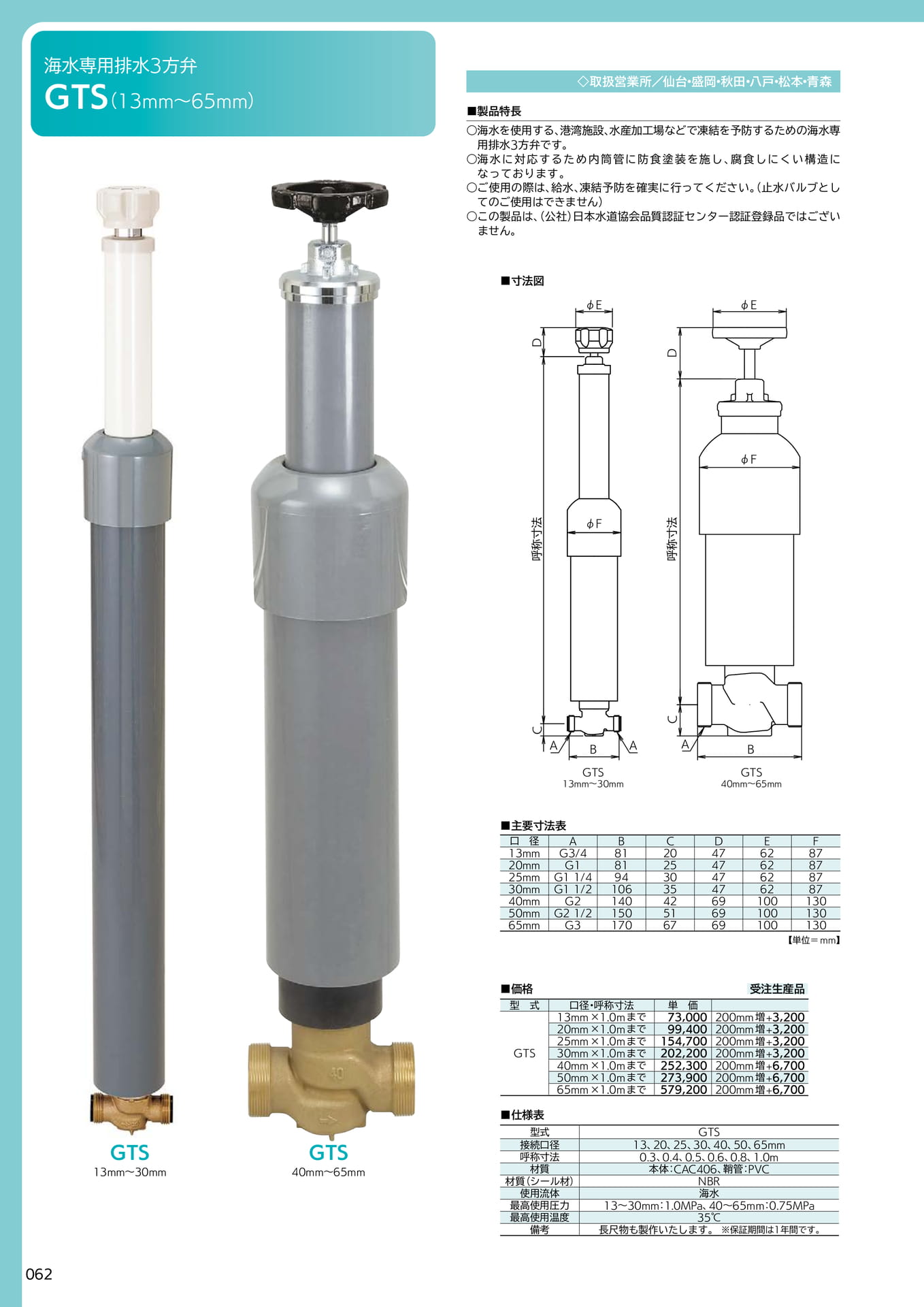

■寸法図■主要寸法表口径ABCDEF13mm20mm25mm30mm40mm50mm65mmG3/4G1G11/4G11/2G2G21/2G381819410614015017020253035425167474747476969696262626210010010087878787130130130【単位＝mm】■価格型式口径・呼称寸法単価GTS13mm×1.0mまで73,000200mm増+3,20020mm×1.0mまで99,400200mm増+3,20025mm×1.0mまで154,700200mm増+3,20030mm×1.0mまで202,200200mm増+3,20040mm×1.0mまで252,300200mm増+6,70050mm×1.0mまで273,900200mm増+6,70065mm×1.0mまで579,200200mm増+6,700■仕様表型式GTS接続口径13、20、25、30、40、50、65mm呼称寸法0.3、0.4、0.5、0.6、0.8、1.0m材質本体：CAC406、鞘管：PVC材質（シール材）NBR使用流体海水最高使用圧力13～30mm：1.0MPa、40～65mm：0.75MPa最高使用温度35℃備考長尺物も製作いたします。※保証期間は1年間です。受注生産品GTS40mm～65mmGTS40mm～65mmGTS13mm～30mmGTS13mm～30mm海水専用排水3方弁GTS（13mm～65mm）■製品特長○海水を使用する、港湾施設、水産加工場などで凍結を予防するための海水専用排水3方弁です。○海水に対応するため内筒管に防食塗装を施し、腐食しにくい構造になっております。○ご使用の際は、給水、凍結予防を確実に行ってください。（止水バルブとしてのご使用はできません）○この製品は、（公社）日本水道協会品質認証センター認証登録品ではございません。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森φED呼称寸法呼称寸法DφEφFφFBBAAACC062

Page 063

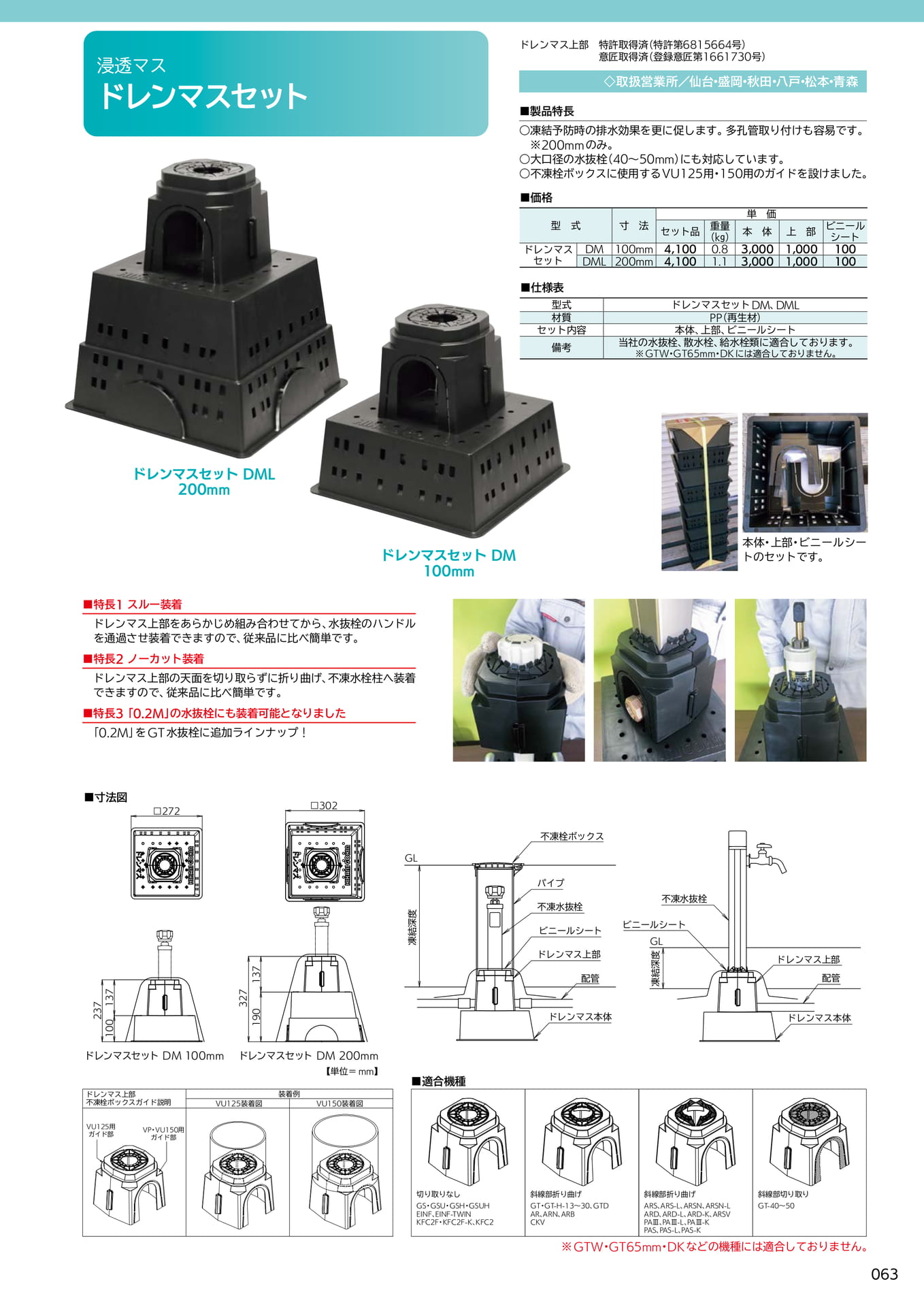

浸透マスドレンマスセットドレンマス上部特許取得済（特許第6815664号）意匠取得済（登録意匠第1661730号）■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○凍結予防時の排水効果を更に促します。多孔管取り付けも容易です。※200mmのみ。○大口径の水抜栓（40～50mm）にも対応しています。○不凍栓ボックスに使用するVU125用・150用のガイドを設けました。■価格単価型式寸法重量セット品（kg）本体上部ビニールシートドレンマスDM100mm4,1000.83,0001,000100セットDML200mm4,1001.13,0001,000100■仕様表型式ドレンマスセットDM、DML材質PP（再生材）セット内容本体、上部、ビニールシート備考当社の水抜栓、散水栓、給水栓類に適合しております。※GTW・GT65mm・DKには適合しておりません。ドレンマスセットDML200mmドレンマスセットDM100mm本体・上部・ビニールシートのセットです。■特長1スルー装着ドレンマス上部をあらかじめ組み合わせてから、水抜栓のハンドルを通過させ装着できますので、従来品に比べ簡単です。■特長2ノーカット装着ドレンマス上部の天面を切り取らずに折り曲げ、不凍水栓柱へ装着できますので、従来品に比べ簡単です。■特長3「0.2M」の水抜栓にも装着可能となりました「0.2M」をGT水抜栓に追加ラインナップ！■寸法図□272□302不凍栓ボックスGLパイプ137凍結深度不凍水抜栓ビニールシートドレンマス上部配管不凍水抜栓ビニールシートGL凍結深度ドレンマス上部配管237137100327190ドレンマス本体ドレンマス本体ドレンマスセットDM100mmドレンマス上部不凍栓ボックスガイド説明ドレンマスセットDM200mmVU125装着図装着例【単位＝mm】VU150装着図■適合機種VU125用ガイド部VP・VU150用ガイド部切り取りなしGS・GSU・GSH・GSUHEINF、EINF-TWINKFC2F・KFC2F-K、KFC2斜線部折り曲げGT・GT-H-13～30、GTDAR、ARN、ARBCKV斜線部折り曲げARS、ARS-L、ARSN、ARSN-LARD、ARD-L、ARD-K、ARSVPAⅢ、PAⅢ-L、PAⅢ-KPAS、PAS-L、PAS-K斜線部切り取りGT-40～50※GTW・GT65mm・DKなどの機種には適合しておりません。063

Page 064

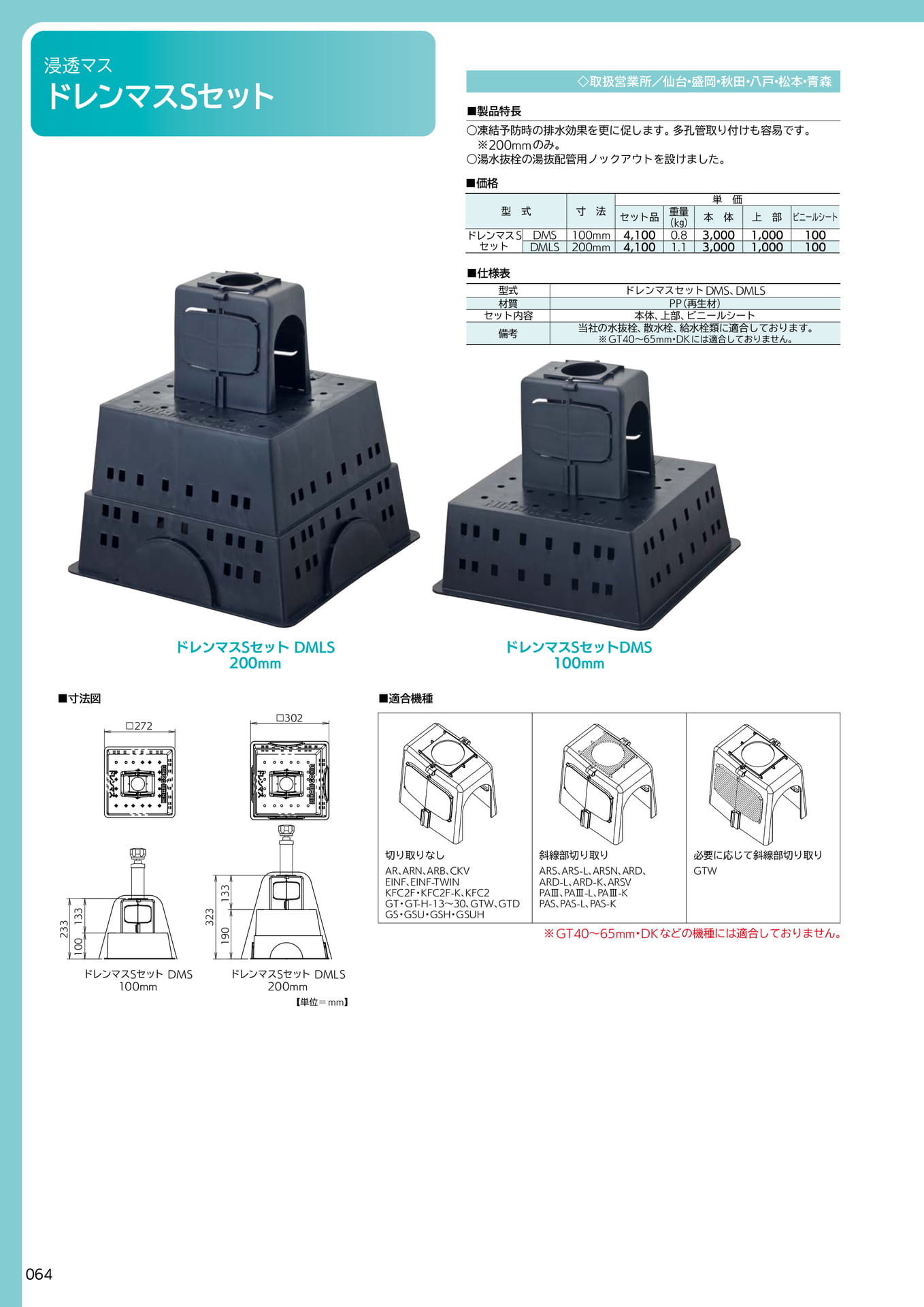

浸透マスドレンマスSセット■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○凍結予防時の排水効果を更に促します。多孔管取り付けも容易です。※200mmのみ。○湯水抜栓の湯抜配管用ノックアウトを設けました。■価格単価型式寸法重量セット品（kg）本体上部ビニールシートドレンマスSDMS100mm4,1000.83,0001,000100セットDMLS200mm4,1001.13,0001,000100■仕様表型式ドレンマスセットDMS、DMLS材質PP（再生材）セット内容本体、上部、ビニールシート備考当社の水抜栓、散水栓、給水栓類に適合しております。※GT40～65mm・DKには適合しておりません。ドレンマスSセットDMLS200mmドレンマスSセットDMS100mm■寸法図■適合機種□272□302233133100323133190切り取りなしAR、ARN、ARB、CKVEINF、EINF-TWINKFC2F・KFC2F-K、KFC2GT・GT-H-13～30、GTW、GTDGS・GSU・GSH・GSUH斜線部切り取りARS、ARS-L、ARSN、ARD、ARD-L、ARD-K、ARSVPAⅢ、PAⅢ-L、PAⅢ-KPAS、PAS-L、PAS-K必要に応じて斜線部切り取りGTW※GT40～65mm・DKなどの機種には適合しておりません。ドレンマスSセットDMS100mmドレンマスSセットDMLS200mm【単位＝mm】064

Page 065

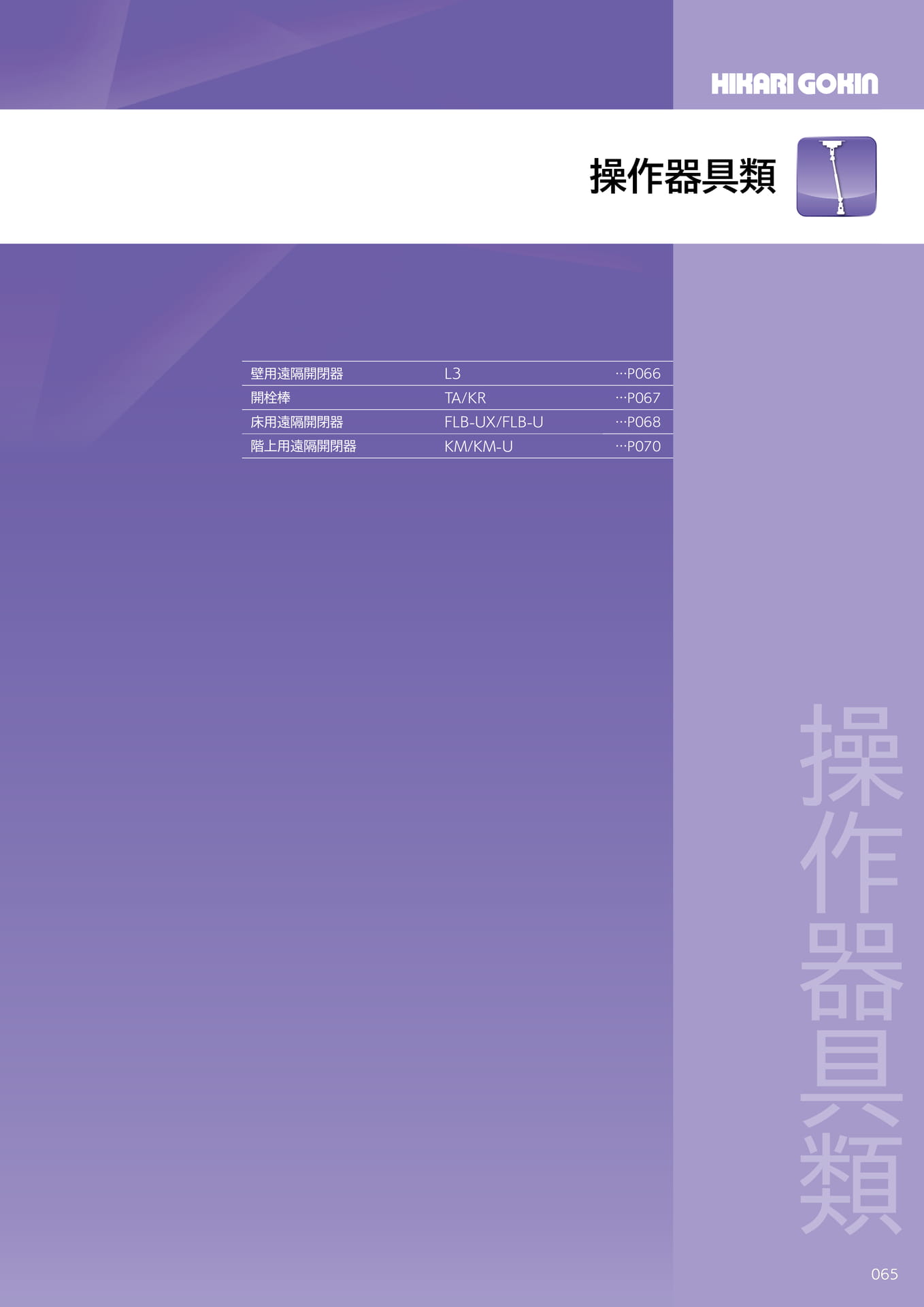

操作器具類操作器具類壁用遠隔開閉器L3…P066開栓棒TA/KR…P067床用遠隔開閉器FLB-UX/FLB-U…P068階上用遠隔開閉器KM/KM-U…P070065

Page 066

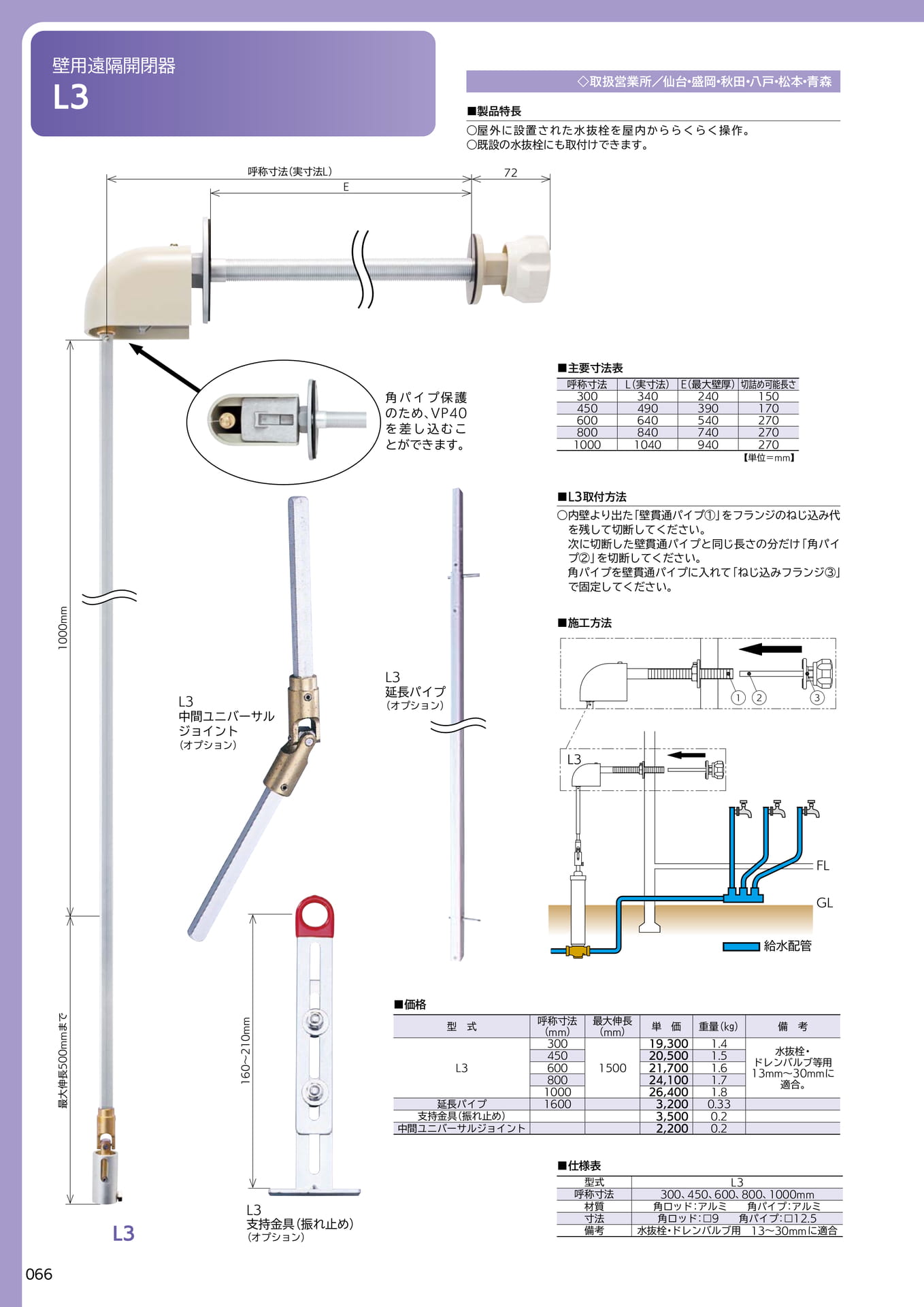

壁用遠隔開閉器L3■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○屋外に設置された水抜栓を屋内かららくらく操作。○既設の水抜栓にも取付けできます。呼称寸法（実寸法L）E72角パイプ保護のため、VP40を差し込むことができます。■主要寸法表呼称寸法L（実寸法）E（最大壁厚）切詰め可能長さ30034024015045049039017060064054027080084074027010001040940270【単位＝mm】■L3取付方法○内壁より出た「壁貫通パイプ①」をフランジのねじ込み代を残して切断してください。次に切断した壁貫通パイプと同じ長さの分だけ「角パイプ②」を切断してください。角パイプを壁貫通パイプに入れて「ねじ込みフランジ③」で固定してください。1000mm■施工方法L3中間ユニバーサルジョイント（オプション）L3延長パイプ（オプション）L3123FLGL給水配管最大伸長500mmまで160～210mm■価格型式呼称寸法（mm）最大伸長（mm）単価重量（kg）備考30019,3001.445020,5001.5600150021,7001.6L380024,1001.7100026,4001.8延長パイプ16003,2000.33支持金具（振れ止め）3,5000.2中間ユニバーサルジョイント2,2000.2水抜栓・ドレンバルブ等用13mm～30mmに適合。L3L3支持金具（振れ止め）（オプション）■仕様表型式L3呼称寸法300、450、600、800、1000mm材質角ロッド：アルミ角パイプ：アルミ寸法角ロッド：□9角パイプ：□12.5備考水抜栓・ドレンバルブ用13～30mmに適合066

Page 067

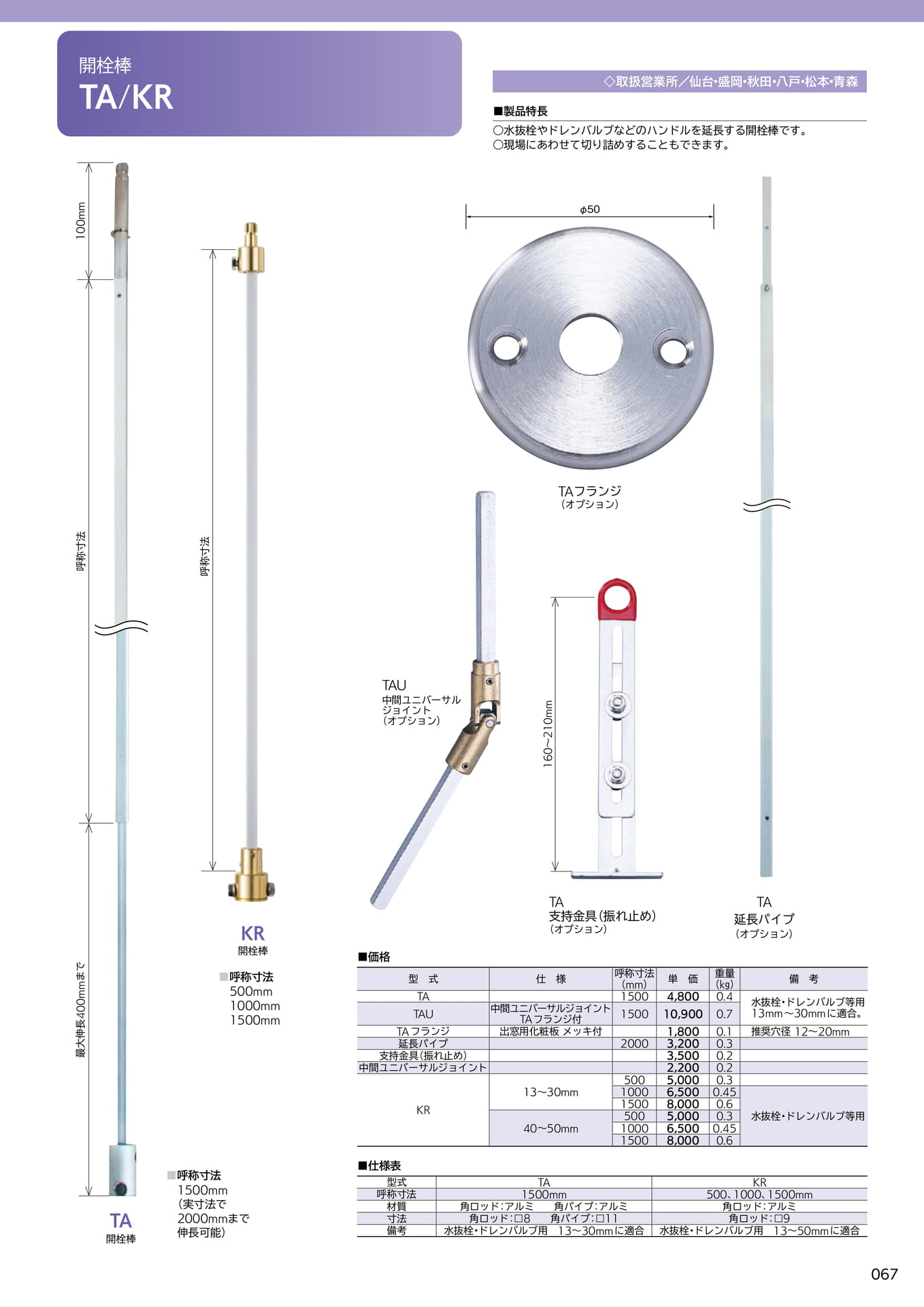

開栓棒TA/KRTA開栓棒TAフランジ（オプション）TAU中間ユニバーサルジョイント（オプション）TA延長パイプ（オプション）■呼称寸法1500mm（実寸法で2000mmまで伸長可能）■呼称寸法500mm1000mm1500mm■価格型式仕様呼称寸法（mm）単価重量（kg）備考TA15004,8000.4水抜栓・ドレンバルブ等用13mm～30mmに適合。TAU中間ユニバーサルジョイントTAフランジ付150010,9000.7TAフランジ出窓用化粧板メッキ付1,8000.1推奨穴径12～20mm延長パイプ20003,2000.3支持金具（振れ止め）3,5000.2中間ユニバーサルジョイント2,2000.2KR13～30mm5005,0000.310006,5000.45水抜栓・ドレンバルブ等用15008,0000.640～50mm5005,0000.310006,5000.4515008,0000.6呼称寸法100mm最大伸長400mmまでTA支持金具（振れ止め）（オプション）160～210mmKR開栓棒呼称寸法■製品特長○水抜栓やドレンバルブなどのハンドルを延長する開栓棒です。○現場にあわせて切り詰めすることもできます。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森φ50■仕様表型式TAKR呼称寸法1500mm500、1000、1500mm材質角ロッド：アルミ角パイプ：アルミ角ロッド：アルミ寸法角ロッド：□8角パイプ：□11角ロッド：□9備考水抜栓・ドレンバルブ用13～30mmに適合水抜栓・ドレンバルブ用13～50mmに適合067

Page 068

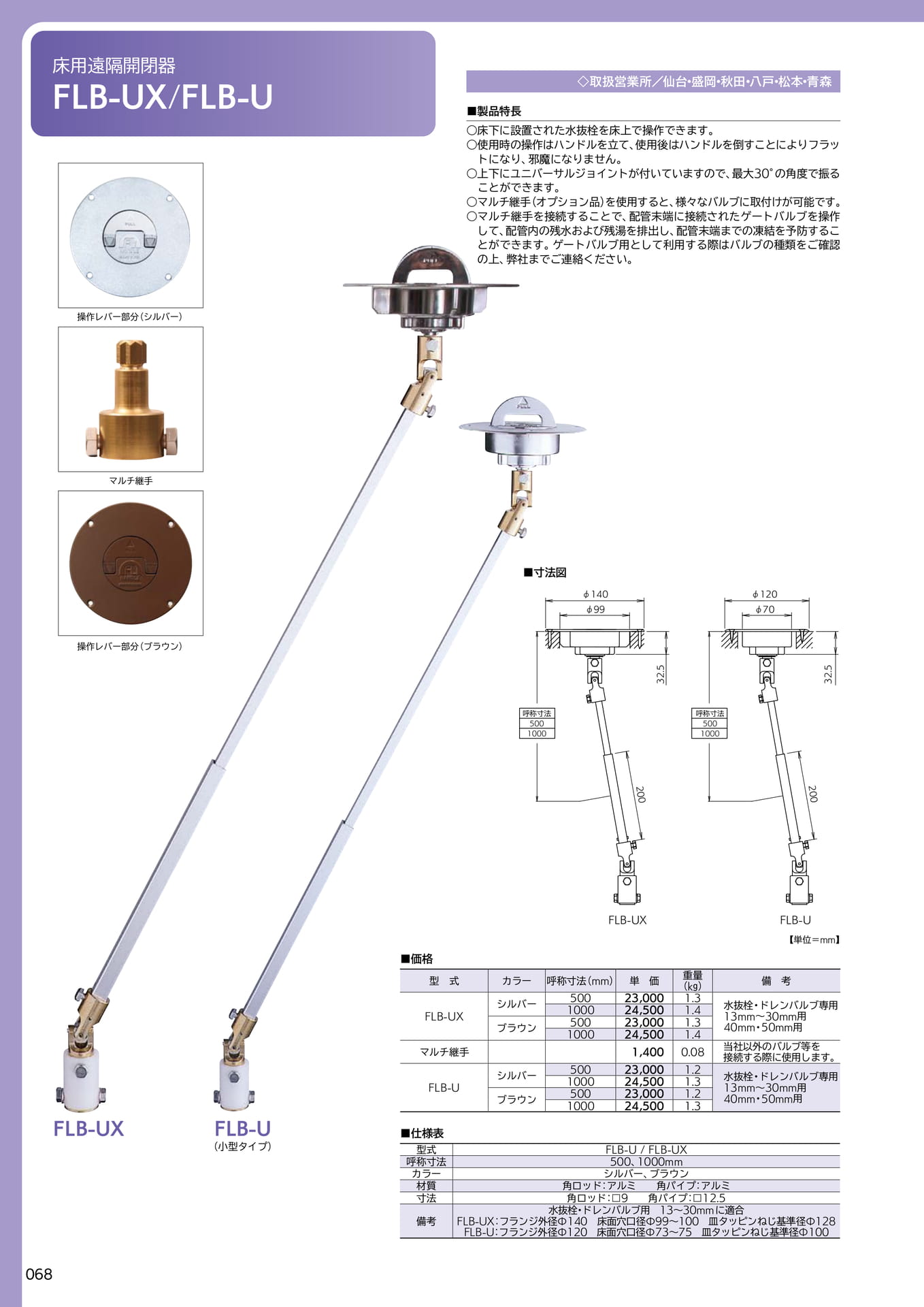

200200床用遠隔開閉器FLB-UX/FLB-U■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○床下に設置された水抜栓を床上で操作できます。○使用時の操作はハンドルを立て、使用後はハンドルを倒すことによりフラットになり、邪魔になりません。○上下にユニバーサルジョイントが付いていますので、最大30°の角度で振ることができます。○マルチ継手（オプション品）を使用すると、様々なバルブに取付けが可能です。○マルチ継手を接続することで、配管末端に接続されたゲートバルブを操作して、配管内の残水および残湯を排出し、配管末端までの凍結を予防することができます。ゲートバルブ用として利用する際はバルブの種類をご確認の上、弊社までご連絡ください。操作レバー部分（シルバー）マルチ継手■寸法図φ140φ99φ120φ70操作レバー部分（ブラウン）32.532.5呼称寸法5001000呼称寸法5001000FLB-UXFLB-UFLB-UXFLB-U（小型タイプ）■価格重量型式カラー呼称寸法（mm）単価（kg）50023,0001.3シルバー100024,5001.4FLB-UX50023,0001.3ブラウン100024,5001.4マルチ継手1,4000.08■仕様表FLB-Uシルバーブラウン50023,0001.2100024,5001.350023,0001.2100024,5001.3型式FLB-U/FLB-UX呼称寸法500、1000mmカラーシルバー、ブラウン材質角ロッド：アルミ角パイプ：アルミ寸法角ロッド：□9角パイプ：□12.5水抜栓・ドレンバルブ用13～30mmに適合備考FLB-UX：フランジ外径Φ140床面穴口径Φ99～100皿タッピンねじ基準径Φ128FLB-U：フランジ外径Φ120床面穴口径Φ73～75皿タッピンねじ基準径Φ100備【単位＝mm】考水抜栓・ドレンバルブ専用13mm～30mm用40mm・50mm用当社以外のバルブ等を接続する際に使用します。水抜栓・ドレンバルブ専用13mm～30mm用40mm・50mm用068

Page 069

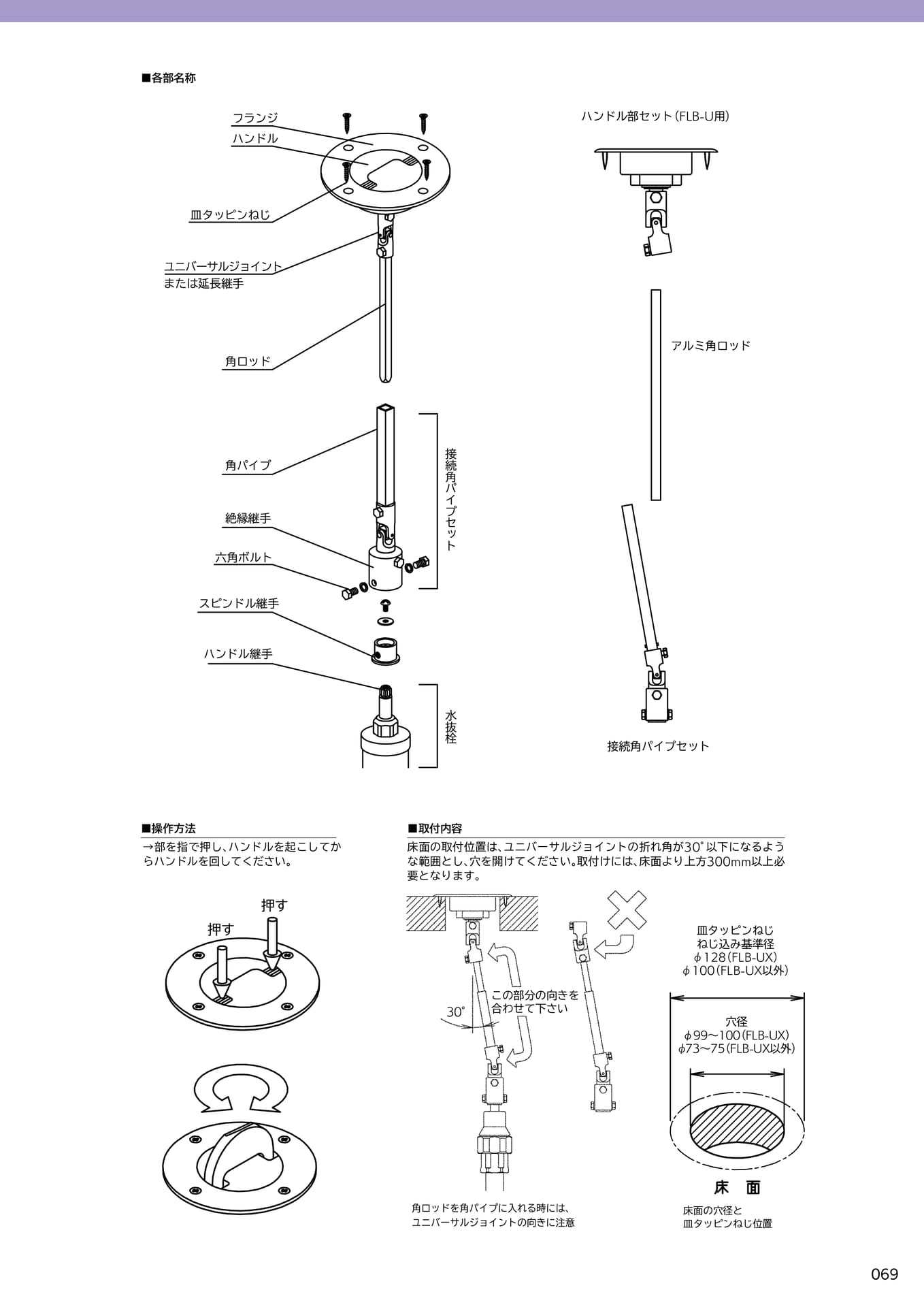

床面の取付位置は、ユニバーサルジョイントの折れ角が30°以下になるような範囲とし、穴を開けてください。取付けには、床面より上方300mm以上必要となります。■取付内容角ロッドを角パイプに入れる時には、ユニバーサルジョイントの向きに注意床面の穴径と皿タッピンねじ位置■操作方法→部を指で押し、ハンドルを起こしてからハンドルを回してください。■各部名称フランジハンドル部セット（FLB-U用）ハンドル皿タッピンねじ角ロッド角パイプ絶縁継手六角ボルトスピンドル継手ハンドル継手ユニバーサルジョイントまたは延長継手アルミ角ロッド接続角パイプセット接続角パイプセット水抜栓押す押す皿タッピンねじねじ込み基準径φ128（FLB-UX）φ100（FLB-UX以外）穴径φ99～100（FLB-UX）φ73～75（FLB-UX以外）この部分の向きを合わせて下さい30°069

Page 070

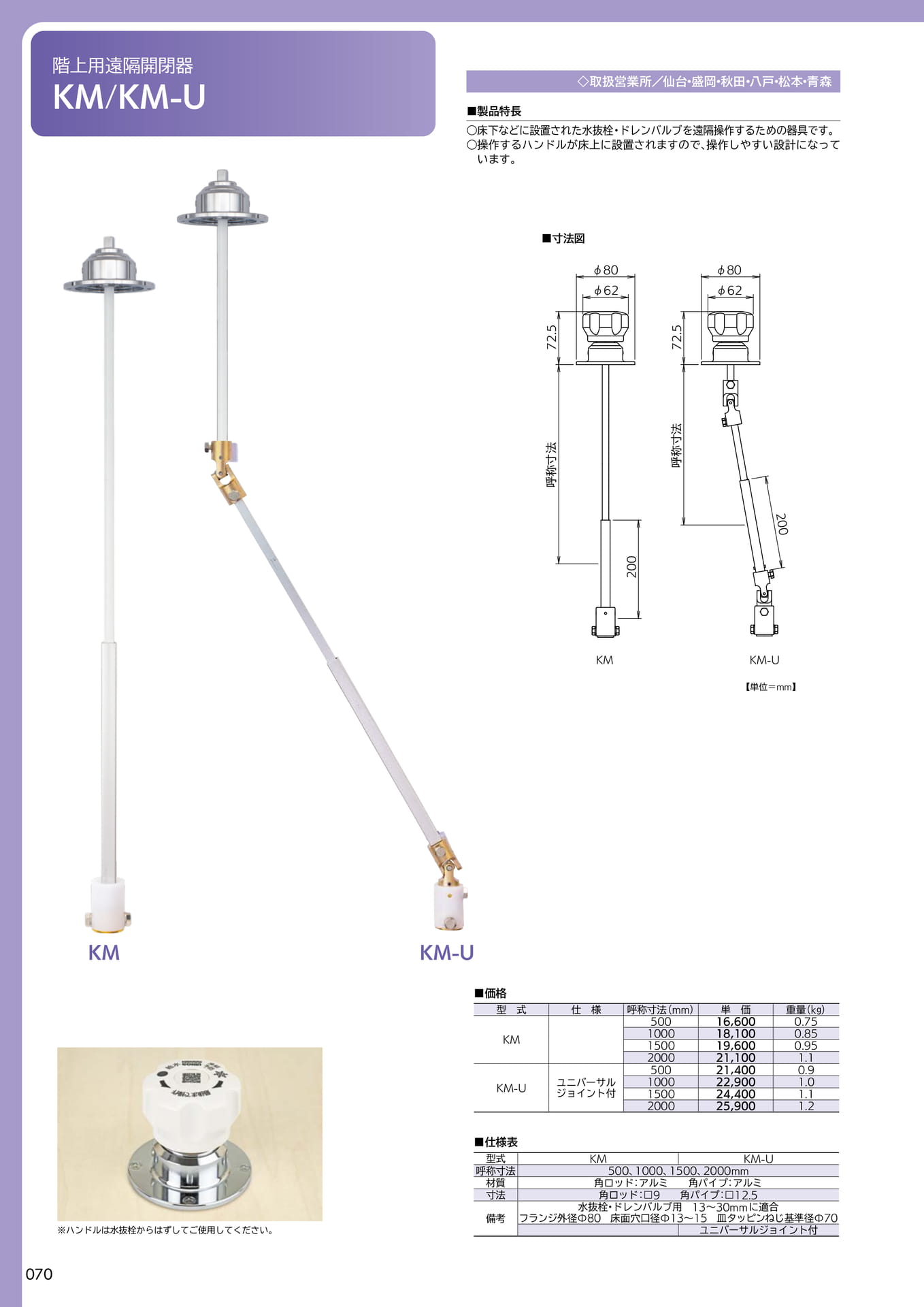

KM-UKM階上用遠隔開閉器KM/KM-U■製品特長○床下などに設置された水抜栓・ドレンバルブを遠隔操作するための器具です。○操作するハンドルが床上に設置されますので、操作しやすい設計になっています。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■仕様表型式KMKM-U呼称寸法500、1000、1500、2000mm材質角ロッド：アルミ角パイプ：アルミ寸法角ロッド：□9角パイプ：□12.5備考水抜栓・ドレンバルブ用13～30mmに適合フランジ外径Φ80床面穴口径Φ13～15皿タッピンねじ基準径Φ70ユニバーサルジョイント付■寸法図72.5呼称寸法200φ80φ6272.5呼称寸法200φ80φ62KM-UKM■価格型式仕様呼称寸法（mm）単価重量（kg）KM50016,6000.75100018,1000.85150019,6000.95200021,1001.1KM-Uユニバーサルジョイント付50021,4000.9100022,9001.0150024,4001.1200025,9001.2【単位＝mm】※ハンドルは水抜栓からはずしてご使用してください。070

Page 071

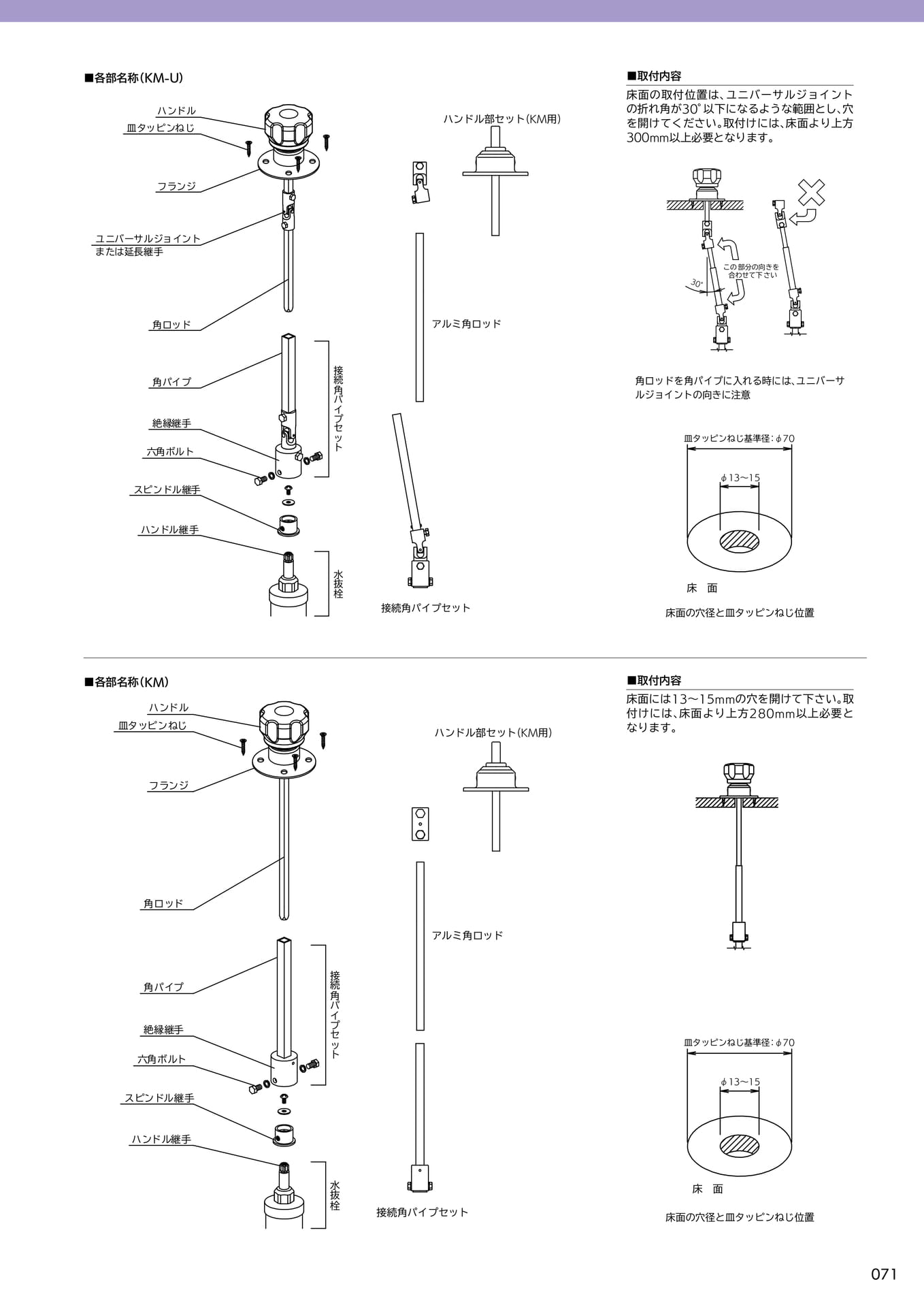

■各部名称（KM-U）■各部名称（KM）30゜この部分の向きを合わせて下さい床面の取付位置は、ユニバーサルジョイントの折れ角が30°以下になるような範囲とし、穴を開けてください。取付けには、床面より上方300mm以上必要となります。床面には13～15mmの穴を開けて下さい。取付けには、床面より上方280mm以上必要となります。■取付内容■取付内容角ロッドを角パイプに入れる時には、ユニバーサルジョイントの向きに注意床面の穴径と皿タッピンねじ位置床面の穴径と皿タッピンねじ位置スピンドル継手六角ボルト絶縁継手角パイプ接続角パイプセット角ロッドハンドル継手水抜栓または延長継手ユニバーサルジョイント皿タッピンねじハンドルフランジアルミ角ロッドハンドル部セット(KM用)接続角パイプセットスピンドル継手六角ボルト絶縁継手角パイプ角ロッド接続角パイプセットハンドル継手水抜栓皿タッピンねじフランジハンドルハンドル部セット(KM用)アルミ角ロッド接続角パイプセット皿タッピンねじ基準径：φ70φ13～15床面皿タッピンねじ基準径：φ70φ13～15床面071

Page 072

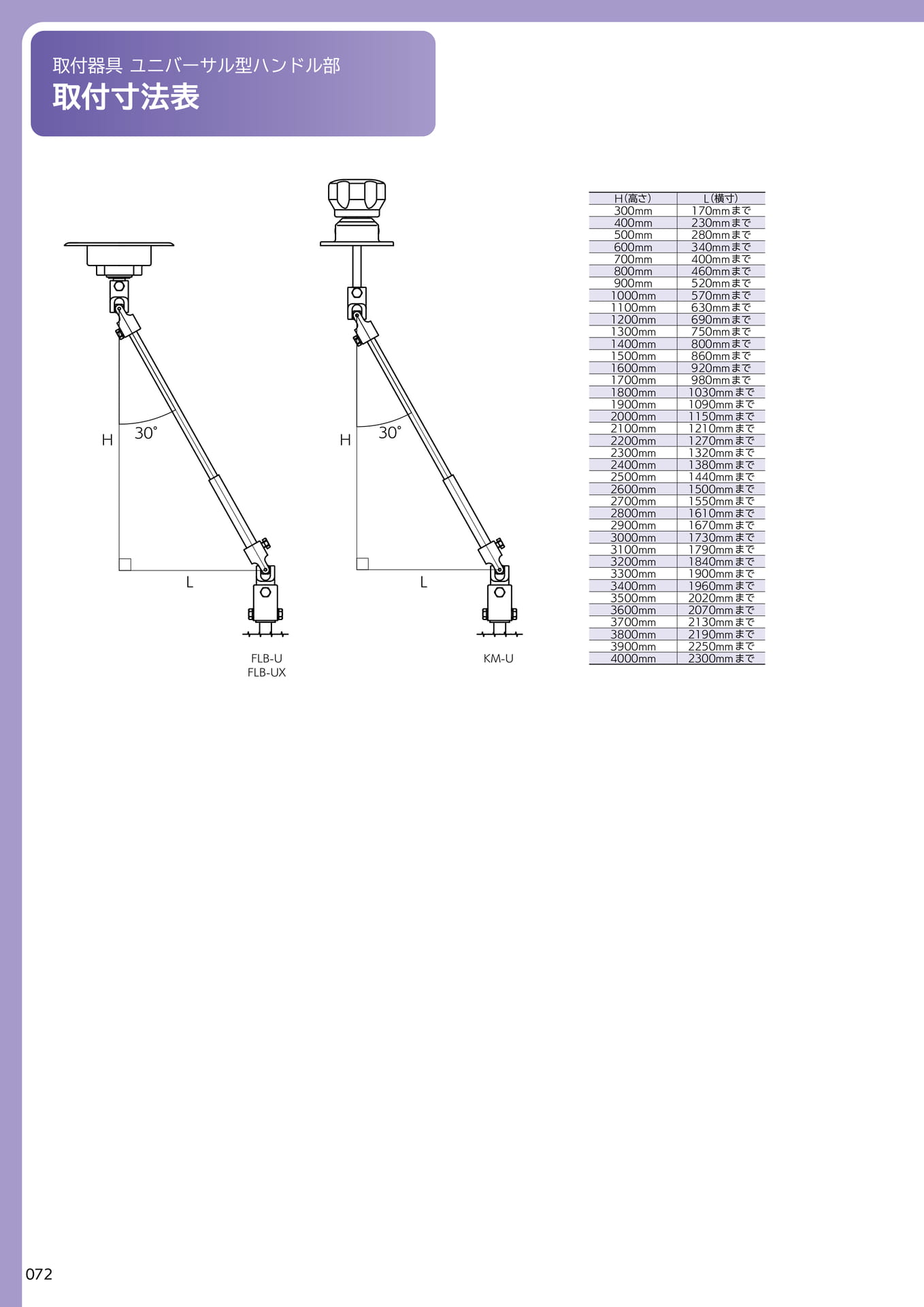

取付器具ユニバーサル型ハンドル部取付寸法表取付寸法表KM-UFLB-UFLB-UXH（高さ）L（横寸）300mm170mmまで400mm230mmまで500mm280mmまで600mm340mmまで700mm400mmまで800mm460mmまで900mm520mmまで1000mm570mmまで1100mm630mmまで1200mm690mmまで1300mm750mmまで1400mm800mmまで1500mm860mmまで1600mm920mmまで1700mm980mmまで1800mm1030mmまで1900mm1090mmまで2000mm1150mmまで2100mm1210mmまで2200mm1270mmまで2300mm1320mmまで2400mm1380mmまで2500mm1440mmまで2600mm1500mmまで2700mm1550mmまで2800mm1610mmまで2900mm1670mmまで3000mm1730mmまで3100mm1790mmまで3200mm1840mmまで3300mm1900mmまで3400mm1960mmまで3500mm2020mmまで3600mm2070mmまで3700mm2130mmまで3800mm2190mmまで3900mm2250mmまで4000mm2300mmまで30°HHLL30°072

Page 073

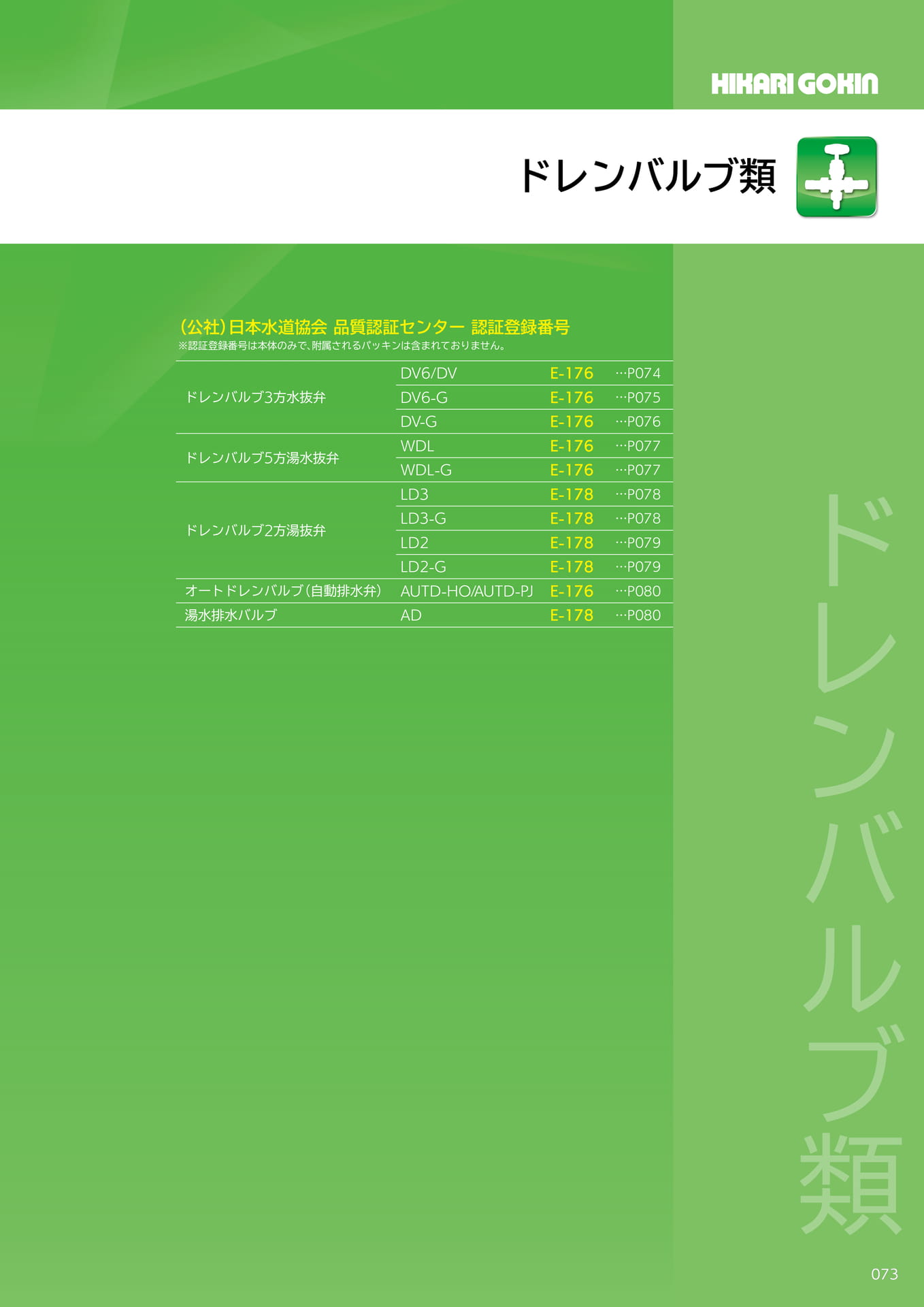

ドレンバルブ類ドレンバルブ類（公社）日本水道協会品質認証センター認証登録番号※認証登録番号は本体のみで、附属されるパッキンは含まれておりません。ドレンバルブ3方水抜弁ドレンバルブ5方湯水抜弁ドレンバルブ2方湯抜弁DV6/DVE-176…P074DV6-GE-176…P075DV-GE-176…P076WDLE-176…P077WDL-GE-176…P077LD3E-178…P078LD3-GE-178…P078LD2E-178…P079LD2-GE-178…P079オートドレンバルブ（自動排水弁）AUTD-HO/AUTD-PJE-176…P080湯水排水バルブADE-178…P080073

Page 074

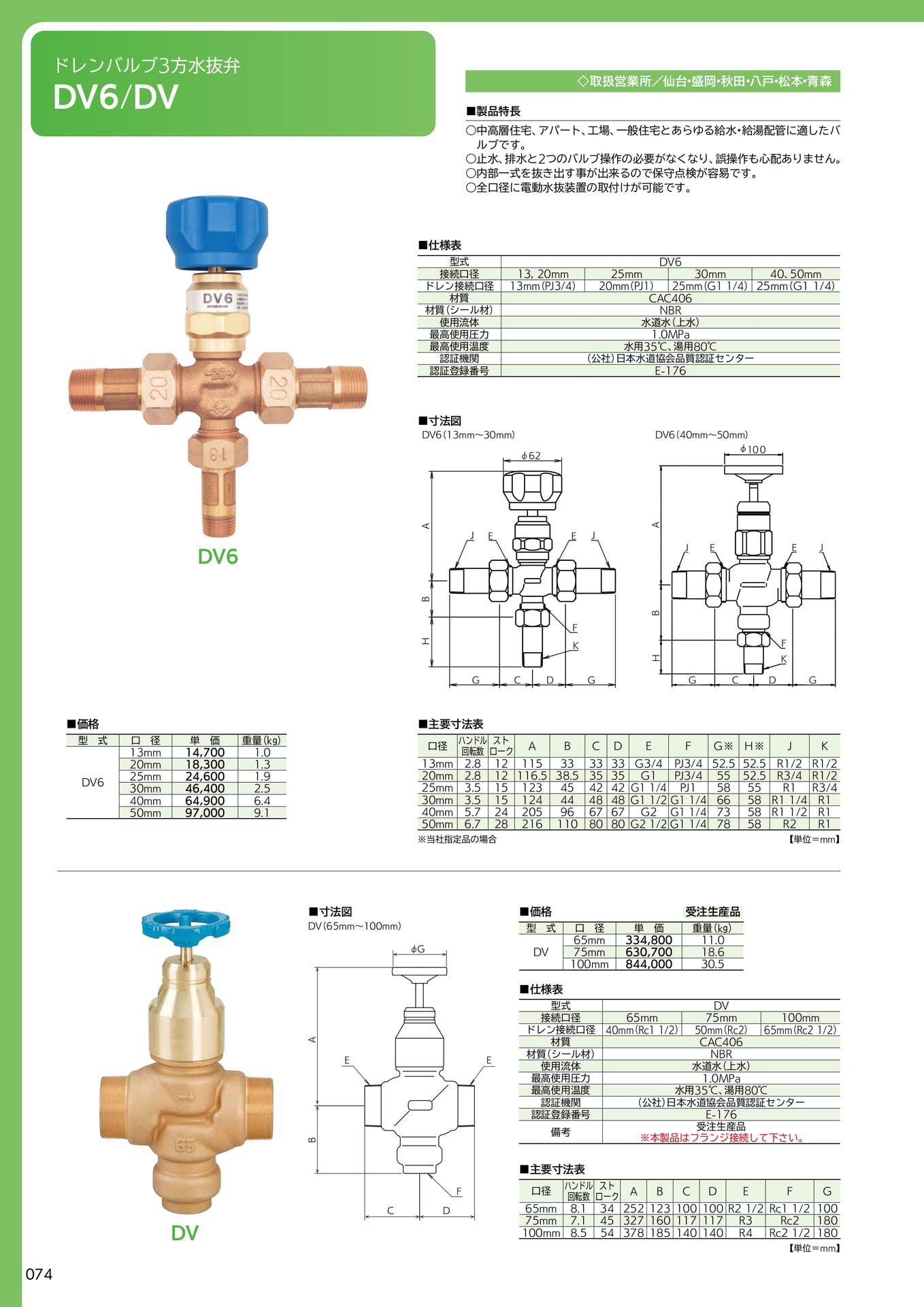

ドレンバルブ3方水抜弁DV6/DV■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○中高層住宅、アパート、工場、一般住宅とあらゆる給水・給湯配管に適したバルブです。○止水、排水と2つのバルブ操作の必要がなくなり、誤操作も心配ありません。○内部一式を抜き出す事が出来るので保守点検が容易です。○全口径に電動水抜装置の取付けが可能です。■仕様表型式DV6接続口径13，20mm25mm30mm40、50mmドレン接続口径13mm（PJ3/4）20mm（PJ1）25mm（G11/4）25mm（G11/4）材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176■寸法図DV6（13mm～30mm）DV6（40mm～50mm）φ62φ１００DV6AJEEJＡＪＥＥＪBＢFHKＨＦＫGCDGＧＣＤＧ■価格型式口径単価重量（kg）13mm14,7001.020mm18,3001.3DV625mm30mm24,60046,4001.92.540mm64,9006.450mm97,0009.1■主要寸法表ハンドルスト口径回転数ロークABCDEFG※H※JK13mm2.812115333333G3/4PJ3/452.552.5R1/2R1/220mm2.812116.538.53535G1PJ3/45552.5R3/4R1/225mm3.515123454242G11/4PJ15855R1R3/430mm3.515124444848G11/2G11/46658R11/4R140mm5.724205966767G2G11/47358R11/2R150mm6.7282161108080G21/2G11/47858R2R1※当社指定品の場合【単位＝mm】■寸法図DV（65mm～100mm）φG■価格受注生産品型式口径単価重量（kg）65mm334,80011.0DV75mm630,70018.6100mm844,00030.5■仕様表BAEE型式DV接続口径65mm75mm100mmドレン接続口径40mm（Rc11/2）50mm（Rc2）65mm（Rc21/2）材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176備考受注生産品※本製品はフランジ接続して下さい。■主要寸法表DVCDFハンドルスト口径回転数ロークABCDEFG65mm8.134252123100100R21/2Rc11/210075mm7.145327160117117R3Rc2180100mm8.554378185140140R4Rc21/2180【単位＝mm】074

Page 075

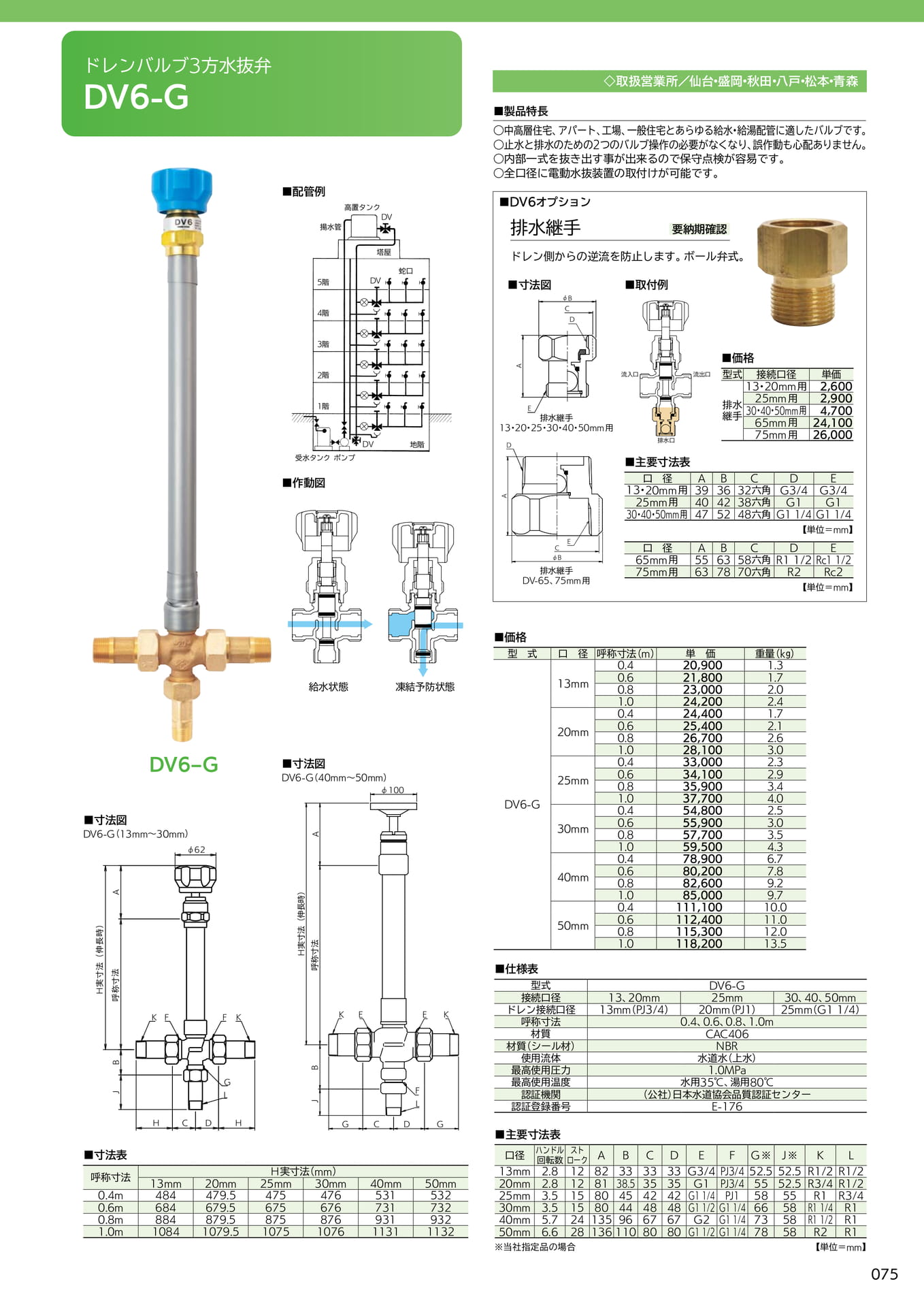

ドレンバルブ3方水抜弁DV6-G■配管例高置タンクDV揚水管■製品特長■DV6オプション排水継手◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○中高層住宅、アパート、工場、一般住宅とあらゆる給水・給湯配管に適したバルブです。○止水と排水のための2つのバルブ操作の必要がなくなり、誤作動も心配ありません。○内部一式を抜き出す事が出来るので保守点検が容易です。○全口径に電動水抜装置の取付けが可能です。要納期確認塔屋ドレン側からの逆流を防止します。ボール弁式。5階DV蛇口■寸法図■取付例φB4階CD3階2階1階DV地階DAE排水継手13・20・25・30・40・50mm用流入口排水口流出口■価格型式接続口径単価13・20mm用2,60025mm用2,900排水30・40・50mm用4,700継手65mm用24,10075mm用26,000受水タンクポンプ■作動図A■主要寸法表口径ABCDE13・20mm用393632六角G3/4G3/425mm用404238六角G1G130・40・50mm用475248六角G11/4G11/4【単位＝mm】CφB排水継手DV-65、75mm用E口径ABCDE65mm用556358六角R11/2Rc11/275mm用637870六角R2Rc2【単位＝mm】H実寸法(伸長時)呼称寸法ABJDV6-G■寸法図DV6-G（13mm～30mm）■寸法表KFφ62GHCDHFLKＨ実寸法（伸長時）給水状態■寸法図DV6-G（40mm～50mm）A呼称寸法BJKEφ100凍結予防状態GCDG呼称寸法13mm20mmＨ実寸法（mm）25mm30mm40mm50mm0.4m484479.54754765315320.6m684679.56756767317320.8m884879.58758769319321.0m10841079.51075107611311132FLEK■価格型式口径呼称寸法（m）単価重量（kg）0.420,9001.313mm0.60.821,80023,0001.72.01.024,2002.40.424,4001.720mm0.60.825,40026,7002.12.61.028,1003.00.433,0002.325mm0.60.834,10035,9002.93.4DV6-G1.00.437,70054,8004.02.530mm0.60.855,90057,7003.03.51.059,5004.30.478,9006.740mm0.60.880,20082,6007.89.21.085,0009.70.4111,10010.050mm0.60.8112,400115,30011.012.01.0118,20013.5■仕様表型式DV6-G接続口径13、20mm25mm30、40、50mmドレン接続口径13mm（PJ3/4）20mm（PJ1）25mm（G11/4）呼称寸法0.4、0.6、0.8、1.0m材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176■主要寸法表ハンドルスト口径回転数ロークABCDEFG※J※KL13mm2.81282333333G3/4PJ3/452.552.5R1/2R1/220mm2.8128138.53535G1PJ3/45552.5R3/4R1/225mm3.51580454242G11/4PJ15855R1R3/430mm3.51580444848G11/2G11/46658R11/4R140mm5.724135966767G2G11/47358R11/2R150mm6.6281361108080G11/2G11/47858R2R1※当社指定品の場合【単位＝mm】075

Page 076

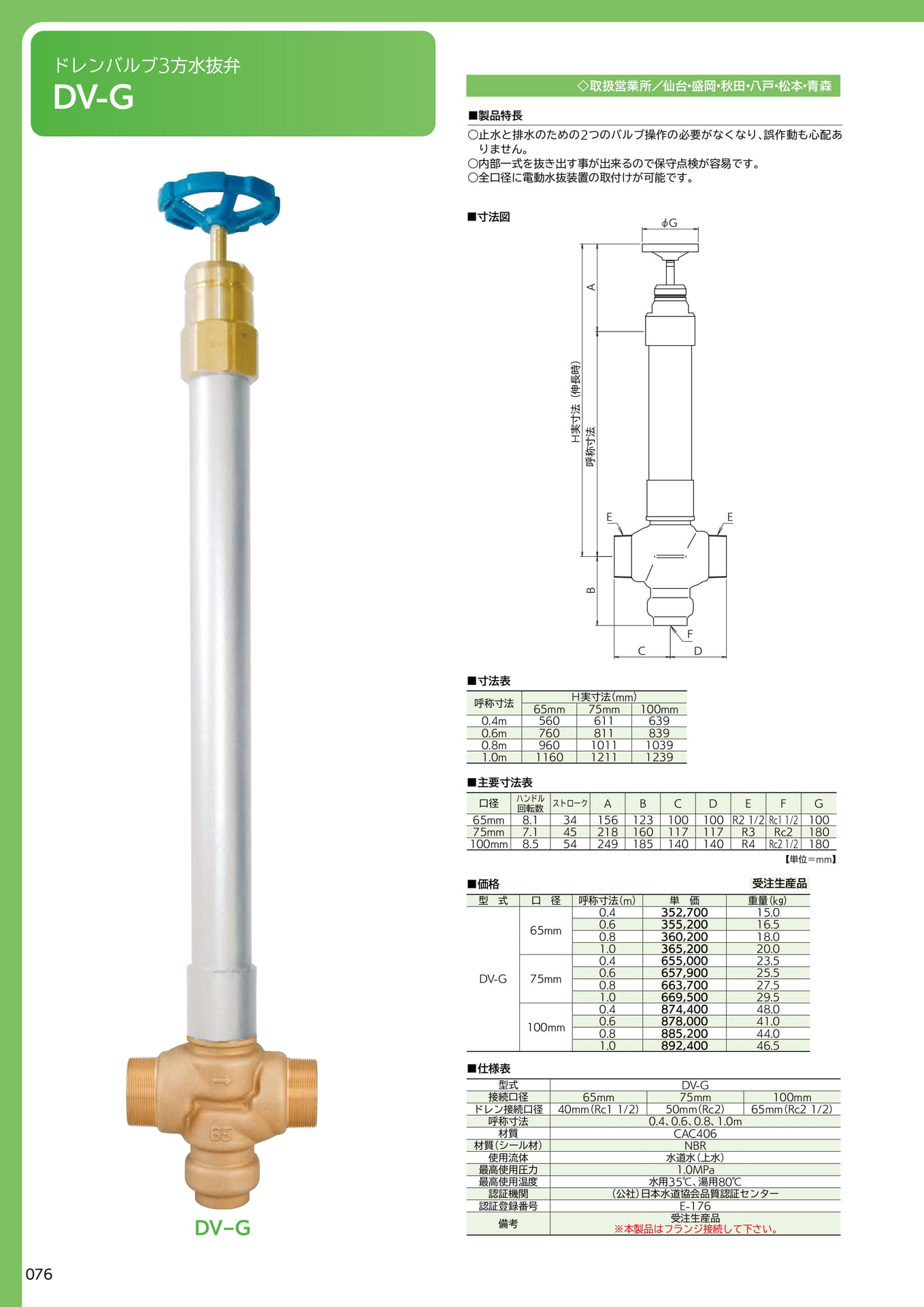

ドレンバルブ3方水抜弁DV-G■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○止水と排水のための2つのバルブ操作の必要がなくなり、誤作動も心配ありません。○内部一式を抜き出す事が出来るので保守点検が容易です。○全口径に電動水抜装置の取付けが可能です。■寸法図φG呼称寸法Ｈ実寸法（伸長時）EEBACFD■寸法表呼称寸法Ｈ実寸法（mm）65mm75mm100mm0.4m5606116390.6m7608118390.8m960101110391.0m116012111239■主要寸法表口径ハンドル回転数ストロークABCDEFG65mm8.134156123100100R21/2Rc11/210075mm7.145218160117117R3Rc2180100mm8.554249185140140R4Rc21/2180■価格受注生産品型式口径呼称寸法（m）単価重量（kg）0.4352,70015.065mm0.60.8355,200360,20016.518.01.0365,20020.00.4655,00023.5DV-G75mm0.60.8657,900663,70025.527.51.0669,50029.50.4874,40048.0100mm0.60.8878,000885,20041.044.01.0892,40046.5【単位＝mm】DV-G■仕様表型式DV-G接続口径65mm75mm100mmドレン接続口径40mm（Rc11/2）50mm（Rc2）65mm（Rc21/2）呼称寸法0.4、0.6、0.8、1.0m材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176備考受注生産品※本製品はフランジ接続して下さい。076

Page 077

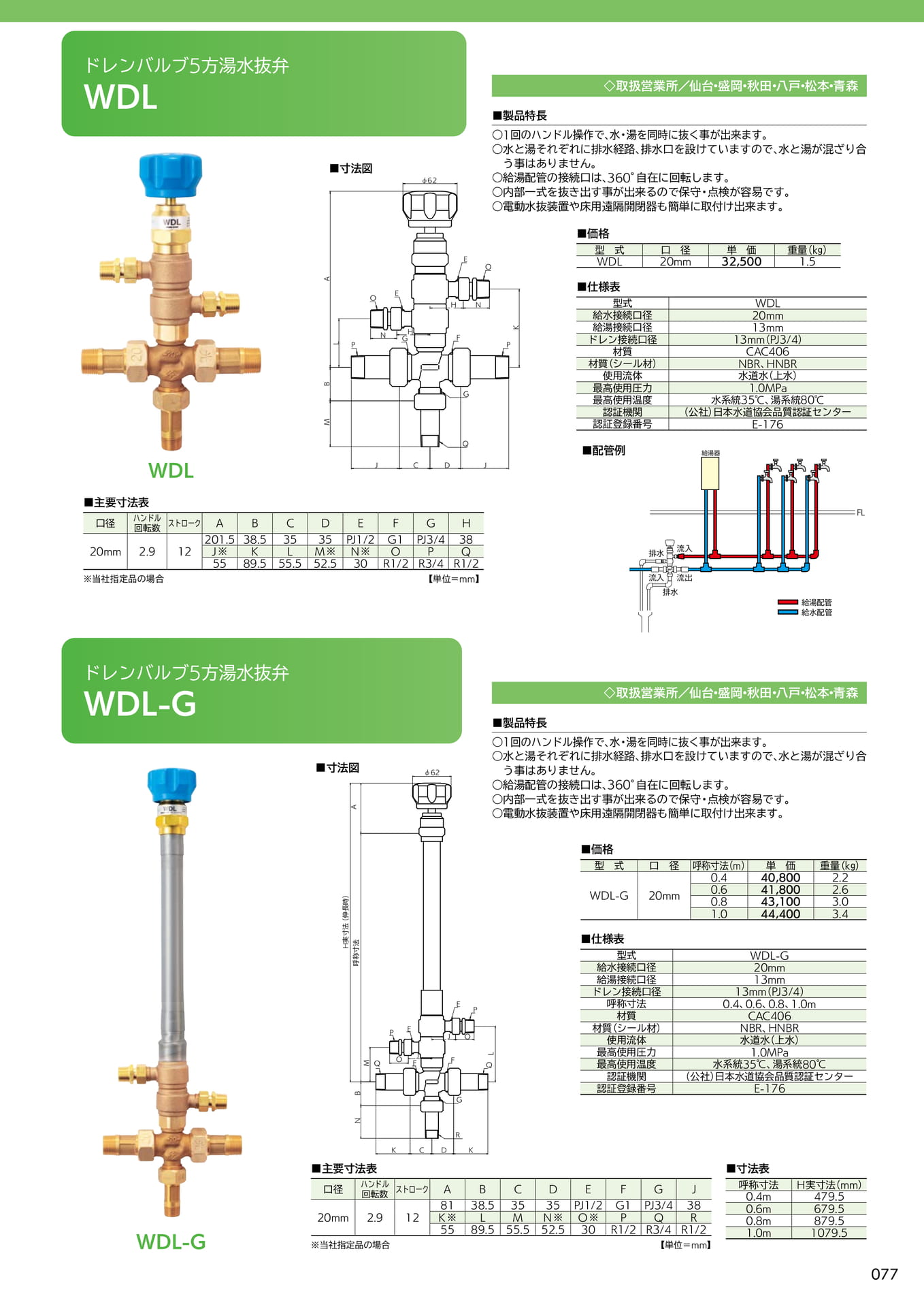

ドレンバルブ5方湯水抜弁WDL■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■寸法図φ62○1回のハンドル操作で、水・湯を同時に抜く事が出来ます。○水と湯それぞれに排水経路、排水口を設けていますので、水と湯が混ざり合う事はありません。○給湯配管の接続口は、360°自在に回転します。○内部一式を抜き出す事が出来るので保守・点検が容易です。○電動水抜装置や床用遠隔開閉器も簡単に取付け出来ます。EO■価格型式口径単価重量（kg）WDL20mm32,5001.5MBALPONEHGHFGNPK■仕様表型式WDL給水接続口径20mm給湯接続口径13mmドレン接続口径13mm（PJ3/4）材質CAC406材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水系統35℃、湯系統80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176WDLJCDQJ■配管例給湯器■主要寸法表口径ハンドル回転数20mm2.912ストロークABCDEFGH201.538.53535PJ1/2G1PJ3/438J※KLM※N※OPQ5589.555.552.530R1/2R3/4R1/2※当社指定品の場合【単位＝mm】排水流入流入流出排水給湯配管給水配管FLドレンバルブ5方湯水抜弁WDL-G■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■寸法図Aφ62○1回のハンドル操作で、水・湯を同時に抜く事が出来ます。○水と湯それぞれに排水経路、排水口を設けていますので、水と湯が混ざり合う事はありません。○給湯配管の接続口は、360°自在に回転します。○内部一式を抜き出す事が出来るので保守・点検が容易です。○電動水抜装置や床用遠隔開閉器も簡単に取付け出来ます。■価格H実寸法(伸長時)NB呼称寸法MQEPJOFEPJOFGLQ型式口径呼称寸法（m）単価重量（kg）0.440,8002.2WDL-G20mm0.60.841,80043,1002.63.01.044,4003.4■仕様表型式WDL-G給水接続口径20mm給湯接続口径13mmドレン接続口径13mm（PJ3/4）呼称寸法0.4、0.6、0.8、1.0m材質CAC406材質（シール材）NBR、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水系統35℃、湯系統80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176RWDL-G■主要寸法表口径ハンドル回転数20mm2.912KCDKストロークABCDEFGJ8138.53535PJ1/2G1PJ3/438K※LMN※O※PQR5589.555.552.530R1/2R3/4R1/2※当社指定品の場合【単位＝mm】■寸法表呼称寸法Ｈ実寸法（mm）0.4m479.50.6m679.50.8m879.51.0m1079.5077

Page 078

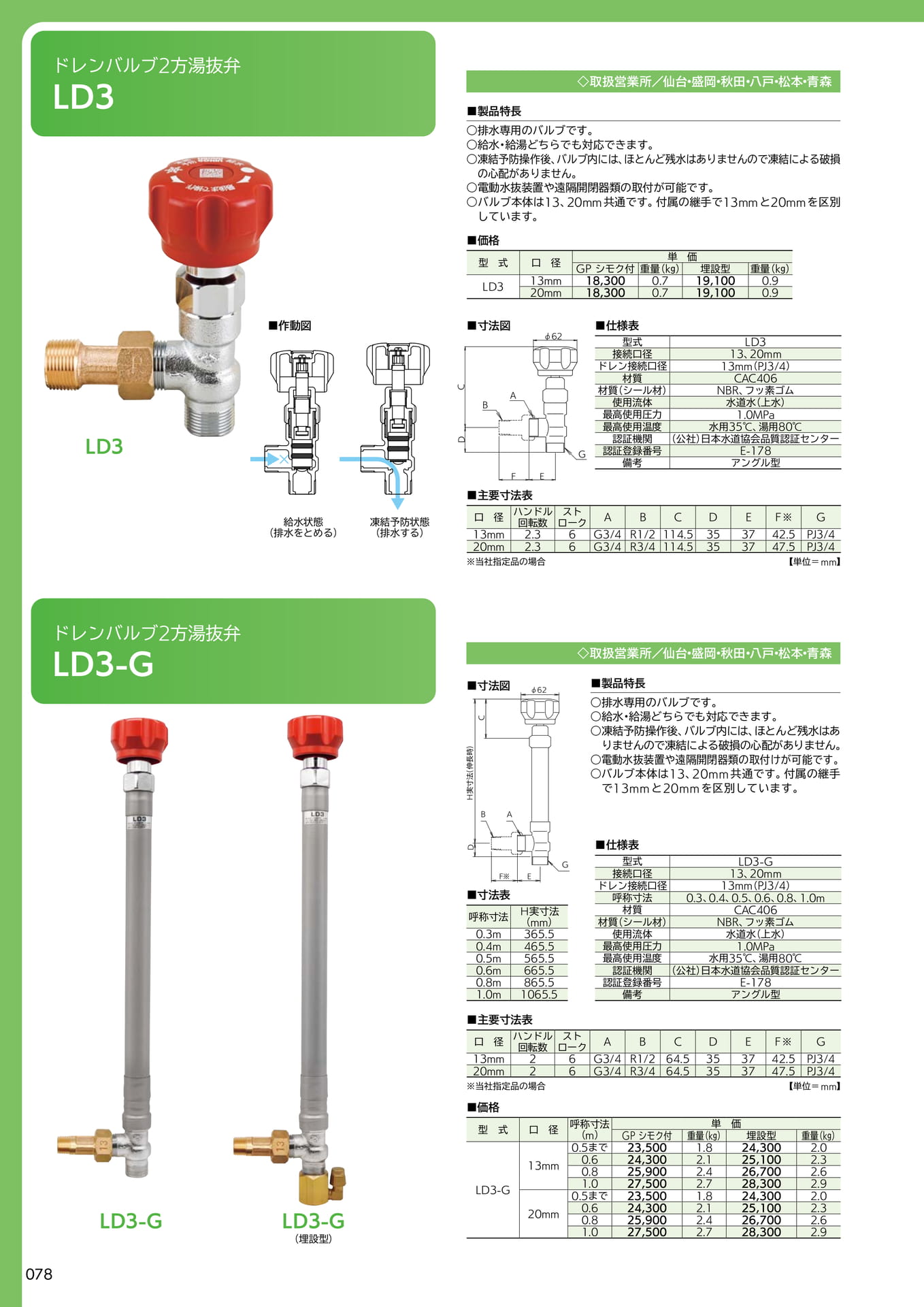

ドレンバルブ2方湯抜弁LD3■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○排水専用のバルブです。○給水・給湯どちらでも対応できます。○凍結予防操作後、バルブ内には、ほとんど残水はありませんので凍結による破損の心配がありません。○電動水抜装置や遠隔開閉器類の取付が可能です。○バルブ本体は13、20mm共通です。付属の継手で13mmと20mmを区別しています。■価格単価型式口径GPシモク付重量（kg）埋設型重量（kg）13mm18,3000.719,1000.9LD320mm18,3000.719,1000.9LD3■作動図CD■寸法図BAFEφ62G■仕様表型式LD3接続口径13、20mmドレン接続口径13mm（PJ3/4）材質CAC406材質（シール材）NBR、フッ素ゴム使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178備考アングル型■主要寸法表給水状態（排水をとめる）凍結予防状態（排水する）口径ハンドルスト回転数ロークABCDEF※G13mm2.36G3/4R1/2114.5353742.5PJ3/420mm2.36G3/4R3/4114.5353747.5PJ3/4※当社指定品の場合【単位＝mm】ドレンバルブ2方湯抜弁LD3-G■寸法図DH実寸法(伸長時)CBAF※■寸法表呼称寸法Ｈ実寸法（mm）0.3m365.50.4m465.50.5m565.50.6m665.50.8m865.51.0m1065.5Eφ62G◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○排水専用のバルブです。○給水・給湯どちらでも対応できます。○凍結予防操作後、バルブ内には、ほとんど残水はありませんので凍結による破損の心配がありません。○電動水抜装置や遠隔開閉器類の取付けが可能です。○バルブ本体は13、20mm共通です。付属の継手で13mmと20mmを区別しています。■仕様表型式LD3-G接続口径13、20mmドレン接続口径13mm（PJ3/4）呼称寸法0.3、0.4、0.5、0.6、0.8、1.0m材質CAC406材質（シール材）NBR、フッ素ゴム使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178備考アングル型■主要寸法表口径ハンドルスト回転数ロークABCDEF※G13mm26G3/4R1/264.5353742.5PJ3/420mm26G3/4R3/464.5353747.5PJ3/4※当社指定品の場合【単位＝mm】■価格LD3-GLD3-G（埋設型）型式口径13mmLD3-G20mm呼称寸法単価（m）GPシモク付重量（kg）埋設型重量（kg）0.5まで23,5001.824,3002.00.624,3002.125,1002.30.825,9002.426,7002.61.027,5002.728,3002.90.5まで23,5001.824,3002.00.624,3002.125,1002.30.825,9002.426,7002.61.027,5002.728,3002.9078

Page 079

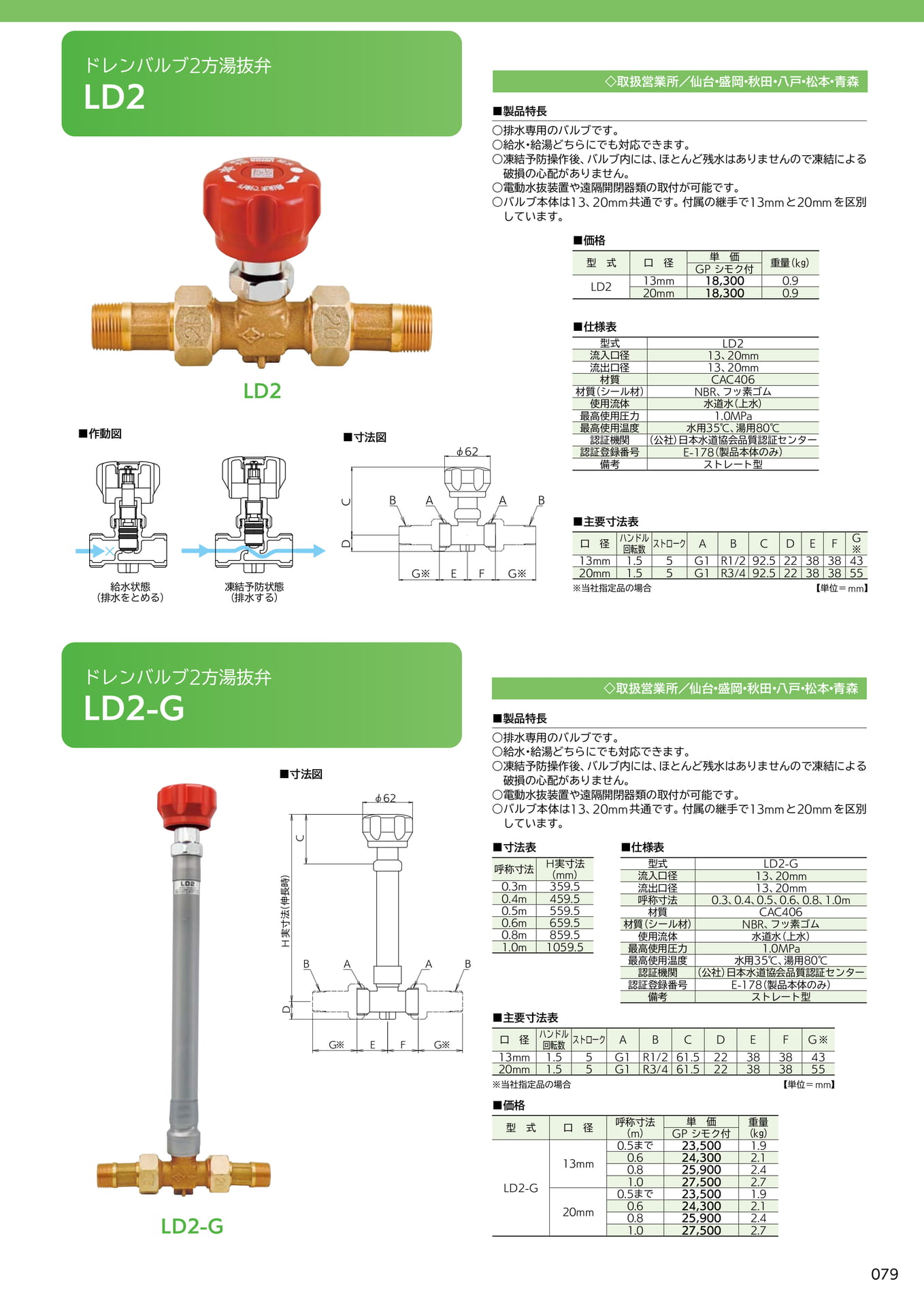

ドレンバルブ2方湯抜弁LD2■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○排水専用のバルブです。○給水・給湯どちらにでも対応できます。○凍結予防操作後、バルブ内には、ほとんど残水はありませんので凍結による破損の心配がありません。○電動水抜装置や遠隔開閉器類の取付が可能です。○バルブ本体は13、20mm共通です。付属の継手で13mmと20mmを区別しています。■価格単価型式口径重量（kg）GPシモク付13mm18,3000.9LD220mm18,3000.9■仕様表■作動図LD2■寸法図φ62型式LD2流入口径13、20mm流出口径13、20mm材質CAC406材質（シール材）NBR、フッ素ゴム使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178（製品本体のみ）備考ストレート型CBAAB■主要寸法表給水状態（排水をとめる）凍結予防状態（排水する）DG※EFG※口径ハンドルストローク回転数ABCDEFG※13mm1.55G1R1/292.52238384320mm1.55G1R3/492.522383855※当社指定品の場合【単位＝mm】ドレンバルブ2方湯抜弁LD2-G■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■寸法図φ62○排水専用のバルブです。○給水・給湯どちらにでも対応できます。○凍結予防操作後、バルブ内には、ほとんど残水はありませんので凍結による破損の心配がありません。○電動水抜装置や遠隔開閉器類の取付が可能です。○バルブ本体は13、20mm共通です。付属の継手で13mmと20mmを区別しています。H実寸法(伸長時)CBAAB■寸法表呼称寸法Ｈ実寸法（mm）0.3m359.50.4m459.50.5m559.50.6m659.50.8m859.51.0m1059.5■仕様表型式LD2-G流入口径13、20mm流出口径13、20mm呼称寸法0.3、0.4、0.5、0.6、0.8、1.0m材質CAC406材質（シール材）NBR、フッ素ゴム使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水用35℃、湯用80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178（製品本体のみ）備考ストレート型DG※EFG※■主要寸法表口径ハンドルストローク回転数ABCDEFG※13mm1.55G1R1/261.52238384320mm1.55G1R3/461.522383855※当社指定品の場合【単位＝mm】LD2-G■価格型式口径13mmLD2-G20mm呼称寸法単価重量（m）GPシモク付（kg）0.5まで23,5001.90.624,3002.10.825,9002.41.027,5002.70.5まで23,5001.90.624,3002.10.825,9002.41.027,5002.7079

Page 080

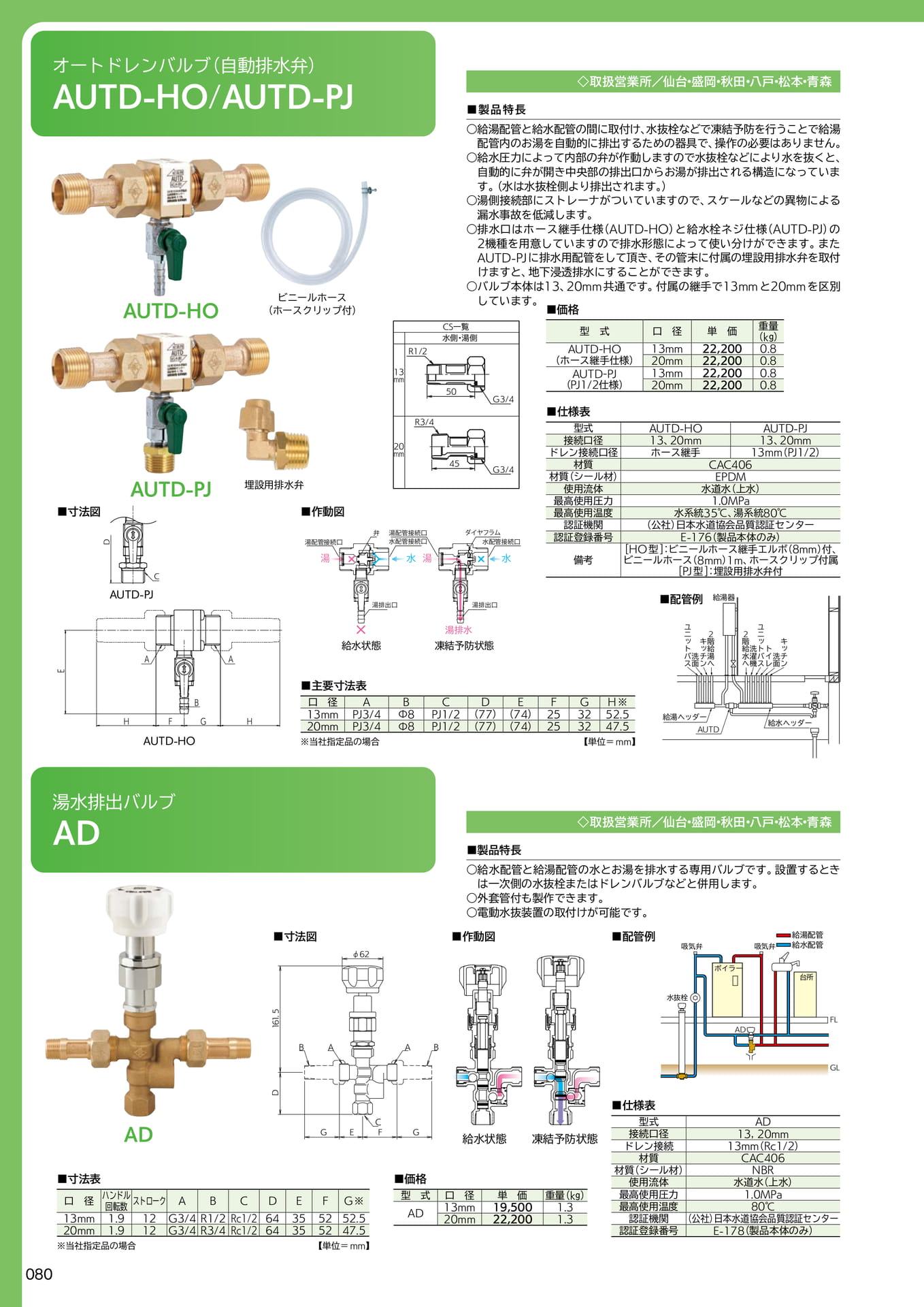

AD■配管例■寸法図■作動図吸気弁水抜栓ボイラー台所吸気弁給湯配管給水配管ADGLFL■配管例AUTD-HOAUTD-PJビニールホース（ホースクリップ付）埋設用排水弁CDCS一覧13mm水側・湯側20mmR1/2R3/450G3/4G3/445２階給湯へキッチン洗面ユニットバスキッチン洗面トイレユニットバス洗濯機２階給水へAUTD給水ヘッダー給湯器給湯ヘッダー■価格型式口径単価重量（kg）AUTD-HO（ホース継手仕様）13mm22,2000.820mm22,2000.8AUTD-PJ（PJ1/2仕様）13mm22,2000.820mm22,2000.8オートドレンバルブ（自動排水弁）AUTD-HO/AUTD-PJ湯水排出バルブAD◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○給湯配管と給水配管の間に取付け、水抜栓などで凍結予防を行うことで給湯配管内のお湯を自動的に排出するための器具で、操作の必要はありません。○給水圧力によって内部の弁が作動しますので水抜栓などにより水を抜くと、自動的に弁が開き中央部の排出口からお湯が排出される構造になっています。（水は水抜栓側より排出されます。）○湯側接続部にストレーナがついていますので、スケールなどの異物による漏水事故を低減します。○排水口はホース継手仕様（AUTD-HO）と給水栓ネジ仕様（AUTD-PJ）の2機種を用意していますので排水形態によって使い分けができます。またAUTD-PJに排水用配管をして頂き、その管末に付属の埋設用排水弁を取付けますと、地下浸透排水にすることができます。○バルブ本体は13、20mm共通です。付属の継手で13mmと20mmを区別しています。■製品特長○給水配管と給湯配管の水とお湯を排水する専用バルブです。設置するときは一次側の水抜栓またはドレンバルブなどと併用します。○外套管付も製作できます。○電動水抜装置の取付けが可能です。■寸法表口径ハンドル回転数ストロークABCDEFG※13mm1.912G3/4R1/2Rc1/264355252.520mm1.912G3/4R3/4Rc1/264355247.5※当社指定品の場合【単位＝mm】AUTD-HOAUTD-PJ給水状態■作動図水配管接続口湯排出口湯排出口湯排水湯配管接続口弁湯配管接続口水配管接続口ダイヤフラム水水湯湯給水状態凍結予防状態凍結予防状態■仕様表型式AUTD-HOAUTD-PJ接続口径13、20mm13、20mmドレン接続口径ホース継手13mm（PJ1/2）材質CAC406材質（シール材）EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度水系統35℃、湯系統80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-176（製品本体のみ）備考[HO型]：ビニールホース継手エルボ（8mm）付、ビニールホース（8mm）1m、ホースクリップ付属[PJ型]：埋設用排水弁付■仕様表型式AD接続口径13，20mmドレン接続13mm（Rc1/2）材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178（製品本体のみ）■主要寸法表口径ABCDEFGH※13mmPJ3/4Φ8PJ1/2（77）（74）253252.520mmPJ3/4Φ8PJ1/2（77）（74）253247.5※当社指定品の場合【単位＝mm】■価格型式口径単価重量（kg）AD13mm19,5001.320mm22,2001.3■寸法図FED161.5GGCABABφ62EHFGHABA080

Page 081

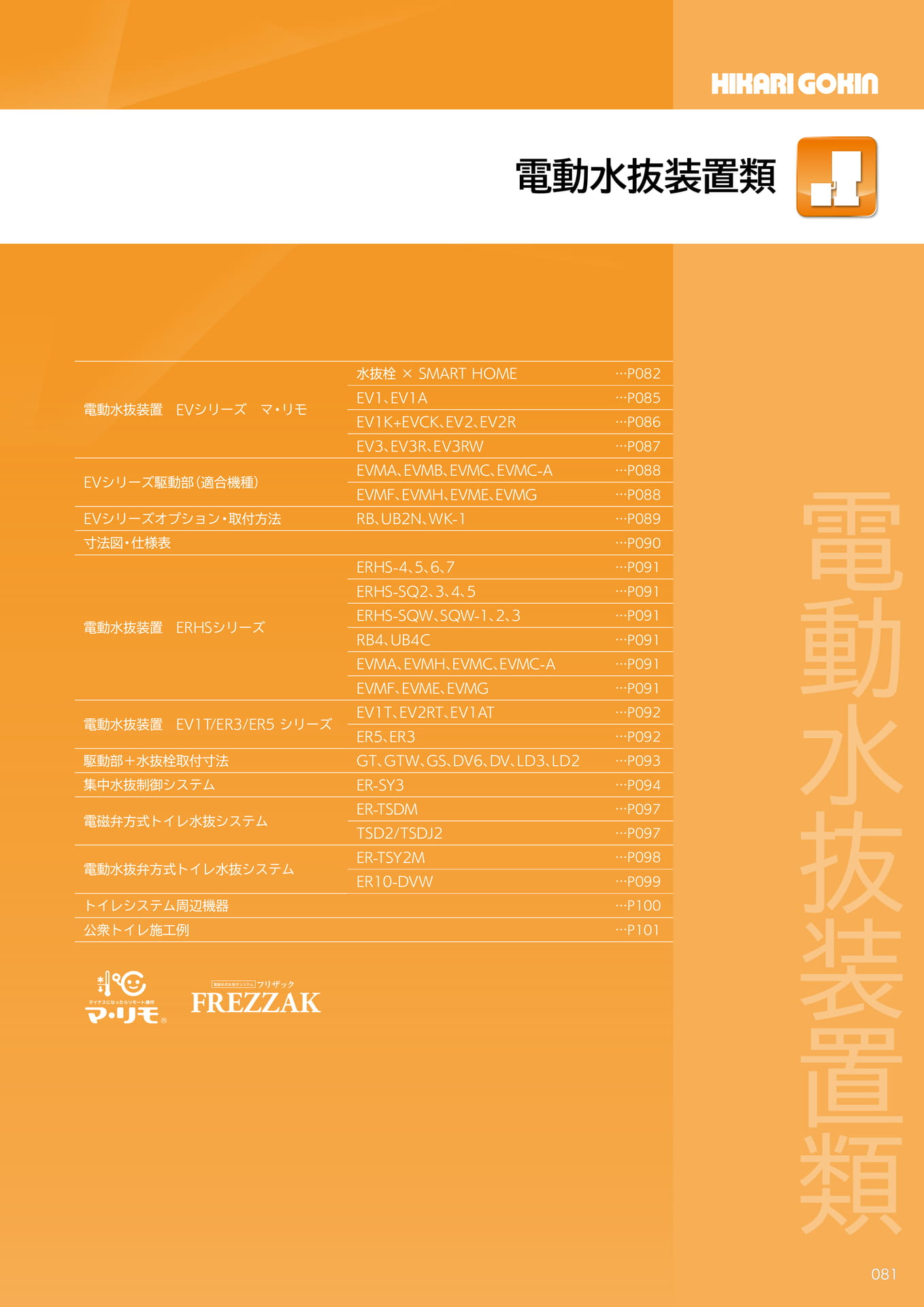

類電動水抜装置類電動水抜装置EVシリーズマ・リモEVシリーズ駆動部（適合機種）電動水抜装置FREZZAK®電磁弁式水抜きシステムフリザック水抜栓×SMARTHOMEEV1、EV1AEV1K+EVCK、EV2、EV2REV3、EV3R、EV3RWEVMA、EVMB、EVMC、EVMC-AEVMF、EVMH、EVME、EVMG…P082…P085…P086…P087…P088…P088EVシリーズオプション・取付方法RB、UB2N、WK-1…P089寸法図・仕様表電動水抜装置ERHSシリーズ電動水抜装置EV1T/ER3/ER5シリーズERHS-4、5、6、7ERHS-SQ2、3、4、5ERHS-SQW、SQW-1、2、3RB4、UB4CEVMA、EVMH、EVMC、EVMC-AEVMF、EVME、EVMG…P090…P091…P091…P091…P091…P091…P091EV1T、EV2RT、EV1AT…P092ER5、ER3…P092駆動部＋水抜栓取付寸法GT、GTW、GS、DV6、DV、LD3、LD2…P093集中水抜制御システムER-SY3…P094電磁弁方式トイレ水抜システム電動水抜弁方式トイレ水抜システムトイレシステム周辺機器公衆トイレ施工例ER-TSDMTSD2/TSDJ2ER-TSY2MER10-DVW…P097…P097…P098…P099…P100…P101081

Page 082

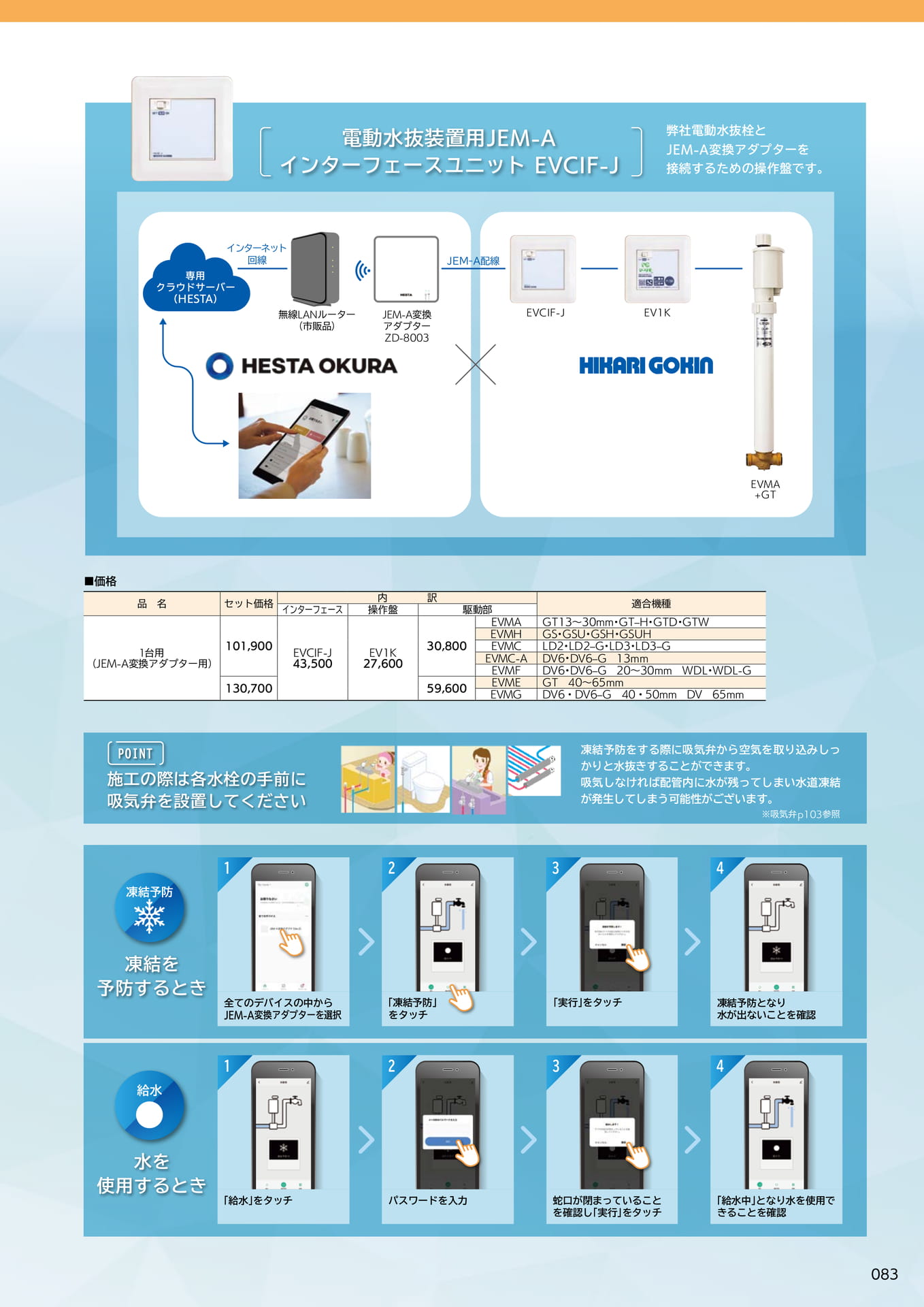

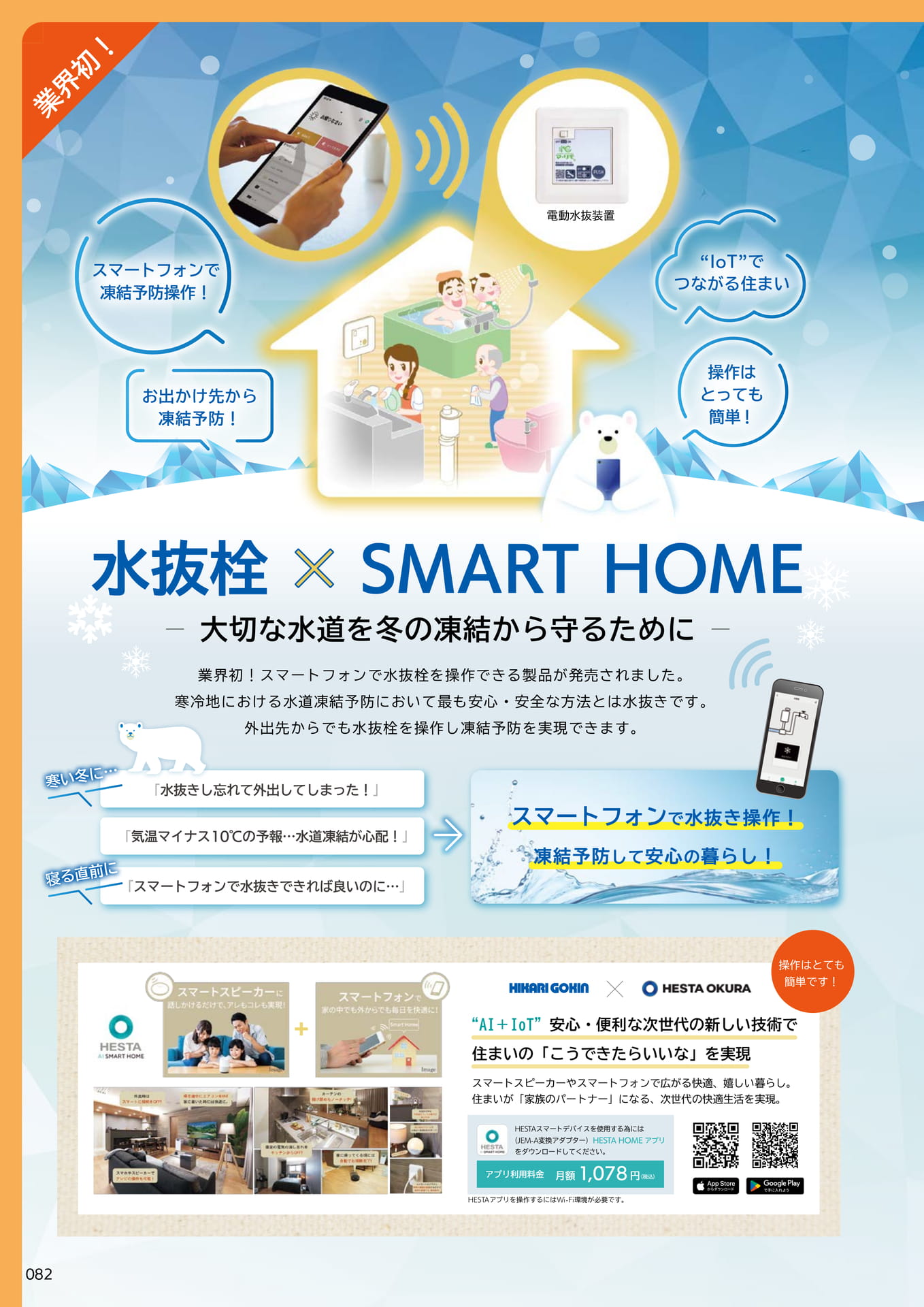

業界初！電動水抜装置スマートフォンで凍結予防操作！“IoT”でつながる住まいお出かけ先から凍結予防！操作はとっても簡単！―大切な水道を冬の凍結から守るために―業界初！スマートフォンで水抜栓を操作できる製品が発売されました。寒冷地における水道凍結予防において最も安心・安全な方法とは水抜きです。外出先からでも水抜栓を操作し凍結予防を実現できます。寒い冬に…「水抜きし忘れて外出してしまった！」「気温マイナス10℃の予報…水道凍結が心配！」寝る直前に「スマートフォンで水抜きできれば良いのに…」操作はとても簡単です！“AI＋IoT”安心・便利な次世代の新しい技術で住まいの「こうできたらいいな」を実現スマートスピーカーやスマートフォンで広がる快適、嬉しい暮らし。住まいが「家族のパートナー」になる、次世代の快適生活を実現。HESTAスマートデバイスを使用する為には(JEM-A変換アダプター)HESTAHOMEアプリをダウンロードしてください。アプリ利用料金月額1,078円（税込）HESTAアプリを操作するにはWi-Fi環境が必要です。082

Page 083

凍結を予防するとき水を使用するとき1234全てのデバイスの中からJEM-A変換アダプターを選択「凍結予防」をタッチ「実行」をタッチ凍結予防となり水が出ないことを確認「給水」をタッチパスワードを入力蛇口が閉まっていることを確認し「実行」をタッチ「給水中」となり水を使用できることを確認1234EV1KEVCIF-JEVMA+GT専用クラウドサーバー（HESTA）無線LANルーター（市販品）インターネット回線JEM-A変換アダプターZD-8003JEM-A配線電動水抜装置用JEM-AインターフェースユニットEVCIF-J弊社電動水抜栓とJEM-A変換アダプターを接続するための操作盤です。施工の際は各水栓の手前に吸気弁を設置してください凍結予防をする際に吸気弁から空気を取り込みしっかりと水抜きすることができます。吸気しなければ配管内に水が残ってしまい水道凍結が発生してしまう可能性がございます。■価格品名セット価格内訳適合機種インターフェース操作盤駆動部１台用（JEM-A変換アダプター用）101,900EVCIF-J43,500EV1K27,60030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G130,70059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm※吸気弁p103参照083

Page 084

084®

Page 085

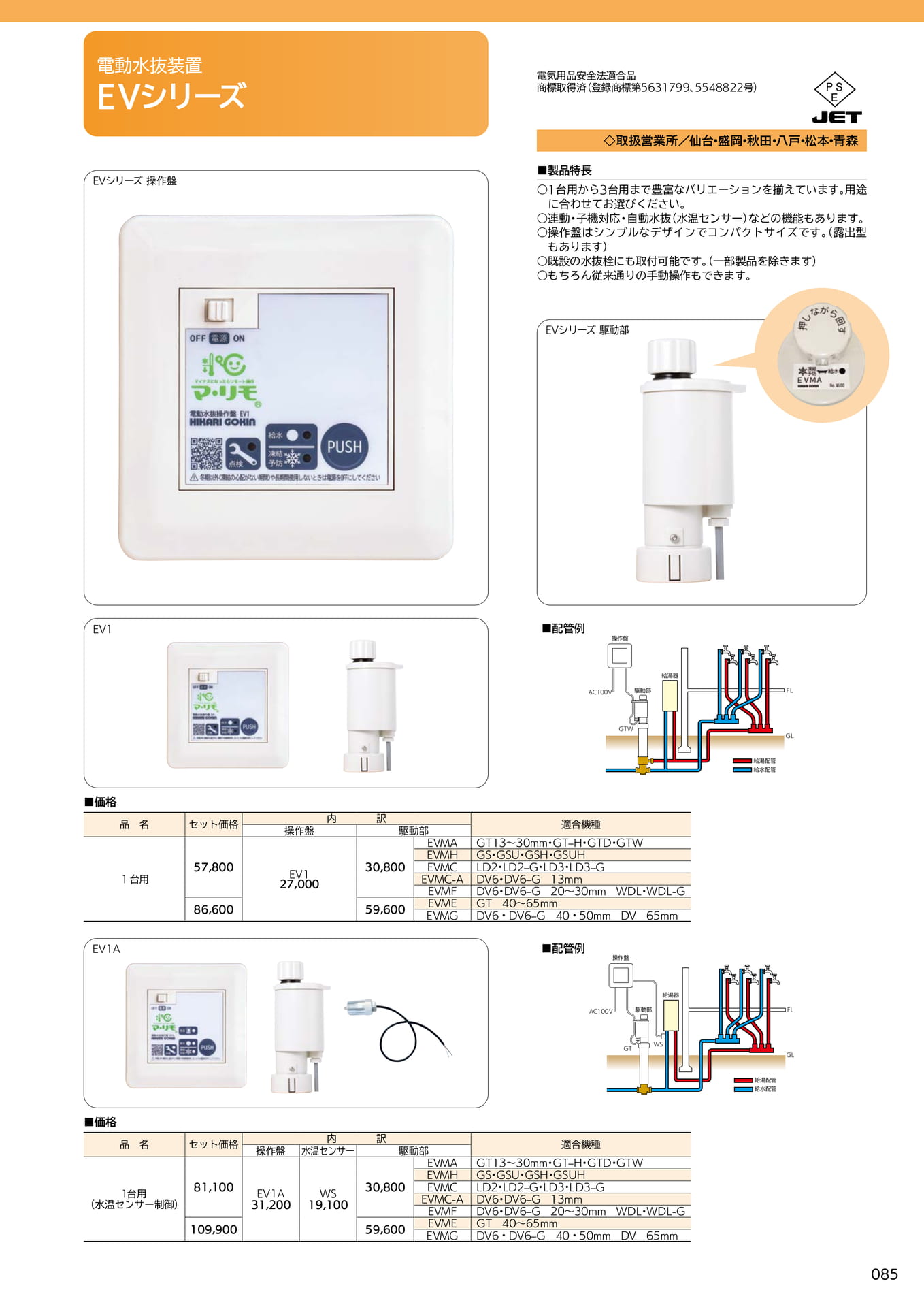

電動水抜装置EVシリーズ電気用品安全法適合品商標取得済（登録商標第5631799、5548822号）◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森EVシリーズ操作盤■製品特長○1台用から3台用まで豊富なバリエーションを揃えています。用途に合わせてお選びください。○連動・子機対応・自動水抜（水温センサー）などの機能もあります。○操作盤はシンプルなデザインでコンパクトサイズです。（露出型もあります）○既設の水抜栓にも取付可能です。（一部製品を除きます）○もちろん従来通りの手動操作もできます。EVシリーズ駆動部EV1■配管例操作盤給湯器AC100V駆動部FLGTWGL給湯配管給水配管■価格品名セット価格操作盤内訳駆動部適合機種EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUH１台用57,800EV127,00030,800EVMCEVMC-AEVMFLD2・LD2‒G・LD3・LD3‒GDV6・DV6‒G13mmDV6・DV6‒G20～30mmWDL・WDL-G86,60059,600EVMEEVMGGT40～65mmDV6・DV6‒G40・50mmDV65mmEV1A■配管例操作盤給湯器AC100V駆動部FLGTWSGL給湯配管給水配管■価格品名セット価格操作盤内水温センサー訳駆動部EVMAEVMH１台用（水温センサー制御）81,100EV1A31,200WS19,10030,800EVMCEVMC-AEVMF109,90059,600EVMEEVMG適合機種GT13～30mm・GT‒H・GTD・GTWGS・GSU・GSH・GSUHLD2・LD2‒G・LD3・LD3‒GDV6・DV6‒G13mmDV6・DV6‒G20～30mmWDL・WDL-GGT40～65mmDV6・DV6‒G40・50mmDV65mm085

Page 086

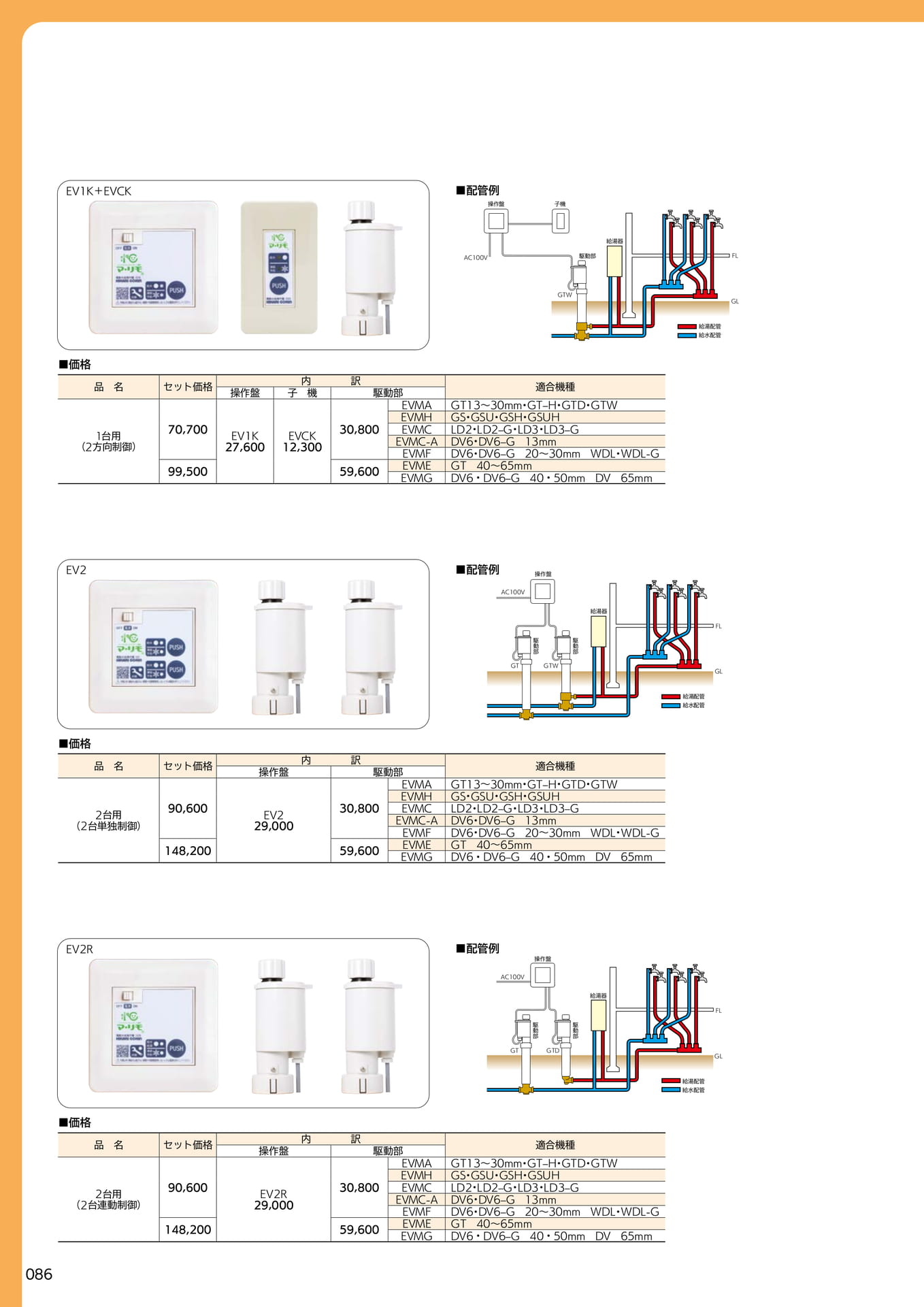

FLGL給湯配管給水配管操作盤子機AC100V駆動部GTW給湯器FLGL給湯配管給水配管操作盤AC100V駆動部駆動部GTWGT給湯器FLGL給湯配管給水配管操作盤AC100V駆動部駆動部GTDGT給湯器EV1K＋EVCKEV2EV2R■配管例■配管例■配管例■価格品名セット価格内訳適合機種操作盤子機駆動部１台用（2方向制御）70,700EV1K27,600EVCK12,30030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G99,50059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm■価格品名セット価格内訳適合機種操作盤駆動部2台用（2台単独制御）90,600EV229,00030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G148,20059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm■価格品名セット価格内訳適合機種操作盤駆動部2台用（2台連動制御）90,600EV2R29,00030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G148,20059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm086

Page 087

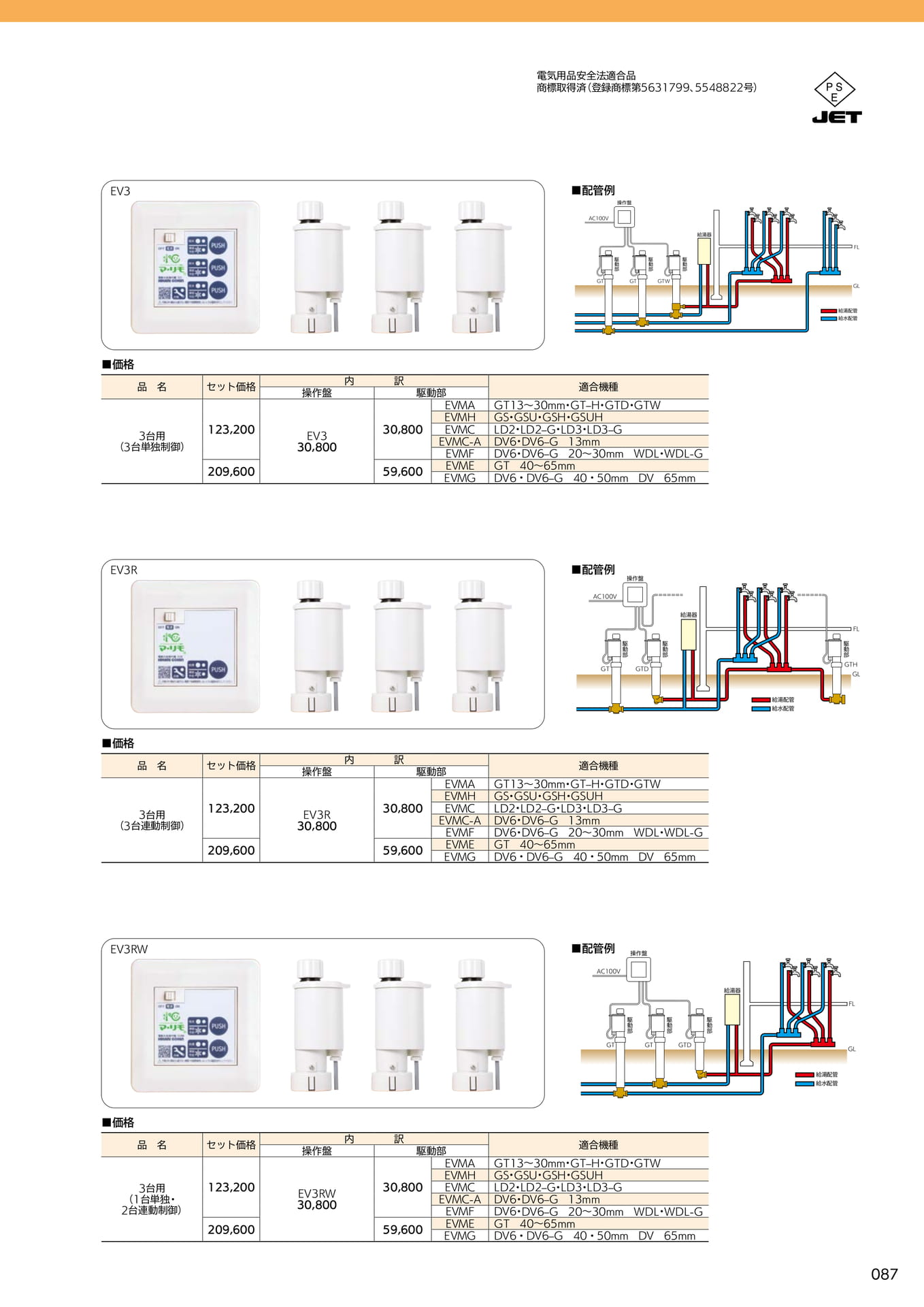

FLGL給湯配管給水配管操作盤AC100V駆動部駆動部駆動部GTGTWGT給湯器FLGL給湯配管給水配管操作盤AC100V駆動部駆動部駆動部GTDGTHGT給湯器FLGL給湯配管給水配管操作盤AC100V駆動部駆動部駆動部GTGTDGT給湯器EV3EV3R■配管例■配管例■配管例EV3RW■価格品名セット価格内訳適合機種操作盤駆動部3台用（3台単独制御）123,200EV330,80030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G209,60059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm■価格品名セット価格内訳適合機種操作盤駆動部3台用（3台連動制御）123,200EV3R30,80030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G209,60059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm■価格品名セット価格内訳適合機種操作盤駆動部3台用（1台単独・2台連動制御）123,200EV3RW30,80030,800EVMAGT13～30mm・GT‒H・GTD・GTWEVMHGS・GSU・GSH・GSUHEVMCLD2・LD2‒G・LD3・LD3‒GEVMC-ADV6・DV6‒G13mmEVMFDV6・DV6‒G20～30mmWDL・WDL-G209,60059,600EVMEGT40～65mmEVMGDV6・DV6‒G40・50mmDV65mm電気用品安全法適合品商標取得済（登録商標第5631799、5548822号）087

Page 088

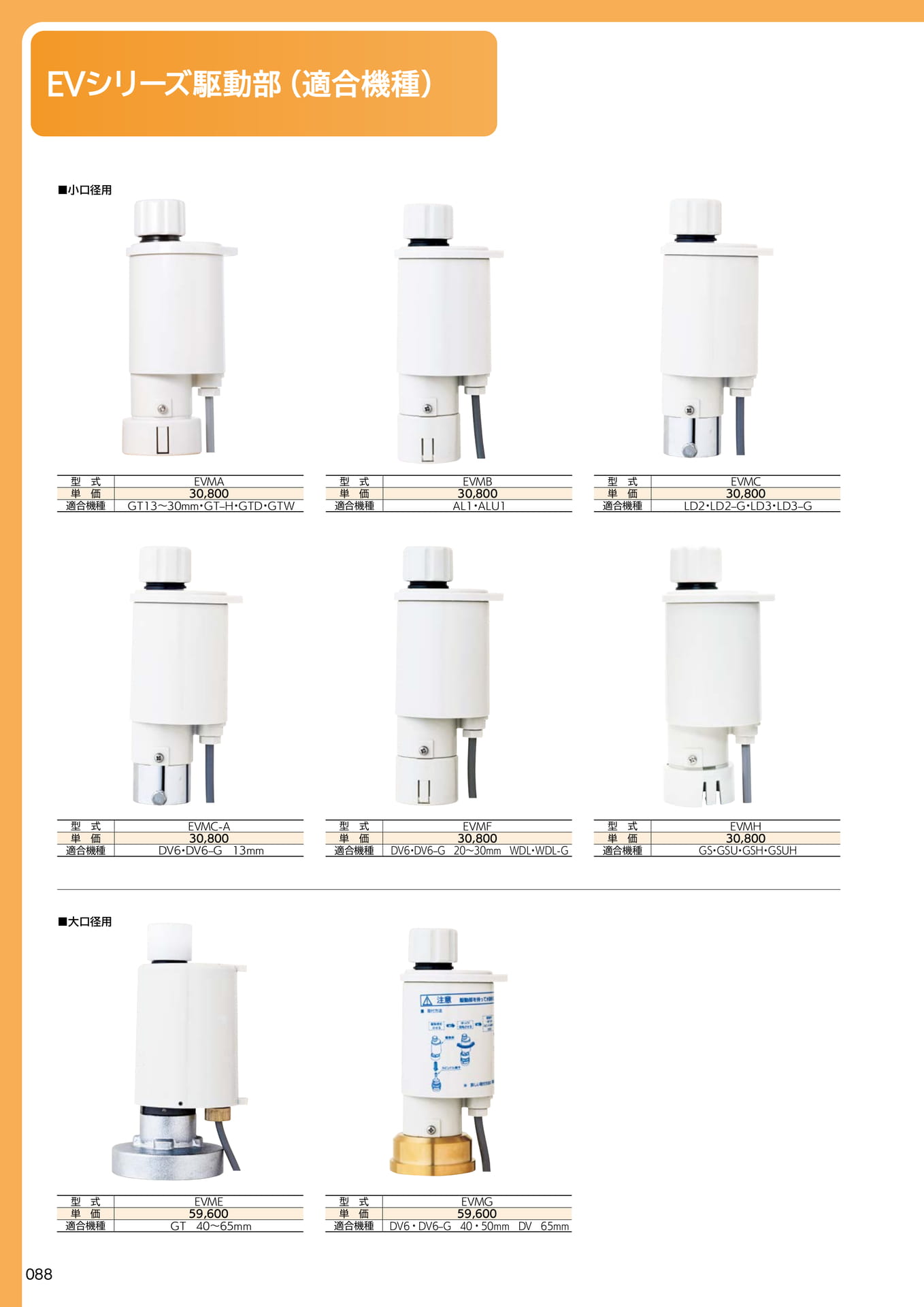

EVシリーズ駆動部（適合機種）■小口径用型式EVMA単価30,800適合機種GT13～30mm・GT‒H・GTD・GTW型式EVMB単価30,800適合機種AL1・ALU1型式EVMC単価30,800適合機種LD2・LD2‒G・LD3・LD3‒G型式EVMC-A単価30,800適合機種DV6・DV6‒G13mm型式EVMF単価30,800適合機種DV6・DV6‒G20～30mmWDL・WDL-G型式EVMH単価30,800適合機種GS・GSU・GSH・GSUH■大口径用型式EVME単価59,600適合機種GT40～65mm型式EVMG単価59,600適合機種DV6・DV6‒G40・50mmDV65mm088

Page 089

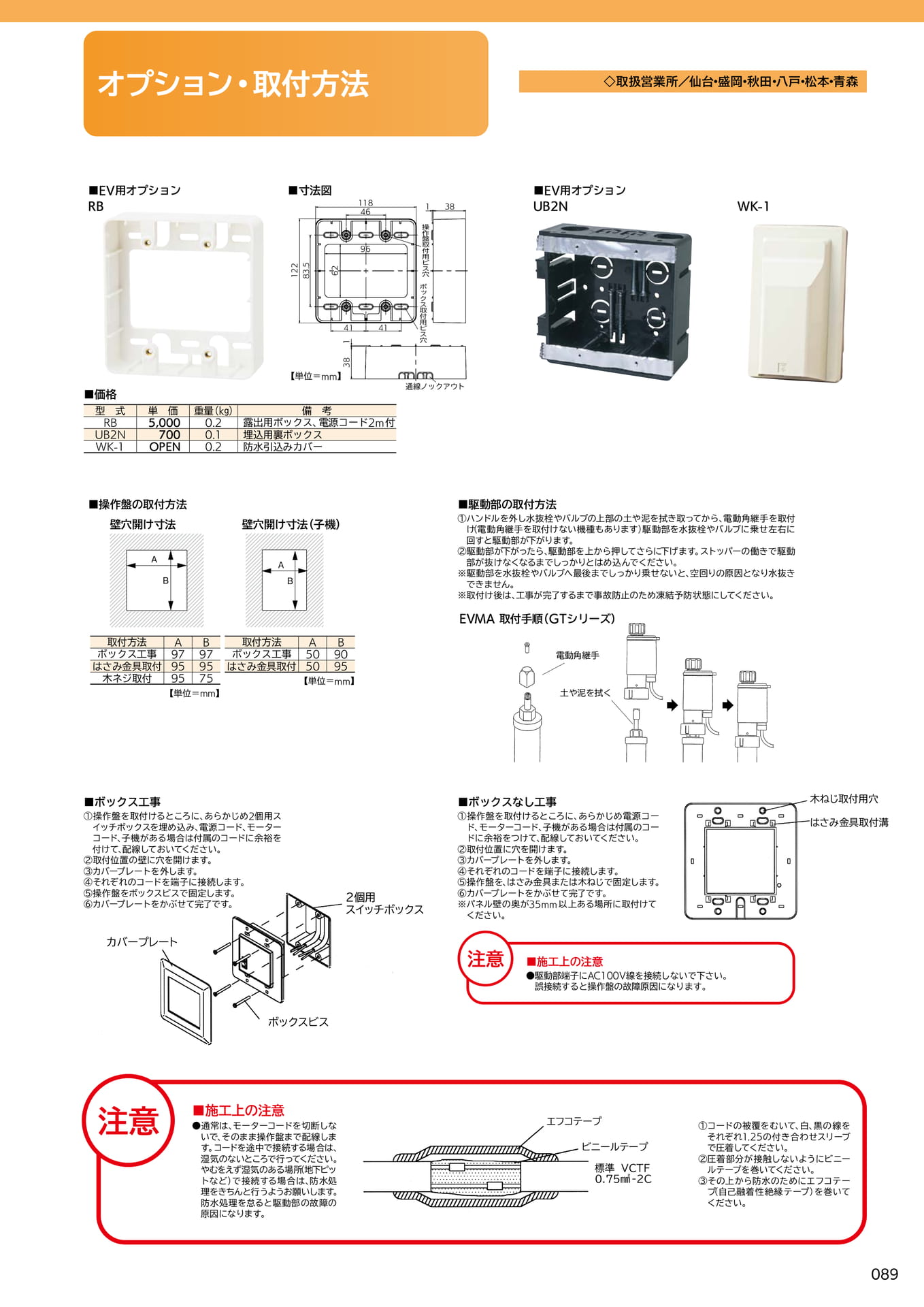

■施工上の注意●通常は、モーターコードを切断しないで、そのまま操作盤まで配線します。コードを途中で接続する場合は、湿気のないところで行ってください。やむをえず湿気のある場所（地下ピットなど）で接続する場合は、防水処理をきちんと行うようお願いします。防水処理を怠ると駆動部の故障の原因になります。①コードの被覆をむいて、白、黒の線をそれぞれ1.25の付き合わせスリーブで圧着してください。②圧着部分が接触しないようにビニールテープを巻いてください。③その上から防水のためにエフコテープ（自己融着性絶縁テープ）を巻いてください。注意■ボックス工事①操作盤を取付けるところに、あらかじめ2個用スイッチボックスを埋め込み、電源コード、モーターコード、子機がある場合は付属のコードに余裕を付けて、配線しておいてください。②取付位置の壁に穴を開けます。③カバープレートを外します。④それぞれのコードを端子に接続します。⑤操作盤をボックスビスで固定します。⑥カバープレートをかぶせて完了です。■ボックスなし工事①操作盤を取付けるところに、あらかじめ電源コード、モーターコード、子機がある場合は付属のコードに余裕をつけて、配線しておいてください。②取付位置に穴を開けます。③カバープレートを外します。④それぞれのコードを端子に接続します。⑤操作盤を、はさみ金具または木ねじで固定します。⑥カバープレートをかぶせて完了です。※パネル壁の奥が35mm以上ある場所に取付けてください。■施工上の注意●駆動部端子にAC100V線を接続しないで下さい。誤接続すると操作盤の故障原因になります。注意416238183.5122463819611841操作盤取付用ビス穴ボックス取付用ビス穴通線ノックアウト■EV用オプション■寸法図RB■EV用オプションUB2NWK-1取付方法AB取付方法AABAB■駆動部の取付方法①ハンドルを外し水抜栓やバルブの上部の土や泥を拭き取ってから、電動角継手を取付け（電動角継手を取付けない機種もあります）駆動部を水抜栓やバルブに乗せ左右に回すと駆動部が下がります。②駆動部が下がったら、駆動部を上から押してさらに下げます。ストッパーの働きで駆動部が抜けなくなるまでしっかりとはめ込んでください。※駆動部を水抜栓やバルブへ最後までしっかり乗せないと、空回りの原因となり水抜きできません。※取付け後は、工事が完了するまで事故防止のため凍結予防状態にしてください。■操作盤の取付方法ボックス工事取付方法AB979795959575はさみ金具取付木ネジ取付【単位＝mm】ボックス工事取付方法AB50905095はさみ金具取付【単位＝mm】【単位＝mm】壁穴開け寸法壁穴開け寸法（子機）EVMA取付手順（GTシリーズ）電動角継手オプション・取付方法オプション・取付方法◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■価格型式単価重量（kg）備考RB5,0000.2露出用ボックス、電源コード2m付UB2N7000.1埋込用裏ボックスWK-1OPEN0.2防水引込みカバーボックスビスカバープレート2個用スイッチボックス木ねじ取付用穴はさみ金具取付溝エフコテープビニールテープ標準VCTF0.75㎟-2C土や泥を拭く089

Page 090

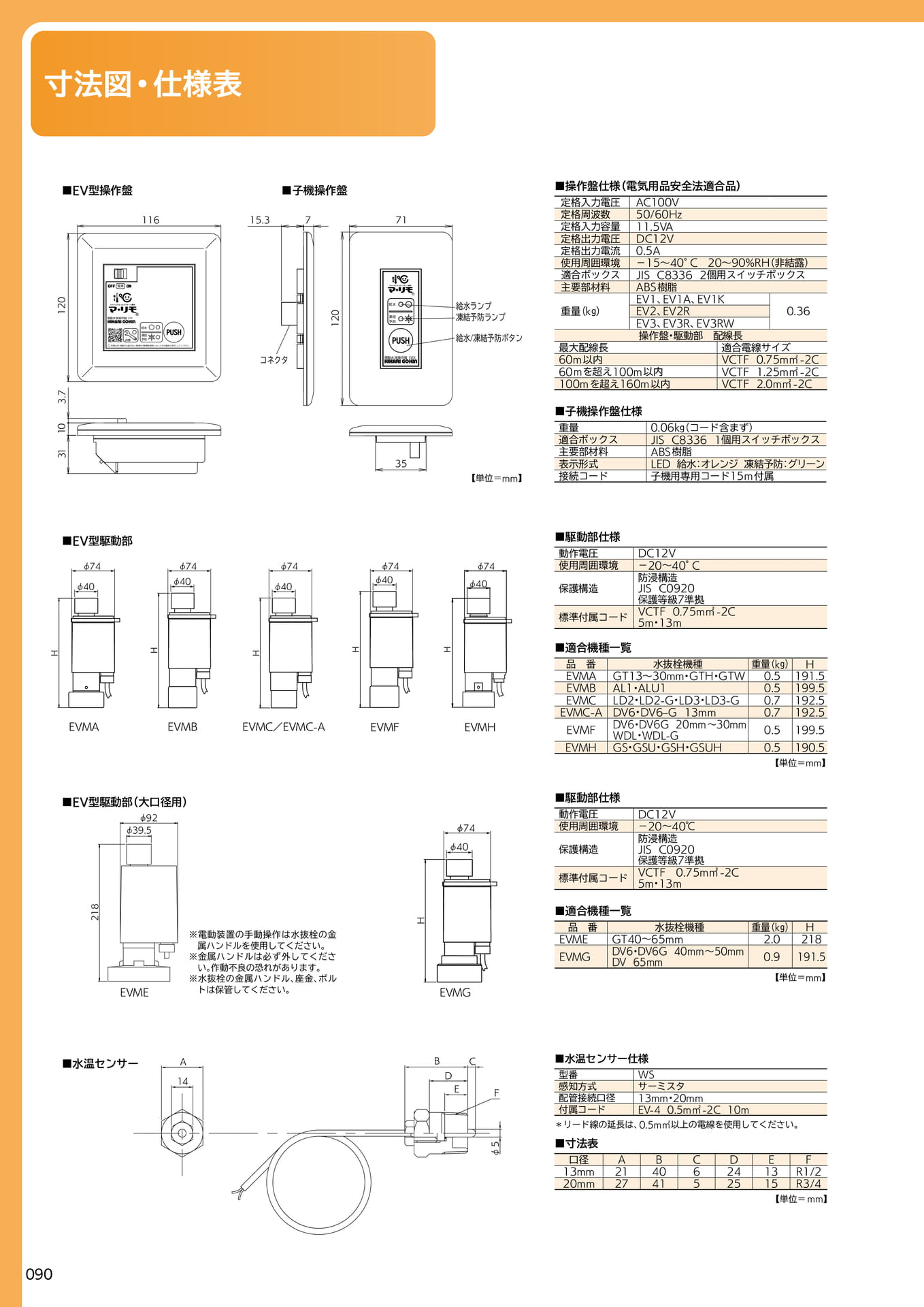

冬期以外(凍結の心配がない期間)や長期間使用しないときは電源をOFFにしてください寸法図・仕様表■EV型操作盤116120電源電動水抜操作盤EV1給水点検凍結予防■子機操作盤15.3771コネクタ120給水凍結予防電動水抜操作盤EVCK給水ランプ凍結予防ランプ給水/凍結予防ボタン■操作盤仕様（電気用品安全法適合品）定格入力電圧AC100V定格周波数50/60Hz定格入力容量11.5VA定格出力電圧DC12V定格出力電流0.5A使用周囲環境－15～40°C20～90%RH（非結露）適合ボックスJISC83362個用スイッチボックス主要部材料ABS樹脂EV1、EV1A、EV1K重量（kg）EV2、EV2REV3、EV3R、EV3RW0.36操作盤・駆動部配線長最大配線長適合電線サイズ60m以内VCTF0.75m㎡-2C60ｍを超え100m以内VCTF1.25m㎡-2C100mを超え160m以内VCTF2.0m㎡-2C31103.735【単位＝mm】■子機操作盤仕様重量0.06kg（コード含まず）適合ボックスJISC83361個用スイッチボックス主要部材料ABS樹脂表示形式LED給水：オレンジ凍結予防：グリーン接続コード子機用専用コード15m付属■EV型駆動部φ74φ40φ74φ40φ74φ40φ74φ40φ74φ40■駆動部仕様動作電圧使用周囲環境保護構造標準付属コードDC12V－20～40°C防浸構造JISC0920保護等級7準拠VCTF0.75m㎡-2C5m・13mＨＨＨＨＨEVMAEVMBEVMC／EVMC-AEVMFEVMH■適合機種一覧品番水抜栓機種重量（kg）HEVMAGT13～30mm・GTH・GTW0.5191.5EVMBAL1・ALU10.5199.5EVMCLD2・LD2-G・LD3・LD3-G0.7192.5EVMC-ADV6・DV6‒G13mm0.7192.5EVMFDV6・DV6G20mm～30mmWDL・WDL-G0.5199.5EVMHGS・GSU・GSH・GSUH0.5190.5【単位＝mm】■EV型駆動部（大口径用）φ92φ39.5φ74φ40■駆動部仕様動作電圧DC12V使用周囲環境－20～40℃防浸構造保護構造JISC0920保護等級7準拠標準付属コードVCTF0.75m㎡-2C5m・13m218EVME※電動装置の手動操作は水抜栓の金属ハンドルを使用してください。※金属ハンドルは必ず外してください。作動不良の恐れがあります。※水抜栓の金属ハンドル、座金、ボルトは保管してください。ＨEVMG■適合機種一覧品番水抜栓機種重量（kg）HEVMEGT40～65mm2.0218EVMGDV6・DV6G40mm～50mmDV65mm0.9191.5【単位＝mm】■水温センサーＡＢＣＤ１４ＥＦ■水温センサー仕様型番感知方式配管接続口径付属コードWSサーミスタ13mm・20mmEV-40.5m㎡-2C10m＊リード線の延長は、0.5m㎡以上の電線を使用してください。φ５■寸法表口径ABCDEF13mm214062413R1/220mm274152515R3/4【単位＝mm】090

Page 091

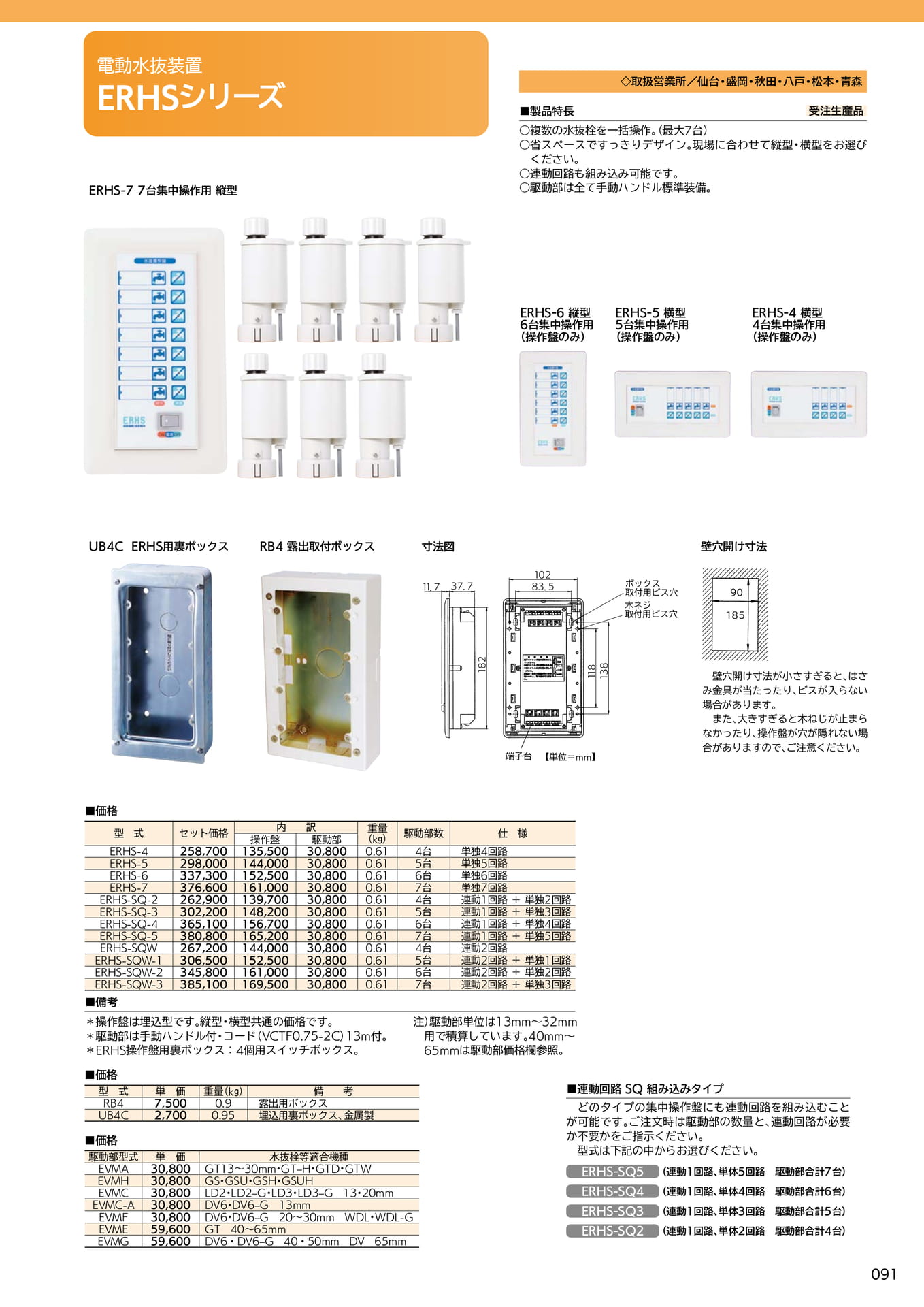

電動水抜装置ERHSシリーズERHS-77台集中操作用縦型■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森受注生産品○複数の水抜栓を一括操作。（最大7台）○省スペースですっきりデザイン。現場に合わせて縦型・横型をお選びください。○連動回路も組み込み可能です。○駆動部は全て手動ハンドル標準装備。ERHS-6縦型6台集中操作用（操作盤のみ）ERHS-5横型5台集中操作用（操作盤のみ）ERHS-4横型4台集中操作用（操作盤のみ）UB4CERHS用裏ボックスRB4露出取付ボックス寸法図壁穴開け寸法１１．７３７．７１０２８３．５ボックス取付用ビス穴木ネジ取付用ビス穴90185１８２端子台１１８１３８【単位＝mm】壁穴開け寸法が小さすぎると、はさみ金具が当たったり、ビスが入らない場合があります。また、大きすぎると木ねじが止まらなかったり、操作盤が穴が隠れない場合がありますので、ご注意ください。■価格型式セット価格内操作盤訳駆動部重量（kg）駆動部数仕様ERHS-4258,700135,50030,8000.614台単独4回路ERHS-5298,000144,00030,8000.615台単独5回路ERHS-6337,300152,50030,8000.616台単独6回路ERHS-7376,600161,00030,8000.617台単独7回路ERHS-SQ-2262,900139,70030,8000.614台連動1回路＋単独2回路ERHS-SQ-3302,200148,20030,8000.615台連動1回路＋単独3回路ERHS-SQ-4365,100156,70030,8000.616台連動1回路＋単独4回路ERHS-SQ-5380,800165,20030,8000.617台連動1回路＋単独5回路ERHS-SQW267,200144,00030,8000.614台連動2回路ERHS-SQW-1306,500152,50030,8000.615台連動2回路＋単独1回路ERHS-SQW-2345,800161,00030,8000.616台連動2回路＋単独2回路ERHS-SQW-3385,100169,50030,8000.617台連動2回路＋単独3回路■備考＊操作盤は埋込型です。縦型・横型共通の価格です。＊駆動部は手動ハンドル付・コード（VCTF0.75-2C）13m付。＊ERHS操作盤用裏ボックス：4個用スイッチボックス。注）駆動部単位は13mm～32mm用で積算しています。40mm～65mmは駆動部価格欄参照。■価格型式単価重量（kg）備考RB47,5000.9露出用ボックスUB4C2,7000.95埋込用裏ボックス、金属製■価格駆動部型式単価水抜栓等適合機種EVMA30,800GT13～30mm・GT‒H・GTD・GTWEVMH30,800GS・GSU・GSH・GSUHEVMC30,800LD2・LD2‒G・LD3・LD3‒G13・20mmEVMC-A30,800DV6・DV6‒G13mmEVMF30,800DV6・DV6‒G20～30mmWDL・WDL-GEVME59,600GT40～65mmEVMG59,600DV6・DV6‒G40・50mmDV65mm■連動回路SQ組み込みタイプどのタイプの集中操作盤にも連動回路を組み込むことが可能です。ご注文時は駆動部の数量と、連動回路が必要か不要かをご指示ください。型式は下記の中からお選びください。ERHS-SQ5（連動1回路、単体5回路駆動部合計7台）ERHS-SQ4（連動1回路、単体4回路駆動部合計6台）ERHS-SQ3（連動1回路、単体3回路駆動部合計5台）ERHS-SQ2（連動1回路、単体2回路駆動部合計4台）091

Page 092

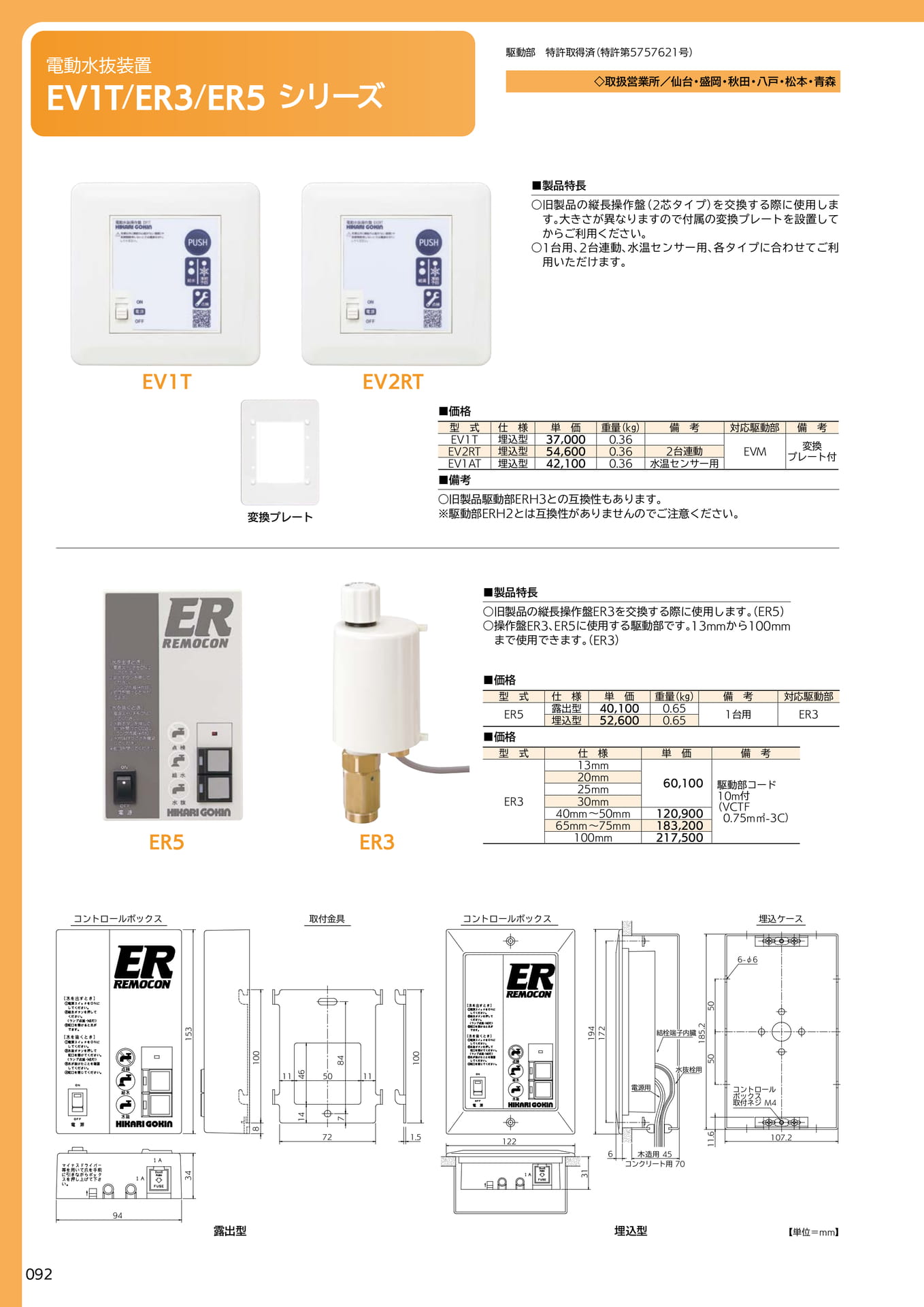

ER5ER3EV1TEV2RT変換プレート露出型埋込型電動水抜装置EV1TEV1T/ER3ER3/ER5ER5シリーズシリーズ◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○旧製品の縦長操作盤（2芯タイプ）を交換する際に使用します。大きさが異なりますので付属の変換プレートを設置してからご利用ください。○1台用、2台連動、水温センサー用、各タイプに合わせてご利用いただけます。■製品特長○旧製品の縦長操作盤ER3を交換する際に使用します。（ER5）○操作盤ER3、ER5に使用する駆動部です。13mmから100mmまで使用できます。（ER3）駆動部特許取得済（特許第5757621号）■価格型式仕様単価重量（kg）備考対応駆動部備考EV1T埋込型37,0000.36EVM変換プレート付EV2RT埋込型54,6000.362台連動EV1AT埋込型42,1000.36水温センサー用■備考○旧製品駆動部ERH3との互換性もあります。※駆動部ERH2とは互換性がありませんのでご注意ください。■価格型式仕様単価重量（kg）備考対応駆動部ER5露出型40,1000.651台用ER3埋込型52,6000.65■価格型式仕様単価備考ER313mm60,100駆動部コード10m付（VCTF0.75m㎡-3C）20mm25mm30mm40mm～50mm120,90065mm～75mm183,200100mm217,500コントロールボックス取付金具9434721.5111150153100461484100786コンクリート用70木造用45コントロールボックス取付ネジＭ412231194185.2505011.61726-φ6電源用結栓端子内臓水抜栓用107.2コントロールボックス埋込ケース【単位＝mm】092

Page 093

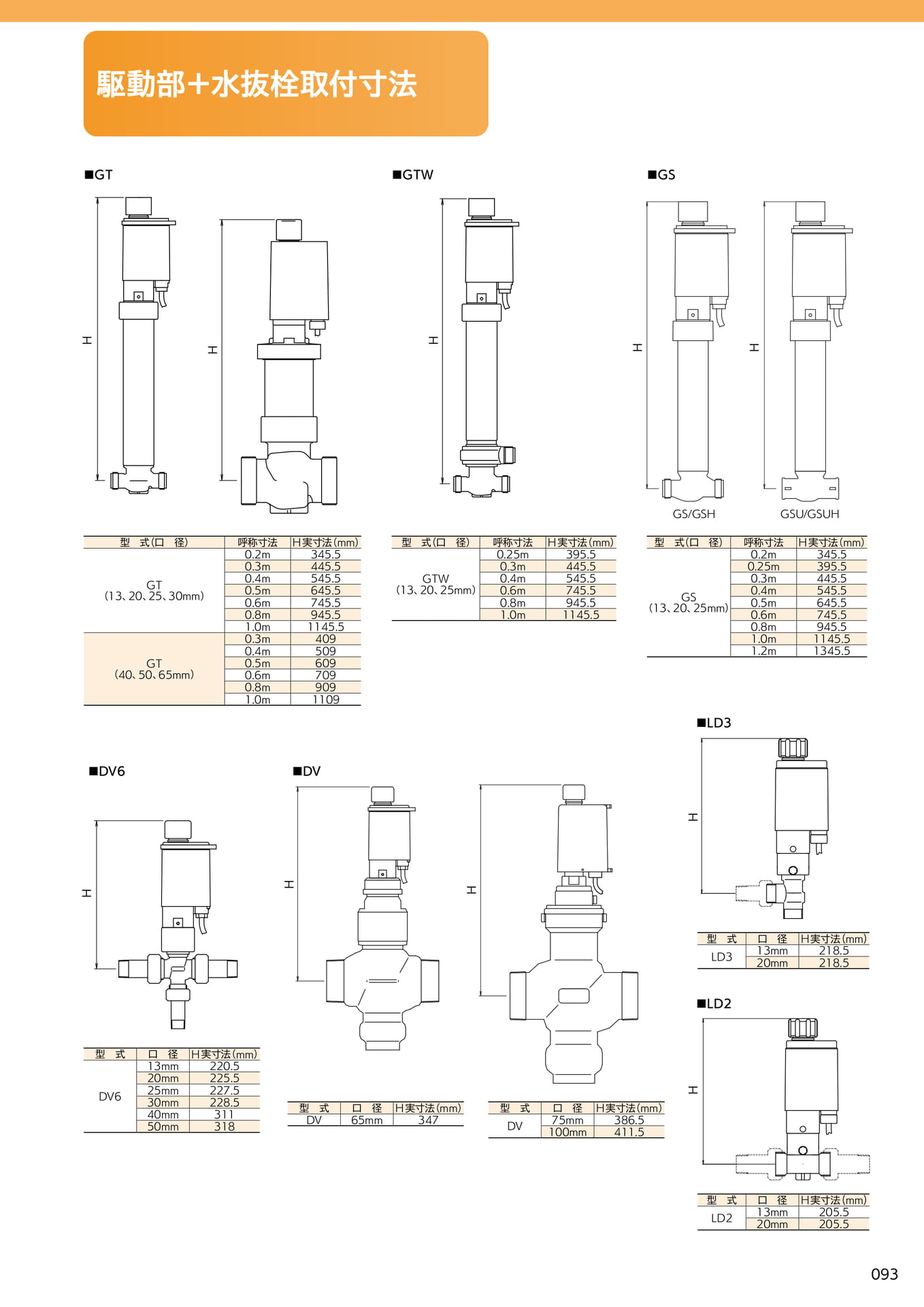

駆動部＋水抜栓取付寸法■GT■GTW■GSGS/GSHGSU/GSUH型式（口径）呼称寸法H実寸法（mm）0.2m345.50.3m445.5GT（13、20、25、30mm）0.4m0.5m0.6m545.5645.5745.50.8m945.51.0m1145.5GT（40、50、65mm）0.3m4090.4m5090.5m6090.6m7090.8m9091.0m1109型式（口径）呼称寸法H実寸法（mm）0.25m395.50.3m445.5GTW0.4m545.5（13、20、25mm）0.6m745.50.8m945.51.0m1145.5型式（口径）呼称寸法H実寸法（mm）0.2m345.50.25m395.50.3m445.5GS（13、20、25mm）0.4m0.5m0.6m545.5645.5745.50.8m945.51.0m1145.51.2m1345.5■LD3■DV6■DVHHHHHHHHH型式口径H実寸法(mm)13mm218.5LD320mm218.5■LD2型式口径H実寸法（mm）13mm220.520mm225.5DV625mm30mm227.5228.540mm31150mm318型式口径H実寸法（mm）DV65mm347型式口径H実寸法（mm）75mm386.5DV100mm411.5H型式口径H実寸法(mm)13mm205.5LD220mm205.5093

Page 094

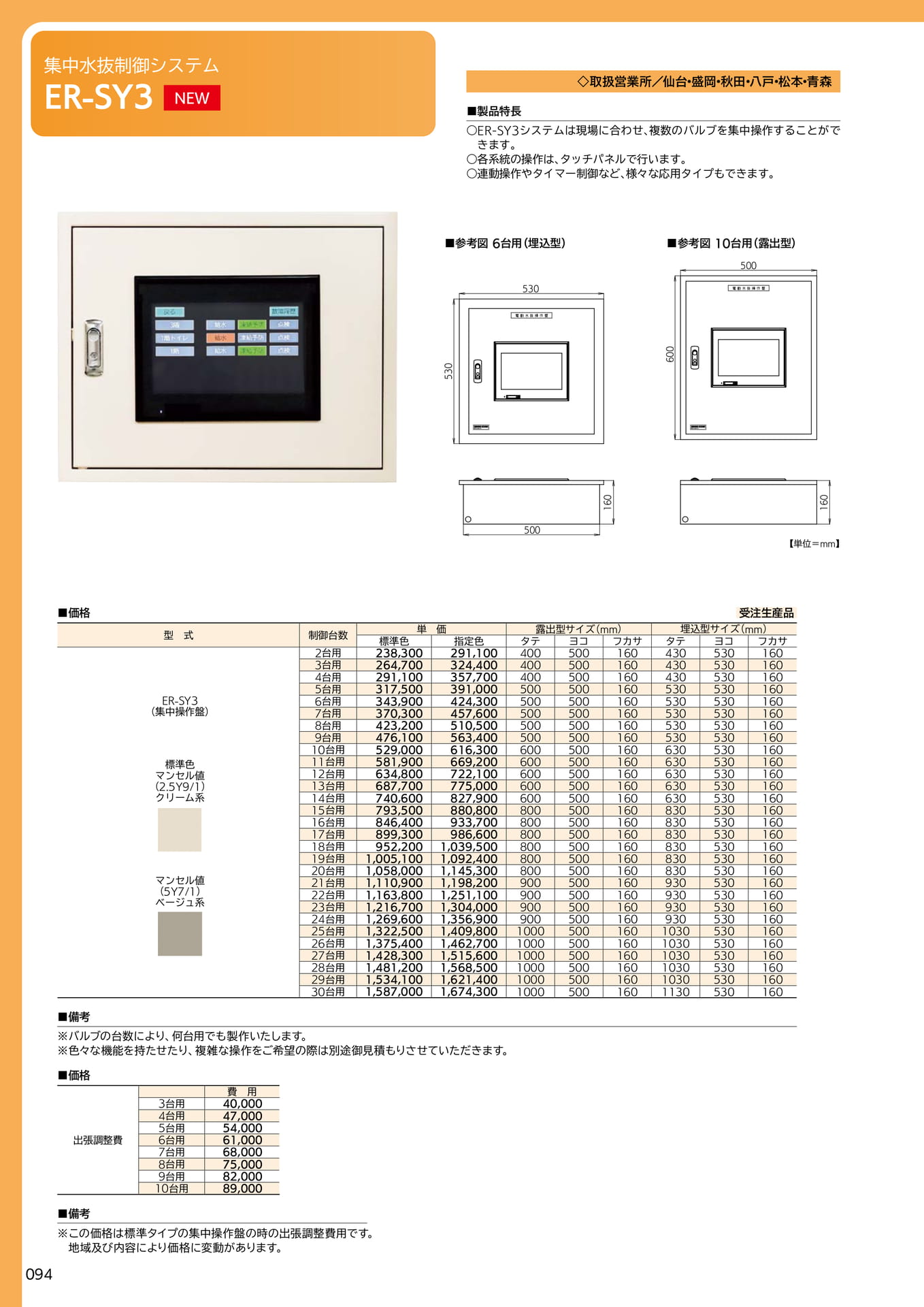

集中水抜制御システムER-SY3NEW■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○ER-SY3システムは現場に合わせ、複数のバルブを集中操作することができます。○各系統の操作は、タッチパネルで行います。○連動操作やタイマー制御など、様々な応用タイプもできます。■参考図6台用（埋込型）■参考図10台用（露出型）500530530600差替予定160160500【単位＝mm】■価格型式制御台数ER-SY3（集中操作盤）標準色マンセル値（2.5Y9/1）クリーム系マンセル値（5Y7/1）ベージュ系受注生産品単価露出型サイズ（mm）埋込型サイズ（mm）標準色指定色タテヨコフカサタテヨコフカサ2台用238,300291,1004005001604305301603台用264,700324,4004005001604305301604台用291,100357,7004005001604305301605台用317,500391,0005005001605305301606台用343,900424,3005005001605305301607台用370,300457,6005005001605305301608台用423,200510,5005005001605305301609台用476,100563,40050050016053053016010台用529,000616,30060050016063053016011台用581,900669,20060050016063053016012台用634,800722,10060050016063053016013台用687,700775,00060050016063053016014台用740,600827,90060050016063053016015台用793,500880,80080050016083053016016台用846,400933,70080050016083053016017台用899,300986,60080050016083053016018台用952,2001,039,50080050016083053016019台用1,005,1001,092,40080050016083053016020台用1,058,0001,145,30080050016083053016021台用1,110,9001,198,20090050016093053016022台用1,163,8001,251,10090050016093053016023台用1,216,7001,304,00090050016093053016024台用1,269,6001,356,90090050016093053016025台用1,322,5001,409,8001000500160103053016026台用1,375,4001,462,7001000500160103053016027台用1,428,3001,515,6001000500160103053016028台用1,481,2001,568,5001000500160103053016029台用1,534,1001,621,4001000500160103053016030台用1,587,0001,674,30010005001601130530160■備考※バルブの台数により、何台用でも製作いたします。※色々な機能を持たせたり、複雑な操作をご希望の際は別途御見積もりさせていただきます。■価格出張調整費費用3台用40,0004台用47,0005台用54,0006台用61,0007台用68,0008台用75,0009台用82,00010台用89,000■備考※この価格は標準タイプの集中操作盤の時の出張調整費用です。地域及び内容により価格に変動があります。094

Page 095

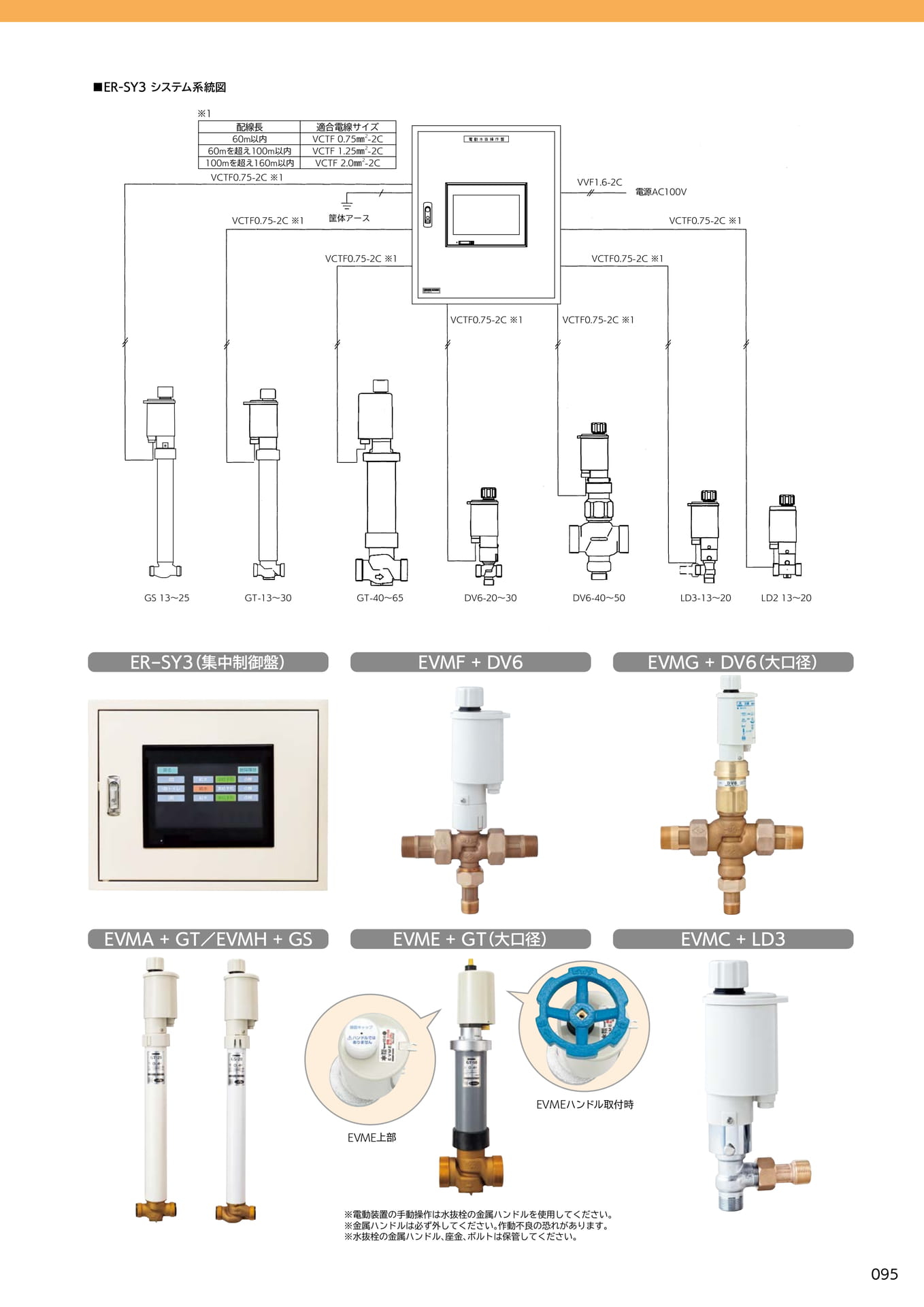

■ER-SY3システム系統図※1配線長60m以内60mを超え100m以内100mを超え160m以内適合電線サイズVCTF0.75㎜2-2CVCTF1.25㎜2-2CVCTF2.0㎜2-2CVCTF0.75-2C※1VVF1.6-2C電源AC100VVCTF0.75-2C※1筐体アースVCTF0.75-2C※1VCTF0.75-2C※1VCTF0.75-2C※1VCTF0.75-2C※1VCTF0.75-2C※1GS13～25GT-13～30GT-40～65DV6-20～30DV6-40～50LD3-13～20LD213～20ER-SY3（集中制御盤）EVMF+DV6EVMG+DV6（大口径）EVMA+GT／EVMH+GSEVME+GT（大口径）EVMC+LD3EVMEハンドル取付時EVME上部※電動装置の手動操作は水抜栓の金属ハンドルを使用してください。※金属ハンドルは必ず外してください。作動不良の恐れがあります。※水抜栓の金属ハンドル、座金、ボルトは保管してください。095

Page 096

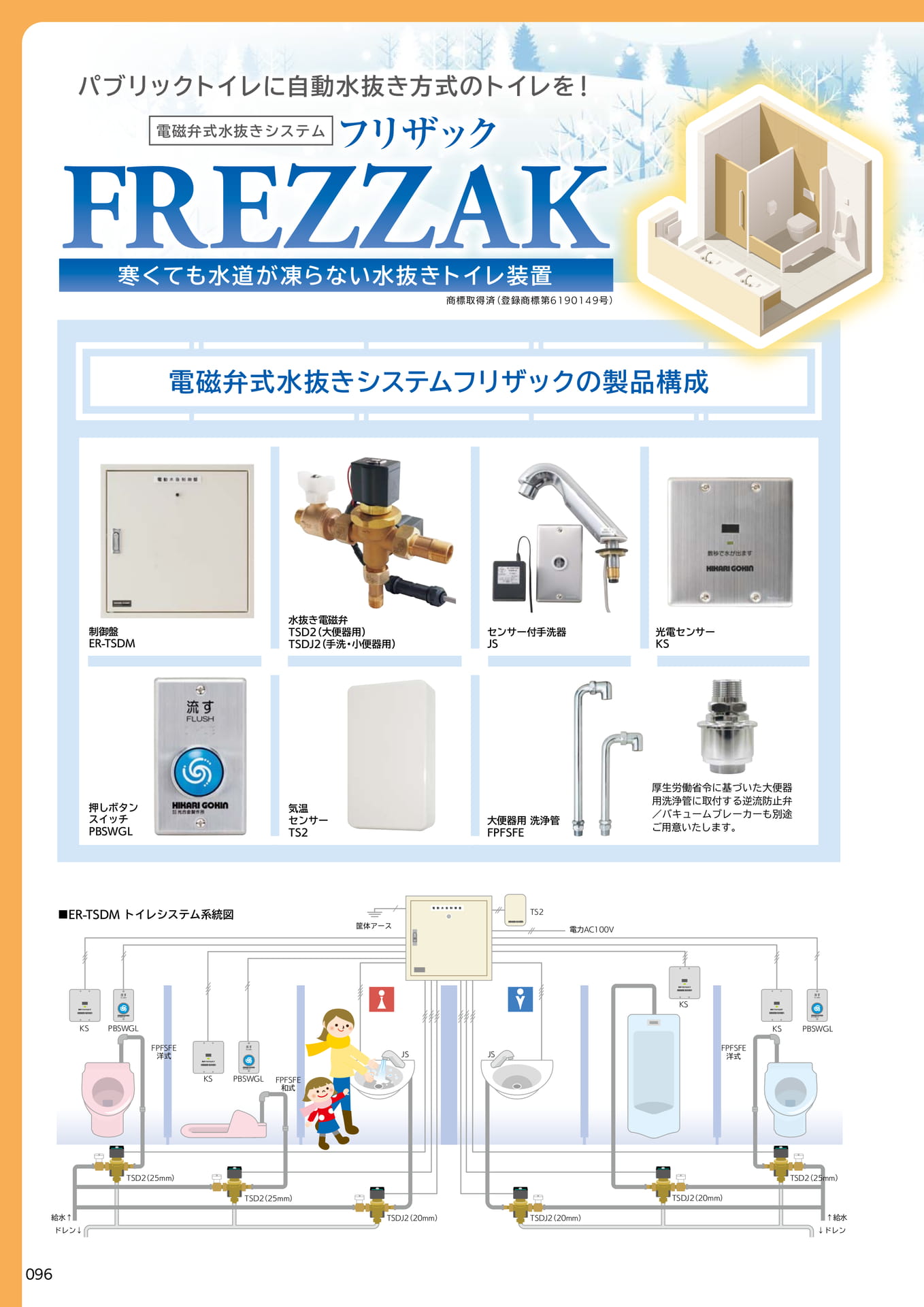

制御盤ER-TSDM水抜き電磁弁TSD2（大便器用）TSDJ2（手洗・小便器用）センサー付手洗器JS光電センサーKS押しボタンスイッチPBSWGL気温センサーTS2大便器用洗浄管FPFSFE厚生労働省令に基づいた大便器用洗浄管に取付する逆流防止弁／バキュームブレーカーも別途ご用意いたします。■ER-TSDMトイレシステム系統図↑給水↓ドレン数秒で水が出ます数秒で水が出ます数秒で水が出ます数秒で水が出ます電動水抜制御盤TS2電力AC100V筐体アースKSKSFPFSFE洋式FPFSFE洋式FPFSFE和式PBSWGLKSTSD2（25mm）給水↑ドレン↓TSD2（25mm）TSDJ2（20mm）TSDJ2（20mm）TSDJ2（20mm）TSD2（25mm）PBSWGLKSPBSWGLJSJS株式会社光合金製作所株式会社光合金製作所株式会社光合金製作所フリザック電磁弁式水抜きシステム商標取得済（登録商標第6190149号）パブリックトイレに自動水抜き方式のトイレを！電磁弁式水抜きシステムフリザックの製品構成寒くても水道が凍らない水抜きトイレ装置096

Page 097

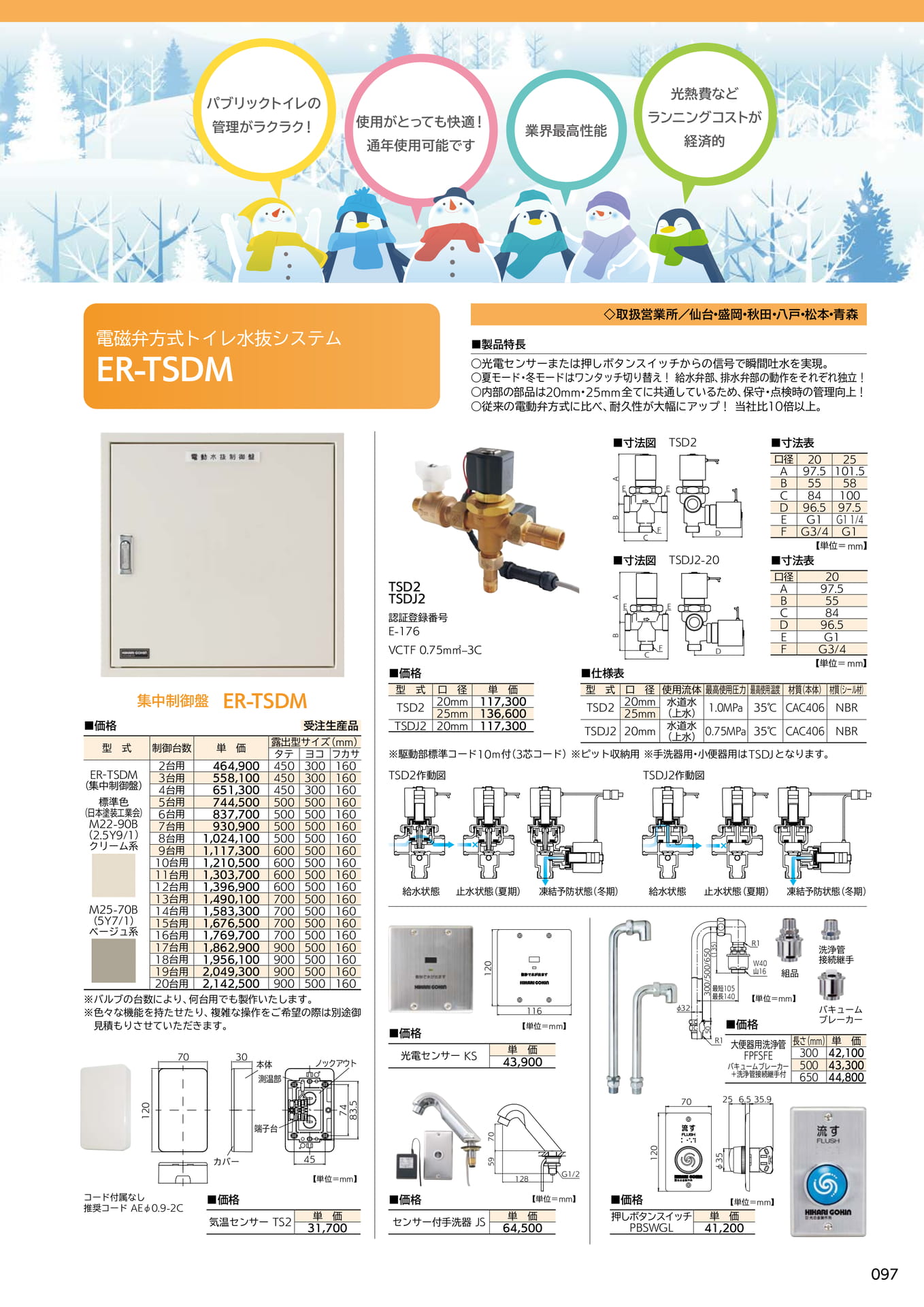

パブリックトイレの管理がラクラク！使用がとっても快適！通年使用可能です業界最高性能光熱費などランニングコストが経済的電磁弁方式トイレ水抜システムER-TSDM■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○光電センサーまたは押しボタンスイッチからの信号で瞬間吐水を実現。○夏モード・冬モードはワンタッチ切り替え！給水弁部、排水弁部の動作をそれぞれ独立！○内部の部品は20mm・25mm全てに共通しているため、保守・点検時の管理向上！○従来の電動弁方式に比べ、耐久性が大幅にアップ！当社比10倍以上。■価格集中制御盤型式制御台数単価ER-TSDM（集中制御盤）標準色（日本塗装工業会）M22-90B（2.5Y9/1）クリーム系M25-70B（5Y7/1）ベージュ系ER-TSDM受注生産品露出型サイズ（mm）タテヨコフカサ2台用464,9004503001603台用558,1004503001604台用651,3004503001605台用744,5005005001606台用837,7005005001607台用930,9005005001608台用1,024,1005005001609台用1,117,30060050016010台用1,210,50060050016011台用1,303,70060050016012台用1,396,90060050016013台用1,490,10070050016014台用1,583,30070050016015台用1,676,50070050016016台用1,769,70070050016017台用1,862,90090050016018台用1,956,10090050016019台用2,049,30090050016020台用2,142,500900500160※バルブの台数により、何台用でも製作いたします。※色々な機能を持たせたり、複雑な操作をご希望の際は別途御見積もりさせていただきます。7030本体測温部ノックアウトTSD2TSDJ2認証登録番号E-176VCTF0.75m㎡‒3C■価格型式口径単価TSD220mm25mm117,300136,600TSDJ220mm117,300■仕様表型式口径使用流体最高使用圧力最高使用温度材質（本体）材質（シール材）TSD220mm水道水1.0MPa35℃CAC406NBR25mm（上水）水道水TSDJ220mm0.75MPa35℃CAC406NBR（上水）※駆動部標準コード10ｍ付（3芯コード）※ピット収納用※手洗器用・小便器用はTSDJとなります。TSD2作動図■価格光電センサーKS120116単価43,900■寸法図■寸法図TSD2TSDJ2-20TSDJ2作動図■寸法表口径2025A97.5101.5B5558C84100D96.597.5EG1G11/4FG3/4G1【単位＝mm】■寸法表口径20A97.5B55C84D96.5EG1FG3/4【単位＝mm】給水状態止水状態（夏期）凍結予防状態（冬期）給水状態止水状態（夏期）凍結予防状態（冬期）【単位＝mm】ABABEECCFFEEφ32300/500/650（135）50DD最短105最長140R1R1■価格W40山16組品【単位＝mm】大便器用洗浄管FPFSFEバキュームブレーカー＋洗浄管接続継手付洗浄管接続継手バキュームブレーカー長さ(mm)単価30042,10050043,30065044,8001207483.570256.535.9端子台70カバー45【単位＝mm】59128G1/2120φ35コード付属なし推奨コードAEφ0.9-2C■価格気温センサーTS2単価31,700■価格センサー付手洗器JS【単位＝mm】単価64,500■価格押しボタンスイッチPBSWGL【単位＝mm】単価41,200097

Page 098

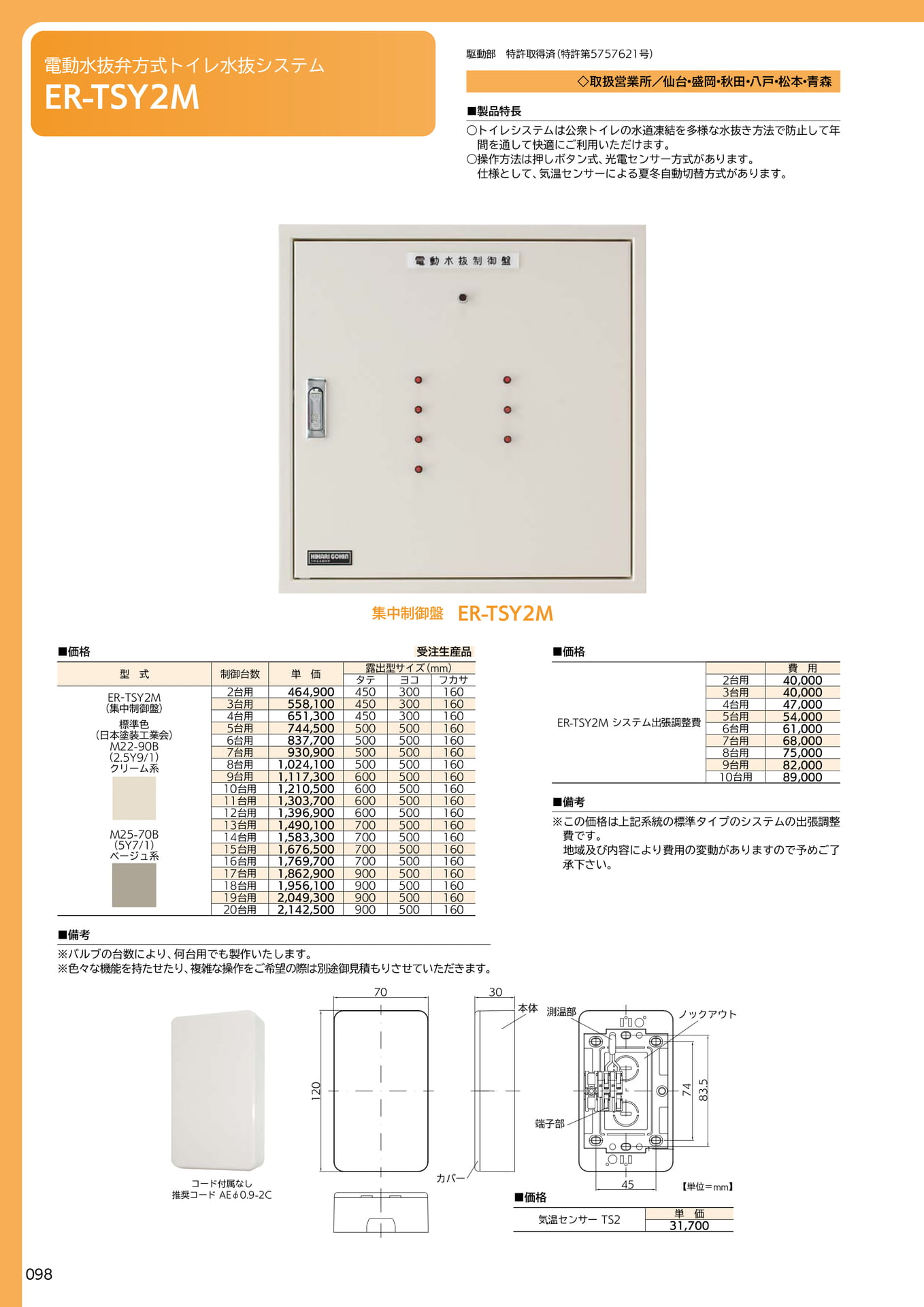

電動水抜弁方式トイレ水抜システムER-TSY2M駆動部特許取得済（特許第5757621号）■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○トイレシステムは公衆トイレの水道凍結を多様な水抜き方法で防止して年間を通して快適にご利用いただけます。○操作方法は押しボタン式、光電センサー方式があります。仕様として、気温センサーによる夏冬自動切替方式があります。集中制御盤ER-TSY2M■価格露出型サイズ（mm）タテヨコフカサ2台用464,9004503001603台用558,1004503001604台用651,3004503001605台用744,5005005001606台用837,7005005001607台用930,9005005001608台用1,024,1005005001609台用1,117,30060050016010台用1,210,50060050016011台用1,303,70060050016012台用1,396,90060050016013台用1,490,10070050016014台用1,583,30070050016015台用1,676,50070050016016台用1,769,70070050016017台用1,862,90090050016018台用1,956,10090050016019台用2,049,30090050016020台用2,142,500900500160型式制御台数単価ER-TSY2M（集中制御盤）標準色（日本塗装工業会）M22-90B（2.5Y9/1）クリーム系M25-70B（5Y7/1）ベージュ系受注生産品■価格ER-TSY2Mシステム出張調整費■備考費用2台用40,0003台用40,0004台用47,0005台用54,0006台用61,0007台用68,0008台用75,0009台用82,00010台用89,000※この価格は上記系統の標準タイプのシステムの出張調整費です。地域及び内容により費用の変動がありますので予めご了承下さい。■備考※バルブの台数により、何台用でも製作いたします。※色々な機能を持たせたり、複雑な操作をご希望の際は別途御見積もりさせていただきます。7030本体測温部ノックアウト1207483.5端子部コード付属なし推奨コードAEφ0.9-2Cカバー■価格気温センサーTS245【単位＝mm】単価31,700098

Page 099

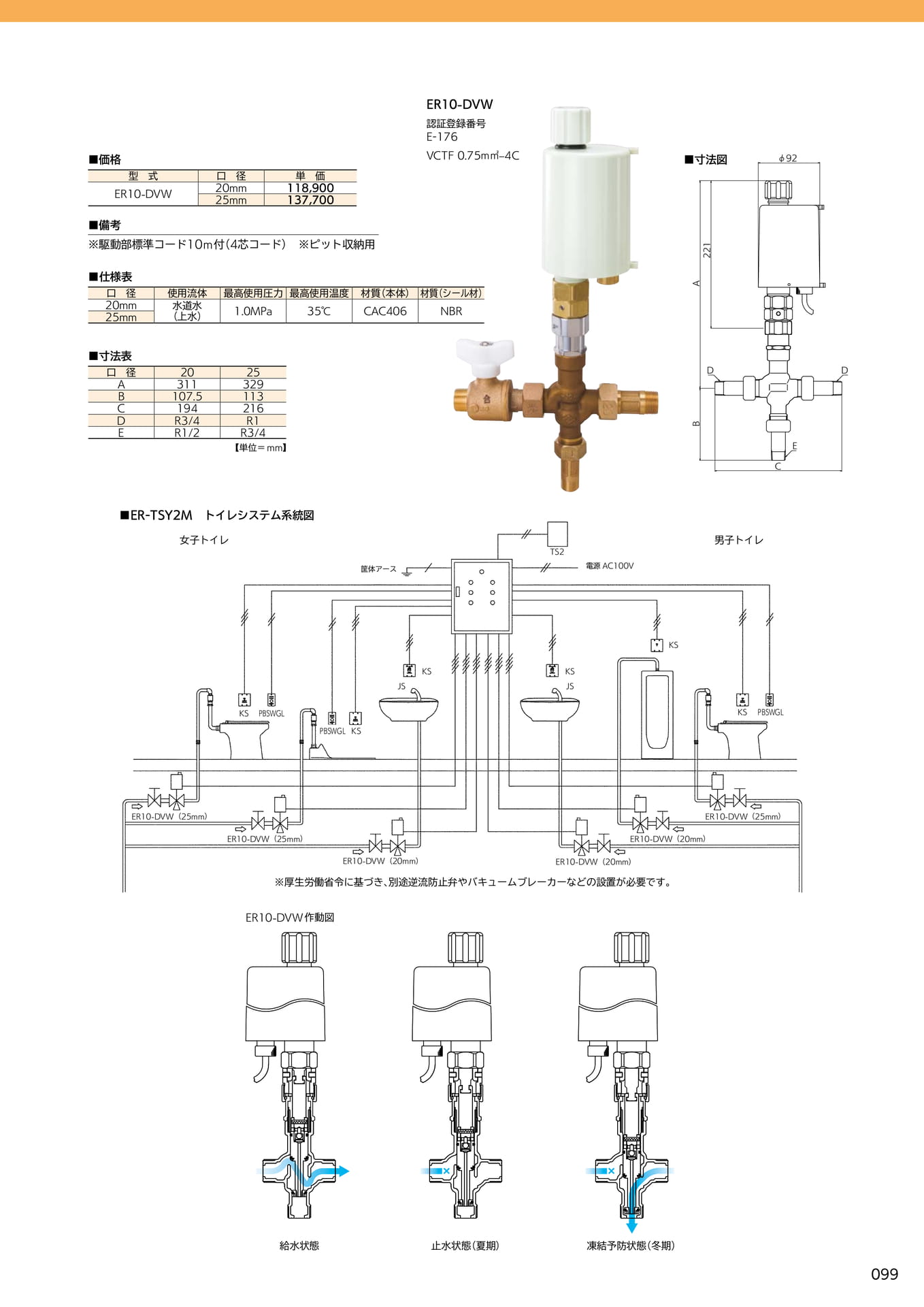

ER10-DVW認証登録番号E-176■価格型式口径単価20mm118,900ER10-DVW25mm137,700VCTF0.75m㎡‒4C■寸法図φ92■備考※駆動部標準コード10ｍ付（4芯コード）※ピット収納用221■仕様表口径使用流体最高使用圧力最高使用温度材質（本体）材質（シール材）20mm水道水1.0MPa35℃CAC406NBR25mm（上水）A■寸法表口径2025A311329B107.5113C194216DR3/4R1ER1/2R3/4【単位＝mm】BDEDC■ER-TSY2Mトイレシステム系統図女子トイレTS2男子トイレ筐体アース電源AC100VKSJSKSKSJSKSPBSWGLKSPBSWGLPBSWGLKSER10-DVW（25mm）ER10-DVW（25mm）ER10-DVW（25mm）ER10-DVW（20mm）ER10-DVW（20mm）ER10-DVW（20mm）※厚生労働省令に基づき、別途逆流防止弁やバキュームブレーカーなどの設置が必要です。ER10-DVW作動図給水状態止水状態（夏期）凍結予防状態（冬期）099

Page 100

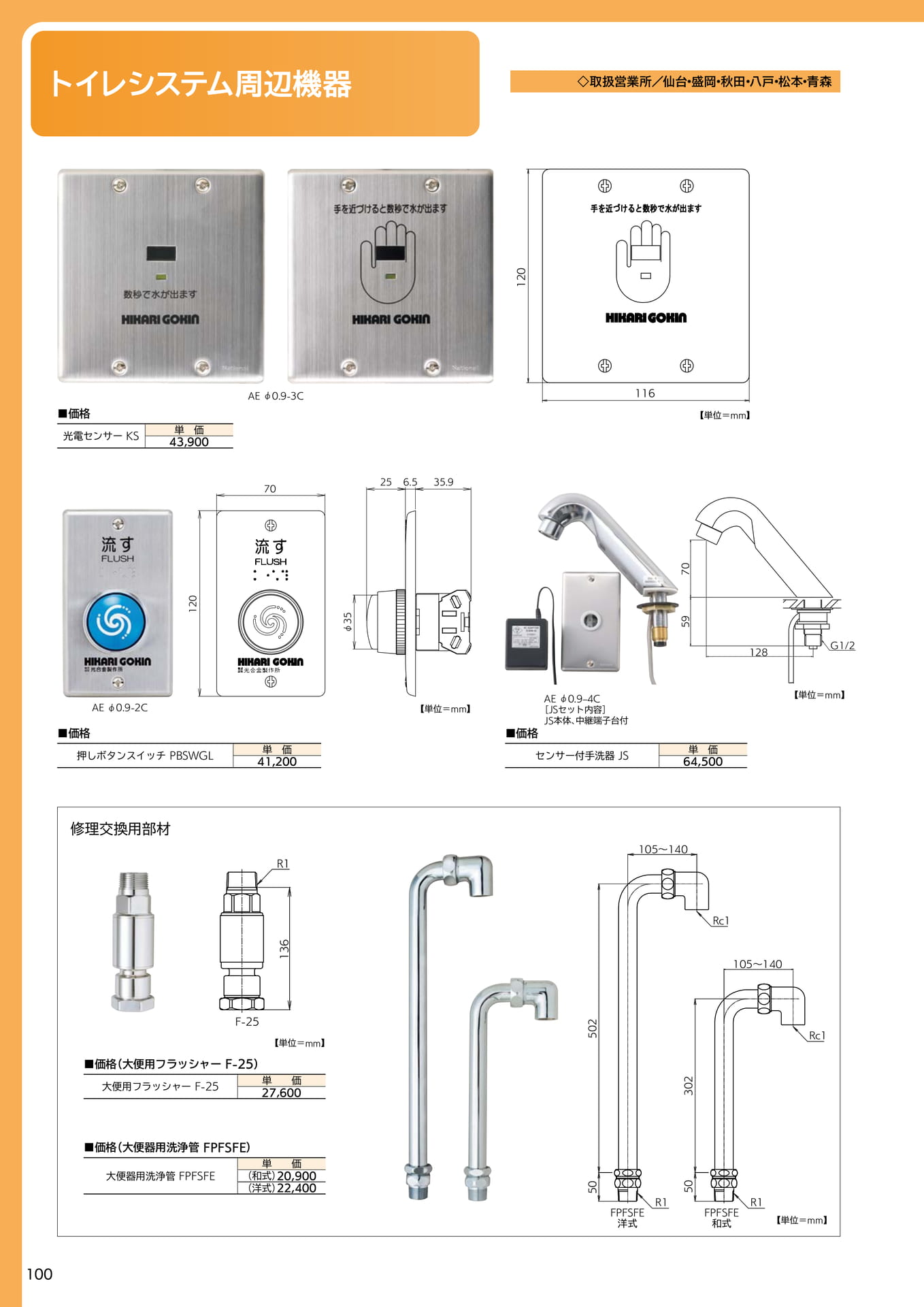

■価格センサー付手洗器JS単価64,50070120φ35256.535.9■価格光電センサーKS単価43,900■価格押しボタンスイッチPBSWGL単価41,200AEφ0.9-2CAEφ0.9-3Cトイレシステム周辺機器トイレシステム周辺機器◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森1285970G1/2AEφ0.9‒4C［JSセット内容］JS本体、中継端子台付■価格（大便用フラッシャーF-25）大便用フラッシャーF-25単価27,600■価格（大便器用洗浄管FPFSFE）大便器用洗浄管FPFSFE単価（和式）20,900（洋式）22,400Rc1Rc1R1R1105～140105～1403025050250FPFSFE洋式FPFSFE和式R1F-25136修理交換用部材【単位＝mm】【単位＝mm】【単位＝mm】【単位＝mm】116120【単位＝mm】100

Page 101

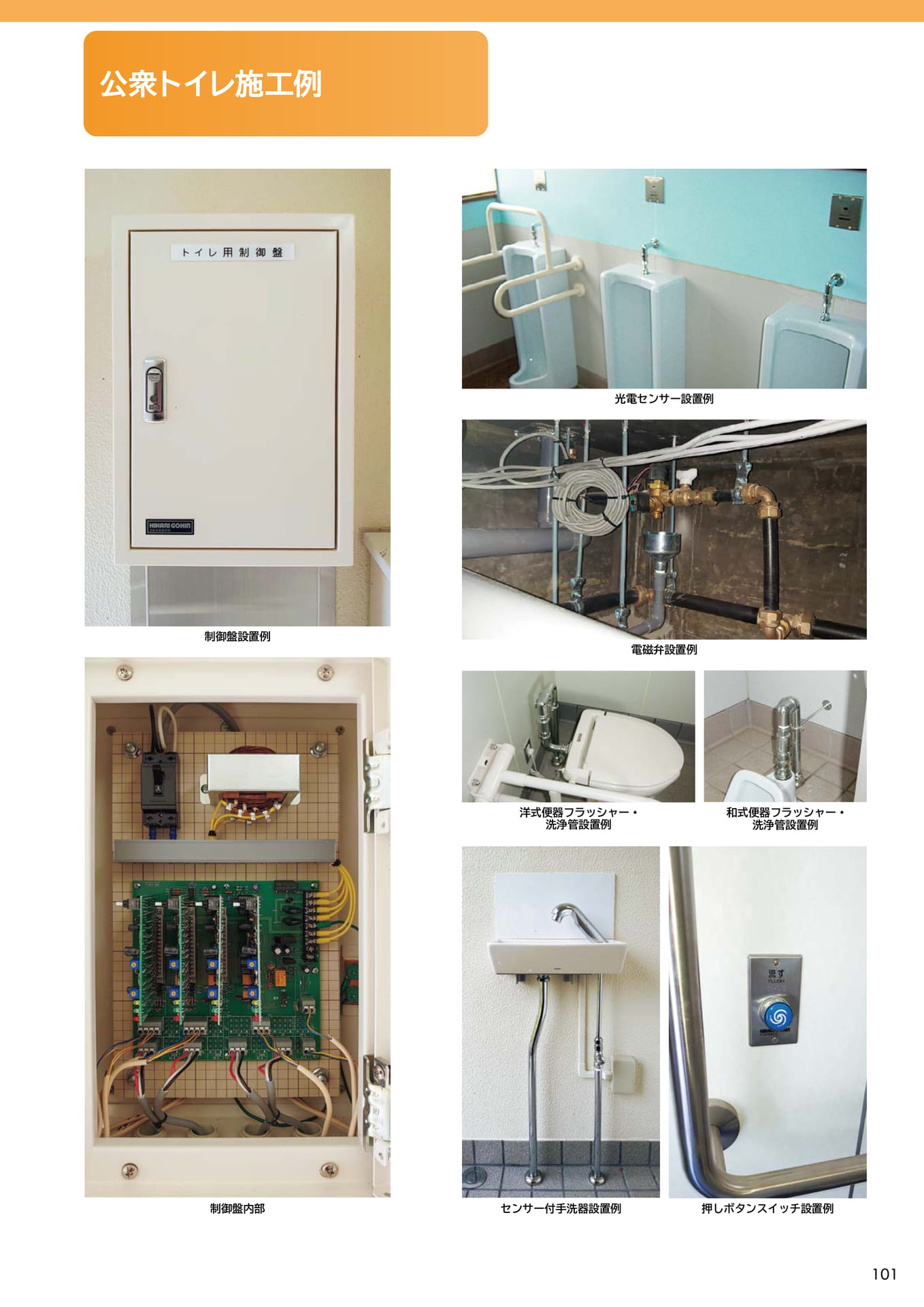

公衆トイレ施工例光電センサー設置例制御盤設置例電磁弁設置例洋式便器フラッシャー・洗浄管設置例和式便器フラッシャー・洗浄管設置例制御盤内部センサー付手洗器設置例押しボタンスイッチ設置例101

Page 102

102

Page 103

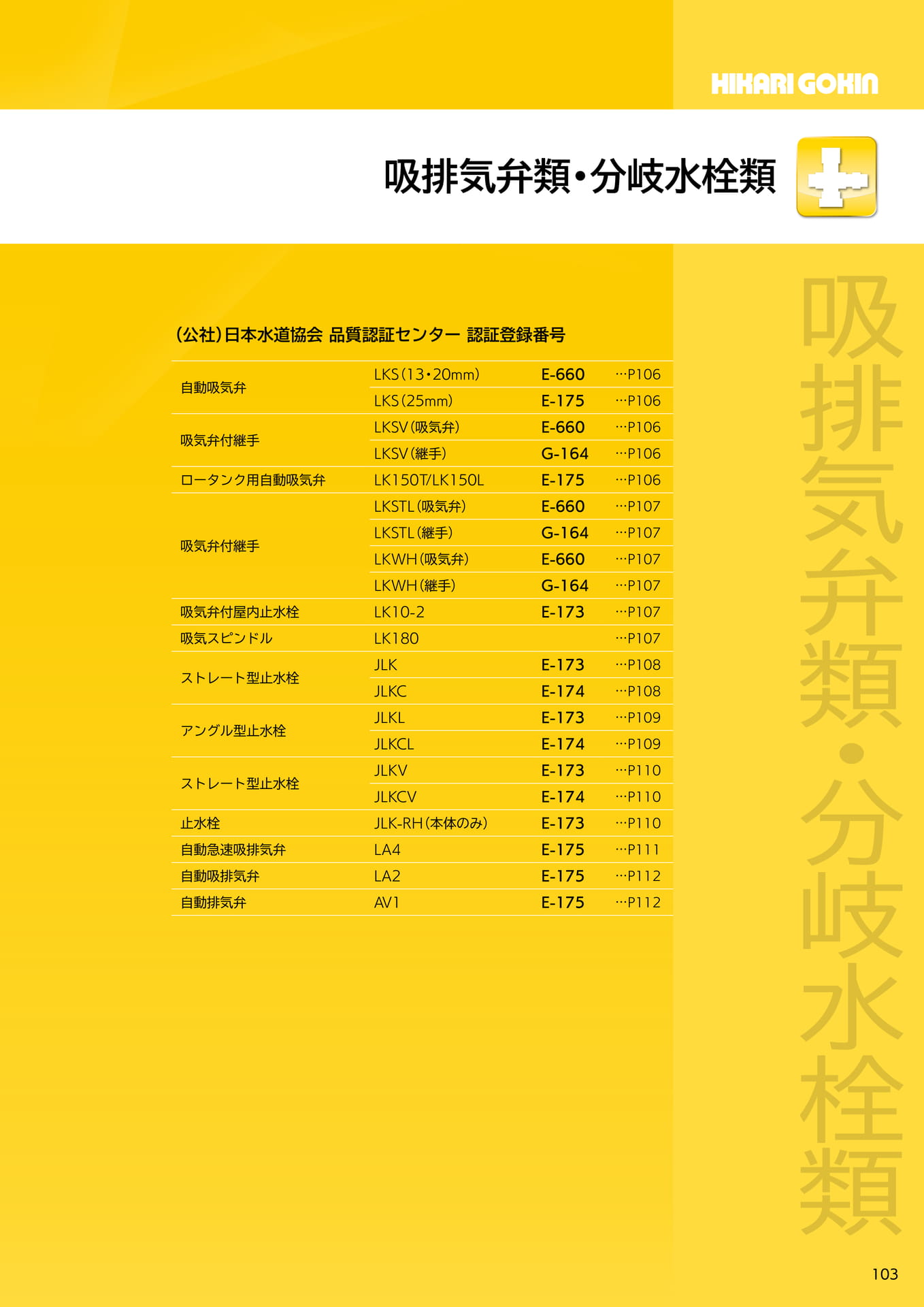

類吸排気弁類・分岐水栓類吸排気弁類・分岐水栓（公社）日本水道協会品質認証センター認証登録番号LKS（13・20mm）E-660…P106自動吸気弁LKS（25mm）E-175…P106LKSV（吸気弁）E-660…P106吸気弁付継手LKSV（継手）G-164…P106ロータンク用自動吸気弁LK150T/LK150LE-175…P106LKSTL（吸気弁）E-660…P107LKSTL（継手）G-164…P107吸気弁付継手LKWH（吸気弁）E-660…P107LKWH（継手）G-164…P107吸気弁付屋内止水栓LK10-2E-173…P107吸気スピンドルLK180…P107JLKE-173…P108ストレート型止水栓JLKCE-174…P108JLKLE-173…P109アングル型止水栓JLKCLE-174…P109JLKVE-173…P110ストレート型止水栓JLKCVE-174…P110止水栓JLK-RH（本体のみ）E-173…P110自動急速吸排気弁LA4E-175…P111自動吸排気弁LA2E-175…P112自動排気弁AV1E-175…P112103

Page 104

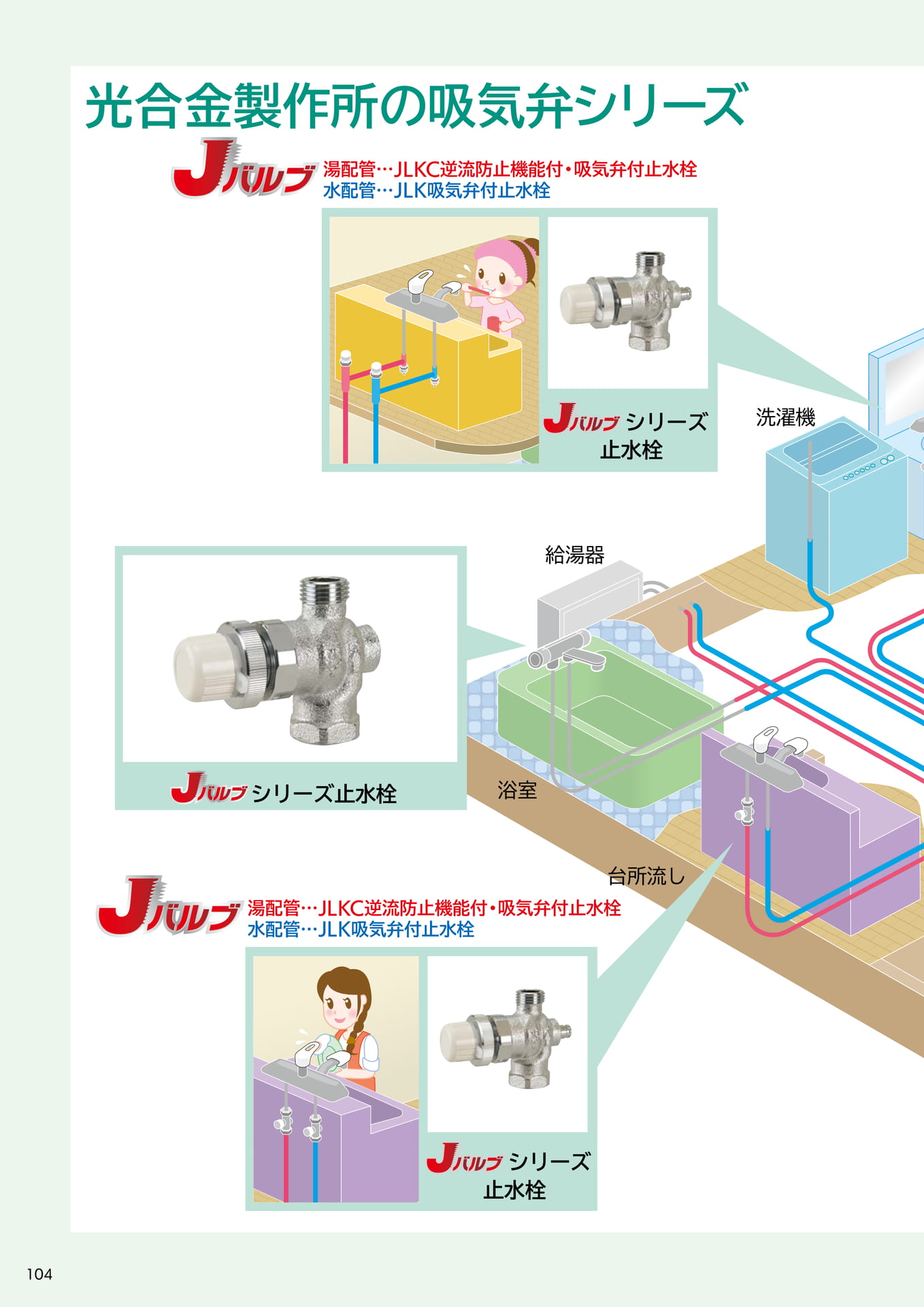

光合金製作所の吸気弁シリーズ湯配管…JLKC逆流防止機能付・吸気弁付止水栓水配管…JLK吸気弁付止水栓シリーズ止水栓洗濯機給湯器シリーズ止水栓浴室湯配管…JLKC逆流防止機能付・吸気弁付止水栓水配管…JLK吸気弁付止水栓台所流しシリーズ止水栓104

Page 105

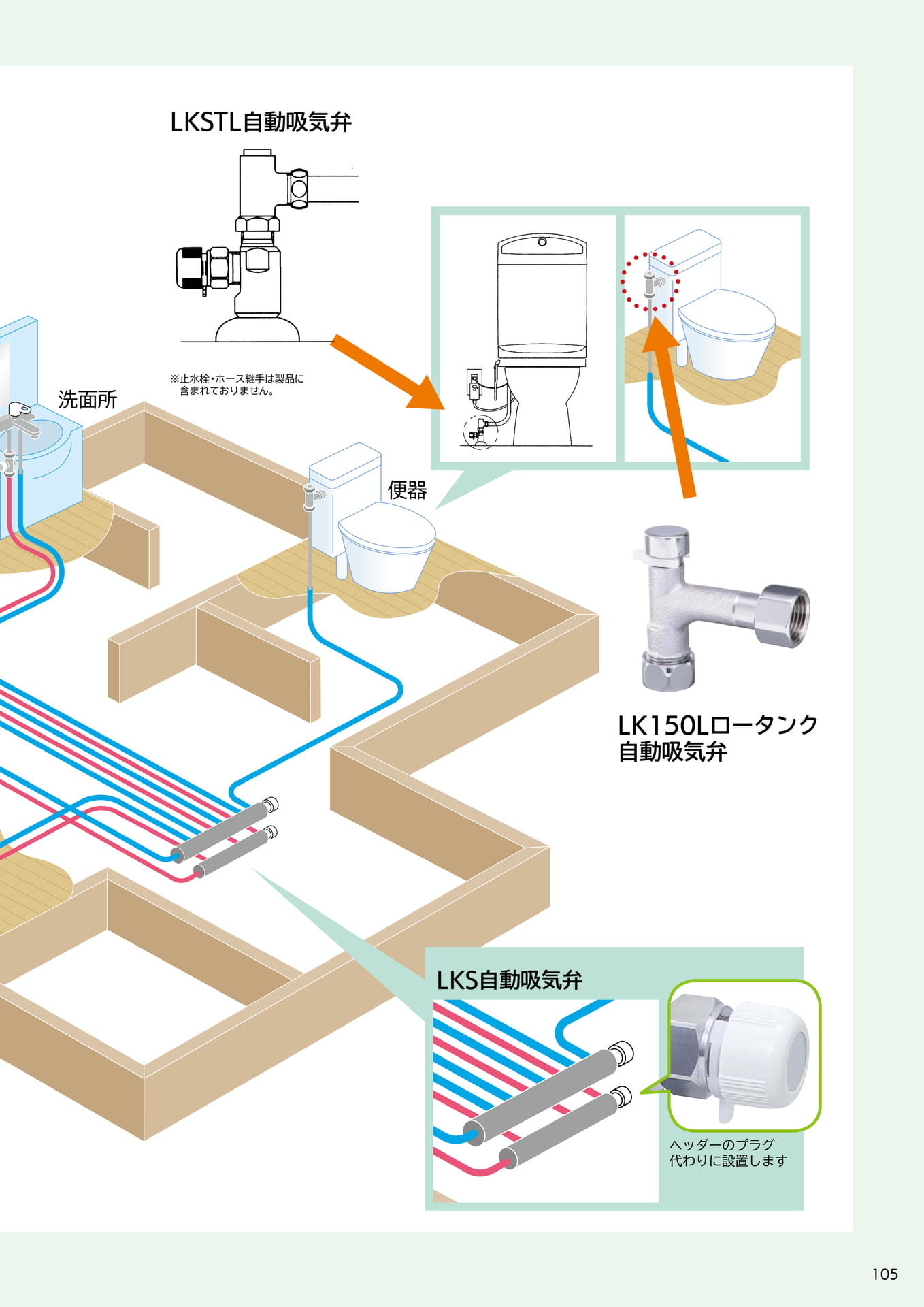

LKSTL自動吸気弁洗面所※止水栓・ホース継手は製品に含まれておりません。便器LK150Lロータンク自動吸気弁LKS自動吸気弁ヘッダーのプラグ代わりに設置します105

Page 106

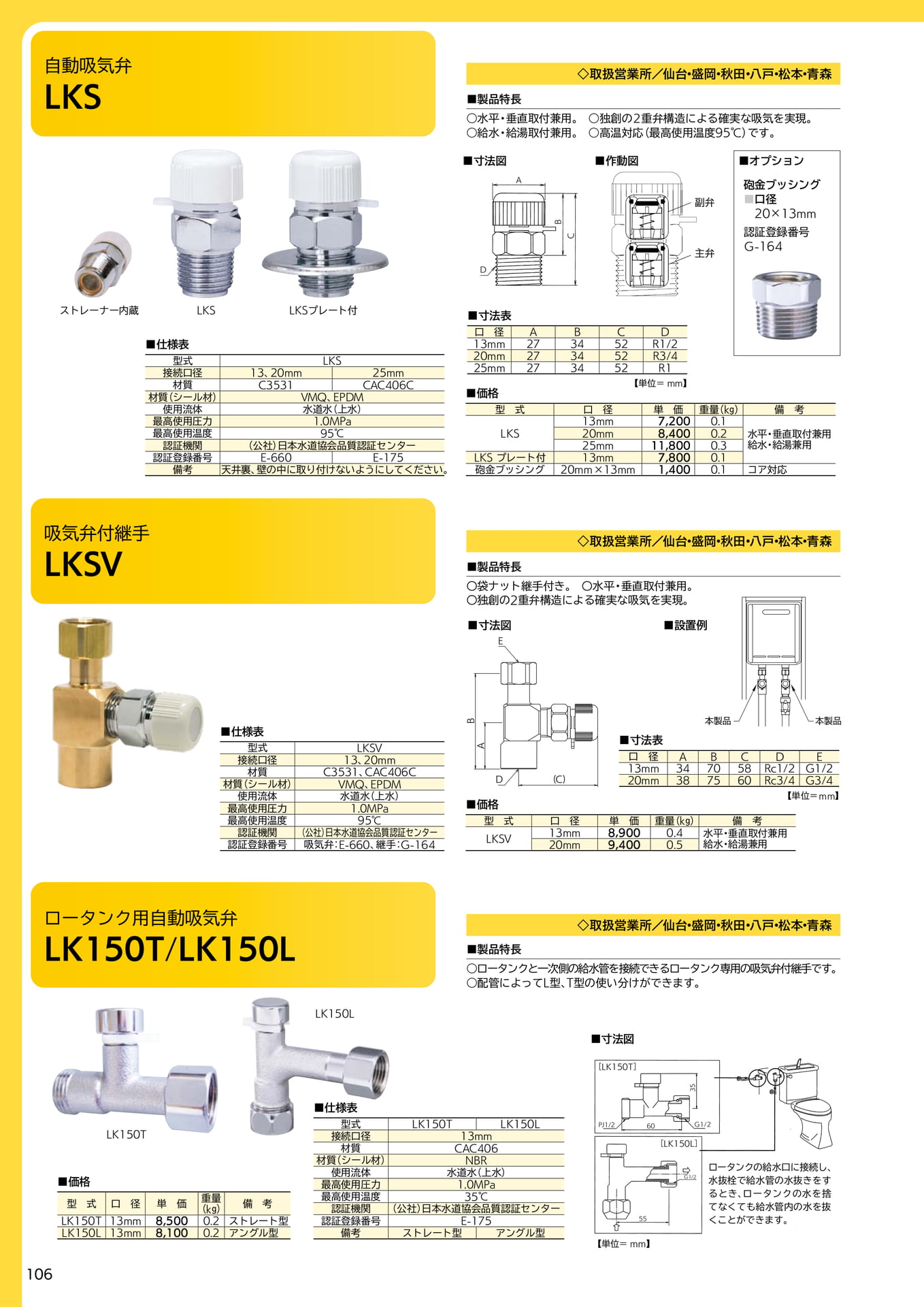

自動吸気弁LKS■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○水平・垂直取付兼用。○独創の２重弁構造による確実な吸気を実現。○給水・給湯取付兼用。○高温対応（最高使用温度95℃）です。■寸法図■作動図■オプションABC副弁主弁砲金ブッシング■口径20×13mm認証登録番号Ｇ-164Dストレーナー内蔵■仕様表LKSLKSプレート付型式LKS接続口径13、20mm25mm材質C3531CAC406C材質（シール材）VMQ、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度95℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-660E-175備考天井裏、壁の中に取り付けないようにしてください。■寸法表口径ABCD13mm273452R1/220mm273452R3/425mm273452R1■価格【単位＝mm】型式口径単価重量（kg）備考13mm7,2000.1LKS20mm8,4000.2水平・垂直取付兼用25mm11,8000.3給水・給湯兼用LKSプレート付13mm7,8000.1砲金ブッシング20mm×13mm1,4000.1コア対応吸気弁付継手LKSV■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森〇袋ナット継手付き。〇水平・垂直取付兼用。〇独創の2重弁構造による確実な吸気を実現。■寸法図E■設置例■仕様表型式LKSV接続口径13、20mm材質C3531、CAC406C材質（シール材）VMQ、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度95℃認証機関（公社）日本水道協会品質認証センター認証登録番号吸気弁：E-660、継手：G-164BA■価格D(C)■寸法表本製品口径ABCDE13mm347058Rc1/2G1/220mm387560Rc3/4G3/4型式口径単価重量（kg）備考13mm8,9000.4水平・垂直取付兼用LKSV20mm9,4000.5給水・給湯兼用本製品【単位＝mm】ロータンク用自動吸気弁LK150T/LK150L■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○ロータンクと一次側の給水管を接続できるロータンク専用の吸気弁付継手です。○配管によってL型、T型の使い分けができます。LK150L■寸法図［LK150T］35■価格LK150T型式口径単価重量（kg）備考LK150T13mm8,5000.2ストレート型LK150L13mm8,1000.2アングル型■仕様表型式LK150TLK150L接続口径13mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-175備考ストレート型アングル型PJ1/26055【単位＝mm】［LK150L］G1/2G1/2ロータンクの給水口に接続し、水抜栓で給水管の水抜きをするとき、ロータンクの水を捨てなくても給水管内の水を抜くことができます。106

Page 107

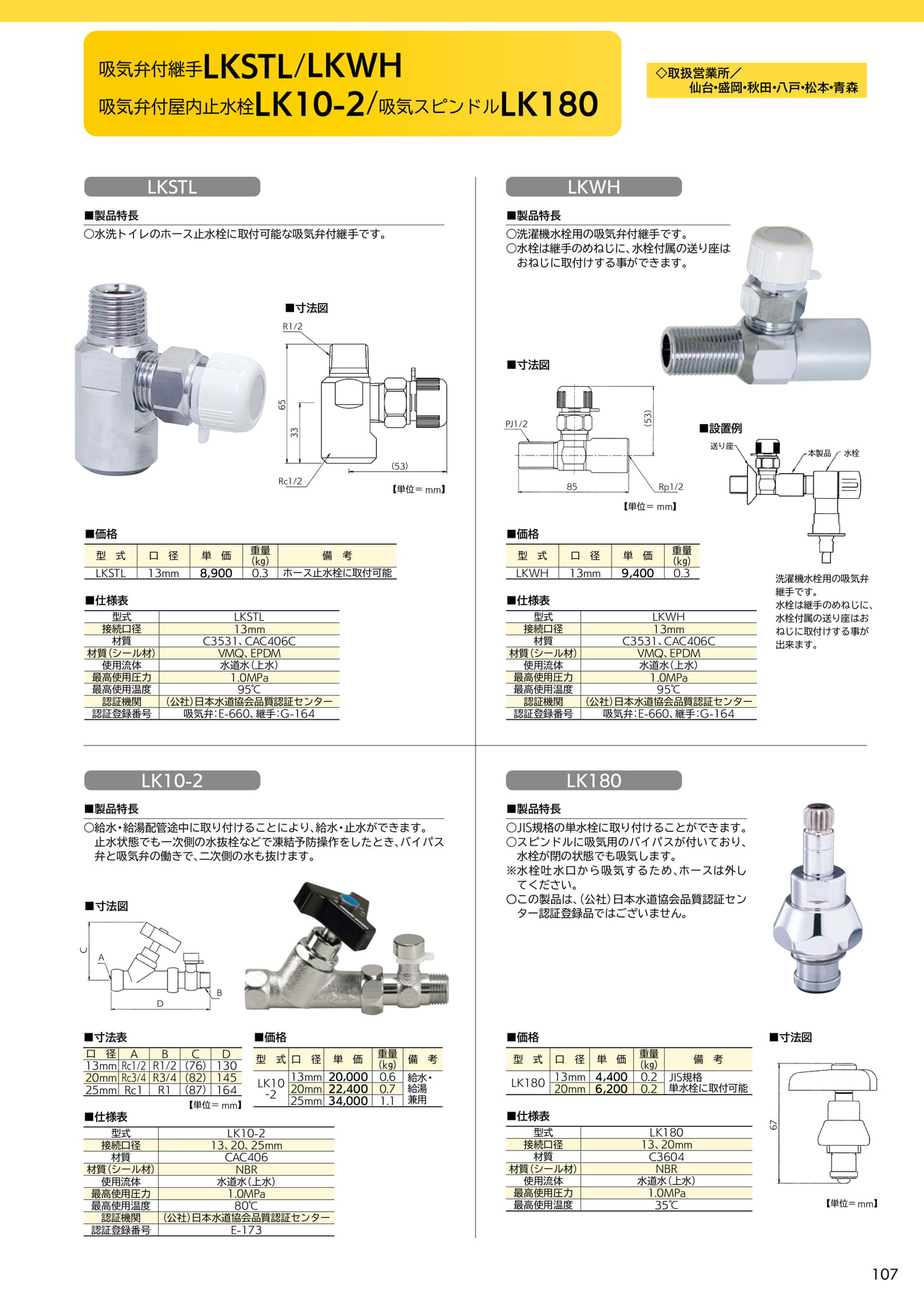

吸気弁付継手LKSTL/LKWH吸気弁付屋内止水栓LK10-2/吸気スピンドルLK180◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長LKSTL○水洗トイレのホース止水栓に取付可能な吸気弁付継手です。■製品特長LKWH○洗濯機水栓用の吸気弁付継手です。○水栓は継手のめねじに、水栓付属の送り座はおねじに取付けする事ができます。■寸法図R1/2■寸法図6533PJ1/2（53）■設置例（53）送り座本製品水栓Rc1/2【単位＝mm】85Rp1/2【単位＝mm】■価格型式口径単価重量（kg）備考LKSTL13mm8,9000.3ホース止水栓に取付可能■仕様表型式LKSTL接続口径13mm材質C3531、CAC406C材質（シール材）VMQ、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度95℃認証機関（公社）日本水道協会品質認証センター認証登録番号吸気弁：E-660、継手：G-164■価格重量型式口径単価（kg）LKWH13mm9,4000.3■仕様表型式LKWH接続口径13mm材質C3531、CAC406C材質（シール材）VMQ、EPDM使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度95℃認証機関（公社）日本水道協会品質認証センター認証登録番号吸気弁：E-660、継手：G-164洗濯機水栓用の吸気弁継手です。水栓は継手のめねじに、水栓付属の送り座はおねじに取付けする事が出来ます。■製品特長○給水・給湯配管途中に取り付けることにより、給水・止水ができます。止水状態でも一次側の水抜栓などで凍結予防操作をしたとき、バイパス弁と吸気弁の働きで、二次側の水も抜けます。■寸法図LK10-2■製品特長LK180○JIS規格の単水栓に取り付けることができます。○スピンドルに吸気用のバイパスが付いており、水栓が閉の状態でも吸気します。※水栓吐水口から吸気するため、ホースは外してください。〇この製品は、（公社）日本水道協会品質認証センター認証登録品ではございません。CADB■寸法表口径ABCD13mmRc1/2R1/2（76）13020mmRc3/4R3/4（82）14525mmRc1R1（87）164■仕様表【単位＝mm】■価格型式LK10-2接続口径13、20、25mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-173型式口径単価重量備（kg）考13mm20,000LK100.6給水・-220mm22,4000.725mm34,0001.1給湯兼用■価格重量型式口径単価備考（kg）LK18013mm4,4000.2JIS規格20mm6,2000.2単水栓に取付可能■仕様表型式LK180接続口径13、20mm材質C3604材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃■寸法図67【単位＝mm】107

Page 108

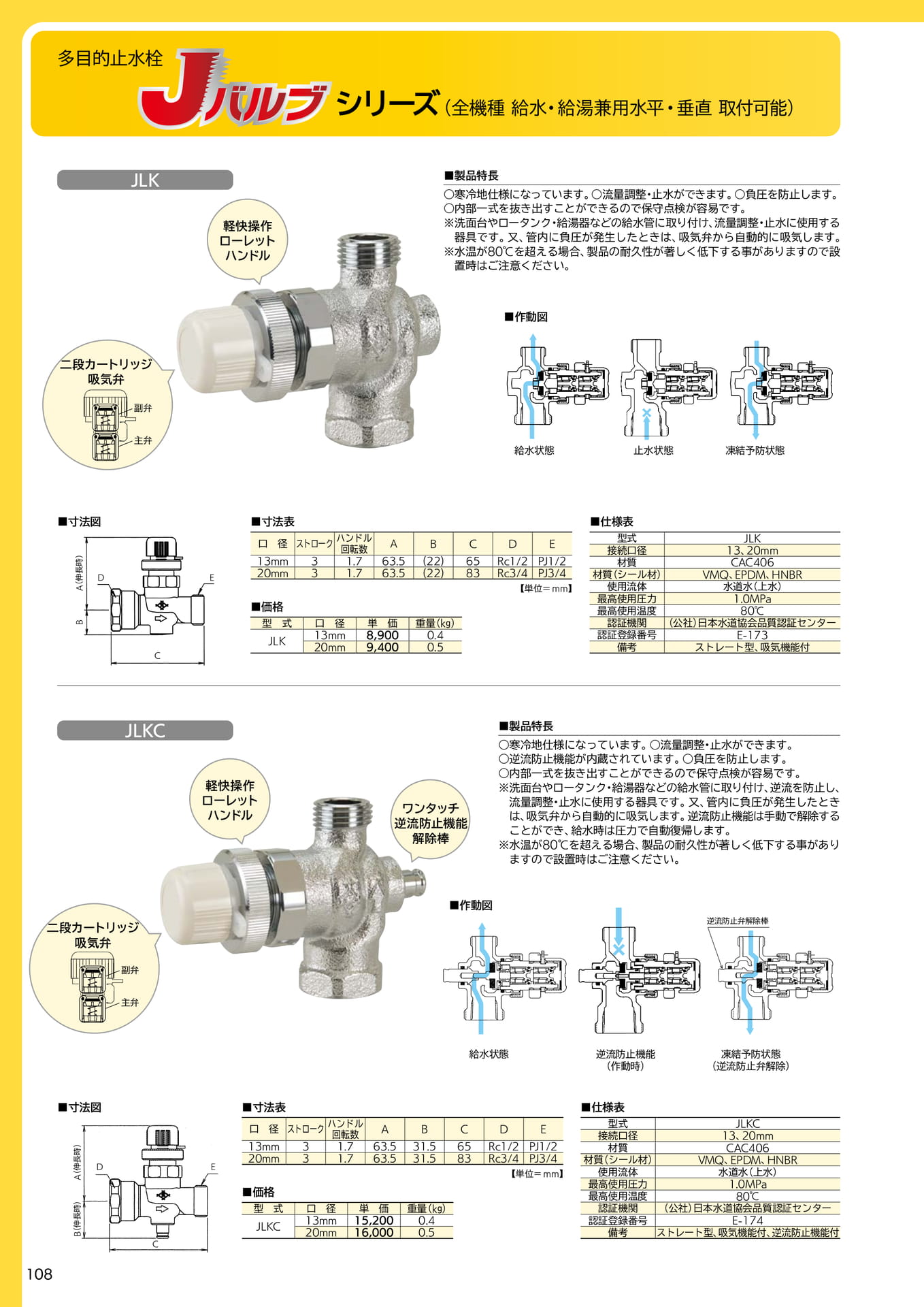

多目的止水栓シリーズ（全機種給水・給湯兼用水平・垂直取付可能）JLK軽快操作ローレットハンドル■製品特長○寒冷地仕様になっています。○流量調整・止水ができます。○負圧を防止します。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、流量調整・止水に使用する器具です。又、管内に負圧が発生したときは、吸気弁から自動的に吸気します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■作動図二段カートリッジ吸気弁副弁主弁給水状態止水状態凍結予防状態■寸法図DA（伸長時）BCE■寸法表口径ストロークハンドル回転数ＡBCDE13mm31.763.5(22)65Rc1/2PJ1/220mm31.763.5(22)83Rc3/4PJ3/4■価格型式口径単価重量（kg）JLK13mm20mm8,9009,4000.40.5【単位＝mm】■仕様表型式JLK接続口径13、20mm材質CAC406材質（シール材）VMQ、EPDM、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-173備考ストレート型、吸気機能付JLKC軽快操作ローレットハンドルワンタッチ逆流防止機能解除棒■製品特長○寒冷地仕様になっています。○流量調整・止水ができます。○逆流防止機能が内蔵されています。○負圧を防止します。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、逆流を防止し、流量調整・止水に使用する器具です。又、管内に負圧が発生したときは、吸気弁から自動的に吸気します。逆流防止機能は手動で解除することができ、給水時は圧力で自動復帰します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■作動図二段カートリッジ吸気弁逆流防止弁解除棒副弁主弁給水状態逆流防止機能（作動時）凍結予防状態（逆流防止弁解除）■寸法図DA（伸長時）B（伸長時）CE■寸法表口径ストロークハンドル回転数ABCDE13mm31.763.531.565Rc1/2PJ1/220mm31.763.531.583Rc3/4PJ3/4■価格型式口径単価重量（kg）JLKC13mm20mm15,20016,0000.40.5【単位＝mm】■仕様表型式JLKC接続口径13、20mm材質CAC406材質（シール材）VMQ、EPDM、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-174備考ストレート型、吸気機能付、逆流防止機能付108

Page 109

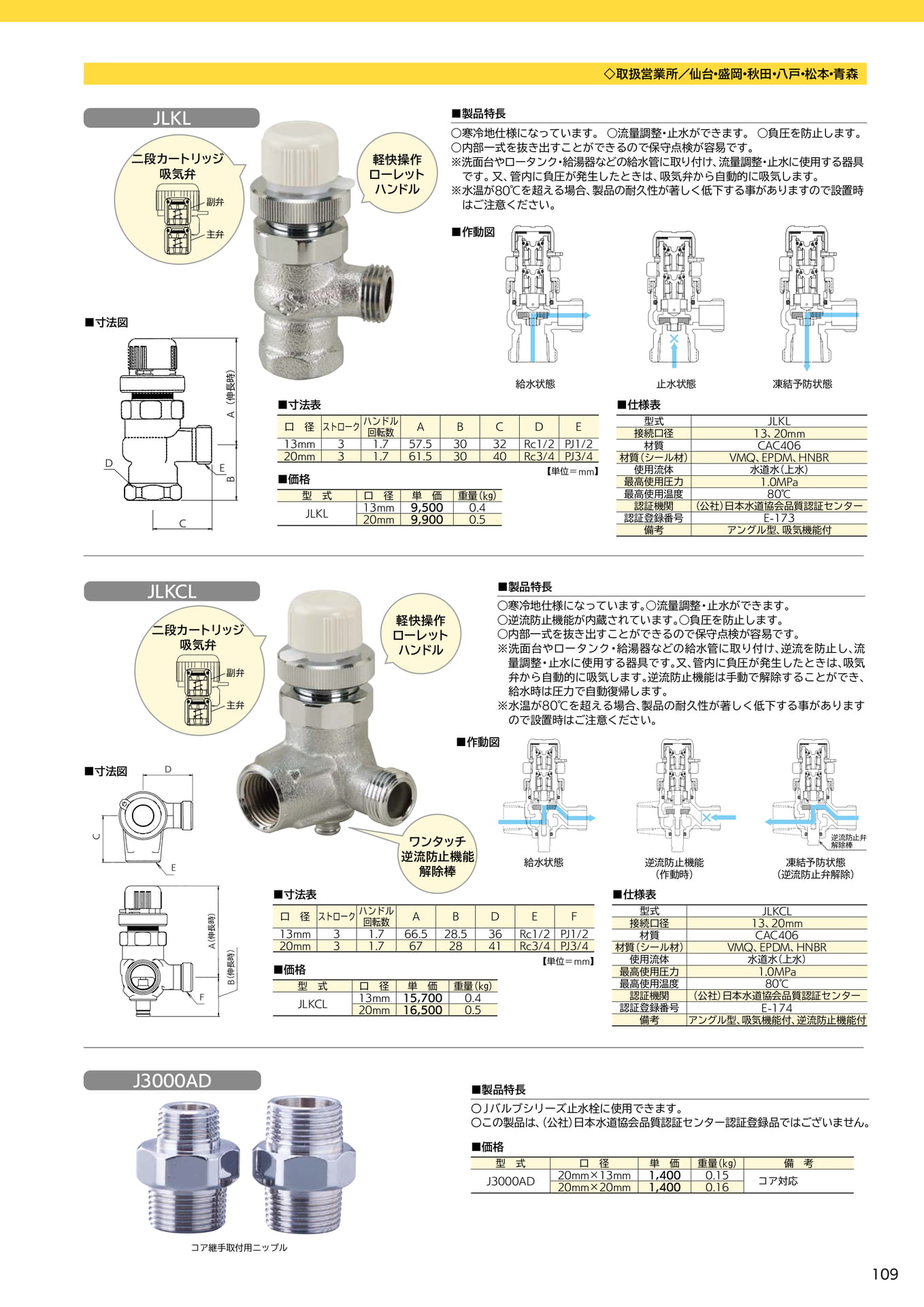

◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森JLKL二段カートリッジ吸気弁副弁主弁軽快操作ローレットハンドル■製品特長○寒冷地仕様になっています。○流量調整・止水ができます。○負圧を防止します。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、流量調整・止水に使用する器具です。又、管内に負圧が発生したときは、吸気弁から自動的に吸気します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■作動図■寸法図ＤＣＥＡ（伸長時）Ｂ■寸法表口径ストロークハンドル回転数ABCDE13mm31.757.53032Rc1/2PJ1/220mm31.761.53040Rc3/4PJ3/4■価格型式口径単価重量（kg）13mm9,5000.4JLKL20mm9,9000.5給水状態止水状態凍結予防状態【単位＝mm】■仕様表型式JLKL接続口径13、20mm材質CAC406材質（シール材）VMQ、EPDM、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-173備考アングル型、吸気機能付JLKCL二段カートリッジ吸気弁副弁主弁軽快操作ローレットハンドル■作動図■製品特長○寒冷地仕様になっています。○流量調整・止水ができます。○逆流防止機能が内蔵されています。○負圧を防止します。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、逆流を防止し、流量調整・止水に使用する器具です。又、管内に負圧が発生したときは、吸気弁から自動的に吸気します。逆流防止機能は手動で解除することができ、給水時は圧力で自動復帰します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■寸法図DCEワンタッチ逆流防止機能解除棒給水状態逆流防止機能（作動時）逆流防止弁解除棒凍結予防状態（逆流防止弁解除）FA（伸長時）B（伸長時）■寸法表口径ストロークハンドル回転数ABDEF13mm31.766.528.536Rc1/2PJ1/220mm31.7672841Rc3/4PJ3/4■価格型式口径単価重量（kg）13mm15,7000.4JLKCL20mm16,5000.5【単位＝mm】■仕様表型式JLKCL接続口径13、20mm材質CAC406材質（シール材）VMQ、EPDM、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-174備考アングル型、吸気機能付、逆流防止機能付J3000AD■製品特長〇Jバルブシリーズ止水栓に使用できます。〇この製品は、（公社）日本水道協会品質認証センター認証登録品ではございません。■価格型式口径単価重量（kg）備考J3000AD20mm×13mm20mm×20mm1,4001,4000.150.16コア対応コア継手取付用ニップル109

Page 110

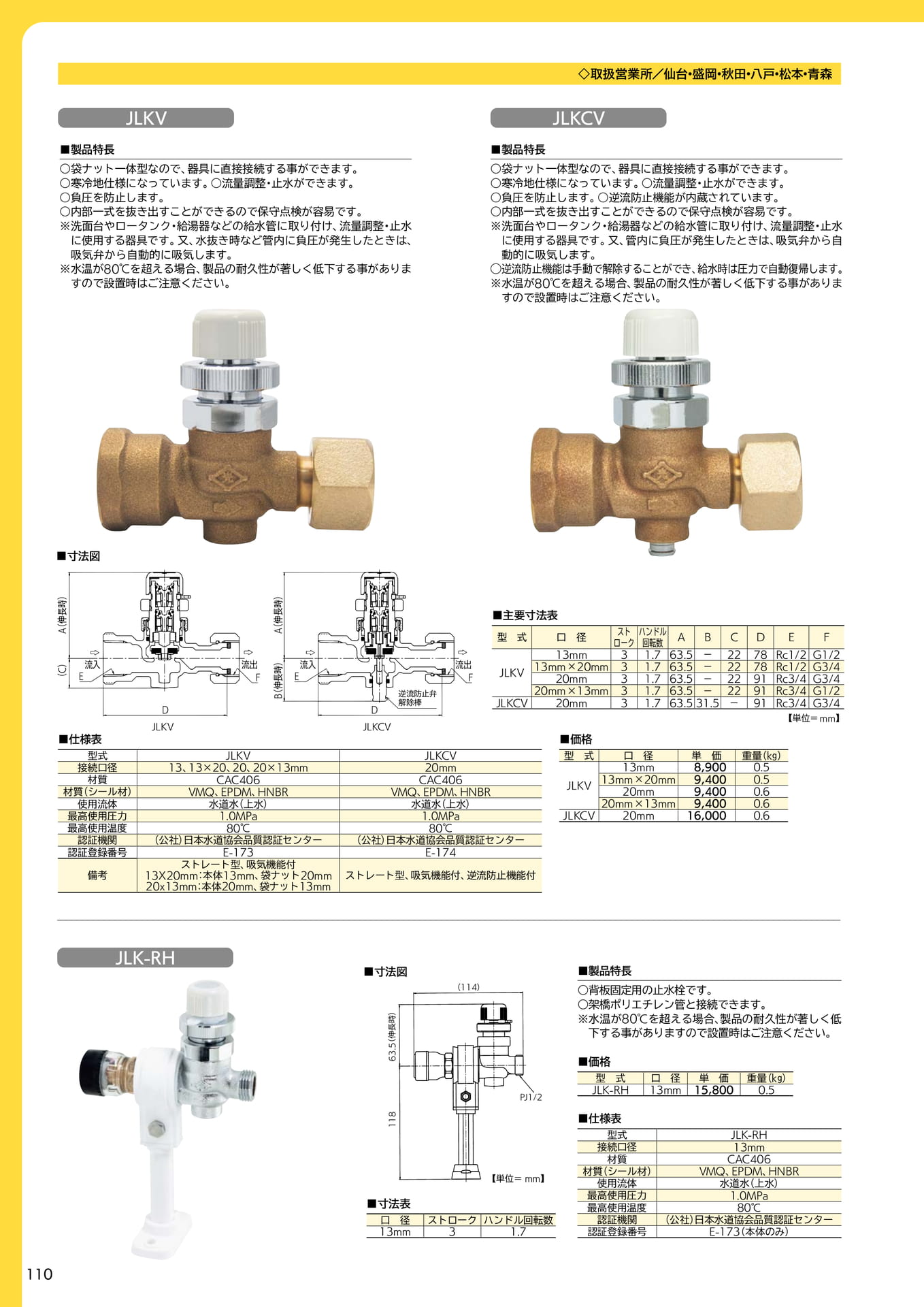

◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長JLKV○袋ナット一体型なので、器具に直接接続する事ができます。○寒冷地仕様になっています。○流量調整・止水ができます。○負圧を防止します。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、流量調整・止水に使用する器具です。又、水抜き時など管内に負圧が発生したときは、吸気弁から自動的に吸気します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■製品特長JLKCV○袋ナット一体型なので、器具に直接接続する事ができます。○寒冷地仕様になっています。○流量調整・止水ができます。○負圧を防止します。○逆流防止機能が内蔵されています。○内部一式を抜き出すことができるので保守点検が容易です。※洗面台やロータンク・給湯器などの給水管に取り付け、流量調整・止水に使用する器具です。又、管内に負圧が発生したときは、吸気弁から自動的に吸気します。◯逆流防止機能は手動で解除することができ、給水時は圧力で自動復帰します。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■寸法図A（伸長時）（C）流入E■仕様表DJLKV流出FA（伸長時）B（伸長時）流入EJLKCV■主要寸法表型式JLKVJLKCV接続口径13、13×20、20、20×13mm20mm材質CAC406CAC406材質（シール材）VMQ、EPDM、HNBRVMQ、EPDM、HNBR使用流体水道水（上水）水道水（上水）最高使用圧力1.0MPa1.0MPa最高使用温度80℃80℃認証機関（公社）日本水道協会品質認証センター（公社）日本水道協会品質認証センター認証登録番号E-173E-174備考ストレート型、吸気機能付13X20mm：本体13mm、袋ナット20mm20x13mm：本体20mm、袋ナット13mmストレート型、吸気機能付、逆流防止機能付D逆流防止弁解除棒流出F型式口径ストハンドルローク回転数ABCDEF13mm31.763.5－2278Rc1/2G1/2JLKV13mm×20mm20mm331.71.763.563.5－－22227891Rc1/2G3/4Rc3/4G3/420mm×13mm31.763.5－2291Rc3/4G1/2JLKCV20mm31.763.531.5－91Rc3/4G3/4■価格型式口径単価重量（kg）13mm8,9000.5JLKV13mm×20mm20mm9,4009,4000.50.620mm×13mm9,4000.6JLKCV20mm16,0000.6【単位＝mm】JLK-RH■寸法図■製品特長63.5（伸長時）（114）PJ1/2○背板固定用の止水栓です。○架橋ポリエチレン管と接続できます。※水温が80℃を超える場合、製品の耐久性が著しく低下する事がありますので設置時はご注意ください。■価格型式口径単価重量（kg）JLK-RH13mm15,8000.5118【単位＝mm】■寸法表口径ストロークハンドル回転数13mm31.7■仕様表型式JLK-RH接続口径13mm材質CAC406材質（シール材）VMQ、EPDM、HNBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-173（本体のみ）110

Page 111

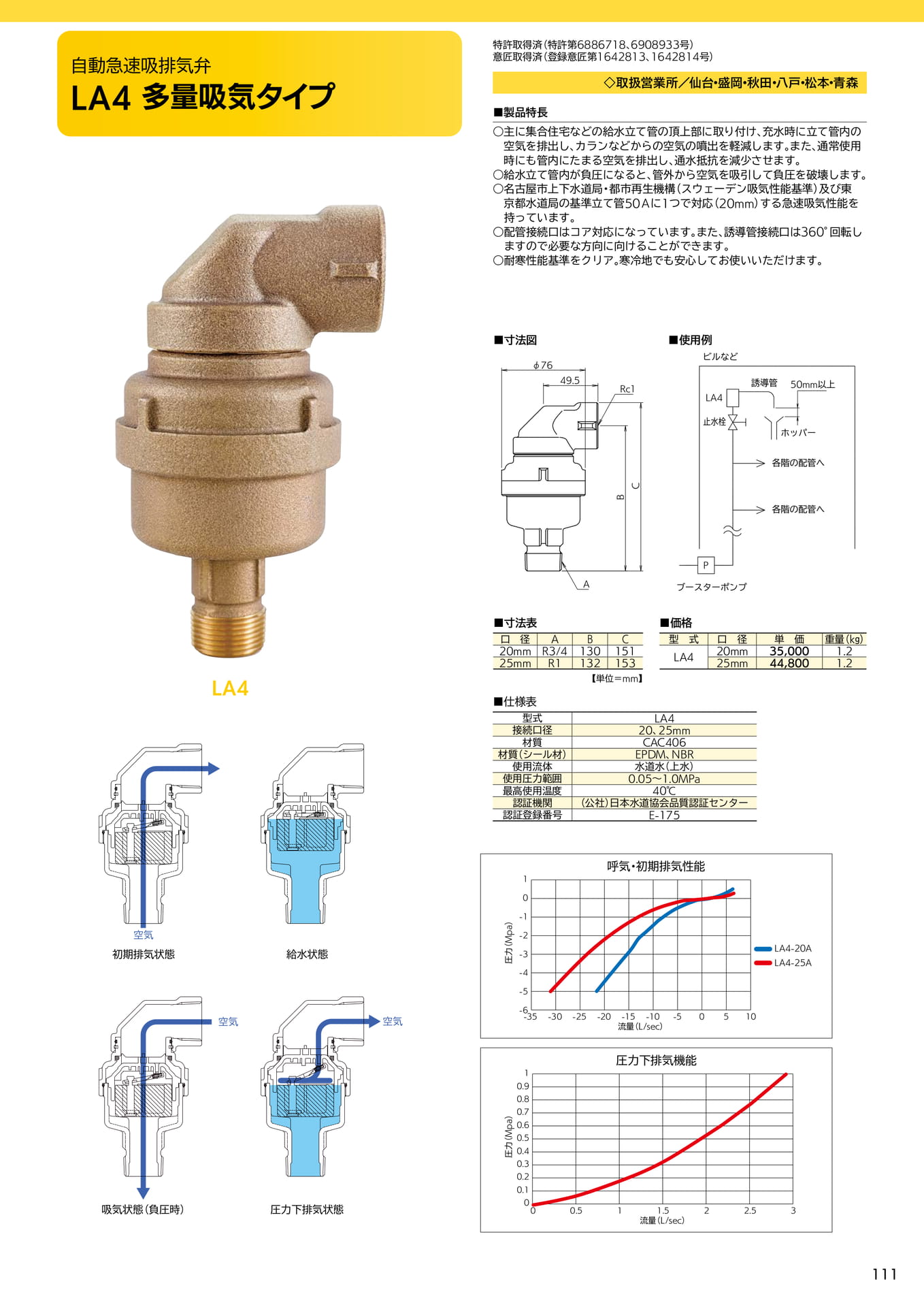

10-1-2-3-4-5-6呼気・初期排気性能-35-30-25-20-15-10-50510流量（L/sec）圧力（Mpa）LA4-20ALA4-25A10.90.80.70.60.50.40.30.20.10圧力下排気機能00.511.522.53流量（L/sec）圧力（Mpa）初期排気状態空気空気空気給水状態吸気状態（負圧時）圧力下排気状態φ7649.5Rc1ACBLA4止水栓誘導管50mm以上ホッパー各階の配管へ各階の配管へブースターポンプPビルなど■寸法図LA4■使用例自動急速吸排気弁LA4多量吸気タイプ特許取得済（特許第6886718、6908933号）意匠取得済（登録意匠第1642813、1642814号）◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○主に集合住宅などの給水立て管の頂上部に取り付け、充水時に立て管内の空気を排出し、カランなどからの空気の噴出を軽減します。また、通常使用時にも管内にたまる空気を排出し、通水抵抗を減少させます。○給水立て管内が負圧になると、管外から空気を吸引して負圧を破壊します。○名古屋市上下水道局・都市再生機構（スウェーデン吸気性能基準）及び東京都水道局の基準立て管50Ａに1つで対応（20mm）する急速吸気性能を持っています。○配管接続口はコア対応になっています。また、誘導管接続口は360°回転しますので必要な方向に向けることができます。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。■寸法表口径ABC20mmR3/413015125mmR1132153【単位＝mm】■価格型式口径単価重量（kg）LA420mm35,0001.225mm44,8001.2■仕様表型式LA4接続口径20、25mm材質CAC406材質（シール材）EPDM、NBR使用流体水道水（上水）使用圧力範囲0.05～1.0MPa最高使用温度40℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-175111

Page 112

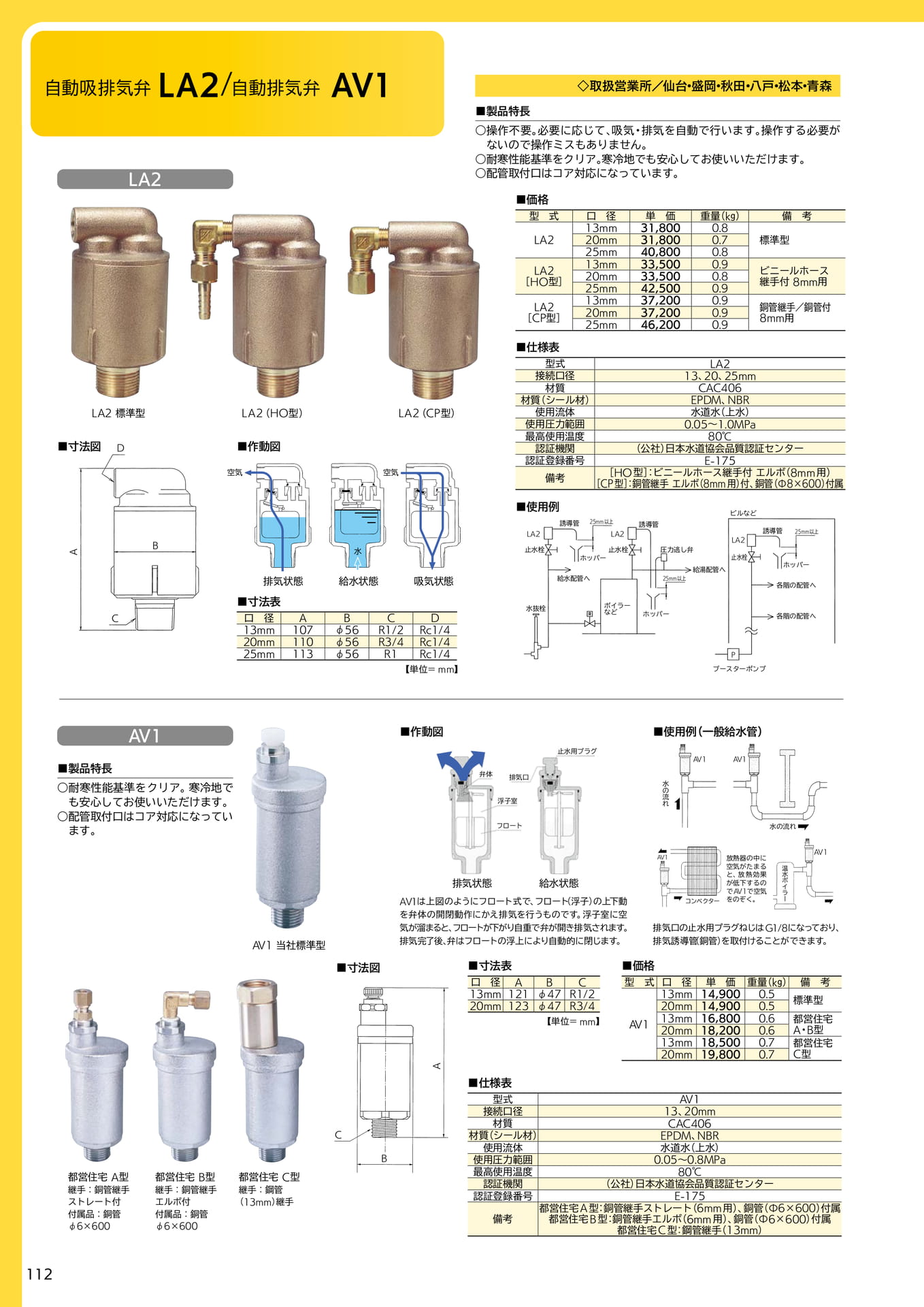

の流れ水の流れ水自動吸排気弁LA2/自動排気弁AV1LA2LA2標準型LA2（HO型）LA2（CP型）■寸法図D■作動図空気空気■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○操作不要。必要に応じて、吸気・排気を自動で行います。操作する必要がないので操作ミスもありません。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。○配管取付口はコア対応になっています。■価格型式口径単価重量（kg）備考13mm31,8000.8LA220mm31,8000.7標準型25mm40,8000.8LA2［HO型］13mm20mm25mm33,50033,50042,5000.90.80.9ビニールホース継手付8mm用13mm37,2000.9LA2［CP型］■仕様表20mm37,2000.925mm46,2000.9銅管継手／銅管付8mm用型式LA2接続口径13、20、25mm材質CAC406材質（シール材）EPDM、NBR使用流体水道水（上水）使用圧力範囲0.05～1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-175備考［HO型］：ビニールホース継手付エルボ（8mm用）［CP型］：銅管継手エルボ（8mm用）付、銅管（Φ8×600）付属AB排気状態水給水状態吸気状態■使用例LA2止水栓誘導管給水配管へ25mm以上LA2止水栓ホッパービルなど誘導管誘導管25mm以上LA2圧力逃し弁止水栓ホッパー給湯配管へ25mm以上各階の配管へC■寸法表口径ABCD13mm107φ56R1/2Rc1/420mm110φ56R3/4Rc1/425mm113φ56R1Rc1/4【単位＝mm】水抜栓ボイラーなどホッパーPブースターポンプ各階の配管へ■製品特長AV1○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。○配管取付口はコア対応になっています。■作動図弁体排気口浮子室フロート止水用プラグ■使用例（一般給水管）AV1AV1AV1当社標準型排気状態給水状態AV1は上図のようにフロート式で、フロート（浮子）の上下動を弁体の開閉動作にかえ排気を行うものです。浮子室に空気が溜まると、フロートが下がり自重で弁が開き排気されます。排気完了後、弁はフロートの浮上により自動的に閉じます。AV1放熱器の中に空気がたまると、放熱効果が低下するのでAV1で空気コンベクターをのぞく。AV1温水ボイラー排気口の止水用プラグねじはG1/8になっており、排気誘導管（銅管）を取付けることができます。■寸法図■寸法表口径ABC13mm121φ47R1/220mm123φ47R3/4【単位＝mm】■価格型式口径単価重量（kg）備考13mm20mm14,90014,9000.50.5標準型AV113mm20mm16,80018,2000.60.6都営住宅A・B型13mm18,5000.7都営住宅20mm19,8000.7C型A■仕様表都営住宅A型継手：銅管継手ストレート付付属品：銅管φ6×600都営住宅B型継手：銅管継手エルボ付付属品：銅管φ6×600都営住宅C型継手：鋼管（13mm）継手CB型式AV1接続口径13、20mm材質CAC406材質（シール材）EPDM、NBR使用流体水道水（上水）使用圧力範囲0.05～0.8MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-175都営住宅A型：銅管継手ストレート（6mm用）、銅管（Φ6×600）付属備考都営住宅B型：銅管継手エルボ（6mm用）、銅管（Φ6×600）付属都営住宅C型：鋼管継手（13mm）112

Page 113

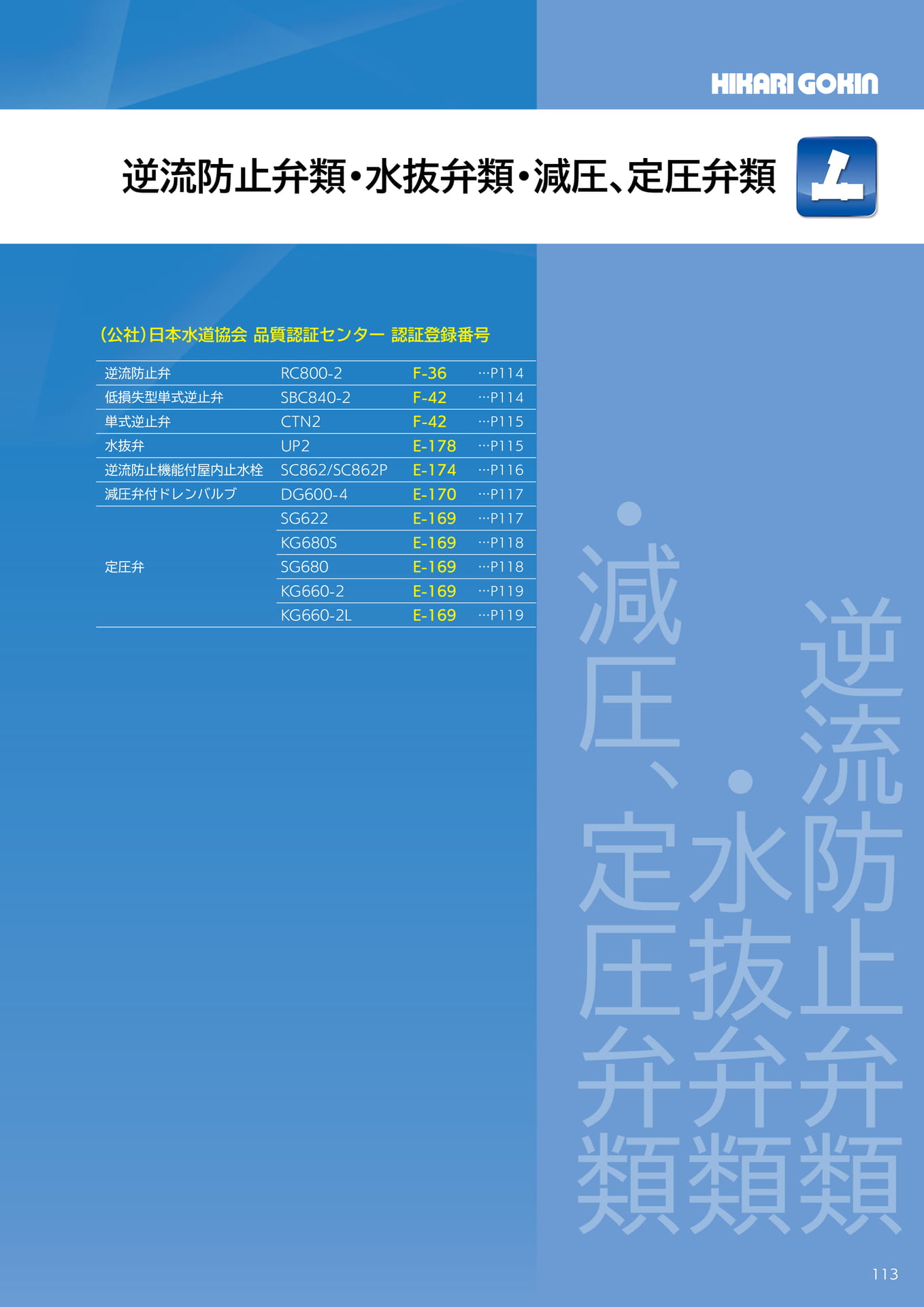

逆流防止弁類・水抜弁類・減圧、定圧弁類逆流防止弁類・水抜弁類・減圧、定圧弁類（公社）日本水道協会品質認証センター認証登録番号逆流防止弁RC800-2F-36…P114低損失型単式逆止弁SBC840-2F-42…P114単式逆止弁CTN2F-42…P115水抜弁UP2E-178…P115逆流防止機能付屋内止水栓SC862/SC862PE-174…P116減圧弁付ドレンバルブDG600-４E-170…P117定圧弁SG622E-169…P117KG680SE-169…P118SG680E-169…P118KG660-2E-169…P119KG660-2LE-169…P119113113

Page 114

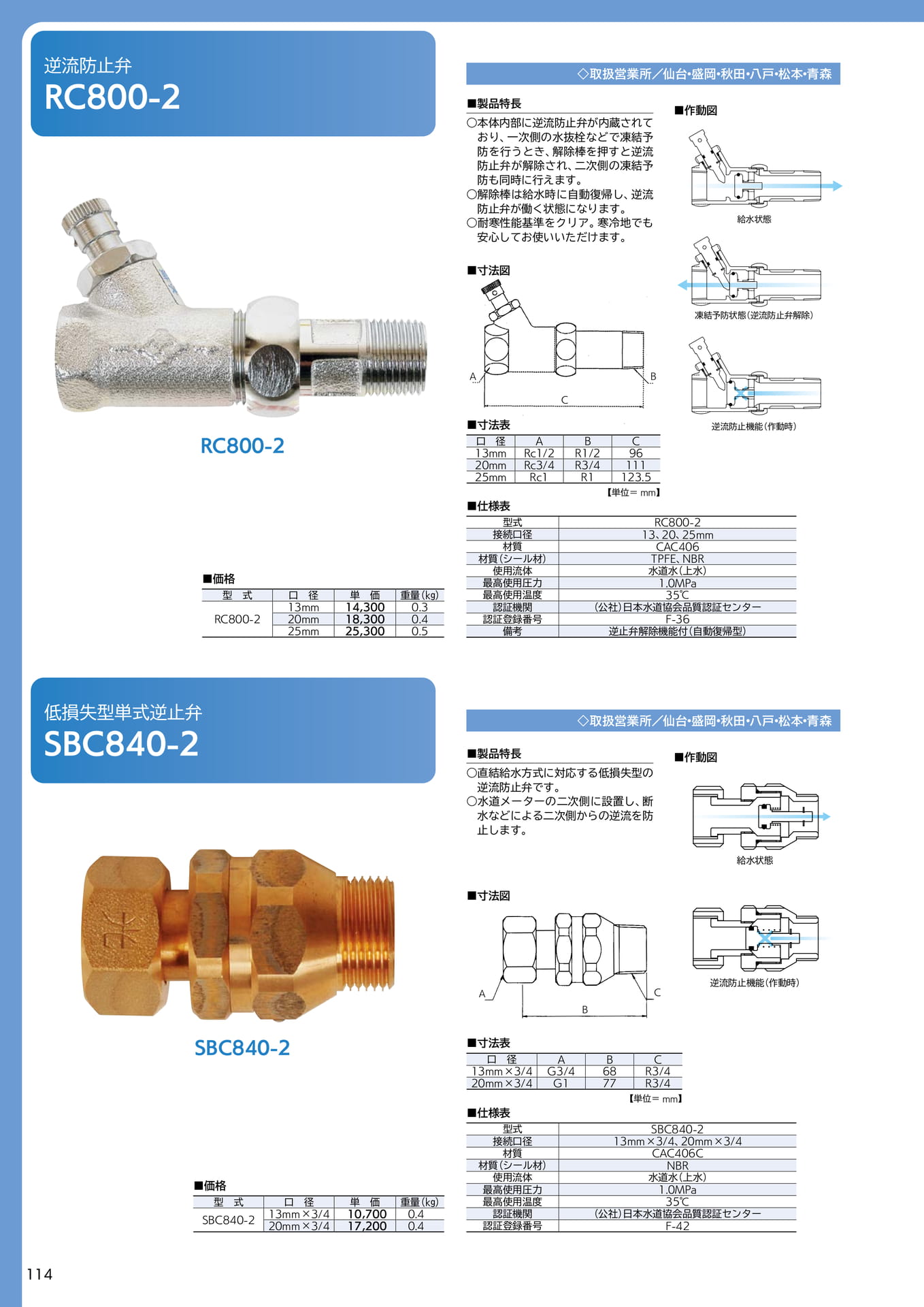

逆流防止弁RC800-2■製品特長○本体内部に逆流防止弁が内蔵されており、一次側の水抜栓などで凍結予防を行うとき、解除棒を押すと逆流防止弁が解除され、二次側の凍結予防も同時に行えます。○解除棒は給水時に自動復帰し、逆流防止弁が働く状態になります。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■作動図給水状態■寸法図凍結予防状態（逆流防止弁解除）ABCRC800-2■価格型式口径単価重量（kg）13mm14,3000.3RC800-220mm18,3000.425mm25,3000.5■寸法表口径ABC13mmRc1/2R1/29620mmRc3/4R3/411125mmRc1R1123.5■仕様表【単位＝mm】逆流防止機能（作動時）型式RC800-2接続口径13、20、25mm材質CAC406材質（シール材）TPFE、NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号F-36備考逆止弁解除機能付（自動復帰型）低損失型単式逆止弁SBC840-2■製品特長○直結給水方式に対応する低損失型の逆流防止弁です。○水道メーターの二次側に設置し、断水などによる二次側からの逆流を防止します。◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■作動図給水状態■寸法図ABC逆流防止機能（作動時）SBC840-2■価格型式口径単価重量（kg）SBC840-213mm×3/420mm×3/410,70017,2000.40.4■寸法表口径ABC13mm×3/4G3/468R3/420mm×3/4G177R3/4■仕様表【単位＝mm】型式SBC840-2接続口径13mm×3/4、20mm×3/4材質CAC406C材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号F-42114

Page 115

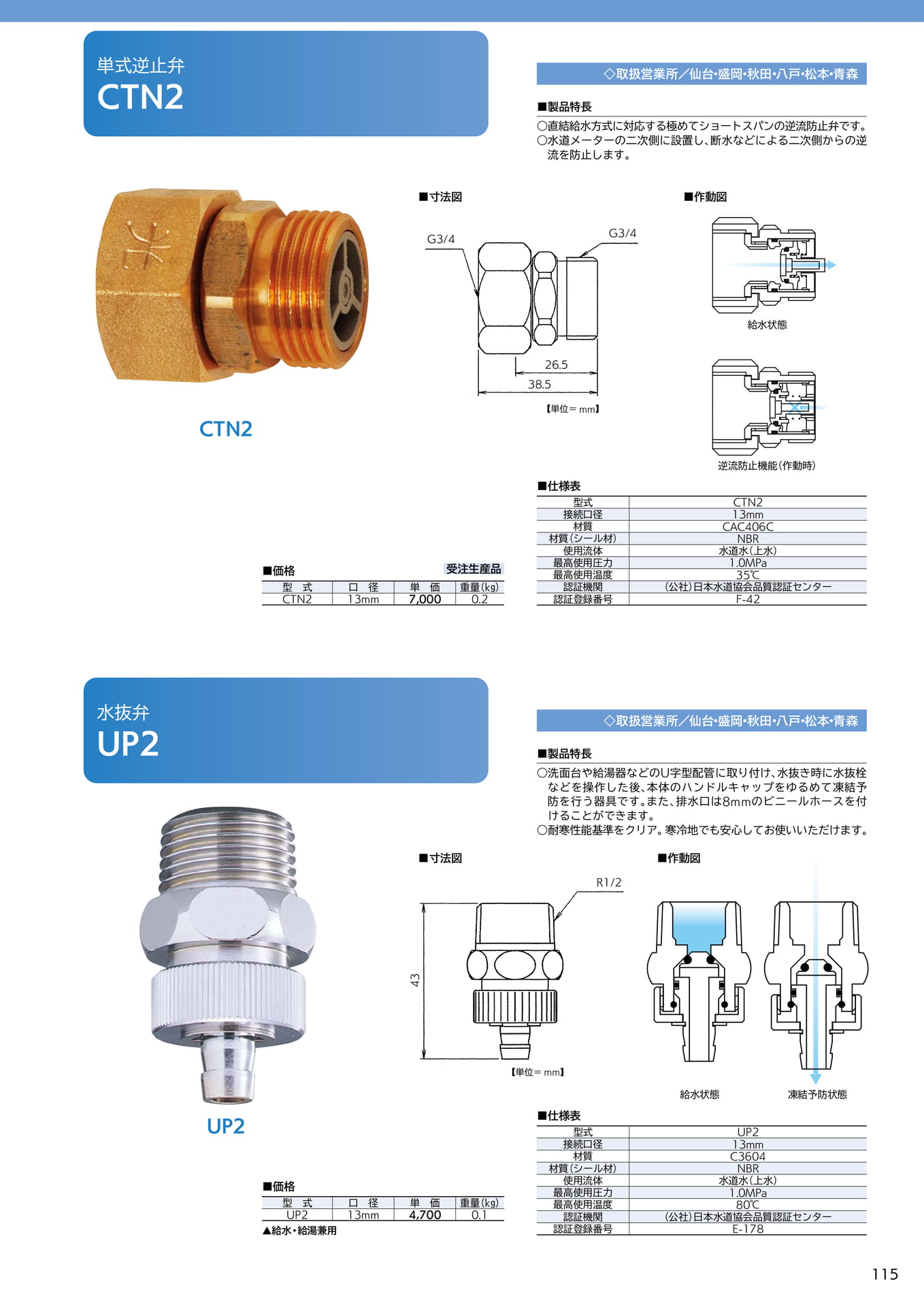

◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■寸法図■作動図■作動図■寸法図単式逆止弁CTN2水抜弁UP2CTN2UP2■製品特長○直結給水方式に対応する極めてショートスパンの逆流防止弁です。○水道メーターの二次側に設置し、断水などによる二次側からの逆流を防止します。■製品特長○洗面台や給湯器などのU字型配管に取り付け、水抜き時に水抜栓などを操作した後、本体のハンドルキャップをゆるめて凍結予防を行う器具です。また、排水口は8mmのビニールホースを付けることができます。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。給水状態凍結予防状態受注生産品■価格型式口径単価重量（kg）CTN213mm7,0000.2■価格型式口径単価重量（kg）UP213mm4,7000.1▲給水・給湯兼用【単位＝mm】【単位＝mm】■仕様表型式CTN2接続口径13mm材質CAC406C材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号F-42■仕様表型式UP2接続口径13mm材質C3604材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-178給水状態凍結予防状態給水状態逆流防止機能（作動時）G3/4G3/426.538.5R1/243115

Page 116

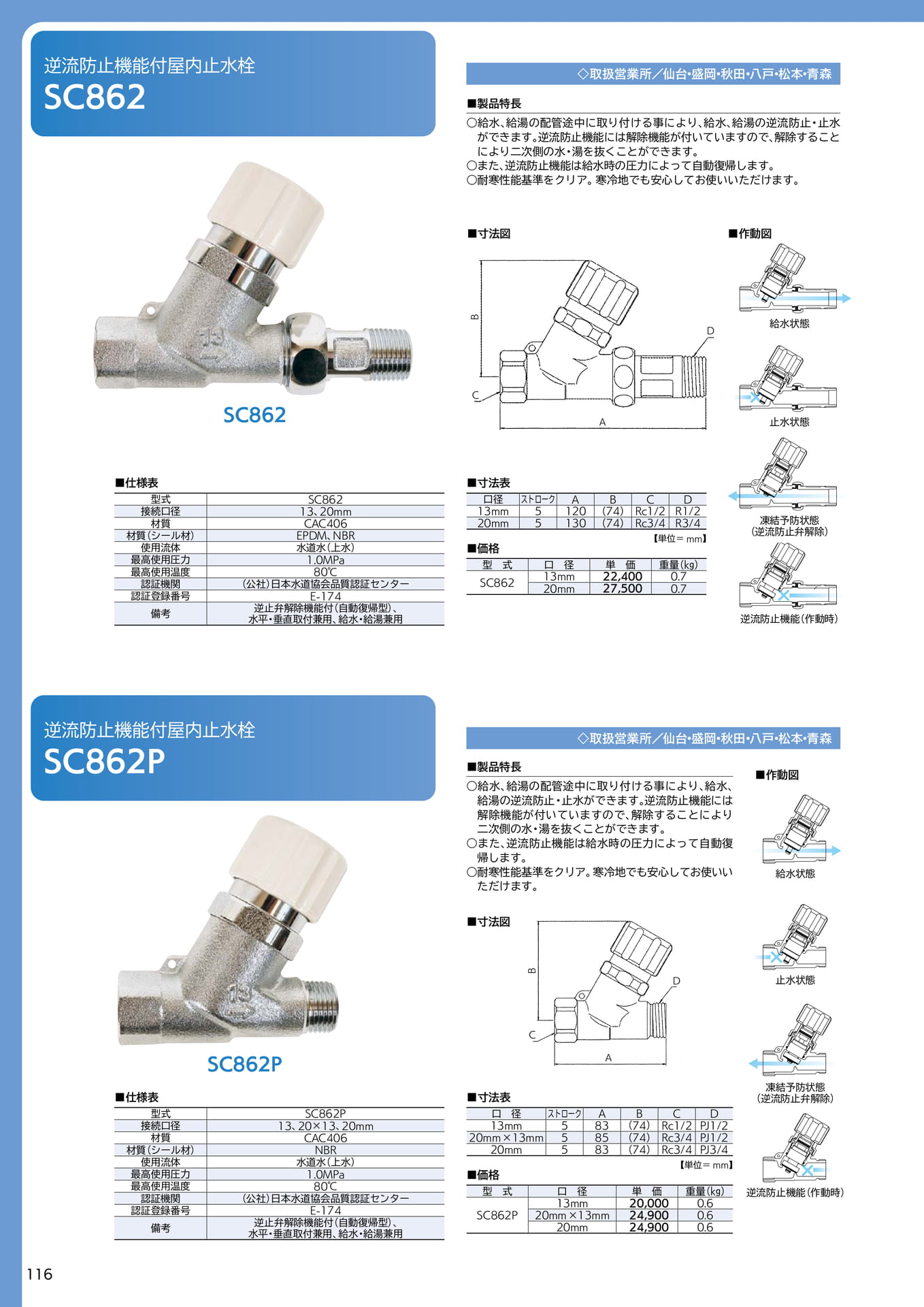

逆流防止機能付屋内止水栓SC862■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○給水、給湯の配管途中に取り付ける事により、給水、給湯の逆流防止・止水ができます。逆流防止機能には解除機能が付いていますので、解除することにより二次側の水・湯を抜くことができます。○また、逆流防止機能は給水時の圧力によって自動復帰します。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。■寸法図■作動図BD給水状態SC862CA止水状態■仕様表型式SC862接続口径13、20mm材質CAC406材質（シール材）EPDM、NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-174備考逆止弁解除機能付（自動復帰型）、水平・垂直取付兼用、給水・給湯兼用■寸法表口径ストロークABCD13mm5120（74）Rc1/2R1/220mm5130（74）Rc3/4R3/4■価格【単位＝mm】型式口径単価重量（kg）13mm22,4000.7SC86220mm27,5000.7水抜状態凍結予防状態（逆流防止弁解除）（逆流防止弁解除）逆流防止機能（作動時）逆流防止機能付屋内止水栓SC862P■製品特長◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森○給水、給湯の配管途中に取り付ける事により、給水、給湯の逆流防止・止水ができます。逆流防止機能には解除機能が付いていますので、解除することにより二次側の水・湯を抜くことができます。○また、逆流防止機能は給水時の圧力によって自動復帰します。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。■作動図給水状態■寸法図BD止水状態C■仕様表SC862P型式SC862P接続口径13、20×13、20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度80℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-174備考逆止弁解除機能付（自動復帰型）、水平・垂直取付兼用、給水・給湯兼用■寸法表口径ストロークABCD13mm583（74）Rc1/2PJ1/220mm×13mm585（74）Rc3/4PJ1/220mm583（74）Rc3/4PJ3/4■価格【単位＝mm】型式口径単価重量（kg）13mm20,0000.6SC862P20mm×13mm24,9000.620mm24,9000.6A水抜状態凍結予防状態逆流防止弁解除）（逆流防止弁解除）逆流防止機能（作動時）116

Page 117

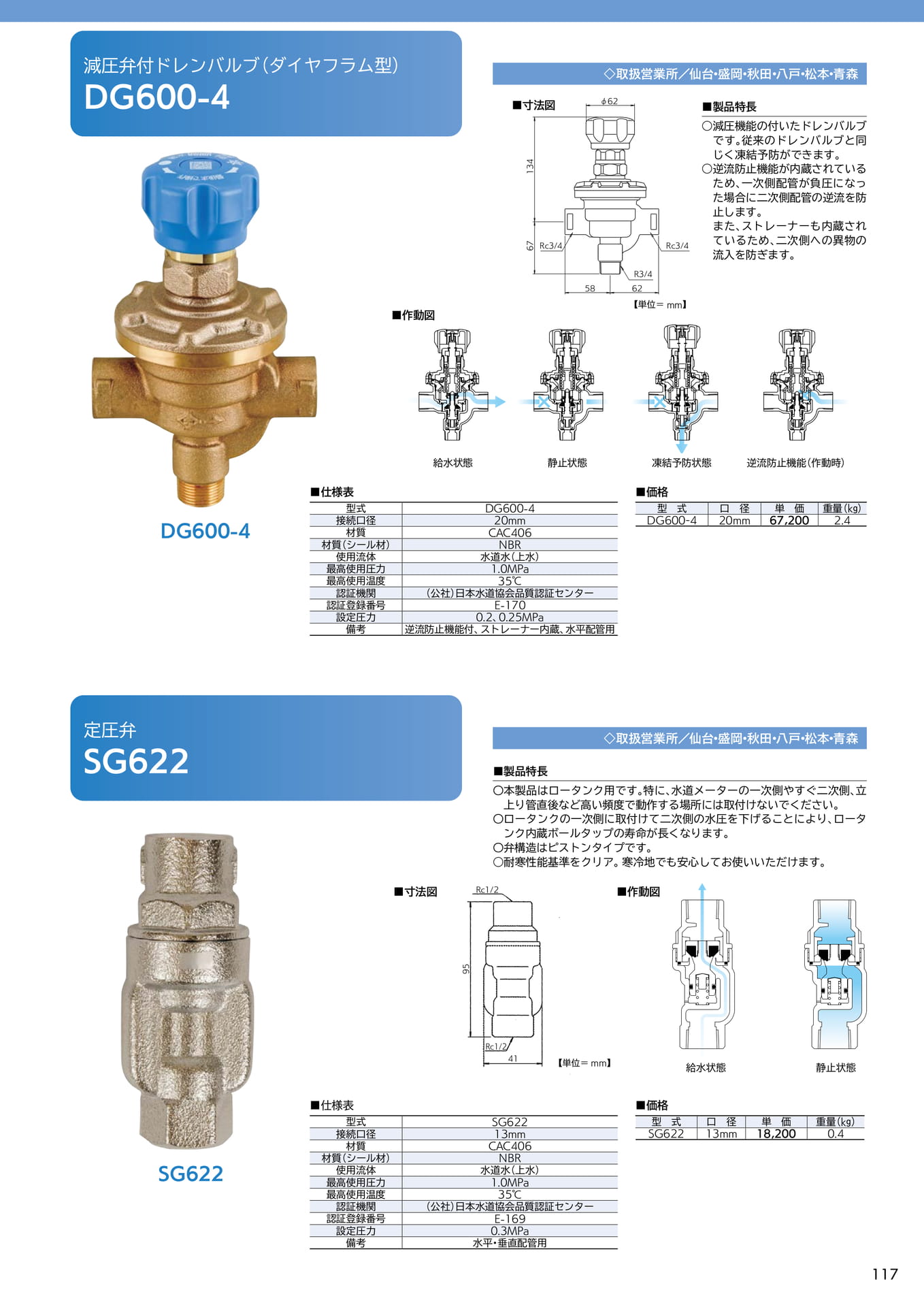

Rc3/4134586267φ62Rc3/4R3/4■寸法図■寸法図■作動図■作動図■価格型式口径単価重量（kg）DG600-420mm67,2002.4DG600-4SG622減圧弁付ドレンバルブ（ダイヤフラム型）DG600-4定圧弁SG622◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森■製品特長○減圧機能の付いたドレンバルブです。従来のドレンバルブと同じく凍結予防ができます。○逆流防止機能が内蔵されているため、一次側配管が負圧になった場合に二次側配管の逆流を防止します。また、ストレーナーも内蔵されているため、二次側への異物の流入を防ぎます。■製品特長〇本製品はロータンク用です。特に、水道メーターの一次側やすぐ二次側、立上り管直後など高い頻度で動作する場所には取付けないでください。〇ロータンクの一次側に取付けて二次側の水圧を下げることにより、ロータンク内蔵ボールタップの寿命が長くなります。〇弁構造はピストンタイプです。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。【単位＝mm】【単位＝mm】■価格型式口径単価重量（kg）SG62213mm18,2000.4■仕様表型式DG600-4接続口径20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-170設定圧力0.2、0.25MPa備考逆流防止機能付、ストレーナー内蔵、水平配管用■仕様表型式SG622接続口径13mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-169設定圧力0.3MPa備考水平・垂直配管用給水状態静止状態逆流防止機能（作動時）凍結予防状態給水状態静止状態Rc1/2Rc1/24195117

Page 118

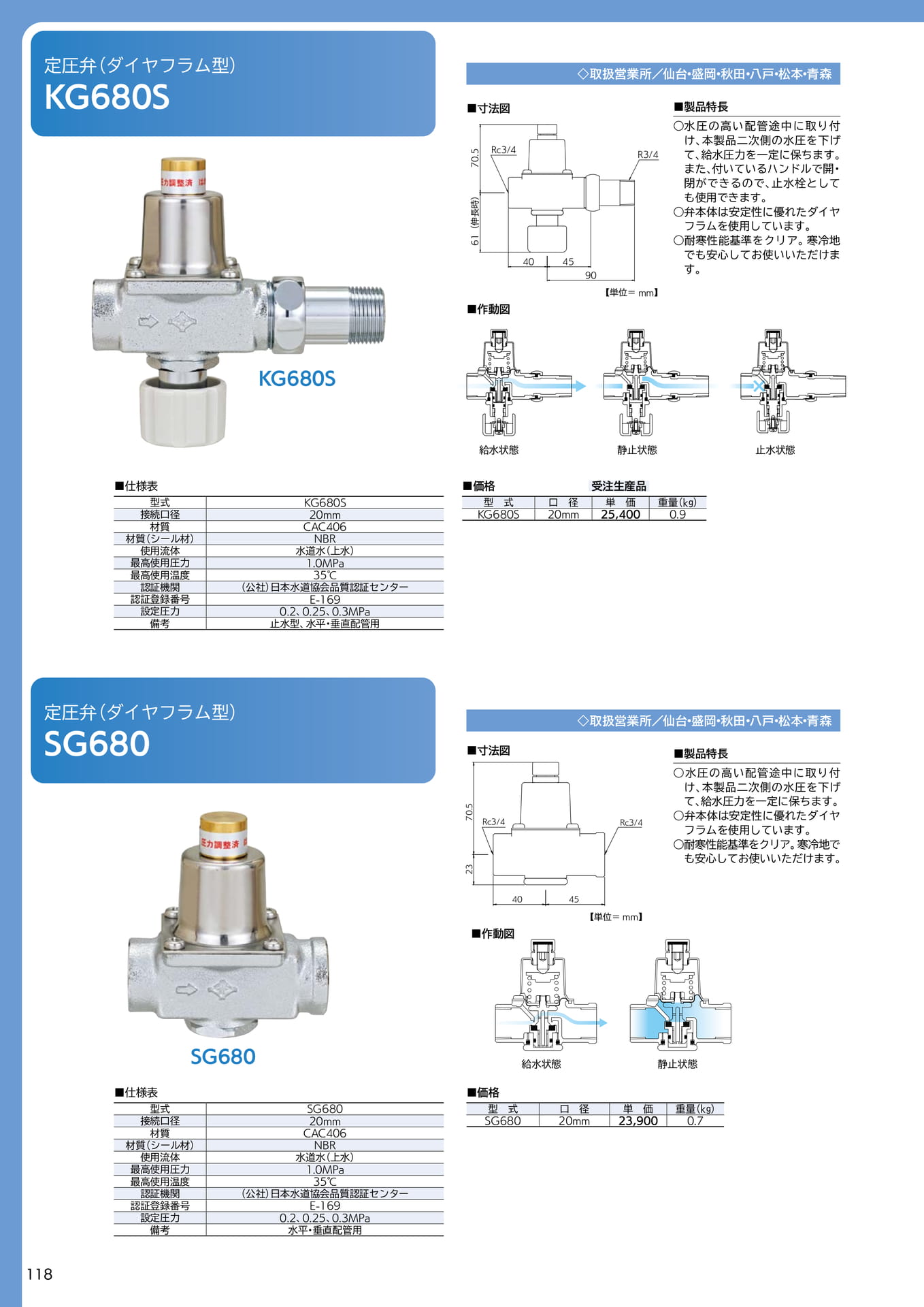

61（伸長時）70.5Rc3/4R3/4904540■寸法図定圧弁（ダイヤフラム型）KG680S◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森Rc3/44045Rc3/470.523■寸法図■価格型式口径単価重量（kg）SG68020mm23,9000.7◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森定圧弁（ダイヤフラム型）SG680■製品特長○水圧の高い配管途中に取り付け、本製品二次側の水圧を下げて、給水圧力を一定に保ちます。また、付いているハンドルで開・閉ができるので、止水栓としても使用できます。○弁本体は安定性に優れたダイヤフラムを使用しています。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。■製品特長○水圧の高い配管途中に取り付け、本製品二次側の水圧を下げて、給水圧力を一定に保ちます。○弁本体は安定性に優れたダイヤフラムを使用しています。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。KG680SSG680■仕様表型式KG680S接続口径20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-169設定圧力0.2、0.25、0.3MPa備考止水型、水平・垂直配管用■仕様表型式SG680接続口径20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-169設定圧力0.2、0.25、0.3MPa備考水平・垂直配管用受注生産品■価格型式口径単価重量（kg）KG680S20mm25,4000.9■作動図給水状態静止状態止水状態■作動図給水状態静止状態【単位＝mm】【単位＝mm】118

Page 119

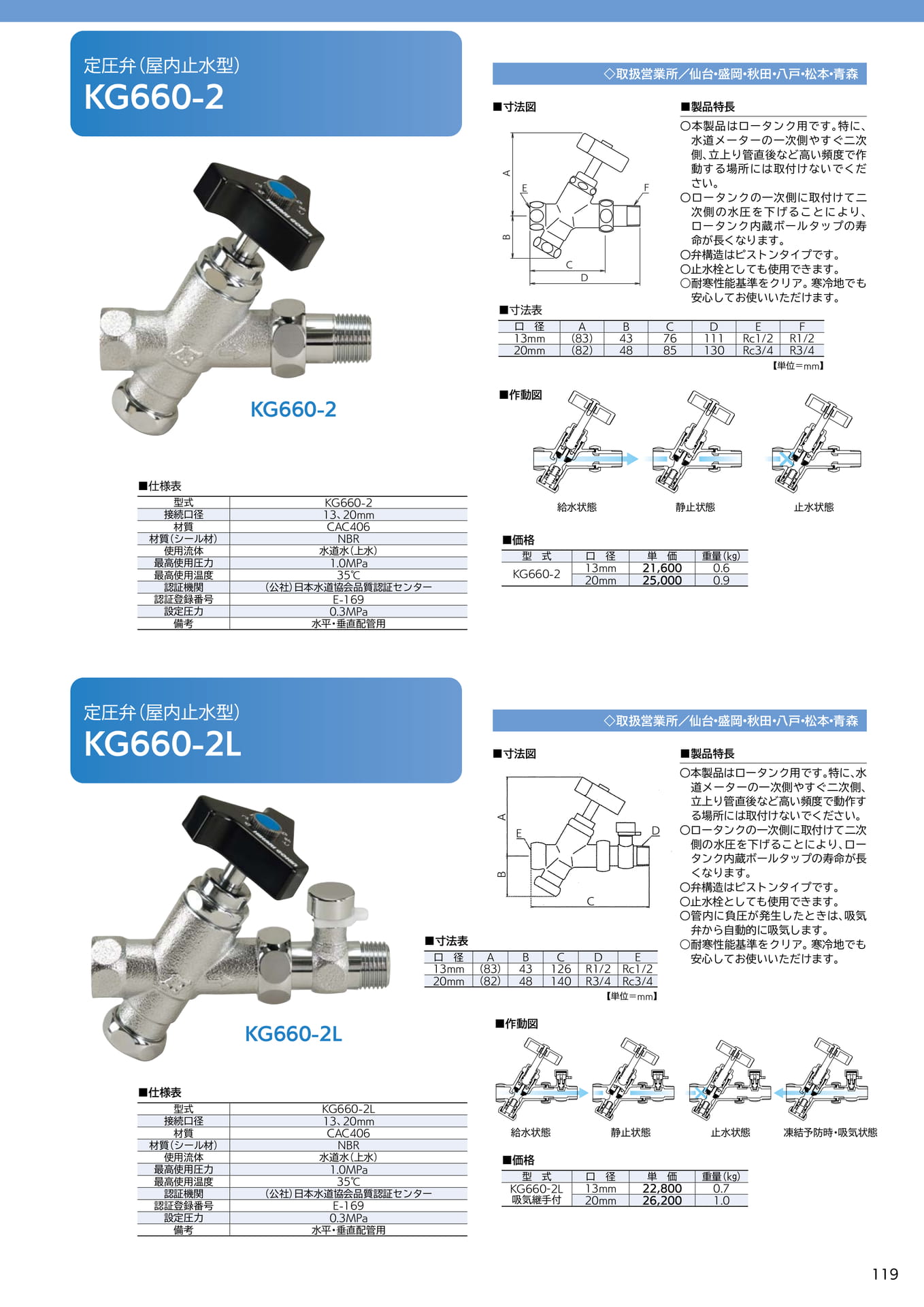

定圧弁（屋内止水型）KG660-2KG660-2■寸法図ABE■寸法表■作動図CD◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森F■製品特長〇本製品はロータンク用です。特に、水道メーターの一次側やすぐ二次側、立上り管直後など高い頻度で作動する場所には取付けないでください。〇ロータンクの一次側に取付けて二次側の水圧を下げることにより、ロータンク内蔵ボールタップの寿命が長くなります。〇弁構造はピストンタイプです。〇止水栓としても使用できます。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。口径ABCDEF13mm（83）4376111Rc1/2R1/220mm（82）4885130Rc3/4R3/4【単位＝mm】■仕様表型式KG660-2接続口径13、20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-169設定圧力0.3MPa備考水平・垂直配管用■価格給水状態静止状態止水状態型式口径単価重量（kg）13mm21,6000.6KG660-220mm25,0000.9定圧弁（屋内止水型）KG660-2L■寸法表■寸法図ＡＢＥ口径ABCDE13mm（83）43126R1/2Rc1/220mm（82）48140R3/4Rc3/4Ｃ◇取扱営業所／仙台・盛岡・秋田・八戸・松本・青森Ｄ【単位＝mm】■製品特長〇本製品はロータンク用です。特に、水道メーターの一次側やすぐ二次側、立上り管直後など高い頻度で動作する場所には取付けないでください。〇ロータンクの一次側に取付けて二次側の水圧を下げることにより、ロータンク内蔵ボールタップの寿命が長くなります。〇弁構造はピストンタイプです。〇止水栓としても使用できます。〇管内に負圧が発生したときは、吸気弁から自動的に吸気します。○耐寒性能基準をクリア。寒冷地でも安心してお使いいただけます。KG660-2L■作動図■仕様表型式KG660-2L接続口径13、20mm材質CAC406材質（シール材）NBR使用流体水道水（上水）最高使用圧力1.0MPa最高使用温度35℃認証機関（公社）日本水道協会品質認証センター認証登録番号E-169設定圧力0.3MPa備考水平・垂直配管用給水状態静止状態止水状態凍結予防時・吸気状態■価格型式口径単価重量（kg）KG660-2L13mm22,8000.7吸気継手付20mm26,2001.0119

Page 120

120

Page 121

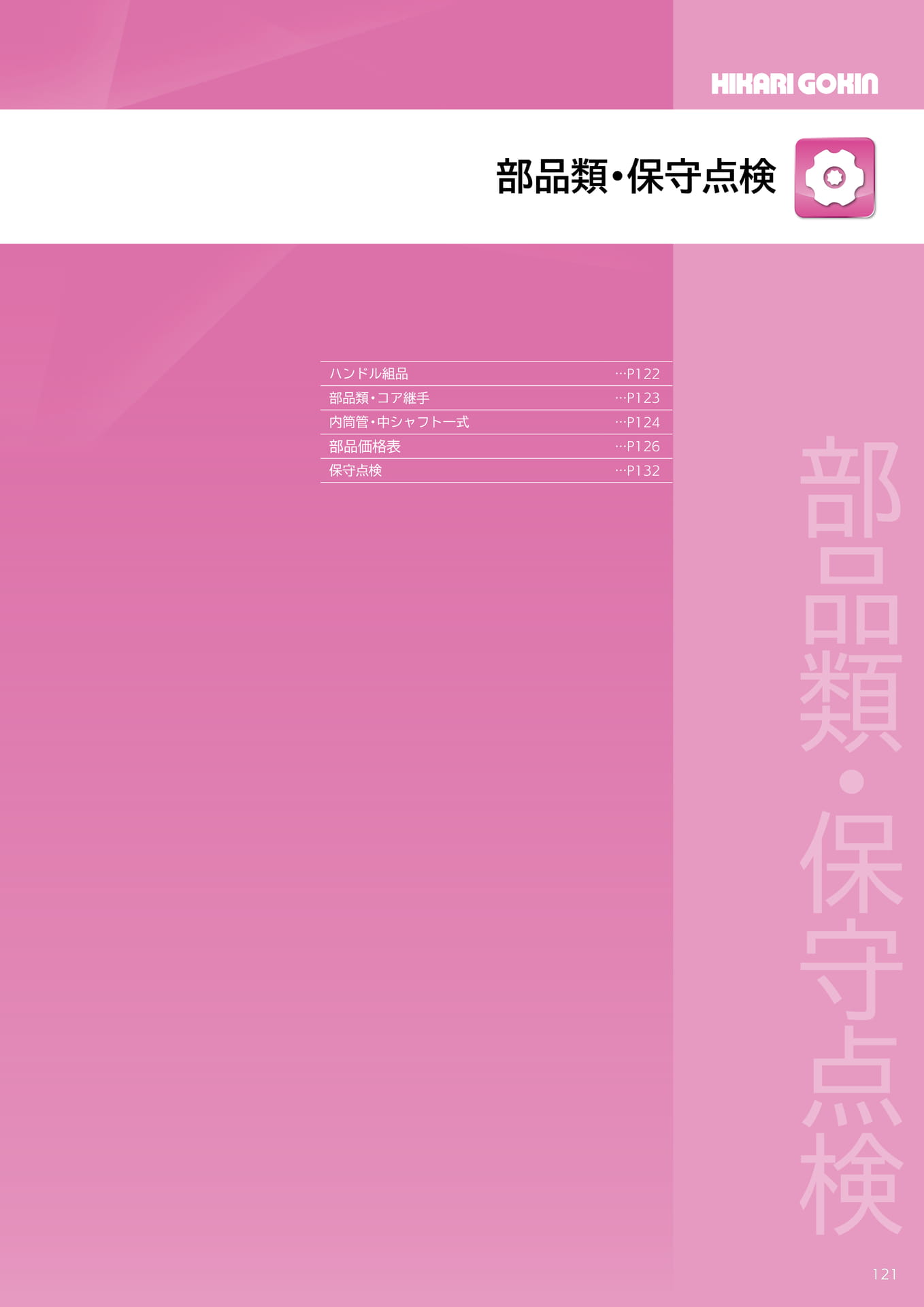

部品類・保守点検部品類・保守点検ハンドル組品部品類・コア継手内筒管・中シャフト一式部品価格表保守点検…P122…P123…P124…P126…P132121

Page 122

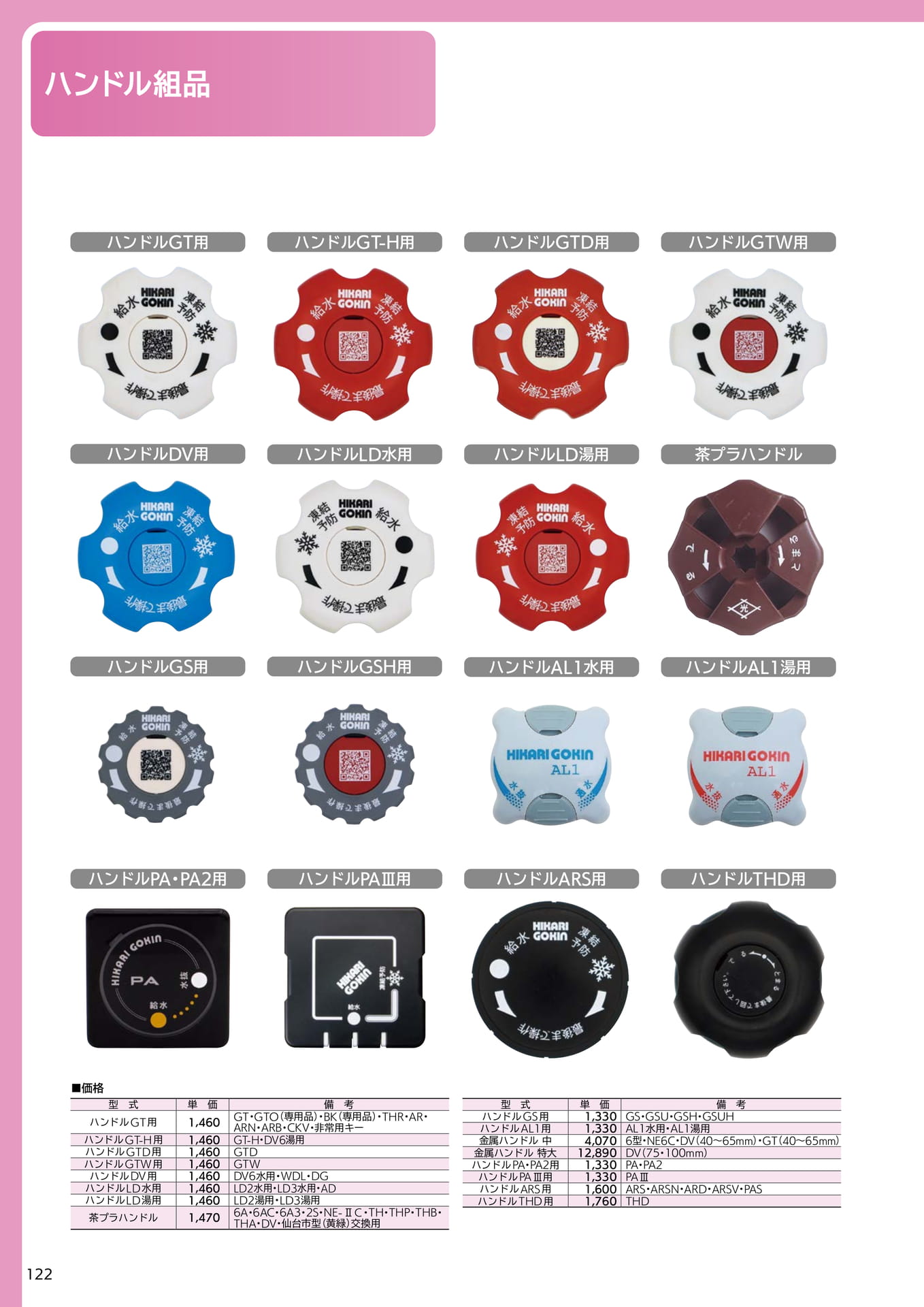

ハンドル組品ハンドルGT用ハンドルGT-H用ハンドルGTD用ハンドルGTW用ハンドルDV用ハンドルLD水用ハンドルLD湯用茶プラハンドルハンドルGS用ハンドルGSH用ハンドルAL1水用ハンドルAL1湯用ハンドルPA・PA2用ハンドルPAⅢ用ハンドルARS用ハンドルTHD用■価格型式単価備考ハンドルGT用1,460GT・GTO（専用品）・BK（専用品）・THR・AR・ARN・ARB・CKV・非常用キーハンドルGT-H用1,460GT-H・DV6湯用ハンドルGTD用1,460GTDハンドルGTW用1,460GTWハンドルDV用1,460DV6水用・WDL・DGハンドルLD水用1,460LD2水用・LD3水用・ADハンドルLD湯用1,460LD2湯用・LD3湯用茶プラハンドル1,4706A・6AC・6A3・2S・NE-ⅡＣ・TH・THP・THB・THA・DV・仙台市型（黄緑）交換用型式単価備考ハンドルGS用1,330GS・GSU・GSH・GSUHハンドルAL1用1,330AL1水用・AL1湯用金属ハンドル中4,0706型・NE6C・DV（40～65mm）・GT（40～65mm）金属ハンドル特大12,890DV（75・100mm）ハンドルPA・PA2用1,330PA・PA2ハンドルPAⅢ用1,330PAⅢハンドルARS用1,600ARS・ARSN・ARD・ARSV・PASハンドルTHD用1,760THD122

Page 123

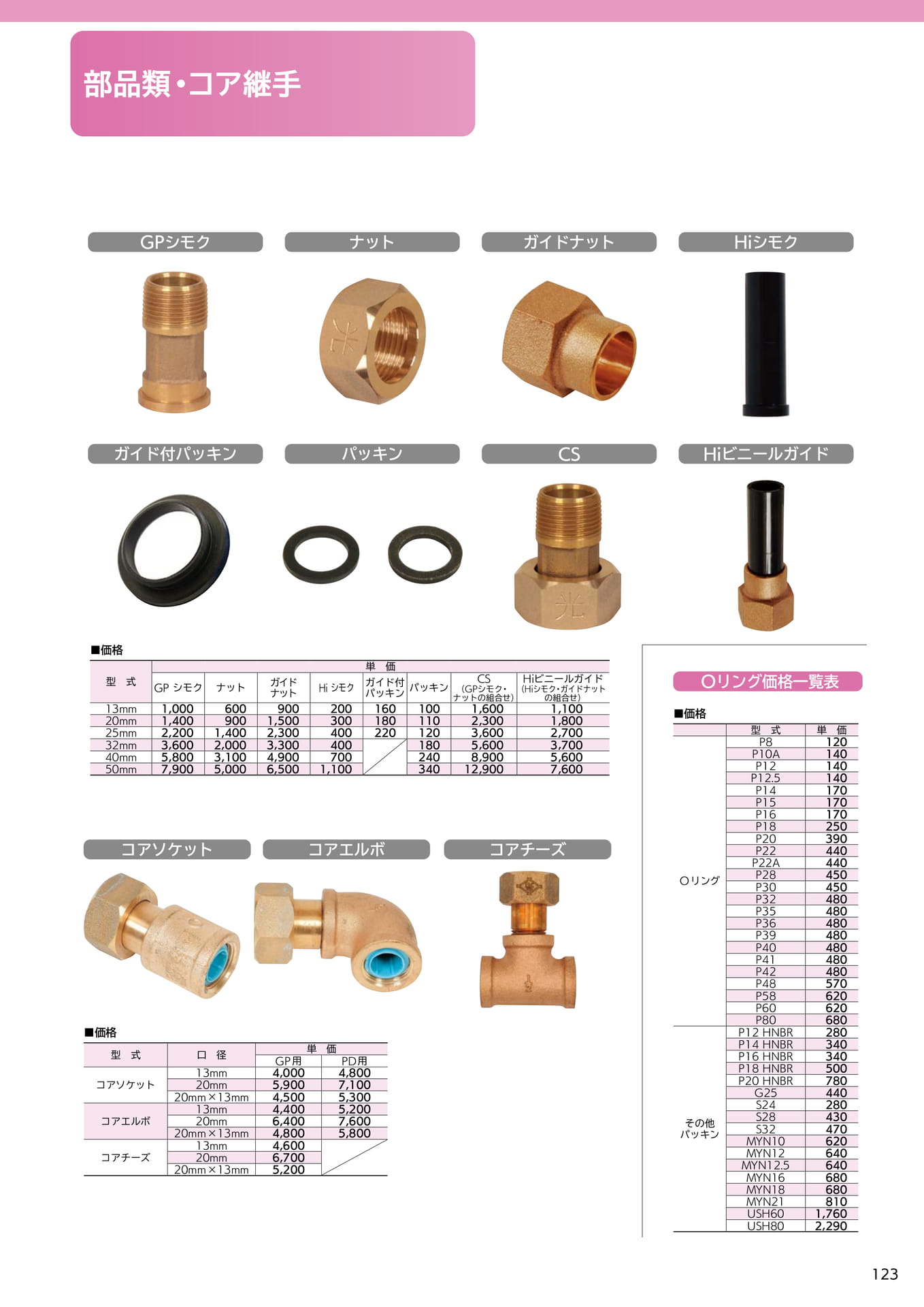

部品類・コア継手GPシモクナットガイドナットHiシモクガイド付パッキンパッキンCSHiビニールガイド■価格型■価格式GPシモクナットガイドナットHiシモク型式口径単価GP用PD用13mm4,0004,800コアソケット20mm5,9007,10020mm×13mm4,5005,30013mm4,4005,200コアエルボ20mm6,4007,60020mm×13mm4,8005,80013mm4,600コアチーズ20mm6,70020mm×13mm5,200単価ガイド付パッキンパッキンCS（GPシモク・ナットの組合せ）Hiビニールガイド（Hiシモク・ガイドナットの組合せ）13mm1,0006009002001601001,6001,10020mm1,4009001,5003001801102,3001,80025mm2,2001,4002,3004002201203,6002,70032mm3,6002,0003,3004001805,6003,70040mm5,8003,1004,9007002408,9005,60050mm7,9005,0006,5001,10034012,9007,600コアソケットコアエルボコアチーズ■価格Oリングその他パッキンOリング価格一覧表型式単価P8120P10A140P12140P12.5140P14170P15170P16170P18250P20390P22440P22A440P28450P30450P32480P35480P36480P39480P40480P41480P42480P48570P58620P60620P80680P12HNBR280P14HNBR340P16HNBR340P18HNBR500P20HNBR780G25440S24280S28430S32470MYN10620MYN12640MYN12.5640MYN16680MYN18680MYN21810USH601,760USH802,290123

Page 124

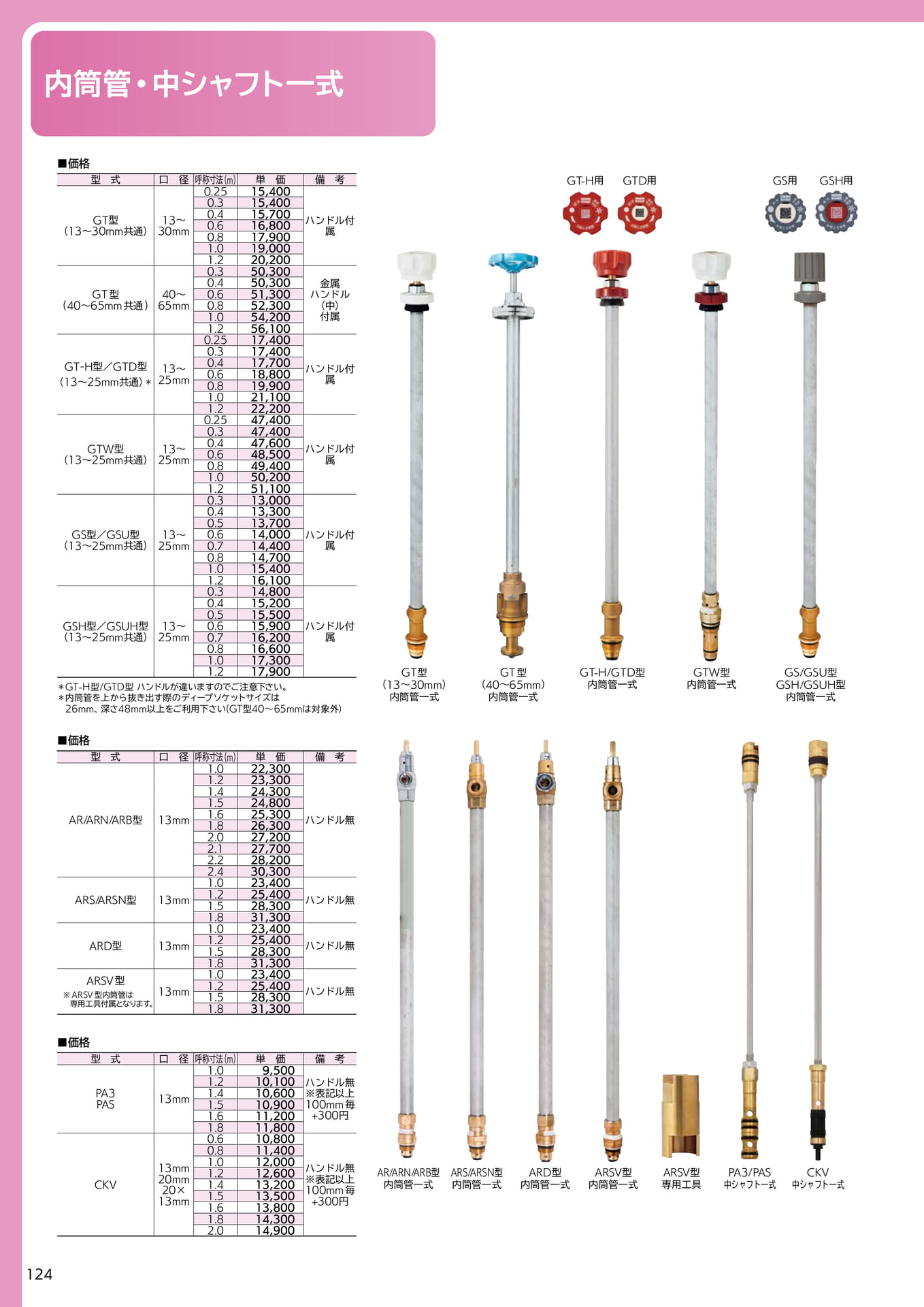

GT型（13～30mm）内筒管一式GT-H/GTD型内筒管一式GTW型内筒管一式GS/GSU型GSH/GSUH型内筒管一式内筒管・中シャフト一式内筒管・中シャフト一式ARS/ARSN型内筒管一式ARD型内筒管一式ARSV型内筒管一式ARSV型専用工具AR/ARN/ARB型内筒管一式■価格型式口径呼称寸法(m)単価備考GT型（13～30mm共通）13～30mm0.2515,400ハンドル付属0.315,4000.415,7000.616,8000.817,9001.019,0001.220,200GT型(40～65mm共通)40～65mm0.350,300金属ハンドル（中）付属0.450,3000.651,3000.852,3001.054,2001.256,100GT-H型／GTD型（13～25mm共通）＊13～25mm0.2517,400ハンドル付属0.317,4000.417,7000.618,8000.819,9001.021,1001.222,200GTW型（13～25mm共通）13～25mm0.2547,400ハンドル付属0.347,4000.447,6000.648,5000.849,4001.050,2001.251,100GS型／GSU型（13～25mm共通）13～25mm0.313,000ハンドル付属0.413,3000.513,7000.614,0000.714,4000.814,7001.015,4001.216,100GSH型／GSUH型（13～25mm共通）13～25mm0.314,800ハンドル付属0.415,2000.515,5000.615,9000.716,2000.816,6001.017,3001.217,900＊GT-H型/GTD型ハンドルが違いますのでご注意下さい。＊内筒管を上から抜き出す際のディープソケットサイズは26mm、深さ48mm以上をご利用下さい(GT型40～65mmは対象外）■価格型式口径呼称寸法(m)単価備考AR/ARN/ARB型13mm1.022,300ハンドル無1.223,3001.424,3001.524,8001.625,3001.826,3002.027,2002.127,7002.228,2002.430,300ARS/ARSN型13mm1.023,400ハンドル無1.225,4001.528,3001.831,300ARD型13mm1.023,400ハンドル無1.225,4001.528,3001.831,300ARSV型※ARSV型内筒管は専用工具付属となります。13mm1.023,400ハンドル無1.225,4001.528,3001.831,300■価格型式口径呼称寸法(m)単価備考PA3PAS13mm1.09,500ハンドル無※表記以上100mm毎+300円1.210,1001.410,6001.510,9001.611,2001.811,800CKV13mm20mm20×13mm0.610,800ハンドル無※表記以上100mm毎+300円0.811,4001.012,0001.212,6001.413,2001.513,5001.613,8001.814,3002.014,900GS用GSH用GT-H用GTD用CKV中シャフト一式PA3/PAS中シャフト一式GT型（40～65mm）内筒管一式124

Page 125

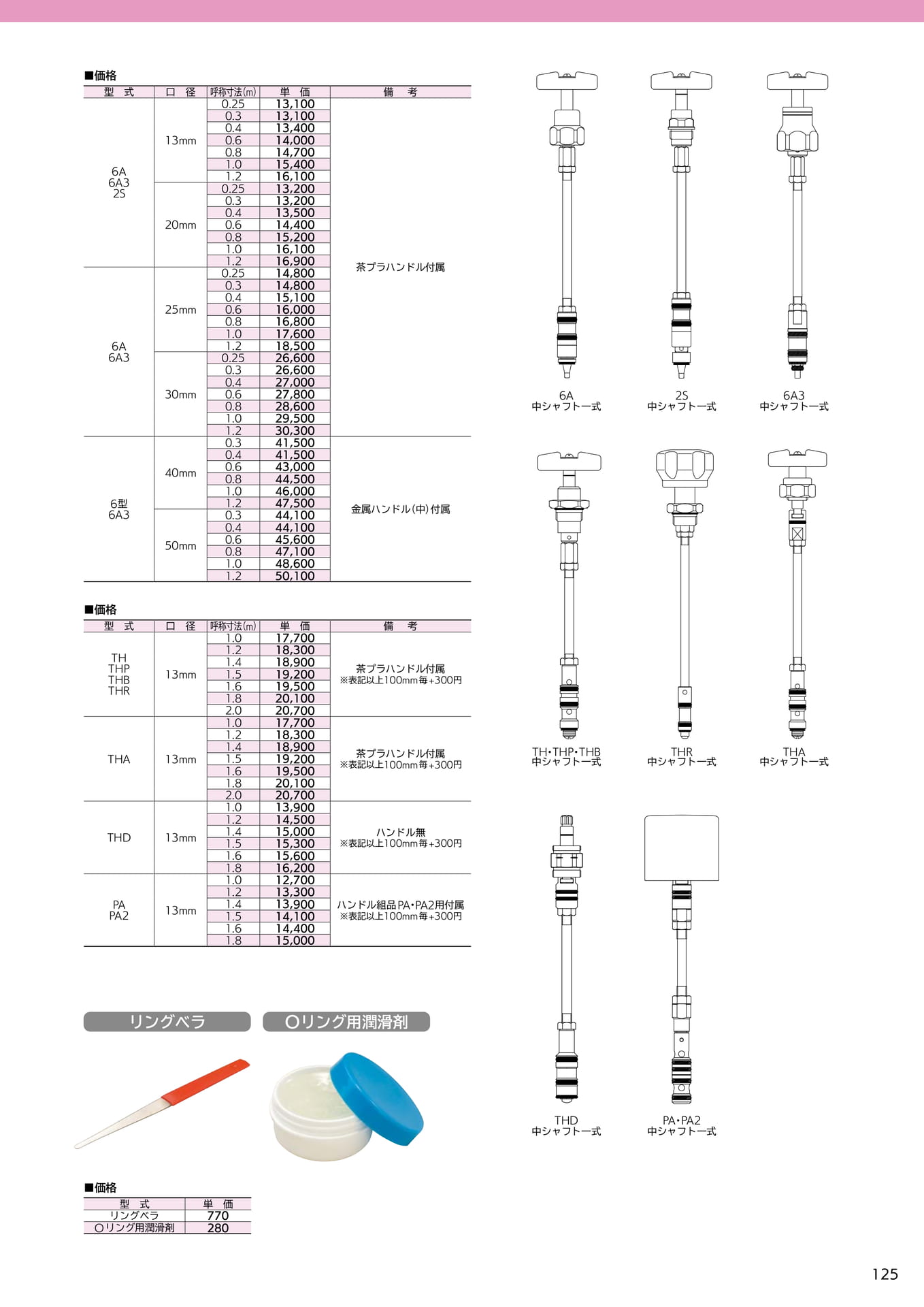

6A中シャフト一式TH・THP・THB中シャフト一式THD中シャフト一式2S中シャフト一式6A3中シャフト一式THR中シャフト一式PA・PA2中シャフト一式THA中シャフト一式■価格型式口径呼称寸法（m）単価備考6A6A32S13mm0.2513,100茶プラハンドル付属0.313,1000.413,4000.614,0000.814,7001.015,4001.216,10020mm0.2513,2000.313,2000.413,5000.614,4000.815,2001.016,1001.216,9006A6A325mm0.2514,8000.314,8000.415,1000.616,0000.816,8001.017,6001.218,50030mm0.2526,6000.326,6000.427,0000.627,8000.828,6001.029,5001.230,3006型6A340mm0.341,500金属ハンドル（中）付属0.441,5000.643,0000.844,5001.046,0001.247,50050mm0.344,1000.444,1000.645,6000.847,1001.048,6001.250,100■価格型式口径呼称寸法（m）単価備考THTHPTHBTHR13mm1.017,700茶プラハンドル付属※表記以上100mm毎+300円1.218,3001.418,9001.519,2001.619,5001.820,1002.020,700THA13mm1.017,700茶プラハンドル付属※表記以上100mm毎+300円1.218,3001.418,9001.519,2001.619,5001.820,1002.020,700THD13mm1.013,900ハンドル無※表記以上100mm毎+300円1.214,5001.415,0001.515,3001.615,6001.816,200PAPA213mm1.012,700ハンドル組品PA・PA2用付属※表記以上100mm毎+300円1.213,3001.413,9001.514,1001.614,4001.815,000■価格型式単価リングベラ770Oリング用潤滑剤280リングベラOリング用潤滑剤125

Page 126

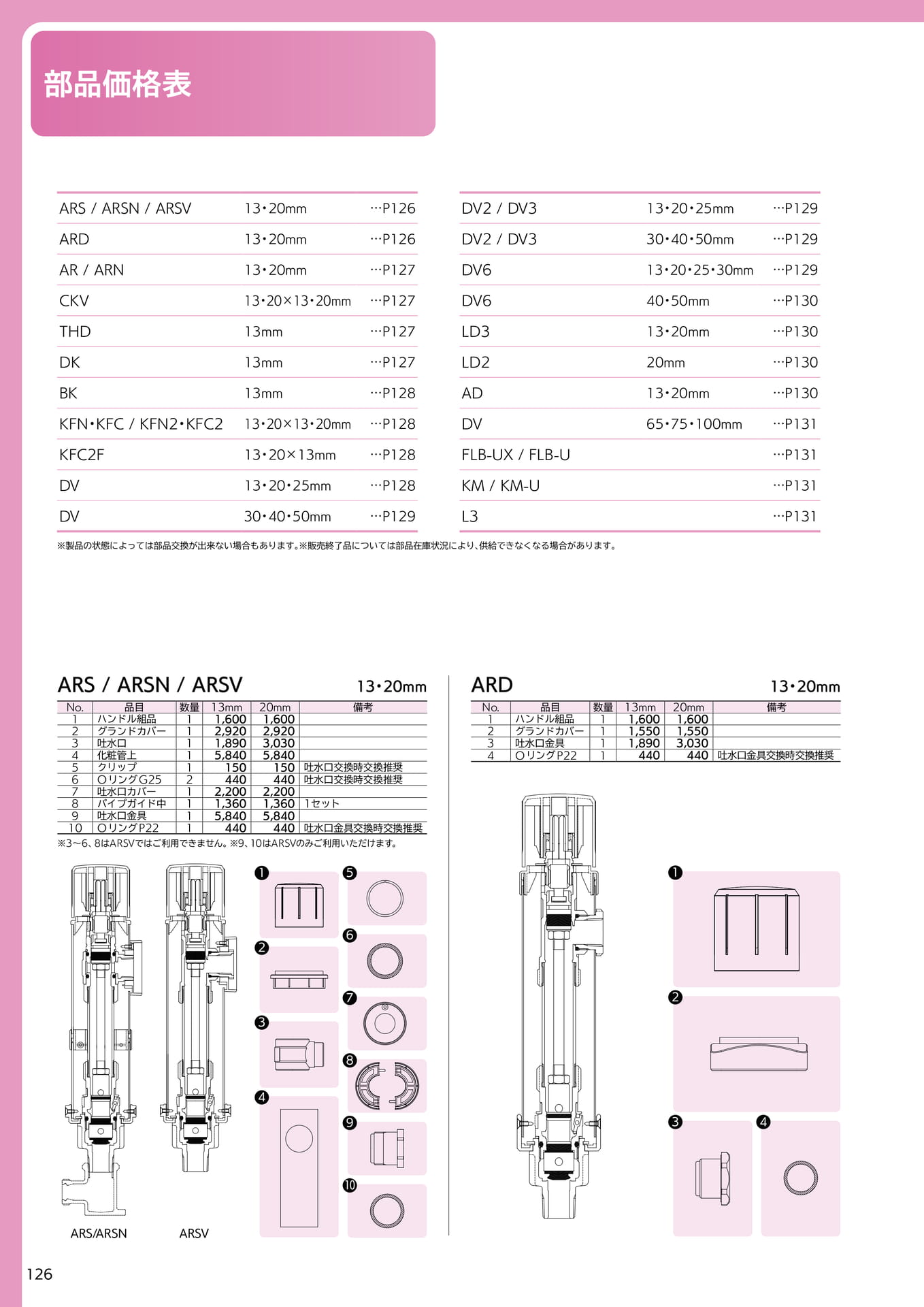

部品価格表ARS/ARSN/ARSV13・20mm…P126ARD13・20mm…P126AR/ARN13・20mm…P127CKV13・20×13・20mm…P127THD13mm…P127DK13mm…P127BK13mm…P128KFN・KFC/KFN2・KFC213・20×13・20mm…P128DV2/DV313・20・25mm…P129DV2/DV330・40・50mm…P129DV613・20・25・30mm…P129DV640・50mm…P130LD313・20mm…P130LD220mm…P130AD13・20mm…P130DV65・75・100mm…P131KFC2F13・20×13mm…P128DV13・20・25mm…P128DV30・40・50mm…P129FLB-UX/FLB-UKM/KM-UL3…P131…P131…P131※製品の状態によっては部品交換が出来ない場合もあります。※販売終了品については部品在庫状況により、供給できなくなる場合があります。ARS/ARSN/ARSV13・20mmARD13・20mmNo.品目数量13mm20mm備考1ハンドル組品11,6001,6002グランドカバー12,9202,9203吐水口11,8903,0304化粧管上15,8405,8405クリップ1150150吐水口交換時交換推奨6OリングG252440440吐水口交換時交換推奨7吐水口カバー12,2002,2008パイプガイド中11,3601,3601セット9吐水口金具15,8405,84010OリングP221440440吐水口金具交換時交換推奨※3～6、8はARSVではご利用できません。※9、10はARSVのみご利用いただけます。No.品目数量13mm20mm備考1ハンドル組品11,6001,6002グランドカバー11,5501,5503吐水口金具11,8903,0304OリングP221440440吐水口金具交換時交換推奨151267238493410ARS/ARSNARSV126

Page 127

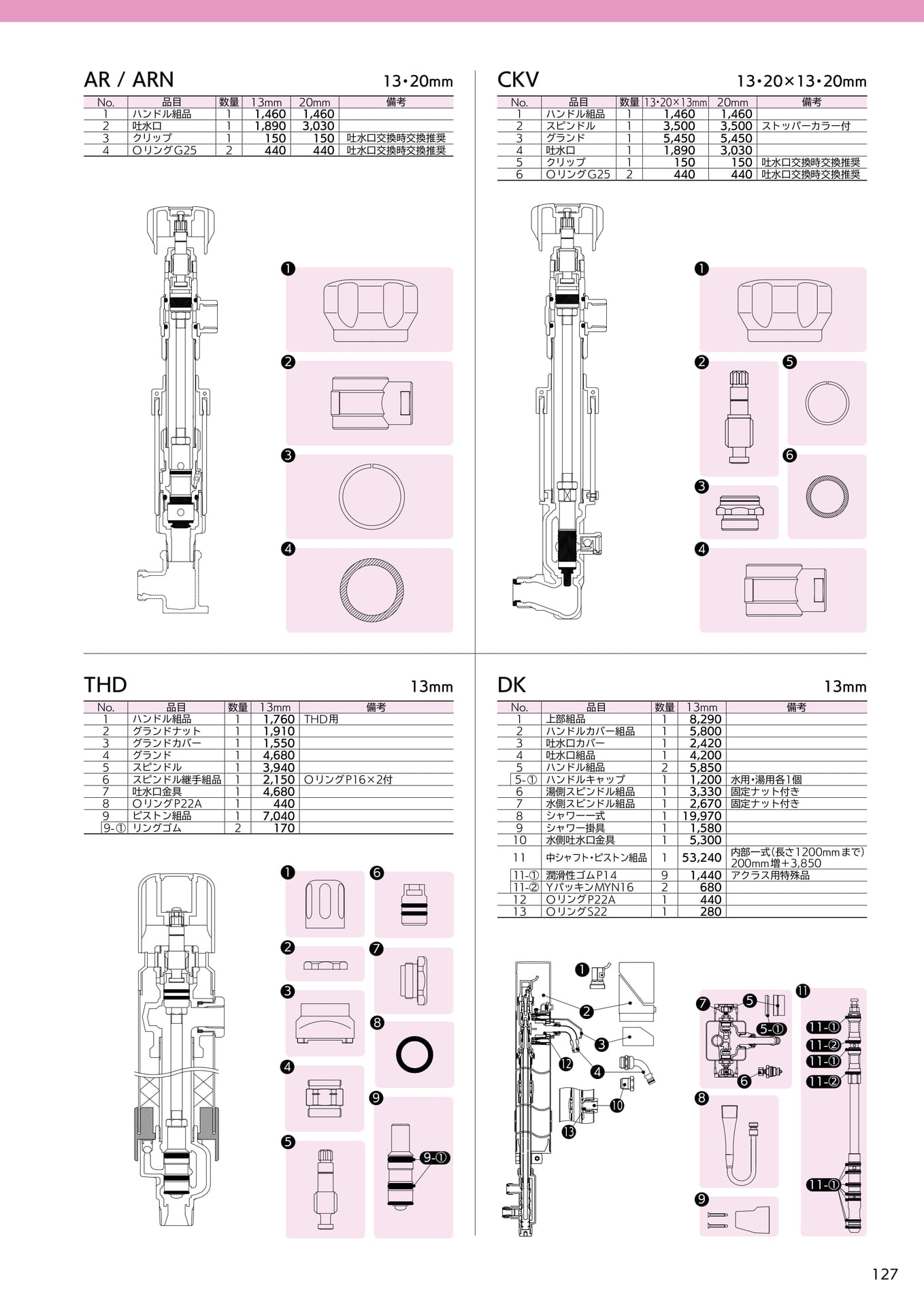

AR/ARN13・20mmCKV13・20×13・20mmNo.品目数量13mm20mm備考1ハンドル組品11,4601,4602吐水口11,8903,0303クリップ1150150吐水口交換時交換推奨4OリングG252440440吐水口交換時交換推奨No.品目数量13・20×13mm20mm備考1ハンドル組品11,4601,4602スピンドル13,5003,500ストッパーカラー付3グランド15,4505,4504吐水口11,8903,0305クリップ1150150吐水口交換時交換推奨6OリングG252440440吐水口交換時交換推奨1122536344THDNo.品目数量13mm備考1ハンドル組品11,760THD用2グランドナット11,9103グランドカバー11,5504グランド14,6805スピンドル13,9406スピンドル継手組品12,150OリングP16×2付7吐水口金具14,6808OリングP22A14409ピストン組品17,0409-①リングゴム21701613mmDK13mmNo.品目数量13mm備考1上部組品18,2902ハンドルカバー組品15,8003吐水口カバー12,4204吐水口組品14,2005ハンドル組品25,8505-①ハンドルキャップ11,200水用・湯用各1個6湯側スピンドル組品13,330固定ナット付き7水側スビンドル組品12,670固定ナット付き8シャワー一式119,9709シャワー掛具11,58010水側吐水口金具15,30011中シャフト・ピストン組品1内部一式（長さ1200mmまで）53,240200mm増＋3,85011-①潤滑性ゴムP1491,440アクラス用特殊品11-②YパッキンMYN16268012OリングP22A144013OリングS2212802713489122341078655-①1111-①11-②11-①11-②59-①13911-①127

Page 128

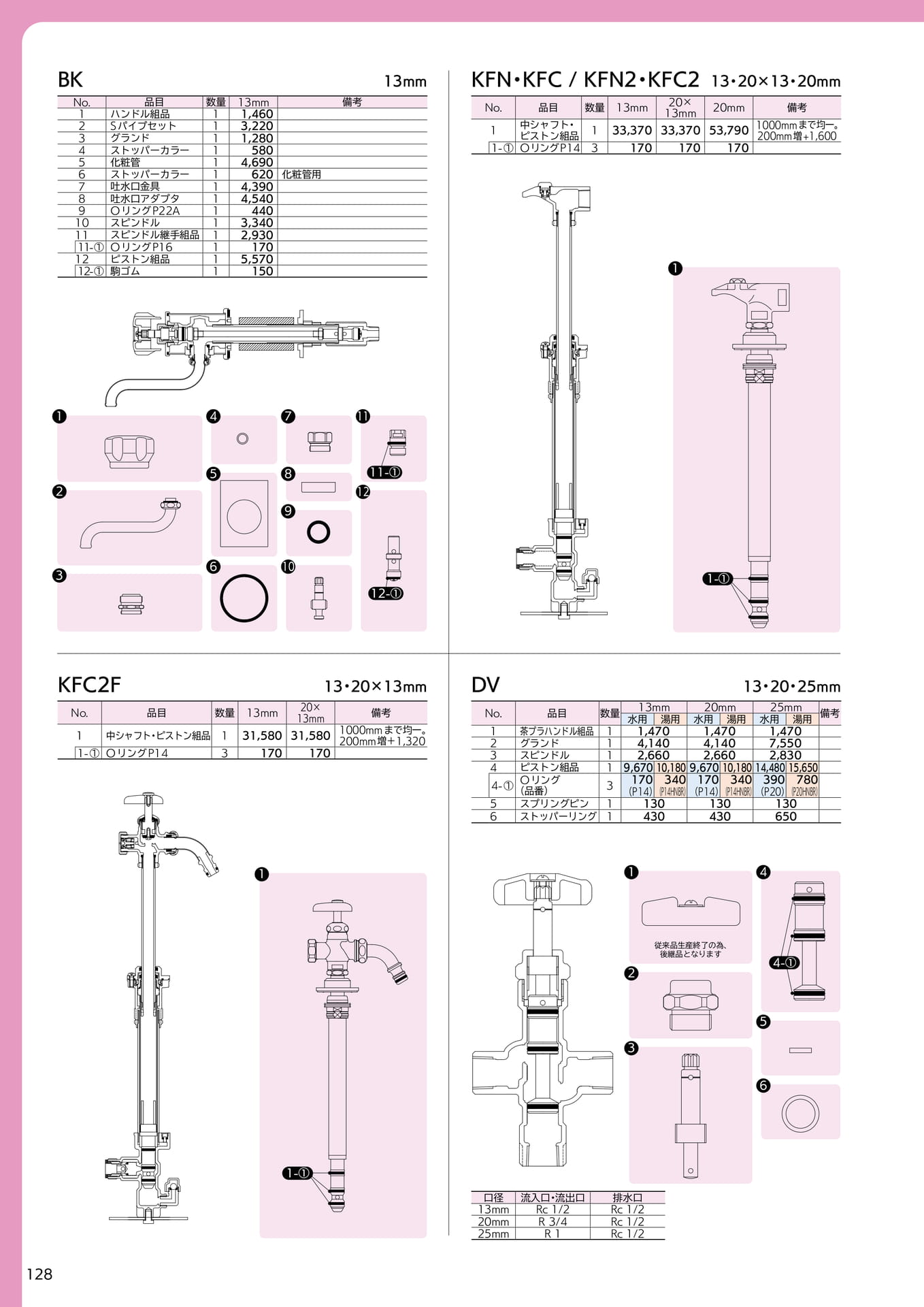

BKNo.品目数量13mm備考1ハンドル組品11,4602Sパイプセット13,2203グランド11,2804ストッパーカラー15805化粧管14,6906ストッパーカラー1620化粧管用7吐水口金具14,3908吐水口アダプタ14,5409OリングP22A144010スピンドル13,34011スピンドル継手組品12,93011-①OリングP16117012ピストン組品15,57012-①駒ゴム115013mmKFN・KFC/KFN2・KFC213・20×13・20mm20×No.品目数量13mm13mm20mm備考中シャフト・1133,37033,37053,7901000mmまで均一。ピストン組品200mm増+1,6001-①OリングP1431701701701147112581211-①9361012-①1-①KFC2F13・20×13mmNo.品目数量13mm20×13mm備考1中シャフト・ピストン組品131,58031,5801000mmまで均一。200mm増＋1,3201-①OリングP143170170DV13・20・25mmNo.品目数量13mm水用湯用20mm水用湯用25mm水用湯用備考1茶プラハンドル組品11,4701,4701,4702グランド14,1404,1407,5503スピンドル12,6602,6602,8304ピストン組品19,67010,1809,67010,18014,48015,6504-①Oリング（品番）3170340170340390780（P14）（P14HNBR）（P14）（P14HNBR）（P20）（P20HNBR）5スプリングピン11301301306ストッパーリング14304306501142従来品生産終了の為、後継品となります4-①5361-①口径流入口・流出口排水口13mmRc1/2Rc1/220mmR3/4Rc1/225mmR1Rc1/2128

Page 129

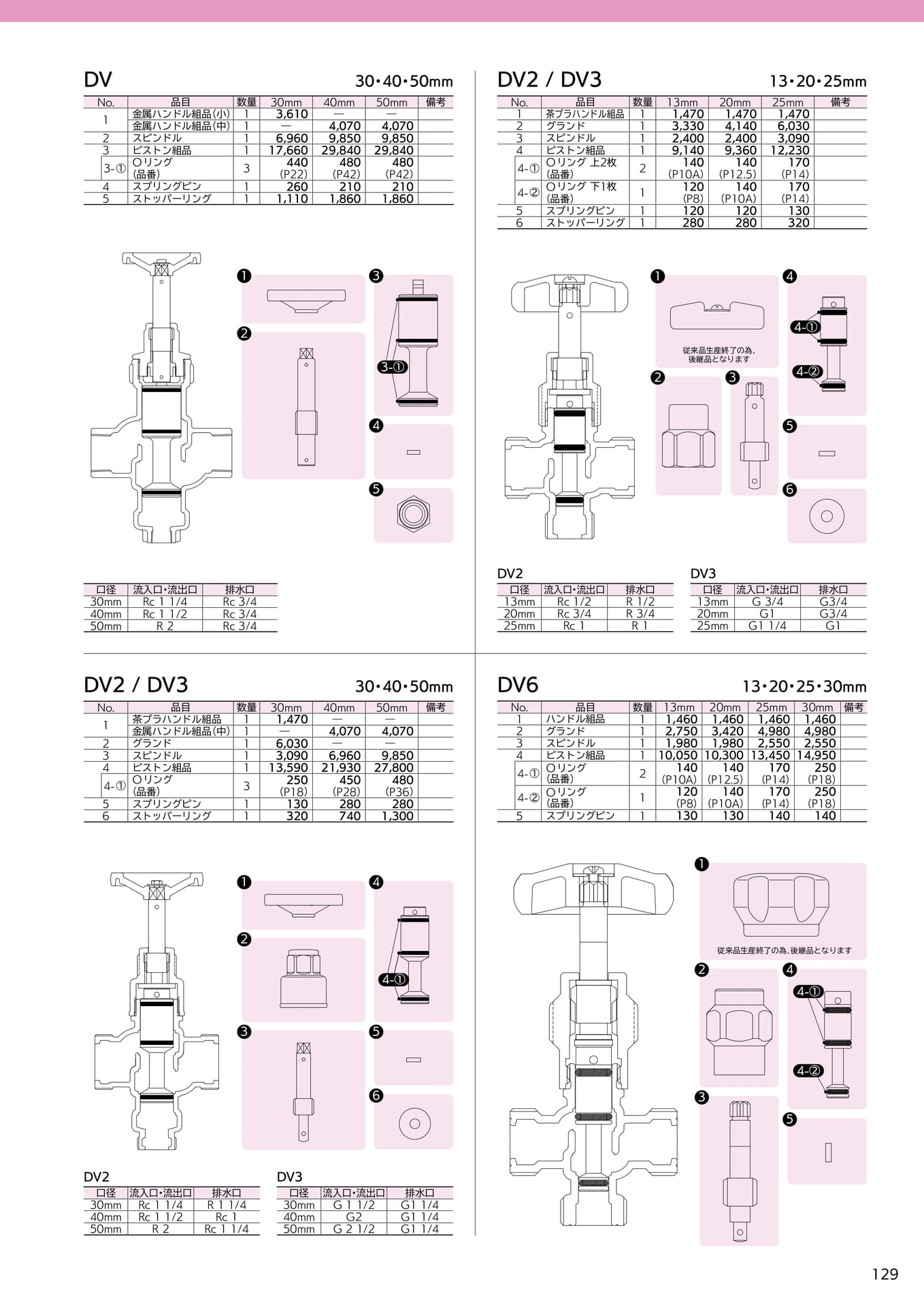

DV30・40・50mmNo.品目数量30mm40mm50mm備考1金属ハンドル組品（小）1金属ハンドル組品（中）13,610――4,070―4,0702スピンドル16,9609,8509,8503ピストン組品117,66029,84029,8403-①Oリング（品番）3440（P22）480（P42）480（P42）4スプリングピン12602102105ストッパーリング11,1101,8601,860DV2/DV313・20・25mmNo.品目数量13mm20mm25mm備考1茶プラハンドル組品11,4701,4701,4702グランド13,3304,1406,0303スピンドル12,4002,4003,0904ピストン組品19,1409,36012,2304-①Oリング上2枚（品番）2140140（P10A）（P12.5）170（P14）4-②Oリング下1枚（品番）1120140（P8）（P10A）170（P14）5スプリングピン11201201306ストッパーリング1280280320131424-①3-①2従来品生産終了の為、後継品となります34-②4556口径流入口・流出口排水口30mmRc11/4Rc3/440mmRc11/2Rc3/450mmR2Rc3/4DV2口径流入口・流出口排水口13mmRc1/2R1/220mmRc3/4R3/425mmRc1R1DV3口径流入口・流出口排水口13mmG3/4G3/420mmG1G3/425mmG11/4G1DV2/DV330・40・50mmNo.品目数量30mm40mm50mm備考1茶プラハンドル組品1金属ハンドル組品（中）11,470――4,070―4,0702グランド16,030――3スピンドル13,0906,9609,8504ピストン組品113,59021,93027,8004-①Oリング（品番）3250（P18）450（P28）480（P36）5スプリングピン11302802806ストッパーリング13207401,300DV613・20・25・30mmNo.品目数量13mm20mm25mm30mm備考1ハンドル組品11,4601,4601,4601,4602グランド12,7503,4204,9804,9803スピンドル11,9801,9802,5502,5504ピストン組品110,05010,30013,45014,9504-①Oリング（品番）2140140170250（P10A）（P12.5）（P14）（P18）4-②Oリング（品番）1120140170250（P8）（P10A）（P14）（P18）5スプリングピン11301301401401412従来品生産終了の為、後継品となります4-①244-①354-②635DV2口径流入口・流出口排水口30mmRc11/4R11/440mmRc11/2Rc150mmR2Rc11/4DV3口径流入口・流出口排水口30mmG11/2G11/440mmG2G11/450mmG21/2G11/4129

Page 130

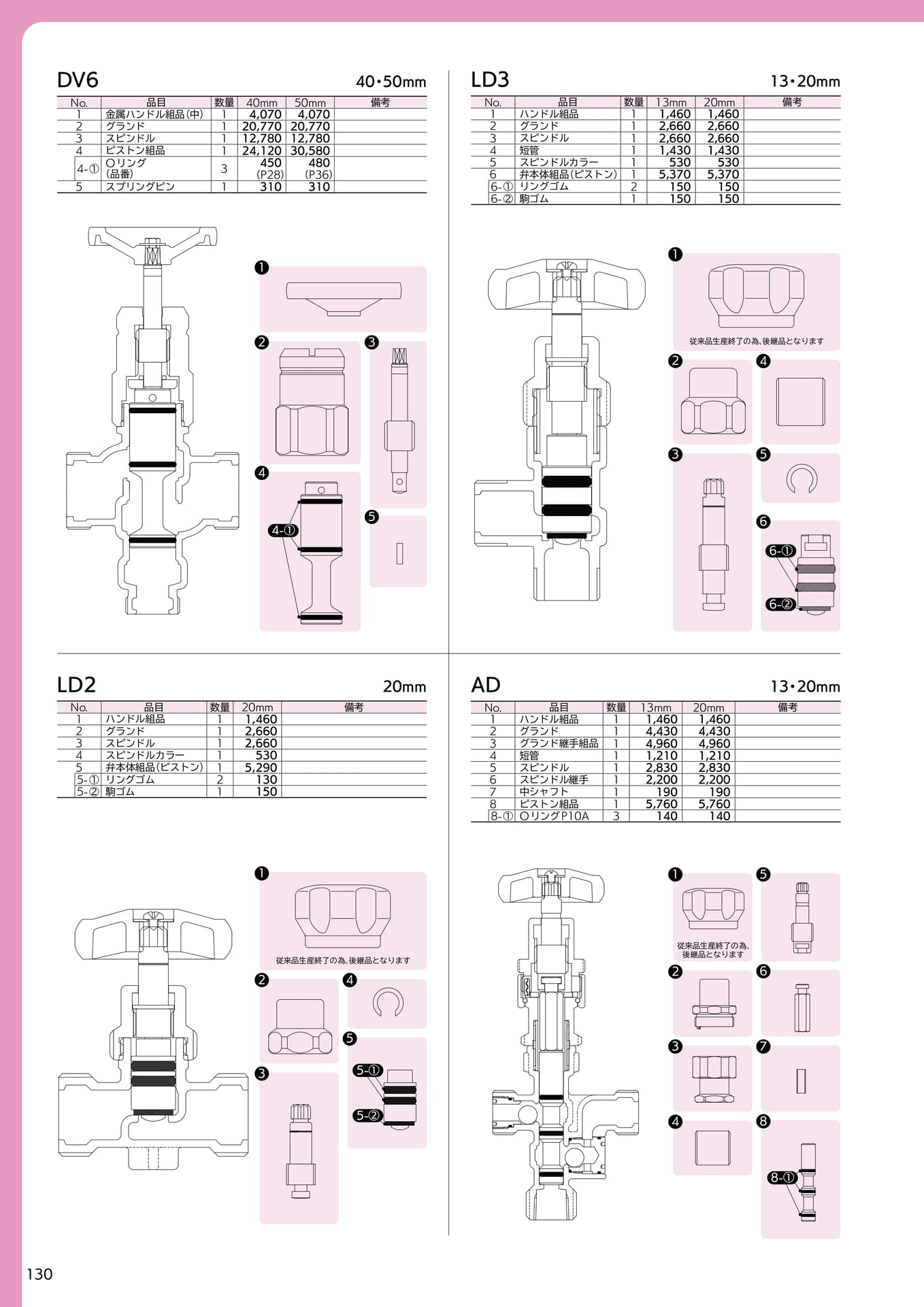

DV640・50mmLD313・20mmNo.品目数量40mm50mm備考1金属ハンドル組品（中）14,0704,0702グランド120,77020,7703スピンドル112,78012,7804ピストン組品124,12030,5804-①Oリング（品番）3450（P28）480（P36）5スプリングピン1310310No.品目数量13mm20mm備考1ハンドル組品11,4601,4602グランド12,6602,6603スピンドル12,6602,6604短管11,4301,4305スピンドルカラー15305306弁本体組品（ピストン）15,3705,3706-①リングゴム21501506-②駒ゴム115015011232従来品生産終了の為、後継品となります44354-①566-①6-②LD2No.品目数量20mm備考1ハンドル組品11,4602グランド12,6603スピンドル12,6604スピンドルカラー15305弁本体組品（ピストン）15,2905-①リングゴム21305-②駒ゴム115020mmADNo.品目数量13mm20mm備考1ハンドル組品11,4601,4602グランド14,4304,4303グランド継手組品14,9604,9604短管11,2101,2105スピンドル12,8302,8306スピンドル継手12,2002,2007中シャフト11901908ピストン組品15,7605,7608-①OリングP10A314014013・20mm115従来品生産終了の為、後継品となります242従来品生産終了の為、後継品となります653735-①5-②488-①130

Page 131

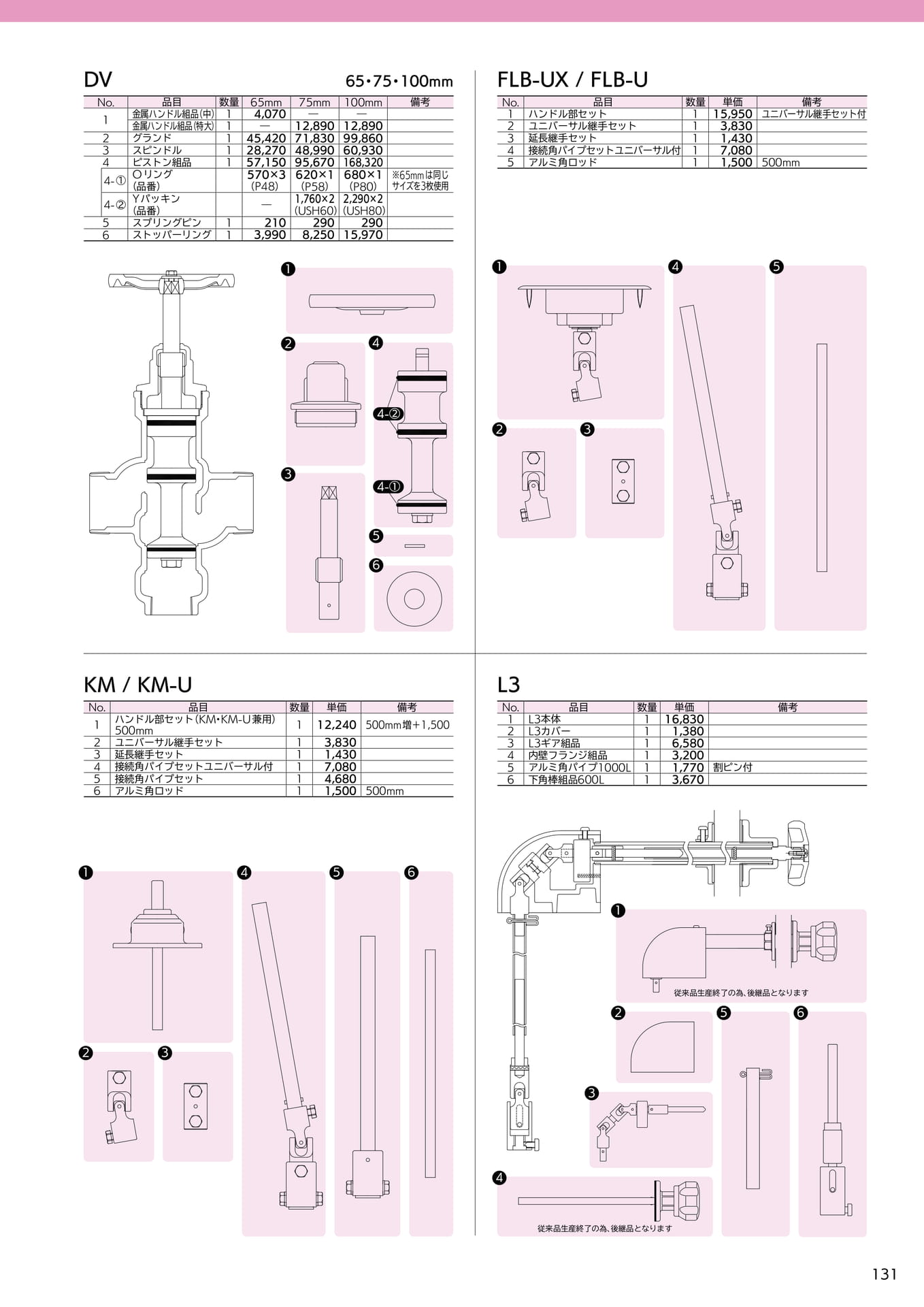

DV65・75・100mmNo.品目数量65mm75mm100mm備考1金属ハンドル組品（中）1金属ハンドル組品（特大）14,070―――12,89012,8902グランド145,42071,83099,8603スピンドル128,27048,99060,9304ピストン組品157,15095,670168,320Oリング4-①（品番）570×3（P48）620×1（P58）680×1（P80）※65mmは同じ枚使用4-②Yパッキン（品番）―1,760×22,290×2（USH60）（USH80）5スプリングピン12102902906ストッパーリング13,9908,25015,970FLB-UX/FLB-UNo.品目数量単価備考1ハンドル部セット115,950ユニバーサル継手セット付2ユニバーサル継手セット13,8303延長継手セット11,4304接続角パイプセットユニバーサル付17,0805アルミ角ロッド11,500500mm1145244-②2334-①56KM/KM-UNo.品目数量単価備考1ハンドル部セット（KM・KM-U兼用）500mm112,240500mm増＋1,5002ユニバーサル継手セット13,8303延長継手セット11,4304接続角パイプセットユニバーサル付17,0805接続角パイプセット14,6806アルミ角ロッド11,500500mmL3No.品目数量単価備考1L3本体116,8302L3カバー11,3803L3ギア組品16,5804内壁フランジ組品13,2005アルミ角パイプ1000L11,770割ピン付6下角棒組品600L13,67014561従来品生産終了の為、後継品となります2562334従来品生産終了の為、後継品となります131

Page 132

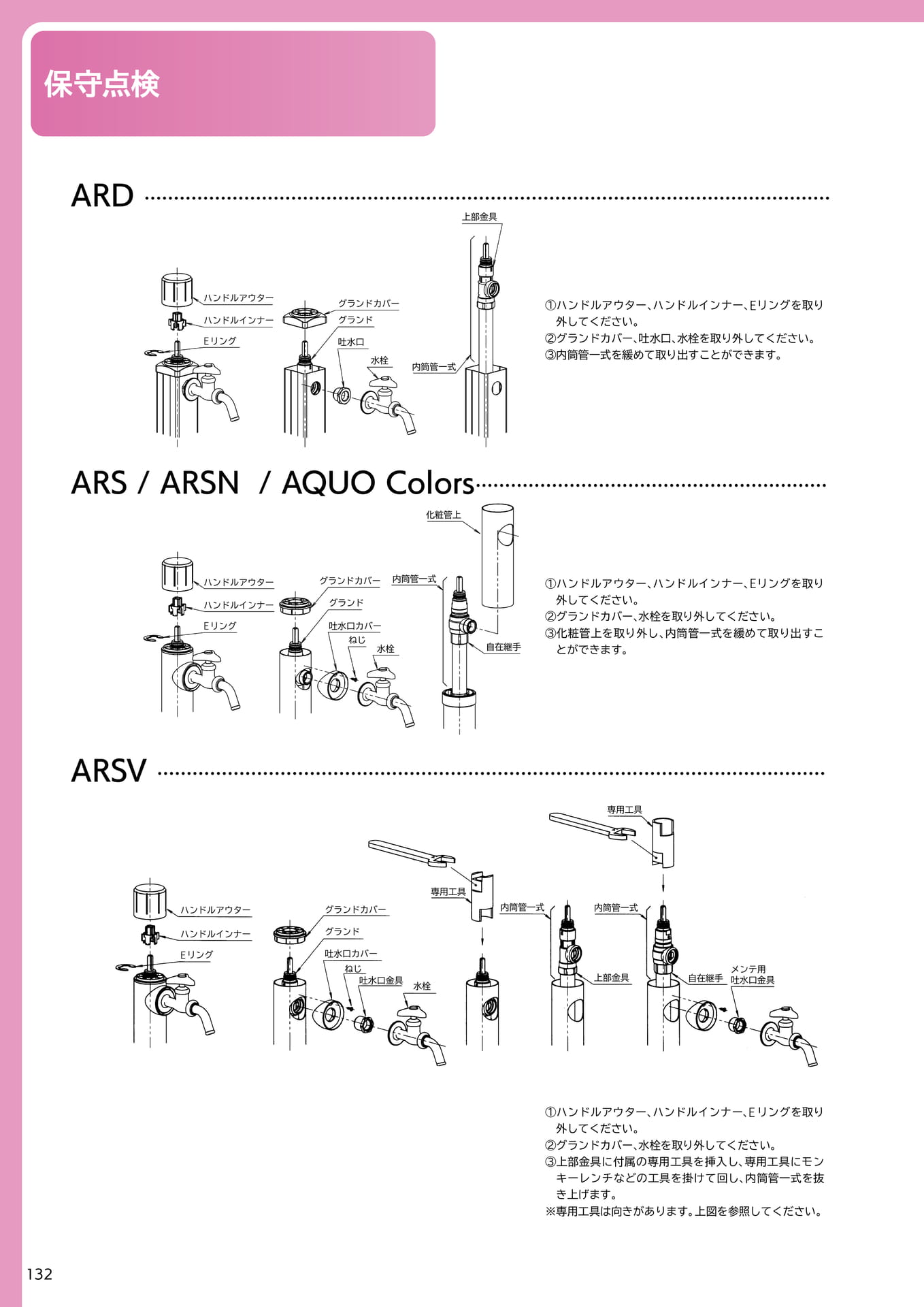

ARD………………………………………………………………………………………………………ARS/ARSN/AQUOColors……………………………………………………①ハンドルアウター、ハンドルインナー、Eリングを取り外してください。②グランドカバー、水栓を取り外してください。③化粧管上を取り外し、内筒管一式を緩めて取り出すことができます。①ハンドルアウター、ハンドルインナー、Eリングを取り外してください。②グランドカバー、吐水口、水栓を取り外してください。③内筒管一式を緩めて取り出すことができます。ARSV……………………………………………………………………………………………………①ハンドルアウター、ハンドルインナー、Eリングを取り外してください。②グランドカバー、水栓を取り外してください。③上部金具に付属の専用工具を挿入し、専用工具にモンキーレンチなどの工具を掛けて回し、内筒管一式を抜き上げます。※専用工具は向きがあります。上図を参照してください。保守点検保守点検水栓水栓水栓ハンドルアウターハンドルアウターハンドルアウターグランドカバーグランドカバーグランドカバーグランドグランドグランド吐水口吐水口カバー吐水口カバーねじねじ吐水口金具専用工具内筒管一式内筒管一式内筒管一式上部金具上部金具化粧管上自在継手自在継手内筒管一式専用工具メンテ用吐水口金具ハンドルインナーハンドルインナーハンドルインナーEリングEリングEリング132

Page 133

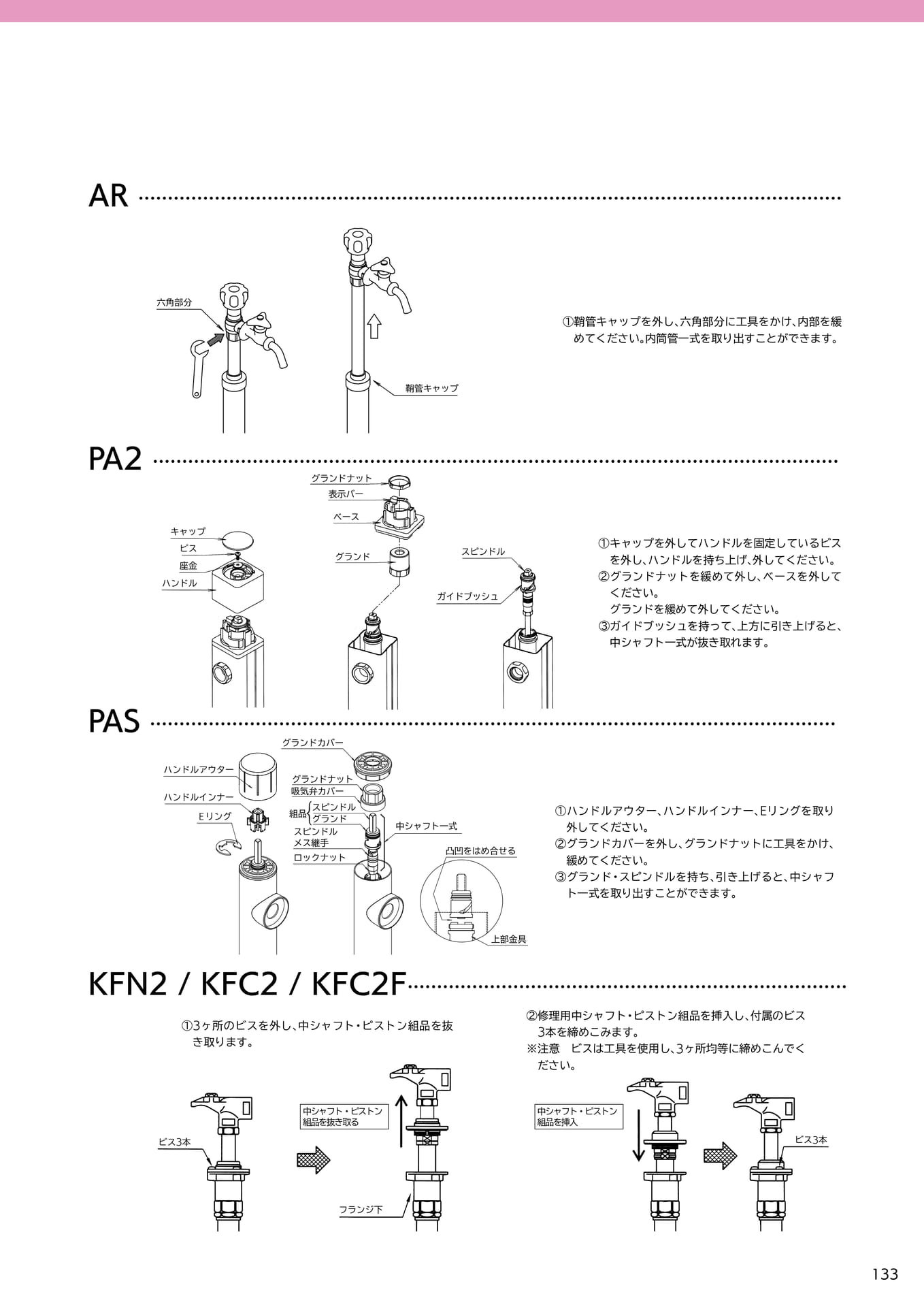

AR…………………………………………………………………………………………………………六角部分①鞘管キャップを外し、六角部分に工具をかけ、内部を緩めてください。内筒管一式を取り出すことができます。鞘管キャップPA2………………………………………………………………………………………………………グランドナット表示バーベースキャップビス座金ハンドルグランドスピンドルガイドブッシュ①キャップを外してハンドルを固定しているビスを外し、ハンドルを持ち上げ、外してください。②グランドナットを緩めて外し、ベースを外してください。グランドを緩めて外してください。③ガイドブッシュを持って、上方に引き上げると、中シャフト一式が抜き取れます。PAS………………………………………………………………………………………………………グランドカバーハンドルアウターハンドルインナーEリンググランドナット吸気弁カバー⎧スピンドル組品⎨⎩グランドスピンドルメス継手ロックナット中シャフト一式凸凹をはめ合せる①ハンドルアウター、ハンドルインナー、Eリングを取り外してください。②グランドカバーを外し、グランドナットに工具をかけ、緩めてください。③グランド・スピンドルを持ち、引き上げると、中シャフト一式を取り出すことができます。上部金具KFN2/KFC2/KFC2F…………………………………………………………………①3ヶ所のビスを外し、中シャフト・ピストン組品を抜き取ります。②修理用中シャフト・ピストン組品を挿入し、付属のビス3本を締めこみます。※注意ビスは工具を使用し、3ヶ所均等に締めこんでください。中シャフト・ピストン組品を抜き取る中シャフト・ピストン組品を挿入ビス3本ビス3本フランジ下133

Page 134

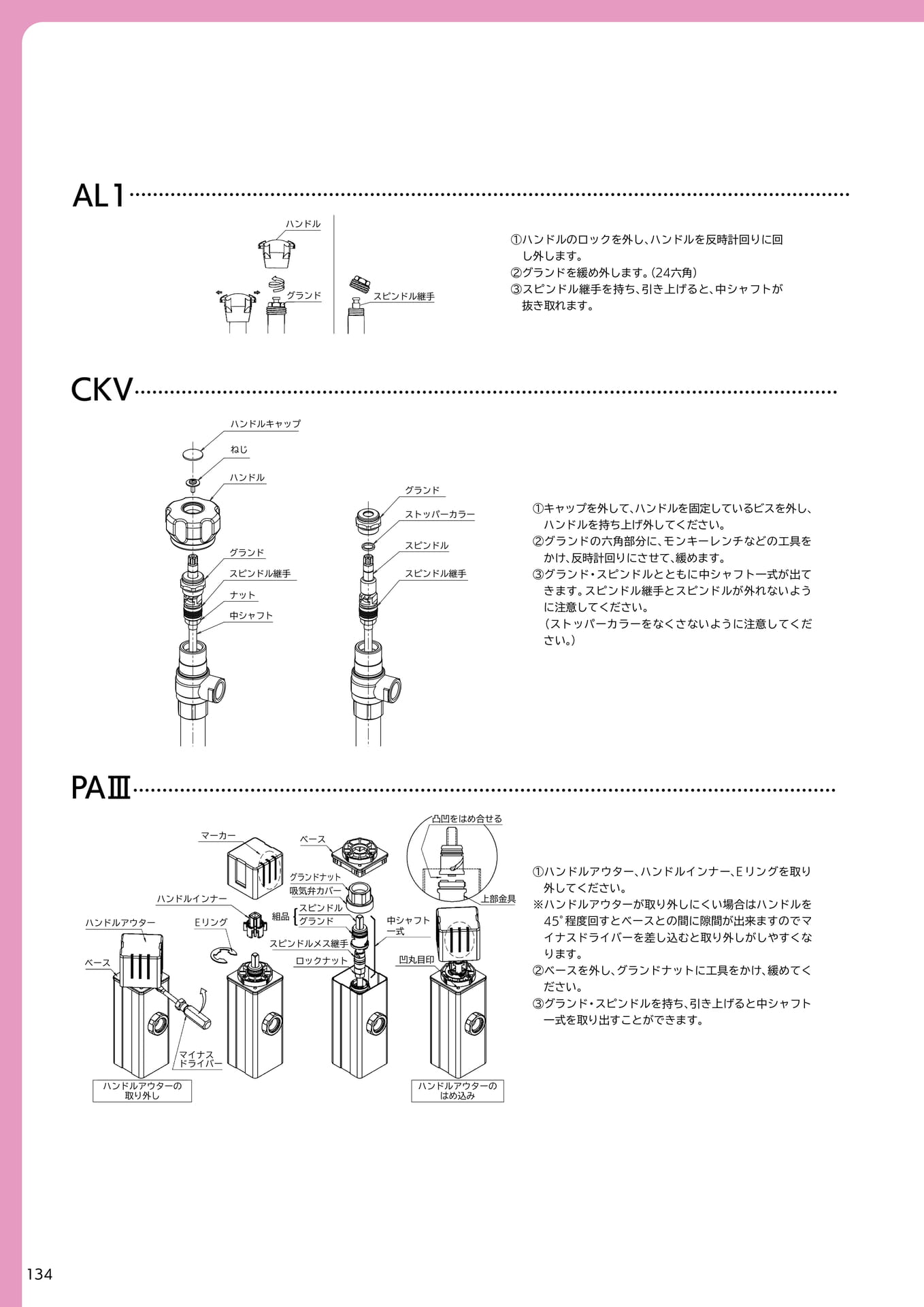

AL1……………………………………………………………………………………………………………ハンドルグランドスピンドル継手①ハンドルのロックを外し、ハンドルを反時計回りに回し外します。②グランドを緩め外します。（24六角）③スピンドル継手を持ち、引き上げると、中シャフトが抜き取れます。CKV…………………………………………………………………………………………………………ハンドルキャップねじハンドルグランドスピンドル継手ナット中シャフトグランドストッパーカラースピンドルスピンドル継手①キャップを外して、ハンドルを固定しているビスを外し、ハンドルを持ち上げ外してください。②グランドの六角部分に、モンキーレンチなどの工具をかけ、反時計回りにさせて、緩めます。③グランド・スピンドルとともに中シャフト一式が出てきます。スピンドル継手とスピンドルが外れないように注意してください。（ストッパーカラーをなくさないように注意してください。）PAⅢ…………………………………………………………………………………………………………凸凹をはめ合せるマーカーベースハンドルインナーハンドルアウターEリングベースグランドナット吸気弁カバースピンドル組品グランドスピンドルメス継手ロックナット中シャフト一式凹丸目印上部金具①ハンドルアウター、ハンドルインナー、Eリングを取り外してください。※ハンドルアウターが取り外しにくい場合はハンドルを45°程度回すとベースとの間に隙間が出来ますのでマイナスドライバーを差し込むと取り外しがしやすくなります。②ベースを外し、グランドナットに工具をかけ、緩めてください。③グランド・スピンドルを持ち、引き上げると中シャフト一式を取り出すことができます。マイナスドライバーハンドルアウターの取り外しハンドルアウターのはめ込み134

Page 135

JR朝里駅←小樽市街←小樽IC札幌→札幌→光合金製作所本社／工場国道5号線札樽自動車道エネオス●●ローソン●㈱イコル㈱ミマツ朝里IC●セイコーマートバス停木工団地前トライアル●光合金製作所松本営業所●スーパー西友●マクドナルド●●バーミヤン高宮交差点●けんしん松本南支店↑長野国道１９号線塩尻↓光合金製作所青森出張所青森みちのく銀行青森東支店●青森地方気象台●中華そば●田むら●合浦公園●出光●セブンイレブン花園2丁目店←市役所野辺地→国道4号線東青森駅↓東青森駅通り栄町交差点光合金製作所盛岡営業所光合金製作所盛岡営業所北上川国道３９６号線遠野↓↑国道４号線中川原簡易水処理施設盛岡市下水道部施設管理課スーパーマルイチ●ヤマト運輸●光合金製作所仙台営業所光合金製作所仙台営業所小鶴新田駅梅田川JR仙台トヨペット●ミヤギテレビ●国道45号線●スーパーオートバックス卸町↓福島↓国道４号線↑盛岡県立体育館●●農協ビルびっくりドンキー●JAF●●下夕野公園秋田市水道局●出光GS●臨海バイパス茨島交差点●コマツ●秋田県庁●ドジャース秋田市役所●→能代市国道13号線由利本荘市↓光合金製作所秋田出張所光合金製作所秋田出張所本社／工場〒047-8686北海道小樽市新光5丁目9番6号☎（0134）52-2135（代）FAX（0134）54-9511仙台営業所〒983-0035仙台市宮城野区日の出町１丁目３番11号☎（022）238-6250（代）FAX（022）238-6251盛岡営業所〒020-0824盛岡市東安庭2丁目10番20号☎（019）652-6666（代）FAX（019）653-1391秋田出張所〒010-0942秋田市川尻大川町２番３号☎（018）864-1763（代）FAX（018）864-1783松本営業所〒390-0847松本市笹部1丁目４番14号☎（0263）25-8160（代）FAX（0263）25-9792八戸出張所〒039-1165八戸市石堂2丁目24番９号☎（0178）20-1002（代）FAX（0178）20-1035青森出張所〒030-0966青森市花園2丁目9番30号☎（017）765-6444（代）FAX（017）765-6888事業所一覧販売店・代理店・取扱店・建築会社・工務店様へのお願い○表示価格は2026年4月1日現在の価格です。○表示価格はすべて製品のみの価格で、工事費は別途ご請求となります。○表示価格には製品のみの価格で、消費税を含んでおりません。○ご注文が標準価格にて3万円未満の場合は、別途送料を請求させて頂いております。○製品を返品頂く場合は、返品手数料を頂戴致します。○長尺ものの製品も、受注生産致します。弊社の各営業所・出張所又は営業担当までお問い合わせください。○掲載されている製品の中でも、地域によりお取扱いしていない場合がございますので、製品欄に記載の取扱営業所をご確認ください。○取扱店記載の営業所・出張所でもサイズによっては取扱いのないものや納期を要する場合もございます。あらかじめご了承ください。○製品によっては、改良やリニューアル等により予告無しに内容・仕様・寸法・デザイン・価格等を変更する場合がございますので、あらかじめご了承ください。○このカタログ掲載の製品写真は印刷色のため実際の色とは多少異なっております。エネオス●DayPRO●ジョイス馬淵川馬淵川緑地馬淵大橋←R45十和田方面国道１０４号線●光合金製作所八戸出張所光合金製作所八戸出張所135

Page 136

https://www.hikarigokin.co.jp/詳しい説明をご希望の方は、下記までご連絡ください。株式会社光合金製作所本社／工場〒047-8686小樽市新光5丁目9番6号☎（0134）52-2135（代）FAX（0134）54-9511盛岡営業所〒020-0824盛岡市東安庭2丁目10番20号☎（019）652-6666（代）FAX（019）653-1391仙台営業所〒983-0035仙台市宮城野区日の出町1丁目3番11号☎（022）238-6250（代）FAX（022）238-6251秋田出張所〒010-0942秋田市川尻大川町2番3号☎（018）864-1763（代）FAX（018）864-1783八戸出張所〒039-1165八戸市石堂2丁目24番9号☎（0178）20-1002（代）FAX（0178）20-1035青森出張所〒030-0966青森市花園2丁目9番30号☎（017）765-6444（代）FAX（017）765-6888松本営業所〒390-0847松本市笹部1丁目4番14号☎（0263）25-8160（代）FAX（0263）25-9792営業所……札幌・小樽後志・旭川・函館・苫小牧■代理店・取扱店
