国産クオリティで“漏えいリスク低減”アゼアスの集じん・排気装置シリーズ

Page 02

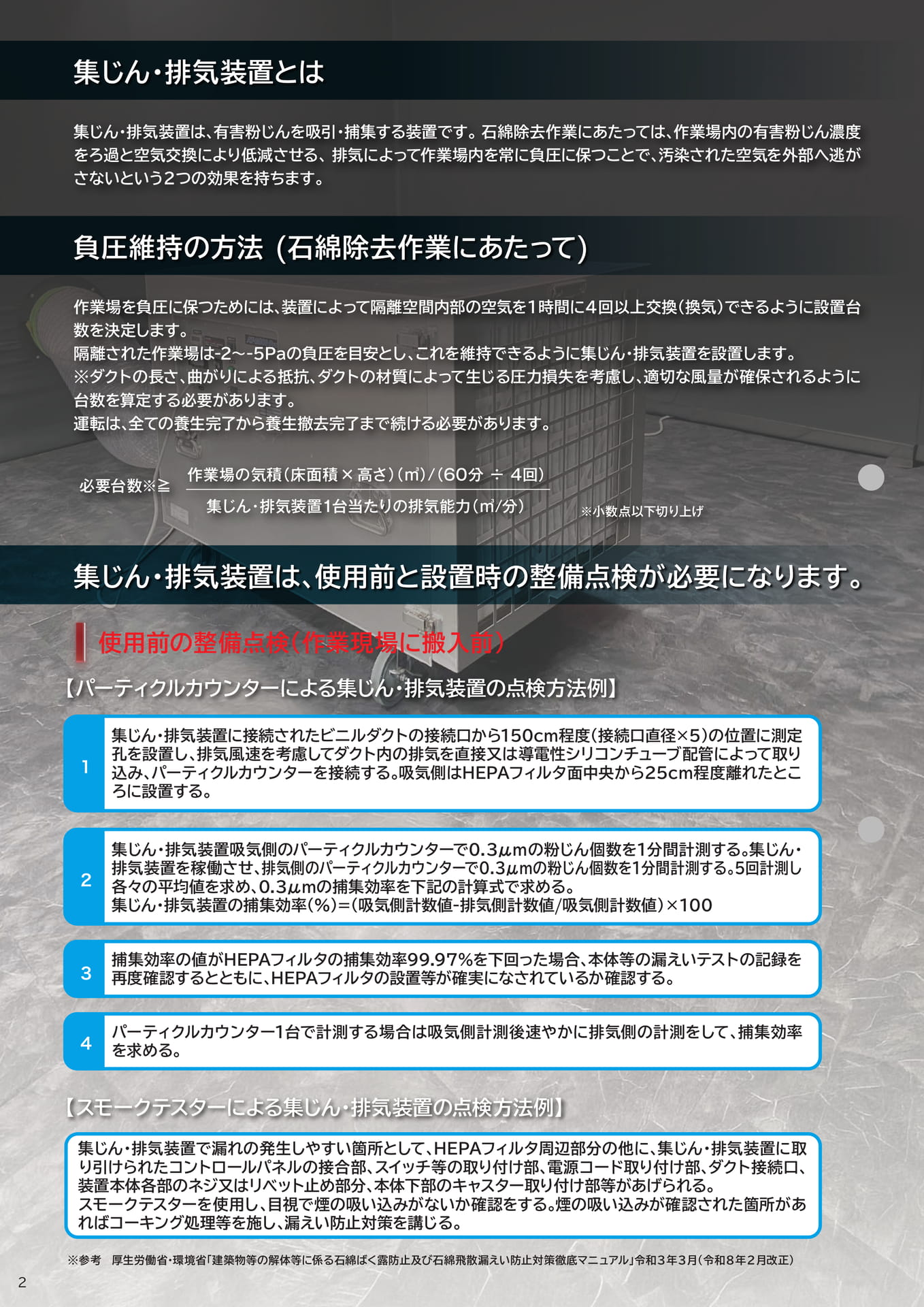

集じん・排気装置とは集じん・排気装置は、有害粉じんを吸引・捕集する装置です。石綿除去作業にあたっては、作業場内の有害粉じん濃度をろ過と空気交換により低減させる、排気によって作業場内を常に負圧に保つことで、汚染された空気を外部へ逃がさないという２つの効果を持ちます。負圧維持の方法(石綿除去作業にあたって)作業場を負圧に保つためには、装置によって隔離空間内部の空気を１時間に４回以上交換（換気）できるように設置台数を決定します。隔離された作業場は-2～-5Paの負圧を目安とし、これを維持できるように集じん・排気装置を設置します。※ダクトの長さ、曲がりによる抵抗、ダクトの材質によって生じる圧力損失を考慮し、適切な風量が確保されるように台数を算定する必要があります。運転は、全ての養生完了から養生撤去完了まで続ける必要があります。必要台数※≧作業場の気積（床面積×高さ）（㎥）/（60分÷4回）集じん・排気装置1台当たりの排気能力（㎥/分）※小数点以下切り上げ集じん・排気装置は、使用前と設置時の整備点検が必要になります。使用前の整備点検（作業現場に搬入前）【パーティクルカウンターによる集じん・排気装置の点検方法例】1集じん・排気装置に接続されたビニルダクトの接続口から150cm程度（接続口直径×5）の位置に測定孔を設置し、排気風速を考慮してダクト内の排気を直接又は導電性シリコンチューブ配管によって取り込み、パーティクルカウンターを接続する。吸気側はHEPAフィルタ面中央から25cm程度離れたところに設置する。2集じん・排気装置吸気側のパーティクルカウンターで0.3μmの粉じん個数を1分間計測する。集じん・排気装置を稼働させ、排気側のパーティクルカウンターで0.3μmの粉じん個数を1分間計測する。5回計測し各々の平均値を求め、0.3μmの捕集効率を下記の計算式で求める。集じん・排気装置の捕集効率（％）=（吸気側計数値-排気側計数値/吸気側計数値）×1003捕集効率の値がHEPAフィルタの捕集効率99.97%を下回った場合、本体等の漏えいテストの記録を再度確認するとともに、HEPAフィルタの設置等が確実になされているか確認する。4パーティクルカウンター1台で計測する場合は吸気側計測後速やかに排気側の計測をして、捕集効率を求める。【スモークテスターによる集じん・排気装置の点検方法例】集じん・排気装置で漏れの発生しやすい箇所として、HEPAフィルタ周辺部分の他に、集じん・排気装置に取り引けられたコントロールパネルの接合部、スイッチ等の取り付け部、電源コード取り付け部、ダクト接続口、装置本体各部のネジ又はリベット止め部分、本体下部のキャスター取り付け部等があげられる。スモークテスターを使用し、目視で煙の吸い込みがないか確認をする。煙の吸い込みが確認された箇所があればコーキング処理等を施し、漏えい防止対策を講じる。※参考厚生労働省・環境省「建築物等の解体等に係る石綿ばく露防止及び石綿飛散漏えい防止対策徹底マニュアル」令和３年３月（令和８年２月改正）2

Page 03

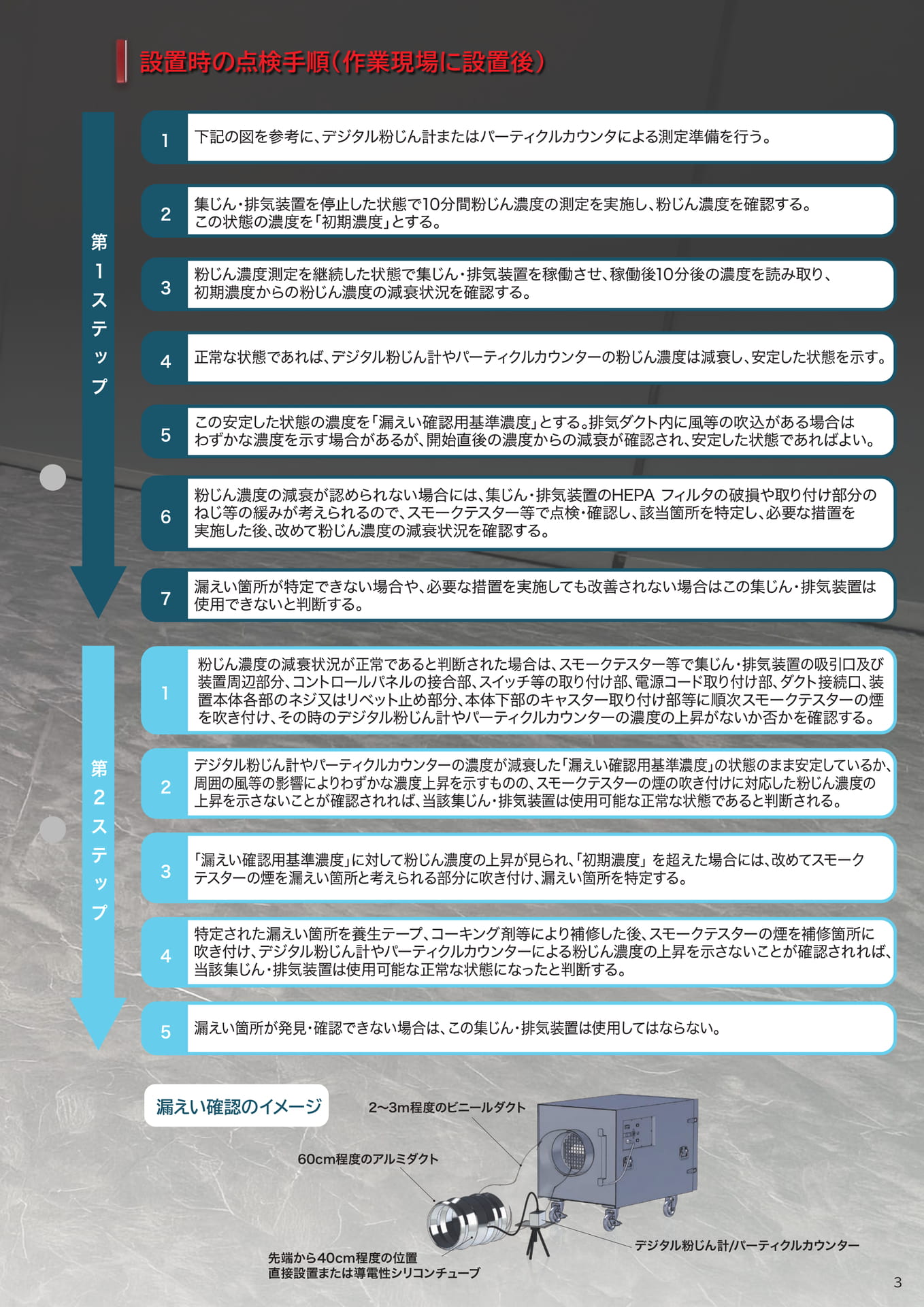

1ステップ第2ステップ直接設置または導電性シリコンチューブ第設置時の点検手順（作業現場に設置後）1下記の図を参考に、デジタル粉じん計またはパーティクルカウンタによる測定準備を行う。2集じん・排気装置を停止した状態で10分間粉じん濃度の測定を実施し、粉じん濃度を確認する。この状態の濃度を「初期濃度」とする。3456712345粉じん濃度測定を継続した状態で集じん・排気装置を稼働させ、稼働後10分後の濃度を読み取り、初期濃度からの粉じん濃度の減衰状況を確認する。正常な状態であれば、デジタル粉じん計やパーティクルカウンターの粉じん濃度は減衰し、安定した状態を示す。この安定した状態の濃度を「漏えい確認用基準濃度」とする。排気ダクト内に風等の吹込がある場合はわずかな濃度を示す場合があるが、開始直後の濃度からの減衰が確認され、安定した状態であればよい。粉じん濃度の減衰が認められない場合には、集じん・排気装置のHEPAフィルタの破損や取り付け部分のねじ等の緩みが考えられるので、スモークテスター等で点検・確認し、該当箇所を特定し、必要な措置を実施した後、改めて粉じん濃度の減衰状況を確認する。漏えい箇所が特定できない場合や、必要な措置を実施しても改善されない場合はこの集じん・排気装置は使用できないと判断する。粉じん濃度の減衰状況が正常であると判断された場合は、スモークテスター等で集じん・排気装置の吸引口及び装置周辺部分、コントロールパネルの接合部、スイッチ等の取り付け部、電源コード取り付け部、ダクト接続口、装置本体各部のネジ又はリベット止め部分、本体下部のキャスター取り付け部等に順次スモークテスターの煙を吹き付け、その時のデジタル粉じん計やパーティクルカウンターの濃度の上昇がないか否かを確認する。デジタル粉じん計やパーティクルカウンターの濃度が減衰した「漏えい確認用基準濃度」の状態のまま安定しているか、周囲の風等の影響によりわずかな濃度上昇を示すものの、スモークテスターの煙の吹き付けに対応した粉じん濃度の上昇を示さないことが確認されれば、当該集じん・排気装置は使用可能な正常な状態であると判断される。「漏えい確認用基準濃度」に対して粉じん濃度の上昇が見られ、「初期濃度」を超えた場合には、改めてスモークテスターの煙を漏えい箇所と考えられる部分に吹き付け、漏えい箇所を特定する。特定された漏えい箇所を養生テープ、コーキング剤等により補修した後、スモークテスターの煙を補修箇所に吹き付け、デジタル粉じん計やパーティクルカウンターによる粉じん濃度の上昇を示さないことが確認されれば、当該集じん・排気装置は使用可能な正常な状態になったと判断する。漏えい箇所が発見・確認できない場合は、この集じん・排気装置は使用してはならない。漏えい確認のイメージ2～3m程度のビニールダクト60cm程度のアルミダクト先端から40cm程度の位置デジタル粉じん計/パーティクルカウンター3

Page 04

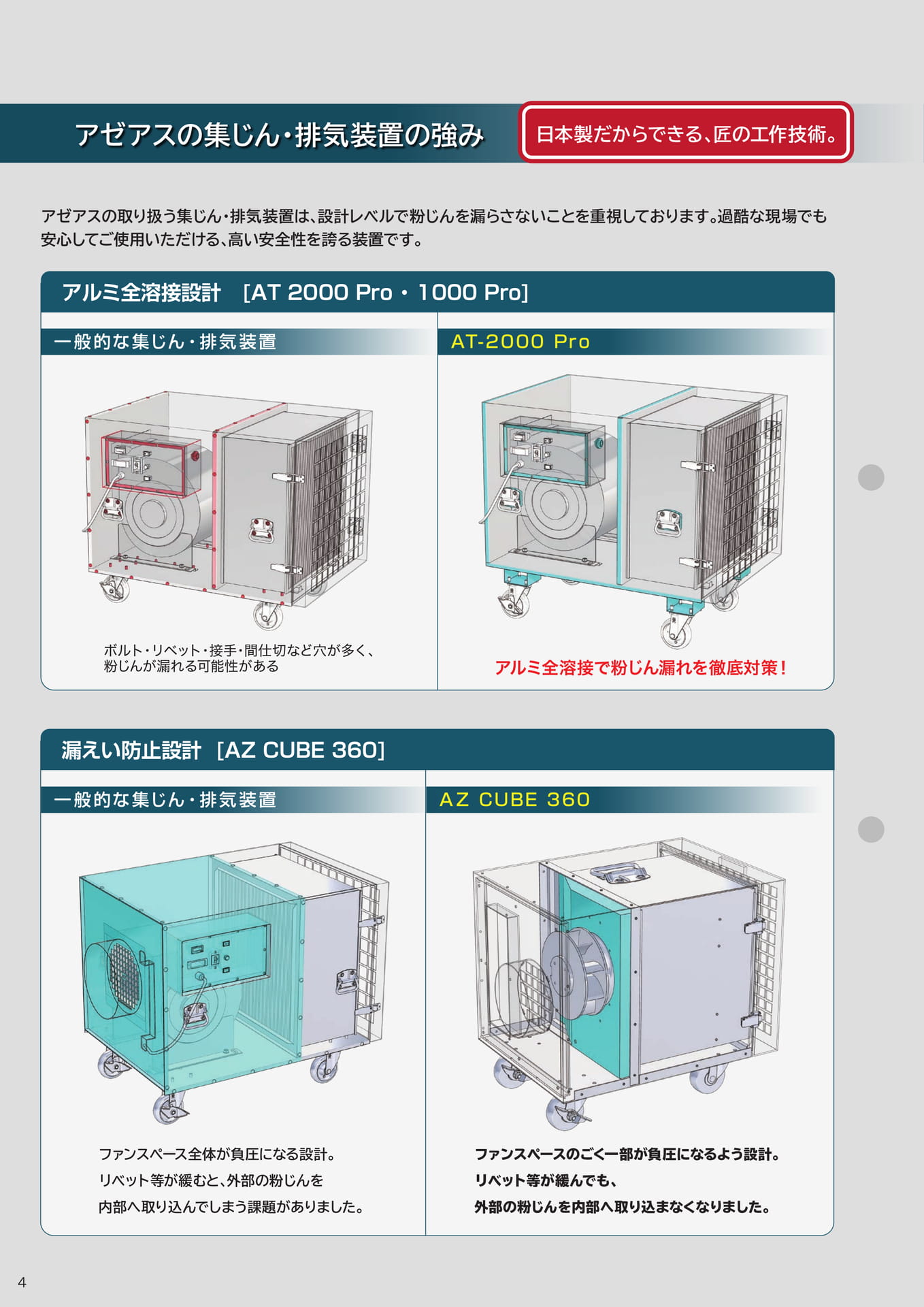

アゼアスの集じん・排気装置の強み日本製だからできる、匠の工作技術。アゼアスの取り扱う集じん・排気装置は、設計レベルで粉じんを漏らさないことを重視しております。過酷な現場でも安心してご使用いただける、高い安全性を誇る装置です。アルミ全溶接設計[AT2000Pro・1000Pro]一般的な集じん・排気装置AT-2000Proボルト・リベット・接手・間仕切など穴が多く、粉じんが漏れる可能性があるアルミ全溶接で粉じん漏れを徹底対策！漏えい防止設計[AZCUBE360]一般的な集じん・排気装置AZCUBE360ファンスペース全体が負圧になる設計。リベット等が緩むと、外部の粉じんを内部へ取り込んでしまう課題がありました。ファンスペースのごく一部が負圧になるよう設計。リベット等が緩んでも、外部の粉じんを内部へ取り込まなくなりました。4

Page 05

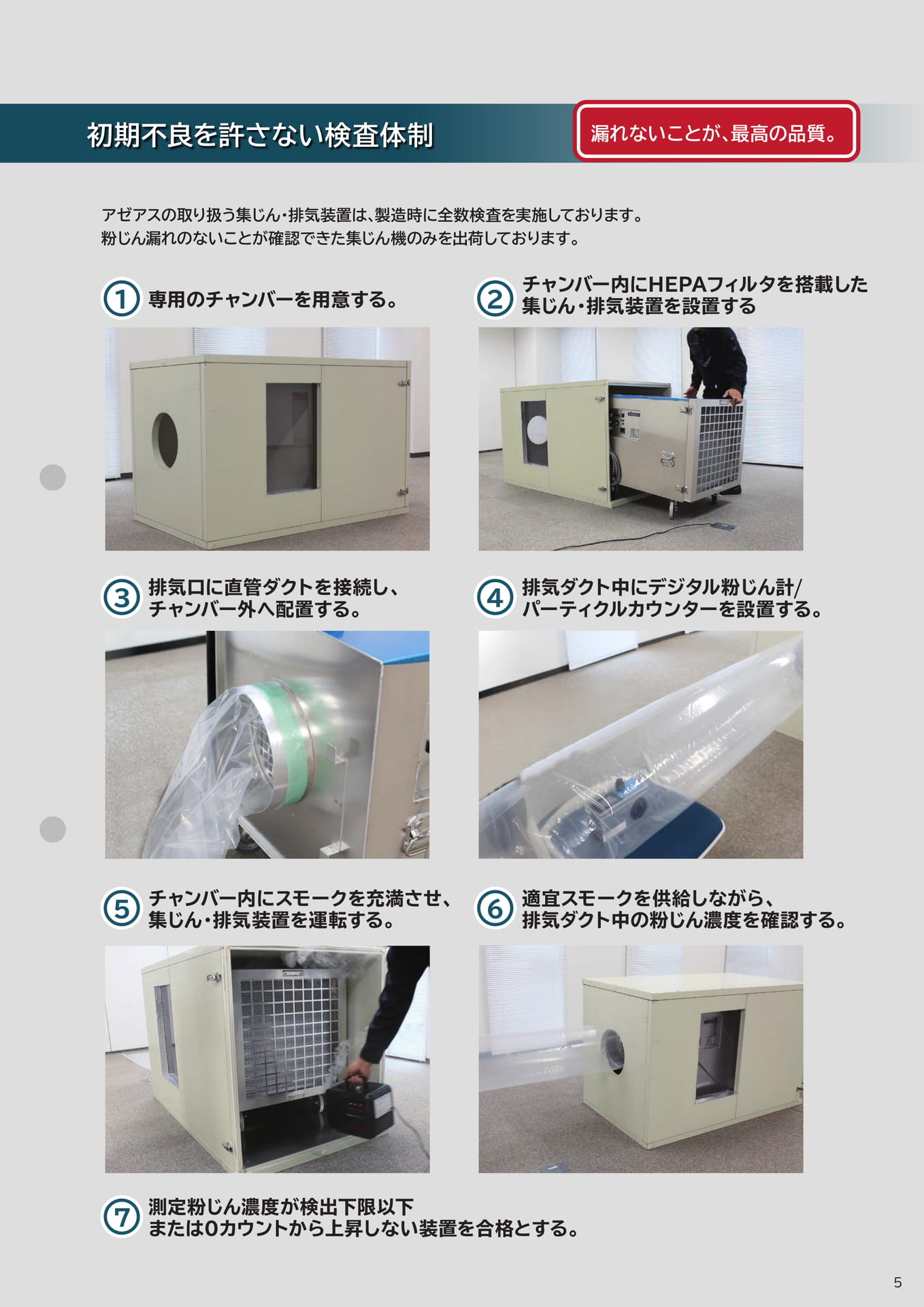

初期不良を許さない検査体制漏れないことが、最高の品質。アゼアスの取り扱う集じん・排気装置は、製造時に全数検査を実施しております。粉じん漏れのないことが確認できた集じん機のみを出荷しております。1専用のチャンバーを用意する。2チャンバー内にHEPAフィルタを搭載した集じん・排気装置を設置する3排気口に直管ダクトを接続し、チャンバー外へ配置する。4排気ダクト中にデジタル粉じん計/パーティクルカウンターを設置する。5チャンバー内にスモークを充満させ、集じん・排気装置を運転する。6適宜スモークを供給しながら、排気ダクト中の粉じん濃度を確認する。7測定粉じん濃度が検出下限以下または0カウントから上昇しない装置を合格とする。5

Page 06

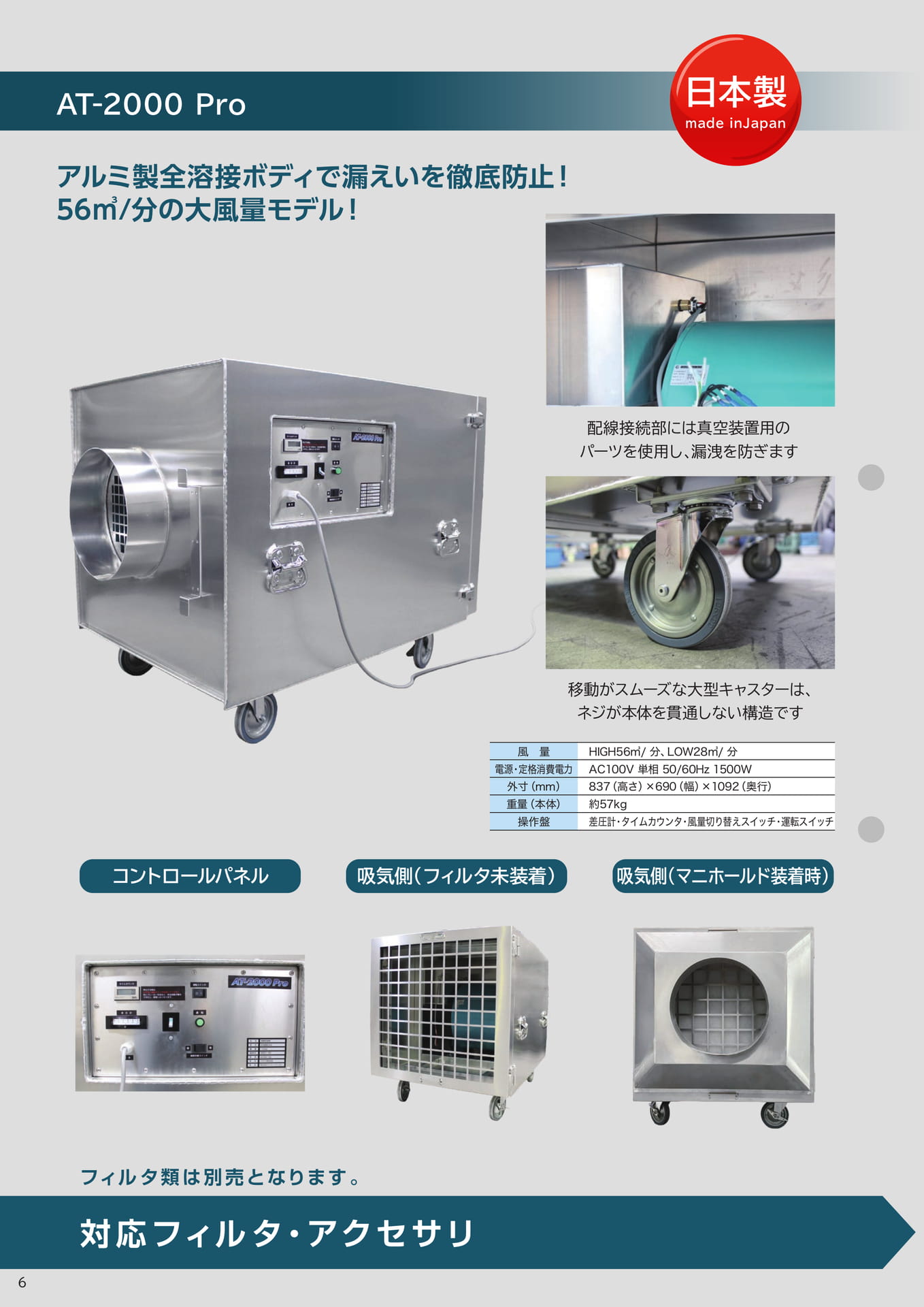

AT-2000Pro日本製madeinJapanアルミ製全溶接ボディで漏えいを徹底防止！56㎥/分の大風量モデル！配線接続部には真空装置用のパーツを使用し、漏洩を防ぎます移動がスムーズな大型キャスターは、ネジが本体を貫通しない構造です風量電源・定格消費電力外寸（mm）重量（本体）操作盤HIGH56㎥/分、LOW28㎥/分AC100V単相50/60Hz1500W837（高さ）×690（幅）×1092（奥行）約57kg差圧計・タイムカウンタ・風量切り替えスイッチ・運転スイッチコントロールパネル吸気側（フィルタ未装着）吸気側（マニホールド装着時）フィルタ類は別売となります。対応フィルタ・アクセサリ6

Page 07

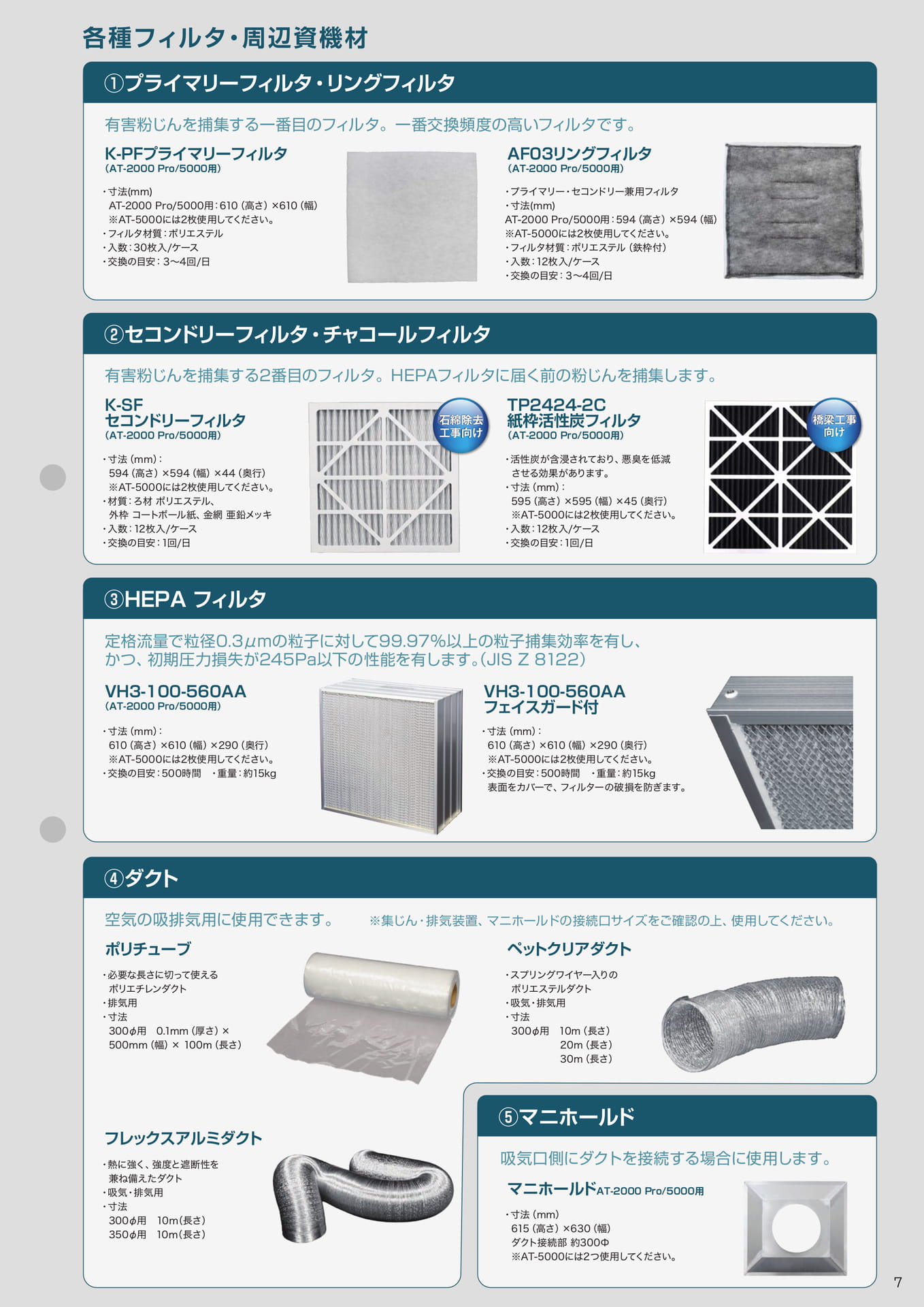

各種フィルタ・周辺資機材①プライマリーフィルタ・リングフィルタ有害粉じんを捕集する一番目のフィルタ。一番交換頻度の高いフィルタです。K-PFプライマリーフィルタ（AT-2000Pro/5000用）・寸法(mm)AT-2000Pro/5000用：610（高さ）×610（幅）※AT-5000には2枚使用してください。・フィルタ材質：ポリエステル・入数：30枚入/ケース・交換の目安：３～4回/日AF03リングフィルタ（AT-2000Pro/5000用）・プライマリー・セコンドリー兼用フィルタ・寸法(mm)AT-2000Pro/5000用：594（高さ）×594（幅）※AT-5000には2枚使用してください。・フィルタ材質：ポリエステル（鉄枠付）・入数：12枚入/ケース・交換の目安：３～4回/日②セコンドリーフィルタ・チャコールフィルタ有害粉じんを捕集する2番目のフィルタ。HEPAフィルタに届く前の粉じんを捕集します。K-SFセコンドリーフィルタ（AT-2000Pro/5000用）石綿除去工事向けTP2424-2C紙枠活性炭フィルタ（AT-2000Pro/5000用）橋梁工事向け・寸法（mm）：594（高さ）×594（幅）×44（奥行）※AT-5000には2枚使用してください。・材質：ろ材ポリエステル、外枠コートボール紙、金網亜鉛メッキ・入数：12枚入/ケース・交換の目安：1回/日・活性炭が含浸されており、悪臭を低減させる効果があります。・寸法（mm）：595（高さ）×595（幅）×45（奥行）※AT-5000には2枚使用してください。・入数：12枚入/ケース・交換の目安：1回/日③HEPAフィルタ定格流量で粒径0.3μmの粒子に対して99.97％以上の粒子捕集効率を有し、かつ、初期圧力損失が245Pa以下の性能を有します。（JISZ8122）VH3-100-560AA（AT-2000Pro/5000用）・寸法（mm）：610（高さ）×610（幅）×290（奥行）※AT-5000には2枚使用してください。・交換の目安：500時間・重量：約15kgVH3-100-560AAフェイスガード付・寸法（mm）：610（高さ）×610（幅）×290（奥行）※AT-5000には2枚使用してください。・交換の目安：500時間・重量：約15kg表面をカバーで、フィルターの破損を防ぎます。④ダクト空気の吸排気用に使用できます。※集じん・排気装置、マニホールドの接続口サイズをご確認の上、使用してください。ポリチューブ・必要な長さに切って使えるポリエチレンダクト・排気用・寸法300φ用0.1mm（厚さ）×500mm（幅）×100m（長さ）ペットクリアダクト・スプリングワイヤー入りのポリエステルダクト・吸気・排気用・寸法300φ用10m（長さ）20m（長さ）30m（長さ）フレックスアルミダクト・熱に強く、強度と遮断性を兼ね備えたダクト・吸気・排気用・寸法300φ用10ｍ（長さ）350φ用10ｍ（長さ）⑤マニホールド吸気口側にダクトを接続する場合に使用します。マニホールドAT-2000Pro/5000用・寸法（mm）615（高さ）×630（幅）ダクト接続部約300Φ※AT-5000には2つ使用してください。7

Page 08

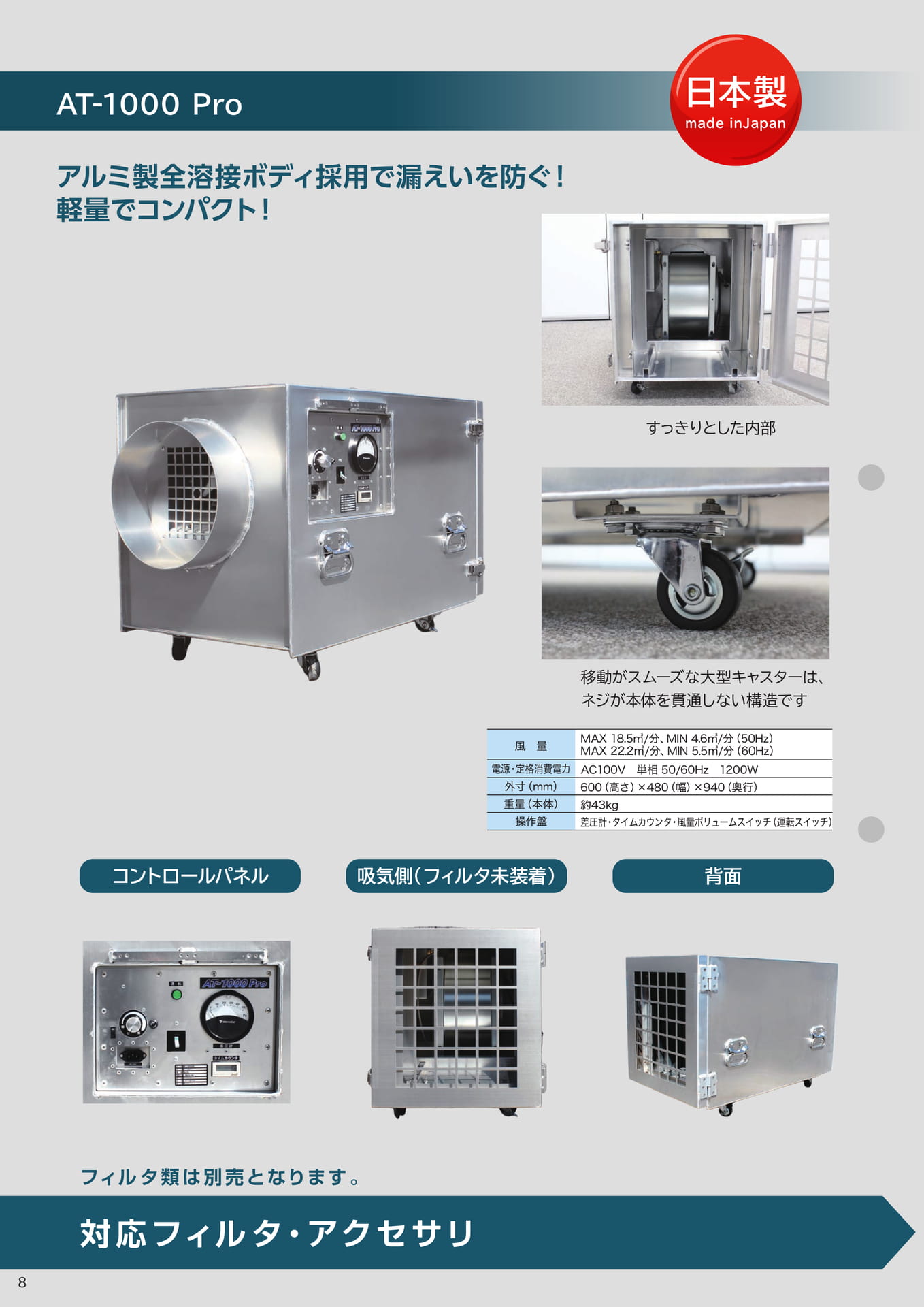

AT-1000Pro日本製madeinJapanアルミ製全溶接ボディ採用で漏えいを防ぐ！軽量でコンパクト！すっきりとした内部移動がスムーズな大型キャスターは、ネジが本体を貫通しない構造です風量電源・定格消費電力外寸（mm）重量（本体）操作盤MAX18.5㎥/分、MIN4.6㎥/分（50Hz）MAX22.2㎥/分、MIN5.5㎥/分（60Hz）AC100V単相50/60Hz1200W600（高さ）×480（幅）×940（奥行）約43kg差圧計・タイムカウンタ・風量ボリュームスイッチ（運転スイッチ）コントロールパネル吸気側（フィルタ未装着）背面フィルタ類は別売となります。対応フィルタ・アクセサリ8

Page 09

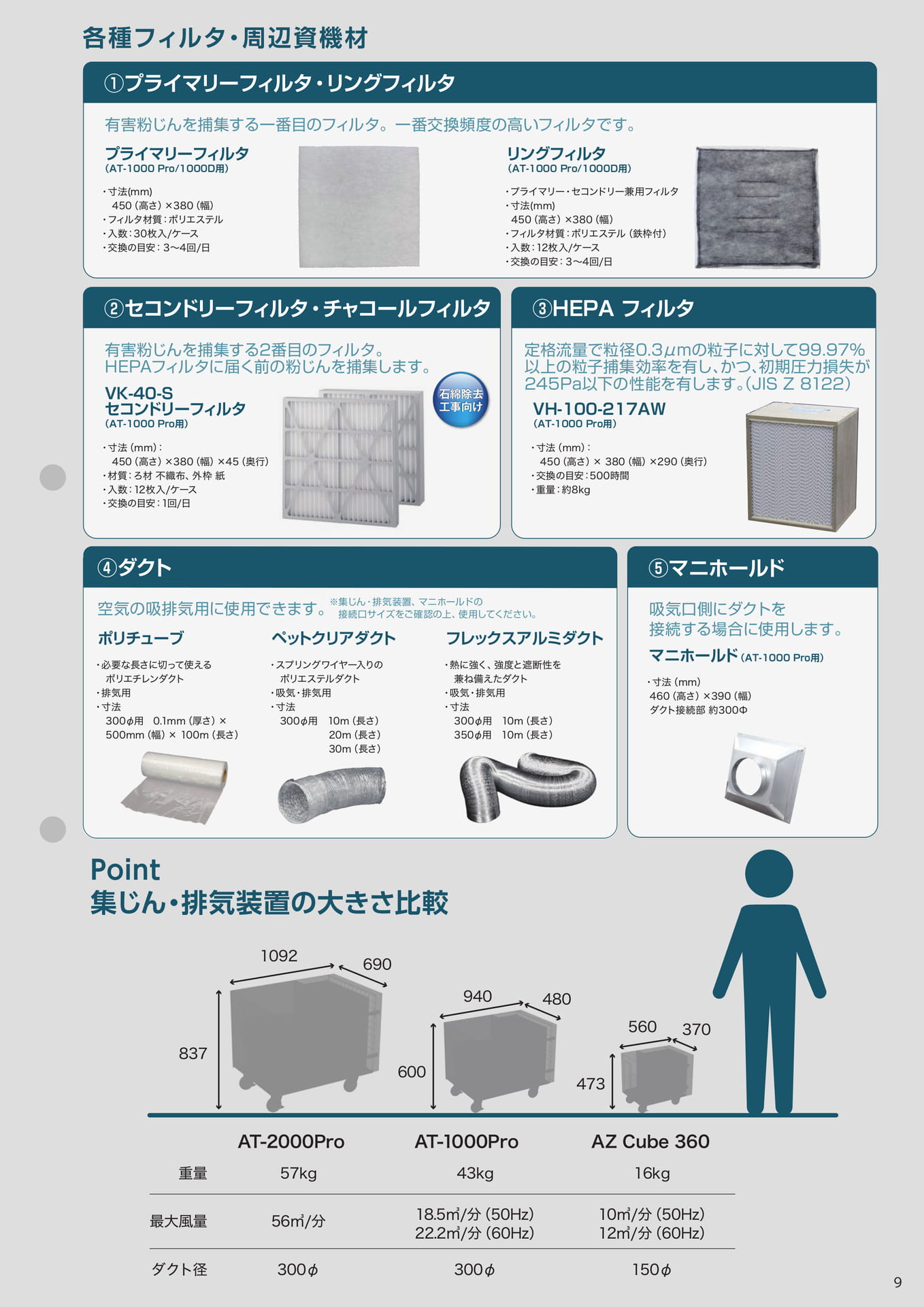

各種フィルタ・周辺資機材①プライマリーフィルタ・リングフィルタ有害粉じんを捕集する一番目のフィルタ。一番交換頻度の高いフィルタです。プライマリーフィルタ（AT-1000Pro/1000D用）・寸法(mm)450（高さ）×380（幅）・フィルタ材質：ポリエステル・入数：30枚入/ケース・交換の目安：３～4回/日リングフィルタ（AT-1000Pro/1000D用）・プライマリー・セコンドリー兼用フィルタ・寸法(mm)450（高さ）×380（幅）・フィルタ材質：ポリエステル（鉄枠付）・入数：12枚入/ケース・交換の目安：３～4回/日②セコンドリーフィルタ・チャコールフィルタ有害粉じんを捕集する2番目のフィルタ。HEPAフィルタに届く前の粉じんを捕集します。VK-40-Sセコンドリーフィルタ（AT-1000Pro用）・寸法（mm）：450（高さ）×380（幅）×45（奥行）・材質：ろ材不織布、外枠紙・入数：12枚入/ケース・交換の目安：1回/日石綿除去工事向け③HEPAフィルタ定格流量で粒径0.3μmの粒子に対して99.97％以上の粒子捕集効率を有し、かつ、初期圧力損失が245Pa以下の性能を有します。（JISZ8122）VH-100-217AW（AT-1000Pro用）・寸法（mm）：450（高さ）×380（幅）×290（奥行）・交換の目安：500時間・重量：約8kg④ダクト⑤マニホールド空気の吸排気用に使用できます。ポリチューブ・必要な長さに切って使えるポリエチレンダクト・排気用・寸法300φ用0.1mm（厚さ）×500mm（幅）×100m（長さ）※集じん・排気装置、マニホールドの接続口サイズをご確認の上、使用してください。ペットクリアダクト・スプリングワイヤー入りのポリエステルダクト・吸気・排気用・寸法300φ用10m（長さ）20m（長さ）30m（長さ）フレックスアルミダクト・熱に強く、強度と遮断性を兼ね備えたダクト・吸気・排気用・寸法300φ用10m（長さ）350φ用10m（長さ）吸気口側にダクトを接続する場合に使用します。マニホールド（AT-1000Pro用）・寸法（mm）460（高さ）×390（幅）ダクト接続部約300ΦPoint集じん・排気装置の大きさ比較1092690940480560370837600473AT-2000ProAT-1000ProAZCube360重量57kg43kg16kg最大風量56㎥/分18.5㎥/分（50Hz）22.2㎥/分（60Hz）10㎥/分（50Hz）12㎥/分（60Hz）ダクト径300φ300φ150φ9

Page 10

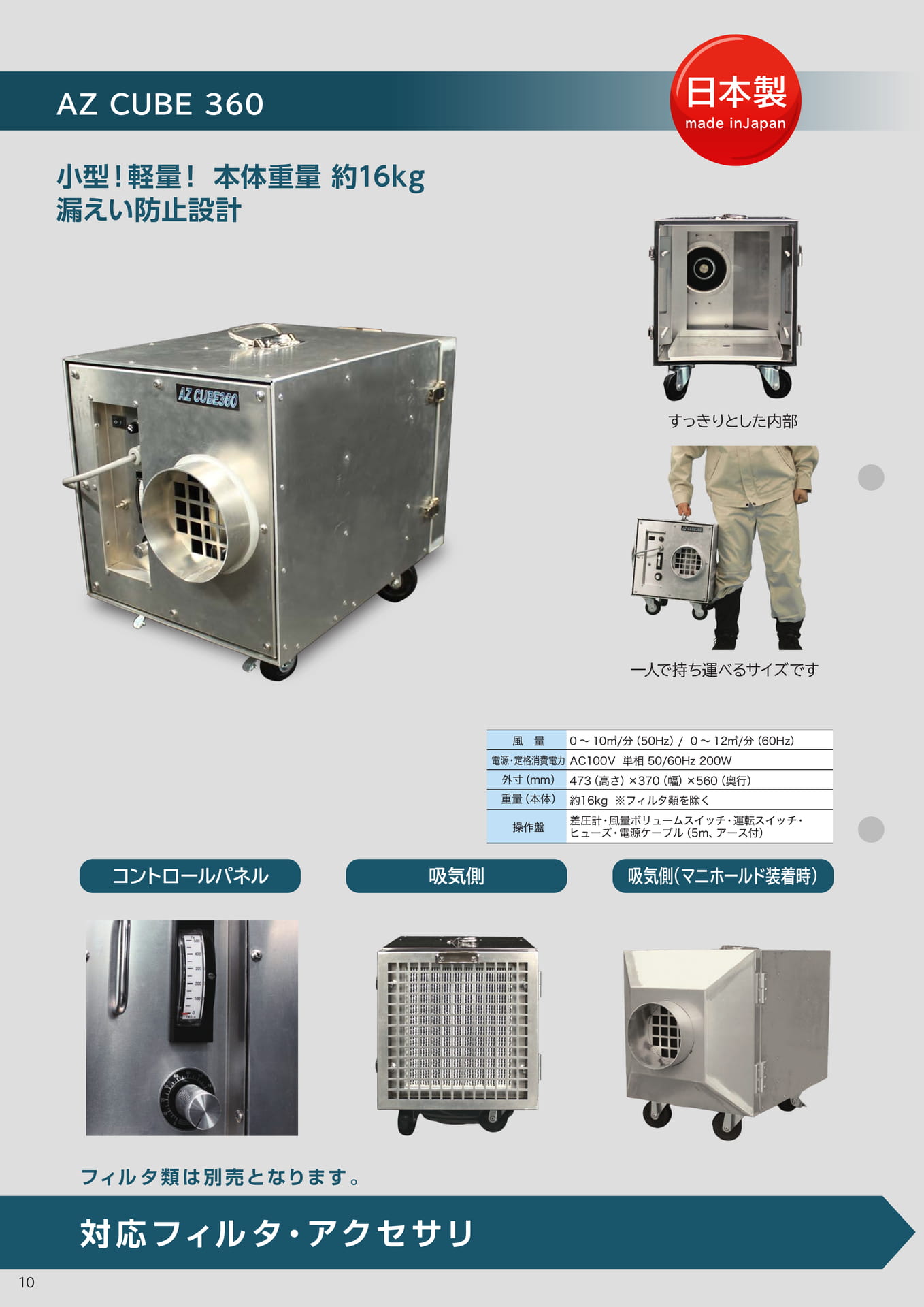

AZCUBE360日本製madeinJapan小型！軽量！本体重量約16kg漏えい防止設計すっきりとした内部一人で持ち運べるサイズです風量電源・定格消費電力AC100V単相50/60Hz200W外寸（mm）重量（本体）操作盤0～10㎥/分（50Hz）/0～12㎥/分（60Hz）473（高さ）×370（幅）×560（奥行）約16kg※フィルタ類を除く差圧計・風量ボリュームスイッチ・運転スイッチ・ヒューズ・電源ケーブル（5m、アース付）コントロールパネル吸気側吸気側（マニホールド装着時）フィルタ類は別売となります。対応フィルタ・アクセサリ10

Page 11

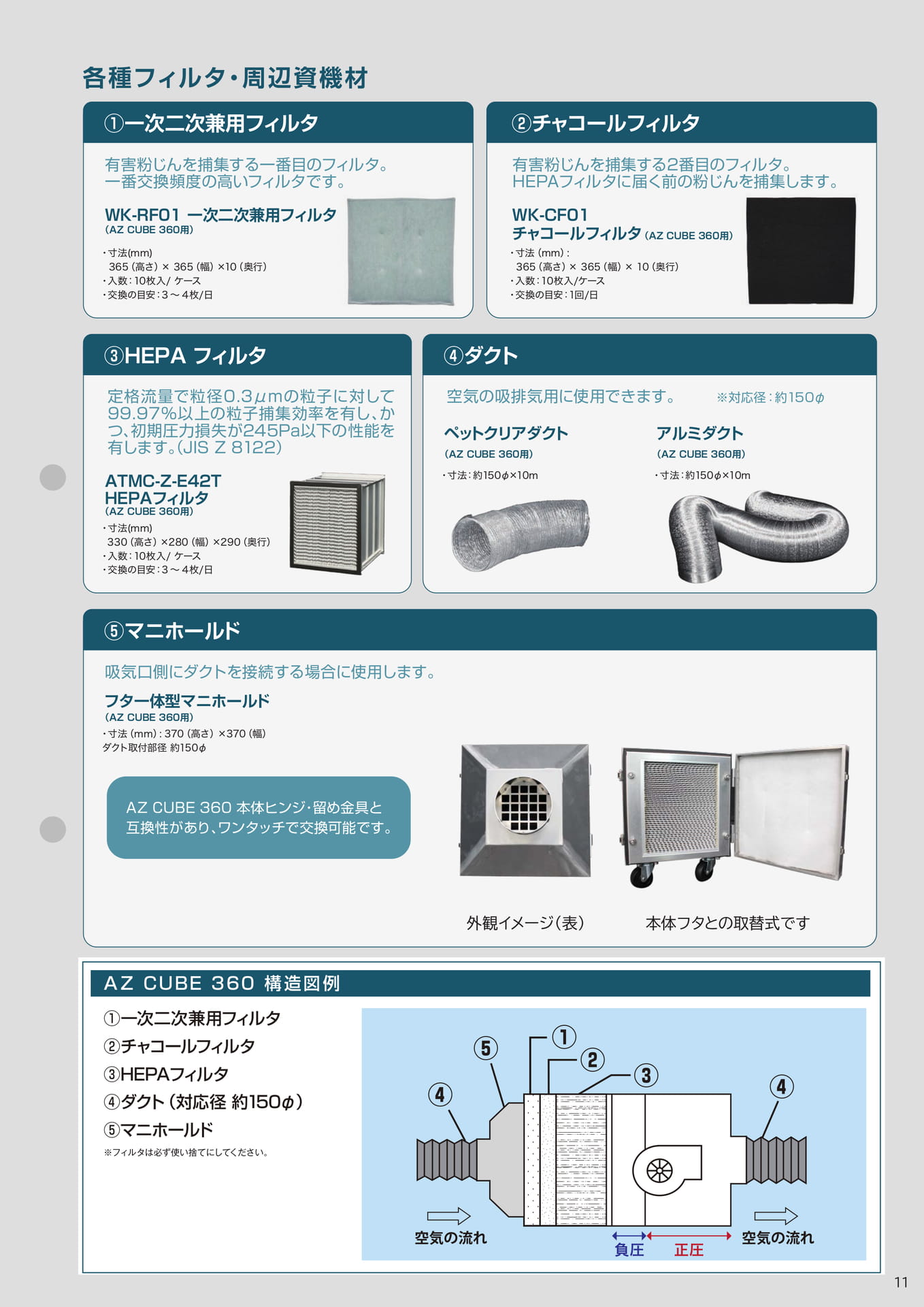

各種フィルタ・周辺資機材①一次二次兼用フィルタ有害粉じんを捕集する一番目のフィルタ。一番交換頻度の高いフィルタです。WK-RF01一次二次兼用フィルタ（AZCUBE360用）・寸法(mm)365（高さ）×365（幅）×10（奥行）・入数：10枚入/ケース・交換の目安：3～4枚/日②チャコールフィルタ有害粉じんを捕集する2番目のフィルタ。HEPAフィルタに届く前の粉じんを捕集します。WK-CF01チャコールフィルタ（AZCUBE360用）・寸法（mm）:365（高さ）×365（幅）×10（奥行）・入数：10枚入/ケース・交換の目安：1回/日③HEPAフィルタ定格流量で粒径0.3μmの粒子に対して99.97％以上の粒子捕集効率を有し、かつ、初期圧力損失が245Pa以下の性能を有します。（JISZ8122）④ダクト空気の吸排気用に使用できます。※対応径：約150φペットクリアダクトアルミダクト（AZCUBE360用）（AZCUBE360用）ATMC-Z-E42THEPAフィルタ（AZCUBE360用）・寸法(mm)330（高さ）×280（幅）×290（奥行）・入数：10枚入/ケース・交換の目安：3～4枚/日・寸法：約150φ×10m・寸法：約150φ×10m⑤マニホールド吸気口側にダクトを接続する場合に使用します。フタ一体型マニホールド（AZCUBE360用）・寸法（mm）:370（高さ）×370（幅）ダクト取付部径約150φAZCUBE360本体ヒンジ・留め金具と互換性があり、ワンタッチで交換可能です。外観イメージ（表）本体フタとの取替式ですAZCUBE360構造図例①一次二次兼用フィルタ②チャコールフィルタ③HEPAフィルタ④ダクト（対応径約150φ）④⑤①②③④⑤マニホールド※フィルタは必ず使い捨てにしてください。負圧正圧11

Page 12

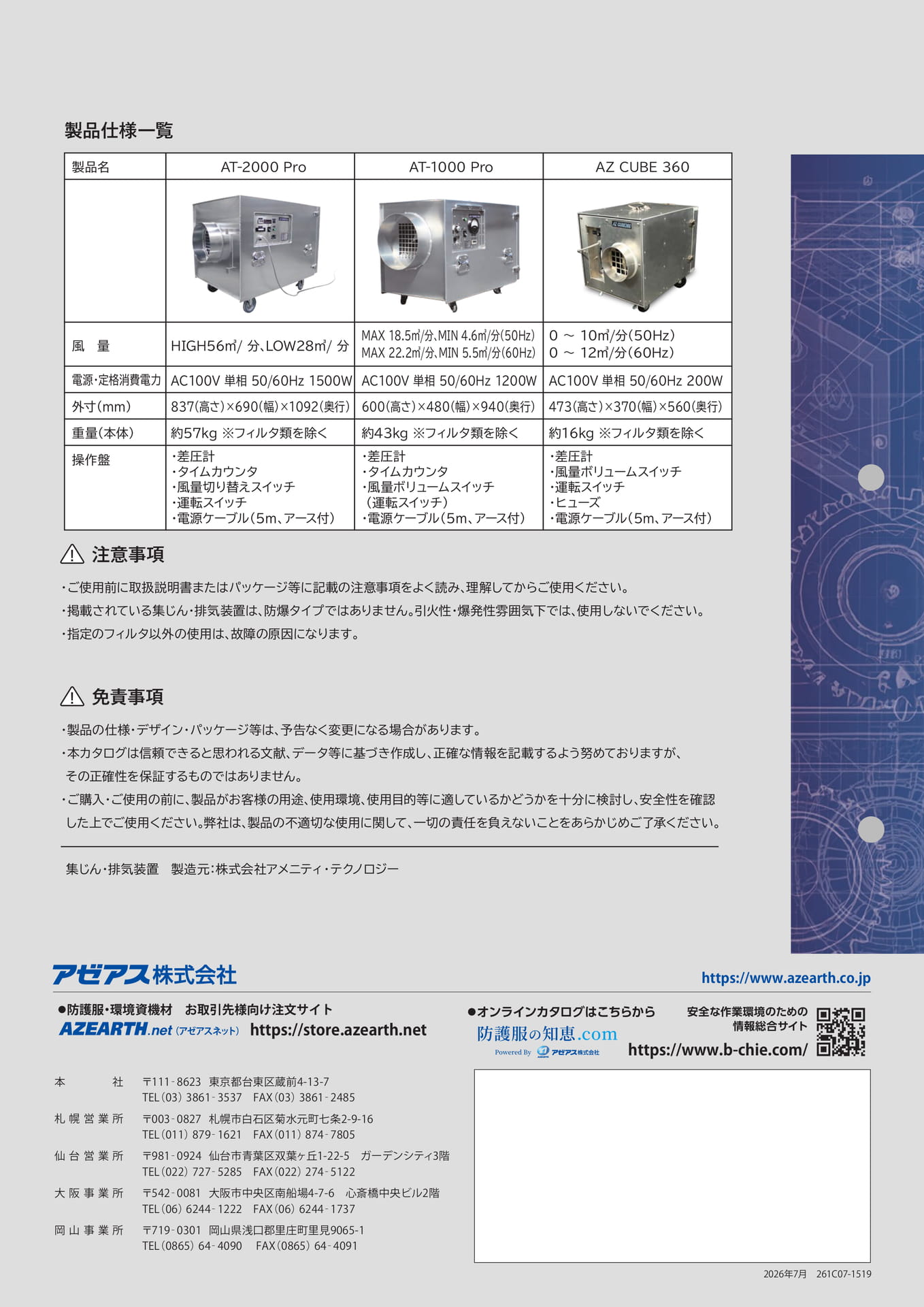

製品仕様一覧製品名AT-2000ProAT-1000ProAZCUBE360風量HIGH56㎥/分、LOW28㎥/分MAX18.5㎥/分、MIN4.6㎥/分（50Hz）MAX22.2㎥/分、MIN5.5㎥/分（60Hz）0～10㎥/分（50Hz）0～12㎥/分（60Hz）電源・定格消費電力AC100V単相50/60Hz1500WAC100V単相50/60Hz1200WAC100V単相50/60Hz200W外寸（mm）837（高さ）×690（幅）×1092（奥行）600（高さ）×480（幅）×940（奥行）473（高さ）×370（幅）×560（奥行）重量（本体）約57kg※フィルタ類を除く約43kg※フィルタ類を除く約16kg※フィルタ類を除く操作盤・差圧計・タイムカウンタ・風量切り替えスイッチ・運転スイッチ・電源ケーブル（5ｍ、アース付）・差圧計・タイムカウンタ・風量ボリュームスイッチ（運転スイッチ）・電源ケーブル（5ｍ、アース付）・差圧計・風量ボリュームスイッチ・運転スイッチ・ヒューズ・電源ケーブル（5m、アース付）！注意事項・ご使用前に取扱説明書またはパッケージ等に記載の注意事項をよく読み、理解してからご使用ください。・掲載されている集じん・排気装置は、防爆タイプではありません。引火性・爆発性雰囲気下では、使用しないでください。・指定のフィルタ以外の使用は、故障の原因になります。！免責事項・製品の仕様・デザイン・パッケージ等は、予告なく変更になる場合があります。・本カタログは信頼できると思われる文献、データ等に基づき作成し、正確な情報を記載するよう努めておりますが、その正確性を保証するものではありません。・ご購入・ご使用の前に、製品がお客様の用途、使用環境、使用目的等に適しているかどうかを十分に検討し、安全性を確認した上でご使用ください。弊社は、製品の不適切な使用に関して、一切の責任を負えないことをあらかじめご了承ください。集じん・排気装置製造元：株式会社アメニティ・テクノロジーhttps://www.azearth.co.jp●防護服・環境資機材お取引先様向け注文サイト（アゼアスネット）https://store.azearth.net●オンラインカタログはこちらから安全な作業環境のための情報総合サイトhttps://www.b-chie.com/本社〒111‐8623東京都台東区蔵前4-13-7TEL（03）3861‐3537FAX（03）3861‐2485札幌営業所仙台営業所大阪事業所岡山事業所〒003‐0827札幌市白石区菊水元町七条2-9-16TEL（011）879‐1621FAX（011）874‐7805〒981‐0924仙台市青葉区双葉ヶ丘1-22-5ガーデンシティ3階TEL（022）727‐5285FAX（022）274‐5122〒542‐0081大阪市中央区南船場4-7-6心斎橋中央ビル2階TEL（06）6244‐1222FAX（06）6244‐1737〒719‐0301岡山県浅口郡里庄町里見9065-1TEL（0865）64‐4090FAX（0865）64‐40912026年7月261C07-1519
