P1

感染症対策機器・製品カタログ2024年6月

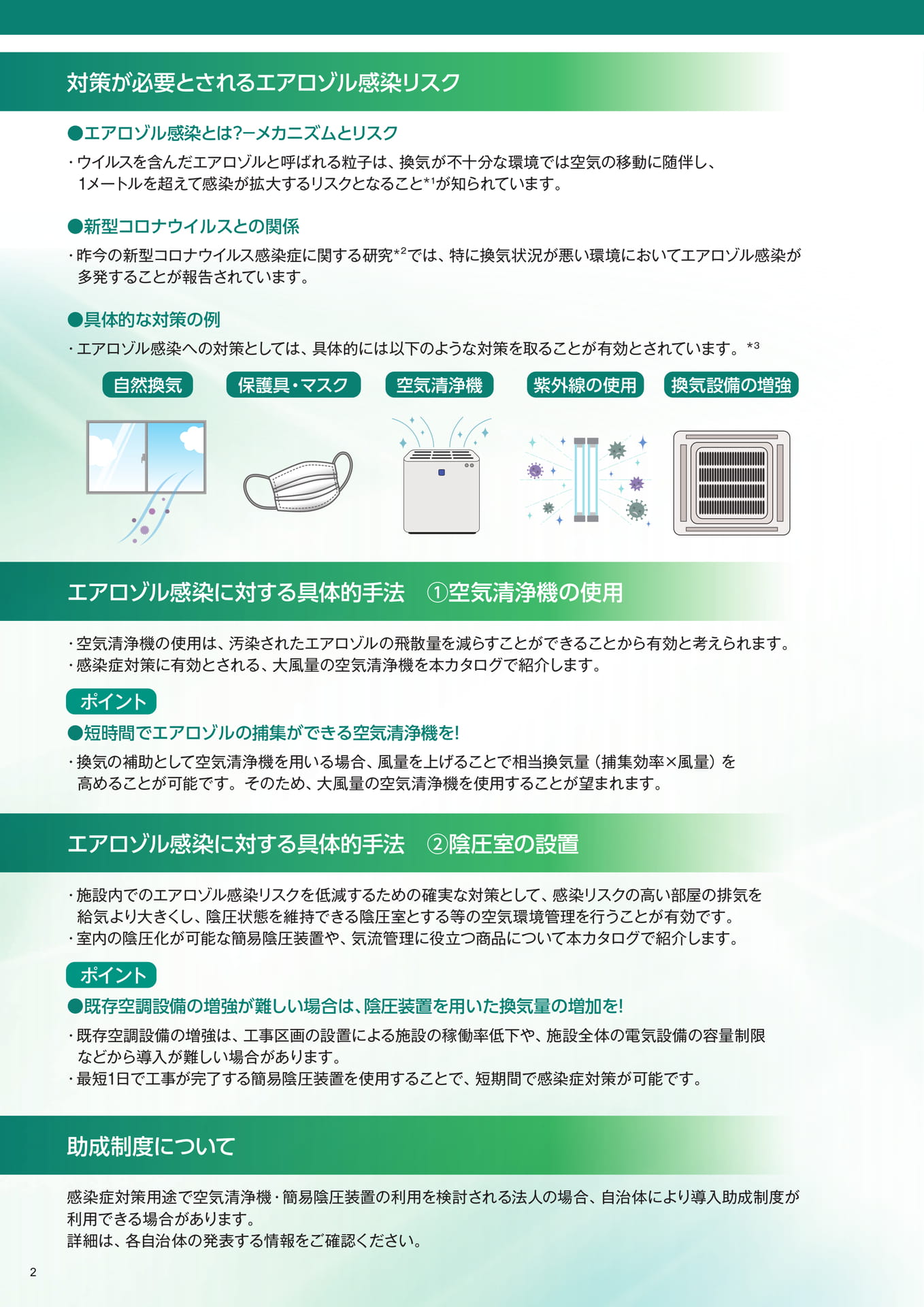

P2

対策が必要とされるエアロゾル感染リスク●エアロゾル感染とは？－メカニズムとリスク・ウイルスを含んだエアロゾルと呼ばれる粒子は、換気が不十分な環境では空気の移動に随伴し、1メートルを超えて感染が拡大するリスクとなること*¹が知られています。●新型コロナウイルスとの関係・昨今の新型コロナウイルス感染症に関する研究*²では、特に換気状況が悪い環境においてエアロゾル感染が多発することが報告されています。●具体的な対策の例・エアロゾル感染への対策としては、具体的には以下のような対策を取ることが有効とされています。*³自然換気保護具・マスク空気清浄機紫外線の使用換気設備の増強エアロゾル感染に対する具体的手法①空気清浄機の使用・空気清浄機の使用は、汚染されたエアロゾルの飛散量を減らすことができることから有効と考えられます。・感染症対策に有効とされる、大風量の空気清浄機を本カタログで紹介します。ポイント●短時間でエアロゾルの捕集ができる空気清浄機を！・換気の補助として空気清浄機を用いる場合、風量を上げることで相当換気量（捕集効率×風量）を高めることが可能です。そのため、大風量の空気清浄機を使用することが望まれます。エアロゾル感染に対する具体的手法②陰圧室の設置・施設内でのエアロゾル感染リスクを低減するための確実な対策として、感染リスクの高い部屋の排気を給気より大きくし、陰圧状態を維持できる陰圧室とする等の空気環境管理を行うことが有効です。・室内の陰圧化が可能な簡易陰圧装置や、気流管理に役立つ商品について本カタログで紹介します。ポイント●既存空調設備の増強が難しい場合は、陰圧装置を用いた換気量の増加を！・既存空調設備の増強は、工事区画の設置による施設の稼働率低下や、施設全体の電気設備の容量制限などから導入が難しい場合があります。・最短1日で工事が完了する簡易陰圧装置を使用することで、短期間で感染症対策が可能です。助成制度について感染症対策用途で空気清浄機・簡易陰圧装置の利用を検討される法人の場合、自治体により導入助成制度が利用できる場合があります。詳細は、各自治体の発表する情報をご確認ください。2

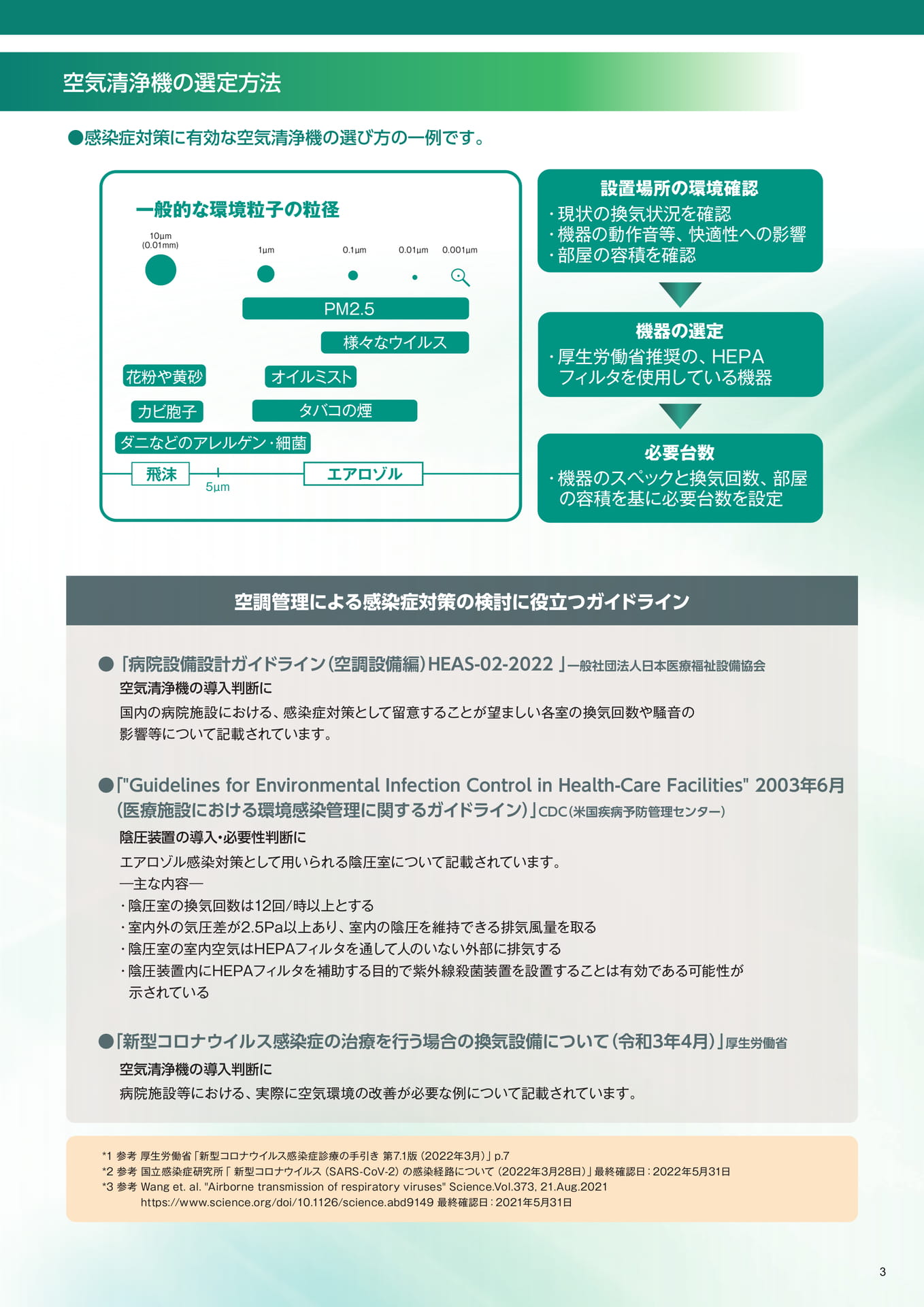

P3:空気清浄機の選定方法

空気清浄機の選定方法●感染症対策に有効な空気清浄機の選び方の一例です。一般的な環境粒子の粒径10µm(0.01mm)1µm0.1µm0.01µm0.001µm設置場所の環境確認・現状の換気状況を確認・機器の動作音等、快適性への影響・部屋の容積を確認花粉や黄砂カビ胞子PM2.5様々なウイルスオイルミストタバコの煙機器の選定・厚生労働省推奨の、HEPAフィルタを使用している機器ダニなどのアレルゲン・細菌飛沫5µmエアロゾル必要台数・機器のスペックと換気回数、部屋の容積を基に必要台数を設定空調管理による感染症対策の検討に役立つガイドライン●「病院設備設計ガイドライン（空調設備編）HEAS-02-2022」一般社団法人日本医療福祉設備協会空気清浄機の導入判断に国内の病院施設における、感染症対策として留意することが望ましい各室の換気回数や騒音の影響等について記載されています。●「"GuidelinesforEnvironmentalInfectionControlinHealth-CareFacilities"2003年6月（医療施設における環境感染管理に関するガイドライン）」CDC（米国疾病予防管理センター）陰圧装置の導入・必要性判断にエアロゾル感染対策として用いられる陰圧室について記載されています。―主な内容―・陰圧室の換気回数は12回/時以上とする・室内外の気圧差が2.5Pa以上あり、室内の陰圧を維持できる排気風量を取る・陰圧室の室内空気はHEPAフィルタを通して人のいない外部に排気する・陰圧装置内にHEPAフィルタを補助する目的で紫外線殺菌装置を設置することは有効である可能性が示されている●「新型コロナウイルス感染症の治療を行う場合の換気設備について（令和3年4月）」厚生労働省空気清浄機の導入判断に病院施設等における、実際に空気環境の改善が必要な例について記載されています。*1参考厚生労働省「新型コロナウイルス感染症診療の手引き第7.1版（2022年3月）」p.7*2参考国立感染症研究所「新型コロナウイルス（SARS-CoV-2）の感染経路について（2022年3月28日）」最終確認日：2022年5月31日*3参考Wanget.al."Airbornetransmissionofrespiratoryviruses"Science.Vol.373,21.Aug.2021https://www.science.org/doi/10.1126/science.abd9149最終確認日：2021年5月31日3

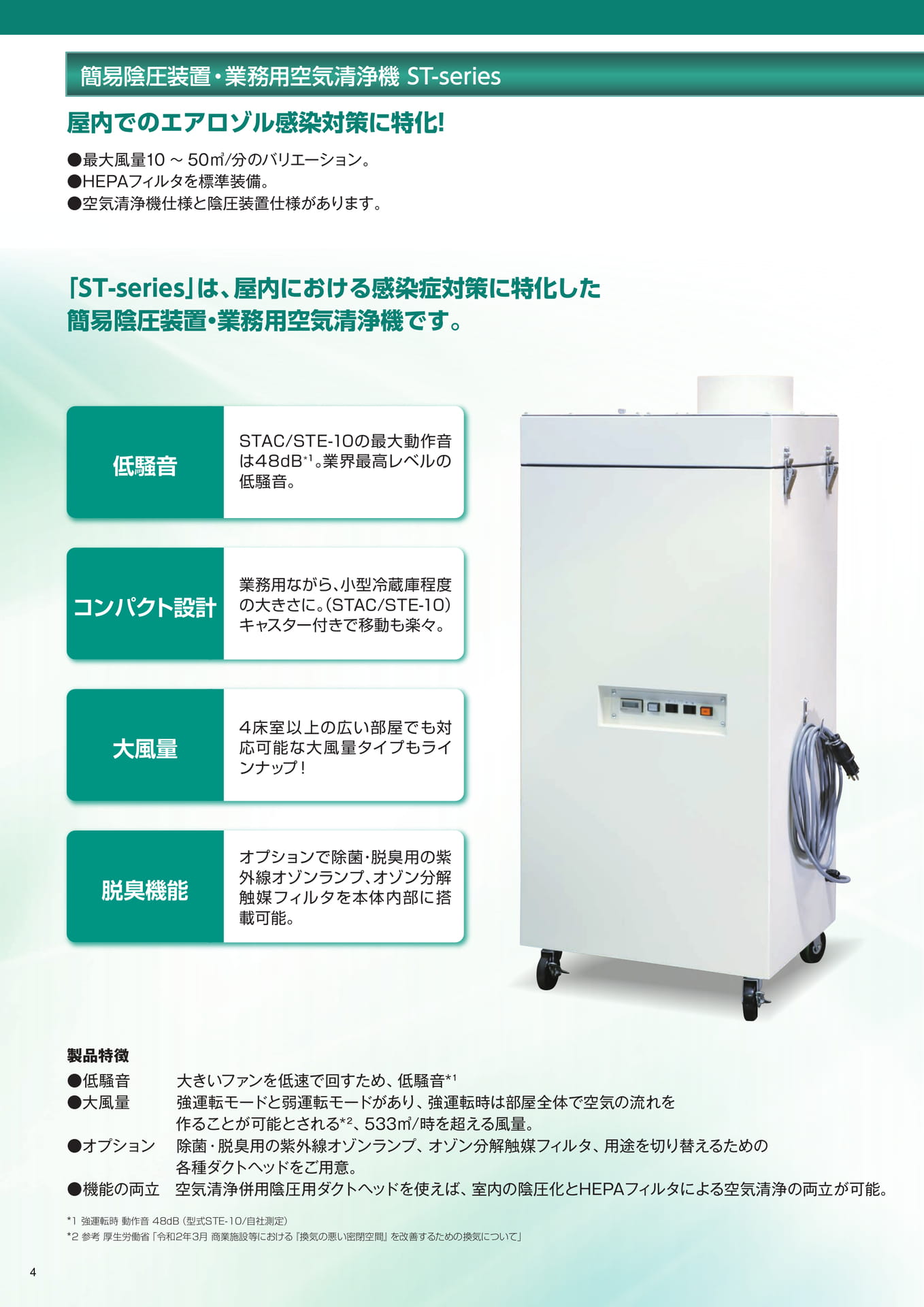

P4:簡易陰圧装置・業務用空気清浄機 ST-series-1

簡易陰圧装置・業務用空気清浄機ST-series屋内でのエアロゾル感染対策に特化！●最大風量10～50㎥/分のバリエーション。●HEPAフィルタを標準装備。●空気清浄機仕様と陰圧装置仕様があります。「ST-series」は、屋内における感染症対策に特化した簡易陰圧装置・業務用空気清浄機です。低騒音STAC/STE-10の最大動作音は48dB*¹。業界最高レベルの低騒音。コンパクト設計業務用ながら、小型冷蔵庫程度の大きさに。（STAC/STE-10）キャスター付きで移動も楽々。大風量4床室以上の広い部屋でも対応可能な大風量タイプもラインナップ！脱臭機能オプションで除菌・脱臭用の紫外線オゾンランプ、オゾン分解触媒フィルタを本体内部に搭載可能。製品特徴●低騒音大きいファンを低速で回すため、低騒音*¹●大風量強運転モードと弱運転モードがあり、強運転時は部屋全体で空気の流れを作ることが可能とされる*²、533㎥/時を超える風量。●オプション除菌・脱臭用の紫外線オゾンランプ、オゾン分解触媒フィルタ、用途を切り替えるための各種ダクトヘッドをご用意。●機能の両立空気清浄併用陰圧用ダクトヘッドを使えば、室内の陰圧化とHEPAフィルタによる空気清浄の両立が可能。*1強運転時動作音48dB（型式STE-10/自社測定）*2参考厚生労働省「令和2年3月商業施設等における『換気の悪い密閉空間』を改善するための換気について」4

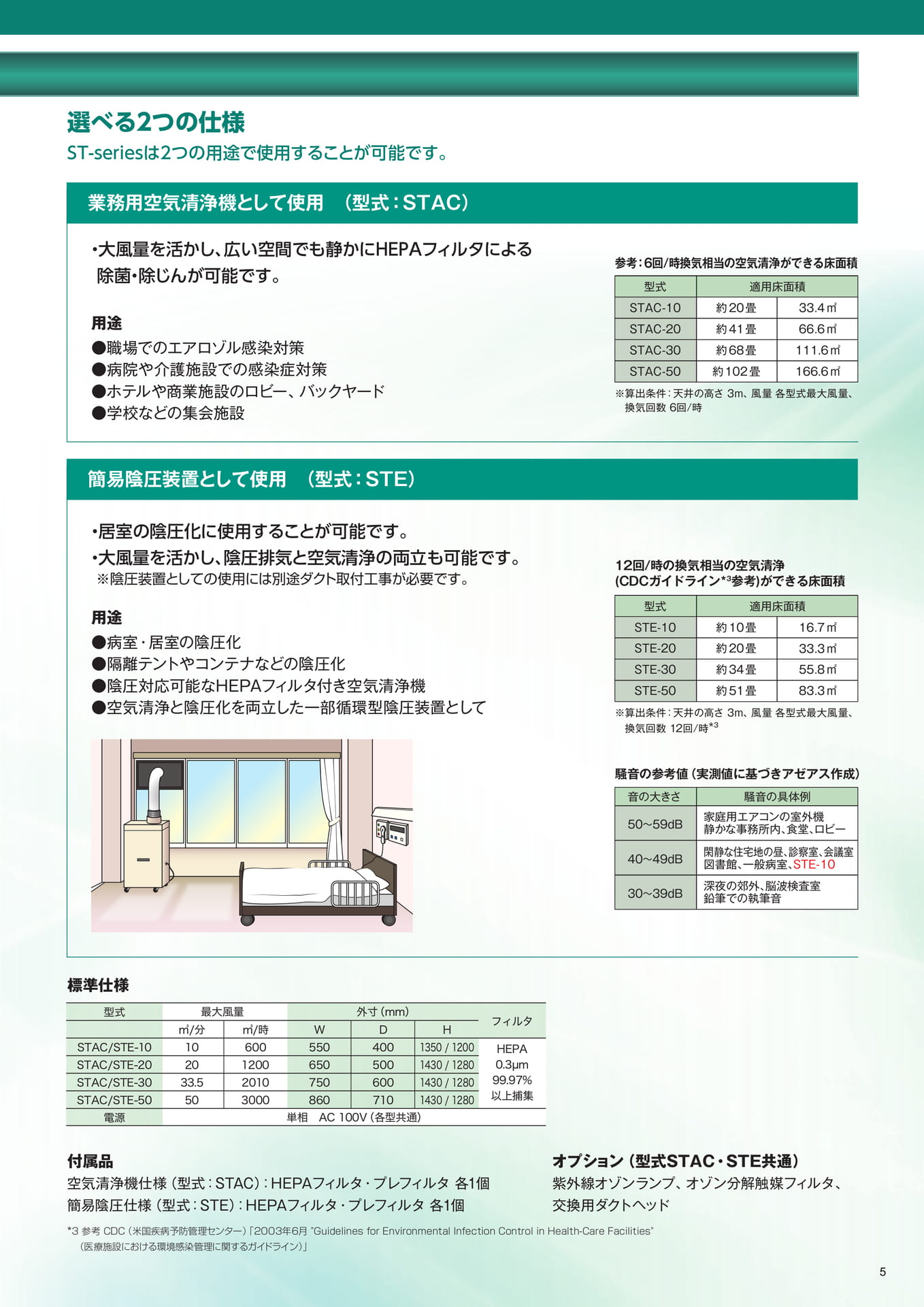

P5:簡易陰圧装置・業務用空気清浄機 ST-series-2

選べる２つの仕様ST-seriesは2つの用途で使用することが可能です。業務用空気清浄機として使用（型式：STAC）・大風量を活かし、広い空間でも静かにHEPAフィルタによる除菌・除じんが可能です。用途●職場でのエアロゾル感染対策●病院や介護施設での感染症対策●ホテルや商業施設のロビー、バックヤード●学校などの集会施設参考：6回/時換気相当の空気清浄ができる床面積型式STAC-10STAC-20STAC-30STAC-50約20畳約41畳約68畳約102畳適用床面積33.4㎡66.6㎡111.6㎡166.6㎡※算出条件：天井の高さ3m、風量各型式最大風量、換気回数6回/時簡易陰圧装置として使用（型式：STE）・居室の陰圧化に使用することが可能です。・大風量を活かし、陰圧排気と空気清浄の両立も可能です。※陰圧装置としての使用には別途ダクト取付工事が必要です。用途●病室・居室の陰圧化●隔離テントやコンテナなどの陰圧化●陰圧対応可能なHEPAフィルタ付き空気清浄機●空気清浄と陰圧化を両立した一部循環型陰圧装置として12回/時の換気相当の空気清浄(CDCガイドライン*³参考)ができる床面積型式STE-10STE-20STE-30STE-50約10畳約20畳約34畳約51畳適用床面積16.7㎡33.3㎡55.8㎡83.3㎡※算出条件：天井の高さ3m、風量各型式最大風量、換気回数12回/時*³騒音の参考値（実測値に基づきアゼアス作成）音の大きさ50～59dB40～49dB30～39dB騒音の具体例家庭用エアコンの室外機静かな事務所内、食堂、ロビー閑静な住宅地の昼、診察室、会議室図書館、一般病室、STE-10深夜の郊外、脳波検査室鉛筆での執筆音標準仕様型式STAC/STE-10STAC/STE-20STAC/STE-30STAC/STE-50電源最大風量㎥/分㎥/時1060020120033.52010503000外寸（mm）W550650750860D400500600710H1350/12001430/12801430/12801430/1280単相AC100V（各型共通）フィルタHEPA0.3µm99.97%以上捕集付属品空気清浄機仕様（型式：STAC）：HEPAフィルタ・プレフィルタ各1個簡易陰圧仕様（型式：STE）：HEPAフィルタ・プレフィルタ各1個オプション（型式STAC・STE共通）紫外線オゾンランプ、オゾン分解触媒フィルタ、交換用ダクトヘッド*3参考CDC（米国疾病予防管理センター）「2003年6月"GuidelinesforEnvironmentalInfectionControlinHealth-CareFacilities"（医療施設における環境感染管理に関するガイドライン）」5

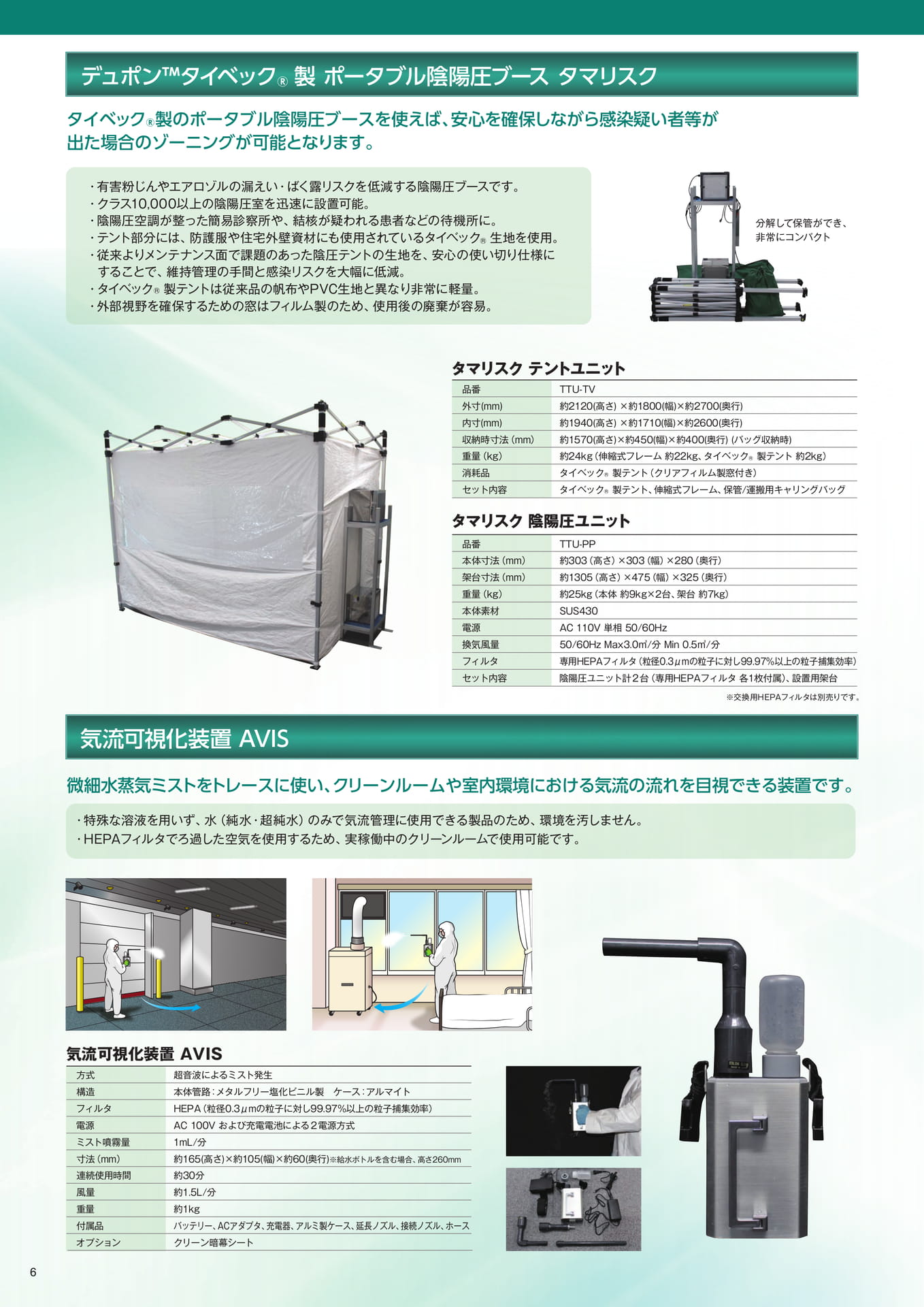

P6:タマリスク・気流可視化装置

デュポン™タイベック®製ポータブル陰陽圧ブースタマリスクタイベック®製のポータブル陰陽圧ブースを使えば、安心を確保しながら感染疑い者等が出た場合のゾーニングが可能となります。・有害粉じんやエアロゾルの漏えい・ばく露リスクを低減する陰陽圧ブースです。・クラス10,000以上の陰陽圧室を迅速に設置可能。・陰陽圧空調が整った簡易診察所や、結核が疑われる患者などの待機所に。・テント部分には、防護服や住宅外壁資材にも使用されているタイベック®生地を使用。・従来よりメンテナンス面で課題のあった陰圧テントの生地を、安心の使い切り仕様にすることで、維持管理の手間と感染リスクを大幅に低減。・タイベック®製テントは従来品の帆布やPVC生地と異なり非常に軽量。・外部視野を確保するための窓はフィルム製のため、使用後の廃棄が容易。分解して保管ができ、非常にコンパクトタマリスクテントユニット品番TTU-TV外寸(mm)約2120(高さ)×約1800(幅)×約2700(奥行)内寸(mm)約1940(高さ)×約1710(幅)×約2600(奥行)収納時寸法（mm）約1570(高さ)×約450(幅)×約400(奥行)(バッグ収納時)重量（kg）約24kg（伸縮式フレーム約22kg、タイベック®製テント約2kg）消耗品タイベック®製テント（クリアフィルム製窓付き）セット内容タイベック®製テント、伸縮式フレーム、保管/運搬用キャリングバッグタマリスク陰陽圧ユニット品番本体寸法（mm）架台寸法（mm）重量（kg）本体素材電源換気風量フィルタセット内容TTU-PP約303（高さ）×303（幅）×280（奥行）約1305（高さ）×475（幅）×325（奥行）約25kg（本体約9kg×2台、架台約7kg）SUS430AC110V単相50/60Hz50/60HzMax3.0㎥/分Min0.5㎥/分専用HEPAフィルタ（粒径0.3μmの粒子に対し99.97%以上の粒子捕集効率）陰陽圧ユニット計２台（専用HEPAフィルタ各1枚付属）、設置用架台※交換用HEPAフィルタは別売りです。気流可視化装置AVIS微細水蒸気ミストをトレースに使い、クリーンルームや室内環境における気流の流れを目視できる装置です。・特殊な溶液を用いず、水（純水・超純水）のみで気流管理に使用できる製品のため、環境を汚しません。・HEPAフィルタでろ過した空気を使用するため、実稼働中のクリーンルームで使用可能です。気流可視化装置AVIS方式構造フィルタ電源ミスト噴霧量寸法（mm）連続使用時間風量重量付属品オプション超音波によるミスト発生本体管路：メタルフリー塩化ビニル製ケース：アルマイトHEPA（粒径0.3μmの粒子に対し99.97%以上の粒子捕集効率）AC100Vおよび充電電池による２電源方式1mL/分約165(高さ)×約105(幅)×約60(奥行)※給水ボトルを含む場合、高さ260mm約30分約1.5L/分約1kgバッテリー、ACアダプタ、充電器、アルミ製ケース、延長ノズル、接続ノズル、ホースクリーン暗幕シート6

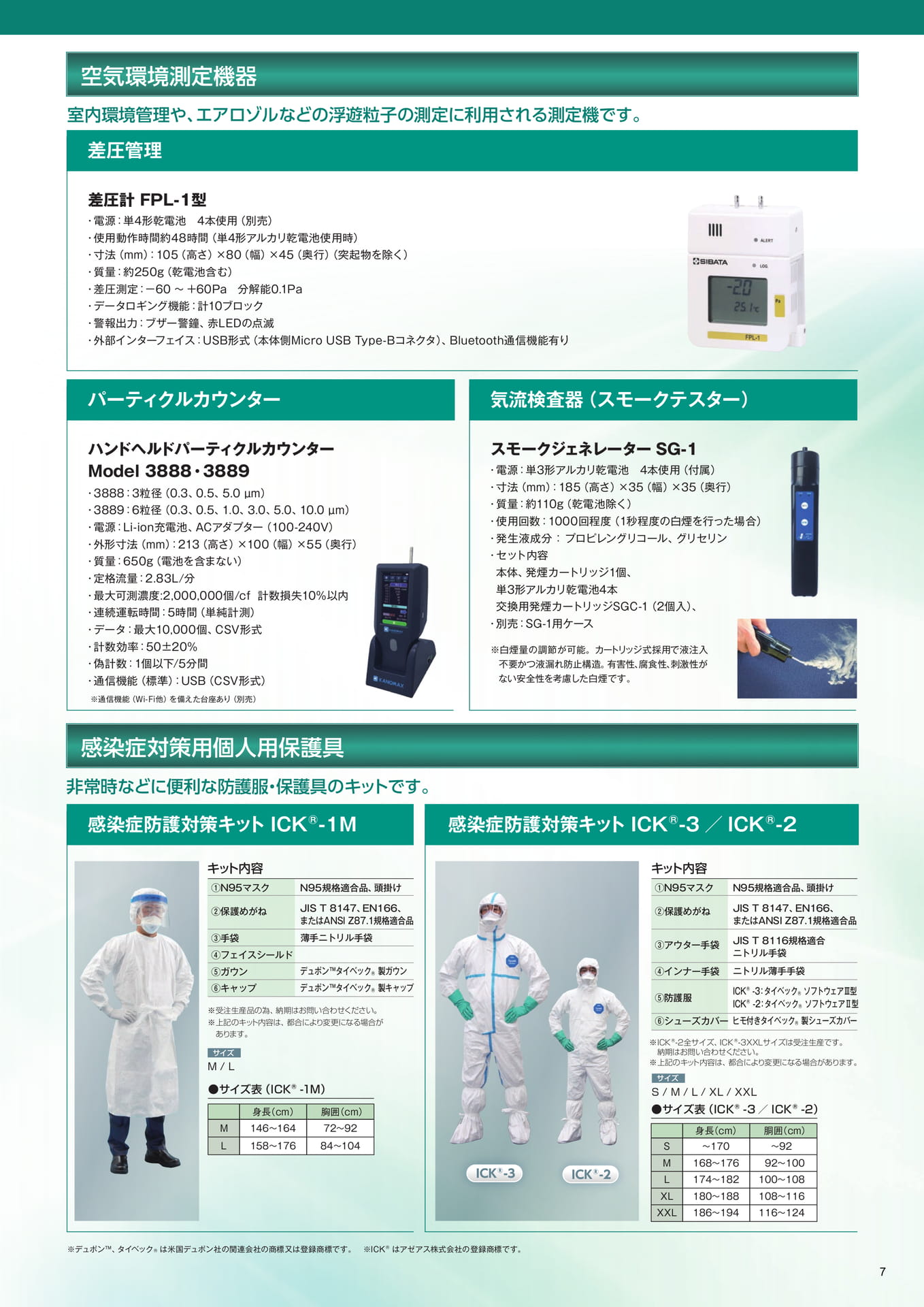

P7:空気環境測定機器・感染症対策個人用保護具

空気環境測定機器室内環境管理や、エアロゾルなどの浮遊粒子の測定に利用される測定機です。差圧管理差圧計FPL-1型・電源：単4形乾電池4本使用（別売）・使用動作時間約48時間（単4形アルカリ乾電池使用時）・寸法（mm）：105（高さ）×80（幅）×45（奥行）（突起物を除く）・質量：約250g（乾電池含む）・差圧測定：－60～+60Pa分解能0.1Pa・データロギング機能：計10ブロックブザー警鐘、赤LEDの点滅・外部インターフェイス：USB形式（本体側MicroUSBType-Bコネクタ）、Bluetooth通信機能有りパーティクルカウンター気流検査器（スモークテスター）ハンドヘルドパーティクルカウンターModel3888・3889・3888：3粒径（0.3、0.5、5.0µm）・3889：6粒径（0.3、0.5、1.0、3.0、5.0、10.0µm）・電源：Li-ion充電池、ACアダプター（100-240V）・外形寸法（mm）：213（高さ）×100（幅）×55（奥行）・質量：650g（電池を含まない）・定格流量：2.83L/分・最大可測濃度:2,000,000個/cf計数損失10%以内・連続運転時間：5時間（単純計測）・データ：最大10,000個、CSV形式・計数効率：50±20%・偽計数：1個以下/5分間・通信機能（標準）：USB（CSV形式）スモークジェネレーターSG-1・電源：単3形アルカリ乾電池4本使用（付属）・寸法（mm）：185（高さ）×35（幅）×35（奥行）・質量：約110g（乾電池除く）・使用回数：1000回程度（1秒程度の白煙を行った場合）・発生液成分：プロピレングリコール、グリセリン・セット内容本体、発煙カートリッジ1個、単3形アルカリ乾電池4本交換用発煙カートリッジSGC-1（2個入）、・別売：SG-1用ケース※白煙量の調節が可能。カートリッジ式採用で液注入不要かつ液漏れ防止構造。有害性、腐食性、刺激性がない安全性を考慮した白煙です。※通信機能（Wi-Fi他）を備えた台座あり（別売）感染症対策用個人用保護具非常時などに便利な防護服・保護具のキットです。感染症防護対策キットICK®-1M感染症防護対策キットICK®-3／ICK®-2キット内容キット内容①N95マスクN95規格適合品、頭掛け①N95マスクN95規格適合品、頭掛け②保護めがね③手袋④フェイスシールド⑤ガウン⑥キャップサイズM/L●サイズ表（ICK®-1M）ML身長（cm）146～164158～176JIST8147、EN166、またはANSIZ87.1規格適合品薄手ニトリル手袋デュポン™タイベック®製ガウンデュポン™タイベック®製キャップ※受注生産品の為、納期はお問い合わせください。※上記のキット内容は、都合により変更になる場合があります。胸囲（cm）72～9284～104ICK®-3ICK®-2②保護めがね③アウター手袋④インナー手袋⑤防護服⑥シューズカバーヒモ付きタイベック®製シューズカバー※ICK®-2全サイズ、ICK®-3XXLサイズは受注生産です。納期はお問い合わせください。※上記のキット内容は、都合により変更になる場合があります。サイズS/M/L/XL/XXL●サイズ表（ICK®-3／ICK®-2）SMLXLXXL身長（cm）～170168～176174～182180～188186～194JIST8147、EN166、またはANSIZ87.1規格適合品JIST8116規格適合ニトリル手袋ニトリル薄手手袋ICK®-3：タイベック®ソフトウェアⅢ型ICK®-2：タイベック®ソフトウェアⅡ型胴囲（cm）～9292～100100～108108～116116～124※デュポン™、タイベック®は米国デュポン社の関連会社の商標又は登録商標です。※ICK®はアゼアス株式会社の登録商標です。7

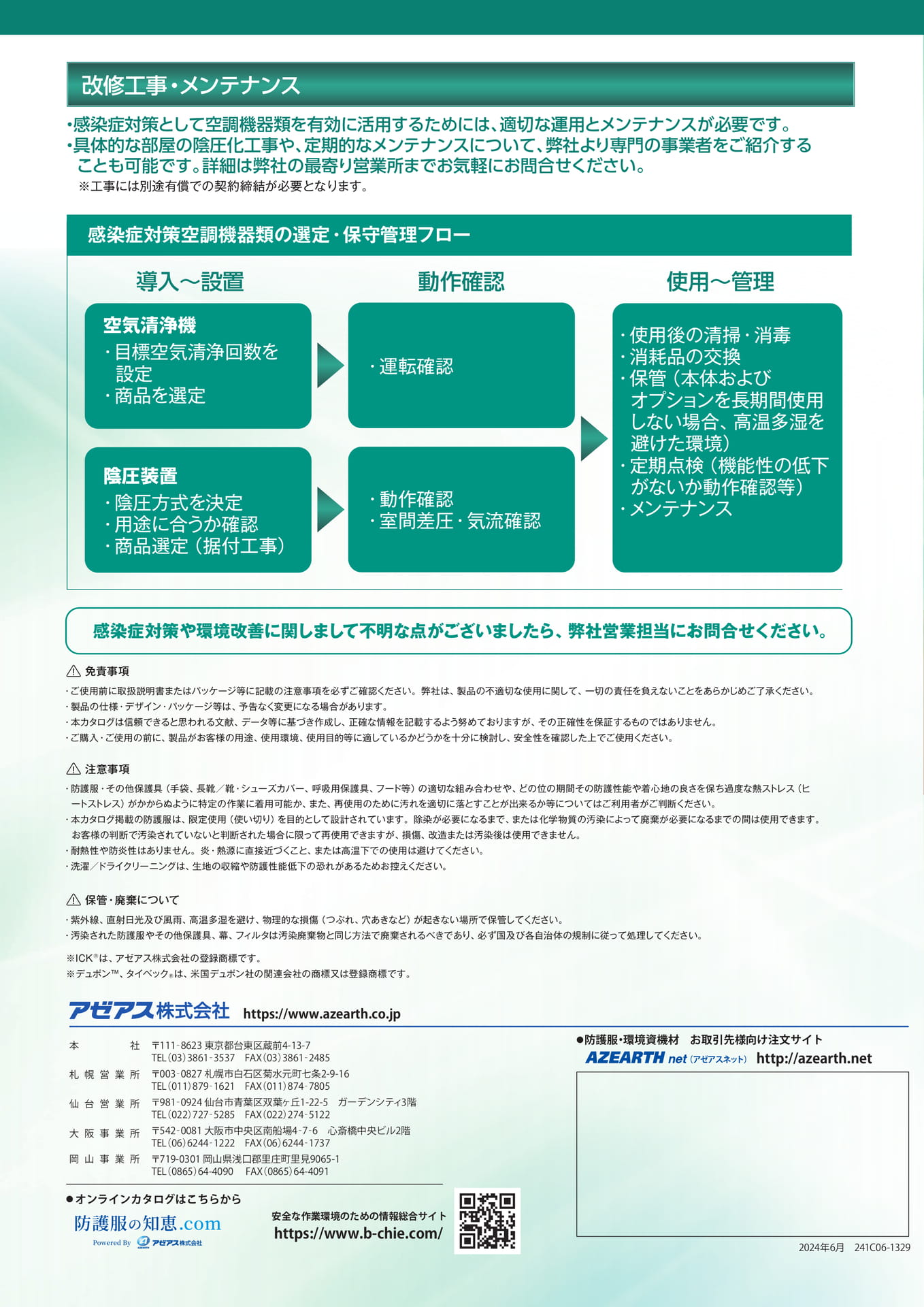

P8

改修工事・メンテナンス・感染症対策として空調機器類を有効に活用するためには、適切な運用とメンテナンスが必要です。・具体的な部屋の陰圧化工事や、定期的なメンテナンスについて、弊社より専門の事業者をご紹介することも可能です。詳細は弊社の最寄り営業所までお気軽にお問合せください。※工事には別途有償での契約締結が必要となります。感染症対策空調機器類の選定・保守管理フロー導入～設置動作確認使用～管理空気清浄機・目標空気清浄回数を設定・商品を選定陰圧装置・陰圧方式を決定・用途に合うか確認・商品選定（据付工事）・運転確認・動作確認・室間差圧・気流確認・使用後の清掃・消毒・消耗品の交換・保管（本体およびオプションを長期間使用しない場合、高温多湿を避けた環境）・定期点検（機能性の低下がないか動作確認等）・メンテナンス感染症対策や環境改善に関しまして不明な点がございましたら、弊社営業担当にお問合せください。！免責事項・ご使用前に取扱説明書またはパッケージ等に記載の注意事項を必ずご確認ください。弊社は、製品の不適切な使用に関して、一切の責任を負えないことをあらかじめご了承ください。・製品の仕様・デザイン・パッケージ等は、予告なく変更になる場合があります。・本カタログは信頼できると思われる文献、データ等に基づき作成し、正確な情報を記載するよう努めておりますが、その正確性を保証するものではありません。・ご購入・ご使用の前に、製品がお客様の用途、使用環境、使用目的等に適しているかどうかを十分に検討し、安全性を確認した上でご使用ください。！注意事項手袋、長靴／靴・シューズカバー、呼吸用保護具、フード等）の適切な組み合わせや、どの位の期間その防護性能や着心地の良さを保ち過度な熱ストレス（ヒートストレス）がかからぬように特定の作業に着用可能か、また、再使用のために汚れを適切に落とすことが出来るか等についてはご利用者がご判断ください。・本カタログ掲載の防護服は、限定使用（使い切り）を目的として設計されています。除染が必要になるまで、または化学物質の汚染によって廃棄が必要になるまでの間は使用できます。お客様の判断で汚染されていないと判断された場合に限って再使用できますが、損傷、改造または汚染後は使用できません。・耐熱性や防炎性はありません。炎・熱源に直接近づくこと、または高温下での使用は避けてください。・洗濯／ドライクリーニングは、生地の収縮や防護性能低下の恐れがあるためお控えください。！保管・廃棄について・紫外線、直射日光及び風雨、高温多湿を避け、物理的な損傷（つぶれ、穴あきなど）が起きない場所で保管してください。・汚染された防護服やその他保護具、幕、フィルタは汚染廃棄物と同じ方法で廃棄されるべきであり、必ず国及び各自治体の規制に従って処理してください。※ICK®は、アゼアス株式会社の登録商標です。※デュポン™、タイベック®は、米国デュポン社の関連会社の商標又は登録商標です。https://www.azearth.co.jp本社札幌営業所仙台営業所大阪事業所岡山事業所〒111‐8623東京都台東区蔵前4-13-7TEL（03）3861‐3537FAX（03）3861‐2485〒003‐0827札幌市白石区菊水元町七条2-9-16TEL（011）879‐1621FAX（011）874‐7805〒981‐0924仙台市青葉区双葉ヶ丘1-22-5ガーデンシティ3階TEL（022）727‐5285FAX（022）274‐5122〒542‐0081大阪市中央区南船場4‐7‐6心斎橋中央ビル2階TEL（06）6244‐1222FAX（06）6244‐1737〒719-0301岡山県浅口郡里庄町里見9065-1TEL（0865）64-4090FAX（0865）64-4091●防護服・環境資機材お取引先様向け注文サイト（アゼアスネット）http://azearth.net●オンラインカタログはこちらから安全な作業環境のための情報総合サイトhttps://www.b-chie.com/2024年6月241C06-1329
