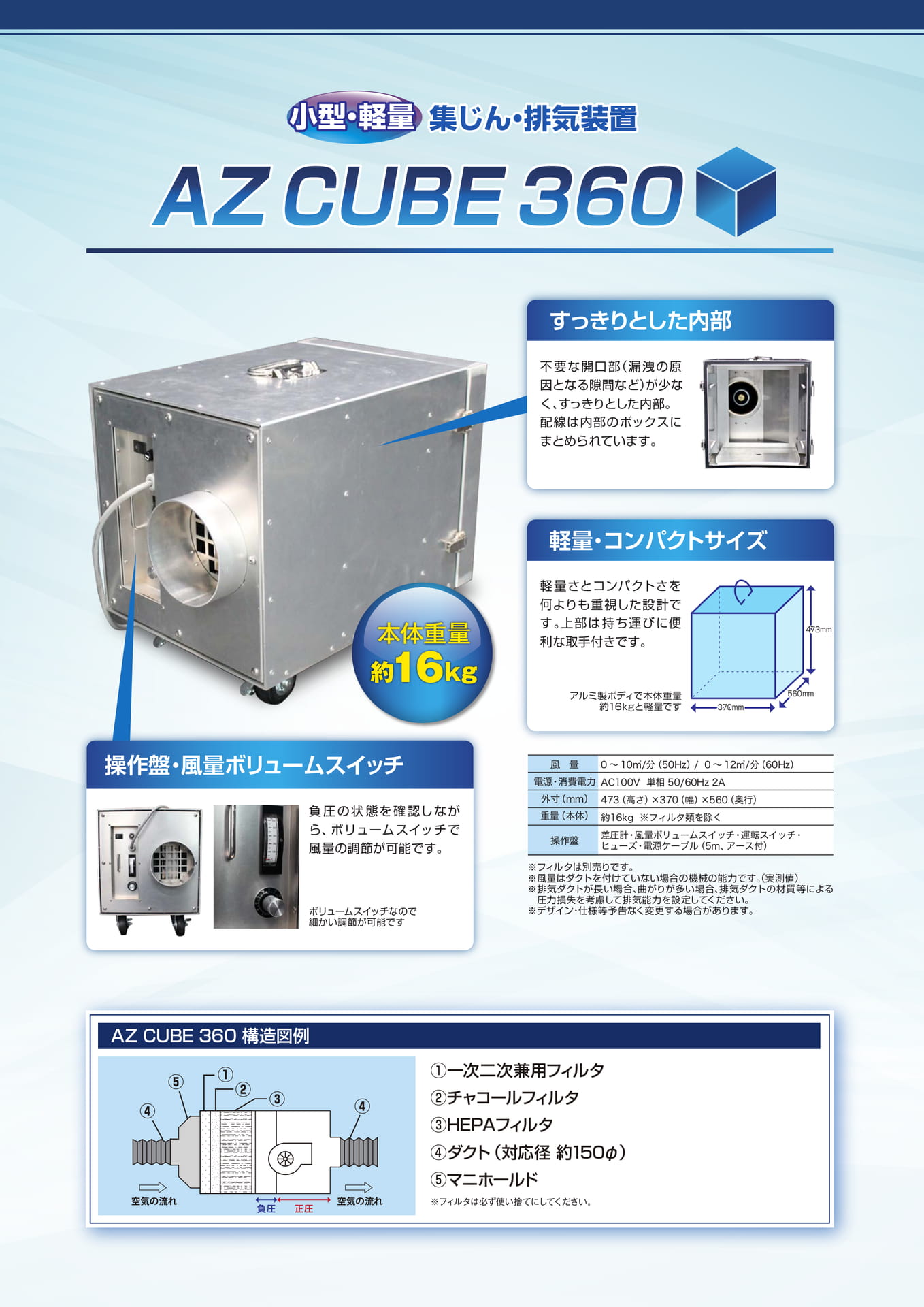

P1:小型・軽量 集じん・排気装置 AZ CUBE 360

小型・軽量集じん・排気装置すっきりとした内部不要な開口部（漏洩の原因となる隙間など）が少なく、すっきりとした内部。配線は内部のボックスにまとめられています。軽量・コンパクトサイズ軽量さとコンパクトさを何よりも重視した設計で本体重量す。上部は持ち運びに便利な取手付きです。473mm約16kgアルミ製ボディで本体重量約16kgと軽量です370mm560mm操作盤・風量ボリュームスイッチ負圧の状態を確認しながら、ボリュームスイッチで風量の調節が可能です。ボリュームスイッチなので細かい調節が可能です風量電源・消費電力AC100V単相50/60Hz2A外寸（mm）重量（本体）約16kg※フィルタ類を除く操作盤0～10㎥/分（50Hz）/0～12㎥/分（60Hz）473（高さ）×370（幅）×560（奥行）差圧計・風量ボリュームスイッチ・運転スイッチ・ヒューズ・電源ケーブル（5m、アース付）※フィルタは別売りです。※風量はダクトを付けていない場合の機械の能力です。（実測値）※排気ダクトが長い場合、曲がりが多い場合、排気ダクトの材質等による圧力損失を考慮して排気能力を設定してください。※デザイン・仕様等予告なく変更する場合があります。AZCUBE360構造図例④⑤①②③④①一次二次兼用フィルタ②チャコールフィルタ③HEPAフィルタ④ダクト（対応径約150φ）⑤マニホールド負圧正圧※フィルタは必ず使い捨てにしてください。

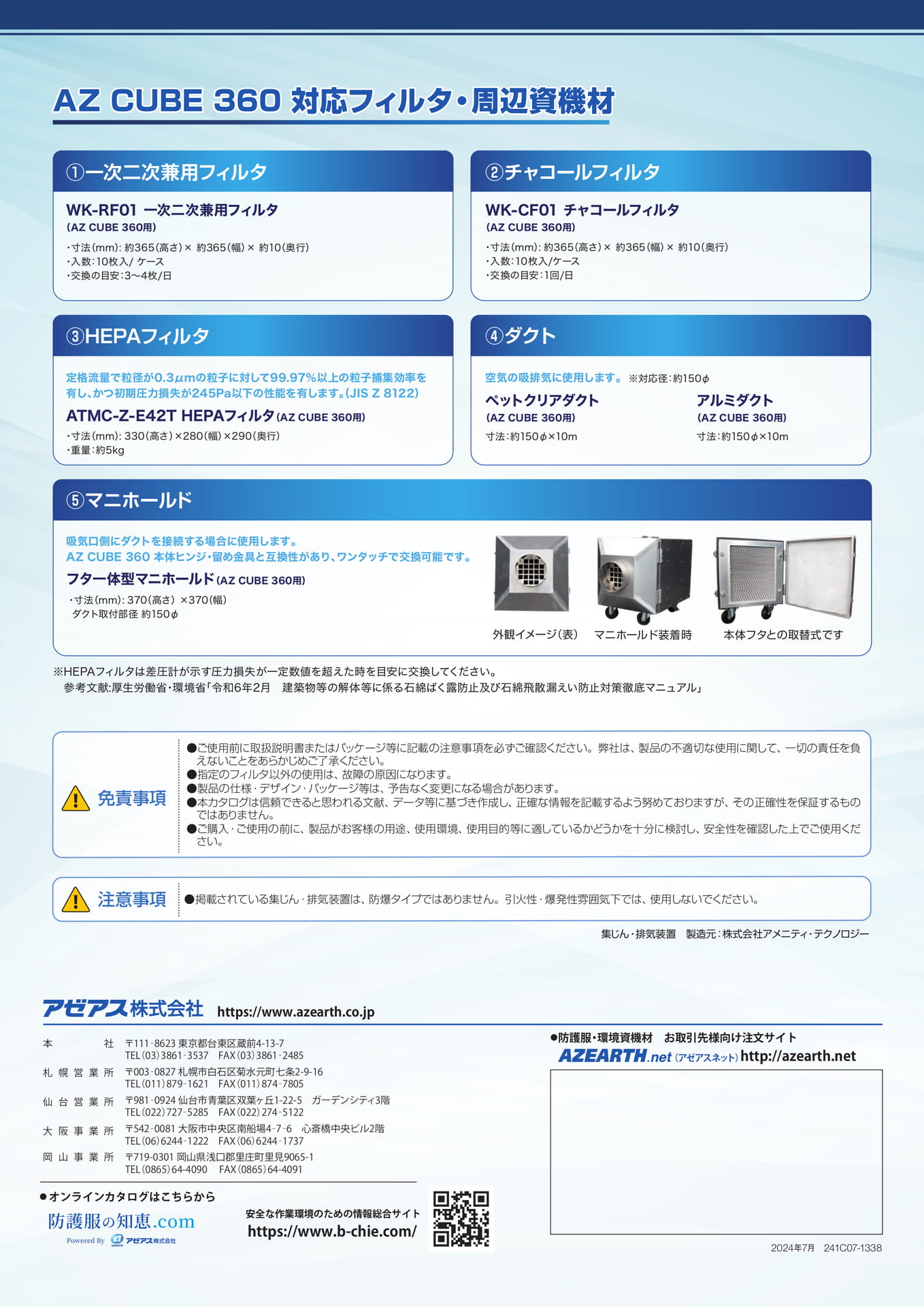

P2:AZ CUBE 360 対応フィルタ・周辺資機材

AZCUBE360対応フィルタ・周辺資機材①一次二次兼用フィルタWK-RF01一次二次兼用フィルタ（AZCUBE360用）・寸法（mm）:約365（高さ）×約365（幅）×約10（奥行）・入数：10枚入/ケース・交換の目安：3～4枚/日②チャコールフィルタWK-CF01チャコールフィルタ（AZCUBE360用）・寸法（mm）:約365（高さ）×約365（幅）×約10（奥行）・入数：10枚入/ケース・交換の目安：1回/日③HEPAフィルタ④ダクト定格流量で粒径が0.3μmの粒子に対して99.97％以上の粒子捕集効率を有し、かつ初期圧力損失が245Pa以下の性能を有します。（JISZ8122）ATMC-Z-E42THEPAフィルタ（AZCUBE360用）・寸法（mm）:330（高さ）×280（幅）×290（奥行）・重量：約5kg空気の吸排気に使用します。※対応径：約150φペットクリアダクトアルミダクト（AZCUBE360用）（AZCUBE360用）寸法：約150φ×10m寸法：約150φ×10m⑤マニホールド吸気口側にダクトを接続する場合に使用します。AZCUBE360本体ヒンジ・留め金具と互換性があり、ワンタッチで交換可能です。フタ一体型マニホールド（AZCUBE360用）・寸法（mm）:370（高さ）×370（幅）ダクト取付部径約150φ外観イメージ（表）マニホールド装着時本体フタとの取替式です※HEPAフィルタは差圧計が示す圧力損失が一定数値を超えた時を目安に交換してください。参考文献:厚生労働省・環境省「令和6年2月建築物等の解体等に係る石綿ばく露防止及び石綿飛散漏えい防止対策徹底マニュアル」免責事項●ご使用前に取扱説明書またはパッケージ等に記載の注意事項を必ずご確認ください。弊社は、製品の不適切な使用に関して、一切の責任を負えないことをあらかじめご了承ください。●指定のフィルタ以外の使用は、故障の原因になります。●製品の仕様・デザイン・パッケージ等は、予告なく変更になる場合があります。●本カタログは信頼できると思われる文献、データ等に基づき作成し、正確な情報を記載するよう努めておりますが、その正確性を保証するものではありません。●ご購入・ご使用の前に、製品がお客様の用途、使用環境、使用目的等に適しているかどうかを十分に検討し、安全性を確認した上でご使用ください。注意事項●掲載されている集じん・排気装置は、防爆タイプではありません。引火性・爆発性雰囲気下では、使用しないでください。集じん・排気装置製造元：株式会社アメニティ・テクノロジーhttps://www.azearth.co.jp本社札幌営業所仙台営業所大阪事業所岡山事業所〒111‐8623東京都台東区蔵前4-13-7TEL（03）3861‐3537FAX（03）3861‐2485〒003‐0827札幌市白石区菊水元町七条2-9-16TEL（011）879‐1621FAX（011）874‐7805〒981‐0924仙台市青葉区双葉ヶ丘1-22-5ガーデンシティ3階TEL（022）727‐5285FAX（022）274‐5122〒542‐0081大阪市中央区南船場4‐7‐6心斎橋中央ビル2階TEL（06）6244‐1222FAX（06）6244‐1737〒719-0301岡山県浅口郡里庄町里見9065-1TEL（0865）64-4090FAX（0865）64-4091●防護服・環境資機材お取引先様向け注文サイト（アゼアスネット）http://azearth.net●オンラインカタログはこちらから安全な作業環境のための情報総合サイトhttps://www.b-chie.com/2024年7月241C07-1338
