Archiskinカタログ　2024年

2024

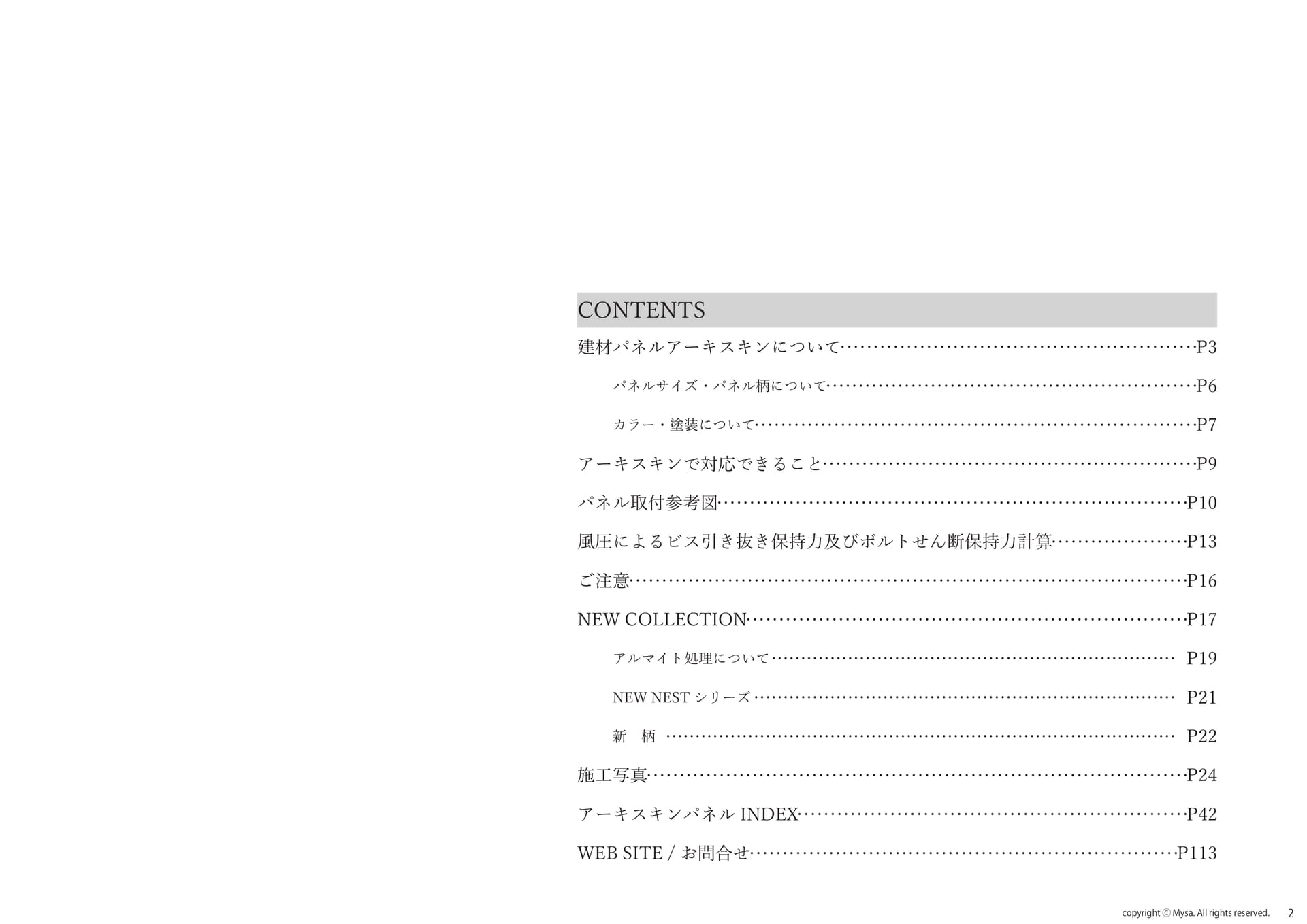

CONTENTS建材パネルアーキスキンについてパネルサイズ・パネル柄についてカラー・塗装についてアーキスキンで対応できることパネル取付参考図風圧によるビス引き抜き保持力及びボルトせん断保持力計算ご注意NEWCOLLECTIONアルマイト処理について……………………………………………………………NEWNESTシリーズ………………………………………………………………新柄……………………………………………………………………………施工写真アーキスキンパネルINDEXP3P6P7P9P10P13P16P17P19P21P22P24P42WEBSITE/お問合せP113copyrightⒸMysa.Allrightsreserved.2

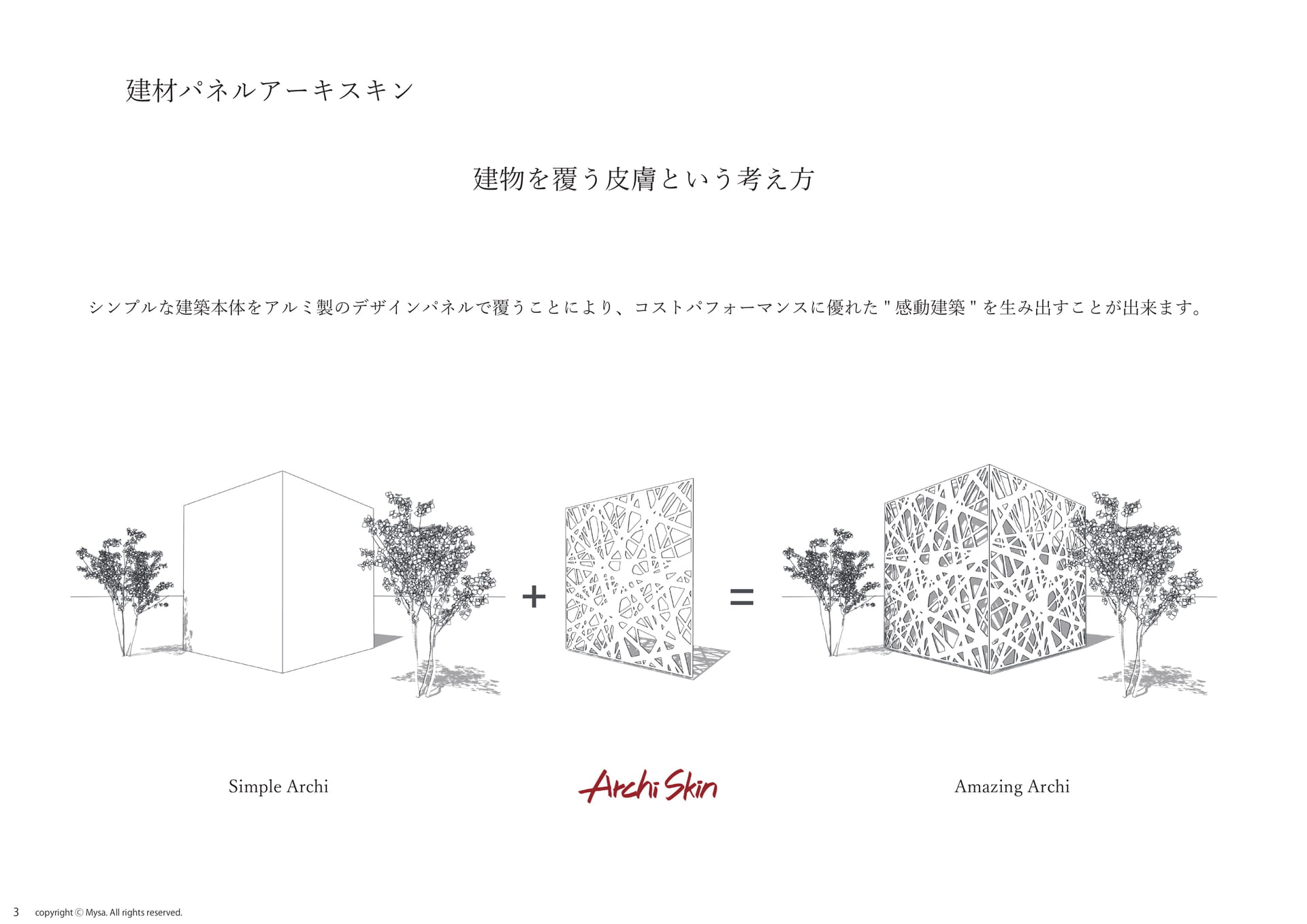

アーキスキンについて

アーキスキンと照明

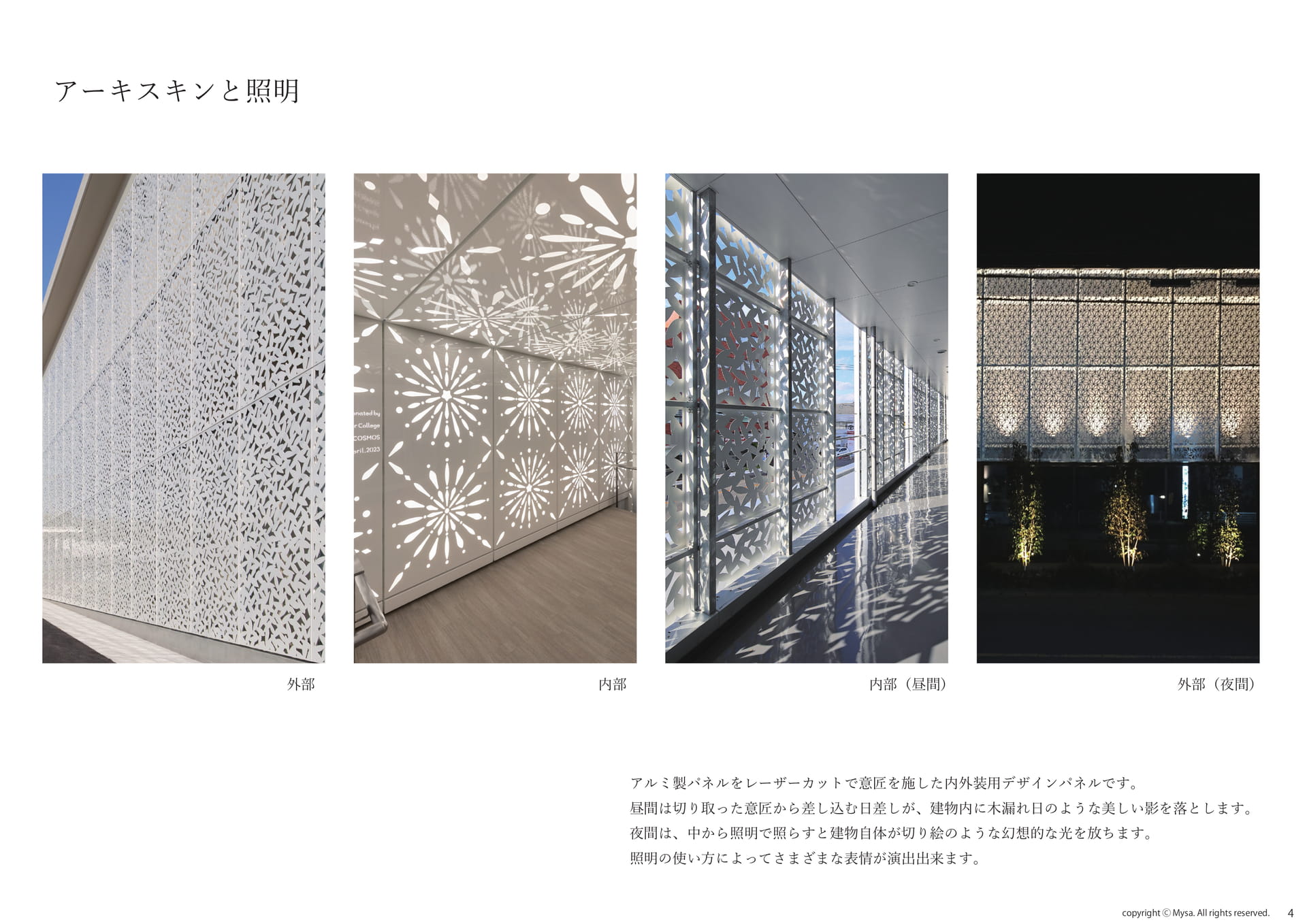

アーキスキンと照明外部内部内部（昼間）外部（夜間）アルミ製パネルをレーザーカットで意匠を施した内外装用デザインパネルです。昼間は切り取った意匠から差し込む日差しが、建物内に木漏れ日のような美しい影を落とします。夜間は、中から照明で照らすと建物自体が切り絵のような幻想的な光を放ちます。照明の使い方によってさまざまな表情が演出出来ます。copyrightⒸMysa.Allrightsreserved.4

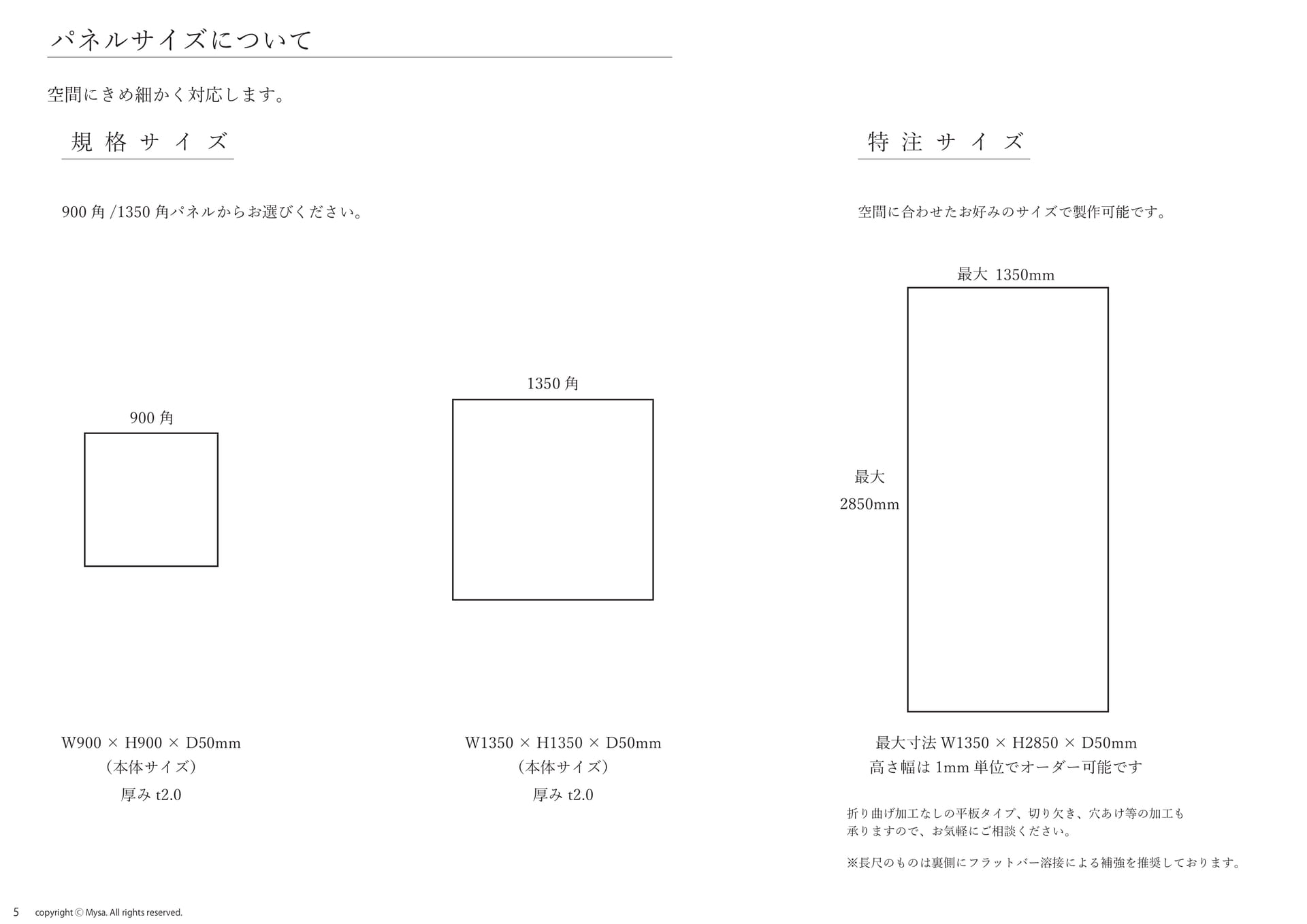

パネルサイズについて

パネルサイズについて空間にきめ細かく対応します。規格サイズ特注サイズ900角/1350角パネルからお選びください。空間に合わせたお好みのサイズで製作可能です。最大1350mm900角1350角最大2850mmW900×H900×D50mm（本体サイズ）厚みt2.0W1350×H1350×D50mm（本体サイズ）厚みt2.0最大寸法W1350×H2850×D50mm高さ幅は1mm単位でオーダー可能です折り曲げ加工なしの平板タイプ、切り欠き、穴あけ等の加工も承りますので、お気軽にご相談ください。※長尺のものは裏側にフラットバー溶接による補強を推奨しております。5copyrightⒸMysa.Allrightsreserved.

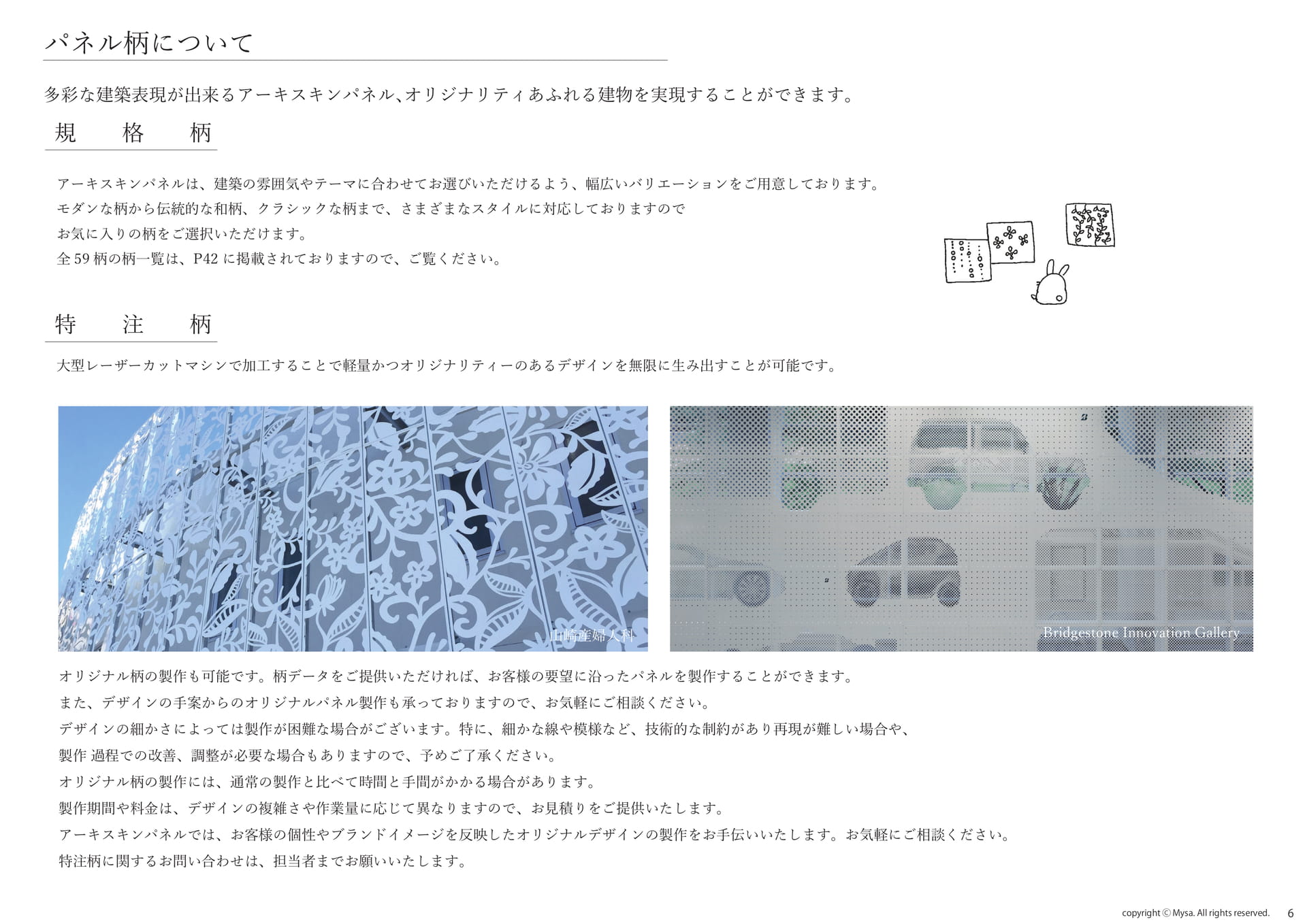

パネル柄について

パネル柄について多彩な建築表現が出来るアーキスキンパネル、オリジナリティあふれる建物を実現することができます。規格柄アーキスキンパネルは、建築の雰囲気やテーマに合わせてお選びいただけるよう、幅広いバリエーションをご用意しております。モダンな柄から伝統的な和柄、クラシックな柄まで、さまざまなスタイルに対応しておりますのでお気に入りの柄をご選択いただけます。全59柄の柄一覧は、P42に掲載されておりますので、ご覧ください。特注柄大型レーザーカットマシンで加工することで軽量かつオリジナリティーのあるデザインを無限に生み出すことが可能です。山崎産婦人科BridgestoneInnovationGalleryオリジナル柄の製作も可能です。柄データをご提供いただければ、お客様の要望に沿ったパネルを製作することができます。また、デザインの手案からのオリジナルパネル製作も承っておりますので、お気軽にご相談ください。デザインの細かさによっては製作が困難な場合がございます。特に、細かな線や模様など、技術的な制約があり再現が難しい場合や、製作過程での改善、調整が必要な場合もありますので、予めご了承ください。オリジナル柄の製作には、通常の製作と比べて時間と手間がかかる場合があります。製作期間や料金は、デザインの複雑さや作業量に応じて異なりますので、お見積りをご提供いたします。アーキスキンパネルでは、お客様の個性やブランドイメージを反映したオリジナルデザインの製作をお手伝いいたします。お気軽にご相談ください。特注柄に関するお問い合わせは、担当者までお願いいたします。山崎産婦人科copyrightⒸMysa.Allrightsreserved.6

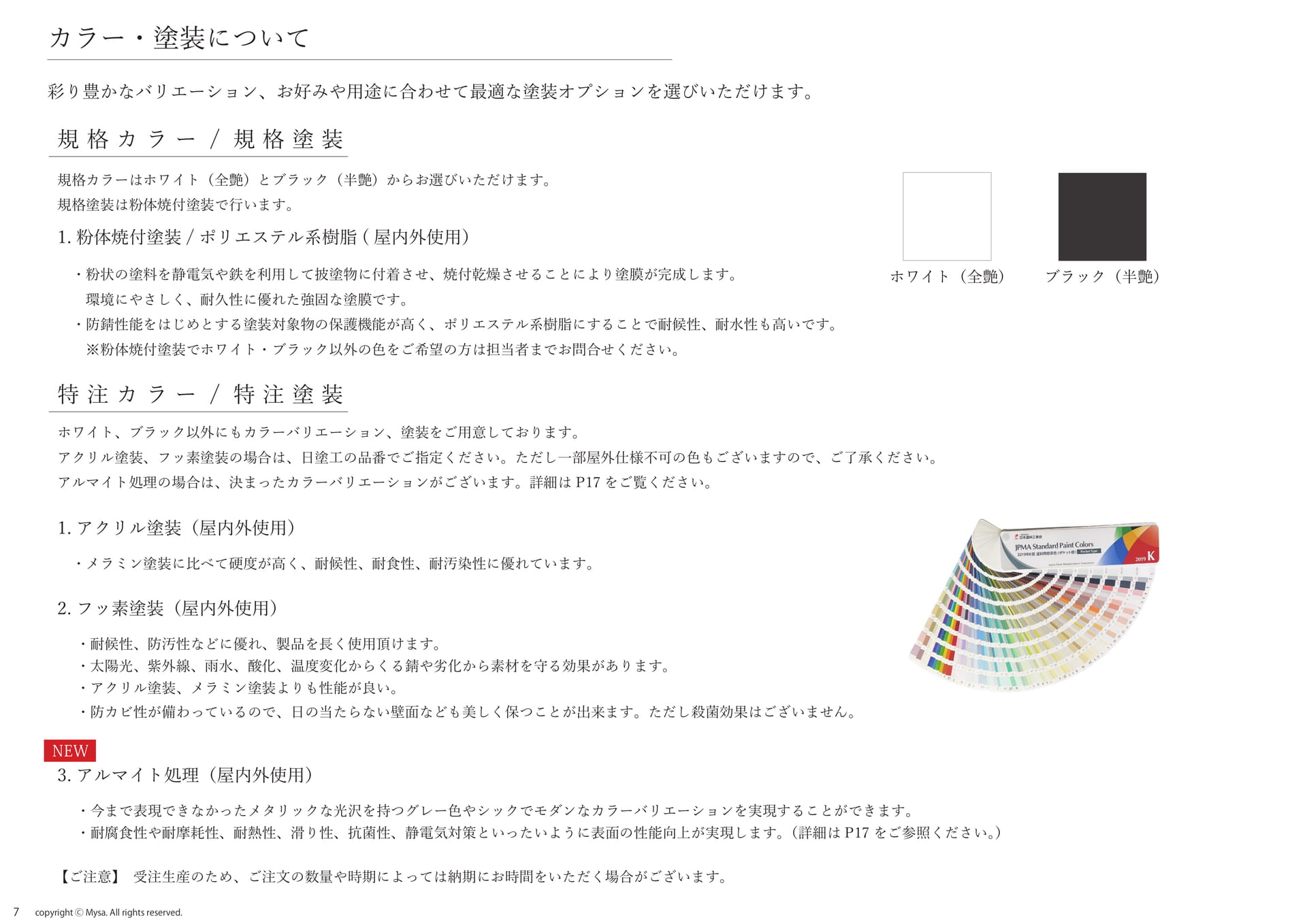

カラー・塗装について

カラー・塗装について彩り豊かなバリエーション、お好みや用途に合わせて最適な塗装オプションを選びいただけます。規格カラー/規格塗装規格カラーはホワイト（全艶）とブラック（半艶）からお選びいただけます。規格塗装は粉体焼付塗装で行います。1.粉体焼付塗装/ポリエステル系樹脂(屋内外使用）・粉状の塗料を静電気や鉄を利用して披塗物に付着させ、焼付乾燥させることにより塗膜が完成します。環境にやさしく、耐久性に優れた強固な塗膜です。ホワイト（全艶）ブラック（半艶）・防錆性能をはじめとする塗装対象物の保護機能が高く、ポリエステル系樹脂にすることで耐候性、耐水性も高いです。※粉体焼付塗装でホワイト・ブラック以外の色をご希望の方は担当者までお問合せください。特注カラー/特注塗装ホワイト、ブラック以外にもカラーバリエーション、塗装をご用意しております。アクリル塗装、フッ素塗装の場合は、日塗工の品番でご指定ください。ただし一部屋外仕様不可の色もございますので、ご了承ください。アルマイト処理の場合は、決まったカラーバリエーションがございます。詳細はP17をご覧ください。1.アクリル塗装（屋内外使用）・メラミン塗装に比べて硬度が高く、耐候性、耐食性、耐汚染性に優れています。2.フッ素塗装（屋内外使用）・耐候性、防汚性などに優れ、製品を長く使用頂けます。・太陽光、紫外線、雨水、酸化、温度変化からくる錆や劣化から素材を守る効果があります。・アクリル塗装、メラミン塗装よりも性能が良い。・防カビ性が備わっているので、日の当たらない壁面なども美しく保つことが出来ます。ただし殺菌効果はございません。NEW3.アルマイト処理（屋内外使用）・今まで表現できなかったメタリックな光沢を持つグレー色やシックでモダンなカラーバリエーションを実現することができます。・耐腐食性や耐摩耗性、耐熱性、滑り性、抗菌性、静電気対策といったいように表面の性能向上が実現します。（詳細はP17をご参照ください。）【ご注意】受注生産のため、ご注文の数量や時期によっては納期にお時間をいただく場合がございます。7copyrightⒸMysa.Allrightsreserved.

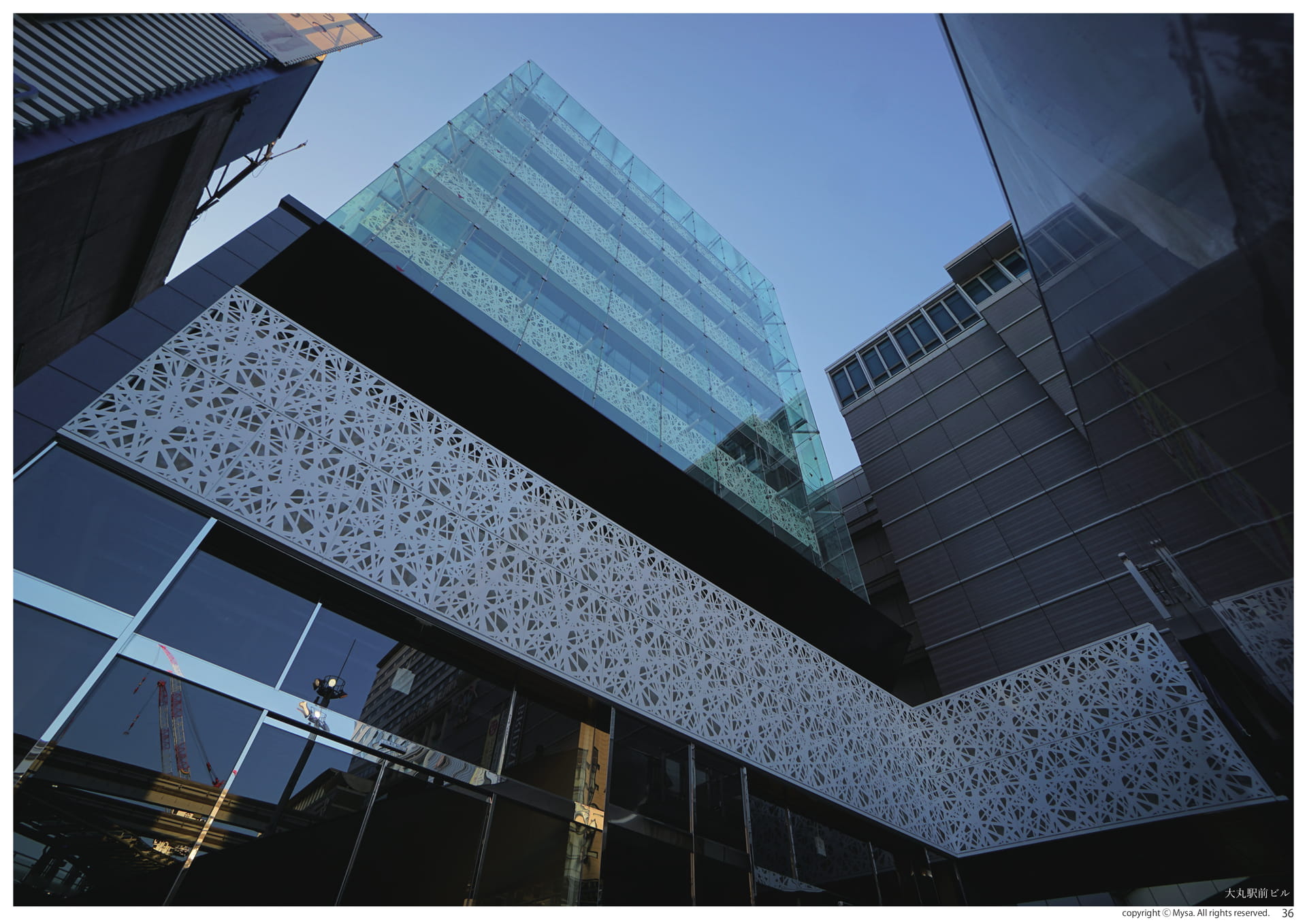

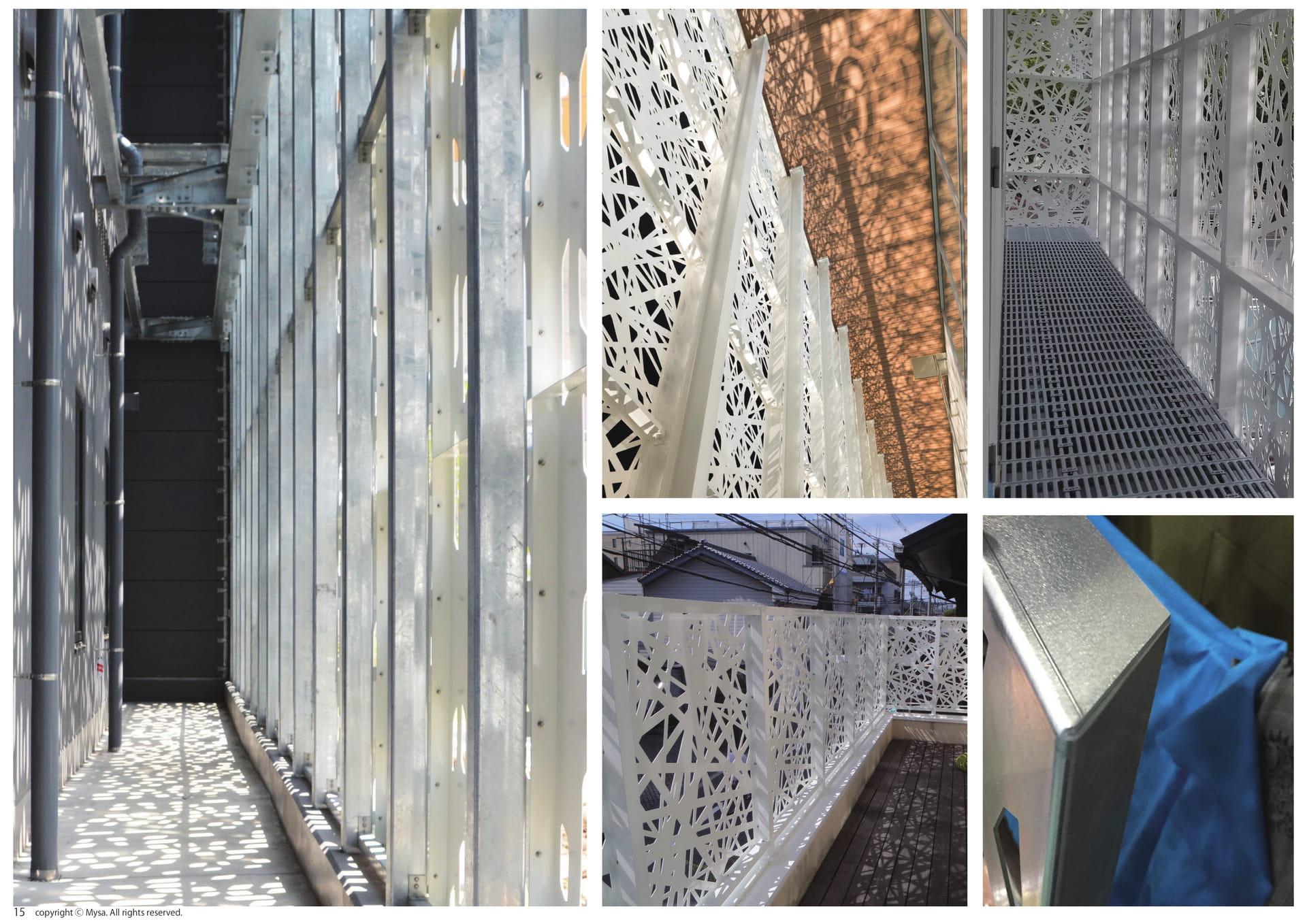

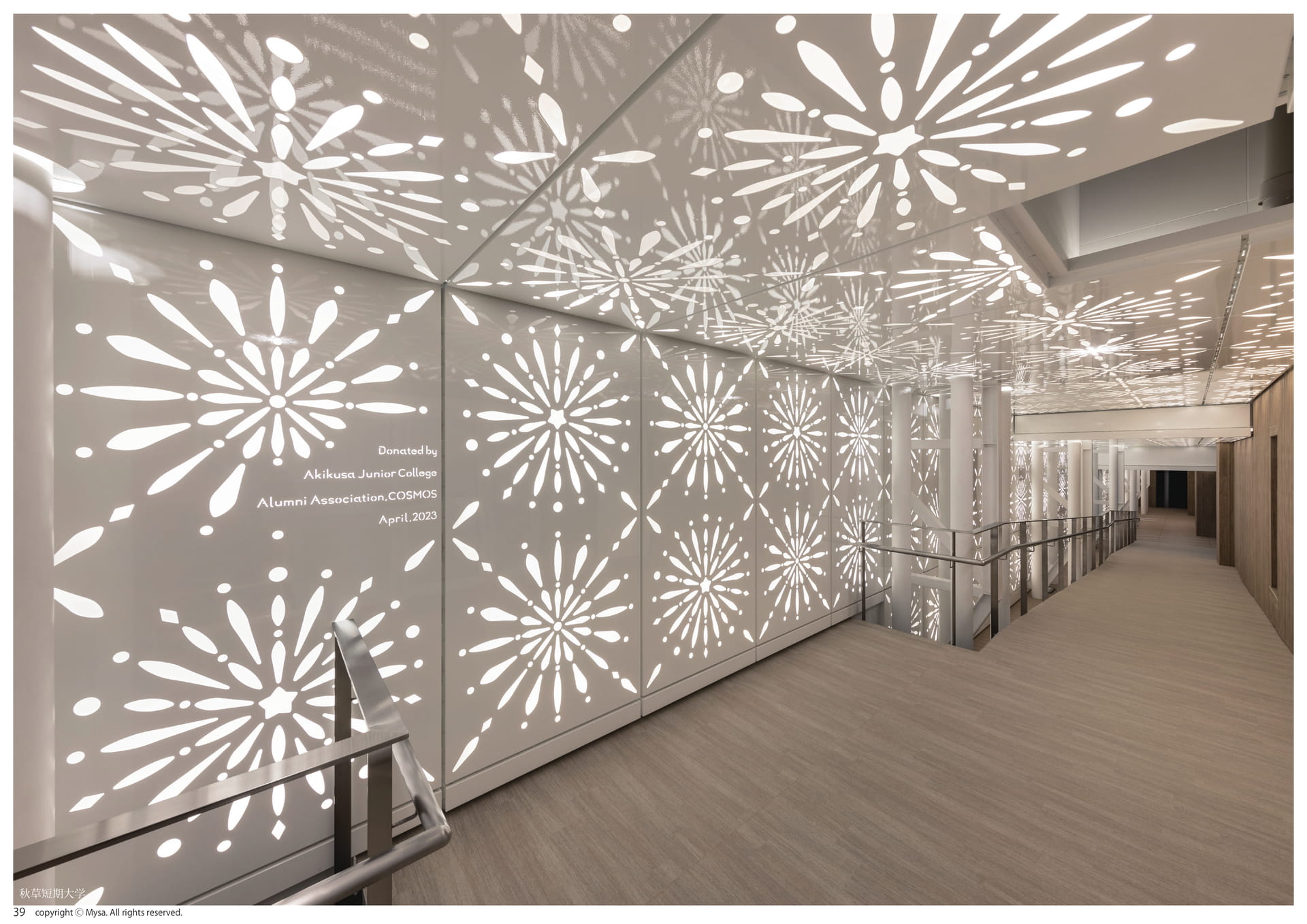

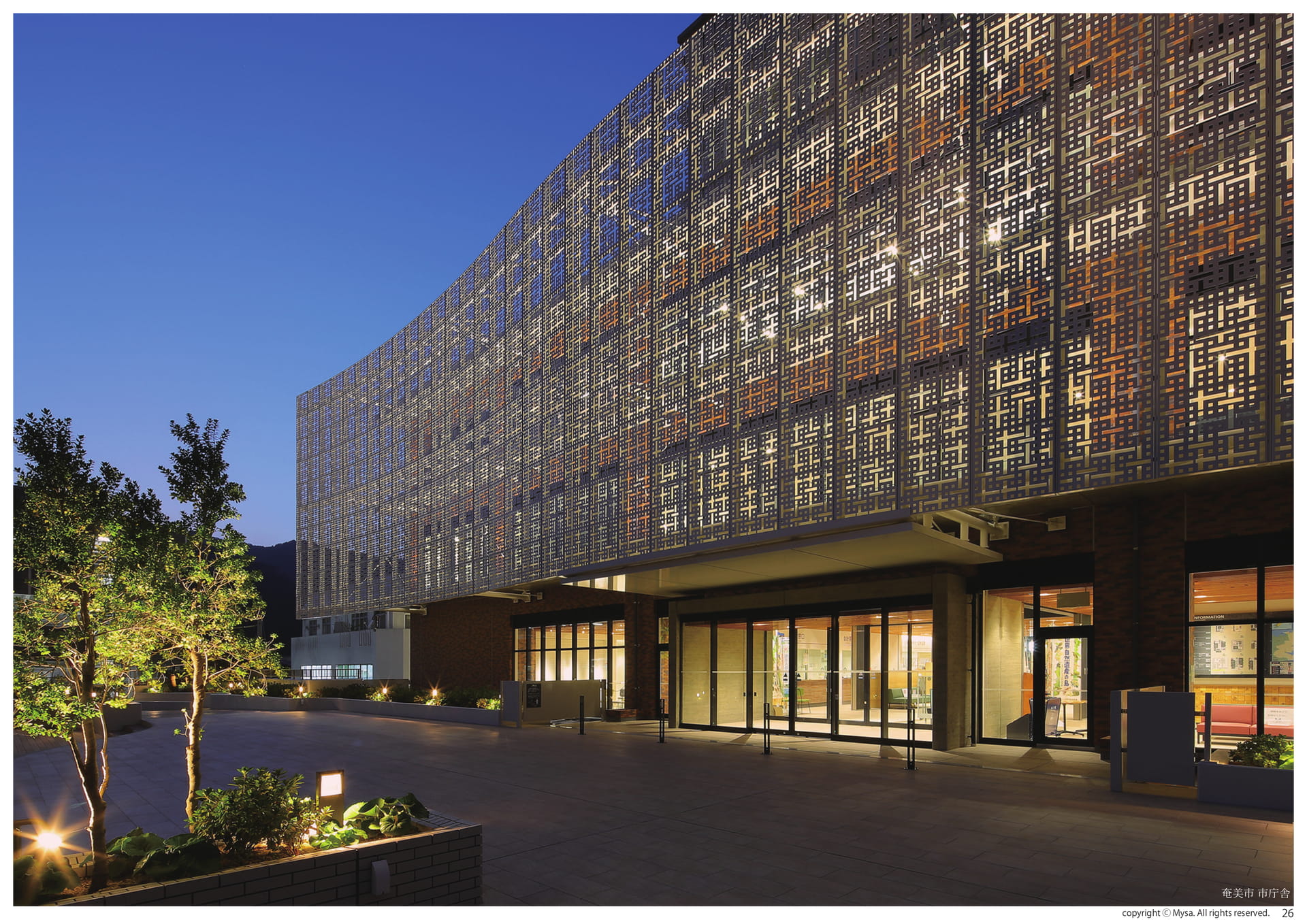

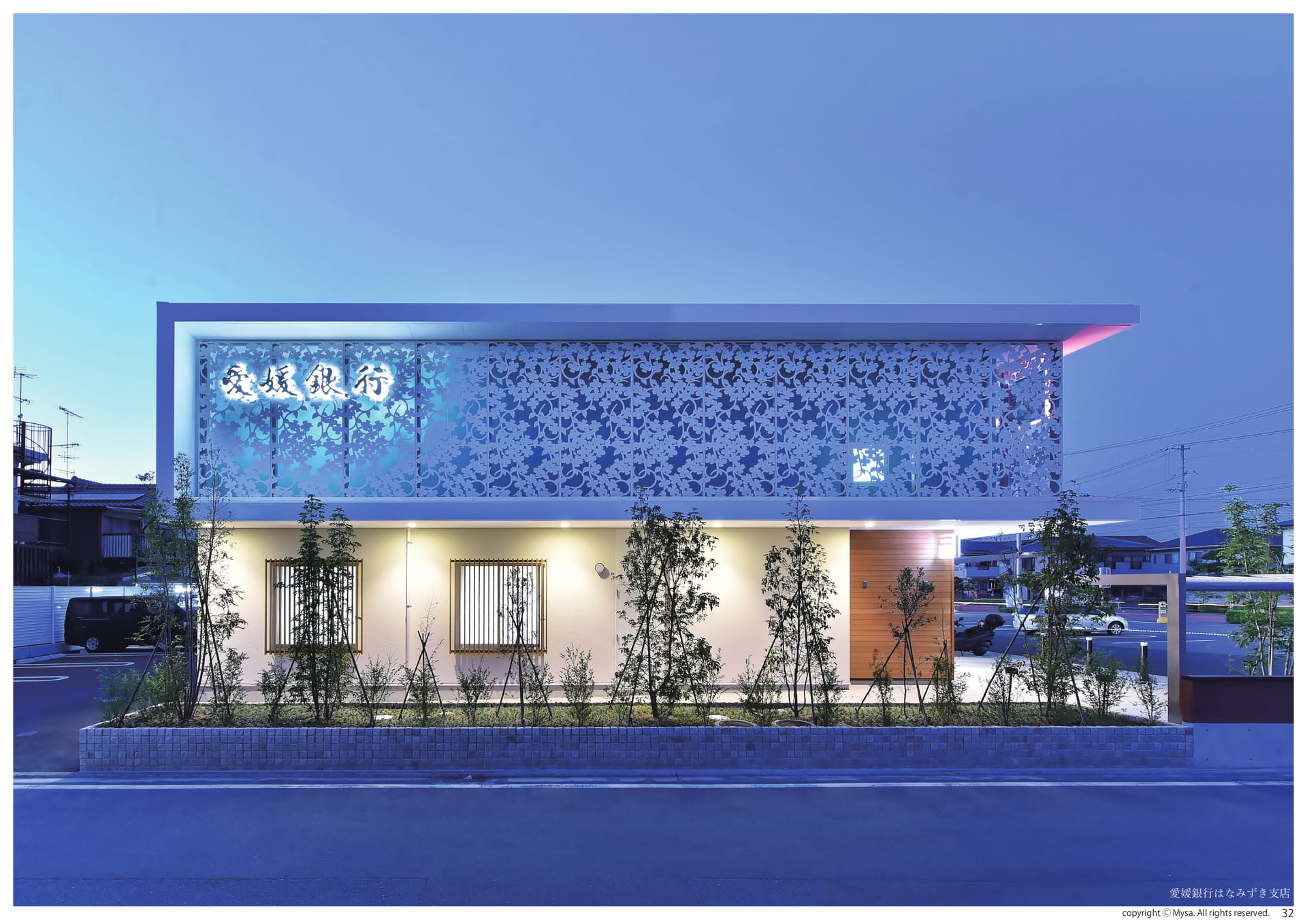

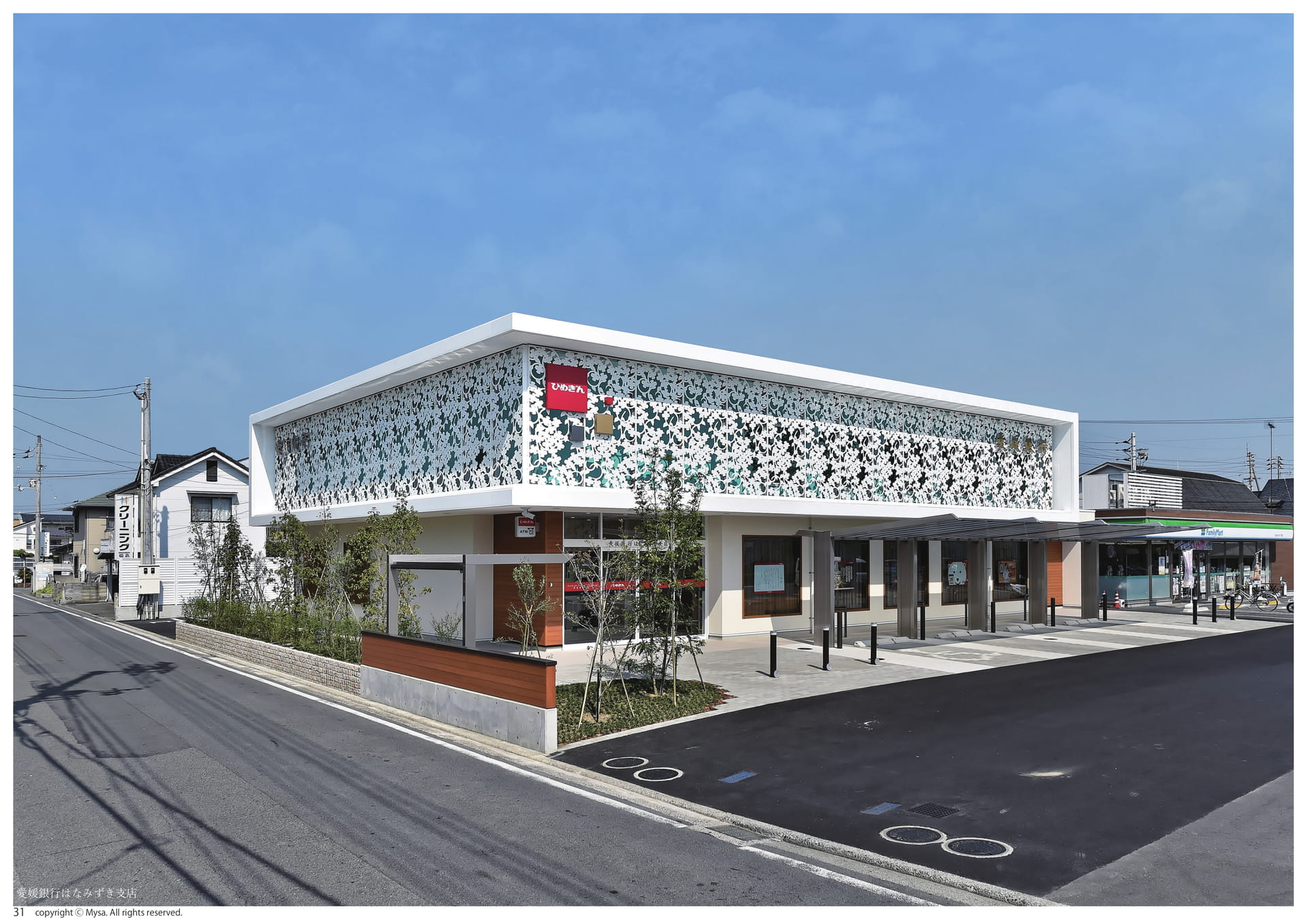

事例写真

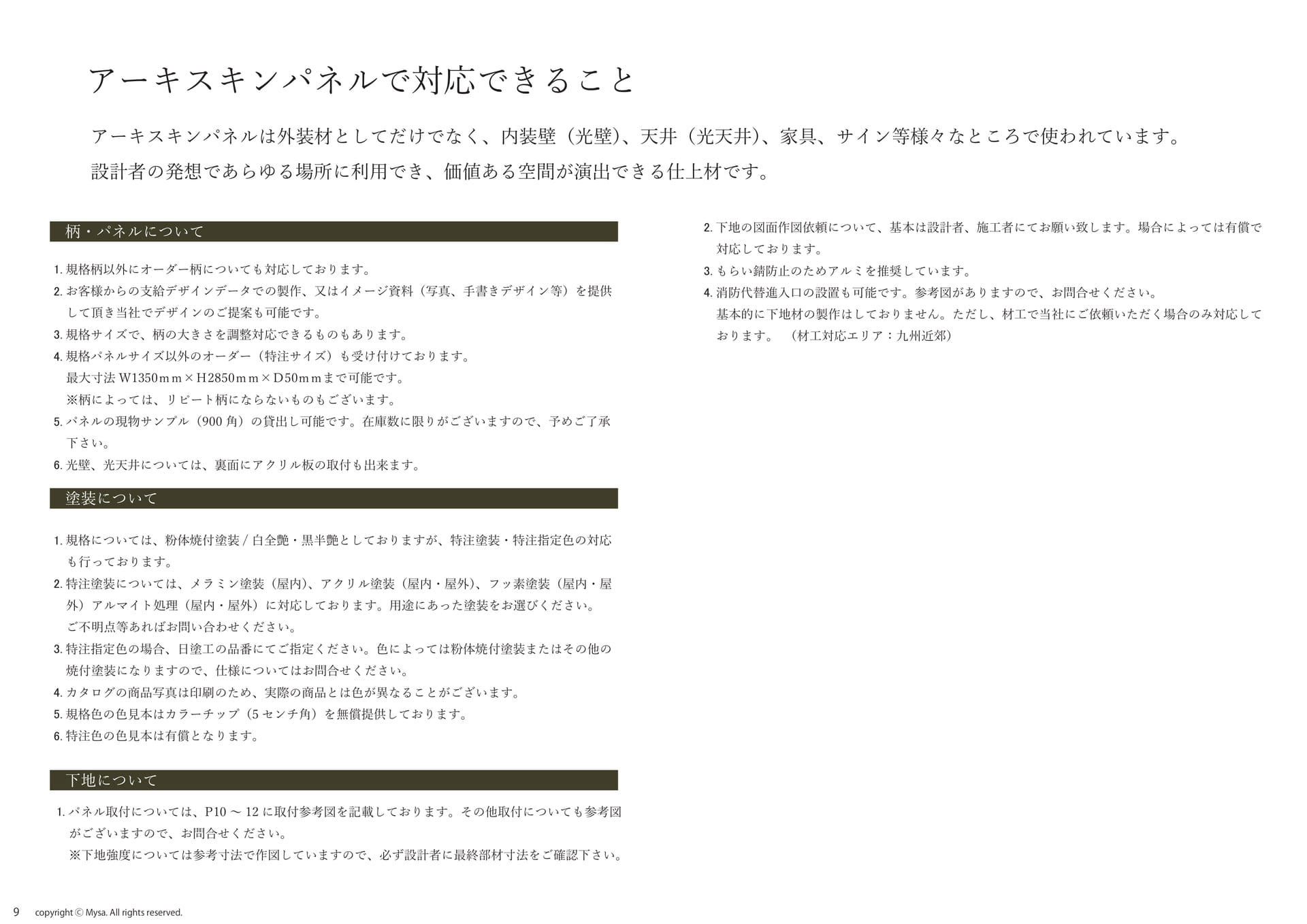

アーキスキンパネルで対応できること

アーキスキンパネルで対応できることアーキスキンパネルは外装材としてだけでなく、内装壁（光壁）、天井（光天井）、家具、サイン等様々なところで使われています。設計者の発想であらゆる場所に利用でき、価値ある空間が演出できる仕上材です。柄・パネルについて1.規格柄以外にオーダー柄についても対応しております。2.お客様からの支給デザインデータでの製作、又はイメージ資料（写真、手書きデザイン等）を提供して頂き当社でデザインのご提案も可能です。3.規格サイズで、柄の大きさを調整対応できるものもあります。4.規格パネルサイズ以外のオーダー（特注サイズ）も受け付けております。最大寸法W1350ｍｍ×Ｈ2850ｍｍ×Ｄ50ｍｍまで可能です。※柄によっては、リピート柄にならないものもございます。5.パネルの現物サンプル（900角）の貸出し可能です。在庫数に限りがございますので、予めご了承下さい。6.光壁、光天井については、裏面にアクリル板の取付も出来ます。2.下地の図面作図依頼について、基本は設計者、施工者にてお願い致します。場合によっては有償で対応しております。3.もらい錆防止のためアルミを推奨しています。4.消防代替進入口の設置も可能です。参考図がありますので、お問合せください。基本的に下地材の製作はしておりません。ただし、材工で当社にご依頼いただく場合のみ対応しております。（材工対応エリア：九州近郊）塗装について1.規格については、粉体焼付塗装/白全艶・黒半艶としておりますが、特注塗装・特注指定色の対応も行っております。2.特注塗装については、メラミン塗装（屋内）、アクリル塗装（屋内・屋外）、フッ素塗装（屋内・屋外）アルマイト処理（屋内・屋外）に対応しております。用途にあった塗装をお選びください。ご不明点等あればお問い合わせください。3.特注指定色の場合、日塗工の品番にてご指定ください。色によっては粉体焼付塗装またはその他の焼付塗装になりますので、仕様についてはお問合せください。4.カタログの商品写真は印刷のため、実際の商品とは色が異なることがございます。5.規格色の色見本はカラーチップ（5センチ角）を無償提供しております。6.特注色の色見本は有償となります。下地について1.パネル取付については、P10～12に取付参考図を記載しております。その他取付についても参考図がございますので、お問合せください。※下地強度については参考寸法で作図していますので、必ず設計者に最終部材寸法をご確認下さい。9copyrightⒸMysa.Allrightsreserved.

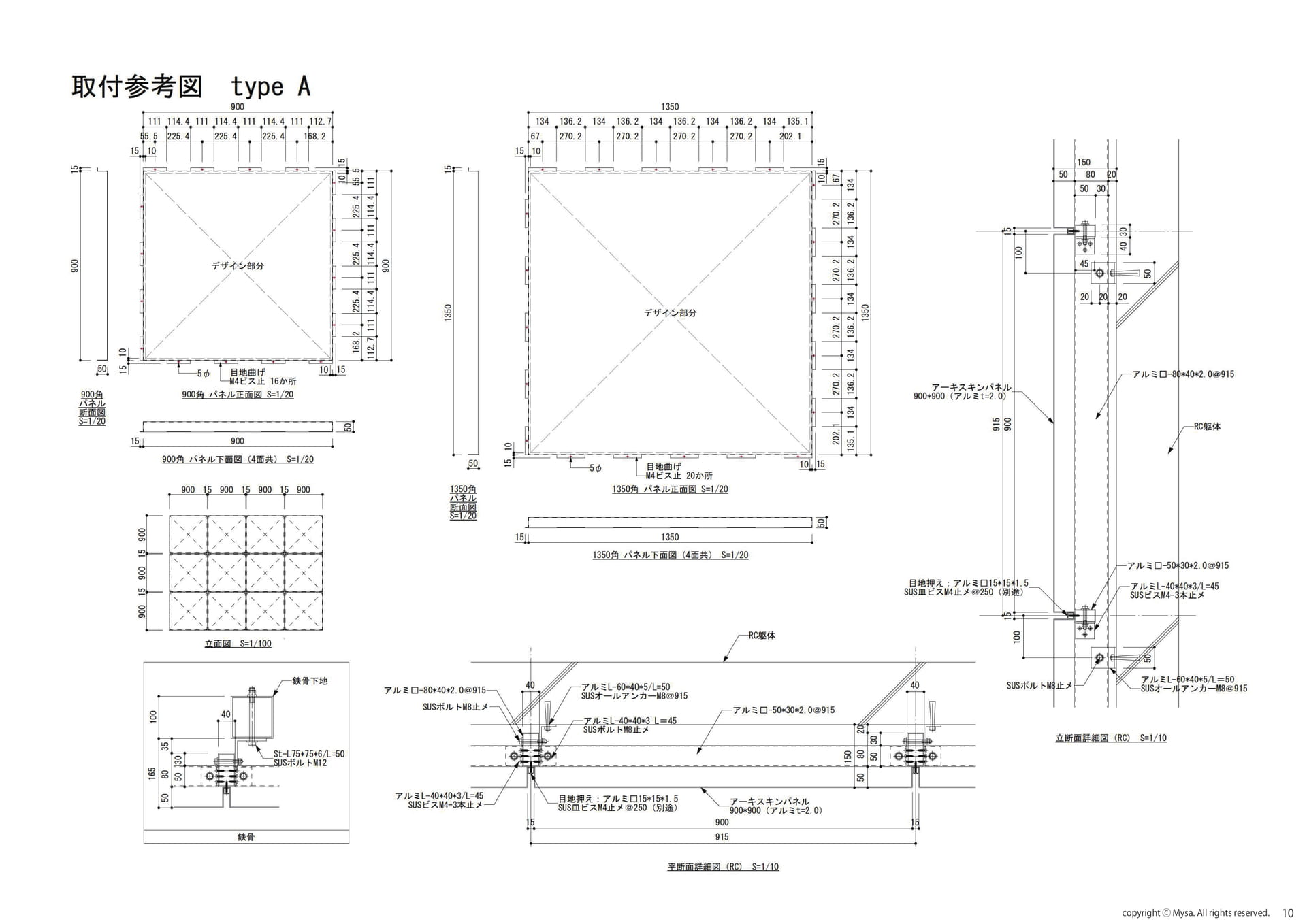

取付参考図　typeA

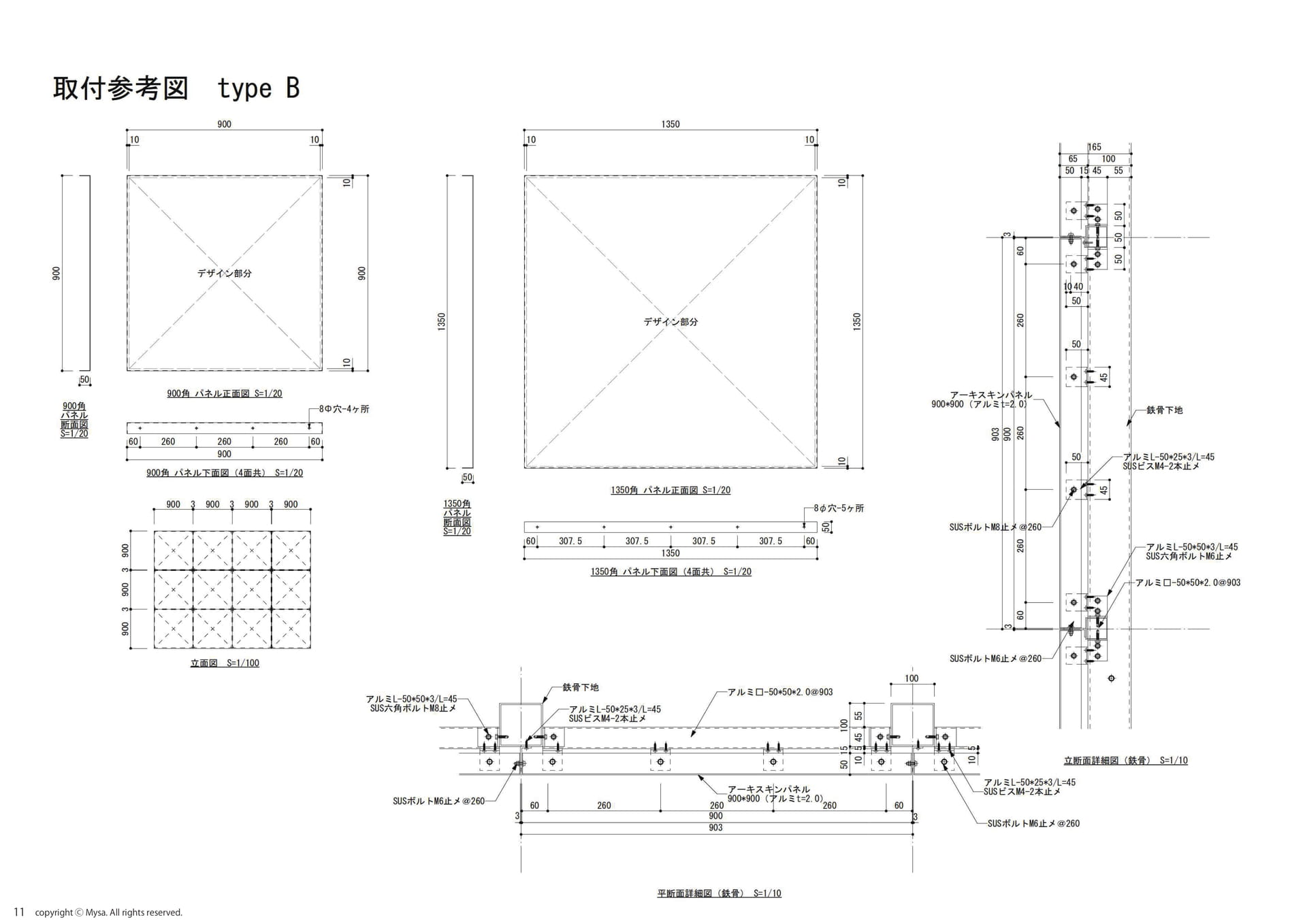

取付参考図　typeB

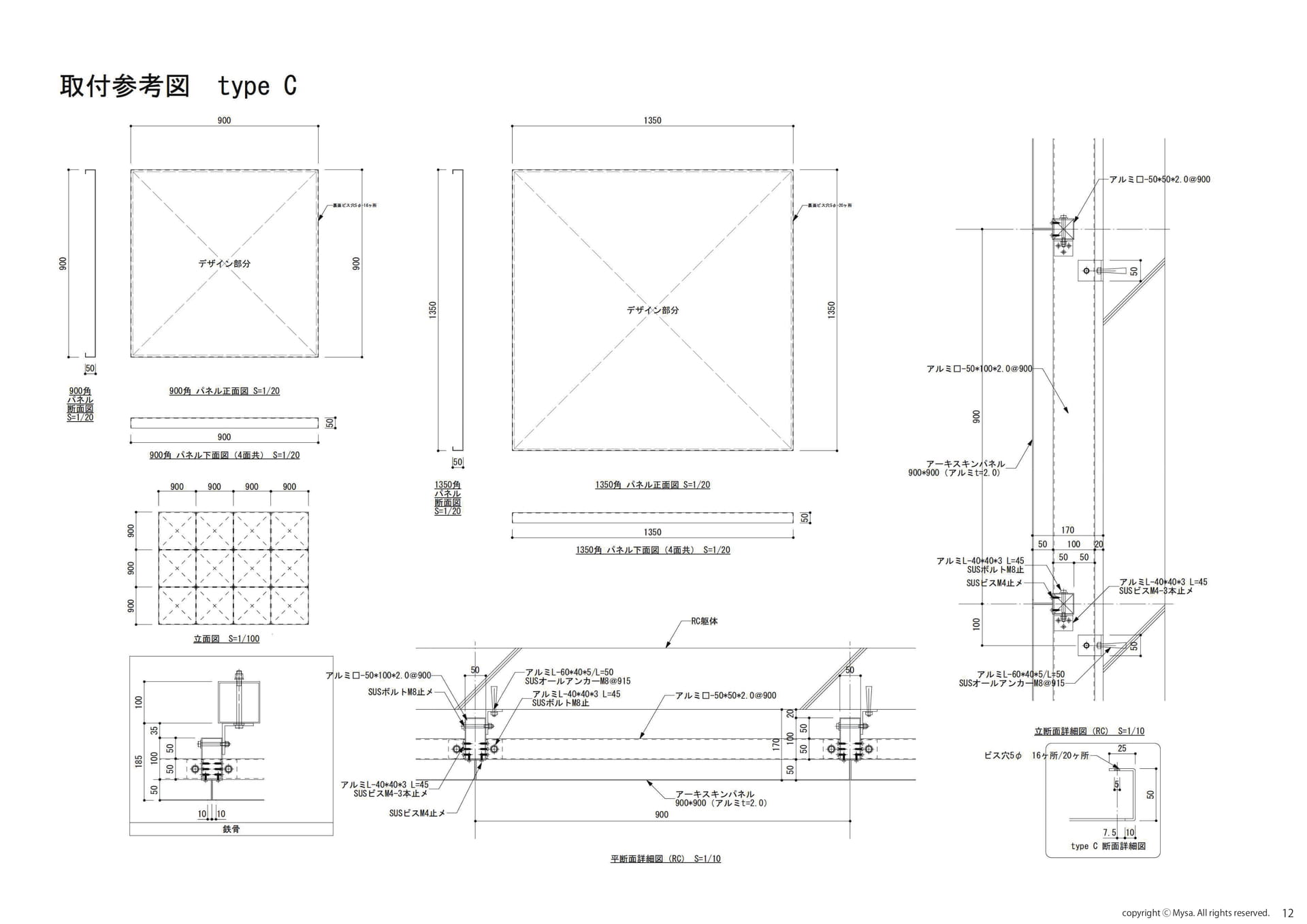

取付参考図　typeC

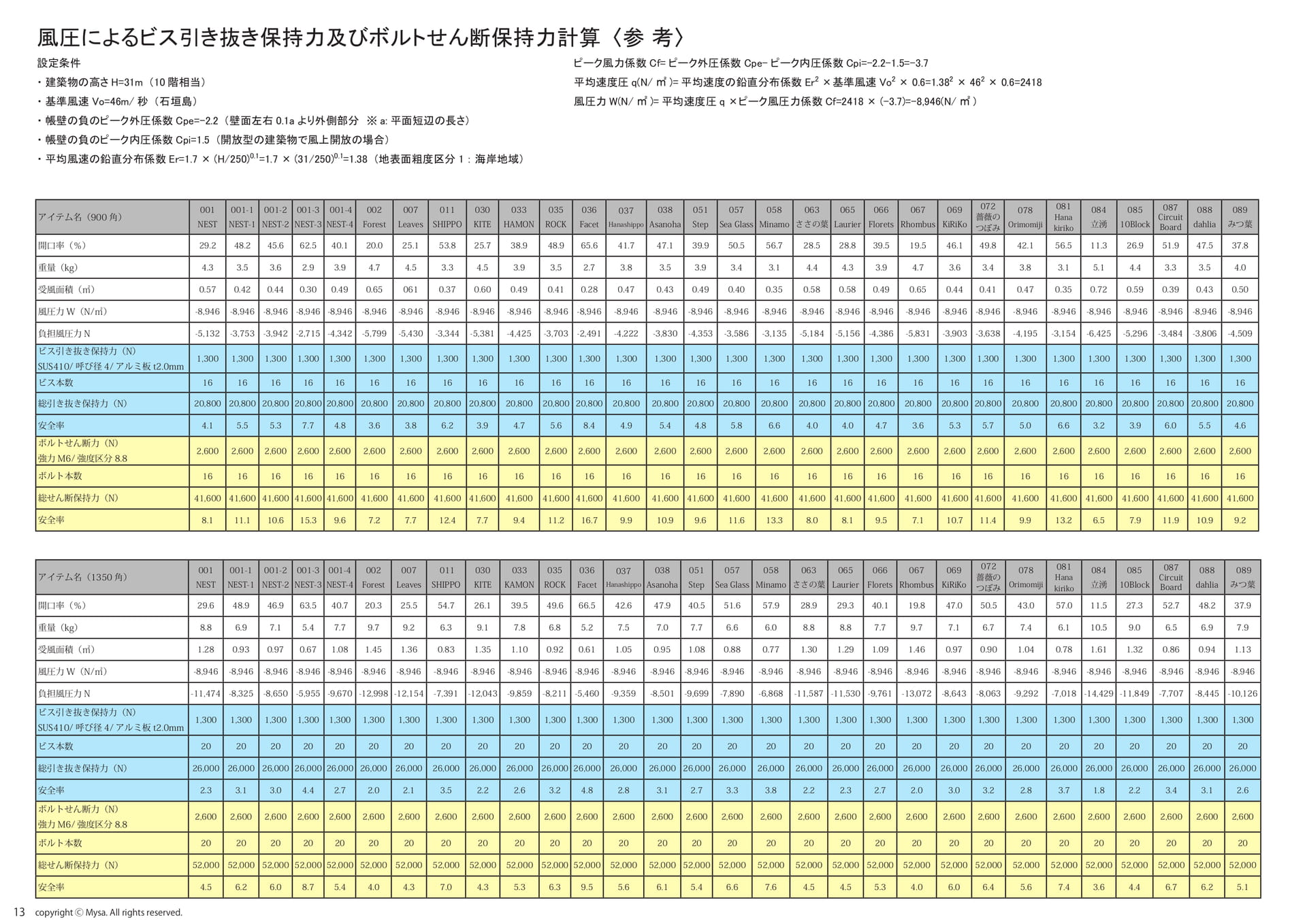

風圧計算表①

風圧によるビス引き抜き保持力及びボルトせん断保持力計算〈参考〉設定条件ピーク風力係数Cf=ピーク外圧係数Cpe-ピーク内圧係数Cpi=-2.2-1.5=-3.7・建築物の高さH=31m（10階相当）平均速度圧q(N/㎡)=平均速度の鉛直分布係数Er2×基準風速Vo2×0.6=1.382×462×0.6=2418・基準風速Vo=46m/秒（石垣島）風圧力W(N/㎡)=平均速度圧q×ピーク風圧力係数Cf=2418×(-3.7)=-8,946(N/㎡)・帳壁の負のピーク外圧係数Cpe=-2.2（壁面左右0.1aより外側部分※a:平面短辺の長さ）・帳壁の負のピーク内圧係数Cpi=1.5（開放型の建築物で風上開放の場合）・平均風速の鉛直分布係数Er=1.7×(H/250)0.1=1.7×(31/250)0.1=1.38（地表面粗度区分1：海岸地域）アイテム名（900角）001NEST001-1001-2001-3001-4NEST-1NEST-2NEST-3NEST-4002Forest007Leaves011SHIPPO030KITE033HAMON035ROCK036Facet037038HanashippoAsanoha051Step057058063065SeaGlassMinamoささの葉Laurier066Florets067Rhombus069KiRiKo072薔薇のつぼみ078Orimomiji081Hanakiriko084立湧08510Block087CircuitBoard088dahlia089みつ葉開口率（％）29.248.245.662.540.120.025.153.825.738.948.965.641.747.139.950.556.728.528.839.519.546.149.842.156.511.326.951.947.537.8重量（kg）4.33.53.62.93.94.74.53.34.53.93.52.73.83.53.93.43.14.44.33.94.73.63.43.83.15.14.43.33.54.0受風面積（㎡）0.570.420.440.300.490.650610.370.600.490.410.280.470.430.490.400.350.580.580.490.650.440.410.470.350.720.590.390.430.50風圧力W（N/㎡）-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946負担風圧力N-5,132-3,753-3,942-2,715-4,342-5,799-5,430-3,344-5,381-4,425-3,703-2,491-4,222-3,830-4,353-3,586-3,135-5,184-5,156-4,386-5,831-3,903-3,638-4,195-3,154-6,425-5,296-3,484-3,806-4,509ビス引き抜き保持力（N）1,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,300SUS410/呼び径4/アルミ板t2.0mmビス本数161616161616161616161616161616161616161616161616161616161616総引き抜き保持力（N）20,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,800安全率4.15.55.37.74.83.63.86.23.94.75.68.44.95.44.85.86.64.04.04.73.65.35.75.06.63.23.96.05.54.6ボルトせん断力（N）2,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,600強力M6/強度区分8.8ボルト本数161616161616161616161616161616161616161616161616161616161616総せん断保持力（N）41,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,600安全率8.111.110.615.39.67.27.712.47.79.411.216.79.910.99.611.613.38.08.19.57.110.711.49.913.26.57.911.910.99.2アイテム名（1350角）001NEST001-1NEST-1001-2001-3001-4NEST-2NEST-3NEST-4002Forest007Leaves011SHIPPO030KITE033KAMON035ROCK036Facet037038HanashippoAsanoha051Step057SeaGlass058063Minamoささの葉065Laurier066Florets067Rhombus069KiRiKo072薔薇のつぼみ078Orimomiji081Hanakiriko084立湧08510Block087CircuitBoard088dahlia089みつ葉開口率（％）29.648.946.963.540.720.325.554.726.139.549.666.542.647.940.551.657.928.929.340.119.847.050.543.057.011.527.352.748.237.9重量（kg）8.86.97.15.47.79.79.26.39.17.86.85.27.57.07.76.66.08.88.87.79.77.16.77.46.110.59.06.56.97.9受風面積（㎡）1.280.930.970.671.081.451.360.831.351.100.920.611.050.951.080.880.771.301.291.091.460.970.901.040.781.611.320.860.941.13風圧力W（N/㎡）-8,946-8,946-8,946-8.946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946負担風圧力N-11,474-8,325-8,650-5,955-9,670-12,998-12,154-7,391-12,043-9,859-8,211-5,460-9,359-8,501-9,699-7,890-6,868-11,587-11,530-9,761-13,072-8,643-8,063-9,292-7,018-14,429-11,849-7,707-8,445-10,126ビス引き抜き保持力（N）SUS410/呼び径4/アルミ板t2.0mm1,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,300ビス本数202020202020202020202020202020202020202020202020202020202020総引き抜き保持力（N）26,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,000安全率2.33.13.04.42.72.02.13.52.22.63.24.82.83.12.73.33.82.22.32.72.03.03.22.83.71.82.23.43.12.6ボルトせん断力（N）強力M6/強度区分8.82,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,600ボルト本数202020202020202020202020202020202020202020202020202020202020総せん断保持力（N）52,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,000安全率4.56.26.08.75.44.04.37.04.35.36.39.55.66.15.46.67.64.54.55.34.06.06.45.67.43.64.46.76.25.113copyrightⒸMysa.Allrightsreserved.

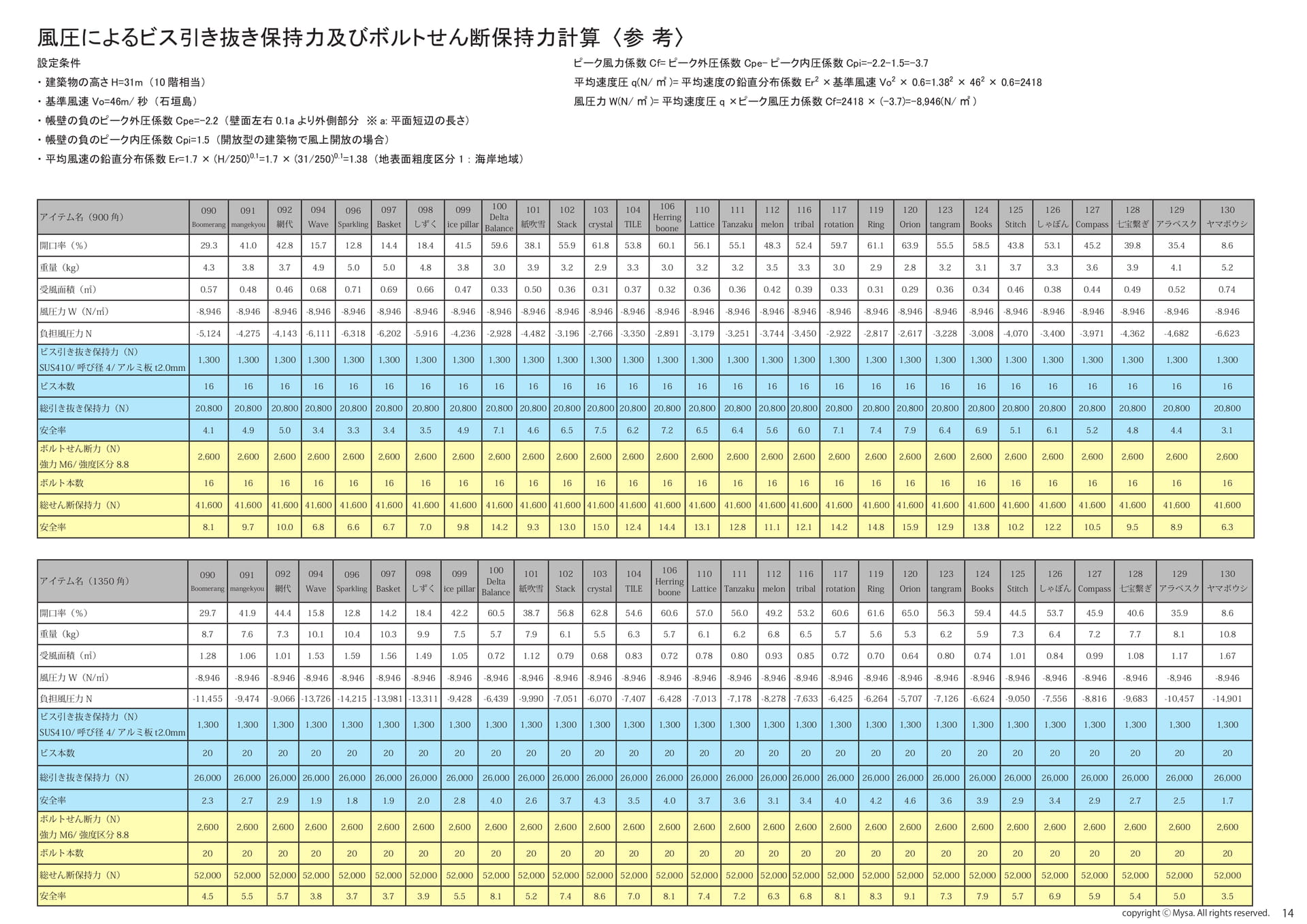

風圧計算表②

風圧によるビス引き抜き保持力及びボルトせん断保持力計算〈参考〉設定条件ピーク風力係数Cf=ピーク外圧係数Cpe-ピーク内圧係数Cpi=-2.2-1.5=-3.7・建築物の高さH=31m（10階相当）平均速度圧q(N/㎡)=平均速度の鉛直分布係数Er2×基準風速Vo2×0.6=1.382×462×0.6=2418・基準風速Vo=46m/秒（石垣島）風圧力W(N/㎡)=平均速度圧q×ピーク風圧力係数Cf=2418×(-3.7)=-8,946(N/㎡)・帳壁の負のピーク外圧係数Cpe=-2.2（壁面左右0.1aより外側部分※a:平面短辺の長さ）・帳壁の負のピーク内圧係数Cpi=1.5（開放型の建築物で風上開放の場合）・平均風速の鉛直分布係数Er=1.7×(H/250)0.1=1.7×(31/250)0.1=1.38（地表面粗度区分1：海岸地域）アイテム名（900角）090091Boomerangmangekyou092網代094Wave096Sparkling097Basket098しずく099icepillar100DeltaBalance101紙吹雪102Stack103crystal104TILE106Herringboone110Lattice111Tanzaku112melon116tribal117rotation119Ring120Orion123tangram124Books125Stitch126しゃぼん127Compass128七宝繫ぎ129アラベスク130ヤマボウシ開口率（％）29.341.042.815.712.814.418.441.559.638.155.961.853.860.156.155.148.352.459.761.163.955.558.543.853.145.239.835.48.6重量（kg）4.33.83.74.95.05.04.83.83.03.93.22.93.33.03.23.23.53.33.02.92.83.23.13.73.33.63.94.15.2受風面積（㎡）0.570.480.460.680.710.690.660.470.330.500.360.310.370.320.360.360.420.390.330.310.290.360.340.460.380.440.490.520.74風圧力W（N/㎡）-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8.946負担風圧力N-5,124-4,275-4,143-6,111-6,318-6,202-5,916-4,236-2,928-4,482-3,196-2,766-3,350-2,891-3,179-3,251-3,744-3,450-2,922-2,817-2,617-3,228-3,008-4,070-3,400-3,971-4,362-4,682-6,623ビス引き抜き保持力（N）SUS410/呼び径4/アルミ板t2.0mm1,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001.3001,3001,3001,3001,3001,300ビス本数1616161616161616161616161616161616161616161616161616161616総引き抜き保持力（N）20,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,80020,800安全率4.14.95.03.43.33.43.54.97.14.66.57.56.27.26.56.45.66.07.17.47.96.46.95.16.15.24.84.43.1ボルトせん断力（N）強力M6/強度区分8.82,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,600ボルト本数1616161616161616161616161616161616161616161616161616161616総せん断保持力（N）41,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,60041,600安全率8.19.710.06.86.66.77.09.814.29.313.015.012.414.413.112.811.112.114.214.815.912.913.810.212.210.59.58.96.3アイテム名（1350角）090091Boomerangmangekyou092網代094Wave096Sparkling097Basket098しずく099icepillar100DeltaBalance101紙吹雪102Stack103crystal104TILE106Herringboone110Lattice111Tanzaku112melon116tribal117rotation119Ring120Orion123tangram124Books125Stitch126しゃぼん127Compass128七宝繫ぎ129アラベスク130ヤマボウシ開口率（％）29.741.944.415.812.814.218.442.260.538.756.862.854.660.657.056.049.253.260.661.665.056.359.444.553.745.940.635.98.6重量（kg）8.77.67.310.110.410.39.97.55.77.96.15.56.35.76.16.26.86.55.75.65.36.25.97.36.47.27.78.110.8受風面積（㎡）1.281.061.011.531.591.561.491.050.721.120.790.680.830.720.780.800.930.850.720.700.640.800.741.010.840.991.081.171.67風圧力W（N/㎡）-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8,946-8.946-8,946-8,946-8,946負担風圧力N-11,455-9,474-9,066-13,726-14,215-13,981-13,311-9,428-6,439-9,990-7,051-6,070-7,407-6,428-7,013-7,178-8,278-7,633-6,425-6,264-5,707-7,126-6,624-9,050-7,556-8,816-9,683-10,457-14,901ビス引き抜き保持力（N）SUS410/呼び径4/アルミ板t2.0mm1,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,3001,300ビス本数2020202020202020202020202020202020202020202020202020202020総引き抜き保持力（N）26,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,00026,000安全率2.32.72.91.91.81.92.02.84.02.63.74.33.54.03.73.63.13.44.04.24.63.63.92.93.42.92.72.51.7ボルトせん断力（N）強力M6/強度区分8.82,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,6002,600ボルト本数2020202020202020202020202020202020202020202020202020202020総せん断保持力（N）52,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,00052,000安全率4.55.55.73.83.73.73.95.58.15.27.48.67.08.17.47.26.36.88.18.39.17.37.95.76.95.95.45.03.5copyrightⒸMysa.Allrightsreserved.14

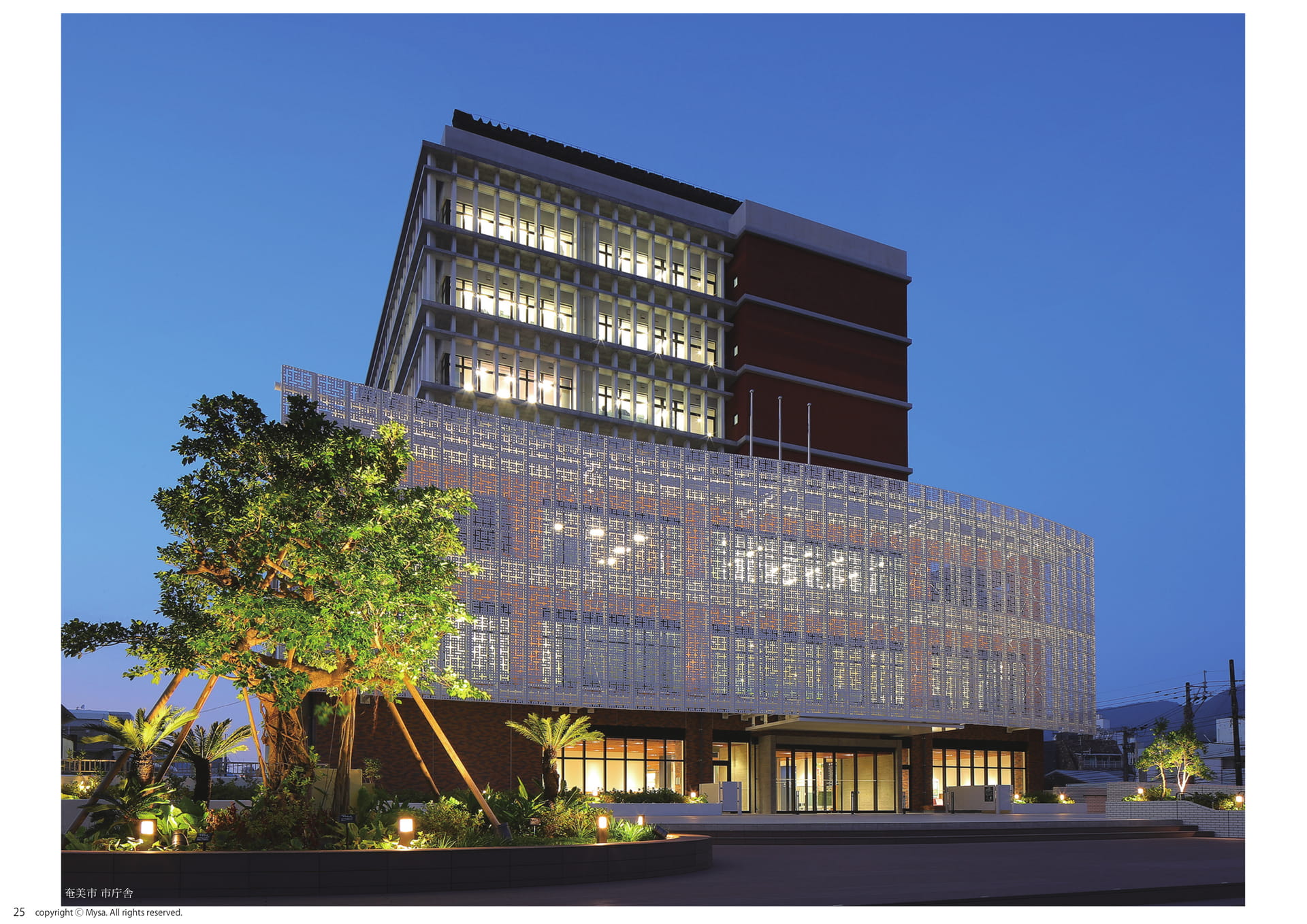

事例写真

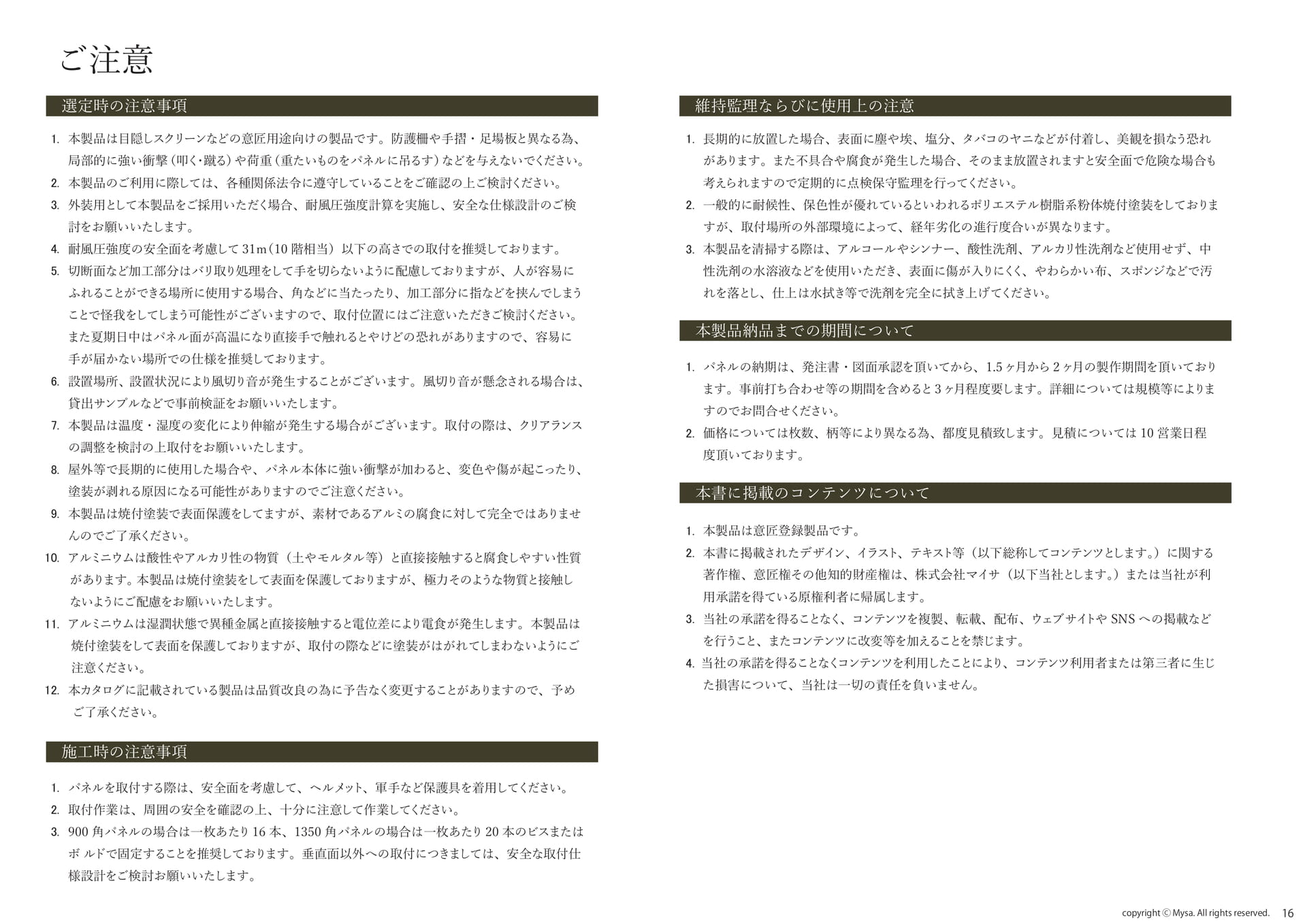

ご注意

ご注意選定時の注意事項1.本製品は目隠しスクリーンなどの意匠用途向けの製品です。防護柵や手摺・足場板と異なる為、局部的に強い衝撃（叩く・蹴る）や荷重（重たいものをパネルに吊るす）などを与えないでください。2.本製品のご利用に際しては、各種関係法令に遵守していることをご確認の上ご検討ください。3.外装用として本製品をご採用いただく場合、耐風圧強度計算を実施し、安全な仕様設計のご検討をお願いいたします。4.耐風圧強度の安全面を考慮して31ｍ（10階相当）以下の高さでの取付を推奨しております。5.切断面など加工部分はバリ取り処理をして手を切らないように配慮しておりますが、人が容易にふれることができる場所に使用する場合、角などに当たったり、加工部分に指などを挟んでしまうことで怪我をしてしまう可能性がございますので、取付位置にはご注意いただきご検討ください。また夏期日中はパネル面が高温になり直接手で触れるとやけどの恐れがありますので、容易に手が届かない場所での仕様を推奨しております。6.設置場所、設置状況により風切り音が発生することがございます。風切り音が懸念される場合は、貸出サンプルなどで事前検証をお願いいたします。7.本製品は温度・湿度の変化により伸縮が発生する場合がございます。取付の際は、クリアランスの調整を検討の上取付をお願いいたします。8.屋外等で長期的に使用した場合や、パネル本体に強い衝撃が加わると、変色や傷が起こったり、塗装が剥れる原因になる可能性がありますのでご注意ください。9.本製品は焼付塗装で表面保護をしてますが、素材であるアルミの腐食に対して完全ではありませんのでご了承ください。10.アルミニウムは酸性やアルカリ性の物質（土やモルタル等）と直接接触すると腐食しやすい性質があります。本製品は焼付塗装をして表面を保護しておりますが、極力そのような物質と接触しないようにご配慮をお願いいたします。11.アルミニウムは湿潤状態で異種金属と直接接触すると電位差により電食が発生します。本製品は焼付塗装をして表面を保護しておりますが、取付の際などに塗装がはがれてしまわないようにご注意ください。12.本カタログに記載されている製品は品質改良の為に予告なく変更することがありますので、予めご了承ください。維持監理ならびに使用上の注意1.長期的に放置した場合、表面に塵や埃、塩分、タバコのヤニなどが付着し、美観を損なう恐れがあります。また不具合や腐食が発生した場合、そのまま放置されますと安全面で危険な場合も考えられますので定期的に点検保守監理を行ってください。2.一般的に耐候性、保色性が優れているといわれるポリエステル樹脂系粉体焼付塗装をしておりますが、取付場所の外部環境によって、経年劣化の進行度合いが異なります。3.本製品を清掃する際は、アルコールやシンナー、酸性洗剤、アルカリ性洗剤など使用せず、中性洗剤の水溶液などを使用いただき、表面に傷が入りにくく、やわらかい布、スポンジなどで汚れを落とし、仕上は水拭き等で洗剤を完全に拭き上げてください。本製品納品までの期間について1.パネルの納期は、発注書・図面承認を頂いてから、1.5ヶ月から2ヶ月の製作期間を頂いております。事前打ち合わせ等の期間を含めると3ヶ月程度要します。詳細については規模等によりますのでお問合せください。2.価格については枚数、柄等により異なる為、都度見積致します。見積については10営業日程度頂いております。本書に掲載のコンテンツについて1.本製品は意匠登録製品です。2.本書に掲載されたデザイン、イラスト、テキスト等（以下総称してコンテンツとします。）に関する著作権、意匠権その他知的財産権は、株式会社マイサ（以下当社とします。）または当社が利用承諾を得ている原権利者に帰属します。3.当社の承諾を得ることなく、コンテンツを複製、転載、配布、ウェブサイトやSNSへの掲載などを行うこと、またコンテンツに改変等を加えることを禁じます。4.当社の承諾を得ることなくコンテンツを利用したことにより、コンテンツ利用者または第三者に生じた損害について、当社は一切の責任を負いません。施工時の注意事項1.パネルを取付する際は、安全面を考慮して、ヘルメット、軍手など保護具を着用してください。2.取付作業は、周囲の安全を確認の上、十分に注意して作業してください。3.900角パネルの場合は一枚あたり16本、1350角パネルの場合は一枚あたり20本のビスまたはボルドで固定することを推奨しております。垂直面以外への取付につきましては、安全な取付仕様設計をご検討お願いいたします。copyrightⒸMysa.Allrightsreserved.16

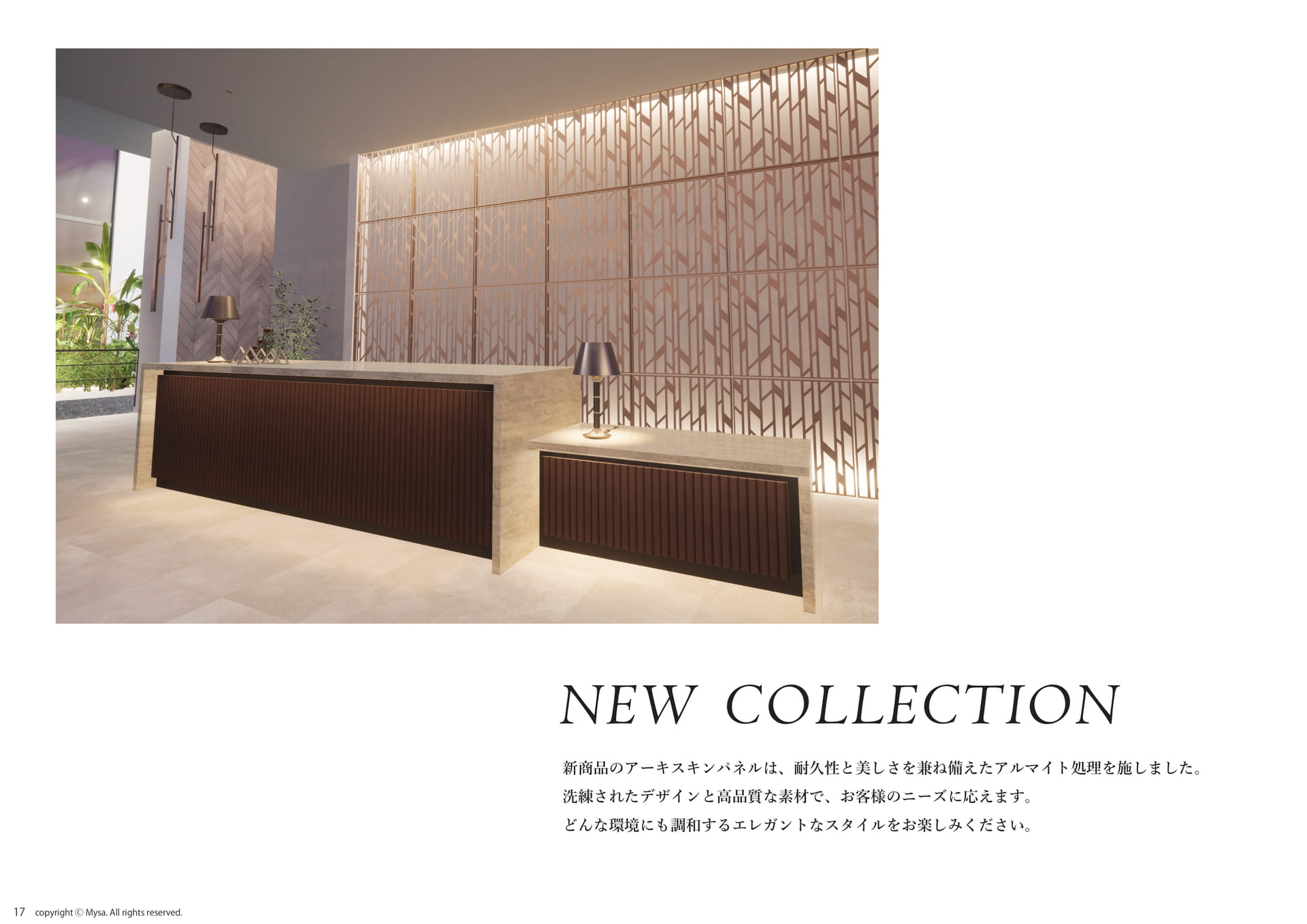

NEW　COLLECTION(アルマイト)

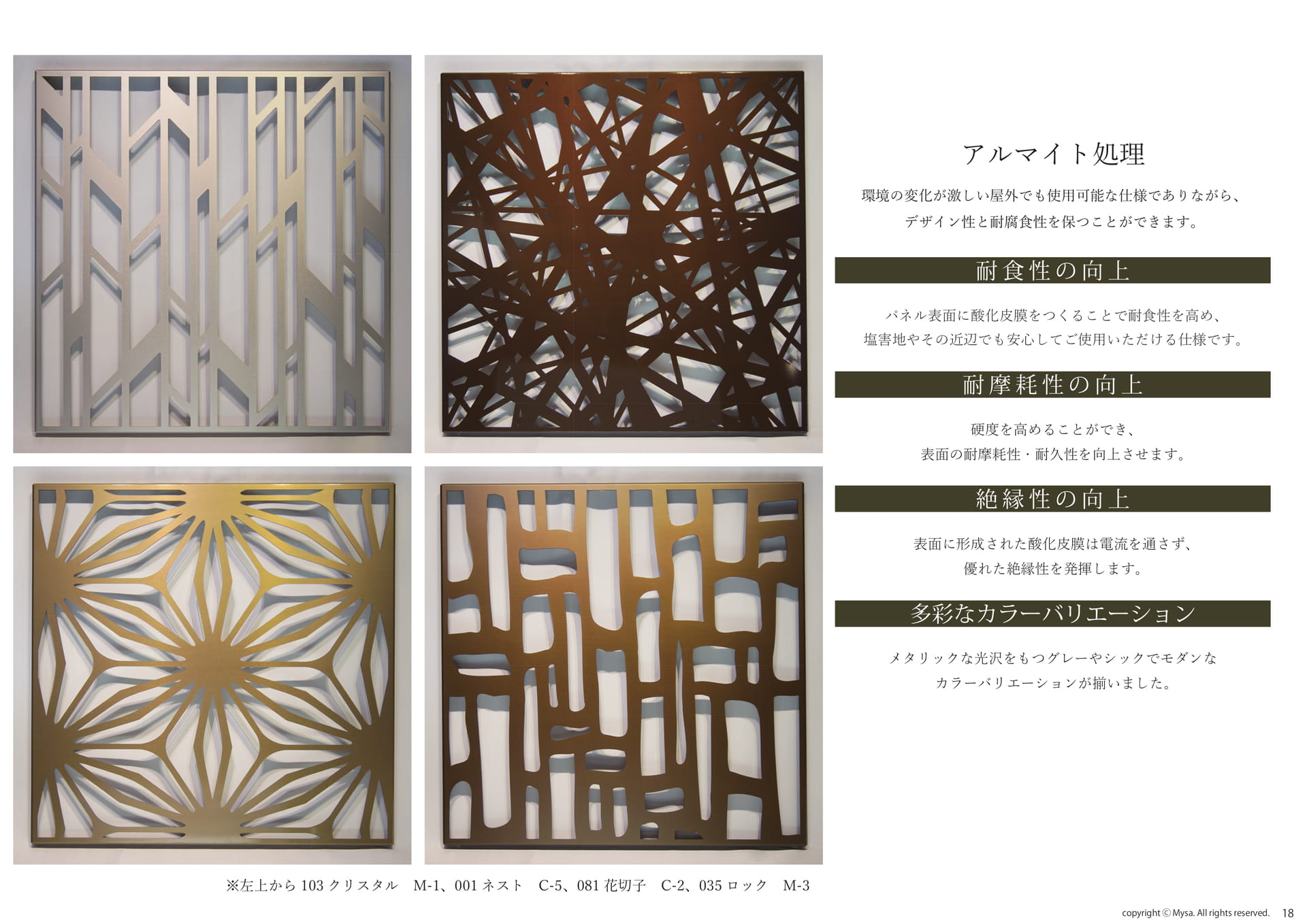

アルマイト処理について①

アルマイト処理環境の変化が激しい屋外でも使用可能な仕様でありながら、デザイン性と耐腐食性を保つことができます。耐食性の向上パネル表面に酸化皮膜をつくることで耐食性を高め、塩害地やその近辺でも安心してご使用いただける仕様です。耐摩耗性の向上硬度を高めることができ、表面の耐摩耗性・耐久性を向上させます。絶縁性の向上表面に形成された酸化皮膜は電流を通さず、優れた絶縁性を発揮します。多彩なカラーバリエーションメタリックな光沢をもつグレーやシックでモダンなカラーバリエーションが揃いました。※左上から103クリスタルM-1、001ネストC-5、081花切子C-2、035ロックM-3copyrightⒸMysa.Allrightsreserved.18

アルマイト処理について②

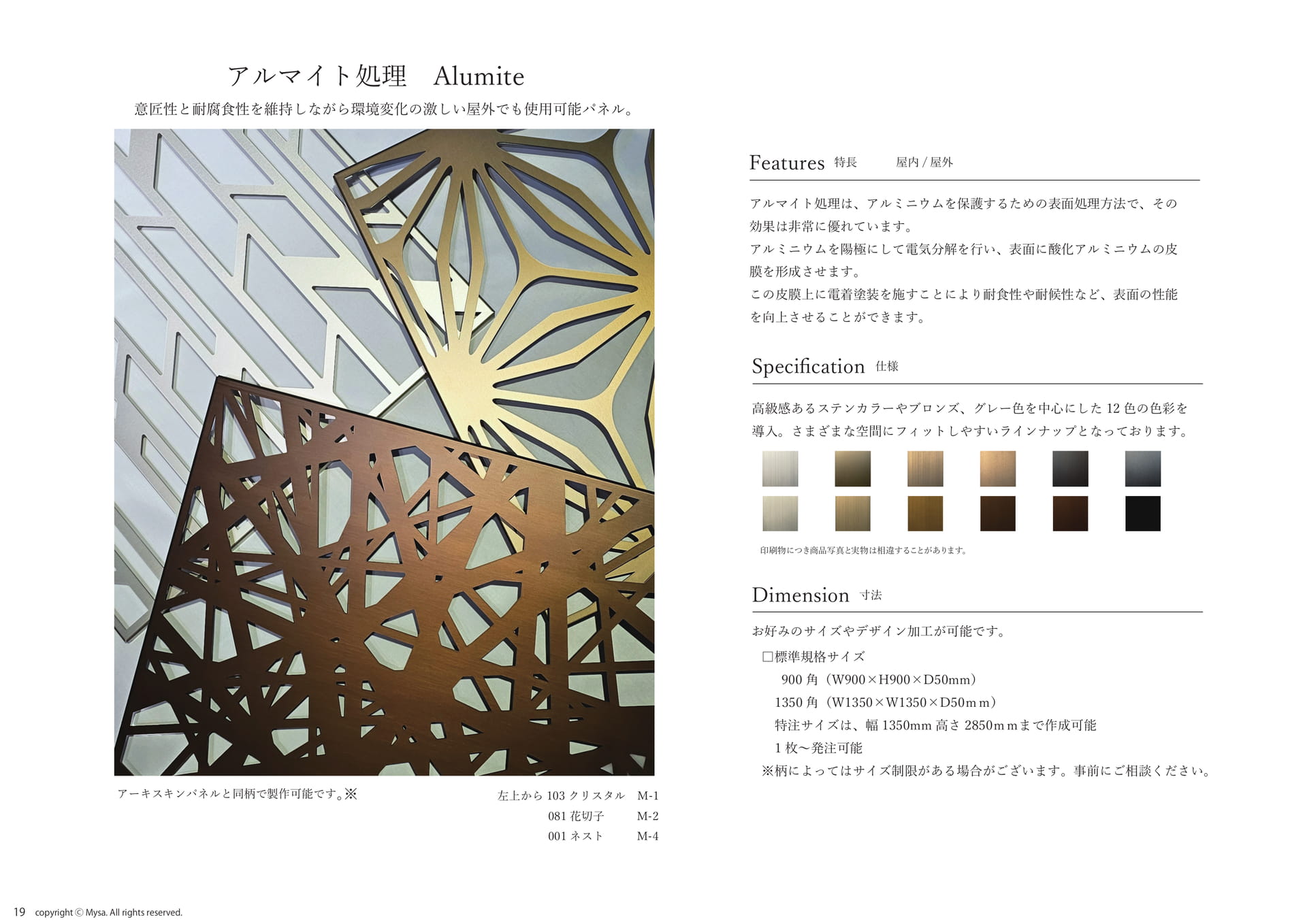

アルマイト処理Alumite意匠性と耐腐食性を維持しながら環境変化の激しい屋外でも使用可能パネル。Features特長屋内/屋外アルマイト処理は、アルミニウムを保護するための表面処理方法で、その効果は非常に優れています。アルミニウムを陽極にして電気分解を行い、表面に酸化アルミニウムの皮膜を形成させます。この皮膜上に電着塗装を施すことにより耐食性や耐候性など、表面の性能を向上させることができます。Specification仕様高級感あるステンカラーやブロンズ、グレー色を中心にした12色の色彩を導入。さまざまな空間にフィットしやすいラインナップとなっております。印刷物につき商品写真と実物は相違することがあります。Dimension寸法お好みのサイズやデザイン加工が可能です。□標準規格サイズ900角（W900×H900×D50mm）1350角（W1350×W1350×D50ｍｍ）特注サイズは、幅1350mm高さ2850ｍｍまで作成可能1枚～発注可能※柄によってはサイズ制限がある場合がございます。事前にご相談ください。アーキスキンパネルと同柄で製作可能です。※左上から103クリスタルM-1081花切子M-2001ネストM-419copyrightⒸMysa.Allrightsreserved.

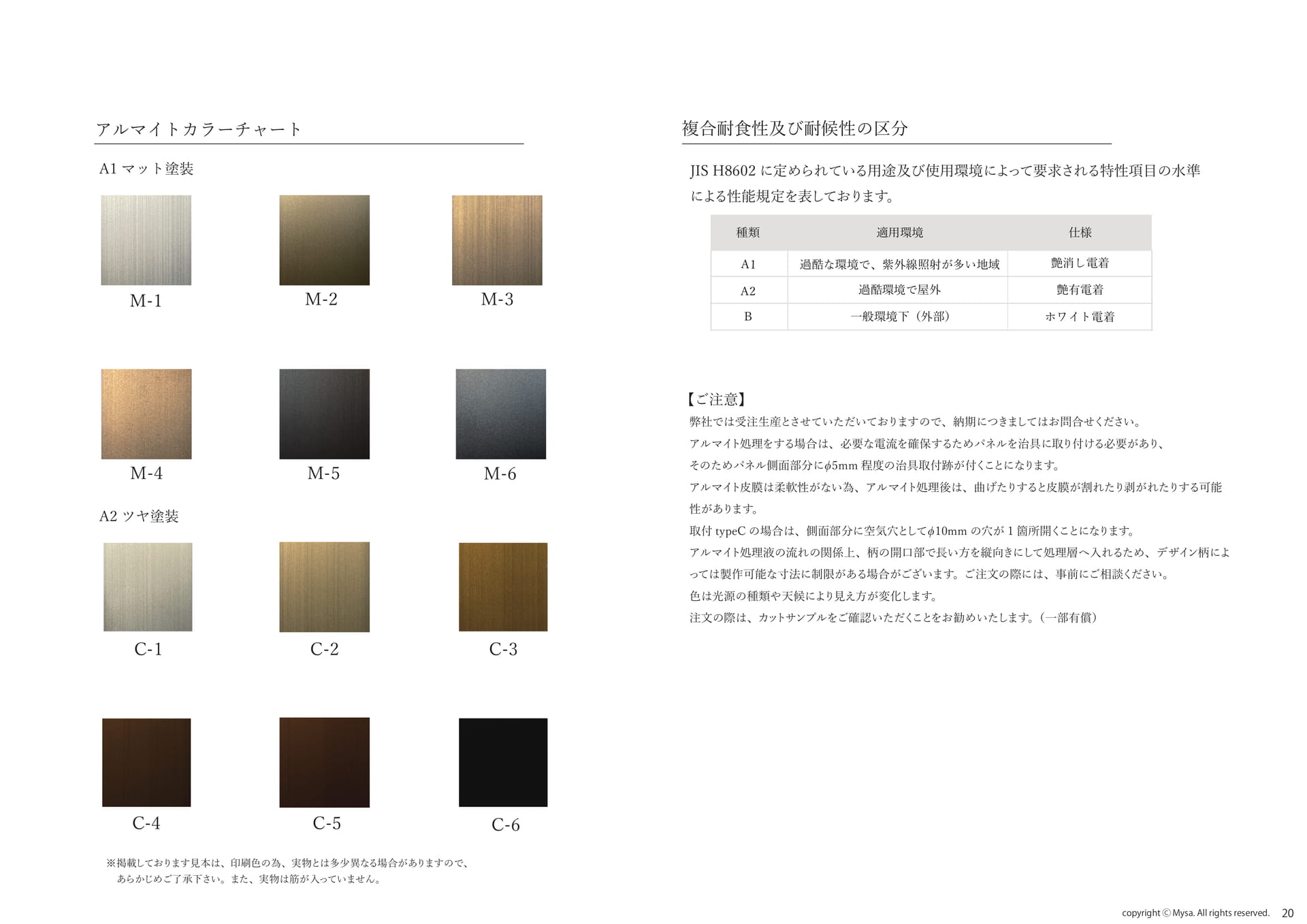

アルマイト処理について③

アルマイトカラーチャートA1マット塗装複合耐食性及び耐候性の区分JISH8602に定められている用途及び使用環境によって要求される特性項目の水準による性能規定を表しております。種類適用環境仕様A1過酷な環境で、紫外線照射が多い地域艶消し電着M-1M-2M-3A2過酷環境で屋外B一般環境下（外部）艶有電着ホワイト電着M-4M-5M-6A2ツヤ塗装【ご注意】弊社では受注生産とさせていただいておりますので、納期につきましてはお問合せください。アルマイト処理をする場合は、必要な電流を確保するためパネルを治具に取り付ける必要があり、そのためパネル側面部分にφ5mm程度の治具取付跡が付くことになります。アルマイト皮膜は柔軟性がない為、アルマイト処理後は、曲げたりすると皮膜が割れたり剥がれたりする可能性があります。取付typeCの場合は、側面部分に空気穴としてφ10mmの穴が1箇所開くことになります。アルマイト処理液の流れの関係上、柄の開口部で長い方を縦向きにして処理層へ入れるため、デザイン柄によっては製作可能な寸法に制限がある場合がございます。ご注文の際には、事前にご相談ください。色は光源の種類や天候により見え方が変化します。注文の際は、カットサンプルをご確認いただくことをお勧めいたします。（一部有償）C-1C-2C-3C-4C-5C-6※掲載しております見本は、印刷色の為、実物とは多少異なる場合がありますので、あらかじめご了承下さい。また、実物は筋が入っていません。copyrightⒸMysa.Allrightsreserved.20

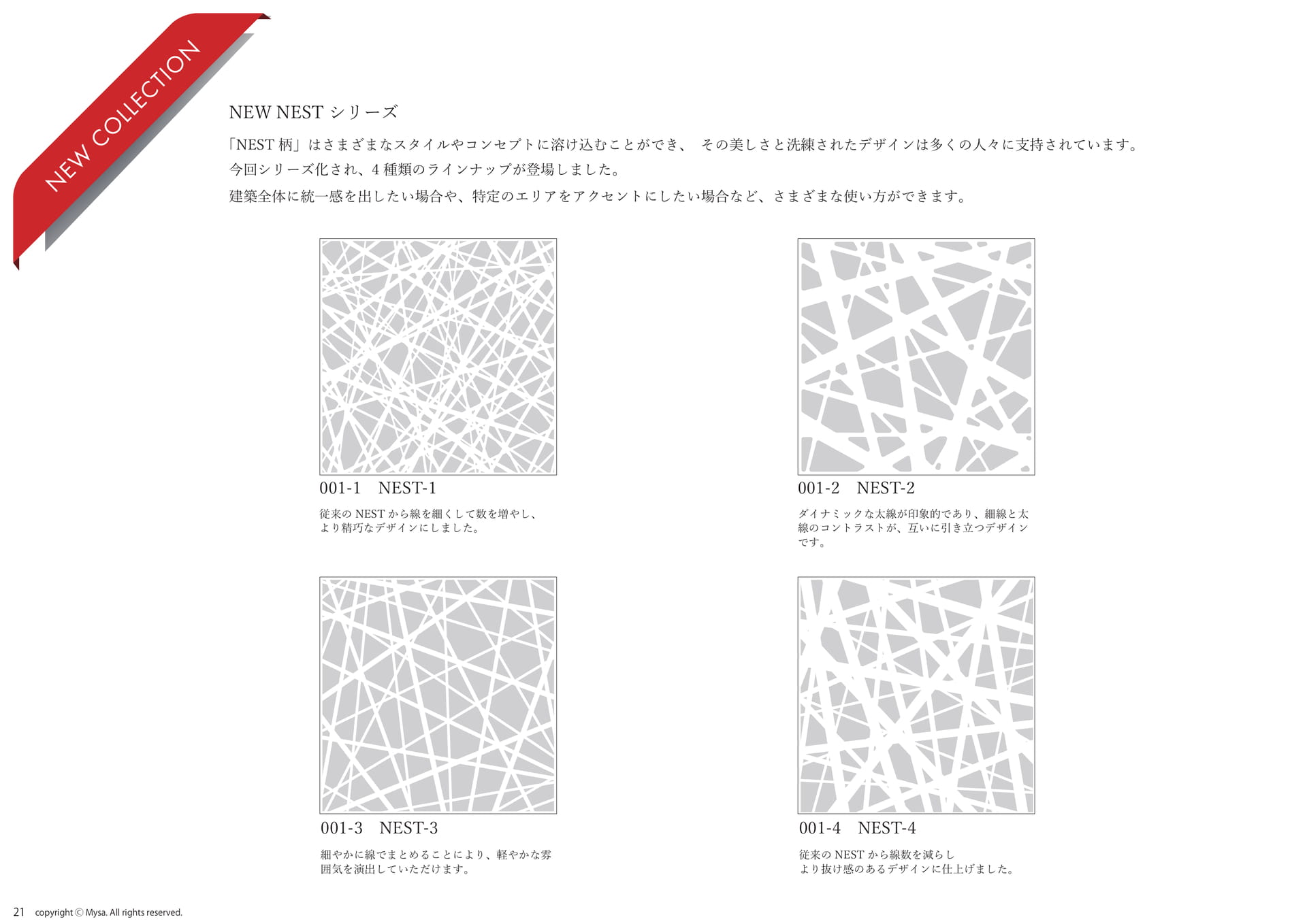

新柄　NESTシリーズ

NEWNESTシリーズ「NEST柄」はさまざまなスタイルやコンセプトに溶け込むことができ、その美しさと洗練されたデザインは多くの人々に支持されています。今回シリーズ化され、4種類のラインナップが登場しました。建築全体に統一感を出したい場合や、特定のエリアをアクセントにしたい場合など、さまざまな使い方ができます。001-1NEST-1従来のNESTから線を細くして数を増やし、より精巧なデザインにしました。001-2NEST-2ダイナミックな太線が印象的であり、細線と太線のコントラストが、互いに引き立つデザインです。001-3NEST-3001-4NEST-4細やかに線でまとめることにより、軽やかな雰囲気を演出していただけます。従来のNESTから線数を減らしより抜け感のあるデザインに仕上げました。21copyrightⒸMysa.Allrightsreserved.

新柄5種

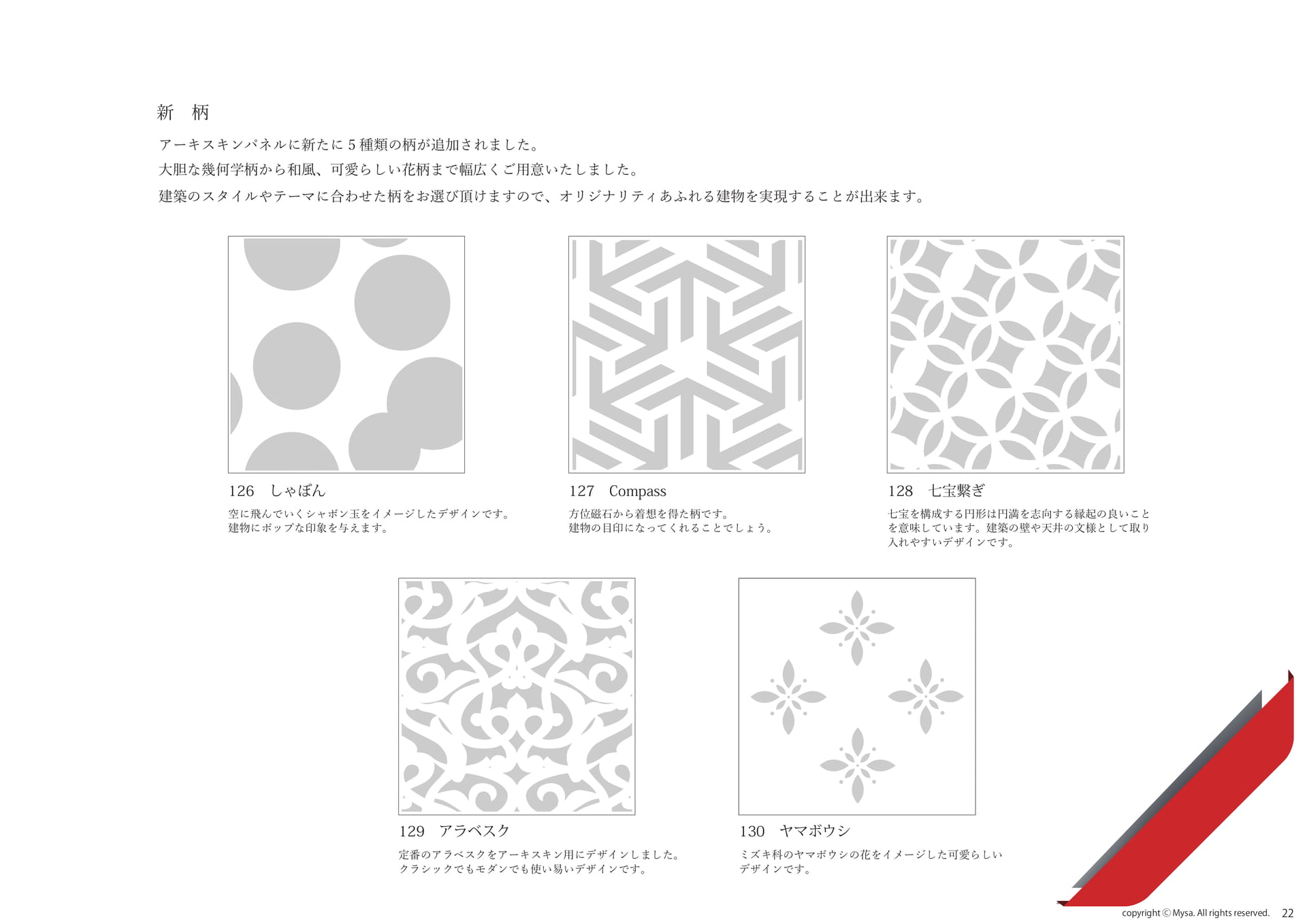

新柄アーキスキンパネルに新たに5種類の柄が追加されました。大胆な幾何学柄から和風、可愛らしい花柄まで幅広くご用意いたしました。建築のスタイルやテーマに合わせた柄をお選び頂けますので、オリジナリティあふれる建物を実現することが出来ます。126しゃぼん空に飛んでいくシャボン玉をイメージしたデザインです。建物にポップな印象を与えます。127Compass128七宝繋ぎ方位磁石から着想を得た柄です。建物の目印になってくれることでしょう。七宝を構成する円形は円満を志向する縁起の良いことを意味しています。建築の壁や天井の文様として取り入れやすいデザインです。129アラベスク130ヤマボウシ定番のアラベスクをアーキスキン用にデザインしました。クラシックでもモダンでも使い易いデザインです。ミズキ科のヤマボウシの花をイメージした可愛らしいデザインです。copyrightⒸMysa.Allrightsreserved.22

事例写真

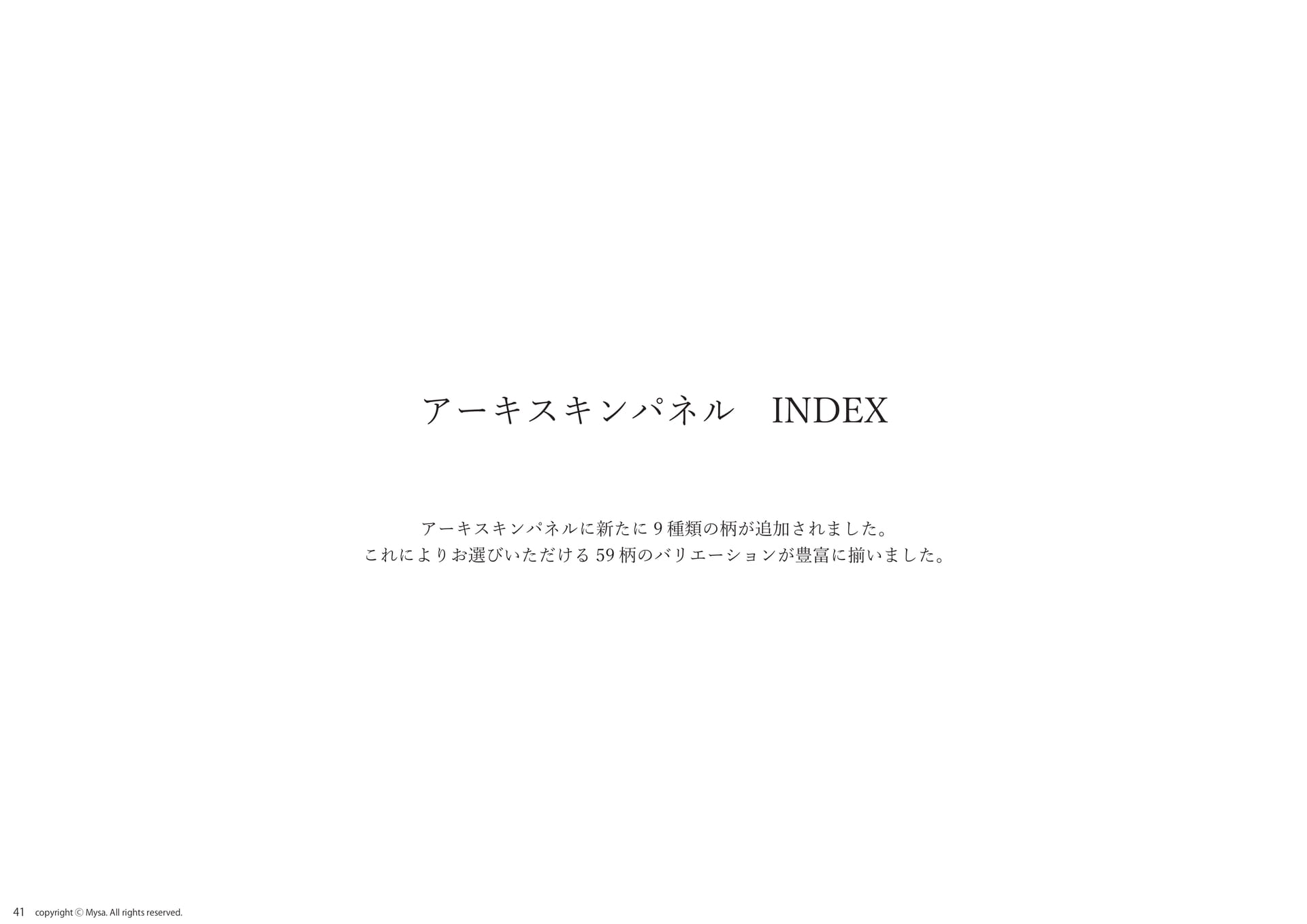

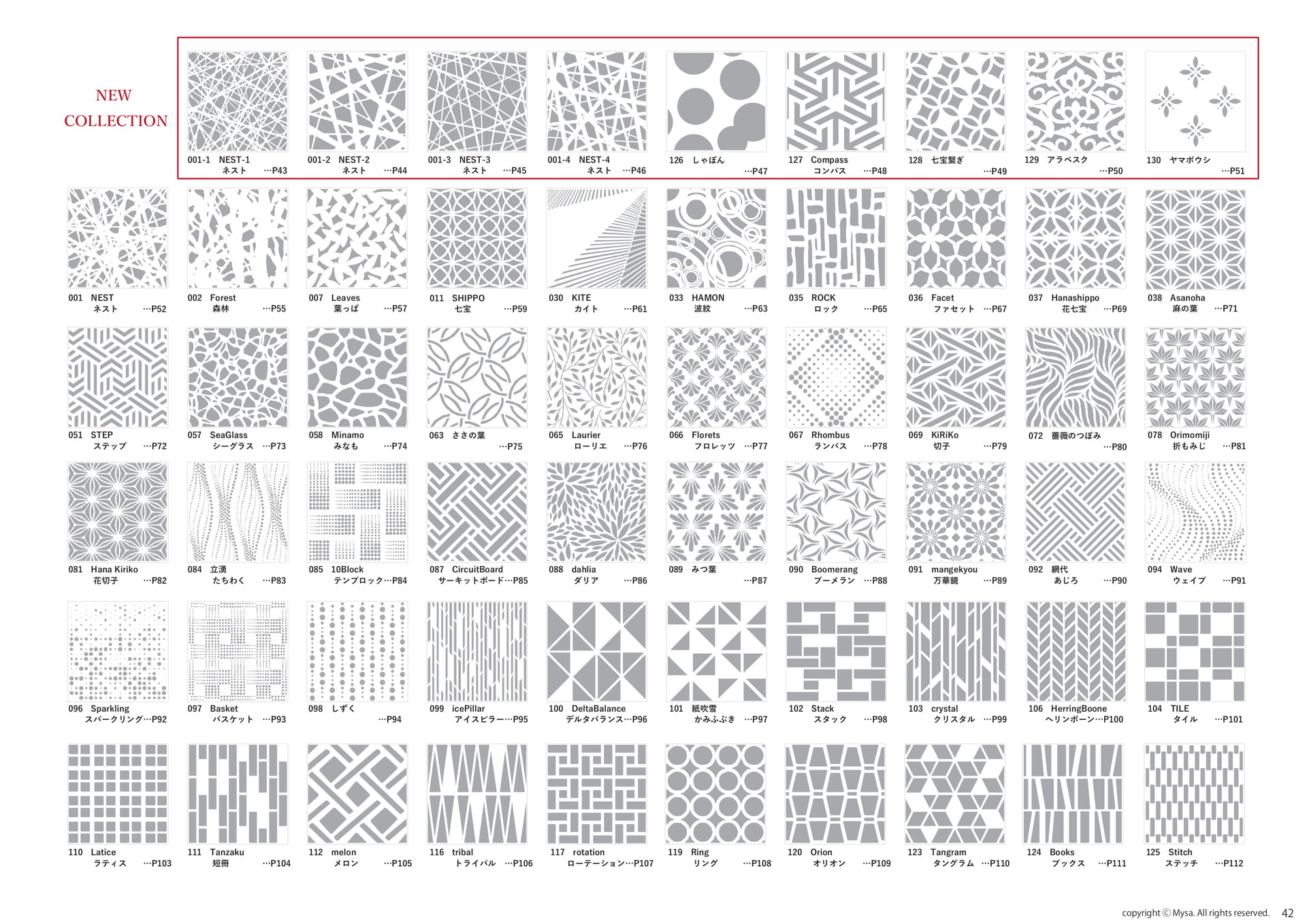

パネルINDEX

42copyrightⒸMysa.Allrightsreserved.001NESTネスト…P52002Forest森林…P55007Leaves葉っぱ…P57011SHIPPO七宝…P59030KITEカイト…P61033HAMON波紋…P63126しゃぼん…P47035ROCKロック…P65036Facetファセット…P67037Hanashippo花七宝…P69038Asanoha麻の葉…P71081HanaKiriko花切子…P82084立湧たちわく…P8308510Blockテンブロック…P84087CircuitBoardサーキットボード…P85088dahliaダリア…P86089みつ葉…P87090Boomerangブーメラン…P88091mangekyou万華鏡…P89092網代あじろ…P90094Waveウェイブ…P91096Sparklingスパークリング…P92097Basketバスケット…P93098しずく…P94099icePillarアイスピラー…P95100DeltaBalanceデルタバランス…P96101紙吹雪かみふぶき…P97102Stackスタック…P98103crystalクリスタル…P99104TILEタイル…P101106HerringBooneヘリンボーン…P100110Laticeラティス…P103111Tanzaku短冊…P104112melonメロン…P105116tribalトライバル…P106117rotationローテーション…P107119Ringリング…P108120Orionオリオン…P109123Tangramタングラム…P110124Booksブックス…P111051STEPステップ…P72057SeaGlassシーグラス…P73058Minamoみなも…P74063ささの葉…P75065Laurierローリエ…P76066Floretsフロレッツ…P77067Rhombusランバス…P78069KiRiKo切子…P79072薔薇のつぼみ…P80078Orimomiji折もみじ…P81NEWCOLLECTION001-1NEST-1ネスト…P43001-2NEST-2ネスト…P44001-3NEST-3ネスト…P45001-4NEST-4ネスト…P46129アラベスク…P50130ヤマボウシ…P51127Compassコンパス…P48125Stitchステッチ…P112128七宝繫ぎ…P49

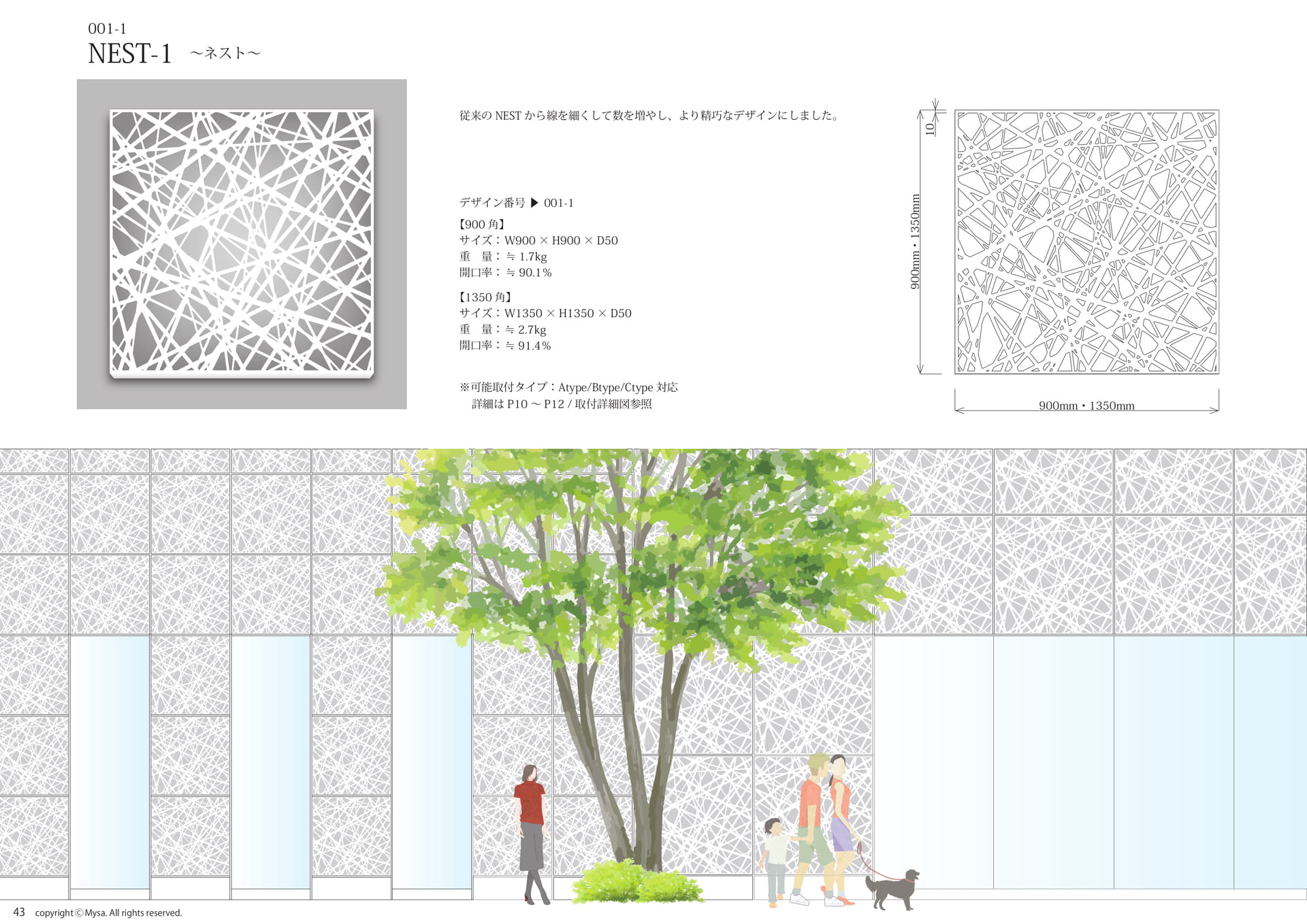

001-1　NEST-1

001-1NEST-1～ネスト～従来のNESTから線を細くして数を増やし、より精巧なデザインにしました。10デザイン番号▶001-1【900角】サイズ：W900×H900×D50重量：≒1.7kg開口率：≒90.1％【1350角】サイズ：W1350×H1350×D50重量：≒2.7kg開口率：≒91.4％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm241～24243copyrightⒸMysa.Allrightsreserved.

001-2　NEST-2

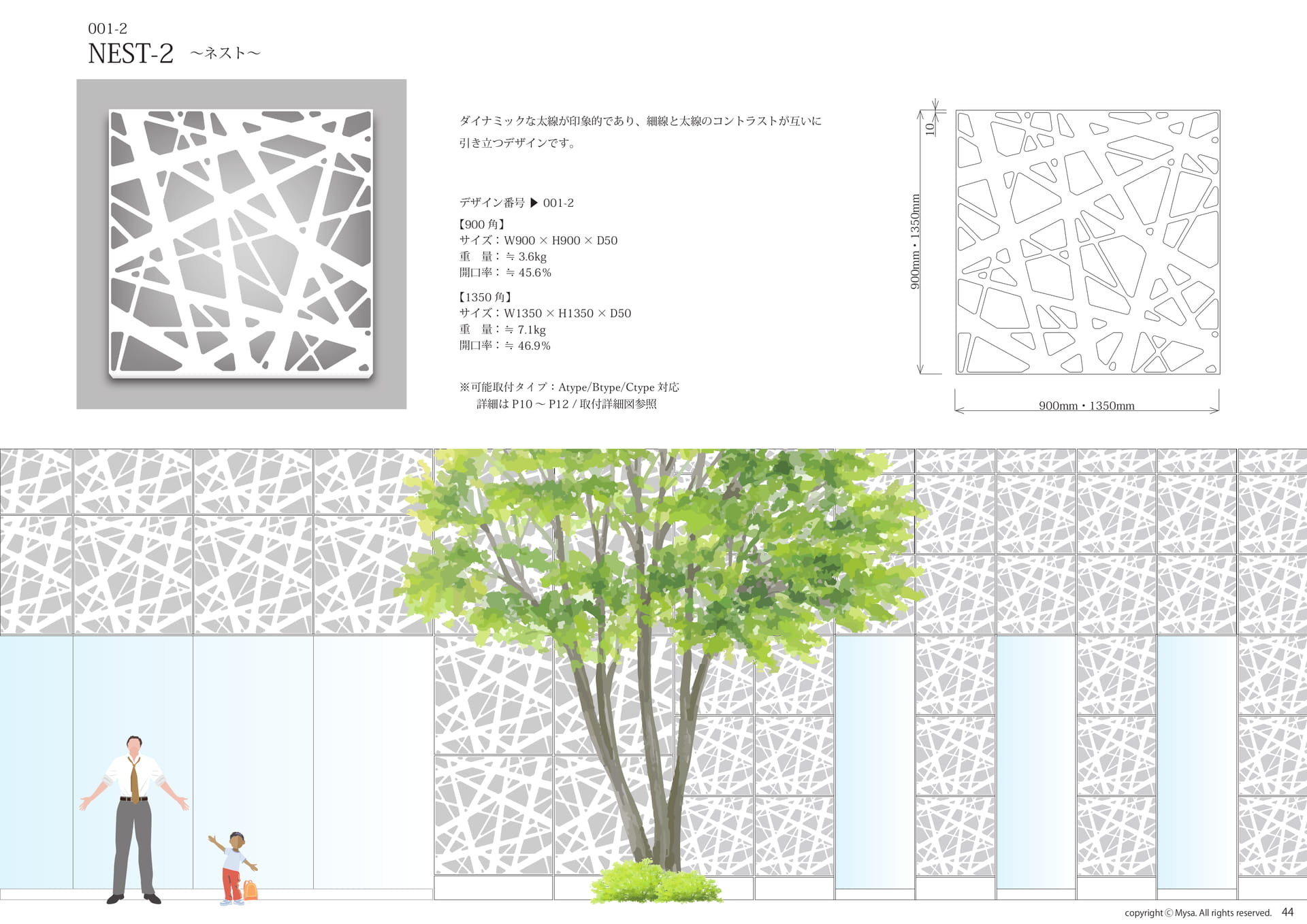

001-2NEST-2～ネスト～ダイナミックな太線が印象的であり、細線と太線のコントラストが互いに引き立つデザインです。10デザイン番号▶001-2【900角】サイズ：W900×H900×D50重量：≒3.6kg開口率：≒45.6％【1350角】サイズ：W1350×H1350×D50重量：≒7.1kg開口率：≒46.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.44

001-3　NEST-3

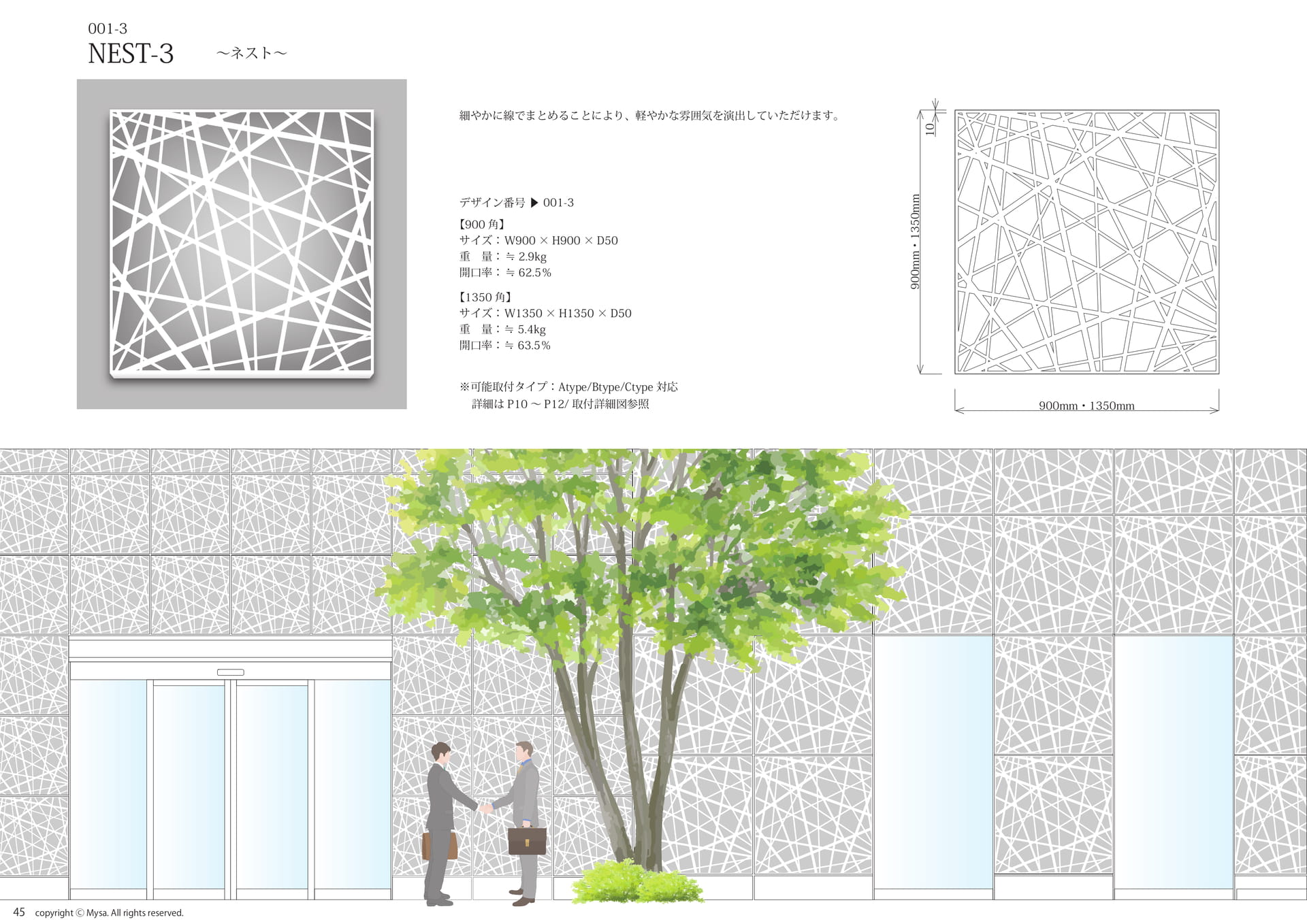

001-3NEST-3～ネスト～細やかに線でまとめることにより、軽やかな雰囲気を演出していただけます。10デザイン番号▶001-3【900角】サイズ：W900×H900×D50重量：≒2.9kg開口率：≒62.5％【1350角】サイズ：W1350×H1350×D50重量：≒5.4kg開口率：≒63.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm45copyrightⒸMysa.Allrightsreserved.

001-4　NEST-4

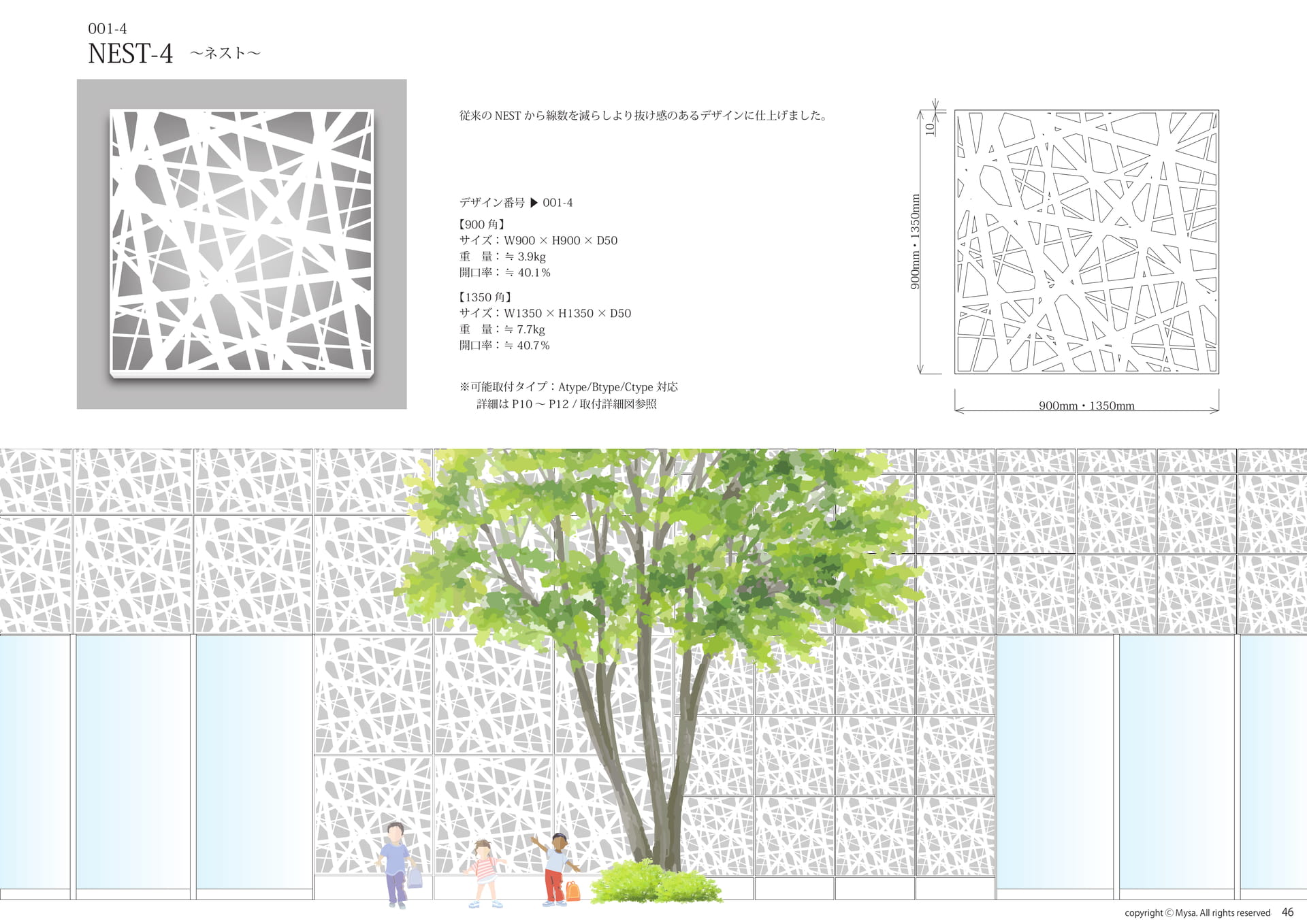

001-4NEST-4～ネスト～従来のNESTから線数を減らしより抜け感のあるデザインに仕上げました。10デザイン番号▶001-4【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒40.1％【1350角】サイズ：W1350×H1350×D50重量：≒7.7kg開口率：≒40.7％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.46

■126　しゃぼん

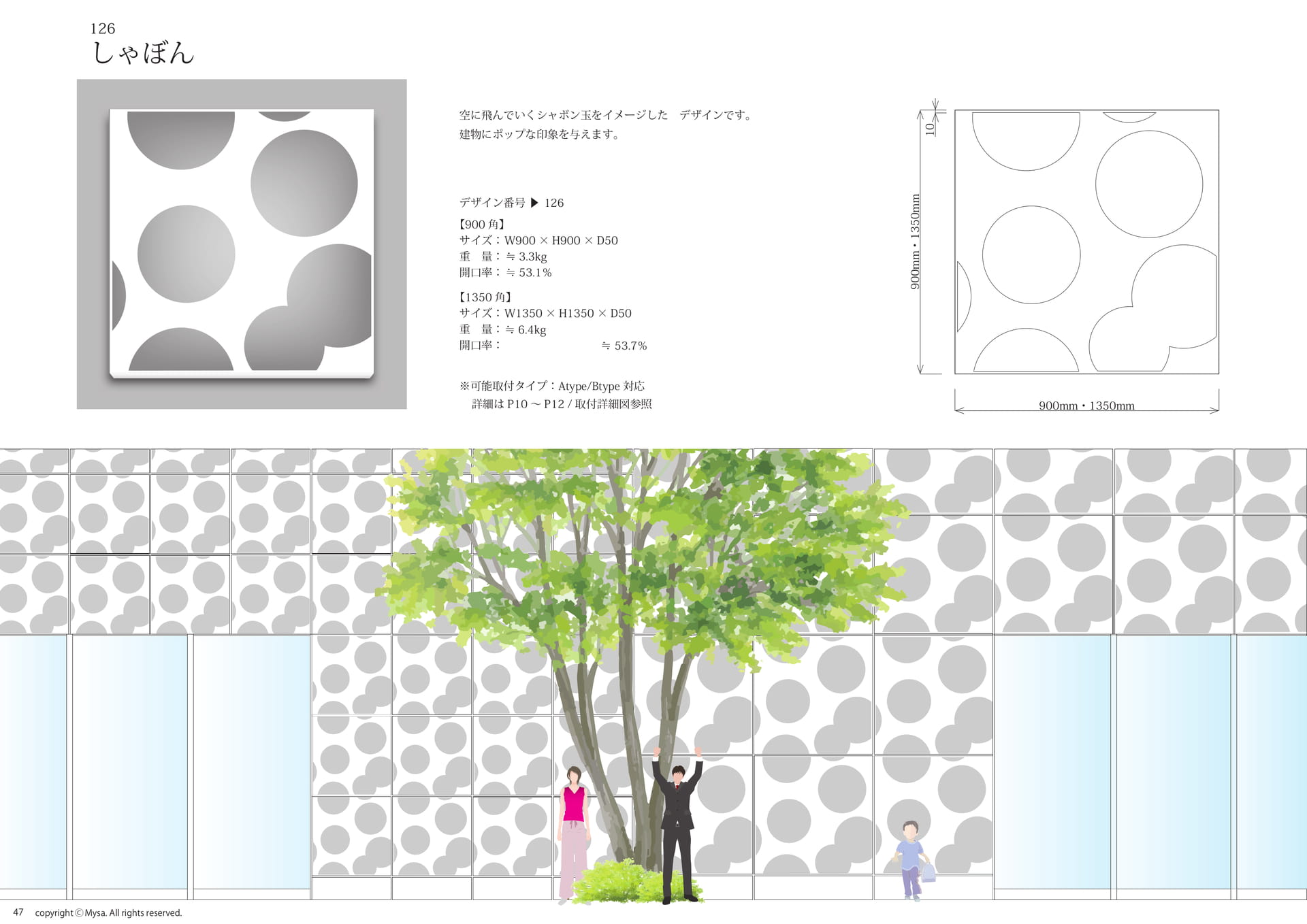

126しゃぼん空に飛んでいくシャボン玉をイメージしたデザインです。建物にポップな印象を与えます。10デザイン番号▶126【900角】サイズ：W900×H900×D50重量：≒3.3kg開口率：≒53.1％【1350角】サイズ：W1350×H1350×D50重量：≒6.4kg開口率：≒53.7％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm47copyrightⒸMysa.Allrightsreserved.

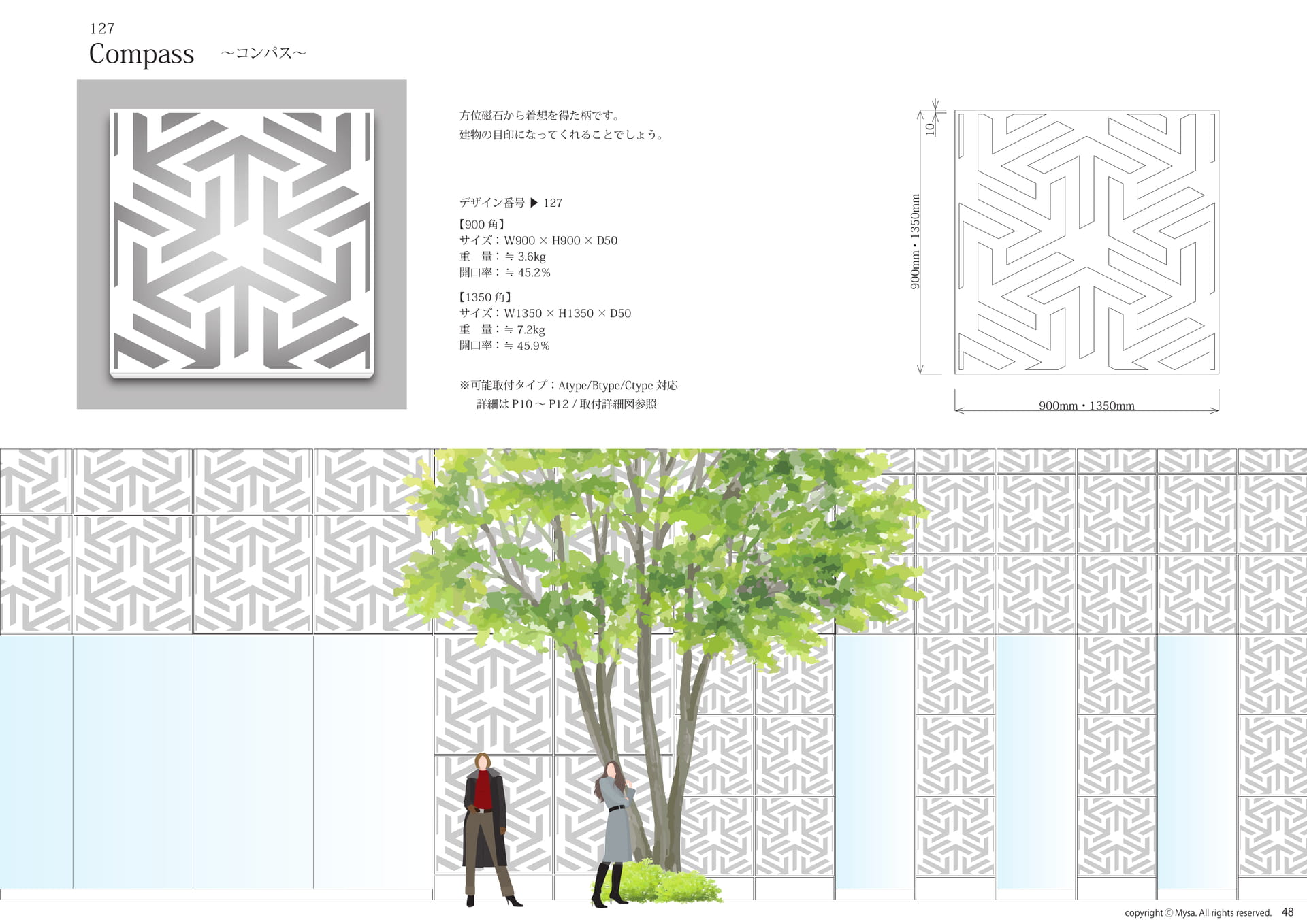

■127　コンパス

127Compass～コンパス～方位磁石から着想を得た柄です。建物の目印になってくれることでしょう。10デザイン番号▶127【900角】サイズ：W900×H900×D50重量：≒3.6kg開口率：≒45.2％【1350角】サイズ：W1350×H1350×D50重量：≒7.2kg開口率：≒45.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.48

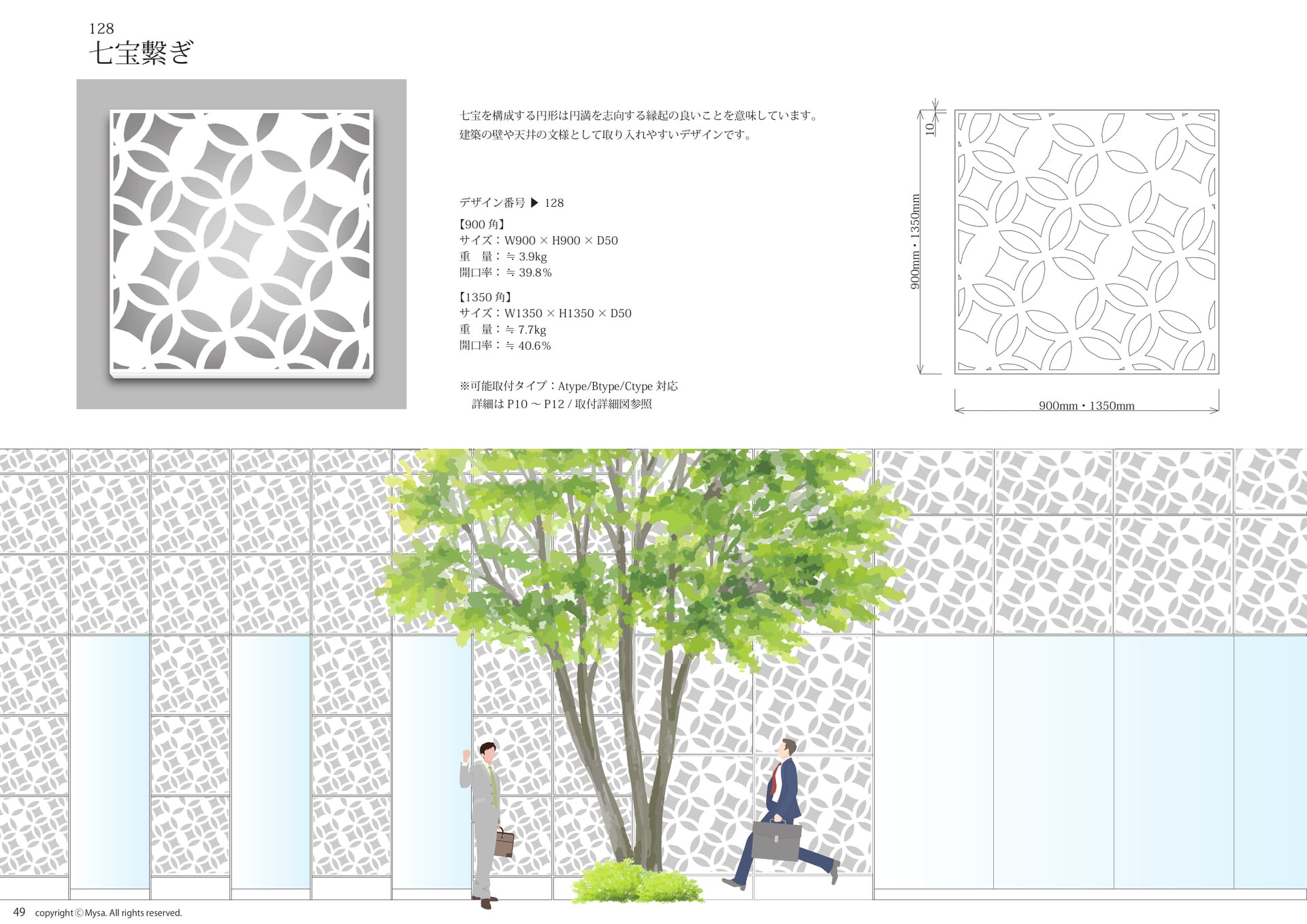

■128　七宝繫ぎ

128七宝繫ぎ七宝を構成する円形は円満を志向する縁起の良いことを意味しています。建築の壁や天井の文様として取り入れやすいデザインです。10デザイン番号▶128【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒39.8％【1350角】サイズ：W1350×H1350×D50重量：≒7.7kg開口率：≒40.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm49copyrightⒸMysa.Allrightsreserved.

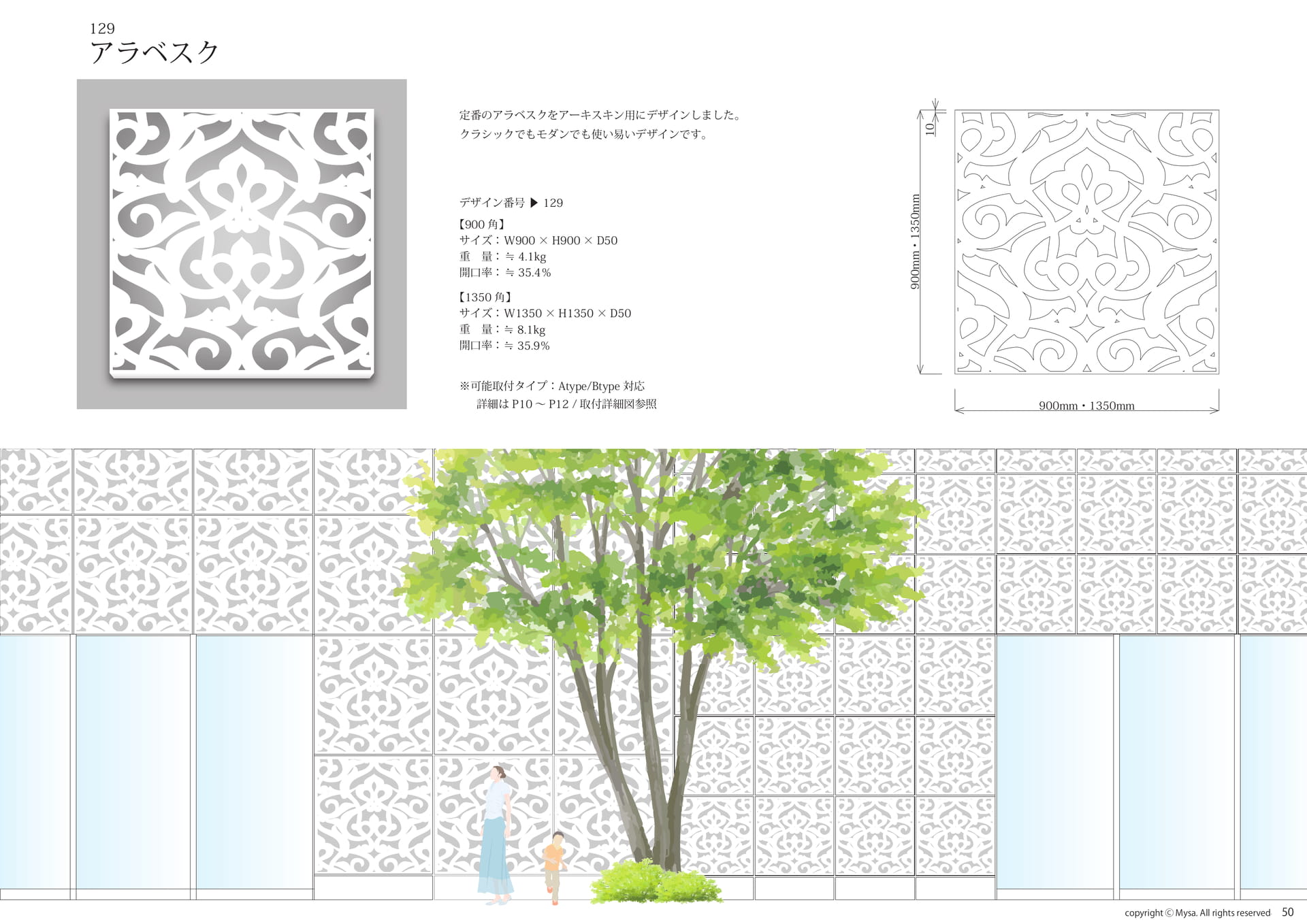

■129　アラベスク

129アラベスク定番のアラベスクをアーキスキン用にデザインしました。クラシックでもモダンでも使い易いデザインです。10デザイン番号▶129【900角】サイズ：W900×H900×D50重量：≒4.1kg開口率：≒35.4％【1350角】サイズ：W1350×H1350×D50重量：≒8.1kg開口率：≒35.9％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.50

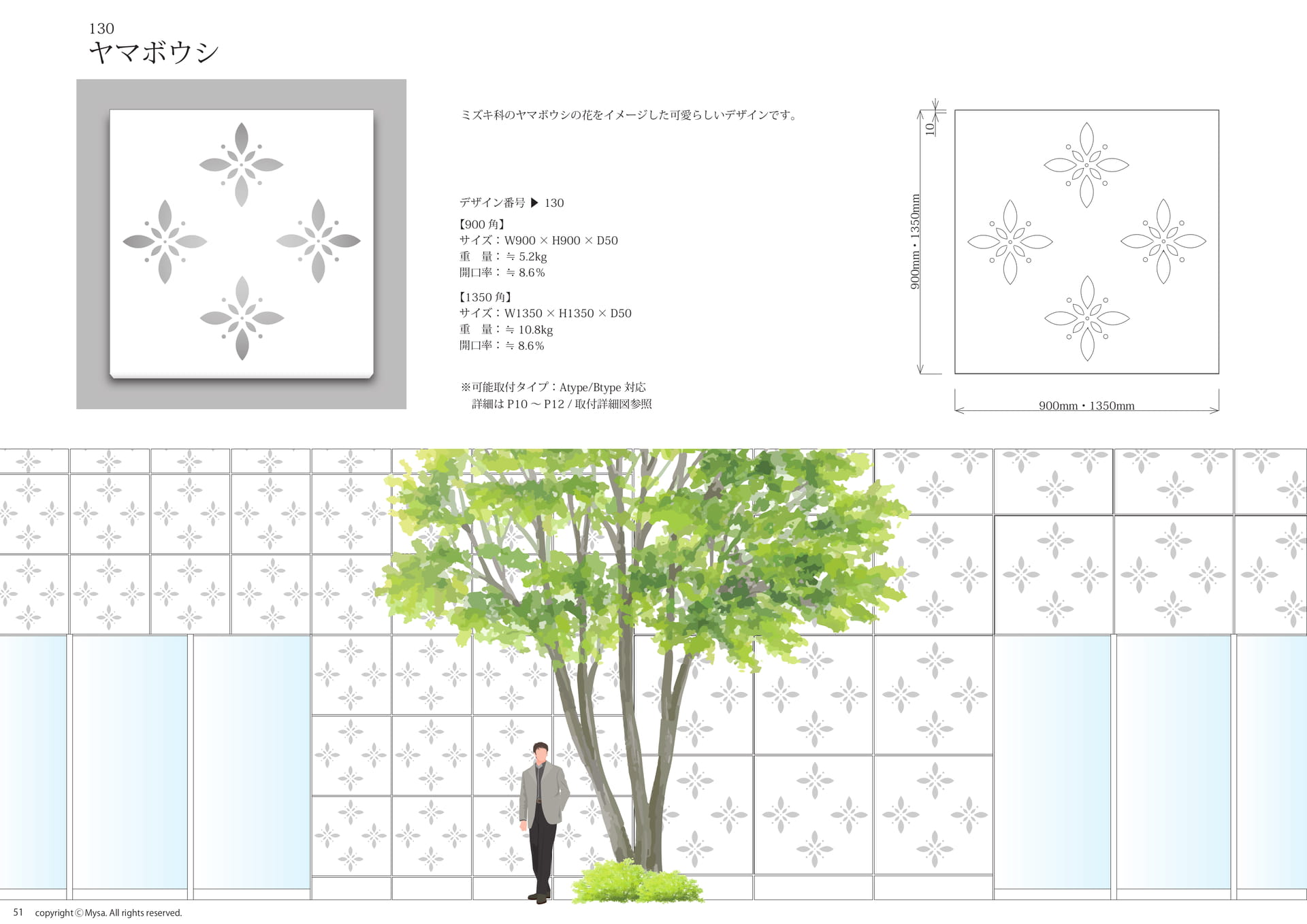

■130　ヤマボウシ

130ヤマボウシミズキ科のヤマボウシの花をイメージした可愛らしいデザインです。10デザイン番号▶130【900角】サイズ：W900×H900×D50重量：≒5.2kg開口率：≒8.6％【1350角】サイズ：W1350×H1350×D50重量：≒10.8kg開口率：≒8.6％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm51copyrightⒸMysa.Allrightsreserved.

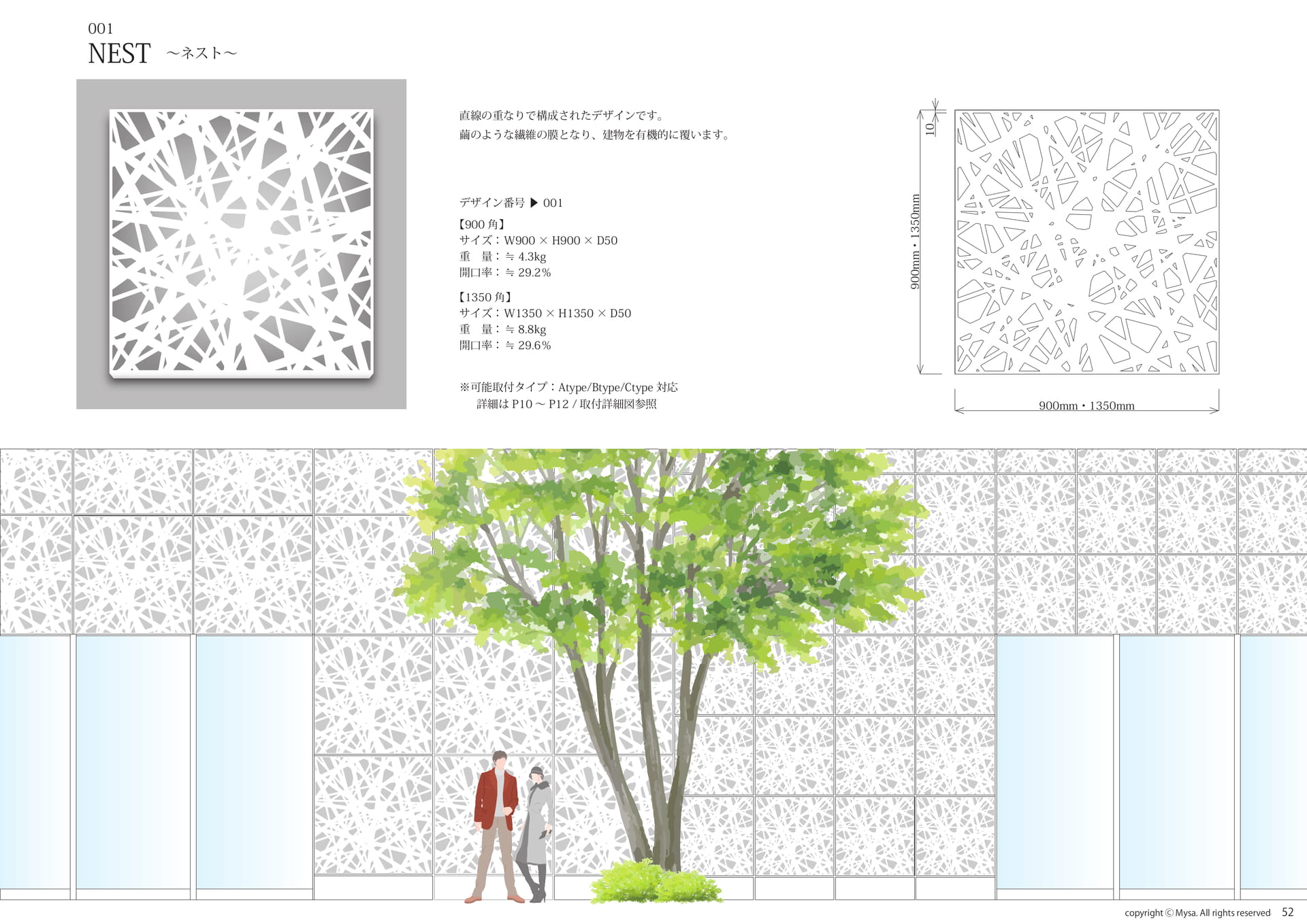

■001　NEST

001NEST～ネスト～直線の重なりで構成されたデザインです。繭のような繊維の膜となり、建物を有機的に覆います。10デザイン番号▶001【900角】サイズ：W900×H900×D50重量：≒4.3kg開口率：≒29.2％【1350角】サイズ：W1350×H1350×D50重量：≒8.8kg開口率：≒29.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.52

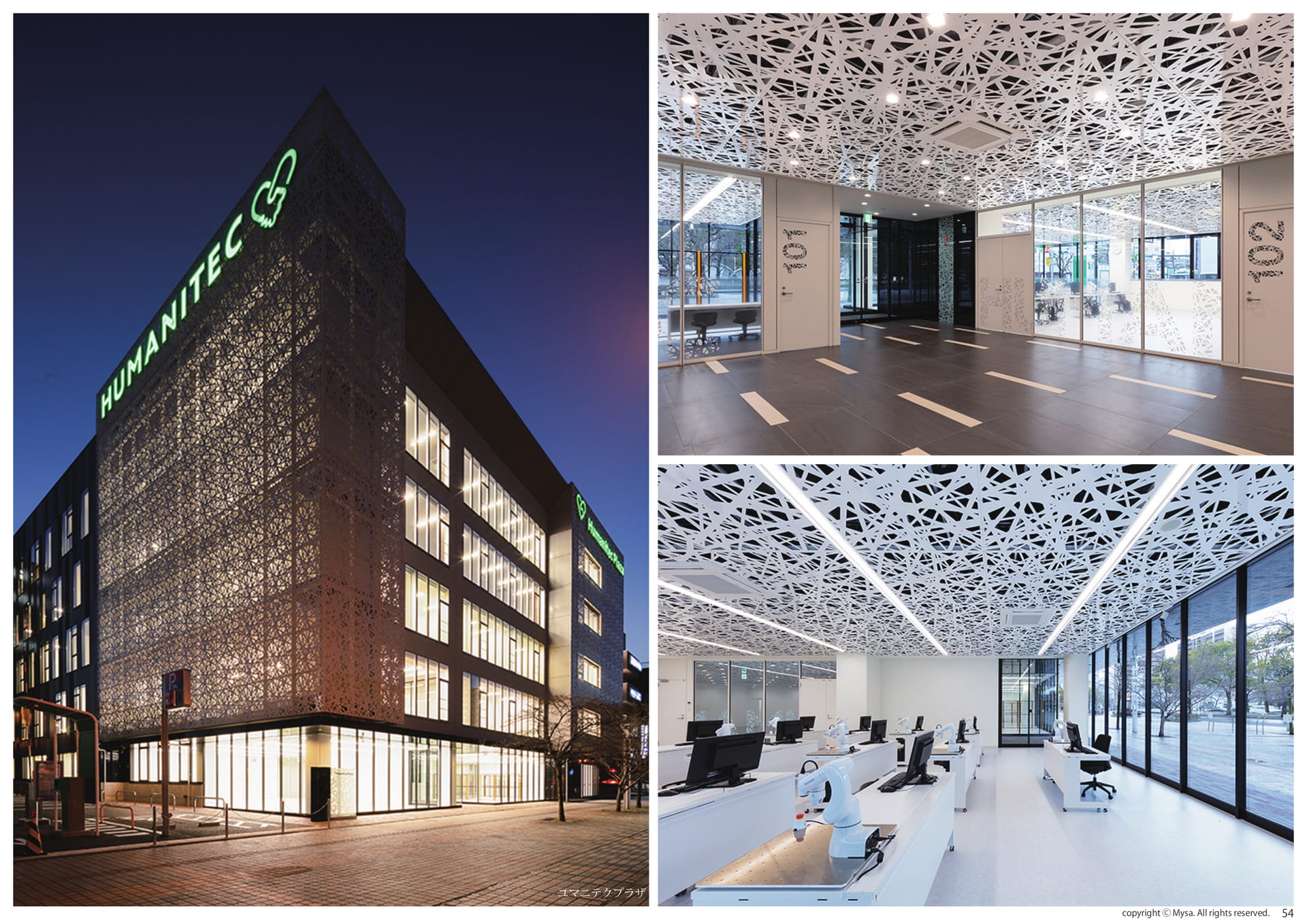

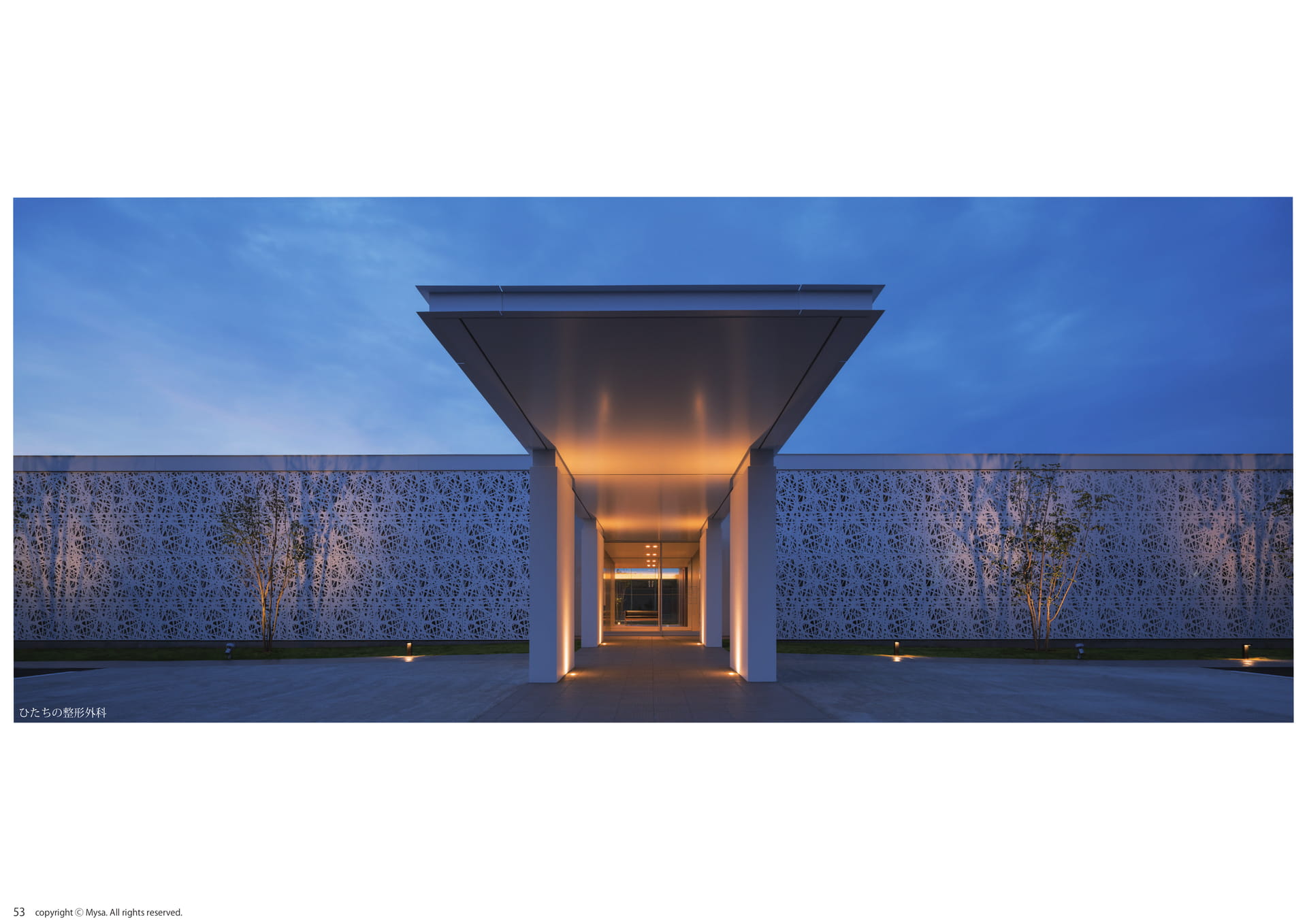

　NEST事例写真

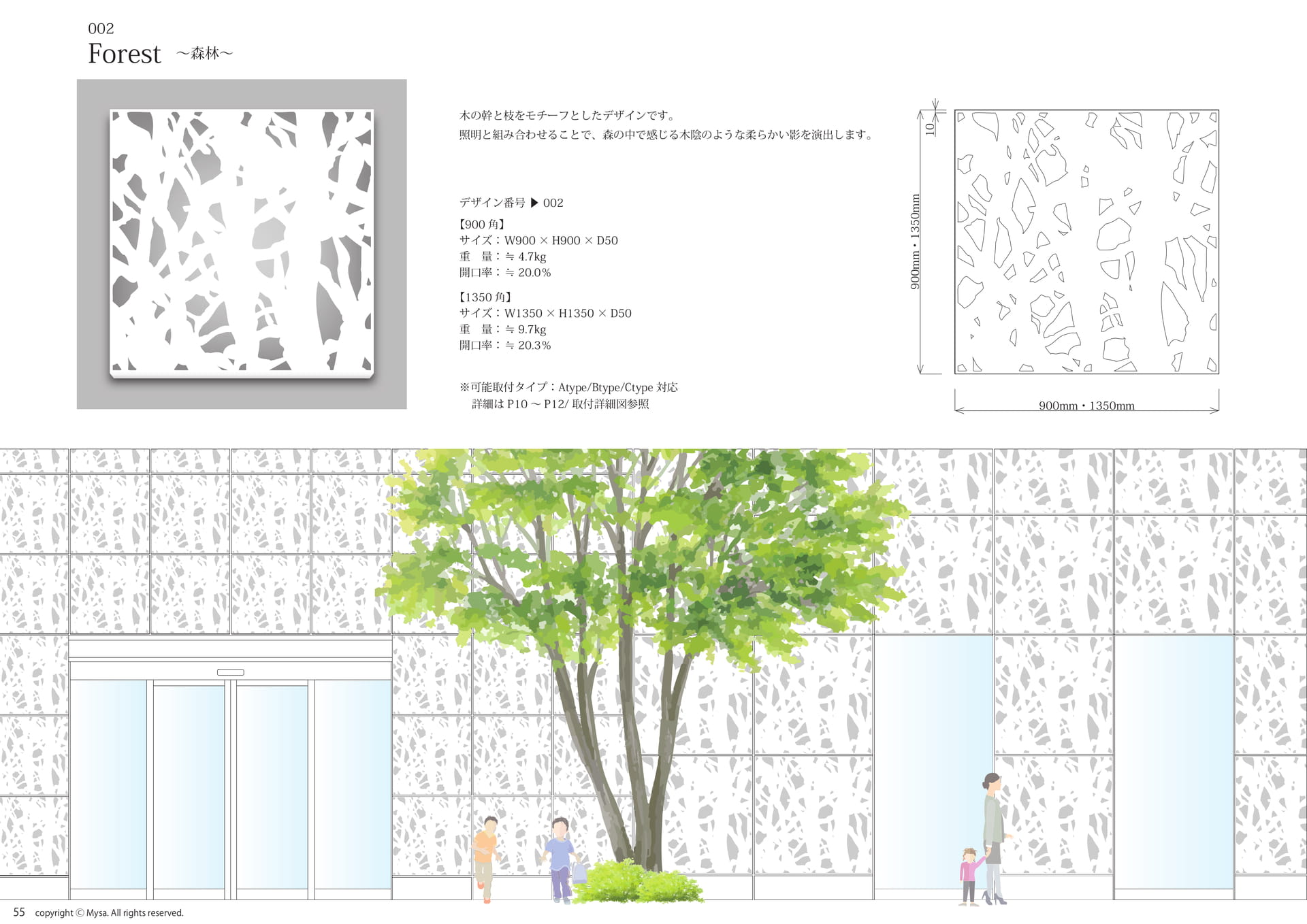

■002　Forest

002Forest～森林～木の幹と枝をモチーフとしたデザインです。照明と組み合わせることで、森の中で感じる木陰のような柔らかい影を演出します。10デザイン番号▶002【900角】サイズ：W900×H900×D50重量：≒4.7kg開口率：≒20.0％【1350角】サイズ：W1350×H1350×D50重量：≒9.7kg開口率：≒20.3％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm55copyrightⒸMysa.Allrightsreserved.

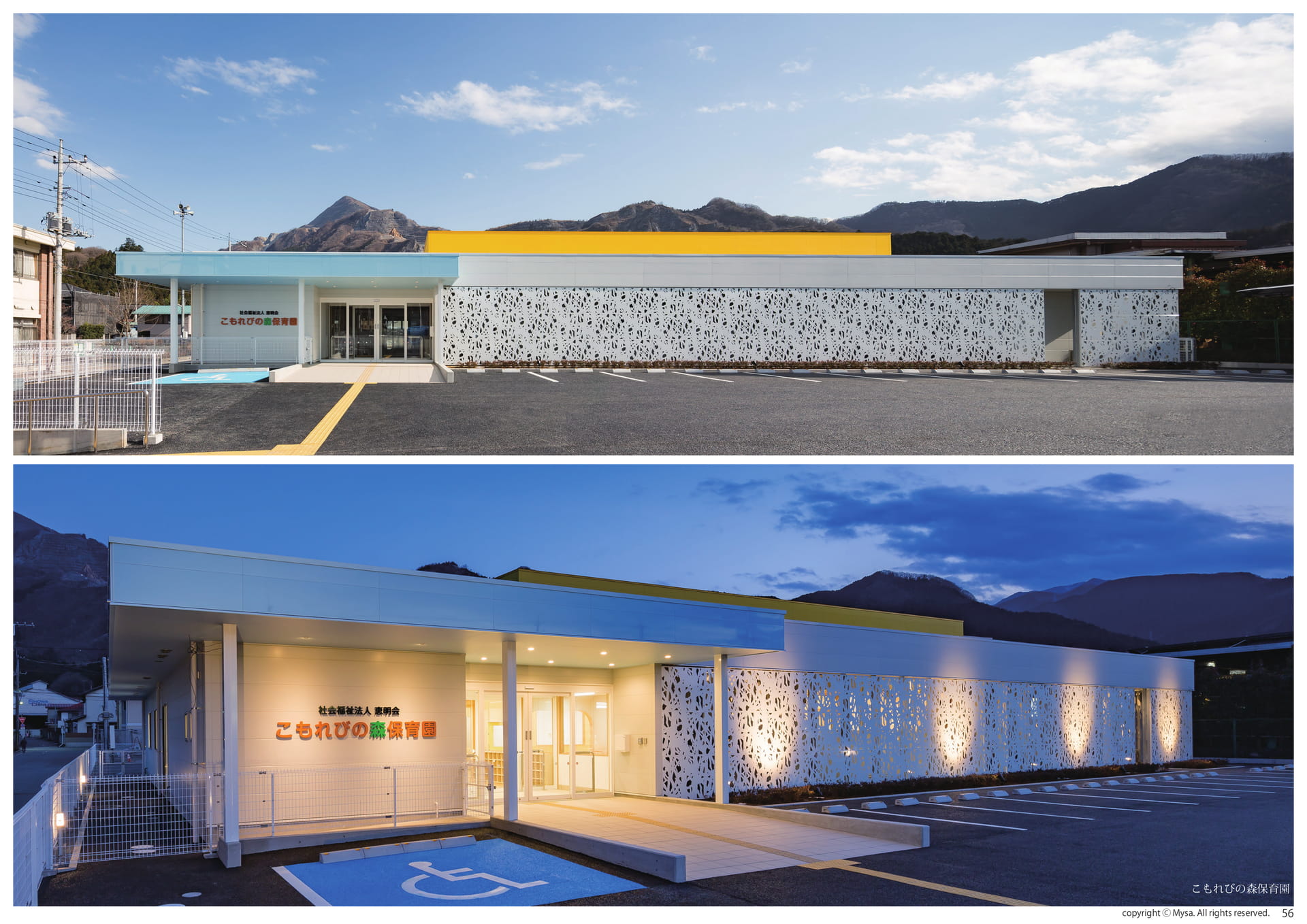

　Forest事例写真

■007　Leaves

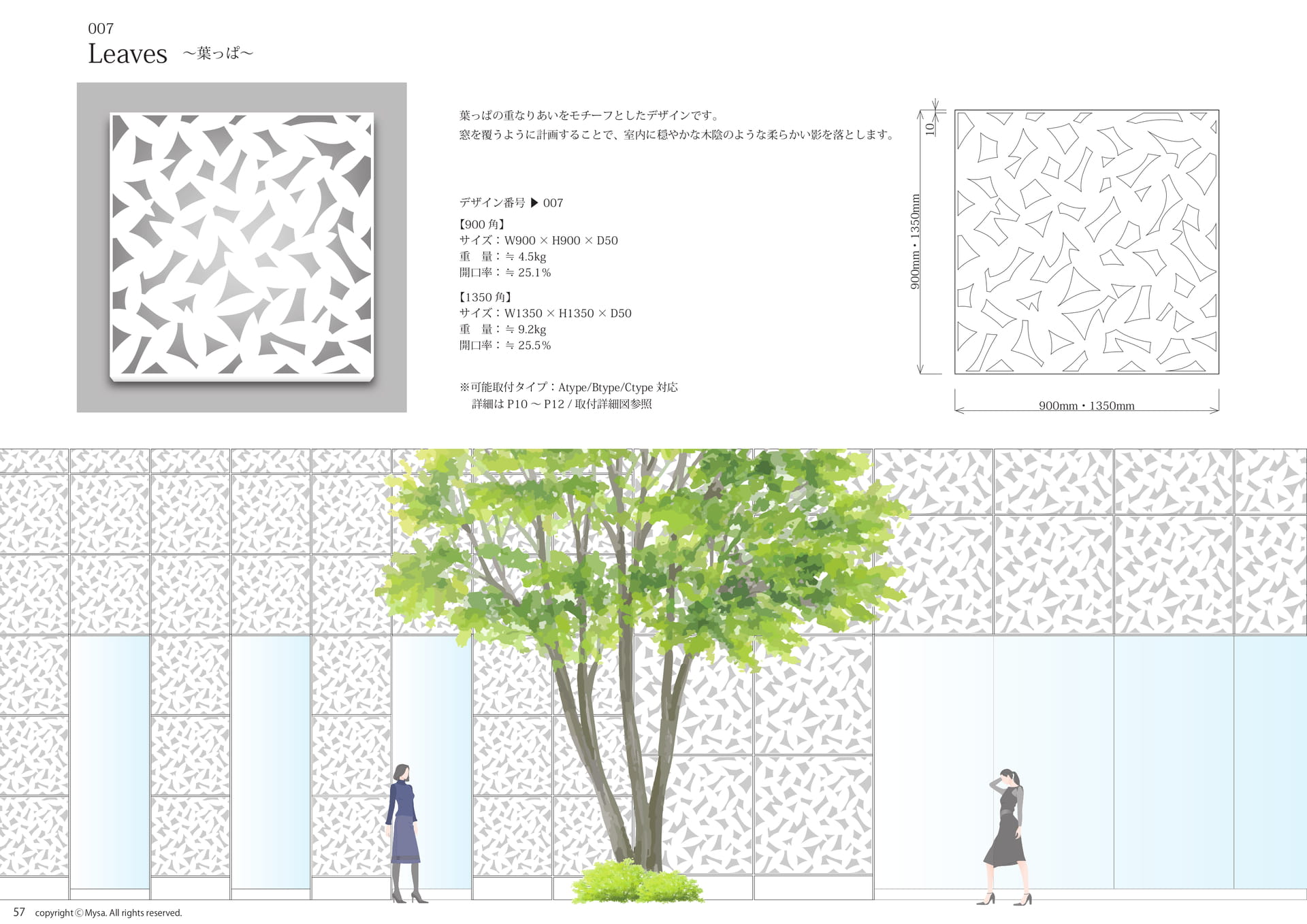

007Leaves～葉っぱ～葉っぱの重なりあいをモチーフとしたデザインです。窓を覆うように計画することで、室内に穏やかな木陰のような柔らかい影を落とします。10デザイン番号▶007【900角】サイズ：W900×H900×D50重量：≒4.5kg開口率：≒25.1％【1350角】サイズ：W1350×H1350×D50重量：≒9.2kg開口率：≒25.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm57copyrightⒸMysa.Allrightsreserved.

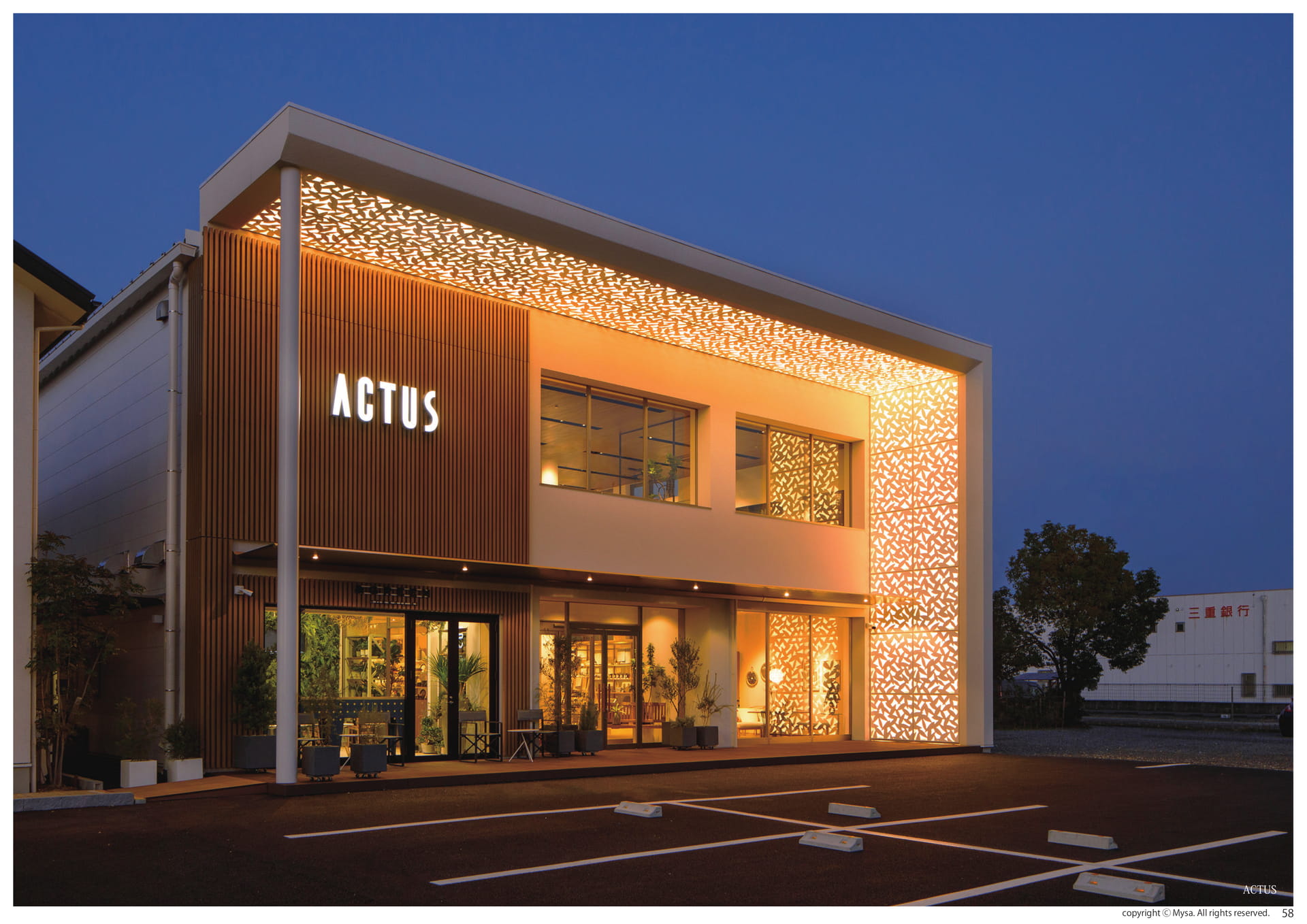

　Leaves事例写真

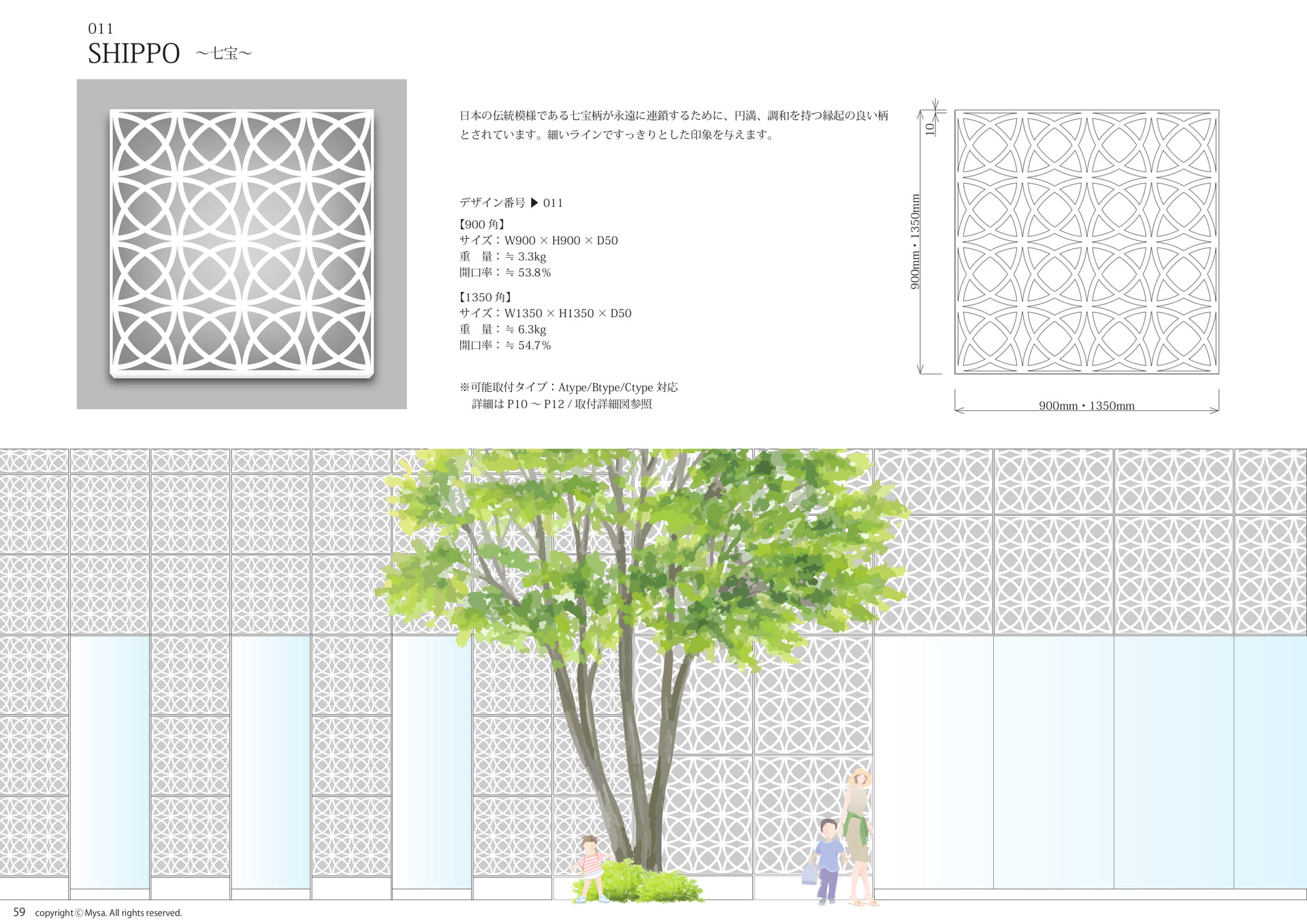

■七宝

011SHIPPO～七宝～日本の伝統模様である七宝柄が永遠に連鎖するために、円満、調和を持つ縁起の良い柄とされています。細いラインですっきりとした印象を与えます。10デザイン番号▶011【900角】サイズ：W900×H900×D50重量：≒3.3kg開口率：≒53.8％【1350角】サイズ：W1350×H1350×D50重量：≒6.3kg開口率：≒54.7％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm59copyrightⒸMysa.Allrightsreserved.

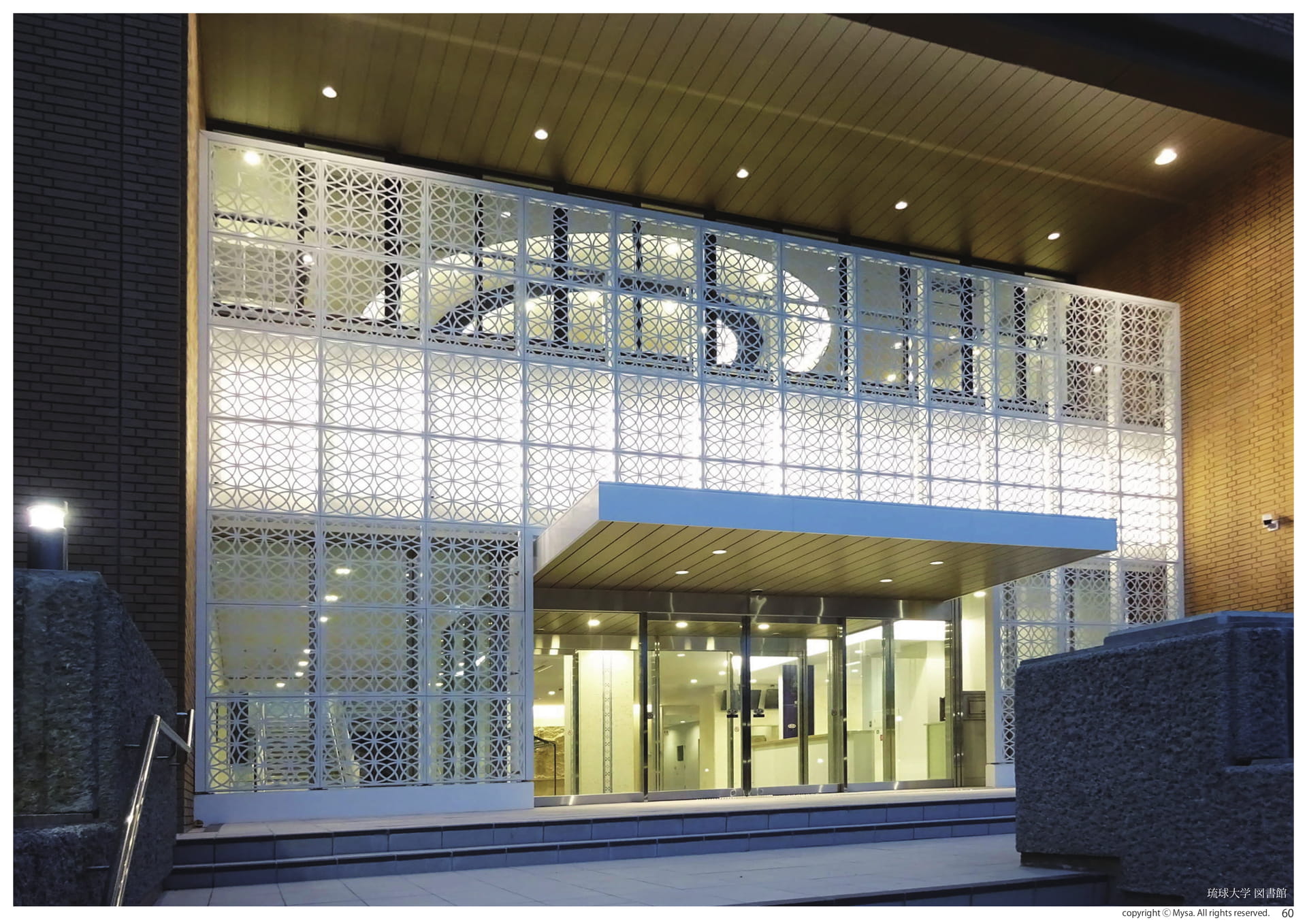

　七宝事例写真

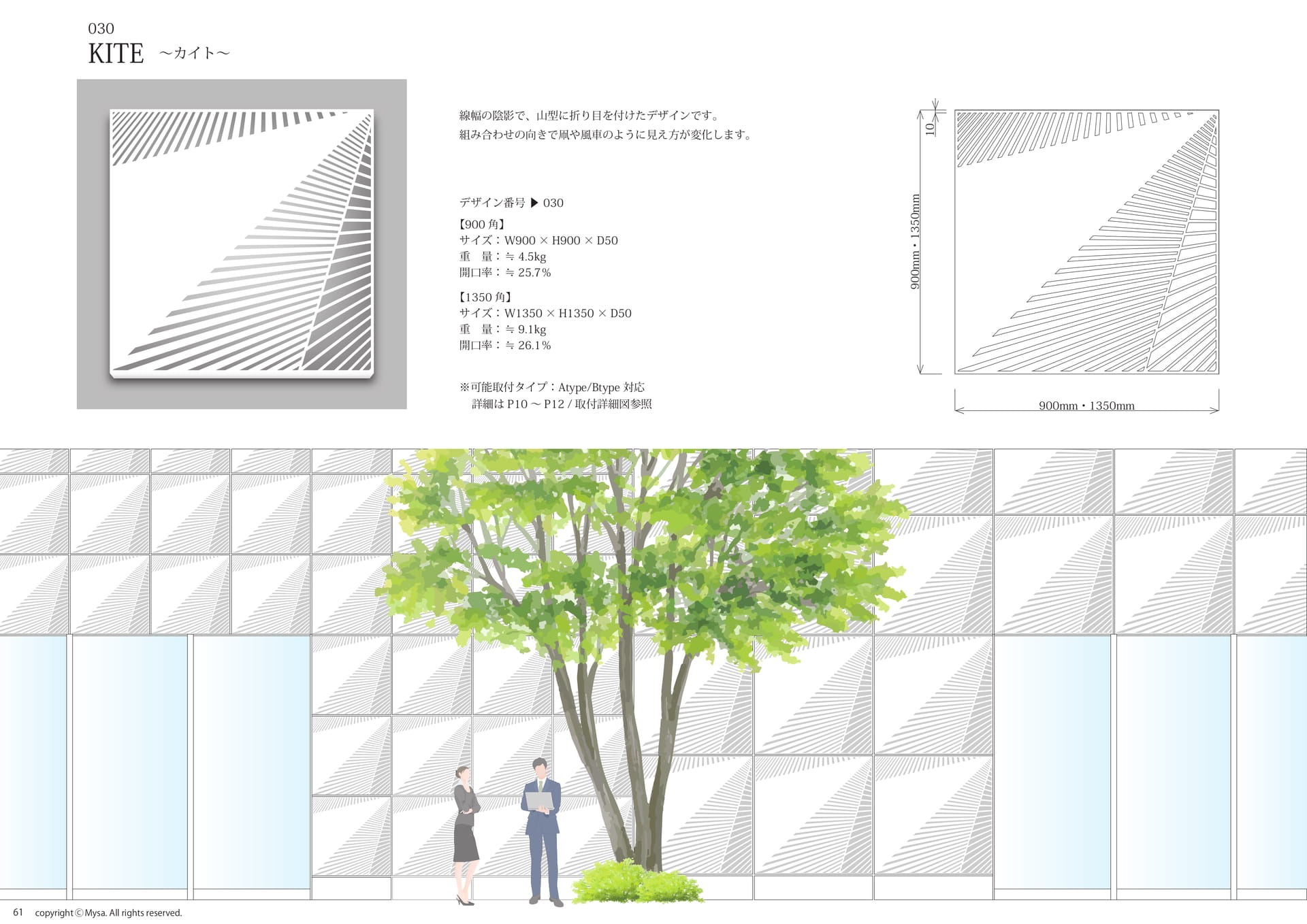

■030　KITE

030KITE～カイト～線幅の陰影で、山型に折り目を付けたデザインです。組み合わせの向きで凧や風車のように見え方が変化します。10デザイン番号▶030【900角】サイズ：W900×H900×D50重量：≒4.5kg開口率：≒25.7％【1350角】サイズ：W1350×H1350×D50重量：≒9.1kg開口率：≒26.1％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm61copyrightⒸMysa.Allrightsreserved.

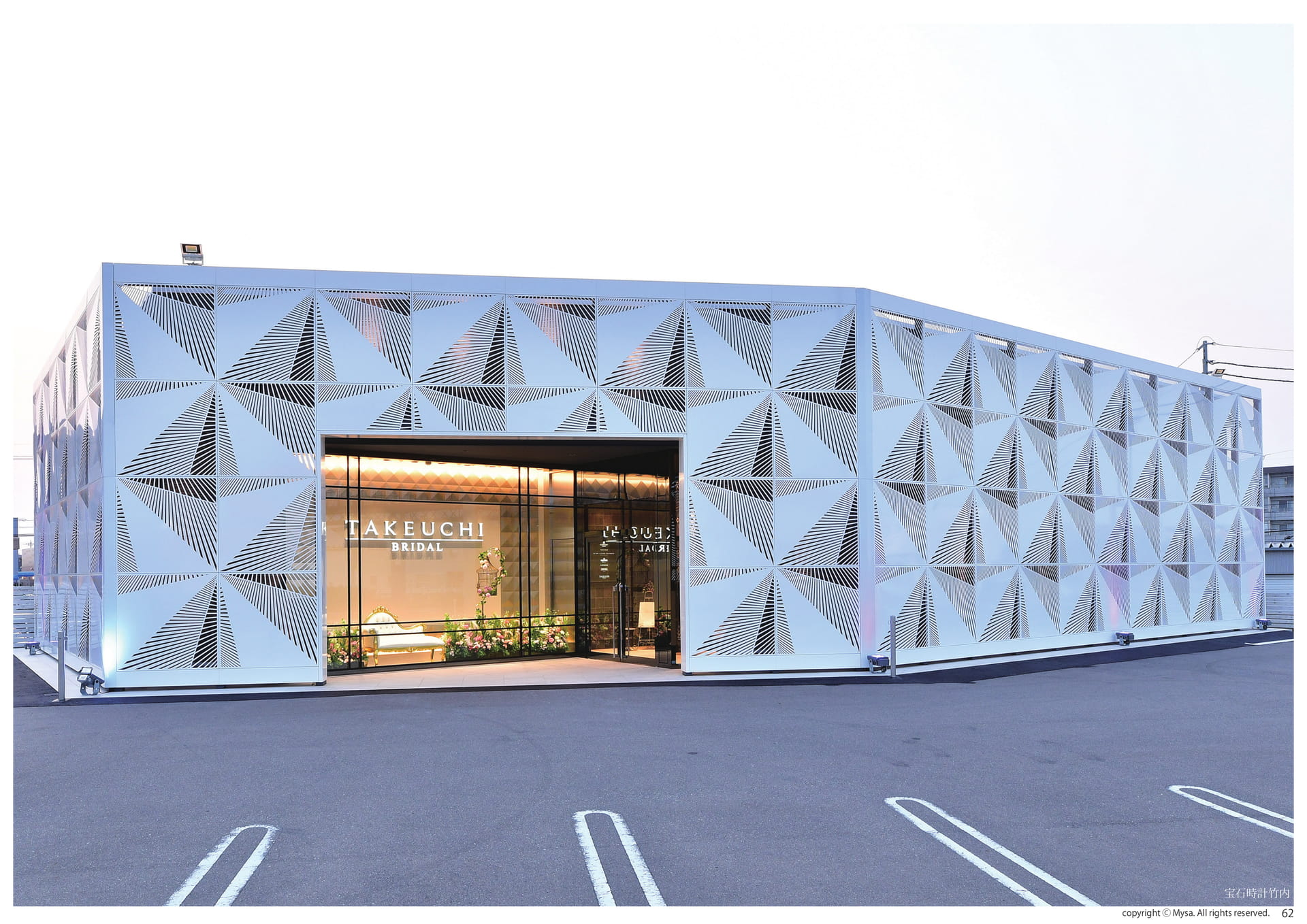

　KITE事例写真

■033　波紋

033HAMON～波紋～大小様々な輪を用いて、水面に広がる波紋を表現したデザインです。同じパネルでも、回転して組み合わせることで、円や波など形を変えていきます。10デザイン番号▶033【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒38.9％【1350角】サイズ：W1350×H1350×D50重量：≒7.8kg開口率：≒39.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm63copyrightⒸMysa.Allrightsreserved.

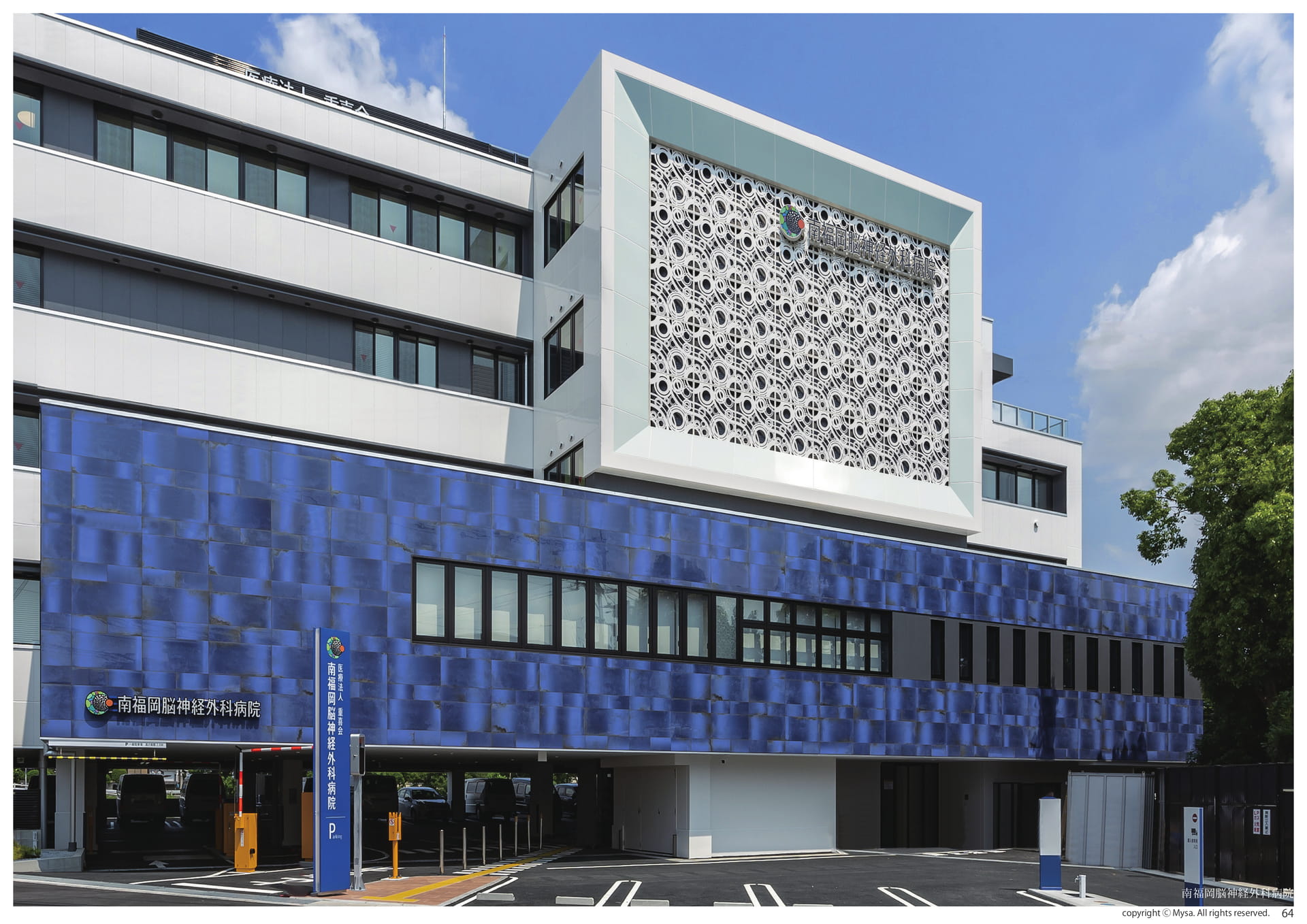

　波紋事例写真

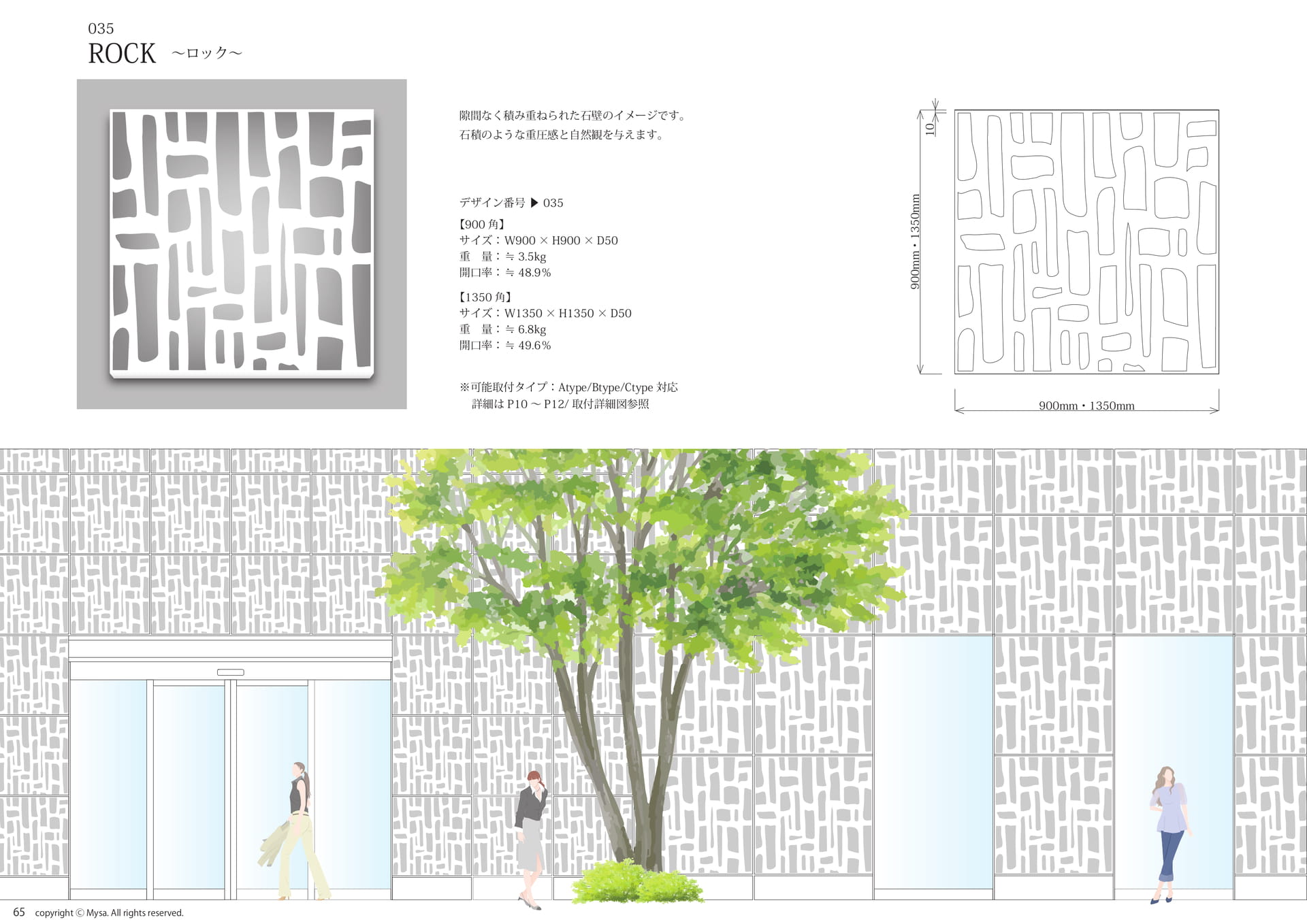

■035　ROCK

035ROCK～ロック～隙間なく積み重ねられた石壁のイメージです。石積のような重圧感と自然観を与えます。10デザイン番号▶035【900角】サイズ：W900×H900×D50重量：≒3.5kg開口率：≒48.9％【1350角】サイズ：W1350×H1350×D50重量：≒6.8kg開口率：≒49.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm65copyrightⒸMysa.Allrightsreserved.

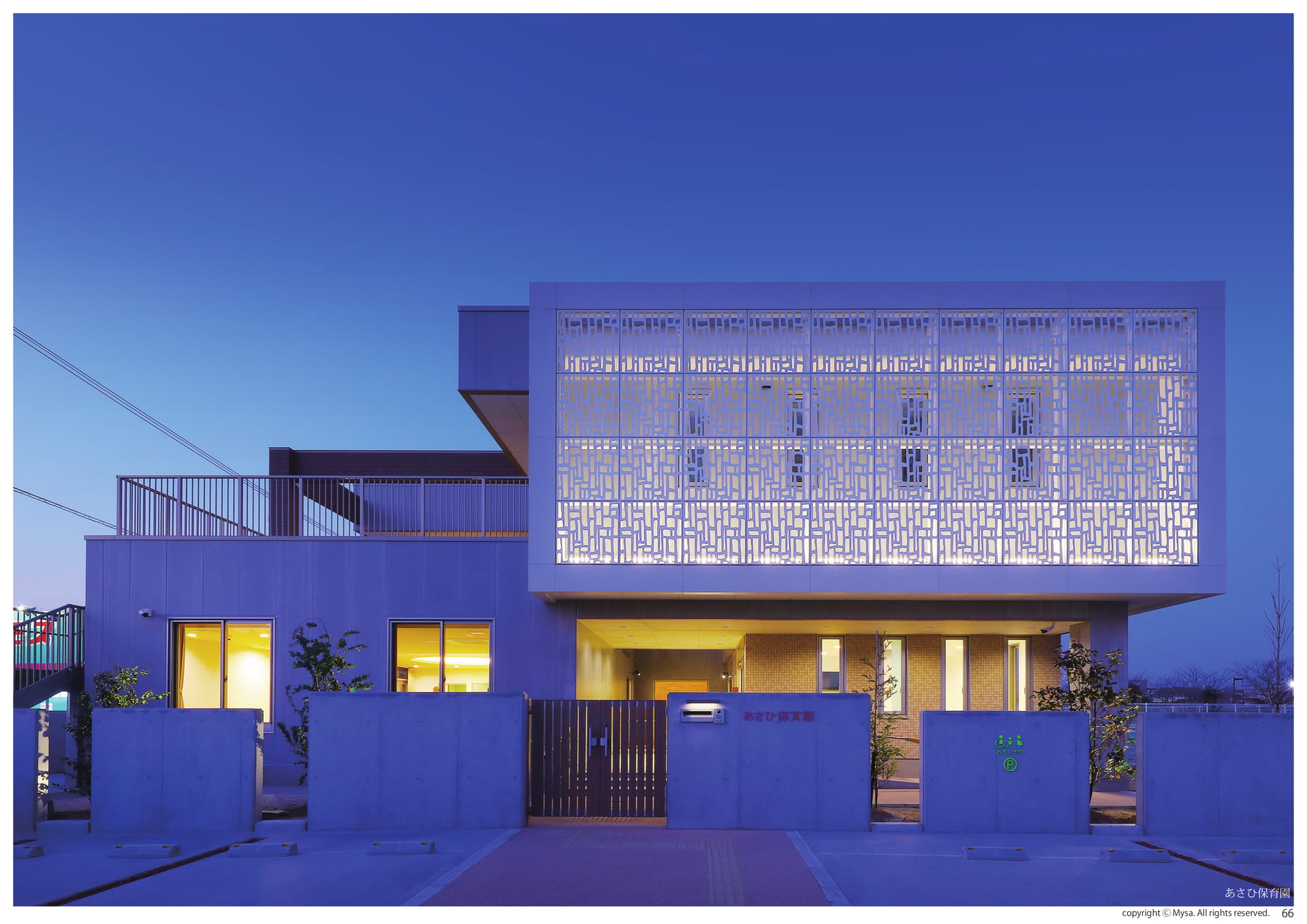

　ROCK事例写真

■036　Facet

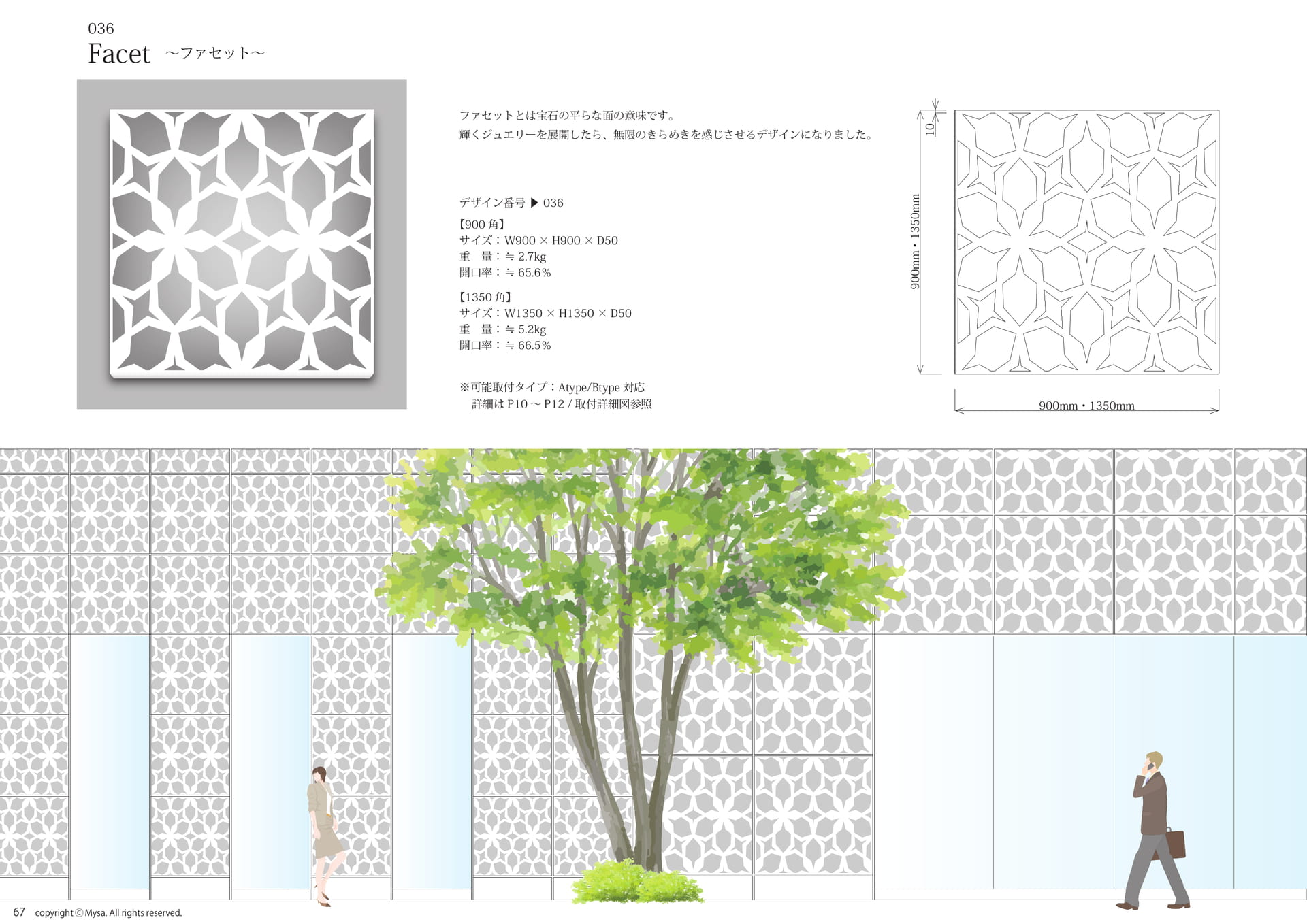

036Facet～ファセット～ファセットとは宝石の平らな面の意味です。輝くジュエリーを展開したら、無限のきらめきを感じさせるデザインになりました。10デザイン番号▶036【900角】サイズ：W900×H900×D50重量：≒2.7kg開口率：≒65.6％【1350角】サイズ：W1350×H1350×D50重量：≒5.2kg開口率：≒66.5％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm67copyrightⒸMysa.Allrightsreserved.

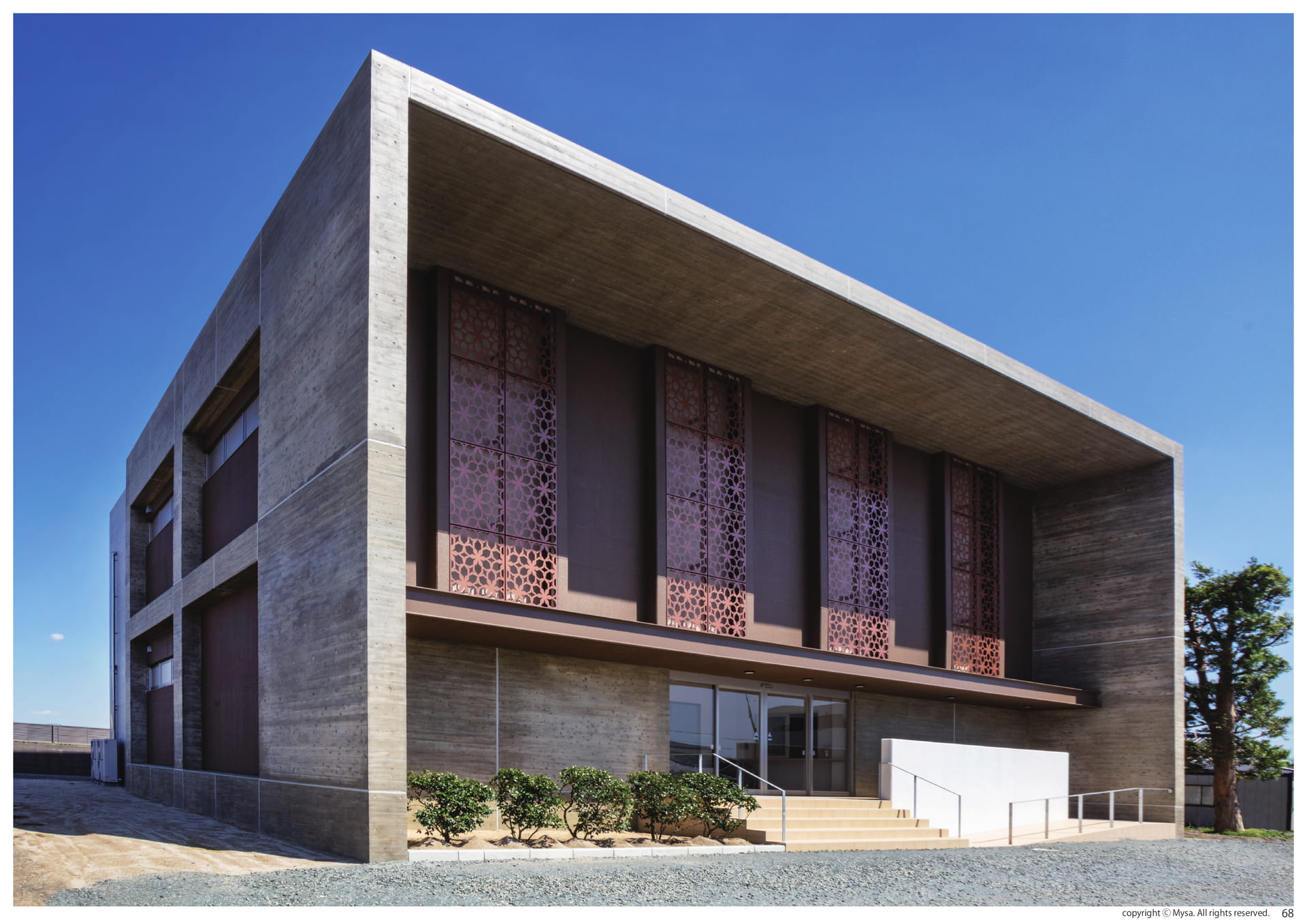

　Facet事例写真

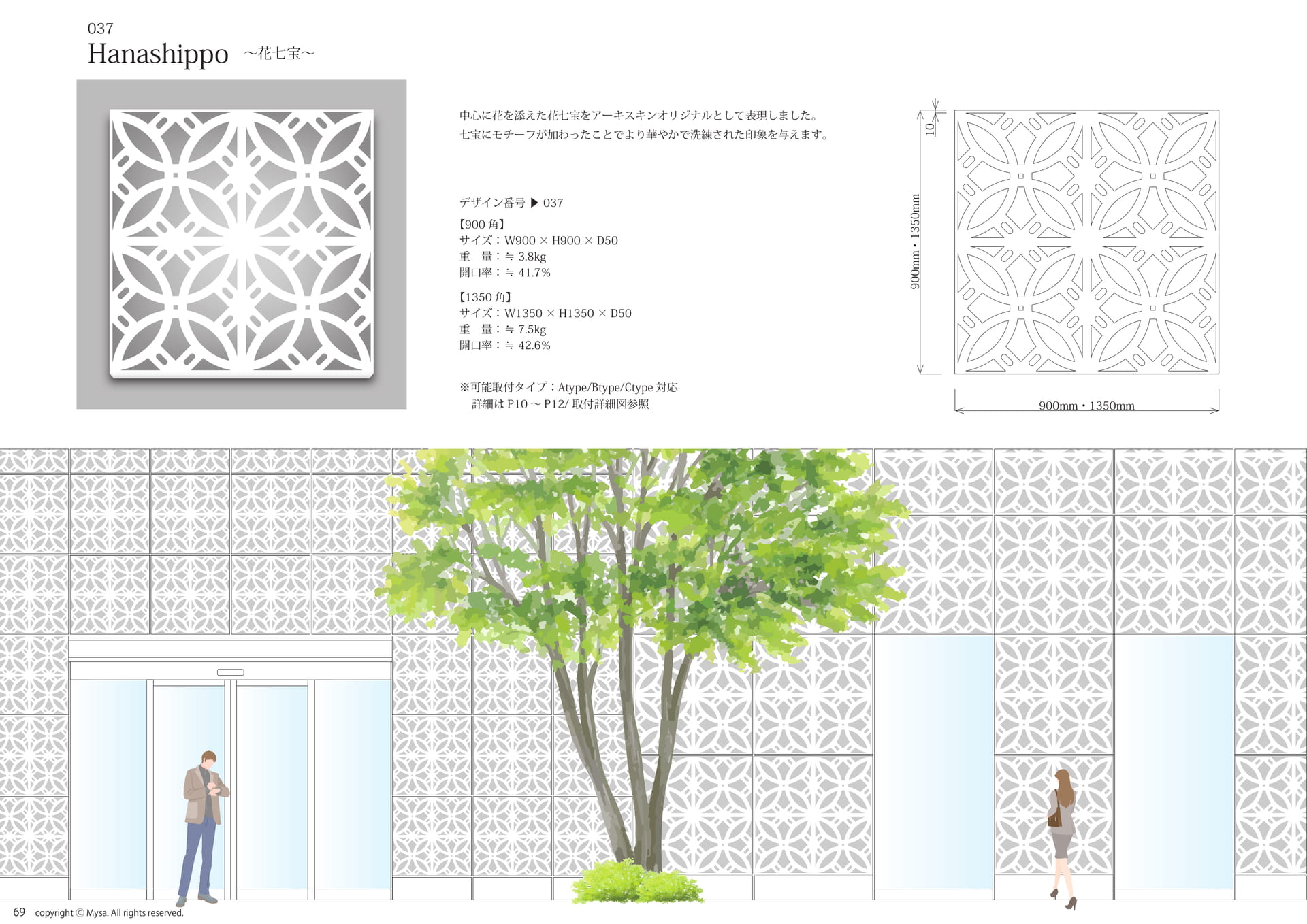

■037　花七宝

037Hanashippo～花七宝～中心に花を添えた花七宝をアーキスキンオリジナルとして表現しました。七宝にモチーフが加わったことでより華やかで洗練された印象を与えます。10デザイン番号▶037【900角】サイズ：W900×H900×D50重量：≒3.8kg開口率：≒41.7％【1350角】サイズ：W1350×H1350×D50重量：≒7.5kg開口率：≒42.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm69copyrightⒸMysa.Allrightsreserved.

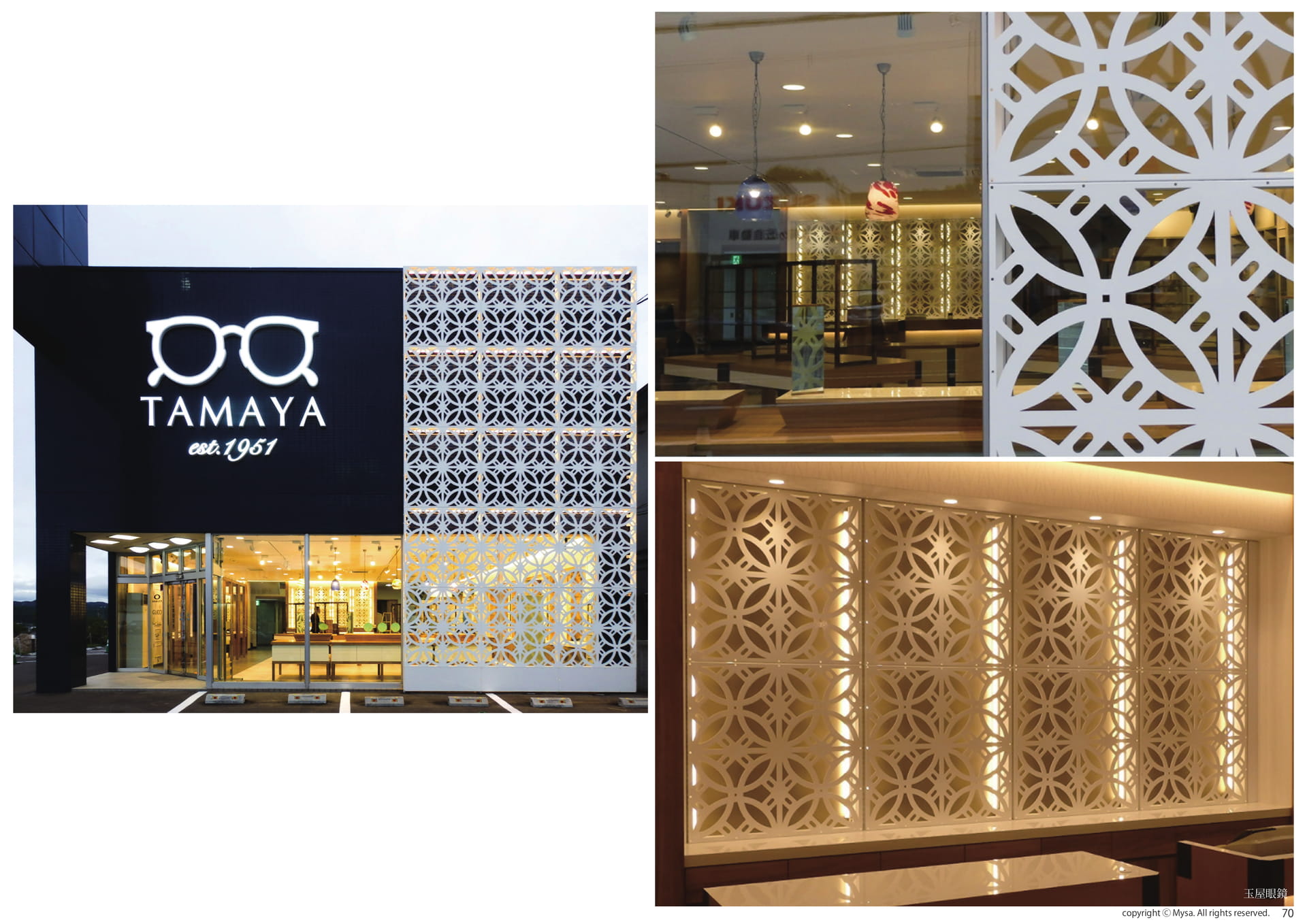

　花七宝事例写真

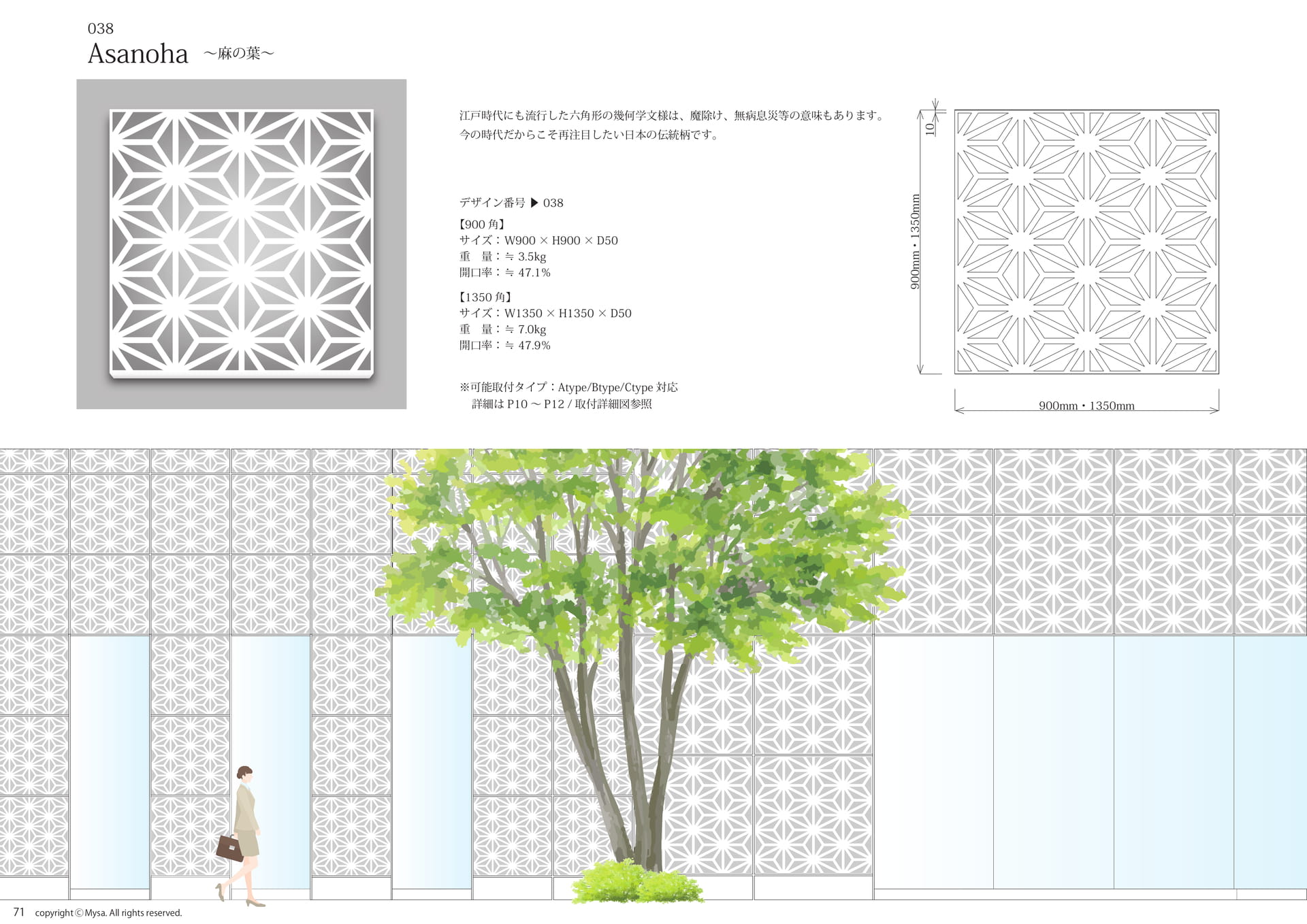

■038　麻の葉

038Asanoha～麻の葉～江戸時代にも流行した六角形の幾何学文様は、魔除け、無病息災等の意味もあります。今の時代だからこそ再注目したい日本の伝統柄です。10デザイン番号▶038【900角】サイズ：W900×H900×D50重量：≒3.5kg開口率：≒47.1％【1350角】サイズ：W1350×H1350×D50重量：≒7.0kg開口率：≒47.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm71copyrightⒸMysa.Allrightsreserved.

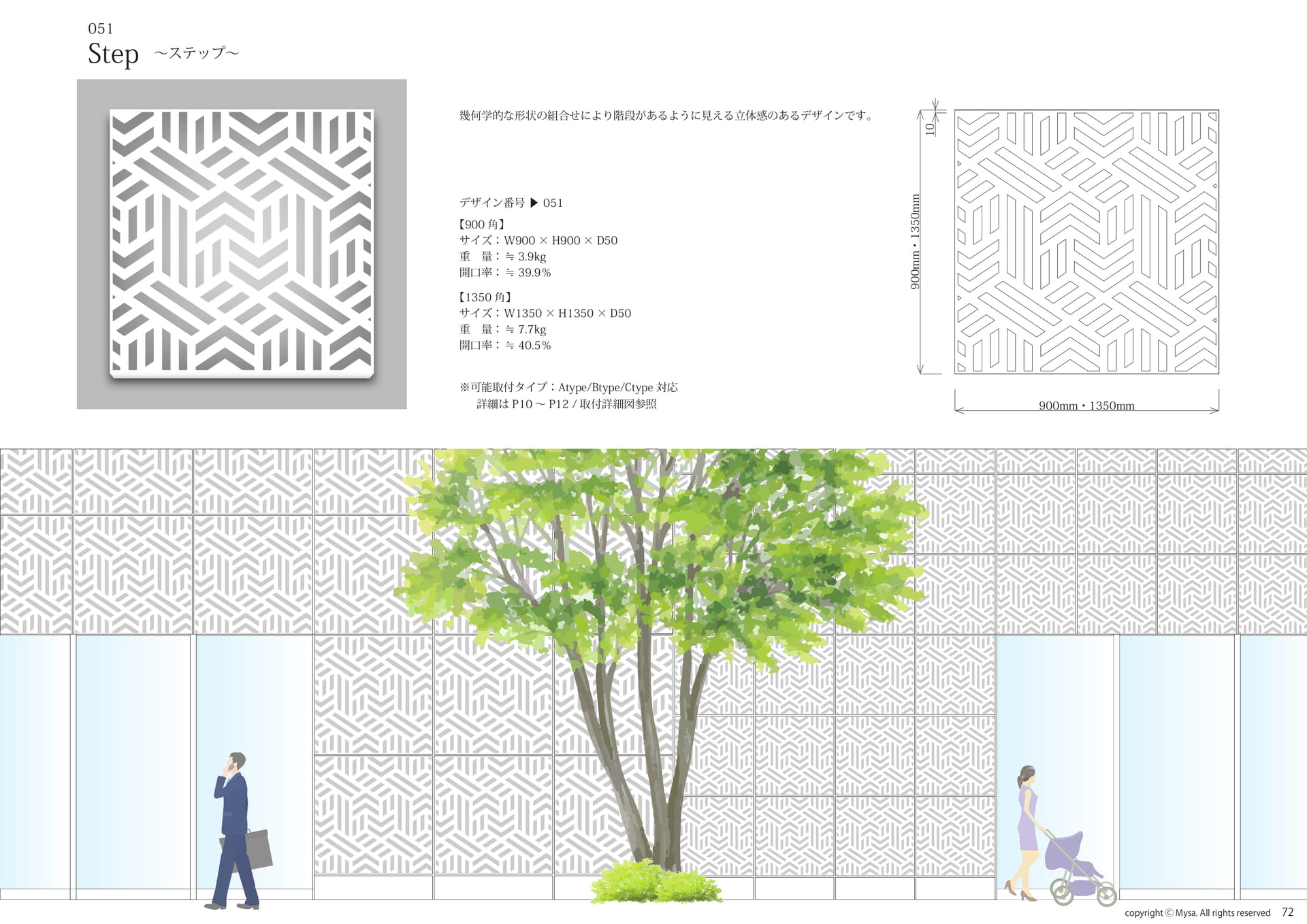

■051　ステップ

051Step～ステップ～幾何学的な形状の組合せにより階段があるように見える立体感のあるデザインです。10デザイン番号▶051【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒39.9％【1350角】サイズ：W1350×H1350×D50重量：≒7.7kg開口率：≒40.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.72

■057　シーグラス

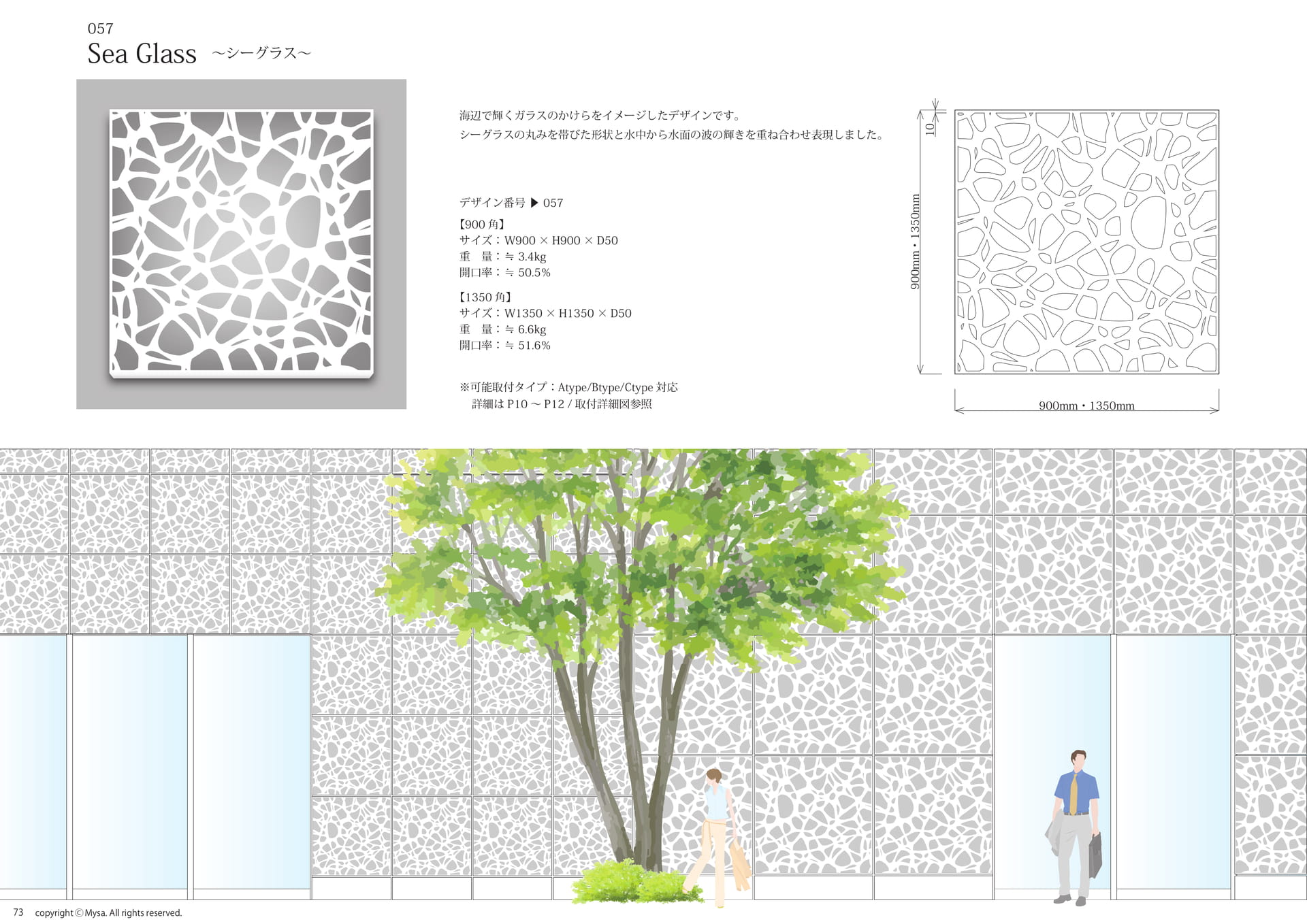

057SeaGlass～シーグラス～海辺で輝くガラスのかけらをイメージしたデザインです。シーグラスの丸みを帯びた形状と水中から水面の波の輝きを重ね合わせ表現しました。10デザイン番号▶057【900角】サイズ：W900×H900×D50重量：≒3.4kg開口率：≒50.5％【1350角】サイズ：W1350×H1350×D50重量：≒6.6kg開口率：≒51.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm73copyrightⒸMysa.Allrightsreserved.

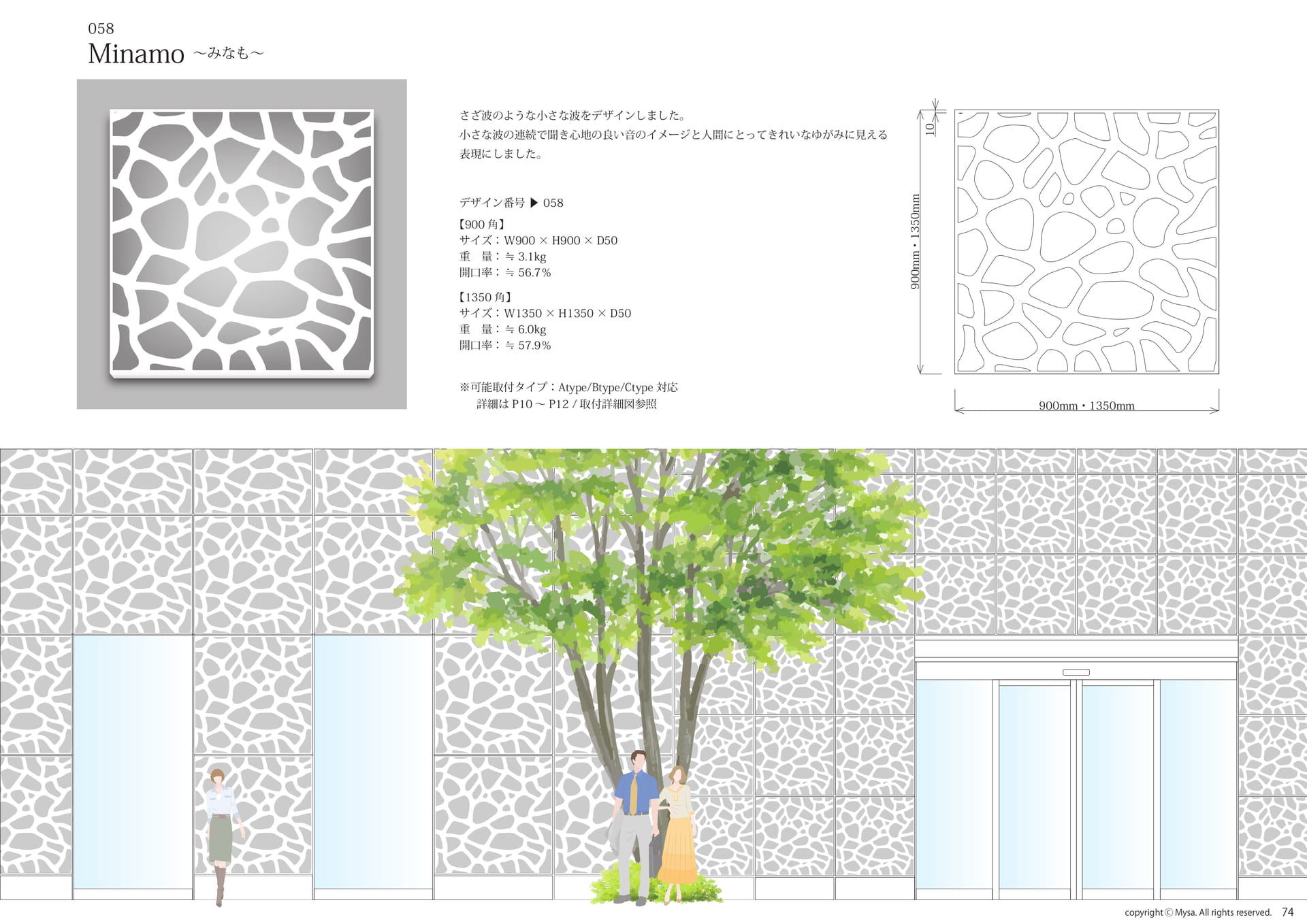

■058　みなも

058Minamo～みなも～さざ波のような小さな波をデザインしました。小さな波の連続で聞き心地の良い音のイメージと人間にとってきれいなゆがみに見える10表現にしました。デザイン番号▶058【900角】サイズ：W900×H900×D50重量：≒3.1kg開口率：≒56.7％【1350角】サイズ：W1350×H1350×D50重量：≒6.0kg開口率：≒57.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.74

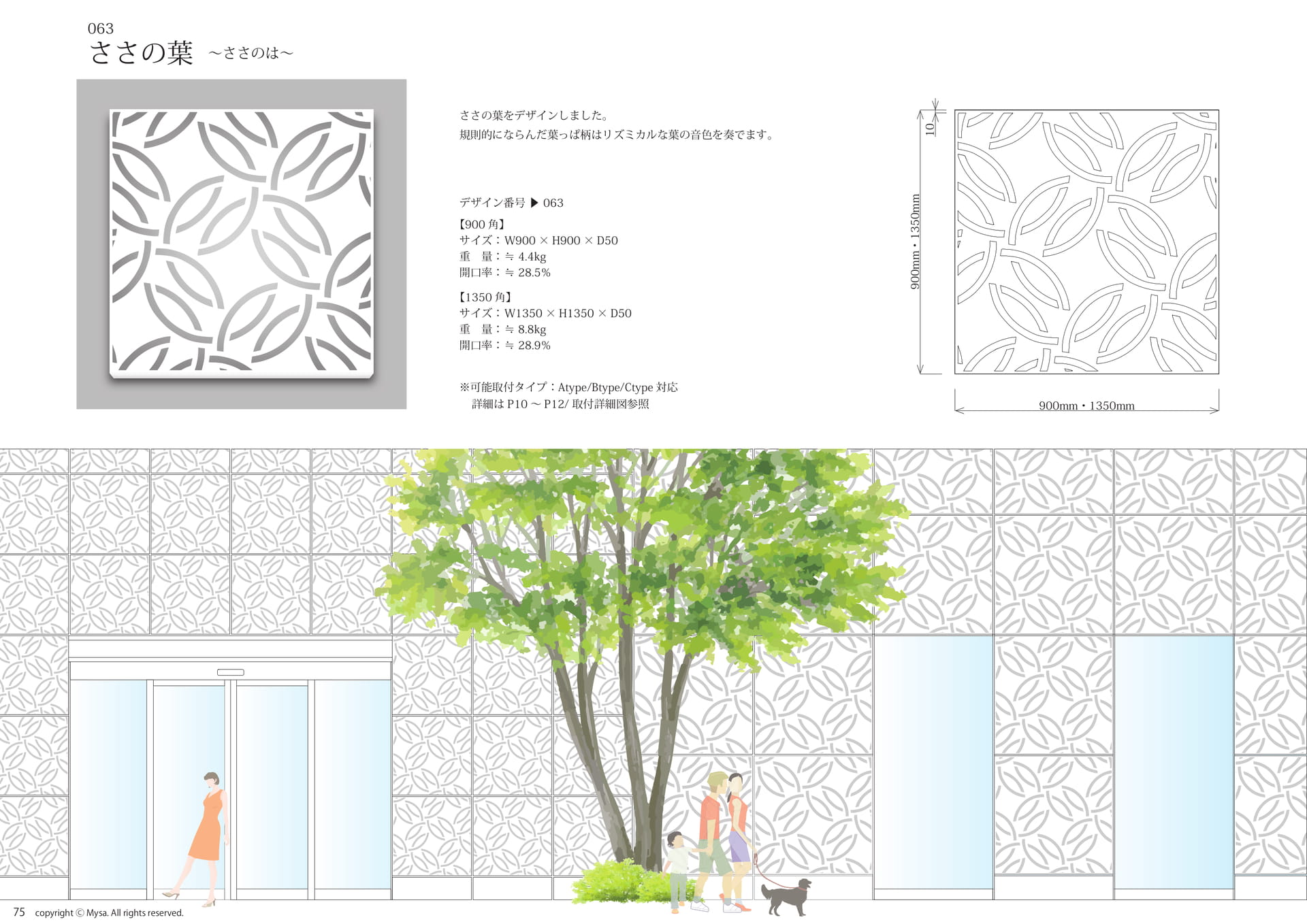

■063　ささの葉

063ささの葉～ささのは～ささの葉をデザインしました。規則的にならんだ葉っぱ柄はリズミカルな葉の音色を奏でます。10デザイン番号▶063【900角】サイズ：W900×H900×D50重量：≒4.4kg開口率：≒28.5％【1350角】サイズ：W1350×H1350×D50重量：≒8.8kg開口率：≒28.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm241～24275copyrightⒸMysa.Allrightsreserved.

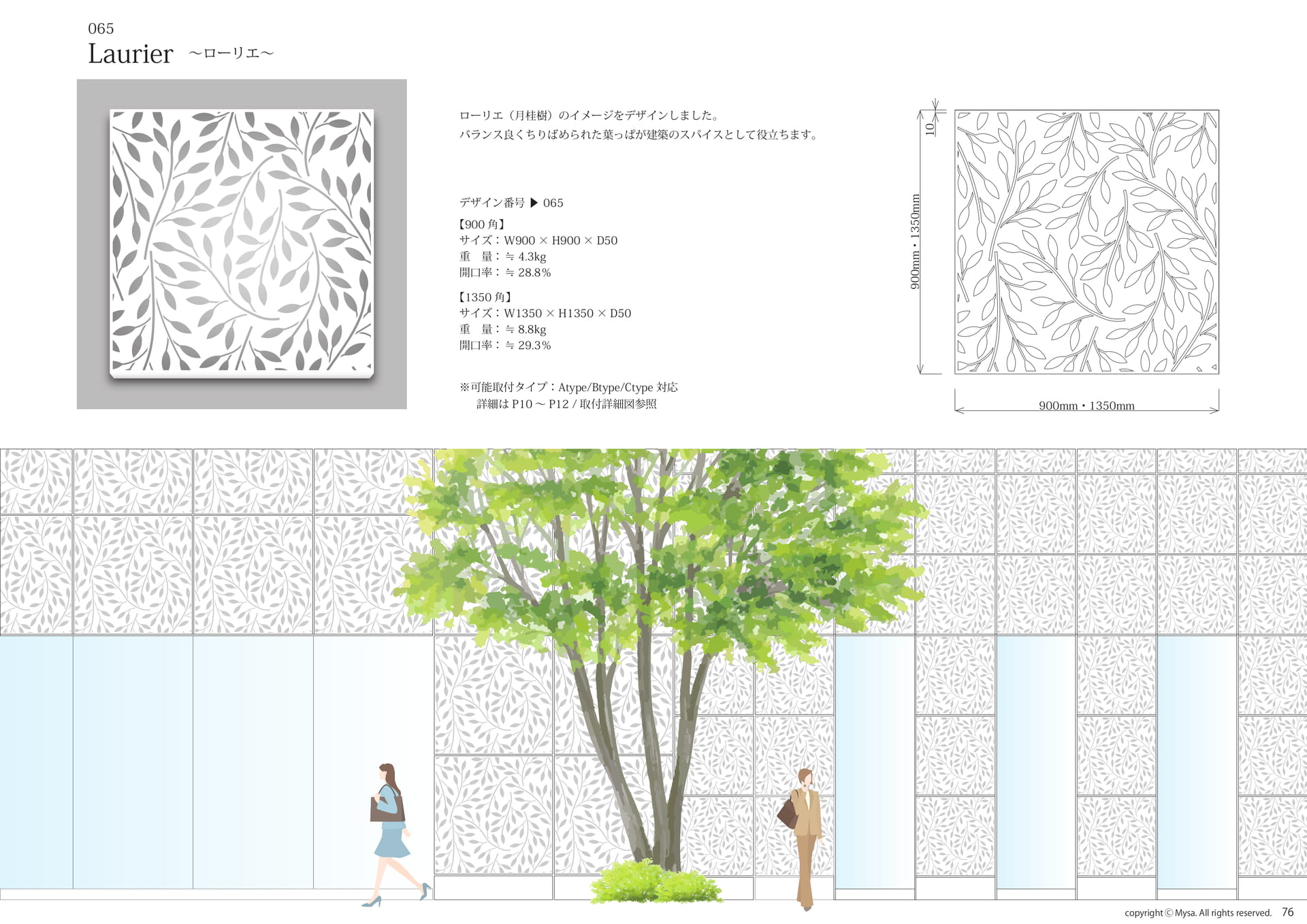

■065　ローリエ

065Laurier～ローリエ～ローリエ（月桂樹）のイメージをデザインしました。バランス良くちりばめられた葉っぱが建築のスパイスとして役立ちます。10デザイン番号▶065【900角】サイズ：W900×H900×D50重量：≒4.3kg開口率：≒28.8％【1350角】サイズ：W1350×H1350×D50重量：≒8.8kg開口率：≒29.3％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.76

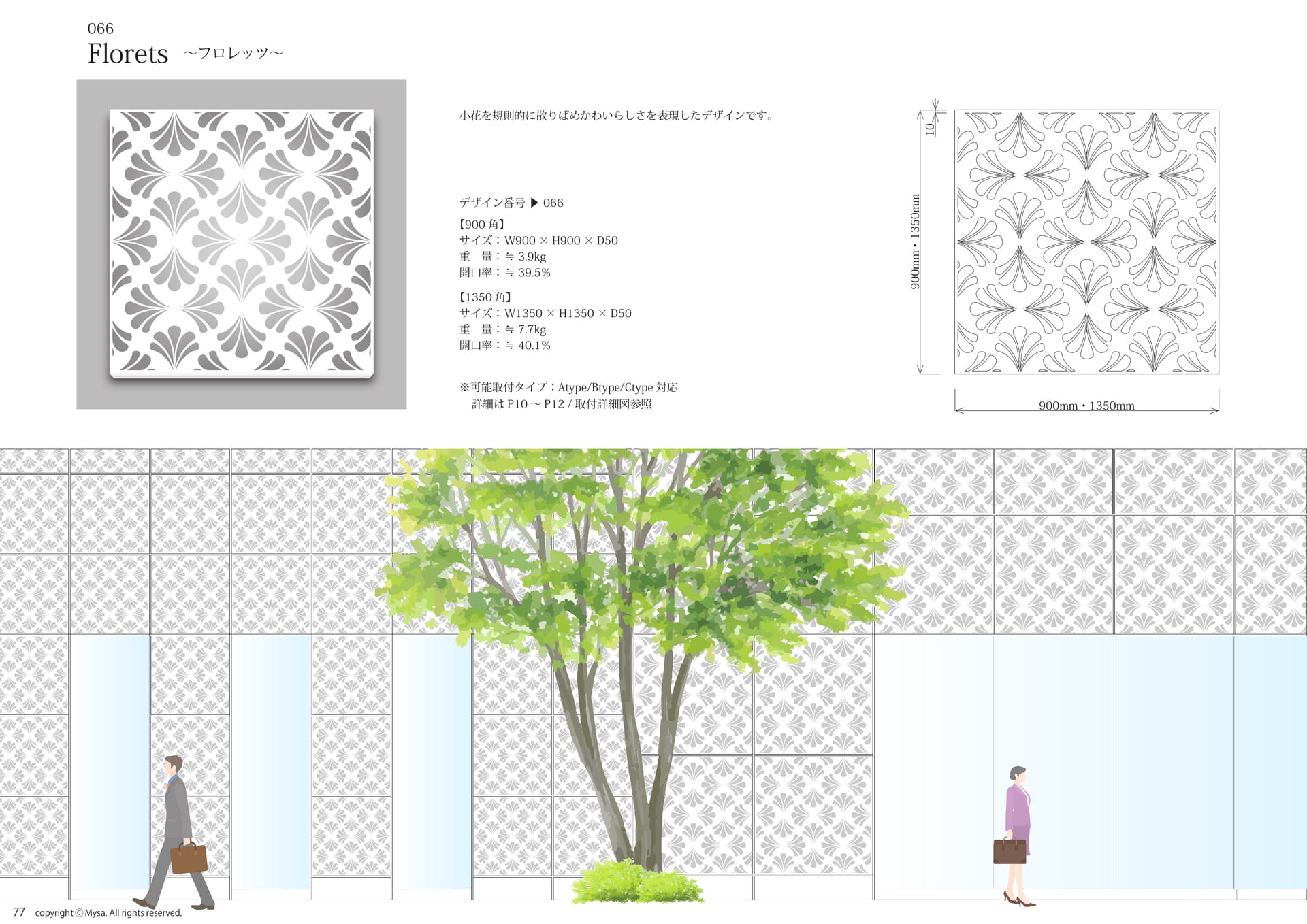

■066　フロレッツ

066Florets～フロレッツ～小花を規則的に散りばめかわいらしさを表現したデザインです。10デザイン番号▶066【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒39.5％【1350角】サイズ：W1350×H1350×D50重量：≒7.7kg開口率：≒40.1％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm77copyrightⒸMysa.Allrightsreserved.

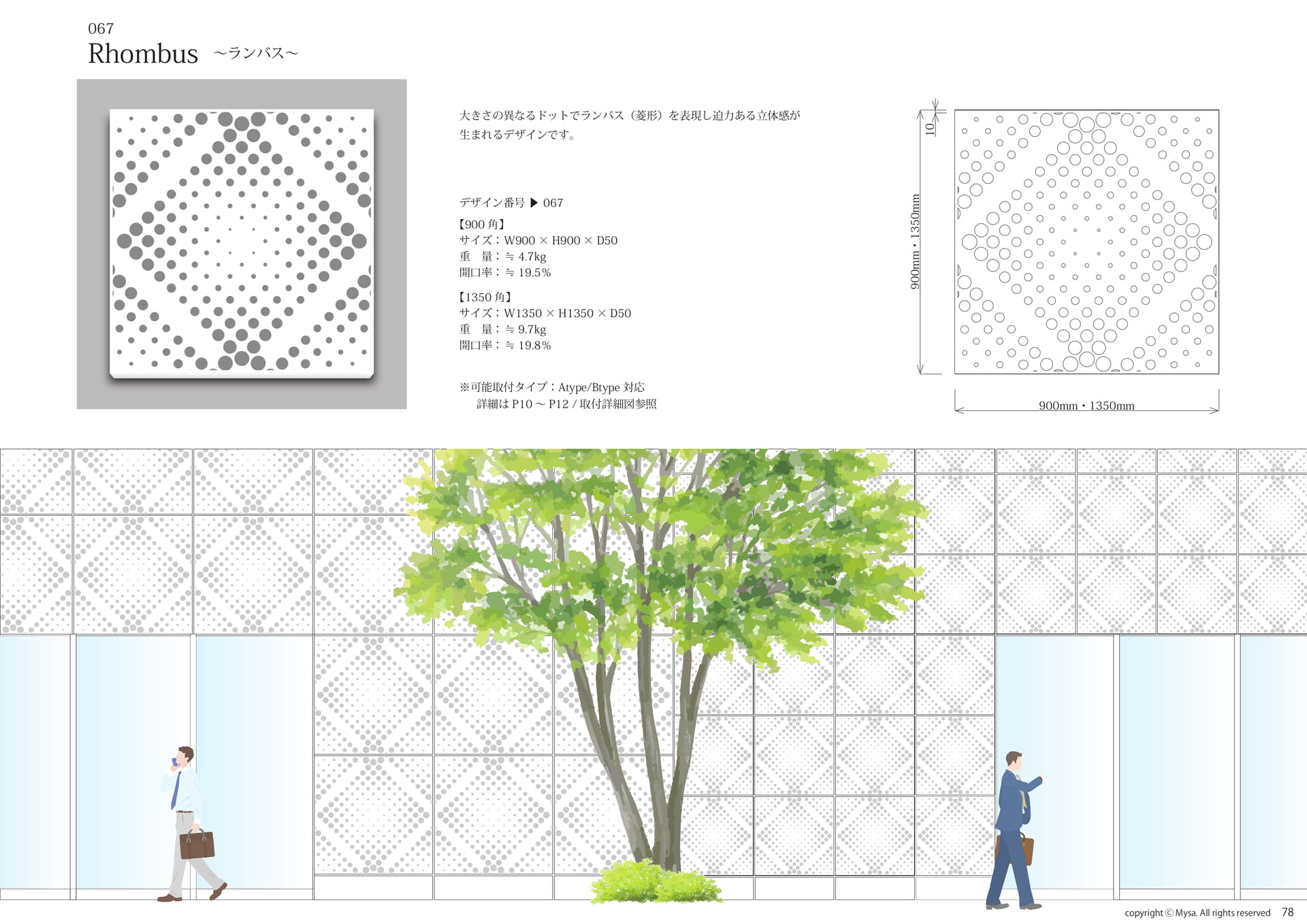

■067　ランバス

067Rhombus～ランバス～大きさの異なるドットでランバス（菱形）を表現し迫力ある立体感が生まれるデザインです。10デザイン番号▶067【900角】サイズ：W900×H900×D50重量：≒4.7kg開口率：≒19.5％【1350角】サイズ：W1350×H1350×D50重量：≒9.7kg開口率：≒19.8％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.78

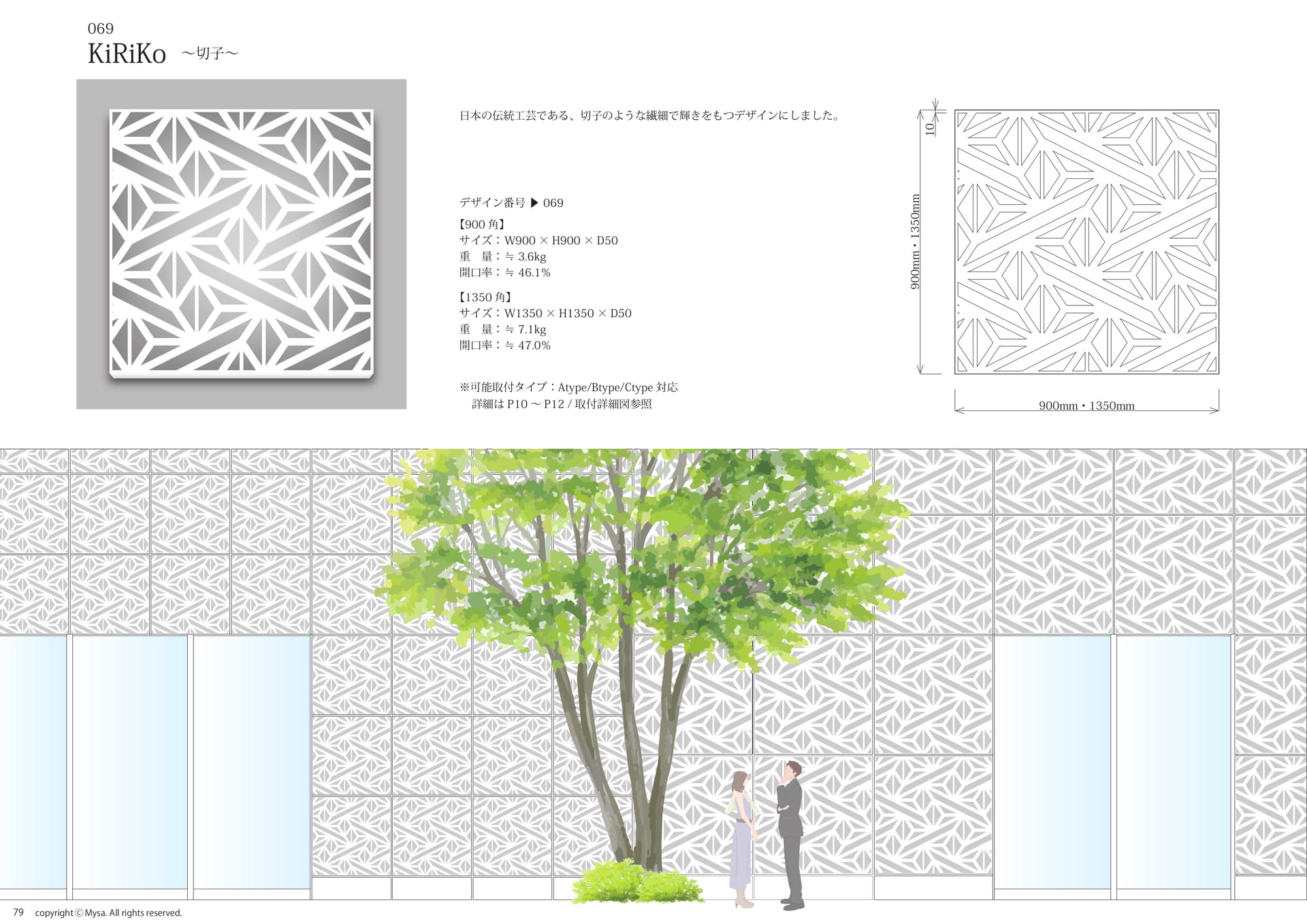

■069　切子

069KiRiKo～切子～日本の伝統工芸である、切子のような繊細で輝きをもつデザインにしました。10デザイン番号▶069【900角】サイズ：W900×H900×D50重量：≒3.6kg開口率：≒46.1％【1350角】サイズ：W1350×H1350×D50重量：≒7.1kg開口率：≒47.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm79copyrightⒸMysa.Allrightsreserved.

■072　薔薇のつぼみ

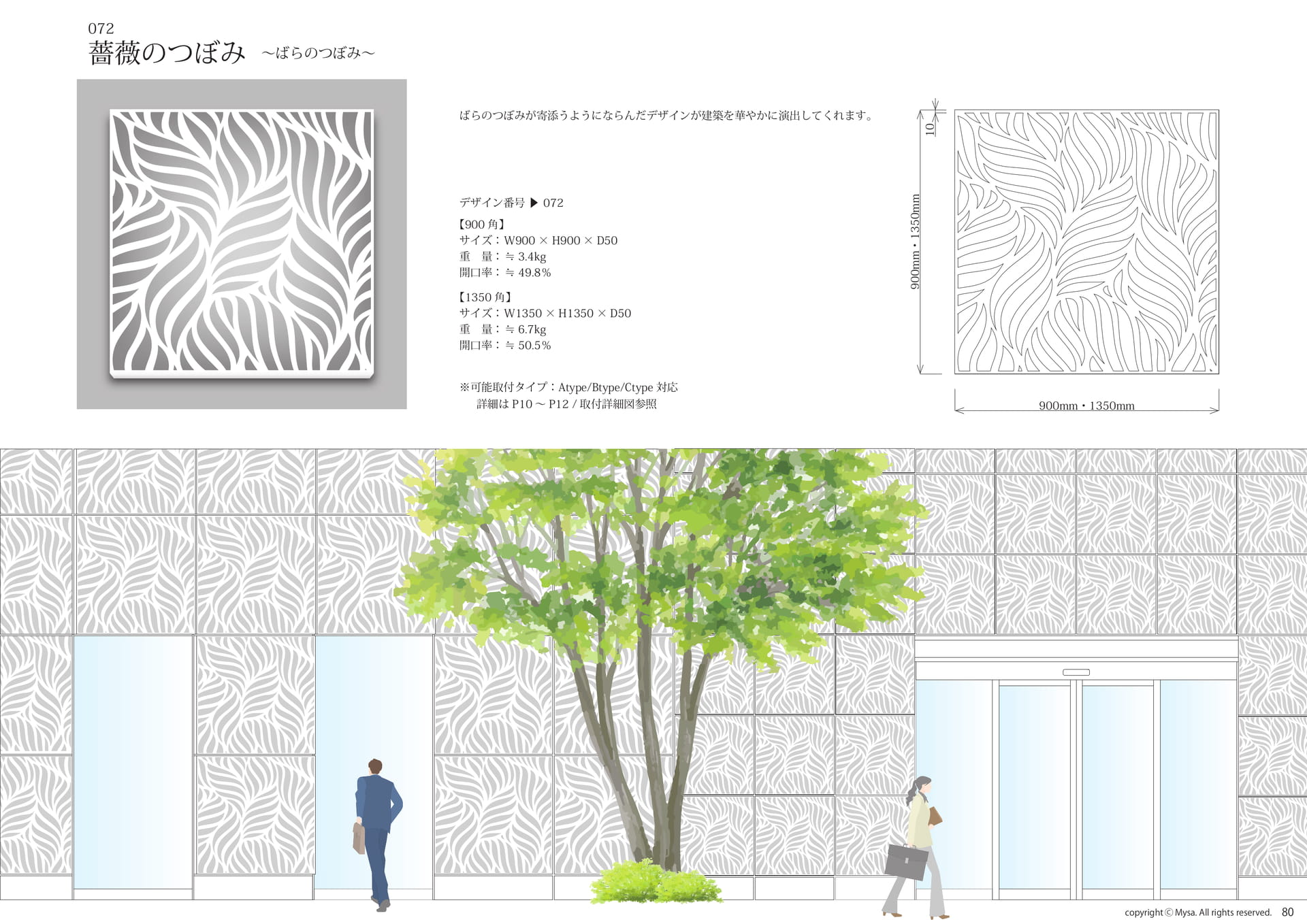

072薔薇のつぼみ～ばらのつぼみ～ばらのつぼみが寄添うようにならんだデザインが建築を華やかに演出してくれます。10デザイン番号▶072【900角】サイズ：W900×H900×D50重量：≒3.4kg開口率：≒49.8％【1350角】サイズ：W1350×H1350×D50重量：≒6.7kg開口率：≒50.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.80

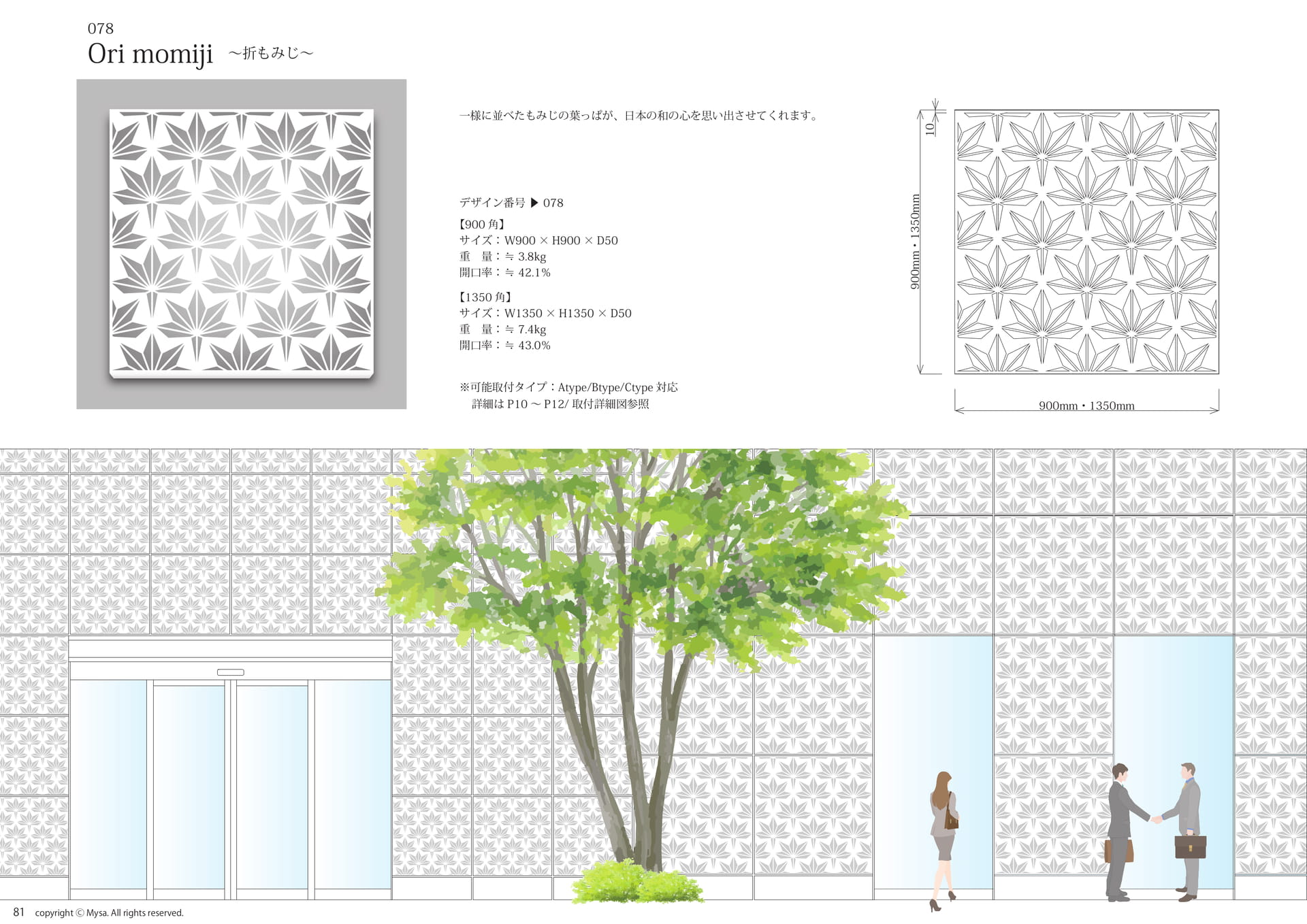

■078　折もみじ

078Orimomiji～折もみじ～一様に並べたもみじの葉っぱが、日本の和の心を思い出させてくれます。10デザイン番号▶078【900角】サイズ：W900×H900×D50重量：≒3.8kg開口率：≒42.1％【1350角】サイズ：W1350×H1350×D50重量：≒7.4kg開口率：≒43.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm81copyrightⒸMysa.Allrightsreserved.

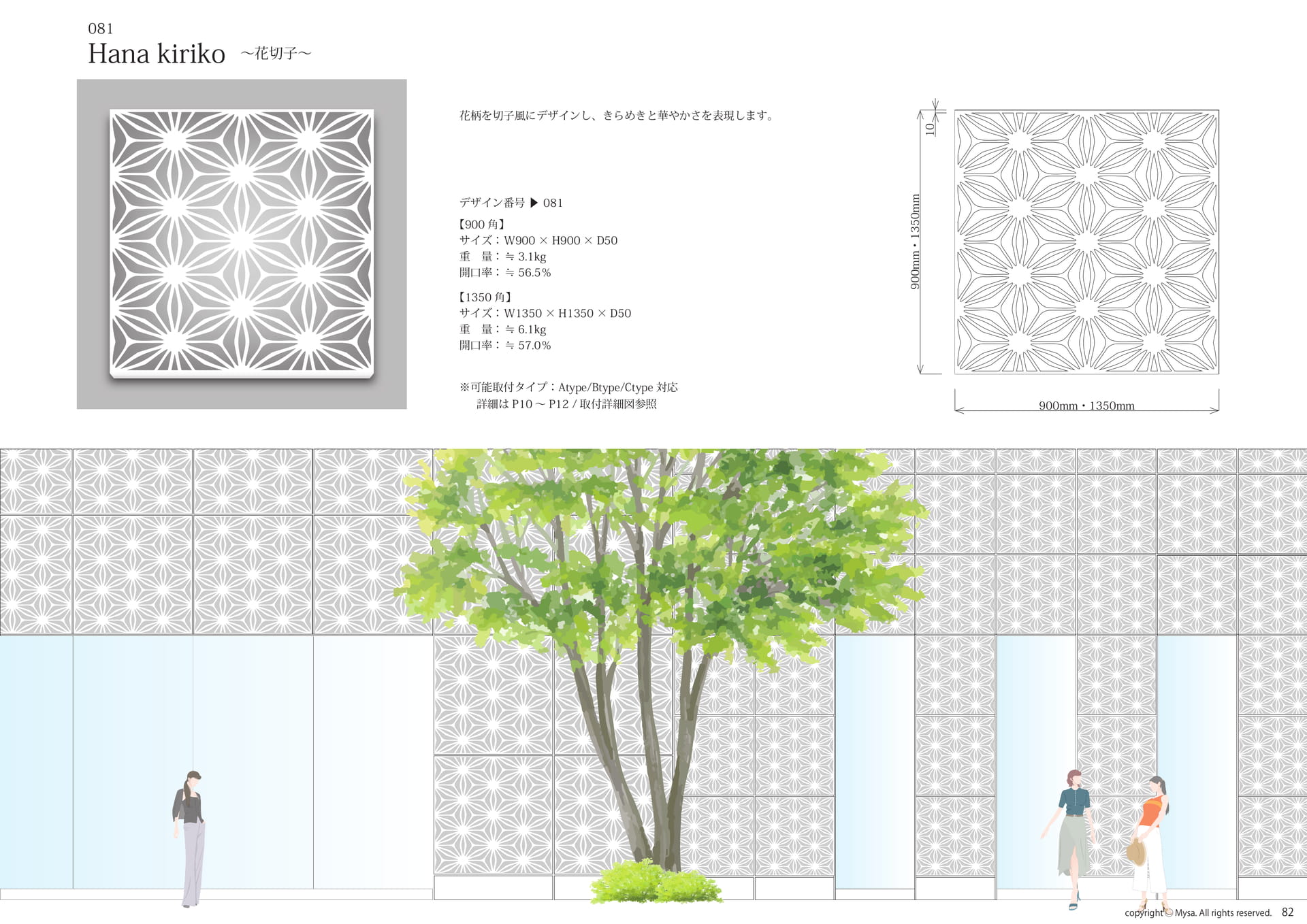

■081　花切子

081Hanakiriko～花切子～花柄を切子風にデザインし、きらめきと華やかさを表現します。10デザイン番号▶081【900角】サイズ：W900×H900×D50重量：≒3.1kg開口率：≒56.5％【1350角】サイズ：W1350×H1350×D50重量：≒6.1kg開口率：≒57.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.82

■084　立湧

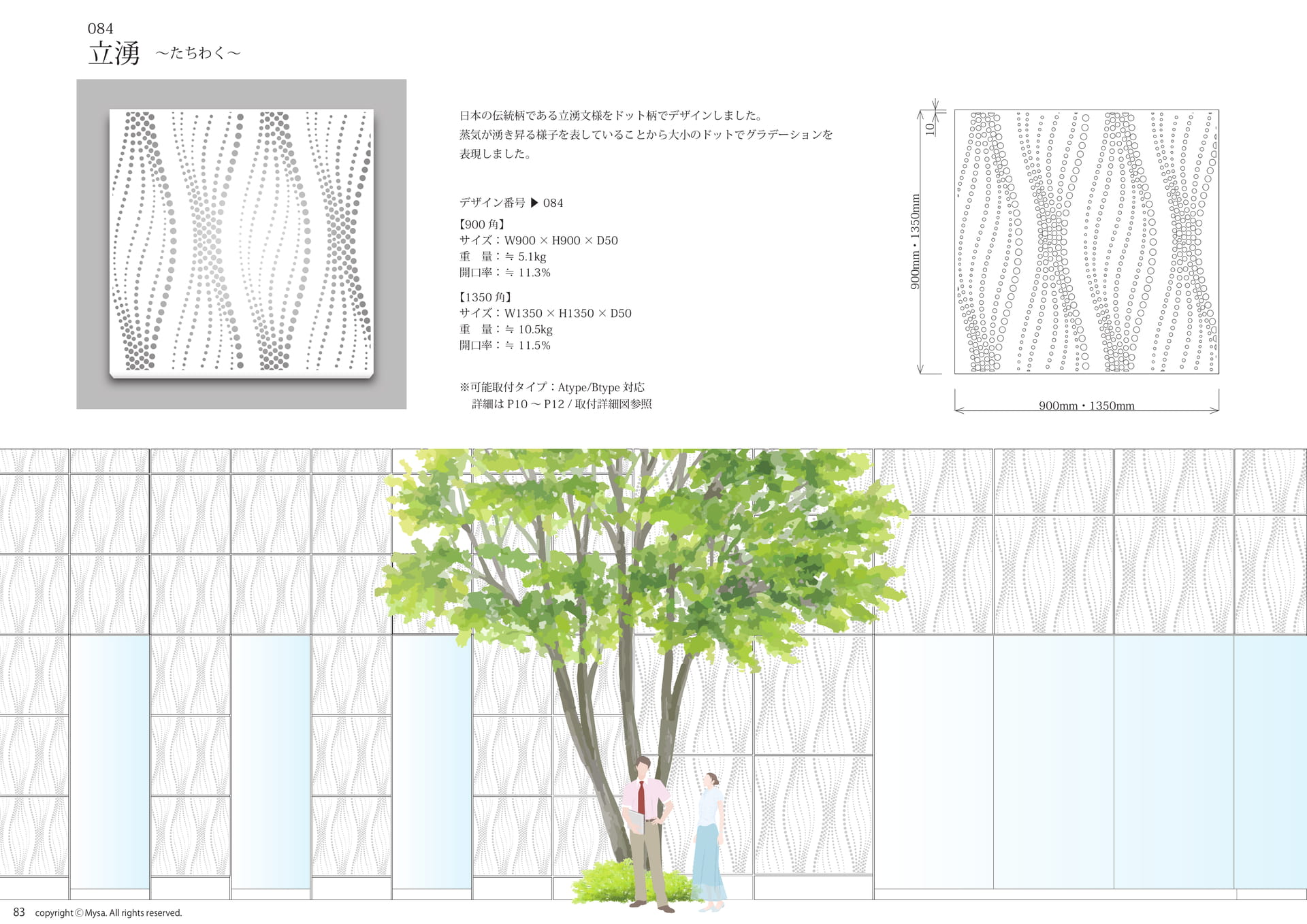

084立湧～たちわく～日本の伝統柄である立湧文様をドット柄でデザインしました。蒸気が湧き昇る様子を表していることから大小のドットでグラデーションを10表現しました。デザイン番号▶084【900角】サイズ：W900×H900×D50重量：≒5.1kg開口率：≒11.3％【1350角】サイズ：W1350×H1350×D50重量：≒10.5kg開口率：≒11.5％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm83copyrightⒸMysa.Allrightsreserved.

■085　テンブロック

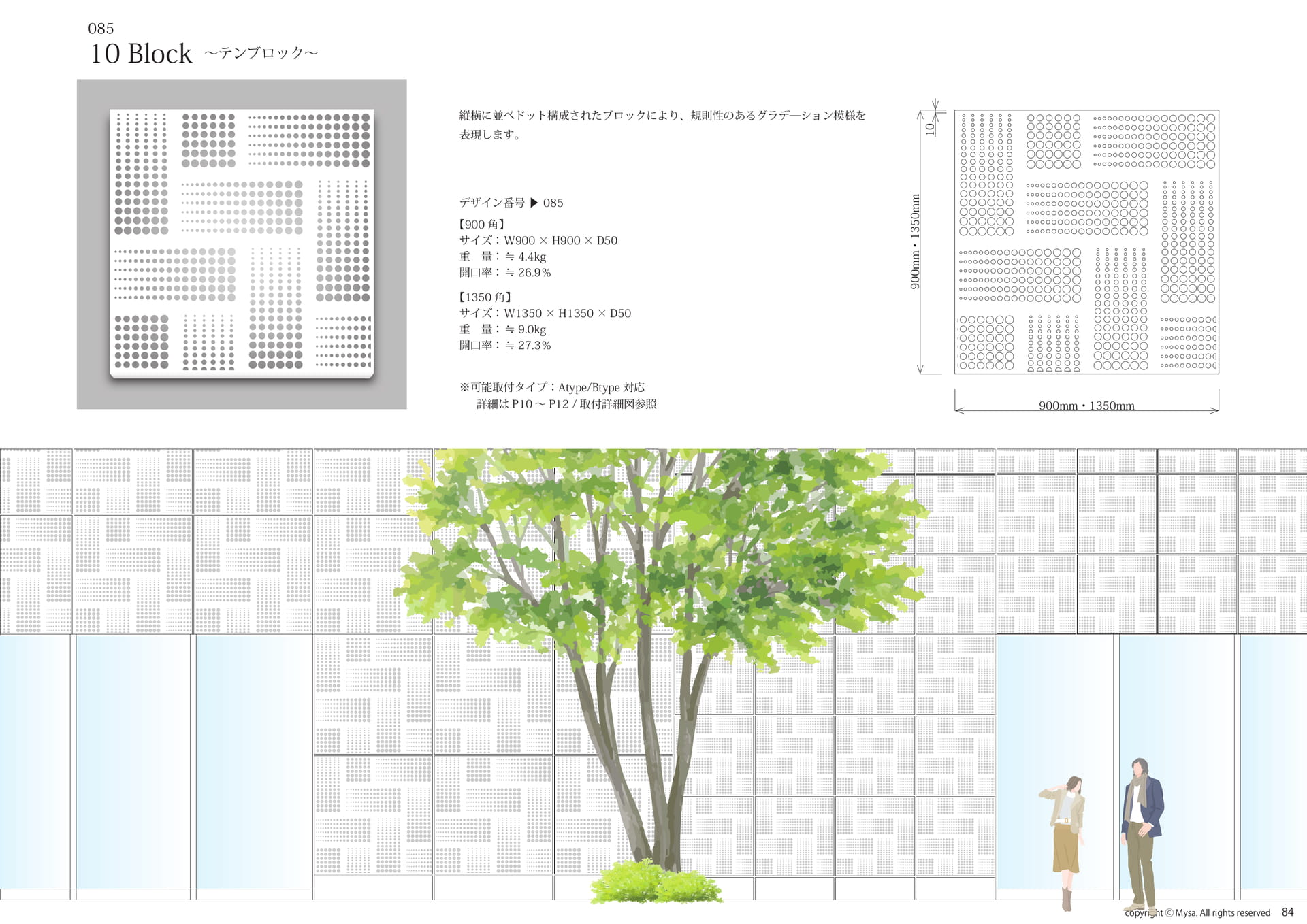

08510Block～テンブロック～縦横に並べドット構成されたブロックにより、規則性のあるグラデ―ション模様を表現します。10デザイン番号▶085【900角】サイズ：W900×H900×D50重量：≒4.4kg開口率：≒26.9％【1350角】サイズ：W1350×H1350×D50重量：≒9.0kg開口率：≒27.3％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.84

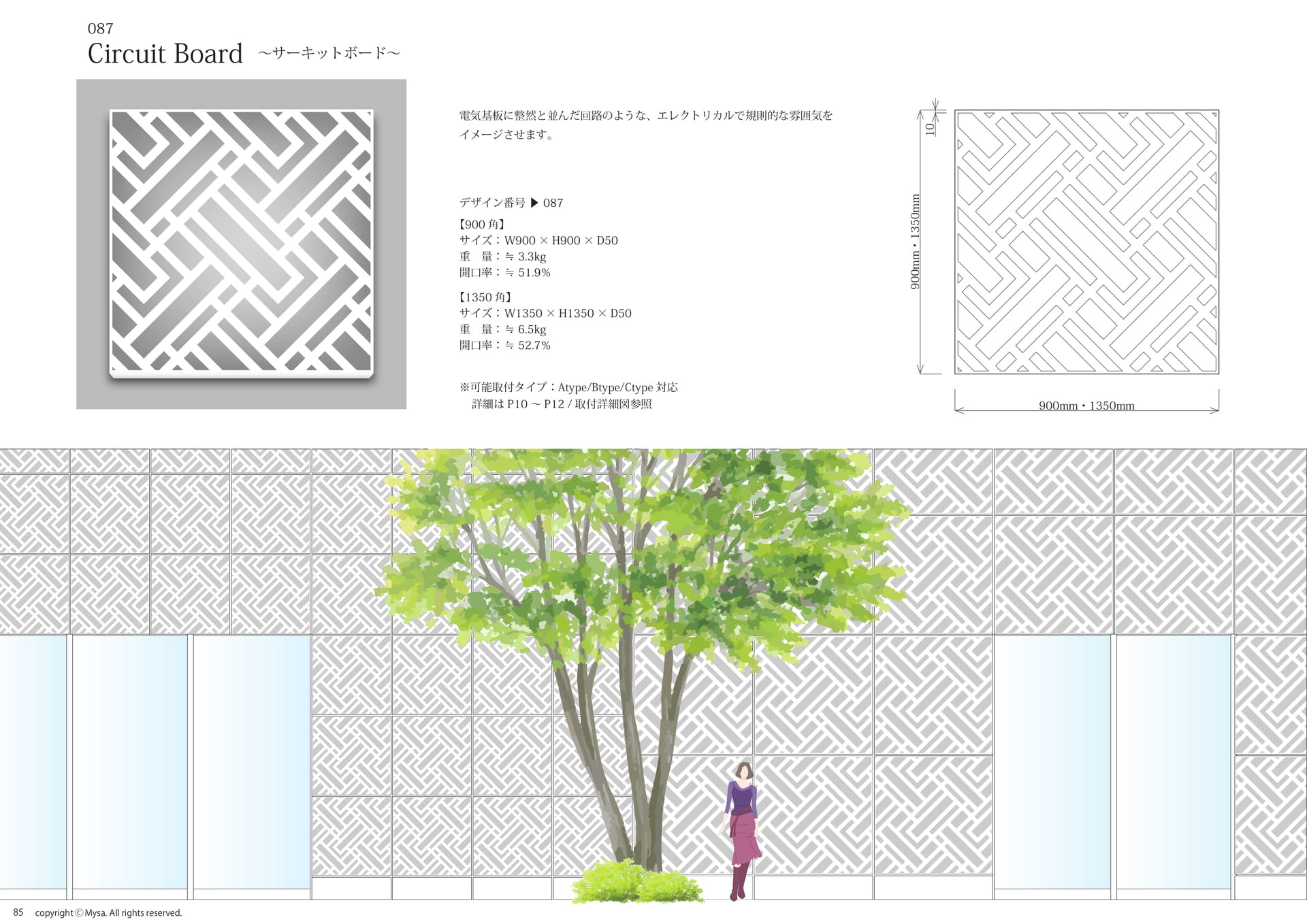

■087　サーキットボード

087CircuitBoard～サーキットボード～電気基板に整然と並んだ回路のような、エレクトリカルで規則的な雰囲気をイメージさせます。10デザイン番号▶087【900角】サイズ：W900×H900×D50重量：≒3.3kg開口率：≒51.9％【1350角】サイズ：W1350×H1350×D50重量：≒6.5kg開口率：≒52.7％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm85copyrightⒸMysa.Allrightsreserved.

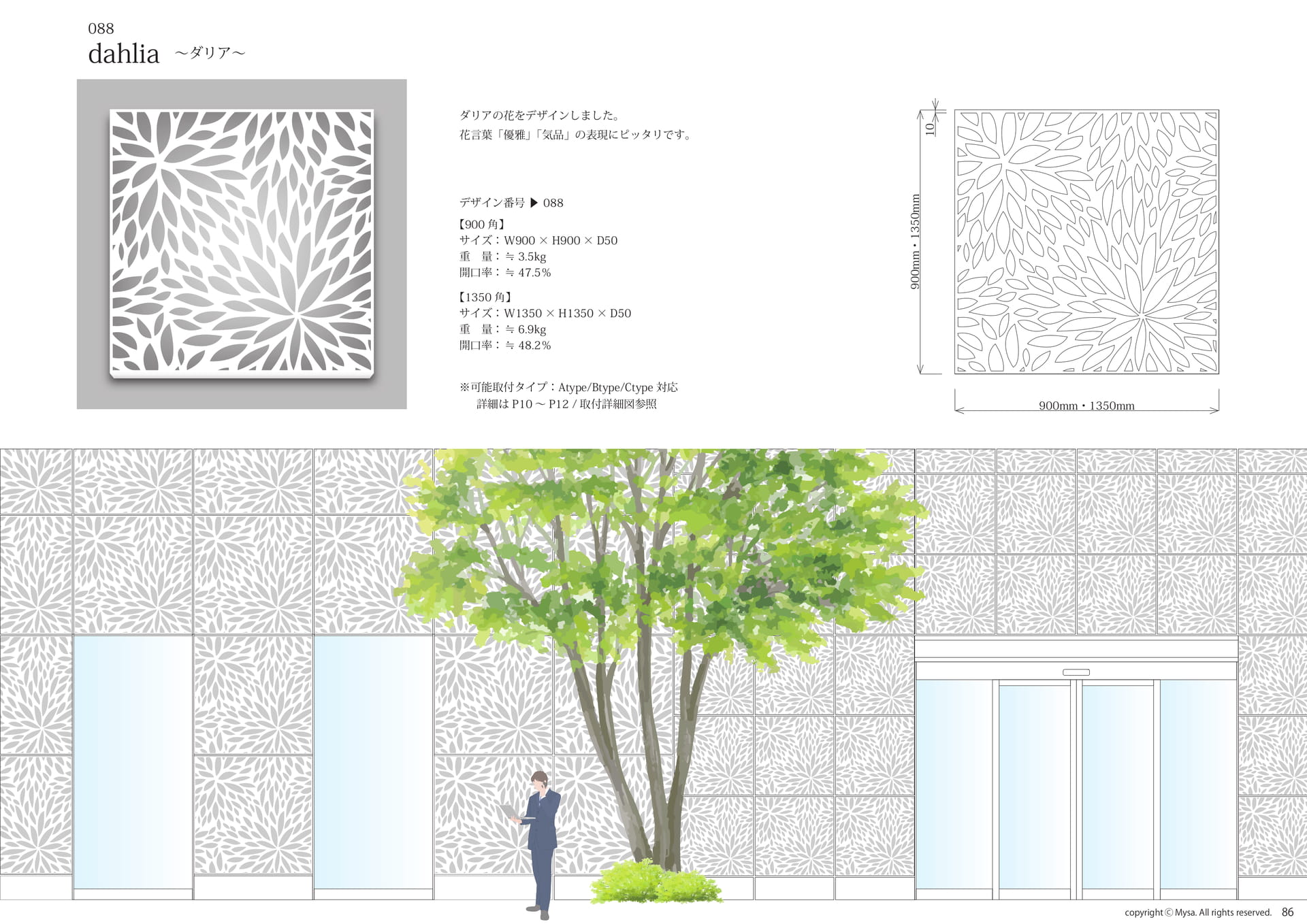

■088　ダリア

088dahlia～ダリア～ダリアの花をデザインしました。花言葉「優雅」「気品」の表現にピッタリです。10デザイン番号▶088【900角】サイズ：W900×H900×D50重量：≒3.5kg開口率：≒47.5％【1350角】サイズ：W1350×H1350×D50重量：≒6.9kg開口率：≒48.2％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.86

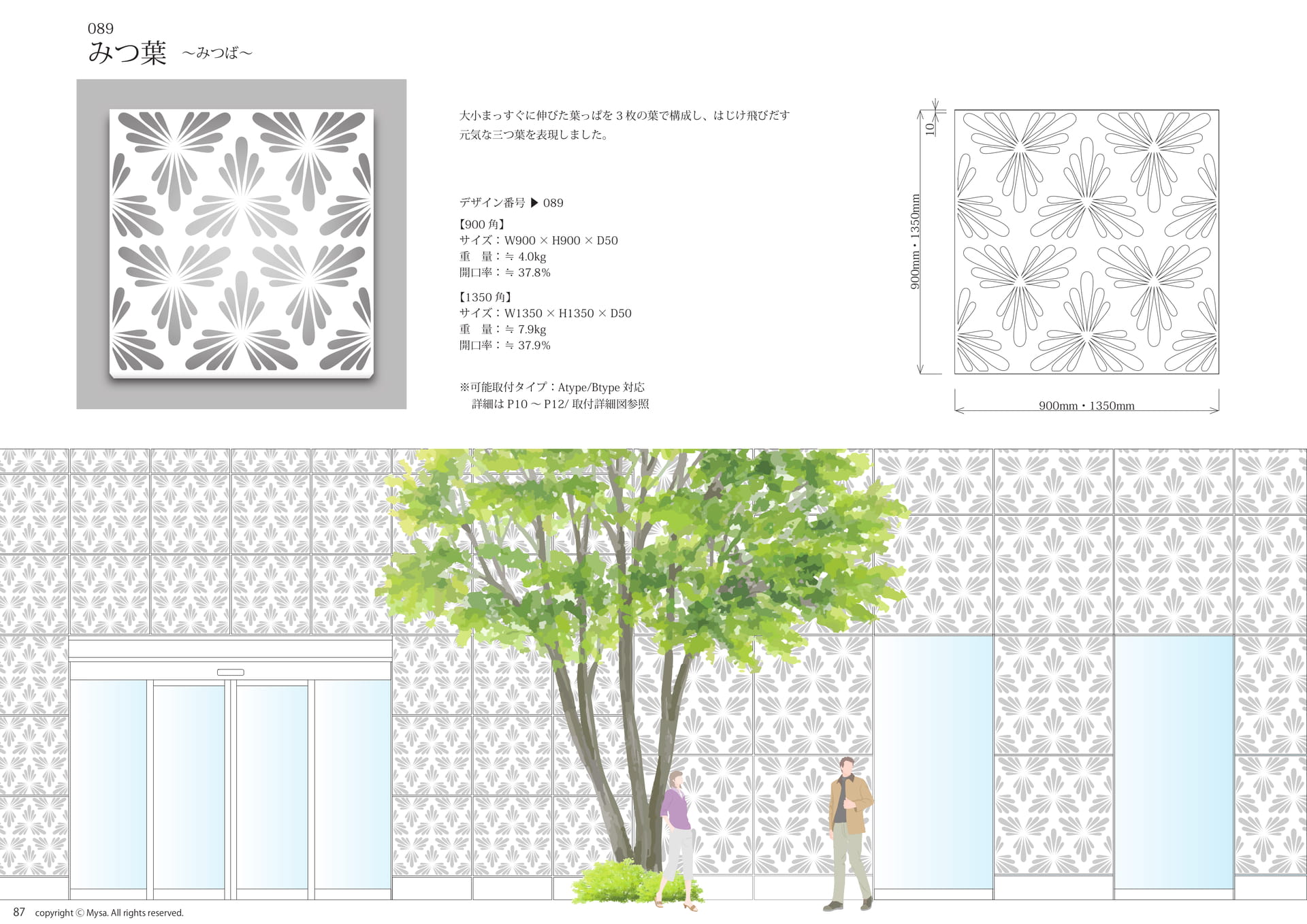

■089　みつ葉

089みつ葉～みつば～大小まっすぐに伸びた葉っぱを3枚の葉で構成し、はじけ飛びだす元気な三つ葉を表現しました。10デザイン番号▶089【900角】サイズ：W900×H900×D50重量：≒4.0kg開口率：≒37.8％【1350角】サイズ：W1350×H1350×D50重量：≒7.9kg開口率：≒37.9％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm87copyrightⒸMysa.Allrightsreserved.

■090　ブーメラン

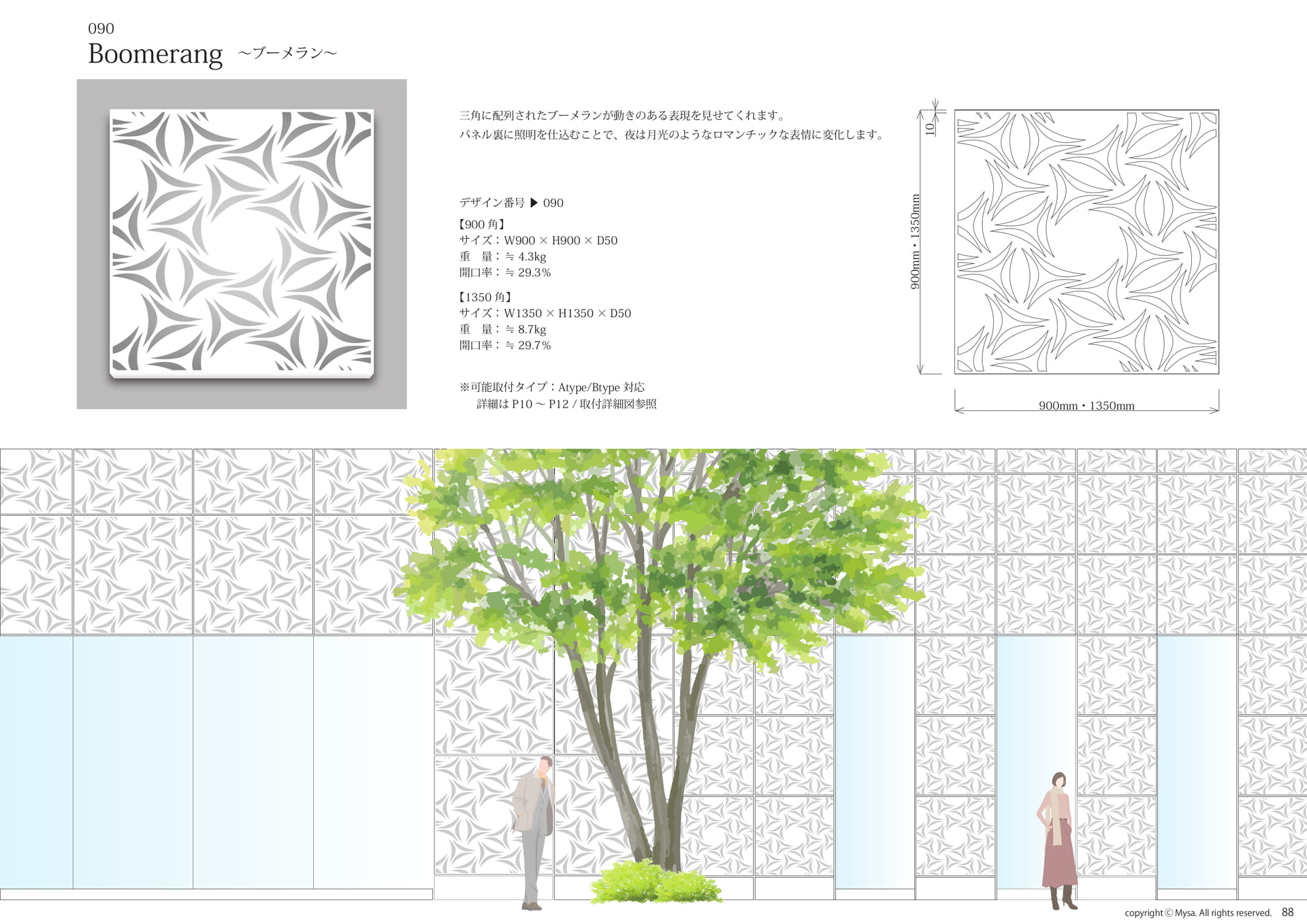

090Boomerang～ブーメラン～三角に配列されたブーメランが動きのある表現を見せてくれます。パネル裏に照明を仕込むことで、夜は月光のようなロマンチックな表情に変化します。10デザイン番号▶090【900角】サイズ：W900×H900×D50重量：≒4.3kg開口率：≒29.3％【1350角】サイズ：W1350×H1350×D50重量：≒8.7kg開口率：≒29.7％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.88

■091　万華鏡

091mangekyou～万華鏡～きれいに並んだ花模様が、万華鏡を覗き込んだ時のような、きらめきを表現しました。10デザイン番号▶091【900角】サイズ：W900×H900×D50重量：≒3.8kg開口率：≒41.0％【1350角】サイズ：W1350×H1350×D50重量：≒7.6kg開口率：≒41.9％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm89copyrightⒸMysa.Allrightsreserved.

■092　網代

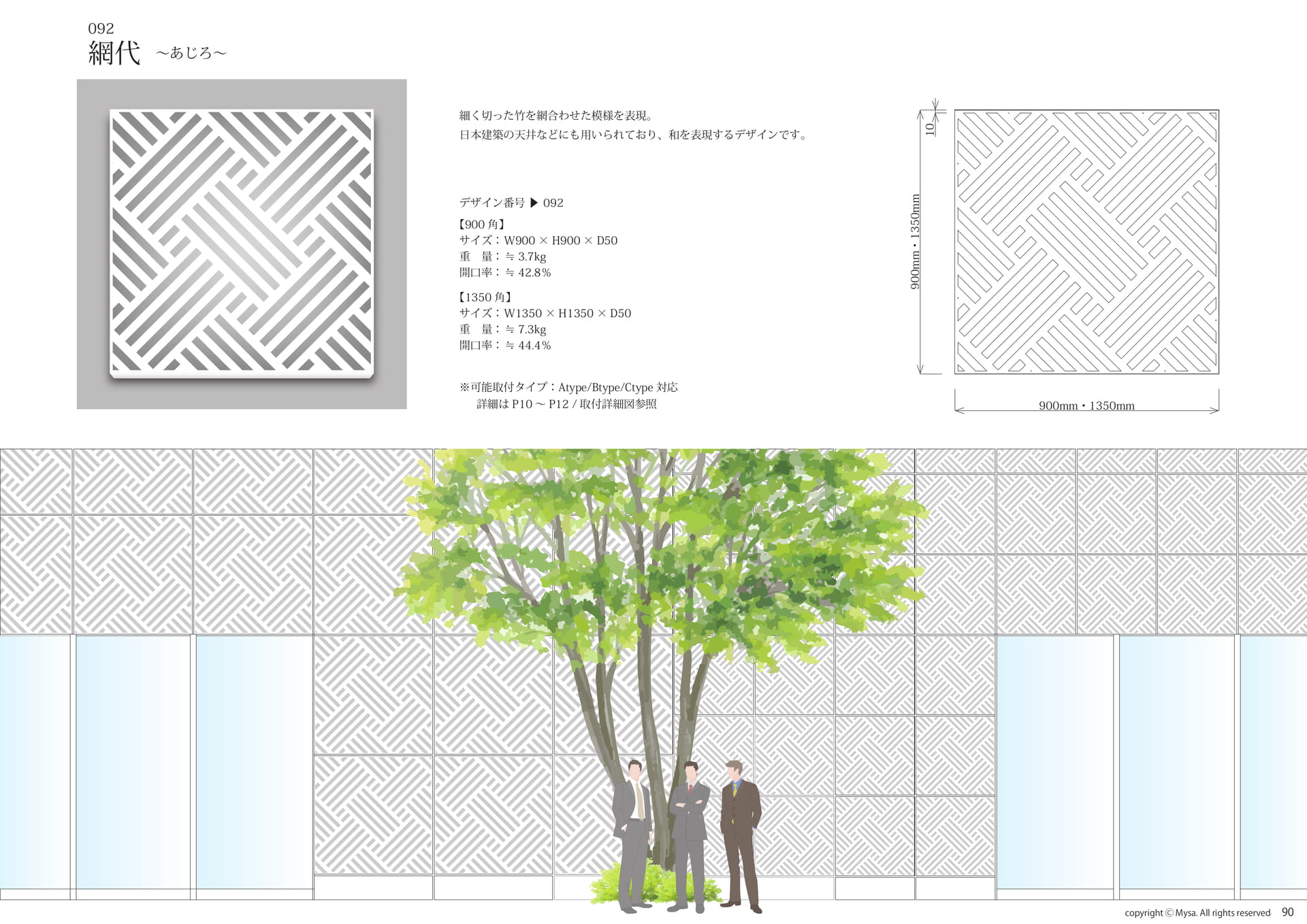

092網代～あじろ～細く切った竹を網合わせた模様を表現。日本建築の天井などにも用いられており、和を表現するデザインです。10デザイン番号▶092【900角】サイズ：W900×H900×D50重量：≒3.7kg開口率：≒42.8％【1350角】サイズ：W1350×H1350×D50重量：≒7.3kg開口率：≒44.4％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.90

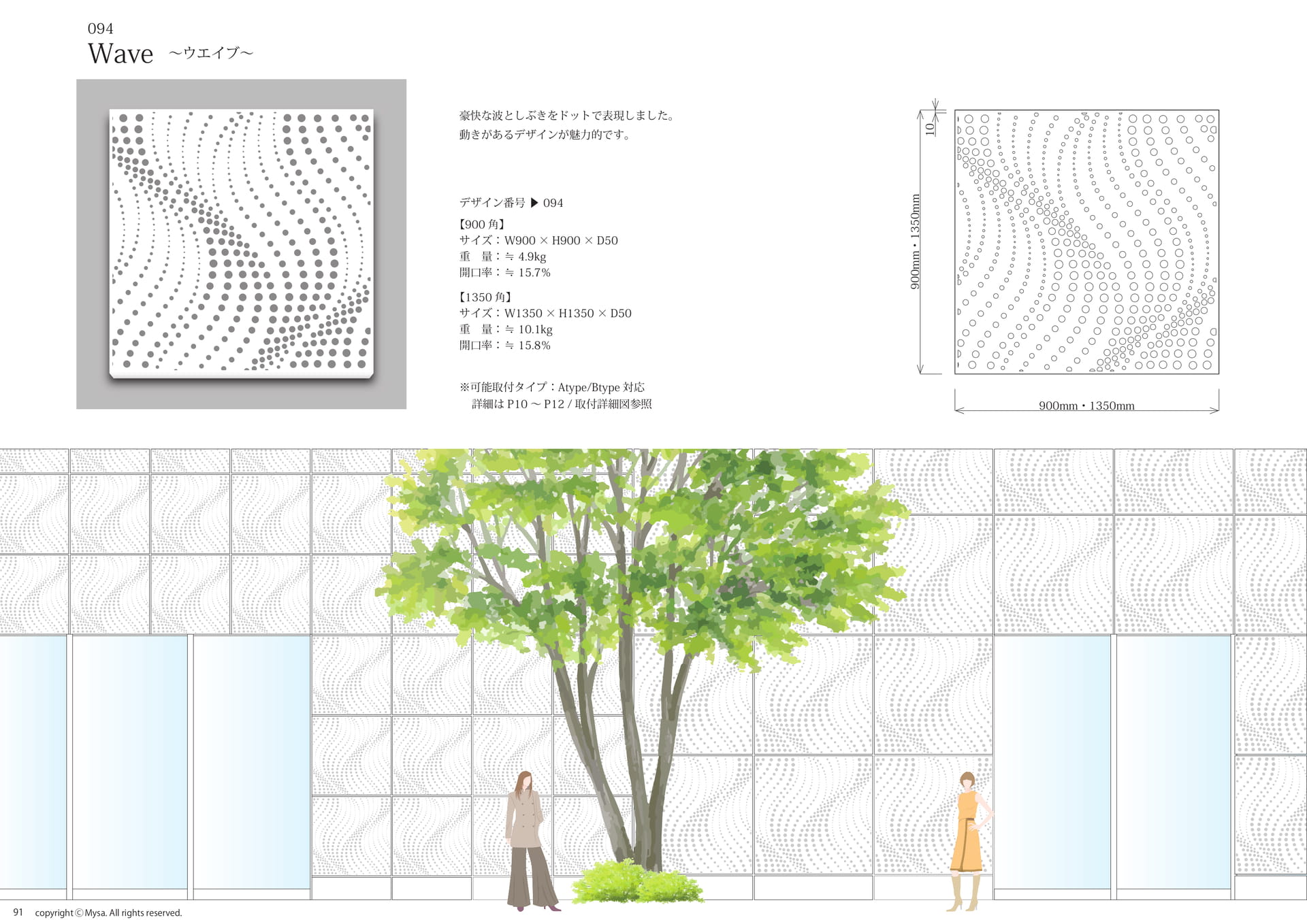

■094　ウェイブ

094Wave～ウエイブ～豪快な波としぶきをドットで表現しました。動きがあるデザインが魅力的です。10デザイン番号▶094【900角】サイズ：W900×H900×D50重量：≒4.9kg開口率：≒15.7％【1350角】サイズ：W1350×H1350×D50重量：≒10.1kg開口率：≒15.8％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm91copyrightⒸMysa.Allrightsreserved.

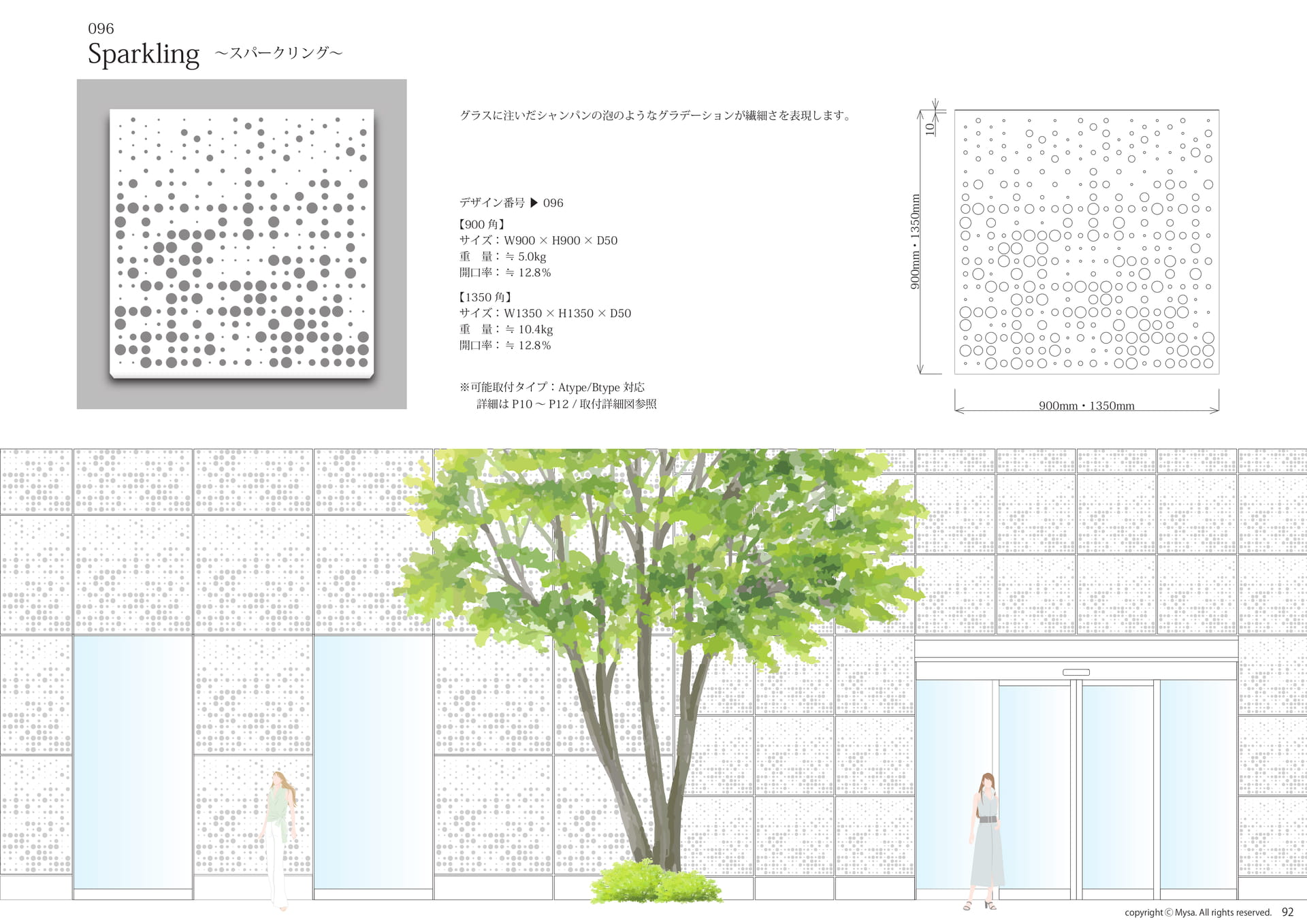

■096　スパークリング

096Sparkling～スパークリング～グラスに注いだシャンパンの泡のようなグラデーションが繊細さを表現します。10デザイン番号▶096【900角】サイズ：W900×H900×D50重量：≒5.0kg開口率：≒12.8％【1350角】サイズ：W1350×H1350×D50重量：≒10.4kg開口率：≒12.8％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.92

■097　バスケット

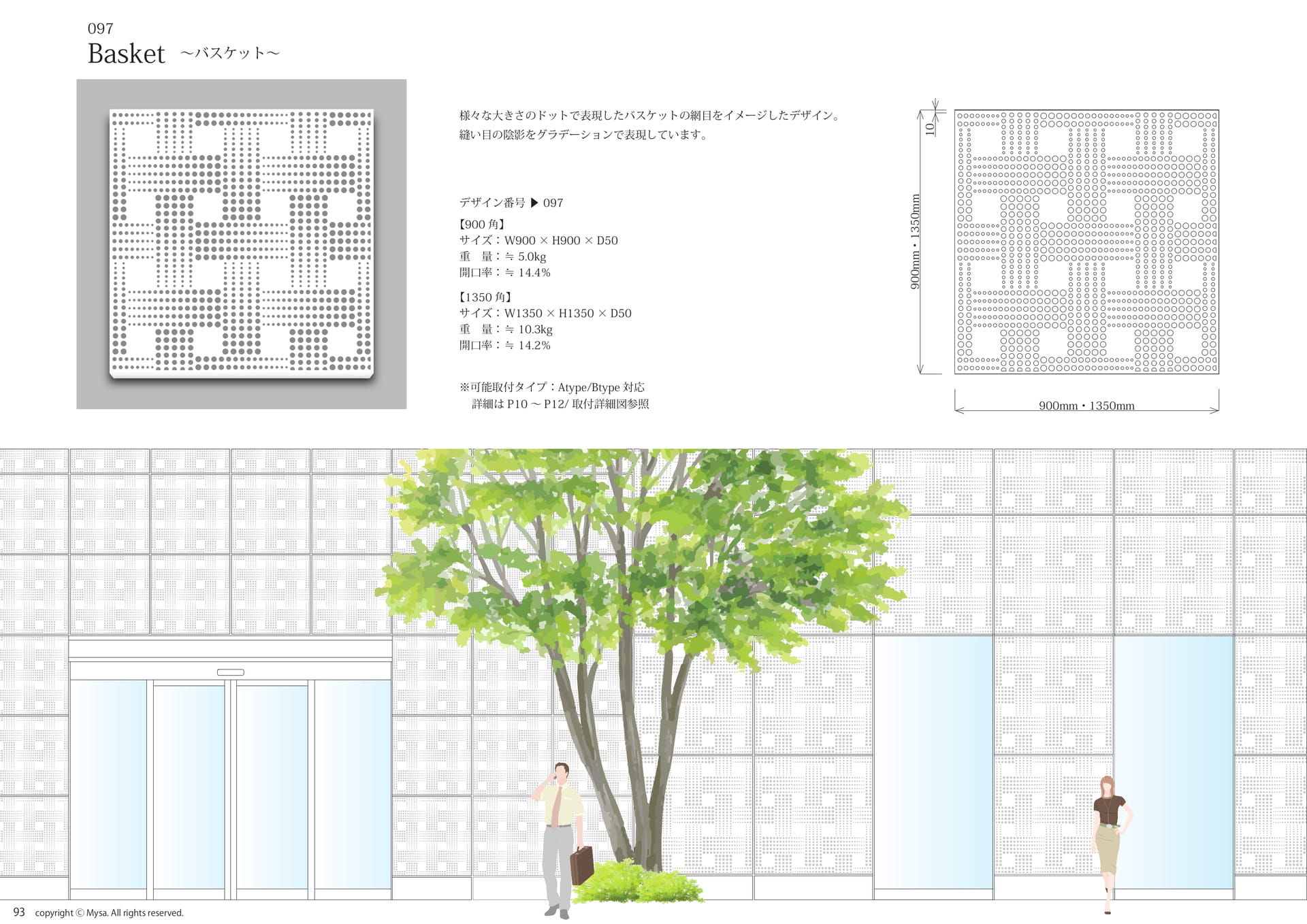

097Basket～バスケット～様々な大きさのドットで表現したバスケットの網目をイメージしたデザイン。縫い目の陰影をグラデーションで表現しています。10デザイン番号▶097【900角】サイズ：W900×H900×D50重量：≒5.0kg開口率：≒14.4％【1350角】サイズ：W1350×H1350×D50重量：≒10.3kg開口率：≒14.2％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm93copyrightⒸMysa.Allrightsreserved.

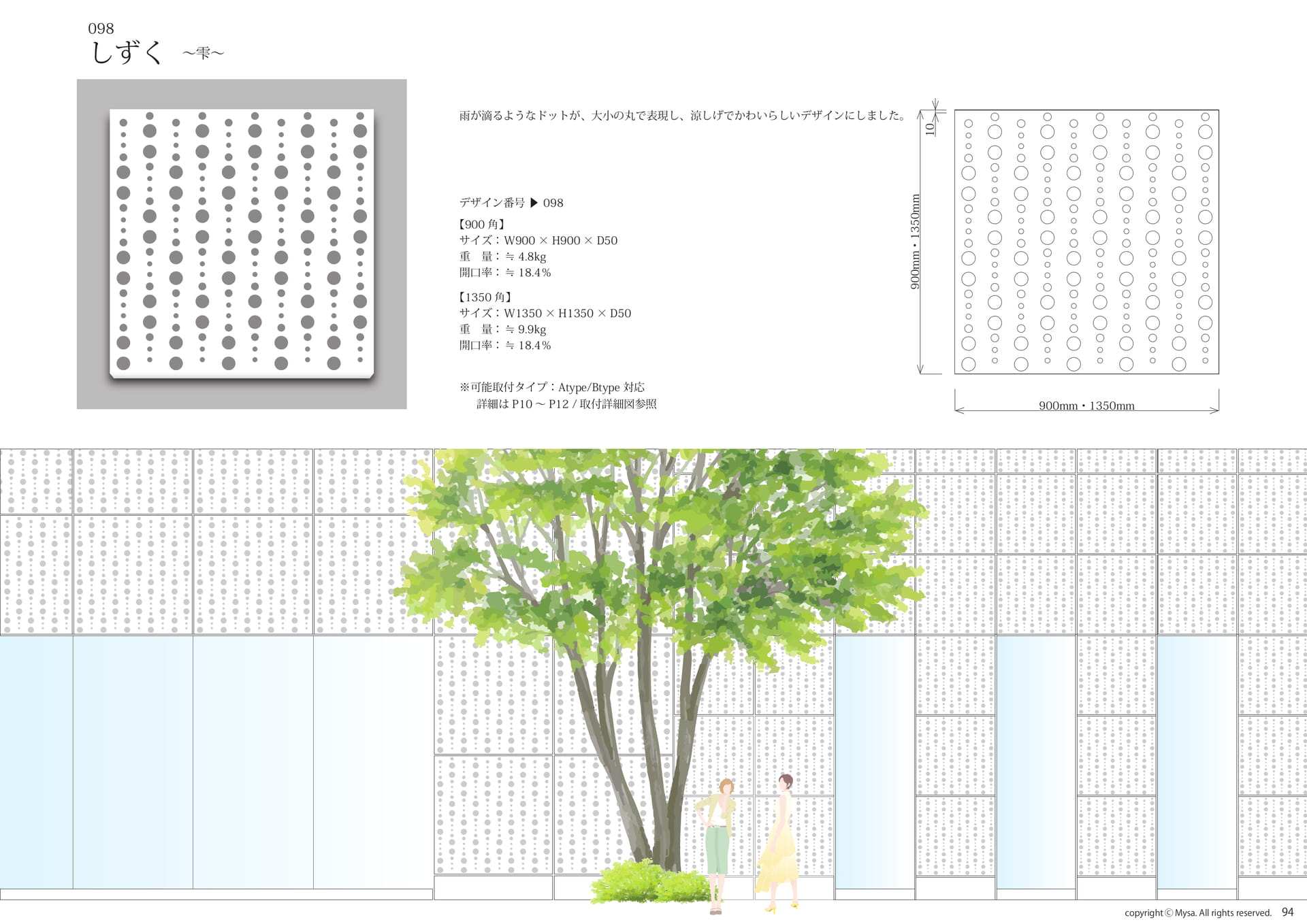

■098　しずく

098しずく～雫～雨が滴るようなドットが、大小の丸で表現し、涼しげでかわいらしいデザインにしました。10デザイン番号▶098【900角】サイズ：W900×H900×D50重量：≒4.8kg開口率：≒18.4％【1350角】サイズ：W1350×H1350×D50重量：≒9.9kg開口率：≒18.4％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.94

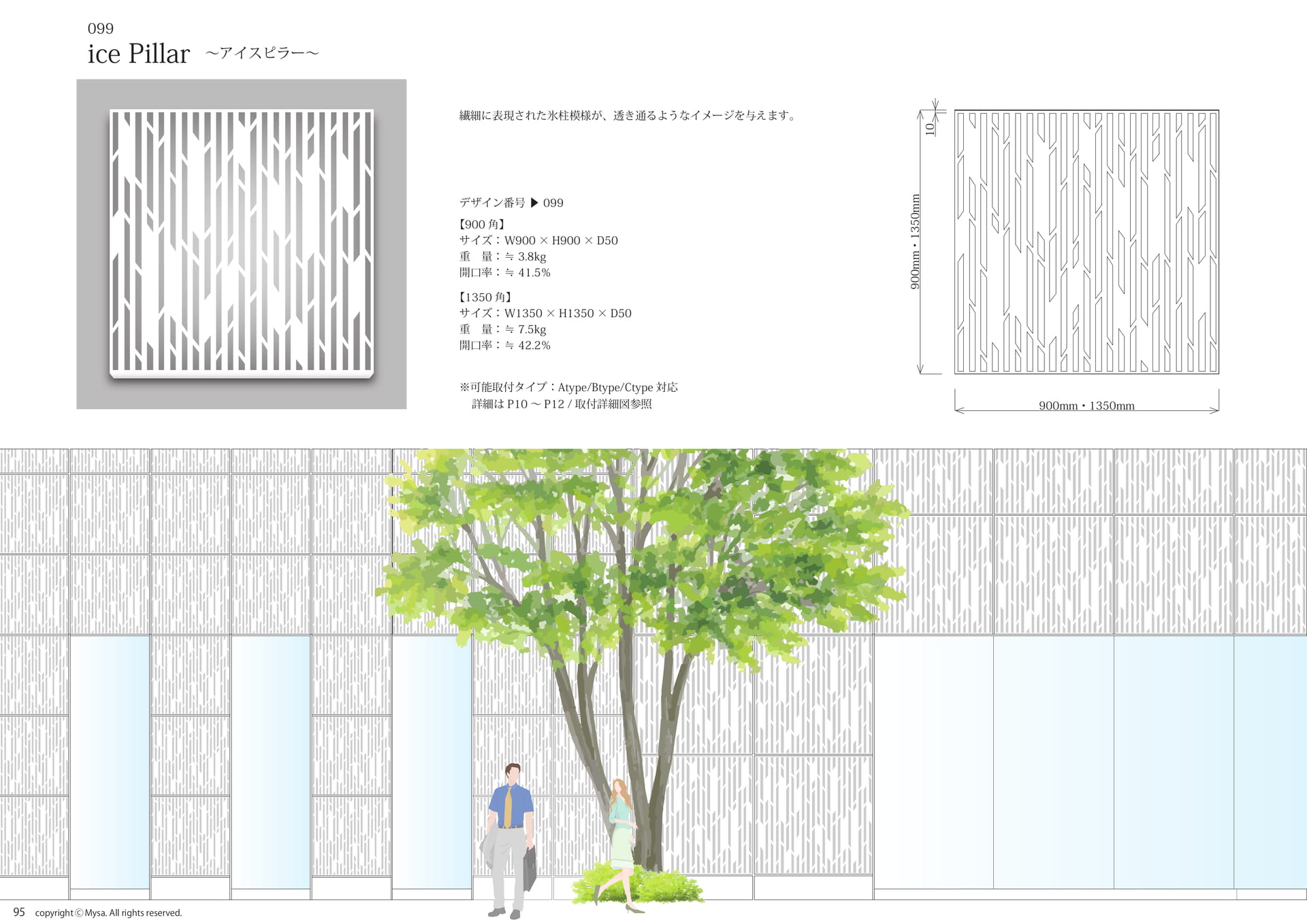

■099　アイスピラー

099icePillar～アイスピラー～繊細に表現された氷柱模様が、透き通るようなイメージを与えます。10デザイン番号▶099【900角】サイズ：W900×H900×D50重量：≒3.8kg開口率：≒41.5％【1350角】サイズ：W1350×H1350×D50重量：≒7.5kg開口率：≒42.2％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm95copyrightⒸMysa.Allrightsreserved.

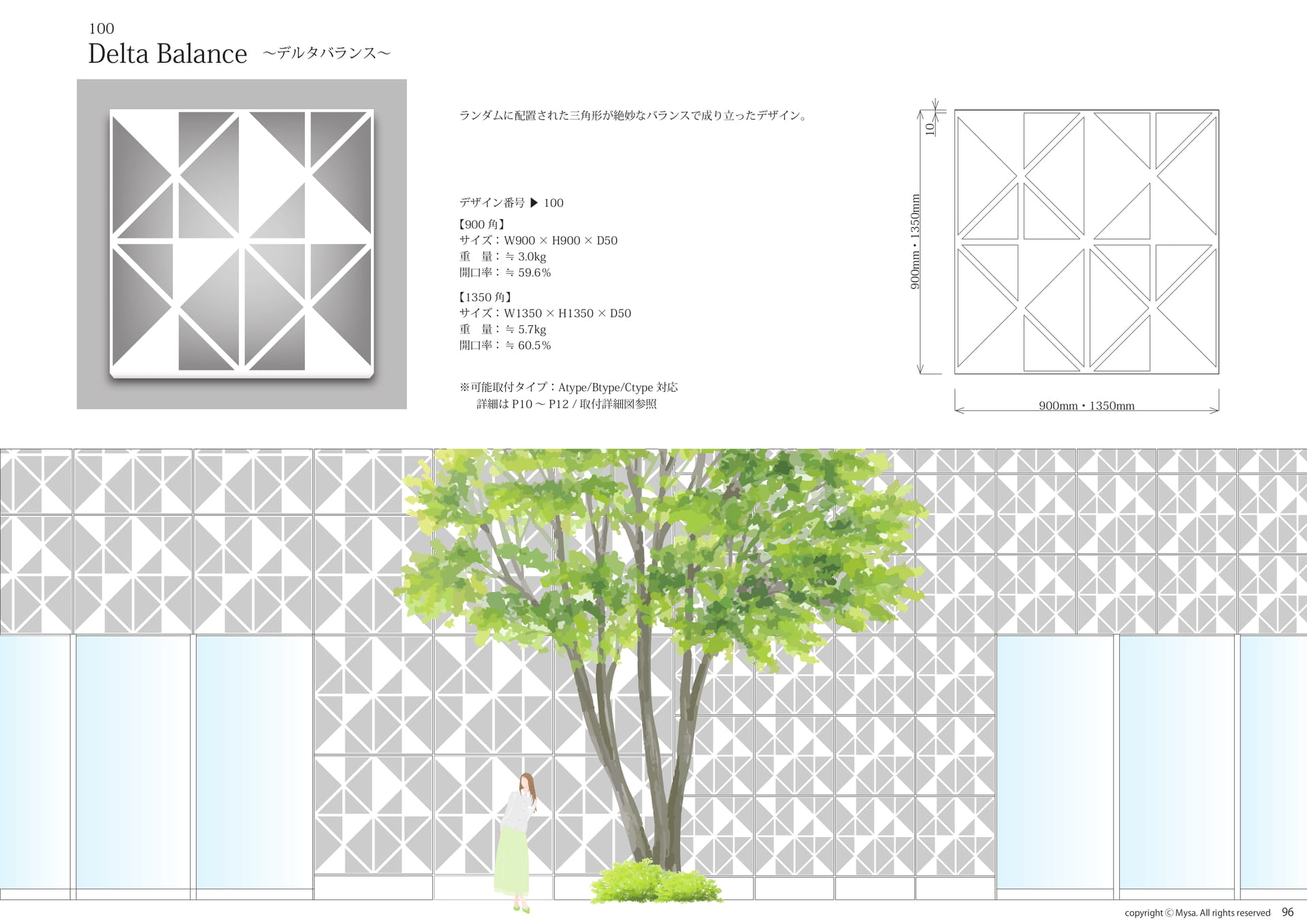

■100　デルタバランス

100DeltaBalance～デルタバランス～ランダムに配置された三角形が絶妙なバランスで成り立ったデザイン。10デザイン番号▶100【900角】サイズ：W900×H900×D50重量：≒3.0kg開口率：≒59.6％【1350角】サイズ：W1350×H1350×D50重量：≒5.7kg開口率：≒60.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.96

■101　紙吹雪

101紙吹雪～かみふぶき～小さな三角形の組み合わせが、宙を舞う紙吹雪のようなデザイン。10デザイン番号▶101【900角】サイズ：W900×H900×D50重量：≒3.9kg開口率：≒38.1％【1350角】サイズ：W1350×H1350×D50重量：≒7.9kg開口率：≒38.7％900mm・1350mm※可能取付タイプ：Atype/Btype対応詳細はP10～P12/取付詳細図参照900mm・1350mm97copyrightⒸMysa.Allrightsreserved.

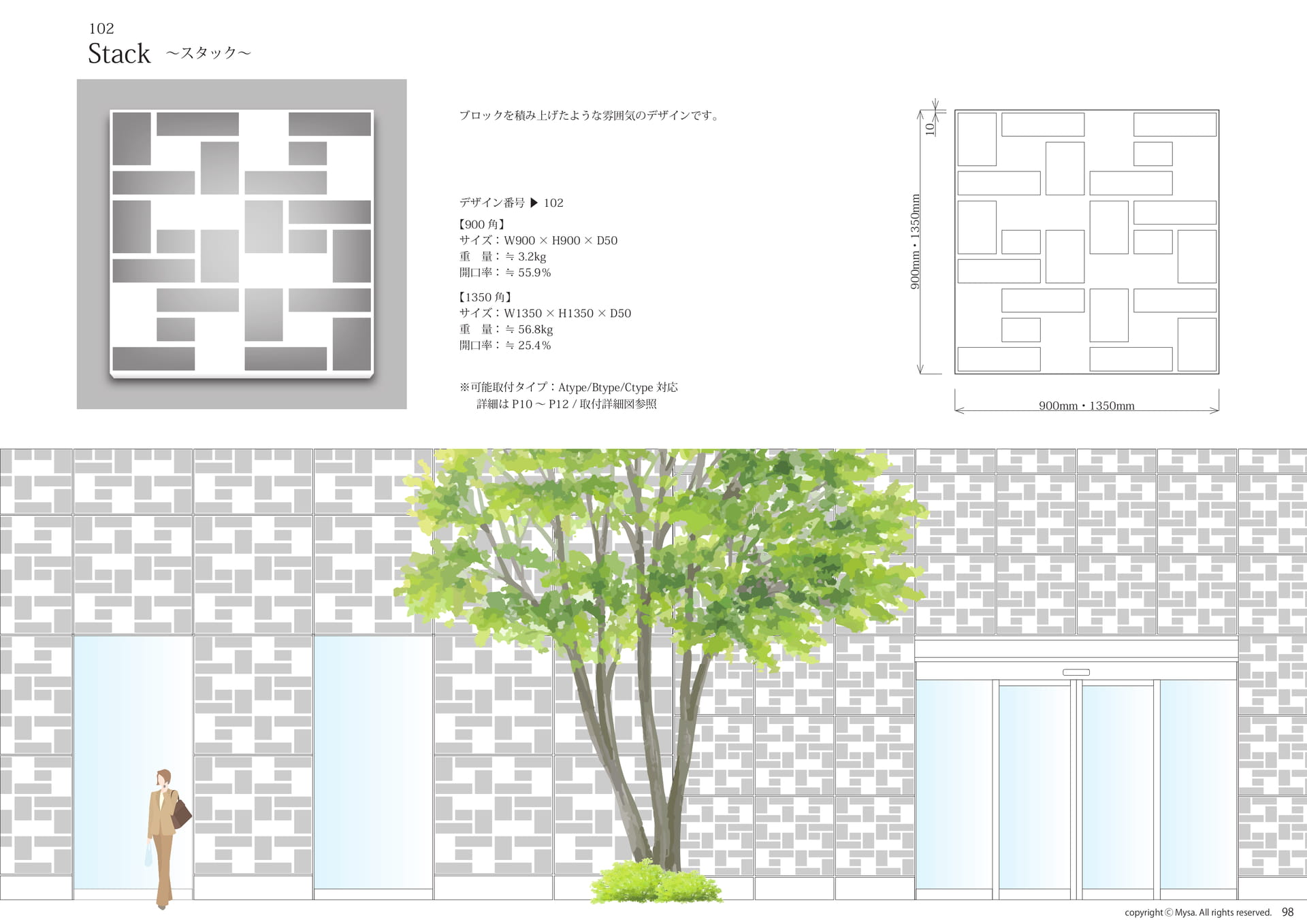

■102　スタック

102Stack～スタック～ブロックを積み上げたような雰囲気のデザインです。10デザイン番号▶102【900角】サイズ：W900×H900×D50重量：≒3.2kg開口率：≒55.9％【1350角】サイズ：W1350×H1350×D50重量：≒56.8kg開口率：≒25.4％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.98

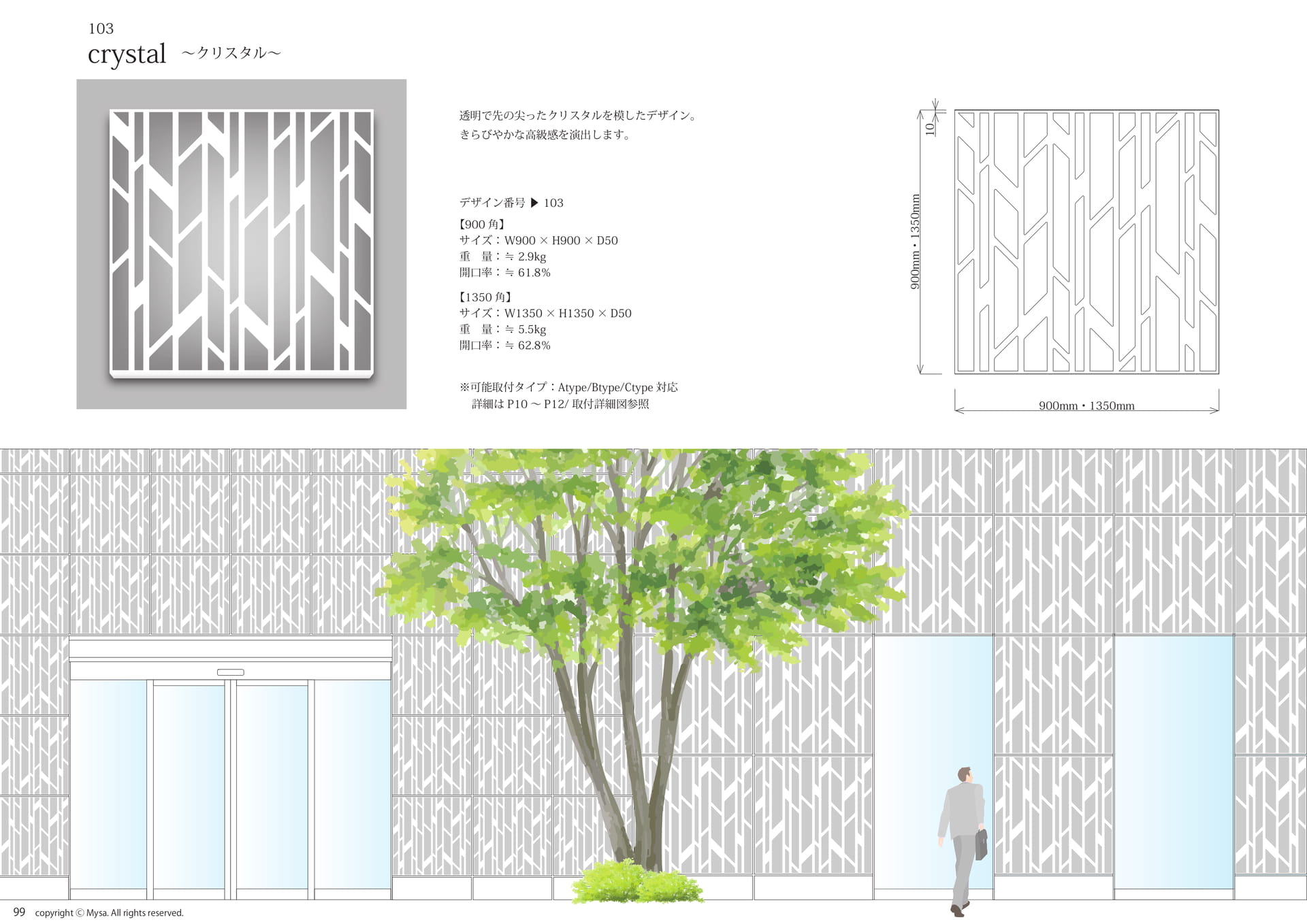

■103　クリスタル

103crystal～クリスタル～透明で先の尖ったクリスタルを模したデザイン。きらびやかな高級感を演出します。10デザイン番号▶103【900角】サイズ：W900×H900×D50重量：≒2.9kg開口率：≒61.8％【1350角】サイズ：W1350×H1350×D50重量：≒5.5kg開口率：≒62.8％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm99copyrightⒸMysa.Allrightsreserved.

■106　ヘリンボーン

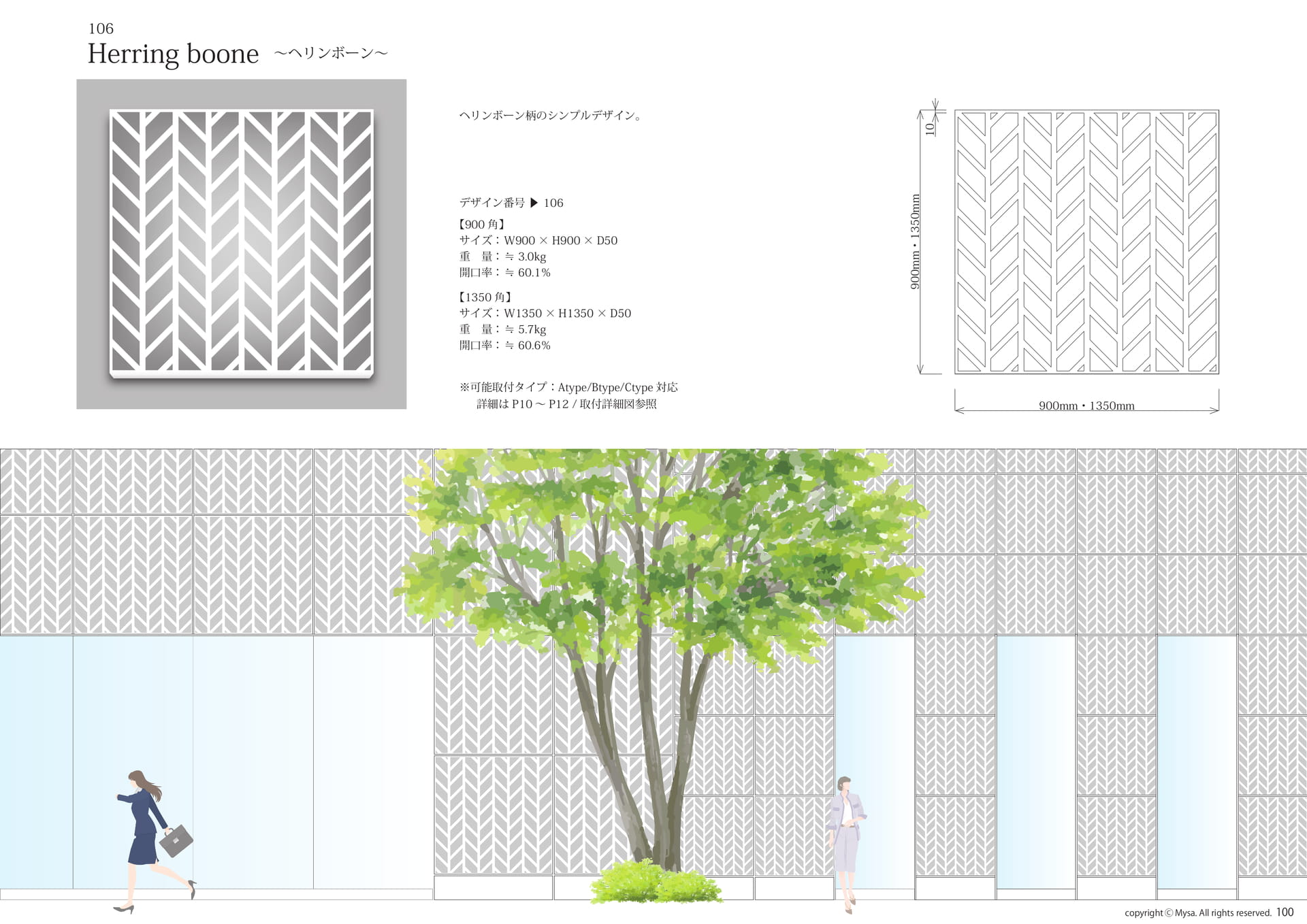

106Herringboone～ヘリンボーン～ヘリンボーン柄のシンプルデザイン。10デザイン番号▶106【900角】サイズ：W900×H900×D50重量：≒3.0kg開口率：≒60.1％【1350角】サイズ：W1350×H1350×D50重量：≒5.7kg開口率：≒60.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.100

■104　タイル

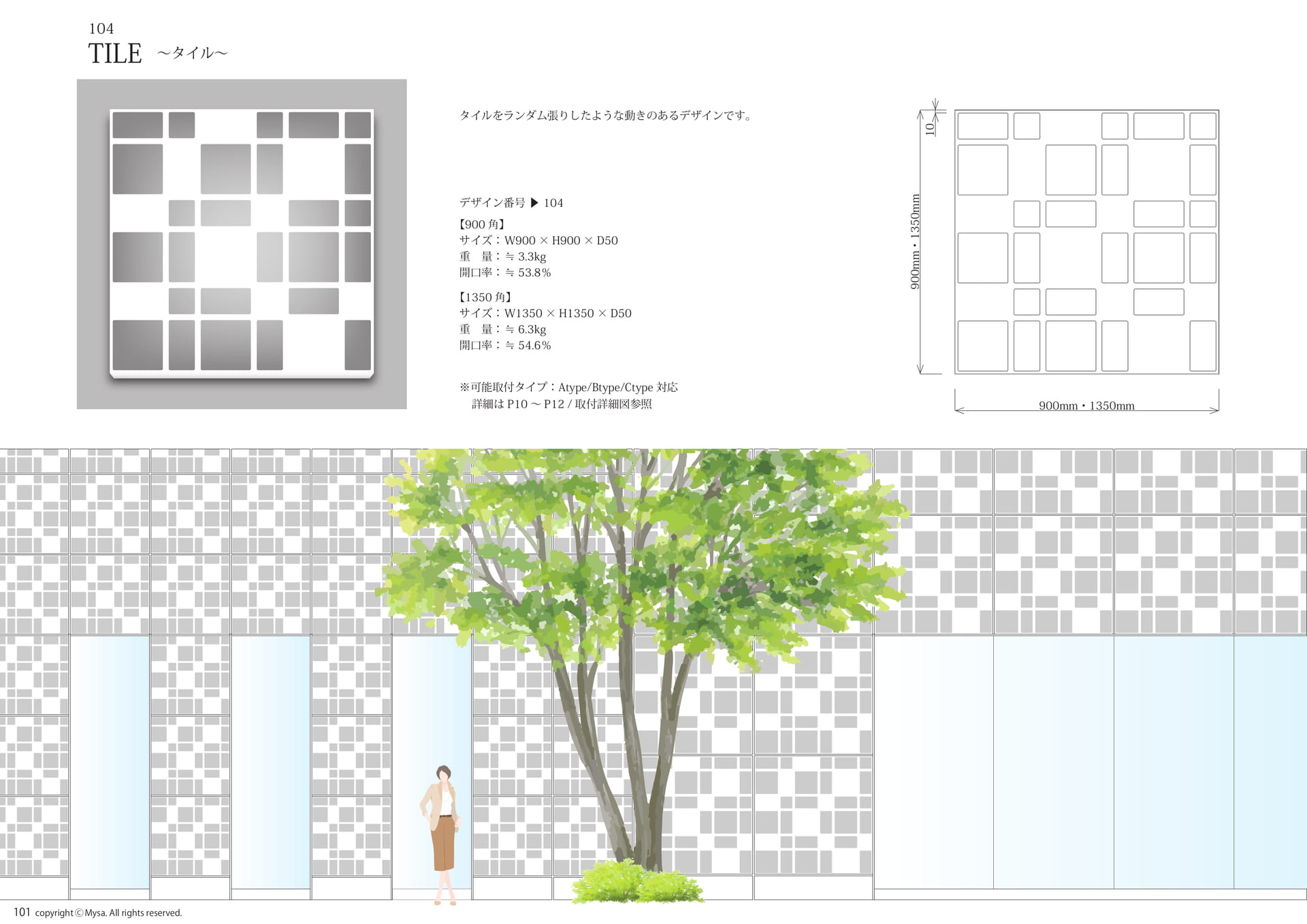

104TILE～タイル～タイルをランダム張りしたような動きのあるデザインです。10デザイン番号▶104【900角】サイズ：W900×H900×D50重量：≒3.3kg開口率：≒53.8％【1350角】サイズ：W1350×H1350×D50重量：≒6.3kg開口率：≒54.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm101copyrightⒸMysa.Allrightsreserved.

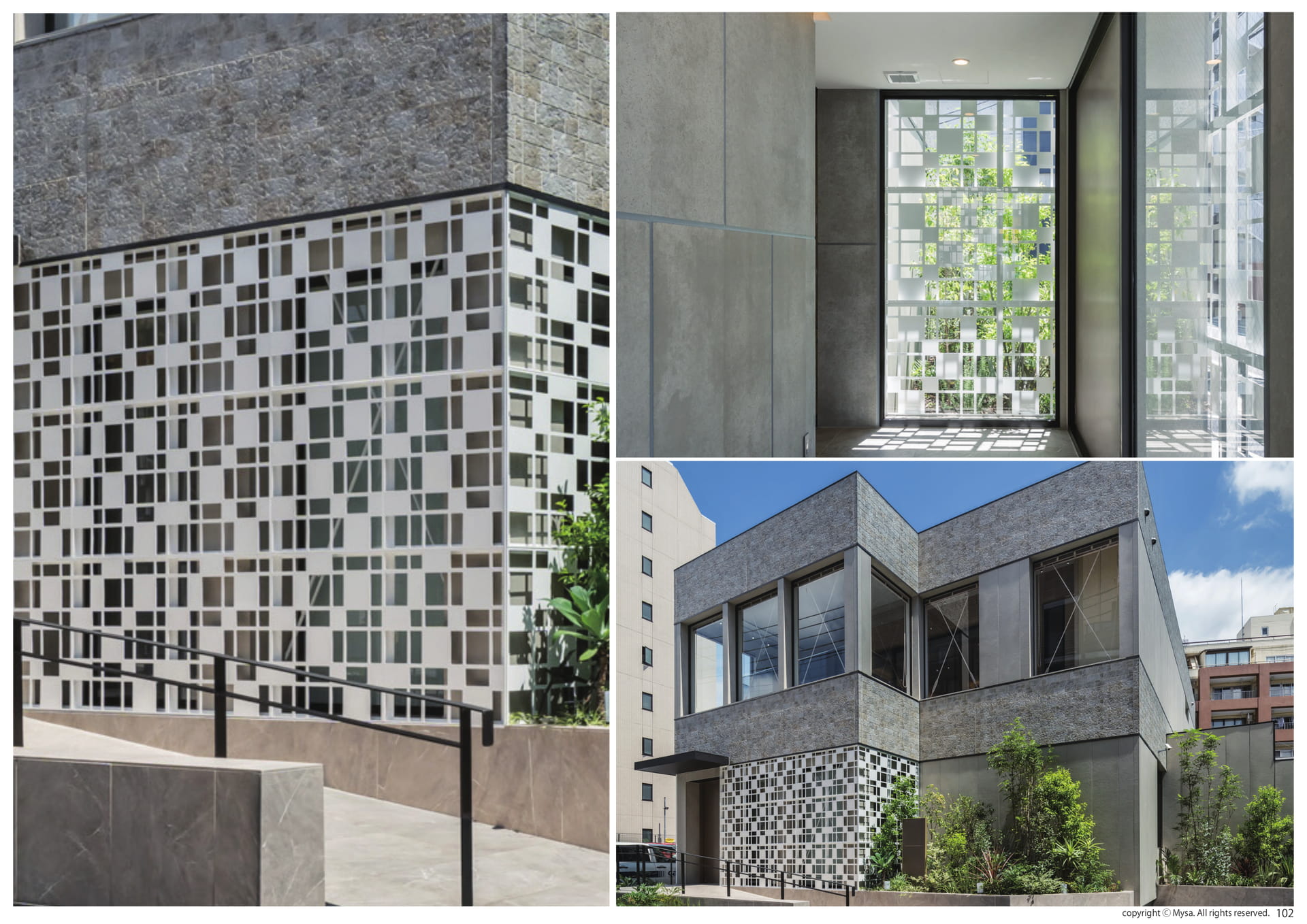

　タイル事例写真

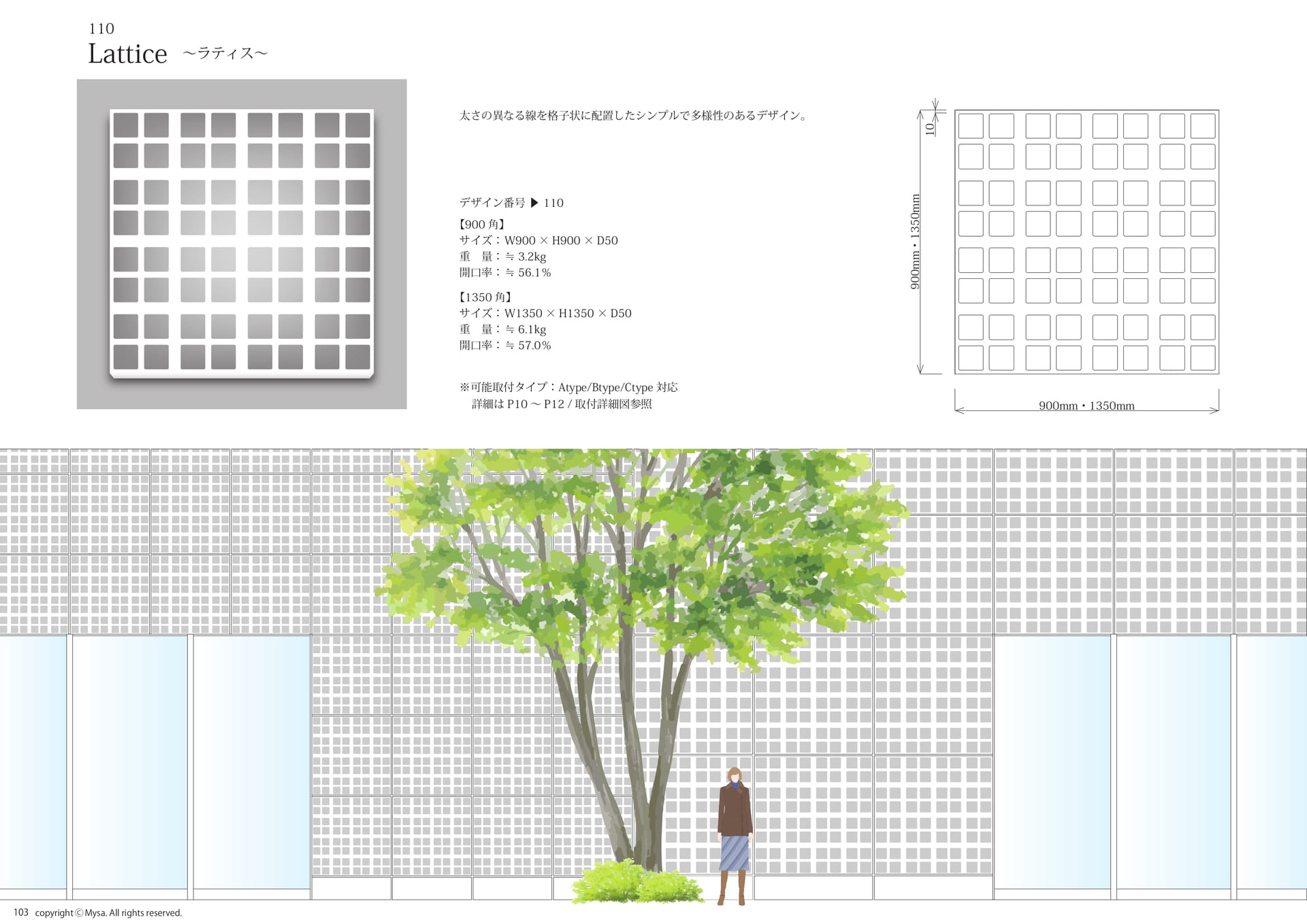

■110　ラティス

110Lattice～ラティス～太さの異なる線を格子状に配置したシンプルで多様性のあるデザイン。10デザイン番号▶110【900角】サイズ：W900×H900×D50重量：≒3.2kg開口率：≒56.1％【1350角】サイズ：W1350×H1350×D50重量：≒6.1kg開口率：≒57.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm103copyrightⒸMysa.Allrightsreserved.

■111　短冊

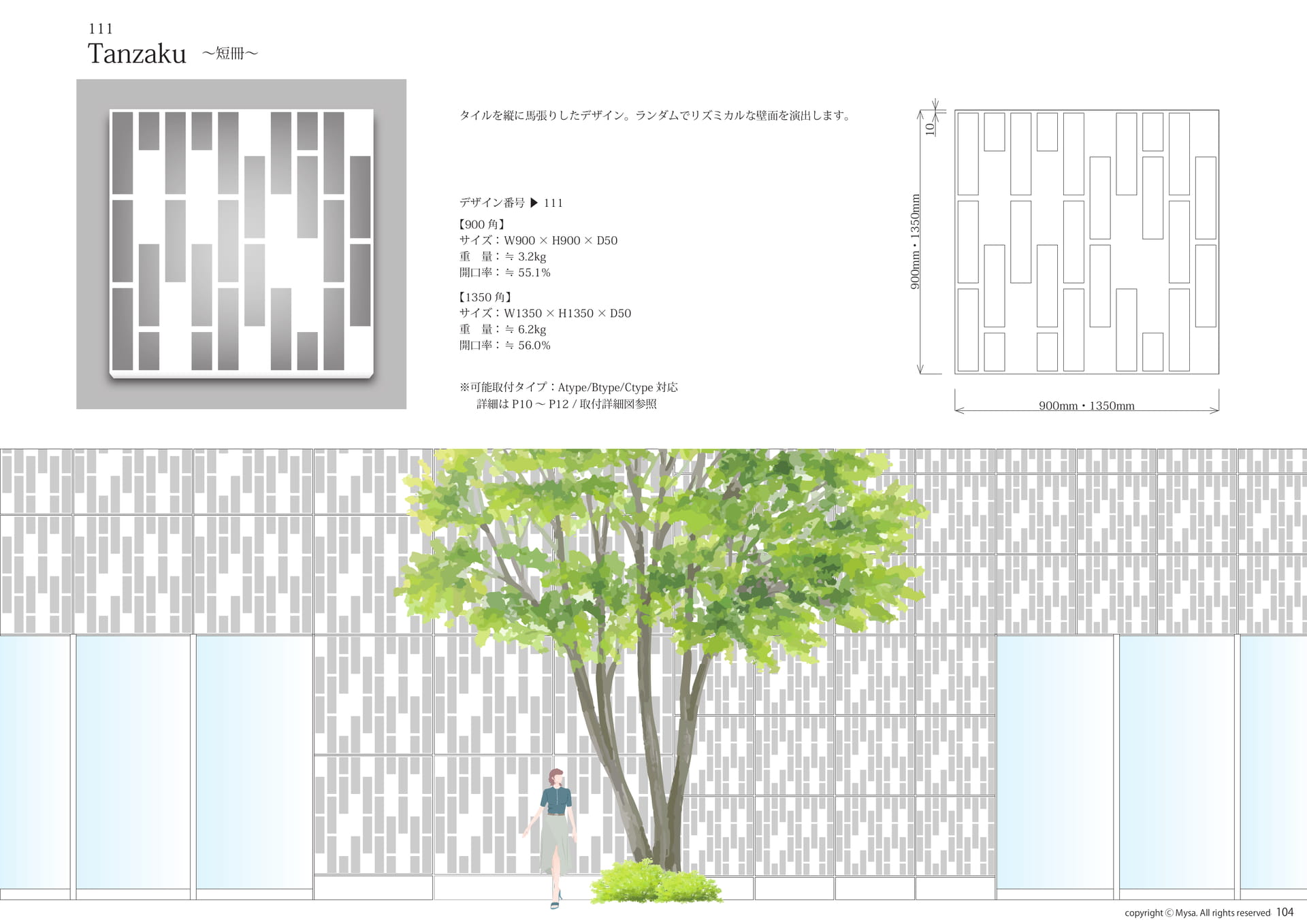

111Tanzaku～短冊～タイルを縦に馬張りしたデザイン。ランダムでリズミカルな壁面を演出します。10デザイン番号▶111【900角】サイズ：W900×H900×D50重量：≒3.2kg開口率：≒55.1％【1350角】サイズ：W1350×H1350×D50重量：≒6.2kg開口率：≒56.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.104

■112　メロン

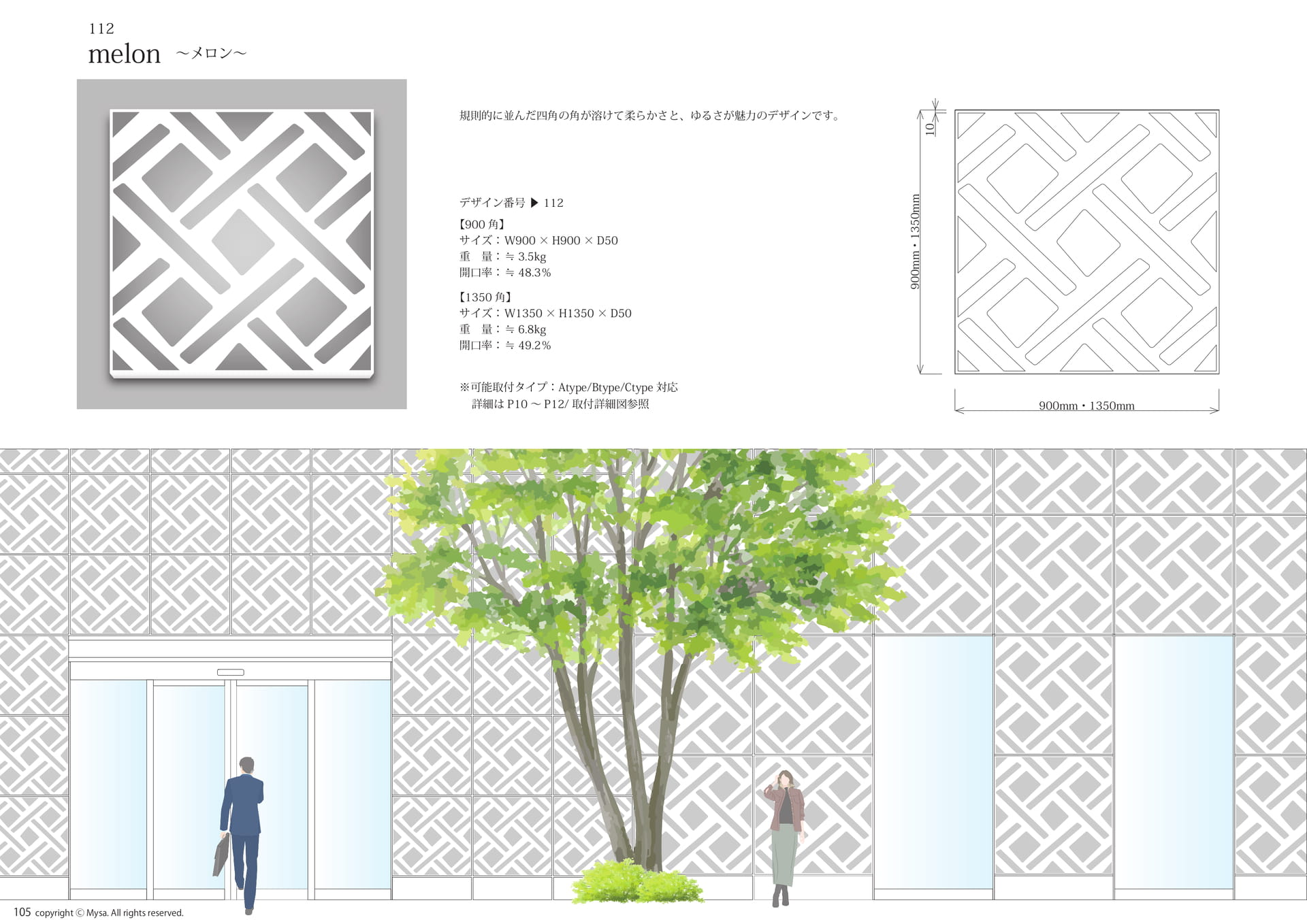

112melon～メロン～規則的に並んだ四角の角が溶けて柔らかさと、ゆるさが魅力のデザインです。10デザイン番号▶112【900角】サイズ：W900×H900×D50重量：≒3.5kg開口率：≒48.3％【1350角】サイズ：W1350×H1350×D50重量：≒6.8kg開口率：≒49.2％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm105copyrightⒸMysa.Allrightsreserved.

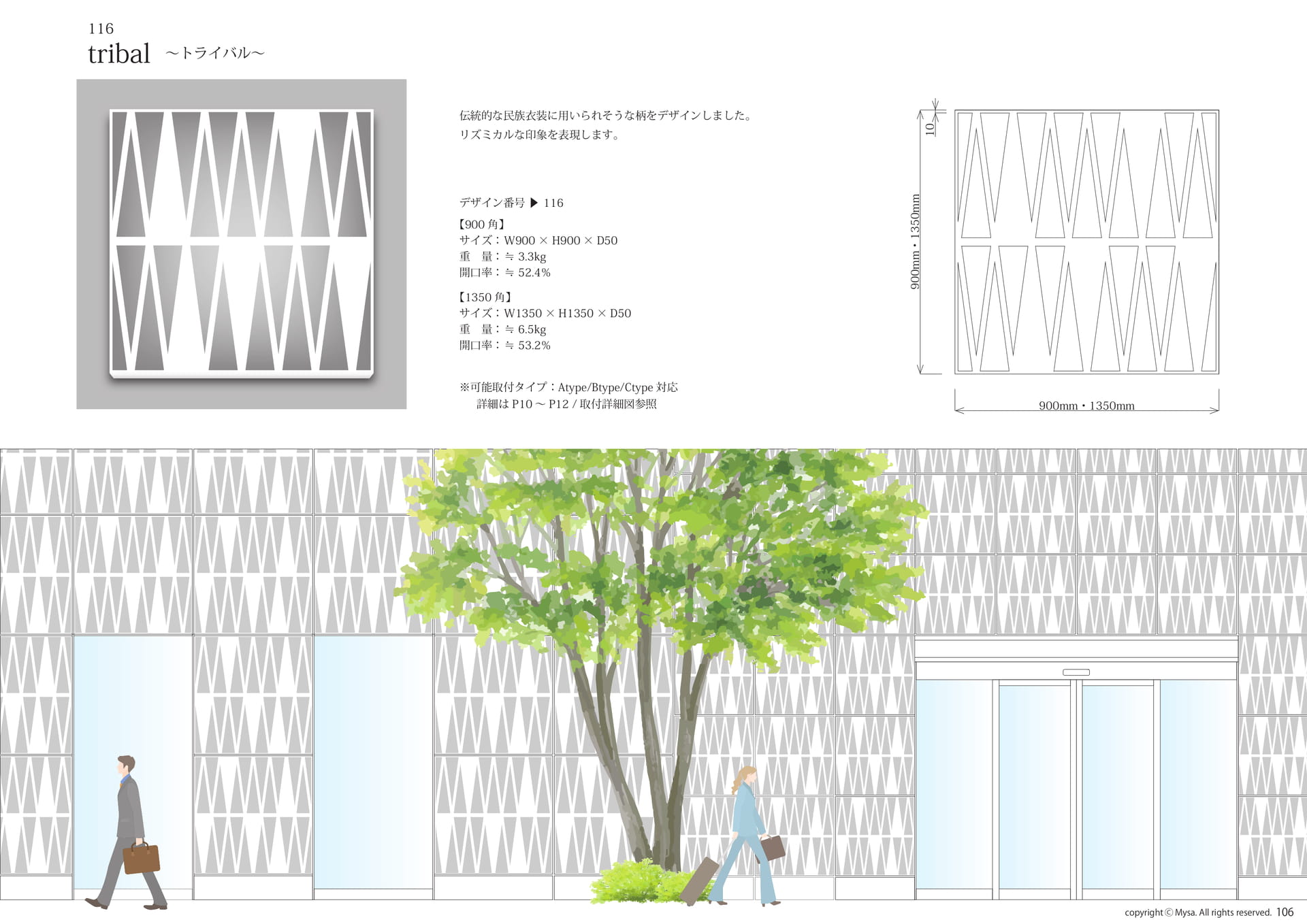

■116　トライバル

116tribal～トライバル～伝統的な民族衣装に用いられそうな柄をデザインしました。リズミカルな印象を表現します。10デザイン番号▶116【900角】サイズ：W900×H900×D50重量：≒3.3kg開口率：≒52.4％【1350角】サイズ：W1350×H1350×D50重量：≒6.5kg開口率：≒53.2％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.106

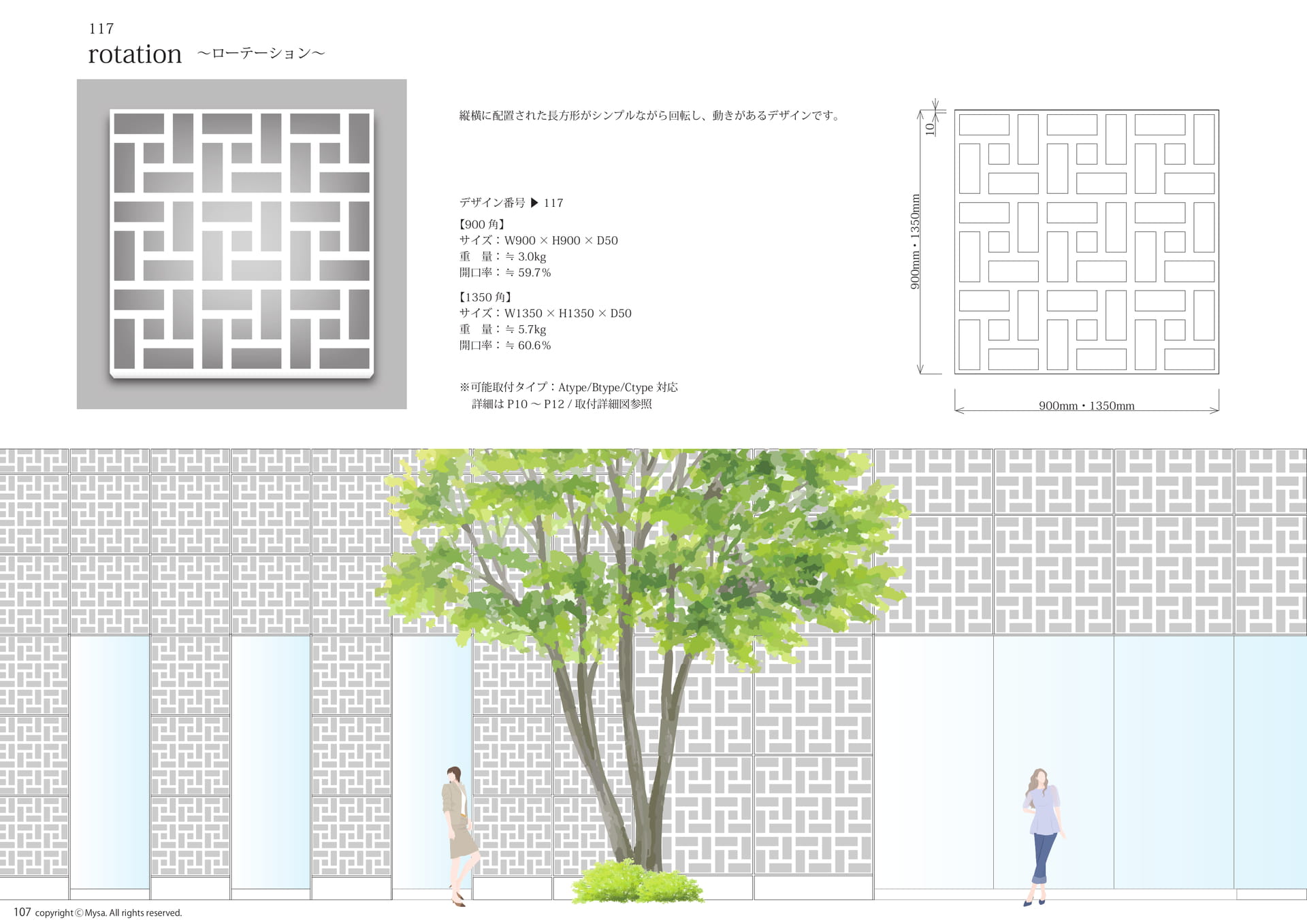

■117　ローテーション

117rotation～ローテーション～縦横に配置された長方形がシンプルながら回転し、動きがあるデザインです。10デザイン番号▶117【900角】サイズ：W900×H900×D50重量：≒3.0kg開口率：≒59.7％【1350角】サイズ：W1350×H1350×D50重量：≒5.7kg開口率：≒60.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm107copyrightⒸMysa.Allrightsreserved.

■119　リング

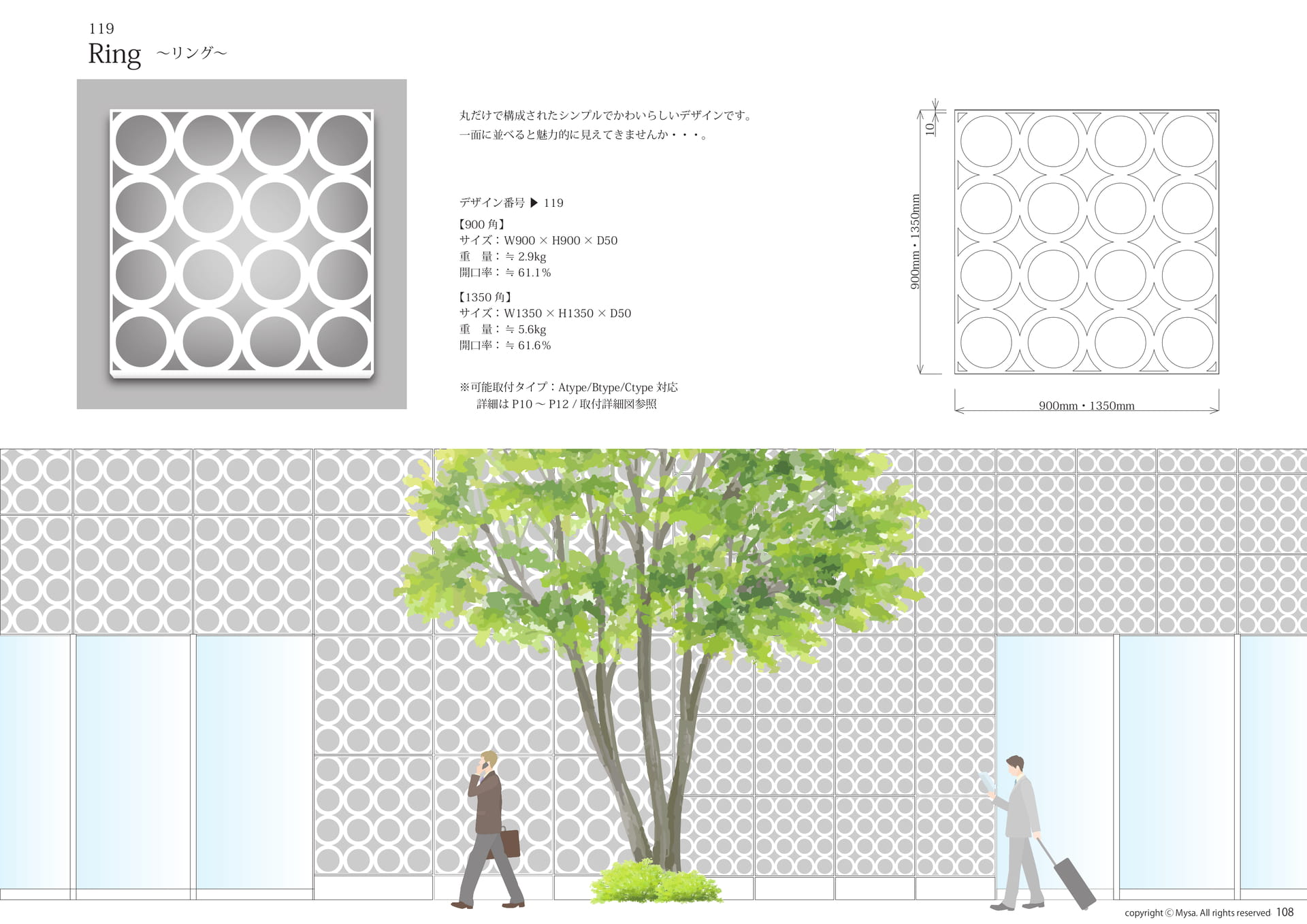

119Ring～リング～丸だけで構成されたシンプルでかわいらしいデザインです。一面に並べると魅力的に見えてきませんか・・・。10デザイン番号▶119【900角】サイズ：W900×H900×D50重量：≒2.9kg開口率：≒61.1％【1350角】サイズ：W1350×H1350×D50重量：≒5.6kg開口率：≒61.6％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.108

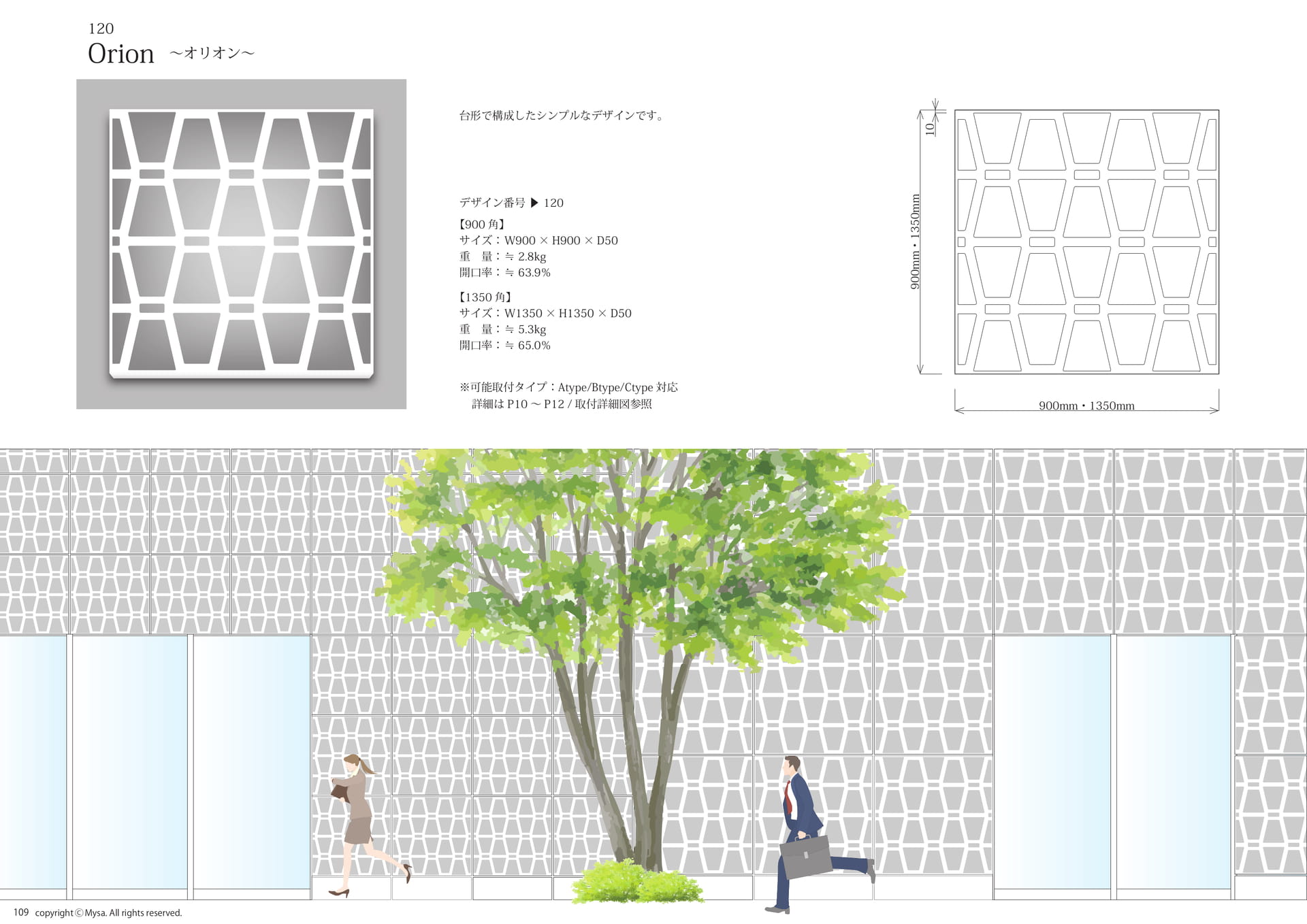

■120　オリオン

120Orion～オリオン～台形で構成したシンプルなデザインです。10デザイン番号▶120【900角】サイズ：W900×H900×D50重量：≒2.8kg開口率：≒63.9％【1350角】サイズ：W1350×H1350×D50重量：≒5.3kg開口率：≒65.0％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm109copyrightⒸMysa.Allrightsreserved.

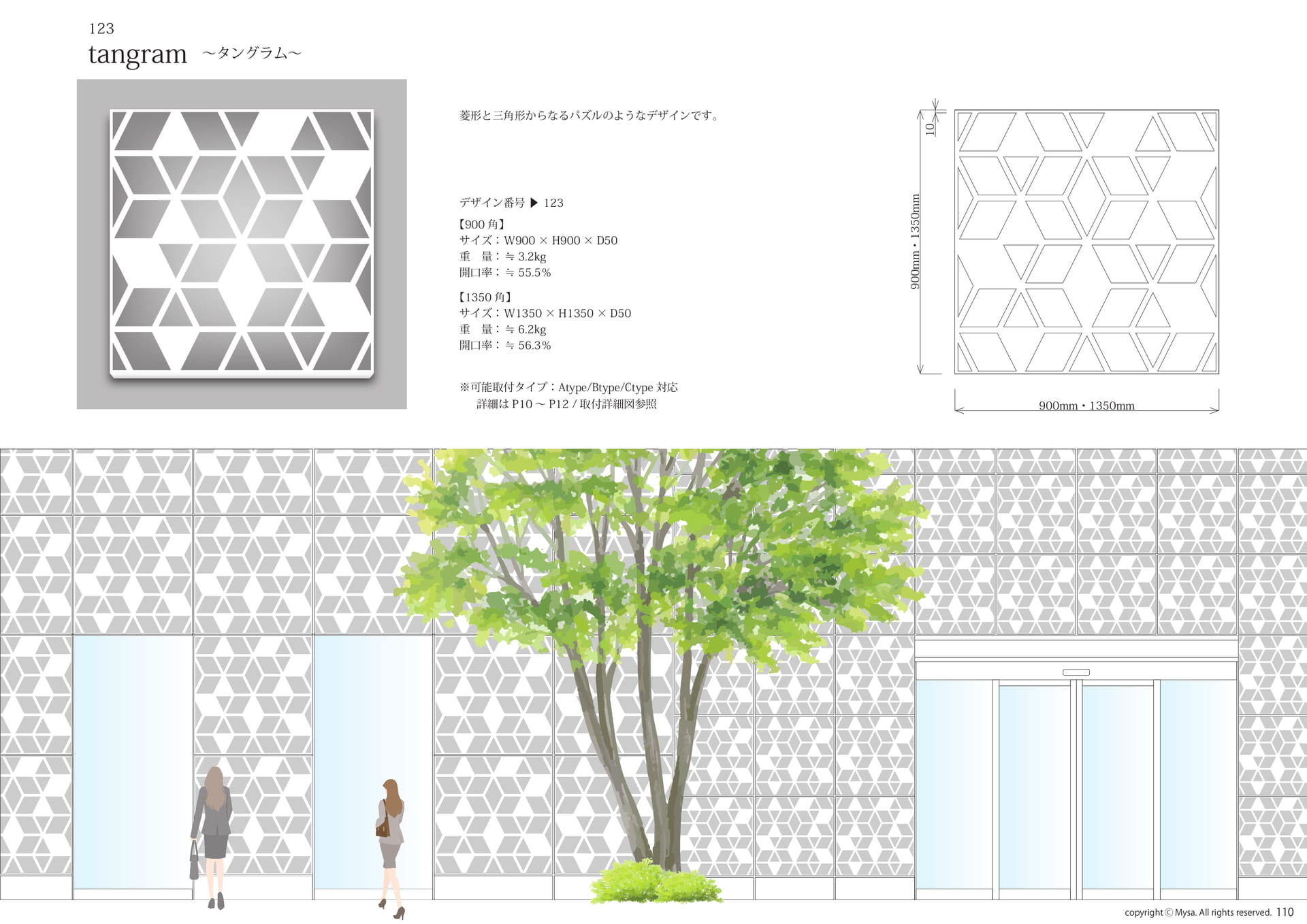

■123　タングラム

123tangram～タングラム～菱形と三角形からなるパズルのようなデザインです。10デザイン番号▶123【900角】サイズ：W900×H900×D50重量：≒3.2kg開口率：≒55.5％【1350角】サイズ：W1350×H1350×D50重量：≒6.2kg開口率：≒56.3％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.110

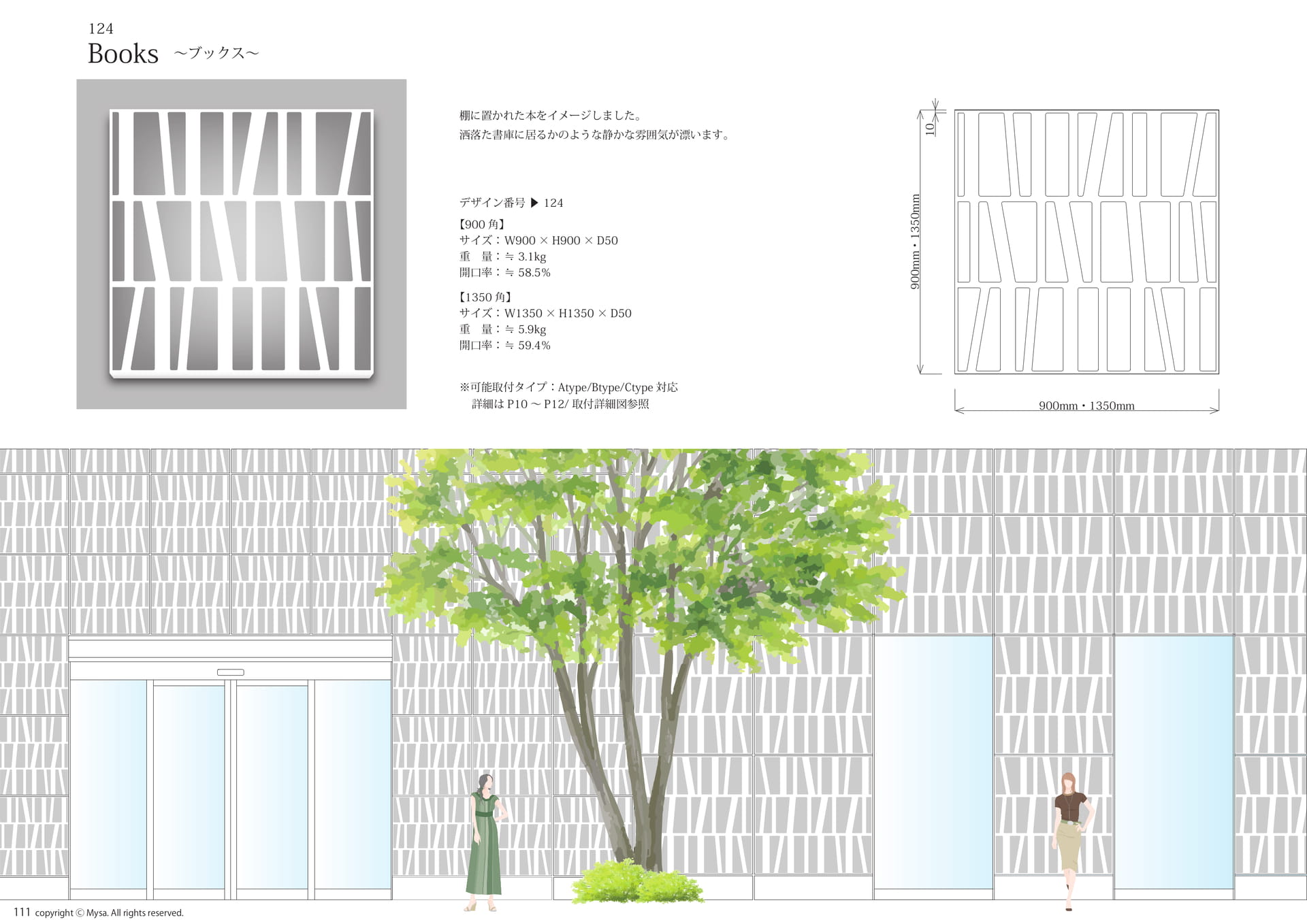

■124　ブックス

124Books～ブックス～棚に置かれた本をイメージしました。洒落た書庫に居るかのような静かな雰囲気が漂います。10デザイン番号▶124【900角】サイズ：W900×H900×D50重量：≒3.1kg開口率：≒58.5％【1350角】サイズ：W1350×H1350×D50重量：≒5.9kg開口率：≒59.4％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mm111copyrightⒸMysa.Allrightsreserved.

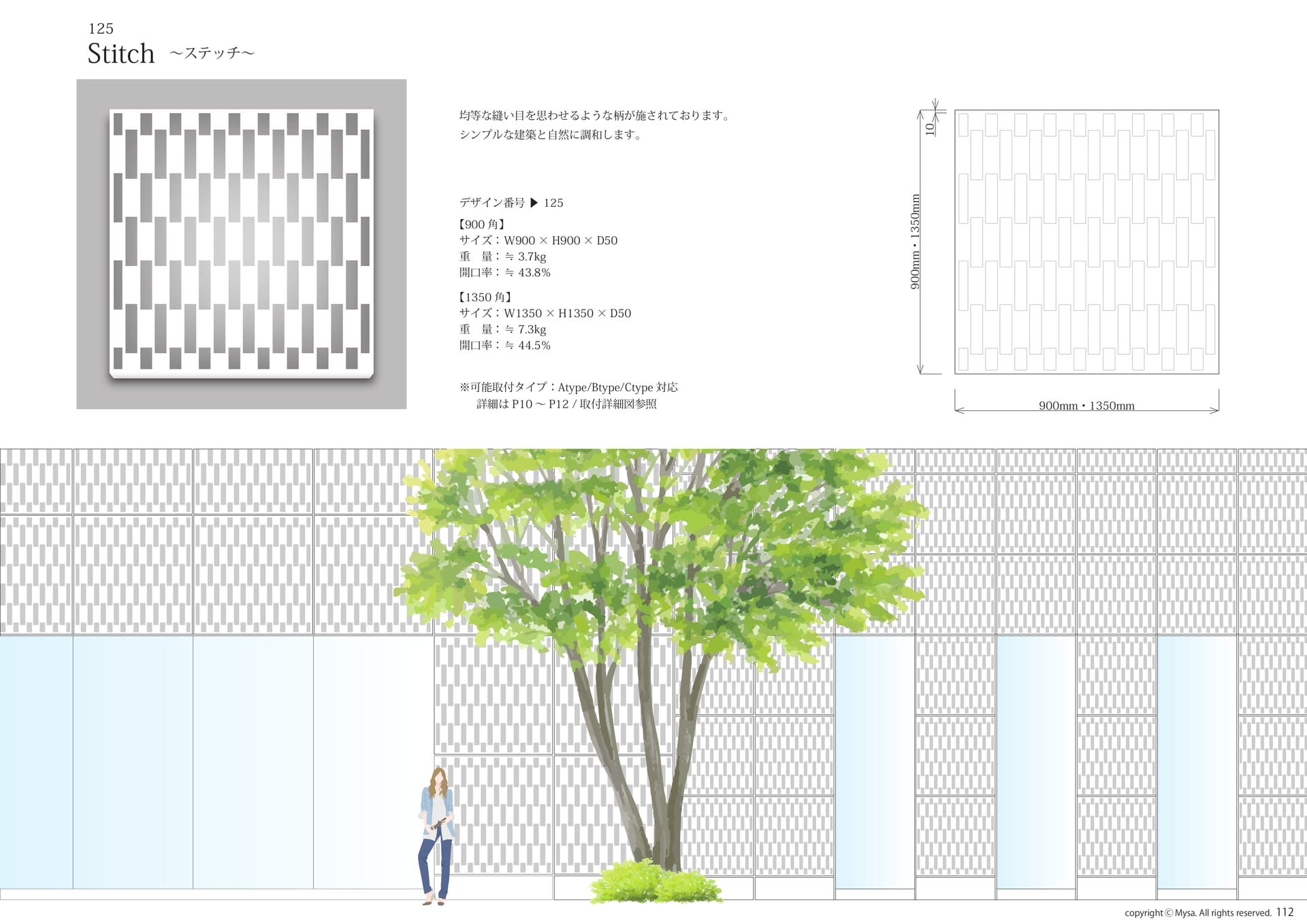

■125　ステッチ

125Stitch～ステッチ～均等な縫い目を思わせるような柄が施されております。シンプルな建築と自然に調和します。10デザイン番号▶125【900角】サイズ：W900×H900×D50重量：≒3.7kg開口率：≒43.8％【1350角】サイズ：W1350×H1350×D50重量：≒7.3kg開口率：≒44.5％900mm・1350mm※可能取付タイプ：Atype/Btype/Ctype対応詳細はP10～P12/取付詳細図参照900mm・1350mmcopyrightⒸMysa.Allrightsreserved.112

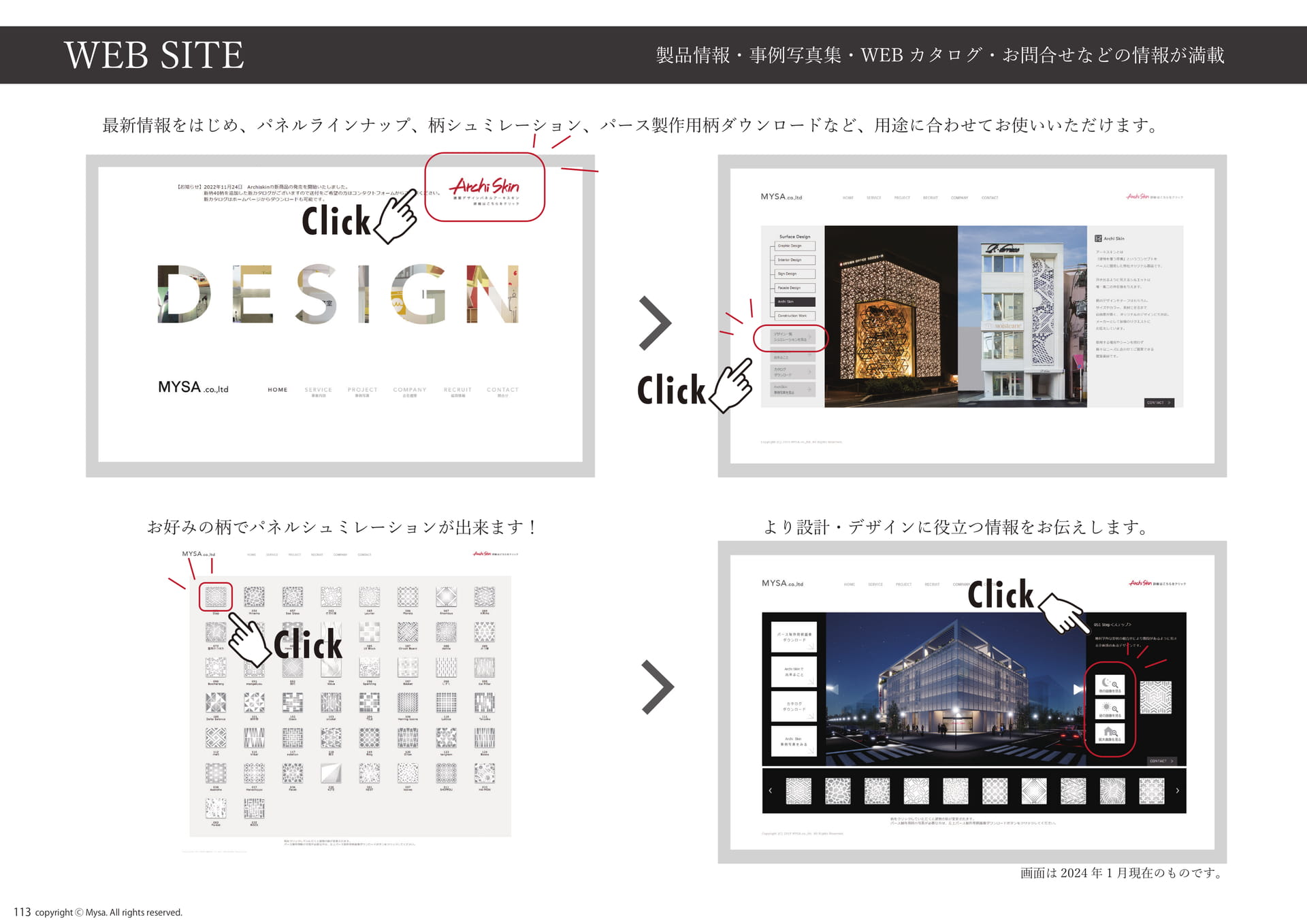

WEBサイトについて

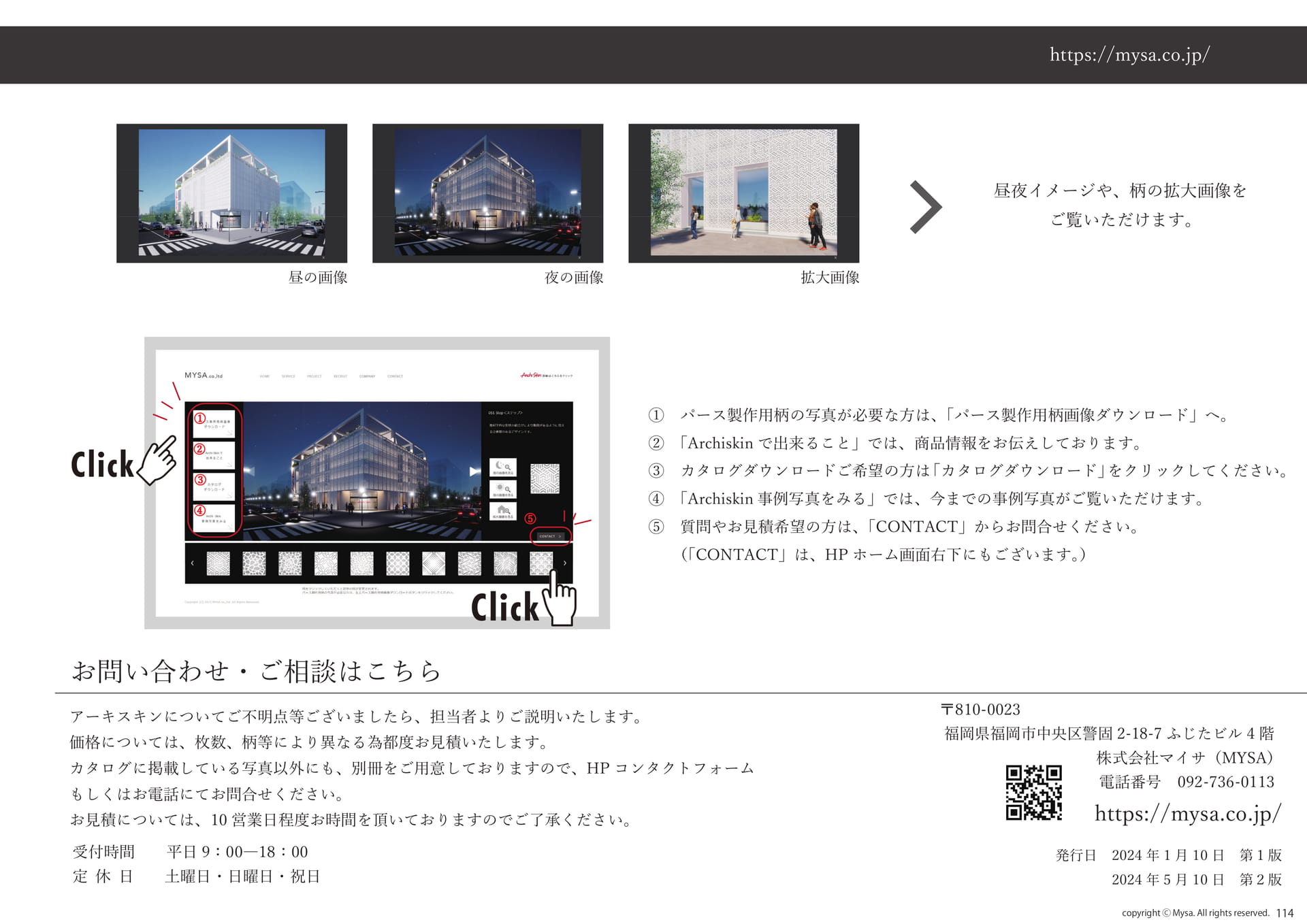

お問い合わせ

https://mysa.co.jp/昼夜イメージや、柄の拡大画像をご覧いただけます。昼の画像夜の画像拡大画像①②③④⑤①パース製作用柄の写真が必要な方は、「パース製作用柄画像ダウンロード」へ。②「Archiskinで出来ること」では、商品情報をお伝えしております。③カタログダウンロードご希望の方は「カタログダウンロード」をクリックしてください。④「Archiskin事例写真をみる」では、今までの事例写真がご覧いただけます。⑤質問やお見積希望の方は、「CONTACT」からお問合せください。（「CONTACT」は、HPホーム画面右下にもございます。）お問い合わせ・ご相談はこちらアーキスキンについてご不明点等ございましたら、担当者よりご説明いたします。価格については、枚数、柄等により異なる為都度お見積いたします。カタログに掲載している写真以外にも、別冊をご用意しておりますので、HPコンタクトフォームもしくはお電話にてお問合せください。〒810-0023福岡県福岡市中央区警固2-18-7ふじたビル4階株式会社マイサ（MYSA）電話番号092-736-0113お見積については、10営業日程度お時間を頂いておりますのでご了承ください。https://mysa.co.jp/受付時間平日9：00―18：00定休日土曜日・日曜日・祝日発行日2024年1月10日第１版2024年5月10日第２版copyrightⒸMysa.Allrightsreserved.114

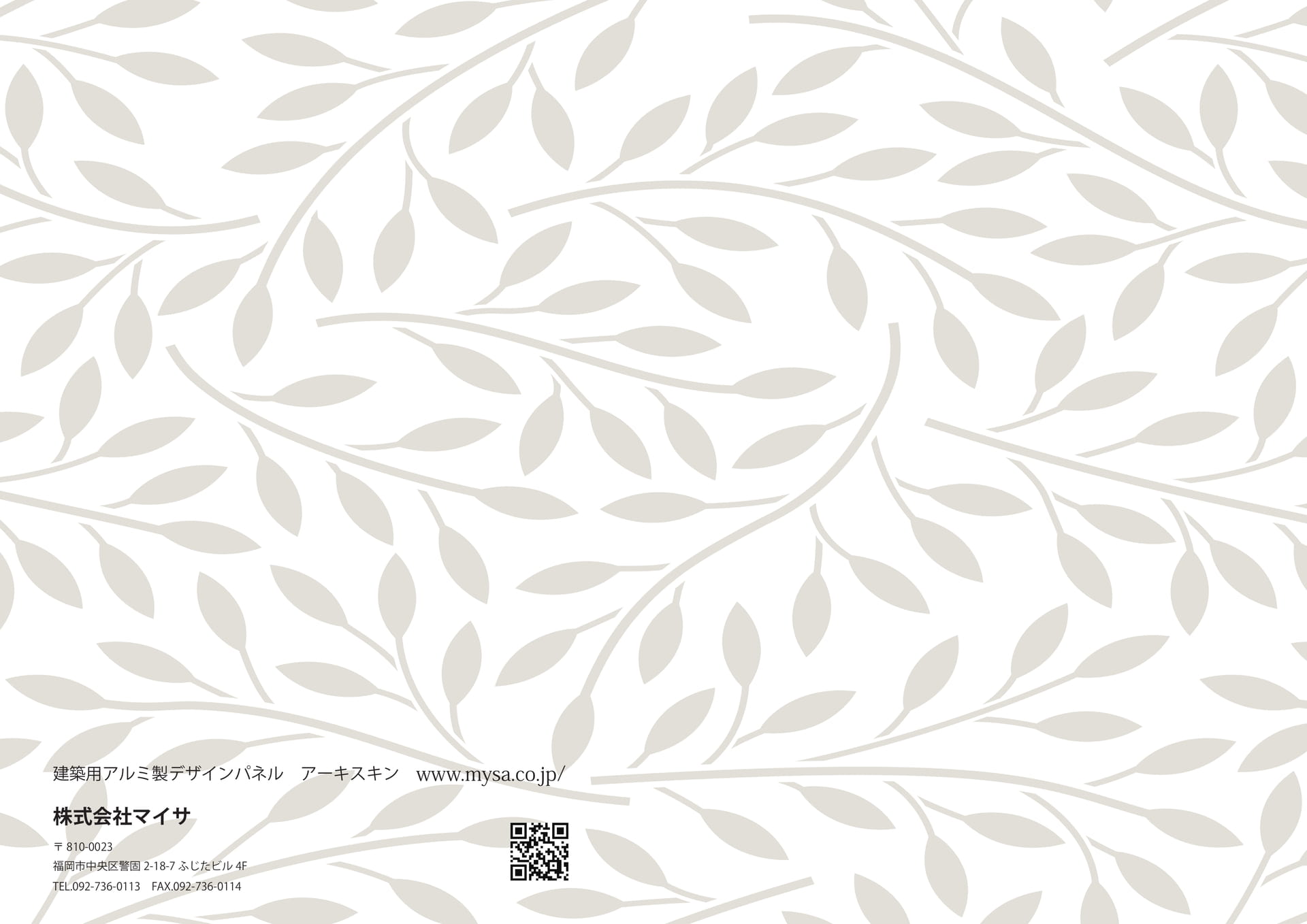

建築用アルミ製デザインパネルアーキスキンwww.mysa.co.jp/株式会社マイサ〒810-0023福岡市中央区警固2-18-7ふじたビル4FTEL.092-736-0113FAX.092-736-0114
