Page 01

vol.16EquipmentforfirefightingPRODUCTCATALOG消火栓総合カタログ／消防用設備機器

Page 02

01

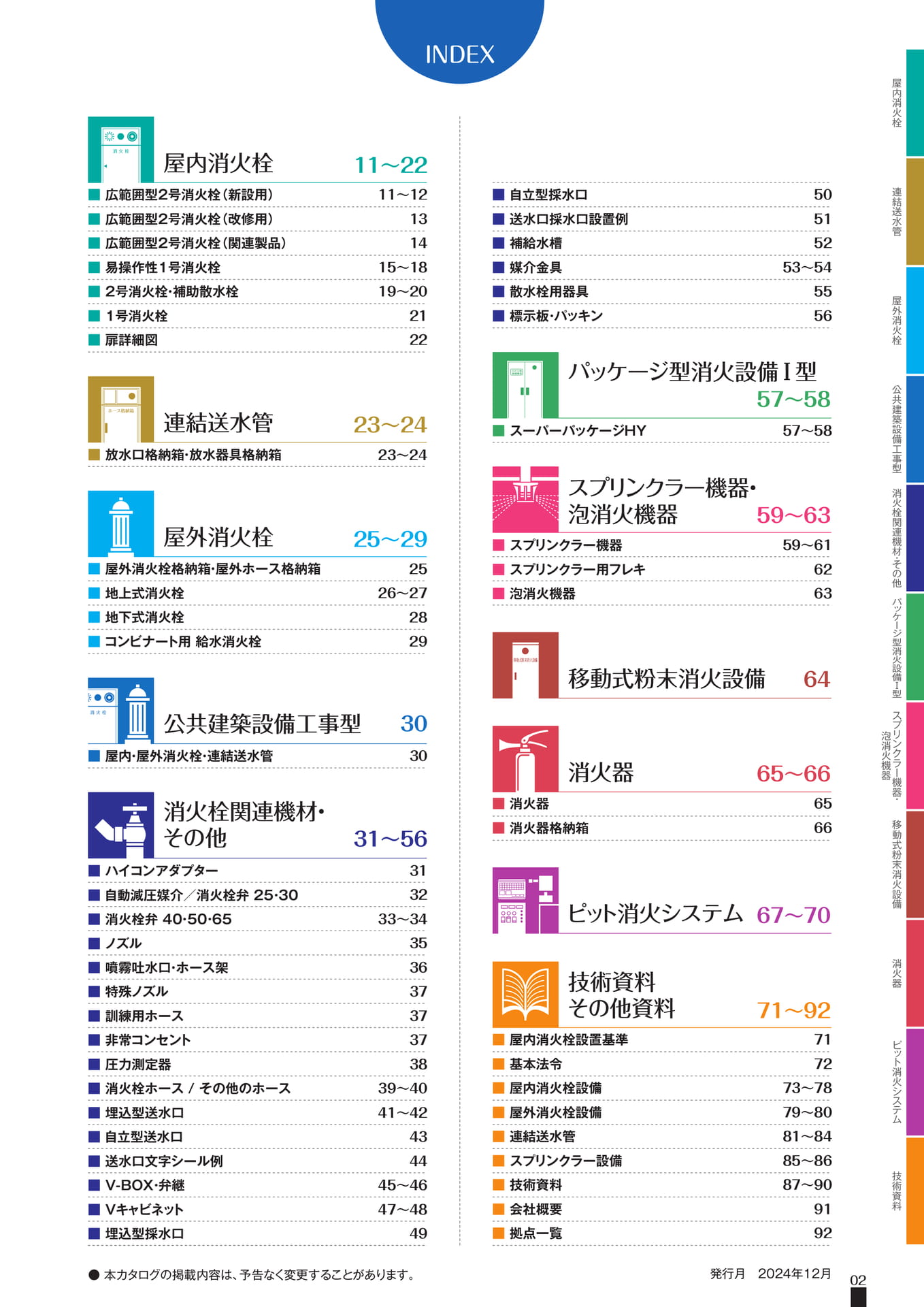

Page 03

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備INDEX67～70ピット消火システム■広範囲型2号消火栓（新設用）■広範囲型2号消火栓（改修用）■広範囲型2号消火栓（関連製品）■易操作性1号消火栓■2号消火栓・補助散水栓■1号消火栓■扉詳細図11～12131415～1819～202122屋内消火栓11～22消火栓■自立型採水口■送水口採水口設置例■補給水槽■媒介金具■散水栓用器具■標示板・パッキン50515253～5455560225～29屋外消火栓■屋外消火栓格納箱・屋外ホース格納箱■地上式消火栓■地下式消火栓■コンビナート用給水消火栓2526～27282965～66消火器■消火器■消火器格納箱656630公共建築設備工事型消火栓■屋内・屋外消火栓・連結送水管3023～24連結送水管ホース格納箱■放水口格納箱・放水器具格納箱23～2431～56消火栓関連機材・その他■ハイコンアダプター■自動減圧媒介／消火栓弁25・30■消火栓弁40・50・65■ノズル■噴霧吐水口・ホース架■特殊ノズル■訓練用ホース■非常コンセント■圧力測定器■消火栓ホース/その他のホース■埋込型送水口■自立型送水口■送水口文字シール例■V-BOX・弁継■Ｖキャビネット■埋込型採水口313233～3435363737373839～4041～42434445～4647～4849●本カタログの掲載内容は、予告なく変更することがあります。発行月2024年12月71～92技術資料その他資料■屋内消火栓設置基準■基本法令■屋内消火栓設備■屋外消火栓設備■連結送水管■スプリンクラー設備■技術資料■会社概要■拠点一覧717273～7879～8081～8485～8687～90919259～63■スプリンクラー機器■スプリンクラー用フレキ■泡消火機器59～616263スプリンクラー機器・泡消火機器64移動式粉末消火設備移動式粉末消火設備57～58パッケージ型消火設備Ⅰ型■スーパーパッケージHY57～58パッケージ型消火設備Ⅰ型

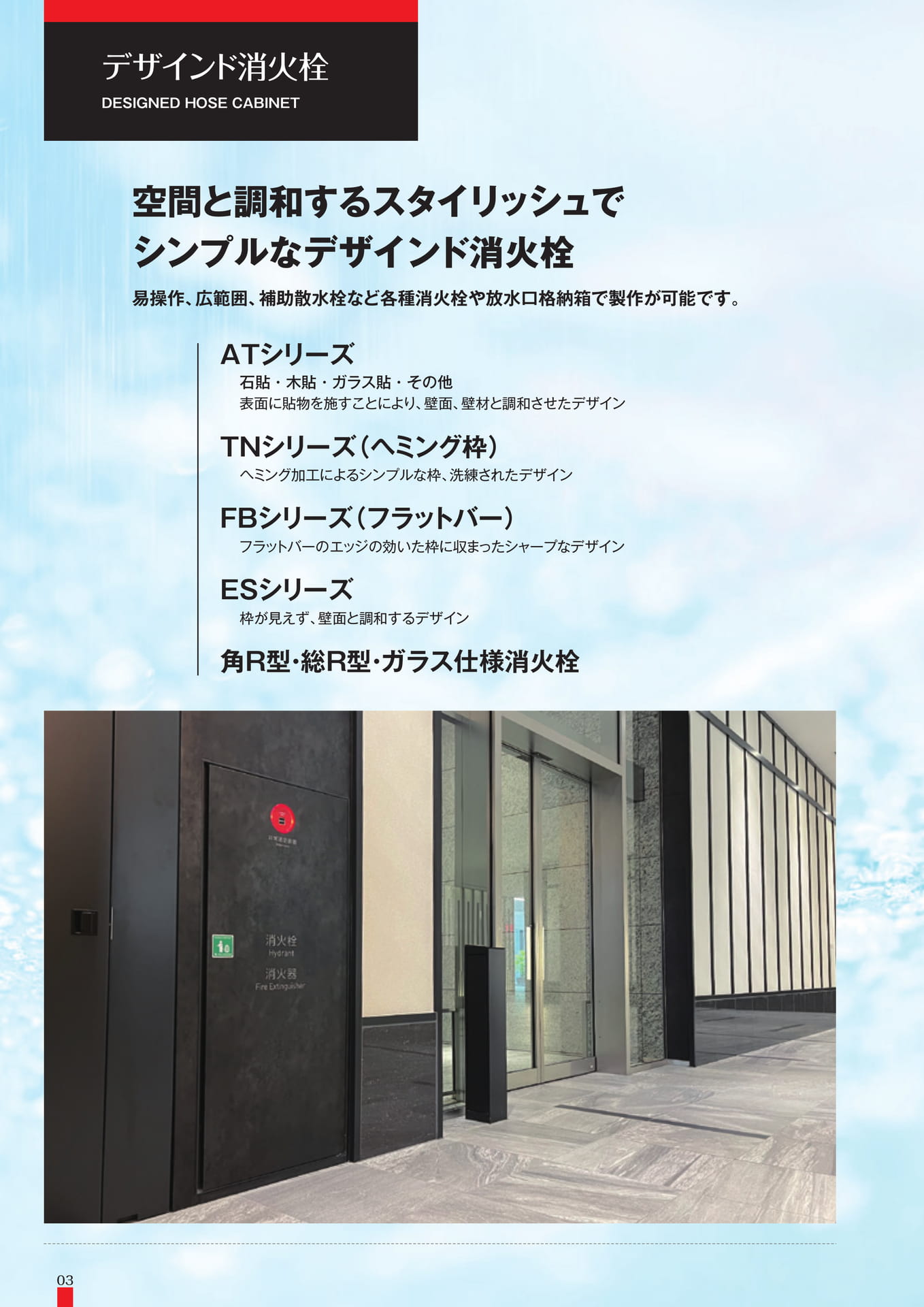

Page 04

デザインド消火栓DESIGNEDHOSECABINET空間と調和するスタイリッシュでシンプルなデザインド消火栓易操作、広範囲、補助散水栓など各種消火栓や放水口格納箱で製作が可能です。ATシリーズ石貼・木貼・ガラス貼・その他表面に貼物を施すことにより、壁面、壁材と調和させたデザインTNシリーズ（ヘミング枠）ヘミング加工によるシンプルな枠、洗練されたデザインFBシリーズ（フラットバー）フラットバーのエッジの効いた枠に収まったシャープなデザインESシリーズ枠が見えず、壁面と調和するデザイン角R型・総R型・ガラス仕様消火栓03

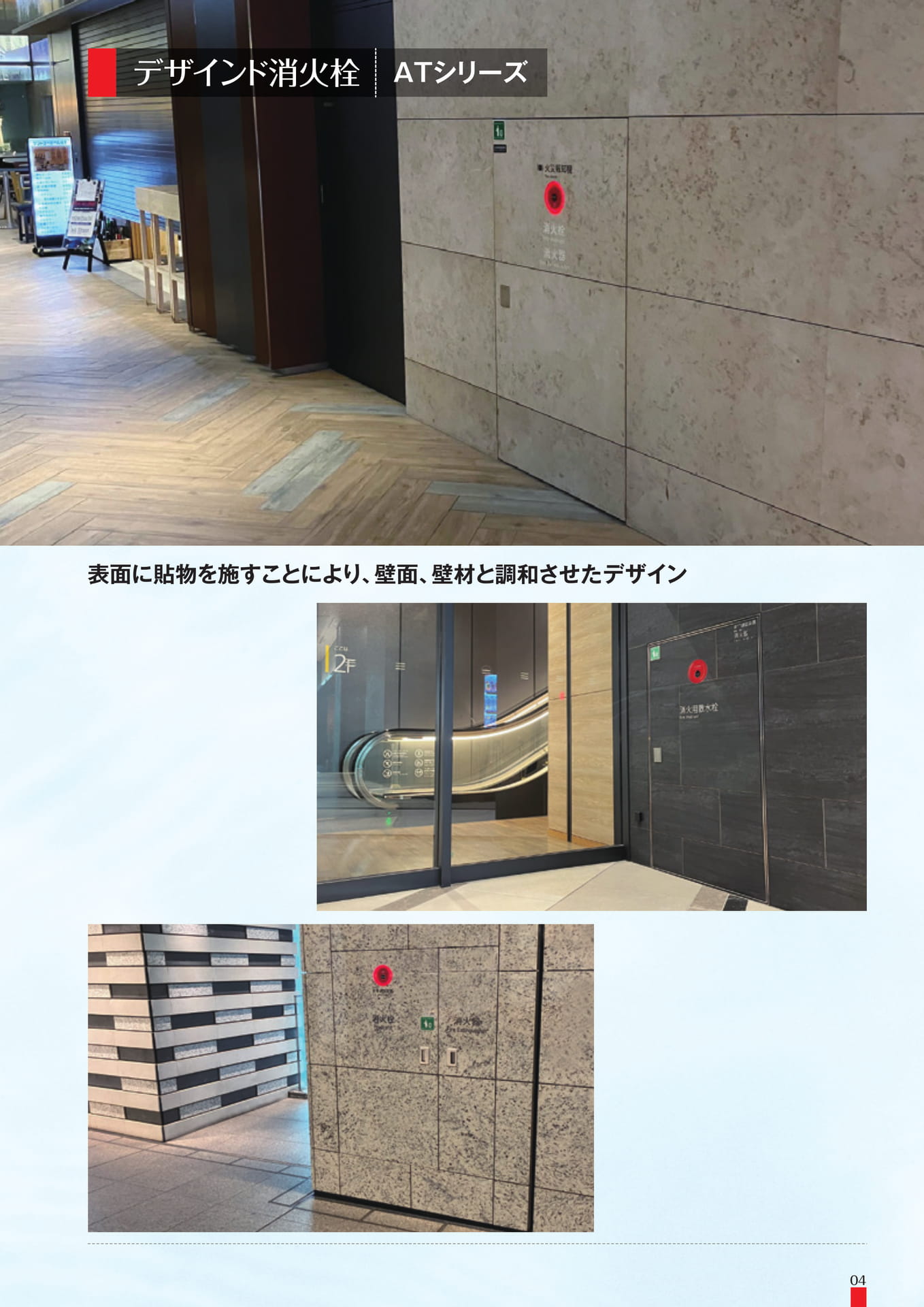

Page 05

デザインド消火栓ATシリーズ表面に貼物を施すことにより、壁面、壁材と調和させたデザイン04

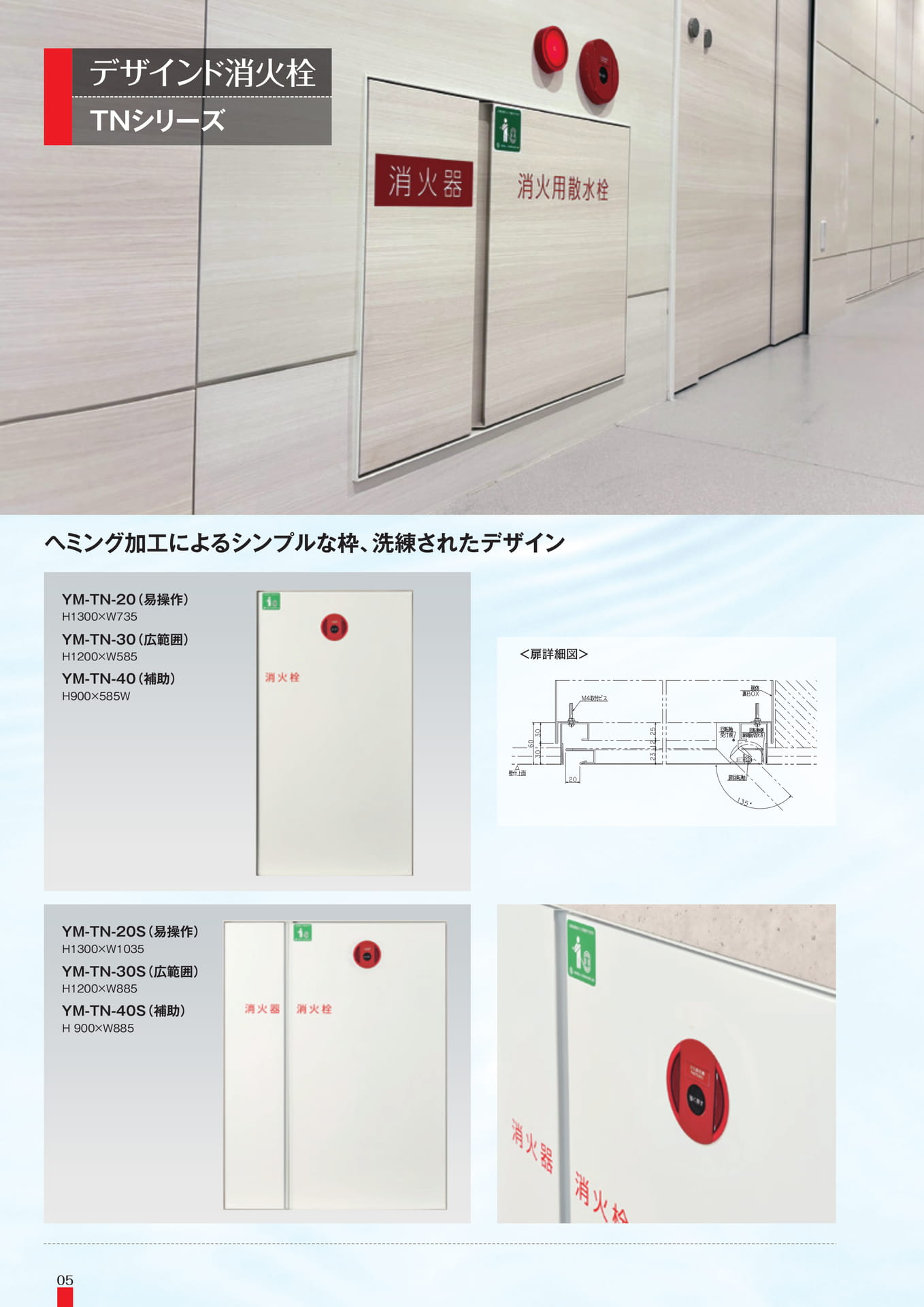

Page 06

デザインド消火栓TNシリーズヘミング加工によるシンプルな枠、洗練されたデザインYM-TN-20（易操作）H1300×W735YM-TN-30（広範囲）H1200×W585YM-TN-40（補助）H900×585W＜扉詳細図＞YM-TN-20S（易操作）H1300×W1035YM-TN-30S（広範囲）H1200×W885YM-TN-40S（補助）H900×W88505

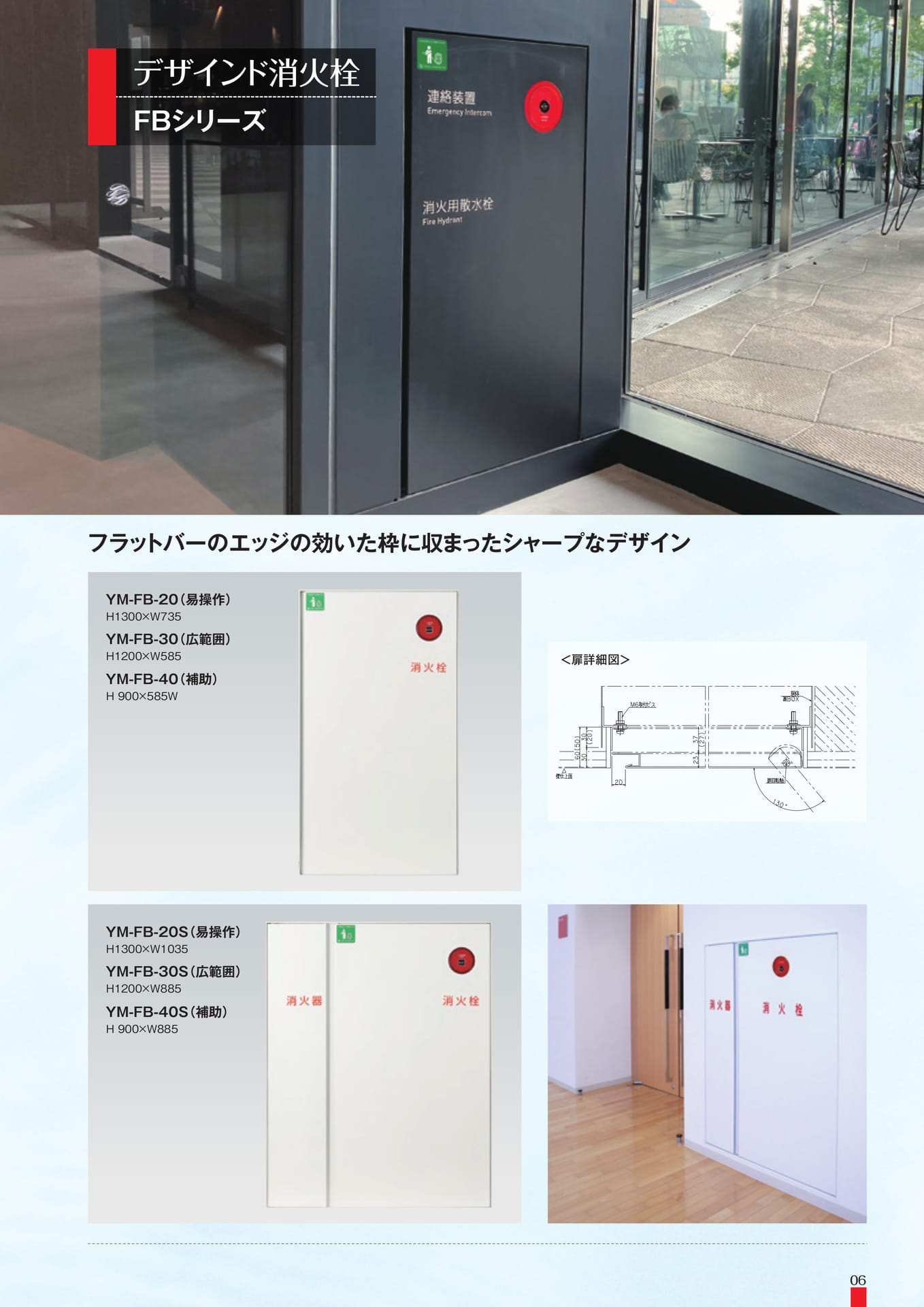

Page 07

デザインド消火栓FBシリーズフラットバーのエッジの効いた枠に収まったシャープなデザインYM-FB-20（易操作）H1300×W735YM-FB-30（広範囲）H1200×W585YM-FB-40（補助）H900×585W＜扉詳細図＞YM-FB-20S（易操作）H1300×W1035YM-FB-30S（広範囲）H1200×W885YM-FB-40S（補助）H900×W88506

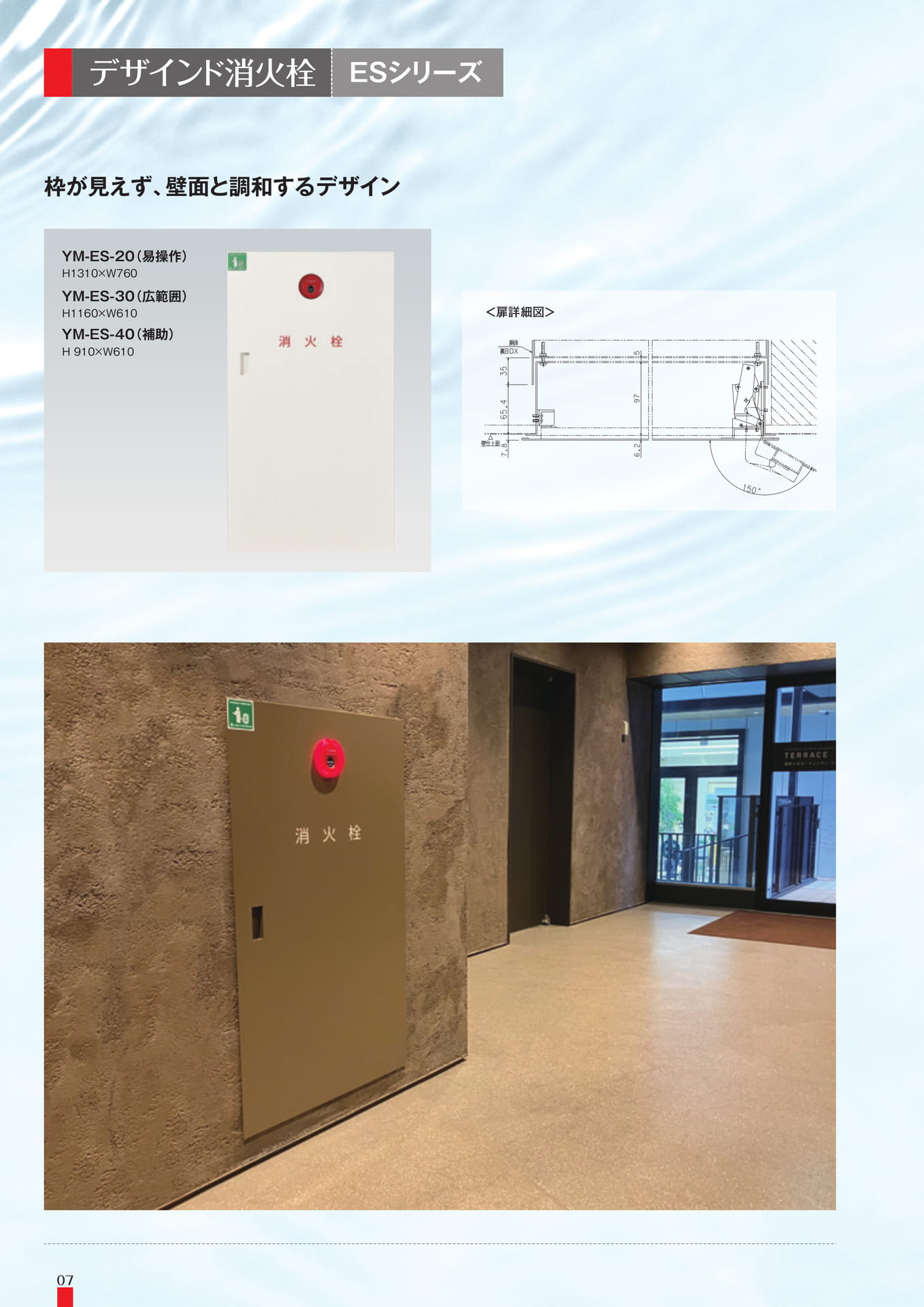

Page 08

デザインド消火栓ESシリーズ枠が見えず、壁面と調和するデザインYM-ES-20（易操作）H1310×W760YM-ES-30（広範囲）H1160×W610YM-ES-40（補助）H910×W610＜扉詳細図＞07

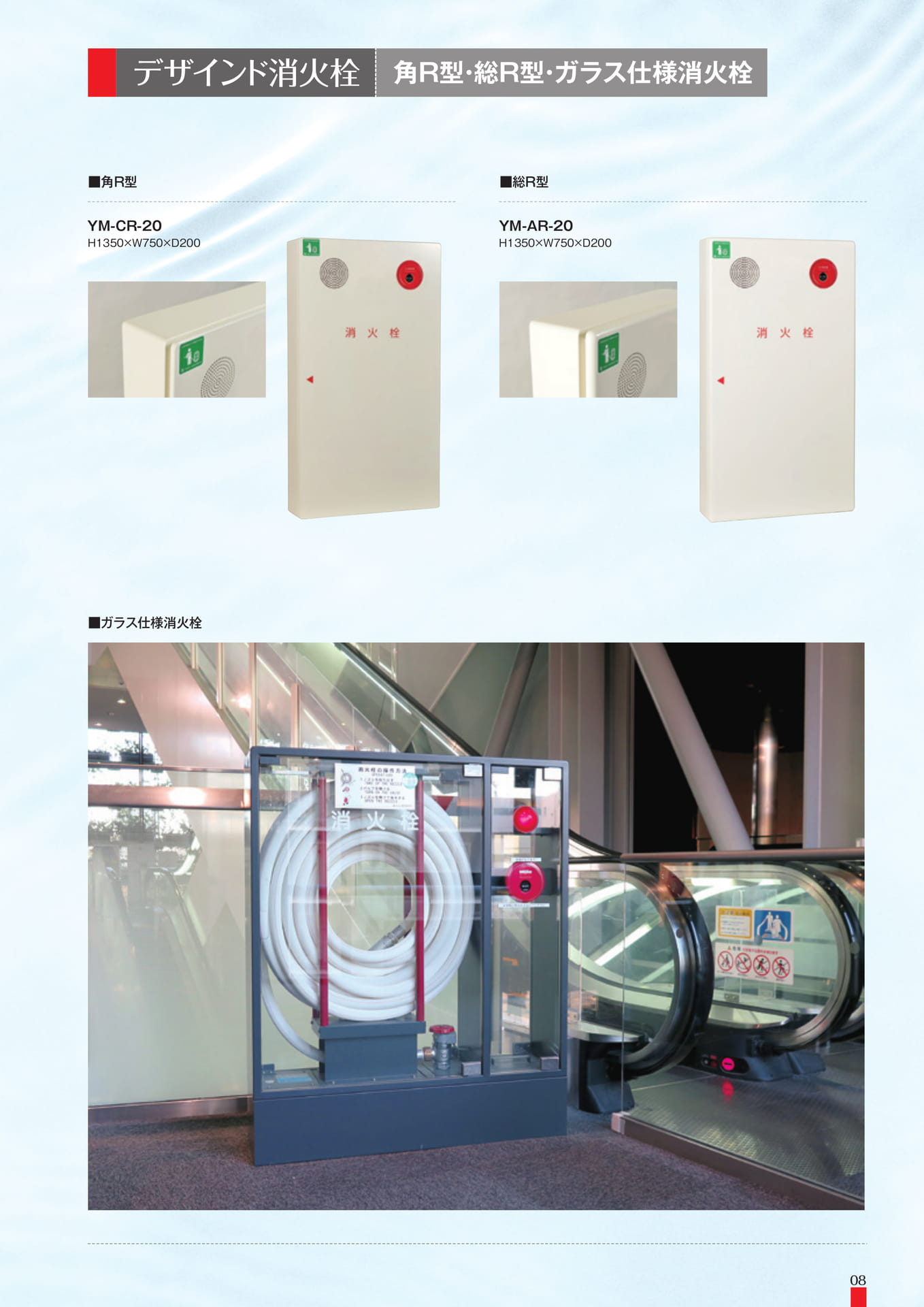

Page 09

デザインド消火栓角R型・総R型・ガラス仕様消火栓■角R型■総R型YM-CR-20H1350×W750×D200YM-AR-20H1350×W750×D200■ガラス仕様消火栓08

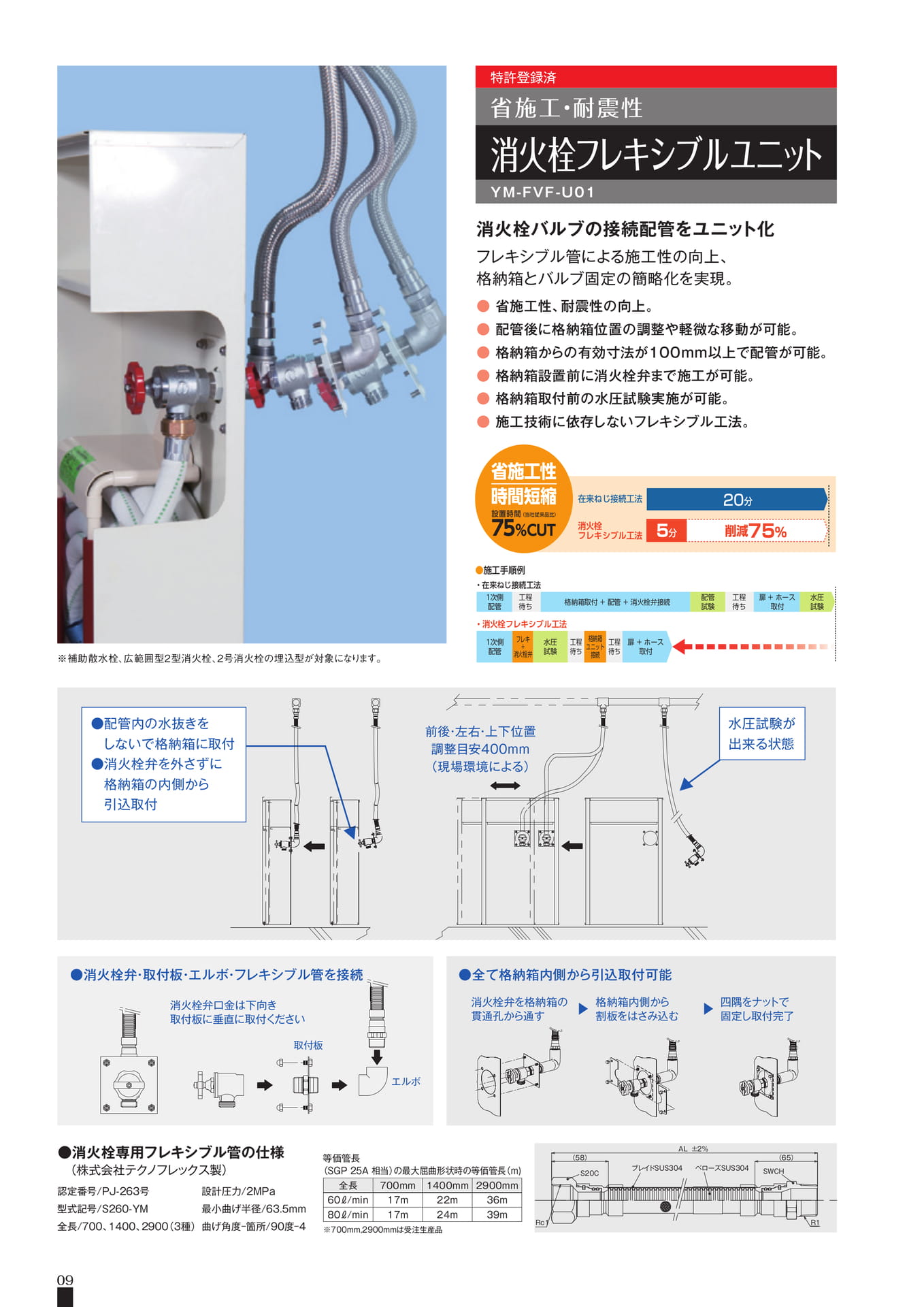

Page 10

09●配管内の水抜きをしないで格納箱に取付●消火栓弁を外さずに格納箱の内側から引込取付水圧試験が出来る状態前後・左右・上下位置調整目安400ｍｍ（現場環境による）●消火栓弁・取付板・エルボ・フレキシブル管を接続●全て格納箱内側から引込取付可能消火栓弁を格納箱の貫通孔から通す四隅をナットで固定し取付完了格納箱内側から割板をはさみ込む消火栓弁口金は下向き取付板に垂直に取付ください消火栓バルブの接続配管をユニット化フレキシブル管による施工性の向上、格納箱とバルブ固定の簡略化を実現。※補助散水栓、広範囲型2型消火栓、2号消火栓の埋込型が対象になります。●省施工性、耐震性の向上。●配管後に格納箱位置の調整や軽微な移動が可能。●格納箱からの有効寸法が100mm以上で配管が可能。●格納箱設置前に消火栓弁まで施工が可能。●格納箱取付前の水圧試験実施が可能。●施工技術に依存しないフレキシブル工法。省施工・耐震性消火栓フレキシブルユニット特許登録済ＹＭ-ＦＶＦ-U01●消火栓専用フレキシブル管の仕様（株式会社テクノフレックス製）等価管長（SGP25A相当）の最大屈曲形状時の等価管長（m)認定番号/PJ-263号型式記号/S260-YM全長/700、1400、2900（3種）設計圧力/2MPa最小曲げ半径/63.5mm曲げ角度-箇所/90度-4全長60ℓ/min80ℓ/min700mm17m17m1400mm22m24m2900mm36m39mAL±2%ブレイドSUS304ベローズSUS304Rc1R1（65）（58）S20CSWCH※700ｍｍ,2900mmは受注生産品エルボ取付板・在来ねじ接続工法●施工手順例1次側配管1次側配管水圧試験工程待ち工程待ちフレキ+消火栓弁格納箱ユニット接続工程待ち配管試験工程待ち水圧試験扉+ホース取付扉+ホース取付格納箱取付+配管+消火栓弁接続・消火栓フレキシブル工法消火栓フレキシブル工法在来ねじ接続工法5分削減75％20分

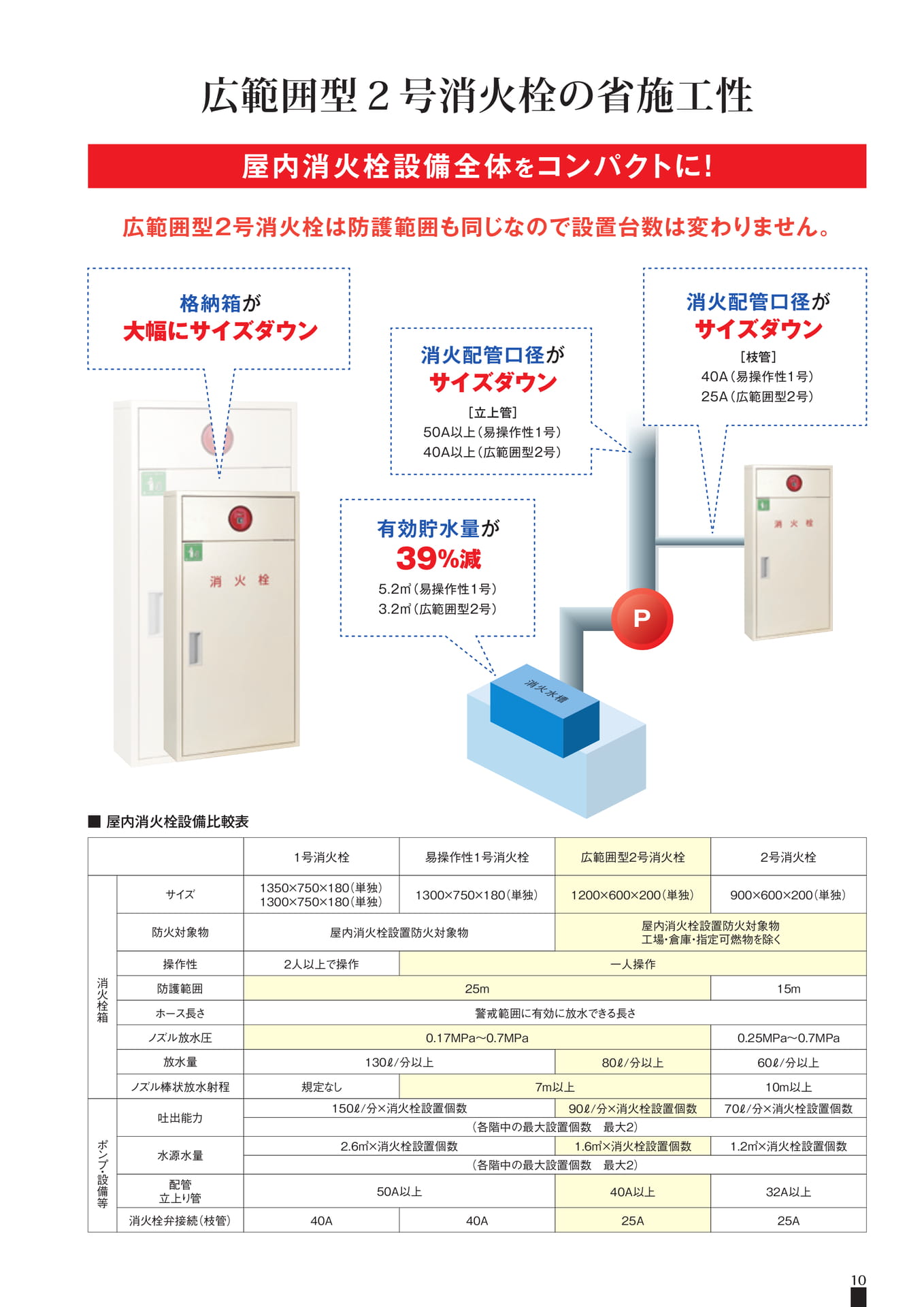

Page 11

900×600×200（単独）消火栓ン立上り管ポ広範囲型２号消火栓の省施工性屋内消火栓設備全体をコンパクトに！広範囲型2号消火栓は防護範囲も同じなので設置台数は変わりません。格納箱が大幅にサイズダウン消火配管口径がサイズダウン［立上管］50A以上（易操作性1号）40A以上（広範囲型2号）消火配管口径がサイズダウン［枝管］40A（易操作性1号）25A（広範囲型2号）有効貯水量が39%減5.2㎥（易操作性1号）3.2㎥（広範囲型2号）P消火水槽消火水槽■屋内消火栓設備比較表1号消火栓易操作性1号消火栓広範囲型2号消火栓２号消火栓操作性２人以上で操作一人操作防護範囲25ｍホース長さ警戒範囲に有効に放水できる長さ15ｍサイズ1350×750×180（単独）1300×750×180（単独）1300×750×180（単独）1200×600×200（単独）防火対象物屋内消火栓設置防火対象物屋内消火栓設置防火対象物工場・倉庫・指定可燃物を除くノズル放水圧0.17MPa～0.7MPa0.25MPa～0.7MPa放水量130ℓ/分以上80ℓ/分以上60ℓ/分以上プ・設備等ノズル棒状放水射程規定なし7ｍ以上10ｍ以上吐出能力箱150ℓ/分×消火栓設置個数（各階中の最大設置個数最大2）90ℓ/分×消火栓設置個数70ℓ/分×消火栓設置個数水源水量2.6㎥×消火栓設置個数1.6㎥×消火栓設置個数1.２㎥×消火栓設置個数（各階中の最大設置個数最大2）配管50A以上40A以上32A以上消火栓弁接続（枝管）40A40A25A25A10

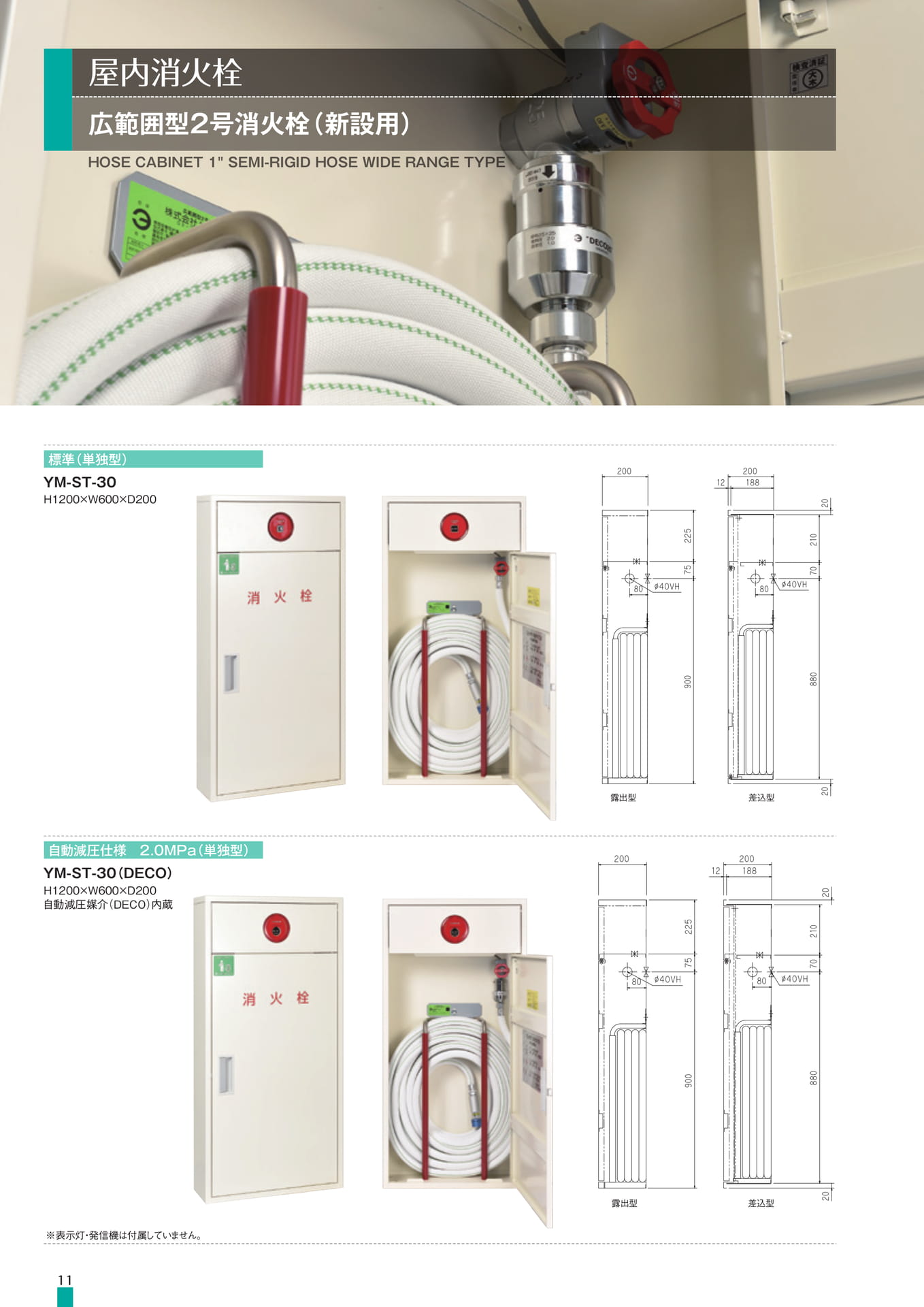

Page 12

屋内消火栓広範囲型２号消火栓（新設用）HOSECABINET1"SEMI-RIGIDHOSEWIDERANGETYPE標準（単独型）YM-ST-30H1200×W600×D200露出型差込型自動減圧仕様2.0MPa（単独型）YM-ST-30（DECO）H1200×W600×D200自動減圧媒介（DECO）内蔵露出型差込型※表示灯・発信機は付属していません。11

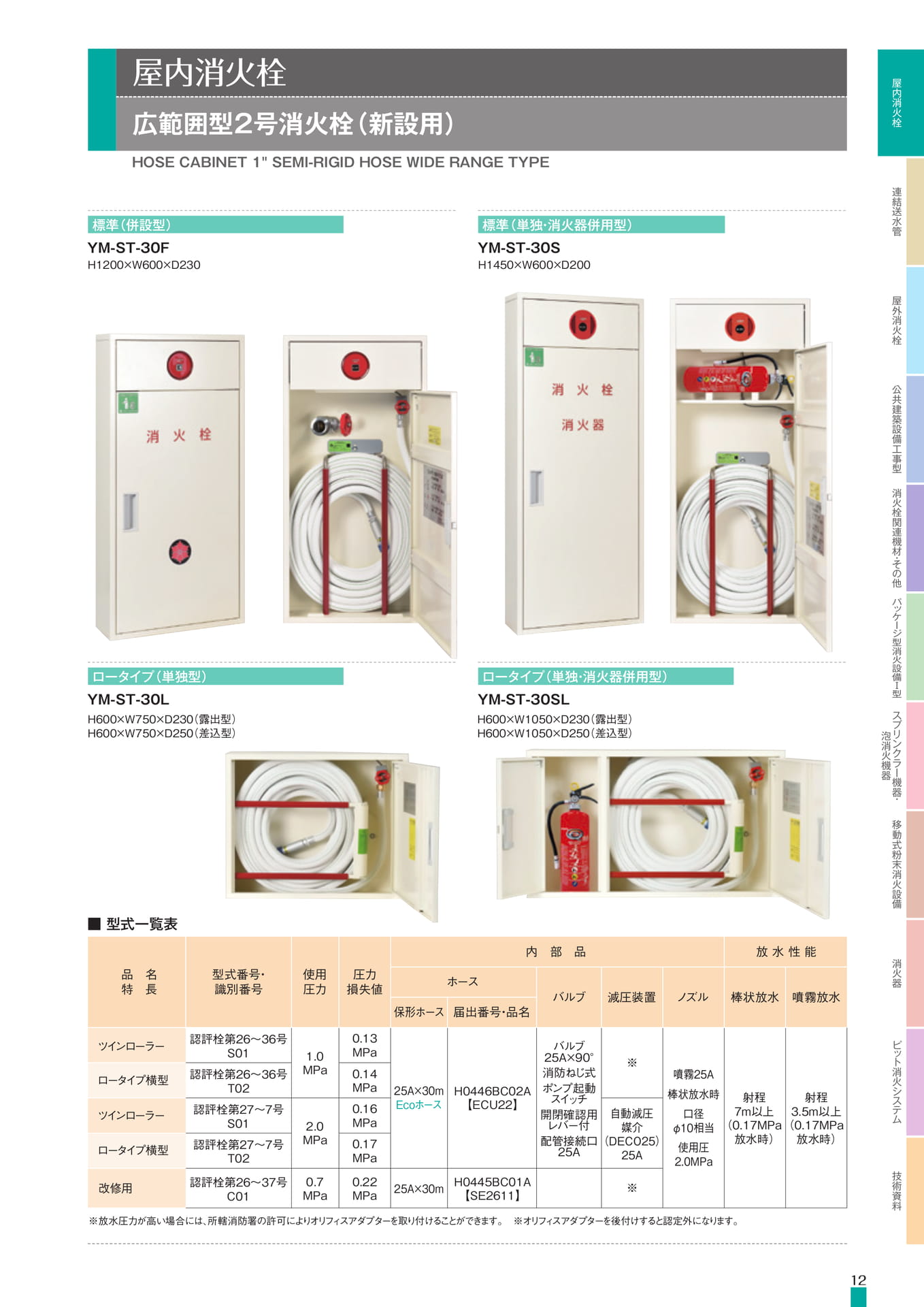

Page 13

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備12広範囲型２号消火栓（新設用）屋内消火栓HOSECABINET1"SEMI-RIGIDHOSEWIDERANGETYPE■型式一覧表ホース放水性能噴霧放水内部品バルブ減圧装置型式番号・識別番号圧力損失値品名特長棒状放水ノズル使用圧力保形ホース届出番号・品名ツインローラーロータイプ横型改修用認評栓第26～36号S010.13MPa0.22MPa0.14MPa0.16MPa0.17MPa1.0MPa2.0MPa0.7MPa25A×30mEcoホース25A×30mH０446BC０2A【ECU22】H０445BC０1A【SE2611】バルブ25A×90°消防ねじ式ポンプ起動スイッチ開閉確認用レバー付配管接続口25A噴霧25Ａ棒状放水時口径φ10相当使用圧2.0MPa射程3.5m以上（0.17MPa放水時）射程7m以上（0.17MPa放水時）YM-ST-30SLロータイプ（単独・消火器併用型）Ｈ600×Ｗ1050×D230（露出型）Ｈ600×Ｗ1050×D2５0（差込型）YM-ST-30Lロータイプ（単独型）H600×W750×D230（露出型）H600×W750×D250（差込型）YM-ST-30FH1200×W600×D230標準（併設型）YM-ST-30SH1450×W600×D200標準（単独・消火器併用型）認評栓第26～36号T02認評栓第26～37号C01※放水圧力が高い場合には、所轄消防署の許可によりオリフィスアダプターを取り付けることができます。※オリフィスアダプターを後付けすると認定外になります。ツインローラー認評栓第27～7号S01ロータイプ横型認評栓第27～7号T02自動減圧媒介（DECO25）25A※※

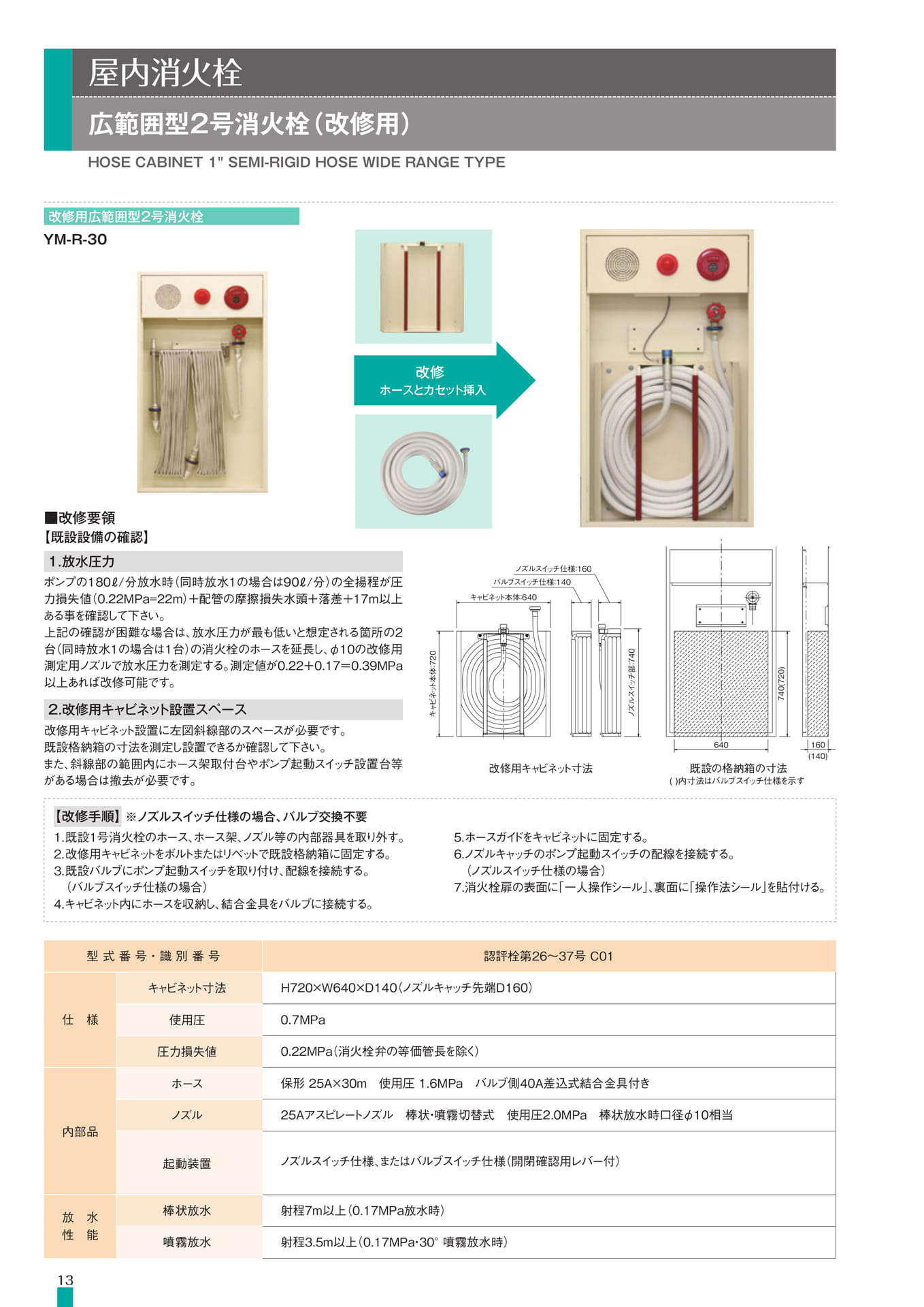

Page 14

屋内消火栓広範囲型２号消火栓（改修用）HOSECABINET1"SEMI-RIGIDHOSEWIDERANGETYPE改修用広範囲型2号消火栓YM-R-30改修ホースとカセット挿入■改修要領【既設設備の確認】1.放水圧力ポンプの180ℓ/分放水時（同時放水1の場合は90ℓ/分）の全揚程が圧力損失値（0.22MPa=22m）＋配管の摩擦損失水頭＋落差＋17m以上ある事を確認して下さい。上記の確認が困難な場合は、放水圧力が最も低いと想定される箇所の2台（同時放水1の場合は1台）の消火栓のホースを延長し、φ10の改修用測定用ノズルで放水圧力を測定する。測定値が0.22＋0.17＝0.39MPa以上あれば改修可能です。2.改修用キャビネット設置スペース改修用キャビネット設置に左図斜線部のスペースが必要です。既設格納箱の寸法を測定し設置できるか確認して下さい。また、斜線部の範囲内にホース架取付台やポンプ起動スイッチ設置台等がある場合は撤去が必要です。キャビネット本体：720ノズルスイッチ仕様：160バルブスイッチ仕様：140キャビネット本体：640改修用キャビネット寸法ノズルスイッチ部：740740(720)640160(140)既設の格納箱の寸法()内寸法はバルブスイッチ仕様を示す【改修手順】※ノズルスイッチ仕様の場合、バルブ交換不要１．既設１号消火栓のホース、ホース架、ノズル等の内部器具を取り外す。２．改修用キャビネットをボルトまたはリベットで既設格納箱に固定する。３．既設バルブにポンプ起動スイッチを取り付け、配線を接続する。（バルブスイッチ仕様の場合）４．キャビネット内にホースを収納し、結合金具をバルブに接続する。５．ホースガイドをキャビネットに固定する。6.ノズルキャッチのポンプ起動スイッチの配線を接続する。（ノズルスイッチ仕様の場合）7.消火栓扉の表面に「一人操作シール」、裏面に「操作法シール」を貼付ける。型式番号・識別番号認評栓第26～３７号C01仕様内部品キャビネット寸法使用圧圧力損失値ホースノズル起動装置H720×W６４０×D140（ノズルキャッチ先端D160）０．７MPa0.22MPa（消火栓弁の等価管長を除く）保形25A×30m使用圧1.6MPaバルブ側40A差込式結合金具付き25Aアスピレートノズル棒状・噴霧切替式使用圧2.0MPa棒状放水時口径φ10相当ノズルスイッチ仕様、またはバルブスイッチ仕様（開閉確認用レバー付）放水性能棒状放水噴霧放水射程7m以上（0.17MPa放水時）射程3.5m以上（0.17MPa・30°噴霧放水時）13

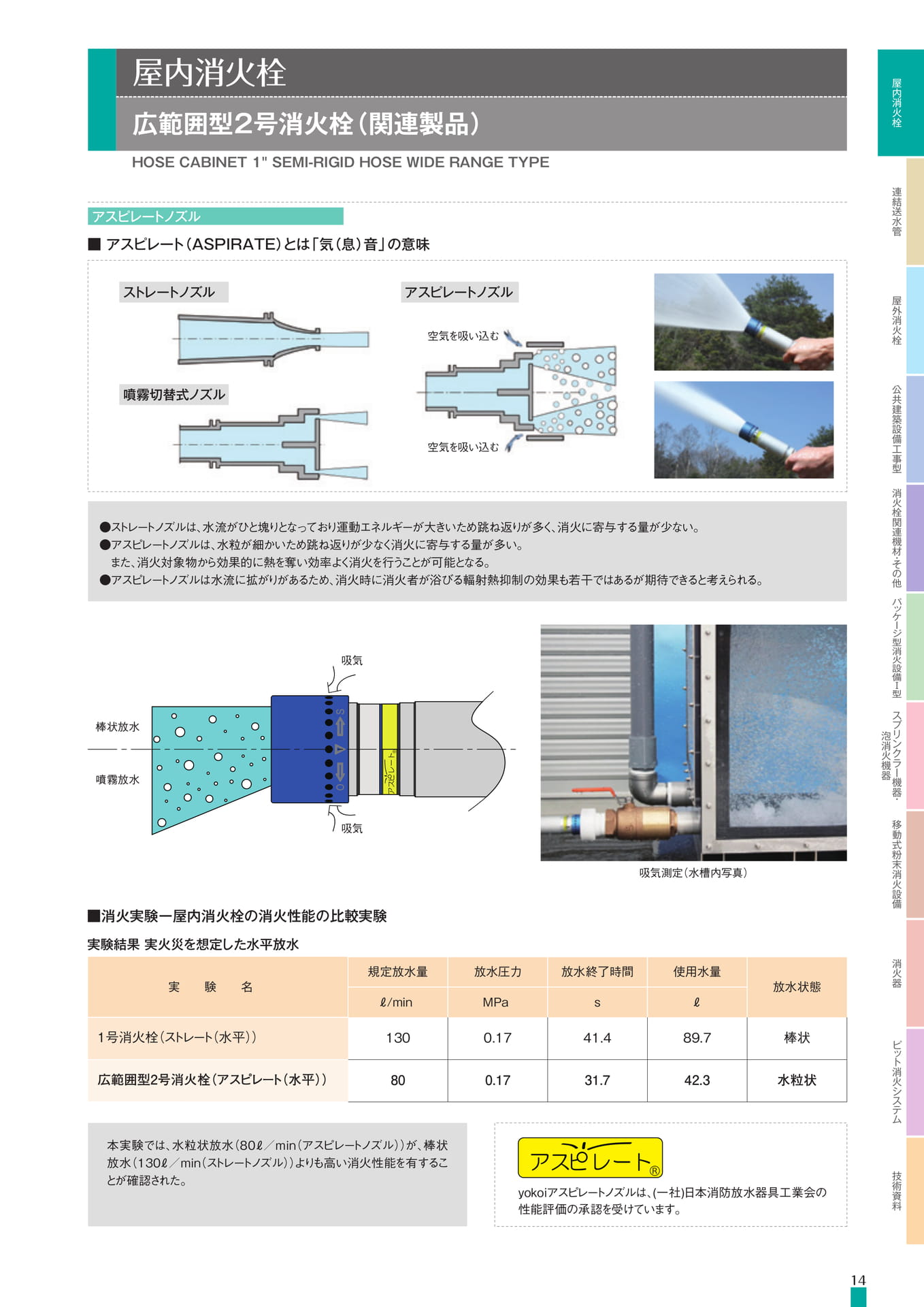

Page 15

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備14空気を吸い込む空気を吸い込む広範囲型２号消火栓（関連製品）屋内消火栓HOSECABINET1"SEMI-RIGIDHOSEWIDERANGETYPEアスピレートノズル■消火実験ー屋内消火栓の消火性能の比較実験●ストレートノズルは、水流がひと塊りとなっており運動エネルギーが大きいため跳ね返りが多く、消火に寄与する量が少ない。●アスピレートノズルは、水粒が細かいため跳ね返りが少なく消火に寄与する量が多い。また、消火対象物から効果的に熱を奪い効率よく消火を行うことが可能となる。●アスピレートノズルは水流に拡がりがあるため、消火時に消火者が浴びる輻射熱抑制の効果も若干ではあるが期待できると考えられる。本実験では、水粒状放水（８０ℓ／min（アスピレートノズル））が、棒状放水（１３０ℓ／min（ストレートノズル））よりも高い消火性能を有することが確認された。棒状放水噴霧放水吸気吸気吸気測定（水槽内写真）■アスピレート（ASPIRATE）とは「気（息）音」の意味ストレートノズルアスピレートノズル噴霧切替式ノズル実験結果実火災を想定した水平放水規定放水量放水状態実験名ℓ/minMPasℓ１号消火栓（ストレート（水平））広範囲型2号消火栓（アスピレート（水平））13080棒状水粒状放水圧力0.170.17放水終了時間41.431.7使用水量89.742.3ｙｏｋｏｉアスピレートノズルは、(一社)日本消防放水器具工業会の性能評価の承認を受けています。

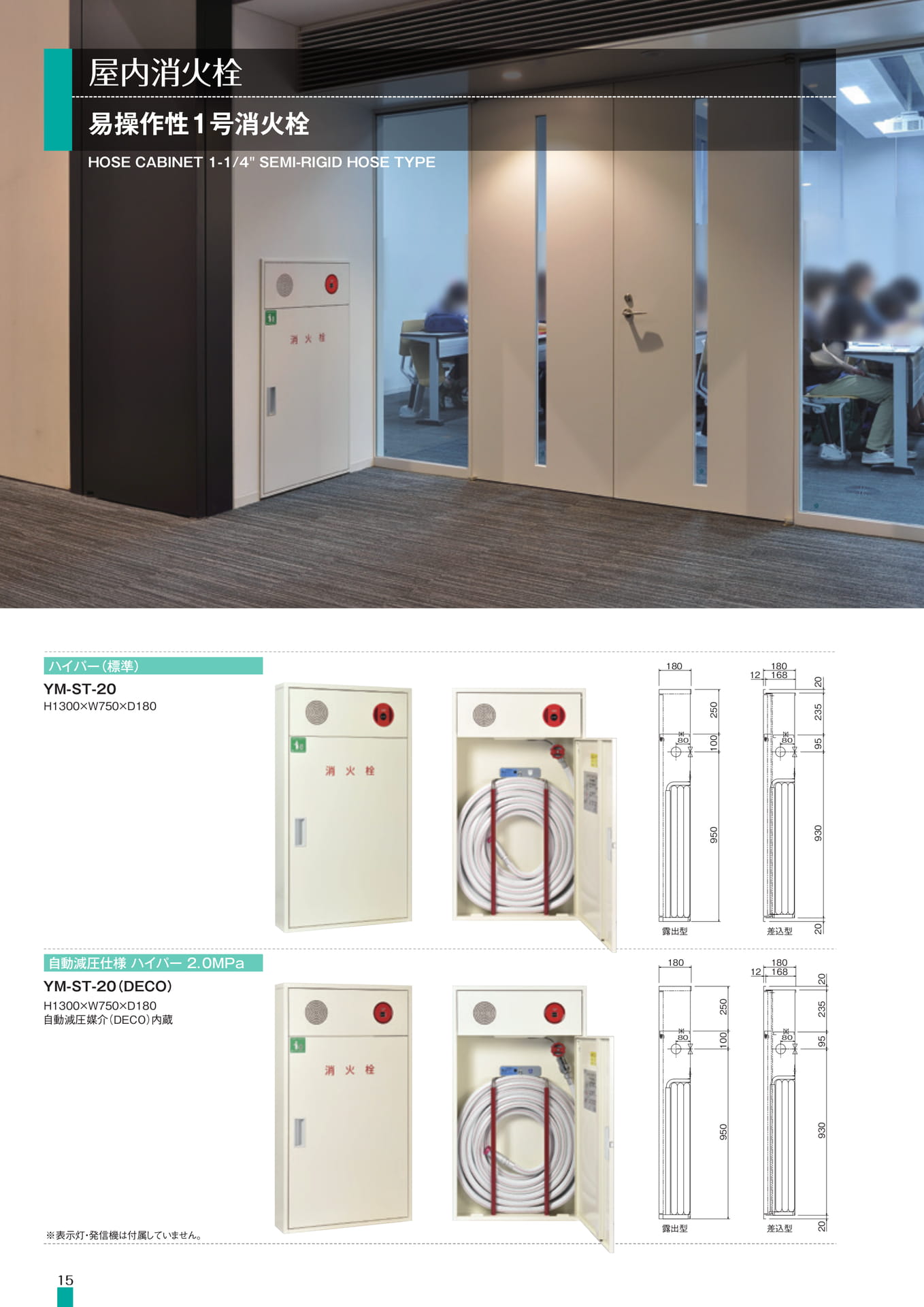

Page 16

15易操作性１号消火栓屋内消火栓HOSECABINET1-1/4"SEMI-RIGIDHOSETYPEYM-ST-20H1300×W750×D180ハイパー（標準）YM-ST-20（DECO）自動減圧仕様ハイパー２．０ＭPａH1300×W750×D180自動減圧媒介（DECO）内蔵※表示灯・発信機は付属していません。18010025095080露出型1801216820952352093080差込型18080100250950露出型1801216880209523520930差込型

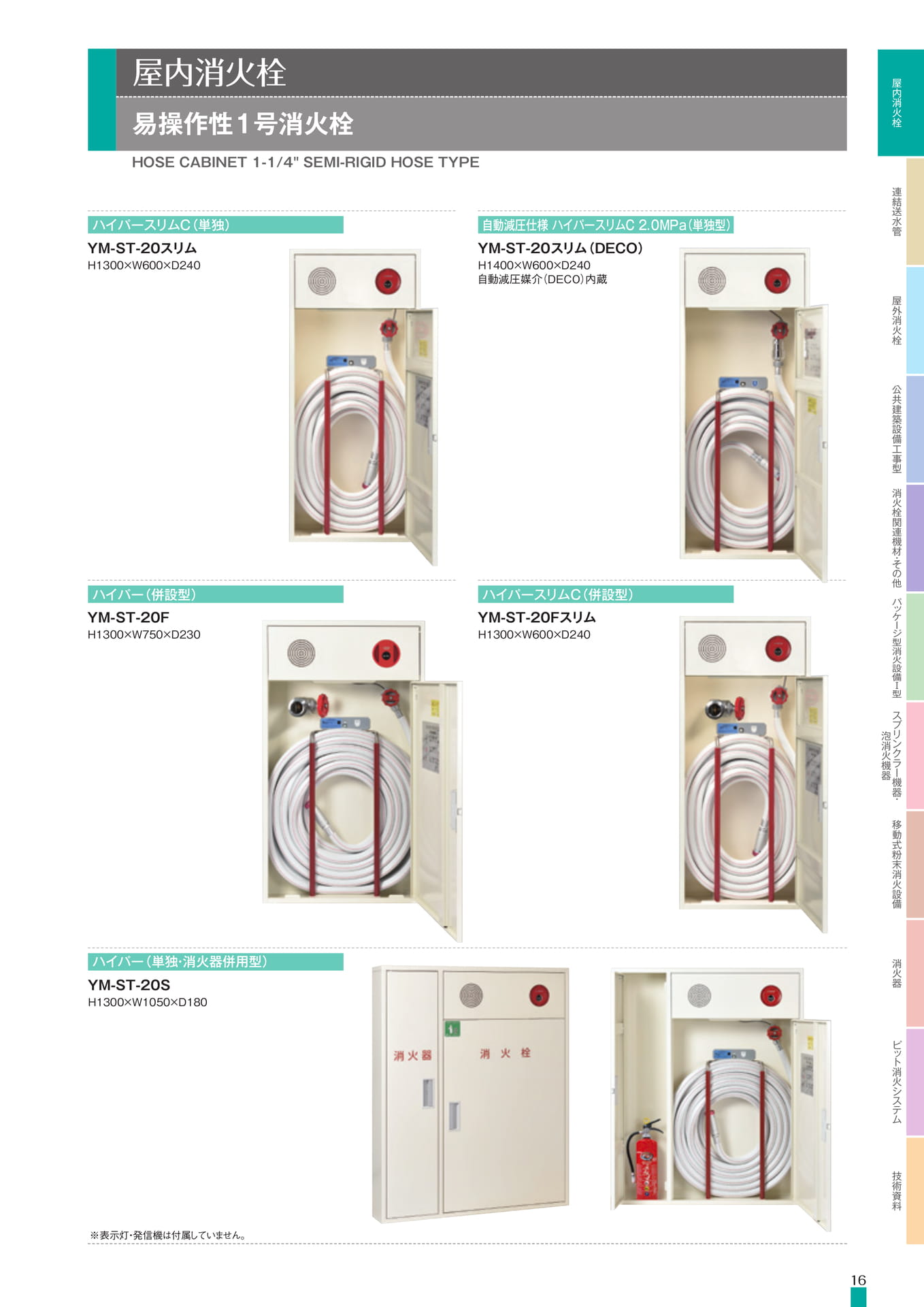

Page 17

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備16易操作性１号消火栓屋内消火栓HOSECABINET1-1/4"SEMI-RIGIDHOSETYPEYM-ST-20スリムH1300×W600×D240ハイパースリムC（単独）YM-ST-20FスリムH1300×W600×D240ハイパースリムC（併設型）YM-ST-20スリム（DECO）H1400×W600×D240自動減圧媒介（DECO）内蔵自動減圧仕様ハイパースリムC２．０ＭPａ（単独型）YM-ST-20FH1300×W750×D230ハイパー（併設型）※表示灯・発信機は付属していません。YM-ST-20SH1300×W1050×D180ハイパー（単独・消火器併用型）

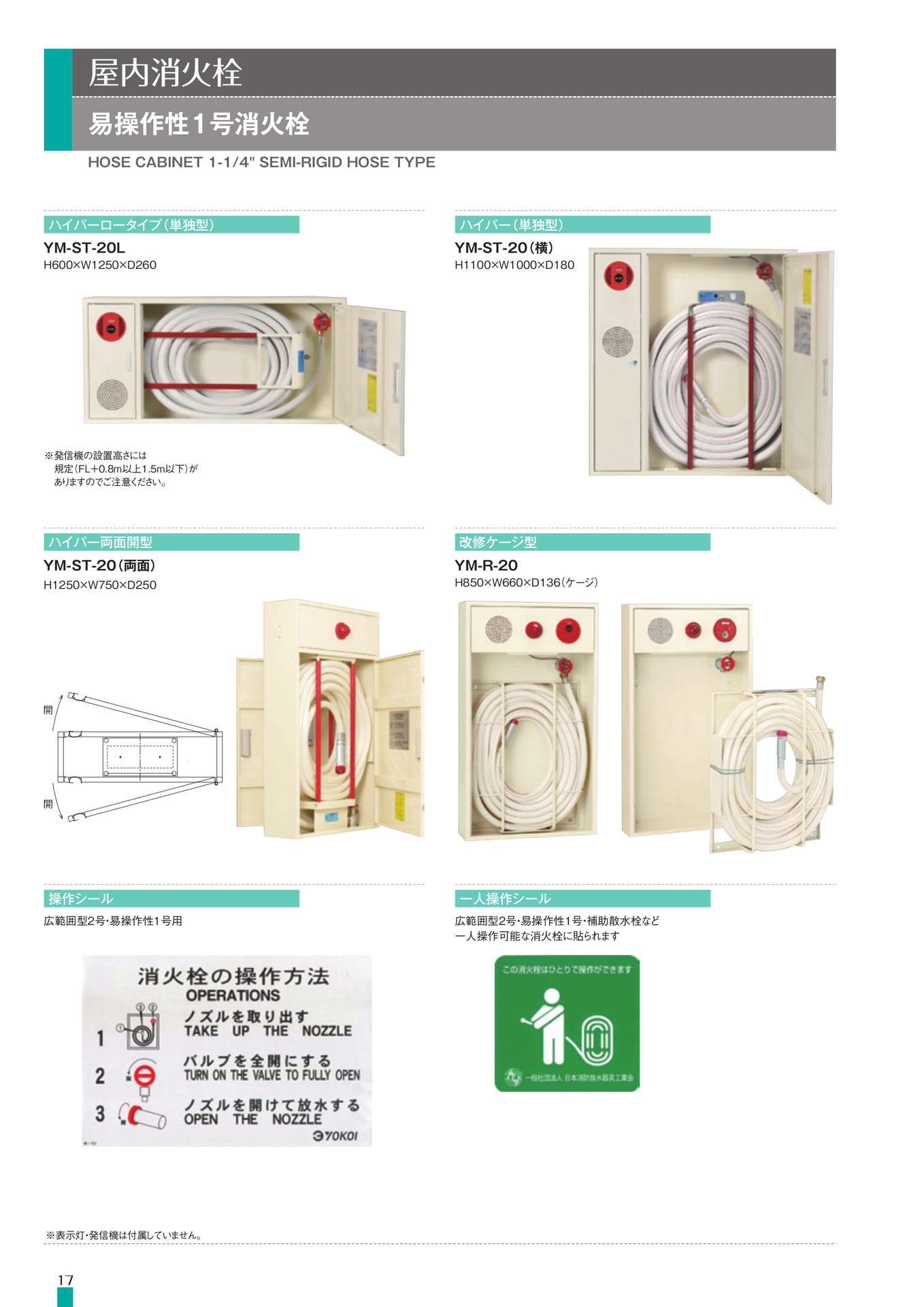

Page 18

屋内消火栓易操作性１号消火栓HOSECABINET1-1/4"SEMI-RIGIDHOSETYPEハイパーロータイプ（単独型）ハイパー（単独型）YM-ST-20LH600×W1250×D260YM-ST-20（横）H1100×W1000×D180※発信機の設置高さには規定（FL＋0.8m以上1.5m以下）がありますのでご注意ください。ハイパー両面開型YM-ST-20（両面）H1250×W750×D250改修ケージ型YM-R-20H850×W660×D136（ケージ）開開操作シール広範囲型2号・易操作性1号用一人操作シール広範囲型2号・易操作性1号・補助散水栓など一人操作可能な消火栓に貼られます※表示灯・発信機は付属していません。17

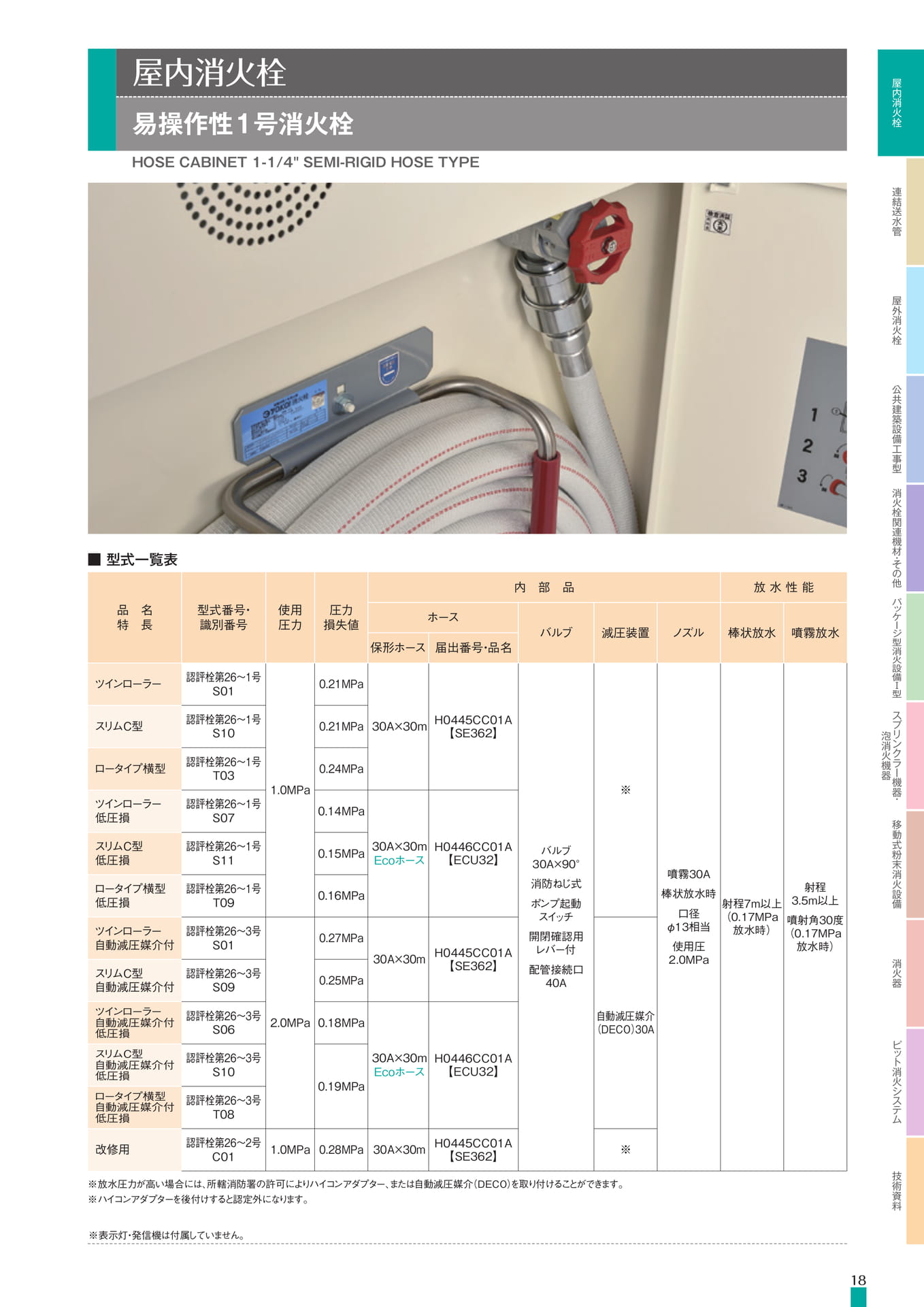

Page 19

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備18※表示灯・発信機は付属していません。■型式一覧表※放水圧力が高い場合には、所轄消防署の許可によりハイコンアダプター、または自動減圧媒介（DECO）を取り付けることができます。※ハイコンアダプターを後付けすると認定外になります。ホース放水性能噴霧放水内部品バルブ型式番号・識別番号品名特長減圧装置棒状放水ノズル使用圧力保形ホース届出番号・品名ツインローラー自動減圧媒介付低圧損スリムC型自動減圧媒介付低圧損ツインローラー低圧損スリムC型低圧損ロータイプ横型低圧損ツインローラースリムC型ロータイプ横型スリムC型自動減圧媒介付改修用ロータイプ横型自動減圧媒介付低圧損ツインローラー自動減圧媒介付認評栓第26～1号S01認評栓第26～1号S10認評栓第26～1号T03認評栓第26～1号S07認評栓第26～1号S11認評栓第26～1号T09認評栓第26～3号S01認評栓第26～3号S09認評栓第26～3号S06認評栓第26～3号S10認評栓第26～3号T08認評栓第26～2号C011.0MPa2.0MPa1.0MPa30A×30m30A×30m30A×30mH0445CC01A【SE362】H0446CC01A【ECU32】H0445CC01A【SE362】H0446CC01A【ECU32】H0445CC01A【SE362】30A×30mEcoホース30A×30mEcoホースバルブ30A×90°消防ねじ式ポンプ起動スイッチ開閉確認用レバー付配管接続口40A噴霧30Ａ棒状放水時口径φ13相当使用圧2.0MPa射程7m以上（0.17MPa放水時）射程3.5m以上噴射角30度（0.17MPa放水時）自動減圧媒介（DECO）30A※※圧力損失値0.21MPa0.21MPa0.24MPa0.14MPa0.15MPa0.16MPa0.27MPa0.25MPa0.18MPa0.19MPa0.28MPa易操作性１号消火栓屋内消火栓HOSECABINET1-1/4"SEMI-RIGIDHOSETYPE

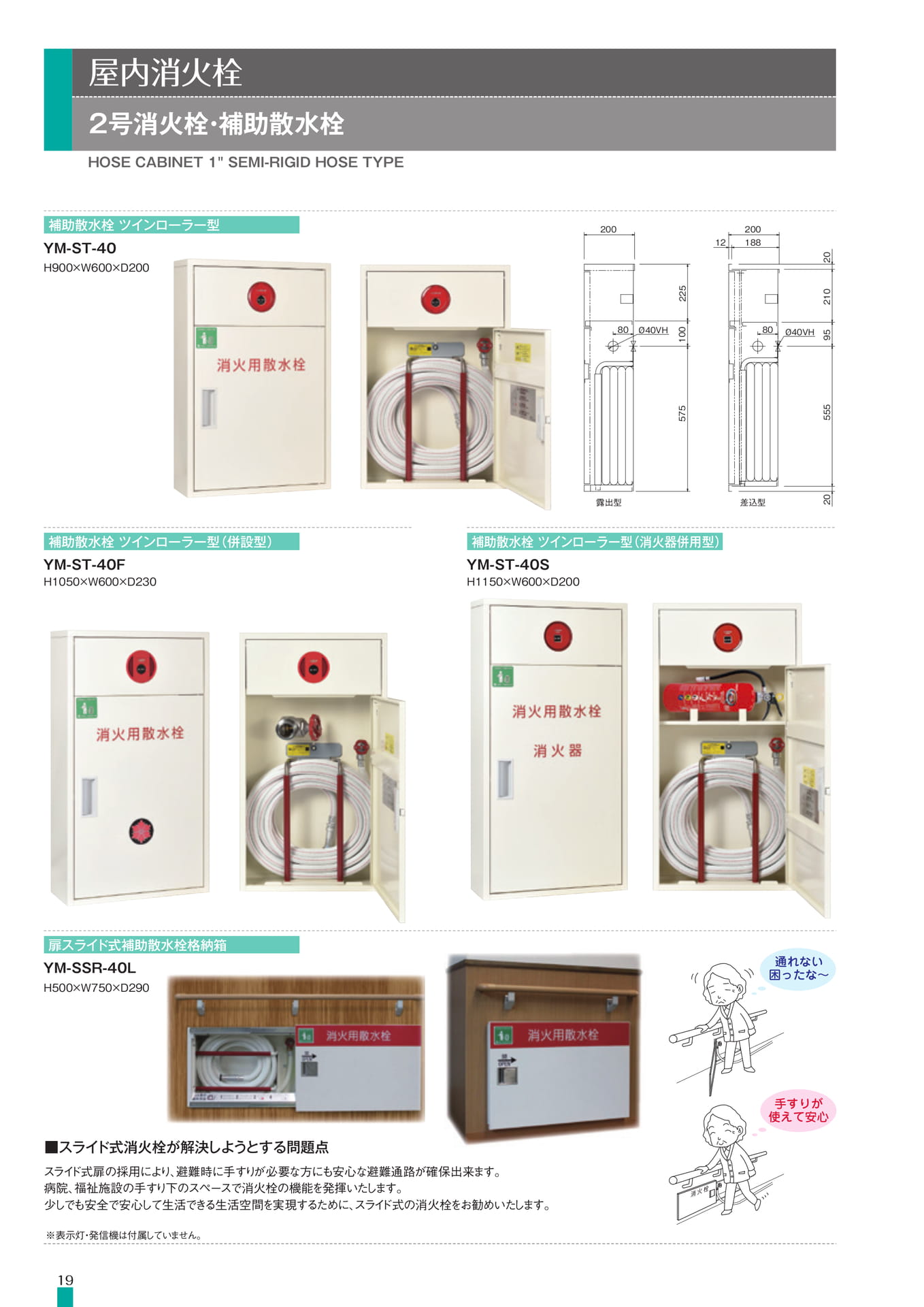

Page 20

19YM-ST-40補助散水栓ツインローラー型H900×W600×D200YM-SSR-40L扉スライド式補助散水栓格納箱H500×W750×D290YM-ST-40FH1050×W600×D230補助散水栓ツインローラー型（併設型）YM-ST-40SH1150×W600×D200補助散水栓ツインローラー型（消火器併用型）※表示灯・発信機は付属していません。２号消火栓・補助散水栓屋内消火栓HOSECABINET1"SEMI-RIGIDHOSETYPE■スライド式消火栓が解決しようとする問題点スライド式扉の採用により、避難時に手すりが必要な方にも安心な避難通路が確保出来ます。病院、福祉施設の手すり下のスペースで消火栓の機能を発揮いたします。少しでも安全で安心して生活できる生活空間を実現するために、スライド式の消火栓をお勧めいたします。消火栓手すりが使えて安心通れない困ったな～225200露出型Ø40VH8057510020555952102020012188差込型80Ø40VH

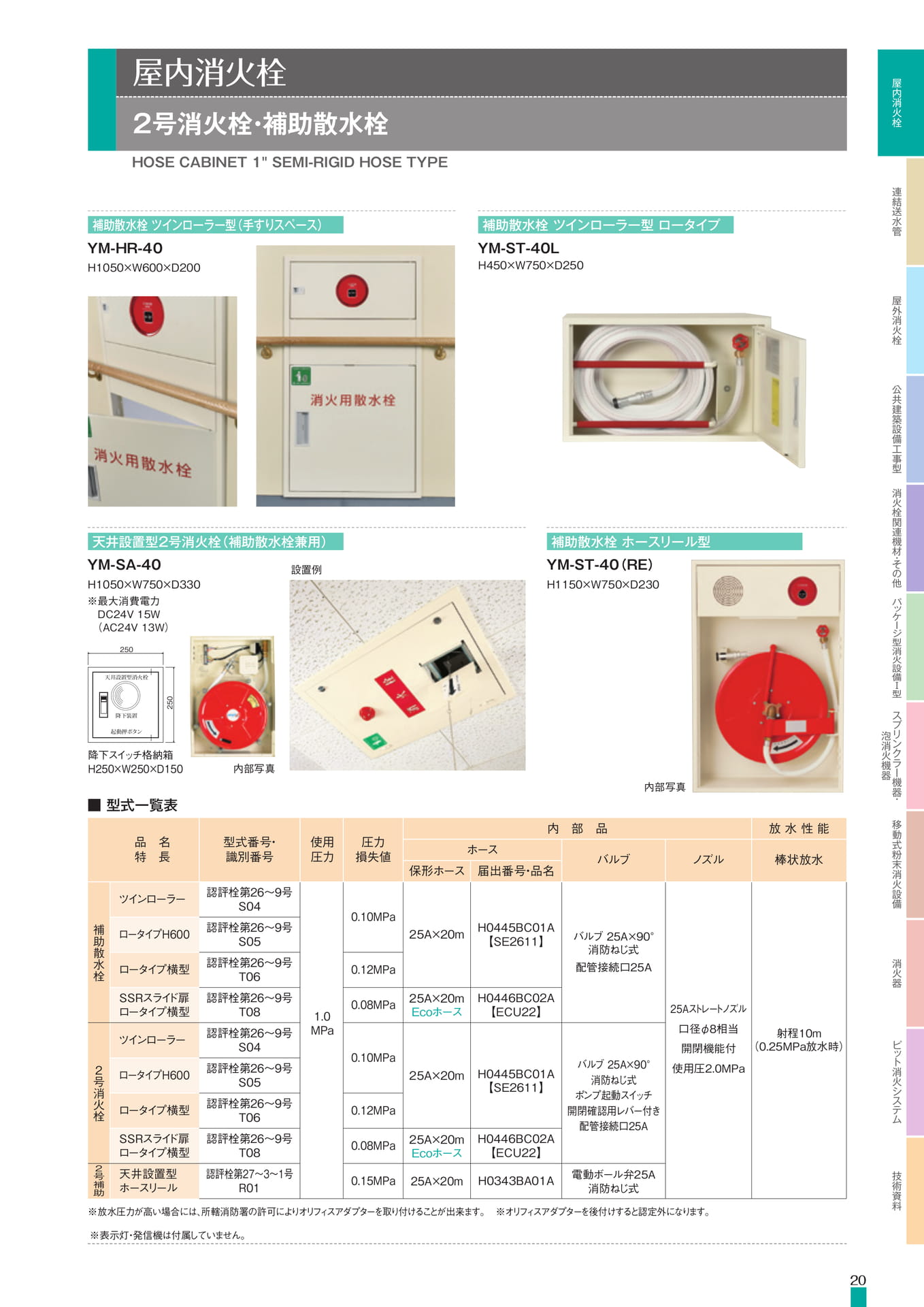

Page 21

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備20YM-SA-40H1050×W750×D330H250×W250×D150天井設置型２号消火栓（補助散水栓兼用）YM-ST-40（RE）H1150×W750×D230補助散水栓ホースリール型降下スイッチ格納箱設置例内部写真内部写真※最大消費電力DC24V15W（AC24V13W）■型式一覧表ホース放水性能内部品バルブ型式番号・識別番号圧力損失値品名特長棒状放水ノズル使用圧力保形ホース届出番号・品名SSRスライド扉ロータイプ横型ツインローラーロータイプH600ロータイプ横型SSRスライド扉ロータイプ横型認評栓第26～9号S04認評栓第26～9号S05認評栓第26～9号T06認評栓第26～9号T08認評栓第26～9号S04認評栓第26～9号S05認評栓第26～9号T06認評栓第26～9号T08認評栓第27～3～1号R010.10MPa0.12MPa0.08MPa0.10MPa0.12MPa0.08MPa0.15MPa1.0MPa25A×20m25A×20mEcoホース25A×20m25A×20mEcoホース25A×20mバルブ25A×90°消防ねじ式配管接続口25A電動ボール弁25A消防ねじ式バルブ25A×90°消防ねじ式ポンプ起動スイッチ開閉確認用レバー付き配管接続口25A25Aストレートノズル口径φ8相当開閉機能付使用圧2.0MPa射程10m（0.25MPa放水時）※放水圧力が高い場合には、所轄消防署の許可によりオリフィスアダプターを取り付けることが出来ます。※オリフィスアダプターを後付けすると認定外になります。ロータイプH600ツインローラー天井設置型ホースリールロータイプ横型H0446BC02A【ECU22】H0445BC01A【SE2611】H0445BC01A【SE2611】H0446BC02A【ECU22】H0343BA01A補助散水栓2号消火栓2号補助天井設置型消火栓降下装置起動押ボタン250250２号消火栓・補助散水栓屋内消火栓HOSECABINET1"SEMI-RIGIDHOSETYPEYM-ST-40LH450×W750×D250補助散水栓ツインローラー型ロータイプYM-HR-40補助散水栓ツインローラー型（手すりスペース）H1050×W600×D200※表示灯・発信機は付属していません。

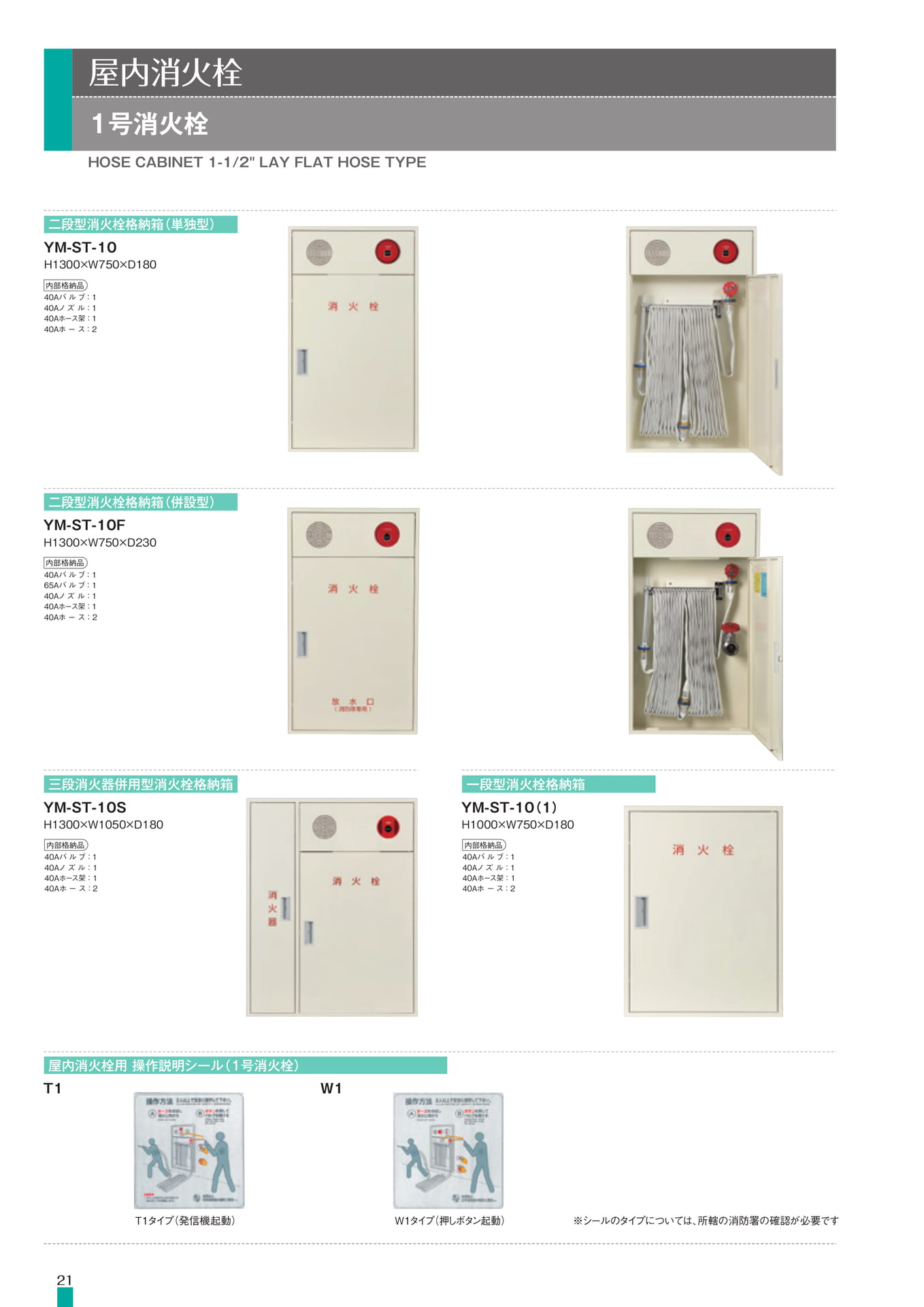

Page 22

屋内消火栓１号消火栓HOSECABINET1-1/2"LAYFLATHOSETYPE二段型消火栓格納箱（単独型）YM-ST-10H1300×W750×D180内部格納品40Aバルブ：140Aノズル：140Aホース架：140Aホース：2二段型消火栓格納箱（併設型）YM-ST-10FH1300×W750×D230内部格納品40Aバルブ：165Aバルブ：140Aノズル：140Aホース架：140Aホース：2三段消火器併用型消火栓格納箱YM-ST-10SH1300×W1050×D180内部格納品40Aバルブ：140Aノズル：140Aホース架：140Aホース：2一段型消火栓格納箱YM-ST-10（１）H1000×W750×D180内部格納品40Aバルブ：140Aノズル：140Aホース架：140Aホース：2屋内消火栓用操作説明シール（１号消火栓）T1W1T1タイプ（発信機起動）W1タイプ（押しボタン起動）※シールのタイプについては、所轄の消防署の確認が必要です21

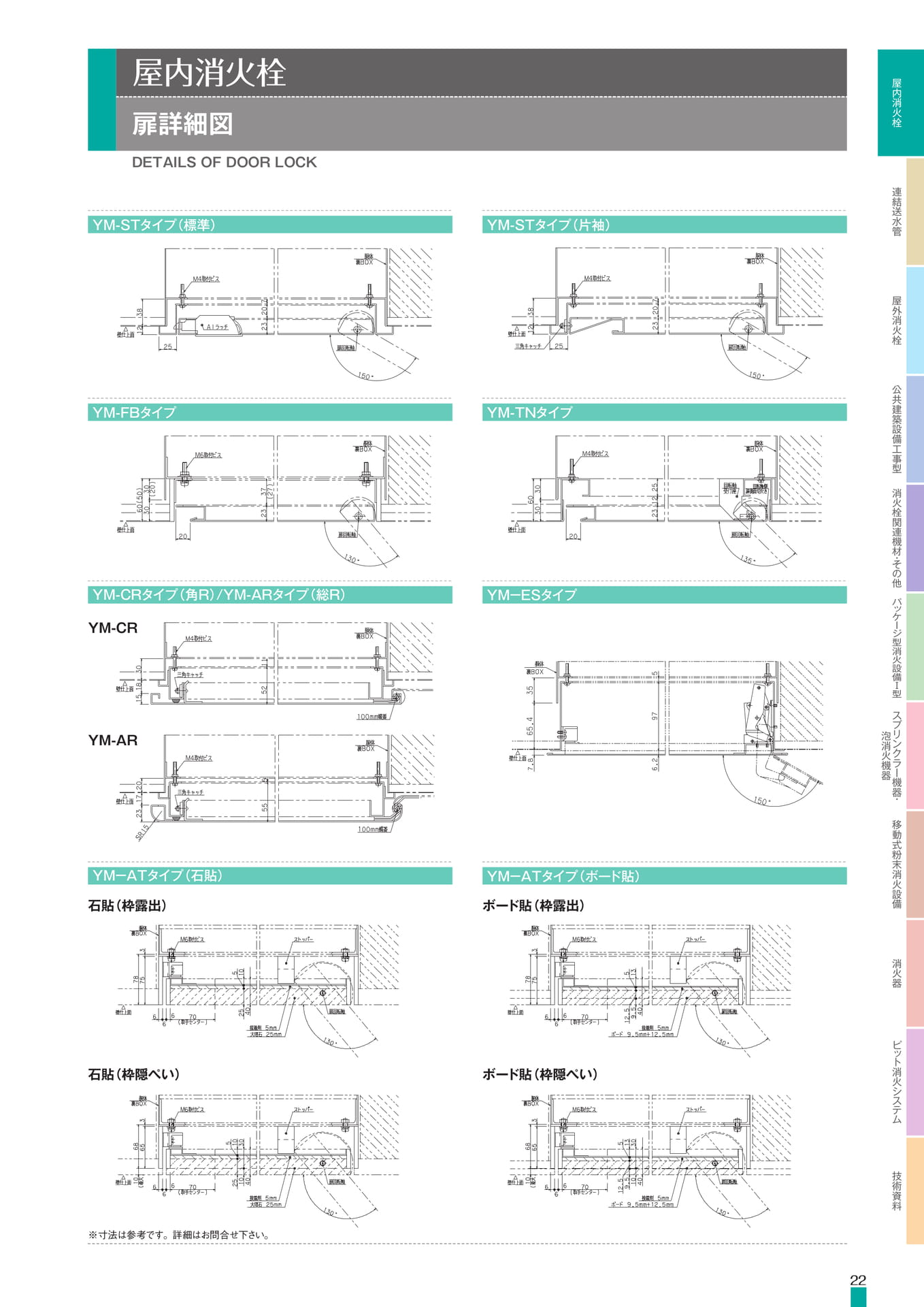

Page 23

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備22扉詳細図屋内消火栓DETAILSOFDOORLOCKＹＭ-ＣＲ石貼（枠露出）ボード貼（枠露出）石貼（枠隠ぺい）ボード貼（枠隠ぺい）ＹＭ-ＡＲYM-CRタイプ（角R）/YM-ARタイプ（総R）ＹＭ－ＥＳタイプＹＭ－ＡＴタイプ（石貼）ＹＭ－ＡＴタイプ（ボード貼）YM-TNタイプYM-FBタイプYM-STタイプ（標準）YM-STタイプ（片袖）※寸法は参考です。詳細はお問合せ下さい。

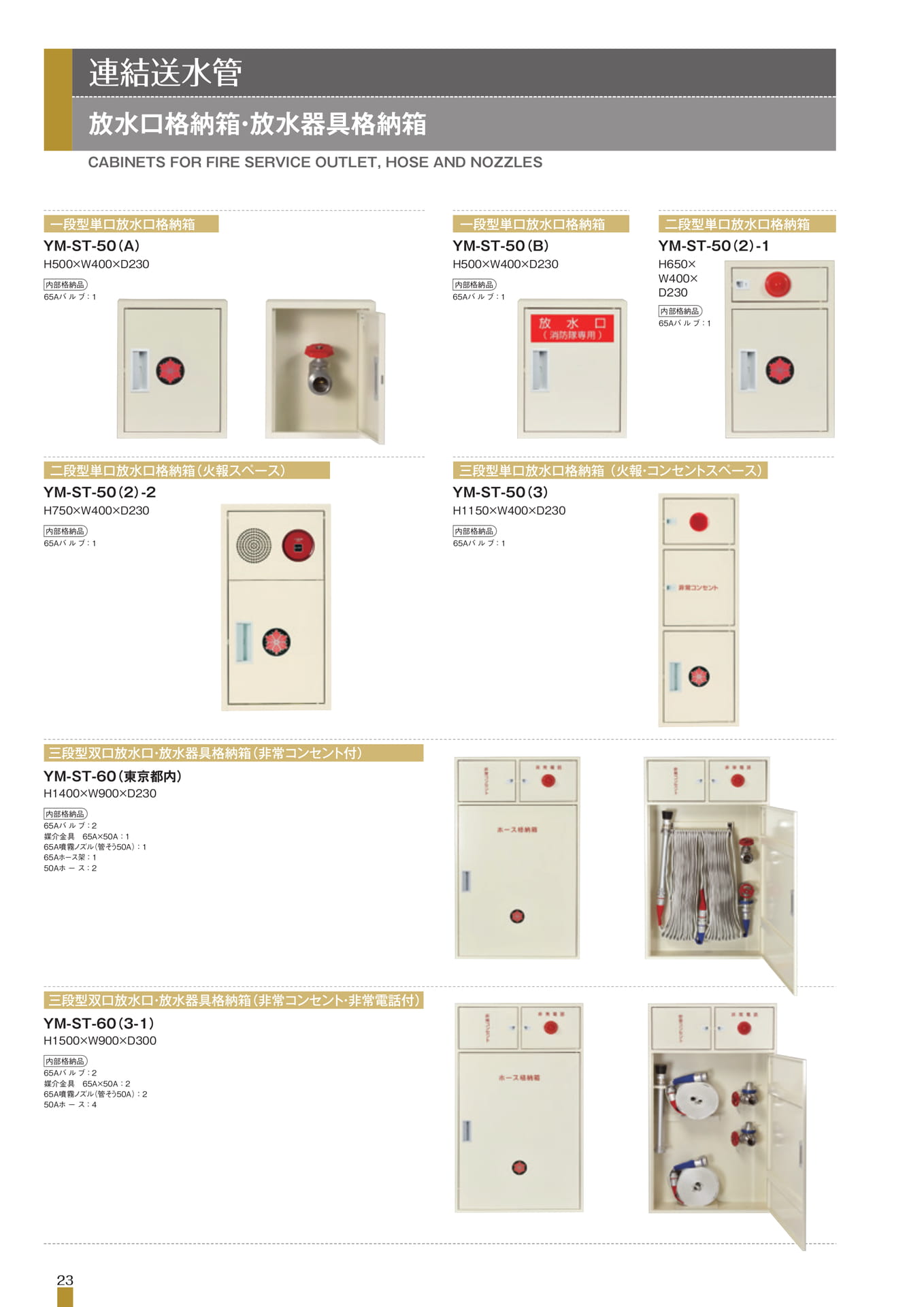

Page 24

連結送水管放水口格納箱・放水器具格納箱CABINETSFORFIRESERVICEOUTLET,HOSEANDNOZZLES一段型単口放水口格納箱一段型単口放水口格納箱YM-ST-50（A）YM-ST-50（B）H500×W400×D230H500×W400×D230内部格納品内部格納品65Aバルブ：165Aバルブ：1二段型単口放水口格納箱YM-ST-50（2）-1H650×W400×D230内部格納品65Aバルブ：1二段型単口放水口格納箱（火報スペース）YM-ST-50（2）-2H750×W400×D230内部格納品65Aバルブ：1三段型単口放水口格納箱（火報・コンセントスペース）YM-ST-50（3）H1150×W400×D230内部格納品65Aバルブ：1三段型双口放水口・放水器具格納箱（非常コンセント付）YM-ST-60（東京都内）H1400×W900×D230内部格納品６５Ａバルブ：２媒介金具６５Ａ×５０Ａ：1６５Ａ噴霧ノズル（管そう５０Ａ）：１６５Ａホース架：１５０Ａホース：２三段型双口放水口・放水器具格納箱（非常コンセント・非常電話付）YM-ST-60（3-1）H1500×W900×D300内部格納品６５Ａバルブ：２媒介金具６５Ａ×５０Ａ：２６５Ａ噴霧ノズル（管そう５０Ａ）：2５０Ａホース：４23

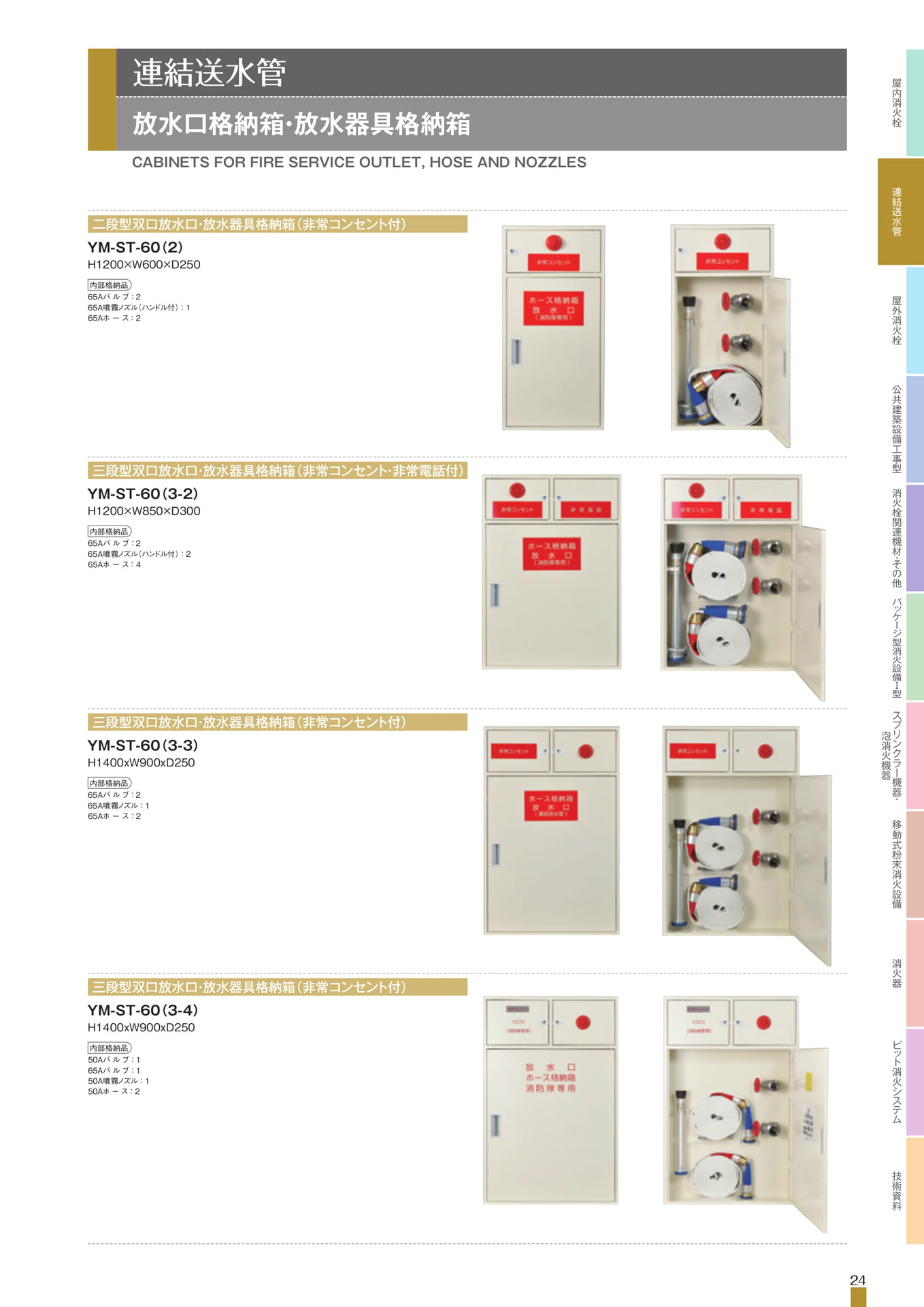

Page 25

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備2450Ａバルブ：165Ａバルブ：150Ａ噴霧ノズル：１50Ａホース：２内部格納品YM-ST-60（3-4）H1400ｘW900ｘD250三段型双口放水口・放水器具格納箱（非常コンセント付）放水口格納箱・放水器具格納箱連結送水管CABINETSFORFIRESERVICEOUTLET,HOSEANDNOZZLES６５Ａバルブ：２６５Ａ噴霧ノズル：１65Ａホース：2内部格納品YM-ST-60（3-3）H1400ｘW900ｘD250三段型双口放水口・放水器具格納箱（非常コンセント付）６５Ａバルブ：２６５Ａ噴霧ノズル（ハンドル付）：265Ａホース：4内部格納品YM-ST-60（3-2）H1200×W850×D300三段型双口放水口・放水器具格納箱（非常コンセント・非常電話付）６５Ａバルブ：２６５Ａ噴霧ノズル（ハンドル付）：１65Ａホース：２内部格納品YM-ST-60（２）H1200×W600×D250二段型双口放水口・放水器具格納箱（非常コンセント付）

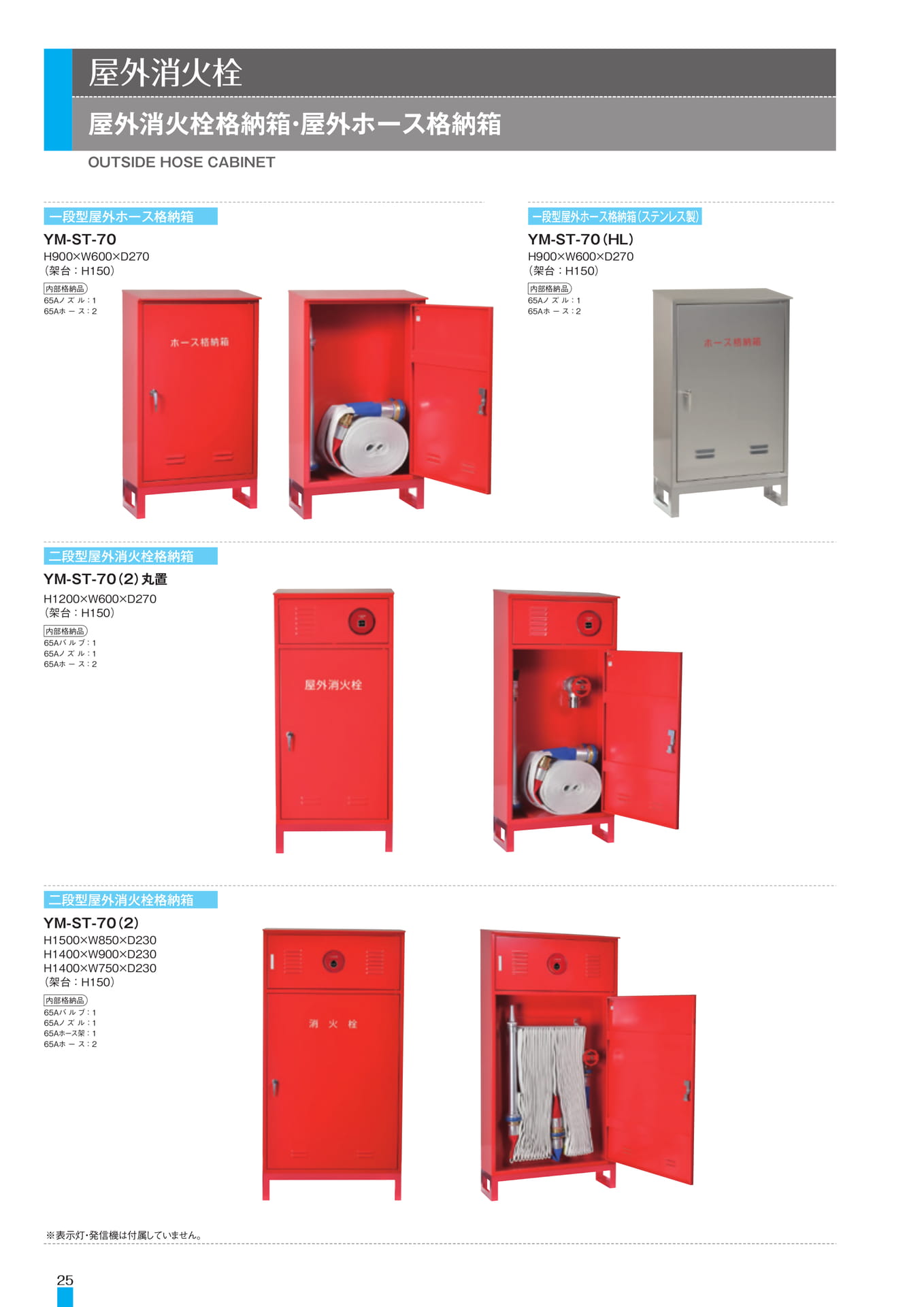

Page 26

屋外消火栓屋外消火栓格納箱・屋外ホース格納箱OUTSIDEHOSECABINET一段型屋外ホース格納箱YM-ST-70H900×W600×D270（架台：H150）内部格納品65Aノズル：165Aホース：2一段型屋外ホース格納箱（ステンレス製）YM-ST-70（HL）H900×W600×D270（架台：H150）内部格納品65Aノズル：165Aホース：2二段型屋外消火栓格納箱YM-ST-70（2）丸置H1200×W600×D270（架台：H150）内部格納品65Aバルブ：165Aノズル：165Aホース：2二段型屋外消火栓格納箱YM-ST-70（2）H1500×W850×D230H1400×W900×D230H1400×W750×D230（架台：H150）内部格納品65Aバルブ：165Aノズル：165Aホース架：165Aホース：2※表示灯・発信機は付属していません。25

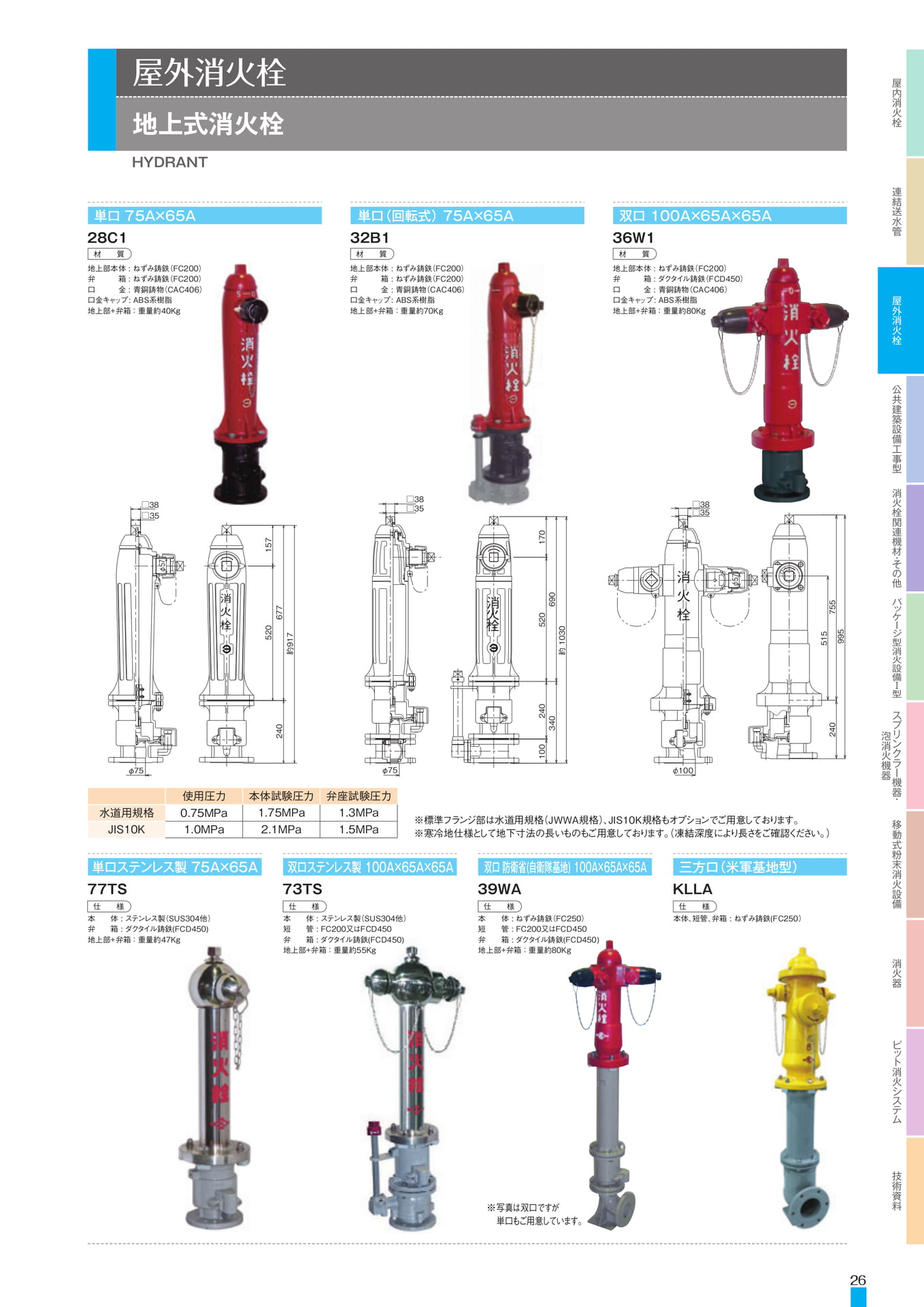

Page 27

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備26栓火消φ100φ57□35□38消火栓240520157677約917栓火消１７０５２０６９０１００約１０３０３４０２４０□38□35φ57φ75φ７５□３５□３８Ｏ240995755515※写真は双口ですが単口もご用意しています。地上式消火栓屋外消火栓HYDRANT単口75A×65A単口（回転式）75A×65A双口100A×65A×65A28C132B136W177TS単口ステンレス製75Ａ×65Ａ本体:ステンレス製（SUS304他）弁箱:ダクタイル鋳鉄(FCD450)地上部+弁箱：重量約47Kg仕様73TS双口ステンレス製100Ａ×65Ａ×65Ａ本体:ステンレス製（SUS304他）短管:FC200又はFCD450弁箱:ダクタイル鋳鉄(FCD450)地上部+弁箱：重量約55Kg仕様39WA双口防衛省(自衛隊基地)100Ａ×65Ａ×65Ａ本体:ねずみ鋳鉄（FC250）短管:FC200又はFCD450弁箱:ダクタイル鋳鉄(FCD450)地上部+弁箱：重量約80Kg仕様KLLA三方口（米軍基地型）本体、短管、弁箱:ねずみ鋳鉄(FC250）仕様※標準フランジ部は水道用規格（JWWA規格）、JIS10K規格もオプションでご用意しております。※寒冷地仕様として地下寸法の長いものもご用意しております。（凍結深度により長さをご確認ください。）使用圧力本体試験圧力弁座試験圧力0.75MPa1.75MPa1.3MPa1.0MPa水道用規格JIS10K2.1MPa1.5MPa材質地上部本体:ねずみ鋳鉄（FC200）弁箱:ねずみ鋳鉄（FC200）口金:青銅鋳物（CAC406）口金キャップ:ABS系樹脂地上部+弁箱：重量約40Kg材質地上部本体:ねずみ鋳鉄（FC200）弁箱:ねずみ鋳鉄（FC200）口金:青銅鋳物（CAC406）口金キャップ:ABS系樹脂地上部+弁箱：重量約70Kg材質地上部本体:ねずみ鋳鉄（FC200）弁箱:ダクタイル鋳鉄（FCD450）口金:青銅鋳物（CAC406）口金キャップ:ABS系樹脂地上部+弁箱：重量約80Kg

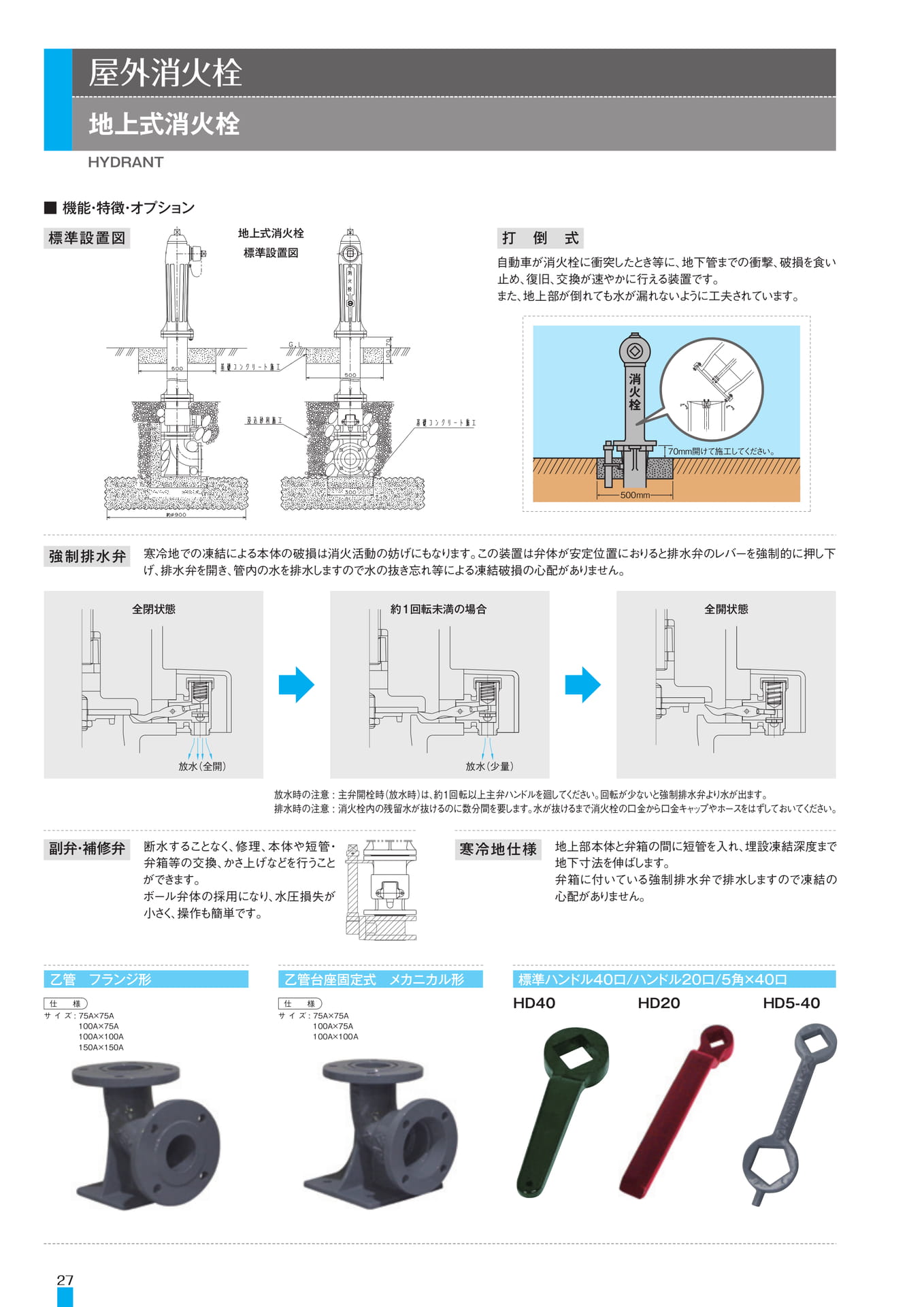

Page 28

屋外消火栓地上式消火栓HYDRANT■機能・特徴・オプション標準設置図地上式消火栓標準設置図打倒式自動車が消火栓に衝突したとき等に、地下管までの衝撃、破損を食い止め、復旧、交換が速やかに行える装置です。また、地上部が倒れても水が漏れないように工夫されています。70mm開けて施工してください。500mm強制排水弁寒冷地での凍結による本体の破損は消火活動の妨げにもなります。この装置は弁体が安定位置におりると排水弁のレバーを強制的に押し下げ、排水弁を開き、管内の水を排水しますので水の抜き忘れ等による凍結破損の心配がありません。全閉状態約1回転未満の場合全開状態放水（全開）放水（少量）放水時の注意:主弁開栓時（放水時）は、約1回転以上主弁ハンドルを廻してください。回転が少ないと強制排水弁より水が出ます。排水時の注意:消火栓内の残留水が抜けるのに数分間を要します。水が抜けるまで消火栓の口金から口金キャップやホースをはずしておいてください。副弁・補修弁断水することなく、修理、本体や短管・弁箱等の交換、かさ上げなどを行うことができます。ボール弁体の採用になり、水圧損失が小さく、操作も簡単です。寒冷地仕様地上部本体と弁箱の間に短管を入れ、埋設凍結深度まで地下寸法を伸ばします。弁箱に付いている強制排水弁で排水しますので凍結の心配がありません。乙管フランジ形仕様サイズ:75Ａ×75Ａ100Ａ×75Ａ100Ａ×100Ａ150Ａ×150Ａ乙管台座固定式メカニカル形仕様サイズ:75Ａ×75Ａ100Ａ×75Ａ100Ａ×100Ａ標準ハンドル40口/ハンドル20口/5角×40口HD40HD20HD5-4027

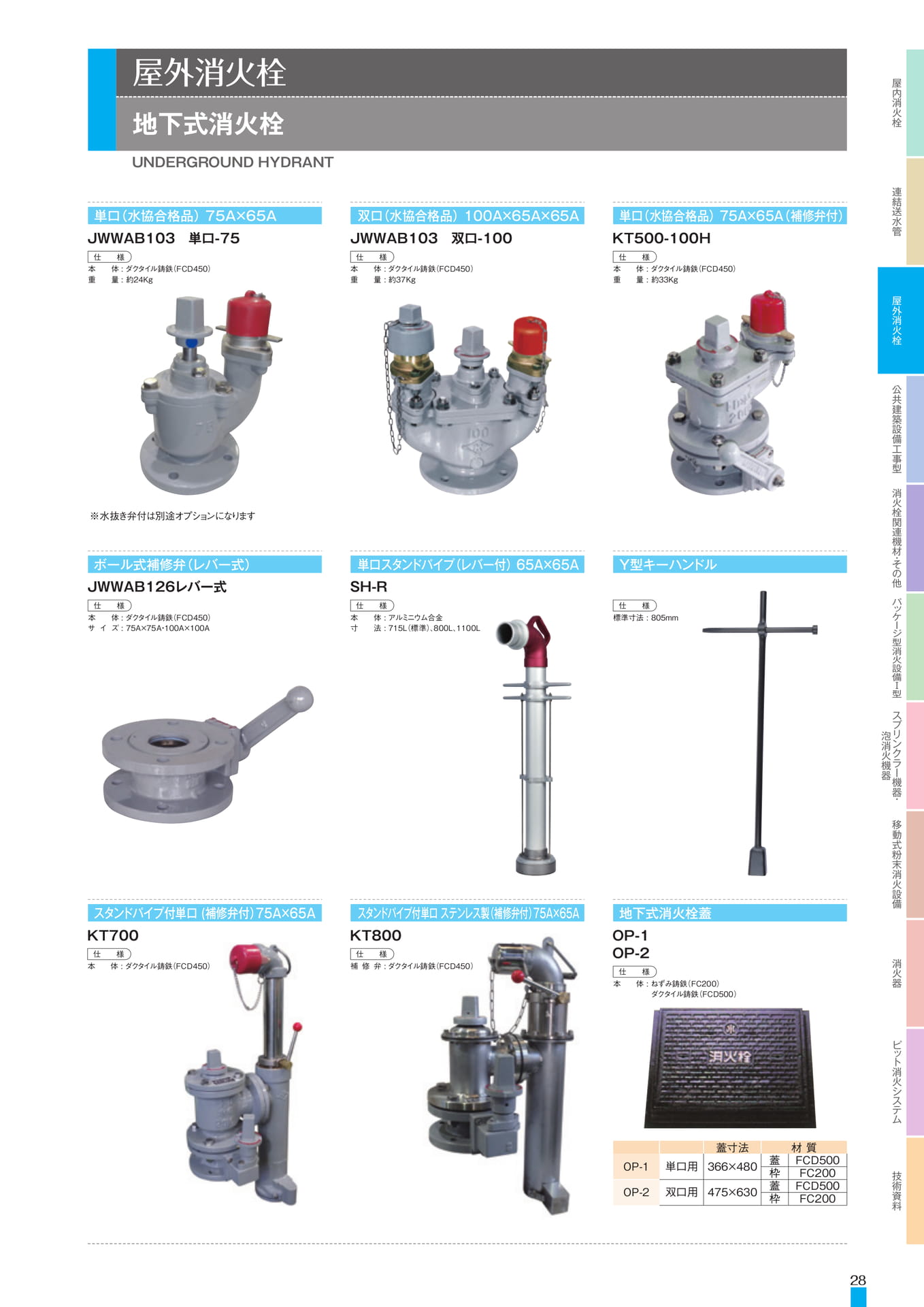

Page 29

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備28地下式消火栓屋外消火栓UNDERGROUNDHYDRANTKT700スタンドパイプ付単口(補修弁付）75A×65Ａ本体:ダクタイル鋳鉄（FCD450）仕様KT800スタンドパイプ付単口ステンレス製（補修弁付）75Ａ×65Ａ補修弁:ダクタイル鋳鉄（FCD450）仕様OP-1OP-2地下式消火栓蓋本体:ねずみ鋳鉄（FC200）ダクタイル鋳鉄（FCD500）仕様JWWAB103単口-75単口（水協合格品）75Ａ×65Ａ本体:ダクタイル鋳鉄（FCD450）重量:約24Kg仕様JWWAB103双口-100双口（水協合格品）100Ａ×65Ａ×65Ａ本体:ダクタイル鋳鉄（FCD450）重量:約37Kg仕様KT500-100H単口（水協合格品）75Ａ×65Ａ（補修弁付）本体:ダクタイル鋳鉄（FCD450）重量:約33Kg仕様JWWAB126レバー式ボール式補修弁（レバー式）本体:ダクタイル鋳鉄（FCD450）サイズ:75Ａ×75Ａ・100Ａ×100Ａ仕様SH-R単口スタンドパイプ（レバー付）65A×65A本体:アルミニウム合金寸法:715L（標準）、800L、1100L仕様Y型キーハンドル標準寸法:805mm仕様蓋FCD500枠FC200蓋FCD500枠FC200OP-2475×630OP-1366×480※水抜き弁付は別途オプションになります双口用単口用蓋寸法材質

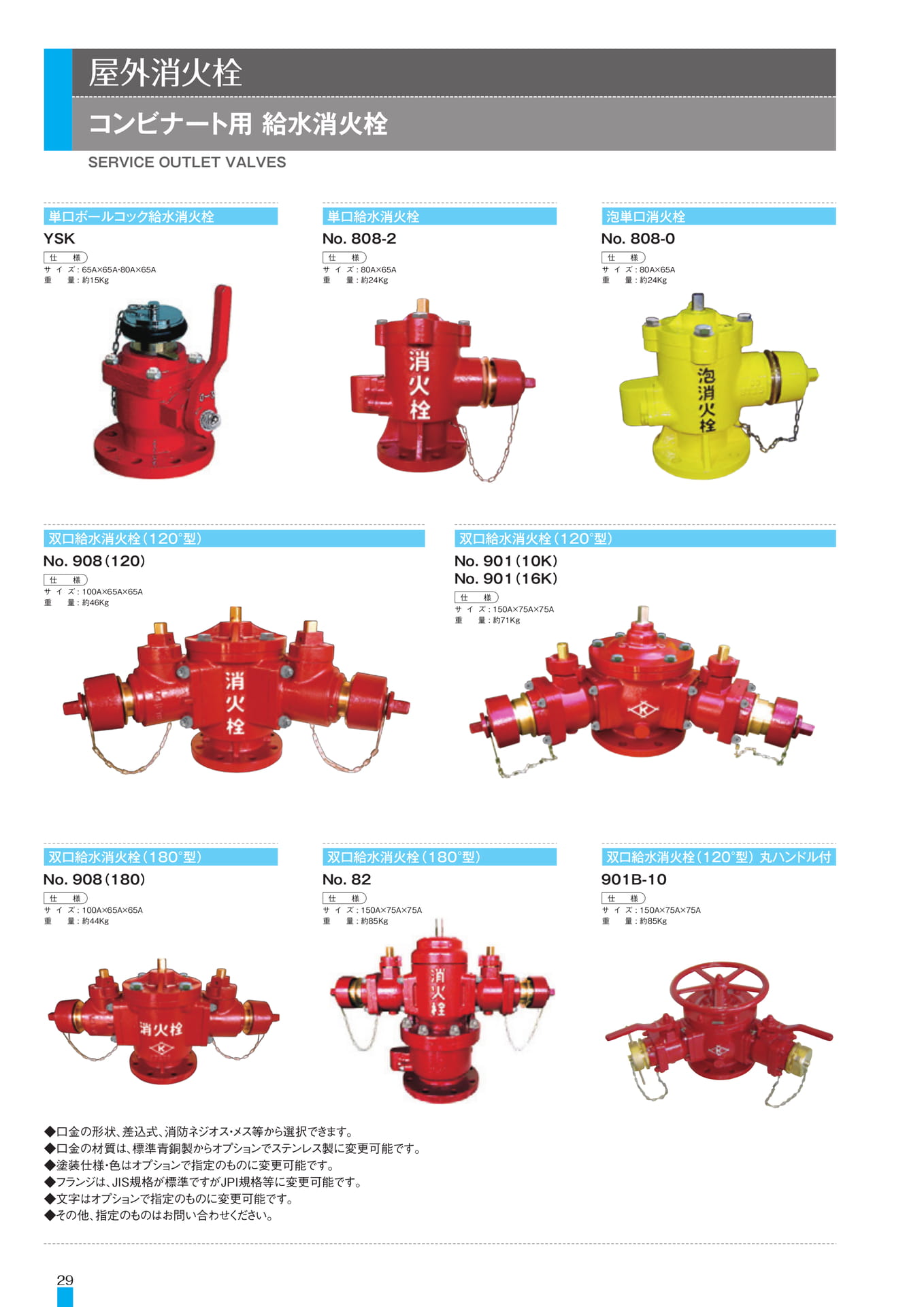

Page 30

屋外消火栓コンビナート用給水消火栓SERVICEOUTLETVALVES単口ボールコック給水消火栓単口給水消火栓泡単口消火栓YSK仕様サイズ:65Ａ×65Ａ・80Ａ×65Ａ重量:約15KgNo.808-2仕様サイズ:80A×65Ａ重量:約24KgNo.808-0仕様サイズ:80A×65Ａ重量:約24Kg双口給水消火栓（120°型）No.908（120）仕様サイズ:100A×65A×65A重量:約46Kg双口給水消火栓（120°型）No.901（10K）No.901（16K）仕様サイズ:150A×75A×75A重量:約71Kg双口給水消火栓（180°型）双口給水消火栓（180°型）双口給水消火栓（120°型）丸ハンドル付No.908（180）仕様サイズ:100A×65A×65A重量:約44KgNo.82仕様サイズ:150A×75A×75A重量:約85Kg901B-10仕様サイズ:150A×75A×75A重量:約85Kg◆口金の形状、差込式、消防ネジオス・メス等から選択できます。◆口金の材質は、標準青銅製からオプションでステンレス製に変更可能です。◆塗装仕様・色はオプションで指定のものに変更可能です。◆フランジは、JIS規格が標準ですがJPI規格等に変更可能です。◆文字はオプションで指定のものに変更可能です。◆その他、指定のものはお問い合わせください。29

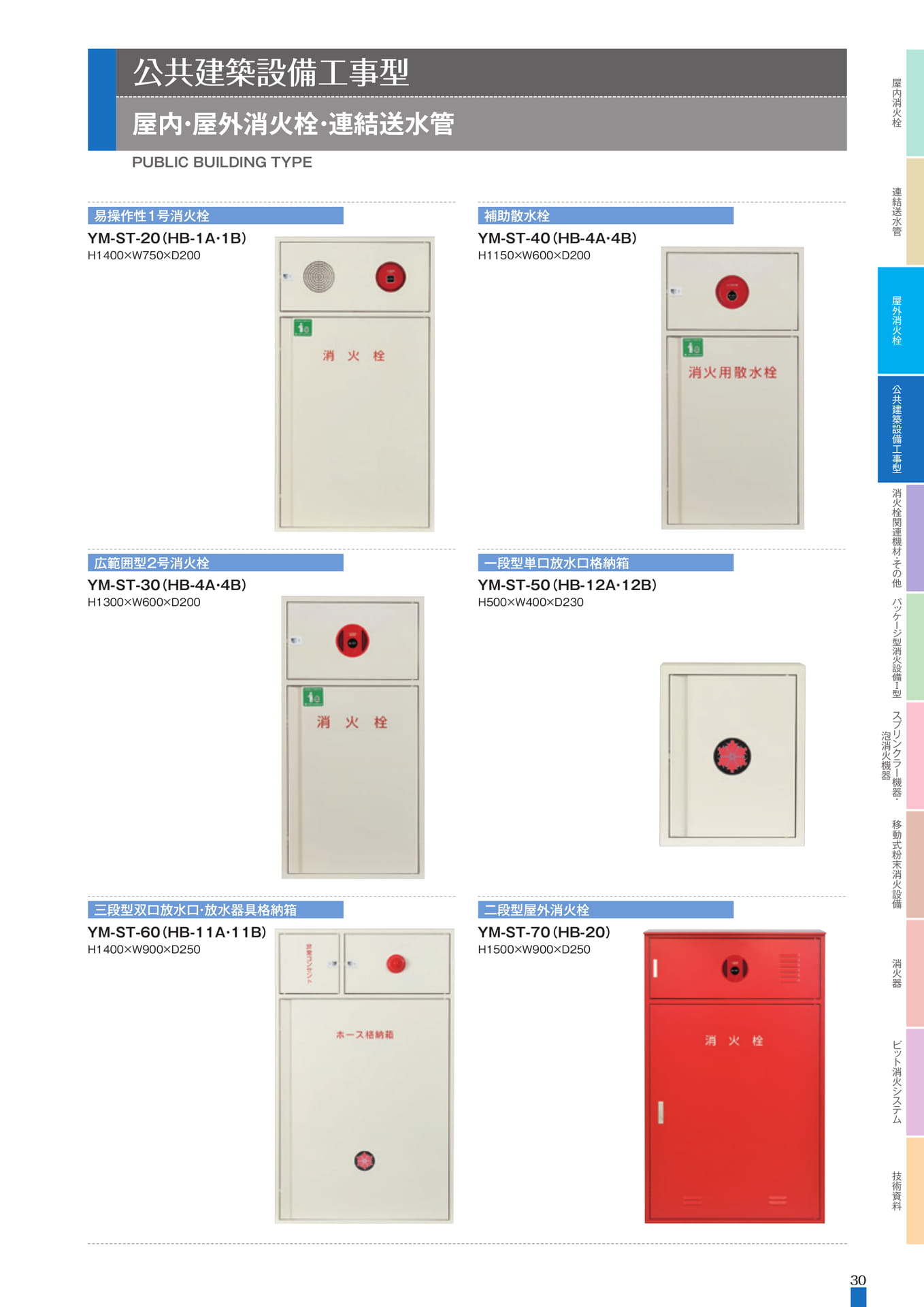

Page 31

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備30屋内・屋外消火栓・連結送水管公共建築設備工事型PUBLICBUILDINGTYPEYM-ST-20（HB-１A・1B）易操作性１号消火栓H1400×W750×D200YM-ST-40（HB-4A・4B）補助散水栓H1150×W600×D200YM-ST-30（HB-4A・4B）広範囲型2号消火栓H1300×W600×D200YM-ST-50（HB-１2A・12B）一段型単口放水口格納箱H500×W400×D230YM-ST-６0（HB-１1A・11B）三段型双口放水口・放水器具格納箱H1400×W900×D250YM-ST-70（HB-20）二段型屋外消火栓H1500×W900×D250

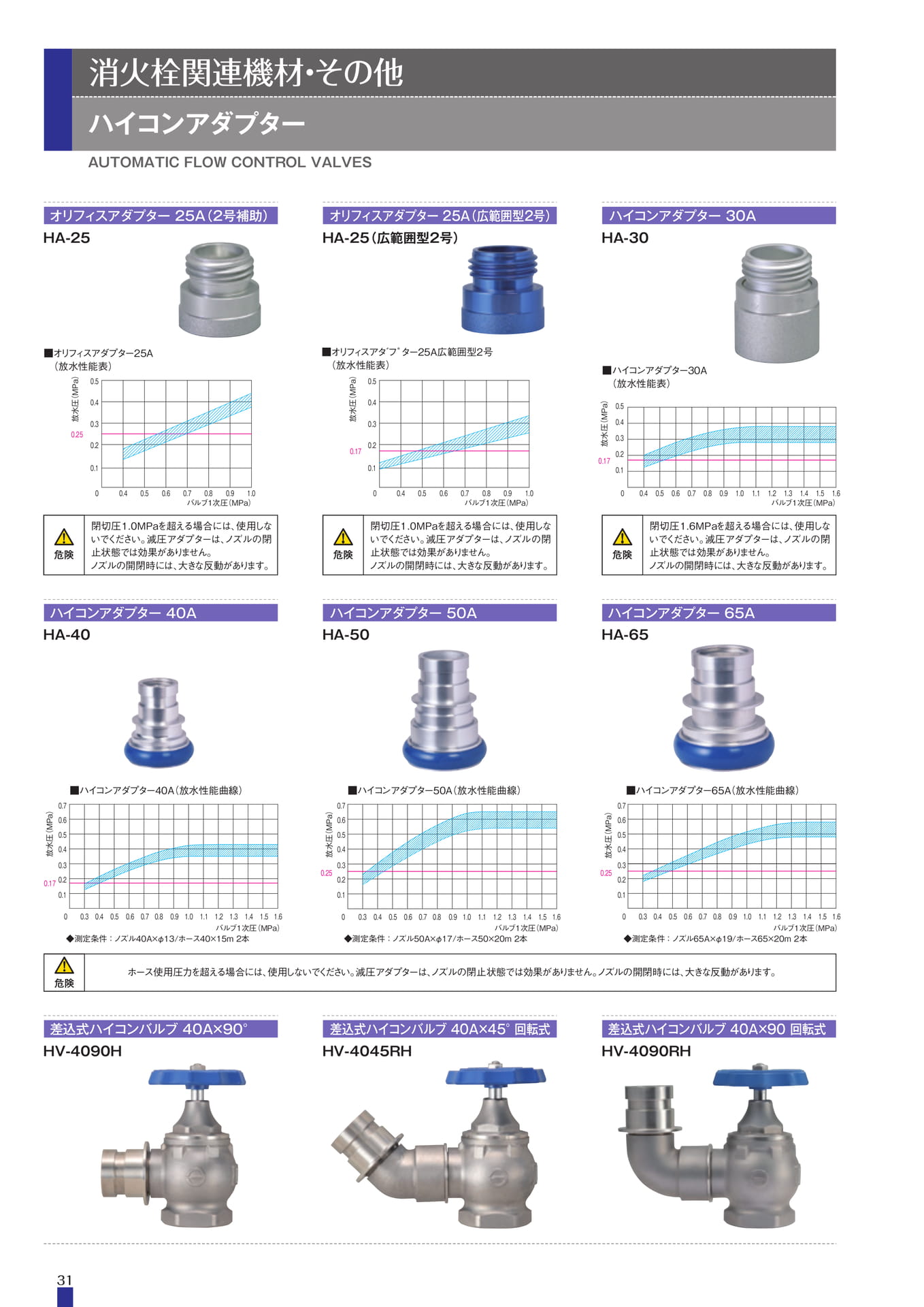

Page 32

消火栓関連機材・その他ハイコンアダプターAUTOMATICFLOWCONTROLVALVESオリフィスアダプター25A（2号補助）オリフィスアダプター25A（広範囲型2号）HA-25HA-25（広範囲型2号）ハイコンアダプター30AHA-30■オリフィスアダプター25A（放水性能表）放水圧（ＭＰａ）0.250.50.40.30.20.1■オリフィスアタブﾟター25A広範囲型２号（放水性能表）放水圧（ＭＰａ）0.50.40.30.20.170.1■ハイコンアダプター30A（放水性能表）放水圧（ＭＰａ）0.50.40.30.170.20.100.40.50.60.70.80.91.0バルブ１次圧（ＭＰａ）00.40.50.60.70.80.91.0バルブ１次圧（ＭＰａ）00.40.50.60.70.80.91.01.11.21.31.41.51.6バルブ１次圧（ＭＰａ）!危険閉切圧1.0MPaを超える場合には、使用しないでください。減圧アダプターは、ノズルの閉止状態では効果がありません。ノズルの開閉時には、大きな反動があります。!危険閉切圧1.0MPaを超える場合には、使用しないでください。減圧アダプターは、ノズルの閉止状態では効果がありません。ノズルの開閉時には、大きな反動があります。!危険閉切圧1.6MPaを超える場合には、使用しないでください。減圧アダプターは、ノズルの閉止状態では効果がありません。ノズルの開閉時には、大きな反動があります。ハイコンアダプター40Aハイコンアダプター50Aハイコンアダプター65AHA-40HA-50HA-65放水圧（ＭＰａ）0.70.60.50.40.30.170.20.10■ハイコンアダプター40A（放水性能曲線）0.30.40.50.60.70.80.91.01.11.21.31.41.51.6バルブ１次圧（ＭＰａ）◆測定条件：ノズル４０Ａ×φ１３/ホース４０×１５ｍ２本放水圧（ＭＰａ）0.70.60.50.40.30.250.20.1■ハイコンアダプター50A（放水性能曲線）00.30.40.50.60.70.80.91.01.11.21.31.41.51.6バルブ１次圧（ＭＰａ）◆測定条件：ノズル５０Ａ×φ１７/ホース５０×２０ｍ２本放水圧（ＭＰａ）0.70.60.50.40.30.250.20.10■ハイコンアダプター65A（放水性能曲線）0.30.40.50.60.70.80.91.01.11.21.31.41.51.6バルブ１次圧（ＭＰａ）◆測定条件：ノズル６５Ａ×φ１９/ホース６５×２０ｍ２本!ホース使用圧力を超える場合には、使用しないでください。減圧アダプターは、ノズルの閉止状態では効果がありません。ノズルの開閉時には、大きな反動があります。危険差込式ハイコンバルブ40A×90°差込式ハイコンバルブ40A×45°回転式差込式ハイコンバルブ40A×90回転式HV-4090HHV-4045RHHV-4090RH31

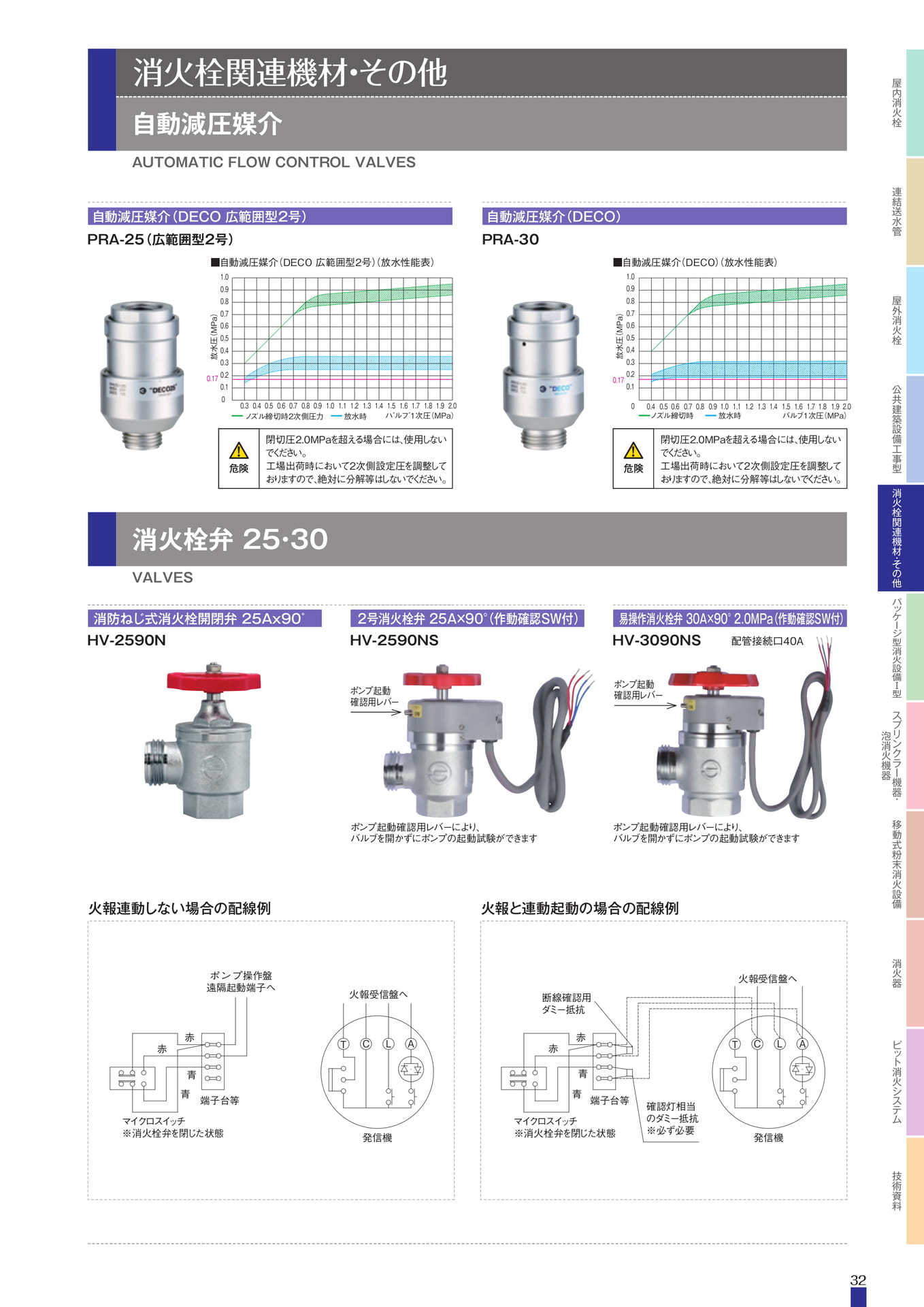

Page 33

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備32火報連動しない場合の配線例火報と連動起動の場合の配線例自動減圧媒介消火栓関連機材・その他AUTOMATICFLOWCONTROLVALVESVALVES消防ねじ式消火栓開閉弁25Aｘ90゜2号消火栓弁25A×90°（作動確認SW付）易操作消火栓弁30A×90°2.0MPa（作動確認SW付）HV-2590NHV-2590NSHV-3090NS消火栓弁25・30!危険閉切圧2.0MPaを超える場合には、使用しないでください。工場出荷時において2次側設定圧を調整しておりますので、絶対に分解等はしないでください。■自動減圧媒介（DECO）（放水性能表）0.10.20.30.40.50.40.50.60.70.80.91.01.11.21.31.41.51.61.71.81.92.000.60.70.80.91.00.17ノズル締切時放水時放水圧（ＭＰａ）バルブ１次圧（ＭＰａ）ポンプ起動確認用レバーポンプ起動確認用レバーPRA-30自動減圧媒介（DECO）ポンプ起動確認用レバーにより、バルブを開かずにポンプの起動試験ができますポンプ起動確認用レバーにより、バルブを開かずにポンプの起動試験ができます!危険閉切圧2.0MPaを超える場合には、使用しないでください。工場出荷時において2次側設定圧を調整しておりますので、絶対に分解等はしないでください。PRA-25（広範囲型2号）自動減圧媒介（DECO広範囲型2号）0.3ノズル締切時２次側圧力放水時0.171.00.90.80.70.62.01.91.81.7放水圧（MPa）ハ゛ルフ゛1次圧（MPa）01.61.51.41.31.21.11.00.90.80.70.60.50.40.50.40.30.20.1■自動減圧媒介（DECO広範囲型２号）（放水性能表）赤赤青青ＴＣＬＡ発信機端子台等端子台等マイクロスイッチ※消火栓弁を閉じた状態ポンプ操作盤遠隔起動端子へ火報受信盤へマイクロスイッチ※消火栓弁を閉じた状態赤赤青青発信機火報受信盤へ確認灯相当のダミー抵抗※必ず必要断線確認用ダミー抵抗ＴＣＬＡ配管接続口40Ａ

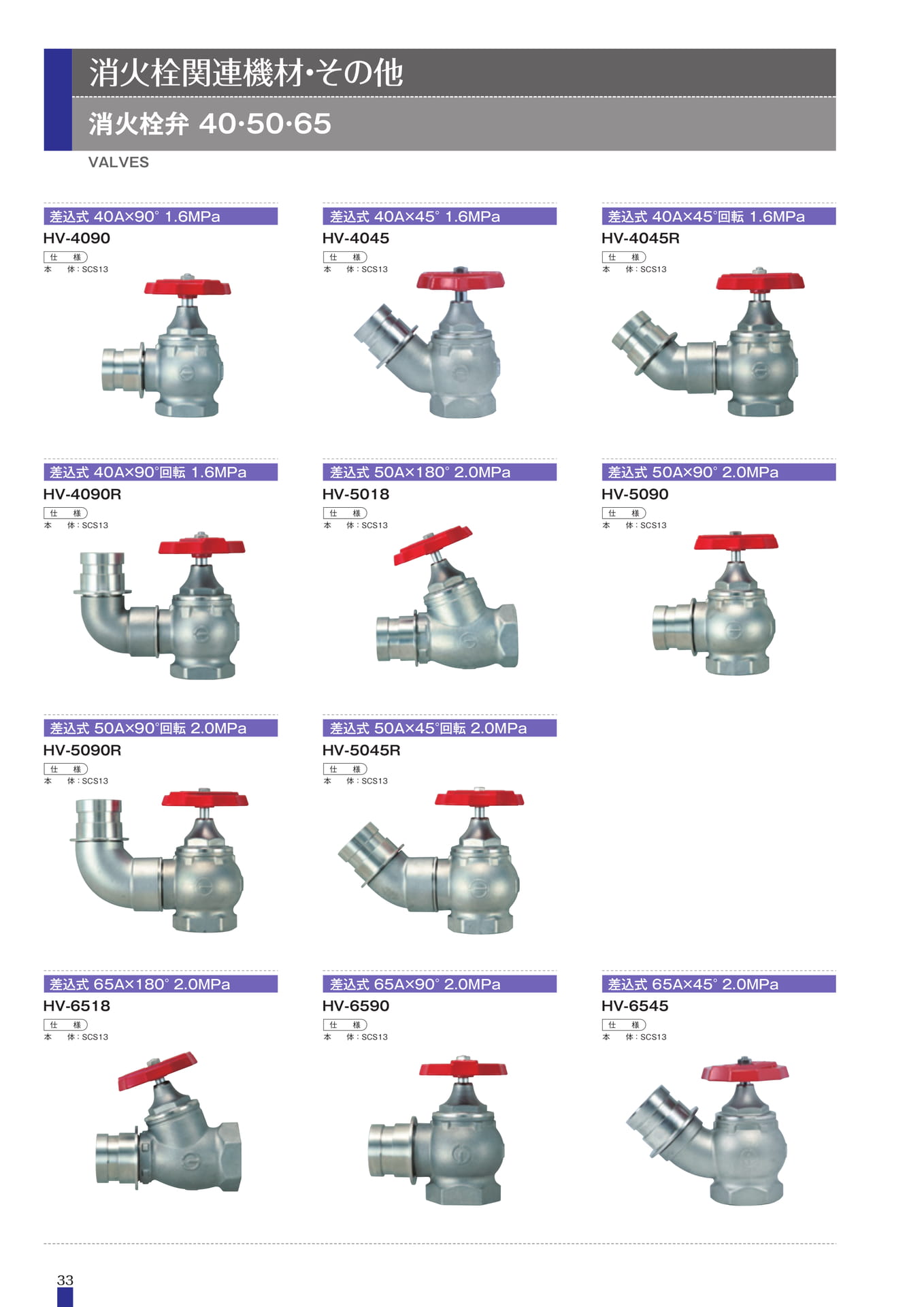

Page 34

消火栓関連機材・その他消火栓弁40・50・65VALVES差込式40A×90°1.6MPa差込式40A×45°1.6MPa差込式40A×45°回転1.6MPaHV-4090HV-4045HV-4045R仕様仕様仕様本体：SCS13本体：SCS13本体：SCS13差込式40A×90°回転1.6MPa差込式５０Ａ×１８０°2.0MPa差込式５０Ａ×９０°2.0MPaHV-4090RHV-5018HV-5090仕様仕様仕様本体：SCS13本体：SCS13本体：SCS13差込式５０Ａ×９０°回転2.0MPaHV-5090R仕様本体：SCS13差込式５０Ａ×４５°回転2.0MPaHV-5045R仕様本体：SCS13差込式６５Ａ×１８０°2.0MPa差込式６５Ａ×９０°2.0MPa差込式６５Ａ×４５°2.0MPaHV-6518HV-6590HV-6545仕様仕様仕様本体：SCS13本体：SCS13本体：SCS1333

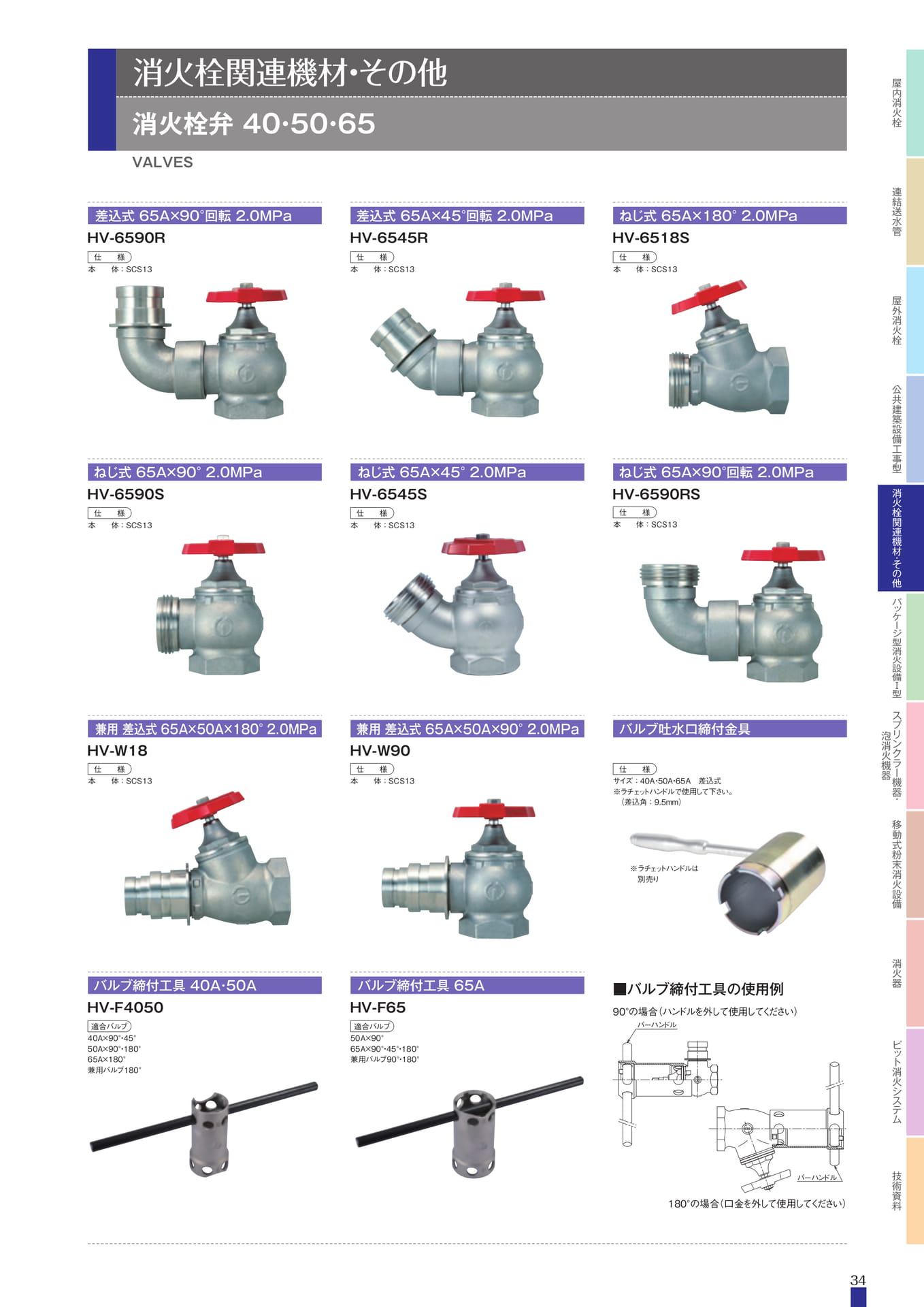

Page 35

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備3490°の場合（ハンドルを外して使用してください）180°の場合（口金を外して使用してください）バーハンドルバーハンドル消火栓弁40・50・65消火栓関連機材・その他VALVES差込式６５Ａ×４５°回転2.0MPaねじ式６５Ａ×１８０°2.0MPaHV-6545RHV-6518Sねじ式６５Ａ×９０°2.0MPaねじ式６５Ａ×４５°2.0MPaHV-6590SHV-6545Sバルブ吐水口締付金具バルブ締付工具４０Ａ・５０Ａバルブ締付工具６５ＡHV-F4050HV-F65■バルブ締付工具の使用例40A×90°・45°50A×90°・180°65A×180°兼用バルブ180°適合バルブ50A×90°65A×90°・45°・180°兼用バルブ90°・180°適合バルブ本体：SCS13仕様本体：SCS13仕様ねじ式６５Ａ×９０°回転2.0MPaHV-6590RS本体：SCS13仕様差込式６５Ａ×９０°回転2.0MPaHV-6590R本体：SCS13仕様本体：SCS13仕様兼用差込式65Ａ×50Ａ×180°2.0MPaHV-W18本体：SCS13仕様本体：SCS13仕様サイズ：40A・50A・65A差込式※ラチェットハンドルで使用して下さい。（差込角：9.5mm）仕様兼用差込式65Ａ×50Ａ×90°2.0MPaHV-W90本体：SCS13仕様※ラチェットハンドルは別売り

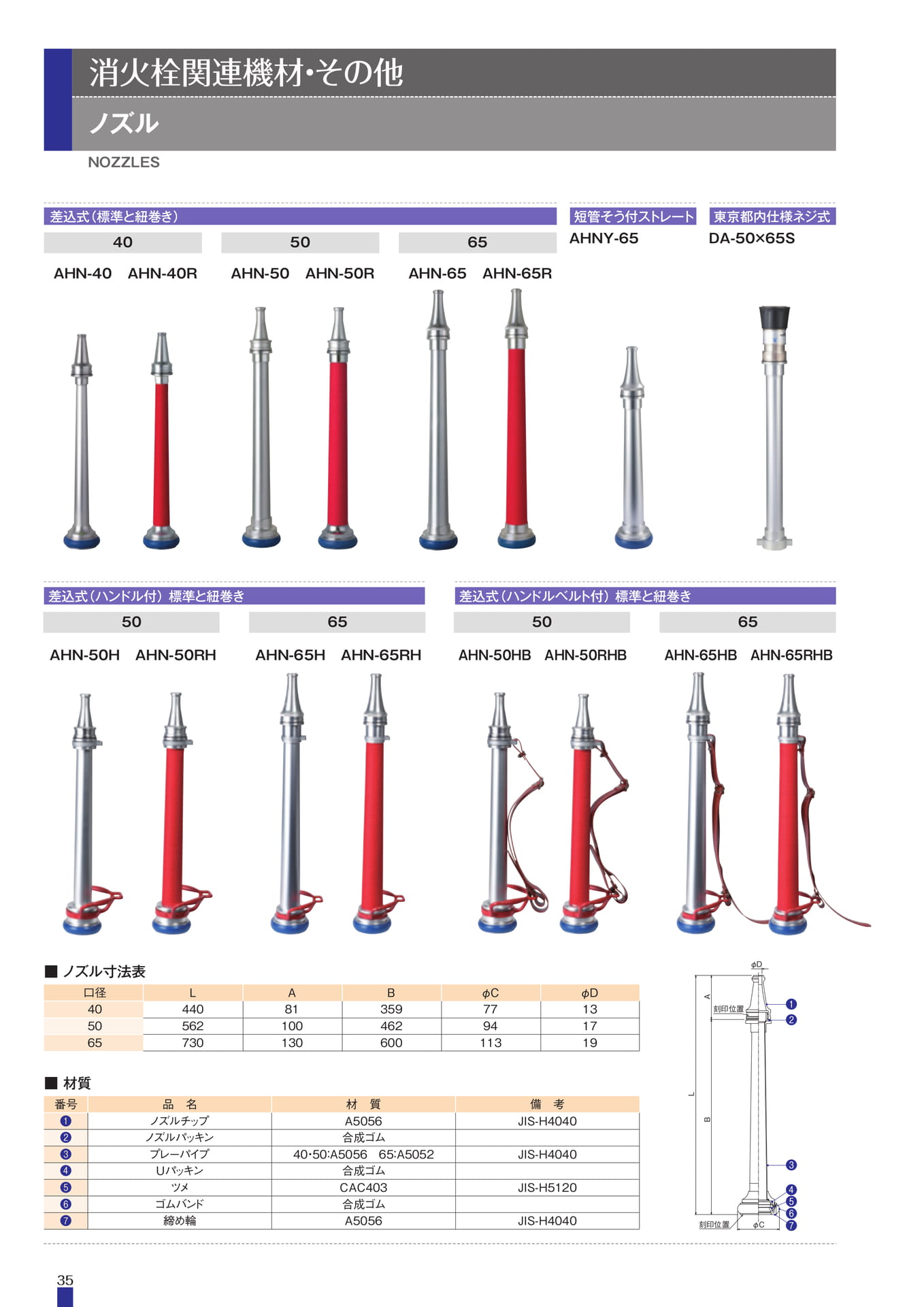

Page 36

35ノズル消火栓関連機材・その他NOZZLES差込式（標準と紐巻き）LABφDφC刻印位置刻印位置❸❹❺❻❼❶❷■ノズル寸法表差込式（ハンドル付）標準と紐巻き差込式（ハンドルベルト付）標準と紐巻き4065AHN-65AHN-65RAHN-50HAHN-50RH65DA-50×65S東京都内仕様ネジ式AHNY-65短管そう付ストレート50AHN-65HAHN-65RHAHN-50AHN-50RAHN-40AHN-40R50■材質口径405065L440562730A81100130B359462600φC7794113φD131719番号❶❷❸❹❺❻❼品名ノズルチップノズルパッキンプレーパイプUパッキンツメゴムバンド締め輪材質A5056合成ゴム40・50：A505665：A5052合成ゴムCAC403合成ゴムA５０５６備考JIS-H4040JIS-H4040JIS-H5120JIS-H40406550AHN-50HBAHN-50RHBAHN-65HBAHN-65RHB

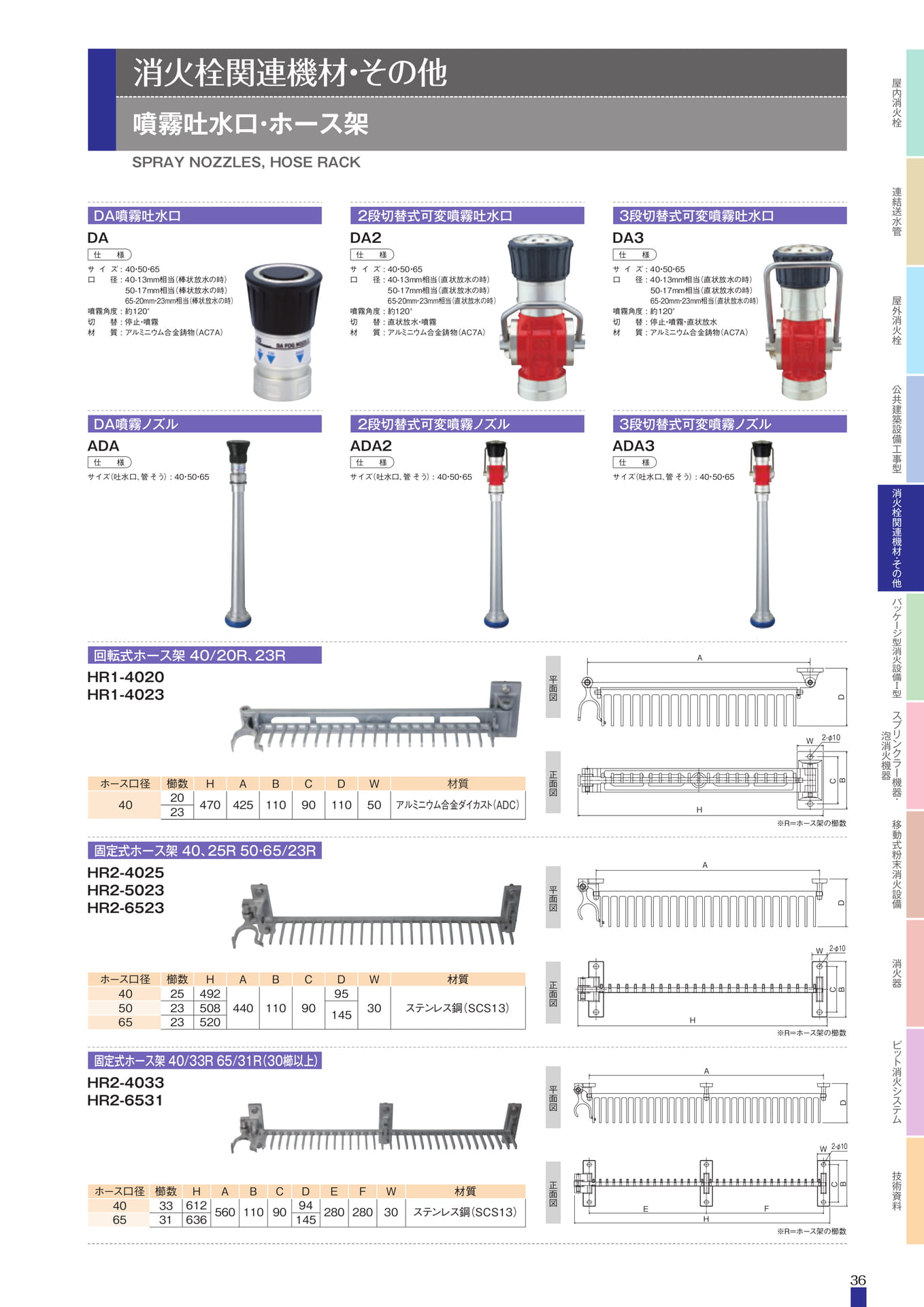

Page 37

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備36噴霧吐水口・ホース架消火栓関連機材・その他SPRAYNOZZLES,HOSERACKＤＡ噴霧吐水口２段切替式可変噴霧吐水口３段切替式可変噴霧吐水口DADA2DA3ＤＡ噴霧ノズル２段切替式可変噴霧ノズル３段切替式可変噴霧ノズルADAADA2回転式ホース架40/20R、23RHR1-4020HR1-4023仕様サイズ:40・50・65口径:40-13mm相当（棒状放水の時）50-17mm相当（棒状放水の時）65-20mm・23mm相当（棒状放水の時）噴霧角度:約120°切替:停止・噴霧材質:アルミニウム合金鋳物（AC7A）仕様サイズ:40・50・65口径:40-13mm相当（直状放水の時）50-17mm相当（直状放水の時）65-20mm・23mm相当（直状放水の時）噴霧角度:約120°切替:直状放水・噴霧材質:アルミニウム合金鋳物（AC7A）仕様サイズ:40・50・65口径:40-13mm相当（直状放水の時）50-17mm相当（直状放水の時）65-20mm・23mm相当（直状放水の時）噴霧角度:約120°切替:停止・噴霧・直状放水材質:アルミニウム合金鋳物（AC7A）仕様サイズ（吐水口、管そう）:40・50・65仕様サイズ（吐水口、管そう）:40・50・65ADA3仕様サイズ（吐水口、管そう）:40・50・65固定式ホース架40、25R50・65/23RHR2-4025HR2-5023HR2-6523固定式ホース架40/33R65/31R（30櫛以上）HR2-4033HR2-6531ホース口径40櫛数2023A425H470B110C90D110W50材質アルミニウム合金ダイカスト（ADC）ホース口径405065櫛数252323A440H492508520B110C90D95145W30材質ステンレス鋼（SCS13）ホース口径4065櫛数3331A560H612636B110C90D94145E280F280W30材質ステンレス鋼（SCS13）※R＝ホース架の櫛数※R＝ホース架の櫛数※R＝ホース架の櫛数平面図正面図平面図正面図平面図正面図ＨＣＢＷ2-φ10ＡＤＡDＢＣＨW2-φ10ＨＷＣＢＥＦ2-φ10ＡＤ

Page 38

消火栓関連機材・その他特殊ノズルNOZZLESＹＯＫＯＩフォグガンFG50仕様材質:アルミニウム合金接続部:50差込式使用圧:2.0MPaクアドラフォグノズル40・50NH-40QFNH-50QF無反動管槍＋ダブコン付き65PL-65A・NV-65W・ⅡPL-50A・NV-65W・Ⅱ訓練用ホースTRAININGHOSE訓練用ホース■訓練にお使いいただけるホースです。口径使用圧(MPa)呼称質量(g/m)40225±10※同梱の『ホースの取扱いについて』をよく読んでご使用ください。訓練用ホース1.６50270±1065340±15非常コンセントEMERGENCYPOWEROUTLET非常コンセント単相１００Ｖ（１ブレーカー・２コンセント）ＰＬ－１Ａ（耐火ボード有）ＰＬ－１Ｎ（耐火ボード無）仕様保護板:鋼板1.6mm基盤:鋼板1.6mm取付金具:鋼板1.6ｍｍ塗装:マンセル2.5Y9/1:5分ツヤ非常コンセント単相１００Ｖ（２ブレーカー・２コンセント）ＰＬ－２Ａ（耐火ボード有）ＰＬ－２Ｎ（耐火ボード無）仕様保護板:鋼板1.6mm基盤:鋼板1.6mm取付金具:鋼板1.6ｍｍ塗装:マンセル2.5Y9/1:5分ツヤ37

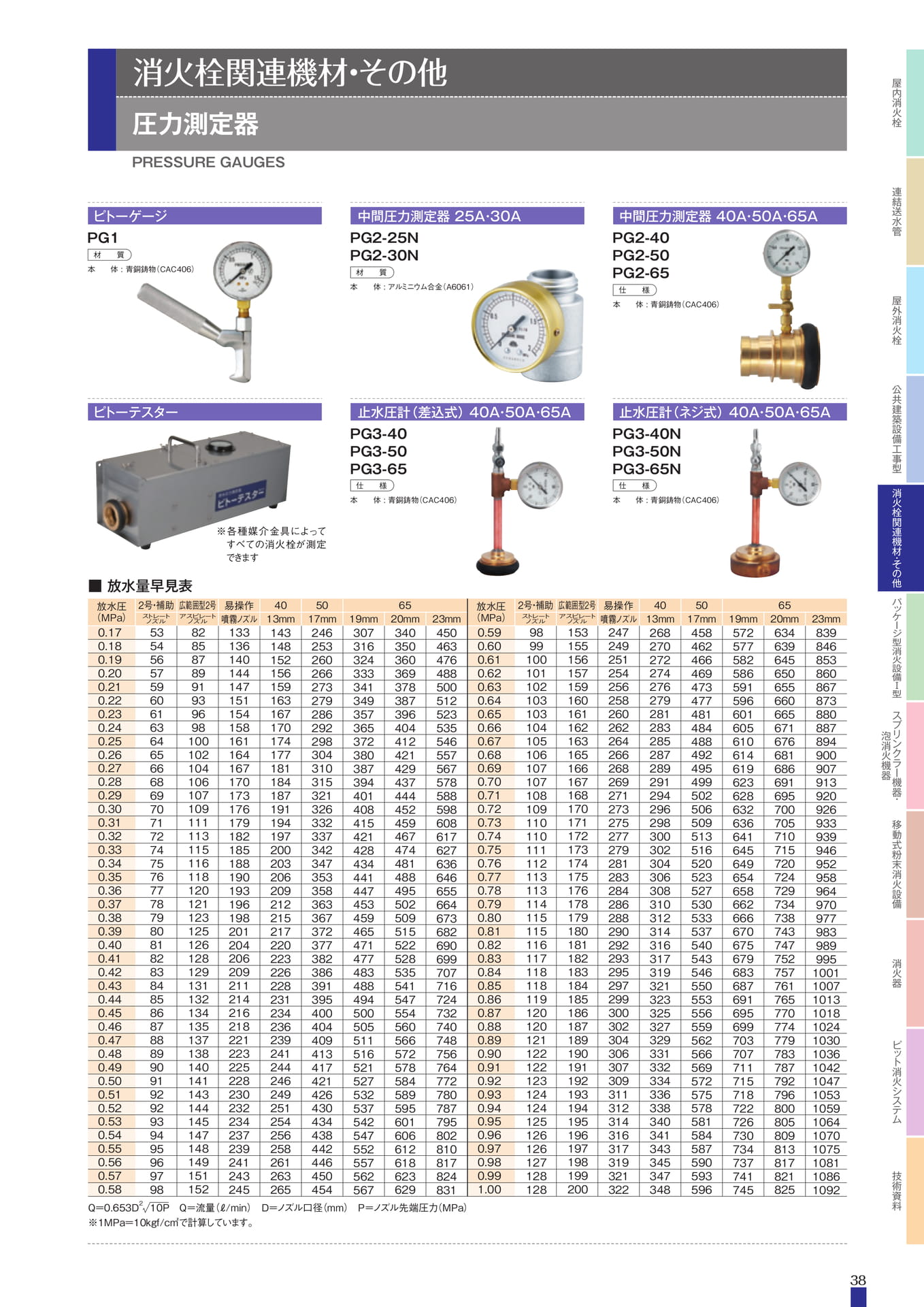

Page 39

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備38圧力測定器消火栓関連機材・その他PRESSUREGAUGESピトーゲージ中間圧力測定器25Ａ・30Ａ中間圧力測定器40Ａ・50Ａ・65ＡPG1PG2-25NPG2-30NPG2-40PG2-50PG2-65ピトーテスター止水圧計（差込式）40A・50A・65A止水圧計（ネジ式）40A・50A・65APG3-40PG3-50PG3-65材質本体:青銅鋳物（CAC406）材質本体:アルミニウム合金（A6061）仕様本体:青銅鋳物（CAC406）仕様本体:青銅鋳物（CAC406）仕様本体:青銅鋳物（CAC406）PG3-40NPG3-50NPG3-65NQ＝0.653D210PQ＝流量（ℓ/min）D＝ノズル口径（mm）P＝ノズル先端圧力（MPa）※1MPa＝10kgf/c㎡で計算しています。■放水量早見表放水圧（MPa）0.170.180.190.200.210.220.230.240.250.260.270.280.290.300.310.320.330.340.350.360.370.380.390.400.410.420.430.440.450.460.470.480.490.500.510.520.530.540.550.560.570.585354565759606163646566686970717274757677787980818283848586878889909192929394959697981331361401441471511541581611641671701731761791821851881901931961982012042062092112142162182212232252282302322342372392412432451431481521561591631671701741771811841871911941972002032062092122152172202232262282312342362392412442462492512542562582612632652462532602662732792862922983043103153213263323373423473533583633673723773823863913954004044094134174214264304344384424464504543403503603693783873964044124214294374444524594674744814884955025095155225285355415475545605665725785845895956016066126186236293073163243333413493573653723803873944014084154214284344414474534594654714774834884945005055115165215275325375425475525575625674504634764885005125235355465575675785885986086176276366466556646736826906997077167247327407487567647727807877958028108178248312号・補助ストレートノズル8285878991939698100102104106107109111113115116118120121123125126128129131132134135137138140141143144145147148149151152広範囲型2号アスピレートノズル易操作噴霧ノズル4013mm5017mm19mm6520mm23mm放水圧（MPa）0.590.600.610.620.630.640.650.660.670.680.690.700.710.720.730.740.750.760.770.780.790.800.810.820.830.840.850.860.870.880.890.900.910.920.930.940.950.960.970.980.991.009899100101102103103104105106107107108109110110111112113113114115115116117118118119120120121122122123124124125126126127128128247249251254256258260262264266268269271273275277279281283284286288290292293295297299300302304306307309311312314316317319321322268270272274276279281283285287289291294296298300302304306308310312314316317319321323325327329331332334336338340341343345347348458462466469473477481484488492495499502506509513516520523527530533537540543546550553556559562566569572575578581584587590593596634639645650655660665671676681686691695700705710715720724729734738743747752757761765770774779783787792796800805809813817821825572577582586591596601605610614619623628632636641645649654658662666670675679683687691695699703707711715718722726730734737741745839846853860867873880887894900907913920926933939946952958964970977983989995100110071013101810241030103610421047105310591064107010751081108610922号・補助ストレートノズル153155156157159160161162163165166167168170171172173174175176178179180181182183184185186187189190191192193194195196197198199200広範囲型2号アスピレートノズル易操作噴霧ノズル4013mm5017mm19mm6520mm23mm※各種媒介金具によってすべての消火栓が測定できます

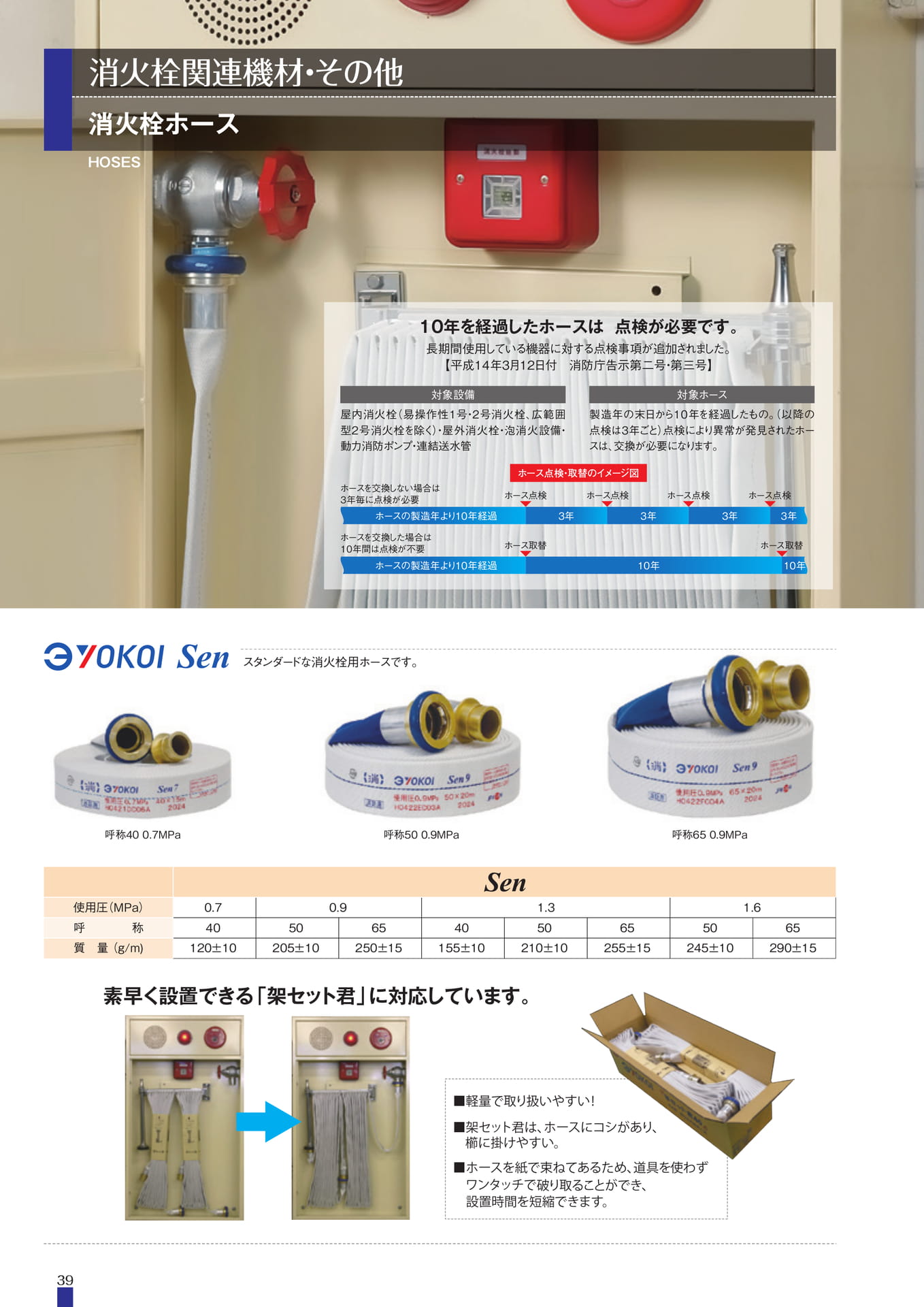

Page 40

消火栓関連機材・その他消火栓ホースHOSES10年を経過したホースは点検が必要です。長期間使用している機器に対する点検事項が追加されました。【平成14年3月12日付消防庁告示第二号・第三号】対象設備屋内消火栓（易操作性1号・2号消火栓、広範囲型2号消火栓を除く）・屋外消火栓・泡消火設備・動力消防ポンプ・連結送水管対象ホース製造年の末日から10年を経過したもの。（以降の点検は3年ごと）点検により異常が発見されたホースは、交換が必要になります。ホースを交換しない場合は3年毎に点検が必要ホースの製造年より10年経過ホース点検・取替のイメージ図ホース点検ホース点検ホース点検ホース点検3年3年3年3年ホースを交換した場合は10年間は点検が不要ホースの製造年より10年経過ホース取替ホース取替10年10年スタンダードな消火栓用ホースです。呼称400.7MPa呼称500.9MPa呼称650.9MPa使用圧（MPa）呼称0.70.91.31.64050654050655065質量（g/m)120±10205±10250±15155±10210±10255±15245±10290±15素早く設置できる「架セット君」に対応しています。39

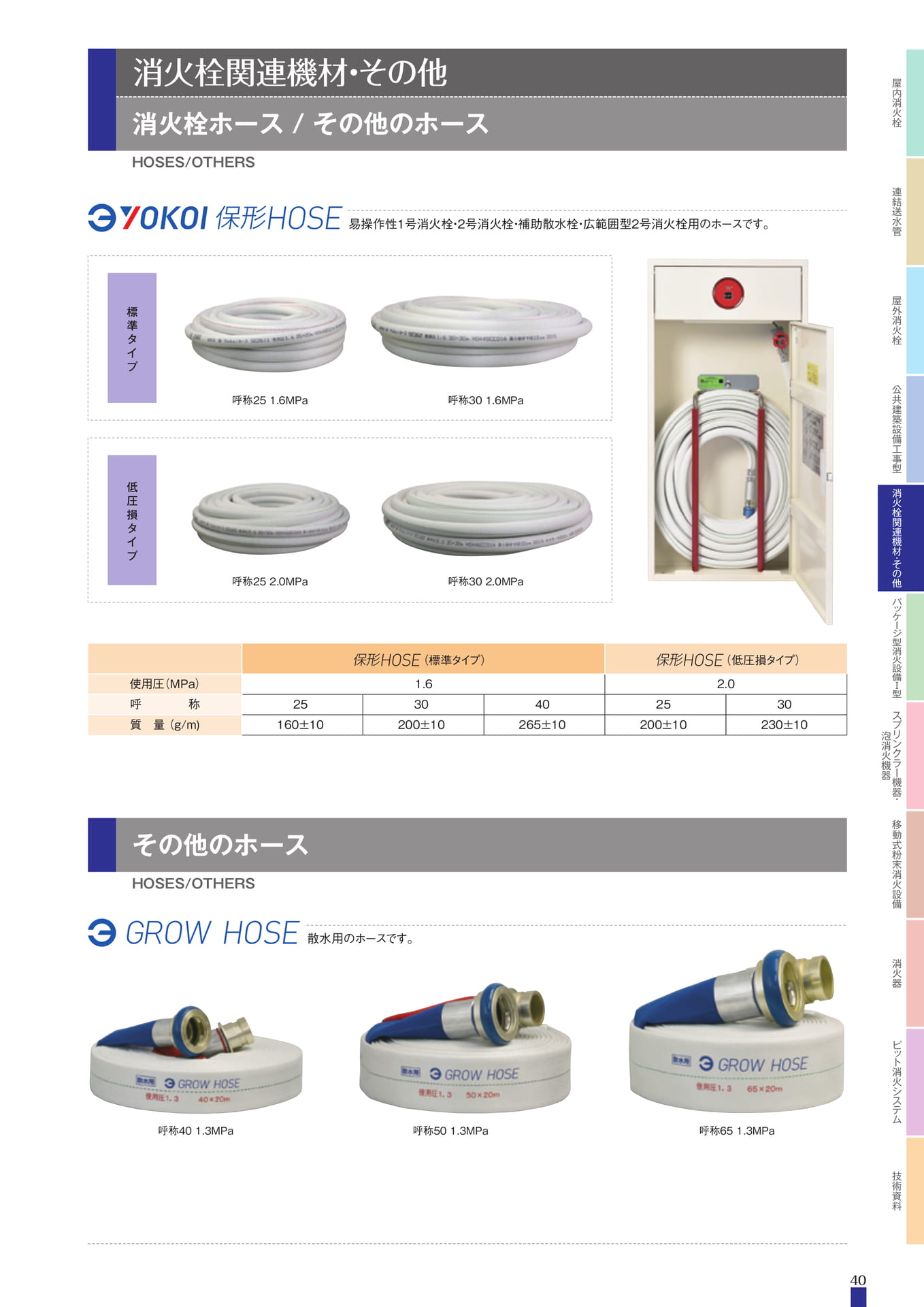

Page 41

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備40消火栓ホース/その他のホース消火栓関連機材・その他HOSES/OTHERS呼称251.6MPa呼称301.6MPa呼称252.0MPa呼称302.0MPa標準タイプ低圧損タイプHOSES/OTHERSその他のホース呼称401.3MPa呼称501.3MPa呼称651.3MPa易操作性1号消火栓・2号消火栓・補助散水栓・広範囲型2号消火栓用のホースです。保形質量（g/m)160±10200±10265±10200±10230±101.62.02530402530呼称使用圧（MPa）（低圧損タイプ）保形保形（標準タイプ）散水用のホースです。

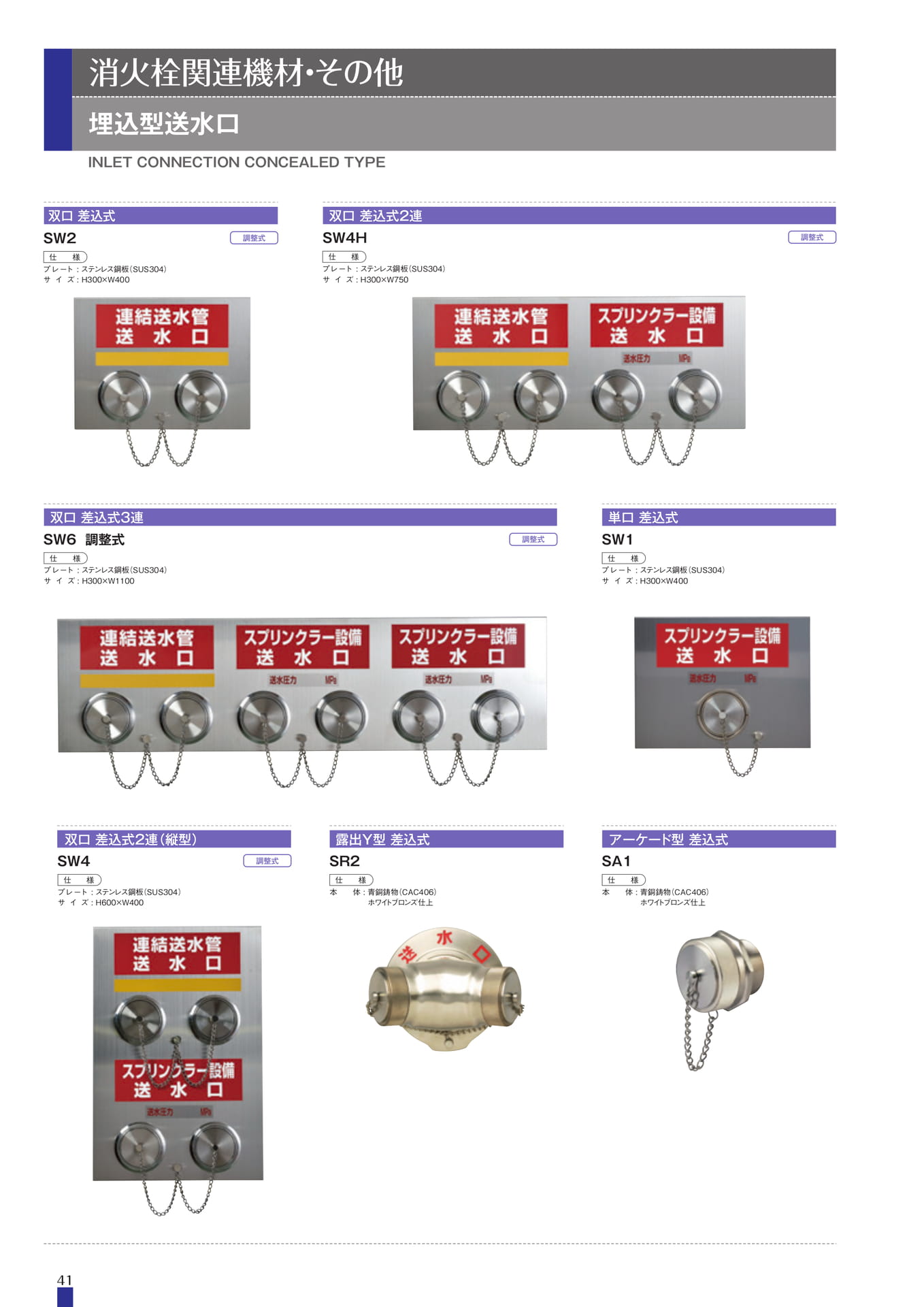

Page 42

消火栓関連機材・その他埋込型送水口INLETCONNECTIONCONCEALEDTYPE双口差込式双口差込式2連SW2調整式SW4H調整式仕様プレート:ステンレス鋼板（SUS304）サイズ:H300×W400仕様プレート:ステンレス鋼板（SUS304）サイズ:H300×W750双口差込式3連SW6調整式仕様プレート:ステンレス鋼板（SUS304）サイズ:H300×W1100調整式単口差込式SW1仕様プレート:ステンレス鋼板（SUS304）サイズ:H300×W400双口差込式2連（縦型）露出Ｙ型差込式アーケード型差込式SW4調整式SＲ2SＡ1仕様プレート:ステンレス鋼板（SUS304）サイズ:H600×W400仕様本体:青銅鋳物（CAC406）ホワイトブロンズ仕上仕様本体:青銅鋳物（CAC406）ホワイトブロンズ仕上41

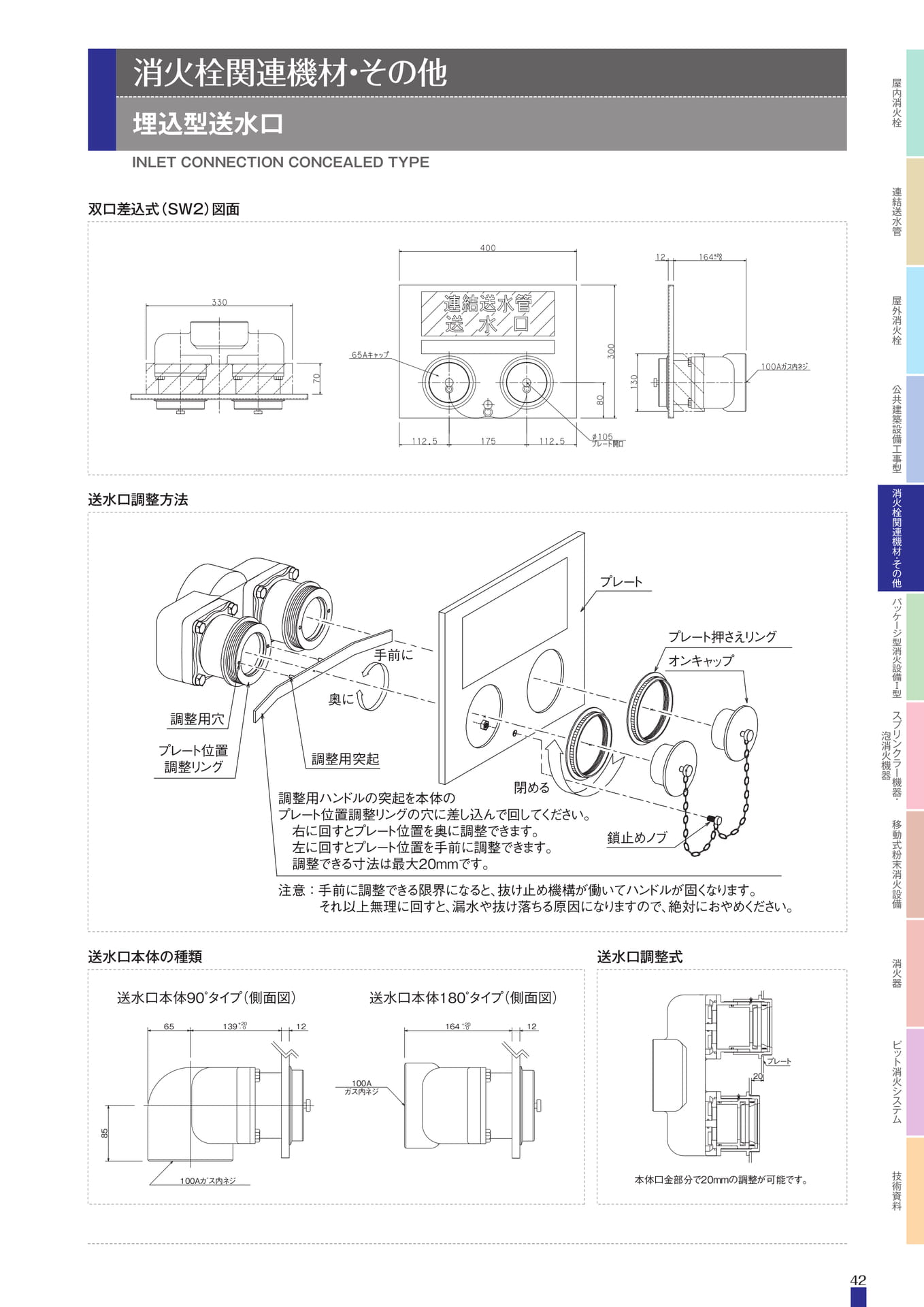

Page 43

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備42埋込型送水口消火栓関連機材・その他INLETCONNECTIONCONCEALEDTYPE送水口本体90゜タイプ（側面図）100Aカズ内ネジ8565+20-013912送水口本体180゜タイプ（側面図）本体口金部分で20mmの調整が可能です。プレート20ガス内ネジ100A16412+20-0送水口調整式送水口本体の種類送水口調整方法双口差込式（SW2）図面プレートプレート押さえリングオンキャップ閉める鎖止めノブ調整用突起奥に手前に調整用穴プレート位置調整リング調整用ハンドルの突起を本体のプレート位置調整リングの穴に差し込んで回してください。右に回すとプレート位置を奥に調整できます。左に回すとプレート位置を手前に調整できます。調整できる寸法は最大20mmです。注意：手前に調整できる限界になると、抜け止め機構が働いてハンドルが固くなります。それ以上無理に回すと、漏水や抜け落ちる原因になりますので、絶対におやめください。

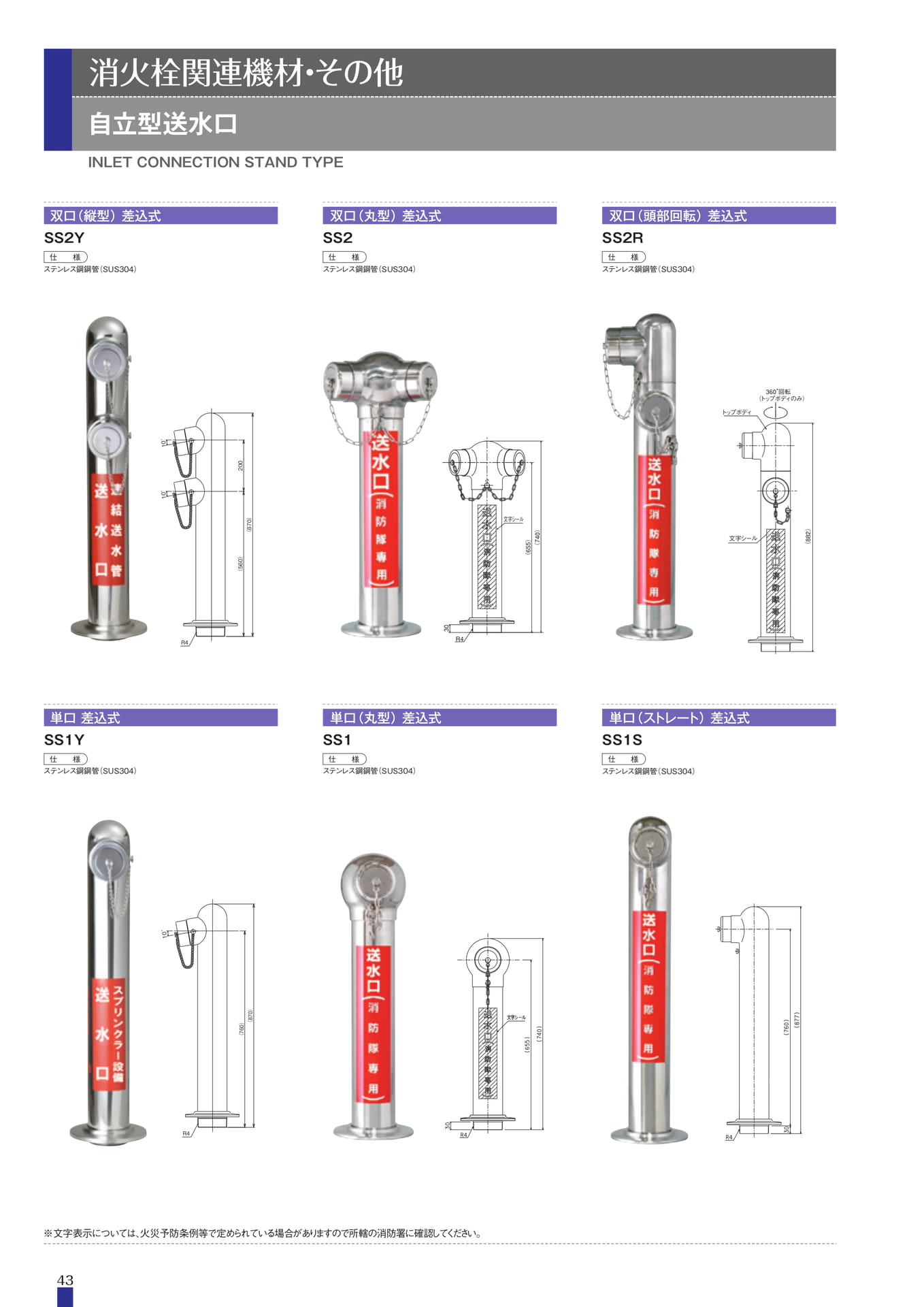

Page 44

43自立型送水口消火栓関連機材・その他INLETCONNECTIONSTANDTYPE双口（縦型）差込式SS2Ｙ双口（丸型）差込式SS2双口（頭部回転）差込式SS2R単口差込式SS1Ｙ単口（丸型）差込式SS1単口（ストレート）差込式SS1S※文字表示については、火災予防条例等で定められている場合がありますので所轄の消防署に確認してください。10ﾟ10ﾟ（870）200（560）R410ﾟ（870）（760）R4ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様

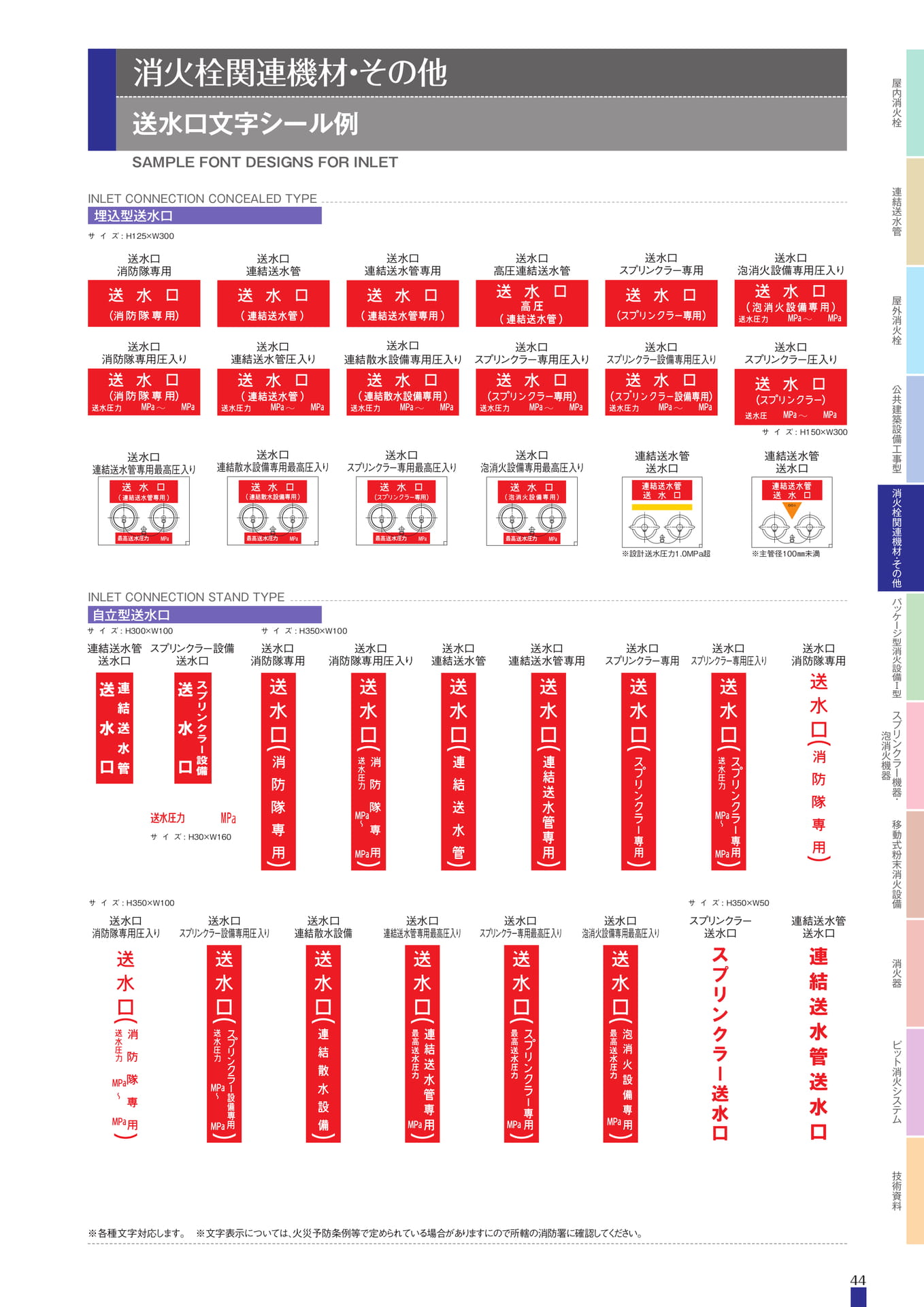

Page 45

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備44送水口文字シール例消火栓関連機材・その他SAMPLEFONTDESIGNSFORINLET自立型送水口INLETCONNECTIONSTANDTYPEINLETCONNECTIONCONCEALEDTYPEサイズ:H350×W100サイズ:H350×W100サイズ:H350×W50サイズ:H300×W100※各種文字対応します。※文字表示については、火災予防条例等で定められている場合がありますにので所轄の消防署に確認してください。送水口消防隊専用送水口消防隊専用送水口連結送水管送水口連結送水管専用送水口スプリンクラー専用送水口消防隊専用圧入り送水口消防隊専用圧入り送水口スプリンクラー専用圧入り送水口スプリンクラー設備専用圧入り連結送水管送水口スプリンクラー設備送水口送水口連結散水設備送水口泡消火設備専用最高圧入り送水口連結送水管専用最高圧入り送水口スプリンクラー専用最高圧入り埋込型送水口サイズ:H125×W300サイズ:H30×W160送水口消防隊専用送水口連結送水管送水口連結送水管専用送水口高圧連結送水管送水口スプリンクラー専用送水口泡消火設備専用圧入り送水口消防隊専用圧入り送水口連結送水管圧入り送水口連結散水設備専用圧入り送水口スプリンクラー専用圧入り送水口スプリンクラー設備専用圧入り送水口スプリンクラー圧入りサイズ:H150×W300送水口連結送水管専用最高圧入り送水口連結散水設備専用最高圧入り送水口スプリンクラー専用最高圧入り送水口泡消火設備専用最高圧入り※設計送水圧力1.0MPa超連結送水管送水口※主管径100㎜未満連結送水管送水口スプリンクラー送水口連結送水管送水口

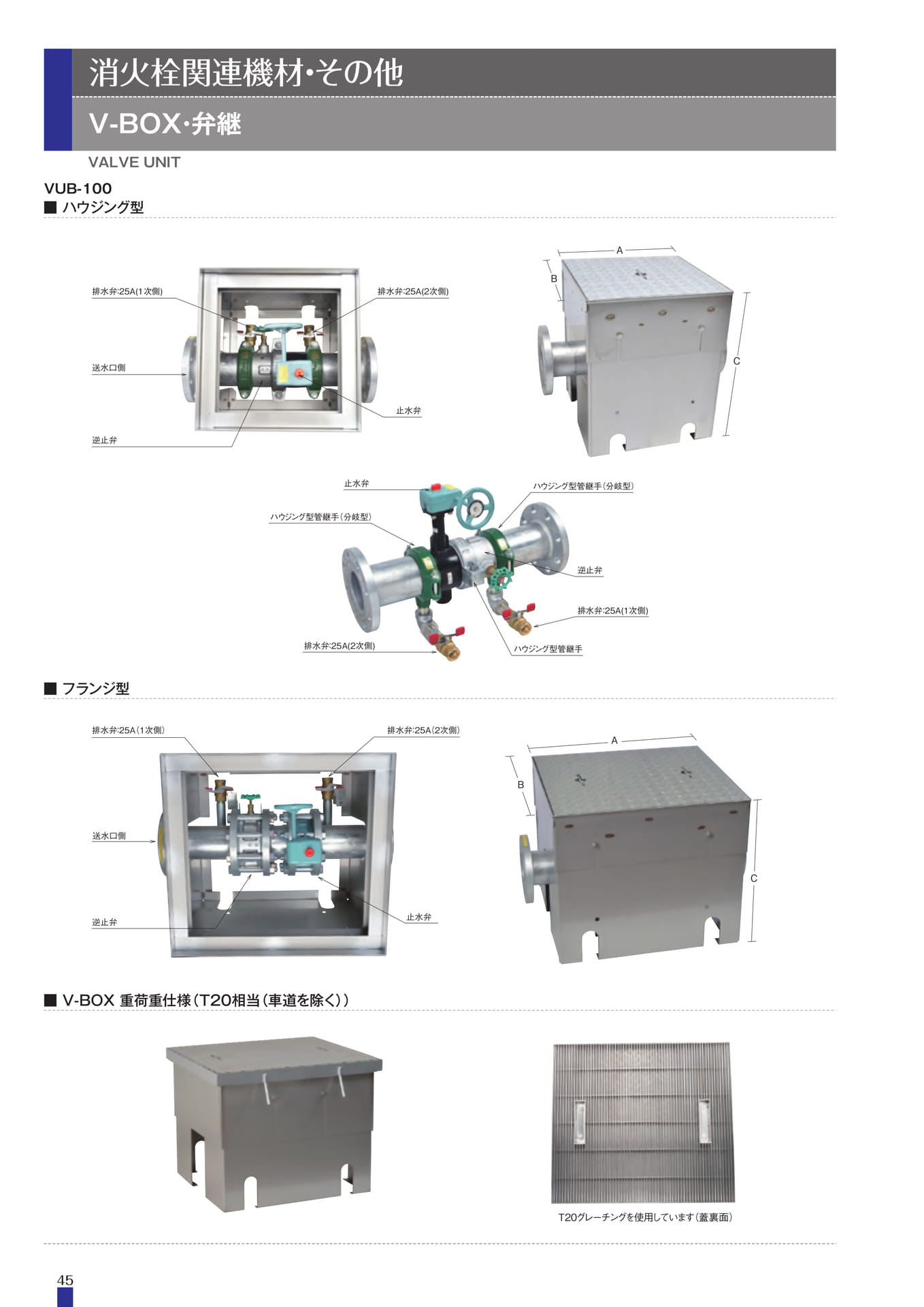

Page 46

消火栓関連機材・その他V-BOX・弁継VALVEUNITVUB-100■ハウジング型A排水弁：25A(1次側)排水弁：25A(2次側)B送水口側C止水弁逆止弁止水弁ハウジング型管継手（分岐型）ハウジング型管継手（分岐型）逆止弁排水弁：25A(1次側)排水弁：25A(2次側)ハウジング型管継手■フランジ型排水弁：２５Ａ（1次側）排水弁：２５Ａ（2次側）AB送水口側C逆止弁止水弁■V-BOX重荷重仕様（T20相当（車道を除く））T20グレーチングを使用しています（蓋裏面）45

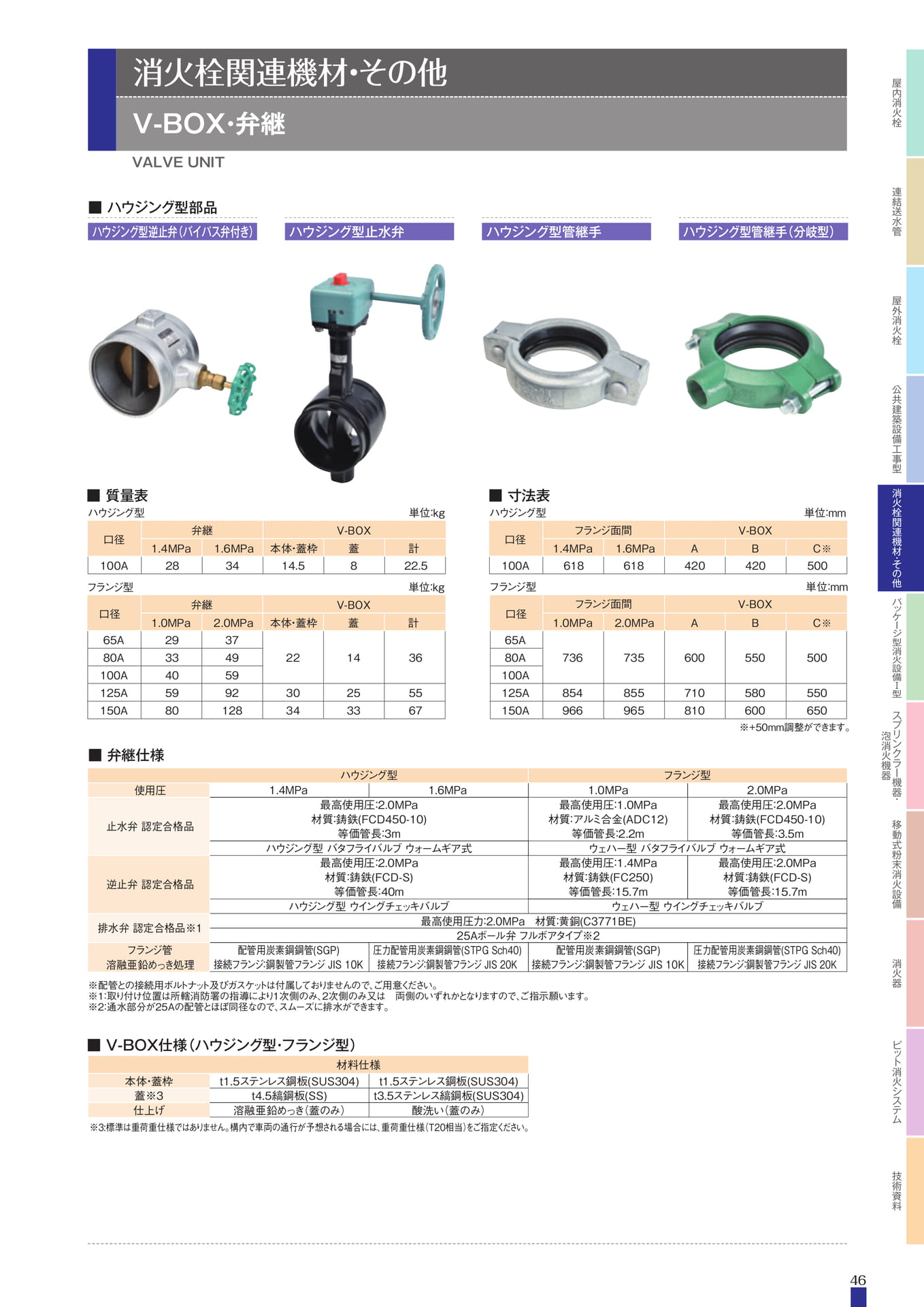

Page 47

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備46V-BOX・弁継消火栓関連機材・その他VALVEUNIT■ハウジング型部品ハウジング型逆止弁（バイパス弁付き）ハウジング型止水弁ハウジング型管継手ハウジング型管継手（分岐型）※３:標準は重荷重仕様ではありません。構内で車両の通行が予想される場合には、重荷重仕様（T20相当）をご指定ください。■V-BOX仕様（ハウジング型・フランジ型）t1.5ステンレス鋼板(SUS304)t4.5縞鋼板(SS)溶融亜鉛めっき（蓋のみ）t1.5ステンレス鋼板(SUS304)t3.5ステンレス縞鋼板(SUS304)酸洗い（蓋のみ）本体・蓋枠蓋※3仕上げ材料仕様1.４MPa配管用炭素鋼鋼管(SGP)接続フランジ：鋼製管フランジJIS10K1.6MPa圧力配管用炭素鋼鋼管(STPGSch40)接続フランジ：鋼製管フランジJIS20K1.0MPa最高使用圧：1.0MPa材質：アルミ合金(ADC12)等価管長：2.2m最高使用圧：1.4MPa材質：鋳鉄(FC250)等価管長：15.7m配管用炭素鋼鋼管(SGP)接続フランジ：鋼製管フランジJIS10K2.0MPa最高使用圧：2.0MPa材質：鋳鉄(FCD450-10)等価管長：3.5m最高使用圧：2.0MPa材質：鋳鉄(FCD-S)等価管長：15.7m圧力配管用炭素鋼鋼管(STPGSch40)接続フランジ：鋼製管フランジJIS20K最高使用圧：2.0MPa材質：鋳鉄(FCD450-10)等価管長：3mハウジング型バタフライバルブウォームギア式最高使用圧：2.0MPa材質：鋳鉄(FCD-S)等価管長：40mハウジング型ウイングチェッキバルブウェハー型バタフライバルブウォームギア式ウェハー型ウイングチェッキバルブハウジング型フランジ型最高使用圧力：2.0MPa材質：黄銅(C3771BE)25Aボール弁フルボアタイプ※２■弁継仕様使用圧止水弁認定合格品逆止弁認定合格品排水弁認定合格品※１フランジ管溶融亜鉛めっき処理※配管との接続用ボルトナット及びガスケットは付属しておりませんので、ご用意ください。※１：取り付け位置は所轄消防署の指導により１次側のみ、２次側のみ又は両側のいずれかとなりますので、ご指示願います。※２：通水部分が２５Ａの配管とほぼ同径なので、スムーズに排水ができます。100A口径弁継V-BOX1.4MPa1.6MPa本体・蓋枠蓋計283414.5822.5単位：kgハウジング型65A80A100A125A150A口径弁継V-BOX1.0MPa2.0MPa本体・蓋枠蓋計293340598037495992128223034142533365567単位：kgフランジ型■質量表100A口径フランジ面間V-BOX1.4MPa1.6MPaABC618618420420500単位：mm■寸法表ハウジング型65A80A100A125A150A口径フランジ面間V-BOX1.0MPa2.0MPaABC※※736854966735855965600710810550580600500550650単位：mmフランジ型※+50mm調整ができます。

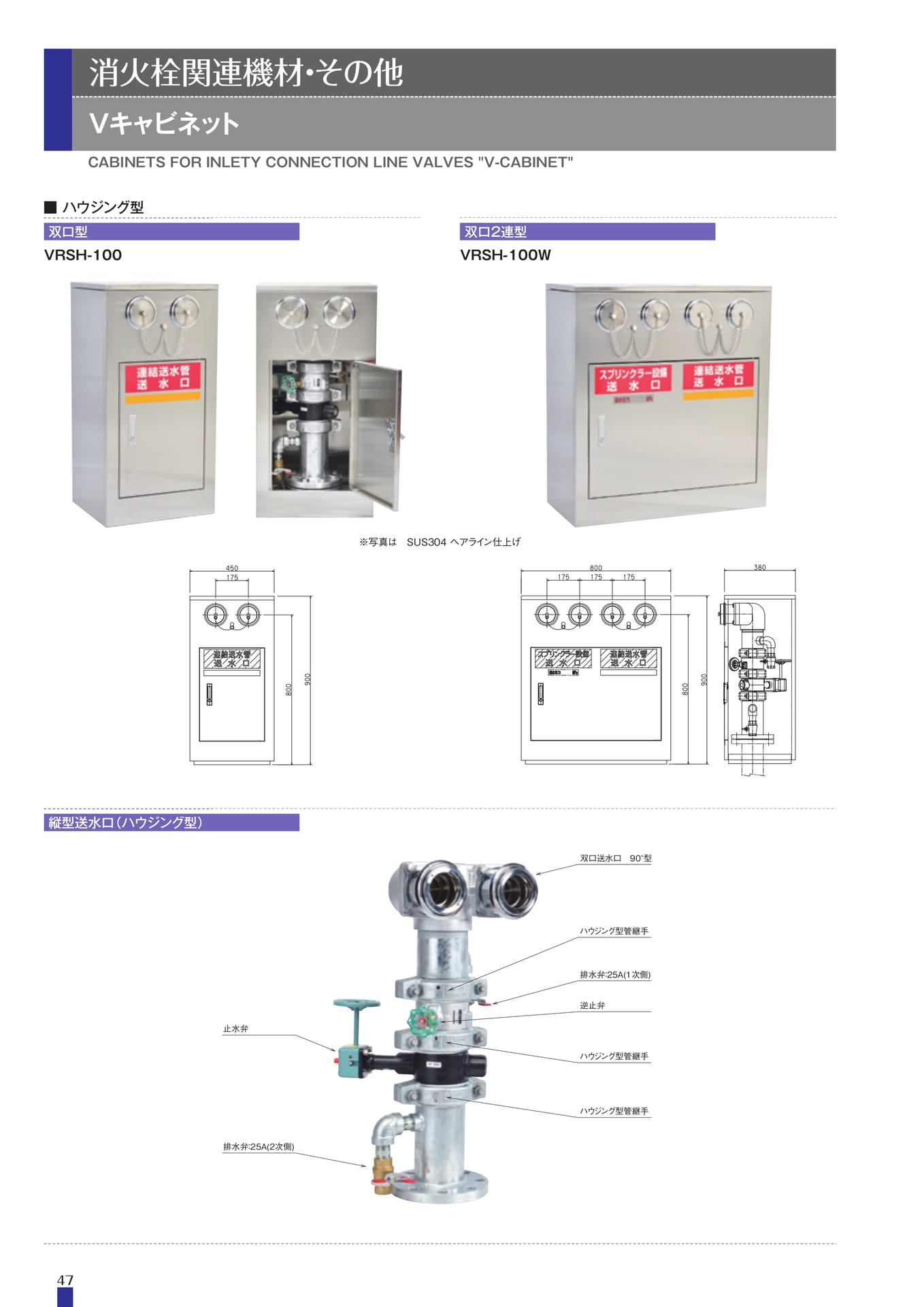

Page 48

消火栓関連機材・その他ＶキャビネットCABINETSFORINLETYCONNECTIONLINEVALVES"V-CABINET"■ハウジング型双口型VRSH-100双口２連型VRSH-100W※写真はSUS304ヘアライン仕上げ縦型送水口（ハウジング型）双口送水口９０°型ハウジング型管継手排水弁：25A(1次側)逆止弁止水弁ハウジング型管継手ハウジング型管継手排水弁：25A(2次側)47

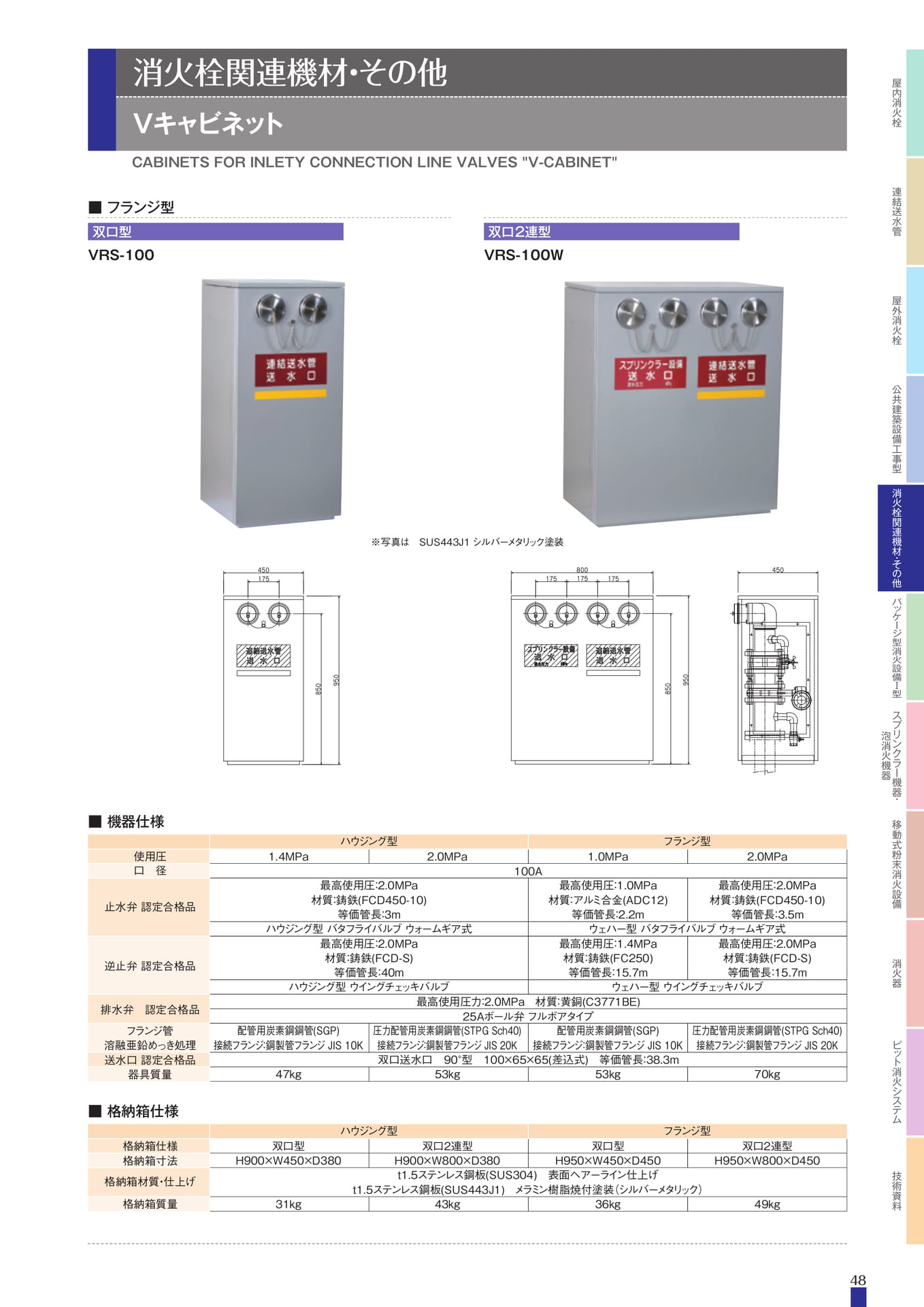

Page 49

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備48Ｖキャビネット消火栓関連機材・その他CABINETSFORINLETYCONNECTIONLINEVALVES"V-CABINET"双口型VRS-100双口２連型VRS-100W※写真はSUS443J1シルバーメタリック塗装1.４MPa配管用炭素鋼鋼管(SGP)接続フランジ：鋼製管フランジJIS10K47kg2.0MPa圧力配管用炭素鋼鋼管(STPGSch40)接続フランジ：鋼製管フランジJIS20K53kg１．０ＭＰａ最高使用圧：1.0MPa材質：アルミ合金(ADC12)等価管長：2.2m最高使用圧：1.4MPa材質：鋳鉄(FC250)等価管長：15.7m配管用炭素鋼鋼管(SGP)接続フランジ：鋼製管フランジJIS10K53kg2.0MPa最高使用圧：2.0MPa材質：鋳鉄(FCD450-10)等価管長：3.5m最高使用圧：2.0MPa材質：鋳鉄(FCD-S)等価管長：15.7m圧力配管用炭素鋼鋼管(STPGSch40)接続フランジ：鋼製管フランジJIS20K70kg最高使用圧：2.0MPa材質：鋳鉄(FCD450-10)等価管長：3mハウジング型バタフライバルブウォームギア式最高使用圧：2.0MPa材質：鋳鉄(FCD-S)等価管長：40mハウジング型ウイングチェッキバルブウェハー型バタフライバルブウォームギア式ウェハー型ウイングチェッキバルブハウジング型フランジ型１００Ａ最高使用圧力：2.0MPa材質：黄銅(C3771BE)25Aボール弁フルボアタイプ双口送水口90°型100×65×65(差込式)等価管長：38.3m■機器仕様口径止水弁認定合格品逆止弁認定合格品排水弁認定合格品フランジ管溶融亜鉛めっき処理送水口認定合格品器具質量使用圧双口型H900×W450×D38031kg双口２連型H900×W800×D38043kg双口型H950×W450×D45036kg双口２連型H950×W800×D45049kgt1.5ステンレス鋼板(SUS304)表面ヘアーライン仕上げt1.5ステンレス鋼板(SUS443J1)メラミン樹脂焼付塗装（シルバーメタリック）ハウジング型フランジ型■格納箱仕様格納箱仕様格納箱寸法格納箱材質・仕上げ格納箱質量■フランジ型

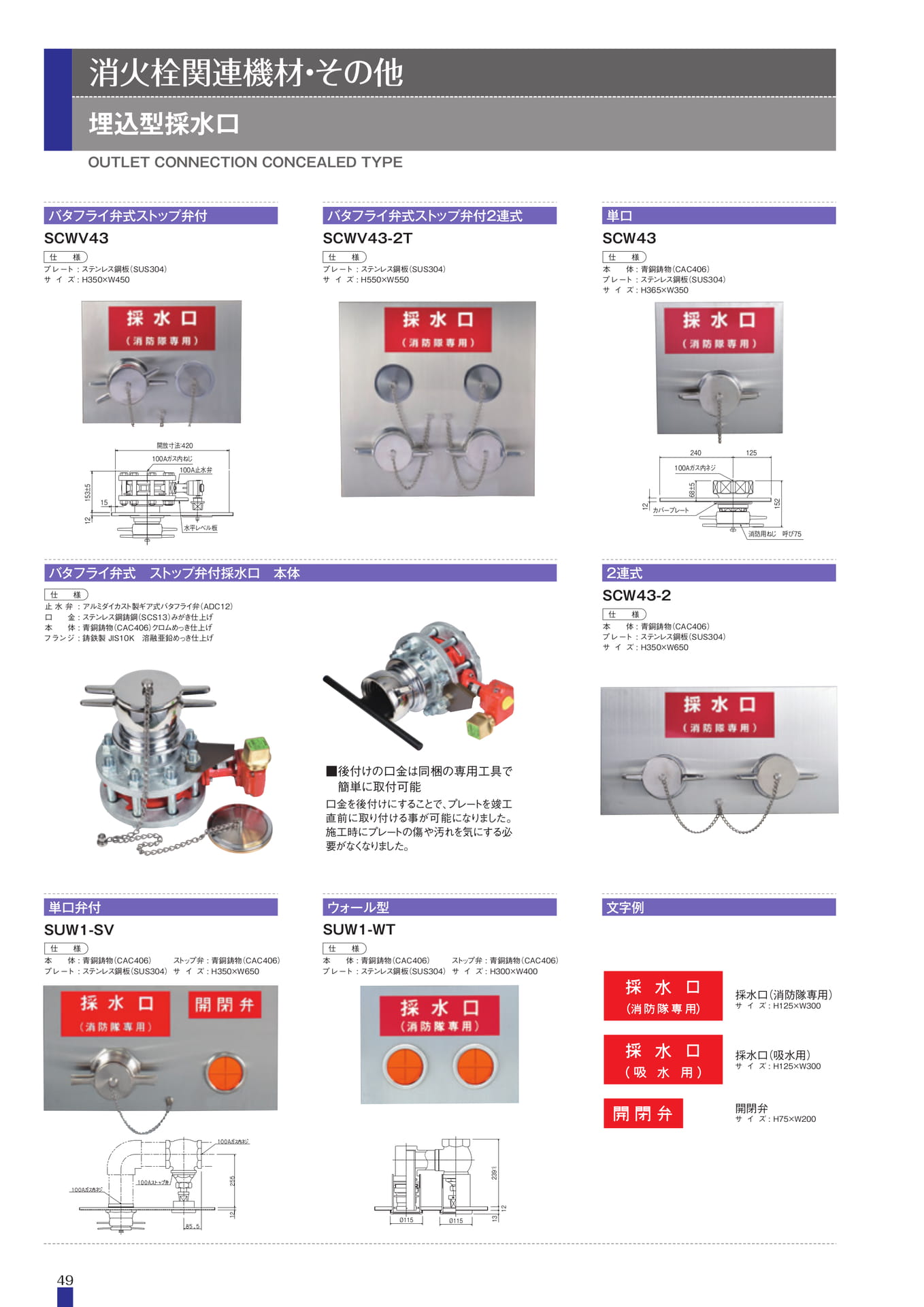

Page 50

消火栓関連機材・その他埋込型採水口OUTLETCONNECTIONCONCEALEDTYPEバタフライ弁式ストップ弁付ＳＣＷＶ４３仕様プレート:ステンレス鋼板（SUS304）サイズ:H350×W450バタフライ弁式ストップ弁付２連式ＳＣＷＶ４３-２Ｔ仕様プレート:ステンレス鋼板（SUS304）サイズ:H550×W550単口ＳＣＷ４３仕様本体:青銅鋳物（CAC406）プレート:ステンレス鋼板（SUS304）サイズ:H365×W350開放寸法：420100Aガス内ねじ100A止水弁240100Aガス内ネジ12512153±515水平レベル板12カバープレート68±5152消防用ねじ呼び75バタフライ弁式ストップ弁付採水口本体仕様止水弁:アルミダイカスト製ギア式バタフライ弁（ADC12）口金:ステンレス鋼鋳鋼（SCS13）みがき仕上げ本体:青銅鋳物（CAC406）クロムめっき仕上げフランジ:鋳鉄製JIS10K溶融亜鉛めっき仕上げ２連式ＳＣＷ４３-２仕様本体:青銅鋳物（CAC406）プレート:ステンレス鋼板（SUS304）サイズ:H350×W650■後付けの口金は同梱の専用工具で簡単に取付可能口金を後付けにすることで、プレートを竣工直前に取り付ける事が可能になりました。施工時にプレートの傷や汚れを気にする必要がなくなりました。単口弁付ウォール型文字例SUW1-SVSUW1-WT仕様仕様本体:青銅鋳物（CAC406）ストップ弁:青銅鋳物（CAC406）本体:青銅鋳物（CAC406）ストップ弁:青銅鋳物（CAC406）プレート:ステンレス鋼板（SUS304）サイズ:H350×W650プレート:ステンレス鋼板（SUS304）サイズ:H300×W400採水口（消防隊専用）サイズ:H125×W300採水口（吸水用）サイズ:H125×W300開閉弁サイズ:H75×W20012239+－55Ø115Ø1151349

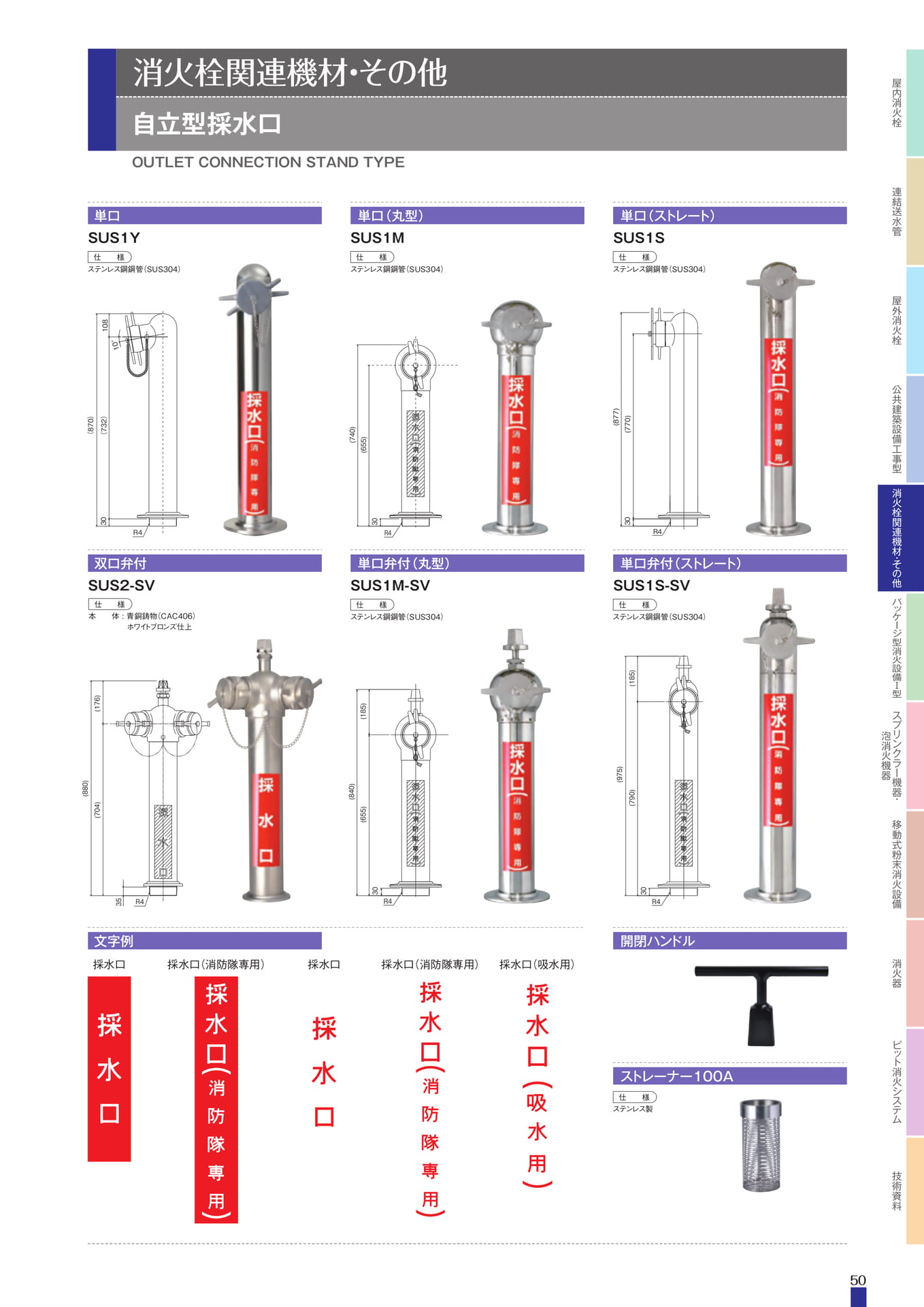

Page 51

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備50（870）30（732）108R410°(740)(655)30R4R4(877)30(770)R4(655)(185)30(840)R430(790)(185)(975)35(176)(704)(880)R4自立型採水口消火栓関連機材・その他OUTLETCONNECTIONSTANDTYPE単口SUS1Y単口（丸型）SUS1M単口（ストレート）SUS1Sステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様双口弁付単口弁付（丸型）SUS1M-SV単口弁付（ストレート）SUS1S-SVステンレス鋼鋼管（SUS304）仕様ステンレス鋼鋼管（SUS304）仕様文字例開閉ハンドルストレーナー100Ａステンレス製仕様SUS2-SV本体:青銅鋳物（CAC406）ホワイトブロンズ仕上仕様採水口採水口（消防隊専用）採水口採水口（消防隊専用）採水口（吸水用）

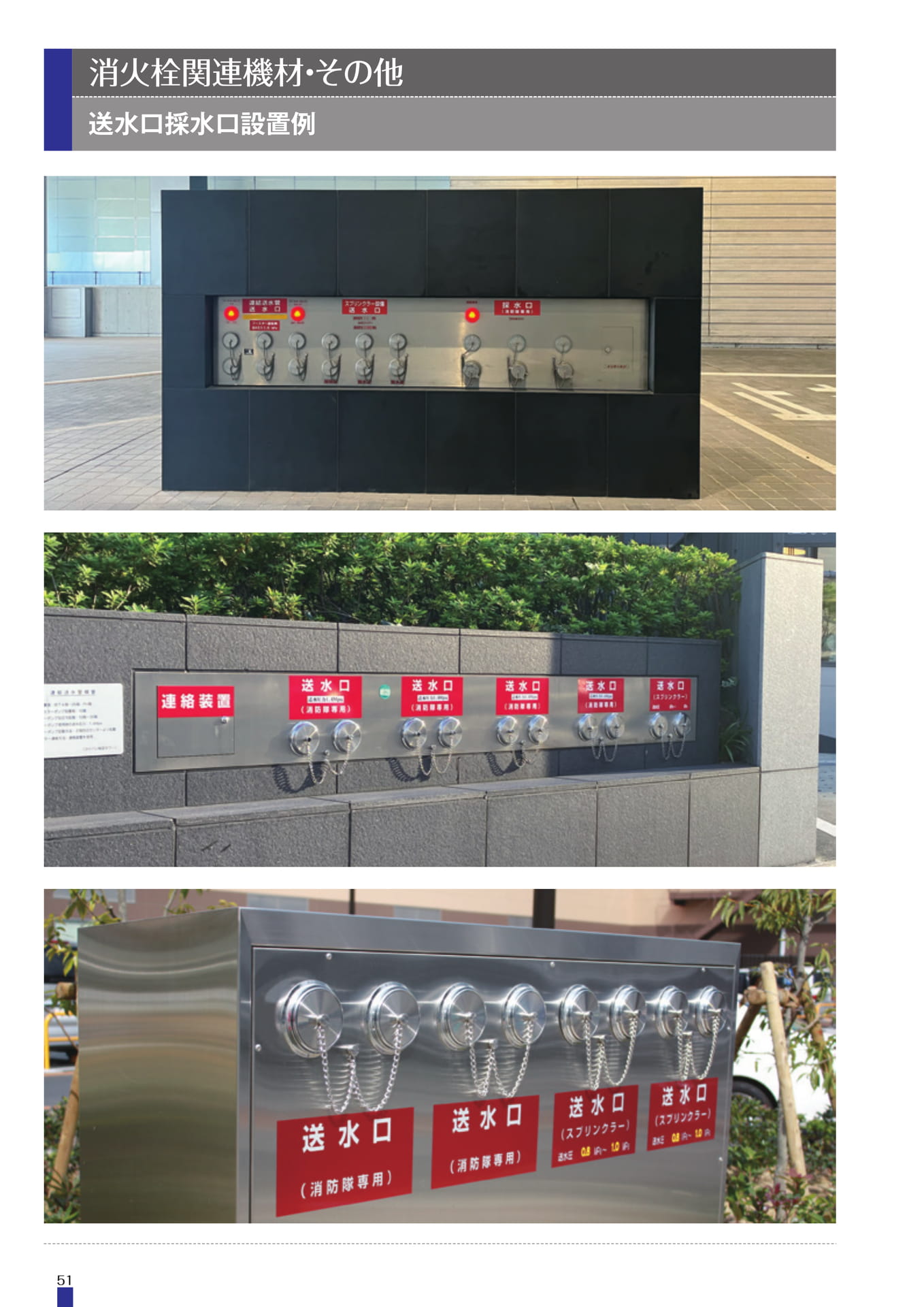

Page 52

消火栓関連機材・その他送水口採水口設置例51

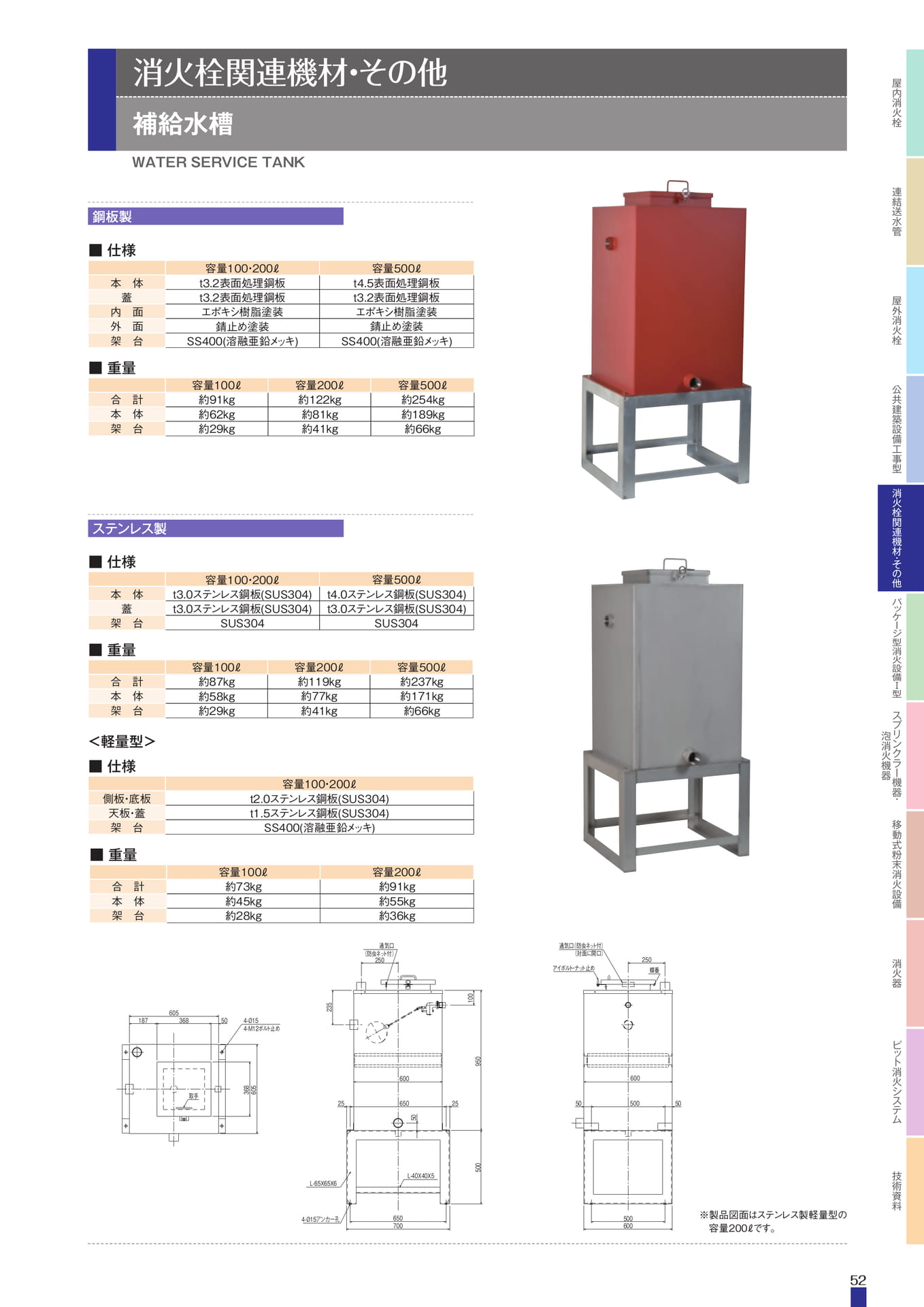

Page 53

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備52補給水槽消火栓関連機材・その他WATERSERVICETANK■重量容量100・200ℓｔ３.2表面処理鋼板ｔ３.2表面処理鋼板エポキシ樹脂塗装錆止め塗装SS400(溶融亜鉛メッキ)本体蓋内面外面架台容量500ℓｔ4.5表面処理鋼板ｔ３.2表面処理鋼板エポキシ樹脂塗装錆止め塗装SS400(溶融亜鉛メッキ)■重量■仕様■仕様容量100ℓ約91kg約62kg約29kg容量200ℓ約122kg約81kg約41kg容量500ℓ約254kg約189kg約66kg合計本体架台容量100・200ℓt3.0ステンレス鋼板(SUS304)t3.0ステンレス鋼板(SUS304)SUS３０４本体蓋架台容量500ℓt4.0ステンレス鋼板(SUS304)t3.0ステンレス鋼板(SUS304)SUS３０４容量100ℓ約87kg約58kg約29kg容量200ℓ約119kg約77kg約41kg容量500ℓ約237kg約171kg約66kg合計本体架台■重量＜軽量型＞■仕様容量100・200ℓt2.0ステンレス鋼板(SUS304)t1.5ステンレス鋼板(SUS304)SS400(溶融亜鉛メッキ)側板・底板天板・蓋架台容量100ℓ約73kg約45kg約28kg容量200ℓ約91ｋｇ約55kg約36ｋｇ合計本体架台※製品図面はステンレス製軽量型の容量200ℓです。鋼板製ステンレス製605368605187368504-Ø154-M12ボルト止め取手6005005050050600250蝶番アイボルト・ナット止め通気口（防虫ネット付）（対面に開口）700650L-40X40X5L-65X65X6256502560050095010023525050通気口（防虫ネット付）4-Ø15アンカー孔

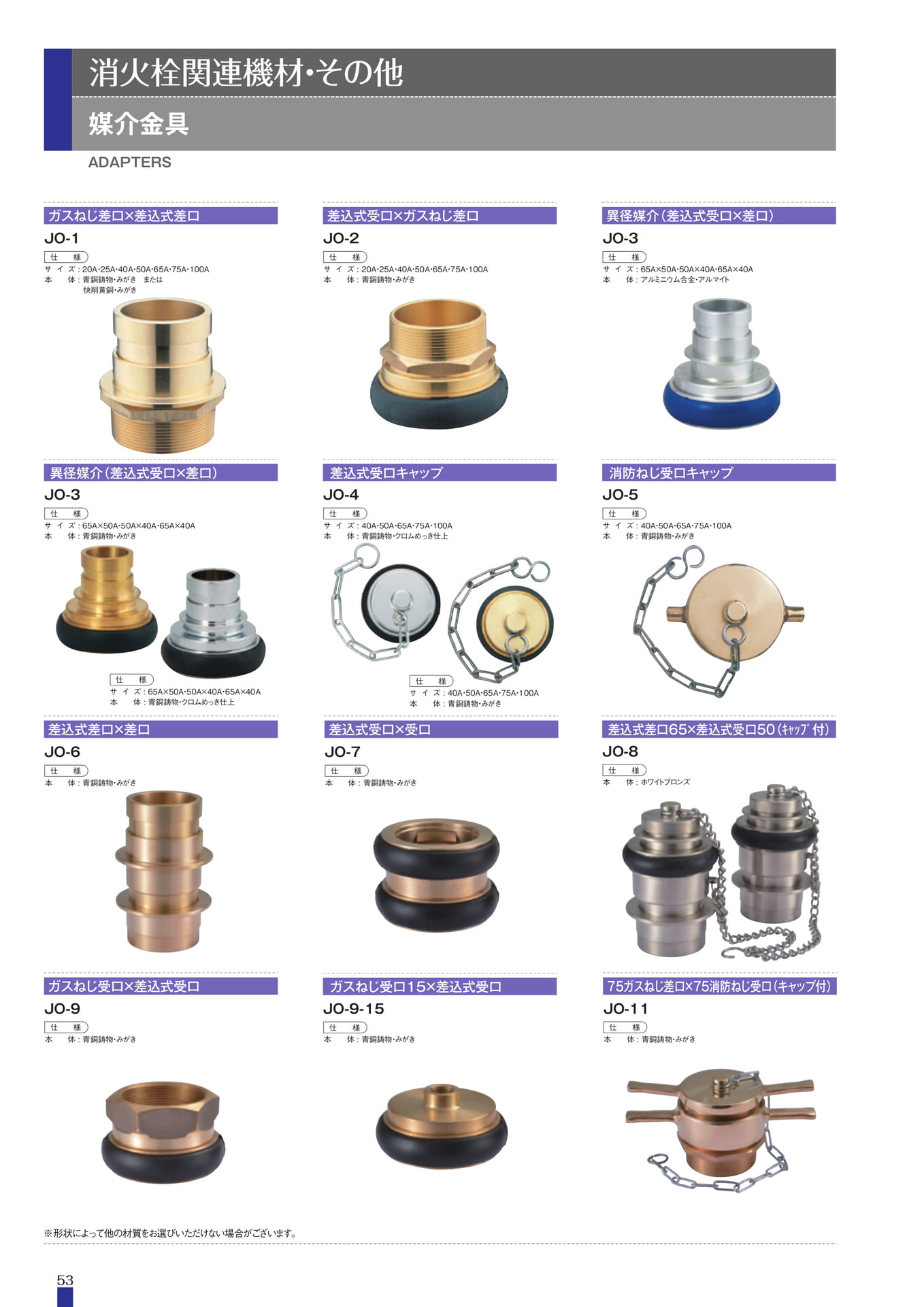

Page 54

消火栓関連機材・その他媒介金具ADAPTERSガスねじ差口×差込式差口差込式受口×ガスねじ差口異径媒介（差込式受口×差口）JO-1仕様サイズ:20A・25A・40A・50A・65A・75A・100A本体:青銅鋳物・みがきまたは快削黄銅・みがきJO-2仕様サイズ:20A・25A・40A・50A・65A・75A・100A本体:青銅鋳物・みがきJO-3仕様サイズ:65A×50A・50A×40A・65A×40A本体:アルミニウム合金・アルマイト異径媒介（差込式受口×差口）JO-3仕様サイズ:65A×50A・50A×40A・65A×40A本体:青銅鋳物・みがき差込式受口キャップJO-4仕様サイズ:40A・50A・65A・75A・100A本体:青銅鋳物・クロムめっき仕上消防ねじ受口キャップJO-5仕様サイズ:40A・50A・65A・75A・100A本体:青銅鋳物・みがき差込式差口×差口JO-6本仕様仕体:青銅鋳物・みがき様サイズ:65A×50A・50A×40A・65A×40A本体:青銅鋳物・クロムめっき仕上差込式受口×受口JO-7本仕様体:青銅鋳物・みがき仕様サイズ:40A・50A・65A・75A・100A本体:青銅鋳物・みがき差込式差口65×差込式受口50（ｷｬｯﾌﾟ付）JO-8仕様本体:ホワイトブロンズガスねじ受口×差込式受口JO-9仕様本体:青銅鋳物・みがきガスねじ受口15×差込式受口JO-9-15仕様本体:青銅鋳物・みがき75ガスねじ差口×75消防ねじ受口（キャップ付）JO-11仕様本体:青銅鋳物・みがき※形状によって他の材質をお選びいただけない場合がございます。53

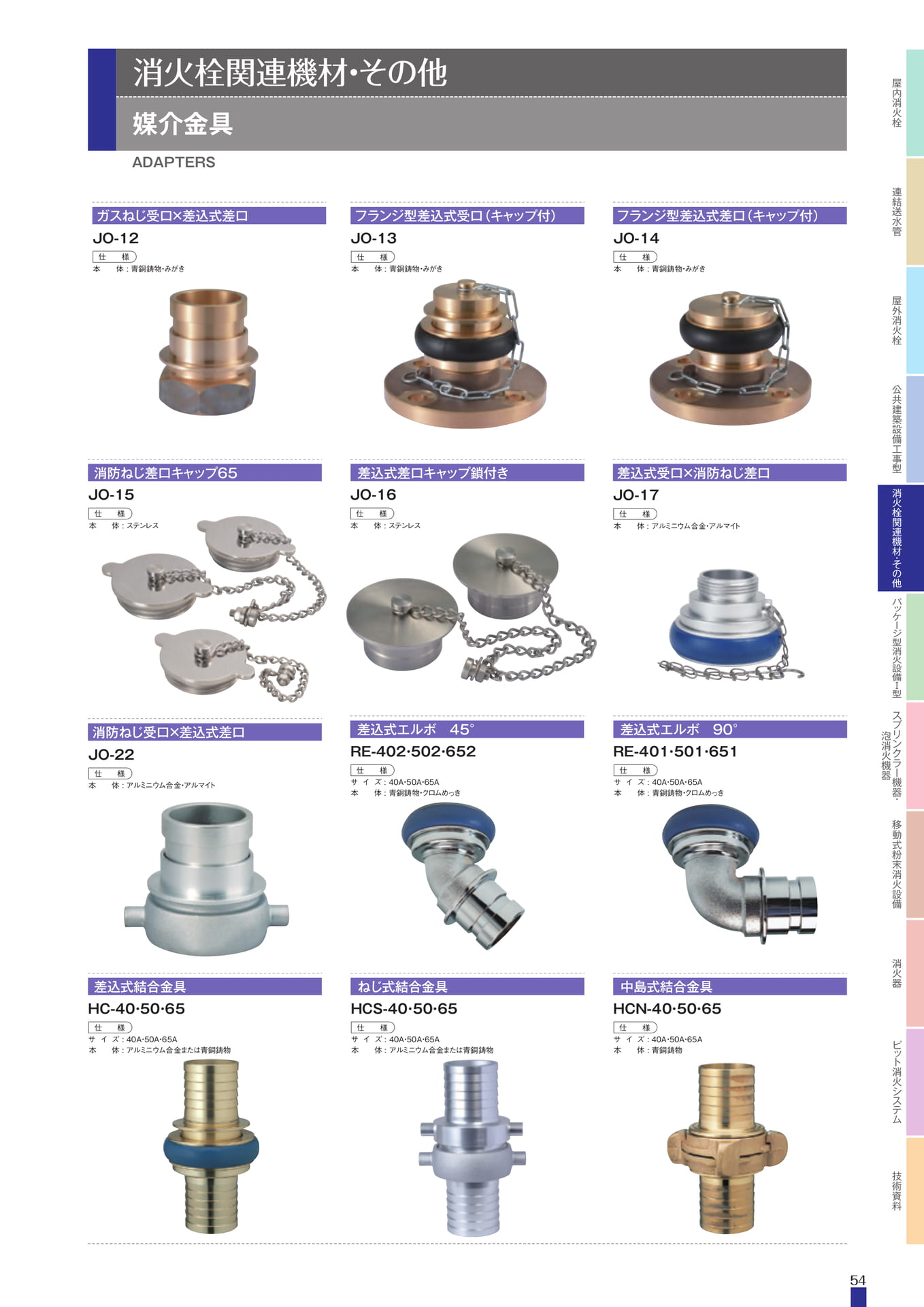

Page 55

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備54媒介金具消火栓関連機材・その他ADAPTERS差込式結合金具HC-40・50・65ねじ式結合金具中島式結合金具HCS-40・50・65HCN-40・50・65消防ねじ受口×差込式差口JO-22本体:アルミニウム合金・アルマイト仕様ガスねじ受口×差込式差口JO-12本体:青銅鋳物・みがき仕様フランジ型差込式受口（キャップ付）JO-13本体:青銅鋳物・みがき仕様フランジ型差込式差口（キャップ付）JO-14本体:青銅鋳物・みがき仕様消防ねじ差口キャップ65JO-15本体:ステンレス仕様差込式差口キャップ鎖付きJO-16本体:ステンレス仕様差込式エルボ４５°RE-402・502・652サイズ:40A・50A・65A本体:青銅鋳物・クロムめっき仕様差込式エルボ90°RE-401・501・651サイズ:40A・50A・65A本体:青銅鋳物・クロムめっき仕様サイズ:40A・50A・65A本体:アルミニウム合金または青銅鋳物仕様サイズ:40A・50A・65A本体:アルミニウム合金または青銅鋳物仕様サイズ:40A・50A・65A本体:青銅鋳物仕様差込式受口×消防ねじ差口JO-17本体:アルミニウム合金・アルマイト仕様

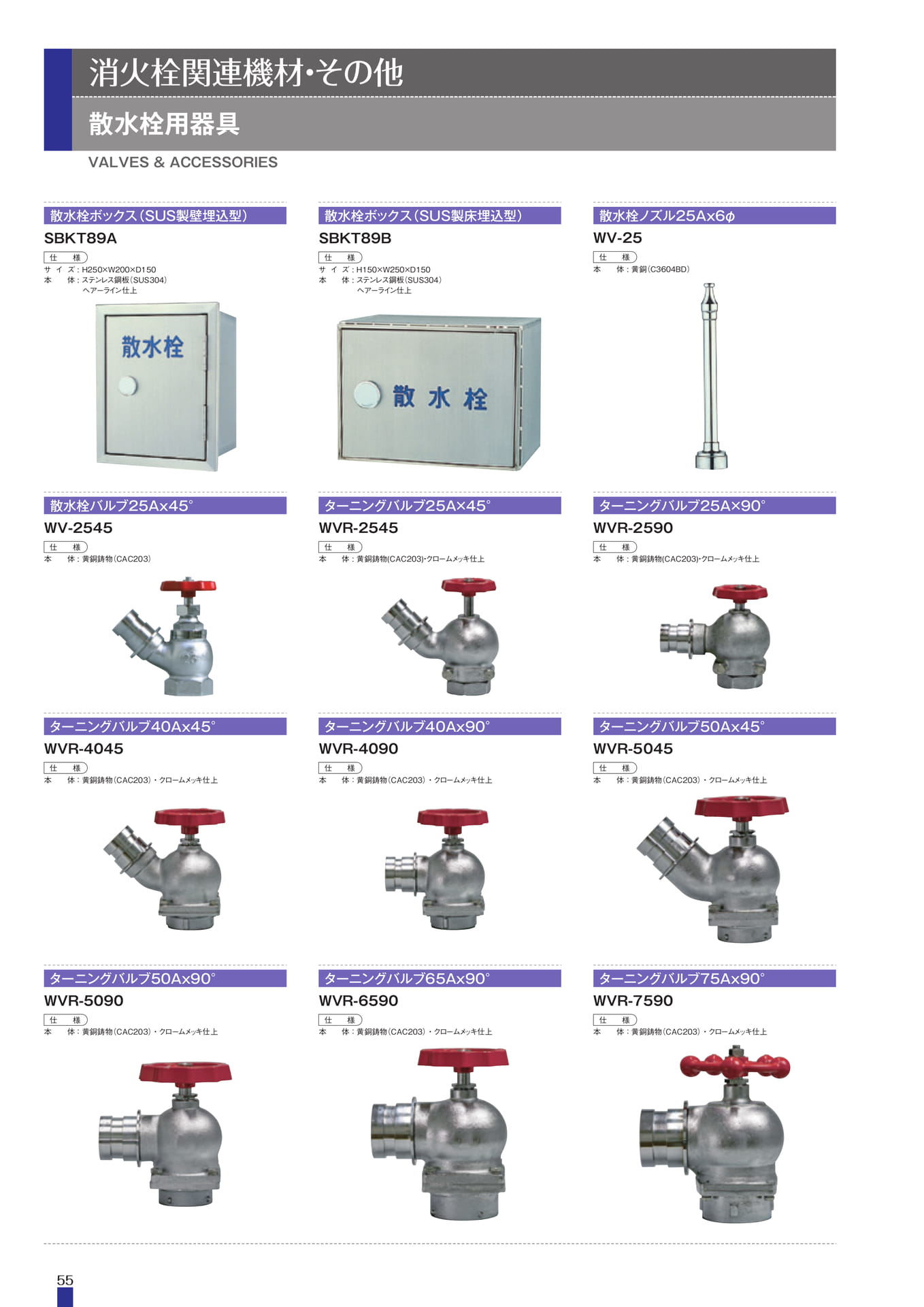

Page 56

消火栓関連機材・その他散水栓用器具VALVES&ACCESSORIES散水栓ボックス（SUS製壁埋込型）SBKT89A仕様サイズ:H250×W200×D150本体:ステンレス鋼板（SUS304）へアーライン仕上散水栓ボックス（SUS製床埋込型）SBKT89B仕様サイズ:H150×W250×D150本体:ステンレス鋼板（SUS304）へアーライン仕上散水栓ノズル25Ax6φWV-25仕様本体:黄銅（C3604BD）散水栓バルブ25Ax45°WV-2545ターニングバルブ25A×45°WVR-2545ターニングバルブ25A×90°WVR-2590仕様本体:黄銅鋳物（CAC203）本仕様体:黄銅鋳物(CAC203)・クロームメッキ仕上本仕様体:黄銅鋳物(CAC203)・クロームメッキ仕上ターニングバルブ40Ax45°WVR-4045ターニングバルブ40Ax90°WVR-4090ターニングバルブ50Ax45°WVR-5045本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上ターニングバルブ50Ax90°WVR-5090ターニングバルブ65Ax90°WVR-6590ターニングバルブ75Ax90°WVR-7590本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上本仕様体：黄銅鋳物（CAC203）・クロームメッキ仕上55

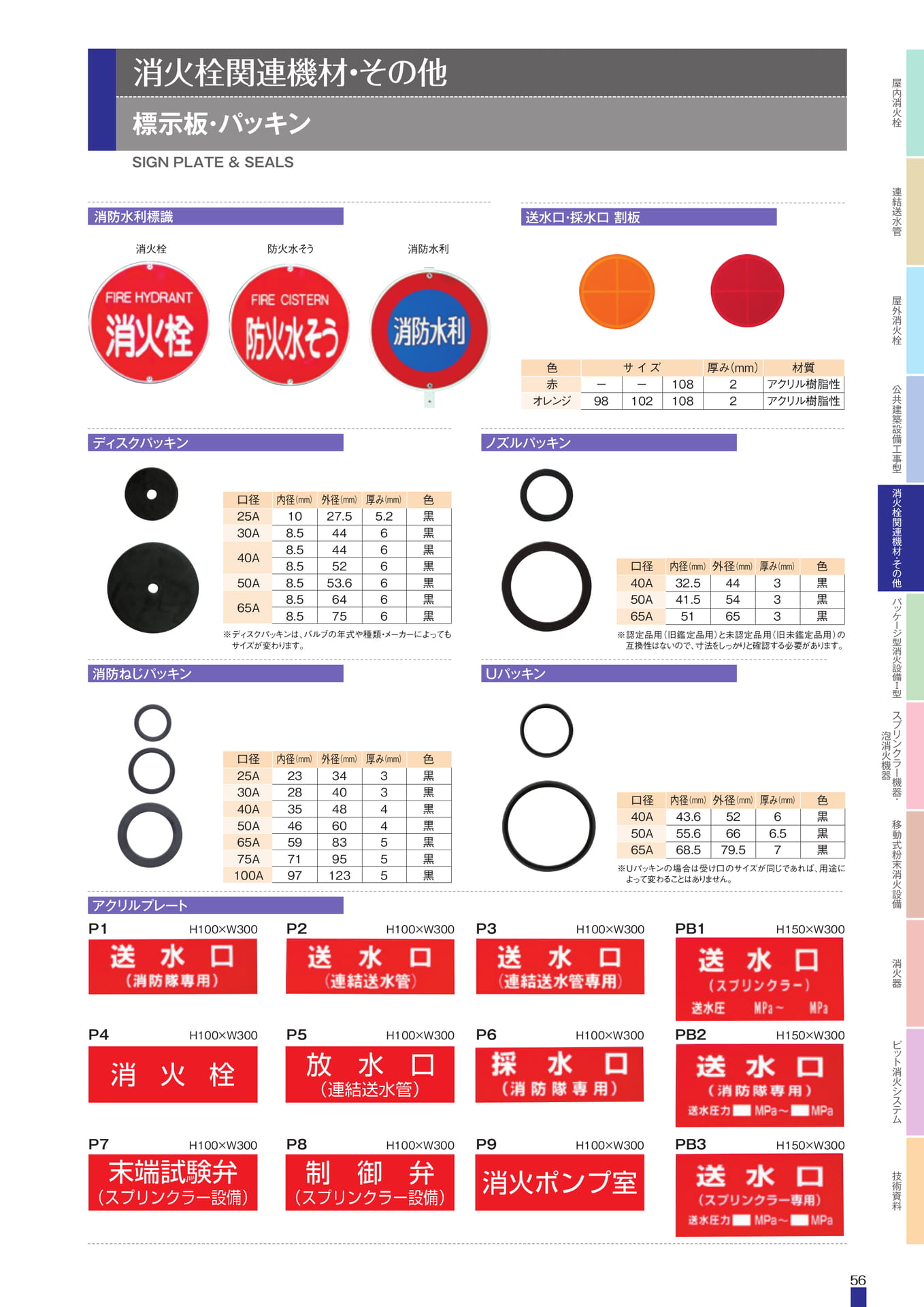

Page 57

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備56標示板・パッキン消火栓関連機材・その他SIGNPLATE&SEALS消防水利標識消火栓消防水利防火水そうディスクパッキンP1アクリルプレートＨ100×Ｗ300P2Ｈ100×Ｗ300P3Ｈ100×Ｗ300P4Ｈ100×Ｗ300P5Ｈ100×Ｗ300P6Ｈ100×Ｗ300P7Ｈ100×Ｗ300P8Ｈ100×Ｗ300P9Ｈ100×Ｗ300PB1Ｈ150×Ｗ300PB2Ｈ150×Ｗ300PB3Ｈ150×Ｗ300ノズルパッキンＵパッキン消防ねじパッキン送水口・採水口割板色赤オレンジー98サイズー102材質アクリル樹脂性アクリル樹脂性108108厚み（mm）22口径４０Ａ５０Ａ６５Ａ内径（mm）３２．５41.551外径（mm）445465厚み（mm）333色黒黒黒口径25Ａ30Ａ40Ａ50A65A内径（mm）108.58.58.58.58.58.5外径（mm）27.544445253.66475厚み（mm）5.2666666色黒黒黒黒黒黒黒口径25Ａ30Ａ40Ａ50A65A75A100A内径（mm）23283546597197外径（mm）344048608395123厚み（mm）3344555色黒黒黒黒黒黒黒※認定品用（旧鑑定品用）と未認定品用（旧未鑑定品用）の互換性はないので、寸法をしっかりと確認する必要があります。口径４０Ａ５０Ａ６５Ａ内径（mm）43.655.668.5外径（mm）526679.5厚み（mm）66.57色黒黒黒※Ｕパッキンの場合は受け口のサイズが同じであれば、用途によって変わることはありません。※ディスクパッキンは、バルブの年式や種類・メーカーによってもサイズが変わります。

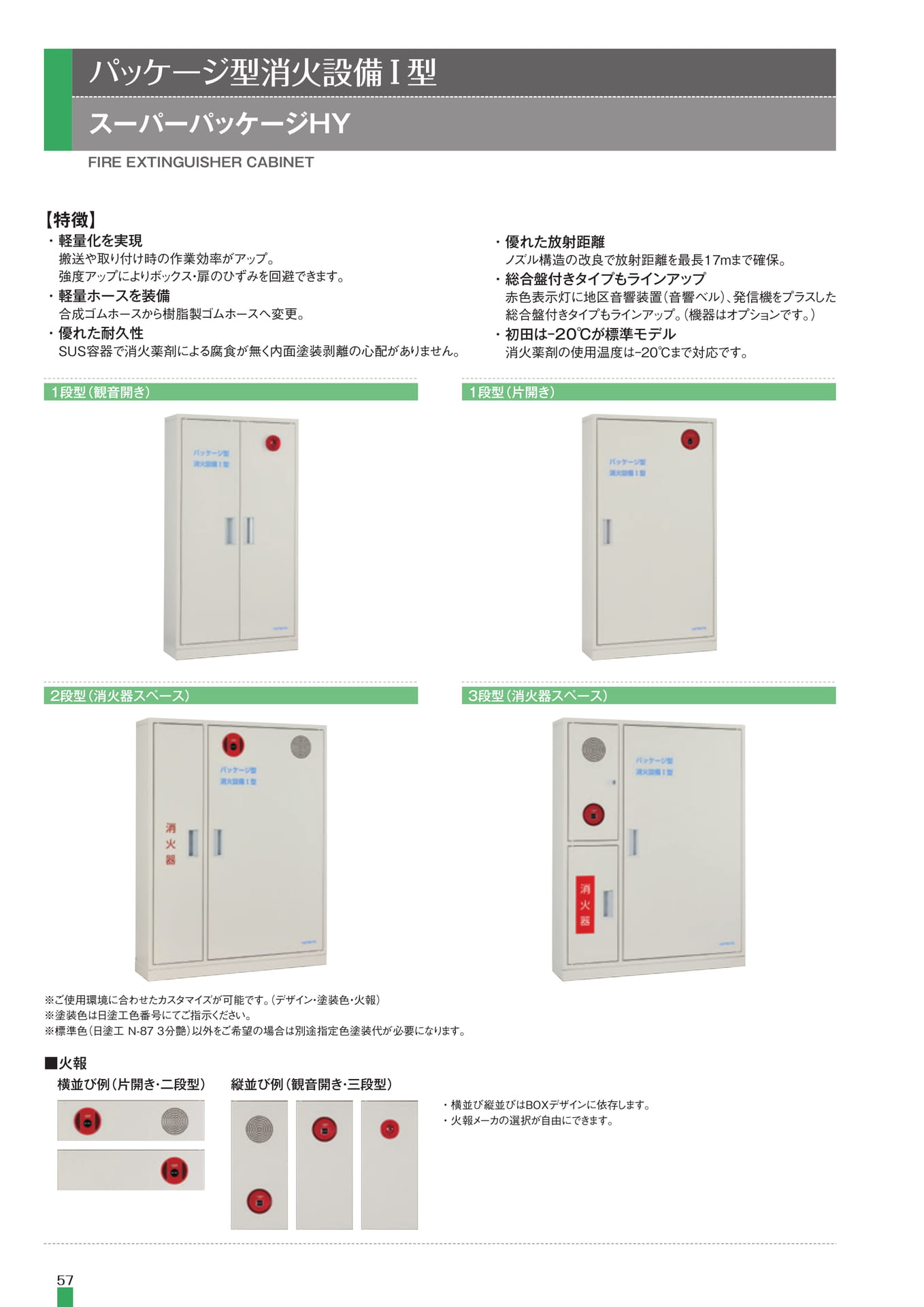

Page 58

パッケージ型消火設備Ⅰ型スーパーパッケージHYFIREEXTINGUISHERCABINET【特徴】・軽量化を実現搬送や取り付け時の作業効率がアップ。強度アップによりボックス・扉のひずみを回避できます。・軽量ホースを装備合成ゴムホースから樹脂製ゴムホースへ変更。・優れた耐久性SUS容器で消火薬剤による腐食が無く内面塗装剥離の心配がありません。・優れた放射距離ノズル構造の改良で放射距離を最長17mまで確保。・総合盤付きタイプもラインアップ赤色表示灯に地区音響装置（音響ベル）、発信機をプラスした総合盤付きタイプもラインアップ。（機器はオプションです。）・初田は-20℃が標準モデル消火薬剤の使用温度は-20℃まで対応です。１段型（観音開き）１段型（片開き）２段型（消火器スペース）３段型（消火器スペース）※ご使用環境に合わせたカスタマイズが可能です。（デザイン・塗装色・火報）※塗装色は日塗工色番号にてご指示ください。※標準色（日塗工N-873分艶）以外をご希望の場合は別途指定色塗装代が必要になります。■火報横並び例（片開き・二段型）縦並び例（観音開き・三段型）・横並び縦並びはBOXデザインに依存します。・火報メーカの選択が自由にできます。57

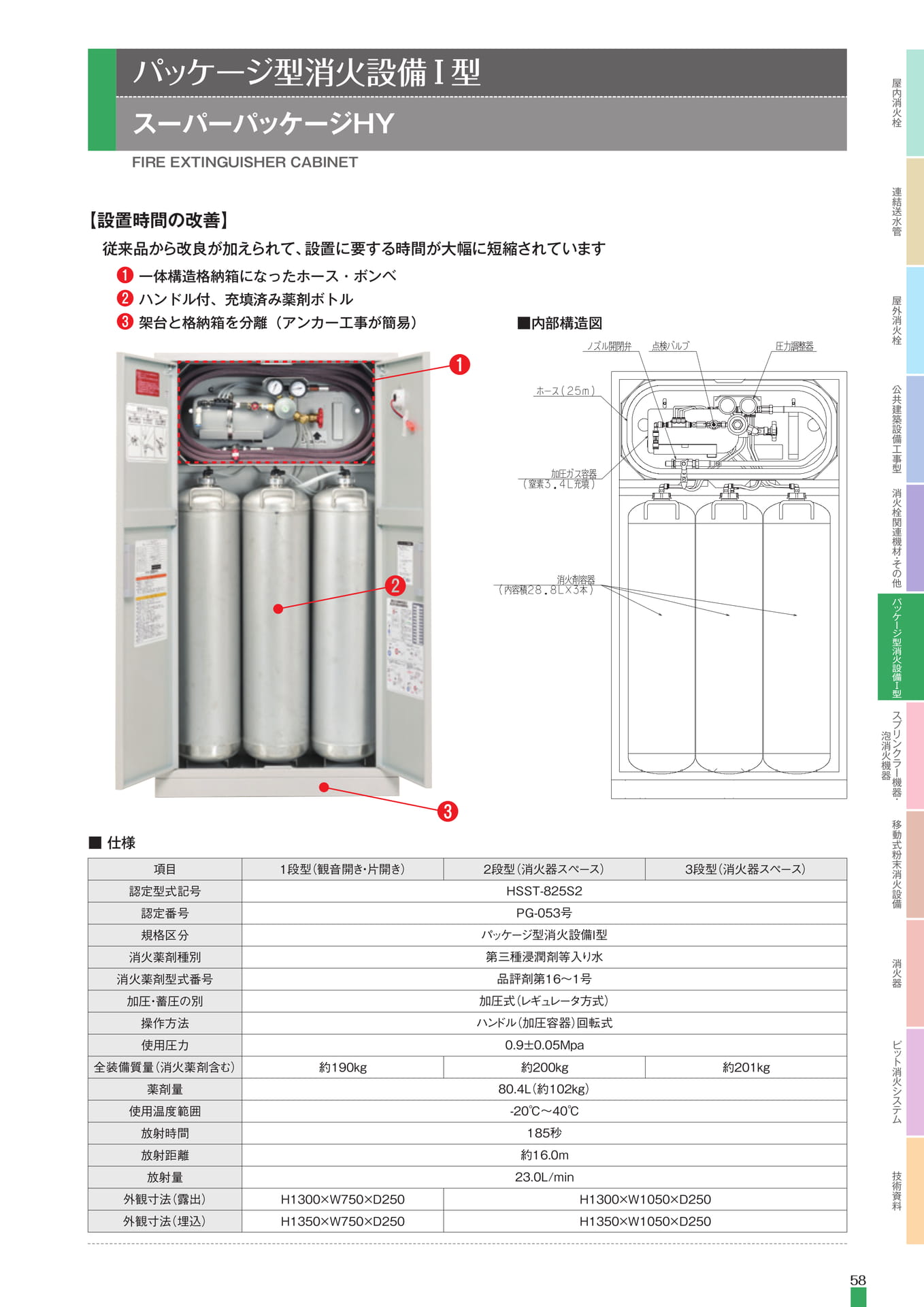

Page 59

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備58スーパーパッケージHYパッケージ型消火設備Ⅰ型FIREEXTINGUISHERCABINET■仕様項目認定型式記号認定番号規格区分消火薬剤種別消火薬剤型式番号加圧・蓄圧の別操作方法使用圧力全装備質量（消火薬剤含む）薬剤量使用温度範囲放射時間放射距離放射量外観寸法（露出）外観寸法（埋込）1段型（観音開き・片開き）H1300×W750×D250H1350×W750×D250H1300×W1050×D250H1350×W1050×D2502段型（消火器スペース）3段型（消火器スペース）約190kg約200kg約201kgHSST-825S2PG-053号パッケージ型消火設備I型第三種浸潤剤等入り水品評剤第16～1号加圧式（レギュレータ方式）ハンドル（加圧容器）回転式0.9±0.05Mpa80.4L（約102kg）-20℃～40℃185秒約16.0m23.0L/min【設置時間の改善】従来品から改良が加えられて、設置に要する時間が大幅に短縮されています❶一体構造格納箱になったホース・ボンベ❷ハンドル付、充填済み薬剤ボトル❸架台と格納箱を分離（アンカー工事が簡易）❸❷❶■内部構造図

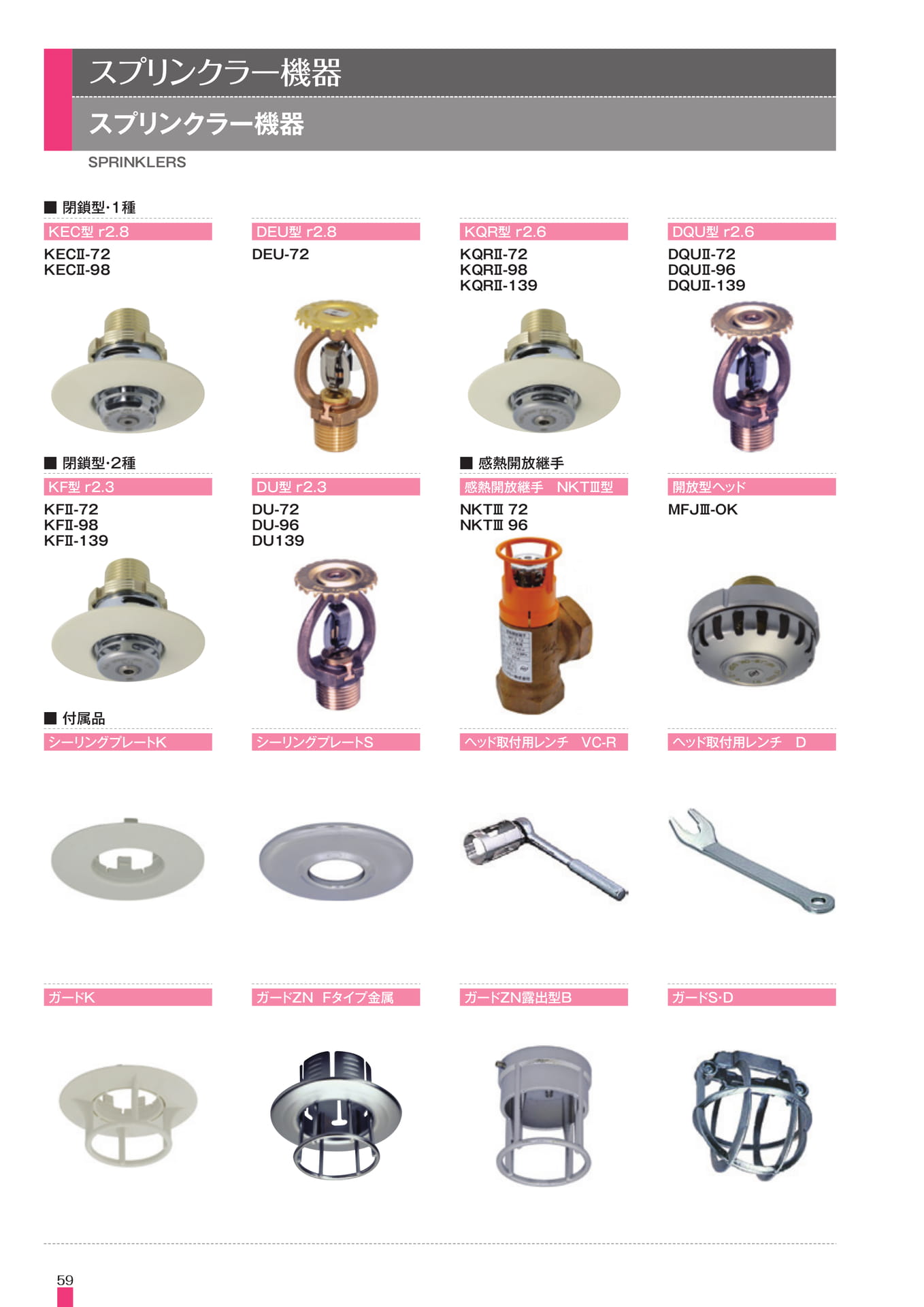

Page 60

59スプリンクラー機器スプリンクラー機器SPRINKLERSKECⅡ-72KECⅡ-98KQRⅡ-72KQRⅡ-98KQRⅡ-139ＤＱＵⅡ-72ＤＱＵⅡ-96ＤＱＵⅡ-139ＤEＵ-72■閉鎖型・１種KFⅡ-72KFⅡ-98KFⅡ-139DU-72DU-96DU139MFJⅢ-OKNKTⅢ72NKTⅢ96■閉鎖型・２種ＫＥＣ型r2.8ＫＱＲ型r2.6ＤＱＵ型r2.6ＤEＵ型r2.8ＫＦ型r2.3ＤＵ型r2.3感熱開放継手ＮＫＴⅢ型■感熱開放継手開放型ヘッド■付属品シーリングプレートＫガードＫシーリングプレートSヘッド取付用レンチVC-Rヘッド取付用レンチDガードZNＦタイプ金属ガードＺＮ露出型BガードS・D

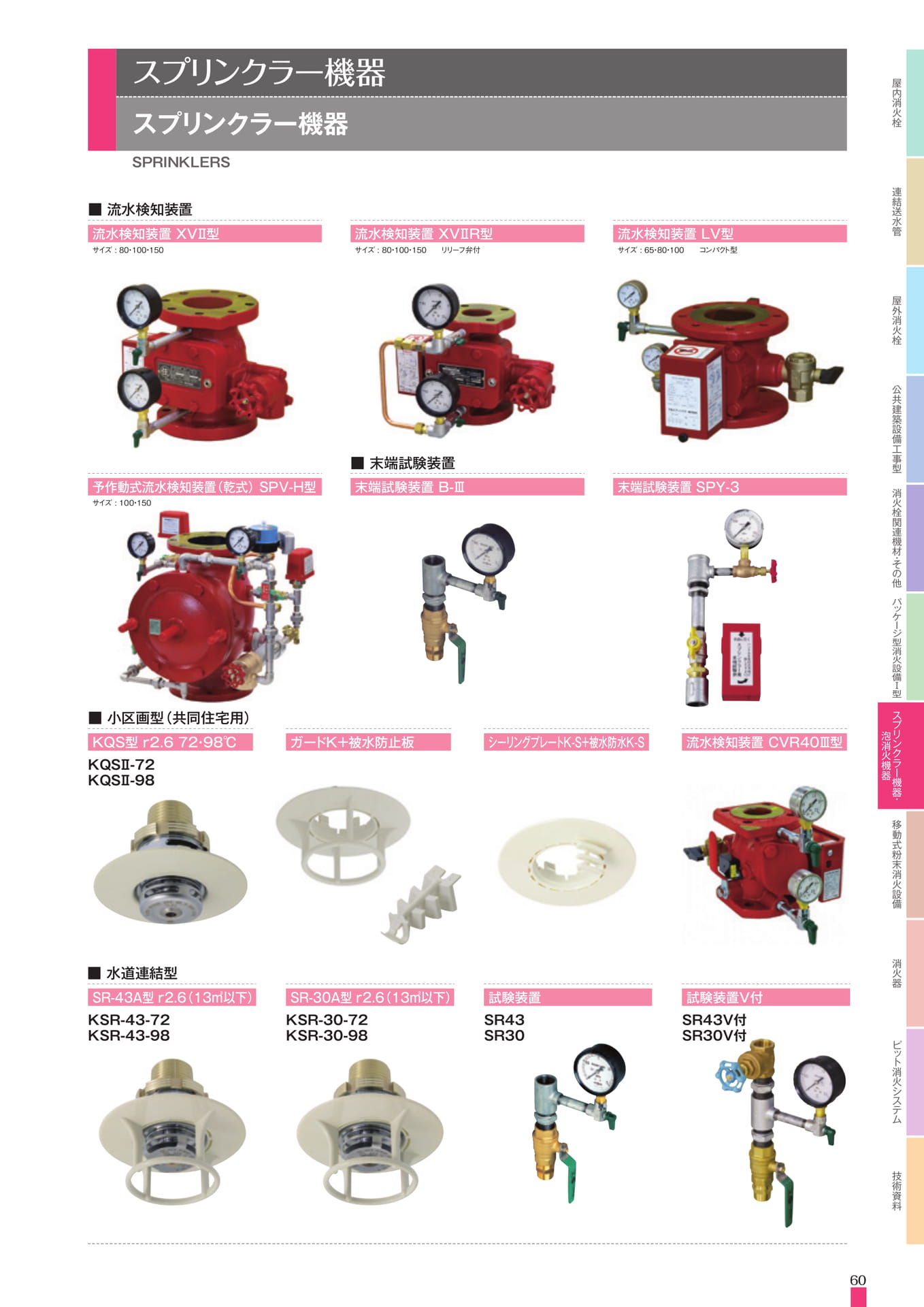

Page 61

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備60スプリンクラー機器スプリンクラー機器SPRINKLERSKＳＲ-４３-72KＳＲ-４３-98KＳＲ-30-72KＳＲ-30-98ＳＲ43ＳＲ30SR43V付SR30V付■水道連結型SR-43A型r2.6（13㎡以下）SR-30A型r2.6（13㎡以下）試験装置試験装置V付流水検知装置ＸＶⅡ型予作動式流水検知装置（乾式）SPV-H型■流水検知装置ＫＱＳ型r2.672・98℃ガードＫ＋被水防止板シーリングプレートK-S＋被水防水K-S流水検知装置CVR40Ⅲ型末端試験装置Ｂ-Ⅲサイズ:80・100・150サイズ:100・150末端試験装置SPY-3■末端試験装置■小区画型（共同住宅用）KQSⅡ-72KQSⅡ-98流水検知装置ＸＶⅡR型サイズ:80・100・150リリーフ弁付流水検知装置LＶ型サイズ:65・80・100コンパクト型

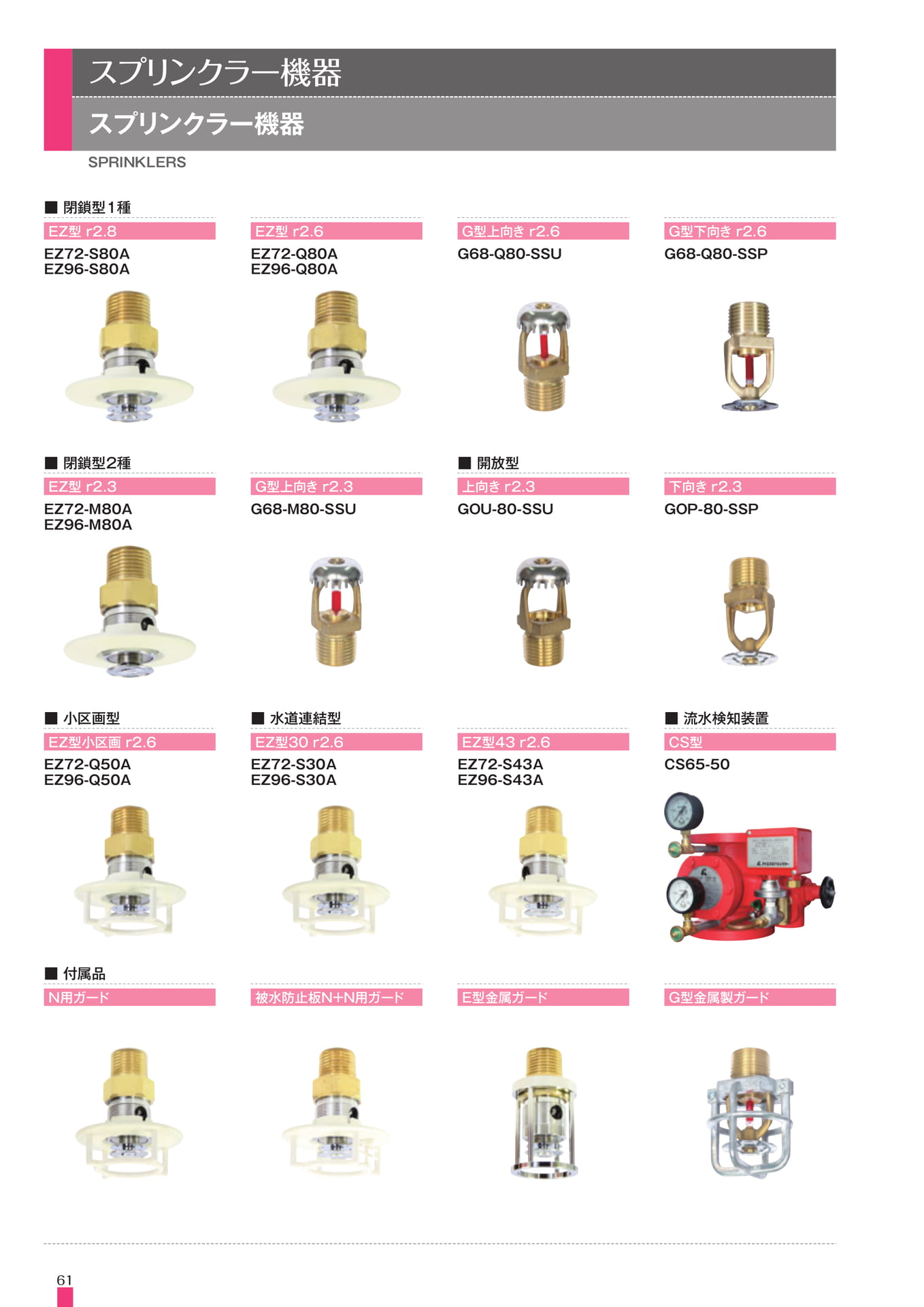

Page 62

61スプリンクラー機器スプリンクラー機器SPRINKLERSN用ガードEZ72-S80AEZ96-S80AEZ型r2.8EZ72-M80AEZ96-M80AEZ型r2.3CS65-50CS型EZ72-Q80AEZ96-Q80AEZ型r2.6G68-M80-SSUG型上向きr2.3EZ72-Q50AEZ96-Q50AEZ型小区画r2.6G68-Q80-SSUG型上向きr2.6GOU-80-SSU上向きr2.3EZ72-S30AEZ96-S30AEZ型30r2.6G68-Q80-SSPG型下向きr2.6GOP-80-SSP下向きr2.3EZ72-S43AEZ96-S43AEZ型43r2.6被水防止板N＋N用ガードE型金属ガードG型金属製ガード■閉鎖型1種■閉鎖型2種■開放型■流水検知装置■小区画型■付属品■水道連結型

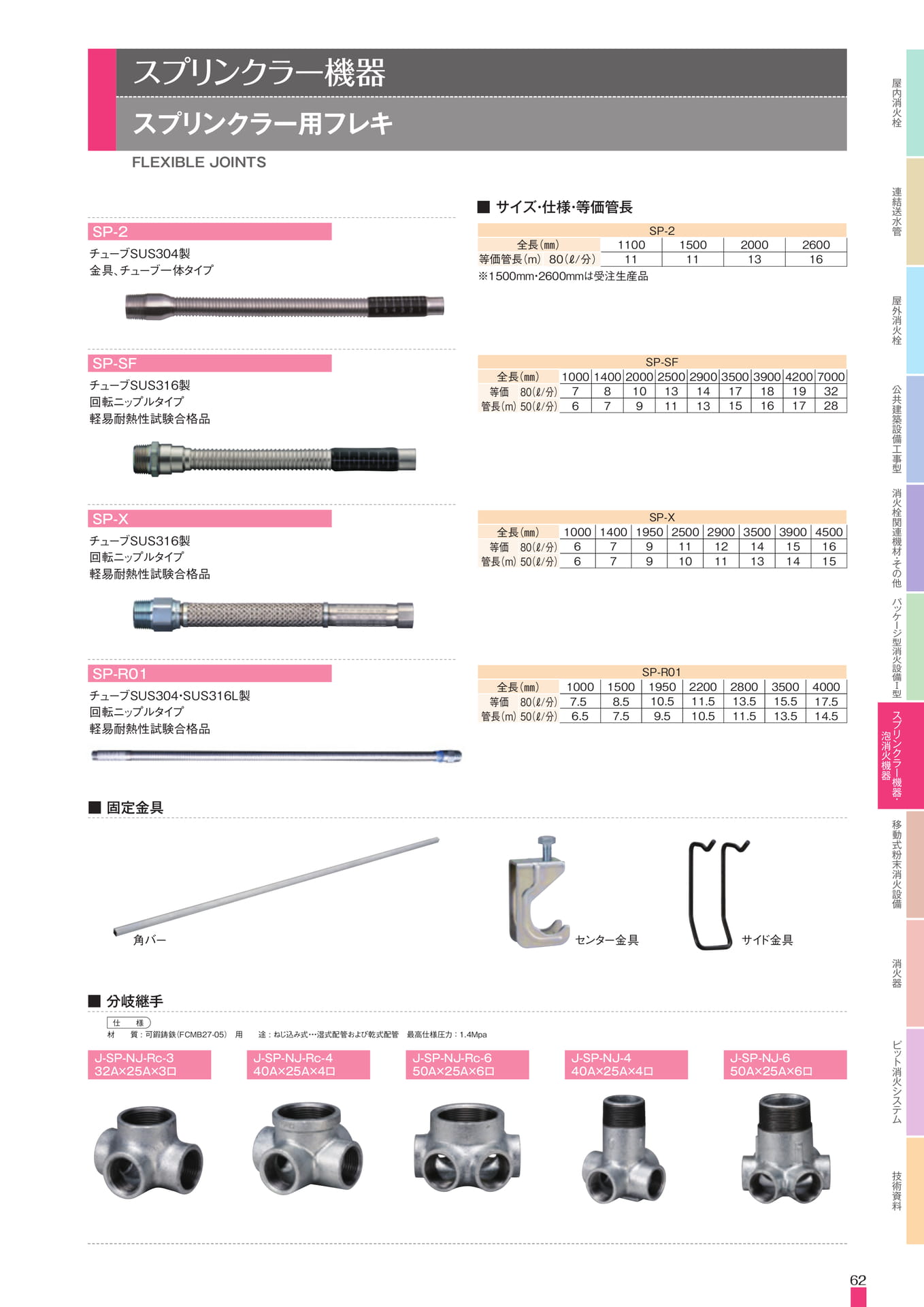

Page 63

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備62スプリンクラー用フレキスプリンクラー機器FLEXIBLEJOINTS■分岐継手材質:可鍜鋳鉄（ＦＣＭＢ２７-０５）用途:ねじ込み式・湿式配管および乾式配管最高仕様圧力：１．４Ｍｐａ仕様ＳＰ-2角バーチューブＳＵＳ304製金具、チューブ一体タイプＳＰ-SFチューブＳＵＳ３１６製回転ニップルタイプ軽易耐熱性試験合格品SP-R01チューブSUS304・SUS316L製回転ニップルタイプ軽易耐熱性試験合格品センター金具サイド金具■固定金具■サイズ・仕様・等価管長SP-2全長（㎜）110011150011260016200013等価管長（m）※1500mm・2600mmは受注生産品80（ℓ/分）1400871000762000109250013112900141335001715390018164200191770003228SP-SF全長（㎜）等価管長（m）80（ℓ/分）50（ℓ/分）ＳＰ-XチューブＳＵＳ３１６製回転ニップルタイプ軽易耐熱性試験合格品1400771000661950992500111029001211350014133900151445001615SP-X全長（㎜）等価管長（m）80（ℓ/分）50（ℓ/分）10007.56.515008.57.5195010.59.5220011.510.5280013.511.5350015.513.5400017.514.5SP-R01全長（㎜）等価管長（m）80（ℓ/分）50（ℓ/分）J-SP-NJ-Rc-440A×25A×4口J-SP-NJ-Rc-332A×25A×3口J-SP-NJ-Rc-650A×25A×6口J-SP-NJ-650A×25A×6口J-SP-NJ-440A×25A×4口

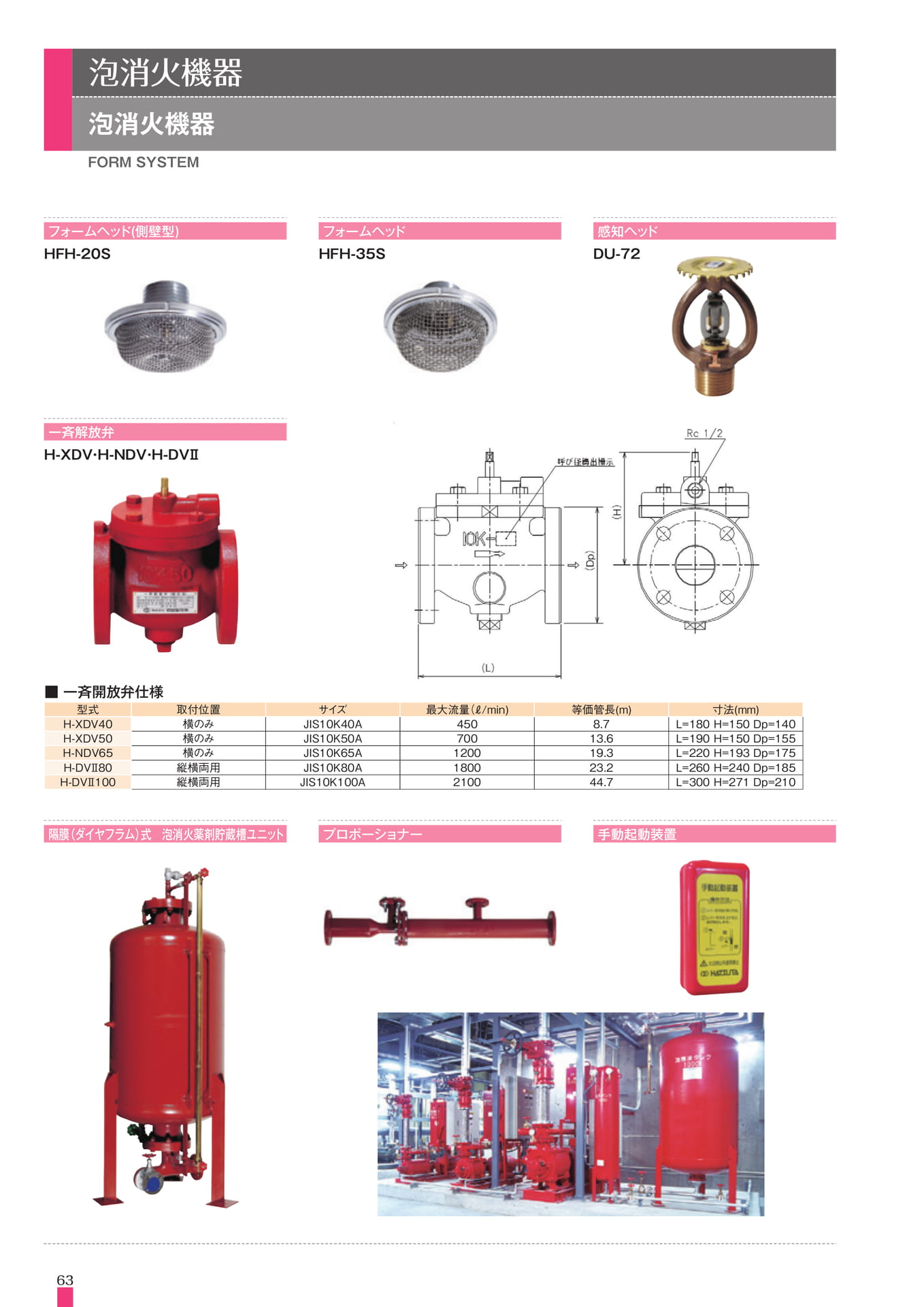

Page 64

63泡消火機器泡消火機器FORMSYSTEMフォームヘッド(側壁型)一斉解放弁プロポーショナー手動起動装置HFH-20SH-XDV・H-NDV・H-DVⅡ隔膜（ダイヤフラム）式泡消火薬剤貯蔵槽ユニットフォームヘッドHFH-35S感知ヘッドDU-72型式H-XDV40H-XDV50H-NDV65H-DVⅡ80H-DVⅡ100取付位置横のみ横のみ横のみ縦横両用縦横両用サイズJIS10K40AJIS10K50AJIS10K65AJIS10K80AJIS10K100A最大流量（ℓ/min)450700120018002100等価管長(m)8.713.619.323.244.7寸法(mm)L=180H=150Dp=140L=190H=150Dp=155L=220H=193Dp=175L=260H=240Dp=185L=300H=271Dp=210■一斉開放弁仕様

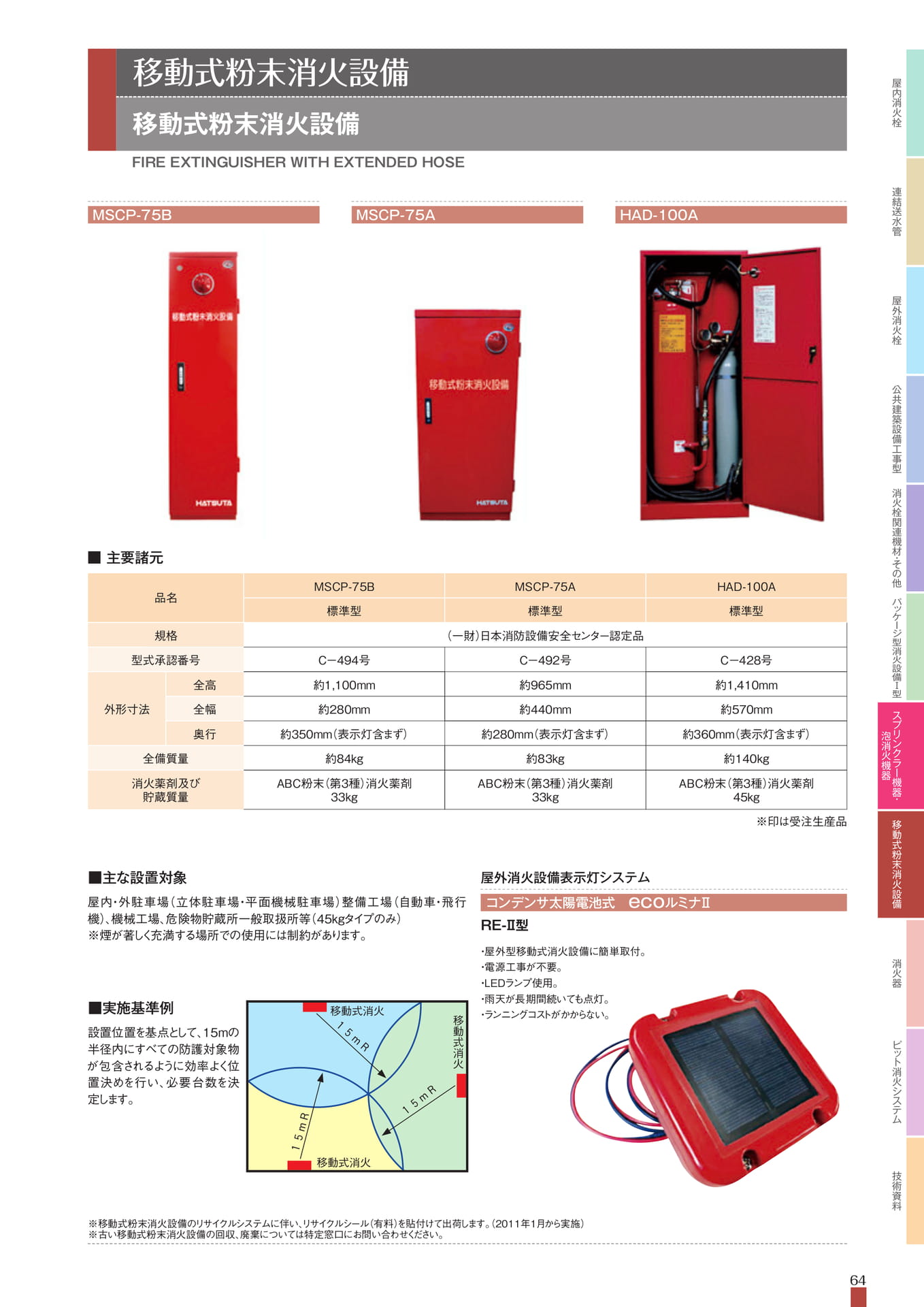

Page 65

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備64※移動式粉末消火設備のリサイクルシステムに伴い、リサイクルシール（有料）を貼付けて出荷します。（2011年1月から実施）※古い移動式粉末消火設備の回収、廃棄については特定窓口にお問い合わせください。■主な設置対象屋内・外駐車場（立体駐車場・平面機械駐車場）整備工場（自動車・飛行機）、機械工場、危険物貯蔵所一般取扱所等（45kgタイプのみ）※煙が著しく充満する場所での使用には制約があります。■実施基準例設置位置を基点として、15ｍの半径内にすべての防護対象物が包含されるように効率よく位置決めを行い、必要台数を決定します。移動式粉末消火設備移動式粉末消火設備FIREEXTINGUISHERWITHEXTENDEDHOSEMSCP-75BMSCP-75AHAD-100Aコンデンサ太陽電池式ecoルミナⅡ・屋外型移動式消火設備に簡単取付。・電源工事が不要。・LEDランプ使用。・雨天が長期間続いても点灯。・ランニングコストがかからない。屋外消火設備表示灯システムRE-Ⅱ型■主要諸元品名規格全備質量消火薬剤及び貯蔵質量型式承認番号全高（一財）日本消防設備安全センター認定品全幅奥行外形寸法MSCP-75B標準型約350mm（表示灯含まず）約84kgＣ－４９４号約1,100mm約280mmABC粉末（第３種）消火薬剤33kgMSCP-75Ａ標準型約280mm（表示灯含まず）約83kgＣ－４９２号約965mm約440mmABC粉末（第３種）消火薬剤33kgHAD-100A標準型約360mm（表示灯含まず）約140kgＣ－４２８号約1,410mm約570mmABC粉末（第３種）消火薬剤45kg※印は受注生産品

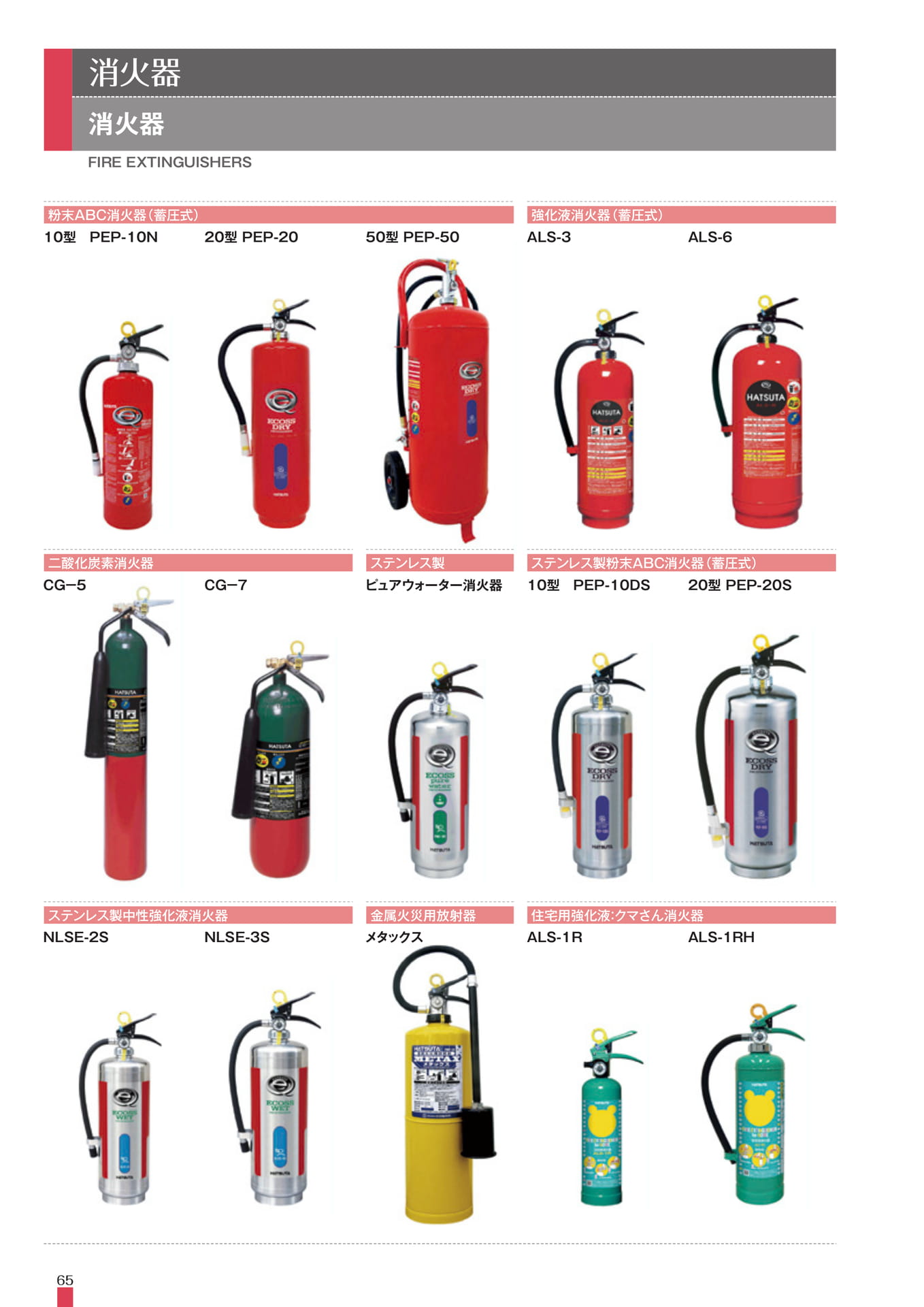

Page 66

65消火器消火器FIREEXTINGUISHERSALS-3強化液消火器（蓄圧式）ALS-650型PEP-5020型PEP-2010型PEP-10N粉末ＡＢＣ消火器（蓄圧式）10型PEP-10DSステンレス製粉末ＡＢＣ消火器（蓄圧式）20型PEP-20SＣＧ－５二酸化炭素消火器ＣＧ－７ピュアウォーター消火器ステンレス製ALS-1R住宅用強化液：クマさん消火器ALS-1RHNLSE-2Sステンレス製中性強化液消火器NLSE-3Sメタックス金属火災用放射器

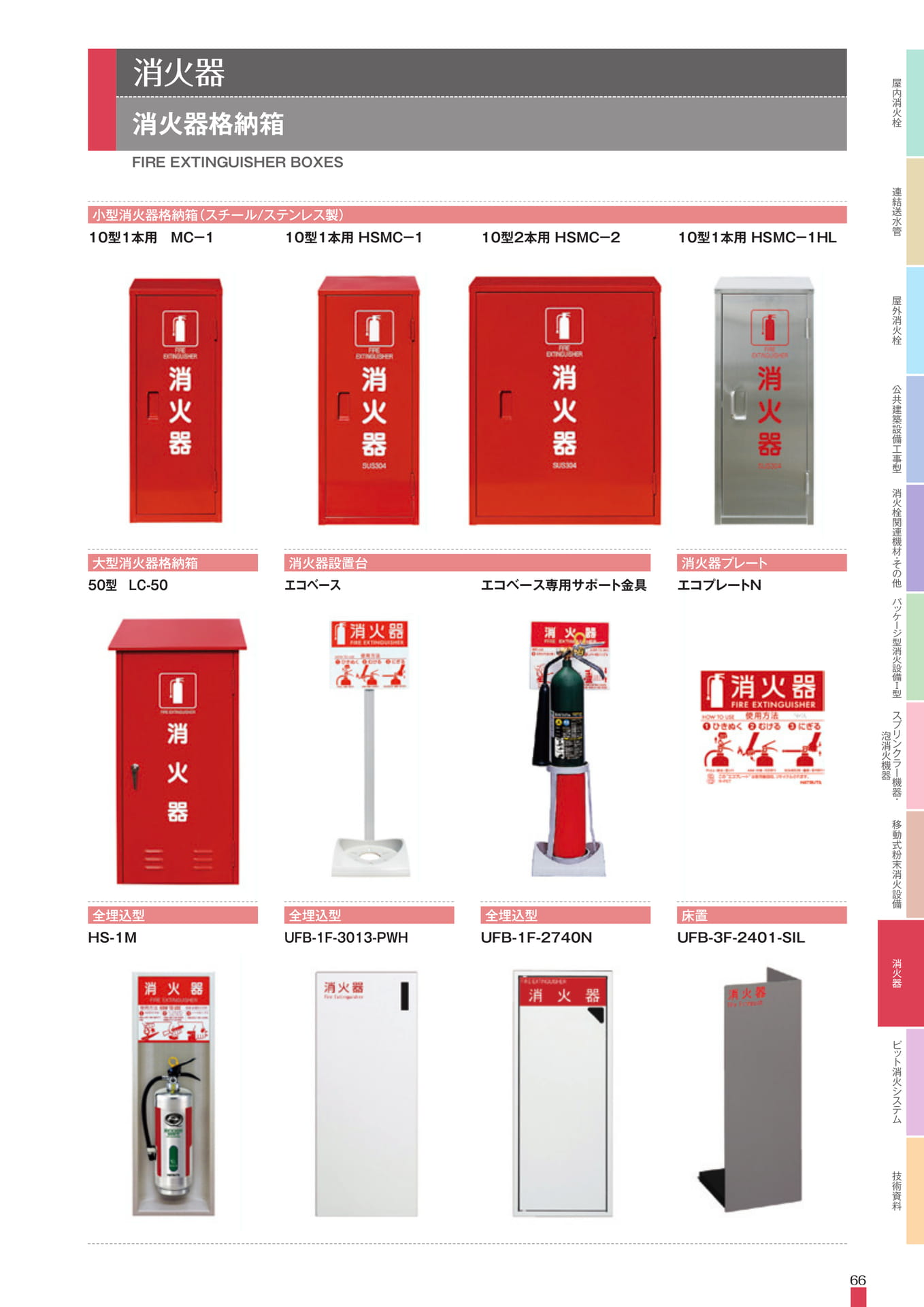

Page 67

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備66消火器格納箱消火器FIREEXTINGUISHERBOXES大型消火器格納箱消火器設置台エコベース50型LC-50エコベース専用サポート金具消火器プレートエコプレートＮ全埋込型UFB-1F-3013-PWH全埋込型UFB-1F-2740N床置UFB-3F-2401-SIL小型消火器格納箱（スチール/ステンレス製）10型１本用ＭＣ－１10型１本用HSＭＣ－１10型1本用HSＭＣ－１HL10型2本用HSＭＣ－2全埋込型HS-1M

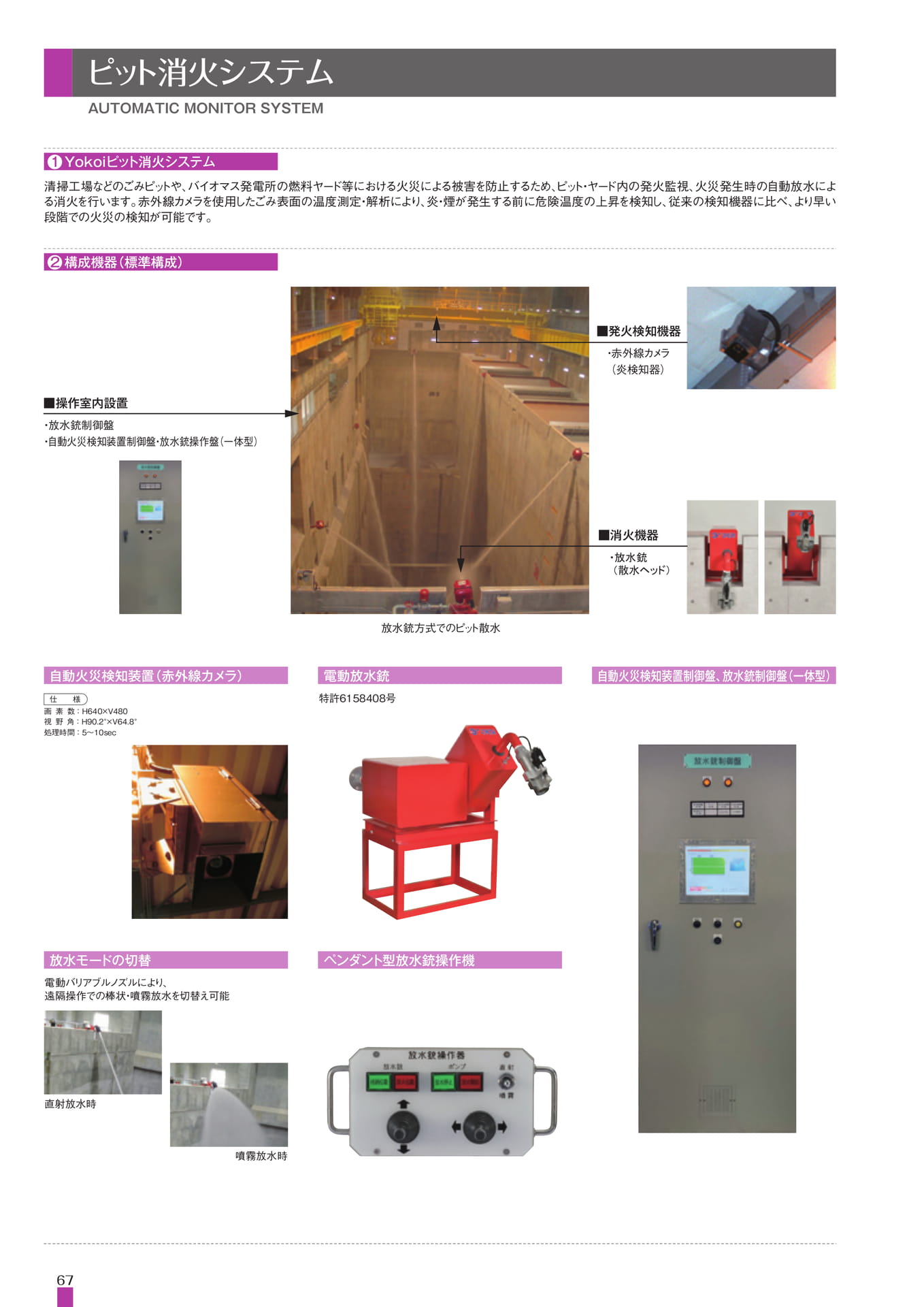

Page 68

ピット消火システムAUTOMATICMONITORSYSTEM1Yokoiピット消火システム清掃工場などのごみピットや、バイオマス発電所の燃料ヤード等における火災による被害を防止するため、ピット・ヤード内の発火監視、火災発生時の自動放水による消火を行います。赤外線カメラを使用したごみ表面の温度測定・解析により、炎・煙が発生する前に危険温度の上昇を検知し、従来の検知機器に比べ、より早い段階での火災の検知が可能です。２構成機器（標準構成）■発火検知機器・赤外線カメラ（炎検知器）■操作室内設置・放水銃制御盤・自動火災検知装置制御盤・放水銃操作盤（一体型）■消火機器・放水銃（散水ヘッド）放水銃方式でのピット散水自動火災検知装置（赤外線カメラ）電動放水銃自動火災検知装置制御盤、放水銃制御盤（一体型）仕様画素数：H640×V480視野角：H90.2°×V64.8°処理時間：5～10sec特許6158408号放水モードの切替ペンダント型放水銃操作機電動バリアブルノズルにより、遠隔操作での棒状・噴霧放水を切替え可能直射放水時噴霧放水時67

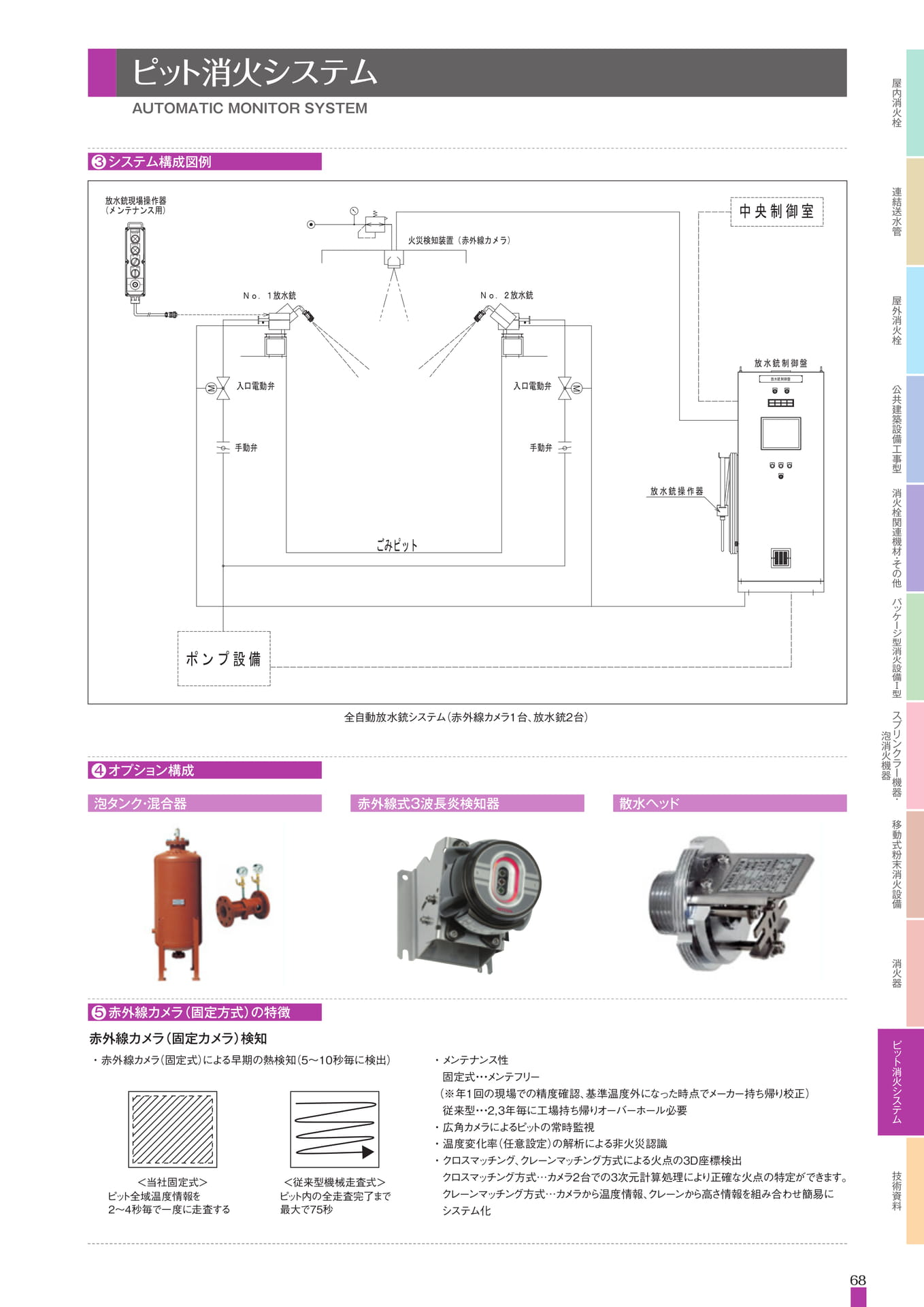

Page 69

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備68ピット消火システムAUTOMATICMONITORSYSTEM全自動放水銃システム（赤外線カメラ１台、放水銃2台）３システム構成図例４オプション構成５赤外線カメラ（固定方式）の特徴泡タンク・混合器赤外線式３波長炎検知器散水ヘッド赤外線カメラ（固定カメラ）検知ピット全域温度情報を2～4秒毎で一度に走査するピット内の全走査完了まで最大で７５秒＜当社固定式＞・メンテナンス性固定式・メンテフリー（※年１回の現場での精度確認、基準温度外になった時点でメーカー持ち帰り校正）従来型・２，３年毎に工場持ち帰りオーバーホール必要・広角カメラによるピットの常時監視・温度変化率（任意設定）の解析による非火災認識・クロスマッチング、クレーンマッチング方式による火点の３D座標検出クロスマッチング方式…カメラ２台での３次元計算処理により正確な火点の特定ができます。クレーンマッチング方式…カメラから温度情報、クレーンから高さ情報を組み合わせ簡易にシステム化・赤外線カメラ（固定式）による早期の熱検知（５～１０秒毎に検出）＜従来型機械走査式＞Ｎｏ．１放水銃放水銃制御盤左放水位置格納位置右旋回旋回上昇下降開閉棒状噴霧メンテナンス用操作器放水銃現場操作器（メンテナンス用）ごみピット放水銃操作器Ｎｏ．２放水銃入口電動弁中央制御室Ｍ放水銃制御盤電源ランプテストブザー故障復帰警報停止無停電電源手動弁ポンプ設備入口電動弁Ｍ手動弁火災検知装置（赤外線カメラ）

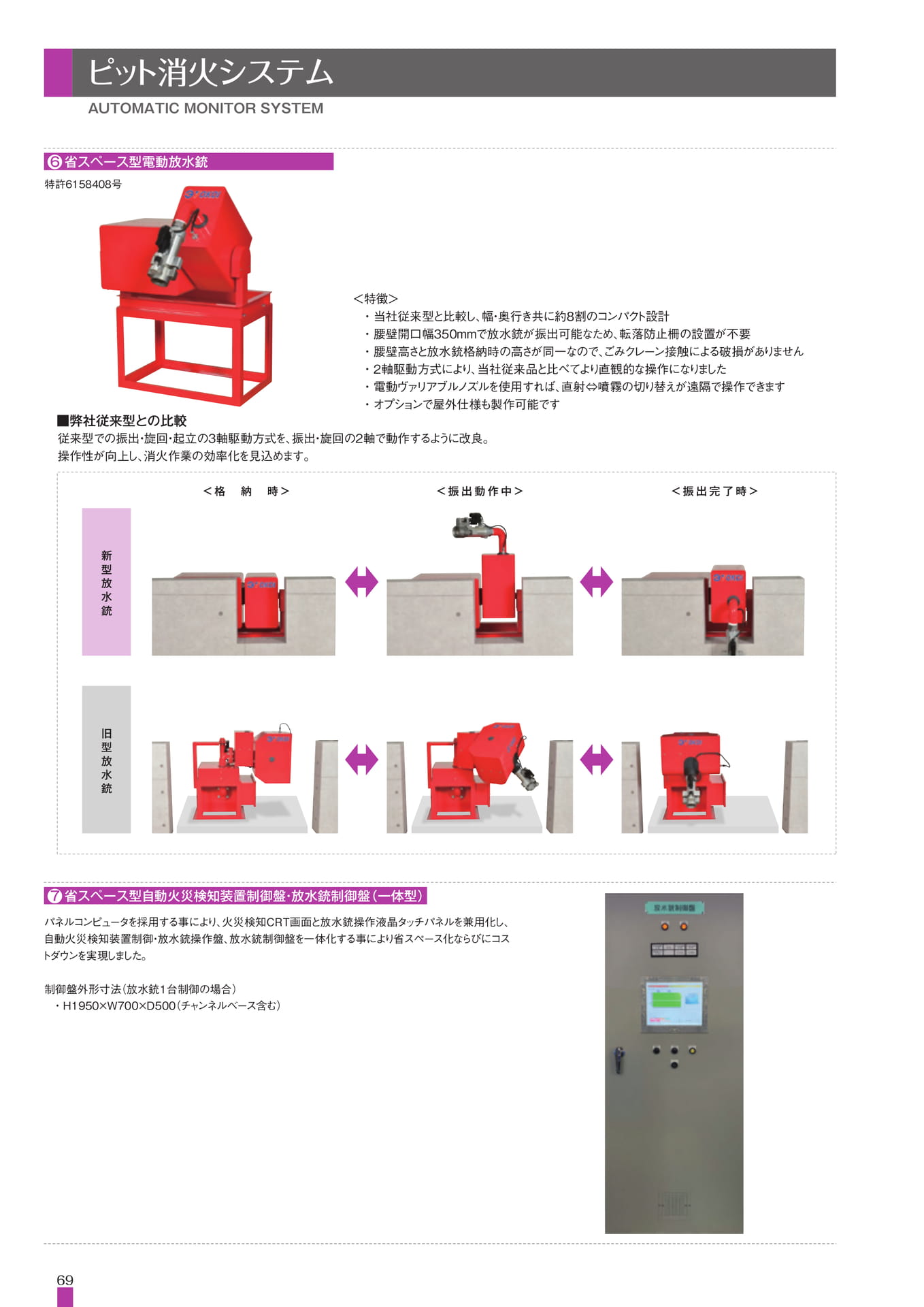

Page 70

ピット消火システムAUTOMATICMONITORSYSTEM６省スペース型電動放水銃■弊社従来型との比較従来型での振出・旋回・起立の３軸駆動方式を、振出・旋回の２軸で動作するように改良。操作性が向上し、消火作業の効率化を見込めます。新型放水銃＜格納時＞＜振出動作中＞＜振出完了時＞旧型放水銃特許6158408号＜特徴＞・当社従来型と比較し、幅・奥行き共に約８割のコンパクト設計・腰壁開口幅３５０mmで放水銃が振出可能なため、転落防止柵の設置が不要・腰壁高さと放水銃格納時の高さが同一なので、ごみクレーン接触による破損がありません・２軸駆動方式により、当社従来品と比べてより直観的な操作になりました・電動ヴァリアブルノズルを使用すれば、直射⇔噴霧の切り替えが遠隔で操作できます・オプションで屋外仕様も製作可能です７省スペース型自動火災検知装置制御盤・放水銃制御盤（一体型）パネルコンピュータを採用する事により、火災検知CRT画面と放水銃操作液晶タッチパネルを兼用化し、自動火災検知装置制御・放水銃操作盤、放水銃制御盤を一体化する事により省スペース化ならびにコストダウンを実現しました。制御盤外形寸法（放水銃１台制御の場合）・Ｈ１９５０×Ｗ700×Ｄ５00（チャンネルベース含む）69

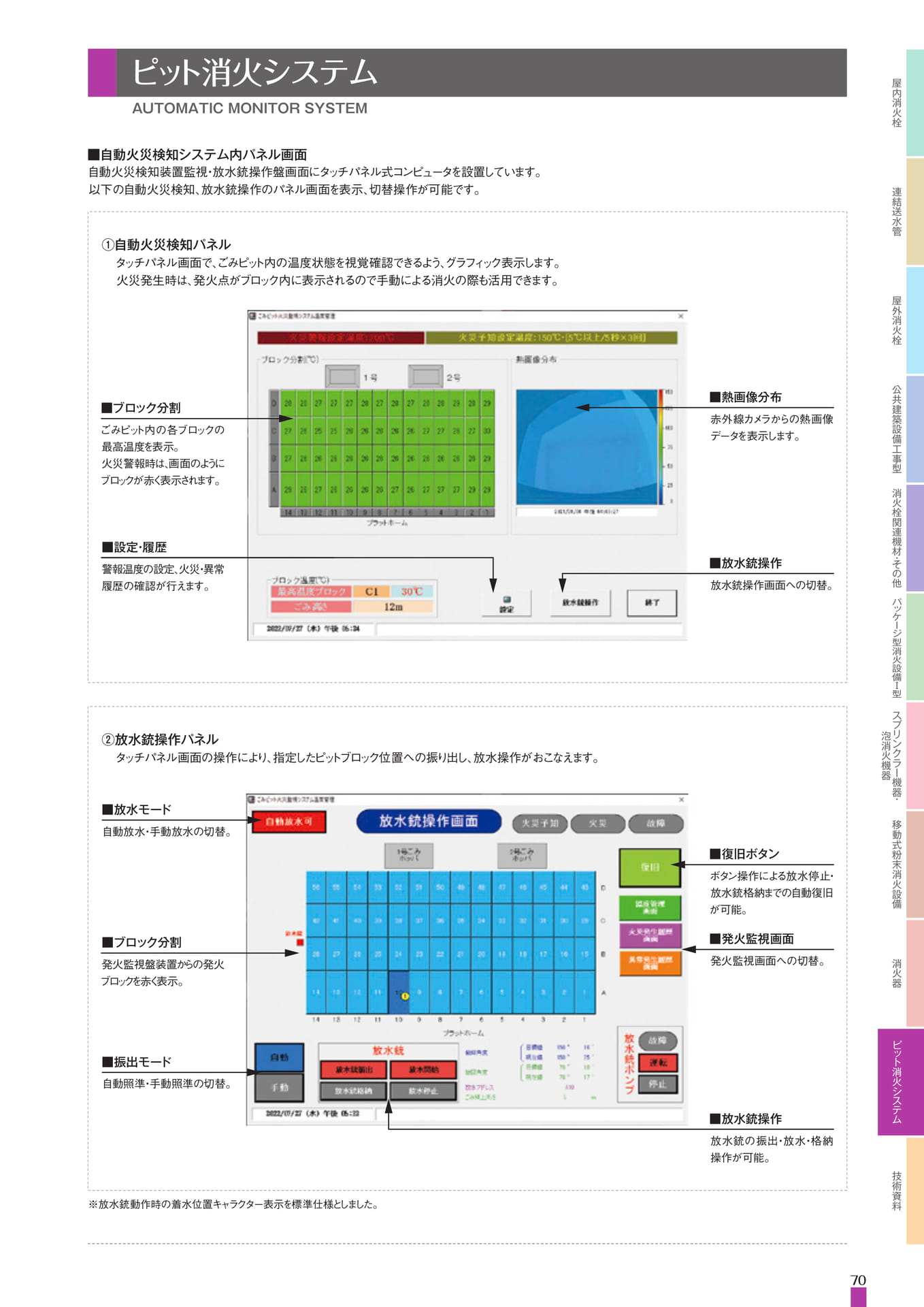

Page 71

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備70ピット消火システムAUTOMATICMONITORSYSTEM※放水銃動作時の着水位置キャラクター表示を標準仕様としました。①自動火災検知パネル■自動火災検知システム内パネル画面自動火災検知装置監視・放水銃操作盤画面にタッチパネル式コンピュータを設置しています。以下の自動火災検知、放水銃操作のパネル画面を表示、切替操作が可能です。■ブロック分割■熱画像分布■放水銃操作■設定・履歴■放水モード自動放水・手動放水の切替。■ブロック分割■振出モード自動照準・手動照準の切替。タッチパネル画面で、ごみピット内の温度状態を視覚確認できるよう、グラフィック表示します。火災発生時は、発火点がブロック内に表示されるので手動による消火の際も活用できます。②放水銃操作パネルタッチパネル画面の操作により、指定したピットブロック位置への振り出し、放水操作がおこなえます。ごみピット内の各ブロックの最高温度を表示。火災警報時は、画面のようにブロックが赤く表示されます。発火監視盤装置からの発火ブロックを赤く表示。警報温度の設定、火災・異常履歴の確認が行えます。赤外線カメラからの熱画像データを表示します。■復旧ボタンボタン操作による放水停止・放水銃格納までの自動復旧が可能。■発火監視画面発火監視画面への切替。放水銃操作画面への切替。■放水銃操作放水銃の振出・放水・格納操作が可能。

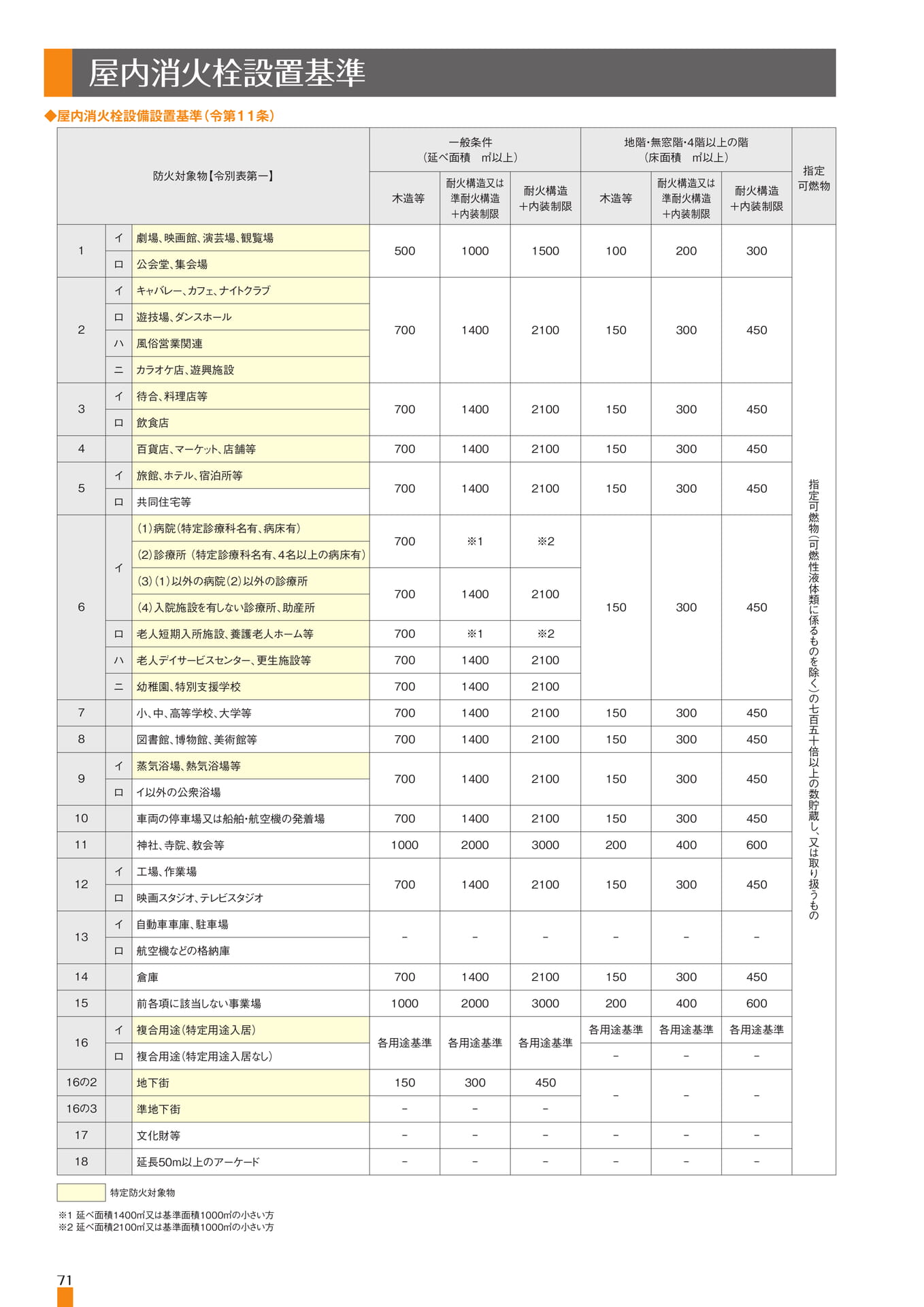

Page 72

71屋内消火栓設置基準◆屋内消火栓設備設置基準（令第11条）※1延べ面積1400㎡又は基準面積1000㎡の小さい方※2延べ面積2100㎡又は基準面積1000㎡の小さい方特定防火対象物1234567891011121314151616の２16の３1718イロイロハニイロイロイロハニイロイロイロイロ劇場、映画館、演芸場、観覧場公会堂、集会場キャバレー、カフェ、ナイトクラブ遊技場、ダンスホール風俗営業関連カラオケ店、遊興施設待合、料理店等飲食店百貨店、マーケット、店舗等旅館、ホテル、宿泊所等共同住宅等（1）病院（特定診療科名有、病床有）（2）診療所（特定診療科名有、4名以上の病床有）（3）（1）以外の病院（2）以外の診療所（4）入院施設を有しない診療所、助産所老人短期入所施設、養護老人ホーム等老人デイサービスセンター、更生施設等幼稚園、特別支援学校小、中、高等学校、大学等図書館、博物館、美術館等蒸気浴場、熱気浴場等イ以外の公衆浴場車両の停車場又は船舶・航空機の発着場神社、寺院、教会等工場、作業場映画スタジオ、テレビスタジオ自動車車庫、駐車場航空機などの格納庫倉庫前各項に該当しない事業場複合用途（特定用途入居）複合用途（特定用途入居なし）地下街準地下街文化財等延長50m以上のアーケード5007007007007007007007007007007007007007001000700-7001000各用途基準150---10001400140014001400※11400※114001400140014001400140020001400-14002000各用途基準300---15002100210021002100※22100※221002100210021002100210030002100-21003000各用途基準450---100150150150150150150150150150200150-150200各用途基準----200300300300300300300300300300400300-300400各用途基準----300450450450450450450450450450600450-450600各用途基準----防火対象物【令別表第一】一般条件（延べ面積㎡以上）木造等木造等耐火構造＋内装制限耐火構造＋内装制限耐火構造又は準耐火構造＋内装制限耐火構造又は準耐火構造＋内装制限地階・無窓階・4階以上の階（床面積㎡以上）指定可燃物指定可燃物（可燃性液体類に係るものを除く）の七百五十倍以上の数貯蔵し、又は取り扱うもの

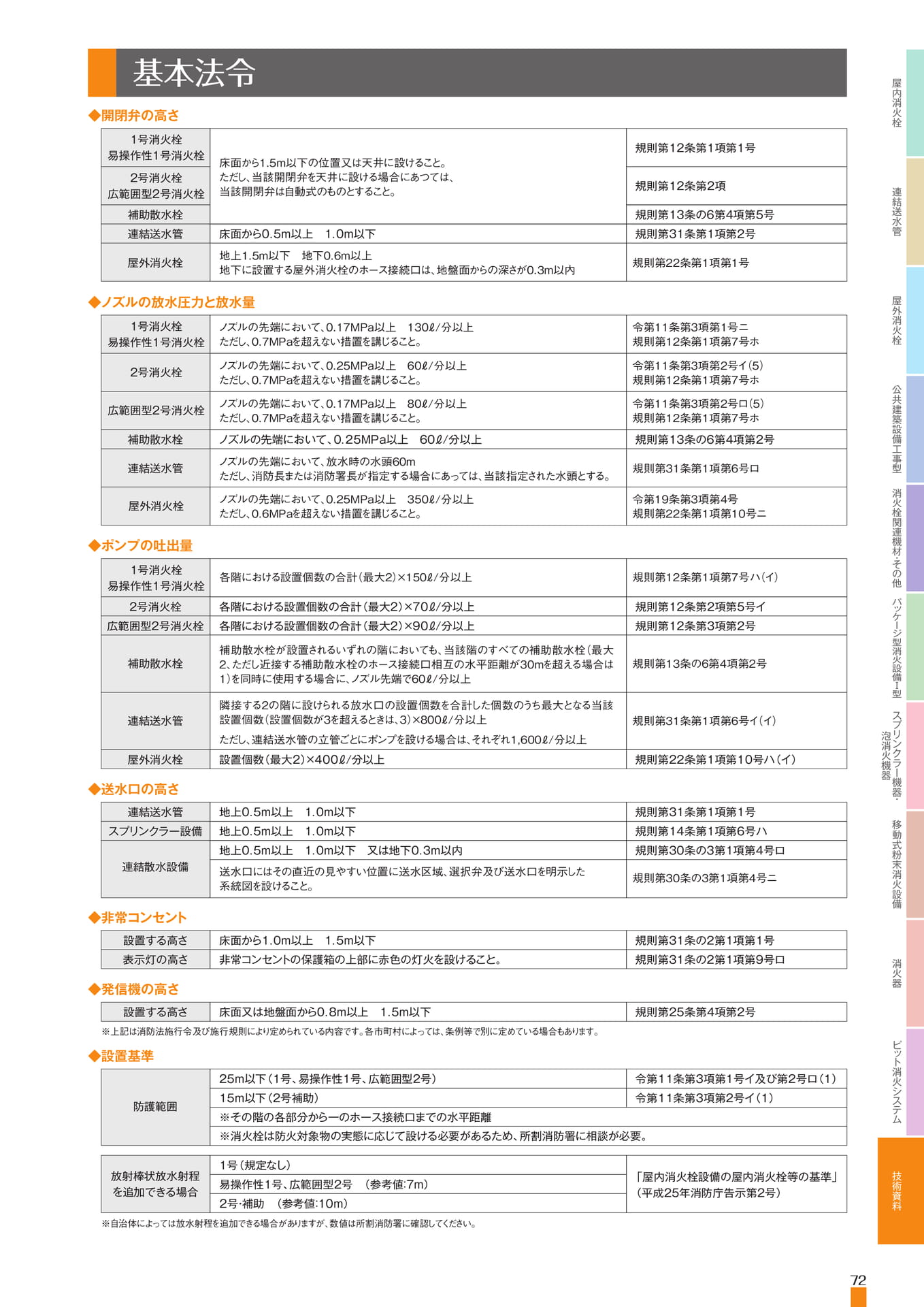

Page 73

屋内消火栓連結送水管屋外消火栓公共建築設備工事型消火栓関連機材・その他パッケージ型消火設備Ⅰ型スプリンクラー機器・泡消火機器移動式粉末消火設備72技術資料基本法令◆開閉弁の高さ１号消火栓易操作性１号消火栓２号消火栓広範囲型２号消火栓補助散水栓連結送水管屋外消火栓床面から１．５ｍ以下の位置又は天井に設けること。ただし、当該開閉弁を天井に設ける場合にあつては、当該開閉弁は自動式のものとすること。床面から０．５ｍ以上１．０ｍ以下地上１．５ｍ以下地下０．６ｍ以上地下に設置する屋外消火栓のホース接続口は、地盤面からの深さが０．３ｍ以内規則第１２条第１項第１号規則第１２条第２項規則第１３条の６第４項第５号規則第３１条第１項第２号規則第２２条第１項第１号◆ノズルの放水圧力と放水量１号消火栓易操作性１号消火栓ノズルの先端において、０．１７ＭＰａ以上１３０ℓ/分以上ただし、０．７ＭＰａを超えない措置を講じること。令第１１条第３項第１号ニ規則第１２条第１項第７号ホ２号消火栓広範囲型２号消火栓補助散水栓連結送水管屋外消火栓◆ポンプの吐出量１号消火栓易操作性１号消火栓補助散水栓◆送水口の高さノズルの先端において、０．２５ＭＰａ以上６０ℓ/分以上ただし、０．７ＭＰａを超えない措置を講じること。ノズルの先端において、０．１７ＭＰａ以上８０ℓ/分以上ただし、０．７ＭＰａを超えない措置を講じること。ノズルの先端において、０．２５ＭＰａ以上６０ℓ/分以上ノズルの先端において、放水時の水頭６０ｍただし、消防長または消防署長が指定する場合にあっては、当該指定された水頭とする。ノズルの先端において、０．２５ＭＰａ以上３５０ℓ/分以上ただし、０．６ＭＰａを超えない措置を講じること。令第１１条第３項第２号イ（５）規則第１２条第１項第７号ホ令第１１条第３項第２号ロ（５）規則第１２条第１項第７号ホ規則第１３条の６第４項第２号規則第３１条第１項第６号ロ令第１９条第３項第４号規則第２２条第１項第１０号ニ各階における設置個数の合計（最大２）×１５０ℓ/分以上規則第１２条第１項第７号ハ（イ）２号消火栓各階における設置個数の合計（最大２）×７０ℓ/分以上規則第１２条第２項第５号イ広範囲型２号消火栓連結送水管◆非常コンセント設置する高さ◆発信機の高さ◆設置基準連結送水管スプリンクラー設備連結散水設備表示灯の高さ設置する高さ防護範囲各階における設置個数の合計（最大２）×９０ℓ/分以上補助散水栓が設置されるいずれの階においても、当該階のすべての補助散水栓（最大２、ただし近接する補助散水栓のホース接続口相互の水平距離が３０ｍを超える場合は１）を同時に使用する場合に、ノズル先端で６０ℓ/分以上隣接する２の階に設けられる放水口の設置個数を合計した個数のうち最大となる当該設置個数（設置個数が３を超えるときは、３）×８００ℓ/分以上ただし、連結送水管の立管ごとにポンプを設ける場合は、それぞれ１，６００ℓ/分以上地上０．５ｍ以上１．０ｍ以下地上０．５ｍ以上１．０ｍ以下地上０．５ｍ以上１．０ｍ以下又は地下０．３ｍ以内床面から１．０ｍ以上１．５ｍ以下非常コンセントの保護箱の上部に赤色の灯火を設けること。床面又は地盤面から０．８ｍ以上１．５ｍ以下※上記は消防法施行令及び施行規則により定められている内容です。各市町村によっては、条例等で別に定めている場合もあります。25ｍ以下（1号、易操作性1号、広範囲型2号）15ｍ以下（2号補助）※その階の各部分から一のホース接続口までの水平距離※消火栓は防火対象物の実態に応じて設ける必要があるため、所割消防署に相談が必要。規則第１２条第３項第２号規則第１３条の６第４項第２号屋外消火栓設置個数（最大２）×４００ℓ/分以上規則第２２条第１項第１０号ハ（イ）送水口にはその直近の見やすい位置に送水区域、選択弁及び送水口を明示した系統図を設けること。規則第３１条第１項第６号イ（イ）規則第３１条第１項第１号規則第１４条第１項第６号ハ規則第３０条の３第１項第４号ロ規則第３０条の３第１項第４号ニ規則第３１条の２第１項第１号規則第３１条の２第１項第９号ロ規則第２５条第４項第２号令第１１条第３項第１号イ及び第２号ロ（１）令第１１条第３項第２号イ（１）消火器ピット消火システム放射棒状放水射程を追加できる場合1号（規定なし）易操作性1号、広範囲型2号（参考値：7ｍ）２号・補助（参考値：10ｍ）※自治体によっては放水射程を追加できる場合がありますが、数値は所割消防署に確認してください。「屋内消火栓設備の屋内消火栓等の基準」（平成25年消防庁告示第2号）

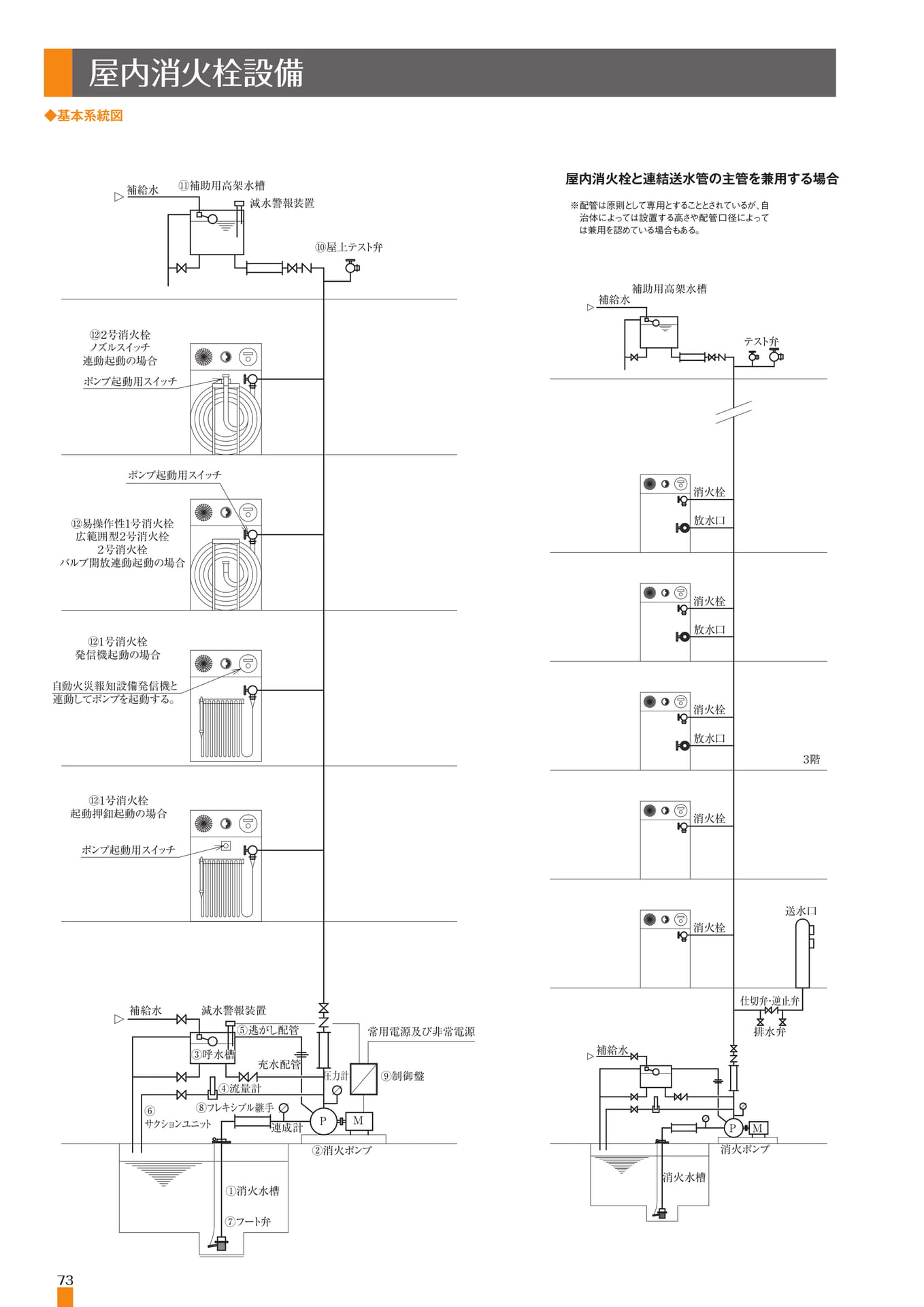

Page 74

73常用電源及び非常電源３階充水配管自動火災報知設備発信機と連動してポンプを起動する。ポンプ起動用スイッチポンプ起動用スイッチポンプ起動用スイッチ屋内消火栓と連結送水管の主管を兼用する場合排水弁仕切弁・逆止弁送水口消火ポンプ消火水槽補給水テスト弁補助用高架水槽補給水ＰＭ⑧フレキシブル継手②消火ポンプ①消火水槽⑦フート弁⑨制御盤⑤逃がし配管⑥サクションユニット圧力計連成計④流量計③呼水槽③呼水槽減水警報装置補給水⑩屋上テスト弁減水警報装置⑪補助用高架水槽補給水⑫1号消火栓起動押釦起動の場合⑫1号消火栓発信機起動の場合⑫易操作性1号消火栓広範囲型２号消火栓２号消火栓バルブ開放連動起動の場合⑫２号消火栓ノズルスイッチ連動起動の場合ＰＭ※配管は原則として専用とすることとされているが、自治体によっては設置する高さや配管口径によっては兼用を認めている場合もある。消火栓放水口消火栓放水口消火栓消火栓消火栓放水口屋内消火栓設備◆基本系統図

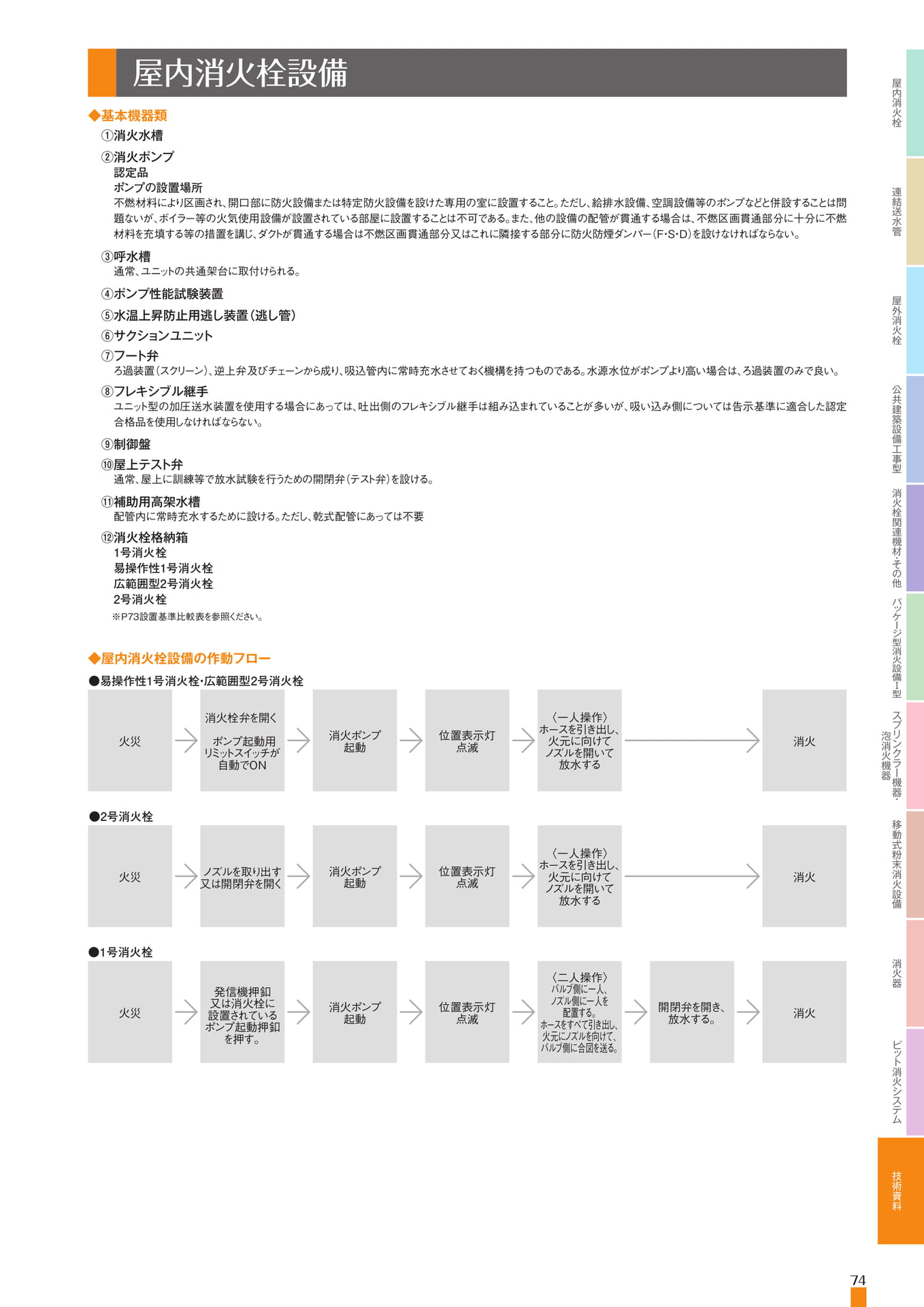

Page 75

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備74◆基本機器類①消火水槽②消火ポンプ認定品ポンプの設置場所不燃材料により区画され、開口部に防火設備または特定防火設備を設けた専用の室に設置すること。ただし、給排水設備、空調設備等のポンプなどと併設することは問題ないが、ボイラー等の火気使用設備が設置されている部屋に設置することは不可である。また、他の設備の配管が貫通する場合は、不燃区画貫通部分に十分に不燃材料を充填する等の措置を講じ、ダクトが貫通する場合は不燃区画貫通部分又はこれに隣接する部分に防火防煙ダンパー（Ｆ・Ｓ・Ｄ）を設けなければならない。③呼水槽通常、ユニットの共通架台に取付けられる。④ポンプ性能試験装置⑤水温上昇防止用逃し装置（逃し管）⑥サクションユニット⑦フート弁ろ過装置（スクリーン）、逆上弁及びチェーンから成り、吸込管内に常時充水させておく機構を持つものである。水源水位がポンプより高い場合は、ろ過装置のみで良い。⑧フレキシブル継手ユニット型の加圧送水装置を使用する場合にあっては、吐出側のフレキシブル継手は組み込まれていることが多いが、吸い込み側については告示基準に適合した認定合格品を使用しなければならない。⑨制御盤⑩屋上テスト弁通常、屋上に訓練等で放水試験を行うための開閉弁（テスト弁）を設ける。⑪補助用高架水槽配管内に常時充水するために設ける。ただし、乾式配管にあっては不要⑫消火栓格納箱1号消火栓易操作性1号消火栓広範囲型2号消火栓2号消火栓※P73設置基準比較表を参照ください。屋内消火栓設備◆屋内消火栓設備の作動フロー●易操作性1号消火栓・広範囲型2号消火栓●2号消火栓火災消火栓弁を開くポンプ起動用リミットスイッチが自動でON消火ポンプ起動位置表示灯点滅〈一人操作〉ホースを引き出し、火元に向けてノズルを開いて放水する消火火災ノズルを取り出す又は開閉弁を開く消火ポンプ起動位置表示灯点滅〈一人操作〉ホースを引き出し、火元に向けてノズルを開いて放水する消火火災発信機押釦又は消火栓に設置されているポンプ起動押釦を押す。消火ポンプ起動位置表示灯点滅〈二人操作〉バルブ側に一人、ノズル側に一人を配置する。ホースをすべて引き出し、火元にノズルを向けて、バルブ側に合図を送る。開閉弁を開き、放水する。消火●1号消火栓

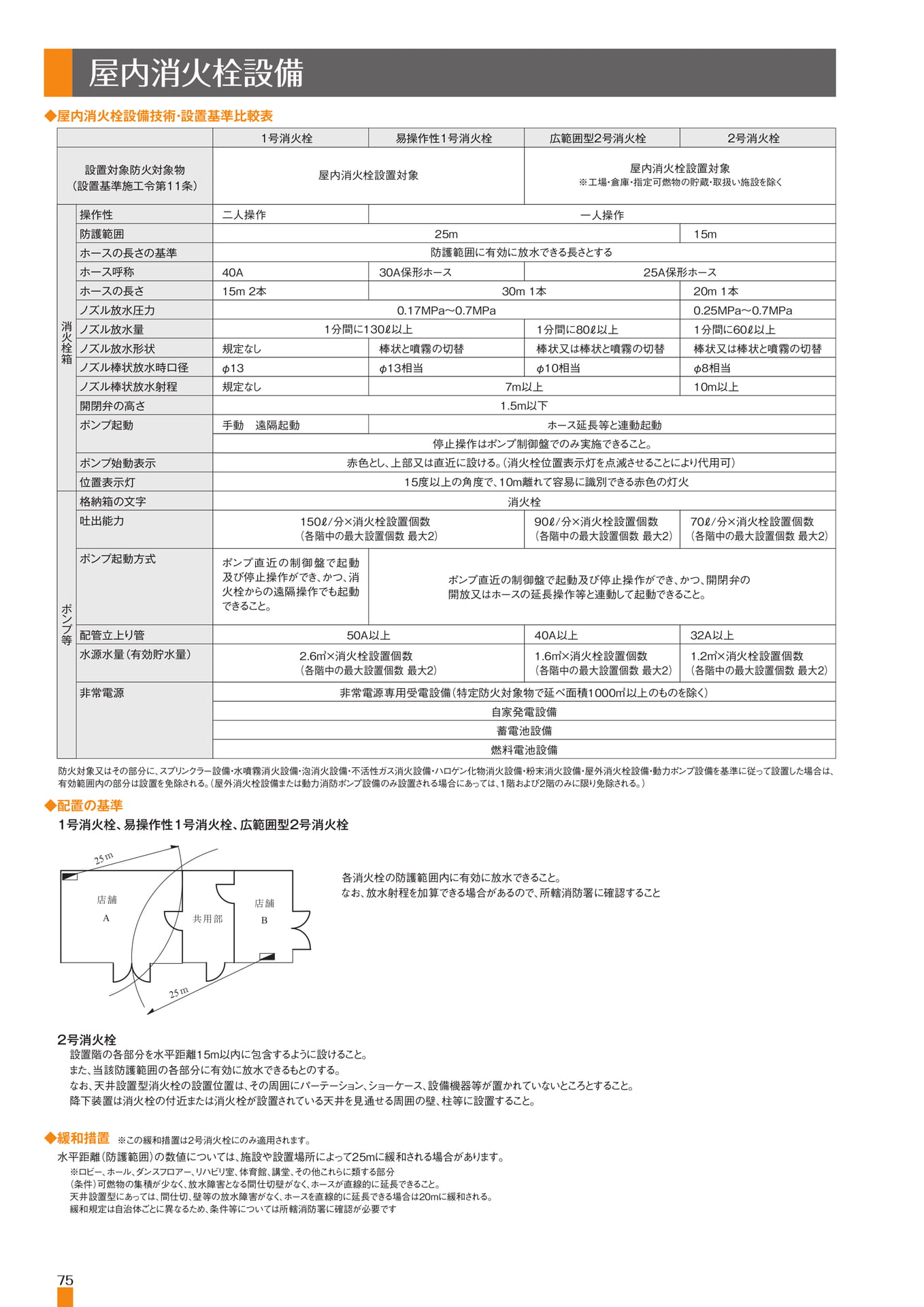

Page 76

消火栓箱ポンプ等屋内消火栓設備◆屋内消火栓設備技術・設置基準比較表1号消火栓易操作性1号消火栓広範囲型2号消火栓2号消火栓設置対象防火対象物（設置基準施工令第11条）屋内消火栓設置対象屋内消火栓設置対象※工場・倉庫・指定可燃物の貯蔵・取扱い施設を除く操作性防護範囲ホースの長さの基準ホース呼称ホースの長さノズル放水圧力ノズル放水量ノズル放水形状ノズル棒状放水時口径ノズル棒状放水射程開閉弁の高さポンプ起動ポンプ始動表示位置表示灯格納箱の文字吐出能力二人操作40Ａ15m2本規定なしφ13規定なし手動遠隔起動1分間に130ℓ以上30Ａ保形ホース棒状と噴霧の切替φ13相当25m150ℓ/分×消火栓設置個数（各階中の最大設置個数最大２）防護範囲に有効に放水できる長さとする0.17MPa～0.7MPa30m1本7m以上1.5m以下消火栓1分間に80ℓ以上棒状又は棒状と噴霧の切替φ10相当一人操作ホース延長等と連動起動停止操作はポンプ制御盤でのみ実施できること。15m25Ａ保形ホース20m1本0.25MPa～0.7MPa1分間に60ℓ以上棒状又は棒状と噴霧の切替φ8相当10m以上赤色とし、上部又は直近に設ける。（消火栓位置表示灯を点滅させることにより代用可）15度以上の角度で、10m離れて容易に識別できる赤色の灯火90ℓ/分×消火栓設置個数70ℓ/分×消火栓設置個数（各階中の最大設置個数最大２）（各階中の最大設置個数最大２）ポンプ起動方式配管立上り管水源水量（有効貯水量）非常電源ポンプ直近の制御盤で起動及び停止操作ができ、かつ、消火栓からの遠隔操作でも起動できること。50Ａ以上40Ａ以上32Ａ以上2.6㎥×消火栓設置個数（各階中の最大設置個数最大２）ポンプ直近の制御盤で起動及び停止操作ができ、かつ、開閉弁の開放又はホースの延長操作等と連動して起動できること。非常電源専用受電設備（特定防火対象物で延べ面積1000㎡以上のものを除く）自家発電設備蓄電池設備燃料電池設備1.6㎥×消火栓設置個数（各階中の最大設置個数最大２）1.２㎥×消火栓設置個数（各階中の最大設置個数最大２）防火対象又はその部分に、スプリンクラー設備・水噴霧消火設備・泡消火設備・不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備・屋外消火栓設備・動力ポンプ設備を基準に従って設置した場合は、有効範囲内の部分は設置を免除される。（屋外消火栓設備または動力消防ポンプ設備のみ設置される場合にあっては、１階および２階のみに限り免除される。）◆配置の基準１号消火栓、易操作性１号消火栓、広範囲型2号消火栓各消火栓の防護範囲内に有効に放水できること。なお、放水射程を加算できる場合があるので、所轄消防署に確認すること２号消火栓設置階の各部分を水平距離15m以内に包含するように設けること。また、当該防護範囲の各部分に有効に放水できるもとのする。なお、天井設置型消火栓の設置位置は、その周囲にパーテーション、ショーケース、設備機器等が置かれていないところとすること。降下装置は消火栓の付近または消火栓が設置されている天井を見通せる周囲の壁、柱等に設置すること。◆緩和措置※この緩和措置は２号消火栓にのみ適用されます。水平距離（防護範囲）の数値については、施設や設置場所によって25mに緩和される場合があります。※ロビー、ホール、ダンスフロアー、リハビリ室、体育館、講堂、その他これらに類する部分（条件）可燃物の集積が少なく、放水障害となる間仕切壁がなく、ホースが直線的に延長できること。天井設置型にあっては、間仕切、壁等の放水障害がなく、ホースを直線的に延長できる場合は20mに緩和される｡緩和規定は自治体ごとに異なるため、条件等については所轄消防署に確認が必要です75

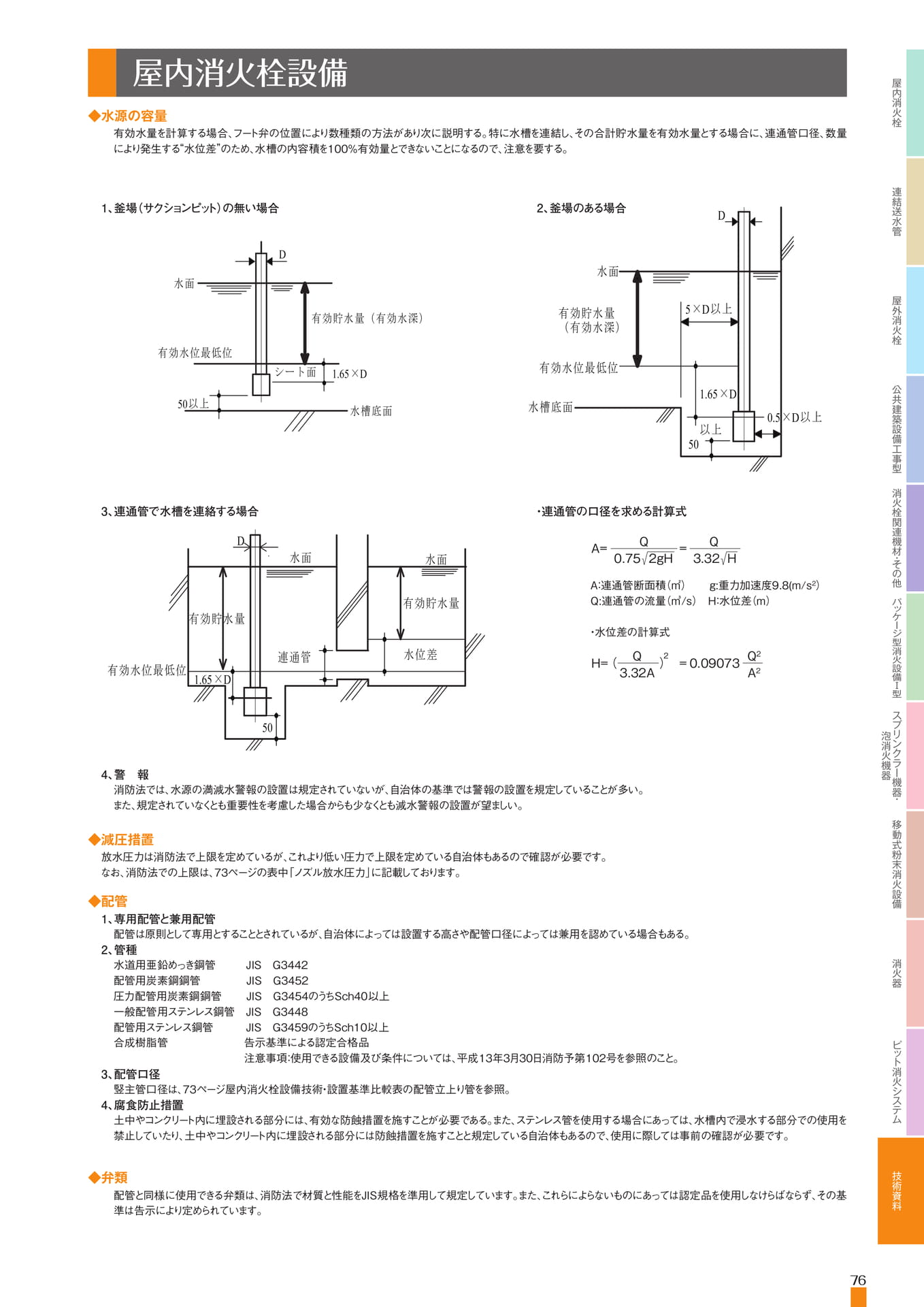

Page 77

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備76◆水源の容量有効水量を計算する場合、フート弁の位置により数種類の方法があり次に説明する。特に水槽を連結し、その合計貯水量を有効水量とする場合に、連通管口径、数量により発生する“水位差”のため、水槽の内容積を100%有効量とできないことになるので、注意を要する。4、警報消防法では、水源の満減水警報の設置は規定されていないが、自治体の基準では警報の設置を規定していることが多い。また、規定されていなくとも重要性を考慮した場合からも少なくとも減水警報の設置が望ましい。◆減圧措置放水圧力は消防法で上限を定めているが、これより低い圧力で上限を定めている自治体もあるので確認が必要です。なお、消防法での上限は、７3ページの表中「ノズル放水圧力」に記載しております。◆配管1、専用配管と兼用配管配管は原則として専用とすることとされているが、自治体によっては設置する高さや配管口径によっては兼用を認めている場合もある。2、管種水道用亜鉛めっき鋼管ＪＩＳＧ３４４２配管用炭素鋼鋼管ＪＩＳＧ３４５２圧力配管用炭素鋼鋼管ＪＩＳＧ３４５４のうちＳｃｈ４０以上一般配管用ステンレス鋼管ＪＩＳＧ３４４８配管用ステンレス鋼管ＪＩＳＧ３４５９のうちＳｃｈ１０以上合成樹脂管告示基準による認定合格品注意事項：使用できる設備及び条件については、平成１３年３月３０日消防予第１０２号を参照のこと。3、配管口径竪主管口径は、73ページ屋内消火栓設備技術・設置基準比較表の配管立上り管を参照。4、腐食防止措置土中やコンクリート内に埋設される部分には、有効な防蝕措置を施すことが必要である。また、ステンレス管を使用する場合にあっては、水槽内で浸水する部分での使用を禁止していたり、土中やコンクリート内に埋設される部分には防蝕措置を施すことと規定している自治体もあるので、使用に際しては事前の確認が必要です。◆弁類配管と同様に使用できる弁類は、消防法で材質と性能をＪＩＳ規格を準用して規定しています。また、これらによらないものにあっては認定品を使用しなけらばならず、その基準は告示により定められています。1、釜場（サクションピット）の無い場合3、連通管で水槽を連絡する場合A：連通管断面積（㎡）g:重力加速度9.8(m/s２）Q:連通管の流量（㎥/s）H：水位差（ｍ）・水位差の計算式A==Q0.752gHQ3.32HH=0.09073=Q3.32AQ2A2（）2屋内消火栓設備2、釜場のある場合・連通管の口径を求める計算式

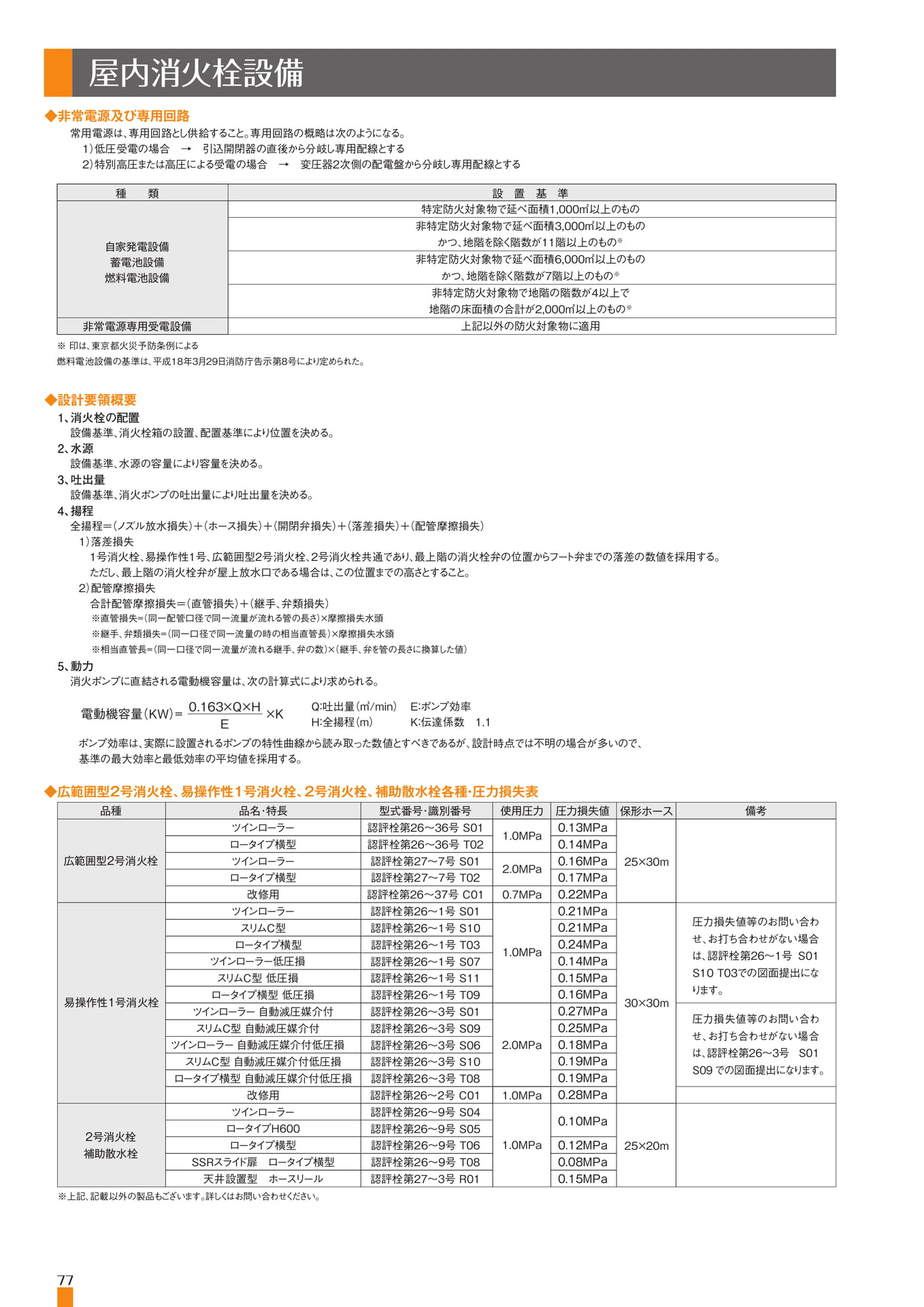

Page 78

屋内消火栓設備◆非常電源及び専用回路常用電源は、専用回路とし供給すること。専用回路の概略は次のようになる。1）低圧受電の場合→引込開閉器の直後から分岐し専用配線とする2）特別高圧または高圧による受電の場合→変圧器2次側の配電盤から分岐し専用配線とする種類設置基準特定防火対象物で延べ面積1,000㎡以上のもの自家発電設備蓄電池設備燃料電池設備非常電源専用受電設備※印は、東京都火災予防条例による燃料電池設備の基準は、平成18年3月29日消防庁告示第8号により定められた。非特定防火対象物で延べ面積3,000㎡以上のものかつ、地階を除く階数が11階以上のもの※非特定防火対象物で延べ面積6,000㎡以上のものかつ、地階を除く階数が7階以上のもの※非特定防火対象物で地階の階数が4以上で地階の床面積の合計が2,000㎡以上のもの※上記以外の防火対象物に適用◆設計要領概要1、消火栓の配置設備基準、消火栓箱の設置、配置基準により位置を決める。2、水源設備基準、水源の容量により容量を決める。3、吐出量設備基準、消火ポンプの吐出量により吐出量を決める。4、揚程全揚程＝（ノズル放水損失）＋（ホース損失）＋（開閉弁損失）＋（落差損失）＋（配管摩擦損失）1）落差損失１号消火栓、易操作性1号、広範囲型2号消火栓、２号消火栓共通であり、最上階の消火栓弁の位置からフート弁までの落差の数値を採用する。ただし、最上階の消火栓弁が屋上放水口である場合は、この位置までの高さとすること。2）配管摩擦損失合計配管摩擦損失＝（直管損失）＋（継手、弁類損失）※直管損失=（同一配管口径で同一流量が流れる管の長さ）×摩擦損失水頭※継手、弁類損失=（同一口径で同一流量の時の相当直管長）×摩擦損失水頭※相当直管長=（同一口径で同一流量が流れる継手、弁の数）×（継手、弁を管の長さに換算した値）5、動力消火ポンプに直結される電動機容量は、次の計算式により求められる。電動機容量（KW）=0.163×Q×H×KEＱ：吐出量（㎥/min）Ｈ：全揚程（m）Ｅ：ポンプ効率Ｋ：伝達係数1.1ポンプ効率は、実際に設置されるポンプの特性曲線から読み取った数値とすべきであるが、設計時点では不明の場合が多いので、基準の最大効率と最低効率の平均値を採用する。◆広範囲型２号消火栓、易操作性１号消火栓、２号消火栓、補助散水栓各種・圧力損失表品種品名・特長型式番号・識別番号使用圧力圧力損失値保形ホース備考ツインローラーロータイプ横型認評栓第26～36号S01認評栓第26～36号T021.0MPa0.13MPa0.14MPa広範囲型２号消火栓ツインローラーロータイプ横型認評栓第27～7号S01認評栓第27～7号T022.0MPa0.16MPa0.17MPa25×30m改修用認評栓第26～37号C010.7MPa0.22MPa易操作性１号消火栓ツインローラースリムC型ロータイプ横型ツインローラー低圧損スリムC型低圧損ロータイプ横型低圧損ツインローラー自動減圧媒介付スリムC型自動減圧媒介付ツインローラー自動減圧媒介付低圧損スリムC型自動減圧媒介付低圧損ロータイプ横型自動減圧媒介付低圧損認評栓第26～1号S01認評栓第26～1号S10認評栓第26～1号T03認評栓第26～1号S07認評栓第26～1号S11認評栓第26～1号T09認評栓第26～3号S01認評栓第26～3号S09認評栓第26～3号S06認評栓第26～3号S10認評栓第26～3号T081.0MPa2.0MPa0.21MPa0.21MPa0.24MPa0.14MPa0.15MPa0.16MPa0.27MPa0.25MPa0.18MPa0.19MPa0.19MPa30×30m圧力損失値等のお問い合わせ、お打ち合わせがない場合は、認評栓第26～1号S01S10T03での図面提出になります。圧力損失値等のお問い合わせ、お打ち合わせがない場合は、認評栓第26～3号S01S09での図面提出になります。改修用認評栓第26～2号C011.0MPa0.28MPa２号消火栓補助散水栓ツインローラーロータイプH600ロータイプ横型SSRスライド扉ロータイプ横型認評栓第26～9号S04認評栓第26～9号S05認評栓第26～9号T06認評栓第26～9号T081.0MPa0.10MPa0.12MPa0.08MPa25×20m天井設置型ホースリール認評栓第27～3号R010.15MPa※上記、記載以外の製品もございます。詳しくはお問い合わせください。77

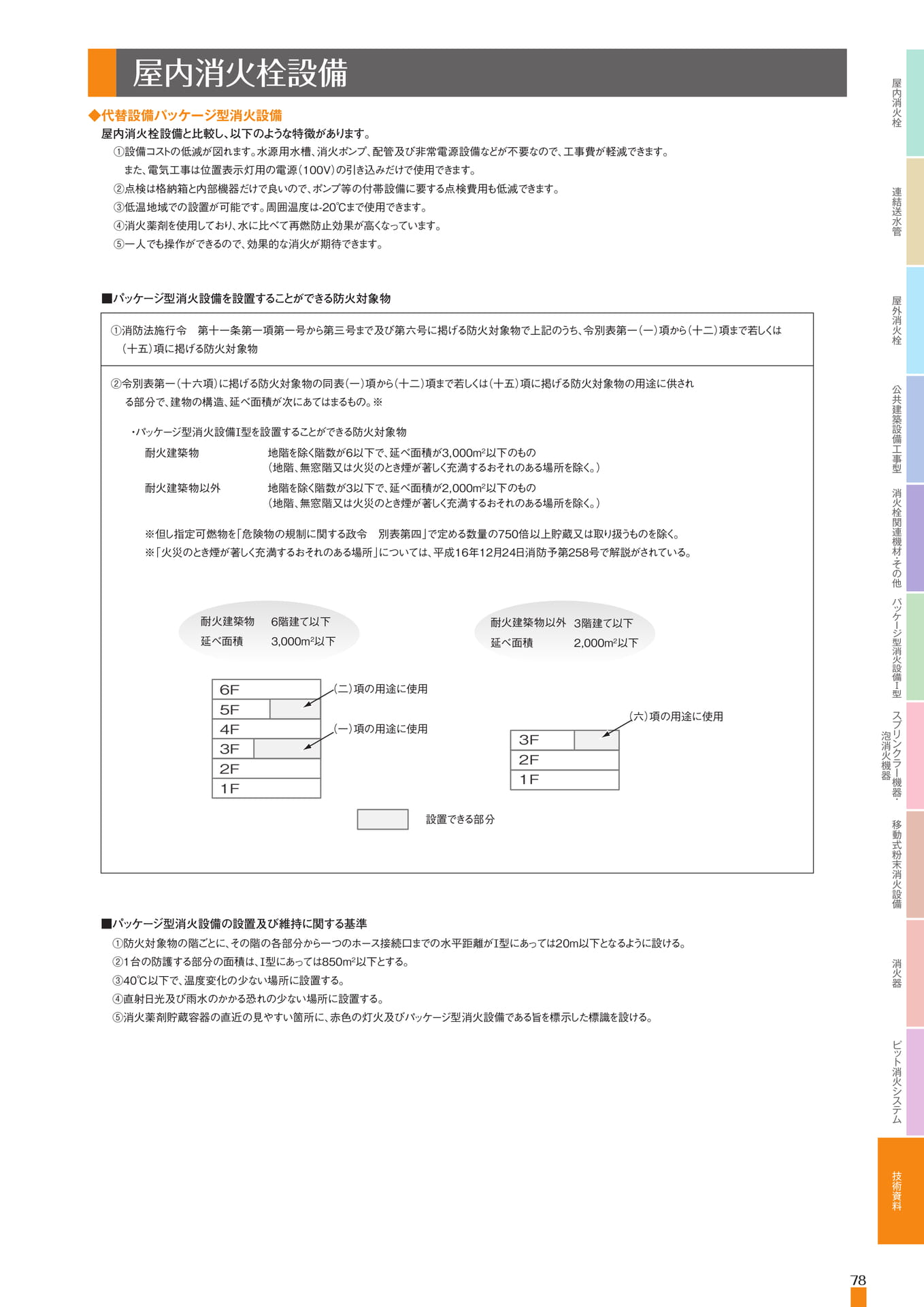

Page 79

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備78◆代替設備パッケージ型消火設備屋内消火栓設備屋内消火栓設備と比較し、以下のような特徴があります。①設備コストの低減が図れます。水源用水槽、消火ポンプ、配管及び非常電源設備などが不要なので、工事費が軽減できます。また、電気工事は位置表示灯用の電源（１００Ｖ）の引き込みだけで使用できます。②点検は格納箱と内部機器だけで良いので、ポンプ等の付帯設備に要する点検費用も低減できます。③低温地域での設置が可能です。周囲温度は-２０℃まで使用できます。④消火薬剤を使用しており、水に比べて再燃防止効果が高くなっています。⑤一人でも操作ができるので、効果的な消火が期待できます。①防火対象物の階ごとに、その階の各部分から一つのホース接続口までの水平距離がⅠ型にあっては20m以下となるように設ける。②1台の防護する部分の面積は、Ⅰ型にあっては850m2以下とする。③40℃以下で、温度変化の少ない場所に設置する。④直射日光及び雨水のかかる恐れの少ない場所に設置する。⑤消火薬剤貯蔵容器の直近の見やすい箇所に、赤色の灯火及びパッケージ型消火設備である旨を標示した標識を設ける。■パッケージ型消火設備の設置及び維持に関する基準■パッケージ型消火設備を設置することができる防火対象物・パッケージ型消火設備Ⅰ型を設置することができる防火対象物6F5F4F3F2F1F①消防法施行令第十一条第一項第一号から第三号まで及び第六号に掲げる防火対象物で上記のうち、令別表第一（一）項から（十二）項まで若しくは（十五）項に掲げる防火対象物②令別表第一（十六項）に掲げる防火対象物の同表（一）項から（十二）項まで若しくは（十五）項に掲げる防火対象物の用途に供される部分で、建物の構造、延べ面積が次にあてはまるもの。※耐火建築物以外地階を除く階数が３以下で、延べ面積が2，000m2以下のもの（地階、無窓階又は火災のとき煙が著しく充満するおそれのある場所を除く。）※但し指定可燃物を「危険物の規制に関する政令別表第四」で定める数量の750倍以上貯蔵又は取り扱うものを除く。※「火災のとき煙が著しく充満するおそれのある場所」については、平成１６年１２月２４日消防予第２５８号で解説がされている。地階を除く階数が６以下で、延べ面積が3，000m2以下のもの（地階、無窓階又は火災のとき煙が著しく充満するおそれのある場所を除く。）耐火建築物耐火建築物延べ面積3,000m2以下６階建て以下（一）項の用途に使用設置できる部分（二）項の用途に使用（六）項の用途に使用3F2F1F耐火建築物以外延べ面積2,000m2以下３階建て以下

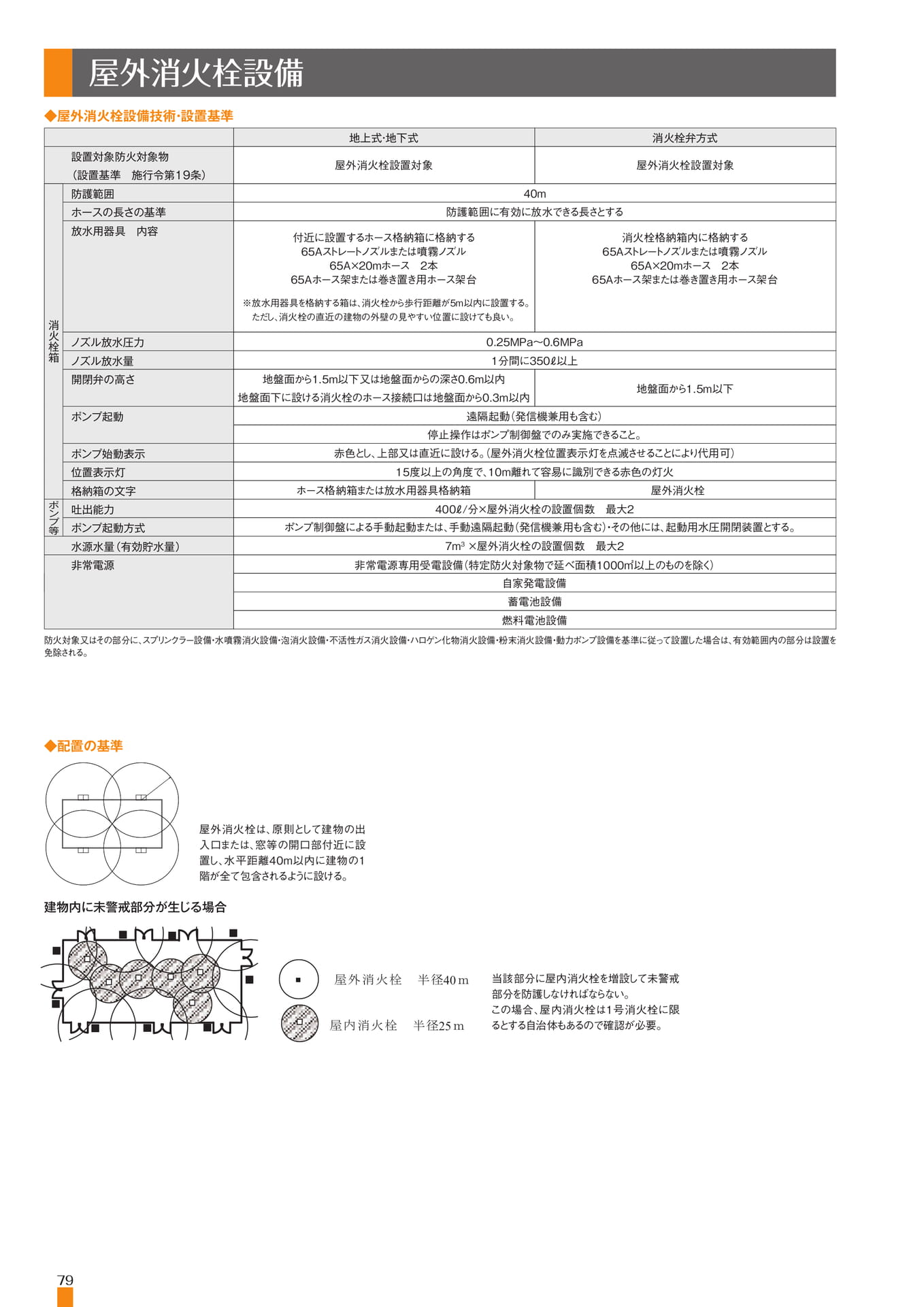

Page 80

消火栓ポンプ等屋外消火栓設備◆屋外消火栓設備技術・設置基準設置対象防火対象物（設置基準施行令第１９条）防護範囲ホースの長さの基準放水用器具内容地上式・地下式屋外消火栓設置対象付近に設置するホース格納箱に格納する６５Ａストレートノズルまたは噴霧ノズル６５Ａ×２０ｍホース２本６５Ａホース架または巻き置き用ホース架台40m防護範囲に有効に放水できる長さとする消火栓弁方式屋外消火栓設置対象消火栓格納箱内に格納する６５Ａストレートノズルまたは噴霧ノズル６５Ａ×２０ｍホース２本６５Ａホース架または巻き置き用ホース架台※放水用器具を格納する箱は、消火栓から歩行距離が５ｍ以内に設置する。ただし、消火栓の直近の建物の外壁の見やすい位置に設けても良い。ノズル放水圧力ノズル放水量開閉弁の高さポンプ起動0.25MPa～0.6MPa1分間に350ℓ以上地盤面から１．５ｍ以下又は地盤面からの深さ０．６ｍ以内地盤面下に設ける消火栓のホース接続口は地盤面から０．３ｍ以内遠隔起動（発信機兼用も含む）地盤面から１．５ｍ以下停止操作はポンプ制御盤でのみ実施できること。ポンプ始動表示位置表示灯赤色とし、上部又は直近に設ける。（屋外消火栓位置表示灯を点滅させることにより代用可）15度以上の角度で、10m離れて容易に識別できる赤色の灯火格納箱の文字吐出能力ホース格納箱または放水用器具格納箱400ℓ/分×屋外消火栓の設置個数最大２屋外消火栓ポンプ起動方式水源水量（有効貯水量）非常電源ポンプ制御盤による手動起動または、手動遠隔起動（発信機兼用も含む）・その他には、起動用水圧開閉装置とする。7m3×屋外消火栓の設置個数最大２非常電源専用受電設備（特定防火対象物で延べ面積1000㎡以上のものを除く）自家発電設備蓄電池設備燃料電池設備防火対象又はその部分に、スプリンクラー設備・水噴霧消火設備・泡消火設備・不活性ガス消火設備・ハロゲン化物消火設備・粉末消火設備・動力ポンプ設備を基準に従って設置した場合は、有効範囲内の部分は設置を免除される。◆配置の基準建物内に未警戒部分が生じる場合屋外消火栓は、原則として建物の出入口または、窓等の開口部付近に設置し、水平距離40m以内に建物の1階が全て包含されるように設ける。当該部分に屋内消火栓を増設して未警戒部分を防護しなければならない。この場合、屋内消火栓は１号消火栓に限るとする自治体もあるので確認が必要。79

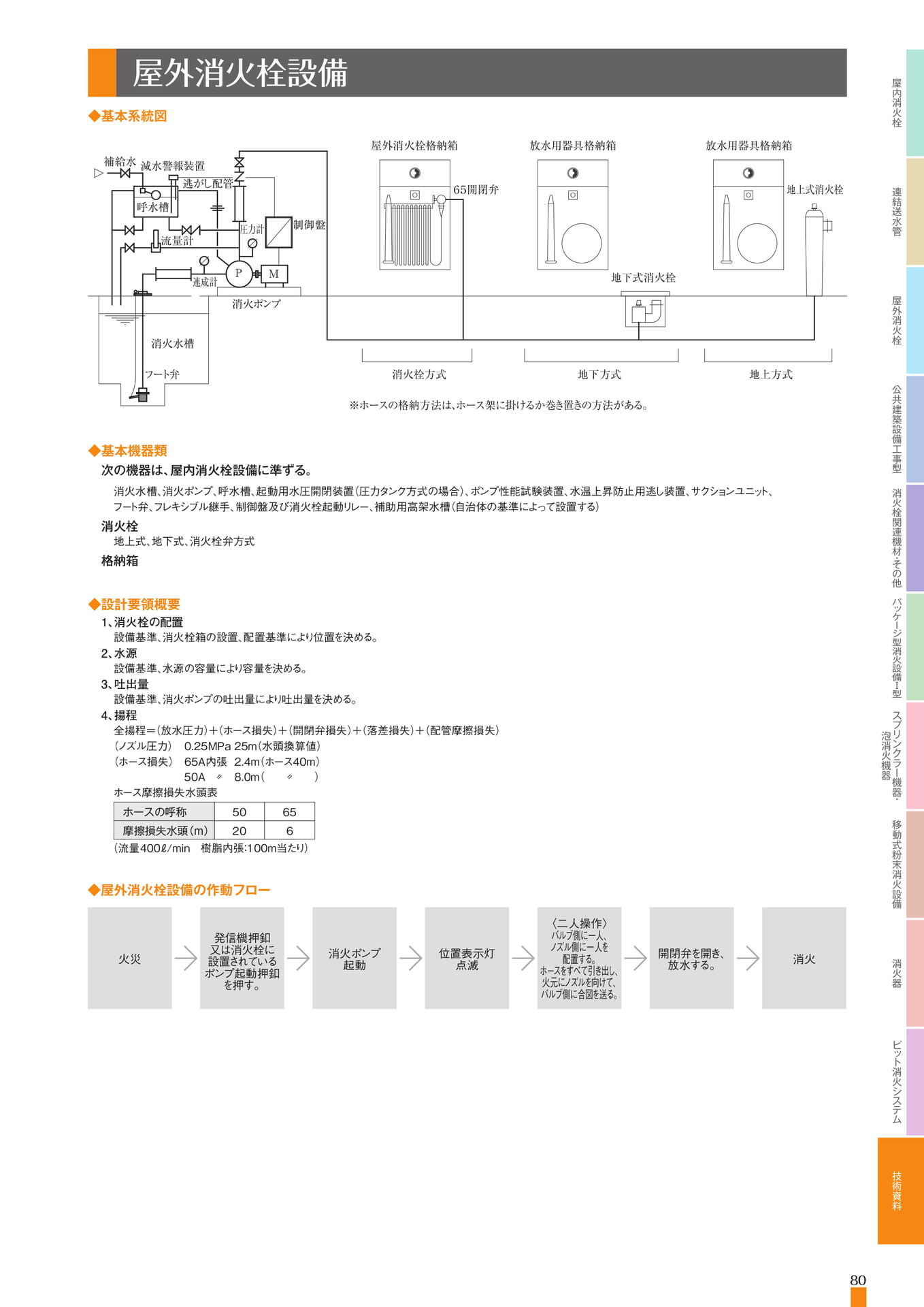

Page 81

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備80◆基本系統図◆基本機器類次の機器は、屋内消火栓設備に準ずる。消火水槽、消火ポンプ、呼水槽、起動用水圧開閉装置（圧力タンク方式の場合）、ポンプ性能試験装置、水温上昇防止用逃し装置、サクションユニット、フート弁、フレキシブル継手、制御盤及び消火栓起動リレー、補助用高架水槽（自治体の基準によって設置する）消火栓地上式、地下式、消火栓弁方式格納箱◆設計要領概要1、消火栓の配置設備基準、消火栓箱の設置、配置基準により位置を決める。2、水源設備基準、水源の容量により容量を決める。3、吐出量設備基準、消火ポンプの吐出量により吐出量を決める。4、揚程全揚程＝（放水圧力）＋（ホース損失）＋（開閉弁損失）＋（落差損失）＋（配管摩擦損失）（ノズル圧力）0.25MPa25m（水頭換算値）（ホース損失）65A内張2.4m（ホース40m）50A〃8.0ｍ（〃）ホース摩擦損失水頭表ホースの呼称摩擦損失水頭（m）（流量400ℓ/min樹脂内張：100m当たり）5020656屋外消火栓設備◆屋外消火栓設備の作動フロー火災発信機押釦又は消火栓に設置されているポンプ起動押釦を押す。消火ポンプ起動位置表示灯点滅〈二人操作〉バルブ側に一人、ノズル側に一人を配置する。ホースをすべて引き出し、火元にノズルを向けて、バルブ側に合図を送る。開閉弁を開き、放水する。消火※ホースの格納方法は、ホース架に掛けるか巻き置きの方法がある。地上方式地下方式消火栓方式地上式消火栓地下式消火栓放水用器具格納箱放水用器具格納箱屋外消火栓格納箱６５開閉弁消火ポンプ消火水槽フート弁制御盤逃がし配管圧力計連成計流量計呼水槽減水警報装置補給水ＰＭ

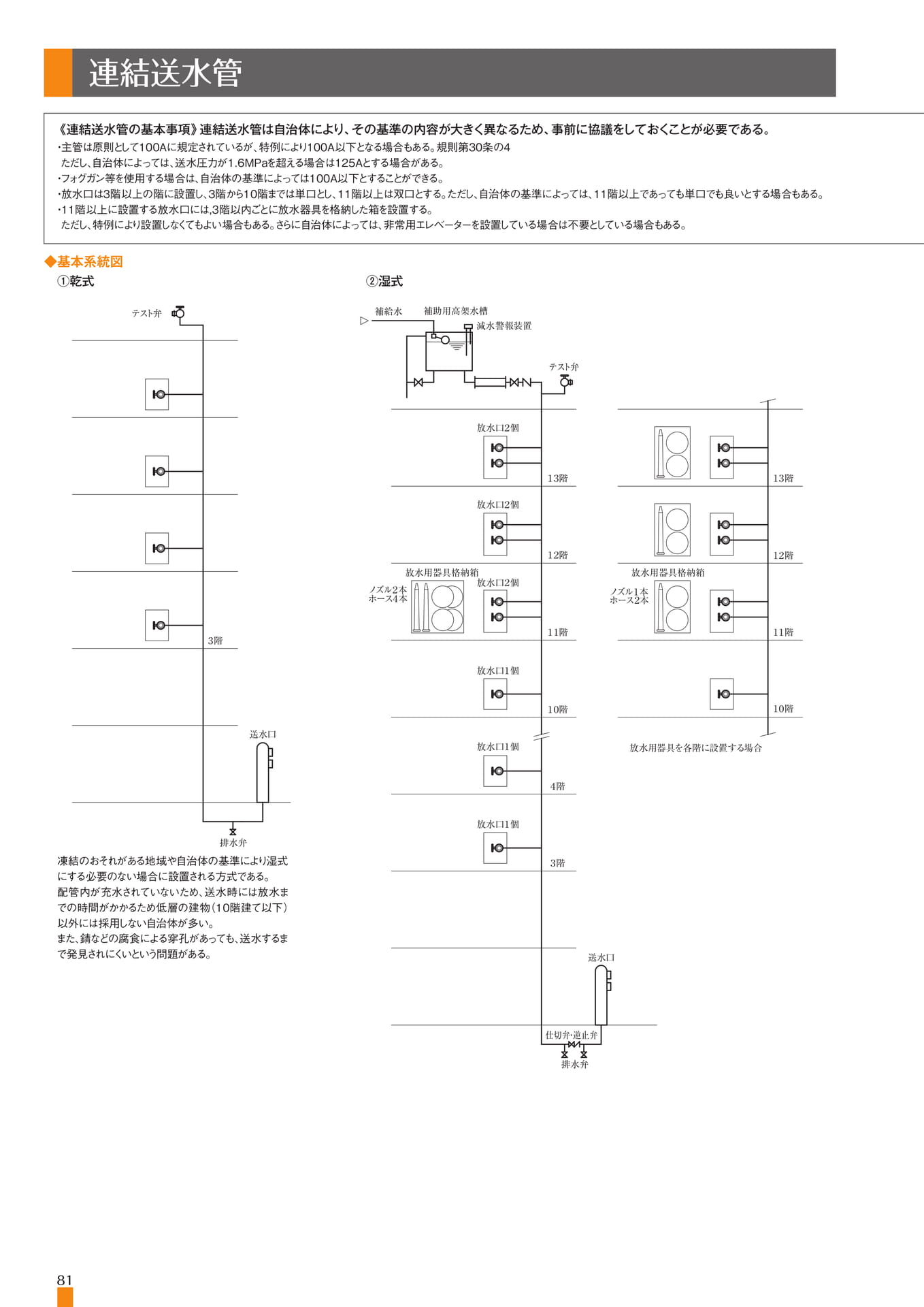

Page 82

連結送水管《連結送水管の基本事項》連結送水管は自治体により、その基準の内容が大きく異なるため、事前に協議をしておくことが必要である。・主管は原則として１００Ａに規定されているが、特例により１００Ａ以下となる場合もある。規則第３０条の４ただし、自治体によっては、送水圧力が１．６ＭＰａを超える場合は１２５Ａとする場合がある。・フォグガン等を使用する場合は、自治体の基準によっては１００Ａ以下とすることができる。・放水口は３階以上の階に設置し、３階から１０階までは単口とし、１１階以上は双口とする。ただし、自治体の基準によっては、１１階以上であっても単口でも良いとする場合もある。・１１階以上に設置する放水口には,３階以内ごとに放水器具を格納した箱を設置する。ただし、特例により設置しなくてもよい場合もある。さらに自治体によっては、非常用エレベーターを設置している場合は不要としている場合もある。◆基本系統図①乾式②湿式テスト弁補給水補助用高架水槽減水警報装置テスト弁放水口２個１３階１３階放水口２個放水用器具格納箱放水口２個ノズル２本ホース４本１２階ノズル１本ホース２本放水用器具格納箱１２階３階１１階１１階放水口１個１０階１０階送水口放水口１個放水用器具を各階に設置する場合４階放水口１個排水弁凍結のおそれがある地域や自治体の基準により湿式にする必要のない場合に設置される方式である。配管内が充水されていないため、送水時には放水までの時間がかかるため低層の建物（10階建て以下）以外には採用しない自治体が多い。また、錆などの腐食による穿孔があっても、送水するまで発見されにくいという問題がある。３階送水口仕切弁・逆止弁排水弁81

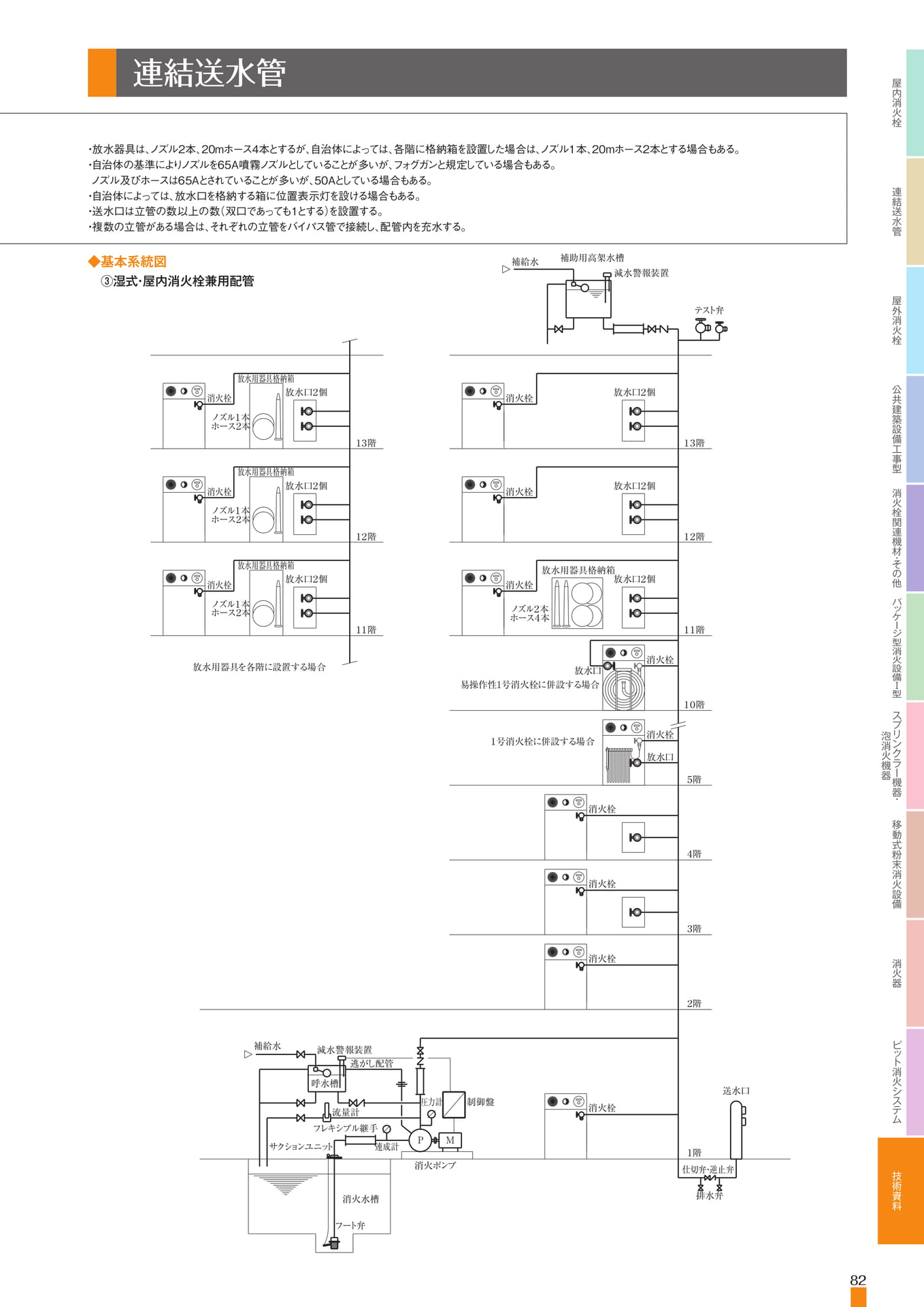

Page 83

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備82連結送水管◆基本系統図③湿式・屋内消火栓兼用配管・放水器具は、ノズル２本、２０ｍホース４本とするが、自治体によっては、各階に格納箱を設置した場合は、ノズル１本、２０ｍホース２本とする場合もある。・自治体の基準によりノズルを６５Ａ噴霧ノズルとしていることが多いが、フォグガンと規定している場合もある。ノズル及びホースは６５Ａとされていることが多いが、５０Ａとしている場合もある。・自治体によっては、放水口を格納する箱に位置表示灯を設ける場合もある。・送水口は立管の数以上の数（双口であっても１とする）を設置する。・複数の立管がある場合は、それぞれの立管をバイパス管で接続し、配管内を充水する。制御盤放水用器具を各階に設置する場合放水用器具格納箱ホース２本ノズル１本消火栓放水口２個１階２階３階易操作性1号消火栓に併設する場合消火栓放水口放水用器具格納箱放水用器具格納箱ホース２本ノズル１本ホース２本ノズル１本消火栓消火栓１３階１２階１１階放水口２個放水口２個１号消火栓に併設する場合消火栓消火栓消火栓消火栓消火栓消火栓消火栓消火栓放水口フレキシブル継手消火ポンプ消火水槽フート弁逃がし配管サクションユニット圧力計連成計流量計呼水槽減水警報装置補給水ＰＭホース４本ノズル２本１３階１２階１１階１０階５階４階放水口２個放水口２個放水口２個放水用器具格納箱排水弁仕切弁・逆止弁送水口テスト弁減水警報装置補助用高架水槽補給水

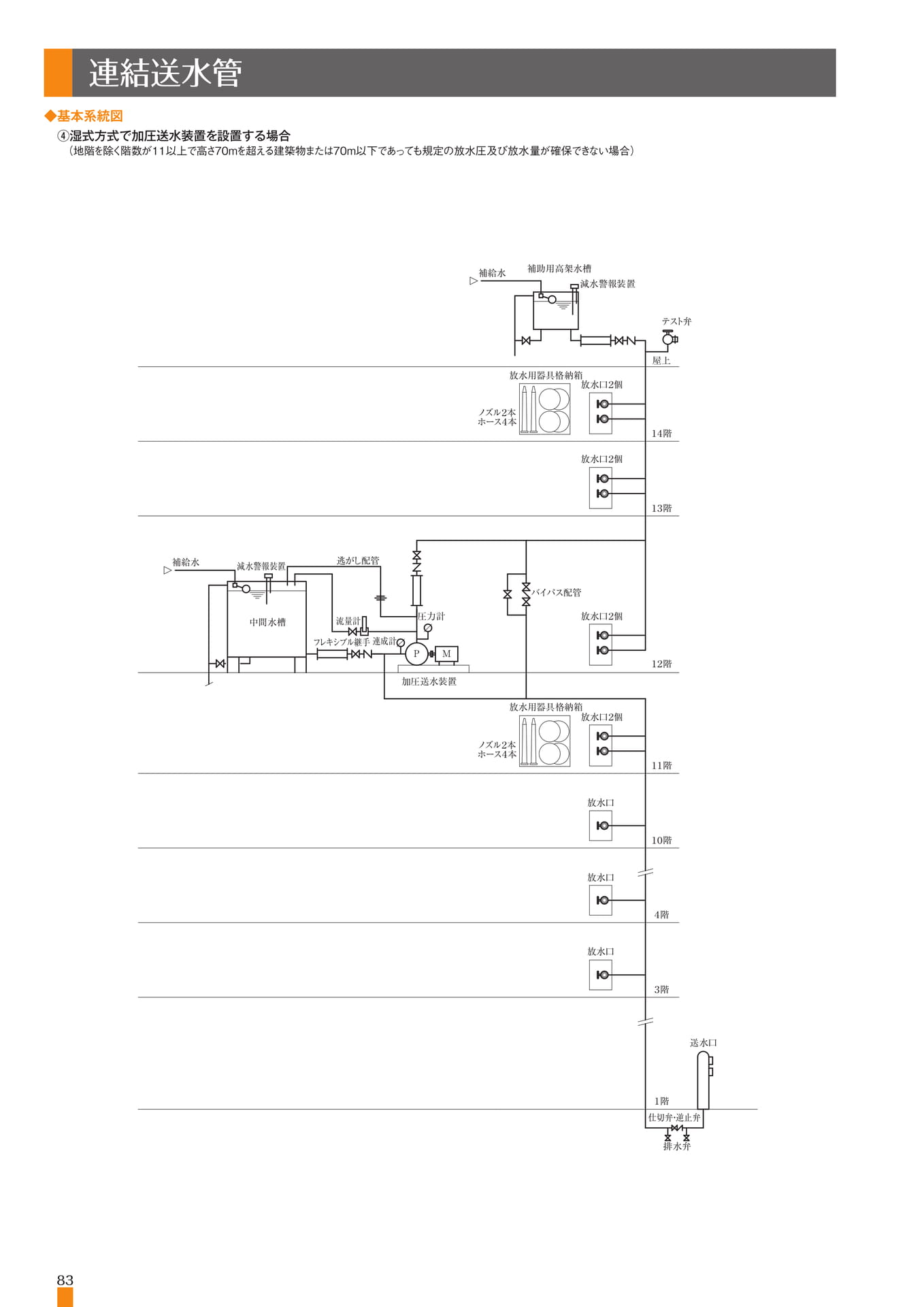

Page 84

83連結送水管◆基本系統図④湿式方式で加圧送水装置を設置する場合（地階を除く階数が１１以上で高さ70ｍを超える建築物または70ｍ以下であっても規定の放水圧及び放水量が確保できない場合）放水口１１階ホース４本ノズル２本放水口２個放水用器具格納箱１４階放水口２個加圧送水装置減水警報装置中間水槽バイパス配管屋上ホース４本ノズル２本放水用器具格納箱補給水１０階放水口１階３階放水口フレキシブル継手逃がし配管圧力計連成計流量計ＰＭ１３階１２階４階放水口２個放水口２個排水弁仕切弁・逆止弁送水口テスト弁減水警報装置補助用高架水槽補給水

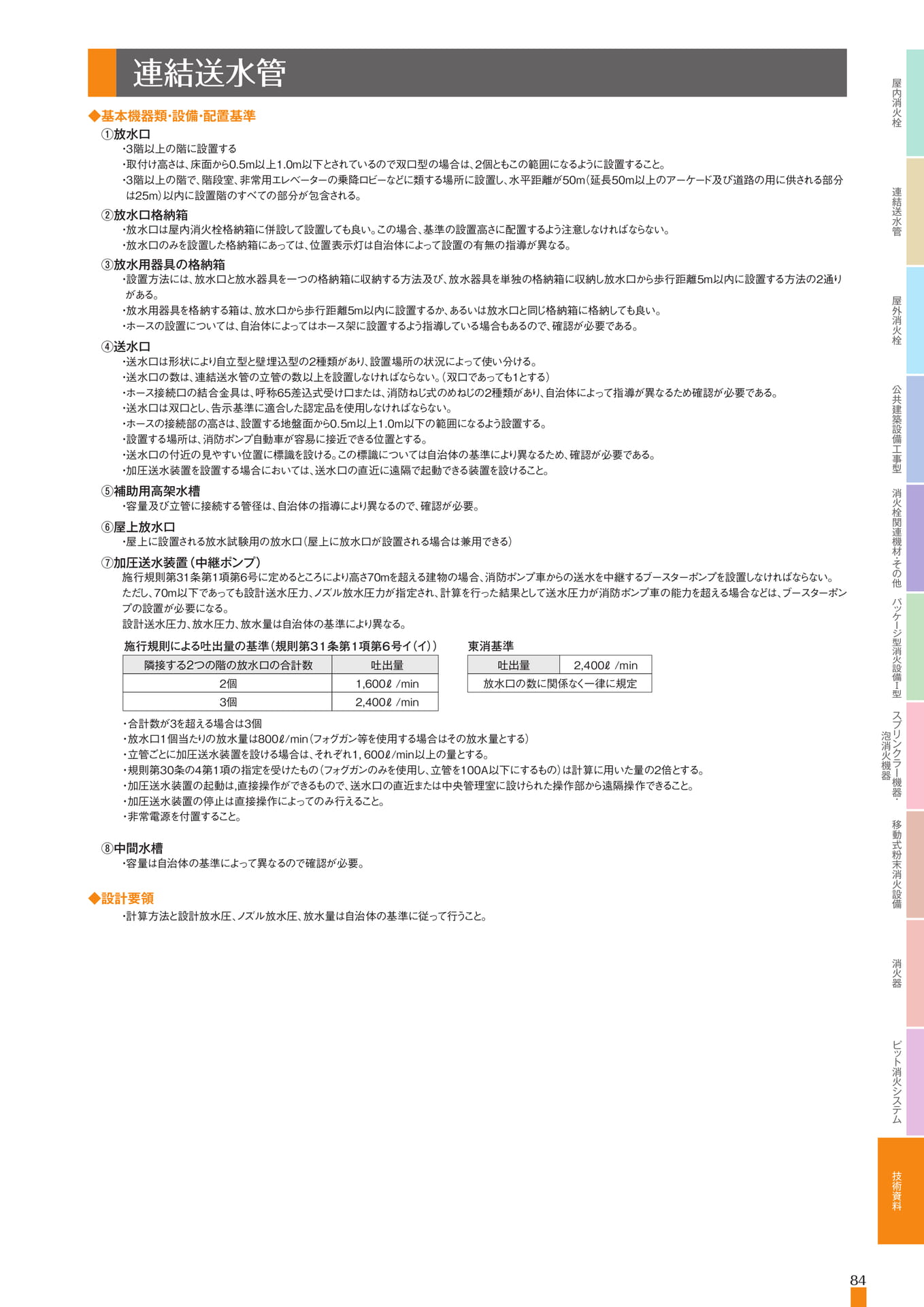

Page 85

屋内消火栓連結送水管屋外消火栓公共建築設備工事型消火栓関連機材・その他パッケージ型消火設備Ⅰ型スプリンクラー機器・泡消火機器移動式粉末消火設備84消火器ピット消火システム技術資料連結送水管◆基本機器類・設備・配置基準①放水口・３階以上の階に設置する・取付け高さは、床面から0.5ｍ以上1.0ｍ以下とされているので双口型の場合は、2個ともこの範囲になるように設置すること。・3階以上の階で、階段室、非常用エレベーターの乗降ロビーなどに類する場所に設置し、水平距離が５０ｍ（延長５０ｍ以上のアーケード及び道路の用に供される部分は２５ｍ）以内に設置階のすべての部分が包含される。②放水口格納箱・放水口は屋内消火栓格納箱に併設して設置しても良い。この場合、基準の設置高さに配置するよう注意しなければならない。・放水口のみを設置した格納箱にあっては、位置表示灯は自治体によって設置の有無の指導が異なる。③放水用器具の格納箱・設置方法には、放水口と放水器具を一つの格納箱に収納する方法及び、放水器具を単独の格納箱に収納し放水口から歩行距離5ｍ以内に設置する方法の2通りがある。・放水用器具を格納する箱は、放水口から歩行距離５ｍ以内に設置するか、あるいは放水口と同じ格納箱に格納しても良い。・ホースの設置については、自治体によってはホース架に設置するよう指導している場合もあるので、確認が必要である。④送水口・送水口は形状により自立型と壁埋込型の２種類があり、設置場所の状況によって使い分ける。・送水口の数は、連結送水管の立管の数以上を設置しなければならない。（双口であっても１とする）・ホース接続口の結合金具は、呼称６５差込式受け口または、消防ねじ式のめねじの２種類があり、自治体によって指導が異なるため確認が必要である。・送水口は双口とし、告示基準に適合した認定品を使用しなければならない。・ホースの接続部の高さは、設置する地盤面から０．５ｍ以上１．０ｍ以下の範囲になるよう設置する。・設置する場所は、消防ポンプ自動車が容易に接近できる位置とする。・送水口の付近の見やすい位置に標識を設ける。この標識については自治体の基準により異なるため、確認が必要である。・加圧送水装置を設置する場合においては、送水口の直近に遠隔で起動できる装置を設けること。⑤補助用高架水槽・容量及び立管に接続する管径は、自治体の指導により異なるので、確認が必要。⑥屋上放水口・屋上に設置される放水試験用の放水口（屋上に放水口が設置される場合は兼用できる）⑦加圧送水装置（中継ポンプ）施行規則第31条第1項第6号に定めるところにより高さ70ｍを超える建物の場合、消防ポンプ車からの送水を中継するブースターポンプを設置しなければならない。ただし、70ｍ以下であっても設計送水圧力、ノズル放水圧力が指定され、計算を行った結果として送水圧力が消防ポンプ車の能力を超える場合などは、ブースターポンプの設置が必要になる。設計送水圧力、放水圧力、放水量は自治体の基準により異なる。・合計数が3を超える場合は3個・放水口１個当たりの放水量は８００ℓ/min（フォグガン等を使用する場合はその放水量とする）・立管ごとに加圧送水装置を設ける場合は、それぞれ１，６００ℓ/min以上の量とする。・規則第３０条の４第１項の指定を受けたもの（フォグガンのみを使用し、立管を１００Ａ以下にするもの）は計算に用いた量の２倍とする。・加圧送水装置の起動は,直接操作ができるもので、送水口の直近または中央管理室に設けられた操作部から遠隔操作できること。・加圧送水装置の停止は直接操作によってのみ行えること。・非常電源を付置すること。⑧中間水槽・容量は自治体の基準によって異なるので確認が必要。◆設計要領施行規則による吐出量の基準（規則第３１条第１項第６号イ（イ））隣接する2つの階の放水口の合計数2個3個吐出量1,600ℓ/min2,400ℓ/min東消基準・計算方法と設計放水圧、ノズル放水圧、放水量は自治体の基準に従って行うこと。吐出量2,400ℓ/min放水口の数に関係なく一律に規定

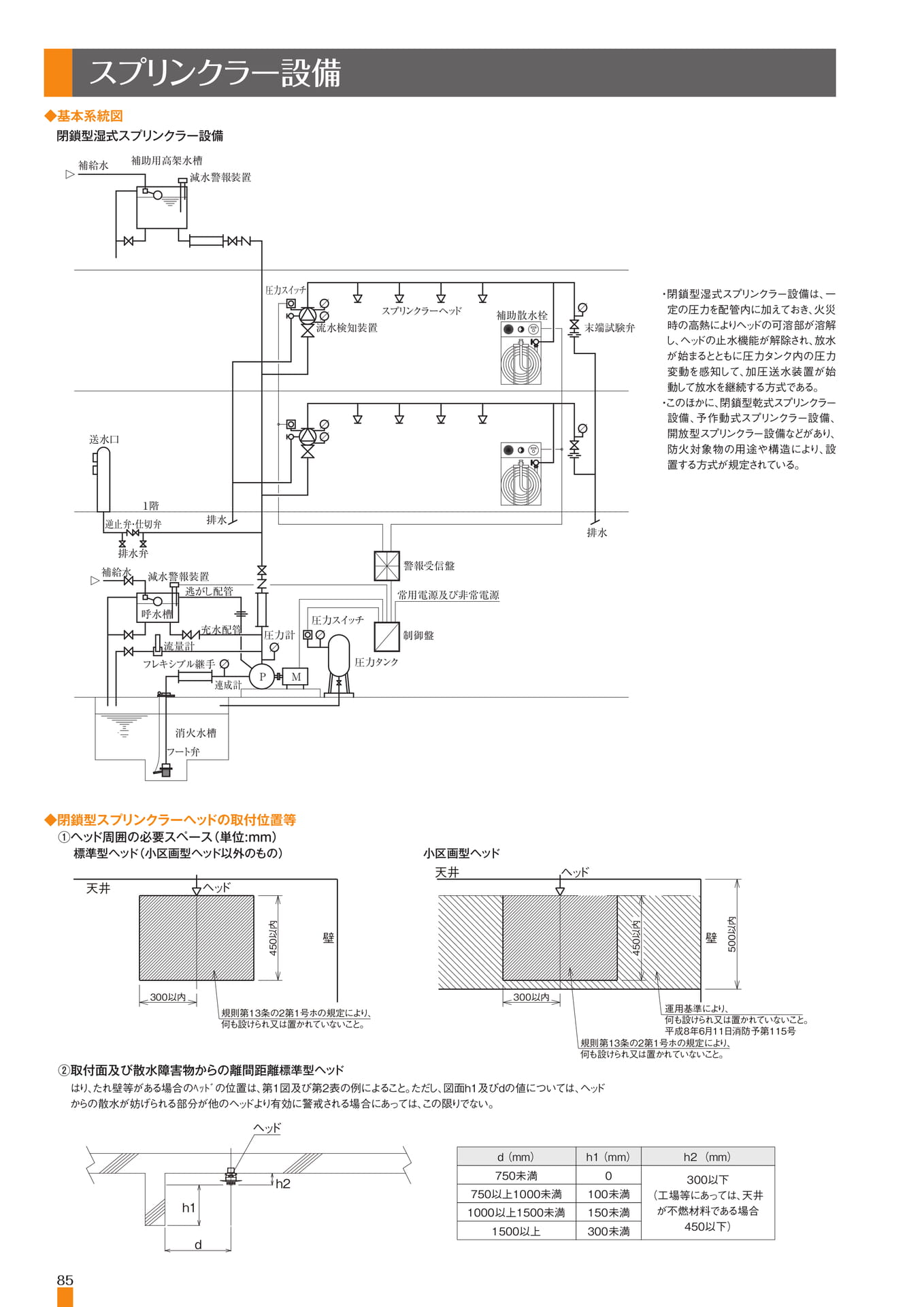

Page 86

85・閉鎖型湿式スプリンクラー設備は、一定の圧力を配管内に加えておき、火災時の高熱によりヘッドの可溶部が溶解し、ヘッドの止水機能が解除され、放水が始まるとともに圧力タンク内の圧力変動を感知して、加圧送水装置が始動して放水を継続する方式である。・このほかに、閉鎖型乾式スプリンクラー設備、予作動式スプリンクラー設備、開放型スプリンクラー設備などがあり、防火対象物の用途や構造により、設置する方式が規定されている。排水警報受信盤圧力スイッチ圧力タンク排水末端試験弁補助散水栓スプリンクラーヘッド圧力スイッチ流水検知装置１階排水弁逆止弁・仕切弁送水口充水配管常用電源及び非常電源フレキシブル継手消火水槽フート弁制御盤逃がし配管圧力計連成計流量計呼水槽減水警報装置補給水減水警報装置補助用高架水槽補給水ＰＭスプリンクラー設備◆基本系統図閉鎖型湿式スプリンクラー設備◆閉鎖型スプリンクラーヘッドの取付位置等dh1h2ヘッド①ヘッド周囲の必要スペース（単位:mm）②取付面及び散水障害物からの離間距離標準型ヘッドはり、たれ壁等がある場合のﾍｯﾄﾞの位置は、第1図及び第2表の例によること。ただし、図面h1及びdの値については、ヘッドからの散水が妨げられる部分が他のヘッドより有効に警戒される場合にあっては、この限りでない。d（mm）750未満750以上1000未満1000以上1500未満1500以上h1（mm）0100未満150未満300未満h2（mm）300以下（工場等にあっては、天井が不燃材料である場合450以下）標準型ヘッド（小区画型ヘッド以外のもの）規則第１３条の２第１号ホの規定により、何も設けられ又は置かれていないこと。天井壁ヘッド４５０以内３００以内小区画型ヘッド運用基準により、何も設けられ又は置かれていないこと。平成８年６月１１日消防予第１１５号５００以内天井壁ヘッド４５０以内３００以内規則第１３条の２第１号ホの規定により、何も設けられ又は置かれていないこと。

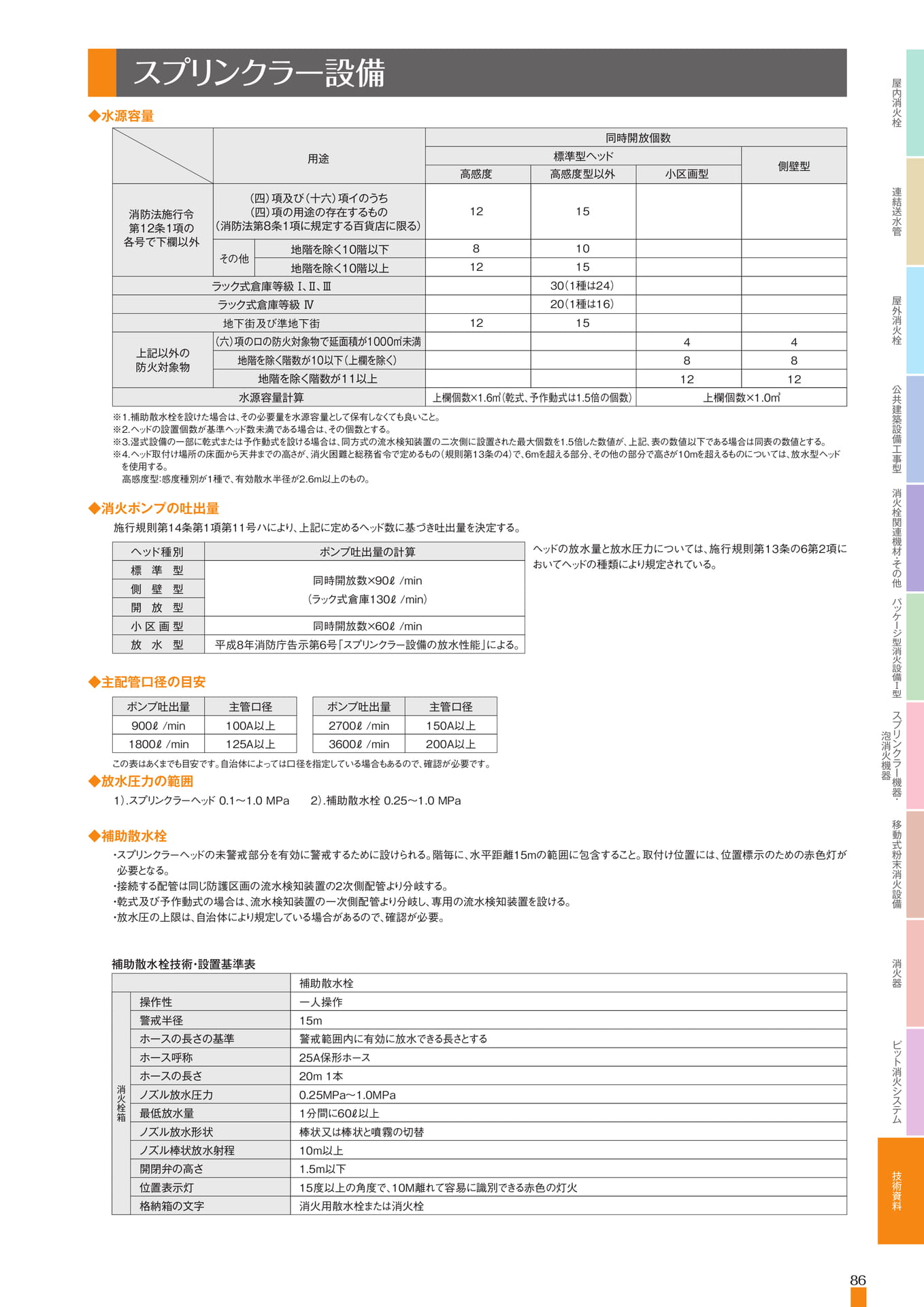

Page 87

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備86スプリンクラー設備◆水源容量※1．補助散水栓を設けた場合は、その必要量を水源容量として保有しなくても良いこと。※2．ヘッドの設置個数が基準ヘッド数未満である場合は、その個数とする。※3．湿式設備の一部に乾式または予作動式を設ける場合は、同方式の流水検知装置の二次側に設置された最大個数を1.5倍した数値が、上記、表の数値以下である場合は同表の数値とする。※4．ヘッド取付け場所の床面から天井までの高さが、消火困難と総務省令で定めるもの（規則第１３条の４）で、6ｍを超える部分、その他の部分で高さが10ｍを超えるものについては、放水型ヘッドを使用する。高感度型：感度種別が１種で、有効散水半径が２．６ｍ以上のもの。この表はあくまでも目安です。自治体によっては口径を指定している場合もあるので、確認が必要です。◆消火ポンプの吐出量施行規則第14条第1項第11号ハにより、上記に定めるヘッド数に基づき吐出量を決定する。◆主配管口径の目安◆放水圧力の範囲1）．スプリンクラーヘッド0.1～1.0MPa2）．補助散水栓0.25～1.0MPa◆補助散水栓・スプリンクラーヘッドの未警戒部分を有効に警戒するために設けられる。階毎に、水平距離15ｍの範囲に包含すること。取付け位置には、位置標示のための赤色灯が必要となる。・接続する配管は同じ防護区画の流水検知装置の２次側配管より分岐する。・乾式及び予作動式の場合は、流水検知装置の一次側配管より分岐し、専用の流水検知装置を設ける。・放水圧の上限は、自治体により規定している場合があるので、確認が必要。ポンプ吐出量の計算同時開放数×60ℓ/min平成８年消防庁告示第６号「スプリンクラー設備の放水性能」による。同時開放数×90ℓ/min（ラック式倉庫130ℓ/min）ヘッド種別標準型側壁型開放型小区画型放水型補助散水栓一人操作15m警戒範囲内に有効に放水できる長さとする25Ａ保形ホース20m1本0.25MPa～1.0MPa1分間に60ℓ以上棒状又は棒状と噴霧の切替10m以上1.5m以下15度以上の角度で、10M離れて容易に識別できる赤色の灯火消火用散水栓または消火栓消火栓箱へッドの放水量と放水圧力については、施行規則第１３条の６第２項においてヘッドの種類により規定されている。補助散水栓技術・設置基準表ポンプ吐出量900ℓ/min1800ℓ/min主管口径100Ａ以上125Ａ以上ポンプ吐出量2700ℓ/min3600ℓ/min主管口径150Ａ以上200Ａ以上操作性警戒半径ホースの長さの基準ホース呼称ホースの長さノズル放水圧力最低放水量ノズル放水形状ノズル棒状放水射程開閉弁の高さ位置表示灯格納箱の文字高感度1281212小区画型高感度型以外15101530（1種は24）20（１種は16）15同時開放個数上欄個数×1.6㎥（乾式、予作動式は1.5倍の個数）水源容量計算（六）項のロの防火対象物で延面積が1000㎡未満地階を除く階数が１０以下（上欄を除く）地階を除く階数が１１以上地階を除く10階以下地階を除く10階以上消防法施行令第12条1項の各号で下欄以外（四）項及び（十六）項イのうち（四）項の用途の存在するもの（消防法第8条1項に規定する百貨店に限る）用途地下街及び準地下街ラック式倉庫等級Ⅰ、Ⅱ、Ⅲラック式倉庫等級Ⅳ上欄個数×1.0㎥標準型ヘッド側壁型48124812上記以外の防火対象物その他

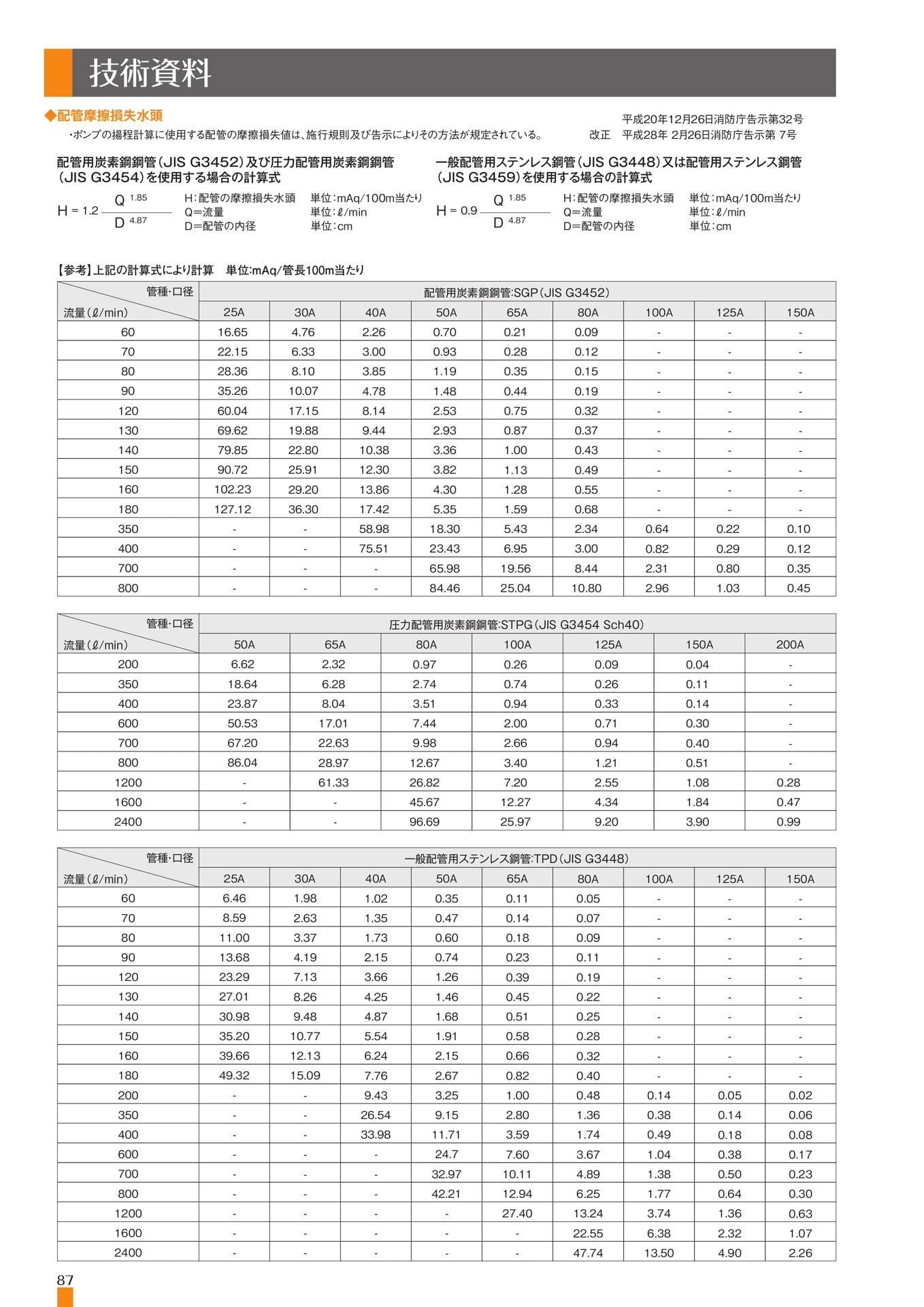

Page 88

87技術資料配管用炭素鋼鋼管（JISG3452）及び圧力配管用炭素鋼鋼管（JISG3454）を使用する場合の計算式Ｈ=1.2D4.87Q1.85Ｈ：配管の摩擦損失水頭単位：mAq/100m当たりＱ＝流量単位：ℓ/minＤ＝配管の内径単位：cm一般配管用ステンレス鋼管（JISG3448）又は配管用ステンレス鋼管（JISG3459）を使用する場合の計算式Ｈ=0.9D4.87Q1.85Ｈ：配管の摩擦損失水頭単位：mAq/100m当たりＱ＝流量単位：ℓ/minＤ＝配管の内径単位：cm◆配管摩擦損失水頭・ポンプの揚程計算に使用する配管の摩擦損失値は、施行規則及び告示によりその方法が規定されている。【参考】上記の計算式により計算単位：mAq/管長100m当たり２５Ａ16.6522.1528.3635.2660.0469.6279.8590.72102.23127.12----６０７０８０９０１２０１３０１４０１５０１６０１８０３５０４００７００８００３０Ａ4.766.338.1010.0717.1519.8822.8025.9129.2036.30----４０Ａ2.263.003.854.788.149.4410.3812.3013.8617.4258.9875.51--５０Ａ0.700.931.191.482.532.933.363.824.305.3518.3023.4365.9884.46６５Ａ0.210.280.350.440.750.871.001.131.281.595.436.9519.5625.04８０Ａ0.090.120.150.190.320.370.430.490.550.682.343.008.4410.80１００Ａ----------0.640.822.312.96１２５Ａ----------0.220.290.801.03１５０Ａ----------0.100.120.350.45配管用炭素鋼鋼管：ＳＧＰ（ＪＩＳＧ３４５２）管種・口径流量（ℓ/min）２５Ａ6.468.5911.0013.6823.2927.0130.9835.2039.6649.32---------６０７０８０９０１２０１３０１４０１５０１６０１８０２００３５０４００６００７００８００１２００１６００２４００３０Ａ1.982.633.374.197.138.269.4810.7712.1315.09---------４０Ａ1.021.351.732.153.664.254.875.546.247.769.4326.5433.98------５０Ａ0.350.470.600.741.261.461.681.912.152.673.259.1511.7124.732.9742.21---６５Ａ0.110.140.180.230.390.450.510.580.660.821.002.803.597.6010.1112.9427.40--８０Ａ0.050.070.090.110.190.220.250.280.320.400.481.361.743.674.896.2513.2422.5547.74１００Ａ----------0.140.380.491.041.381.773.746.3813.50１２５Ａ----------0.050.140.180.380.500.641.362.324.90１５０Ａ----------0.020.060.080.170.230.300.631.072.26一般配管用ステンレス鋼管：ＴＰＤ（ＪＩＳＧ３４４８）管種・口径流量（ℓ/min）５０Ａ6.6218.6423.8750.5367.2086.04---２００３５０４００６００７００８００１２００１６００２４００６５Ａ2.326.288.0417.0122.6328.9761.33--８０Ａ0.972.743.517.449.9812.6726.8245.6796.69１００Ａ0.260.740.942.002.663.407.2012.2725.97１２５Ａ0.090.260.330.710.941.212.554.349.20１５０Ａ0.040.110.140.300.400.511.081.843.90２００Ａ------0.280.470.99圧力配管用炭素鋼鋼管：ＳＴＰＧ（ＪＩＳＧ３４５４Ｓｃｈ４０）管種・口径流量（ℓ/min）平成20年12月26日消防庁告示第32号改正平成28年2月26日消防庁告示第7号

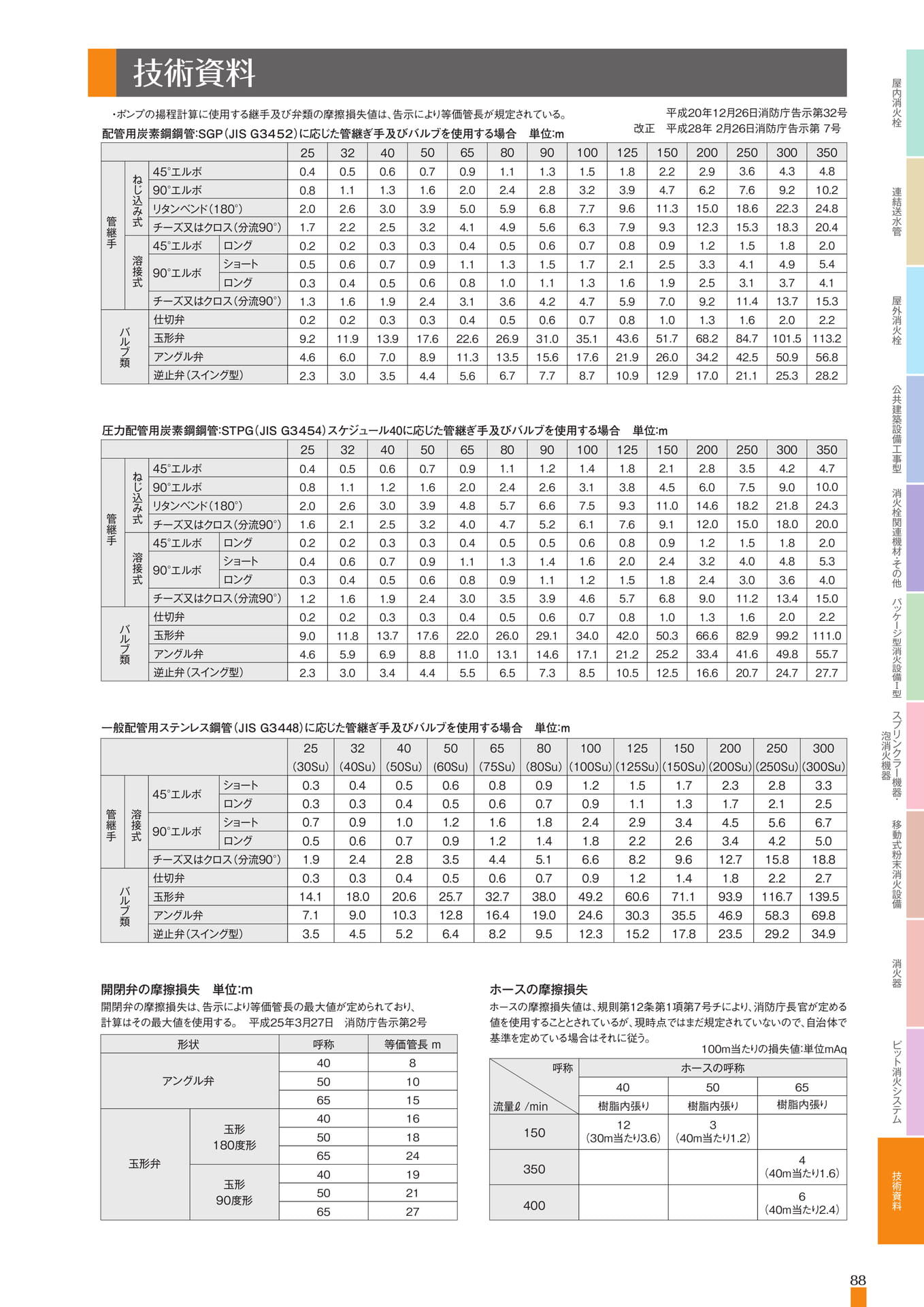

Page 89

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備88技術資料配管用炭素鋼鋼管：ＳＧＰ（ＪＩＳＧ３４５２）に応じた管継ぎ手及びバルブを使用する場合単位：m3504.810.224.820.42.05.44.115.32.2113.256.828.23004.39.222.318.31.84.93.713.72.0101.550.925.32503.67.618.615.31.54.13.111.41.684.742.521.12002.96.215.012.31.23.32.59.21.368.234.217.01502.24.711.39.30.92.51.97.01.051.726.012.91251.83.99.67.90.82.11.65.90.843.621.910.91001.53.27.76.30.71.71.34.70.735.117.68.7901.32.86.85.60.61.51.14.20.631.015.67.7801.12.45.94.90.51.31.03.60.526.913.56.7650.92.05.04.10.41.10.83.10.422.611.35.6500.71.63.93.20.30.90.62.40.317.68.94.4400.61.33.02.50.30.70.51.90.313.97.03.5320.51.12.62.20.20.60.41.60.211.96.03.0250.40.82.01.70.20.50.31.30.29.24.62.345°エルボ90°エルボリタンベンド（180°）チーズ又はクロス（分流90°）45°エルボロングショートロング管継手ねじ込み式溶接式バルブ類90°エルボチーズ又はクロス（分流90°）仕切弁玉形弁アングル弁逆止弁（スイング型）圧力配管用炭素鋼鋼管：ＳTPG（ＪＩＳＧ３４５4）スケジュール40に応じた管継ぎ手及びバルブを使用する場合単位：m3504.710.024.320.02.05.34.015.02.2111.055.727.73004.29.021.818.01.84.83.613.42.099.249.824.72503.57.518.215.01.54.03.011.21.682.941.620.72002.86.014.612.01.23.22.49.01.366.633.416.61502.14.511.09.10.92.41.86.81.050.325.212.51251.83.89.37.60.82.01.55.70.842.021.210.51001.43.17.56.10.61.61.24.60.734.017.18.5901.22.66.65.20.51.41.13.90.629.114.67.3801.12.45.74.70.51.30.93.50.526.013.16.5650.92.04.84.00.41.10.83.00.422.011.05.5500.71.63.93.20.30.90.62.40.317.68.84.4400.61.23.02.50.30.70.51.90.313.76.93.4320.51.12.62.10.20.60.41.60.211.85.93.0250.40.82.01.60.20.40.31.20.29.04.62.345°エルボ90°エルボリタンベンド（180°）チーズ又はクロス（分流90°）45°エルボロングショートロング管継手ねじ込み式溶接式バルブ類90°エルボチーズ又はクロス（分流90°）仕切弁玉形弁アングル弁逆止弁（スイング型）・ポンプの揚程計算に使用する継手及び弁類の摩擦損失値は、告示により等価管長が規定されている。一般配管用ステンレス鋼管（ＪＩＳＧ３４48）に応じた管継ぎ手及びバルブを使用する場合単位：mショートロング管継手溶接式バルブ類90°エルボショートロング45°エルボチーズ又はクロス（分流90°）仕切弁玉形弁アングル弁逆止弁（スイング型）300（300Su）3.32.56.75.018.82.7139.569.834.9250（250Su）2.82.15.64.215.82.2116.758.329.2200（200Su）2.31.74.53.412.71.893.946.923.5150（150Su）1.71.33.42.69.61.471.135.517.8125（125Su）1.51.12.92.28.21.260.630.315.2100（100Su）1.20.92.41.86.60.949.224.612.380（80Su）0.90.71.81.45.10.738.019.09.565（75Su）0.80.61.61.24.40.632.716.48.250(60Su)0.60.51.20.93.50.525.712.86.440（50Su）0.50.41.00.72.80.420.610.35.232（40Su）0.40.30.90.62.40.318.09.04.525（30Su）0.30.30.70.51.90.314.17.13.5開閉弁の摩擦損失単位：ｍ開閉弁の摩擦損失は、告示により等価管長の最大値が定められており、計算はその最大値を使用する。平成25年3月27日消防庁告示第２号ホースの摩擦損失ホースの摩擦損失値は、規則第１２条第１項第７号チにより、消防庁長官が定める値を使用することとされているが、現時点ではまだ規定されていないので、自治体で基準を定めている場合はそれに従う。形状アングル弁玉形弁玉形180度形玉形90度形呼称405065405065405065等価管長m81015161824192127504065樹脂内張り12（30m当たり3.6）樹脂内張り3（40m当たり1.2）樹脂内張り4（40m当たり1.6）6（40m当たり2.4）150350400流量ℓ/min呼称ホースの呼称平成20年12月26日消防庁告示第32号改正平成28年2月26日消防庁告示第7号100m当たりの損失値：単位mAq

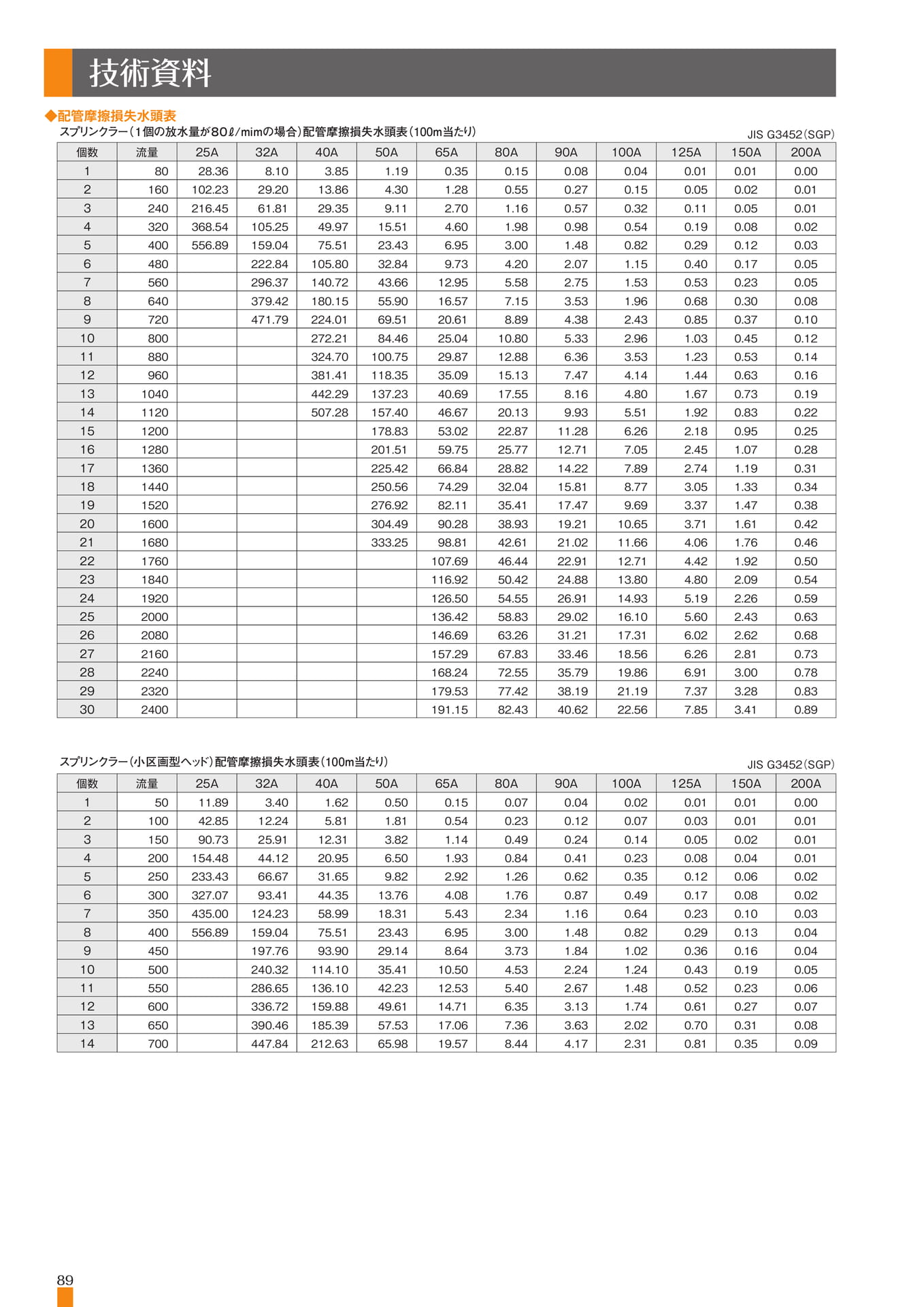

Page 90

89技術資料◆配管摩擦損失水頭表流量8016024032040048056064072080088096010401120120012801360144015201600168017601840192020002080216022402320240025A28.36102.23216.45368.54556.8932A8.1029.2061.81105.25159.04222.84296.37379.42471.7940A3.8513.8629.3549.9775.51105.80140.72180.15224.01272.21324.70381.41442.29507.2850A1.194.309.1115.5123.4332.8443.6655.9069.5184.46100.75118.35137.23157.40178.83201.51225.42250.56276.92304.49333.2565A0.351.282.704.606.959.7312.9516.5720.6125.0429.8735.0940.6946.6753.0259.7566.8474.2982.1190.2898.81107.69116.92126.50136.42146.69157.29168.24179.53191.1580A0.150.551.161.983.004.205.587.158.8910.8012.8815.1317.5520.1322.8725.7728.8232.0435.4138.9342.6146.4450.4254.5558.8363.2667.8372.5577.4282.4390A0.080.270.570.981.482.072.753.534.385.336.367.478.169.9311.2812.7114.2215.8117.4719.2121.0222.9124.8826.9129.0231.2133.4635.7938.1940.62100A0.040.150.320.540.821.151.531.962.432.963.534.144.805.516.267.057.898.779.6910.6511.6612.7113.8014.9316.1017.3118.5619.8621.1922.56125A0.010.050.110.190.290.400.530.680.851.031.231.441.671.922.182.452.743.053.373.714.064.424.805.195.606.026.266.917.377.85150A0.010.020.050.080.120.170.230.300.370.450.530.630.730.830.951.071.191.331.471.611.761.922.092.262.432.622.813.003.283.41200A0.000.010.010.020.030.050.050.080.100.120.140.160.190.220.250.280.310.340.380.420.460.500.540.590.630.680.730.780.830.89流量5010015020025030035040045050055060065070025A11.8942.8590.73154.48233.43327.07435.00556.8932A3.4012.2425.9144.1266.6793.41124.23159.04197.76240.32286.65336.72390.46447.8440A1.625.8112.3120.9531.6544.3558.9975.5193.90114.10136.10159.88185.39212.6350A0.501.813.826.509.8213.7618.3123.4329.1435.4142.2349.6157.5365.9865A0.150.541.141.932.924.085.436.958.6410.5012.5314.7117.0619.5780A0.070.230.490.841.261.762.343.003.734.535.406.357.368.4490A0.040.120.240.410.620.871.161.481.842.242.673.133.634.17100A0.020.070.140.230.350.490.640.821.021.241.481.742.022.31125A0.010.030.050.080.120.170.230.290.360.430.520.610.700.81150A0.010.010.020.040.060.080.100.130.160.190.230.270.310.35200A0.000.010.010.010.020.020.030.040.040.050.060.070.080.09スプリンクラー（１個の放水量が８０ℓ/mimの場合）配管摩擦損失水頭表（100m当たり）JISG3452（SGP）スプリンクラー（小区画型ヘッド）配管摩擦損失水頭表（100m当たり）JISG3452（SGP）個数123456789101112131415161718192021222324252627282930個数1234567891011121314

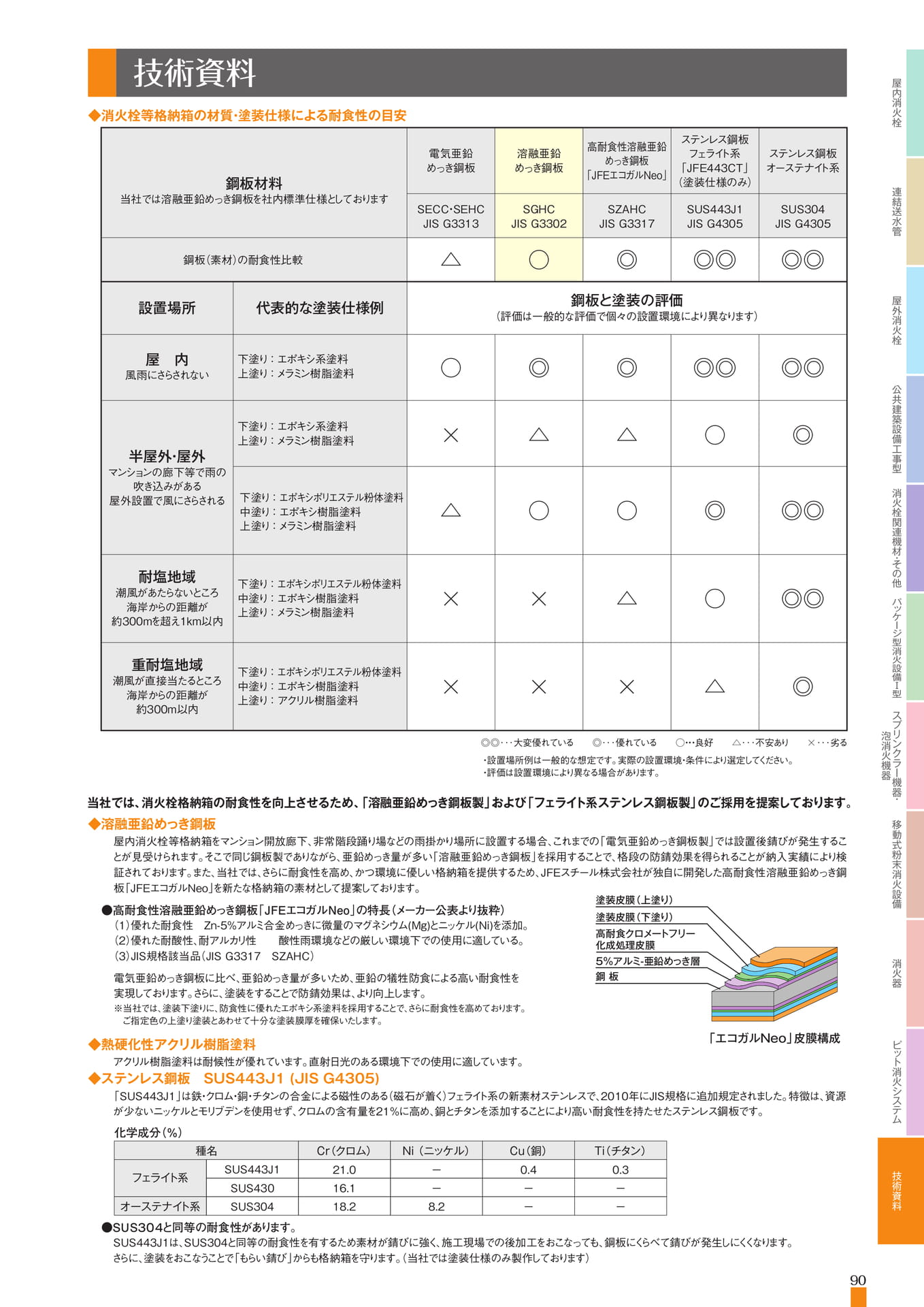

Page 91

屋外消火栓連結送水管スプリンクラー機器・泡消火機器消火器ピット消火システムパッケージ型消火設備Ⅰ型屋内消火栓公共建築設備工事型消火栓関連機材・その他技術資料移動式粉末消火設備90技術資料◎◎･･･大変優れている◎･･･優れている○・良好△･･･不安あり╳･･･劣る化学成分（％）フェライト系SUS443J1ＳＵＳ430ＳＵＳ３０４種名Cr（クロム）21.016.118.2Ni（ニッケル）ーー8.2Ｃｕ（銅）0.4ーーＴｉ（チタン）0.3ーーオーステナイト系◆溶融亜鉛めっき鋼板屋内消火栓等格納箱をマンション開放廊下、非常階段踊り場などの雨掛かり場所に設置する場合、これまでの「電気亜鉛めっき鋼板製」では設置後錆びが発生することが見受けられます。そこで同じ鋼板製でありながら、亜鉛めっき量が多い「溶融亜鉛めっき鋼板」を採用することで、格段の防錆効果を得られることが納入実績により検証されております。また、当社では、さらに耐食性を高め、かつ環境に優しい格納箱を提供するため、JFEスチール株式会社が独自に開発した高耐食性溶融亜鉛めっき鋼板「JFEエコガルNeo」を新たな格納箱の素材として提案しております。●高耐食性溶融亜鉛めっき鋼板「JFEエコガルNeo」の特長（メーカー公表より抜粋）（1）優れた耐食性Zn-5%アルミ合金めっきに微量のマグネシウム(Mg)とニッケル(Ni)を添加。（２）優れた耐酸性、耐アルカリ性酸性雨環境などの厳しい環境下での使用に適している。（３）JIS規格該当品（JISG3317SZAHC）電気亜鉛めっき鋼板に比べ、亜鉛めっき量が多いため、亜鉛の犠牲防食による高い耐食性を実現しております。さらに、塗装をすることで防錆効果は、より向上します。※当社では、塗装下塗りに、防食性に優れたエポキシ系塗料を採用することで、さらに耐食性を高めております。ご指定色の上塗り塗装とあわせて十分な塗装膜厚を確保いたします。◆熱硬化性アクリル樹脂塗料アクリル樹脂塗料は耐候性が優れています。直射日光のある環境下での使用に適しています。◆ステンレス鋼板SUS443J1(JISG4305)「SUS443J1」は鉄・クロム・銅・チタンの合金による磁性のある（磁石が着く）フェライト系の新素材ステンレスで、2010年にJIS規格に追加規定されました。特徴は、資源が少ないニッケルとモリブデンを使用せず、クロムの含有量を21％に高め、銅とチタンを添加することにより高い耐食性を持たせたステンレス鋼板です。当社では、消火栓格納箱の耐食性を向上させるため、「溶融亜鉛めっき鋼板製」および「フェライト系ステンレス鋼板製」のご採用を提案しております。・設置場所例は一般的な想定です。実際の設置環境・条件により選定してください。・評価は設置環境により異なる場合があります。塗装皮膜（上塗り）5％アルミ-亜鉛めっき層鋼板塗装皮膜（下塗り）高耐食クロメートフリー化成処理皮膜「エコガルNeo」皮膜構成鋼板材料当社では溶融亜鉛めっき鋼板を社内標準仕様としております鋼板と塗装の評価（評価は一般的な評価で個々の設置環境により異なります）屋内風雨にさらされない半屋外・屋外マンションの廊下等で雨の吹き込みがある屋外設置で風にさらされる下塗り：エポキシ系塗料上塗り：メラミン樹脂塗料下塗り：エポキシ系塗料上塗り：メラミン樹脂塗料下塗り：エポキシポリエステル粉体塗料中塗り：エポキシ樹脂塗料上塗り：メラミン樹脂塗料下塗り：エポキシポリエステル粉体塗料中塗り：エポキシ樹脂塗料上塗り：メラミン樹脂塗料下塗り：エポキシポリエステル粉体塗料中塗り：エポキシ樹脂塗料上塗り：アクリル樹脂塗料耐塩地域潮風があたらないところ海岸からの距離が約300mを超え1km以内重耐塩地域潮風が直接当たるところ海岸からの距離が約300m以内設置場所代表的な塗装仕様例●ＳＵＳ３０４と同等の耐食性があります。SUS443J1は、SUS304と同等の耐食性を有するため素材が錆びに強く、施工現場での後加工をおこなっても、鋼板にくらべて錆びが発生しにくくなります。さらに、塗装をおこなうことで「もらい錆び」からも格納箱を守ります。（当社では塗装仕様のみ製作しております）◆消火栓等格納箱の材質・塗装仕様による耐食性の目安電気亜鉛めっき鋼板SECC・SEHCJISG3313△○╳△╳╳○◎△○╳╳◎◎△○△╳◎◎◎◎○◎○△◎◎◎◎◎◎◎◎◎◎鋼板（素材）の耐食性比較SGHCJISG3302SZAHCJISG3317SUS443J1JISG4305SUS304JISG4305溶融亜鉛めっき鋼板高耐食性溶融亜鉛めっき鋼板「JFEエコガルNeo」ステンレス鋼板オーステナイト系ステンレス鋼板フェライト系「JFE443CT」（塗装仕様のみ）

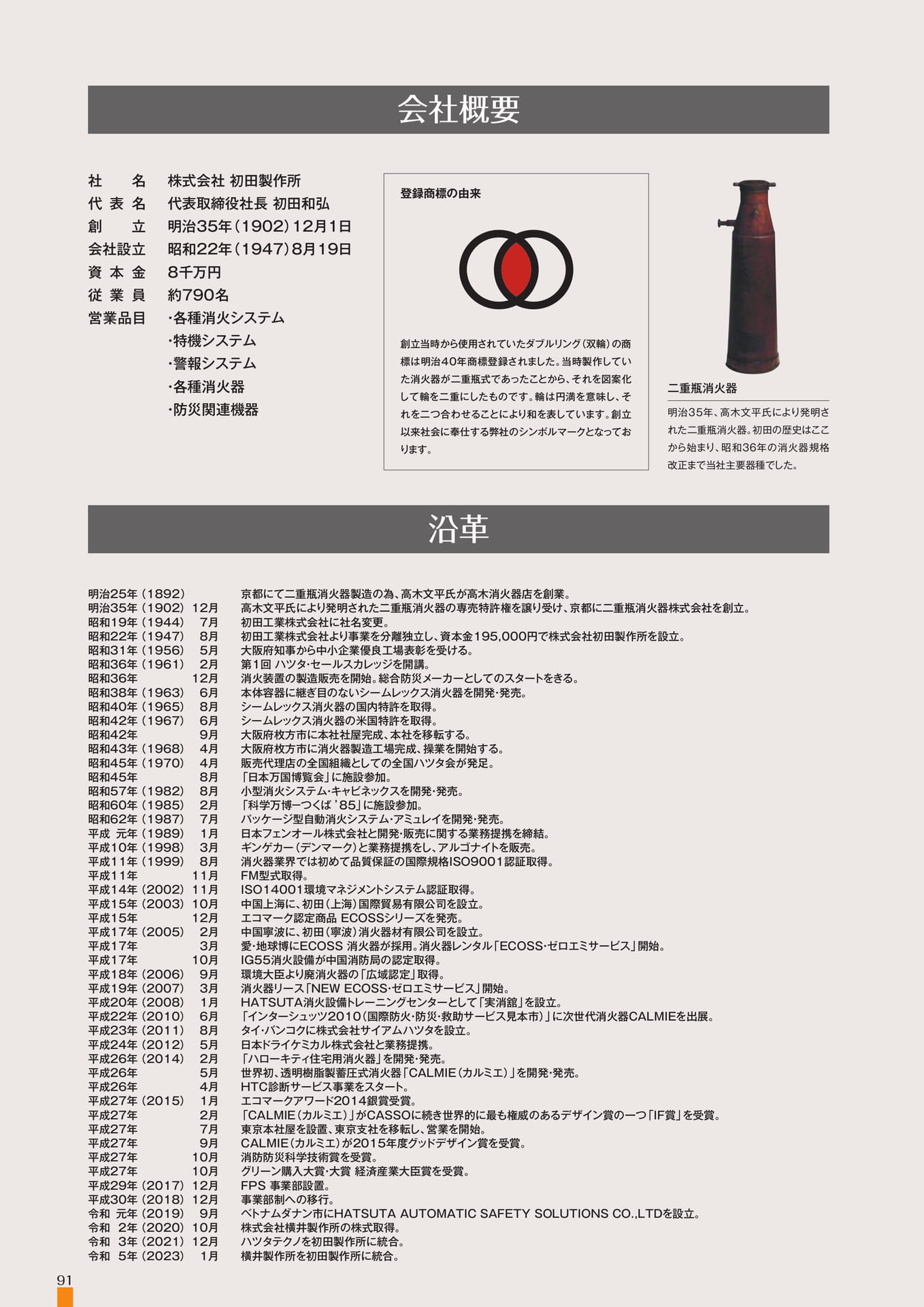

Page 92

会社概要社名代表名創立会社設立資本金従業員営業品目株式会社初田製作所代表取締役社長初田和弘明治35年（1902）12月1日昭和22年（1947）8月19日8千万円約790名・各種消火システム・特機システム・警報システム・各種消火器・防災関連機器登録商標の由来創立当時から使用されていたダブルリング（双輪）の商標は明治40年商標登録されました。当時製作していた消火器が二重瓶式であったことから、それを図案化して輪を二重にしたものです。輪は円満を意味し、それを二つ合わせることにより和を表しています。創立以来社会に奉仕する弊社のシンボルマークとなっております。二重瓶消火器明治35年、高木文平氏により発明された二重瓶消火器。初田の歴史はここから始まり、昭和36年の消火器規格改正まで当社主要器種でした。沿革明治25年（1892）明治35年（1902）12月昭和19年（1944）7月昭和22年（1947）8月昭和31年（1956）5月昭和36年（1961）2月昭和36年12月昭和38年（1963）6月昭和40年（1965）8月昭和42年（1967）6月昭和42年9月昭和43年（1968）4月昭和45年（1970）4月昭和45年8月昭和57年（1982）8月昭和60年（1985）2月昭和62年（1987）7月平成元年（1989）1月平成10年（1998）3月平成11年（1999）8月平成11年11月平成14年（2002）11月平成15年（2003）10月平成15年12月平成17年（2005）2月平成17年3月平成17年10月平成18年（2006）9月平成19年（2007）3月平成20年（2008）1月平成22年（2010）6月平成23年（2011）8月平成24年（2012）5月平成26年（2014）2月平成26年5月平成26年4月平成27年（2015）1月平成27年2月平成27年7月平成27年9月平成27年10月平成27年10月平成29年（2017）12月平成30年（2018）12月令和元年（2019）9月令和２年（2020）10月令和３年（2021）12月令和５年（2023）1月京都にて二重瓶消火器製造の為、高木文平氏が高木消火器店を創業。高木文平氏により発明された二重瓶消火器の専売特許権を譲り受け、京都に二重瓶消火器株式会社を創立。初田工業株式会社に社名変更。初田工業株式会社より事業を分離独立し、資本金195,000円で株式会社初田製作所を設立。大阪府知事から中小企業優良工場表彰を受ける。第1回ハツタ・セールスカレッジを開講。消火装置の製造販売を開始。総合防災メーカーとしてのスタートをきる。本体容器に継ぎ目のないシームレックス消火器を開発・発売。シームレックス消火器の国内特許を取得。シームレックス消火器の米国特許を取得。大阪府枚方市に本社社屋完成、本社を移転する。大阪府枚方市に消火器製造工場完成、操業を開始する。販売代理店の全国組織としての全国ハツタ会が発足。「日本万国博覧会」に施設参加。小型消火システム・キャビネックスを開発・発売。「科学万博－つくば’85」に施設参加。パッケージ型自動消火システム・アミュレイを開発・発売。日本フェンオール株式会社と開発・販売に関する業務提携を締結。ギンゲカー（デンマーク）と業務提携をし、アルゴナイトを販売。消火器業界では初めて品質保証の国際規格ISO9001認証取得。FM型式取得。ISO14001環境マネジメントシステム認証取得。中国上海に、初田（上海）国際貿易有限公司を設立。エコマーク認定商品ECOSSシリーズを発売。中国寧波に、初田（寧波）消火器材有限公司を設立。愛・地球博にECOSS消火器が採用。消火器レンタル「ECOSS・ゼロエミサービス」開始。IG55消火設備が中国消防局の認定取得。環境大臣より廃消火器の「広域認定」取得。消火器リース「NEWECOSS・ゼロエミサービス」開始。HATSUTA消火設備トレーニングセンターとして「実消舘」を設立。「インターシュッツ2010（国際防火・防災・救助サービス見本市）」に次世代消火器CALMIEを出展。タイ・バンコクに株式会社サイアムハツタを設立。日本ドライケミカル株式会社と業務提携。「ハローキティ住宅用消火器」を開発・発売。世界初、透明樹脂製蓄圧式消火器「CALMIE（カルミエ）」を開発・発売。HTC診断サービス事業をスタート。エコマークアワード2014銀賞受賞。「CALMIE（カルミエ）」がCASSOに続き世界的に最も権威のあるデザイン賞の一つ「IF賞」を受賞。東京本社屋を設置、東京支社を移転し、営業を開始。CALMIE（カルミエ）が2015年度グッドデザイン賞を受賞。消防防災科学技術賞を受賞。グリーン購入大賞・大賞経済産業大臣賞を受賞。FPS事業部設置。事業部制への移行。ベトナムダナン市にHATSUTAAUTOMATICSAFETYSOLUTIONSCO.,LTDを設立。株式会社横井製作所の株式取得。ハツタテクノを初田製作所に統合。横井製作所を初田製作所に統合。91

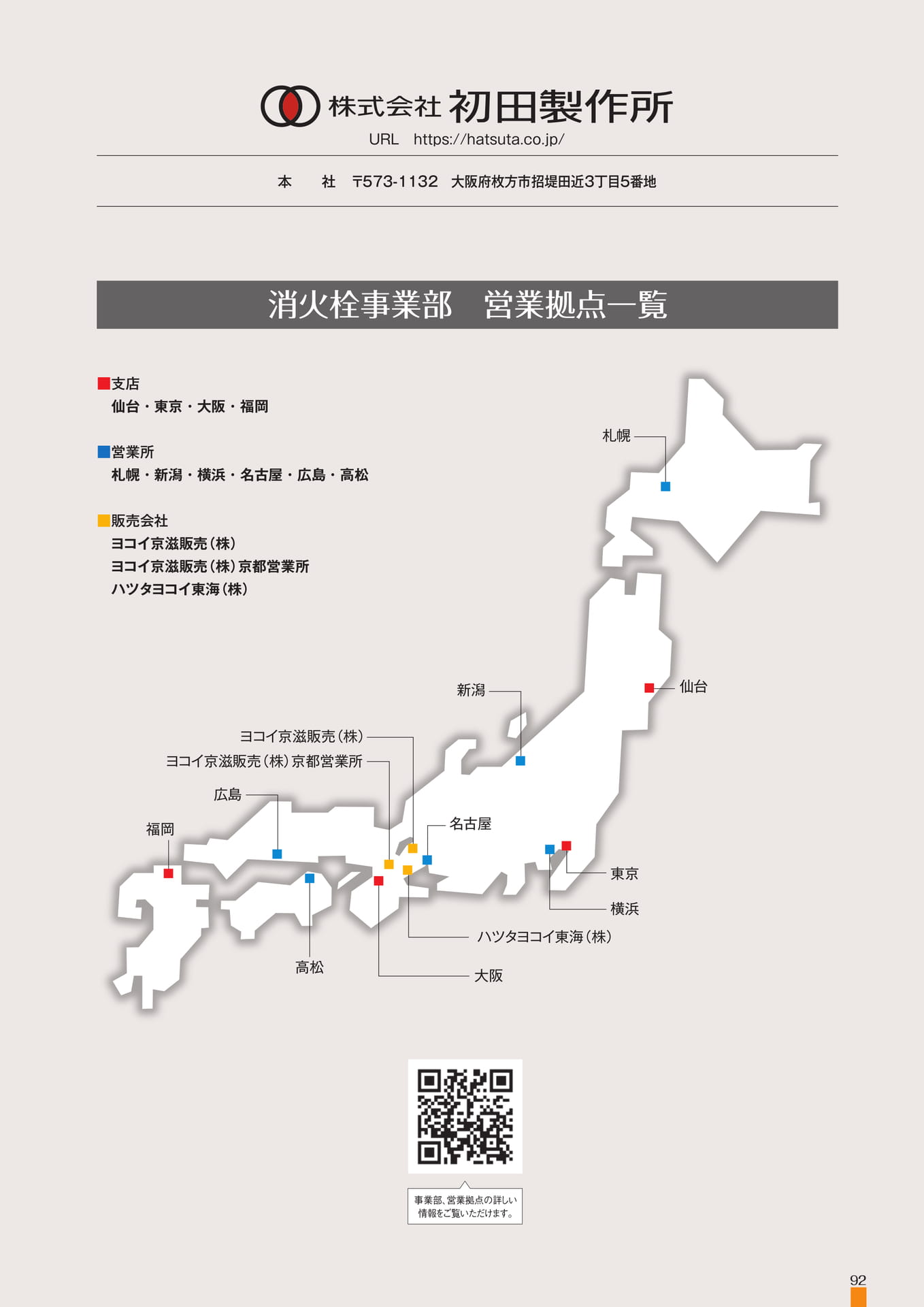

Page 93

ＵＲＬhttps://hatsuta.co.jp/本社〒５７３-１１３２大阪府枚方市招堤田近３丁目５番地消火栓事業部営業拠点一覧■支店仙台・東京・大阪・福岡■営業所札幌・新潟・横浜・名古屋・広島・高松札幌■販売会社ヨコイ京滋販売（株）ヨコイ京滋販売（株）京都営業所ハツタヨコイ東海（株）新潟仙台広島ヨコイ京滋販売（株）ヨコイ京滋販売（株）京都営業所福岡名古屋ハツタヨコイ東海（株）東京横浜高松大阪事業部、営業拠点の詳しい情報をご覧いただけます。92

Page 94

●製品改良・改善のため、仕様その他を予告なく変更することがありますので、予めご了承ください。www.hatsuta.co.jp
