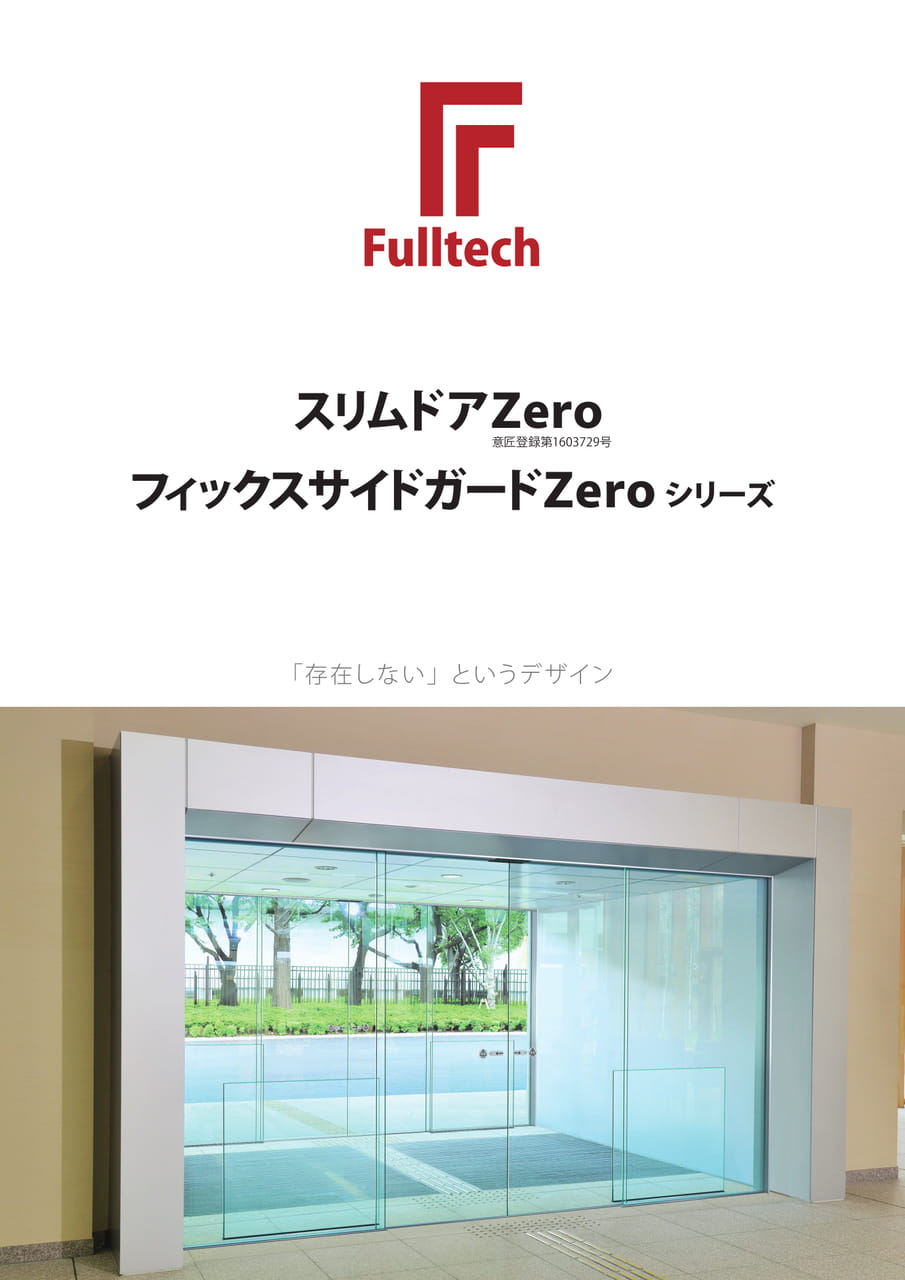

スリムドアＺｅｒｏ意匠登録第1603729号フィックスサイドガードＺｅｒｏシリーズ「存在しない」というデザイン

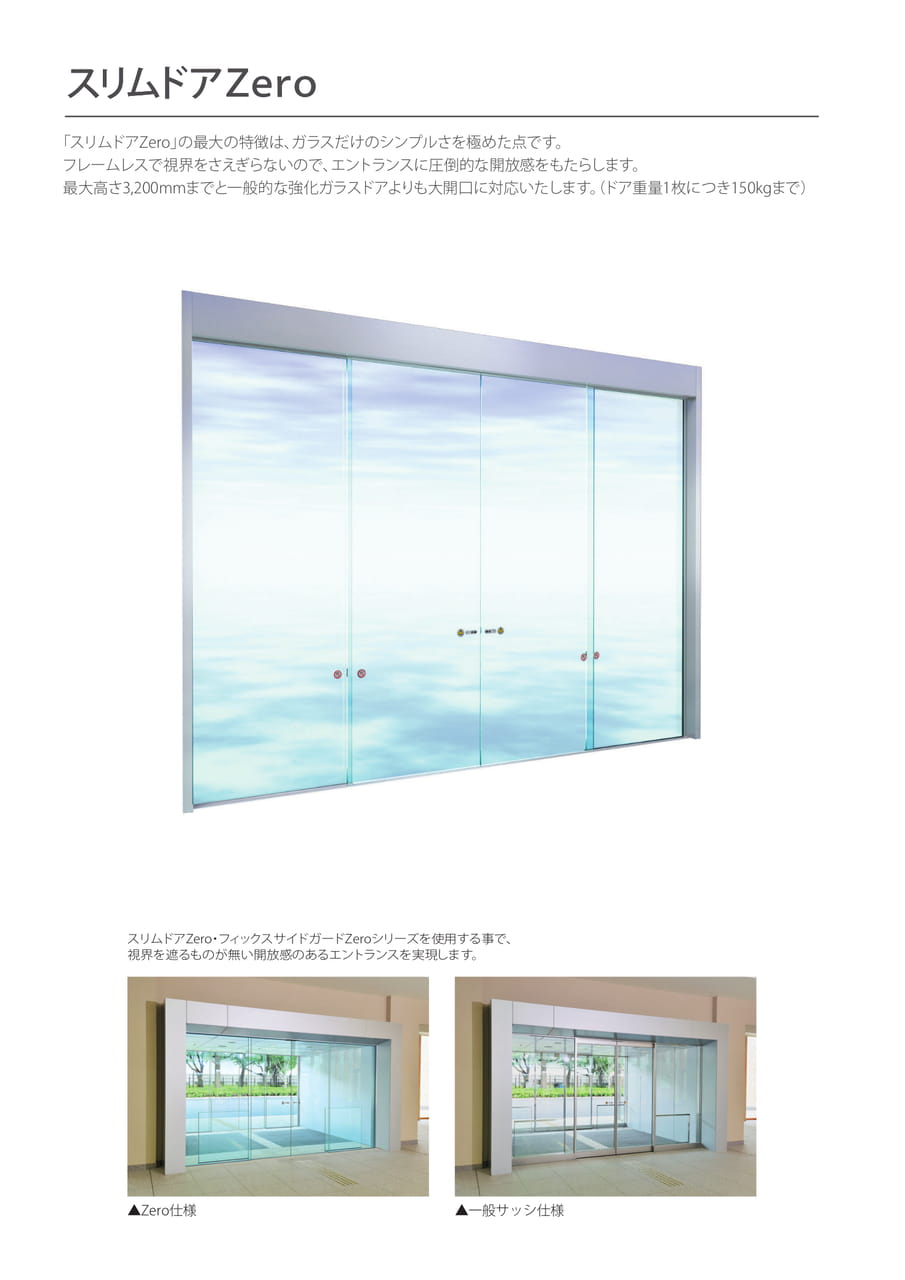

スリムドアＺｅｒｏ「スリムドアZero」の最大の特徴は、ガラスだけのシンプルさを極めた点です。フレームレスで視界をさえぎらないので、エントランスに圧倒的な開放感をもたらします。最大高さ3,200mmまでと一般的な強化ガラスドアよりも大開口に対応いたします。（ドア重量1枚につき150kgまで）スリムドアZero・フィックスサイドガードZeroシリーズを使用する事で、視界を遮るものが無い開放感のあるエントランスを実現します。▲Zero仕様▲一般サッシ仕様

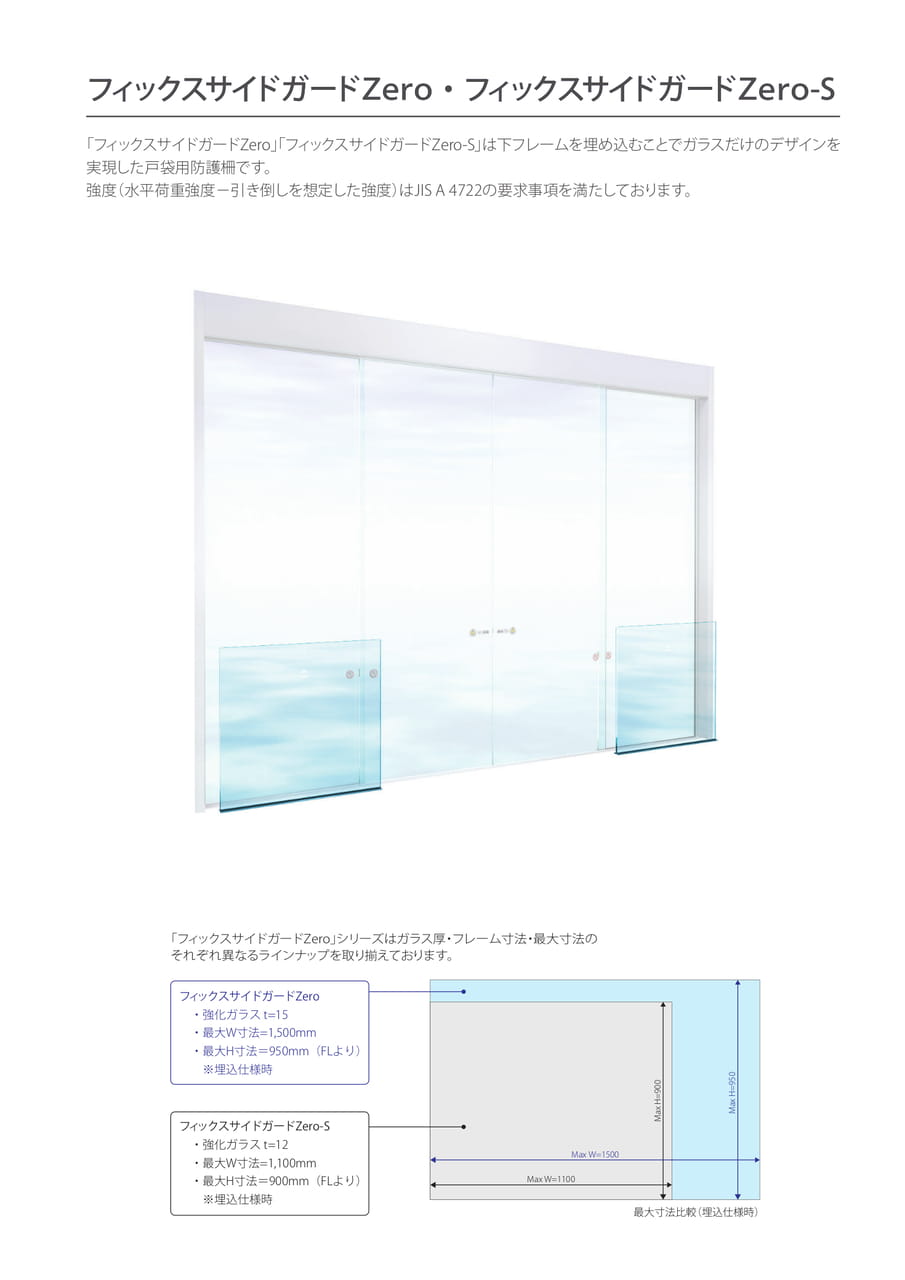

フィックスサイドガードＺｅｒｏ・フィックスサイドガードＺｅｒｏ-S「フィックスサイドガードZero」「フィックスサイドガードZero-S」は下フレームを埋め込むことでガラスだけのデザインを実現した戸袋用防護柵です。強度（水平荷重強度－引き倒しを想定した強度）はJISA4722の要求事項を満たしております。「フィックスサイドガードZero」シリーズはガラス厚・フレーム寸法・最大寸法のそれぞれ異なるラインナップを取り揃えております。フィックスサイドガードZero・強化ガラスt=15・最大W寸法=1,500mm・最大H寸法＝950mm（FLより）※埋込仕様時フィックスサイドガードZero-S・強化ガラスt=12・最大W寸法=1,100mm・最大H寸法＝900mm（FLより）※埋込仕様時MaxW=1100MaxW=1500MaxH=900MaxH=950最大寸法比較（埋込仕様時）

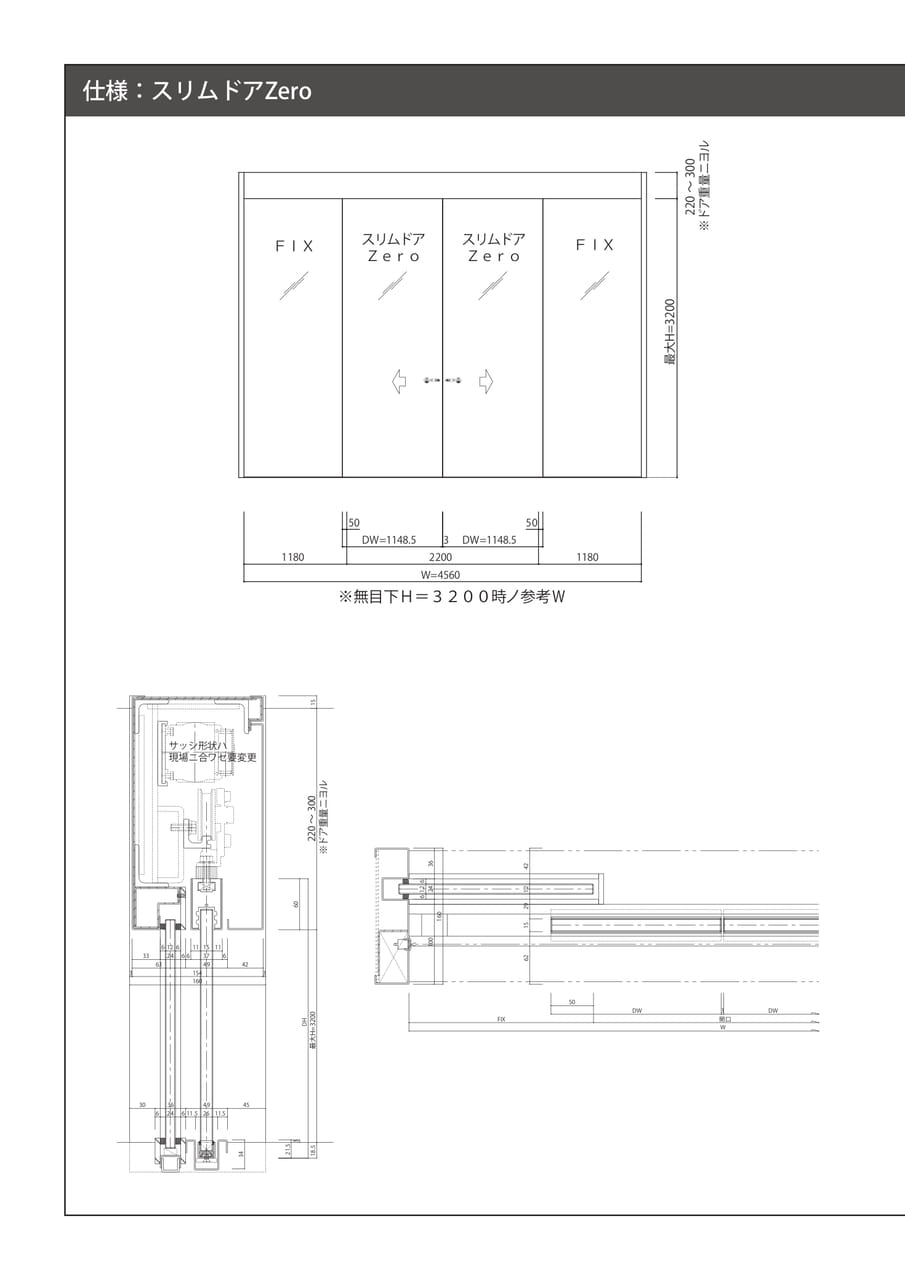

仕様：スリムドアZeroサッシ形状ハ現場ニ合ワセ要変更最大H=3200220～300※ドア重量ニヨル350DW=1148.5DW=1148.5W=456011802200118050※無目下Ｈ＝３２００時ノ参考Ｗ6126160WFIX開口DW3DW501002436621529124231115116376612633246321.534154316063494260最大H=3200220～300※ドア重量ニヨル1518.5DH62463036494511.52611.5スリムドアＺｅｒｏスリムドアＺｅｒｏＦＩＸＦＩＸ

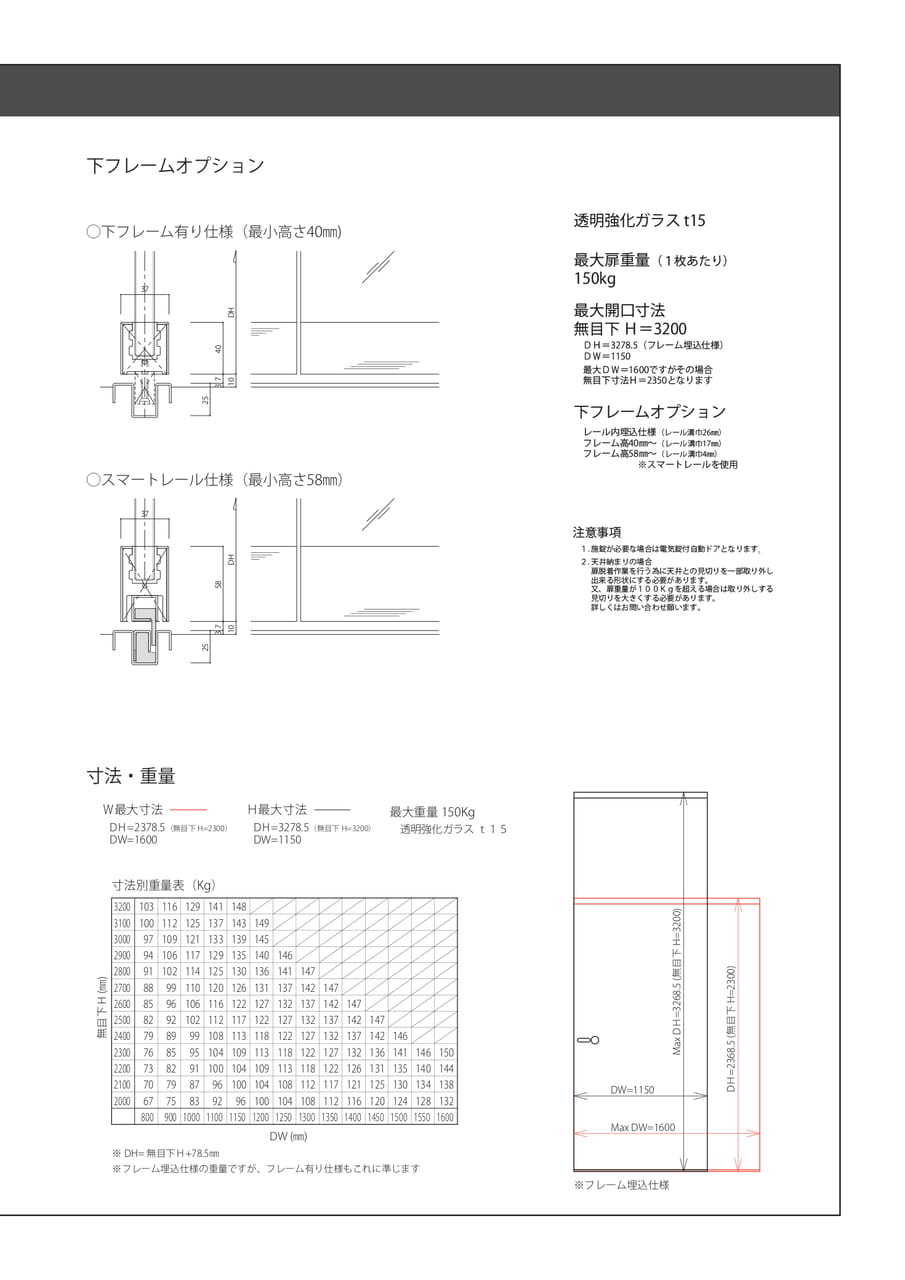

下フレームオプション◯下フレーム有り仕様（最小高さ40㎜)透明強化ガラスt1537403710DH最大扉重量（１枚あたり）150kg最大開口寸法無目下Ｈ＝3200ＤＨ＝3278.5（フレーム埋込仕様）ＤＷ＝1150最大ＤＷ＝1600ですがその場合無目下寸法Ｈ＝2350となります25◯スマートレール仕様（最小高さ58㎜）下フレームオプションレール内埋込仕様（レール溝巾26㎜）フレーム高40㎜～（レール溝巾17㎜）フレーム高58㎜～（レール溝巾4㎜）※スマートレールを使用3758253710DH注意事項１.施錠が必要な場合は電気錠付自動ドアとなります。２.天井納まりの場合扉脱着作業を行う為に天井との見切りを一部取り外し出来る形状にする必要があります。又、扉重量が１００Ｋｇを超える場合は取り外しする見切りを大きくする必要があります。詳しくはお問い合わせ願います。寸法・重量Ｗ最大寸法DH=2378.5（無目下H=2300）DW=1600Ｈ最大寸法DH=3278.5（無目下H=3200）DW=1150最大重量150Kg透明強化ガラスｔ１５寸法別重量表（Kg）無目下H(㎜)3200103116129141148310010011212513714314930009710912113313914529009410611712913514014628009110211412513013614114727008899110120126131137142147260085961061161221271321371421472500829210211211712212713213714214724007989991081131181221271321371421462300768595104109113118122127132136141146150220073829110010410911311812212613113514014421007079879610010410811211712112513013413820006775839296100104108112116120124128132800900100011001150120012501300135014001450150015501600DW(㎜)※DH=無目下Ｈ+78.5㎜※フレーム埋込仕様の重量ですが、フレーム有り仕様もこれに準じますMaxDＨ=3268.5(無目下H=3200)DW=1150MaxDW=1600※フレーム埋込仕様DＨ=2368.5(無目下H=2300)

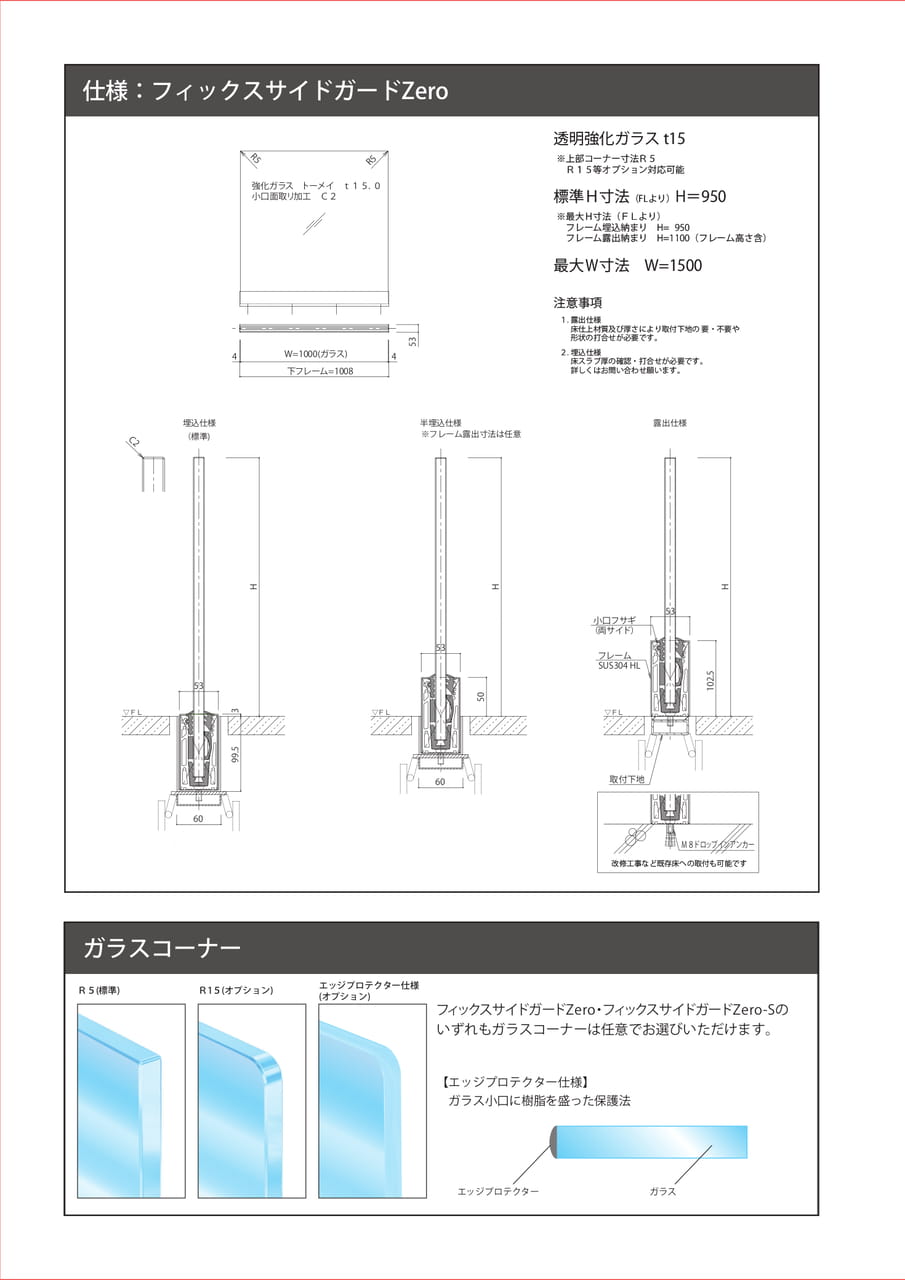

仕様：フィックスサイドガードZeroガラスコーナー注意事項注意事項１.露出仕様床仕上材質及び厚さにより取付下地の要・不要や形状の打合せが必要です。１.露出仕様床仕上材質及び厚さにより取付下地の要・不要や形状の打合せが必要です。２.埋込仕様床スラブ厚の確認・打合せが必要です。詳しくはお問い合わせ願います。２.埋込仕様床スラブ厚の確認・打合せが必要です。詳しくはお問い合わせ願います。標準Ｈ寸法（FLより）H＝950標準Ｈ寸法（FLより）H＝950※最大Ｈ寸法（ＦＬより）フレーム埋込納まりH=950フレーム露出納まりH=1100（フレーム高さ含）※最大Ｈ寸法（ＦＬより）フレーム埋込納まりH=950フレーム露出納まりH=1100（フレーム高さ含）透明強化ガラスt15透明強化ガラスt15※上部コーナー寸法Ｒ５Ｒ１５等オプション対応可能※上部コーナー寸法Ｒ５Ｒ１５等オプション対応可能最大Ｗ寸法W=1500最大Ｗ寸法W=150053R5強化ガラストーメイｔ１５．０小口面取リ加工Ｃ２R54W=1000(ガラス)4下フレーム=1008▽ＦＬH399.5埋込仕様（標準)53改修工事など既存床への取付も可能です改修工事など既存床への取付も可能です102.5▽ＦＬH53Ｍ８ドロップインアンカーフレームSUS304HL取付下地小口フサギ（両サイド）C2Ｒ５(標準)Ｒ５(標準)Ｒ５(標準)Ｒ1５(オプション)Ｒ1５(オプション)Ｒ1５(オプション)エッジプロテクター仕様(オプション)エッジプロテクター仕様(オプション)エッジプロテクター仕様(オプション)フィックスサイドガードZero・フィックスサイドガードZero-Sのいずれもガラスコーナーは任意でお選びいただけます。フィックスサイドガードZero・フィックスサイドガードZero-Sのいずれもガラスコーナーは任意でお選びいただけます。フィックスサイドガードZero・フィックスサイドガードZero-Sのいずれもガラスコーナーは任意でお選びいただけます。【エッジプロテクター仕様】ガラス小口に樹脂を盛った保護法【エッジプロテクター仕様】ガラス小口に樹脂を盛った保護法【エッジプロテクター仕様】ガラス小口に樹脂を盛った保護法エッジプロテクターエッジプロテクターエッジプロテクターガラスガラスガラス6050▽ＦＬH53半埋込仕様露出仕様※フレーム露出寸法は任意60

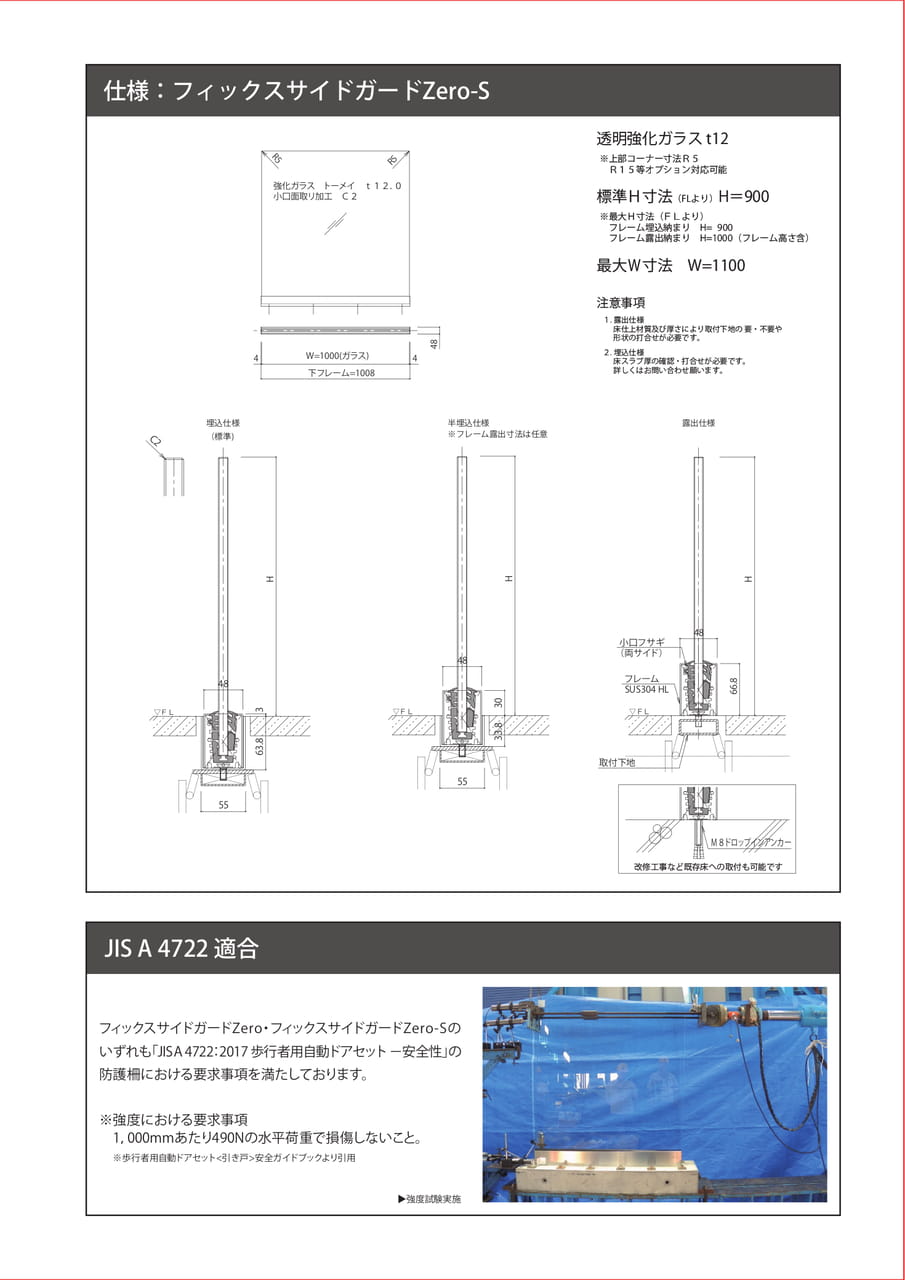

仕様：フィックスサイドガードZero-SR5R5強化ガラストーメイｔ１２．０小口面取リ加工Ｃ２透明強化ガラスt12※上部コーナー寸法Ｒ５Ｒ１５等オプション対応可能標準Ｈ寸法（FLより）H＝900※最大Ｈ寸法（ＦＬより）フレーム埋込納まりH=900フレーム露出納まりH=1000（フレーム高さ含）最大Ｗ寸法W=11004W=1000(ガラス)4下フレーム=100848注意事項１.露出仕様床仕上材質及び厚さにより取付下地の要・不要や形状の打合せが必要です。２.埋込仕様床スラブ厚の確認・打合せが必要です。詳しくはお問い合わせ願います。C2埋込仕様（標準)半埋込仕様※フレーム露出寸法は任意露出仕様H▽ＦＬ3▽ＦＬ3033.8HH48小口フサギ（両サイド）4848フレームSUS304HL66.8▽ＦＬ63.8取付下地5555Ｍ８ドロップインアンカー改修工事など既存床への取付も可能ですJISA4722適合フィックスサイドガードZero・フィックスサイドガードZero-Sのいずれも「JISA4722：2017歩行者用自動ドアセット－安全性」の防護柵における要求事項を満たしております。※強度における要求事項1，000mmあたり490Nの水平荷重で損傷しないこと。※歩行者用自動ドアセット<引き戸>安全ガイドブックより引用▲強度試験実施

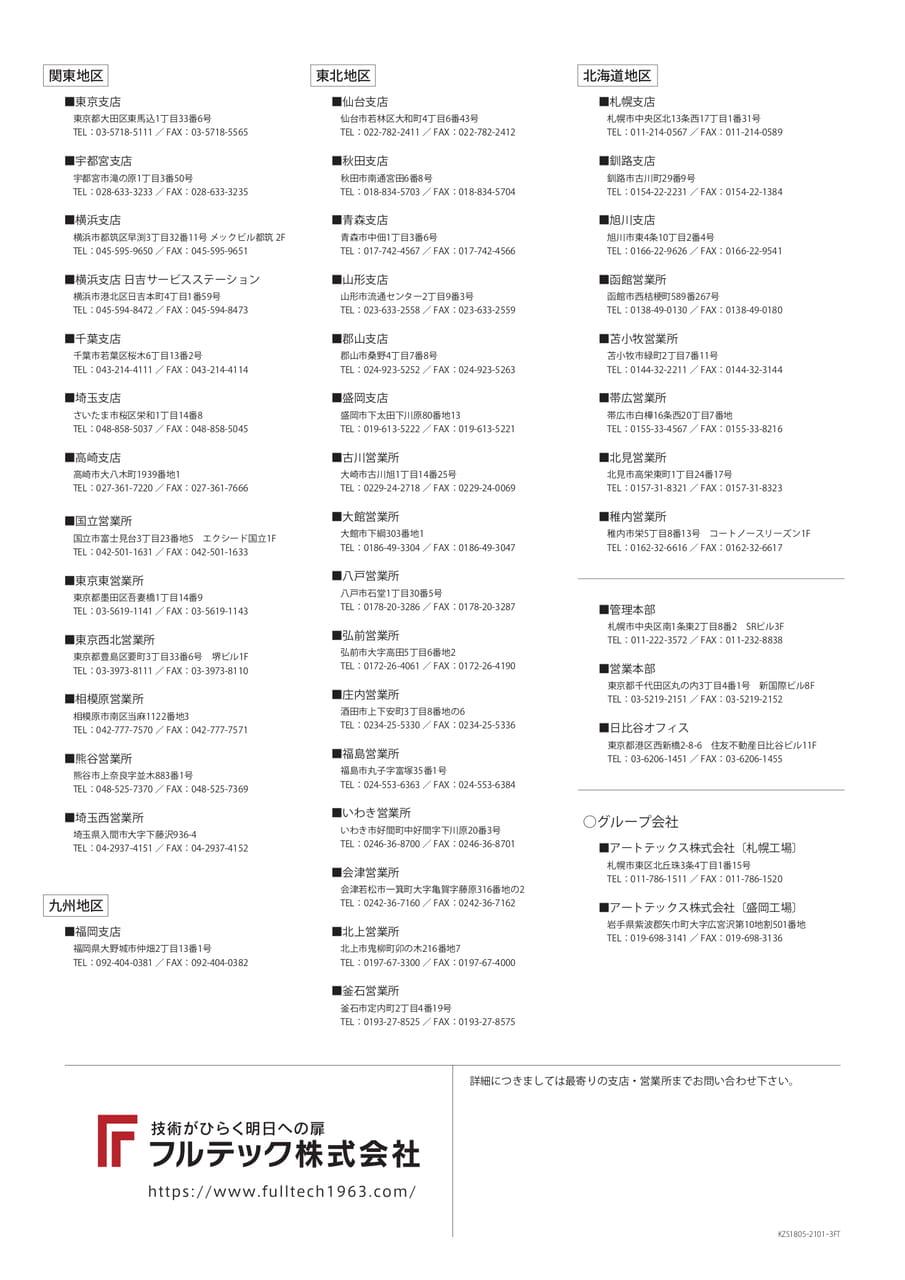

関東地区■東京支店東京都大田区東馬込1丁目33番6号TEL：03-5718-5111／FAX：03-5718-5565■宇都宮支店宇都宮市滝の原1丁目3番50号TEL：028-633-3233／FAX：028-633-3235■横浜支店横浜市都筑区早渕3丁目32番11号メックビル都筑2FTEL：045-595-9650／FAX：045-595-9651■横浜支店日吉サービスステーション横浜市港北区日吉本町4丁目1番59号TEL：045-594-8472／FAX：045-594-8473■千葉支店千葉市若葉区桜木6丁目13番2号TEL：043-214-4111／FAX：043-214-4114■埼玉支店さいたま市桜区栄和1丁目14番8TEL：048-858-5037／FAX：048-858-5045■高崎支店高崎市大八木町1939番地1TEL：027-361-7220／FAX：027-361-7666■国立営業所国立市富士見台3丁目23番地5エクシード国立1FTEL：042-501-1631／FAX：042-501-1633■東京東営業所東京都墨田区吾妻橋1丁目14番9TEL：03-5619-1141／FAX：03-5619-1143■東京西北営業所東京都豊島区要町3丁目33番6号TEL：03-3973-8111／FAX：03-3973-8110■相模原営業所相模原市南区当麻1122番地3TEL：042-777-7570／FAX：042-777-7571■熊谷営業所熊谷市上奈良字並木883番1号TEL：048-525-7370／FAX：048-525-7369■埼玉西営業所埼玉県入間市大字下藤沢936-4TEL：04-2937-4151／FAX：04-2937-4152九州地区■福岡支店福岡県大野城市仲畑2丁目13番1号TEL：092-404-0381／FAX：092-404-0382東北地区■仙台支店仙台市若林区大和町4丁目6番43号TEL：022-782-2411／FAX：022-782-2412■秋田支店秋田市南通宮田6番8号TEL：018-834-5703／FAX：018-834-5704■青森支店青森市中佃1丁目3番6号TEL：017-742-4567／FAX：017-742-4566■山形支店山形市流通センター2丁目9番3号TEL：023-633-2558／FAX：023-633-2559■郡山支店郡山市桑野4丁目7番8号TEL：024-923-5252／FAX：024-923-5263■盛岡支店盛岡市下太田下川原80番地13TEL：019-613-5222／FAX：019-613-5221■古川営業所大崎市古川旭1丁目14番25号TEL：0229-24-2718／FAX：0229-24-0069■大館営業所大館市下綱303番地1TEL：0186-49-3304／FAX：0186-49-3047■八戸営業所八戸市石堂1丁目30番5号TEL：0178-20-3286／FAX：0178-20-3287■弘前営業所弘前市大字高田5丁目6番地2TEL：0172-26-4061／FAX：0172-26-4190■庄内営業所酒田市上下安町3丁目8番地の6TEL：0234-25-5330／FAX：0234-25-5336■福島営業所福島市丸子字富塚35番1号TEL：024-553-6363／FAX：024-553-6384■いわき営業所いわき市好間町中好間字下川原20番3号TEL：0246-36-8700／FAX：0246-36-8701■会津営業所会津若松市一箕町大字亀賀字藤原316番地の2TEL：0242-36-7160／FAX：0242-36-7162■北上営業所北上市鬼柳町卯の木216番地7TEL：0197-67-3300／FAX：0197-67-4000北海道地区■札幌支店札幌市中央区北13条西17丁目1番31号TEL：011-214-0567／FAX：011-214-0589■釧路支店釧路市古川町29番9号TEL：0154-22-2231／FAX：0154-22-1384■旭川支店旭川市東4条10丁目2番4号TEL：0166-22-9626／FAX：0166-22-9541■函館営業所函館市西桔梗町589番267号TEL：0138-49-0130／FAX：0138-49-0180■苫小牧営業所苫小牧市緑町2丁目7番11号TEL：0144-32-2211／FAX：0144-32-3144■帯広営業所帯広市白樺16条西20丁目7番地TEL：0155-33-4567／FAX：0155-33-8216■北見営業所北見市高栄東町1丁目24番17号TEL：0157-31-8321／FAX：0157-31-8323■稚内営業所稚内市栄5丁目8番13号TEL：0162-32-6616／FAX：0162-32-6617■管理本部札幌市中央区南1条東2丁目8番2SRビル3FTEL：011-222-3572／FAX：011-232-8838■営業本部東京都千代田区丸の内3丁目4番1号TEL：03-5219-2151／FAX：03-5219-2152■日比谷オフィス東京都港区西新橋2-8-6住友不動産日比谷ビル11FTEL：03-6206-1451／FAX：03-6206-1455○グループ会社■アートテックス株式会社〔札幌工場〕札幌市東区北丘珠3条4丁目1番15号TEL：011-786-1511／FAX：011-786-1520■アートテックス株式会社〔盛岡工場〕岩手県紫波郡矢巾町大字広宮沢第10地割501番地TEL：019-698-3141／FAX：019-698-3136■釜石営業所釜石市定内町2丁目4番19号TEL：0193-27-8525／FAX：0193-27-8575詳細につきましては最寄りの支店・営業所までお問い合わせ下さい。KZS1805－2101－3FT
