Page 01

DoorProductCatalogドア製品カタログ優れた意匠性と確かな安全性・多種多様な高機能ドア

FulltechOriginalDoor

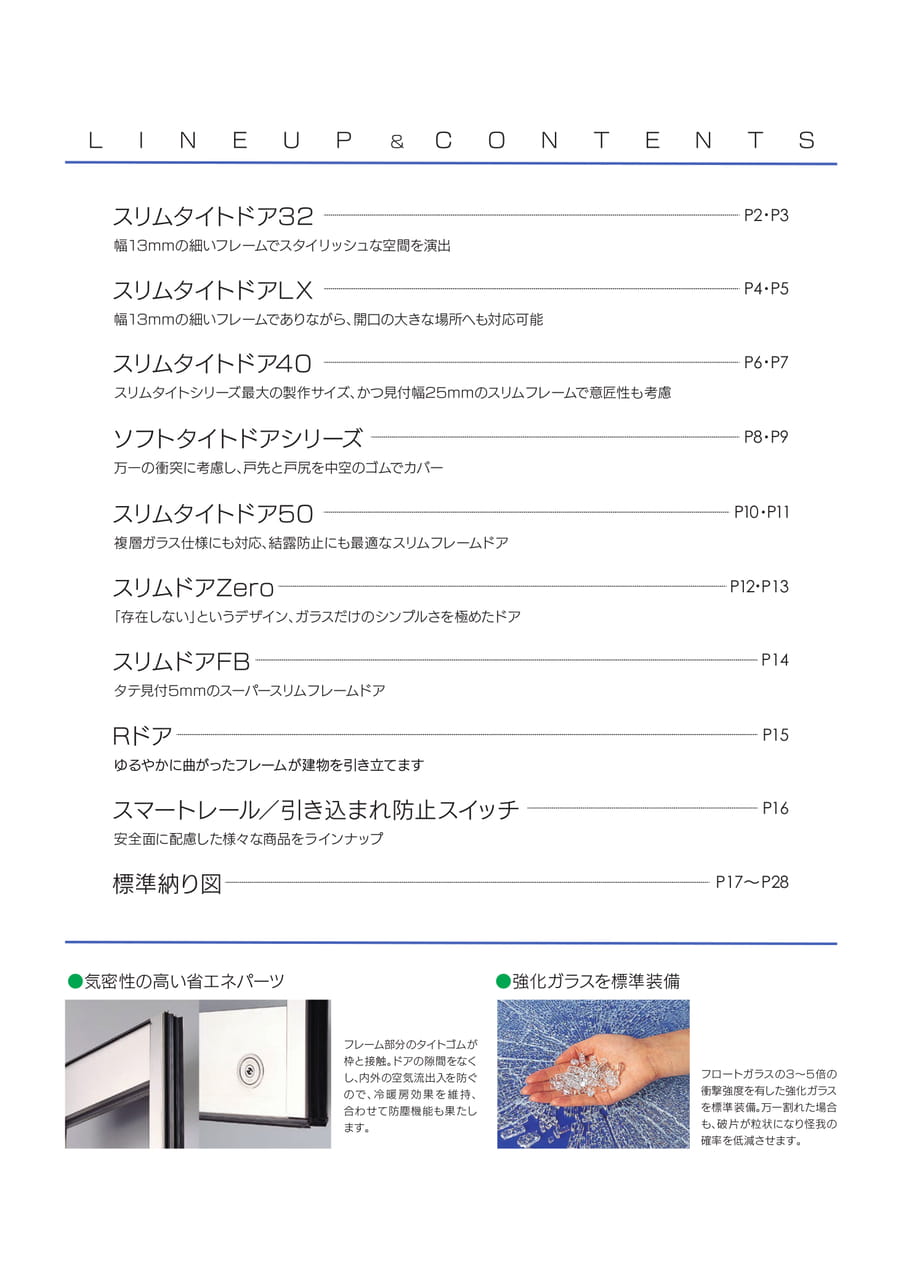

LINEUP&CONTENTSスリムタイトドア32幅13mmの細いフレームでスタイリッシュな空間を演出スリムタイトドアLX幅13mmの細いフレームでありながら、開口の大きな場所へも対応可能スリムタイトドア40スリムタイトシリーズ最大の製作サイズ、かつ見付幅25mmのスリムフレームで意匠性も考慮ソフトタイトドアシリーズ万一の衝突に考慮し、戸先と戸尻を中空のゴムでカバースリムタイトドア50複層ガラス仕様にも対応、結露防止にも最適なスリムフレームドアスリムドアZero「存在しない」というデザイン、ガラスだけのシンプルさを極めたドアスリムドアFBタテ見付5mmのスーパースリムフレームドアRドアゆるやかに曲がったフレームが建物を引き立てますスマートレール／引き込まれ防止スイッチ安全面に配慮した様々な商品をラインナップ標準納り図P2・P3P4・P5P6・P7P8・P9P10・P11P12・P13P14P15P16P17～P28●気密性の高い省エネパーツ●強化ガラスを標準装備フレーム部分のタイトゴムが枠と接触。ドアの隙間をなくし、内外の空気流出入を防ぐので、冷暖房効果を維持、合わせて防塵機能も果たします。フロートガラスの3～5倍の衝撃強度を有した強化ガラスを標準装備。万一割れた場合も、破片が粒状になり怪我の確率を低減させます。

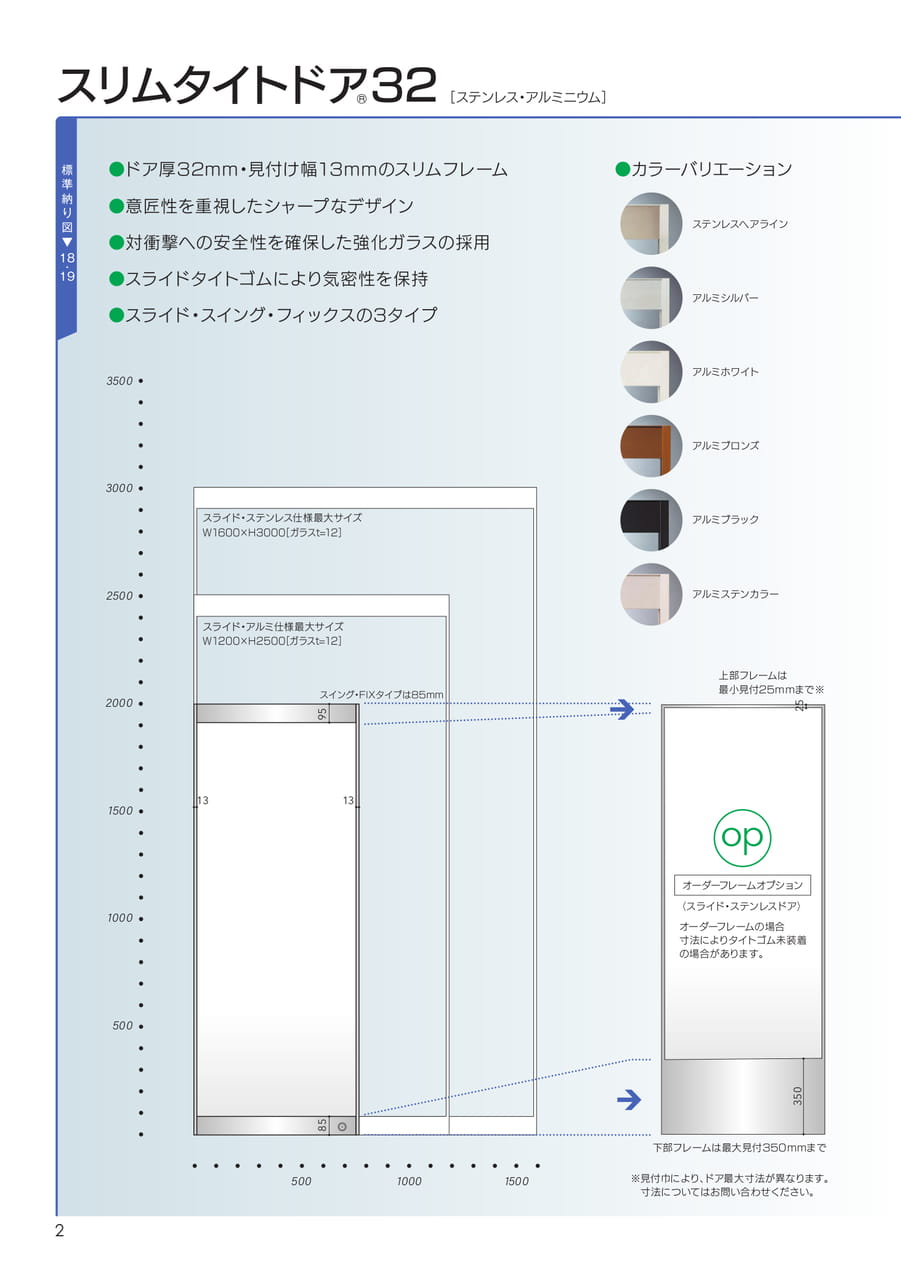

スリムタイトドア®32［ステンレス・アルミニウム］標準納り図▼18・19●ドア厚32mm・見付け幅13mmのスリムフレーム●意匠性を重視したシャープなデザイン●対衝撃への安全性を確保した強化ガラスの採用●スライドタイトゴムにより気密性を保持●スライド・スイング・フィックスの3タイプ●カラーバリエーションステンレスヘアラインアルミシルバー����アルミホワイトアルミブロンズ����スライド・ステンレス仕様最大サイズW1600×H3000［ガラスt=12］アルミブラック����アルミステンカラースライド・アルミ仕様最大サイズW1200×H2500［ガラスt=12］����スイング・FIXタイプは85mm95上部フレームは最小見付25mmまで※25����1313op����オーダーフレームオプション〈スライド・ステンレスドア〉オーダーフレームの場合寸法によりタイトゴム未装着の場合があります。�������85350下部フレームは最大見付350mmまで���������������※見付巾により、ドア最大寸法が異なります。寸法についてはお問い合わせください。2

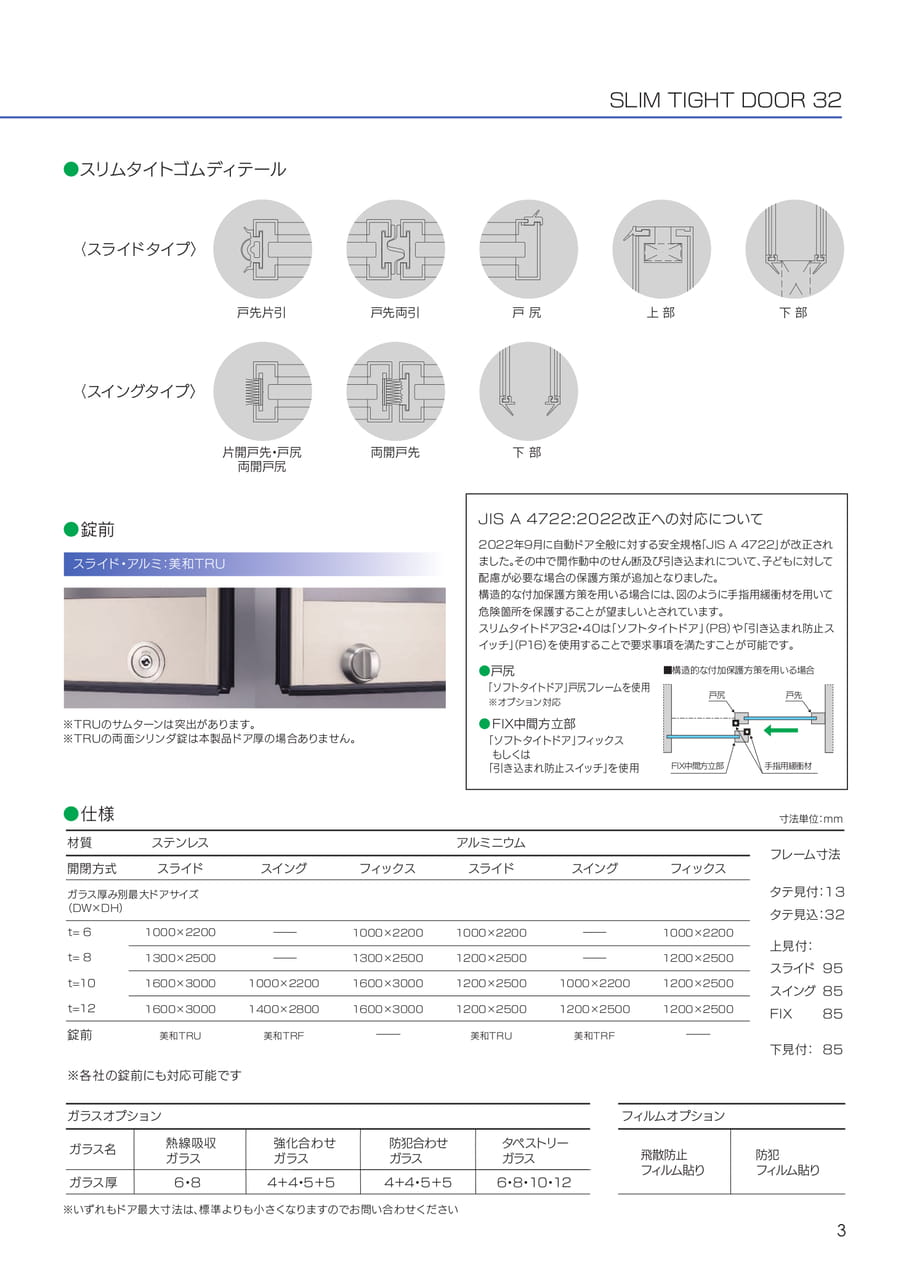

SLIMTIGHTDOOR32●スリムタイトゴムディテール〈スライドタイプ〉��戸先片引戸先両引戸尻上部下部〈スイングタイプ〉片開戸先・戸尻両開戸尻両開戸先下部●錠前スライド・アルミ：美和TRUJISA4722:2022改正への対応について2022年9月に自動ドア全般に対する安全規格「JISA4722」が改正されました。その中で開作動中のせん断及び引き込まれについて、子どもに対して配慮が必要な場合の保護方策が追加となりました。構造的な付加保護方策を用いる場合には、図のように手指用緩衝材を用いて危険箇所を保護することが望ましいとされています。スリムタイトドア32・40は「ソフトタイトドア」（P8）や「引き込まれ防止スイッチ」（P16）を使用することで要求事項を満たすことが可能です。●戸尻「ソフトタイトドア」戸尻フレームを使用※オプション対応■構造的な付加保護方策を用いる場合戸尻戸先※TRUのサムターンは突出があります。※TRUの両面シリンダ錠は本製品ドア厚の場合ありません。●FIX中間方立部「ソフトタイトドア」フィックスもしくは「引き込まれ防止スイッチ」を使用FIX中間方立部手指用緩衝材●仕様寸法単位：mm材質開閉方式ステンレススライドアルミニウムスイングフィックススライドスイングフィックスフレーム寸法ガラス厚み別最大ドアサイズ（DW×DH）タテ見付：13タテ見込：32t=6t=8t=101000×22001300×25001600×30001000×22001000×22001300×25001600×30001000×22001200×25001200×25001000×22001000×22001200×25001200×2500上見付：スライドスイング9585t=121600×30001400×28001600×30001200×25001200×25001200×2500FIX85錠前美和TRU美和TRF美和TRU美和TRF下見付：85※各社の錠前にも対応可能ですガラスオプションフィルムオプションガラス名ガラス厚熱線吸収ガラス6・8強化合わせガラス4＋4・5＋5防犯合わせガラス4＋4・5＋5タペストリーガラス6・8・10・12飛散防止フィルム貼り防犯フィルム貼り※いずれもドア最大寸法は、標準よりも小さくなりますのでお問い合わせください3

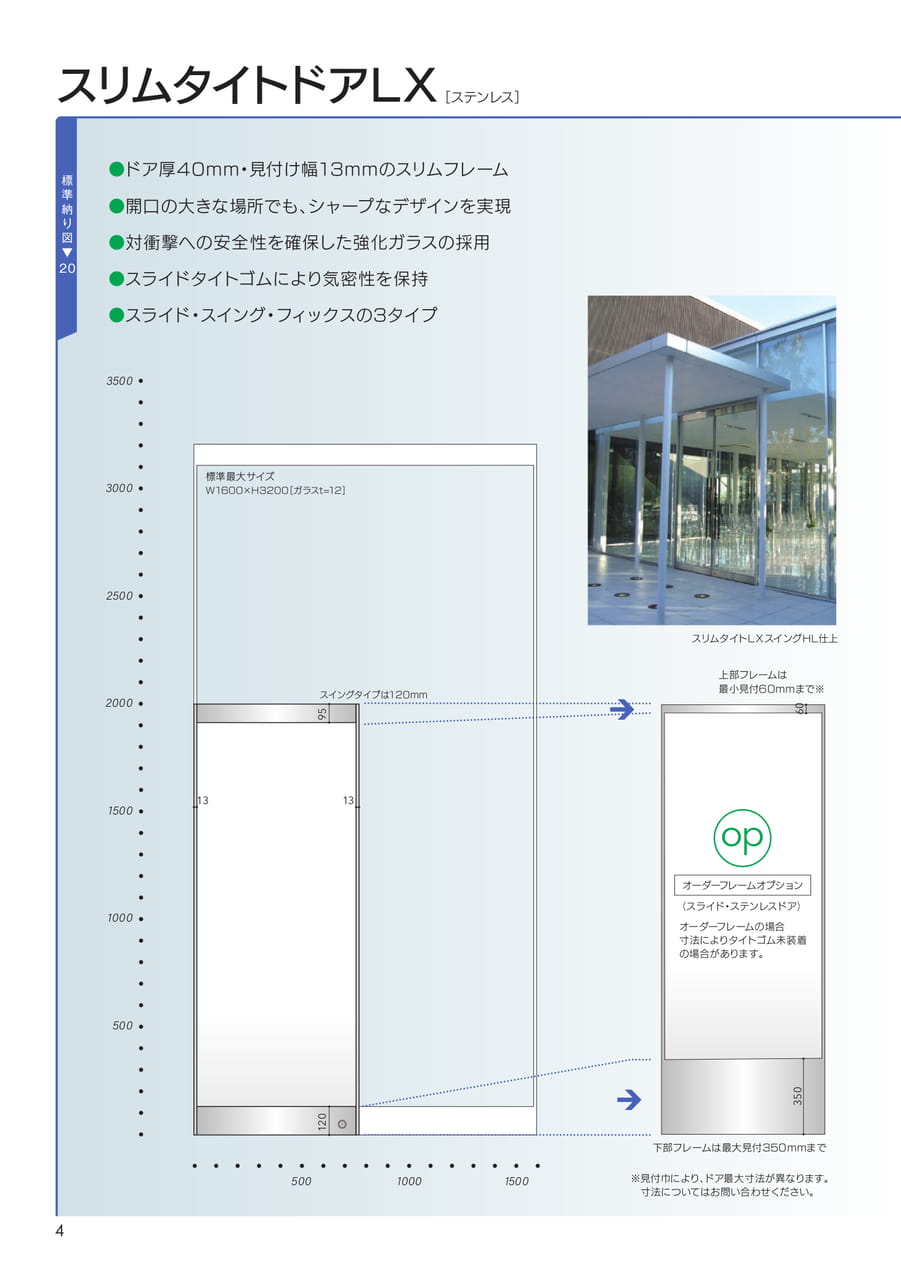

標準納り図▼20スリムタイトドアLX［ステンレス］●ドア厚40mm・見付け幅13mmのスリムフレーム●開口の大きな場所でも、シャープなデザインを実現●対衝撃への安全性を確保した強化ガラスの採用●スライドタイトゴムにより気密性を保持●スライド・スイング・フィックスの3タイプ下部フレームは最大見付350mmまで※見付巾により、ドア最大寸法が異なります。寸法についてはお問い合わせください。����������������������������������������������標準最大サイズW1600×H3200［ガラスt=12］スイングタイプは120mm上部フレームは最小見付60mmまで※スリムタイトLXスイングHL仕上op6035095120オーダーフレームオプションオーダーフレームの場合寸法によりタイトゴム未装着の場合があります。〈スライド・ステンレスドア〉13134

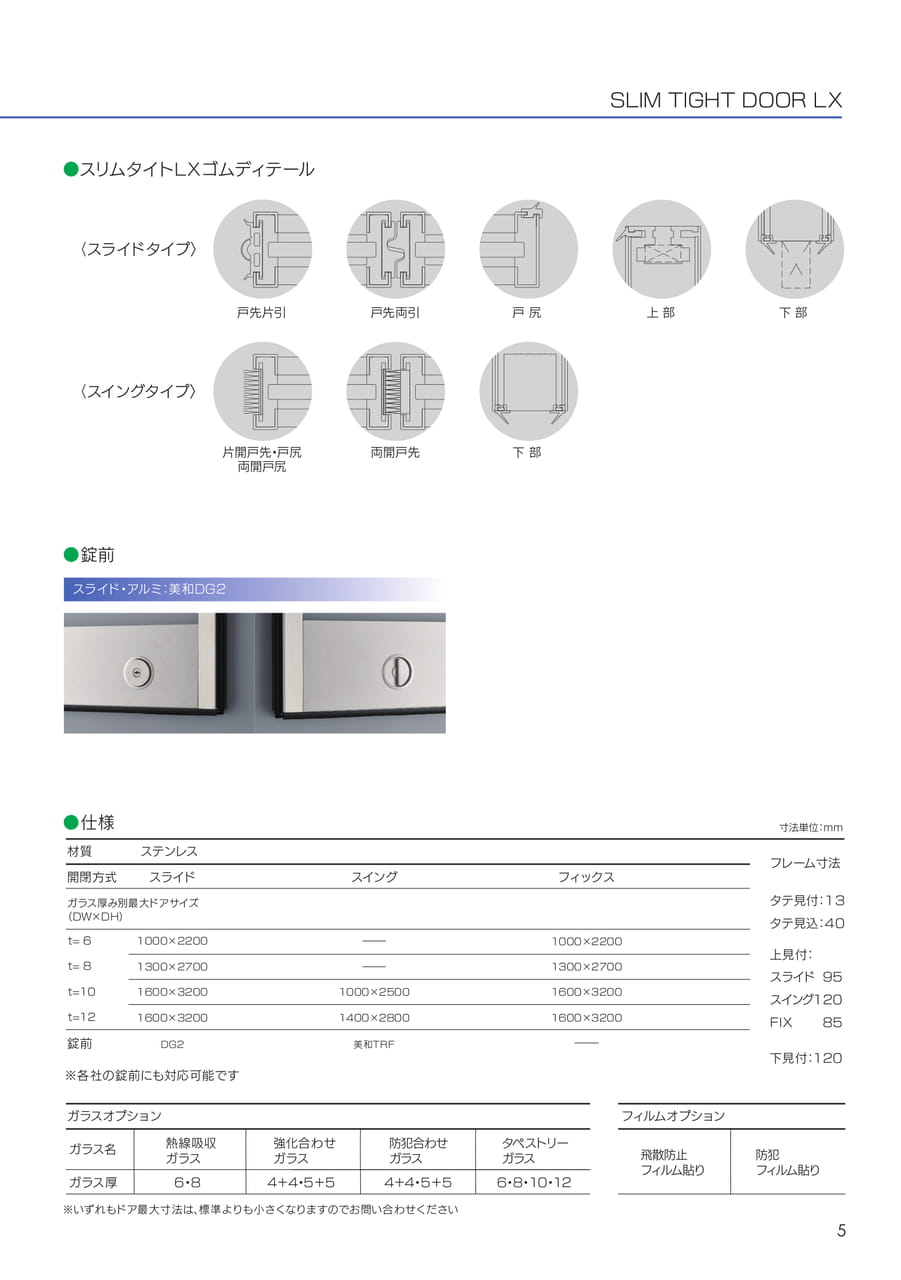

SLIMTIGHTDOORLX〈スライドタイプ〉戸先片引戸先両引戸尻上部下部片開戸先・戸尻両開戸尻両開戸先下部〈スイングタイプ〉スライド・アルミ：美和DG2●スリムタイトLXゴムディテール●錠前��●仕様材質※各社の錠前にも対応可能です※いずれもドア最大寸法は、標準よりも小さくなりますのでお問い合わせくださいガラス名ガラス厚熱線吸収ガラス6・8強化合わせガラス4＋4・5＋5防犯合わせガラス4＋4・5＋5タペストリーガラス飛散防止フィルム貼り防犯フィルム貼り6・8・10・12開閉方式錠前DG2美和TRFステンレススライドスイングフィックスガラス厚み別最大ドアサイズ（DW×DH）t=6t=8t=10t=121000×22001300×27001600×32001600×32001600×32001600×32001000×22001300×2700ガラスオプションフィルムオプション1000×25001400×2800寸法単位：mmフレーム寸法タテ見付：13タテ見込：40上見付：スライドスイングFIX9512085下見付：1205

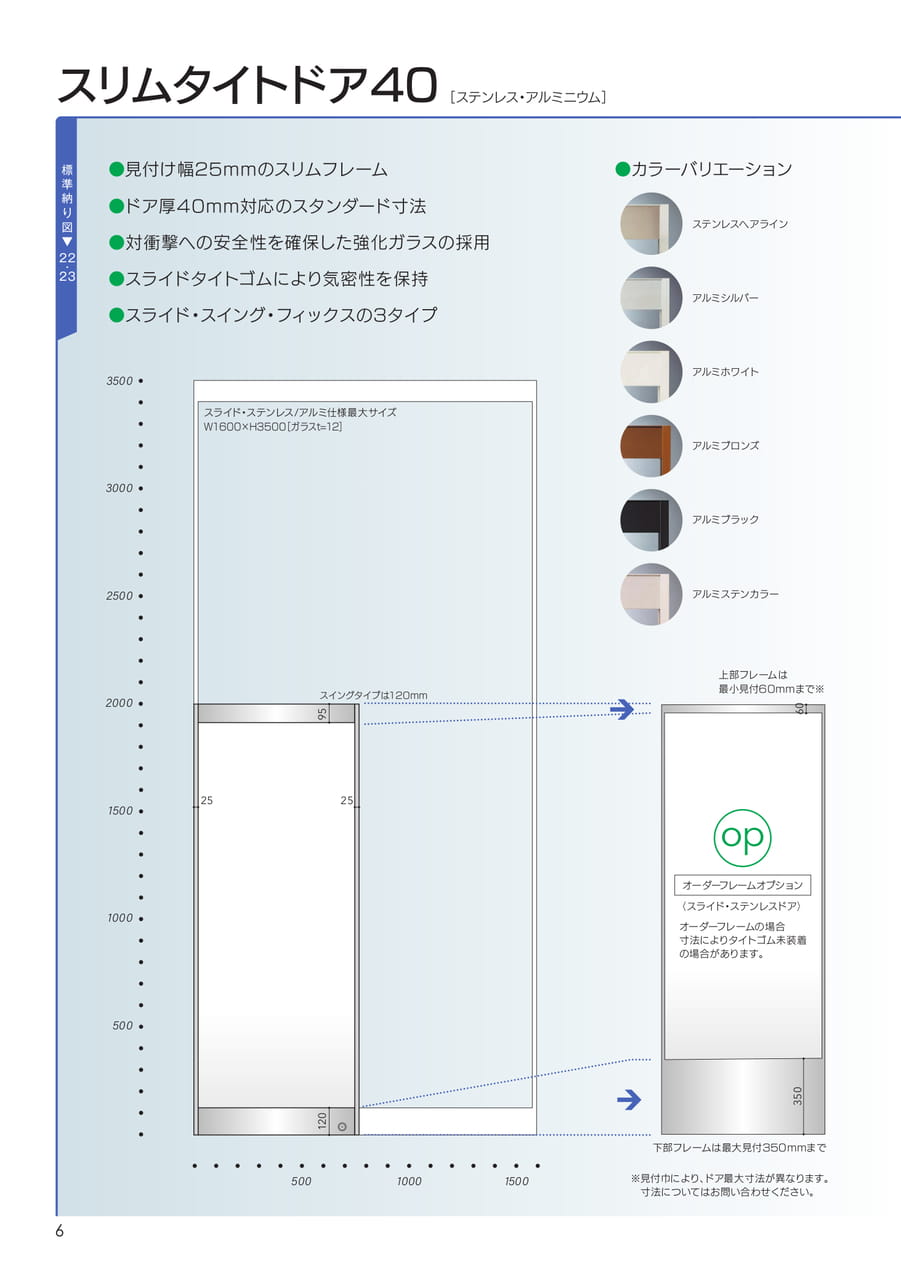

標準納り図▼22・23スリムタイトドア［ステンレス・アルミニウム］40●見付け幅25mmのスリムフレーム●ドア厚40mm対応のスタンダード寸法●対衝撃への安全性を確保した強化ガラスの採用●スライドタイトゴムにより気密性を保持●スライド・スイング・フィックスの3タイプ●カラーバリエーションステンレスヘアラインアルミシルバーアルミホワイトアルミブロンズアルミブラックアルミステンカラー下部フレームは最大見付350mmまで※見付巾により、ドア最大寸法が異なります。寸法についてはお問い合わせください。����������������������������������������������スライド・ステンレス/アルミ仕様最大サイズW1600×H3500［ガラスt=12］スイングタイプは120mm951202525上部フレームは最小見付60mmまで※op60350オーダーフレームオプションオーダーフレームの場合寸法によりタイトゴム未装着の場合があります。〈スライド・ステンレスドア〉6

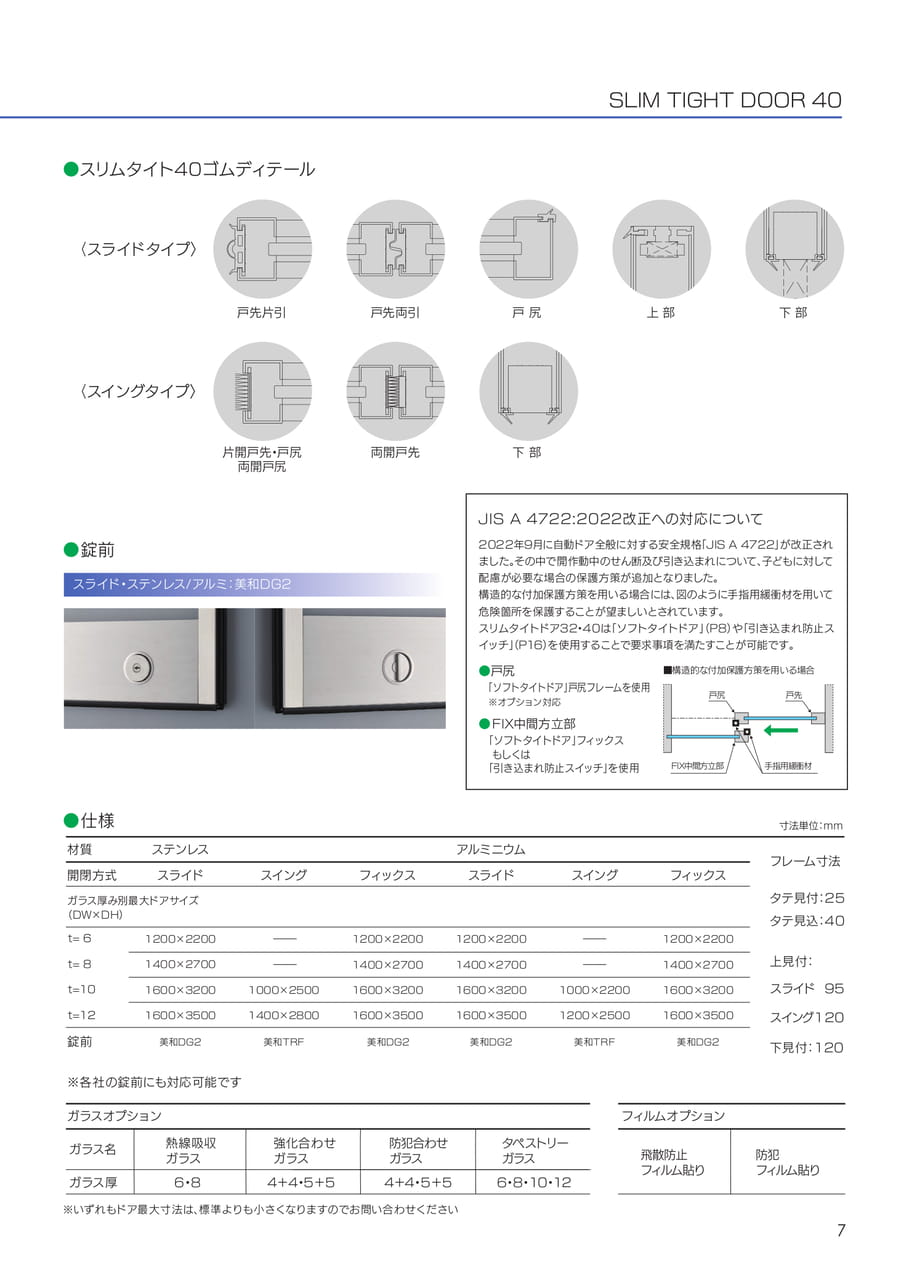

SLIMTIGHTDOOR40●スリムタイト40ゴムディテール〈スライドタイプ〉��戸先片引戸先両引戸尻上部下部〈スイングタイプ〉片開戸先・戸尻両開戸尻両開戸先下部●錠前スライド・ステンレス/アルミ：美和DG2JISA4722:2022改正への対応について2022年9月に自動ドア全般に対する安全規格「JISA4722」が改正されました。その中で開作動中のせん断及び引き込まれについて、子どもに対して配慮が必要な場合の保護方策が追加となりました。構造的な付加保護方策を用いる場合には、図のように手指用緩衝材を用いて危険箇所を保護することが望ましいとされています。スリムタイトドア32・40は「ソフトタイトドア」（P8）や「引き込まれ防止スイッチ」（P16）を使用することで要求事項を満たすことが可能です。●戸尻「ソフトタイトドア」戸尻フレームを使用※オプション対応■構造的な付加保護方策を用いる場合戸尻戸先●FIX中間方立部「ソフトタイトドア」フィックスもしくは「引き込まれ防止スイッチ」を使用FIX中間方立部手指用緩衝材●仕様寸法単位：mm材質開閉方式ステンレススライドアルミニウムスイングフィックススライドスイングフィックスフレーム寸法ガラス厚み別最大ドアサイズ（DW×DH）タテ見付：25タテ見込：40t=61200×22001200×22001200×22001200×2200t=81400×27001400×27001400×27001400×2700上見付：t=101600×32001000×25001600×32001600×32001000×22001600×3200スライド95t=121600×35001400×28001600×35001600×35001200×25001600×3500スイング120錠前美和DG2美和TRF美和DG2美和DG2美和TRF美和DG2下見付：120※各社の錠前にも対応可能ですガラスオプションフィルムオプションガラス名ガラス厚熱線吸収ガラス6・8強化合わせガラス4＋4・5＋5防犯合わせガラス4＋4・5＋5タペストリーガラス6・8・10・12飛散防止フィルム貼り防犯フィルム貼り※いずれもドア最大寸法は、標準よりも小さくなりますのでお問い合わせください7

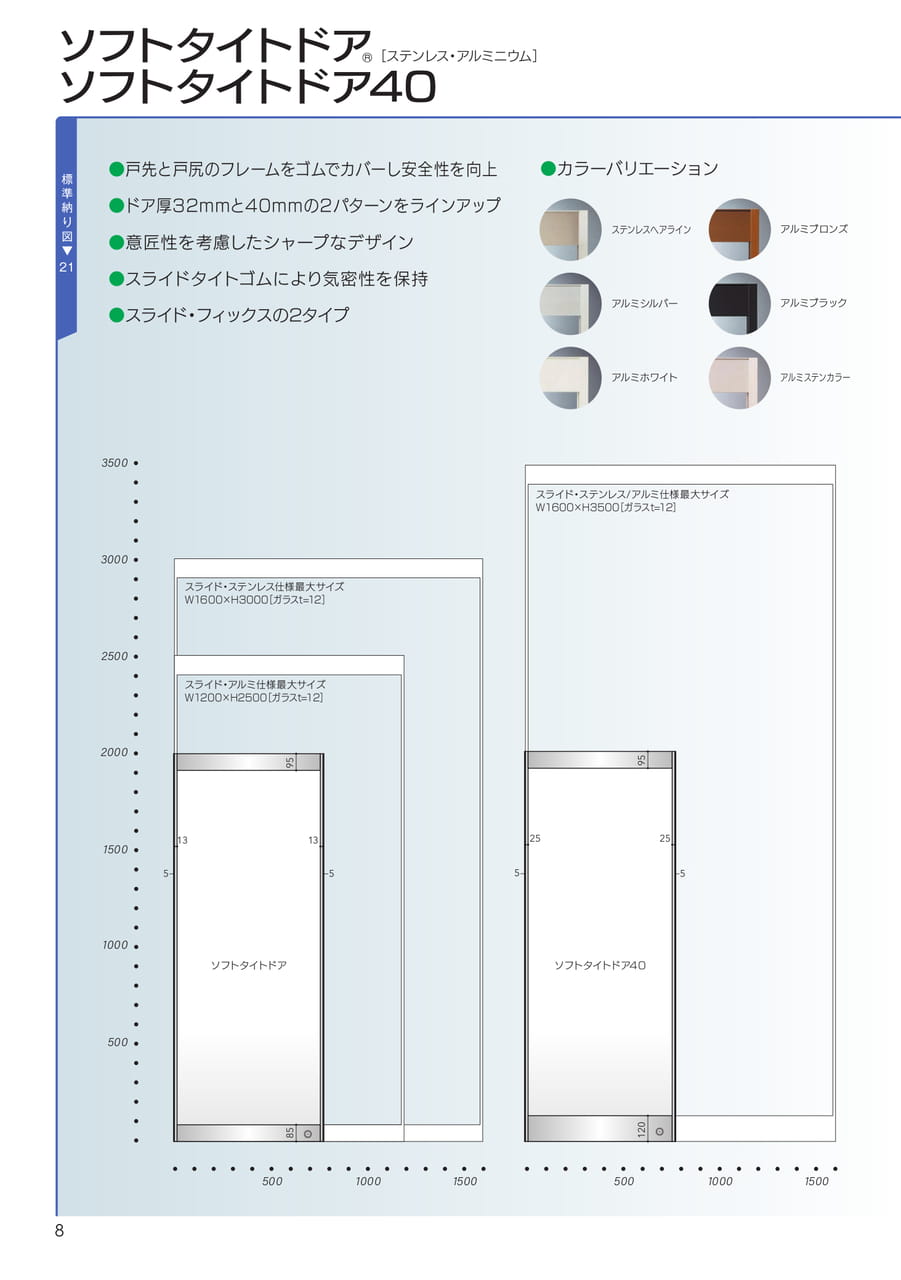

標準納り図▼21ソフトタイトドア40ソフトタイトドア［ステンレス・アルミニウム］®●戸先と戸尻のフレームをゴムでカバーし安全性を向上●ドア厚32mmと40mmの2パターンをラインアップ●意匠性を考慮したシャープなデザイン●スライドタイトゴムにより気密性を保持●スライド・フィックスの2タイプ●カラーバリエーションステンレスヘアラインアルミシルバーアルミホワイトアルミブロンズアルミブラックアルミステンカラー�������������������������������������������������������������スライド・アルミ仕様最大サイズW1200×H2500［ガラスt=12］スライド・ステンレス仕様最大サイズW1600×H3000［ガラスt=12］9585131355スライド・ステンレス/アルミ仕様最大サイズW1600×H3500［ガラスt=12］95120252555ソフトタイトドアソフトタイトドア408

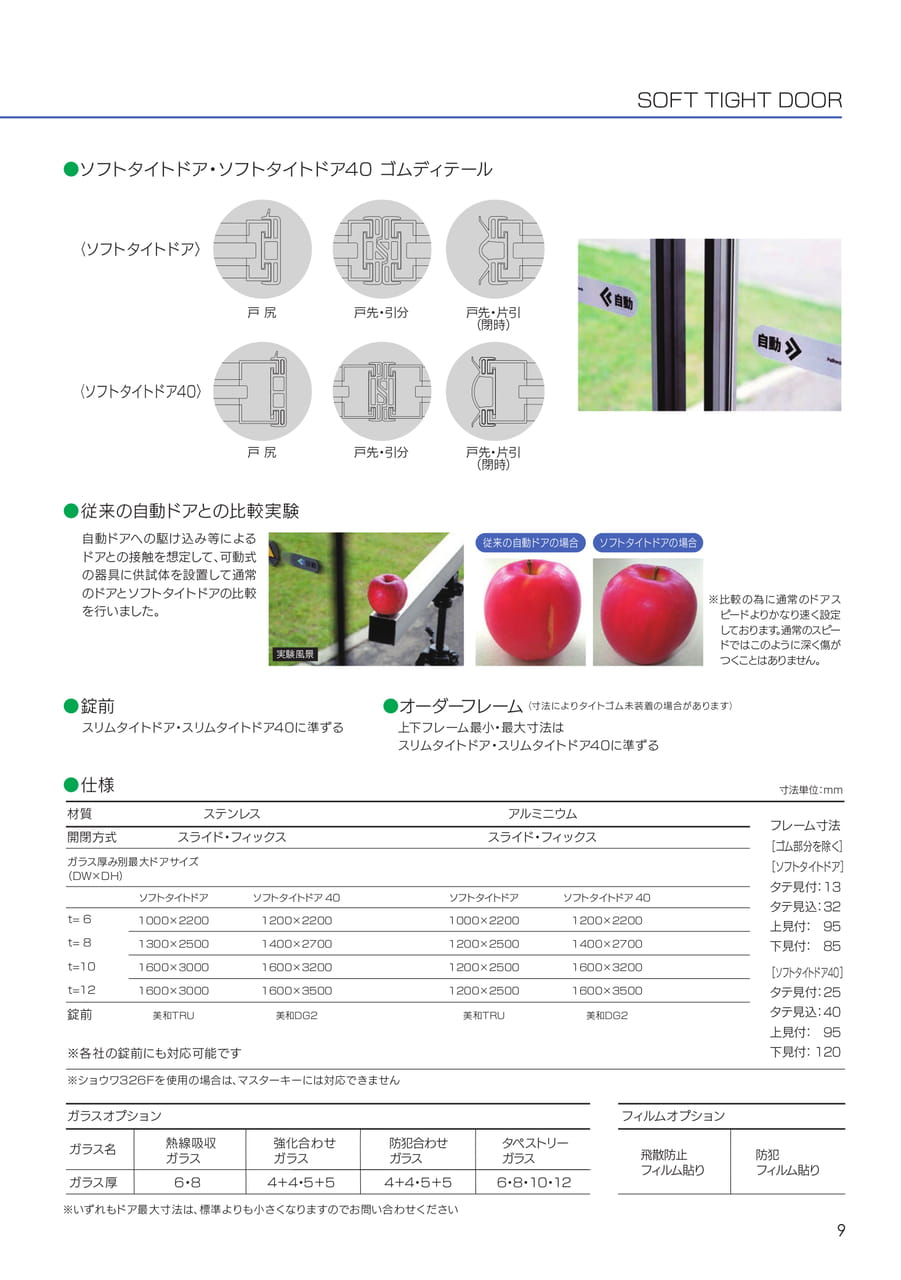

SOFTTIGHTDOOR〈ソフトタイトドア〉戸尻戸先・引分戸尻戸先・引分戸先・片引（閉時）〈ソフトタイトドア40〉●ソフトタイトドア・ソフトタイトドア40ゴムディテール��戸先・片引（閉時）自動ドアへの駆け込み等によるドアとの接触を想定して、可動式の器具に供試体を設置して通常のドアとソフトタイトドアの比較を行いました。スリムタイトドア・スリムタイトドア40に準ずる上下フレーム最小・最大寸法はスリムタイトドア・スリムタイトドア40に準ずる従来の自動ドアの場合ソフトタイトドアの場合※比較の為に通常のドアスピードよりかなり速く設定しております。通常のスピードではこのように深く傷がつくことはありません。実験風景●仕様材質※各社の錠前にも対応可能です※ショウワ326Fを使用の場合は、マスターキーには対応できません※いずれもドア最大寸法は、標準よりも小さくなりますのでお問い合わせくださいガラス名ガラス厚熱線吸収ガラス6・8強化合わせガラス4＋4・5＋5防犯合わせガラス4＋4・5＋5タペストリーガラス飛散防止フィルム貼り防犯フィルム貼り6・8・10・12開閉方式錠前美和TRU美和DG2ステンレススライド・フィックスガラス厚み別最大ドアサイズ（DW×DH）t=6t=8t=10t=121000×22001300×25001600×30001600×30001200×2200ソフトタイトドアソフトタイトドア401400×27001600×32001600×3500ガラスオプションフィルムオプション寸法単位：mmフレーム寸法タテ見付：タテ見込：上見付：下見付：13329585タテ見付：タテ見込：上見付：下見付：254095120［ゴム部分を除く］［ソフトタイトドア］［ソフトタイトドア40］美和TRU美和DG2アルミニウムスライド・フィックス1000×22001200×25001200×25001200×25001200×2200ソフトタイトドアソフトタイトドア401400×27001600×32001600×3500●従来の自動ドアとの比較実験●錠前●オーダーフレーム〈寸法によりタイトゴム未装着の場合があります〉9

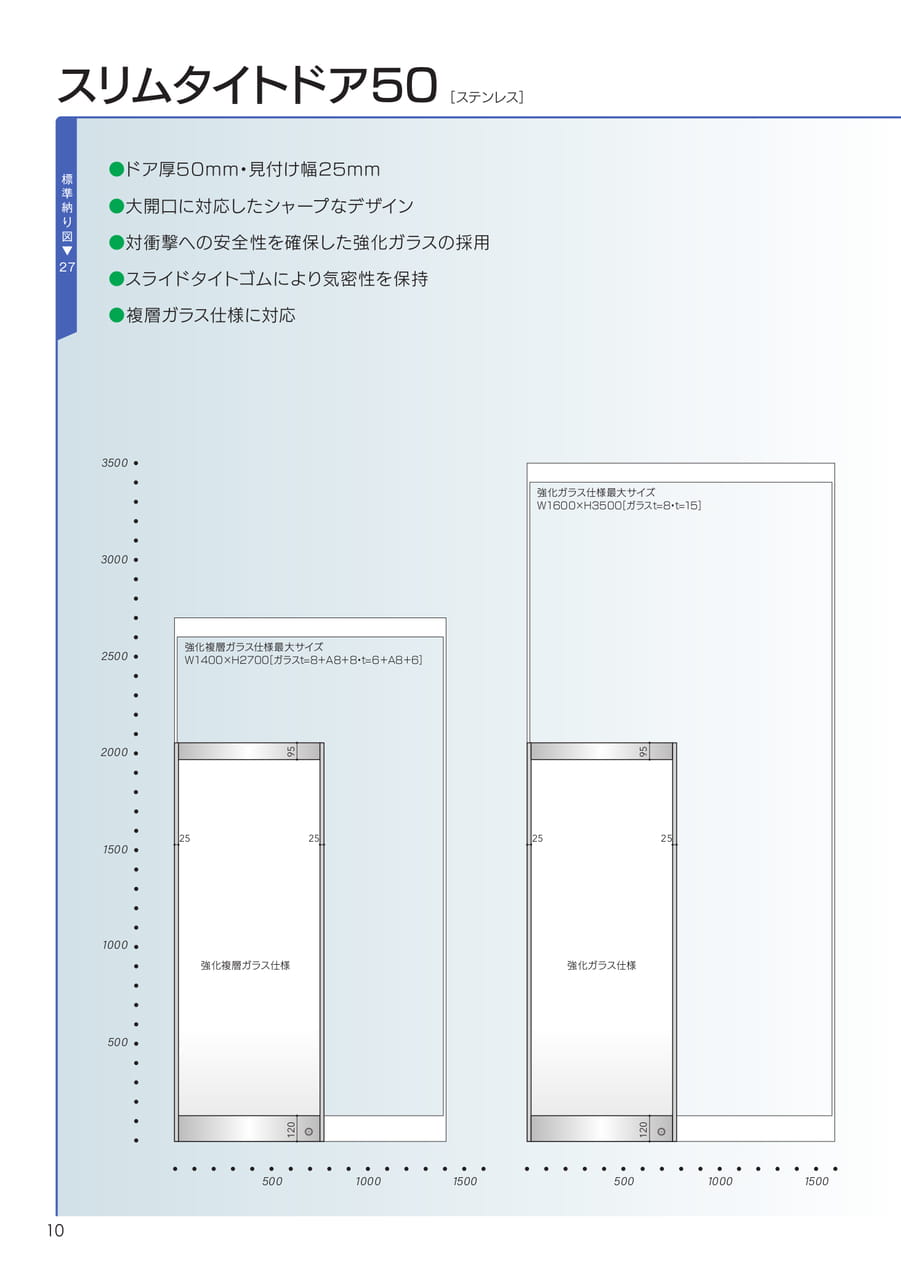

スリムタイトドア50［ステンレス］標準納り図▼27●ドア厚50mm・見付け幅25mm●大開口に対応したシャープなデザイン●対衝撃への安全性を確保した強化ガラスの採用●スライドタイトゴムにより気密性を保持●複層ガラス仕様に対応����強化ガラス仕様最大サイズW1600×H3500［ガラスt=8・t=15］��������強化複層ガラス仕様最大サイズW1400×H2700［ガラスt=8＋A8＋8・t=6＋A8＋6］����9595����25252525����強化複層ガラス仕様強化ガラス仕様�������120120������������������������������10

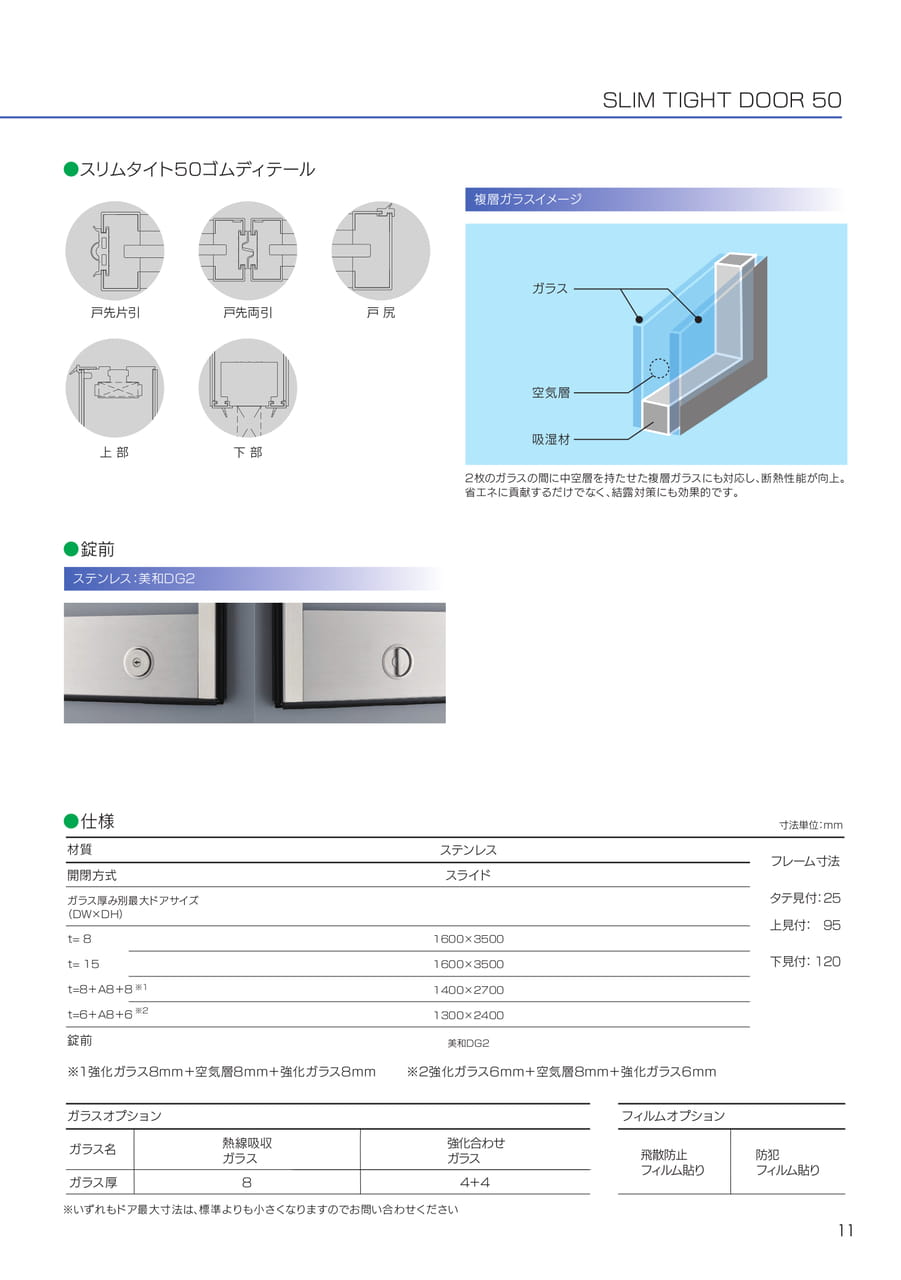

SLIMTIGHTDOOR50戸先片引戸先両引上部下部●スリムタイト50ゴムディテール��戸尻2枚のガラスの間に中空層を持たせた複層ガラスにも対応し、断熱性能が向上。省エネに貢献するだけでなく、結露対策にも効果的です。●仕様材質※1強化ガラス8mm＋空気層8mm＋強化ガラス8mm※2強化ガラス6mm＋空気層8mm＋強化ガラス6mm※いずれもドア最大寸法は、標準よりも小さくなりますのでお問い合わせくださいガラス名ガラス厚熱線吸収ガラス8強化合わせガラス4＋4飛散防止フィルム貼り防犯フィルム貼り開閉方式錠前ステンレススライドガラス厚み別最大ドアサイズ（DW×DH）t=8t=15t=8＋A8＋8※1※2t=6＋A8＋6ガラスオプションフィルムオプション寸法単位：mmタテ見付：上見付：下見付：2595120フレーム寸法美和DG21600×35001600×35001400×27001300×2400複層ガラスイメージガラス空気層吸湿材ステンレス：美和DG2●錠前11

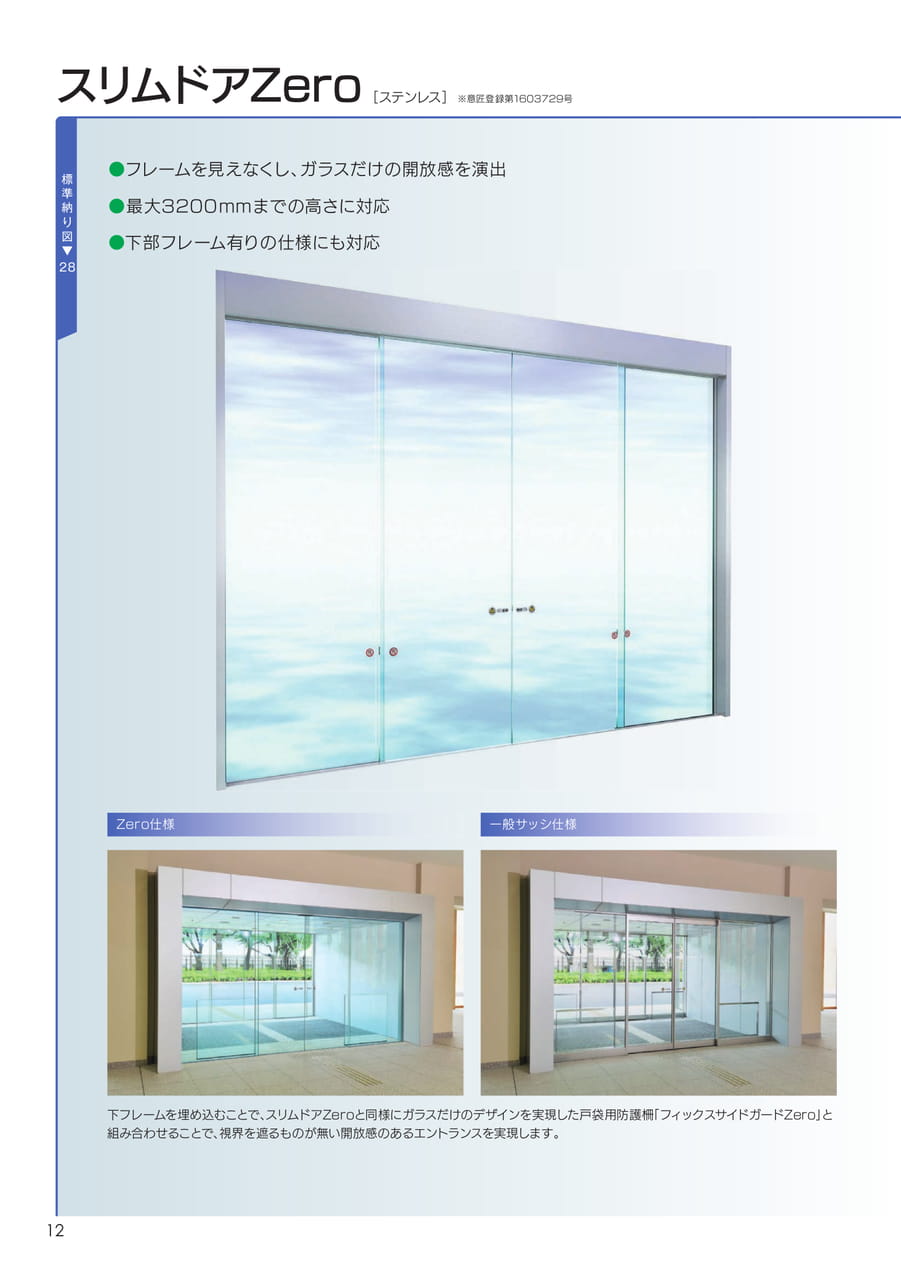

スリムドアZero［ステンレス］※意匠登録第1603729号標準納り図▼28●フレームを見えなくし、ガラスだけの開放感を演出●最大3200mmまでの高さに対応●下部フレーム有りの仕様にも対応Zero仕様一般サッシ仕様下フレームを埋め込むことで、スリムドアZeroと同様にガラスだけのデザインを実現した戸袋用防護柵「フィックスサイドガードZero」と組み合わせることで、視界を遮るものが無い開放感のあるエントランスを実現します。12

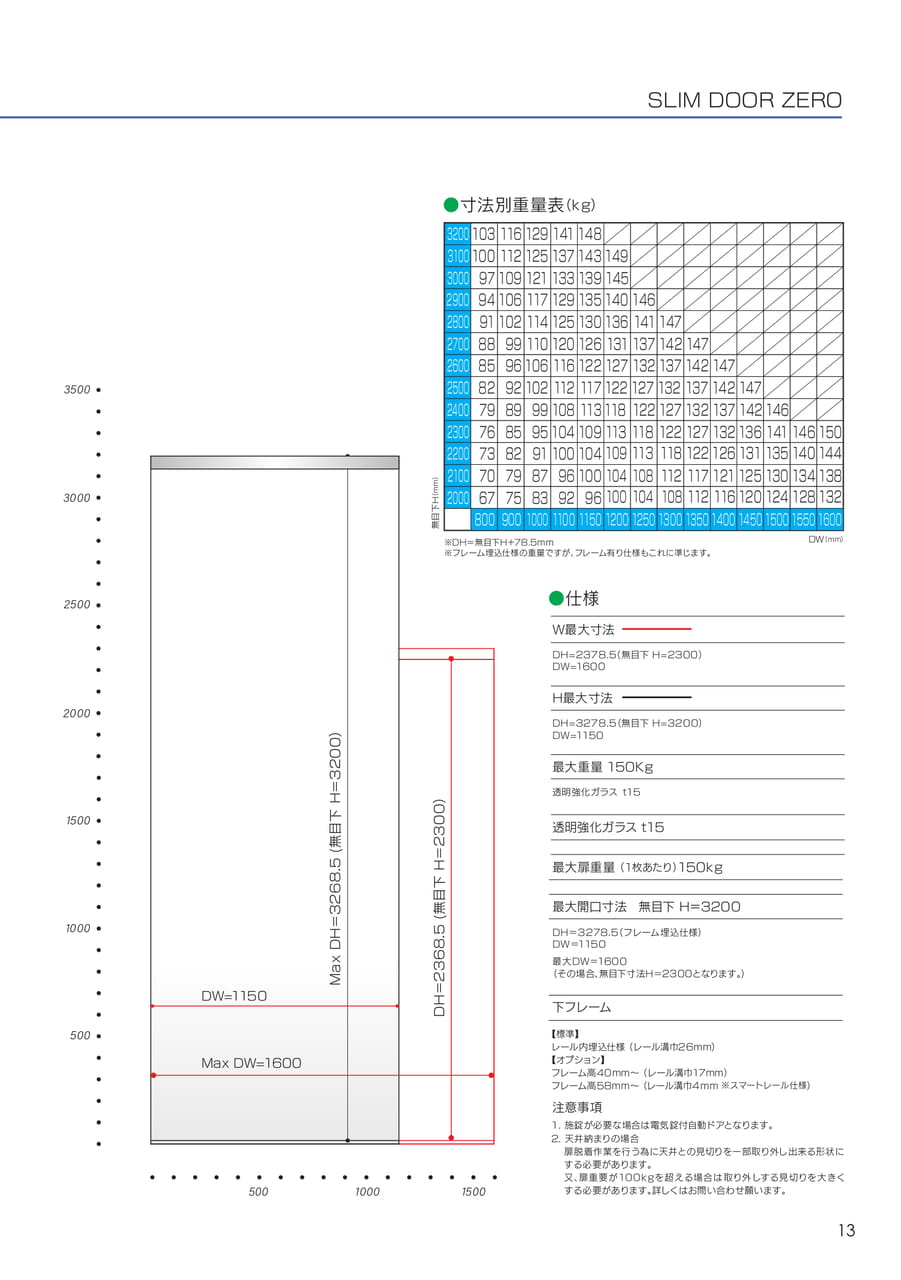

SLIMDOORZERO●寸法別重量表（kg）��������無目下H（mm）3200103116129141148310030002900280027002600250024002300220021002000100112125137143149971091211331391459410611712913514014691102114125130136141147889911012012613113714214785961061161221271321371421478292102112117122127132137142147798999108113118122127132137142146768595104109113118122127132136141146150738291100104109113118122126131135140144707987961001041081121171211251301341386775839296100104108112116120124128132800900100011001150120012501300135014001450150015501600※DH＝無目下H＋78.5mm※フレーム埋込仕様の重量ですが、フレーム有り仕様もこれに準じます。DW（mm）����●仕様W最大寸法DH=2378.5（無目下H=2300）DW=1600������������DW=1150MaxDH＝3268.5(無目下H＝3200）DH＝2368.5(無目下H＝2300）H最大寸法DH=3278.5（無目下H=3200）DW=1150最大重量150Kg透明強化ガラスt15透明強化ガラスt15最大扉重量（1枚あたり）150kg最大開口寸法無目下H＝3200DH＝3278.5（フレーム埋込仕様）DW＝1150最大DW＝1600（その場合、無目下寸法H＝2300となります。）下フレーム�������MaxDW=1600【標準】レール内埋込仕様（レール溝巾26mm）【オプション】フレーム高40mm～（レール溝巾17mm）フレーム高58mm～（レール溝巾4mm※スマートレール仕様）���������������注意事項1.施錠が必要な場合は電気錠付自動ドアとなります。2.天井納まりの場合扉脱着作業を行う為に天井との見切りを一部取り外し出来る形状にする必要があります。又、扉重要が100kgを超える場合は取り外しする見切りを大きくする必要があります。詳しくはお問い合わせ願います。13

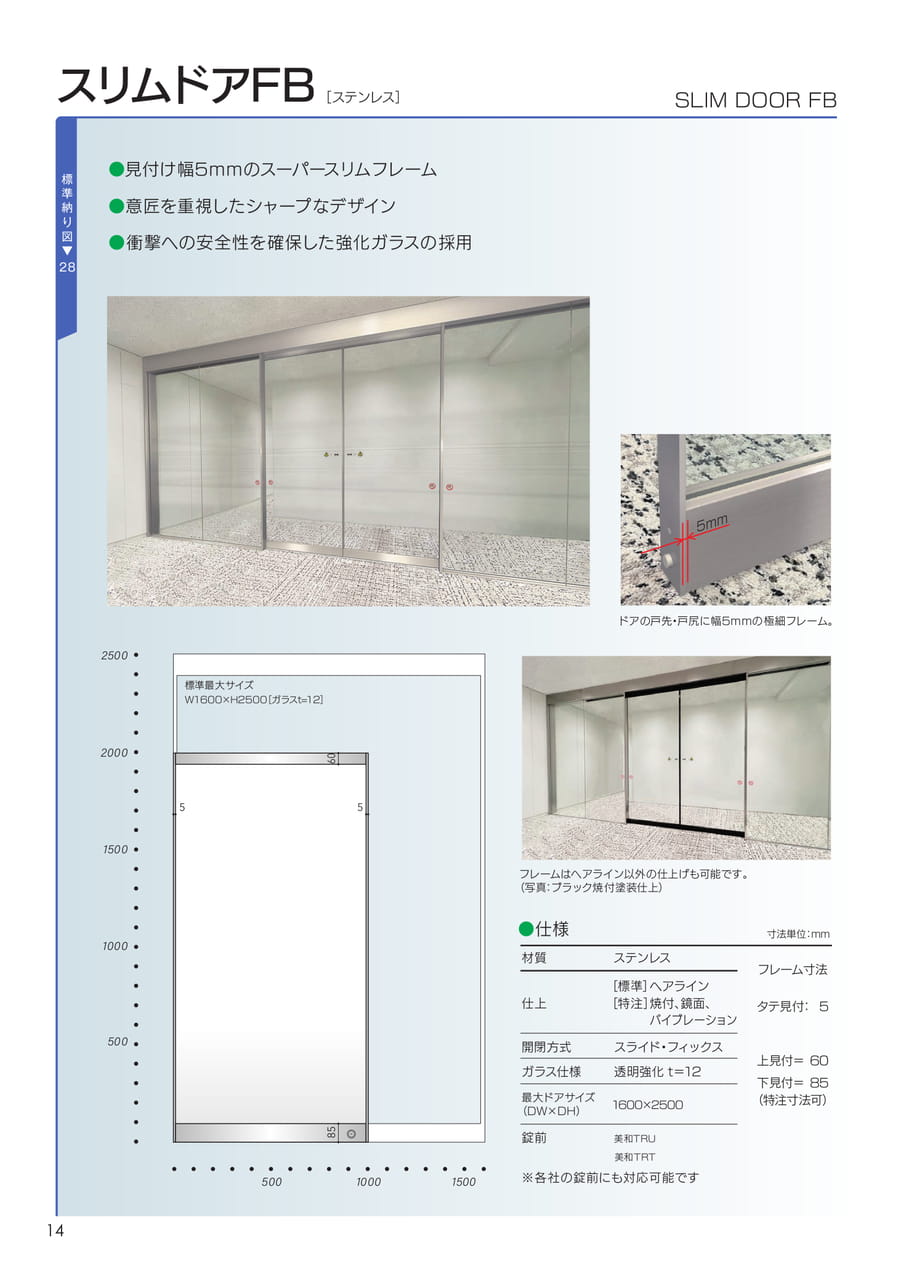

標準納り図▼28SLIMDOORFBスリムドアFB［ステンレス］●見付け幅5mmのスーパースリムフレーム●意匠を重視したシャープなデザイン●衝撃への安全性を確保した強化ガラスの採用5mm��������������������������������������標準最大サイズW1600×H2500［ガラスt=12］608555●仕様材質仕上美和TRU美和TRTステンレス開閉方式錠前※各社の錠前にも対応可能ですスライド・フィックスガラス仕様透明強化t＝12最大ドアサイズ（DW×DH）1600×2500［標準］ヘアライン［特注］焼付、鏡面、バイブレーション寸法単位：mmフレーム寸法タテ見付：5上見付＝60下見付＝（特注寸法可）85ドアの戸先・戸尻に幅5mmの極細フレーム。フレームはヘアライン以外の仕上げも可能です。（写真：ブラック焼付塗装仕上）14

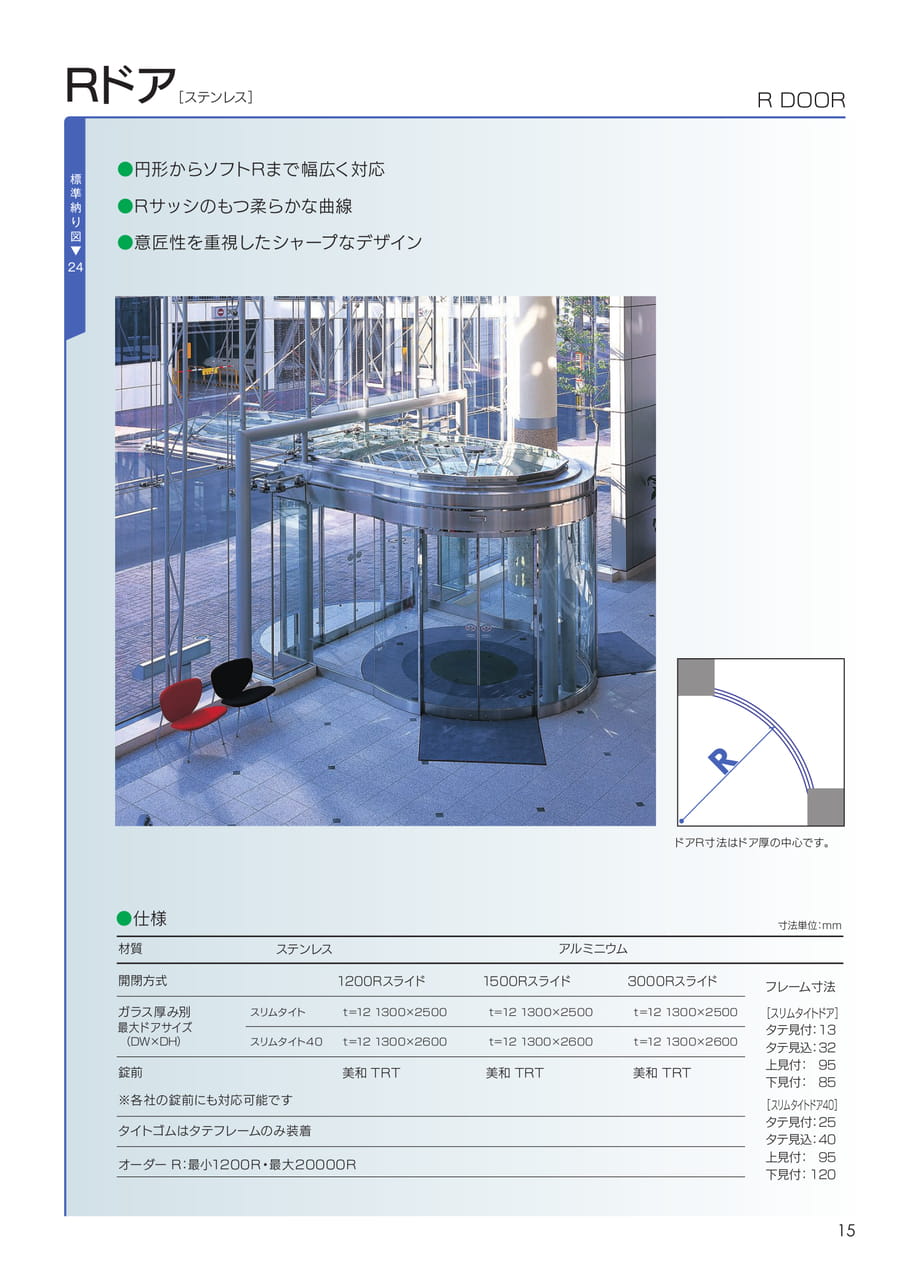

標準納り図▼24RDOORRドア［ステンレス］●円形からソフトRまで幅広く対応●Rサッシのもつ柔らかな曲線●意匠性を重視したシャープなデザインR●仕様材質開閉方式錠前※各社の錠前にも対応可能ですタイトゴムはタテフレームのみ装着オーダーR：最小1200R・最大20000Rステンレス1200Rスライド1500Rスライド3000Rスライドガラス厚み別最大ドアサイズ寸法単位：mmフレーム寸法タテ見付：タテ見込：上見付：下見付：13329585タテ見付：タテ見込：上見付：下見付：254095120［スリムタイトドア］［スリムタイトドア40］アルミニウム（DW×DH）スリムタイトスリムタイト40t＝121300×2500t＝121300×2600t＝121300×2500t＝121300×2600t＝121300×2500t＝121300×2600美和TRT美和TRT美和TRTドアR寸法はドア厚の中心です。15

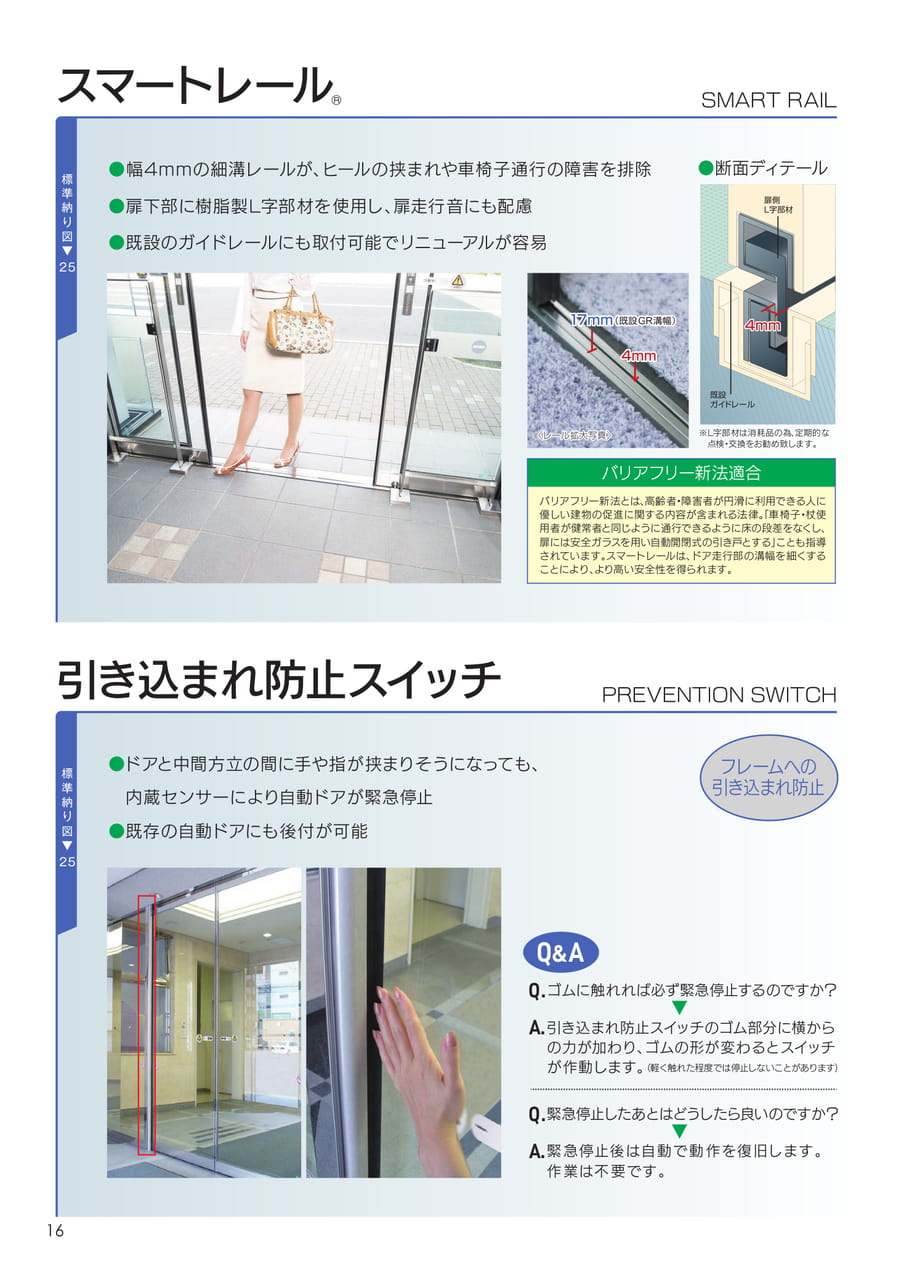

スマートレール®SMARTRAIL標準納り図▼25●幅4mmの細溝レールが、ヒールの挟まれや車椅子通行の障害を排除●扉下部に樹脂製L字部材を使用し、扉走行音にも配慮●既設のガイドレールにも取付可能でリニューアルが容易●断面ディテール※L字部材は消耗品の為、定期的な点検・交換をお勧め致します。バリアフリー新法適合バリアフリー新法とは、高齢者・障害者が円滑に利用できる人に優しい建物の促進に関する内容が含まれる法律。「車椅子・杖使用者が健常者と同じように通行できるように床の段差をなくし、扉には安全ガラスを用い自動開閉式の引き戸とする」ことも指導されています。スマートレールは、ドア走行部の溝幅を細くすることにより、より高い安全性を得られます。引き込まれ防止スイッチPREVENTIONSWITCH標準納り図▼25●ドアと中間方立の間に手や指が挟まりそうになっても、内蔵センサーにより自動ドアが緊急停止●既存の自動ドアにも後付が可能フレームへの引き込まれ防止Q＆AQ.ゴムに触れれば必ず緊急停止するのですか？A.引き込まれ防止スイッチのゴム部分に横からの力が加わり、ゴムの形が変わるとスイッチが作動します。（軽く触れた程度では停止しないことがあります）Q.緊急停止したあとはどうしたら良いのですか？A.緊急停止後は自動で動作を復旧します。作業は不要です。16

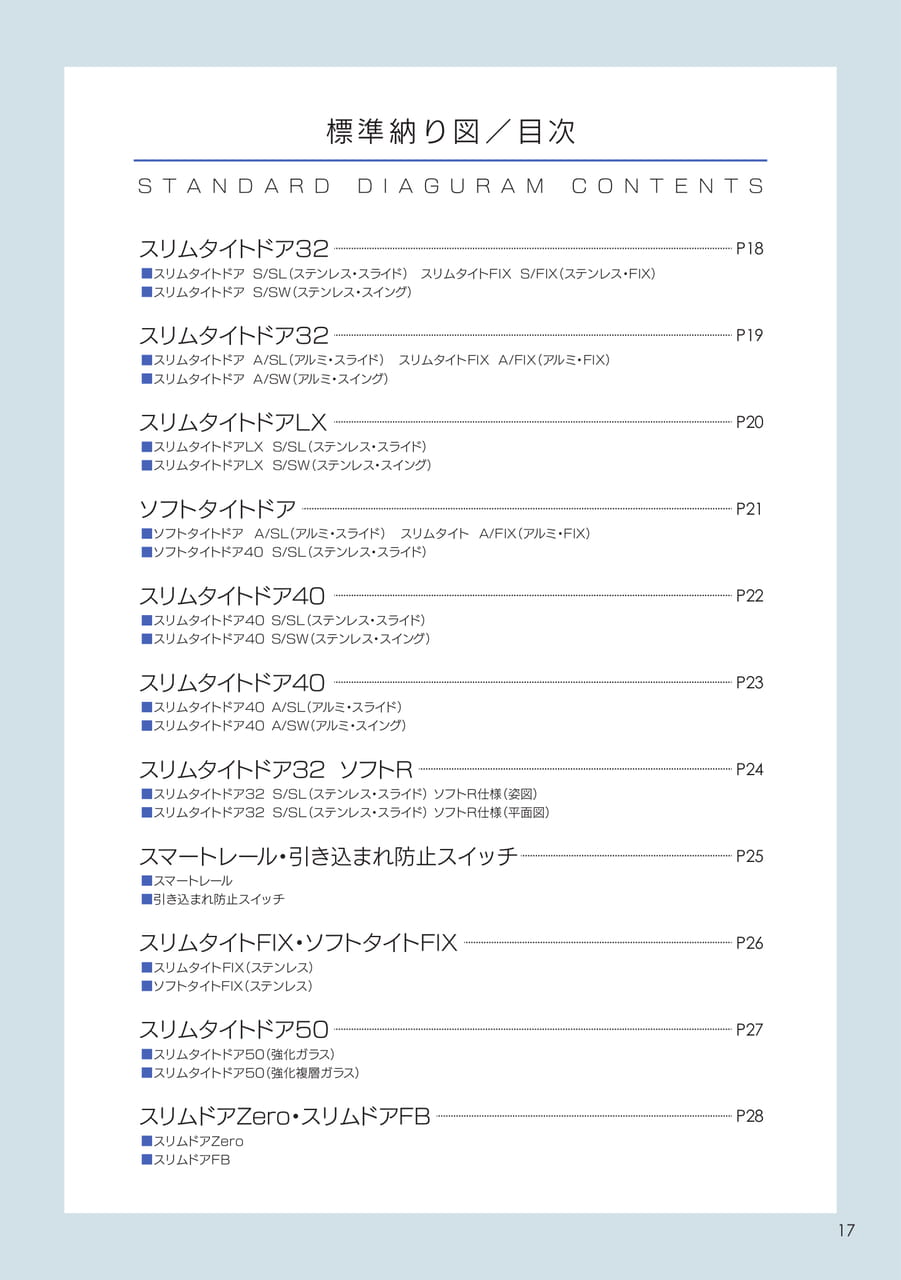

標準納り図／目次STANDARDDIAGURAMCONTENTSスリムタイトドア32スリムタイトドアS/SL（ステンレス・スライド）スリムタイトFIXS/FIX（ステンレス・FIX）スリムタイトドアS/SW（ステンレス・スイング）スリムタイトドア32スリムタイトドアA/SL（アルミ・スライド）スリムタイトFIXA/FIX（アルミ・FIX）スリムタイトドアA/SW（アルミ・スイング）スリムタイトドアLXスリムタイトドアLXS/SL（ステンレス・スライド）スリムタイトドアLXS/SW（ステンレス・スイング）ソフトタイトドアソフトタイトドアA/SL（アルミ・スライド）スリムタイトA/FIX（アルミ・FIX）ソフトタイトドア40S/SL（ステンレス・スライド）スリムタイトドア40スリムタイトドア40S/SL（ステンレス・スライド）スリムタイトドア40S/SW（ステンレス・スイング）スリムタイトドア40スリムタイトドア40A/SL（アルミ・スライド）スリムタイトドア40A/SW（アルミ・スイング）スリムタイトドア32ソフトRスリムタイトドア32S/SL（ステンレス・スライド）ソフトR仕様（姿図）スリムタイトドア32S/SL（ステンレス・スライド）ソフトR仕様（平面図）スマートレール・引き込まれ防止スイッチスマートレール引き込まれ防止スイッチスリムタイトFIX・ソフトタイトFIXスリムタイトFIX（ステンレス）ソフトタイトFIX（ステンレス）スリムタイトドア50スリムタイトドア50（強化ガラス）スリムタイトドア50（強化複層ガラス）スリムドアZero・スリムドアFBスリムドアZeroスリムドアFBP18P19P20P21P22P23P24P25P26P27P2817

スリムタイトドア32／標準納り図スリムタイトドアS/SL（ステンレス・スライド）スリムタイトFIXS/FIX（ステンレス・FIX）スリムタイトドアS/SW（ステンレス・スイング）18

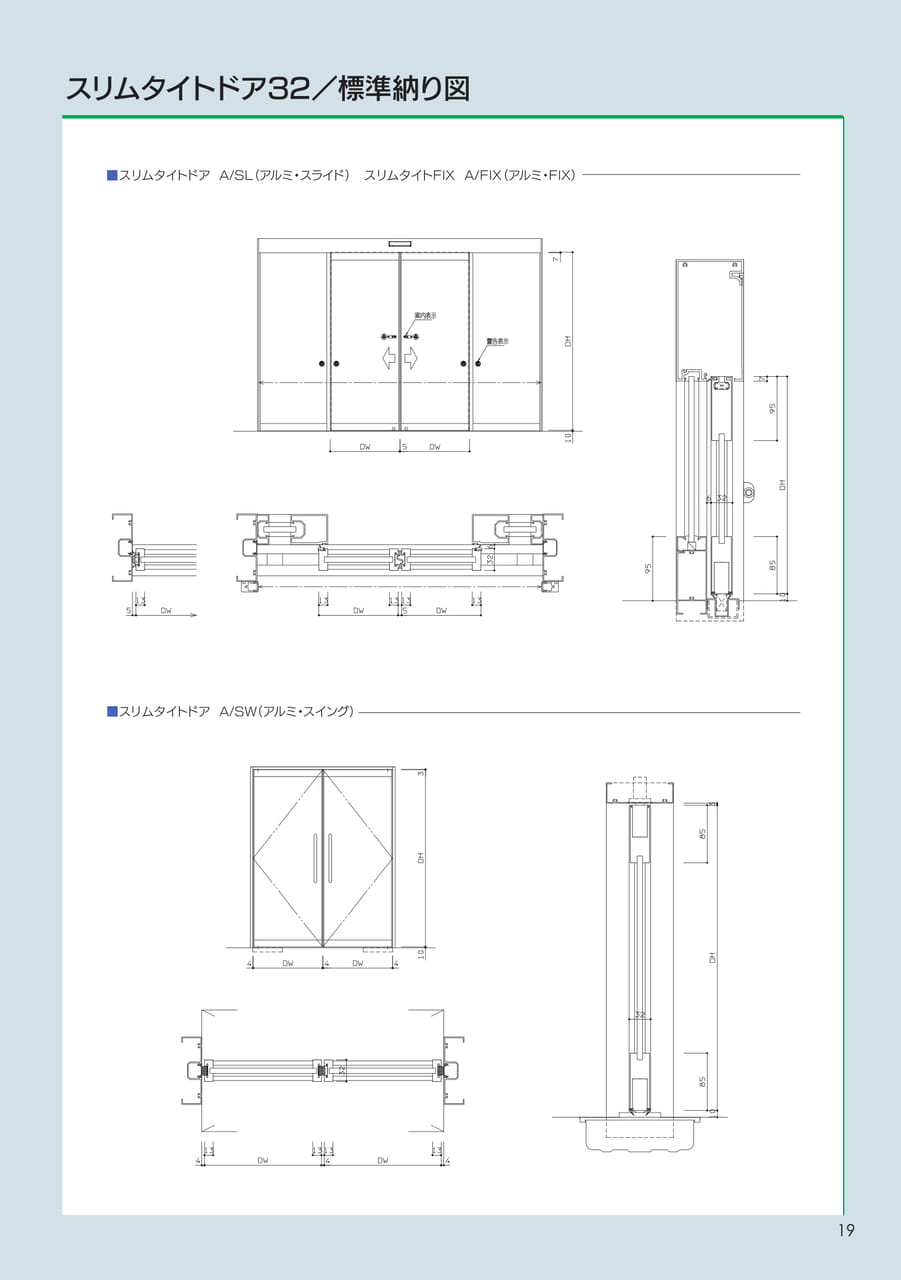

スリムタイトドア32／標準納り図スリムタイトドアA/SL（アルミ・スライド）スリムタイトFIXA/FIX（アルミ・FIX）スリムタイトドアA/SW（アルミ・スイング）19

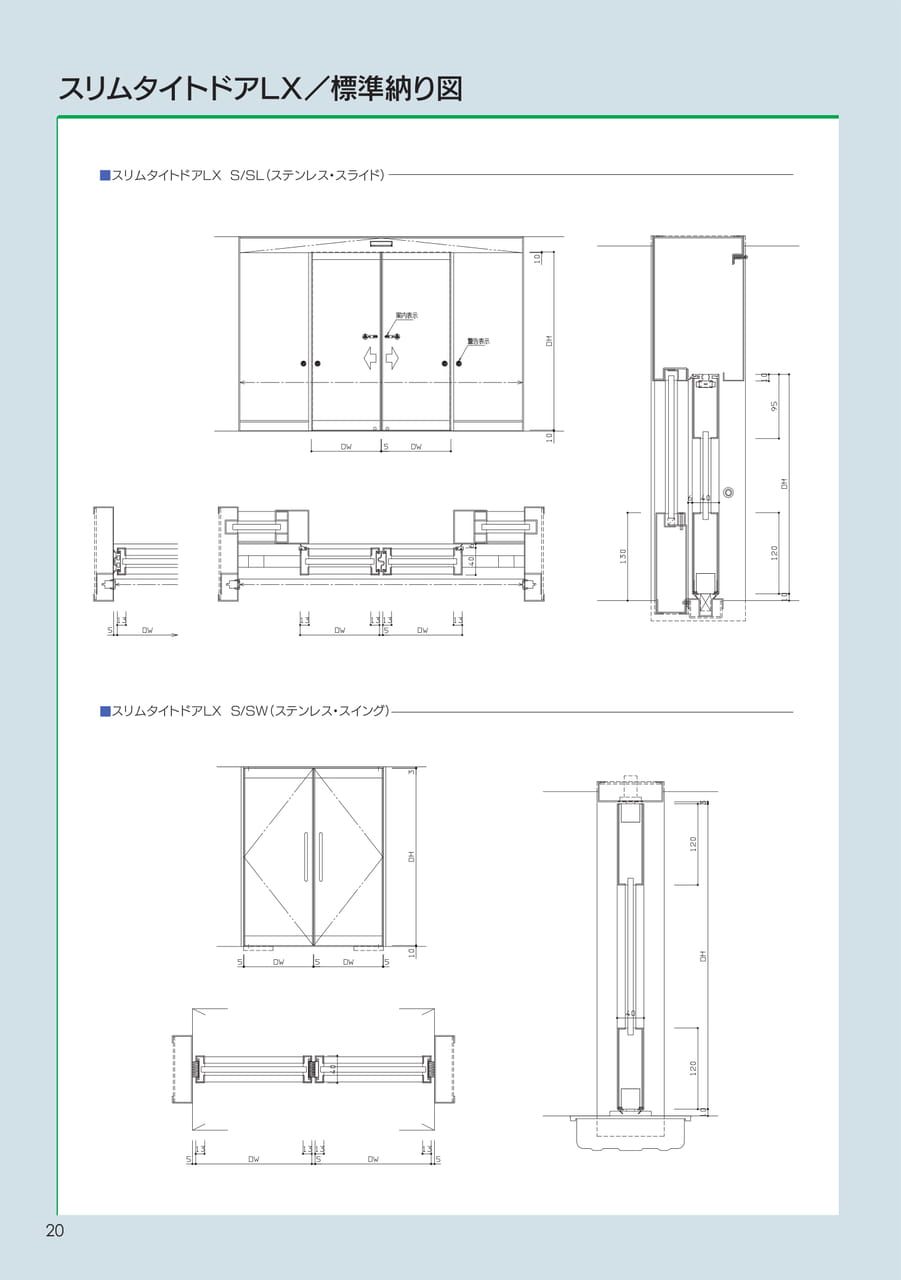

スリムタイトドアLX／標準納り図スリムタイトドアLXS/SL（ステンレス・スライド）スリムタイトドアLXS/SW（ステンレス・スイング）20

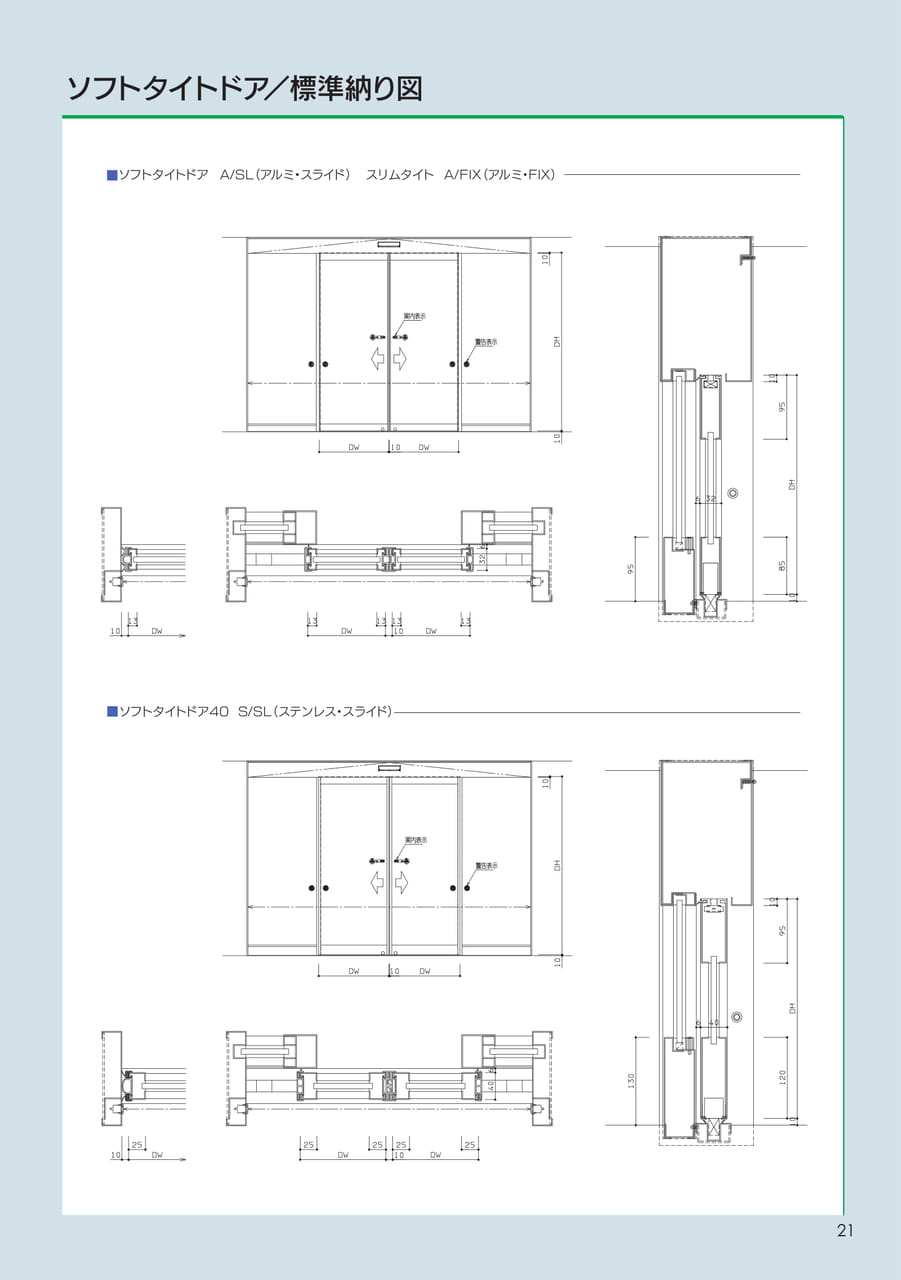

ソフトタイトドア／標準納り図ソフトタイトドアA/SL（アルミ・スライド）スリムタイトA/FIX（アルミ・FIX）ソフトタイトドア40S/SL（ステンレス・スライド）21

スリムタイトドア40／標準納り図スリムタイトドア40S/SL（ステンレス・スライド）スリムタイトドア40S/SW（ステンレス・スイング）22

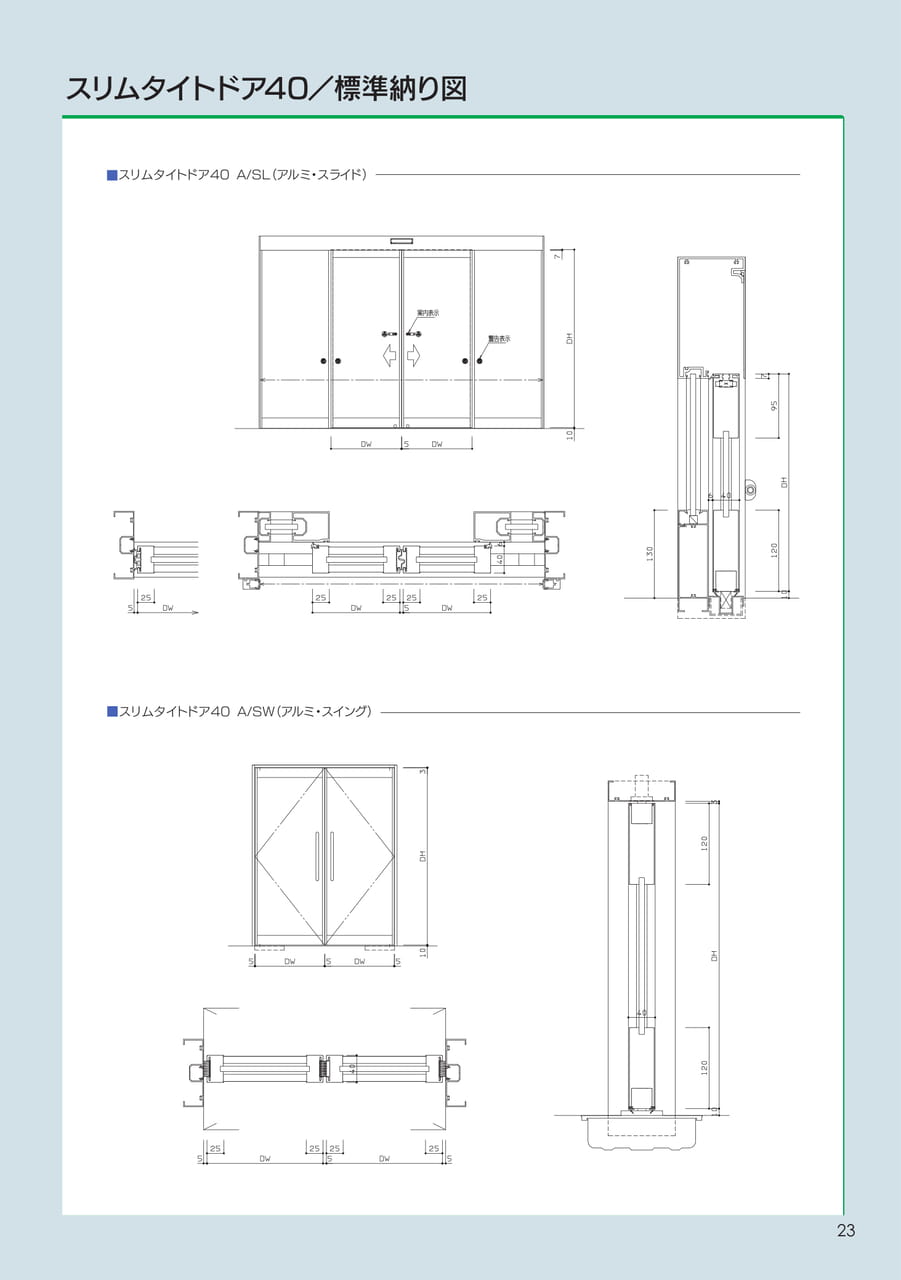

スリムタイトドア40／標準納り図スリムタイトドア40A/SL（アルミ・スライド）スリムタイトドア40A/SW（アルミ・スイング）23

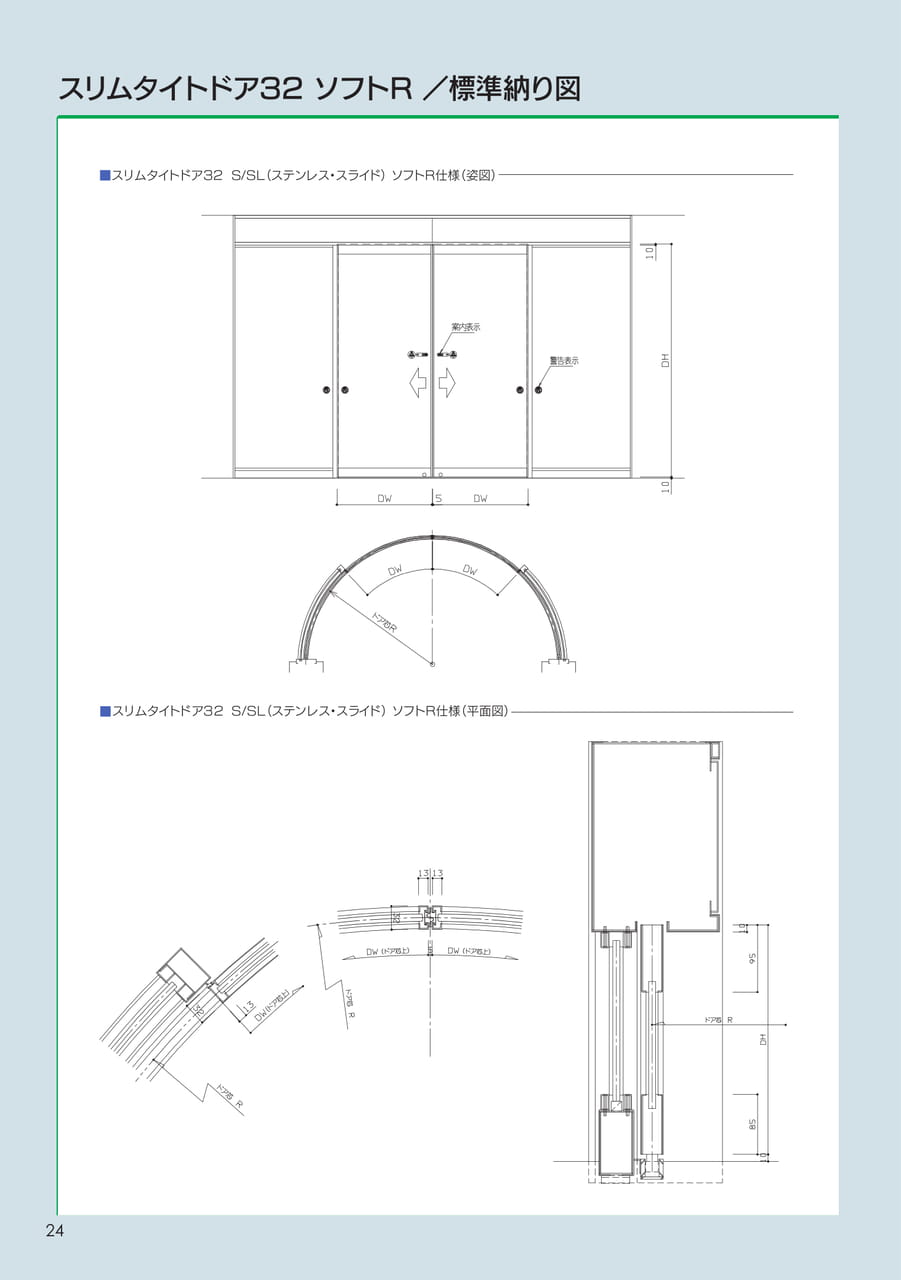

スリムタイトドア32ソフトR／標準納り図スリムタイトドア32S/SL（ステンレス・スライド）ソフトR仕様（姿図）スリムタイトドア32S/SL（ステンレス・スライド）ソフトR仕様（平面図）24

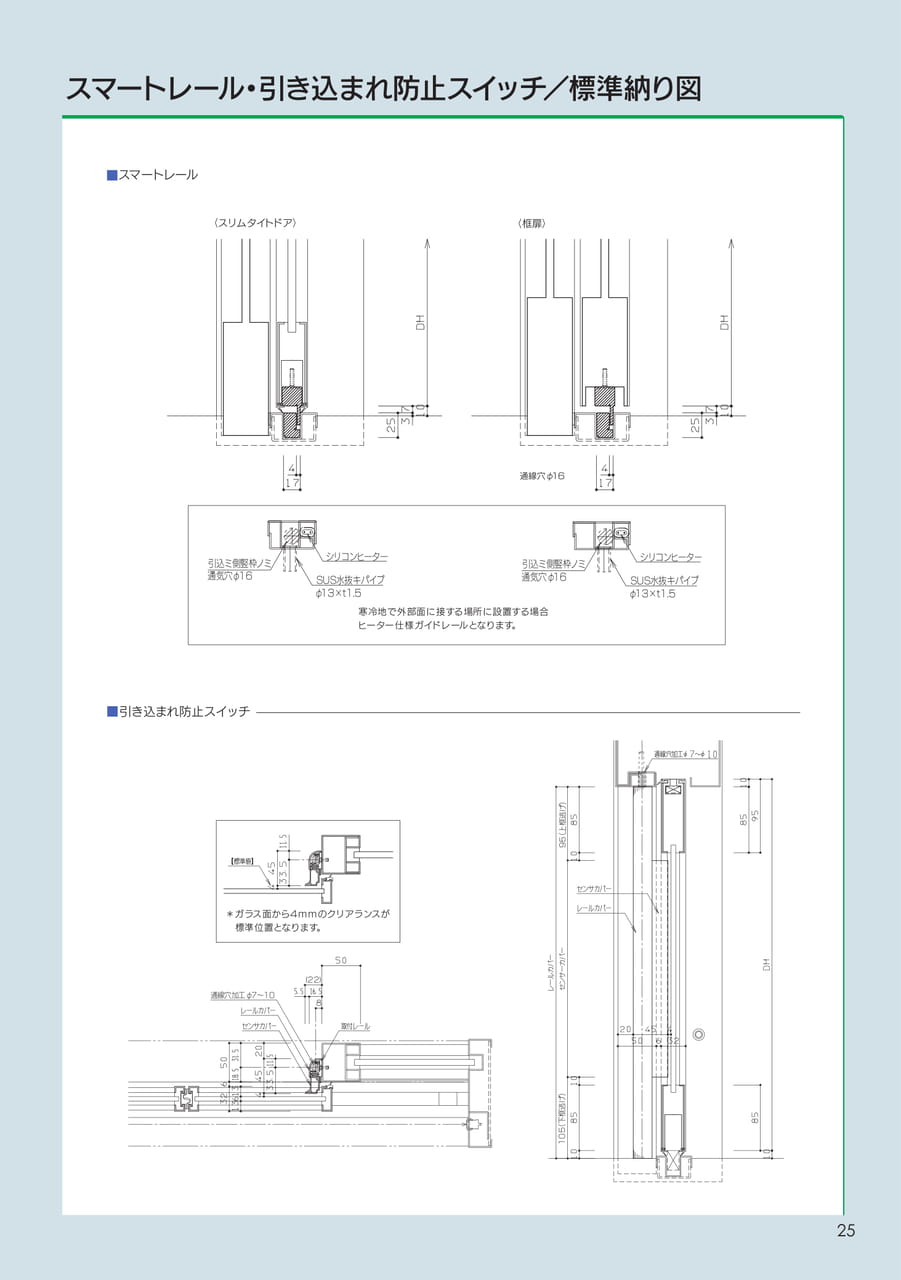

引き込まれ防止スイッチスマートレールスマートレール・引き込まれ防止スイッチ／標準納り図〈スリムタイトドア〉〈框扉〉通線穴φ16寒冷地で外部面に接する場所に設置する場合ヒーター仕様ガイドレールとなります。＊ガラス面から4mmのクリアランスが標準位置となります。シリコンヒーターSUS水抜キパイプφ13×t1.5引込ミ側竪枠ノミ通気穴φ16シリコンヒーターSUS水抜キパイプφ13×t1.5引込ミ側竪枠ノミ通気穴φ16通線穴加工φ7～1095（上框逃げ）105（下框逃げ）25

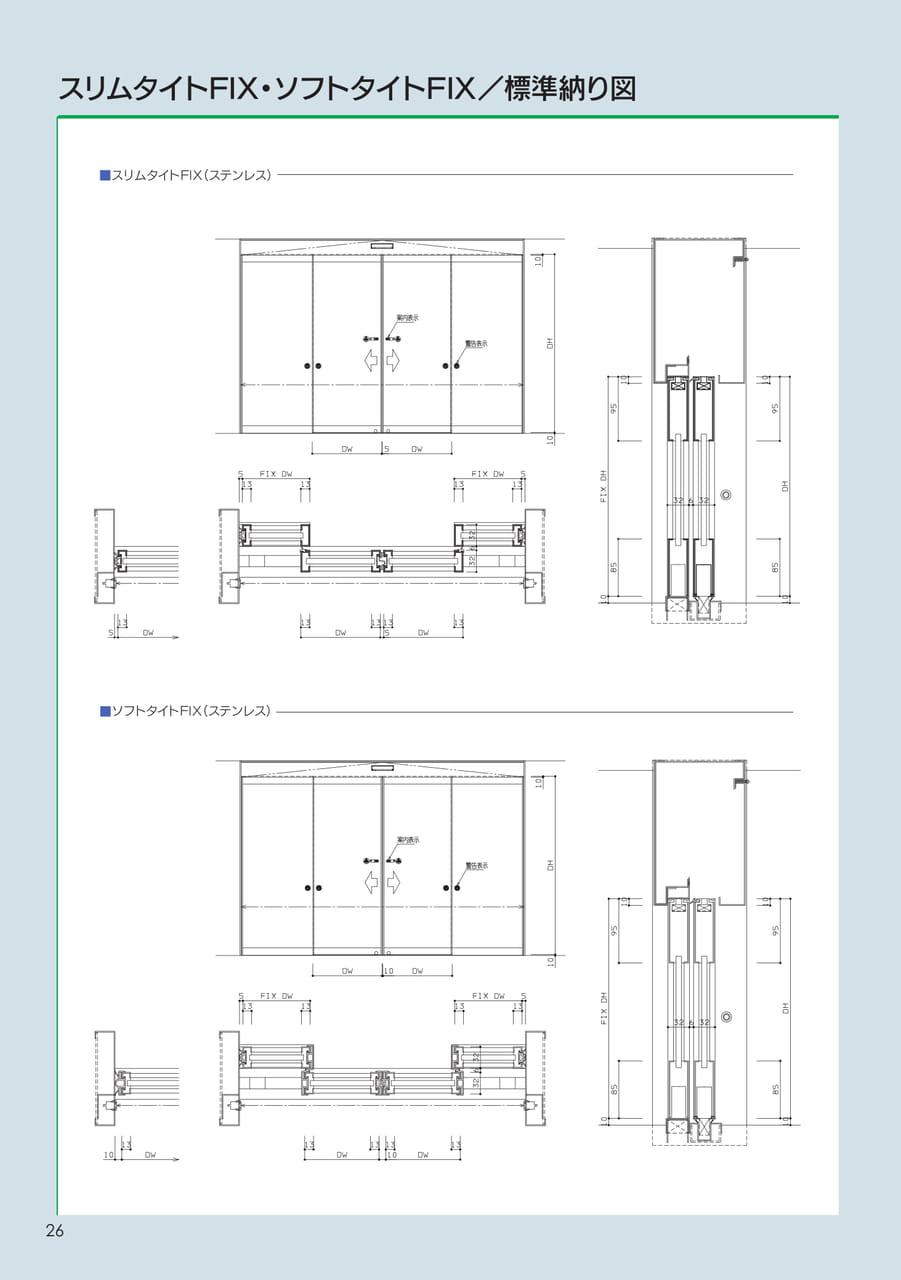

スリムタイトFIX・ソフトタイトFIX／標準納り図スリムタイトFIX（ステンレス）ソフトタイトFIX（ステンレス）26

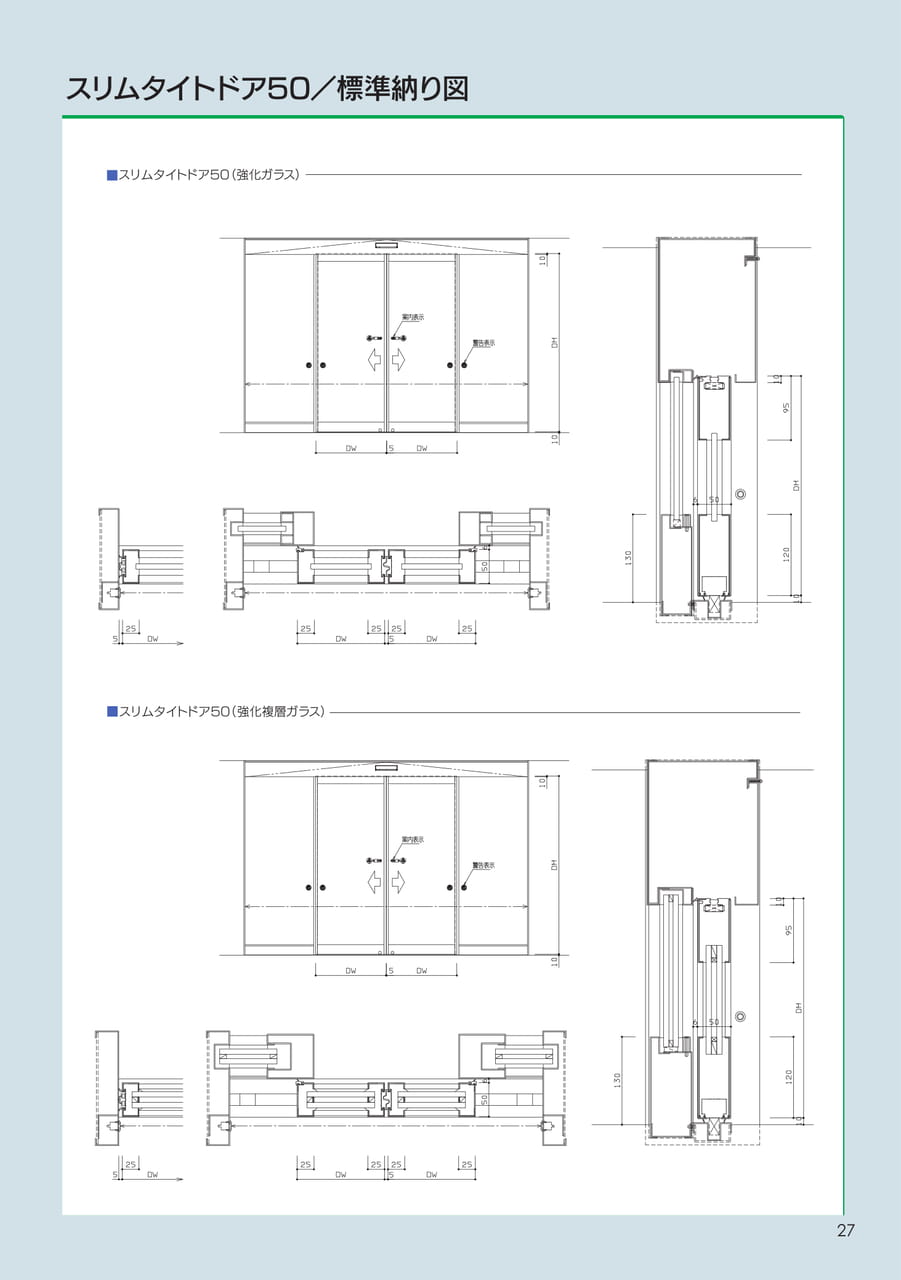

スリムタイトドア50／標準納り図スリムタイトドア50（強化ガラス）スリムタイトドア50（強化複層ガラス）27

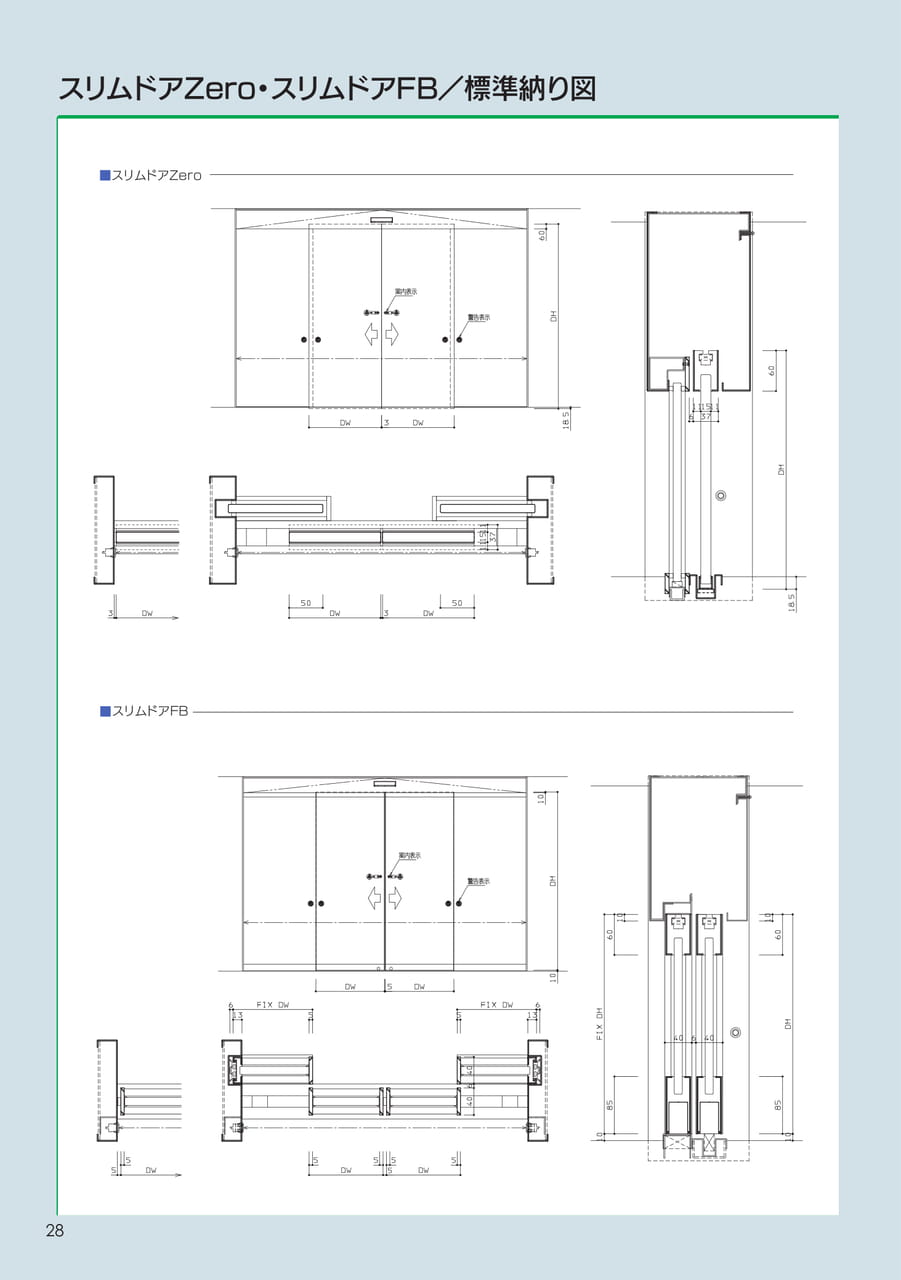

スリムドアZero・スリムドアFB／標準納り図スリムドアZeroスリムドアFB28

KDS0112-2605-25IWA
