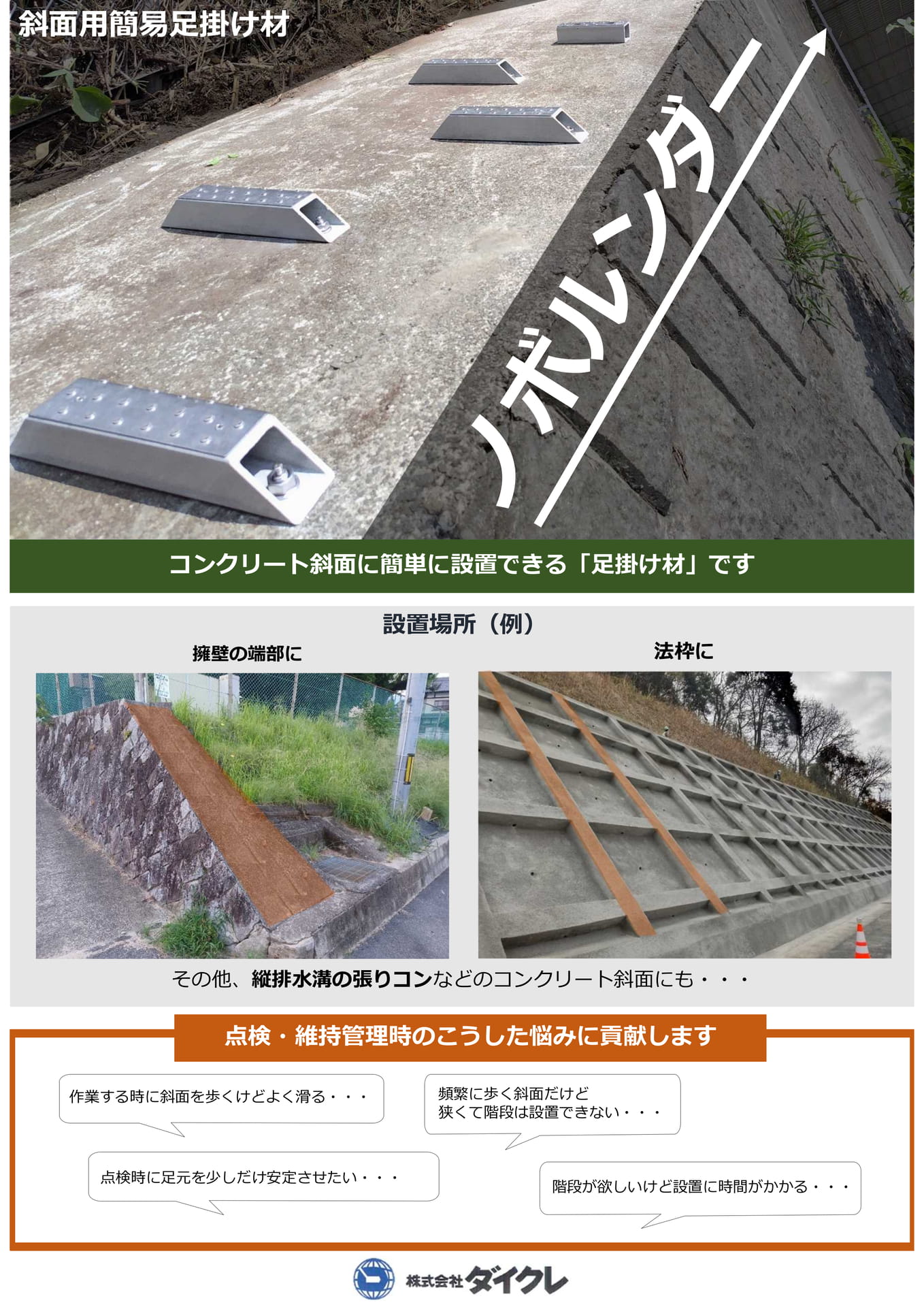

斜面用簡易足掛け材コンクリート斜面に簡単に設置できる「足掛け材」です擁壁の端部に設置場所（例）法枠にその他、縦排水溝の張りコンなどのコンクリート斜面にも・・・点検・維持管理時のこうした悩みに貢献します作業する時に斜面を歩くけどよく滑る・・・頻繁に歩く斜面だけど狭くて階段は設置できない・・・点検時に足元を少しだけ安定させたい・・・階段が欲しいけど設置に時間がかかる・・・

Page 2

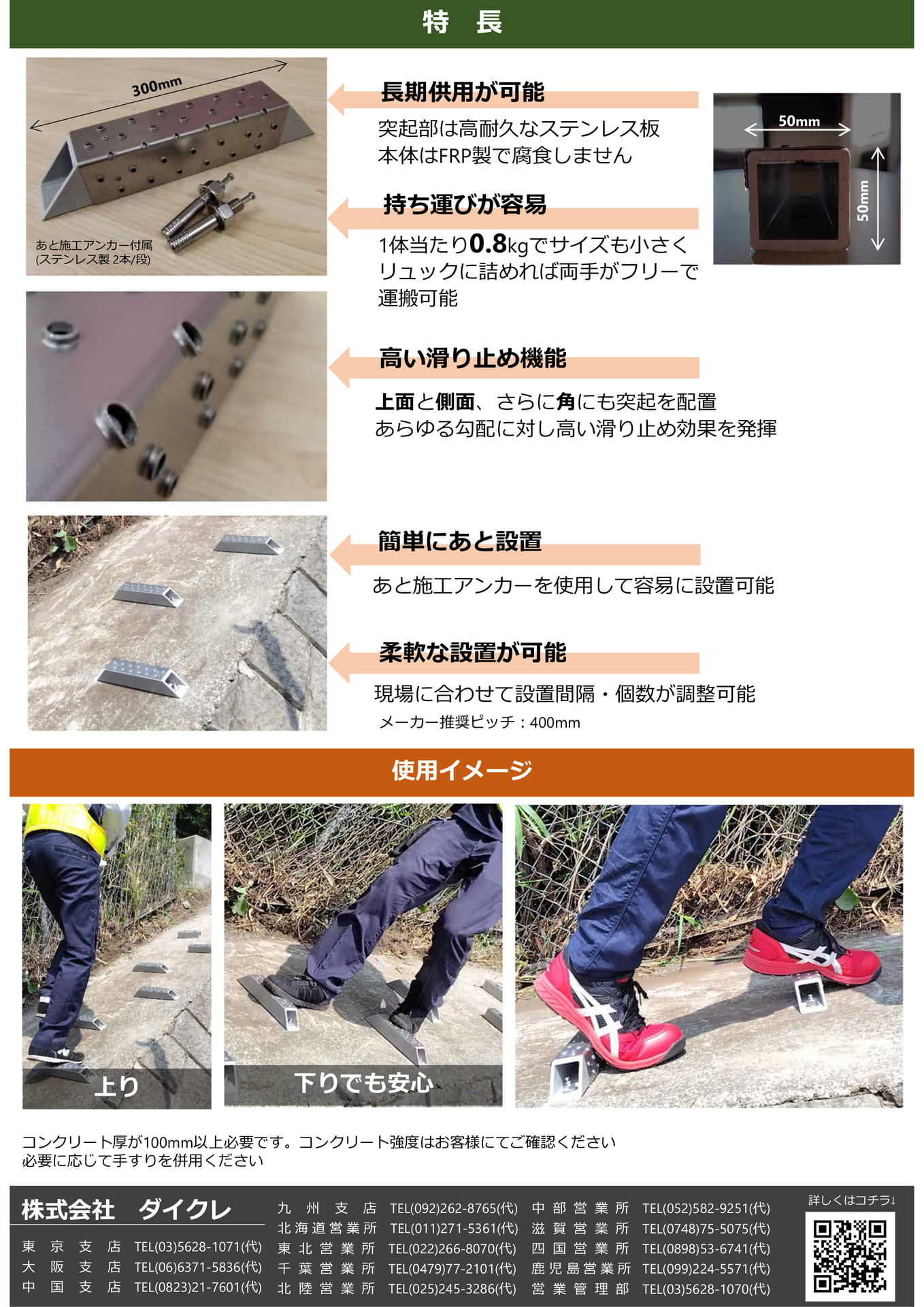

特長長期供用が可能突起部は高耐久なステンレス板本体はFRP製で腐食しません50mm持ち運びが容易50mmあと施工アンカー付属(ステンレス製2本/段)1体当たり0.8kgでサイズも小さくリュックに詰めれば両手がフリーで運搬可能高い滑り止め機能上面と側面、さらに角にも突起を配置あらゆる勾配に対し高い滑り止め効果を発揮簡単にあと設置あと施工アンカーを使用して容易に設置可能柔軟な設置が可能現場に合わせて設置間隔・個数が調整可能メーカー推奨ピッチ：400mm使用イメージ上り下りでも安心コンクリート厚が100mm以上必要です。コンクリート強度はお客様にてご確認ください必要に応じて手すりを併用ください株式会社ダイクレ東京支店TEL(03)5628-1071(代)大阪支店TEL(06)6371-5836(代)中国支店TEL(0823)21-7601(代)九州支店TEL(092)262-8765(代)北海道営業所TEL(011)271-5361(代)東北営業所TEL(022)266-8070(代)千葉営業所TEL(0479)77-2101(代)北陸営業所TEL(025)245-3286(代)中部営業所TEL(052)582-9251(代)滋賀営業所TEL(0748)75-5075(代)四国営業所TEL(0898)53-6741(代)鹿児島営業所TEL(099)224-5571(代)営業管理部TEL(03)5628-1070(代)詳しくはコチラ↓

施工要領

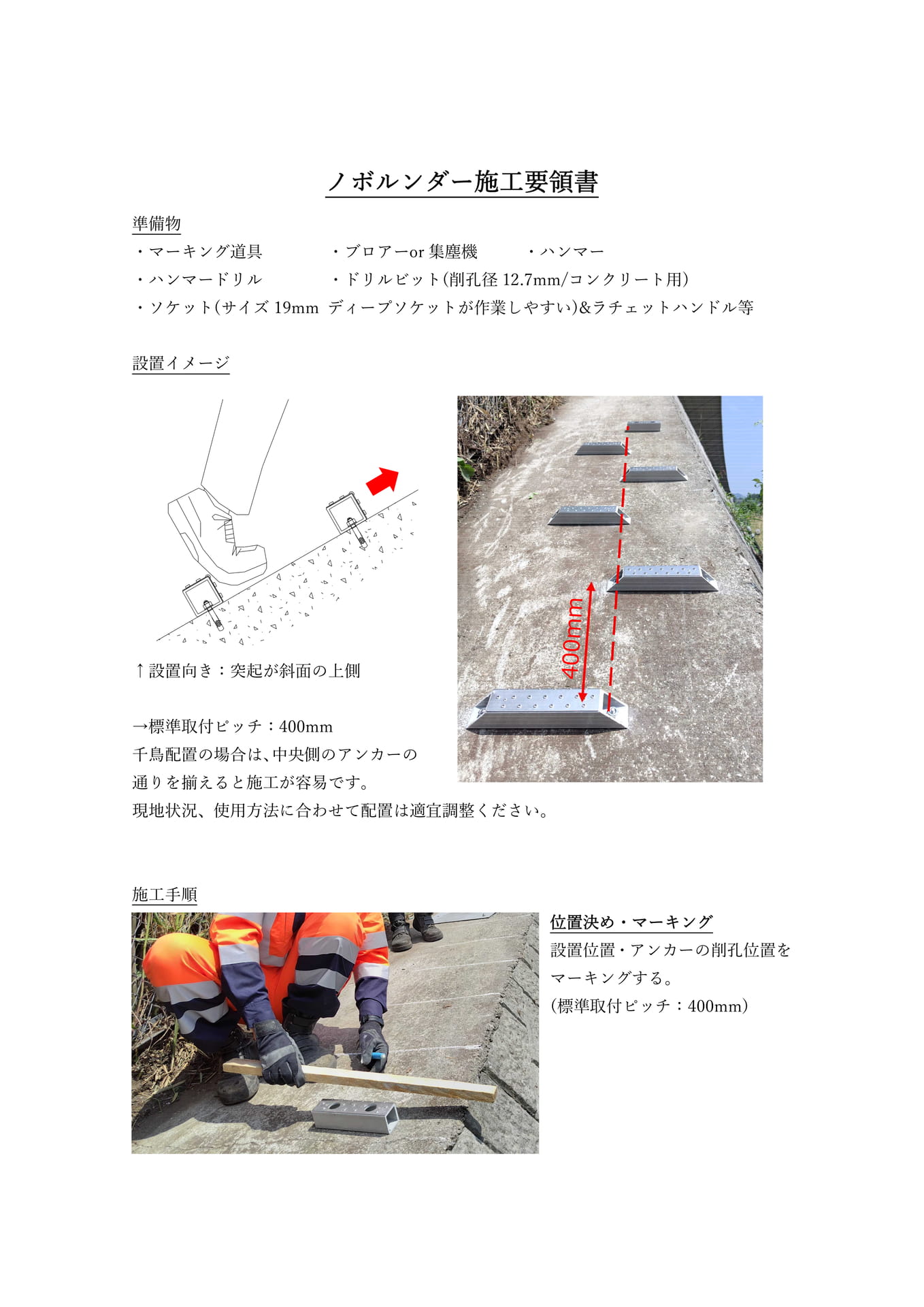

ノボルンダー施工要領書準備物・マーキング道具・ブロアーor集塵機・ハンマー・ハンマードリル・ドリルビット(削孔径12.7mm/コンクリート用)・ソケット(サイズ19mmディープソケットが作業しやすい)&ラチェットハンドル等設置イメージ↑設置向き：突起が斜面の上側→標準取付ピッチ：400mm千鳥配置の場合は、中央側のアンカーの通りを揃えると施工が容易です。現地状況、使用方法に合わせて配置は適宜調整ください。施工手順位置決め・マーキング設置位置・アンカーの削孔位置をマーキングする。(標準取付ピッチ：400mm)

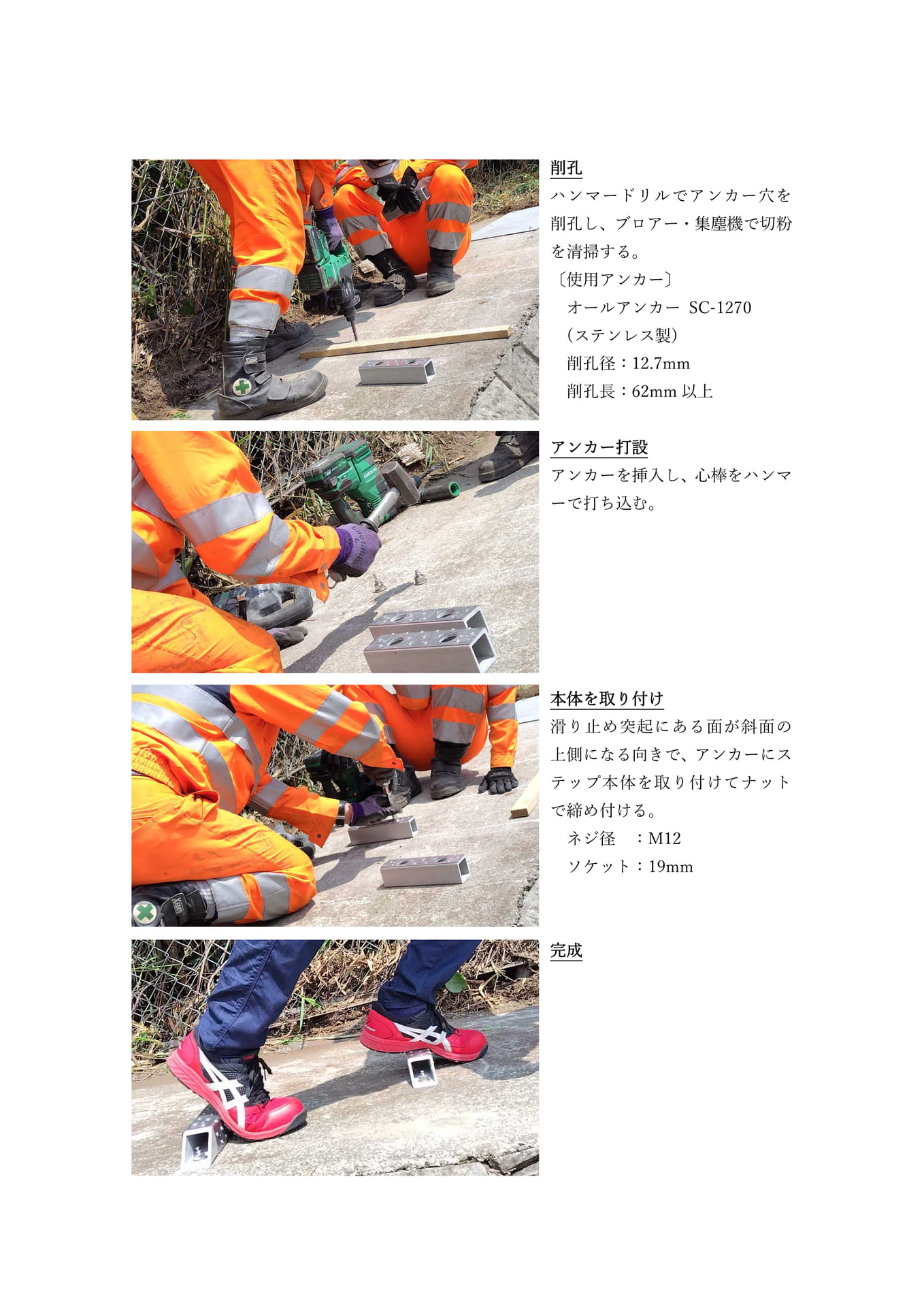

削孔ハンマードリルでアンカー穴を削孔し、ブロアー・集塵機で切粉を清掃する。〔使用アンカー〕オールアンカーSC-1270(ステンレス製)削孔径：12.7mm削孔長：62mm以上アンカー打設アンカーを挿入し、心棒をハンマーで打ち込む。本体を取り付け滑り止め突起にある面が斜面の上側になる向きで、アンカーにステップ本体を取り付けてナットで締め付ける。ネジ径：M12ソケット：19mm完成
