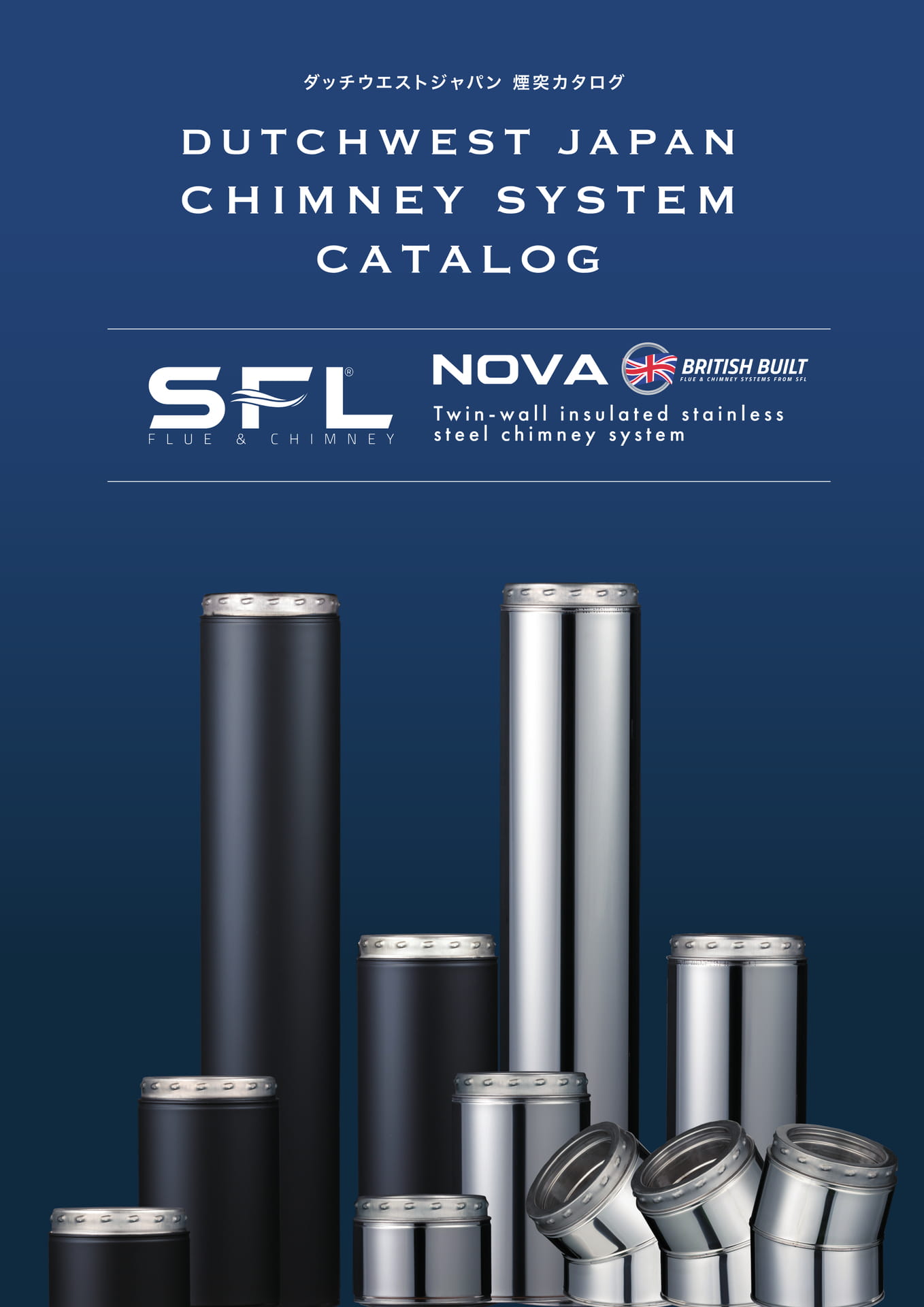

Page 01

ダッチウエストジャパン煙突カタログ

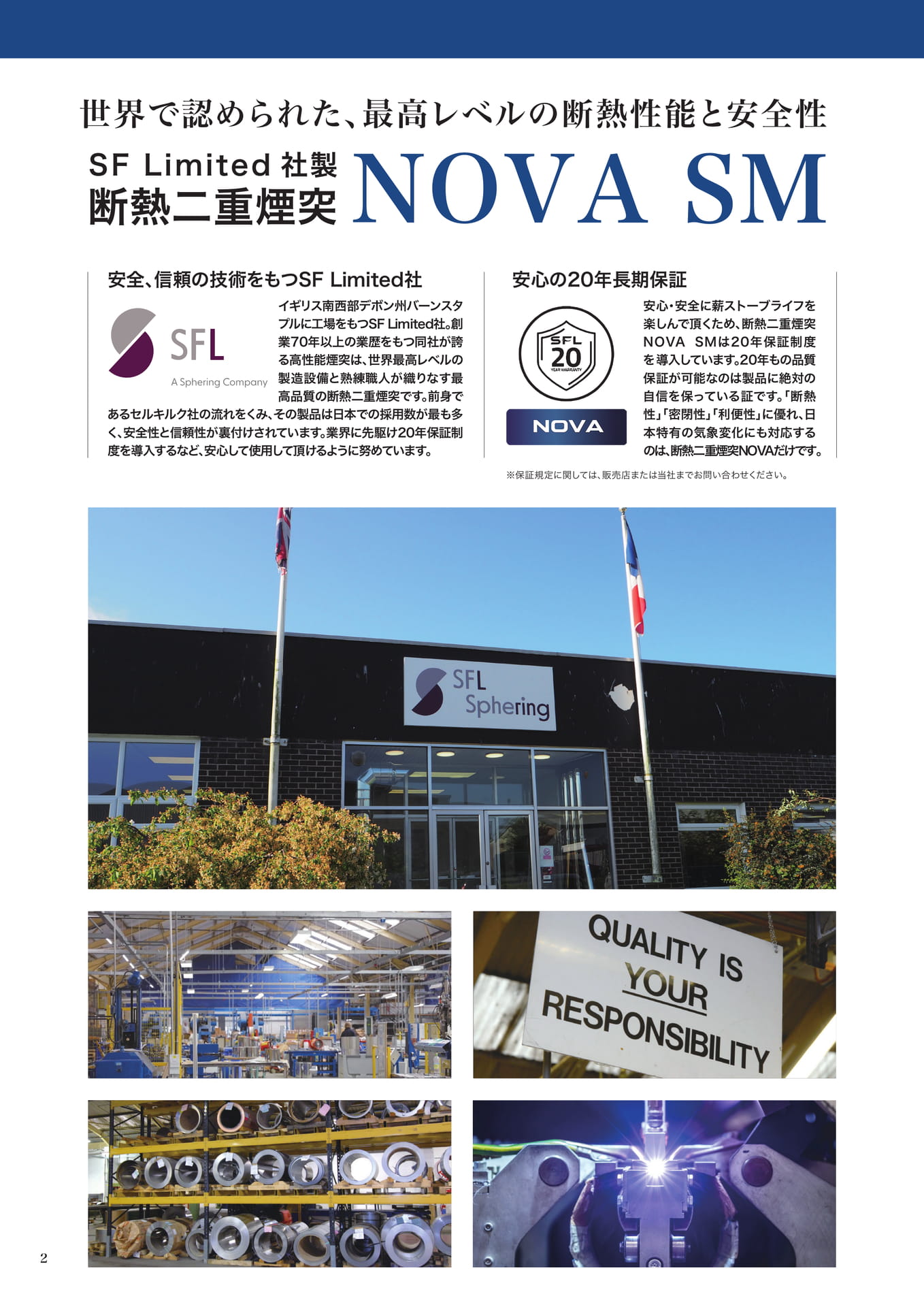

世界で認められた、最高レベルの断熱性能と安全性SFLimited社製NOVASM断熱二重煙突安全、信頼の技術をもつSFLimited社イギリス南西部デボン州バーンスタプルに工場をもつSFLimited社。創業70年以上の業歴をもつ同社が誇る高性能煙突は、世界最高レベルの製造設備と熟練職人が織りなす最高品質の断熱二重煙突です。前身であるセルキルク社の流れをくみ、その製品は日本での採用数が最も多く、安全性と信頼性が裏付けされています。業界に先駆け20年保証制度を導入するなど、安心して使用して頂けるように努めています。安心の20年長期保証安心・安全に薪ストーブライフを楽しんで頂くため、断熱二重煙突NOVASMは20年保証制度を導入しています。20年もの品質保証が可能なのは製品に絶対の自信を保っている証です。「断熱性」「密閉性」「利便性」に優れ、日本特有の気象変化にも対応するのは、断熱二重煙突NOVAだけです。※保証規定に関しては、販売店または当社までお問い合わせください。2

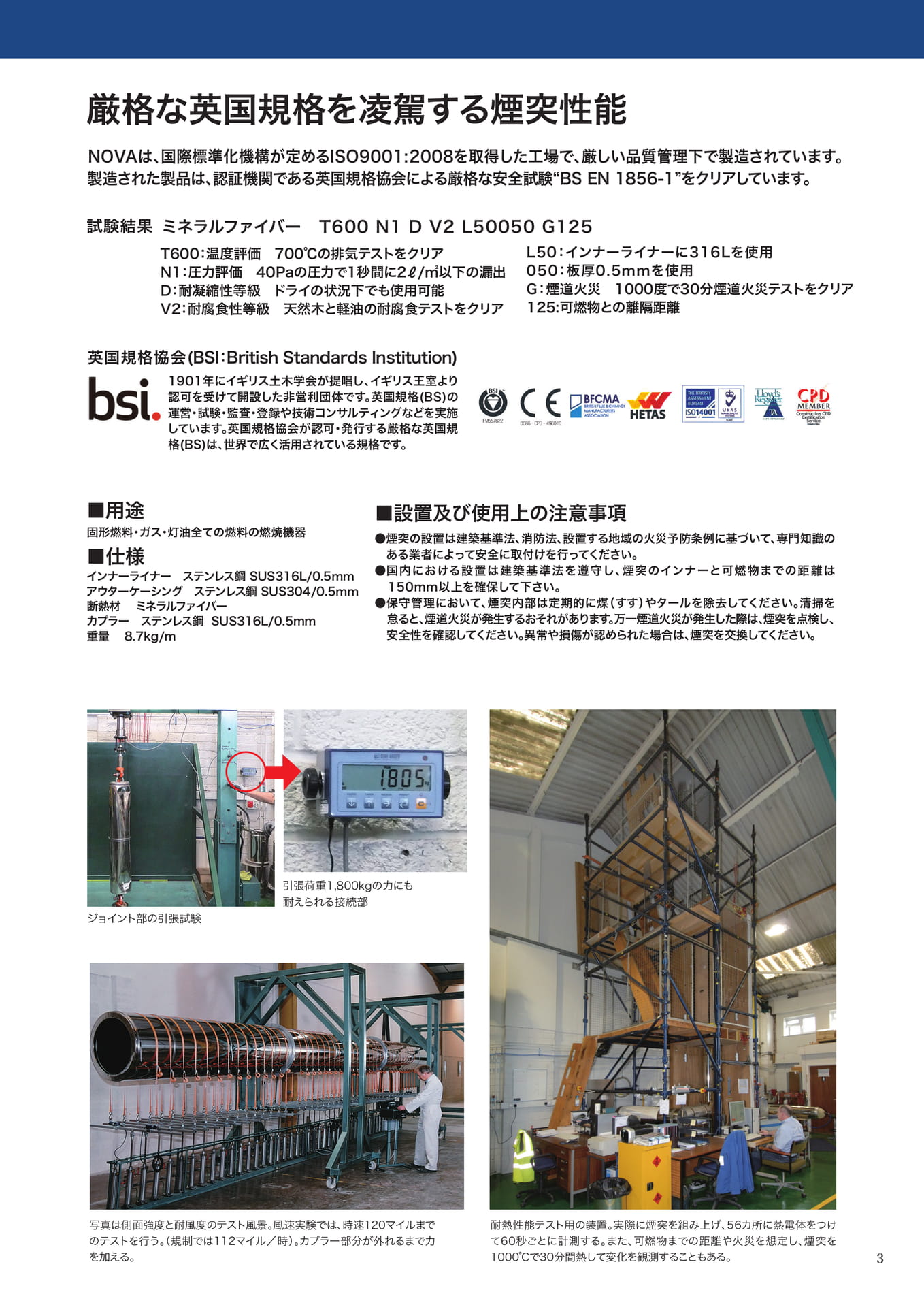

厳格な英国規格を凌駕する煙突性能NOVAは、国際標準化機構が定めるISO9001:2008を取得した工場で、厳しい品質管理下で製造されています。製造された製品は、認証機関である英国規格協会による厳格な安全試験“BSEN1856-1”をクリアしています。試験結果ミネラルファイバーT600N1DV2L50050G125T600：温度評価700℃の排気テストをクリアN1：圧力評価40Paの圧力で1秒間に2ℓ/㎡以下の漏出D：耐凝縮性等級ドライの状況下でも使用可能V2：耐腐食性等級天然木と軽油の耐腐食テストをクリアL50：インナーライナーに316Lを使用050：板厚0.5mmを使用G：煙道火災1000度で30分煙道火災テストをクリア125:可燃物との離隔距離英国規格協会(BSI：BritishStandardsInstitution)1901年にイギリス土木学会が提唱し、イギリス王室より認可を受けて開設した非営利団体です。英国規格(BS)の運営・試験・監査・登録や技術コンサルティングなどを実施しています。英国規格協会が認可・発行する厳格な英国規格(BS)は、世界で広く活用されている規格です。■用途固形燃料・ガス・灯油全ての燃料の燃焼機器■仕様インナーライナーステンレス鋼SUS316L/0.5mmアウターケーシングステンレス鋼SUS304/0.5mm断熱材ミネラルファイバーカプラーステンレス鋼SUS316L/0.5mm重量8.7kg/m■設置及び使用上の注意事項●煙突の設置は建築基準法、消防法、設置する地域の火災予防条例に基づいて、専門知識のある業者によって安全に取付けを行ってください。●国内における設置は建築基準法を遵守し、煙突のインナーと可燃物までの距離は150mm以上を確保して下さい。●保守管理において、煙突内部は定期的に煤（すす）やタールを除去してください。清掃を怠ると、煙道火災が発生するおそれがあります。万一煙道火災が発生した際は、煙突を点検し、安全性を確認してください。異常や損傷が認められた場合は、煙突を交換してください。ジョイント部の引張試験引張荷重1,800kgの力にも耐えられる接続部写真は側面強度と耐風度のテスト風景。風速実験では、時速120マイルまでのテストを行う。（規制では112マイル／時）。カプラー部分が外れるまで力を加える。耐熱性能テスト用の装置。実際に煙突を組み上げ、56カ所に熱電体をつけて60秒ごとに計測する。また、可燃物までの距離や火災を想定し、煙突を1000℃で30分間熱して変化を観測することもある。3

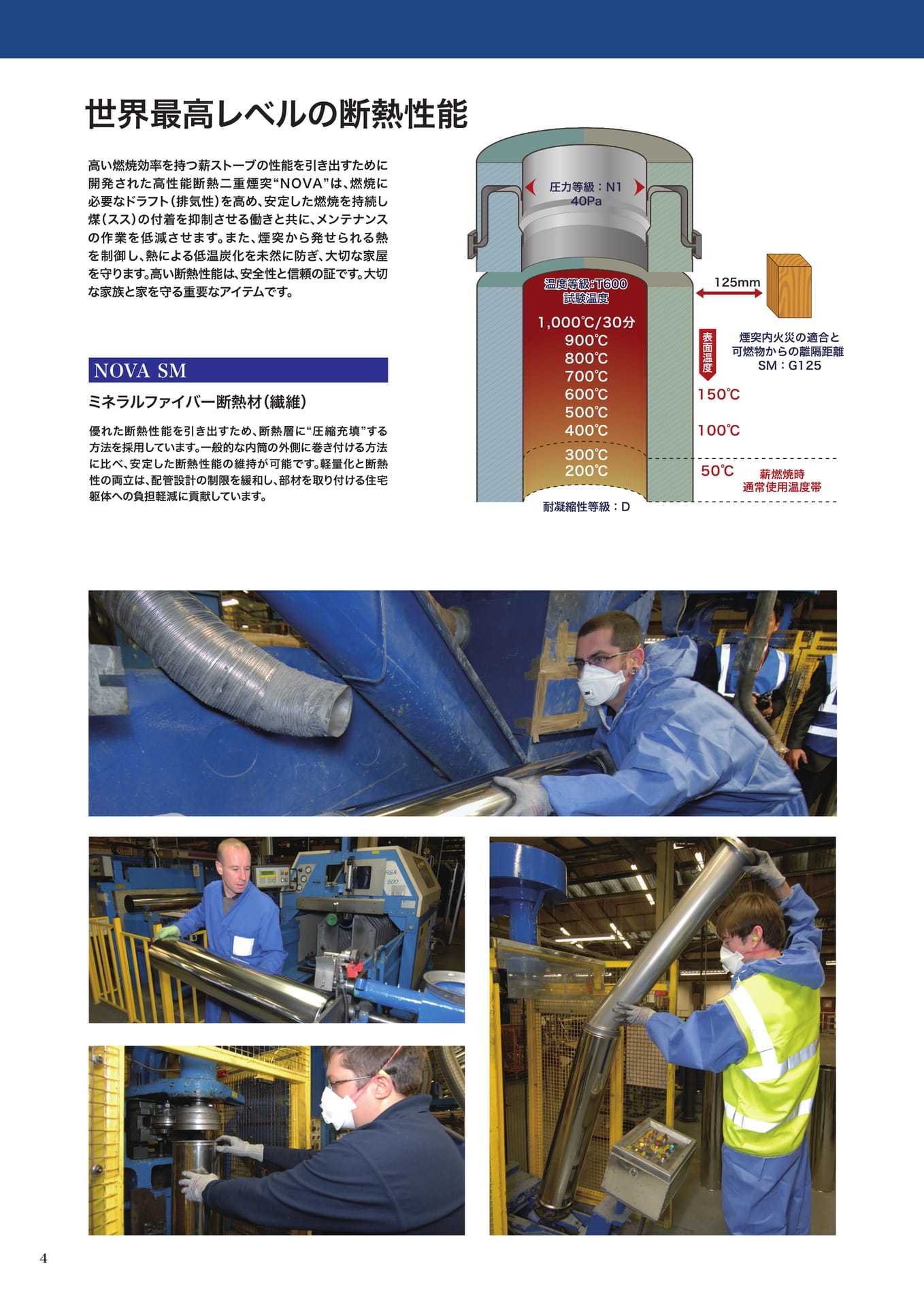

世界最高レベルの断熱性能高い燃焼効率を持つ薪ストーブの性能を引き出すために開発された高性能断熱二重煙突“NOVA”は、燃焼に必要なドラフト（排気性）を高め、安定した燃焼を持続し煤（スス）の付着を抑制させる働きと共に、メンテナンスの作業を低減させます。また、煙突から発せられる熱を制御し、熱による低温炭化を未然に防ぎ、大切な家屋を守ります。高い断熱性能は、安全性と信頼の証です。大切な家族と家を守る重要なアイテムです。NOVASMミネラルファイバー断熱材（繊維）優れた断熱性能を引き出すため、断熱層に“圧縮充填”する方法を採用しています。一般的な内筒の外側に巻き付ける方法に比べ、安定した断熱性能の維持が可能です。軽量化と断熱性の両立は、配管設計の制限を緩和し、部材を取り付ける住宅躯体への負担軽減に貢献しています。圧力等級：N140Pa温度等級：T600試験温度900℃800℃700℃600℃500℃400℃300℃200℃耐凝縮性等級：D表1,000℃/30分面温度125mm150℃100℃50℃煙突内火災の適合と可燃物からの離隔距離SM：G125薪燃焼時通常使用温度帯4

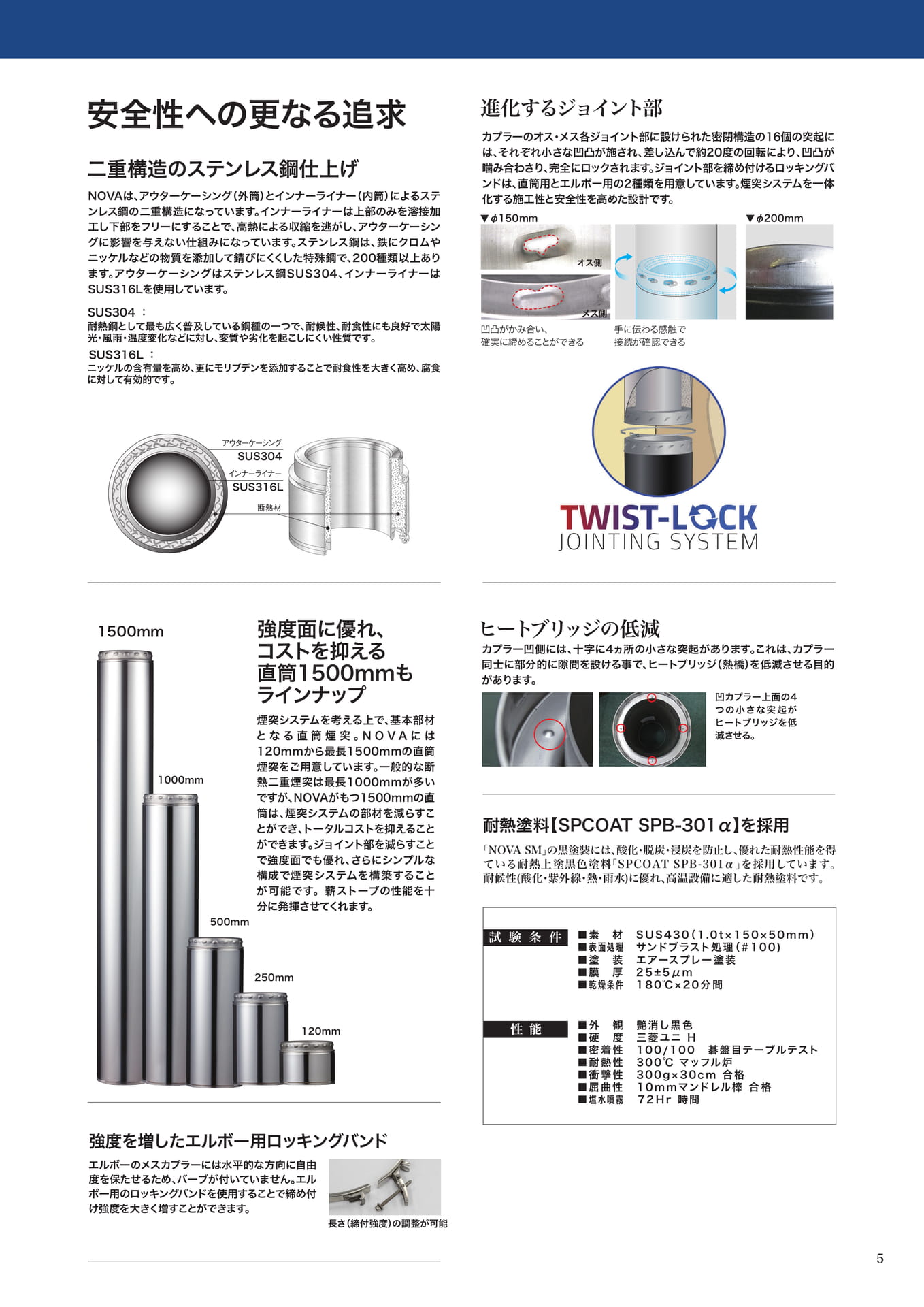

安全性への更なる追求二重構造のステンレス鋼仕上げNOVAは、アウターケーシング（外筒）とインナーライナー（内筒）によるステンレス鋼の二重構造になっています。インナーライナーは上部のみを溶接加工し下部をフリーにすることで、高熱による収縮を逃がし、アウターケーシングに影響を与えない仕組みになっています。ステンレス鋼は、鉄にクロムやニッケルなどの物質を添加して錆びにくくした特殊鋼で、200種類以上あります。アウターケーシングはステンレス鋼SUS304、インナーライナーはSUS316Lを使用しています。SUS304:耐熱鋼として最も広く普及している鋼種の一つで、耐候性、耐食性にも良好で太陽光・風雨・温度変化などに対し、変質や劣化を起こしにくい性質です。SUS316L:ニッケルの含有量を高め、更にモリブデンを添加することで耐食性を大きく高め、腐食に対して有効的です。進化するジョイント部カプラーのオス・メス各ジョイント部に設けられた密閉構造の16個の突起には、それぞれ小さな凹凸が施され、差し込んで約20度の回転により、凹凸が噛み合わさり、完全にロックされます。ジョイント部を締め付けるロッキングバンドは、直筒用とエルボー用の2種類を用意しています。煙突システムを一体化する施工性と安全性を高めた設計です。▼φ150mm凹凸がかみ合い、確実に締めることができるオス側メス側手に伝わる感触で接続が確認できる▼φ200mmSUS304SUS316L1500mm1000mm500mm強度面に優れ、コストを抑える直筒1500mmもラインナップ煙突システムを考える上で、基本部材となる直筒煙突。NOVAには120mmから最長1500mmの直筒煙突をご用意しています。一般的な断熱二重煙突は最長1000mmが多いですが、NOVAがもつ1500mmの直筒は、煙突システムの部材を減らすことができ、トータルコストを抑えることができます。ジョイント部を減らすことで強度面でも優れ、さらにシンプルな構成で煙突システムを構築することが可能です。薪ストーブの性能を十分に発揮させてくれます。250mmヒートブリッジの低減カプラー凹側には、十字に4ヵ所の小さな突起があります。これは、カプラー同士に部分的に隙間を設ける事で、ヒートブリッジ（熱橋）を低減させる目的があります。凹カプラー上面の4つの小さな突起がヒートブリッジを低減させる。耐熱塗料【SPCOATSPB-301α】を採用「NOVASM」の黒塗装には、酸化・脱炭・浸炭を防止し、優れた耐熱性能を得ている耐熱上塗黒色塗料「SPCOATSPB-301α」を採用しています。耐候性(酸化・紫外線・熱・雨水)に優れ、高温設備に適した耐熱塗料です。試験条件■素材SUS430（1.0t×150×50mm）■表面処理サンドブラスト処理（#100)■塗装エアースプレー塗装■膜厚25±5μm■乾燥条件180℃×20分間120mm性能■外観艶消し黒色■硬度三菱ユニH■密着性100/100碁盤目テーブルテスト■耐熱性300℃マッフル炉■衝撃性300g×30cm合格■屈曲性10mmマンドレル棒合格■塩水噴霧72Ｈr時間強度を増したエルボー用ロッキングバンドエルボーのメスカプラーには水平的な方向に自由度を保たせるため、バーブが付いていません。エルボー用のロッキングバンドを使用することで締め付け強度を大きく増すことができます。長さ（締付強度）の調整が可能5

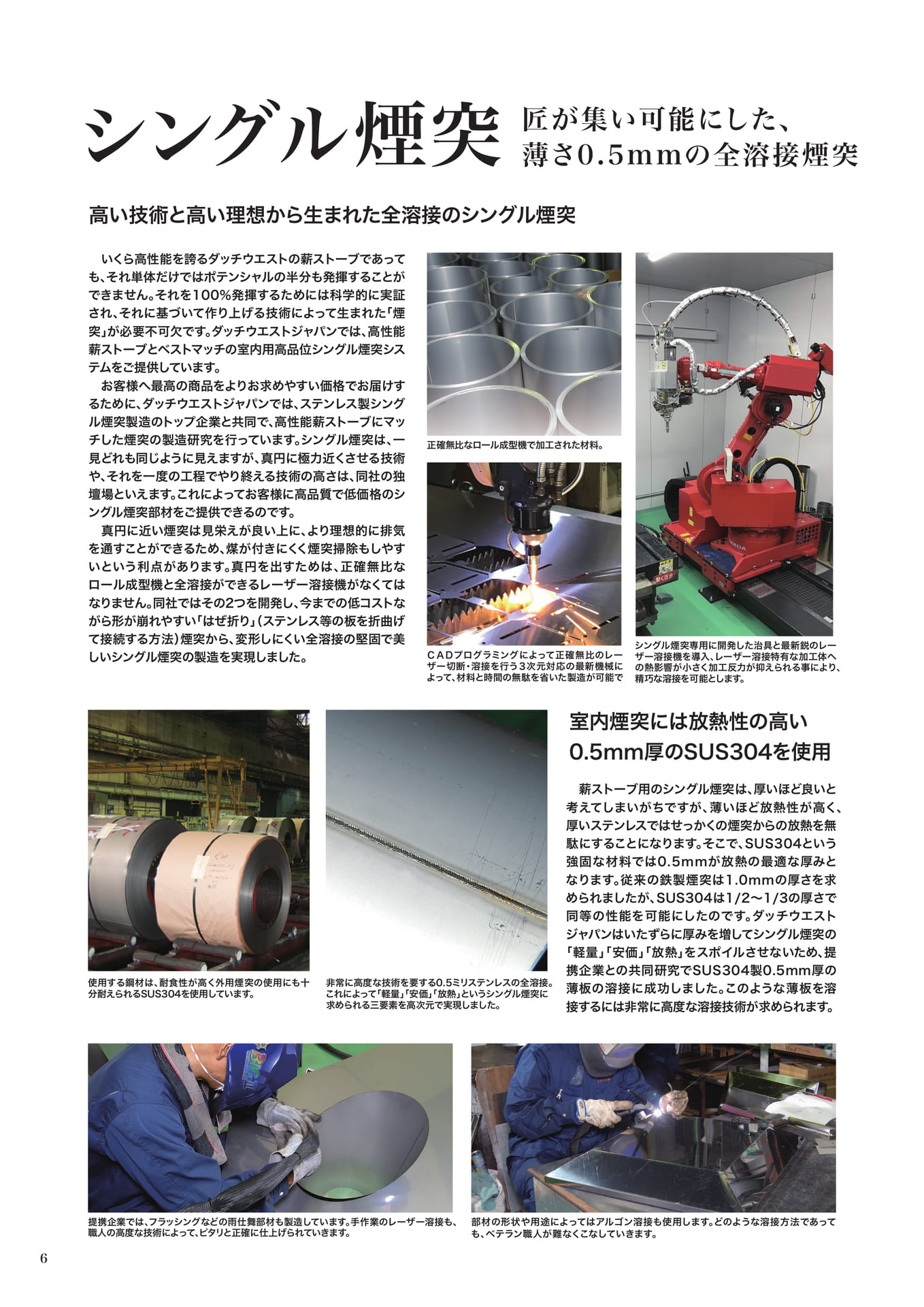

シングル煙突匠が集い可能にした、薄さ0.5mmの全溶接煙突高い技術と高い理想から生まれた全溶接のシングル煙突いくら高性能を誇るダッチウエストの薪ストーブであっても、それ単体だけではポテンシャルの半分も発揮することができません。それを100％発揮するためには科学的に実証され、それに基づいて作り上げる技術によって生まれた「煙突」が必要不可欠です。ダッチウエストジャパンでは、高性能薪ストーブとベストマッチの室内用高品位シングル煙突システムをご提供しています。お客様へ最高の商品をよりお求めやすい価格でお届けするために、ダッチウエストジャパンでは、ステンレス製シングル煙突製造のトップ企業と共同で、高性能薪ストーブにマッチした煙突の製造研究を行っています。シングル煙突は、一見どれも同じように見えますが、真円に極力近くさせる技術や、それを一度の工程でやり終える技術の高さは、同社の独壇場といえます。これによってお客様に高品質で低価格のシングル煙突部材をご提供できるのです。真円に近い煙突は見栄えが良い上に、より理想的に排気を通すことができるため、煤が付きにくく煙突掃除もしやすいという利点があります。真円を出すためは、正確無比なロール成型機と全溶接ができるレーザー溶接機がなくてはなりません。同社ではその2つを開発し、今までの低コストながら形が崩れやすい「はぜ折り」（ステンレス等の板を折曲げて接続する方法）煙突から、変形しにくい全溶接の堅固で美しいシングル煙突の製造を実現しました。正確無比なロール成型機で加工された材料。ＣＡＤプログラミングによって正確無比のレーザー切断・溶接を行う３次元対応の最新機械によって、材料と時間の無駄を省いた製造が可能でシングル煙突専用に開発した治具と最新鋭のレーザー溶接機を導入、レーザー溶接特有な加工体への熱影響が小さく加工反力が抑えられる事により、精巧な溶接を可能とします。室内煙突には放熱性の高い0.5mm厚のSUS304を使用使用する鋼材は、耐食性が高く外用煙突の使用にも十分耐えられるSUS304を使用しています。非常に高度な技術を要する0.5ミリステンレスの全溶接。これによって「軽量」「安価」「放熱」というシングル煙突に求められる三要素を高次元で実現しました。薪ストーブ用のシングル煙突は、厚いほど良いと考えてしまいがちですが、薄いほど放熱性が高く、厚いステンレスではせっかくの煙突からの放熱を無駄にすることになります。そこで、SUS304という強固な材料では0.5mmが放熱の最適な厚みとなります。従来の鉄製煙突は1.0mmの厚さを求められましたが、SUS304は1/2～1/3の厚さで同等の性能を可能にしたのです。ダッチウエストジャパンはいたずらに厚みを増してシングル煙突の「軽量」「安価」「放熱」をスポイルさせないため、提携企業との共同研究でSUS304製0.5mm厚の薄板の溶接に成功しました。このような薄板を溶接するには非常に高度な溶接技術が求められます。提携企業では、フラッシングなどの雨仕舞部材も製造しています。手作業のレーザー溶接も、職人の高度な技術によって、ピタリと正確に仕上げられていきます。部材の形状や用途によってはアルゴン溶接も使用します。どのような溶接方法であっても、ベテラン職人が難なくこなしていきます。6

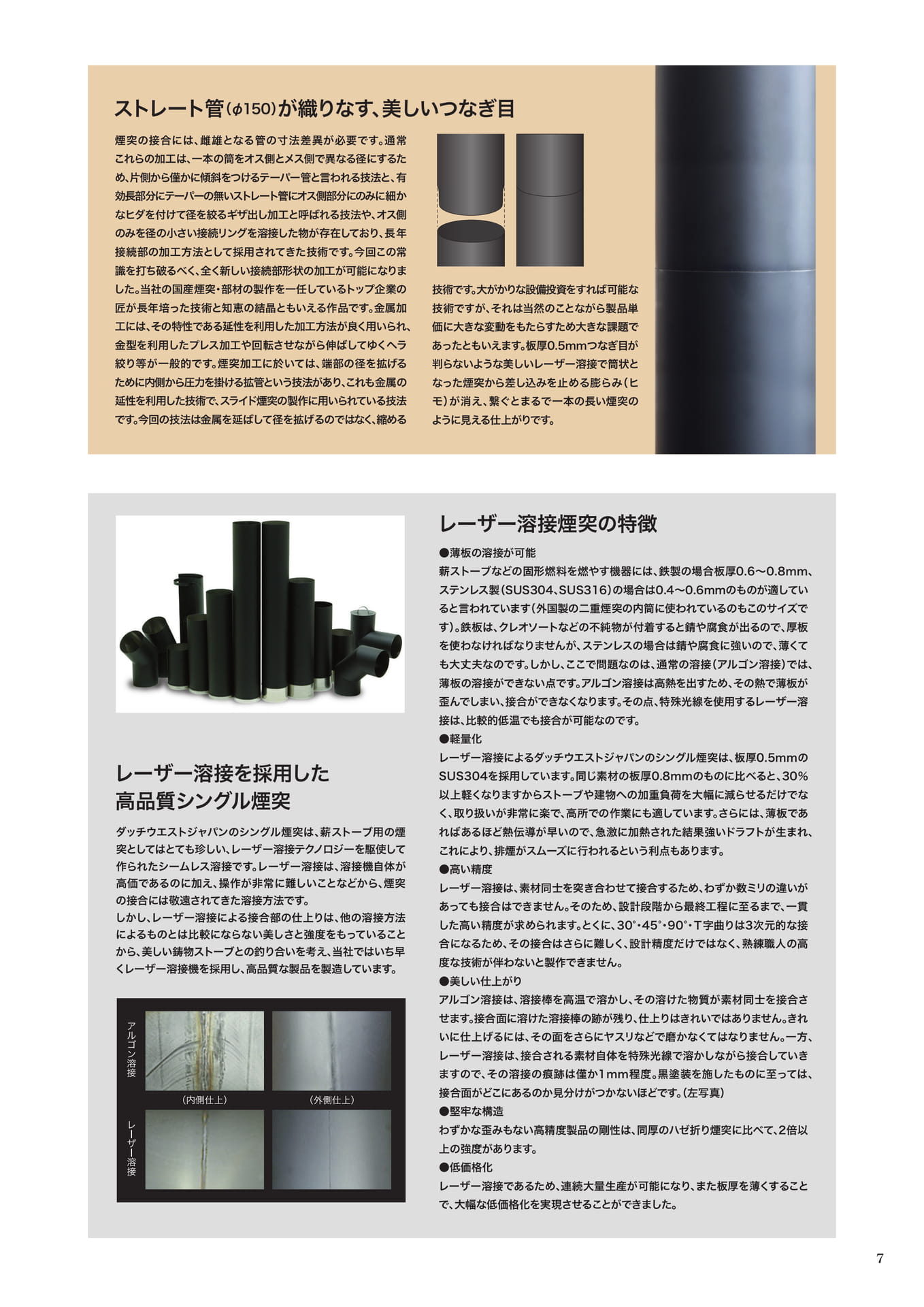

ストレート管（φ150）が織りなす、美しいつなぎ目煙突の接合には、雌雄となる管の寸法差異が必要です。通常これらの加工は、一本の筒をオス側とメス側で異なる径にするため、片側から僅かに傾斜をつけるテーパー管と言われる技法と、有効長部分にテーパーの無いストレート管にオス側部分にのみに細かなヒダを付けて径を絞るギザ出し加工と呼ばれる技法や、オス側のみを径の小さい接続リングを溶接した物が存在しており、長年接続部の加工方法として採用されてきた技術です。今回この常識を打ち破るべく、全く新しい接続部形状の加工が可能になりました。当社の国産煙突・部材の製作を一任しているトップ企業の匠が長年培った技術と知恵の結晶ともいえる作品です。金属加工には、その特性である延性を利用した加工方法が良く用いられ、金型を利用したプレス加工や回転させながら伸ばしてゆくヘラ絞り等が一般的です。煙突加工に於いては、端部の径を拡げるために内側から圧力を掛ける拡管という技法があり、これも金属の延性を利用した技術で、スライド煙突の製作に用いられている技法です。今回の技法は金属を延ばして径を拡げるのではなく、縮める技術です。大がかりな設備投資をすれば可能な技術ですが、それは当然のことながら製品単価に大きな変動をもたらすため大きな課題であったともいえます。板厚0.5mmつなぎ目が判らないような美しいレーザー溶接で筒状となった煙突から差し込みを止める膨らみ（ヒモ）が消え、繋ぐとまるで一本の長い煙突のように見える仕上がりです。レーザー溶接煙突の特徴レーザー溶接を採用した高品質シングル煙突ダッチウエストジャパンのシングル煙突は、薪ストーブ用の煙突としてはとても珍しい、レーザー溶接テクノロジーを駆使して作られたシームレス溶接です。レーザー溶接は、溶接機自体が高価であるのに加え、操作が非常に難しいことなどから、煙突の接合には敬遠されてきた溶接方法です。しかし、レーザー溶接による接合部の仕上りは、他の溶接方法によるものとは比較にならない美しさと強度をもっていることから、美しい鋳物ストーブとの釣り合いを考え、当社ではいち早くレーザー溶接機を採用し、高品質な製品を製造しています。●薄板の溶接が可能薪ストーブなどの固形燃料を燃やす機器には、鉄製の場合板厚0.6～0.8mm、ステンレス製（SUS304、SUS316）の場合は0.4～0.6mmのものが適していると言われています（外国製の二重煙突の内筒に使われているのもこのサイズです）。鉄板は、クレオソートなどの不純物が付着すると錆や腐食が出るので、厚板を使わなければなりませんが、ステンレスの場合は錆や腐食に強いので、薄くても大丈夫なのです。しかし、ここで問題なのは、通常の溶接（アルゴン溶接）では、薄板の溶接ができない点です。アルゴン溶接は高熱を出すため、その熱で薄板が歪んでしまい、接合ができなくなります。その点、特殊光線を使用するレーザー溶接は、比較的低温でも接合が可能なのです。●軽量化レーザー溶接によるダッチウエストジャパンのシングル煙突は、板厚0.5mmのSUS304を採用しています。同じ素材の板厚0.8mmのものに比べると、30％以上軽くなりますからストーブや建物への加重負荷を大幅に減らせるだけでなく、取り扱いが非常に楽で、高所での作業にも適しています。さらには、薄板であればあるほど熱伝導が早いので、急激に加熱された結果強いドラフトが生まれ、これにより、排煙がスムーズに行われるという利点もあります。●高い精度レーザー溶接は、素材同士を突き合わせて接合するため、わずか数ミリの違いがあっても接合はできません。そのため、設計段階から最終工程に至るまで、一貫した高い精度が求められます。とくに、30°・45°・90°・Ｔ字曲りは3次元的な接合になるため、その接合はさらに難しく、設計精度だけではなく、熟練職人の高度な技術が伴わないと製作できません。●美しい仕上がりアルゴン溶接は、溶接棒を高温で溶かし、その溶けた物質が素材同士を接合させます。接合面に溶けた溶接棒の跡が残り、仕上りはきれいではありません。きれいに仕上げるには、その面をさらにヤスリなどで磨かなくてはなりません。一方、レーザー溶接は、接合される素材自体を特殊光線で溶かしながら接合していきますので、その溶接の痕跡は僅か1mm程度。黒塗装を施したものに至っては、接合面がどこにあるのか見分けがつかないほどです。（左写真）●堅牢な構造わずかな歪みもない高精度製品の剛性は、同厚のハゼ折り煙突に比べて、2倍以上の強度があります。●低価格化レーザー溶接であるため、連続大量生産が可能になり、また板厚を薄くすることで、大幅な低価格化を実現させることができました。7

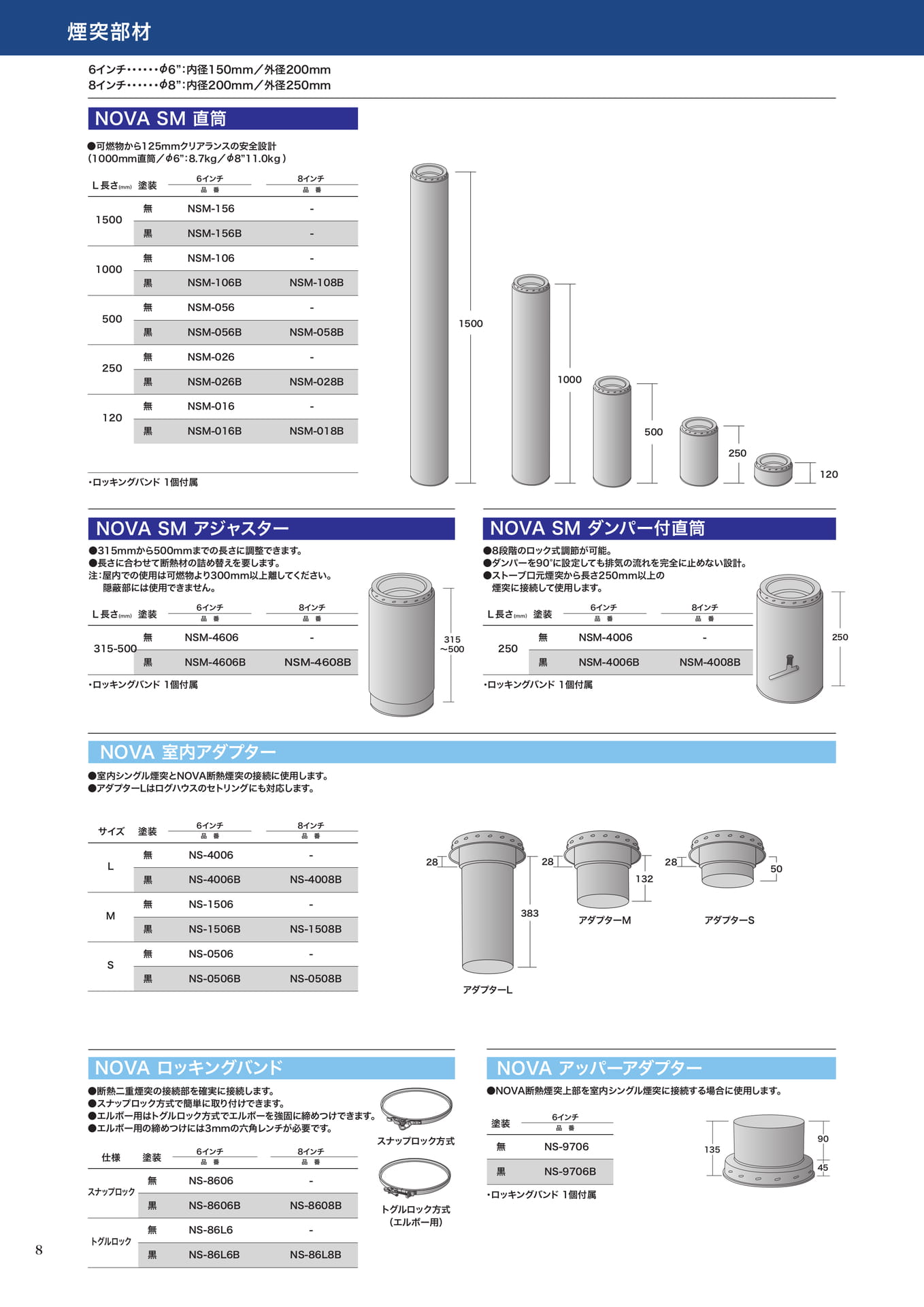

8煙突部材315～50015001000500250120アダプターLアダプターMアダプターS283832813228504513590（エルボー用）スナップロック方式トグルロック方式●8段階のロック式調節が可能。●ダンパーを90°に設定しても排気の流れを完全に止めない設計。●ストーブ口元煙突から長さ250mm以上の煙突に接続して使用します。●315mmから500mmまでの長さに調整できます。●長さに合わせて断熱材の詰め替えを要します。注：屋内での使用は可燃物より300mm以上離してください。隠蔽部には使用できません。●室内シングル煙突とNOVA断熱煙突の接続に使用します。●アダプターLはログハウスのセトリングにも対応します。●NOVA断熱煙突上部を室内シングル煙突に接続する場合に使用します。●断熱二重煙突の接続部を確実に接続します。●スナップロック方式で簡単に取り付けできます。●エルボー用はトグルロック方式でエルボーを強固に締めつけできます。●エルボー用の締めつけには3mmの六角レンチが必要です。●可燃物から125mmクリアランスの安全設計（1000mm直筒／φ6”：8.7kg／φ8”11.0kg）--塗装L長さ(mm）6インチ8インチ6インチ8インチ6インチ8インチ6インチ6インチ8インチ6インチ8インチ品番品番無黒1500NSM-4606NSM-4606BNSM-4608B-塗装L長さ(mm）品番品番無黒315-500-NSM-108B無黒1000-無黒500-無黒250NSM-156NSM-156BNSM-106NSM-106BNSM-056NSM-056BNSM-026NSM-026BNSM-016NSM-016B-NSM-018B無黒120・ロッキングバンド1個付属・ロッキングバンド1個付属・ロッキングバンド1個付属NSM-4006NSM-4006BNSM-4008B-塗装L長さ(mm）品番品番無黒250・ロッキングバンド1個付属NOVASM直筒NOVASMアジャスターNOVASMダンパー付直筒NOVA室内アダプターNOVAアッパーアダプターNOVAロッキングバンド250NSM-058BNSM-028B塗装サイズ品番品番無黒L無黒M塗装仕様品番品番無黒スナップロックNS-8606NS-8606BNS-86L6NS-86L6B--NS-86L8BNS-8608BNS-9706NS-9706B塗装品番無黒無黒トグルロック無黒SNS-4006NS-4006BNS-1506NS-1506BNS-0506NS-0506B--NS-1508BNS-4008B-NS-0508B6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm

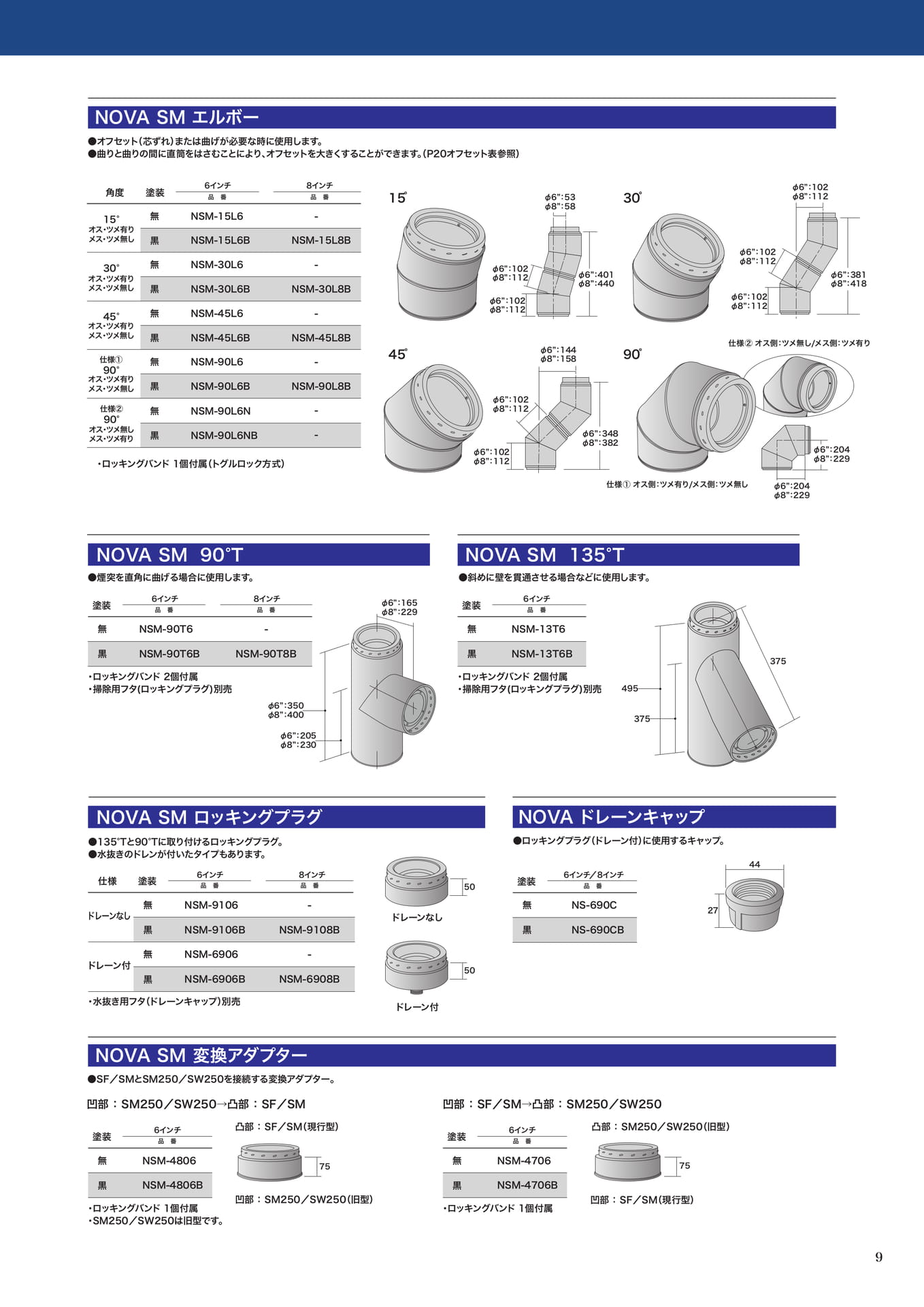

990301545凹部：SM250／SW250（旧型）凹部：SF／SM（現行型）凸部：SF／SM（現行型）凸部：SM250／SW250（旧型）●SF／SMとSM250／SW250を接続する変換アダプター。6インチ8インチ・ロッキングバンド1個付属（トグルロック方式）仕様①オス側：ツメ有り/メス側：ツメ無し仕様②オス側：ツメ無し/メス側：ツメ有り凹部：SM250／SW250→凸部：SF／SM凹部：SF／SM→凸部：SM250／SW250・ロッキングバンド1個付属・SM250／SW250は旧型です。φ6”：204φ8”：229φ6”：204φ8”：229φ6”：53φ8”：58φ6”：102φ8”：112φ6”：102φ8”：112φ6”：102φ8”：112φ6”：102φ8”：112φ6”：102φ8”：112φ6”：102φ8”：112φ6”：102φ8”：112φ6”：401φ8”：440φ6”：381φ8”：418φ6”：144φ8”：158φ6”：348φ8”：3827575●煙突を直角に曲げる場合に使用します。・ロッキングバンド2個付属・掃除用フタ(ロッキングプラグ)別売φ6”：165φ8”：229φ6”：350φ8”：400φ6”：205φ8”：230NOVASM90°Tドレーン付ドレーンなし●135°Tと90°Tに取り付けるロッキングプラグ。●水抜きのドレンが付いたタイプもあります。・水抜き用フタ（ドレーンキャップ）別売5050NOVASMロッキングプラグ●ロッキングプラグ（ドレーン付）に使用するキャップ。2744NOVAドレーンキャップ●斜めに壁を貫通させる場合などに使用します。375495375NOVASM135°TNOVASM変換アダプターNSM-15L6NSM-15L6B-塗装角度品番品番無黒オス・ツメ有りメス・ツメ無しオス・ツメ有りメス・ツメ無しオス・ツメ有りメス・ツメ無しオス・ツメ有りメス・ツメ無し15°NSM-30L6NSM-30L6B-NSM-30L8BNSM-15L8B無黒30°-塗装仕様品番品番無黒ドレーンなしNSM-9106NSM-9106BNSM-6906NSM-6906B-NSM-6908BNSM-9108B無黒ドレーン付NSM-45L6NSM-45L6B-無黒仕様①45°NSM-90L6NSM-90L6B--無黒90°オス・ツメ無しメス・ツメ有り仕様②90°NSM-45L8BNSM-90L8BNSM-90L6NNSM-90L6NB無黒NSM-90T6NSM-90T6B-塗装品番品番無黒NSM-90T8B・ロッキングバンド2個付属・掃除用フタ(ロッキングプラグ)別売NSM-13T6NSM-13T6B塗装品番無黒NS-690CNS-690CB塗装6インチ／8インチ品番無黒NSM-4806NSM-4806B塗装6インチ品番無黒・ロッキングバンド1個付属NSM-4706NSM-4706B塗装6インチ品番無黒6インチ6インチ8インチ6インチ8インチ●オフセット（芯ずれ）または曲げが必要な時に使用します。●曲りと曲りの間に直筒をはさむことにより、オフセットを大きくすることができます。（P20オフセット表参照）NOVASMエルボー-

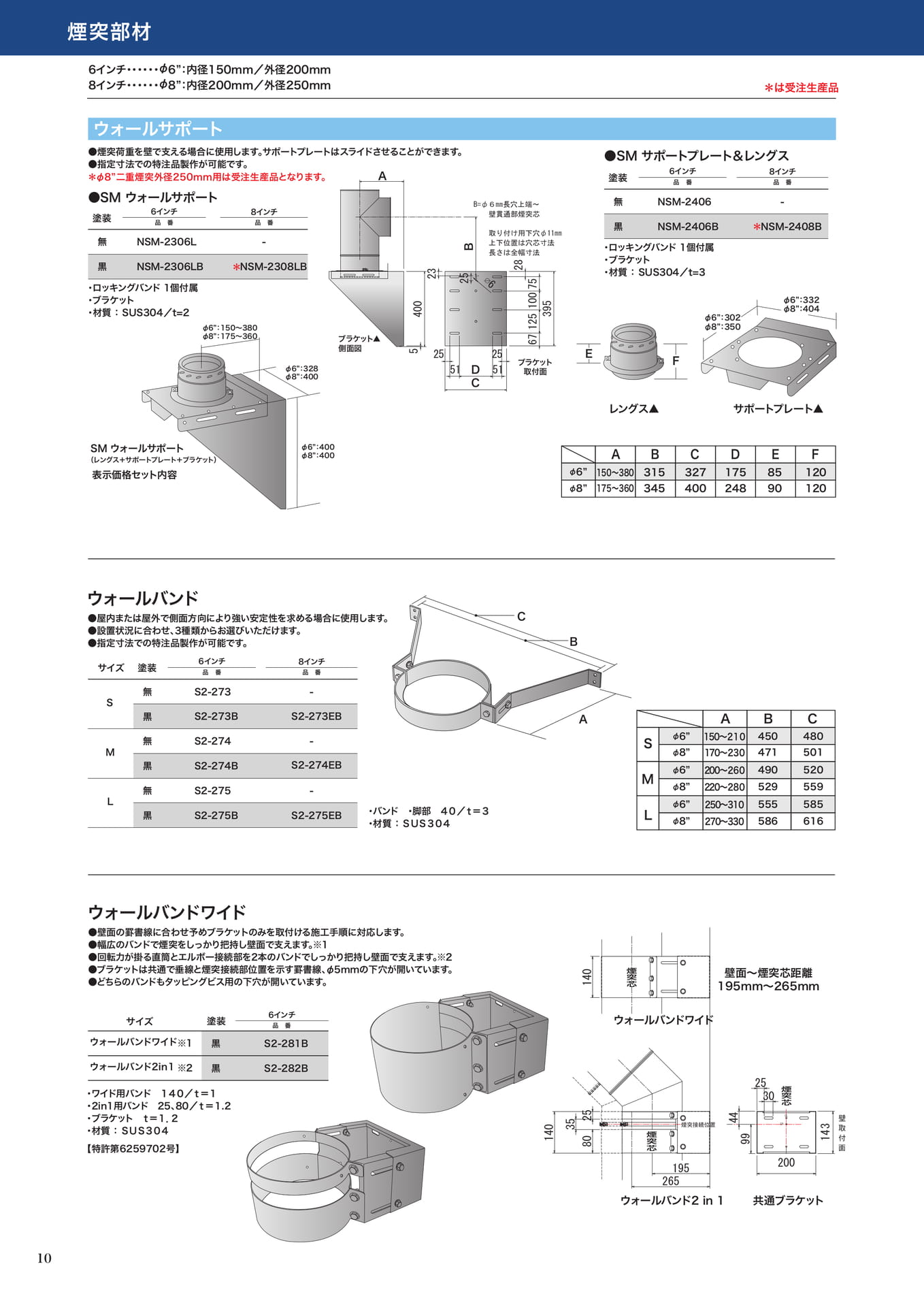

黒ウォールバンド2in1※210煙突部材●煙突荷重を壁で支える場合に使用します。サポートプレートはスライドさせることができます。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250mm用は受注生産品となります。ウォールサポートACBSML150～２１０450480170～２3０471501200～２6０490520220～２8０529559250～31０555585270～33０586616ABCφ6”φ8”φ6”φ8”φ6”φ8”ウォールバンド●屋内または屋外で側面方向により強い安定性を求める場合に使用します。●設置状況に合わせ、3種類からお選びいただけます。●指定寸法での特注品製作が可能です。・バンド・脚部４０／ｔ＝３・材質：ＳＵＳ３０４ウォールバンドワイド●壁面の罫書線に合わせ予めブラケットのみを取付ける施工手順に対応します。●幅広のバンドで煙突をしっかり把持し壁面で支えます。※1●回転力が掛る直筒とエルボー接続部を2本のバンドでしっかり把持し壁面で支えます。※2●ブラケットは共通で垂線と煙突接続部位置を示す罫書線、φ5mmの下穴が開いています。●どちらのバンドもタッピングビス用の下穴が開いています。S2-282BS2-281Bサイズ黒ウォールバンドワイド※1・ワイド用バンド１４０／ｔ＝１・2in1用バンド25、80／ｔ＝１.2・ブラケットｔ＝１．２・材質：ＳＵＳ３０４・ロッキングバンド1個付属・ブラケット・材質：SUS304／t=2●SMウォールサポート●SMサポートプレート＆レングス150～380315345327175～3604001752488590120120ABCDEFφ6”φ8”レングス▲サポートプレート▲φ6”：332φ8”：404φ6”：302φ8”：350EFSMウォールサポート（レングス＋サポートプレート＋ブラケット）φ6”：328φ8”：400φ6”：400φ8”：400φ6”：150～380φ8”：175～360表示価格セット内容壁面～煙突芯距離195mm～265mmウォールバンドワイドウォールバンド2in1共通ブラケット煙突芯煙突芯煙突芯【特許第6259702号】ブラケット取付面ブラケット▲側面図ABCD塗装6インチ品番NSM-2306LNSM-2306LB-塗装6インチ品番8インチ品番無黒・ロッキングバンド1個付属・ブラケット・材質：SUS304／t=3NSM-2406NSM-2406B-塗装6インチ品番8インチ品番無黒-塗装サイズ6インチ品番8インチ品番無黒S-S2-274EBS2-273EB無黒MS2-273S2-273BS2-274S2-274BS2-275S2-275B-無黒LS2-275EB6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm＊NSM-2308LB＊NSM-2408B＊は受注生産品

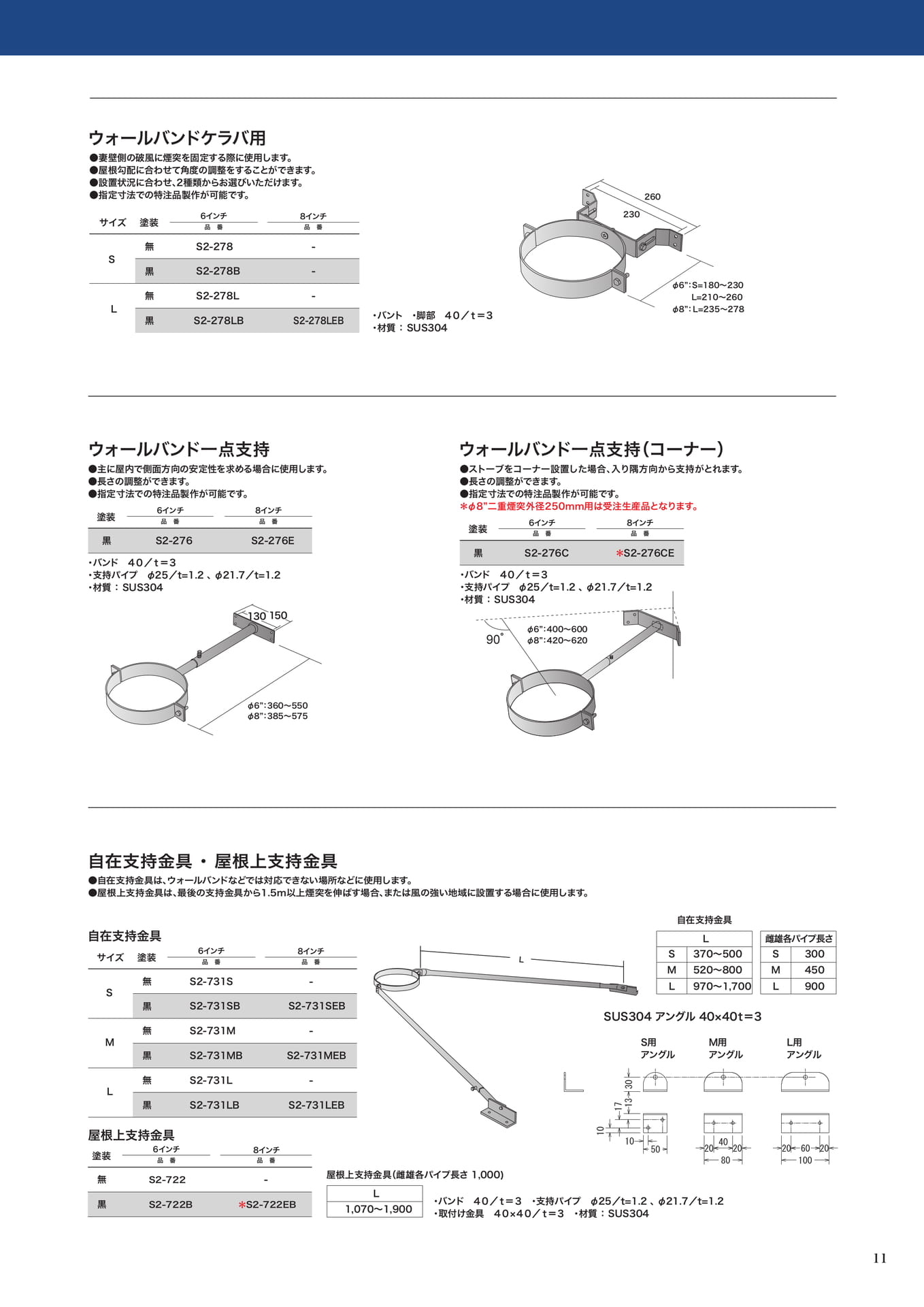

11260φ6”：S=180～230L=210～260φ8”：L=235～278230φ6”：400～600φ8”：420～620φ6”：360～550φ8”：385～575130150ウォールバンド一点支持ウォールバンドケラバ用ウォールバンド一点支持（コーナー）・バンド４０／ｔ＝３・支持パイプφ25／t=1.2、φ21.7／t=1.2・材質：SUS304・バンド４０／ｔ＝３・支持パイプφ25／t=1.2、φ21.7／t=1.2・材質：SUS304S2-276S2-276E塗装6インチ品番8インチ品番黒●主に屋内で側面方向の安定性を求める場合に使用します。●長さの調整ができます。●指定寸法での特注品製作が可能です。●妻壁側の破風に煙突を固定する際に使用します。●屋根勾配に合わせて角度の調整をすることができます。●設置状況に合わせ、2種類からお選びいただけます。●指定寸法での特注品製作が可能です。●ストーブをコーナー設置した場合、入り隅方向から支持がとれます。●長さの調整ができます。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250mm用は受注生産品となります。・バント・脚部４０／ｔ＝３・材質：SUS304S2-276C塗装6インチ品番品番黒L用アングルM用アングルS用アングルSUS304アングル40×40t＝3L自在支持金具・屋根上支持金具●自在支持金具は、ウォールバンドなどでは対応できない場所などに使用します。●屋根上支持金具は、最後の支持金具から1.5m以上煙突を伸ばす場合、または風の強い地域に設置する場合に使用します。自在支持金具自在支持金具8インチS2-278S2-278B--塗装サイズ6インチ品番8インチ品番無黒SS2-278LS2-278LB-S2-278LEB無黒L-塗装サイズ6インチ品番8インチ品番無黒S-S2-731MEBS2-731SEB無黒MS2-731SS2-731SBS2-731MS2-731MBS2-731LS2-731LB-無黒LS2-731LEBS2-722S2-722B-塗装6インチ品番8インチ品番無黒S2-722EB＊S2-276CE＊370～500520～800970～1,700LSML300450900雌雄各パイプ長さSML屋根上支持金具・バンド４０／ｔ＝３・支持パイプφ25／t=1.2、φ21.7／t=1.2・取付け金具４０×４０／ｔ＝３・材質：SUS304屋根上支持金具（雌雄各パイプ長さ1,000)L1,070～1,900

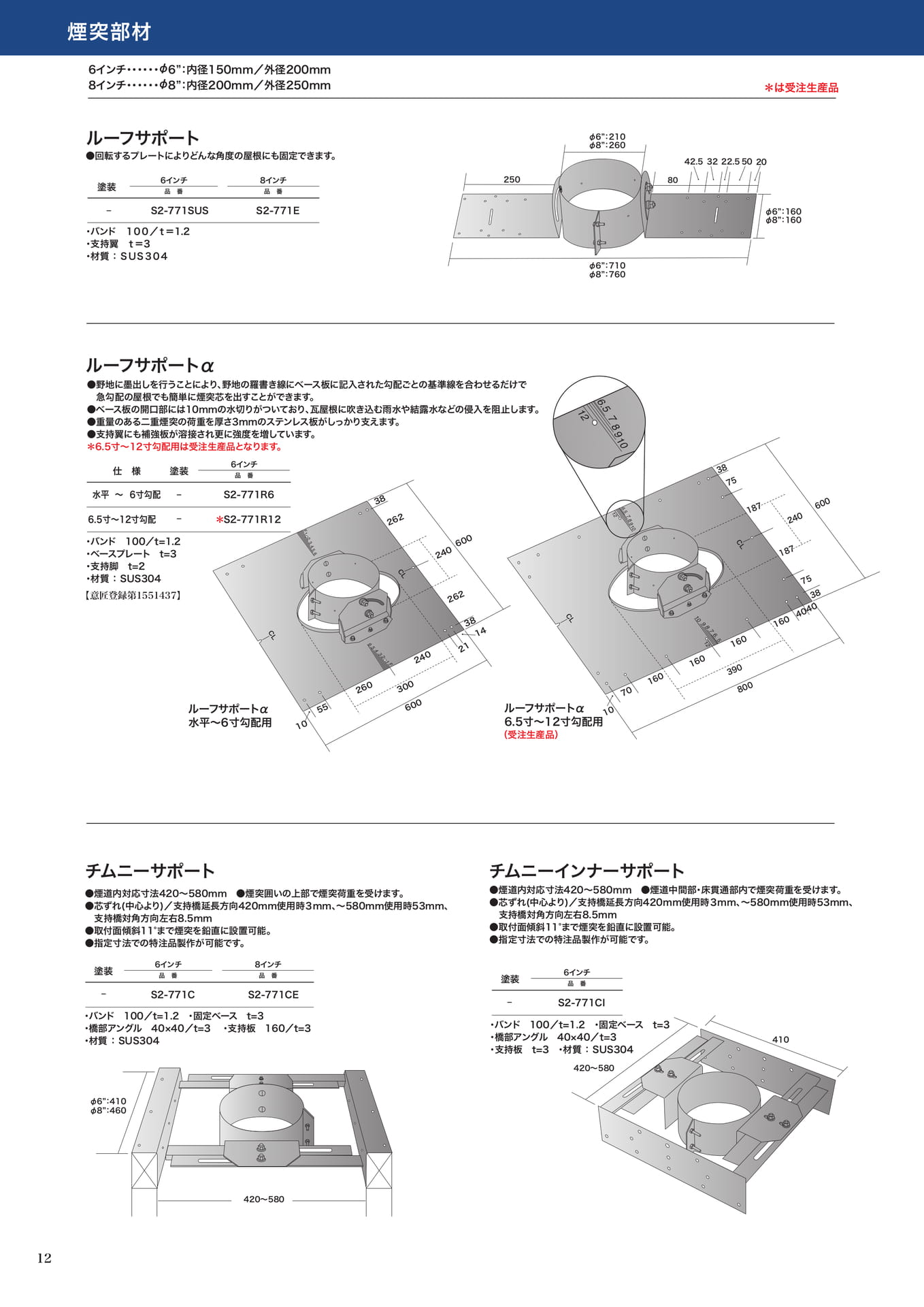

煙突部材6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm＊は受注生産品ルーフサポート●回転するプレートによりどんな角度の屋根にも固定できます。φ6”：210φ8”：26042.53222.55020塗装6インチ品番8インチ品番25080S2-771SUS・バンド１００／ｔ＝1.2・支持翼ｔ＝3・材質：ＳＵＳ３０４S2-771Eφ6”：710φ8”：760φ6”：160φ8”：160ルーフサポートα●野地に墨出しを行うことにより、野地の羅書き線にベース板に記入された勾配ごとの基準線を合わせるだけで急勾配の屋根でも簡単に煙突芯を出すことができます。●ベース板の開口部には10mmの水切りがついており、瓦屋根に吹き込む雨水や結露水などの侵入を阻止します。●重量のある二重煙突の荷重を厚さ3mmのステンレス板がしっかり支えます。●支持翼にも補強板が溶接され更に強度を増しています。＊6.5寸～12寸勾配用は受注生産品となります。仕様水平～6寸勾配6.5寸～12寸勾配塗装6インチ品番S2-771R6＊S2-771R12382623875187240600・バンド100／t=1.2・ベースプレートt=3・支持脚t=2・材質：SUS304【意匠登録第1551437】CLルーフサポートα水平～6寸勾配用1055260CL240300600240600262381421ルーフサポートα6.5寸～12寸勾配用（受注生産品）CL10703908001601601601604040CL1877538チムニーサポート●煙道内対応寸法420～580mm●煙突囲いの上部で煙突荷重を受けます。●芯ずれ(中心より)／支持橋延長方向420mm使用時３mm、～580mm使用時53mm、支持橋対角方向左右8.5mm●取付面傾斜11°まで煙突を鉛直に設置可能。●指定寸法での特注品製作が可能です。チムニーインナーサポート●煙道内対応寸法420～580mm●煙道中間部・床貫通部内で煙突荷重を受けます。●芯ずれ(中心より)／支持橋延長方向420mm使用時３mm、～580mm使用時53mm、支持橋対角方向左右8.5mm●取付面傾斜11°まで煙突を鉛直に設置可能。●指定寸法での特注品製作が可能です。塗装6インチ品番S2-771C8インチS2-771CE・バンド100／t=1.2・固定ベースt=3・橋部アングル40×40／t=3・支持板160／t=3・材質：SUS304品番塗装6インチ品・バンド100／t=1.2・固定ベースt=3・橋部アングル40×40／t=3・支持板t=3・材質：SUS304番S2-771CI420～580410φ6”：410φ8”：460420～58012

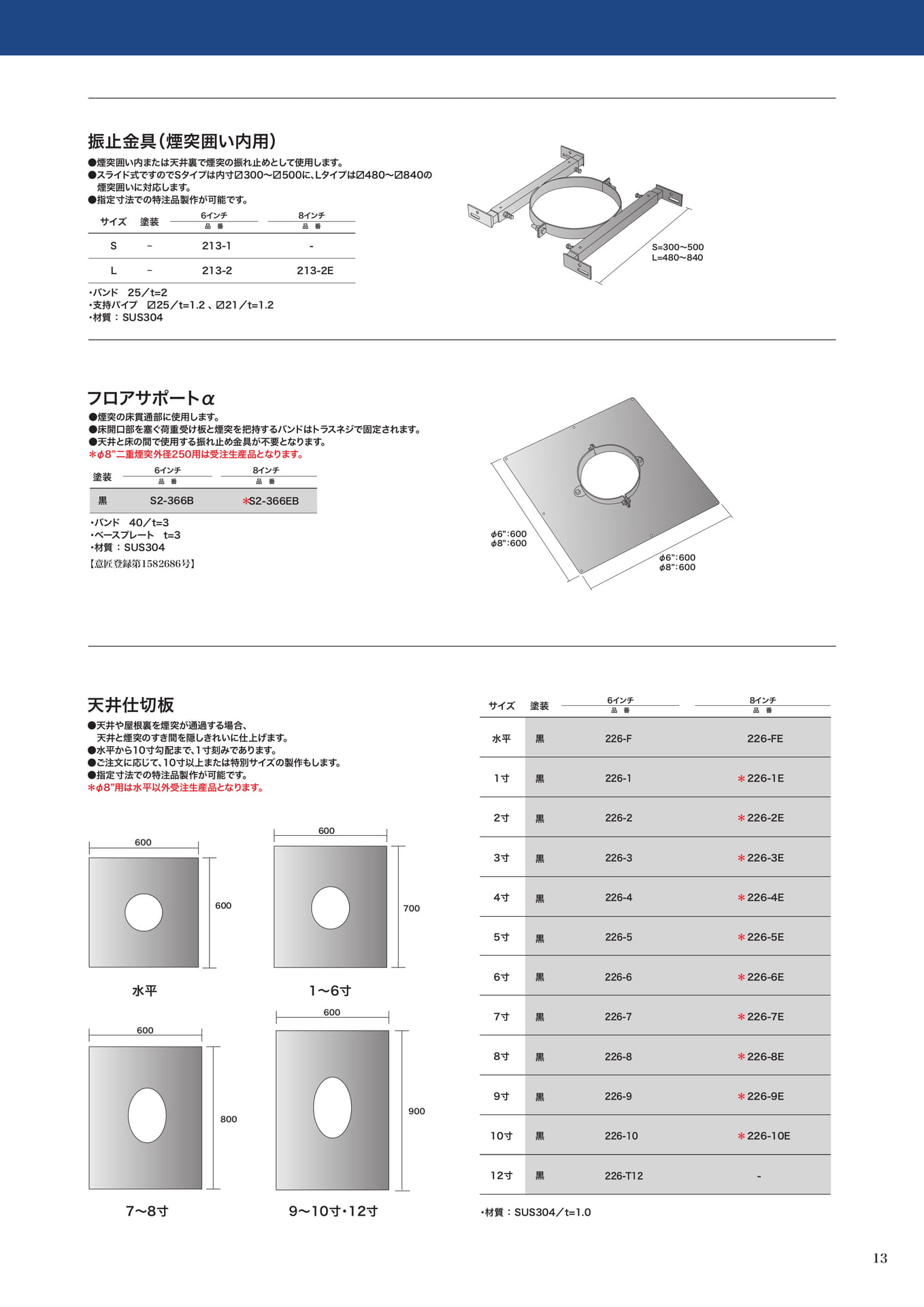

13S=300～500L=480～840振止金具（煙突囲い内用）●煙突囲い内または天井裏で煙突の振れ止めとして使用します。●スライド式ですのでSタイプは内寸〼300～〼500に、Lタイプは〼480～〼840の煙突囲いに対応します。●指定寸法での特注品製作が可能です。・バンド25／t=2・支持パイプ〼25／t=1.2、〼21／t=1.2・材質：SUS304フロアサポートα●煙突の床貫通部に使用します。●床開口部を塞ぐ荷重受け板と煙突を把持するバンドはトラスネジで固定されます。●天井と床の間で使用する振れ止め金具が不要となります。＊φ8”二重煙突外径250用は受注生産品となります。・バンド40／t=3・ベースプレートt=3・材質：SUS304213-1213-2-213-2E塗装サイズ6インチ品番8インチ品番SLS2-366B塗装6インチ品番品番黒φ6”：600φ8”：600φ6”：600φ8”：600【意匠登録第1582686号】8インチ＊S2-366EB600600700600天井仕切板●天井や屋根裏を煙突が通過する場合、天井と煙突のすき間を隠しきれいに仕上げます。●水平から10寸勾配まで、1寸刻みであります。●ご注文に応じて、10寸以上または特別サイズの製作もします。●指定寸法での特注品製作が可能です。＊φ8”用は水平以外受注生産品となります。6006009008009～10寸・12寸7～8寸1～6寸水平・材質：SUS304／t=1.0塗装サイズ品番品番黒黒黒黒黒黒黒黒黒黒1寸2寸3寸4寸5寸6寸7寸8寸9寸10寸黒水平226-3E226-1E226-5E226-7E226-9E226-FE226-2E226-4E226-6E226-8E226-10E＊＊＊＊＊＊＊＊＊＊黒12寸226-1226-2226-3226-4226-5226-6226-7226-8226-9226-10226-F226-T126インチ8インチ-

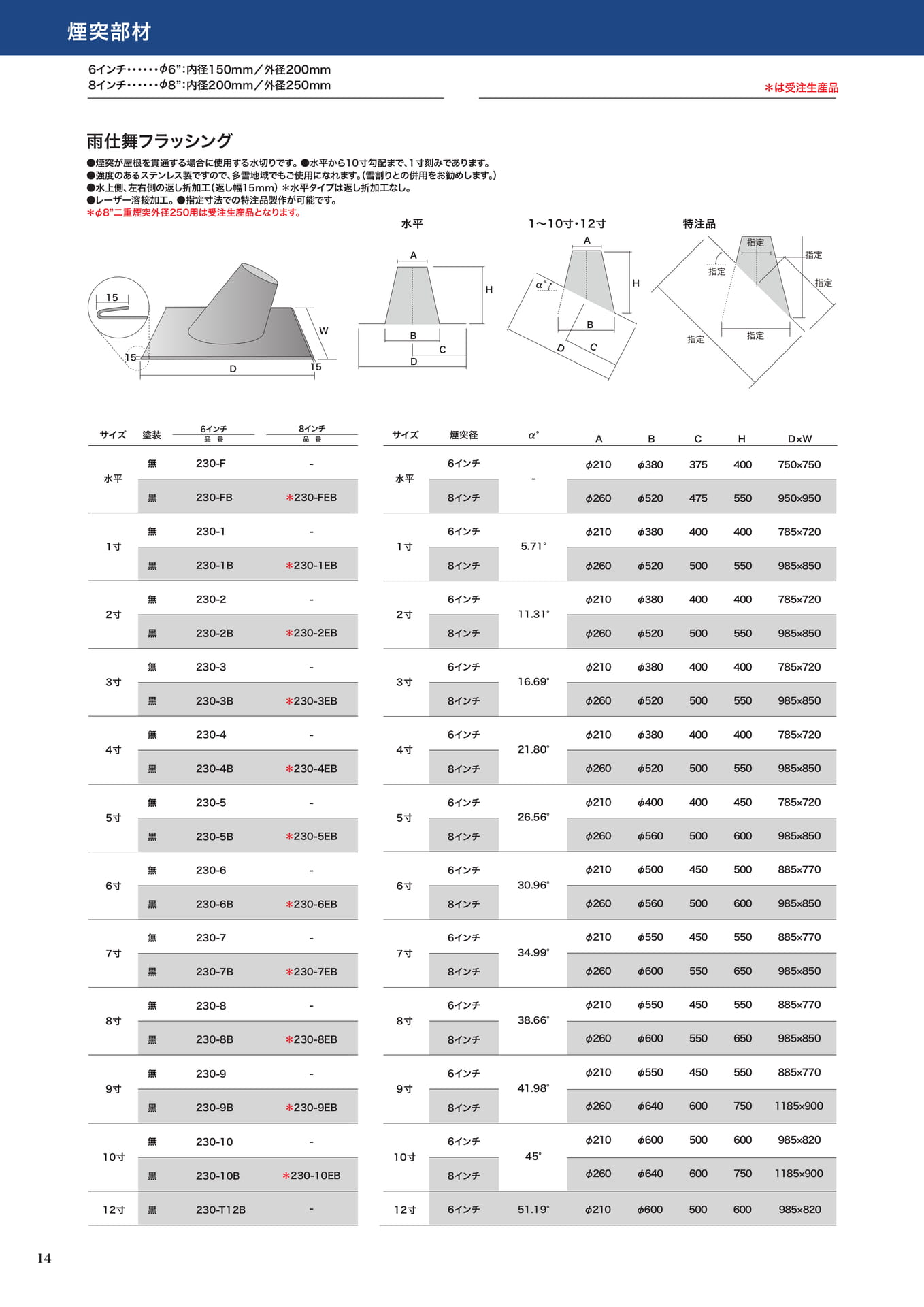

12寸14雨仕舞フラッシング●煙突が屋根を貫通する場合に使用する水切りです。●水平から10寸勾配まで、1寸刻みであります。●強度のあるステンレス製ですので、多雪地域でもご使用になれます。（雪割りとの併用をお勧めします。）●水上側、左右側の返し折加工（返し幅15mm）＊水平タイプは返し折加工なし。●レーザー溶接加工。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250用は受注生産品となります。1515WD15水平HDCBA1～10寸・12寸HDAα°BC特注品煙突部材無水平黒無1寸黒無2寸黒無3寸黒無4寸黒無5寸黒無6寸黒無7寸黒無8寸黒無9寸黒無10寸12寸黒6インチ水平8インチ6インチ1寸8インチ6インチ2寸8インチ6インチ3寸8インチ6インチ4寸8インチ6インチ5寸8インチ6インチ6寸8インチ6インチ7寸8インチ6インチ8寸8インチ6インチ9寸8インチ6インチ10寸8インチ6インチ-5.71°11.31°16.69°21.80°26.56°30.96°34.99°38.66°41.98°45°51.19°α°塗装サイズ6インチ品番品番8インチ煙突径サイズBACHD×Wφ210φ380375400750×750φ260φ520475550950×950φ210φ380400400785×720φ260φ520500550985×850φ210φ380400400785×720φ260φ520500550985×850φ210φ380400400785×720φ260φ520500550985×850φ210φ380400400785×720φ260φ520500550985×850φ210φ400400450785×720φ260φ560500600985×850φ210φ500450500885×770φ260φ560500600985×850φ210φ550450550885×770φ260φ600550650985×850φ210φ550450550885×770φ260φ600550650985×850φ210φ550450550885×770φ260φ6406007501185×900φ210φ600500600985×820φ260φ6406007501185×900黒230-F230-FB230-1230-1B230-2230-2B230-3230-3B230-4230-4B230-5230-5B230-6230-6B230-7230-7B230-8230-8B230-9230-9B230-10230-10B230-T12B6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm-＊230-FEB-＊230-1EB-＊230-2EB-＊230-3EB-＊230-4EB-＊230-5EB-＊230-6EB-＊230-7EB-＊230-8EB-＊230-9EB-＊230-10EB-φ210φ600500600985×820＊は受注生産品

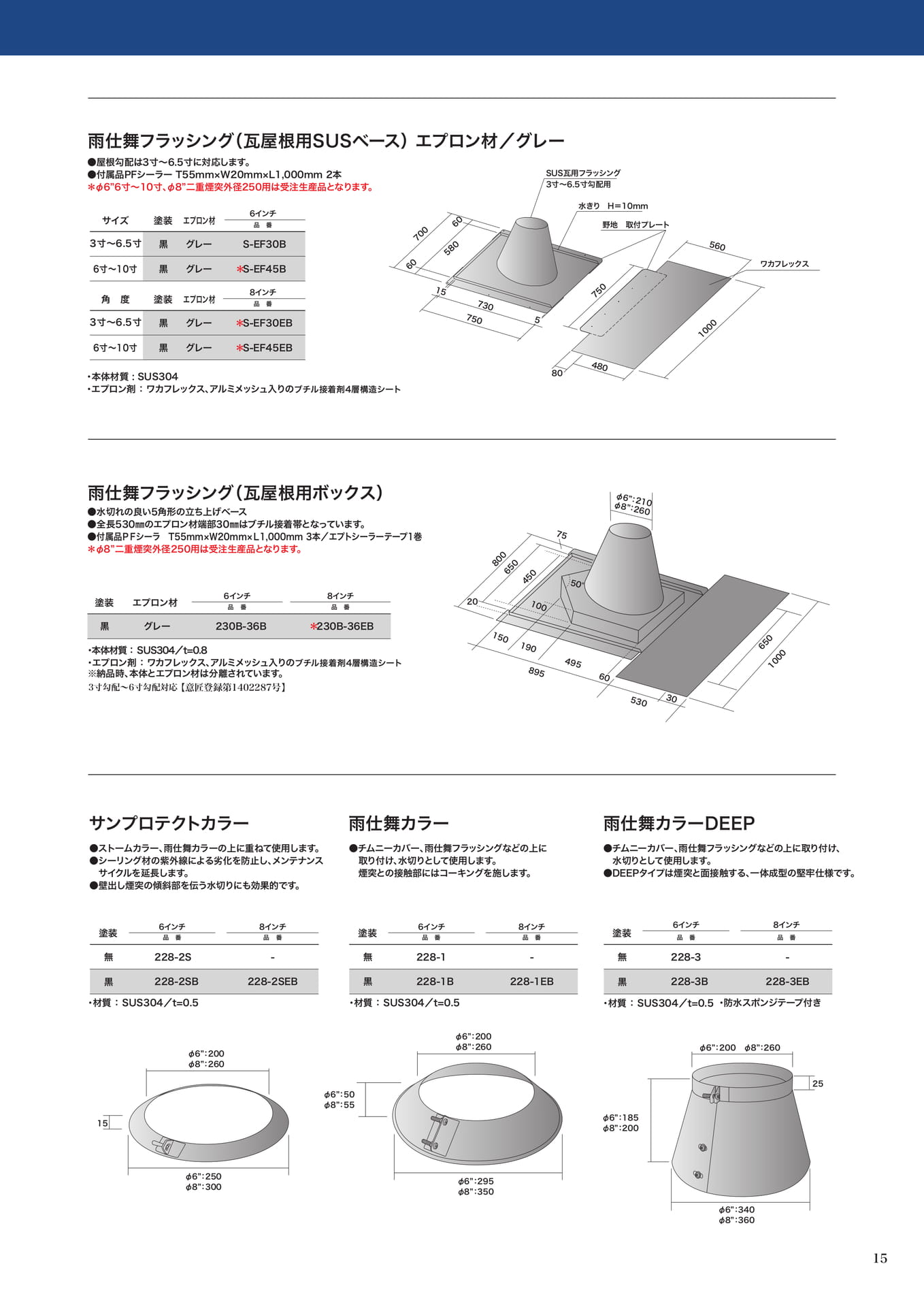

雨仕舞フラッシング（瓦屋根用SUSベース）エプロン材／グレー●屋根勾配は3寸～6.5寸に対応します。●付属品PFシーラーT55mm×W20mm×L1,000mm2本＊φ6”6寸～10寸、φ8”二重煙突外径250用は受注生産品となります。SUS瓦用フラッシング3寸～6.5寸勾配用サイズ3寸～6.5寸6寸～10寸塗装黒黒エプロン材グレーグレー6インチ品番S-EF30B＊S-EF45B7006060580水きりH＝10mm野地取付プレート560ワカフレックス角度塗装エプロン材8インチ品番157307503寸～6.5寸6寸～10寸黒黒グレーグレー＊S-EF30EB＊S-EF45EB75051000・本体材質:SUS304・エプロン剤：ワカフレックス、アルミメッシュ入りのブチル接着剤4層構造シート80480雨仕舞フラッシング（瓦屋根用ボックス）●水切れの良い5角形の立ち上げベース●全長530㎜のエプロン材端部30㎜はブチル接着帯となっています。●付属品ＰＦシーラT55mm×Ｗ20mm×Ｌ1,000mm3本／エプトシーラーテープ1巻＊φ8”二重煙突外径250用は受注生産品となります。6インチ8インチ塗装エプロン材品番品番208006504501007550°φ6”：210φ8”：260黒グレー230B-36B＊230B-36EB・本体材質：SUS304／t=0.8・エプロン剤：ワカフレックス、アルミメッシュ入りのブチル接着剤4層構造シート※納品時、本体とエプロン材は分離されています。3寸勾配～6寸勾配対応【意匠登録第1402287号】15019049589560530306501000サンプロテクトカラー●ストームカラー、雨仕舞カラーの上に重ねて使用します。●シーリング材の紫外線による劣化を防止し、メンテナンスサイクルを延長します。●壁出し煙突の傾斜部を伝う水切りにも効果的です。雨仕舞カラー●チムニーカバー、雨仕舞フラッシングなどの上に取り付け、水切りとして使用します。煙突との接触部にはコーキングを施します。雨仕舞カラーDEEP●チムニーカバー、雨仕舞フラッシングなどの上に取り付け、水切りとして使用します。●DEEPタイプは煙突と面接触する、一体成型の堅牢仕様です。6インチ8インチ6インチ8インチ6インチ8インチ塗装塗装塗装品番品番品番品番品番品番無228-2S-無228-1-無228-3-黒228-2SB228-2SEB黒228-1B228-1EB黒228-3B228-3EB・材質：SUS304／t=0.5・材質：SUS304／t=0.5・材質：SUS304／t=0.5・防水スポンジテープ付きφ6”：200φ8”：260φ6”：200φ8”：260φ6”：200φ8”：26015φ6”：50φ8”：55φ6”：185φ8”：20025φ6”：250φ8”：300φ6”：295φ8”：350φ6”：340φ8”：36015

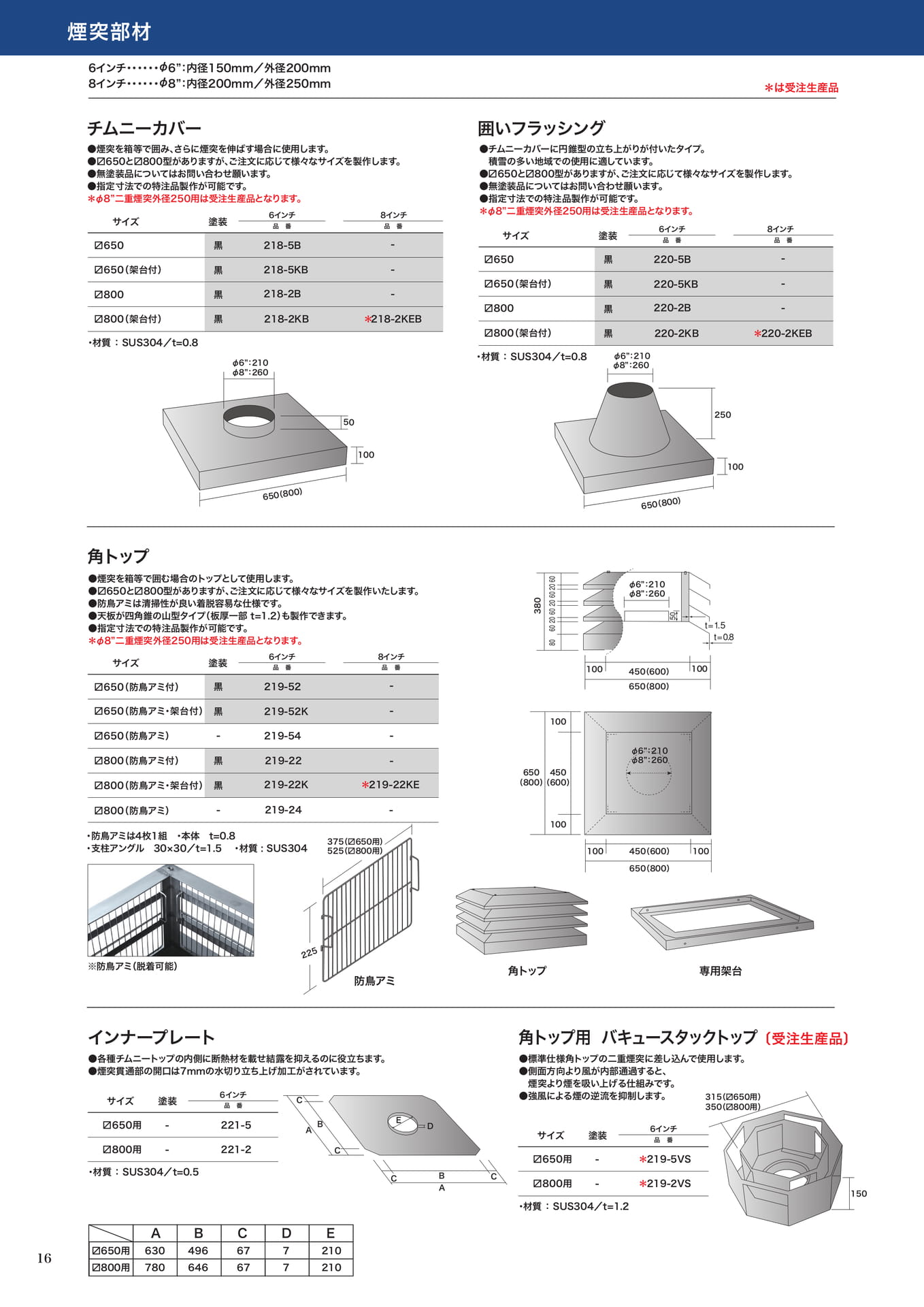

450（600）650（800）380100100650（800）450（600）450（600）650（800）100100100100φ6”：210φ8”：26050100650（800）250100650（800）315（〼650用）350（〼800用）150※防鳥アミ（脱着可能）角トップ防鳥アミ375（〼650用）525（〼800用）225専用架台チムニーカバー●煙突を箱等で囲み、さらに煙突を伸ばす場合に使用します。●〼650と〼800型がありますが、ご注文に応じて様々なサイズを製作します。●無塗装品についてはお問い合わせ願います。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250用は受注生産品となります。囲いフラッシング●チムニーカバーに円錐型の立ち上がりが付いたタイプ。積雪の多い地域での使用に適しています。●〼650と〼800型がありますが、ご注文に応じて様々なサイズを製作します。●無塗装品についてはお問い合わせ願います。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250用は受注生産品となります。角トップ●煙突を箱等で囲む場合のトップとして使用します。●〼650と〼800型がありますが、ご注文に応じて様々なサイズを製作いたします。●防鳥アミは清掃性が良い着脱容易な仕様です。●天板が四角錐の山型タイプ（板厚一部t=1.2）も製作できます。●指定寸法での特注品製作が可能です。＊φ8”二重煙突外径250用は受注生産品となります。角トップ用バキュースタックトップ●標準仕様角トップの二重煙突に差し込んで使用します。●側面方向より風が内部通過すると、煙突より煙を吸い上げる仕組みです。●強風による煙の逆流を抑制します。・材質：SUS304／t=0.5インナープレート●各種チムニートップの内側に断熱材を載せ結露を抑えるのに役立ちます。●煙突貫通部の開口は7mmの水切り立ち上げ加工がされています。φ6”：210φ8”：260φ6”：210φ8”：260φ6”：210φ8”：260〔受注生産品〕煙突部材6304966778064667ABC72107210DE〼650用〼800用AABBDECCCC・防鳥アミは4枚1組・本体t=0.8・支柱アングル30×30／t=1.5・材質:SUS304塗装サイズ6インチ品番黒黒-黒-〼650（防鳥アミ付）〼650（防鳥アミ・架台付）〼650（防鳥アミ）〼800（防鳥アミ付）8インチ塗装サイズ6インチ--品番221-2221-5〼650用〼800用・材質：SUS304／t=1.2塗装サイズ6インチ品番--〼650用〼800用黒-219-22219-52K219-54219-52219-24219-22K〼800（防鳥アミ・架台付）〼800（防鳥アミ）・材質：SUS304／t=0.8塗装サイズ6インチ品番黒黒黒黒品番220-2KB220-5KB220-2B220-5B---〼650〼650（架台付）〼800〼800（架台付）8インチ6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm・材質：SUS304／t=0.8塗装サイズ6インチ品番黒黒黒黒品番218-2KB218-5KB218-2B218-5B--〼650〼650（架台付）〼800〼800（架台付）8インチ-＊218-2KEB＊220-2KEB品番----＊219-22KE219-2VS＊219-5VS＊＊は受注生産品16

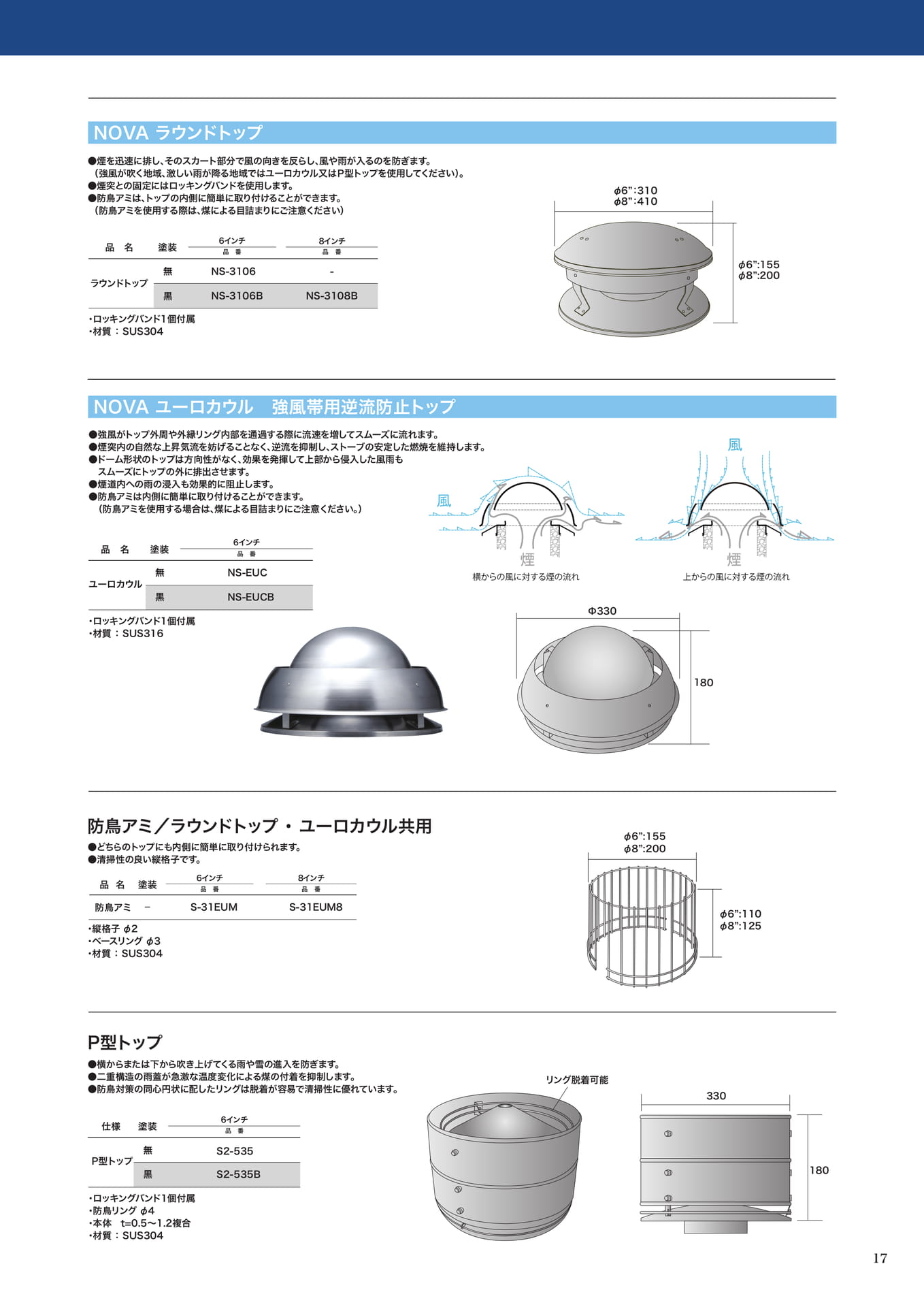

180Φ330リング脱着可能180330φ6”:155φ8”:200φ6”:110φ8”:125●強風がトップ外周や外縁リング内部を通過する際に流速を増してスムーズに流れます。●煙突内の自然な上昇気流を妨げることなく、逆流を抑制し、ストーブの安定した燃焼を維持します。●ドーム形状のトップは方向性がなく、効果を発揮して上部から侵入した風雨もスムーズにトップの外に排出させます。●煙道内への雨の浸入も効果的に阻止します。●防鳥アミは内側に簡単に取り付けることができます。（防鳥アミを使用する場合は、煤による目詰まりにご注意ください。）●煙を迅速に排し、そのスカート部分で風の向きを反らし、風や雨が入るのを防ぎます。（強風が吹く地域、激しい雨が降る地域ではユーロカウル又はＰ型トップを使用してください）。●煙突との固定にはロッキングバンドを使用します。●防鳥アミは、トップの内側に簡単に取り付けることができます。（防鳥アミを使用する際は、煤による目詰まりにご注意ください）●どちらのトップにも内側に簡単に取り付けられます。●清掃性の良い縦格子です。防鳥アミ／ラウンドトップ・ユーロカウル共用●横からまたは下から吹き上げてくる雨や雪の進入を防ぎます。●二重構造の雨蓋が急激な温度変化による煤の付着を抑制します。●防鳥対策の同心円状に配したリングは脱着が容易で清掃性に優れています。P型トップ・ロッキングバンド1個付属・防鳥リングφ4・本体t=0.5～1.2複合・材質：SUS304・ロッキングバンド1個付属・材質：SUS3048インチ品番塗装品名6インチ品番S-31EUMS-31EUM8防鳥アミφ6”：310φ8”：410φ6”:155φ8”:200NOVAラウンドトップNOVAユーロカウル強風帯用逆流防止トップ・縦格子φ2・ベースリングφ3・材質：SUS304NS-3106NS-3106B-塗装品名6インチ品番8インチ品番無黒ラウンドトップNS-3108B品番・ロッキングバンド1個付属・材質：SUS316品名ユーロカウルNS-EUCNS-EUCB塗装6インチ無黒塗装仕様6インチS2-535S2-535B品番無黒P型トップ17

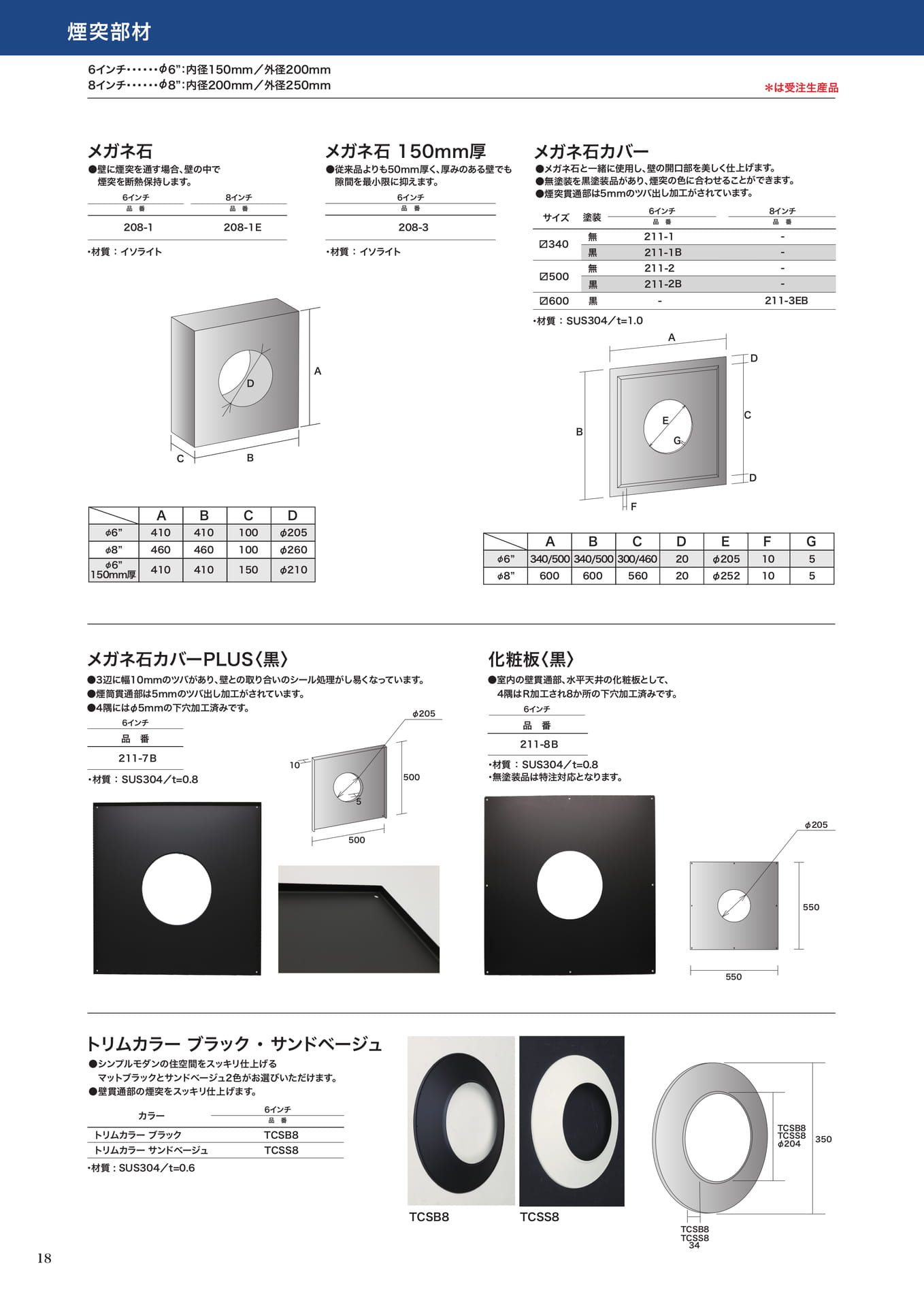

6インチ・・・・・・φ6”：内径150mm／外径200mm8インチ・・・・・・φ8”：内径200mm／外径250mm＊は受注生産品34TCSB8TCSS8TCSB8TCSS8φ20435050010500TCSB8TCSS8メガネ石カバーPLUS〈黒〉トリムカラーブラック・サンドベージュ●シンプルモダンの住空間をスッキリ仕上げるマットブラックとサンドベージュ2色がお選びいただけます。●壁貫通部の煙突をスッキリ仕上げます。●3辺に幅10mmのツバがあり、壁との取り合いのシール処理がし易くなっています。●煙筒貫通部は5mmのツバ出し加工がされています。●4隅にはφ5mmの下穴加工済みです。カラー品番TCSB8TCSS8トリムカラーブラックトリムカラーサンドベージュメガネ石メガネ石カバー●壁に煙突を通す場合、壁の中で煙突を断熱保持します。●メガネ石と一緒に使用し、壁の開口部を美しく仕上げます。●無塗装を黒塗装品があり、煙突の色に合わせることができます。●煙突貫通部は5mmのツバ出し加工がされています。・材質：SUS304／t=1.0・材質：イソライト・材質：イソライト・材質：SUS304／t=0.8・材質:SUS304／t=0.6品番品番208-1E208-1メガネ石150ｍｍ厚●従来品よりも50ｍｍ厚く、厚みのある壁でも隙間を最小限に抑えます。品番208-3塗装サイズ無黒無黒黒〼340〼600〼500品番211-1B211-2211-2B-211-1品番211-7Ｂ化粧板〈黒〉●室内の壁貫通部、水平天井の化粧板として、4隅はＲ加工され8か所の下穴加工済みです。・材質：SUS304／t=0.8・無塗装品は特注対応となります。品番211-8ＢABCD340/500340/500300/460600600560ABCφ6”φ8”2020D410410100460460100410410150ABCφ6”φ8”φ205φ260Dφ6”φ210150mm厚φ2055φ205550550φ205φ252E1010FAEGDDFBC55G6インチ6インチ6インチ8インチ-211-3EB---品番8インチ6インチ6インチ6インチ煙突部材18

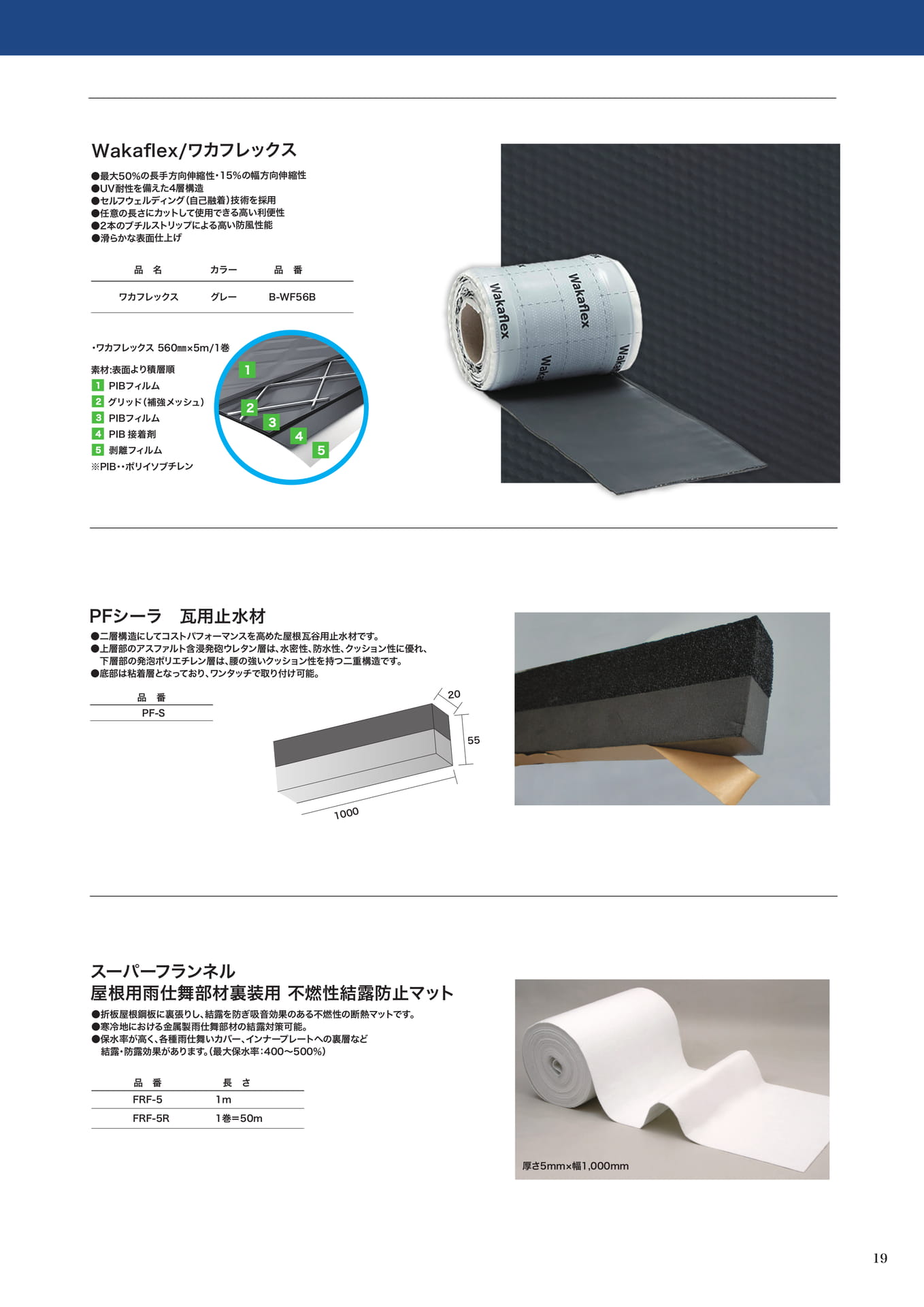

55201000PFシーラ瓦用止水材●二層構造にしてコストパフォーマンスを高めた屋根瓦谷用止水材です。●上層部のアスファルト含浸発砲ウレタン層は、水密性、防水性、クッション性に優れ、下層部の発泡ポリエチレン層は、腰の強いクッション性を持つ二重構造です。●底部は粘着層となっており、ワンタッチで取り付け可能。品番PF-S厚さ5mm×幅1,000mmスーパーフランネル屋根用雨仕舞部材裏装用不燃性結露防止マット●折板屋根鋼板に裏張りし、結露を防ぎ吸音効果のある不燃性の断熱マットです。●寒冷地における金属製雨仕舞部材の結露対策可能。●保水率が高く、各種雨仕舞いカバー、インナープレートへの裏層など結露・防露効果があります。（最大保水率：400～500％）品番FRF-5FRF-5R長さ1m1巻＝50mWakaflex/ワカフレックス●最大50％の長手方向伸縮性・15％の幅方向伸縮性●UV耐性を備えた4層構造●セルフウェルディング（自己融着）技術を採用●任意の長さにカットして使用できる高い利便性●2本のブチルストリップによる高い防風性能●滑らかな表面仕上げ素材:表面より積層順※PIB・・ポリイソブチレン19カラー品名品番グレーB-WF56Bワカフレックス・ワカフレックス560㎜×5m/1巻1234512345PIBフィルムグリッド（補強メッシュ）PIBフィルムPIB接着剤剥離フィルム

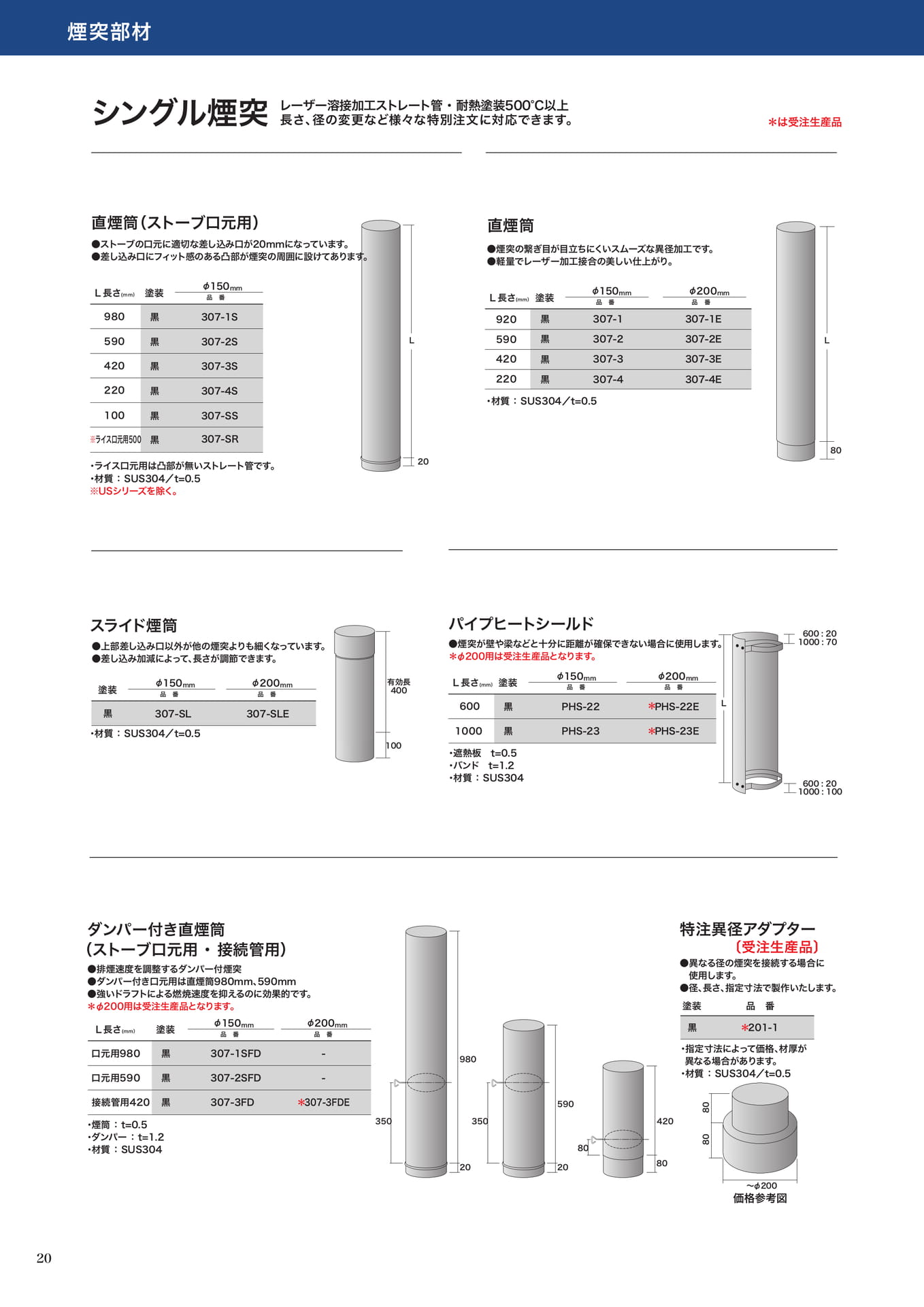

煙突部材シングル煙突レーザー溶接加工ストレート管・耐熱塗装500°C以上長さ、径の変更など様々な特別注文に対応できます。8020LL直煙筒（ストーブ口元用）●ストーブの口元に適切な差し込み口が20mmになっています。●差し込み口にフィット感のある凸部が煙突の周囲に設けてあります。・ライス口元用は凸部が無いストレート管です。・材質：SUS304／t=0.5※USシリーズを除く。直煙筒●煙突の繋ぎ目が目立ちにくいスムーズな異径加工です。●軽量でレーザー加工接合の美しい仕上がり。・材質：SUS304／t=0.5塗装L長さ(mm）φ150mm黒黒黒黒黒590420220100※ライス口元用500黒980品番307-2S307-3S307-SS307-4S307-1S307-SR塗装L長さ(mm）φ150mm品番φ200mm品番黒黒黒307-4E307-2E590420220307-1E307-3E黒920307-2307-3307-4307-1L有効長400100600:201000:70600:201000:100・材質：SUS304／t=0.5・遮熱板t=0.5・バンドt=1.2・材質：SUS304塗装L長さ(mm）φ150mm品番品番黒PHS-23EPHS-22E黒PHS-23PHS-22塗装φ150mm品番φ200mm品番307-SLE黒307-SL1000600スライド煙筒パイプヒートシールド●煙突が壁や梁などと十分に距離が確保できない場合に使用します。＊φ200用は受注生産品となります。●上部差し込み口以外が他の煙突よりも細くなっています。●差し込み加減によって、長さが調節できます。φ200mm＊＊209802059035035080804208080～φ200特注異径アダプター●異なる径の煙突を接続する場合に使用します。●径、長さ、指定寸法で製作いたします。・材質：SUS304／t=0.5・指定寸法によって価格、材厚が異なる場合があります。塗装品番黒201-1ダンパー付き直煙筒（ストーブ口元用・接続管用）●排煙速度を調整するダンパー付煙突●ダンパー付き口元用は直煙筒980mm、590mm●強いドラフトによる燃焼速度を抑えるのに効果的です。＊φ200用は受注生産品となります。・煙筒：t=0.5・ダンパー：t=1.2・材質：SUS304φ150mm品番φ200mm品番塗装L長さ(mm）黒黒口元用590接続管用420黒口元用980307-2SFD307-3FD307-1SFD--価格参考図＊307-3FDE〔受注生産品〕＊＊は受注生産品20

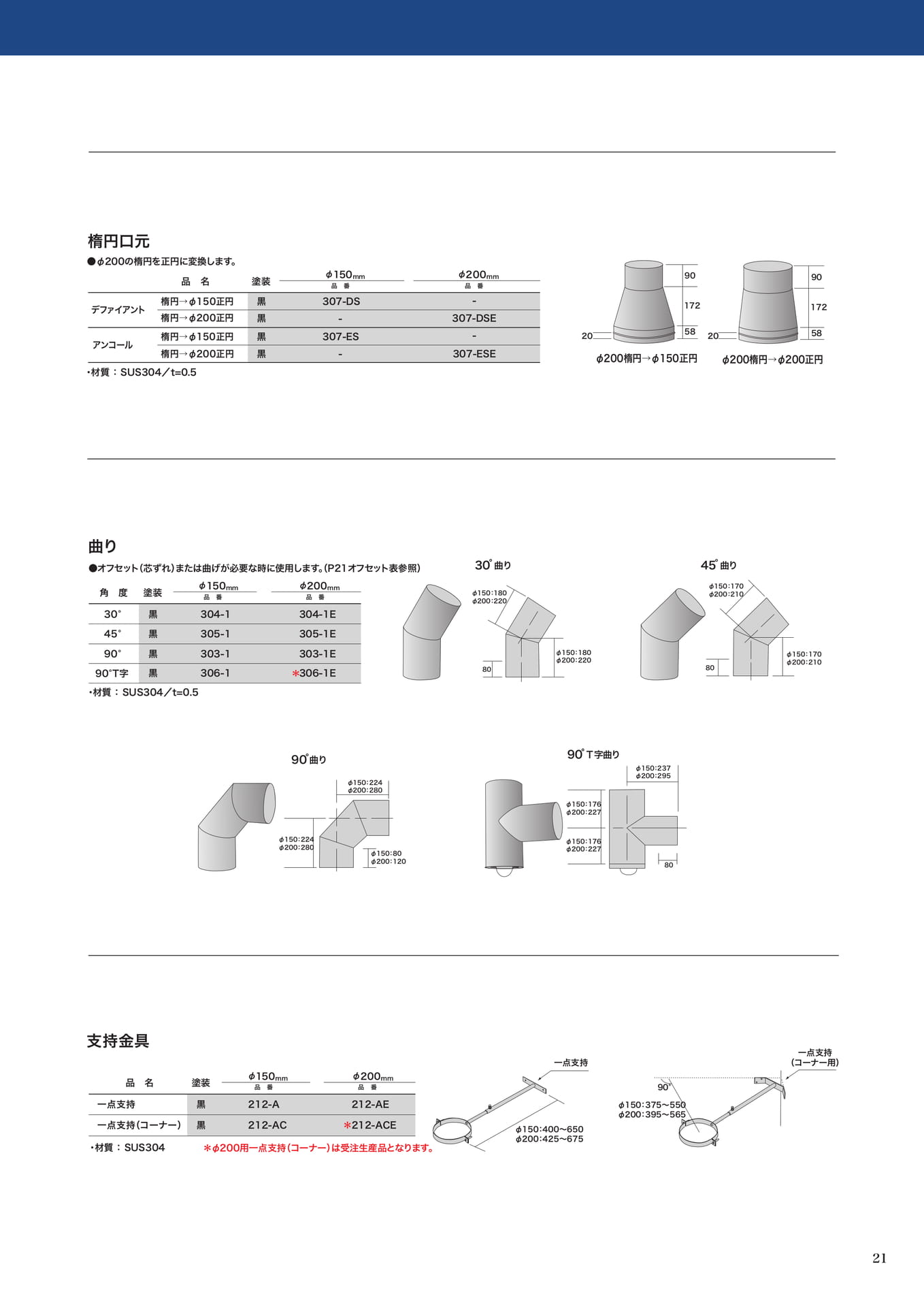

・材質：SUS304／t=0.5楕円→φ200正円塗装品名φ150mmφ200mm品番品番黒黒楕円→φ150正円307-DSデファイアント--307-DSE黒黒307-ESアンコール--307-ESE楕円→φ200正円楕円→φ150正円楕円口元●φ200の楕円を正円に変換します。φ200楕円→φ150正円φ200楕円→φ200正円905817290582020172一点支持一点支持（コーナー用）φ150：375～550φ200：395～56590°支持金具・材質：SUS304塗装品名φ150mm品番φ200mm品番黒一点支持（コーナー）212-AE黒一点支持212-AC212-Aφ150：400～650φ200：425～675＊212-ACE＊φ200用一点支持（コーナー）は受注生産品となります。φ150：237φ200：295φ150：176φ200：227φ150：170φ200：210φ150：180φ200：220φ150：180φ200：220φ150：170φ200：210φ150：176φ200：227φ150：224φ200：280φ150：80φ200：120φ150：224φ200：280-80808090曲り45曲り30曲り90T字曲り曲り●オフセット（芯ずれ）または曲げが必要な時に使用します。（P21オフセット表参照）・材質：SUS304／t=0.5塗装角度φ150mm品番φ200mm品番黒黒黒306-1E305-1E45°90°90°T字304-1E303-1E黒30°305-1303-1306-1304-1＊21

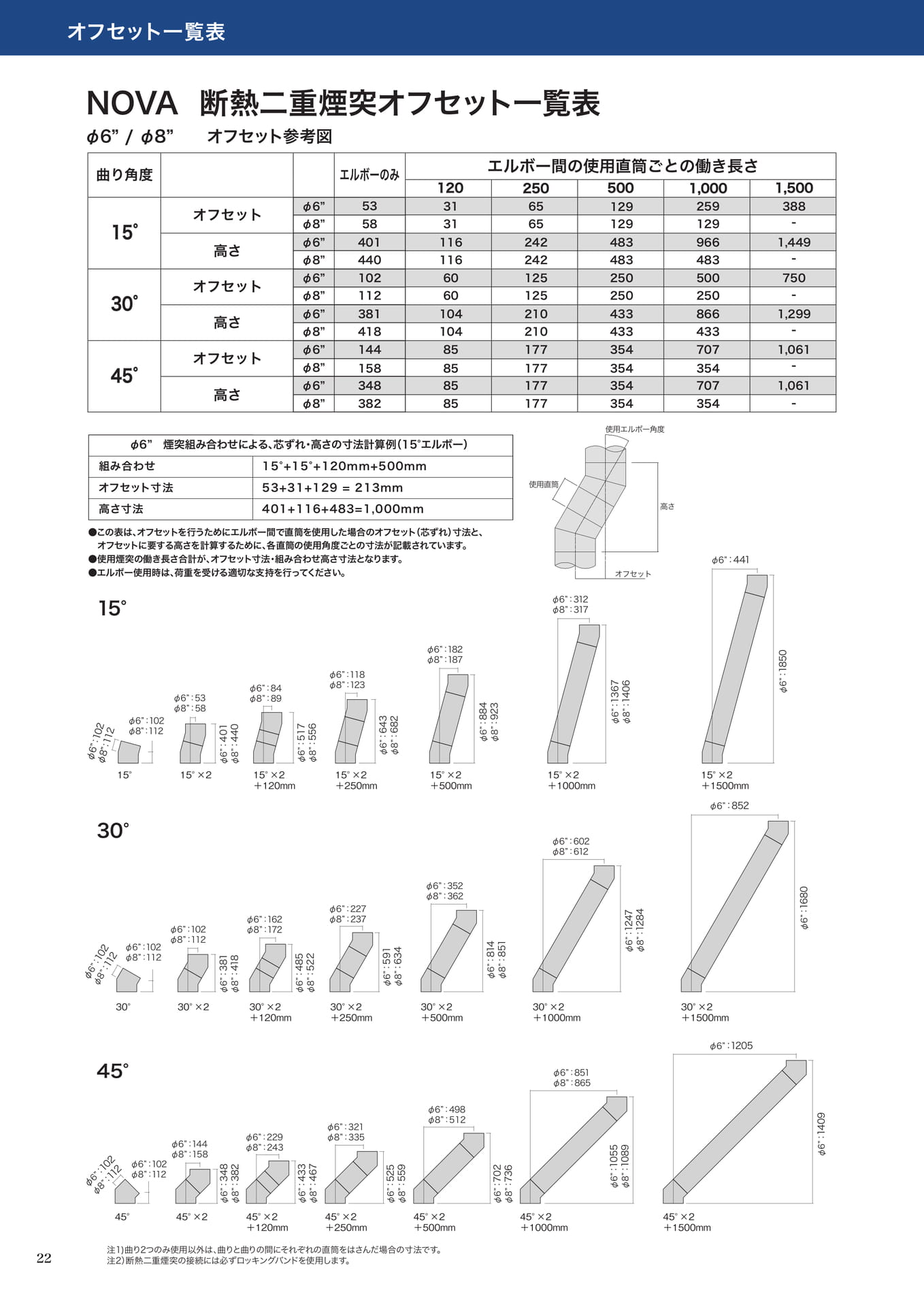

22オフセット一覧表NOVA断熱二重煙突オフセット一覧表φ6”煙突組み合わせによる、芯ずれ・高さの寸法計算例（15°エルボー）組み合わせオフセット寸法高さ寸法15°+15°+120mm+500mm53+31+129=213mm401+116+483=1,000mmφ6”/φ8”オフセット参考図●この表は、オフセットを行うためにエルボー間で直筒を使用した場合のオフセット（芯ずれ）寸法と、オフセットに要する高さを計算するために、各直筒の使用角度ごとの寸法が記載されています。●使用煙突の働き長さ合計が、オフセット寸法・組み合わせ高さ寸法となります。●エルボー使用時は、荷重を受ける適切な支持を行ってください。曲り角度オフセット高さオフセット高さオフセット高さ1515°3030°4545°エルボーのみ5340110238114434831120120116601048585652502502421252101771771295005004832504333543542591,0001,000966500866707707388------1,5001,5001,4497501,2991,0611,061エルボー間の使用直筒ごとの働き長さ5844011241815838231116601048585φ6”φ8”φ6”φ8”φ6”φ8”φ6”φ8”φ6”φ8”φ6”φ8”65242125210177177129483250433354354129483250433354354注1)曲り2つのみ使用以外は、曲りと曲りの間にそれぞれの直筒をはさんだ場合の寸法です。注2）断熱二重煙突の接続には必ずロッキングバンドを使用します。

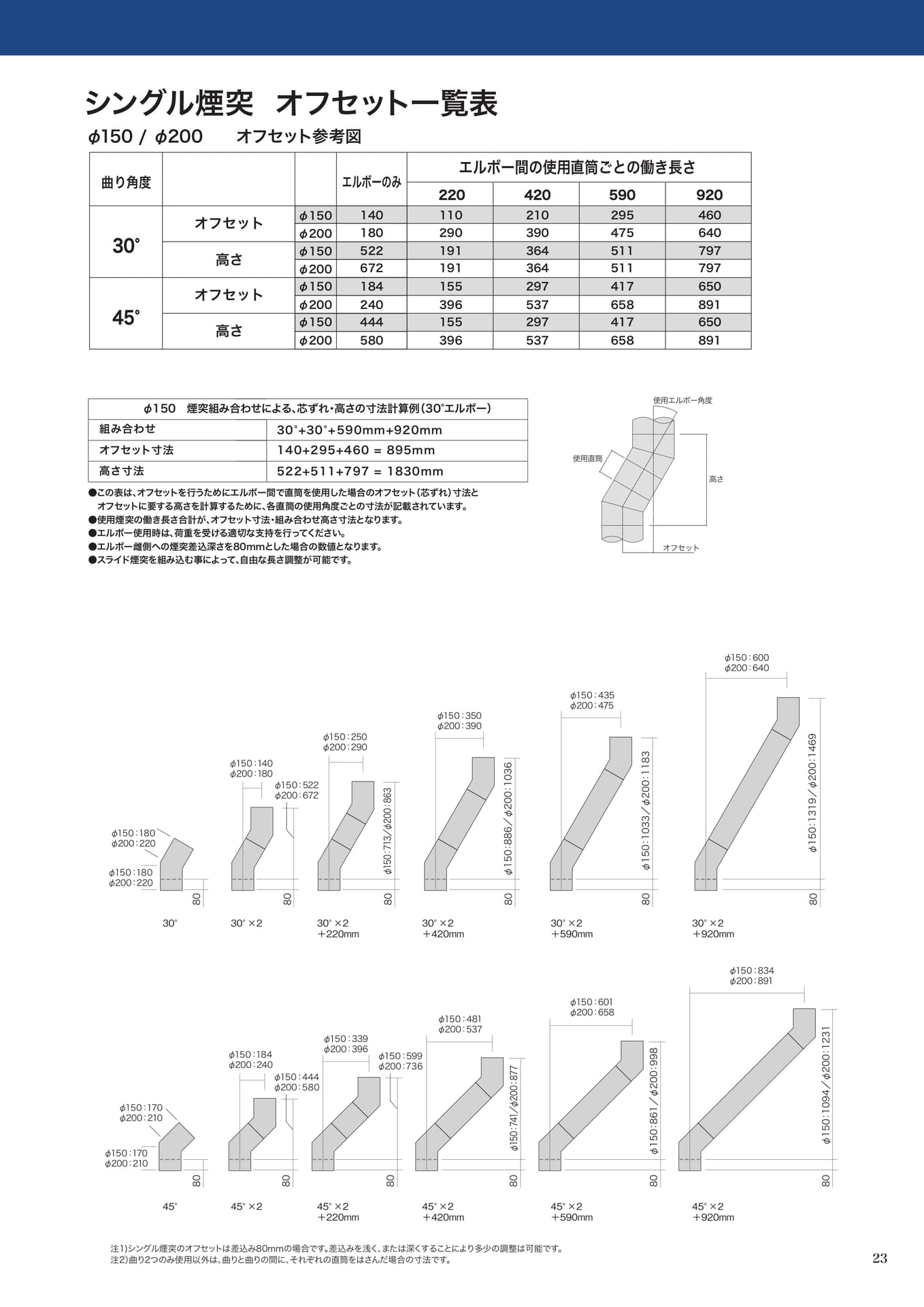

23●この表は、オフセットを行うためにエルボー間で直筒を使用した場合のオフセット（芯ずれ）寸法とオフセットに要する高さを計算するために、各直筒の使用角度ごとの寸法が記載されています。●使用煙突の働き長さ合計が、オフセット寸法・組み合わせ高さ寸法となります。●エルボー使用時は、荷重を受ける適切な支持を行ってください。●エルボー雌側への煙突差込深さを80mmとした場合の数値となります。●スライド煙突を組み込む事によって、自由な長さ調整が可能です。組み合わせオフセット寸法高さ寸法φ150煙突組み合わせによる、芯ずれ・高さの寸法計算例（30°エルボー）30°+30°+590mm+920mm140+295+460=895mm522+511+797=1830mmシングル煙突オフセット一覧表φ150/φ200オフセット参考図曲り角度オフセット高さオフセット高さ30°30°45°45°エルボーのみ220220420420590590920920エルボー間の使用直筒ごとの働き長さφ150φ200φ150φ200φ150φ200φ150φ200110191155155210364297297295511417417460797650650140522184444180672240580290191396396390364537537475511658658640797891891注1)シングル煙突のオフセットは差込み80mmの場合です。差込みを浅く、または深くすることにより多少の調整は可能です。注2）曲り2つのみ使用以外は、曲りと曲りの間に、それぞれの直筒をはさんだ場合の寸法です。

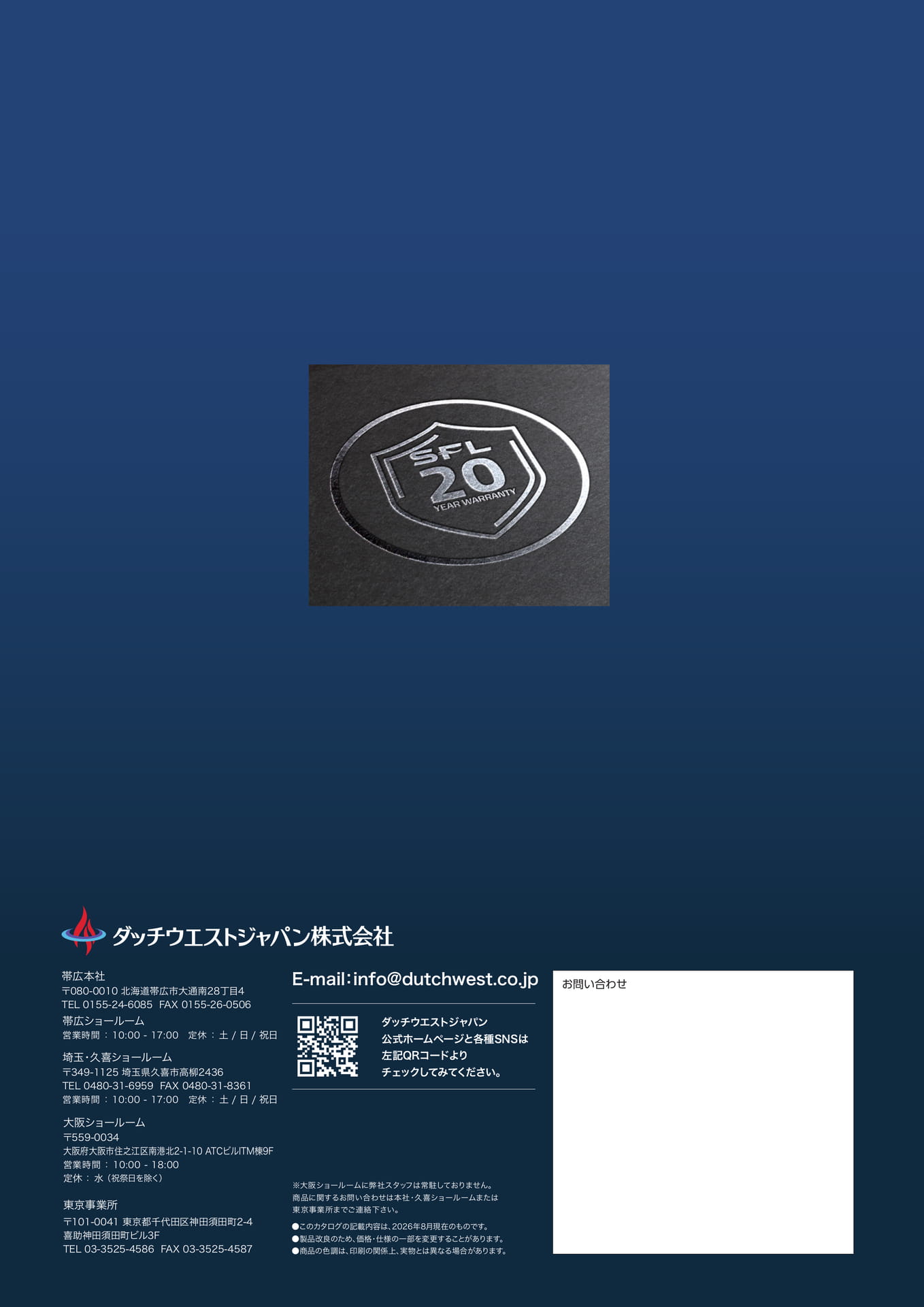

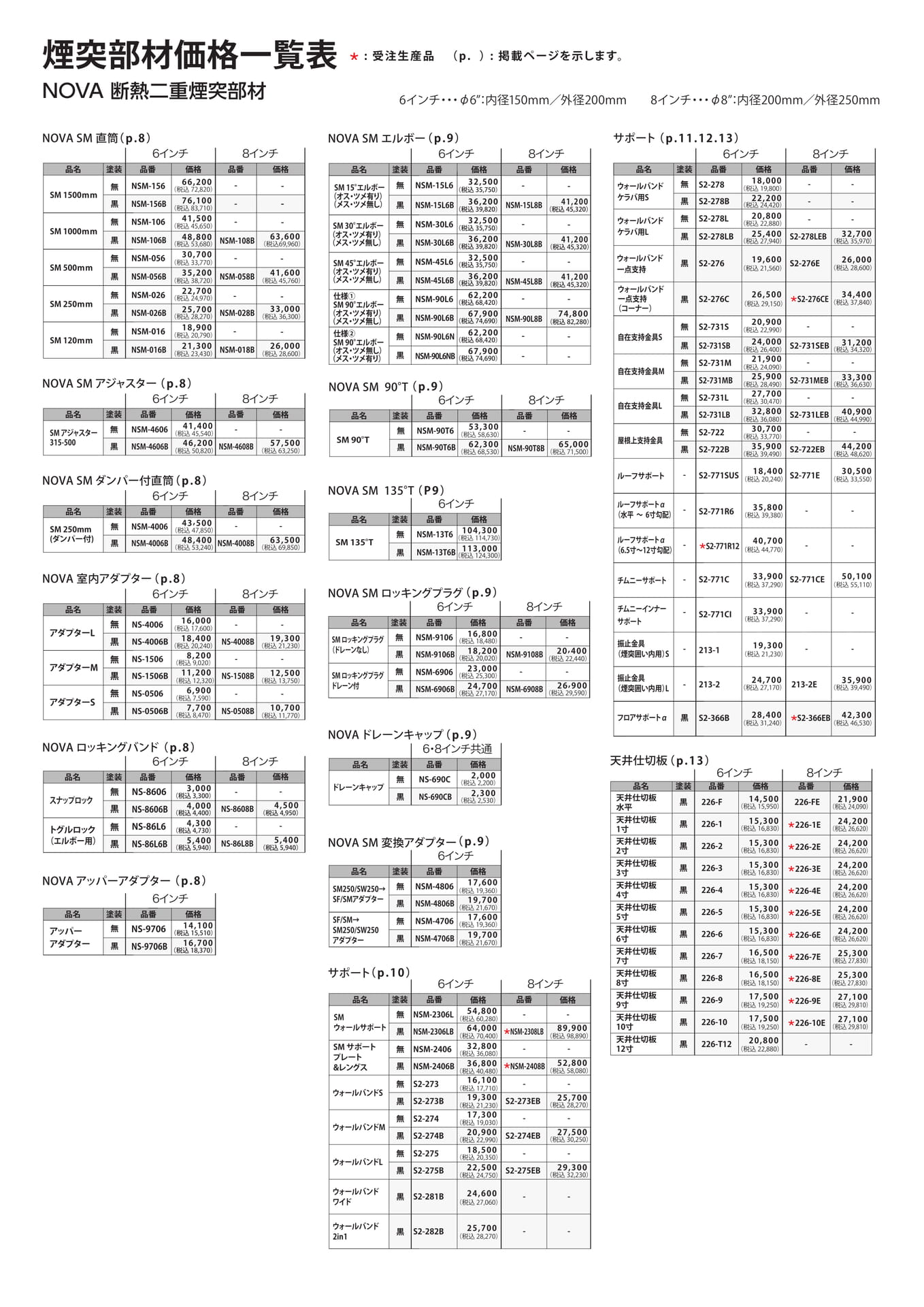

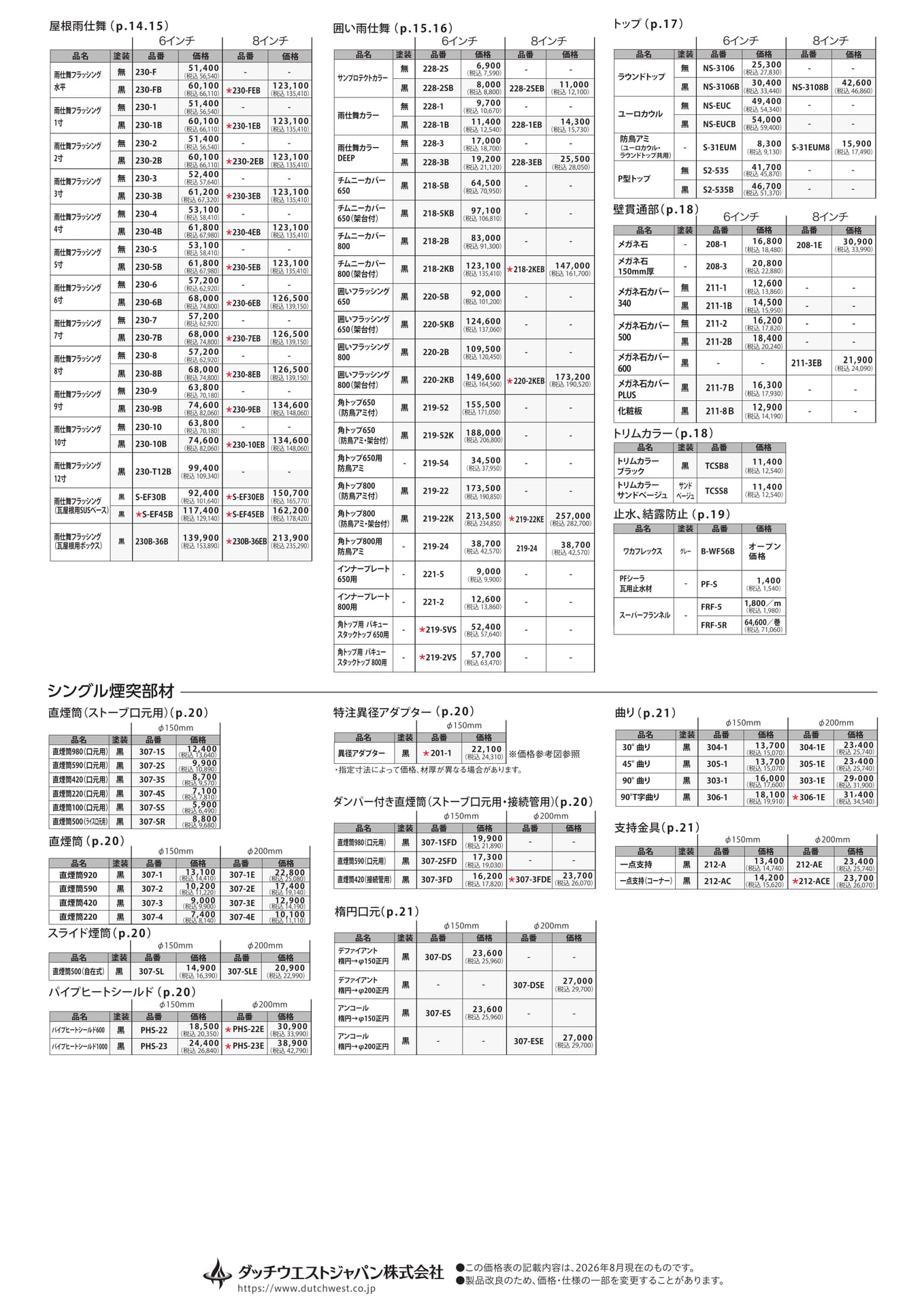

帯広本社〒080-0010北海道帯広市大通南28丁目4TEL0155-24-6085FAX0155-26-0506帯広ショールーム営業時間：10:00-17:00大阪ショールーム〒559-0034大阪府大阪市住之江区南港北2-1-10ATCビルITM棟9F営業時間：10:00-18:00定休：水（祝祭日を除く）東京事業所定休：土/日/祝日埼玉・久喜ショールーム〒349-1125埼玉県久喜市高柳2436TEL0480-31-6959FAX0480-31-8361営業時間：10:00-17:00定休：土/日/祝日〒101-0041東京都千代田区神田須田町2-4喜助神田須田町ビル3FTEL03-3525-4586FAX03-3525-4587E-mail：info@dutchwest.co.jpダッチウエストジャパン公式ホームページと各種SNSは左記QRコードよりチェックしてみてください。※大阪ショールームに弊社スタッフは常駐しておりません。商品に関するお問い合わせは本社・久喜ショールームまたは東京事業所までご連絡下さい。●このカタログの記載内容は、2026年8月現在のものです。●製品改良のため、価格・仕様の一部を変更することがあります。●商品の色調は、印刷の関係上、実物とは異なる場合があります。
